Многие проходят мимо трансформаторных будок или щитков. Обязательно на ваш взор упадет знак, предупреждающий об опасности. Электричество, это безусловно очень опасный источник энергии в неумелых руках. Сегодня расскажем о видах плакатов по электробезопасности и для чего они нужны.

С пренебрежением плакатами, возможно стать нарушителем. Если же вы хотите как можно меньше платить за случайные проступки на рабочем месте, рекомендуем так же ознакомится с этой статьей.. Там мы рассказали какую ответственность несет нарушитель трудовой дисциплины.

Виды плакатов по электробезопасности: различия в знаках

Самое главное различие плакатов — это назначение. Простыми словами, функция знаков заключается в предупреждении о постоянных опасных факторов. Например, предупреждать работников о постоянном напряжении элементов питания. Знаки могут изготавливаться из металла или диэлектрических материалов.

Нанесение рисунка допускается краской или к примеру специальной пленкой. В случае металлической составляющей знака, его необходимо повесить вдали от токопроводящих элементов.

Назначение плакатов

Классифицируются плакаты по следующим признакам:

  • Запрещающие — эта группа накладывает запрет на запрет использования коммутационного оборудования. Обычно данный запрет вводится на время ремонтных работ.
  • Предупреждающие — согласно регламенту, устанавливается в местах, где возможно нанести себе вред через открытые токопроводящие элементы.
  • Предписывающие — данные знаки устанавливаются для указания обслуживающему персоналу о подготовленном месте которое отвечает нормам.
  • Указывающие — безусловно это знаки информирующие о наложении переносного заземления

Каков характер применения?

Прежде всего, данная классификация создана для определения времени размещения знаков. Например, знак может быть размещен на постоянной основе, или же на временной.

Стационарные знаки, это как правило предупреждающий знак о возможной опасности поражения током.

Знак «осторожно, электрическое напряжение». Пожалуй самый узнаваемый знак.

Переносные знаки, это знаки, которые устанавливаются на новых местах. Несомненно, формировать формировать комплекты переносных плакатов имеет смысл только если выполняются типовые действия по обслуживанию или ремонту узлов электросети или питания проводов. Конечно же, в таких случаях можно взять определенное количество предписывающих, запрещающих или же совершенно других плакатов, включая всем известные таблички «опасно для жизни».

Знак «заземлено». Безусловно важный знак, который показывает места управления коммутационными системами.

Знаки электробезопасности, используемые в электроустановках

Без электричества нельзя представить современную жизнь. В быту, на производстве, на транспорте — везде протекает электрический ток. При работе с любыми электроприборами нужно соблюдать определённые правила. Любое нарушение может привести к непоправимым последствиям. Особенно внимательно должны к этому вопросу подходить работники, обслуживающие электроустановки. Это комплекс машин и аппаратов, линий вместе со вспомогательным оборудованием и помещениями, в которых они находятся. Главное предназначение вышеназванных систем — это производство, преобразование, передача электрической энергии.
Чтобы ничто не угрожало жизни и здоровью человека в местах с повышенным риском, существуют специальные знаки электробезопасности. Они устанавливаются для предупреждения или ограничения движения и действий на заданной территории. Таким путём определяется безопасная зона. Эта профилактическая мера предотвращает появление пострадавших от удара электрического тока.

ВИДЫ ОБОЗНАЧЕНИЙ ОПАСНЫХ МЕСТ

Существуют различные виды для обозначения тех зон, которые являются небезопасными для присутствия там человека с точки зрения поражения электрическим током. К ним относятся:

  • сигнальная разметка;
  • напольная разметка;
  • знак электроопасности;
  • предупреждающие плакаты;
  • ограждения;
  • разметка оборудования.

РАЗЛИЧИЕ МЕЖДУ ЗНАКАМИ И ПЛАКАТАМИ

На любых предприятиях существуют определённые ограничения, так или иначе связанные с электроэнергией. Правила охраны труда предписывают устанавливать знаки по электробезопасности в тех местах, где существует опасность поражения электрическим током. При их отсутствии за несчастные случаи на производстве несёт ответственность руководитель организации.

Знаки безопасности либо плакаты применяются как дополнительные средства защиты. Некоторые устанавливаются стационарно, но иногда возникает необходимость перемещения предостерегающих табличек по электробезопасности для осуществления, например, ремонта или профилактического осмотра. Знаки всегда носят постоянный характер. В отличие от них плакаты бывают переносными и постоянными.

КЛАССИФИКАЦИЯ

Знаки безопасности можно увидеть в виде переносных табличек, плакатов, трафаретов, а также – символов, нанесенных на поверхность корпуса электроустановки или ограждения. Важно понимать смысл, заложенный в них – защита. Они требуют соответствующего поведения там, где установлены, символизируют правила которые нельзя ни при каких обстоятельствах нарушать.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  • Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  • Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  • Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  • Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Эта классификация установлена ГОСТ 12.4.026-2015.

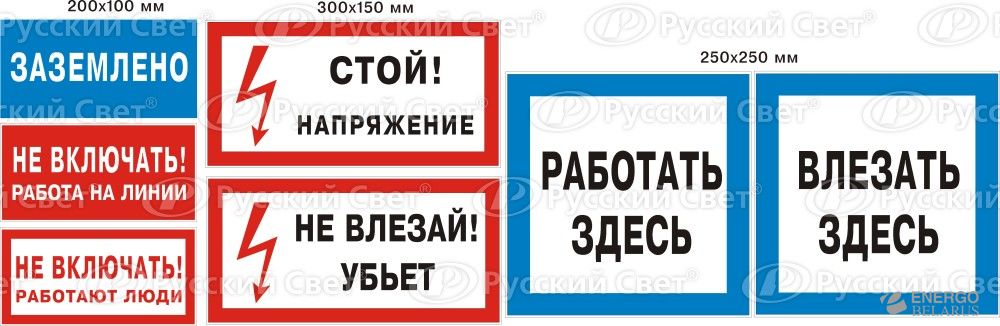

ОБЗОР ЗАПРЕЩАЮЩИХ ЗНАКОВ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ

Для исключения непреднамеренной подачи тока на отключенное оборудование во время ремонтных и профилактических мероприятий применяются переносные таблички с яркими буквами на белоснежном фоне:

  • «Не включать повторно! Работа под напряжением!». Вывешивается на устройство, отвечающее за включение напряжения после его непосредственного отключения. Нельзя снимать табличку и что-либо делать без разрешения руководителя ремонтных работ.
  • «Работают люди! Не включать!». Мобильная табличка. Помещается на кнопки управления, рубильники, выключатели во избежание подачи напряжения во время ремонтных и профилактических мероприятий.
  • «Не включать! Работа на линии!». Также запрещает подачу напряжения на отключенный кабель. Развешивается на устройствах подачи напряжения непосредственно на отключенную линию электропередачи.
  • «Не открывать! Работают люди!». Помещается на различные кислородные, водородные баллоны, трубопроводы, открытие которых может нанести вред.


ОБЗОР ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ ЭЛЕКТРОБЕЗОПАСНОСТИ

Когда опасно подходить к находящимся поблизости токоведущим частям, вывешиваются такого рода знаки (в виде стационарных плакатов и табличек, либо – нарисованных на корпусе электроустановки):

  • «Стой! Напряжение!» Переносная табличка, предупреждающая о том, что опасно приближаться к электроустановке. Надпись черными буквами на белом фоне.
  • «Убьет! Не влезай!». Залезать внутрь помещения или щита запрещено.
  • «Проводится испытание! Не подходи!». Вывешиваются непосредственно при проведении работ, связанных с высоким напряжением.
  • «Электрическое поле. Высокая опасность. Проход без средств защиты запрещен!». Запрет на передвижение вблизи высоковольтных установок во избежание дистанционного поражения электротоком.
  • «Электроустановка под напряжением! Соблюдай осторожность». Знак вывешивается на электрооборудовании и установки различного класса для предотвращения поражения током. Также может наноситься краской на поверхность бетона.


УКАЗАТЕЛЬНЫЕ И ПРЕДПИСЫВАЮЩИЕ ЗНАКИ ЭЛЕКТРОБЕЗОПАСНОСТИ

Когда нужно сообщить о конкретном месте, где можно проводить работы, о состоянии электроустановки, используют такого рода знаки:

  • «Работать здесь!». Непосредственное указание, где рекомендуется находиться в процессе выполнения каких-либо работ.
  • «Заземлено». Характеристика состояния оборудования. Знак электробезопасности поясняет, что электроустановка – заземлена.
  • «Подключено». Сообщение о том, что на контакты ввода подается электрический ток. И влезать без отключения, ремонтировать нельзя!
  • «Токоведущие части». Сообщение о конкретных элементах электроустановки, которые находятся под напряжением.
  • «Вращающиеся механизмы». Такие знаки используются для обозначения опасной зоны вращения стационарных станков – фрезерных, токарных, шлифовальных.
  • «Высокое напряжение. Не открывать!». Этот знак можно отнести к предупреждающим. Но он также несет в себе указание на то, что нельзя делать, предписывает определенные рамки поведения, выходить за которые категорически нельзя.
  • «Линия находится под напряжением». Характеризуется состояние ЛЭП в данный момент.
  • «Влезать здесь!». Указатель, куда нужно подыматься, чтобы добраться до своего рабочего места.
  • «Подыматься здесь!». Как и предыдущий знак, направляет по безопасному маршруту.
  • «Идти сюда!». Знак указывает направление движения, которому нужно следовать в процессе перемещения по опасной территории.

Буквенные сообщения сопровождаются стрелочками, указывающими направление. Важно не игнорировать, что написано, чтобы не получить травму.


Таким образом, понимая, о чем говорит нам попавшаяся на глаза табличка, можно сохранить себе жизнь и здоровье, не влезть туда, куда не надо. Электричество – невидимо, тем не менее имеет такую же опасность как землетрясение, наводнение, сильные порывы ветра. И нужно всегда соблюдать осторожность при взаимодействии с ним.
В розничной сети магазинов «Электромастер» широкий ассортимент знаков и указателей различного назначения, с которым более подробно вы можете ознакомиться в нашем каталоге.

SES 00 Любой знак по электробезопасности

Вы можете заказать знак с любым изображением или надписью. После согласования макета, мы отправим его в печать

Кроме того, коллекция знаков постоянно пополняется и знаки, созданные на основе ГОСТ и СО, попадают в категорию дополнительных.

Запрещающие знаки, которые можно купить в интернет-магазине ТАБЛИЧКИОНЛАЙН, в точности соответствуют требованиям ГОСТ и СО, что позволяет избежать возможных неприятностей со стороны проверяющих органов. Для вашего удобства мы разместили стандарты знаков по электробезопасности в разделе СТАНДАРТЫ на главной странице сайта.

ТЕХНОЛОГИЯ ПРЯМОЙ УФ-ПЕЧАТИ ПО ПЛАСТИКУ
Пластиковые таблички и знаки изготавливаются из матового двухслойного вспененного ПВХ толщиной 2-3 мм. Материал обладает небольшим весом и высокой жесткостью, что позволяет ему быть идеальной заменой наклеек. В отличие от них, табличка не повторяет неровностей стены и может крепиться на нее точечно в нескольких местах на двусторонний скотч или клей и легко сниматься с нее, не испортив поверхность. Кроме того, таблички могут легко крепиться на саморезах.

При необходимости таблички и знаки могут также изготавливаться из пластика любой толщины от 1 до 5 мм.

Светостойкость и влагостойкость

Светостойкость краски составляет не менее 5 лет в зависимости от интенсивности солнечной радиации, влагостойкость краски и материала позволяется эксплуатировать таблички на отрытом воздухе без дополнительных средств защиты. Подробнее о материале и способе печати смотрите в разделе ТЕХНОЛОГИЯ ПЕЧАТИ

Безопасность

Материал пожаробезопасен (относится к самозатухающим материалам). Материал и краски сертифицированы для использования внутри помещений.

КРЕПЛЕНИЕ

Двусторонний скотч

Благодаря небольшому весу материал прочно удерживается на ровной поверхности при помощи двустороннего скотча. Существуют различные виды скотча для различных поверхностей. При необходимости вы можете приобрести необходимое количество скотча вместе с заказом или отдельно. Описание скотча мы можем выслать на вашу электронную почту.

Саморезы

При креплении саморезами материал не трескается, и для крепления таблички нет необходимости в предварительном сверлении отверстий.

Универсальный полимерный водостойкий клей для ПВХ

Клей подходит для быстрой наклейки ПВХ и пенопласта на любые поверхности.

Купить клей «TAIFUN» можно в разделе «Сопутствующие товары». Нажмите здесь.

Мы поддерживаем низкие цены на высококачественную продукцию и изготавливаем каждую табличку или знак индивидуально под ваш заказ, поэтому просим отнестись с пониманием к условиям оплаты и доставки, предлагаемым нашим сервисом.

БЕЗНАЛИЧНЫЙ РАСЧЕТ ДЛЯ ЮРИДИЧЕСКИХ ЛИЦ

1. Счет на оплату заказа выставляется при оформлении заказа вы выберете безналичную оплату для юридических лиц.

2. Вы можете выслать заявку на необходимые знаки или таблички, написав сообщение (нажать на кнопку НАПИСАТЬ СООБЩЕНИЕ) вверху страницы и приложив реквизиты организации.

3. Вы можете написать на почту, указанную в разделе КОНТАКТЫ. В письмо вы можете вложить реквизиты, спецификацию заявки и изображения необходимых знаков, например, если вы не нашли их на сайте. Перед запуском в печать макеты будут высланы вам на утверждение.НАЛИЧНАЯ ОПЛАТА

Наличная оплата не принимается. Если вы хотите оплатить заказ как частное лицо, то наиболее просто это сделать, запросив счет на частное лицо и оплатив его через Сбербанк Онлайн (или любой другой банк) как перевод организации по реквизитам. Также можно оплатить распечатанный счет через оператора в офисе Сбербанка или любого другого банка.

ОПЛАТА ПРИ КУРЬЕРСКОЙ ДОСТАВКЕ

Доставка любых знаков осуществляется только после 100% оплаты заказа, вне зависимости от суммы заказа

Мы доставляем таблички в любую точку России. Прием заказов на сайте 24 часа в сутки. Если вы сделали заказ в выходные, мы обработаем его в понедельник.

Знаки безопасности — производство

Компания «НПО Знак» — производитель визуальной продукции, необходимой на любом предприятии, в учреждении и организации вне зависимости от основного вида их деятельности. Мы изготавливаем все виды знаков, табличек, щитов, указателей, плакатов и стендов для информации о различных видах опасности, способах ее ликвидации и правилах поведения в чрезвычайных ситуациях разного рода.

Области применения продукции ООО «НПО Знак».

Предупреждающие, запрещающие, информационные или указательные знаки, таблички и плакаты являются обязательными атрибутами современной жизни. Каждый руководитель, серьезно относящийся к своему делу, в обязательном порядке акцентирует внимание на том, чтобы строго соблюдалась техника безопасности и, соответственно, были приняты меры по обеспечению предприятия необходимой продукцией, связанной с охраной труда, правилами пожарной и электробезопасности. Наша продукция должна использоваться на всех без исключения предприятиях: при прокладке трубопроводов, в промышленном производстве, в транспортной отрасли, в сельском и коммунальном хозяйстве, в гражданском и специальном строительстве, в здравоохранении, в торговле, общественном питании и во многих других сферах народного хозяйства.

Специализация ООО «НПО Знак» — не только типовые виды знаков, щитов-указателей, конструкций, табличек и маркировки. На нашем предприятии можно заказать как стандартную продукцию, так и изготовление знаков по индивидуальным чертежам и эскизам из металла, композита, пластика и других материалов с индивидуальными требованиями. Большой опыт работы и использование современных высокотехнологичных материалов, позволяет эксплуатировать нашу продукцию на протяжении длительного времени под воздействием неблагоприятных факторов (в том числе в условиях Крайнего Севера и приравненных к ним районов).

Стратегия НПО «Знак».

В первую очередь мы заинтересованы в расширении круга клиентов. Поэтому сегодня мы активно расширяем работу с регионами. Нами осуществляется заключение договоров с заказчиками не только из Москвы и Московской области, но и других районов и областей. Благодаря маркетинговому анализу рынка сбыта нашей продукции, мы отдаем себе отчет в ее высокой конкурентоспособности на всей территории России. Для увеличения заинтересованности клиентов из других регионов мы разработали прогрессивную ценовую политику в отношении оптовых заказчиков. Это позволяет выходить с весьма выгодными предложениями на рынок России по всем федеральным округам и областям. Постоянным заказчикам предусматриваются дополнительные скидки.

Переориентация экономики страны в связи с геополитическими событиями дает нам твердую уверенность в том, что в нашей продукции заинтересованы предприятия нефтяной и газовой промышленности, как добывающие и транспортирующие, так и перерабатывающие. Это относится не только к регионам, в которых бурными темпами развивается данная производственная сфера экономики, но и к уже разработанным районам Южного округа, в частности, Краснодарскому краю, Ростовской области. У нас подписаны контракты с представителями многих предприятий Приволжского округа (Кировской области), Сибирского и Дальневосточного округов (Хабаровской области, Приморского края).

В распоряжении нашей компании современное оборудование, квалифицированный персонал. У нас собственное профильное производство, поэтому мы можем себе позволить в короткие сроки выполнить любые заказы. Наше производство находится в Московской области, соответственно возможна оперативная доставка в большинство областей Центрального и Центрально-Чернозёмного районов: Белгородскую, Брянскую, Владимирскую, Воронежскую, Курскую, Липецкую, Орловскую, Тамбовскую, Тверскую, Тульскую, Ярославскую. В республику КОМИ (Ухта, Инта) и Поволжский район (Казань, Волгоград, Самара, Пенза, Саратов) организована прямая экспресс-поставка объемных грузов! Благодаря большому опыту работы с компаниями, расположенными в дальних регионах России — это Красноярский край (Красноярск, Минусинск, Норильск, Железногорск, Канск, Ачинск), Иркутская область (Иркутск, Братск, Ангарск, Усть-Илимск), Республика САХА (Якутск, Нерюнгри, Мирный), Хабаровский край (Хабаровск, Комсомольск-на-Амуре, Амурск), Приморский край (Владивосток, Уссурийск, Находка, Артём), в Сахалинскую область, отгрузка продукции осуществляется удобными для заказчиков способами, оговариваемыми в процессе подписания договора, что лишний раз подтверждает нашу заинтересованность в привлечении клиентов.

С нами выгодно иметь дело.

Виды нашей продукции


Наш телефон: 8 (499) 408-08-37
8 (495) 765-24-05
E-mail: [email protected]
[email protected]
[email protected]


На нашем сайте Вы также сможете найти более подробную информацию о ГОСТах, нормативных документах и требованиях к размещению знаков на производстве, в торговых и офисных зданиях, складах и т.д.

Заказать Таблички пожарной безопасности в Санкт-Петербурге

Гарантия безопасности

Размещение знаков пожарной безопасности на производстве в любых учреждениях является гарантией Вашей безопасности, а также одним из обязательных требований трудового законодательства, и в экстренной ситуации поможет избежать серьезных последствий. Например, своевременное размещение знака «пожарный выход», «аварийный или запасной выход» может спасти много человеческих жизней во время эвакуации при пожаре, а табличка «пожарный кран» или «пожарный водоем» укажет местонахождение источника воды для пожаротушения и тем самым поможет локализовать пламя по прибытии пожарных. Отсутствие тех или иных табличек пожарной безопасности на предприятиях, в государственных учреждениях и частных фирмах является административным правонарушением и карается штрафами  в соответствии с законодательством РФ.

Основные требования к табличкам и знакам пожарной безопасности

Изготавливаются таблички противопожарной безопасности с применением биолюминесцентной пленки или из пластика. Основным отличием  фотолюминесцентных знаков пожарной безопасности от обычных пожарных табличек является длительное послесвечение в темноте благодаря присутствующим в них фотолюминофорам, что позволяет значительно сэкономить столь драгоценное во время ЧС время и даже спасти человеку жизнь. Такие таблички и знаки безопасности не токсичны и безопасны для человека, так как не содержат фосфора и радиоактивных добавок, поэтому они нашли широкое применение на производственных предприятиях, в госучреждениях, складах, на объектах военно-стратегического назначения, атомных и гидроэлектростанциях, в общественном транспорте. Что касается размеров противопожарных табличек и знаков, то стандартные размеры  таких знаков на самоклеящейся пленке составляют 150х150 или 150х300 мм. Если говорить о вспомогательных и дополнительных знаках и указателях, то здесь размеры индивидуальны.

Что предлагаем мы?

Компания «Ленпечати» предлагает Вашему вниманию изготовленные в соответствии с ГОСТом

  • знаки пожарной безопасности,
  • запасной выход,
  • пожарные стенды для размещения всей необходимой информации по технике безопасности при возникновении чрезвычайных ситуаций,
  • табличка «ответственный за пожарную безопасность»,
  • таблички для обозначения мест для курения или о запрете курения в местах с повышенной взрывоопасностью,
  • указатели газопровода,
  • табличка «пожарный гидрант»
  • таблички по электробезопасности,
  • знаки, указывающие на ведущееся в здании видеонаблюдение,
  • а также таблички и указатели, сообщающие о том, кто является ответственным за пожарную безопасность в том или ином учреждении или с указанием телефонного номера вызова пожарной охраны.

 Все вышеперечисленные знаки и таблички вы можете купить у нас по доступным ценам. Не стоит экономить на собственной безопасности. Специалисты нашей компании используют для производства только нетоксичные высококачественные материалы.

Как заказать противопожарные знаки в компании «Ленпечати»?

Заказать противопожарные знаки и таблички у нас очень просто. Достаточно прийти в один из наших филиалов лично (список филиалов ищите на нашем сайте) или при отсутствии такой возможности прислать нам макет Вашего будущего заказа по электронной почте, приложив к нему все необходимые документы, а затем подтвердить заказ по телефону у нашего менеджера. Мы всегда готовы предоставить своевременную  и точную информацию по всем интересующим Вас вопросам. Оплатить заказ Вы можете наличными или по безналичному расчету. Расплатиться можно при получении в одном из филиалов или, если Вы заказали доставку, передайте деньги курьеру.

Для того, чтобы обезопасить сотрудников фирмы в случае возникновения чрезвычайной ситуации, разместите на производстве либо в офисном помещении пожарные стенды с описанием порядка действий при пожаре и подробным планом эвакуации из здания.

Оформить заказ можно по почте [email protected] или лично в любом удобном для Вас филиале компании в Санкт-Петербурге. Также Вы можете позвонить нам по телефону +7 (812) 335-07-00 Оплата по безналичному расчету Доставка курьером
Заказать пожарные таблички в компании «Ленпечати» удобно и просто!

Вы можете сделать это:

  1. Лично – выберите ближайший к Вам филиал. Табличка будет изготовлена прямо при Вас в течение 20 минут. Все филиалы находятся в непосредственной близости от метро и имеют удобную парковку.
  2. По электронной почте:
    • Напишите письмо
    • Приложите к письму необходимую информацию
    • Подтвердите заказ  — перезвоните по телефону выбранного Вами филиала.
  3. По телефону – выберите ближайший к Вам филиал.

Обращайтесь!
Мы с удовольствием Вам поможем!

Плакаты безопасности в электроустановках виды

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Здравствуйте, в этой статье мы постараемся ответить на вопрос: «Плакаты безопасности в электроустановках виды». Также Вы можете бесплатно проконсультироваться у юристов онлайн прямо на сайте.

Устанавливается в ОРУ, в которых напряжение превышает 330 кВ на высоте 180 см на ограждениях участков, где напряженность электрического поля превышает 15 кВ/м.

Как понятно из названия категории, запрещающие знаки и плакаты необходимо использовать в случаях, когда несанкционированные действия могут привести к попаданию напряжения на аппаратуру или рабочее место напряжения. Кроме того, их используют для воспрещения ходьбы в местах проведениях работ сотрудников без специальных защитных средств.
Красный плакат с белой каймой. Воспрещающая надпись наносится белыми буквами по центру. Предназначен для использования в таких же условиях, однако этот знак располагается на включающих и замыкающих приспособлениях коммутационных электроустановок, для исключения подачи нагрузки на ВЛ во время проведениях на них ремонтных и монтажных работ.

Предупреждающие плакаты по электробезопасности – советы электрика

Носят информационный характер и призывают к осторожности на каком-либо участке местности или вблизи от электрооборудования.

Служит для указания ответственного за электробезопасность в помещении и его контактного телефона. Устанавливают непосредственно в помещении.

Служит для запрещения подачи сжатого воздуха или газа. Он применяется в электроустановках электростанций и подстанций.

При работе с электричеством для персонала на производстве или домашнего мастера всегда существует риск получить удар током. Чтобы во время ремонтных и других работ с электрооборудованием на него ошибочно не подали напряжение, применяются специальные плакаты и знаки электробезопасности. Их не так много, но важность их трудно переоценить (фото ниже).

Существуют нормативные документы, регламентирующие типы информационных табличек, используемые для запрета или ограничения действий на оборудовании. В соответствии с данной классификацией, плакаты и знаки безопасности бывают нескольких видов:

  1. Запрещающие таблички – это изделия, которые информируют о запрете на включение или отключение коммутационного устройства в щитке при проведении профилактических или ремонтных работ;
  2. Предупреждающие плакаты. В данном случае знаки исполняют функцию по информированию персонала о приближении к опасным линиям электропередач и другим элементам, находящимся под высоким напряжением;
  3. Предписывающие таблички – это указатели, которые нужны для определения места проведения ремонта или монтажа оборудования, чаще всего выставляются старшим мастером при планировании обслуживания линии;

Переносной плакат с размерами 200˟100мм, имеет белый фон с красной каймой. Надпись выполняется белым или красным шрифтом. Установка этого знака требуется в ситуациях, когда открытие пневматических приводов и воздуховодов, используемых в электроустановках электростанций, может привести к подаче на людей, производящих работы, водорода, сжатого воздуха или углекислоты, опасных для здоровья.

Каждому техническому специалисту: строителю, проектировщику, энергетику, специалисту в области охраны труда.

Изображение, обозначенное в последнем пункте вышеприведенного списка, отличается красным фоном без окаймления и белыми буквами.

Плакаты и знаки электробезопасности используемые в электроустановках

Пожарная безопасность на территории любого предприятия, его структурных подразделений, хозяйственных объектов и административных помещений зависит от множества различных факторов.

Знаки электробезопасности выставляются для того, чтобы предупредить или ограничить передвижение на определенной территории.

В рассматриваемом аварийном режиме напряжения прикосновения на участке б) и шаговые напряжения могут длительно принимать значения, при которых возможно смертельное поражение электрическим током.

Также все знаки помогут избежать опасности сторонним людям, которые будут информированы о наличии напряжения на данном участке.

Обозначения знаков могут наноситься красками через трафарет. Изображение должно быть стойким к производственным условиям или атмосферным воздействиям. На электроустановках, на опорах ВЛ (воздушных линий электропередач) из бетона или металла и других аналогичных местах знаки наносят красками или наклеивают из пленки.

Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок или входить в инвентарное имущество выездных команд. Средства защиты могут также выдаваться для индивидуального пользования.

Предписывающие плакаты используются для указания рабочих мест (мест проведения работ) в электроустановках, а также безопасных подходов к ним.

Верхолазными являются работы, выполняемые на высоте более 5 м от поверхности земли, перекрытия или рабочего настила, при этом основным средством, предохраняющим от падения, является предохранительный пояс.

Вывешивается на приводах коммутационных аппаратов. В случае применения указательного и запрещающего плакатов одновременно, указательный плакат вывешивается поверх запрещающих.

Данный тип плакатов и знаков безопасности предназначен для того, чтобы указать расположение места проведения работ в электрических установках, а также безопасный подход к нему.

Где используют знаки и плакаты?

Указывает на недопустимость подачи напряжения на заземленный участок электроустановки. Он вывешивается в электроустановках электростанций и подстанций на привода к разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, а также на ключах и кнопках дистанционного управления ими.

Весь это перечень плакатов относится к запрещающим и применяется в электроэнергетике. Обращаем ваше внимание на то, что изделия могут быть переносными и стационарными (устанавливаются 1 раз). Важное требование – изготавливать знаки безопасности и плакаты нужно из электроизоляционных материалов.

Служит для запрещения подачи напряжения на рабочее место. Его используют в электроустановках напряжением до и выше 1000 В.

Исходя из названия данных плакатов, их основная цель – это запретить определенные действия с коммутационными установками, чтобы во время проведения мероприятий по обслуживанию электроустройств на них случайно не было подано питание.

Он информирует о высокой вероятности опасного воздействия электрического поля на обслуживающий персонал и воспрещает их перемещение в рабочей зоне без средств индивидуальной защиты. Основная задача знаков электробезопасности – защитить от травмирования током пользователя и всех остальных, кто может пострадать в результате выхода аппаратуры из строя или её неправильной работы. Помимо этого, плакаты безопасности предупреждают действия, приводящие к поломке устройств, а также служат для указания рабочего места.

По известной квалификации все знаки и плакаты электробезопасности делятся на:

  • Запрещающие — налагают полное ограничение на опасные действия, которые могут навредить лицам, выполняющим работы в электроустановке.
  • Предписывающие — разрешают выполнение работ ремонтного и профилактического характера на определенной территории с обязательным соблюдением всех правил и норм электробезопасности.
  • Предупреждающие — содержат информацию об опасности поражения электрическим током на данной территории. Предназначены, как для безопасности персонала, так и для посторонних людей.
  • Указывающие — указывают на расположение оборудования и устройств, которые требуют соблюдения правил по электробезопасности.

Всего их несколько видов:

  • Работа Под напряжением! Повторно не включать! Этот знак необходим строго запретить ручное включение ВЛ после автоматического отключения. Надпись на прямоугольном плакате белого цвета проводится красными буквами. Плакат имеет красную кайму шириной в 5 мм. Вывешивается на ручки включения.

Запрещающий плакат, который вывешивается на вентиляционных установках. При их открытии может случиться автоматическое включение аппаратов, в которых находятся люди.

Друзья ввиду того что в комментариях постоянно ведутся споры и разногласия решил немного и изменить структуру и наполнение данной статьи.

Постоянный знак, изображаемый в виде желтого равностороннего (36 см) треугольника с черной каймой, на котором изображена черная молния. Служит для оповещения о потенциальной опасности нахождения в определенном месте или предотвращения каких-либо других действий. Вывешиваются на дверях электроустановок и аппаратуры любого класса напряжения, и в охранной зоне кабельных линий.

Размеры плаката – 100х500 мм, ширина красной каймы – 5 мм. Надпись выполнена буквами красного цвета на белом фоне.

Виды плакатов и знаков по электробезопасности и их функции

Работники, получившие средства защиты в индивидуальное пользование, отвечают за их правильную эксплуатацию и своевременный контроль за их состоянием.

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Во время работы снизу с земли на ОРУ таблички подвешивают или закрепляют на конструкциях около рабочего участка, размещают в направлении прохода к токоведущим элементам. Фон с кантом – белого цвета, окаймление со стрелой – красные, буквы – черного цвета. Размеры – 300х150.

В электроустановках до и выше 1000 В. Вывешивают на приводах разъединителей, отделителей и выключателей нагрузки, на ключах и кнопках дистанционного управления, на коммутационной аппаратуре до 1000 В (автоматах, рубильниках, выключателях), при ошибочном включении которых может быть подано напряжение на рабочее место.

Запрещающие плакаты используются для запрета действий с коммутационными аппаратами (включение/отключение), чтобы во время работы на электрооборудовании на него ошибочно не было подано напряжение.

Такие плакаты вывешиваются на ключи управления выключателей ВЛ, когда выполняются ремонтные работы под напряжением.

Работают люди». Здесь плакат временный, запрещает включение электричества на магистраль. В обязательном порядке устанавливается на рубильники, кнопки и рычаги управления автоматических выключателей, при функционировании которых напряжение может поступать на проводники. Используется для энергоустановок как до 1000 В, так и выше.

Электрический ток является источником повышенной опасности, поэтому все действия на энергоустановках и линиях должны проводиться с соблюдением мер предосторожности от внезапного включения агрегатов и подачи питания.

Игры с электричеством до добра не доводят и знаками безопасности должны использоваться постоянно. Виде просто супер, молодцы ребята. Спасибо за статью!

Единственным указательным плакатом является «Заземлено», который указывает на то, что электроустановка заземлена, и подавать на нее напряжение запрещается. Место установки – привод коммутационных устройств. Изолирующими электрозащитными средствами следует пользоваться только по их прямому назначению в электроустановках напряжением не выше того, на которое они рассчитаны, в соответствии с руководствами по эксплуатации, инструкциями, паспортами и т.п. на конкретные средства защиты.

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Похожие записи:

Знаки и плакаты безопасности в электроустановках

Главная » Блог » Знаки и плакаты безопасности в электроустановках

Плакаты и знаки электробезопасности

Знаки электробезопасности, плакаты применяемые в электроустановках

Любые мероприятия по обслуживанию и ремонту электрических сетей, а также оборудования и техники, потребляющих электроэнергию, требуют соблюдения мер по обеспечению безопасности человека от поражения электротоком. Именно для этого и предназначены плакаты и знаки электробезопасности. Они информируют человека о запрете на определенные действия с электроустановками, приближении к опасным зонам, а также о проведении профилактических и ремонтных работ. Использование этих изделий, обеспечивающих электробезопасность, регламентировано ГОСТами и нормами эксплуатации электроустановок.

Если говорить простыми словами, то знаки электробезопасности — это разнообразные таблички и надписи, которые оповещают людей о том, что существует опасность поражения электрическим током. В этом случае трогать рубильники, кнопки и другие коммутационные устройства категорически запрещено, а также выполнять другие действия опасные для собственной жизни и жизни других людей. В этой статье мы последовательно рассмотрим следующие вопросы: виды и типы знаков и плакатов электробезопасности, области их применения и некоторые особенности таких изделий.

Классификация изделий

По характеру использования таблички и надписи для обеспечения безопасности при эксплуатации и обслуживании электроустановок делятся на переносные и стационарные. Переносные применяются на время проведения определенных работ, а стационарные для постоянного использования в конкретном месте. В зависимости от функциональной возможности применения плакаты и знаки безопасности разделяются на следующие четыре вида.

  1. Запрещающие. Предназначены для наложения запрета на любые действия с коммутационными устройствами, включение которых может подвергнуть опасности жизни людей, а также запрещают проведение работ без защитной экипировки внутри некоторых объектов при определенных условиях.
  2. Предупреждающие. Информируют персонал или сторонних посетителей об опасности поражения электрическим током при приближении к токонесущим элементам электрооборудования, техники или электрическим сетям, находящихся под опасным для жизни человека напряжением.
  3. Предписывающие. Разрешают выполнение профилактических и ремонтных работ в определенном месте расположения электрических установок с соблюдением требований безопасности труда, а также указывают на безопасный подход к этой зоне проведения работ.
  4. Указательные. Указывают на размещение различных устройств, которые накладывают дополнительные требования к обеспечению электробезопасности. При одновременном применении запрещающих и указательных плакатов, указательные знаки безопасности располагаются сверху.

Ниже мы рассмотрим таблички, надписи, знаки и плакаты по электробезопасности каждого вида в отдельности, с описанием мест установки и других особенностей использования.

Запрещающие

Само название таких плакатов определяет их главную цель — это наложение запрета на проведение любых манипуляций с коммутационными устройствами (рубильниками, выключателями и так далее), чтобы при проведении электротехнических работ кто-то случайно не подал электроэнергию в сеть питания электроустановки. По порядку рассмотрим каждый из запрещающих знаков.

  1. Знак указывает на зону, где действует сильное электрическое поле, опасное для жизни. Проход через такую зону без специальной защитной экипировки категорически запрещен. Устанавливается знак на открытых распределительных устройствах (ОРУ) с напряжением более 330 кВ и напряженностью электрического поля свыше 15 кВ/метр. Место размещения плаката: ограждение зоны на высоте не менее 1.8 метра.
  2. Плакат вывешивается на коммутационных устройствах, таких как рубильники, кнопки, ключи и так далее. Знак запрещает подачу напряжения до окончания проведения профилактических или ремонтных работ. В случае отсутствия элементов коммутации, плакат устанавливается вблизи вынутых предохранителей. Используется для обеспечения электробезопасности на электроустановках с напряжением до 1 кВ и выше.
  3. Функции и места установки этого плаката, ничем не отличается от предыдущего знака безопасности. Область использования — подземные кабельные и открытые воздушные линии подачи электрической энергии, на которых выполняются профилактические или ремонтные работы. Плакат запрещает любые манипуляции с коммутационными устройствами до окончания проведения работ и снятия плаката.
  4. Этот запрещающий плакат вывешивается на ключах, которые предназначены для управления выключателями на высоковольтных линиях (ВЛ). Функционально знак устанавливает запрет на ошибочное ручное включение питания высоковольтной линии электропередач, в момент проведения на ней профилактических или ремонтных работ, которое могло бы привести к поражению людей электрическим током.

Весь вышеприведенный перечень знаков электробезопасности является запрещающим, так как накладывает запрет на определенные действия. Плакаты могут быть как переносными так стационарными, установленными на постоянной основе.

Предупреждающие

Предупреждающие плакаты безопасности предназначены для информирования людей о подходе к зоне или оборудованию, где существует возможность поражения электротоком. К этому виду информационных табличек относятся следующие знаки.

  1. Плакат с этой надписью вывешивается на месте проведения испытательных работ для электроустановок, находящихся под высоким напряжением. Место работ имеет специальное ограждение, на котором и устанавливается данный знак безопасности.
  2. Оповещает персонал и посторонних людей о возможности поражения человека электрическим током при прикосновении к токонесущим элементам оборудования или электрических сетей, которые запитаны опасным для жизни напряжением.
  3. Этот знак предупреждает о наличии опасного для жизни напряжения на различных электроустановках и оборудовании. Он является самым распространенным среди всех предупреждающих плакатов электробезопасности.
  4. Треугольный знак безопасности постоянного размещения. Устанавливается на дверях различных объектов электроснабжения и предупреждает о наличии напряжения, опасного для жизни человека.

Все предупреждающие знаки и плакаты электробезопасности могут иметь стационарное и переносное исполнение, так же как и запрещающие.

Предписывающие

Этот вид надписей и табличек указывает на четко определенное место выполнения комплекса ремонтных и профилактических работ в различных системах электрических установок, а также на совершенно безопасные подходы к этому оборудованию. В комплект таких изделий для обеспечения электробезопасности входят следующий плакаты.

  1. Данный плакат указывает персоналу и заинтересованным лицам о месте проведения профилактических и ремонтных работ с электрическими установками и оборудованием. Устанавливается непосредственно на месте выполнения работ.
  2. Этот знак информирует персонал, как безопаснее добраться для проведения каких-либо работ с электрическим оборудованием. Чаще всего устанавливается в проходах и на лестницах.

Предписывающие знаки, как правило, используются при строительстве различных объектов систем энергоснабжения.

Указывающие

В эту категории знаков безопасности входит всего лишь один плакат, с надписью «заземлено». Он указывает на то, что данное электрооборудование подключено к заземляющему проводнику и подавать на него питание от систем электроснабжения категорически запрещено.

Мы рассмотрели практически все плакаты, таблички и надписи, которые используются для обеспечения безопасности человека при проведении различных работ с электроустановками. Ниже мы предоставим информацию, об особенностях изготовления и применения этих изделий, обеспечивающих защиту людей от поражения электрическим током.

Особенности изготовления знаков электробезопасности

Вся информационная продукция, предназначенная для обеспечения электробезопасности должна быть изготовлены из диэлектрических материалов. Металл можно использовать только для изделий, которые располагаются в отдалении от частей оборудования и электроустановок, которые находятся под опасным для человека напряжением. Знаки постоянного использования (стационарные), подлежащие размещению на бетонных и металлических элементах конструкций зданий и оборудования, можно наносить специальными стойкими красками по трафаретам или использовать продукцию на основе самоклеящейся пленки. В темное время суток все плакаты и надписи электробезопасности должны быть освещены.

Заключение

Линейные размеры, форма исполнения и особенности использования знаков и плакатов электробезопасности регламентируются специальными ГОСТами и правилами применения специальных средств защиты при работе с электроустановками. Допускается изменение габаритов изделий в соотношениях 2:1, 4:1 или 6:1, в зависимости от размеров электрооборудования, на которые они будут устанавливаться. Ну вот и все, что мы хотели рассказать вам о знаках и плакатах электробезопасности!

Видео по теме

Плакаты по электробезопасности: 4 вида знаков

Применение знаков и плакатов в электроустановках связано с необходимостью обеспечения безопасности Для того, чтобы людям, работающим в опасных сферах, обеспечить максимум безопасности, существует разработка и технология ряда норм и правил, которые все без исключения обязаны неукоснительно соблюдать. Эти правила изучают и повторяют на занятиях по электротехнике безопасности и охране труда, прописывают в памятках иписз, и вывешивают для ознакомления и руководства к действию как наглядное пособие. Одной из наиболее опасных участков деятельности считаются электроустановки.

Содержание:

Применение плакатов и знаков безопасности в электроустановках конечно же связано с необходимостью обеспечить запрет операций с аппаратами коммутаций (их включения или отключения) для того, чтобы при работе электрооборудования на него случайно никто не подал напряжение.

По своему назначению плакаты и знаки безопасности делятся на: запрещающие, предупреждающие, предписывающие, указывающие

Плакаты и знаки, типа «молния», развешенные на открытых местах, предупреждают об опасности, которая связана с приближением к оборудованию, или работой на нем. Плакаты по электробезопасности бывают:

  • Запрещающими;
  • Предупреждающими;
  • Предписывающими;
  • Указывающими.

По типу и характеру применения значки и таблички по электробезопасности, используемые в электрощитах подразделяются на переносные и стационарные.

Запрещающие плакаты по электробезопасности

Запрещающие плакаты по электробезопасности используются для обозначения запрета разного рода действий, для того, чтобы в процессе работы на электрооборудовании на него случайно не было подключено напряжение.

Запрещающие — используются для запрета включения автоматов, включателей и других коммутационных аппаратов

Знаки по электробезопасности обозначают следующим образом:

  1. «Работа под напряжением, повторно не включать!» – данный знак запрещает ошибочное повторное ручное включение без согласования с координатором работ после их автоматического отключения. Эти плакаты вывешиваются на ключах управления выключателями ВЛ, в период выполнения ремонтных работ под напряжением. Табличку окаймляет красная полоска, в 5 мм. Надпись выполняют на белом фоне красного цвета буквами.
  2. «Не включать! Работают люди» – является переносным плакатом, запрещающим подачу высокого напряжения на линию. Он должен вывешиваться на ключах, кнопках и приводах управления коммутационными аппаратами, при включении которых подается напряжение на линию. Согласно норм, применяется для электроустановок и до 1000В, и выше. Знак окаймлен красной полосой, размером 10 и 5 мм. Текст следует выполнять на белом фоне буквами красного цвета.
  3. «Не включать! Работа на линии» – один из переносных плакатов, запрещающий поступление напряжения на линию. Вывешивается, также, на приводах и ключах управления в коммутационных аппаратах, где включение может подать напряжение на линию. Размеры плаката могут быть выполнены в двух вариантах – 200х100 и100х50 мм. Надпись, как и во всех запрещающих плакатах, выполняется белым текстом, расположенным на алом фоне.
  4. «Не открывать! Работают люди» – вид плаката запрещающий, который нужно вывешивать на задвижки и металлические вентили, перекрывающие подачу воздуха к пневматическому коммутационному аппарату, при ошибочном открытии которых получается включение аппарата, где работают электрики.

Также плакат с данной надписью вывешивают на трубопроводах или газовых баллонах, открытие которых приведет к травмированию работающих людей. Этот запрещающий вид плаката относят к переносным.

Предупреждающие плакаты и знаки безопасности, применяемые в электроустановках на производстве

Предупредительные плакаты, как и все знаки, которые не являются запрещающими, несут какую-либо информацию, о чем-то тем самым предупреждая людей. Предупреждающие плакаты призваны ставить электрика в известность о приближении на опасное расстояние к небезопасным частям.

Предупреждающие плакаты предупреждают о приближении на опасное расстояние к находящимся под напряжением токоведущим частям

К предупреждающим относятся:

  1. «Стой! напряжение». Сигнал предупреждает об вероятной опасности приближения к небезопасным токовыводящим частям электроустановок, которые находятся под сильным напряжением. Применяется там, где электрощитовая, бывает с ощностью напряжения от 1000 В и больше. Размеры плаката равняются – 300х150 мм. На нем изображена красная стрела, которая выполнена согласно ГОСТ 12.4.026. Красная кайма имеет ширину – 15 мм. Текст делается на белом фоне буквами черного цвета.
  2. «Не влезай! убьет» – слоганы с черепом предупреждают о приближении человека при подъеме по конструкции к токоведущим частям, находящимся под напряжением. На знаке предупреждения «не лезь» изображена стрелка красного цвета. По размерам значок выполняют 300х150 мм. Красная кайма имеет ширину – 15 мм. Надпись делают буквами черного цвета. Фон при этом белый.
  3. «Испытание опасно для жизни». Приложение предупреждает приближающегося об опасности удара электрическим током при проделывании испытаний на высоковольтных установках. Такие значки вывешивают на ограждения рабочих мест в то время, когда проводятся высоковольтные испытания. Размеры данного знака – 300х150 мм.
  4. «Опасное электрическое поле» – этот плакат, предупреждает о возможности травмоопасного воздействия электрическим полем на обслуживающий электроустановку персонал, и запрещает передвижение работников без применения защитных средств. Устанавливаются они в ОРУ, где напряжение больше 330 кВ на высоту 150 – 200 см на ограждении участков, там, где напряженность электрополя больше 15 кВ/м. Параметры плаката – 100х200 мм. Ширина алой окантовки – 10 мм. Текст выполняется на белом фоне буквами алого цвета.
  5. «Осторожно! электрическое напряжение» – предупреждающий электрощит электроопасности в треугольнике, который предупреждает об опасности воздействия электричества. Его вывешивание производят в электроустановках всех классов и подклассов подстанций и электростанций, а также в быту. Выполняется табличка в виде равностороннего треугольника со сторонами 300 мм. Размещается на дверях помещений необходимых. Кайма и стрела должны быть черного цвета, фон – желтый.

Данный знак может быть нанесен и черной краской на бетонные поверхности с помощью трафарета.

Предписывающие и указательные виды плакатов по электробезопасности: классификация надписей

Знаки, относящиеся к группе предписывающих, используют для того, чтобы указывать персоналу рабочие места в электроустановках, и пути безопасных ходов к ним. Правила пользования данными плакатами должны выполняться всеми без исключения работниками.

Комплект и типы предписывающих знаков бывают следующего содержания и исполнения:

  • «РАБОТАТЬ ЗДЕСЬ». Данный знак указывает на безопасное рабочее место. Размер такого предписывающего плаката – 10х10 дм, или же 250х250 мм. Он должен выглядеть в виде белого квадрата, и иметь стороны соответственно 8 или 20 мм, и синий фон. Надпись выполняется черными буквами в квадрате. Плакат имеет переносной формат.
  • «ВЛЕЗАТЬ ЗДЕСЬ». Этот знак также является предписывающим, и применяется в случае, если рабочая площадка расположена на высоте. Надпись указывает безопасный путь проникновения на рабочую площадку. Выполняется он в виде белого квадрата, имеет стороны 8 или 20 дм, располагается надпись внутри квадрата, нанесена черными буквами на синем фоне.

Кроме перечисленных, есть еще и знаки, которые относятся к указательным. «ЗАЗЕМЛЕНО» – дает знать, что определенный участок электроустановки не имеет заземления, и о том, что на него недопустим подавать напряжение. В случае если применение указательного плаката совпадает с необходимостью применить запрещающий знак, указательный плакат вывешивают поверх запрещающего. Размеры стенда – 200×100мм или 100×50 мм. Белая кайма имеет ширину 13 и 5 мм. Текст выполняют на синем фоне белыми буквами.

Виды плакатов по электробезопасности (видео)

Электроэнергия в нашей жизни, играет огромную роль. Сегодня мы даже не представляем, как жили бы без нее. Но, кроме пользы, электрический ток способен нанести и вред. Именно поэтому, любая инструкция по применению электроприбора нужно читать от корки до корки, а рисунки и картинках на тему электробезопасности должны сопровождать не только школьников, но и детей в саду с первых лет жизни. Даже дома можно распечатать данный рисунок, или сделать их самоклеющиеся, и приучать ребенка к правильному их распознаванию.

Плакаты безопасности в электроустановках: их виды и размеры

Электроустановка – это сборное название всех электрических аппаратов вместе с сооружениями, в которых они находятся. Они служат для производства электрической энергии, ее передачи и распределения, трансформации в другие виды энергии.

Электроустановка считается действующей, когда она находится под напряжением или ток появится после включения коммутаторов, если имеется линия электропередач, находящаяся недалеко или пересекающаяся с ней. Электрические установки имеют постоянный или переменный ток, напряжение иногда превышает 1000 Вольт.

Знаки безопасности, используемые на таких установках, представляют собой цветное и графическое изображение определенной формы, на которых делаются надписи, предупреждающие работников об опасности, несущие какую-то полезную информацию по технике безопасности людей.

Плакаты безопасности в электроустановках нужны для обеспечения безопасности работающего на предприятии персонала. Они заблаговременно предупреждают людей об опасности при работе с электрическим током, во избежание травмирования и смертельных случаев на рабочих местах. Сбережение человеческой жизни – всегда приоритетная задача любого руководителя производства, особенно если разговор идет об электроустановках.

Плакаты и знаки безопасности в электроустановках применяют в целях запрещения или разрешения выполнения каких-то действий при включенном напряжении, оповещения сотрудников про подключенные аппараты, о расстоянии, на которое можно подходить к коммутатору, для указания направления и местонахождения сооружений и агрегатов.

Различают несколько типов плакатов безопасности в электроустановках:

  1. Запрещающие таблички оповещают, что нельзя выполнять какое-то действие или включать электричество, когда проводятся работы, не передвигаться по территории без специальных защитных средств, в целях предотвратить ошибку при подаче тока на рабочее место.
  2. Предупреждающие плакаты говорят об опасности нахождения или приближения к токоведущим деталям, к подключенным проводам, к аппаратам, находящимся под высоким напряжением.
  3. Предписывающие таблички дают разрешение выполнять операцию, используя данное место или аппарат, подходить к элементам, которые уже обесточены, рекомендуют выполнять какие-то требования.
  4. Указывающие плакаты показывают сотрудникам размещение на производстве различных устройств, направление движения к интересующим объектам.

Различие плакатов и знаков по характеру их применения

Плакаты безопасности в электроустановках могут быть двух типов. Постоянные, которые находятся в одних и тех же местах, и переносные, меняющие дислокацию по производственной необходимости, исходя из рабочих заданий и намерений. Знаки безопасности бывают только постоянными.

Материал, из которого изготовляются эти изделия, тоже различен. Рекомендовано использование только изделий, не проводящих электрический ток. Это такие электроизоляционные спецматериалы, как стеклопластик, полистирол, ПВХ, текстолит, гетинакс. Если знаки сделаны из металла, то их можно устанавливать только далеко от токоведущих деталей или материалов.

Сигнальные цвета

Плакаты и знаки безопасности, применяемые в электроустановках, имеют различные сигнальные цвета. Они являются однотипными со всеми знаками безопасности на производствах во всех странах мира.

Запрещающие знаки имеют красный цвет, к нему с целью контраста добавлен белый. Такие яркие цвета взяты для лучшего восприятия зрительной информации людьми, находящимися на предприятии. Красный цвет на фоне серой стены хорошо виден издалека. Например, знак «НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ!» запрещает подавать напряжение на ту линию, где в данный момент находится бригада ремонтников, чтобы не подвергать их опасности поражения электрическим током.

Желтый цвет дается предупреждающим знакам, извещающим о непосредственной или вероятной опасности. Контрастным цветом ему служит черный ободок.

Синий с белым – это цвета предписывающих знаков, знакомящих с полезной информацией относительно безопасности при работе на электроустановках, обозначает элементы технической информации.

Зеленые знаки разрешают выполнять безопасные действия, показывают выход, направление движения к пунктам первой медицинской помощи, расположение аптечек и сигнальных ламп.

Где используют знаки и плакаты?

Плакаты и знаки безопасности, используемые в электроустановках, устанавливаются в местах наибольшей возможной опасности для сотрудников предприятия или на аппаратах, представляющих угрозу жизнедеятельности человека. Благодаря контрастным сигнальным цветам они четко выделяются на фоне окружающих предметов и оборудования. Они должны быть хорошо видны работникам, но не должны отвлекать их внимание. Также сами знаки не могут представлять опасность для окружающих.

Плакаты безопасности в электроустановках рекомендуется устанавливать над зоной ограждения опасного оборудования или токоведущих линий передач. Запрещающие входить в помещение знаки располагают на высоте 0,5 м над входом в сооружение или верхним элементом ограждения. Расстояние измеряется до нижней части знака.

Вывешиваются знаки также на приводах разъединителей, выключателей нагрузки, коммутационной аппаратуре, на ключах и кнопках дистанционного управления, в автоматах, над рубильниками. Переносные знаки вывешиваются с помощью веревки.

В населенных пунктах знаки, которые крепятся на опорах ВЛ электропередач, размещаются на высоте 2,5-3 метра от уровня земли. Если пролеты опор частые, меньше 100 метров, то знаки вывешиваются через одну опору, если пролеты большие, то на каждой. Так же делают, если линию электропередач пересекают дорожные путепроводы.

Качество лакокрасочных материалов

На бетонные или металлические поверхности оборудования, опоры воздушных линий передач, двери коммутаторных помещений или камер рекомендуется наносить плакаты и знаки безопасности красками, используя трафареты. Есть еще удобные в применении изделия на самоклеящейся пленке.

Лакокрасочные материалы должны быть сигнальных цветов и быть устойчивыми к переменам в климате и к различным производственным условиям, в помещении которых применяются такие графические изображения. Со временем такие средства безопасности не должны менять окраску, должны быть четко видимы глазу как в светлое время суток, так и в темноте. В ночное время и в условиях недостаточной видимости рекомендуется плакаты и знаки безопасности освещать дополнительными лампами.

Материалы, используемые для изготовления плакатов по технике безопасности в электроустановках, не должны проводить электрический ток. Основой для таких изделий в основном берется ПВХ или полистирол 3 мм. На эти материалы наносится самоклеящаяся пленка нескольких видов. Это обычная, светоотражающая или светонакапливающая серии продукции.

Иногда применяется сверху защитная ламинация знаков. Крепятся такие изделия с помощью скотча или метизов.

Стандартные размеры знаков

Согласно стандартным требованиям инструкции, размеры изображений зависят от видов плакатов безопасности в электроустановках. Они могут быть большими — 240х130 мм — или маленькими — 80х50 мм.

Знаки запрещающие, такие как «ИСПЫТАНИЕ. ОПАСНО ДЛЯ ЖИЗНИ» или «НЕ ВЛЕЗАЙ. УБЬЕТ», создаются размером 280х210 мм.

Предупреждающие знаки желтого цвета, согласно стандарту, размеры сторон имеют разные, в зависимости от места их расположения на территории электроустановок. Если знак размещен на здании, то сторона треугольника – 360 мм. На дверях рабочих помещений – 160 мм, 100 мм или 80 мм. Для размещения знаков на мелких частях оборудования или тары размеры тоже уменьшаются: 50 мм, 40 мм или 25 мм.

Применение плакатов и знаков безопасности в электроустановках имеет колоссальное значение для гарантии сохранения человеческих жизней на производстве. Руководитель опасного предприятия должен постоянно следить за соблюдением всех норм и правил безопасности, проводить ознакомительные и обучающие занятия для всех работников, ежедневно контролировать рабочий процесс и нести личную ответственность за сохранность сотрудников.

Содержание:

Во время проведения работ с электроустановками и коммутационной аппаратурой выполняются различные операции, представляющие опасность для здоровья и жизни обслуживающего персонала. Во избежание несанкционированного включения или отключения электрооборудования применяются специальные знаки электробезопасности, в которых отражается возможность или невозможность тех или иных действий работников. Они разделяются на различные категории и в первую очередь предупреждают о возможной опасности при контактах с оборудованием, находящимся под напряжением в электроустановках.

Общие сведения о знаках электробезопасности

Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:

  • Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
  • Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
  • Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
  • Указывающие. Обозначают места расположения тех или иных объектов и устройств.

В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.

Для изготовления знаков и плакатов используются такие диэлектрические материалы, как гетинакс, полистирол, стеклопластик, текстолит, ПВХ и другие. В электроустановках с открытыми токоведущими частями запрещается использовать временные и переносные знаки, изготовленные из токопроводящих материалов. Они могут применяться лишь в электроустановках, не связанных непосредственно с токоведущими частями.

На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам. Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки. Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.

В условиях недостаточной видимости или в темное время суток все используемые знаки или плакаты должны освещаться различными способами без изменения цветовой окраски и других параметров.

Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.

Плакаты запрещающего действия

Знак «РАБОТА ПОД НАПРЯЖЕНИЕМ повторно не включать» используется для запрета повторного ручного включения выключателей воздушной линии, после того как было выполнено их автоматическое отключение. Подобные действия обязательно согласовываются с руководителем работ.

Эти плакаты по электробезопасности должны быть вывешены на управляющие ключи, входящие в состав выключателей воздушных линий. Они вывешиваются при выполнении ремонтных работ под напряжением. Стандартный размер плаката составляет 100х500 мм, по периметру проходит кайма красного цвета шириной 5 мм. Буквы надписи красного цвета нанесены на белый фон.

Плакат «НЕ ВКЛЮЧАТЬ! Работают люди» является переносным. Он запрещает подавать на линию напряжение во всех случаях. Вывешивается на кнопках, ключах и приводах управления коммутационной аппаратурой. При ее включении напряжение обязательно попадет на линию, поэтому делать этого нельзя ни в коем случае. Данные плакаты используются в электроустановках напряжением не только до 1000 вольт, но и выше этого значения.

Размеры плаката стандартные – 100х200 мм, с каймой по периметру шириной 5 мм. В надписи используются красные буквы на фоне белого цвета.

Переносной плакат «НЕ ВКЛЮЧАТЬ! работа на линии» запрещает подачу напряжения на линию. Он также вывешивается на управляющих элементах коммутационной аппаратуры электрощитов, при включении которых на линию может быть подано напряжение. Надпись наносится белыми буквами на красном фоне без каймы. Габаритные размеры стандартные – 100х200 мм.

Запрещающие знаки «НЕ ОТКРЫВАТЬ работают люди» также являются переносными. Их вывешивают на вентили и задвижки, перекрывающие подачу воздуха к коммутационной аппаратуре пневматического действия. Ошибка при открытии этих устройств может послужить толчком к включению оборудования, на котором выполняются работы. Этот знак применяется и для газовых баллонов, а также водородных или кислородных трубопроводов, при открытии которых рабочие могут получить травмы с серьезными негативными последствиями. Размеры знака стандартные, по периметру нанесена кайма красного цвета.

Предупреждающие знаки и плакаты

Все лица из числа обслуживающего персонала рискуют приблизиться на опасное расстояние к токоведущим частям, находящимся под напряжением, даже не подозревая об этом. Исключить подобные ситуации помогут предупреждающие знаки и плакаты, устанавливаемые возле потенциально опасных объектов.

В таких случаях используется знак «СТОЙ! напряжение», сигнализирующий об опасности контакта с электрическим током. Данный плакат является переносным и применяется в оборудовании с напряжением 1000 вольт и при других значениях в большую или меньшую сторону. Стандартный размер – 150х300 мм, конфигурация красной стрелы определена в ГОСТ 12.4.026. По периметру расположена кайма красного цвета шириной 15 мм. Буквы надписи черные, на белом фоне.

Точно такую же функцию выполняет знак «НЕ ВЛЕЗАЙ! убьет».

Плакат «ИСПЫТАНИЕ опасно для жизни» прямо указывает на опасность поражения электрическим током в период, когда проводятся высоковольтные испытания. Он устанавливается на ограждении рабочего места. Габаритные размеры 150х300 мм, по периметру нанесена красная кайма шириной 21 мм. На белом фоне нанесена красная молния и буквы надписи черного цвета.

Такие же предупредительные функции выполняет знак «ОПАСНОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ без средств защиты проход запрещен». Он предупреждает о потенциально опасном воздействии, которому может подвергнуться организм рабочего под влиянием электрического поля. В таких случаях персоналу запрещается передвигаться по объекту без защитных средств.

Располагается в электроустановках с напряжением более 330 кВ на высоте 1,5-2 м. Конкретным местом установки служат ограждения участков с напряженностью электрического поля свыше 15 кВ/м. Размеры по ГОСТу – 100х200 мм, ширина каймы – 10 мм. Общий фон знака – белый, буквы и кайма – красного цвета.

Знаки «ОСТОРОЖНО электрическое напряжение», используемые наиболее часто для предупреждения персонала. Они прямо указывают на опасность поражения электрическим током и выставляются в электроустановках всех классов и подклассов, задействованных на электростанциях и подстанциях. Знак представляет собой равносторонний треугольник со стороной 300 мм.

Такие размеры предусмотрены при его установке на дверях того или иного помещения. Если же знак будет размещаться на машинах, механизмах, использоваться с другим электрооборудованием, его стороны могут быть 25, 40, 50, 80, 100 и 150 мм. Цвет стрелы и каймы черный на желтом фоне. Для его нанесения на бетонные поверхности используется черная краска и трафарет.

Предписывающие знаки

Указывают на места проведения работ в электроустановках и обозначают безопасные подходы к этим рабочим местам. Среди них часто приходится применять переносной знак «РАБОТАТЬ здесь». В соответствии с ГОСТом они выпускаются квадратными, с размерами 100х100 и 250х250 мм. По периметру идет синий кант шириной 20 или 50 мм. Надпись выполнена черными буквами на белом фоне.

Точно такие же характеристики имеют плакаты «ВЛЕЗАТЬ ЗДЕСЬ», применяемые в тех случаях, когда рабочее место расположено на высоте. Одновременно они являются указателем наиболее безопасного пути подъема к нужному участку. Размеры соответствуют ГОСТу и предыдущему плакату.

Указательные плакаты

Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

Панель переключателей и глоссарий по электрическим устройствам

Глоссарий терминов для выключателей света и электрических устройств

Подробное описание конфигураций, размеров и электрических устройств пластины выключателя. См. Разделы «Устройства, коммутационные панели и электрические термины».

УСТРОЙСТВА

Decora Devices — Decora — это устройство нового типа. Все устройства Decora помещаются в отверстие одинаковой формы — большой прямоугольник размером примерно 1.25 дюймов в ширину и 2,5 дюйма в высоту. Устройства Decora также называют декораторами, конструкторами, клавишами-качалками, веслами, блоками, плоскими или широкими переключателями. (Термин «Decora» является товарным знаком Leviton, крупного производителя электрических устройств.) Покупайте розетки, кулисные переключатели и слайд-диммеры Decora

.

Устройства Despard — Устройства Despard, или «взаимозаменяемые» устройства, подходят для отверстий в пластинах 29/32 дюйма (Ш x 11/16 дюймов), ориентированных в горизонтальном или вертикальном направлении. Требуется монтажный ремень для фиксации в отверстиях панели переключателей.Магазин переключателей, розеток и ремней Despard


Диммеры — Диммеры бывают двух видов: клавишные, переключаемые, поворотные и ползунковые. Некоторые из них снабжены кнопками или рычагами предварительной настройки, которые будут поддерживать определенный уровень при каждом включении. Купить диммерный переключатель света


Дуплексные устройства — Дуплексные устройства имеют две розетки или тумблеры на одном корпусе или монтажной установке, которая принимает два штекера или тумблеры горизонтального хода (или их комбинацию).Подходит для двойных отверстий в пластинах 1-11 / 32 дюйма (Ш x 1-1 / 8 дюйма), которые закруглены по бокам и плоские сверху и снизу. Магазин дуплексных розеток и горизонтальных тумблеров


Прерыватель цепи замыкания на землю Устройства выхода GFCI — Розетки GFCI (прерыватель цепи замыкания на землю) или иногда просто GFI (прерыватель замыкания на землю) обычно имеют форму розетки Decora с кнопкой сброса посередине. Эти розетки имеют функцию безопасности, которая обнаруживает утечку тока и разрывает цепь, если она превышает определенный уровень.Требуется в местах рядом с источниками воды. Ознакомьтесь с местными правилами и нормативами. Купить розетки GFCI


Старинные низковольтные устройства — Запасные низковольтные выключатели света имеют кнопки включения и выключения для низковольтных систем освещения, которые обычно используются в домах, построенных в 1950-х, 1960-х и 1970-х годах. Доступные в белом, сером и цвете слоновой кости, они предназначены для использования отдельно или с монтажными кронштейнами, в зависимости от используемого стиля панели переключателей. Купить выключатели света низкого напряжения


Электрические розетки — Розетки или розетки бывают разных форм, включая Decora, дуплекс, Despard и круглые, различных диаметров.Они доступны с различными номиналами усилителя, обычно 15 А и 20 А для большинства жилых или коммерческих приложений. Купить одно-, двухуровневые и Decora Outlets


Кнопочные переключатели — Кнопочные устройства состоят из двух круглых переключателей 1/2 дюйма, которые вы попеременно нажимаете, чтобы включить или выключить свет. Аутентичные кнопочные переключатели освещения воспроизводят архитектурный облик искусства и ремесел или викторианской эпохи. дома эпохи, соблюдая современные электрические стандарты.Предлагается в однополюсной, трехпозиционной и диммерной версиях. Купить кнопочные переключатели или кнопочные диммеры


Розетки — Розетки, как они называются на жаргоне торговли электроэнергией, более известны как розетки для большинства потребителей, и поэтому на этом веб-сайте они обычно называются розетками. Розетки бывают разных форм, включая Decora, дуплекс, Despard и круглые, различного диаметра для различных применений в промышленных розетках. Они доступны с различными номиналами усилителя, обычно 15 А и 20 А для большинства жилых или коммерческих приложений.Магазин для розеток


Общие тумблеры — Тумблеры, иногда называемые флип-переключателями, доступны во многих стилях . Переключатели бывают разных форм корпуса, включая дуплекс, Decora, Despard и стандартные, все они управляют оборудованием или светом, включая и выключая их. Доступны переключатели с разными номиналами усилителя, обычно 15 А и 20 А для большинства жилых или коммерческих приложений. Купить тумблеры


Стандартный тумблер — Стандартные тумблеры — это устройства с квадратно выступающей ручкой 5/8 дюйма, которую можно поворачивать вверх и вниз для включения света, вентиляторов или электрических устройств.Подходит для вертикально ориентированных прямоугольных проемов 13/32 «Ш x 15/16» В. Доступны однополюсные, 3-, 4-проводные и с подсветкой.



3-позиционные переключатели — Трехпозиционные переключатели обеспечивают управление светом из двух точек . Примечание. Трехсторонние диммеры при использовании с 3- или 4-позиционными переключателями позволяют затемнять свет из одного места, а затем включать и выключать из других мест. Однако их можно затемнить только в одном месте.Доступен в черном, коричневом, белом, цвете слоновой кости и сером. Купить 3-позиционные тумблеры, 3-позиционные кулисные переключатели Decora, 3-позиционные переключатели Despard


4-позиционные переключатели 4-х позиционные переключатели обеспечивают управление светом из трех точек . Примечание. Трехсторонние диммеры при использовании с 3- или 4-позиционными переключателями позволяют затемнять свет из одного места, а затем включать и выключать из других мест. Однако их можно затемнить только в одном месте.Купить 4-позиционные тумблеры или 4-позиционные кулисные переключатели Decora


Группа переключателей — Группа означает ширину пластины, а не количество устройств или тип отверстий на пластине. Стандартная одинарная пластина имеет ширину 2-3 / 4 дюйма, двойная банда — ширина 4-1 / 2 дюйма, тройная группа — ширина 6-3 / 8 дюймов и т. Д. На фотографии показаны одинарная группа Despard, переключатель двойной группы, тройная панель Decora и четырехканальная дуплексная пластина. Купить Коммутационные панели размером

.

Монтажные ремни — Монтажные ремни требуются для Despard или «взаимозаменяемых» устройств.Центральный ремешок также имеет монтажные отверстия для устройств, которые можно использовать на коммутационных панелях, устанавливаемых на устройства, которые не будут использовать устройства, например, решетчатые панели переключателей. Обратите внимание, что аналогичные кронштейны использовались для старинных выключателей низкого напряжения. Купить монтажные ремни Despard


Винты — В пластинах переключателей используются стандартные винты размером 6-32 (ширина резьбы 1/8 дюйма) с овальными головками с прорезями. Пластины переключателей (включая пластины увеличенного размера) обычно включают винты 1/2 дюйма, за исключением стандартных Decora и Despard, которые включают 1 / 4 «винты.Для установки в глубокие поверхности можно приобрести удлиненные винты. Существует 4 основных вида расположения винтов на щитках переключателей — монтаж устройства, монтаж в коробке, сменный монтаж и центральное крепление. Размер панели переключателей и не влияет на положения винтов, которые являются стандартными для каждого устройства. Купить Винты для настенного переключателя


Стандартные размеры коммутационной панели — Стандартные размеры коммутационной панели (высота, ширина) для размеров до 10 групп.

Стандартные панели переключения — высота 4,5 дюйма

Одна банда — 2-3 / 4 дюйма шириной Шесть банд — 11-13 / 16 дюймов
Две банды — 4-9 / 16 дюймов Семь банд — 13-5 / 8 дюймов
Три банды — 6-3 / 8 дюймов восемь банд — 15-7 / 16 дюймов
Четыре банды — 8-3 / 16 дюймов Девять банд — 17-1 / 4 дюйма (ширина)
Пять банд — 10 дюймов (ширина) Ten Gang — 19-1 / 16 «Вт

Размеры коммутационной панели — увеличенного размера или Jumbo — Увеличенные размеры коммутационной панели (высота, ширина) для размеров до 10 групп.Покупайте увеличенные панели переключателей и крышки розеток в более чем 50 конфигурациях

Переключатели увеличенного размера — высота 5,5 дюйма

Одна банда — 5,5 дюйма (Вт) Шесть банд — 15,5 дюйма (ширина)
Две банды — 7,5 дюйма (ширина) Семь банд — 17,5 дюйма (ширина)
Три банды — 9,5 дюйма (ширина) восемь банд — 19.5 «W
Четыре банды — 11,5 дюйма (ширина) Девять банд — 21,5 дюйма (ширина)
Пять банд — 13,5 дюйма (ширина) Ten Gang — 23,5 дюйма (ширина)

СТИЛИ ПЕРЕКЛЮЧАТЕЛЯ

Пластины переключателей — Пустые — Пластины переключателей бывают стандартными, увеличенными и узкими.Они используются для закрытия неиспользуемых настенных электрических коробок. Монтаж коробки. Купить пустые переключатели


Переключатели — Decora — Переключатели Decora имеют большие прямоугольные отверстия размером примерно 1,25 дюйма в ширину и 2,5 дюйма в высоту. Стандартизированная форма обеспечивает гибкость при установке или отключении устройств. Выключатели Decora проще использовать пожилым людям или людям с ограниченными физическими возможностями. Отверстия Decora поочередно называются декоративными, дизайнерскими, рокерами, веслами, блоками, плоскими или широкими переключателями.(Термин «Decora» является товарным знаком Leviton, крупного производителя электрических устройств.) Купить панели переключателей Decora


Коммутационные панели — Despard — Удерживайте Despard или взаимозаменяемые устройства. Отверстия в пластинах имеют размер 29/32 «Ш x 11/16» В, ориентированы либо в горизонтальном, либо в вертикальном направлении и требуют ремня для крепления устройства. Доступен в одной, двух или трех бандах; стандартные, узкие и негабаритные конфигурации. Купить Despard Switchplate


Коммутационные панели — Дуплекс — Дуплексные панели имеют два закругленных отверстия, плоские верхнее и нижнее, размером 1-11 / 32 дюйма Ш x 1-1 / 8 дюйма В.Эти отверстия подходят для дуплексных розеток, дуплексных переключателей и комбинированных дуплексных устройств. Купить дуплексные переключатели


Переключающие панели — напольный монтаж с крышкой — Переключающая пластина из прочной латуни или никеля и утопленная розетка с защитной крышкой, предназначенная для установки заподлицо с поверхностью пола. Напольные электрические розетки — хорошее решение для безопасности в ситуациях, когда электрические шнуры временно подключены, чтобы избежать риска споткнуться.Купить крышки розеток для напольного монтажа


Переключающие пластины — низкое напряжение — Низковольтные пластины — это специальные пластины для старых домов, построенных в 1950-х, 1960-х и 1970-х годах, в которых использовались трансформаторы для преобразования электрического тока в низкое напряжение. Крышки выпускаются с четырьмя различными сериями размеров отверстий, которые очень близки по размеру, но различаются способами монтажа, положениями отверстий под винты, ориентацией отверстий и расстоянием между ними. Купить низковольтные переключатели


Переключатели — без отверстий — Полностью глухие настенные переключатели без отверстий доступны для любого проекта, требующего металлической панели с нестандартной компоновкой.Панели могут быть просверлены, вырезаны, штампованы, пробиты или изменены по мере необходимости с использованием ваших собственных инструментов или услуг по изготовлению металла. Пластины имеют приподнятый скошенный край на 1/4 дюйма и вообще не имеют отверстий. Покупайте коммутационные панели без отверстий (находятся под секцией глухой настенной панели).


Коммутационные пластины — крышки розеток — Мы называем пластины с такой конфигурацией на нашем объекте выпускными пластинами, хотя технически они являются дуплексными пластинами. Выпускные пластины имеют два закругленных отверстия, плоские сверху и снизу, и имеют размеры 1-11 / 32 дюйма Ш x 1-1 / 8 дюйма В.Эти отверстия подходят для дуплексных розеток, дуплексных переключателей и комбинированных дуплексных устройств. Чехлы для двухуровневых розеток


Коммутационные панели — увеличенные — Настенные панели увеличенного размера, также известные как jumbo, широкие или негабаритные, имеют высоту 5,5 дюйма и ширину 3,5 дюйма для одной группы, добавляя 2 дюйма на группу по мере их увеличения. На положение отверстий под винты не влияют внешние размеры пластин. Негабаритные пластины скрывают ошибки подрядчика, скопление краски вокруг существующих установок или большие отверстия, необходимые при установке в гранит или другие глубокие твердые поверхности.Они являются популярным и привлекательным выбором для больших комнат и других помещений с большими размерами. Купить настенную тарелку большого размера


Плиты переключателей — Кнопка — Панели кнопочных переключателей имеют два круглых отверстия примерно 5/8 ‘, расположенных на расстоянии 0,937 дюйма друг от друга, от центра к центру, на едином блоке, который управляет одним выключателем света. У них есть отверстия для крепежных винтов устройства, которые составляют 2,375 «друг от друга, от центра к центру. Доступны одно-, двух-, трех- или для группы размеров, в различных цветах и ​​с металлической отделкой.Купить крышки кнопочного выключателя


Коммутационные панели — крышки розеток — Розетки или розетки, упомянутые на этом сайте, бывают разных форм, включая дуплекс, Decora, Despard и круглые. См. Описание каждого типа в других разделах. Купить крышки розеток — стандартные и большие


Переключатели — Rocker — Пластины кулисных переключателей более конкретно называются пластинами стиля Decora на этом сайте, потому что они вмещают кулисные переключатели, ползунковые диммеры, блочные розетки и модульные разъемы для устройств связи (телефон, кабель, Ethernet).У них есть большие прямоугольные отверстия, примерно 1,25 дюйма в ширину и 2,5 дюйма в высоту. Отверстия Decora поочередно называются декоративными, дизайнерскими, рокерами, веслами, блоками, плоскими или широкими переключателями. (Термин «Decora» является зарегистрированным товарным знаком Leviton, крупного производителя электрических устройств.) Купить кулисный переключатель света и крышки розеток


Коммутационные панели — Телефонные розетки — Металлические — Металлические панели для телефонных и коммуникационных разъемов доступны двух основных типов:

1.Пластины с одним или несколькими отверстиями для телефонных разъемов размером 9/16 «x 3/4» в. В них используются модульные разъемы с защелкой или просто устанавливаются поверх телефонной аппаратуры, устанавливаемой заподлицо. Купить модульные телефонные разъемы

2. Пластины в стиле Decora с отверстиями 1-1 / 4 «x 2-1 / 2», которые подходят либо для вставки телефонного разъема «все в одном», либо для модульной рамки для разъемов с двумя или более переходниками для разъемов. Купить телефонные вставки для проемов Decora

Оба стиля доступны в стандартной и негабаритной версиях и работают с телефонными гнездами USOC категории 3, 5E Ethernet и 6 модульными телефонными и коммуникационными гнездами.Отверстия для крепежных винтов коробки расположены на расстоянии 3-5 / 16 дюймов от центра к центру.

Часто текущая телефонная электрическая арматура прикрепляется к самой пластине с отверстием для разъема, имеющим форму прямоугольника с небольшой выемкой внизу. Эти типы пластин обычно можно заменить металлическими пластинами для телефонных разъемов, переключившись на модульные телефонные разъемы. Примечание. Для металлических пластин телефонных разъемов требуется безопасность пластиковых модульных разъемов из-за электрического тока, протекающего по телефонным проводам.


Коммутационные панели — Телефонный разъем — Универсальное пластиковое устройство — На литых пластиковых накладках телефонные клеммы установлены на задней панели. Эти пластины представлены в нескольких комбинациях, показанных здесь, с одним устройством подключения кабельного телевидения и одним разъемом для телефонной связи. Ограниченный выбор цвета. Купить настенные панели для телефонных разъемов


Коммутационные панели — Телефонная розетка — Настенное крепление — При 3 «x 4-1 / 2» x 3/8 «настенные телефонные розетки немного больше стандартных коммутационных панелей и обычно используются для крепления телефона на стене.Обычно включает в себя съемные проушины и белые пластиковые вставки, которые позволяют преобразовать настенную телефонную розетку в телефонную розетку для скрытого монтажа. Купить крышки розеток для настенных телефонных розеток


Пластины переключателя — Тумблер — Пластины переключателя имеют небольшое прямоугольное отверстие 13/32 «Ш x 15/16» В, которое ориентировано вертикально. Если у вас установлен горизонтально установленный переключатель, на самом деле это может быть дуплексное устройство переключения или устройство переключения Despard — подробности и фотографии этих стилей см. В разделе устройств.Купить тумблерные крышки переключателя света


ЭЛЕКТРИЧЕСКИЕ УСЛОВИЯ

Номинальный ток Ампер — величина тока. У устройств 15A всего два прямых слота; Устройства 20A имеют один прямой слот и один Т-образный слот. Производимые в настоящее время устройства также имеют D-образные отверстия для заземляющих ножек. Обычно предлагаются устройства в версиях 15А и 20А.


Сила тока Сила тока — это сила тока, потребляемая конкретным прибором.Буква «A» относится к единицам, называемым амперами или амперами, и указывает количество тока, которое может безопасно проходить через устройство. Выбирайте устройства в зависимости от номинальной силы тока тех устройств, которые вы будете использовать. В большинстве домов установлены устройства на 15 А, но при одновременном использовании нескольких устройств в одной розетке или при использовании тех, которые потребляют много энергии, версии на 20 А могут быть лучшим выбором, если ваша проводка позволяет это.

Ток Ток — это ток электричества через проводник.Измеряется в амперах. Переменный ток или переменный ток — это обычная форма электричества, которая течет в дома и офисы. Его направление меняется 60 раз в секунду в США; 50 раз в Европе. Постоянный ток — это электрический ток, который движется в одном направлении. Обычно используется в электронных схемах компьютеров и в батареях.

Напряжение Напряжение — это входящая электроэнергия, другими словами, количество электрического тока, доступного вашему дому, проходящего через линии электропередач.Для стандартных домов в США это ограничение составляет 110 вольт. Номинальное напряжение на устройстве указывает допустимую нагрузку по току, и большинство устройств в США, которые вы найдете, будут иметь стандартное напряжение 125 В.


Купить электрические розетки и выключатели для настенных панелей

Совет. Добавьте эту страницу в закладки.

Далее: Размеры переключателя и справочная информация

Tech Talk — Настенные панели, больше, чем кажется на первый взгляд> Обустройство дома> Leviton Blog

Вообще говоря, большинство людей не уделяют много внимания своим настенным панелям, пока не пришло время заменить устройство или покрасить комнату.Но правда в том, что настенные панели требуются по соображениям безопасности Национальным электрическим кодексом ® для защиты людей от любых открытых участков установленного устройства, и их следует выбирать с осторожностью. Они также добавляют завершающий штрих, так что переключатели, розетки и элементы управления освещением могут органично вписаться в интерьер комнаты или акцентировать внимание. В некоторых случаях настенные панели поставляются вместе с устройством, но обычно они продаются отдельно, что дает домовладельцам возможность задуматься над внешним видом своих электрических устройств.

Настенные панели

доступны в широком выборе конфигураций от одинарных до многогнездных, а также в виде наружных погодоустойчивых крышек. Обычно они изготавливаются из пластика, небьющегося термопласта или нержавеющей стали и доступны в размерах Standard, Midway и Jumbo.

Материалы стеновых панелей

Настенные панели доступны из разных материалов, чтобы выдерживать различные схемы использования. Наиболее распространенные материалы и их применение описаны ниже:

Термореактивный элемент (пластик)

Настенные панели из термореактивного материала подходят для большинства бытовых нужд.Они разработаны, чтобы противостоять выцветанию, обесцвечиванию, воздействию жира, масла, органических растворителей, влаги и царапин.

Термопласт (нейлон)

Стеновые панели из термопласта отлиты из полимеров инженерного качества для максимальной ударопрочности. Они небьющиеся, а их дополнительная прочность делает их идеальными для помещений с интенсивным движением, таких как кухни, ванные комнаты, семейные комнаты и детские спальни.

Металл

Металлические настенные панели выдерживают интенсивное использование, их легко чистить, а их углы имеют закругленные края, чтобы предотвратить травмы и повреждение стен.Металлические настенные панели доступны из самых разных металлов, включая нержавеющую сталь, полированную латунь, матовую латунь, хром и алюминий. Они идеально подходят для подвалов, гаражей, мастерских и подсобных помещений.

Антимикробные настенные панели

Для борьбы с распространением микробов компания Leviton разработала антимикробные настенные пластины, которые снижают рост бактерий. Эти настенные панели защищены порошковым полиуретановым покрытием с добавкой ионов серебра.Порошковое покрытие препятствует развитию плесени, грибка и других вызывающих запах бактерий, а также отпечатков пальцев и потертостей. Созданные для приложений здравоохранения, ухода за детьми, общественного питания и гостеприимства, они также полезны в домашних условиях.

Размеры настенной панели

Как и материалы настенных панелей, настенные панели бывают разных размеров для удовлетворения различных потребностей. Размер проема для выключателя или розетки всегда одинаковый; окрестности — вот что меняется.

Стандартный — самый популярный размер для общего пользования.

Midway немного больше со всех сторон, чтобы скрыть неровности стен.

Jumbo заметно больше со всех сторон, чтобы помочь скрыть более значительные дефекты стен.

А если у вас есть установка с несколькими блоками, просто добавьте 1,81 дюйма (46,00 мм) к длине настенной панели для каждой дополнительной группы.

Конфигурации настенной панели

Вы можете быть удивлены, увидев огромное количество настенных панелей в электрическом проходе, и, просматривая их, вы внезапно поймете, что не все розетки одинаковы.Существуют настенные панели для одно- и многоканальных переключателей, комбинированных розеток и переключателей, телефонных и кабельных розеток и даже декоративных розеток, таких как линейка устройств Leviton Decora®, управления освещением и GFCI / AFCI. Ниже показаны некоторые распространенные конфигурации, которые можно найти в современных домах.

Дополнительная защита

Устройства

для установки вне помещений требуют дополнительной защиты, и именно здесь в игру вступают водостойкие крышки розеток и крышки для сверхмощных условий эксплуатации.Устойчивые к атмосферным воздействиям крышки розеток защищают устройства внешней электропроводки от неблагоприятных погодных условий. Они спроектированы таким образом, чтобы надежно закрывать розетку и поднимать ее, когда розетка необходима для использования. Защитные кожухи Leviton Extra Duty во время использования соответствуют требованиям National Electrical Code® 2014 в отношении кожухов для дополнительных условий эксплуатации для розеток во влажных или сырых местах. Они также защищают наружные розетки от непогоды, но позволяют закрывать розетки при использовании через встроенные круглые отверстия для шнуров.

Чтобы узнать больше, посетите Leviton.com/wallplates

Электрические настенные и лицевые пластины, Keystone, данные и аудио / видео

Переосмысление настенной пластины

Электрические настенные пластины — это намного больше, чем прикрытие розетки или выключателя света. Хотя они, безусловно, составляют представление большинства людей о функции настенной тарелки, существует гораздо больше вариантов.

У нас есть полная линейка настенных панелей для приложений аудио / видео и передачи данных, включая HDMI, компонентные, DVI, USB, трапецеидальные и групповые настенные панели с 1-6 портами, которые можно настроить практически любым способом.

При установке конференц-зала или домашнего кинотеатра необходима подходящая настенная пластина. Найдите здесь!

Прочтите нашу статью, чтобы узнать о некоторых веских причинах для замены настенных электрических панелей.

5 различных видов настенных панелей и способы их использования

Стеновые пластины служат в качестве входа в стену для различных кабелей и проводов. Любой может сказать вам это, но это еще не все! Они закрывают электрические розетки и настенные переключатели, но также могут использоваться в качестве настенных панелей для аудио / видео и данных, предлагая большую гибкость в отношении того, что может выходить из вашей стены.
Правильная настенная пластина может предотвратить необходимость прокладки кабелей вне стены в комнате, что ограничит пространство на полу. Например, при создании домашнего кинотеатра было бы удобнее разместить AV-оборудование прямо в стене, а не в отдельном месте. Просто нужно немного заранее спланировать и точно знать, что вы собираетесь использовать на своей настенной пластине 4.

5 настенных панелей и способы их использования

Вы когда-нибудь были в строительном магазине и видели целый ряд разных стеновых панелей, и вас ошеломляли? Конечно, есть.Cableorganizer.com предлагает пять различных типов настенных панелей. Вот описание каждого из них и то, для чего они лучше всего подходят.


Электрические настенные пластины
Большинство людей, даже тех, кто испытывает технологические трудности, вероятно, уже видели простую электрическую настенную пластину раньше. Это то, что у вас есть на всех ваших выключателях по всему дому. Однако, помимо основных, существует довольно много различных вариаций. Например, у нас есть водонепроницаемая крышка розетки, соответствующая требованиям правил для защиты розетки от любой влажной, холодной или чрезмерно теплой погоды.У нас также есть настенная пластина, которая идеально подходит для экстренных случаев. Его ярко-красный цвет и слово «чрезвычайная ситуация», вышитое наверху, гарантируют, что его не пропустят в разгар серьезной ситуации.


Стеновые панели для ввода и вывода кабелей
Эти настенные панели идеально подходят для помещений, в которых требуется больше кабелей, чем обычно. В них достаточно места для ввода большого количества кабелей в стену. Возможно, у вас есть система домашнего кинотеатра, или вы управляете системой передачи данных или сети. Мы предлагаем ряд навесных настенных панелей для кабелей, которые позволяют просто пропустить несколько кабелей через одно отверстие за раз, сохраняя при этом аккуратный вид.Более сложные варианты позволяют получить доступ к источнику питания в стене, одновременно управляя несколькими кабелями. Независимо от того, что вы выберете, это поможет устранить излишнюю проводку, которая видна во всех комнатах.


Настенные пластины Keystone
Они могут вместить до шести модулей и различных вставок, чтобы все ваши голосовые, информационные и аудиовизуальные потребности были в одном месте. Многие из наших опций, например, настенные многопортовые настенные панели Leviton QuickPort Dual Gang с выделенными окнами, позволяют легко идентифицировать кабель, чтобы вы могли быстро и эффективно входить в систему и выходить из нее.


Таблички для аудиовизуальных материалов и данных
Хотя они, вероятно, будут использоваться для больших помещений, таких как гостиничные номера, они также могут использоваться для больших систем домашнего кинотеатра. Безусловно, более сложные, чем другие предлагаемые нами настенные панели, они позволяют полностью настроить вашу систему и то, как она входит в стену. У нас есть мини-медиа-панели, которые позволяют вам использовать аудио / видео функции, не лезя в самую гущу проводных соединений, а также есть Bluetooth для беспроводного использования аудиопортов.


Коробки для поверхностного монтажа
Коробки для поверхностного монтажа доступны в различных стилях, разработанных в соответствии с вашими конкретными потребностями. Они идеально подходят для подключения к сети и для передачи голоса / данных и, помимо различных стилей, полностью настраиваются. По цене менее пяти долларов за любую коробку для поверхностного монтажа из нашего ассортимента, они представляют собой супер доступный способ спроектировать кабельный ввод в точном соответствии с вашими потребностями.

Все, что вам нужно знать о настенных панелях, чтобы сделать правильный выбор

Настенные тарелки — это элементы безопасности в вашем доме или офисе, которые вы просто не можете игнорировать.Для многих людей настенные плиты не имеют большего смысла, чем просто убирают путаницу проводов с глаз долой. Но, храня провода в недоступном для детей месте, настенные панели также делают дом безопасным. Более того, эти приспособления защищают хрупкие шнуры и кабели от пыли и влаги. Учитывая множество преимуществ настенных плит, совершенно необходимо подумать, прежде чем покупать одну или несколько для своего дома или бизнеса.

Руководство по покупке настенных панелей

На рынке представлено множество моделей стеновых панелей, но вы сможете сделать правильный выбор, если перед покупкой строго учитываете следующие параметры.

Приложения

Это главное соображение, когда вы просматриваете различные типы настенных панелей, выставленных на продажу. Различные типы настенных панелей подходят для определенных типов розеток и подходят для различных типов переключателей и разъемов для передачи данных. Например, декоративные настенные панели могут вмещать кулисные переключатели, телефонные разъемы или разъемы для передачи данных, а также диммеры с клавишным переключателем, слайдером, сценой и селекторным переключателем. Эти пластины также идеально подходят для торговых точек GFCI. С другой стороны, коаксиальная пластина предназначена для подключения коаксиального кабеля кабельного или спутникового телевидения.

Помимо рассмотрения области применения, вам также необходимо принять во внимание тип распределительной коробки, на которой будет установлена ​​плита, перед тем, как заказывать конкретный тип. Например, если электрическая коробка имеет несколько типов розеток, выключателей или настенных розеток, вам придется купить комбинированную пластину. Комбинированные настенные панели могут содержать более одного типа линии передачи данных и несколько выключателей и розеток.

Строительство

Излишне говорить, что вы должны покупать стеновую плиту, которая была построена прочно, чтобы обеспечить ее долговечность и долговечность, чтобы даже при грубом использовании она сопротивлялась растрескиванию.Стеновые плиты из термопласта популярны как у владельцев дома, так и у владельцев бизнеса. Они не только недорогие, но и выносливые. Нейлон — это обычно используемый термопластический материал для стеновых панелей. Стеновые плиты из термопласта также легко чистятся и легки.

Настенные тарелки также могут выступать в качестве привлекательного элемента декора и улучшать внешний вид вашей жилой и / или рабочей зоны. Декоративные настенные тарелки могут быть изготовлены из таких материалов, как медь, латунь, хром, нержавеющая сталь, матовый никель или какой-либо другой металл.Эта фурнитура может сочетаться с сантехникой, плиткой или фурнитурой в вашей ванной и кухне, а также с обоями, цветом стены или обивкой в ​​гостиной или рабочей зоне.

Количество банд

Для непосвященных «банда» относится к каждому элементу, который можно разместить рядом на настенной плите. Стоит уточнить, что это слово не означает количество отверстий на табличке. Итак, трехконтактная настенная пластина содержит отверстия для трех переключателей, которые можно разместить рядом.Количество групп, которые должна содержать настенная пластина, полностью зависит от ваших конкретных потребностей — количества кабелей и шнуров, которые вы хотите провести от конкретной пластины.

Размер

Это очень важно, учитывая, что настенная пластина должна в идеале закрывать всю электрическую коробку и скрывать все провода, кабели и шнуры из поля зрения. Поэтому, прежде чем размещать заказ на настенную пластину, вы должны измерить физические размеры электрической коробки и купить стандартную, среднюю или негабаритную пластину или большую пластину.Если нужно скрыть слишком много кабелей, вы можете также подумать о покупке настенной панели, которая имеет большую глубину, чем стандартный блок.

Дополнительные функции

Конкретное расположение распределительной коробки определяет, где вам нужно будет разместить настенную пластину. Например, вам, возможно, придется разместить настенную пластину за предметом мебели или в тесноте между дверным проемом и соседней стеной. Возможно, что один или два кабеля от электронного устройства могут оказаться недостаточно длинными, чтобы их можно было протянуть до настенной плиты, расположенной в труднодоступном углу.

В таких случаях вы можете купить настенные панели с удлинителями. Например, вы можете рассмотреть настенную панель HDMI, которая оснащена одним или несколькими удлинителями длиной четыре дюйма. Этот фитинг подходит для подключения различных компонентов домашней развлекательной системы, все из которых нельзя размещать в непосредственной близости от электрического щита.

Удобство

Хотя это и не является неотъемлемым критерием, рассмотрение таких удобств, как гарантия замены производителем или политика возврата, может помочь вам выбрать между аналогичными марками настенных панелей.Могут быть случаи, когда вы заказываете и приносите домой настенную тарелку только для того, чтобы еще до открытия упаковки понять, что она не соответствует вашим потребностям или не соответствует вашему декору. В таких случаях политика возврата гарантирует, что вам не придется тратить деньги на еще один кусок настенной плиты, пока другой остается неиспользованным.

Вышеупомянутые параметры помогут вам выбрать настенную пластину, которая точно соответствует вашим потребностям. Однако одно предостережение. Если электрический проект находится в стадии реализации, разумно дождаться завершения проекта и установки электрических коробок на свои окончательные места, прежде чем определять тип настенной плиты, которую вы хотите заказать.Это избавит вас от хлопот по поиску настенных плит нестандартных размеров или с нечетным количеством групп для установки в электрическую коробку. В конце концов, вы можете настроить расположение электрической коробки или количество розеток в каждой коробке с гораздо меньшими хлопотами.

Настенная пластина — это тот редкий элемент электрического оборудования, который служит нескольким целям, не будучи дорогостоящим. Так что убедитесь, что тот, который вы выберете, подходит для всех!

Контрольный список по безопасности электрических розеток

— защитите свой дом и детей

К наиболее распространенным угрозам электробезопасности относятся следующие электрические розетки:

  • Искрение
  • Имеют видимые следы ожогов или пахнут дымом
  • Жужжание или хлопки
  • Горячие на ощупь
  • Привлекали муравьев и вредителей
  • Устарели и требуют замены
  • Не защищены от атмосферных воздействий
  • Открыты и доступны для детей

В этих обстоятельствах очень важно снизить риск поражения электрическим током и возгорание, а также на ремонт или замену розетки квалифицированным электриком.

Перейти к содержанию страницы

Риск электрического пожара и поражения электрическим током от вышедших из строя или неправильно работающих розеток является реальным, и его нельзя игнорировать. По данным Управления пожарной безопасности США, за два года до 2016 года было зарегистрировано около 24 000 электрических пожаров, в результате которых погибли 310, получили 850 травмы и был нанесен материальный ущерб на сумму 871 миллион долларов. Примерно 12 процентов этих пожаров были вызваны электрическими розетками и розетками. 1


Электрические розетки не работают? Это может быть намного серьезнее

У вас дома не работают одна или несколько электрических розеток, которые беспокоят вас или могут представлять опасность для вас и ваших близких электрическим током? Откладывание проверки и замены электрических розеток, их неправильное использование или игнорирование проблемы может привести и действительно приводит к непредвиденным и ужасающим последствиям. Защитите свой дом и свою семью, серьезно относясь к розеткам.Ниже вы найдете предупреждающие знаки и действия, которые необходимо предпринять, чтобы исправить поврежденные, неисправные или небезопасные электрические розетки в вашем доме.

Удлинители — отличный инструмент для нескольких применений, однако они предназначены для временного использования. Будьте осторожны, чтобы не перегрузить удлинитель или настенную розетку. Проверьте свои электрические шнуры, если они треснуты или повреждены, замените их. Не пытайтесь их отремонтировать ». Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, Миссури

Могут ли электрические розетки выйти из строя?

Электрические розетки могут выходить из строя и выходить из строя.Возраст и тип розетки могут иметь большое значение, особенно в старых домах, которые необходимо модернизировать, заменив электрические розетки с двухконтактных на трехконтактные или перейдя на розетки GFCI. Неисправная проводка может сыграть определенную роль, когда выходы из строя выходят из строя, особенно когда проколотая проводка (ярлык для закрепления проводов) вызывает ослабление соединений, выход из строя и дополнительные опасности. Если вы не уверены в причине неисправности розетки, обратитесь к опытному электрику.

Поражение электрическим током в розетках


Электрические розетки — это источник высокого напряжения.Поскольку электричество движется с очень высокой скоростью, иногда первоначальное соединение может вызвать очень маленькую искру, пока все электроны не начнут свободно перемещаться, обеспечивая энергию. Обычно это считается нормальным, когда это случается при подключении или отключении устройства.

Тело, состоящее в основном из воды, конечно, является сильным проводником электричества. Когда тело вступает в прямой контакт с электричеством, может произойти поражение электрическим током, что приведет к летальному исходу. Даже несмертельные потрясения, многие из которых приводят к травмам и обращению в отделение неотложной помощи, происходят примерно 30 000 раз в год. 2

Наибольший риск поражения электрическим током от розетки: Дети суют в розетку пальцы или металлический предмет, например скрепку, вилку или ложку. Закрывайте розетки, когда они не используются!

Как защитить электрические розетки от детей — шаги, которые необходимо предпринять

Наиболее эффективные меры безопасности, которые ваша семья может предпринять для защиты электрических розеток от детей и снижения угрозы поражения электрическим током, предложена Комиссией по безопасности потребительских товаров США (CPSC): 3

  • Приобретите защитные кожухи для всех неиспользуемых розеток
  • Попросите электрика проверить правильность работы розеток и переключателей, чтобы избежать опасностей с подключением и поражения электрическим током. Если розетки горячие, убедитесь, что приборы не перегружают розетки. Если все электрические вилки не плотно прилегают к розеткам, замените розетку.
  • Установите лицевые панели на все розетки, чтобы закрыть всю проводку и снизить опасность поражения электрическим током. пламя от работающего оборудования составляет примерно 2% электрических пожаров. 4 Основные причины искр в электрических розетках:

    • Повреждение водой — Может ли вода в розетке вызвать пожар? Абсолютно. Вода в розетке очень опасна. Держите воду подальше от ваших розеток.
    • Short Circuits — Когда в вашей розетке происходит ненормальное соединение, может возникнуть искра.
    • Перегрузка розетки — Обратите внимание на цепи, доступные для вашей розетки. Большинство обновленных жилых цепей имеют максимальную нагрузку 15 или 20 ампер (1800 или 2400 Вт).Подключение большего количества может вызвать отключение электричества, искрение и даже электрический пожар.
    • Устаревшие розетки — Некоторые старые дома не обновлялись по сравнению со старыми розетками. В этом случае вы рискуете ослабить соединение, расщепление проводки или другие неисправности, которые могут привести к искрообразованию. Также, вероятно, пора подумать о замене электрических розеток с 2-х контактной на 3-контактную или выходов GFCI, если вы еще не сделали обновление.
    • Неправильный ремонт — Быстрые исправления и ремонт своими руками не рекомендуются для проблем с электрической розеткой, когда риск искрения может возрасти при ремонте розетки с неисправностью.

    Когда произойдет что-либо из вышеперечисленного, пора вызвать опытного электрика, который сможет безопасно оценить дальнейшие действия для ваших розеток и электропроводки. Это может быть простая замена розетки, а иногда потребуется дополнительная переустановка электропроводки, чтобы привести собственность в соответствие со стандартами безопасных электрических розеток.

    Любая электрическая розетка, которая может искрить, издает хлопок, имеет следы ожогов или горячая на ощупь, должна быть проверена местной пожарной службой, чтобы обеспечить безопасность всех людей и самого здания.Затем эти розетки следует заменить… все электрические работы должны выполняться только квалифицированным электриком ». Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, штат Миссури,

    Что делать, если в электрической розетке возникает искра

    Если вы действительно оказались в ситуации, когда в электрической розетке возникла искра, лучше не рисковать. Рекомендуемые действия, которые следует предпринять, когда это произойдет: переместитесь, чтобы предотвратить дальнейшие опасности и повреждения

    • Отключите выключатель, назначенный поврежденной розетке
    • Отключите все устройства, подключенные к искровой розетке
    • Вызовите квалифицированного электрика для проведения проверки на розетке

    Замените электрические розетки на GFCI

    Чтобы избежать искрения, поражения электрическим током или смертельного поражения электрическим током, рекомендуется заменить розетки на прерыватель замыкания на землю (GFCI).Проще говоря, розетки GFCI созданы для защиты взрослых и детей от поражения электрическим током. Как они этого добиваются? Постоянным контролем количества электричества, протекающего по цепи. Если в какой-либо момент произойдет отключение тока (например, когда щипцы для завивки или фен упадут в раковину или ванну, наполненную водой), GFCI предназначен для отключения питания розетки, что потенциально устраняет риск поражения электрическим током или поражение электрическим током.

    Если в доме есть старые розетки, в которых есть только двухпозиционные розетки, в этой розетке следует использовать только шнуры с двумя контактами.Никогда не вставляйте шнур с тремя контактами в розетку с двумя гнездами. Эти розетки можно легко перегрузить из-за использования удлинителя или адаптера, который может быстро выйти из строя. Рассмотрение вопроса о замене этих розеток должно быть приоритетом ». Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, штат Миссури

    Устранение сгоревшей электрической розетки и вилки

    Коричневые или черные пятна на электрических розетках обычно являются признаком сгоревшей розетки. Если вы видите черные или обугленные пятна на розетке, чувствуете запах гари возле розеток, немедленно отключите питание с помощью автоматического выключателя и вызовите сертифицированного и лицензированного электрика, который знает, как починить сгоревшую электрическую розетку с учетом требований безопасности. .

    Что вызывает перегоревшую электрическую розетку?

    Черные обугленные следы, образовавшиеся в результате сгорания электрической розетки, чаще всего могут быть связаны с возникновением электрической дуги. Искра — это когда части вашей розетки перегреваются, и это происходит, когда металлическая деталь в розетке повреждается или отключается. Это очень серьезная проблема, которая может произойти даже при ослаблении простого винта, удерживающего проводку. Это, в свою очередь, приведет к нагреву, плавлению и плавлению пластика вокруг электрической розетки, что может привести к возгоранию электрического тока.Вам нужно будет немедленно вызвать электрика.

    Жужжание в розетке — что происходит?

    Если вы слышите жужжание электрической розетки, это почти всегда означает, что соединение оборвалось или у вас плохая розетка. Сам по себе жужжание — это переменный ток, который вы слышите. Если вы опытный электрик, вы часто будете пытаться затянуть розетки за настенной пластиной. Обычно это признак того, что вам нужно отремонтировать или заменить розетку.

    Что означает горячая электрическая розетка

    Горячая или горячая на ощупь электрическая розетка означает, что что-то работает неправильно. Это может не служить основанием для немедленного обращения к лицензированному электрику, но это должно быть исследовано и устранено. Вот некоторые общие причины перегрева электрической розетки:

    • Использование трансформатора переменного / постоянного тока — Ноутбуки и другие устройства, которые используют трансформаторы для включения преобразователя электроэнергии для использования, и процесс может иногда нагревать розетку.Когда это произойдет, проведите тест, отключив устройство от сети. Если через час или около того ваша розетка все еще горячая, это часто является признаком серьезной проблемы, и вам следует вызвать электрика.
    • Чрезмерное использование устройств в розетках — Большему количеству устройств требуется больше электроэнергии, а чем больше электричества, тем больше тепла. Попробуйте переместить устройства в другие доступные торговые точки.
    • Поврежденные розетки — Розетки действительно изнашиваются и выходят из строя, и когда розетка горячая, это может означать, что розетка изо всех сил пытается контролировать поток электричества, вызывая его нагрев.
    • Перегрузка удлинителя и удлинителя — Каждое устройство, которое вы подключаете к розетке, требует определенного количества электроэнергии для питания. Когда вы используете удлинители, вам может потребоваться больше энергии, чем может обеспечить безопасная цепь.
    • Блоки обогрева помещений и другие устройства большой мощности — CSPC рекомендует следующее: «Используйте специальные удлинительные шнуры для тяжелых условий эксплуатации, такие как кондиционеры, переносные электрические обогреватели и морозильники.” 4 Большинство обогревателей поставляются с предупреждением: никогда не подключайте устройство к удлинителю, а вместо этого подключайте устройство непосредственно к розетке. Несоблюдение этого предупреждения об опасности может привести к перегреву и плавлению некоторых устройств, а в некоторых случаях и к электрическому возгоранию.

    Звук в электрической розетке — что вызывает треск?

    Когда вы услышите хлопок или потрескивание в розетке, немедленно отключите питание поврежденной розетки на печатной плате и вызовите квалифицированного электрика, чтобы тот осмотрел розетку.Этот хлопок почти всегда является звуком электрической искры и может привести к перегоранию розетки и возгоранию дома. Имейте в виду, что хлопок может быть непостоянным. Он может ненадолго запуститься, а затем уйти. Тем не менее, к ситуации следует относиться серьезно каждый раз, когда вы слышите треск или треск в электрической розетке.

    Можно ли закрасить электрические розетки?

    Если крышки пластины электрической розетки установлены правильно, вы часто можете закрасить электрическую розетку.Однако это не рекомендуется. Вместо этого заклейте розетку изолентой и не закрашивайте ее. Вы должны избегать комков краски, которые могут забить выпускное отверстие. Это может побудить некоторых вставить лезвия вилки в розетку, что может привести к повреждению, попаданию сколов краски в область проводки, где она может нагреться, и создать сценарии ослабления проводки, которые могут стать опасными.

    Жуки или муравьи в электрических розетках

    Муравьи и другие насекомые иногда действительно собираются внутри электрической розетки.Когда они пережевывают электрическую проводку, это может вызвать короткое замыкание. Они также обычно строят гнезда в подобных узких и скрытых местах. Если вы заметили скопление насекомых или муравьев в электрических розетках, отключите питание на печатной плате. Скорее всего, вам нужно будет вызвать насекомых или вредителей, чтобы справиться с муравьями, и вы захотите обратиться к электрику, чтобы осмотреть все повреждения проводки и розетки.

    Никогда не используйте удлинитель с обогревателем или прибором, подключайте их непосредственно к розетке.Попросите электрика установить дополнительные розетки там, где они вам нужны. Если вы когда-нибудь не уверены в безопасности электрической розетки, обратитесь к квалифицированному электрику для проверки и / или ремонта ». Рональд Коттрелл, помощник начальника пожарной охраны, Брентвуд, штат Миссури

    Уход за наружными электрическими розетками с крышками и защитой от атмосферных воздействий

    Дождь, снег или чрезмерная влажность даже из-за утренней росы могут повредить наружные электрические розетки и в некоторых случаях вызвать опасность возгорания .Вы захотите использовать крышку, защищающую от атмосферных воздействий во время использования, и следить за тем, чтобы неиспользуемые розетки были закрыты. Ваши наружные розетки должны быть подключены к GFCI, чтобы предотвратить поражение электрическим током, опасность поражения электрическим током и поражения электрическим током.

    Остались вопросы по безопасности или ремонту электрических розеток? Обратитесь к нашим лицензированным и сертифицированным электрикам, чтобы решить ваши важные проблемы, связанные с безопасностью.

    Прочие сопутствующие опасности поражения электрическим током

    Розетки — не единственная потенциально уязвимая опасность возгорания. Если у вас неисправная проводка, поврежденные электрические панели, устаревшие осветительные приборы или неисправные устройства защиты от перенапряжения, вы можете подвергнуться гораздо более высокому риску электрического пожара.Обязательно выполняйте регулярное техническое обслуживание и осмотры, чтобы избежать потенциальных проблем. Многие достойные доверия электрики предлагают планы защиты и регулярные пакеты обслуживания, чтобы помочь предотвратить серьезные проблемы. Не думайте, что ваши электрические системы безопасны, убедитесь в этом, проведя профессиональную проверку!

    Перейти к началу страницы

    Часто задаваемые вопросы об электрических розетках


    Безопасны ли розетки?

    Электрические розетки передают огромное количество энергии для использования по требованию.Они несут вполне реальный риск повреждения при неправильном использовании или ненадлежащем обслуживании, ремонте и замене при возникновении проблем. Для безопасного обращения с розетками обратитесь к квалифицированному электрику.


    Как называются защитные розетки?

    Розетки прерывателя замыкания на землю (GFCI) разработаны с учетом требований безопасности. Розетка GFCI предназначена для защиты людей от поражения электрическим током посредством процесса мониторинга электричества, протекающего по цепи, и отключения его при контакте с водой или другими обнаруживаемыми опасностями. Щелкните здесь , чтобы узнать больше здесь.


    Может ли неисправная розетка вызвать пожар?

    Да, старые розетки или розетки с неисправной проводкой могут вызвать искру и привести к электрическому возгоранию. Также важно не снимать заземляющую часть трехконтактного шнура, чтобы он мог войти в двухконтактную розетку. Это может быстро вызвать перегрев и привести к пожару.


    1. [www.usfa.fema.gov — Statistics] ↩

    2.[https://safeelectricity.org — Избегайте возгорания дома] ↩

    3. [https://www.cpsc.gov — Контрольный список домашней электробезопасности] ↩

    4. [https: // www.cpsc.gov — Неисправные удлинители и сетевые фильтры] ↩

    Другие полезные ресурсы от Hoffmann Brothers

    Информация о безопасности электрических розеток с защитой от несанкционированного доступа

    Розетки

    с защитой от несанкционированного вскрытия (TR) впервые были необходимы в соответствии с редакцией Национального электротехнического кодекса (NEC) 2008 года.

    Розетки

    TR электрически функционируют как стандартные розетки, но имеют встроенный предохранительный механизм, который помогает предотвратить попадание электричества на все, что застряло в розетке, чего быть не должно. Розетки TR значительно снижают вероятность поражения электрическим током и являются необходимым и эффективным способом лучше защитить вашу семью от опасностей, связанных с электричеством.

    Что такое электрические розетки с защитой от несанкционированного доступа?

    Эти розетки имеют подпружиненные заслонки, закрывающие контактные отверстия или щели розеток.Когда вилка вставляется в розетку, обе пружины сжимаются, а затем створки открываются, позволяя металлическим штырям контактировать, создавая электрическую цепь. Поскольку обе пружины должны сжиматься одновременно, ставни не открываются, когда ребенок пытается вставить предмет только в одно контактное отверстие, и нет контакта с электричеством. Защищенные от взлома розетки — важный следующий шаг к тому, чтобы сделать дом более безопасным для детей.

    Зачем нужны электрические розетки с защитой от несанкционированного доступа?

    Ежегодно около 2400 детей страдают от сильного шока и ожогов, когда они засовывают предметы в гнезда электрических розеток.По оценкам, ежегодно в связи с этим гибнут от 6 до 12 детей.

    Если у домовладельцев нет детей, требуются ли сосуды TR?

    Да. Владельцы или арендаторы домов и квартир часто меняются. Кроме того, поражение электрическим током и несчастные случаи с ожогами происходят не только в собственном доме ребенка. Дети ходят в дома родственников и друзей, у которых нет собственных детей. Это требование гарантирует, что все новые дома и квартиры будут безопасными для детей, независимо от того, является ли дом их собственным или они находятся там временно.

    Требуется ли большее усилие вставки для розеток TR, чем для стандартных розеток?
    Для сосудов

    TR требуется сила, сравнимая с другими сосудами. Усилие вставки может варьироваться в зависимости от новизны устройства, формы или стиля вставляемой вилки.

    Дорогостоящие ли емкости TR?

    Нет. Прогнозируемая стоимость емкости TR добавляет около 0,50 доллара к стоимости незащищенной емкости. Согласно текущим статистическим данным, в среднем в доме имеется около 75 розеток, в результате чего общие дополнительные расходы составляют менее 50 долларов.Это количество может незначительно отличаться в зависимости от типа и стиля используемой розетки TR. Это минимальное увеличение стоимости позволяет значительно повысить электробезопасность детей.

    Почему емкости TR предпочтительнее таких продуктов, как емкости с крышками или со сдвижными крышками емкостей?

    Крышки розеток могут быть потеряны, а также представляют опасность удушья для некоторых возрастов. Дети могут научиться преодолевать скользящие крышки розеток, наблюдая за своими родителями. Розетки TR обеспечивают защиту от вставки посторонних предметов, кроме вилок шнура, в части, находящиеся под напряжением.

    База данных стандартов

    CFOC | Национальный ресурсный центр

    5.2.4 Электрооборудование и розетки

    5.2.4.1: Электрообслуживание

    Помещения должны быть обеспечены электрооборудованием. Розетки и осветительные приборы должны быть установлены и подключены к источнику электроэнергии в соответствии с Национальным электротехническим кодексом с поправками, внесенными местными электротехническими правилами (если таковые имеются) и сертифицированными инспектором по электротехнике.
    ОБОСНОВАНИЕ Правильная установка розеток и приспособлений помогает предотвратить травмы.
    КОММЕНТАРИИ Могут применяться государственные или местные электрические правила. Для получения дополнительной информации см. Национальный электротехнический кодекс Национальной ассоциации противопожарной защиты (NFPA) и NFPA (1).
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    ССЫЛКИ
    1. Национальная ассоциация противопожарной защиты (NFPA).2009. NFPA 101: Кодекс безопасности жизни. 2009 изд. Куинси, Массачусетс: NFPA.
    5.2.4.2: Защитные кожухи и устройства защиты от ударов для электрических розеток

    Все электрические розетки, доступные для детей, которые еще не достигли уровня обучения в детском саду, должны быть типа «защищенные от несанкционированного доступа электрические розетки».«Эти типы розеток выглядят как стандартные настенные розетки, но содержат внутренний механизм заслонки, который не позволяет детям вставлять в розетки такие предметы, как шпильки, ключи и скрепки (2). Этот подпружиненный механизм заслонки открывается только тогда, когда к обеим заслонкам прикладывается одинаковое давление, например, когда вставляется электрическая вилка (2, 3).

    В существующих детских учреждениях, в которых нет «защищенных от несанкционированного доступа электрических розеток», розетки должны иметь «защитные крышки», которые прикрепляются к электрической розетке винтом или другим способом, чтобы ребенок не мог их легко снять.Не следует использовать «предохранительные вилки», так как дети могут вынуть их из розетки (2, 3).

    Все недавно установленные или замененные электрические розетки, доступные для детей, должны использовать «защищенные от несанкционированного доступа электрические розетки».

    В местах, где электрические изделия могут контактировать с водой, следует устанавливать специальные розетки, называемые прерывателями цепи при замыкании на землю (GFCI) (2). GFCI спроектирован так, чтобы отключиться до того, как может произойти смертельный удар электрическим током (1).Чтобы убедиться, что GFCI работают правильно, их следует тестировать не реже одного раза в месяц (2). GFCI также доступны в защищенном от взлома дизайне.

    ОБОСНОВАНИЕ Электрические розетки с защитой от несанкционированного доступа или надежно прикрепленные защитные крышки не позволяют детям засовывать пальцы или вставлять предметы в открытые электрические розетки и снижают риск поражения электрическим током, электрических ожогов и потенциальных пожаров (2). GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут контактировать с водой (1).

    Около 2400 детей ежегодно получают травмы, вставляя какие-либо предметы в гнезда электрических розеток (2,3). Большинство этих травм приходится на детей в возрасте до шести лет (2,3).

    Пластиковые предохранительные заглушки, вставляемые в электрические розетки, не являются самым безопасным вариантом, поскольку дети могут легко вынуть их и, в зависимости от их размера, представляют потенциальную опасность удушья, если вставить их в рот ребенку (3).

    КОММЕНТАРИИ В одном из типов выпускной крышки лицевую пластину выпускного отверстия заменяют пластиной с подпружиненной выпускной крышкой, которая остается на месте, когда розетка не используется.Для розеток, в которых объект не предназначен для отключения прибора, доступна более прочная крышка типа колпачка, которая ввинчивается в розетку. Несколько эффективных защитных устройств на розетках доступны в магазинах бытовой техники и в магазинах для младенцев и детей (4).
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    СВЯЗАННЫЕ СТАНДАРТЫ 5.2.4.3 Прерыватель цепи замыкания на землю для розеток около воды
    ССЫЛКИ
    1. Национальная ассоциация противопожарной защиты (NFPA). 2010. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.
    2. Международный фонд электробезопасности (ESFI). 2008 г.Знайте об опасностях в вашем старом доме Росслин, Вирджиния: ESFI. http://files.esfi.org/file/Know-The-Dangers-of-Your-Older-Home.pdf
    3. Национальная ассоциация противопожарной защиты. Информационный бюллетень по национальным электротехническим нормам: электрические розетки с защитой от несанкционированного доступа. http://www.nfpa.org/public-education/by-topic/top-causes-of-fire/electrical/tamper-resistant-electrical-receptacles.
    4. Национальная ассоциация производителей электрооборудования.Настоящая безопасность благодаря защищенным от взлома емкостям. Http://www.childoutletsafety.org.
    5.2.4.3: Прерыватель цепи замыкания на землю для розеток около воды

    Все электрические розетки, расположенные в пределах шести футов от раковины или другого источника воды, должны иметь прерыватель цепи замыкания на землю (GFCI), который следует проверять не реже одного раза в три месяца с помощью кнопки тестирования, расположенной на устройстве.
    ОБОСНОВАНИЕ Это положение исключает опасность поражения электрическим током. GFCI обеспечивают защиту от поражения электрическим током, когда электрическая розетка или электрический продукт могут контактировать с водой (1).
    КОММЕНТАРИИ Электрические розетки, которые часто встречаются в ванных комнатах новых домов, имеют встроенный GFCI. GFCI не обязательно должен быть рядом с раковиной. Электрическая розетка может быть защищена специальным автоматическим выключателем (который имеет встроенный GFCI) в электрической панели (1).
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    СВЯЗАННЫЕ СТАНДАРТЫ 5.2.4.2 Защитные кожухи и устройства защиты от ударов для электрических розеток
    ССЫЛКИ
    1. Национальная ассоциация противопожарной защиты (NFPA).2011. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.
    5.2.4.4: Расположение электрических устройств у воды

    Никакие электрические устройства или устройства, доступные для детей, не должны быть расположены так, чтобы их можно было включить в электрическую розетку, когда человек находится в контакте с источником воды, таким как раковина, ванна, душевая, водная поверхность или бассейн.
    ОБОСНОВАНИЕ Контакт с источником воды при использовании электрического устройства обеспечивает путь для электричества через человека, который использует устройство (1,2). Это может привести к поражению электрическим током.
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    ССЫЛКИ
    1. Национальная ассоциация противопожарной защиты (NFPA).2011. NFPA 70: Национальный электротехнический кодекс. Издание 2011 г. Куинси, Массачусетс: NFPA.
    2. Комиссия по безопасности потребительских товаров США (CPSC). Предупреждение о безопасности CPSC: Установите защиту от замыканий на землю для бассейнов, спа-салонов и гидромассажных ванн. http://www.cpsc.gov//PageFiles/118868/5039.pdf.
    5.2.4.5: Удлинители

    Не рекомендуется использовать удлинители; однако при использовании они должны иметь отметку признанной на национальном уровне испытательной лаборатории, и их нельзя размещать через дверные проемы, под ковриками или ковровым покрытием, за настенными коврами или через зоны источников воды. Электрические шнуры (удлинитель и прибор) не должны изнашиваться или перегружаться.
    ОБОСНОВАНИЕ Электрические неисправности — основная причина возгорания домов со смертельным исходом.Комиссия по безопасности потребительских товаров США (CPSC) сообщает, что с 2002 по 2004 годы удлинители и другие электрические шнуры были источниками возгорания пожаров, которые ежегодно вызывали в среднем 60 смертей и 150 ожогов (1). Удлинители не должны быть доступны для детей, независимо от того, используются они или временно не используются, но подключены к розетке. Существует риск поражения электрическим током ребенка, который может воткнуть металлический предмет в гнездо удлинителя (2).
    КОММЕНТАРИИ У Управления по охране труда (OSHA) есть ссылка на список признанных на национальном уровне испытательных лабораторий по адресу http: // www.osha.gov/dts/otpca/nrtl/index.html#nrtls.
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    ССЫЛКИ
    1. Чоудхури Р., М. Грин, Д. Миллер. 2008. Оценка потерь жилых домов от пожаров в 2003-2005 гг. Вашингтон, округ Колумбия: У.S. Комиссия по безопасности потребительских товаров. http://www.cpsc.gov/library/fire05.pdf.
    2. Комиссия США по безопасности потребительских товаров. Информационный бюллетень по удлинителям. http://www.ltadm.latech.edu/vpadmaff/saftopc38.pdf.
    5.2.4.6: Электрические шнуры

    Электрические шнуры следует размещать вне досягаемости детей.
    ОБОСНОВАНИЕ При уходе за детьми произошли серьезные травмы, когда дети тянули на себя такие приборы, как мультиварки, за шнур (1). В учреждениях по уходу за детьми произошли травмы, когда дети тянули на себя такие устройства, как магнитофоны, за шнур (2). Когда дети жуют шнур электроприбора, они могут дотянуться до проводов и серьезно повредить рот (3).
    ВИД ОБЪЕКТА Центр, Early Head Start, Head Start, Многодетный детский дом, Малый семейный детский дом
    ССЫЛКИ
    1. Лоуэлл, Г., К. Куинлан, Л. Дж. Готтлиб. 2008. Предотвращение непреднамеренных ожогов от ожогов: не ограничиваясь водопроводной водой. Педиатрия 122: 799-804.
    2. U.S. Комиссия по безопасности потребительских товаров. Предупреждение о безопасности CPSC. Переломный момент: предотвращение смертельного исхода и травм при опрокидывании телевизора, мебели и бытовой техники. http://www.cpsc.gov/cpscpub/pubs/5004.pdf.
    3. Здоровые дети. 2010. Проблемы со здоровьем: поражение электрическим током. http: // www
      .healthychildren.org / английский / здоровье-вопросы / травмы-чрезвычайные ситуации / страницы / Электрошок.aspx.
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
