Виды телевизионных кабелей и их характеристики

0

Июль 8, 2022 Кабели и провода admin

Качество изображения, получаемое на экране телевизора, во многом зависит от параметров поступающего сигнала. Его параметры зависят от характеристик кабеля, применяемого для соединения антенны и входного устройства телевизора.

Современные разработчики и производители таких кабелей предлагают достаточно большое разнообразие подобной продукции. По выгодной цене купить кабель можно на сайте компании prokabel.by.

Конструкция и основные виды телевизионных кабелей

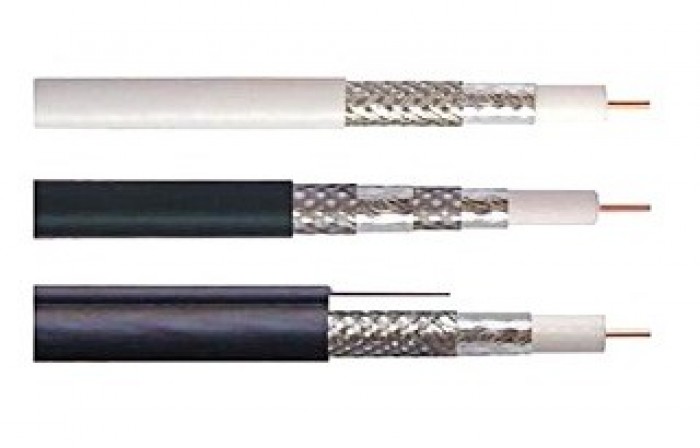

Телевизионный кабель представляет собой достаточно сложную конструкцию.

Он состоит из следующих элементов:

• В центре расположена проволока. Она изготавливается из следующих материалов: меди, стали или биметаллической конструкции (стали и меди). Она может иметь монолитный или структурированный состав. От её качества зависит такой важный параметр как затухание.
• Вокруг центральной проволоки располагается внутренний диэлектрик. В основном он изготавливается из вспененного полиэтилена.
• Далее расположена проволочная сетка, выполненная из меди или алюминия. Она выполняет роль электромагнитного экрана и препятствует наведению в центральной жиле помех из внешней среды.
• Для повышения защитного эффекта сетка окружена металлической фольгой.
• Сверху вся конструкция укрыта слоем наружной изоляции, предотвращающей воздействие негативных факторов окружающей среды на токопроводящие элементы.

Современные телевизионные кабели классифицируются по следующим характеристикам:

• Значение волнового сопротивления. Оно измеряется в омах. Для телевизионных кабелей этот параметр в основном равен 50 или 75 Ом.
• Максимальное напряжение и мощность сигнала, который может передаваться по данному кабелю.
• Материалу, из которого изготовлена центральная жила.
• Минимально разрешённый радиус изгиба.
• Основные геометрические размеры. К ним относятся два диаметра: внешний и экранирующей оболочки.

Маркировка и область применения

Маркировка современного телевизионного кабеля состоит из набора заглавных букв и нескольких цифр. Например, нанесённая маркировка РК-75, означает, что данный кабель относится к категории радиочастотных с внутренним сопротивлением 75 ом.

Более подробные значения характеристик можно найти в справочниках или в сопроводительных документах, к каждой партии. В этом кабеле центральная жила изготовлена из медной проволоки, диаметр которой может изменяться в пределах от 0,75 мм2 до 1,63 мм2.

Центральная жила кабеля марки RG-6U изготовлена из омеднённой стали, что гарантирует хорошую гибкость и прочность.

Все телевизионные кабели могут применяться для передачи сигнала внутри или снаружи помещения.

Смотрите также:

Кабель ВВГнг-1 — характеристики и где применяется http://euroelectrica.ru/kabel-vvgng-1-harakteristiki-i-gde-primenyaetsya/.

Интересное по теме: Кабель АКВВГ — характеристики и где используется

Советы в статье «Обзор ассортимента силового кабеля в Москве от компании АНЭП-Металл» здесь.

Их устанавливают:

• Для соединения аппаратуры в телевизионных центрах;
• Передачи сигнала от приёмных антенн к телевизорам в многоквартирных домах;
• Для передачи сигнала от индивидуальной антенны в загородных домах;
• При создании кабельной сети телевидения.

Выбор телевизионного кабеля для дома и квартиры.

Виды антенных кабелей для цифрового и аналогового ТВ.

Для подключения современного телевидения нужен специальный телевизионный кабель, который называют коаксиальным. Именно по нему сигнал от антенны передается к телевизору. Соответственно, от его характеристик и зависит качество передачи сигнала. Поэтому выбор такого оборудования – вопрос важный, несмотря на то, что его стоимость относительно невысока.

Главные характеристики ТВ кабеля.

Чтобы их определить, нужно узнать устройство кабеля ТВ. В нем есть несколько слоев:

1. Проводник – главная жила. Именно по ней проводится сигнал от антенны к телевизору. Диаметр жилы варьируется от 0,3 до 1,1 мм, изготавливают ее из меди или стали.
2. Диэлектрик. Он необходим для отделения жилы от металлического экрана. Обычно используется полиэтилен, вспененный полиэтилен, полиуретан – достаточно упругие, прочные полимеры.
3. Экран. Он необходим для устранения внешних помех – без него жила будет принимать сигнал не только от антенны, но и от других источников. Экран состоит из металлической оплетки, может использоваться сочетание фольги и оплетки.
4. Защитная оболочка. Изготавливается из ПВХ или полиэтилена. Необходима для защиты телевизионного кабеля от влаги, повреждений.



Как выбрать телевизионный кабель по характеристикам?

Диаметр центральной жилы.

Первое, на что нужно обратить внимание – сечение проводника, его толщина сказывается на толщине телевизионного кабеля в целом. Чем оно толще, тем выше его сопротивление. А чем выше сопротивление, тем меньше затухание сигнала.

Минимальное сопротивление ТВ кабеля (который стоит покупать для наружного монтажа) – 75 Ом. И чем больше расстояние трассы, тем выше должно быть сопротивление. А для прокладывания в доме можно взять провод и с меньшим показателем. Кроме того, за счет меньшего диаметра он более прост в работе, но не стоит рассматривать и приобретать провода менее 3,5 мм. Иначе придется смотреть только стандартные государственные каналы.

Связь между диаметром и сопротивлением. Оба параметра зависят от толщины диэлектрика между жилой и экраном. Но многое решает и качество используемого диэлектрика – в недорогой продукции используется вспененный полиэтилен, в более дорогостоящей – полиэтилен, характеристики и долговечность которого существенно выше. Но обращать внимание на тип диэлектрика есть смысл только в том случае, если линии прокладываются на большие расстояния, более 30-40 метров (всегда помним о затухании сигнала).

То же касается и качеств экрана, характеристик жилы – при небольшом расстоянии различия в характеристиках не критичны, но с каждым метром трассы вероятность затухания сигнала повышается, соответственно, нужно выбирать и покупать ТВ кабель более качественный.

Наружная оплетка.

Это очень важный параметр, так как от материала и толщины наружного слоя зависит устойчивость к внешним повреждениям. То есть для наружной трассы нужно купить телевизионный кабель с толстой оплеткой, лучше из полиэтилена – он более устойчив к внешним воздействиям. А для внутреннего монтажа подойдет шнур с оболочкой из ПВХ, более тонкой.



Выбираем коаксиальный кабель для цифрового и аналогового ТВ.

Многие решат, что кабель для цифрового ТВ должен быть более качественным, но все наоборот. Именно для аналогового сигнала затухание свойственно больше, поэтому и качество провода должно быть выше. С цифровым ТВ все проще, можно покупать продукцию со средними характеристиками. То же касается и спутникового ТВ, в этом плане оно несущественно отличается от цифрового ТВ. Впрочем, сегодня можно купить ТВ кабель, который будет подходить для всех типов вещания. И если правильно его выбрать по материалу и сечению проводника, а также по указанным выше характеристикам, то в качестве сигнала вы не разочаруетесь.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]
