Типы видеорегистраторов – каких видов и типов бывают регистраторы

На данной странице рассмотрены различные виды и типы видеорегистраторов для видеонаблюдения. Представлены основные технические характеристики, классификация и главные функции. Какие виды видеорегистраторов бывают, их назначение и применение в сфере безопасности и контроле за окружающей обстановкой или людьми.

Типы видеорегистраторов

Видеорегистраторы (англ. Digital Video Recorder, DVR) — устройства, предназначенные для фиксации, сохранения и воспроизведения видеоинформации. Работают по следующему принципу: видеокамеры подключатся к регистратору и передают на него видео по кабелям. Он принимает сигнал, конвертирует его в изображение. Затем сжимает и записывает на винчестер. Просмотреть материал можно подсоединив ТВ экран или монитор.



Функции

(определяется специфичностью и местом установки)

  • Контроль за личными домовладениями (дачами), наблюдение в кабинетах, офисах и магазинах.
  • Оперативный мониторинг операций с наличностью. Такой техникой оборудуют банки, кассы гипермаркетов, отделы всевозможных учреждений, работающих с финансами.
  • Отслеживание авто номеров. Учет статистики и управления системами доступа (парковки, въезды/выезды на охраняемые земли, стоянки, в складских помещениях).
  • На транспорте. Для регистрации и прогноза передвижения. Анализ неоднозначных обстановок.



Типы видеорегистраторов — классификация
Все виды видеорегистраторов можно разделить по принимаемому сигналу

Аналоговые (DVR) — цифровые устройства (Digital Video Recorder). Применяются для фиксации видеосигнала с аналоговых видеокамер. «Цифровой» в заглавии означает, что он конвертирует поступающий сигнал в цифру. Это такие типы видеорегистраторов, подключенных посредством bnc-разъема. Обычно они выдают картинку в формате CIF, VGA, D1, 960H с невысоким разрешением, в пределах 380 ТВЛ, что соответствует 640х480 пикселей.

AHD — цифровые модели для записи с аналоговых камер формата AHD. Визуально не отличается от DVR и имеет аналогичные интерфейсы подключения. Современные камеры работают с последними форматами высочайшего разрешения. Создают видеоизображение 700 — 1000 ТВЛ, что соответствует Full HD 1280х720 (1Mp). Технология AHD ускоренно развивается и уже гарантирует применимое качество при значимо наименьшей стоимости, чем у иных видов видеорегистраторов для видеонаблюдения.

Сетевые (NVR) — (Network Video Recorder). Виды видеорегистраторов, использующиеся для записи видеосигнала с цифровых ip камер.

Гибридные — виды видеорегистраторов, ведущие запись с различных источников сигнала.



Виды видеорегистраторов — характеристики

При выборе оснащения для видеоконтроля в обязательном порядке надо принимать во внимание его будущие условия эксплуатации. Для этого нужно владеть представлением об основных параметрах.

К необходимым техническим свойствам видеорегистраторов, относятся:



Количество каналов

Характеристика, указывающая максимальную численность устройств, которые физически можно подсоединить ко всем типам видеорегистраторов. Число подключаемых каналов находится в зависимости от масштаба самой системы. Распространены 4, 8, 16 и 32-канальные модели.



Разрешение

Величина, определяющая численность точек по вертикали и горизонтали, которые именуются пиксели. Чем выше значение, тем детальнее изображение.



Скорость записи

Параметр, показывающий какую скорость обеспечивают различные типы видеорегистраторов для видеонаблюдения. Определяется величиной кадров в секунду. Считается важной при выборе, так как она воздействует на результат отображения данных.

Наибольшее количество кадров, которое может передать регистрирующий механизм для просмотра изображения неплохого качества — 25-30 к/сек. Впрочем, не любые виды видеорегистраторов имеют возможность обработать подобный поток информации. В документации указывается наибольший объем кадров в секунду на канал. Но при грамотной настройке и выставления надлежащих приоритетов эта характеристика не критична.

Например, камера, держащая под контролем участок значительной площади, не нуждается в передаче всего потока видеоданных. Будет достаточно передавать 8-10 кадров с хорошим разрешением. Этого достаточно, чтобы квалифицировать несанкционированное вторжение и получить достоверную информацию о контролируемом участке.



Формат сжатия

Известные способы сжатия: MJPEG, MPEG-4, Н.264, H.265.

MJPEG — видео сжимается порознь, покадрово. В конечном итоге выходит приемлемый уровень изображения. Но сам файл занимает внушительный размер на накопителе.

MPEG-4 — видео сжимается в целом, что понижает размер файла. Но при данном методе качество ухудшается.

Н.264 — гарантирует высочайший уровень картинки при маленьком объеме.

H.265 — свежий стандарт сжатия с использованием последних алгоритмов.



Количество и размер жестких дисков

Качественно влияет на продолжительность архивации. У дешевых видеорегистраторов, или же моделей, специализированных для наблюдения за небольшим участком, есть возможность установки лишь одного HDD диска. В более профессиональных устройствах, численность накопителей достигает 4 и более, подключенных в качестве RAID массива. То есть, при выходе из строя первого носителя, вся информация останется сохраненной на другом.



Число аудиовходов

Вспомогательная техническая характеристика регистратора. Существуют модели с подключением аудио к каждому каналу видео или же лишь только на несколько.



Наличие LAN порта

Опция дает возможность работы не только по локальной сети, но и доступ в онлайн, используя сетевые ресурсы. Программное обеспечивание для удаленного доступа поставляется в комплекте.

Существует и ряд дополнительных технических характеристик, помогающие гарантировать защищенность на высочайшем уровне.



Пишите в комментариях ниже, какую информацию добавить или убрать по теме: виды и типы видеорегистраторов для видеонаблюдения. Открыт для предложений по оформлению и наполнению страницы.

Как выбрать IP-видеорегистратор для видеонаблюдения?

Регистраторы – незаменимый компонент системы видеонаблюдения.

Они записывают, сохраняют и воспроизводят видео, снятое камерами. В зависимости от формата данных регистраторы могут быть аналоговыми или цифровыми. Аналоговая техника поддерживает стандарты Betacam, VHS, цифровая – HDD, DVD, Blu-ray.

Сетевые, или IP-видеорегистраторы – это разновидность цифрового оборудования, которая отличается способом получения и обработки данных. Их называют также NVR – от английского «Network Video Recorder». Если цифровые модели получают от видеокамер сигнал по коаксиальному кабелю и преобразуют его в нужный формат, то IP-регистраторы собирают данные через интернет или локальную сеть.

Камеры сразу сжимают видео в одном из подходящих форматов, поэтому видеорегистратору не приходится дополнительно обрабатывать сигнал.

Принцип работы IP-видеорегистратора

При подключении аналогового или цифрового оборудования нужно подобрать и настроить программное обеспечение для видеосервера. В свою очередь, IP-оборудование не требует программной настройки, поскольку изначально приспособлено для записи и хранения видео с камер.

Поэтому каждый регистратор уже при производстве получает набор характеристик, которые нельзя изменить. Так что пользователям нужно определить оптимальные параметры еще на этапе планирования системы видеонаблюдения. К таким параметрам относятся:

  • количество камер;
  • тип сигнала и сети;
  • условия эксплуатации.

IP-камеры самостоятельно сжимают сигнал и передают его регистратору в нужном формате: MJPEG, H.264 и MPEG-4. Последние два формата используют чаще всего, потому что они снижают нагрузку на локальную сеть и ускоряют передачу данных. Применение H.264 примерно в два раза эффективнее MPEG-4.

Сетевые регистраторы работают с камерами того же типа, но можно создать и гибридную систему. Например, когда к аналоговому и цифровому наблюдению необходимо добавить IP-оборудование.

В таком случае следует выбрать гибридный NVR. Впрочем, есть и другой способ совместить разные виды техники: к большинству сетевых регистраторов можно подключить аналоговые камеры при помощи энкодера. Это устройство преобразует аналоговый сигнал в цифровой поток.

Настроить сетевое соединение можно удаленно, благодаря чему снижается стоимость обслуживания системы наблюдения.

В продаже есть модели с двусторонним аудиоканалом, которые позволяют оператору получать и передавать оповещения, предупреждения и команды. Также предусмотрена возможность транслировать экстренные сообщения через электронную почту.

Дополнительно сетевые устройства могут поддерживать функции:

  • детекторов движения;
  • распознавания лиц, автомобильных номеров;
  • индексированной базы данных.

Основные виды IP-регистраторов

Сетевые видеорегистраторы классифицируют по количеству подключаемых камер и мониторов. В зависимости от модели к одному регистратору можно подсоединить от 4 камер до нескольких сотен. Число мониторов обычно ограничивается четырьмя, при этом не все модели NVR допускают подключения нескольких экранов.

Даже если модель способна принять сигнал нескольких десятков или сотен камер, это не значит, что она быстро обработает видеопоток. Поэтому при проектировании системы видеонаблюдения нужно учитывать качество изображения и совместимость техники.

Чем больше разрешение камеры, тем больший объем данных придется обрабатывать NVR-устройству. Поэтому если в описании модели указано, что она позволяет подключить 30 камер по 2 Мп, это не значит, что она справится с 30 камерами с более высокими показателями матрицы.

Что же касается мониторов, то в большинстве случаев нет необходимости подключать несколько экранов. Опция включения четырех мониторов полезна только в случае, когда оператору нужно одновременно отслеживать большое количество участков и помещений.



Как выбрать IP-видеорегистратор

У сетевого оборудования немало преимуществ:

  • высокое качество изображения;
  • оперативный анализ сигнала;
  • простой и дешевый монтаж;
  • компактность.

IP-камеры обеспечивает качественное изображение в высоком разрешении. Аудио- и видеосигнал передаются по одному кабелю, поэтому стоимость монтажа сокращается, как и необходимое для него время.

Размеры сетевых регистраторов скромные: например, модели на 3 камеры габаритами не превосходят ТВ-приставки. Но чтобы оценить все преимущества сетевого оборудования, нужно грамотно подойти к его выбору.

Основные параметры выбора IP-регистраторов:

  1. Разрешение. От этого параметра зависит четкость и детализация записи. Однако нужно учитывать: чем выше разрешение, тем больше видео занимает места на жестком диске. Минимальное допустимое разрешение – 704×576 пикселей. Если оно будет меньше, из-за низкого качества видеоархив окажется бесполезным.
  2. Скорость записи. Этот параметр связан с количеством каналов: их увеличение может привести к снижению скорости обработки данных. Например, вы присмотрели модель видеорегистратора со скоростью 100 кадров с секунду, но при этом у него 8 каналов. В таком случае темп работы каждой камеры не будет превышать 12 кадров в секунду.
  3. Сетевые функции, то есть скорость передачи данных онлайн. Сколько времени нужно оборудованию, чтобы прогнать через сеть минутную запись? Чем быстрее модель работает, тем лучше.
  4. Емкость. От этой характеристики зависит, сколько данных можно будет сохранить в памяти регистратора. При покупке важно оценивать емкость не саму по себе, но в сочетании с параметрами видео и скоростью работы. Видео высокого разрешения может в несколько часов «занять» 1 ГБ памяти. Поэтому хорошие модели имеют жесткие диски от 6 ТБ.
  5. Поддержка аудио. Большинство устройств предусматривает запись звука через микрофон хотя бы с одной камеры. Но не все регистраторы передают звук по сети. Если наличие аудиозаписей и трансляция оповещений необходимы, уточняйте этот критерий отдельно.
  6. Управление. Чаще всего пользователи выбирают управление при помощи компьютерной мышки, но некоторые модели позволяют контролировать работу регистратора через пульт или кнопки в корпусе самого устройства.

ТОП-10 сетевых регистраторов

Мы составили рейтинг на основе отзывов покупателей. Поэтому в него вошли не самые инновационные и продвинутые с технической точки зрения устройства, но самые надежные, удобные и востребованные – такие, которые соответствуют пользовательским ожиданиям и не требуют сложного обслуживания.

Первое место получает гибридный регистратор TRASSIR XVR-5108, поскольку он собрал больше всего положительных отзывов и ни одного отрицательного. Модель рассчитана на 8 аналоговых камер и 2 сетевые, но для подключения IP-устройств нужно отсоединить 2 аналоговые камеры. При полной загрузке видеокамеры могут поддерживать до 8 Мп каждая. Формат сжатия данных – наиболее эффективный из всех возможных: H.264.



Второе место достается еще одному гибридному регистратору: PROvision HVR-3200AHD. Он поддерживает 4 аналоговых и 4 сетевых канала. Однако максимальное разрешение канала – только 2 Мп, поэтому модели при всей востребованности на российском рынке не удалось занять первое место.



Тройку лидеров замыкает еще одна модель от известного бренда PROvision: регистратор SmartNVR Business Next 24. Это дорогое, но надежное и функциональное устройство, позволяющее включить до 24 видеокамер с разрешением 10 Мп и высокой скоростью записи.

Единственная причина, почему регистратор уступает в популярности другим моделям, – он принадлежит к высшей ценовой категории. Зато это эффективное решение для создания системы видеонаблюдения на промышленных и коммерческих объектах.

Какие еще модели вошли в десятку?

  • TRASSIR DuoStation AnyIP 24. Сетевой высокофункциональный регистратор способен принять сигнал с 24 камер. Максимальное разрешение каждой из них – не больше 5 Мп.
  • HikVision DS-7204HTHI-K2. Эта гибридная модель поддерживает до 16 каналов, однако можно подключить только 4 аналоговых камеры, все остальные устройства должны быть сетевыми. Оборудование надежное, работает стабильно, но обеспечивает разрешение не выше 2 Мп.
  • Ubiquiti UniFi NVR 2TB. Модель снискала популярность благодаря низкому потреблению энергии и быстрой установке, не требующей использования специальных инструментов. Внедрить оборудование несложно благодаря предустановленному фирменному программному обеспечению. Максимальное количество камер в системе – 20. Однако жесткий диск рассчитан только на 2 ТБ.
  • Alert ANVR-800. Это недорогая 8-канальная модель на базе высокопроизводительного процессора. Она поддерживает функцию детектора движения, емкость ее жесткого диска – 6 ТБ. При этом в сутки будет заполняться не больше 80 ГБ памяти – это при выборе максимального разрешения камер.
  • TRASSIR NeuroStation. Видеорегистратор нового поколения оснащен нейросетевыми модулями. Он поддерживает работу 124 камер без ограничения по скорости передачи данных и разрешению каждого устройства. Благодаря двум независимым выходам позволяет подключить два монитора одновременно. Почему при таких технических характеристиках он не на первом месте? Дело не столько в цене вопроса, сколько в наличии незначительных замечаний по настройке и эксплуатации оборудования.
  • PROvision HVR-4500. Это сравнительно недорогая модель. Стационарный гибридный регистратор поддерживает 4 канала видео и столько же каналов аудио. Хранить данные можно на двух жестких дисках объемом до 6 ТБ. Однако они не входят в комплект поставки, и это одна из причин, почему устройство заняло только предпоследнюю позицию в десятке лучших. Зато оно весит всего 2 кг и позволяет управлять поворотными камерами.
  • Falcon Eye FE-NR-2104. Недорогая модель, которая пользуется большим спросом в странах СНГ. Она принадлежит к числу доступных устройств для небольших систем безопасности, но при этом отличается надежностью и поддерживает высокое разрешение видео. Объем жесткого диска – 6 ТБ, максимальное число видеовходов – 4. Этот доступный регистратор замыкает рейтинг – ему достается 10 место.

Отдельного упоминания заслуживает такая модель, как TRASSIR UltraStation 24/8. Это устройство повышенной мощности и надежности, которое не собрало достаточное количество положительных отзывов по единственной причине: оно рассчитано на большие системы безопасности, которые организуют немногие коммерческие и промышленные предприятия.

Видеорегистратор может работать с 256 камерами, он выводит изображение на 2 монитора. В комплект поставки входит архив на 152,8 ТБ, разбитый на 24 диска.

При выборе нужно учитывать не только его характеристики, но и условия эксплуатации. Консультируйтесь с профессионалами, и они подберут модель видеорегистратора, соответствующую специфике и размеру системы безопасности.

Выбираем видеонаблюдение: с видеорегистратором или облачное

Нужен ли вам видеорегистратор?

Вам нужно защитить дом, дачу или машину на парковке; требуется проконтролировать рабочих на стройке или понять куда утекает время сотрудников в офисах. Для этих задач вы собираетесь поставить видеонаблюдение и уже прикинули бюджет и сроки. Выбрать хотите лучшее, но не переплачивать. Вводные понятны, так что начнем.

Сперва решим, будет или не будет видеорегистратор или сервер. В следующих статьях поломаем голову какие камеры видеонаблюдения лучше. Уже сейчас вы можете ознакомиться с вводной информацией: какие виды и типы камер бывают и что такое AHD, TVI, CVI. Поставить регистратор однозначно нужно в двух случаях:

  • если камер больше трех или
  • если требуется глубина архива больше трех дней.

Выбор видеонаблюдения с регистратором

Встречаются регистраторы двух видов: аналоговыми и цифровыми.

  • Аналоговые видеорегистраторы называются также DVR, Digital Video Recorder — цифровой видеорегистратор. К ним подключаются аналоговые камеры.
  • Цифровые видеорегистраторы известны как NVR, Network Video Recorder — сетевой видеорегистратор, IP регистратор. Работают с ip-камерами, но с помощью адаптеров подключаются и аналоговые.

Цифровое видеонаблюдение ведь лучше аналогового? Лучше; но мы выбираем систему видеонаблюдения для конкретных задач. Значит баталию аналог против ip оставим на потом. Поговорим о плюсах и минусах каждой из систем, и затем примерим оба решения на себя.

Аналоговое видеонаблюдение с DVR обходится сравнительно дешево. В 2018 году комплект видеонаблюдения на 4 камеры стоит 20 000. Похожая система на NVR обойдется в два раза дороже.

Пара минусов аналогового видеонаблюдения: его сложно масштабировать, а готовая система громоздка. Дело в особенностях монтажа. Аналоговые камеры подключаются кабелем напрямую к регистратору. Представьте, что камера висит в 300 метрах от регистратора. К ней придется тянуть кабеля длиной в два стадиона, а на больших объектах камер десятки

Цифровое видеонаблюдение с NVR напротив легко масштабировать и настраивать. Возьмем тот же пример с камерой, удаленной от регистратора на 300 метров. Необязательно тянуть кабель от регистратора. Камера подключается к ближайшей локальной сети – удобно. Минусы? Один – цена.

Нужно вам IP видеонаблюдение или достаточно аналогового? Каждый случай индивидуален. Из нашего опыта, аналогового видеонаблюдения с регистратором хватает для офиса с парой кабинетов, присмотром за кассой и защитой дома или дачи.

Выбор видеонаблюдения без регистратора

Допустим, видеорегистратор не нужен. Тогда ответьте на два вопроса: есть ли на объекте интернет и готовы вы ежемесячно платить за хранение архива. В зависимости от ответов у нас два пути: купить камеру с разъёмом под карту памяти или подключиться к облачному сервису видеонаблюдения.

IP камеры с разъемом под карту памяти предлагают большинство производителей. Чаще всего поддерживается память формата SD и microSD объёмом до 128Мб. Подключиться к камере можно по локальной сети или через интернет с компьютера, смартфона или телевизора с выходом в сеть. Удобно, когда во время отпуска нужно приглядывать за подчиненными, коттеджем или домом. Подобные камеры имеют двухсторонний аудиоканал, то есть видеонаблюдение подходит для общения с ребенком или контролем за няней и домработницей (с её согласия, конечно).

С точки зрения цены – выгодно, но если камер не больше трех. Легко посчитать почему. В 2018 году средняя цена IP камеры 4000р, карты памяти около 3800р. Итого за 8000 – 24000р. вы получаете готовую систему видеонаблюдения с удалённым доступом. Из ограничений маленький объем архива – 128Гб. Этого хватит, чтобы записать 4 дня (при записи по движению, частоте 8 кадров в секунду, и разрешение 2Мп). Если камер больше трех, выгоднее купить видеорегистратор. Цена решения составит от 40000р.

Другой вариант — не покупать ни регистратор, ни карты памяти, а подключиться к облачному сервису видеонаблюдения. По-умному это называется VSaaS – Video Surveillance as a Service, видеонаблюдение как услуга. Запись с камер отправляется через интернет прямиком на сервер компании-поставщика услуги. Вы платите абонемент, и чем больше камер и время хранения архива, тем он выше.

Минусы VSaaS такие: Нужно купить специальные камеры для работы с этим сервисом и иметь стабильный интернет. Если интернет отключается — камеры в облако ничего не пишут.

Выгоднее VSaaS покупки видеорегистратора? В краткосрочной перспективе и для небольшой системы да. Посчитаем. Самый дешевый цифровой видеорегистратор на 16 камер стоит в пределах 20000р, к нему нужно купить жесткий диск – ещё 5000р. Облачный сервис Ivideon на 15 камер с записью на 10 дней обойдется 4500р в месяц. Запись с 4-х камер на тех же условиях – всего в 1200р. Как видим, если камер много – выгоднее система с видеорегистратором: она сравняется в цене с облаком уже через несколько месяцев. Однако если камеры находятся на разных объектах – VSaaS проще в монтаже и обслуживании.

Выбор видеонаблюдения в облаке оправдан и когда высок риск взлома видеосервера. Запись с регистратора в подвале легко взломать. Это история с ломиком и спаиванием охранника. Данные облачного видеонаблюдения хранятся далеко, достать их непросто. Удаленное хранилище можно реализовать и с локальным видеорегистратором, но это удорожает систему.

В итоге, облачное видеонаблюдение работает с максимальной пользой если у вас больше трех, но меньше легиона камер. VSaaS ваш вариант и когда камеры стоят в разных местах или видеонаблюдение нужно временно (например, смотреть как строится дом).

Заключение

Бонусом для тех, кто дочитал, небольшая таблица-сводка, которой пользуются и наши сотрудники. В следующей части мы поговорим о разновидностях камер видеонаблюдения.

DVR или NVR — какой видеорегистратор выбрать?

DVR или NVR — выбор, который вы должны сделать перед установкой системы видеонаблюдения. Этот выбор имеет большое значение, поскольку он может повлиять на время, которое вам придется потратить на установку оборудования, а также на качество видео, которое вы в результате получите. В этой статье вы найдете все, что вам нужно знать о видеорегистраторах DVR и NVR:

  • В чем разница между NVR и DVR?
  • Главные преимущества и недостатки NVR и DVR

В чем разница между NVR и DVR?

DVR — это аналоговый видеорегистратор, а NVR — сетевой видеорегистратор. Главной функцией каждого из них является запись видео, так в чем же между ними разница?

Эти два типа видеорегистраторов различаются по способу обработки видео. DVR представляет собой электронное устройство, к которому подключаются аналоговые видеокамеры наблюдения. Видео кодируется и обрабатывается непосредственно в видеорегистраторе.

В отличии от DVR, NVR использует программное обеспечение. Видео сначала кодируется и обрабатывается сетевой видеокамерой, а затем передается в NVR для хранения или удаленного просмотра.

NVR и DVR используются с видеокамерами наблюдения разных типов, что отражает наиболее существенную разницу между этими двумя типами видеорегистраторов. DVR использует аналоговые камеры видеонаблюдения, которые подключаются к нему через коаксиальный кабель, а NVR использует IP-видеокамеры наблюдения, видео которых передается через сетевой кабель.

Примечание. Существуют также гибридные системы видеонаблюдения (HVR), которые совмещают в себе функции как NVR, так и DVR.

Преимущества и недостатки NVR

Преимущества NVR:

1. Удобная установка

Как упоминалось ранее, видеорегистратор подключается к сети. Устройство можно разместить практически в любом месте, если оно находится в той же сети, что и IP-видеокамеры наблюдения.

2. Простое кабельное подключение

Все, что вам нужно для подключения видеокамер наблюдения к сетевому видеорегистратору NVR — это беспроводной маршрутизатор и PoE-коммутатор.

3. Более высокое качество записи

Вы сможете наслаждаться видео более высокого разрешения.

4. Дальность подключения

IP-видеокамеры наблюдения можно размещать за тысячи километров от NVR, если они подключены через Интернет. С системами безопасности NVR вы можете наблюдать за своей системой видеонаблюдения из любой точки мира.

Недостатки NVR:

1. Неустойчивые сигналы

Из-за зависимости от Интернета, NVR может пострадать от потери сигнала, а качество записи может быть испорчено при одновременном использовании других беспроводных электронных устройств (например, телефонов). Кроме того, блокировать сигнал могут толстые стены.

2. Возможные проблемы совместимости

Не все IP-видеокамеры наблюдения будут работать с любым NVR. Необходимо, чтобы устройства поддерживали один и тот же формат видео.

Преимущества и недостатки DVR

DVR — это более старая технология по сравнению с NVR, однако она имеет свои преимущества.

Преимущества аналогового видеорегистратора:

1. Экономия денег

Цена, как правило, является важным фактором, влияющим на принятие решений о покупке системы видеонаблюдения. Если ваша основная задача — не выйти за рамки бюджета, выбирайте аналоговый видеорегистратор, это поможет сэкономить вам большую сумму денег.

2. Не беспокойтесь о потере сигнала

Самое большое преимущество аналоговой системы безопасности состоит в том, что она работает сама по себе. Система DVR может предоставить вам непрерывный поток видео, сохранив вашу собственность в абсолютной безопасности.

3. Простота использования

Видеокамеры наблюдения при подключении к DVR программировать не нужно.

Примечание. Некоторые сетевые видеорегистраторы могут распознавать IP-видеокамеры и автоматически устанавливать их адреса, что значительно упрощает задачу.

Недостатки DVR:

1. Много работы с кабелями

Каждую камеру нужно подключить к видеорегистратору отдельным кабелем, поэтому без сверления дыр в стенах вам не обойтись.

2. Видео более низкого качества

Несмотря на то, что новые технологии значительно улучшили качество записи аналоговых камер (самое высокое разрешение составляет 1080p), они все еще не могут догнать сетевые видеокамеры.

3. Меньшая дальность передачи

Камеры могут быть размещены на расстоянии не более 300 метров от DVR.

Выводы

Нет единственно верного ответа на вопрос, какой видеорегистратор лучше — DVR или NVR. Все зависит от конкретной ситуации и ваших требований.

Источник reolink.com. Перевод статьи выполнила администратор сайта Елена Пономаренко.

Как выбрать видеорегистратор для видеонаблюдения

Независимо от того, выбираете вы видеорегистратор при проектировании новой системы видеонаблюдения, «с нуля», или добавляете его в уже существующую — его тип и характеристики будут напрямую зависеть от структуры системы видеонаблюдения, ее задач, и планов по ее расширению и апгрейду в дальнейшем.

Основные вопросы, на которые нужно ответить при выборе регистратора, — это:

  • Камеры с поддержкой каких технологий видео есть (будут) в системе – обычный аналог, AHD, HDTVI, HDCVI, IP?
  • Какого уровня детализация видео вам необходима на записях регистратора?
  • Какая скорость записи вам необходима?
  • Планируете ли вы записывать звук?
  • Будет ли вестись запись постоянно или только при возникновении движения на объекте?
  • Есть ли в системе (или будут) поворотные камеры (PTZ)?
  • Планируется ли использовать тревожные выходы и входы видеорегистратора (датчики движения, звуковые сигналы тревоги и прочее)
  • Какой монитор планируется подключить к регистратору?
  • Какой объем будет занимать архив видеозаписей, как долго он будет храниться?



Отметим, что в этой статье речь пойдет, в основном, о том, как выбрать видеорегистратор DVR, хотя многие моменты подходят и для NVR (IP-регистраторов).

Совместимость технологий видеорегистраторов и камер

В современных камерах используются 6 основных технологий видео (подробнее об этом можно прочитать здесь):

  • HDCVI,
  • AHD,
  • HDTVI (Turbo HD),
  • IP,
  • HDSDI,
  • обычный устаревший аналог (может также называться CVBS), с расширением не более 960H.



По умолчанию не все эти технологии совместимы, поэтому видеорегистраторы нужно подбирать с учетом того, какие камеры у вас уже установлены в системе (или будут установлены).

Гибридные и трибридные видеорегистраторы

Есть и более простое решение — купить гибридный или трибридный видеорегистратор, который создан специально для того, чтобы взаимодействовать с камерами различных технологий одновременно. Тем более, что их выбор на рынке гораздо шире, чем «моно» регистраторов, предназначенных только для одного стандарта.

Такие регистраторы обозначаются как HDVR (Hybrid DVR). Название «гибридный» подразумевает, что регистратор поддерживает два видеостандарта. На практике их обычно три:

  • обычный аналог,
  • IP,
  • какая-либо из технологий аналогового HD видео (AHD, HDTVI, HDCVI).





Гибридный видеорегистратор Dahua DH-HCVR5108H-S2 — 8 каналов для обычных аналоговых и HDCVI камер, поддержка 2 IP-камер.



Так называемые трибридные видеорегистраторы, помимо обычного аналога и IP, поддерживают больше одного видеостандарта высокого разрешения – к примеру, HDTVI и HDCVI, HDTVI и AHD.

Производители не всегда указывают определения «гибридный», «трибридный» и прочие, поэтому необходимо смотреть характеристики конкретных моделей – чаще всего в них указано, какие видеостандарты поддерживает данная модель.

Разрешение видеорегистратора

Существует распространенная ошибка новичков при установке систем видеонаблюдения. На ответственный участок покупается камера с хорошим разрешением, HD (1280×720) или Full HD (1920х1080). При этом характеристика разрешения записи видеорегистратора, к которому будет подключена камера, упускается из виду, поскольку предполагается, что регистратор будет записывать именно в том разрешении, в котором снимает камера.

Однако это не так. Видеорегистратор запишет видео в том максимальном разрешении, на который способен. В итоге Full HD видео с камеры в архиве превращается в 960H (или еще чего похуже), на котором невозможно рассмотреть детали.

Если для вас важно качество и детализация записанного в архив видео (с некоторых или со всех камер) — обязательно обратите внимание на величину разрешения записи DVR. Камеры с тех участков, где нужно просто видеть факт перемещения людей, можно подключить к регистратору с более низким разрешением. Если же на записи необходимо различать, к примеру, номинал банкнот в руках у кассира, потребуется и камера, и видеорегистратор с хорошим разрешением.

Скорость записи

Разрешение регистратора необходимо рассматривать вместе с другой характеристикой – скоростью записи, поскольку они напрямую зависят друг от друга. Чем выше разрешение записи – тем ниже ее скорость, и наоборот.

Имейте в виду, если производитель указывает только одну цифру разрешения – скорее всего, имеется в виду разрешение на минимальной скорости записи.

Идеальный вариант – это запись со скоростью 25 к/с на каждом канале, его также называют real-team или живое видео. Однако такие регистраторы стоят довольно дорого, а на практике высокая скорость записи нужна далеко не всегда.



Выбор скорости записи регистратора зависит от того, насколько быстро происходят события на участке видеонаблюдения. К примеру, в казино, где для действия мошенника достаточно секунды и менее, лучше предусмотреть запись с камеры в реальном режиме – 25 кадров/сек, или даже выше. На обычных же объектах можно поставить видеорегистратор с записью от 3 до 6 кадров в секунду, для контроля действий персонала – до 12 к/с.

Важно: некоторые производители в характеристиках указывают не скорость записи отдельной камеры, а общую, одну на все камеры. То есть по факту она будет делиться на количество подключенных камер. К примеру, в характеристиках 8-канального видеорегистратора указано, что скорость записи -25 к/с. Это означает, что с каждой из камер запись будет вестись со скоростью примерно 3 кадра в секунду (25/8).

В некоторых моделях общую скорость записи можно перераспределять между камерами. К примеру, на 4-канальном регистраторе с общей скоростью записи 25 к/с можно с одной камеры вести запись со скоростью 15 к/с, а с трех оставшихся – 3 к/с.

 Что такое два потока?

В некоторых моделях камер указывается поддержка работы с двумя потоками записи. Но это не означает, что регистратор пишет на диск видео в двухпоточном режиме.

Один (основной, main) поток, в лучшем разрешении предназначен именно для записи на жесткий диск регистратора.

Второй – sub поток видео предназначен для стриминга (просмотра) видео с камер по сети в реальном времени, его разрешение обычно хуже, чем у основного.

Количество и тип жестких дисков для видеорегистратора

Чаще всего жесткий диск (или диски) для регистраторов видеонаблюдения необходимо покупать отдельно – в самом DVR он не предусмотрен. Винчестер нужно брать профессиональный, с большим ресурсом записи-перезаписи. Поскольку на регистраторе старые записи постоянно заменяются новыми, в бесконечном цикле, дешевый жесткий диск выйдет из строя довольно быстро (и как всегда, в самый неподходящий момент).

Необходимо заранее рассчитать объем, который будут занимать записи с видеорегистратора (о том, как это сделать, мы расскажем в отдельной статье). Не все регистраторы могут работать с дисками большого объема, обычно это только до 4-6 Тб, и не все из них поддерживают подключение больше 1 диска — это тоже нужно учесть при выборе.

Еще один момент — учитывайте совместимость жестких дисков и DVR разных брендов. Производители регулярно публикуют таблицу рекомендуемых винчестеров для своих видеорегистраторов.

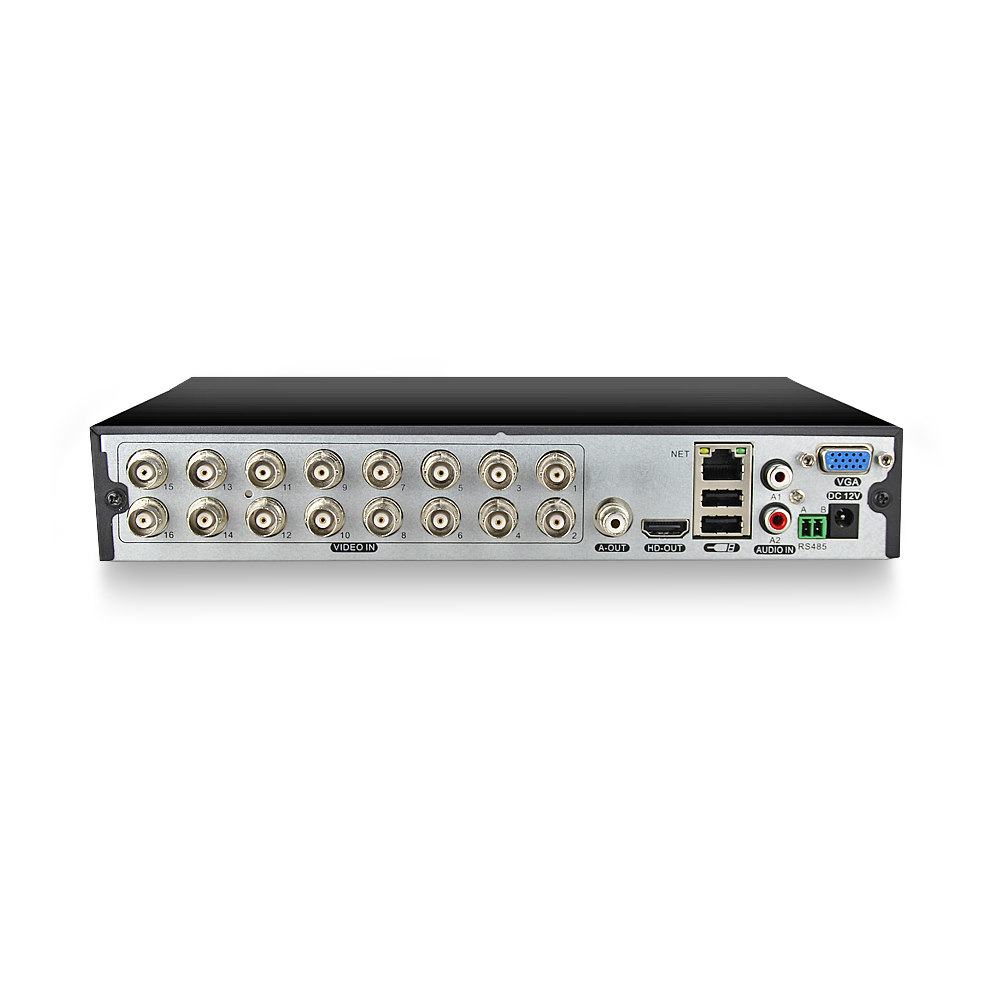

Интерфейсы – что можно подключить к видеорегистратору для видеонаблюдения

 Количество каналов

Количество каналов в видеорегистраторе – это количество аналоговых (в том числе высокого разрешения) камер, которые к нему можно подключить. Каждая камера подключается к отдельному видеовходу (BNC-разъему).

Если DVR поддерживает и подключение IP-камер, то их число обычно не включается в количество указанных каналов регистратора. Сколько IP камер поддерживает регистратор, оговаривается в характеристиках отдельно, а подключаются они по сети через один LAN-разъем регистратора. То есть если указано, что регистратор гибридный 8-канальный, то к нему можно подключить 8 аналоговых камер, а сколько IP – нужно смотреть в характеристиках.

При подборе видеорегистратора нужно продумать – какое расширение сети камер планируется в будущем. Лучше всего брать регистратор с количеством каналов с запасом – разница в цене будет не так существенна, зато при расширении сети вам не нужно будет покупать дополнительный регистратор.

 Аудиовходы и аудиовыходы (RCA)

Аудиовходы предназначены для передачи и записи на видеорегистратор звука от отдельно установленных микрофонов. Чаще всего в регистраторах есть либо один аудиовход, либо по числу каналов для камер, либо нет вообще. Это всем знакомые разъемы RCA, для коннекторов-«тюльпанов».

В Украине законодательство серьезно ограничивает запись звука на объектах, так что перед тем, как организовывать видеонаблюдение с записью аудио, необходимо точно удостовериться в том, что у вас не будет проблем с властями.

К аудиовыходу можно подключить колонки или другое устройство воспроизведения звука.

 Тревожные входы-выходы (RS-485)

К тревожным входам регистратора для видеонаблюдения подключаются различные датчики – движения, разбития и прочие. Соответственно, на события, зафиксированные этими датчиками, на регистраторе настраиваются различные действия системы: как минимум, старт записи видео в архив.

К тревожным выходам подключаются средства реагирования на тревожные события: сирена, прожектор, сигнализация, поворот управляемой камеры в сторону источника события и т. п.

 Подключение поворотной PTZ-камеры

Также к разъемам RS-485 подключаются камеры с возможностью удаленного управления.  Такие камеры называют также PTZ, Speed Dome или роботизированными камерами. На них можно удаленно включить зум или повернуть камеру в нужную сторону — вручную или автоматически.

 Подключение монитора

В зависимости от того, на какой монитор для наблюдения вы будете выводить видео с камер, необходимо уточнить, какие разъемы для этого предусмотрены в регистраторе. Видеокамеры подключаются к регистратору, а уже к нему подключается монитор для просмотра видео на наблюдаемых объектах в реальном времени.

Мониторы телевизионного типа подключаются через BNC-разъем – такой же, как и на видеовходах с аналоговых камер.

Компьютерные мониторы стандартно подключаются через разъем VGA, а если вы хотите подключить монитор с высоким разрешением (Full HD) – выбирайте видеорегистратор с разъемом HDMI.

Большинство популярных моделей регистраторов оснащены всеми тремя типами видеовыходов – BNC, VGA, HDMI.

Дополнительные характеристики регистраторов

Формат сжатия видео

Практически во всех современных регистраторах применяется сжатие H. 264 (другие названия MPEG-4 part 10, AVG), которое позволяет достигать высокого качества видео после сжатия и при этом обеспечивать сравнительно небольшой вес файлов с видео и объем видеопотока. Предыдущие форматы (MJPEG, MPEG4 предыдущих релизов и т. д.) осуществляют сжатие хуже, особенно это заметно на видео с быстро движущимися объектами.

Детектор движения

Очень полезная функция. Ее суть в том, что запись на носитель начинается, когда на наблюдаемом объекте происходит движение. В остальное время, когда картинка статична, DVR ничего не пишет. Функция записи по движению позволяет:

  • экономить место на диске;
  • проще находить нужные моменты на видео, так как не нужно просматривать многочасовые записи, на которых ничего не происходит.



Многие модели позволяют записать также небольшой кусок (несколько секунд) перед тем, как произошло движение.

Кроме того, детекцию движения можно настроить не на весь угол обзора камеры, а на определенный участок наблюдения: дверь, окно и т. п.

Сетевые протоколы

Практически все модели современных регистраторов для видеонаблюдения можно подключить к локальной сети. Даже если это не сетевой (NVR) и не гибридный видеорегистратор, а обычный DVR. Если в его характеристиках указан перечень сетевых протоколов, это означает, что на него можно зайти через Интернет или локальную сеть. В зависимости от модели, на видеорегистраторе можно удаленно:

  • посмотреть видео с камер в реальном времени,
  • посмотреть записи в архиве,
  • произвести настройку,
  • скопировать записи с DVR на компьютер и т. д.





 Многозадачность (симплекс, дуплекс, пентаплекс)

Видеорегистраторы различаются также по количеству задач, которые они могут выполнять одновременно. В зависимости от организации работы с системой видеонаблюдения вы можете купить DVR категории:

  • Симплекс — может выполнять только одну задачу в один момент времени. К примеру, если вы начали просматривать записи в архиве видеорегистратора, запись на жесткий диск остановится.
  • Дуплекс — такие DVR позволяют одновременно просматривать архив видео и вести запись.
  • Триплекс — вместе с просмотром архива и записью доступна трансляций видео на монитор.
  • Пентаплекс — самый распространенный тип видеорегистраторов. на них можно одновременно делать практически все операции: записывать видео на диск, смотреть архив, смотреть видео в реальном времени на мониторе, производить удаленную настройку и т. д.



Итоги

Итак, наиболее значимыми параметрами при выборе видеорегистратора являются:

  • поддержка видеостандартов, применяемых в вашей системе наблюдения,
  • разрешение записи,
  • скорость записи с одной камеры,
  • количество каналов для подключения камер,
  • количество и объем жестких дисков, которые можно подключить к регистратору,
  • интерфейсы подключения дополнительного оборудования и некоторые полезные функции.

Виды камер для видеонаблюдения | Типы IP видеокамер

Содержание статьи



При организации системы видеонаблюдения подбирают весь комплекс необходимого оборудования. Существуют различные виды видеокамер, которые отличаются по способу подключения и передаче данных, техническим параметрам. Самыми популярными являются аналоговые и цифровые видеокамеры.



Отличия видеокамер по технологии передачи сигнала

Стандартно выделяют две большие группы видеокамер — аналоговые и цифровые. Они отличаются рядом параметров:

Аналоговые

Изображение поступает от матрицы CMOS или CCD в аналоговом формате. Затем оно оцифровывается, преобразуется в аналоговый формат. Видеосигнал поступает на монитор или видеорегистратор по коаксиальному кабелю.

Цифровые

В данном случае сигнал не будет преобразовываться из цифрового в аналоговый формат. Для передачи данных он сразу поступает на видеорегистратор в оцифрованном виде. Для передачи данных с IP-камер используют оптоволокно или витую пару.

Хотя удобно использовать цифровые или IP-камеры, аналоговый формат еще не потерял актуальности. Его используют, если нужно построить сеть видеонаблюдения.

Подобные типы камер видеонаблюдения имеют ряд преимуществ:


Доступная стоимость

Хорошее качество изображения у новых стандартов, в том числе для фиксации удаленных и движущихся объектов

Не фиксируются задержки или потери сигнала

Можно развернуть с нуля или модернизировать действующую систему инфраструктуры

Устойчивость к сбоям сетевых систем — потере связи, вирусным или хакерским атакам

Сегодня аналоговые камеры делятся на модели с устаревшими или новыми стандартами, имеющими высокое разрешение изображения. К числу последних можно отнести HD-TVI, HDCVI, AHD.



Особенности и виды IP-камер

IP-видеокамера способна записывать и передавать изображение на значительные расстояния. При этом работа осуществляется благодаря встроенным сетевым протоколам. Это полноценное сетевое оборудование с индивидуальным IP-адресом.

Выделяют следующие виды IP камер видеонаблюдения:

цилиндрические

модульные

купольные

корпусные

панорамные

миниатюрные

поворотные

IP WEB камеры

IP-камера является одним из лучших решений для организации охранной системы на разных объектах. Она необходима на промышленном предприятии, в коммерческой компании, объекте государственного назначения. Камеры отличаются небольшими габаритами, функциональностью, качественным изображением.

Большинство современных цифровых камер имеют встроенный датчик движения. Это позволяет выполнять запись в нужный момент, экономия ресурс и место на носителе. Специализированные модели для организации охранным систем дополнительно оборудуют ИК-подсветкой. Это обеспечивает работу в плохо освещенных помещениях и в темное время суток.



Выбор камеры для наружного или внутреннего наблюдения

Качественный монтаж видеонаблюдения возможен в случае, если правильно подобраны камеры по техническому оснащению. При этом учитывается место установки.

Современные типы камер наружного видеонаблюдения отличаются от внутренних моделей рядом конструктивных особенностей. В первую очередь во внимание принимают внешнюю часть.

Для эффективной работы в агрессивной среде необходима защита от следующих факторов:


Воздействия влаги и воды

Температурного перепада

Физического или механического воздействия

Камеры наружного видеонаблюдения хорошо защищены от внешних воздействий. Они способны работать без сбоев при любых погодных условиях. Большинство моделей помещают в специальный корпус, где поддерживается приемлемый уровень влажности и температуры. Часто они оборудованы инфракрасной подсветкой для съемки в ночное время суток, отличаются антивандальными свойствами.

Камеры для внутренней установки отличаются меньшими размерами по сравнению с уличными моделями. Они выполнены из пластикового корпуса, хорошо вписываются в окружающее пространство. При этом к ним практически не предъявляются требования по устойчивости и герметичности. Единственным отличием становятся модели, предназначенные для монтажа в аквапарках и бассейнах.

Современные виды цифровых видеокамер позволяют организовать экономичную или полноценную систему безопасности. Выбор зависит от возможностей компании или частного лица, целесообразности установки выбранных моделей. Систему можно провести для охраны территории частного коттеджа или периметра многоквартирного дома. Они подойдут для организации охраны крупного производственного предприятия или торгового центра.

Компания «Инфотех» предлагает купить камеру видеонаблюдения с подходящими характеристиками и стоимостью. Специалисты помогут выбрать оборудование для организации системы безопасности, осуществят ремонт камеры видеонаблюдения при ее выходе из строя.

Вас заинтересует


Как выбрать видеорегистратор для камер видеонаблюдения?

Как выбрать видеорегистратор для камер видеонаблюдения?

Какие типы видеорегистраторов бывают?

В первую очередь, необходимо определить для какого формата камер будет использоваться видеорегистратор.

В настоящее время существуют два цифровых и три аналоговых формата видеонаблюдения высокой чёткости с разрешением Full HD и выше.

Кроме того, во многих системах по-прежнему эксплуатируются аналоговые камеры с разрешающей способностью D1 и 960H. Перед владельцами этих систем стоит вопрос замены камер и видеорегистратора на оборудование новых форматов.

Максимальное разрешение камер видеонаблюдения

ЦифровыеРазрешение
IP(4000 х 3000) 12Мп
HD-SDI(1920 х 1080) 2Мп
Аналоговые HD
HDCVI(3840 x 2160) 8Мп
HD-TVI(3840 x 2160) 8Мп
AHD(2592 x 1920) 5Мп
Аналоговые SD
960H(960 x 576) 0,55Мп
D1(720 x 576) 0,41Мп

Сегодня в видеонаблюдении высокой чёткости широко применяются IP, HDCVI, HD-TVI и AHD форматы. Поэтому речь пойдёт о том как подобрать видеорегистратор под соответствующие видеокамеры.

Выбор формата видеорегистратора — цифра или аналог?

Видеорегистратор является частью системы видеонаблюдения, поэтому выбирать приходиться формат системы. Более подробно о выборе формата системы написано здесь.

Info> Все HDCVI, HD-TVI и почти все AHD видеорегистраторы являются «гибридными». Это означает что они поддерживают несколько аналоговых форматов высокого разрешения и имеют возможность работы с IP камерами. Однако ресурс пропускной способности для работы с IP камерами ограничен по сравнению с NVR.

Чаще всего, гибриды поддерживают 2-4 IP камеры с ограниченным разрешением. Это позволяет добавлять несколько IP камер к аналоговой системе. Данный вариант удобен тем, что позволяет добавить IP камеру через существующую локальную сеть (LAN).

Предположим что вы определились с форматом видеонаблюдения. Далее пойдёт речь о ключевых характеристиках видеорегистраторов.

Ключевые параметры видеорегистратора под HDCVI, HD-TVI, AHD камеры

Основными параметрами характеризующими качество записи видеорегистратора под коаксиальные камеры являются максимальное поддерживаемое разрешение камер и частота кадров записи (FPS).

Поддерживаемое разрешение камер

Поддерживаемая разрешающая способность это один из самых важных параметров видеорегистратора. Он показывает насколько качественно DVR способен записывать и воспроизводить мелкие детали изображения.

Рис.1. Вырезанные фрагменты из кадра записи измерительной таблицы видеорегистраторами 1080P и 720p. Относительное сравнение.

Параметр 1080P соответствует 1920 точкам по горизонтали и 1080 точкам по вертикали. Здесь вертикальные линии предназначены для оценки горизонтального разрешения а горизонтальные линии соответственно для вертикального. Измеренное разрешение можно оценить по шкале на отметке, где 9 линий начинают восприниматься как 8.

Рис.2. Вырезанные фрагменты из кадра записи DVR автономера (расстояние до камеры около 3м) 1080P (слева) и 720p(справа). Относительное сравнение.

Почему так важен параметр FPS?

Частота кадров 25 кадров в секунду ещё со времён видеонаблюдения старых форматов D1 и 960H считается максимальной для DVR. Видеорегистраторы поддерживающие 25к/с получили название Real Time DVR.

Обычно производители указывают параметр FPS вместе с величиной поддерживаемого разрешения. Так, запись в характеристиках 3Мп@15к/с, [email protected]к/с означает, что данный DVR является Real Time для камер 1080P (2 Мп), а у камер с разрешением 3Мп «подрезает» FPS до значения 15 к/с.

Ещё во времена аналогового телевещания частота кадров 25 к/с считалась такой, при которой человеческий глаз воспринимает видеокартинку как «плавную» и не способен уловить «подёргивание», связаное с тем, что ему просто за 1 секунду показывают 25 дискретных снимков.

Рис.3. При воспроизведении записи с FPS 15 к/с и менее будет видна дискретность съёмки

При частоте кадров записи 15 к/с вы уже различаете лёгкое подёргивание при записи автомобиля едущего поперёк кадра со скоростью 20-30 км/ч. Однако для записи перемещения человека, такого значения FPS вполне достаточно.

Так что если вы планируете видеонаблюдение на складе с громоздкой, габаритной продукцией, или в торговом зале супермаркета, частоты кадров 15 к/с вполне достаточно.

Для каких объектов FPS должен быть максимальным?

➫ Видеонаблюдение за трафиком автомобилей;

$ Видеонаблюдение за кассой;

❂ Видеонаблюдение в магазинах с дорогим товаром небольшого размера;

♦ Объекты игровой индустрии.

Почему не рекомендуется использовать DVR со значением FPS 15 к/с в особо важных местах?

Ответ прост! Дело в том, что при таком FPS, действие ловкого злоумышленника может просто не остаться на записи. Для таких объектов нужно применять регистраторы Real Time, способные записывать видео с частотой кадров 25к/с либо специальные IP камеры с повышенной частотой кадров 50 к/с.

Поддержка старых форматов D1 и 960H

Все современные видеорегистраторы (XVR, DVR, TVR) «понимают» форматы старых камер видеонаблюдения — так что модернизацию системы можно вести постепенно, начиная с видеорегистратора.

Что такое 1080N?

Данное разрешение записи встречается в недорогих видеорегистраторах. 1080N представляет собой 1080p, «подрезанное» по горизонтали до 960 точек. Т.е DVR вместо Full HD картинки 1920х1080 записывает лишь 960х1080.

Данное решение имеет право на существование, учитывая тот факт, что человеческий глаз более восприимчив к изменению вертикального а не горизонтального разрешения. Вот как это выглядит на измерительной таблице:

Рис.4. Примеры записи измерительной таблицы видеорегистраторами 1080P и 1080N. Относительное сравнение.

Таблица показывает что видеорегистратор 1080N в 2 раза хуже записывает вертикальные линии предназначенные для оценки горизонтального разрешения (выделено красным), тогда как все остальные элементы таблицы остаются без видимых изменений.

Ключевые параметры видеорегистратора под IP камеры.

Основным параметром сетевого видеорегистратора NVR является максимально поддерживаемое разрешение IP камер и пропускная способность (bandwidth). Различают входящую и исходящую пропускную способность.

Входящая пропускная способность NVR характеризует максимальный входящий поток от IP камер который способен обработать видеорегистратор при записи.

Исходящая пропускная способностьи характеризует максимальный поток, который NVR может выдать на отображение (воспроизведение архива, просмотр архива через сетевой доступ).

Часто производители указывают значение общей пропускной способности по входящему и исходящему потоку. В этом случае часто считают что максимально общий входящий поток от IP камер не должен превышать 75% от общей пропускной способности NVR.

Как посчитать пропускную способность NVR?

Пропускная способность (bandwidth) это максимальный поток данных, который NVR способен обработать при одновременной записи, воспроизведении и выдаче по сети.

Максимальный поток от IP камеры на некоторых моделях заявлен до 16 Мб/с. Чаще этот параметр составляет максимально 10 Мб/с.

Обычно реальный поток от IP камеры 2-4 Мп при кодировании H.264 находится в пределах 4-8 Мбит/с, в зависимости от того, насколько динамичной является картинка и какой уровень качества выставлен на интерфейсе камеры.

Нужно помнить что IP камеры почти всегда генерируют несколько потоков. Чаще всего это главный поток (main stream) и дополнительный поток (sub stream). В NVR основной поток используется для вывода на полный экран, а второй поток используется для вывода в мультиэкранный режим. Сумма вторичных потоков IP камер также потребляет ресурс пропускной способности NVR.

Рис.5. Входящие и исходящие потоки NVR

Предположим что поток одной H.264 камеры (основной + вторичный) равен 10 Мб/с и система состоит из 4-х IP камер. Суммарный поток в этом случае будет равен 40 Мб/с. Значит пропускная способность NVR по входящему потоку должна быть не менее 4 х 10 = 40 Мб/с. Для 16-ти канальной системы это значение будет соотвественно 10 х 16 = 160 Мб/с. В реальных условиях на кодеке H.264 и тем более H.265 это значение может быть меньше.

Если в характеристиках модели NVR указан общий поток, то надо учитывать чтобы он был примерно на 30% выше чем сумма входящих потоков от всех камер нагруженных на видеорегистратор.

Info> Поскольку при разбиении картинки на мультиэкран разрешение окон на мониторе Full HD не превышает D1 (режим 1/4), нет необходимости иметь разрешение вторичного потока камеры больше чем D1 даже для 4-х канальной системы — иначе ресурс пропускной способности NVR расходуется неэффективно.

Для большего количества каналов это значение можно ещё уменьшить — ведь мультиэкран даёт общую картину объекта и при переходе в режим полного экрана на каком либо из каналов на экран выводится уже первичный поток IP камеры в высоком разрешении.

Если в вашей системе монитор с разрешением 4K и достаточно мощный NVR с пропускной способностью 200 — 320 Мб/с с соответствующими характеристиками декодирования, то в мультиэкранном режиме можно проключать на каждое из маленьких окон первичный поток от Full HD IP камер.

Пропускная способность NVR должна превышать суммарный поток всех подключенных IP камер плюс 25-30% запас на отображение (исходящий поток).

Если видеорегистратор обладает функциями анализа видеосигнала, такими как, детекция по целевой классификации, умный поиск объектов и людей и прочее, то нужно учитывать что обработка данных функций так же использует ресурс общей пропускной способности NVR.

Современные недорогие NVR имеют пропускную способность 80 Мб/с, модели среднего уровня — 200 Мб/с и профессиональные модели — 320 Мб/с и выше.

Важные параметры, общие для NVR и DVR

Поддерживаемые кодеки

Обращайте внимание на поддержку современных кодеков H.265 и H.265+ позволяющих экономить до 70% места на жёстком диске и существенно снижающих нагрузку на сеть и интернет канал при удалённом просмотре через мобильные приложения.

Максимальное количество и объём HDD

Воспользуйтесь одним из доступных калькуляторов требуемого места на HDD в зависимости от разрешения, кодека и количества камер для определения какой общий объём жёстких дисков требуется для хранения вашего архива.

Количество и разрешение HDMI выходов на дисплей

С наступлением эпохи 4K всё больше видеорегистраторов получают 4K HDMI выход. У большинства моделей HDMI и VGA выходы являются синхронными и работают паралелльно, в зависимости от того, к какому из них подключен монитор. Некоторые профессиональные модели оснащены независимым HDMI выходом, позволяющим выводить камеры на полный экран или смотреть тревоги, не прерывая мультиэкранного просмотра на другом выходе.

Smart детектор

Современные видеорегистраторы для видеонаблюдения обладают функциями умного детектора такими как: пересечение линии, вход в зону, детектор подброшенных и пропавших предметов, детекция лиц. Запись можно назначить по любому из этих событий.

Умный поиск

Современные видеорегистраторы часто оснащают функциями «умного поиска» по архиву записи. Примером являются поиск движения в выделенной области кадра, поиск определённых объектов по архиву (авто, лица) и пр.

Поиск по выделенной зоне кадра в видеорегистраторах Dahua
