Виды выключателей: Виды выключателей света: обзор основных типов выключателей для дома — Мир Антенн

Содержание

Виды выключателей света: обзор основных типов выключателей для дома

Выключатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вытяжных вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки. Первые используются при монтаже скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше всего любят совершенствовать и наворачивать дополнительными опциями технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств корпуса выключатели можно поделить на несколько типов.

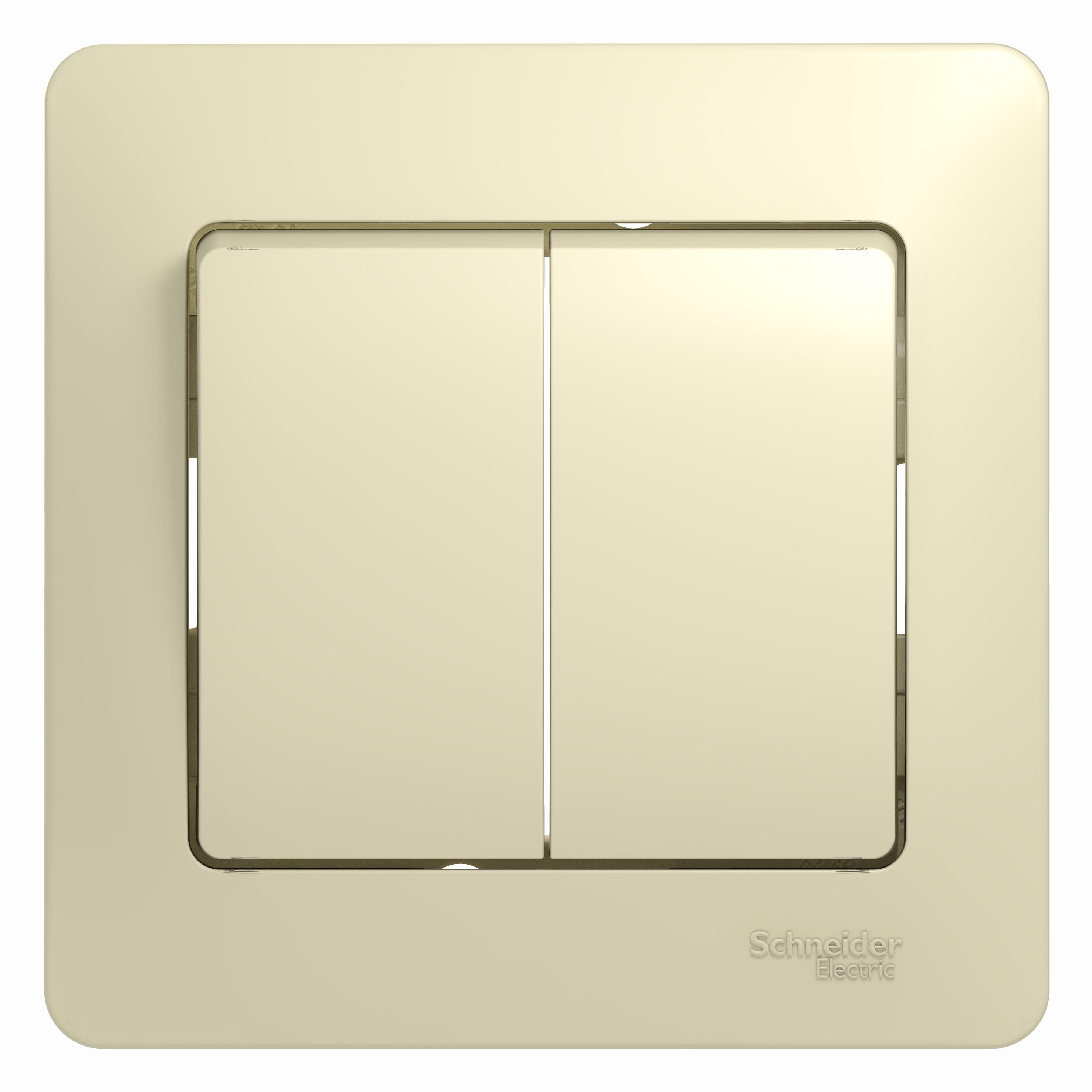

1. Клавишные

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении клавиши из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них довольно низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.

3. Диммеры (выключатели с регулятором)

Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

4. Поворотные

Лет 50 – 60 назад поворотные выключатели ещё активно использовались при строительстве домов, но в последнее время их используют только в дизайн-проектах «под старину» или в создании интерьеров в стиле кантри, лофт, прованс.

Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90°.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя в основном применяется в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ. Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные

Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

10. Герметичные

Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света

Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

тип установки, крепление проводов и способ управления

При монтаже освещения используются различные виды выключателей, которые подбираются в зависимости от параметров осветительного оборудования и дизайна интерьера. Чтобы выбрать подходящую модель, надо знать какие бывают выключатели – в чем их различие по способу монтажа, подключению и принципу действия.

Скрытый и наружный способы установки

Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.

В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.

Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.

В плане дизайна выключатели для скрытого монтажа более привлекательны, так как на стене видно только их лицевую часть.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

В случае крайней необходимости алюминиевые провода использовать все же можно, но для этого придется дополнительно купить специальную смазку, которой надо покрыть провода перед их фиксацией в зажимах.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Способ включения

Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.

Стандартные клавишные

Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.

Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.

В свою очередь к такому типу можно отнести следующие виды выключателей света:

Кнопочные

Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.

Веревочные

По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).

Чаще всего такие устройства используются как дизайнерский ход, но они имеют и некоторые практические преимущества: их гораздо проще найти в темноте, а также к ним легче добраться ребенку.

Поворотные

Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.

Ползунковые

Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.

Выключатели проходные

По сути, это не выключатели, а двухпозиционные переключатели, которые замыкают одну либо вторую ветку электрической цепи. Основа их электросхемы – три контакта: один на входе и два на выходе – переключения замыкают входящий провод с одним из исходящих. Особенность их конструкции позволяет при использовании двух переключателей собрать схему, в которой один источник освещения будет включаться и выключаться из двух разных мест.

Внешне такие выключатели ничем не отличаются от стандартных клавишных, но есть одна особенность по способу включения.

Если обычные имеют строго обозначенные положения «вкл-выкл», то у проходных они могут постоянно меняться.

К примеру, есть два выключателя, клавиши обоих находятся в положении «вниз» и освещение выключено. Когда в первой точке переключить клавишу вверх, то свет включится. Затем надо выключить освещение во второй точке, для чего клавиша на ней тоже переключается (с нижнего положения на верхнее). Теперь чтобы включить свет в первой точке надо уже опустить клавишу в положение «вниз» и т.д.

Перекрёстные (реверсивные)

Сделаны для использования в паре с проходными переключателями, в том случае, если надо включать освещение из трех и более мест. Схема такого переключателя представляет собой четыре контакта – по два на входе и выходе. В одном положении входящие контакты замкнуты с соответствующими по расположению исходящими (1 с 3, а 2 с 4), а при переключении они меняются местами (1 идет на 4, а 2 на 3).

Из схемы видно, что в случае необходимости перекрестный переключатель можно использовать в качестве обычного выключателя, но так как стоимость его несколько выше стандартной модели, то целесообразность такого решения будет под вопросом.

Выключатели-светорегуляторы (Диммеры)

Второе название таких выключателей происходит от английского слова dimmer, что переводится как затемнение и исчерпывающе характеризует возможности этого класса устройств – плавное изменение уровня освещенности от максимального до полного выключения.

По сути это резистор переменного сопротивления который устанавливается в электрическую цепь последовательно к нагрузке.

Пример работы таких выключателей мог видеть каждый посетитель кинотеатра – когда свет понемногу начинает гаснуть, значит сейчас начнется фильм и надо поскорее занимать места, если не успели этого сделать заранее.

В домашних условиях такие выключатели будут полезны для установки нужной интенсивности освещения, ведь, к примеру, для чтения и просмотра телевизора яркость нужна разная.

Также полезным такой регулятор будет если в семье есть маленький ребёнок, которого может испугать неожиданная смена освещения.

Сенсорные

Такие типы выключателей изготавливаются на основе двух принципиально различных схем. Изначально они использовали наличие у человеческого тела наличие определенной электрической емкости – в основе такого устройства применяется конденсаторная схема. После прикосновения к контакту емкость изменялась и подавался сигнал на включение или выключение освещения. Даже в первоначальном варианте такой выключатель света позволял плавно регулировать уровень освещенности – если просто дотронуться до контакта, то лампа выключался сразу, а если удерживать палец на контактной пластине то постепенно.

Современные устройства оснащаются миниатюрными дисплеями, наподобие экрана мобильного телефона, а управление происходит посредством микросхемы. Это позволяет добавлять в такие выключатели дополнительными функциями: таймер, подсветка и т.п.

Акустические

Интересное решение, позволяющая без дополнительных устройство включать и отключать освещение из любой части комнаты. От какого устройства есть как несомненное преимущество такие очевидные недостатки, из-за которых рекомендуется рассмотреть возможность установки его в паре с другим выключателем.

К минусам относятся самопроизвольное срабатывание, например, если открывать шампанское или просто похлопать ребенку за рассказанный стих.

Если настройка или размещение выключателя произведены неудачно, то он не всегда будет срабатывать с первого раза – особенно этим грешат бюджетные модели.

Также надо учитывать, что рано или поздно свет надо будет включить бесшумно, а еще, такие выключатели не могут регулировать уровень освещенности.

Управляемые дистанционно

Эти устройства являются одной из ступеней развития концепции «умного дома». После установки таких выключателей, освещение можно регулировать посредством пульта дистанционного управления: включать, выключать, приглушать – полный набор функций зависит от производителя.

Так как все управление производится как с пульта, так и напрямую с выключателя, то недостатки такого устройства сведены к минимуму, а заключаются они в необходимости держать пульт под рукой и при этом стараться не сесть на него и избегать прочих механических воздействий.

Очевидно, что стоимость таких устройств будет на порядок выше, чем у стандартных выключателей.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Недостаток бюджетных моделей – они способны обнаружить движение только в перпендикулярной плоскости, а если идти напрямую на датчик, то он будет считать, что ничего не происходит.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Как выбрать выключатель. Виды и устройство. Особенности

Сегодня ассортимент электротехнических изделий может обеспечить создание любого дизайнерского решения, сделать управление светом в помещении комфортным и приятным. Чтобы правильно выбрать выключатель, необходимо учесть не только его функциональность и красоту, но и качество изготовления, иначе это может обернуться неприятными последствиями.

Выключателем называют специальное электротехническое устройство, служащее для размыкания и замыкания электрической цепи с помощью контактов. Поэтому, прежде всего, при выборе необходимо смотреть на технические параметры выключателя, а затем на его внешнее оформление для гармоничного сочетания с интерьером помещения.

Устройство

Простой одноклавишный выключатель состоит из следующих элементов:

Рабочий механизм.
Защитные пластиковые элементы.

Рамка и клавиша относятся к защитным элементам. С помощью клавиши также выполняется подача и выключение электроэнергии в цепь. Под клавишей находится рамка, закрепленная на пластиковых защелках или на двух винтах. Под рамкой находится рабочий механизм, на котором расположен привод клавиши.

Фиксация рабочего механизма в подрозетнике выполняется на распорных лапках или на специальных винтах. По бокам на выключателе расположены две лапки. При завинчивании винтов лапки раздвигаются и упираются в подрозетник, фиксируя механизм выключателя. Обычно в выключателе имеется две клеммы. К одной из них подключается фаза, а к другой ноль.

Виды выключателей

Для бытового использования можно выбрать выключатель разных конструкций. Он относится к устройствам коммутации с двумя рабочими положениями контактов, которые размыкают и замыкают электрическую цепь.

Клавишные выключатели

Наиболее популярны из всех электротехнических устройств и часто применяются для подключения приборов освещения. Принцип их действия простой: при нажатии на клавишу электрическая цепь замыкается. Чаще всего корпус монтируют так, чтобы в выключенном состоянии клавиша находилась в верхней позиции. Существуют выключатели, оснащенные одной, двумя или тремя клавишами.

Преимущества:

Простая замена, монтаж и ремонт.
Удобное использование.
Малая стоимость.

К незначительным недостаткам по сравнению с другими можно отнести:

Нет энергосберегающих свойств.
Не регулируется интенсивность света.
Малый срок службы.

Проходные виды выключателей

Применяются в больших помещениях, где требуется управление работой освещения с разных мест. По внешнему виду такие выключатели ничем не отличаются от обычных, но внутри имеются некоторые отличия конструкции. Проходные выключатели используются обычно на лестницах или в длинных коридорах. С разных точек можно отключить или включить свет.

Кнопочные выключатели

Уже давно существуют на рынке электротехнических устройств. Они стоят дороже классических моделей, и не имеют больших достоинств. Можно отметить только некоторую оригинальность кнопок, сочетающихся с дизайном помещений. Существуют выключатели с разным числом кнопок, с декоративной отделкой и светодиодным индикатором. Поэтому можно выбрать выключатель для любого оформления.

Диммеры

Относятся к современным видам выключателей. Они способны регулировать интенсивность света путем поворота регулятора в виде колесика. Эта оригинальная особенность придает им уникальности и популярности, так как можно настраивать яркость освещения от нуля до полной яркости.

Преимущества:

Удобство в применении. Можно настроить тусклое освещение, чтобы не будить спящих членов семьи.
Экономия электроэнергии.
Диммеры могут быть оснащены дополнительной автоматикой с применением микроконтроллеров, для имитации присутствия человека, периодически выключая и включая освещение. Также диммеры могут отключать свет, если в помещении нет людей.

К недостаткам можно отнести повышенную стоимость и некоторые проблемы с подключением к светодиодному освещению.

Поворотные выключатели

Применяются в основном для оформления ретро стиля помещения. Такие изделия встречаются при установке электрической проводки в бане. Их устройство несложное, а стоимость невелика.

К недостатку можно отнести низкую функциональность, если сравнивать эту модель с современными выключателями.

Веревочные выключатели

Как и предыдущий вид, часто используются в целях декорации помещения. Веревочный вариант более удобный, чем клавишный, так как в темноте веревку найти проще, чем клавишу. Если выключатель установлен очень высоко, то закрепив веревку с большей длиной, ребенок без труда включит или выключит свет. Обычно веревочный вариант применяют для включения светильника типа бра.

Сенсорные выключатели

Являются инновационной разработкой. У них наиболее длительный срок службы, и удобное применение. Модели выключателей с сенсорным управлением используются в системе «умного дома», в современных домах и квартирах.

Они действуют от прикосновения к поверхности пальца руки. Многие сенсорные выключатели оснащены вспомогательными возможностями, например, автоматическим выключением. Важным достоинством этого вида является то, что в нем не возникнет короткого замыкания, так как в устройстве нет механических контактов. Это повышает безопасность их использования в бытовых условиях.

Акустические выключатели

Работают от хлопка руками. Многим людям нравится такая особенность их действия. В темноте нет необходимости искать клавишу, кнопку или веревку. К недостаткам акустического исполнения относится такой фактор: часто не с первого раза происходит срабатывание. Однако этот недостаток встречается только у дешевых образцов изделий.

Дистанционный выключатель

Является инновационной разработкой. Он состоит из комплекта, включающего в себя блок управления и дистанционный пульт. Для включения освещения в помещении, требуется на пульте управления нажать определенную клавишу. Это создает определенные удобства и безопасность пользования, особенно в темноте.

К недостаткам можно отнести высокую стоимость, и возможность потерять дистанционный пульт. Иногда быстрее можно нащупать клавишу выключателя, чем найти потерявшийся пульт управления.

Преимуществом является множество встроенных функций: автоматическое отключение, имитация присутствия человека и т.д.

Герметичные выключатели

Имеют сложное устройство, не допускающее проникновение влаги и пыли в корпус выключателя. Их используют обычно в гараже, в бане или на улице.

Ползунковые выключатели

На некоторых настольных светильниках установлены ползунковые исполнения выключателей. Поэтому для ремонта такого светильника потребуется выбрать выключатель именно такого вида. В корпусе с закрепленными контактами перемещается механизм с подвижными контактами.

Подвижный элемент находится над центральной частью. Такая конструкция обеспечивает хороший контакт, предотвращающий искрение, что является условием надежной и безопасной работы.

Выключатель с датчиком движения

Устройство такого выключателя состоит из электронных элементов, выполняющих непрерывный контроль:

Отсутствия или наличия движущегося человека в чувствительной области датчика.
Уровня освещения контрольного участка.

Если проходит человек, или уровень освещения ниже нормы, то датчик срабатывает и включает свет. Схема подключения прибора освещения к выключателю с датчиком основана на подключении входящей фазы к отдельной клемме, а отходящей фазы и ноля к прибору освещения.

Если практически требуется на некоторое время отключить датчик движения и работать только с простым выключателем света, то применяют подключение по схеме, изображенной справа. По ней система работает как с обычным выключателем.

Сумеречные выключатели

Принцип работы этого устройства заключается на воздействии света на чувствительный элемент, реагирующий на изменение уровня освещенности. При снижении этого уровня выключатель автоматически включит освещение, которое останется подключенным до момента увеличения уровня внешнего освещения.

Для более экономичной эксплуатации прибора освещения сумеречные выключатели чаще всего оснащают датчиками присутствия или движения.

Как правильно выбрать выключатель

Основным критерием выбора выключателя является вид электрической проводки. Для открытой электропроводки в собственных домах подходят накладные выключатели. Для скрытой электропроводки существуют скрытые виды выключателей с утопленным в стену корпусом. Перед приобретением следует осмотреть выключатель, проверить подвижность клавиши.

Иногда продавцы стараются продать дорогостоящую модель или некачественный товар.

Поэтому к их рекомендациям следует относиться с определенной критикой. Лучше прислушаться к советам профессионалов, это будет идеальным вариантом выбрать выключатель.

виды электрических выключателей для разных типов освещения, их размеры, отличия, современные образцы или старого формата, круглые и маленькие

Включатель – это коммутационный аппарат, который способен оперативно включать и отключать как отдельные электрические цепи, так и домашнее или профессиональное оборудование. Выключатель — аппарат у которого минимум два фиксированных положения – включить и выключить, способный изменить это положение под действием внешних сил. Различаются по способу коммутации, типу включения выключения, по назначению.

Выключатель: целевое предназначение

Назначение выключателя – коммутация нагрузки в электросетях напряжением 220 В. Классический выключатель не способен отключать токи короткого замыкания из-за отсутствия в конструкции устройства для гашения дуги (это уже другой вид устройств – автоматические выключатели).

Выключатели изготавливаются для внутреннего и открытого монтажа. В быту используются для включения и выключения освещения.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост. Недостаток приборов с пружинным контактом — важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки.

Способ установки выключателя

По монтажу выделяют внешние (накладные) и внутренние выключатели. Внешние выключатели устанавливаются для открытой проводки или при невозможности установки внутреннего выключателя. Закрепляются на стене или другой ровной поверхности.

Преимущества:

простотой монтаж;
надежность;
функциональность.

Внутренние выключатели утоплены в стену, используются для скрытого монтажа. В настоящее время этот тип выключателей – популярный для квартир и домов. Монтаж сложнее, чем для накладных устройств, но внешний вид более эстетичен.

Степень защиты корпуса

Материал, из которого выполнен корпус устройства, напрямую зависит от условий эксплуатации. В электрике используется маркировка IP, которая характеризует защищенность устройства от влаги и пыли. Код состоит из букв IP и двух цифр от 0 до 6 или 8 (для защиты от влаги). Первая цифра указывает пылезащищенность, вторая – влагозащищенность. Приборы из нулевой группы не защищены от попадания пыли или влаги, а приборы со степенью 6 и выше работают даже в помещениях с высоким уровнем пыли или воды.

Учитывая эту маркировку, следует правильно подбирать выключатели для разных помещений.

Способ управления устройством: виды

По типу управления выделяют кнопочные, веревочные, сенсорные, со встроенным дистанционным управлением, с датчиками и другие устройства.

Клавишные

Используются для управления освещением комнаты. Массово устанавливаться начали недавно, поэтому в интерьере смотрятся оригинально. Плюсы — срок службы, цена, комфорт. Состоят из корпуса и качающегося механизма с пружиной.

Шнуровые

Пик популярности таких коммутаторов пришелся на 70-е года прошлого века. Сегодня используются редко. Включаются и выключаются такие приборы, если дернуть за шнурок, который закреплен на поворотном рычаге, взаимодействующем с двигающейся контактной колодкой.

Кнопочные ретро старого образца

Работают по принципу ключа – первое нажатие замыкает контакт, а второе размыкает. Используются в настольных и напольных приборах, также в настенных моделях.

Сенсорные

Это инновационное поколение приборов управления светом. Для работы используются микросхемы, благодаря которым продлевается срок службы и исключается возможность возникновения короткого замыкания. Работают при касании. Так же в режиме кнопки или ключа.

С дистанционным управлением

При помощи пульта дистанционного управления выключатель управляется на расстоянии. По радиоканалу от пульта передается сигнал на осветительный прибор.

Выключатель выступает в качестве приемника сигнала. Пульт может быть выполнен в различных корпусах, для домашнего использования делается в виде брелка.

Дополнительно в схеме часто используют микроконтроллеры, расширяющие диапазон: регулирование интенсивности, таймер.

Со встроенными датчиками

Такие коммутаторы содержат детекторы, которые анализируют параметры окружающей среды. Используются датчики движения, которые анализируют, находится ли в зоне видимости объект. Сигналы с датчика поступают на контроллер, обрабатываются, а затем срабатывает выключатель. Подобные устройства можно программировать. Активно используются в системе «умный дом».

Проходные или перекидные устройства

Это вид клавишных моделей. Разница в том, что они не замыкают контакты, а переключают. К перекидным выключателям подсоединяют сразу несколько осветительных приборов.

Какой лучше выбрать: советы

Критерии выбора:

Материал, из которого изготовлен продукт. Мягкий дешевый пластик быстро ломается, царапается при первой установке. Лучше использовать прочный пластик.
Маркировка и фирма-производитель. Перед выбором прибора надо знать, в каких условиях он будет использоваться, и с учетом этого смотреть маркировку. Если на упаковке меток нет — товар подделка, которую лучше не покупать.
Желательно посмотреть внутреннюю конструкцию, проверить зажимы, винтики, пластины, отсутствие царапин и поломок.
Хороший продукт не будет вонять дешевым пластиком.
Количество составляющих частей, способ крепления. Некачественное устройство будет практически монолитным без дополнительных фиксаторов.
Наличие инструкции по монтажу и сборке.
Должны быть указаны номинальные значения тока и напряжения. Товар без маркировки лучше не приобретать.

Закрытого типа круглый

Закрытый выключатель используется там, где проводка проходит в стене и подготовлено место для монтажа. Выбирая круглый выключатель, важно обращать внимание на степень влаго- и пылезащищенности.

Встроенный маленький (утопленного типа)

Используются при скрытой проводке. Основной вид выключателей в офисах, жилых помещениях. Перед покупкой желательно проверить подвижность клавиш.

Полезное видео

Виды выключателей света. Схемы подключения выключателей света

Что может быть проще, чем выбрать выключатель освещения, скажите вы. Но, ведь при выборе даже выключателя освещения существуют свои критерии. Давайте даже возьмём способ подключения. Наверняка при монтаже выключателя, вы задавались вопросом, а как должным образом должно осуществляться подключение выключателя? Некоторые ошибочно считают, что на выключатель подключается фаза и ноль. Это не правильное подключение, т.к данный вид подключения приводит к КЗ(короткому замыканию) в проводке.

Ниже, приведена схема, по подключению выключателя.

Итак, выключатель света служит для регулировки освещения. Если же говорить про их виды, то их достаточно много. Помимо клавишных выключателей, существуют еще диммеры, выключатели-переключатели, таймеры, сенсорные выключатели. Основное их отличие состоит в том, что они имеют разную конструкцию, степерь защиты итд. Но принцип работы у выключателей света, один и тот же.

Перед тем как перейти к видам выключателей, некоторые из них были привидены выше, хотелось бы не много рассмотреть способы крепления, а также способы установки.

Способ крепеления проводника может осуществляться как на винтовых клеммах, так и на зажимных, т.е без винтовые. В первом варианте, проводник зажимается винтом между пластинами.

Второй вариант набирает обороты в популярности т.к при монтаже является наиболее удобным и быстрым.

Также как и розетки, выключатели света существуют как для наружной установки, так и для скрытой.

Если проводка прокладывается открытая (гофре, кабель канале), то вам потребуется выключатели для наружной установки.

Если же у нас проводка прокладывается в стене(в штробе), то выключатель устанавливается в коробку и фиксируется в стене, после чего вы смело можете установить выключатель.

Большой ассортимент исчесляется не только по дизайнерским решениям, но и по колличеству клавиш. Общепринятые , это от одной до трёх клавиш, но встречаются и те которые больше трёх, но данные выключатели как правило редкость, честно говоря и смысла особого в них нету.

Если вам потребуется подключение люстры в которой присутсвует несколько каналов, или же присутсвуют доп. источники света, то вам необходимо поставить двухклавишный или трёхклавишный выключатель. Также не заыбвайте, что данный вид подключения должен быть выполнен не двухжильной, а трёхжильной или четырёхжильной проводкой .

Ниже приведена схема на подключение двухклавишного выключателя.

Теперь настало время поговорить о видах выключателей света.

Первым из инх будет клавишным выключателем с подстветкой.

Я думаю, что каждый из вас сталкивался с проблемой, когда вернувшись домой вечером, нащупывал клавиши выключателя, в неосвещенной комнате. Для того, чтобы избавиться от этой проблемы была придумана индикация к выключателю. Согласитесь, это большой плюс, т.к в темном помещении подсветка легко опознается и вы с легкостью сможете найти месположение своего выключателя.

Не нужно беспокоится о большом потреблении электроэнергии, т. к подстветка её практически не потребляет.

Существует такой вид выключателей как переключатели.

Само по себе устройство имеет три контакта как минимум. Можно сказать, что переключатель постоянно находится в работе, т.к в одном положение клавишы она замыкает первые и вторые контакты, а в другом первые и третьи, т.е просходит своего рода переключение, отсюда и название переключатель. Кстати, вы можете задействовать только два контакта и тогда он будет работать как обычный выключатель.

Данный тип является очень удобным например, когда вам нужно управлять светом в двух местах.

Или же такой пример, если у вас двухэтажный дом и вам нужно отключить свет, когда вы поднимаетесь по лестнице, на первом этаже и включить на втором.

Схема подключения переключателя.

Диммеры или светорегулятор.

Называют данное устройство по разному, основная его задача помимо выключателя, это регулировка света. Если напряжение низкое, то в таком случае освещение получается более мягким, данный вид выключателя очень удобен для тех , кто например оставляет свет в коридоре на ночь, или же, если кому то свет режет глаза во время определенного вида деятельности.

При выборе диммера очень важно обращать внимание на его характеристики, т.к данные устройства рассчитаны на определенную мощность.

Также важно обращать внимание на лампы светильников, т.к диммер поддерживает не каждую лампу. На некоторых лампах, например энергосберегающих, существует специальная маркировка.

Говоря о нововведениях, хотелось бы отметить такие выключатели, как сенсорные. В данном устройстве используется датчик, который может реагировать на прикосновение(тепло рук) , также он может реагировать на звук. Эти модели используются аналогично как и обычные выключатели, т.е в сеть(220в), также имеют отличие по цвету, форме.

Выключатели.

Все виды. Полная справка.

Смеркается… Пора домой. Стоит переступить порог, куда-то непроизвольно тянется рука. И куда же? К выключателю. Это движение уже стало рефлекторным, на выключатель даже не смотрим, иногда даже забываем, как он выглядит. Нередко о хорошем вспоминаем, когда его уже нет. Так и с выключателями, начинаем к ним присматриваться и выбирать только тогда, когда сломался старый.

Виды выключателей

Прогресс не стоит на месте даже на выключателях, их делают всё удобнее, красивее, функциональнее, приспосабливают для работы в разных ситуациях. Отсюда и многообразие видов:

— просто выключатели;
— выключатели проходные;
— перекрёстные;
— выключатели, имеющие подсветку;
— выключатели, дистанционно управляемые;
— выключатели контрольные;
— выключатели-светорегуляторы;
— выключатели-таймеры;
— выключатели с датчиком движения;
— выключатели с датчиком присутствия.

Другая классификация делит их на виды по принципу действующего устройства размыкания.

1. Поворотный выключатель, внутри которого находится вращающийся контактный механизм. При изменении положения поворотного тумблера происходит замыкание-размыкание контактов.
2. Кнопочный выключатель, который при нажатии на кнопку попеременно размыкает или же соединяет контакты.
3. Перекидной выключатель имеет внутри три пары контактов и пластину. Этот выключатель не разрывает цепь, здесь пластина перекидывается на два других контакта. То есть, происходит не выключение, а переключение.

Простой включатель

Обыкновенный известный всем нам клавишный включатель, который в старых домах и квартирах торчал из стены наружу, а сейчас встраивается в стену. Это, в основном, потому, что раньше вся проводка была наружной, теперь же стена штробится, и провод прячут внутрь стены. Если из стены выходят три провода, то выключатель надо брать с двумя клавишами (от этого зависит, сколько лампочек горит в люстре ― все или одна). Трёхклавишными хорошо развести свет по разным помещениям из одной точки, к примеру, «туалет-ванная-прихожая». Для трёх клавиш из стены уже должно быть четыре выхода электроцепи.

Проходной выключатель

Ещё его называют переключателем. Вот несколько ситуаций. Включён в длинном коридоре свет, а как же его выключить, если зашли в противоположный конец? Не будешь же идти назад, чтобы, выключив, обратно идти вслепую. То же самое и с лестницами между этажами. А как неохота в спальне вылезать из-под одеяла, и идти выключать свет. Или как принять гостей в беседке, если раут задуман на поздний вечер.

Можно долго говорить о реверсионных проводниках и рисовать схемы, но если кратко, то звучит это так: такой выключатель не разрывает электроцепь, а переключает на другой выключатель.

Перекрёстный выключатель

Перекрёстный выключатель нужен, чтобы один источник света можно было включать из разных мест, причём мест должно быть более двух. В этом случае два или несколько проходных выключателя не смогут обеспечить замкнутую цепь. Необходимо устройство, которое сможет коммутировать (перенаправить) электрический ток так, чтобы были задействованы все выключатели и осветительный прибор. Это перенаправляющее устройство и есть перекрёстный выключатель. Ведь в случае с проходными включателями может быть такое: поднимаясь по лестнице, человек включил свет; взошедши на второй этаж, он его выключил, а кто-то в это время нажал на выключатель и внизу, то есть цепь разорвалась уже в двух местах. Человек, который наверху, будет спускаться по лестнице уже в потёмках, ибо соединить электроцепь верхним выключателем он сможет только в одном месте. А вот если оба выключателя не рвут цепь, а переключают просто на другие контакты, то легко понять, что цепь опять собирается.

Если светильник управляется из трёх мест, то в цепи нужны 2 проходных и 1 перекрёстный выключатель. На рисунке он находится под цифрой 3.

Выключатель с подсветкой

Очень удобная вещь: в абсолютно тёмной комнате человек ориентацию теряет, и потому тыкается в стены, спотыкается через мебель, обрывает одежду с вешалок. .. А глядя на глазок лампочки, он уже представляет, в какой точке пространства находятся эти преграды и спокойно добирается до выключателя.

Самостоятельная установка такого включателя трудностей не вызывает, ведь светодиод давно подсоединён так, как ему нужно, а контакты включателя и два провода, торчащие из стены сможет соединить любой мужчина с двумя руками. А если очень боязно, можно вывернуть пробки, тогда точно ничего страшного не случится.

Есть одно «но». Посмотрев на электросхему, замечаем, что светодиод подсоединен параллельно контактам включателя, потому цепь » источник тока — подсветка — светильник» остаётся неразрывной. Если стоит обыкновенная лампа накаливания, то ничего не происходит, светодиод пропустит на неё столь мало электричества, что вольфрамовая нить даже не порозовеет. Если же применяются энергосберегающие лампы, имеющие конденсатор, то они будут время от времени вспыхивать (по мере того, как конденсатор потихоньку наберёт достаточный для срабатывания лампы заряд).

Дистанционно управляемый выключатель

Здесь всё должно быть понятным: система «пульт-передатчик сигнала ― приёмник-переключатель». Если с пультом всё ясно (женщины приписывают мужчинам полное понимание сего агрегата), то приёмник можно смонтировать где угодно: хоть за фальш-потолком, хоть в светильнике, хоть в распределительном щите. Последний вариант предпочтительнее других: удобнее обслуживать, и есть простая возможность легко дополнить и улучшить электроцепь.

Дистанционные выключатели сейчас существуют в двух видах: работающие от радиосигнала или от инфракрасного излучения. Настроить их можно так, что с одного пульта можно управлять несколькими выключателями.

Контрольные выключатели

Контрольные выключатели очень похожи внешне на выключатели с подсветкой. Суть же работы прямо противоположна. Если подсветка помогает в темноте найти выключатель, то горящая лампочка (светодиод) в контрольных выключателях означает, что свет в помещении, куда собрались заходить, включён. Разница в электросхемах у контрольных выключателей и выключателей с подсветкой только в принципе подсоединения сигнала: если для подсветки соединение было параллельным, то для контроля ― последовательным.

Зачем это нужно? А вы всегда уверены, что выходя из подвала, выключили свет? А стоит лишь взглянуть на контрольный выключатель, установленный снаружи, и всё ясно. То есть, главная функция такого выключателя ― экономия.

Светорегуляторы

Часто их называют на английский манер «диммерами», что означает «затемнять». От названия суть не меняется ― светорегулятор способен включать свет, плавно изменять его интенсивность и выключать. Представляет собой миниатюрный резистор (реостат), установленный последовательно к нагрузке. Наиболее часто их устанавливают для работы с обыкновенными лампами накаливания.

Кинотеатры пользуются такими выключателями уже не один десяток лет. Неплохо установить такой включатель и в детской, чтобы не пугать грудных детей резким изменением освещения.

Выключатель-таймер

Здесь всё просто: срабатывает таймер через какое-то фиксированное, установленное на заводе, время, и свет отключается. В некоторых приборах (телевизорах) время срабатывания таймера можно изменять, в выключателях-таймерах для освещения время «вшито» в программу, для изменения надо выключатель «перепрошивать».

Удобно устанавливать в подвалах, туалетах, прихожих и т.п. Заняты руки, или же старческий склероз не дают выключить свет? Ничего, через пять минут после включения это сделает таймер. Существуют таймеры, которые даже тактично предупредят голосом о выключении света.

Выключатели с датчиком движения

Принцип работы таких выключателей бывает разным, особенно на начальном этапе срабатывания. Так, в них могут быть установлены датчики, реагирующие либо на тепло человеческого тела, либо на ультразвук или радиоволны отражённые от человека. Причём, сигнал перед приёмом должен пройти через несколько секторов приёмного устройства, так будут заметны изменения (перемещения), на которые отреагирует электроника и скоммутирует замыкание контактов на включение света.

Применение ему можно найти где угодно. Можно поставить в охранную сигнализацию, чтобы он реагировал на появление чужака, не знающего, где отключить систему, а можно установить у входа в подвал. А если пройдёт домашняя собака или кот? Выключатель не сработает, он настроен на определённый диапазон (допустим, инфракрасный ― на определённые температуры).

Выключатели с датчиком присутствия

Принцип его действия аналогичен принципу работы выключателя с инфракрасным датчиком движения. Разница только в том, что данный выключатель не интересуют никакие перемещения человека, ему достаточно часть человеческого тепла (инфракрасного излучения) собрать в фокус и направить на сенсор, который передаст сигнал блоку электронных устройств, включающему свет.

Пример применения: включение света в классах, кабинетах, офисах при человеческом в них присутствии, и выключение тогда, когда люди покидают помещение. Достигается значительная экономия, особенно в коридорах, где обычно свет горит всегда на случай появления там человека.

В любом случае основная функция любого выключателя ― это замыкание или размыкание электрической цепи, а разновидности выключателей ― это попытка приспособить устройство для выполнения определённых задач. Что же касается иногда непонятного сочетания слов «сенсор — электронное устройство — коммутация», то означает это «присвоить размерам, формам и свойствам материалов определённые электрические сигналы».

Еще об электрике и освещении:

— Розетки

— Светодиодное освещение

— Освещение для дачи. Все варианты

— Садовые светильники

— История появления люстр

— Электрофурнитура: розетки, выключатели и прочие устройства

загрузка…

Разновидности выключателей — ElectrikTop.ru

Для разрыва и соединения электрических цепей необходимы специальные устройства. Такими устройствами являются выключатели. Они бывают различных конструкций, в зависимости от назначения, условий работы, коммутируемого напряжения и тока. В целом это не очень сложное устройство, но достаточно ответственное. Рассмотрим, какие бывают выключатели.

Виды и типы выключателей

Для каждой области применения промышленность выпускает свои виды выключателей, все их можно разбить на несколько групп по разным признакам. Выключатели разделяются по типу. Каждый тип имеет свою область применения. Можно также разделить выключатели по способу управления.

Есть выключатели с ручным управлением, есть такие, которые управляются частями механизмов (концевой выключатель) или физической средой, в которой находятся (реле газовые, тепловые и т. д.), существуют выключатели с электроприводом. В последнем случае чаще всего речь идет о реле и магнитных пускателях, но есть именно выключатели, которые так и называются: масляные или воздушные для высоковольтных мощных цепей в энергетике.

Выключатели и розетки, как и все прочее электрооборудование делятся по условиям применения (климатическому исполнению). Сейчас широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Первая цифра означает защищенность изделия от попадания в него посторонних предметов извне. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Вторая цифра означает степень защищенности от влаги. Чем больше цифры – тем выше степень защищенности.

Материалы, применяемые в выключателях

Для изготовления выключателей используют два вида материалов. Первый – проводниковые, которые должны отвечать требованиям высокой коррозионной устойчивости и малого электрического сопротивления, и второй – это изоляция. Здесь, наоборот, сопротивление должно быть как можно выше, также на высоте должна быть устойчивость к теплу и химическая. А также очень важна механическая прочность, так как иногда к выключателям прикладываются повышенные усилия.

Для токоведущих частей в составе выключателей используют латунь, медь, бронзу. Эти материалы устойчивы к коррозии и имеют низкое сопротивление. Контактные поверхности очень часто снабжают напайками из сплавов, содержащих драгоценные металлы: серебро, золото, платину, родий. Это увеличивает срок службы (наработку на отказ) выключателя. Дешевые модели используют простые медные напайки с легирующими добавками.

Основание и подвижные изолирующие части изготавливают из термостойких и малогорючих пластиков с минеральными наполнителями. Дело в том, что при прохождении значительных токов и повышенного переходного сопротивления в контактах, выключатель начинает греться и это тепло не должно повредить его конструкцию. В мощных выключателях используют керамические материалы, и асбест. Корпуса выключателей изготавливают из различных материалов, в зависимости от исполнения.

Выключатели для дома (бытового применения)

В быту применяют различные виды выключателей, однако их назначение обычно ограничивается управлением светильниками. Такой выключатель должен быть удобным, безопасным, имеющим привлекательный дизайн. По способу установки он может быть встроенным или устанавливаться снаружи. В наши дни в качестве органов управления используют поворотную клавишу, такие выключатели распространены в Европе.

В США почти все выключатели рычажкового типа (тумблеры), видимо, традиция. Еще раньше использовались поворотные выключатели, изобретение еще Томаса Эдисона. Они были распространены во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Для включения светильников используют выключатель одноклавишный, для люстр применяют двухклавишный выключатель или даже трехклавишный выключатель. Двойной выключатель света также часто используют для пары помещений туалет/ванная. Нужно сказать, что современные источники света весьма продвинуты по сравнению с тем, что было еще лет 15 назад. Поэтому появилось много выключателей с дополнительными функциями. Наиболее простая из них – выключатель с подсветкой для ночного времени.

Выключатель с таймером отключения используется для экономии света в небольших помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет.

Выключатель с регулятором яркости может быть использован с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть довольно экзотический вид – выключатель по хлопку. Внутри его стоит микрофон, усилитель и микропроцессорное устройство для распознавания характера звука. Такой выключатель после установки может не сработать с первого раза, так как он запоминает звук от пользователя в памяти для последующего сравнения. Надо откровенно сказать, что это довольно дурацкий способ включения и выключения света – люди могут уже спать и шум будет их беспокоить.

Напольный выключатель выполняется в виде кнопки с фиксацией. Он рассчитан на небольшое усилие нажатия и конструктивно выполнен таким образом, чтобы его не повредил большой вес, выдерживал вес ноги.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика прячется за декоративной крышкой. Чтобы пользоваться таким выключателем, включить или выключить его, требуется потянуть за шнур или слегка дернуть его.

Обозначение выключателей на строительных схемах

Одна из схем, которой пользуются строители-электромонтажники, не является принципиальной электрической. Это схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Иногда потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Им показывают схему, в которой им сложно разобраться и они часто принимают ее как есть, а потом возятся с переделками. Ниже показано обозначение розеток и выключателей на чертежах.

Обозначение выключателей на чертежах указывают небольшим кружком, от которого исходит отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°: выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Розетки обозначаются полуокружностью, выпуклой вверх (чаще сегментом круга). От окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

На картинках были изображены накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, но они имеют более высокий класс защиты: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Для отличия таких розеток на чертежах, а также выключателей, для них применяют заливку черным сплошным цветом. Все остальные правила для обозначений остаются прежними. Для более подробных сведений об обозначениях электрики на строительных чертежах обращайтесь к ГОСТ 21.614–88.

типов переключателей | Механические, электронные, характеристики

В этом руководстве мы узнаем, что такое переключатель, какие бывают разные типы переключателей, механические переключатели, электронные переключатели, их символы и многое другое о переключателях.

Что такое коммутатор?

Переключатель — это устройство, которое предназначено для прерывания тока в цепи. Проще говоря, выключатель может включать или отключать электрическую цепь. Каждое электрическое и электронное приложение использует по крайней мере один переключатель для включения и выключения устройства.

Итак, переключатели являются частью системы управления, и без нее управление невозможно. Переключатель может выполнять две функции, а именно полностью ВКЛ (замыкание контактов) или полностью ВЫКЛ (размыкание контактов).

Когда контакты переключателя замкнуты, переключатель создает замкнутый путь для прохождения тока и, следовательно, нагрузка потребляет энергию от источника. Когда контакты переключателя разомкнуты, нагрузка не потребляет никакой энергии, как показано на рисунке ниже.

Другая важная функция коммутатора — отводить электрический ток в цепи.Рассмотрим следующую схему. Когда переключатель находится в положении A, лампа 1 включается, а пока он находится в положении B, лампа 2 включается.

Существует множество применений переключателей в самых разных областях, таких как дома, автомобили, промышленность, военная промышленность, аэрокосмическая промышленность и так далее. В домашних и офисных приложениях мы используем простые кулисные переключатели для включения и выключения таких устройств, как освещение, компьютеры, вентиляторы и т. Д. В некоторых приложениях используется многостороннее переключение (например, проводка в здании), когда два или более переключателя подключаются для управления электрическая нагрузка из более чем одного места, например, двухсторонний переключатель.

Характеристики коммутатора

Прежде чем продолжить и рассмотреть различные типы коммутаторов, давайте рассмотрим некоторые важные моменты, касающиеся характеристик коммутатора.

Двумя важными характеристиками переключателя являются его полюса и броски. Столб представляет собой контакт, а бросок представляет собой соединение между контактами. Количество полюсов и ходов используется для описания переключателя.
Некоторые стандартные количества полюсов и ходов — одинарные (1 полюс или 1 ход) и двойные (2 полюса или 2 переключателя).
Если количество шестов или бросков больше 2, то это число часто используется напрямую. Например, трехполюсный шестицилиндровый переключатель часто обозначается как 3P6T.
Другой важной характеристикой переключателя является его действие, то есть, является ли он мгновенным или фиксированным. Мгновенные переключатели (например, кнопки) используются для мгновенного контакта (на короткое время или пока кнопка нажата).
Переключатели с фиксацией на руке, удерживают контакт до тех пор, пока он не будет переведен в другое положение.

Типы коммутаторов

В основном коммутаторы могут быть двух типов. Это:

Механические переключатели — это физические переключатели, которые необходимо активировать физически, перемещая, нажимая, отпуская или касаясь их контактов.

Электронные переключатели

, с другой стороны, не требуют физического контакта для управления цепью. Они активируются действием полупроводника.

Механические переключатели

Механические переключатели можно разделить на различные типы в зависимости от нескольких факторов, таких как метод срабатывания (ручные, концевые и технологические переключатели), количество контактов (одноконтактные и многоконтактные переключатели), количество полюсов и ход ( SPST, DPDT, SPDT и т. Д.), принцип действия и конструкция (кнопочный, тумблерный, поворотный, джойстик и т. д.), в зависимости от состояния (мгновенные и заблокированные переключатели) и т. д.

По количеству полюсов и ходов переключатели подразделяются на следующие типы . Полюс представляет собой количество отдельных силовых цепей, которые можно переключить. Большинство переключателей имеют один, два или три полюса и обозначаются как однополюсные, двухполюсные и трехполюсные.

Число переходов представляет число состояний, в которые ток может проходить через переключатель.Большинство переключателей имеют одно- или двухходовые переключатели, которые обозначаются как одно- и двухходовые переключатели.

Однополюсный однопозиционный переключатель (SPST)

Это основной переключатель включения и выключения, состоящий из одного входного контакта и одного выходного контакта.
Он переключает одну цепь и может включать (ВКЛ) или отключать (ВЫКЛ) нагрузку.
Контакты SPST могут быть нормально разомкнутыми или нормально замкнутыми.

Однополюсный двухпозиционный переключатель (SPDT)

Этот переключатель имеет три контакта: один входной контакт, а остальные два выходных контакта.
Это означает, что он состоит из двух положений ВКЛ и одного положения ВЫКЛ.
В большинстве схем эти переключатели используются как переключатели для подключения входа между двумя вариантами выходов.
Контакт, который подключен к входу по умолчанию, называется нормально замкнутым контактом, а контакт, который будет подключен во время работы ВКЛ, является нормально разомкнутым контактом.

Двухполюсный однопозиционный переключатель (DPST)

Этот переключатель состоит из четырех клемм: двух входных контактов и двух выходных контактов.
Он ведет себя как две отдельные конфигурации SPST, работающие одновременно.
Он имеет только одно положение ВКЛ, но он может активировать два контакта одновременно, так что каждый входной контакт будет подключен к своему соответствующему выходному контакту.
В положении ВЫКЛ оба переключателя находятся в разомкнутом состоянии.
Этот тип переключателей используется для одновременного управления двумя разными цепями.
Кроме того, контакты этого переключателя могут быть нормально разомкнутыми или нормально замкнутыми.

Двухполюсный двухпозиционный переключатель (DPDT)

Это двойной переключатель ВКЛ / ВЫКЛ, состоящий из двух положений ВКЛ.
Он имеет шесть выводов, два из которых являются входными контактами, а остальные четыре являются выходными контактами.
Он ведет себя как две отдельные конфигурации SPDT, работающие одновременно.
Два входных контакта подключены к одному набору выходных контактов в одном положении и в другом положении, входные контакты подключены к другому набору выходных контактов.

Кнопочный переключатель

Это переключатель с мгновенным контактом, который замыкает или разрывает соединение, пока прилагается давление (или когда кнопка нажата).
Обычно это давление обеспечивается кнопкой, нажатой чьим-то пальцем.
Эта кнопка возвращается в нормальное положение после снятия давления.
Внутренний пружинный механизм управляет этими двумя состояниями (нажатым и отпущенным) кнопки.
Он состоит из неподвижных и подвижных контактов, из которых неподвижные контакты соединены последовательно со схемой, подлежащей переключению, а подвижные контакты прикрепляются с помощью кнопки.
Нажимные кнопки в основном подразделяются на нормально открытые, нормально закрытые и кнопки двойного действия, как показано на рисунке выше.
Кнопки двойного действия обычно используются для управления двумя электрическими цепями.

Тумблер

Тумблер приводится в действие вручную (или толкается вверх или вниз) механической ручкой, рычагом или качающимся механизмом. Они обычно используются в качестве переключателей управления освещением.
Большинство этих переключателей имеют два или более положения рычага, которые находятся в версиях переключателя SPDT, SPST, DPST и DPDT. Они используются для коммутации больших токов (до 10 А), а также могут использоваться для коммутации малых токов.
Они доступны в различных номиналах, размерах и стилях и используются для различных типов приложений.Состояние ON может быть любым из их горизонтальных положений, однако, по соглашению, нижнее положение является закрытым или включенным положением.

Концевой выключатель

Схемы управления концевым выключателем показаны на рисунке выше, на котором представлены четыре разновидности концевых выключателей.
Некоторые переключатели приводятся в действие присутствием объекта или отсутствием объектов, или движением машины, а не действиями руки человека. Эти выключатели называются концевыми выключателями.
Эти переключатели состоят из бампера с рычагом, приводимым в действие каким-либо предметом. Когда этот рычаг бампера приводится в действие, это приводит к изменению положения контактов переключателя.

Поплавковые выключатели

Поплавковые выключатели в основном используются для управления насосами двигателей постоянного и переменного тока в зависимости от жидкости или воды в резервуаре или отстойнике.
Этот переключатель срабатывает, когда поплавок (или плавающий объект) движется вниз или вверх в зависимости от уровня воды в резервуаре.
Это плавающее движение узла тяги или цепи и противовеса приводит к размыканию или замыканию электрических контактов.Другой вид поплавкового выключателя — это выключатель с ртутной лампой, который не состоит из поплавкового стержня или цепной конструкции.
Эта колба состоит из ртутных контактов, поэтому при повышении или понижении уровня жидкости состояние контактов также изменяется.
Обозначение шарового поплавкового выключателя показано на рисунке выше. Эти поплавковые выключатели могут быть нормально открытого или нормально закрытого типа.

Реле потока

Они в основном используются для обнаружения движения потока жидкости или воздуха по трубе или воздуховоду.Переключатель воздушного потока (или микровыключатель) сконструирован с защелкиванием.
Этот микровыключатель крепится к металлическому рычагу. К этому металлическому рычагу подсоединяется тонкий пластиковый или металлический элемент.
Когда большое количество воздуха проходит через металлическую или пластиковую деталь, это вызывает движение металлического рычага и, таким образом, приводит в действие контакты переключателя.
Реле потока жидкости сконструированы с лопастью, которая вставляется поперек потока жидкости в трубе. Когда жидкость течет по трубе, сила, приложенная к лопасти, изменяет положение контактов.
На приведенном выше рисунке показан символ переключателя, используемый как для потока воздуха, так и для потока жидкости. Значок флажка на переключателе указывает на лопасть, которая определяет поток или движение жидкости.
Эти переключатели снова нормально разомкнутые или нормально замкнутые конфигурации.

Реле давления

Эти переключатели обычно используются в промышленных приложениях для измерения давления в гидравлических системах и пневматических устройствах.
В зависимости от диапазона измеряемого давления эти реле давления подразделяются на реле давления с мембранным управлением, реле давления с металлическим сильфоном и реле давления поршневого типа.
Во всех этих типах элемент определения давления управляет набором контактов (которые могут быть как двухполюсными, так и однополюсными).
Этот символ переключателя состоит из полукруга, соединенного с линией, плоская часть которой указывает на диафрагму. Эти переключатели могут быть нормально разомкнутыми или нормально замкнутыми.

Температурные переключатели

Самым распространенным термочувствительным элементом является биметаллическая полоса, работающая по принципу теплового расширения.
Биметаллические ленты изготовлены из двух разнородных металлов (которые имеют разную степень теплового расширения) и соединены друг с другом.
Контакты переключателя срабатывают, когда из-за температуры полоса изгибается или наматывается. Другой метод управления температурным переключателем — использование ртутной стеклянной трубки.
Когда колба нагревается, ртуть в трубке расширяется, а затем создает давление для срабатывания контактов.

Джойстик-переключатель

Джойстик-переключатель — это устройство управления с ручным управлением, используемое в основном в переносном контрольном оборудовании.
Он состоит из рычага, который свободно перемещается по более чем одной оси движения.
В зависимости от движения нажатого рычага срабатывают один или несколько переключающих контактов.
Они идеально подходят для опускания, подъема и срабатывания спускового механизма влево и вправо.
Используются для строительной техники, тросиков и кранов. Символ джойстика показан ниже.

Поворотные переключатели

Они используются для подключения одной линии к одной из многих линий.
Примерами этих переключателей являются переключатели диапазонов в измерительном оборудовании для электрических измерений, переключатели каналов в устройствах связи и переключатели диапазонов в многодиапазонных радиостанциях.
Состоит из одного или нескольких подвижных контактов (ручки) и более одного неподвижного контакта.
Эти переключатели бывают с различным расположением контактов, например, однополюсные 12-контактные, 3-полюсные 4-контактные, 2-полюсные 6-контактные и 4-полюсные 3-контактные.

Электронные переключатели

Электронные переключатели обычно называют твердотельными переключателями, потому что в них нет физических движущихся частей и, следовательно, физических контактов. Большинство устройств управляется полупроводниковыми переключателями, такими как моторные приводы и оборудование HVAC.

На сегодняшний день на потребительском, промышленном и автомобильном рынке доступны различные типы твердотельных переключателей различных размеров и номиналов. Некоторые из этих твердотельных переключателей включают транзисторы, тиристоры, полевые МОП-транзисторы, симметричные транзисторы и IGBT.

Биполярные транзисторы

Транзистор либо пропускает ток, либо блокирует его, как при работе обычного переключателя.

В схемах переключения транзистор работает в режиме отсечки для состояния выключения или блокировки тока и в режиме насыщения для состояния включения. Активная область транзистора не используется для коммутации.

Транзисторы NPN и PNP работают или включаются, когда на них подается достаточный базовый ток. Когда небольшой ток протекает через клемму базы, питаемую цепью управления (подключенной между базой и эмиттером), это заставляет транзистор включать путь коллектор-эмиттер.

И он выключается, когда базовый ток снимается, а базовое напряжение снижается до небольшого отрицательного значения. Несмотря на то, что он использует небольшой базовый ток, он способен пропускать гораздо более высокие токи по пути коллектор-эмиттер.

Силовой диод

Диод может выполнять операции переключения между своим высоким и низким состояниями импеданса. Полупроводниковые материалы, такие как кремний и германий, используются для изготовления диодов.

Обычно силовые диоды конструируются из кремния для работы устройства при более высоких токах и более высоких температурах перехода.Они созданы путем соединения полупроводниковых материалов p- и n-типа вместе с образованием PN-перехода. Он имеет два вывода: анод и катод.

Когда анод становится положительным по отношению к катоду и приложением напряжения, превышающего пороговый уровень, PN-переход смещается в прямом направлении и начинает проводить (как переключатель ON). Когда катодный вывод становится положительным по отношению к аноду, PN-переход смещается в обратном направлении и блокирует прохождение тока (как выключатель).

МОП-транзистор

Возможно, наиболее популярным и наиболее часто используемым полупроводниковым коммутационным устройством является МОП-транзистор. Полевой транзистор на основе оксида металла и полупроводника (MOSFET) — это униполярное высокочастотное переключающее устройство. Наиболее часто используемым коммутационным устройством является силовая электроника. Он имеет три клеммы, а именно сток (выход), исток (общий) и затвор (вход).

Это устройство, управляемое напряжением, то есть путем управления входным напряжением (от затвора до истока) регулируется сопротивление между стоком и истоком, которое дополнительно определяет состояние ВКЛ и ВЫКЛ устройства.

МОП-транзисторы могут быть P-канальными или N-канальными устройствами. N-канальный полевой МОП-транзистор включается путем подачи положительного напряжения V _GS относительно источника (при условии, что напряжение V _GS должно быть больше порогового напряжения).

P-канальный MOSFET работает аналогично N-канальному MOSFET, но использует обратную полярность напряжений. Оба V _GS и V _DD отрицательны по отношению к источнику включения P-канального MOSFET.

IGBT

IGBT (биполярный транзистор с изолированным затвором) сочетает в себе несколько преимуществ силового транзистора с биполярным переходом и силового полевого МОП-транзистора.Как и полевой МОП-транзистор, это устройство, управляемое напряжением, и имеет меньшее падение напряжения в открытом состоянии (меньше, чем у полевого МОП-транзистора и ближе к силовому транзистору).

Это трехконтактное полупроводниковое высокоскоростное коммутационное устройство. Эти терминалы являются эмиттером, коллектором и затвором.

Подобно MOSFET, IGBT можно включить, подав положительное напряжение (превышающее пороговое напряжение) между затвором и эмиттером. IGBT можно выключить, снизив напряжение на затвор-эмиттер до нуля.В большинстве случаев для уменьшения потерь при выключении и безопасного выключения IGBT требуется отрицательное напряжение.

SCR

Кремниевый управляемый выпрямитель (SCR) — одно из наиболее широко используемых высокоскоростных переключающих устройств для приложений управления мощностью. Это однонаправленное устройство в виде диода, состоящее из трех выводов, а именно анода, катода и затвора.

SCR включается и выключается путем управления входом затвора и условиями смещения анодных и катодных выводов.SCR состоит из четырех слоев чередующихся слоев P и N, так что границы каждого слоя образуют переходы J1, J2 и J3.

TRIAC

Triac (или TRI ode AC ) переключатель представляет собой двунаправленное коммутационное устройство, которое представляет собой эквивалентную схему соединения двух спина к спине тиристоров с одним выводом затвора.

Его способность управлять мощностью переменного тока как с положительными, так и с отрицательными пиками формы волны напряжения часто позволяет использовать эти устройства в контроллерах скорости электродвигателей, светорегуляторах, системах контроля давления, приводах электродвигателей и другом оборудовании управления переменного тока.

DIAC

A DIAC (или DI ode AC Switch) является устройством двунаправленной коммутации и состоит из двух выводов, которые не называются анодом и катодом, поскольку это двунаправленное устройство, т. Е. DIAC может работать в любом направлении независимо от идентификации терминала. Это указывает на то, что DIAC можно использовать в любом направлении.

Когда напряжение подается на DIAC, он работает либо в режиме прямой блокировки, либо в режиме обратной блокировки, если приложенное напряжение не меньше напряжения отключения.Как только напряжение увеличивается больше, чем напряжение отключения, происходит лавинное отключение, и устройство начинает проводить ток.

Тиристор отключения затвора

GTO (Тиристор отключения затвора) представляет собой биполярное полупроводниковое переключающее устройство. Он имеет три вывода: анод, катод и затвор. Как следует из названия, это коммутационное устройство может отключаться через терминал ворот.

GTO включается подачей небольшого положительного тока затвора, который запускает режим проводимости. Его можно выключить отрицательным импульсом на затвор.Символ GTO состоит из двойных стрелок на выводе затвора, который представляет двунаправленный поток тока через вывод затвора.

Заключение

Простое руководство по переключателям, различным типам переключателей, характеристикам переключателя, механическим переключателям, электронным переключателям, обозначениям схем всех переключателей, а также примерам цепей (или соединений) для важных переключателей.

Различные типы переключателей со схемами и приложениями

Переключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи вручную или автоматически.Принцип работы переключателя зависит от механизма включения / выключения. В различных электрических или электронных схемах используются переключатели для управления или запуска схемы совы. Типы переключателей зависят от соединений в цепи, которую они делают. Два основных компонента, такие как полюс и сквозной, могут подтвердить, какие типы соединений может выполнять переключатель. Эти два компонента также используются для определения вариантов переключающего контакта.

Здесь шесты и броски могут быть определены как; Когда количество цепей управляется переключателем, называется полюсами, тогда как ходы можно определить как количество положений, которые может принимать переключатель.Переключатель одиночного хода состоит из одной пары контактов, таких как открытый или закрытый. Переключатель двойного хода включает в себя контакт, который может быть подключен к двум другим контактам. Когда переключатель активирован, ток протекает между двумя выводами переключателя. Когда переключатель находится в положении ВЫКЛ, ток не течет между двумя выводами переключателя.

Типы переключателей

Типы переключателей подразделяются на четыре типа, а именно:

SPST (однополюсный, односторонний)
SPDT (однополюсный, двойной ход)
DPST (двухполюсный, одинарный)
DPDT (двухполюсный, двойной ход)

SPST (однополюсный, односторонний)

SPST — это базовый переключатель ВКЛ / ВЫКЛ, который используется для подключения или разрыва соединения между двумя клеммами.Электропитание для схемы совы обеспечивается этим переключателем. Ниже показан простой переключатель PST.

Применение выключателя SPST — это выключатель света, указанный ниже, и он также называется тумблером. Этот тип переключателя имеет один вход и один выход. Эта схема переключателя света управляет одним проводом и выполняет одно соединение. Это переключатель ВКЛ / ВЫКЛ, когда переключатель в приведенной ниже цепи включен или замкнут, ток течет через две клеммы, и лампочка в цепи будет мигать.Когда переключатель находится в положении ВЫКЛ. Или разомкнут, ток не проходит через две клеммы.

SPDT (однополюсный, двусторонний)

Переключатель SPDT представляет собой трехконтактный переключатель, одна клемма используется как вход, а оставшиеся две клеммы используются как выходы. Он соединяет общий терминал с одним или другим из двух терминалов. В переключателе SPDT вместо других клемм просто используйте клемму COM. Например, мы можем использовать COM & A или COM & B.

Применение переключателя SPDT в основном задействовано в трехсторонней схеме для включения / выключения света из двух мест, например, сверху и снизу лестницы.В приведенной ниже схеме, когда переключатель A замкнут, ток течет через клеммы, но будет светиться только индикатор A, а индикатор B погаснет. Когда переключатель B замкнут, ток течет через клеммы, и только индикатор B будет светиться, а индикатор «A» погаснет. Ее два контура будут управляться одним источником или одним способом.

DPST (двухполюсный, одинарный)

Переключатель DPST состоит из двух полюсов, что означает, что он включает в себя два идентичных переключателя, расположенных рядом.Этот переключатель приводится в действие одним переключателем, что означает, что две дискретные цепи управляются одновременно одним нажатием.

Этот переключатель используется для включения / выключения двух цепей и состоит из четырех клемм, а именно двух входов и двух выходов. Основное назначение этого переключателя — регулировать устройство на 240 В, где оба напряжения питания должны быть включены, тогда как несмещенный провод может быть всегда подключен. Когда этот переключатель включен, ток начинает течь по двум цепям, а когда он выключается, он выключается.

DPDT (Double Pole Double Throw)

Этот переключатель равен двум переключателям SPDT, он означает две отдельные цепи, соединяющие два входа каждой цепи с одним из двух выходов. Положение переключателя контролирует количество путей, и от двух контактов каждый контакт может быть направлен.

Когда он находится в режиме ВКЛ-ВКЛ или ВКЛ-ВЫКЛ-ВКЛ, они работают как два дискретных переключателя SPDT, управляемых аналогичным приводом. Одновременно могут быть включены только две нагрузки. Переключатель DPDT можно использовать в любом приложении, где требуется открытая и закрытая система проводки.

Лучшим примером этого является моделирование железной дороги, в котором используются небольшие железные дороги и поезда, автомобили и мосты. Закрытый позволяет системе быть включенным в любое время, в то время как открытый позволяет включать или запускать дополнительный элемент через реле. Из следующей схемы, соединения A, B и C от одного полюса переключателя и соединения D, E и F от другого полюса переключателя. Связи B и E взаимны на каждом из полюсов.

Если + Vs входит в соединение B и переключатель зафиксирован в самом верхнем положении, то соединение A становится + ve, и двигатель будет вращаться в одном направлении.Если переключатель установлен в самое нижнее положение, источник питания инвертируется и соединение D становится + ve, тогда двигатель будет вращаться в противоположном направлении. В среднем положении источник питания не связан с двигателем и не вращается. Этот тип переключателя в основном используется в некоторых контроллерах двигателей, где скорость этого двигателя должна быть инвертирована.

Специальные приложения с сенсорным управлением

Сенсорный выключатель нагрузки

Основная цель этого проекта — разработать сенсорный выключатель нагрузки.В этом проекте таймер 555 используется в моностабильном режиме для управления реле для включения нагрузки на фиксированный промежуток времени.

Микросхема таймера 555 активируется сенсорной пластиной, прикрепленной к ее спусковому штифту. Выход 555 обеспечивает высокий уровень в течение фиксированного интервала времени, определяемого постоянной времени RC, подключенной к таймеру.

Этот выход управляет реле, которое, в свою очередь, включает нагрузку на это время, после чего автоматически выключается. Электропитание, вызванное человеческим телом, подает напряжение на сенсорную панель, чтобы активировать таймер.

Музыкальный звонок с сенсорным управлением

Эта схема генерирует музыкальный тон, когда кто-то касается сенсорной панели в цепи. Эта схема использует две ячейки AA и производит много звука.

В предлагаемой схеме используется микросхема UM3481, которая используется в музыкальных схемах. Эта интегральная схема включает в себя ПЗУ с 512 музыкальными тонами, тон-генератор, ПЗУ с 512 музыкальными нотами, генератор ритмов, регулятор стока, модулятор, генераторы, предварительные усилители и делитель частоты.

Для разработки этой схемы требуется несколько основных компонентов.В этой схеме R1 и C1 работают как компоненты синхронизации для генератора. Транзистор Q1 используется для управления громкоговорителем. Базовый вывод транзистора Q2 используется в качестве сенсорного дисплея для активации музыкального звонка.

Итак, речь идет о типах переключателей и специальных приложениях с сенсорным управлением. Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы, касающиеся этой темы или приложений проектов переключателей с сенсорным управлением, просьба оставлять свои отзывы, комментируя их в разделе комментариев ниже.Вот вам вопрос, какие еще варианты применения сенсорного переключателя?

Фото:

Обозначения переключателей — learn.sparkfun.com
Типы переключателей — electronicshub.org

Различные типы электрических переключателей и типы переключателей света

Магнитный переключатель с корпусом MLP .

Изображение предоставлено: MagneLink, Inc.

Электрические переключатели — это электромеханические устройства, которые используются в электрических цепях для управления мощностью, обнаружения, когда системы выходят за пределы их рабочего диапазона, сигнализируют контроллерам о местонахождении элементов машин и деталей, обеспечивают средства для ручного управления функциями машины и процесса, управления освещением. , и так далее.Электрические переключатели бывают разных стилей и приводятся в действие рукой, ногой или при обнаружении давления, уровня или предметов. Переключатели могут быть простыми двухпозиционными или иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Операторы переключателей могут быть разных форм и размеров, например переключатели или кнопки, и могут быть выполнены в различных цветах.

Типы электрических переключателей

Есть много разных типов электрических переключателей.Функция переключателя определяется количеством полюсов и ходом переключателя. «Полюса» — это отдельные цепи, которыми управляет переключатель (например, у «3-полюсного» переключателя три цепи управляются одним и тем же ходом). «Броски» — это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как включение / выключение, высокий / низкий уровень и т. Д.). Объединение количества полюсов и ходов дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухходового» переключателя неявна.Типы переключателей обычно сокращаются для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Самым простым типом переключателя является однополюсное одноходовое (SPST) устройство, которое функционирует как двухпозиционный переключатель. Двухполюсные двухпозиционные переключатели (DPDT) обычно используются в качестве внутренних цепей изменения полярности. Переключатели до четырех полюсов и трех переключателей являются обычным явлением, а некоторые имеют перерывы.

Педальные переключатели

— это электромеханические устройства, используемые для управления мощностью в электрической цепи с помощью давления ногой.Они часто используются на станках, где оператору нужны руки для стабилизации заготовки. Основные характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Педальные переключатели находят применение во многих прессах, где ручное управление не может использоваться для запуска цикла. Они также широко используются в больничном и офисном оборудовании.

Реле уровня

— это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых веществ.Они устанавливаются в резервуары, бункеры или бункеры и могут обеспечивать вывод в систему управления. В некоторых случаях они могут использоваться для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых отстойниках. Основные характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, из которых изготовлен корпус, шток и поплавок. Реле уровня широко используются в перерабатывающей промышленности для контроля уровня в резервуаре и бункере. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: история инженера / Shutterstock.com

Концевые выключатели

— это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде выключателей без покрытия или в прочных корпусах, предназначенных для работы в жестких условиях производственного цеха. Основные характеристики включают тип привода, номинальное напряжение и ток. Множество типов приводов от стержней до нитевидных кристаллов гарантирует, что любой тип машины, компонента или деталей может быть обнаружен концевым выключателем.Концевые выключатели используются во многих обычных бытовых машинах, таких как стиральные машины. В своей прочной форме они используются во многих типах производственных объектов, таких как сталелитейные и бумажные предприятия.

Магнитные переключатели

, также известные как герконы, представляют собой тип электрических переключателей, в которых механизм замыкания переключателя приводится в действие при наличии или отсутствии магнитного поля. В типичной конструкции контакты переключателя обычно разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются для замыкания цепи, когда применяется магнитное поле или когда переключатель находится в непосредственной близости от магнитного поля. поле от постоянного магнита или катушки реле под напряжением.Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон как часть системы безопасности.

Мембранные переключатели

— это электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Они часто разрабатываются специально для конкретного процесса. Основные характеристики включают тип схемы в сборе, тип привода и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками.Мембранные переключатели широко используются в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.

Реле давления

— это электромеханические устройства, используемые для измерения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного элемента они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал мембраны, соединение давления, минимальное и максимальное рабочее давление и максимальный ток переключения.Реле давления используются для поддержания давления в установленных пределах в системах смазки, где повышенное или пониженное давление может привести к повреждению машины.

Переключатели с вытяжной цепью

Переключатели с вытяжной цепью — это электромеханические устройства с ручным управлением, используемые для включения и выключения цепи или переключения цепи при увеличении уровней мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые переключатели используются в качестве устройств аварийной остановки.

Основные характеристики

включают функцию переключения, номинальные значения напряжения и тока, а также различные функции, характерные для приложений аварийного останова, такие как обнаружение обрыва кабеля. Однопозиционный переключатель может использоваться для ручного управления верхним освещением и вентиляторами. В качестве тросовых выключателей они используются для устройств аварийной остановки, например, по длине ходового валка. Их иногда называют натяжками за веревку или за трос.

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных схем.Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные технические характеристики включают одно- или двухходовое переключение, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм — это обычный промышленный размер. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от ожидаемых условий окружающей среды, кнопочные переключатели могут быть оснащены защитными уплотнительными манжетами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы переключателей света: кулисные переключатели.

Изображение предоставлено: Nowwy Jirawat / Shutterstock.com

Кулисные переключатели

Кулисные переключатели — это электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, поднятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные технические характеристики включают функцию переключения на одно или два хода, тип монтажа, тип привода и размеры выреза в панели. Кулисные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисной техникой.

Поворотные переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, устанавливаемых на панели. Поворотные переключатели используются для обеспечения визуально проверяемых средств положения переключателя, позволяя операторам с первого взгляда определять, находится ли цепь под напряжением или нет.Их также называют лопастными переключателями.

Ползунковые переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные характеристики включают одно- или двухходовое переключение, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, и при этом важна экономия.Они обычно используются для кнопок включения-выключения или просто как переключатель общего управления.

Дисковые переключатели

, также называемые дисковыми переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы и основные характеристики дискового переключателя включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели.Дисковые переключатели широко используются в авиационной промышленности для управления полетом, контрольно-измерительной аппаратуры и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблерные переключатели

— это электромеханические устройства с ручным управлением, используемые для переключения цепей. Работа тумблера приводится в действие рычагом, который сдвигается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи.Основные характеристики включают одно- или двухходовое переключение, конфигурацию с 1, 2 или 3 осями, а в некоторых случаях — конфигурацию с переключением во всех направлениях или джойстиком, а также тип привода.

Тумблерный переключатель

широко используется в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные переключатели

— это электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением.Они также используются для управления потолочными вентиляторами и электрическими розетками. Основные характеристики включают комбинированную функцию устройства, тип привода и дополнительные функции переключателя, такие как регулировка яркости, регулировка скорости вентилятора или переключение на основе таймера.

Настенные выключатели

специально разработаны для работы от сети и помещаются в стандартные электрические коробки. Они являются стандартными в жилищном и коммерческом строительстве. Разнообразие декораторов или дизайнерских стилей может отличить эти переключатели от промышленных переключателей, для которых эстетика менее важна.

Электрический выключатель — Области применения и отрасли

Электрические переключатели используются во множестве приложений во всех отраслях, таких как аэрокосмическая, автомобильная, химическая, коммуникационная, морская, медицинская, военная, нефтехимическая и транспортная, а также в коммерческом и жилом секторах. Повсеместная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического продукта. Вот некоторые типичные места, где можно найти переключатели:

Контроль доступа / выхода
Самолет
Амперметры
Приборы
Тормозные системы
Конвейеры
Краны
Двери
Электропневматика
Аварийная остановка
Эскалаторы
HVAC
Гидравлика
Зажигание / Стартер
Инструменты
Станки
Моторы
Пневматика
Сосуды под давлением
Управление процессами
Блокировка безопасности
Скрубберы
Сепараторы
Контроль скорости
Приямки
Танки
Трансформаторы
Клапаны
Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для работы.Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определена цель.

Типы выключателей света — рекомендации

Полюса, броски и форм-фактор

Поскольку для разных приложений требуются разные типы коммутаторов — как по форм-фактору, так и по количеству полюсов и ходов — важно знать, для чего нужен коммутатор, до принятия решения о покупке.

Например, для простых типов переключателей света может потребоваться только один полюс и один ход, но это может принимать разные формы: тяговая цепь, кнопка, кулисный переключатель, поворотный, скользящий, тумблерный и знакомый настенный переключатель являются обычными.Другим примером может быть реле уровня, используемое для определения того, приближается ли резервуар к своей вместимости; Этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и ходов. Выбор переключателя должен производиться с учетом функций и целей всей системы.

Кроме того, имейте в виду, что разные форм-факторы будут иметь разные физические характеристики — электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, но реле уровня не будет, а реле давления будет иметь номинальное давление, которое стена переключаться не буду.

Цены и качество

Цена на коммутатор

и качество сборки могут сильно отличаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, в то время как сложные системы могут стоить сотни за штуку. О качестве сложно судить, но сертификация по отраслевому стандарту гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.

Нет важных различий между большинством новых, бывших в употреблении, восстановленных и восстановленных переключателей.Новые переключатели будут дороже, но с гарантией; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность. Этот компромисс должен быть тщательно взвешен, особенно для критически важных компонентов и приложений.

Имейте в виду, что эта категория относится к электрическим переключателям, а не к сетевым коммутаторам.

Электрические переключатели Важные атрибуты

Есть много качеств, влияющих на выбор переключателя, некоторые из которых уже обсуждались.Здесь дается описание многих важных характеристик. Эти атрибуты включают в себя как конструкцию переключателя, так и электрические характеристики.

Конструкция переключателя

Конструкция выключателя имеет первостепенное значение. От того, из чего он сделан и как он собран, будет зависеть, подходит ли коммутатор для конкретного применения.

Конфигурация схемы

Конфигурация схемы относится к количеству полюсов, ходов и разрывов переключателя.Переключатели обычно имеют от одного до четырех полюсов и от одного до трех ходов; у некоторых есть одиночные или двойные перерывы.

Покрытие контактов и клемм

Изготовленные из золота, никеля или серебра материалы покрытия контактов и выводов могут повлиять на быстродействие, надежность и стоимость коммутатора. Покрытие клемм также может быть выполнено из олова или припоя.

Класс

P и рейтинг защиты NEMA

Степень защиты от проникновения (IP) и рейтинг корпуса Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, показывающими, в каких условиях может выдерживать корпус коммутатора.Более строгие оценки больше подходят для менее щадящих областей работы.

Тип установки

Монтаж коммутатора определяет, как он может быть прикреплен к системе. Для обеспечения надлежащей подгонки и работы необходимо выбрать подходящий совместимый монтаж.

Электрические характеристики

В качестве электромеханических устройств важны электрические характеристики переключателя. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.

Тип контакта

В переключающих переключателях используются контакты двух типов: не замыкающие («размыкание перед замыканием» или BBM) и закорачивающие («замыкающее перед размыканием» или MBB). Переключающие переключатели без короткого замыкания прерывают одну переключающую цепь перед активацией другой; короткое замыкание переключающих переключателей на очень короткое время активирует обе цепи. Это может повлиять на работу схемы, поэтому выбор правильной схемы очень важен.

Текущий рейтинг

Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Амперах).Превышение этого рейтинга может вызвать серьезные отказы и представлять опасность.

Диэлектрическая прочность

Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Электрическая прочность диэлектрика, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое оно может выдержать, прежде чем его изоляционная способность ухудшится.

Срок службы

Этот атрибут обычно отражает количество операций переключения, на которые рассчитано устройство, то есть количество циклов, в течение которых переключатель рассчитан на работу в условиях окончания срока службы из-за механической усталости.Более высокий ресурс означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.

Номинальная мощность

Обычно измеряется в вольт-амперах (ВА) или ваттах (Вт). Номинальная мощность — это максимальная мощность устройства, с которой можно работать во время работы. Превышение этого номинала может вызвать чрезмерное нагревание внутри устройства, что может привести к выходу из строя переключателя, а также создать угрозу безопасности.

Номинальное напряжение

Измеренное в вольтах (В) номинальное напряжение — это максимальный уровень напряжения, с которым коммутатор может безопасно работать.Превышение этого номинала может вызвать дуговой разряд в переключателях, что приведет к короткому замыканию, отказу переключателя и потенциальным опасностям.

Электрические переключатели — сопутствующие товары

Датчики уровня и Уровнемеры часто действуют как датчики и приводы для реле уровня.
Сетевые коммутаторы связывают компьютеры, принтеры и другие устройства в сети или в различных частях сети и не подпадают под эту категорию.
Переключатели в сборе представляют собой серию переключателей целых механизмов, управляемых включенным переключателем.
Преобразователи преобразуют одну форму энергии в другую, часто используемую в качестве исполнительного механизма в реле давления.
RF-переключатели и S olid State Switches основаны на использовании полупроводниковых устройств, таких как диоды, для блокировки прохождения электрического тока или радиочастотных сигналов.

Типы переключателей — дополнительные ресурсы

Ниже приведены некоторые дополнительные ресурсы и полезные ссылки, касающиеся электрических переключателей.

Общие

Прочие электротехнические изделия

Прочие «виды» статей

Больше от Electrical & Power Generation

Коммутатор

и типы переключателей

Различные типы электрических и механических переключателей

Что такое переключатель?

В электрических и электронных системах выключатель — это устройство, которое может включать или выключать электрическую цепь автоматически или вручную.Другими словами, электрический переключатель представляет собой управляющее устройство, которое прерывает прохождение тока или изменяет направление тока в цепи.

Почти все электрические и электронные системы содержат по крайней мере один переключатель, который используется для включения или выключения устройства. Кроме того, переключатель используется для управления работой схемы, где пользователь может активировать или деактивировать всю или некоторые части или процесс подключенной схемы.

Типы переключателей

Типы переключателей

SPST (однополюсный, одинарный)
SPDT (однополюсный, двухходовой)
DPST (двухполюсный, одинарный)
DPDT (двухполюсный, двусторонний)
2P6T (двухполюсный, шестикратный)
Промежуточный переключатель
Переключатель опоздания
Переключатель мгновенного действия
Кнопочный переключатель
Тумблер
Переключатель Mosfet
Релейный переключатель
Транзистор как переключатель
Механический, электрический и переключатели для электроники

Мы обсудим различные типы этих переключателей в деталях, приведенных ниже:

Как правило, переключатели можно разделить на.

Механические переключатели
Электрические / электронные переключатели

Оба этих типа переключателей широко используются в электрических и электронных системах. Выбор типа переключателя зависит от системы, в которую они будут включены. Переключатели также могут быть категориями на разных основаниях. Мы обсудим их один за другим позже в этой статье.

Коммутаторы также могут быть категориями на основе удержания текущего состояния.

Переключатель защелки сохраняет свое состояние, включено или выключено, до тех пор, пока не будут инициированы новые команды.

Переключатель мгновенного действия сохраняет состояние только тогда, когда представлена определенная команда.

Схемы подключения переключателей

Типы механических переключателей

Механический переключатель — это переключатель, в котором две металлические пластины соприкасаются друг с другом, чтобы создать физический контакт для прохождения тока, и отделяются друг от друга, чтобы прервать прохождение тока. . Существуют различные типы механических переключателей, которые можно дополнительно разделить на категории в зависимости от допустимой мощности.Материал контактов выбирается с учетом того, что оксиды металлов, образующиеся в результате коррозии, в основном являются изоляционными, и слои таких оксидов на пластинах переключателя будут препятствовать нормальной работе переключателя.

Механические переключатели могут быть разделены на категории в зависимости от их работы:

SPST (однополюсный однополярный)

Это простой переключатель ВКЛ / ВЫКЛ. Его также называют «односторонним» или «односторонним» переключателем (в США он известен как двусторонний переключатель).Когда пользователь нажимает кнопку переключателя, пластины переключателя соединяются друг с другом, и ток начинает течь в цепи и наоборот.

SPST (однополюсный однополюсный) коммутатор

Вот основная конструкция и работа SPST (однополюсный однопроходный), также известный как односторонний переключатель .

Конструкция и работа одностороннего переключателя SPST (однополюсный, однопроходный)

SPDT (однополюсный, двусторонний)

Переключатель SPDT имеет три контакта (клеммы).Один из трех контактов используется как обычный и называется двухпозиционным переключателем (в США он известен как трехпозиционный переключатель). С помощью этого переключателя мы можем отправить два разных сигнала на один и тот же вывод. Из-за этой функции этот переключатель также известен как селекторный переключатель.

Другими переключателями, относящимися к SPDT, являются SPCO (однополюсное переключение) и SPTT (однополюсное центральное выключение или однополюсное тройное переключение).

SPDT (однополюсный двухпозиционный) переключатель

Ниже представлена схема конструкции и работы однополюсного двухпозиционного переключателя (SPDT), также известного как двухпозиционный переключатель.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухпозиционный)

DPST (двухполюсный, односторонний)

Этот переключатель в основном представляет собой два переключателя SPST в одном корпусе и может управляться одним рычагом. Этот переключатель чаще всего используется там, где нам нужно одновременно отключать и землю, и линии.

Переключатель DPST (двухполюсный, одинарный)

DPDT (двухполюсный, двусторонний)

Этот переключатель эквивалентен двум переключателям SPDT, упакованным в одну упаковку.Этот переключатель имеет два общих контакта и четыре сигнальных контакта. Всего к входным контактам этого переключателя можно применить четыре различных комбинации одиночных сигналов. Другой переключатель, связанный с DPDT, — это DPCO ( Double Pole Changeover или Double Pole, Center Off).

DPDT (двухполюсный, двухпозиционный) переключатель

2P6T (двухполюсный, шестиполюсный)

Это тип переключающего переключателя с общим (COM), который можно подключить к шести линиям с помощью второго двухполюсного переключателя Какое управление и работа переключателя одинаковы.

Переключатель 2P6T (двухполюсный, шестиходовой)

Промежуточный переключатель

Промежуточный переключатель также известен в США как четырехпозиционный переключатель. Мы опубликовали подробный пост об этом, который можно увидеть ниже.

На рисунке ниже показана основная конструкция и принцип работы промежуточного переключателя.

Конструкция и работа промежуточного переключателя

Связанные сообщения:

Типы переключателей с защелкой и мгновенного действия

Кнопочный переключатель

Эта кнопка используется во многих электронных схемах и может выдерживать небольшой ток.Когда пользователь нажимает кнопку, ее металлические пластины соединяются друг с другом, следовательно, цепь замыкается. Когда пользователь убирает палец с кнопки, контакты выводятся.

Тумблер

Тумблер приводится в действие рычагом, повернутым под углом в одном или нескольких направлениях. Этот переключатель находится в стабильном состоянии и остается в этом состоянии до тех пор, пока рычаг не будет нажат в другом направлении. Большинство бытовых приложений имеют тумблер, и он может попадать в любую категорию, как упомянуто выше. E.г. SPST, DPDT и т. Д.

Учебные пособия по подключению соответствующих переключателей:

Электрические и электронные переключатели

Вышеупомянутые переключатели являются механическими переключателями, и ими можно управлять вручную. Теперь мы собираемся обсудить электрические переключатели, которые реагируют быстрее, чем механические переключатели, и могут переключаться автоматически с помощью электронной схемы, такой как микроконтроллер или микропроцессор. Их также можно разделить на категории по номинальному току и напряжению, как механические переключатели.

Самые распространенные электронные переключатели

Здесь возникает вопрос, зачем нам переключатель электроники? Ответ на вопрос заключается в том, что иногда необходимо, чтобы цепи, принимающие решения, также выключали или включали определенные устройства на основе решения. Если используется только механический переключатель, то там должен постоянно присутствовать один человек, чтобы включать и выключать устройство после получения сообщения индикации от цепи.

Для устранения этой проблемы используются переключатели электроники.Они очень быстрые и точные по сравнению с механическими переключателями. Электронные переключатели имеют небольшие размеры и не создают шума при переключении, а также обеспечивают стабильность и надежность системы.

Обсудим подробнее типы электронных переключателей.

Транзистор как переключатель:

Транзисторы могут использоваться в различных режимах работы, но мы собираемся обсудить транзистор как переключатель. Если мы приложим большой ток к базе транзистора (имея в виду максимально допустимый ток для этого типа транзистора), то мы можем запустить этот транзистор в режиме глубокого насыщения i.е. этот транзистор можно использовать как переключатель.

Типовая схема транзистора в качестве переключателя:

Ток не течет, когда на базе транзистора 0 вольт.

Когда база находится на логическом уровне 1.

Лампа начинает светиться.

МОП-транзистор в качестве коммутатора:

МОП-транзистор также может использоваться для переключения на высоких частотах. Они могут работать на частотах мегагерца (МГц). В основном, МОП-транзисторы используются для ШИМ (широтно-импульсной модуляции).

Mosfets имеет три терминала.

Затвор
Сток
Источник

Если мы применим логику 1, помня о максимально допустимом напряжении для базы, тогда сопротивление между стоком и истоком станет низким, и ток начнет течь по этому каналу и наоборот.

Таким образом, лампа не будет светиться, то есть она будет выключена, когда шлюз находится на уровне логического 0.

Шлюз на логической 1, лампа светится.

Похожие сообщения:

Реле как переключатель

Реле — это электромеханическое устройство, которое состоит из электромагнита.Когда через катушку протекает ток, он становится электромагнитом, и этот электромагнит можно использовать для переключения. Их контакты могут попадать в любую категорию, например SPDT, DPDT и т. Д. Подробнее о твердотельных реле (SSR) можно прочитать в нашем предыдущем посте. Мы также рассмотрели базовую схему и работу реле как переключателя.

Когда мы подаем питание на катушку, лампа будет светиться.

Реле как переключатель

Когда мы обесточиваем катушку, лампа не светится.

Это были типы переключателей.Мы подробно обсудим их конструкцию, работу и применение один за другим в следующих следующих статьях. Спасибо.

Похожие сообщения

Типы коммутаторов — основы электроники

Переключатели буквально повсюду! Они присутствуют во многих устройствах, которые мы используем ежедневно, и являются самой основной частью практически каждого электронного проекта! Итак, в этом руководстве по основам электроники мы рассмотрим различные типы переключателей и их применение.

Обычно переключатель включает или выключает что-либо. Например, выключатель есть почти в каждой комнате вашего дома. Есть переключатель для включения или выключения вашего телевизора. Есть даже переключатель для включения и выключения вашего автомобиля или мотоцикла! Но переключатели еще более важны, чем включение или выключение вашего устройства. На самом деле они замыкают (позволяя току течь) или размыкают цепь (останавливают ток). У этого есть много приложений, помимо базовой функции включения / выключения!

Кнопки на пульте дистанционного управления вашего телевизора, которые изменяют громкость, канал и входы, не включают и не выключают пульт или телевизор, но они запускают или останавливают поток тока, который сообщает пульту дистанционного управления о каких-либо действиях, сигнализируя интегральная схема для передачи ИК-кода.Фактически, у нас есть руководство по созданию инфракрасных цепей и пульт TV B-Gone!

Различные типы переключателей

Различные типы переключателей имеют разные категории. Вы можете столкнуться с двумя основными категориями переключателей. Это механические переключатели и электрические переключатели . Механические переключатели требуют физического управления человеком, животным или даже механическим устройством. Электрические переключатели — это переключатели, которые управляются как часть цепи, например реле или транзистор.Электрические переключатели могут быть или не быть твердотельными (например, на основе полупроводников).

Типы механических переключателей

Рассмотрим основные типы механических переключателей. Хотя в мире используются и производятся сотни типов механических переключателей, для краткости мы сосредоточимся на основных типах, с которыми вы, вероятно, столкнетесь.

Полюса и броски

Механические переключатели обычно описываются комбинацией двух основных характеристик: полюсов и толчков.

Полюса : Полюс обозначает количество цепей, с которыми может работать переключатель. Однополюсный переключатель может управлять только одной цепью, а двухполюсный переключатель может управлять двумя цепями. Ограничение количества полюсов в основном не ограничено в зависимости от конструкции переключателя. Если вы разберетесь с их основными принципами, то двухполюсный переключатель — это не что иное, как два отдельных однополюсных переключателя, которые механически связаны друг с другом.
Выбросы : Выбросы относятся к количеству выходных соединений, к которым коммутатор может подключить свой вход. Простой однонаправленный переключатель — это просто переключатель включения / выключения. Когда переключатель выключен, ток не может течь. Двухпозиционный переключатель подключает вход к одной из двух выходных клемм. Это может быть использовано, например, для переключения между красным и зеленым светом. Один или другой получает ток, но не оба одновременно.

Из-за этого вы обычно увидите переключатели, называемые количеством полюсов и ходов.Вот несколько общих примеров:

SP-ST : однополюсный, одноходовой
DP-ST : двухполюсный, одноходовой
DP-DT : двухполюсный, двойной -брос

На этом рисунке показана разница между однополюсным и двухполюсным (оба однополюсных):

Общие примеры полюсов и проводов

Давайте рассмотрим некоторые очень распространенные примеры этих комбинаций полюсов и проводов, применимые к различным типам переключателей.Наиболее распространены одно- и двухместные. Однако есть переключатели с гораздо большим количеством полюсов и / или большего числа ходов.

Однополюсный однопозиционный переключатель (SPST) — наиболее распространенный тип переключателя, с которым вы можете столкнуться. Он просто контролирует текущий поток одного входа. Вкл или выкл. Ничего больше.

Двухполюсный однопозиционный переключатель (DPST) очень похож на переключатель SPST, но он управляет двумя входами отдельно. Это очень удобно, когда у вас есть два отдельных устройства, которыми нужно управлять с помощью одного переключателя.В аркадном шкафу вам может потребоваться выключить Raspberry Pi с питанием от 5 В и подсветку шатра на 120 В. Переключатель DPST позволяет управлять двумя устройствами с разными характеристиками напряжения и тока.

Однополюсный двухпозиционный переключатель (SPDT) управляет только одним входом, но переключает его между двумя выходами. Это может позволить вам переключаться между красным и зеленым светодиодами, щелкая переключателем. Ни один из них не получает питание одновременно. Переключатель SPDT может заменить переключатель SPST, подключив только один из двух выходов.

Конечно, существует гораздо больше комбинаций шестов и бросков. Вот наглядная иллюстрация некоторых из наиболее распространенных типов:

Мгновенные переключатели и переключатели с фиксацией

По мере того, как мы продолжаем изучать различные типы переключателей, вы встретите еще одно важное различие в переключателях — смещения . Некоторые переключатели сохраняют состояние, в котором вы их установили, до тех пор, пока вы физически не измените состояние, это называется переключателем с фиксацией (иногда его называют поддерживаемым переключателем).С другой стороны, мгновенный переключатель будет сохранять свое состояние только тогда, когда вы его нажимаете, и вернется в нормальное состояние, когда вы его отпустите. Мгновенные переключатели обычно активируются нажатием (то есть нажатием кнопки в вашей аркадной игре), однако они могут быть активированы другими способами, такими как температура или свет.

Типы электрических переключателей

Теперь давайте рассмотрим типы электрических переключателей. Как мы упоминали ранее, электрические переключатели управляются переключателем.Они могут быть либо электромеханическими по конструкции, либо на основе полупроводников.

Реле

Реле — это электромеханические переключатели. Обычно они состоят из катушки, которая генерирует магнитный заряд, когда через нее проходит ток. Этот магнитный заряд либо притягивает, либо отталкивает магнит фиксированного типа, подключенный к механическому переключателю. Реле идеально подходят для того, чтобы устройства низкого напряжения могли управлять цепями высокого напряжения. Например, вывод GPIO на 5 В от Arduino или Raspberry Pi может управлять лампой на 120 В с помощью реле.

Конечно, в зависимости от типа реле, это может быть любая комбинация высокого-низкого / напряжения-тока! Это может быть 240 вольт переменного тока, активирующий светодиод!

СВЯЗАННЫЙ: Arduino Relay Tutorial

Биполярные транзисторы

Некоторые люди тратят годы на возню с электроникой, прежде чем они понимают, что транзистор является (или может быть) электрическим выключателем! Транзисторы имеют три вывода, которые известны как основание , коллектор и эмиттер .Мы опустим сложность транзисторов для целей этого руководства, но достаточно сказать, что уровень насыщения транзистора достигнут, он будет действовать как простой электрический переключатель.

Другие электрические переключатели

Конечно, есть много других типов электрических компонентов, которые могут быть электрическими переключателями. Такие как тиристоры, кремниевые выпрямители и полевые МОП-транзисторы. Если подумать, даже диод — это разновидность электрического переключателя. Когда он ограничивает ток в обратном направлении, он действует как переключатель!

Если у вас есть вопросы, оставьте комментарий ниже, и мы сделаем все возможное, чтобы вам помочь!

Объяснение различных типов механических переключателей клавиатуры!

В моде механические клавиатуры.Они бывают самых разных форм и размеров, проводные или беспроводные, и, конечно же, с причудливой RGB-подсветкой и без нее. Но самым важным фактором, который следует учитывать при покупке механической клавиатуры, должен быть клавишный переключатель. Выбор правильного клавишного переключателя может иметь огромное значение по сравнению с мембранной клавиатурой. Они более надежны и предлагают более индивидуальный подход, предлагая различные отзывы и время в пути в зависимости от того, какой из них вы выберете. Механические переключатели клавиатуры также имеют гораздо больший срок годности — миллионы нажатий клавиш.

Что такое механический переключатель клавиатуры?

Переключатель в контексте клавиатуры — это механизм под клавишами. На механической клавиатуре каждая клавиша имеет свой собственный полный механизм переключения, состоящий из корпуса, пружины, стержня и некоторых других частей, таких как панели управления. В некоторых из этих компонентов могут быть внесены изменения, в результате чего на самом переключателе появится множество опций с различными свойствами, такими как величина давления, необходимого для срабатывания и выхода на нижний уровень, издаваемый звук, расстояние перемещения и многое другое.

Практически все механические клавиатуры позволяют снимать колпачки. И довольно много клавиатур также позволяют переключать механизмы переключения. Если этот вариант замены недоступен для пользователя, обычно есть возможность выбрать тип переключателя клавиатуры во время покупки. Это делает совершенно необходимым знать и понимать различные типы имеющихся механических переключателей, чтобы сделать правильный выбор, который соответствует вашим потребностям.

Типы клавишных переключателей

Механические клавишные переключатели широко доступны в трех категориях.В зависимости от характеристик они бывают линейными, тактильными или щелкающими.

Линейные переключатели обычно кажутся плавными и обеспечивают стабильное срабатывание без какой-либо тактильной обратной связи. Срабатывание или регистрация нажатия клавиши происходит, когда она опускается до нижнего предела, и, поскольку между ними нет толчков, линейные переключатели довольно легко скользят вниз. Многие геймеры предпочитают вкладывать средства в клавиатуры с линейными переключателями, наиболее распространенным из которых является Cherry MX Red.

Тактильные переключатели имеют такую же конструкцию, что и линейные, но имеют выступ на полпути вниз по ходу ключа.Этот удар обозначает точку срабатывания, что означает, что нажатие клавиши регистрируется до того, как оно полностью опустится. Это обеспечивает более быстрый набор текста, так как клавише не нужно перемещаться полностью вниз, чтобы сработать, что делает ее предпочтительным выбором машинисток. Переключатели Cherry MX Brown являются одними из самых популярных среди множества доступных на рынке переключателей с тактильной клавиатурой.

Переключатели Clicky построены по той же концепции, что и тактильные переключатели, что означает, что они неровные, но в то же время они громче по конструкции.Эти клавишные переключатели предлагают толчок вместе с дополнительной звуковой обратной связью, что довольно приятно, почти как старая пишущая машинка. Однако это может раздражать окружающих, особенно в офисе. Если вам нравится клавиатура с приятным щелчком, вы можете взглянуть на переключатели Cherry MX Blue.

Какой клавишный переключатель мне выбрать?

Исходя из приведенных выше характеристик, вы найдете различные типы переключателей, предлагаемых несколькими производителями. Cherry MX — самый популярный и широко распространенный клавишный переключатель, который также был одним из первых, кто классифицировал их по цвету.Прежде всего, вам нужно знать, что переключатели Red или Black являются линейными , переключатели Brown или Clear являются тактильными , а переключатели Blue или Green являются щелчковыми . В зависимости от производителя клавиатуры они могут отличаться, но большинство из них соответствует цветовой кодировке Cherry. Мы обсудим их подробно в одном из следующих постов.

Большинство пользователей рекомендуют переключатели линейного типа для игр, поскольку они обеспечивают постоянное нажатие клавиш, повышающее точность каждого нажатия. Машинистки обычно предпочитают тактильные или щелкающие переключатели, поскольку они позволяют быстрее нажимать клавиши.Чтобы быть ясным, нет никаких жестких правил, когда дело доходит до клавишных переключателей. В зависимости от ваших личных предпочтений вы можете выбрать один из трех вариантов. Лично я уже давно использую переключатели линейного типа, и, на мой взгляд, они отлично подходят для набора текста и игр. Сказав это, есть определенные факторы, которые вы должны учитывать при покупке механической клавиатуры.

Прежде всего, вам нужно убедиться, что клавишные переключатели служат долго. Вы же не хотите тратить много денег на клавиатуру, у которой нет длительного срока хранения.Обычно механические переключатели имеют срок службы до 50-80 миллионов нажатий клавиш, а переключатели Cherry MX обеспечивают гарантию 100 миллионов нажатий клавиш. Любой ценой избегайте покупки клавиатуры с дешевыми или неизвестными механическими переключателями.

Убедитесь, что вы выбрали правильный переключатель с правильным набором колпачков. Некоторые производители клавиатур предлагают низкопрофильные колпачки для уменьшения общего веса. Они должны хорошо работать для пользователей, у которых руки меньше или которые не набирают с большой силой. Говоря об этом, убедитесь, что вы вкладываете деньги в клавиатуру, которая предлагает правильную силу пружины, а также расстояние перемещения.Сильное усилие пружины может привести к деформации ваших пальцев. Точно так же выбор клавиатуры с коротким ходом клавиш означает, что вам не нужно нажимать каждую клавишу.

Если вы собираетесь купить новую клавиатуру, обязательно ознакомьтесь с нашим списком лучших механических клавиатур для покупки в 2021 году.

20 типов переключателей света: тумблеры, диммеры и многое другое

Обновлено: 11 июня 2021 г. | Категории: Интерьеры

Существует довольно много типов выключателей света, но большинство из нас видели только два или три за всю свою жизнь.И это даже не самые крутые и не самые доступные, а просто самые дешевые!

Все мы сталкивались с традиционными тумблерами и даже с элегантными современными тумблерами. А диммерные переключатели помогут создать настроение для успешного романтического свидания дома.

Технологии значительно продвинулись вперед с тех пор, как Джон Генри Холмс изобрел первый выключатель света в 1884 году. Сегодня функции выключателя не ограничиваются только включением или выключением света. Когда дело доходит до выключателя света, можно выбирать из множества конструкций и технологий.

20 типов выключателей света

Вот 20 различных переключателей света на выбор. У каждого стиля выключателя света есть свои плюсы и минусы, несмотря на то, что он выполняет одинаковую простую работу. Давайте копаться.

1) Тумблер

Тумблер — это конструкция, запатентованная Уильямом Дж. Ньютоном и Моррисом Голдбергом в 1916 году. Эти переключатели управляются вручную, как и большинство других, и чрезвычайно просты в использовании.

Тумблер имеет небольшую ручку, которая немного выступает из коробки переключателя.Этот переключатель имеет форму рычага, который перемещается вверх и вниз по небольшой дуге.

Крышки переключателей

можно использовать, чтобы переключатели не зацепились за одежду или случайно не отключились. К ручкам переключателей можно прикрепить удлинители, которые слишком малы, чтобы облегчить их использование.

2) Декоративный или кулисный переключатель

Кулисные переключатели — это плоские переключатели, которые занимают большую площадь поверхности. Они лишь минимально выступают из стены, поэтому не цепляются за одежду.В США их называют декоративными переключателями.

Они работают так же, как тумблер, но выглядят более привлекательно. Они обычно используются в домах и жилых районах.

Кулисные переключатели более распространены, чем тумблеры, в Европе, Гонконге, Малайзии, Сингапуре и Индии. Они просты в использовании и приятны для глаз! Мне лично нравятся эти типы переключателей света, потому что ими легко пользоваться маленькие дети.

3) Однополюсный переключатель

Большинство выключателей в вашем доме — однополюсные.Они используются для управления устройствами, потребляющими до 120 В. Это, пожалуй, самые распространенные типы выключателей света, те, которые мы видели больше всего в своей жизни.

Они используются для включения и выключения света из одного места. Большинство однополюсных переключателей имеют маркировку включения и выключения на тумблере, хотя, если они этого не делают, «вверх» обычно означает «включено», а «вниз» означает «выключено», если только вы не были в ситуации, когда кто-то устанавливал один вверх дном. Это всегда раздражает.

4) Двухполюсный переключатель

Они похожи на однополюсные переключатели, поскольку позволяют управлять только двумя подключениями из одного места.Их чаще используют на фабриках, чем в жилых помещениях.

Они используются для более мощных нагрузок или токов. Они могут работать с устройствами, которые работают от напряжения до 240 В. Эти переключатели идеально подходят для нагревательных приборов, двигателей и оборудования.

По сравнению с однополюсным переключателем, они имеют четыре латунных вывода вместо двух и заземляющий вывод на случай короткого замыкания в цепи.

5) Комбинированный переключатель полюсной розетки

Это переключатели, которые объединяют розетку вместе с переключателем.Вам не нужно менять проводку или устанавливать другую распределительную коробку для розетки.

Функциональный дизайн, экономящий время и пространство. Комбинированные переключатели более эффективно используют пространство, занимаемое распределительной коробкой. Обычно их устанавливают на кухнях и в ванных комнатах.

6) Переключатель с регулируемой яркостью

Переключатели с регулируемой яркостью используются для управления интенсивностью или яркостью света. Обычно их используют для создания декоративного освещения, особенно если вы установили акцентные светильники.

Диммируемые переключатели обычно представляют собой поворотные переключатели. Ручка используется для управления силой тока, протекающего к лампочке, и это помогает регулировать яркость. Вы используете их, вращая их влево и вправо, а чтобы выключить их, вы поворачиваете их полностью влево, и вы почувствуете щелчок.

Переключатели с регулируемой яркостью также доступны в виде сенсорных переключателей. Эти переключатели позволяют перемещать пластину переключателя и регулировать яркость.

7) Кнопочный выключатель света

Кнопочный выключатель света был одним из первых использовавшихся типов выключателей.Эта старая модель используется до сих пор, потому что ее конструкция проста и удобна в использовании.

Двумя основными типами кнопочных переключателей являются те, которые остаются нажатыми после нажатия на них, и те, которые возвращаются в исходное положение после нажатия. Оба предлагают одинаковые функциональные возможности, вы можете выбрать тот, который вам больше нравится.

Винтажные кнопочные переключатели используются дизайнерами интерьеров как любопытный элемент стиля, но большинство из них предпочитают однополюсные переключатели света.Вы можете найти их в гаражах для открытия и закрытия гаражных ворот или альтернативных гаражных ворот.

8) Датчик приближения

Бесконтактные переключатели света отлично подходят для энергосбережения. Эти переключатели используют датчики для определения присутствия людей в комнате рядом с детектором. Они включаются автоматически, когда обнаруживают людей в комнате, и выключают свет, когда люди через некоторое время покидают комнату.

Если вы всегда забываете выключать свет, выходя из комнаты, бесконтактные переключатели помогут вам сэкономить деньги и сэкономить электроэнергию.Это незначительное удобство, которое также может сэкономить много времени.

9) Селекторный выключатель света

Селекторные переключатели света позволяют легко переключаться между несколькими настройками освещения. Обычно они используются, когда в одной системе есть огни разного цвета, из которых вы можете выбирать.

Эти типы переключателей света обычно бывают в виде поворотных переключателей. Циферблат позволяет переключаться между различными режимами. Некоторые селекторные переключатели могут также использовать несколько кнопок для каждой настройки света, но обычно это раздражает и сбивает с толку.

10) Фотоэлектрический выключатель света

Фотоэлектрические выключатели света оснащены датчиком, определяющим уровень освещенности, особенно на открытом воздухе. Освещение будет включено, когда датчики обнаружат снижение уровня освещенности снаружи.

Это переключатели, обычно используемые для уличных фонарей. Вы также можете использовать фотоэлектрические выключатели на заднем дворе, на веранде или в других открытых площадках вашего дома.

11) Выключатели света, активируемые движением

Эти переключатели автоматически включают свет, когда датчики в переключателе обнаруживают движение.Эти датчики либо обнаруживают изменение структуры звуковых волн, либо визуально определяют тепло тела людей и животных.

Некоторые переключатели могут либо включать, либо выключать свет, тогда как большинство могут делать и то, и другое. Переключатели, активируемые движением, обычно устанавливаются в целях безопасности. Установка этого света во дворе или на крыльце может отпугнуть грабителей и отпугнуть их.

Если вы посмотрели слишком много страшных фильмов и боитесь забродить в одиночестве в тускло освещенных помещениях, вы также можете установить активируемые движением фары в гараже или подвале.

12) Звуковой выключатель света

Это переключатели, которые вы видите в фильмах и телешоу, которые можно включать и выключать хлопком в ладоши. Эти переключатели обнаруживают звук. Помимо хлопков, ими также можно управлять с помощью щелчков или ударов.

Вам не нужно вставать или подходить к распределительному щиту, чтобы управлять освещением, что делает их удобными и простыми в использовании, особенно с кровати.

13) Переключатель с подсветкой

Выключатели с подсветкой были представлены в 1950-х годах и стали популярными в домашних условиях.Основное назначение этих выключателей — позволить людям найти распределительные щиты в темноте.

На поверхности переключателя будет небольшая неоновая лампа или светодиод. Встроенный источник освещения питается от тока, проходящего через цепи, которыми управляют эти переключатели.

Люди часто устанавливают их в ванной и на кухне, поскольку они дают достаточно света, чтобы действовать как ночник. Это поможет вам более безопасно перемещаться по дому без необходимости постоянно включать свет.

14) Австралийские кулисные переключатели

Австралийские кулисные переключатели — это меньший вариант кулисного переключателя. Это стандартные бытовые выключатели, используемые в Австралии и Новой Зеландии, отсюда и название.

Преимущество выключателей этого типа в том, что они компактны и могут быть установлены даже в пространствах шириной с дверную коробку.

Почти шесть переключающих механизмов могут быть установлены в том же пространстве, что и для установки одного или двух кулисных или тумблерных механизмов стандартного размера.

15) Антивандальный выключатель

Эти выключатели также известны как антивандальные выключатели. Эти типы выключателей света обычно устанавливаются на открытом воздухе в устройствах, используемых широкой публикой, таких как сигналы пешеходных переходов или торговые автоматы.

Они разработаны, чтобы выдерживать интенсивное использование и даже неправильное обращение. Они также устойчивы к грязи и влаге. Обычно они используются для управления машинами для голосования, электроинструментами и системами охранной сигнализации.

Антивандальные выключатели защищены толстыми кожухами из нержавеющей стали или прочного пластика.Это не разные выключатели света внутри. Их уникальность делает внешний вид.

16) Ртутный выключатель

Выключатели

Mercury в основном используются для домашнего освещения. Их называют «тихими переключателями». В отличие от подпружиненных тумблеров, они не громко щелкают при подключении цепей.

Стеклянная капсула, содержащая небольшое количество ртути, действует как связующее звено между двумя цепями. Если вам нужны разные типы выключателей, они определенно являются лучшими темами для разговора.

17) Выключатель тягового или натяжного шнура

Выключатель с вытяжной цепью приводится в действие путем вытягивания цепи или шнура. Цепь прикреплена к тумблеру. Обычно они используются для управления потолочными светильниками, установленными в подвалах или гаражах, хотя вы часто видите их на потолочных вентиляторах и альтернативных потолочных вентиляторах.

Если шнур изготовлен из изоляционного материала, его можно безопасно использовать во влажной среде, например, в затхлом подвале. Обычно это металлический шнур, расшитый бусами, или тканевый канат.

18) Сенсорный переключатель

Переключатели с сенсорной панелью — это электронные переключатели, которыми можно управлять, касаясь пластины переключателя. У них нет никаких движущихся частей, таких как тумблер или кулисный переключатель.

Они также считаются бесшумными выключателями, так как в них отсутствуют защелкивающиеся части, необходимые для управления освещением. Вы просто касаетесь их один раз, чтобы включить, и еще раз, чтобы выключить.

19) Беспроводной выключатель света

Беспроводные переключатели света могут управляться портативными передатчиками.Для работы они используют радиопередачу.

Благодаря технологическим усовершенствованиям вам даже не понадобится отдельный пульт для этих источников света, ими можно даже управлять через Bluetooth и Wi-Fi со своих смартфонов. Многие из этих интеллектуальных переключателей предлагают другие возможности, такие как регулировка яркости и выбор цвета.

20) Многопозиционные переключатели

Многопозиционные переключатели могут использоваться для управления цепями из разных мест. В этих переключателях используются дополнительные контакты и проводка для управления одним источником света из нескольких мест.

Многопозиционные переключатели обычно используются для управления освещением, установленным в длинных коридорах или лестницах. Это очень удобно. У моих родителей есть один в нижней части лестницы в подвал, чтобы контролировать все светильники, установленные в их альтернативных вариантах подвесного потолка, и они значительно экономят время.

Какие типы выключателей света вам нравятся?

Выключатели освещения

обычно служат в течение десятилетий после установки, поэтому они являются долгосрочным вложением. Теперь, когда вы знаете, что такое простой выключатель света, выберите типы выключателей, которые подходят вашему дому и вашей цели.Или просто потратитесь на что-нибудь веселое.

Вам также понравится:

Редактор:

Рик Уорст Рик — консультант по домашнему дизайну и энтузиаст, чья жизнь поглощена всем, что связано с домом и садом. Начавшись как хобби, Worst Room превратилась в информационную и вдохновляющую рубку для профессионалов и владельцев домов. Рик является владельцем и редактором наших многочисленных авторов контента.

Виды выключателей света: обзор основных типов выключателей для дома

тип установки, крепление проводов и способ управления

Скрытый и наружный способы установки

Крепление проводки к клеммам выключателей

Способ включения

Стандартные клавишные

Кнопочные

Веревочные

Выключатели проходные

Перекрёстные (реверсивные)

Выключатели-светорегуляторы (Диммеры)

Сенсорные

Акустические

Управляемые дистанционно

Дополнительные функции

Как выбрать выключатель. Виды и устройство. Особенности

Устройство

Простой одноклавишный выключатель состоит из следующих элементов:

Преимущества:

К незначительным недостаткам по сравнению с другими можно отнести:

Преимущества:

Устройство такого выключателя состоит из электронных элементов, выполняющих непрерывный контроль:

Иногда продавцы стараются продать дорогостоящую модель или некачественный товар.

Рекомендации по выбору:

Похожие темы:

виды электрических выключателей для разных типов освещения, их размеры, отличия, современные образцы или старого формата, круглые и маленькие

Выключатель: целевое предназначение

Способы коммутации, которые применяются в выключателях

Винтовой зажим

Пружинный контакт

Способ установки выключателя

Степень защиты корпуса

Способ управления устройством: виды

Клавишные

Шнуровые

Кнопочные ретро старого образца

Сенсорные

С дистанционным управлением

Со встроенными датчиками

Проходные или перекидные устройства

Какой лучше выбрать: советы

Закрытого типа круглый

Встроенный маленький (утопленного типа)

Популярные производители

Legrand

АВВ

Schneider Electric

Российского производства

Полезное видео

Виды выключателей света. Схемы подключения выключателей света

Выключатели.

Разновидности выключателей — ElectrikTop.ru

Виды и типы выключателей

Материалы, применяемые в выключателях

Выключатели для дома (бытового применения)

Обозначение выключателей на строительных схемах

типов переключателей | Механические, электронные, характеристики

Что такое коммутатор?

Характеристики коммутатора

Типы коммутаторов

Механические переключатели

Однополюсный однопозиционный переключатель (SPST)

Однополюсный двухпозиционный переключатель (SPDT)

Двухполюсный однопозиционный переключатель (DPST)

Двухполюсный двухпозиционный переключатель (DPDT)

Кнопочный переключатель

Тумблер

Концевой выключатель

Поплавковые выключатели

Реле потока

Реле давления

Температурные переключатели

Джойстик-переключатель

Поворотные переключатели

Электронные переключатели

Биполярные транзисторы

Силовой диод

МОП-транзистор

IGBT

SCR
