TopТехнический словарьUSB — универсальная последовательная магистраль

Логотип интерфейса USB



Порт USB используется в основном для связи компьютеров и периферийных устройств, таких как клавиатура, мышь, мультимедийные устройства или внешние диски. Тем не менее он используется и в других устройствах, в которых необходимо подключить дополнительное оборудование. Примером может быть регистратор, наигрывающий изображение с промышленных камер, часто это устройство имеет несколько портов USB для подключения внешних накопителей или мыши для облегчения манипуляций в меню регистратора. Кроме того, маршрутизаторы Wi-Fi имеют дополнительный порт USB, позволяющий подключить принтер (который затем становится сетевым принтером).



Популярные разъемы USB, от левой USB типа А, мини USB типа В и микро USB типа В.



Основным преимуществом порта USB за пределами его универсального применения, есть готовность устройства до применения его в эксплуатацию сразу после подключения. Функция Plug and Play (подключи и пользуйся) делает, что подключение через порт USB немедленно идентифицировано, без вмешательства пользователя в аппаратную конфигурацию. Периферийные устройства можно подключать и выключать без выключения и перезагрузки главного устройства



В компьютерах порт USB служит в качестве одного интерфейса связи с другими внешними устройствами. Несмотря на то, что в компьютерах, как правило, есть несколько портов, все управляется одним контроллером под названием хоста. Для обмена данными через порт USB требуется только один хост, потому невозможно прямое соединения двух компьютеров. Иногда, однако, оказывается, что количество портов недостаточно, тогда можно использовать специальный распределитель — концентратор (широко известный как концентратор). Архитектура интерфейса USB, благодаря концентраторам, теоретически позволяет подключать до 127 устройств, включая и концентраторы. На практике может оказаться, что это число будет меньше.



Стоит также отметить, что существует два вида концентратов:


  • пассивные – те, к которым можна подключать устройства только с низким энергопотреблением, напр. клавиатура, мышь или карта памяти, Сумма, потребляемого ними тока не может превышать 500 мА;
  • активные – те, которые имеют свой собственный внешний источник и делают возможным подключение устройств с потреблением тока до 500мА на каждую розетку, подходят для подключения ,напр. внешних жестких дисков.
  • Интерфейс USB в течение многих лет изменялся и улучшался. В настоящее время, со взгляда на быстроту передачи данных, стандарт USB можна разделить на три категории:



    Первое поколение интерфейса USB позволяет передавать только до 1,5 Мбит/с (менее 0,2 мегабайта в секунду). Кроме того, они имеют много недостатков и ошибок. Нельзя было использовать удлинители USB, а длина кабеля была сильно ограничена. Только после введения улучшенного стандарта 1.

    1 по части были устранены некоторые проблемы и увеличена скорость передачи данных до 12Мбит/с (1,5 мегабайта в секунду).



    До сегодня очень популярный стандарт, скорость передачи данных которого выносит до 480 Мбит/c (или 60 мегабайтов за секунду). На практике, однако, скорость записи составляет приблизительно 25-30 МБ/с, а чтения — 30-42 МБ/c, так как передача данных происходит в обоих направлениях поочередно (haft-duplex). Что касается предыдущего стандарта, то это было поистине революционное решение. Тем не менее растущая популярность USB сделала, что был разработан еще один стандарт.



    USB 3.0 / 3.1 (SuperSpeed)



    Теоретически максимальная скорость передачи данных до 5 Гбит/c для стандарта 3. 0 и до 10 Гбит/с для стандарта 3.1. Передача происходит в обоих направлениях одновременно (full duplex). Устройство может брать до 900 мА электрического тока. Кроме того, кабель в стандарте SuperSpeed имеет две дополнительные экранированные пары проводов.



    Как видно, в течение 20 лет с момента введения стандарта USB, его характеристики были значительно изменены. Однако, что важно, каждый стандарт совместимый со всеми предыдущими стандартами, Благодаря этому, утверждение что интерфейс USB является универсальным, есть постоянно актуальным.

    В настоящее время используется несколько типов вилок и розеток, однако, как правило, провод заканчивается с одно стороны самым популярным плагином USB-A (рис. 1).



    Рис.1. Самый популярный плагин – USB-A



    С другой стороны USB кабеля может находится:



    Плагин USB-B – наиболее часто используемый для подключения принтеров, сканеров.



    Плагин мини USB-B – используемый для подключения и зарядки электронных устройств, например телефонов, наушников Bluetooth, портативных медиа-плееров ( в настоящее время встречаются все реже).



    Плагин микро USB-B – в настоящее время наиболее широко используется для подсоединения планшетов, смартфонов и других устройств, в которых используетмя мини-разъем USB.



    Каждая из представленных выше вилок подходит только до розетки «своего» типа. Кроме того, каждый штекер имеет свой аналог в версии А, но, однако, они не столь популярны и редко используются. Конечно, USB-кабель с одной стороны может иметь вилку, а с другой слот. Это нормальный удлинитель, например, доступный в предложении фирмы Delta: 1,5м, 3м и 5м (рис. 2)



    Рис 2. Удлинитель USB



    Как уже упоминалось, кроме передачи данных, порты USB являются также источником энергнии. Она необходима для питания каждого устройства, подключенного к порту. Большинство современных телефонов имеют разъем микро-USB, который используется как для передачи данных, так и для зарядки аккумулятора телефона. Напряжение в порте USB становит 5 В, хотя спецификация определяет диапазон между 4,75 и 5,25 В.



    В таблице ниже представлена маркировка штырей на вилках и в таблицах приведены подробные описания и цвета отдельных проводников.



    Рис. 3. Описание штырей на популярных USB-вилках



    USB 1.0 / 2.0:


    Цвет

    Сигнал

    Питание +5В

    Vbus

    Передача данных —

    D-

    Передача данных +

    D+

    Масса

    GND

    USB 3.0:


    Цвет

    Сигнал

    Передача данных — (прием)

    SSRX-

    Передача данных + (прием)

    SSRX+

    Масса

    GND DRAIM

    Передача данных — (трансляция)

    SSTX-

    Передача данных + (трансляция)

    SSTX+

    В настоящее время много мелких устройств с бытовой категории электроники, приспособлены до мощности напряжения 5 В, то-есть таким, как в порте USB. В предложении компании Дельта имеются эффективные зарядные устройства с розеткой USB или разъeмом микро USB с производительностью тока 1А и 2А, то-есть значительно выше, чем в компьютерном разъеме USB.



    Новое в стандарте USB 3.1 является введение соединителя типа C. Насколько предыдущие версии были обратно совместимы со старыми стардартами, настолько новая редакция этого разъема выходит из схемы. Помимо различий в размерах (тип С намного меньше), применено некоторые инновации. Плагин может быть вставлен в розетку любой стороной, а не так, как в предыдущих версиях — только одной. Кроме того, при посредничестве этого интерфейса, можно будет обеспечить устройства мощностью до 100 Вт. Огромная пропускная способность и широкий диапазон применения способствуют тому, что в ближайшее время одним кабелем можно будет пересылать в огромном разрешении сигнал к монитору и одновременно тем же самым кабелем его запитывать, что может привести к серьезной конкуренции для стандарта HDMI.



    Нетто:0.00 EUR
    Брутто:0.00 EUR
    Вес:0.00 kg
    Особенно рекомендуем
    ОПТОВОЛОКОННЫЙ СВАРОЧНЫЙ АППАРАТ AI-9

    Нетто: 1324.95 EUR

    ЗАЖИМ ДЫМОХОДА OK-43T13

    Нетто: 19.39 EUR

    АНТИВАНДАЛЬНАЯ КАМЕРАAHD, HD-CVI, HD-TVI, PAL APTI-H50V3-2812W 2Mpx / 5Mpx 2.8 … 12 mm

    Нетто: 46.35 EUR

    AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm

    Нетто: 22.56 EUR

    IP-КАМЕРА APTI-52V2-28WP — 5 Mpx 2.8 mm

    Нетто: 60.36 EUR

    ВИДЕОТРАНСФОРМАТОР TR-1CD*P2

    Нетто: 2.24 EUR

    БЫСТРОЕ СОЕДИНЕНИЕ S-55*P100

    Нетто: 15.76 EUR

    ВИДЕОТРАНСФОРМАТОР TR-1D-UHD*P2

    Нетто: 2.80 EUR

    МНОГОФУНКЦИОНАЛЬНЫЙ ТЕСТЕР CCTV CS-H9-80H

    Нетто: 897. 91 EUR

    Лучшие дата-кабели для iPhone и Samsung. Новости, статьи и обзоры от iCover.ru

    Даже современному смартфону с беспроводной зарядкой может срочно понадобится кабель. В поездке, для подключения к powerbank’у, для быстрой передачи данных на ноутбук или даже для перепрошивки гаджета.

    Комплектные кабели редко служат дольше самого аппарата — они подвергаются нагрузкам ежедневно, их легко забыть дома или оставить на работе. Но как только вы решаете обзавестись новым или запасным кабелем, вас встречает проблема выбора.

    Даже в ассортименте ICOVER для подзарядки iPhone или гаджетов от Samsung можно сотни наименований. И если с размером и цветом определится легко, то более сложные функции способны озадачить даже подготовленного потребителя. Оплетка (от которой зависит прочность и эластичность кабеля), качество внутренних жил (способность корректно и быстро заряжать смартфон, особенно оснащенный системой быстрой зарядки), и даже исполнение зарядного штекера влияют не только на стоимость, но и на общую долговечность кабеля.

    Мы собрали для вас топ-10 кабелей, которые ежедневно выбирают наши покупатели. Это надежные дата-кабели для iPhone с разъемом Lightning и несколько вариантов с USB-C и micro-USB — для разных поколений флагманов от Samsung.

    Десятое место: Anker Powerline+ (A8122HA1) USB-A/Lightning 1.8m (Space Grey)


    Начинает наш обратный отсчёт продукция Anker. Это классический кабель для зарядки и синхронизации Anker Powerline+ длиной 1.8 метра с коннекторами USB-A и Lightning. Он позволяет синхронизировать устройства с совместимыми интерфейсами, а также заряжать различные мобильные гаджеты от СЗУ, АЗУ или любого другого источника энергии. Скорость передачи данных данной модели достигает 480 Мбит/с.

    Девятое место: Кабель для iPod, iPhone, iPad Belkin Boost Charge USB-A/Lightning 1m


    На предпоследнем месте высококачественный кабель-переходник длиной 1 метр с разъемами USB тип A и Lightning. Он позволит синхронизировать совместимые iOS-устройства с ноутбуком или ПК, а также осуществить их подзарядку, подключив коннектор USB к СЗУ, АЗУ или ноутбуку. Кабель имеет сертификацию MFi от компании Apple на соответствие стандартам. Аккуратно, надежно, функционально — Belkin не подведёт.

    Восьмое место: Кабель-переходник Satechi ST-TCL10M USB-C/Lightning 25cm

    Не все места достаются длинным кабелям! Cтильный и надежный кабель-переходник Satechi ST-TCL10M USB-C/Lightning 25cm с интерфейсами подключения USB-C и Lightning имеет комфортную длину в 25 сантиметров и гибкий шнур с нейлоновой оплеткой. Аксессуар удобно брать с собой в дорогу: он поместится даже в кармане. Идеальный выбор для рабочего стола или подключения iPhone к внешнему аккумулятору!

    Седьмое место: Кабель Anker PowerLine+ II (A8462H91) USB-A/USB-C 0.9m (Red)

    Это высококачественный кабель для зарядки и синхронизации смартфонов Samsung, поддерживающих интерфейс USB-C. Знакомый дизайн обещает привычные функции: дата-кабель, позволяющий соединять между собой устройства с интерфейсами USB Type A и USB Type C. Аксессуар выполнен из прочных материалов, благодаря чему он выдерживает до 30000 изгибов, а оптимальная длина и качественная оплетка исключают спутывание кабеля. Anker и её сверхнадежные кабели пользуются заслуженной популярностью!

    Шестое место: Кабель Aukey CB-BAL4 USB to Lightning 2m (Red)

    Кабель от бренда Aukey изготовлен из высококачественных материалов. Его длина позволит максимально комфортно расположить сопряженные устройства. Шнур из плетенного нейлона имеет высокую прочность и отличную износостойкость. Коннекторы кабеля имеют специальное стойкое к процессам коррозии и окисления покрытие. Длина кабеля составляет 2 метра, что позволит использовать подключенные iPhone на комфортном расстоянии. Оплетка дата-кабеля выполнена из нейлона, а корпус штекера изготовлен из алюминиевого сплава.

    Пятое место: Кабель Baseus Cafule (CALKLF-BG1) USB/Lightning 1m (Grey/Black)

    Этот кабель имеет нейлоновую оплетку, которая обеспечиват высокую прочность и долговечность кабеля.  Он имеет оптимальную длину в 1 метр и гибкий шнур с нейлоновой оплеткой. Аксессуар удобно брать с собой в дорогу: он поместится даже в кармане.  Особенность кабеля —  выдерживает силу тока до 2.4 Ампер. Сердечник кабеля имеет многослойное экранирование, которое минимизирует потери при передаче данных. Не забудьте подобрать соответствующее зарядное устройство. Также модель поддерживает защиту от КЗ и перезарядки.

    Четвертое место: Кабель Native Union Belt (BELT-ULC-ROS-NP) USB-A to USB-C/MicroUSB/Lightning 2m (Rose)

    Мультифункциональный кабель Native Union Belt (BELT-ULC-ROS-NP) с коннекторами USB-A, USB-C, Micro-USB и Lightning, длина которого составляет 2 метра. Он позволяет синхронизировать устройства с совместимыми интерфейсами и заряжать различные мобильные гаджеты от любого источника энергии. Кабель имеет сертификацию MFI и позволяет передавать данные на высокой скорости между iOS- и другими совместимыми устройствам. В модели имеется зажим из натуральной кожи, который позволит компактно хранить кабель и избежать спутывания. Такая конструкция позволяет использовать кабель с широким спектром мобильных гаджетов.

    Третье место: Кабель Apple Lightning to USB Cable MD818Z/MA (White)


    Лучше Apple может быть только… Apple! Поклонники оригинальной продукции выбирают классический кабель для iPhone. Его сложно с чем-то перепутать, это привычный аксессуар который не меняется. При покупке этого кабеля не забывайте — существуют более крепкие и надежные конкуренты, не уступающие ему по качеству.

    Второе место: Кабель для iPod, iPhone, iPad Anker PowerLine+ II Lightning Cable 1.8 м (Red)


    Второе место в нашем рейтинге занимает удлиненная модификация кабеля от Anker. Anker PowerLine+ II Lightning Cable представляет собой кабель USB/Lightning, длина которого составляет 1.8 м. Аксессуар выполнен из прочных материалов, благодаря чему он выдерживает до 30000 изгибов, а оптимальная длина и качественная оплетка исключают спутывание кабеля.

    Первое место: Кабель для iPhone, iPad Anker PowerLine+ II (A8452h21) Lightning 0.9 m


    Какой он, лучший кабель для iPhone по версии наших покупателей? Ответ: Кабель для iPhone, iPad Anker PowerLine+ II (A8452h21) Lightning 0.9 m  Кабель выдерживает он выдерживает до 30000 циклов сгибания/разгибания без потери работоспособности, а коннекторы из алюминиевого сплава имеют стойкость к окислению и способны выдерживать свыше десяти миллионов подключений. Оплетка Anker PowerLine+ II Lightning Cable изготовлена из нейлона и выполнена в виде двойного плетения. Под оплеткой находится защитный слой из термополиуретана, а также экранирование из алюминия. Доступен в разных расцветках!


    Пользователи выбирают надежность, и кабель от Anker принимает этот вызов. Кабель выдерживает большие нагрузки и частое использование. Шнур не рвется и не ломается. Ура!

    Если вы не нашли подходящего кабеля в нашей выборке — не волнуйтесь! В нашем ассортименте ещё сотни дата-кабелей для iPhone и Samsung.


    який найбільш ефективний в роботі

    Кабелі USB використовуються практично скрізь. Вони потрібні для зарядки, передачі даних, підключення різних пристроїв між собою. В результаті, ми так звикли до існування цього аксесуара, що важко уявити життя без нього в сучасному світі. Але, на жаль, не дивлячись на його популярність, багато хто до цих пір не бачать різницю між тим чи іншим кабелем. Хоча від нього залежить досить багато, навіть елементарна швидкість зарядки. А тому неймовірно важливо розуміти відмінності і вибирати необхідну модель, враховуючи індивідуальні потреби.

    Різниця роз’ємів

    Перше на що слід звертати увагу — роз’єми, яких у нього два. Відрізняються вони зовнішнім виглядом (формою). Перший (в більшості випадків основний): може бути у вигляді звичайного USB або ж у вигляді USB On-The-Go (або ще його називають USB-Female). Роз’єм USB On-The-Go дозволяє підключення другого кабелю з інтерфейсом USB.

    Другий роз’єм може бути у вигляді: MicroUSB, Type-C, MiniUSB.

    MiniUSB зустрічається все рідше, так як має низьку швидкість передачі даних, зарядку. Тому найчастіше даний інтерфейс можна зустріти в застарілих гаджетах.

    Роз’єми MicroUSB і Type-C в наш час вважаються одними з найефективніших в роботі. MicroUSB дозволяє передавати дані на середній швидкості. Такий роз’єм зустрічається у недорогих пристроях, акумуляторних батареях.

    Type-C — інтерфейс, який все більше набирає популярність. Причини? По-перше, підключати такий кабель неймовірно просто. Не потрібно шукати, як розгорнути його, щоб він правильно встановився. По-друге, кабелі з такими роз’ємами здатні передавати дані на високій швидкості, ніж звичайні MicroUSB, забезпечуючи і швидку зарядку, і можливості обміну інформацією. І, по-третє, Type-C дозволив використовувати Док-станції для смартфонів. Таким чином, даний роз’єм значно розширив можливості підключення гаджетів і прискорив передачу даних.

    Таким чином, вибираючи гаджет, звертайте увагу і на роз’єми. Це важлива частина, яка в подальшому може в значній мірі вплинути на зручність експлуатації смартфона, планшета. Визначити, який у вас роз’єм можна по фотографії або в інструкції до гаджету.

    Як вибрати кабель

    Після того, як ви визначилися з потрібним роз’ємом, слід звернути увагу на інший момент: струм заряду. Даний параметр також впливає на можливості швидкої зарядки, передачі даних. В цьому випадку, чим вище струм заряду, тим ефективніше буде робота. Тобто якщо у вас кабель з характеристикою 1А, то швидкість зарядки, передачі інформації, зарядки буде дуже низькою. І чим вище струм, тим краще показники швидкості. Також слід зазначити, якщо у вас телефон підтримує функцію швидкої зарядки, то немає сенсу купувати кабель з параметрами нижче 2А. В цьому випадку, ефекту швидкого заряду не буде ніякого. Але тут є один нюанс — батарея і відповідно її адаптер живлення можуть мати різні можливості. Якщо ваш блок живлення розрахований на струм 1.5А, то який би кабель ви не купували, зарядка буде повільної. Тому при покупці кабелю важливо вивчити й параметри адаптера живлення. Якщо на ньому написано, що вихідний струм складає 2-3А, ви вільно можете брати кабель з такими ж параметрами. Не варто купувати в цьому випадку кабель на 1-1.5А, інакше ви ризикуєте збільшити час заряду.

    Коли ви визначилися зі струмом заряду, можна вивчити і інший параметр — довжина кабелю. Від цього залежить, наскільки комфортно вам буде підключати пристрої. Найчастіше оптимальною довжиною є 1 метр. Кабель такої довжини пропонують найчастіше виробники техніки, її вистачає для підключення до зарядки, і при цьому кабель не заплутується. Але в продажу зустрічаються дроти більшої чи меншої довжини.Тому, при покупці, важливо визначити для себе, які параметри вам важливі, де ви будете підключати пристрої.

    Також додатковим плюсом кабелю можуть бути його можливості. Наприклад, деякі кабелю мають підсвічування. Або ж ви можете зустріти кабель з вбудованою акумуляторною батареєю. Крім того, кабелі можуть мати різний дизайн, додаткові кріпленнями або бути обладнані котушкою для зберігання кабелю. Тому перед тим, як зробити вибір вивчіть асортимент, порівняйте декілька варіантів. Це допоможе відшукати як корисний аксесуар, так і привабливий, який буде ідеально доповнювати ваш пристрій.

    Виды USB разъемов

    Универсальная последовательная шина (Universal Serial Bus) или же просто USB — это промышленный стандарт, разработанный в середине 1990 годов для того, чтобы стандартизировать подключение периферии к компьютеру. Он заменил большинство интерфейсов и теперь является самым распространенным типом разъемов для потребительских устройств.

    На сегодняшний день практически каждое устройство, будь оно портативным или стационарным, имеет различные виды USB разъемов. Но все устроено намного сложнее, чем считают новички. Сегодня мы рассмотрим виды USB портов и различные стандарты.

    Различные типы USB

    У многих мог сейчас назреть вопрос: «Если USB должен быть универсальным, то почему он имеет большое количество типов?». Дело в том, что все эти типы USB разъемов выполняют различные функции. Это помогает обеспечить совместимость в случае выпуска устройства с улучшенными характеристиками. Давайте рассмотрим наиболее распространенные виды USB портов.

    • Type-A — большинство кабелей имеют на одном конце коннектор этого типа USB, туда же относятся и кабели современных клавиатур и мышей. Этим же типом USB комплектуются персональные компьютеры и зарядные устройства;
    • Type-B — это порт используется для подключения принтеров и других периферийных устройств к компьютеру. Но в настоящее время он не распространен так, как распространен USB Type-A;

    • Mini USB — это был стандартный разъем для мобильных устройств до появления Micro USB. Этот разъем меньше стандартного, что и можно понять по его названию. Этот тип разъемов тоже немного устарел и был заменен Micro USB, но это не означает, что такие виды USB нигде нельзя найти;
    • Micro USB — на данный момент является стандартом для портативных устройств. Его приняли все крупные производители мобильных устройств, за исключением Apple. Но Micro USB постепенно начинают заменять на USB Type-C. Кстати, существуют различные виды Micro USB разъемов, но об этом поговорим чуть позже;
    • Type-C — такой кабель может иметь на обоих концах один и тот же коннектор. Заявлена более высокая скорость передачи данных и более высокая мощность по сравнению с предыдущими стандартами USB. Такой разъем использовала компания Apple для Thunderbolt 3. О USB Type-C мы поговорим чуть позже;

    • Lightning — не относится к стандарту USB, но является фирменным интерфейсом для мобильной продукции Apple с сентября 2012 года. Устройства же до этого времени использовали менее компактный 30-pin проприетарный разъем.

    USB 3.0

    Новый стандарт обеспечивает более высокую скорость передачи данных и при этом имеет обратную совместимость со старым стандартом. По форме USB 3.0 и USB 2.0 Type-A одинаковы, просто новый стандарт окрашен в синий цвет, чтобы отличить USB 3.0 от 2.0.

    Но увеличение скорости будет только в том случае, когда разъем, куда вставляется кабель или флеш-накопитель должен быть USB 3.0, и сам кабель или флеш-накопитель должен иметь коннектор USB 3.0.

    Также кроме USB 3.0 Type-A существуют и другие типы разъемов USB 3. 0. Type-B и его Micro версия имеют дополнительные контакты, чтобы обеспечить более высокую скорость передачи данных, что разрушает совместимость этих разъемов со старыми версиями, но старые USB 2.0 устройства можно подключить в новые USB 3.0 разъемы, но прироста скорости вы не получите.

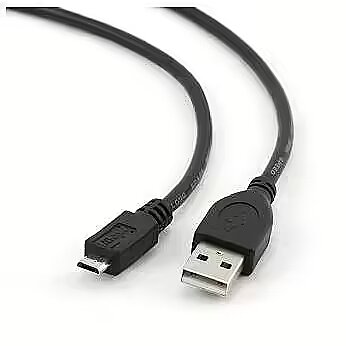

    Micro USB

    Если у вас есть Android устройство, то вам нужно иметь Micro USB кабель. Даже самые ярые фанаты Apple не могут избежать этого типа разъемов в портативных аккумуляторах, колонках и другом.

    Также имеются деления на типы разъемов Micro USB. В основном используется Micro USB Type-B, Type-A особо не распространен, да и я его в реальной жизни никогда не видел. То же самое относится и к Mini USB.

    Если вы начнете покупать много гаджетов, вы скоро начнете использовать разные провода для разных устройств, все равно же нет разницы. Так что вам не придется докупать дополнительные провода, если вы их не теряете и не рвете.

    При покупке кабеля люди обычно покупают самые дешевые, что я вам делать не советую, так как качество такой продукции может быть очень плохим. В дальнейшем это приведет к неработоспособности кабеля.

    Также определитесь с длиной кабеля. В поездке короткий кабель удобен, но дома с таким вы будете сидеть на полу возле розетки. Длинный же кабель будет запутываться и всячески мешать вам. Для портативного аккумулятора у меня кабель длиной в 35 сантиметров, а кабель для зарядки смартфона дома длиной в 1 метр.

    USB On-The-Go

    USB On-The-Go (USB OTG) — это относительно новый стандарт, позволяющий вставлять в портативные устройства флеш-накопители, предназначенные для других USB интерфейсов, кабели, чтобы заряжать что-либо от аккумулятора вашего портативного устройства и так далее. USB OTG поддерживает не только USB Type-A, но и другие виды USB портов.

    А теперь представьте, что у вас есть внешний жесткий диск, смартфон и ноутбук. Какие действия вы выполните для того, чтобы переместить какой-либо файл с внешнего жесткого диска на ваш смартфон? Самый простой способ — это сначала переместить файл с внешнего жесткого диска на ноутбук, а с него на смартфон.

    А теперь представьте, что вы имеете USB OTG переходник. Просто вставьте переходник в смартфон, а в него кабель от внешнего жесткого диска. Необходимость в ноутбуке отпадает. Удобно?

    К сожалению, не все устройства поддерживают USB On-The-Go, так что перед покупкой переходника советую вам проверить ваше устройство на поддержку USB OTG.

    Переходники для Lightning существуют и они даже с версии iOS 9 везде работают, но называть это OTG как-то не особо хочется.

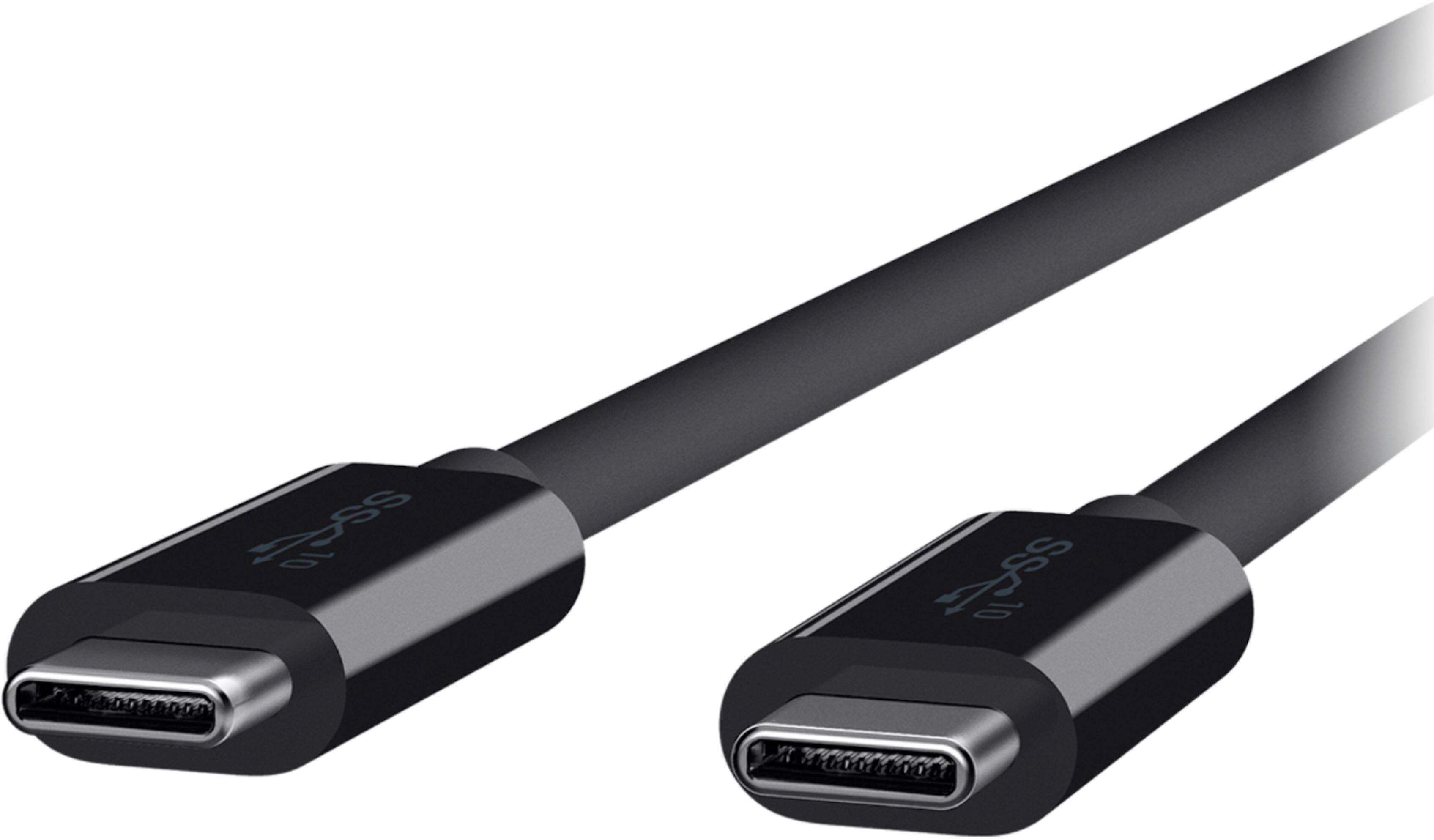

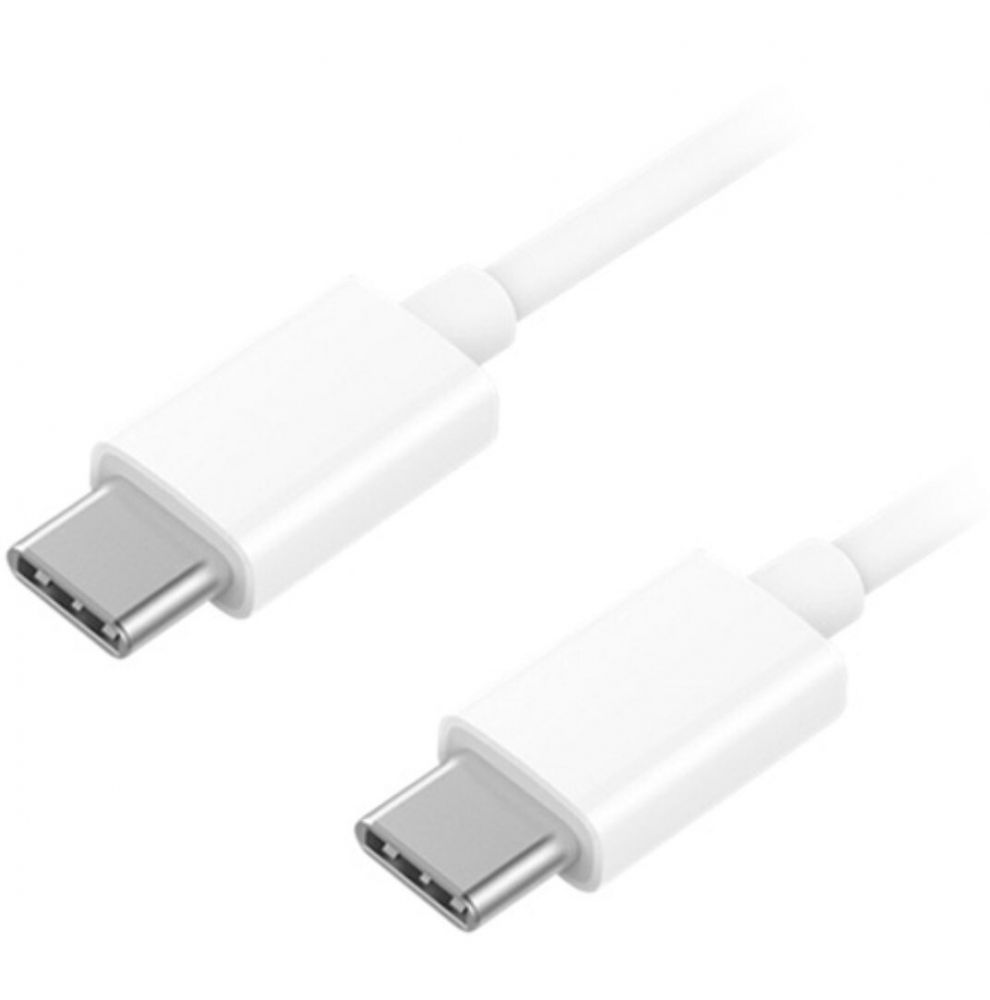

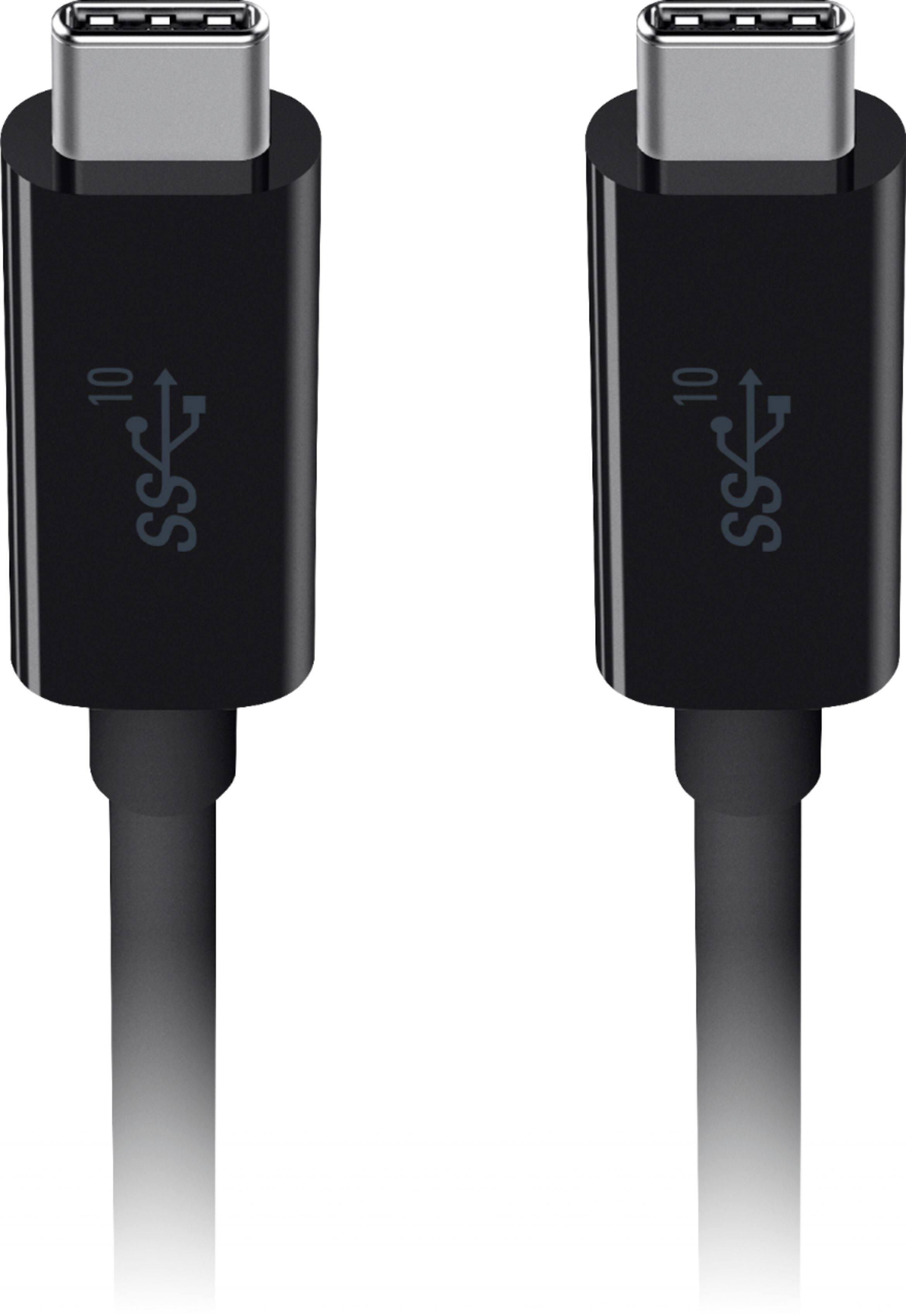

    USB Type-C

    Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор.

    В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции.

    Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C — USB Type-A кабель, если у вас нет такого же разъема в компьютере.

    Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель.

    Почему USB Type-C — это очень круто. Разбираемся в кабелях USB Type-C

    Редко бывает, что одна лишняя буква в названии стандарта грозит совершить революцию в мире интерфейсов передачи данных и гаджетов, но появление последней разновидности USB 3.1 Type-C похоже как раз тот случай. Что же нам обещает принести очередное обновление старого доброго USB интерфейса?

    • Скорость передачи данных до 10 GBps
    • Возможность запитывания от порта устройств с потребляемой мощностью вплоть до 100Вт
    • Размеры коннектора сравнимые с micro-USB
    • Симметричность разъёма — у него не существует верха и низа, а значит нет ключа, который часто приводит к повреждениям как самих разъёмов, так и подключаемых через них гаджетов
    • С помощью данного интерфейса можно запитывать устройства с напряжением вплоть до 20 вольт
    • Больше не существует разных типов коннекторов — А и В. На обоих концах кабеля стоят совершенно одинаковые разъёмы. Как данные так и питающее напряжение могут передаваться через один и тот же разъём в обоих направлениях. В зависимости от ситуации каждый разъём может выступать в роли ведущего или ведомого
    • Нам обещают, что конструкция разъёма способна выдерживать до 10 000 подключений
    • Возможно использование этого интерфейса для непосредственного подключения вместо некоторых других широко распространённых интерфейсов для быстрого обмена данными.
    • Стандарт совместим сверху вниз как c обычным USB 3 интерфейсом, так и с его младшими братьями. Конечно не на прямую, но с помощью переходника через него возможно подключение скажем USB 2.0 диска
    Под катом постараюсь разобрать тему по косточкам — начиная от конструкции разъёма и кабеля, и заканчивая кратким обзором профилей оборудования и новинок чипов для поддержки возможностей данного интерфейса. Я долго думал на какой площадке размещать статью, ведь все предыдущие касающиеся этой темы выходили на GT, но в моей публикации так много технических деталей, что она будет полезней не гикам, а потенциальным разработчикам, которым уже сегодня стоит начинать к нему присматриваться. Поэтому рискнул поселить статью тут.

    Не буду касаться истории развития USB интерфейса, эта тема не плохо развита в данном комиксе в смысле истории в картинках

    Электроника — наука о контактах
    Для начала сравнительные фото сегодняшнего героя в компании заслуженных предков.

    Коннектор USB Type-C немного крупнее привычного USB 2.0 Micro-B, однако заметно компактнее сдвоенного USB 3.0 Micro-B, не говоря уже о классическом USB Type-A.
    Габариты разъема (8,34×2,56 мм) позволяют без особых сложностей использовать его для устройств любого класса, включая смартфоны и планшеты.


    Сигнальные и силовые выводы размещены на пластиковой вставке пожалуй это самое слабое его место в центральной части разъёма. Контактная группа USB Type-C содержит 24 вывода. Напомню, что у USB 1.0/2.0 имелось всего 4 контакта, а разъемам USB 3.0 потребовалось уже 9 выводов.

    Если внимательно присмотреться к рисунку слева, то видно, что контакты имеют разную длину. Это обеспечивает их замыкание в определённой последовательности. На рисунке в центре мы видим наличие защёлок, которые должны удерживать воткнутый кабель и обеспечивать тактильный щелчок в процессе соединения-рассоединения. На правом графике изображена зависимость усилия в процессе вставки-вынимания разъёма.

    Пики, которые мы видим на нём — это моменты срабатывания защёлки.

    Можно констатировать, что разработчики стандарта сделали если не всё, то почти всё, чтобы разъём стал максимально удобным и надёжным: он вставляется любым концом и любой стороной с ощутимым щелчком. По их мнению, он способен пережить эту процедуру более 10 тысяч раз.

    Многоликий симметричный янус
    Крайне приятной и полезной особенностью USB-C стал симметричный дизайн разъёма, позволяющий подключать его к порту любой стороной. Достигается это благодаря симметричному расположению его выводов.

    По краям расположены выводы земли. Плюсовые контакты питания также расположены симметрично. В центре находятся контакты, отвечающие за совместимость с интерфейсом USB2 и младше. Им повезло больше всего — они дублируются и поэтому поворот на 180 градусов при соединении не страшен. Синим цветом помечены выводы, отвечающие за высокоскоростной обмен данными. Как мы видим тут всё хитрее. Если мы повернём разъём, то к примеру, выход TX1 поменяется местами с TX2, но одновременно и место входа RX1 займёт RX2.

    Выводы Secondary Bus и USB Power Delivery Communication служебные и предназначены для общения между собой двух соединяемых устройств. Ведь им необходимо очень о многом друг другу рассказать, прежде чем начать обмен, но об этом позже.

    А пока ещё об одной особенности. Порт USB Type-C изначально разрабатывался в качестве универсального решения. Помимо непосредственной передачи данных по USB, он может также использоваться в альтернативном режиме (Alternate Mode) для реализации сторонних интерфейсов. Такую гибкость USB Type-C использовала ассоциация VESA, внедрив возможность передачи видеопотока посредством DisplayPort Alt Mode.

    USB Type-C располагает четырьмя высокоскоростными линиями (парами) Super Speed USB. Если две из них выделяются на нужды DisplayPort, этого достаточно для получения картинки с разрешением 3840×2160. При этом не страдает скорость передачи данных по USB. На пике это все те же 10 Гб/с (для USB 3.1 Gen2). Также передача видеопотока никак не влияет на энергетические способности порта. На нужды DisplayPort может быть выделено даже 4 скоростные линии. В этом случае будут доступны разрешения вплоть до 5120×2880. В таком режиме остаются не задействованы линии USB 2.0, потому USB Type-C все еще сможет параллельно передавать данные, хотя уже с ограниченной скоростью.

    В альтернативном режиме для передачи аудиопотока используются контакты SBU1/SBU2, которые преобразуются в каналы AUX+/AUX-. Для протокола USB они не задействуются, потому здесь тоже никаких дополнительных функциональных потерь.

    При использовании интерфейса DisplayPort, коннектор USB Type-C по-прежнему можно подключать любой стороной. Необходимое сигнальное согласование предусмотрено изначально.

    Подключение устройств с помощью HDMI, DVI и даже D-Sub (VGA) также возможно, но для этого понадобятся отдельные переходники, однако это должны быть активные адаптеры, так как для DisplayPort Alt Mode, не поддерживается режим Dual-Mode Display Port (DP++).

    Альтернативный режим USB Type-C может быть использован отнюдь не только для протокола DisplayPort. Возможно, вскоре мы узнаем о том, что данный порт научился, например, передавать данные с помощью PCI Express или Ethernet.

    И этому дала, и тому дала. В общем… о питании.

    Еще одна важная особенность, которую привносит USB Type-C – возможность передачи по нему энергии мощностью до 100 Вт. Этого хватит не только для питания/зарядки мобильных устройств, но и для работы ноутбуков, мониторов, а если пофантазировать, то и небольшого лабораторного источника питания.

    При появлении шины USB, передача энергии была важной, но всё же второстепенной её функцией. Порт USB 1.0 обеспечивал всего 0,75 Вт (0,15 А, 5 В). Достаточно для работы мыши и клавиатуры, но не более того. Для USB 2.0 номинальная сила тока была увеличена до 0,5 А, что позволило получать от неё уже 2,5 Ватта для питания, например, внешних жестких дисков формата 2,5”. Для USB 3.0 номинально предусмотрена сила тока в 0,9 А, что при неизменном напряжении питания в 5В гарантирует мощность в 4,5 Вт. Специальные усиленные разъемы на материнских платах или ноутбуках способны были выдавать до 1,5 А для ускорения зарядки подключенных мобильных устройств, но и это “всего лишь” 7,5 Вт. На фоне этих цифр возможность передачи 100 Вт выглядит чем-то фантастическим.

    Для того чтобы наполнить такой энергией порт USB Type-C служит поддержка спецификации USB Power Delivery 2.0 (USB PD). Если таковой нет, порт USB Type-C штатно сможет выдать на гора 7,5 Вт (1,5 А, 5 В) или 15 Вт (3А, 5 В) в зависимости от конфигурации. Для подробного описания этой спецификации в данной статье недостаточно места, да и всё равно я не сделаю это лучше, чем уважаемый stpark в своей замечательной статье .

    Однако, совсем обойти эту архиважную тему не получится.

    Для того, чтобы обеспечить мощность в 100 ватт при напряжении пять вольт потребуется ток в 20 ампер! Такое при габаритах кабеля USB Type-C возможно пожалуй только если изготовить его из сверхпроводника! Боюсь, что сегодня это будет обходиться пользователям дороговато, поэтому разработчики стандарта пошли по другому пути. Они увеличили напряжение питания до 20 Вольт. “Позвольте, но ведь оно выжжет напрочь мой любимый планшет” — воскликните вы, и будете совершенно правы. Для того, чтобы не пасть жертвой разъярённых пользователей, инженеры задумали хитрый трюк — они ввели систему силовых профилей. Перед соединением любое устройство находится в стандартном режиме. Напряжение в нём ограничено пятью вольтами, а ток двумя амперами. Для соединения с устройствами старого типа этим режимом всё и закончится, а вот для более продвинутых случаев, после обмена данными, устройства переходят в другой согласованный режим работы с расширенными возможностями. Чтобы познакомиться с основными существующими режимами глянем на таблицу.

    Профиль 1 гарантирует возможность передачи 10 Вт энергии, второй уже – 18 Вт, третий – 36 Вт, четвёртый целых – 60 Вт, ну а пятый нашу заветную сотню! Порт, соответствующий профилю более высокого уровня, поддерживает все состояния предыдущих по нисходящей. В качестве опорных напряжений выбраны 5В, 12В и 20В. Использование 5В необходимо для совместимости с огромным парком имеющейся USB-периферии. 12В – стандартное напряжение питания различных компонентов систем. 20В предложено с учетом того, что для зарядки аккумуляторов большинства ноутбуков используются внешние БП на 19–20В.

    Пара слов о кабелях!
    Поддержка описываемого в статье формата в полном объёме потребует огромной работы не только программистов, но и производителей электроники. Потребуется разработать и развернуть производство очень большого количества компонентов. Самое очевидное это разъёмы. Для того, чтобы выдерживать высокие токи питающего напряжения, не оказывать помех передаче сигналов очень высокой частоты, да ещё при этом не выходить из строя после второго коннекта и не вываливаться в самый неподходящий момент, качество их изготовления должно быть радикально выше по сравнению с форматом USB 2.

    Для совмещения передачи энергии большой мощности и сигналом с гигабитным трафиком, производителям кабелей придётся серьёзно напрячься.

    Полюбуйтесь, как выглядит подходящий для нашей задачи кабель в разрезе.

    Кстати, об ограничениях на длину кабелей при использовании интерфейса USB 3.1. Для передачи данных без существенных потерь на скоростях до 10 Гб/c (Gen 2) длина кабеля c разъемами USB Type-C не должна превышать 1 метр, для соединения на скорости до 5 Гб/c (Gen 1) – 2 метра.

    Схемотехники производителей материнских плат, докстанций и ноутбуков долго будут ломать голову, как сгенерировать мощность порядка сотни ватт, а трассировщики, как подвести её к разъёму USB Type-C.

    Производители чипов на низком старте.
    Симметричное подсоединение и работа сигнальных линий в разных режимах потребует применения микросхем высокоскоростных коммутаторов сигналов. Сегодня уже появились первые ласточки. Вот, например, коммутатор от фирмы Texas Instruments, который поддерживает работу в устройствах как в режиме хоста так и ведомого устройства. Он способен коммутировать линии дифференциальных пар с частотой сигнала вплоть до 5ГГц.

    При этом размеры чипа HDC3SS460 3.5 на 5.5 мм и в режиме покоя он потребляет ток порядка 1 микроампера. В активном же режиме — меньше миллиампера. Существуют и более продвинутые решения, например чипы производства NXP поддерживают частоту обмена до 10 ГГц.

    Стали появляться и менеджеры питания, совмещённые с цепями защиты сигнальных линий от статики, например вот такое изделие от NXP

    Оно предназначено для корректной обработки момента подключения разъёма, а так же размыкания цепи питания в случае неполадок. Данный чип уже поддерживает напряжение на VBUS до 30 вольт, а вот с максимальным коммутируемым током всё много хуже — он не должен превышать 1 ампера, что и понятно, учитывая габариты — 1.4 на 1.7 мм!

    Безусловным лидером в этой области выступила Cypress, которая выпустила специализированный микроконтроллер с ядром ARM Cortex M0 поддерживающий все пять возможных для стандарта профилей питания.

    Типичная схема включения для использования в ноутбуке даёт о нём некоторое представление, а подробнее с ним можно будет ознакомиться скачав даташит.

    В отличие от чипа NXP он ориентирован на управление внешними силовыми ключами и поэтому может обеспечить коммутацию требуемых токов и напряжений, не смотря на свои малые размеры.

    Внимание, Важная особенность для тех кто уже торопится заказать первые образцы — микроконтроллер не имеет USB интерфейса и не является полным и законченным решением. Он может служить только в качестве менеджера питания. В данный момент открыт предзаказ на поставку образцов и демонстрационных плат. Судьба этого микроконтроллера видимо будет во многом зависеть от того, снабдит ли фирма — производитель разработчиков референсными библиотеками для его использования в разных режимах.

    Тот факт, что уже для него уже создано несколько демокитов сильно повышает вероятность последнего.

    Лифт в небеса или Вавилонская башня.

    Итак сегодня полностью сложилась революционная ситуация. Верхи не могут, а низы не хотят жить по старому. Всем надоела неразбериха с огромным количеством кабелей, зарядных устройств, блоков питания и их низкая надёжность.

    Новый стандарт породил невиданную активность. Флагманы электронной индустрии — Apple, Nokia, Asus готовят к выпуску свои первые гаджеты с поддержкой USB Type-C. Китайцы уже штампуют кабели и переходники. На подходе докстанции и хабы с поддержкой высокой нагрузки по мощности. Производители чипов разрабатывают новые микросхемы и думают как бы запихнуть драйвер нового порта в микроконтроллер. Маркетологи решают куда воткнуть новый разъём, а инженеры чешут репу пытаясь реализовать многопрофильные устройства из уже имеющихся электронных компонентов.

    Пока не ясно только одно. Что мы получим в результате? Удобный и надёжный разъём, который заменит львиную долю интерфейсов и найдёт повседневное применение, или вавилонское столпотворение, ведь ситуация может начать развиваться по не самому благоприятному сценарию:

    Пользователи могут окончательно запутаться в многочисленных спецификациях и кабелях, которые будут выглядеть с виду совершенно одинаково, но при этом будут сертифицированы только под определённые профили. Попробуй разберись с ходу со всеми этими маркировками.

    Но даже если получится, то это вряд ли решит проблему — китайцы без зазрения совести легко поставят на любой шнур любой значок. А если надо, то до кучи на каждую сторону одного кабеля разные, их не смутит даже если они будут взаимоисключающими.

    Рынок наводнится невероятным количеством переходников разного калибра и сомнительного качества.

    Пытаясь подключить одно устройство к другому никогда в результате не будешь знать к какому результату этот процесс приведёт и из-за чего коннект либо вовсе отсутствует, либо всё жутко глючит. То ли один из гаджетов не поддерживает нужный профиль, то ли поддерживает но не слишком корректно, то ли вместо качественного кабеля попалась его грубая китайской подделка. А что прикажете делать, если вдруг на вашем ноутбуке выйдет из строя единственный оставшийся на нём разъём?

    До новых встреч.

    P.S. Новый стандарт уже приводит к появлению весьма экзотических устройств. Так анонсирован кабель 100 метровой длины, который вроде бы никак не вписывается в стандарты. Вся фишка в том, что он активный. На обоих своих концах кабель имеет преобразователь сигналов USB3 интерфейса в оптический. Сигнал передаётся по оптике и на выходе конвертируется назад. Естественно он не передают энергию, а только данные. При этом каждый из преобразователей на его концах питается от разъёма к которому подключен.
    Думаю, что в скором времени для подтверждения подлинности уважающие себя фирмы начнут вставлять в кабели активные метки. Проблема хабов породит невиданную активность у разработчиков и производителей DC-DC преобразователей. Как справедливо заметил уважаемый пользователь

    Невозможно представить современного человека без электронных устройств. Смартфоны, планшеты, музыкальные плееры и ноутбуки сегодня есть практически в каждой семье. Каждое из этих устройств имеет собственное применение и, следовательно, каждое функционирует по-своему уникальным образом. Однако есть то, что в той или иной форме всех их объединяет. И это наличие USB-портов.

    Однажды в 1994 году 7 ведущих мировых технологических компаний создали новый стандарт подключения компьютерной периферии. Так появилась универсальная последовательная шина, которая для краткости именуется USB.

    Сегодня она действительно является всеобщим стандартом, и сложно найти электронное устройство, у которого бы не было USB-порта того или иного типа. Но как узнать, какой именно кабель к нему подходит? Данное руководство поможет определить тип USB-разъема и подобрать соответствующий ему штекер.

    Разнообразие вариантов

    Практически все современные компьютеры и электронные устройства имеют некоторую форму USB-соединения и поставляются в комплекте с соответствующими кабелями. Имеет ли значение, какой из них используется, и для чего нужны все эти различия? Пока это действительно важно, но в будущем может измениться.

    В середине 1990-х гг. универсальная шина стала промышленным стандартом, который позволил упорядочить подключение компьютерной периферии. Она заменила ряд более ранних интерфейсов и теперь является наиболее популярным типом разъема в потребительских устройствах.

    Однако пока еще сложно разобраться со всеми разновидностями USB.

    Если стандарт должен был быть универсальным, почему существует так много его разных типов? Каждый из них служит своим целям, главным образом обеспечивая совместимость при выпуске новых устройств с лучшими спецификациями. Ниже приведены наиболее распространенные типы USB-разъемов.

    Type-A

    Большинство кабелей и периферийных устройств (например, клавиатуры, мыши и джойстики) имеют разъем типа A. Персональные компьютеры, ноутбуки и нетбуки обычно имеют несколько портов данной формы. Кроме того, многие другие устройства и адаптеры питания используют их для передачи данных и/или зарядки. Разъем имеет плоскую прямоугольную форму и является наиболее узнаваемым и используемым. Распиновка USB Type-A следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. GND — земля.

    Все версии стандартов USB сохраняют для Type-A одинаковый форм-фактор, поэтому они взаимно совместимы. Однако разъемы USB 3.0 вместо 4 имеют 9 контактов, используемых для обеспечения большей скорости передачи данных. Они расположены так, чтобы не мешать работе пинов предыдущих версий стандарта.

    Type-B

    Это разъем почти квадратной формы, который в основном используется для подключения к компьютеру принтеров, сканеров и других устройств с собственным питанием. Иногда его можно обнаружить на внешних дисководах. В наши дни данный тип разъема гораздо менее распространен, чем соединения Type-A.

    Форма соединения в версии стандарта 3.0 подверглась изменению, поэтому обратная совместимость не поддерживается, хотя порты нового типа принимают штекеры старых модификаций. Причиной этого является то, что у Type-B USB 3.0 для более быстрой передачи данных предусмотрено 9 контактов, а у Powered-B — 11, 2 из которых обеспечивают дополнительное питание.

    Опять же, как и в случае Type-A, физическая совместимость разных версий не говорит о поддержке скорости или функциональности.

    Основные понятия

    Прежде чем пытаться понять, в чем заключаются различия между типами A и B, необходимо уяснить понятия хоста, рецептора и порта.

    Слот, расположенный на лицевой или тыльной части корпуса компьютера (хоста), в который вставляется один конец USB-кабеля, называется портом. Электронное устройство, которое необходимо зарядить или в которое требуется передать данные (например, смартфон или планшет), называется рецептором.

    Самым популярным стандартом USB является тип A, который сегодня можно увидеть на конце почти каждого USB-кабеля, вставляемого в слот хоста. Чаще всего портами Type-A оборудуются настольные компьютеры, игровые консоли и медиаплееры.

    Разъемы типа B находятся на конце обычного USB-кабеля, подключаемого к периферийному устройству, например смартфону, принтеру или жесткому диску.

    Преимущества USB

    Стандарт упрощает установку и замену оборудования, сводя все коммуникации к последовательной передаче данных по витой паре и идентификации подсоединенного устройства. Если добавить сюда заземление и питание, то получится простейший 4-проводной кабель, недорогой и простой в изготовлении.

    Стандарт определяет способ взаимодействия периферии с хостом. Если не используется USB On the Go (OTG), который позволяет ограничивать возможности хоста, производится непосредственное подключение. Устройство USB не способно инициировать связь, это может сделать только хост, поэтому даже при наличии кабеля с соответствующими разъемами без него подключение работать не будет. Кроме того, поскольку по проводам передается как электроэнергия, так и данные, соединение двух хостов без промежуточного устройства может иметь катастрофические последствия, вызывая сильные токи, короткие замыкания и даже пожары.

    Mini

    Разъем являлся стандартным для мобильных устройств до появления микро-USB. Как следует из названия, mini-USB меньше обычного и по-прежнему используется в некоторых камерах. В разъеме 5 контактов, из которых 1 служит идентификатором для поддержки OTG, позволяя мобильным устройствам и другой периферии действовать как хост. Распиновка USB Mini следующая:

    1. +5V — напряжение +5 В.
    2. D- — данные.
    3. D+ — данные.
    4. ID — идентификатор хост/рецептор.
    5. GND — земля.

    Micro

    Это текущий стандарт разъема для мобильных и портативных устройств. Он был принят практически каждым производителем, кроме Apple. Физические размеры его меньше, чем Mini-USB, но поддерживаются высокие скорости передачи данных (до 480 Мбит/с) и возможности OTG. Форма легко узнаваема благодаря компактному 5-контактному дизайну.

    Разъем Lightning не является стандартом USB, а представляет собой фирменное соединение Apple для iPad и iPhone. Он похож на микро-USB и совместим со всеми устройствами Apple, сделанными после сентября 2012 года. У более старых моделей используется другой и гораздо более крупный фирменный разъем.

    Type-C

    Представляет собой обратимый разъем, который обещает более быструю передачу данных и большую мощность, чем предыдущие типы. Он все чаще используется в качестве стандарта для ноутбуков и даже некоторых телефонов и планшетов, был одобрен компанией «Эппл» для Thunderbolt 3.

    Тип C является новым решением и обещает быть всем для всех. Он меньше, быстрее и может получать и передавать гораздо большую мощность, чем предыдущие версии.

    Apple потрясла мир, когда представила новый MacBook с единственным портом USB-C. Скорее всего, это станет началом тенденции.

    Подробнее о USB-C можно прочесть в конце этой статьи.

    Нюансы микро-USB

    Те, у кого из вас есть телефон или планшет на платформе Android, определенно имеют и микро-USB-кабель. Даже самые непреклонные поклонники Apple не могут избежать их, поскольку это наиболее распространенный тип разъема, используемый для таких вещей, как внешние силовые блоки, динамики и т. д.

    Обладатели множества гаджетов могут обнаружить, что со временем этих кабелей становится много, и, поскольку они обычно взаимозаменяемы, возможно, никогда не придется покупать их отдельно, если они не потеряются или не выйдут из строя все одновременно.

    При покупке кабеля micro-USB может возникнуть соблазн выбрать самый дешевый вариант, но, как это часто бывает, это является плохой идеей. Провода и штекеры низкого качества могут легко сломаться и стать бесполезными. Поэтому лучше избавить себя от будущих проблем, приобретая качественный продукт у признанного производителя, даже если он стоит немного дороже.

    Еще одна вещь, о которой стоит упомянуть, — это длина кабеля. Короткие отлично подходят для транспортировки, но из-за этого часто приходится сидеть на полу рядом с розеткой, пока телефон заряжается. И напротив, слишком длинный кабель может быть неудобным при переноске, будет запутываться и потенциально может стать причиной травмы.

    0,9 м — хорошая длина для зарядного кабеля. Она позволяет держать телефон, когда он подключен к батарее в сумке или кармане, идеально подходит для игры в Pokemon Go или просто для использования телефона во время путешествия в течение длительного времени.

    При частой подзарядке от посторонних USB-портов, чтобы соблюсти меры безопасности или когда устройство заряжается медленно, решить проблему может специальный кабель, предотвращающий передачу данных. Альтернативой является сетевой адаптер.

    Проблему также может представлять факт, что разъемы большинства USB-кабелей (кроме USB-C) не взаимозаменяемы и часто требуют несколько попыток, чтобы произвести правильное подключение. Некоторые производители предпринимали попытку это исправить. Правда, не все устройства поддерживают такую возможность.

    Что такое USB OTG?

    Это стандарт, который позволяет портативным и мобильным устройствам выступать в качестве хостов.

    Допустим, есть внешний накопитель, ноутбук и смартфон. Что нужно сделать, чтобы скопировать файлы с диска на телефон? Проще всего переместить их с внешнего накопителя на лэптоп, а с него — на смартфон. USB OTG позволяет подключить диск непосредственно к телефону, тем самым обойдя необходимость в посреднике.

    И это еще не все! Существует множество других способов использования OTG. К смартфону можно подключить любое устройство USB, будь то флеш-накопитель, беспроводная мышь, клавиатура, наушники, кард-ридеры, игровые контроллеры и т. д.

    Кабели USB

    В подключенном к сети мире проводные соединения между различными электронными устройствами играют важную роль. Спрос на них настолько высок, что каждый год в мире выпускаются десятки миллионов USB-кабелей.

    Технологии постоянно развиваются и совершенствуются, так же как и соответствующие им периферийные устройства. Та же тенденция обновления справедлива и для USB-разъемов, но с таким количеством версий и типов стандартов USB становится сложно отслеживать, какой USB лучше подходит для выполнения тех или иных функций. Для этого необходимо уяснить их базовые различия.

    Типы USB

    Различные версии USB, например 2.0 и 3.0, связаны с функциональностью и скоростью USB-кабеля, а их тип (например, A или B) в основном относится к физическому дизайну разъемов и портов.

    Стандарт USB 1.1 (1998 г.) рассчитан на пропускную способность 12 Мбит/с, напряжение 2,5 В и ток 500 мА.

    USB 2.0 (2000 г.) отличается пометкой на логотипе USB “HI-SPEED”. Обеспечивает скорость 480 Мбит/с при напряжении 2,5 В и токе 1,8 А.

    Принятый в 2008 г. USB 3.0 поддерживает 5 Гбит/с при напряжении 5 В и токе 1,8 А.

    USB 3.1, действующий с 2015 г., обеспечивает скорость 10 Гбит/с при напряжении 20 В и токе 5 А.

    Последний стандарт обеспечивает более высокую пропускную способность и по большей части обратно совместим с более ранними версиями. Разъемы Standard-A идентичны Туре-А предыдущих версий, но обычно окрашены в синий цвет, чтобы их можно было различить. Они полностью обратно совместимы, но увеличенные скорости доступны только в том случае, если все компоненты совместимы с USB 3. Standard-B и micro-версии отличаются дополнительными контактами, позволяющими повысить пропускную способность, и несовместимы с предыдущими версиями. Более старые кабели и разъемы USB Type-B и микро-B могут использоваться с портами USB 3.0, однако скорость при этом не увеличится.

    Технические характеристики разъема типа C

    Это название появилось в заголовках технических журналов всего мира, когда компания Apple выпустила 12” Macbook. Это первый ноутбук, который включает в себя дизайн Type-C.

    С физической точки зрения разъем похож на существующий вариант USB Micro-B. Его размеры — 8,4 х 2,6 мм. Благодаря небольшому форм-фактору он может легко вписаться даже в самые маленькие периферийные устройства, используемые сегодня. Одним из многих преимуществ Type-C по сравнению с другими существующими решениями является то, что он позволяет подключение в обратной ориентации, т. е. штекер будет всегда правильно вставлен с первой попытки! Разъем выполнен таким образом, чтобы не нужно было беспокоиться о том, что он перевернут.

    Type-C поддерживает стандарт USB 3.1 и обеспечивает максимальную скорость 10 Гбит/с. Он также имеет значительно более высокую выходную мощность до 100 Вт при напряжении 20 В и токе 5 А. Поскольку ноутбуки обычно потребляют 40-70 Вт, то это означает, что тип C легко покрывает их требования к питанию. Другая функциональность, предлагаемая USB Type-C, — двунаправленная мощность. Говоря другими словами, можно не только заряжать свой смартфон через ноутбук, но и наоборот.

    Type-C получил восторженные отзывы от пользователей по всему миру и появился в популярных смартфонах Chromebook Pixel и Nexus 6P, а также планшете Nokia N1.

    Можно уверенно говорить о том, что в ближайшие годы все электронные устройства будут оборудоваться портами данного типа. Это сделает работу с ними легкой и удобной. Все, что понадобится, — это единственный кабель Type-C, что позволит в конечном итоге избавиться от запутанного клубка проводов в ящике стола.

    Хотя спецификации были впервые опубликованы в 2014 г., технология по-настоящему была реализована только в 2016 г. Сегодня она стала реальной заменой не только старым стандартам USB, но и другим, таким как Thunderbolt и DisplayPort. Новое решение для аудио на базе Type-C также является потенциальной заменой 3,5-мм гнезда подключения гарнитуры. Тип C тесно переплетается с другими новыми стандартами: USB 3.1 обеспечивает большую пропускную способность и USB Power Delivery — лучшую подачу питания.

    Форма разъема

    USB Type-C представляет собой новый крошечный разъем, размеры которого едва соответствуют microUSB. Он поддерживает различные новые стандарты, такие как USB 3.1 и USB PD.

    Привычным разъемом, с которым знакомы все, является Type-A. Даже после перехода с USB 1.0 к 2.0 и далее к современным устройствам он остался прежним. Разъем такой же массивный, как и раньше, и подключается только при правильной ориентации (что, очевидно, никогда не получается с первого раза). Но по мере того как устройства становились меньше и тоньше, массивные порты просто перестали подходить. Это привело к появлению множества других форм соединителей USB, таких как Mini и Micro.

    Такой неудобный набор разъемов различной формы для устройств всевозможных размеров наконец уходит в прошлое. Тип C представляет собой новый стандарт очень маленького размера. Он составляет примерно треть от старого USB Type-A. Это единый стандарт, который должны использовать все устройства, поэтому для подключения к ноутбуку внешнего накопителя или зарядки смартфона от ЗУ потребуется только один кабель. Этот крошечный разъем достаточно мал, чтобы вписаться в сверхтонкий смартфон, но достаточно мощный, чтобы через него можно было подключить все периферийные устройства. Сам кабель имеет одинаковые разъемы типа C на обоих концах.

    У Type-C есть множество преимуществ. Ориентация разъема не имеет значения, поэтому больше не придется переворачивать штекер несколько раз в поисках правильного положения. Это единая форма USB-коннектора, которую должны принять все, поэтому для различных устройств не нужно иметь большое количество разных USB-кабелей с разными штекерами. И не будет множества разных портов, занимающих дефицитное пространство на все более тонких гаджетах.

    Более того, разъемы типа C также могут поддерживать различные протоколы, используя «альтернативные режимы», которые позволяют иметь адаптеры, способные выводить HDMI, VGA, DisplayPort или другие типы соединений с этого единственного подключения. Хорошим примером этого является мультипортовый адаптер Apple, который позволяет подключать HDMI, VGA, USB Type-A и Type-C. Таким образом, множество разъемов на обычных ноутбуках можно свести к портам одного типа.

    Питание

    Спецификация USB PD также тесно переплетается с Type-C. В настоящее время подключение USB 2.0 обеспечивает до 2,5 Вт мощности. Этого достаточно только для зарядки телефона или планшета. Спецификация, поддерживаемая стандартом USB-C, предусматривает подачу питания мощностью до 100 Вт. Такое подключение двунаправленное, поэтому устройство способно через него как заряжаться, так и заряжать. При этом одновременно может происходить передача данных. Порт позволяет зарядить даже ноутбук, для которого обычно требуется до 60 Вт.

    В Apple MacBook и Chromebook Pixel компании Google разъем USB-C используется для зарядки, что позволяет отказаться наконец от всех фирменных кабелей питания. При этом появляется возможность заряжать ноутбуки от портативных батарей, которые обычно используются для подзарядки смартфонов и другой электроники. А если подключить лэптоп к внешнему дисплею, питаемому от сети, то при этом будет происходить зарядка его аккумулятора.

    Однако следует помнить, что наличие разъема типа C не означает автоматической поддержки USB PD. Поэтому перед покупкой устройств и кабелей необходимо убедиться, что они совместимы с обоими стандартами.

    Скорости передачи

    USB 3.1 — новейший стандарт универсальной последовательной шины с теоретической пропускной способностью 10 Гбит/с, что вдвое больше скорости передачи данных Thunderbolt первого поколения и USB 3.0.

    Но Туре-C — это не то же самое, что USB 3.1. Это всего лишь форма разъема, а технология в его основе может опираться и на стандарты 2.0 или 3.0. Например, планшет Nokia N1 использует разъем USB типа C версии 2.0. Однако эти технологии тесно связаны. При покупке просто нужно следить за деталями и убедиться, что приобретаемое устройство или кабель поддерживают стандарт USB 3.1.

    Обратная совместимость

    Физический разъем типа C в отличие от базового стандарта обратной совместимости не имеет. Нельзя подключить старые USB-устройства к современному крошечному Type-C-порту, и нельзя подключить штекер USB-C к более старому порту большего размера. Но это не значит, что придется избавиться от всей старой периферии. USB 3.1 по-прежнему совместим с предыдущими версиями, поэтому потребуется только физический переходник для USB-C. А к нему уже можно подключить старые устройства непосредственно.

    В ближайшем будущем многие компьютеры будут иметь как USB-разъемы типа C, так и большие типа A, как это реализовано, например, в Chromebook Pixel. Таким образом пользователи смогут постепенно переходить со старых устройств, подключая новые к USB Type-C. Но даже если компьютер производится только с портами типа C, адаптеры и концентраторы восполнят этот пробел.

    Type-С является достойным обновлением. Хотя данный порт уже появился в ноутбуках и некоторых смартфонах, только ими данная технология не ограничивается. Со временем им будут оборудованы устройства всех типов. В один прекрасный день стандарт может даже заменить разъем Lightning, используемый в iPhone и iPad. У порта Apple не так много преимуществ по сравнению с USB Type-С, кроме того, что эта технология запатентована и компания может взимать плату за лицензирование.

    День добрый, Geektimes! Все уже слышали про USB Type-C? Тот самый, который двухсторонний, быстрый-модный-молодёжный, заряжает новый макбук, делает волосы гладкими и шелковистыми и обещает стать новым стандартом подключения на следующие лет десять?

    Так вот, во-первых, это тип разъёма, а не новый стандарт. Стандарт называется USB 3.1. Во-вторых, говорить нужно именно о новом стандарте USB, а Type-C лишь приятный бонус. Чтобы понять, в чём разница, что скрывается за USB 3.1, а что — за Type C, как заряжать от USB-кабеля целый ноутбук и что ещё можно сделать с новыми USB Type-C:

    Коротко о главном

    USB как стандарт появился почти двадцать лет назад. Первые спецификации на USB 1.0 появились в 1994 году и решали три ключевых проблемы: унификацию разъёма, по которому подключалось расширяющее функции ПК оборудования, простоту для пользователя, высокую скорость передачи данных на устройство и с него.

    Не смотря на определённые преимущества USB-подключения перед PS/2, COM и LPT-портами, популярность пришла к нему не сразу. Взрывной рост USB испытал в начале двухтысячных: сначала к нему подключались камеры, сканеры и принтеры, затем флеш-накопители.

    В 2001 году появились первые коммерческие реализации того USB, который нам привычен и понятен: версии 2.0. Им мы пользуемся вот уже 14-й год и устроен он сравнительно просто.

    USB 2.0

    Любой кабель USB версии 2.0 и ниже имеет внутри 4 медных проводника. По двум из них передаётся питание, по двум другим — данные. Кабели USB (по стандарту) строго ориентированы: один из концов должен подключаться к хосту (то есть системе, которая будет управлять соединением) и называется он Type-A , другой — к устройству, он называется Type-B . Разумеется, иногда в устройствах (таких, как флешки) кабеля нет вообще, разъём типа «к хосту» располагается прямо на плате.

    На стороне хоста существует специальный чип: контроллер USB (в настольных компьютерах он может быть как частью системной логики, так и вынесен в качестве внешней микросхемы). Именно он инициализирует работу шины, определяет скорость подключения, порядок и расписание движения пакетов данных, но это всё детали. Нас больше всего интересуют разъёмы и коннекторы классического USB-формата.

    Самый популярный разъём, которым все пользовались — USB Type-A классического размера: он расположен на флешках, USB-модемах, на концах проводов мышей и клавиатур. Чуть реже встречаются полноразмерные USB Type-B: обычно таким кабелем подключаются принтеры и сканеры. Мини-версия USB Type-B до сих пор часто используется в кардридерах, цифровых камерах, USB-хабах. Микро-версия Type-B стараниями европейских стандартизаторов стала де-факто самым популярным разъёмом в мире: все актуальные мобильники, смартфоны и планшеты (кроме продукции одной фруктовой компании) выпускаются именно с разъёмом USB Type-B Micro.

    Ну а USB Type-A микро и миниформата наверное никто толком и не видел. Лично я навскидку не назову ни одного устройства с такими разъёмами. Даже фотографии пришлось из википедии доставать:

    Скрытый текст



    Все эти разъёмы объединяет одна простая вещь: внутри находится четыре контактных площадки, которые обеспечивают подключаемое устройство и питанием, и связью:

    С USB 2. 0 всё более-менее понятно. Проблема стандарта заключалась в том, что двух проводников для передачи данных мало, да и разработанные в середине первого десятилетия спецификации не предусматривали передачу больших токов по цепям питания. Сильнее всего от подобных ограничений страдали внешние жёсткие диски.

    USB 3.0

    Для улучшения характеристик стандарта была разработана новая спецификация USB 3.0, которая содержала следующие ключевые отличия:
    • Пять дополнительных контактов, четыре из которых обеспечивают дополнительные линии связи;
    • Увеличение максимальной пропускной способности с 480 МБит/с до 5 Гбит/с;
    • Увеличение максимального тока с 500 мА до 900 мА.

    Кроме того, появилось ещё 4 разъёма, электрически и механически совместимые с USB Type-A версии 2.0. Они позволяли как подключать USB 2.0-устройства к 3.0-хостам, так и 3.0-устройства к 2.0-хостам или по 2.0-кабелю, но с ограничением по питанию и скорости передачи данных.

    USB 3.1

    С осени 2013 года приняты спецификации на обновлённый стандарт USB 3. 1, который и принёс нам разъём Type-C , передачу до 100 Вт питания и удвоение скорости передачи данных по сравнению с USB 3.0. Однако стоит отметить, что все три новшества — это лишь части одного нового стандарта, которые могут быть как применены все вместе (и тогда девайс или кабель получит сертификацию USB 3.1), либо по отдельности. Например, технически внутри Type-C кабеля можно организовать хоть USB 2.0 на четырёх проводах и двух парах контактов. К слову, такой «финт» провернула компания Nokia: её планшет Nokia N1 имеет разъём USB Type-C, но внутри используется обычный USB 2.0: со всеми ограничениями по питанию и скорости передачи данных.

    USB 3.1, Type-C и питание

    За возможности по передаче действительно серьёзных мощностей отвечает новый стандарт USB PD (Power Delivery). Согласно спецификациям, для сертификации USB PD устройство и кабель должны обеспечивать передачу тока с мощностью до 100 Ватт, причём в обе стороны (как к хосту, так и от него). При этом передача электроэнергии не должна мешать передаче данных.

    Пока существует только два ноутбука, полностью поддерживающие USB Power Delivery: новый макбук и Chromebook Pixel.

    Ну а потом, кто знает, может, будем дома вот такие розетки ставить?

    USB Type-C и обратная совместимость

    USB как стандарт силён своей обратной совместимостью. Найдите древнюю флешку на 16 мегабайт, поддерживающую только USB 1.1, вставьте её в порт 3.0 и работайте. Подключите современный HDD в разъём USB 2.0, и если ему хватит питания — всё заведётся, просто скорость будет ограничена. А если не хватит — существуют специальные переходники: они используют цепи питания ещё одного порта USB. Скорость не увеличится, но HDD будет работать.

    Та же история и с USB 3.1 и разъёмом Type-C, с одной лишь поправкой: новый разъём геометрически никак не совместим со старыми. Впрочем, производители активно начали производство как проводов Type-A Type-C, так и всевозможных переходников, адаптеров и разветвителей.

    USB Type-C и туннелирование

    Скорость передачи данных стандарта USB 3. 1 позволяет не только подключать накопители и периферию, заряжать ноутбук от сети через Type-C-кабель, но и подключить, скажем… монитор. Одним проводом. И USB hub с несколькими 2.0-портами внутри монитора. 100 Вт питания, скорость, сравнимая с DisplayPort и HDMI, универсальный разъём и всего один проводок от ноутбука к монитору, блок питания которого и дисплей обеспечит электричеством, и ноутбук зарядит. Разве это не прекрасно?

    Что сейчас есть на USB Type-C

    Так как технология молодая, на USB 3.1 девайсов совсем немного. Устройств же с кабелем / разъёмом USB Type-C немногим больше, но всё равно недостаточно, чтобы Type-C стал таким же распространённым и естественным, как Micro-B, который есть у любого пользователя смартфона.

    На персональных компьютерах Type-C ждать можно уже в 2016, но некоторые производители взяли и обновили линейку имеющихся материнских плат. Например, USB Type-C с полной поддержкой USB 3.1 есть на материнской плате MSI Z97A Gaming 6 .


    Не отстаёт и компания ASUS: материнские платы ASUS X99-A и ASUS Z97-A поддерживают USB 3. 1, но, к сожалению, лишены разъёмов Type-C. Кроме того, анонсированы специальные платы расширения для тех, кому не хочется ни обновлять материнскую плату, ни отказываться от пары USB 3.1-портов.


    Компания SanDisk не так давно представила 32 Гб флеш-накопитель с двумя разъёмами: классическим USB Type-A и USB Type-C:


    Разумеется, не стоит забывать про недавний MacBook с пассивным охлаждением и всего одним разъёмом USB Type-C. Про его производительность и прочие прелести поговорим как-нибудь отдельно, а вот про разъём — сегодня. Apple отказалась как от своей «волшебной» зарядки MagSafe, так и от других разъёмов на корпусе, оставив один порт для питания, подключения периферии и внешних дисплеев. Разумеется, если вам мало одного разъёма, можно купить официальный переходник-разветвитель на HDMI, классический USB и разъём питания (всё тот же Type-C) за… 80 долларов. 🙂 Остаётся надеяться, что Type-C придёт и на мобильные девайсы Apple (и на этом зоопарк с проводами для смартфонов закончится окончательно), хотя шансы на такой апдейт минимальные: зря что ли разрабатывали и патентовали Lightning?


    Один из производителей периферии — LaCie — уже успел выпустить для нового макбука стильный внешний накопитель с поддержкой USB 3. 1 Type-C.

    Сегодня я расскажу вам о различных USB type-C кабелях. И постараюсь развеять сомнения о их целесообразности. На обзоре присутствуют кабеля компании Orico, которые предназначены для подключения вашего устройства с новомодным разъёмом к компьютеру или другому устройству с USB 2.0 и USB 3.0 портами.

    Разъём USB type-C только набирает популярность и многие его не просто «в глаза не видели», но и не понимают какие новшества за ним стоят. На основе чего распространяются мнения типа «всё сгорит» и «зачем мне ещё один разъём?».

    Я постараюсь рассказать своими словами. Остальные же могут найти спецификацию «USB Type-C Specification Release 1.1.pdf». .

    В тексте я использую слово «разъём» как обобщающее слово для понятий «коннектор», «гнездо», «соединитель», «порт» и т.д.

    Исторические сведения А теперь на пальцах. Давным давно, в одной далёкой, далёкой галактике была разработана спецификация передачи данных под названием «USB» v1.0. Потом USB 1. 1 нанёс ответный удар. USB 2.0 пошёл в массы. А уж USB 3.0 хоть и не повсеместно, но успешно обосновался в различных устройствах. Стандарт USB 3.1 внёс уточнения и поправки. И, самое главное, у каждого стандарта имелась кучка соответствующих разъёмов. По разъёму на разные типы устройств с разным предназанчением и частичной обратной совместимостью — USB type-A, USB micro-A, USB Micro-B SuperSpeed.
    Именно накопившееся разнообразие и неполная совместимость внесли путаницу, неудобства и породили много шуток. Так вот, новый стандарт USB type-C стал «новой надеждой». Он не вносит изменений в стандарт передачи данных (но на самом деле добавляет). Это стандарт разъёма, который объединяет достоинства разъёмов всех предыдущих USB стандартов и избегает их недостатков.

    Свойства USB type-C

    Основные ново введения:
    — один разъём для всего (для принтеров, смартфонов, флешек … мониторов!)
    — разъём зеркальный (не нужно гадать каким боком его вставлять)
    — малые габариты (он чуть больше чем micro USB)
    — разъём очень надёжно фиксируется в гнезде (ура!)
    — должен выдерживать до 10 000 подключений
    — в разъёме реализована поддержка стандартов USB 1. 0 – USB 3.1
    — он предлагает устройствам самостоятельно решать кому быть ведущим\ведомым и источником\потребителем питания
    — кабель может быть пассивным и активным (с электроникой внутри)

    Основные старо введения:
    — стандарт не определяет длину провода, её уже определили в стандартах передачи данных
    — разъём выдерживает до 5А, но это описано в стандартах BC1.2 и Power Delivery

    Далее можно рассказать о интеграции DisplayPort, передаче звука и прочем. И я постараюсь это сделать в следующих обзорах, но пока что давайте рассмотрим на реализацию трёх USB type-C кабелей с обратной совместимостью.

    Распаковка И только теперь рассмотрим полученную посылку. На обзор попали

    Каждый из них упакован в кулёчек, в картонную коробочку и ещё в один кулёчек. Две из трёх коробочек помялись при транспортировке. Все кабели имеют длину ровно 1 метр, толщину 3 мм (кроме LCU-10-BK, он 4 мм). Провода немного жестковаты и с удовольствием возвращаются в своё старое положение.





    Распиновка Что привнесла универсальность в обратную совместимость?
    В стандартах USB 2.0 – USB 3.1 Роли ведущий \ ведомый определяются через форму разъёма.
    В стандарте USB type-C роли ведущий \ ведомый определяются через подтягивающий резистор к земле или питанию. Так что подключение одного лишь кабеля говорит USB type-C устройству чего можно ожидать на другом конце.

    Тестовый стенд Сам стенд выглядит следующим образом.


    Я на нём уже тестировал различные кабели, так что есть с чем сравнивать. Зарядное достаточно мощное и имеет хорошую стабильность по напряжению на выходе. Используемый тестер может нагружать зарядное током заданной величины и сохранять все данные измерений.

    В таблицу внесены результаты измерений кабелей при разных токах.

    * столбец Direct показывает напряжения без какого-либо кабеля. Остальные столбцы нужно сравнивать с Direct и друг с другом.
    * серый столбец ECU10bk показывает результат включения USB type-C разъёма другой стороной.
    * остальные серые столбцы содержат данные о некоторых ранее измеренных мной кабелях.

    Резюме Пока что устройств с новым разъёмом очень мало и статья предназначена тем счастливчикам,
    которые ищут подобные «мостики» между поколениями.

    * Разъём USB type-C показал себя во всей красе. Он легко вставляется, крепко удерживается и с усилием вынимается. И имеет зеркальное расположение контактов.

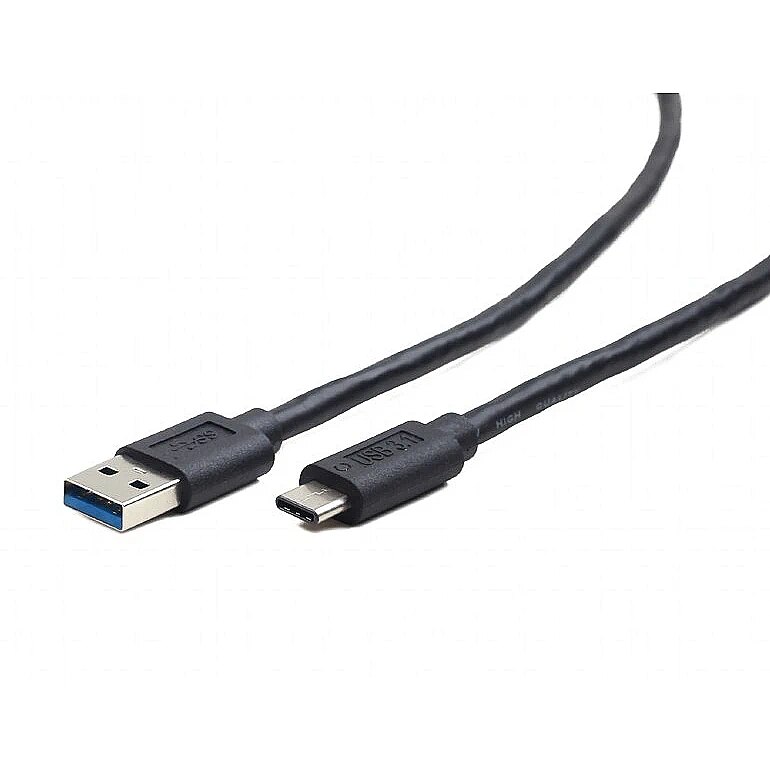

    * самый популярный кабель ECU-10-BK (USB type-C to USB type-A) показал хорошие результаты. Он может безболезненно пропустить через себя около 2А. Но да, он не дотягивает до своих метровых сородичей.

    * немного специфический кабель LCU-10-BK (USB type-C to micro USB 3.0) внезапно показал полностью идентичные результаты при разной толщине кабеля и разных разъёмах. Даже странно как-то.

    * что случилось с кабелем MCU-10-BK (USB type-C to micro USB 2. 0) не могу сказать. Возможно, это просто брак.

    P.S. проверка скоростных характеристик будет, но в другом обзоре.

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Планирую купить +8 Добавить в избранное Обзор понравился +22 +29

    Понять типы USB-кабелей и какой использовать

    Большинство компьютеров и электронных устройств имеют некоторую форму USB-соединения, и многие устройства также поставляются в комплекте с USB-кабелем. Для чего все эти разные кабели, и почему важно, какой из них вы используете?

    Может быть несколько сложно обернуть голову вокруг всего этого. Вот все, что вам нужно знать о стандарте USB.

    6 типов USB-кабелей и их использование

    USB предположительно универсален, но есть много разных типов. Почему это? Оказывается, каждый из них выполняет разные функции, в основном для сохранения совместимости и поддержки новых устройств.

    Вот шесть наиболее распространенных типов USB-кабелей и разъемов:

    • Тип A: Стандартный плоский прямоугольный интерфейс, который вы найдете на одном конце почти каждого USB-кабеля. Большинство компьютеров имеют несколько портов USB-A для подключения периферийных устройств. Вы также найдете их на игровых приставках, телевизорах и других устройствах. Этот кабель вставляется только одним способом.
    • Тип B: Почти квадратный разъем, в основном используется для принтеров и других устройств с питанием, которые подключаются к компьютеру. Они не очень распространены в наши дни, так как большинство устройств перешли на меньшее соединение.
    • Mini-USB: меньший тип разъема, который был стандартным для мобильных устройств до micro-USB. Хотя сегодня это не так часто, вы все равно увидите их на некоторых камерах, контроллере PlayStation 3, MP3-плеерах и т. П.
    • Micro-USB: текущий стандарт (хотя и медленно снижающийся в популярности) для мобильных и портативных устройств, который даже меньше, чем mini-USB. Хотя вы по- прежнему найдете micro-USB на всех типах смартфонов , планшеты, аккумуляторы USB и игровые контроллеры, некоторые перешли на USB-C.
    Изображение предоставлено: iunewind / Shutterstock
    • Тип C: новейший стандарт USB, это обратимый кабель, который обещает более высокие скорости передачи данных и большую мощность, чем предыдущие типы USB. Он также способен манипулировать несколькими функциями. Вы увидите это на многих новых ноутбуках и смартфонах, включая MacBook, телефоны Pixel и контроллер Nintendo Switch Pro. Обсудим USB-C подробнее ниже.
    • Молния: это не настоящий стандарт USB, а фирменный разъем Apple для iPhone, iPad, AirPods и многого другого. По размеру он аналогичен USB-C и входит в стандартную комплектацию устройств Apple, выпущенных с сентября 2012 года. Старые устройства Apple используют гораздо больший 30-контактный фирменный разъем. Более подробную информацию о кабелях, адаптерах и портах для устройств Apple можно найти в нашем руководстве.

    В большинстве случаев вы обнаружите, что USB-кабели имеют один стандартный конец типа A и один конец типа B. Конец типа A питает устройство, а конец типа B получает питание. Это необходимо для предотвращения возможного повреждения, например, при соединении двух компьютеров через USB-A.

    Разъемы Mini и Micro считаются меньшими формами типа B, хотя «type-B» обычно не в их названии.

    Как правило, кабели, которые вы будете использовать чаще всего и поэтому должны быть заменены, это micro-USB, USB-C и Lightning.

    Стандарты скорости USB

    Типы USB-подключений — это только половина истории, так как USB также прошел множество стандартов с различной скоростью передачи данных. Разъем кабеля не обязательно означает, что он использует определенный стандарт.

    Три основные итерации скорости USB:

    • USB 1.x был оригинальным стандартом и является древним по современным критериям. Сегодня вы вряд ли найдете устройства, использующие этот стандарт.
    • USB 2.0 ввел множество современных норм USB, включая поддержку кабелей Mini и Micro, USB OTG (см. Ниже) и многое другое. Это самая медленная скорость USB, используемая сегодня. Вы найдете его на дешевых флеш-накопителях, устройствах, таких как мыши и клавиатуры, и тому подобное. Большинство компьютеров также имеют несколько портов USB 2.0.
    • USB 3.x является текущим стандартом для скорости USB. Это намного быстрее, чем USB 2.0, и поэтому рекомендуется для таких устройств, как внешние жесткие диски. Обычно вы можете идентифицировать порт USB 3.x или разъем по его синему цвету. Многие порты USB 3.0 также имеют символ SS (который обозначает Super Speed ). Большинство новых компьютеров имеют как минимум один порт USB 3, и флэш-диски хорошего качества используют этот стандарт.
    Изображение предоставлено: TKalinowski / Shutterstock

    Вы можете использовать устройство USB 2.0 в порту USB 3 или устройство USB 3 в порту USB 2.0, но ни одна из этих настроек не дает дополнительного преимущества в скорости.

    В приведенной ниже таблице показано, какие типы разъемов совместимы с какими стандартами. Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем. Вы часто будете видеть это на внешних жестких дисках.

    Изображение предоставлено: Milos634 / Wikimedia Commons

    Что такое USB-C?

    Изображение предоставлено: Maurizio Pesce / Flickr

    USB-C является новым стандартом, который имеет многообещающие перспективы. Это меньше, обратимо и быстро. USB-C может одновременно принимать и обеспечивать большую мощность, чем предыдущие версии USB. На самом деле, линейка Apple MacBook имеет только один порт USB-C, а новые MacBook Pro имеют несколько портов C.

    Помимо передачи данных, USB-C может также питать устройства, выводить изображение на монитор и многое другое. В отличие от USB-A, кабели с разъемами USB-C на обоих концах являются стандартными и позволяют полностью использовать их возможности. Тем не менее, кабели USB-C к USB-A также распространены, что обеспечивает совместимость со старыми устройствами.

    Ваш телефон или планшет может использовать USB-C вместо micro-USB. Некоторые ноутбуки и планшеты имеют порт USB-C; Nintendo Switch тоже использует его для питания. Поскольку USB-C еще не был распространен повсеместно, вам может понадобиться купить некоторые переходники USB-C на USB-A, чтобы облегчить переход.

    Что такое USB On-The-Go?

    Изображение предоставлено: Hans Haase / Wikimedia Commons

    USB On-The-Go (OTG) — это стандарт, доступный на многих телефонах Android, который позволяет переносным устройствам выступать в качестве USB-хостов.

    Допустим, у вас есть внешний диск, смартфон и ноутбук. Что делать, если вы хотите переместить файлы с внешнего накопителя на смартфон? Самый простой способ — переместить файлы с внешнего диска на ноутбук, а затем с ноутбука на смартфон.

    Благодаря USB OTG смартфон может фактически содержать внешний накопитель, что полностью исключает необходимость в ноутбуке. И это только один из многих способов использования USB OTG .

    Для использования USB OTG вам понадобится подходящий адаптер. Ksmile продает 2 пакета адаптеров micro-USB OTG .

    Если в вашем телефоне есть порт USB-C, попробуйте вместо него USB-адаптер Anker .

    Однако не все устройства поддерживают OTG. Если вы не уверены, обратитесь к руководству по эксплуатации вашего телефона или загрузите приложение для проверки USB OTG . К сожалению, мобильные устройства Apple не обеспечивают надлежащей поддержки USB OTG.

    Некоторые советы при покупке USB-кабелей

    Если у вас более старый телефон или планшет Android, он, скорее всего, использует кабель micro-USB. Однако даже те, кто глубоко в экосистеме Apple или с портами USB-C на своих телефонах, должны использовать micro-USB. Это по-прежнему распространенный тип разъема для аккумуляторов, динамиков Bluetooth и т.п.

    Любой, кто покупает много гаджетов, со временем соберет коллекцию кабелей micro-USB, поскольку они укомплектованы практически каждым устройством. Поскольку они, как правило, взаимозаменяемы, вы можете использовать разные кабели для различных устройств.

    Когда приходит время покупать новый кабель, заманчиво выбрать самый дешевый вариант. Однако в большинстве случаев это плохая идея. Плохо сделанные кабели могут вызвать у вас все виды проблем. Они варьируются от неприятностей, таких как медленная зарядка и ненадежная работа, до серьезных проблем, таких как поломка и даже опасность пожара.

    Это особенно верно с USB-C. В первые дни USB-C многие кабели были неправильно настроены и могли повредить устройства. Современные кабели не должны иметь этой проблемы, но все же мудро знать, как найти заслуживающие доверия кабели USB-C .

    Хотя вам не нужно покупать кабель у производителя вашего телефона, вы должны придерживаться признанных брендов. Это небольшая разница в цене, но оно того стоит.

    Другим важным аспектом является длина кабеля. Короткие кабели отлично подходят для портативности, но во время зарядки вы можете сидеть на полу рядом с сетевой розеткой. Тем не менее, слишком длинный кабель может быть неудобным для переноски, будет легче запутываться и потенциально может привести к отключению.

    Три фута — это хорошая минимальная длина для зарядного кабеля. Это позволяет держать телефон в руке, когда он подключен к аккумулятору в сумке или кармане. Они также обычно достаточно длинные, чтобы добраться от розетки до стола. Если вам часто приходится использовать устройство вдали от розетки во время зарядки, обычно подойдет кабель длиной шесть футов.

    Лучшие USB-кабели для любых нужд

    Нужен новый кабель и не знаете, что получить? Вот рекомендации для каждого типа.

    Если вам нужны кабели micro-USB различной длины, этот пакет от Anker поможет вам. Он включает в себя два кабеля длиной один фут, два кабеля длиной три фута и один кабель длиной шесть футов.

    Нужен кабель USB-C? У OULUOQI есть три пакета кабелей USB-C к USB-A, а также адаптер micro-USB к USB-C. Мы посмотрели на другие зарядные устройства USB-C, если вам не нравится это.

    Пользователи iPhone всегда должны искать MFi-сертифицированные продукты. Этот комплект из трех кабелей Lightning от Anker включает в себя кабель длиной три фута, шесть футов и десять футов.

    Теперь USB-кабели наконец-то имеют смысл

    Мы рассмотрели типы разъемов USB, стандарты передачи USB, как купить качественный кабель и многое другое. Надеюсь, вы лучше понимаете USB и как его использовать. на всех ваших устройствах. Конечно, есть много других типов компьютерных кабелей, которые вам нужно знать о том, типы компьютерных кабелей вам нужно ! И как только вы будете полностью укомплектованы, убедитесь, что вы управляете своими кабелями. прокладке хорошо.

    Микро USB-разъемы. Виды USB-разъемов, их специфические особенности

    Технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

    Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, мы расскажем ниже.

    Микро USB-разъем: что это такое?

    Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы. Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

    Разновидности

    Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2. 0. типа В.

    Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

    Преимущества

    Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

    Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB, распиновка (или, иными словами, распайка) – процесс не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

    Разъем микро-USB: распиновка

    Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

    Функции «ножек» разъема micro-USB

    Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

    Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

    Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

    Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

    Последствия неправильной замены разъема

    Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

    1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
    2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
    3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
    4. Планшет работает исправно, но иногда «напоминает», что вам следовало бы отнести его в мастерскую, а не паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

    Будущее микро-USB

    Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

    USB-кабелей — Newegg.com

    USB-кабели и адаптеры служат для питания мобильных телефонов и планшетов, подключения устройств к сетям, передачи данных и многого другого. Например, кабель USB-HDMI позволяет использовать порт USB на смарт-телевизоре для подключения к порту HDMI на спутниковой приставке. Эти типы кабелей, адаптеров и преобразователей HDMI полезны для подключения или передачи данных от старых устройств к новым.

    Кабели USB жизненно важны для мобильных технологий

    В последние годы кабели USB чаще всего используются для зарядки или передачи данных с мобильных устройств.В то время как вилки питания и кабели когда-то были единым блоком, теперь они являются отдельными блоками, чтобы упростить подключение ваших устройств к компьютерам, киоскам или принтерам. Доступны USB-разъемы для передачи данных из различных мобильных операционных систем, включая iOS ™, Android ™ и Windows®. Один конец USB имеет головную часть, соответствующую указанному устройству, а другой — USB 2. 0 или 3.0. USB можно подключать к адаптерам питания, ноутбукам, телевизорам и любым другим устройствам с совместимым оборудованием и программным обеспечением.В продуктах Apple® часто используются 2-метровые USB-кабели для подключения к сети Lightning, что обеспечивает быструю зарядку и скорость выгрузки для передачи данных. Два основных варианта кабеля USB 2M для устройств iOS — это 6-контактные и 8-контактные головные станции. Также доступны кабели USB 2M с разъемами micro USB, FireWire ™ и несколькими головными станциями от известных производителей и OEM-производителей.

    USB-кабели для надежной передачи данных

    Создайте резервную копию истории игр, фотографий или данных мобильного устройства на запоминающих устройствах с помощью кабелей USB или SATA с соответствующими головными устройствами.Кабели USB 2.0 A-to-B обеспечивают быстрое соединение между устройствами, которые оба используют порты USB для передачи данных. Компьютеры и игровые системы используют кабели SATA и eSATA для подключения внешних накопителей, таких как запоминающие устройства USB. Другие варианты внешнего хранилища включают жесткие диски, твердотельные накопители и оптические приводы, такие как Blu-ray, DVD и CD-ROM.

    Молниеносные сетевые подключения для развлекательных устройств

    Быстрая загрузка и выгрузка сетевых подключений жизненно важны для игр, потоковой передачи видео и просмотра веб-страниц.Используйте сетевые кабели Ethernet, такие как кабели CAT6, которые могут достигать скорости до 250 МГц, для получения высоких скоростей для служб потокового видео. Проверьте скорости, которые предлагает ваш интернет-провайдер: от 100 МГц или ниже требуется только кабель CAT5e. Сетевые адаптеры USB могут подключать устройства по беспроводной сети, чтобы вы могли преобразовать старые настольные компьютеры в устройства, совместимые с Wi-Fi. Беспроводные USB-адаптеры также работают на Smart TV, которые не имеют встроенных беспроводных адаптеров, только порты USB или Ethernet.Newegg также предлагает различные оптоволоконные сетевые кабели и расходные материалы, чтобы предоставить вам самые быстрые из доступных сетевых вариантов. Выбирайте из дуплексных и многомодовых оптоволоконных кабелей различной длины, головных станций и цветов для завершения сетевых подключений дома или в офисе. Цветовая кодировка различных кабелей может упростить устранение проблем с подключением в будущем.

    Какие типы USB-кабелей?

    USB, или универсальная последовательная шина, была создана для того, чтобы можно было подключать многие типы устройств через порт и кабель одного типа.Его первоначальная цель заключалась в обмене информацией. Сегодня USB-кабели могут не только передавать информацию, но и обеспечивать питание.

    USB — это лучший выбор для многих аудиоинтерфейсов, ноутбуков, смартфонов и планшетов. Он не только обеспечивает передачу данных и минимальную зарядку предыдущих разъемов USB, но также может обеспечить устройство мощностью до 100 Вт.

    При выборе кабеля USB важно понимать тип разъемов и стандарт скорости самого кабеля.Однако следует отметить один важный факт: USB-C зависит от технологии телефона, планшета или компьютера, на котором он установлен. Если устройство не поддерживает передачу аудио / видео через порт USB-C, подключение USB-C к переходному кабелю HDMI не позволит ему работать.

    Аналогичным образом, если устройство не поддерживает USB 3.1 Gen 2 со скоростью до 10 Гбит / с, подключение кабеля USB 3.1 Gen 2 этого не изменит. Однако большинство устройств на рынке в настоящее время уже поддерживают такие функции, и по мере развития технологий будут расти и возможности устройств, которые их используют.

    Последние изменения и достижения в технологии USB означают, что вы можете выбирать из более широкого диапазона опций USB. Понимание возможностей каждого типа разъема и стандарта кабеля может помочь вам решить, какой из них подходит для вашего приложения.

    Стандарты USB

    Технические характеристики

    USB указывают скорость и функцию кабеля, а также известны как стандарт производительности.

    USB 2.0

    В 2002 году был представлен USB 2.0 (высокоскоростной). Эта версия обратно совместима с USB 1. 1. Он увеличивает скорость подключения периферийного устройства к ПК с 12 Мбит / с до 480 Мбит / с, или в 40 раз быстрее, чем USB 1.1. Имя порта будет включать «Enhanced», «Enhanced Host» или «Universal Host».

    USB 3.1 Gen 1 (также называемый USB 3.0)

    USB 3.0 (SuperSpeed) (2008) обеспечивает значительные улучшения по сравнению с USB 2.0. USB 3.0 имеет скорость до 4,8 Гбит / с, что почти в 10 раз больше, чем у USB 2.0. USB 3.0 добавляет физическую шину, работающую параллельно с существующей шиной 2.0. USB 3.0 имеет обратную совместимость с USB 2.0. Имя порта будет включать USB 3.0.

    USB 3.1 Gen 2

    USB 3.1 (SuperSpeed ​​+) обеспечивает пропускную способность 10 Гбит / с, эффективную пропускную способность 3,4 Гбит / с и мощность 900 мА для нисходящего устройства. В отличие от USB 2.0, 3.1 Gen 2 является полнодуплексным. Стандарт USB 3.1 Gen 2 обратно совместим с 3.1 Gen 1 (или 3.0) и USB 2.0.

    Какие бывают типы разъемов USB?

    USB типа A

    • Обычно используется на стороне хоста, такой как ПК, клавиатура, сервер, концентратор, а также кабели и небольшие периферийные устройства
    • Прямоугольной формы с четырьмя штифтами по прямой
    • Легко идентифицируемое синее соединение

    USB тип B

    • Обычно для периферийных устройств или других устройств с питанием, включая принтеры
    • Квадрат со скошенными с одной стороны углами
    • Четыре штифта, по одному в каждом углу

    USB Mini Type-B

    • Прямоугольной формы с пятью штифтами
    • Обычно для использования с фотоаппаратами и другими небольшими устройствами

    Micro Type-B с 2.

    0 Стандартный кабель
    • Мобильные и портативные устройства
    • Прямоугольной формы с пятью контактами, 500 мА

    USB Micro Type-B с кабелем 3.1 Gen 1 (или 3.0) Стандартный

    • Мобильные и портативные устройства
    • Обеспечивает 900 мА

    USB Type-C

    • Поддерживает как хост, так и устройство, и нет необходимости в разных разъемах с обеих сторон этого продолговатого порта
    • Поддержка альтернативных режимов, позволяющих передавать не только данные USB через разъем и кабельную сборку.
    • Может быть подключен к любому порту с функциями, определенными самим оборудованием порта
    • Реверсивная ориентация заглушки («вверх» или «вниз»)
    • Реверсивный порт с симметричными 24 контактами, подключается к розетке с первой попытки
    • Поддерживает скорость передачи данных до 40 Гбит / с — четыре канала со скоростью 10 Гбит / с на канал
    • Может быть поставщиком или потребителем энергии с мощностью поставки до 100 Вт
    • Выдерживает 10 000 циклов вставки / извлечения
    • Обратная совместимость со старыми версиями

    Как правильно определить кабель USB стандарт

    Важно внимательно осмотреть хост и подключения устройств, чтобы убедиться, что порты для каждой оконечной нагрузки выбраны правильно, а затем выбрать спецификацию кабеля USB, соответствующую стандарту производительности для вашего приложения.

    Ресурсы USB

    Что это такое и какие вам нужны

    Подключение аксессуаров к ноутбуку, зарядка телефона и других устройств обычно выполняется с помощью кабеля USB.

    Но поскольку сейчас доступны различные типы, как узнать, какой из них, особенно когда вам нужно заказать замену через Интернет.

    Вот краткое руководство по всем стандартам USB, которые мы рекомендуем вам купить. У нас также есть самая последняя информация о скоростях USB после анонса USB 3.2, USB4 и Thunderbolt 4.

    Какие бывают типы USB?

    Здесь приведены все общие стандарты, но имейте в виду, что большинство USB-кабелей имеют разные типы разъемов на каждом конце, поэтому всегда проверяйте перед покупкой, чтобы убедиться, что вы получили тот, который вам нужен.

    USB-A

    До недавнего времени это был самый распространенный тип USB-порта, который можно было найти на ноутбуках, ПК и зарядных устройствах. Его легко узнать по его прямоугольной форме: когда вы заглянете внутрь, вы увидите, что половина его заблокирована другим пластиковым прямоугольником, а часть над ним пуста.

    Это связано с тем, что порт, к которому вы подключаете кабель USB-A, будет иметь соответствующий пластиковый прямоугольник, который обеспечивает хороший контакт с четырьмя разъемами, чтобы данные могли перемещаться между кабелем и устройством.

    Это также причина, по которой вам нужно как минимум трижды попытаться подключить его: первый — чтобы обнаружить, что это неправильный путь, второй — перевернуть его и обнаружить, что он все еще не подходит, а затем вернуться к первая ориентация и необъяснимым образом кабель теперь вставлен на место.Вот почему у нас теперь есть USB-C, который можно подключить как угодно вверх.

    Разъемы USB-A

    по-прежнему широко используются в технологиях, поскольку большинство ноутбуков и ПК имеют хотя бы пару таких портов, плюс большинство USB-зарядных устройств в вашем доме, несомненно, будут разновидностью разъема USB-A на самом зарядном устройстве, даже если порт на вашем телефоне или планшете — microUSB, USB-C или Lightning.

    Они же штатные приспособления на павербанках.

    Порты

    USB-A могут работать на трех скоростях — 1.x, 2.0 и 3.x — хотя в наши дни вы, вероятно, встретите только порты 2.0 и 3.x. Последний обычно идентифицируется по пластиковому блоку внутри синего цвета. Все они совместимы друг с другом, но передают данные с очень разной скоростью, причем 3.x является самой быстрой.

    Впрочем, вам не нужно беспокоиться об этом при покупке кабеля.

    Микро-USB

    До недавнего времени это были порт и кабель, которые вы использовали для подключения к телефону Android.Он выглядит как сжатая версия Mini-USB с длинным нижним краем, скошенными сторонами и более коротким верхним краем.

    Он также использовался в большинстве цифровых фотоаппаратов и до сих пор используется в некоторых видеорегистраторах, планшетах и ​​аксессуарах для телефонов. Самый распространенный кабель, используемый с Micro-USB, будет иметь разъем USB-A на другом конце, чтобы он подключал эту часть к настенному зарядному устройству, а затем меньший разъем к самому телефону.

    Micro USB-B

    Еще одна относительная редкость в наши дни — разъем Micro USB-B.Некоторое время он был опорой для внешних жестких дисков, но в основном был вытеснен USB-C. С точки зрения внешнего вида, это по сути Micro-USB с дополнительной маленькой коробкой справа.

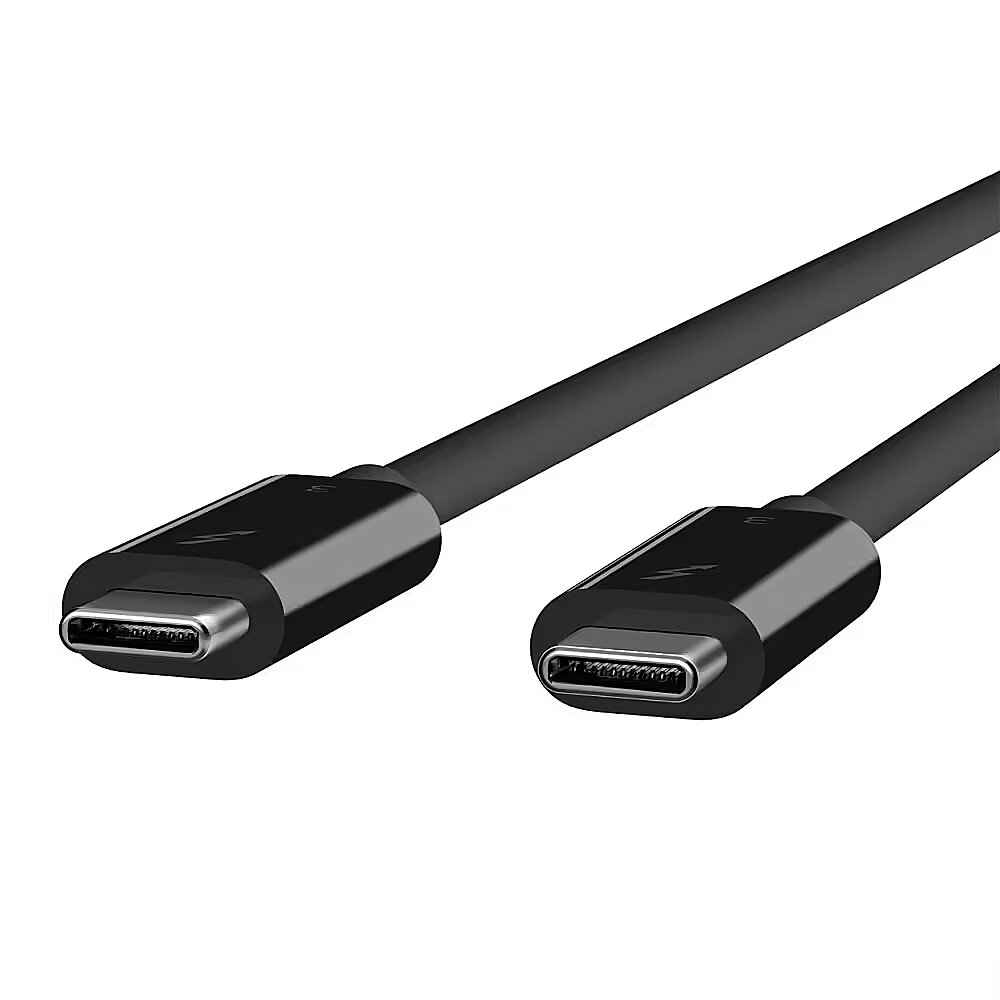

    USB-C

    Новым на рынке является USB-C, хотя он существует уже несколько лет. Они постепенно заменяют типы Micro-USB и USB-A, упомянутые выше, в основном из-за того, что USB-C может работать с гораздо большей скоростью и одновременно обрабатывать данные и потребляемую мощность (также видео, если они подключены к определенным устройствам. ).

    Это позволяет ПК и Mac использовать различные аксессуары через док-станции, которые вы можете подключить к портам, например, те, что мы нашли в нашем обзоре лучших концентраторов и адаптеров USB-C.

    Поскольку USB-C также можно использовать в качестве точки зарядки для устройства, он экономит место, так как не требуется дополнительная розетка. Это может привести к путанице, поскольку некоторые ноутбуки требуют большей мощности для правильной зарядки. Чтобы убедиться, что вы не столкнетесь с этими проблемами, мы рекомендуем взглянуть на нашу подборку лучших зарядных устройств для зарядки USB-C.

    USB-C легко обнаружить, так как он имеет изогнутый прямоугольный дизайн, который будет работать одинаково с обеих сторон, наконец, положив конец разочарованию Micro-USB и USB-A.

    Однако есть некоторые скрытые различия: USB-C уже прошел через два поколения, USB 3.1 (Gen1) и USB 3.2 (Gen2), причем первое поддерживает скорость 5 Гбит / с, а второе — 10 Гбит / с. Названия немного сбивают с толку, так как все они выглядят одинаково и имеют форму USB-C. Эти воды еще больше омрачаются разъемом Intel Thunderbolt 3 (который есть на Mac от Apple и iPad Pro), который все еще быстрее со скоростью 40 Гбит / с.

    Опять же, обычно все они работают в гармонии, но если вам интересны различия, то стоит прочитать Что такое USB-C?

    USB-C теперь является стандартным портом для зарядки телефонов Android, многих ноутбуков (это все, что есть на Apple Mac), а также планшетов и большинства новейших технологий.

    Какой USB-кабель мне нужен для моего iPhone?

    Apple упорно сопротивлялась новому стандарту USB-C на iPhone, хотя теперь он присутствует на некоторых iPad. Но для зарядки iPhone вам понадобится фирменный кабель Lightning.Если вы хотите узнать разницу, прочитайте наше сравнение Lightning и USB-C.

    USB-B

    Сейчас уже не так много, как раньше, но вы все равно найдете его в принтерах, внешних приводах компакт-дисков, некоторых аудиоинтерфейсах (и микрофонах) и других периферийных устройствах. Соединитель немного похож на 2D-изображение дома, поскольку он представляет собой квадрат с двумя наклонными сторонами, наклоненными внутрь, чтобы соединиться с «крышей».

    Мини-USB

    Опять же, этот стиль в значительной степени вышел из употребления, но он все еще встречается на старых цифровых зеркальных фотокамерах, видеорегистраторах, некоторых USB-микрофонах и других необычных аксессуарах. По сути, это немного похоже на разрезание разъема USB-B пополам и сохранение только верхней части, которая содержит скошенный край и «крышу», хотя и с немного более изогнутым краем.

    Обычно на другом конце находится USB-A для подключения к ПК или ноутбуку.

    Какой лучший выбор: USB Type-A против Type-B против Type-C

    Разбивка трех разъемов.

    Чтобы полностью понять USB Type-C, Type-A и Type-B, мы должны сначала взглянуть на различные версии стандарта USB.Тип USB относится к физической форме и разводке портов и заглушек, а версия обозначает скорость и функциональность всей системы межсоединений.

    Версии USB включают 1.1, 2.0, 3.0 и 3.1. USB 1.1 был первой версией USB, выпущенной в 1998 году, и имел максимальную скорость 12 Мбит / с. Во многих случаях USB 1.1 работает только со скоростью 1,2 Мбит / с и в значительной степени устарел.

    Выпущенный в 2000 году, USB 2.0 имеет максимальную скорость 480 Мбит / с в высокоскоростном режиме или 12 Мбит / с. Он обратно совместим с USB 1.1 и имеет максимальную выходную мощность 2,5 В (1,8 А).

    USB 3.0 был выпущен в 2008 году, имеет максимальную скорость 5 Гбит / с в режиме SuperSpeed ​​и обычно окрашен в синий цвет. Он обратно совместим с USB 2.0 и может обеспечивать питание до 5 В (1,8 А).

    Самая последняя версия USB — 3.1, выпущенная в 2013 году, удваивает скорость 10 Гбит / с, что делает его таким же быстрым, как и исходный стандарт Thunderbolt. Он обратно совместим с USB 3.0 и USB 2.0. USB 3.1 имеет три профиля мощности и позволяет более крупным устройствам получать питание от хоста: до 2 А при 5 В (при потребляемой мощности до 10 Вт) и до 5 А при 12 В (60 Вт) или 20 В (100 Вт).

    Плоская и прямоугольная форма USB Type-A была оригинальной разработкой для первого стандарта USB. На традиционном USB-кабеле разъем типа A, также известный как штекерный разъем A, входит в хост, а порт USB, в который вставляется штекер типа A, называется гнездом типа A.Порты типа A обычно находятся на хост-устройствах, таких как настольные компьютеры, ноутбуки, игровые консоли, клавиатуры, мыши, флэш-накопители и медиаплееры; периферийные устройства редко используют порт Type-A.

    В настоящее время USB 1.1, 2.0 и 3.0 имеют один и тот же дизайн Type-A, что означает, что он всегда совместим с портом Type-A, даже если устройство и хост используют разные версии USB.

    Обычно разъем типа B — это конец стандартного кабеля USB, который подключается к периферийному устройству, например к принтеру, телефону или внешнему жесткому диску, и также известен как вилка типа B.Порт на самом устройстве называется гнездом типа B.

    Поскольку периферийные устройства бывают разных форм и размеров, разъем Type-B и его сопутствующий порт также могут иметь несколько различных конструкций. В настоящее время существует пять распространенных конструкций штекеров и разъемов USB Type-B, включая исходный Standard-B, Mini-B, Micro-B USB, Micro-B USB 3.0 и Standard-B USB 3.0.

    Дизайн Standard-B используется для подключения к компьютеру больших периферийных устройств, таких как принтеры или сканеры, и был разработан для USB 1.1. Порты Mini-B значительно меньше по размеру, они встречаются в старых портативных устройствах, таких как цифровые фотоаппараты и старые портативные накопители, и становятся устаревшими. Micro-B USB немного меньше Mini и является наиболее распространенным дизайном USB-порта для современных смартфонов и планшетов. Micro-USB 3.0 — это самый широкий дизайн, который в основном используется для портативных накопителей USB 3.0; обычно конец кабеля типа A синий. Как и Standard-B, Standard-B USB 3.0 предназначен для администрирования 3.0 скорость.

    Размер порта и разъема Type-C 8,3 x 2,5 мм примерно такой же, как у Micro-B USB, что делает его достаточно крошечным, чтобы работать даже с самыми маленькими периферийными устройствами. Оба конца кабеля идентичны, что позволяет менять ориентацию вилки и избавляет от необходимости вставлять вилку в перевернутом положении.

    USB Type-C и USB 3.1 обратно совместимы с USB 3.0 и 2.0. В чистом USB-соединении Type-C порты и заглушки Type-A больше не включены, но для совместимости есть кабель типа A — Type C.Существуют также адаптеры, позволяющие хостам и устройствам типа C работать с существующими USB-устройствами.

    Хотя адаптеры для USB требуются впервые, скорее всего, это единственный раз, поскольку Type-C предназначен для использования в будущих и более быстрых версиях USB.

    Подробнее о журнале «Электронные продукты»

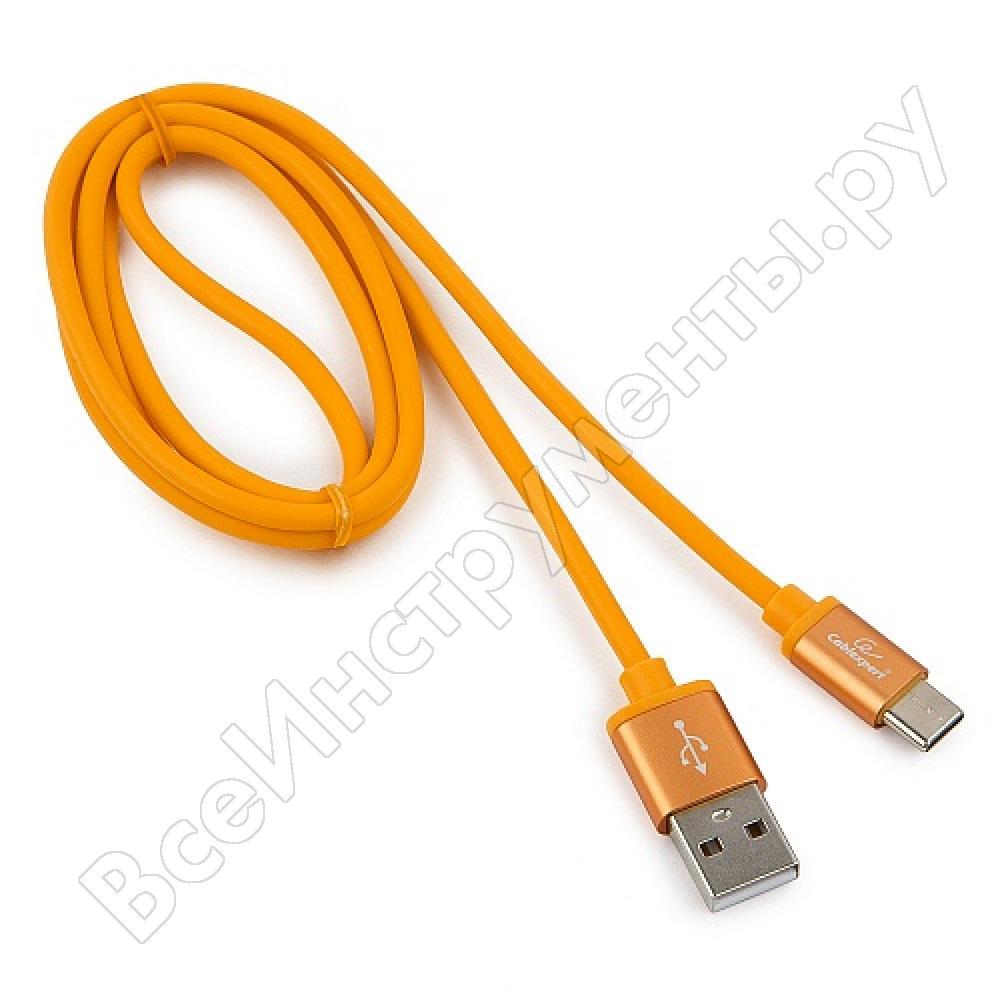

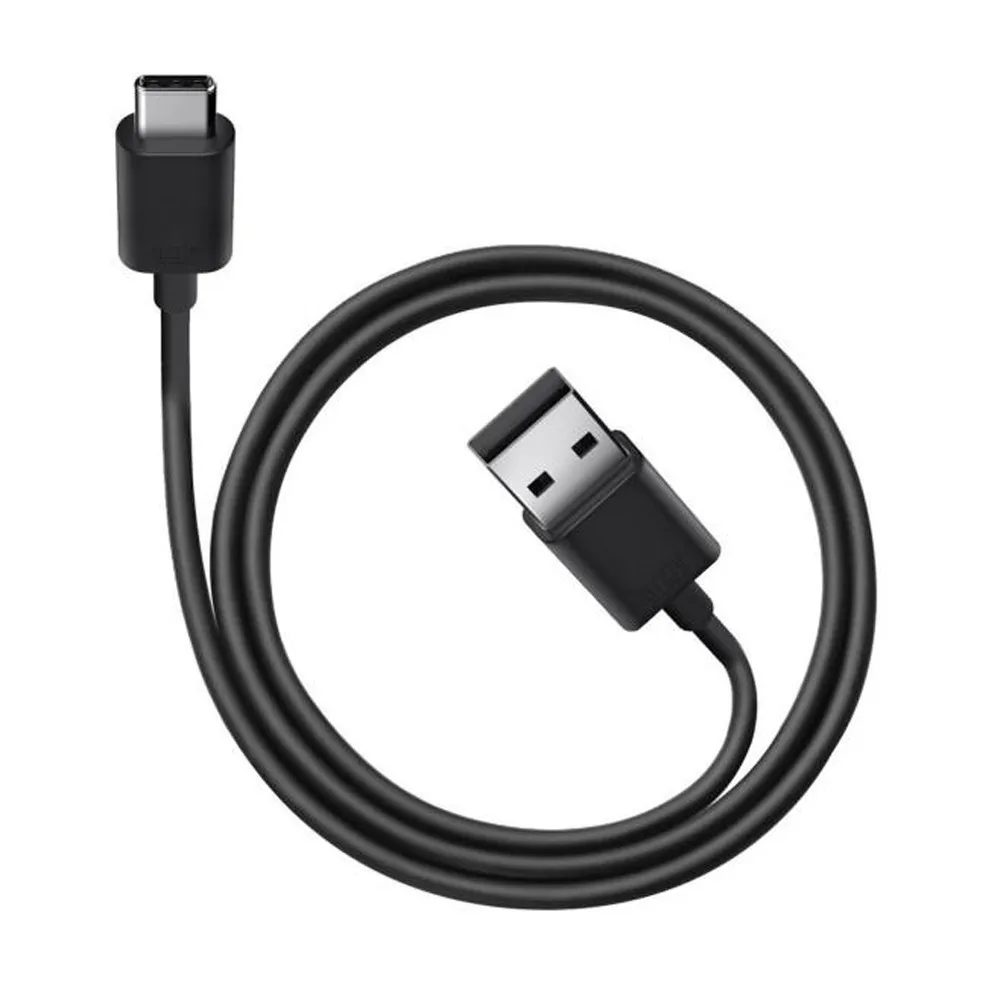

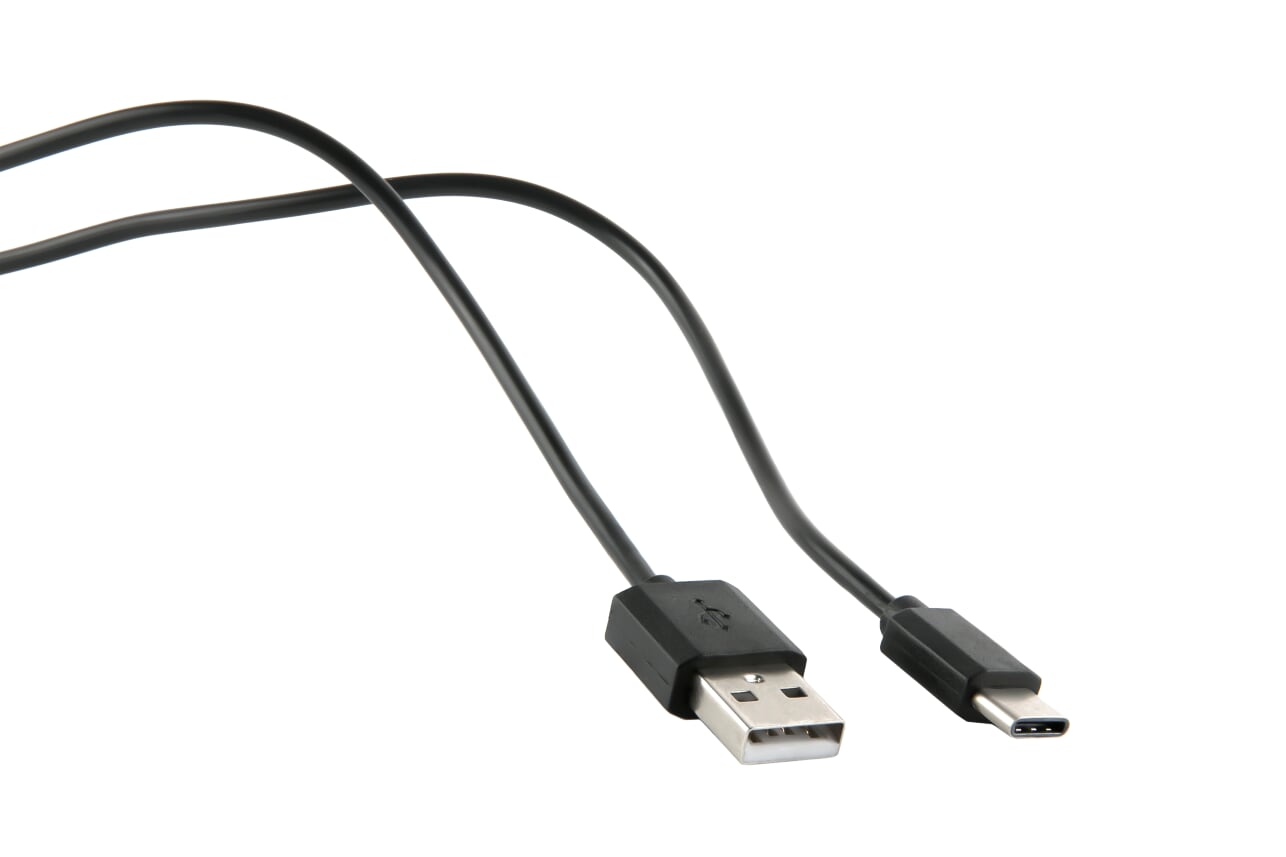

    Type-A to Type-C и Type-C to Type-C

    USB-кабели являются неотъемлемой частью нашей цифровой жизни, но они могут сбивать с толку.От поколения USB до типа разъема есть о чем подумать. Кроме того, USB-кабель, который может очень быстро заряжать ваш телефон или ноутбук, не обязательно может обеспечивать сверхбыструю передачу данных. Итак, чтобы упростить вашу задачу по покупке отличного USB-кабеля для ваших нужд, мы выбрали лучшие USB-кабели на рынке прямо сейчас.

    Прежде чем мы начнем, вот несколько вещей, которые следует помнить перед покупкой кабеля USB. Если вы покупаете USB-кабель в первую очередь для быстрой зарядки смартфона или ноутбука, обратите внимание на скорость зарядки, поддерживаемую кабелем.Если вы покупаете USB-кабель, который будет использоваться для передачи данных, проверьте его поколение.

    Вот обычно доступные поколения USB прямо сейчас:

    • USB 2.0 (также известный как USB Hi-Speed) — с возможностью передачи до 480 Мбит / с.
    • USB SuperSpeed ​​5 Гбит / с (также известный как USB 3.0 или USB 3.2 Gen 1) — с возможностью передачи до 5 Гбит / с.
    • USB SuperSpeed ​​10 Гбит / с (также известный как USB 3.1 или USB 3.2 Gen 2) — с возможностью передачи до 10 Гбит / с.
    • USB SuperSpeed ​​20 Гбит / с (также известный как USB 3.2 Gen 2 × 2) — с возможностью передачи до 20 Гбит / с.

    Очевидно, что скорость передачи данных также будет зависеть от разъемов в ваших устройствах. Поэтому, если ваши устройства на обоих концах также не могут поддерживать высокие скорости, вы не получите их при передаче данных. Само собой разумеется, что кабели, поддерживающие более высокие скорости передачи, обычно будут дороже, чем кабели, которые работают только на более низких скоростях (но не путайте более высокую цену с полным доказательством возможности высокоскоростной передачи данных).

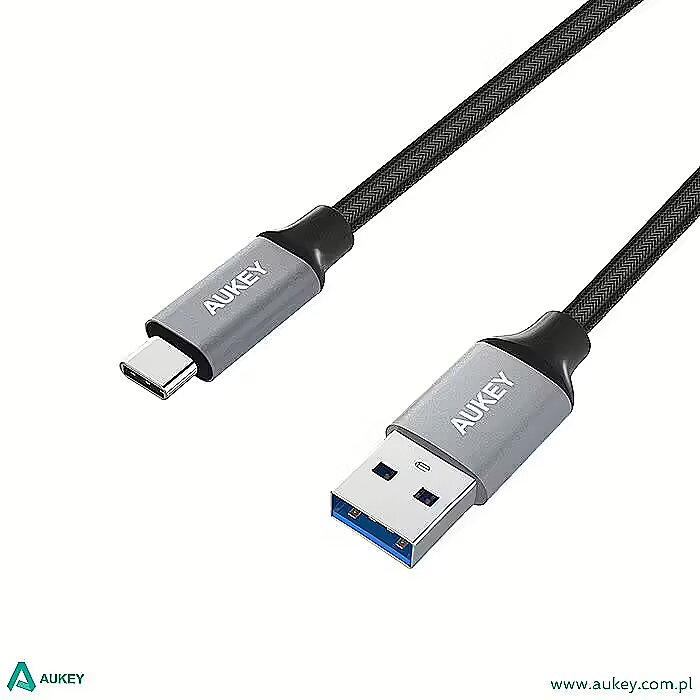

    Лучшие кабели USB Type-A — USB Type-C: USB Hi-Speed ​​и USB SuperSpeed ​​10 Гбит / с

      Кабель Belkin Mixit DuraTek с двойной нейлоновой оплеткой усилен арамидным волокном для большей прочности. Он поддерживает спецификации USB 2.0 и имеет длину четыре фута. Кабель может обеспечивать мощность до 3 А.
      StarTech.com Кабель USB A — USB C предлагается различной длины от 0,5 метра до 4 метров. Кроме того, он поддерживает скорость USB 2.0 и имеет пожизненную гарантию.Он может выдерживать зарядку 2,4 А.
      Этот USB-кабель AmazonBasics является одним из доступных USB-IF-сертифицированных кабелей типа A — типа C. Он поддерживает скорость USB 2.0 и зарядку до 3 А. Предлагается кабель трех длин — три фута, шесть футов и девять футов.
      Кабель Belkin BoostCharge USB-C — USB-A изготовлен из нейлоновой оплетки для повышения прочности. Он поддерживает скорость USB 2.0 и может заряжать 2,4 А. Вы можете купить его в размере одного или двух метров.

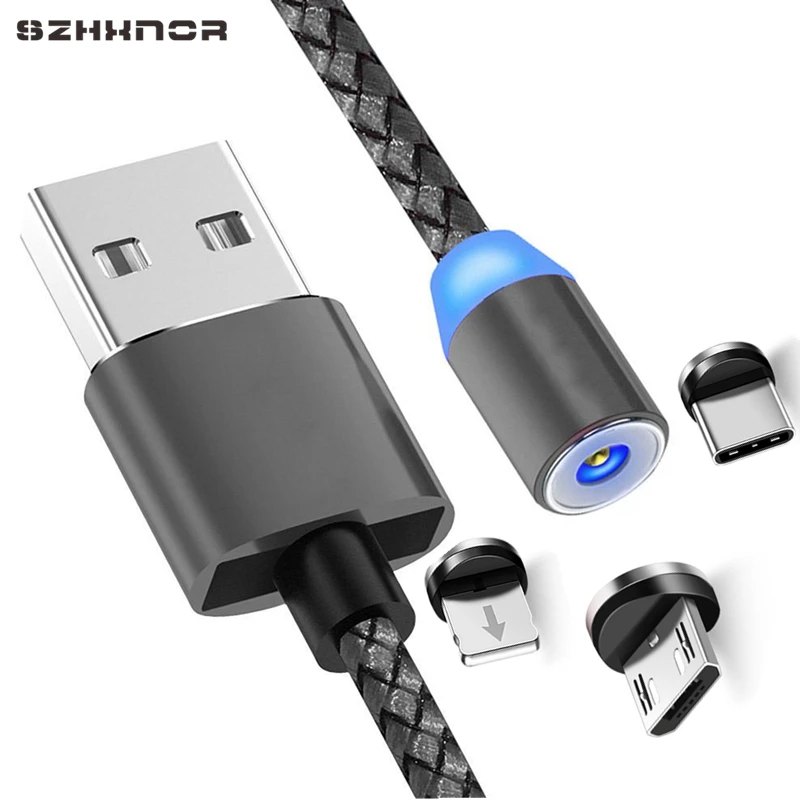

      Кабель Anker Powerline II поставляется с тремя разъемами — MicroUSB, Lightning и Type-C, поэтому вы можете выбрать тот, который вам нужен. Его размер составляет три фута, и он соответствует спецификациям USB 2. 0.
      Anker Powerline + имеет нейлоновую оплетку с двойной оплеткой для дополнительной прочности. Его длина составляет 10 футов, возможны варианты серого или красного цвета. Кабель поддерживает скорость USB 2.0.

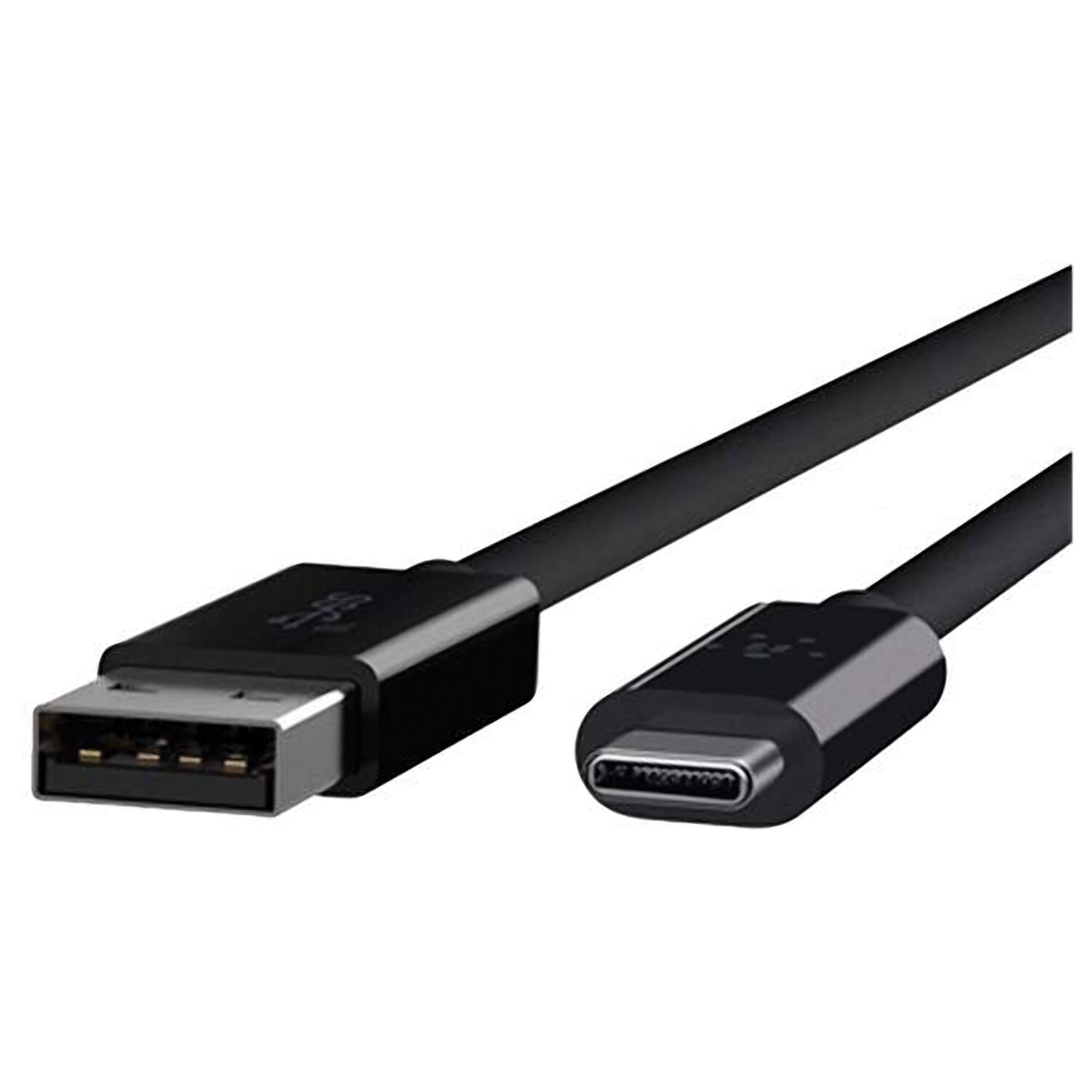

      Кабель Belkin Type-A — Type-C обеспечивает зарядку 3 А и может передавать данные через USB 2.0 скоростей. Его длина составляет четыре фута, и он является хорошим вариантом, если вам не нужна быстрая зарядка или передача данных.
      Как и кабель Belkin, этот кабель Anker Powerline II также поддерживает спецификации USB SuperSpeed ​​10 Гбит / с. Кроме того, он способен заряжать 3А и доступен в трех футах длиной. На кабель дается пожизненная гарантия.
      Кабель Nekteck USB 3.1 подходит как для зарядки, так и для передачи данных. Он поддерживает спецификации USB SuperSpeed ​​5 Гбит / с и зарядку 3 А.Кабель доступен в двухметровом размере и в одном варианте черного цвета.
      Кабель AmazonBasics поддерживает спецификации USB SuperSpeed ​​10 Гбит / с и зарядку 3 А. Он предлагается в размерах один фут и три фута, и вы можете выбрать один из четырех вариантов цвета.
      Кабель имеет значение Кабель USB-A — USB-C отлично подходит для передачи данных, поскольку он поддерживает скорость USB SuperSpeed ​​10 Гбит / с. Он также поддерживает зарядку до 15 Вт.
      Javex Type-C to A Cable — это приличный бюджетный кабель, поддерживающий спецификации USB SuperSpeed ​​10 Гбит / с.Он сертифицирован USB IF и имеет прочную конструкцию.
      Если вам нужно что-то более надежное, чем кабель Anker 3-в-1, этот кабель Spigen — отличный вариант. В нем используется нейлоновая оплетка премиум-класса, чтобы продлить срок службы, и он рассчитан на то, чтобы выдерживать более 300 000 изгибов. Кабель также совместим с QuickCharge 3.0 и сертифицирован MFi (Сделано из iPhone).
      Никому не нравится, что кабель для зарядки мешает игровому сеансу, поэтому Anker создал этот интересный кабель USB Type-A — Type-C с уникальным 180-градусным разъемом, чтобы зарядный кабель не мешал. .
      У Ugreen несколько иной подход к устранению проблем с кабелями для зарядки, которые мешают игре на смартфоне. Компания предлагает кабель от Type-A к Type-C, который поставляется с L-образным разъемом на конце Type-C. Это также должно помочь уберечь зарядный кабель.

    Лучшие кабели USB Type-C — Type-C: USB Hi-Speed ​​и USB SuperSpeed ​​5 Гбит / с, 10 Гбит / с

      Этот кабель имеет значение, если вам нужен шнур для сверхбыстрой зарядки.Он поддерживает мощность до 100 Вт и соответствует спецификациям USB 2.0. Кабель предлагается в размерах 3,3 фута и 6,6 фута.
      Если вам не нужны устройства PD такой высокой мощности, как 100 Вт, этот кабель Cable Matters с поддержкой PD 60 Вт также является хорошим вариантом. Он поддерживает спецификации USB 2.0 и предлагается в размерах три и шесть футов.
      Кабель Satechi — еще один отличный вариант для кабеля PD мощностью 100 Вт. Он также поддерживает спецификации USB 2. 0. Кроме того, кабель имеет двойную оплетку для повышения прочности.
      Кабель Nekteck USB C — USB C — хороший вариант как для быстрой зарядки, так и для сверхбыстрой передачи данных. Он поддерживает спецификации USB SuperSpeed ​​10 Гбит / с, а также быструю зарядку до 100 Вт.
      Этот кабель Anker Powerline II поддерживает как зарядку 100 Вт, так и спецификации SuperSpeed ​​10 Гбит / с. Его длина составляет три фута, и он будет работать со всеми вашими ноутбуками и смартфонами с портом Type-C.
      Отлично подходит для зарядки и передачи данных
      Если вы ищете отличный кабель, который может обеспечить зарядку 100 Вт и передачу данных 10 Гбит / с, этот кабель Cable Matters — хороший вариант.Он доступен как в белом, так и в черном цветах.
      Если вам нужен более длинный кабель USB Type-C и вы готовы немного пожертвовать скоростью передачи данных, этот кабель AmazonBasics — хороший вариант. Он поддерживает спецификации USB SuperSpeed ​​5 Гбит / с и зарядку до 3 А.
      Кабель StarTech.com обеспечивает зарядку до 60 Вт и поддерживает спецификации USB SuperSpeed ​​10 Гбит / с. Он размером два метра.
      USB-кабель Spigen DuraSync имеет хлопковую оплетку для дополнительной прочности.Он имеет скорость передачи данных USB 2.0 и мощность 60 Вт. Кроме того, вы получаете стяжку для кабелей.
      Официальный кабель для зарядки Apple USB-C бывает одного метра и двух метров. Кроме того, он поддерживает скорость передачи данных USB 2.0 и мощность до 96 Вт.
      Этот доступный по цене кабель USB Type-C — Type-C от Baseus поддерживает мощность до 100 Вт и поддерживает скорость передачи данных USB 2.0. Кроме того, кабель имеет нейлоновую оплетку для повышенной прочности.
      Кабель UGREEN USB-C — USB-C — отличный вариант для быстрой зарядки устройства USB-C. Он поддерживает мощность до 100 Вт и имеет нейлоновую оплетку. Вы можете купить его в размерах 3 и 6 футов.
      Бывают ситуации, когда L-образный или прямоугольный соединитель имеет больше смысла, чем традиционный прямой соединитель. Для таких ситуаций Ugreen предлагает кабель USB Type-C — Type-C, который имеет угловой разъем на одном конце и прямой разъем на другом.
      Если вам нужны прямоугольные разъемы на обоих концах кабеля Type-C — Type-C, то предложение Ugreen — отличный вариант. Он поддерживает мощность до 100 Вт и скорость передачи данных USB 2.0. Кабель также имеет нейлоновую оплетку.
      Компания Anker известна производством превосходных кабелей, и Powerline III Flow не исключение. Если вы устали от простых черных или белых кабелей USB Type-C, он представлен в семи захватывающих цветах. Вы также можете купить кабель трех или шести футов размера.

    Это лучшие USB-кабели на рынке. Вы можете выбрать один, исходя из ваших требований и бюджета. Просто убедитесь, что вы проверили возможности зарядки кабеля и скорость передачи данных. Если вам нужен отличный кабель USB Type-A-Type-C, Belkin Mixit DuraTek — хороший вариант, тогда как если вы ищете кабель Type-C-Type-C, кабель Satechi Type-C-Type-C отлично. У Anker, Cable Matters и NekTeck также есть неплохие варианты.

    Какой USB-кабель вы планируете купить? Дайте нам знать в комментариях.Между тем, если вы ищете быстрое зарядное устройство для своего телефона или ноутбука, мы выбрали лучшие на рынке устройства для быстрой зарядки USB PD.

    USB-кабели и коннекторы — SMART Technologies

      4 9
        0 Кабели USB и соединения
      • стандартные, мини- и микроразъемы
      • Разъемы типа A, типа B и Type-C
      • Разновидности USB-кабелей
      • USB-концентраторы с питанием от шины, с автономным и динамическим питанием

    Обзор

    USB-кабели, коннекторы и концентраторы

    Продукты

    Кабель универсальной последовательной шины (USB) используется для передачи данных и подачи небольшого количества энергии между устройствами.USB-кабели бывают трех размеров:

    Каждый из этих размеров может подключаться к двум типам USB-разъемов: Type-A и Type-B. Стандартные разъемы типа A наиболее распространены для компьютеров, в то время как разъемы mini и micro Type-A в основном используются для мобильных устройств. Разъемы типа B обычно встречаются на оконечных устройствах, таких как продукты SMART.

    Третий тип разъема, Type-C, новее и бывает только одного размера. Разъемы Type-C обычно встречаются в небольшой персональной электронике, такой как мобильные устройства и новые ноутбуки Apple.

    Продукты SMART имеют стандартные разъемы типа A и типа B. Тип USB-подключения исходного устройства определяет тип USB-кабеля, который вам понадобится.

    Помимо различных типов и размеров разъемов, существуют также различные разновидности USB-кабелей:

    • USB 1.x

    • USB 2.0

    • USB 3.0

    • USB 3.1

    Основные различия между разновидностями USB-кабеля — это скорость подачи питания и передачи данных.Новые разновидности (USB 3.0 и 3.1) обладают большей мощностью и более высокой скоростью передачи данных. USB 3.0 и 3.1 обратно совместимы с USB 2.0, но не с USB 1.1. Хотя продукты SMART поддерживают все разновидности, рекомендуется USB 2.0 или новее.

    Примечание

    Хотя USB 3.0 и 3.1 имеют обратную совместимость, совместимость может быть меньше 100%, и могут возникнуть проблемы при использовании USB 3.0 / 3.1 с USB 2.0. Если у вас возникли проблемы при использовании USB 3.0 / 3.1, попробуйте подключить концентратор USB 2.0 между продуктом SMART и компьютером. Если проблема не исчезнет, ​​используйте USB 2.0 вместо USB 3.0 / 3.1 или обратитесь к производителю компьютера. Чтобы гарантировать наилучшую производительность USB, убедитесь, что на компьютере установлены последние версии драйверов USB 3.0 / 3.1 и набора микросхем.

    Продукты SMART используют USB-соединение для включения сенсорных функций. USB-кабели низкого качества, не соответствующие отраслевым стандартам, могут вызвать проблемы с сенсорными функциями продуктов SMART.Кабели низкого качества также могут вызывать неожиданное поведение программных продуктов SMART (например, программного обеспечения для совместного обучения SMART Notebook), когда программное обеспечение используется с продуктом SMART или другим сенсорным дисплеем.

    О концентраторах USB

    Кабели USB подключаются к разъемам USB на устройствах. Для продуктов SMART используйте USB-кабель для подключения панели разъемов продукта SMART к комнатному компьютеру. Если вам нужно более одного USB-подключения, используйте USB-концентратор, как показано ниже:

    Типичный сценарий, в котором вам может понадобиться USB-концентратор, — это когда у вас есть только одно USB-гнездо на компьютере, но вам нужно подключить мышь, клавиатуру. и микрофон.Концентраторы также позволяют объединить устройства, подключенные через USB, в одну розетку, что позволяет отключить все устройства, отсоединив один кабель.

    Существует три типа концентраторов USB:

    Питание от шины

    Концентратор с питанием от шины получает питание от источника USB, например компьютера. Концентратор с питанием от шины не требует отдельного подключения к источнику питания. Он ограничен четырьмя портами нисходящего потока и не может обеспечить большую мощность для нисходящих устройств, чем та, которую обеспечивает исходное устройство USB.Если вы используете концентратор с питанием от шины с удлинительным кабелем, вы можете быстро разрядиться. Вам следует приобрести концентратор с кабелем USB с отдельным адаптером питания.

    С автономным питанием

    Концентратор с автономным питанием получает питание от внешнего источника питания и обеспечивает до 500 мА для USB 2.0 и 900 мА для USB 3.0 / 3.1 для питания каждого из подключенных USB-устройств. Количество энергии зависит от технических характеристик концентратора и версии USB-портов, доступных на концентраторе.

    Концентратор с динамическим питанием

    Концентратор с динамическим питанием представляет собой комбинацию концентратора с питанием от шины и с автономным питанием. Он автоматически переключается между режимами, если доступен отдельный источник питания.

    Минимальные требования и рекомендации

    Используйте только USB-кабели, отвечающие следующим требованиям:

    1.x и 2.0

    Не может быть длиннее 5 м (16 футов 5 дюймов). ) без использования специальных методов расширения

    3.0 и 3,1

    Не может быть длиннее 9 футов 10 дюймов (3 м) без использования специальных методов удлинения

    Для получения дополнительной информации о специальных методах удлинения см. Удлинители кабеля USB.

    При выборе третьего- USB-кабели сторонних производителей, поищите кабели с логотипом сертификации USB. Логотип указывает на то, что кабель прошел проверку на соответствие требованиям регулирующего органа Форума по внедрению USB (USB-IF) в отношении качества продукции.

    Сторонние варианты

    SMART идентифицировала перечисленные компании ниже в качестве потенциальных поставщиков продуктов, которые могут быть совместимы с продуктами SMART, если они правильно спроектированы, изготовлены и правильно включены в систему.

    Важно

    SMART не оценивает, не проверяет и не тестирует продукты, произведенные другими, на совместимость с продуктами SMART, и, таким образом, не предоставляет никаких гарантий, заявлений или гарантий, что перечисленные продукты будут совместимы с продуктами SMART или что они будут работать так, как представлено поставщиком.

    Если у вас возникнут проблемы, SMART не будет устранять неполадки стороннего оборудования, добавленного в систему. Если требуется устранение неполадок, вас, скорее всего, попросят удалить стороннее оборудование в рамках этого процесса.Поэтому SMART настоятельно рекомендует настроить и протестировать продукт SMART в том виде, в котором он был поставлен, прежде чем добавлять оборудование сторонних производителей.

    Следующий список приведен только в качестве примеров доступных периферийных устройств. Дополнительную информацию об этих продуктах необходимо получать непосредственно от других компаний.

    Важно

    SMART настоятельно рекомендует перед установкой протестировать любые сторонние компоненты, аксессуары, кабели или адаптеры. Обратитесь за помощью к сертифицированному реселлеру.

    Что такое USB-кабель?

    Аббревиатура «USB» является сокращением от термина «универсальная последовательная шина», аппаратного интерфейса, который был разработан таким образом, чтобы к ним можно было легко подключать периферийные устройства, такие как компьютерные мыши, клавиатуры, принтеры, цифровые камеры, сканеры, КПК и MP3-плееры. ПК. Производители компьютеров впервые начали заменять последовательные и параллельные порты портами USB в 1997 году; Сегодня каждый ПК на рынке имеет как минимум 4 порта для USB-подключений.

    Вообще говоря, кабели USB делятся на одну из двух различных групп полосы пропускания: 1.1, который передает данные с максимальной скоростью 1,5 Мбит / с, и 2,0, со скоростью передачи данных 480 Мбит / с. USB 2.0 обратно совместим с более низкими требованиями к передаче данных версии 1.1, но эту замену нельзя отменить; 1.1 просто не может обеспечить скорость передачи данных, необходимую для устройств с интерфейсом USB 2.0.

    В дополнение к классификациям пропускной способности, перечисленным выше, USB-устройства также могут быть отнесены к следующим «скоростным» категориям, которые определяют объем пропускной способности, который им необходим для работы:

    • Низкая скорость: оценка «низкой скорости» указывает на то, что устройству требуется минимальная пропускная способность (1.5 Мбит / с), поэтому его можно использовать вместе с кабелями USB 1.1 или 2.0. Джойстики, клавиатуры и компьютерные мыши — вот несколько распространенных примеров низкоскоростных устройств.
    • Полная скорость: устройствам с пометкой «полная скорость» требуется скорость сигнала 12 Мбит в секунду. Поскольку это обычное требование к пропускной способности, все USB-концентраторы на рынке были разработаны для поддержки Full Speed. И хотя скорость передачи данных выше, Full Speed, как и Low Speed, одинаково хорошо передает через 1.1 или 2.0 USB-кабель.
    • Высокая скорость: «Высокоскоростные» USB-устройства работают со скоростью 480 Мбит / с и требуют USB-кабеля с рейтингом 2.0.

    Одной из наиболее удобных функций USB-кабелей и устройств является их способность «горячей замены», что означает, что их можно подключать к компьютеру и отключать от него по мере необходимости, без необходимости в этом компьютере быть выключенным первым.

    Форум разработчиков USB, некоммерческая организация, также известная как USB-IF, является группой, ответственной за продвижение и поддержку стандартов USB.В состав USB-IF входят компании, разработавшие технологию USB, такие известные корпорации, как Agere Systems, Apple Computer, Hewlett-Packard, Intel, Microsoft и NEC. В USB-IF есть четыре рабочих комитета: комитет по соответствию, рабочая группа по устройствам, комитет по маркетингу и оперативная рабочая группа.

    Разъемы USB — и, соответственно, порты USB — могут быть двух разных стилей: типа «A» (для хостов и концентраторов USB) и типа «B» (для периферийных устройств).Кроме того, разъемы USB бывают трех разных размеров: стандартные, мини и микро. Вот общая разбивка того, как стили разъемов различаются в зависимости от класса размера и приложений, для которых каждое из них используется:

    • Стандартный USB: Стандартный — это исходный размер разъема USB, самый большой из всех. Разъемы стандартного размера «A» имеют длинную и очень узкую прямоугольную форму (примерно 4 мм x 12 мм), в то время как стандартные разъемы «B» по-прежнему имеют продолговатую форму, но с более короткими и широкими размерами (примерно 7 мм x 8 мм они ближе к быть квадратным).Стандартные разъемы USB обычно используются со «стандартными» периферийными устройствами, такими как принтеры, клавиатуры, компьютерные мыши и сканеры.
    • Mini USB: Разработанные для использования с небольшими портативными периферийными устройствами, такими как цифровые камеры, сотовые телефоны, КПК и MP3-плееры, разъемы Mini USB имеют более компактный и компактный дизайн, чем стандартные разъемы USB. В отличие от стандартных разъемов A и B, Mini A и B имеют очень похожие формы; однако их можно отличить друг от друга по верхним половинкам их вертикальных краев: стороны Mini A прямые, а Mini B закругленные.
    • Micro USB: В январе 2007 года USB-IF утвердила самый компактный на сегодняшний день размер разъема: Micro USB. Разъемы Micro USB примерно на 50-60% меньше мини-разъемов и заменяют Mini USB во многих новых КПК и смартфонах.

    USB-кабель с разъемами типа A (слева) и типа B (справа).

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
