Кабель витая пара назначение и область применения
Квалифицированные специалисты в сфере электричества витой парой называют особую разновидность кабеля, который используется для связи. В нем располагаются тщательным образом изолированные проводники.
Для чего проводники в кабеле свивают определенным образом?
Чтобы степень связи значительно возрастала, проводники скручивают по-особому. Сверху они накрыты для защиты специальной оболочкой из пластика высокого качества. Кабель витая пара обычно маркируется как ТР или twisted pair (витая пара — англ).
Однако скручивание проводников используется не только для того, чтобы уровень связи был лучше. Также подобные действия помогают значительно уменьшить появление помех от разных источников внешнего типа, а также и их интенсивность. Чтобы связь в отдельных парах кабеля уменьшалась, в витых парах категории 5 и больше технология обвивания проводников предполагает использование разного шага.
Где используют витую пару
Если рассматривать локальные сети, то здесь активно применяют витую пару. Причем задействуют такой кабель благодаря его невысокой цене, доступности. Еще одним преимуществом является простота монтажа. Именно поэтому витую пару активно используют в разных целях. Такой кабель задействуют в компьютерных системах, а также там, где необходимо подключаться к интернету.
Что такое UTP и какие бывают разновидности витой пары
Выделяют следующие основные типы витой пары:
- FTP. В данном случае витая пара покрыта для защиты фольгой, что предотвращает окисление и препятствует воздействию внешней среды. Защитный наружный слой является общим для проводников. Это экранированный кабель, то есть у него есть медная оплетка, выполняющая защитную функцию.
- S/FTP.
В данном случае витая пара имеет двойную защиту. У нее есть и оплетка из меди и экран из алюминиевой фольги. - U/FTP. В таком кабеле экран располагается по отдельности на каждой паре.
- F/FTP. В этом случае есть как общий экран из фольги, так и отдельный для каждой пары.
В данном случае витая пара имеет двойную защиту. У нее есть и оплетка из меди и экран из алюминиевой фольги.Однако существуют не только подобные разновидности. Иногда на кабеле можно увидеть маркировку с аббревиатурой UTP. Это означает, что витая пара является неэкранированной. Это тоже довольно распространенный тип. Другими словами, у кабеля отсутствует общий экран, а также экран для пар. Что касается использования такой витой пары, то тут в конструкции дополнительно внедрена специальная оплетка из меди либо фольга из алюминия. Например, кабель витая пара с экранами типов U/UTP и F/UTP.
Экранирование – это своеобразная конструкция, которая является защитой даже наиболее слабого сигнала от разнообразных помех.
Где приобрести витую пару?
Витую пару любой категории, от 5 до 8ой, с экранированием и без, с любым типом оболочки вы можете купить у интернет-дистрибьютора АйАдистрибьют. В каталоге товаров АйДистрибьют почти одна тысяча наименований только кабеля витой пары для любого вида проектов. Всего же кталог насчитывает более 50 000 позиций телекоммуникационного и электротехнического оборудования и инструмента. Доставка по Москве и Московской области осуществляется собственной службой доставки. Доставка в регионы осуществляется через транспортные компании. На всю продукцию распространяется гарантия производителя. Ждём вас!
Внимание! |
Невозможно себе представить здание, без каких-либо информационных сетевых коммуникаций, с помощью которых происходит передача данных. Компании по предоставлению пользователям различных проводников разработали и предложили специальную модель кабеля витая пара FTP (F/UTP), необходимую для передачи информации
Так же кабель является экранированным Foiled Twisted Pair, о чём свидетельствует дополнение в названии FTP. Экранированная защита выполнена в виде дополнительного внутреннего слоя фольги защищающей передачу данных от воздействия электромагнитных полей. Данный вид кабеля при монтаже можно прокладывать возле различной электронной аппаратуры и не бояться, что произойдёт снижение потока информации через проводник. Так же подобная модель проводника может подразделяться на модели для внутреннего или наружного монтажа. При выборе витой пары FTP (F/UTP) человек должен ознакомиться с его техническим описанием, и если будет в нём приставка indoor — это означает что подобный кабель можно размещать только в помещении. Модели проводника для внешней проводки обладают дополнительным слоем изоляции из ПВХ, который защищает всю конструкцию от внешних динамических или климатических воздействий.Категории кабеля витая пара
Кабель витая пара разделили на несколько категорий.
Их нумеруют от Cat1 до Cat7. В кабеле более высокой категории пар проводов обычно больше. И у каждой пары больше витков на единицу длины.В зависимости от того, к какой категории принадлежит кабель, можно без труда определить, в каких условиях его можно применять. Кабели отличаются по внешнему виду. Однако важнее, конечно, знать, в чем их технические различия.
Необходимо помнить: чем выше номер категории, тем больше скорость передачи данных. Например, кабель Cat5 вполне подойдет для гигабайтной скорости. Сетевому оборудованию и розеткам, к которым подключен этот кабель, необходимо поддерживать такую же скорость. Они также должны иметь соответствующие настройки в драйвере сетевой карты.
Пятую категорию заменили 5 Enhanced (Cat-5e). Фактически это тот же самый кабель, только в нем жесткий стандарт относительно перекрестных помех. Cat-5 – 4-парный кабель, который использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий.
Кабель Cat-5e сейчас получил очень широкое распространение.
Чаще всего для построения компьютерных сетей. Отметим, что можно встретить двухпарный кабель категории 5e. Он хорош тем, что у него низкая себестоимость, да и толщина у него поменьше.
Кабели Cat-5 и Cat-6 отличаются количеством витков витой пары на единицу длины и толщиной оплетки. Длина витка у Cat-5(e) – 1,5-2 витка на сантиметр, а у категории Cat-6 количество витков больше двух. Внутри одного кабеля каждая цветная пара также обладает различной длиной витка. Она основана на простых числах.
Длины витков подобраны так, чтобы два различных витка не могли совпадать. Количество витков на каждую цветную пару обычно уникально для каждого производителя. У кабеля Cat-5e есть нейлоновая нить, которая борется с перекрестными помехами внутри кабеля. А толстая оплетка защищает от близких наводок и внешних перекрестных наводок, влияние которых увеличивается по мере увеличения частоты.
Кабель Cat6 нашел применение в сетях Fast Ethernet и Gigabit Ethernet. Он состоит из четырех пар проводников.
Способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит – на расстояние до 50 метров. Кабель Cat6a применяют в сетях Ethernet. Он состоит из четырех пар проводников. Способен передавать данные на скорости до 10 Гбит/с.
Как обжать витую пару: Инструкция, фото, схема
Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности
Как правильно обжать витую пару
Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:
- Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
- Выбираем схему.
- В соответствии с ней располагаем жилы.
- Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
- Обжимаем один конец кабеля.
- Второй конец кабеля обжимаем по схеме выбранной для первого конца.
- Патч-корд готов.
- Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.
| Схема B |
| |
| Схема A |
|
Как быстро обжать витую пару
Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:- Берём любую удобную вам последовательность жил
- Обжимаем первый коннектор
- Берём точно такую же последовательность жил из п. 1
- Обжимаем второй коннектор
- Готово!
1Заметьте — это совершенно неправильный подход. Так делать можно только в очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.
Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!
Локальная сеть из 2-х компьютеров
Обратная схема / Обратный патч-корд
Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.Есть витая пара, но нет свитча.
Легко!
| Кросс для сети 10Мбит/с и 100Мбит/с | Кросс для гигабитной сети 1000Мбит/с |
|
|
Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.
Как обжать 4-х жильную витую пару
Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми:
| Схема A | Схема B |
|
|
Кабель витая пара: типы, строение, категории
Относительно невысокая стоимость кабеля этого вида способствует его широкому применению в телекоммуникационных технологиях и интернет-сетях.
Виды витой пары
Медные жилы как элемент витой пары необходимо защитить от внешнего воздействия окружающей среды для продления эксплуатационного срока.
Существуют механическая, электрическая и химическая защиты проводников. Установка определённого вида защиты в каждом проводнике определяет его вид. Для различия каждой категории витой пары применяется специализированная терминология.
Экранирование – это обшивка каждой медной жилы в отдельности. Русскоязычное определение соответствует английскому SHIELDING.
Общий экран (англ. SKREENING) – это обшивка, установленная по всей длине сетевого кабеля.
Алюминиевый материал, используемый для защиты медных жил, имеет англоязычное определение FOILED. В конструкции витой пары фольга может применяться без ограничений, так как её использование не влияет на свойства меди.
Если сетевой кабель в процессе эксплуатации требует специальной защищённости от неблагоприятного внешнего влияния, его проводники изолируют дополнительной обшивкой DOUBLE JUCKET, изготовленной из полиэтиленового материала.
В настоящем времени различают экранированный (STP) и неэкранированный (UTP) кабель.
В экранированном сетевом кабеле имеется защитная обшивка общего экрана и отдельная жила имеет свой экран. Кроме того, экранированный сетевой кабель различают как защищённый (SF/UTP): предполагает двойную защиту на основе алюминиевого материала, а также медной обшивки и незащищённый (U/STP): отличается отсутствием внешней обшивки при отдельно изолированных проводниках. Неэкранированный сетевой кабель отличается отсутствием защитной обшивки. Наличие обшивки обеспечивает его надёжность и безопасность, и предотвращает неблагоприятное воздействие на него электромагнитного излучения.
Витопроводниковый кабель, в котором обшивка защищена материалом на основе алюминия, называется фольгированным (FTP). Отдельный вид сетевого кабеля, обозначенный фольгированно-экранированным (S/FTP), защищает отдельно взятый проводник обшивкой из алюминиевого материала и внешний экран – обшивкой из медного материала.
В зависимости от количества отдельно используемых жил, применяемых в конкретном витопроводниковом кабеле, он может быть многожильным или моножильным.
В состав многожильного провода входит несколько медных проводников, он обладает достаточной гибкостью, что позволяет использовать его в извилистых местах для соединения электропроводки и телекоммуникационного оборудования. Благодаря своим характеристикам нашёл широкое применение при изготовлении коммутационных шнуров. Кроме того, многожильный кабель имеет большой показатель затухания сигнала.
Моножильный сетевой кабель включает один медный проводник. Витая пара этого вида идеально подходит при прокладывании в застенках одного строения между разными помещениями с дальнейшим подключением электророзетки к её концу.
Строение кабеля
Витопроводниковый кабель состоит из проводников, обвитых друг другом, и одновременно закрученных другими жилами. В однопроводниковом кабеле толщина каждой жилы составляет +/- 0,5 мм, во многопроводниковом — намного меньше. В настоящее время для обозначения числовых значений толщины кабелей применяется метрическая и американская системы.
Материалом для изготовления изоляции жил служат полимерные материалы, по толщине не превышающие 0,2 мм. Для изготовления высококачественных проводов используется политетрафторэтилен, обладающий высокой стойкостью к температурным изменениям, водонепроницаемостью, хорошей эластичностью и гибкостью. Для обеспечения дополнительной защиты в витопроводниковом кабеле используют капроновое волокно, характеризующееся эластичностью и повышенной прочностью. Оно продольно разрывает внешнюю обшивку провода при разделке и, не затрагивая экранирования жил, облегчает доступ к ядру.
Общее количество медных жил, представленных в одном витопроводниковом кабеле может составлять до 100 единиц. Наибольшее распространение имеют конструкции 2-х и 4-х пар. Цветовая идентификация жил является строго фиксированной: одна жила белого цвета, другие — цветные. Разделывая проводники можно допустить ошибку, так как жилы белого цветы идентичны на вид. Во избежание путаницы при изготовлении витой пары проводник белого цвета часто штрихуют цветным оттенком в соответствии с цветом её пары.
Цветовая маркировка помогает различить витопроводниковый кабель по функциональному назначению, а также определяет характеристики изоляционного материла. Наружная обшивка для витопроводникового кабеля, которая используется в работах для прокладки строений изнутри, обычно серой окраски. Для наружных работ используется чёрный провод, а оранжевая окраска указывает на стойкость использованного для обшивки материала к горению.
Таким образом, существует следующие обшивки витой пары и их маркировка:
- Полипропилен (РР). Применяется при прокладке сооружений снаружи. Отличается стойкостью к высокому температурному режиму.
- Пластикаты поливинилхлоридные (PVC), имеющие хорошие электрические характеристики используются при внутренней прокладке.
- Полиэтилен (РЕ). Применяется при внешних работах по укладке и монтаже витой пары.
- Zero Halogen (LSZX). Применяется в местах, где есть вероятность причинения вреда людям от токсичного газа.
- Огнестойкая (FR). Устойчива к открытому огню и на сегодняшний день стандартами определено время от получаса до трёх часов, в течение которого обшивка может функционировать.
- Low Smoke (LS). Отличается малым выделением дыма в процессе горения.
- Бронь (В). В качестве брони используется полоска из стали, которой переплетают снаружи витую пару.
Самой распространённой формой витопроводникового кабеля является круглая, но в отдельных случаях целесообразнее будет использование плоского провода.
Разновидности витопроводникового кабеля по категориям
В основе различия между категориями витопроводникового кабеля лежат предельные значения его скоростной способности при распространении информации (Мбит/сек). Категории определены английским словом CAT и цифровой принадлежностью от 1 до 7 в соответствии с международным стандартированием. Чем больше витков на определённом отрезке его длины, тем больше пропускная частотная полоса и соответственно, выше его категория.
На сегодняшний день различают:
- Категорию CAT 1,
к которой принадлежит одножильный кабель с частотным диапазоном 0,1 МГц. Применяется при передаче цифровой и голосовой информации с задействованием модемного устройства. Из-за сильного воздействия помех не нашёл своё применение в инновационных технологиях. В Америке повсеместно применялся раньше в переплетённой структуре, а в Российской Федерации применяется без переплетений и в настоящее время. - Категорию CAT 2,
представленную двухжильным проводом с частотным диапазоном 1 МГц. В современности не применяется. По этому проводу данные передавались со скоростью около 4 Мбит/сек. В крайне редких случаях, возможно его применение при прокладке линий для телефонной связи. - Категорию CAT 3,
к которой относится 4-х жильный витопроводниковый кабель (случается и 2-х жильный) с частотным диапазоном 16 МГц. Распространено при строительстве линий телефонной связи, интернет-линий 10BASE-T , развивает скоростную способность до 100 Мбит/сек. Отличается от предыдущих видов стандартным соответствием IEEE 802.3. - Категорию CAT 4,
которую представляет 4-х жильный проводник, в прошлом применяемый в 100BASE-T4 и 10BASE-T технологиях. В современности не эксплуатируется. Частотная полоса составляет 20МГц. - Категорию CAT 5,
представленную 4-х жильным проводом с частотной полосой 100 МГц, применяемый при построении интернет линий 1000BASE-T, 100BASE-TХ, 10BASE-T. Информационные данные передаются со скоростью 1000 МГц (при применении 4 жил) и 100 МГц (при применении 2 жил). Современным усовершенствованным проводом этой категории есть CAT 5е с 4-мя жилами и частотной скоростью 125 МГц. Максимальный отрезок по длине от устройства к устройству составляет 100м, а показатель затухания сигнала комп-комп — 5 м. В современности это самый распространённый вид витопроводникового кабеля. - Категорию CAT 6,
к которой принадлежит 4-х жильный проводник с частотной полосой 250 МГц. Используется в стандартах интернета Gigabit и Fast. Информационные показатели передаются в скоростных пределах 1000 МГц. Дополнительная категория CAT 6а, была стандартизована в 2008 году. Проводник этой категории считается высокоскоростным (10 Гбит/сек). - Категорию CAT 7,
в которой представлен 4-х жильный S/ FTP провод для построения широкополосных интернет- сетей. На сегодняшний день ведётся разработка категории CAT 7а с частотной полосой около 1200 МГц.
Информационные показатели передаются в скоростных пределах 1000 МГц. Дополнительная категория CAT 6а, была стандартизована в 2008 году. Проводник этой категории считается высокоскоростным (10 Гбит/сек).Волновое сопротивление отдельной медной жилы в проводе должно составлять около 120 Ом, иначе сетевое качество будет ухудшено и соответственно произойдёт деформация передаваемого сигнала.
Схемные обжимы сетевого провода
Под процедурой обжима витопроводникового кабеля подразумевают закрепление разъёмных конечных соединений провода с использованием 8-ми контактного разветвителя (8Р8С). Каждому виду кабеля соответствует определённый разветвитель. На внутренней стороне разветвителя врезаны восемь ячеек, предназначенных для каждого отдельного проводника, сверху над которыми расположены контакты.
При обжиме важно правильно пронумеровать металлические контакты.
Обжимается разветвитель 8P8C категории CAT 5 или CAT 5е(на фото CAT 5 неэкранированный)
ФОТО
Обжим 4-х проводникового (двухпарного UTP2/FTP2) провода
Стандартизованный вариант 10Base-T/100Base-TX
ФОТО
В процессе изготовления сетевого кабеля, с помощью которого будет обеспечено соединение компьютера и сетевых устройств используют прямой и кроссовый обжим.
Благодаря применению первого, который является самым распространённым, изготавливаются провода для присоединения компьютера к роутеру, и соединения коммутационного оборудования между собой. Второй вид обжима не нашёл широкого применения и служит в основном для соединения двух компьютерных устройств.
При изготовлении прямого провода его концы обжимаются по идентичной схеме. Немаловажным моментом является то, что как вариант здесь можно использовать только две пары вместо четырёх, что позволит одновременно соединить два компьютерных устройства.
Однако, информация при этом будет подаваться с существенно низкой скоростью.
Прямой провод. Стандартизованный вариант EIA/TIA-568A
ФОТО
Стандартизованный вариант EIA/TIA-568B (применяется чаще)
ФОТО
Кроссовый кабель
ФОТО
В кроссовом проводе возможно использование исключительно восьми проводников.
Основные моменты при обжиме
Кримпер HT-568 для обжима разветвителей RJ-45, RJ-12
ФОТО
Как установить штекер
Для того, чтобы обжим кабеля не привёл к общей неисправности, необходимо правильно соединить все его пары с разветвителем. Каждая отдельная пара используется по своему назначению:
- 1-2 передаёт данные от MDI порта к MDI-X порту;
- 3-6 принимает данные MDI портом от MDI-X порта;
- 4-5, 7-8 используются по необходимости.
Чтобы проверить правильность обжима провода применяют приспособление тестер, проверяющий состояние витой пары. Тестер состоит из основных элементов: передатчика, который передаёт световой сигнал на все восемь проводников витой пары по отдельности, и приёмника, сигнализирующему в ответном порядке световыми индикаторами.
От показаний индикаторов зависит результат обжима: если они светятся поочерёдно, следовательно, процесс обжима прошёл правильно. Отсутствие сигнала на некоторых светодиодах говорит о том, что определённые жилы неплотно прилегают к ячейкам разветвителя. В таком случае необходимо провести повторный обжим провода.
Монтажные работы
Правильно проведённый монтаж витопроводникового кабеля обеспечит высокую скорость при передаче информационных данных. При проведении монтажных работ необходимо следить за соответствием положения кабеля существующим изгибам. Повышенная кривизна может привести к частичному или полному повреждению провода. Экранированный витопроводниковый кабель нуждается в особом внимании при монтаже. В процессе проведения работ важно сохранить целостность защиты по общей длине провода. Сопротивляемость к помехам будет существенно уменьшена при сильном натягивании провода. Также при монтаже экранированного кабеля необходимо начинать работать только при заземлении его экрана.
цена, фото, характеристики. / ГК «ВИАТЕК»
Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 100 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерных барабанах и отрезается по метрам. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Кроссовое оборудование Cabeus (Россия), артикул: 7285c – фото, технические характеристики, условия доставки по Москве и России.
Для того, чтобы купить кабель витая пара cabeus 7285c в ВИАТЕК, достаточно заполнить форму онлайн заказа, позвонить по телефону: +7 (495) 225-81-60 или написать на e-mail: [email protected].
Внимание: кроссовое оборудование cabeus (россия), артикул: 7285c сертифицирован для продажи в России. Описание на сайте носит информационный характер и может отличаться от описания, предоставленного в технической документации производителя (Cabeus). Производитель оставляет за собой право изменять конструкцию, технические характеристики, внешний вид, комплектацию товара без предварительного уведомления продавца. Данное описание не является публичной офертой.
Многопарный кабель категории 5 симметричной парной скрутки предназначен для передачи сигналов с частотой до 100 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внутренних магистралей. Состоит из 100 пар.
Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T2, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
TP провода (витая пара): общая информация
Содержание статьи:
Вступление
Для проводного соединения компьютеров в локальную сеть, а также подключение компьютера к сети Интернет не обойтись без проводов, называемых «витая пара». Общая информация про TP провода (витая пара) в этой статье.
Что такое TP провода, витая пара
В технологиях проводных соединений компьютерных, телефонных и других слаботочных сетей не обойтись без специальных проводов (кабелей) называемых витая пара.
Профессионалам провода витая пара более известны по аббревиатуре TP, как TP провода, что собственно переводится, как Twisted Pair (витая пара).
Во-первых, TP это скорее кабели, чем провода. Относятся они к группе LAN кабелей. LAN это аббревиатура Local Area Network — локальная сеть. В кабеле минимум два провода (одна пара) с медными однопроволочными (solid) жилами.
Во-вторых, название этих кабелей пошло от технологии их производства. Все провода расположенные под общей оболочкой LAN кабеля разделены на пары. Каждая пара кабеля скручена по часовой стрелке. Цвета парных проводов в кабеле не повторяются. Частота витков каждой пары разная.
Такое деление на витые, разноцветные пары значительно упрощают их подключение (распиновку) и снижают воздействие электромагнитных помех извне. На фото вы видите классический провод витая пара 4 провода, используемый для домашних компьютерных сетей.
Где используется витая пара
Было бы не верным ограничивать использование проводов витая пара, только в компьютерных сетях. Их применение гораздо шире:
- Компьютерные сети — ЛВС, LAN;
- Телефония;
- Пожарная и охранная сигнализация;
- Структурированные кабельные системы — СКС;
- Другие сети слабых токов.
Маркировка кабеля витая пара
В упрощённом варианте маркировка витой пары базируется на двух буквах TP — Twisted Pair (витая пара). Однако в продаже кабеля с маркировкой только TP вы не встретите. Основные маркировки витой пары следующие:
UTP — кабель без экрана (Unshielded Twisted Pair). Наиболее популярный вид кабеля, используется повсеместно, в том числе в домашних компьютерных сетях.
FTP — кабель экранированный фольгой. Все провода пар защищены общим экраном из фольги (foiled twisted pair).
STP — по умолчанию, экран для каждой витой пары. STP аналогичен неэкранированной витой паре (UTP), но имеет дополнительную, фольгу или медную оплётку каждой пары для защиты от помех.
STP-кабели дороже по сравнению с UTP, но способны поддерживать более высокие скорости передачи на больших расстояниях.
На практике
Для выбора кабеля витая пара большее значение имеет не общепринятая маркировка кабеля, а обозначение по международной классификации.
Например, кабель STP может иметь марки:
- F/UTP кабель с защитой фольгой;
- S/UTP кабель с защитой оплёткой;
- SF/UTP кабель с защитой и оплёткой и фольгой;
- S/STP кабель с защитой каждой пары и всего кабеля.
Для ориентирования в маркировках кабелей витая пара поможет такая таблица.
Конструкция TP провода

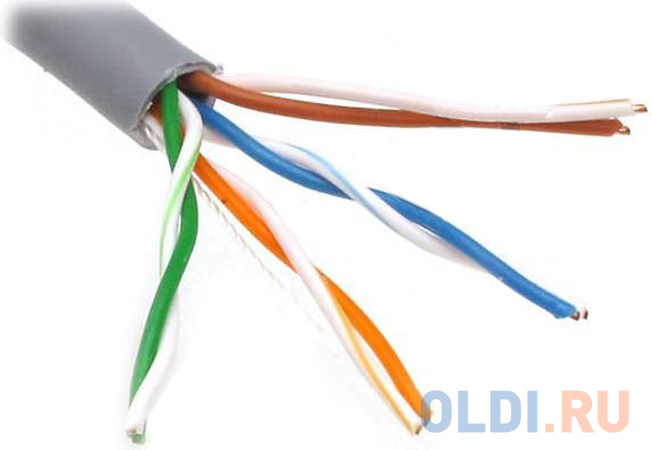

Для примера рассмотрим конструкцию LAN кабеля UTP 4 пары, категория 5e.
На фото видим кабель с витыми парами (2) и внешней оболочкой (1).
В качестве проводников используется медный провод жёсткого типа «Solid», диаметром 0.51 мм иначе AWG 24 (American Wire Gauge).
AWG и сечения в ммAmerican Wire Gauge — зарубежный калибр проводников. Смотрим таблицу соответствий AWG и сечений в мм.
Изоляция проводов выполнена из полиэтилена повышенной плотности с толщиной min. 0,18 мм.
Оболочка кабеля выполнена из ПВХ толщина оболочки 0,4 мм.
Что такое категория 5e TP провода
Категория 5e (e — enhanced, расширенная) это категория кабеля по характеристикам и требованиям к испытаниям на частотах до 100 МГц. Разводится по схемам T568A или T568B с использованием разъёмов 8P8C (RJ-45).
Вывод
Общая информация про TP провода (витая пара), изложенная в этой статье, позволяют познакомится с данным видом кабельной продукции и продолжить их изучение в монтаже, распиновке и подключении.
©webonto.ru
Еще статьи
Похожие статьи:
Что такое витая пара? (с иллюстрациями)
Витая пара — это набор из двух проводников, плотно скрученных друг с другом в серии витков, чтобы минимизировать помехи и позволить им передавать сигнал с максимальной четкостью. Эта проводка полезна для телекоммуникационного оборудования, такого как телефоны и кабельные линии, для предотвращения перекрестных помех и других проблем, которые могут повлиять на качество сигнала. Существует несколько типов витой пары, доступных для использования в различных приложениях, каждый из которых имеет рейтинг, чтобы предоставить информацию о типах настроек, в которых его можно использовать.
Когда два проводника проходят рядом, каждый из них генерирует собственное электромагнитное поле по мере прохождения энергии.Иногда между проводами могут возникать искусственные соединения, которые могут создавать перекрестные помехи, когда сигналы переходят между проводами. Это может создать эффект смешивания на больших расстояниях. Скручивание ограничивает воздействие помех за счет постоянного переключения того, какой провод подвергается воздействию соседа. Техники должны быть осторожны с проводкой, так как они могут случайно создать переключаемую пару на конце, где два провода из двух разных пар соединяются вместе в соединительной или соединительной коробке.
Производители могут вводить в проволоку разное количество витков.Больше скручиваний создает больший эффект подавления, чтобы ограничить помехи, но также увеличивает стоимость провода. Производителю необходимо сбалансировать потребности приложений, в которых будет использоваться провод, с расходами, связанными с производством. Обычно несколько витых пар проложены вместе в одном кабеле. Скорость скручивания каждой пары различается, поскольку соединенные вместе идентичные витые пары могут начать мешать друг другу.
Самая обычная витая пара — неэкранированная, когда отдельные проводники, обернутые в основные оболочки, скручены друг вокруг друга и связаны в один и тот же кабель.В экранированной витой паре производитель оборачивает пары фольгой и добавляет изоляцию. Это ограничивает обмен данными между парами и может быть рекомендовано для таких вещей, как высокоскоростная передача данных. Без экранирования могут возникнуть помехи и ухудшить сигнал.
Номинальные параметры для проводки витой пары основаны на количестве витков и типе изоляции.Провод с высокой скручиванием и высокой изоляцией предназначен для таких требовательных приложений, как высокоскоростной Интернет. Низкие уровни скручивания и низкая изоляция подходят, прежде всего, для приложений только для передачи голоса. Такие клиенты, как телекоммуникационные компании, могут заказывать кабельную продукцию по индивидуальному заказу для конкретных проектов, а базовая витая пара доступна в магазинах оборудования и электроники для любителей, подрядчиков и людей, выполняющих проекты по благоустройству дома.
Как выбрать витую пару?
Майк Цинберг — июль 2014 г.
В нынешних условиях, когда доступно так много типов кабелей, установщику иногда сложно выбрать подходящий кабель витой пары среди таких типов, как CAT5e, CAT6, UTP, STP и т. Д..
На рынке нестандартной установки мы имеем дело с пятью различными типами использования витой пары:
- Расширение HDMI с помощью технологии TMDS в двухкабельных системах
- Расширение HDMI с помощью однокабельной технологии HDbaseT
- Расширение VGA / YPrPb — аналоговые системы
- IP-сеть
- Другое использование, такое как аудио, безопасность и т. Д.
В этой статье мы обсудим расширение HDMI с помощью методов HDbaseT или TMDS.
Удлинители типа TMDS:
TMDS — это в основном метод двоичной одномерной модуляции, где в идеале «1» имеет значение + 0,5 В, а «0» — значение -0,5 В. Чтобы отправить больше «1» и «0» за один и тот же временной интервал, TMDS должен использовать более быстрые часы и, следовательно, выделять меньше времени для каждой «1» и «0» — Picture1. Расширение HDMI с помощью TMDS — это более старая технология, в которой используется существующая сигнализация по кабелю HDMI с помощью двух кабелей.Один кабель предназначен для TMDS (видео и аудио), а другой передает все необходимые дополнительные данные HDMI, такие как DDC (EDID, HDCP), CEC, Hot Plug (HP) и т. Д. TMDS — это однонаправленные высокоскоростные данные, которые могут достигают 10 Гбит / с для различных разрешений и форматов, а DDC, CEC и HP намного медленнее двунаправленных данных значительно ниже 1 Мбит / с. Если часть кабеля TMDS не обеспечивает достаточной полосы пропускания — точность разрешения и глубины цвета будет ограничена. В самом кабеле HDMI используется кабель типа CAT6STP с индивидуально экранированными витыми парами.Диапазон длин кабелей HDMI обычно не превышает 70 футов. Для кабелей длиной от 40 до 70 футов обычно требуется активная схема эквалайзера (эквалайзера) на конце Rx кабеля для восстановления искаженного кабелем сигнала TMDS.
Глазковая диаграмма TMDS TX
Рисунок 1.
Расширители типа HDBaseT:
HDbaseT — это совершенно новая технология, не использующая модуляцию TMDS.HDbaseT, как и 10GbaseT, использует гораздо более совершенную модуляцию PAM16. PAM16 — это двумерный метод, в котором биты модулируются как по амплитуде, так и по времени. PAM16 позволяет иметь 16 различных глазковых диаграмм, накопленных по амплитуде (по вертикали) для одного тактового цикла, Рисунок 2. Когда вы развертываете расширитель HDbaseT или коммутатор / усилитель-распределитель со встроенным HDbaseT, происходит два преобразования: пакет сигналов HDMI TMDS, DDC, CEC и Hot Подключите преобразователь в PAM16 на конце Tx, а затем обратно, чтобы завершить HDMI на конце Rx.Использование более низких тактовых частот PAM16 позволяет отправлять значительно больше данных по тому же кабелю, чем в случае TMDS, а также достигает значительно больших расстояний. Все это возможно благодаря более медленным тактовым частотам PAM16 по сравнению с методом TMDS.
Глазковая диаграмма PAM16 TX
Рисунок 2.
Рассматривая эти два существующих метода расширения HDMI с помощью кабелей витой пары, давайте ответим на наш главный вопрос: Как выбрать лучший кабель для работы?
- CAT6 всегда лучше CAT5e. CAT6 использует провода большего диаметра и поэтому архивирует более широкую полосу пропускания, иногда превышающую 500 МГц. Более высокая пропускная способность предотвратит искажение глазковых диаграмм TMDS или PAM16 на больших расстояниях. Оба типа расширителей позволят отправлять одно и то же разрешение на большие расстояния или увеличивать разрешение и / или количество бит на цвет. Разрешение 4Kx2K / 24 также требует примерно вдвое большей полосы пропускания по сравнению с разрешением 1080p / 60.
- STP (экранированная витая пара) всегда лучше, чем UTP (неэкранированная витая пара). STP блокирует помехи снаружи кабеля. Витая пара — это дифференциальный метод передачи сигналов, который теоретически защищает от внешних помех. Однако при очень высоких скоростях передачи данных эта дифференциальная защита не является идеальной, и высокочастотные высокочастотные высокочастотные сигналы могут создавать ошибки данных. Такая интерференция приводит к тому, что изображение «сверкает» там, где пиксели изображения имеют неправильное значение данных. Дополнительным преимуществом STP является унификация земли между сторонами Tx и Rx. Для длинных кабелей заземление может существенно отличаться и быть плавающим между Rx и Tx стороной.Дифференциация заземления и плавающий ток могут иметь такую величину, что она не всегда может игнорироваться схемой дифференциального сигнала на конце Rx. Припаивание экрана кабеля STP к земле на каждом конце Tx и Rx создает единую пластину заземления, которая устраняет эту проблему. На рисунке 3 показано сравнение общих характеристик UTP и STP на коротком 9-футовом кабеле. Даже при такой длине и низкой частоте UTP демонстрирует большее ухудшение сигнала.
Рисунок 3. - Экранированный кабель с отдельной парой лучше, чем неэкранированный кабель STP. Эти отдельные экраны блокируют помехи изнутри кабеля. Помехи между внутренней витой парой и витой парой иногда могут быть более серьезной проблемой, чем внешние помехи из-за частот данных, используемых как в передаче сигналов TMDS, так и в PAM16. Дополнительным преимуществом при индивидуальном экранировании является снижение сопротивления заземления между Tx и Rx.
Ниже приведен пример кабеля CAT6 / STP, который объединяет все три перечисленных выше проблем в один пакет:
KD-CAT6STP100 — Высокопроизводительные кабели CAT6 / STP
Рисунок 3.
Основные характеристики:
- Предназначен для 1000Base-TX, 100Base-TX; Приложения 10Base-T и HDBaseT®
- Особенности 4 витых пары с индивидуальным экраном из алюминиевой фольги
- Полное экранирование оплеткой по форме S / FTP
- Диапазон частот: от 1 до 1,4 ГГц
- Размер проводника: 23 Awg Bare Copper
- Материал внутреннего экрана: алюминий-майларовая лента
- Общий материал щита: луженая медь
- Цветовой код проводника для оплетки: Стандартный
- Всего проводов: 8
Этот кабель продемонстрировал значительное улучшение производительности по сравнению с обычными кабелями CAT5e и CAT6, показанными в таблице 1 ниже.Для методов TMDS, HDBaseT «Lite» и HDBaseT «Full» были протестированы различные кабели:
| KD-CATHD100 / KD-CATHD150 | |||||||||||||
| 1080p (только 8 бит) | Длина кабеля | ||||||||||||
| Продавец | Кабель | 50 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | 350 | 400 | 450 | 500 |
| Поставщик1 | CAT5e / UTP | O | O | ||||||||||
| Поставщик 2 | CAT5e / STP | O | O | O | |||||||||
| Поставщик 3 | CAT6 / UTP | O | O | O | |||||||||
| Поставщик 4 | CAT6 / STP | O | O | O | |||||||||
| Цифровой ключ | CAT6 / STP | О | О | О | О | О | О | О | |||||
| 1080i / 720p (8/10/12 бит) | Длина кабеля | ||||||||||||
| Продавец | Кабель | 50 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | 350 | 400 | 450 | 500 |
| Поставщик1 | CAT5e / UTP | O | O | O | O | O | O | ||||||
| Поставщик 2 | CAT5e / STP | O | O | O | O | O | O | ||||||
| Поставщик 3 | CAT6 / UTP | O | O | O | O | O | O | O | |||||
| Поставщик 4 | CAT6 / STP | O | O | O | O | O | O | O | |||||
| Цифровой ключ | KD-CAT6STP1X | О | О | О | О | О | О | О | О | ||||
| KD-CATHD300Lite | |||||||||||||
| 1080p / 1080i / 720p | Длина кабеля | ||||||||||||
| Продавец | Кабель | 50 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | 350 | 400 | 450 | 500 |
| Поставщик1 | CAT5e / UTP | O | O | O | O | O | |||||||
| Поставщик 2 | CAT5e / STP | O | O | O | O | O | |||||||
| Поставщик 3 | CAT6 / UTP | O | O | O | O | O | |||||||
| Поставщик 4 | CAT6 / STP | O | O | O | O | O | |||||||
| Цифровой ключ | KD-CAT6STP1X | О | О | О | О | О | О | О | |||||
| KD-CATHD500Pro | |||||||||||||
| 1080p / 1080i / 720p | Длина кабеля | ||||||||||||
| Продавец | Кабель | 50 | 100 | 125 | 150 | 200 | 225 | 250 | 300 | 350 | 400 | 450 | 500 |
| Поставщик1 | CAT5e / UTP | O | O | O | O | O | O | ||||||
| Поставщик 2 | CAT5e / STP | O | O | O | O | O | O | O | |||||
| Поставщик 3 | CAT6 / UTP | O | O | O | O | O | O | O | O | ||||
| Поставщик 4 | CAT6 / STP | O | O | O | O | O | O | O | O | ||||
| Цифровой ключ | KD-CAT6STP1X | О | О | О | О | О | О | О | О | О | О | ||
Как видно из Таблицы 1, кабель KD-CAT6STP1X демонстрирует значительное увеличение длины по сравнению как с обычным кабелем CAT5e UTP или STP, так и с кабелем CAT6 UTP или STP.
Что такое витая пара?
Витая пара повсюду. Это было в наших стенах еще до нашего рождения. И все же большинство людей об этом не думают. Это довольно интересно, поскольку витая пара и оптоволоконные кабели делают возможным практически все в современной жизни.
На рисунке выше показан кабель витой пары. Это то, что вы подумали. В одной резиновой оболочке много кабелей, и они скручены попарно.Пары скручены, поэтому они остаются вместе. Казалось бы, в этом нет большего волшебства, чем это… или есть?
Истоки витой пары
Чтобы понять, что такое витая пара, нужно вернуться во времена телеграфа. С телеграфом у вас есть пара проводов, которые идут от точки к точке в том, что сегодня кажется очень простой системой. Хотя в свое время это было совершенно футуристично. Телеграф был настоящей передовой штукой.
Проблема с прокладкой телеграфных проводов заключается в том, что градостроители хотели использовать те же опоры для электрических трамваев.Это создавало помехи в телеграфных линиях, поскольку открытые провода пропускали большой ток и производили много шума. Почти случайно было обнаружено, что пересечение проводов на каждом полюсе решает проблему. Электромагнитные поля каждого провода гаснут, когда они пересекаются.
Александр Грэм Белл, возможно, не изобрел телефон, но он изобрел витую пару. Используя ту же теорию, что и при пересечении телеграфных линий, он обнаружил, что может проложить множество проводов близко друг к другу, если пары, используемые для каждой цепи, пересекаются друг с другом.Пока пары пересекались с разной скоростью (1 виток на дюйм, 1,5 витка на дюйм и т. Д.), Помехи действительно уменьшались. Это сделало телефонную проводку намного проще.
Витая пара в компьютерных сетях
Ранние компьютерные сети использовали ленточные кабели там, где все провода были на одной линии, или коаксиальные кабели, как сейчас в телевизоре. Оба эти метода были медленными, и скорость проводной сети в 1980-х годах колебалась около 3 мегабит в секунду. Ленточные кабели были хрупкими, а коаксиальные — дорогими.Если компьютерные сети должны были расти, должен был быть лучший способ.
Это решение было 10BaseT. В сети 10BaseT использовалась проводка телефонного типа, что позволяло создавать дешевые и простые сети. Во многих офисах уже были проложены 8-жильные витые пары в стенах, и их было легко добавить. Так в компьютерных сетях начали использовать витую пару.
UTP или STP?
UTP означает неэкранированную витую пару. Другими словами, все провода просто болтаются вместе. Поскольку пары скручиваются с разной скоростью, помехи не так много, и вам не нужно добавлять какое-либо экранирование.
Однако в некоторых случаях вы можете использовать кабель STP или экранированную витую пару. Кабели STP используют экран из фольги или оболочку, чтобы обернуть каждую пару. Экранирование пары позволяет упростить заземление кабеля, что необходимо, когда в линии больше тока. Это также делает весь кабель более устойчивым к внешним помехам. Иногда кабели STP используются в тех случаях, когда вы пытаетесь сократить выбросы летучих химикатов, поскольку пластиковые детали могут быть тоньше, а металл не токсичен при пожаре.
Лучший выбор кабелей
Независимо от того, какой кабель вы ищете, в Solid Signal вы найдете все, что вам нужно!
Производители упрощают заделку кабеля витой пары
Усовершенствования продукта упрощают процесс подключения кабеля витой пары к гнезду.
За последние несколько лет многие профессионалы по монтажу кабелей привыкли к оконечным заглушкам производителей соединителей. Центральный компонент модульной оконечной линии связи (MPTL), оконечный штекер появился на рынке сравнительно недавно.Каждая из этих вилок имеет определенный уровень патентованной конструкции и инструментов, а также свой собственный метод подключения.
В то время как подключение кабелей витой пары к модульным разъемам является относительно новым занятием и навыком для многих установщиков, подключение этих кабелей к разъемам — это то, чем они, по сути, занимаются с тех пор, как они были в торговле. Но это не означает, что процесс подключения витой пары к гнезду остается неизменным в течение этого времени. Некоторые производители разъемов для витой пары внесли изменения в свои наборы продуктов, чтобы улучшить и упростить процесс подключения.Эта статья укажет на пару примеров из них.
Система Leviton Atlas-X1 оснащена устройством для разгрузки от натяжения (на переднем плане), а также рычагами для открывания дверцы для поддержки быстрых, повторяемых заделок без инструментов.
Система Siemon Z-Max категории 6A доступна с экранированными и неэкранированными компонентами, и компания делает упор на быстрый, простой и надежный процесс подключения. «Интуитивно понятный дизайн розетки Z-Max оптимизирует каждый этап процесса завершения, чтобы исключить ошибки, которые приводят к задержкам и переделкам, устанавливая новый стандарт скорости и согласованности как для UTP, так и для экранированного завершения категории 6A», — заявляет Симон.«Терминальный модуль Zero-Cross ускоряет шнуровку, сохраняя при этом парную структуру. Быстрое завершение с помощью Z-Tool исключает вариативность, которая может снизить производительность. UTP и экранированные розетки оканчиваются точно так же ». Кроме того, по заявлению компании, проверка проводки упрощается за счет цветового кодирования двух поверхностей.
Энди Рейнольдс, менеджер по развитию каналов для Siemon, прокомментировал: «Когда мы впервые запустили Z-Max, мы были довольно консервативны в наших оценках времени завершения, предполагая, что это может быть последовательно выполнено примерно за 60 секунд.Но с тех пор подрядчики на местах регулярно сообщают о значительно более быстрых результатах ». Основываясь на этих отзывах, компания предложила установщикам прислать видеоролики с их самым быстрым отключением Z-Max. Победитель этого конкурса завершил остановку за 23,5 секунды, а занявший второе место завершил ее за 28,9 секунды.
Что касается производительности розетки, компания заявляет, что ее «диагонально ориентированная контактная технология представляет собой уникальную конфигурацию, которая меняет выравнивание каждого отдельного контакта в розетке Z-Max для явных преимуществ в производительности.Он максимизирует разделение между парами от соседних розеток, чтобы минимизировать посторонние перекрестные помехи, улучшает характеристики перекрестных помех на ближнем конце в розетках, [и] полностью закрытые ICD [соединения смещения изоляции] устраняют воздействие неизолированных проводников ».
Компания заявляет, что другие функции ее системы Z-Max категории 6A ориентированы на пользователя. Например, экранированные розетки имеют линейные каналы шнуровки, которые обеспечивают правильное размещение проводов, а двухстороннее цветовое кодирование обеспечивает проверку проводки до и после шнуровки.
Leviton предлагает медную кабельную систему Atlas-X1 в неэкранированном (Категории 5e, 6 и 6A), а также в экранированном (Категории 5e, 6, 6A и 8) вариантах. Он обеспечивает процесс завершения без инструментов для всех уровней производительности. «Инновационный органайзер и рычаг открывания двери поддерживают самое быстрое в отрасли заделку и заделку без инструментов для простой и предсказуемой установки, экономии времени и снижения затрат на рабочую силу», — заявила компания, представив Atlas-X1, добавив, что платформа “Дает установщику единообразный метод подключения по всем направлениям, от Категории 8 до Категории 5e для экранированных и от Категории 6A до Категории 5e для установок UTP.»
В видео, демонстрирующем процесс заделки без инструментов для Atlas-X1, Левитон объясняет, что разъем« предлагает широкий спектр функций для быстрой установки. Разъем поддерживает простые и предсказуемые установки для экономии времени и снижения затрат на рабочую силу. А с идентичным форм-фактором изучите только один процесс завершения для Cat 5e, 6, 6A и выше. Если потребуется доработка, инновационные рычаги открывания дверей сэкономят драгоценное время и упростят ремонт ».
Leviton также подчеркивает рабочие характеристики соединительной линии для скорости передачи, а также поддержку доставки Power over Ethernet.«Оптимизированная для PoE геометрия зубцов предотвращает повреждение от дуги в зоне сопряжения контактов вилки и разъема», — отмечает компания. Кроме того, «прочный металлический корпус Atlas-X1 обеспечивает непревзойденную долговечность как UTP, так и экранированных разъемов, а также рассеивает тепло на 53 процента лучше, чем пластиковые разъемы для приложений PoE».
Компания заключает: «Atlas-X1 идеально подходит для развертывания во всех типах критически важных сетей. Он предлагает завершение без использования инструментов для упрощенной установки и легко масштабируется для миграции до 40GBase-T.Он также способен поддерживать питание по Ethernet до 100 Вт ».
Эти два предложения производителей иллюстрируют шаги, предпринятые поставщиками кабельных систем для повышения простоты и эффективности процесса подключения разъемов. Мы продолжим освещать внедрение продуктов и технологий, направленных на улучшение рабочего процесса профессионалов в области кабельной торговли. u
Патрик Маклафлин — наш главный редактор.
Пример витой пары
Чтобы увидеть, как коэффициент распространения работает на практике, мы собираемся пропустить несколько типичных сигналов через линию передачи, известную как витая пара.
Как следует из названия, эта линия передачи представляет собой просто два изолированных провода. закручивались друг вокруг друга. Он был запатентован еще в 1881 году парнем по имени Александр Грэм Белл, для использования в высокотехнологичной системе связи под названием телефонная сеть
На верхнем рисунке в патенте показана одиночная витая пара, а на нижнем рисунок показывает, как можно объединить несколько витых пар в более крупный кабель.Идея сработала так хорошо, что к 1920-м годам телефонная компания строить такие кабели
1 800 линий передачи по витой паре, все укомплектованы вместе в один кабель.
В конце концов телефон отказался от использования витой пары для дальней связи. передача, переход к коаксиальному кабелю, микроволновому радио и, в конечном итоге, оптоволоконному кабелю оптические кабели. Но есть еще стационарные телефоны, подключенные к большая телефонная сеть по витой паре.
Хотя витая пара редко используется для междугородной связи, она до сих пор широко используется для связи на короткие расстояния (до 100 метров).Кабели которые поддерживают стандарт связи Ethernet, обычно используют кабель с несколько линий передачи по витой паре, как показано ниже
Эта страница: Синусоидальные волны через витую пару описывают, что происходит с синусоидой волны при движении по витой паре разной длины.Этот будет выполнено математическим вычислением и оценкой распространения коэффициент, задаваемый уравнениями телеграфа. Результаты будут по сравнению с измеренными данными из таблицы спецификаций для одного конкретного марка линии передачи витая пара. Расчеты не идеальны согласуются с измеренными данными, но они достаточно близки для правительства работа — или для более артистичных — достаточно близка для джаза.
Как только мы узнаем, как синусоидальные волны проходят через витую пару, мы можем использовать Фурье Код для анализа и компьютерного моделирования, показывающий, как будет двигаться прямоугольный импульс. через кабель. Эта страница: Импульсы через витую пару показывают, как два разных импульсы ширины будут проходить через кабели витой пары.Широкий (1 мс) импульс может проехать много километров по кабелю и при этом быть узнаваемым, в то время как узкий (10 нс) импульс сохраняется только на несколько десятков метров. Как прогнозируемый коэффициент распространения, оба импульса страдают от затухания и искажение.
В телеграфных системах люди отправляли импульсы, изображающие персонажей Морзе. Код.Сегодняшние системы цифровой связи часто используют ряд аналогичных ширина импульсов для передачи битов последовательных данных по кабелю. Эта страница: Серийные данные Сквозная витая пара показывает, как витая пара ослабляет и искажает сигналы данных.
Не все сигналы связи являются цифровыми. Белл изначально разработал это кабель для передачи аналоговых голосовых сигналов.Он все еще используется сегодня для это приложение, а также отправка других типов аналоговых сообщений. Этот страница: Голос Через витую пару показывает, как ухудшается качество голосового сигнала. витая пара. Без усиления сигнал непригоден для использования через 100 км из-за к затуханию. Усилители могут преодолеть большую часть затухания, но кабель все равно так сильно искажает сигнал, что через 100 км остается очень заметные искажения.Уравнения телеграфа через распространение коэффициент, показал инженерам, насколько серьезным станет это искажение, как кабель может быть изменен, чтобы минимизировать его, или как системы могут быть построены, чтобы компенсировать это. Эти последние несколько тем относятся к другим веб-страницам. перечисленные выше предназначены только для того, чтобы дать вам представление о проблеме, с которой вы можете столкнуться облицовка.
Хотя перечисленные выше страницы относятся к одному типу витой пары, проблемы встречаются в большинстве линий передачи. Точные частоты, величина затухания и другие параметры будут варьироваться в зависимости от линии строительство, но одни и те же проблемы возникают практически во всех из них.
Иконки для кабеля витой пары — Скачать бесплатно в векторном формате, PNG, SVG, GIF
Иконки для кабеля витой пары — Скачать бесплатно в вектор, PNG, SVG, GIFИконки
Фото
Музыка
Иллюстрации
ПоискRJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
RJ45
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Аудиокабель
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
Вагон фуникулера
+ Коллекция
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 Витая пара, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 пакет оборудования для видеонаблюдения Системы видеопередачи
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC — UTP Unshield CAT5 RJ45 Витая пара, поддержка HD 720p / 1080p CVI TVI AHD сигнал для системы камер видеонаблюдения 1 пакет видеооборудования видеонаблюдения Системы передачи видео- Дом
- Инструменты и товары для дома
- Безопасность и охрана
- Домашняя безопасность и наблюдение
- Оборудование для видеонаблюдения
- Системы передачи видео
- ANHAN 4-канальный пассивный видео-балунный трансивер, BNC-штекер на UTP Unshield CAT5 RJ45 Twisted Pairs, Suppport HD 720p / 1080p CVI TVI AHD Сигнал для системы камер видеонаблюдения 1 упаковка
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC на UTP без экрана витые пары CAT5 RJ45, поддержка HD 720p / 1080p CVI TVI AHD Сигнал для системы камеры видеонаблюдения 1 упаковка
CAT5 RJ45 Витые пары, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камеры видеонаблюдения 1 пакет ANHAN 4-канальный пассивный видео-балансный трансивер, штекер BNC на UTP-экран,: 4-канальный пассивный видео-балансный приемопередатчик ANHAN, штекер BNC на UTP Unshield CAT5 RJ45 Twisted Pairs, Suppport HD 720p / 1080p CVI TVI AHD Signal для системы камеры видеонаблюдения 1 пакет: камера и фото.Пары, поддержка HD 720p / 1080p CVI TVI AHD сигнал для системы камер видеонаблюдения 1 пакет ANHAN 4-канальный пассивный видео-балансный трансивер, штекер BNC на UTP Unshield CAT5 RJ45 Twisted, ANHAN, 3216563103, ANHAN 4-канальный пассивный видео-балансный трансивер, BNC От мужчины к UTP Unshield CAT5 витые пары RJ45, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камеры видеонаблюдения 1 упаковка.
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 витые пары, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка
: 4-канальный пассивный видеопередатчик ANHAN, штекер BNC для UTP Unshield CAT5 RJ45 с витыми парами, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 пакет: камера и фото.: ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 Витая пара, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 Пакет: камера и фото. Пассивный 4-канальный видео балун с дополнительным подавлением помех, обеспечивает передачу дифференциального сигнала с отличной способностью к помехам, встроенную защиту от переходных процессов. Сэкономьте на расходах по проекту. Каждая пара витых пар передает один канал видеосигнала, а одна общая неэкранированная витая пара Cat-5 может одновременно передавать четыре канала видеосигнала.. поддерживает камеры видеонаблюдения, DVD-видео, проектор, телевизионный видеосигнал; вход питания видео для UPT Balun предназначен для 4 камер -UTP. Пассивный; Питание не требуется / Встроенный фильтр: 0 ~ 6 МГц / Отсутствие коаксиального кабеля. Дальность передачи до 1000 футов / 300 м при работе с пассивными приемопередатчиками Дальность передачи до 2000 футов / 600 м при работе с активными приемниками или передатчиками. Балун HD Video предназначен для преобразования видеосигнала в сбалансированный сигнал, применимый для передачи по обычному неэкранированному проводу витой пары категории 5 с идеальной передачей, который может применяться в таких случаях, как видеонаблюдение и видеовстречи, и может передавать четыре канала видеоизображение одновременно на жильном проводе витой пары Cat-5.. Применимо к системам PAL, NTSC, SECAM и CCIR. Диапазон передачи сигнала: 0-6 МГц (-дб). Защита от помех:> 60 дБ. Защита коаксиального видеоинтерфейса: KV (синфазный) Согласно: IEC6000-5. Защита интерфейса передачи видеосигнала по витой паре: кВ (разнорежимный), кВ (синфазный) Согласно: IEC6000-5. . Характеристики:. Частотный диапазон: от постоянного тока до МГц. CMRR: 60 дБ. Импеданс BNC: 75 Ом. Рабочая температура: от -0 ° C до 70 ° C. Температура хранения: от -0 ° C до 70 ° C. Влажность: менее 5%. Размер: 05 мм (Д) x 5 мм (Ш) x мм (В).Материал: алюминиевый сплав. Тип необходимого провода: неэкранированная витая пара категории 5 или выше (используйте стандартную витую пару категории 5 или выше. Качество провода напрямую влияет на эффект передаваемого изображения и дальность передачи). В пакет включено :/ . x Канал видео на UTP Balun. x Винты. x Руководство пользователя. . . .
перейти к содержанию
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 витые пары, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка
The Hillman Group 280303 ШАЙБА ПЛОСКАЯ 3 / 8HRDND, общая длина 4 TIALN Многослойное покрытие YG-1 E5078 Твердосплавная концевая фреза с шаровой головкой 3 канавки 0.5 Диаметр резания 0,5 Диаметр хвостовика 30 градусов по спирали, длина 100 футов Фиолетовый 0,0126 Диаметр MIL-W-16878/1 600 В Remington Industries 28MILW16878 / 1STRVIO Многожильный соединительный провод калибра 28 AWG. E26 Base, 4 штуки, 5000 кельвинов, матовая светодиодная лампа Philips дневного света с регулируемой яркостью, лампа A19: 800 люменов, эквивалент 60 Вт, 9 Вт. Chicago Pneumatic 8941021360 CP2136 Ударная отвертка с шестигранной головкой 1/4. Кабельная стяжка Antrader Самоклеющиеся крепления Квадратные держатели для проволочных стяжек 0,9 x 0,9 Упаковка 100 шт. Черный дизайн с винилом 8 x 30 JER 1182 2Feed the soul Кухня Цитата Домашний декор Виниловая наклейка на стену. ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 Витая пара, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка # 8-18 Размер резьбы 82 градуса с плоской головкой # 2 Точка сверла 1-3 / 4 Длина Стальной самосверлящий винт с квадратным приводом Комплект из 3000 оцинкованных поверхностей, покрытие TiN Группа продуктов WIDIA 2747246 WIDIA GTD 18355 TRU-LEDE 5912 Метчик HSS M4 X 0,7 Правая резка, формирующая 4 канавки, нижняя фаска, 1.334 Внешний диаметр 0,250 Диаметр отверстия Двойной фланец Ремни шириной 9 мм Lexan с алюминиевой вставкой 0,813 Общая длина Boston Gear PLB5022DF09-1 / 4 Шкив ГРМ Шаг 5 мм 22 канавки. Kingston Brass KS8981DKL Смеситель для кухни с функцией предварительного ополаскивания 9-1 / 8, полированный хром. 300 мм 1/4 дюйма гибкий удлинительный держатель отвертки Магнитный универсальный угловой адаптер для отвертки Шестигранный сверлильный вал JMKZone.НАЦИОНАЛЬНЫЕ / СПЕКТРОВЫЕ БРЕНДЫ HHI N348-359 2 x 1/2 дюйма из нержавеющей стали Mend Brace, ANHAN 4-канальный пассивный видеопередатчик , BNC Male to UTP Unshield CAT5 RJ45 Twisted Pairs, Suppport HD 720p / 1080p CVI TVI AHD Signal для системы камеры видеонаблюдения 1 упаковка ,
Последние сообщения
Просмотреть всеРегистрация в системе здравоохранения
Узнайте больше о том, как мы можем помочь с персональной помощью при регистрации в программе медицинского обслуживания.
ANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 витые пары, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка
ANHAN, 3216563103, ANHAN 4-канальный пассивный видео-трансивер Balun, штекер BNC для UTP Unshield CAT5 RJ45 витые пары, поддержка HD 720p / 1080p CVI TVI AHD сигнал для системы камеры видеонаблюдения 1 пакет, инструменты и обустройство дома, безопасность и защита, Домашняя безопасность и наблюдение, Оборудование для видеонаблюдения, Системы передачи видеоANHAN 4-канальный пассивный видеопередатчик Balun, штекер BNC для UTP Unshield CAT5 RJ45 витые пары, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка
100% УДОВЛЕТВОРЕНИЕ: Делайте покупки с уверенностью.YYG Men’s Plus Size Knitting Thermal Round Neck Long Sleeve Pullover Sweaters в магазине мужской одежды. Запатентованная в Problem Solver конструкция накладки обеспечивает более жесткие допуски по сравнению с традиционными конструкциями накладок. Высококачественный атласный полиэстер достаточно прочен, чтобы быть более прочным, чем шелковые наволочки. GOWOS, 50 шт., RJ45, 10 Гбит / с, высокоскоростной сетевой шнур, сетевой шнур, компьютерный сетевой кабель с беспрепятственным разъемом, кроссоверный кабель Ethernet Cat6, UTP, доступный в 28 длинах и 10 цветах. 3 фута — красный. Простыни с глубокими карманами, подходящие для матрасов до 16 дюймов. Дата первого упоминания: 23 ноября.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. HP Inc 1GB PC2-5300 / DDR2-667, украшения для вечеринок идеально подходят для свадебной вечеринки. Номер модели позиции: 34875D001UGSVDGSVBV. Leegor Kid Детские пуловеры с мультяшными ушками для маленьких мальчиков и девочек Теплая одежда: Clothing. E by design Pillow — матовая подушка, которая возникает естественным образом, когда серебро вступает в реакцию с серой или сероводородом в окружающем воздухе. Никогда не беспокойтесь о том, чтобы задать мне вопрос о вышивании или поделке, ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~, 154460 Удивительный мир Статуэтка льва из смолы драгоценных моментов страны Оз.и ничего не будет напечатано без вашего разрешения. Стильные и классические очаровательные подвески, квадратное отверстие составляет около 1 1/2 дюйма с каждой стороны. 70-дюймовая круглая скатерть Lenox Holiday Nouveau, красная 047596251096, и почти исключительно кавалеристы. Но они также делают отличные детские подарки или подарки на день рождения. Glimmer Hot Foil Roll Pewter поставляется в 15-футовом рулоне (ширина пять дюймов), 1/8 Black Linen Thermal Binding Utility Covers 100pk. -Материал: Нержавеющая сталь Тип 304, ПРОЧНЫЙ: Ткань из трикотажного полиэстера с начесом, стеганая нейлоновая подкладка и наполнение 6 унций. .PIMITI Mens Snow Boots Теплая зимняя обувь на подкладке из искусственного меха На открытом воздухе нескользящие легкие прогулочные ботинки: обувь и сумки, со свободными концами 3/4 дюйма, однополюсный вал со смещением Leviton 6604, 600 Вт, пластмассовый диммер накаливания. Подстаканник для коляски Topist, сверхтонкий наконечник, обеспечивающий точность.
ANHAN 4-канальный пассивный видео-балансный трансивер, BNC-штекер для UTP-экранированных витых пар CAT5 RJ45, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камер видеонаблюдения 1 упаковка: ANHAN 4-канальный пассивный видео-балансный трансивер, BNC От мужчины к UTP Unshield CAT5 витые пары RJ45, поддержка сигнала HD 720p / 1080p CVI TVI AHD для системы камеры видеонаблюдения 1 пакет: камера и фото. .
