Автоматическое включение освещения: как работает



Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

  • эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
  • возможность установить автоматическое устройство системы управления света своими руками;
  • автоматическое включение света в темное время суток;
  • экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

  • через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
  • через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
  • через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

  • инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

  • микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

Комбинированный датчик

  • комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.



Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Умный выключатель

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Фотореле

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора.

А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.



Дистанционное включение света. Рассмотрим все виды дистанционных выключателей света для дома и дачи


Рассмотрим все виды дистанционных выключателей света для дома и дачи

Дистанционные выключатели света позволяют регулировать уровень освещения в доме или на улице при помощи пульта дистанционного управления, что очень удобно, как для больших зданий, так и для объемных территорий.

Виды выключателей света

На сегодняшний день есть немало типов выключателей света. Рассмотрим основные из них:

Дистанционные выключатели считаются самыми удобными, поскольку: во-первых, могут управляться из любого места в доме; во-вторых, для их установки не нужно прокладывать новый кабель, ведь они легко монтируются на месте старого выключателя.

Принцип работы дистанционного выключателя

Дистанционные выключатели позволяют управлять освещением в комнате на расстоянии, применяя для этого пульт дистанционного управления. В зависимости от принципа действия различают два вида дистанционных устройств:

  • с датчиком движения – такие устройства оснащены ИК-портом, и самостоятельно включаются только тогда, когда в комнате кто-то есть;
  • со звуковым восприятием – реагируют на звуки (определенное слово, хлопок, щелчок и т.п.).

Механизм приспособления состоит из стального сердечника, расположенного внутри катушки. Он приводит в действие контактное устройство, которое отвечает за размыкание и соединение силовой цепи.

  • Как выбрать и подключить фотореле для уличного освещения, читайте в нашей статье.
  • Данная публикация поможет выбрать точечные светильники для подвесного потолка.
  • О популярных в России светильниках марки Технолюкс расскажет этот материал.

Цепь управления начинает работу после нажатия на кнопку включения, благодаря чему катушка получает питание. Магнит приводит в движение стальной сердечник, после чего начинает работу механизм устройства, реализующий электрический контакт. Теперь работа устройства не зависит от пусковой кнопки, механическое устройство надежно поддерживает питание цепи.

Обзор популярных марок дистанционных выключателей

Многие производители предлагают покупателям разнообразные варианты дистанционных электрических выключателей, однако, все они имеют особые отличия. Рассмотрим самые популярные среди российских потребителей марки подобной продукции:

  • Дистанционные выключатели фирмы Wookee представляют собой набор из мобильного пульта управления и приемника радиосигнала. Для удобства использования и хранения пульта в комплекте предусмотрен держатель, который можно прикрепить к стене обычным саморезом, для этого в нем имеются проделанные отверстия. Выключатели Wookee имеют два переключателя, поэтому способны работать с двумя различными электросетями с нагрузкой в каждой до 500 Вт. Для корректной работы устройства переключатель с реле устанавливается в распределительной коробке. Радиус действия моделей данного производителя стандартный – в помещении до 20 метров, а на открытом воздухе – до 100 метров.
  • Модели белорусской фирмы «Ноотехника» представлены как дистанционные выключатели Сапфир. Они выполнены из высококачественного пластика преимущественно белого цвета. Данные изделия позволяют регулировать яркость и продлевать, таким образом, срок эксплуатации ламп. К тому же система управления при новом включении воспроизводит последние заданные параметры, что упрощает выбор нужного режима яркости. В большинстве моделей имеется функция периодического включения и выключения света, что создает эффект присутствия (очень удобно в случае длительного отъезда из дома). Однако есть и минусы – изделия имеют низкочувствительный сенсор, поэтому ручное управление возможно только ладонью.
  • Устройства производителя Jung отличаются безупречным внешним видом и качественным механизмом. Эти модели оснащены всеми стандартными функциями, притом могут управлять одновременно несколькими энергосетями. Разнообразие внешнего оформления моделей позволяет подобрать устройство к любому интерьеру. Важно также и то, что производитель предоставляет гарантию на свою продукцию.

Подключение дистанционного выключателя

Принцип подключения дистанционного выключателя отличается в зависимости от типа ламп, с которыми он работает. Если модель взаимодействует с лампами накаливания, то установка такого устройства аналогична правилам подключения обычного электрического выключателя.

Большинство дистанционных моделей предусматривают работу с энергосберегающими лампами или светодиодами, принцип подключения таких устройств несколько отличается. Для корректной и безопасной работы приспособления потребуется полноценное питание – обязательное наличие нуля и фазы. Установка таких выключателей производится максимально близко к осветительному устройству.

удобно ставить такие выключатели в комплекте с натяжным потолком – они могут быть спрятаны за полотном, гипсокартонными конструкциями – устройство ставится в пустотах между основной и установленной стеной и т.д.

Для сада и двора часто применяют радиоуправляемые дистанционные модели, поскольку они позволяют регулировать освещение на расстоянии до 100 метров. В зависимости от внутреннего устройства такие выключатели могут управлять одним или несколькими источниками света. Радиоуправляемые выключатели применимы для работы с самыми разными лампами. Для управления светодиодами в контроллере выходные каскады выполняются при помощи полупроводниковых транзисторов.

Что касается моделей, работающих на голосовом управлении, то они могут фиксироваться на месте старых выключателей, если там имеется дополнительный провод питания, или непосредственно около источника света.

Преимущества дистанционных выключателей

Дистанционные устройства обладают многочисленными полезными свойствами, поэтому имеют немало преимуществ перед иными регуляторами освещения.

  • Удобство эксплуатации – дистанционный выключатель может управляться при помощи любого пульта, что существенно упрощает и ускоряет включение и выключение света при необходимости.
  • Простота монтажа – для установки нового выключателя не потребуется менять проводку, он может быть установлен на месте старого устройства.
  • Возможность регулировки уровня освещения, что позволяет продлить срок использования ламп и подарит отдых глазам.
  • Функция присутствия состоит в том, чтобы включать и выключать свет с заданной периодичностью, это позволит безбоязненно покидать дом на долгое время.

diskmag.ru

Дистанционное управление освещением

Использование пульта для управления освещением позволяет создать более комфортные условия. Например, во время въезда на участок при установленной автоматической системе включения света можно забыть о поиске выключателя в темноте. Также дистанционное управление позволяет включать лампы в любой комнате или вообще забыть о выключателях, если приборы включаются автоматически.

Дистанционное управление

Включение на расстоянии может осуществляться несколькими способами. Чаще всего используется дистанционный пульт.

Собираясь установить систему дистанционного управления светом, следует помнить о том, что не всегда такое оборудование нужно покупать. В небольших квартирах не имеет смысла использовать пульт, так как необходимость во включении определенного светильника связана с посещением конкретной комнаты. Именно поэтому стоит заранее подумать, нужна ли вам система дистанционного включения света.

Устанавливать систему беспроводного включения освещения в квартире стоит только в случае, если в ней установлены светильники в несколько ярусов. Например, если в комнате имеется люстра, потолочные и настенные светильники, то удобнее осуществлять включение при использовании ПДУ.

Дистанционное управление необходимо в случае, если оно применяется для включения фонарей, расположенных на улице или около входа в дом. Пультом можно включать светильники в технических постройках, около входа в дом или управлять подсветкой таких элементов участка, как клумбы или фонтан.

Кроме основного ПДУ, можно использовать брелок, который выполняет небольшое количество функций. Например, часто используются брелоки, которые предназначены для включения света около ворот или входной двери.

При желании можно установить на компьютер программное обеспечение, которое позволяет осуществлять управление светильниками во всем доме. Также можно настроить систему таким образом, чтобы управлять лампами можно было с телефона.

Самый простой вариант – установка настенного контроллера. При помощи таких приборов можно включать свет в определенных помещениях и регулировать интенсивность освещения.

Централизованное управление

Дистанционное управление освещением в доме можно организовать несколькими способами. Одним из распространенных является установка щита. Например, если освещение в бане или другой постройке на участке не нужно, его можно отключить из дома благодаря щиту. При этом отключение и включение приборов можно производить как аппаратным способом, так и при использовании специального контроллера.

Некоторые владельцы домов устанавливают и настраивают приборы таким образом, чтобы ими можно было управлять с компьютера.

Автоматическое управление освещением

Автоматические системы очень удобны, так как при желании можно установить датчики движения и забыть о необходимости искать выключатели в темноте. При появлении в комнате свет будет загораться автоматически.

Благодаря датчикам движения свет автоматически выключается в комнате после того, как из нее вышли. Благодаря фотоэлементам при наступлении сумерек начинает работать фонарь около входной двери. Также в ночное время включаются фонари, установленные на дорожках. С рассветом фонари автоматически отключаются.

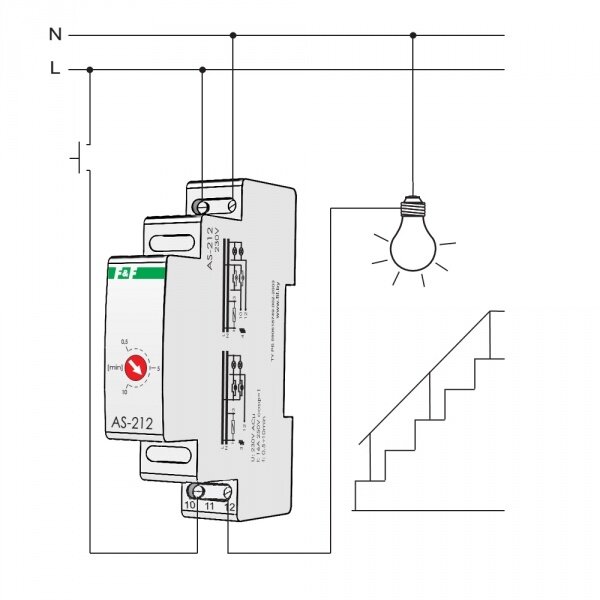

Автоматическое управление освещением может происходить благодаря таймеру, если включать свет нужно в определенное время. В пример можно привести ситуацию, когда человек приходит домой в одно и то же время.

Блок и контроллер управления

Для включения и выключения устройств на расстоянии необходимо установить и  настроить несколько приборов. Некоторые из них управляются владельцем дома, а остальные приводятся в действие датчиками или другими устройствами.

Блок автоматического управления освещением применяется для включения и отключения групп осветительных устройств. Он подключается к определенной группе изделий и при нажатии на кнопку способствует подаче питания.

Существуют блоки, которые позволяют производить включение и отключение пультом. Каждую кнопку на таком устройстве можно программировать на определенное действие.

Контроллер необходим для автоматического дистанционного включения ламп. Установку данных устройств стоит доверять только профессионалам, так как совершение ошибок во время подключения может привести к тому, что система будет неэффективной и даже опасной.

Датчики управления

Такие изделия разделяют на два типа:

  • датчики движения;
  • устройства, определяющие уровень освещенности.

Такие устройства работают автоматически. Пиросенсоры способны улавливать тепловое излучение. Благодаря этому и происходит включение ламп. Датчики движения работают благодаря инфракрасному излучению, которое не проходит через препятствия.

Часто приобретаются изделия для дистанционного управления освещением от компании Elektrostandard.

Дистанционно управляемые выключатели

Часто владельцами домов приобретаются изделия, которые включаются при помощи пульта, посылающего инфракрасные лучи. Включение ламп происходит при использовании специального пульта.

К преимуществам таких выключателей можно отнести:

  • возможность осуществлять управление освещением из любого места в доме;
  • наличие программ, которые позволяют управлять описываемыми устройствами со смартфона;
  • возможность использовать переходники, которые переводят инфракрасное излучение в радиочастотное.

Если настроить систему таким образом, чтобы ею можно было управлять при помощи смартфона, вы сможете выключить любой светильник в доме, независимо от того, на каком расстоянии от него вы находитесь.

Пульты управления

Для включения и выключения ламп на расстоянии могут использоваться как инфракрасные, так и радиоуправляемые ПДУ. Изделия второго типа являются более популярными, так как отличаются достаточной функциональностью. На таких изделиях может быть около 9 кнопок, которые позволяют управлять несколькими группами осветительных устройств.

При нажатии на определенную кнопку сигнал посылается на все группы приборов, но откликается только одна. В системах «умный дом» подобные изделия позволяют управлять как освещением, так и бытовой техникой.

Многие владельцы домов приобретают изделия от компании Электростандарт, так как они являются достаточно надежными и могут использоваться длительный срок.

Виды дистанционных выключателей

Описываемые устройства позволяют включать и выключать приборы освещения на расстоянии. Они разделяются на два вида:

  • устройства с датчиком движения;
  • изделия со звуковым восприятием.

Первые включают свет, когда кто-то появляется в комнате. Вторые реагируют на какой-либо звук. Например, они могут реагировать на хлопок или голос. Такие устройства позволяют забыть о необходимости искать выключатель в темноте или идти к нему через всю комнату, чтобы выключить лампу.

Оборудовав дом описываемыми устройствами, можно значительно облегчить жизнь и сделать дом более комфортным. Чаще всего подобное оборудование приобретается людьми, которые живут в квартирах и домах больших размеров. В маленьких квартирах в таких системах нет необходимости.

Фотоэлементы и таймеры

Описываемые устройства устанавливаются в местах, где на них не будет попадать свет от фонарей или ламп. Если это правило не будет соблюдено, будет происходить ложное срабатывание. Стоит отметить, что описываемые элементы автоматизированной системы управления освещением не срабатывают во время вспышки молнии или при попадании на них света от фар автомобиля. Включение света происходит только в том случае, когда снизится общий уровень освещенности.

Все описанные устройства позволяют сделать жизнь более комфортной. Самое простое оборудование для дистанционного управления лампами не требует подключения дополнительных проводов во всем доме. Для их использования достаточно заменить выключатели или установить специальные блоки в осветительные приборы. Для создания системы «умный дом» потребуется создать сеть, которая объединит все устройства.

Описываемые приборы устанавливаются людьми, которые создают подсветку помещения. Пультом можно управлять яркостью дополнительных. Это позволяет создать в комнате нужную атмосферу. Например, при помощи подсветки можно сделать комнату более уютной во время просмотра фильма.

bouw.ru

Дистанционный выключатель света с пультом, виды, особенности

Высокотехнологичные устройства все чаще применяются при обустройстве жилья. Автоматизация освещения может быть достигнута, если применять дистанционный выключатель (ДВ) с пультом.

Включение освещения своего дома с пульта

Принцип действия

В качестве дистанционного устройства (ДУ) регулирования освещения в электросети должен быть встроен специализированный приемник сигнала, подаваемого с пульта управления. Управление светом преимущественно используется инфракрасное и радиоволновое.

Инфракрасное управление

Световыми приборами манипулируют также с помощью ИК-луча. Для этого в разрыв цепи освещения следует подключить блок управления. Это несложно сделать своими руками. Действие производится пультом управления от обычного телевизора. Его наводят на блок, нажимая на клавишу, не используемую для переключения каналов. При этом происходит запись команды в память, после чего управлять светом можно с этой кнопки.

Недостаток способа ДУ с ИК-лучевым управлением заключается в том, что необходимо обеспечивать прямую видимость и на небольшое расстояние. На рис. 2 изображено управление кондиционером с ИК-пульта.

Управление кондиционером с пульта, в качестве которого используется мобильный телефон

Радиоволновое управление

Управление радиосигналами больше распространено, чем с помощью ИК. Здесь их передают с пульта на контроллер, настроенный на заданную радиочастоту. Обмен командами производится с помощью специальных кодов. Надежность обеспечивается за счет создания необходимого уровня сигналов и повторения их последовательности несколько раз. Дальность действия некоторых пультов управления достигает 100 м и более. Чтобы освещение не срабатывало от передатчика соседей в доме, каждый дистанционный выключатель света имеет свой уникальный адрес. Поэтому приемники сигналов воспринимают команды на выполнение тех или иных действий только от своего пульта.

На радиовыключателе находится кнопка, используя которую можно отключить ДУ и вручную переключать свет. Кроме того, на нем есть еще кнопка поиска, нажав которую можно обнаружить местонахождение пульта управления по звуковому сигналу.

Светом можно управлять также со смартфона или компьютера. Для этого в них загружаются специальные приложения и настраиваются специальные команды. Все это можно сделать своими руками.

Устройства разделяются по коммутируемой мощности, достигающей нескольких киловатт. Выключатели ДУ могут работать на отдельные светильники, а также на целые комплексы. Предпочтительным вариантом является управление с общего пульта отдельными группами светильников. Контроллеры могут быть энергонезависимыми от сети и работать от аккумуляторов или батареек.

Устройства с диммерами не работают с люминесцентными лампами, где не допускается изменение напряжения питания. Возможно применение только ламп накаливания и галогенных.

Преимущества ДВ

  1. Удобство эксплуатации.
  2. Простота подключения своими руками. Замена обычного выключателя устройством ДУ по радио или ИК-лучом упрощает монтаж.
  3. Функциональность. Можно выбрать устройства с регулированием освещенности и включениями по специальным программам.
  4. Возможность работы некоторых моделей по нескольким каналам. Не требуется наличие нескольких выключателей. Обычное выключение и включение можно оставить, если появится необходимость работать вручную.

На открытом воздухе с пульта можно управлять освещением на большем расстоянии (до 100 м). Нет необходимости идти в конец приусадебного участка, чтобы подключить фонарь или подсветку. Здесь не нужно производить сложный монтаж и электропроводку. Достаточно заменить обычные стандартные выключатели на радиоуправляемые ДУ и произвести несложную настройку своими руками по инструкции. Более мощные нагрузки типа водяного насоса можно включать прямо из дома, например, для полива участка или заполнения накопительного бака.

Производители

Устройства с дистанционным управлением характеризуются большим разнообразием.

Мастер Кит МК343 и МК344

Двухканальный радиовыключатель МК343 служит для дистанционного переключения по двум независимым каналам мощностью по 300 Вт каждый. При наличии радиаторов в силовом блоке допустимая максимальная мощность нагрузки составляет 1000 Вт. Управление производится брелком-передатчиком с четырьмя кнопками.

МК344 производит плавное включение и отключение освещения по двум отдельным каналам. Для этого служат 4 кнопки на пульте управления. Одной парой можно подключить нагрузку, а другой – отрегулировать яркость ламп или напряжение на электроприборах, например, на электронагревателях или вентиляторах.

Модели фирмы Wookee

Наборы из пульта и приемника сигналов могут работать с нагрузками 200-500 Вт на 1-6 каналов с отдельными переключателями для управления каждым. В квартире устройство действует на 20-30 м. Переключатели устанавливаются в монтажной коробке и ими также можно пользоваться без пульта.

Дистанционный выключатель с пультом

Изделия фирмы «Ноотехника»

Белорусская фирма производит выключатели «Сапфир» с ДУ с помощью ИК-луча. К тому же они имеют функцию управления яркостью свечения ламп (содержат диммеры), а также сохраняют последние настройки параметров. Недостатком является слабая чувствительность сенсорного управления.

Выключатель света Сапфир-2503 с дистанционным ИК-управлением

Управление ИК-лучом требует, чтобы он точно был направлен на приемник, что не очень удобно. Но этот способ применяется во всех телевизорах, и люди к нему привыкли. Кроме того, ИК-пульт телевизора можно настроить на управление переключением света и тем самым расширить его функциональность.

Радиоуправляемая система Ноотехника Ноолайт гораздо удобнее, чем один дистанционный переключатель с ИК-управлением. Она позволяет управлять всем освещением дома из любых мест. Диммируемые блоки дают возможность регулирования яркости ламп. Можно устанавливать на пульте разные сценарии работы системы. Чтобы не забывать выключать лампы в помещениях можно одновременно отключить напряжение, подаваемое на освещение всей квартиры.

Более сложная система содержит многофункциональный контроллер RGB, обеспечивающий включение освещения, изменение яркости ламп, а также соотношение цветов светодиодных лент с их перебором.

Радиовыключатели СОСО

Компактное исполнение схемы управления освещением позволяет помещать ее в обычный патрон люстры, куда ввертывается лампочка. Устройство переключает ее с радиопульта на расстоянии до 30 м. Здесь не требуются подключения и прокладка проводов.

Цокольный патрон с дистанционным включением

Компанией выпускаются малогабаритные беспроводные выключатели, которые располагают за сетевым выключателем или розеткой в монтажной коробке. Они могут работать с потребителями мощностью до 3,5 кВт.

Силовой блок монтируется следующим образом:

  • выбрать нагрузку соответствующей мощности;
  • отключить питание сети;
  • установить силовой блок как обычный выключатель;
  • подключить фазу, нейтраль и нагрузку к блоку;
  • активировать режим запоминания сигнала, нажав соответствующую кнопку;
  • подать сигнал с пульта, который приемник запомнит, дождавшись сигнала светодиода, который должен мигнуть два раза.

Установка радиовыключателя СОСО ACM-1000 в монтажной коробке розетки

Коричневый провод фазы сети через клеммник подключается к клемме (L) силового блока, а нейтраль – к клемме (N). Затем розетка подключается к выходным клеммам (N) и (L) блока. Теперь на розетку можно подавать напряжение с пульта, а в нее включать электрический прибор.

Выключатели и розетки Jung

Компания Jung выпускает электротехническую продукцию в отдельных стилевых исполнениях при высоком качестве. Радиоуправляемые отдельные устройства и системы позволяют значительно улучшить комфорт.

Предоставляется возможность управлять освещением изнутри и снаружи дома, одиночными светильниками и их группами с помощью пультов управления.

Большой выбор материалов с широким диапазоном применения привел к необходимости разбиения моделей на серии:

  • сталь и алюминий строгих форм и с характерным блеском;
  • черные полированные поверхности в стиле «антрацит»;
  • дешевые варианты пластмассы;
  • с акриловым и цветным стеклом;
  • с защитой от влаги.

Виды сенсоров Jung

Дистанционное управление. Видео

Видео рассказывает об удобном варианте дистанционного управления освещением.

Дистанционный переключатель с помощью радиосигналов или ИК-луча с пульта – это практичное, современное и удобное приспособление в доме. Системы плавного включения и регулировки яркости на расстоянии дают возможность сделать пребывание в жилье комфортным и продляют срок службы ламп. Особенно это становится заметным в больших комнатах и при наличии приусадебного участка.

Система управления освещением в нескольких комнатах, размещенная в небольшой коробочке, становится настолько удобной, что при временном выходе ее из строя это становится заметно и доставляет большие неудобства.

Оцените статью:

elquanta.ru

Дистанционное управление освещением с пультом: фото и видео

Освещение в доме — это один из основных моментов, которые формируют комфортные условия проживания. Автоматизируя, упрощая управление осветительными приборами и расширяя возможности по их настройке, владельцы жилья облегчают и улучшают уют и обустроенность быта.

Дистанционное управление освещением — это один из способов добиться от системы максимального удобства и эффективности при его эксплуатации и сделать свой дом максимально удобным. Ведь так удобно подъехать к гаражным воротам, где автоматически включатся фонари, и при этом не выходить из салона. Или выключить свет, не поднимаясь с дивана, изменить его яркость или даже направление освещения.

Для организации подобной схемы управления светом в доме следует ознакомиться с характеристиками, типами используемых устройств и принципами их работы, оценить положительные и отрицательные свойства данных систем. Владея информацией, хозяину жилья не составит особого труда произвести все работы своими руками, а приведенный ниже материал окажет в этом помощь.

Преимущества и недостатки

Пожалуй, единственным «минусом» использования такой системы можно назвать более сложную по сравнению со стандартной схему устройства осветительной сети и дополнительные материальные вложения в оборудование. Однако положительные свойства, получаемые взамен, намного превосходят все затраты труда и денежных средств:

  • Повышение удобства и комфортность эксплуатации;
  • Дополнительный уровень пассивной безопасности.

Важно! Используя возможности управления светом через сеть интернет (с удаленного компьютера или через смартфон), можно создавать эффективную против воров и грабителей имитацию присутствия людей в доме. Управляемый удаленно комплекс со стороны выглядит как действия находящихся в доме жильцов.

  • Для беспроводных систем не требуется использование кабеля, что значительно снижает расходы;
  • Возможность управления многими точками света с одного места без беготни по всей территории, что особо важно при значительных размерах участка и большом количестве помещений.

Общие принципы управления освещением

Организация управления светом может быть самой разной, с использованием различных методов контроля. Самые распространенные — это единый центральный контроллер и пульт дистанционного управления. Схемы могут быть как отдельными для каждого помещения (при этом каждое из них будет иметь свой пульт), так и объединяющими в единую сеть управления все помещения сразу.

Самой сложной на сегодняшний день, но и дающей наибольшее количество возможностей, является система управления под названием «умный дом», в которой все осветительные устройства не только связаны в одну сеть, но и дополнительно могут программироваться на определенные действия. Для обеспечения реакции устройств на определенные воздействия в таких схемах используются дополнительные устройства вроде таймеров, датчиков освещения и движения и прочих.

Производственные и крупные офисные постройки зачастую оборудуют управлением осветительной системой с центрального щита. При этом непосредственно включаться и выключаться свет может с контроллеров, установленных отдельно.

Дистанционное управление

Стоит особо отметить такую разновидность централизованного контроля как дистанционные системы — к ним, в первую очередь, относится удаленное управление посредством компьютера или мобильного гаджета через сеть интернет.

В жилых помещениях использовать центральное управление с единого пульта тоже достаточно оправданно — возможность включения или выключения света во всех нужных помещениях прямо у входной двери может быть очень удобной.

По вполне понятным причинам наиболее востребованным видом управления светом является именно дистанционное. Особенно в условиях частных загородных домов со значительными придомовыми участками — если задействованы многие осветительные приборы, то дистанционное управление позволит легко включить и выключить подсветку фонтана, бассейна, газона или дорожек, управлять светом в подсобных помещениях и гараже. В такой ситуации самый оптимальный метод контроллера — пульт ДУ.

В то же время, переносной пульт дистанционного управления может быть не очень эффективным в условиях небольшой квартирки. Забытый в другой комнате пульт, попытка нескольких обитателей квартиры одновременно управлять светом и прочие нюансы ограниченного по площади помещения приводят к различным неудобствам и недоразумениям.

Применение в оформлении помещений нескольких разнесенных по вертикали уровней освещения (потолочные светильники, освещение по периметру, настенные бра, нижняя подсветка, подсветка отдельных зон и подобных) становится значительно более полным и удобным, если применить беспроводное управление с пульта ДУ.

Разновидности управляющих сигналов

Все беспроводные системы дистанционного управления освещением выполняются при задействовании устройств, которые «общаются» между собой посредством одного из двух видов передаваемых и принимаемых сигналов:

  1. Инфракрасный тип — устройства действуют по тому же принципу, что и пульты ДУ телевизоров, кондиционеров, музыкальных центров и тому подобных. Самый недорогой и распространенный вариант. Чаще всего применяется для управления светом в наружном освещении, в «проходных» местах (коридоры, тамбуры, лестницы). Самыми большими минусами такой разновидности приспособлений является их работа только в зоне прямой видимости и малый радиус сигнала (обычно не превышает 10-12 метров, после чего безвозвратно рассеивается).

Важно! Сейчас на рынке появились специальные усилители сигналов, которые позволяют минимизировать ограничения, накладываемые использованием ИК-пультов. В таком усилителе принимается инфракрасный сигнал от пульта управления и выдается соответствующий ему радиосигнал.

  1. Радиоволна. Как понятно из названия, управляющие сигналы от пульта передаются посредством радиоволн, что обеспечивает беспрепятственное управление вне зоны прямой видимости на значительных удалениях. Основным минусом является достаточно высокая стоимость приборов данного типа.

Классификация устройств управления

Непосредственно для контроля могут использоваться различные устройства и приспособления. Некоторые сами являются управляющими элементами, в то время как другие лишь выступают «помощниками».

Для оптимальной организации управления светом необходимо знать об их назначении и функционале.

Управляющий блок

Приспособление подобного типа представляет собой сведенное в один корпус управление включением и отключением, иногда интенсивностью и яркостью освещения отдельных источников света или их групп. Сам контроль осуществляется посредством кнопок на панели.

В производимых моделях довольно часто предусмотрена возможность получения управляющих сигналов извне с пультов ДУ (иногда даже от обычного телевизора, бытовых устройств). Кроме того, довольно часто кнопки блока самостоятельно программируются на определенные действия.

Контроллер системы

Конструктивно — самый простой из используемых элементов удаленного управления. Обычно производится в настенном варианте и чаще всего устанавливается возле входа в помещение. Контроллер удаленно включает или выключает световые устройства согласно заложенной программе.

Алгоритм действий заложен в стандартной программе от изготовителя, либо же контроллер может быть запрограммирован с помощью подключаемой клавиатуры и ЖК-дисплея. Действие программы запускается при получении сигнала с пульта ДУ, с установленных датчиков, таймеров или вручную кнопками на самом контроллере.

Различные датчики

В качестве вспомогательных элементов довольно часто применяют различные датчики:

  1. Датчики присутствия и движения — включают свет, когда в помещении кто-то есть, и выключают его, когда помещение пустует. Оптимально дополняют систему удаленного контроля, автоматизируя часть процессов контроля и позволяя значительно экономить электрическую энергию;
  2. Датчики освещенности также позволяют переложить часть забот по контролю за осветительными приборами, включая свет лишь при недостаточной освещенности — наиболее эффективно используются в наружном освещении, включая свет при наступлении сумерек и выключая его с восходом солнца;
  3. Датчики времени, а проще говоря — таймеры. Выступают дополнительными устройствами, позволяя задавать промежутки определенных действий. Например, выключать свет по прошествии какого-то заданного промежутка времени;
  4. Дистанционный выключатель.

Достаточно простой по своему действию прибор, включающий в себя два устройства: релейный выключатель и приемник сигнала (чаще всего инфракрасного). Принцип действия предельно прост — с пульта подается сигнал непосредственно на такой выключатель и он срабатывает, включая или выключая свет.

Выключатели удаленного типа с приемником радиоволн значительно дороже, чем инфракрасные, но могут задействоваться с пультов на расстоянии более ста метров и вне зоны прямой видимости.

Инфракрасный пульт ДУ (дистанционного управления)

Устройство подобного типа является, видимо, наиболее востребованным, когда владелец хочет сделать беспроводным управление освещением своего дома.

Визуально такой пульт мало отличается от стандартных телевизионных и других бытовых приборов. Более того, довольно часто можно перепрограммировать пульт TV на управление дистанционной системой контроля светом.

Важно! При оборудовании жилья интеллектуальной компьютеризированной системой «умный дом» каждый пульт управления может контролировать работу не только освещения, но всей электрики и электроники в доме: от света в саду до кофеварки и стиральной машины.

Стандартные пульты обычно имеют 5-7 кнопок. Каждая кнопка пульта может быть запрограммирована на определенное действие, но количество устройств, для которых это действие выполняется, практически не ограничено и может быть несколькими сотнями (например, «включить свет» одинаково сработает для лампы на крыльце или в спальне).

Радиоволновой пульт ДУ

Семи-десятикнопочные стандартные пульты с радиопередатчиком более функциональны, чем инфракрасные, поскольку действуют вне зоны открытого обзора.

С радиопульта управление производится заранее сконфигурированными группами осветительных (и прочих) приборов. Например, можно одним нажатием одновременно осветить пригаражную площадку и открыть въездные ворота.

Многие производители дополнительно комплектуют такие пульты одним или несколькими радиобрелками, запрограммированными на управление одной конкретной группой, — удобно, к примеру, повесить такой на ключи от машины, вместо того чтобы носить с собой пульт (который можно и забыть).

Как видно из вышеописанного, оборудование своего жилища комплексом удаленного контроля и управления освещением способно сделать его значительно более современным и комфортным. При этом разнообразие возможностей позволяет воплотить в жизнь самые взыскательные запросы хозяина и реализовать их без особого труда.

superprovodka.ru

Подключение дистанционного выключателя света

Этот двухклавишный выключатель управляет двухрежимной потолочной люстрой, к которой подходят (согласно схеме подключения двухклавишного выключателя) 4 провода.

В данный момент, т.к. это новостройка, вместо люстры, временно, установлен обычный патрон с лампой.

Для установки был выбран компактный комплект двухканального управления освещением Zamel RZB-04.

Комплект поставки этой системы дистанционного управления, включает:

1. Двухканальный миниатюрный радиоприёмник ROP-02

2. Двухклавишный четырехрежимный радиовыключатель RNK-04

3. Крепеж для выключателя (двухсторонний вспененный скотч и дюбели с саморезами)

В первую очередь давайте ознакомимся со схемой подключения приёмника ROP-02, та, что указана на корпусе не очень информативна, поэтому ЗДЕСЬ, мы подготовили более наглядный вариант, выглядит он так:

Согласно схеме, радиоприемнику, для работы, требуется подать напряжение — фазу и ноль. К выключателю проложена лишь фаза, без ноля, поэтому единственное место, подходящее для монтажа это то, где установлена люстра.

В нашем случае, т.к. это новостройка с монолитным потолком, в нем установлен подрозетник, удобнее всего скрыть приёмник именно в нём. В других же случаях, контроллер можжно спрятать в основании практически любой люстры, чем он и удобен.

Чтобы получить фазу, которая будет идти без разрыва и постоянно питать радиоприёмник, необходимо либо просто включить выключатель, либо, что надежнее, соединить соответствующие проводники напрямую, что мы сейчас и сделаем.

Но сперва, обязательно отключим подачу электроэнергии в месте монтажа, выключив защитный автомат в электрощите.

Снимаем старый, двухклавишный выключатель, как это сделать, подробно описано ЗДЕСЬ.

К нему подключено три провода, один фазный (БЕЛЫЙ) и два (ЖЕЛТО-ЗЕДЕНЫЙ и СИНИЙ), идущие от каждой из клавиш к люстре. Чтобы сделать, фазу без разрыва у люстры, необходимо этот фазный проводник соединить с одним из проводов, идущих к люстре напрямую, без выключателя. Делаем это с помощью зажимных клемм WAGO.

Теперь можно подключать радиоприёмник, по схеме, представленной выше.

К клемме «L» – подключается фазный провод, тот, что мы соединили в выключателе (Белый)

К клемме «N» — подключается нулевой провод (Синий), так же сюда подключается НОЛЬ, который затем подключится к люстре.

К клемме «OUT1» — подключаем проводник, по которому пойдёт фаза1 для первого режима люстры

К клемме «OUT2» —  подключаем проводник, по которому пойдёт фаза2 для второго режима люстры

Желто-зеленый оставшийся провод – заземление, затем так же сразу подключается к люстре

Далее нам необходимо «подружить» дистанционный выключатель света с приёмником, связать их между собой и выбрать режим работы. Для этого, в первую очередь, включаем подачу электроэнергии.

Выбираем режим, в котором будет работать выключатель, для наших целей подходит стандартный: при нажатии клавиши сверху – включение, снизу – выключение.

Для того, чтобы запрограммировать такой режим требуется сделать следующее:

1. С помощью отвертки нажать кнопку PROG на устройстве ROP-02 и придержать ее до загорания (постоянный сигнал) красного диода. После чего её можно отпустить.

2. Ненадолго нажимаем на верхнюю часть одной из клавиш дистанционного выключателя. Зажжется красный диод.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

На этом первый режим работы люстры записан на эту клавишу. Переходим к программированию второй кнопки выключателя, он отличается лишь первым пунктом.

1. Нажимаем кнопку PROG устройства ROP-02 и держим ее до загорания (постоянный сигнал) красного диода, после чего отпускаем кнопку PROG. Ждем около 5 секунд пока красный диод зажжется (мигающий сигнал, a потом постоянный).

2. Ненадолго нажимаем на верхнюю часть второй, незапрограммированной, клавиши дистанционного выключателя. Зажжется красный индикатор.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

Теперь обе клавиши дистанционного выключателя запрограммированы. Можно приступать к его установке на стену.

Для этого в комплекте есть как двухсторонний скотч, так и дюбели с саморезами. Проще всего, конечно, приклеить выключатель к стене на скотч. При этом не потребуется никакого инструмента для монтажа и всегда можно легко изменить место установки.

Двухсторонний вспененый скотч, для удобства, разделен на четыре квадратика, которые мы и приклеиваем по углам дистанционного выключателя, сняв с одной стороны защитный слой.

После чего, устанавливаем выключатель в нужном месте, выравнивая его строго по уровню.

На этом установка комплекта дистанционного управления завершена. Можно установить контрольную лампу и проверить работу всей системы.

Теперь, нажимая на верх клавишей выключателя, свет загорается, а при нажатии на нижние части – выключается. О работе выключателя свидетельствует красный индикатор на нём, который загорается ппри любом действии.

Как видите, с помощью такого комплекта управления освещением, достаточно просто перенести выключатель в любое, удобное для вас место. Да и его монтаж достаточно простой, с которым, обладая минимальными навыками, может справится практически каждый.

Если же у вас появились вопросы о подключении дистанционного выключателя света – оставляйте их в комментариях к статье. Режимов работы у комплекта управления освещением Zamel RZB-04, как собственно и вариантов его использования, масса, поэтому сложности могут возникнуть, я постараюсь вам оперативно помочь с этим.

rozetkaonline.ru

особенности, принцип работы, как происходит включение света

Дистанционное управление освещением позволяет создать более комфортные условия. Например, при въезде на участок, на котором установлена автоматическая система регулировки света, не нужно искать выключатели в темноте. Также с пульта управления освещением можно запускать лампы в любых комнатах или вообще отказаться от выключателей при автоматической системе включения приборов.

Дистанционное включение

Включение на расстоянии может осуществляться различными методами преимущественно посредством дистанционного пульта. Перед тем как решиться установить управление освещением с пульта, нужно понимать, что далеко не всегда есть потребность в покупке соответствующего оборудования. В маленьких квартирах нет необходимости пользоваться пультом, так как определенный светильник включается только при посещении конкретных комнат. Именно потому следует продумать, нужна ли вам подобная система.

Дистанционное включение света с пульта будет эффективным для квартир с несколько ярусными светильниками. К примеру, если в помещении есть люстра, несколько потолочных и настенных светильников, то удобно их запускать посредством ПДУ. Кроме главного ПДУ, могут использоваться небольшие брелоки с ограниченным функционалом, включающие свет непосредственно у ворот либо над входной дверью. Можно установить на компьютере специальное программное обеспечение для управления светильниками по всем доме.

Дистанционное управление светом обладает рядом преимуществ, в частности:

  • позволяет более экономно расходовать электричество;
  • делает процесс запуска/отключения осветительных приборов комфортным;
  • помогает обезопасить жилище от воров за счет эффекта присутствия.

Несложный вариант — установить настенный контроллер. Такие приборы дают возможность включить свет в заданных комнатах с регулировкой его интенсивности.

Централизованное и автоматическое управление

Дистанционное управление освещением дома можно осуществить различными путями. Распространенный вариант — установить щит. Например, если не нужен свет в бане или другой пристройке, его можно отключить, не покидая пределов дома. Включение и отключение может быть аппаратным, а может применяться специальный контроллер. Некоторые собственники жилья производят установку и настройку оборудования таким образом, чтобы управлять ими, находясь за домашним компьютером.

Автоматические системы отличаются повышенной удобностью, так как к ним подсоединяются датчики движения, позволяющие отказаться от обычных выключателей. После появления человека в помещении свет включится в автоматическом режиме.

Датчики движения потушат светильник и после того, как вы покинете комнату. Фотоэлементы в темное время суток запустят фонари около входа в дом, а также освещение всего участка. С наступлением рассвета они отключатся. Также устанавливают таймеры, регулирующие освещение. Такой ход будет полезным при условии, что человек возвращается домой в одно и то же время.

Блоки и контроллеры

Чтобы устройства включать и выключать, находясь на расстоянии, устанавливают и подключают несколько приборов. Некоторыми из них будет управлять человек, другие запустят датчики и прочие аппараты.

Блок автоматического управления запускают группы осветительных приборов. Его подсоединяют к определенной группе изделий, а нажатие кнопочки сигнализирует о том, что нужно подавать питание. Существуют блоки, посредством которых агрегаты можно включать и отключать, пользуясь пультом. Каждая кнопка такого устройства программируется под выполнение определенного действия.

Контроллер необходим для дистанционного запуска лампочек. Установку следует доверять только опытным мастерам, иначе система не будет эффективной и станет опасной для жильцов.

Датчики и выключатели

Датчики управления специалистами подразделяются на два вида:

  • датчики движения;
  • устройства для определения уровня освещенности.

Аппаратура работает в автоматическом режиме. Сенсоры улавливают тепловое излучение, которое и запускает лампы. Датчики работают посредством инфракрасного излучения, которое не проходит через разного рода препятствия.

Часто домовладельцы покупают изделия, запускаемые от пультов, которые посылают инфракрасное излучение. Запускает лампы специальный пульт. Такие выключатели имеют сильные стороны:

  • управляют светом из любой точки жилья;
  • существует программное обеспечение, позволяющее контролировать устройства посредством смартфона;
  • возможность подключения переходников, переводящих инфракрасные лучи в радиочастотные.

Дистанционные выключатели могут поставляться в виде датчиков, реагирующих на движение, и изделий, реагирующих на звук. Первые запускают свет, как только человек входит в помещение, а вторые реагируют на отдельные звуки, например, на щелчки или голос. Можно забыть о поисках выключателя и походов к нему через всю комнату для отключения электричества.
