Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса.

Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

для подключения напряжения 220В;
для заземления;
клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов.

Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

погружной (поверхностный) насос;
гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

20-30 л – 1,4-1,7 бар;
50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм². Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

Погружной или поверхностный насос.
Манометр.
Гидроаккумулятор.
Датчик давления.
Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки.

По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

нижний уровень – 1,5-1,8 бар;
верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
Пластиковая крышка датчика снимается с помощью отвертки.
Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм.

Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Все приборы отключаются от электрической сети.
Вода сливается из системы.
Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

компактность;
исключаются расходы на покупку гидроаккумулятора;
стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

Насос набирает воду в имеющийся бак.
Происходит увеличение давления, которое можно проверить по манометру.
После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
Выключить насосную станцию.
Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
Как только манометр встал на необходимую отметку, спуск воды останавливают.
Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

потребление жидкости значительно больше, чем объем колодца или скважины;
перебои с поставкой воды в летний период;
аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как установить реле давления на водяной насос

Если в водяном насосе не предусмотрено специальное место для установки реле давления, то реле устанавливается на нагнетающем участке водопровода в непосредственной близости от насоса.

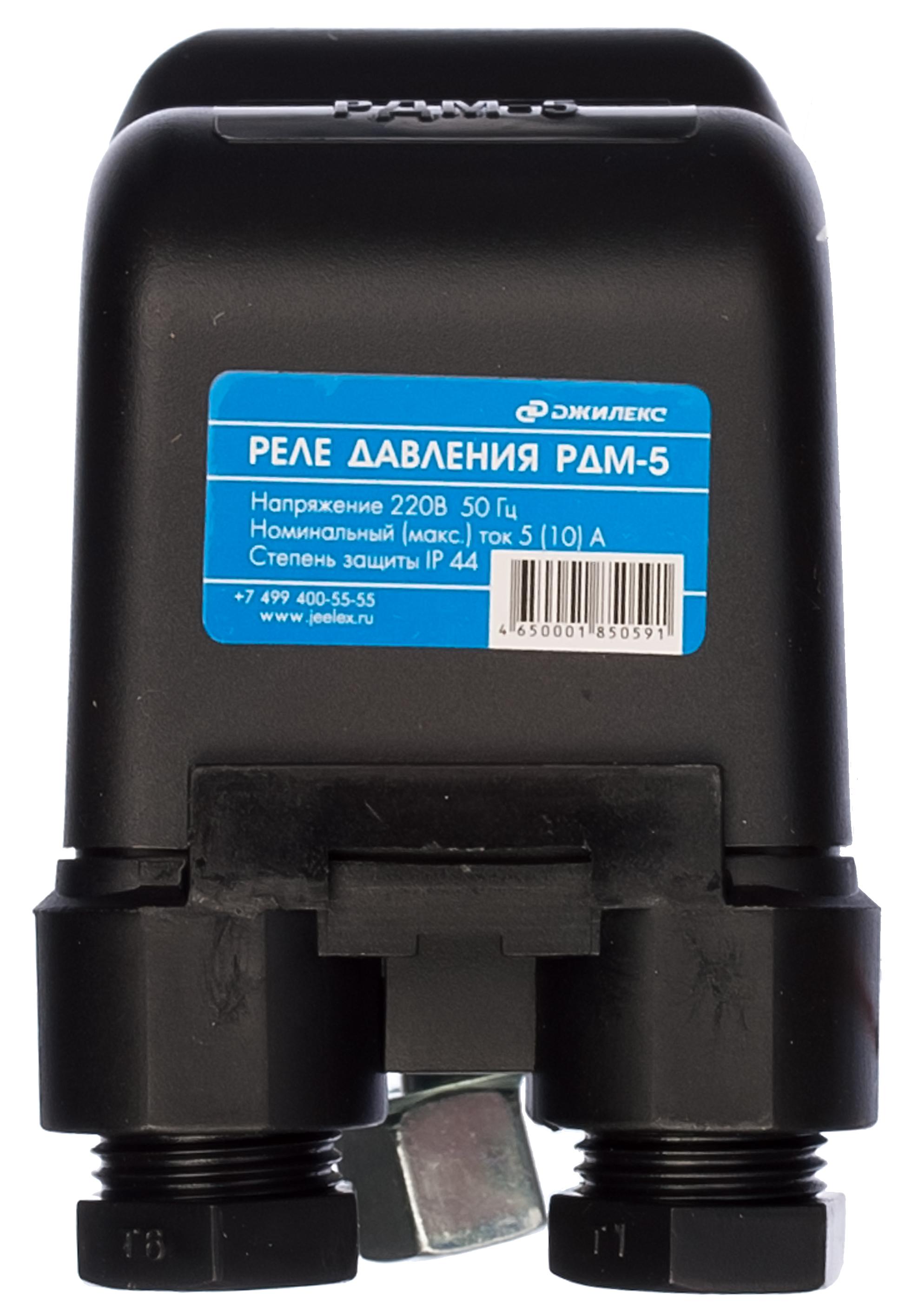

Самое распространенное реле — РДМ – 5. Реле этого типа обеспечивает автоматическую работу насоса в диапазоне давлений 1 – 5 атм. Реле давления РДМ-5 монтируют на нагнетающей трубе по средствам переходника (штуцера). Сетевой провод насоса подключается к клеммам РДМ-5, и отдельным проводом реле давления подключается к сети.

Для подключения реле давления к нагнетательной (выходной) трубе насоса желательно использовать пятиходовый штуцер. Штуцер имеет 3 разъема диаметром 1 дюйм, 1 разъем для подключения реле и 1 разъем для установки манометра. Штуцер присоединяется к выходному отверстию насоса. К соответствующим разъемам монтируется реле и манометр, который необходим для контроля давления. К одному выходу штуцера присоединяется водопроводная труба, к другому гидроаккумулятор. При отсутствии гидроаккумулятора свободный выход можно заглушить пробкой.

Рис.1. Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра. Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.

Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.

Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.

После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу. Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление. Так как насос работает на переменном токе, то полярность значения не имеет.

Рис.2. Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.

После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм. В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм. , например, для быстрого полива и пр.

Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.

Рис.3. Чтобы увеличить давление в системе необходимо закрутить гайку 1. Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса.

Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.

В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.

Реле давления обладает несколькими достоинствами:

Высокая надежность и долгий срок службы.
Простота регулировки и стабильность заданного значения давления.
Низкая стоимость самого реле и вспомогательных элементов.
Простота замены.
Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.

Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.

Реле давления насосной станции | регулировка и настройка

Как автоматизировать работу независимого водопровода и навсегда забыть о ручном запуске или остановке насосного оборудования? Насущный вопрос у заядлых дачников, жителей сел и пригородов, владельцев мелких предприятий. Решив наслаждаться полностью автономным водопроводом, стоит обзавестись реле давления насосной станции, которое облегчит его обслуживание.

Что такое реле насосной станции?

Реле – восприимчивое к изменениям устройство, контролирующее возрастание/снижение давления, отвечающее за запуск и остановку всех механизмов насосных станций. Благодаря такому датчику владельцы отдельно взятых водопроводов могут наслаждаться благами цивилизации также, как и с городской системой водоснабжения. Реле насосной станции считается «мозговым центром» всего оборудования, которое без участия человека гарантирует бесперебойное и автоматизированное выполнение рабочих процессов.

На рынке комплектующих представлен широкий модельный ряд, который условно можно разделить на три вида реле для насосной станции:

электромеханическое – несложная модель, которая не первый год доказывает свою надежность и удобство эксплуатации;
стрелочные датчики являются подтипом первого вида, уменьшают число включений и выключений механизма, увеличивают износоустойчивость во время отсутствия жидкости в баке;
электронное – датчик, главным достоинством которого является простая и точная настройка.

Каждый вид имеет свои преимущества и недостатки, различается комплектацией и условиями эксплуатации. Также можно встретить системы блоков автоматизации с функцией противодействия «сухому ходу». Рассмотрим детально, что входит в конструкцию датчика, и по какому принципу действует реле давления для насосной станции.

Комплектация реле для насосной станции

«Умный» датчик представляет собой разборный незамысловатый механизм, благодаря которому возможно легко и просто корректировать работу гидроаккумулятора, регулировать и устанавливать допустимые пределы параметров.

Визуально устройство похоже на небольшой коробок асимметричной формы, под пластиковым корпусом которого находятся основные детали. Чтобы подключить в сеть и к насосу, предусмотрены муфтовые зажимы для электрокабелей, а для соединения с системой – патрубок из металла на 1, 1/2, 1/4 дюйма, на котором находится наружная или внутренняя резьба.

Под кожухом размещены основные элементы, находящиеся на основании. К ним относятся:

металлическая пластина;
большая и малая пружины;
контакты для подключения;
регулировочные гайки;
мембрана.

Принцип действия, назначение и роль реле для насосной станции

За каждой пружиной размещен контакт подключения к электросети, который замыкается, когда давление достигает максимума. Под действием возрастающего давления возникает деформация мембраны. После появляется избыточное давление внутри груши, воздействующее на пластину. В ответ на это большая пружина прижимается пластиной, отключается контакт и прекращается подача напряжения на мотор.

При падении давления, пластина возвращается в первоначальное положение, а контакты замыкаются. После этого двигатель готов снова продолжать качку воды.

Вопреки непримечательным габаритам, датчик выполняет важную миссию. Реле для насосной станции,цена которого не больно бьет по кошельку, способно на следующее:

контролировать функционирование всех приборов в установленном режиме;
быстро отвечать на колебания давления и другие сбои;
запускать и останавливать двигатель на момент достижения критических показателей.

Устанавливая реле, насос получает эффективного помощника, берущего на себя ответственность за автоматический ход работы.

Что нужно знать о настройке реле давления?

Регулировка реле давления насосной станции требует к себе предельного внимания и соблюдения определенных правил.

Для начала выполните следующее:

при работающем насосе получите существующие данные на включении и выключении давления;
затем отключите оборудование от системы питания, слейте оставшуюся воду;
когда манометр покажет цифру «0», заново подключайте насос и запускайте двигатель;
здесь будьте внимательны и следите за показателями манометра, фиксируйте значение давления, на котором насос остановится;
перед началом повторной работы насоса снова опустошите расширительный бак от жидкости и зафиксируйте давление при запуске.

Проделав все вышеперечисленное, станет доступна настройка реле давления насосной станции.

Сначала снимите крышку корпуса, чтобы получить доступ к пружинам устройства, сила натяжения которых регулирует запуск и отключение агрегата.

На включениирегулировка реле насосной станции подразумевает следующее.

Затяните большую пружину, используя регулировочный винт, который можно поворачивать по часовой стрелке и против нее, отталкиваясь от значков «+» и «-».
Проведите тестирование.
Перед работой насоса слейте жидкость и наблюдайте за значениями давления при отключении, которые изменятся в большую сторону.
Если полученные параметры не внушают доверия, ослабьте или еще больше затяните пружину. Останавливайтесь тогда, когда увидите подходящие показатели.

Обратите внимание, что регулировка большой пружины влияет на изменения давления как при включении, так и выключении. В отличие от старшего аналога малая пружина предназначена для стабилизации расхождения давлений между запуском и остановкой оборудования.

Регулировка на выключение происходит также, но с участием маленькой пружины. Возьмите на заметку, что крайний предел расхождения должен достигать от 1 до 1,5 бар, а увеличение давления при отключении напрямую влияет на повышение расхождения давлений.

Особенности настройки реле давления

Зная, как настроить реле давления насосной станции, можно застраховаться от непредвиденных случаев и взять на вооружение тонкости регулировки.

Основные рекомендации.

Придерживайтесь инструкции производителя и устанавливайте указанные параметры. Также возможна индивидуальная корректировка для каждого отдельного агрегата, но тогда сужается показатель износоустойчивости.
Насосная станция прослужит не один год, если будут выставлены параметры, при которых разница между давлениями незначительна. Благодаря этому давление выровняется, и участится периодичность работы двигателя. В обратном случае, когда мотор редко включается, давление нарастает прерывистыми скачками.
Во время затягивания пружин движение против часовой стрелки – это снижение показателей, а по стрелке – увеличение.
Предварительно установите манометр, очистите все фильтры и убедитесь в исправности всего механизма.

Чтобы откорректировать «мозговой центр» насоса, не требуется привлечение специалистов, поскольку процесс довольно несложный и не отнимает много времени. Несмотря на то, что настройка реле насосной станции подразумевает закрепление, заводские настройки иногда целесообразнее менять в индивидуальном порядке. Как в каждом правиле есть исключения, так и в этом случае необходимо следить за работой насоса в целом и выбирать наиболее приемлемые параметры к каждому отдельному случаю. Отследив исправность работы отдельно взятого агрегата, можно будет в дальнейшем использовать эти данные, как базовые.

Читайте также: Устройство насосной станции.

Автоматика в системе автономного водоснабжения от скважины и колодца

Под автоматикой подразумевается одно или несколько устройств, управляющих пуском и остановкой мотора подающего воду, а также измерительные и защитные приборы.

В зависимости от выбранного насосного оборудования, которое будет использоваться при обустройстве скважины, подбирается автоматика для системы автономного водоснабжения частного дома, коттеджа.

Функции автоматики в системе автономного водоснабжения:

Управление глубинным насосом, отключение его при наполнении водопровода. В сложных системах происходит не отключение, а регулирование силы вращения двигателя насоса.
Защита водопровода от гидравлических ударов.
Защита насоса от сухого хода. Происходит прерывание электрической цепи, когда отсутствует вода.

Устройства автоматики автономной системы водоснабжения

Гидроаккумулятор

При использовании гидроаккумулятора в водопроводе поддерживается заданное проектом давление. Если происходит отбор воды из системы, израсходованный объем восполняется из аккумулированных запасов, от этого и название гидроаккумулятор. Как только запасы воды истощаются, автоматика включает погружной насос и начинает поднимать давление воды в гидроаккумуляторе и трубопроводе соответственно. Используем производителей: WESTER, AQUARIO, REFLEX.

Реле защиты от сухого хода

Простой элемент, который определяет изменение давления в системе водоснабжения, контролирует скважинный насос, чтобы он не работал без воды. Потому что при работе в сухую происходит перегрев насоса, и он может сломаться. Когда давление падает до определенного показателя, выставленного на реле защиты, реле разрывает электрическую цепь, вследствие чего прекращается работа насоса. Используем производителей: AQUARIO, ITALTECNICA.

Пусковой конденсаторный блок с тепловой защитой

Предназначен для запуска и защиты скважинных насосов без встроенного конденсатора. Состоит из пускового конденсатора, защитного теплового реле и пусковой кнопки. Используем производителей: AQUARIO, SUMOTO.

Реле давления

Используют для автоматизации работы скважинного насоса (включение и выключение, в зависимости от выставленного уровня давления в системе). Используем производителей: AQUARIO, ITALTECNICA.

Манометр

Прибор, который измеряет точное давление в системе водоснабжения (в трубопроводе или в насосном оборудовании). Используем производителей: AQUARIO, TIM.

Пульты управления

В основном используются для трёхфазных насосов 380 V. Используем производителя: MANIERO.

В наше время массово используется сочетание устройств: реле давления, гидроаккумулятор и манометр.

Не часто устанавливается автоматизированная система «прессконтроль». Это готовое решение по автоматизации системы водоснабжения коттеджа. Дополнительных устройств больше не потребуется. Используем производителя: AQUARIO.

Как работает автоматика:

Скважинный, колодезный или поверхностный насос нагнетает, установленное на реле давления, верхнее значение.
Когда достигается верхняя отметка, происходит срабатывание реле давления, насос отключается размыканием контактов электропитания.
При разборе воды в гидроаккумуляторе, сжатый воздух вытесняет воду из мембраны, которая подается потребителю.
При уменьшении объема воды в баке, понижается и давление.
Если снижается давление воды в гидроаккумуляторе, реле достигает нижнего показателя и включает насос, замыкая контакты электропитания. Действия повторяются по кругу, их можно отследить и отрегулировать по показаниям манометра.

Использование реле давления, гидробака и манометра считается самым надежным решением. Простота конструкции и монтажа являются важными преимуществами.

Схема: автоматика в системе автономного водоснабжения частного дома

В специализированных магазинах представлен большой выбор реле давления, манометров и гидроаккумуляторов. Экономить на этом оборудовании не стоит, так как от этих важных составляющих напрямую зависит работа скважинного насоса и всей системы автономного водоснабжения дома.

Обслуживание автоматики

Систему автоматики необходимо обслуживать 2 раза в год:

Нужно отрегулировать давление воздуха в гидроаккумуляторе. Чтобы подкачать воздух, используется компрессор. Обычно давление воздуха в гидробаке соответствует нижнему значению реле давления с вычетом 15% от значения.
Проверить параметры реле давления. Нужны будут прямая или фигурная отвертка, а также рожковый ключ на 8 или 9 (зависит от бренда реле давления).

Реле давления для гидроаккумулятора: подключение, настройка, регулировка

Автоматизация работы насосных станций чаще всего выполняется за счёт одного простейшего устройства — реле водяного давления. В сегодняшней статье мы расскажем о тонкостях выбора, монтажа и электрического подключения этого важнейшего узла водопроводной системы.

Как устроено водопроводное реле давления

Механические реле давления имеют весьма простое устройство. Патрубок с резьбовым соединением для подключения к водопроводной системе напрямую сообщён с небольшой камерой, в которой установлен подвижный поршень со штоком. Высота поднятия поршня напрямую зависит от текущего давления в системе.

Устройство реле давления воды: 1 — крышка; 2 — корпус; 3 — гермовводы кабеля; 4 — патрубок для соединения с водопроводной системой; 5 — клеммы для заземления; 6 — клеммы для электрических подключений; 7 — гайка регулировки разницы давлений; 8 — гайка регулировки давления отключения

Реле работает в определённом диапазоне между минимальным и максимальным рабочим давлением, границы устанавливаются усилием регулировочных пружин. Падение давления в водопроводе — единственный признак, по которому автоматика может понять, что один из водоразборов открыт и система нуждается в подпитке.

Поэтому при падении давления ниже минимальной отметки, когда усилие пружины выше сопротивления поршня, механика замыкает цепь питания насоса и включает его. Когда давление в системе, передаваемое через подвижный шток, становится равным усилию пружины, механизм отбрасывает контактную группу и насос выключается.

Принцип работы реле давления

Электрические контакты, коммутирующие цепь питания, связаны с регулировочными пружинами замысловатым механизмом. Для исключения пробоя от цепи питания часть механизма выполнена диэлектрическими материалами. Контактная группа и механика скрыты внутри корпуса, пользователю доступны лишь ряд винтовых зажимов для подключения проводов.

Разновидности и правила выбора

В магазинах сантехники механические реле давления воды представлены в действительно большом ассортименте. Они редко имеют принципиальные отличия в устройстве, но могут различаться по ряду других параметров.

1. Диапазон рабочих давлений.

2. Допустимая токовая нагрузка на контактную группу.

3. Наличие защиты от сухого хода.

4. Присутствие встроенного манометра для контроля текущего давления.

5. Общее качество исполнения деталей, обуславливающее надёжность устройства.

При выборе устройства для своей водопроводной системы нужно опираться на значения расчётного давления и технические параметры насоса. Например, нет смысла приобретать реле с верхней границей диапазона в 8 кгс/см², если насос способен выдать лишь 5 кгс/см².

Конечно, нужно учитывать и длину питающей магистрали, и глубину установки насоса. Очень часто паспортные данные насосного оборудования имеют существенные отличия от реальных рабочих параметров системы и давления в месте установки реле. Особенно велика вероятность ошибки при использовании погружного насоса с размещением гидроаккумулятора и автоматики на поверхности.

Защита от сухого года — весьма важная функция. Наличие воздушной пробки либо свидетельствует о падении уровня воды в скважине/колодце или загрязнении всасывающего отверстия, либо служит признаком общей неисправности водопроводной системы. В любом случае включение насоса в таком режиме почти гарантировано приведёт к его поломке.

Монтаж на насосную станцию

Хотя реле давления может монтироваться практически в любом месте системы, его рекомендуется размещать в общем комплексе оборудования насосной станции. Наиболее предпочтительным местом установки является дополнительный отвод технического коллектора или крестовины, присоединённых к главному отводу гидроаккумулятора. В этой точке системы инерционные броски давления выражены в наименьшей мере, что гарантирует минимальную вероятность сбоев в работе.

Есть также ряд основных требований к точке врезки воды в систему:

1. Реле должно устанавливаться за обратным клапаном, запирающим нагнетённую в систему воду и поддерживающим статическое давление в системе после выключения насоса.

2. Поскольку механика реле достаточно тонкая, перед коллектором, в который выполняется врезка, следует установить простейший фильтр-грязевик.

3. Для возможности удобной регулировки в непосредственной близости от реле должен быть установлен контрольный манометр и точка водоразбора с запорной арматурой.

1 — скважинный насос; 2 — обратный клапан; 3 — насосная станция; 4 — манометр; 5 — реле давления; 6 — фильтр механической очистки; 7 — автоматика управления насосом; 8 — кессон скважины

Для подключения реле к коллектору может быть предусмотрено два типа соединений. Наиболее распространён вариант с накидной гайкой на четверть дюйма. Такое соединение не требует дополнительного уплотнения, штатного сальника из фторопласта будет вполне достаточно.

Иной вариант соединения более свойственен для реле с высокими параметрами рабочих давлений. Реле имеет патрубок с внешней резьбой диаметром от половины до целого дюйма. Установку следует проводить с уплотнением резьбового соединения тефлоновой ФУМ-лентой или нитью, предварительно посчитав число витков.

Варианты электрического подключения

В стандартной конфигурации устройства клеммы для подключения расположены парно: фаза и ноль питающей сети и параллельные контакты для подключения кабеля или провода насоса. Реле размыкает оба контакта, фазировка подключения может быть любой.

Контакты клеммной колодки обычно расположены в два горизонтальных ряда: на нижний подаётся питание, с верхнего снимается коммутируемая сеть насоса. Опционально возможно наличие болта на металлическом корпусе или третьей пары контактов на клеммной колодке для подключения заземления.

Включение в цепь промежуточного контактора характерно при подключении высокомощного насосного оборудования, если нагрузка на контактную группу превышает установленную норму(10 или 16 А). Также это возможно при работе с трёхфазным насосным оборудованием, ибо реле редко имеют три пары коммутируемых контактов. Если вы сомневаетесь в расположении и принципе действия контактов, а инструкция к устройству не вносит ясности, приведите механизм в действие вручную и выполните прозвонку клеммной колодки.

Регулировка и возможные неисправности

Все реле имеют заводскую установку границ давлений, которые не всегда соответствуют оптимальным параметрам для конкретной водопроводной системы. Реле могут и должны быть отрегулированы после установки, для чего предусмотрены две пружины с гайками.

Меньшая пружина определяет рабочий диапазон — разницу между порогом включения или выключения. Крупная пружина служит для смещения рабочего диапазона: если гайка закручивается — смещение происходит в высшую сторону и наоборот.

Регулируются реле на лету: сперва затягиванием большей пружины поднимается до нужного уровня порог отключения. Насос будет периодически включаться для подкачки, когда манометр покажет требуемое значение, настройку порога можно считать завершённой.

После нужно открыть водоразбор и дождаться включения насоса, отметив показания манометра в этот момент. Периодически подтягивая или отпуская гайку и сливая воду из системы, нужно добиться правильного значения нижней границы диапазона — порога включения.

При использовании в системе редуктора давления реле должно иметь установку включения примерно на 0,7–1 бар выше, чем давление воды на выходе из редуктора. Также нужно учитывать допустимое давление для других компонентов системы и, в частности, гидроаккумулятора.

В процессе эксплуатации могут наблюдаться типичные сбои в работе реле:

1. Реле не отключается — насос не может создать нужного давления или диапазон слишком высоко поднят.

2. Реле работает в повторно-кратковременном режиме, когда водоразбор открыт — слишком узкий диапазон или неисправный гидроаккумулятор.

3. Реле не включает насос — механическая поломка или обрыв провода.

4. Регулировка самопроизвольно меняется — реле находится в зоне вибрации, из-за чего гайки отпускаются сами по себе, их нужно законтрить.

http://www.rmnt.ru/ — сайт RMNT.ru

схема подключения к погружному насосу и поверхностному, принцип работы

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Схема устройства реле давления воды для насоса

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в кессоне и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

трубопровод от источника забора воды,
реле,
манометр,
трубопровод, подающий воду в дом,
собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Распространенные неисправности насосной станции и их устранение описаны в нашей отдельной статье. Практически все работы можно провести самостоятельно.
Про гидроаккумуляторы у нас есть информация тут. Какие бывают модели и что важно при их выборе.
О способах чистки колодца мы рассказали в этом материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

Ослабляют гайку, которая прижимает меньшую пружину.
Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считает само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы — от стыков до линий подачи и до кранов; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых населенных пунктах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, использующие насосы для поддержания давления в системе распределения. В областях, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в области с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилых колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30–50 фунтов на квадратный дюйм, при включении насоса при 30 фунтах на квадратный дюйм и выключении при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

На конечное давление воды в доме влияет множество факторов. Высота здания по отношению как к высоте резервуара / башни, так и к расположению водопровода может иметь большое значение, так же как и размер магистрали и количество соединенных с ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые протечки.

Давление бытовой воды обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, например стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любую насадку для шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете скачки высокого давления, которые также могут вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в жилом доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одну сторону, предотвращая обратное движение воды со стороны дома PRV. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что вы можете сделать с низким давлением воды».

Напорные баки водяного насоса и гидроудар или стук

Напорные баки могут остановить гидроудар в трубопроводах

Гидравлический удар или стук в водопроводных трубах — это общая проблема , которую можно решить, установив напорный бак . Это стальная канистра, которая устанавливается наверху водяного насоса или в водопроводные трубы с по , поглощающие удары , которые вызывают гидравлический удар .

Напорные баки также могут останавливать водяные насосы, быстро включающиеся и выключаемые , так называемая «цикличность». Здесь мы посмотрим на баки под давлением , что они делают и как они работают .

См. Также:

Почему иногда стучат водопроводные трубы?

Это явление, известное как гидравлический удар или, более технически, «гидравлический удар», является результатом внезапного повышения или сброса давления в ваших водопроводных трубах.

Все дело в неизменном качестве воды — она действительно довольно твердая (да, я знаю — твердая жидкость) и несжимаемая (ну, только очень небольшое количество), вы не можете выжать ее.Он может течь очень легко, но попадает в ограниченное пространство, и его объем остается практически таким же. Тот факт, что вы не можете сжимать воду, полезен, это означает, что мы можем перекачивать ее и использовать ее, чтобы толкать предметы, но независимо от того, какое давление мы оказываем в ней, ее объем может измениться очень, очень незначительно, но во всех смыслах и целях он остается. такой же.

Давайте посмотрим, что это означает на практике. Если мы закачиваем воду в емкость, такую как резервуар или трубу, или, если на то пошло, в вашу домашнюю систему водоснабжения, потребуется определенное количество воды, чтобы заполнить доступное пространство.После заполнения мы продолжаем откачку, и давление в воде увеличивается. Для повышения давления требуется очень и очень мало дополнительной воды. Это также означает, что для сброса давления требуется очень небольшой выпуск воды. Любая очень небольшая утечка немедленно сбросит давление воды в резервуаре или, если на то пошло, во всей вашей водяной системе.

Хотя это может быть очень полезно с других точек зрения, оно также может создавать трудности.

Балансировка выхода водяного насоса

Почему? Ну вот так, если у вас есть водяной насос для повышения давления в вашей системе водоснабжения, это даст вам хороший энергетический душ.

Для большинства домов нам нужен насос, достаточно большой, чтобы удовлетворить все потребности, которые мы можем иметь в любой момент. Кто-то может принимать душ, когда в прачечной работает стиральная машина, кто-то только что был в туалете, поэтому цистерна наполняется, он уходит, чтобы долить воду в бассейн или мыть машину, когда кто-то решает встать, входит душ, и, открыв кран, вода не выходит из модной, но очень требовательной к воде насадки для душа с «эффектом дождя».

Чтобы избежать этого, нам нужен водяной насос, достаточно большой, чтобы удовлетворить все эти потребности сразу.

Отлично, но теперь у нас есть еще одна проблема. Обычно принимает душ только один человек или работает только один кран, и наш большой насос перекачивает гораздо больше воды, чем может физически выжать из одной душевой лейки.

Чтобы перекачивать только небольшой поток воды, наш большой насос должен включаться и выключаться. Для этого на водяных насосах есть два реле давления. Они работают так: если вы открываете кран, давление воды в системе мгновенно падает, одно реле давления определяет низкое давление и включает насос.Давление в системе увеличивается, и когда оно становится достаточно высоким, второй датчик давления выключает насос.

Теперь у нас другая проблема. Достаточно удалить очень небольшое количество воды, чтобы снять все давление в водяной системе. Итак, мы включаем душ, и в течение доли секунды небольшое количество воды уходит, давление упало, и наш большой насос срабатывает, пытаясь перекачать большое количество воды по этой маленькой трубе в ваш душ. За доли секунды небольшое количество воды было заменено, давление восстановилось, и насос снова выключился с «стуком», который разносился по всему дому.

Это то, что делает гидравлический удар.Гидравлический удар также может возникнуть, когда вы внезапно закрываете кран, особенно это касается современных кранов на четверть оборота, которые, как правило, очень быстро перекрывают поток воды.

Но, минуточку, мы еще не закончили. Душ все еще работает, снова уходит небольшое количество воды, и насос снова включается. Этот процесс продолжается до тошноты, насос включается и выключается, это «цикл».

Гидравлический молот может вызвать повреждение водопровода

Ударная нагрузка на водопроводные трубы не только очень раздражает, но и может вызвать повреждение вашей сантехники, особенно стыков и / или фитингов.

Так как же этого избежать? Устанавливаем напорный бак.

Резервуар высокого давления обеспечивает амортизацию

Добавляем в систему немного воздуха. Воздух (и все газы в этом отношении), в отличие от воды, очень и очень сжимаемы. Вы когда-нибудь видели, сколько воздуха может попасть в автомобильную шину? Я могу вам рассказать довольно много.

Мало того, что воздух сжимаемый, он делает вещи мягкими и мягкими, он действует как подушка. Раньше для подвески автомобилей использовался воздух, в первую очередь французы, которые широко использовали пневматическую подвеску в автомобилях Citroen.

Как я уже сказал, в случае воды разница в объеме между высоким и низким давлением очень мала. С воздухом существует огромная разница в объеме между высоким и низким давлением.

Итак, как нам это использовать?

Если вы посмотрите на верхнюю часть водяного насоса, вы увидите круглый резервуар размером с футбольный мяч. Маленькие насосы могут иметь небольшой резервуар, а большие системы могут иметь очень большие резервуары, хотя размер футбольного мяча является наиболее распространенным.

Это напорный бак, это довольно простое устройство, которое снимает большую нагрузку с вашей системы водоснабжения за счет введения резинового мешка с воздухом, который действует как подушка в нашей системе водоснабжения.

Как работает напорный бак?

Бак под давлением имеет внутри резиновый баллон, который заполнен воздухом под давлением около 20 фунтов на квадратный дюйм.

По мере того, как наш водяной насос нагнетает давление в нашей водяной системе, он также нагнетает воду в напорный бак, который постепенно сжимает воздушный пузырь. Это займет время, чтобы наш насос мог проработать более длительный период, прежде чем достигнет высокого давления и не отключится.

Теперь, когда мы включаем душ, давление воды снижается, и пузырь, полный воздуха, постепенно расширяется, выталкивая воду из бака в наш душ, пока вода не достигнет более низкого давления, когда насос снова включится.

Напорный бак выполняет 2 функции: замедляет время между включением и выключением водяного напорного насоса и действует как подушка, останавливающая резкие изменения давления в водопроводных трубах, вызывающие этот стук.

Эти напорные баки также известны как аккумуляторы, они собирают и сохраняют давление.

Определение проблем с давлением в вашей системе водоснабжения

Как узнать, есть ли проблема?

Если ваш водяной насос быстро включается и выключается, значит, в вашей системе водоснабжения что-то не так.Небольшое исследование может помочь изолировать проблему.

Первое, что нужно сделать, это проверить свой насос и убедиться, что проблема заключается в водяном насосе, а не в скважинном насосе (скважинный насос — это тот, который перекачивает воду из вашего колодца или ствола в резервуар для хранения).

Хорошо, значит, вы уверены, что это нагнетательный насос.

Затем убедитесь, что все, что может использовать воду, краны, туалеты, души и т. Д., Отключено. Проверить насос — он должен быть выключен. Если насос работает постоянно или то и дело щелкает, то, скорее всего, где-то в системе есть утечка.Чем медленнее щелчок, тем меньше утечка.

Хорошо, нагнетательный насос выключен. Теперь включите душ или кран. Насос должен запуститься. Если это небольшой насос, такой как Shimizu, он, вероятно, будет работать постоянно. Если это более крупный насос, он, вероятно, будет циклически включаться и выключаться в медленном темпе, поскольку он попеременно нагнетает резервуар высокого давления, а затем позволяет ему опорожняться.

Если цикл работает быстро, проблема, вероятно, будет заключаться в настройке переключателей давления «включено» и «выключено» на насосе или в работе напорного бака.Это не совсем то, что вы можете сделать самостоятельно, и вам следует вызвать сантехника.

См. Также:

Как отрегулировать реле давления

Пуск и остановка скважинного водяного насоса обычно контролируются реле давления, аналогичным показанному ниже. Переключатель предварительно настроен как на давление включения, так и на давление отключения. Давление отключения — это низкое давление, при котором запускается насос, а давление отключения — это высокое давление, при котором насос отключается. Возможно, вы хотите увеличить давление по одной из следующих причин: заданный диапазон не обеспечивает удовлетворительное давление, когда вода достигает вашего дома, в душе / смесителях не хватает давления или в головках оросителей требуется более высокое давление.Регулировку диапазона можно выполнить, выполнив несколько простых шагов.

Внимание! Электричество может быть очень опасным, а — особенно, если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте выключатели источника питания при проверке компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Снимите крышку реле давления.Заводские настройки находятся под крышкой реле давления (как показано справа вверху). Чтобы увеличить или уменьшить давление включения и выключения, поверните гайку на верхней части большой центральной пружины, как показано на рисунке ниже. Вы поверните гайку против часовой стрелки, чтобы снизить давление включения и отключения, или поверните гайку по часовой стрелке, чтобы поднять давление включения и отключения.

Если вы отрегулируете давление включения, вам также потребуется отрегулировать заряд воздуха в напорном резервуаре. Напорный бак должен быть установлен на 2 фунта / кв.дюйм ниже давления включения.Нажмите здесь, чтобы посмотреть видео: «Как проверить и настроить напорные баки» или нажмите здесь, чтобы прочитать блог: «Как проверить и отрегулировать напорный бак

Существует очень мало приложений, в которых вы должны регулировать дифференциал. Регулировка дифференциала регулирует только давление отключения. Поверните гайку дифференциала против часовой стрелки, чтобы снизить давление отключения, или поверните гайку по часовой стрелке, чтобы повысить давление отключения.

Нажмите на гиперссылки ниже, чтобы просмотреть видео о реле давления на канале RC Worst YouTube:

Реле давления Square D

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Если у вас есть дополнительные вопросы о реле давления или вашей системе водоснабжения, не стесняйтесь звонить нашим специалистам по номеру 855.329,4519.

Напорные баки насоса дождевой воды, выбор переключателя

Расход, галлоны (PSI)			Общий объем бака (галлоны)	Резервуар	Высота	Вес	Система Соедин. Размер	Заводское давление предварительной зарядки
@ 20/40	@ 30/50	@ 40/60	Общий объем бака (галлоны)	Диаметр	Высота	фунтов	Система Соедин. Размер	Заводское давление предварительной зарядки
0,78	0.65	0,57	2,1	9,0 дюймов	11,3 дюйма	7	3/4 дюйма	28 фунтов на квадратный дюйм
1,7	1,4	1.2	4,5	10,0 дюймов	15,7 «	10	3/4 дюйма	28 фунтов на квадратный дюйм
3,1	2,6	2,3	8.5	12,6 дюйма	19,3 дюйма	13	3/4 дюйма	28 фунтов на квадратный дюйм
5,2	4,3	3,8	14	16.0 «	18,0 дюймов	29	3/4 дюйма	28 фунтов на квадратный дюйм
5,2	4,3	3,8	14	16,0 дюймов	21.7 «	31,5	1 «	28 фунтов на квадратный дюйм
7,4	6,2	5,4	20	16,0 дюймов	28,8 дюйма	38.5	1 «	28 фунтов на квадратный дюйм
9,6	8,1	7	26	16,0 дюймов	36,0 «	43	1 «	28 фунтов на квадратный дюйм
11.8	9,9	8,6	32	21,0 «	27,8 дюйма	59,5	1 «	28 фунтов на квадратный дюйм
12,3	10.3	9	33,4	16,0 дюймов	42,8 дюйма	57	1 «	28 фунтов на квадратный дюйм
16,3	13,6	11.9	44	21,0 «	36,2 дюйма	71,5	1-1 / 4 «	38 фунтов на квадратный дюйм
22,9	19,2	16,7	62	21.0 «	47,9 дюйма	85	1-1 / 4 «	38 фунтов на квадратный дюйм
30	25,1	21,9	81	21,0 «	62.0 «	103	1-1 / 4 «	38 фунтов на квадратный дюйм
31,5	26,4	23	85	26,0 дюймов	44,4 дюйма	140	1-1 / 4 «	38 фунтов на квадратный дюйм
43.6	36,8	32,1	119	26,0 дюймов	62,0 «	168	1-1 / 4 «	38 фунтов на квадратный дюйм

В нашем примере нам потребовалось как минимум 6 галлонов вытеснения.Если мы собираемся установить реле давления нашего насоса на работу в диапазоне от 30 до 50 фунтов на квадратный дюйм, мы должны выбрать 20-галлонный резервуар, выделенный желтым цветом (шестой сверху во втором столбце слева). Обратите внимание, что резервуар имеет диаметр 16 дюймов и высоту 28,8 дюйма. Я бы порекомендовал купить сливной бак емкостью 44 галлона — 13,6 галлона, диаметром 21 дюйм и высотой 36,2 дюйма. Это не будет стоить намного дороже и позволит насосу отдыхать вдвое дольше.

Для нормального использования на ферме рекомендуется использовать напорный бак емкостью 42 галлона в качестве минимального размера.Чем больше резервуар, тем лучше, особенно если колодец или насос малой производительности. Предохранительный клапан должен быть установлен, если насос способен создавать давление, превышающее максимальное рабочее давление напорного резервуара.

Я включаю следующее в качестве совета по техническому обслуживанию:
Процедура предварительной заправки резервуаров под давлением и настройки реле давления на выходе из резервуара:

Отключите нагнетательный насос.
Слейте всю воду из напорного бака, затем добавляйте воздух с помощью воздушного компрессора, пока воздух не выйдет из сливного крана.Закройте кран.
С помощью компрессора создайте в резервуаре давление на 3–5 фунтов на кв. Дюйм ниже давления включения насоса.
Запустите водяной насос.

Реле давления воды — это не простой выключатель, подобный тому, который используется для включения и выключения света. Мы объясним, как это работает, на примере.

В самый первый раз, когда вы включаете питание вашей насосной системы, насос включается, и вода начинает заполнять напорный бак. Когда вода заполняет резервуар высокого давления, он сжимает воздух, оставшийся в верхней части резервуара. Давление в баллоне медленно повышается до тех пор, пока не будет достигнуто значение , отсечка, или , отсечка, реле давления. Обычно это примерно от 3,3 до 4 бар (от 50 до 60 фунтов на кв. Дюйм). Здесь все остается, пока вы не откроете кран.Предположим, вы собираетесь принять длительный душ. Когда вы впервые начинаете принимать душ, давление воды обеспечивается карманом сжатого воздуха в верхней части напорного резервуара. Насос остается выключенным. Воздух с давлением 50 или 60 фунтов на квадратный дюйм (от 3,3 до 4 бар) начинает подталкивать воду к вам, но по мере того, как вода покидает резервуар высокого давления, воздушный карман должен увеличиваться (расширяться), что приводит к снижению давления воздуха в резервуаре. Это продолжается до тех пор, пока не будет достигнута уставка давления включения переключателя ; обычно от 30 до 40 фунтов на квадратный дюйм (от 2 до 2.6 бар). Это запустит вашу помпу, которая теперь подает воду для вашего душа, и в то же время начнет заполнять напорный бак. Если насос хорошего размера (простите за каламбур), насос будет обеспечивать много воды для душа, и начнут наполнять ваш напорный бак, пока снова не будет достигнуто давление отключения (50-60 фунтов на квадратный дюйм или 3,3-4 бара. ). Если вы все еще не закончили принимать душ, цикл повторяется до тех пор, пока вы не закончите. Преимущество всего этого в том, что помпа не должна быть постоянно включена во время душа.

В мире есть несколько производителей этих реле давления воды. Двумя наиболее распространенными являются SQUARE D и LEEFO (Китай). Следующий метод установки переключателя SQUARE D копируется с веб-сайта, который, боюсь, я больше не могу найти. Если кто-то узнает источник, пожалуйста, напишите мне по электронной почте, чтобы я мог дать им должное. У большинства переключателей давления есть объяснение для их установки, приклеенное к внутренней стороне крышки. Если у вас новая установка, я рекомендую вам скопировать эти инструкции в безопасное место, потому что грязевые мазки и муравьи любят гнездиться в этих крышках.

В. Как отрегулировать реле давления?

A. Поскольку Square D, вероятно, является самым популярным реле давления на рынке, мы поговорим именно о нем.

Реле давления Square D и некоторые другие бренды, которые скопировали Square D, обычно имеют две пружины, нажимающие на пластину, поддерживаемую сверху стопорными гайками 3/8 дюйма. Эти гайки можно отрегулировать, чтобы установить желаемое давление включения / выключения двигателя вашего насоса.

Если вы хотите увеличить настройки реле давления, вам следует сначала отрегулировать более высокую из двух пружин.Эта пружина будет равномерно перемещать настройку включения / выключения. То есть настройка 20/40 может легко превратиться в 30/50, 40/60 или что-то среднее между ними. Чтобы увеличить давление, поверните гайку высокой пружины по часовой стрелке на несколько оборотов. Включите кран и следите за своим манометром (необходим хороший рабочий манометр). Когда насос запускается, давление на манометре соответствует вашему давлению. Закройте кран и дайте насосу выключиться. Это давление — выходное давление. Чтобы уменьшить давление включения / выключения, поверните гайки против часовой стрелки.

Чтобы увеличить давление выключения, поверните гайку короткой пружины по часовой стрелке на несколько оборотов и пустите воду для повторного цикла насоса. Продолжайте регулировать желаемое давление выключения.

Я не рекомендую устанавливать переключатель выше 70 фунтов на квадратный дюйм по многим причинам.
Некоторые баки-дозаторы не допускают превышения дифференциала, превышающего 20 фунтов на квадратный дюйм. Не переполняйте мочевой пузырь. Это резко сократит его жизнь.

Напоминание:
Рекомендуется заправлять резервуар под давлением воздухом и проверять настройку включения и выключения реле давления один раз в год.Вы узнаете, что потеряли воздушный карман или у вас возникла проблема с настройкой реле давления, если помпа начнет циклически выключаться и включаться несколько раз в минуту, пока вы используете воду.

Вам может понадобиться небольшой корпус, чтобы надеть насос, напорный бак и трубы, чтобы система не замерзла. Я видел, как некоторые люди вставляли все три части в цементную водопропускную трубу шириной четыре фута, которая была частично погружена в землю вертикально. В очень холодную погоду они помещают лампу высокой мощности на удлинитель в водопропускную трубу.Обычно такую трубу и пластиковую крышку можно купить на ферме. Я бы посоветовал вам подумать о дренаже, чтобы избежать попадания воды в водопропускную трубу. Еще один защитный кожух, который я видел, — это небольшой бамбуковый домик с откидывающейся дверью. Одеяла и / или небольшой обогреватель или лампочка высокой мощности могут использоваться для предотвращения замерзания в очень холодную погоду. Вы также можете обратиться к компании-поставщику птицефабрики, чтобы узнать, что у них есть на рынке, что обычно используется для предотвращения замерзания маленьких цыплят в холодную погоду.Компактная система может быть недорогой и включать источник тепла и термостат. Ключевыми соображениями должны быть креативность и помнить о том, что водопроводные трубы замерзают. Резервуар высокого давления вряд ли замерзнет при нормальном ежедневном использовании, но может замерзнуть, если оставить его в бездействии на несколько дней в морозную погоду.

Реле давления 30/50 или 40/60 лучше для системы водоснабжения скважин? — Модернизированный дом

Легче сказать, чем сделать правильный выбор реле давления для вашей системы водоснабжения.Выбор между реле давления 30/50 и 40/60 имеет решающее значение, когда дело доходит до производительности системы. Следите за тем, как мы сравниваем реле давления 30/50 и 40/60 с точки зрения производительности и функций.

Многие люди, у которых есть водозаборная система, не понимают разницы в реле давления. Реле давления лежат в основе вашей системы водозабора. Часто возникает вопрос, какое реле давления подходит: 30/50 или 40/60?

Для двухэтажного дома без воды, идущей на 2-й этаж, вы можете установить PSI на 30/50.Однако, если ваш дом двухэтажный или более, и вода имеет более одного уровня, вам нужно установить PSI на уровне 40/60, что позволит вам получать достаточное количество воды, не нагружая систему.

Понимание того, как работает реле давления в вашей системе водозабора, важно для выбора правильного переключателя. Неправильный выбор может привести к проблемам с вашей системой водоснабжения. Прочтите, чтобы узнать больше о реле давления и вашей системе водозабора.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что делает реле давления?

Как следует из названия, реле давления контролирует давление в водяных линиях вашей системы. Реле давления также управляет насосом, сообщая ему, когда начинать и когда останавливать.

Реле давления определяет давление воды в ватерлинии.Когда давление в водяной линии падает ниже нижнего значения, установленного на реле давления, переключатель дает команду водяному насосу начать работу. Кто-то в доме заставляет это давление снижаться, открывая водопроводный кран или смывая воду в туалете.

Когда кран закрывается или закрывается кран наполнения унитаза, давление воды в линии повышается до верхнего предела переключателя. Это повышение давления отправляет сообщение водяному насосу о прекращении подачи.

Итак, что мне выбрать? 30/50 или 40/60?

Вопрос на 64 доллара! Перед тем, как выбрать реле давления для установки, необходимо учесть некоторые моменты.Такие вещи, как

Возраст и состояние вашей сантехники
Возраст и состояние вашей помпы
Состояние вашего колодца
Ваши личные предпочтения

Все эти факторы влияют на ваше решение о том, какое реле давления лучше для вас.

Ваша сантехника и ваш дом

Если в вашей системе есть реле давления 30/50 и вы планируете использовать переключатель 40/60, ваше водопроводное оборудование является важным фактором. Чем старше ваша сантехника, тем меньше вероятность, что она выдержит более высокое давление.

В большинстве старых домов есть медные водопроводные трубы. Медь с возрастом становится хрупкой. Такая хрупкость может привести к трещинам, утечкам или разрыву труб, если вы увеличите давление воды в этих трубах.

Хороший сантехник осмотрит ваши медные трубы и даст вам хорошее представление об их состоянии. Такая проверка, вероятно, является хорошей идеей перед повышением давления в водопроводе в старых домах с помощью медных водопроводных труб.

Размер и состояние насоса — больше давления — больше работы

Еще одно соображение — это возраст и состояние вашего скважинного насоса.Размер вашей помпы также может иметь значение. Прежде чем повышать давление в системе водоснабжения, убедитесь, что ваш насос соответствует повышенным требованиям.

Более высокое давление приведет к тому, что помпа будет работать более интенсивно, а в некоторых случаях дольше, чтобы поддерживать более высокое давление. На старых скважинных насосах это может привести к сокращению срока службы и более раннему выходу из строя. Ваш водяной насос может не иметь необходимой мощности, чтобы удовлетворить возросший спрос.

Прежде чем повышать давление воды в вашей системе водозабора, рекомендуется проконсультироваться со специалистом по водозаборникам, знакомым с вашим насосом.Эти специалисты могут рассчитать дополнительную потребность и рабочую нагрузку на насос и посоветовать вам, подходит ли ваш насос для этой задачи.

Способен ли вы справиться с потребностями

Самая большая проблема с большинством колодцев — это скорость их подпитки. Скорость восстановления — это просто время, необходимое для того, чтобы вода вернулась к приемлемому уровню после откачки. Большинство колодцев заполняются не сразу. Требуется время, чтобы вода просочилась обратно в колодец из окружающей водоносной породы.

На скорость подпитки колодца могут влиять несколько факторов. Тип водоносных пластов, безусловно, может повлиять на скорость движения воды. Также важны вопросы, связанные с возрастом колодца. Со временем сетки на дне колодца могут подвергнуться коррозии и забиться. Песок может проникнуть в обсадную трубу скважины и снизить количество доступной воды

Надежная компания по бурению скважин на воду или местное управление водного хозяйства часто могут предоставить вам дополнительную информацию. Возможно, вам потребуется провести осмотр скважины в службе бурения скважин.

Что лучше для вас?

В конце концов, выбор остается за вами и зависит от ваших личных предпочтений. Если в вашем доме важно больше воды в арматуре, то переход на реле давления 40/60 — лучший вариант. Хотя стоимость реле давления относительно невысока, модернизация вашего дома или колодца, вероятно, будет намного дороже.

Уравновесить стоимость и конечную цель — это более серьезный вопрос, и решать вам.

Резервуары высокого давления для системы водяной скважины

Напорный бак в вашей системе водозабора способствует сглаживанию потока в ваш дом.Без напорного бака поток и давление воды будут падать до тех пор, пока насос не сможет его наверстать. Напорный бак обеспечивает постоянный поток при постоянном давлении.

Важно правильно настроить давление в баллоне для работы с реле давления. Правильная настройка позволяет всей вашей водяной системе работать наиболее эффективно. Чтобы установить давление в резервуаре для воды, потребуется всего несколько шагов и несколько минут вашего времени.

Как отрегулировать настройки напорного бака

Если вы решили модернизировать реле давления на более высокое давление, не забудьте отрегулировать настройки напорного резервуара.Если вы устанавливаете реле давления с более низким давлением, вы также должны отрегулировать давление в напорном резервуаре. Правильно отрегулированный напорный бак обеспечит бесперебойную работу вашей системы.

Шаг 1. Безопасная работа

Для обеспечения вашей безопасности соблюдайте соответствующие процедуры безопасности при работе с помпой и электричеством, к которому она подключена. Самым важным соображением безопасности является отключение выключателей, управляющих насосом и любым другим электрическим оборудованием в вашем колодце или вокруг него.

Во-вторых, всегда надевайте защитные очки или очки для защиты глаз. При работе с чем-либо, находящимся под давлением, даже с водой, есть риск повредить зрение. Будьте умны и работайте безопасно.

Шаг 2. Откройте кран

Слейте воду из напорного бака и сбросьте давление в баке, открыв кран где-нибудь в системе. Оставьте кран открытым, пока вы работаете с напорным баком. Когда резервуар опустеет и давление в системе упадет, можно переходить к следующему шагу.

Шаг 3: Найдите крышку воздушного клапана

Найдите крышку, которая защищает воздушный клапан на резервуаре высокого давления. Убедитесь, что из воздушного клапана не течет вода. Если из воздушного клапана течет вода, вероятно, протекает резиновый баллон в датчике давления, и вам необходимо заменить баллон.

Шаг 4: Проверьте давление

Используйте манометр для измерения давления в баллоне. Вы можете проверить давление с помощью манометра, но вам может понадобиться адаптер.Добавьте или выпустите воздух, чтобы установить давление в баллоне.

В идеале давление в баллоне должно составлять 2 фунта. на квадратный дюйм меньше, чем давление пуска насоса на вашем реле давления. Например, если у вас переключатель 30/50, давление в баллоне должно быть установлено на 28 фунтов. на квадратный дюйм.

Мы не рекомендуем использовать компрессор для добавления воздуха в напорный бак. Вы можете легко создать избыточное давление в резервуаре и повредить резервуар или разорвать мочевой пузырь. Велосипедный насос — полезный инструмент для добавления давления в резервуар высокого давления.

Шаг 5. Установите на место защитную воздушную крышку

Наденьте защитный колпачок на воздушный клапан резервуара. Попадание грязи или мусора в воздушный клапан на резервуаре может вызвать проблемы в следующий раз, когда вам потребуется выполнить обслуживание давления в резервуаре.

Шаг 6: Закройте кран и включите выключатель

Закройте открытый кран, чтобы сбросить давление в баке. Включите выключатели, обслуживающие ваш колодец. Насос должен запуститься и создать давление в напорном резервуаре.Проверить систему на герметичность.

Не хочешь делать это сам?

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Больше или меньше — какое давление выбрать?

Если ваша сантехника, колодец и насос подходят для этой задачи, нет причин не выбирать реле давления 40/60. В вашем доме будет больше напора воды, что сделает жизнь более приятной.

Каким бы ни было ваше решение, мы надеемся, что информация и шаги, приведенные в этой статье, дадут вам лучшее представление о вашей системе водоснабжения в домашних условиях.

Связанные руководства

Деннис Ховард

Деннис — пожарный на пенсии с обширным опытом работы в области строительства, ремонта и ремонта. Он работал в сфере торговли неполный рабочий день, одновременно являясь действующим пожарным. Выйдя на пенсию, он начал бизнес по реконструкции и ремонту домов, которым руководил в течение нескольких лет.

Недавно опубликованные

ссылка на ASUS Router B / G Protection (вот что вам нужно знать) ссылка на Люстра какого размера для фойе? (Узнай сейчас!)

Люстра какого размера для фойе? (Узнай сейчас!)

Пропорции решают все, особенно когда дело касается дизайна интерьера. Итак, какого размера люстра должна быть в фойе? В зависимости от размера и структуры вашего фойе вы можете рассчитать…

Реле давления

Жилая

Продукты для фильтрации

Продукция для водяных скважин

Принадлежности для колодцев

Монтажные и электрические аксессуары

Отключение насоса сточных вод

Всепогодный датчик давления

Номер детали	Описание	шт. / Упаковка	Мастерская
0AWP	ВЫКЛЮЧАТЕЛЬ ВСЕГО ПОГОДЫ 40/60	1	1

Реле давления Campbell

Номер детали	Описание	шт. / Упаковка	Мастерская
ПС-А	РЕЛЕ ДАВЛЕНИЯ, 30/50	1	50
ПС-Б	РЕЛЕ ДАВЛЕНИЯ, 20/40	1	50
PS-C	РЕЛЕ ДАВЛЕНИЯ, 40/60	1	50

Реле давления для AWSP

Номер детали	Описание	шт. / Упаковка	Мастерская
334PC	РЕЛЕ ДАВЛЕНИЯ, НОМИНАЛЬНАЯ НА 1 л.с.	1	1

Защитный выключатель

Номер детали	Описание	шт. / Упаковка	Мастерская
D211N	ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ КЛАССА 3130	1	1

120/240 В переменного тока.
Работает с насосом мощностью до 2 л.с. Принимает 2 ввинчиваемых предохранителя. Номинальное значение симметричного короткого замыкания 1000 RMS.

Поплавковый выключатель Square D (класс 9036)

Номер детали	Описание	шт. / Упаковка	Мастерская	Характеристики
DG2	9036 ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ НАСОСА НАСОСА	1	1	стандарт (контакты замыкаются при подъеме жидкости)
DG2R	ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ НАСОСА НАСОСА	1	1	обратное действие (контакты размыкаются при подъеме жидкости)

Для открытых резервуаров или отстойников

Реле давления Square D (класс 9013)

Номер детали	Описание	шт. / Упаковка	Мастерская
FRG2-A	РЕЛЕ ДАВЛЕНИЯ 50/30	1	1
FRG2-B	РЕЛЕ ДАВЛЕНИЯ 40/20	1	1
FRG-82 150/120	ПЕРЕКЛЮЧАТЕЛЬ ОБРАТНОГО ДАВЛЕНИЯ @ 150/120	1	1
FSG2-A	РЕЛЕ ДАВЛЕНИЯ, 30/50 J21	1	50
FSG2-B	РЕЛЕ ДАВЛЕНИЯ, 20/40 J20	1	50
FSG2-C	РЕЛЕ ДАВЛЕНИЯ, 40/60 J24	1	50
ФСГ2М1-А	РЕЛЕ ДАВЛЕНИЯ, 30/50	1	40
ФСГ2М1-Б	РЕЛЕ ДАВЛЕНИЯ, 20/40	1	40
FSG2M1-C	РЕЛЕ ДАВЛЕНИЯ, 40/60	1	40
ФСГ2М4 10/30	РЕЛЕ ДАВЛЕНИЯ, 10/30	1	40
FSG2M4 А	РЕЛЕ ДАВЛЕНИЯ, 30/50	1	40
FSG2M4 B	РЕЛЕ ДАВЛЕНИЯ, 20/40	1	40
FSG2M4 С	РЕЛЕ ДАВЛЕНИЯ, 40/60	1	40
FSG2M4U-A	РЕЛЕ ДАВЛЕНИЯ, 30/50	1	1
ФСГ2П	РЕЛЕ ДАВЛЕНИЯ, 20/40	1	50
FSG2P-A	РЕЛЕ ДАВЛЕНИЯ 30/50	1	50
FSG2P-C	ПЕРЕКЛЮЧАТЕЛЬ НА 40/60 ИМПУЛЬСОВ	1	10
FYG2-A	РЕЛЕ ДАВЛЕНИЯ 30/50	1	1
FYG2-B	РЕЛЕ ДАВЛЕНИЯ 20/40	1	1
FYG2-C	РЕЛЕ ДАВЛЕНИЯ 40/60	1	50
FYG2-D	РЕЛЕ ДАВЛЕНИЯ 60/80	1	1
GHG2 100/120	РЕЛЕ ДАВЛЕНИЯ 100/120	1	1
GHG2 100/125	РЕЛЕ ДАВЛЕНИЯ 100/125	1	1
GHG2 120/150	РЕЛЕ ДАВЛЕНИЯ 120/150	1	1
GHG2 140/165	РЕЛЕ ДАВЛЕНИЯ 140/165	1	1
GHG2 145/175	РЕЛЕ ДАВЛЕНИЯ 145/175	1	1
GHG2 40/80	РЕЛЕ ДАВЛЕНИЯ 40/80	1	1
GHG2 50/70	КОМПЛЕКТ РЕЛЕ ДАВЛЕНИЯ @ 50/70	1	1
GHG2 60/80	РЕЛЕ ДАВЛЕНИЯ	1	1
GHG2 70/90	РЕЛЕ ДАВЛЕНИЯ 70/90	1	1
GHG2 75/100	РЕЛЕ ДАВЛЕНИЯ	1	1
GHG2 80/100	РЕЛЕ ДАВЛЕНИЯ	1	1
GHG2 80/120	РЕЛЕ ДАВЛЕНИЯ 80/120	1	1
GHG2 90/110	КОМПЛЕКТ РЕЛЕ ДАВЛЕНИЯ @ 90/110	1	1
GHG2 90/120	РЕЛЕ ДАВЛЕНИЯ 90/120	1	1
GSG2 20/40	РЕЛЕ ДАВЛЕНИЯ	1	1
GSG2 30/50	РЕЛЕ ДАВЛЕНИЯ	1	1
GSG2 40/60	РЕЛЕ ДАВЛЕНИЯ	1	1
GSG2 50/70	РЕЛЕ ДАВЛЕНИЯ	1	1
GSG2 60/80	РЕЛЕ ДАВЛЕНИЯ 60/80	1	1
ИМПУЛЬСНАЯ ВИЛКА	ПУЛЬСАЦИОННАЯ ПРОБКА ДАВЛЕНИЕ.SW 50 / BG	50	50

У всех есть кран 1/4 «. Укажите настройку давления.
Заказ 200 или более комбинированных выключателей будет напрямую отгружен с Square D.

Другие реле давления доступны по запросу

Насадки для холодной погоды — Прецизионный насос

Советы для владельцев скважин в холодную погоду

Реле давления

Задача

Температура упала ниже 32 ° F в течение нескольких часов, и теперь насос не включается.

Потому что в соединение трубы 1/4 «с реле давления, это чрезвычайно уязвимо к замораживанию. По мере образования льда он расширяется, заставляя контакты размыкаться и удерживая насос от включения.

Решение

Если ваш коммутатор уже завис, вы, скорее всего, можете заставьте помпу снова заработать, используя источник тепла, например, фен и удерживая его прямо на маленькой трубке (ниппеле) 1/4 «, соединяющей к реле давления.В зависимости от того, насколько прочно оно заморожено, это может займет несколько минут.

Чтобы предотвратить замерзание, вы можете обернуть 1/4 дюйма трубу с изоляционным материалом или при наличии источника тепла, просто поддержание температуры в вашей насосной выше 38 ° F должно хватит, чтобы все осталось размороженным.

Напорный бак

Задача

Температура упала ниже 32 ° F и вы замечаете, что у вас мало или совсем нет давления воды.Насос кажется будет продолжаться, но давление в баллоне не повышается.

Решение

Прежде всего, поверните выключатель для помпы (или отключите его, если он подключен к стене разъем). Причина этого в том, что, скорее всего, линия прибывает в резервуар под давлением замерзла. Каждую секунду насос работает, создается большое противодавление, которое может повредить к печатям.Также вокруг насос, так как он работает, но вода не движется, чтобы охладить его. В итоге это тепло может стать достаточно большим, чтобы расплавить пластиковые трубы и деформировать рабочие колеса в вашем насосе.

После отключения насоса необходимо принесите какой-нибудь источник тепла. Если ваши трубы из оцинкованной стали, вы можете использовать фонарик, чтобы попытаться растопить лед. Если они ПВХ, то вы придется применить косвенный источник тепла, например, фен или напольный обогреватель.В зависимости от того, насколько прочно заморожены трубы, это может займет от нескольких минут до нескольких часов. Как только вы думаете, что трубы достаточно размороженный, вы можете снова включить насос. Потому что лед расширяется при замерзании, вы можете заметить несколько утечек там, где есть ли отводы или другие сантехнические соединения. Этим частям может понадобиться необходимо заменить, так как они могли треснуть. Если все пойдет хорошо, вы должны увидеть рост давления в резервуаре, и очень скоро у вас должна быть вода опять таки.

Для предотвращения замерзания желательно обернуть ваши трубы в изоляционном материале. Если ваша насосная станция закрытая вы также можете попробовать использовать внешний источник тепла, например керамический обогреватель. в сочетании с термодатчиком, который может отключать его, когда температура выше нуля. ThermoCube — популярный выбор для такого типа. работы. По сути, это расширитель розетки с термостатическим управлением. Когда температура опускается ниже 35 ° F, он активируется, включая отопительное устройство.Когда температура снова поднимается выше 40 ° F, Выключается. Это простое устройство можно купить практически в любом хозяйственном магазине.

Струйные насосы

Задача

Температура упала ниже 32 ° F и ты потерял воду. Вы также заметили, что помпа пытается прийти. Мотор кажется очень горячим и издает гудящий звук. Вы также можете заметить трещины вокруг помпы по направлению к передней части.

Струйные насосы чрезвычайно уязвимы к замерзанию, тем более, что они требуют, чтобы в них всегда была вода, чтобы прайм. Если эта вода не движется и температура окружающей среды ниже точки замерзания, конец насоса, скорее всего, замерзнет. Как замороженный вода расширяется, создается достаточно силы, чтобы даже прочный чугун корпус насоса не выдерживает этого и появляются трещины и разрывы тело.

Решение

К сожалению, на данный момент вас мало можно сделать кроме замены помпы. Если вы поймали это достаточно рано, может быть достаточно выключить насос и дать ему оттаять чтобы все снова заработало.

Лучший способ предотвратить подобную ситуацию — для поддержания температуры выше точки замерзания внутри вашей насосной.

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Как устроено реле давления

Принцип функционирования реле

Подготовка насосной станции

Где установить механический контроллер?

Настройка реле

Нижний порог давления

Верхний порог давления

Особенности регулировки «с нуля»

Использование датчика без гидроаккумулятора

Правила регулировки реле давления воды для насоса

Принцип действия и устройство реле давления воды для насоса

Порядок работы водяной станции под управлением реле

Правильная настройка реле давления

Тонкости регулировки реле давления воды для насоса

Защита от «сухого хода»

Регулировка реле давления воды для насоса (видео)

Как установить реле давления на водяной насос

Реле давления насосной станции | регулировка и настройка

Что такое реле насосной станции?

Комплектация реле для насосной станции

Принцип действия, назначение и роль реле для насосной станции

Что нужно знать о настройке реле давления?

Особенности настройки реле давления

Автоматика в системе автономного водоснабжения от скважины и колодца

Функции автоматики в системе автономного водоснабжения:

Устройства автоматики автономной системы водоснабжения

Гидроаккумулятор

Реле защиты от сухого хода

Пусковой конденсаторный блок с тепловой защитой

Реле давления

Манометр

Пульты управления

Как работает автоматика:

Схема: автоматика в системе автономного водоснабжения частного дома

Обслуживание автоматики

Реле давления для гидроаккумулятора: подключение, настройка, регулировка

схема подключения к погружному насосу и поверхностному, принцип работы

Назначение реле давления и принцип работы

Выбор места установки

Подключение реле давления

1 способ

2 способ

Правила подбора оборудования

Настройка

Объяснение давления воды в жилых домах

Как создается давление воды?

Каким должно быть давление воды?

Как измерить и исправить давление воды?

Напорные баки водяного насоса и гидроудар или стук

Напорные баки могут остановить гидроудар в трубопроводах

Почему иногда стучат водопроводные трубы?

Балансировка выхода водяного насоса

Гидравлический молот может вызвать повреждение водопровода

Резервуар высокого давления обеспечивает амортизацию

Как работает напорный бак?

Определение проблем с давлением в вашей системе водоснабжения

Как отрегулировать реле давления

Напорные баки насоса дождевой воды, выбор переключателя

Реле давления 30/50 или 40/60 лучше для системы водоснабжения скважин? — Модернизированный дом

Что делает реле давления?

Итак, что мне выбрать? 30/50 или 40/60?

Ваша сантехника и ваш дом

Размер и состояние насоса — больше давления — больше работы

Способен ли вы справиться с потребностями

Что лучше для вас?

Резервуары высокого давления для системы водяной скважины

Как отрегулировать настройки напорного бака

Шаг 1. Безопасная работа

Шаг 2. Откройте кран

Шаг 3: Найдите крышку воздушного клапана

Шаг 4: Проверьте давление

Шаг 5. Установите на место защитную воздушную крышку

Шаг 6: Закройте кран и включите выключатель

Больше или меньше — какое давление выбрать?

Связанные руководства

Недавно опубликованные

Реле давления

Рекомендуемые товары

Дворовые гидранты
