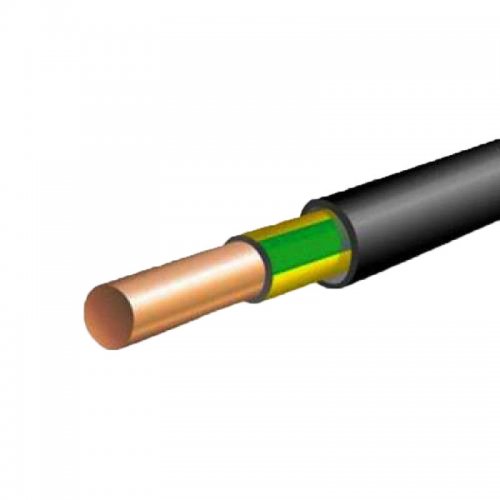

Кабели ВВГ - технические характеристики и цена

Кабели маркировки ВВГ целиком и заслуженно обеспечивают работу как бытовой техники, так и значительной части оборудования торговых предприятий, предприятий обслуживания, ведь в большинстве случаев такие объекты рассчитаны на потребление переменного тока напряжением до 1 кВ.

Сегодня, кабельная продукция марки ВВГ используется как для прокладки наружных, так и скрытых линий электросетей внутри помещений, но при этом, чаще всего при выборе данного вида проводника, потребители обращают на один параметр – сечение токопроводящей жилы, не упуская другие характеристики кабеля.

Технические характеристики кабеля ВВГ:

  1. Номинальное напряжение, выдерживаемое кабелем – 660 В, 1000 В.
  2. Температурный диапазон эксплуатации от – 50 до 50 градусов Цельсия.
  3. Относительная влажность воздуха 98% при + 35 градусах Цельсия.
  4. Минимально допустимая температура укладки без предварительного прогрева строительной длины -15 градусов Цельсия.
  5. В режиме перегрузки температура токопроводящих медных жил может составлять – 95 градусов Цельсия.
  6. Предельная длительная температура жил провода 70 градусов Цельсия.
  7. При коротком замыкании температура токопроводящих жил может повыситься до – 350 градусов Цельсия, при этом изоляция не будет обугливаться и возгорание не произойдет.
  8. Наибольшая температура нагрева нитей во время короткого замыкания 160 градусов Цельсия, 140 градусов для кабеля с жилами площадью сечения более 300 кв. мм.
  9. Наименьший допустимый радиус изгиба проводника при прокладке в нормальных температурных условиях – 10 диаметров его поперечного сечения.
  10. Нормативный срок эксплуатации – 30 лет.

Описание и техническая документация

Основным документом, определяющим технические параметры и условия производства кабельной и проводниковой продукции подобного класса, является российский стандарт 2010 года ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией.

.». Данный норматив содержит все общие требования к изделиям такого типа, а именно, на проводниковую кабельную продукцию, применяемую для напряжения 0,66; 1,0 и 3 кВ.

Этот государственный стандарт нормирует и единую систему маркировки данного вида кабельной продукции. Особо следует отметить, что технические условия ТУ заводов производителей кабельно-проводниковой продукции разрабатываются уже на основании данного ГОСТ. Кроме этого, любая выпускаемая предприятиями продукция подлежит обязательной сертификации, это еще одно из требований данного ГОСТ.

Одним из главных параметров силовых питающих кабелей согласно ГОСТ 53769 – 2010 является степень его пожарной безопасности, а именно, условия прокладки, температурного режима эксплуатации, необходимые меры пожарной защиты.

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

  1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
  2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:
    • «П» – полимерная изоляция;
    • «Пв» – изоляция из полиэтилена;
    • «В» – поливинилхлоридная изоляция жил;
  3. Третья буква говорит о наружной изоляции проводника:
    • «В» – поливинилхлоридная наружная изоляция;
    • «Шв» – кабель имеет защитный шланг;
    • «Шп» – материал шланга наружной оболочки полиэтилен;
    • «П» – полимерная наружная оболочка;
  4. Четвертый знак обозначает наличие бронированной оплетки:
    • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
    • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
  5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:
    • отсутствие знака говорит о материале, не поддерживающем горение;
    • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
    • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
    • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
    • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

  • «О» – говорит о однопроволочной жиле;
  • «М» – указывает на многопроволочные жилы;
  • «С» – жилы кабеля имеют вид секторов;
  •  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв.

мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Длительно-допустимый ток ВВГ

Расчет токовых нагрузок на проводники типа ВВГ берется из расчета при переменном напряжении 660 в и 1000 в, и при применении в сетях с постоянным током для напряжения 1500 в и 2400 в соответственно.

Допустимый длительный ток А для проводов с поливинилхлоридной изоляцией зависит от того в каком исполнении выполнен провод – 2, 3, 4 или 5-жильного, и как предусмотрена прокладка кабеля:

Сечение токопроводящей жилы, мм2Для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трехжильного
0,511
0,7515
1
17
1615141514
1,5231917161815
2,5302725252521
4413835303227
6504642404034
10807060505550
161008580758070
251401151009010085
35170135125115125100
50215185170150160135
70270225210185195175
95330275255225245215
120385315290260295250

Условия хранения, масса и габариты

Условия хранения провода ВВГ соответствуют условиям кабельной продукции:

  1. Готовая продукция хранится в закрытых помещениях, исключающих прямые солнечные лучи.
  2. Помещение должно быть проветриваемым, температура и влажность должны соответствовать для складских помещений.
  3. Хранение производится в заводской упаковке, или мерных отрезках по 50, 100 метров, барабаны с большими длинами должны сберегаться в отдельном месте.

Масса и габариты проводов ВВГ зависят от сечения и числа токопроводящих жил. Основные параметры приведены в таблице:

Число жил ВВГ, мм2Число жил ВВГнг, мм2Диаметр, ммМасса кг/км
1х1,51х1,55,039,0
1х2,51х2,55,450,0
1х41х46,070,0
1х61х66,591,0
1х101х107,8140,0
1х161х169,9224,0
1х251х2511,0321,0
1х351х3512,0418,0
1х501х5013,5550,0
1х701х7015,2765
1х951х9517,31028
1х1201х12019,21279
1х1501х15022,21595
1х1851х18524,71993
1х2401х24027,72573
1х3001х30031,03218
2х1,52х1,57,160,0
2х2,52х2,57,981,0
2х42х49,8136,0
2х62х610,8178,0
2х102х1013,2272,0
3х1,53х1,57,589,0
3х2,53х2,58,9121,0
3х43х410,3174,0
3х63х611,4236,0
3х103х1014,0373,0
3х163х1615,8564,0
3х253х2519,5876,0
3х353х3521,61159,0
3х503х5025,21556,0
4х1,54х1,58,1106,0
4х2,54х2,59,6160,0
4х44х411,2233,0
4х64х612,4316,0
4х104х1015,3499,0
4х164х1617,4731,0
4х254х2521,51138,0
4х354х3524,31534,0
4х504х5027,82045,0
5х1,55х1,59,4139,0
5х2,55х2,510,4192,0
5х45х412,3288,0
5х65х613,6393,0
5х105х1016,8624,0
5х165х1619,5939,0
5х255х2524,11456,0
5х355х3527,51965,0

Температурный режим и условия эксплуатации

Технические характеристики эксплуатации данного вида проводов зависят от многих факторов, в том числе и от температуры и условий эксплуатации кабелей:

  1. Согласно нормативной документации, оптимальным режимом работы кабеля является температура, при которой жилы нагреваются не более чем до +50 градусов, а кратковременная повышенная температура проводников до +70 градусов не влечет за собой уменьшения эксплуатационных качеств.
  2. Температура нагрева кабеля во время испытания его характеристик «на отказ», позволяет констатировать, что все нити должны выдерживать короткое замыкание длительностью непрерывно до 4 секунд, а нагрев непосредственно жил при этом может достигать +160 градусов Цельсия.
  3. Кроме этого, кабели испытываются и при введении чрезвычайного режима, во время которого работа под нагрузкой в течение 8 часов за непрерывный промежуток 24 часа или 1000 часов за весь срок службы жила может нагреваться до 80 градусов Цельсия.
  4. Результаты термических испытаний показывают, что ПВХ внешнее покрытие и внутренняя изоляционная оболочка токопроводящих жил не теряет формы при повышении температуры до 80 градусов.
  5. Разрушение наружной оболочки и внутренней изоляции не должно происходить при скачке температуры до 150 градусов на протяжении 60 минут.
  6. Нормальными температурными параметрами работы этого вида проводника являются температура воздуха от -50 до +50 градусов Цельсия.
  7. Влажность окружающего воздуха при этом может достигать 98%, при температуре 35 градусов.

Область применения

Основной областью применения является прокладка кабеля по твердым негорючим основаниям, исключающим механические деформации проводов – бетон, кирпич, гипсовые панели и прочие строительные материалы.

Не исключается монтаж по воздушной линии с использованием тросов или иных вариантов подвеса. При этом, линия должна обеспечивать надежность прокладки и исключения механического воздействия на линию – например растяжение или провисание как под собственным весом, так и под действием внешних факторов.

Не рекомендуется прокладка кабельной линии из провода ВВГ в земле без дополнительной защиты в виде труб, металлорукавов, кабельной канализации.

Скрытая прокладка применяется в жилых и офисных помещениях. При этом, прокладка осуществляется в пустотах, кабельных каналах и шахтах. Борозды с проводом заделываются штукатуркой и шпаклюются.

На основаниях из горючих материалов прокладка рекомендуется в защитных рукавах и коробах, исключающих механическое повреждение проводки.

Обзор производителей

Завод «Энергокабель»

Из города Электроугли, производит продукцию различного назначения, в том числе и силовые кабели типа ВВГ. Основанное в 2000 году производство позволяет на самом современном уровне выпускать продукцию отличного качества. Основное направление – силовые, негорючие, имеющие изоляцию и внешнюю оболочку из полимерных композитов кабели, рассчитанные на напряжение 0,66 и 1 кВ.

Цена на кабели ВВГ:

  • марка 2х1.5(П) – 11,24 руб;
  • марка 2х2.5(П) – 18,44 руб;
  • марка 2х4.0(П) – 28,72 руб;
  • марка 2х6.0 – 41,97 руб;

ЗАО «Кабельный завод «Кавказкабель ТМ»

С 2004 года является продолжателем традиций торговой марки «Кавказкабель», выпускающей продукцию с 1958 года. Основные образцы продукции провода и силовые кабели для различных направление использования – силовые, корабельные, для насосов и сигнализации.

Производственное объединение ООО «Рыбинсккабель»

Город Рыбинск. С момента основания завода – 1949 года выпускает весь ассортимент кабельной продукции и проводов для электротехнической промышленности. Но основное направление – это провода для различных электрических машин и приборов. Стоит отметить, что данное предприятие представляет наибольшую палитру продукции марки ВВГ, как в наименованиях, так и размерных длинах.

Цены на трехжильные проводники:

  • 3х1.5(П/кр) – 16,76-16,97 руб;
  • 3х2.5(П/кр) – 27,57-28,02 руб;
  • 3х4.0(П/кр) – 42,82-43,56 руб;
  • 3х6.0(П/кр) – 62,70-63,92 руб;

ОАО «ПОДОЛЬСККАБЕЛЬ»

Лидер предприятий кабельной промышленности в Московской области. Завод занимает первое место среди предприятий машиностроения московского региона. «Подольсккабель» – предприятие, динамично развивающее свое производство на основе внедрения новых высокотехнологичных производств.

Четырехжильные провода реализуются в ценах:

  • 4х1.5 – 22,34 руб ;
  • 4х2.5 – 37,05 руб;
  • 4х4.0 – 58,26 руб;
  • 4х6.0 – 85,41 руб;
  • 4х6.0 – 85,41 руб;
  • 4х10.0 – 159,03 руб;
  • 4х16.0 – 255,43 руб;

«Амурский кабельный завод»

Это единственный завод, выпускающий кабельно-проводниковую продукцию на Дальнем Востоке, основное направление выпуск высокотехнологичных силовых кабелей для различных отраслей промышленности как в России, так и за ее пределами. Всего в арсенале завода около 8000 макроразмеров, при этом все производимые товары сертифицированы как для отечественного рынка, так и для поставок за рубеж.

Многожильные провода ВВГ в 5-жильном исполнении:

  • 5х1.5 – 27,75 руб ;
  • 5х2.5 – 47,39 руб ;
  • 5х4.0 – 72,40 руб ;
  • 5х6.0 – 106,27 руб ;
  • 5х10.0 – 198,94 руб ;
  • ввг 5х16.0 – 318,10 руб ;

Статья была полезна?

0,00 (оценок: 0)

Провод ввг: технические характеристики

Виды кабелей ВВГ

Провод типа ВВГ нашел широкое применение в промышленности и на бытовом уровне.   Достичь этого удалось за счет широкой номенклатуры модификаций кабеля.

Да да, мы не ошиблись, именно кабеля. Ведь если говорить строго по букве ГОСТов, то ВВГ является кабелем. И даже модели с небольшим сечением относятся именно к кабелю. Но давайте обо всем по порядку.

Расшифровка и строение кабеля ВВГ

Для того чтоб понять для каких целей следует применять кабель ВВГ давайте разберемся, а каких видов он собственно говоря бывает, и в чем отличие этих видов. В этом нам поможет расшифровка маркировки кабеля, а также более детальное рассмотрение структуры кабеля в различных исполнениях.

Расшифровка кабеля ВВГ

Начнем с расшифровки аббревиатуры названия кабеля. Для знающего человека она может многое сказать не только о виде кабеля, но и о его основных назначениях.

Расшифровка кабеля ВВГ

Итак:

  • С первой же буквы маркировка названия ВВГ провода может загнать в тупик не сведущего человека. Дело в том, что первой буквы нет.

Как известно проводниковую продукцию выпускают преимущественно из меди или алюминия. И вот первая буква в название провода или кабеля должна обозначать материал проводника. Символ «А» означает что провод выполнен из алюминия. Логично было бы предположить, что что «М» это медь. Но меди просто решили не присваивать букву. То есть если название любого кабеля начинается с «А», то это алюминиевый кабель. Если «А» нет, то это медный кабель.

  • Второй буквой идет «В». Она говорит о типе изоляции жил кабеля. «В» означает применение такого материала как поливинилхлорид или как его еще называют винила.
  • Следующая буква снова «В». Она так же обозначает материал изоляции. Только на этот раз оболочки кабеля.
  • Последняя буква в аббревиатуре «Г». Она означает то, что кабель не имеет бронирования. Благодаря этому он значительно более гибкий. Иногда эту букву расшифровывают как голый, но это не совсем технически правильно. Хотя обозначает то же самое.

Аббревиатуры маркировки кабелей

Также:

  • Кроме основной маркировки кабель может содержать еще дополнительные символы. Они говорят о структуре кабеля и указывают на его технические характеристики.
  • Так символ «П» через дефис говорит о плоском исполнении кабеля. Это может быть достаточно удобно для его прокладки в штробах и других местах с ограниченным пространством. Символ «К» говорит о его круглой форме, а «С» о секторной форме.
  • Символ «з» говорит о заполнении пространства между жилами. Такие кабели еще называют уплотненными.
  • Символы «ож» говорят о одно проволочном исполнении кабеля. А символ «Т» указывает на его исполнение, предназначенное для стран с тропическим климатом.
  • Отдельным вопросом являются современные требования по пожарной безопасности. Так кабель, не распространяющий горения маркируется «нг». Кабель с пониженным выделением газа и дыма при горении обозначится как «нг – LS». Это уже международная система маркировки проводов, в которой символы «LS» обозначают «low smoke» или в переводе на русский «мало дыма».

Маркировка кабеля в отношении пожарной безопасности

  • Кроме того, в маркировке вы можете встретить символ «з». Он обозначает заполнение пространства между жилами. Это пространство может быть заполнено винилом или резиной. Но только при условии, что при снятии оболочки не повреждается изоляция жил.

Маркировка размеров кабеля ВВГ

Отдельным вопросом должна быть рассмотрена расшифровка провода ВВГ касающаяся количества жил и его сечений. Ведь здесь есть свои особенности не свойственные другим проводам.

Маркировка размеров кабеля ВВГ

Итак:

  • Первая цифра после буквенной аббревиатуры обозначает количество жил кабеля. В зависимости от класса напряжения это могут быть цифры от 1 до 6.
  • Следующая цифра указывает сечение этих жил. Для кабелей на напряжение до 660 В сечение жил может варьировать от 1,5 до 50 мм2, для напряжения до 1000В сечение может быть от 1,5 до 240 мм2, а для напряжений до 6000В может быть от 10 до 240 мм2. Но и здесь есть свои нюансы касающиеся количества жил.

Кабель с разным сечением токоведущих жил

Но это еще не все. Согласно п.1.3 ГОСТ16442 – 80 электропровод ВВГ с количеством жил от трех до пяти может содержать одну жилу меньшего сечения. А шестижильный провод может содержать две жилы с сечением отличным от стандартного. Делается это для нулевого проводника и проводника заземления (см. Заземление и нулевой провод: как отличить). И что важно сечение этих двух проводников может отличаться друг от друга.

Требования к сечению основных, нулевых и жил заземления

В этом случае маркировка кабеля через знак «+» содержит параметры и этих жил. Сначала указывается количество жил, а затем его сечение. Кроме того, маркировка должна содержать обозначение назначения данной жилы. «N» — означает нулевая жила, а «PE» — жилу заземления.

Обратите внимание! Если имеется две жилы меньшего сечения, и если их сечение одинаково, то может быть указано через 2×50 ( N, PE). Если же сечение этих жил разное, то через знак «+» указывается сечение каждой из них 1×50 ( N)+1×35(РЕ).

Строение кабеля ВВГ

Разобравшись с маркировкой можно перейти и к строению кабеля. В этом разделе мы более детально рассмотрим какое количество жил для каких напряжений применяется, а также от чего зависит гибкость кабеля.

Прежде всего давайте разберемся какой формы могут быть жилы кабеля ВВГ. Ведь от этого зависит их структура, свойства и конечно цена.

Кабель ВВГ с круглыми жилами

Обычный кабель ВВГ изготавливается из жил круглого сечения, которые имеют собственную изоляцию, поверх которой нанесена оболочка. Согласно п.2.2.1 ГОСТ 16442 – 80 эти жилы должны соответствовать классам 1 или 2 по гибкости.

Класс кабеля по гибкости

Чем выше класс гибкости, тем лучше гибкость кабеля. Исходя из того, что всего таких классов существует 6 вы можете понять, что кабель ВВГ не относится к самым гибким.

Размеры и сечения проволок в жилах кабелей разной гибкости

Гибкость кабеля достигается за счет изготовления жилы кабеля из нескольких проволок меньшего сечения. Соответственно, чем меньшее сечение отдельных проволок и больше их количество, тем каждая отдельная жила и кабель в целом является более гибким.

Номинальные параметры жил кабеля второго класса

ГОСТ 22483 – 77 устанавливает минимальные нормы по количеству и сечению отдельных проволок в каждой жиле для проводов и кабелей разных классов. Так, например, жила неуплотненного кабеля ВВГ сечением в 50 мм2 должна состоять не менее чем из 19 проволок.

Уплотнённый кабель ВВГ

Как нам говорит на ВВГ провод расшифровка существуют еще и уплотненный кабель. Особенность этого кабеля заключается в том, что между жилами имеется уплотнение из диэлектрика. Это может быть поливинилхлорид, вулканизированный полиэтилен и другие материалы. Это уплотнение может быть цельным, а может быть выполнено несколькими нитями.

При таком исполнении гибкость кабеля значительно снижается в следствии отсутствия пустот внутри него.  Поэтому и использовать большое количество проволок для изготовления отдельной жилы не имеет смысла. Для такого провода минимальное количество проволок все того же кабеля сечением в 50 мм2 составляет 6 штук.

Кабель ВВГ с фасонными жилами

Кроме того, существует еще так называемый кабель с фасонными или секторными жилами, как на видео. Особенность такого изделия заключается в том, что жилы выполнены не круглыми, а фигурными. Форма такой жилы зависит от их числа и формы оболочки и должна максимально заполнять все пространство оболочки.

Кабель ВВГ с секторными и круглыми жилами

Благодаря этому кабель под оболочкой практически не имеет пустот. Соответственно и гибкость его значительно ниже. А значит и применять большое количество проволок для изготовления отдельной жилы не имеет смысла. Все тот же кабель с сечением в 50 мм2 должен состоять из не менее чем 6 проволок.

Ну вот со строением жил разобрались. Но кроме самих жил, строение кабеля предполагает наличие изоляции жил и оболочки. И для нас важным аспектом становится ее толщина.

Любая инструкция вам скажет, что толщина изоляции напрямую зависит от напряжения, на которое предназначен кабель. И если брать все тот же кабель сечением в 50 мм2 на напряжение до 660В, то толщина его изоляции должна быть не меньше 1,3 мм.

А для кабеля такого же сечения, но уже до 1кВ толщина изоляции должна быть не меньше 1,4 мм. Для проводов, предназначенных на напряжение в 3 или 6 кВ, разница еще более существенная.

Толщина изоляции жил кабеля ВВГ

Толщина оболочки так же строго нормируется ГОСТ 23286 – 78. Она зависит от диаметра кабеля и варьирует от 1,2 мм, до 3,0 мм и более.

Характеристики кабеля ВВГ

Имея представление о строение кабеля ВВГ можно говорить и о его основных характеристиках. Все их условно можно разделить на электрические и механические. И для более детального анализа давайте рассмотрим их отдельно.

Электрические характеристики кабеля ВВГ

Начнем с электрических характеристик, которые для любого электрического устройства являются определяющими.

И здесь нас в первую очередь интересует эффективность и надежность:

  • Одной из важнейших электрических характеристик любого проводника является его сопротивление. Эта величина позволяет определить потери в кабеле и напрямую зависит от его сечения. Так, например, для жил кабеля с сечением в 1 мм2 сопротивление должно быть не более 18,1Ом/км длины кабеля. А для кабеля сечением в 10 мм2 это значение уже должно составлять не более 1,83Ом/км.

Обратите внимание! Как известно сопротивление проводника может в значительной степени изменяться в зависимости от его температуры. Приведенные значения верны для кабелей с температурой в 20⁰С. Если изменения производятся для проводников с другой температурой, то они должны быть пересчитаны для температуры в 20⁰С.

  • Следующим важным параметром является сопротивление изоляции кабеля. Оно так же напрямую зависит от температуры и в ГОСТах приводится для температуры в 20⁰С. Но здесь уже зависимость есть не только от сечения, но и от номинального напряжения кабеля.

Сопротивление изоляции жил кабеля ВВГ

  • Например, кабель на номинально напряжение до 660В и сечением более 10 мм2 должен иметь сопротивление изоляции не менее 7Мом. А такой же кабель, но на номинальное напряжение в 6кВ должен иметь минимальное сопротивление изоляции в 50Мом.
  • Важным значением для определения электрических параметров является и испытательное напряжение. Перед приемкой в эксплуатацию любой кабель должен пройти входные испытания. Так вот провода электрические ВВГ на напряжение до 660В должны не менее 10 минут выдерживать напряжение в 3кВ. А кабели с номинальным напряжением в 6кВ и вовсе должны выдерживать 4 часа напряжение в 18кВ.

Механические характеристики кабеля ВВГ

Механические характеристики не менее важны. И это касается не только монтажа кабеля, но и его эксплуатации. Ведь в механические характеристики отнесены такие важные параметры как допустимые температуры, уровни возможного растяжения и многое другое.

Радиус изгиба кабеля

  • Одним из важнейших параметров для любого кабеля является степень его гибкости. Как мы уже говорили выше данный кабель не относится к гибким. Так радиус его изгиба должен быть не менее 10 размеров его диаметра.

Интересно отметить, что европейские компании выпускают кабель подобный ВВГ. Он называется НУМ. И вот при ответе на вопрос какой провод лучше НУМ или ВВГ часто отдают предпочтение зарубежному аналогу. Аргументируют это более малым радиусом изгиба, который должен не превышать 4 диаметров кабеля, а также некоторыми температурным параметрами. Но при этом нельзя забывать, что НУМ не имеет такого широкого разброса номинальных сечений и напряжений, а также то что он выпускается только в уплотненном варианте.

  • Важным параметром является и так называемое навивание. Так кабель ВВГ должен нормально выдерживать навивание в 20 или 15 диаметров, одножильный и многожильный соответственно. Допустимое отклонение после навивания не должно превышать 5%.
  • Что касается температурных параметров эксплуатации, то они достаточно широки. Так кабель ВВГ может применяться при температурах от -50⁰С до +50⁰С. При этом нормальная рабочая температура кабеля может достигать 70⁰С.

На фото основные характеристики кабелей ВВГ

  • А вот если вы собрались монтировать кабель ВВГ своими руками, то должны знать. Что осуществлять монтаж при температуре ниже -15⁰С не рекомендуется. Это связано с возможностью повреждения изоляции.
  • В то же время максимальная температура жил кабеля может достигать 350⁰С. Но это допустимо только в случае протекания через кабель токов короткого замыкания и очень ограниченное время.

Бухта кабеля ВВГ

  • Что касается эксплуатационных характеристик, то на кабели ВВГ обычно предоставляют гарантию в 5 лет. А вот срок службы такого проводника рассчитан в 30лет. Но при правильных условиях эксплуатации он может быть значительно продлен.

Вывод

Электрические провода ВВГ являются отличным вариантом для использования практически в любых и даже очень неблагоприятных условиях. Широка номенклатура и технические характеристики позволяют применять его практически для любых электроустановок. Главным же его недостатком является низкая гибкость, что исключает его применение для подключения временных электрических приемников, а также для подвижных устройств таких как краны, лебедки и другие грузоподъемные механизмы.

расшифровка, характеристики + особенности выбора силового кабеля

Построение домашней электрической сети доступно любому, кто овладел школьным курсом физики. Согласитесь, услуги электрика обойдутся недешево, а самостоятельный опыт всегда пригодится.

Но перед мастерами-любителями обычно встает проблема, касающаяся выбора кабеля. Какой вид проводки наиболее надежный и безопасный? Ответ простой – стандартный кабель ВВГ, предназначенный для сборки цепей переменного тока.

Если вы решили самостоятельно заняться домашней электропроводкой, предлагаем ознакомиться с полезной информацией. Мы разберем, что такое кабель ВВГ: расшифровка буквенной символики и обзор характеристик помогут вам выбрать оптимальную модификацию.

Содержание статьи:

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.

ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный , специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Расшифровка буквенных обозначений и виды ВВГ

Вид кабеля легко определить, даже если он упакован в бухту: на поверхность наружной изоляции наносится соответствующая маркировка. Среди множества буквенно-цифровых символов и вид кабеля. Что же обозначают эти общепринятые сочетания букв?

ВВГ – медный кабель, каждая жила которого защищена оболочкой из поливинилхлорида, и внешняя изоляция также изготовлена из ПВХ. «Г» – отсутствие брони или другой прочной оболочки для применения в агрессивных условиях.

Буквально это расшифровывается так:

  • «В» – винил;
  • «В» – винил;
  • «Г» – голый.

И жилы, и оболочки изготавливают из различных материалов, имеющих особые технические характеристики. Исходя из этого, выделяют и различные виды кабеля ВВГ.

Образец медного провода. По актуальным требованиям ПУЭ, алюминий нельзя использовать для изготовления жил с сечением менее 16 мм², большие пока допущены – из соображений экономии и более легкого веса

Соответственно, для домашнего использования идеально подходят медные изделия.

Наиболее востребованные виды силовых проводов.

ВВГнг – негорючий/пониженной горючести. Стойкость к возгоранию объясняется добавлением в пластик ингредиентов, не поддающихся горению. Если возникнет пожар, проводка не будет гореть сама и не возгорится от соседних кабелей.

ВВГнг LS – вид негорючего кабеля с низким газо- и дымовыделением. LS – это Low Smoke (низкий уровень дыма).

ВВГнг LSLTx – к вышеперечисленным качествам добавляется LTx – Low Toxic (низкий уровень токсичности). При возгорании из оболочки не выделяются опасные вещества. Максимально защищенный кабель подобного типа востребован в детских дошкольных и образовательных учреждениях, клиниках и больницах.

ВВГнг HF – в составе оболочки не присутствуют галогенные вещества, такие как хлор и др. HF – Halogen Free (без галогенов).

ВВГнг FRLS – кабель для группового монтажа, его особенность – максимальная устойчивость к возгоранию. FRLS – Fire Resistance (огнестойкий). Даже в течение 3-х часов кабель не будет возгораться и дымить благодаря слюдяной оболочке.

ВВГ-Пнг – провод плоской формы с 2-3-мя жилами, негорючий. Иногда именно плоский кабель удобнее соединять с другими проводами или размещать в плинтусах, коробах.

Все провода, не имеющие буквенного обозначения «п» в наименовании, имеют круглое сечение вне зависимости от количества токопроводящих жил, расположенных внутри, и вида изоляции

Для устройства домашних электрических контуров не нужно закупать дорогие виды с дополнительной защитой.

Обычно используют бюджетный кабель ВВГ, максимально подходящий для внутренних работ, или ВВГнг, если планируется групповой монтаж.

Количество и форма токопроводящих жил

Все кабели можно разделить на две категории – одножильные и многожильные.

Схема трехжильного кабеля ВВГ. Каждая жила из меди защищена ПВХ оболочкой с цветовой маркировкой, а весь пучок – еще одной, наружной изоляцией

Количество проводников под наружной оболочкой кабеля – от 2 до 6, при этом сечение жил может быть любым – от 1,5 до 250 мм².

Для домашних электросетей чаще применяют изделия с нулевой и заземляющей жилами. Изоляция первой окрашена в синий цвет, второй – в желто-зеленый.

На рынке, кроме круглой, встречается и сегментная форма проводников. Ее целесообразно использовать при изготовлении кабелей большого диаметра для компактности, чтобы не оставалось пустот между отдельными жилами.

Если токоведущие жилы имеют круглую форму, все свободное пространство между ними может заполняться пластикатом – материалом, по своим свойствам напоминающим кабельную изоляцию

В изделиях ВВГ маленького диаметра – до 25 мм – внутреннее заполнение может не применяться.

Технические характеристики кабеля ВВГ

Чтобы правильно определить назначение провода, нужно уточнить его технико-эксплуатационные характеристики, которые касаются особенностей конструкции, размеров и веса, физических показателей. Рассмотрим основные критерии выбора.

#1 – конструктивные особенности

Рассматривая множество модификаций, следует из всех представленных на рынке вариантов выбрать наиболее удачный. А для этого нужно сравнить характеристики разных изделий.

Предположим, что выбор стоит между ВВГ и ВВГнг – какой из них лучше подходит для кухонной электропроводки? Оба медные, трехжильные, «запечатанные» в ПВХ оболочку. По внешнему виду разницу найти невозможно.

Секрет стойкости кабеля ВВГнг к возгоранию кроется в составе защитной оболочки. В любых условиях эксплуатации она меньше подвержена горению, чем изоляция ВВГ

Учитывая, что кухня обычно напичкана электрическими бытовыми приборами, лучше подстраховаться и выбрать вариант с негорючей оплеткой. Хотя для одиночных проводов с небольшой нагрузкой подойдет стандартный 3-жильный кабель ВВГ 2-2,5 мм, ну а для группового монтажа лучше взять изделие в негорючей изоляции.

Можно ли использовать другие виды проводов, например, ВВГнг LS? Да, но это не всегда целесообразно. Кабели с уменьшенным дымовыделением сложнее по конструкции: они многожильные, состоят из скрученных круглых или сегментных проводников, с заполнением из пластификата, один провод может быть меньшего сечения.

Вариант с маркировкой LS обычно применяют в промышленных цехах или в других помещениях, где есть реальный риск случайного возгорания.

#2 – поперечное сечение

Для бытового назначения применяют кабель с сечением каждой жилы от 1,5 до 3,5 мм², для промышленного – вплоть до 250 мм². Изделия с небольшим сечением всегда есть в продаже, модификации с параметрами выше 35 мм² обычно привозят на заказ.

Количество жил и их сечение обычно пишут сразу после наименования кабеля, например: ВВГ 3х1,5 или ВВГнг 4х2,5. Это общепринятая маркировка

Если вам предлагают кабель, у которого один проводник меньше диаметром – нестрашно. Скорее всего, это жила заземления, которая обычно заключается в желто-зеленую оболочку.

Есть ли внутри наружной оболочки жила меньшего, чем остальные, диаметра, также можно узнать по маркировке. Обычно к наименованию приписывают цифровое обозначение «+1». Пример наименования: ВВГнг 3х2,5 мм²+1 – то есть 3 жилы с сечением 2,5 мм² плюс одна на шаг меньше, 1,5 мм².

Но чаще все подбирают проводники одинакового сечения, что удобно для их соединения с электромеханическими установками и друг с другом в распределительных коробках

И «однокалиберные» изделия, и провода с неравноправной по сечению жилой относят к типовым и изготавливают согласно ГОСТ.

#3 – параметры длительно допустимого тока

При выборе сечения главную роль играет не столько сопротивление проводников, сколько величина электротока, максимально допустимого в контуре.

Она зависит от следующих факторов:

  • способ монтажа;
  • количество жил;
  • сечение каждой жилы.

Под способом монтажа подразумевается открытая или закрытая (в штробах) установка.

В таблице продемонстрирована зависимость значения длительно допустимого тока от количества проводников в кабеле и их сечения – от 1,5 до 35 мм²

Напоминаем, что провода ВВГ применяют для электропроводок переменного тока от 0,66 до 1 кВт.

#4 – вес кабеля ВВГ

Кабель реализуют предприятия-изготовители и фирмы-посредники, в качестве которых выступают магазины строй- и электроматериалов и специализированные компании. Различные модификации с сечением 1,5-2,5 мм² продаются бухтами и отрезк

Электрика своими руками: Выбираем силовой кабель для внутренней прокладки

 Добрый день!

Данная статья будет посвящена часто возникающему среди посетителей раздела Электрика вопроса — какой силовой кабель выбрать для электромонтажа в квартире или загородном доме. Данная статья будет полезна как тем, кто сам планирует делать свою электрику, так и тем, у кого работают бригады по найму — к сожалению, зачастую они не знают какой кабель следует использовать. Под силовым кабелем в статье понимается кабель, предназначенный для распределения и передачи электроэнергии при напряжении 230 вольт.

По причине запрета на внутреннюю прокладку во вновь обустраиваемых жилых домах, кабели с алюминиевыми жилами не рассматриваются. Провода и кабели для прокладки вне здания (включая СИП) так же не рассматриваются.

Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)
Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).

Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.

Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

Кабель этот выглядит так (есть круглый — просто ВВГ и плоский вариант, ВВГ-п, на фото круглый ВВГнг-ls от питерского завода Севкабель):

В общем, эти кабели — верный выбор для домашнего электромонтажа. Однако с некоторыми оговорками:
  • ВВГ — Имеет изоляцию из ПВХ без специальных добавок, поэтому не распространяет горение при одиночной прокладке. Групповая прокладка нескольких кабелей пучком не допускается (но можно пучком когда каждый кабель в своей гофре).
  • ВВГнг («не распространяющий горение») — Имеет специальные добавки в состав изоляции, благодаря чему возможна прокладка пучков этих кабелей вместе, при этом сохраняется условие нераспространения горения. Данный кабель наиболее распространен в домашнем электромонтаже среди тех, кто не знает действующие нормативы о прокладке кабелей в жилых помещениях.
  • ВВГнг-ls («low smoke» — малодымный) — Кроме всех преимуществ предыдущих кабелей, так же обладает пониженным дымо- и газовыделением при горении. Это немаловажно так как при горении поливинилхлоридного пластиката выделяются токсичные вещества, опасные для человека. Для проверки можете поджечь ВВГнг и ВВГнг-ls и сравнить — первый выделяет едкий зловонный дым в больших количествах, от которого сразу начинает першить в горле. В случае горения пучка таких кабелей вообще можно задохнуться дыму. Дыма от ВВГнг-ls мало и он не особо ядовитый. Именно по этой причине данный кабель следует прокладывать в жилых помещениях (более подробно напишу далее).
  • ВВГнг-frls («fire resistant, low smoke» — огнестойкий и малодымный) - Имеет длительную устойчивость к горению, то есть созраняет свои функции даже в условиях открытого огня за счет специальной изоляции (слюдосодержащие ленты). Предназначен для объектов с серьезными требованиями к пожарной безопасности (используется, например, для питания систем пожарной сигнализации и дымоудаления), использовать его дома — перебор, да и по деньгам довольно накладно (даже использовать качественный ВВГнг-ls стоит весьма недешево. Но есть заказчики, предпочитающие такие кабели по принципу «все лучшее — домой»".
О том, что для прокладки в жилых зданиях предназначен именно ВВГнг-ls, а не ВВГнг, говорится в таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»:

Тким образом, для зданий (в том числе жилых помещений) следует использовать кабели не распространяющие горение и малодымные.

Если что, латинские буквы в скобках (А), (B) и так далее означают категорию огнестойкости согласно ГОСТ Р МЭК 60332 (серия стандартов), в том числе ГОСТ Р МЭК 60332-3-22-2005 "Испытания электрических и оптических кабелей в условиях воздействия пламени". В этой статье я не буду подробно на этом останавливаться, в домашней проводке распространена категория А — у любого приличного производителя в марке кабеля указана эта категория, например, ВВГ(А)нг-ls.

Можете ли вы использовать для домашней проводки ВВГнг? Ну, если вам не предстоит сдавать проводку пожарникам (а домашние проводки не сдаются, к сожалению, частник может у себя делать все что хочет), то кто же вам запретит?

По крайней мере, я считаю что лучше проложить ВВГнг, чем ПВС  (об этом будет далее). В некоторых городах России, особенно небольших, ВВГнг-ls купить очень сложно или вообще невозможно, поэтому там имеет смысл использовать ВВГнг за неимением лучшего варианта.

И последнее — какой вариант выбрать — круглый или плоский? Если есть выбор, то в целом лучше круглый кабель так как он гораздо более устойчив к перегибу и перекручиванию, круглый ВВГ реже подделывают (большинство китайских и подвальных подделок под плоский ВВГп), его жилы лучше защищены.

Проский кабель идеален для укладки в штукатурку потолка из-за своей малой толщины (напомню что штрабить потолки нельзя). Его легче разделывать строительным ножом (статья об «электромонтаже своими руками», поэтому профессиональные стрипперы, т.е. инструменты для зачистки изоляции, в статье не рассматриваются), но из-за своей склонности к перекручиванию, но доставит вам немало хлопот.

У круглого ВВГ главный недостаток по сравнению с плоским в том, что его сложно зачищать без профессионального стриппера, например, такого:

Этого недостатка лишен следующий кабель, о котором пойдет речь — NYM. но при том он имеет другие, недостатки, которых лишен ВВГ.

Некоторые кабельные заводы, например, Кольчугино, для сечений от 6 мм2 используют внутреннее заполнение кабеля специальным материалом, облегчающим разделку (т.н. ВВГз который идет под маркой обычного ВВГ).

Если вам очень нужен гибкий кабель в стационарной проводке (что, кстати,  разрешено нормативами, например, п. 3 ГОСТ 22483-2012):

Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно также использовать для кабельных изделий стационарной прокладки.

То используйте кабель КГВВнг-LS (ну или хотя бы просто КГВВ), предназначенный для передачи и распределения электроэнергии с силовых цепях (0,6 и 1 кВ) и цепях контроля и управления на станках и механизмах при напряжении до 660В переменного тока.

Хотя я считаю контрольные кабели не самым лучшим выбором для стационарной проводки, но данный кабель предназначен в том числе и для этого.

Так же есть такой вариант — до подрозетников прокладывается ВВГнг-ls, а в самих подрозетниках разводка осуществляется гибким проводом ПуГВ (бывший ПВ3). Об этом рассказано в другой статье.

Кабель NYM

Родом этот кабель из Европы и как завезенный «из-за океана» картофель, прижился на земле российской. Выглядит он так (производство европейского завода Helukabel):

Кабель имеет изоляцию жил из поливинилхлорида, не распространяющего горение. Внешняя оболочка так же из поливинилхлорида. Жилы кабеля размещены в слое мелонаполненной резины. Этот материал служит для облегчения разделки кабеля — резина благодаря наличию в ней мела, легко рвется руками. Срок службы кабеля составляет 40 лет, при этом внешняя оболочка NYM гораздо более чувствительна к ультрафиолетовому излучению по сравнению с оболочкой ВВГ, поэтому данный кабель не следует прокладывать открыто там, где на него будет постоянно попадать солнечный свет.

Считаю, что данный кабель прижился и получил распространение благодаря двум факторам:

  • Российским кабельным заводам, адаптировавшим один из стандартов VDE 0250, по которому изгототавливался этот кабель за рубежом на отечественные рельсы (то есть, ТУ) и начавшим выпуск «абибасов» — дешевых аналогов NYM под марками НЮМ, NUM по ТУ. Редкие кабельные заводы (например, Севкабель), до последнего времени выпускали NYM по VDE, но сейчас, насколько мне известно, прекратили). Обратите внимание — в большинстве магазинов вы встретите не NYM, а его адаптированный «клон» под маркой NUM. Далее все это семейство я буду называть «NYM».
  • «Электрикам по совместительству» (универсалам, штукатурам и т.д.), которые оценили существенную легкость разделки NYM без специального инструмента по сравнению с ВВГ. Так же, по моему мнению, NYM выглядит более эстетично чем ВВГ и он «мягче».
Некоторые продавцы (особенно на рынках) позиционируют NYM и его «клоны» (NUM, НЮМ), как кабель имеющий тройную изоляцию, но это не соответствует действительности — мелонаполненная резина изоляцией не является. Так же резина в составе кабеля имеет существенный минус — она прекрасно горит. Поэтому прокладка NYM пучками не допускается (но пучками, когда каждый кабель упакован в свою гофру, можно). Кроме горения, с резиной у кабелей российского производства есть другая проблема, о которой расскажу далее.

С принятием ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности», о котором говорилось в статье в разделе про ВВГ, кабель NYM фактически попал под запрет для прокладки в помещениях где могут постоянно находится люди. Правда это актуально в любых учреждениях, где осуществлялась приемка проекта и работ на соответствие пожарной безопасности (например, все торгово-развлекательные центры) так как мелонаполненная резина сильно ухудшает класс устойчивости к горению данного кабеля, а кроме того кабель не является малодымным (то есть относительно безопасным с точки зрения выделения ядовитого дыма). Но частники продолжают прокладку данного кабеля в квартирах — нормативы многим из них «не указ».

Завод Севкабель с целью избежания падения продаж NYM вследствие данного запрета, наладил выпуск гибрида ежа (VDE) с ужом (ГОСТ) под маркой NYMнг-ls:

Такой кабель полностью соответствует требованиям пожарной безопасности для жилых помещений, правда это уже не NYM. Я еще не работал с данным кабелем на практике, буду благодарен за отзывы в комментах о нем.

Так же в заключение о NYM хочу сказать о довольно серьезной проблеме. В переработке отечественными кабельными заводами стандарта VDE в «адаптированные под удобство завода» ТУ, данный кабель приобрел другое неприятное свойство — «течку» мелонаполненной резины.

Под этим явлением подразумевается выделение и вытекание маслянистой жидкости из мелонаполненного слоя резины. Связано это, вероятно, с нарушением технологии ее изготовления, кажется, у всех российских заводов — например, резина из импортного кабеля NYM легко и хорошо тянется руками и лишь потом рвется, на ощупь она сухая. Резина от виденных мной российских заводов сразу отрывается кусками, часто имеет ощущение «липкой».


Сказанное не значит что NYM от всех российских заводов течет, и далеко не со всем купленным кабелем это происходит. Такое встречается лишь в некоторых партиях разных заводов, причем проблема актуальна и на сегодняшний день.

Вот фото текущего кабеля NYM. На заднем плане так же видны потеки на стене от вышерасположенных кабелей:


Картинка взята с сайта ruscable. ru, где впервые было заявлено публично об этой проблеме.

Эта жидкость не горит и не проводит электрический ток, но визуально очень неприятна и, вытекая из подрозетников, часто портит людям свежепоклеенные обои, а так же загрязняет автоматы в щите.

Кстати, если у вас потек проложенный NYM, есть решение — загерметизировать текущий конец кабеля термоусадочной трубкой на клею.

Провод ПВС

Провод виниловый соединительный (ПВС) — предназначен для нестационарного (с возможностью перемещения) соединения электроприборов к электрической сети. Например, ПВС используется в роли шнуров в качественных удлинителях.

Состоит из жил класса гибкости 5 по ГОСТ 22483-2012 (гибкие жилы), покрытых ПВХ-пластикатом и в оболочке из ПВХ пластиката. Срок его службы составляет от 5 (при наличии перемещений подключенного прибора) до 10 (при отсутствии перемещений) лет.

Данный провод не предназначен для распределения электроэнергии в качестве стационарной проводки. Его максимальный срок службы в 3 раза меньше, чем у ВВГ и в 4 чем у NYM.  Пластикат изоляции более мягкий чем у ВВГ и NYM, так как рассчитан на частые изгибы, но при этом, соответственно, более склонен к повреждениям. Кроме того, данный провод рассчитан для открытой прокладки, там где лучше охлаждение и допускается большая токовая нагрузка при том же сечении - виденные мной ПВС имели заниженное сечение. Кроме того, к толщине и качеству жил и изоляции ПВС предъявляются куда менее жесткие требования, чем к силовым кабелям. Кроме того, заводские испытания ПВС проводятся по более щадящей методике.

Но при этом он весьма любим халтурщиками в электрике всех мастей — возможно потому, что удобно прокладывается за счет гибких жил. Ранее я писал и о второй причине — что он якобы стоит дешевле ВВГ, но на самом деле у одного и того же завода ПВС будет всегда-чуть дороже, чем ВВГнг, но дешевле чем ВВГнг-ls.

В общем, «электрики», прокладывающие стационарную проводку ПВСом, традиционно считаются халтурщиками.

Замоноличенный ПВС пролежит в стене наверняка больше 10 лет (точно так же как и ВВГ или NYM наверняка пролежат в стене все 50 минимум), но это лотерея. Если хотите, можете рискнуть и проверить.

Кроме всего прочего, при использовании в качестве стационарной проводки есть опасность того что при подключении его жил под винт или зажим, необходимо обязательно его оконцевать наконечником, например, НШВИ, но это никогда не делают те, кто его прокладывает в домах.

Наконечники НШВИ (картинка взята с сайта Opttools.ru)

Без такого наконечника под давлением винта или клеммы провод легко «расплющивается» (так как состоит из множества тонких жилок), контакт нарушается, в результате чего происходит нагрев места соединения, его дальнейшая все усиливающаяся деградация, как итог еще больший нагрев, в результате чего возможен пожар.

В общем, если хочется гибкой стационарной проводки дома - к вашим услугам гибкий кабель КГВВнг-ls.

Провода ШВВП и ПУНП — это уж совсем неприлично

И, напоследок, расскажу о двух видах провода, который категорически нельзя использовать дома. Если электрик прокладывает вам проводку этими двумя видами провода, без раздумий гоните его — это «лже-электрик»!

ШВВП, предназначен для подключения бра и светильников и совершенно не подходит для стационарной проводки. В том числе потому что часто изготавливается в ужасающем качестве (к сожалению, почти все производители экономят на шнурах для нестационарного подключения). Несмотря на наличие сечений 1.5 (для освещения) и 2.5 квадрата (для розеток), наиболее распространены эти провода сечением 0.75 квадрата, который часто выдают за 1.5, а это прямая дорога к пожару.

Срок службы аналогичен ПВС, но качество изготовления значительно хуже, изоляция очень тонкая. С сечением дело обстоит тоже далеко не лучшим образом. Хилая изоляция и заниженное сечение наверняка дадут о себе знать через определенное время.

Что касается провода универсального плоского ПУНП (образец изображен на фото):

Изготовление данного провода было запрещено на территории Российской Федерации (путем отмены ТУ 16.К13-020-93, по которым он изготавливался). Запрет был связан с огромным числом пожаров из-за данного провода,  так как он имел очень слабую изоляцию и сильно заниженные сечения (до двух раз!!), а стандарт по которому он изготавливался, «развязывал руки» заводам.

Но тем не менее, сколько лет прошло и ПУНП обрел вторую жизнь. От аналогов этого провода ломятся полки в Леруа и прочих подобных магазинах. Правда, чтобы не отпугнуть потенциальных жертв, производители его переименовали в ПУНПбм, ПУГНП, ПБПП и т.д.

Как же так могло получиться?

Все очень просто — были выпущенные новые ТУ (возможно, в них что-то подправили чтобы опять не запретили), а название провода сохранилось. И по новым ТУ некоторые заводы начали опять изготавливать аналоги ПУНП. Правда такие провода ПУНП мало чем лучше своего прародителя.

А некоторые вообще делают его подпольно, не ориентируясь ни на какие стандарты.

Так что хотите многократно увеличить вероятность пожара в вашем доме? Смело делайте электропроводку ШВВП или ПУНП.

Заключение


Какой кабель выбрать?

С учетом вышесказанного очевидно что с учетом требований всех нормативов, лучший вариант — это ВВГнг-ls, Так же адекватные варианты на замену КГВВнг-ls (если хочется гибкого), NYMнг-ls (правда последний пока для меня «темная лошадка»).

К сожалению, данные кабели стоят весьма дорого, а с учетом российских реалий, и доступны далеко не везде (к сожалению, лишь в крупных городах).

В качестве «плана Б» можно рассматривать кабели ВВГнг (есть почти везде) и NYM (тоже широко распространен). С учетом возможности «протекания», я бы поостерегся использовать NYM, по крайней мере, российского производства.

Остальные типы кабелей (ПВС, КГ) не следует использовать при стационарной проводки, а ПУНП и его аналоги, а так же ШВВП — категорически нельзя.

В этой статье шла речь только о марках кабеля. Но одна и та же марка кабеля, изготовленная разными заводами, может быть совершенно разного качества. Так же есть места, где гарантированно можно купить «палево».

Вот на картинге два кабеля ВВГнг-ls от двух разных производителей. Верхний кабель кабель ВВГ(А)нг-ls 3x2.5, нижний — ВВГ(А)нг-ls 3x6.0 (!!), который по диаметру почти неотличим от первого при огромной разнице в заявленных сечениях.



Об том как выбрать и где купить качественный кабель, я расскажу в будущих статьях.

Спасибо за внимание. Надеюсь, информация была полезной.

ВВГнг-LS: расшифровка, технические характеристики, применение

Кабель силовой ВВГнг предназначен для подачи питающего напряжения от точки ввода кабеля от трансформаторной подстанции в здание до конечных потребителей. Основное предназначение — внутренняя разводка в жилых, административно-гражданских и промышленных зданиях и сооружениях, в том числе специфических — шахтах, коллекторах, полузатапливаемых объектах и тому подобных.

ВВГнг — негорючая версия стандартного кабеля ВВГ. Это российский стандарт кабельной продукции, регулирующийся ГОСТом № 16442–80.

Примечание: некоторые производители выпускают кабель ВВГ, в том числе и «негорючих» версий, по собственным ТУ, а не по ГОСТу. Рекомендуется для покупки только «гостовский» кабель, так как никто не даст гарантии, что продукция, выполненная по собственным «техническим условиям» завода, в полной мере отвечает требованиям безопасности. Кроме того, печально, но факт: у «тэушного» кабеля заявленное сечение часто не соответствует фактическому. Проще говоря, оно бывает меньше положенного.

Существует отдельная версия данного кабеля — кабель ВВГнг ls, что означает Low Smoke — без дыма. Это более современный стандарт, сделанный с учетом европейских норм. Такой кабель, помимо того что не горит при обычной температуре пламени (около 400 градусов), при плавлении не выделяет опасного для здоровья дыма.

Виды кабелей, расшифровка названия

Аббревиатура ВВГ означает дословно «Винил-винил-голый». В данном случае расшифровка  трактуется так:

  • первая литера — материал оболочки жил;
  • вторая — состав внешней оболочки;
  • третья указывает на наличие или отсутствие брони.

Отсюда следует, что и диэлектрические оболочки жил, и внешнее изолирующее покрытие выполнены из одинакового материала — поливинилхлорида (ПВХ-пластиката). Приставка «нг» означает, что в состав добавлены специальные вещества на основе галогенов, препятствующие горению, так как в своей исходной форме ПВХ при определенных условиях поддерживает горение. Дополнительная приставка LS означает, что спецкомпоненты — на безгалогеновой основе, они могут оплавляться, но не будут выделять дым.

«Г» — «голый» — указывает на отсутствие защитной броневой оболочки. Кабель, покрытый броней, имеет в маркировке третью букву «Б».

Кроме того, название косвенно говорит и о материале, из которого сделаны жилы. Отсутствие в самом начале литеры «А» означает, что жилы медные, так как «А» — это алюминий.

Далее по традиции указывается цифровой код, означающий общее число жил и величину их сечения — например, 3×1.5. В данном случае — 3 жилы сечением 1.5 мм каждая.

Примечание: госстандарт допускает, что кабель ВВГнг ls может иметь «земляную» и даже «нейтральную» жилу уменьшенного сечения. Это также определяется по маркировке. Например — ВВГнг 4×4.0+1. Это значит — пятижильный кабель, имеющий 4 жилы сечением 4 мм и одну — на 2.5 мм (ровно на 1 шаг меньше). Для сравнения — 3×4+1 значит 3 проводника на 4 мм и один — на 2. 5 мм.

Иные виды кабелей

В линейку ВВГ, кроме описанных выше, входят следующие разновидности кабелей:

  1. ВВГ стандартный, без особенностей.
  2. ВВГнг FRLS — провод повышенной стойкости к воздействию огня, не выделяет дыма, не поддерживает горения при прокладке одним пучком. Предназначен для использования в зонах повышенной пожаро- и взрывоопасности.
  3. ВВГнг HF — отличается повышенной стойкостью к нагреву, при коротком замыкании может выдержать температуру в 400 градусов.
  4. ВВГнг FRHF — версия HF повышенной огнестойкости для пожароопасных участков.

Конструкция

Кабель ВВГнг может иметь от 1 до 5 медных проводников различного сечения, при этом проводники могут быть как одножильные, так и многожильные крученые (многожильные, как правило, большого сечения — от 4 мм). Форма проводника независимо от количества жил — круглая либо секторная (приближенная к форме треугольника или трапеции). Госстандартом допустим любой из этих вариантов.

Каждый проводник заключен в индивидуальную поливинилхлоридную оболочку. Внешний слой — толстая и довольно прочная изоляция из того же поливинилхлорида. При этом форма кабеля в разрезе бывает круглой или овальной — если проводники внутри «выстроены» в одну линию.

Цветовая маркировка стандартная: желто—зеленый провод — земля, синий — нейтраль, остальные цвета — фаза. В некоторых кабелях нейтральный провод также может иметь уменьшенное сечение. Допустимо нанесение цветовой маркировки одной тонкой линией соответствующего цвета вдоль всего проводника.

Цвет внешней оболочки, как правило, черный (отличительный признак всех ВВГ-кабелей).

Вес кабеля типа ВВГнг ls напрямую зависит от суммарного сечения всех жил. Минимальная масса 1 км составляет 39 кг — одножильный круглый провод сечением 1.5 мм. Для сравнения — вес ВВГнг провода такого же сечения, но на 2 жилы будет составлять уже 72 кг (1 км). Вариация провода с секторными жилами имеет большую массу.

Технические характеристики и назначение

Основная сфера применения этого типа кабелей — внутренняя разводка силовых и осветительных сетей. В жилых домах, к примеру, современные стандарты подразумевают прокладку ВВГнг сечением 1.5 мм на освещение, 2.5 мм — к розеткам и 4 мм — для особо мощных потребителей вроде бойлеров и электроплит, напрямую от щитка.

В зависимости от сечения, ВВГнг рассчитан на использование в сетях переменного тока промышленной частоты, напряжением до 660 В либо до 1 кВ.

Типовые ТТХ этого типа провода:

  • максимально выдерживаемая температура эксплуатации — до +70 градусов;
  • максимально выдерживаемая (до 4 секунд) температура нагрева — до +250 градусов;
  • штатный температурный диапазон эксплуатации — от –50 до +50 градусов;
  • выдерживаемая влажность — до 98 %;
  • эксплуатация в состоянии аварии — до 8 часов в сутки, при этом не больше 1000 часов за весь срок службы кабеля;
  • гарантийный срок службы — 5 лет, максимальный при грамотной прокладке — 30 лет и выше;
  • минимальная температура окружающей среды, допустимая при монтаже кабеля — минус 15 градусов;
  • минимальный радиус изгиба — до 7.5 диаметров сечения одножильного и до 10 — многожильного;
  • предельно допустимый ток варьируется в соответствии с сечением и количеством жил. Минимум — 19 А для четырехжильного кабеля сечением жилы 1.5 мм. Двужильный того же сечения выдержит 24 А.

Тип ВВГнг предназначен в основном для применения в жилых, административных или производственных помещениях классов взрывоопасности В-1б, В-1г, В-11, В-11а. Монтаж возможен как открытым способом, так и в кабель-каналах или гофрах, а также методом вмуровывания в гипсовую стену. Допустима протяжка на высоте на коротком участке, где нет опасности провисания и выхода из-за этого из строя. При этом ВВГнг не предназначен для применения на открытом воздухе без гофры, так как поливинилхлорид плохо выдерживает воздействие ультрафиолета (который входит в спектр солнечного излучения).

Также данный кабель не предназначен для укладывания напрямую в земле, так как из-за отсутствия брони может быстро прийти в негодность. При необходимости уложить его в траншею рекомендуется заключить его в металлический рукав.

Видео по теме

Провод ВВГ – расшифровка, характеристики и область применения

Технические характеристики, а также соотношение цена-качество, которыми обладает провод ВВГ, позволяют ему на равных конкурировать не только с отечественными, но и с зарубежными аналогами. Учитывая количество разновидностей этого кабеля на рынке, сфера его применения практически не ограничена. Главное – это подобрать правильное сечение.

Сфера применения

Провод марки ВВГ предназначен для использования в бытовых и промышленных электроцепях, с напряжением до 1000 Вольт. Чаще всего такой провод рекомендуют для домашней электропроводки при использовании скрытого и открытого методов укладки, а также при монтаже за гипсокартонными перекрытиями.

Ограничением на использование кабеля ВВГ является укладка его под землю, так как мягкая наружная изоляция не сможет защитить провод от грызунов или механических повреждений, что могут возникнуть вследствие смещений почвы. При необходимости его использования для прокладки подземных коммуникаций, следует укладывать кабель в трубу или другую жесткую изоляцию.

Маркировка по пожарной безопасности

Полное описание свойств кабеля можно составить по основной и дополнительной маркировке. У кабеля ВВГ начинается расшифровка с наличия или отсутствия буквы «А» в ее начале. Если ее нет, значит кабель медный, а в противном случае – алюминиевый. Буквы «В» обозначают материал изоляции: на жилах и наружной – в обоих случаях используется поливинилхлорид. Последняя буква «Г» говорит про отсутствие наружного бронированного покрытия – такой кабель, с мягкой оболочкой, считается голым. Буква «п», если она стоит после литер ВВГ, означает, что кабель плоский – жилы в нем уложены в ряд, а не скручены между собой. Также встречаются обозначения «Т» и «УХЛ», которые показывают тропическое исполнение изоляции или рассчитанное на умеренный и холодный климат.

Кроме основных литер в маркировке кабеля могут присутствовать дополнительные, указывающие что противопожарные свойства изоляции отличатся от стандартных.

  • нг – показывает, что в случае укладки проводов в одном кабель канале, при значительном перегреве одного из проводов изоляция не воспламенится, а будет только тлеть, предохраняя соседние провода от воспламенения;
  • нг-ls – изоляции при тлении выделяет в воздух пониженное количество дыма и угарных газов;
  • нг-hf – даже в случае возгорания изоляции в воздух будет выделяться минимальное количество вредных смол и газов, которые могут оказывать коррозионное воздействие;
  • если к перечисленным обозначениям добавляется приставка «fr», это указывает на огнестойкость изоляции, что достигается использованием слюдосодержащей обмотки.

Провода могут быть пронумерованы или с цветной маркировкой, причем производители применяют цельную покраску жилы провода и частичную – когда цветная только часть изоляции, обычно это полоска шириной 1 мм. Если токопроводящих жил две, то их расцветка в обязательном порядке включает в себя синий нулевой провод, а если три и больше, то заземляющий желто-зеленый.

Маркировка количества, расположения и формы жил

После буквенных обозначений, маркировка кабеля содержит цифровые, показывающие количество токопроводящих жил и их количество, например – 3 х 25 обозначает что в кабеле 3 отдельные жилы каждая из которых имеет сечение 25 мм².

Четырехжильные кабели имеют свою особенность – некоторые их разновидности делаются с одной жилой уменьшенного сечения. Это обусловлено тем, что не всегда нулевой или заземляющий провод нужен такого же сечения, как и фазные, а с его уменьшением при монтаже больших электросетей экономия становится существенной. Соответственно, использование проводника меньшего сечения отражается в маркировке. Если стандартный четырехжильный кабель обозначается 4 х 2,5 мм², то маркировка при одной уменьшенной жиле будет выглядеть как 3 х 2,5 + 1 х 1,5. Это говорит о наличии в кабеле трех жил по 2,5 мм² и одной 1,5 мм².

Следующая характеристика, отображаемая в маркировке – использование в кабеле одно проволочных или многопроволочных жил, для чего применяются обозначения «О» — жесткий или «М» — гибкий провод. Также указывается их форма, которая может быть круглой или секторной – «К» или «С», соответственно.

Полная маркировка выглядит как ВВГ 3 х 2,5 мс + 1 х 1,5 мс(N) – 0,66 ТУ – как она может расшифровываться, в таблице на рисунке:

Маркировка, обозначающая одно или многопроволочные жилы, а также их форму, может не наноситься, если используются жилы равного сечения, площадью меньше 16 мм²

Технические характеристики

Где и как можно использовать конкретную марку кабеля показывают его технические характеристики. Электропровод ВВГ имеет несколько разновидностей, из которых чаще всего используется кабель марки ВВГнг, технические характеристики которого подходят для одиночной и кучной укладки.

  • Максимальное напряжение – 660-1000 Вольт, в зависимости от класса изоляции.
  • Рекомендуемая температура использования – от -50 до +50 С°.
  • Разрешается использование при влажности воздуха до 98%.
  • Температура, которую изоляция может выдерживать длительное время, без изменения своих свойств – 70 С°. Непродолжительное время может выдерживать нагрев до 90 С° и около 4 секунд – до 250 С°. Воспламеняется изоляция при температуре +400 и выше.
  • Аварийный режим работы допускается в течение 8 часов в сутки, но не больше тысячи часов за весь срок эксплуатации провода.
  • Допустимый радиус изгиба при укладке зависит от типа жилы – сплошная она или многопроволочная. В первом случае изгиб составит общий диаметр кабеля * 10, а во втором – диаметр * 7,5.
  • Количество провода в бухте зависит от сечения жил. До 16 мм² — 450 метров, от 25 до 70 мм² — 300 метров, а все остальные – 200 м.
  • Расчетный срок службы провода – 30 лет, гарантийный срок – 5 лет.

Приведенные данные показывают что такое кабель ВВГнг и где возможно его применение.

Подробнее о кабеле ВВГ и его использовании смотрите в этом видео:

На что обращать внимание при выборе

Несмотря на сложность подделки электрокабелей, все-таки не исключен вариант натолкнуться на некачественную продукцию, в которой изоляция не соответствует нормам или сечение проводников меньше указанного на маркировке. Чтобы проверить изоляцию достаточно посмотреть на наличие или отсутствие потеков – на хорошем проводе будет чистый ровный срез с изоляцией плотно облегающей жилы. Для проверки поперечного сечения можно использовать микрометр или «дедовский» способ, когда жила складывается в 10 слоев и замеряется линейкой. В остальном надо ориентироваться на расчетные показатели и выбирать кабель нужного сечения.

Как определить температуру VRM и набора микросхем материнской платы [Все методы]

(* Этот пост может содержать партнерские ссылки, что означает, что я могу получить небольшую комиссию, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты). Спасибо за поддержку работы, которую я вложил в этот сайт!)

Если набор микросхем материнской платы и VRM сильно нагреваются, это может привести к нестабильности и другим проблемам с компьютером. VRM или модуль регулятора напряжения отвечает за питание вашего процессора или ЦП и ОЗУ.Он преобразует более высокое напряжение 12 В или 5 В от блока питания в гораздо более низкое напряжение (1,2 В или около того), которое требуется процессору или процессору. VRM в основном состоит из полевых МОП-транзисторов, катушек индуктивности или дросселей, конденсаторов и логического блока, который представляет собой интегральную схему (ИС) и называется ШИМ-контроллером. МОП-транзисторы являются основным элементом VRM, и они могут сильно нагреваться при высокой загрузке ЦП, особенно при разгоне. Почти все материнские платы среднего и высокого класса поставляются с радиаторами поверх VRM для разгона, чтобы предотвратить их перегрев и, таким образом, избежать любой нестабильности системы и неожиданного выключения.

Современные наборы микросхем материнских плат состоят из каналов ввода-вывода и интерфейсов, которые включают порты SATA, порты USB, поддержку RAID, некоторые линии PCI-E и, возможно, некоторые другие вещи, в зависимости от набора микросхем. По сути, набор микросхем материнской платы позволяет устройствам ввода-вывода и компонентам обмениваться данными с ЦП. Intel называет свой набор микросхем материнской платы PCH (Platform Hub Controller) , тогда как AMD называет его FCH (Fusion Controller Hub) или просто набором микросхем материнской платы.

Набор микросхем младшей материнской платы может не сильно нагреться, но набор микросхем материнской платы среднего и высшего класса может сильно нагреваться, и они обычно оснащены радиаторами большего размера.Чипсеты материнских плат обычно остаются в безопасном диапазоне температур, но если они превышают пороговую температуру, вы можете столкнуться с различными проблемами, касающимися стабильности.

Мониторинг и информация о температуре VRM и материнской платы очень важны, когда вы сталкиваетесь с какими-либо проблемами нестабильности в вашей системе, потому что эти компоненты часто игнорируются большую часть времени. Итак, здесь я собираюсь перечислить различные методы, чтобы узнать чипсет вашей материнской платы и температуру VRM, чтобы вы могли принять соответствующие меры для их охлаждения.

Как проверить температуру VRM и чипсета

Вот различные методы и приемы, с помощью которых вы можете контролировать температуру набора микросхем материнской платы и VRM. Большинство из этих методов также можно использовать для измерения температуры VRM видеокарты, а также ее температуры, графического процессора и VRAM.

HWiNFO

Самый простой способ узнать температуру VRM и набора микросхем - использовать HWiNFO, который является очень хорошим инструментом или утилитой для информации и мониторинга оборудования. Следует отметить, что этот метод работает только в том случае, если на вашей материнской плате есть встроенные датчики для мониторинга температуры VRM и набора микросхем.Чтобы узнать о температуре набора микросхем материнской платы и VRM, запустите программу HWiNFO и в строке меню перейдите в Monitoring-> Sensor status . Откроется окно, и здесь прокрутите вниз до раздела материнской платы. Например, здесь указана материнская плата Gigabyte B250-D2V-CF. Ниже вы найдете показания температуры для системы, PCH, CPU и VRM MOS. PCH - это набор микросхем материнской платы, а VRM MOS - это температура полевых МОП-транзисторов VRM, которые являются основными компонентами VRM.Вы можете бесплатно скачать HWiNFO по приведенной ниже ссылке.

Загрузить HWiNFO

Связано: Лучшие бесплатные утилиты для мониторинга оборудования и информации

Инфракрасный термометр

Второй самый простой способ узнать температуру VRM и набора микросхем - это использовать инфракрасный термометр или инфракрасный термометр. Это небольшое устройство, которое позволяет определять температуру любого объекта, не касаясь его. Просто возьмите его в руку и направьте к объекту, температуру которого вы хотите узнать, а затем в течение доли секунды показание температуры отобразится на ЖК-экране устройства.Устройство также оснащено встроенным лазером на передней панели, который позволяет вам нацеливаться и фокусироваться на более мелких объектах или в определенной точке для большей точности. Итак, если вы хотите узнать о температуре вашего VRM или набора микросхем, откройте корпус компьютера и направьте лазер температурного пистолета на полевой МОП-транзистор / набор микросхем или его радиатор, чтобы узнать его температуру.

Следует отметить, что это устройство дает только температуру поверхности объекта, поэтому, если ваш VRM или набор микросхем имеет радиатор над ним, то оно покажет вам температуру радиатора, которая будет на несколько градусов ниже, чем фактическая температура составная часть.Инфракрасный термометр также очень полезен для перекрестной проверки температур VRM и набора микросхем, даже если на материнской плате есть датчики для них. Это связано с тем, что иногда неисправный датчик может показывать гораздо более низкие или более высокие температуры. Таким образом, рекомендуется проверять температуру с помощью инфракрасного термометра, даже если все в порядке или у вас есть сомнения относительно их температуры. Вы также можете узнать температуру радиатора процессора, температуру VRM видеокарты, температуру оперативной памяти или температуру других вещей с помощью инфракрасного термометра.Эти инфракрасные термометры можно найти довольно дешево, и вот несколько доступных инфракрасных термометров, которые вы можете использовать для определения температуры любого объекта, включая электронные компоненты:

Etekcity Lasergrip 774 Инфракрасный термометр

Дешевый инфракрасный термометр, который можно использовать для измерения температуры любого объекта, включая электронику и внутренние компоненты вашего компьютера. Он может измерять температуру в диапазоне от -58 ° F до 716 ° F / от -50 ° C до + 380 ° C с точностью ± 2% или 2 ° C.Тем не менее, он имеет фиксированный коэффициент излучения (0,95), что означает, что вам будет сложно получить точное показание температуры на блестящих поверхностях или блестящих металлах, которые плохо испускают собственное инфракрасное излучение, поскольку они в основном излучают окружающее инфракрасное излучение. Но что касается электроники, он будет достаточно хорошо служить вашим целям и может обеспечить результаты с приемлемой точностью.

Этот ИК-термометр имеет соотношение точек расстояния 12: 1 и может измерять температуру удаленных объектов с довольно хорошей точностью.Он поставляется с ЖК-экраном с подсветкой, а для питания ему требуется батарея на 9 В. Время отклика на температуру составляет менее 500 мс, что довольно быстро, и он может работать в диапазоне температур от 0 ° C до 50 ° C. Качество конструкции термометра хорошее, и он имеет УФ-лакокрасочное покрытие для защиты от царапин и износа. Существует еще одна доступная модель Etekcity Lasergrip 1080 за пару долларов дороже, которая имеет более высокий диапазон записи температуры от -58 ° F до 1022 ° F / от -50 ° C до + 550 ° C, в то время как другие функции остаются такими же.Вы также можете проверить это по ссылкам, приведенным ниже.

Примечание: Для обеспечения максимальной точности расстояние между термометром и объектом измерения должно составлять около 14,17 дюйма (36 см).

Инфракрасный термометр Etekcity Lasergrip 774 Технические характеристики
Диапазон температур от -58 ° F до 716 ° F / от -50 ° C до + 380 ° C
Точность ± 2% или 2 ° C
Коэффициент излучения 0.95 (фиксированный)
Лазерное наведение Одинарный лазер
Аккумулятор 9 Вольт
Расстояние, соотношение точек 12: 1
Характеристики ЖК-экран с подсветкой, функция автоматического отключения, индикатор низкого заряда батареи, время отклика <500 мс

Купить Инфракрасный термометр Etekcity Lasergrip 774

Купить Инфракрасный термометр Etekcity Lasergrip 1080

Etekcity Lasergrip 1022 Инфракрасный термометр
[Регулируемый коэффициент излучения, более точный]

Этот инфракрасный термометр имеет регулируемый коэффициент излучения (0.1 - 1.0 Регулируемый), чтобы обеспечить более высокую точность измерения температуры блестящих металлов и других объектов. Он может измерять температуру в диапазоне от -58 ° F до 1022 ° F / от -50 ° C до + 550 ° C с точностью ± 2% или 2 ° F / 2 ° C. Для наведения и целеуказания он оснащен одним лазером, а для отображения у него есть ЖК-экран с подсветкой. Соотношение пятен на расстоянии для этого инфракрасного температурного пистолета составляет 12: 1 для измерения температуры удаленных объектов с довольно хорошей точностью. Время отклика составляет менее 500 мс для сверхбыстрого измерения.Он прочный, имеет УФ-покрытие для защиты. Вариант этой модели с двумя лазерами также доступен как Etekcity Lasergrip 1022D для лучшего прицеливания, и вы также можете проверить его по ссылкам, приведенным ниже.

Примечание: Для обеспечения максимальной точности расстояние между термометром и объектом измерения должно составлять приблизительно 14,17 дюйма (36 см). Я лично использую инфракрасный термометр Fluke, потому что это хорошо известный бренд, предлагающий отличное качество и производительность, но, с другой стороны, он стоит немного дороже.

Инфракрасный термометр Etekcity Lasergrip 1022 Технические характеристики
Диапазон температур от -58 ° F до 1022 ° F / от -50 ° C до + 550 ° C
Точность ± 2% или 2 ° F / 2 ° C
Коэффициент излучения 0,1 - 1,0 Регулируемый
Лазерное наведение Одинарный лазер
Аккумулятор 9 Вольт
Расстояние, соотношение точек 12: 1
Характеристики ЖК-экран с подсветкой, функция автоматического отключения, индикатор низкого заряда батареи, время отклика <500 мс

Купить Инфракрасный термометр Etekcity Lasergrip 1022

Купить Инфракрасный термометр Etekcity Lasergrip 1022D

Тепловой зонд / датчик температуры

Еще один отличный способ узнать температуру вашего VRM и набора микросхем - это использовать термозонд или датчик температуры.Эти термодатчики основаны на термисторе и оснащены 2-контактным разъемом, который можно подключить к разъему датчика температуры материнской платы (если он у вас есть), поддерживаемым послепродажным контроллером вентилятора или автономными цифровыми дисплеями температуры, которые вы легко можете найти на рынке. или онлайн.

Вы можете прикрепить термозонд к VRM, набору микросхем или любому другому компоненту с помощью термоленты, а затем контролировать температуру с помощью программного обеспечения для мониторинга температуры, такого как HWiNFO, или на дисплее контроллера вентилятора или другого цифрового устройства мониторинга температуры с ЖК-дисплеем.Эти термодатчики могут контролировать температуру до 125 ° C, что, на мой взгляд, достаточно. Ниже приведены некоторые хорошие термозонды или датчики температуры, которые вы можете получить для мониторинга температуры внутренних компонентов ПК.

Датчик провода XSPC 10K
[Кабель с оплеткой 50 см, 2-контактный]

Купить XSPC Wire Sensor 10K Ohm

Датчик температуры Phobya 10K
[Кабель с оплеткой 80 см, 2-контактный]

Купить Датчик температуры Phobya 10K

Мультиметр

Вы также можете использовать мультиметр с возможностью определения температуры для измерения температуры различных объектов, включая VRM и набор микросхем.Этот вид мультиметра поставляется с термозондом, который вы прикрепляете к поверхности компонента с помощью термоленты и контролируете его температуру. Помимо измерения температуры, мультиметр является очень полезным устройством, которое используется для измерения напряжения, сопротивления, тока, частоты, целостности цепи, а также для проверки электронных компонентов, таких как транзисторы, диоды, конденсаторы и т. Д. Это также лучшее устройство для поиска и устранения неисправностей электронных и электрические компоненты или устройства. Я лично считаю, что это устройство просто необходимо, если вы энтузиаст или работаете с компьютерами и электроникой.Вот несколько хороших мультиметров, которые вы можете получить для устранения неполадок.

Цифровой мультиметр AstroAI, TRMS 6000 считает мультиметр

Доступный цифровой мультиметр для измерения напряжения, тока, сопротивления, целостности цепи, емкости и частоты; Тесты диодов, транзисторов, температуры и др. Он поставляется с большим ЖК-дисплеем с подсветкой и использует одну батарею на 9 В. Идеально подходит как для домашнего, так и для коммерческого использования.

Купить цифровой мультиметр AstroAI

Tacklife DM01M Расширенный цифровой мультиметр TRMS 6000 отсчетов

Еще один хороший бюджетный цифровой мультиметр, который может измерять температуру и отлично подходит как для домашнего, так и для коммерческого применения.Мультиметр работает от четырех батареек AA.

Купить цифровой мультиметр Tacklife Advanced

Инфракрасная тепловизионная камера

Тепловизор не только измеряет температуру, но и может отображать все тепловые зоны объекта и его окружения, чтобы вы могли получить полное представление о том, что происходит. Как и инфракрасный термометр, тепловизионная камера также использует инфракрасное излучение, чтобы узнать температуру объектов. Однако это более сложное и продвинутое устройство по сравнению с инфракрасным термометром, а также намного дороже, чем инфракрасный термометр.Основное преимущество тепловизионной камеры заключается в том, что она дает четкое изображение объекта обогрева и его окрестностей, что позволяет вам принимать более обоснованные решения для решения текущей проблемы. У него также есть различные другие приложения, например для обнаружения зазоров, утечек в зданиях или домах или проверки HVAC. Он также известен как тепловизор, инфракрасная камера или тепловизор. Перед вами хорошая тепловизионная камера по разумной цене, которую можно приобрести для различных задач.

HTI HT-18 Инфракрасная тепловизионная камера

Базовая портативная инфракрасная тепловизионная камера с 3.2-дюймовый дисплей с разрешением 220 х 160 пикселей. Он может определять температуру в диапазоне от -20 ° C до 300 ° C (от -4 ° F до 572 ° F) с точностью ± 2,5 ° C или ± 2,5%. Камера имеет регулируемый коэффициент излучения (от 0,1 до 1,0) и режим фиксированной фокусировки. Он использует встроенную аккумуляторную батарею 3,7 В и интерфейс USB для подключения. Также в комплект поставки камеры входит SD-карта на 3 ГБ. Она довольно легкая и является одной из самых доступных тепловизионных камер в мире, которая также обеспечивает хорошую производительность.

Купить инфракрасную тепловизионную камеру HTI HT-18

Насколько безопасна температура VRM и набора микросхем?

Это вопрос, который много раз задавали пользователи, и я думаю, что на него нет конкретного ответа, поскольку каждый набор микросхем материнской платы и VRM имеет свой собственный предел пороговой температуры. Однако на практике лучше поддерживать VRM ниже 100 ° C, а на чипсете материнской платы или PCH - ниже 70 ° C, чтобы быть более безопасным, потому что выше этих температур они теряют производительность и эффективность.

VRM должен иметь температуру ниже 100 ° C

Чипсет должен иметь температуру от 70 ° C до 75 ° C

* При температуре выше 100 ° C эффективность и производительность компонентов резко снижаются.

Как снизить температуру VRM и чипсета материнской платы

Есть несколько способов снизить температуру VRM материнской платы и чипсета. Если на вашей материнской плате VRM / набор микросхем установлен радиатор, возможно, контакт между радиатором и полевым МОП-транзистором / набором микросхем VRM слабый, что вызывает высокую температуру.Итак, чтобы решить эту проблему, вам необходимо установить более качественные термопрокладки с подходящей толщиной для надлежащего контакта и теплопередачи. Чтобы обеспечить максимальное охлаждение, вы также можете установить небольшой 40-миллиметровый или 60-миллиметровый радиатор на радиаторе набора микросхем и вокруг VRM для их активного охлаждения и, таким образом, снижения температуры до более высокого уровня.

В тех случаях, когда на вашей материнской плате набор микросхем VRM и VRM не поставляется с установленным радиатором, лучший способ их охлаждения - установка дополнительного небольшого вентилятора (40 мм или 60 мм) в корпусе, который обдувает их воздухом.

Заключительные слова

Что ж, я думаю, что я довольно хорошо подытожил, как вы можете проверять и контролировать температуру чипсета и VRM материнской платы. Всегда лучше знать температуру внутренних компонентов вашего ПК, чтобы вы могли вовремя принять соответствующие меры до того, как случится какая-либо авария. Я настоятельно рекомендую вам регулярно контролировать температуру ваших компонентов один раз в месяц или около того при умеренной или полной нагрузке, чтобы убедиться, что все работает нормально или нет.Если у вас есть какие-либо вопросы или сомнения по этой теме, вы можете задать свои вопросы, оставив комментарий ниже.

Настройка контроля температуры и напряжения (TVM) на маршрутизаторе CGR 2010

Содержание

Маршрутизатор Cisco Connected Grid 2010 Руководство по настройке программного обеспечения
, Cisco IOS версии 15.2 (1) T

Скажите нам, что вы думаете

Поддерживаемые продукты

Cisco IOS версии 15.2 (1) T Функция

Контроль температуры и напряжения (TVM)

Обзор TVM

Контроль рабочей температуры

Контроль напряжения источника питания

Поддерживаемые блоки питания

Сбор исторических данных

Интервалы и периоды мониторинга и хранения

Показать команды

Как настроить TVM

Настройка мониторинга рабочей температуры

Настройка мониторинга источника питания

Использование команд TVM Show

Пример вывода для команд TVM Show

Поддержка MIB для TVM

Включить пороговые уведомления датчика объекта

Укажите получателей уведомлений SNMP

Сопутствующие документы

Техническая поддержка


Маршрутизатор Cisco Connected Grid 2010

Руководство по настройке программного обеспечения
, Cisco IOS версии 15.2 (1) Т


Дата публикации: 22 июля 2011 г.

Номенклатура: OL-25569-01

В этом руководстве представлена ​​информация о конфигурации программных функций Cisco IOS версии 15.2 (1) T, которые поддерживают маршрутизатор Cisco Connected Grid 2010. Этот выпуск программного обеспечения поддерживает функции маршрутизатора, перечисленные в разделе Поддерживаемые продукты. Используйте этот документ вместе с другой документацией по настройке программного обеспечения маршрутизатора.

Расскажите нам, что вы думаете


Поддерживаемые продукты


Cisco IOS версии 15.2 (1) T Функция

В этом руководстве описана следующая программная функция:

• Контроль температуры и напряжения (TVM)

Контроль температуры и напряжения (TVM)

Контроль температуры и напряжения (TVM) - это программная функция, которая обеспечивает поддержку для контроля рабочей температуры маршрутизатора и напряжения питания маршрутизатора.Этот раздел описывает функцию TVM и включает следующие темы:

• Обзор TVM

• Как настроить TVM

• Поддержка MIB для TVM

Обзор TVM

Контроль рабочей температуры

Во время нормальной работы оборудование маршрутизатора использует датчики для измерения внутренней температуры критических компонентов маршрутизатора, включая центральный процессор и все установленные интерфейсные карты.Маршрутизатор использует температуру отдельных компонентов для расчета своей рабочей температуры.

Используя TVM, вы можете настроить маршрутизатор на максимальную и минимальную рабочие температуры, называемые порогами, чтобы определить диапазон рабочих температур для маршрутизатора. Затем вы можете настроить маршрутизатор для отправки уведомления, когда он обнаруживает, что рабочая температура выходит за пределы определенного диапазона. Уведомления могут быть в форме сообщений системного журнала или уведомлений SNMP.

В разделе «Настройка мониторинга рабочей температуры» приведены инструкции по настройке этой функции.

Контроль напряжения источника питания

TVM поддерживает функции мониторинга источника питания, аналогичные функциям мониторинга рабочей температуры. Вы можете настроить диапазоны напряжения для источника питания маршрутизатора, а затем настроить отправку уведомлений, когда напряжение источника питания выходит за пределы определенного диапазона.

В разделе «Настройка мониторинга источника питания» приведены инструкции по настройке этой функции.

Поддерживаемые блоки питания

Диапазон порогового напряжения источника питания, поддерживаемый TVM, отличается для каждой модели источника питания, используемой с маршрутизатором.Модели блоков питания маршрутизатора перечислены в Таблице 1 вместе с поддерживаемыми порогами напряжения для каждой модели.

Подробную информацию об этих источниках питания см. В руководстве по установке оборудования маршрутизатора.

Таблица 1 Блоки питания маршрутизатора Cisco Connected Grid 2010

Модель источника питания

Описание

установить порог Command Option

Пороговые диапазоны

PWR-RGD-AC-DC

Высокое напряжение переменного или постоянного тока.

порог ac-dc

• Высокое: от 275 до 300 В

• Низкое: от 75 до 80 В

PWR-RGD-LOW-DC

Низковольтный DC.

порог низкого постоянного тока

• Высокое: от 75 до 80 Вольт

• Низкое: от 16 до 20 Вольт

PWR-RGD-AC-DC-C

Высокое напряжение переменного или постоянного тока (Китай)

порог ac-dc

• Высокое: от 275 до 300 В

• Низкое: от 75 до 80 В


Сбор исторических данных

TVM поддерживает сбор и хранение исторических данных о температуре и напряжении.Вы можете настроить маршрутизатор для сохранения исторических данных о рабочей температуре маршрутизатора и напряжении питания. Связанные функции включают:

• Команда show , которая отображает данные о температуре и напряжении за 72 часа в прошлом.

• Усовершенствованная MIB для поиска исторических данных, чтобы системы управления сетью могли собирать данные отчетов с маршрутизатора.

В этих разделах представлены инструкции по настройке сбора исторических данных:

• Настройка мониторинга рабочей температуры

• Настройка мониторинга источника питания

Интервалы и периоды мониторинга и хранения

В этом разделе описывается, как часто маршрутизатор отслеживает и сохраняет данные о температуре и напряжении.

Интервал мониторинга - Маршрутизатор проверяет рабочую температуру и напряжение питания один раз в минуту. Интервал мониторинга не настраивается.

Интервал хранения - Маршрутизатор сохраняет следующие данные о температуре и напряжении:

• Каждые 60 секунд маршрутизатор сохраняет фактическую измеренную температуру и напряжение.

• Каждые 60 минут маршрутизатор сохраняет среднее значение из 60 измерений, выполненных в течение предыдущего часа.

Интервалы хранения не настраиваются.

Вы должны разрешить маршрутизатору сохранять данные, которые он собирает в интервалы мониторинга, с помощью команд монитора температуры окружающей среды и монитора напряжения источника питания . В этих разделах приведены инструкции по включению сбора и хранения данных:

• Настроить мониторинг рабочей температуры.

• Настроить мониторинг источника питания.

Максимальный период хранения даты - Маршрутизатор хранит данные о температуре и напряжении не более 72 часов. По истечении 72 часов самые старые данные удаляются, когда маршрутизатор добавляет самые свежие данные. Срок хранения не настраивается.

Alarms —В каждом интервале мониторинга маршрутизатор проверяет рабочую температуру и напряжение источника питания. Если маршрутизатор обнаруживает, что какой-либо из них выходит за пределы определенных пороговых значений, он генерирует уведомление о событии (SYSLOG или SNMP).В этих разделах приведены инструкции по настройке уведомлений:

• Настроить мониторинг рабочей температуры.

• Настроить мониторинг источника питания.

Показать команды

Функция TVM включает команды show для просмотра истории конфигурации и сохраненных данных как для рабочей температуры, так и для напряжения источника питания.

В разделе «Использование команд TVM Show» приведены инструкции по использованию этой команды.

Как настроить TVM

В этом разделе описаны команды конфигурации TVM, поддерживаемые в Cisco IOS версии 15.2 (1) T и более поздних.

Настройка мониторинга рабочей температуры

Используйте команду глобальной конфигурации monitor environment temperature для настройки пороговых значений рабочей температуры маршрутизатора. Эти пороговые значения определяют диапазон рабочих температур, поэтому маршрутизатор можно настроить на отправку уведомлений, когда температура выходит за пределы желаемого диапазона.

Эту команду также можно использовать для:

• Включить сбор исторических данных о рабочей температуре маршрутизатора.

• Отключите указанный параметр, используя форму команды no .

• Сбросьте пороги рабочей температуры на значение по умолчанию, используя форму команды no с опциями low и high .

В этой таблице описаны параметры команды контролировать температуру окружающей среды .

Синтаксис команды

Описание

монитор температуры окружающей среды { история | низкий по Цельсию | высокий по Цельсию | уведомляет | syslog}

Глобальная команда monitor environment temperature global настраивает пороговые значения, параметры сигналов тревоги и параметры архивных данных для рабочей температуры маршрутизатора.

история - Включает сбор данных о рабочей температуре маршрутизатора. По умолчанию параметр отключен.

высокая по Цельсию - максимальная температура в градусах Цельсия, при превышении которой маршрутизатор отправляет уведомление. Диапазон составляет от -150 до 300. Значение по умолчанию - 110.

low celsius - минимальная температура в градусах Цельсия, при невыполнении которой маршрутизатор отправляет уведомление. Диапазон от -200 до 250.Значение по умолчанию -25.

уведомляет - генерирует ловушку SNMP, когда рабочая температура маршрутизатора выходит за пределы диапазона настроенных пороговых значений. По умолчанию параметр отключен.

syslog - генерирует сообщение SYSLOG, когда рабочая температура маршрутизатора выходит за пределы диапазона настроенных пороговых значений. Настройка по умолчанию включена.


Настройка мониторинга источника питания

Используйте команду глобальной конфигурации monitor power-supply Voltage для настройки пороговых значений напряжения питания маршрутизатора.Эти пороговые значения определяют диапазон напряжения, поэтому маршрутизатор можно настроить на отправку уведомления, когда напряжение источника питания выходит за пределы желаемого диапазона. Вы также можете использовать эту команду для:

• Включение сбора исторических данных о напряжении источника питания.

• Отключите указанный параметр, используя форму команды no .

• Сбросьте пороговые значения напряжения источника питания на значение по умолчанию, используя форму команды no с опциями low и high .

В этой таблице описаны варианты команд для команды Monitor Power-Supply Voltage .

Синтаксис команды

Описание

монитор напряжения питания { отключить | история | уведомляет | syslog | порог ac-dc { высокий вольт | низкий вольт } | порог низкого постоянного тока { высокий вольт | низкий вольт }}

Команда monitor power-supply voltage global configuration command настраивает пороговые значения источника питания, настройки сигналов тревоги и настройки архивных данных для источников питания маршрутизатора.

disable — Отключает пороговые уведомления для источника питания.

история —Включение сбора исторических данных для источников питания. По умолчанию параметр отключен.

уведомляет - генерирует ловушку SNMP, когда напряжение источника питания выходит за пределы заданных пороговых значений. По умолчанию параметр отключен.

syslog - Создает ловушку SNMP, когда напряжение источника питания выходит за пределы заданных пороговых значений.Настройка по умолчанию включена.

threshold ac-dc - настраивает максимальные и минимальные пороговые значения для источника питания. Используйте эту опцию для моделей блоков питания PWR-RGD-AC-DC и PWR-RGD-AC-DC-C.

threshold low-dc —Настраивает максимальные и минимальные пороговые значения для источника питания. Используйте эту опцию для модели блока питания PWR-RGD-LOW-DC.

высокий вольт - максимальное напряжение источника питания, при превышении которого маршрутизатор отправляет уведомление.Диапазоны:

- ac-dc high: 275 до 300

- low-dc high: 75-80

Значения по умолчанию:

- ac-dc high: 275

- low-dc high: 80

low вольт - минимальное напряжение источника питания, при несоблюдении которого маршрутизатор отправляет уведомление. Диапазоны:

- ac-dc low: 75-85

- low-dc low: 16-20

Значения по умолчанию:

- ac-dc low: 80

- low-dc low: 17


Использование команд TVM Show

В этом разделе описаны команды TVM show environment , поддерживаемые в Cisco IOS Release 15.2 (1) T и выше.

Синтаксис команды

Описание

показать среду { все | последние | стол | температура { конфигурация | история } | источник питания { конфигурация | история }}

Команда show отображает информацию о конфигурации и исторические данные для рабочей температуры маршрутизатора и напряжения источника питания:

все - отображает все доступные исторические данные о температуре и напряжении.

последний - Отображает самые последние данные о температуре и напряжении.

таблица - отображает текущие, настроенные диапазоны температуры и напряжения (формат таблицы).

история температур - отображает исторические данные о рабочей температуре.

конфигурация температуры - отображает текущую конфигурацию TVM для рабочей температуры.

история источника питания - отображает исторические данные напряжения источника питания.

• Конфигурация источника питания - отображает текущую конфигурацию TVM для напряжения источника питания.


Пример вывода для команд TVM Show

В следующих примерах показан пример выходных данных команды show environment . В этих примерах источники питания внешние.

Показать окружающую среду Все

 Маршрутизатор #  показать среду все

 СОСТОЯНИЕ ПИТАНИЯ СИСТЕМЫ

 ==========================

 Внутренний источник питания 1 Тип: AC-POE

 Внутренний блок питания 1 Состояние выхода POE: Нормальный

 Внутренний блок питания 2 Тип: отсутствует

 СОСТОЯНИЕ ТЕМПЕРАТУРЫ СИСТЕМЫ

 =========================

 Температура процессора: 46 Цельсия, нормальная

 Температура подъемной карты: 49 Цельсия, нормальная

 Температура DRAM: 35 Цельсия, нормальная

 Температура SFP: 34 Цельсия, нормальная

 GRWIC slot 0 температура: 49 по Цельсию, нормальная

 GRWIC slot 2 температура: 51 по Цельсию, нормальная

 Температура блока питания 1: 47 Цельсия, нормальная

 СОСТОЯНИЕ БАТАРЕИ ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ

 ==============================

 Аккумулятор в норме (проверено при включении)

 Компоненты материнской платы Потребляемая мощность = 31.208 Вт

 Общая потребляемая мощность системы: 31,208 Вт

 Последнее обновление экологической информации 00:00:21

 ИСТОРИЯ ТЕМПЕРАТУРЫ ЦП СИСТЕМЫ

 ==============================

 История температур процессора: отключено

 ИСТОРИЯ ВХОДНОГО НАПРЯЖЕНИЯ ИСТОЧНИКА ПИТАНИЯ СИСТЕМЫ

 ============================================

 История входного напряжения источника питания: отключено


Показать среду Последние

В следующем примере показан пример выходных данных команды show environment last .В следующем примере источники питания внешние:

 Маршрутизатор №  показать среду последний

 СОСТОЯНИЕ ПИТАНИЯ СИСТЕМЫ

 ==========================

 Внутренний источник питания 1 Тип: AC-POE

 Внутренний блок питания 1 Состояние выхода POE: Нормальный

 Внутренний блок питания 2 Тип: отсутствует

 СОСТОЯНИЕ ТЕМПЕРАТУРЫ СИСТЕМЫ

 =========================

 Температура процессора: 46 Цельсия, нормальная

 Температура подъемной карты: 49 Цельсия, нормальная

 Температура DRAM: 35 Цельсия, нормальная

 Температура SFP: 34 Цельсия, нормальная

 GRWIC slot 0 температура: 49 по Цельсию, нормальная

 GRWIC slot 2 температура: 51 по Цельсию, нормальная

 Температура блока питания 1: 47 Цельсия, нормальная

 СОСТОЯНИЕ БАТАРЕИ ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ

 ==============================

 Аккумулятор в норме (проверено при включении)


Показать таблицу условий окружающей среды

В следующем примере показан пример выходных данных команды show environment table .В следующем примере источники питания внешние:

 Маршрутизатор #  показать таблицу среды

 СОСТОЯНИЕ ПИТАНИЯ СИСТЕМЫ

 ==========================

 Внутренний источник питания 1 Тип: AC-POE

 Внутренний блок питания 1 Состояние выхода POE: Нормальный

 Внутренний блок питания 2 Тип: отсутствует

 СОСТОЯНИЕ ТЕМПЕРАТУРЫ СИСТЕМЫ

 =========================

 Температура процессора: 45 Цельсия, нормальная

 Температура подъемной карты: 48 Цельсия, нормальная

 Температура DRAM: 35 Цельсия, нормальная

 Температура SFP: 33 Цельсия, нормальная

 GRWIC slot 0 температура: 49 по Цельсию, нормальная

 GRWIC slot 2 температура: 51 по Цельсию, нормальная

 Температура блока питания 1: 47 Цельсия, нормальная

 СОСТОЯНИЕ БАТАРЕИ ЧАСОВ РЕАЛЬНОГО ВРЕМЕНИ

 ==============================

 Аккумулятор в норме (проверено при включении)

 Авария перегрева процессора = 110 ° C

 Авария по понижению температуры процессора = -25 ° C

 Аварийный сигнал перегрева платы стояка = 100 ° C

 Предупреждение о перегреве DRAM = 85 ° C

 Авария перегрева SFP = 85 ° C

 GRWIC slot 0 Авария перегрева = 94C

 GRWIC slot 1 Авария перегрева = 90C

 GRWIC slot 2 Авария перегрева = 94 ° C

 GRWIC slot 3 Авария перегрева = 90C

 Аварийный сигнал низкого напряжения источника питания переменного и постоянного тока = 80 В

 Аварийный сигнал высокого напряжения источника питания постоянного и переменного тока = 275 В

 Power-Supply LOW-DC Low Voltage Alarm = 17 В

 Power-Supply LOW-DC High Voltage Alarm = 80 В

 Напряжение 12 В = 12.481 В, нормальный

 Напряжение 5 В = 5,049 В, нормальное

 Напряжение 3,3 В = 3,288 В, нормальное

 Напряжение 2,5 В = 2,512 В, нормальное

 Напряжение 1,8 В = 1,801 В, нормальное

 Напряжение 1,2 В = 1,202 В, нормальное

 Напряжение ASIC = 1,052 В, нормальное

 PSU1 Напряжение = 118 В, нормальное

 Компоненты материнской платы Потребляемая мощность = 31.208 Вт

 Общая потребляемая мощность системы: 31,208 Вт

 Последнее обновление экологической информации 00:00:02

 СОБЫТИЯ ЭКОЛОГИЧЕСКОГО СТРЕССА

 ===========================

 Критическая температура: максимум = 65526

 ------ РЕГИСТРЫ ДАТЧИКА ТЕМПЕРАТУРЫ ЦП ------

 ------- РЕГУЛЯТОРЫ ПИТАНИЯ -------


Поддержка MIB для TVM

В этом разделе описаны MIB, которые поддерживаются функцией TVM:

• CISCO-ENTITY-SENSOR-MIB - собирает историческую информацию о мониторинге температуры и источника питания на маршрутизаторе.

• CISCO-ENTITY-SENSOR-HISTORY-MIB. Предоставляет пять объектов, поддерживающих операции чтения-записи:

–entSensorThresholdSeverity

–entSensorThresholdRelation

–entSensorThresholdValue

–entSensorThresholdNotificationEnable

–entSensorThreshNotifGlobalEnable


Примечание TVM поддерживает только операции чтения (операции получения), в том числе для объектов, поддерживающих операции чтения и записи.


Включить пороговые уведомления датчика объекта

Чтобы включить пороговые уведомления датчика объекта, введите команду глобальной конфигурации snmp-server enable traps entity-sensor threshold . Чтобы отключить пороговые уведомления датчика объекта, введите форму no этой команды.

Укажите получателей уведомлений SNMP

Чтобы указать получателя операции уведомления SNMP для порогового значения датчика объекта, введите команду глобальной конфигурации snmp-server host .Чтобы удалить указанный хост, введите форму no этой команды.

Связанные документы

Эти документы содержат дополнительную информацию о конфигурации программного обеспечения для маршрутизатора Cisco Connected Grid 2010:

• Руководства по настройке программного обеспечения маршрутизатора Cisco Connected Grid 2010:

http://www.cisco.com/en/US/products/ps10977/products_installation_and_configuration_guides_list.html

• Примечания к выпуску маршрутизатора Cisco Connected Grid 2010:

http: // www.cisco.com/en/US/products/ps10977/prod_release_notes_list.html

Техническая поддержка

Поиск информации о поддержке платформ и образов программного обеспечения Cisco IOS

Используйте Cisco Feature Navigator, чтобы найти информацию о поддержке платформы и поддержке образов программного обеспечения Cisco IOS. Откройте навигатор функций Cisco по адресу http://www.cisco.com/go/fn. У вас должна быть учетная запись на Cisco.com. Если у вас нет учетной записи или вы забыли свое имя пользователя или пароль, нажмите Отмена в диалоговом окне входа в систему и следуйте появляющимся инструкциям.

Описание

Ссылка

Домашняя страница центра технической поддержки (TAC), содержащая 30 000 страниц доступного для поиска технического содержания, включая ссылки на продукты, технологии, решения, технические советы и инструменты. Зарегистрированные пользователи Cisco.com могут войти в систему с этой страницы, чтобы получить доступ к еще большему содержанию.

http://www.cisco.com/public/support/tac/home.shtml


Cisco и логотип Cisco являются товарными знаками Cisco Systems, Inc. и / или ее дочерних компаний в США и других странах. Список товарных знаков Cisco можно найти по адресу www.cisco.com/go/trademarks. Упомянутые сторонние товарные знаки являются собственностью их владельцев. Использование слова «партнер» не подразумевает партнерских отношений между Cisco и какой-либо другой компанией.(1005R)

© Cisco Systems, Inc., 2011. Все права защищены.

Насколько жарко, слишком жарко?

Вы беспокоитесь о температуре вашего компьютера? Чрезмерный нагрев может повлиять на производительность вашего устройства и срок службы жесткого диска.

Но как узнать, перегревается он или просто жарко? Какова хорошая температура для вашего центрального процессора (ЦП)? И на какие признаки следует обращать внимание?

Как тепло генерируется вашим компьютером?

Простой факт в том, что тепло - это естественный побочный продукт электричества.Все, что использует энергию для приведения в движение активности - будь то компьютер, двигатель автомобиля или наши собственные тела - приводит к передаче тепла. Конечно, количество необходимой электроэнергии зависит от выполняемой задачи.

Компоненты внутри вашего компьютера легко выделяют тепло, особенно ЦП (что такое ЦП?) И Графический процессор (ГП), поскольку электричество передается по цепям и испытывает сопротивление.

Что такое ЦП и для чего он нужен?

Аббревиатуры в области вычислительной техники сбивают с толку. Что такое ЦП? А мне нужен четырехъядерный или двухъядерный процессор? А как насчет AMD или Intel? Мы здесь, чтобы помочь объяснить разницу!

Например, при разгоне происходит чрезмерное нагревание.Это когда вы используете процессор с более высокой тактовой частотой, чем предполагают его производители. Как правило, вы можете узнать идеальную тактовую частоту, посетив сайт производителя вашего процессора, но, если вы не разбираетесь в скорости, это не будет иметь большого значения для вас.

Основное преимущество разгона - это более эффективная и быстрая операционная система, но для выполнения задач также требуется более высокое напряжение.Эта большая потребность в электричестве приводит к тому, что ваш процессор выделяет больше тепла.

Игра в игры, просмотр дисков Blu-ray и DVD, копирование, запись и обмен файлами могут вызвать нагрузку на ваш процессор, как и обычное обслуживание системы, редактирование и кодирование.Как вы понимаете, при одновременном выполнении нескольких задач перегрев может стать серьезной проблемой.

Некоторые пользователи пытаются противодействовать этому, используя процесс, называемый понижением частоты; это снижает теплопередачу за счет замены кристалла генератора внутри компонента.Но это, естественно, снижает и эффективность системы. Фактически, если вы хотите, чтобы в вашей комнате было прохладно без кондиционера, вы можете полностью выключить компьютер.

Как определить перегрев ПК

Несмотря на то, что тепло влияет на производительность, температура вашего ПК редко становится достаточно высокой, чтобы нарушить повседневную работу.Однако, если ваш компьютер работает медленно или регулярно зависает, это главный показатель того, что вы превышаете максимальную рекомендуемую рабочую температуру процессора.

Внутренние вентиляторы также могут быть более шумными, чем обычно, что означает, что они работают быстрее, чтобы снизить температуру материнской платы и процессора.Это достигается за счет отвода более горячего воздуха от важных компонентов через радиатор (естественно теплопроводный компонент, обычно сделанный из алюминия) и из корпуса.

В компьютерах есть устройство защиты от сбоев, которое отключает перегретые части для предотвращения необратимого повреждения.В некоторых случаях вся система отключается и отказывается полностью перезапускаться, пока не остынет. Даже тогда, если есть неисправное оборудование, оно может позволить вам ненадолго получить доступ к файлам, прежде чем снова выключиться.

Если у вас есть доступ к внутренней части компьютера, отключите компьютер от электросети и осторожно прикоснитесь к его компонентам.Ожидайте, что они будут довольно теплыми, но ни к чему нельзя прикасаться. Будьте осторожны при этом, чтобы не пораниться или повредить что-нибудь внутри машины.

Он перегревается или просто жарко?

Не паникуйте, если вы слышите, как работают вентиляторы вашего ПК.Это совершенно нормально. Любые сложные задачи, выполняемые процессором, графическим процессором, жестким диском (HDD) и, в меньшей степени, оптическим приводом (DVD или Blu-ray), повышают температуру вашего ПК. Компьютеры обычно выделяют тепло без вредного воздействия.

Конечно, если ваши вентиляторы постоянно работают со значительной шумной скоростью, это признак перегрева.Однако, если вы не слышите вентилятор, это тоже может быть проблемой.

Сломанный вентилятор может быть причиной того, что ваша система слишком горячая, но как еще вы можете определить, слишком ли нагревается машина? Ваш главный показатель - производительность вашего ПК.

Вы могли заметить, что он работает медленнее, чем обычно, даже при попытке выполнить основные задачи, такие как открытие множества вкладок в браузере или одновременный запуск двух программ.Ваш компьютер может выключаться или перезагружаться без предварительного предупреждения. И, конечно, если он полностью зависает и показывает синий экран смерти, что-то определенно не так!

Естественно, проблемы с производительностью не обязательно означают превышение идеальной температуры процессора.Вредоносное ПО также может повлиять на ваш компьютер, поэтому уменьшите этот риск, приняв надежные меры безопасности.

В Windows вы можете проверить, какие приложения наиболее загружают процессор с помощью монитора ресурсов.Просто найдите приложение на своем рабочем столе, и вы увидите, какие программы работают в фоновом режиме (и, вероятно, некоторые из них были недавно закрыты). Не волнуйтесь: этот список будет обширным, и это совершенно нормально.

Помимо сломанного вентилятора, плохой воздушный поток из-за неправильно расположенных компонентов или засорения вентиляционных отверстий также может быть причиной перегрева.Где твой компьютер? Замкнутое пространство может задерживать тепло; в пыльных помещениях вентиляционные отверстия могут забиться. Узнайте больше о том, как тепло влияет на ваш компьютер.

Какой температуры должен быть ваш процессор?

Ваш компьютер предназначен для работы с максимальной производительностью при комнатной температуре, то есть в комфортабельной комнате, в которой не кажется ни слишком жарко, ни слишком холодно.Легко сказать, но все предпочитают разную температуру!

Так какова нормальная температура компьютера? С научной точки зрения, температура окружающей среды в помещении составляет от 20 ° C / 68 ° F до 26 ° C / 79 ° F, в среднем около 23 ° C / 73 ° F.Все, что превышает 27 ° C / 80 ° F, потенциально может повредить ваш компьютер. Очевидно, летом этого стоит особенно остерегаться.

Холод, конечно, не так опасен, как чрезмерная жара.Не стоит бояться температуры чуть ниже 20 ° C / 68 ° F.

Простой ртутный термометр может дать вам точный указатель размера вашей столешницы.

Рекомендуется следить за своим процессором, доступным через базовую систему ввода / вывода ( BIOS) или унифицированный расширяемый интерфейс микропрограмм (UEFI).По сути, это система, которая дает команду оборудованию загрузить операционную систему сразу после включения компьютера. По необходимости это означает, что у вас есть узкое окно для доступа к BIOS.

Ваш процессор будет работать при более высокой температуре, чем в комнате, поэтому не паникуйте, когда вы его впервые увидите.Что слишком горячее, чтобы процессор мог работать? Вам следует обратиться к документации по вашей системе, поскольку она зависит от того, в каких условиях ваше оборудование должно нормально работать.

Итак, насколько горячим может стать процессор? Как правило, ваш процессор не должен работать при температуре выше 75 ° C / 167 ° F.

Как поддерживать безопасную температуру процессора

Ключевым моментом является поддержание прохлады в среде вашего компьютера.Это может быть так же просто, как открыть ближайшее окно или установить поблизости качающийся вентилятор.

Потенциально простые решения включают изменение окружающей обстановки (например, перенос компьютера или ноутбука в более прохладную комнату летом) и использование баллона со сжатым воздухом для открытия вентиляционных отверстий.

Ноутбуки легче охладить, чем компьютеры, но они также склонны к перегреву из-за меньшего размера радиаторов и более узких вентиляционных отверстий.

Если вы обеспокоены тем, что ваш процессор перегревается, у вас есть варианты, в том числе установка собственного вентилятора, но это не рекомендуется для тех, кто не знаком с внутренней работой.

Если ваш отказоустойчивый удар сработает, снижая риск повреждения компонентов, ваше устройство выйдет из строя.Скорее всего, вам понадобится новый вентилятор для радиатора. Это может быть другой вентилятор, который не работает в достаточной степени, но если вы этого не знаете, не рекомендуется включать компьютер, так как это может привести к необратимому повреждению вашего процессора.

Вы можете относительно просто заменить внутренний вентилятор, но на некоторых моделях снятие корпуса может привести к аннулированию гарантии.Вентиляторы для ноутбуков и планшетов с Windows не могут быть легко заменены. А если у вас недостаточно опыта, нет смысла подвергать риску свои данные. Отнесите это к вашим местным специалистам.

Какая температура подходит для вашего компьютера?

Что из всего этого следует извлечь? В идеале температура в вашей комнате должна быть около 23 ° C / 73 ° F, но температура, превышающая 27 ° C / 80 ° F, может нанести вред вашему компьютеру.

Какой должна быть нормальная рабочая температура вашего процессора? Ваш процессор не должен быть горячее 75 ° C / 167 ° F и значительно холоднее 20 ° C / 68 ° F.

Есть множество вещей, которые вы можете сделать, чтобы ваш компьютер оставался прохладным, в том числе:

  • Обеспечьте хорошую вентиляцию компьютера.
  • Удалите пыль с вентиляционных отверстий и вентиляторов.
  • Дайте компьютеру время остыть.
  • Обратитесь к руководству производителя.

Также важно помнить, что проблемы с чрезмерным нагревом легко исправить, и они возникают редко, если вы не подвергаете свою систему значительной нагрузке.

Следите за происходящим с помощью приложения для мониторинга температуры.Это предупредит вас о любых проблемах. А если вам нужно изучить новую систему охлаждения для вашего ПК, ознакомьтесь с нашим списком лучших.

7 подземных торрент-сайтов для получения контента без цензуры

Вам нужны специализированные поисковые системы, чтобы найти легальные торренты, закрытые дома, публичные записи и даже НЛО.Войдите в даркнет.

Об авторе Филип Бейтс (Опубликовано 267 статей)

Когда он не смотрит телевизор, не читает книги и комиксы Marvel, не слушает The Killers и не зацикливается на идеях сценария, Филип Бейтс притворяется писателем-фрилансером.Ему нравится все собирать.

Ещё от Philip Bates
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

STP - стандартные температура и давление и NTP

Поскольку температура и давление воздуха варьируются от места к месту, для сравнения испытаний и документации химических и физических процессов необходим стандартный справочник.

Примечание! Существует множество альтернативных определений стандартных эталонных условий температуры и давления. Поэтому следует осторожно использовать определения STP, NTP и другие определения.Всегда важно знать эталонную температуру и эталонное давление для фактического используемого определения.


STP - стандартная температура и давление

STP обычно используется для определения стандартных условий температуры и давления, которые важны для измерений и документирования химических и физических процессов:

  1. STP - Стандартные температура и давление - определено ИЮПАК (Международный союз чистой и прикладной химии) в виде воздуха при 0 o ° C (273.15 K, 32 o F) и 10 5 паскалей (1 бар).
  2. STP - обычно используется в британской системе единиц и системе единиц США - в качестве воздуха при 60 o F (520 o R, 15,6 o C ) и 14,696 фунтов на кв. Дюйм (1 атм, 1,01325) бар)
  • , также называемый «1 стандартная атмосфера»
  • В этих условиях объем 1 моля газа составляет 23,6442 литра.
  • Эти условия чаще всего используются для определения термина объема Sm 3 (Стандартный кубический метр)

Примечание! Предыдущее определение протокола STP IUAPC для 273.15 K и 1 атм (1,01325 10 5 Па) снято с производства. Тем не менее,

    • Эти условия по-прежнему наиболее часто используются для определения термина объема Нм 3 (нормальный кубический метр)
    • В этих условиях объем 1 моля газа составляет 22,4136 литра.

1 Па = 10 -6 Н / мм 2 = 10 -5 бар = 0,1020 кп / м 2 = 1,02x10 -4 м H 2 O = 9.869x10 -6 атм = 1,45x10 -4 фунтов на квадратный дюйм (фунт-сила / дюйм 2 )

NTP - нормальная температура и давление

NTP обычно используется в качестве стандартного условия для тестирования и документирования мощности вентиляторов:

  • NTP - Нормальная температура и давление - определяется как воздух при температуре 20 o C (293,15 K, 68 o F) и 1 атм ( 101,325 кН / м 2 , 101,325 кПа, 14,7 фунт / кв. 0 фунтов на кв. Дюйм, 29,92 дюйма рт. Ст., 407 дюймов H 2 O, 760 торр).Плотность 1,204 кг / м 3 (0,075 фунта на кубический фут)
    • В этих условиях объем 1 моля газа составляет 24,0548 литра.
Пример - Повышение давления вентилятора

Вентилятор, создающий статическое давление 3 дюймов H 2 O (хорошее среднее значение) - увеличит абсолютное давление воздуха на

((3 дюйма H 2 O) / (407 дюймов H 2 O)) (100%) = 0,74%

SATP - Стандартные температура и давление окружающей среды

SATP - Стандартные температура и давление окружающей среды также используются в химии в качестве эталона :

  • SATP - Стандартные температура и давление окружающей среды - это эталон с температурой 25 o C (298.15 К) и давлением 101,325 кПа.
    • В этих условиях объем 1 моля газа составляет 24,4651 литра.


ISA - Международная стандартная атмосфера

ISA - Международная стандартная атмосфера используется как ссылка на летно-технические характеристики воздушного судна:

  • ISA - Международная стандартная атмосфера определяется для 101,325 кПа, 15 o C и влажности 0% .


Стандартная атмосфера ИКАО

Стандартная модель атмосферы, принятая Международной организацией гражданской авиации (ИКАО):

  • Атмосферное давление: 760 мм рт.ст. = 14.7 фунт-сила / кв.дюйм
  • Температура: 15 o C = 288,15 K = 59 o F

Температурный преобразователь

Преобразование температуры в градусы Фаренгейта (° F), Цельсия (° C), Кельвина (K), Ренкина (° R).

Введите температуру в одно из текстовых полей и нажмите кнопку Преобразовать :

по Фаренгейту: ° F
Рейтинг: ° R
Цельсия: ° С
по Цельсию: ° С
Кельвина: К

Преобразование температуры

  • Фаренгейта в градусы Цельсия
  • Фаренгейта в Кельвина преобразование
  • Фаренгейта в Ренкина преобразование
  • Цельсия в Фаренгейта преобразование
  • Цельсия в Кельвина преобразование
  • Цельсия в Ренкина преобразование
  • Кельвин в градусах Фаренгейта преобразование
  • Кельвин в градус Цельсия преобразование
  • Кельвин в пересчете на Ренкина
  • Ренкина в градусы Фаренгейта
  • Ренкина в градусы Цельсия
  • Ренкина в Кельвина преобразование
  • 0 градусов Фаренгейта в Цельсия
  • от 10 градусов Фаренгейта до Цельсия
  • 20 градусов по Фаренгейту в Цельсию
  • от 30 градусов Фаренгейта до Цельсия
  • 70 градусов по Цельсию
  • от 75 градусов по Фаренгейту до Цельсия
  • 100 градусов по Цельсию
  • 325 по Цельсию
  • 350 по Цельсию
  • 375 Фаренгейта в Цельсия
  • 400 Фаренгейта в Цельсия
  • 425 Фаренгейта в Цельсия
  • 0 градусов Цельсия в Фаренгейта
  • 10 градусов по Цельсию в градусы Фаренгейта
  • 20 градусов по Цельсию в градусы Фаренгейта
  • 30 градусов по Цельсию в градусы Фаренгейта
  • 100 градусов по Цельсию в градусы Фаренгейта
  • Цельсия в Кельвина вычисление
  • Цельсия в градусы Фаренгейта расчет
  • Фаренгейта в градусах Цельсия
  • Фаренгейта в Кельвина расчет
  • Расчет Кельвина в Цельсия
  • Кельвин для расчета по Фаренгейту
  • Цельсия в Фаренгейта диаграмма

См. Также

  • Преобразование мощности
  • Преобразование энергии
  • Преобразование заряда
  • Преобразование числа
  • Преобразование частоты
  • Преобразование длины
  • Электрические калькуляторы

Нормальные диапазоны у взрослых и детей

Мы включаем продукты, которые, по нашему мнению, будут полезны нашим читателям.Если вы покупаете по ссылкам на этой странице, мы можем получить небольшую комиссию. Вот наш процесс.

Нормальная температура тела зависит от многих факторов, включая возраст, пол и уровень активности человека.

Нормальная температура тела взрослого человека составляет около 98,6 ° F (37 ° C), но базовая температура тела каждого человека немного отличается и может постоянно быть немного выше или ниже.

В этой статье мы обсуждаем нормальные диапазоны температуры для взрослых, детей и младенцев.Мы также учитываем факторы, влияющие на температуру тела, и когда обращаться к врачу.

Показания температуры тела различаются в зависимости от того, на каком участке тела человек производит измерения. Ректальные показания выше, чем устные, а показания подмышек, как правило, ниже.

В таблице ниже приведены нормальные диапазоны температуры тела для взрослых и детей в соответствии с данными производителя термометра:

Тип считывания 0–2 года 3–10 лет 11–65 лет Старше 65 лет
Устно 95.9–99,5 ° F (35,5–37,5 ° C) 95,9–99,5 ° F (35,5–37,5 ° C) 97,6–99,6 ° F (36,4–37,6 ° C) 96,4–98,5 ° F (35,8– 36,9 ° C)
Ректально 36,6–38 ° C (97,9–100,4 ° F) 97,9–100,4 ° F (36,6–38 ° C) 98,6–100,6 ° F (37,0–38,1 ° C) 97,1–99,2 ° F (36,2–37,3 ° C)
Подмышка 94,5–99,1 ° F (34,7–37,3 ° C) 96,6–98,0 ° F (35,9–36,7 ° C) 95,3–98,4 ° F (35,2–36.9 ° C) 96,0–97,4 ° F (35,6–36,3 ° C)
Ухо 97,5–100,4 ° F (36,4–38 ° C) 97,0–100,0 ° F (36,1–37,8 ° C) 96,6–99,7 ° F (35,9–37,6 ° C) 96,4–99,5 ° F (35,8–37,5 ° C)

Нормальные значения температуры тела будут варьироваться в этих диапазонах в зависимости от следующих факторов :

  • возраст и пол человека
  • время суток, обычно самое низкое ранним утром и самое высокое во второй половине дня
  • высокий или низкий уровень активности
  • потребление пищи и жидкости
  • для женщин, стадия в их месячный менструальный цикл
  • метод измерения, например, показания орального (рот), ректального (нижнего) или подмышечного

Нормальная температура тела взрослого человека при пероральном измерении может колебаться от 97.6–99,6 ° F, хотя разные источники могут дать немного разные цифры.

У взрослых следующие температуры указывают на то, что у кого-то есть лихорадка:

  • по крайней мере 100,4 ° F (38 ° C) - это высокая температура
  • выше 103,1 ° F (39,5 ° C) - высокая температура
  • выше 105,8 ° F (41 ° C) - очень высокая температура

Исследователи изучили индивидуальные различия между нормальной температурой тела людей. Исследование, в котором приняли участие почти 35 500 человек, показало, что у пожилых людей самая низкая температура, а у афроамериканских женщин температура выше, чем у белых мужчин.

Они также обнаружили, что определенные медицинские условия могут влиять на температуру тела человека. Например, люди с недостаточной активностью щитовидной железы (гипотиреоз), как правило, имеют более низкие температуры, в то время как люди с раком имеют более высокие температуры.

Нормальная температура тела для детей в возрасте 3–10 лет составляет 95,9–99,5 ° F при пероральном приеме.

Температура тела у детей обычно такая же, как у взрослых.

Иногда при измерениях в подмышках и ушах у младенцев и маленьких детей диапазон температур тела выше, чем у взрослых.

Нормальная температура тела для младенцев в возрасте 0–2 лет колеблется в пределах 97,9–100,4 ° F при ректальном приеме. Температура тела может немного повыситься, когда у ребенка прорезываются зубы.

Средняя температура тела новорожденного составляет 99,5 ° F.

Температура у ребенка выше, потому что у него большая площадь поверхности тела по сравнению с его весом. Их тела также более метаболически активны, что выделяет тепло.

Тело младенцев не регулирует температуру так же хорошо, как тела взрослых.В тепле они меньше потеют, а это означает, что их тела сохраняют больше тепла. Им также может быть труднее охладить их во время лихорадки.

Опасная температура тела зависит от возраста человека:

Взрослые

Температура 100,4–104 ° F, вызванная кратковременными заболеваниями, не должна причинять значительный вред здоровым взрослым. Однако умеренная температура может больше беспокоить человека, имеющего проблемы с сердцем или легкими.

Вызов врача при температуре выше 104 ° F или ниже 95 ° F, особенно если есть другие предупреждающие знаки, такие как спутанность сознания, головные боли или одышка.Температура выше 105,8 ° F может вызвать органную недостаточность.

Врачи определяют переохлаждение как снижение температуры ниже 95 ° F. Гипотермия может быть опасной, если ее не лечить быстро.

Дети

Детям в возрасте от 3 месяцев до 3 лет, у которых есть лихорадка, но температура ниже 102 ° F, не всегда нужны лекарства. Позвоните своему врачу, если у ребенка температура выше 102,2 ° F или ниже, но он страдает обезвоживанием, рвотой или диареей.

Младенцы

Если у ребенка 3 месяцев или младше ректальная температура 100,4 ° F или выше, обратитесь за неотложной медицинской помощью. У совсем маленьких детей небольшая температура может свидетельствовать о серьезной инфекции.

Существует много типов термометров, и лучший метод зависит от возраста человека:

Возраст Лучший метод
От 0 до 3 месяцев Ректальный
3 от месяцев до 3 лет Ректально, ухо или подмышка
От 4 до 5 лет Оральный, ректальный, ушной или подмышечный
От 5 лет до взрослого Оральный, ушной или подмышечный

Следуйте инструкциям на упаковке термометра.

Если показание температуры необычно высокое или низкое, снимите другое значение примерно через 5–10 минут. Если кто-то не уверен, что показания верны, он может снять другое показание с помощью другого термометра.

Область мозга, называемая гипоталамусом, регулирует температуру тела. Если температура тела поднимается выше или опускается ниже отметки 37 ° F, гипоталамус начинает регулировать температуру.

Если тело слишком холодное, гипоталамус посылает сигналы, заставляющие тело дрожать, что согревает его.Если тело слишком горячее, оно посылает сообщения о потении, что позволяет теплу покинуть тело.

Большинство лихорадок вызывают инфекции. Лихорадка возникает как естественный способ организма реагировать на инфекцию и бороться с ней.

Врачи считают лихорадкой температуру тела, которая достигает или превышает 100,4 ° F. Другие симптомы включают:

  • потеря аппетита
  • озноб
  • головная боль
  • раздражительность
  • мышечные боли
  • дрожь
  • потливость
  • слабость

Идеальная температура тела у взрослых составляет около 98.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
