Ввгнг расшифровка маркировки: расшифровка аббревиатуры (ВВГнг, ВВГП), сферы применения различных модификаций кабеля

Содержание

расшифровка аббревиатуры (ВВГнг, ВВГП), сферы применения различных модификаций кабеля

При использовании приборов, облегчающих и придающих разнообразие нашей жизни, мы всё больше становимся зависимыми от наличия электроэнергии. Электрические сети сопровождают нас везде. Сейчас трудно встретить жилое или рабочее помещение, лишённое источника электропитания. Чтобы обеспечить подачу электричества в отдельных зданиях, применяют кабель ВВГ разных модификаций.

Расшифровка буквенного обозначения

Чтобы определиться, в чём различия модификаций электропровода, нужно узнать, что означает расшифровка ВВГ, то есть значение буквенной аббревиатуры. А потом уже остановить свой выбор на более подходящем изделии.

Расшифровка маркировки кабеля ВВГ довольно проста:

  • Отсутствие в начале буквы «А» означает, что используется медь (если «А» есть, значит, используется алюминий).
  • Две буквы «В» дают знать, что изолирующий материал изготовлен из поливинилхлорида, причём первая — это диэлектрическая изоляция жил, вторая — непосредственно кабеля.
  • Буква «Г» сообщает об отсутствии дополнительных оболочек защиты.

Кабель VVG изготовлен из медных жил, покрытых оболочкой из поливинилхлорида. Каждый из проводов покрыт изолирующим составом своего цвета. Кабели выпускаются многожильными и с одной жилой (к аббревиатуре добавляется «ОЖ»). Многожильный электрокабель может иметь от одной до пяти жил. По форме сечения кабели ВВГ делятся на круглые и плоские (ВВГП).

Виды маркировки кабеля

Благодаря своей доступности и приемлемой цене проводник марки ВВГ получил широкое распространение при монтаже электропроводки в частном строительстве. Маркировка этого изделия представлена в нескольких видах:

  • Стандартный кабель марки ВВГ состоит из провода круглой формы, изготовленного из меди и защищённого двойной изоляцией из ПВХ или пластика. Применяется в помещениях для постоянного проживания.
  • Кабель ВВГП — это провод из меди («П» расшифровывается как плоский), который используют в местах с переменными температурными условиями. Имеет плоскую форму сечения и снабжён дополнительным изоляционным слоем, а также является более долговечным в использовании.
  • Медный кабель ВВГнг — это провод с круглым сечением. Центральная жила имеет специальную гибкую сетчатую обмотку. Внешний изолирующий слой изготовлен из поливинилхлорида. От использования этого изделия не отказываются даже крупные промышленные предприятия, так как он изготовлен из материалов, не подвергающихся горению, и благодаря своей гибкости меньше подвержен изломам.
  • Особенности плоского медного провода, обозначающегося аббревиатурой ВВГП нг, заключаются в наличии двойной изоляционной защиты, в составе которой используются полимеры. Полимеры выполняют защитную роль и обеспечивают продление срока эксплуатации кабеля.
  • Маркировка ВВГнг-ls обозначает препятствие горению и не выделение копоти и дыма при открытом пламени. Наличие в составе обмотки пластиката не допускает монтажа на улице или в помещениях с температурой ниже +5 °C.
  • Для промышленного использования подходит изделие с аббревиатурой ВВГП нг-ls, обладающее повышенной прочностью и гибкостью, наружный изолирующий слой которого изготавливается из негорючих полимеров с высокой степенью износоустойчивости.

К негорючим проводникам также относятся изделия ВВГнг-LSLTx и ВВГнг-HF.

В данных подвидах внешняя и внутренняя изоляция изготовлена с использованием пластификатора пониженной горючести и токсичности дыма.

Условия эксплуатации

Прежде чем приобретать проводку по обозначенной маркировке, следует ознакомиться с некоторыми необходимыми условиями монтажа проводов этого вида. Для качественного монтажа и длительной эксплуатации нужно соблюдать следующие правила:

  • Укладывать проводку целесообразней при температуре окружающей среды не ниже -15 °C (при более низких температурах оболочка будет жёсткой, и потребуется её нагревание).
  • Эксплуатация возможна при температуре в пределах от -50 °C до +50 °C (при монтаже на улице проводка прячется в дополнительную защиту от ультрафиолетовых лучей).
  • Допустимый нагрев проводников при коротком замыкании составляет от +160 °C до +250 °C, в зависимости от производителя, при нормальном использовании — +70 °C, в период перегрузки — +90 °C.
  • Огнестойкость кабелей с обозначением ВВГ должна быть не менее 180 минут.

Приведённые выше параметры зависят не только от конкретного вида, но и от производителей продукции.

Перед приобретением изделия необходимо ознакомиться с техническим паспортом изделия (находится у продавца).

Области применения

Благодаря своим техническим характеристикам кабель ВВГ активно используется при монтаже проводки на открытом воздухе, а также во влажных помещениях, причём уровень влажности допускается 98%. Он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, жилых помещениях (в качестве проводки).

В помещениях, предназначенных для проживания, рекомендуется прокладывать марки ВВГнг или ВВГнг-ls, при монтаже под штукатурку удобнее будет использовать плоский кабель. Открытым способом изделие монтируется по поверхностям из негорючих материалов (кирпич, бетон, гипсокартон). На деревянных стенах обязательна защита в виде специальных каналов, гофрированных рукавов.

Подобный кабель используется при монтировании проводки в тоннелях, коллекторах, каналах и аналогичных местах. Не рекомендуется укладывать его в землю без специальной защиты, так как он будет подвержен механическим и коррозийным воздействиям.

А также целесообразным считается применение такой проводки в помещениях, где имеется вероятность возгорания или взрыва (во взрывоопасных зонах устанавливается бронированный кабель).

Преимущества кабелей ВВГ

Основной задачей электроснабжения считается максимальное сохранение качества передаваемой энергии. Для поддержания этих параметров современные электропроводные изделия обязаны иметь такие характеристики, как низкое сопротивление и высокое качество изоляционного покрытия.

Медные кабели ВВГ вполне справляются с такой задачей и обладают некоторыми преимуществами:

  • Негорючесть оболочки позволяет монтировать проводку в помещениях с возможным возникновением пожара.
  • Обладание изоляцией высокой прочности не только упрощает монтаж проводки, но и оберегает электрическую сеть от возникновения короткого замыкания при механическом воздействии на провода.
  • Высокие диэлектрические свойства изолирующего материала, изготовленного из ПВХ, позволяют производить мощные и надёжные провода небольшого диаметра.
  • Устойчивость к влаге. Это свойство необходимо при использовании проводки в помещениях с повышенной влажностью.
  • Удобная цветовая и цифровая маркировка токопроводящих жил.
  • Длительный период использования (срок эксплуатации не менее 30 лет).

Силовой кабель ВВГ, защищённый гофрированными рукавами или кабельными коробами, отличается высокой надёжностью использования.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

Кабель ВВГнг-LS расшифровка маркировки, технические характеристики

Использование кабеля ВВГ сильно выделяется при сравнении с использованием других видов. Объясняется это хорошим соотношением цена – качество. В 2002 году был принят закон о техническом регулировании.

После этого происходил ряд изменений в стандартизации, коснувшийся и кабельного производства. Дело в том, что все больше европейский рынок стал оказывать свое влияние на Россию.

Поэтому производители могут самостоятельно добавлять изменения в свою продукцию, главное, она должна отвечать нормам безопасности. Посмотрим, как расшифровка кабеля ввгнг ls помогает определить область применения.

Область применения

На сегодняшний день основным нормативным документом, определяющим область применения кабеля, является ГОСТ «Кабельные изделия. Требования пожарной безопасности». Согласно этому документу простой кабель ВВГ можно использовать только на производственных сооружениях, используется одиночная прокладка.

Возможна и групповая прокладка, если они располагаются на улице, и появление людей бывает периодическим. Но в этом случае между отдельными кабелями должна быть использована пассивная защита от огня.

Кабели ВВГнг стали делить на классы пожаробезопасности: A, B, C, D. Самым высоким является «A». Они также используются в наружных установках и прокладываются открыто.

Если в маркировке кабеля, кроме «нг», присутствуют буквы «LS», то их уже можно использовать в жилых помещениях. Прокладку можно проводить закрытым способом, например, под штукатуркой или в кабель-канале. Расшифровка кабеля ВВГнг-LS дает понять, что его можно использовать в домашних условиях.

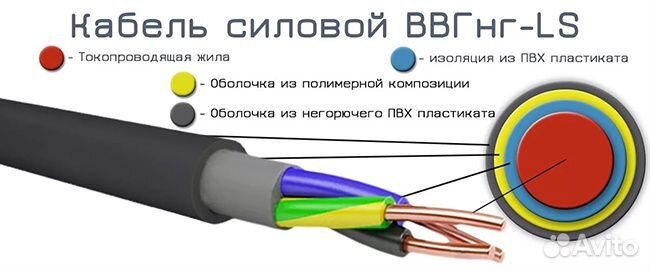

Конструкция кабеля

Кабель состоит из токопроводящих жил, которые могут быть одно— или многопроволочными. Каждая жила имеет собственную изоляцию, а чтобы они не распадались, сверху покрываются шланговой оболочкой. Материал, из которого выполняется изоляция кабеля, определяет его категорию в пожарной безопасности и называется пластикатом.

В советское время пластикат делали из цинка и свинца, затем заменили на основу из кальция цинка. Некоторые заводы продолжают использовать этот материал или закупают дешевый зарубежный, экономя на этом. Поэтому получить сертификат они не могут.

В состав пластиката входит антипирин, он вяжет продукт сгорания, не давая огню распространяться. Российская кабельная промышленность использует ПВХ (поливинилхлорид), в то время как в Европе применяют полиэтилен. Различие заключается в выбросе галогенов, которые запрещены в стандартах Европы.

По современным стандартам вместо хлора, брома и фтора в антипирине стали применять гидроксид алюминия. Это позволило отечественной производительности выполнить европейские стандарты.

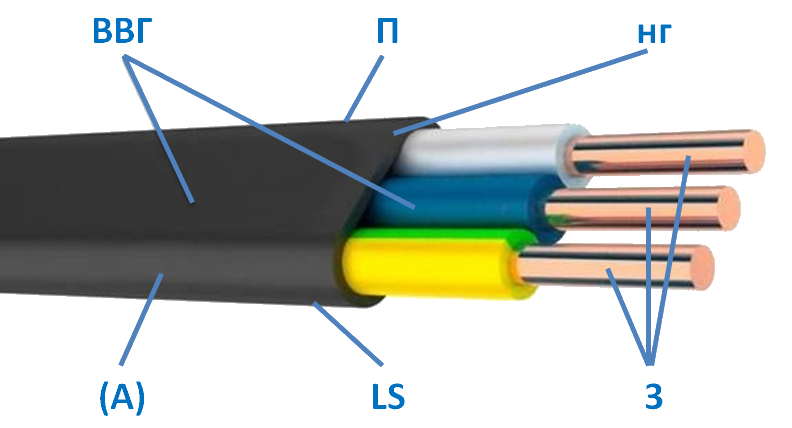

Расшифровка маркировки ВВГнг-LS и ВВГнг(А)-LS

Расшифровка кабеля ВВГнг-LS и ВВГнг(A)-LS несет в себе такие обозначения:

  • Если в самом начале отсутствует буква «А», это говорит о том, что кабель медный.
  • Следующие две буквы «ВВ» указывают на материал изоляции жил и внешней изоляции самого кабеля – поливинилхлорид (ПВХ), сокращенно «В – ВИНИЛ».
  • Третья буква «Г» расшифровывается как «ГОЛЫЙ», показывает защищенность кабеля от внешнего физического воздействия, то есть имеет он броню или нет. В нашем случае такой защиты нет.
  • После этого может стоять буква «П», означающая, что кабель «ПЛОСКИЙ».
  • НГ – «негорючий», значит, используется антипирин. От используемых в нем веществ зависит категория по пожарной безопасности.
  • Буква «А» – самая высокая категория пожаробезопасности. Такая категория позволяет, кроме всего прочего, укладывать кабель пучками по несколько штук сразу. Если буквы «А» нет – только одиночная прокладка (или каждый кабель отдельно в гофре).
  • Последние две буквы «LS» – английская транскрипция low smoke, что переводится как «низкий уровень дыма при горении». Говорит о малой задымленности, что сильно влияет на область применения. Иногда могут добавляться еще буквы, указывающие на особенности, например, ХЛ – работа возможна при критически низких температурах.

Технические характеристики кабеля ВВГнг(A)-LS

Рассмотрим технические характеристики кабеля ВВГнг-LS. Эти характеристики помогают подобрать кабель как по эксплуатационным условиям, так и монтажным. Кроме того, они дают возможность увидеть его «возможности». Первое, на что следует обратить внимание, так это на температуру эксплуатации.

При этом следует учитывать максимальные температуры, которые могут возникать при эксплуатации. Так для маркировки кабеля ввгнг ls температурный интервал находится между +50 и -30 ºС. Поэтому его можно использовать как внутри помещения, так и снаружи.

Выпускается кабель с 3-5 жилами, сечением от 3,5 до 300 мм2. Рассчитан он на напряжение 600 или 1 000 В переменного тока частотой 50 Гц. Легко переносит повышенную влажность, например, при +35 ºС влажность может подниматься до 98%, это очень высокий показатель.

Монтажные работы разрешается проводить при температуре вплоть до -15 ºС, при более низких температурах он становится хрупким и может поломаться. Излом происходит обычно при изгибах.

При допустимой температуре его можно изгибать при радиусе 7,5 диаметра у многожильных и 10 диаметрах у одножильных кабелей. Что это означает? Измеряют внешний диаметр кабеля и умножают на указанный коэффициент. Получившееся число в миллиметрах и будет минимальным радиусом, на который можно выгнуть кабель.

Нагрузка кабеля должна быть такой, чтобы максимальная температура жил не превышала 70, при авариях 90, а коротком замыкании +160 ºС. Внешняя максимальная температура, которая может быть оказана на кабель, не должна превышать 400 ºС. Срок эксплуатации до 30 лет.

Полная маркировка кабеля, когда произведен, кто изготовил, по каким нормативным документам – все это должно быть указано на самом кабеле. Кроме того, на него должен быть выпущен сертификат.

Способы прокладки

Зная технические характеристики, уже можно определиться со способом прокладки. Для этого можно воспользоваться таблицей №2 из ГОСТ 31565 – 2012. Находим маркировку нг(А)-LS. В третьей колонке говорится, что кабель с такой маркировкой можно прокладывать в зданиях и внутренних кабельных сооружениях. Другими словами, его можно использовать как в открытой прокладке, так и под штукатуркой или в кабель-канале.

Во второй колонке идет ссылка на предыдущую таблицу, из которой можно узнать о допустимости прокладки группой или пучком. Другими словами, при прокладке кабеля допускается рядом, ближе 300 мм, располагать другие силовые кабели. Это хорошее качество, позволяющее экономить финансовые ресурсы и рабочую силу.

Чем отличается кабель ВВГнг-LS от ВВГнг

Рассматривая таблицу легко заметить, чем отличается кабель ВВГнг ls от ввгнг. Они находятся в разных условиях использования. Кабель ВВГнг, в отличие от ВВГнг-LS, может быть использован только в одиночной прокладке, если есть потребность групповой прокладки, тогда следует использовать пассивную защиту от огня.

Это может быть труба из ПВХ не поддерживающая горение. Но даже и в этом случае такие кабели разрешается располагать открытым способом и вне помещений.

Кроме того, если кабели не имеют класса пожарной опасности, то они периодически должны подвергаться осмотру обслуживающим персоналом. Поэтому кабель ВВГнг сильно ограничен в использовании, и может потребовать дополнительного обслуживания, чего нельзя сказать о ВВГнг-LS. Кроме того, второй вид кабеля всегда имеет класс пожарной опасности, о чем должно быть указано в его маркировке.

Длительно допустимый ток кабеля ВВГнг ls

Следующий важный вопрос, как узнать, какой ток можно пропускать через кабель. На самом деле это непростой вопрос, потому что следует учесть множество факторов. Любой материал в обычных условиях обладает сопротивлением электрическому току. Ток, проходя по проводнику, начинает его постепенно нагревать, и этот процесс тем быстрее, чем больше ток.

Допустимые длительные и кратковременные температуры были рассмотрены выше, следовательно, нужно создать такие условия, чтобы не превысить эти параметры.

Понятно, что если кабель находится на поверхности и окружающая температура составляет -30 ºС, то можно пропустить гораздо больший ток чем, если он находится в закрытом пространстве, например, трубопроводе, где охлаждение сильно затруднено или окружающий воздух уже нагрет до +50 ºС.

Также он может нагреваться от рядом лежащих кабелей. Дело усугубляется и плохой проводимостью тепла самой изоляции. Поэтому для расчета рабочего тока необходимо пользоваться специальными таблицами, учитывающими все эти особенности.

Обозначение пожаробезопасности

Из рассмотренного выше видно, что наличие класса пожарной опасности сильно сказывается на использовании кабеля. Как происходит квалификация? Испытательным путем определяют время, при котором кабель продолжает свою работу при действии на него огня.

Чем больше это время, тем большую огнестойкость имеет оболочка, предохраняющая кабель от повреждения.

Класс пожарной опасности определяется обратным процессом. Создается короткое замыкание, из-за чего высокая температура начинает обугливать защитный покров. Чем меньше площадь обугливания, тем выше класс пожарной опасности и меньше вероятность возгорания окружающих предметов.

Какие существуют модификации

Материал оболочки не только связан с пожарной безопасностью и с выделением токсичных и других веществ. Задымленность определяется в процентном соотношении при горении и без горения. Кабель ВВГнг не имеет классификации и является самым опасным.

Если в маркировке присутствует LS, то это говорит о том, что антипирин работает за счет разложения гидроксид алюминия с выделением воды. Получаемый при этом пар может оказывать коррозийные процессы. Задымленность не должна превышать 50%.

При индексе HF задымленность составляет не более 40%. При этом в обоих вариантах понижено газовыделение. В приведенном списке показано убывание вредных веществ и задымленности:

  • LS;
  • HF;
  • FRLS;
  • FRHF;
  • LSLTx;
  • HFLTx;
  • FRLSLTx;

Из приведенного материала видно, сколько полезной информации можно извлечь из маркировки кабеля. Из приведенного списка последние марки встречаются довольно редко, да и стоят намного дороже, поэтому для домашнего использования лучше всего подходит кабель ВВГнг(A)-LS.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Что означают буквы frls в маркировке кабеля. Кабели ВВГнг LS: технические характеристики, расшифровка маркировки

В современном мире в каждом доме, производственном цехе, общественном учреждении жизнь и работа строиться на использовании электроэнергии, которая течёт по электромагистралям – проводам и кабелям. Кроме основной цели, которые они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одними из таких проводников являются кабеля марки ВВГ, ВВГнг, ВВГп, ВВГэнг, НГТу, НГу (сечением 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), имеющие отличие от остальных, допустимый срок службы – длительно.

Расшифровка ВВГнг

Сейчас большой выбор проводов, кабелей, которые имеют разное изоляционное покрытие, сечение. Технические характеристики определяются по маркировке, нанесённой на провод. ВВГнг тоже имеет такую маркировку. Что же собой представляет кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формой или секторной.

Жилы (провода) могут быть из 1 проволоки или многопроволочными. Провода обтянуты изоляцией, которая окрашена полностью или частично в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами ставится вначале дополнительно аббревиатура А.

Маркировка расшифровывается:

  1. В – материал изоляции проводов выполнен из поливинилхлорида (термопластичный полимер, устойчив к щелочам, многим кислотам, не горит, обладает малой морозостойкостью). Существует полимерная изоляция из полиэтилена. Обозначения выглядят, как П и Пв.
  2. Пв – внешняя изоляция, оболочка выполнена из поливинилхлорида. Выделяют внешние покрытия: Шв (есть защитный шланг), Шп (из полиэтилена), П (оболочка полимерная).
  3. Г – жилы голые. Провода внутри не имеют защитной стальной оплётки. Если же броня имеется, то это обозначается символом Б.
  4. НГ – не поддерживает горение при групповой прокладке.

ВВГнг – это кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытыми поливинилхлоридом, без брони.

Применение и расшифровка ВВГнг а ls

Помимо определения уровня пожарной безопасности, кабели испытывают на поражающие моменты: испарение коррозионно-активных газов, дымообразовании. По результатам опытов, присваиваются дополнительные маркировки.

Описание способов тестирования изложено в государственных стандартах об Испытании электрических и оптических кабелей в условиях воздействия пламени:

  • Категория AF/R – ГОСТ Р МЭК 60332-3-21;
  • Категория А – ГОСТ Р МЭК 60332-3-22;
  • Категория В – ГОСТ Р МЭК 60332-3-23.

При проверке, кабель подвергается воздействию огня газовой горелки, время испытания, метод прокладки и прочие параметры отличаются. После окончания опыта, измеряют длину обгоревшего участка и, если показатель не превышает норму, то присваивают соответственную маркировку.

Больший объем горючих материалов не дает большее распространение горения. Кабель с наибольшей нагрузкой при испытании, но с таким же результатом, является более безопасным и отличается повышенной прочностью.

К аббревиатуре ВВГнг могут добавлять индекс, о:

  1. Пониженном выделении дыма и газа при термическом воздействии – LS.
  2. Огнестойкости с пониженным выделением газа и дыма – FRLS.
  3. Отсутствии выделяемых коррозионно-активных газообразных химических элементов при тлении или горении – HF.

Благодаря своим характеристикам, ВВГнг А LS используется в условиях повышенного уровня влажности, им выполняют открытую, скрытую проводку, Назначение к использованию – прокладка силовой линии в бытовых и промышленных условиях. Нельзя допускать механических нагрузок.

Технические характеристики ВВГнг ls

Физические характеристики, вес кабеля будет зависеть от количества жил и используемого материала. Технические характеристики могут немного отличаться, в зависимости от количества, жил, сечения.

Основными техническим характеристиками являются:

  • Номинальное (рабочее) напряжение сети 660, 1000 В;
  • Минимальная и максимальная температура при эксплуатации -50/+50 °С;
  • Влажность атмосферного воздуха не более 98%;
  • Минимальная температура проведения работ до -15 °С;
  • Максимально возможный нагрев проводов при перегрузке 90 °С;
  • Максимальная длительная температура до 70 °С;
  • Предельная температура жил, с условием не возгорания при замыкании, составляет 350 °С;
  • Не допускается радиус изгиба меньше, чем 10 диаметров;
  • Срок работы 30 лет.

Все эти характеристики являются общими. При покупке и монтаже, следует руководствоваться данными завода-производителя. Часто используемым при прокладке проводки в помещениях является многопроволочный кабель ВВГнг 3×1,5.

Использование и технические характеристики кабеля ВВГнг 3х1,5

Используют в сухих помещениях, кабельных эстакадах. Не используют при подземной прокладке, в условиях повышенной влажности. При маркировке, указывают количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг, указываются цифры, говорящие о количестве жил и площади сечения.

Затем ставится буква:

  • О – одно проволочные жилы;
  • М – многопроволочные;
  • С – секторная форма жил;
  • К – круглая.

ВВГнг 3×1,5 ОС – кабель с внешней изоляцией из поливинилхлорида, с медными 3 однопроволочными жилами, покрытыми поливинилхлоридом, без брони, сечение каждой 1,5 мм², имеют секторную форму. Количество проводов в кабеле может быть до 5, следовательно, и обозначения могут быть 5×1,0, 3×6,0, 2×1,0, 4×6,0. Где первая цифра говорит о количестве проводящих жил, а вторая о площади сечения каждой.

Список технических характеристик кабеля ВВГнг ls

Кабель многожильный, а именно имеет 3 проводящие жилы, покрытые изоляцией из поливинилхлорида. В качестве поясной изоляции жгута жил используется полиэтилентерефталатная плёнка (ПЭТ). Все элементы помещаются в шланг из ПВХ, который защищает от воздействия окружающей среды.

Характеристики в соответствии с требованиями госстандартов силового кабеля ВВГнг 3×1,5:

  1. Эксплуатируется при температуре от -50 до +50 °С.
  2. Радиус изгиба при укладке не менее 5-82 мм.
  3. Маркировка НГ говорит о возможности размещения в группе с другими проводниками, что не повысит уровень пожароопасности.
  4. Работа с ним проводится при минимально возможной температуре до минус 15 °С.
  5. Эксплуатируется в регионах с холодным и умеренным климатом с возможным размещением на открытом воздухе (маркировка УХЛ1 согласно ГОСТа о климатическом исполнении изделия –воздействия внешних факторов среды на внешнюю оболочку).

Нагревание проводящей жилы при замыкании на протяжении 4 сек до +160 °С. В аварийном режиме на протяжении не более 1000 ч за весь срок эксплуатации, температура нагревания до +80 °С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет первоначальной формы.

Рабочая температура провода составляет +70°С.

Напряжение в подключённой сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке, траншейной, номинальный ток 21 А и 28 А, соответственно. Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: приблизительный наружный диаметр 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Масса 1 км – 93 кг.

С помощью кабеля ВВГнг 3×1,5, прокладка возможна в воздушных пространствах – на эстакадах, в желобах строительных конструкциях, открытым в помещениях и закрытым способом.

Способы прокладки провода ВВГнг

Область использования кабеля различна. Как и любую электромагистраль, кабель типа ВВГнг можно проложить открытым и закрытым способом. Открытый способ разрешён на улице, по поверхностям зданий, выполненным из негорючих материалов.

К примеру:

  • Бетон;
  • Кирпич;
  • Гипс;
  • Поверх отштукатуренной стены и пр.

Разрешается производить прокладку и по подвесным сооружениям (трос). Эти сооружения должны быть очень надёжны, поскольку должны исключать какое-либо механическое влияние на кабель (провисание, растяжение). При возможности механического воздействия на электрокабель, необходимо обеспечить его дополнительную защиту, либо, если проводка идёт по деревянным поверхностям, то используют трубы, металлорукав, гофру и прочие типы защиты. Скрытый способ протяжки кабеля наиболее распространён в жилых помещениях. Он прокладывается в пустотах конструкций помещения, штробах, покрытых затем сверху штукатуркой. При такой прокладке электрокабеля, риск его повредить очень низкий, в связи с чем, дополнительная защита не нужна. Лишь в постройках из дерева используются защитные трубы и прочие материалы для снижения риска возгорания.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабеля с маркировкой ВВГ (и производными от нее), которые наиболее часто применяются в домашнем электрохозяйстве.


И начнем с простой расшифровки обозначения данного вида кабелей, в т.ч. объясняющей, почему именно они подходят для домашних нужд лучше большинства других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый». Но, чтобы понять, откуда взялось такое название, рассмотрим некоторые понятия.

Отличие провода от такого кабеля прежде всего состоит в количестве жил.


Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.


Жилами называются токопроводящие металлические элементы электрокабелей, в кабеле ВВГ они – медные. Наличие перед этой аббревиатурой большой буквы «А» будет свидетельствовать о том, что в кабеле жилы на основе алюминиевого сплава.

Жилы бывают:

  • однопроволочные;
  • многопроволочные.

Заказывая многожильный провод, вы должны понимать, что скорее всего вам предложат провод с одной многопроволочной жилой. Если нам нужно 2 и больше жилы, то следует заказывать кабель . При этом они могут быть однопроволочными и многопроволочными.

Обозначение ВВГ почти всегда указывает, что речь идет именно о кабеле, потому, что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» на то, что они голые, отсюда и название: «винил-винил-голый». Т.е. в виниловой защите находятся каждая из жил и сам кабель.


На фото показан двухжильный кабель ВВГ, наиболее часто используемый для домашней разводки электричества.


Также довольно часто используются 3-жильные кабели ВВГ, если необходимо зануление или заземление однофазного электроприбора.



Для 3-фазной разводки используют 4-жильные кабели ВВГ, в которых одна – ноль, или 5-жильные, если отдельно нужен провод заземления или зануления.

Кабели ВВГ могут быть как круглые, так и плоские. У последних в обозначении появляется буква «П». Иногда жилы выполняются не круглой формы с целью более компактного заполнения оболочки в кабелях большого сечения.


Также в силовых многожильных ВВГ кабелях одна жила бывает тоньше остальных. Это – «ноль» не несущий такой нагрузки, как фазовые.

После буквенного обозначения в маркировке кабеля идут цифры. Их расшифровку мы объясним на примере конкретного кабеля ВВГ 2х2,5, чаще других используемого для подключения большинства розеток в домах и квартирах. Первая цифра указывает на количество жил в кабеле, а вторая на их сечение.

Многие ошибочно считают второй показатель диаметром жил, а это площадь их сечения, рассчитываемая по формуле площади круга: 2πr². Так, диаметр жил данного кабеля будет составлять 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают его и обеспечивают многолетнюю (30 — 40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до +50°С, и даже длительном нагреве его жил до 70°С. Бытовой кабель ВВГ соответствующих сечений рассчитан на подключение любых стационарных электроприборов мощностью от 0,6 до 6 кВт внутри помещений или снаружи, при помещении его в защитный кожух, гофрошланг или трубу.

Он выдерживает перегибы с радиусом в 10 диаметров изоляции, а плоский и большие. Не рекомендуется его укладка в земле вне электроканализации.

О том, как производят различные кабели ВВГ, рассказывается в видеоролике:

Подбор же кабеля ВВГ по мощности следует производить, используя таблицу.


А для не желающих ею пользоваться, скажем, что:

  • для подключения приборов освещения будет достаточным сечение жил кабеля ВВГ в 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей – 2,5 мм;
  • для постов с возможным одновременным подключением электрочайника, микроволновки и еще чего-нибудь мощного – 4 мм;
  • для электроплит – желательно не менее 6 мм.

При покупке кабеля ВВГ необходимо знать еще некоторые вещи. Сечения жил, указанное на его маркировке, соответствует в кабельной продукции, выпускаемой по ГОСТу. Часть же ее производят по ТУ (техническим условиям), занижая при этом сечения с целью экономии и удешевления продукции, что приводит к снижению мощностных показателей кабелей. Поэтому лучше при покупке брать с собой штангенциркуль и калькулятор.

Есть еще один момент, который вы обязаны учитывать. В последнее время на рынке России появилось достаточно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используют обмедненную стальную проволоку. Не специалист эту подделку определит не сразу, а показатели у такого кабеля совсем другие, да и пайка его крайне затруднена.

Кабель ВВГ нг LS, особенности

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.


Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.

С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.


Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.

Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Кабель ВВГнг(А)-LS является проводом, которые не распределяет горение, что позволяет использовать его не только для передачи, но и с целью перераспределения электрической энергии. Эти процессы производятся на стационарном оборудовании, характеризующемся частотой электрического тока до пятидесяти герц и номинальным напряжением до шестисот шестидесяти или тысячи вольт. Такой кабель характеризуется весьма обширной сферой применения в различных климатических поясах, на внушительной высоте, в водоёмах — практически в любом месте, если, конечно же, предотвращать его повреждение. Особенно актуален такой кабель для помещений, где существует значительный риск возгораний — к примеру, на промышленных объектах, работающих с горючими или же опасными соединениями.

Маркировка объясняет нам, каковы же главные характеристики того или иного кабеля. Давайте же постараемся вместе её расшифровать. ВВГ — это винил-винил-голый. Это означает, что в изделии присутствует несколько слоёв из поливинила и отсутствует особый предохранительный слой. Если же вы видите сочетание букв «нг», это свидетельствует о том, что если возникает опасность пожара, кабель не станет поддерживать возгорание. Буква «а» в скобках — это вид нераспространения горения в соответствии с определённым ГОСТом. Это говорит о том, что даже если кабеля будут прокладываться в пучках, они не будут распространять горения, тогда как классические ВВГ обладают подобной характеристикой лишь в случае одиночной прокладки. Но будьте внимательны, если буква «а» располагается переда аббревиатурой, она призвана проинформировать пользователя, что для выпуска кабеля не использовали медь. К маркировке нередко прибавляют буквы ls, frlsltx и т.д., но в действительности это аналогичный кабель.

Различные виды кабеля ВВГнг(А)-LS могут отличаться по своим характеристикам. Так, к примеру, допустимый показатель тока может колебаться от двадцати одного ампера до нескольких сотен, всё зависит от вида кабеля и от места его размещения.

Значительная часть оборудования, техники, инструментов и приборов в промышленном производстве, торговле и бытовой области рассчитана на питание от электрических сетей с переменным напряжением до 1 кВ. Соответственно возникает потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. В настоящий момент наиболее востребованным изделием для прокладки линий питания и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Кабель марки ВВГ расшифровка

В 2010г. в России принят национальный стандарт ГОСТ 53769 – 2010 «Кабели силовые с пластмассовой изоляцией..», содержащий общие технические условия для изделий такого типа, рассчитанных на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки для этого вида кабельной продукции. В соответствии с ней обозначение ВВГ расшифровывается следующим образом:

Таблица 1. ВВГ расшифровка


Вслед за аббревиатурой ВВГ идут цифры, с указывающие на количество жил и площадь сечения каждой. Рядом с площадью сечения ставится буквенный индекс, обозначающий их вид и форму: О – однопроволочные или М – многопроволочные, С – секторные, К – круглые. Далее, если в кабеле имеются проводник заземления и нулевой провод сечения меньшего, чем основные жилы, то через знак «+» идут их число и площадь сечения. Затем, в скобках N или PE и, наконец, – номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.


Если в кабеле ВВГ все жилы равного сечения, то в условном обозначении они могут не делиться на группы, также могут отсутствовать индексы вида и формы, если площадь жил меньше 16мм 2 . В плоском кабеле сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Строение кабеля ВВГ

Строение кабеля ВВГ отражает мировой опыт, накопленный в разработке и эксплуатации силовой кабельной продукции напряжением 0,66; 1 и 3кВ. В нем учитываются положения МЭК 60502 и IEC60502 «Power cables with extruded insulation .. Part 1: Cable for rated voltage of 1 kV and 3 kV». Передача энергии обеспечивается медными проводниками-жилами (до 5 шт.) с ПВХ-изоляцией. Жилы могут быть однопроволочные и многопроволочные, круглые или секторные с углам сектора 60, 72, 90, 100, 120 и 180 градусов. Максимальное число жил – 5. Значения диаметров и площади сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центруются и дополнительно изолируются экструдированным слоем, секторные – тонкой внутренней оболочкой. Снаружи все виды покрыты прочной оболочкой из ПВХ. Толщина и характеристики слоев регулируются ГОСТ Р 53769-2010.

Ниже в таблице представлены основные характеристики проводов данной марки. Стоит отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но в тоже время ГОСТ Р 53769 – 2010 задает только общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения детальной информации необходимо воспользоваться данными завода-изготовителя.

Таблица 3. Кабель ВВГ технические характеристики.


Применение кабеля ВВГ

Применение силовых кабелей с пластмассовой изоляцией регламентируется национальным стандартом ГОСТ Р 53769 – 2010. В качестве главного критерия для этого используется степень пожарной опасности. Исходя из таких требований, кабель и провод ВВГ может применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т.д. Групповая прокладка возможна только при использовании средств огнезащиты.

Разновидности кабеля ВВГ

  • ВВГ — медный круглый из поливинилхлоридного пластиката
  • ВВГ-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката
  • — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией
  • ВВГнг-П — медный плоский кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение
  • — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией
  • ВВГнг-Пls — медный круглый кабель (провод), с цельными жёсткими жилами, с двойной изоляцией из поливинилхлоридного пластиката не распространяющего горение, с пониженным выделение дыма и газа при горении


ВВГНГ(А)-FRLSLTX

Расшифровка маркировки ВВГнг(А)-FRLSLTx (180)

Заводская маркировка кабеля подразумевает под собой информацию об основных его характеристиках. Следовательно, ВВГнг(А)-FRLSLTx (180) несет в себе те данные, которые важны для потребителя.

  • «В» — изоляционное покрытие из пластика ПВХ.
  • «В» — наличие оболочек из пластика поливинилхлоридного.
  • «Г» — отсутствие брони.
  • «Нг» — не способствует распространению горения.
  • «(А)» — отрицательные показатели горения при групповой прокладки (категория А).
  • «FR» — хорошая сопротивляемость огню при непосредственной его близости.
  • «LS» — выделение малого количества дыма.
  • «LTx» — выработка малого количества токсичных продуктов.
  • «(180)» — гарантированная сопротивляемость огню на протяжении не менее ста восьмидесяти минут или трех часов.

Технические характеристики кабеля ВВГнг(А)-FRLSLTx

Для продукции этого вида и марки характерны определенных показатели, определяющие ее качество и область применения.

  • Климатическое решение – УХЛ, 3 и 4 категории размещения.
  • Температурный режим эксплуатации – от минус пятидесяти до плюс пятидесяти градусов.
  • Допустимые температурные показатели монтажа кабеля без подогрева ограничиваются минус пятнадцатью градусами.
  • Токсичность продуктов горения – свыше ста двадцати г/м куб.
  • Ухудшение показателей проницаемости света не превышает пятьдесят процентов.
  • Огнестойкость при температуре 750 плюс 50 не меньше, чем 180 минут.
  • Максимальное выделение водорода хлористого во время горения изделия составляет: изоляционное покрытие – не больше 100 мг/г, ПВХ оболочки – не больше восьмидесяти мг/г, промежуточный слой – не больше 50 мг/г.
  • Стойкая сопротивляемость жил горению – не превышает 400 градусов.
  • Термин эксплуатации – тридцать лет со дня производства.

Конструкция кабеля ВВГнг(А)-FRLSLTx

Изделие не является цельным предметом и состоит из нескольких компонентов, которые вместе представляют собой силовой кабель высокого качества.

  • Жила – представляет собой стержень, основу конструкции и состоит из одной или нескольких проволок, соединенных в круглый или секторный элемент.
  • Обмотка – необходимый элемент, материалом для которого послужила слюдосодержащая лента.
  • Изоляционное покрытие – пластиковое, поливинилхлоридное огнестойкое.
  • Соединительный слой – пластиковый, поливинилхлоридный, огнестойкий.

Применение кабеля ВВГнг(А)-FRLSLTx

В современном мире, где все отрасли работают посредством электрической энергии, а работы автоматизированы, к электрооборудованию, в частности к кабелям предъявляются особые требования, прописанные в соответствующей документации, ГОСТах. Каждый вид кабеля применяется в строго установленных условиях. ВВГнг(А)-FRLSLTx отличается стандартным предназначением и используется с целью передачи электричества и его распределения. Переменный ток – до тысячи Вольт. Частота до пятидесяти Герц. Постоянный ток – до полутора тысяч Вольт.

Область применения продукта – общественные здания, относящиеся к классу Ф1 – Ф3 пожарной безопасности.

Эксплуатируется в общественных сооружениях, крупных офисных центрах, детских домах, приютах, интернатах, школах и садах, учреждениях для инвалидов и людей преклонного возраста, больницах, санаториях, пансионатах, гостиницах, госпиталях, общежития, мотелях, спортивных комплексах, развлекательных и торговых центрах и так далее. Также, этот тип электрокабеля используют в метрополитенах. Не менее востребован продукт и на объектах потребления атомной энергии и зонах с повышенной взрывоопасностью.





Кабельная компания «Многокабеля» предлагает широкий ассортимент из наличия с возможностью доставки по всей России:

Купить кабель Поволжье, Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель с учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безенчук, Пестравка

Купить кабель с учетом доставки: Самара, Новокуйбышевск, Сызрань, Елховка, Ульяновск, Димитровград

Кабель с учетом доставки: Республика Татарстан, Альметевск, Апастово, Бавлы, Бугульма, Казань, Нурлат.

Кабель с учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Кабель  с доставкой: Ставропольский край, Ставрополь, Александровское, Арзгир, Благодарный,Буденновск, Георгиевск, Грачевка, Дивное, Ессентуки, Железноводск, Зеленокумск, Изобильный,

Кабель  в наличии с доставкой: Краснодарский край, Краснодар, Абинск, Адлер, Анапа, Апшеронск, Армавир, Аше, Белая Глина, Белореченск, Брюховецкая, Вардане, Выселки, Геленджик, Горячий Ключ, Гулькевичи, Динская, Ейск, Кавказская, Калининская, Каневская, Кореновск, Красноармейская, Кропоткин, Крыловская, Крымск, Кудепста, Курганинск,

Астраханская область, Астрахань, Енотаевка, Камызяк, Началово, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Икряное, Нариманов, Черный Яр

Волгоградская область, Волгоград, Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петров Вал, Серафимович, Суровикино, Урюпинск, Фролово

Воронежская область, Воронеж, Бобров, Богучар, Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробьевка, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски, Нижнедевицк, Новая Усмань, Нововоронеж, Новохоперск, Ольховатка, Острогожск, Павловск, Панино, Петропавловка, Поворино, Подгоренский, Рамонь, Репьевка, Россошь, Семилуки, Таловая, Терновка, Хохольский, Эртиль

Ростовская область, Ростов-на-Дону, Азов, Аксай, Багаевский, Батайск, Белая Калитва, Боковская, Большая Мартыновка, Веселый, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Заветное, Зерноград, Зимовники, Кагальницкая, Каменоломни, Каменск-Шахтинский, Кашары, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово, Милютинская, Морозовск,Новочеркасск, Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское,Пролетарск, Ремонтное, Родионово-Несветайская, Романовская, Сальск, Семикаракорск,Таганрог, Тарасовский, Тацинский, Усть-Донецкий, Целина, Цимлянск, Чалтырь, Чертково,Шахты

Республика Крым, Симферополь, Алупка, Алушта, Армянск, Бахчисарай, Белогорск, Джанкой, Евпатория,  Инкерман, Керчь,  Коктебель, Красноперекопск, Саки, Севастополь,Крым, Судак, Феодосия, Форос, Щёлкино, Ялта

от 45 р.

Маркировка электрического кабеля ввгнг

Кабель ВВГ-нг является представителем достаточно широкой группы токопроводящих изделий, используемых для обеспечения электроэнергией производственных цехов и офисов, для укладки в стенах, трубах и тоннелях, для освещения улиц. Любые электромонтажные работы при строительстве частного жилья либо многоэтажных зданий требуют применения именно этого вида материала. Кабель ВВГ-нг создан для прокладки в местах, где необходимо избежать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля спроектированы на то, чтобы при возникновении пожара продолжить доставку электроэнергии по назначению.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает несколько разновидностей кабеля, отличающихся своими особенностями. С целью различия каждого из них была придумана маркировка, включающая информацию о составе токопроводящей нити и ее сечении, об изоляционной оболочке и ее свойствах, об особенностях кабеля.

Так, аббревиатура ВВГ-нг означает:

  • Материал нити – медь (по умолчанию). Если нить алюминиевая, то перед обозначением стоит буква А (АВВГ)
  • ВВ — означает, что для изоляции медных нитей и внешней оболочки кабеля был использован ПВХ пластикат
  • Г — означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины либо другого материала. Такая защита присутствует у продукции с бОльшим сечением
  • нг – означает «не горючий», не распространяющий горение при укладке в одиночку и группой. Технология изготовления кабеля способствует ограничению его возгорания. Такой кабель в огне не горит, но плавится.
При обозначении продукции могут применяться и другие знаки:
  • ВВГ-нг-LS – кабель обладает пониженным выделением дыма (LS)
  • ВВГ-нг-NF — изоляция кабеля не содержит галогенных материалов (NF)
  • ВВГ-нг-П – кабель имеет плоскую форму и может использоваться для укладки под штукатурку (П), он устойчив к возгоранию
  • ВВГ-нг- FRLS – кабель обладает огнестойкостью (FRLS) и в случае пожара будет продолжать поставку электроэнергии в течение определенного времени (обычно 60-180 минут)

Наряду с буквенными обозначениями при маркировке кабеля используются цифры. Они отражают количество медных нитей и площадь сечения одной нити в квадратных миллиметрах:

  • Маркировка ВВГ-нг-LS 3 x 50 + 1 x 25 означает, что кабель имеет две оболочки из поливинилхлоридного пластификата (оболочку медных нитей и общую внешнюю — ВВ), не имеет защиты (Г), обладает пониженной горючестью (нг) и пониженным выделением дыма (LS). Количество медных нитей – 3 с сечением 50 мм (3х50), и одна нить имеет сечение 25 мм (1х25)

В маркировку включается и рабочее напряжение кабеля. Оно указывается в киловаттах, например:

  • ВВГ-нг-LS 3 x 50 + 1 x 25 -1 рабочее напряжение этого кабеля 1 кВ (цифра 1 в маркировке)

Кабель ВВГ-нг – это универсальное токопроводящее изделие, использующееся во влажных условиях и на высоте до 4300 метров. Температура применения составляет от +50 до — 50°С, максимальная допустимая влажность – 98% (при +40°С).

http://kckstroi.ru/yelektromontajnyue_rabotyu

Кабель силовой ВВГнг(А)-LS 5х25мк(N,PE)-1 ВВГнг(А)-LS 5х25мк(N,PE)-1 Неустановленный

Маркоразмер кабельного изделия ВВГнг(А)-LS 5х25мк(N,PE)-1
Марка кабельного изделия (без категории пож.опасности) ВВГ
Показатель пожарной опасности (кабельная маркировка) нг(A)-LS
Жилы — количество и тип (основные + вспомогательные) 5
Сечение основных жил (мм²) 25мм²
Сечение вспомогательных жил (мм²)
Материал токопроводящих жил медь
Структура основных жил многопроволочная
Форма основных жил круглая
Структура вспомогательных жил
Форма вспомогательных жил
Материал изоляции жил ПВХ пониж.пожарной опасности
Маркировка или цвет изоляции жил (N,PE)
Класс гибкости жил 2 класс
Заполнение без заполнения
Экран и его сечение (при наличии) без экрана
Наружная оболочка ПВХ пониж.пожарной опасности
Защитный покров без защитного покрова
Форма кабельного изделия круглый
Диаметр кабеля, мм (точн.знач.)
Диаметр кабеля, мм (округлен.знач.)
Допустимый радиус изгиба 7,5Ø
Номинальное переменное напряжение U₀/U 0,6/1кВ
Номинальная частота 50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения стационарное
Особенности области применения для АЭС
Тип прокладки во внутр. эл.установках, в помещениях
Применение во взрывоопасных зонах нет
Класс пожарной опасности П1б.8.2.2.2.
Климатическое исполнение УХЛ
Диапазон температур эксплуатации от -50°С до 50°С
Температура прокладки и монтажа кабельного изделия не ниже -15°С
Срок службы кабельного изделия 30 лет
Тип определяющего документа
Номер определяющего документа
Примечание
Альтернативные названия ВВГнг ВВГ ВВГнгLS нг LS нгLS 5х25 5×25 5 25
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com FN15.94.1.1071
Статус компонента у производителя

Расшифровка маркировки кабелей и проводов

Расшифровка маркировки кабелей и проводов

Электротехническое оборудование в силу требований законодательства имеет маркировку. Маркировка электропроводов и кабелей указывает состав и материалы изготовления. Они должны точно соответствовать маркировке. Наказание предусмотрено строгое. Да и ни один специалист не приобретет изделие, не прошедшее испытаний (отметка о результатах испытаний должна вноситься в паспорт изделия). Но для широкого потребителя электротехническая продукция и расшифровки названия кабеля остаются тайной за семью печатями. Исправим этот недостаток, и научим самостоятельно разбираться в маркировке. Расшифровка названий кабелей и проводов позволит самостоятельно приобретать необходимую в быту электротехническую продукцию.

Из чего состоит маркировка кабеля?

Кабель одно из самых распространенных в быту наименований электротехнической продукции. Им осуществляется подключение квартиры, дома, выполняется проводка. Буквенно-цифровой код кабеля размещается на оболочке. Включает в себя буквы и цифры. Аналогично маркируются провода. Они предназначены для подключения электрических бытовых приборов и аппаратуры к источнику питания.

Что обозначают буквы?

Кабельеная расшифровка буквенных маркировок несет информацию о материале изготовления жил и оболочки, изоляции, может содержать указание на исполнение изделия.

Первая буква маркирует материал изготовления проводящих ток элементов – токоведущих жил. Если первая буква в маркировке А, то они изготовлены из алюминиевой проволоки. Любая другая буква первой в маркировке говорит о том, что жилы изготовлены из медной проволоки.

Если принцип маркировки ясен, то рассмотрим более сложный, но распространенный вариант кабеля ВВГ. Расшифровка:

• В – покрытие жил из материала поливинилхлорид пластикат, • В – оболочка выполнена из того же материала, • Г – отсутствует дополнительное покрытие.

Кабель АВВГ будет отличаться соответственно только жилами из алюминиевой проволоки. Аналогичным образом расшифровывается информация кабелей АВБШв и ВБШв.

  • • А – алюминиевые токопроводящие жилы;
  • • В – изоляция жил выполнена из материала поливинилхлорид пластикат;
  • • Б – предусмотрена конструктивная защита из 2 спиральных стальных оцинкованных лент;
  • • Шв – защита обеспечивается выпрессованным шлангом из материала поливинилхлорид пластикат.

Соответственно кабель ВБШв будет иметь только другой материал изготовления жил. Маркировка проводов, как уже отмечено, аналогична расшифровывается как и в случае с кабелями. Пример шнура ШВВП:

• Ш – шнур; • В – изоляция жил из материала поливинилхлорид пластикат; • В – оболочка аналогична изоляции; • П – плоский. В таком проводе жилы укладываются параллельно друг другу.

Для провода ПВС широко применяемого для организации временного освещения, в том числе праздничного и организации освещения в местах, где отсутствует постоянный источник (балкон, лоджия, подвал) расшифровка выглядит очень просто:

  • • П – провод;
  • • В – и изоляцией и оболочкой, которые выполнены из материала поливинилхлорид пластикат;
  • • С – соединительный.

Для провода ПГВВП:

П — провод; Г – гибкий. В таких проводах используются токопроводящие жилы 3 класса ГОСТ 22483-2012; В – есть изоляция, выполненная из материала поливинилхлорид пластиката; В – с наружной оболочкой выполненной аналогично изоляции; П – плоский.

Маркировка может содержать другие буквенные обозначения, выполненные кириллицей и латиницей.

1. нг — с оболочкой, изготовленной из материала поливинилхлорид пластикат с пониженной горючестью;

2. LS — с изоляцией и оболочкой изготовленных материала поливинилхлорид пластикат с пониженной горючестью и выделением дыма и газов;

3. FR — с обмоткой жил, создающими термобарьер;

4. HF — с изоляцией и оболочкой из материалов, которые не содержат галогенов;

5. LTx – с оболочкой, выполненной из материалов с низкой токсичностью продуктов горения.

Что обозначают цифры?

Цифровое обозначение служит для размещения информации и количестве токопроводящих жил в кабеле и их сечении. Данные маркеры указываются после буквенной аббревиатуры.

Для примера рассмотрим расшифровку кабеля ВВГнг 3х1,5:

  • • В – изоляция жил из поливинилхлорид пластиката;
  • • В – с оболочкой из поливинилхлорид пластиката;
  • • нг – не горючий при групповой прокладке;
  • • Г – отсутствие защиты;
  • • 3 – количество токопроводящих жил
  • • 1,5 – Это обозначение сечения кабеля

Мы рассмотрели примеры кабелей и проводов, но в быту используются слаботочные системы. Как правило, они не предназначены для обеспечения и организации источника тока. Токи в них присутствуют в качестве побочного или дополнительного элемента. Теоретически слаботочными считаются системы, работающие с токами менее 20 Ампер. На практике к слаботочным относят электротехнические системы, в том числе кабели и провода, используемые в системах сбора, обработки, передачи информации. К слаботочным системам относят оборудование для подключения сип и айпи телефонии, интернета, айпи телевидения, систем видеонаблюдения, пожарной и охранной сигнализации, автоматизации контрольно-пропускных пунктов, систем контроля и фиксации.

Чаще всего потребителю самостоятельно приходится иметь дело с кабелями для подключения интернета и маршрутизаторов. Кабели для интернета маркируются UTP или FTP. Маркировка TP происходит из английского twisted pair – витая пара. U или F обозначают наличие или отсутствие защиты. U – unshielded – неэкранированный кабель. F – foiled – экран из фольги. Аналогично находятся кабели для телевидения. Маркировка также должна располагаться на самом кабеле. Для обозначения используют аббревиатуру SAT, сокращенную английскую форму спутник.

Это самые простые маркировки, используемые для бытовых электротехнических систем. В промышленности действует та же система. Существуют определенные различия между маркировкой зарубежных и отечественных производителей. Как правило, различия касаются цветовой маркировки проводов и кабелей. Но лучше, имея дело с продукцией зарубежного производства, предварительно проконсультироваться с продавцом.

Кроме различий в зарубежном и отечественном исполнении есть особенности маркирования специальных кабелей, например, телефонных.


расшифровка маркировки, ТУ

Содержимое

  1. Пояснения к этикеткам
  2. Проволока строительная
  3. Приложение

Желание сэкономить при подключении различной бытовой техники или проводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних затрат? Кабель ВВГнг LS — один из лучших вариантов для использования в домашних условиях и очень популярен среди электриков.Почему?

Пояснения к этикеткам

Прежде чем дать описание свойств этого проводника или его технических характеристик, следует понять: что именно означает эта аббревиатура и цифры, следующие за ней. Иначе непонятно, какими качествами, например, обладает кабель ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5?

С буквенными обозначениями все довольно просто:

  • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
  • Две буквы «B» указывают на то, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «G» обозначает неизолированный провод. Его нельзя использовать при прокладке под землей или если есть возможность физического повреждения без дополнительной защиты.
  • «Ng» — свойство не поддерживает горение, добавление «LS» указывает, что дым будет минимизирован при воспламенении. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».

Могут быть и другие символы, например кабель ВВГнг и frLS 3×1.5. Расшифровка в этом случае будет следующей:

  • Символ «а» указывает на то, что провод можно использовать для группового монтажа.
  • Аббревиатура «фр» — наличие дополнительной защиты от огня за счет материалов из слюды.
  • Также может встречаться дополнительная буква «p». Особенностью такого провода является плоское расположение жил в проводе.

Цифры после буквенного кода указывают количество токопроводящих жил и их поперечное сечение.

Например, кабель LS 4×25 VVGG имеет 4 жилы, каждая сечением 25 мм2, а кабель VVG CNG и LS 3×1,5 — 3 1,5 мм2 каждая, кабель VVGN LS 5×16 — 5 жил с крестом. -сечение 16 мм2.

Проволока строительная

Разводка

ВВГ может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс по ГОСТ 22483.

  • По форме жилы секторные или круглые.
  • Каждая жила имеет индивидуальную ПВХ изоляцию.Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все промежутки между проводами, не оставляя пустот.
  • Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв нахлестку скрутки слоем термоскрепленной ткани или полиэтилентерефталатных пленок.
  • Как правило, токопроводящие жилы маркируются разными цветами для удобства при проведении монтажных работ.
  • Кабель может иметь заземляющие провода и ноль. Они могут отличаться не только цветом (заземление — желто-зеленый, нулевой — синий), но и площадью сечения. В этом случае он также отображается в маркировке проводов, например, ВВГнг LS 5×10 + 1×5 (N).

Размер поперечного сечения жил напрямую зависит от ожидаемой нагрузки: чем толще жилы, тем больше силовой ток может быть передан через них. Соответственно увеличивается и вес проволоки.Так, километр кабеля (а именно в таких единицах рассчитывается вес данного изделия) ВВГнг LS 5х10 будет тянуть 756 кг, а такой же отрезок кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Этот тип продукта доступен при напряжении питания 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а значит, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9.3 мм, и тот же кабель, но рассчитанный на 1000 В, — 10,2 мм.

Приложение

Кабель силовой, например ВВГНГ и ЛС 3х1,5, предназначен для внутренней прокладки, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов данного типа проводят при температуре не ниже -15 ° С, в противном случае потребуется дополнительный нагрев.

Диапазон рабочих температур кабеля ВВГНГ LS от -30 ° С до + 50 ° С. Проволока долго не теряет своих свойств, даже если при эксплуатации нагревается до + 70 ° С, и начинает гореть только при + 400 ° С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабеля ВВГНГ LS в России являются отечественные фирмы:

  • г. Москва, ЗАО «Москабельмет»;
  • ул.Санкт-Петербург ЗАО «Севкабель»;
  • Подольск ЗАО НП НП «Подольсккабель»;
  • Смоленск ООО «Конкорд».

При соблюдении условий эксплуатации и периодической проверки изоляции производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

какие они и где используются. Размеры и расчет сечения провода

Кабели, используемые для построения инфраструктуры компьютерных сетей, бывают самых разнообразных.Среди наиболее популярных — коаксиальная, витая пара и волоконная оптика. В чем специфика каждого из них? Каковы особенности установки самой распространенной витой пары?

Типы кабелей: коаксиальный

Коаксиальный кабель является одним из самых ранних типов кабелей, используемых для сетевых подключений. По толщине он примерно соответствует блоку питания для компьютера, рассчитанному на работу от розетки 220 В.

Структура коаксиальной конструкции следующая: в самой середине металлический проводник, окутанный толстой, чаще всего пластиковой изоляцией.Сверху — оплетка из меди или алюминия. Внешний слой представляет собой изоляционную оболочку.

Подключение сетевого кабеля рассматриваемого типа может осуществляться с помощью:

разъемов BNC;

терминатор BNC;

Разъем BNC-T;

BNC-цилиндр-соединитель.

Рассмотрим их специфику подробнее.

Разъем BNC предназначен для размещения на концах кабеля и используется для подключения к Т-образным или цилиндрическим разъемам. Терминатор BNC используется в качестве изолирующего барьера для предотвращения прохождения сигнала по кабелю.Правильное функционирование сети без этого элемента в некоторых случаях невозможно. Коаксиальный кабель требует двух терминаторов, один из которых требует заземления. Разъем BNC-T используется для подключения ПК к основной магистрали. В его составе три слота. Первый подключается к разъему компьютера, с помощью двух других соединяются разные концы ствола. Другой тип разъема коаксиального кабеля — это BNC-разъем. Он используется для соединения разных концов автомагистрали или для увеличения радиуса компьютерной сети.

Среди полезных особенностей коаксиальных конструкций — нет проблем с определением, как соединить два сетевых кабеля этого типа. Достаточно, конечно, обеспечить надежный контакт токопроводящих жил, соблюдая технологию стыковки изоляции и сетки экрана. Однако коаксиальный кабель весьма чувствителен к электромагнитным помехам. Поэтому в практике построения компьютерных сетей сейчас он используется редко. Однако он незаменим с точки зрения организации инфраструктуры для передачи телевизионных сигналов — от тарелок или кабельных провайдеров.

Витая пара

Наиболее распространенные сетевые кабели для компьютеров сегодня называются кабелями «витая пара». Почему именно это название? Дело в том, что в составе этого типа кабеля есть попарные жилы. Они сделаны из меди. Стандартный кабель рассматриваемого типа включает 8 жил (всего, таким образом, 4 пары), но есть и образцы с четырьмя жилами. Так называемая распиновка сетевого кабеля этого типа (назначение каждой жилы определенной функции) предполагает использование изоляции определенного цвета на каждом проводе.

Наружная изоляция витой пары изготовлена ​​из ПВХ, что обеспечивает достаточную защиту проводящих элементов от электромагнитных помех. Рассматриваются типы — FTP и STP. В первом фольга, выполняющая соответствующую функцию, располагается поверх всех жил, во втором — на каждом из проводников. Есть модификация неэкранированной витой пары — UTP. Фольговые кабели обычно дороже. Но использовать их имеет смысл только в том случае, если есть необходимость в качественной передаче данных на относительно большие расстояния.Для домашних сетей подойдет вариант с неэкранированной витой парой.

Существует несколько классов конструкций соответствующего типа, каждый из которых обозначается как CAT с номером от 1 до 7. Чем выше соответствующий показатель, тем лучше материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для компьютера для обмена данными по протоколу Ethernet в домашних сетях предполагают соответствие элементам класса CAT5. В соединениях, где используется витая пара, используются разъемы, которые правильно будут классифицироваться как 8P8C, но есть и неофициальное название для них — RJ-45.Можно отметить, что кабели, соответствующие как минимум классам CAT5 и CAT6, могут передавать данные со скоростью, близкой к максимальной для рассматриваемого типа конструкции — до 1 Гбит / с.

Оптоволокно

Возможно, самые современные и быстрые сетевые кабели для компьютера — это оптоволоконные кабели. В их конструкции присутствуют светопроводящие стеклянные элементы, которые защищены прочной пластиковой изоляцией. Среди ключевых преимуществ данных сетевых кабелей для компьютера — высокая помехоустойчивость.Также возможна передача данных по оптоволокну на расстояние около 100 км. Соединение кабелей этого типа с устройствами может осуществляться с помощью разъемов различного типа. Среди наиболее распространенных — SC, FC, F-3000.

Как выглядит этот высокотехнологичный сетевой кабель для компьютера? Фото оптоволоконной конструкции ниже.

Интенсивность практического применения оптического волокна ограничивается достаточно высокой стоимостью оборудования, необходимого для передачи данных по нему.Однако в последнее время многие российские провайдеры активно используют этот сетевой кабель для выхода в Интернет. По мнению ИТ-специалистов, в расчете на то, что соответствующие вложения окупятся в будущем.

Эволюция кабельной инфраструктуры

На примере трех обозначенных типов кабелей мы можем проследить некоторую эволюцию в аспекте построения инфраструктуры компьютерных сетей. Итак, изначально при передаче данных по стандарту Ethernet были задействованы именно коаксиальные конструкции.При этом максимальное расстояние, на котором мог передаваться сигнал от одного устройства к другому, не превышало 500 метров. Максимум по коаксиальному кабелю был около 10 Мбит / с. Использование витой пары позволило значительно увеличить динамику обмена файлами в компьютерных сетях — до 1 Гбит / с. Также появилась возможность передавать данные в полнодуплексном режиме (одно устройство могло и принимать сигналы, и отправлять их). С появлением оптического волокна в ИТ-индустрии появилась возможность передавать файлы со скоростью 30-40 Гбит / с и более.Во многом благодаря этой технологии компьютерные сети успешно соединяют страны и континенты.

Конечно, при работе с ПК используются многие другие типы кабелей, которые используются при прокладке компьютерных сетей. Теоретически для таких целей можно использовать, например, USB-кабель, хотя это будет не очень эффективно, в частности, из-за того, что в рамках стандарта USB данные могут передаваться на небольшое расстояние — около 20 м.

Как подключить витую пару

Витая пара, как мы отметили выше, на сегодняшний день является наиболее распространенным типом кабеля при проектировании компьютерных сетей.Однако для его практического использования характерны некоторые нюансы. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о которой мы говорили выше. Важно знать, как правильно расположить провода в месте соприкосновения с разъемом RJ-45. Процедура соединения витой пары с соответствующим элементом называется опрессовкой, так как при ее выполнении используется специальный инструмент, предполагающий силовое воздействие на конструкцию.

Нюансы опрессовки

Эта процедура надежно фиксирует разъемы на концах витой пары.Количество контактов в них соответствует количеству жил — в обоих случаях таких элементов 8. Существует несколько схем, в рамках которых можно обжать витую пару.

Далее мы рассмотрим соответствующую специфику. Но сначала человеку, работающему с кабелем, необходимо хорошенько взять разъемы в руки. Их следует держать так, чтобы металлические контакты были сверху.

Пластиковая защелка должна указывать на обжимной пресс. Слева в этом случае будет 1-й контакт, справа — 8-й.Нумерация — чрезвычайно важный нюанс работы с витой парой. Итак, какие схемы обжима используют профессионалы сетевой инфраструктуры?

Во-первых, это схема сетевого кабеля под названием EIA / TIA-568A. Предполагает расположение жил по отношению к металлическим контактам разъема в следующем порядке:

На 1 контакт: бело-зеленый;

Для 2-го: зеленый;

Для 3-го: бело-оранжевый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: оранжевый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Есть еще одна схема — EIA / TIA-568B. Предполагает расположение жил в следующем порядке:

На 1 контакт: бело-оранжевый;

Для 2-го: оранжевый;

Для 3-го: бело-зеленый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: зеленый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Теперь вы знаете, как подключить сетевой кабель к разъему.Но полезно изучить специфику, касающуюся различных схем подключения витой пары к определенным устройствам.

Обжим и тип подключения

Например, при подключении ПК к маршрутизатору или коммутатору используйте метод прямого подключения. Если есть необходимость организовать обмен файлами между двумя компьютерами без использования роутера, то можно использовать метод кросс-соединения. Разница между обозначенными схемами небольшая. При прямом подключении кабель нужно обжать по такой же распиновке.У крестика один конец — 568A, другой — 568B.

Экономия на высоких технологиях

У витой пары есть одна интересная особенность. При схеме прямого подключения в устройстве можно использовать не 4 пары проводов, а 2. То есть одним кабелем допустимо подключить к сети 2 компьютера одновременно. Таким образом можно сэкономить на кабеле или произвести подключение, если это действительно нужно, а лишних метров витой пары под рукой нет. Правда, в этом случае максимальная скорость обмена данными будет не 1 Гбит / с, а в 10 раз меньше.Но для организации домашнего задания это приемлемо в большинстве ситуаций.

Как распределять вены в этом случае? Относительно контактов на разъемах для подключения:

1 контакт: жила бело-оранжевая;

2-й: оранжевый;

3-й: бело-зеленый;

6-й: зеленый.

То есть 4, 5, 7 и 8 ядер в этой схеме не используются. В свою очередь на разъемах для подключения второго компьютера:

1 контакт: бело-коричневая жила;

2-й: коричневый;

3-й: бело-синий;

6-й: синий.

Можно отметить, что при реализации перекрестного подключения необходимо всегда использовать все 8 проводов витой пары. Также, если пользователю необходимо реализовать передачу данных между устройствами на скорости 1 Гбит / с, распиновку нужно будет производить по специальной схеме. Рассмотрим его особенности.

Gigabit cross-connect

Первый разъем кабеля следует обжать в соответствии со схемой 568B. Второй предполагает следующее сравнение проводов и контактов на разъеме:

1 контакт: жила бело-зеленая;

2-й: зеленый;

3-й: бело-оранжевый;

4-й: бело-коричневый;

5-й: коричневый;

6-й: оранжевый;

7-й: синий;

8-я: бело-голубая.

Схема очень похожа на 568A, но изменилось положение синей и коричневой пар проводников.

Соблюдение отмеченных правил назначения цвета проводов и контактов на разъеме 8P8C — важнейший фактор обеспечения работоспособности сетевой инфраструктуры. Человек, его проектирующий, должен соблюдать осторожность при установке соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — часто это связано с неправильным обжатием витой пары.

Как правильно обжать кабель

Рассмотрим некоторые технические детали. Основное приспособление, которое используется в этом случае, — кримпер. Он похож на плоскогубцы, но в то же время приспособлен для работы с компьютерными кабелями соответствующего типа.

Конструкция обжима предполагает наличие специальных ножей, предназначенных для разрезания конструкции. Также иногда обжимные устройства комплектуются небольшим устройством для зачистки витой пары. В центральной части инструмента есть специальные розетки, адаптированные к толщине кабельной конструкции.

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

  • Прежде всего, необходимо отрезать отрезок кабеля подходящей длины — следовательно, потребуются его точные измерения.
  • Затем снимите внешнюю изоляцию — примерно 3 см на конце кабеля. Главное, случайно не повредить изоляцию жил.
  • Затем необходимо расположить жилы в соответствии с приведенными выше схемами подключения к разъему.После этого равномерно обрежьте концы жил так, чтобы длина каждой из них за пределами внешнего слоя изоляции составляла около 12 мм.
  • Далее нужно надеть коннектор на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждая из них входила в нужный канал. Перемещайте провода до тех пор, пока не почувствуете сопротивление пластиковой стенки разъема.
  • После правильного размещения проводов внутри разъема оболочка из ПВХ должна располагаться внутри корпуса разъема.Если это не помогло, возможно, вам придется вырвать вены и немного их укоротить.

После того, как все элементы конструкции расположены правильно, можно обжать кабель, вставив разъем в специальное гнездо на обжиме и плавно нажав на ручку инструмента до упора.

Большой ремонт квартиры обязательно включает замену электропроводки. Для этого есть две основные причины.

Первое — это возраст этой самой проводки.Как правило, капитальный или любой капитальный ремонт проводится через 15-20 лет после сдачи квартиры. За это время, даже если все сделано правильно, домашняя электрическая система стареет и изнашивается. Это означает, что потенциально он становится источником опасности для обитателей жилища.

Вторая причина — перепланировка и капитальный ремонт отдельных помещений с установкой новых электроприборов. Врезки и другие соединения между новой и старой проводкой крайне нежелательны.Из-за несоответствия характеристик кабеля или материалов в нем.

Итак, вопрос — менять ли проводку считается решенным, осталось разобраться с его практической реализацией. И начинать нужно с выбора кабеля.

Кабель квартирный электромонтажный — 300 марок и 5000 разновидностей

С чего начать? Человек, далекий от электромонтажа, схватится за голову. И есть за что ухватиться. Потому что кабелей и проводов не просто много, их буквально невозможно сосчитать, как Донов Педро в Бразилии.Даже профессиональные электрики иногда «тонут» и запутываются в обилии производителей и продукции.

Выбор провода для электропроводки в квартире — это не только вопрос стоимости ремонта. Гораздо важнее то, что электропроводка должна обеспечивать «доставку» электричества в любой угол квартиры и быть безопасной, то есть не «кусаться» током. А также быть огнестойким и надежным.

Внимание! Подбор подходящего электрика — ключ к надежной проводке.Специально обученный мастер должен заняться электрикой и подобрать кабель для разводки в квартире! Имеет допуск к электромонтажным работам и практический опыт.

Коротко расскажем о кабелях и проводах, их сечении, маркировке, материалах и типах. Мы объясним, что подходит для домашней электропроводки, а что нельзя использовать. Итак, вы знаете, что делает ваш электрик и почему.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговоримся, что речь идет о бытовом силовом кабеле или проводе с напряжением 220/380 В для передачи электрического тока в домашней сети.Мы не рассматриваем все другие виды, такие как отопление, телевидение, компьютер и другие.

Общий перечень характеристик выглядит так:

  • материал сердечника;
  • дизайн;
  • секция;
  • толщина изоляции жил;
  • толщина корпуса; Маркировка
  • ;
  • цветов прожилок;
  • упаковка; Сертификат
  • ;
  • состояние товара.

1. Материал и конструкция

По составу жилы кабельная продукция делится на медную и алюминиевую.Изделия из меди более надежны, сопротивление ниже, показатели тока выше, нагрев меньше по сравнению с алюминием равного сечения. Кроме того, медь меньше окисляется, более пластична, а значит, кабель служит дольше, не теряя своих свойств и характеристик.

Внимание! Запрещается производить в квартире электропроводку алюминиевым кабелем в соответствии с требованиями ПУЭ (правил электромонтажных работ).

Конструктивно выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жесткие и негибкие, особенно с большим поперечным сечением проводника.

Отвечая на вопрос «какой провод использовать для разводки под штукатурку», можно сказать, что теоретически подойдет и одножильный одножильный медный кабель. Штукатурка обеспечит дополнительную защиту такому проводнику. Но на самом деле сплошным проводом бытовую электросеть никто не прокладывает.

Многожильный одножильный кабель мягче и пластичнее. Он хорошо переносит изгибы, хорошо поворачивается и подходит как для открытой проводки, так и для скрытой под штукатуркой. Именно трехжильный одножильный, который сейчас применяется для прокладки в квартирах.

Внимание! Не путайте кабели с одним проводником и несколькими проводниками. Многопроволочные кабельные изделия запрещены к стационарной установке в квартире из-за высокой пожарной опасности.Подробнее о них в блоке «Какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для электропроводки в квартире

Измеряется в «квадратах», то есть , квадратных миллиметров и показывает пропускную способность. Для медного кабеля один «квадрат» пропускает 8-10 Ампер тока, для алюминиевого кабеля всего 5 А. Для безопасной эксплуатации жилу следует выбирать с запасом пропускной способности, обеспечивающим нагрев провода в пределах допустимого значения. , или, проще говоря, чтобы нагрузка не «плавала» изоляция.Кроме того, при скрытой проводке нужно учитывать, что она меньше охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставьте его в формулу и рассчитайте площадь поперечного сечения.

Также помните, что выбор кабеля для разводки в квартире всегда идет с округлением в большую сторону.Если при расчете получается 2,3 «квадрата», выбирайте кабель из двух с половиной, а не из двух «квадратов».

В идеале поперечное сечение должно быть таким же, как и маркировка на бирке кабеля, но на самом деле оно часто отличается в меньшем направлении. Незначительные расхождения допустимы, поскольку кабель сертифицирован по сопротивлению, а не по поперечному сечению. Если несоответствие существенное, это брак. Опытный электрик увидит это визуально, а вы сможете измерить диаметр жилы и рассчитать сечение для интереса или помочь другу, решившему купить кабель для квартирной проводки самостоятельно.

Некоторые электрики советуют брать кабель с номиналом выше расчетного. Например, 4 квадрата вместо 2,5, чтобы покрыть «недостачу» раздела, если таковой имеется. Но тогда вы должны соответственно рассчитать защиту проводки и установить правильные машины и УЗО.

Совет! Рекомендуем для разводки электропроводки в квартире сечение медных проводов от 1,5 до 2,5 квадратных метров. мм. Пусть два с половиной «квадрата» и полтора для подсветки на розетках.

3. Толщина изоляции жилы

Каждая жила в многожильном или одножильном кабеле изолирована пластиком ПВХ обычного типа или с пониженной воспламеняемостью, также используются полимеры и сшитый полиэтилен. Толщина утеплителя регламентируется ГОСТами и должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1,5 и 2,5 мм 2 толщина изоляционного слоя по стандарту составляет 0,6 мм.Допускаются отклонения, но утеплитель не должен быть тоньше 0,44 мм.

Проще говоря, есть зазор по толщине, куда должна «подходить» изоляция, чтобы проводка была надежной и не возникало проблем при установке. Нарушил ли производитель технологию — без микрометра не определить, если не возиться с кабелями каждый день. Поэтому, если рядом нет опытного электрика, покупать кабели известных брендов нужно только в проверенных магазинах.

4. Толщина оболочки

Оболочка наматывает кабель на изолированные жилы, закрепляет и защищает их. Он сделан, как и изоляция жилы, из ПВХ или полимера, но толще. Для многожильных кабелей толщина составляет 1,8 мм, для одножильных — 1,4 мм. Отклонения в сторону уменьшения тоже возможны, но незначительны.

Обязательно наличие изоляционной оболочки. Для любого кабеля квартирной электропроводки, даже с минимальной мощностью, «прописана» двойная изоляция.То есть сначала на вену, а потом поверх нее. Это обеспечивает безопасность людей и защищает сам проводник от повреждений.

5. Артикул

Это надпись на оболочке кабеля для прокладки электропроводки в квартире. Он содержит всю необходимую информацию для выбора. Надпись печатается или выдавливается при изготовлении кабельной продукции. Он должен быть четким, контрастным, хорошо читаемым.

В маркировке указывается:

  • Марка товара (кабеля или провода), в котором зашифрованы основные свойства и характеристики.
  • Наименование производителя.
  • Год выпуска.
  • Кол-во прожит.
  • Раздел.
  • Номинальное напряжение.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и производителя и пишут маркировку в виде ВВГнг (stand-by) -0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Это трехжильный медный кабель с поперечным сечением жилы 1.5 «квадрат» (3х1,5), однопроволочный вариант жилы (дежурный). Изоляция и оболочка из ПВХ-компаунда (ВВ), гибкий кабель (Д), негорючий (нг). Номинальное напряжение 660 Вольт.

Помните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия всегда ставится буква А, для меди буква не указывается, поэтому все кабели ВВГ всех модификаций имеют медную жилу.

6.Окраска жил

Про цвет нужно знать, что он либо однотонный, либо на оболочку вдоль всего кабеля наносится полоса шириной около миллиметра. Это стандарт. Все остальное в виде мазков, пятен, полос поперек — от лукавого. И там сказано, что какие-то странные люди проложили кабель в каком-то подвале.

Есть таблица по цветам жил, которую знает любой опытный электрик. Там написано, в каком оттенке указаны основные жилы — фаза, ноль, заземление.Это сделано для простоты монтажа, чтобы увидеть, где какой провод подключить. Фазный и рабочий проводники могут отличаться по цвету, при этом «земля» всегда «окрашена» в желто-зеленый цвет.

7. Упаковка

Стандартным для всех типов является змеевик или барабан. Катушки продаются в магазины, а их наматывают на барабаны оптовикам, строителям и другим крупным покупателям. В любом случае к кабелю прилагается ярлык с описанием.

Содержимое тега повторяет информацию надписи на оболочке с некоторыми дополнениями.В нем указано:

  • заводское наименование или торговая марка производителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • Дата выпуска
  • количество сегментов с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • Марка
  • ОТК.

Если вы приехали покупать кабель для разводки в квартире с целой бухтой 100 м, вы получите бирку вместе с ним. Но если вам отрезан кусок, то этикетку не отдадут, можно просто посмотреть.

8. Сертификат

Необходимо подтверждение качества кабеля. Обычно на продукцию есть 2 документа — сертификат соответствия, который отвечает за пригодность кабеля в качестве электромонтажного материала, и сертификат пожарной безопасности. Вы можете попросить у продавца отзыв. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются технические условия (технические условия) по ГОСТу, что для кабельной продукции приравнивается к соответствию ГОСТу.

9. Состояние

Так выглядит провод питания. Обратите внимание на то, как выглядит кабель, ведь за синяками, сильными перегибами и сжатием скрывается внутренний брак. Вены могут быть разорваны и даже смыкаться друг к другу. Понятное дело, что прокладывать такой материал невозможно, поэтому не поленитесь осмотреть кабель в магазине, еще до оплаты самостоятельной покупки.

Какой кабель нужен для разводки в квартире

Мы уже говорили, что для разводки в квартире «требуется» 2 сечения кабеля.

Для розеток нужно брать сечение 2,5 мм 2 , т.к. включенная нагрузка может составлять до 3-4 киловатт. Кабель размером два с половиной «квадрата» рассчитан на максимальную мощность до 5,9 киловатт и ток до 27 ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идет с запасом на треть запланированной нагрузки. К тому же кабель, лежащий под штукатуркой, меньше охлаждается и это тоже учитывается при выборе.

Для цепи освещения используется сечение 1,5 мм 2. Нагрузка здесь намного меньше, но даже если вы решите устроить в квартире освещение, тока и запаса мощности будет с избытком.

Важная информация! Поскольку современные правила электробезопасности требуют заземления бытовых электроприборов и установки специальных розеток, для прокладки используется трехжильный кабель. В котором есть рабочий фазный провод, ноль рабочий и защитный ноль.

Какой кабель рекомендует сайт интернет-магазина для скрытой проводки в доме или квартире?

Напомним, что в маркировке указаны основные характеристики кабельной продукции. Буквенные обозначения указывают материалы жил, изоляции, оболочки и гибкости, цифровые обозначения указывают количество токопроводящих жил и их сечение.

Кабель ВВГ

Самый распространенный бытовой кабель для разводки в квартире. Имеет одножильные медные жилы, изоляцию и оболочку из ПВХ-компаунда, применяется в помещениях с нормальной и повышенной влажностью.Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным проводам питания. Он может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма жилы — круглая, плоская или треугольная. Кабели

ВВГ выпускаются в нескольких модификациях:

  • ВВГ — базовый тип с виниловой изоляцией и оболочкой;
  • ВВГнг — провод силовой негорючий, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-ЛС — также имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с пониженным дымовыделением;
  • ВВГнг FR-LS — этот тип кабеля помимо негорючести и малодымности получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой ng можно монтировать пучками, то есть в одной гофре, трубе или яме можно проложить несколько кабельных линий.

Для розеток Для выключателей
ВВГнг 3х2,5 ВВГнг 3х1,5
ВВГнг-LS 3×2,5 ВВГнг-LS 3×1,5

Обычный ВВГ дешевле, но не подходит для укладки балок, а оболочка менее огнестойкая и дымится.А марка ВВГнг FR-LS является профессиональной, применяется в условиях повышенной пожарной опасности на предприятиях и стоит намного дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на заводах России и соответствует стандартам ЕС и ГОСТ. По конструкции аналогичен кабелю ВВГнг на номинальное напряжение 660 В. Выпускаются одножильный многожильный кабель NYM сечением 1,5-10 мм2 и многожильный кабель сечением 16 мм2 и более.Количество жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивается резиновым наполнителем между изоляцией жил и оболочкой кабеля.

Примечание! В магазинах можно найти дешевые кабели с маркировкой NUM. Эта «опечатка» говорит о том, что это копия с уменьшенными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности. Кабели

ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу, что делает кабель надежным.
  • Удобная сборка и легкая резка. Кабель круглого сечения прост в установке за счет отсутствия перекручивания, его легче заклеить при вводе.
  • Высокая огнестойкость и безопасность. Соответствие нормам обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучки без риска возгорания от взаимного нагрева.
  • Самозатухающий, малодымный. Материал оболочки самозатухающий и замедляет горение. А также обеспечивает низкий уровень дыма без вредных галогенов. Если срабатывает защита с замедлением, то урон от огня будет минимальным.
  • Большой выбор опций по брендам по ценам на любой бюджет.

Какой провод не подходит для разводки в квартире

И еще один важный момент. Мы понимаем, что для большинства «провод» и «кабель» являются синонимами. По сути, это разные виды кабельной продукции.Основное отличие состоит в том, что кабель всегда имеет очень прочную двухслойную изоляцию: первый слой находится поверх жил, а второй покрывает весь жгут. Даже если у кабеля только одна жила, изоляция всегда двойная. Провод — более слабая конструкция с легкой изоляцией.

Примечание! Проводить в квартире проводку, даже многопроволочную или многопроволочную, — очень плохая идея.

Основная беда проводов — плохая стойкость к длительному нагреву при постоянной нагрузке и высокая горючесть.Поэтому они не соответствуют требованиям ПУЭ к электропроводке в жилых помещениях.

Провод ПВС

Соединительный провод из медного провода с виниловой изоляцией и оплеткой. Используется для подключения бытовых электроприборов к домашней сети, для изготовления удлинителей. Количество жил 2-6, структура жилы многопроволочная, сечение 0,75-10 мм2. Рассчитан на напряжение 380 В.

Внимание! Не нужно брать провод ПВА для разводки по совету знакомых или из экономии.
  • Во-первых, ПВС имеют многопроволочную структуру сердечника. А это значит, что все концы для подключения нужно залудить и припаять. Это занимает много времени, требует высокого качества обработки сердечника и большого опыта электрика.
  • Во-вторых, многопроволочная конструкция сердечника является фактором повышенной пожарной опасности. Такой провод больше нагревается, а значит, быстрее изнашивается изоляция, что опасно и может привести к короткому замыканию.
  • В-третьих, провод ПВА нельзя прокладывать жгутом, как кабель. Только с расстоянием между нитками. То есть проточить стены под каждую линию отдельно.

Итак, экономия очень сомнительная и символическая. Невысокая стоимость провода будет «съедена» дороговизной монтажа. Да и качество проводки оставляет желать лучшего.

Провод ШВВП и ПВВП

Патч-корды или кабели с медными одножильными и многопроволочными жилами.Используется для подключения электрооборудования и бытовой техники. У них небольшой срок службы, многожильный тип требует обработки концов и пайки при установке. Они не подходят для стационарной проводки из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещен к применению для электромонтажа с 2007 года из-за ненадежности.

Хотя есть «умельцы» и среди клиентов, и среди тех, кто им пользуется.Мотивируя это тем, что «это он стоит во всех старых квартирах».

Но «горожане» забывают, что со времен СССР резко изменилось оборудование бытового электрооборудования и увеличилась его мощность. Поэтому ПУНП был запрещен — он маломощный, со слабой изоляцией и не выдерживает современных нагрузок.

кабель ВВГнг FR-LS кабель NYM

Сайт интернет-магазина предлагает только качественный кабель для электропроводки в квартире или доме.Полный список марок и типов в разделе:

Заходи и выбирай свой кабель!

А так же задавайте любые вопросы. Смешно и наивно в первую очередь! Они самые правильные! Потому что лучше рассмешить электриков, чем пожарных, согласны?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Оперативно подбираем комплектацию для монтажа квартирной электропроводки от кабелей до розеток и выключателей. Учтем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

Современная промышленность по производству электротехнической продукции готова предложить потребителю огромный ассортимент кабельной продукции. Каждый тип электрического кабеля или провода используется для решения определенной профессиональной задачи по электрификации объекта. Тот, кто решит выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме, вскоре поймет, что для таких работ чаще всего используются медные проводники и гораздо реже алюминиевые.Других вариантов просто нет, хотя есть много металлов с малым сопротивлением току.

Почему медь и алюминий? Все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проволоки по своим техническим и конструктивным характеристикам. Конечно, сделать кабель из золота вполне реально, но цена на это изделие будет непомерно высокой!

Кабельная продукция и провода для устройства электропроводки в жилых и других помещениях делятся на несколько типов и типов: силовые кабели мощные, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные жилы и так далее.

Спектр основных характеристик такой электротехнической продукции разнообразен. Вся кабельная электротехническая продукция делится на категории не только по назначению, но и по типу изоляционного слоя, конструкции токопроводящих жил и металла, из которого они изготовлены, конструктивным особенностям и другим параметрам. В данной статье будут рассмотрены основные типы и типы, технические параметры и другие характеристики электрических проводов и кабелей, которые используются при выполнении работ по монтажу электропроводки и подключению частных домов, квартир, дач и другой недвижимости к электрическим сетям.

Внимание! Правильный выбор электрического кабеля или провода — дело очень ответственное, от которого зависит безопасность вашего имущества и ваше здоровье. Поэтому тем, кто не хочет сталкиваться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, мы рекомендуем внимательно выбирать электротехническую продукцию, соответствующую требованиям PES (правил электромонтажа).

Кабели силовые

Мощный кабель для линий электропередачи — это одножильный или многожильный электротехнический продукт, предназначенный для подачи электрической энергии стационарным потребителям, таким как частный дом, квартира, дачный участок или мобильная техника.Силовой кабель соединяет главный распределительный щит или линию электропередачи с конечным пользователем. Вне зависимости от области применения и технических характеристик его конструкция состоит из следующих обязательных элементов, лежащих в его основе:

  • один или несколько металлических проводов, предназначенных для передачи тока;
  • изолирующий слой, защищающий токопроводящие элементы;
  • Наружная оболочка
  • , служащая для защиты всей конструкции кабеля в целом.

Помимо этих основных конструктивных элементов силовой кабельной продукции, они могут включать в себя различные дополнительные элементы, такие как внешняя изоляция ремня, экранирующий слой и броня с подушкой под ним.Конструкция силового кабеля зависит от его назначения, области применения и условий эксплуатации. Все эти факторы отражены в цветовой кодировке и названиях продуктов.

Важно! При выборе силового кабеля необходимо учитывать множество факторов: условия эксплуатации, тип и тип монтажа, а также соответствие стандартам PES. Это связано с тем, что кабельная продукция различных марок имеет как достоинства, так и недостатки, которые необходимо учитывать при покупке.

Кабель питания — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также область применения определяются маркировкой кабельной продукции. Сегодня существует два типа маркировки такой продукции: цветная или буквенная. В Российской Федерации используется алфавитный, где каждый символ и его расположение имеют определенное значение. Первый символ обозначает материал сердечника, если это «А», то он из алюминия, а если буквы нет, то он из меди.В таблице ниже показан порядок маркировки знаков, их буквенное обозначение и расшифровка.

Номер в маркировке
силовой кабель
Назначение символов Расшифровка символа
1 Материал токоведущих проводов A — алюминий
Без знака — медь
2 Материал изоляционного слоя B — поливинилхлорид
C — пропитанная бумага
НР — негорючая резина
P — термопластичный полиэтилен
3 Тип внешней оболочки C — свинцовый сплав
A — алюминиевый сплав
О — отдельная оболочка для каждой жилы
P — полиэтилен или полимер
B — поливинилхлорид
4 Броневая защита B — две полосы из стали с покрытием
Bn — то же с негорючим покрытием
BBG — профилированная стальная лента
K — круглая оцинкованная проволока
P — то же с плоской проволокой
5 Экранирование E — медь на изолированном проводе
Eo — медь обычная на три жилы
d — лента набухающая в воде
га — полимерно-алюминиевая лента
6 дополнительные характеристики нг — не горит
нг LS — не горит, низкое дымовыделение
Г — кабель гибкий

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на кабеле питания.Допустим, вы не видите обозначение брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и для других типов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и наиболее популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — электрификация объектов с сетевым напряжением до 1000 вольт. Эта марка особенно популярна для внутренней проводки.Если обратиться к таблице маркировки, представленной выше, то ВВГ — это медный кабель с изоляцией жилы из ПВХ и внешней изоляцией в виде кембрика из того же материала, а буква «Г» указывает на то, что он гибкий. Количество ядер продукта может быть от двух до пяти. Срок службы этих изделий может достигать более 30 лет.

Силовой кабель ВВГ выпускается в различных исполнениях: АВВГ — с токоведущими жилами из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — плоский и другие.Цвет внешней изоляции у большинства изделий черный, и каждая жила имеет свою цветовую схему, соответствующую маркировке по стандарту: желтый с зеленой полосой для проводов РЕ, для N жил синий или белый с синей полосой, а для фазных жил он абсолютно белый. Силовой кабель ВВГ практически полностью соответствует своему импортному аналогу, изготовленному по зарубежному стандарту DIN, технические параметры которого представлены в следующем разделе.

Кабель NYM

Кабель силовой

NYM применяется для монтажных работ при прокладке сетей освещения и электроснабжения как в жилых, так и в производственных помещениях.Максимальное значение напряжения, при котором можно использовать этот продукт, не должно превышать 660 вольт. Кабель можно использовать на открытом пространстве, но следует учитывать, что его изоляция подвержена разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого продукта является то, что он оснащен специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от отечественного силового кабеля ВВГ, провод NYM выпускается только круглого сечения с монолитными медными жилами.Этот факт дает ему преимущество в обычной проводке, но очень неудобно прокладывать ее в пазах скрытой проводки. Во всем остальном кабель NYM — полный аналог ВВГ. Наружная и внутренняя изоляция изделия выполнена из термостойкого ПВХ (поливинилхлорида). Цвет его внешней оболочки в основном черный, а изоляция токоведущих проводов имеет следующие расцветки: черный, желтый с зеленой полосой, коричневый, а также серый и синий. На русском языке товар не имеет буквенного обозначения.

SIP-кабель

Power — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Его главная особенность в том, что он выдерживает большие механические нагрузки. Кроме того, изолирующий слой изделия выполнен из прошитого полиэтилена, который выдерживает воздействие солнечных лучей и высокую влажность. Исходя из этих свойств, самонесущий изолированный провод отлично подходит для прокладки линий электропередач на открытом пространстве и ответвлений от них для электрификации различных объектов, как жилых, так и небольших промышленных и коммерческих.Этот вид кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые в недавнем прошлом широко использовались для прокладки воздушных линий электропередачи.

Доступно только с проводниками из чистого алюминия, не имеющими дополнительного общего изоляционного слоя. Площадь сечения жил изделия может составлять от 16 до 150 кв. Мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил.Например, СИП-1 — это трехжильный кабель, нулевой токоведущий провод которого одновременно несет. Вся информация о продукте зашифрована в обозначенном номере продукта. Силовой кабель SIP — довольно специфический кабельный продукт. При его установке необходимо использовать специальную фурнитуру: специализированные анкерные кронштейны, специальные зажимы для соединения и так далее. Монтажные работы не могут быть выполнены без этих дополнительных элементов.

Кабель ВББШв

Данный товар относится к силовым кабелям с броней и медными жилами, которые производятся как в монолитном, так и в многопроволочном исполнении.В конструкции кабеля может быть от 1 до 6 токоведущих жил, каждый из которых заключен в свою ПВХ-изоляцию, а сверху они покрыты общей оболочкой из того же материала. Площадь сечения жил составляет от 1,5 до 240 кв. Мм. Главная особенность ВББШв — наличие броневого слоя из двух стальных лент между внешней защитной оболочкой и токоведущими проводниками.

Этот кабель предназначен для работы в широком диапазоне температур от –50 до +50 ° C при влажности окружающей среды до 98%.Изоляция изделия устойчива к влаге и агрессивным средам. Кабель бронированный ВББШв предназначен для прокладки электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках для исключения негативного воздействия солнечных лучей. ВББШв могут эксплуатироваться в сетях с максимальным переменным напряжением до 6 тысяч вольт.

Внимание! В верхней части статьи мы рассмотрели наиболее распространенные типы силовых кабелей, представленные сегодня на рынке.Помимо этих изделий, для полного монтажа электрических сетей необходимо использовать еще один вид электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим немиловые кабели, провода и шнуры, предназначенные для электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины «кабель» и «провод» являются синонимами, но это не совсем так.Кабель представляет собой сложное электрическое изделие, обычно с несколькими слоями изоляции и отдельной оболочкой для токоведущих проводов. Электрические провода и шнуры намного проще по конструкции. Чаще всего они имеют один слой утеплителя, реже два, а иногда выпускают и вовсе без изоляционного слоя. Назначение этих двух видов продукции также различно. Кабель предназначен для передачи токов большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя выдерживают более высокие значения.

Среди всего многообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: устройство внутренних электрических сетей, подключение устройств и оборудования, заземление и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых популярных сегодня марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными медными жилами.Внешний защитный слой и изоляция жилы выполнены из ПВХ. Сечение жил от 1,5 до 6 кв. Мм. Температура эксплуатации изделия от –15 до +50 ° C при напряжении в сети до 250 В. Электропровод ПБПП (ПУНП) применяется при монтаже систем освещения и розеток. Есть модификации этого продукта: PBPPg и APUNP. Буква «g» в маркировке означает, что этот провод гибкий, а его токоведущие жилы — многожильные.Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод

PBPP получил очень широкое распространение, так как он отлично подходит для подключения освещения, установки электрических розеток и выключателей, а также для решения других электрических проблем. Этот продукт представляет собой поистине универсальный проводник электрического тока, пользующийся большой популярностью благодаря отличному качеству. Провод ПБПП рекомендуется использовать при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций используются в домашних и бытовых сетях. Они отлично подходят для внутренней проводки, но не должны использоваться вместо силовых кабелей. Приобретая данную продукцию, будьте осторожны, так как неправильная маркировка проводов этих марок — довольно распространенное явление!

Провод ППВ и АПВ

Провод

ППВ представляет собой плоское электротехническое изделие с монолитными медными жилами в ПВХ-изоляции с перемычками между жилами.Количество токопроводящих жил — два или три сечением от 0,75 до 6,0 кв. Мм. Диапазон рабочих температур изделия от –50 до +70 ° C при сетевом напряжении до 450 В и влажности воздуха до 100%. Провод можно использовать в осветительных сетях, а также в линиях электропередач. Модификация данного электротехнического изделия — электропровод АППВ с алюминиевыми жилами.

АПВ — это наиболее востребованный алюминиевый провод с одним жилом в ПВХ-изоляции круглой формы с площадью сечения от 2.От 5 до 16 кв. Мм для сплошного сердечника и от 25 до 95 кв. Мм для многожильного. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим воздействиям.

Провод ПВС

Шнур-провод ПВС — наиболее востребованный электротехнический продукт, предназначенный для подключения к электрическим сетям осветительного оборудования, бытовых приборов и других устройств, потребляющих электроэнергию. Конструкция провода — многожильная, содержащая от 2 до 5 токопроводящих медных жил. Ядра продукта многопроволочные, что придает ему отличную гибкость.Они покрыты изоляционным слоем из ПВХ и заключены в формованную оболочку из того же материала, которая герметично заполняет внутренний объем между проводниками.

Круглая проволока ПВА с плотной текстурой. Сечение жил от 0,75 до 16 кв. Мм. Напряжение в сети до 380 В, рабочая температура от –20 до +40 ° С. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих проводов окрашен. .Благодаря исключительной гибкости шнур из ПВА обладает высокой устойчивостью к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВА У рассчитана на работу при низких температурах до –40 ° С.

Рекомендация! Стандарты ПЭУ не запрещают использование шнура ПВА для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то должны знать, что его нельзя использовать на открытом пространстве и, конечно же, прокладывать в земле.

Провод ШВВП

Шнур-провод ШВВП

предназначен для подключения бытовой техники и электроприборов к электрической сети. Его основная функция — шнур для подключения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена ​​из обычного винила, изоляционный слой каждого токоведущего проводника — из такого же материала. Многопроволочные медные токопроводы сечением от 0,5 до 0,75 кв. Мм., Их количество два или три.Утеплитель шнура не отличается высокой прочностью, поэтому при высоких нагрузках его лучше не использовать. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил — цветная. Температура эксплуатации от –25 до +70 ° С.

Помимо подключения маломощной бытовой техники и изготовления простых удлинителей, шнур ШВВП часто используется в системах управления и автоматики для питания слаботочных цепей. Гибкость продукта — очень важный параметр, позволяющий использовать проволоку в самых разных областях.Кроме того, шарико-винтовые пары устойчивы к агрессивным средам и выдерживают влажность воздуха до 98%, что делает их влагостойкими.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовой техники зависит от силы протекающего по ним тока при максимальной нагрузке. Это значение необходимо рассчитать и выбрать проводник с ближайшей большей площадью поперечного сечения.

Заключение

В данной статье мы рассмотрели основные типы кабелей и проводов для передачи электроэнергии как дома, так и на других объектах недвижимости.Конечно, это лишь небольшая часть всего ассортимента кабельно-проводниковой электротехнической продукции, но самая популярная на рынке. Перечислить все типы и типы проводов и кабельной продукции в ограниченном объеме статьи просто невозможно, зато теперь вы знаете наиболее популярные марки, их маркировку и технические характеристики, что обязательно поможет вам при выборе такой продукции!

Похожие видео

Фактически, все эти электротехнические изделия предназначены для выполнения общей задачи: передачи электроэнергии от источника напряжения к потребителю.Они должны выполнять свои функции долго и надежно, не создавая аварийных ситуаций и неисправностей.

Провода и кабели работают во всех сферах деятельности человека, когда необходимо создать замкнутый контур для прохождения электрического тока, чтобы исключить его потерю из-за непредвиденных утечек.

Из-за схожести решаемых задач многие обычные люди не различают своих различий, они относятся к одной категории.

Однако кабели, провода и шнуры работают в разных условиях эксплуатации, используются в разных участках сети электрического тока и различаются по назначению.Поэтому у них разное внутреннее устройство и дизайн.

На ЛЭП бывают случаи, когда электричество последовательно передается по воздушным проводам и кабелю, как показано на фото ниже.

Кабельная ветвь воздушной линии электропередачи предназначена для выполнения конкретных задач, требуемых местными условиями.

Электропровод

Состав

Имеет простейшую конструкцию, состоящую из двух частей:

1.металлический проводник, служащий для создания пути электрического тока;

2. слой изоляции, предотвращающий протекание токов в нежелательном направлении.

Изоляционные функции могут быть возложены на воздух, окружающий металл, а не на специальную оболочку из полимеров и диэлектриков. В этом случае оголяют жилу провода, а места контактов проводов с элементами крепления к опорным конструкциям создают с диэлектрическими свойствами.Их называют изоляторами.

Материалы для токопроводящей жилы чаще всего создаются на основе:

    медь и ее сплавы;

    алюминий.

Перспективной считается композитная конструкция, созданная для эффективного использования лучших эксплуатационных характеристик указанных металлов.

Токопроводящие проводники из стальных сплавов, нихрома, других металлов и даже серебра или золота могут использоваться для решения конкретных задач.

Конструкция кондуктора

Его можно создать из:

1. одножильный провод определенной длины;

2. или скрученные из тонких параллельно проложенных проводов. Сплошные провода проще в изготовлении. Они самые жесткие, используются для передачи электроэнергии в стационарном креплении, хорошо пропускают постоянные и низкочастотные токи.

Многожильные проводники более гибкие и лучше работают на высоких частотах.

Обычно термин «проволока» относится к изделиям из одинарной проволоки.Фактически, они могут быть скручены или собраны с несколькими проводниками. Примеры включают сдвоенные телефонные провода типа лапши и другие конструкции.

Все они предназначены для работы в легких условиях эксплуатации и в большинстве случаев требуют дополнительной механической защиты от внешних воздействий.

Электрический кабель

Его более сложная конструкция разработана для обеспечения надежной работы при воздействии разрушительных факторов окружающей среды.

Количество токопроводящих жил определяется в зависимости от условий эксплуатации.Они изолированы разными диэлектрическими слоями. Дополнительными элементами кабеля могут быть:

    защитная внешняя оболочка из пластмассы, стали или проволочной брони;

    агрегат;

    ядро;

Каждая из этих частей имеет защитные функции для определенных условий.

Основные группы кабелей для электриков:

    мощности, работающие в электроустановках до и более 1000 вольт;

    контроль, передающий информацию о состоянии различных элементов системы;

    средства управления, используемые для передачи команд, вводимых вручную или автоматическими системами;

    связи, основанные на обмене сигналами разной частоты.

В отдельную группу входят кабели специального назначения:

    излучающий, используемый для передачи высокочастотных радиосигналов;

    отопление, преобразующее электрическую энергию в тепло.

Токопроводящие жилы

Изготавливаются по тем же принципам, что и провода. Они могут быть выполнены из разных материалов с многопроволочными или одножильными проводниками. Покрыт диэлектрическим слоем.

По степени гибкости конструкции кабелей делятся на семь групп.Категория №1 жесткой гибкости включает одножильный. Самый гибкий и, соответственно, дорогой — номер 7.

При установке многожильные провода гибких кабелей подключаются через специальные трубчатые наконечники, называемые концевыми фитингами. Нет необходимости устанавливать их на одноядерник.

Корпус

Защищает токопроводящие жилы и их изоляцию от механических повреждений, изолирует их от влаги и загрязнений. Может содержать армирующий и защитный слои.

Наиболее распространенные материалы корпуса:

Пластиковые материалы могут выполнять следующие задачи:

1. Обеспечить изоляционный слой с высокими диэлектрическими свойствами;

2. для создания герметичного шланга, защищающего размещенную в нем конструкцию;

3. Служит экраном за счет использования свойств полупроводника.

Кабельная бумага с пропиткой применяется в высоковольтной продукции до 35 кВ включительно.

Сшитый полиэтилен применяется для обеспечения диэлектрических свойств кабелей, работающих в электроустановках напряжением до 500 кВ, с высокой надежностью и долговечностью.

Для высоковольтных цепей 110 ÷ 500 кВ включительно до 2005 г. выпускались маслонаполненные кабели, состоящие из экранированных жил, установленных внутри герметичной масляной оболочки. С массовым внедрением изоляции на основе сшитого полиэтилена их конструкция потеряла актуальность.

Безопасные условия труда

Вся кабельная продукция рассчитана на:

1. поведение при коротком замыкании в кабельном канале;

2. способность выдерживать длительные перегрузки;

3.распространение открытого огня при высокой температуре;

4. Выделение токсинов при горении.

Опасность короткого замыкания

При закрытии между жилами создается температура до тысячи градусов. Он с небольшими потерями передается в близлежащие кабели, нагревает их, способно вовлечь их в горение. Образующиеся газы создают высокое давление, которое разгерметизирует кабельный канал, обеспечивает приток свежего воздуха с кислородом, что способствует развитию пожара.

Долговременная перегрузка

Чрезмерные токи нагревают металл проводника и изоляционный слой с оболочкой. Под действием предельной температуры происходят химические реакции разложения изоляционного слоя, выделяются газы. Они начинают смешиваться с воздухом и воспламеняться.

Распространение воспламенения

Обычная оболочка из ПВХ-компаундов и некоторых сортов полиэтилена способна переносить процесс горения дальше, что способствует развитию пожаров.Особая опасность возникает, когда кабели расположены вертикально.

По данному показателю кабельная продукция делится на:

Основным показателем этого процесса является удельная теплота сгорания электропроводки или кабельных линий, определенная экспериментально.

Способность выделять токсичные вещества

Учитывает реакцию оболочки кабеля на внешний пожар, влияющий на ее структуру. Даже огнестойкие изоляционные соединения могут выделять опасные токсины при слишком сильном нагревании.

Запрещается использовать такие кабели в местах массового скопления людей на транспорте метро и подобных объектах.

Требования к кабельной продукции

Для повышения эксплуатационной надежности и безопасности современные кабели классифицируются по:

    огнестойкость;

    диэлектрическая стойкость к нагреванию и огнестойкость;

    способов обрезки концов — окончание;

    защита от проникновения влаги.

Каждый из этих параметров имеет методы анализа и критерии оценки полученных результатов.

Электрошнур

Его конструкция представляет собой нечто среднее между многожильным изолированным электрическим проводом и кабелем. Он создается специальными технологическими приемами для придания свойств повышенной гибкости, что обеспечивает длительную работу при создании частых, многочисленных изгибов.

Назначение электрического шнура — обеспечить соединение между источником напряжения и передвижными электрическими приборами.

Чтобы выделить нейтральный или средний проводник, используйте голубой цвет.Фазовые жилы обычно обозначают черным, коричневым и серым.

Методы маркировки, приведенные в качестве примера, отражают принципы определения конструкции кабелей и проводов. Но они не содержат полного списка всех сведений о них, которые подробно опубликованы в специальных справочниках.

В процессе развития локальных сетей появилось довольно много типов кабелей, и все они являются результатом все более сложных требований стандартов.Некоторые из них уже в прошлом, а некоторые только начинают применяться, и благодаря им появилась возможность реализовать столь необходимую нам высокую скорость передачи данных.
В сегодняшней статье я расскажу о основных типах кабелей и с разъемами , получивших широкое распространение при построении проводных локальных сетей.

Коаксиальный кабель

Коаксиальный кабель — один из первых проводников, используемых для создания сетей.Коаксиальный кабель состоит из толсто изолированного центрального проводника, медной или алюминиевой оплетки и внешней изолирующей оболочки: для работы с коаксиальным кабелем используется несколько разъемов разных типов :

Устанавливается на концах кабеля и служит для подключения к тройнику и цилиндрическому разъему. … Это своего рода тройник, который используется для подключения компьютера к основной линии. Его конструкция содержит сразу три разъема, один из которых подключается к разъему на сетевой карте, а два других используются для соединения двух концов магистрали…. Его можно использовать для соединения разорванных концов магистрали или для удлинения части кабеля для увеличения радиуса сети и подключения дополнительных компьютеров и других сетевых устройств. … Это своего рода заглушка, которая блокирует дальнейшее распространение сигнала. Без него невозможно функционирование сети на основе коаксиального кабеля. Всего потребуется два терминатора, один из которых должен быть заземлен.

Коаксиальный кабель

очень чувствителен к электромагнитным помехам. От его использования в локальных компьютерных сетях давно отказались.
Коаксиальный кабель в основном используется для передачи сигналов от спутниковых антенн и других антенн. Коаксиальный кабель получил вторую жизнь как магистральный проводник высокоскоростных сетей, сочетающих передачу цифровых и аналоговых сигналов, например, сетей кабельного телевидения.

Витая пара

Витая пара в настоящее время является наиболее распространенным кабелем для построения локальных сетей. Кабель состоит из попарно скрученных медных изолированных жил.Типичный кабель содержит 8 проводов (4 пары), хотя также доступен 4-проводной кабель (2 пары). Цвета внутренней изоляции жил строго стандартные. Расстояние между устройствами, соединенными витой парой, не должно превышать 100 метров.

В зависимости от наличия защиты — электрически заземленной медной оплетки или алюминиевой фольги вокруг витых пар бывает витых пар :

Неэкранированная витая пара ( UTP , незащищенная витая пара).Помимо проводов с собственной пластиковой защитой не используются дополнительные оплетки или заземляющие провода: Фольгированная витая пара ( F / UTP , фольговая витая пара). Все пары жил этого кабеля имеют общий экран из фольги: Экранированная витая пара ( STP , экранированная витая пара). В этом типе кабеля каждая пара имеет свой собственный экранированный экран, а также общий сетчатый экран для всех: Экранированная витая пара из фольги ( S / FTP , экранированная витая пара с фольгой).Каждая пара этого кабеля имеет собственную оплетку из фольги, и все пары заключены в медный экран: Экранированная неэкранированная витая пара из фольги (, незащищенная экранированная витая пара). Имеет двойную оплетку из меди и оплетку из фольги:

Существует несколько категорий кабелей витой пары, которые имеют маркировку от CAT1 до CAT7 … Чем выше категория, тем выше качество кабеля и его характеристики. В локальных компьютерных сетях стандарта Ethernet используется витая пара пятой категории (CAT5) с полосой частот 100 МГц.При прокладке новых сетей желательно использовать улучшенный кабель CAT5e с полосой пропускания 125 МГц, который лучше пропускает высокочастотные сигналы.

Для работы с витой парой используется разъем типа 8P8C (8 Position 8 Contact), который называется RJ-45 :

Волоконно-оптический кабель

Волоконно-оптический кабель — самая современная среда передачи данных. Он содержит несколько гибких стекловолокон, защищенных прочной пластиковой изоляцией.Скорость передачи по оптоволокну чрезвычайно высока, и кабель абсолютно невосприимчив к помехам. Расстояние между системами, соединенными по оптоволокну, может достигать 100 километров.

Существует два основных типа оптоволоконного кабеля — одномодовый и многомодовый … Основные различия между этими типами связаны с разными режимами передачи световых лучей в кабеле. Для опрессовки оптоволоконного кабеля используется множество разъемов и соединителей разной конструкции и надежности, среди которых SC, ST, FC, LC, MU, F-3000, E-2000, FJ и др.получили наибольшую популярность:
Использование волокна в локальных сетях ограничено двумя факторами. Хотя сам оптический кабель относительно недорог, цены на адаптеры и другое оборудование для волоконно-оптических сетей довольно высоки. Монтаж и ремонт оптоволоконных сетей требует высокой квалификации, а для оконцевания кабеля необходимо дорогостоящее оборудование. Поэтому волоконно-оптический кабель в основном используется для соединения сегментов крупных сетей, высокоскоростного доступа в Интернет (для провайдеров и крупных компаний) и передачи данных на большие расстояния.

Установка РГ Все о установке проводки. Крепление кабелей к потолку

Прокладка кабеля, цена на который ниже среднерыночной по Москве — одна из актуальных услуг электромонтажной организации. Если вас интересует прокладка кабеля, цена квадратного метра или консультация по прокладке силового кабеля — проконсультируйтесь со специалистами нашей компании, и вы убедитесь, что именно в «ЭлектроДока» вы готовы предложить оптимальное соотношение цены и качества. деньги, а также кратчайшие сроки выполнения работ.

Кабель монтажный: прайс, перечень услуг.
1. Электропроводка, кабельные каналы
1,1 Прокладка кабеля или проводов в коробе (кабельный канал) до 4 мм кв. мП 50
1,2 Прокладка кабеля или проводов в коробе (кабельном канале) от 6 мм кв. мП 60
1,3 Монтаж электропроводки в ход до 4 мм кв. мП 50
1,4 Монтаж электропроводки в стробе от 6мм кв. мП 70
1,5 Монтаж кабеля или проводов на потолок мП 80
1,6 Монтаж кабеля или проводов в гофре потолка мП 120
1,7 Затяжка кабеля в гофре мП 40
1.8 Металлический стяжной кабель мП 60
1,9 Кабельный канал шириной до 25 мм по ГКЛ (гипсокартон) деревянный мП 120
1,10 Кабельный канал шириной до 25 мм над кирпичом мП 140
1,11 Кабельный канал шириной до 25 мм по бетону мП 170
1.12 Кабельный канал шириной более 25 мм из ГКЛ (гипсокартон) деревянный мП 150
1,13 Кабельный канал шириной более 25 мм по кирпичу мП 180
1,14 Ширина кабеля более 25 мм на бетоне мП 210
2. Стробин
2,1 Размер штриха 20×20 мм в GLC (гипсокартон) мП 150
2.2 Размер штриха 20×20 мм в кирпиче мП 200
2,3 Размер хода 20×20 мм в бетоне мП 370
2,4 Размер штриха 40×40 мм в GLC (гипсокартон) мП 160
2,5 Размер штриха 40×40 мм у кирпича мП 330
2,6 Размер хода 40×40 мм в бетоне мП 580
2.7 Размер хода 70×70 мм в GLC (гипсовая коробка) мП 180
2,8 Размер штриха 70×70 мм у кирпича мП 440
2,9 Размер хода 70×70 мм в бетоне мП 800
2,10 Штроб размером 100×100 мм в ГЖК (гипсокартон) мП 250
2,11 Размер штриха 100×100 мм в кирпиче мП 700
2.12 Строб размером 100×100 мм в бетоне мП 1200

При прокладке кабеля ставки зависят от способа прокладки (скрытый или внешний). Однако вне зависимости от того, как будет производиться прокладка кабеля, стоимость метра в нашей компании минимальна. Электромонтажные работы выполняются с соблюдением всех правил электромонтажных работ и с гарантией высокого эстетического качества.

Мы предлагаем клиентам следующие виды услуг:

  • Прокладка кабеля в Москве.Электропроводка крепится с помощью скоб и щелей. Достоинством этого метода является простота ремонта электропроводки в случае возникновения аварийной ситуации. Недостаток — плохой эстетический эффект (трос может быть спрятан под плинтусом, наличниками и багетом, но кое-где все равно останется на стенах).
  • Скрытый монтажный кабель. Кабель в этом случае попадает в специально оборудованную прорезь в стене (штрих). Достоинства метода — безопасность (можно не бояться, что ребенок дотронется до кабеля или домашнего животного) и высокий эстетический эффект.Недостаток — стоимость монтажа кабеля скрытым способом выше, чем при прокладке его по стенам. Кроме того, при ремонте в квартире или доме скрытый в стене кабель может повредить: перед сверлением стены нужно посмотреть схему подключения.
  • Прокладка кабеля в кабельном канале. Монтаж Канальный кабель, цена на который указана в нашем прайс-листе, чаще всего используется при электрификации офисных помещений и загородных домов. Мастер подберет подходящий размер кабельного канала, установит все необходимые элементы — заглушки, тройники и т. Д.Преимущество этого метода заключается в удобстве доступа к проводке. Недостаток — не слишком хороший эстетический эффект (что, в принципе, вполне уместно в офисах).
  • Прокладка подземного кабеля. Этот вид прокладки силового кабеля, цена на который указана в прайс-листе, требует высокой квалификации мастеров и средств на разметку. Монтаж силового кабеля осуществляется на основании проекта вручную или с помощью сменной спасательной машины.От того, какой вариант выбран, стоимость прокладки кабеля в траншее для счетчика будет зависеть от счетчика.
  • Авиамонтаж. Выполняется либо на фарфоровых изоляторах, либо с растяжкой (оптимальный вид установки помогут подобрать электрики после осмотра объекта).
Дополнительно при прокладке кабеля оказываем дополнительные услуги:
  • Составление проекта и помощь в его согласовании в Энергонадзоре: Это условие обязательно при прокладке первичного кабеля.
  • Выполнить расчет по потребленной электрифицированной мощности.
  • Выбор желаемого типа кабелей (Примечание: при использовании наружных и подземных схем их прокладки потребуются специальные типы кабелей).
В своей работе дипломированные специалисты «Электропоезда» используют современное электрооборудование, расходные материалы и инструмент. Все сотрудники компании имеют опыт работы в отрасли более 5 лет и имеющуюся группу допуска по электробезопасности.Все виды работ по проектированию электроснабжения лицензированы.

Уличный кабель можно провести двумя способами. Сегодня мы подробно поговорим о каждом из них. Также будут раскрыты основные характеристики разных видов кабелей. В конце статьи вы сможете узнать, какой из них лучше всего подходит в том или ином случае.

Выбор и установка Монтажный кабель питания

Кабель для уличной прокладки можно установить двумя способами:

Также можно использовать кабели с несущим кабелем (например,).

Но самый оптимальный вариант подключения дачного дома На сегодняшний день изолированный самонесущий провод СИП является изолированным. Например, в и, нулевые жилы выполняют несущую функцию, а в и — скрученные жилы являются несущей конструкцией.

Метро. Здесь подбирается кабель для уличной разводки, рассчитанный на работу под землей. Для этого вы можете приобрести или. Эти кабели можно маркировать в земле без использования дополнительной защиты, так как они имеют броню из оцинкованных лент.Если нужно проложить кабель в местах, где возможна почва, то нужно использовать кабели с проволочной броней, например или.

Если выбрать другой тип (например, ВГ, или), то его следует прокладывать в защитной металлической трубе или коробе.

Выбор и монтаж Монтажные кабели UTP и FTP

Уличный кабель — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов. Обычно его используют для внешней прокладки, при этом уличный кабель представляет собой неэкранированную витую пару.В принципе, и первый, и второй можно прокладывать на открытом воздухе, если оболочка кабеля сделана из стабилизированного полиэтилена, например, или. В остальных случаях необходимо обеспечить защиту кабеля от воздействия солнечных лучей и ветровых нагрузок. Для этого его можно спрятать в гофрированной трубе. Монтаж обоих типов кабелей осуществляется по той же технологии, что и силовой кабель. Однако необходимо помнить, что витую пару уличного кабеля следует прокладывать отдельно от линий электропередач.

Как проложить коммуникации под землей?

Для начала нужно выбрать и разместить земельный участок, на котором будут установлены опоры и проложен кабель. Необходимо подойти от ближайших больших деревьев. Соблюдается расстояние в 1 метр. Также во время процесса прокладки необходимо избегать пересечения с другими кабелями и другими местами высокой нагрузки на земле.

Затем нужно вырыть траншею, как показано на рисунке. Его глубина должна быть не менее 70 см, с учетом подушки — около 80 см.Траншею необходимо очистить от твердых предметов, способных повредить оболочку кабеля.

Прокладка кабеля производится на заранее подготовленную песчаную подушку Слой не менее 5 см, в идеале около 10 см.

Кабель для уличной прокладки перед прокладкой в ​​траншее необходимо проверить на целостность с помощью мегомметра или цифрового тестера — «Замок».

Кабель для улицы необходимо проложить «змейкой» так, чтобы не было меток.

После этого нужно выполнить следующие условия: кабель засыпать песком (толщина слоя 10 см), грунт (15-сантиметровый слой), тампер этого места ногами, проложить сигнальная лента (при проведении земляных работ не повредить кабель!) так, чтобы ее середина находилась над кабелем.

Далее полностью засыпаем траншею, сделав небольшую горку. Почва должна со временем осесть. И в заключение Еще раз отразите сопротивление изоляции кабеля, чтобы убедиться, что кабель не был поврежден при прокладке.

Как проложить коммуникации по воздуху?

Если кабель не имеет в своей конструкции несущего элемента, то при прокладке по воздуху рекомендуется использовать стальной оцинкованный трос. Если длина проложенного кабеля не превышает 80 метров, сечение кабеля должно быть от 1 до 1.5 мм 2.

Прокладка кабеля производится воздушным путем с прямым креплением по всей длине к кабелю за счет нейлоновых стяжек через каждые 50 см. Трос натягивать до упора не нужно. Лучше крепить на кабель с небольшой экономией.

Естественно, кабель, имеющий встроенный кабель, прокладывать по воздуху намного быстрее и проще.

Какой из выводов и кабелей лучше?

Воздушный способ прокладки электрических коммуникаций целесообразно, если вам нужно провести уличный кабель в несколько метров длиной.Это будет намного быстрее, но менее эстетично и надежно. Под землей — лучше и прочнее. К этому способу лучше прибегать, когда от столба до дома достаточно значительное расстояние. Также он больше подходит для организации полноценной системы наружного освещения.

Для воздушного способа лучше использовать кабели со встроенным кабелем.

Под землей, целесообразнее прокладывать бронированный кабель WBBSHB, но можно ограничиться. Здесь окончательный выбор делает заказчик в зависимости от его финансовых возможностей.

При установке или ремонте проводки необходимо смонтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники иногда необходимо вытащить отдельную линию от. В любом случае необходимо как-то крепить провода на стене или потолке. Какое может быть крепление на трос для каждого из этих случаев и дальше будем разбираться.

Общие правила

При скрытом или открытом монтаже кабеля в помещении или на улице существует несколько общих правил:

В принципе рекомендации все.Они универсальны и легки. При необходимости расстояние можно уменьшить. Например, на поворотах крепежные элементы устанавливаем на небольшом расстоянии от откидного сиденья — 5-10 см. Цель -. Для надежной посадки и предотвращения провисания.

Способы крепления к разным поверхностям

Стены и потолки изготавливаются из различных материалов разной структуры и плотности. В зависимости от этой характеристики меняется способ крепления:


Собственно это все поверхности, которые встречаются внутри дома при прокладке проводки.Но иногда у вас есть кабель и его крепят к столбу, например, когда подвод энергии от столба к дому или к трубе растягивается — когда кабель поднимается по горючей стене.

К бетонной опоре

К железобетонной опоре кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Можно использовать хомуты для крепления канализационной трубы, но под них необходимо просверливать отверстия, что очень сложно. Другой вариант — если на опоре будет заземляющий провод — круглый провод диаметром 5-6 мм, то к нему можно крепить стяжки.Другой вариант — закрепить на столбе металлические полосы — сделать что-то вроде хомутов, и к ним прикрепить трос.

В металлической трубе

Если трос поднимается по стене дома в металлической трубе, он просто срабатывает внутри. Поскольку для внешней разводки используются достаточно прочные кабели, обычно их достаточно, чтобы они более или менее удерживались внутри трубы.

Сверху и снизу труба закрывается пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой).Эта пробка дополнительно зафиксирует положение кабеля (не прижимая к краю), а чтобы он не двигался внутри трубы, для выхода из нее крепится к стене.

К кабелю

Для крепления кабеля к кабелю используются специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для кабеля и еще — для прокладки кабеля.

Что лучше — металл или пластик? Металл более прочный, но зато крепится дольше — надо винт закручивать.Пластик прослужит около 5 лет, но устанавливаются быстро — «хвостик» втягивается в соответствующее отверстие, затягивается. Это все.

Крепеж кабельно-проводниковый: виды и разновидности

При лобном типе электропроводки и кабеля можно использовать одинаковые типы крепежа. Он подбирается исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушающую изоляцию во время установки, а также при дальнейшей работе и эксплуатации.И из возможных вариантов выберите тип крепления. Их довольно много — есть специальные, которые производятся специально для кабелей, есть заимствованные из других областей, есть самодельные.

Зажимы для крепления кабеля

С помощью зажимов можно закрепить кабель на стене, потолке, на полу. Вам просто нужно выбрать правильную конструкцию, а их очень много. Зажимы для крепления кабеля — очень популярный метод — работать с ним можно очень аккуратно и практически незаметно.Это если предполагается открытая прокладка электропроводки.

Зажимы для крепления кабеля бывают металлические и пластиковые, разной формы. Самые простые люди имеют форму фурнитуры, с одной и с другой стороны есть отверстия под саморез или дюбель. Все они хороши, но для установки нужно просверлить два отверстия, а времени на это уходит много.

Есть вариант, позволяющий выдерживать пожарный разрыв при прокладке силового кабеля на горючие поверхности (на фото слева).Крепится эта застежка одним саморезом к поверхности. Это хорошо, потому что при необходимости на эту же застежку можно добавить нитки. Для этого снимать его не придется, потребуется открутить винты, удерживающие верхнюю часть зажимов.

Третий вариант — своеобразная петля из металлической полосы. Чтобы установить его сначала, нужно запустить кабели внутрь, затем совместить отверстия и закрепить на поверхности.

Все эти зажимы можно использовать как на стене, так и на потолке.Но при укладке большого количества ниток на потолок они неудобны — слишком много требуется отверстий для монтажа. Их делают из металла, потом деталь окрашивают — чтобы с внешней прокладкой крепеж был меньше расшатан.

Пластиковые зажимы используются в основном для крепления кабелей в гофрированных шлангах. Они бывают разных размеров для разного диаметра гофры. Его можно установить как один, так и собрать в линейку — для более точного монтажа больших жгутов проводов.Этот тип зажима используется в основном для скрытых прокладок, но если гофра уложена снаружи, удобнее фиксировать с их помощью.

Дюбель

А более незаметный при установке — дюбель-зажим. Эта изогнутая пластиковая полоса с характерными концами ветвей, которые за счет силы упругости будут удерживать крепежные детали в материале стены или потолка. Форма этих изделий предназначена для круглых и плоских кабелей разных размеров. Но они не защитят серьезные кабели — их мало.Но очень внимательно посмотрите на проводников небольших участков, включая телевидение, телефон и Интернет.

Устанавливаются просто: просверливается отверстие подходящего диаметра, в зажим заводится проводник, снова заправляются концы в отверстие и туда прикладывается усилие. Действительно хороший вариант — быстро монтируется, аккуратно выглядишь. Используется в основном для открытой проводки.

Анкер-дюбель

Еще один вариант быстрого крепления кабеля — стяжка дюбеля.Выполняется из негорючих саморезных пластиков, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого, так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ крепления кабеля к бетону, кирпичу и другим поверхностям

Имеется стяжка с отъемно-точечным замком. Вставной замок позволяет при необходимости менять количество проводов. Способ установки такой же, как и у обычного дюбеля. Отличие в том, что дюбель здесь тоже пластиковый.

Кабельная стяжка с площадкой под дюбель (SSP)

Еще один вариант для быстрой установки. Он состоит из дюбеля с резьбой и площадки с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, прикручивается площадка со стяжкой. К готовой дорожке прикрепляются провода.

ССП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластик, цвет — серый, температура использования — от -45 ° С до + 85 ° С.Возможна установка на бетонные, кирпичные и деревянные поверхности.

Зажимы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — дереву и его производным, гипсу. Сбоку пластиковой планки есть отверстие, в которое вставляются гвоздики. Форма кронштейна круглая прямоугольная — под разную форму проводников.

Крепление кабеля такими скобами быстрое и незаметное. Чаще всего крепят также провода небольших размеров — телевизионные, телефонные, для Интернета.

П-образные скобы для степлера

Даже самые маленькие скобки и зажимы по-прежнему хорошо заметны. Есть способ сделать застежки практически незаметными, во всяком случае в некоторых случаях. При наличии проводов и телефонных кабелей к деревянным поверхностям или штукатурке и телефонные кабели можно крепить на специальных кронштейнах. У них длинные ноги и округлая спина. Есть специальные кронштейны для степлера, предназначенные для крепления кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют проводу передавать провод, что бывает при работе с обычными скобами, если на спусковой механизм слишком большое усилие.

Хороший путь к высокой скорости — достаточно одного нажатия на рычаг скобки, и скоба уже установлена. За час можно починить приличную метру. Еще один положительный момент — крепежа меньшинство, при разборке в дереве остаются очень мелкие дырочки, которые тоже практически незаметны. С гипсом и ДСП обстоят несколько сложнее — повреждения могут быть больше, однако они все равно менее заметны, чем гвозди, даже самые маленькие.

Отсутствие крепления кабеля степлером является существенным ограничением габаритов.Такие скобы не большие. Максимальный размер по ширине кронштейна составляет 12,5 мм, и это не у всех видов. Этого более чем достаточно для прокладки телефонной «лапши», интернет-кабеля или других подобных проводников, но уже или NYM таким способом закрепить не всегда. Кроме того, у этих кабелей более жесткая изоляция, что требует более частой установки кронштейна.

Крепеж для заказа пучка проводов

Не всегда провода нужно фиксировать в стационаре.В некоторых случаях просто необходимо упорядочить связки — чтобы их не перепутали. Например, к рабочему столу обычно приходит немалое количество проводов. Закрепи их крепко ни к чему — через время может потребоваться переделка, и гвозди вбиваются в отверстия, которые уже на столе не замаскируешь. Здесь для этих целей есть различные приспособления. Их чаще называют держателями для проводов или тросиками.

Например, те же кронштейны, но другая постройка.Справа на фото выше вы видите зажим для кабеля, к обратной стороне которого прикреплен двусторонний скотч. Для крепления на мебель или пластиковые панели. Это очень удобно — клей потом можно стирать, а поверхность остается целой. В центре — второй вариант с такой же задумкой, а слева так называемая монтажная площадка для крепления кабельных стяжек. Поначалу эти участки крепятся к поверхности — на спинке у них тоже есть липучки. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой.Не так удобно и аккуратно (будут торчать хвосты стяжки), но использовать тоже можно.

Пластиковые держатели кабеля на столе

Еще несколько вариантов крепления жгута электропроводов вы видите на фото выше. Суть одна, техника другая.

Лотки кабельные — для скрытой прокладки больших балок

Когда к устройству приходится делать большое количество проводов, и они крепятся к потолку внахлест. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита.Просверливать в нем крепкие и длинные отверстия, крепить по отдельности или небольшими группами проволоки не намного проще. Для таких случаев используются подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Есть разные размеры, есть несколько разных видов крепления — на стойках, прикрепленных к потолку на подвесах «Т» или «Г» -образной формы.

Порядок монтажа: сначала собирается и монтируется конструкция на потолке, затем в нее закидываются кабели.При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того, есть металлические лотки из перфорированного и неперфорированного металла. Последние нужны, например, при прокладке кабелей внутри горючих стен.

Эти же лотки можно использовать при прокладке кабеля в подземном пространстве. Но тогда можно применить перфорированный вариант. Он также прекрасно защищает от грызунов и случайных повреждений.

Самодельная кабельная арматура

Многие заводские устройства имеют относительно невысокую цену, но когда требуются сотни, сумма выпадает огромными деньгами.А если проводка скрытая — требуется, например, для крепления кабеля в Штробе, зачем замуровать лишние деньги, если можно обойтись подручными средствами. Вот из чего делается самодельное крепление кабеля:


Это основные виды крепежа для кабеля, которые можно сделать своими руками. Наверняка есть и другие варианты — фантазийные чистящие средства неиссякаемы, но это самые распространенные.

Крепеж для скрытой прокладки

Если кабели подходят на этапе ремонта, то их все чаще прибегают к стилизации внутри стен, пола или потолка.Так как результат работы не в последнюю очередь, эстетике уделяется минимум внимания. Но большое внимание уделяется надежности и безопасности — доступ для доработки очень и очень сложен. Поэтому крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный. Это может быть:


Для укладки больших пучков проводов на потолок удобнее и быстрее использовать лотки, но можно все же крепеж. Плохо только одно — придется просверлить много отверстий для установки крепежа в бетоне или кирпиче.Особенно неудобно при работе с потолком. Как лучше оптимизировать работу в этом случае, чуть ниже.

Если нет намека на фальш-стены или отделочный пол, то провода углубляются — башмаки. Их кладут в них, затем смазывают раствором и после уже произведенной финишной отделки. Стеки зрения эстетики версии идеальны. С точки зрения эксплуатации это проблематично, так как заменить или отремонтировать проводку практически невозможно. Тем не менее, разводка выполняется именно так, просто стараясь проложить качественные кабели, да еще с некоторым запасом мощности или количеством пар.

Согласно правилам безопасности в горючие стены (дерево, панель и каркас) укладывают кабель в негорючей оболочке или цельнометаллическом лотке. Если мы говорим о негорючем снаряде, то обычно это гофра от неподдерживающего горения пластика. В этом случае фактически застегивается оболочка, внутри которой находится кабель. На выбор типа крепления особо не влияет, но влияет на подбор застежек — просто необходимо, чтобы замки закрывали ракушку.

Прокладка кабелей внутри горючих стен связана с трудностями: требования очень жесткие. Их можно выполнять в каркасных или панельных домах, а вот в брусе или в пропилах очень сложно. В стены необходимо ставить цельнометаллические лотки. В то же время вы должны удалить большое количество древесины, что не улучшает тепловые характеристики, а внешний вид не идеален, это невозможно. Из-за деревянных домов Б. Чаще прибегают к открытому способу установки — над стенами.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля с внешнего вида к крепежу предъявляются более строгие требования. Поскольку каждому на виду необходимо выбрать самые незаметные варианты или, наоборот, самые декоративные, например, ретро-проводку. Это обширная тема и подробно описана. Другие варианты:


Выбор есть, но все способы несовершенные, потому что каждый сам решает, как он есть и как закрепить трос.

Крепление кабелей к потолку

Прокатка кабелей к потолку возникает необходимость в основном при устройстве гипсокартона и гипсокартона. В случае с гипсокартоном все несколько проще: есть подвесная система, к которой можно крепить жгуты проводов пластиковыми стяжками. В остальных случаях все несколько сложнее: придется просверлить большое количество отверстий под крепеж, потому что зажимы и кронштейны все те же, и под каждую нужно установить дюбель (если потолок из бетонной плиты).

Ускорить установку можно несколькими способами:

  • Использование кабельных лотков (описано выше).
  • При креплении некоторых линий к потолку подвешиваем небольшие жгуты проводов с пластиковыми стяжками.
  • Используется для крепления длинной перфорированной металлической полосы.

Состав кабеля ВВГ.

СП Кабель состоит из двух, трех или четырех жил , также бывает с наличием заземляющих и нулевых жил.Для удобства подключения кабеля кабель УГ окрашен в разные цвета. Следует знать, что синий или синий цвет означает, что прожил ноль, а желто-зеленый прожил Означает заземление. При прокладке проводки следует учитывать это!

Технические характеристики кабеля ВВГ

  • Вид климатического исполнения кабелей УХЛ и Т категорий размещения 1 и 5 по ГОСТ 15150-69
  • Диапазон рабочих температур: от -50 ° C до + 50 ° C
  • Относительная влажность при температуре до + 35 ° C: до 98%
  • Прокладка и установка кабелей без предварительного нагрева производится при температуре не ниже: -15 ° С

Минимальный радиус изгиба при прокладке кабелей одножильных марок ВВГ — 10 наружных диаметров, кабелей одножильных марок Вгглинг — 15 наружных диаметров, кабелей многожильных — 7.5 внешних диаметров.

Номинальная частота питающего кабеля: 50 Гц Испытательное переменное напряжение, частота 50 Гц:

  • на напряжение 0,66 кВ — 3 кВ
  • на напряжение 1 кВ — 3,5 кВ

Длительная допустимая температура нагрева Жилы кабелей при эксплуатации: + 70 ° C Строительная длина кабелей для секций кабеля Жилые жилы:

ВГ — кабель силовой с медным корпусом Пластиковая изоляция и оболочка соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

Описание кабеля ВВГ.

Кабель СП — первое поколение силовых кабелей с изоляцией и оболочкой из ПВХ, разработан для стационарной установки в электрическую сеть с переменным напряжением до 1000 вольт и частотой до 50 герц. JV Cable завоевал всеобщую популярность благодаря дешевизне и оптимальным характеристикам, не был таким пожароопасным, как кабель с бумажной пропиткой с изоляцией, и был более прочным, в отличие от кабелей с резиновой изоляцией, был устойчив к влажности в отличие от кабелей с HB изоляцией. , но продвигаться не стоит. На место и в его смену подходил кабель ВВГНГ, являющийся аналогом ВДГ, показавший более выдающиеся характеристики в плане пожарной безопасности.

В настоящее время кабель силовой ВЖ Позиция устаревшая ввиду пожарной опасности, везде расплывчатая.

Характеристики кабеля WG

Эксплуатировал Кабель ВВФ при температуре от -50 до +50 градусов Цельсия.

Оптимальная влажность при эксплуатации вентиляционных кабелей до 98%, при повышенной влажности рекомендуется применять тропический кабель, устойчивый к плесени.

Прокладка кабелей ВГ производится при температуре не ниже -15 градусов, при более низких температурах. Предварительный подогрев кабеля во избежание повреждения промерзшей оболочки.

Кабель ВГ не перекрывает горение при одиночной прокладке, при групповой прокладке требуются дополнительные меры пожарной безопасности.

Допустимая рабочая температура нагревательного кабеля ВВГ 70 градусов.

Максимальная температура нагрева прожила при коротком замыкании не более 160 градусов, при более высокой температуре есть риск изоляции.

Максимально допустимая температура нагрева вентиляционного кабеля при отсутствии перевозки: 350 градусов.

Срок службы кабеля IWG не менее 30 лет со дня изготовления.

Расшифровка маркировки ВВГ.

Б — изоляция из ПВХ пластика.

B — оболочка из ПВХ пластиката.

G — без брони.

Строительство кабеля ВВГ.

1) жилые — медь первого или второго класса по ГОСТ 22483.

2) Изоляция — из поливинилхлорида.

3) Корпус — из поливинилхлорида.

Применение кабеля ВВГ.

Медный кабель WPD применяется для стационарной установки в электрических сетях напряжением до 1000 вольт и частотой 50 герц. На кабеле ВГ монтируется электропроводка без ограничения перепада уровней на трассе, при прокладке на открытом воздухе Требуется дополнительная защита от прямых солнечных лучей (трубка ПНД, кабельный лоток и т. Д.), Так как ультрафиолет значительно сокращает срок службы кабель IWC при прокладке в земле требуются дополнительные меры защиты от механических повреждений оболочки.В зданиях и сооружениях ставить ВНГ запрещено по новым требованиям пожарной безопасности.

Кабель ВВГ. технические характеристики Что позволяет делать это как на открытом воздухе, так и во влажных помещениях (до 98 процентов влажности), а также в сухом виде, сегодня стало популярным решением. Использование этого типа кабеля достаточно широко.

Способы прокладки кабеля

Общедоступный способ прокладки кабеля ВГ. По техническим характеристикам этого кабеля допускается его прокладка на конструкциях и поверхностях из сложных или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и др.

Открытая прокладка кабеля IWG не исключена на подвесных конструкциях, например, кабеле и т. Д. В то же время такие конструкции должны обеспечивать надежную прокладку. При прокладке кабеля на подвесных конструкциях необходимо исключить возможность механического воздействия на кабель (растяжение или провисание).

Требуется установить дополнительную защиту, если существует угроза механического повреждения кабельного изделия. При прокладке кабеля открытым способом следует использовать дополнительную защиту на деревянных горючих поверхностях.Монтаж в этом случае следует производить с использованием трубы, металлоконструкций, гофры, канального кабеля и других видов защиты.

Скрытый метод зачистки кабель ян. Этот способ прокладки кабеля наиболее распространен в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в закрепленных бороздах и т. Д.

Механическое повреждение при таком способе прокладки маловероятно, поэтому дополнительной защиты не требуется. Исключение составляют пустоты стен в домах из дерева.

Допускается выполнение скрытой прокладки кабеля в трубах или других негорючих материалах. Существуют нормативные документы на скрытую электропроводку, определяющие правильность прокладки кабеля WGN скрытым способом.

Прокладка кабеля в земле . Как правило, кабель этой марки не допускают под землю без специальных средств защиты. Объясняется это тем, что естественной защиты, которая убережет кабель от механического воздействия, нет.

Реализуем монтаж кабеля ВВГ. Под землей необходимо в герметичных боксах на кабельных сооружениях и эстакадах. Может применяться дополнительная защита, например, туннели, трубы и т. Д.

Варианты кабеля ВВГ

Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность купить кабельно-проводниковую продукцию , имеющую разные конструктивные исполнения жилые и другое изоляционное покрытие.

Характеристики того или иного продукта можно определить по специальной маркировке, которой обычно являются все кабели и проводники. Ниже мы представляем расшифровку наиболее распространенных марок кабельно-проводниковой продукции.

Рассмотрим, чем разновидности отличаются от базового варианта. Сердечным электрикам очень часто непонятно, чем кабель ВВГнг отличается от традиционного варианта ВВФ, а также от ВВГН-LS:

1) — ВГ имеет нормальную ПВХ изоляцию, не обладает самоочищающимися и огнезащитными свойствами;

2) — Vggling в изоляционном слое этого кабеля содержит галогеновые химические элементы, препятствующие процессу горения;

3) — ВВГнг-Лс При обжиге оболочки токоведущих частей этого кабеля газ практически не отличается от газа и дыма в связи с тем, что при создании этой оболочки используется галогенполивинилхлорид.

Кабель WDG 2 * 1.5, WDG 2 * 10, VVG 2 * 16, VG 2 * 2.5, VVG 2 * 4, VG 2 * 6, VH 3 * 1.5, VH 3 * 10, VH 3 * 16, VG 3 * 2, 5, VG 3 * 4, VG 3 * 6, VG 4 * 1.5, VG 4 * 10, VG 4 * 120, VHA 4 * 150, VG 4 * 16, VG 4 * 185, VG 4 * 2, 5 , VG 4 * 240, VHA 4 * 25, VG 4 * 35, VG 4 * 4, VHA 4 * 50, VG 4 * 6, VG 4 * 70, VG 4 * 95, VG 5 * 1,5, VG 5 * 10 , ВВГ 5 * 120, ВВГ 5 * 150, ВВГ 5 * 16, ВГ 5 * 185, ВВГ 5 * 2,5, ВВГ 5 * 25, ВГ 5 * 35, ВГ 5 * 4, ВГ 5 * 50, ВГ 5 * 6 , ВГ 5 * 70 ВГ 5 * 95 предназначена для распределения и передачи электроэнергии того же класса напряжения.Но есть некоторые отличия. Кабель ВВГНГ-LS имеет характеристики, позволяющие использовать его в местах, где вероятность возгорания особенно велика. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke).

4) — ВВГнг-FRLS Аналогичная модель, но кроме вышеперечисленного еще и огнестойкая (в маркировке две буквы — Fire Resistance Low Smoke ). При возгорании этого типа кабеля выделение дыма и газа невелико. При групповой кладке выжигание не применяется.

При производстве огнестойких кабелей WGng-FRLS использует галогенные материалы, что отличает этот продукт от других торговых марок. Фрешогенный пластик обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Огнестойкость — главная особенность этого типа кабеля.

Что означает стенограмма VG

Чаще всего в инструкции по установке электрооборудования можно встретить негорючий кабель WPGng. По соотношению цена / качество — это оптимальный вариант.Этот проводник действительно достаточно универсален, так как его можно использовать как в легковоспламеняющихся зданиях, так и в помещениях с повышенной влажностью. Ниже будут представлены технические характеристики этого продукта, а также его назначение, недостатки и преимущества.

Что может маркировка? Для начала разберемся, какая маркировка у проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель.

Перечислим основные характеристики, по которым можно разделить проводники.

1. Материал, из которого изготовлены токопроводящие жилы:

  • — буква А, если он алюминиевый;
  • — Без обозначения, если медный.

2. Материал, из которого производилась изоляция токопроводящей печени:

  • — буква П — полимерная изоляция;
  • — буквы ПВ — полиэтилен;
  • — Буква in — поливинилхлорид.

3. Кабельная броня:

  • — Буква G — брони нет, кабель голый;
  • — Бронированный (б).

4. Кожух, наружная изоляция:

  • — Литера Б — поливинилхлорид;
  • — буквы СЧ — имеет защитный шланг;
  • — Буквы СП — имеет защитный шланг из полиэтилена;
  • — Буква П — полимерная внешняя оболочка.

5. Пожарная безопасность:

  • — если обозначения нет, то при однократной прокладке кабель не раздает горение;
  • — если обозначение НГ, то при групповой прокладке кабель не раздает горение;
  • — при обозначении NG-LS дымо- и газоотделение снижено, при групповой прокладке кабель не распределяет горение;
  • — при обозначении НГ-ВФ при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества при нагревании и горении взвешиваются;
  • — если обозначение НГ-ФРЛС, при групповой прокладке не распространяется горение, газовыделение и пониженное задымление;
  • — Если обозначение NG-FRHF, при групповой прокладке кабель не распространяет горение, коррозионно-активные газообразные вещества не выделяются при нагревании и горении.

Исходя из вышесказанного, можно сделать следующее. расшифровка ВНГН Сокращение: Изоляция токопроводящих жил из поливинилхлорида (Б), изоляция внешней оболочки также из поливинилхлорида (Б), специальный защитный слой, броня отсутствует (г).

На языке электромоторов РГ расшифровка звучит так: в — винил, винил, г — голый. Кроме того, буква НГ означает, что при групповой прокладке данный кабель не поддерживает горение.Это очень важный параметр, если вы хотите проложить кабель в местах с достаточно высокой вероятностью возгорания. В первую очередь безопасность. Поскольку в описываемой маркировке нет буквы А, кабель состоит из медных токопроводящих жил.

Кабель Продукты. ИН наличие мощность Медь и алюминий кабель и провод … можно подобрать в комплекте товар: кабель — швеллер, гофрированные трубы, хомуты, муфты.

Кабельная компания «Мультикабель» Предлагает широкий спектр наличия с возможностью доставки по всей России:

Продам кабель Поволжье Республика Мордовия, Саранск, Самара, Набережные Челны, Уфа, Оренбург, Саратов, Энгельс

Купить кабель С учетом доставки: Самара, Тольятти, Похвистнево, Отрадный, Безнчук, Пестрагон

Купить кабель С учетом доставки: Самара, Новокуйбышевск , Сызрань, Елховка, Ульяновск, Димитровград

Кабель С учетом доставки: Республика Татарстан, г. Альменевск, , Апструктурово, Бавлы, Бугульма, Казань, Нурлат.

Кабель С учетом доставки: Республика Башкирия, Уфа, Стерлитамак, Салават, Нефтекамск, Туймазы, Белебей, Давлеканово

Транспортный кабель: Ставропольский край, Ставрополь , Александровское, Арзгир, Благодарный Буденновск, Георгиевск, Грачевка, Прекрасный , Ессентуки, Железноводск , Зеленокумск, Обильное

Кабель в наличии с доставкой: Краснодарский край, Краснодар , Абинск, Адлер, Анапа , Апшеронск, Армавир , Аше, белая глина, Белореченск , Брюховецкая, Вардан, Гоночный, Геленджик, Геленджик Гулькевичи, Динская, Ейск , Кавказская, Калининская, Каневская, Кореновск , Красноармейская, Кропоткин , Крыловская, Крымск, Кудепста, Курганинск ,

Астраханская область, Астрахань , Енотаевка, Камызяк, Одеаново, Ахтубинск-1, Знаменск, Лиман, Харабали, Володарский, Ицря, Нариманов, Черный Яр

Волгоградская область, Волгоград , Волжский, Дубовка, Жирновск, Калач-на-Дону, Камышин, Котельниково, Котово, Краснослободск, Ленинск, Михайловка, Николаевск, Новоаннинский, Палласовка, Петрово, Фролово, Серафимович, Суровикинск3

Воронежская область, Воронеж , Бобров, Богучар Борисоглебск, Бутурлиновка, Верхний Мамон, Верхняя Хава, Воробей, Грибановский, Калач, Каменка, Кантемировка, Каширское, Лиски., Ленедевицк, Новый Усман, Нововоронеж, Новохоперск, Ольховка, Острогожск, Павловск, Панино , Петропавловка, Поворино, Подгоренский, Рамон , Репинге Россошь , Ертилуки, х, Талова,

Ростовская область, Ростов-на-Дону , Азов, Аксай , Багаевский, Батайск , Белая Калитва, Боконян, Большая Мартыновка, Веселая, Вешенская, Волгодонск, Гуково, Донецк, Дубовское, Егорлыкская, Поднебесная, Зимнографов, Кагальницкая, Камера, Каменск-Шахтинский , Кашара, Константиновск, Красный Сулин, Куйбышево, Мартыновка, Матвеев Курган, Миллерово., Милютинская, Морозовск, Новочеркасск , Новошахтинск, Обливская, Орловский, Песчанокопск, Покровское, Пролетарск , Ремонт, родионово-неэкспертная, Романовская, Сальск , Семикараско-Тагаракинский, Донецк, Цина, Цимлянск, Калтырь, Чертково, Шахты

Республика Крым, Симферополь , Алупка, Алушта, , Армянская, Бахчисарай, Белогорск, Джанкой, Евпатория, Инкерман, Керчь, , Коктебель, Красноперекопск, Саки, Севастополь, , Крым, , Зодзандер, Феодосия , Феодосия , Крым Щекино, Ялта

Кабель силовой с изоляцией пвх гост

1.Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластика (ПВХ). Изолированные жилы многожильных кабелей имеют характерный цвет. Изоляция нулевых проводов синего цвета. Изоляция заземляющих проводов выполняется двухцветной (зелено-желтой расцветкой).
3. Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).
4. Оболочка — из ПВХ.

Расшифровка кабеля ВВГ — 0,66 / 1кВ

  • * отсутствие буквы А означает, что токопроводящая жила медная;
  • В изоляции жилы из ПВХ;
  • В оболочке из ПВХ;
  • D отсутствие защитной крышки;
  • 0,66 / 1 кВ номинальное напряжение

Применение кабеля ВВГ — 0,66 / 1кВ

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0.66 кВ и 1 кВ частотой 50 Гц. Для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе:
— при прокладке в сухих и влажных помещениях (туннелях), каналах, кабельных антресолях, сменах, коллекторах, производстве номера;
— при прокладке во взрывоопасных зонах классов B-I, B-Ia, при отсутствии механических повреждений в эксплуатации;
— при укладке на специальные кабельные эстакады;
— при кладке в блоки.
Эти силовые кабели не рекомендуется прокладывать в земле (траншеях).
Характеристики кабеля ВВГ позволяют не распространять горение при однократной установке.

Характеристики кабеля ВВГ — 0,66 / 1кВ

Вид климатического исполнения кабелей УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур от -50 ° С до + 50 ° С
Относительная влажность при температуре до + 35 ° С до 98%
Прокладка и монтаж кабелей без предварительного нагрева производятся при температуре не ниже -15 ° С
Минимальный радиус изгиба при укладке:
одножильные кабели 10 наружных диаметров
многожильные кабели 7.5 наружных диаметров
Номинальная частота 50 Гц
Испытательное переменное напряжение частотой 50 Гц:
— на напряжение 0,66 кВ 3 кВ
-на напряжении 1 кВ 3,5 кВ
Длительно допустимая температура нагрева жил кабеля во время эксплуатации + 70 ° C
Максимально допустимая температура ядра при токах короткого замыкания + 160 ° C
Продолжительность короткого замыкания не должна превышать 4 с
Допустимый нагрев жил кабеля в аварийном режиме не более + 80 ° С
Продолжительность работы кабелей в аварийном режиме не должна превышать 8 часов в сутки, но не более 1000 часов за весь срок службы.
Строительная длина кабелей для участков магистральных жил:
-1,5 ÷ 16 мм2 450 м
-25 ÷ 70 мм2 300 м
-95 мм2 и выше 200 м
Срок службы 30 лет
Гарантийный срок 5 лет с момента ввода кабеля в эксплуатацию

Характеристики кабеля ВВГ — 0.66 / 1кВ

Кабели силовые медные ВВГ должны соответствовать требованиям настоящего стандарта и изготавливаться согласно технологической и технической документации.

Конструктивные характеристики

Жилы должны соответствовать классам 1 и 2 по ГОСТ 22483.
Токопроводящие жилы кабелей ВВГ с ленточной изоляцией сечением 25 мм2 и более должны иметь секторную или сегментную форму.
Жилы должны быть изолированы поливинилхлоридным пластиком, полиэтиленом или вулканизированным полиэтиленом.
Цветовая кодировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм.
Изоляция одножильного кабеля может быть любого цвета.
Заполнение должно быть для кабелей с изоляцией из ПВХ пластиката или невулканизированного каучука;
Заполнение зазоров между жилами может выполняться пучками соответствующего изоляционного материала.
Кабели двух- и трехжильные на напряжение до 1 кВ, вкл. с проводниками до 16 мм2, вкл.могут иметь изолированные жилы, проложенные в одной плоскости (кабели в плоском исполнении).
Допускается изготовление кабелей без лент поверх скрученных изолированных жил при условии сохранения подвижности изолированных жил и возможности их отделения без повреждения оболочки от изоляции.
При наложении изоляции ленты прессованием необходимо исключить ее сварку с изоляцией жил. На изоляционной поверхности жил и пластиковой оболочки не должно быть трещин, пузырей или вмятин, по которым толщина изоляции или оболочки превышает предельные отклонения.

Требования к электрооборудованию

Электрическое сопротивление проводника постоянному току должно соответствовать ГОСТ 22483. Величина испытательного напряжения в зависимости от толщины изоляции должна соответствовать значениям пикового испытательного напряжения согласно по ГОСТ 23286, увеличена на 2 кВ.

Требования к механической прочности

Эти силовые кабели должны быть устойчивы к намотке. Верхнее предельное отклонение от номинального диаметра цилиндра плюс 5%.

Требования к стойкости кабеля ВВГ к внешним факторам

Кабели должны быть устойчивы к относительной влажности до 98% при температуре окружающей среды до плюс 35 ° С.

Характеристики изоляции и свойств оболочки

Изоляция и оболочка из ПВХ кабеля должны быть устойчивы к деформации при температуре плюс (80 + -2) ° C.
Скорость течения расплава полиэтилена для изоляции кабеля должна быть не более 0,4 г / 10 мин.Кабели
ВВГ не должны распространять горение.
Срок службы кабеля должен составлять 30 лет.

В настоящее время существует огромный ассортимент проводов и кабельной продукции с отличными характеристиками от самых разных производителей. Сегодня в магазинах можно приобрести кабельно-проводниковую продукцию с разной конструкцией жил и разными изоляционными покрытиями.

Для устройства современной электрики в жилых помещениях чаще всего используется кабель ВВГ, плоский, с медными жилами, который соответствует утвержденным государственным стандартам качества кабельной продукции.

В основном используются стандартные сечения проводов: 1,5 мм², 2,5 мм², 4 мм² и 6 мм². Для ввода в квартиру используются проводники сечением 10 мм².

Расшифровка маркировки кабеля ВВГ.

Попробуем разобраться, что означает маркировка «ВВГ», на какие характеристики она указывает. (Эту ликбез подготовил наш электрик в Сергиевом Посаде, за что ему огромное спасибо).

Материал, используемый для токопроводящей жилы, обозначается буквой «A» в начале маркировки, если это алюминий, и остается немаркированным, если это медь.

Материал, из которого изготовлена ​​изоляционная оболочка токопроводящих жил, следующий:

  • «Б» — поливинилхлорид;
  • «П» — полимерная изоляция;
  • «Пв» полиэтиленовый.

Изоляция проводов стандартно имеет цветовую маркировку. Ноль синий, заземление желто-зеленое, оставшийся провод фазный.

Тип оболочки кабеля обозначается буквами:

  • «Б» — поливинилхлорид;
  • «Шв» — с защитным шлангом;
  • «Шп» — с защитным шлангом из полиэтилена;
  • «П» — полимерный наружный.

Наличие брони отмечается отдельно:

  • «Б» — бронированный;
  • «G» — голый.

В конце разметки указывается форма:

  • без обозначения — обыкновенный круглый;
  • «П» плоский.

Исходя из вышеизложенного, маркировку ВВГ можно расшифровать так: кабель медный, с изоляцией из поливинилхлорида, с внешней оболочкой из поливинилхлорида, голый (без брони), круглый.

Кабель ВВГ и пожарная безопасность.

Кабели

ВВГ также имеют разные знаки пожарной безопасности в зависимости от типа винилового изоляционного покрытия:

  • без обозначения — при однократном монтаже не распространяет горение, при необходимости прокладки рядом нескольких кабелей с такими характеристиками необходимо использовать дополнительную защиту от горения, например, гофрированную трубу;
  • «Нг» — не поддерживает горение, в том числе с групповым;
  • «Ng-ls» (Low Smoke) — не поддерживает горение, кроме того, имеет пониженное дымо- и газовыделение;
  • «Ng-frls» (Fire Resistance Low Smoke) — огнестойкий, не поддерживает и не распространяет горение при групповой установке, при этом выделение газа и дыма снижено.

ГОСТ или ТУ, а может ВВГ поддельный?

ГОСТ 31996-2012 введен приказом Росстандарта № 1414 от 29.11.2012 в соответствии с решениями Межгосударственного совета по стандартизации, метрологии и сертификации стран-участниц СНГ и Таможенного союза и вступил в силу. с 01.01.2014.

Стандарт подготовлен методом оболочки на основе национального стандарта ГОСТ Р 53769-2010 «Кабели силовые с пластиковой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ. Общие технические условия », которые в связи с этим были отменены с 01.01.2014. То есть это ОТУ (общие технические условия).

На основании ГОСТ 31996-2012 от всех производителей требуется разработать ТУ (ТУ), согласовать с НИИКП (НИИ кабельной промышленности), получить разрешение, сертификат на изготовление продукции и только потом выпускать кабель. То есть вся кабельная продукция изготавливается на основании утвержденных технических условий, а кабель маркируется ГОСТом (ОТУ).

Следовательно, маркировки ГОСТ на кабель быть не может. Это один из способов отличить подделку. Исключение составляет кабельная продукция, выпускаемая только по заказу Минобороны РФ. В этом случае ГОСТ 16442-80 остается в силе, поскольку к этому стандарту есть военное дополнение — ГОСТ ВД 16442-80.

Как отличить поддельный кабель ВВГ?

Итак, у кабеля много разных характеристик. Самыми важными для нас будут:

  • материал, из которого изготовлен сам проводник;
  • материал, из которого сделана изоляция;
  • площадь сечения проволоки, то есть ее толщина.

Кабель может не соответствовать стандартам по составу проводящего металла. Например, будет занижено количество меди, добавлено что-то еще для компенсации массы, и хорошо, если это будет алюминий. Трудно угнаться за фантазией недобросовестных производителей. Поэтому при выборе кабеля не стоит рассматривать самый дешевый вариант, но и дорогая цена не убережет вас от подделки. Вы должны выбирать кабельную продукцию проверенных брендов производителей, которым вы можете доверять.

Ковка кабеля ВВГ опасна, если используется дешевый плетеный материал. Например, заявлено, что оболочка сделана из поливинилхлорида, который не поддерживает горение. Но на самом деле характеристики тесьмы не будут соответствовать стандартам качества, скорлупа будет гореть как спички, выделяя ядовитый дым. С точки зрения пожарной безопасности необходимо тщательно подходить к выбору кабеля.

Что ж, хит сезона: так называемые усеченные. Недобросовестные производители нещадно уменьшают толщину проволоки, иногда даже вдвое.В результате, например, провода, идущие к розеточным группам с площадью сечения 2,5 мм², на самом деле имеют сечение меньше 1,5 мм². Мы наблюдали такую ​​фальшивку, когда нас пригласили диагностировать новую электрику в Щелково в новостройке. Это меньше допустимого для токопроводящих проводов, предназначенных для освещения, то есть лампочек. Как только по такому кабелю пройдет нагрузка от обогревателей, стиральной машины или другой мощной техники, он сгорит.Вы понимаете, какие могут быть последствия.

1. Токопроводящая жила — медная, однопроволочная или многопроволочная, круглая, первого или второго класса по ГОСТ 22483.

2. Изоляция — из ПВХ пластиката — ПВХ. Изолированные жилы многожильных кабелей имеют характерный цвет. Изоляция нулевых проводов синего цвета. Изоляция заземлителей выполняется двухцветной зелено-желтой расцветкой. Толщина изоляции зависит от сечения кабеля.

3.Скрутка — изолированные жилы многожильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (заземляющий провод или нулевой).

4. Оболочка кабеля — из ПВХ пластиката, в кабелях ВВГнг из ПВХ ПВХ пониженного горючести.

Кабель ВВГнг 3х16 применение:

Кабель медный ВВГнг применяется для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660В и 1000В при частоте 50 Гц.Кабель применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также для прокладки на открытом воздухе.

Кабели марки ВВГнг не распространяют горение при прокладке в жгутах.

Технические характеристики кабеля ВВГнг 3х16:

— Вид климатического исполнения кабелей УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69.

— Диапазон рабочих температур: от -50 ° С до + 50 ° С

— Относительная влажность при температуре до + 35 ° С: до 98%

— Прокладка и монтаж кабелей без предварительного нагрева осуществляется при температуре не ниже: -15 ° C

— Минимальная радиус изгиба при прокладке:

одножильных кабелей марки ВВГнг — 15 наружных диаметров,

многожильных кабелей — 7.5 внешних диаметров.

— Номинальная частота: 50 Гц

— Испытательное переменное напряжение частотой 50 Гц:

напряжение 0,66 кВ — 3 кВ

напряжение 1 кВ — 3,5 кВ

— Длительно допустимая температура нагрева жил кабеля во время при эксплуатации: + 70 ° C

— Строительная длина кабелей для участков магистральных жил:

1,5 — 16 мм2 — 450 м

25 — 70 мм2 — 300 м

95 мм2 и более — 200 м

— Гарантийный срок: 5 лет со дня ввода кабеля в эксплуатацию

— Срок службы: 30 лет

Коды ОКП:

35 2122 45 — Кабели ВВГНГ на 660 В

35 3371 36 — Кабели ВВГНГ на 1000 В

Купить медный кабель ВВГнг 3х16 можно на нашем сайте для наличного и безналичного расчета по низким ценам.

Табличные данные для расчета веса кабеля ВВГнг 3×16 мм2:

Количество жил и сечение, мм2 Внешний диаметр кабеля, мм Масса 1 км кабеля, кг

660 V1000 V660 V1000 V

VVG ng силовой кабель с медными жилами

3 x 1.58.09.596122

3 x 2.59.410.3142156

3 x 410.812.1200224

3 x 611.913.2263289

3 x 1014.514.

21

.8334 3 x 16283 х 2520.621.04

3 x 3522.823.2122

3 x 5026.426.816531672

3 x 7029.129.525632673

3 x 9532.232.6334

3 x 12035.035.44413

150335

3 x 12035.035.44413

  • 3 x 12035.035.44413

    3 x 24045.946.378988075

    3 x 1.5 + 1 x 19.310.2127143

    3 x 2.5 + 1 x 1.510.211.1166183

    3 x 4 + 1 x 2.511.812.8235260

    3 x 6 + 1 x 2.512. 513.

    25

    3 х 6 + 1 х 413.014.4315347

    3 x 10 + 1 x 414.915.8458476

    3 x 10 + 1 x 615.416.4479499

    3 x 16 + 1 x 618.718.7713729

    3 x 16 + 1 x 1019.319.3761773

    3 + 1 x 1021.221.710501068

    3 x 25 + 1 x 1622.723.211261145

    3 x 35 + 1 x 1624.625.114351455

    3 x 50 + 1 x 1627.227.718301853

    3 x 50 + 1 x 2528.128.5192

  • 3 х 70 + 1 х 25

    31,0

    2578

    3 x 95 + 1 x 35

    36.1

    3504

    Наш интернет-магазин предлагает Вам широкий ассортимент продукции сертифицированного качества по максимально низким ценам. Купить можно в нашем интернет-магазине 100строй. ru как от одной штуки, так и от нескольких тонн, т.е. оптом!

    Для наших клиентов мы осуществляем быструю доставку в любую точку Москвы и Московской области. (Мытищи, Королев, Долгопрудный, Апрелевка | Балашиха | Бронницы | Видное | Волоколамск | Воскресенск | Голицыно | Дедовск | Дзержинский | Дмитров | Домодедово | Дубна | Егорьевск | Железнодорожный | Зигодышевск | Илезнодорожный | | Коломна | Котельники | Красноармейск | Красногорск | Краснозаводск | Краснознаменск | Кубинка | Куровское | Ликино-Дулево | Лобня | Лосино-Петровский | Лугрицы | но | Москва | Наро-Фоминск | Ногинск | Одинцово-Орево | Ожерелье | Озеро | Посад | Пересвет | Подольск | Протвино | Пушкино | Пущино | Раменское | Реутов | Рошаль | | Сергиев Посад | Серпухов | Солнечногорск | Старая Купавна | Ступино | Талдом | Троицк | Фрязино | Химки | Хотьковохат | Черноголовка | Шеховалька | | Электрогорск | Электросталь | Электроугли | Юбилейный | Все поставки осуществляются нашим транспортом, благодаря чему клиенту достигаются достаточно быстрые сроки до получите купленный товар! я.е. можно получить хороший

    ВВГ / АВВГ

    Кабель питания

    с пластиковой изоляцией на напряжение от 0,66 до 1 кВ

    Применимо к:

    Кабели

    предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

    Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

    -1. Токопроводящая жила алюминиевая
    -2. Изоляция
    -3. Ракушка

    Технические характеристики:

    1. Предельная рабочая температура окружающей среды от -50 до +50.
    2. Относительная влажность воздуха до 98% при температуре 35 ° С.
    3. Номинальное переменное напряжение 1 кВ при частоте 50 Гц.
    4. Испытательное напряжение: переменный ток, 50 Гц, 3500 В в течение 10 минут.
    5. Сопротивление изоляции не менее 0.005 мОм на километр.
    6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
    7. Номинальное сечение:
    Жила алюминиевая однопроволочная — от 2,5 до 50 мм 2 ;

    Проволока алюминиевая многопроволочная — 70-1000 мм 2 .

    8. Кабели выпускаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
    Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.

    Конструкция кабеля:

    1.Жилет алюминиевый однопроволочный или многопроволочный.
    2. Изоляция из ПВХ или сшитого полиэтилена.
    3. Оболочка — для марок АВВГ , АПвВГ из поливинилхлоридного пластика;
    для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

    для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

    Кабельный завод Магна Великие Луки: продукция

    Расшифровка (маркировка) обозначений кабелей и проводов

    Расшифровка (маркировка) Кабели и провода российского производства

    Расшифровка (маркировка) сокращений, используемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80 , ТУ16.71-277-98, ТУ 16.К71-335-2004)

    А — жила алюминиевая (первая буква), если буквы нет — жила медная.
    AC — Алюминиевый провод и свинцовая оболочка.
    AA — Алюминиевый провод и алюминиевая оболочка.
    B — Броня из двух стальных лент с антикоррозийным покрытием.
    Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
    б — Без подушки.
    Б — (первая (при отсутствии А) буква) ПВХ изоляция.
    Б — (вторая (при отсутствии А) буква) оболочка ПВХ.
    D — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
    d — Ленты водонепроницаемые для герметизации металлического экрана (в конце обозначения).
    2d — Алюмополимерная лента поверх герметичного экрана.
    ШВ — Защитный слой в виде экструдированного ПВХ шланга (оболочки).
    Шп — Защитный слой в виде прессованного шланга (оболочки) из полиэтилена.
    Шпс — Защитный слой самозатухающего полиэтиленового экструдированного шланга.
    К — Броня из круглой стальной оцинкованной проволоки, поверх которой наложен защитный слой … Если он стоит в начале обозначения — контрольный кабель.
    C — Свинцовая оболочка.
    O — Отдельные оболочки поверх каждой фазы.
    R — Резиновая изоляция.
    HP — Резиновая изоляция и оболочка из огнестойкой резины.
    P — Изоляция или оболочка из термопластичного полиэтилена.
    Ps — Изоляция или оболочка из негорючего полиэтилена.
    PV — Вулканизированная полиэтиленовая изоляция.
    BBG — Броня из профилированной стальной ленты.
    нг — не поддерживает горение.
    LS — Low Smoke — низкий уровень дыма и газовыделения.
    KG — Гибкий кабель.

    Кабель с БПИ — бумажной пропитанной изоляцией (по ГОСТ 18410-73):

    А — жила алюминиевая (первая буква), при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.
    B — Броня из плоских стальных полос (после обозначения материала оболочки).
    AB — Алюминиевая броня.
    SB — (первая или вторая (после А) буква) свинцовая броня.
    C — Материал оболочки — свинец.
    О — Жила с раздельными выводами.
    P — Броня из плоской стальной оцинкованной проволоки.
    К — Броня из стальной оцинкованной круглой проволоки.
    B — Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
    б — Без подушки.
    л — Подушка содержит 1 дополнительную лавсановую ленту.
    2л — Подушка содержит дополнительную двойную лавсановую ленту.
    n — Наружный негорючий слой. Ставится после символа доспехов.
    Шв — Наружный слой в виде прессованного шланга (оболочки) из поливинилхлорида.
    Шп — Наружный слой в виде прессованного шланга (оболочки) из полиэтилена.
    Швпг — Наружный слой прессованного шланга из маловоспламеняющегося поливинилхлорида.
    (дежурный) — Кабели с одножильными жилами (в конце обозначения).
    У — Бумажная изоляция с повышенной температурой нагрева (в конце обозначения).
    C — Бумажная изоляция, пропитанная нетекучей смесью. Ставится перед обозначением.

    Кабель контрольный (по ГОСТ 1508-78):

    А — (первая буква) алюминиевый провод, при его отсутствии — медный провод по умолчанию.
    Б — (вторая (при отсутствии А) буква) ПВХ изоляция.
    Б — (третья (при отсутствии А) буква) оболочка ПВХ.
    P — Полиэтиленовая изоляция.
    Ps — Утеплитель полиэтиленовый самозатухающий.
    D — Отсутствие защитного слоя («голый»).
    R — Резиновая изоляция.
    К — (первая или вторая (после А) буква) — трос управления.
    Chrome KG — гибкий кабель.
    F — ПТФЭ изоляция.
    E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — экранированный кабель.

    Подвесные провода:

    A — Алюминиевый провод неизолированный.
    AS — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод.
    СИП — Самонесущий изолированный провод.
    нг — Не поддерживает горение.

    Силовые, установочные и соединительные провода:

    A — Алюминий, отсутствие буквы А в марке провода означает, что токоведущий проводник сделан из меди.
    П (или Ш) — вторая буква, обозначает провод (или шнур).
    R — Резиновая изоляция.
    Б — изоляция ПВХ.
    P — Полиэтиленовая изоляция.
    H — Изоляция из каучука наирита.
    Количество жил и сечение указать следующим образом: поставить прочерк; записать количество ядер; поставить знак умножения; запишите поперечное сечение вены.
    В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
    D — Проволока двойная.
    O — Тесьма.
    T — Для прокладки в трубы.
    П — Плоский с разделительным основанием.
    D — Гибкий.

    Монтажные провода:

    M — Монтажный провод (ставится в начале обозначения).
    D — Жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).
    W — Утеплитель из полиамидного шелка.
    C — Пленочная изоляция.
    Б — изоляция ПВХ.
    K — Нейлоновая изоляция.
    L — лакированный.
    C — Намотка и оплетка из стекловолокна.
    D — Двойная тесьма.
    O — Тесьма из полиамидного шелка.
    E — экранированный.
    ME — Эмалированный.

    Расшифровка (маркировка) некоторых специальных сокращений:

    КСПВ — Кабели для систем передачи в виниловой оболочке.
    KPSVV — Кабели пожарной сигнализации с виниловой изоляцией в виниловой оболочке.
    КПСВЭВ — Кабели пожарной сигнализации с виниловой изоляцией, с экраном, в виниловой оболочке.
    ПНСВ — Нагревательная проволока, Стальной сердечник, Виниловая оболочка.
    ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.
    ПВА — Провод в виниловой оболочке Соединительный.
    ШВВП — Шнур с виниловой изоляцией, с виниловой оболочкой, плоский.
    ПУНП — Универсальный плоский провод.
    PUGNP — Универсальный плоский гибкий провод.

    R расшифровка (маркировка) Кабели и провода иностранного производства

    Силовой кабель:
    N — Указывает, что кабель изготовлен по немецкому стандарту VDE (Verband Deutscher Elektrotechniker — Ассоциация инженеров-электриков Германии).
    Y — ПВХ изоляция.
    H — Отсутствие галогенов (вредных органических соединений) в ПВХ-изоляции.
    M — Монтажный кабель.
    C — Наличие медного экрана.
    RG — Наличие брони.

    FROR — кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

    F — corda flessibile — гибкий провод.
    R — поливинилхлорудо — ПВХ — изоляция ПВХ
    O — аниме riunite per cavo rotondo — круглый, а не плоский кабель.
    R — поливинилхлоруд — ПВХ — оболочка из ПВХ.

    Кабель управления:

    Y — изоляция из ПВХ.
    SL — Кабель управления.
    Li — многожильный провод в соответствии с немецким стандартом VDE (см. Выше).

    Безгалогенный огнестойкий кабель:

    N — Изготовлен в соответствии с немецким стандартом VDE (см. Выше).
    HX — Изоляция из сшитой резины.
    C — Медный экран.
    FE 180 — В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется в течение 180 минут.
    E 90 — В случае пожара кабель остается работоспособным в течение 90 минут при прокладке вместе с системой крепления.

    Монтажные провода:

    H — Гармонизированный провод (допуск HAR).
    N — Соответствие национальному стандарту.
    05 — Номинальное напряжение 300/500 В.
    07 — Номинальное напряжение 450/750 В.
    В — ПВХ изоляция.
    K — Гибкий провод для стационарного монтажа.

    Кабели с изоляцией из сшитого полиэтилена:

    N — Изготовлены в соответствии с немецким стандартом VDE (см. Выше).
    Y — ПВХ изоляция.
    2Y — Полиэтиленовая изоляция.
    2X — изоляция из сшитого полиэтилена.
    S — Медный экран.
    (F) — Продольное уплотнение.
    (FL) — Продольное и поперечное уплотнение.
    E — Трехжильный кабель.
    R — Броня из круглой стальной проволоки.

    Как узнать марку кабеля?

    Возьмем, к примеру, очень распространенный кабель: АВВГ (резервный) -0,66 кВ 4х35 и проанализируем его маркировку.

    4×35 — этот кабель имеет 4 жилы по 35 кв. Мм каждая.каждый. Количество жил для большинства групп кабелей от 1 до 5. А вот для контрольных, например, от 4 до 37. Каждая жила имеет сечение. Кабель имеет диапазон сечения от 1,5 до 800 кв. Мм. для кабеля низкого напряжения.

    0,66 кВ — напряжение. Для этого кабеля оно составляет 660 В. Кабели бывают низкого (0,38-1 кВ), среднего (6-35 кВ) и высокого (110-500 кВ) напряжения.

    (standby) — исполнение — одноядерный. Это значит, что жила монолитная, бесшовная. Если в бренде нет «дежурного», то по умолчанию это означает, что исполнение является многопроволочным (mn) или многожильным (pl).

    G — гибкие или небронированные.

    Б — винил. Оболочка из пластика поливинилхлорид (ПВХ).

    Б — винил. Изоляция из пластика поливинилхлорид (ПВХ).

    А — алюминий. Алюминиевый проводник.

    Все буквенные обозначения начинаются с сердечника. Если стоит буква А, значит токопроводящая жила алюминиевая. Если буква А отсутствует, значит, проводник медный.

    В зависимости от группы использования в маркировке кабеля могут появляться следующие символы:

    AVVG-P.Плоские изолированные жилы прокладываются параллельно в одной плоскости.

    АВВГз. С наполнителем, наполнителем из резиновой смеси.

    АВВГнг-LS. нг — негорючий пластикат ПВХ пониженной горючести. LS — «низкий смокинг» (пониженное дымовыделение), ПВХ с пониженной пожароопасностью.

    АВБбШв.

    B — броня из стальных полос

    Ш — защитный рукав из ПВХ.

    c — винил. Изоляция из пластика поливинилхлорид (ПВХ).

    АСБ2ИГ, АСКл, ЦСБ.

    C — свинцовая оболочка.

    2Л — две лавсановые ленты

    Г — голые. Крышка из двух стальных оцинкованных полос.

    К — защитный кожух из стальной оцинкованной круглой проволоки.

    С — бумажная изоляция, пропитанная противокапельным составом.

    К — контроль

    Э — обычный экран из алюминиевой фольги по витым проводникам

    АПвБбШп.

    П — изоляция из полиэтилена, сшитого силанолом.

    п — наружная оболочка из полиэтилена.

    APvPu2g.

    y — армированная полиэтиленовая оболочка

    2d — «двойное уплотнение», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметичного экрана.

    КГ — гибкий кабель.

    Расшифровка маркировки проводов.

    А теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, как и кабели, маркируются буквами, после которых цифрами пишется количество и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура.В центре размещена буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод выполнен из алюминиевых токопроводящих жил; если нет буквы А, то жилы медные.

    После буквы P следует буква, характеризующая материал, из которого сделана изоляция провода:

    Р — резиновая изоляция,

    B — изоляция ПВХ (поливинилхлорид)

    P — полиэтиленовая изоляция

    Если провод имеет оболочка из хлопчатобумажной пряжи, покрытая лаком, то это обозначается буквой L, а если пряжа пропитана составом, предотвращающим гниение, то буква в марке проволоки опускается.Буква L ставится на последнем месте в обозначении марки провода.

    Провода для электроустановок марки

    ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти числа указывают степень гибкости проводов. Чем выше, тем гибче проволока.

    Провода для воздушных линий электропередачи расшифровываются следующим образом:

    СИП — провод самонесущий изолированный … Светостабилизированная изоляция из сшитого полиэтилена.

    СИП-1 — с неизолированной нейтралью

    СИП-2 — с изолированной нейтралью

    СИП-4 — с изолированными проводниками равного сечения.

    А — неизолированный провод, скрученный из алюминиевых проводов

    АС — неизолированный провод, состоящий из стальной жилы и алюминиевых проводов

    1. ТОКОВОД — медный, однопроволочный, круглой формы 1 класса по ГОСТ 22483, номинальным сечением до 16 мм 2 включительно.

    2. ИЗОЛЯЦИЯ — из поливинилхлоридного состава пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют отличительные цвета.

    3. ИЗОЛИРОВАННЫЕ ТРУБОПРОВОДЫ — проложены в одной плоскости.

    4. ОБОЛОЧКА ВНУТРЕННЯЯ ЭКСТРУДИРОВАННАЯ — применяется по изолированным проводам, проложенным в одной плоскости, из ПВХ композиции пониженной пожароопасности, заполняющей зазоры между проводниками. Толщина внутренней оболочки не менее 0,3 мм.

    5. НАРУЖНАЯ ОБОЛОЧКА — из ПВХ с пониженной пожароопасностью. Для кабелей с поперечным сечением круглых токопроводящих жил до 16 мм 2 внешняя оболочка может применяться при заполнении зазоров между жилами.В этом случае внутренняя экструдированная оболочка не применяется.

    Кабели огнестойкие с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ и 1 кВ с частотой 50 Гц. Кабели производятся для общепромышленного применения и АЭС для поставки на внутренний рынок и на экспорт. Кабели предназначены для использования в кабельных сооружениях и помещениях, в том числе для использования в системах атомных электростанций 2, 3 и 4 классов по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).Кабели марки
    VVG-P ng (A) -LS не распространяют горение при прокладке пучками.

    Климатическое исполнение кабеля Б, категории размещения 1-5, категория размещения 5 по ГОСТ 15150-69
    Диапазон рабочих температур от -50 ° С до + 50 ° С
    Относительная влажность воздуха при температуре до + 35 ° С до 98%
    Прокладка и установка кабелей без предварительного нагрева осуществляется при температуре не ниже -15 ° С
    Минимальный радиус изгиба при укладке 7.5 внешних диаметров
    Номинальная частота 50 Гц
    Испытательное переменное напряжение частотой 50 Гц:
    на напряжение 0,66 кВ 3 кВ
    на напряжение 1 кВ 3,5 кВ
    Длительно допустимая температура жил греющего кабеля при эксплуатации + 70 ° C
    Предельная температура токопроводящих жил кабеля в соответствии с условием несгорания кабеля при коротком замыкании. + 400 ° С
    Строительная длина кабелей для сечений основных жил:
    от 1,5 до 16 мм 2 450 м
    при поставке бухтами согласовывается потребителем и производителем
    Гарантийный срок эксплуатации 5 лет со дня ввода кабеля в эксплуатацию, но не позднее 6 месяцев со дня изготовления
    Срок службы кабеля 30 лет

    Кабель ВВГ нг ЛС — это подвид кабеля ВВГ, как и его «старший» собрат, предназначенный для передачи и распределения электрического тока в условиях, когда на частоте до 50 Гц номинальное напряжение 0.66, 1 или 6 кВ применяется в некоторых стационарных установках. Однако есть некоторые отличия. В частности, этот кабель лучше всего подходит для приложений, где риск возгорания особенно высок. Об этом нам сообщает его маркировка.

    Расшифровка кабеля ВВГ ng ls

    Расшифровка его проста и, по сути, содержит описание основных технических характеристик продукта. «ВВГ» означает «винил-винил-голый», что указывает на то, что используются два слоя ПВХ и в этом случае защитный слой отсутствует.Буквы «нг» указывают на то, что кабель огнестойкий. Ну, «лс» означает «Low Smoke», то есть по-русски низкий уровень дыма. Отсутствие буквы «А» означает, что рассматриваемый кабель медный. Кстати, не удивляйтесь, если вам встретится менее знакомая аббревиатура frls — это одно и то же. Просто «fr» означает «огнестойкость», то есть сопротивление огню, что по сути то же самое, что и «ng». Благодаря своим свойствам использование ВВГ нг лс становится доступным в большем количестве мест, особенно в относительно опасных отраслях промышленности.

    Испытание на огнестойкость. Сравнение с кабелем NUM

    Испытание на воспламеняемость кабелей с индексом «NG» и без него.
    1. Участок: Жгём кабель НОМ и ВВГнг-LS в равных условиях;
    2. Сюжет: Прожигаем НОМ кабель имитируя групповую прокладку;

    По сути, этот кабель мало чем отличается — однако есть два отличия. Например, в круглых кабелях (а форм-фактор жилы может быть круглой, плоской или треугольной) используется безгалогенный наполнитель, а также неотвержденная резина, обладающая очень хорошей степенью пожарной безопасности.Также для оболочки кабеля используется специальный ПАУ, обладающий негорючими свойствами, в отличие от.

    В остальном количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм 2, диаметр также изменяется пропорционально площади сечения, допустимому току в зависимости от типа и количества жил. , может варьироваться от 21A до 704A, но масса может варьироваться от примерно 40 кг / км до нескольких тонн на один и тот же километр. Если вы решили купить такой кабель, внимательно ознакомьтесь с его описанием в магазине — ведь вам может встретиться товар с не теми характеристиками, которые вам нужны.Цена сильно отличается от характеристик, а стоимость может вырасти в сотни раз при увеличении количества жил и их общей площади. Традиционный срок службы такого изделия составляет более тридцати лет, из которых обычно предоставляется гарантия пять.

    Диапазон температур при использовании ВВГнг: от -30 ° С до + 50 ° С

    Относительная влажность должна быть до 98% при температуре +35 градусов Цельсия.

    Минимальный радиус изгиба при прокладке

    • одножильных кабелей — 10 наружных диаметров,
    • многожильных кабелей — 7.5 внешних диаметров.

    Длительно допустимая температура нагрева жил кабеля при эксплуатации: + 70 ° С

    Предельная температура жил кабеля по условию негорения кабеля при коротком замыкании: + 400 ° С

    Количество жил, сечение, мм2 ВВГнг-LS Количество жил, сечение, мм2 ВВГнг-LS
    диаметр, мм масса, кг диаметр, мм масса, кг
    0.66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
    1×1,5 5,9 6,3 43 48
    1×2,5 6,2 6.6 54 60 3×2,5 + 1×1,5 10,0 11,0 190 215
    1×4 6,9 7,5 75 86 3×4 + 1×2,5 11,8 12,8 262 302
    1×6 7,4 8,0 98 109 3×6 + 1×4 12,9 14.4 359 409
    1×10 7,7 8,0 149 155 3х10 + 1х6 15,3 16,3 539 579
    1×16 9,3 9,7 221 227 3х16 + 1х10 18,7 19,2 826 858
    1×25 10.8 11,0 322 327 3х25 + 1х16 22,7 23,2 1376 1408
    1×35 11,8 12,0 415 421 3х35 + 1х16 22,6 23,1 1692 1723
    1×50 13,3 13,5 556 563 3×50 + 1×25 24.7 25,1 2252 2288
    1×70 15,8 806 3×70 + 1×35 28,1 28,5 2708
    1×95 17,8 1083 3×95 + 1×50 30,8 3621
    1×120 19.5 1370 3×120 + 1×70 34,8 4576
    1×150 21,4 1658 3×150 + 1×70 37,9 5423
    1×185 23,80 2020 3×185 + 1×95 41.8 6835
    1×240 26,60 2665 3×240 + 1×120 45,9 8787
    2×1,5 7,6 8,4 93 113 4×1,5 52,0 147 169
    2×2,5 8,2 9.7 124 156 4×2,5 9,3 10,0 196 220
    2×4 10,2 11,4 189 223 4×4 10,2 11,1 284 327
    2×6 11,3 12,4 245 282 4×6 11,8 13.1 377 424
    2х10 13,6 14,0 383 398 4×10 13,0 14,4 592 610
    2×16 16,1 16,5 538 553 4×16 15,9 16,5 887 910
    2×25 19.4 19,8 905 928 4×25 19,5 20,0 1431 1472
    2×35 21,2 21,6 1180 1205 4×35 22,7 23,2 1878 1912
    2×50 25,0 25,4 1569 1600 4×50 25.5 25,9 2493 2528
    2×70 24,3 1694 4×70 29,1 29,5 3056
    2×95 27,0 2220 4×95 31,2 4102
    2×120 29.3 2723 4×120 35,5 5081
    2×150 31,8 3336 4×150 38,9 6183
    2×185 35,0 4015 4×185 42,6 7701
    2×240 39.0 5190 4×240 46,7 10069
    3×1,5 8,0 9,4 114 143 5×1,5 52,7 180 202
    3×2,5 9,3 10,2 164 182 5×2,5 11,9 12,0 235 263
    3×4 10.8 12,0 233 270 5×4 12,8 14,4 344 394
    3×6 11,8 13,1 310 350 5×6 14,1 15,7 463 519
    3×10 14,4 14,9 480 496 5×10 17.4 17,9 720 756
    3×16 16,5 17,4 681 721 5×16 20,9 21,4 1078 1103
    3×25 20,4 20,9 1167 1193 5×25 25,3 25,8 1695 1735
    3×35 22.6 23,1 1519 1548 5×35 27,9 28,4 2153 2204
    3×50 26,4 26,8 1991 2046 5×50 32,2 32,7 2900 2962
    3×70 28,3 2354 5×70 36.5 3858
    3×95 31,6 3131 5×95 39,3 5101
    3×120 34,6 3864 5×120 43,9 6304
    3×150 38,0 4774 5×150 47.7 7815
    3×185 41,5 5850 5×185 53,3 9569
    3×240 47,0 7596 5×240 59,0 12406

    Провод и кабель ВВГнг LS — это вершина семейства кабельной продукции с аббревиатурой ВВГ, секрет его привилегии — приписка LS, которую он обозначает и что скрывает, будет подробно проанализировано в этой статье.

    Дым в помещении считается важнейшим фактором, повышающим риск негативных последствий в случае пожара. При пожарах на промышленных объектах и ​​крупных общественных зданиях кабельные трассы становятся одним из основных источников дыма. Печальный опыт Останкинской телебашни, Манежа и других катастроф последнего десятилетия только подтвердил эту истину.

    В настоящее время документами технического регламента строго регламентируются виды кабельной продукции, которые могут быть использованы для групповой прокладки внутри общественных и производственных помещений (ГОСТ Р 5315-2009).Здесь, помимо условия нераспространения горения (-ng), одним из обязательных требований было низкое дымо- и газовыделение при горении или тлении кабеля.

    Обозначение LS, порядок присвоения

    Расшифровка ВВГнг LS следующая:

    • В начале маркировки отсутствует буква А, значит, кабель медный;
    • Б — внешний изоляционный слой состоит из ПВХ-изоляции;
    • В — изоляция жил состоит из ПВХ изоляции;
    • нг — не распространяет горение при одиночной и групповой укладке;
    • LS — L ow S moke (в переводе с английского легкий дым)

    В ВВГнг (..) — маркировка LS, после категории через дефис ставится обозначение LS, указывающее на низкую дымо- и газовыделение ( L ow S moke). Конечно, такой индекс можно присвоить кабелю, только в случае успешного тестирования такого индикатора. Стандартная методика испытаний на дымообразование при горении и тле, описание установки и т. Д. Приведены в ГОСТ Р МЭК 61034-1 (2) -2005.

    Принцип теста заключается в измерении прозрачности воздуха в камере с кабелем до и после горения.Дым, образующийся в результате сгорания образца, снижает светопропускание объема, что регистрируется приборами. Результатом проверки будет соотношение светопропускания до и после эксперимента, выраженное в процентах. В соответствии с ГОСТ Р 53769-2010 считается, что кабель успешно прошел испытание, если дым снизил прозрачность не более чем на 40%. В этом случае производитель вправе поставить в маркировку индекс LS.

    Изоляция кабелей с низким дымо- и газовыделением

    Для производства кабеля ВВГнг LS требуются составы ПВХ пониженной пожарной опасности, которые при контакте с огнем не должны давать большого количества дыма. Кроме того, требуется, чтобы дым был минимально токсичным (показатель токсичности не более 40 мг / м 3 по ГОСТ Р 53769-2010).

    Задача сложная, но она была успешно решена подбором специальных добавок — антипирина и добавок.Сегодня такие пластики производятся как в России, так и за рубежом. Отечественные производители зарегистрировали несколько ТУ, например ТУ 2246-001-25795756-2009, и используют их для производства пластиковых смесей, предназначенных для изоляции жил, внутреннего наполнения и внешней оболочки (марки ППИ 30-30, ППВ-28, ППО30-35, соответственно).

    Состав кабеля ВВГнг LS

    Состав и расположение элементов кабеля ВВГнг (..) — LS не отличается от аналогов — кабелей с медными жилами, с изоляцией и оболочкой из ПВХ по ГОСТ 53769-2010.Внешнее сходство хорошо видно на изображении, представленном в этом разделе.

    ВВГнг (..) — кабель LS может быть круглым или плоским, максимальное количество жил — пять. Сами жилы могут быть однопроволочными или многопроволочными, круглыми или секторными. Номинальные значения площадей поперечного сечения для всех выбираются из одной стандартной серии.

    Кабель ВВГнг LS

    технические характеристики

    Поскольку характеристики всего семейства кабелей с ПВХ изоляцией жил и оболочки стандартизированы одним стандартом ГОСТ 53769-2010, у разных производителей они различаются лишь в небольших пределах.Стандарт не вводит отдельных показателей для поперечного сечения и формы жил, толщины изоляции жил и оболочки, электрического сопротивления и других показателей для кабелей с изоляцией из ПВХ с пониженным дымообразованием. Они поставляются со всем семейством ПВХ-компаундов. Значения для изоляции из сшитого полиэтилена и т. Д. Указываются отдельно.

    ГОСТ 53769-2010 предусматривает определенную разницу в минимальной прочности на разрыв для изделий LS, она может быть меньше, чем у ВВГ, но не отличается от ВВГнг.Поэтому раздел «Технические характеристики кабеля ВВГнг LS» по общим характеристикам практически не отличается от раздела одноименного товара Кабель ВВГ. общие характеристики ВВГнг (..) — LS возможен.

    Применение ВВГнг (..) — LS кабель

    ВВГнг — кабели LS по пожарной опасности классов П1.8.2.1.2 и

    А1.8.2.2.2 может применяться для групповой прокладки в жилых и общественных зданиях, внутренних и наружных кабельных сооружениях на промышленных предприятиях… Допускается использование кабеля на ядерных объектах.

    Другие варианты кабеля

    • — провод медный роговой с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
    • ВВГ-П — то же, что и ВВГ, но плоской конструкции;
    • — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при однократной прокладке;
    • ВВГнг-П — то же, что и ВВГнг, но плоской конструкции;
    • ВВГнг-лс — провод медный круглый с ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
    • ВВГнг-Плс — то же, что и ВВГ-лс, но плоской конструкции;
    • ВВГнг-фрлс — провод медный круглый с огнестойкой ПВХ изоляцией внешнего и внутреннего слоев, имеет низкое газо- и дымовыделение при горении при одиночной и групповой прокладке;
    • ВВГнг-Пфрлс — то же, что и ВВГнг-фрлс, но плоской конструкции.

    Вряд ли каждый стратегически важный объект сможет обойтись без огнестойкого кабеля. Он используется как высокотехнологичная среда для передачи и распределения электроэнергии и сигналов. Огнестойкий, негорючий кабель является незаменимым компонентом систем противопожарной защиты, противодымной защиты и систем оповещения и эвакуации.

    Область применения

    Продукция огнестойкая кабельная с пониженным дымовыделением КСРВ нг (А) -FRLS и КСРЕВ нг (А) -FRLS (аналог KPSEng (A) -FRLS, KPSng (A) -FRLS) предназначена для групповой и одиночной прокладки в различных антивибрационные системы.Пожарная безопасность: управление эвакуацией при пожаре, пожарная сигнализация, аварийное оповещение, обнаружение пожара, системы вентиляции и средства автоматического пожаротушения. Эти кабельные изделия сохраняют работоспособность в течение трех часов при пожаре. Их очень успешно используют для поддержания уровня пожарной безопасности на промышленных предприятиях, торговых центрах, медицинских и учебных заведениях, многоэтажных домах и офисных помещениях.

    В помещениях кабель можно прокладывать в специальных каналах, вдоль блоков, стен, потолка, на несущих конструкциях, скрытыми или открытыми путями.

    Описание кабельной продукции

    Кабель КСРВнг (А) -FRLS — кабель витая пара с однопроволочными медными жилами (диаметр — 0,5, 0,80, 0,97, 1,13, 1,38 мм). Покрыт изолирующим керамизирующим силиконовым каучуком в оболочке из ПВХ-пластика, обладающей свойствами снижения опасности возгорания и минимальной токсичности при горении.

    Кабель КСРЕВ (А) -FRLS обладает всеми вышеперечисленными характеристиками, но в дополнение к рассматриваемому виду кабель снабжен экраном из алюмополимерной ленты, который выполняет функцию защиты от электромагнитных помех.

    Соответствие нормам

    Кабель огнестойкий полностью соответствует требованиям всех нормативных документов, в том числе «Технического регламента по пожарной безопасности» ГОСТ Р 53315. Продукция сертифицирована по системе пожарной безопасности класса P1b. 2.2.2. указанного выше стандарта ГОСТ.

    Характеристики кабеля
    • Огнестойкость кабеля при пожаре — 180 минут;
    • Диапазон рабочих температур от — -40 до +70 ° С;
    • Эксплуатация кабелей при переменном напряжении — 250В;
    • Эксплуатация кабелей в условиях постоянного тока — 300В;
    • Максимальный срок службы 20 лет;
    • Гарантия производителя — 12 месяцев.

    Преимущества огнестойкой кабельной продукции

    Преимущества огнестойких кабелей KSRV ng (A) -FRLS и KSREV ng (A) -FRLS очевидны. Они не распространяют процесс горения ни поодиночке, ни в связке. Они способны долгое время выполнять свои функции в случае пожара. Также немаловажным преимуществом является то, что кабель при горении не выделяет вредных веществ для здоровья человека. химические вещества: фтор, бром, хлор и другие агрессивные газы.

    Круглый кабель. В чем разница между кабелем и проводом? Кабели и провода специализированные

    Использование электричества в нашей жизни стало настолько привычным и обязательным, что мы больше не можем представить жизнь без электрических приборов. Но нельзя забывать, что электричество в доме — это не только фактор комфорта, но и источник повышенной опасности.

    Поэтому, планируя электрифицировать новый дом или поменять проводку в старом, следует максимально внимательно подойти к вопросам пожарной безопасности… Это поспособствует долгой и безотказной работе электрической сети вашего дома. Далее в статье мы подробнее рассмотрим, что такое монтажные провода и кабели и их назначение.

    Рассмотрим кабели годные только для электропроводки внутри или снаружи помещения … Все остальные типы электрических кабелей — тема отдельной статьи. Узнайте, в чем разница между кабелем и проводом.

    Кабели электрические могут быть:

    В настоящее время предпочтение отдается электрическому кабелю с медными жилами.Стойкость этого металла значительно ниже, чем у алюминия.

    Соответственно, с тем же медным шнуром способен пропускать больше тока, следовательно, давать больше мощности. К тому же медные кабели служат дольше.

    Тем не менее, алюминий дешевле медного , поэтому не так давно алюминиевая проводка устанавливалась повсеместно. И теперь им пользуются те, кто хочет сэкономить и не особо заботится о безопасности.

    Помимо металла токопроводящей жилы, электрические кабели делятся на:

    • Одноядерный … Жесткие и негибкие, они хороши для простых конфигураций скрытой проводки. Их не нужно часто менять, они достаточно надежны и долговечны.
    • Многожильный … Мягкий, предназначен для постоянных перегибов. Очень гибкие, подходят для электрических шнуров любой бытовой техники, удлинителей, носителей. Такой шнур питания применяется при проведении проводки открытого типа. Требование безопасности для таких проводов — двойная изоляция. То есть каждая жила изолирована отдельно, а затем заключена в общую оболочку.

    ВАЖНО! Невозможно соединить провода из разных металлов простой скруткой. Если вам нужно использовать как медные, так и алюминиевые провода, подключайте их только через клеммную колодку. В противном случае гальваническая пара, образованная прямой скруткой, окислится и либо нагреется, либо потеряет контакт.

    Самым правильным решением будет сделать электропроводку из тех же кабелей — либо только медь, либо только алюминий.

    Для скрытой проводки: технические условия

    По маркировке кабеля питания сразу можно понять его характеристики.Буквы в аббревиатуре обозначают материалы, из которых он изготовлен, цифры — количество жил и сечение. Аббревиатуры типа АВВГ или ВВГ — маркировка небронированного провода или кабеля , или, как выразились мастера, «голый». Буква А указывает на то, что он был сделан из алюминия. Если его нет, значит, провод медный.

    Наружная установка

    Подземный доступ к зданию осуществляется только с помощью армированного электрокабеля АВББШВ или ВББШВ … Стальная ленточная броня на таких силовых кабелях проходит поверх второго изоляционного слоя и имеет собственную защиту — резиновое покрытие.

    Такая защита токопроводящих элементов от грунтовых вод и механических воздействий обеспечивает долговечность и надежность электроснабжения.

    Для прокладки внешней электропроводки на уличных стенах или крышах оптимальные типы проводов / кабелей АВВГ или ВВГ … Эти марки имеют отличную изоляцию, выдерживают низкие и высокие температуры, ультрафиолетовое излучение.

    В помещениях с повышенной влажностью

    Для помещений с повышенной влажностью — бань, сараев, подвалов и других хозяйственных построек требуется специальная разводка … Это особенно актуально для объектов, где повышена не только влажность, но и температура.

    Лучше всего использовать термостойкие электрические кабели с силиконовой защитной изоляцией марки ПВКВ или РКГМ.

    ВАЖНО! Не забывайте при прокладке электропроводки во влажных помещениях позаботиться о заземлении самой электропроводки и всех электроприборов.

    Размеры и расчет сечения алюминия и меди

    Это самый важный момент при выборе правильного электрического кабеля. Для правильного расчета нужно сделать несколько простых шагов:

    • Рассчитайте суммарную мощность всех электроприборов в доме … Этот показатель определит характеристики электрической магистрали, идущей от опоры до дома.
    • Рассчитайте общую мощность приборов для каждой комнаты … Это позволяет выбрать желаемое сечение силового кабеля, который будет проложен в каждой из комнат.
    • Подвести входящий кабель к клеммной колодке и провести по помещениям с учетом сечения кабеля для каждого помещения отдельно.

    Сечение кабеля от источника питания рассчитывается по специальной таблице , которую можно найти в любом руководстве по электрике. При подсчете округлите и прибавьте 20-25% маржи.

    Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

    • Медь: 21 ампер (4,6 кВт при 220 В)
    • Алюминий: 16 ампер (3,5 кВт при 220 В)

    Это различие наглядно демонстрирует преимущество медного электрического кабеля над алюминиевым.

    В данном видео подробно рассказывается, как при ремонте или замене электропроводки правильно рассчитать сечение электрического кабеля или провода самостоятельно:

    Выбор, чему уделять внимание при покупке

    Выбор правильной марки электрокабеля определяется только решением электрика. Главное требование — точное соответствие раздела потенциальной потребляемой мощности.

    При выборе оборудования для открытой проводки важную роль может сыграть цвет провода. Если вы планируете прокладывать провода с помощью кабельных каналов, стоит помнить о типе и стандартном цвете изоляции кабеля в зависимости от марки:

    При покупке обязательно обращайте внимание на все надписи, в которых указано:

    На отсеке должна быть бирка со всеми этими данными.Кроме того, по всей длине провода прямо на изоляции указывается его марка и сечение. Если вы не найдете хотя бы одного из перечисленных предметов, вы не сможете купить такой шнур питания. .

    Существует несколько марок кабелей, использование которых запрещено из-за опасности возгорания. Это:

    Стоимость их, по сравнению, скажем, с ВВГ, намного ниже, и отличить запрещенный провод от необходимого по внешнему виду может только специалист. Вот почему внимательно проверьте все маркировки, прежде чем покупать на катушке и изоляции электрического кабеля.

    Некоторые недобросовестные производители снижают стоимость, а следовательно, и отпускную цену, путем самовольного уменьшения поперечного сечения жилы и уменьшения толщины изоляции жилы. Также полуподземные заводы продают алюминий, плакированный медью, под видом медного кабеля.

    Поэтому перед выбором и приобретением электрического кабеля для дома внимательно проверьте все сертификаты производителя и не покупайте товары у малоизвестных фирм.

    Если при электрификации помещения внимательно подойти к расчетам и не сэкономить на материалах, проводка будет прочной и безопасной.Правильное качество кабелей, правильный расчет их сечений и соблюдение техники безопасности при прокладке — залог комфорта, пожарной безопасности и надежности вашего дома.

    Полезное и интересное видео о типах и классификации силовых электрических кабелей и бытовых проводов:

    Современная промышленность по производству электротехнической продукции готова предложить потребителю огромный ассортимент кабельной продукции. Каждый тип электрического кабеля или провода используется для решения определенной профессиональной задачи по электрификации объекта.Тот, кто решит провести монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме, вскоре поймет, что для таких работ чаще всего используются медные проводники и гораздо реже алюминиевые. Других вариантов просто нет, хотя есть много металлов с малым сопротивлением току.

    Почему медь и алюминий? Все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проволоки по своим техническим и конструктивным характеристикам.Конечно, сделать кабель из золота вполне реально, но цена на это изделие будет непомерно высокой!

    Кабельная продукция и провода для устройства электропроводки в жилых и других помещениях делятся на несколько типов и типов: силовые кабели мощные, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные жилы и так далее.

    Спектр основных характеристик такой электротехнической продукции разнообразен.Вся кабельная электротехническая продукция делится на категории не только по назначению, но и по типу изоляционного слоя, конструкции токопроводящих жил и металла, из которого они изготовлены, конструктивным особенностям и другим параметрам. В данной статье будут рассмотрены основные типы и типы, технические параметры и другие характеристики электрических проводов и кабелей, которые используются при выполнении работ по монтажу электропроводки и подключению частных домов, квартир, дач и другой недвижимости к электрическим сетям.

    Внимание! Правильный выбор электрического кабеля или провода — дело очень ответственное, от которого зависит безопасность вашего имущества и собственное здоровье … Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем внимательно выбирать электротехническую продукцию, соответствующую требованиям PES (правил электромонтажа).

    Кабели силовые

    Мощный кабель для линий электропередачи — это одножильный или многожильный электротехнический продукт, предназначенный для подачи электрической энергии стационарным потребителям, таким как частный дом, квартира, дачный участок или мобильная техника.Силовой кабель соединяет главный распределительный щит или линию электропередачи с конечным пользователем. Вне зависимости от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, лежащих в его основе:

    • один или несколько металлических проводов, предназначенных для передачи тока;
    • изолирующий слой, защищающий токопроводящие элементы;
    • Наружная оболочка
    • , служащая для защиты всей конструкции кабеля в целом.

    Помимо этих основных конструктивных элементов силовой кабельной продукции, они могут включать в себя различные дополнительные элементы, такие как внешняя изоляция ремня, экранирующий слой и броня с подушкой под ним.Конструкция силового кабеля зависит от его назначения, области применения и условий эксплуатации. Все эти факторы отражены в цветовой кодировке и названиях продуктов.

    Важно! При выборе силового кабеля необходимо учитывать множество факторов: условия эксплуатации, тип и тип монтажа, а также соответствие стандартам PES. Это связано с тем, что кабельная продукция различных марок имеет как достоинства, так и недостатки, которые необходимо учитывать при покупке.

    Кабель питания — особенности маркировки

    Свойства и конструктивные особенности силовых кабелей, а также область применения определяются маркировкой кабельной продукции. Сегодня существует два типа маркировки такой продукции: цветная или буквенная. В Российской Федерации используется алфавит, где каждый символ и его расположение имеют определенное значение. Первый знак обозначает материал сердечника, если это «А», то он алюминиевый, а если буквы нет, то он медный.В таблице ниже показан порядок маркировки знаков, их буквенное обозначение и расшифровка.

    Номер в маркировке
    силовой кабель
    Назначение символов Расшифровка символа
    1 Материал токоведущих проводов A — алюминий
    Без знака — медь
    2 Материал изоляционного слоя B — поливинилхлорид
    C — пропитанная бумага
    НР — негорючая резина
    P — термопластичный полиэтилен
    3 Тип внешней оболочки C — свинцовый сплав
    A — алюминиевый сплав
    О — отдельная оболочка для каждой жилы
    P — полиэтилен или полимер
    B — поливинилхлорид
    4 Броневая защита B — две полосы из стали с покрытием
    Bn — то же с негорючим покрытием
    BBG — профилированная стальная лента
    K — круглая оцинкованная проволока
    P — то же с плоской проволокой
    5 Экранирование E — медь на изолированном проводе
    Eo — медь обычная на три жилы
    d — лента набухающая в воде
    га — полимерно-алюминиевая лента
    6 дополнительные характеристики нг — не горит
    нг LS — не горит, низкое дымовыделение
    Г — кабель гибкий

    Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на кабеле питания.Допустим, вы не видите обозначение брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и для других типов проводов с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и наиболее популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

    Кабель ВВГ

    Основное назначение силового кабеля ВВГ — электрификация объектов с сетевым напряжением до 1000 вольт. Эта марка особенно популярна для внутренней проводки.Если обратиться к таблице маркировки, представленной выше, то ВВГ — это медный кабель с изоляцией жилы из ПВХ и внешней изоляцией в виде кембрика из того же материала, а буква «Г» указывает на то, что он гибкий. Количество ядер продукта может быть от двух до пяти. Срок службы этих изделий может достигать более 30 лет.

    Кабель силовой ВВГ выпускается в различных исполнениях: АВВГ — с токоведущими жилами из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоский вид другое.Цвет внешней изоляции для большинства изделий черный, и каждая жила имеет свою цветовую схему, соответствующую маркировке по стандарту: желтый с зеленой полосой для проводов РЕ, для N жил синий или белый с синей полосой, а для фазных жил он абсолютно белый. Силовой кабель ВВГ практически полностью соответствует своему импортному аналогу, изготовленному по зарубежному стандарту DIN, технические параметры которого представлены в следующем разделе.

    Кабель NYM

    Кабель силовой

    NYM применяется для монтажных работ при прокладке осветительных и силовых сетей как в жилых, так и в производственных помещениях… Максимальное значение напряжения, при котором можно использовать этот продукт, не должно превышать 660 вольт. Кабель можно использовать на открытом пространстве, но следует учитывать, что его изоляция подвержена разрушению под воздействием солнечных лучей … Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого продукта является то, что он оснащен специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

    В отличие от силового кабеля отечественной конструкции ВВГ, провод NYM выпускается только круглого сечения с монолитными медными жилами.Этот факт дает ему преимущество в обычной проводке, но очень неудобно прокладывать ее в пазах скрытой проводки. Во всем остальном кабель NYM — полный аналог ВВГ. Наружная и внутренняя изоляция изделия выполнена из термостойкого ПВХ (поливинилхлорида). Цвет его внешней оболочки в основном черный, а изоляция токоведущих проводов имеет следующие расцветки: черный, желтый с зеленой полосой, коричневый, а также серый и синий. На русском языке товар не имеет буквенного обозначения.

    SIP-кабель

    Power — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Его главная особенность в том, что он выдерживает большие механические нагрузки. Кроме того, изолирующий слой изделия выполнен из прошитого полиэтилена, который выдерживает воздействие солнечных лучей и высокую влажность. Исходя из этих свойств, самонесущий изолированный провод отлично подходит для прокладки линий электропередач на открытом пространстве и ответвлений от них для электрификации различных объектов, как жилых, так и небольших промышленных и коммерческих.Этот вид кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые в недавнем прошлом широко использовались для прокладки воздушных линий электропередачи.

    Доступно только с проводниками из чистого алюминия, не имеющими дополнительного общего изоляционного слоя. Площадь поперечного сечения продуктовых проводов может составлять от 16 до 150 кв. Мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил.Например, СИП-1 — это трехжильный кабель, нулевой токоведущий провод которого одновременно несет. Вся информация о продукте зашифрована в обозначенном номере продукта. Силовой кабель SIP — довольно специфический кабельный продукт. При его установке необходимо использовать специальную фурнитуру: специализированные анкерные кронштейны, специальные зажимы для соединения и так далее. Монтажные работы не могут быть выполнены без этих дополнительных элементов.

    Кабель ВББШв

    Данный товар относится к силовым кабелям с броней и медными жилами, которые производятся как в монолитном, так и в многопроволочном исполнении.В конструкции кабеля может быть от 1 до 6 токоведущих жил, каждый из которых заключен в свою ПВХ-изоляцию, а сверху они покрыты общей оболочкой из того же материала. Площадь сечения жил составляет от 1,5 до 240 кв. Мм. Главная особенность ВББШв — наличие броневого слоя из двух стальных лент между внешней защитной оболочкой и токоведущими проводниками.

    Этот кабель предназначен для работы в широком диапазоне температур от –50 до +50 ° C при влажности окружающей среды до 98%.Изоляция изделия устойчива к влаге и агрессивным средам. Кабель бронированный ВББШв предназначен для прокладки электрических сетей как под землей, так и на открытом воздухе в защитных оболочках, исключающих негативное воздействие солнечных лучей. ВББШв могут эксплуатироваться в сетях с максимальным переменным напряжением до 6 тысяч вольт.

    Внимание! В верхней части статьи мы рассмотрели наиболее распространенные типы силовых кабелей, представленные сегодня на рынке. Помимо этих изделий, для полного монтажа электрических сетей необходимо использовать еще один вид электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение.Ниже мы рассмотрим немиловые кабели, провода и шнуры, предназначенные для электропроводки и других целей.

    Виды электрических проводов и шнуров

    Для многих потребителей термины «кабель» и «провод» являются синонимами, но это не совсем так. Кабель представляет собой сложное электрическое изделие, обычно с несколькими слоями изоляции и отдельной оболочкой для токоведущих проводов. Электрические провода и шнуры намного проще по конструкции. Чаще всего они имеют один слой утеплителя, реже два, а иногда выпускают и вовсе без изоляционного слоя.Назначение этих двух видов продукции также различно. Кабель предназначен для передачи токов большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя выдерживают более высокие значения.

    Среди всего многообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: устройство внутренних электрических сетей, подключение устройств и оборудования, заземление и во многих других случаях.Ниже мы рассмотрим конструктивные особенности и области применения этих самых популярных сегодня марок электротехнической продукции.

    Провод ПБПП

    Это плоский электрический провод с двумя или тремя монолитными медными жилами. Внешний защитный слой и изоляция жилы выполнены из ПВХ. Сечение жил от 1,5 до 6 кв. Мм. Температура эксплуатации изделия от –15 до +50 ° С при напряжении в сети до 250 В. Электропровод ПБПП (ПУНП) используется для монтажа систем освещения и розеток.Есть модификации этого продукта: PBPPg и APUNP. Буква «g» в маркировке означает, что этот провод гибкий, а его токоведущие жилы — многожильные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

    Провод

    ПБПП очень распространен, так как отлично подходит для подключения освещения, установки электрических розеток и выключателей, а также для решения других электротехнических проблем. Этот продукт действительно представляет собой универсальный проводник электрического тока, пользующийся большой популярностью благодаря отличному качеству.Провод ПБПП рекомендуется использовать при проведении электромонтажных работ в частном доме, квартире или на даче.

    Важно! В основном провода марки ПБПП всех модификаций используются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, однако их не следует использовать вместо силовых кабелей. Приобретая данную продукцию, будьте осторожны, так как неправильная маркировка проводов этих марок — довольно распространенное явление!

    Провод ППВ и АПВ

    Провод

    ППВ представляет собой плоское электротехническое изделие с монолитными медными жилами в ПВХ-изоляции с перемычками между жилами.Количество токопроводящих жил — два или три сечением от 0,75 до 6,0 кв. Мм. Диапазон рабочих температур изделия от –50 до +70 ° C при сетевом напряжении до 450 В и влажности воздуха до 100%. Провод можно использовать в осветительных сетях, а также в линиях электропередач. Модификация данного электротехнического изделия — электропровод АППВ с алюминиевыми жилами.

    АПВ — это наиболее востребованный алюминиевый провод с одним жилом в ПВХ-изоляции круглой формы с площадью сечения от 2.От 5 до 16 кв. Мм для сплошного сердечника и от 25 до 95 кв. Мм для многожильного. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим воздействиям.

    Провод ПВС

    Шнур-провод ПВС — наиболее востребованный электротехнический продукт, предназначенный для подключения к электрическим сетям осветительного оборудования, бытовых приборов и других устройств, потребляющих электроэнергию. Конструкция провода — многопроволочная, содержащая от 2 до 5 токопроводящих медных проводников … Жилы изделия многопроволочные, что придает ему отличную гибкость.Они покрыты изоляционным слоем из ПВХ и заключены в формованную оболочку из того же материала, которая герметично заполняет внутренний объем между проводниками.

    Круглая проволока ПВА с плотной текстурой. Сечение жил от 0,75 до 16 кв. Мм. Напряжение в сети до 380 В, рабочая температура от –20 до +40 ° С. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих проводов окрашен. .Благодаря своей исключительной гибкости шнур из ПВА обладает высокой устойчивостью к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВА У рассчитана на работу при низких температурах до –40 ° С.

    Рекомендация! Стандарты ПЭУ не запрещают использование шнура ПВА для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то должны знать, что его нельзя использовать на открытом пространстве и, конечно же, прокладывать в земле.

    Провод ШВВП

    Шнур-провод ШВВП

    предназначен для подключения бытовой техники и электроприборов к электрической сети. Его основная функция — шнур для подключения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена ​​из обычного винила, изоляционный слой каждого токоведущего проводника — из такого же материала. Многопроволочные медные токопроводы сечением от 0,5 до 0,75 кв. Мм., Их количество два или три.Утеплитель шнура не отличается высокой прочностью, поэтому при высоких нагрузках его лучше не использовать. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил — цветная. Температура эксплуатации от –25 до +70 ° С.

    Помимо подключения маломощной бытовой техники и изготовления простых удлинителей, шнур ШВВП часто используется в системах управления и автоматики для питания слаботочных цепей. Гибкость продукта — очень важный параметр, позволяющий использовать проволоку в самых разных областях.Кроме того, шарико-винтовая передача устойчива к агрессивным средам и выдерживает влажность воздуха до 98%, что делает ее влагостойкой.

    Важно! Площадь сечения проводов для разводки и подключения бытовой техники зависит от протекающего по ним тока при максимальной нагрузке. Это значение необходимо рассчитать и выбрать проводник с ближайшей большей площадью поперечного сечения.

    Заключение

    В данной статье мы рассмотрели основные типы кабелей и проводов для передачи электроэнергии как дома, так и на других объектах недвижимости.Конечно, это лишь небольшая часть всего ассортимента кабельно-проводниковой электротехнической продукции, но самая популярная на рынке. Перечислить все типы и типы проводов и кабельной продукции в ограниченном объеме статьи просто невозможно, но теперь вы знаете наиболее популярные марки, их маркировку и технические характеристики, которые обязательно помогут вам при выборе такой продукции!

    Похожие видео

    Современная кабельная промышленность имеет широкий спектр различных проводов… И каждый вид провода предназначен для решения определенного круга задач.

    Обратившись к электромонтажнику на своем участке или в собственной квартире, вы очень скоро заметите, что кабели и провода, используемые в установке, в основном медные, реже — алюминиевые. При всем разнообразии других материалов просто нет. Кроме того, вы можете видеть, что структура жил этих кабелей разная: жила может состоять из множества жил или быть сплошной. Структура жил влияет на гибкость кабеля, но никак не влияет на его проводимость.

    Спектр, кажется, заканчивается. Но почему тогда такое разнообразие брендов? ВВГ, НЙМ, СИП, ПВС, ШВВП — чем они отличаются друг от друга? По большей части — свойства утеплителя.

    В этой статье мы рассмотрим основные распространенные типы электрических проводов, остановимся на их характеристиках и выделим области их применения.

    Для электрификации жилых домов используют разные, в основном медные, кабели, но в последнее время чаще всего можно встретить кабель ВВГ, в том числе его модифицированные варианты.

    Маркировка кабеля

    ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил — также из поливинилхлорида, гибкие жилы кабеля. Хотя гибкость кабеля ВВГ относительна, все-таки до сечения 25 кв. Мм. в том числе его жилы сплошные, а не многопроволочные.

    Изоляция кабеля устойчива к агрессивным средам, в то же время она достаточно прочная и не поддерживает горение. Жилы могут быть как однопроволочными, так и многопроволочными, в зависимости от модификации кабеля ВВГ.

    Основное назначение этого кабеля — передача и распределение электроэнергии в сетях напряжением до 1000 вольт при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используется кабель ВВГ сечением до 6 кв. Мм, для электрификации частных домов — до 16 кв. Мм. При установке допускается изгиб минимум по радиусу 10 размеров проволоки по ширине. Кабель поставляется в бухтах по 100 метров.

    Среди разновидностей кабеля ВВГ: АВВГ — с алюминиевой жилой, ВВГнг — с огнеупорной оболочкой, ВВГп — плоское сечение, ВВГз — с добавлением ПВХ или с резиновой изоляцией также между отдельными жилами.

    ВВГ — самый распространенный медный кабель для внутренней прокладки. Укладывается открыто, в ящики, закладывается в пазы. Утеплитель ВВГ обеспечивает ему долгий срок службы — 30 лет. Количество жил кабеля ВВГ может удовлетворить потребности как трехфазных, так и однофазных сетей: от двух до пяти.

    Самый распространенный цвет внешней изоляции кабелей ВВГ — черный, но в последнее время белый ВВГ полностью перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке: для жилы РЕ — желто-зеленый, для жилы N — синий или белый с синей полосой, а изоляция фазных жил чаще всего чисто белая.

    Модификации кабеля

    ВВГ с маркировкой «НГ» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня.Также существует модификация ВВГ, отличающаяся способностью полностью сопротивляться открытому огню определенное время в минутах. Обозначается данная модификация латинскими буквами FR.

    В быту практически нет кабеля, похожего по характеристикам на кабель ВВГ, но имеющего алюминиевые жилы — АВВГ. Его непопулярность оправдана ограничением использования алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.

    Кроме того, существует зарубежный аналог кабеля ВВГ, изготовленный по международному стандарту DIN.Это про кабель NYM. От ВВГ отличается несколько улучшенными характеристиками, в частности, имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию стыков.

    Сплошные медные жилы имеют изоляцию из ПВХ, внешняя оболочка также из ПВХ, не поддерживает горение, устойчива к агрессивным средам. От одной до пяти жил сечением от 1,5 до 35 кв. Мм. расположен плотно внутри белой защитной оболочки. Между проводниками имеется резиновое уплотнение с покрытием, не содержащим галогенов, для обеспечения термостойкости и прочности кабеля.Этот кабель применим в широком диапазоне температур от -40 ° C до + 70 ° C, влагостойкий. Цвета изоляции жил: коричневый, черный, серый, синий, желто-зеленый.

    Кабель

    NYM предназначен для прокладки силовых и осветительных сетей в промышленных и жилых зданиях с максимальным напряжением до 660 вольт (300/500/660). Кабель можно прокладывать как в помещении, так и на открытом воздухе с учетом, однако, того, что солнечный свет повреждает изоляцию кабеля, поэтому при прокладке на открытом воздухе его необходимо защищать от солнечных лучей, например, помещая его в гофру.

    При установке допускается изгиб по радиусу не менее четырех диаметров кабеля. Поставляется бухтами от 50 метров.

    В отличие от ВВГ, в кабеле NYM всегда только медные и только одножильные (одножильные) жилы. Для обычного монтажа он довольно удобен, так как имеет идеально круглое сечение, но по этой же причине его несколько неудобно укладывать в штукатурку или бетон, в остальном он похож на ВВГ.

    Производство видеокабеля:

    Как отличить качественный кабель при покупке:

    СИП означает «самонесущий изолированный провод».Это означает, что самонесущий изолированный провод способен выдерживать воздействие значительных механических нагрузок. Если учесть тот факт, что изоляция СИП изготовлена ​​из сшитого полиэтилена, невосприимчивого к влаге и прямым солнечным лучам, то сфера его использования становится очевидной: это уличный кабель для выполнения ЛЭП и. Он постепенно заменяет широко используемые ранее неизолированные алюминиевые провода A и AC.

    СИП — алюминиевый кабель, жилы которого не имеют общей изоляции.Минимальное сечение СИП — 16 кв. Мм., Максимальное — 150 кв. Мм. Количество жил в маркировке этого провода напрямую не указывается — дается только номер позиции, в которой все данные зашифрованы.

    Например, SIP-1 — это кабель из трех жил, одна из которых является нулевой несущей. СИП-2 — это кабель из четырех жил, одна из которых является нулевой несущей. А СИП-4 включает в себя четыре токоведущих проводника, механическая нагрузка на которые распределена равномерно.

    Поскольку самонесущий изолированный провод является очень специфическим кабелем, для его прокладки производится целый ряд специальной арматуры: ответвительные и соединительные зажимы и анкерные кронштейны.

    ПВС — медный провод соединительный с виниловой изоляцией. Оболочка выполнена таким образом, что заполняет пространство между жилами, что придает проволоке высокую прочность. Количество жил от двух до пяти, сечение каждой от 0,75 до 16 кв. Мм.

    Диапазон рабочих температур — от -25 ° С до + 40 ° С, стойкость к химическим воздействиям, допускается 100% влажность окружающей среды.Проволока выдерживает несколько циклов изгиба с гарантированной до 3000 раз. Цвет оболочки белый. Цвет жилок: красный, черный, оранжевый, синий, серый, коричневый, зеленый, желтый, желто-зеленый.

    Проволока ПВА

    широко применяется в быту в качестве различной бытовой техники, например, электрочайников, а также в удлинителях. Предназначен для работы в цепях переменного тока частотой 50 Гц и напряжением до 380 вольт; поэтому провод ПВС также используется в сетях, где требуется гибкий провод для разводки систем освещения, розеток и т. д.Гибкость — одно из важнейших преимуществ этой проволоки.

    Изоляция ПВА

    , как внутренняя, так и внешняя, изготавливается из поливинилхлорида. Внутренняя изоляция жил, как и у ВВГ, имеет стандартную маркировку. Но жилы из ПВС многопроволочные, поэтому это очень гибкий кабель. Нужно только учесть, что проводники ПВС при установке должны быть заделаны или залужены.

    Учитывая, что внешний виниловый слой круглого ПВА толщиной до нескольких миллиметров, этот кабель отлично подходит для шнуров.То есть «подключить» их к сети. Поэтому это называется соединительным.

    ПВС относительно хорошо выдерживает механические нагрузки. Сечение его жил варьируется от 0,75 до 16 кв. Мм., Поэтому этот кабель можно использовать для изготовления любых удлинителей и держателей, которые не используются при низких температурах. Ведь на морозе снаряд ПВА, к сожалению, просто лопается.

    ШВВП — шнур в виниловой оболочке, с жилками в виниловой изоляции, плоский. В целом этот кабель аналогичен ВВГ, но, в отличие от последнего, ШВП имеет гибкие многожильные медные жилы.Поэтому он, как и ПВС, часто. Однако изоляция ШВП не отличается повышенной прочностью, и критические нагруженные линии этим шнуром не выполняются.

    Соответственно, поперечное сечение шарико-винтовой пары невелико: 0,5 или 0,75 кв. Мм. с количеством жилок, равным двум или трем. Проволока плоская по форме. Этот провод может работать при температуре от -25 ° C до + 70 ° C, выдерживать влажность до 98%. Легко устраняет воздействие химически агрессивных сред.Цвет оболочки белый или черный. Цвет жилок: синий, коричневый, черный, красный, желтый.

    Помимо слабых удлинителей (которые, кстати, часто доставляют неприятности в домашнем хозяйстве людей, плохо знакомых с электричеством), в автоматике чаще всего используются шариковые винтовые пары, для питания слаботочных систем.

    Также используется для подключения бытовой техники, такой как холодильники, стиральные машины, средства личной гигиены и др. Может работать в сетях переменного тока с частотой 50 Гц при напряжении до 380 вольт.Очень гибкий, что очень важно в повседневной жизни.

    Основная функция провода ШВВП — это соединительный шнур: на одном конце находится устройство, на другом — вилка.

    KG — гибкий медно-резиновый кабель с многопроволочными жилами, сечение которых варьируется от 0,5 до 240 кв. Мм. Количество жилок может быть от одной до пяти. Резиновая изоляция жил — на основе натуральных каучуков.

    Диапазон рабочих температур кабеля от -60 ° C до + 50 ° C при влажности до 98%.Изоляция кабеля KG позволяет прокладывать его на открытом воздухе и даже под прямыми солнечными лучами. Жилы всегда многопроволочные, что делает этот кабель гибким. Цветовая маркировка жил: синий, черный, коричневый, желто-зеленый, серый.

    KG чаще всего используется в промышленных установках, где необходимо предусмотреть гибкий подвижный кабельный ввод.

    Кабель KG предназначен для питания портативных мобильных устройств, таких как тепловые пушки, сварочные аппараты, прожекторы и т. Д., От сети переменного тока или от генераторов с частотой до 400 Гц при напряжении до 660 вольт, или постоянное напряжение до 1000 вольт.

    При установке допускается изгиб по радиусу не менее восьми наружных диаметров. Обычно поставляется в бухтах длиной 100 метров и более. Есть модификация КГнг — в негорючем утеплителе.

    Очень важно, чтобы резиновая изоляция этого кабеля даже на сильном морозе частично сохраняла свои свойства, а КГ почти всегда оставался гибким, особенно если речь идет о доработке КЛ. Поэтому его часто используют для изготовления удлинителей, которые работают в самых разных суровых условиях.

    Силовой бронированный кабель с медными жилами, который может быть как однопроволочным, так и многопроволочным. От одной до шести жил сечением от 1,5 до 240 кв. Мм. имеют изоляцию из ПВХ и оболочку из ПВХ. Особенностью этого кабеля является наличие слоя стальной двухленточной брони между жилами и оболочкой.

    Кабель легко выдерживает температуру от -50 ° C до + 50 ° C при влажности до 98%. Изоляция ПВХ обеспечивает устойчивость к агрессивным средам. Цвет оболочки — черный.Цвет изоляции жил либо сплошной, либо в сочетании с основными цветами маркировки с белым.

    Кабель бронированный ВББШв предназначен для прокладки сетей электроснабжения отдельно стоящих зданий и сооружений, а также электроустановок как под землей, так и в трубах на открытом воздухе (для защиты от солнечных лучей). Максимальное напряжение переменного тока до 6000 вольт. Для постоянного тока используются традиционно одножильные модификации этого кабеля.

    При установке допускаются изгибы радиуса не менее десяти наружных диаметров кабеля.Поставляется традиционно в бухтах от 100 метров. Существуют модификации: АВББШв — алюминиевые жилы, ВББШвнг — негорючий вариант, ВББШвнг-ЛС — негорючий вариант с низким газовыделением при повышенных температурах.

    Плоский монтажный провод с однопроволочными медными жилами с изоляцией из ПВХ и оболочкой из ПВХ. Жил может быть две или три, сечением от 1,5 до 6 кв. Мм. Диапазон рабочих температур от -15 ° C до + 50 ° C, допустимая влажность 98%. Устойчив к агрессивным средам.Цвет оболочки белый или черный, цвет сердцевины: белый, синий, желто-зеленый.

    Предназначен для монтажа систем освещения и электромонтажных розеток в зданиях с максимальным переменным напряжением промышленной частоты 250 вольт. При установке допускаются изгибы с радиусом не менее десятикратного превышения ширины. Поставляется в бухтах по 100 и 200 метров.

    Модификация ПБПГ (ПУГНП) — многопроволочные жилы, при монтаже допускается изгиб по радиусу не менее шести раз превышающему ширину.Модификация АПУНП — алюминиевые сплошные (только сплошные) жилы.

    Плоский провод с однопроволочными медными жилами в ПВХ-изоляции с разделительными вставками между жилами. Жили можно двое или трое. Сечение жил от 0,75 до 6 кв. Мм. Проволока допускается к эксплуатации в диапазоне температур от -50 ° С до + 70 ° С.

    Изоляция устойчива к агрессивным средам и вибрациям, не поддерживает горение, допустимая влажность окружающей среды составляет 100%.Цвет утеплителя традиционно белый; дополнительная защитная оболочка не требуется.

    Провод

    ППВ предназначен для устройства стационарных систем освещения и электрификации бытовых сетей, прокладываемых внутри зданий. Максимальное напряжение составляет 450 вольт при переменном токе до 400 Гц. При установке допускается изгиб с радиусом не менее десятикратного превышения ширины. Поставляется бухтами по 100 метров. Модификация АППВ — с алюминиевыми жилами.

    Провод алюминиевый одножильный с ПВХ изоляцией.Бывают как многопроволочные, так и однопроводные. Многопроволочная жила может иметь сечение от 25 до 95 кв. Мм, а однопроволочная — от 2,5 до 16 кв. Мм. Диапазон рабочих температур достаточно широк — от -50 ° С до + 70 ° С.

    Изоляция устойчива к агрессивным средам, а сам провод устойчив к вибрации. Влажность допускается до 100%. Белый утеплитель.

    Провод

    APV применяется при монтаже распределительных щитов, электрических сетей, систем освещения, электрооборудования, например станков.Он может работать при напряжениях до 750 вольт при переменном токе частотой до 400 Гц или при постоянном токе напряжением до 1000 вольт.

    Допускается укладка в закрытых помещениях или на открытом воздухе, но с обязательным условием — с защитой от прямых солнечных лучей, в трубе, в гофре, в специальном канале и т.д. провода допустимо. Поставляется бухтами от 100 метров.

    Провод медный одножильный с ПВХ изоляцией.Минимальное количество жил в жиле — один, минимальное сечение одного провода — 0,5 кв. Мм. Многожильный провод может иметь сечение от 16 до 120 кв. Мм, а однопроволочный — от 0,5 до 10 кв. Мм.

    Диапазон допустимых рабочих температур от -50 ° С до + 70 ° С, изоляция устойчива к химическим воздействиям, провод устойчив к механическим колебаниям, допустимая влажность до 100%. Цвет утеплителя может быть разным: красный, белый, синий, черный, желто-зеленый.

    Применяется для электрификации в различных сферах, от монтажа распределительных щитов и систем освещения до намотки обмоток трансформаторов для бытовых нужд. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

    Прокладывают либо в помещении, либо во внешних условиях, но в защитных трубах, гофрах или в кабельных каналах … Открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей недопустима.

    Радиус изгиба как минимум в десять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров. Проволока АПВ является модификацией провода ПВ1, но только с алюминием в качестве материала сердечника.

    Провод медный одножильный с ПВХ изоляцией. Многожильный провод провода может иметь сечение от 0,5 до 400 кв. Мм. Диапазон безопасных рабочих температур от -50 ° С до + 70 ° С, изоляция устойчива к воздействию агрессивных сред, допустимая влажность до 100%.Цвет утеплителя может быть разным: красный, синий, белый, черный, желто-зеленый.

    Применяется для электрификации в различных сферах: установка распределительных щитов, электромонтаж систем освещения, электропроводка для питания оборудования в промышленных цехах и т. Д., То есть там, где требуется многократный изгиб. Провод рассчитан на напряжения до 750 вольт переменного тока частотой до 400 Гц и до 1000 вольт постоянного тока.

    Провод

    ПВ3 прокладывается в помещении или на открытом воздухе, но в защитных трубах, гофрах или в кабельных каналах.Идеально подходит для прокладки стояков в домах. Тем более что эта проволока популярна в тюнинге автомобилей. Открытая прокладка в условиях постоянного присутствия провода под воздействием солнечных лучей недопустима. Радиус изгиба как минимум в пять раз превышает диаметр проволоки. Поставляется бухтами от 100 метров.

    Мы надеемся, что эта статья помогла вам получить общее представление о наиболее распространенных электрических проводах, их характеристиках и применении, и теперь вы можете легко выбрать правильный тип провода для своих нужд.

    Основные типы кабелей и проводов , применяемые для прокладки в квартире или частном доме, следует рассмотреть более подробно. При их покупке, установке, эксплуатации и ремонте требуется внимательная информация.

    Кабели силовые

    Среди самых популярных видов кабельной продукции последних лет можно назвать кабель ВВГ и его модификации.

    ВВГ — кабель питания обозначен с изоляцией TPG из ПВХ, оболочкой (кембрик) из ПВХ, сердечниками из медного материала, не имеющими внешней защиты.Используется для передачи и распределения электрического тока, рабочее напряжение — 660-1000 В, частота — 50 Гц. Количество жил от 1 до 5. Сечение — от 1,5 до 240 мм².

    В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как однопроволочными, так и многопроволочными. Ограничений нет — в квартире можно проложить кабель сечением 10 мм².

    ВВГ применяется в широком диапазоне температур: от –50 до + 50 ° С. Выдерживает влажность до 98% при температуре до +40 ° С. Кабель достаточно прочный, устойчивый к разрушению и изгибу, устойчив к агрессивным химическим веществам. При установке помните, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 ° C в случае VVG радиус изгиба должен составлять не менее 10 диаметров поперечного сечения кабеля.

    В случае плоского кабеля или провода учитывается ширина плоскости.Внешняя оболочка обычно черная, хотя иногда встречается и белая. Не распространяет горение. Изоляция TPG маркируется разными цветами: синим, желто-зеленым, коричневым, белым с синей полосой, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие размеры.

    Разновидности кабеля ВВГ :

    • АВВГ — характеристики те же, только вместо медной жилы используется алюминий;

    • ВВГнг — батист повышенной негорючести;

    • ВВГп — самая распространенная разновидность, сечение кабеля не круглое, а плоское;
    • ВВГз — пространство между утеплителем ТПЖ и кембриком заполняется жгутом ПВХ или резиновой смесью.

    NYM не имеет русской расшифровки буквенного обозначения. это изолированный медный силовой кабель TPG PVC, внешняя оболочка из негорючего ПВХ. Между слоями изоляции имеется наполнитель в виде покрытой резиной, которая придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

    Количество жил от 2 до 5, сечение от 1,5 до 16 мм². Предназначен для освещения и электросетей напряжением 660 В.Обладает повышенной влаго- и термостойкостью. Может использоваться для наружной установки. Диапазон рабочих температур — от –40 до +70 ° С.

    Недостаток: не выдерживает воздействия солнечных лучей, поэтому кабель необходимо накрывать. По сравнению с ВВГ любого типа он более стабилен и удобен в работе. Однако бывает только круглого сечения (укладывать в штукатурку или бетон неудобно) и стоит значительно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

    KG расшифровывается очень просто — кабель гибкий … Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянным напряжением 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 ° С. Кабель в основном используется для подключения различных портативных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. Д.Есть разновидность КГНГ с негорючей изоляцией.

    Примечание

    KG отлично зарекомендовал себя именно как кабель, работающий практически в любых наружных условиях. На стройке он просто незаменим для протягивания ЛЭП. Хотя некоторые оригинальные люди, которых привлекает гибкость и надежность КГ, монтируют его как домашнюю разводку.

    ВББШв — кабель силовой бронированный с медными жилами … Последние бывают как однопроводными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Утеплитель ТПГ, внешняя оболочка, пространство между утеплителем и кембриком — во всех этих местах использован ПВХ. Затем идет броня из двух лент, намотанных таким образом, что внешняя перекрывает границы нижних витков. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг используется этот материал пониженной горючести.

    ВББШв рассчитан на переменное номинальное напряжение 660 и 1000 В.Для проведения постоянного тока используются одножильные модификации. Прокладывайте в трубах, в земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 ° С. Влагостойкость: при температуре +35 ° С выдерживает влажность 98%. Применяется при проведении электричества для стационарных установок, а также при подаче электричества на отдельно стоящие объекты. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв идеально подходит для подземного электроснабжения отдельно стоящего дома.

    Модификаций:

    АВББШв — кабель с алюминиевой жилой;

    ВББШвнг — кабель негорючий;

    ВББШвнг-LS — кабель негорючий с низким газо- и дымовыделением при повышенных температурах.

    Провода

    Наиболее популярными являются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Сочетание букв PBPPg сложно произнести, поэтому его чаще называют PUNP или PUGNP. ПБПП (ПУНП) относится к установке или сборке.

    Провод плоский , с однопроволочными медными жилами, покрытыми ПВХ изоляцией, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется для прокладки стационарных систем освещения, а также для монтажа розеток, хотя для освещения предпочтительнее. Номинальное напряжение — до 250 В, частота — 50 Гц. Диапазон рабочих температур — от –15 до +50 ° С. Радиус изгиба — не менее 10 диаметров.

    ПБППг (ПУГНП) отличается от ПУНП жилками — они многопроволочные. Поэтому в названии провода добавлена ​​буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба — 6. Отличительным свойством является гибкость, поэтому ПУНП прокладывают в местах, где проводка делает частые изгибы, или для подключения бытовой техники к сети. Провода этих марок продаются бухтами по 100 и 200 м. Цвет обычно белый, реже черный.

    К типу ПУНП относится провод с алюминиевыми жилами — АПУНП Имеет в точности те же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие в том, что АПУНП не может быть многопроволочным, а значит гибким.

    Примечание

    В целом провода марок ПУНП, ПУГНП и АПУНП отлично зарекомендовали себя в качестве бытовых. В половине случаев с ними приходится разбираться мастеру.Однако следует помнить, что эти марки проводов являются узкоспециализированными, и вам не следует использовать их вместо силовых кабелей (например, NYM или VVG).

    Внимание!

    Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом есть загвоздка. Дело в том, что недавно было замечено несоответствие заявленного сечения жил провода фактическому. После проверки выяснилось, что провод с маркировкой ПУГНП 3х1.5 на самом деле 3 x 1, то есть фактическое поперечное сечение жилы меньше. То же самое и с изоляцией. При покупке проводов этой марки необходимо измерить сечение жил и толщину изоляции.

    ППВ Провод медный с ПВХ изоляцией … Плоский провод с разделительными перемычками. Жила однопроволочная, сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при установке стационарных систем освещения и прокладке линий электропередач.Номинальное напряжение — до 450 В, частота — до 400 Гц. Проволока устойчива к агрессивным химическим средам, негорючая, имеет широкий диапазон рабочих температур — от –50 до +70 ° С. Влагостойкость — 100% при температуре +35 ° С. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Устойчив к механическим повреждениям и вибрации.

    АППВ имеет те же характеристики, что и ППВ, за исключением материала сердечника — это алюминий.

    APV — провод алюминиевый одножильный с ПВХ изоляцией. Круглый провод, однопроволочный, сечением от 2,5 до 16 мм² и многожильный — от 25 до 95 мм².

    Провод используется практически во всех типах монтажа стационарных осветительных и энергетических систем. Прокладывается в полостях, трубах, стальных и пластиковых лотках. Широко применяется при установке распределительных щитов. Химически стойкий, температура эксплуатации — от –50 до +70 ° С.Влагостойкость — 100% при температуре +35 ° С. Радиус изгиба — не менее 10 диаметров. Устойчив к механическим повреждениям и вибрации.

    Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала сердечника: вместо алюминия — медь. Сечение проводника начинается от 0,75 мм². К тому же жила скручивается не с 25, а с 16 мм². Более гибкий, чем AR.

    Характеристики провода ПВ 3 совпадают со свойствами АР и ПВ 1.Область применения — установка участков осветительных и силовых цепей, где необходимо частое изгибание проводов: в распределительных щитах, при установке большого количества электрических устройств. Также используется для прокладки электрических цепей в автомобилях. Радиус изгиба — не менее 6 диаметров проволоки.

    Примечание

    Провода марок АПВ, ПВ 1 и ПВ 3 имеют большое разнообразие цветов изоляции, поэтому их очень удобно использовать для монтажа различных типов распределительных щитов.

    ПВС многопроволочный медный с ПВХ изоляцией и оболочкой. Оболочка проникает в пространство между проводниками, придавая проволоке круглую форму и плотность. Жилы многопроволочные, их общее количество от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жилы имеет цветовую маркировку, а оболочка белая. Провод используется для подключения различных электроприборов, от бытовой техники до садового инвентаря.Благодаря своей гибкости и легкости он также используется для освещения и даже установки розеток.

    ПВС — провод бытовой, применяемый для изготовления удлинителей, шнуров для любого типа оборудования и ремонта электрических сетей. Негорючий (не распространяет горение с одинарной прокладкой), жаростойкий: диапазон температур — от –40 до +40 ° С (вариант ПВСУ) и от –25 до +40 ° С. Благодаря конструкции, он устойчив к изгибу и механическому износу. ПВА выдерживает не менее 3000 складок.

    Шарико-винтовая передача Плоский провод из меди или луженой меди … Изоляция жил и оболочка из ПВХ. Ядро многопроволочное, с повышенной гибкостью. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для подключения осветительных приборов и бытовой техники малой мощности, например, паяльников, миксеров, кофемолок и электронных устройств.

    Примечание

    ШВВП — провод исключительно для бытовых нужд, для разводки освещения или розеток не применяется.

    Кабели для передачи информации

    Помимо электричества, кабели передают информационные сигналы. В последнее время появилось много новых типов проводников информации. Если 10-15 лет назад были только телефонные и антенные кабели, то сейчас, с развитием компьютерных технологий, типов проводников информации стало намного больше. Большинство из них слишком специализированы и интересны только узкопрофильным специалистам. Домашнему мастеру достаточно знать и уметь пользоваться лишь несколькими видами.Мы их рассмотрим.

    Антенные кабели … Сегодня чаще всего используются РГ-6, РГ-59, РГ-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронного оборудования, телевидения или радио. Он состоит из центрального медного проводника с поперечным сечением 1 мм², окруженного изоляцией из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Он широко используется для передачи сигналов кабельного и спутникового телевидения.Он имеет множество технических характеристик, касающихся частоты передачи, импеданса, экранирования и т. Д.

    Например, обозначение в названии кабеля РК 75 означает, что сопротивление жилы 75 Ом. Эта информация предназначена для профессионалов. Короче говоря, этот кабель идеально подходит для передачи видеосигналов с антенны или видеокамеры на приемник (телевизор) и распределения видеосигнала на несколько источников.

    Кабели марки РГ имеют множество разновидностей и отличаются друг от друга некоторыми характеристиками, например сопротивлением проводников, стойкостью к температурным и ударным нагрузкам, временем затухания сигнала, типом экрана и т. Д.

    Кабели компьютерные … Служат для построения компьютерных сетей. Кабель, с помощью которого компьютеры подключаются к Интернету или друг к другу, известен всем компьютерщикам — витая пара … Состоит из одной или нескольких пар проводов, скрученных попарно, что сделано для улучшения приема или передача сигнала.

    Каждый провод заключен в изоляцию из ПВХ или пропилена. Наружная оболочка также из ПВХ.Кабель может быть дополнительно оснащен влагонепроницаемой полипропиленовой оболочкой.

    В конструкции витой пары имеется разрывная резьба. С его помощью внешняя оболочка легко снимается с кабеля, открывая доступ к токопроводящим жилам. В зависимости от типа кабеля возможны различные варианты защиты:

    • UTP, или незащищенный, без общего экрана для пар проводов;
    • FTP, или фольга, с экраном из алюминиевой фольги;
    • STP, или экранированный, с общим экраном из медной сетки, кроме того, каждая витая пара окружена отдельным экраном;
    • S / FTP, или фольга, экранированная общим экраном из фольги, при этом каждая пара дополнительно заключена в экран.

    Кроме того, витые пары классифицируются по количеству пар, объединенных в один кабель. Наиболее распространенным типом, используемым для компьютерных сетей, является категория CAT5e. Он состоит из 4 пар проводов разного цвета. Скорость передачи данных — до 1 Гбит / с при использовании всех пар. Вы можете увидеть такой кабель, используемый как телефонный провод CAT1 или CAT2, то есть состоящий из 1 или 2 пар проводов.

    Кабели и провода телефонные

    Телефонные провода делятся на 2 основных типа.Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй тип применяется для разводки в отдельной квартире или доме.

    TPPep — базовый тип кабеля для прокладки телефонных линий , рассчитанный на большое количество абонентов. Кабель состоит из двух попарно скрученных жил. ТПЖ из мягкой медной проволоки сечением 0,4 или 0,5 мм², покрытой полиэтиленовой изоляцией. В некоторых типах кабелей пары объединены в группы по 5 или 10 пар.Наружная оболочка также полиэтиленовая или виниловая. Буквы «е» и «р» в названии обозначают экран фильма.

    Существуют разновидности кабелей, армированных лентами или заполненных, в которых пространство между оболочкой и жилами занято гидрофобным уплотнением. Словом, это кабель для телефонной связи в многоквартирном доме, он предназначен для прокладки практически в любых условиях: под землей, в кабельных каналах или по воздуху. Для прокладки телефонной линии до индивидуального абонента и проводки внутри помещения используются телефонные провода следующих типов.

    TRV одно- или двухпарный телефонный распределительный провод … Это плоский провод с разъемным основанием, медная жила, однопроволочный, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. ПВХ изоляция. Предназначен для внутренних телефонных линий. Эксплуатируется при температуре от –10 до +40 ° С. Влажность не должна превышать 80% при температуре +30 ° С.

    TRP — по своим характеристикам совпадает с расширительным клапаном.Единственное отличие — утеплитель, у ТРП он полиэтиленовый. По сравнению с расширительным вентилем, провод более устойчив к внешней среде и может быть прокладан вне зданий.

    ШТЛП Шнур телефонный плоский с медными многопроволочными жилами. Изоляция полиэтиленовой жилы. Утеплитель ТПГ в оболочке из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проводки линий в помещении и в телефонах.Очень гибкий провод.

    Rppm плоский провод с разделяющим основанием и однопроволочные медные жилы с полиэтиленовой изоляцией и оболочкой. Существует модификация ПРПВМ, оболочка которой изготовлена ​​из ПВХ. Количество жил — 2, сечение жил — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии на открытом воздухе, на опорах, в земле и вдоль стен зданий. Термостойкость, условия эксплуатации — от –60 до +60 ° С.

    Кабели и провода особого назначения

    Для монтажа электрических систем в местах, где условия сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к внешней среде.К таким местам относятся бани, печи и погреба. В общем, там, где слишком жарко, влажно или холодно, а кроме того, есть вероятность механического повреждения. Понятно, что в таких местах нельзя устанавливать ПВС или ВВГ, не говоря уже о ПУНП или ШВВП.

    RCGM силовой агрегат одножильный одножильный повышенной термостойкости, гибкий … Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из силиконовой резины, оплетка из стекловолокна, пропитанная термостойкой эмалью или лаком.Этот провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчивость к вибрации, повышенной влажности (до 100% при температуре +35 ° C), термостойкость (диапазон рабочих температур — от –60 до +180 ° C). Кроме того, проволока защищена от вредного воздействия лаков, растворителей и плесени. Идеальный проводник для помещений с высокими температурами (котельные и печи), подходит для электромонтажа в банях, саунах, соединениях печей.

    ПНСВ провод нагревательный одножильный … ТПЖ сталь однопроволочная, вороненая или оцинкованная. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Проволока термостойкая: диапазон рабочих температур — от –50 до +80 ° С, устойчива к щелочам и влаге (переносит погружение в воду). Используется как нагревательный элемент: в бытовых условиях с помощью ПНСВ монтируют теплые полы.

    ВПП — одножильный медный провод … Жила многопроволочная, заключена в полиэтиленовую изоляцию, оболочка также из полиэтилена или ПВХ. Сечение жилы от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Проволока устойчива к перепадам давления. Диапазон рабочих температур — от –40 до +80 ° С. Применяется к двигателям артезианских скважин, погруженных в воду под высоким давлением.

    Весьма интересный вариант силовой. Под прозрачной внешней оболочкой вдоль силовых трансформаторов разного цвета проложены дополнительные провода с последовательно включенными светодиодами… Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать цельные световые картины. Помимо эстетических целей, очень удобен для подключения к переносным электрическим механизмам. Чаще всего для подключения сценического оборудования используется светодиодный кабель. Он полезен тем, что при возникновении разрыва не нужно искать место повреждения: диоды в этой области перестанут светиться.Такие кабели производит компания Duralight. Помимо силовых проводов есть компьютерные светящиеся кабели. С помощью таких проводов можно создать очень интересные дизайнерские решения, превратив кабель в осветительный элемент.

    Кроме светодиодных кабелей есть электролюминесцентные … Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, которые обычно используются для таких дизайнерских украшений.К тому же электролюминесцентный кабель дешевле неоновых трубок и неограничен по длине.

    Общепринятые буквенные обозначения проводов и кабелей характеризуют продукцию по типу назначения вне зависимости от производителя. Буквы и цифры в маркировке обозначают различные свойства проводов и кабелей: проводник и материал изоляции, сечение и количество жил, термостойкость, износостойкость, гибкость и т. Д.

    Электрические провода изготавливаются из меди (Cu) и алюминия (Al), они могут включать один или несколько проводов.Чаще всего используются медные провода, которые выдерживают большие нагрузки и обладают более высокой гибкостью … Алюминий, более хрупкий и с меньшей проводимостью, но из-за более низкой цены они распространены при проведении электромонтажных работ. Для лучшей изоляционной защиты электрических проводов используются пластик (ПВХ) и резина. Также провода могут быть неизолированными. Для наружных работ и прокладки электрических сетей в домах необходимы силовые провода, а для подключения электрических цепей и радиоэлементов — медный монтажный провод.Оголенные провода чаще всего используются при прокладке воздушной проводки, а также неизолированные медные провода используются для изготовления некоторых типов антенн и для монтажных работ в закрытых электроустановках … Также провода специализированные, только для конкретных узких области, например: пожарная сигнализация, телефон, usb, антенна, компенсационные и сварочные провода и другие.

    Правильное считывание маркировки.

    Маркировка проводов состоит из нескольких групп.
    Условно обозначим его так: APVHH

    • Первая группа букв — материал жил — «А» — алюминий.Для медных проводов это обозначение отсутствует;
    • «П» — проволока;
    • Следующая группа — изоляционные материалы; «П» — каучук, «В» — поливинилхлорид (ПВХ), «П» — полиэтилен;
    • Следующая группа — строительство. «О» — тесьма, «Т» — для укладки в трубу, «П» — плоская, «Г» — гибкая;
    • Далее идет количество жил;
    • И только потом — раздел.

    Например: АППВ 2х4 … Провод алюминиевый плоский ПВХ 2-жильный 4 мм2.
    Или ППВ 3х2,5 … Так как буквы «А» нет, то провод медный. И еще: Плоский провод Поливинилхлорид 3-жильный 2,5 мм2
    В некоторых случаях есть числа, которые могут указывать на класс гибкости проводов, например при маркировке провода PV1 и PV3 … Здесь PV3 — это более гибкий провод.
    Далее в проводе PV3 10 — «10» — обозначает сечение провода равное 10 мм2, и соответственно PV3 16 — где «16» обозначает сечение 16 мм2.

    Провода и кабели электрические алюминиевые.

    Рассмотрим некоторые виды алюминиевых проводов и кабелей.

    • APUNP (универсальный плоский алюминиевый провод), который имеет два или три параллельно проложенных провода, защита ПВХ. Предназначен для электромонтажа слаботочных устройств напряжением до 250 В и частотой 50 Гц. Но, для разводки в домах такие провода лучше не использовать.
    • APV (Al PVC Wire) — провод одножильный круглым сечением 2.5-120 мм². АПВ — плоский многожильный провод. Рабочее напряжение 450-750В. Применяется при ремонте гибких участков электрической схемы, оборудования, станков и различных механизмов. Предельная температура t 70 ° С, срок службы 15 лет.
    • APR (алюминиевый провод с резиновой защитой) имеет круглое сечение от 2,5 до 120 мм², APPR — плоский многожильный, с круглым сечением от 2,5 до 6 мм². Применяется для прокладки в трубах и деревянных помещениях.
    • АПРН (Провод алюминиевый с резиновой изоляцией в негорючей оболочке) — провод одножильный, сечением от 2.5 — 120 мм². Применяется для укладки в сухих помещениях и на открытых площадках.
    • АВВГ (кабель силовой алюминиевый в ПВХ оболочке) — многожильный провод круглым сечением от 2,5 до 50 мм², температурный предел t 80 ° С, срок службы 30 лет. Предназначен для сухих и влажных помещений, открытых пространств, на автомагистралях различного типа, во взрывоопасных и пожароопасных местах.
    • AVRG (гибкий алюминиевый кабель в оболочке из ПВХ с резиновой изоляцией) — может иметь до 4 жил, сечение от 4 до 300 мм².Номинальное напряжение 0,66 кВт, постоянное 1,0 кВт, частота 50 Гц, температура t 200 ° С, срок службы 30 лет. Применяются там, где предъявляются повышенные требования к устойчивости к коротким замыканиям, в сухих и влажных помещениях, на мостах, каналах, шахтах, путепроводах.

    Провода и кабели электрические медные.

    • Характеристики марки проводов PV1 , PV2 , PV3 , PV4 (провод с медной ПВХ изоляцией) Цифра указывает на класс гибкости.Сечение от 0,5 до 120 мм², напряжение для сетей от 450 до 750 В, частота 400 Гц. Они могут быть однопроводными и многопроволочными, иметь множество модификаций и иметь огромный спектр применения: установки, станки, дома, лотки, пластиковые трубы и т. Д.
    • ППВ (медный плоский провод с ПВХ изоляцией) — двухжильный и трехжильный, имеет разделяющее основание сечением 0,75 — 4 мм², температура до t 70 ° C, напряжение для сетей 450-750 В, частота 400 Гц . Применяется при прокладке силовых осветительных сетей на стенах, а также при прокладке каналов, труб.
    • ПВС (медный провод с витыми жилами в оплетке из ПВХ) сечением от 0,5 до 2,5 мм², ОРС — сечением от 0,5 до 4 мм² — гибкие провода с медными жилами (2-3). В основном используется для бытовой техники, удлинителей, пылесосов и т. Д.
    • ПУНП , ПБПП (Медный провод с ПВХ изоляцией) — двух- или трехжильный медный провод сечением до 4 мм². Он широко используется в устройствах с более низким током.
    • MGSH (медный электрический гибкий провод с шелковой изоляцией) сечением 0.5 — 0,12 мм². МГШВ — одножильный гибкий кабель сечением 0,12–1,5 мм². Используется в электронных устройствах и межкомпонентных соединениях.
    • ВВГ (медный силовой кабель в оболочке из ПВХ и с изоляцией из ПВХ), который может иметь от одной до четырех жил сечением 1,5 — 502 мм². Применяется для прокладки сетей на улице в тенистых местах. Двойная изоляция кабеля позволяет монтировать электропроводку в перекрытиях и перегородках помещений без канального кабеля, заниматься распределением электроэнергии.
    • AWG (медный гибкий кабель с резиновой изоляцией и оболочкой из ПВХ) — сечение 1–240 мм², может иметь 1–4 жилы. Применяется для воздушной прокладки, в помещениях различного типа, на мостах и ​​эстакадах.
    • IWG (Cu гибкий силовой кабель с резиновой изоляционной защитой в резиновой негорючей оплетке) имеет круглое сечение 1–240 мм², частоту 50 Гц, номинальное напряжение 0,66 кВт, постоянное 1,0 кВт, срок службы 30 лет. Применяется в шахтах и ​​каналах, в помещениях с большой вероятностью затопления.

    Для разводки в доме лучше использовать медные провода. Они более гибкие, с меньшей вероятностью сломаются при установке, меньше окисляются, спаяны обычным способом и имеют лучшую электропроводность.

    Назначение обмоточного провода.

    Обмоточные провода используются для изготовления обмоток электромобилей и устройств, а также при производстве радиотехнических изделий, элементов телевизоров и др. Такие провода изготавливаются из меди высокой чистоты с хорошей проводимостью.
    Вот некоторые из их брендов:

    • ПЭТВ — (Эмалированный термостойкий обмоточный провод с эмалевой изоляцией), медный провод-провод диаметром 0,063 — 2,500 мм². Эмалированные провода обладают высокой термостойкостью (до 120 ° C) и не нуждаются в зачистке.
    • Проволока ПЭТВ2 где «2» — количество слоев лака на проволоке. Диаметр ПЭТВ2 от 0,08 до 5 мм². Используется для обмоток силовых двигателей, двигателей бытовой техники и инструментов, трансформаторов, измерительных приборов, катушек и реле.

    Кабели и провода специализированные.

    • TRP (Cu Telephone Ratification в ПВХ-изоляции) — двухжильный с разделяющим основанием, сечение 0,4 — 0,5 мм². Для прокладки телефонной сети. Так называемая телефонная лапша.
    • KPSng (A) — FRLS, KPSng (A) — FRHF, KPSng (A) — FRLSLTx — это специальные слаботочные кабели для установки пожарной сигнализации и систем пожарной сигнализации. Пояснение: ng — антипирен, (A) — категория, LS — низкое дымообразование, HF — низкая окислительная активность, LTx — низкая токсичность, KPS — кабель пожарной сигнализации.В соответствии с нормативными документами ГОСТ 31565-2012 (ГОСТ Р 53315-2009) только такие кабели могут использоваться в системе противопожарной защиты. Трос сигнализации должен быть особенно цепким, иначе система безопасности не среагирует вовремя. Эти провода производятся по новейшим технологиям в области производства кабелей для противопожарной защиты и сигнализации.
      До вступления в силу в 2009 году Федеральным законом № 123 «Технический регламент по пожарной безопасности» успешно использовались пожарные кабели КПСВВ и КПСВЭВ, в красной оплетке.Теперь их можно использовать только для систем охранной сигнализации.
    • Провод USB … Все мультимедийные устройства и гаджеты оснащены разъемом USB. USB 2.0 является высокоскоростным и состоит из одной витой пары 28 AWG для передачи данных и двух силовых проводов от 20 AWG до 28 AWG. Все кабели USB экранированы и имеют ферритовое кольцо, которое действует как фильтр. Он длинный, может быть, до пяти метров.
    • Антенный коаксиальный кабель для ТВ. Имеет электропроводящую оплетку (экран) и изоляцию определенной толщины.Поэтому он толстый (около 6 мм²). Оплетка защищает его от электромагнитных и электростатических помех, сводя потери к минимуму. Он имеет характеристическое сопротивление 75 Ом. Для лучшего качества приема центральная жила кабеля телевизионной антенны сделана из меди, а экран может быть выполнен из медной оплетки или алюминиевой фольги. Основные типы марок RK 75, RG 6, RG 59, SAT 50, SAT 703, DG 113 используются как для аналогового, так и для кабельного телевидения и спутниковых антенн. F-штекер используется для подключения к телевизору.

    Проволока сварочная.

    КС — маркировка расшифровывается просто — кабель сварочный. Буква «П» означает, что провод имеет полимерную защиту, сочетание букв «HF» (высокочастотный), «PP» (переменный и постоянный ток). Кабель для сварочного аппарата медный и стойкий до t ° 50С. , и имеет специальный. резиновая изоляция шланга для защиты от короткого замыкания, негорючая. Сечение 10–70 мм², рабочее напряжение 600 В, частота 400 Гц.
    Виды маркировки кабеля для подключения сварочного аппарата:

    • КГ-Т , применяется для работы при повышенных температурах.t до 85 ° С.
    • KG-HL , содержит специальную резину, стойкую к холоду (t до –60 ° С).
    • COG1 обладает повышенной гибкостью.

    Электропровода декоративные.

    провод — провода разных типов, применяемые как в домах для электромонтажа, так и на улице, выполненные в первозданном виде. Сечение от 0,5 до 2,5 мм², оболочка обычно шелковая. Внешне декоративный ретро-электропровод выглядит в духе старины и состоит из двух скрученных между собой проводов.Ретро-проволока используется дизайнерами в домах из деревянного бруса и выглядит помпезно и величественно.
    Декоративная проволока широко применяется и имеет множество модификаций. В интерьерах клубов и увеселительных заведений можно найти светящийся неон, , разноцветные провода. Декоративные косы позволят выполнить работу любой сложности не только качественно, но и красиво.

    .
  • Добавить комментарий

    Ваш адрес email не будет опубликован.
