Наружный диаметр кабеля ВВГнг
Наружный диаметр кабеля ВВГнгНаружный диаметр кабеля ВВГнг в зависимости от числа жил и их номинального сечение приведен в таблице:
См. также: Кабель ВВГнг Купить
| Число жил и номинальное сечение кабеля, мм2 | Наружный диаметр кабеля, мм | |
| 660 В | 1000 В | |
| Кабель с круглыми жилами | ||
| ВВГнг 1*1.5 | 5.0 | 5.4 |
| ВВГнг 1*2.5 | 5.4 | 5.8 |
| ВВГнг 1*4 | 6.0 | 6.6 |
| ВВГнг 1*6 | 6. | 7.1 |
| ВВГнг 1*10 | 7.8 | 8.0 |
| ВВГнг 1*16 | 9.9 | 10.1 |
| ВВГнг 1*25 | 11.0 | 11.2 |
| ВВГнг 1*35 | 12.0 | 12.2 |
| ВВГнг 1*50 | 13.5 | 13.7 |
| ВВГнг 1*70 | 15.2 | |
| ВВГнг 1*95 | 17.3 | |
| ВВГнг 1*120 | 19.2 | |
| ВВГнг 1*150 | 22.2 | |
| ВВГнг 1*185 | 24. 7 | |
| ВВГнг 1*240 | 27.7 | |
| ВВГнг 1*300 | 31.0 | |
| ВВГнг 2*1.5 | 7.6 | 8.4 |
| ВВГнг 2*1 5 | 8.3 | 9.7 |
| ВВГ нг 2*4 | 10.3 | 11.5 |
| ВВГнг 2*6 | 11.3 | 12.5 |
| ВВГнг 2*10 | 13.7 | 14.1 |
| ВВГнг 2*16 | 16.7 | |
| ВВГнг 2*25 | 19.4 | 19.8 |
| ВВГнг 2*35 | 21.4 | 21. 8 |
| ВВГнг 2*50 | 24.8 | 25.2 |
| ВВГнг 2*70 | 28.2 | |
| ВВГнг 2*95 | 32.4 | |
| ВВГнг 2*120 | 35.8 | |
| ВВГнг 2*150 | 41.8 | |
| ВВГ нг 2*2.5 + 1*1.5 | 9.4 | 10.3 |
| ВВГ нг 3*1.5 | 8.0 | 9.5 |
| Кабель ВВГ нг 3*2.5 | 9.4 | 10.3 |
| ВВГ нг 3*4 | 10.8 | 12.1 |
| ВВГнг 3*6 | 11.9 | 13. 2 |
| ВВГнг 3*10 | 14.5 | 14.9 |
| ВВГнг 3*16 | 17.8 | 17.8 |
| ВВГнг 3*25 | 20.6 | 21.0 |
| ВВГнг 3*35 | 22.7 | 23.2 |
| ВВГнг 3*50 | 26.4 | 26.8 |
| ВВГнг 3 1 5 + 1*1 | 9.3 | |
| ВВГ нг 3 2 5 + 1*1.5 | 10.2 | 11.1 |
| ВВГнг 3 4 + 1*2.5 | 11.8 | 12.8 |
| ВВГ нг 3 6 + 1*2.5 | 12.5 | 13. 9 |
| ВВГ нг 3 6 + 1*4 | 13.0 | 14.4 |
| ВВГ нг 3 10 + 1*4 | 14.9 | 15.8 |
| ВВГнг 3 10 + 1*6 | 15.4 | 16.4 |
| ВВГнг 3х16 + 1*6 | 18.7 | 18.7 |
| ВВГнг 3х16 + 1*10 | 19.3 | 19.3 |
| ВВГ нг 3 2 5 + 1*10 | 21.2 | 21.7 |
| ВВГ нг 3х 2.5 + 1*16 | 22.7 | 23.2 |
| ВВГнг 3х35 + 1*16 | 24.6 | 25.1 |
| ВВГ нг 3х50 + 1*16 | 27. 2 | 27.7 |
| ВВГнг 3х50 + 1*25 | 28.1 | 28.5 |
| ВВГнг 3х70 + 1*25 | ||
| ВВГнг 3х95 + 1*35 | 36.1 | |
| ВВГнг 3х120 + 1*35 | 39.9 | |
| ВВГ нг 3 1 5 0 + 1*50 | 46.6 | |
| ВВГнг 4*1.5 | 9.3 | 10.2 |
| ВВГнг 4*2.5 | 10.2 | 11.1 |
| ВВГ нг 4 4 | 11.8 | 13.2 |
| ВВГнг 4*6 | 13. 0 | 14.4 |
| ВВГнг 4*10 | 15.9 | 16.4 |
| Кабель ВВГ нг 4*16 | 20.0 | 20.4 |
| ВВГнг 4*25 | 22.7 | 23.2 |
| ВВГнг 4*35 | 25.5 | 26.0 |
| ВВГнг 4*50 | 29.1 | 29.6 |
| ВВГнг 5*1.5 | 10 | 11.1 |
| ВВГнг 5*2 5 | 11 | 12.1 |
| ВВГ нг 5*4 | 12.8 | 14.5 |
| ВВГ нг 5*6 | 14.2 | 15.8 |
| ВВГ нг 5*10 | 17. | 18 |
| ВВГ нг 5*16 | 22 | 22.5 |
| ВВГ нг 5*25 | 25.4 | 25.9 |
| ВВГнг 5*35 | 28.1 | 28.6 |
| ВВГнг 5*50 | 32.2 | 32.7 |
| ВВГнг 5*70 | 37.6 | 38 |
| ВВГнг 5*95 | 41.8 | 42.2 |
| ВВГнг 5*120 | 45.3 | 45.7 |
| ВВГнг 5*150 | 49.1 | 49.5 |
| ВВГнг 5*185 | 53.2 | 53.6 |
| ВВГнг 5*240 | 59. 7 | 60.1 |
| Кабель с секторными жилами | ||
| ВВГнг 3*50 | 29.6 | |
| ВВГнг 3*70 | 32.4 | |
| ВВГнг 3*95 | 36.0 | |
| ВВГнг 3*120 | 38.5 | |
| ВВГнг 3*1 5 0 | 41.1 | |
| ВВГнг 3*185 | 44.7 | |
| ВВГнг 3*240 | ||
| ВВГнг 3*50 + 1*25 | 29.2 | |
| ВВГнг 3*70 + 1*35 | 32. 2 | |
| ВВГнг 3*95 + 1*50 | 36.5 | |
| ВВГнг 3*120 + 1*70 | 39.4 | |
| ВВГнг 3*150 + 1*70 | 42.5 | |
| ВВГнг 3*185 + 1*95 | 46.7 | |
| ВВГнг 3*240 + 1*120 | 52.1 | |
| ВВГнг 4*50 | 30.1 | |
| ВВГнг 4*70 | 33.2 | |
| ВВГнг 4*95 | 37.5 | |
| ВВГнг 4*120 | 40.4 | |
| ВВГнг 4*150 | 43. 7 | |
| ВВГнг 4*185 | 47.9 | |
| ВВГнг 4*240 | 53.5 | |
Ваша корзина пуста
AlfaSystems GoPro GP261D21
виды и характеристики, преимущества и алгоритм выбора качественного изделия
Очень часто возникает необходимость подключения электрооборудования до 1000 В к источнику питания при помощи силового кабеля. Для этой цели подойдет силовой кабель типа ВВГнг, который является оптимальным изделием для прокладки линий электропитания. Для его применения следует ознакомиться с конструкцией, техническими характеристиками, а правила его тестирования помогут выбрать качественное изделие.
Общие сведения
Кабель ВВГнг является разновидностью ВВГ, который предназначен для проводки внутри и снаружи помещений. Он покрыт надежной оболочкой, состоит из медных жил.
Каждая из них имеет изоляционное покрытие. Основное отличие от ВВГ — обработка специальным раствором, который не воспламеняется. Об этом свойстве свидетельствует индекс «нг». Обычный кабель ВВГ обладает обычной поливинилхлоридной изоляцией, которая не обладает огнезащитными свойствами.
Аббревиатура и виды
Некоторую информацию о кабеле можно узнать по аббревиатуре. Жилы бывают медными и алюминиевыми. Литера «А» свидетельствует о том, что жила алюминиевая. Если она медная, то в аббревиатуре эта литера не указывается. Все остальные модели обладают медными жилами. Буква «В» указывает на материал изоляционного покрытия. Из аббревиатуры «ВВГнг» следует, что эта кабельная продукция имеет двойное виниловое изоляционное покрытие. «Г» свидетельствует об отсутствии брони. Индекс «нг» указывается на обработку специальным химическим соединением, которое не горит.
ВВГгн является гибким кабелем с двойным виниловым покрытием, который защищен от возгораний, но не защищен от внешних механических воздействий, поскольку не является бронированным.
Броня состоит из специальной стали, которая защищает кабель от разных механических воздействий. Существует несколько видов ВВГ, которые отличаются техническими характеристиками:
- ВВГ.
- ВВГнг.
- ВВГнг-ls.
- ВВГнг-frls.
- ВВГ-П.
- ВВГнг-П.
- ВВГнг-Пls.
- ВВГ-Э.
Первая модель является базовой, которая при совместной укладке с другими моделями кабелей может воспламеняться. Внешняя оболочка ВВГнг обработана галогеновыми химическими растворами, которые препятствуют возгоранию. Третий вид оснащен внешней изоляционной оболочкой, состоящей из безгалогенового поливинилхлорида. Провод используется в местах, которые подвержены высокой вероятности возгорания. Индекс «ls» (low smoke) расшифровывается как «минимум дыма».
ВВГнг-frls, ВВГнг-П и ВВГнг-Пls тоже имеют специальную обработанную изоляцию и обладают противопожарными свойствами.
Кроме того, происходит незначительное количество выделения дыма при их тлении. Индекс «П» указывает на плоскую форму кабеля, «К» — круглая форма, а во всех остальных случаях он имеет форму сегмента. ВВГ-Э является экранированным ВВГ-кабелем. Существуют также и модификации, которые также обработаны защитной жидкостью от возгораний.
Форма, сечение и изоляция
Жила является основной составляющей токопроводящего изделия. ВВГнг может содержать разное количество жил, количество которых находится в диапазоне от одной до пяти о чем свидетельствует его маркировка. Например, в многожильном ВВГнг 3х2,5 количество медных жил равно три. По структуре каждая из них состоит из одной или нескольких медных проволок. Определить структуру жилы можно по маркировке, поскольку если есть литера «О», она является цельной, а не многожильной. Для многожильных типов применяется литера «М». Провода ВВГнг классифицируются по тому, как уложены жилы, следующим образом:
- Круглые.
- Секторальные.
- Плоские.
Первый тип содержит жилы, обладающих небольшим сечением и маркируются литерой «К». Секторальный (сегментный) тип жил представляет часть сектора круга, в который укладываются медные проволоки. Он маркируется буквой «С». В кабелях с плоскими жилами медные проводники укладываются вдоль одной плоскости.
Площадь поперечного сечения — параметр кабельной продукции ВВГнг, который находится в диапазоне от 1,5 кв. мм. до 50 кв. мм. Он влияет на электропроводимость, или сопротивление, изделия. Его можно узнать из маркировки. Например, ВВГнг 3х2,5 состоит из 3 медных жил, площадь поперечного сечения которых составляет 2,5 кв. мм. Это сечение является оптимальным, поскольку его значение распространяется только на силовые жилы, а не на нулевую и землю, сечение которых немного меньше.
Электропроводимость одной жилы, длина которой составляет 1000 м, измеряется при помощи омметра.
Однако не всегда кабель обладает сопротивлением, которое указано в его технических характеристиках. Изделие можно эксплуатировать при условии, что значение его сопротивления на 1000 м составляет не более 12 Ом.Изоляция кабеля является одним из его главных характеристик, которая зависит от площади поперечного сечения и напряжения. Например, изоляционный слой при напряжении составляет 0,9 мм при сечении, равном 16 мм. кв. Кроме того, существует еще один существенный параметр — сопротивление изоляции между жилами кабеля. Оно измеряется мегаомметром и должно составлять не менее 0,5 МОм.
Основные технические характеристики
Кабель состоит из медных жил. Для изоляции применяется пластик поливинилхлоридного типа (ПВХ), который используется также для внешней изоляции. Провод не воспламеняется. Технические характеристики зависят от напряжения. Они для ВВГнг 3х2,5 при напряжении 660 В следующие:
- Номинальная площадь поперечного сечения (S): 2,5 кв. мм.
- Масса 1000 м: 135 кг.
- Общий диаметр кабеля в поперечном сечении: 930 мм.
- Толщина изоляционного покрытия: 0,6 мм.
- Радиус изгиба для жилы, содержащей одну проволоку, составляет 93 мм, а для многопроволочной жилы — 70 мм.
- Токовая нагрузка: в земле — 37 А, а в воздухе — 28 А.
- Допустимый ток при коротком замыкании: 270 А.
- Сопротивление изоляционного слоя 1000 м кабеля: не менее 10 МОм.
мм.Радиус изгиба — допустимый радиус, при котором не произойдет нарушение целостности жил и изоляционного слоя ВВГнг-кабеля. Допустимая токовая нагрузка — номинальное значение силы тока, при котором не произойдет нагревание изделия, приводящее к короткому замыканию. При повышении температуры сопротивление увеличивается и это приводит к перегрузке источника питания, поскольку электрическое устройство из-за повышенного сопротивления силового кабеля начинает потреблять больше электрической энергии.
youtube.com/embed/fenQiJAW6t4″/>
Кабельная продукция, которая находится в воздухе (навесной монтаж), подвержена влиянию перепадов температур, влияющих на величину электропроводимости изделия, больше, чем, находящаяся под землей. При коротком замыкании сила тока увеличивается и это приводит к значительному нагреву проводов и электроприборов. В результате его действия, существует высокая вероятность выхода электрооборудования и кабельной продукции из строя. В зависимости от напряжения, которое проходит через кабель, меняются его характеристики. Отличия характеристик ВВГнг 3х2,5 при значении напряжения в 1000 В следующие:
- Радиус изгиба: для одной жилы — 97 мм, а для многопроволочного изделия — 73 мм.
- Толщина изоляционного слоя: 0,7 мм.
- Один километр кабеля весит 144 кг. Эта величина зависит от качества меди.
- Сопротивление изоляции 1000 метров составляет 10 МОм.
ВВГнг-кабель, длина которого находится в диапазоне от 0,5 до 7,2 км, наматывается на специальный барабан.
Эксплуатация кабельной продукции
Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.
Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.
Применение и преимущества использования
Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию.
Рекомендуется прокладывать его в следующих местах:
- Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
- Сооружения со слабой, средней и сильной коррозийными активностями.
- Пожароопасные помещения.
- Жилые и общественные здания.
- Взрывоопасные территории.
ВВГнг обладает преимуществами перед некоторыми силовыми кабелями. Это связано прежде всего с бесперебойной и качественной подачей электроэнергии. К основным достоинствам провода можно отнести следующие: простота монтажа, эксплуатация при широком диапазоне температур и защита от возгорания.
Алгоритм проверки кабельной продукции
К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:
- Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
- Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
- Взять омметр для измерения сопротивления жил кабеля ВВГнг.
- Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.
Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.
Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом).
Электропроводимость каждой жилы должна быть не более 3,46 Ом.
Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.
Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.
ВВГнг(А)-LS кабель силовой Электрокабель НН ГОСТ 31996
Силовой кабель пониженной пожароопасности ВВГнг-LS
Силовые кабели применяются для того, чтобы передавать и распределять электрическую энергию.
Обычно они состоят из некоторого числа токопроводящих жил, которые имеют собственную изоляцию и общий покров снаружи. От требований оборудования и устройств, для которых применяются силовые кабели, количество жил может меняться от одной, площадь сечения варьируется от 1,5 до 50 квадратных миллиметров.
Кабели медные, состоящие из двух жил, бывают в двух исполнениях. Первое — плоское «ВВГнг-LS П». Второе — круглое «ВВГнг-LS». Площадь поперечного сечения — 1,5 — 6 квадратных миллиметров. Такие кабели достаточно универсальны. Их можно применять и в помещениях с повышенной влажностью, и даже на открытом воздухе.
Кабели, состоящие из трёх жил, отличаются тем, что кроме обычных жил, есть также и нулевые, которые служат для обеспечения прохождения разности токов полюсов в случае если нагрузка распределяется неравномерно.
В многожильных кабелях жилы зачастую скручиваются друг с другом. Это делается в связи с трудностями параллельной укладки таких жил.
Пожаробезопасноть обусловлена применением внешней оболочки из поливинилхлорида (ПВХ).:format(png)/c9f27a282b711bb.s.siteapi.org/img/b24444a9ea95b414797baaf76521d4f74701fe99.jpg)
Такие кабели не распространяют огонь. К минусом следует отнести невозможность защиты кабелей от механических воздействий и грызунов, и, как следствие деформаций и даже разрывов. Защиту от этих фактором может обеспечить только кабеленесущие системы. Срок службы таких кабелей достигает тридцати лет. Прокладка осуществляется при минимальной температуре — «–15°С».
Каждый кабель маркируется определённым цветом изоляции. Голубой применяется для нулевой жилы, желтый с зелёным для жилы заземления.
Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридных композиций пониженной пожароопасности ВВГнг-LS.
(индекс LS в марках означает низкое дымо- и газовыделение Low Smoke)
Применение кабеля ВВГнг-LS
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели ВВГнг-LS предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабели ВВГнг-LS не распространяют горение при прокладке в пучках.
Структура кабеля ВВГнг-LS
1. Токопроводящая жила — медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция — из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.
3. Скрутка — изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.
4. Внутренняя экструдированная оболочка — накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка — из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. Толщина оболочки представлена в Приложении.
Технические характеристики кабеля ВВГнг-LS
— Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
— Диапазон температур эксплуатации: от -50°С до +50°С
— Относительная влажность воздуха при температуре до +35°С: до 98%
— Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
— Минимальный радиус изгиба при прокладке:
кабелей одножильных — 10 наружных диаметров,
кабелей многожильных — 7.
5 наружных диаметров.
— Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
— Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
— Строительная длина кабелей для сечений основных жил:
от 1,5 до 16 мм2 — 450 м
от 25 до 70 мм2 — 300 м
от 95 мм2 и выше — 200 м
— Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
— Срок службы: 30 лет
Сечение кабеля или как правильно выбрать кабель
При выборе сечения кабеля проектировщики руководствуются ПУЭ глава 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны». В этом разделе представлены специальные таблицы сечения кабеля по мощности и току.
В данном ПУЭ расчеты даны для медных и алюминиевых кабелей, но с июня 2003 года алюминиевая электропроводка запрещена приказом Минэнерго ввиду высокой пожароопасности.
С ноября 2017 алюминий снова разрешили применять в жилых и административных зданиях, но только определенные сплавы.
Производителям все-таки удалось получить сплав алюминия, не уступающий по характеристикам меди. Кроме того, у алюминия есть определенные преимущества перед медью: например, легкость, относительная дешевизна. На сегодняшний день этот кабель протестирован ведущими строительными компаниями, но на рынок Екатеринбурга активно не поставляется, и массово еще не применяется.
Маркировка кабеля
Когда прокладывается новая силовая проводка, берется трехжильный (220В) либо пятижильный (380В) кабель следующих маркировок: ПВС, ВВГ, NYM. Кабель (провод) ПВС используется ограниченно, как правило, для бытовых нужд, в домашней электропроводке – подключить светильник, тройник. В определенных случаях его используют при проведении слаботочных сетей. Кабель NYM используется редко в силу высокой цены.
Особо останавливаться на них не будем. Рассмотрим подробнее маркировку ВВГ.
Двойная буква В обозначает, что у кабеля 2 оболочки и обе изготовлены из поливинилхлорида. Буква Г – значит «голый», то есть такой кабель нельзя укладывать, например, под землей без дополнительной защиты.
Чаще всего используются следующие разновидности кабеля ВВГ: ВВГнг LS (для всех электроснабжающих сетей) и ВВГнг frLS (для систем пожаробезопасности).
Буквы «нг» обозначают, что кабель не поддерживает горение. Кабель с такой маркировкой отвечает современным требованиям пожарной безопасности. Маркировка LS говорит о том, что в случае возгорания выделения дыма сведены к минимуму. Буквы fr указывают на то, что дополнительно для защиты от возгорания при изготовлении кабеля использованы материалы из слюды.
Далее рассмотрим цифровые обозначения. Например, маркировка ВВГнг
LS 3*2,5, указывает на то, что в данном кабеле 3 жилы (провода), а сечение жилы кабеля равно 2,5 мм.кв.
С обозначениями разобрались.
Итак, как сделать расчет сечения кабеля по мощности? Для этого нужно рассмотреть все существующие и потенциальные электроприемники на объекте, суммировать мощности этого оборудования и умножить на поправочный коэффициент. Поправочный коэффициент (К одновременности) получают, прикинув, какое оборудование будет использовано одновременно в течение длительного времени.
Например, сложив мощности всего электрооборудования, мы получили 50000 Вт (50 кВт), при этом одновременно работает не более 75% всех приборов.
50 * 0.75 = 37,5 (кВт)
Теперь смотрим по таблице, какое сечение кабеля необходимо использовать, чтобы провести сеть. Подобных таблиц более или менее повторяющих друг друга существует множество в разных источниках. Напомним, что все они основаны на ПУЭ плюс на опыте конкретного специалиста.
Медные провода | Сечение жилы, мм.кв. | |||
Напряжение 220 В | Напряжение 380 В | |||
Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
19 | 4,1 | 16 | 10,5 | 1,5 |
27 | 5,9 | 25 | 16,5 | 2,5 |
38 | 8,3 | 30 | 19,8 | 4 |
46 | 10,1 | 40 | 26,4 | 6 |
70 | 15,4 | 50 | 33,0 | 10 |
85 | 18,7 | 75 | 49,5 | 15 |
115 | 25,3 | 90 | 59,4 | 25 |
135 | 29,7 | 115 | 75,9 | 35 |
175 | 38,5 | 145 | 95,7 | 50 |
215 | 47,3 | 180 | 118,8 | 70 |
260 | 57,2 | 220 | 145,2 | 95 |
300 | 66,0 | 260 | 171,6 | 120 |
Выбираем наиболее приближенные к полученному результату значения.
Получаем, что для 220 В нужен кабель сечения 50 кв.мм, а для трехфазной цепи 380 В – ближе всего 10 кв.мм. Обычно рекомендуется брать сечение с запасом (на случай увеличения числа электроприборов на объекте, либо подключения оборудования большей мощности), но данная таблица уже содержит в себе некоторый запас.
вес, диаметр, технические характеристики, масса, сечение
Это силовой провод, который оснащен жилами из меди, изолирован оболочкой ПВХ, предохраняющей его от горения. Применим для стационарных систем распределения электрического тока при номинальном переменном напряжении 600 — 1000 В и при частоте в 50 Гц.
Такую разводку можно проводить на открытой территории, кабельных эстакадах и в блоках. Среда может быть как влажная, так и сухая. Желательно не использовать для прокладки в земле.
Каждая жила этого провода отдельно изолирована друг от друга и имеет разный окрас. Нулевые жилы, как правило, покрашены в голубой цвет. При заземлении применима двухцветная окраска: желтый и зеленый цвет.
Вес 1 кг кабеля вычисляется из расчета на 1 км его длины. В основу получаемых данных ложатся такие показатели:
- марка провода,
- сечение,
- диаметр кабеля.
Не сложно догадаться, что чем выше будут эти показатели, тем вес кабеля будет больше. Min вес — 40,3 кг в 1 км кабеля, Max вес — 6992,8 кг.
ДиаметрДиаметр кабеля снаружи прямо пропорционален количеству жил и номинальному сечению. Если площадь сечения одной жилы равна 1,5 мм², то диаметр кабеля будет равняться от 5 мм и выше. Границей диаметра будет цифра 53,5 мм при условии, что это 4-х жильный провод.
Толщина внешней оболочки, которая тоже влияет на диаметр, зависит от скрутки жил спрятанных под ней. Диаметр под оболочкой равен от 6 до 40 мм, номинальная толщина оболочки — от 1,2 до 2,1 мм, минимальная толщина оболочки — от 0,92 до 1,69 мм.
Технические характеристики- Климатическое исполнение B, №5 по госту 15150-69.
- Температурный режим: 30°С/+50°С.
- Влажность при +35°С должна быть не больше, чем 98%.
- Монтаж без подогрева до -15°С.
- Min радиус изгиба: одножильный — 10 наружных d, многожильный — 7 наружных d.
Массу кабеля нужно учитывать еще при проектировании, она увеличивается с той же силой, что и диаметр: чем больше жил и больше их сечение. Этот показатель начинается от 39 кг на 1 км и заканчивается несколькими тоннами.
СечениеДиаметр и размер кабеля прямо зависит от того, что в нем находится: какое количество жил, размер каждой жилы и ее тип. Самая маленькая по диаметру жила создает 1,5 мм² площади сечения. Наибольшая площадь сечения для одножильного кабеля это 240 мм².
Для 2 и 4-жильном этот показатель достигает отметки в 95 мм², в 5-жильном до 50. Реже встречаются провода с более крупными жилами, например, где есть 3 основные и 1 нулевая (называется «три с плюсом»).
Кабель ВВГнг-ls — цены, прайс-лист 2021
Расшифровка аббревиатуры кабеля
- Отсутствие первой буквы «А» означает, что жилы кабеля медные
- В — означает, что изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — означает, что скрутка жил кабеля помещена в ПВХ оболочку
- Г- говорит о том, что кабель не имеет защитного покрова (голый)
- нг — говорит о том, что изоляция жил и оболочка кабеля обладают свойствами пониженной горючести
- LS — этот индекс (сокращение от Low Smoke) означает, что оболочка и изоляция имеют низкие газо- и дымо-выделение
Конструкция кабеля ВВГнг-LS
Токонесущие жилы кабеля (2) изготавливаются из медной проволоки, в зависимости от сечения — однопроволочные, либо многопроволочные. Жилы кабеля ВВГнг-LS бывают как круглой, так и секторной формы. Жилы изолированы поливинилхлоридным пластикатом (1) пониженной горючести и имеют различную расцветку.
Нулевые жилы окрашены в голубой цвет, а заземляющие — двухцветные, желто-зеленые.
Кабель представляет собой скрутку 2-х, 3-х, 4-х токопроводящих медных жил, помещенных в ПВХ оболочку (3) с пониженной пожароопасностью. Причем жилы двух- и трехжильного кабеля имеют одинаковое сечение, а четырехжильные кабели могут иметь нулевую либо заземляющую жилу меньшего сечения.
Помимо всего прочего на жилы кабеля накладывается экструдированная оболочка из поливинилхлорида толщиной не менее 0,3 мм, заполняющая собой пространство между жилами в скрутке.
Для жил секторной формы допускается отсутствие такой оболочки. При этом, поверх скрутки помещаются ленты из полиэтилентерефталата или нетканного полотна.
Для круглых жил сечением менее 16 мм2 также допускается отсутствие такой оболочки. В этом случае заполнение пространства между жилами производят одновременно с наложением внешней оболочки.
Область применения и эксплуатация ВВГнг-LS
Как и все модификации кабеля ВВГнг, этот тип силового кабеля отличается повышенной пожаробезопасностью. Кроме того ВВГнг-LS имеет низкие показатели дымо- и газовыделения, а также не распространяет горение не только при одиночной прокладке, но и при прокладке пучками. Таким образом кабель ВВГнг-LS может быть использован при оборудовании электросети в взрывоопасных и пожароопасных помещениях, на атомных электростанциях.
Кабель ВВГнг-LS используется для передачи и распределения электрической энергии номинального напряжения 660кВ и 1000кВ с частотой 50 Гц.
При монтаже кабеля следует учитывать:
- минимальная температура прокладки не ниже -15оС
- минимальный радиус изгиба одножильных кабелей не менее 10 наружных диаметров
- минимальный радиус изгиба многожильных кабелей не менее 7,5 наружных диаметров
ВВГнг-LS можно эксплуатировать при температурах от -30оС до +50оС. Относительная влажность воздуха не должна превышать 98%. Максимальная допустимая температура нагрева кабельных жил в течение длительного времени не выше +70оС.
Максимально допустимая температура нагрева при КЗ не более 160оС, а предельная температура невозгорания кабеля +400оС
Выгодные цены на кабель и провод в «ЭлМикс»
В каталоге нашей компании вы найдете электрический кабель и провод в ассортименте. Мы предлагаем гибкие цены на кабельно-проводниковую продукцию и другое электрооборудование. Вы можете обратиться за консультацией к нашим специалистам по телефонам (см. вверху страницы).
Количество | Цена с НДС, р/м | Масса | Наружный |
ВВГНГ-660 1 х 1,5 |
| 37 | 4,7 |
ВВГНГ-660 1 х 2,5 |
| 48 | 5,0 |
ВВГНГ-660 1 х 4 | 17,00 | 67 | 5,7 |
ВВГНГ-660 1 х 6 | 26,00 | 88 | 6,2 |
ВВГНГ-660 1 х 10 | 34,00 | 136 | 7,4 |
ВВГНГ-660 1 х 16 ож | 59,00 | 214 | 9,2 |
ВВГНГ-660 1 х 25 ож | 79,00 | 315 | 10,8 |
ВВГНГ-660 1 х 35 ож | 119,00 | 410 | 11,8 |
ВВГНГ-660 1 х 50 ож | 151,00 | 539 | 13,2 |
ВВГНГ-660 2 х 1,5 |
| 67 | 7,1 |
ВВГНГ-660 2 х 2,5 |
| 89 | 7,8 |
ВВГНГ-660 2 х 4 |
| 142 | 9,8 |
ВВГНГ-660 2 х 6 |
| 186 | 10,8 |
ВВГНГ-660 2 х 10 |
| 285 | 13,2 |
ВВГНГ-660 2 х 16 ож |
| 461 | 16,1 |
ВВГНГ-660 2 х 25 ож |
| 703 | 19,6 |
ВВГНГ-660 2 х 35 ож |
| 920 | 21,5 |
ВВГНГ-660 2 х 50 ож |
| 1236 | 24,9 |
ВВГНГ-660 3 х 1,5 |
| 86 | 7,5 |
ВВГНГ-660 3 х 2,5 |
| 130 | 8,9 |
ВВГНГ-660 3 х 4 |
| 188 | 10,3 |
ВВГНГ-660 3 х 6 | 36,00 | 251 | 11,4 |
ВВГНГ-660 3 х 10 |
| 392 | 14,0 |
ВВГНГ-660 3 х 16 ож |
| 583 | 16,4 |
ВВГНГ-660 3 х 25 ож |
| 898 | 20,1 |
ВВГНГ-660 3 х 35 ож |
| 1181 | 22,3 |
ВВГНГ-660 3 х 50 ож |
| 1590 | 25,8 |
ВВГНГ-660 3 х 2,5+1 х 1,5 |
| 153 | 9,6 |
ВВГНГ-660 3 х 4+1 х 2,5 |
| 220 | 11,2 |
ВВГНГ-660 3 х 6+1 х 4 |
| 301 | 12,4 |
ВВГНГ-660 3 х 10+1 х 6 |
| 458 | 14,8 |
ВВГНГ-660 3 х 16+1 х 10 ож |
| 717 | 18,4 |
ВВГНГ-660 3 х 25+1 х 16 ож |
| 1072 | 22,1 |
ВВГНГ-660 3 х 35+1 х 16 ож |
| 1374 | 24,1 |
ВВГНГ-660 3 х 50+1 х 25 ож |
| 1854 | 27,5 |
ВВГНГ-660 4 х 1,5 | 19,00 | 107 | 8,1 |
ВВГНГ-660 4 х 2,5 | 32,00 | 161 | 9,6 |
ВВГНГ-660 4 х 4 | 51,00 | 236 | 11,2 |
ВВГНГ-660 4 х 6 | 74,00 | 320 | 12,4 |
ВВГНГ-660 4 х 10 | 125,00 | 503 | 15,3 |
ВВГНГ-660 4 х 16 ож | 195,00 | 771 | 18,4 |
ВВГНГ-660 4 х 25 ож | 323,00 | 1163 | 22,1 |
ВВГНГ-660 4 х 35 ож | 436,00 | 1560 | 24,9 |
ВВГНГ-660 4 х 50 ож | 597,00 | 2071 | 28,5 |
ВВГНГ-660 5 х 1,5 | 23,00 | 146 | 9,4 |
ВВГНГ-660 5 х 2,5 | 38,00 | 198 | 10,4 |
ВВГНГ-660 5 х 4 | 61,00 | 293 | 12,3 |
ВВГНГ-660 5 х 6 | 97,00 | 399 | 13,6 |
ВВГНГ-660 5 х 10 | 158,00 | 631 | 16,8 |
ВВГНГ-660 5 х 16 ож | 251,00 | 965 | 20,2 |
ВВГНГ-660 5 х 25 ож | 417,00 | 1485 | 24,8 |
ВВГНГ-660 5 х 35 ож | 531,00 | 1965 | 27,5 |
ВВГНГ-660 5 х 50 ож | 740,00 | 2614 | 31,4 |
| Количество жил, номинальное сечение (мм 2 ), конструкция, напряжение (кВ) | Расчетный диаметр кабеля, мм | Расчетная масса кабеля, кг / км | |
| ВВГнг (А) 1х1,5ок-0,66 | 5,3 | 43 | |
| ВВГнг (А) 1х2,5ок-0,66 | 5,6 | 55 | |
| ВВГнг (А) 1х4ок-0,66 | 6,3 | 75 | |
| ВВГнг (А) 1х6ок-0,66 | 6,8 | 97 | |
| ВВГнг (А) 1х10ок-0,66 | 8 | 146 | |
| ВВГнг (А) 1х16ок-0,66 | 9,1 | 209 | |
| ВВГнг (А) 1х25ок-0,66 | 10,6 | 310 | |
| ВВГнг (А) 1х35ок-0,66 | 11,6 | 404 | |
| ВВГнг (А) 1х50ок-0,66 | 13,1 | 531 | |
| ВВГнг (А) 2х1,5ок (Н) -0,66 | 8,9 | 117 | |
| ВВГнг (А) 2х2,5ок (Н) -0,66 | 9,7 | 148 | |
| ВВГнг (А) 2х4ок (Н) -0,66 | 11 | 201 | |
| ВВГнг (А) 2х6ок (Н) -0,66 | 12 | 256 | |
| ВВГнг (А) 2х10ок (Н) -0,66 | 14,4 | 386 | |
| ВВГнг (А) 2х16ок (Н) -0,66 | 16,2 | 533 | |
| ВВГнг (А) 2х25ок (Н) -0,66 | 21,3 | 962 | |
| ВВГнг (А) 2х35ок (Н) -0,66 | 23,6 | 1242 | |
| ВВГнг (А) 2х50ок (Н) -0,66 | 26,6 | 1609 | |
| ВВГнг (А) 3х1,5ок (Н, ПЭ) -0,66 | 9,3 | 123 | |
| ВВГнг (А) 3х2,5ок (Н, ПЭ) -0,66 | 10,1 | 159 | |
| ВВГнг (А) 3х4ок (Н, ПЭ) -0,66 | 11,6 | 219 | |
| ВВГнг (А) 3х6ок (Н, ПЭ) -0,66 | 12,6 | 284 | |
| ВВГнг (А) 3х10ок (Н, ПЭ) -0,66 | 15,2 | 432 | |
| ВВГнг (А) 3х16ок (Н, ПЭ) -0,66 | 17,1 | 609 | |
| ВВГнг (А) 3х25ок (Н, ПЭ) -0,66 | 22,5 | 1189 | |
| ВВГнг (А) 3х35ок (Н, ПЭ) -0,66 | 25 | 1550 | |
| ВВГнг (А) 3х50ок (Н, ПЭ) -0,66 | 28,1 | 2023 | |
| ВВГнг (А) 4х1,5ок (Н) -0,66 | 10 | 160 | |
| ВВГнг (А) 4х2,5ок (Н) -0,66 | 10,9 | 209 | |
| ВВГнг (А) 4х4ок (Н) -0,66 | 12,5 | 295 | |
| ВВГнг (А) 4х6ок (Н) -0,66 | 13,7 | 386 | |
| ВВГнг (А) 4х10ок (Н) -0,66 | 16,6 | 602 | |
| ВВГнг (А) 4х16ок (Н) -0,66 | 18,8 | 856 | |
| ВВГнг (А) 4х25ок (Н) -0,66 | 24,9 | 1501 | |
| ВВГнг (А) 4х35ок (Н) -0,66 | 27,3 | 1931 | |
| ВВГнг (А) 4х50ок (Н) -0,66 | 30,8 | 2530 | |
| ВВГнг (А) 5х1,5ок (Н, ПЭ) -0,66 | 10,8 | 190 | |
| ВВГнг (А) 5х2,5ок (Н, ПЭ) -0,66 | 11,8 | 251 | |
| ВВГнг (А) 5х4ок (Н, ПЭ) -0,66 | 13,6 | 357 | |
| ВВГнг (А) 5х6ок (Н, ПЭ) -0,66 | 14,9 | 471 | |
| ВВГнг (А) 5х10ок (Н, ПЭ) -0,66 | 18,2 | 732 | |
| ВВГнг (А) 5х16ок (Н, ПЭ) -0,66 | 20,6 | 1044 | |
| ВВГнг (А) 5х25ок (Н, ПЭ) -0,66 | 27,2 | 1812 | |
| ВВГнг (А) 5х35ок (Н, ПЭ) -0,66 | 29,8 | 2345 | |
| ВВГнг (А) 5х50ок (Н, ПЭ) -0,66 | 34,2 | 3116 | |
| ВВГнг (А) 5х35мс (Н, ПЭ) -0,66 | 26,9 | 1968 | |
| ВВГнг (А) 5х50мс (Н, ПЭ) -0,66 | 30,7 | 2619 | |
| ВВГнг (А) 1х1,5ок-1 | 5,7 | 48 | |
| ВВГнг (А) 1х2,5ок-1 | 6 | 60 | |
| ВВГнг (А) 1х4ок-1 | 6,9 | 84 | |
| ВВГнг (А) 1х6ок-1 | 7,4 | 106 | |
| ВВГнг (А) 1х10ок-1 | 8,2 | 149 | |
| ВВГнг (А) 1х16ок-1 | 9,3 | 213 | |
| ВВГнг (А) 1х25ок-1 | 10,8 | 314 | |
| ВВГнг (А) 1х35ок-1 | 11,8 | 409 | |
| ВВГнг (А) 1х50ок-1 | 13,3 | 537 | |
| ВВГнг (А) 2х1,5ок (Н) -1 | 9,7 | 134 | |
| ВВГнг (А) 2х2,5ок (Н) -1 | 10,5 | 166 | |
| ВВГнг (А) 2х4ок (Н) -1 | 12,2 | 233 | |
| ВВГнг (А) 2х6ок (Н) -1 | 13,2 | 290 | |
| ВВГнг (А) 2х10ок (Н) -1 | 14,8 | 399 | |
| ВВГнг (А) 2х16ок (Н) -1 | 16,6 | 548 | |
| ВВГнг (А) 2х25ок (Н) -1 | 21,7 | 984 | |
| ВВГнг (А) 2х35ок (Н) -1 | 24 | 1266 |
ВВГнг (А) -ЛС, АВВГнг (А) -ЛС, ВВГЭнг (А) -ЛС, АВВГЭнг (А) -ЛС, ВБШвнг (А) -ЛС, АВБШвнг (А) -ЛС, по ТУ 16 .
К121-018-2011Проводник
Жила медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
Изоляция
ПВХ-пластикат пониженной горючести (проводник с цветовой кодировкой).
Расположение жил
Изолированные жилы 2-х, 3-х, 4-х, 5-ти и 6-ти жильных кабелей, скрученные в жилу кабеля.
Кабели с буквой «г» скручены с водоблокирующими элементами.
Внутренняя оболочка
ПВХ-пластикат пониженной горючести.
Экран
Для кабелей типов ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из медных лент или медных проводов и спиральной обмотки медной лентой.
Армирование кабеля
Для кабелей типов ВБШвнг (А) -LS и АВБШвнг (А) -LS укладывается по спирали двумя стальными оцинкованными лентами.
Разделительный слой
Для кабелей типа ВВГЭнг (А) -LS и АВВГЭнг (А) -LS изготавливается из пленки ПЭТ.
Для кабелей с буквой «g» с водонепроницаемыми материалами. F.e. ВВГенгнг (А) -LS
Оболочка или оболочка кабеля
ПВХ-пластикат пониженной горючести
Кабели предназначены для передачи и распределения электроэнергии в стационарных электроустановках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.
Кабели используются при групповых установках, не распространяют горение на категорию А.
Кабели предназначены для использования в кабельных сооружениях и помещениях.
Кабели типа ВБШвнг (А) -LS и АВБШвнг (А) -LS применяются при опасности механических повреждений и предназначены для прокладки в земле. Для изготовления кабелей используются гидроизоляционные материалы. Они позволяют кабелям быть устойчивыми к продольному проникновению воды и эксплуатации кабелей во влажных условиях.
В этом случае в обозначении кабеля присутствует буква «g».F.e. ВБШвгнг (А) -LS .
Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.
ООО «Энергетек»
ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция ПВХ и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. ПВХ изоляция и оболочка из ПВХ, невоспламеняемые
ВВГнг-HL, АВВГнг-HL
Кабели силовые холодостойкие.
СТРОИТЕЛЬСТВО
CONDUCTUNG CORE — медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483
ИЗОЛЯЦИЯ — из поливинилхлоридного компаунда (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).
STRANDING — изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).
ОБОЛОЧКА — из ПВХ; в кабелях ВВГнг — ПВХ пластикат пониженной горючести.
ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке.
Кабели ВВГнг не растекаются горением при прокладке пучками.
НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 — кабели ВВГ на 0,66 кВ
35 3371 26 — кабели ВВГ на 1,0 кВ
35 3371 27 — ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 — кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 — кабели ВВГнг на 1,0 кВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации — УХЛ (хладостойкий) и Т (тропический), категория размещения — 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур…………………………………………… ………………………… от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С …………………………………….. до 98%
Температура прокладки и монтажа без предварительного нагрева, не ниже …………………..- 15 ° С
Минимальный радиус изгиба при прокладке:
Кабели ВВГ одинарные. основной …………………………………………. ………………………………… 10 наружных диаметров
Кабели ВВГнг одножильные…………………………………………… ……………………………. 15 внешних диаметров
многожильных кабелей ………. ………………………………………….. …………………………………. 7,5 наружных диаметров
Диапазон частот …. ………………………………………….. …………………………………….. 50 Гц
Расчетный ток переменного тока напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ ……………………………….. …………………………………………………. 3 кВ
для 1.0 кВ напряжение ………………………………………… …………………………………………. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля …………. + 70 ° С
Строительная длина кабеля с сечениями главной жилы:
от 1,5 до 16мм2 …… ………………………………………….. ……………………………….. 450 м
от 25 до 70 мм2 …. ……………………………………………. ……………………………….. 300 м
от 95 мм2 и более …. ………………………………………….. …………………………….. 200 м
Кабель ВВГ с круглой жилой
Количество и | Наружный диаметр кабеля, мм | Масса кабеля 1 км / кг | ||
0.66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
1х1,5 | 4,8 | 5,0 | 35 | 37 |
1х2.5 | 5,2 | 5,4 | 47 | 49 |
1х4 | 5,8 | 6,2 | 65 | 70 |
1х6 | 6.3 | 6,7 | 86 | 91 |
1х10 одноядерный | 7,3 | 7,5 | 129 | 132 |
1х16 одноядерный | 8.9 | 9,1 | 200 | 204 |
1х16 | 9,3 | 9,5 | 207 | 211 |
1х25 одноядерный | 10.4 | 10,6 | 300 | 305 |
1х25 | 10,7 | 10,9 | 305 | 309 |
1х35 одноядерный | 11.4 | 11,6 | 396 | 401 |
1х35 | 11,7 | 11,9 | 395 | 400 |
1х50 одноядерный | 13.1 | 13,3 | 551 | 557 |
1х50 | 13,4 | 13,6 | 570 | 576 |
| ||||
2х1.5 | 7,3 | 7,7 | 67 | 80 |
2х2,5 | 8,1 | 9,1 | 90 | 107 |
2х4 | 10 | 10.8 | 141 | 152 |
2х6 | 11 | 11,8 | 185 | 197 |
2х10 одноядерный | 13 | 13.4 | 274 | 281 |
2х16 одноядерный | 14,9 | 15,3 | 399 | 406 |
2х16 | 15.8 | 16,2 | 411 | 419 |
2х25 одноядерный | 18,6 | 19 | 622 | 631 |
2х25 | 19.2 | 19,6 | 631 | 641 |
2х35 одноядерный | 20,6 | 21 | 816 | 827 |
2х35 | 21.2 | 21,6 | 815 | 826 |
2х50 одноядерный | 24,4 | 24,8 | 1156 | 1168 |
2х50 | 25 | 25.4 | 1195 | 1207 |
2х70 | 28,2 | 1569 | ||
2х95 | 32 | 1990 | ||
2х120 | 35.2 | 2488 | ||
2х150 | 38,4 | 3118 | ||
2х185 | 42 | 3698 | ||
2х240 | 47.8 | 4815 | ||
| ||||
3х1,5 | 7,7 | 81 | 86 | 92 |
3х2.5 | 9,2 | 9,6 | 132 | 139 |
3х4 | 10,6 | 11,4 | 187 | 202 |
3х6 | 11.7 | 12,5 | 251 | 267 |
3х10 одноядерный | 13,8 | 14,2 | 379 | 388 |
3х16 одноядерный | 15.8 | 16,2 | 561 | 571 |
3х16 | 16,8 | 17,5 | 577 | 589 |
3х25 одноядерный | 19.8 | 20,2 | 878 | 891 |
3х25 | 20,4 | 20,9 | 890 | 903 |
3х35 одноядерный | 21.9 | 22,4 | 1163 | 1177 |
3х35 | 22,6 | 23 | 1159 | 1174 |
3х50 одноядерный | 26 | 26.4 | 1653 | 1670 |
3х50 | 26,6 | 27,1 | 1708 | 1726 |
3х2,5 + 1х1,5 | 9.9 | 10,4 | 155 | 163 |
3х4 + 1х2,5 | 11,5 | 12,1 | 221 | 235 |
3х6 + 1х4 | 12.7 | 13,7 | 300 | 320 |
3х10 + 1х6 | 15,1 | 15,6 | 449 | 462 |
3х16 + 1х10 одноядерный | 17.4 | 18,3 | 671 | 700 |
3х16 + 1х10 | 18,2 | 18,7 | 700 | 715 |
3х25 + 1х16 одноядерный | 21 | 22.2 | 1043 | 1065 |
3х25 + 1х16 | 21,7 | 22,2 | 1056 | 1072 |
3х35 + 1х16 одноядерный | 23.7 | 24,2 | 1351 | 1369 |
3х35 + 1х16 | 23,7 | 24,1 | 1342 | 1360 |
3х50 + 1х25 одноядерный | 27.6 | 28,1 | 1914 | 1934 |
3х50 + 1х25 | 28,3 | 28,8 | 1970 | 1991 |
| ||||
4х1.5 | 9 | 9,5 | 119 | 127 |
4х2,5 | 9,9 | 10,4 | 164 | 172 |
4х4 | 11.5 | 12,5 | 236 | 255 |
4х6 | 12,7 | 13,7 | 319 | 340 |
4х10 одноядерный | 15.1 | 15,6 | 488 | 500 |
4х16 одноядерный | 17,4 | 18,3 | 727 | 757 |
4х16 | 18.9 | 19,3 | 765 | 780 |
4х25 одноядерный | 21,8 | 22,2 | 1140 | 1156 |
4х25 | 22.5 | 23 | 1155 | 1173 |
4х35 одноядерный | 24,6 | 25 | 1540 | 1558 |
4х35 | 25.3 | 25,8 | 1534 | 1553 |
4х50 одноядерный | 28,7 | 29,1 | 2158 | 2180 |
4х50 | 29.4 | 29,9 | 2232 | 2254 |
5х1,5 | 9,8 | 10,3 | 147 | 156 |
5х2,5 | 10.8 | 11,4 | 203 | 213 |
5х4 | 12,6 | 13,7 | 293 | 316 |
5х6 | 14 | 15 | 397 | 422 |
5х10 одноядерный | 16.6 | 17,2 | 607 | 622 |
5х16 одноядерный | 19,6 | 20,1 | 925 | 942 |
5х16 | 20.8 | 21,3 | 952 | 971 |
5х25 одноядерный | 24,4 | 24,9 | 1446 | 1467 |
5х25 | 25.2 | 25,7 | 1466 | 1488 |
5х35 одноядерный | 27,1 | 27,6 | 1920 | 1943 |
5х35 | 27.9 | 28,4 | 1913 | 1937 |
5х50 одноядерный | 31,7 | 32,2 | 2693 | 2719 |
5х50 | 32.5 | 33 | 2784 | 2812 |
Кабели ВВГ с секторной жилой
Количество и | Наружный диаметр кабеля, мм | Масса кабеля 1 км / кг | ||
0.66 кВ | 1 кВ | 0,66 кВ | 1 кВ | |
3х70 | 26,2 | 2267 | ||
3х95 | 29.2 | 2885 | ||
3х120 | 31,6 | 3574 | ||
3х150 | 34.8 | 4543 | ||
3х185 | 37,8 | 5411 | ||
3×240 | 42.2 | 7010 | ||
ВВГнг-ФРЛС
Кабели питания
с пластиковой изоляцией на напряжение от 0,66 до 1 кВ » ВВГнг-ФРЛС »
Огнестойкий
Применимо к:
ВВГнг (А) кабель FRLS — огнестойкий кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках с номинальным переменным напряжением 0.66 кВ и 1 кВ и частотой 50 Гц.
Применяется в электропроводке в операционных больниц, в цепях аварийного электроснабжения и питания оборудования, работающего в случае пожара.
ВВГнг-ФРЛС — кабель силовой огнестойкий, с медными жилами, термобарьером из слюдосодержащей ленты, изоляцией и оболочкой из ПВХ-компаундов пониженной пожарной опасности.
-1. Медный сердечник
-2. Огнестойкий защитный барьер из слюдяной ленты
-3.Утеплитель из пластика пониженной горючести
-4. Огнестойкий защитный барьер из слюдяной ленты
-5. Оболочка из негорючего пластика
Технические характеристики:
1. Кабели 1,2,3,4 и 5-ти проводные на номинальное переменное напряжение 1 кВ частотой 50 Гц.
2. Сопротивление электроизоляции в пересчете на длину 1 км и температуру + 200 ° С составляет от 12 до 50 МОм в зависимости от сечений.
3. Кабели на напряжение 0,66 кВ выдерживают переменное напряжение 3 кВ частотой 50 Гц.
4. Кабели устойчивы к температурам от минус 300 С до + 500 С, относительной влажности до 98% при температуре до + 35 ° С, в том числе для прокладки на открытом воздухе.
5. Длительно допустимая температура нагрева жил кабеля при эксплуатации не более + 70 ° С.
6. Допустимая температура жилы при коротком замыкании — не более + 250 ° С, продолжительность короткого замыкания. не должно превышать 4 с.
7. Допустимая температура нагрева жил в режиме перегрузки не более +90 ° С.
Состав кабеля:
1. Медная проволока.
2. Обмотка — слюдосодержащая лента.
3. Изоляция — пластик ПВХ пониженной пожароопасности.
4. Обмотка — слюдосодержащая лента.
5. Оболочка — ПВХ пластикат пониженной пожароопасности.
ООО «ИХ-ЕРЧ» | Ваш надежный партнер
Кабель с ПВХ изоляцией (0.66 кВт, 1,0 кВт, ГОСТ 16442-80 соответствует стандарту )
Кабель силовой с медной жилой. Изоляция и покрытие из поливинилхлоридных пластиков.
ВВГнг (0,66 кВт. 1,0 кВт, ТУ 3500-002-59680332-2004 соответствует ГОСТ )
Кабель силовой с медной жилой. Поливинилхлоридный пластик с изоляцией и покрытием, плохо горит
ВВГнг, ВВГнг-ЧЛ, АВВГнг-ЧЛ
Кабель силовой морозостойкий.
СТРУКТУРА ИЗДЕЛИЯ — МАТЕРИАЛ
полоски — медные, одно- или многожильные, ГОСТ 22483.
ИЗОЛЯТОР — ПВХ пластикат. Внутренний сердечник кабеля другого цвета. Нейтральный провод синий, а заземляющий провод зеленовато-желтый.
ВИТЫЙ КАБЕЛЬ — 2, 3, 4, 5 скрученных изолированных жил.-Площадь поперечного сечения у двухжильного кабеля одинакова. Кабели с тремя, четырьмя или пятью проводниками имеют одинаковую площадь поперечного сечения, либо один провод (без жилы или с заземляющей жилой) имеет меньшее поперечное сечение.
КРЫШКА — Изготовлена из негорючего материала с добавлением ПВХ пластиковой смеси.
ПРИМЕНЯТЬ:
Передача и распределение электроэнергии (напряжение переменного тока — 0.66 кВ, 1,0 кВ, 50 Гц)
Для установки в жарких и влажных местах следует использовать специальные кабельные каналы и блоки вне кабеля. Не подходит для подземной установки (канавы).
VVG Кабель не горит сам по себе.
ВВГнг Кабель массово не горит.
КОД ОКП:
35 212211 — кабель ВВГ 0.66 кВ
35 3371 26 — Кабель ВВГ 1,0 кВ
35 3371 27 — Кабель ВВГ 1,0 кВ (Жила квадратная)
35 2122 4500 — Кабель ВВГнг 0,66 кВ
35 3371 3600 — Кабель ВВГнг 1,0 кВ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Устойчивые погодные условия ………………………………….. ……………………………. УХЛ (хладостойкие), Т (жаростойкие), ГОСТ 15150-69 (категория -1, -5)
Температура эксплуатации…………………………………………… ……………………………… от -50 ° c до + 50 ° c
влагостойкий (При температуре не выше +35 ° С) до ………………………. 98%
Температура монтажа без предварительного нагрева кабель …………………… — не менее 15 ° C
Минимальный радиус изгиба:
Одножильный кабель ВВГ …….. ………………………………………….. …………………… 10 Внешний диаметр
Кабель ВВГнг одножильный…………………………………………… ………………………. 15 наружный диаметр
витой кабель ……………. ………………………………………….. …………………….. 7,5 наружный диаметр
Частота ………………. ………………………………………….. …………………………….. 50 Гц
Протестировано при 50 Гц (переменное напряжение):
0,66 кВт напряжение ………………………………………… ………………………………………….. 3 кВт
1.0 кВт напряжение …………………….. ………………………………………….. …………………… 3,5 кВт
Допустимая температура предварительного нагрева жилы …………….. ………. + 70 ° С
Длина кабеля и сечение центральной жилы:
1,5 до 16 мм2 ……………. ………………………………………….. ……………….. 450 м
от 25 до 70 мм2 …………………. ……………………………………………………….. 300 м
95 мм2 и более…………………………………………. ………………………… 200 м
Выбор кабеля для разводки в квартире (какой нужен). Как правильно выбрать сечение кабеля какой кабель нужен для дома
Любая замена или ремонт электропроводки начинается с покупки электрического кабеля! В своей практике я столкнулся с тем, что люди при покупке электрического кабеля делают не тот выбор, что не знают и руководствуются советами продавцов или электриков, и не опытный электромонтажник, владеющий всеми современными знаниями и правилами устройство и прокладка электропроводки.
Многие считают, что общепринятые правила и государственные стандарты не должны соблюдаться. Это в корне неверно, как показала моя богатая практика — соблюдение всех правил и норм при проведении электромонтажных и электромонтажных работ, это не только подчеркивает профессионализм Исполнителя, но и является гарантией надежности, безопасности и долговечности электромонтажа. в вашем доме, гараже или квартире.
Я не использую провода в своей деятельности, потому что, во-первых, сегодня разрешены электрические провода.Он только прячется в стене или пол в ПНД или гофрированных трубах, вам понадобится больше электромастеров и больше времени дорогостоящих и трудоемких работ, которые значит, это будет стоить вам дороже.
Во-вторых, три отдельно провода дороже, чем один трехжильный кабель, который также имеет более высокую стойкость к возгоранию и дымообразованию.
На сегодняшний день применяется только кабель с медными жилами. Потому что медь имеет ряд преимуществ по сравнению с алюминием!
Алюминиевые проводастоит покупать только под старую проводку, если нужно заменить какой-то ее кусок или добавить, например, розетку. Для этих целей подойдет кабель AVGNG (рисунок 4).
Первый На что нужно обратить внимание. Сегодня в бытовых и бытовых условиях в зависимости от условий прокладки или использования применяются электрические кабели только трех марок:
1. ВВГНН (рисунок 1) — для скрытой проводки под штукатурку. Этот тип кабеля устойчив к возгоранию и горению.
2. ВВГнг-Лс. — Для открытой укладки, например, на поверхность потолка или стен, которые впоследствии будут зашиты гипсокартоном.Помните, что кабель всегда должен быть защищен от любых, в том числе случайных, механических воздействий. Для защиты от механических воздействий различается, чаще всего короб из ПВХ. Кабель устойчив не только к возгоранию, но и не выделяет дым.
Аналог ВВГНГ-LS — это новый, более дорогой бренд Nymber-Ls. серого цвета и более простой при установке и резке, так как в его конструкции (рисунок ниже) присутствует слой резины.
3. И последний вариант это многожильный кабель белого цвета марки ПВС. (рисунок 3), который используется только для удлинителей и подключения электроприборов к розетке. Например, от электрочайника и т. Д. Он подключается к розетке, к которой подключается, через вилку.
Второй Главный параметр при выборе — это сечение кабеля с медными жилами. В домашних условиях в зависимости от нагрузки чаще всего используется кабель сечением 1,5 квадратных миллиметра, выдерживающий нагрузку до 3,5 и подключаемый на 16 А или.В редких случаях при более высоких электрических нагрузках используется кабель сечением 2,5 кв.мм, который подключается к автоматам 25 А или пробке.
Третий параметр Эта сумма жила в кабеле. Для старой 2-х проводной электропроводки нужен кабель с двумя жилами, а для новой трехжильной — с тремя жилами. Кроме того, для подключения люстры с двумя клавиатурами понадобится электрический кабель с 4-мя жилами.
Как марки кабеля ВВГнг-Лс 3х1.5 расшифровать?
Первая буква А — означает, что в кабеле жил алюминий, а если его нет — жила медь. В нашем случае медь.
B — (первый среди медных кабелей) означает, что изоляция жил сделана из ПВХ.
B — (второй среди медных кабелей) означает, что общая изоляция всех жил сделана из ПВХ.
G — («голый») указывает на отсутствие дополнительной защитной крышки.
НГ — утеплитель не поддерживает горение.
Ls — это низкий уровень выбросов и загазованности при воздействии высоких температур.
3х1,5- Три жилы сечением по полтора квадратных миллиметра каждая.
Подобные материалы.
Основное правило при выборе — покупать товары только у известных производителей. Также необходимо обратить внимание на то, из какого металла сделан кабель. Алюминиевый кабель дешевле, но он быстро окисляется при контакте с воздухом, имеет ограниченную гибкость и меньшую проводимость по сравнению с медным кабелем. Медный кабель дороже алюминиевого, но лишен недостатков.
Также при выборе нужно определиться с (точнее с площадью сечения). Сечение кабеля следует выбирать с расчетом будущей нагрузки в сети. Стоит учесть, что для алюминиевых проводов необходимо выбирать сечение на ступени выше, так как их проводимость составляет около 60% от проводимости медного кабеля. Основные виды сечения: 0,75; один; 1,5; 2,5; четыре; 6; 10. Единица измерения сечения — квадратный миллиметр (мм2).
Для жилых помещений подходят Провод ПВС бытовой, Кабели ВГ, РГГ, НЙМ.Последний вид кабеля содержит дополнительный слой тонкорезиновой изоляции, предотвращающий образование трещин при эксплуатации в неблагоприятных условиях. В качестве внешней изоляции здесь используется более эластичный пластик, что также повышает безопасность. В результате этот кабель становится все более популярным.
КабельNYM предназначен для промышленной и бытовой стационарной прокладки (открытых или скрытых) цепей электрических сетей внутри и вне помещений. Применение на открытом воздухе возможно только при прямом воздействии.Солнечный свет. Можно использовать кабель поверх штукатурки, в ней под ней, в сухих, влажных и влажных помещениях, а также в кирпичной кладке и в бетоне, за исключением прямого вдавливания в бетон при вибрации и штамповки. В этом случае прокладку необходимо проводить в трубах в закрытых монтажных каналах.
Конструкция кабеля NYM
Lived: медный однопроволочный
Изоляция: поливинилхлорид (ПВХ) пластик с отличительной окраской:
2-х жилая: черно-синяя
3-жильный: черный, синий, желто-зеленый
4-жильный: черный, синий, желто-зеленый, коричневый
5-жильный: черный, синий, желто-зеленый, коричневый и черный с отличительной маркировкой.
Промежуточная оболочка: второстепенная резина
Наружный кожух: поливинилхлоридный пластик светло-серого цвета, не поддерживающий горение.
В кабеле NYM используется промежуточная оболочка из второстепенной резины, которая:
позволяет легко и удобно «разрезать» кабель при монтаже
повышает пожарную безопасность кабеля
увеличивает гибкость кабеля
ПВА— гибкий медный провод со скрученными жилами круглого сечения, предназначен для подключения бытовой техники и электроинструментов, малой механизации садоводства, устройств микроклимата к источникам питания, а также для изготовления удлинителей.Установка производится при температуре окружающей среды от -15 ОС до + 40 ОС. Изоляция и оболочка изготовлены из ПВХ-пластика. Токопроводящие жилы — медная отожженная проволока высокой гибкости.
ВГ — силовой кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках напряжением 0,66 и 1 кВ при температуре окружающей среды от -50 ОС до +50 ° С при относительной влажности до 98% (при Т до +35 ОПЕРАЦИОННЫЕ СИСТЕМЫ). Кабели WEA предназначены для прокладки в сухих и влажных производственных помещениях, на специальных кабельных покрытиях, в блоках..
Прокладка (установка) данной группы силовых кабелей допускается (без предварительного нагрева) при температуре не ниже -15 ° С. Кабели этого вида необходимо прокладывать с радиусом изгиба не менее 6 диаметров кабеля. Токопроводящие жилы: медные, одно- или многонаправленные. Изоляция — пластик ПВХ. Оболочка — ПВХ пластик (для кабелей с индексом NG — ПВХ пластик пониженной горючести). При прокладке этого типа кабеля необходимо обращать внимание на то, чтобы радиус изгиба не уменьшался менее чем на шесть диаметров поперечных сечений провода.
Кабель СП с индексом NG отличается от стандарта только тем, что в его оболочке содержатся негорючие материалы, поэтому он успешно применяется для повышения уровня электробезопасности объекта.
Кабель Кабель ВВГнг — круглый из мягкой медной проволоки. На сечении 16 мм2 выполняется многоцелевой. Кабель WEVGN применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных поверхностях, в блоках, а также для прокладки на открытом воздухе.Кабели не рекомендуется прокладывать в земле (траншеях).
Кабель LS WGG имеет медную токопроводящую жилу, однопроволочную или множитель, круглую или секторную форму 1 или 2 сорта по ГОСТ. Введение кабеля ВВГНГ-ЛС выполняется из поливинилхлоридного состава пониженной пожарной опасности. Изолированные жилы многожильных кабелей имеют характерный цвет. Нулевая шумоизоляция жила синяя. Изоляция жилого заземления двухцветная (зелено-желтого цвета). Скрутка — изолированные жилы двух-, трех-, четырехжильных витых кабелей; Двух- и трехжильные кабели имеют жилы одного и того же поперечного сечения, четыре жилы имеют все жилы одинакового поперечного сечения или одна жила меньшего поперечного сечения (заземление или нулевое).
Кабель ВВГнг-LS не распространяющий горящие, малодымные и газовые перегородки предназначен для передачи и распределения электроэнергии в стационарных установках номинальным переменным напряжением 660 В и 1000 В частотой 50 Гц. Кабели производятся для общепромышленного применения и АЭС при поставке на внутренний рынок и на экспорт.
Если вы выбираете изделия с полиэтиленовой изоляцией, лучше брать провода с изоляцией из стабилизированного саморезного полиэтилена (в проводе марка обозначается как ПС).
Сечение провода, мм | Медь изойс. Провода. Открытая проводка: | Медь изойс. Провода. Скрытая проводка: | Изолы алюминия. Провода. Открытая проводка: | Изолы алюминия. Провода. Скрытая проводка: |
0,75 | ||||
Маркировка наносится непосредственно на само изделие, — тип провода обычно указывается на изоляции.При отсутствии надписей рекомендуется обратиться к продавцу, который должен предоставить соответствующие сертификаты. Для прокладки электропроводки в доме или на даче используется 3-4 основных типа проводов.
Самым распространенным является товар, имеющий маркировку VG. Этот провод относится к категории прочности. Изделие представляет собой одножильный кабель круглого или квадратного сечения, помещенный в изоляционную оболочку из ПВХ. Иногда к маркировке VG добавляется NG; Это означает, что провод не поддерживает горение.Такой тип ВГ также рекомендуется использовать в помещениях с повышенным уровнем влажности: бассейны, ванные комнаты, сауны. Стоит отметить, что благодаря одножильной конструкции такая проволока имеет относительно небольшой объем и поэтому хорошо вписывается в ступени. Есть еще одна версия ВОГ — Проволока марки ПУНП, тоже хороший продукт, уступающий JN только по качеству изоляции.
Кроме марки ВГ при частном строительстве, в ремонте используются провода НЙМ и ПВА. Первый тип напоминает МКК; Отличие заключается в том, что такой провод имеет более прочную, двойную изоляцию и соответственно повышенный номинал.Вторая разновидность — ПВА, представляет собой многожильный продукт, покрытый изоляционной оболочкой. Провод имеет хорошую гибкость, однако специалисты рекомендуют не использовать его для внутренней разводки. Лучшее применение ПВА — подключение бытовой техники, изготовление удлинителей и т. Д.
Сечение и материал
Этот параметр напрямую связан с предполагаемой нагрузкой в электрической сети. Если вы планируете делать проводку в загородном доме, имеющем большую площадь (500 и более кв.М), то потребуется провод сечением не менее 4 кв. мм. Для обычной городской квартиры сечение 1,5-2,5 кв. мм. И, например, (если не предполагается подключение мощных электроинструментов) достаточно сечения и в 1 кВ. мм.
При покупке обращайте внимание на материал из которого жил. Предпочтительно выбирать медь с более высокой проводимостью. Но вы все же решили приобрести алюминиевый провод, тогда его сечение должно быть больше описанного выше на 1 кв.мм. Но самым главным нюансом является то, что при монтаже электропроводки нельзя допускать прямого контакта меди с алюминием из-за последующего процесса электрокоррозии.
Качество купленного провода можно определить самостоятельно; Вы можете только попробовать определить некоторые данные визуально. Например, взять стержень и несколько раз согнуть, сломать. Медный кабель выдерживает от 30 до 40 перегибов, удлинение; Алюминий — 7-8. Так же можно посмотреть кубик из утеплителя, цвет должен быть ярким, с бликами.Если заметны темные пятна, неоднородность материала, значит, материал не электрический и от покупки стоит воздержаться.
Собираясь смонтировать в доме электропроводку, провести дополнительное освещение или добавить пару розеток, не прибегая к услугам профессионалов, вам придется столкнуться с множеством вопросов.
Суть этих вопросов сводится к одному — как выбрать из предложенного многообразия тот единственный вариант, который будет добросовестно служить долгие годы.
В этой статье мы расскажем, как и какой провод лучше выбрать для разводки в доме.
Первое, что нужно определиться, сделать разводку проводки в деревянном доме — медь или алюминий . Хотя можно использовать и то, и другое, но специалисты предпочитают медь:
Преимущества перед медью у алюминия только два:
- больше гибкий , что облегчает установку,
- он намного дешевле .
По всем остальным параметрам алюминий уступает меди:
- быстро окисляется (а оксид хуже тратит ток и это место быстро нагреется),
- после нескольких изгибов может сломаться , поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, им придется избегать скопления нескольких нищих в одном месте,
- в винтовых зажимах из алюминия с течением времени, проскальзывание , ослабление контакта и все места, где есть зажимы, требуют периодических проверок.
Сердечник может быть изготовлен из недорогого композитного материала Aluminomy — , который с одной стороны сочетает в себе хорошие свойства обоих материалов, а с другой, уступает каждому из них по показателям.
Провода различаются количеством жил (одинарные и многожильные, каждая жила может быть одиночной и многожильной), сечением и номинальным рабочим напряжением, выполнены с изоляцией на 380, 600 и 3000 В переменного тока. Проводящие жилы можно заключить в обертку из винипласта, ПВХ или резины.Для защиты провода от механических повреждений его можно покрыть х / б оплеткой . Если он предназначен для прокладки в местах, предполагающих возможность механических повреждений, он дополнительно защищается оплеткой из стальной оцинкованной проволоки.
Несмотря на то, что алюминиевые провода дешевле, в последнее время медь превосходит . Это потому, что многие домовладельцы ставят надежность в главу.
Хотите узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем обо всех нюансах, а также как это должно выглядеть.
О правилах монтажа скрытой проводки в деревянном доме читайте здесь.
Ретро-проводка — это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать электропроводку привлекательной. Подробная I. полезная информация.
Артикул
Информация о материале, из которого выполнены токопроводящие жилы, степени гибкости, изоляции и конструкции защитной оболочки в маркировке:
Например, 4х2.5-380 означает четырехжильный провод сечением 2,5 кв. мм.
Разберемся, какой провод нужен для разводки в доме. Выбирать необходимо, учитывая максимальное значение потребляемого тока при токовой нагрузке , определить по формуле R / 220 , где P — паспортная мощность подключаемых устройств. Итак, для 100-ваттной лампочки ток будет 0,5а. Зная общую мощность всех подключенных устройств, можно рассчитать, подходит ли выбранный провод или вам нужно выбрать другой.
№Выбор дома сделан из расчета, что На каждую киловаттную нагрузку нужно 1,57 квадратных метра. ММ. . Следует соблюдать силовые характеристики:
- для меди 8 А на 1 кв. мм;
- для алюминия 5 А на 1 кв. мм.
Диаметр
действующего сердечника измеряют микрометром или штангенциркулем и рассчитывают по формуле S = 3,14d2 / 4, где D-диаметр в миллиметрах . Если жил разнопородный, результат определяется сложением участков всех проводов.
При установке проводку можно ориентироваться на такие показатели секций:
- 2.5 кв. ММ. — розетки, кондиционер, омыватель, накопительный водонагреватель;
- 6 квадратных метров MM. — плита электрическая;
- 1,5 кв. ММ. — Освещение.
Нагрузка также должна соответствовать способу укладки. : Открытая проводка лучше охлаждается, резиновая изоляция допускает нагрев не выше 65 градусов, пластиковая — 70 градусов. Вот как тип провода зависит от способа прокладки проводки:
Практикующий электромонтаж рекомендую не экономить, а использовать медные многожильные провода Даже там, где можно делать одножильные, т.к. многожильные, с одинарным сечением при монолитных, выдерживают перегрузки 5-10%.
Кроме того, многожильный провод подделывать технически нецелесообразно, а в «Монолите» есть опасность прёт на подделку — сплав с добавлением меди. Но в любом совете специалиста есть доля предвзятости, поэтому хозяину дома все же лучше определить, что важнее — экономия алюминия или качество меди.
Если к такому подойдет ответственный этап ремонта , то никогда не узнаешь, что было проплавлено изоляцией, пожаром или коротким замыканием.Особенно ответственно нужно подойти к обустройству бань и саун — там повышенная температура и влажность, что приводит к быстрому износу утеплителя.
Соблюдая правила техники безопасности и рекомендации, гости могут защитить от пожара не только собственный дом, но и свою жизнь.Как выбрать провод для разводки в частном доме или квартире, вы можете узнать из видеообзора:
Электричество везде! Дома, на работе, на природе.Современная жизнь Превратила некогда спасительное чудо в послушного и невидимого слугу.
Обычная и размеренная жизнь просто останавливается в случае отключения электричества. Не работает бытовая техника, не горит свет, большинство современных гаджетов без своевременной подзарядки прослужат недолго.
Обеспечение подачи электроэнергии в жилые дома и рабочие постройки — задача и зона ответственности городских служб, но надежность и правильность проводки в наших домах мы в состоянии контролировать сами.Установку однозначно лучше доверить специалисту с необходимыми знаниями, допуском и квалификацией, однако, чтобы вдумчиво разобраться в этом вопросе, настоятельно рекомендуем, чтобы это был вопрос вашей безопасности.
О возникновении тока, его течении и правильности электрической цепи спорить не будем. Обратим внимание на неизменные «носители» оживляющего инструмента энергии — кабели и провода. Некоторые тематические концепции освежаются в памяти (наша цель — внутреннее понимание, а не цитирование узкоспециализированной терминологии):
Провод — Токопроводящий провод, один или несколько.Он может иметь изоляционную оболочку, оплетку или обмотку (применяется в быту), может не иметь изоляции (оголенные провода для передачи воздуха).

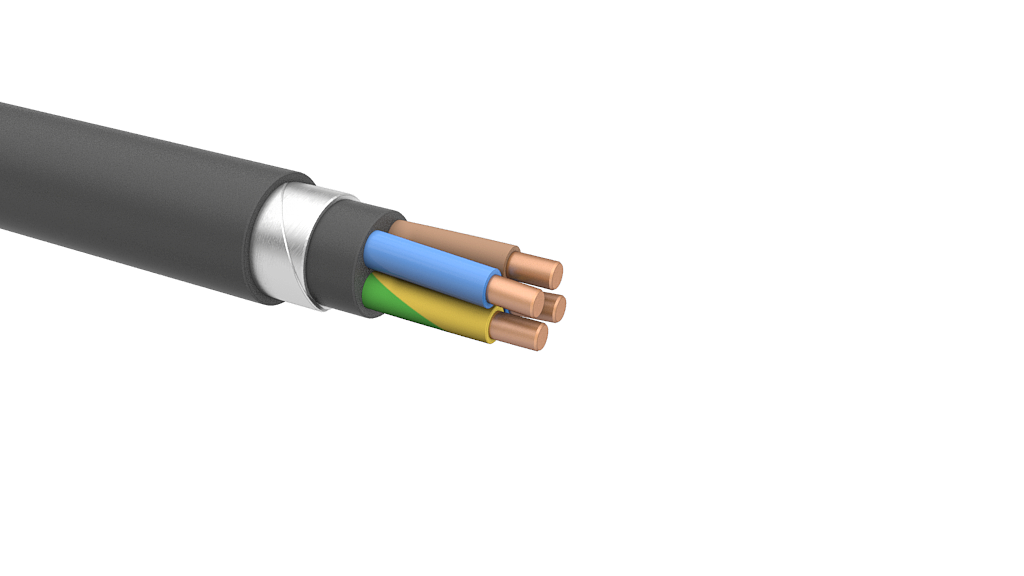

Кабель — Один или несколько изолированных проводов, объединенные для облегчения монтажа и дополнительной защиты от механических повреждений, в единой конструкции и с другой общей оболочкой.
Электрический шнур — Кабель с низким сечением, состоящий из двух и более гибких центров от 0,35 до 1,5 м μ и SUP2, заключенный в резиновую изоляцию или, ранее, в хлопковую оплетку, используемый для подключения бытовых электроприборов к электрической сети. сеть, напряжение 220В.
Электрическая жила , образно выражаясь — трубопровод, по которому вместо воды течет ток. Этот трубопровод может состоять из одной трубы — проволоки, получается однопроходной жилы, или состоять из нескольких труб — проволока представляет собой многоволновую жилу. Провода однопроволочные более жесткие, то есть при установке не провисают, не меняют стропы, требуют меньшего количества крепежа. У них меньшее сопротивление на низких частотах. Провода с несколькими напряжениями гибки и за счет более равномерного распределения плотности тока в поперечном сечении обеспечивают меньшее электрическое сопротивление.(Вспомните шнур от любого электроприбора: будь он одножильным, его невозможно так удобно повернуть по кругу или в моторе, что усложнило бы эксплуатацию и хранение прибора).
Сечение провода — это площадь поперечного сечения жил (в одножильном проводе — площадь сечения жилы, в многожильном — сумма поперечных сечений). площадь проводников). Как и любая другая площадь, измеряется в м² (часто специалисты по электрике и электротехнике 1 м² называют «квадратным», поэтому провод сечением 4 м²; звучит как «провод сечением 4 квадрата»).
Сопротивление Пропускная способность беспроводной проводки. Точнее, сопротивление проводника — это его внутренняя способность противодействовать электрическому току (движению заряженных частиц). Единица измерения — ОМ.
— Максимальный ток, который способен протекать по проводу или кабелю в течение длительного времени без потери его целостности и безопасности.А теперь, поскольку все это связано с тем, от чего зависит и что вам нужно об этом знать.
Конечно, не все знают и помнят тонкости устройства электронных конструкций, поэтому часто в речи эти понятия становятся «проволочными», поэтому кабель с небольшим сечением, применяемый в жилых помещениях, шнур от чайника. или пылесос звучит одинаково — «проволока».
В непосредственно проводах, бытовых кабелях малого сечения, а также в шнурах, электронных жилах используются из самых доступных и относительно недорогих металлов, которые имеют лучшие показатели эффективности электрического тока — меди и алюминия. Самые распространенные виды утеплителя — пластик и резина.
ВАЖНО Помните, что сажать один вид, живущий с другим напрямую, напрямую нельзя! На месте соединения возникает чрезмерная тепловая энергия, что приводит к разрушению изоляции и возгоранию.Основная проблема в том, что медный провод имеет большой показатель электропроводности, меньшее сопротивление (при одинаковой длине провода и одинаковом сечении примерно в 1,6 раза). И он более гибкий по сравнению с алюминиевым — меньше ломается в складки.
Означает ли это, что медные кровати несколько лучше? да. (Честности ради, обсудим, что они несколько дороже). Но в старых домах проводка жилая алюминиевая проводка. Оказывается, при ремонте старого корпуса необходимо выбирать провода и кабели алюминиевые, использовать специальные переходники или менять всю или часть скрытой проводки на медную.Для изготовления жил для силовых кабелей и кабелей связи используется более широкий перечень металлов (медь, алюминий, золото, серебро, сталь, а также сплавы некоторых металлов). Худший и перечень материалов для герметизации и армирования корпусов. Их количество и качество, а также материал жил зависят от назначения кабеля. Иногда для достижения определенных требований внутри кабеля может быть сердечник, агрегат, металлическая броня (в зависимости от области применения).
Работоспособность электросети и ее безопасность напрямую зависят от правильности выбранного сечения, так как напрямую влияет на электрическое сопротивление.Ошибка выбора может обернуться большой неприятностью. При малом сечении кабеля и большой мощности оборудования проводник нагревается, что приводит к потере его свойств, разрушению изоляции, что в свою очередь влечет за собой возможность короткого замыкания, искр, открытого пламени. . Сопротивление ® рассчитывается на основе знания следующих значений — удельное сопротивление материала проводника (P) (сопротивление при сечении 1 м² и длине провода 1 м), длина необходимый провод (L) и сечение провода (ов).
Формула расчета: R = P * L / S

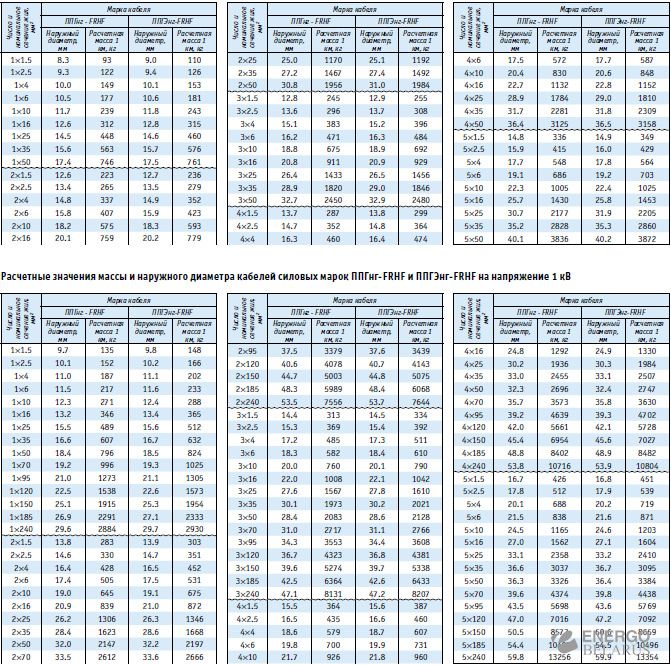

Для облегчения выбора необходимого проводника в сечении имеются готовые сводные таблицы, в которых указаны основные показатели жилы, напряжения сети, предполагаемой токовой нагрузки, силы тока и, собственно, размера сечения. Таблицы, как правило, простые и понятные, если вы знаете, с чего начать.
И выбор должен начинаться с составления списка предполагаемых условий (количества точек света) и инструментов, они подскажут мощность желаемой / предполагаемой сети.На каждом электрическом устройстве есть потребляемая мощность (указываем либо Вт, Вт или кВт, кВт), выписываем этот показатель для каждого устройства. Даем изменение на одну единицу (в таблице используется кВт, для упрощения поиска лучше сразу рассчитывать в кВт), суммируем, округляем в большую сторону (возможно, вы что-то пропустили в списке или хотите добавить во время работы) и получить желаемую токовую нагрузку во время работы).
Специалисты в области электрики и электротехники добавляют к вычислению коэффициента одновременности — то есть, сколько процентов времени устройства будут находиться в рабочем состоянии одновременно (обычно применяются коэффициенты 0,65 (мощностью 14-20 кВт) и 0,8 (до 14 кВт) — 65 и 80% времени согласно таблице коэффициентов).Тщательно выбираем в таблице требуемый материал проводника, находим значение максимально близкое в сторону увеличения значения мощности и узнаем соответствующее значение необходимого сечения
ВАЖНО поймите, что как можно ближе, но меньший показатель сопротивления не выдержит необходимой нагрузки
Возьмем для примера кухню как самую энергоемкую.
Итак: холодильник 0,25 кВт, электрочайник — 2 шт.2 кВт, электрический порошок — 1,5 кВт, телевизор — 0,08 кВт, освещение — 0,028 (энергосберегающие лампы от 4 до 7 Вт), вытяжка — 0,24 кВт, микроволновая печь — 0,7 кВт, стиральная машина — 2 кВт. Получаем 7 кВт. Для расчета пиковой нагрузки умножаем на коэффициент одновременности 0,65. Результат — 4,55 кВт. На таблице видим, что входящий Медный провод должен быть не менее 2,5 м и SUP2, но лучше взять запас M & SUP2 4м, а алюминиевый 4 м² (по пределу) или 6м м². Внутренняя разводка по комнате выполняется проводами, сечение которых не превышает сечения провода в помещении.
Сейчас больше всего шасси для освещения составляют медные провода 0,75 м² (для энергосберегающих и светодиодных ламп) и 1,5 м² для ламп накаливания. Провода от раздачи. Коробки к розеткам, чаще всего выполняются проводом сечением 2,5 м².
Напомним: Если тройник вставлен в розетку с допустимой мощностью 4,6 кВт, то мощность не изменится (не трижды) и при этом в этот тройник могут быть подключены приборы с общей мощностью не более 4.6 кВт. Или, например: сетевой фильтр с индикатором имеет предохранитель на 10а, что соответствует мощности до 2,2 кВт, поэтому подключение через него, например, ТЭН мощностью выше 2 кВт приведет к постоянному отключению Устройство.
Если помещение состоит из нескольких комнат, то будет удобно для каждого выведенного отдельного провода (логика расчета та же) или на каждый мощный источник электроэнергии поддерживать отдельную линию — тогда при выходе из строя или проблеме только часть блока питания отключится, а не вся сеть.
Суммарная мощность всех электропитаний должна уже не быть мощностью существующего провода в расчетном помещении.
Таким образом, при покупке жилья очень важно знать, сколько кВт приходит в ваш дом или квартиру.
Во-первых, эта цифра характеризует возможный (или невозможный) комфорт будущего (наличие посудомоечной машины, плиты, духовки, кондиционера, «теплых полов», водонагревателя, домашнего кинотеатра, увлажнителя воздуха, сауны и других современных элементов, потребляющих электрический ток) .
А во-вторых, в момент покупки бытовой техники можно сразу понять, какой процент от общей мощности будет потреблять устройство, и будет ли оно в принципе активом. Данные о предполагаемом количестве электричества в вашем доме можно найти в документации на это жилье или соотнести с маркировкой имеющейся у вас машины:
По современным меркам квартира в многоквартирном доме должна запускаться не менее 4,5 кВт при наличии газовой плиты и 10 кВт с электроплитой (в домах советской постройки — 3 кВт и 7 кВт соответственно).Однако некоторые ЖК, чтобы удешевить квадратный метр, изначально получают в квартире меньшую мощность (читайте договор внимательно!), А в случае покупки жилплощади повысить мощность после подписание документов и стоит недешево.
Итак, некоторые знания по курсу физики мы постарались освежить и объяснить, что осталось непонятным. Теперь вы можете рассчитать желаемую токовую нагрузку, желаемую длину кабеля и даже необходимое сечение проводника.Однако, придя в магазин, его не долго смущало обилие разных кабелей, проводов, шнуров с многочисленными встроенными экранами и цифровыми обозначениями ряда производителей. Как найти то, что вам нужно, мы постараемся раскрыть в следующей статье.
