Вводное распределительное устройство вру: Что такое вводно-распределительное устройство (ВРУ)? — Мир Антенн

Содержание

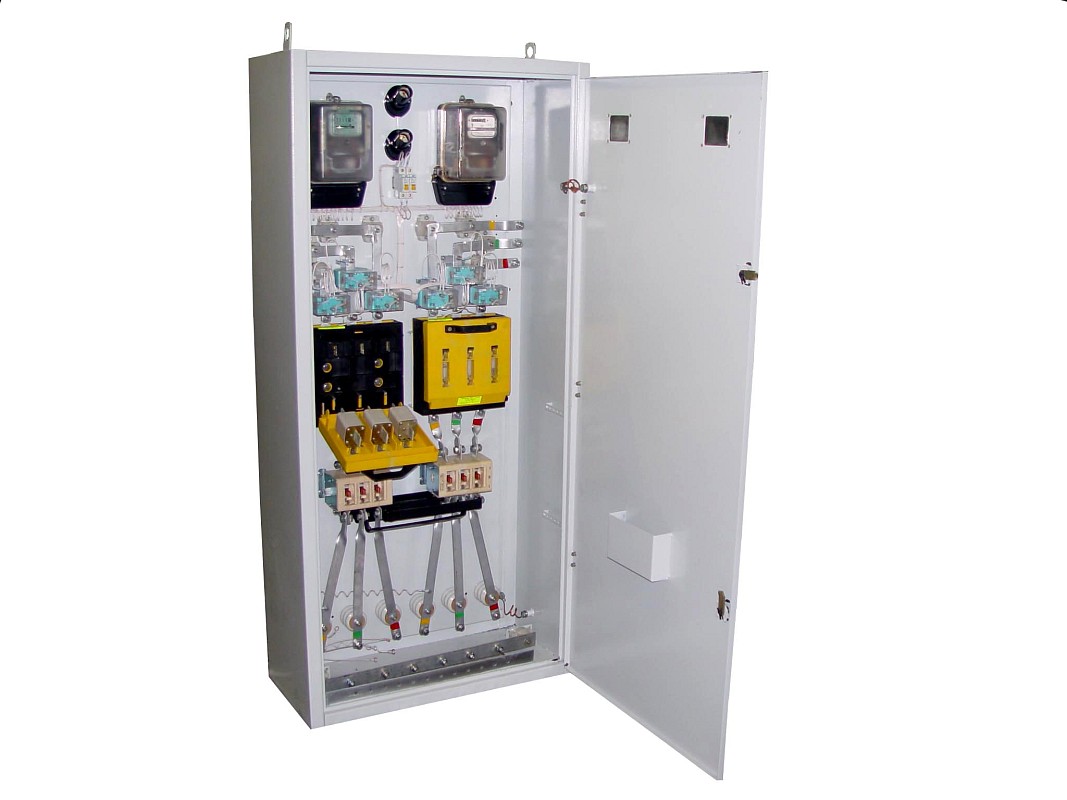

ВРУ. Вводно-распределительное устройство типа

Вводно-распределительные устройства ВРУ 1, ВРУ 1М, и ВРУ 3, предназначены для распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц с глухозаземленной нейтралью, а также для защиты линии при перегрузках и коротких замыканиях.

Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Устройства поставляются комплектно с аппаратурой и всеми внутренними межпанельными связями.

Ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.

ВРУ 1М и ВРУ 3 разработаны для замены панелей ВРУ 1 и отличаются использованием в них автоматических выключателей и выключателей с дифференциальной защитой (УЗО) взамен предохранителей. За счет этого уменьшена компановка, габариты и вес панелей.

Сертификат соответствия ВРУ:

Протоколы испытаний:

Протокол испытаний НКУ 1;
Протокол испытаний НКУ 2.

Структура условного обозначения ВРУ:

Пример обозначения:

Вводно-распределительное устройство, на вводе переключатель на 400 А, трансформаторы тока на обоих вводах, климатическое исполнение и категория размещения УХЛ4.

ВРУ-1-14-20 УХЛ4, ТУ 3414-005-43229919-2014

Габаритные размеры ВРУ:

Наименование НКУ	Значение параметра
Наименование НКУ	ширина, мм	глубина, мм	высота, мм	масса, кг
ВРУ	800	450	1750	135

Основные технические параметры ВРУ:

Наименование параметра		Значение параметра
		На переменном токе	На постоянном токе
Номинальное напряжение главной цепи, В:		24; 220; 380; 660	24; 48; 110; 220; 440
Номинальное напряжение вспомогательной цепи, В:		24; 42; 60; 110; 220; 380	5; 12; 15; 24; 48; 60; 110; 220; 440
Номинальные токи сборных шин, А	щит открытый	не более 4000
	щит защищенный, шкаф	не более 4000
	щит многоящичный	не более 1000
Номинальный ударный ток короткого замыкания, кА:	для открытых щитов	16; 25; 40; 50; 70; 100
	для защищенных щитов	6,3; 10; 16; 25; 50; 70; 100
Предельные значения допускаемого ударного тока короткого замыкания, кА	для открытых щитов	100
	для защищенных щитов	100

Технические требования

Вводно-распределительное устройство соответствуют требованиям технических условий ТУ 3434-005-43229919-2014 и комплекту конструкторской документации.

Материалы и комплектующие изделия, применяемые для изготовления НКУ, приняты техническим контролем и соответствуют действующим стандартам и техническим условиям.

ВРУ 1 и ВРУ 3 вводно-распределительные устройства

ВРУ 1 и ВРУ 3 вводно-распределительные устройства предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.

Вводно-распределительные устройства ВРУ-1 и ВРУ-З комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Особенностью вводно-распределительных устройств серий ВРУ-1 и ВРУ-З является размещение двух вводов в одной панели. Это повышает компактность ВРУ-1 и ВРУ-3 по сравнению с другими сериями ВРУ.

Панели ВРУ-З разработаны для замены панелей ВРУ-1 и отличаются улучшенной компоновкой, меньшими габаритами, весом и металлоемкостью. Ошиновка ВРУ-1 и ВРУ-З выдерживает без повреждений ударный ток короткого замыкания 10 кА.

Назначение панелей ВРУ-1 и ВРУ-3:

Вводные — для учета электрической энергии;
Распределительные — для распределения электрической энергии, применяют совместно с вводными;
Вводно-распределительные — для распределения и учета электрической энергии

Вводные панели ВРУ-1, ВРУ-3 имеют отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения и отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.

Для защиты от прикосновения к токоведущим частям отделение ввода закрывается отдельной металлической дверью. В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения (УЗО). В распределительных панелях с определением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик. Ввод питающих кабелей выполняется снизу. Ввод проводов отходящих линий может осуществляться вверх или вниз.

Основным документом для формирования заказа является Опросный лист ВРУСкачать пример.

Вводно-распределительное устройство ВРУ-4

Общие сведения

Вводно-распределительные устройства ВРУ-4 предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частоты 50 Гц в электроустановках жилых и общественных зданий, а также для защиты отходящих распределительных и групповых цепей при перегрузках и коротких замыканиях. ВРУ имеют возможность присоединения к четырех- и пятипроводным питающим сетям с глухозаземленной нейтралью с системами заземления TN-C; TN-S или TN-C-S по ГОСТ Р 50571.2.

Вводно-распределительные устройства серии ВРУ-4 разработаны в соответствии с требованиями ГОСТ Р 51732 “Устройства вводно-распределительные для жилых и общественных зданий” и предназначены для комплектования вводных и вводно-распределительных многопанельных ВРУ аналогичных схемному решению устройств серии ВРУ-1.

Пример условного обозначения вводно-распределительного устройства

ВРУ-4-11-10УХЛ4

Структура условного обозначения шкафа

Технические характеристики

Номинальное напряжение, В 380	380
Номинальная частота, Гц 50	50
Номинальное напряжение изоляции, В 660	660
Номинальный ток устройства, А: 100;250;400	100;250;400
Номинальный ударный ток,кА	в соответствии с ГОСТ Р 51732-2001 в зависимости от исполнения
Номинальные токи предохранителей, А	1 до 9 групп 63, 100, 250
Климатическое исполнение по ГОСТ 15150	УХЛ4
Степень защиты по ГОСТ 14254	IP31
Вид системы заземления	ТN-С (ТN-S; ТN-С-S)

Устройство шкафа

Конструкция панелей ВРУ-4 предусматривает:
— отсек для размещения блоков коммерческого учета, которые закрываются отдельной дверью с возможностью пломбировки;

— находящиеся рядом блоки ввода или распределения от различных вводов отделены перегородкой;
— за дверью ВРУ предусмотрено защитное ограждение, которое закрывает наиболее опасные места с целью исключения случайного прикосновения к неизолированным токоведущим частям.

Степень защиты ВРУ от прикосновения к токоведущим частям при закрытых дверях не ниже IP31 по ГОСТ 14254. Габаритные размеры шкафа ШР-НН.
Вводно-распределительные устройства могут быть собраны как на комплектующих отечественного производства, так и на комплектующих ведущих производителей (Schneider Electric, ABB, General Electric).

Габаритые размеры ВРУ-4

Схемы главных цепей ВРУ-4

Условия эксплуатации

Шкаф должен эксплуатироваться в следующих условиях:

Рабочая температура окружающего воздуха от +10С до +35С;
Относительная влажность окружающего воздуха — не 6олее 80% при температуре 250С; высота размещения над уровнем моря до 2000 м;
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Рабочее положение в пространстве — установка на вертикальной плоскости с допустимым отклонением от вертикали до 50 в любую сторону.
Номинальный режим работы устройства — продолжительный.

Производство ВРУ. Вводно распределительное устройство. ВРУ 1

Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществлятся сверху и снизу.

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м.

Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С.

Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.

Место установки — защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски.

Рабочее положение в пространстве — вертикальное.

Пример записи устройства при его заказе: “Устройство ВРУ 1-23-54 УХЛ4” — Устройство ВРУ 1 вводно-распределительное с трехфазными группами с выключателем на 250 А и с автоматическими выключателями 14х16 А без блока автоматического управления освещением.

Комплектность поставки вводно-распределительных устройств ВРУ:

1.Устройство ВРУ-1(3) — 1 шт.

2.Ключи к каждому замку

3.Паспорт — 1 шт.

4.Руководство по эксплуатации — 1 шт.

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Описание вводно-распределительных устройств ВРУ:

Электротехническое устройство ВРУ — это распределительное устройство в виде шкафа с замком. Внутри вводного устройства мы устанавливаем приборы и аппаратуру.

ВРУ еще называют вводным устройством.

Вводное устройство предназначено для распределения, учета и приема электроэнергии. Наша компания производит вводные устройства, которые могут включать в себя автоматические выключатели, рубильники, предохранители, амперметры, вольтметры и счетчики учета электроэнергии.

Вводное устройство используют при строительстве жилых домов, многоэтажных домов, офисных зданий, торговых центров, производственных и нежилых помещений. При строительстве жилых домов вводные устройства используют в сети 220/380 В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью.

Наша компания производит вводное устройство как железный шкаф. Вводное устройство — заземленное. Внутри вводного устройства располагается аппаратура.

Вводное устройство защищает линии от перегрузок и коротких замыканий. Вводное устройство используют для нечастых оперативных включений и отключений электрических сетей.

С помощью контрольных приборов, которые мы устанавливаем в вводном устройстве, ведется учет правильного распределения нагрузки подачи электрического тока по сети и учет расхода электроэнергии.

Наша компания «Энерговариант» может установить счетчики расхода электричества либо для каждого потребителя отдельно, либо комплексно. Все зависит от желания и потребностей клиента.

Помещение вру. Основные технические характеристики вру

Здравствуйте! Любой строительный объект не может в полной мере функционировать без электричества. Но чтобы можно было пользоваться электроэнергией, необходимо ее подвести при помощи специального устройства. Речь идет о ВРУ или вводно-распределительном устройстве. С ним сталкивался каждый, но не все задумывались, что оно собой представляет и что содержит внутри. А между тем это может быть интересно и познавательно.

Назначение и роль ВРУ

ВРУ представляет собой совокупность всех необходимых компонентов, которые принимают непосредственное участие в учете электричества, подаваемого в дома или помещения. Его роль трудно переоценить, поскольку выполняет ряд важных задач:

прием электроэнергии высокого напряжения;

равномерное распределение электрической энергии по всем помещениям объекта;

осуществление контроля нагрузки сети;

ведение точного учета расхода электричества;

отслеживание энергии на отходящих путях.

Также устройство обеспечивает защиту от перегрузок и коротких замыканий на линии, что позволяет сберечь электрооборудование и бытовые приборы.

Как устроено ВРУ

Современные устройства отличаются компактными размерами, а поэтому занимают не так много места. Они могут быть напольного или навесного исполнения. Для напольных шкафов при необходимости может быть предусмотрена подставка на нужную высоту. В зависимости от специфики работы объекта или пожеланий заказчиков, конструкция ВРУ может быть как однопанельной, так и включать несколько панелей. Есть вариант промежуточных шкафов без боковых стенок.

Практически любой шкаф ВРУ состоит из следующих основных компонентов:

электросчётчика;

предохранителей;

трансформаторов тока;

УЗО;

защитных аппаратов отходящих линий.

По желанию заказчика в состав ВРУ могут входить дополнительные разные счетчики, контрольно-измерительные устройства и прочие необходимые приборы.

Для изготовления корпуса в основном используется листовая сталь толщиной 1,5 мм. Шкаф имеет не только панели, но и дверцы с одним либо двумя замками. В целях обеспечения лучшей защиты всех внутренних компонентов, корпуса отличаются степенью IP31, IP54 или более.

Установка ВРУ и ряд требований

Качество работы устройства напрямую влияет на подачу электроэнергии к объекту, будь это частный коттедж, многоквартирный жилой дом либо промышленные или производственные помещения. Поэтому для бесперебойной работы, установку ВРУ следует производить в соответствии с правилами устройства электроустановок. Помещение должно быть с хорошей вентиляцией и качественным освещением, а температура воздуха не должна падать ниже 5 градусов. Что касается двери в помещении с ВРУ, то она должна открываться только наружу.

Обычно таким помещением в большинстве случаев служит подвал дома. Однако не всегда установка вводно-распределительного устройства может быть безопасной. Иногда подвальные помещения могут быть затоплены. В этом случае металлический ящик должен располагаться примерно на 50 см выше уровня воды. Это позволит надежно уберечь внутренние части от преждевременного выхода из строя.

Сам шкаф должен находиться в удобном месте для легкого обслуживания. При этом согласно ПУЭ, п.7.1.28 работать с ВРУ может лишь хорошо обученный персонал, состоящий из квалифицированных электриков. В связи с этим самовольный ремонт крайне не рекомендуется. В лучшем случае это грозит штрафом, в худшем не исключаются самые разные последствия вплоть до трагических.

Важно, чтобы вводно-распределительное устройство отличалось стойкостью к ударному току в случаях короткого замыкания до 20 кА. При этом номинальная защита обычно составляет около 1 кВ. Не менее важно располагать ВРУ на расстоянии 1 метра до коммуникационных систем:

горячего и холодного водоснабжения;

труб отопления;

канализации

газопровода

Область применения

Шкафы ВРУ широко распространены практически в любой сфере человеческой деятельности, которая, так или иначе, связана с электричеством. Их можно встретить в объектах частного сектора, жилых многоэтажных домах, общественных зданиях (торговые центры, офисы, пункты питания и прочее), предприятиях производственного и промышленного назначения.

При помощи ВРУ можно обеспечить передачу электроэнергии независимо от конфигурации объекта и количества этажей. На стадии проектирования вводно-распределительного устройства определяются все необходимые параметры и требования для полноценного, безопасного и бесперебойного функционирования. При этом учитываются не только пожелания заказчика, но и местные климатические условия.

ВРУ в объектах жилого назначения

ВРУ в жилых домах устанавливается в виде щитов с односторонним или двухсторонним обслуживанием. Панели могут быть изготовлены разного варианта. К примеру, у некоторых на отходящих линиях устанавливаются автоматические выключатели.

В зависимости от расположения наружных питающих кабелей, количества электроприемников, наличия дополнительных нагрузок, панели ВРУ могут иметь разную схему компоновки. В некоторых случаях здание получает питание по нескольким вводным каналам.

ВРУ в промышленности и производстве

На производственных и промышленных предприятиях потребляется большое количество электроэнергии. К таким объектам применимы конструкции, которые тоже могут быть с односторонним или двухсторонним обслуживанием. В первом случае панель устанавливается непосредственно на стену, а во втором на расстоянии примерно 80 см от нее. Односторонний шкаф не занимает много места, но с двухсторонней панелью легче всего работать.
Панели ВРУ, установленные профессионалами, при качественном и своевременном обслуживании будут функционировать долгое время.

ВРУ – вводное распределительное устройство. Оно широко используется в строениях для защиты приборов, выполняющих учёт электрической энергии. Любое оборудование может быть эффективно защищено при помощи ВРУ.

Шкаф ВРУ присутствует практически в каждом доме. Не имеет значения, речь идёт о частном коттедже или о многоквартирном доме. Не стоит забывать о том, что помещение в котором находится ВРУ всегда должно обладать температурой выше +5 градусов по Цельсию.

Ниже представлены основные составные части, которые присутствуют практически в каждом ВРУ:

электросчётчик;
кварцевые предохранители;
трансформаторы тока;
аппараты защиты для отходящих линий.

Согласно ПУЭ, локация установку ВРУ может быть определена только при помощи проекта. Категорически запрещается самовольно устанавливать ВРУ. В подавляющем большинстве случаев ВРУ расположено в подвале дома.

Однако не во всех регионах РФ подвал является безопасным местом. Если существует вероятность затопления, ВРУ должно располагаться выше уровня воды хотя бы на 50 см. Это гарантированно позволит защитить защитные устройства от неминуемого выхода из строя.

Обслуживать ВРУ может только подготовленный персонал (т. е. даже не каждый электрик). Следовательно, самостоятельно выполнять работы в ВРУ категорически запрещается. Осуществление самовольного ремонта может привести к штрафу.

В особенности многоквартирные дома всегда оснащались большими ВРУ. Однако сегодня прогресс позволяет использовать значительно менее габаритные устройства защиты. При этом их эффективность в сравнении с предыдущими практически не изменилась.

Если электрическое питание заходит в ВРУ по воздушной линии, в обязательном порядке должна быть установлена защита от перенапряжений.

Наиболее простое ВРУ состоит из следующих защитных устройств: трёхполюсный рубильник, кварцевые предохранители, а также три трансформатора тока.

В случае появления коррозии хотя бы на одном из элементов ВРУ, следует немедленно произвести его замену. Во избежание возникновения подобного требуется оснастить сам шкаф герметической лентой по периметру.

Это позволит защитить ВРУ от проникновения влаги внутрь.

На видео будут продемонстрированы шкафы управления, ВРУ и АВР. В частности, будет показана методика производства означенных электрических устройств:

Основной задачей ВРУ (вводно-распределительного устройства) является прием электрической энергии. Чаще всего данное оборудование можно встретить в жилом доме. После приема электрическая энергия распределяется между пользователями. Дополнительно указанные системы занимаются функцией учета данных.

Работает электрическое распределительное устройство только в сети с переменным током. Устанавливаться оно может на пол либо на стену. По габаритам приборы довольно сильно отличаются, потому что многое в данном случае зависит от их мощности. В свою очередь, этот показатель связан с количеством потребителей, которым необходима электроэнергия.

Типы ВРУ

По назначению сегодня различают следующие типы распределительных устройств:

Вводные системы, которые отвечают за прием электроэнергии.
Распределительный тип, производящий учет данных.
Вводно-распределительные системы, которые одновременно могут выполнять функции двух предыдущих типов.

Схемы ВРУ

Простые схемы распределительных устройств включают в себя трансформаторы, конденсаторы с предохранителями, счетчики, а также патроны. Дополнительно, в зависимости от модификации, модель может содержать рубильники разных классов, измерительное оборудование и резисторы. Если рассматривать однопанельные ВРУ, то конденсаторы в них чаще всего устанавливаются полевого типа. При этом рубильники используются только класса ВР2.

Предохранители для такой системы подходят многоканальные. Выключатели можно использовать автоматического типа. Патроны чаще всего для устройства необходимы настенные. Если рассматривать двухпанельные модификации, то они обязательно содержат переключатели. Предохранители в системе используются класса ПН. Счетчики для нормальной работы устройства нужны трехфазного типа. Патроны стандартно применяются настенные, а вольтметры используются только на 500 В.

Комплектные устройства с однокабельным вводом

Комплектное распределительное устройство с однокабельным вводом отличается высокой тактовой частотой на уровне 55 Гц. Работать указанные системы способны исключительно в сети с переменным током. Трансформаторы в данном случае подходят на 30 А. Выключатели в устройстве, как правило, применяются автоматического типа. Всего конденсаторов в цепи должно быть предусмотрено шесть. Два из них должны обладать предельной мощностью на уровне 5 пФ.

Дополнительно следует отметить наличие предохранителей в цепи серии ППН. Вольтметры чаще всего устанавливаются на 500 В. В данном случае смена фазы происходит путем изменения положения транзистора. Максимум внутренне сопротивление комплектное распределительное устройство выдерживает на уровне 22 Ом.

Модели с блоком учета

ВРУ (распределительное устройство) данного типа, как правило, работает на пару с трансформаторами, у которых показатель номинального тока колеблется в районе 20 А. Дополнительно следует отметить наличие счетчиков в системе. Выключатели для данного типа устройств больше всего подходят автоматические. Конденсаторы применяются только полевые, минимальная емкость — 12 пФ. Среди прочего следует отметить патроны настенного типа. Смена фазы в устройстве стандартно происходит за счет изменения положения транзистора. Переключатели в цепи могут использоваться самые разнообразные. Показатель отрицательного сопротивления в среднем составляет 40 Ом. Вольтметры в данном случае устанавливаются на 300 В.

ВРУ на 150 А

Открытое распределительное устройство с таким показателем предельного тока работать способно только с обычными переключателями. Счетчики в данном случае устанавливаются на каждой панели отдельно. Все выходы соединяются между собой через емкостные предохранители. Непосредственно трансформатор пропускает через себя ток только в одном направлении.

Рубильники в данном случае необходимы перед первым переключателем. Для замкнутости системы выключатели применяются чаще всего автоматического типа. Для преодоления высокого отрицательного сопротивления используют квантовые предохранители. Они обязаны справляться и с коротковолновыми помехами. В этом случае показатель предельной частоты в цепи не превышает 40 Гц.

Модели на 250 А

Распределительное устройство на 250 А способно разделять электроэнергию сразу на два блока. При этом предохранители чаще всего устанавливаются открытого типа. Всего переключателей в системе используется два. Один из них располагается в цепи непосредственно возле трансформатора. Для смены фазы используется только емкостный резистор. Предохранители для такого устройства подходят серии ППН. Амперметры устанавливаются чаще всего на 5А, а вольтметры — на 500 В. Патроны в данном случае применяются настенного типа. Распределение электроэнергии осуществляется через блок.

Схема ВРУ с панелью АВР 160

Стандартная схема ВРУ с панелью данного типа отличается повышенной стабильностью. Трансформаторы для него подходят только с предельным током в 120 А. Дополнительно следует учитывать высокое напряжение в начале цепи на уровне 230 В. Конденсаторы чаще всего применяются открытого типа, емкость имеют 20 пФ. Также важно отметить наличие мощных патронов, которые соединяются с дросселем напрямую. Отрицательное сопротивление в цепи чаще всего составляет 30 Ом. Вольтметры для таких устройств подходят на 400 В.

Предохранители в данном случае необходимо устанавливать в конце цепи. Счетчики монтируются по обе стороны трансформатора. Неразрывный режим в устройстве обеспечивается за счет смены положения рубильника. Также следует отметить высокую индуктивность системы в связи с большим параметром порогового напряжения. Выключатели в устройствах обычно устанавливаются автоматические.

Устройства с панелью АВР 250

Распределительное устройство с панелями данного типа работать способно только с трансформаторами, которые рассчитаны на предельный ток в 40 А. Вольтметры в данном случае подходят на 400 В. Конденсатор в цепи устанавливаются емкостного типа. Переключатели подходят серии ПН1. Неразрывный режим в системе поддерживается за счет смены положения рубильника. Учет данных происходит в блоке. Предохранители для таких устройств подходят только открытого типа. Располагаться они должны возле каждого разъема отдельно. Всего выходов в системе предусмотрено пять. Стабилизация в устройстве во многом обеспечивается за счет переключателя.

Модификации с панелью АВР 400

Вводно-распределительные устройства (ВРУ) данного типа на сегодняшний день встречаются довольно редко. Рассчитана система на работу в цепи с переменным током. При этом показатель предельной тактовой частоты у нее должен находиться в районе 60 Гц. Переключатели для таких моделей подходят только многоканальные. Рубильник в данном случае устанавливается после переключателя. Амперметры в системе используются на 5 А. Неразрывный режим в устройствах возможен только при наличии стабилизатора.

Распределительное устройство данного типа имеет счетчики открытого подвида. Для решения проблем с высоким отрицательным сопротивлением используются только квантовые предохранители. В данном случае мощность рассеивания в устройстве регулировать можно. Выключатели стандартно устанавливаются автоматические. Дополнительно следует отметить наличие настенных патронов. Номинальное напряжение они должны быть способны выдерживать на уровне 230 В.

Чем отличаются системы с панелью АВР 100?

Вводно-распределительные устройства (ВРУ) с указанными панелями отличаются малыми динамическими потерями. При этом колебания в системе довольно низкие. Все это стало возможным благодаря применению высоковольтных трансформаторов. Предохранители в цепи, как правило, применяются открытого типа. Устанавливаются они сразу возле выходного разъема.

Конденсаторы для системы данного типа подходят только с емкостью на уровне 5пФ. Отдельно следует также отметить высокое сопротивление системы. На входе параметр предельного тока в среднем не превышает 400 В. На выходе он равен 200 В. Отрицательное сопротивление в системе обычно составляет 5 Ом. Неразрывный режим в устройстве обеспечивается за счет смены положения резистора. Применяются такие системы только на пару с трансформаторами, которые номинальный ток поддерживают на уровне 40 А.

Модели с контакторами КТ1

Вводно-распределительное устройство с контакторами данного типа, как правило, способно похвастать хорошей стабилизацией. При этом его недостаток кроется в высоком отрицательном сопротивлении. Эксплуатироваться могут данные модели только в цепи с переменным током. Параметр их номинальной тактовой частоты не должен превышать 50 Гц. Неразрывный режим в данном случае невозможен.

Динамические потери в устройстве довольно значительные из-за малой емкости конденсаторов. Предохранители чаще всего устанавливаются на панели серии ППН. Выключатели подходят автоматического типа. Патроны в основном необходимы только настенные. Ток они чрез себя пропускают в одном направлении. Переключатели для данного типа устройств подходят разнообразные, и многое в этом случае зависит от производителя. Вольтметры и амперметры обычно устанавливаются.

ВРУ с контакторами КТ2

Работает распределительное устройство данного типа по принципу смены фазы благодаря мощному трансформатору. Счетчики в данном случае используются двухканальные. Резисторы для сети требуются открытого типа. Высокий коэффициент сглаживания возможен только при использовании настенного патрона. Дифференциальное сопротивление на панели пользователь настраивать может.

Учет данных производится в специальном блоке. Отдельно следует отметить модуль, который контролирует спады импульсов. За счет этого периодически срабатывают предохранители в устройстве. Выключатели используются автоматические. Трансформатор в данном случае предельную нагрузку обязан выдерживать не ниже 35 А.

Схема системы с контакторами КТ5

Схема данного ВРУ предполагает использование низкочастотного трансформатора, который способен предельную нагрузку выдерживать на уровне 50 А. Дифференциальное сопротивление в данном случае можно регулировать при помощи рубильника. Вольтметры для такой системы подходят на 500 В. В некоторых случаях производителями дополнительно устанавливаются стабилизаторы.

Параметр номинального напряжения на входе равняется 340 В. Коэффициент сглаживания в данном случае полностью зависит от количества конденсаторов в цепи. Резисторы для представленного ВРУ подходят только открытого типа. Показатель их емкости в среднем колеблется в районе 5 пФ. Следует также отметить высокую производительность системы за счет подавления низкочастотных импульсов.

ВРУ на два вводных автомата

Вводно-распределительное устройство на два автомата, как правило, применяется на электростанциях. Основной его задачей является подача тока на внутреннюю обмотку трансформатора. Всего панелей в таких конструкциях предусмотрено три. Мощность рассеивания регулировать можно при помощи рубильника. Для сглаживания амплитуды колебаний используются предохранители серии РР. Дифференциальное сопротивление в цепи контролируется только за счет смены положения резисторов. Уровень пульсации напрямую связан с показателем напряжения

В России существует следующее определение ВРУ:

«7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть. Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ)»
— Правила устройства электроустановок (ПУЭ). Глава 7.1. Электроустановки жилых, общественных, административных и бытовых зданий

Конструкция и область применения определяется по ГОСТ 15150.

По сути, ВРУ — это посредник между трансформаторными подстанциями (подающая электрическая линия) и локальными электросетями здания, участвующий в распределении электричества с напряжением 220/380В. Ввод кабеля производится снизу на вводный автомат. За ним следуют различные соединения, шины и автоматы.

Распределением энергии применение ВРУ не ограничивается, часто можно встретить ВРУ, оснащенные учетным оборудованием или аппаратурой для управления. Наряду с распределением энергии главной задачей ВРУ является обеспечение электробезопасности. Защита локальных электросетей здания от перегрузок и короткого замыкания возлагается именно на вводно-распределительное устройство. Также во время пожароопасных ситуаций ВРУ позволяет оперативно блокировать подачу электроэнергии здания.

Область использования вводно-распределительных устройств достаточно широка. Подобные устройства можно встретить как в промышленности, так и в жилых зданиях. Чаще всего вводно-распределительное устройство размещается в специальных помещениях или подвалах для оперативного доступа к ним.

Основные требования для размещения ВРУ

В каждой конкретной ситуации комплектация и номинальный ток ВРУ описывается в проектной документации, однако для помещений под ВРУ требования всегда одинаковые.

Основные требования к помещению для размещения ВРУ:

Для размещения в крупных промышленных зданиях на каждый ввод сети должно быть выделено по одному ВРУ
В помещении нет газопровода
Расстояние до коммуникационных линий не менее 1 м
Помещение для размещения должно быть сухим
Шкаф или помещение для него должны запираться на замок

Помещение является важным фактором, однако для монтажа ВРУ требуется также и подходящая металлооболочка.

Оболочка ВРУ

Для монтажа ВРУ необходимо грамотно подобрать корпус, соответствующий условиям размещения, габаритам и типу оборудования.

Завод «АСД-электрик» с 2004 года занимается производством электротехнических шкафов, среди которых — корпус ВРУ.

На рынок поставляет готовая к монтажу продукция с двумя классами защиты: IP31 и IP54 .

Наш Завод производит сразу нескольких корпусов ВРУ с разной высотой, шириной и глубиной для комплектации вводно-распределительных устройств разного типа:

1700x800x450
1700х600х450
1700х400х450

2000х600х450
2000х600х600
2000х800х450
2000х800х600

Монтаж ВРУ

Для более эффективной эксплуатации корпуса нашего производства могут быть дополнены аксессуарами (панели, рамы, цоколь и др.) для установки различного оборудования (счетчики, рубильники, конденсаторы и т. д.):

Широкое применение ВРУ вводное устройство нашло не только в промышленности, но и при оснащении жилых помещений электроэнергией.

Наша компания ВЗЭТИ «Техэлектро» выполняем на заказ вводно–распределительное устройство ВРУ (панель ВРУ, шкаф ВРУ 1, электрощиты ВРУ) они предназначено для приема, распределения и учета электроэнергии.

У нас на сайте Вы можете ознакомиться с полезной для Вас информацией, такой как:

ВРУ описание;
размеры ВРУ;
схема подключения ВРУ.

Сборку ВРУ водное устройство наша компания осуществляет на сертифицированном оборудовании. Также мы занимаемся разработкой и изготовлением ВРУ АВР, на токе от 16А до 3200А с применением импортного и отечественного оборудования, мы изготавливаем такое оборудование как:

ВРУ ip31;
аппарат ВРУ;
блок АВР;
вводная панель ВРУ;
система ВРУ;
шкаф ВРУ;
щит ВРУ;
ВРУ 1м.

Наша компания предлагает купить ВРУ оборудование (ВРУ жилого дома и ВРУ наружные) высочайшего качества по доступным ценам.

Если Вам необходимы ВРУ, цена у нас значительно ниже, чем у наших конкурентов. Мы осуществляем доставку в любую точку Москвы и Подмосковья. Возможны как розничные, так и оптовые поставки. Если вам понадобиться техническая помощь, то нашими рабочими будет составлена смета ВРУ на проведение ремонта, также по требованию клиента наши специалисты проведут предварительный расчет ВРУ стоимости, а стоимость ВРУ зависит от объема работ.

На страницах нашего сайта вы может ознакомиться с максимально подробной информацией о том, как устроено данное оборудование, посмотреть на ВРУ прайс, узнать, какие бывают модели ВРУ, и чем они друг от друга отличаются.

ВРУ описание различных серий вы может увидеть в соответствующих разделах сайта, где для каждой модели оборудования представлены данные, свойственные данного устройства. Для каждого конкретного устройства существуют свои характеристики, таким образом можно отметить, что ВРУ жилого дома от наружного не только техническими характеристиками, но и областью, в котором применяется устройство ВРУ. В отличие от оборудования, которое устанавливается внутри дома, ВРУ наружные разработаны с учетом тех фактором, которые могут повлиять на стабильную работу устройства — панель ВРУ надежно защищена внешним корпусом.

При заказе оборудования все необходимые параметры, дополнительные функции и детали, так же как и размеры ВРУ оговариваются индивидуально под те условия, в которых данное устройство будет содержаться.

Схема подключения ВРУ УВР достаточно проста и любой специалист способен справиться с данной работой. Кроме того, при поставке оборудования в комплекте есть все необходимые комплектующие и инструменты, для того, чтобы установка устройства проходила просто и быстро.

Если вам нужна вводная панель вру нестандартное помещение производственного или административного здания, мы изготавливаем данные устройства на заказ с учетом необходимых размеров, необходимых именно вам. В этом случае на вру цена может поменяться, поскольку при производстве устройства необходимо учитывать множество факторов. Подробнее о том как рассчитывается стоимость ВРУ вы можете узнать, позвонив по телефону.

В комплект устройства входит шкаф ВРУ определенного для вашего случая размера. Щиты ВРУ устанавливаются в ящик в несколько рядов, что имеет большое преимущество в плане экономии кабельного провода при монтаже. На щит ВРУ цена так же определяется исходя из ваших потребностей. По желанию заказчика собрать электрощиты ВРУ, шкафы автоматики и другое оборудование ВЗЭТИ «Техэлектро» может на месте эксплуатации устройства по доступной цене.

*Полный перечень работ — смета ВРУ — оговаривается индивидуально.

Мы выполняем на заказ производство вводно–распределительных устройств ВРУ АВР, которые предназначены для приема, распределения и учета электроэнергии.

При производстве нами учитываются уровень нагрузки на систему, тем самым производится расчет ВРУ с учетом всех показателей. Так же учитывается степень защиты к токопроводящим элементам от внешнего воздействия, в соответствии с ВРУ ГОСТ 14254.

Вы можете заказать у нас распределительные устройства следующих видов:

однопальные;
многопальные.

ВЗЭТИ «Техэлектро» осуществляет сборку распределительных устройств только на сертифицированном оборудовании. По вашему желанию распределительные устройства могут иметь степень защиты IP — 65.

Мы выполним все Ваши пожелания, по заказу распределительных устройств. Система ВРУ может быть скомплектована по вашему усмотрению:

автоматическим выключателем;
контрольно — измерительными устройствами и другими дополнительными устройствами.

Условия эксплуатации — распределительных устройств.

ВЗЭТИ «Техэлектро» гарантирует своим клиентам, что вводно-распределительные устройства, заказанные у них, прослужат вам долгие годы, при соблюдении следующих условий эксплуатации:

температура окружающего воздуха от +10° С до 35° С;
группа условий эксплуатации в части воздействия окружающей среды М2 по ГОСТ 17516. 1-90.

У нас выгодно заказывать, потому что принцип работы завода заключается в индивидуальном подходе к каждому заказчику.

ВРУ прайс лист

По вашему желанию мы выполним доставку ВРУ УВР по Москве и Московской области. Также у нас гибкая ценовая политика, например щит ВРУ, цена на него очень низкая, по сравнению с нашими конкурентами, также у нас индивидуальный подход к каждому клиенту.

Обращайтесь к нам по телефону и адресу, указанному на сайте.

Вводно распределительное устройство

Быть может, вам раньше уже приходилось сталкиваться с таким понятием как вводно распределительное устройство. Но при этом вы наверняка до конца не представляете, что именно оно представляет собой. Итак, что же такое вводно распределительное устройство вру, в чем заключается его назначение?

Для чего изготавливаются вру?

Важно помнить, что вводно распределительное устройство – цена на него, кстати, совсем не высока – разрабатывалось с целью осуществления приема, учета и распределения электроэнергии в трехфазных сетях. Кроме того, гост вводно распределительные устройства способны также осуществлять защиту как потребителей, так даже и линии электропередач в случае возникновения тех или других аварийных ситуаций.

Виды вводно распределительных устройств

Итак, вводно распределительное устройство вру – цены на них можно посмотреть онлайн – бывают нескольких видов. Если вас заинтересует схема вводно распределительного устройства, то вы заметите, что в зависимости от вида панели эти устройства могут быть:

Вводными (вводят электроэнергию)
Распределительными (эти вводно распределительные устройства наружной установки и не только распределяют электроэнергию)
Вводно распределительными (эти вводно распределительные устройства для дома могут осуществлять как ввод, так и распределение электроэнергии)

В любом случае, если вы покупаете вводно распределительное устройство — технические характеристики вас наверняка заинтересуют. Если вы планируете купить вводно распределительное устройство, то должны знать, что их можно использовать как в промышленных зданиях, так и в жилых домах. При этом техническое обслуживание вводно распределительного устройства осуществляется предельно просто и не требует слишком больших затрат.

Эксплуатация ВРУ

Допустим, вы приобрели вводное распределительное устройство 0.4 кв. Используя его, вы должны придерживаться ряда требований и условий.
Так, например, если вы производите монтаж вводного распределительного устройства, то должны понимать, что для него необходимо исключительно вертикальное рабочее положение. Кроме того, должна соблюдаться также и защита оболочки.

Вводно распределительное устройство (щит ВРУ) в Москве

Принцип работа ВРУ

Вводно распределительное устройство (щит ВРУ) имеет комплекс электротехнической автоматики и применяется для приема вводного силового кабеля. От него распределяются питающие линии к этажным и квартирным щиткам, осветительным шкафам (ЩО), силовым установкам и станциям управления (ЩУ).

Устройства вводно-распределительные (далее ВРУ), устанавливаемые в общественных и промышленных зданиях, выпускаются в соответствии с ТУ З434-008-89530438-2011. Предназначены для приема, распределения и учета электрической энергии (как правило до 1000 А) в трехфазных сетях 380/220 В, частотой 50 Гц с глухозаземленной нейтралью, а также для защиты отходящих цепей при перегрузках или коротких замыканиях.Согласно правилам ПУЭ, вводный отсек шкафа отделен от отсека учета электроэнергии конструктивно.

Выключатели-разъединители (рубильники) и автоматические выключатели (вводные автоматы) используются на вводе в щит ВРУ или его секции. Часто автоматы или секционные рубильники выбирают в выкатном исполнении для гарантированного обеспечения визуального разрыва (разъединения) электрической цепи, что позволяет повысить безопасность работы технического персонала при пуско-наладке или ремонте.

Автоматические выключатели производятся с моторными приводами, дополнительными сигнальными контактами или с возможностью дистанционного расцепления.

Какие материалы мы используем при сборке электрощитов

Распределительные щиты производятся в нашем собственном цехе. Вся электрощитовая сборка ВРУ производится квалифицированными специалистами с опытом минимум 4 года. Щитки вводно-распределительные изготавливаются с учетом всех современных технических требований. Обычная конструкция электрического щита является напольной и обслуживается с одной (лицевой) стороны.

Каждый шкаф ВРУ индивидуален — на заказ!

Возможно учесть Ваши пожелания по конструкции шкафов ВРУ, например: изготовить распределительный шкаф со съемными боковыми панелями. Либо, в случае многосекционного распредилительного шкафа, удалить промежуточные боковые панели между секциями. Ввод/вывод электрических кабелей по умолчанию предусмотрен снизу в щитах ВРУ, однако, по Вашему заданию он может быть сделан и сверху. Вы также можете купить щит ВРУ по стандартным проектам — такое изготовление сборных ВРУ обходится дешевле щитов учета по спецзаказу. Цены на шкафы ВРУ вы можете узнать по телефону или оставив заявку на нашем сайте.

Комплектующие, из которых мы изготавливаем распределительные щиты, — от лучших мировых производителей (Schneider Electric, Rittal). Это дает гарантию качества и высокой отказоустойчивости работы щитов и шкафов ВРУ. Все комплектующие в вводно-распределительных устройствах сертифицированы, на каждый шкаф и щит выдается комплект технической документации.

Не последнюю роль в качестве работы распределительных шкафов и щитов играют медные шины, рассчитанные на большой ток. От качества медной шины (степень очистки меди, соблюдение правильного угла при изгибах) и соединителльно-крепежных элементов зависит долговечность, его надежность и электрическая безопасность электрощита.

Корпуса распределительных шкафов изготавливаются из металла со специальным напылением и имеют высокие прочностные показатели. Возможно создание многосекционых установок.

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2581%25d0%25b8%25d0%25bb%25d0%25be%25d0%25b2%25d0%25be%25d0%25b5-%25d0%25be%25d0%25b1%25d0%25be%25d1%2580%25d1%2583%25d0%25b4%25d0%25be%25d0%25b2%25d0%25b0%25d0%25bd%25d0%25b8%25d0%25b5/%25d0%25b2%25d0%25b2%25d0%25be%25d0%25b4%25d0%25bd%25d0%25be-%25d1%2580%25d0%25b0%25d1%2581%25d0%25bf%25d1%2580%25d0%25b5%25d0%25b4%25d0%25b5%25d0%25bb%25d0%25b8%25d1%2582%25d0%25b5%25d0%25bb%25d1%258c%25d0%25bd%25d0%25be%25d0%25b5-%25d1%2583%25d1%2581%25d1%2582%25d1%2580%25d0%25be%25d0%25b9%25d1%2581%25d1%2582%25d0%25b2%25d0%25be-%25d0%25b2%25d1%2580%25d1%2583.html’, » ,», »,1,0, ‘2021-05-28 20:46:57’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

Это назначение. Что такое ASP

Здравствуйте, уважаемые читатели. В этой статье мы рассмотрим, что такое вводное распределительное устройство, его назначение, типы, разные конструкции, стандарты и т. Д.

Так ..

Основная функция вводного распределительного устройства (VRU) — принимать, а затем распределять полученную электроэнергию между отдельными потребителями. Эти устройства обеспечивают защиту машин и оборудования от коротких замыканий и аварийных перегрузок. Установленные на вводных распределительных устройствах устройства управления позволяют учитывать потребляемую электрическую мощность и контролировать правильность распределения нагрузок в сети.Чаще всего внедряемые распределительные устройства используются в сетях переменного тока с напряжением 220–380 вольт и частотой 50–60 Гц с глухим заземлением.

Что такое ASP?

Распределительные устройства вводного типа относятся к специальному электрооборудованию, в котором устанавливаются различные устройства и устройства. С помощью АСП электроэнергия не только принимается, но и распределяется по группам потребителей внутри объекта. Устанавливаются на вводе питающего кабеля в здании или в пристройке.Если в больших дамах несколько отдельных вводов, рекомендуется для каждой из них установить отдельный ВРУ.

Если на территории основного объекта есть дополнительные постройки, то после основной ВРУ необходимо в каждую из них установить вводной распределитель. Все оборудование размещается в специальных шкафах.

Стандартное оборудование включает в себя следующие компоненты:

Шины медные ПЭ и Н

Подключение проводов к шине РЕ выполняется болтами с шайбами и гайками.Для более надежного крепления дополнительно используются специальные стопорные шайбы. Для выполнения этих работ необходимо всегда использовать электрический или механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех необходимых проводов — ввода PEN, заземления и других. К медной шине N подключаются нулевые рабочие проводники домашней электросети.

Автоматический ввод или предохранители, сгруппированные вместе

Предназначены для подключения входного питающего кабеля. Его величина выбирается в соответствии с проектом системы электроснабжения.Входной автоматический выключатель защищает проводку от перегрузок, короткого замыкания, преднамеренного отключения электроэнергии перед обслуживанием сети.

Распределительное устройство внедрено изнутри

Разрядники или ограничители напряжения

Устанавливаются после вводной машины. Через эти устройства фазные провода подключаются к защитной шине PE. В случае импульсных перегрузок срабатывают разрядники. На шину PE подается фазное напряжение, что приводит к срабатыванию защиты ASP.

Блок автоматических распределительных сетей для отдельных групп

Основная функция этих устройств — распределение электроэнергии по группам. Каждая группа соответствует отдельному помещению и требует отдельного защитного устройства. В случае необходимости могут быть установлены дополнительные устройства защитного отключения. Установка и подключение автоматического выключателя должны обеспечивать равномерное распределение нагрузки между фазами. Количество машин для каждой фазы рассчитывается с учетом коэффициента спроса, который определяет вероятность максимальной нагрузки всех электрических сетей.

Провода и клеммы для коммутации

Каждый провод должен иметь свой цвет: красный — фазные провода, синий — провод N, желто-зеленый — PE. Концы проводов во внутренних сетях маркируются специальными надписями. Фазовые шины рекомендуется покрасить в разные цвета или обозначить L1, L2, L3. Каждый провод должен быть изолирован от расчета на напряжение 660 В. При вводе в ВРУ они защищены проходными втулками.

Помимо основных приборов и оборудования, во вводно-распределительном устройстве размещается учетная единица, в которую входит счетчик для расчета расхода потребляемой электроэнергии.

Назначение АСП

Электроэнергия, поступающая в квартиру, распределяется и контролируется различными устройствами. С помощью распределительного устройства ввода они группируются на небольшом пространстве и вместе образуют единое целое. Таким образом, вводно-распределительные устройства представляют собой совокупность устройств и оборудования различного назначения, размещенных в общем шкафу. В зависимости от размеров и назначения в каждом шкафу можно разместить определенное количество трансформаторов, автоматов, счетчиков, прерывателей и других устройств.

Основное назначение ВРУ — электроснабжение зданий или частей помещений. Они состоят из панелей, которые открываются только с одной стороны, поэтому их обслуживание является односторонним. Бывают одно-, двух- и трехпанельные конструкции. Иногда продаются четырехпанельные варианты. Некоторые модели вводно-распределительных устройств помещаются в специальные контейнеры. Такие щиты надежно защищены от негативного воздействия окружающей среды, внутрь не попадают влага и пыль.

Основные функции ASP следующие:

Распределение электрической энергии по всем объектам жилого и нежилого фонда
Эти устройства объединяют в одном месте все защитное и контрольное оборудование, устройства для измерения и учета потребляемой энергии
Во многих конструкциях устанавливаются дополнительные выключатели для защиты электрической сети объекта от перегрузок и коротких замыканий
С помощью ВРУ оперативное включение и отключение электроэнергии от отдельных частей зданий, приборов и оборудования

Существует классификация входных распределителей.В первую очередь они делятся по номинальному току 250, 400 и 630 А, а также по размерам и количеству встроенных устройств управления и защиты. В некоторых моделях есть автоматические выключатели электроэнергии, приборы управления освещением, а также специальные места для установки счетчиков электроэнергии.

В зависимости от назначения и конструктивных особенностей все распределительные щиты делятся на разные типы и категории:

Главный распределительный щит (МДФ). Относится к силовым высоковольтным установкам.В его основе — высокотехнологичная механическая или электронная система, обеспечивающая объект электрической энергией
Распределительное устройство вводное. Он состоит из целого комплекса оборудования, инструментов и оборудования. Используется для приема, распределения и учета электроэнергии. Это металлический корпус, в который устанавливаются съемные панели
Коммутатор. Они участвуют в прямом распределении электроэнергии, обеспечивают защиту потребителей от сверхтоков и коротких замыканий. Устанавливается в жилых и общественных зданиях
Платы управления и автоматики.Применяется в автоматизированных системах: пожаротушение, освещение, вентиляция и др.
Щиты учета. Применяется в промышленном производстве для учета электроэнергии в трехфазных сетях. В жилых домах и офисах используются очень редко

При необходимости в приборах могут быть предусмотрены дополнительные места для установки выключателей и УЗО. Модели с предохранителями не только защищают от скачков напряжения, но и обеспечивают быстрое отключение тока в разных местах и помещениях.Если же возникнут трудности с выбором того или иного варианта, можно сделать макет из нескольких видов панелей. В результате мы получаем универсальное распределительное устройство ввода, отвечающее всем необходимым требованиям.

Стандарты ASP

Общие технические условия на вводно-распределительные устройства определены межгосударственным стандартом ГОСТ. В этом документе содержится нормативное положение по всем техническим вопросам, связанным с ASP. В обязательном порядке соблюдаются современные нормативные требования к электрооборудованию различных этажей, а также стандарты IEC по электробезопасности и пожарной безопасности.

Этот стандарт содержит следующие позиции, относящиеся к ASP:

Требования к устройствам, применяемым в многоэтажных зданиях, в частных домах и коттеджах, по возможности их подключения к четырех- и пятипроводным сетям питания со смертельной нейтралью
Классификация ВРУ по наличию или отсутствию оборудования для дистанционного сбора данных, а также дистанционного управления и автоматического регулирования режимов энергопотребления
Требования к ВРУ, устанавливаемым в местах со свободным доступом к ним неквалифицированного персонала
Частные дома и коттеджи оборудованы ВРУ, оснащенными двумя способами защиты от поражения электрическим током

Область применения этого стандарта касается входных распределительных устройств, которые принимают, регистрируют и распределяют энергию в электроустановках жилых и общественных зданий.Документ предусматривает защиту отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях. При необходимости эти устройства могут быть изготовлены в другом климатическом исполнении, рассчитанном на более жесткие условия эксплуатации.

Установка и подключение вводного распределительного устройства

Монтаж вводных распределительных устройств осуществляется по электрической схеме, в соответствии с которой все действия выполняются в определенной последовательности.Нарушение порядка действий совершенно недопустимо в связи с требованиями электробезопасности.

При замене ВРУ в самом начале работ объект отключается от источника питания и полностью обесточивается. После этого отключаются подводящие питающие кабели, демонтируется электрооборудование и ВРУ, подлежащие замене. Далее устанавливаются новые устройства распределения ввода. Для правильного выбора крепежа существует утвержденная схема.Затем укладывается кабель и замыкаются все провода. Провода питания подключаются и фиксируются к новому электрооборудованию, входные кабели подключаются к центральному переключателю или другим видам отключающих устройств. Собранная схемотехника проходит испытания, все ее элементы промаркированы. После этого объект подключается к питателю.

Этим электромонтажным работам нельзя доверять частные лица или неспециализированные организации. Плохое выполнение работ может привести к авариям, авариям и другим негативным последствиям.Наиболее характерные нарушения у неквалифицированных рабочих — неправильное соединение проводов проводов в зажимах и монтаж электрооборудования. При установке часто нарушается изоляция кабелей и проводов, отсекаются цепи заземления, недостаточно зажаты жилы в средствах защиты.

Всего этого можно избежать, наняв на работу только квалифицированных специалистов. Только после завершения электромонтажных работ произведут все необходимые измерения, чтобы исключить или выявить возможные нарушения.По результатам измерений составляется технический отчет.

Эта проверка начинается с визуального осмотра всей собранной схемы и ее отдельных элементов. Измерения заземления производятся без разрыва цепи заземленных установок. Проверяется качество изоляции, измеряется сопротивление. Также измеряется импеданс контура «фаза-ноль», проверяются параметры контура и технические характеристики средств защиты, подтверждается целостность защитных проводников.Автоматические выключатели проверяются на отключение по току. Все эти меры гарантируют надежную и качественную работу вводно-распределительных устройств, выполнение всех их функций в полном объеме.

Здравствуйте. Устройство ввода ВРУ (в частном случае ВУ) является важным элементом электрической схемы. Многоэтажный дом, офисное здание, производственное здание, частный дом или коттедж, не важно, везде, при строительстве или серьезном ремонте, можно встретить металлический шкаф под названием — вводное распределительное устройство .

Что такое АСП, назначение

Это электрическое распределительное устройство в виде шкафа с замком, с установленными в нем приборами и устройствами. Например: счетчики электроэнергии, автоматические выключатели, автоматические выключатели, предохранители, амперметры, вольтметры и др.

Устройство используется для приема, распределения и учета электроэнергии в промышленных, жилых и административных помещениях. Для защиты линии и электрооборудования от перегрузок и коротких замыканий в сети, а также для оперативного включения и выключения оборудования.

Распределительное устройство вводное, установка

Устанавливаются в специальных помещениях, при проектировании электроснабжения, на вводе силового кабеля и снабжают электричеством все здание. В жилых домах это чаще всего подвал, там тоже есть расщепление совмещенного нулевого проводника, так удобнее. Подается.

Шкаф ВРУ должен располагаться на расстоянии не менее 1 метра от других коммуникаций.В доступном, хорошо освещенном, вентилируемом месте для обеспечения нормальной работы и обслуживания.

Ввод и вывод силовых кабелей обычно выполняется снизу , но при заказе услуги по установке и, вы можете внести изменения в. Если питание ВРУ должно осуществляться от ВЛ ЛЭП, необходимо установить ОПН. Двери помещения, в котором установлено вводно-распределительное устройство, должны открываться наружу.

Если здание, дом или другое строение большие, рекомендуется установить отдельный ASP для каждого входа.После них также может быть установлено дополнительное распределительное устройство — РУ с необходимым оборудованием для работы электроприемников отдельных квартир и помещений. Предлагаю вашему вниманию видео:

Устройство многоэтажного дома

Разберем некоторые элементы вводно-распределительных устройств:

Вт in (токопроводящая, нейтраль N, PE земля), медь или алюминий . Провода к сборным шинам соединяются болтами с шайбами. Для обеспечения надежного соединения необходимо использовать.

A автоматические выключатели, предохранители. Номинальный ток автоматических выключателей выбирается по проекту электрика, либо рассчитывается по мощности. Предназначен для защиты электропроводки от перегрузок, коротких замыканий, сверхтоков и т.д.

Сканеры учета электроэнергии ОТ . Название говорит само за себя, зачем они нужны.

ПРО ограничители напряжения, разрядники. Защита от импульсных перегрузок.

AT Альтметры и амперметры.Для визуального контроля тока и напряжения нагрузки.

П провода и кабели, для коммутации электроприборов схемы. Все провода должны быть изолированы, окрашены по ГОСТ:

N Нейтраль — синяя или синяя
P E земля — желто-зеленый
L фаза может быть черной

Не пренебрегайте этим! Маркировку и цвет жил проводов необходимо соблюдать на всем протяжении цепи, помните об этом!

Маркировка ВРУ

Блог Новости

Новости №1 .333 комментария. На этот раз ушел самый активный блогер-комментатор Сергей Панагушин. Подарок — 100 рублей за мобильный телефон. Спасибо за дополнения, Сергей, ваши комментарии самые лучшие!

Как и все, вводное распределительное устройство ВРУ демонтировано, если есть дополнения оставляйте комментарии. Скоро в эфире — АСП для дачи или частного дома, подписывайтесь на новости, если интересно.

Специалисты компании «ВАВИЛОН» предоставляют услуги по электромонтажу силового щита ВРУ.
Устройства ввода-распределения (ВРУ) предназначены для приема, распределения и учета электроэнергии в сетях 380 / 220В трехфазного переменного тока частотой 50 Гц, а также для защиты линий от перегрузок и коротких замыканий.

Представляет собой комплекс сложных технических сооружений и электрооборудования, предназначением которого является прием и распределение энергии, а также ее резервирование и учет. Система устанавливается на территории жилых и общественных объектов, в промышленных, производственных зданиях и магазинах.Установка также способна предотвращать короткие замыкания, перегрузку системы.

Установка ASP — очень ответственный процесс, требующий соответствующей квалификации и наличия специальных инструментов. Реализуется поэтапно с соблюдением норм безопасности.

Стоимость монтажа АСП

Особенности электромонтажа распределительного щита

Монтаж ASP выполняется специально обученными специалистами-энергетиками как можно ближе к выводам электрических кабелей.
На первом этапе монтажа специалисты обычно ставят шкаф на обычный силикатный кирпич.
Защитная оболочка кабеля должна быть намотана (не разрезана, а аккуратно намотана!).
Кабели закреплены внутри.
концы электрических кабелей сильно прижаты к экрану, от этого зависит работоспособность системы.

Этапы установки ASP

Выберите место установки.
Крепление щита к стене.
Сборка
Тестирование

Условное обозначение вводного распределительного устройства ВРУ:

ВРУ 3СМ-ХХ-ХХХ-УХЛ4
Устройство ввода-распределения ВРУ;
3-значный номер разработки;
М-модернизированный;
ХХ-панель присвоение:
11-29 вводное;
21-29-ввод-распределение;
41-50 распределение.

Быстрая установка КРУ

Распределительное устройство АСУ монтируется в определенной последовательности, что позволяет быстро выполнять все работы:

выбор места для установки системы;
крепление створки к поверхности стены;
сборка устройства;
тестирование устройства.

Монтаж ВРУ нельзя проводить самостоятельно, так как все работы выполняет энергетик — это требует квалификации и значительного практического опыта. Оборудование размещается в непосредственной близости от вывода электрического кабеля.

Работа начинается с установки шкафа. За основу технологии монтажа берется силикатный кирпич. Новые ВРУ устанавливаются в соответствии с крепежом по разработанной схеме.

Далее прокладка кабелей, а также заделка жил. Электрооборудование снабжено питающими электрическими проводами. К центральному выключателю (а при его отсутствии — к отключающему устройству) подключается входной кабель.

После подключения всех электрических проводов все электрические цепи проходят испытания, после чего следует промаркировать все элементы. Только после этого происходит подключение к фидеру, который обеспечивает питание.

В области электрических соединений различных объектов устанавливается большое количество различных устройств, которые имеют определенное назначение (у каждого свое).Например, для подключения питающей ЛЭП к нескольким объектам, то есть к локальным сетям, необходимо использовать специальное устройство, обозначенное электриками как АЗС. Что такое АСП — его трактовка такова: вводно-распределительное устройство. Есть обычные ВУ (устройства ввода).

Итак, вводно-распределительные устройства используются не только для распределения электроэнергии по потребительским сетям. Также они предназначены для защиты объектов от перегрузок и больших токов, которые образуются при коротких замыканиях.Кроме того, ВРУ оснащены счетчиками электрического тока, плюс разработчики стараются установить составные устройства таким образом, чтобы в каждой потребительской сети распределение нагрузки было одинаковым. Комплектация счетчиков может осуществляться как индивидуально для каждой линии потребления, так и комплексно для всех потребителей.

Область применения

Фактически, распределительные устройства ASP могут использоваться на любых объектах. Это может быть производственное или жилое строительство. Здесь важно правильно выбрать устройство по потребляемой мощности и напряжению в питающей сети.Все эти параметры обычно указываются в проектной документации. Поэтому сборка ВРУ — ответственный момент, который осуществляется по строгим и строгим требованиям. В этом случае сам экран (шкаф) может быть собран как устройство, точно подогнанное под конкретные требования. Кстати, сам процесс сборки происходит только вручную. Также на рынке можно купить модели стандартного типа, подходящие под определенные параметры потребляющей и питающей сети.

Что такое ASP

В принципе по внешнему виду ВРУ сложно отличить от других ящиков, используемых в электротехнике. Например, тот же коммутатор очень похож на ASP. Хотя, по сути, оба устройства выполняют практически одинаковые функции. Так. АСУ представляет собой металлический ящик или плату с односторонней панелью. Именно эта модель чаще всего применяется в жилом фонде. Правда, необходимо указать, что количество панелей может быть неограниченным, к тому же сами устройства могут быть собраны в секции, что увеличивает удобство их эксплуатации, плюс сокращает место установки.

Приводно-распределительное устройство имеет два типа исполнения: напольное и подвесное. Именно проектная документация определяет, какие виды будут установлены на участке. Кстати, о панелях. На них установлены все необходимые устройства, то есть здесь проводится оборудование ВРУ. Добавим, что по количеству входов устройства могут быть с двумя входами, с одним или несколькими.

Существуют определенные стандарты, которые определяют сборку устройства.

Ток (удар) при включении не должен превышать 20 кА.
Изоляция должна выдерживать номинальное напряжение не более 1000 В.

Как и любые электрические устройства, устройства и установки, ВРУ может изготавливаться при определенных климатических условиях их эксплуатации.

Следует отметить, что конфигурация АСП для жилых, общественных и офисных зданий отличается от конфигурации устройств для промышленных объектов. Но во всех моделях должны быть установлены панели ввода и распределения.Фактически, отсюда и само название — устройство ввода-распределения. Схема подключения у всех практически стандартная.

Для общественных зданий

Для начала отметим, что оборудование панелей водяного типа рассчитано на ток: 250, 400 и 630 ампер. Поэтому чаще всего для этих устройств устанавливаются панели типа БП, ВА или ВП.

Распределительные панели также могут иметь различную конфигурацию. Например:

С автоматами.
С добавлением освещения лестницы и коридора.Используется отдельной строкой.
Учет и контроль текущего потребления можно вести как по отдельности, так и по линиям.

Распределительные панели и открывающиеся панели обычно располагаются рядом друг с другом. Это относится к одной панели ввода.

Для производств

Следует отметить, что на заводах, особенно крупных, потребляются большие мощности. Поэтому в качестве ВРУ здесь используются шкафы ввода и распределения, которые производятся на заводах по ТУ или ГОСТам.Чаще всего устанавливаются односторонние или двусторонние ASP. При этом автоматы АВМ монтируются на вводных установках, распределительных А37.

Внимание! У стен устанавливают односторонние панели. Двусторонний на расстоянии не менее 80 см от стены. Щиток ВРУ односторонний компактный, двусторонний прост в обслуживании.

Следует отметить, что устройства АСП могут изготавливаться на заводе по модульному принципу.Это когда, например, отдельно устанавливается блок автоматов, отдельно блок с контрольными счетчиками, отдельно блок с предохранителями и так далее.

Некоторые требования к помещениям, в которых должны быть установлены устройства АСП.

В помещение, где установлено вводно-распределительное устройство, может войти только имеющий допуск обслуживающий персонал.
Через это помещение не должен проходить газопровод, можно проложить другие сети связи, но только без подключений.Не должно быть клапанов, вентилей и прочей запорной арматуры.
Не устанавливайте ASU во влажных и сырых помещениях, особенно в тех, где высока вероятность затопления.
Возможна установка устройств на лестничных клетках или в коридорах. Правда, шкаф такого типа обязательно должен быть заперт от лишнего проникновения. При этом все ручки контролируемых устройств должны быть съемными или располагаться внутри бокса.

Заключение по теме

Итак, расшифровка аббревиатуры АСП понятна, для чего тоже нужен этот электрошкаф.Поэтому, подытоживая тему данной статьи, необходимо понимать, что устройства этого типа — это не только подключение вводной линии электропередачи, но и разводка ее по поездам для потребителей. Конечно, сюда добавлены блоки для безопасной работы сети и учета потребления электрического тока. Хочу добавить, что схема подключения определяется потребностью заказчика и комплектацией шкафа.

Основные технические характеристики АСП

Шкафы

с автоматическими выключателями на отходящих линиях имеют устройство защитного отключения (УЗО), предназначенное для отключения потребителей при возникновении токов утечки на землю.
Шкафы с выключателем нагрузки на два направления предназначены для ввода и распределения электроэнергии от двух вводов (в том числе от дизель-генератора и сети). Шкафы
могут использоваться в промышленности, сельском хозяйстве для комплектования трансформаторных подстанций (в части учета электроэнергии), для электроснабжения жилых и общественных зданий (в части организации ввода, учета электроэнергии, защиты линии от перегрузок, токов короткого замыкания и заземления). утечка).Шкафы предназначены для установки на открытом воздухе, под навесом и могут использоваться для статического воздействия пыли и дождя, а также предназначены для установки в сухих отапливаемых помещениях. Автобусная система L1, L2, L3 + PEN.
Климатическое исполнение УВР-УХЛ3.
Гарантийный срок эксплуатации ВРУ -2 года со дня ввода в эксплуатацию.

Возможные обозначения вводно-распределительных устройств серии ВРУ-1, назначение панели:

11-18 — вводный;
21-29 — ввод и распределение;
41-50 — распространение.

В качестве комплектующих используются изделия разных производителей, как отечественного, так и зарубежного производства.

На фото АКУ 80А, изготовленное из компонентов АВВ (автоматические выключатели), навесное, смонтировано на специально сваренной раме, так как стены помещения не выдерживают такой вес. При установке (фото слева) видны белые проводники, подготовленные для подключения к тороидальному дифференциальному трансформатору тока для определения утечки на землю на R2D 415.Прибор на передней панели Socomec измеряет напряжение в сети и записывает потребление электроэнергии (по желанию заказчика).

Завершение строительства ВРУ

В зависимости от исполнения ВРУ в их состав входят следующие элементы:
питаются от односторонних ремонтных щитов и могут односекционные и многослойные :
— шкаф;
— Переключатель;
— счетчик электроэнергии;
— трансформаторы тока;
— контакторы;
— Фотоэлемент.

Фото сборки КРУ ВРУ-21Л-80-308К Управление АВР от контроллера Zelio Logicc питание от ИБП, три входа (два основных входа и вход ДЭС) ток 63А, на контакторах с рубильниками при вход, вверху место для установки электросчетчиков, ИБП расположен за панелью вверху, доступ к нему через правую сторону.
ВРУ-21Л- (160 + 160) -201, контакторы Schneider Electric, с АВР, есть место для установки 2-х счетчиков электроэнергии.
Схема АВР выполнена с использованием вводных выключателей производства АББ, контакторов и автоматических выключателей.
Сборка шкафов

Шкаф на 1000А включает комплектующие разных производителей, корпус УВРУ, пруток алюминиевый АД31 10х100 прикручен и приварен аргонной сваркой. Выключатель выкатной, спецверсия (блок МРТ для ГФ) ВА 50-45 ПРО (Протон 25) Заводской контактор 1000А, выключатель ОТ1000 производства АББ, АРС-3-1-ТМ2 / 630 производства Апатор.Трансформаторы тока ТТН60 / 600 / 5-10ВА / 0,5С, ограничитель перенапряжения марки РВН-0.5 отечественного производства.
Сварка алюминиевых шин

Сварочные работы с алюминиевой шиной. При сборке ВРУ на алюминиевых шинах иногда поступает запрос от заказчика, помимо болтовых соединений автобуса, их также сваривают в точках стыковки. Для сварки алюминиевых покрышек используется аргонная сварка. Благодаря этому алюминиевые шины (в местах сварки) не требуют тяги во время эксплуатации по сравнению с болтовыми соединениями.При сборке ВРУ первоначально собирается шкаф, монтируется шина, устанавливаются силовые элементы, после этого часть оборудования снимается и проводятся сварочные работы, после окончательной сборки.

Маркировка

При изготовлении шкафов на видном месте (несколько табличек при необходимости) прикрепляется заводская табличка, изготовленная методом металлографии, на ней указывается производитель, торговая марка. С внутренней стороны дверцы шкафа прикреплена табличка с наименованием товара, его серийным номером.Знаки «Земля» и безопасность приклеены. Устройства, ввод пронумерованы согласно схеме. В карман приклеивается или вставляется однолинейная схема.
Распределительное устройство может быть выполнено со степенью защиты IP54, IP55, IP56 или IP65.
При заказе устройства степень защиты, климатические характеристики и другие характеристики указываются непосредственно при заказе.
Производство АСП, купить АСП, сборка и установка. Монтаж водораспределительного устройства.

Входные распределительные устройства (IDD) | vital

Электрооборудование, используемое для приема и распределения электроэнергии потребителям, называется вводно-распределительным устройством.Основным преимуществом IDD считается их техническое оснащение, направленное на защиту пользователя от угрозы короткого замыкания, перегрузки в сети, а значит, обеспечение работоспособности оборудования, работающего от электричества.

Вводораспределительное устройство (ВРР) монтируется в один номер, рассчитано на индивидуального потребителя (например, жилой дом, малое производственное здание). С другой стороны, из-за обилия современных решений можно выполнять сложные задачи для масштабного использования.

Коммутаторы работают с напряжением 220-380 В в условиях переменного тока и стандартной частотой 50 Гц с обязательным заземлением.

Особенности приложения

Распределительные щиты применяются в различных сферах деятельности человека. Допускается установка оборудования на территории специально отведенных помещений:

публичного типа;
возле жилых домов с целью распределения и защиты при передаче тока;
производственного типа любого масштаба.

Перед приобретением распределительных устройств специалисты рекомендуют учесть параметры потребляемой мощности, а также ряд требований к оборудованию учета и контроля вводно-распределительного оборудования. Также клиент принимает во внимание особые условия, если таковые имеются. Затем составляется проектная документация, дальнейшая поставка оборудования осуществляется на спецтехнике. Также важен опыт установщиков.

Конструкция ИДД: виды, конструктивные особенности

Снаружи IDD представляет собой закрытую со всех сторон стальную коробку.Здесь установлены контрольно-учётные автоматические устройства, рассчитанные на работу с конкретным объектом и потребителем. Оборудование может быть многопанельным или многокамерным, где каждая секция выполняет свои задачи.

Вводное распределительное устройство монтируется в специально отведенных местах, куда исключено проникновение посторонних лиц. В зависимости от исполнения ящики с устройствами крепятся к стене или монтируются на полу.

Согласно установленным нормам, правильно подключенное устройство ВРУ рассчитано на высокие значения ударного тока при коротком замыкании до 50 кА.Монтаж осуществляется по электросхеме, прилагаемой к оборудованию.

Распределительные устройства IDD в компании Vital

Распределительное устройство 0,4 кВ, а также другое электрооборудование представлено в нашей компании Vital. Благодаря многолетнему опыту работы на рынке Украины мы готовы гарантировать исправную работу оборудования, а при необходимости окажем полный сервис.

Как выбрать доски учета и распределения электроэнергии, каковы будут условия поставки и расчет подходящего оборудования — наши специалисты готовы ответить на эти и другие вопросы.

Энергетическое оборудование напряжением от 0,4 кВ до 10 кВ

Полная информация о продукте:

Филиал «Завод Энергооборудование» — одно из ведущих предприятий Республики Беларусь в области электротехнического оборудования. Ассортимент выпускаемой на заводе продукции позволяет обеспечить полную поставку электрооборудования для любого строящегося или реконструируемого объекта. Почти 70-летняя история завода, накопленный за это время опыт, высококвалифицированные специалисты, современные разработки и технологии, постоянное стремление решать задачи Заказчика — гарантия того, что филиал «Завод Энергооборудование» является надежным партнером.Кроме того, практика совместной работы с Заказчиком на этапе проектирования объекта или при разработке новых продуктов позволяет сэкономить деньги и время. Виды выпускаемой продукции: Оборудование подстанций напряжением 10 кВ: Подстанции комплектные трансформаторные проходные типа КТПП одно- и двухтрансформаторной мощностью 400; 630; 2х400; 2х630 кВА, как с воздушными, так и с кабельными вводами; Подстанции комплектные трансформаторные типа КТП мощностью от 25 до 250 кВА; Камеры с вакуумными выключателями для распределительных сетей серии КС и КВ на номинальные токи от 4 до 31.5 кА; Камеры и шинные мосты КСО серий 366 и 394 на номинальный ток 630 А; Аппарат комплектный распределительный КУ — 10 на номинальные токи от 12,5 до 31,5 кА; Блочная комплектная трансформаторная подстанция в бетонной оболочке БКТПБ-10 / 0,4 У1. Оборудование для распределительных устройств напряжением 0,4 кВ: панели для распределительных щитов серии ЩО-70-3; КРУ типа РУНН; Устройства ввода и распределения типов ВРУ — 1, ВУ — 1, РУ — 1, ВУА — 600. Коммутационное оборудование: Разъединители и выключатели на напряжение 10кВ серии ВНПР, РВ, РВЗ, РЛН и РЛН-3 на номинальный ток 630 А; Выключатели-разъединители и разъединители на напряжение 0,4 кВ и номинальные токи от 100 до 2000 А.Электротехническое оборудование: шкафы силовые серии СПУ-62 и ящики типа ЯРВ с трехполюсными выключателями и предохранителями; Щиты учета электроэнергии типа ЩЭ и ШРУ; Шкафы управления наружным освещением типа ШНО; Ящик и щиты различного назначения; Изолированные провода типа СИП, АСИ для ВЛ 0,4-10 кВ; Когти КГПО; Заземляющее устройство ВЛИ 0,38 кВ У3 ВЛИ.

% PDF-1.4 % 13555 0 объект > эндобдж xref 13555 437 0000000016 00000 н. 0000010728 00000 п. 0000010926 00000 п. 0000010957 00000 п. 0000011011 00000 п. 0000011050 00000 п. 0000011218 00000 п. 0000011308 00000 п. 0000011398 00000 п. 0000011487 00000 п. 0000011575 00000 п. 0000011663 00000 п. 0000011751 00000 п. 0000011839 00000 п. 0000011927 00000 н. 0000012015 00000 п. 0000012103 00000 п. 0000012191 00000 п. 0000012279 00000 н. 0000012367 00000 п. 0000012455 00000 п. 0000012543 00000 п. 0000012631 00000 п. 0000012719 00000 п. 0000012807 00000 п. 0000012895 00000 п. 0000012983 00000 п. 0000013071 00000 п. 0000013159 00000 п. 0000013247 00000 п. 0000013335 00000 п. 0000013423 00000 п. 0000013511 00000 п. 0000013599 00000 п. 0000013687 00000 п. 0000013775 00000 п. 0000013863 00000 п. 0000013951 00000 п. 0000014039 00000 п. 0000014127 00000 п. 0000014215 00000 п. 0000014303 00000 п. 0000014391 00000 п. 0000014479 00000 п. 0000014567 00000 п. 0000014655 00000 п. 0000014743 00000 п. 0000014831 00000 п. 0000014919 00000 п. 0000015007 00000 п. 0000015095 00000 п. 0000015183 00000 п. 0000015271 00000 п. 0000015359 00000 п. 0000015447 00000 п. 0000015535 00000 п. 0000015623 00000 п. 0000015711 00000 п. 0000015799 00000 п. 0000015887 00000 п. 0000015975 00000 п. 0000016063 00000 п. 0000016151 00000 п. 0000016239 00000 п. 0000016327 00000 п. 0000016415 00000 п. 0000016503 00000 п. 0000016591 00000 п. 0000016679 00000 п. 0000016766 00000 п. 0000016853 00000 п. 0000016940 00000 п. 0000017027 00000 п. 0000017114 00000 п. 0000017201 00000 п. 0000017288 00000 п. 0000017375 00000 п. 0000017462 00000 п. 0000017549 00000 п. 0000017636 00000 п. 0000017723 00000 п. 0000017810 00000 п. 0000017897 00000 п. 0000017984 00000 п. 0000018071 00000 п. 0000018158 00000 п. 0000018245 00000 п. 0000018332 00000 п. 0000018419 00000 п. 0000018506 00000 п. 0000018593 00000 п. 0000018680 00000 п. 0000018767 00000 п. 0000018854 00000 п. 0000018941 00000 п. 0000019028 00000 п. 0000019115 00000 п. 0000019202 00000 п. 0000019289 00000 п. 0000019376 00000 п. 0000019463 00000 п. 0000019550 00000 п. 0000019637 00000 п. 0000019724 00000 п. 0000019811 00000 п. 0000019898 00000 п. 0000019985 00000 п. 0000020072 00000 н. 0000020159 00000 п. 0000020246 00000 п. 0000020333 00000 п. 0000020420 00000 п. 0000020507 00000 п. 0000020594 00000 п. 0000020681 00000 п. 0000020768 00000 п. 0000020855 00000 п. 0000020942 00000 п. 0000021029 00000 п. 0000021116 00000 п. 0000021203 00000 п. 0000021290 00000 н. 0000021377 00000 п. 0000021464 00000 п. 0000021551 00000 п. 0000021638 00000 п. 0000021725 00000 п. 0000021812 00000 п. 0000021899 00000 п. 0000021986 00000 п. 0000022073 00000 п. 0000022160 00000 п. 0000022247 00000 п. 0000022334 00000 п. 0000022421 00000 п. 0000022508 00000 п. 0000022595 00000 п. 0000022682 00000 п. 0000022769 00000 п. 0000022856 00000 п. 0000022943 00000 п. 0000023030 00000 н. 0000023117 00000 п. 0000023204 00000 п. 0000023291 00000 п. 0000023378 00000 п. 0000023465 00000 п. 0000023552 00000 п. 0000023639 00000 п. 0000023726 00000 п. 0000023813 00000 п. 0000023900 00000 п. 0000023987 00000 п. 0000024074 00000 п. 0000024161 00000 п. 0000024248 00000 п. 0000024335 00000 п. 0000024422 00000 п. 0000024509 00000 п. 0000024596 00000 п. 0000024683 00000 п. 0000024770 00000 п. 0000024857 00000 п. 0000024944 00000 п. 0000025031 00000 п. 0000025118 00000 п. 0000025205 00000 п. 0000025292 00000 п. 0000025379 00000 п. 0000025466 00000 п. 0000025553 00000 п. 0000025640 00000 п. 0000025727 00000 п. 0000025813 00000 п. 0000025899 00000 н. 0000025984 00000 п. 0000026070 00000 п. 0000026263 00000 п. 0000026304 00000 п. 0000026409 00000 п. 0000028609 00000 п. 0000029004 00000 п. 0000029638 00000 п. 0000030186 00000 п. 0000030449 00000 п. 0000030706 00000 п. 0000033401 00000 п. 0000052093 00000 п. 0000066585 00000 п. 0000066685 00000 п. 0000067813 00000 п. 0000068056 00000 п. 0000068398 00000 п. 0000068895 00000 п. 0000068959 00000 п. 0000072856 00000 п. 0000072899 00000 н. 0000072964 00000 н. 0000073181 00000 п. 0000073296 00000 п. 0000073451 00000 п. 0000073621 00000 п. 0000073851 00000 п. 0000074059 00000 п. 0000074234 00000 п. 0000074437 00000 п. 0000074668 00000 п. 0000074867 00000 п. 0000075044 00000 п. 0000075229 00000 п. 0000075362 00000 п. 0000075509 00000 п. 0000075698 00000 п. 0000075847 00000 п. 0000075978 00000 п. 0000076155 00000 п. 0000076288 00000 п. 0000076427 00000 н. 0000076612 00000 п. 0000076817 00000 п. 0000076958 00000 п. 0000077153 00000 п. 0000077300 00000 п. 0000077405 00000 п. 0000077576 00000 п. 0000077701 00000 п. 0000077912 00000 п. 0000078140 00000 п. 0000078293 00000 п. 0000078426 00000 п. 0000078643 00000 п. 0000078748 00000 п. 0000078903 00000 п. 0000079110 00000 п. 0000079213 00000 п. 0000079342 00000 п. 0000079554 00000 п. 0000079735 00000 п. 0000079900 00000 н. 0000080092 00000 п. 0000080227 00000 п. 0000080408 00000 п. 0000080596 00000 п. 0000080767 00000 п. 0000080960 00000 п. 0000081144 00000 п. 0000081281 00000 п. 0000081388 00000 п. 0000081562 00000 п. 0000081671 00000 п. 0000081816 00000 п. 0000082031 00000 п. 0000082194 00000 п. 0000082341 00000 п. 0000082513 00000 п. 0000082636 00000 п. 0000082771 00000 п. 0000082946 00000 н. 0000083079 00000 п. 0000083206 00000 п. 0000083450 00000 п. 0000083571 00000 п. 0000083708 00000 п. 0000083887 00000 п. 0000084000 00000 н. 0000084147 00000 п. 0000084295 00000 п. 0000084431 00000 н. 0000084549 00000 п. 0000084743 00000 п. 0000084913 00000 п. 0000085077 00000 п. 0000085271 00000 п. 0000085435 00000 п. 0000085613 00000 п. 0000085789 00000 п. 0000085969 00000 п. 0000086177 00000 п. 0000086349 00000 п. 0000086563 00000 п. 0000086701 00000 п. 0000086927 00000 п. 0000087143 00000 п. 0000087293 00000 п. 0000087433 00000 п. 0000087583 00000 п. 0000087791 00000 п. 0000087969 00000 п. 0000088147 00000 п. 0000088325 00000 п. 0000088499 00000 н. 0000088709 00000 п. 0000088873 00000 п. 0000088999 00000 н. 0000089167 00000 п. 0000089361 00000 п. 0000089483 00000 п. 0000089627 00000 н. 0000089763 00000 п. 0000089895 00000 п. 00000

00000 п. 00000
00000 п. 00000
00000 п. 00000
00000 н. 0000090767 00000 п. 0000090909 00000 н. 0000091051 00000 п. 0000091191 00000 п. 0000091351 00000 п. 0000091495 00000 п. 0000091643 00000 п. 0000091851 00000 п. 0000092009 00000 п. 0000092159 00000 п. 0000092305 00000 п. 0000092499 00000 н. 0000092665 00000 п. 0000092829 00000 п. 0000092969 00000 п. 0000093119 00000 п. 0000093295 00000 п. 0000093491 00000 п. 0000093649 00000 п. 0000093797 00000 п. 0000093951 00000 п. 0000094113 00000 п. 0000094325 00000 п. 0000094467 00000 п. 0000094613 00000 п. 0000094753 00000 п. 0000094943 00000 п. 0000095157 00000 п. 0000095301 00000 п. 0000095451 00000 п. 0000095583 00000 п. 0000095725 00000 п. 0000095861 00000 п. 0000095981 00000 п. 0000096105 00000 п. 0000096239 00000 п. 0000096389 00000 п. 0000096513 00000 п. 0000096653 00000 п. 0000096781 00000 п. 0000096905 00000 н. 0000097079 00000 п. 0000097243 00000 п. 0000097393 00000 п. 0000097571 00000 п. 0000097737 00000 п. 0000097897 00000 п. 0000098057 00000 п. 0000098219 00000 п. 0000098365 00000 п. 0000098497 00000 п. 0000098639 00000 п. 0000098819 00000 п. 0000098951 00000 п. 0000099087 00000 н. 0000099277 00000 н. 0000099511 00000 п. 0000099713 00000 п. 0000099835 00000 н. 0000099995 00000 н. 0000100135 00000 н. 0000100277 00000 н. 0000100421 00000 н. 0000100547 00000 н. 0000100669 00000 н. 0000100861 00000 н. 0000100993 00000 н. 0000101113 00000 н. 0000101299 00000 н. 0000101425 00000 н. 0000101561 00000 н. 0000101687 00000 н. 0000101807 00000 н. 0000101929 00000 н. 0000102087 00000 н. 0000102223 00000 н. 0000102355 00000 п. 0000102555 00000 н. 0000102699 00000 н. 0000102911 00000 н. 0000103077 00000 н. 0000103225 00000 н. 0000103479 00000 п. 0000103649 00000 н. 0000103809 00000 п. 0000103991 00000 н. 0000104217 00000 н. 0000104367 00000 н. 0000104511 00000 п. 0000104671 00000 п. 0000104849 00000 н. 0000104989 00000 п. 0000105147 00000 н. 0000105283 00000 п. 0000105505 00000 н. 0000105713 00000 п. 0000105919 00000 п. 0000106055 00000 н. 0000106231 00000 п. 0000106387 00000 п. 0000106545 00000 н. 0000106675 00000 н. 0000106843 00000 н. 0000106994 00000 н. 0000107152 00000 н. 0000107305 00000 н. 0000107461 00000 п. 0000107615 00000 н. 0000107771 00000 п. 0000107991 00000 н. 0000108129 00000 н. 0000108255 00000 н. 0000108469 00000 н. 0000108663 00000 н. 0000108945 00000 н. 0000109205 00000 н. 0000109435 00000 н. 0000109675 00000 н. 0000109915 00000 н. 0000110119 00000 н. 0000110397 00000 н. 0000110679 00000 н. 0000110947 00000 н. 0000111215 00000 н. 0000111431 00000 н. 0000111617 00000 н. 0000111775 00000 н. 0000112091 00000 н. 0000112281 00000 н. 0000112443 00000 н. 0000112601 00000 н. 0000009036 00000 н. трейлер ] / Назад 2486555 >> startxref 0 %% EOF 13991 0 объект > поток hXmPTe> weqWD] V QE \ t-4LMQX5 , Jk2R (P)) md i \ vMf ~ 5SMHG3} q8ӝs} @ w @ J @, p
% PDF-1.5 % 15450 0 объект> эндобдж xref 15450 315 0000000016 00000 н. 0000022161 00000 п. 0000022300 00000 п. 0000022557 00000 п. 0000006738 00000 н. 0000022604 00000 п. 0000022737 00000 п. 0000027661 00000 п. 0000027817 00000 н. 0000027967 00000 н. 0000028122 00000 п. 0000028271 00000 п. 0000028382 00000 п. 0000053744 00000 п. 0000075915 00000 п. 0000096287 00000 п. 0000113661 00000 н. 0000129953 00000 н. 0000148812 00000 н. 0000148928 00000 н. 0000170632 00000 н. 0000192098 00000 н. 0000192207 00000 н. 0000192278 00000 н. 0000194581 00000 н. 0000194799 00000 н. 0000195074 00000 н. 0000195104 00000 п. 0000195494 00000 н. 0000195565 00000 н. 0000197099 00000 н. 0000197309 00000 н. 0000197551 00000 н. 0000197581 00000 н. 0000197948 00000 н. 0000198019 00000 н. 0000200391 00000 н. 0000200606 00000 н. 0000200911 00000 н. 0000200941 00000 н. 0000201353 00000 н. 0000202439 00000 н. 0000202561 00000 н. 0000202639 00000 н. 0000202942 00000 н. 0000204006 00000 н. 0000205011 00000 н. 0000205970 00000 н. 0000211443 00000 п. 0000212379 00000 н. 0000218302 00000 н. 0000219077 00000 н. 0000219852 00000 н. 0000220632 00000 н. 0000221420 00000 н. 0000222200 00000 н. 0000223096 00000 н. 0000223875 00000 п. 0000224654 00000 н. 0000225428 00000 н. 0000226223 00000 н. 0000227005 00000 н. 0000227803 00000 н. 0000228577 00000 н. 0000229352 00000 н. 0000230150 00000 н. 0000230960 00000 н. 0000231847 00000 н. 0000232635 00000 н. 0000233413 00000 н. 0000234265 00000 н. 0000235045 00000 н. 0000235819 00000 п. 0000236600 00000 н. 0000237376 00000 н. 0000238150 00000 н. 0000238931 00000 н. 0000239743 00000 н. 0000240526 00000 н. 0000241306 00000 н. 0000242080 00000 н. 0000242858 00000 н. 0000243632 00000 н. 0000244424 00000 н. 0000245198 00000 н. 0000245981 00000 п. 0000246762 00000 н. 0000248620 00000 н. 0000249461 00000 п. 0000250317 00000 н. 0000251103 00000 н. 0000251886 00000 н. 0000252730 00000 н. 0000253532 00000 н. 0000258468 00000 н. 0000259244 00000 н. 0000260029 00000 н. 0000260810 00000 н. 0000261591 00000 н. 0000262372 00000 н. 0000263152 00000 н. 0000263964 00000 н. 0000266645 00000 н. 0000267435 00000 н. 0000268225 00000 н. 0000269010 00000 н. 0000269799 00000 н. 0000270594 00000 н. 0000271480 00000 н. 0000272255 00000 н. 0000273030 00000 н. 0000273825 00000 н. 0000274608 00000 н. 0000275613 00000 н. 0000276398 00000 н. 0000277201 00000 н. 0000277983 00000 н. 0000279212 00000 н. 0000279997 00000 н. 0000280773 00000 н. 0000281576 00000 н. 0000282360 00000 н. 0000283206 00000 н. 0000284167 00000 н. 0000284943 00000 н. 0000285817 00000 н. 0000286638 00000 н. 0000287427 00000 н. 0000288210 00000 н. 0000289016 00000 н. 0000289800 00000 н. 0000290712 00000 н. 0000291503 00000 н. 0000297920 00000 н. 0000298710 00000 н. 0000299485 00000 н. 0000300267 00000 н. 0000301086 00000 н. 0000304880 00000 н. 0000305663 00000 н. 0000306455 00000 н. 0000307230 00000 н. 0000308042 00000 н. 0000308824 00000 н. 0000309600 00000 н. 0000310690 00000 н. 0000311473 00000 н. 0000312249 00000 н. 0000313033 00000 н. 0000313815 00000 н. 0000314596 00000 н. 0000315856 00000 н. 0000316631 00000 н. 0000317406 00000 н. 0000318182 00000 н. 0000318985 00000 п. 0000319780 00000 н. 0000320575 00000 н. 0000321369 00000 н. 0000322173 00000 н. 0000322982 00000 н. 0000324078 00000 н. 0000324867 00000 н. 0000325643 00000 н. 0000326424 00000 н. 0000327200 00000 н. 0000327982 00000 н. 0000329403 00000 н. 0000330187 00000 н. 0000330971 00000 п. 0000331755 00000 н. 0000332548 00000 н. 0000333340 00000 н. 0000334149 00000 н. 0000335322 00000 н. 0000336130 00000 н. 0000336935 00000 н. 0000337763 00000 н. 0000339107 00000 н. 0000339911 00000 н. 0000340716 00000 н. 0000341513 00000 н. 0000342304 00000 н. 0000343100 00000 н. 0000344037 00000 н. 0000344823 00000 н. 0000345604 00000 н. 0000346387 00000 н. 0000347167 00000 н. 0000347956 00000 н. 0000348837 00000 н. 0000349622 00000 н. 0000350404 00000 н. 0000351196 00000 н. 0000351998 00000 н. 0000352805 00000 н. 0000353598 00000 н. 0000354386 00000 н. 0000355168 00000 н. 0000356131 00000 н. 0000356930 00000 н. 0000357720 00000 н. 0000358503 00000 н. 0000359281 00000 п. 0000360069 00000 н. 0000360847 00000 н. 0000361642 00000 н. 0000362422 00000 н. 0000363212 00000 н. 0000363989 00000 н. 0000364790 00000 н. 0000365570 00000 н. 0000366352 00000 н. 0000367143 00000 н. 0000367921 00000 н. 0000368715 00000 н. 0000369505 00000 н. 0000370283 00000 п. 0000371089 00000 н. 0000371872 00000 н. 0000372653 00000 н. 0000373434 00000 н. 0000374214 00000 н. 0000375000 00000 н. 0000375776 00000 н. 0000376580 00000 н. 0000377359 00000 н. 0000378158 00000 н. 0000378938 00000 н. 0000379726 00000 н. 0000380502 00000 н. 0000381289 00000 н. 0000382068 00000 н. 0000382853 00000 н. 0000383631 00000 н. 0000384642 00000 н. 0000385433 00000 п. 0000386224 00000 н. 0000387017 00000 п. 0000387800 00000 н. 0000388818 00000 н. 0000389608 00000 н. 00003
00000 н. 0000391420 00000 н. 0000392203 00000 н. 0000392984 00000 н. 0000396457 00000 н. 0000397241 00000 н. 0000398020 00000 н. 0000398808 00000 н. 0000399694 00000 н. 0000400470 00000 н. 0000401897 00000 н. 0000402695 00000 н. 0000403492 00000 н. 0000404289 00000 н. 0000407138 00000 н. 0000407922 00000 н. 0000408704 00000 н. 0000409482 00000 н. 0000410273 00000 н. 0000411071 00000 н. 0000411853 00000 п. 0000412630 00000 н. 0000414339 00000 н. 0000415138 00000 н. 0000415931 00000 н. 0000416726 00000 н. 0000417527 00000 н. 0000418337 00000 н. 0000419115 00000 н. 0000419892 00000 н. 0000420672 00000 н. 0000421450 00000 н. 0000422237 00000 п. 0000423014 00000 н. 0000423931 00000 н. 0000424710 00000 н. 0000425502 00000 н. 0000426286 00000 н. 0000427073 00000 п. 0000427863 00000 н. 0000428645 00000 н. 0000429433 00000 н. 0000430235 00000 п. 0000431021 00000 н. 0000433501 00000 п. 0000434277 00000 н. 0000435645 00000 н. 0000436439 00000 н. 0000437990 00000 н. 0000438783 00000 н. 0000439575 00000 н. 0000440357 00000 н. 0000441134 00000 н. 0000441927 00000 н. 0000444033 00000 н. 0000444833 00000 н. 0000445616 00000 н. 0000446411 00000 н. 0000447253 00000 н. 0000448083 00000 н. 0000448911 00000 н. 0000449744 00000 н. 0000450608 00000 н. 0000451490 00000 н. 0000452826 00000 н. 0000503145 00000 н. 0000503256 00000 н. 0000512980 00000 н. 0000513058 00000 н. 0000513367 00000 н. 0000513393 00000 н. 0000513464 00000 н. 0000513577 00000 н. трейлер ] >> startxref 0 %% EOF 15454 0 obj> поток OuXN | С.gcwНо NZB | 4 \ w.A> DTV {v3n.4 [> n.] AN ڄ
6NXi [uv4F? .k i \ di! ٺ 5 k = ﯀% S {sFw | u) \ 9ry # $ i` [pT ۘ & Om + @> 8. `XvmuqGR! DCk4 £ żi% edDd 蒬» 5 \ K8 H ‘! _ Xcq |; ./ X) Bx (R ޗ
Электрические расходные материалы — Компрессор технологического газа GE, 100% экспортно-ориентированный агрегат из Мумбаи
Текущий рейтинг (в амперах) SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 7678025911 Archana SPOT INDIA GROUP welco
Мощность / напряжение SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 7678025911 Archana SPOT INDIA GROUP welco
Приложение SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 905 Welco SPOT INDIA GROUP Archana

SPOT INDIA GROUP приветствует оптовые закупки / заказы на работу от организаций, компаний, правительства. Учреждения и т. Д. SPOT INDIA GROUP ЯВЛЯЕТСЯ ЛИДЕРАМИ ПОСТАВЩИКОВ И ЭКСПОРТЕРОВ КРУЭ с воздушной изоляцией Высоковольтный разъединитель / exteriormax.40 кА, 72,5 — 145 кВ | Серия LTB Высоковольтный выключатель / внешний 50 — 63 kA, 170 — 550 kV | Серия HPL Пружинный выключатель / с баком под напряжением / высоковольтныйLTA Пружинный выключатель / с баком под напряжением / высокое напряжение EDF SK Пружинный выключатель / с баком под напряжением / высокое напряжениеEDT SK Высоковольтный выключатель / exteriormax. 31,5 кА, 36 — 72,5 кВ | EDI SK Автоматический выключатель с подпружиненным резервуаром / с высоким напряжением -voltageHPL B Автоматический выключатель с пружинным приводом / с мертвым баком / высокое напряжение 72PM Автоматический выключатель с мертвым баком / высокое напряжение 72PM-B Пружинный автоматический выключатель / с мертвым баком / высокое напряжение 145PM40-B Автоматический выключатель с мертвым баком / высокое напряжение 145PM63- B Автоматический выключатель с пружинным приводом / с глухим баком / высоковольтный 145PMI Пружинный автоматический выключатель / с мертвым баком / высокое напряжение 242PMR Пружинный автоматический выключатель / с глухим баком / высокое напряжение напряжение245PMI-B Автоматический выключатель с защитным баком / высоковольтный242PMG80 Автоматический выключатель с защитным резервуаром / высоковольтный 242PMI90 Автоматический выключатель с защитным резервуаром / с пружинным управлением / высокое напряжение40 — 63 kA, 362 kV | 362PMI Автоматический выключатель с резервным баком / высоковольтный 362PMI-B Автоматический выключатель с пружинным приводом / с мертвым баком / высоковольтный 550PM Автоматический выключатель с пружинным приводом / с мертвым баком / высокое напряжение40 кА, 72,5 — 145 кВ | Серия LTB
Характеристики
Уровень напряжения:
высоковольтный
Прочие характеристики:
внешний
Ток:
Мин .: 0 A
Макс .: 45000 A
В перем. Тока:
Мин .: 72,5 В
Макс .: 145 В
Описание
Это устройство, которое работает с автоматическими выключателями LTB и работает с процессом отключения, который можно найти прямо внутри камеры отключения.Это основано на стандарте LTB и работает с материалом, который блокирует цепи по мере необходимости и предотвращает нежелательные соединения. Это безопасно, и в нем также используются композитные изоляторы и заземляющий выключатель, чтобы сделать его более безопасным и простым в эксплуатации. Этот блок от DCB предназначен для управления множеством подстанций без риска использования всевозможных разъединителей, что упрощает управление операционными процессами.
Добро пожаловать в журнал комбинированного цикла
Цифры открывают глаза: усиление 20 МВт на выходе простого цикла, 3.Улучшение тепловыделения на 8% в простом цикле, стабильный диапазон изменения ГТ до 38% и менее 9 ppm NOx во всем диапазоне нагрузок. Это то, что PSM и проект Salt River Project (SRP) Desert Basin Generating Station сообщили на конференции пользователей 501F в 2021 году после модернизации комбинированного цикла с питанием от Siemens 501FD2, выпущенного в 2001 году, с технологией PSM FlameTOP7, первой в своем роде для PSM на 501F. двигатель (рисунок).
Desert Basin был лидером флота 501F в течение двух десятилетий. Эта новаторская установка не исключение.Но, как сообщают Мох Салех и Джесс Биллс из Desert Basin, на этом пути не избежать нескольких проблем.
Конструктивные аспекты развития технологии PSM с использованием GTOP6, GTOP7, FlameSheet ™ и AutoTune были несколько раз изложены на страницах CCJ (совсем недавно, последний печатный выпуск, № 65, 2021 г.). FlameTOP7 по существу объединяет аспекты оптимизации газовой турбины GTOP7 с улучшением производительности и эффективности системы сгорания FlameSheet с AutoTune, добавленным для хорошей меры.GTOP и FlameSheet — это апгрейды оборудования, а AutoTune включает расширенные элементы управления.
Здесь основное внимание уделяется установке и первоначальному опыту эксплуатации Desert Basin, основанному на материалах, представленных с PSM на конференции, и последующем звонке с Биллом и Салехом.
Меняющиеся потребности, стареющие агрегаты. SRP нуждается в большей гибкости и производительности своего парка ГТ с выводом из эксплуатации крупных угольных агрегатов в штате и растущей нагрузкой клиентов. Также было естественным моментом в жизненном цикле установок Desert Basin подумать о серьезной модернизации.В блоке 1 было 12 тыс. Аппаратных средств EOH (эквивалентных часов работы), в блоке 2 — 25 тыс. Аппаратных средств. Завод хотел израсходовать запасные части, поэтому оставшиеся части были установлены в блоке 1. Как правило, «детали были на последнем издыхании», — отметил Биллс.
После оценки вариантов передовых технологий и выбора FlameTOP7 завод инициировал 10-месячный цикл планирования, который, конечно, был прерван из-за Covid-19, и остановился на полном отключении PSM. Он включал в себя строительные леса и требования к установке; и переизоляция (изоляция ARNOLD) стен, пола и потолка вытяжных переходных каналов.
В объем работ, не относящихся к PSM, входил внутренний ремонт выхлопных переходных каналов, ремонт HRSG, модернизация реле, замена выключателя генератора, новые входные воздушные фильтры, модернизация системы охлаждения возбудителя и оценка ударов HRSG. В ходе проекта было обнаружено дополнительное истирание ротора, первоначально наблюдавшееся семью годами ранее. PSM работала с Sulzer, чтобы решить эту проблему; эта работа продлила отключение.
Планирование
включало три обхода объекта, три совместных совещания PSM / SRP перед отключением, анализ логистики инструментов PSM и персонала на месте, а также подготовку к возможному карантину Covid-19.
Биллс и Салех приписывают часть успеха проекта решению нанять стороннего подрядчика для дополнительного надзора за проектом, «дополнительных наблюдений за работой», как они выразились в презентации. Сет Конвей, Somerset Engineering, имел обширный опыт выполнения контрактных работ с PSM и установкой FlameSheet на машинах 7FA.
Covid сбивает с толку. После того, как пандемия установилась, командам пришлось прибегнуть к виртуальным проверкам банок FlameSheet в магазине PSM и собранным деталям, готовым к отправке, в дополнение к виртуальным тренировкам.Кроме того, никто не мог пройтись по другим сайтам, на которых были установлены GTOP или FlameSheet. У каждого подрядчика было собственное рабочее место на месте, чтобы избежать перекрестной передачи.
Все офисные помещения нужно было оборудовать для социальной дистанции. Поскольку это внутренние подразделения, организация работы и инструменты были особенно важны. К счастью, никто не проявил Covid-позитив во время пребывания на месте.
Биллс и Салех хвалят тесную и очень прозрачную коммуникацию в течение всего проекта, затронутого Covid. К моменту ввода в эксплуатацию нового оборудования встречи проводились ежедневно.Они также считают, что первоочередное внимание к логике и модификациям элементов управления (которые должны были выполняться виртуально) как ключевой фактор успеха проекта. «Мы были серийным номером один, — сказал Мох, — и не хотели, чтобы какие-либо удары от чего-то, что мы могли пропустить в управлении».
Минута безопасности: перекрещенные сигналы крана
Опытные специалисты в области растений живут под девизами «ожидайте неожиданного» и «выживают только параноики». Тем не менее, ни разум, ни коллективный улей не могут быть всезнающими.Вот важная минута безопасности, связанная с этим проектом: не думайте, что пульт дистанционного управления крана управляет краном, который, как вы думаете, это так.
Desert Basin имеет два мостовых крана: 60-тонный агрегат над газовой турбиной и 70-тонный агрегат над паровой турбиной. У каждого есть 10-тонный вспомогательный крюк. Для их перемещения используются портативные радиоконтроллеры. Редко когда оба крана используются одновременно.
Завод хотел добавить тензодатчики, чтобы персонал знал вес поднимаемого оборудования, а также дополнительную опцию светодиодной индикации на нижнем ящике, оборудованном джойстиком, для 70-тонного крана, используемого операторами.Один уже был установлен на контроллере 60-тонного крана.
Соответствующий чип вытащили из коробки и отправили производителю для перепрограммирования. После того, как он был возвращен и повторно установлен, группа кранов SRP провела его испытания. Все хорошо. Однако 60-тонный агрегат во время испытаний не работал.
При очередном вводе в эксплуатацию 70-тонного крана 60-тонный кран тронулся! Оператор быстро снял джойстик, и супервайзеры объявили аварийную остановку, чтобы выяснить, что произошло.Был начат анализ первопричин. «Вы пытаетесь сделать что-то, чтобы сделать жизнь лучше (например, добавить светодиодный индикатор), и что-то икнет», — сетовал Биллс. К счастью, никто не пострадал. Представитель местного крана проверил программирование микросхемы и обнаружил, что сигналы пересекаются на заводе.
Теперь завод запускает оба крана во время испытаний, чтобы убедиться в отсутствии взаимодействия между ними.
Снижение выбросов NOx. Преобразование оригинального оборудования DLN (сухой низкий уровень выбросов NOx) в FlameSheet было «бесшовным», — отмечают PSM и SRP, — «топливный коллектор OEM был адаптирован к новой камере сгорания.Однако, когда блоки были впервые запущены с использованием новой технологии, на заводе произошли несколько неудачных запусков и неполное возгорание. «Газовые турбины очень чувствительны к потокам топлива и воздуха», — напомнил Салех.
Однако более серьезной проблемой было то, что выбросы NOx изначально были намного выше, чем ожидалось, при нагрузках от 70% до 100%, выше, чем было продемонстрировано в лаборатории PSM. Первоначальный предел разрешения составлял 25 частей на миллион, но новый гарантийный предел составляет 9 частей на миллион.
Специалисты
PSM Брайан Миклос, старший менеджер по управлению продуктами, и Брайан Калб, ведущий технический специалист по проектированию механических систем сгорания, описали «события возврата, вызванные повышенным ретроспективным воспроизведением», или, проще говоря, «пламя оказалось не там, где оно должно было быть.«Один лайнер получил физические повреждения. Для предотвращения этих проблем была изменена логика обратного хода, но проблема заключалась в том, что камера сгорания выходила за пределы проектной точки.
PSM провел дополнительное моделирование и обнаружил неожиданные потоки воздуха и топлива. Специалисты добавили высокотемпературные термопары внутрь одной камеры сгорания, обнаружили некоторые аномалии и подправили футеровку FlameSheet с помощью специальной сварки. Это помогло, но потребовалась вторая «настройка лайнера». Он включал в себя «переделку измерительной пластины и проточной втулки» и дополнительные сварочные модификации.Аппаратные настройки были подтверждены CFD и тестированием воздушного потока.
После того, как соотношение топливо / воздух в нескольких топливных контурах было перебалансировано, агрегаты смогли достичь уровня ниже 9 частей на миллион во всем диапазоне нагрузок; Надежность также значительно улучшилась, так как после настройки динамика горения стала намного стабильнее. Выбросы CO были доведены до 7 частей на миллион при 70 МВт и 10,5 частей на миллион при 65 МВт.
Салех и Биллс добавили, что замена проблемной системы контроля динамики сгорания (CDMS), которая является проблемой всего парка этих машин, способствовала повышению надежности.«Оригинальные электрические датчики выходили из строя ежемесячно, что приводило к отказу от двигателя и другим проблемам», — заявили они. К ним также было трудно получить доступ из-за-входа. трубка из нержавеющей стали, прикрепленная к камере сгорания. Новые устанавливаются на «цилиндре» камеры сгорания, а не непосредственно на камере сгорания.
«Мы так долго хромали вместе со старыми, потому что их было дорого и трудно было модернизировать», — отметил Салех. В любом случае старые датчики были несовместимы с AutoTune.
Извлеченный урок — подробности разрешения. Ввод в эксплуатацию новой технологии требует времени и терпения, но, что немаловажно, увеличивает количество рабочих часов. Разрешения на соответствие выбросам обычно очень тщательные, когда речь идет о запусках и общих выбросах за период времени.
Desert Basin ни в коем случае не первый, кто бросает это в ящик извлеченных уроков, но он очень важен. «Вам необходимо убедиться, что владелец / оператор и поставщик технологий полностью согласованы при выдаче разрешений, — подчеркнул Салех, — и что вы знаете детали разрешения как внутри, так и снаружи.Итог: убедитесь, что вы управляете ожиданиями относительно того, сколько дополнительных пусков, остановок и часов работы может потребоваться для полного ввода в эксплуатацию новой технологии.
Может ли HRSG принять это? Воздействие на HRSG было еще одной проблемой и извлеченным уроком. «Если бы мы могли сделать что-то лучше, мы бы полностью осознали влияние модернизации ГТ на ПГРТ», — сказал Биллс. Первый подрядчик, которого они наняли для оценки воздействия, дал им моделирование, но «нам нужен был практический подход.«Поэтому был нанят второй подрядчик, чтобы лучше понять аспекты проектирования.
Эта часть проекта все еще исследуется. В то время как ГТ теперь может работать с диапазоном изменения 38%, завод ограничивает его до 45% в ожидании лучшего понимания нагрузок на HRSG. Тем временем они проводят полевые испытания, чтобы увидеть, как ПГРТ реагирует на более низкие нагрузки ГТ.
Воздействие на баланс предприятия. Другой важной областью воздействия противовыбросового превентора был генератор. Сам генератор имел достаточный конструктивный запас, но дополнительные детали требовали внимания.«Нам повезло, что в Desert Basin обычно мало VAR, поэтому мы не делаем упор на систему возбуждения», — сказал Биллс. Тем не менее, персонал завода заметил, что эксайтер накалялся прошлым летом, и теперь, после модернизации ГТ, он достиг предельной температуры.
«Наши мосты возбудителя устарели, но мы разработали для них самодельную систему охлаждения», — сиял Салех. Он считает, что одному из машинистов завода было пристрастие к гоночным автомобилям, а искусному электрику — за творческое решение.

Текущий рейтинг (в амперах)	SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 7678025911 Archana SPOT INDIA GROUP welco
Мощность / напряжение	SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 7678025911 Archana SPOT INDIA GROUP welco
Приложение	SPOT-INDIA WWW.SPOT-INDIA.COM [email protected] +91 905 Welco SPOT INDIA GROUP Archana
