Хлопковый выключатель «CLAPS» включает свет по хлопку

Хлопковый выключатель «CLAPS» включает свет по хлопку

Выполнена очередная разработка электроники, после которой сразу началось серийное производство и продажа нового типа хлопковых выключателей.​​ Хлопковый выключатель «CLAPS» реагирует только на хлопки руками, полностью исключает ложные срабатывания на посторонние звуки, он был специально разработан для надежного дистанционного включения и выключения света и любых других электроприборов обыкновенными хлопками в ладоши.





Интересной особенностью данной серии выключателей является возможность размещения в одной комнате до 4-х таких выключателей, реагирующих на разное количество сделанных руками хлопков. Например, первый выключатель реагирует на три хлопка, второй – на четыре хлопка, третий – на пять хлопков, а четвертый – на шесть хлопков в ладоши. Нужное количество хлопков (для обращения к конкретному выключателю) обязательно выполняется подряд. Требуемое количество хлопков для срабатывания выключателя выбирается простой перестановкой перемычки на электронной плате выключателя.



Таким образом, хлопками можно включать и выключать не только одну лишь люстру в комнате, но и такие часто используемые бытовые приборы, как вентилятор или увлажнитель, торшер или настольную лампу, музыкальный центр или какую-либо другую аппаратуру. К примеру, тремя хлопками в ладоши вы зажигаете люстру, а сделав четыре хлопка – включаете вентилятор. При этом выключатель, настроенный реагировать на три хлопка, никак не отреагирует на серию из четырех хлопков. Можно даже открывать и закрывать по хлопкам шторы на окне, — это очень завораживает гостей и приносит в вашу жизнь ощущение некого волшебства, — только понадобится соответствующий электропривод, но в наше время это не проблема.



Зачем вам система «умный дом»? Чтобы постоянно ломать голову над тем, как включить свет, чтобы искать потерявшийся пульт или проводить утомительные настройки системы? С выключателем «CLAPS» просто хлопните в ладоши для включения или выключения света! Купить хлопковый выключатель «CLAPS», управляемый хлопками в ладоши, можно прямо сейчас в нашем интернет-магазине.

В настоящее время имеются в продаже разные типы хлопковых выключателей серии «CLAPS», отличающиеся лишь корпусами (или отсутствием корпуса), электронная схема у них одинаковая:



  • 1. «CLAPS MAX» — универсальный выключатель в пластиковом корпусе;

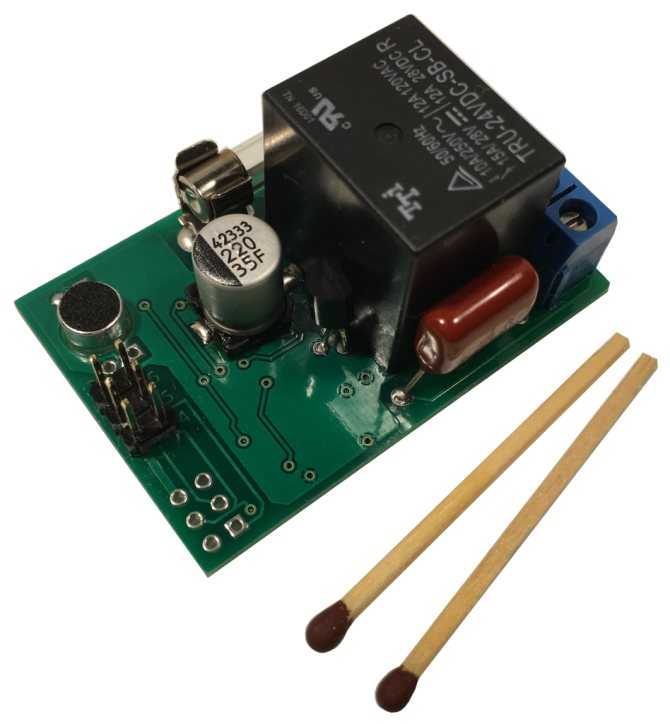

  • 2. «CLAPS MAX Free» — электронная плата от «CLAPS MAX» без корпуса;
  • 3. «CLAPS PLUG» — в пластиковом корпусе типа «вилка-розетка»;
  • 4. «CLAPS EXT» — в корпусе удлинителя с кабелем 3-5 метров.



Не забывайте, что в нашей компании вы можете заказать качественную разработку и надежное производство, если вам требуется новая, интересная и выгодная для производства электроника.



Сравнение «CLAPS» с другими выключателями по хлопку



Существуют выключатели, называемые «акустическими». Они довольно распространены и дешевы, и их часто выдают за выключатели, управляемые хлопками. Они срабатывают на любой громкий звук, в том числе и на хлопки, разумеется. Но можно ли называть их хлопковыми выключателями? Можно ли их использовать для включения света или других домашних электроприборов? Оказывается, что на оба вопроса — ответ отрицательный. Они годятся лишь для практических занятий в кружках юных техников, как наглядные пособия, демонстрирующие включение и выключение электрической нагрузки от звука. Но почему же так, спросите вы? Дело в том, что громких звуков у нас дома бывает предостаточно. Все мы иногда включаем музыку или смотрим фильм. Бывает, за стеной соседи делают ремонт, мы закрываем входную дверь, защелкиваем дверцу стиральной или посудомоечной машины, а также СВЧ-печки. Звонит телефон, падает на пол какой-нибудь предмет, кто-нибудь чихает или кашляет и т.д. На все эти звуки будет срабатывать обыкновенный «акустический» выключатель, что не только не упростит вашу жизнь, но будет лишь раздражать вас, не говоря уже о том, что свет попросту может включиться в ваше отсутствие из-за шума от соседей.



Если собираетесь купить другой хлопковый выключатель, то выясните сначала у продавца или производителя, не будет ли их хлопковый выключатель срабатывать на любые громкие звуки. Некоторые из таких выключателей, скопированных со схем старых радиолюбительских журналов времен СССР, требуют подачи на них напряжения 12В. Об этом вам станет известно только после покупки. То есть, вы должны будете дополнить его блоком питания с выходным напряжением 12В для питания электронной схемы такого горе-выключателя. Некоторые другие выключатели рассчитаны на относительно небольшую нагрузку — до 250Вт, но и при такой нагрузке они довольно сильно нагреваются, особенно летом, что не может быть безопасно в пожарном отношении. К тому же они используют управление нагрузкой методом фазового включения триака (симистора), что сразу делает невозможным их совместное использование с энергосберегающими и светодиодными лампами, не допускающими «диммирования» (в инструкциях на эти лампы есть соответствующая информация). Эти морально устаревшие выключатели во многих случаях просто невозможно будет использовать. Всех указанных недостатков лишены предлагаемые вашему вниманию новые хлопковые выключатели серии «CLAPS».



Внешний вид выключателя «CLAPS»





Корпус этого выключателя, представленного на фото, очень компактный, сравнимый по объему со спичечным коробком, имеет габаритные размеры всего 57x42x24мм, выполнен из пластика. Выключатель «CLAPS», реагирующий на хлопки, благодаря современным технологиям и развитию электроники, удалось сделать настолько компактным, что вы можете поместить его непосредственно в корпусе люстры или, например, внутри напольного вентилятора. Существует также особая версия выключателя «CLAPS», называемая «CLAPS-PLUG» — он выполнен в адаптере вилка-розетка, что очень удобно для быстрого подключения электроприборов, обыкновенно включаемых в электрическую розетку.



Подключение выключателя «CLAPS» к люстре или светильнику



​​Подключение выключателя «CLAPS», управляемого хлопками, совершенно несложное, доступное любому человеку. Выключатель просто подсоединяется к разрыву сетевого кабеля. Вот пример для люстры. Из потолка торчат два провода – вы подключаете их к винтовым клеммам «~220V» выключателя «CLAPS». Из люстры тоже выходят два провода – их вы подключаете к винтовым клеммам «ВЫХОД» выключателя «CLAPS». Уже всё сделали? Можно пользоваться! Аналогично можно выполнить подключение к любым другим бытовым приборам. Помните, что высокое сетевое напряжение ~220V опасно для жизни человека. Перед выполнением каких-либо работ по подсоединению выключателя «CLAPS» обязательно отключите подачу напряжения на электрические провода, к которым выполняется подключение. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки. Вы можете также обратиться к электрику для установки этого выключателя.



К примеру, вы решили подключить CLAPS к люстре, подвешенной на потолке. Обычный механический выключатель останется на стене, как и было раньше, при этом ничего не изменяется в его работе, им по-прежнему можно будет включать и выключать свет в комнате при необходимости.

Выключатель CLAPS ставится на два провода, выходящие из потолка, они подключаются к CLAPS. От двух других контактов CLAPS на люстру тоже подключаются два провода. Фактически, можно сказать, что хлопковый выключатель CLAPS ставится в разрыв проводов, идущих из потолка на люстру. Если обычным выключателем на стене Вы выключили ток, то лампы, разумеется, погаснут, так как напряжение вообще не будет поступать на CLAPS. Когда Вы включаете ток обычным выключателем, то CLAPS (при подаче на него напряжения) с небольшой задержкой тоже включит лампы. Оставив обычный механический выключатель в положении «включено», Вы можете управлять светом при помощи хлопков.





Энергосберегающие, светодиодные и другие лампы



А что делать, если вы используете энергосберегающие или светодиодные лампы, на которых написано, что они не могут работать с электронными выключателями? С обычными электронными выключателями такие лампы не смогут работать, всё верно, но электроника выключателя «CLAPS», использующего управление от хлопков в ладоши, была специально разработана для получения возможности управления абсолютно любыми лампами, включая лампы накаливания, галогенные с трансформаторами любого типа, люминесцентные, энергосберегающие и светодиодные лампы.

Поэтому, вы можете совершенно спокойно покупать хлопковый выключатель «CLAPS» для совместного использования с любым типом ламп без каких-либо ограничений.



Мощность нагрузки, подключаемой к хлопковому выключателю «CLAPS»



Следует помнить, что максимальная мощность нагрузки для одного выключателя «CLAPS» не должна превышать указанную на его корпусе — 1100Вт (~220В, 5А). Сейчас выпускается только один вариант выключателя с мощностью 1100Вт. Скорее всего, ваша люстра не потребляет мощность, больше указанной на выключателе, но иногда идеальным решением будет совместное использование двух выключателей «CLAPS» для управления одной люстрой. К примеру, люстра имеет 7 ламп. К одному выключателю можно подключить три лампы, а к другому – 4 лампы. Тогда для включения трех ламп надо будет сделать три хлопка, а для включения четырех ламп – четыре хлопка. Таким образом, если вы сделаете сначала три, а затем четыре хлопка (или наоборот, сначала – четыре хлопка, а затем — три), то включите все лампы.

Это удобно и довольно эффектно смотрится. Ведь выключатель, фактически, начинает включать столько ламп, сколько хлопков вы сделаете! Разумеется, перемычки на плате этих выключателей, соответствующие выбору требуемого количества хлопков для управления светом, должны быть установлены в положения 3 и 4 соответственно.



Качество работы выключателя «CLAPS», управляемого хлопками



А не будет ли выключатель «CLAPS» срабатывать не только на хлопки руками, а еще и на какие-нибудь другие звуки? Нет, не будет — ложные срабатывания были полностью исключены, из-за использования в выключателе современного микроконтроллера, быстро и абсолютно точно, в реальном времени, проводящего анализ звуковых колебаний по нескольким критериям оценки, что позволяет практически на 100% исключить ложные срабатывания даже на звуки, очень похожие на хлопки в ладоши. Громкая и ритмичная музыка, хлопки дверями, перфоратор за соседней стеной, бьющаяся об пол посуда соседей сверху, автомобильная сигнализация под окном, упавший стул или кастрюля, громкое чиханье – ничто не помешает нормальной работе выключателя «CLAPS». Выключатель будет реагировать только на хлопок руками, и включать свет по вашей команде.



Безопасность электронного выключателя «CLAPS»



Безопасен ли выключатель света по хлопку «CLAPS»? Да этот выключатель абсолютно безопасен с любой точки зрения. «CLAPS» не излучает радиопомех (то есть радиоволн), как это делают другие электронные выключатели из-за использования в них метода фазового управления нагрузкой. Хлопковый выключатель «CLAPS» совершенно не нагревается, не гудит, не трещит и не издает еще каких-нибудь звуков при работе. Выключатель «CLAPS» защищает вашу домашнюю электрическую сеть ~220В от коротких замыканий стандартным заменяемым плавким предохранителем, расположенным внутри корпуса в держателе. Для подключения проводов используются надежные винтовые зажимные клеммы. В выключателе «CLAPS» применяются только лучшие современные электронные компоненты от ведущих мировых производителей электроники.





Автоматическое отключение «забытого» света



А что будет, если уезжая в незабываемый отпуск на острова посреди океана, вы вдруг забудете выключить свет? Отпуск, возможно, будет несколько испорчен при наличии у вас дома обыкновенного выключателя, но высокотехнологичный выключатель «CLAPS» предоставляет вам функцию автоматического выключения света через 18 часов после его включения. В обычной жизни, как правило, свет не горит непрерывно более 18 часов даже в зимнее время, поэтому автоматически выключен будет только действительно «забытый» светильник или какой-нибудь другой бытовой электроприбор.



Преимущества выключателя «CLAPS»



В чём преимущество выключателя «CLAPS» перед другими конструкциями выключателей, реагирующих на хлопок? Основная разница, а одновременно и причина отсутствия других хлопковых выключателей в широкой продаже — это их частые ложные срабатывания на разные громкие звуки. От этого совершенно избавлен выключатель «CLAPS», срабатывающий только на ритмичные хлопки в ладоши, а не на хлопок от закрытия входной двери, и не реагирующий на звук от падения книги или стула, на громкую музыку, на работу перфоратора за стеной и прочие звуки.



Выключатель «CLAPS» или выключатель с голосовым управлением



Что выбрать — выключатель «CLAPS», управляемый хлопками, или управляемый голосом выключатель? Длительное использование голосового выключателя показало, что несколько проще включить свет рукой, чем четко выговаривать ключевую фразу, а только затем, после полученного от выключателя приглашения, произносить команду на включение света. Еще следует заметить, что ваш голос после разных жизненных ситуаций (например, после сна) не всегда будет достаточно разборчивый, что весьма затруднит его распознавание даже близкими людьми, а хлопки — они так и останутся хлопками, которые выключатель «CLAPS» всегда сможет легко и точно распознать. Впрочем, выбор всегда остается за вами.



Работа выключателя «CLAPS» при перебоях в электроснабжении



Что будет, если свет «моргнет», как это иногда случается? Выключатель «CLAPS» при очень кратковременном отсутствии энергии в сети не изменит своего состояния. То есть, если свет был включен – лампы продолжат гореть после «моргания», если свет был выключен – лампы останутся выключены. От вас не потребуется никаких действий в такой ситуации. Если же энергия пропадет на время более нескольких секунд, это скорее всего будет означать, что подача энергии в квартиру выключена на неопределенное время в связи с неисправностью на линии или текущим ремонтом. В этом случае, после восстановления подачи электроэнергии, хлопковый выключатель «CLAPS» оставит лампы выключенными в любом случае, независимо от того, был включен или выключен свет до перебоя в электроснабжении.





Практическая польза от хлопкового выключателя



Есть ли реальная, практическая польза от разработки электроники для выключателя «CLAPS» или это всего лишь очередная эффектная игрушка, которая быстро надоест и станет бессмысленной? К примеру, вы решили заменить старые шкафы, которые стояли на некотором расстоянии от стены, чтобы можно было просунуть руку к выключателю, но современный шкаф купе, монтируемый к стене, полностью скроет ваш выключатель, который окажется внутри шкафа. Открывать и закрывать шкаф для управления светом — это весьма неудобно. Но зачем вам это делать? Просто установите выключатель по хлопку «CLAPS».



Многие покупатели, не зная о существовании современных выключателей «CLAPS», для решения подобных проблем ищут дистанционные выключатели с пультом, но пульт часто теряется, в нем надо периодически менять батарейки, а ваши руки, которыми вы можете похлопать для включения света, всегда на месте, и батарейки им менять не надо.



Существует множество ситуаций, в которых использование выключателя, легко управляемого обыкновенными хлопками, может оказать вам неоценимую помощь. Давайте вспомним разные примеры из жизни. Вы простудились и заболели или просто прилегли отдохнуть в постель, укрылись одеялом, почувствовали, что засыпаете, а свет горит и мешает вам нормально спать. Просто хлопните в ладоши нужное число раз, и свет погаснет.



Вы удобно устроились перед телевизором для просмотра интересного фильма или другой передачи, взяли соответствующих закусок и напитков, начался фильм, и тут вы понимаете, что свет создает блики на экране и мешает вам. Так не хочется вставать, а надо подниматься. Кому это надо? Уж точно не вам, если у вас установлен выключатель «CLAPS», который легко погасит свет по вашим хлопкам.



Ребенок не может дотянуться до выключателя? Ему приходится залезать на стул, чтобы включить свет? Думаете, это удобно и безопасно? Решение проблемы — управление освещением по хлопку руками.



Другая ситуация — вы напряженно работаете, не отвлекаясь на посторонние дела, чтобы не потерять ведущую мысль, и вот замечаете, что уже стемнело, и надо бы включить свет. Что проще — хлопните в ладоши и выключатель «CLAPS» зажжет свет в комнате.



Вы читаете перед сном? Не надоело каждый раз вставать и выключать свет? Теперь вы знаете, что надо делать — установите дистанционный выключатель «CLAPS», управляемый хлопками, и наслаждайтесь жизнью без проблем.



Вы принимаете гостей? Хотите их удивить? Нет ничего проще — ведь у вас есть настоящий выключатель «CLAPS», а они всё еще испытывают неудобства, включая свет по-старинке механическим выключателем.



​​В вашей прихожей выключатель расположен довольно далеко от двери? Входя в квартиру, вы испытываете неудобства о того, что вошли в темное помещение? Сначала вам надо снять обувь, чтобы не наследить, а только потом вы пойдете к выключателю. Опять «надо», опять какие-то условности и ограничения? Сколько можно жить, делая всё, как надо неизвестно кому? Начните жить, как хочется вам — открыв дверь в квартиру, хлопните в ладоши, и ваш любимый дом радостно встретит вас зажженным светом.



Как установить количество хлопков для срабатывания выключателя



На электронной плате выключателя «CLAPS» есть разъем, на контакты которого устанавливается перемычка. В зависимости от того, какие контакты замыкает перемычка, выключатель будет реагировать на то или иное количество хлопков. Доступен выбор между тремя, четырьмя, пятью и шестью хлопками:





Этой же перемычкой можно выбрать специальный режим (срабатывание на 3 хлопка), при котором выключатель будет по умолчанию включать нагрузку (свет) при подаче напряжения. При всех других положениях перемычки, при подаче напряжения на выключатель, например, после перебоя в снабжении электроэнергией, выключатель будет оставлять нагрузку выключенной. При кратковременных «морганиях» света выключатель (при любом выбранном режиме) не будет изменять своего текущего состояния.





Выпускается также особый вариант исполнения хлопкового выключателя — «CLAPS PLUG», удобный для быстрого подключения любого электроприбора к любой розетке. Он собран в корпусе типа «вилка-розетка», то есть он вставляется в любую розетку, а в него подключается любой электроприбор, который будет управляться хлопками. В версии выключателя «CLAPS PLUG» (адаптер «вилка-розетка») перемычка для выбора количества хлопков отсутствует, а выключатель постоянно настроен на срабатывание (включение и выключение) от 3-х хлопков в ладоши. Также постоянно настроен на три хлопка выключатель «CLAPS EXT», который производится к корпусе электрического удлинителя с несколькими розетками.



Где купить хлопковый выключатель «CLAPS»



Купить хлопковые выключатели семейства «CLAPS», легко и надежно управляемые хлопками в ладоши, а также акустические (звуковые) выключатели) «SONIC», можно прямо сейчас в разделе «электронные выключатели» нашего интернет-магазина: https://claps.me/catalog/elektronnye-vyklyuchateli/. «CLAPS» является торговой маркой, все права на выключатель «CLAPS» защищены законом, копирование любых материалов запрещено.



Проект N41. Разработка электроники для хлопковых выключателей «CLAPS» — оригинальных электронных устройств современного «умного дома», управляемых хлопками в ладоши, выполнена разработчиком электроники Александром Петровичем Протопоповым, г. Москва, сайт автора: https://razrabotka.pro.



включение и выключение света по хлопку, принцип работы, как сделать своими руками, схема подключения

Акустический (или хлопковый) выключатель — это электронный прибор, которым удобно пользоваться в быту. Он представляет собой устройство для удалённого управления источниками освещения. Включить и выключить освещение можно по хлопку в ладоши за счёт передачи акустическому прибору звукового сигнала. Такое оборудование имеет некоторые особенности, но его возможно собрать и собственноручно.

Содержание

  • 1 Применение хлопкового выключателя

    • 1.1 Акустические выключатели в жилых помещениях

    • 1.2 Освещение межэтажного пространства

  • 2 Как действует акустический выключатель

  • 3 Технические характеристики устройства, работающего по хлопку

    • 3. 1 Составляющие компоненты звукового выключателя

  • 4 Схема подключения и установка хлопкового выключателя

    • 4.1 Пошаговая инструкция по подключению акустического выключателя

  • 5 Принцип работы диммерного акустического выключателя

  • 6 Испытание акустического устройства

    • 6.1 Видео: испытание акустического выключателя Claps Max

Применение хлопкового выключателя

Акустический (или хлопковый) выключатель создан для управления электричеством в различных помещениях дистанционно, то есть не прикасаясь непосредственно к тумблеру. Данное приспособление действует по хлопку в ладоши. Помимо источников освещения акустический регулятор может активировать катушки контакторов, преобразователи тока, климатические системы и иное электрическое и электронное оборудование — главное, чтобы хватало мощности.

Акустические выключатели в жилых помещениях

Звуковые выключатели оптимально подходят для сравнительно тихих помещений в доме: спален, библиотек, кабинетов, кладовых, погребов. Установка подобного устройства в спальне позволит вам не вставать с кровати для выключения света после того, как вы почитаете на ночь любимую книгу и удобно устроитесь под одеялом. Чтобы комната погрузилась в уютный, обволакивающий мрак, нужно просто похлопать в ладоши.

Установка хлопкового выключателя в спальне позволяет не вставать с кровати для выключения света

Монтировать подобные приборы в шумных местах и помещениях нецелесообразно, поскольку посторонние звуки будут регулярно провоцировать несанкционированную активацию устройства. В связи с этим звуковой выключатель не подходит для офисных и рабочих помещений, для кухонь, столовых и гостиных.

Хлопковый выключатель очень пригодится в быту людям, передвигающимся на инвалидной коляске, также он будет полезен детям. Как правило, в целях безопасности в детских комнатах электроустройства располагают на высоте 1,7 м. Для того чтобы самостоятельно включить или выключить свет, ребёнку приходится вставать на табуретку, а это также небезопасно: малыш может потерять равновесие и упасть. Если вы установите хлопковый выключатель, ребёнок не будет каждый раз к вам обращаться с просьбой включить или погасить свет. Он просто хлопнет в ладоши и от этого свет зажжётся или погаснет.

Освещение межэтажного пространства

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами. Для этого он должен быть снабжён фотореле. Восприимчивость датчика движения контролируется делителем напряжения с резистором, создающим фотодиод. Если использование датчика движения не принципиально, его можно отключить. Для этого необходимо выставить резистор на самое низкое значение.

При помощи выключателя, реагирующего на хлопок, можно контролировать свет на площадке между этажами

При освещении межэтажного пространства можно использовать микросхему К176ЛА7. При её применении автомат активации электричества не дребезжит на верхних и нижних показателях. С помощью электретного микрофона принимается акустическая волна и трансформируется в электрический импульс. Затем за счёт применения трехэлектродных транзисторов импульс принимают логические участки микрочипа, производящие сигнал продолжительностью до 10 секунд. В эти 10 секунд лампа находится в активированном, т. е. включённом состоянии. Чтобы её отключить на светлое время суток, нужно подать сигнал с выхода элемента.

Как действует акустический выключатель

Порядок работы хлопкового устройства, весьма прост: первый хлопок включает нагрузку, второй — выключает. Довольно чувствительный микрофон принимает акустическую волну и в форме сигнала подаёт на усилитель мощности звуковой частоты. Далее интенсивный сигнал попадает на базу ключа, величина которого позволяет активировать транзистор. В миг получения импульса базой ключа электронно-дырочный переход транзистора открывается и проводит электрический ток, питающий подсоединённый осветительный прибор либо реле, управляющее нагрузками.

Акустический (звуковой) и хлопковый выключатель — это не совсем одно и то же. Акустический (звуковой) датчик срабатывает на любые звуки и шумы, а хлопковый — только на хлопки в ладоши. Таким образом, можно сказать, что хлопковый выключатель является разновидностью акустического (звукового).

Технические характеристики устройства, работающего по хлопку

Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской фирмой «Ноотехника». Он обладает следующими техническими характеристиками:

  • мощностью нагрузки — до 300 ватт;
  • силой звука — 30–150 децибел;
  • напряжением сети — 220 вольт.

Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку

В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до +40 оС. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.

Составляющие компоненты звукового выключателя

Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.

Медные провода можно соединить при помощи клемм Wago

Плюсы клеммников Wago:

  • быстрота, аккуратность и лёгкость соединения проводов;
  • электробезопасность;
  • отсутствие необходимости использовать специальный инструмент электрика;
  • надёжность;
  • эстетичность и красота.

Минусы клеммников Wago:

  • высокая цена;
  • не слишком удобное расположение гнёзда.

Схема подключения и установка хлопкового выключателя

Ниже представлена схема монтажа акустического прибора «Экосвет-Х-300-Л» в источник света с двумя компактными люминесцентными лампами, подключённый в текущий момент к одноклавишному тумблеру.

Хлопковый выключатель «Экосвет-Х-300-Л» можно подключить в источник света с двумя компактными люминесцентными лампами

Пошаговая инструкция по подключению акустического выключателя

  1. Провода белого цвета подсоединяем к сети 220 В без жёсткого соблюдения полярности. К проводам чёрного цвета подключаем нагрузку — две компактные люминесцентные лампы.

    К проводам чёрного цвета подключают нагрузку

  2. Соединяем провода белого цвета с фазой и нолём, которые приходят на источник света с распределительной коробки через подключённый в настоящий момент одноклавишный выключатель.

    Провода белого цвета подсоединяют к сети 220 В

  3. Провода чёрного цвета подсоединяем непосредственно к лампам осветительного прибора, подключённым параллельно друг другу.

    Провода чёрного цвета подсоединяют к лампам осветительного прибора

  4. Временно отключаем имеющийся одноклавишный выключатель.
  5. Выставляем нужную нам силу звука посредством настройки регулятора восприятия. Настраиваем его так, чтобы датчик срабатывал от не слишком сильного, но и не чересчур слабого хлопка. Если нужно хлопать очень сильно, то можно отбить ладони. Если же датчик будет реагировать на слишком слабые хлопки, то повысится риск ложных срабатываний.

    Датчик на приборе настраивают с помощью регулятора восприятия

Принцип работы диммерного акустического выключателя

Для диммерного включения электричества применяется оптико-акустический выключатель. Он действует следующим образом:

  1. Звуковой сигнал (в нашем случае это хлопок) поступает на чувствительную мембрану микрофона. Там звук конвертируется в электрический импульс. При проходе через операционный усилитель мощность импульса увеличивается и осуществляется зарядка конденсатора. При достижении зарядом большей величины, чем на ёмкости, происходит переключение компаратора. Ноль при этом на выходе заменяется импульсом от логического участка.
  2. Такая цепочка последовательно активируется в выключателе после получения акустического сигнала от микрофона. Затем запускается транзисторный генератор, направляющий электрические импульсы, и открывается симистор. Через него происходит поступление электропитания на источник света.
  3. Через некоторое время конденсатор теряет уровень напряжения. При этом симистор принимает управляющие электрические сигналы с постоянно увеличивающимся фазовым замедлением, вследствие чего происходит плавное выключение света. При оптимальном подборе номиналов световой источник выключается с паузой до трёх минут.

Для диммерного включения электричества применяется оптико-акустический выключатель

Испытание акустического устройства

Акустический датчик включения и выключения света испытывается на вероятность активации от любых резких звуков и шумов, кроме хлопков. В качестве подопытного прибора рассмотрим выключатель Claps Max отечественного производства. Проверим, будет ли он срабатывать на звуки — от ударов молотка по доске, включённого гайковёрта, лобзика и болгарки, цоканья отвёртки по металлу. Такие звуки могут спровоцировать активацию устройства.

Видео: испытание акустического выключателя Claps Max

В нашем варианте устройство не сработало ни на звук от включённых электроинструментов, ни на стук молотка, ни на цоканье отвёртки. При этом оно продолжало отвечать на хлопки в ладоши. Это можно назвать отличным результатом.

Самостоятельную сборку и монтаж акустического (или хлопкового) выключателя следует производить с соблюдением норм техники безопасности. После испытания прибора на восприимчивость можно внести коррективы в его настройки.
