виды, функции, принцип работы и установка

Иногда появляется необходимость в управлении светом из разных мест одного и того же помещения. Такая потребность особенно актуальна в длинных коридорах, на лестничных площадках, в подвалах, в больших по площади комнатах.

Чтобы иметь возможность независимого включения и отключения приборов освещения из нескольких точек, понадобятся проходные и перекрестные переключатели. Пара проходных устройств обеспечат возможность управления двумя удаленными точками, а перекрестный выключатель позволит включать и выключать свет с трех и более мест.

Содержание

  • Принцип функционирования
  • Функции перекрестного переключателя
  • Разновидности выключателей
    • Клавишные
    • Поворотные перекрестные
    • Накладные и встроенные
  • Характеристики перекрестных устройств
  • Инструкция по установке

Принцип функционирования

Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест.

Ноль соединяют напрямую с прибором освещения, фазу подсоединяют через пару выключателей, объединенных двухжильным проводником. При двух выключателях ПВ1 и ПВ2 замыкаются первый и третий контакты, в результате цепь оказывается замкнутой, а в лампу поступает электричество.

Для размыкания цепочки следует нажать на кнопку любого выключателя, к примеру, ПВ1. В результате замкнутся первый и второй контакты. При нажатии на кнопку переключателя ПВ2 происходит то же самое. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Функции перекрестного переключателя

Для создания множества точек контроля возможностей проходных переключателей недостаточно. Понадобится включить в схему подключения перекрестный выключатель. Переключатель включают в разрыв двухжильного проводника — между проходными устройствами.

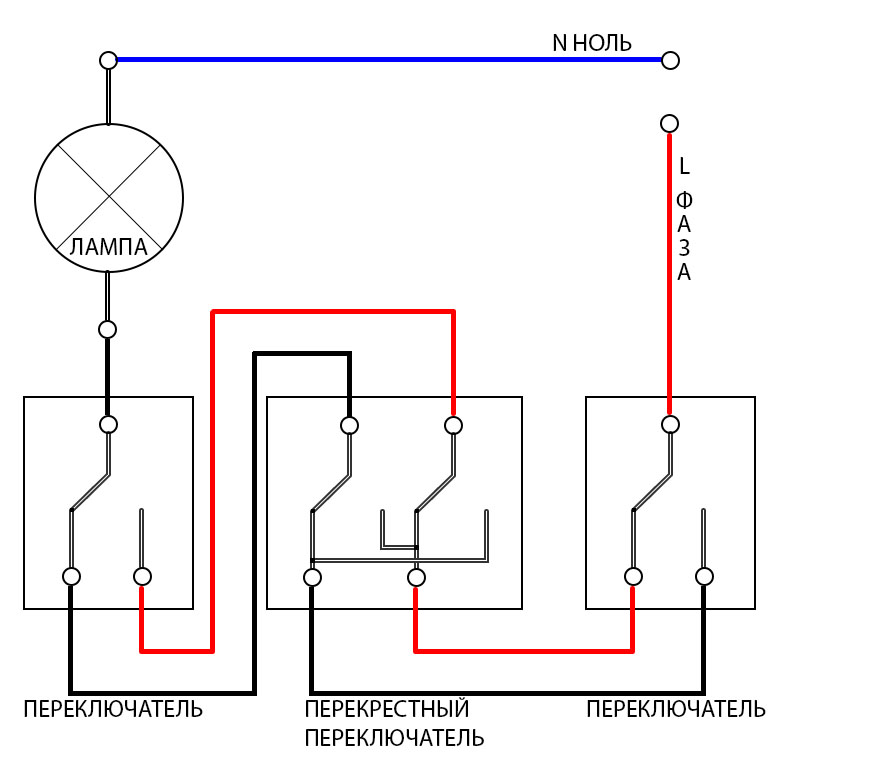

Схема подключения двух проходных переключателей и одного перекрестного изображена на рисунке ниже.

Все контакты находятся в замкнутом состоянии. Ток течет по проводникам (указаны красным цветом). При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Нажатие на клавишу другого устройства приводит к замыканию цепи и протеканию электричества по голубым проводам.

Для четырех точек управления используется схема, показанная на рисунке ниже. В схеме задействованы два проходных и два перекрестных переключателя.



Для управления светом подходят не только клавиши, но и датчики движения или хлопков. Однако подобные устройства при всем их удобстве не лишены недостатков:

  • высокие цены;
  • не слишком высокая надежность;
  • ложные срабатывания.

Разновидности выключателей

Существует два типа перекрестных переключателей: клавишные и поворотные.

Клавишные

Устройства этого типа наиболее распространены. Выключатели разрывают одну цепочку и замыкают другую. Стандартные приборы работают только с одной цепью.

Внешне разные типы выключателей отличаются такими признаками:

  • выключатель одноклавишный перекрестный имеет 2 контакта;
  • проходной — 3 контакта;
  • перекрестный — 4 контакта.

Устройства оснащаются одной, двумя или тремя клавишами. Трехклавишные и двухклавишные перекрестные выключатели используются для независимого управления несколькими цепочками.

Поворотные перекрестные

Выключатели этой разновидности не столь широко распространены. Их используют для управления светом в производственных и складских зданиях, для организации уличного освещения. Реже поворотные перекрестные устройства применяют в жилых помещениях. Замыкание и размыкание контактов осуществляют посредством передвижения рычага.

Накладные и встроенные

По способу установки выключатели принято разделять на два типа — встроенные и накладные. Встроенные модели устанавливают еще на этапе возведения здания или в процессе замены деталей коробки. Проводники прокладывают в стеновых каналах или закрепляют на стенах. После этого провода покрывают слоем штукатурки или другого отделочного материала.

Накладные устройства фиксируют на стене. В специальных каналах в этом случае нет необходимости. Накладные выключатели не слишком удобны, так как подвержены загрязнению. Однако накладные модели хорошо вписываются в современные интерьеры.

Характеристики перекрестных устройств

В продаже представлен широкий ассортимент электротехнических приборов для управления светом — как российских, так и зарубежных компаний. Различия между переключателями разных производителей в основном состоят в ценовой политике.

В качестве примера приведем технические данные двойного перекрестного выключателя:

  1. Напряжение — 220 Вольт.
  2. Сила тока — 10 Ампер.
  3. Конструкционные материалы — поликарбонат, пластмасса, термопласт.
  4. Класс защиты отличается в зависимости от модели. Некоторые устройства комплектуются высоким уровнем защиты от влажности.

Инструкция по установке

Монтажные работы осуществляются в такой последовательности:

  1. Прокладываем и фиксируем двухжильный провод для подключения проходных переключателей.
  2. На участке монтажа крестового выключателя оставляем маленькую петлю, однако провод не отрезаем.
  3. Монтируем выключатели на желаемые места.
  4. Подводим к проходным устройствам концовки проводников — двухжильный, ноль или фазу.
  5. Тестируем сеть на возможность управления из двух точек.
  6. Отключаем подачу электропитания в сеть.
  7. На участке монтажа перекрестного устройства отрезам двухжильный кабель. В разрыв ставим перекрестный переключатель.
  8. Подаем электропитание.
  9. Проверяем сеть на работоспособность с тремя точками управления.

Для установленного внутри помещения перекрестного проходного выключателя подходит любой заизолированный двухжильный кабель с соответствующим нагрузке сечением. Для освещения улиц используют проводники с двойной изоляцией.
