Для чего предназначен и как работает поплавковый выключатель
Надежный, практичный и удобный поплавковый выключатель обеспечивает корректную автоматическую регулировку работы электрических насосов в канализационных, дренажных, водоотводных и водоподающих системах, исполняет роль датчика уровня воды и предохраняет оборудование от «сухого хода».
Правильно подключенный прибор следит за функционированием коммуникационных элементов и включает либо отключает насос при изменении допустимого уровня воды или другой жидкости в системе. Размещается в различных накопительных баках, емкостях, резервуарах, колодцах и пр.
Содержание статьи:
Конструкционное устройство и возможности агрегата
Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.
Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.
Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование
От переключательного узла ответвляется кабель, состоящий из трех проводов – синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий – от нормально открытого контактов переключателя.
Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован
К подводящему кабелю и коробке корпуса тоже предъявляются особые требования.
Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.
Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.
Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость
Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование.
Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.
Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей.
Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования
Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.
Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.
Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах.
Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.
Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности.
Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:
- эффективное функционирование главного насоса коммуникационной системы;
- полноценную работу вспомогательной помпы.
Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.
Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации
Это даст возможность снизить нагрузку на оборудование и защитит от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.
Общая классификация устройств
Поплавковые современные выключатели подразделяются на два типа. Легкие модули предназначаются для насосных комплексов, осуществляющих отвод или снабжение потребителей проточной водой для бытовых целей.
Тяжелые приборы используются при управлении дренажным и .
Сколько поплавков разместить в резервуаре, определяется отдельно в каждом индивидуальном случае, и напрямую зависит от числа подключенных насосов и общей потребности системы в предохранительных агрегатах
Покупать поплавковый выключатель для насоса нужно с четким пониманием задач, которые необходимо решить. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд.
Тяжелые агрегаты эффективно функционируют в среде любого уровня агрессивности, однако применять их для обычной воды считается нецелесообразным из-за высокой стоимости.
Условия совершения правильной покупки
Перед покупкой сигнализатора-поплавка необходимо обозначить область и способ применения оборудования, необходимые электрические характеристики, размеры модуля и длину кабеля.
Когда в коммуникациях используется насос старого образца, не оснащенный выключателем, всегда есть риск того, что оборудование может выйти из строя благодаря внезапно возникшей сверхнормативной нагрузке
Чтобы избежать неприятностей, стоит отдельно приобрести поплавковый элемент и подключить его к системе своими руками или посредством вызова на дом профессионала.
Если поплавком планируется оснастить водоотводную или , достаточно будет приобрести недорогой модуль легкого типа. Он обладает хорошей плавательной способностью, четко реагирует на уровень воды в резервуаре и сразу же подает сигнал другим элементам системы, если вдруг случаются какие-то изменения.
Для дренажно-канализационных систем подойдут тяжелые поплавки без грузила, предназначенные для нахождения в агрессивной среде высокой плотности.
Нюансы электрических характеристик
Сила тока и напряжение поплавкового выключателя должны четко соответствовать параметрам электрического насоса. Уровень напряжения, как правило, составляет 220 В. Допустимы колебания этого показателя в пределах 5-10%, как в большую, так и в меньшую сторону.
Что касается силы тока, эта величина у выключателя должна превышать параметры, прописанные для насоса. В документации поплавка обычно пишется максимально допустимый показатель для реактивной и активной нагрузок. При подключении насосного оборудования обычно учитывают число, соответствующее реактивной позиции.
Дополнительные критерии выбора
Температурный диапазон поплавковых выключателей довольно велик. Благодаря этому для забора воды из колодца или скважины можно выбрать любой агрегат, максимально подходящий для поставленных задач по всем остальным параметрам.
Средний показатель диапазона температур у поплавков составляет 0-60℃. Однако отдельные производители изготовляют еще более термостойкие модули, способные выдерживать температуру до +70℃
А вот на размер исходящего соединительного кабеля придется обратить особое внимания. Обычно длина этого элемента составляет от 2 до 10 метров. Приборы с коротким проводом больше подойдут для резервуаров малой глубины, а детали, оснащенные длинным кабелем, успешно поработают в колодцах и современных большой глубины.
Особенности монтажа поплавка
Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.
Простая установка для одного модуля
Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.
Работы по установке осуществляются в следующем порядке:
- Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
- Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
- Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
- Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.
По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.
Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости
Если прокачка воды идет нормально и не дает сбоев, значит, установка и последующее подключение были сделаны с соблюдением всех правил.
Правила монтажа двух и более изделий
Если согласно проектной документации требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.
Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу.
Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов. Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов.
В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.
Принцип работы поплавка в разных системах
Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных , эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.
Роль выключателя в водоподающих комплексах
Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива.
Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.
Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе и отключит ее, когда опустится на дно (при опорожнившейся емкости).
Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию
Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.
На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости.
Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.
Контакт с дренажной или канализационной системой
Для , фекальных и рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.
Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.
Наличие в дренажно-канализационной системе выключателя поплавкового типа позволяет автоматически отключить насос в тот момент, когда резервуар будет опустошен. Сигнал для остановки работы подаст регулятор барореле, располагающийся в поплавковом устройстве
Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.
Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости.
Обслуживание и ремонт оборудования
Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.
Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку
Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется.
Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.
Поплавковый выключатель, контролирующий работу дренажной системы, подвергается большим нагрузкам, так как постоянно находится в жидкой среде, содержащей большое количество примесей, фрагменты мелкого гравия, песка и органических остатков
Если сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание.
Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.
К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги.
В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.
Внутреннее устройство поплавкового контроллера не представляет никакой сложности. Прибор, как правило, надежно, долго работает и не доставляет владельцам никаких хлопот
Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.
Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.
Выводы и полезное видео по теме
Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Любопытные моменты работы, которые следует обязательно учитывать.
Как установить в резервуаре поплавковый выключатель с опцией контроля уровня воды и подключить его к схеме оповещения. Все тонкости монтажа и подключения оборудования своими руками в домашних условиях.
Про особенности и нюансы функционирования поплавковых выключателей и область их применения рассказывает руководитель одного из крупнейших сервисных центров.
com/embed/hUu_ueN4W1s» allowfullscreen=»allowfullscreen»/>Чтобы насосное оборудование служило долго, качественно и полноценно, нужно оснастить его одним или несколькими поплавковыми выключателями. Эти небольшие конструктивно простые агрегаты возьмут на себя основные параметры управления коммуникационной системой и защитят оборудование от излишних нагрузок и «сухого хода».
Установка поплавков не слишком сложна и даже малоопытный домашний мастер, имея под рукой пошаговую инструкцию по монтажу, без особых проблем справится с работой. Если же 100% уверенности в своих силах нет, вполне уместно обратиться к сантехникам. Они укомплектуют коммуникационный комплекс необходимым количеством контролирующих деталей.
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Расскажите о том, как выбирали поплавковый выключатель, как подключали устройство и как оно служит теперь. Делитесь полезной информацией, которая может пригодиться посетителям сайта.
105 фото комплектации и сборки устройства
В наше время существует множество различных устройств, которые предназначены для облегчения или контроля огромного количества производственных и бытовых процессов жизнедеятельности. Среди них можно выделить и такое приспособление, как поплавок, с помощью которого контроль за работой насосов становится более удобным.
К тому же он может сразу исполнять роль датчика, контролирующего уровень наполнения емкости водой, и рабочего органа управления насосным оборудованием. Размещают его, как правило, в резервуарах для накопления жидкости, как показано на фото поплавковых выключателей уровня воды.
В резервуарах достаточного объема можно одновременно расположить поплавки, на которых возложены такие задачи:
- контроль за функционированием основного насоса,
- осуществление эффективности функционирования вспомогательного насоса,
- выполнение функции аварийного датчика,
- выполнение функции датчика, контролирующего перелив.
Такие устройства служат защитой для насосного оборудования от возможного наступления сухого режима или режима перелива.
Поплавковые выключатели разделяются на два вида:
- легкие, которые используются в водоснабжающих и водоотводных системах;
- тяжелые, в основном применяют для сточных систем: дренажных, фекальных или дождевых. Реализуются они в комплектации с кабелем определенной длины (2, 3, 5, 10 м).
Краткое содержимое статьи:
Комплектация и сборка
Выключатель поплавковый имеет несложную конструкцию, которая включает в себя следующие комплектующие:
- плавающий корпус из пластика, с электропереключателем и рычажным устройством для переключения контакта.
- стальной шарик, корректирующий места расположения поплавка и рычажного устройства.
- кабель, подключенный к переключателю, в состав которого входят три проводка: общий, подсоединенный к закрытому контакту, подсоединенный к открытому контакту электропереключателя. Как правильно подключить поплавковый выключатель подскажет прилагаемая инструкция.
Как правильно подключить поплавковый выключатель подскажет прилагаемая инструкция.Как только поплавок опускается вниз два проводка (синего и черного цвета) замыкаются. В случае перехода поплавка вверх уже два других проводка (черного и коричневого цвета) замыкают цепь. Проводок, не обеспечивающий подключение приспособления, необходимо заизолировать.
Кроме этого стоит позаботиться о его защите от влаги и герметичности коробки из пластика. Для этого можно воспользоваться механическим уплотнением с определенным устройством, помогающим снимать механические напряжения внутри кабеля.
В качестве изоляции от проникновения влаги служит полимерная смола, а термопластичная резина, используемая в изготовлении корпуса и покрытия кабеля, надежно защищает от влияния химических факторов.
На корпусе поплавка отсутствуют поры, что не способствует образованию загрязнений и проникновению мелких частиц песка или пыли (они просто соскальзывают с поверхности).
В итоге он отлично держится на воде.
Достоинства поплавковых выключателей
К достоинствам выключателя-поплавка относятся:
- способность выполнения функций простого датчика, определяющего уровень заполненности емкости водой, независимо от объема резервуара,
- способность контролировать уровень воды облегчает эксплуатацию насосов различных водоснабжающих систем и промышленных, и бытовых,
- способность отводить воду,
- простота эксплуатации,
- высокоэффективность,
- обеспечение защиты насосного оборудования в случае наступления сухого режима или режима перелива.
Установка поплавков
Для монтажа можно воспользоваться несколькими способами. Но прежде всего, стоит ознакомиться с инструкцией приобретенного изделия и узнать его технические характеристики.
Наиболее доступным и легким в реализации считается способ расположения поплавка с кабелем и грузилом в резервуаре. Как работает поплавковый выключатель догадаться не трудно, в нужный момент подается информация на приборную панель или отключается насосное оборудование.
Возможно использование и нескольких поплавков. В этом случае необходимо наличие специальной штанги, которая надежно фиксируется в резервуаре, после чего на ней закрепляются поплавки согласно расчету их расположения для удобства функционирования.
Применение, ремонт и содержание
Для длительного использования устройства необходимо использовать его в соответствии с рекомендуемыми правилами эксплуатации.
Не стоит расходовать силы на техобслуживание поплавков, входящих в состав водоотводящих и водоснабжающих систем. Поплавки, используемые в фекальных или канализационных ямах нуждаются в очистке – ежемесячно. Для этого достаточно обдать его потоком воды под напором.
Если поплавок не справляется со своими функциями, то его стоит заменить новым.
Фото поплавкового выключателя
Также рекомендуем посетить:
Схема Подключения Поплавка — tokzamer.ru
Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. В подобной ситуации установка выполняется с применением специальной штанги.
Стоит заметить, что способность обеспечить надежную защиту для насосных систем при сухоходном режиме работы является не единственным положительным качествам таких устройств.
Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.
Датчик уровня воды в емкости (баке) // Автоматическое заполнение емкости //
Вдобавок к этому экономится немалое количество электроэнергии, поскольку поплавковый выключатель позволяет задействовать насос лишь в случае необходимости.
Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд.Из-за отсутствия на пластиковых корпусах пор на них появляются загрязнения.
Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт.
При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами.
Уровень напряжения, как правило, составляет В.
Снасть на летнюю удочку. Скользящие поплавок и груз. My fishing.
Подключение и ремонт поплавка для насоса
Включение фекального насосного оборудования происходит, когда поднимается основное регулирующее устройство. С уменьшением количества воды в резервуаре поплавок начнёт опускаться, но пока он не займёт нижнее положение и не замкнёт контакт НУ, насос не включится.
Наш ответ: Здравствуйте.
Внутри изолированной полости кабельного ввода находится полимерная смола, которая защищает от попадания внутрь воды.
С чего начать ремонт своими руками?
При опускании поплавка в накопительной емкости замыкаются контакты управляющей цепи магнитного пускателя. Самое важное, что стоит смотреть при выборе агрегата — это изоляция провода и герметичность пластиковой коробки.
Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Гидростатические датчики используют в работе принцип измерения давления столба вещества.
Если же поплавок используется при работе с грязной водой и большим количеством твердых фракций, то его, как и всю систему, необходимо промывать под струей чистой воды. Обязательно нужно выяснить характеристику материала, из которого планируется изготовить ёмкость.
Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.
Ремонт погружного насоса. Замена кабеля.
Достоинства прибора
Такая процедура позволит избежать залипания или прилипания поплавка к насосу или напорной трубе. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе.
Затем на штанговую основу осуществляется монтаж поплавков. После этого уже непосредственно кабель необходимо прочно зафиксировать с внешней стороны резервуара.
Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.
Располагаться они должны по бокам корпуса внутри, таким образом, чтобы шарик, попадая между ними, замыкал контакт. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости.
Крепление кабеля каждого выключателя выполняется креплением хомутами.
Классификация оборудования
Делать это необходимо не реже 1 раза в месяц. Трёхжильный медный провод сечением провода 0,5 мм2.
Включение фекального насосного оборудования происходит, когда поднимается основное регулирующее устройство. Занимаюсь водоснабжением и отоплением. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок.
Провода у них различаются по цвету. Выводы и полезное видео по теме Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Выключатель может быть элементом в составе оборудования при сооружении канализационных коммуникаций.
Индикатор уровня воды и простая схема оповещения, стройка
youtube.com/embed/FVpbZ3kJwZk» frameborder=»0″ allowfullscreen=»»/>
Конструкция устройства
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.
Тяжелые выключатели. В зависимости от места использования агрегата, функции поплавка могут отличаться.

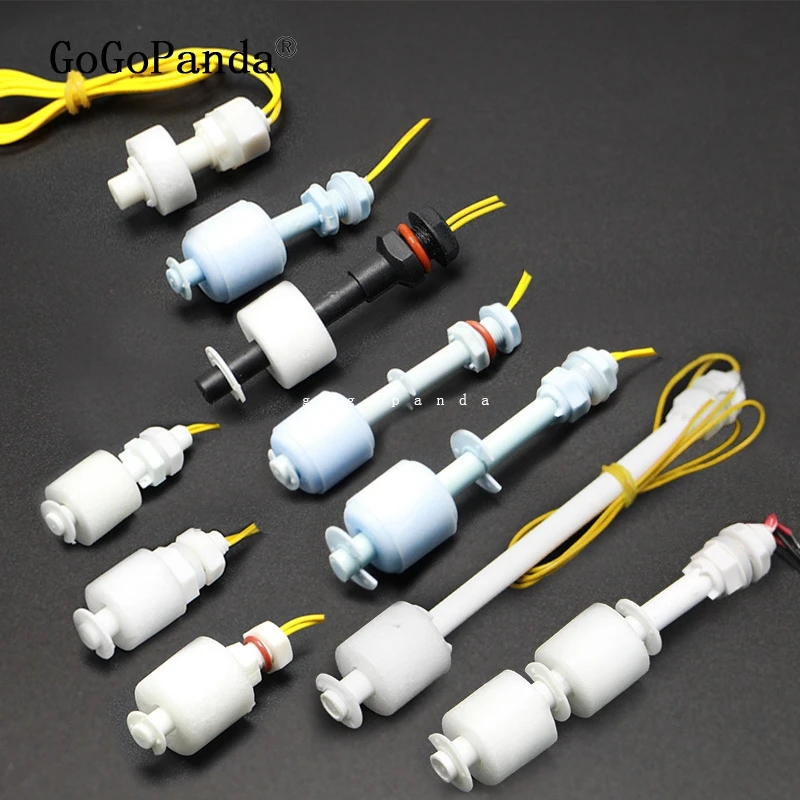

Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей.
Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Такая поломка встречается достаточно часто, и не только на дренажном оборудовании, провод мягкий и гибкий, но не прочный, порвать его случайно очень просто, но и отремонтировать тоже не сложно. Затем выключатель подключают к насосу, и устройство может использоваться по назначению.
См. также: Методика замера петли фаза ноль
Принцип действия поплавкового датчика
Поплавок изменяет своё положение, потому что внутри находится воздух.
Вторая метка должна соответствовать верхнему. Нужно обеспечить следующий алгоритм работы насоса.
Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги.
В качестве промежуточного реле Р — Реле промежуточное МY3, 3А ACВ: Нравится 0 Не нравится 0 Задать свой вопрос Ответить на вопрос Источник: о датчиках уровня воды Для регулирования и контроля уровня жидкости либо твердого вещества песка или гравия на производстве, в быту используют специальный прибор. Марка неизвестна и узнать нет возможности. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху. Он призван регулировать уровень жидкости в емкости и защищать насос от сухого хода. Дальнейшие работы выглядят следующим образом: Сначала провода с сечением не более 2 мм припаиваются к контактам; Далее провода нужно заизолировать и поместить в корпус; Также необходимо тщательно заизолировать внутреннюю часть корпуса; В полость поплавка потребуется залить монтажную пену и заизолировать внешнюю сторону корпуса; После этого в торцах корпуса нужно установить петли и подключить шнур.
Подведение проводов, которые присоединены к поплавковым выключателям, выполняется с применением хомутов. Установка погружного насоса с поплавком в колодец В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться.
Как выбрать поплавковый датчик уровня для сточных вод?
Магнитные реле уровня Mobrey, Противопожарные уплотнения для труб Bestobell, Морские приводы и детали Damcos и Danfoss, Компрессоры и запчасти Stenhoj
Поплавковый датчик уровня Mobrey : S36DA / F84, S36DA / F68 / 1, S250DA / F84, S16D / 70622/50, S16D / F74, S16D / F93, S424DA / F96, S36AMA / F185, S36APA / F84, S190DA / F93, S190APA / F93, S190AMA / F93, S417B6A / F88, S418DA / F84, S419DA / F68, S424APA / F68 / 1, S36B6A / F21 / 1, S01 / F83, S01APA / F84, S01APA / F83 Plus все композитные Конструкция поплавковые реле уровня 316SS
Шланговые и погружные реле уровня Mobrey:
Погружной диапазон Mobrey S03 (SO3): S03DBL / 84, S03DBL / F21 / 1, S03DBL / F21 / 2, S03DBL / F21 / 3, S03DBL / F68 / 1, S03DBL / F68 / 4DBL, S03DBL / F68 / 4DBL / F93, S03DBL / F104 / 1, S03DBL / F104 / 2, S03DBL / F104 / 3, S03DBL / F185, S03DBL / F264, S03PBL / F84, S03PBL / F 21/1, S03PBL / S03PBL / F21 / F21 / F21 , S03PBL / F68 / 1, S03PBL / F68 / 4, S03PBL / F84, S03PBL / F93, S03PBL / F104 / 1, S03PBL / F104 / 2, S03PBL / F104 / 3, S03PBL3 / F185 / S03PBL3, F185 / S03PBL / F185 / S03PBL3, F185 / S03PBL / F185 , S03P6BL / F21 / 1, S03P6BL / F21 / 2, S03P6BL / F21 / 3, S03P6BL / F68 / 1, S03P6BL / F68 / 4, S03P6BL / F84, S03P6BL / F93, S03104 / 2 / F93, S03P106BL / 2 , S03P6BL / F104 / 3, S03P6BL / F185, S03P6BL / F264, S03PBL / F84, S03PBL / F21 / 1, S03PBL / F21 / 2, S03PBL / F21 / 3, S03PBL / S03PBL / S03PBL / F268 / 1 / F84, S03PBL / F93, S03PBL / F104 / 1, S03PBL / F104 / 2, S03PBL / F104 / 3, S03PBL / F185, S03PBL / F264.
Mobrey S179 Диапазон защиты шлангов: S179DB / F84, S179DB / F21 / 1, S179DB / F21 / 2, S179DB / F21 / 3, S179DB / F68 / 1, S179DB / F93, S179DB / F104DB / 1, S179DB / F104DB / 1 / 2, S179DB / F104 / 3, S179DB / F185, S179DB / F264, S179PB / F84, S179PB / F21 / 1, S179PB / F21 / 2, S179PB / F21 / 3, S179PB / F68 / 1, S179PB / F93 / F104 / 1, S179PB / F104 / 2, S179PB / F104 / 3, S179PB / F185, S179PB / F264, S179D6B / F84, S179D6B / F21 / 1, S179D6B / F21 / 2, S179D6B / F689D / 3 / 1, S179D6B / F93, S179D6B / F104 / 1, S179D6B / F104 / 2, S179D6B / F104 / 3, S179D6B / F185, S179D6B / F264, S179P6B / F84, S179P6B / F17921 / 1, S179P6B / F17921 / 1, S179P6B / F17921 / 1, / F21 / 3, S179P6B / F68 / 1, S179P6B / F93, S179P6B / F104 / 1, S179P6B / F104 / 2, S179P6B / F104 / 3, S179P6B / F185, S179P6B / F264
Погружной диапазон Mobrey S195: S195DBL / F21 / 1, S195DBL / F21 / 2, S195DBL / F21 / 3, S195DBL / F68 / 1, S195DBL / F68 / 4, S195DBL / F84, S195DBL / S195DBL / F84, S195DBL 1, S195DBL / F104 / 2, S195DBL / F104 / 3, S195DBL / F185, S195DBL / F264, S181D / F68 / 1, S189DB / F84, S195PBL / F21 / 1, S195PBL / F21 / 2, S195PBL / F21 / 2, S195PBL S195PBL / F68 / 1, S195PBL / F68 / 4, S195PBL / F84, S195PBL / F93, S195PBL / F104 / 1, S195PBL / F104 / 2, S195PBL / F104 / 3, S195BL / F185 / F185 / F215 / S19264 1, S195D6BL / F21 / 2, S195D6BL / F21 / 3, S195D6BL / F68 / 1, S195D6BL / F68 / 4, S195D6BL / F84, S195D6BL / F93, S195D6BL / F104 / 1, S195D6 / F104 / 1, S195D6BL / F104 / 1, S195D6B 3, S195D6BL / F185, S195D6BL / F264, S195P6BL / F21 / 1, S195P6BL / F21 / 2, S195P6BL / F21 / 3, S195P6BL / F68 / 1, S195P6BL / F68 / 4, S195P6BL / F68 / 4L, S19519P6, S19584P6 F104 / 1, S195P6BL / F104 / 2, S195P6BL / F104 / 3, S195P6BL / F185, S195P6BL / F264
Погружной диапазон Mobrey S163: S163DL / F21 / 1, S163DL / F21 / 2, S163DL / F21 / 3, S163DL / F68 / 1, S163DL / F68 / 4, S163DL / F84 / S163DL / FL93 / S163D 1, S163DL / F104 / 2, S163DL / F104 / 3, S163DL / F185, S163DL / F264, S163PL / F21 / 1, S163PL / F21 / 2, S163PL / F21 / 3, S163PL / F68 / 1, S163PL / F68 / 4, S163PL / F84, S163PL / F93, S163PL / F104 / 1, S163PL / F104 / 2, S163PL / F104 / 3, S163PL / F185, S163PL / F264
Mobrey S181 Диапазон герметичности шлангов: S181D / F21 / 1, S181DF21 / 2, S181D / F21 / 3, S181D / F68 / 1, S181D / F68 / 4, S181D / F84, S181D / F93, S181D / F104 / 1 , S181D / F104 / 2, S181D / F104 / 3, S181D / F185, S181D / F264, S181P / F21 / 1, S181P / F21 / 2, S181P / F21 / 3, S181P / F68 / 1, S181P / F68 / 4 , S181P / F84, S181P / F93, S181P / F104 / 1, S181P / F104 / 2, S181P / F104 / 3, S181P / F185, S181P / F264
Mobrey S183 Погружной диапазон для опасностей: S183DBL / F21 / 1, S183DBL / F21 / 2, S183DBL / F21 / 3, S183DBL / F68 / 1, S183DBL / F68 / 4, S183DBL / FB4DBL / S183DBL / FB84 / F183D / 1, S183DBL / F104 / 2, S183DBL / F104 / 3, S183DBL / F185, S183DBL / F264, S183PBL / F21 / 1, S183PBL / F21 / 2, S183PBL / F21 / 3, S183PBL / S183PBL / F683PBL / F683PBL / F683 / 4, S183PBL / F84, S183PBL / F93, S183PBL / F104 / 1, S183PBL / F104 / 2, S183PBL / F104 / 3, S183PBL / F185, S183PBL / F264, S183DBL / F183DB / 1, S183DBL / F183DB / 1, S183DBL / F183DB / 1, / F21 / 3, S183D6BL / F68 / 1, S183D6BL / F68 / 4, S183D6BL / F84, S183D6BL / F93, S183D6BL / F104 / 1, S183D6BL / F104 / 2, S183D6BL / F183186 / 3, S183D6BL / F183186 / 3, S183D6BL / F183186 / 3 , S183P6BL / F21 / 2, S183P6BL / F21 / 3, S183P6BL / F68 / 1, S183P6BL / F68 / 4, S183P6BL / F84, S183P6BL / F93, S183P6BL / F104 / 1, S183104 / 2 / F104 / 1, S183104 / 2 , S183P6BL / F185, S183P6BL / F264,
Mobrey S187 Погружной диапазон для опасностей: S187DBL / F21 / 1, S187DBL / F21 / 2, S187DBL / F21 / 3, S187DBL / F68 / 1, S187DBL / F68 / 4, S187DBL / FB84 / F18793 / 1, S187DBL / F104 / 2, S187DBL / F104 / 3, S187DBL / F185, S187DBL / F264, S187PBL / F21 / 1, S187PBL / F21 / 2, S187PBL / F21 / 3, S187PBL / F687PBL / F687PBL / F687 / 4, S187PBL / F84, S187PBL / F93, S187PBL / F104 / 1, S187PBL / F104 / 2, S187PBL / F104 / 3, S187PBL / F185, S187PBL / F264, S187DBL / F187DB / 2, S187DBL / F187DB / 1, S187DBL / F187DB / 1, / F21 / 3, S187D6BL / F68 / 1, S187D6BL / F68 / 4, S187D6BL / F84, S187D6BL / F93, S187D6BL / F104 / 1, S187D6BL / F104 / 2, S187D6BL / F187186 / 3, S187D6BL / F187186 / 3, S187D6BL / F187186 / 3 , S187P6BL / F21 / 2, S187P6BL / F21 / 3, S187P6BL / F68 / 1, S187P6BL / F68 / 4, S187P6BL / F84, S187P6BL / F93, S187P6BL / F104 / 1, S187104 / 2 / F104 / 1, S187104 / 2BL , S187P6BL / F185, S187P6BL / F264
Mobrey S189 Диапазон защиты от опасных шлангов: S189DB / F84, S189DB / F21 / 1, S189DB / F21 / 2, S189DB / F21 / 3, S189DB / F68 / 1, S189DB / F93, S189DB / F104 / F104 / F104 / 2, S189DB / F104 / 3, S189DB / F185, S189DB / F264, S189PB / F84, S189PB / F21 / 1, S189PB / F21 / 2, S189PB / F21 / 3, S189PB / F68 / 1, S189PB S189PB / F104 / 1, S189PB / F104 / 2, S189PB / F104 / 3, S189PB / F185, S189PB / F264, S189D6B / F84, S189D6B / F21 / 1, S189D6B / F21 / 2, S189DB 3 / S189D6B / F21 / 2, S189D6B F68 / 1, S189D6B / F93, S189D6B / F104 / 1, S189D6B / F104 / 2, S189D6B / F104 / 3, S189D6B / F185, S189D6B / F264, S189P6B / F84, S189P6B, S189P6B / F21 / 2 S189P6B / F21 / 3, S189P6B / F68 / 1, S189P6B / F93, S189P6B / F104 / 1, S189P6B / F104 / 2, S189P6B / F104 / 3, S189P6B / F185, S189P6B / F2000645 Plus полный диапазон
Взрывобезопасные / взрывозащищенные фланцевые переключатели уровня Mobrey ,
Mobrey S250 Взрывобезопасная зона 1 Диапазон: S250DA / F21 / 1, S250DA / F21 / 2, S250DA / F21 / 3, S250DA / F68 / 1, S250DA / F68 / 4, S250DA / F84, S250DA / F88, S250DA / F96, S250DA / F98, S250DA / F104 / 1, S250DA / F104 / 2, S250DA / F104 / 3, S250DA / F106, S250DA / F107, S250DA / F185, S250DA / F264.
S250DAX / F21 / 1, S250DAX / F21 / 2, S250DAX / F21 / 3, S250DAX / F68 / 1, S250DAX / F68 / 4, S250DAX / F84, S250DA / F88, S250DAX / F96, S250DAX / F98, S250DAX / F104 / 1, S250DAX / F104 / 2, S250DAX / F104 / 3, S250DAX / F106, S250DAX / F107, S250DAX / F185, S250DAX / F264.
S250DG / F21 / 1, S250DG / F21 / 2, S250DG / F21 / 3, S250DG / F68 / 1, S250DG / F68 / 4, S250DG / F84, S250DG / F88, S250DG / F96, S250DG / F98, S250DG / F104 / 1, S250DG / F104 / 2, S250DG / F104 / 3, S250DG / F106, S250DG / F107, S250DG / F185, S250DG / F264.
S250DGX / F21 / 1, S250DGX / F21 / 2, S250DGX / F21 / 3, S250DGX / F68 / 1, S250DGX / F68 / 4, S250DGX / F84, S250DGX / F88, S250DGX / F96, S250DGX / F98, S250DGX / F98 / S250D / 1, S250DGX / F104 / 2, S250DGX / F104 / 3, S250DGX / F106, S250DGX / F107, S250DGX / F185, S250DGX / F264.
S250PA / F21 / 1, S250PA / F21 / 2, S250PA / F21 / 3, S250PA / F68 / 1, S250PA / F68 / 4, S250PA / F84, S250PA / F88, S250PA / F96, S250PA / F98, S250PA / F104 / 1, S250PA / F104 / 2, S250PA / F104 / 3, S250PA / F106, S250PA / F107, S250PA / F185, S250PA / F264.
S250PAX / F21 / 1, S250PAX / F21 / 2, S250PAX / F21 / 3, S250PAX / F68 / 1, S250PAX / F68 / 4, S250PAX / F84, S250PAX / F88, S250PAX / F96, S250PAX / F98, S250PAX / F104 / 1, S250PAX / F104 / 2, S250AX / F104 / 3, S250PAX / F106, S250PAX / F107, S250PAX / F185, S250PAX / F264.
S250PG / F21 / 1, S250PG / F21 / 2, S250PG / F21 / 3, S250PG / F68 / 1, S250PG / F68 / 4, S250PG / F84, S250PG / F88, S250PG / F96, S250PG / F98, S250PG / F104 / 1, S250PG / F104 / 2, S250PG / F104 / 3, S250PG / F106, S250PG / F107, S250PG / F185, S250PG / F264.
S250PGX / F21 / 1, S250PGX / F21 / 2, S250PGX / F21 / 3, S250PGX / F68 / 1, S250PGX / F68 / 4, S250PGX / F84, S250PGX / F88, S250PGX / F96, S250PGX / F98 / S250P / 1, S250PGX / F104 / 2, S250PGX / F104 / 3, S250PGX / F106, S250PGX / F107, S250PGX / F185, S250PGX / F264.
S250D6A / F21 / 1, S250D6A / F21 / 2, S250D6A / F21 / 3, S250D6A / F68 / 1, S250D6A / F68 / 4, S250D6A / F84, S250D6A / F88, S250D6A / F96, S250D6A / F98, S250D6A / F98, S250D / 1, S250D6A / F104 / 2, S250D6A / F104 / 3, S250D6A / F106, S250D6A / F107, S250D6A / F185, S250D6A / F264.
S250D6AX / F21 / 1, S250D6AX / F21 / 2, S250D6AX / F21 / 3, S250D6AX / F68 / 1, S250D6AX / F68 / 4, S250D6AX / F84, S250D6A / F88, S250D6AX / F96, S250D6AX / F98 / S250D6AX / F98 / S250D6AX / F98 / S250D / 1, S250D6AX / F104 / 2, S250D6AX / F104 / 3, S250D6AX / F106, S250D6AX / F107, S250D6AX / F185, S250D6AX / F264.
S250D6G / F21 / 1, S250D6G / F21 / 2, S250D6G / F21 / 3, S250D6G / F68 / 1, S250D6G / F68 / 4, S250D6G / F84, S250D6G / F88, S250D6G / F96, S250D6G / F98, S250D6G / F98, S250D / 1, S250D6G / F104 / 2, S250D6G / F104 / 3, S250D6G / F106, S250D6G / F107, S250D6G / F185, S250D6G / F264.
S250D6GX / F21 / 1, S250D6GX / F21 / 2, S250D6GX / F21 / 3, S250D6GX / F68 / 1, S250D6GX / F68 / 4, S250D6GX / F84, S250D6GX / F88, S2506DGX / F106D, S250D / 1, S250D6GX / F104 / 2, S250D6GX / F104 / 3, S250D6GX / F106, S250D6GX / F107, S250D6GX / F185, S250D6GX / F264.
S250P6A / F21 / 1, S250P6A / F21 / 2, S250P6A / F21 / 3, S250P6A / F68 / 1, S250P6A / F68 / 4, S250P6A / F84, S250P6A / F88, S250P6A / F96, S250P6A / F98, S250P6A / F98, S250P / 1, S250P6A / F104 / 2, S250P6A / F104 / 3, S250P6A / F106, S250P6A / F107, S250P6A / F185, S250P6A / F264.
S250P6AX / F21 / 1, S250P6AX / F21 / 2, S250P6AX / F21 / 3, S250P6AX / F68 / 1, S250P6AX / F68 / 4, S250P6AX / F84, S250P6A / F88, S250P6AX / F96, S250P6AX / F98 / S250P6AX / F98 / S250P / 1, S250P6AX / F104 / 2, S250P6AX / F104 / 3, S250P6AX / F106, S250P6AX / F107, S250P6AX / F185, S250P6AX / F264.
S250P6G / F21 / 1, S250P6G / F21 / 2, S250P6G / F21 / 3, S250P6G / F68 / 1, S250P6G / F68 / 4, S250P6G / F84, S250P6G / F88, S250P6G / F96, S250P6G / F98, S250P6G / F98, S250P / 1, S250P6G / F104 / 2, S250P6G / F104 / 3, S250P6G / F106, S250P6G / F107, S250P6G / F185, S250P6G / F264.
S250P6GX / F21 / 1, S250P6GX / F21 / 2, S250P6GX / F21 / 3, S250P6GX / F68 / 1, S250P6GX / F68 / 4, S250P6GX / F84, S250P6GX / F88, S250P6GX / F106 / S250P / 1, S250P6GX / F104 / 2, S250P6GX / F104 / 3, S250P6GX / F106, S250P6GX / F107, S250P6GX / F185, S250P6GX / F264.
Датчик уровня и датчик уровняот AQ Elteknik
Программа AQ Level Switch — это полная серия ультразвуковых датчиков уровня, они созданы с использованием того, что мы называем решением для бесконтактных измерений.
Датчики уровня должны быть установлены снаружи контейнера или трубы. Датчики предназначены для измерения предельного уровня, например, переключатели или ограничители уровня, а также в качестве датчика непрерывного уровня при установке на дне контейнера.Преимущество ультразвуковых переключателей уровня или датчиков уровня заключается в том, что они могут измерять через стенку контейнера из стали, стекла или пластика. У нас также есть сертифицированные ATEX реле уровня для взрывоопасных зон.
Датчик уровня FX |
youtube.com/embed/ZVIkDCf250U?rel=0″ scrolling=»auto» frameborder=»0″ title=»Video»>
Нет iframe Датчик уровня KS |
Датчик уровня RSРеле уровня RS можно устанавливать в теплых местах с температурой до 170 ° C.  Реле уровня RS можно использовать в качестве переключателя точечных измерений с внешним электронным блоком «Ультразвуковой контроллер». Реле уровня RS идеально подходит для измерения жидкостей в трубопроводах и может измерять на трубах до ¾ ”/ DN20. Датчик уровня RS разработан для производителей оригинального оборудования, химической, пищевой или биотехнологической промышленности. Он может определять уровень жидкости в емкости из стекла, пластика или нержавеющей стали. Он должен быть подключен к внешнему передатчику и может управляться через релейные выходы, 4-20 мА или Profibus. |
Датчик уровня LS |
Датчик уровня LS разработан для производителей оригинального оборудования, химической, пищевой или биотехнологической промышленности.Он может определять уровень жидкости в емкости из стекла, пластика или нержавеющей стали. Он должен быть подключен к внешнему передатчику и может управляться через релейные выходы, 4-20 мА или Profibus.Ультразвуковой контроллерРеле уровня и датчик уровня KS, RS и LS должны использоваться с внешним передатчиком, ультразвуковым контроллером.Ультразвуковой контроллер выпускается трех различных моделей: D72, DP72 и D128. D72 выдает выходной сигнал реле или 4-20 мА для управления ПЛК, насосом или компьютером. DP72 обменивается данными через Profibus DP. D128 имеет релейные выходы, а также выходы 4-20 мА, он защищен от воды и имеет степень защиты IP65. |
Группа AQ (AQ)
AQ Group — мировой производитель компонентов и систем для промышленных клиентов с высокими требованиями. Деятельность организована в специализированных сферах бизнеса с компаниями-операторами, которые предлагают нашим клиентам экономичные решения. Консолидированные знания в AQ Group, наряду с глобальным присутствием, предлагают уникальные преимущества клиентам по всему миру. Как следует из нашего названия, качество занимает центральное место во всем, чем мы занимаемся, и это то, над чем мы постоянно работаем. В нашем мире качество и эффективность идут рука об руку. AQ Group с момента своего основания в 1994 году показала стабильный и быстрый рост с хорошей прибыльностью.В Группе работает около 2500 сотрудников, из которых 70% находятся в развивающихся странах за пределами Швеции. Годовой оборот составляет около 210 миллионов евро. Компания котируется на шведском рынке Aktie Torget и имеет наивысший кредитный рейтинг AAA.
Деятельность организована в специализированных сферах бизнеса с компаниями-операторами, которые предлагают нашим клиентам экономичные решения. Консолидированные знания в AQ Group, наряду с глобальным присутствием, предлагают уникальные преимущества клиентам по всему миру. Как следует из нашего названия, качество занимает центральное место во всем, чем мы занимаемся, и это то, над чем мы постоянно работаем. В нашем мире качество и эффективность идут рука об руку.Санитарные электронные реле уровня
Электронные реле расхода
Отрасли Электронные реле расхода Нефтехимия Нефтехимия Производство нефти Очистка воды Фармацевтика Продукты питания и напитки Целлюлоза и бумага Энергетика Производство газа Горнодобывающая промышленность Биотехнология Полупроводники
Дополнительная информацияВстроенные электронные реле расхода
Встроенные электронные реле расхода Отрасли Нефтехимия Нефтепереработка Производство воды Очистка воды Фармацевтика Продукты питания и напитки Целлюлозно-бумажная промышленность Производство энергии Газопереработка Горнодобывающая промышленность Биотехнология Полупроводники
Дополнительная информацияВстроенные электронные реле расхода
Встроенные электронные реле расхода Отрасли Нефтехимия Нефтепереработка Производство воды Очистка воды Фармацевтика Продукты питания и напитки Целлюлозно-бумажная промышленность Производство энергии Газопереработка Горнодобывающая промышленность Биотехнология Полупроводники
Дополнительная информацияНадежность Точность Характеристики
Руководство по реле расхода FCI Надежность Точность Рабочие характеристики Надежность, точность и производительность являются ключевыми характеристиками продукта, которые требуются клиентам FCI для их приложений с реле расхода, уровня и температуры.
Для многопараметрических счетчиков см. Mvx
БЮЛЛЕТЕНЬ БЮЛЛЕТЕНЬ EM20607 VORTEX ПРОХОДНЫЕ РАСХОДОМЕРЫ Конструктивные особенности Многопараметрические расходомеры см. M Принципы работы n Нет движущихся частей, которые изнашиваются или выходят из строя. n Возможность удаленного монтажа электроники
Дополнительная информацияСистема обнаружения утечки воды
Руководство по установке и эксплуатации системы обнаружения утечек воды 505-334-5865 тел. 505-334-5867 факс www.rodisystems.com электронная почта: [email protected] 936 Highway 516 Aztec, NM 87410-2828 Изменения руководства и авторские права
Дополнительная информацияХАРАКТЕРИСТИКИ ПРОФИЛЯ
ПРОФИЛЬ ИЗДЕЛИЯ Датчики давления и пневматический датчик Датчик воздушного потока, датчик дифференциального давления воздуха и датчик дифференциального и манометрического давления жидкости / газа ОСОБЕННОСТИ ПЕРЕДАТЧИК ВОЗДУШНОГО ПОТОКА
Дополнительная информацияТипичный алюминиевый массовый расходомер GFM
МАССОВЫЕ РАСХОДОМЕРЫ Особенности конструкции n Жесткая металлическая конструкция.
n Максимальное давление 1000 фунтов на кв. дюйм (70 бар). n Герметичность 1 x 10-9 гелия. n Прослеживаемая сертификация NIST. n Встроенный наклоняемый ЖК-дисплей.
Уникальный расходомер Accelabar
Уникальный расходомер Accelabar Accelabar — это новый и уникальный расходомер, который сочетает в себе две технологии измерения перепада давления для получения рабочих диапазонов, никогда ранее недостижимых в одном расходомере.
Дополнительная информацияРЕШЕНИЯ ДЛЯ УПРАВЛЕНИЯ ТЕПЛОМ
Электронный контроллер обогрева серии t2000 Обзор продукта / КОММУНИКАЦИИ ВЗАИМОДЕЙСТВИЕ НОСИТЕЛЯ ЗАПРОС НА ОТПРАВЛЕНИЕ Контроллер обогрева DigiTrace обеспечивает преимущества, присущие одиночному устройству
Дополнительная информацияРеле температуры серии B
ХАРАКТЕРИСТИКИ Переключатели серии B доказали свою надежность в таких суровых условиях, как: Морские нефтяные вышки Химические и нефтехимические заводы Целлюлозно-бумажные заводы Сталелитейные заводы Электростанции Очистка воды и сточных вод
Дополнительная информацияКонтроллеры обнаружения воды WD-AMX
Страница 1 из 5 Контроллеры обнаружения воды WD-AMX Характеристики: Преимущество: Светодиод Состояние утечки Выход VFC Звуковой сигнал Выход аварийного сигнала автоматического или ручного сброса Использует изолированный сигнал переменного тока, предотвращающий окисление
Дополнительная информация ЧАСТЬ 1 — ВВЕДЕНИЕ. ..
.. Содержание ЧАСТЬ 1 — ВВЕДЕНИЕ … 3 1.1 Общие сведения … 3 1.2 Характеристики сенсора … 3 1.3 Технические характеристики сенсора (CDE-45P) … 4 Рисунок 1-1 Размеры сенсора CDE-45P (стандартный, трансформируемый ) … 4 ЧАСТЬ
Дополнительная информацияСистема мониторинга потока
Лист технических данных FMS-3 PS-00028 Апрель 1997 г. Система контроля расхода Система контроля расхода FMS-3 Система контроля расхода Micro Motion FMS-3 представляет собой микропроцессорный контроллер дозирования с общим расходом
Дополнительная информацияСБОР ДАТЧИКА SMART
ДАТЧИК ТЕМПЕРАТУРЫ Этот датчик измеряет температуру в градусах Цельсия или Фаренгейта.Он работает со всеми базовыми блоками SensorHawk (SensorHawk-2, SensorHawk-8 и SensorHawk8 / 20), а также с SecurityHawk-8
. Дополнительная информацияИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ТРУБОПРОВОДНАЯ ИНСПЕКЦИОННАЯ КОМПАНИЯ ООО.
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ Детекторы выходов влажной губки 670,673 и портативные детекторы выходов влажной губки MSRB и промышленные детекторы Содержание Общая информация ………………….. 3
Датчики температуры серии A99B
ВЕНТИЛЯТОРЫ 125, 121, 930, 930.5 Продукт / технический бюллетень A99 Дата выпуска 0615 Температурные датчики серии A99B Датчики температуры серии A99B представляют собой пассивные датчики PTC (положительный температурный коэффициент). Датчики A99B
Дополнительная информацияСанитарный и тороидальный датчик CIP
Инструкции PN 51A-225 / ред. I Декабрь 2010 г. Санитарный датчик модели 225 и тороидальный датчик CIP Для получения дополнительной информации посетите наш веб-сайт www.emersonprocess.com / raihome / жидкость /. ВНИМАНИЕ ДАТЧИК / ПРОЦЕСС
Дополнительная информацияВИБРАЦИОННЫЕ ПЕРЕКЛЮЧАТЕЛИ ТВЕРДОГО СОСТОЯНИЯ
ВИБРАЦИОННЫЕ ВЫКЛЮЧАТЕЛИ ДЛЯ ТВЕРДОГО СОСТОЯНИЯ Электронный вибровыключатель PMC / BETA обеспечивает в относительно недорогом устройстве многие преимущества, ранее присущие только высокотехнологичным системам защиты.
Модель Adjustable
Тороидальный датчик проводимости
Инструкция PN 51A- / rev.C Июнь 2012 Тороидальный датчик проводимости Для получения дополнительной информации посетите наш веб-сайт www.emersonprocess.com/rosemountanalytical.com ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Смачиваемые материалы:
Дополнительная информацияТвердотельные таймеры типа F
Твердотельные таймеры, тип F, класс 9050 КАТАЛОГ СОДЕРЖАНИЕ Описание …………………………………. …………. Страница Описание продукта ……………………………. ……….. 3 Заявление
Дополнительная информацияДатчики ph / orp общего назначения
Датчики ph / orp общего назначения Лист технических данных LIQ_PDS_3900 / Rev. F Декабрь 2014 г. Датчики ph / orp общего назначения Предварительный усилитель SMART сохраняет данные калибровки и другие данные.
Обеспечен увеличенный срок службы датчика
Часто задаваемые вопросы по Siemens Magmeters
Часто задаваемые вопросы по Siemens Magmeters 1.Кабели для катушек и электроды для магметров выглядят одинаково. Имеет ли значение, какой кабель используется для катушек, а какой — для электродов? Оба кабеля
Дополнительная информацияR F C a p a c i t a n c e TrueCap
Практические решения … на любом уровне! TrueCap RF Емкостные точечные датчики уровня Обширная линейка продуктов для сыпучих материалов Превосходная чувствительность 0,5 пФ является стандартной максимальной надежностью и калибровкой
Дополнительная информацияПРЕОБРАЗОВАТЕЛИ РАСХОДОМЕРА СЕРИИ 289
ПЕРЕДАТЧИКИ РАСХОДОМЕРА СЕРИИ 289 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПЕРЕДАТЧИК СЕРИИ 289 289-763 Звукоснимающая катушка / усилитель, амфеноловый разъем 289-773 Погодозащищенный, взрывозащищенный звукосниматель / усилитель 289-773 Дополнительная информация
Совершенство благодаря универсальности
Дозирующие насосы Превосходство благодаря универсальности Liquid Metronics Incorporated предоставляет качественные продукты и услуги для водоочистной промышленности по всему миру более 25 лет.
Вперед
Требования к заявке
Мониторы опасных газов Обзор выбора сенсора Мониторинг безопасности (LEL) Обнаружение предельного уровня токсичных газов (PEL) Обнаружение утечек Требования по обеспечению личной безопасности Оценка воздействия (TWA) Качество окружающего воздуха
Дополнительная информация Датчик уровня и датчик уровняот AQ Elteknik
Программа AQ Level Switch — это полная серия ультразвуковых датчиков уровня, они созданы с использованием того, что мы называем решением для бесконтактных измерений.Датчики уровня должны быть установлены снаружи контейнера или трубы. Датчики предназначены для измерения предельного уровня, например, переключатели или ограничители уровня, а также в качестве датчика непрерывного уровня при установке на дне контейнера. Преимущество ультразвуковых переключателей уровня или датчиков уровня заключается в том, что они могут измерять через стенку контейнера из стали, стекла или пластика.
У нас также есть сертифицированные ATEX реле уровня для взрывоопасных зон.
Датчик уровня FX
|
Датчик уровня KS |
Реле уровня KS может использоваться как переключатель точечного измерения или как датчик уровня непрерывного действия с внешним электронным блоком «Ультразвуковой контроллер». Реле уровня KS разработано для производителей комплектного оборудования, химической, пищевой или биотехнологической промышленности. Он может определять уровень жидкости в емкости из стекла, пластика или нержавеющей стали. Он должен быть подключен к внешнему передатчику и может управляться через релейные выходы, 4-20 мА или Profibus.Датчик уровня RSРеле уровня RS можно устанавливать в теплых местах с температурой до 170 ° C.Реле уровня RS можно использовать в качестве переключателя точечных измерений с внешним электронным блоком «Ультразвуковой контроллер». Реле уровня RS идеально подходит для измерения жидкостей в трубопроводах и может измерять на трубах до ¾ ”/ DN20.  Датчик уровня RS разработан для производителей оригинального оборудования, химической, пищевой или биотехнологической промышленности. Он может определять уровень жидкости в емкости из стекла, пластика или нержавеющей стали. Он должен быть подключен к внешнему передатчику и может управляться через релейные выходы, 4-20 мА или Profibus. |
Датчик уровня LS |
Он должен быть подключен к внешнему передатчику и может управляться через релейные выходы, 4-20 мА или Profibus.Ультразвуковой контроллерРеле уровня и датчик уровня KS, RS и LS должны использоваться с внешним передатчиком, ультразвуковым контроллером.Ультразвуковой контроллер выпускается трех различных моделей: D72, DP72 и D128. D72 выдает выходной сигнал реле или 4-20 мА для управления ПЛК, насосом или компьютером. DP72 обменивается данными через Profibus DP. D128 имеет релейные выходы, а также выходы 4-20 мА, он защищен от воды и имеет степень защиты IP65. |
