Выключатель с подсветкой и все, что с ней связано

Если ежедневные поиски выключателя в тёмной комнате отбирают немало времени и нервов, а перенести его в более удобное место не представляется возможным, то решить проблему можно с помощью подсветки, которая точно укажет местоположение клавиш включения света. На практике это реализуется путём добавления светодиода в имеющийся выключатель своими руками или через замену на аналогичный выключатель с подсветкой со встроенной неоновой лампочкой.

Схема и принцип действия подсветки с использованием светодиода

Схема подключения выключателя со светодиодной подсветкой показана на рис.1. Принцип её работы основан на законе Ома и довольно прост. В момент, когда контакты выключателя Q1 разомкнуты, ток нагрузки протекает по цепи L – R1 – LED – HL – N. Величина тока нагрузки не превышает рабочий ток через светодиод, то есть 10 мА. Естественно этого тока не хватит, чтобы зажечь лампу основного освещения. Для сравнения лампа накаливания мощностью 60 Вт потребляет 270 мА. К тому же основная часть напряжения сети 220В падает не на лампе, а на резисторе. В результате светится только светодиод, а его яркость зависит от сопротивления резистора R1.

Как только в комнате включить свет, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет близким к нулю. Цепь протекания тока замкнётся через L – Q1 – HL – N. Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет.

Кстати, если из светильника выкрутить лампу или она перегорит, то подсветка работать перестанет.

Расчёт подсветки на светодиоде сводится к грамотному выбору резистора R1. Дело в том, что на нём падает 99% сетевого напряжения, а значит, мощность рассеивания довольно высока. Например, задавшись током светодиода 8 мА, рассчитаем параметры резистора:

Резистор, рассеивающий мощность почти 2 Вт, будет иметь большие размеры и нагреваться настолько сильно, что при контакте с пластиковым корпусом сможет его деформировать. Из-за этого недостатка рассмотренный вариант не нашёл практического применения.

С целью снижения тепловых потерь и защиты светодиода от пробоя, схему подсветки выключателя дополняют выпрямительным диодом (обычно 1N4007), соединённым последовательно со светодиодом (рис.2).

В этом случае к элементам схемы прикладывается не переменное напряжение 220В, а постоянное – в 0,45 раза меньше, то есть примерно 100В. Номинал резистора можно задавать в пределах 12-50 кОм и экспериментально подобрать вариант, при котором яркость подсвечивающего светодиода и температура поверхности резистора будут оптимальными. К преимуществам светодиодной подсветки, собранной своими руками, можно отнести возможность самостоятельно выбирать цвет свечения светодиода, его размер и место установки.

Подсветка с применением неоновой лампы

Схема и принцип действия выключателя с подсветкой на неоновой лампе полностью идентична схеме со светодиодом, но отличается улучшенными эксплуатационными показателями.

Основное преимущество неоновой лампочки – чрезмерно малый ток потребления, который не превышает 1 мА, а в идеале должен составлять 0,1-0,2 мА. Это позволяет устанавливать ограничивающий резистор намного меньшей мощности и размера, а именно: Получается, что миниатюрный резистор мощностью 0,125 Вт легко помещается под корпусом и совсем не греется. По сравнению со схемой на светодиоде, данный вариант более экономичный, надёжный и безопасный. А срок службы неоновой лампочки достигает 80 тыс. ч. Именно поэтому выключатели с подсветкой, в которых используется неоновая лампа, нашли более широкое практическое применение.

Подключение одноклавишного выключателя с подсветкой

Чтобы собрать, а затем подключить выключатель с подсветкой к сети 220В, потребуется немного времени и выполнение пунктов ниже приведенной инструкции.

  1. Необходимо обесточить комнату, в которой будет проводиться модернизация и установка выключателя подсветкой.
  2. Снять клавишу включения/выключения света, аккуратно поддевая её с боков отверткой.
  3. Демонтировать выключатель со стены и отсоединить провода.
  4. В зависимости от формы и размеров корпуса определить место установки светодиода.
  5. В обозначенном месте просверлить отверстие диаметром 5 мм.
  6. К одному из выводов светодиода припаять резистор, а ко второму – диод, соблюдая полярность.
  7. Во избежание короткого замыкания, большую часть выводов вместе с резистором спрятать под термоусадочной трубкой, оставив оголёнными края для подсоединения к клеммам.
  8. При необходимости собранную конструкцию удлинить проводами.
  9. С помощью суперклея закрепить светодиод в отверстии.
  10. Один из проводов подсветки вместе с «фазой» зажать в клемме выключателя.
  11. Другой провод подсветки вместе с проводом, идущим к лампе, подключить ко второму выводу выключателя.
  12. Произвести монтаж готового выключателя со светодиодом в обратной последовательности.

Если планируется использовать готовое изделие, то с 4 по 9 пункту пропускаются.

Подключение двухклавишного выключателя с подсветкой

В 90% случаев устройство двухклавишного выключателя с подсветкой ничем не отличается от одноклавишного аналога. Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. В основном же внутри выключателей с двумя клавишами управления освещением расположена одна неоновая лампочка с резистором, как показано на фото.

Несложно догадаться, что подсветка будет загораться и гаснуть только при нажатии на одну из клавиш. Однако производители выключателей не видят необходимости в установке второй неонки, так как для подсветки в темноте достаточно и одной индикаторной лампочки.

Последовательность действий по сборке подсветки двухклавишного выключателя такая же, как и для одноклавишных моделей. Отметим только то, что электрик в момент подсоединения проводов сам вправе выбрать, при нажатии на какую из клавиш неоновая лампочка будет гаснуть. Если речь идёт о сборке светодиодной подсветки своими руками, то при желании установить можно 2 светодиода – на каждую из клавиш в отдельности.

Возможные будущие проблемы

Даже такая простая конструкция как подсветка выключателя не лишена недостатков. В первую очередь это касается светодиодных ламп, внутри которых установлен электронный блок – драйвер. Из-за наличия подсветки, на цоколе выключенной LED-лампы присутствует небольшой потенциал, оказывающий влияние на работу драйвера. Так как схемотехнически драйверы устроены по-разному, то и проблемы в работе светильника могут проявляться по-разному, а именно:

  • в виде неприятного мерцания;
  • в виде тусклого свечения светодиодной лампы;
  • подсветка вовсе может не работать с некоторыми моделями LED-ламп – их драйвер разрывает электрическую цепь.

Похожие проблемы возникают, когда выключатель с подсветкой размыкает цепь светильника с компактной люминесцентной лампой, из-за наличия в ней импульсного блока питания. Поэтому, прежде чем покупать выключатель с подсветкой или приступать к модернизации имеющегося, следует быть уверенным, что к нему будет подключаться лампа накаливания или галогенка. В противном случае следует быть готовым устранять негативное мерцание и тусклое свечение.

схема подключения выключателей со светодиодами

У многих современных выключателей в корпусе можно увидеть небольшое освещенное окошко, которое выполняет функцию подсветки. Благодаря этому устройству, найти такой выключатель ночью намного проще. Если разобрать данные элемент, то можно увидеть, что схема выключателя с подсветкой довольно проста. Двухклавишный и любой другой выключатель с подсветкой будет отличаться от обычного только одной составляющей — присутствием в его корпусе индикатора.

Виды выключателей с подсветкой

Ни для кого не секрет, что постоянные поиски в темноте выключателя приводят к тому, что все пространство вокруг прибора загрязняется руками. Поэтому использование дополнительного освещения помогает дольше сохранить новый ремонт.

Устройство и установка выключателя с встроенной подсветкой

В этом устройстве фаза идет на контакт L, а L1 идет к осветительному прибору. Существующие контакты проводят замыкание цепей при определенном нажатии клавиш. Если нажать на клавишу №1, то замыкается через L и L1. Таким образом, при выключенном свете у подсветки включена лампочка. При включении цепь замыкается на L и L1, подсветка выходит из общей токопадающей части и не работает.

Особенности конструкции выключателей с подсветкой

Для того чтобы большое напряжение не оказывало излишнего влияния на лампочку небольшой мощности, в схему встроен резистор, выполняющий роль ограничителя тока. Этот элемент уменьшает напряжение. За счет использования подключённого резистора достигается еще один важный эффект: осветительный прибор не загорается. Малого количества тока недостаточно для мощного светильника. Когда включается свет, лампа подсветки полностью выходит из схемы и никак не влияет на общую мощность.

Но как подключить выключатель с подсветкой? Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Для монтажа следует:

  1. Обесточить помещение;
  2. Поддеть выступающий край клавиши рукой или отверткой и потянуть на себя. Далее клавиша демонтируется;
  3. Теперь клеммы выключателя подсоединяются к проводам, согласно существующей схеме. Винты на клеммах закручиваются;
  4. После переключатель помещается в подрозетник и закрепляется другими винтами;
  5. В заключение клавиши устанавливаются на свое место;
  6. Теперь можно подавать напряжение и пользоваться оборудованием.

На заметку. Обычно в документации любого выключателя с подсветкой указана схема подсоединения. Либо обозначения «+» и «-» нанесены на само устройство. Если есть сомнения, правильно или нет проведена установка, проверьте все эти данные.

Подсветка своими руками

Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом.

Простая схема для выключателя

Все устройство состоит из дополнительного резистора – R1, диода – VD1 и светодиода – VD2, который выполняет роль подсветки. Диод используется для защиты от обратного напряжения. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Вместо диода можно взять диодные лампы.

Сборки на светодиоде подключаются к тумблеру. При этом лампа устанавливается таким образом, чтобы ее свечение было заметно через прибор. Также следует учесть, что клавиши не должны задевать дополнительные устройства. Поэтому важно изначально определить, как удобнее расположить подсветку, и уже потом паять схему. По окончании сборки лучше заизолировать провода и резистор изолентой. Идеальный вариант – использовать кембрики.

Иногда для более удобного размещения подсветки следует просверлить отверстие в выключателе для вывода лампочки. Также потребуется вывести наружу лампочку, если материал, из которого изготовлена внешняя часть выключателя, не пропускает света с подсветкой.

Средний уровень потребления при использовании указанных радиоэлементов составит примерно 1 кВтхчас в месяц. При использовании двойного выключателя с подсветкой в схеме устанавливаются две дополнительные лампочки индикации, у трехклавишного – 3 лампочки. Кроме того, для каждой клавиши необходимо будет собрать свою схему. Сдвоенный вариант в таких устройствах не применяется.

Важно! Любая подсветка будет дополнительно расходовать энергию.

Подсветка с использованием конденсатора

Для того чтобы уменьшить расходы на электричество и поднять КПД подсветки, в цепь подключается конденсатор, а в качестве резистора выбирается радиоэлемент напряжением до 100 Ом.

Важно! Когда места для размещения дополнительных элементов подсветки внутри выключателя слишком мало, то можно взять не один большой, а несколько маленьких резисторов и включить их параллельно.

В качестве токоограничивающего прибора здесь применяется конденсатор С1. Используемое сопротивление R1 с мощностью от 0, 25 Вт играет роль ограничителя тока заряда конденсатора. В схеме можно использовать сопротивление с напряжением от 100 до 500 Ом. За счет применения конденсатора энергопотребление снижается и будет составлять примерно 0,05 кВт×часа в месяц. Но из-за размеров конденсатора для размещения этой подсветки потребуется больше места.

Схема для подсветки с конденсатором

Иногда после установки при выключенном свете лампы все равно продолжают работать с минимальной степенью освещенности. Этот эффект может появиться при использовании современных светодиодных светильников, в которых предусмотрено слабое свечение, а также у люминесцентных ламп. Обычные лампы накаливания в таких условиях работать не будут. Чтобы избежать подобного явления, следует использовать светодиодные лампы с диммируемыми блоками питания.

Представленная схема подключения подходит только для лампы накаливания. Если применять энергосберегающие осветительные приборы, то, скорее всего, при выключенном свете можно будет наблюдать слабое свечение. Если использовать в качестве основного освещения светодиоды, то не сработает подсветка. Сопротивление у светодиодов слишком большое, из-за этого тока не хватит для работы подсветки, или ее свечение будет слишком маленьким. Для того чтобы решить эту проблему, используется схема с неоновой лампой.

Подсветка с неоновой лампой своими руками

Эта схема довольно часто используется с современным тумблером. Принцип работы подсветки с неоновой лампой мы уже разобрали выше, когда изучали конструкцию заводского выключателя.

Обратите внимание! Подсветка применяется в разных бытовых приборах, например, в электрическом чайнике. Если дома есть старый ненужный электрочайник, можно просто вытащить подсветку из него и использовать для выключателя. По виду это устройство представляет собой резистор с неоновой лампой. Эти элементы идут последовательно. Сама схема включена параллельно ТЭНу. Обычно все провода внутри чайника заизолированы с помощью термоусадочных трубок, и понять, где находится резистор, можно по утолщению кембрика.

Как сделать подсветку на неоновой лампе

Рассмотрим подробнее, какие элементы следует взять для самостоятельной сборки выключателя с подсветкой для светодиодных ламп. В существующей цепи сопротивление будет иметь мощность более 0,25 Вт, номиналом от 0,5 до 1,0 Мом.

Если используются неоновые лампы с усиками, то проблем при установке подсветки не возникнет (такую лампу можно вытащить из удлинителя с выключателем). Другое дело – применение неоновой лампочки с цоколем. Из-за недостатка места в выключателе внедрять в цепь патрон для подсветки неудобно. Лучше припаять 2 провода к местам выводов лампочки на цоколе. Для предохранения от повреждений нужно посадить лампочку в термоусадочную трубку.

Дополнительный осветительный элемент в выключателе

Использование подсветки позволяет работать выключателю в режиме индикации, основная задача которой показывать, что прибор находится под напряжением. Если подсветка помогает искать выключатель в темноте, то есть лампочки выключатся при загорании светильника, то индикация срабатывает вместе с включением оборудования.

В чем состоит разница между индикацией и подсветкой

Индикация покажет, находится или нет цепь под напряжением, если лампы в осветительных приборах выйдут из строя.

Итак, конструкция подсветки зависит:

  • от вида лампочек, с которыми будет использоваться выключатель света;
  • от габаритов места, где будет установлена дополнительная схема;
  • от требуемого режима энергосбережения.

Но каким бы ни было выбранное оборудование, расходы электроэнергии на работу подсветки будут минимальные. В этом приборе используются маломощные лампы, которые не могут оказать существенного влияния на коммунальные расходы.

Главное достоинство представленных вариантов с индикатором состоит в том, что все эти схемы не могут нанести вреда выключателю или самому светильнику. При неправильном соединении возможны неисправности и выход из строя только самой подсветки, выключатель и осветительный прибор будут работать в обычном режиме.

Видео

Монтаж выключателя с подсветкой своими руками: схема подключения

Огромное количество современных инноваций направлено на увеличение уровня комфорта и удобства нашей с вами жизни. Электрические приборы, в том числе и простые выключатели, тоже не стоят на месте. Мало того, что дизайнеры занимаются наиболее удобной формой для кнопок, в то же время не забывают и о таких старых идеях, как простая подсветка.

  • Сегодня мы разберем схему подключения выключателя с подсветкой, то какие виды подобных бывают, чем они отличаются, и о многом другом.

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели.

Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком.

Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве.

Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Современные виды выключателей с подсветкой стали более аккуратными и утонченными. Конструкции становятся тише, а размер – меньше. То же касается и светодиодных элементов. Сейчас их основная задача просто в темноте дать информацию о том, где находится выключатель.

Кроме того, есть определенные ограничения, касательно сфер использования подобных устройств. Касаются они в основном портативных источников света, или тех, что получают питание от низковольтных линий.

Подключение

Скоро вы поймете, что монтаж выключателя с подсветкой своими руками достаточно простой процесс, притом мало чем отличающийся от установки обычного варианта. Для начала нужно понимать, по какой схеме вам нужно двигаться.

Вся сложность заключается в подключении выключателя так, чтоб в выключенном положении светодиод внутри светился, и выключался, когда выключатель замыкает контур. Кстати, волноваться за этот светодиод не стоит, и за то, что он перегорит. Перед ним стоит отдельный диод, который защищает осветительный элемент от перегрузки и скачков напряжения.

Есть еще одна интересная особенность. Производители таких выключателей прямо говорят, что использование их продукции в паре со светодиодными лампочками может привести к некорректной работе.

Более того, в качестве совместимых источников света указаны только обычные лампочки накаливания, которые постепенно исчезают из современного жилища. И ведь дело не только в том, что они потребляют намного больше электроэнергии, помимо этого перегорают они тоже весьма исправно.

Монтаж

Если говорить о современных версиях, которые сейчас можно встретить на полках магазинов, то монтаж выключателя с подсветкой своими руками производится весьма просто. Если производитель не халтурил, то процесс установки не будет отличаться от обычного выключателя.

Все потому, все необходимые контакты уже подключены. Обычно светодиод уже подключен к нолю и фазе, и когда цепь замыкается, а значит освещение задействуется, он выключается. Обратно включается после того, как замок разомкнут, и питание идет непосредственно из фазы только к нему.

Инструкция

Для тех, кому нужна инструкция, как подключить выключатель с подсветкой, наступает самый интересный момент. Начинать, как и в случае с обычными выключателями, нужно с обесточивания рабочей зоны.

Если нет возможности отключить питание на отдельный выключатель, то следует это сделать с комнатой, или же домом. Дальше, даже если вы уверенны в том, что питание отключено, воспользуйтесь отверткой-тестером, и убедитесь в своей правоте.

Если у вас установлен старый выключатель, и вы производите замену, то дальше наступает этап демонтажа. Нужно снять клавиши старого выключателя. Если у вас возникли проблемы, то возьмите отвертку, и немного подденьте их со сторон. Дальше нужно снять декоративную накладку, но учтите, она снимается только после клавиш.

Теперь вам нужно открутить крепления основной части выключателя, после чего аккуратно отсоединить провода из контактов. Делать это осторожно стоит как минимум потому, что поврежденные провода подлежат удалению, а чем короче они будут в коробке, тем сложнее будет производить их монтаж и последующую установку выключателя.

Теперь, когда у вас есть пустая коробка, из которой только торчат несколько проводов, можно начинать монтаж нового выключателя. Обычно, на обратной стороне есть маркировка, которая показывает к какому контакту нужно подсоединять какой провод.

Подключаете ноль и фазу, после чего нужно закрепить выключатель в подрозетнике. Дальше можно одеть кнопки и проверить работоспособность. Даже если у вас нет опыта в этом деле, метод проб и ошибок выведет вас на нужный результат.

Фото подключения выключателя с подсветкой

Вам понравилась статья? Поделитесь 😉

Источник: https://electrikexpert.ru/sxema-podklyucheniya-vyklyuchatelya-s-podsvetkoj/

Выключатель с подсветкой: описание подключения, общие принципы работы и варианты современного дизайна (85 фото)

В каждом жилом и промышленном помещении присутствуют выключатели света. Для того чтобы в ночное время суток было проще обнаружить их, устанавливается специальная подсветка.

  • Но прежде чем приступать к рассмотрению схемы подключения выключателя с подсветкой, нужно разобраться с разновидностями выключателей.

Разновидности выключателей

Выделяют следующие виды выключателей с подсветкой:

Клавишные. Характеризуются наличием одной или нескольких клавиш. Обладают достаточно простой конструкцией, легко устанавливаются и обслуживаются. Имеют доступную цену.

Проходные. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света. Бывают одинарными, двойными, тройными.

Как правило, установка такого типа выключателей осуществляется в длинных коридорах, в многоэтажных домах, а также в больших по площади зданиях. К примеру, включить свет можно с одной стороны большой столовой, а выключить – с другой.

Кнопочные. Выделяются тем, что вместо клавиш на выключателе присутствуют кнопки. Кнопки бывают абсолютно разных форм, круг, квадрат, прямоугольник, в детских комнатах даже создают на заказ выключатели, где в качестве кнопки выступает какой-то мультяшный или сказочный герой. В большинстве случаев, для изготовления таких выключателей используется качественный пластик или нержавеющая сталь.

  1. Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой.
  2. Что касается того, как выбрать лучший выключатель из представленных видов, то здесь стоит детально ознакомиться с отзывами пользователей прибора и проконсультироваться у профессионального электрика.

Схема устройства прибора

Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор.

Схема представленного прибора не содержит в себе никаких сложностей. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Когда используя выключатель, выполняется отключение осветительного оборудования, происходит подключение светодиода через малое сопротивление лампы к нулевому кабелю, вследствие чего, загорается индикатор подсветки. Когда осветительный прибор включен, схема индикатора становиться закороченной и как результат, он гаснет.

Осветительный прибор не горит при включенном индикаторе, поскольку проходящего по системе тока, недостаточно для его работы.

Правильный монтаж

Если ранее не осуществлялся монтаж таких приборов, то нужно следовать представленной ниже инструкции как подключить выключатель:

Следует обеспечить цепь освещения. Для предотвращения возможного удара током, нужно измерить напряжение, для этого предпочтительнее всего использовать мультиметр или пробник.

В стене создается выемка, в которую выполняется монтаж и закрепление коробки выключателя. Если осуществляется замена старого оборудования, то изначально нужно его демонтировать.

С нового прибора нужно снять кнопку или клавишу и осуществить подсоединение силовых проводов. Вместе с этим, выполняется подключение выводов подсвечивающихся индикаторов.

Корпус прибора монтируется в уже закреплённую коробку, крепится он с применением специальных винтов. Выполняется активация сети и осуществляется проверка функционирования выключателя.

Если выполняется установка выключателя проходного типа, то нужно заранее обеспечить устройство проводки под два выключателя. В этом случае фаза подсоединяется ко второму выключателю, а с обратного конца выходят два кабеля, которые присоединяются к контактам первого выключателя. После этого, один из фазных проводов подключается к лампочке.

Создание выключателя с подсветкой своими руками

Если нет желания покупать, а затем осуществлять монтаж выключателя с подсветкой, его вполне можно создать своими руками. Для этого нужно следовать такому плану:

  • Со стены удаляется выключатель.
  • Из резистора и диода создается цепь (значение мощности составляет 2 Вт, сопротивления – 50 кОм). Чтобы собрать цепь необходимо воспользоваться паяльником.
  • Полученная конструкция с применением паяльника, присоединяется к контакту выхода и входа.
  • В корпус помещается диодная лампочка.
  • Монтируется выключатель.
  • Недостатком изготовленного собственными руками прибора является отсутствие на его клавишах прозрачных панелей, вследствие чего придется самостоятельно высверливать окошки.
  • Эта работа является довольно трудоемкой и требует концентрации, поэтому если у вас нет времени и минимальных навыков электрики, то лучше всего будет приобрести прибор в специализированном магазине.
  • К тому же при отсутствии познаний в электрике, рекомендуется для установки выключателя пригласить профессионала – это избавит вас от лишних травм и стрессов.

Комбинирование ламп энергосбережения и выключателей с подсветкой

В большинстве случаев, если одновременно использовать лампы, сберегающие электрическую энергию и выключатель, содержащий в себе подсветку, возникает ряд довольно неприятных проблем. Самой распространённой проблемой является мигание лампы.

В данном случае, проблема заключается непосредственно в сберегающей энергию лампе, поскольку даже небольшого напряжения, который проходит через диод вполне достаточно для заряда конденсатора лампочки.

Как итог, возникает активация стартера и включается освещение. Представленное действие повторяется несколько раз, ровно до того момента, пока не возникнет перегорание осветительного прибора.

Но эту ситуацию вполне можно решить:

  • Следует отказаться от сберегающих энергию лампочек и использовать классические лампочки накаливания, также в качестве замены можно воспользоваться галогенными приборами.
  • Следует отказаться от подсветки.
  • Осуществить монтаж дополнительного резистора.

Выключатели с подсветкой являют собой довольно удобное приспособление, поскольку с их помощью можно избежать многочисленного количества бытовых травм. Теперь не придется по несколько минут ощупывать стенку, чтобы найти выключатель, ведь подсветка избавит вас от этих поисков.

Фото выключателей с подсветкой

Источник: https://electrikmaster.ru/vyklyuchatel-s-podsvetkoj/

Подключение выключателя с подсветкой: виды, устройство и схема

В домах, квартирах и остальных помещениях, куда проведена электроэнергия, обязательно установлены выключатели. Современные модели позволяют не только включать/выключать освещение, но и программировать работу отдельных приборов и систем, например, теплый пол.

Среди всех разновидностей самые удобные в использовании те, которые оборудованы подсветкой. Установка и подключение выключателя с подсветкой имеют свои нюансы и правила.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Схема соединения проста. Индикатор идет параллельно выводам устройства. При выключении приборов эта маленькая деталь подключается к проводу ноль (с помощью сопротивления лампы) и начинает светиться. При включении света схема закорачивается, индикатор выключается.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

  • люминесцентные лампы;
  • приборы освещения с электронными пусковыми регуляторами;
  • некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

  1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
  2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
  3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Важно! Из недостатков можно выделить потребление большого количество электроэнергии при подключении по отдельным схемам (с использованием резистора).

Виды в зависимости от типа подсветки

Параметром для разделения на виды, кроме функциональности, будет и вид подсветки:

  1. С резистором. Такая схема подключения выключателя с подсветкой имеет недостаток — не будет работать, если в осветительных приборах стоят светодиодные лампы. Это легко объяснить. При работе подобных устройств не получится создать высокое напряжение, потому что светодиоды имеют большее, чем лампы накаливания, сопротивление. Сюда можно подсоединить энергосберегающую лампочку, но она мигает после выключения.
  2. Светодиод с конденсатором. Схема позволяет увеличить КПД и уменьшить уровень потребляемой подсветкой электрической энергии. Резистор здесь выступает ограничителем тока конденсатора.
  3. С неоновой лампой. Выключатели такого типа недостатков почти не имеют. Способны работать с любыми приборами освещения, в том числе обычными лампами, люминесцентными и светодиодными.

В быту используются приборы всех перечисленных видов.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

  1. С помощью плоской отвертки снять клавишу.
  2. Осторожно убрать декоративную накладку.
  3. Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
  4. Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

  1. Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
  2. Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
  3. Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить. Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
  4. Обесточить сеть.
  5. Провода зачистить от изоляции.
  6. Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
  7. С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
  8. Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
  9. Провод, идущий к люстре, соединить с контактом и закрепить.
  10. Последний провод закрепить под контакт, на котором нет пластин.
  11. Проверить правильность подключения.
  12. Вставить внутреннюю часть выключателя в монтажную коробку.
  13. Закрепить винты.
  14. Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
  6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

  • светодиод;
  • ограничивающий резистор;
  • диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Обратите внимание! Эта схема имеет недостаток — большое потребление электроэнергии. В месяц ее количество может достигать 1 кВт.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ.

При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа.

Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Заключение

Подключение выключателей со светодиодом, неоновой лампой и т. д. выполнить довольно просто. Процесс напоминает монтаж обычного устройства и не зависит от разновидности (одно-, двух- или трехклавишный).

Схемы настолько просты, что подсветку можно установить самостоятельно, используя минимум времени и сил. Необходимо лишь приобрести обычный выключатель и индикатор.

Подключение выключателя с подсветкой: виды, устройство и схема

Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-vyklyuchatelya-s-podsvetkoj.html

Как подключить светодиодный выключатель: схемы для устройства с подсветкой

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж. Согласитесь, такой навык особенно пригодится, если предстоит капитальный ремонт и обновление электропроводки.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время монтажа. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

  • одной входной, двух выходных клемм;
  • токоограничивающего резистора;
  • подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки.

Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль.

Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель.

Если осветительная лампа перегорит или ее выкрутят, то цепь будет разомкнута, и подсветка в устройстве работать не будет (+)

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства (+)

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд.

Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая.

В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые.

По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях.

Например:

  1. Класс IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  2. Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  3. Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

  • все работы должны проводиться в обесточенной сети;
  • недопустимо перегружать электросеть;
  • проверить маркировку проводов на соответствие к подключаемой сети;
  • поврежденный участок сети лучше заменить, а не ремонтировать;
  • нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу.

Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор.

Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник.

Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении.

Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаячную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаячный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод (+)

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

  • Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает.
  • Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.
  • Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов.

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением.

Реле выпускается многими производителями электротоваров: Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества.

Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор).

Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки.

Для изоляции можно использовать термоусадочную трубку (+)

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок (+)

Решения популярных проблем и неисправностей светодиодных ламп подробно изложены в этих статьях:

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое.

Что для этого понадобится:

  • обычный выключатель;
  • светодиод с любыми характеристиками;
  • резистор на 470 кОм;
  • диод 0,25 Вт;
  • провод;
  • паяльник;
  • дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности выполнив их последовательное подключение (+)

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети.

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт (+)

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице.

Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе (+)

Выводы и полезное видео по теме

  1. Инструкция по подключению светодиодного выключателя:
  2. Как установить подсветку своими руками:
  3. Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Поделитесь с читателями вашим опытом подключения светодиодного выключателя. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-svetodiodnyj-vyklyuchatel.html

Выключатель с подсветкой и светодиодные лампы: особенности монтажа

Сегодня все больше и больше людей используют энергосберегающие лампы вместо обычных. Но, несмотря на все преимущества, существуют некоторые трудности при их использовании.

Например, многие покупатели жалуются, что светодиодные источники света некорректно работают с выключателями, имеющими подсветку.

Совместимость

Выключатели с подсветкой для светодиодных ламп – это очень удобный тип устройств, в его схему входит неоновый индикатор, благодаря которому можно быстро найти выключатель в темноте. Но, как правило, такие устройства хорошо сочетаются только с лампами накаливания и имеют проблемы со многими современными источниками света.

Образцы моделей выключателей с подсветкой и светодиодных ламп представлены на фото:

Несовместимость проявляется в том, что светильник может временами вспыхивать, излучать слабое мерцание либо тускло равномерно светиться.

Это относится ко всем светодиодным источникам: лентам с питанием от отдельных блоков, лампам для источников пониженного питания, и светильникам прямого включения. Подобное мерцание может зависеть от мощности лампочки. Иногда этих явлений удается избежать, например, при мощности блока питания выше 100 Вт.

Причина подобной несовместимости кроется в устройстве энергосберегающих светильников. Они работают от источника постоянного напряжения, поэтому каждый прибор включает в себя выпрямитель, питающийся от сети переменного напряжения.

Примерная схема подключения выключателя с подсветкой для светодиодных лампочек представлена на фото:

Для сглаживания пульсаций выпрямитель содержит в себе конденсатор. Когда светильник выключен, через индикатор подсветки идет небольшой ток, но этого тока хватает, чтобы зарядить конденсатор выпрямителя. По этой причине светильник будет тускло светиться или мерцать даже в выключенном состоянии.

Стоит ли подключать их вместе и как сделать это правильно

Подобное мерцание создает много проблем. Во-первых, оно недопустимо в спальнях. Во-вторых, неправильный режим эксплуатации прибора влияет на продолжительность его работы. Эту проблему можно исправить, есть несколько способов исключить мерцание:

  • Самое простое, но не самое удобное решение – поставить выключатель без подсветки, либо убрать её. Это не самый лучший способ, потому что этот индикатор довольно удобен в использовании и значительно упрощает включение света в темноте.
  • Неправильный монтаж также может являться одной из причин некорректной работы светодиодного устройства. При этом выключатель отсекает ноль, а не фазу, что не только ведет к неправильной работе устройств, но и просто небезопасно. В этом случае нужно выполнить правильный монтаж проводки самостоятельно или при помощи специалистов.
  • Можно подключить обычную лампу накаливания параллельно с энергосберегающей. Тогда ток, идущий через цепь индикатора, будет идти через нить накала, а не через плату выпрямителя. Недостаток этого способа состоит в том, что это плохо скажется на энергосбережении.
  • Аналогичный принцип используется в другом способе решения проблемы – параллельном подключении шунтирующего резистора. Он не будет влиять на рабочий режим, но тот небольшой ток, что заряжал конденсатор выпрямителя при выключенном освещении, будет идти через этот резистор. Мощность резистора должна быть 2 Вт, а сопротивление – 50 кОм.
  • Также существуют светодиодные лампы, совместимые с подсветкой в выключателе, и они уже содержат шунтирующий резистор или плавный пуск. Включение такого устройства происходит за 1-2 секунды, поэтому оно не мерцает при разрядке конденсатора. Их недостаток заключается в том, что включение на полную мощность занимает около минуты, а также в весьма высокой цене.

При выборе коммутатора с индикатором нужно быть готовым к тому, что не все современные средства освещения корректно работают с ними. Тем не менее, проблема в их совместимости устраняется несколькими несложными способами, поэтому нет никаких причин отказываться от индикатора в переключателе или от энергосберегающих светильников.

Предлагаем вашему вниманию видео-инструкцию, как осуществить правильное подключение светодиодной лампы с выключателем с подсветкой и избавиться от тусклого свечения лампы при выключенном выключателе:

Выключатель с подсветкой: устройство, подключение, изготовление

Оглавление:
Выключатель с подсветкой: как он работает
Разновидности выключателя с подсветкой
Как установить выключатель с подсветкой
Как сделать подсветку выключателя своими руками

Одним из самых первых бытовых электрических приборов, который получил свою собственную независимую подсветку, стал выключатель. Решая проблему поиска этого устройства в темноте, производители вмонтировали в него небольшую лампочку, служащую человеку маячком. Ориентируясь на него в темноте, можно достаточно просто найти не только сам выключатель, но и зайти в какое-либо помещение. В этой статье вместе с сайтом stroisovety.org мы поговорим про выключатель с подсветкой – мы ознакомимся с его конструкцией, изучим принцип работы и рассмотрим вопросы: как его самостоятельно изготовить и установить?

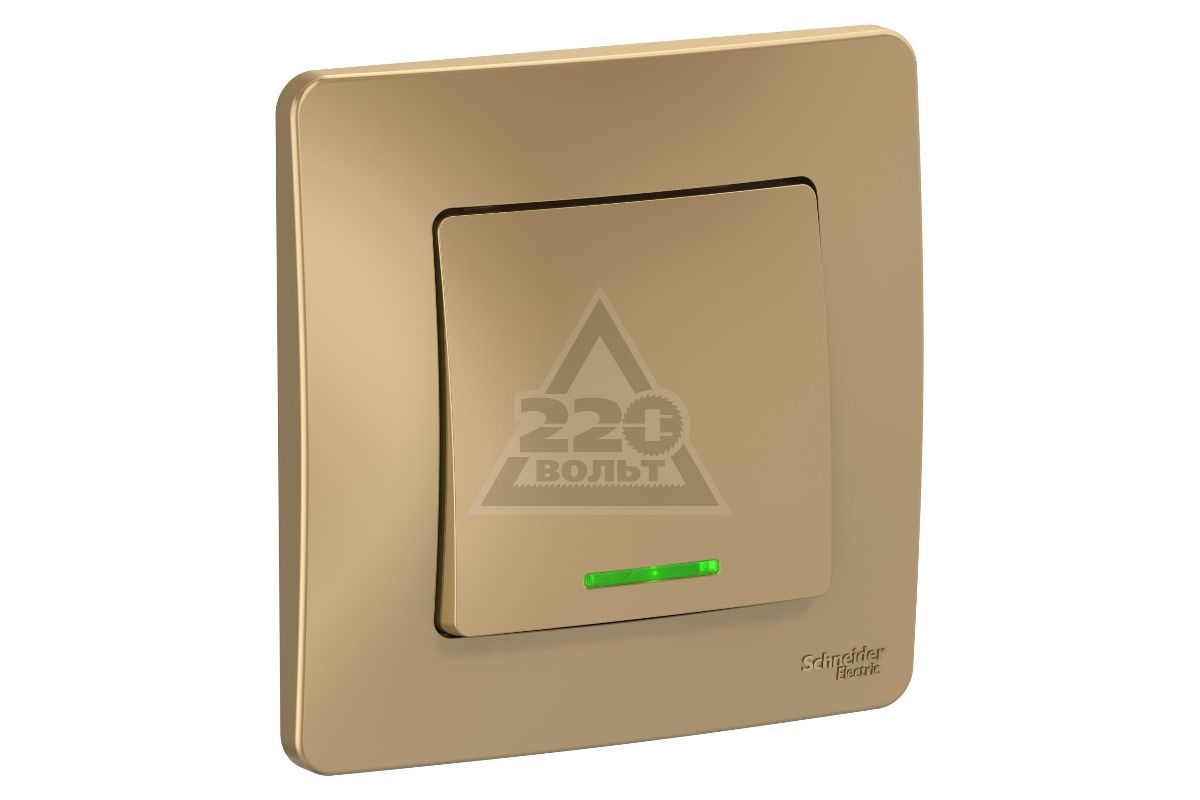

Выключатель с подсветкой фото

Выключатель с подсветкой: как он работает

Устройство выключателя с подсветкой отнюдь не является сложным – если говорить о принципиальной разнице между ним и обычным выключателем, не имеющим подсветки, то она заключена исключительно в наличии одной единственной лампочки, правильно подобранной по сопротивлению. Эта лампочка подключена параллельно с выключателем, благодаря чему и появляется эффект ее включения в тот момент, когда сам выключатель не пропускает ток. Здесь работают законы физики, которые заставляют двигаться электрический ток по пути наименьшего сопротивления. Когда выключатель пропускает ток, ему проще двигаться по прямой, минуя лампочку (соответственно она не светится), когда же выключатель не пропускает ток, заряженным электронам просто некуда деваться и они движутся непосредственно через лампочку подсветки. Все просто, хотя для кого-то это может оказаться непонятно.

Подключение выключателя с подсветкой фото

Естественно, что для обеспечения видимости этой подсветки, выключатель пришлось несколько модернизировать – в частности, в корпусе или клавишах выключателя было добавлено небольшое окошко, закрытое прозрачным пластиком. Через это окошко свет от миниатюрной лампы становится заметным. Во всем остальном, кроме лампочки и окошка, данный тип выключателя ничем не отличается от обыкновенного устройства включения и выключения света. Еще одно различие, которое можно наблюдать в выключателях с подсветкой, это сами лампочки – они могут быть неоновыми (в современных изделиях этого типа выключателей уже практически не используются) и светодиодными, которые получили сегодня огромное распространение.

Разновидности выключателя с подсветкой

По большому счету, это устройство может иметь точно такие же разновидности, как и стандартный выключатель без подсветки. Их можно классифицировать всего по нескольким признакам.

  1. Самый главный из них – это принцип включения и выключения. В этом отношении их можно разделить на клавишный выключатель с подсветкой, кнопочный и сенсорный. В силу своей доступной стоимости наибольшее распространение поучили клавишные выключатели. Кнопочные выключатели с подсветкой вообще в быту применяются разве что в технике. А сенсорные выключатели, хотя и предназначены для бытового использования, благодаря своей высокой стоимости тоже практически не используются.
  2. Следующим критерием, позволяющим разделить выключатели на подвиды, выступает количество групп, которыми они могут управлять. Проще говоря, их можно классифицировать по количеству клавиш, кнопок или сенсоров. В этом отношении можно выделить одноклавишный, двухклавишный и трехклавишный выключатель с подсветкой – управление более чем тремя группами осветительных приборов с помощью одного устройства не производится. Если нужно больше клавиш, тогда комбинируйте эти выключатели между собой и устанавливайте их по два, по три, а то и по пять штук в один блок.
  3. В отдельную группу можно выделить так называемый проходной выключатель с подсветкой – его конструкция в корне отличается от устройства стандартных выключателей и позволяет производить управление одной или несколькими группами осветительных приборов из нескольких мест. Они удобны в больших помещениях с несколькими выходами или длинных коридорах и, соответственно, на лестничных маршах. Переоценить их достаточно сложно. Как и стандартные электрические приборы этого типа, они могут подразделяться на виды по количеству клавиш – существует как одинарный, так и тройной, и двойной выключатель с подсветкой проходного типа.

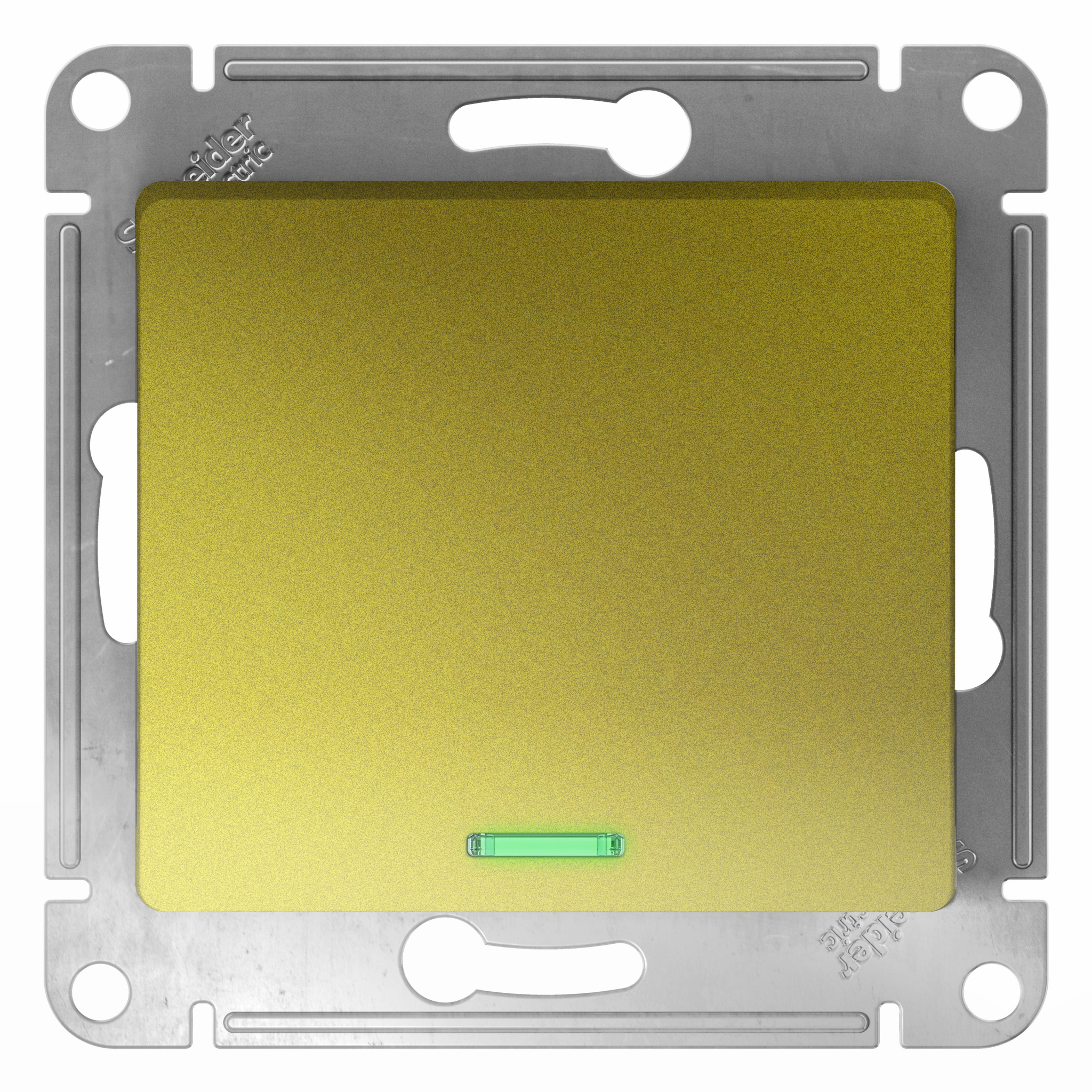

    Клавишный выключатель с подсветкой фото

В принципе, это все разновидности существующих на сегодняшний день выключателей, используемых в быту. Существуют, конечно, и другие выключатели, но их либо в быту не применяют, либо выключателями их можно назвать с натяжкой. Взять, к примеру, диммер. Он вроде бы и работает как выключатель, но, по большому счету, это регулятор освещенности.

Как установить выключатель с подсветкой

Как-то даже и освещать этот вопрос не очень хочется, так как говорить тут нечего – подключение выключателя с подсветкой производится точно так же, как и подсоединение в цепь освещения обычного выключателя без подсветки. Сложность может возникнуть только в одном случае – если вы приобретете «полуфабрикат», в котором лампочка находится не на своем месте, а просто лежит в упаковке рядом с выключателем. Сложность – это даже громко сказано, скорее всего, это просто маленькое-маленькое препятствие.

В таких ситуациях нужно просто соединить два провода лампочки с разными проводами, находящимися в подрозетнике – если это одноклавишный выключатель, то тут вообще все элементарно просто. Несколько сложнее осуществляется подключение двухклавишного выключателя, оборудованного двумя лампочками (в большинстве случаев их оснащают одним индикатором). В такой ситуации индикаторные ламы объединяются одним своим проводом друг с другом (эта скрутка подключается к приходящей на выключатель фазе), а другими своими концами они подключаются к двум разным исходящим фазам. Что касается самого выключателя, то здесь все обстоит стандартным образом.

Как установить выключатель с подсветкой фото

Как сделать подсветку выключателя своими руками

Для людей даже с минимальными познаниями в электротехнике, этот вопрос, можно сказать, уже решен. Все, что необходимо знать для самостоятельного изготовления выключателя с подсветкой, уже описано выше. Не хватает разве что схемы и небольших расчетов сопротивления. Для начала разберемся со схемой – здесь вариант двоякий и зависит от типа используемой лампы. Если это небольшой неоновый индикатор, то последовательно ему нужно будет включить сопротивление на 500-1000кОм. Если это диод, то надобность в сопротивлении может вообще отпасть, если вы выберете правильную его модель – светодиод просто должен быть рассчитан на напряжение в 220В.

Если говорить о непосредственной технологии решения вопроса, как сделать выключатель с подсветкой, то описать ее можно следующим образом.

  1. Приобретаем обычный выключатель и специальный светодиод – последний момент, чтобы не ошибиться, лучше уточнить у продавца.
  2. Дальше в клавише выключателя, в соответствии с диаметром светодиода, просверливаем отверстие. В принципе, их можно насверлить несколько, но меньшего диаметра – здесь смотрите сами, как посчитаете нужным, так оно и будет.
  3. Дальше крепим светодиод внутри выключателя, а вернее под клавишами на его корпусе. Самый простой вариант – это приклеить светодиод с помощью термоклея или какого-либо другого клеящего вещества. По большому счету, учитывая вес светодиода, подойдет даже жвачка.
  4. Теперь просто подключаем светодиод в соответствии с приложенной схемой.

    Как сделать выключатель с подсветкой фото

Вот и все! Самодельный выключатель с подсветкой готов – теперь остается только любоваться своей работой и хвастаться друзьям, какой я умелый мастер.

Если говорить откровенно, то выключатель с подсветкой проще купить, и дело здесь, как вы понимаете, не в сложности его изготовления – причин этому несколько. Во-первых, вы потратите много времени на поиски нужных лампочек; во-вторых, так красиво, как на предприятии, изготовить выключатель с подсветкой у вас не получится. Ну а так, ради спортивного интереса, получится или не получится, можно, конечно, сделать такое устройство.

Автор статьи Александр Куликов

Монтаж выключателя с подсветкой своими руками — схема подключения

Для выполнения элементарных электротехнических работ совершенно необязательно вызывать мастера. Зная, как подключить светодиодный выключатель, можно самостоятельно провести его монтаж.

Мы расскажем о схеме подключения, способе установки и о трудностях, которые могут возникнуть во время установки. Вы также сможете своими руками усовершенствовать обычный выключатель, сделав в нем подсветку.

Как устроен и работает выключатель с подсветкой

Конструкцию светодиодного выключателя опишем на примере двухклавишного устройства с подсветкой.

Механизм состоит из следующих элементов:

одной входной, двух выходных клемм;
токоограничивающего резистора;
подвижных контактов.

Конструкция также включает в себя корпус, декоративную панель и накладки-клавиши.

Некоторые модели выключателей с подсветкой имеют готовый подключенный механизм подсветки. Выпускают также модели, в которых проводники подсветки нужно подключать к клеммам самостоятельно

При размыкании контактов светодиодного выключателя ток, поступающий по фазному проводу, поступает на резистор, затем на светодиод или неоновую лампу. Далее, напряжение проходит через осветительный прибор и выходит через ноль. Так как лампа подсветки подключена через токоограничивающий резистор, напряжение в сети понижается и его хватает для подсветки, но недостаточно для работы люстры.

По такой схеме работает светодиодный выключатель. Если лампа светильника перегорит, то цепь будет разомкнута, и подсветка также не будет работать

После замыкания контактов выключателя ток, который всегда движется по цепи с наименьшим сопротивлением, проходит через сеть, питающую лампу освещения, — в этой цепи напряжение практически равно нулю. Ток поступает и на цепь подсветки, но он настолько мал, что его недостаточно даже для работы неоновой лампы.

Схема включает токоограничивающий резистор и светодиодную или неоновую лампу. В остальном конструкция и способ подключения те же, что и у обычного устройства

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Как правильно провести монтаж

Механизм выключателя с подсветкой предполагает наличие небольшой лампы, которая светится, когда он выключен. Для подсветки устройства может использоваться небольшая неоновая лампа или светодиод вместе с элементом сопротивления. От лампы подсветки тянутся провода, которые необходимо подключить к питанию во время установки.

Подготовка к установке и обязательные меры безопасности

Без элементарных знаний по технике безопасности лучше вовсе не приступать к работе с электротехническим оборудованием. Неграмотный электромонтаж может привести к поражению током, выходу из строя электроприборов, возникновению пожара.

Основные правила поведения при работе с электричеством:

все работы должны проводиться в обесточенной сети;
недопустимо перегружать электросеть;
провода необходимо проверить на соответствие маркировки;
поврежденный участок сети лучше заменить, а не ремонтировать;
нельзя прикасаться к подключенному оборудованию мокрыми руками.

Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр. Индикатора достаточно, если электрическая сеть однофазная. Для анализа трехфазной сети используют мультиметр.

Поднеся одно из щупалецев мультиметра к фазе, другую фиксируют на любом из проводников. Выставляют диапазон для переменного тока 220 Вт. Ноль при контакте покажет значение около 220 Вт, заземление — всегда ниже

Пример монтажа 2-клавишного выключателя с подсветкой

Основные конструкционные отличия светодиодных выключателей — в механизме подсветки. Он может быть готовым к использованию и не требовать никаких действий для его подключения. В другом типе конструкции необходимо подсоединять провода, которые питают светодиодную или неоновую лампу. Рассмотрим более сложный вариант — как подключить устройство с подсветкой, в котором проводники нужно подсоединять самостоятельно.

Особенность конструкции, в которой есть свободный доступ к проводам подсветки, может пригодиться, если понадобиться ее отключить

В первую очередь поддевают клавиши отверткой или другим подходящим инструментом и снимают их. Отделяют сердцевину (внутренний механизм) от корпуса.

Далее определяют правильность положения выключателя, используя индикатор. Для этого, с помощью касания к контактам отверткой с одной стороны и индикатором с другой, проверяют, включен или выключен прибор. Если индикатор загорится — значит, включен. В этом состоянии поворачивают его так, чтобы клавиши нажатой стороной располагались сверху.

Чтобы обычная отвертка-индикатор сработала, нужно держать ее правильно — металлическая часть должна касаться контактной пластины, а к верхушке притрагиваться большой палец руки

Один из проводов, идущих от индикатора, подключают к входной клемме, а второй присоединяют к контакту клавиши. Если клавиш несколько, то провод подключают к первой из них, начиная слева. Одновременно с проводом, идущим от индикатора к входной клемме, подсоединяют и фазный проводник. Два отводящих фазных провода, которые идут к люстре, подключают к выходным клеммам одновременно со вторым проводом подсветки, следя, чтобы тот не выпал из контакта.

При таком способе подключения подсветка будет включаться после размыкания контактов с помощью первой клавиши. Вторая никакого влияния не будет иметь на выключение подсветки, и лампочка будет гореть даже при включенном освещении. Чтобы индикаторная лампочка гасла при нажатии на любую из клавиш, необходимо самостоятельно делать перемычку, которая будет соединять индикатор с обеими клавишами.

Если не брать во внимание подключение подсветки, монтаж проходит как в обычном устройстве. Через распаечную коробку на выключатель ведут фазный проводник и подсоединяют его к входной клемме L, заводя его в отверстие и прикручивая винтом.

Далее к контактам устройства L1 и L2 подсоединяют два отводящих фазных провода, которые ведут к люстре также через распределительную коробку. Один из них подключают к одной лампе, другой к двум остальным. Ноль проходит через распаечный узел в монтажной коробке, далее идет на все лампы люстры, замыкая контакт.

В результате правильного подключения первая клавиша будет включать одну лампу, вторая две, а две включенные клавиши приведут к активизации всего осветительного прибора. В выключенном состоянии должен светиться светодиод

Почему мигают энергосберегающие лампы

Светодиодный выключатель несовместим с работой энергосберегающих ламп. Конфликт устройств проявляется в кратковременном вспыхивании лампы в отключенном состоянии или в так называемом тлеющем режиме, когда лампа не выключается полностью, а еле-еле светится.

Время службы светодиодной или энергосберегающей лампы в неправильном режиме существенно сокращается и составляет от одного до двух месяцев

Происходит это потому, что внутри люминесцентной лампы есть электронный преобразователь (конденсатор), который постепенно подзаряжаясь от тока, проходящего через лампу подсветки, вспыхивает. Аналогичное явление происходит и с блоками питания светодиодных лент, в которых также есть конденсатор, и который подпитывается от небольшого тока, поступающего от выключателя с подсветкой.

Производители энергосберегающих ламп указывают, что использование их продукции не совместимо с применением светодиодных выключателей и светорегуляторов

Обойти это ограничение можно, если управлять работой осветительного прибора с помощью реле. От выключателя команда поступает сначала к реле, которое уже непосредственно руководит освещением. Реле выпускается многими производителями электротоваров — Schneider Electric, ABB, Siemens. Поместить его можно под колпачком люстры, за карнизом, в котором установлена светодиодная линейка.

Можно применить еще один вариант решения проблемы — отключить неоновую лампу или светодиод от питания. Сделать это можно путем отсоединения проводов подсветки от клемм. Но тогда светодиодный выключатель утратит свои преимущества. Рассмотрим решения, которые все же позволяют совместить подсветку и использование энергосберегающих ламп.

Как совместить лампы и выключатель

Если после выключения люминесцентная лампа мигает или слабо светится, проблему можно устранить, подключив параллельно точке освещения дополнительное сопротивление (резистор или конденсатор). Для этого понадобится резистор номиналом 50 кОм и мощностью 2 Вт. Он поглотит лишний ток при включенной подсветке и не даст заряжаться конденсатору лампы.

Размещают резистор в распаечной коробке в плафоне или патроне люстры, предварительно подсоединив к двум проводам и заизолировав оголенные участки. Для изоляции можно использовать термоусадочную трубку

Такой способ устранения причины мигания энергосберегающих ламп считается довольно опасным и опытные электрики не советуют применять его без достаточных навыков в проведении электротехнических работ.

Лучше использовать готовый блок защиты для люминесцентных и светодиодных ламп, который устраняет мерцание, защищает от перепадов электроэнергии, исключает помехи, идущие от ламп. Его подключение обязательно, если используется выключатель с подсветкой.

Максимальная мощность ламп при использовании блока ГРАНИТ БЗ-300-Л — 300 Вт. Защита срабатывает при напряжении в сети 275—300 Вт

Защитный блок подключается параллельно лампам, которые работают некорректно — мерцают или слабо светятся в выключенном состоянии. Устанавливают его в корпус светильника или в стакан люстры.

При использовании осветительных приборов с двумя и более группами освещения на каждую из групп устанавливают отдельный блок

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое. Что для этого понадобится:

обычный выключатель;
светодиод с любыми характеристиками;
резистор на 470 кОм;
диод 0,25 Вт;
провод;
паяльник;
дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив их последовательное подключение

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети. Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический.

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице. Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе

Выводы и полезное видео по теме

Инструкция по подключению светодиодного выключателя:

Как установить подсветку своими руками:

Что делать, если энергосберегающие лампы светятся или мигают после выключения:

Выключатель с подсветкой может участвовать практически во всех схемах электрического освещения. Но для его правильного монтажа необходимо изучить конструкцию, принцип работы и нюансы, возникающие при взаимодействии с другим электротехническим оборудованием.

Самые выгодные переключатели с подсветкой - Выгодные предложения на переключатели с подсветкой от глобальных переключателей с подсветкой

Отличные новости !!! Вы попали в нужное место, чтобы включить подсветку переключателей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель с подсветкой должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас загорелись переключатели на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателях с подсветкой и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести switch lights по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Переключатель по лучшей цене с подсветкой - Выгодные предложения на переключатель с подсветкой от продавцов с подсветкой по всему миру

Отличные новости !!! Вы находитесь в нужном месте, где горит переключатель.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний переключатель с подсветкой скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас загорелся переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что переключатель подсвечивается, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель с подсветкой по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ПЕРЕКЛЮЧАТЕЛИ-качалки от SIGMA | SPDT SPST DPST DPDT Мгновенный, освещенный, водонепроницаемый и миниатюрный (мини)

Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных Таблицы данных

Общая информация

ИНДЕКС: просмотр или печать листов данных для определенного типа переключателя или серия (ниже).

НОВЫЙ USB и зарядные центры на 12 В, порты и розетки

Тираж №

Самоблокирующиеся кулисные переключатели доступны в кратчайшие сроки схемы.

1 Вырез в панели.550 x 1,125 дюйма (13,97 x 28,58 мм). Имеется подсветка.
1U Вырез в панели. 550 x 1,125 дюйма (13,97 x 28,58 мм). Имеется световой индикатор.
Вырез в панели .480 x 1,072 дюйма (12,19 x 27,23 мм). Имеется световой индикатор.
112 КРУГЛЫЙ кулисный переключатель; вырез в панели 795 дюймов (20,2 мм).Имеется подсветка.
129 Вырез в панели от 0,835 x 1,468 дюйма до 1,492 дюйма (21,2 x 37,3 мм до 37,9 мм) соответствует стандарту IP55; пыленепроницаемость и водонепроницаемость.
2 Вырез в панели. 508 x 0,756 дюйма (12,90 x 19,20 мм) миниатюрный, мини-кулисный переключатель. Световой индикатор наличия или горит.
201 Вырез в панели.886 дюймов x 1,181 дюйма (22,5 x 30 мм). До 20А на полюс.
260 Вырез в панели от 0,835 дюйма x 1,441 дюйма до 1,457 дюйма (21,2 мм x 26,60 дюйма) до 37,0 мм) с несколькими вариантами подсветки и цвета. Соответствует IP66 Стандарт; пыленепроницаемость и водонепроницаемость.

Также обращайтесь в нашу дочернюю компанию по вопросам специальных низковольтных автофургонов. продукты! www.destinprod.com


Беспроводное зарядное устройство на 12 В
БЕСПРОВОДНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА 12 В

Загрузить литературу

Заряжайте до 3-х мобильных устройств одновременно!

Great RV's, Прицепы / игрушечные тягачи, грузовики, лодки / морские суда и многое другое!

# SP0206: Заряжайте три (3) мобильных устройства одновременно! Это беспроводное зарядное устройство 3-в-1 включает два (2) порта USB и одну (1) беспроводную платформу.Также доступен в белом цвете. (Полную информацию см. В документации)

# SP205: FAST CHARGE Беспроводное зарядное устройство автоматически определяет потребность устройства в 5 Вт, 7,5 Вт или 10 Вт.
(Подробные сведения см. В литературе)


USB и 12-вольтовые зарядные центры, скокеты и Аксессуары
ЗАРЯДНЫЕ ЦЕНТРЫ USB 12-28В

Загрузить литературу


Соответствует требованиям FCC, заряжает мобильные и беспроводные устройства! Отлично подходит для домов на колесах, Прицепы, грузовики, лодки / морские суда, тележки для гольфа, квадроциклы, GPS и многое другое!
Зарядные центры 5100 и 5200 = прочный пластиковый USB-порт и 12 В постоянного тока Одиночные и двойные розетки.SP0192-15-A0311

SP0192-15-A0311 и 0312 Двухпортовый вход для зарядки 12-28 В постоянного тока Центры

Порты заряжают большинство электронных устройств напряжением 12 В (10 А или 20 А *) и Для цепей USB (1,2 А или 2,4 А при 5 В)
* 10 А требуется проводка 18 калибра; Для цепи 20А требуется калибр 14 проводка.

Стандартные и дополнительные аксессуары:
- Пылезащитные колпачки или водонепроницаемые колпачки IP-66 (Патент № 8,618,416)
- Пластины с одинарными и двойными стенками и крепления
- Аксессуары USB и 12 В постоянного тока
- Индивидуальные конфигурации для удовлетворения особых потребностей!


: просмотрите или распечатайте наш полный 1 Серии в разрезе, или нажмите на элементы ниже, чтобы просмотреть конкретную качалку серии 1 переключатель с подсветкой и вариантами цвета.
Загрузить 1 Series

Доступные схемы: Самостоятельно фиксируется в соответствующем вырезе панели. 550 x 1,125 дюйма (13,97 x 28,58 дюйма). мм).

Характеристики:
- Самоочищающиеся контакты
- На моделях с подсветкой яркая неоновая лампа или лампа накаливания четко показывает ВКЛ. позиция
- Пользовательские цвета и печать доступны по запросу
- Переключение для тяжелых условий эксплуатации


: просмотрите или распечатайте нашу полную версию 1U Серия в разрезе или нажмите на элементы ниже, чтобы просмотреть конкретный рокер серии 1U переключатель.
Загрузить 1U Series

Доступные схемы: Самоблокируется в соответствующий вырез панели. 550 x 1,125 дюйма (13,97 x 28,58 мм).

Характеристики:
- Самоочищающиеся контакты
- Пользовательские цвета и печать доступны по запросу
- Сверхмощное переключение
- Уникальное сочетание скольжения и вращения обеспечивает контакт чистота


: просмотрите или распечатайте нашу полную 1N Серия в разрезе, или щелкните элементы ниже, чтобы просмотреть определенное рокер серии 1N переключатель.
Скачать 1N серии Доступные схемы: Самоблокируется в соответствующий вырез панели. 480 x 1,072 дюйма (12,19 мм x 27,23 мм).

Характеристики:
- Самоочищающиеся контакты
- Пользовательские цвета и печать доступны по запросу
- Дополнительные изоляционные барьеры
- Дополнительный чехол для отвода чистой воды подходит для всех переключателей серии 1N


: просмотрите или распечатайте наш полный 112 Серии в разрезе или щелкните элементы ниже, чтобы просмотреть конкретный раунд серии 112 кулисный переключатель.
Загрузить 112 Series

Доступные схемы: Самостоятельно фиксируется в панели с круглым вырезом 0,795 дюйма (20,2 мм).

Характеристики:
- Выбор цвета и маркировки
- Четкое фиксирующее действие
- 16 А или 10 А на полюс
- Дополнительный чехол для удаления чистой воды подходит для всех переключателей серии 112


: просмотрите или распечатайте наши полные 129 Серия в разрезе, или щелкните элементы ниже, чтобы просмотреть конкретную серию 129 - IP 55 Пыле- и водонепроницаемый кулисный переключатель.
Скачать 129 серии

Доступные схемы: Самоблокируется в соответствующий вырез панели от 0,835 "x 1,468" до 1,492 "(21,2 x 37,3 - 37,9 мм).

Характеристики:
- Пылезащищенная и водонепроницаемая конструкция, соответствующая стандарту IP55 или превосходящая его.
- Выбор цвета и маркировки
- Четкое фиксирующее действие
- До 16 А на полюс


: просмотрите или распечатайте нашу серию 2 В разрезе или нажмите на элементы ниже, чтобы просмотреть конкретную качалку серии 2 переключатель.
Загрузить 2 серии Доступные схемы: Самоблокируется в соответствующий вырез панели. 508 x 0,756 дюйма (12,90 x 19,20 дюйма). мм).

Характеристики:
- Миниатюрный кулисный переключатель с самоочищающимися контактами
- Легкое подключение с помощью беспаечных разъемов или ручной пайки
- Пользовательские цвета и печать доступны по запросу
- Малый переключатель высокого тока переключения


: просмотрите или распечатайте нашу полную 201 Серии в разрезе (в настоящее время обновляются), или нажмите на элементы ниже, чтобы просмотреть специальный кулисный переключатель серии 201.
Загрузить 201 Series

Доступные схемы: Самоблокируется в соответствующий вырез панели. 886 x 1,181 дюйма (22,5 x 30 мм).

Характеристики:
- До 20 А на полюс
- Пользовательские цвета и печать доступны по запросу
- Четкое фиксирующее действие
- Легко подсоединяется с помощью беспаечных разъемов


: просмотрите или распечатайте наши полные 260 Серия в разрезе, или щелкните элементы ниже, чтобы просмотреть конкретную серию 260 - IP 66 пылезащитный и водонепроницаемый кулисный переключатель с множественной подсветкой и цветом параметры.
Загрузить 260 Серия

Доступные схемы: Самоблокируется в соответствующий вырез панели от 0,835 дюйма x 1,441 дюйма до 1,457 дюйма (21,2 дюйма). x 26,60 - 37,0 мм).

Характеристики:
- Пыленепроницаемая и водонепроницаемая конструкция, соответствующая стандарту IP66 или превосходящая его
- Кулисный переключатель с широкими возможностями настройки
- Несколько вариантов подсветки и цвета для каждой цепи
- До 20 А на полюс

Сделай сам: переключатель 4wd Gen 2 с подсветкой

Продолжение предыдущего сообщения...

Шаг 16: Вернемся к H.V.A.C. заглушки, о которых мы говорили недавно. Вас беспокоит 12-контактный штекер. Это тот, который находится справа, когда вы смотрите на них. Это все провода меньшего калибра по сравнению с другой вилкой.

* Вы собираетесь вставить контакты 3 и 8. Они пронумерованы на штекере, но их очень трудно прочитать, поэтому я отметил их стрелками на фотографии выше.

Step 17: Вот где это может немного напугать некоторых из вас.Возьмите кусачки и перережьте провод, идущий к контакту 3. Оставьте около двух дюймов провода, выходящего из вилки. Снимите 3/8 дюйма изоляции с обоих концов только что отрезанного провода и с одного из проводов в жгуте проводов. Вставьте все три куска провода в обжимной соединитель малого калибра и обожмите его до чертиков. Повторите этот процесс для контакта 8. В итоге это должно выглядеть примерно так. Опять же, рассматриваемые провода отмечены стрелками.

( Примечание: Я попытался припаять соединительный жгут к выводам на H.V.A.C. штепсельная вилка, как было описано в другой статье, которую я читал, но похоже, что припой не надежно удерживает выводы, поэтому я выбрал этот метод)

Шаг 18: Убедитесь, что вы изолентой или термоусадите свой новые соединения и скотчем обратно в аккуратную связку.

Шаг 19: Вставьте переключатель полного привода обратно в его жгут и включите фары.

( Примечание: Ничего из того, что я смог найти по этому поводу, не заставляло думать, какой из новых проводов был подключен к контакту 3, а какой - к контакту 8.Моя загорелась с первой попытки, так что либо мне повезло, либо это уж не важно. Если ваш свет не работает, попробуйте переключить провода на вилке 4wd, снова сняв белую крышку, вытащив фиксирующий ремень и перевернув его.)

Шаг 20: Вставьте переключатель 4wd обратно в приборную панель. Переустановите заглушки в ваш H.V.A.C. блок управления и переустановите его в приборную панель, и замените все ручки, которые вы ранее сняли.

Теперь у вас должен быть хорошо освещенный переключатель 4wd, который по-прежнему управляется диммером панели и имеет цвет, соответствующий остальным источникам света.

Я знаю, что изображение ужасное. Я постараюсь сегодня снять штатив и сделать снимок получше, если у меня будет время.

И последнее примечание: Лампа от 4-контактного переключателя меньше лампочки, чем окружающие лампы, поэтому кажется, что она немного тусклее, чем другие элементы управления. Если вы заметили, на лампе 4wd есть небольшая оранжевая резиновая крышка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
