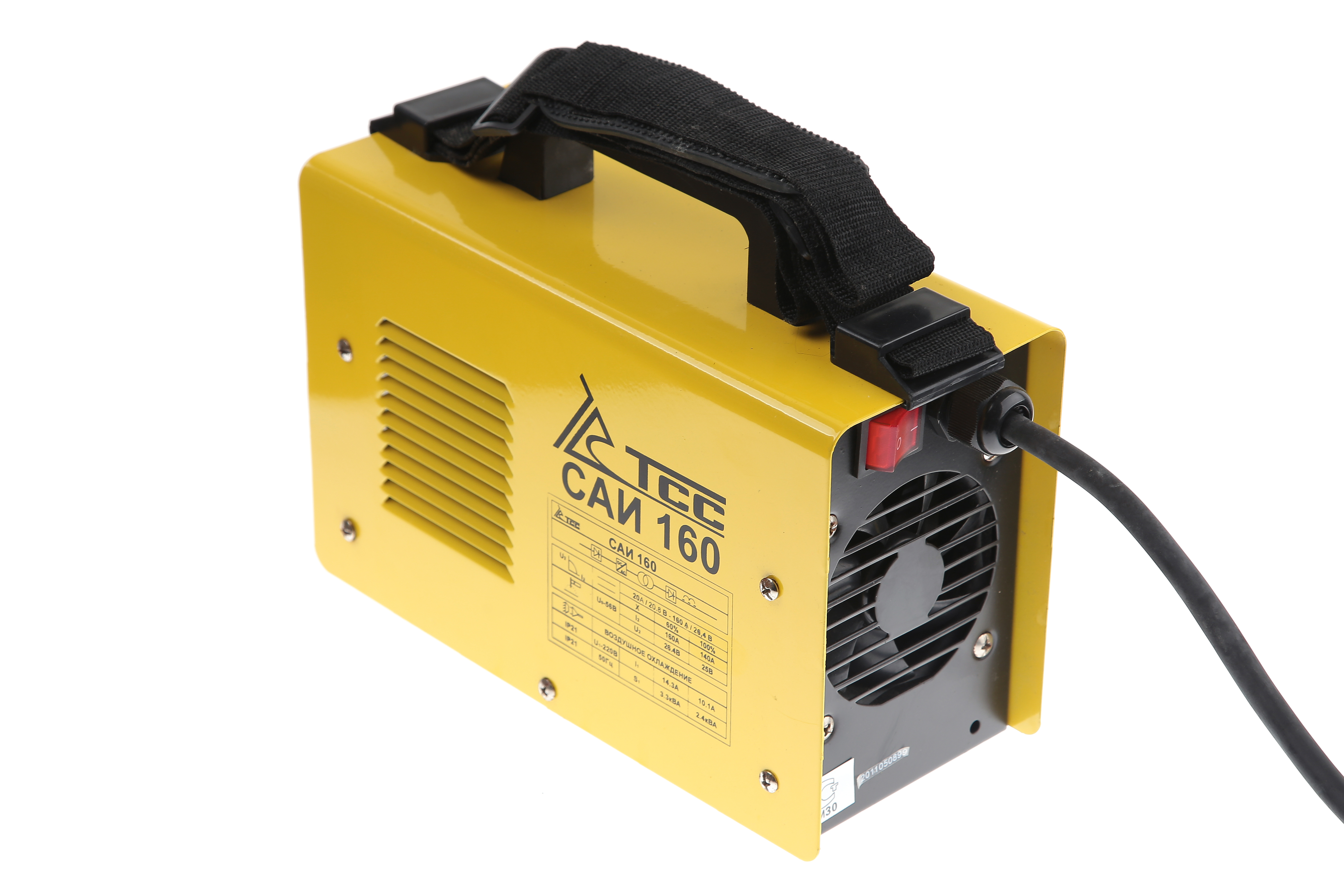

Что такое инверторный выпрямитель?
Инверторные выпрямители, используемые для сварочных работ в техническом плане считаются наиболее удачными. Такие виды сварочных устройств обладают небольшим весом в сочетании с высокой функциональностью. Благодаря этому такие аппараты приобрели на сегодняшний день большую востребованность. Благодаря автоматизированной настройке, которая имеется в современных моделях данных устройств, сварочными работами могут заниматься даже те люди, которые не обладают достаточным опытом в этой области. Для профессионалов же подобное приобретение может стать отличным вариантом для повышения уровня производительности.
Приобрести инверторные выпрямители в Харькове по приемлемым ценам вы можете в интернет-магазине http://svarka-trading.com.ua/29-invertornye-vypramiteli-harkov. Там же представлен большой ассортимент прочих товаров, а именно: электросварочное и газосварочное оборудование, горелки, плазмотроны, средства защиты, всевозможные расходные материалы и т.
Принцип функционирования
Все инверторные сварочные аппараты обладают довольно просто схемой. Вначале ток переменного типа, проходя через сетевой выпрямитель преобразуется на выходе в постоянный. Далее он попадает в специальный блок прибора, служащего в качестве частотного преобразователя. Там постоянный ток снова становится переменным, но при этом он имеет больший показатель частотности.
На следующем этапе в работу вступает блок с высокой частотой, обладающим миниатюрными размерами. Он служит для понижения напряжения. Последним звеном в схеме работы инверторных аппаратов выступает силовой выпрямитель. На выходе в конечном итоге получается ток постоянного типа, обладающий достаточно высокой мощностью.
Следует отметить, что функциональность преобразователя обеспечивается за счёт микропроцессорного блока автоматизированного контроля. Его задача заключается в настройке широкого диапазона вольтамперных показателей. Основное преимущества инверторных устройств состоит в том, что на выходе они способны выдавать идеально гладкую кривую.
С помощью инверторных аппаратов варят как чёрные металлы, так и цветные, причём с различными показателями толщины. Очень удобно, что использовать их можно при любой позиции в пространстве. Для таких аппаратов применяются все виды электродов.
Выпрямители инверторные — Энциклопедия по машиностроению XXL
В сварочном производстве применяют в качестве источников питания электрической дуги сварочные преобразователи сварочные аппараты переменного тока сварочные выпрямители инверторные источники питания. [c.35]Наиболее совершенны инверторные выпрямители. Их особенность заключается в том, что сетевое напряжение преобразуется в высокочастотное (до 60 кГц ) с помощью управляемого транзисторного инвертора. Далее высокочастотное напряжение понижается малогабаритным трансформатором, выпрямляется блоком силовых вентилей и подается на дугу в виде сглаженного сварочного напряжения.
Особые технологические свойства имеют импульсные источники сварочного тока, разработанные на основе универсальных и инверторных выпрямителей. Специальные блоки управления работой тиристоров и транзисторов позволяют получить ток в виде импульсов различной [c.226]
В инверторном выпрямителе используют амплитудное, широтное и частотное регулирование режима. Характеристика универсальных частотных инверторных выпрямителей приведена в табл. 3.42, 3.43 и 3.44. [c.262]
Инверторные (универсальные частотные) выпрямители производства фирм стран СНГ [c.263]
Внешние характеристики инверторного выпрямителя зависят главным образом от конструктивных особенностей инвертора и трансформатора.
[c.132]
У инверторного выпрямителя сравнительно просто получить ломаную ВВАХ (рис 5.17, б), содержащую несколько участков. Крутопадающий участок 7 необходим для задания сравнительно высокого напряжения холостого хода, что полезно при зажигании дуги. Пологопадающий основной участок 2 обеспечивает эффективное саморегулирование при механизированной сварке в
| Рис. 5.17. ВВАХ инверторных выпрямителей |
д.
[c.133]Достоинства и недостатки инверторного выпрямителя тесно связаны друг с другом. Здесь энергия претерпевает по крайней мере четыре ступени преобразования. Тем не менее такой выпрямитель экономичен и весьма перспективен. И все-таки он дороже других источников, поэтому его рекомендуют использовать в тех случаях, когда имеют значение малые габариты и масса — при сварке на монтаже, в быту, на ремонтных работах и т.д. В эксплуатации такой источник чрезвычайно экономичен, его коэффициент мощности близок к единице, так как он не потребляет реактивной мощности. Его КПД не ниже 0,7, а иногда достигает 0,9. Недостаток инверторного выпрямителя заключается в чрезмерной сложности устройства и связанной с этим низкой надежности и ремонтопригодности. [c.133]
Универсальные инверторные сварочные выпрямители со звеном повышенной частоты позволили существенно снизить массу и габаритные размеры источника питания.
Малая инерционность и высокие динамические свойства позволяют на основе инверторных выпрямителей реализовать перспективные схемы управления сварочными процессами, повышая их производительность и качество. Инверторные источники питания находят применение при механизированной сварке в углекислом газе и смесях газов, при ручной дуговой сварке
Технические данные инверторного выпрямителя [c.59]
Прерыватель представляет собой управляемый преобразователь постоянного напряжения в биполярное напряжение. Для согласования сети с нагрузкой применяется высокочастотный трансформатор с выпрямителем. Применение инверторных схем целесообразно для частот от сотен герц до нескольких килогерц. В этом случае габаритные размеры и масса трансформатора значительно уменьшаются. [c.168]
Заменив в схеме вентили на тиристоры (рис. 122), получаем управляемый выпрямитель. Когда вступает в работу фазовое управление, включение каждого вентиля запаздывает, чем задерживается передача тока от предыдущего тиристора к следующему.
Преобразование постоянного тока в переменный (инвертирование) может осуществляться при помощи электрических вентилей, проводимостью которых можно управлять. Для этой цели используются тиристоры. Как было показано, выпрямитель е фазовым управлением и ведомый сетью инвертор (инвертор, частота тока в котором соответствует частоте сети и > Р н) работают одинаково и любой из этих режимов может быть осуществлен в одной и той же схеме.
За последнее время создана и успешно применяется конструкция полупроводниковых выпрямителей с естественным охлаждением. Это еще больше повысит надежность работы вентилей, сократит расход электроэнергии на собственные нужды. Разработана конструкция и налажено серийное производство полупроводниковых выпрямительно-инверторных агрегатов, на тиристорах, что позволило повысить эффективность применения рекуперативного торможения на электровозах. [c.342]
Полуавтоматы с инверторными выпрямителями.
Параметры отечественных полуавтоматов такого рода приведены в табл. 4.30.
[c.188]
Технические характеристики полуавтоматов с инверторными выпрямителями [c.189]
Сравнительные характеристики и тенденции развития инверторных выпрямителей ведущих зарубежных и отечественных [c.261]
Для питания сварочной дуги применяют источники переменного тока (сварочные трансформаторы) источники постоянного тока (сварочные выпрямители) универсальные источники питания, которые могут обеспечить сварочный пост постоянным (различной полярности), переменным или импульсным током. В последние годы достаточно широко распространены инверторные источники питания.
При сварке на постоянном токе используют любой источник постоянного тока сварочный преобразователь, выпрямитель, сварочный агрегат, инверторный источник или специальные источники и установки.
[c.103]На рис. 8.19 приведена блок-схема инверторного источника питания для дуговой сварки. Переменное напряжение питающей сети поступает на низкочастотный выпрямитель НВ и после выпрямления преобразуется инвертором ИНВ в переменное напряжение повышенной частоты 1…20 кГц. Силовой трансформатор Т включен между инвертором и выходным неуправляемым высокочастотным выпрямителем ВВ. Трансформация осуществляется на повыщенной частоте, что позволяет существенно снизить размеры силового трансформатора. Формирование внешних характеристик и регулирование сварочного режима осуществляются системой управления блока обратных связей (БОС). [c.148]
Параметры некоторых инверторных выпрямителей приведены в табл. 8.3. [c.148]
Гашение поля ротора производится автоматом гашения поля типа АГП-1 с разрядом обмотки ротора на дугогасящую решетку. Однако при работе на рабочем возбудителе (ионном) возможно гашение поля ротора переводом выпрямителя в инверторный режим.
Весьма существенно при этом, по какой группе вентилей будет проводиться инвертирование. При существующих настройках систем управления инвертирование выполняется по рабочей группе. В этом случае по мере уменьшения тока возбуждения при гашении поля соответственно уменьшается и напряжение статора генератора. Следовательно, инвертирование происходит при уменьшающемся напряжении, что приводит к увеличению времени гаше-
[c.19]
Перспективными источниками питания являются инверторные выпрямители. Инвертор — это устройство, преобразующее постоянное напряжение в высокочастотное переменное. Схема выпрямителя с транзисторным инвертором приведена на рис. 3.21. [c.261]
Выпрямители классифицируют также по типу ВВАХ. При механизированной сварке в углекислом газе и под флюсом применяют однопостовые выпрямители с жесткими, пологопадающими и по-логовозрастающими характеристиками. Эти выпрямители имеют трансформатор, как правило, с нормальным рассеянием.
Их регуляторы обеспечивают настройку сварочного напряжения. Для ручной сварки предназначены выпрямители с крутопадающими характеристиками, формируемыми путем изменения сопротивления трансформатора (с помощью подвижных обмоток, с магнитным щунтом или с разнесенными обмотками) или применения обратной связи по току (тиристорный, транзисторный и инверторный
[c.124]
Инверторный выпрямитель типа ВДУЧ-301 УХЛ4 имеет жесткие и крутопадающие внешние характеристики и предназначен для механизированной сварки в углекислом газе и ручной дуговой сварки штучными электродами. Технические параметры источника даны в табл. 1.9. [c.60]
Зарубежные фирмы создали щирок)то гамму полуавтоматов с компактными инверторными выпрямителями на токи 100…63О А, которые обладают лучшими технологическими характеристиками и возможностями, чем традиционные полуавтоматы. [c.188]
Инверторные выпрямители, управляемые компьютером, обеспечивают стабильное быстрое зажигание дуги, минимальное разбрызгивание и высок)то стабильность дуги.
Продолжительностью зажигания является про-межугок от момента касания электрода детали до момента достижения стабильного процесса сварки. Благодаря двукратному уменьшению времени (высокой скорости нарастания сварочного тока) инверторные выпрямители обеспечивают зажигание дуги с первого касания.
[c.189]
Комплексное оборудование Феб научно-производственного предприятия Феб (г. Санкг-Петербург) — это тиристорные инверторные выпрямители Феб-200М , Феб-350М , рассчитанные на рз ную сварку изделий из углеродистых и легированных сталей штучными электродами диаметром 1,5…6 мм ручную СНЭ в среде защитных газов совместно с контроллером Феб-11 полуавтоматическую [c.274]
Инверторный тиристорный источник ВДУЧ-301 с пологопадающими и крутопадающими внешними характеристиками — универсальный выпрямитель для механизированной сварки в среде защитных газов и для ручной дуговой сварки. [c.148]
Инверторный транзисторный источник ВДУЧ-251 предназначен для ручной дуговой сварки штучными электродами на постоянном токе неповоротных стыков магистральных трубопроводов в непрерывном и импульсном режимах.
Диапазон регулирования длительности импульса и паузы 0,1…0,9 с. Амплитуда тока импульса может быть установлена в пределах 30…250 А, тока паузы — 30… 100 А. Выпрямитель имеет падающие внешние характеристики с возможностью изменения наклона (0,2 0,4 и 0,7 В/А). Частота пульсации выходного напряжения источника в номинальном режиме 16 кГц.
[c.149]
Выпрямитель сварочный инверторный ВДУ-508 (три режима сварки МИГ/МАГ, ММА, ТИГ)
Выпрямитель сварочный ВДУ-508 (инвертор) предназначен:
Для полуавтоматической сварки в среде защитных газов (режим МИГ/МАГ-DC) сплошной проволокой и порошковой на постоянном токе, при комплектации подающим механизмом.
Для аргонодуговой сварки неплавящимся электродом) на постоянном токе (режим ТИГ-DC), при комплектации блоком управления БУСП-ТИГ.
Для электродуговой сварки изделий из углеродистых и легированных сталей плавящимся электродом с покрытием (режим ММА-DC).
Основные преимущества:
Низкое энергопотребление по сравнению с трансформаторными сварочными источниками на 500А;
Наличие трех режимов сварки: МИГ/МАГ-DC, ТИГ-DC, ММА-DC;
Плавная регулировка сварочного тока;
Цифровая индикация сварочного тока и напряжения;
Наличие регулировки индуктивности в режиме МИГ/МАГ;
Возможность подключения пульта дистанционного управления для регулировки сварочного тока;
Наличие термозащиты от перегрузки;
Современная элементная база;
Малый вес и габаритные размеры, по сравнению с трансформаторными сварочными источниками на 500А;
Технические характеристики:
Наименование параметра | ММА | ТИГ | МИГ/ МАГ |
Напряжение питающей сети, В | 3х380 | ||
Номинальный сварочный ток, А (при ПВ, %) | 500 А , при ПВ=60% | ||
Пределы регулирования сварочного тока, А | 50-500 | 50-500 | 50-500 |
Пределы регулирования рабочего напряжения, В | 22-40 | 12-30 | 16,5-39 |
Потребляемая мощность при номинальном токе, кВа, не более | 25 | 20 | 25 |
Напряжение холостого хода, В, не более | 90 | ||
Коэффициент полезногодействия, %, не менее | 90 | ||
Диаметр электрода, мм | 2 — 6 | 0,8 — 5 | 0,8 — 1,6 |
Масса, кг, не более | 58 | ||
Габариты, мм, не более | 660х300х565 | ||
Высокочастотный Выпрямитель,Инверторный Выпрямитель С Технологией Мягкого Переключения
Высокочастотный Выпрямитель
Описание:
Высокочастотный выпрямитель является высокоскоростным оборудованием преобразования тока.
Данный инверторный выпрямитель с технологией мягкого переключения оснащен высококачественным БТИЗ, в качестве основного механизма питания, и монокристаллом, в качестве проводящего сердечника. Основная система контроля оснащена технологией многофазного контроля, устойчивой к окислению солевым туманом системой измерений. Высокочастотный выпрямитель имеет практичную конструкцию и характеризуется высокой надежностью. Выпрямитель имеет компактную структуру, небольшой вес и отличается высокой эффективностью. Благодаря данному выпрямителю уровень источника питания может заметно улучшен. Будучи инверторным выпрямителем с мягким переключением, данный выпрямитель является оборудованием для высокочастотного преобразования переменного тока в постоянный. Он имеет две основные функции: преобразование переменного тока в постоянный, доставка к инвертеру или к месту ввода. Также он может предоставлять напряжение для зарядных батарей. Помимо этого, сам выпрямитель может выступать как зарядное устройство.
Применение Высокочастотного Выпрямителя:
Данный выпрямитель используется в оксидировании, электролизе цинка, никеля; хромировании, гальванизации, плаке, коррозии и других процессах обработки поверхностей. Данный высокочастотный выпрямитель завоевал отличную репутацию в индустрии анодирования, вакуумного покрытия, электролиза, электрофореза, обработки воды, индукционного нагрева, электрохимии и др. Особенно в гальванике, электролизе, данный механизм стал оптимальным выбором для источников питания для многих клиентов.
Особенности Инверторного Выпрямителя С Технологией Мягкого Переключения:
1. Высокочастотный выпрямитель имеет небольшой размер и вес.
Объем и вес составляют 1/5-1/10 кварцевого управляемого выпрямителя, что заметно упрощает процесс планирования, транспортировки, ухода и установки.
2. Данный выпрямитель позволяет сохранять энергию.
Благодаря высокочастотному преобразователю, эффективность преобразования была заметно увеличена. Сравнивая с тиристорами, технология мягкого переключения позволяет увеличивать эффективность более чем на 10%, и до 30%, когда уровень загрузки не превышает 70%.
3. Высокочастотный выпрямитель обеспечивает высокий уровень стабильности на выходе.
Благодаря современной системе высокоскоростного ответа (уровень микрокомпьютера), адаптивности к источнику питания и смене нагрузки, высокой точности выхода, достигается высокая эффективность работы и точность управления.
4. Простая модуляция выходной волны.
Благодаря высокой частоте работы, стоимость наладки выходной волны заметно снижается. Это позволяет легко сменять настройки волны, при необходимости.
Технические Параметры Высокочастотного Выпрямителя:
| Входное напряжение | Переменный ток 380 В/переменный ток 220 В |
| Характеристики на выходе | Постоянный ток или постоянное напряжение |
| Выходная волна | Высокочастотная квадратная волна, постоянный ток и совмещенная волна |
| Точность контроля | ≤1% |
| Эффективность | ≥89% |
| Коэффициент мощности | ≤90% |
| Предохранение | Перенапряжение, недостаточное напряжение, перегрев, экстраток |
| Охлаждение | Воздушное или водяное охлаждение |
| Опциональные конфигурации | Интерфейс ПЛК |
| Температура внешней среды | -20℃-45℃ |
| Влажность окружающей среды | ≤80% |
| Класс изоляции | Класс Б |
| Уровень защиты | IP20 |
Chengdu General Rectifier Research Institute является профессиональным производителем и поставщиком высокочастотных выпрямителей с технологией мягкого переключения в Китае.
Мы производим высокочастотные выпрямители для гальваники и для электролиза. Наша продукция пользуется популярностью в США, Германии, Австралии, Сингапуре, Индии, Бразилии, Иране, Вьетнаме, Малайзии, Казахстане и др.
Инверторный сварочный выпрямитель
Сварочные устройства на переменный и постоянный ток сварки рассчитаны на преобразование низкочастотного тока с частотой 50Гц, именно эта частота является бытовой.
Использование в схеме высокочастотного трансформатора позволяет существенно уменьшить габариты выпрямителя и его вес. Работа инверторного выпрямителя основаны на преобразовании частоты с 50Гц до 50кГц, что происходит в электронном фильтре на входе выпрямителя.
На основе импульсной модуляции основано управление параметрами сварочного процесса, что приводит к лучшим показателям горения дуги между электродом и объектом сварки.
Хороший инверторный сварочный выпрямитель будет значительно ниже по мощности в сравнении с привычными классическими выпрямителями. Экономичность (КПД достигает 90%), малый вес, высокая безопасность устройства являются преимуществами сварочного инвертора. Тиристорная схема инвертора производит последовательное, в несколько этапов, преобразование тока высокой частоты. Процесс осуществляется в импульсном высокочастотном трансформаторе небольших габаритов, с получением необходимых параметров сварочного тока, включая падающий вид вольтамперной характеристики. Инверторы относятся к устройствам с двойным преобразованием. Вторичное преобразование происходит для получения постоянного тока, имеющего значение напряжения соответствующее сварочному процессу, при этом происходит сглаживание пульсирующей составляющей выпрямленного тока.
Инверторная технология изменения мощности привела к значительному снижению общего веса устройства.
Электронная схема устройства и работы инвертора позволила обеспечить сварочный выпрямитель защитными устройствами. Устройство защиты по напряжению и короткому замыканию существенно влияют на провалы напряжения в общей сети в случаях залипания электрода. Защиты по току и температуре обеспечивают безопасность эксплуатации агрегата. Большую популярность сварочные инверторы получили в бытовой сфере, где важен вес и низкое влияние процесса сварки на напряжение в домашней сети. Небольшие сварочные работы вполне удается совершать без претензий от соседей и органов электронадзора. Инверторы выпускаются на внешнее напряжение 220в (однофазные) и 380в (трехфазные).
Читайте также
- Схема сварочного выпрямителя
Для правильного выбора и применения сварочного выпрямителя, необходимо представлять принципиальную схему данного устройства. …
Инверторный выпрямитель ПАРС с радиоуправлением для ручной дуговой сварки
Please use this identifier to cite or link to this item: http://hdl.
handle.net/10995/41116
| Title: | Инверторный выпрямитель ПАРС с радиоуправлением для ручной дуговой сварки |
| Other Titles: | Rectifier inverter PARS with remote control for manual arc welding |
| Authors: | Truh, S. F. Plaksina, L. T. Трух, С. Ф. Плаксина, Л. Т. |
| Issue Date: | 2015 |
| Publisher: | Уральский федеральный университет |
| Citation: | Трух С. Ф. Инверторный выпрямитель ПАРС с радиоуправлением для ручной дуговой сварки / С. Ф. Трух, Л. Т. Плаксина // Сварка и диагностика : сборник докладов международного форума (Екатеринбург, 24–25 ноября 2015 г.) — Екатеринбург : УрФУ, 2015. — С. 181-187. |
| Abstract: | The paper presents technical characteristics and technological capabilities of inverter-based rectifier with remote control for manual arc welding. В работе приведены технические характеристики и технологические возможности инверторного выпрямителя с радиоуправлением для ручной дуговой сварки.  |
| Keywords: | MANUAL ARC WELDING INVERTER RECTIFIER REMOTE CONTROL RADIO CONTROL РУЧНАЯ ДУГОВАЯ СВАРКА ИНВЕРТОРНЫЙ ВЫПРЯМИТЕЛЬ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ РАДИОУПРАВЛЕНИЕ |
| URI: | http://hdl.handle.net/10995/41116 |
| Conference name: | Международный форум «Сварка и диагностика», XV международная научно-техническая конференция «Сварка и родственные технологии» |
| Conference date: | 24.11.2015-25.11.2015 |
| ISBN: | 978-5-321-02455-3 |
| Origin: | Сварка и диагностика : сборник докладов международного форума (Екатеринбург, 24–25 ноября 2015 г.). — Екатеринбург, 2015. |
| Appears in Collections: | Конференции, семинары |
Items in DSpace are protected by copyright, with all rights reserved, unless otherwise indicated.
Отличие сварочного инвертора от сварочных аппаратов типа трансформаторы и выпрямители
Сварочный инвертор — это полностью электронная схема на высокочастотных тиристорах или транзисторах, сейчас это, как правило, IGBT транзисторы.
В трансформаторе преобразование входного напряжения 220В или 380В в сварочное напряжение 30-90В осуществляется на низкой частоте 50Гц.
В выпрямителе это пониженное напряжение выпрямляется на выходе диодными мостами.
В инверторе – входное переменное напряжение 220В или 380В сначала выпрямляется диодными мостами, а затем преобразуется электронной схемой в высокочастотное напряжение. Преобразование высокого напряжения в низкое осуществляется на частоте 300 – 700 Гц. Отсюда и в разы меньший вес инвертора при той же мощности. Чем выше частота, тем меньшая масса магнитопровода трансформатора требуется для преобразования.
Помимо всего этого в инверторах гораздо проще поймать нужный сварочный ток, так как его можно достаточно точно регулировать в отличии от трансформатора.
В сварочных инверторы, как правило, встраиваются такие замечательные функции, как hot start, anti-stick, arc force, VRD.
Эта дополнительная функциональность дает больше комфорта и удобства при сварочных работах. А именно hot start позволяет легко зажечь дугу, даже через слой шлака, anti-stick не даёт залипнуть электроду, arc force позволяет варить на меньших токах и делает дугу более стабильной, VRD снижает напряжение холостого хода, чтобы обезопасить сварщика.
Сварочные инверторы бывают для:
-
Ручной электродуговой сварки MMA
-
Полуавтоматической сварки MIG/MAG
-
Аргонодуговой сварки TIG
-
Воздушно-плазменной резки CUT
-
Универсальные сварочные инверторы, которые можно применять как для MMA, MIG, TIG, так и для воздушно-плазменной резки CUT
Итак, кардинальные отличия сварочных инверторов:
-
Качество сварочного шва после инверторного сварочного аппарата выше за счет более точной электронной регулировки сварочных токов и высокой устойчивости тока сварки при колебании напряжения питания.
-
Сварочные инверторы оснащены термостатической защитой, от перегрузок, повышенного и пониженного напряжения, имеют устройство ограничения входной мощности.
-
Сварочные инверторы для сварки методом TIG и MMA AC/DC применимы для работ с широким диапазоном свариваемых материалов, таких как сталь, нержавеющая сталь, титан, медь, никель и их сплавы, также алюминия и его сплавов.
-
Возможна сварка в импульсном режиме.
Импульсный источник питания (SMPS)
Что отличает блоки Dynapower SMPS?
Модули Dynapower SMPS включают:
- Более низкая стоимость эксплуатации (по сравнению с традиционными модулями SCR)
- Компактная конструкция (настенная, стоечная и модульная конфигурации)
- По своей сути низкая пульсация
- Более высокая эффективность полного диапазона
- Более высокий коэффициент мощности полного диапазона
- Возможности локальной и удаленной автоматизации
- Доступны модели CSA CE и сторонних производителей и маркировка
Наши корпуса из нержавеющей стали NEMA 4x предназначены для защиты от химического воздействия и повешены прямо на стене или рядом с производственным процессом.
Контроллеры, представленные в блоках питания Dynapower Switch Mode, являются одними из самых передовых на сегодняшний день. Эти универсальные контроллеры позволяют управлять технологическим процессом, функцией цикла, заданными значениями напряжения и тока, а также цифровыми амперметрами и вольтметрами постоянного тока. Обычно такие элементы управления являются системными надстройками, но наши встроены прямо в основу модулей.
Наши выпрямители SMPS также легко устраняют неисправности, поскольку контроллер точно скажет вам, что не так.Это избавляет от догадок при обслуживании и решении проблем, что экономит деньги и время.
В идеальном мире наши ИИП рассчитаны на срок службы около 20 лет. Однако, в зависимости от качества воды или обработки оборудования, мы видели, что многие клиенты получают от своих SMPS не менее 10 лет. Преимущество конструкции Dynapower позволяет вытащить силовую часть SMPS с помощью 4 винтов — это позволяет быстро заменять сердечник оборудования, вдыхая новую жизнь в устаревший Switchmode.
Такая конструкция позволяет нашим источникам питания Switchmode работать так же долго, как и наши легендарные блоки SCR — там, где другие производители требуют, чтобы вы отказались от Switchmode и купили новые, мы можем выполнить ремонт, и вы будете как новенькие за небольшую часть цены.
Источники питания Dynapower Switchmode разработаны для клиентов, которым требуется качество и индивидуальный контроль на своих производственных линиях. Наши устройства универсальны, компактны и легко интегрируются в вашу линию.
Что такое импульсный источник питания?
Импульсный источник питания постоянного тока представляет собой твердотельную систему преобразования переменного тока в постоянный.Система функционирует, сначала выпрямляя вход переменного тока до нерегулируемого постоянного напряжения. Это промежуточное постоянное напряжение затем прерывается с использованием широтно-импульсной модуляции через H-мостовую схему в высокочастотный трансформатор.
Выход трансформатора выпрямляется и фильтруется для обеспечения точно регулируемого сильноточного выхода постоянного тока с содержанием <3% переменного тока среднеквадратичного значения .
Высокая частота переключения обеспечивает меньший размер корпуса, меньшую пульсацию, более высокую эффективность и обеспечивает более быстрое и точное регулирование.
Многие клиенты решили отказаться от традиционных блоков SCR в пользу нескольких источников питания, которые управляют каждой отдельной станцией в их производственном процессе. Это снижает затраты на металлолом и помогает клиентам оставаться более гибкими и специализированными в своих процессах.
Eltek объединяет выпрямитель и инвертор в одной коробке
Новая технология, меняющая правила игры, обеспечивает двунаправленные потоки мощности переменного / постоянного тока, совмещая в одном модуле функции выпрямителя, инвертора и технологии передачи.
Eltek объявляет о выпуске Rectiverter, модуля преобразования мощности, сочетающего в себе функции выпрямителя, инвертора и «статического переключателя передачи». Rectiverter — это трехпортовый двунаправленный преобразователь, который упрощает решения, обеспечивающие питание как переменного, так и постоянного тока критических нагрузок в телекоммуникациях, центрах обработки данных и промышленных приложениях.
Его эффективность преобразования мощности составляет 96% в режиме от сети и 94% при работе в режиме инвертора.
Комбинация выпрямителя, преобразующего переменный ток в постоянный, и инвертора, преобразующего постоянный ток в переменный, в одном блоке, упрощает сложность системы электропитания, уменьшает размер системы и повышает общую надежность системы, что приводит к снижению совокупной стоимости владения в течение всего срока службы продукта. .
Первым продуктом Eltek на рынке является Rectiverter HE, обеспечивающий 230 В / 1500 Вт переменного тока и 48 В / 1200 Вт постоянного тока. Он отличается высокой эффективностью преобразования мощности и управляется одним контроллером Eltek Smartpack. Доступны одно- или трехфазные системы с выпрямителями, входными и выходными, и их можно масштабировать для удовлетворения любых потребностей в мощности.
«Rectiverter — первая новая технология модульного преобразования энергии за многие годы, и это большой шаг к более эффективной и надежной энергетической инфраструктуре»,
сказал Мортен Шойен, директор по маркетингу Eltek.
«Это продукт, который хорошо подходит для приложений, где сегодня мы используем выпрямители и инверторы отдельно, и откроет двери для новых захватывающих возможностей»
«Объединение выпрямителя и инвертора в одном корпусе с двунаправленным потоком мощности и при сохранении высокого КПД является впечатляющим достижением», — сказал д-р Торе М. Унделанд, заслуженный профессор электротехники Норвежского университета науки и технологий ( НТНУ).
Первая версия Rectiverter рассчитана на 48 В постоянного тока и имеет максимальную мощность 1500 ВА для переменного тока и 1200 Вт постоянного тока.Общая мощность модуля составляет 2000 ВА (переменный и постоянный ток вместе).
Источник
Преобразователь Любая система, содержащая элементы переменного и постоянного тока, требует преобразователя. На странице «Преобразователь» можно определить стоимость преобразователя и указать параметры преобразователя и выпрямителя.
Стоимость
Таблица затрат включает первоначальные капитальные затраты и стоимость замены преобразователя, а также годовые затраты на эксплуатацию и техническое обслуживание (O&M).При указании капитальных затрат и затрат на замену обязательно укажите все затраты, связанные с преобразователем, включая установку.
Примечание. Капитальные затраты — это начальная закупочная цена, стоимость замены — это стоимость замены преобразователя в конце срока его службы, а затраты на эксплуатацию и техническое обслуживание — это годовые затраты на эксплуатацию и техническое обслуживание преобразователя.
Кривая затрат
В таблице «Затраты» можно ввести кривую затрат преобразователя; то есть, как стоимость зависит от размера.Обычно требуется только одна строка, поскольку аналитики часто предполагают, что затраты линейно зависят от размера. На изображении выше капитальные затраты и стоимость замены преобразователя указаны в размере 750 долларов США / кВт.
Стоимость эксплуатации и обслуживания указана равной нулю.
Если стоимость подсистемы преобразователя нелинейна с размером, введите несколько строк данных в таблицу затрат. Нажмите кнопку «Щелкните здесь, чтобы добавить новый элемент в таблицу», чтобы создать новую строку для записей. Например, если капитальные затраты и затраты на замену снизились с 750 долларов США / кВт до 550 долларов США / кВт для объемов, превышающих 2 кВт, заполните таблицу затрат следующим образом:
Если вы укажете размеры, отличные от перечисленных в таблице затрат, HOMER интерполирует или экстраполирует на основе двух ближайших точек данных.
Поисковая площадка
Введите номинальную мощность инвертора в кВт или несколько величин, которые HOMER будет учитывать при оптимизации системы. Добавьте ноль, если хотите, чтобы HOMER рассматривал системы без преобразователя. Размер выпрямителя пропорционален инвертору, как указано на входе относительной мощности.
Щелкните значок звездочки, чтобы включить оптимизатор.
Пространство поиска заменяется разделом оптимизатора с нижней и верхней границей. Когда Оптимизатор включен, HOMER автоматически найдет для вас наилучшую емкость.
См. Раздел «Оптимизация» в справке для более подробного объяснения оптимизатора HOMER.
Вход инвертора
Инвертор преобразует электричество постоянного тока в электричество переменного тока. Раздел Inverter Input содержит следующие входы.
Переменная | Описание |
Срок службы | Ожидаемый срок службы инвертора в годах. |
КПД | КПД, с которым инвертор преобразует электричество постоянного тока в электричество переменного тока, в%. |
Параллельно с генератором переменного тока? | Установите этот флажок, если инвертор может работать одновременно с одним или несколькими генераторами переменного тока. |
Инверторы, которые не могут работать таким образом, иногда называют переключаемыми инверторами.Примечание: преобразователь меньшего размера или преобразователь без параллельного генератора переменного тока? Выбранный вариант может вызвать нехватку мощности на одной шине и избыток электроэнергии на другой за тот же временной шаг.Поскольку это может сбивать с толку, преобразователь отображает предупреждающее сообщение всякий раз, когда появляется сообщение «Параллельно с генератором переменного тока?». вариант не выбран.
Вход выпрямителя
Выпрямитель преобразует электричество переменного тока в электричество постоянного тока. Поле ввода выпрямителя содержит следующие вводы.
Переменная | Описание |
Относительная мощность | Номинальная мощность выпрямителя относительно инвертора, в% |
КПД | КПД, с которым выпрямитель преобразует электричество переменного тока в электричество постоянного тока, в% |
Примечание. Справа от каждого числового ввода находится кнопка чувствительности (), которая позволяет выполнять анализ чувствительности для этой переменной.Для получения дополнительной информации см. Зачем мне проводить анализ чувствительности?
Примечание: HOMER предполагает, что КПД инвертора и выпрямителя постоянны. Фактически, большинство твердотельных преобразователей менее эффективны при очень низкой нагрузке из-за потерь при стоянии.
Преобразовательпротив инвертора — разница и сравнение
Преобразователи и инверторы — это электрические устройства, преобразующие ток. Преобразователи преобразуют напряжение электрического устройства, обычно переменного тока (AC), в постоянный ток (DC).С другой стороны, преобразователи преобразуют постоянный ток (DC) в переменный ток (AC). См. Также переменный ток и постоянный ток.
Таблица сравнения
| Преобразователь | Инвертор | |
|---|---|---|
| Что это такое | Электрические устройства, преобразующие переменный ток (AC) в постоянный (DC). | Электрические устройства, преобразующие напряжение постоянного (DC) в переменный (AC). |
| Типы | Аналого-цифровой преобразователь (ADC) Цифро-аналоговый преобразователь (DAC) Цифро-цифровой преобразователь (DDC) | Преобразователь прямоугольной формы Квазиполупериодический или модифицированный преобразователь прямоугольной волны Истинные / чистые синусоидальные преобразователи |
| Приложения | Преобразование переменного тока в постоянный; обнаруживать радиосигналы с амплитудной модуляцией; подавать поляризованное напряжение для сварки. | Преобразование электроэнергии постоянного тока от солнечных панелей, батарей или топливных элементов в переменный ток; микроинверторы для преобразования энергии постоянного тока от солнечных панелей в переменный ток для электросети; ИБП использует инвертор для подачи питания переменного тока, когда основное питание недоступно; индукционный нагрев. |
| Недостатки | Слабая перегрузочная способность по току; лучшее качество Автоматические регуляторы дороже механических регуляторов. | Не идеален для индуктивных нагрузок переменного тока и двигателей; чувствительные электронные устройства могут быть повреждены из-за плохой формы сигнала или низкого заряда батарей. |
Типы
Основное различие между различными типами преобразователей или инверторов заключается в том, что они различаются по своей природе и поддерживаемым устройствам.
- Аналого-цифровой преобразователь (АЦП) — это устройство, которое преобразует входное аналоговое напряжение в цифровое число, пропорциональное величине напряжения или тока. Некоторые неэлектронные или частично электронные устройства, такие как датчики угла поворота, можно рассматривать как АЦП.
- Цифро-аналоговый преобразователь (ЦАП) — это устройство, преобразующее цифровой код в аналоговый сигнал. ЦАП можно найти в проигрывателях компакт-дисков, цифровых музыкальных проигрывателях и звуковых картах ПК.
- Цифро-цифровой преобразователь (DDC) — это устройство, которое преобразует один тип цифровых данных в другой тип цифровых данных.
ЦАП можно найти в проигрывателях компакт-дисков, цифровых музыкальных проигрывателях и звуковых картах ПК.Есть три типа инверторов:
- Преобразователь прямоугольной формы: Это тип инвертора, который выдает выходной сигнал прямоугольной формы.Он состоит из источника постоянного тока, четырех переключателей и нагрузки. Выключатели могут выдерживать сильный ток. Это наименее дорогой инвертор, но он производит низкое качество электроэнергии.
- Квази-волновые или модифицированные прямоугольные преобразователи: Как следует из названия, форма волны является квадратной, а не синусоидальной, как требуется для чистой синусоидальной волны переменного тока. Модифицированная прямоугольная волна имеет ступеньку или мертвое пространство между прямоугольными волнами. Это уменьшает искажения или гармоники, которые вызывают проблемы с электрическими устройствами. Он работает со всеми чистыми нагрузками, такими как лампы или обогреватели. Он стоит меньше и более эффективен, чем прямоугольная волна.
- Инверторы с истинной / чистой синусоидой: Это самый дорогой вид инверторов. Большинство продуктов переменного тока работают на модифицированных синусоидальных инверторах, поскольку они сравнительно менее дороги.
Он работает со всеми чистыми нагрузками, такими как лампы или обогреватели. Он стоит меньше и более эффективен, чем прямоугольная волна.Приложения
Преобразователииспользуются для преобразования переменного тока в постоянный. Практически все электронные устройства требуют преобразователей. Они также используются для обнаружения радиосигналов с амплитудной модуляцией.Они также используются для подачи поляризованного напряжения при сварке. Преобразователи могут использоваться для преобразования постоянного тока в постоянный. Здесь инвертор преобразует постоянный ток в переменный, а затем используется трансформатор, чтобы преобразовать его обратно в постоянный ток.
Инверторы используются для преобразования электроэнергии постоянного тока от таких источников, как солнечные панели, батареи или топливные элементы, в электричество переменного тока.
Микроинверторы используются для преобразования энергии постоянного тока от солнечных панелей в переменный ток для электросети. ИБП или служба бесперебойного питания использует инвертор для подачи переменного тока, когда основное питание недоступно.Он также используется для индукционного нагрева.
Недостатки
Недостатки преобразователей:
- Слабая перегрузочная способность по току.
- Хорошее качество Автоматические регуляторы дороже механических.
Недостатки инверторов:
- Не идеален для индуктивных нагрузок переменного тока и двигателей.
- Чувствительные электронные устройства могут быть повреждены из-за неправильной формы волны или низкого заряда батарей.
- У него должен быть хороший источник питания для подзарядки.
Ссылки
Поделитесь этим сравнением:
Если вы дочитали до этого места, подписывайтесь на нас:
«Преобразователь против инвертора.
» Diffen.com. Diffen LLC, н.д. Интернет. 25 мая 2021 года. <>
Что такое преобразователь частоты?
Преобразователь частоты изменяет частоту и величину выходного напряжения для изменения скорости, мощности и крутящего момента подключенного асинхронного двигателя в соответствии с условиями нагрузки.Типичный преобразователь частоты состоит из трех основных частей:Выпрямитель Промежуточная цепь / шина постоянного тока Инвертор
Вы можете заметить, что рисунок выглядит подозрительно похожим на рисунок для ИБП с двойным преобразованием. Фактически, основное различие между ними заключается в том, что элементы управления секцией инвертора в ИБП пытаются поддерживать постоянное выходное напряжение и частоту независимо от выходного тока, в отличие от изменения напряжения и частоты с обычно согласованным выходным током для ускорения или замедления нагрузка на двигатель.Следовательно, преобразователи частоты обычно рассчитываются с точки зрения максимального выходного тока, а ИБП — с точки зрения выходной мощности.
Хотя точная конфигурация каждой секции преобразователя частоты может варьироваться от производителя к производителю, основная структура остается неизменной. Секция выпрямителя состоит из набора быстродействующих переключателей, которые преобразуют поступающее переменное напряжение в пульсирующее постоянное напряжение. Промежуточная цепь состоит из шины постоянного тока и связанной с ней схемы для стабилизации и сглаживания пульсаций на выходе выпрямителя.Напряжение на шине постоянного тока примерно в 1,414 раза больше, чем входящее напряжение переменного тока, в зависимости от типа конструкции. Это напряжение на шине постоянного тока поступает в инверторную секцию, которая синтезирует выходное синусоидальное напряжение переменного тока из напряжения на шине постоянного тока.
Выходной сигнал секции инвертора представляет собой не истинную синусоидальную волну, а приближение, основанное на принципах широтно-импульсной модуляции (ШИМ), которая является преобладающей технологией инверторов.
Множество быстродействующих переключателей в секции инвертора вырабатывает импульсы напряжения с постоянной величиной, пропорциональной напряжению на шине постоянного тока.В трехфазном преобразователе частоты имеется шесть переключателей с парой переключателей для каждой фазы. В каждой паре переключателей один переключатель генерирует положительную составляющую синусоидальной волны, а второй генерирует отрицательную составляющую синусоидальной волны из напряжения на шине постоянного тока. Чем дольше переключатель находится в положении «включено», тем выше выходное напряжение; и наоборот, чем дольше переключатель находится в выключенном состоянии, тем ниже выходное напряжение. Эта продолжительность включения для каждого импульса называется шириной импульса. Продолжительность / интервалы этих положительных и отрицательных импульсов постоянного напряжения определяют синтезируемые выходное напряжение и частоту переменного тока.
Скорость, с которой эти переключатели могут включаться и выключаться, называется несущей частотой.
Когда несущая частота увеличивается, соответствующий выходной сигнал может иметь гораздо более высокое разрешение, что приводит к более плавной форме выходного сигнала с меньшими колебаниями / искажениями. Этот более плавный выход может улучшить характеристики крутящего момента двигателя на низкой скорости и уменьшить слышимый шум от ламинирования двигателя. Кроме того, более быстрое переключение может улучшить управляемость инвертора на выходе с соответствующим улучшенным динамическим откликом.
Прежние конструкции инверторов обычно использовали кремниевые управляемые выпрямители (SCR) или биполярные переходные транзисторы (BJT) в качестве переключающих компонентов. SCR могут работать в диапазоне от 250 до 500 Гц, а BJT могут работать в диапазоне от 1 до 2 кГц. Большинство современных преобразователей частоты используют биполярные транзисторы с изолированным затвором (IGBT) для секции инвертора. БТИЗ могут включаться и выключаться с гораздо более высокой частотой, до 20 кГц. Более высокие несущие частоты, связанные с IGBT, предлагают некоторые ключевые преимущества по сравнению с более старыми инверторами SCR и BJT, но также имеют серьезный компромисс, который будет обсуждаться позже.
IGBT обычно не используются во внешних интерфейсах выпрямителя преобразователя частоты. В выпрямителях с преобразователем частоты обычно используются тиристоры или аналогичные компоненты с более медленным переключением. Преимущество тиристоров состоит в том, что их более простая конструкция более надежна при переменном качестве входного напряжения и имеет относительно низкую стоимость. Однако, как уже упоминалось, более высокая несущая частота IGBT на инверторе может вызывать проблемы, так же как и более низкая частота тиристоров на входе выпрямителя. Эти более низкие частоты переключения на входе могут вызвать чрезмерные гармонические искажения в источнике напряжения.В зависимости от величины общих гармонических искажений, вносимых преобразователем частоты, и того, какие другие нагрузки (освещение, компьютеры и т. Д.) Используют одну и ту же услугу, может потребоваться смягчение в соответствии с IEEE 519-1992. Некоторого смягчения можно добиться, используя 12-пульсный инвертор вместо 6-пульсного, или добавляя линейные дроссели или зигзагообразный трансформатор со сдвигом фаз, используемый для изоляции привода.
Изолирующие трансформаторы привода были спроектированы для защиты преобразователя частоты от помех, возникающих на входе в сеть.Они очень мало делают для уменьшения величины гармонических токов, которые преобразователь частоты отражает обратно в энергосистему.
Amazon.com: Модуль мостового выпрямителя M50100THC1600 Трехфазный диодный выпрямитель 2500 В переменного тока для генератора и генератора и инвертор с ШИМ: улучшение дома
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит введя номер вашей модели.
- ВЫСОКОЕ КАЧЕСТВО — выпрямитель использует высококачественный чип, который электрически изолирован от нижней пластины, изоляция 2500 В переменного тока.
- ХОРОШИЕ ХАРАКТЕРИСТИКИ — Хорошо сваренная конструкция с хорошими температурными и силовыми циклами гарантирует более стабильную работу.
- ХОРОШЕЕ ОТВЕРЖДЕНИЕ ТЕПЛА — выпрямительный мост имеет высокую максимальную токовую нагрузку, хороший отвод тепла и низкое падение напряжения.
- МОСТОВЫЙ ВЫПРЯМИТЕЛЬ AC TO DC — мостовые выпрямители высокой мощности могут использоваться для преобразования входа переменного тока в выход постоянного тока, выходной ток постоянного тока составляет 100 А.
- ШИРОКОЕ ПРИМЕНЕНИЕ — Небольшой размер и легкий вес, может широко использоваться для источника питания постоянного тока, входа инвертора PWM, источника питания постоянного тока для зарядки аккумулятора
Режимы выпрямителя и инвертора — Энергетика, электронные системы, приложения и ресурсы по электротехнике и электронике Project-Thesis
Функция выпрямительных цепей, рассмотренных до сих пор, заключается в преобразовании переменного тока в постоянный.
Процесс показан на рисунке 6. Поскольку идеальный выпрямитель не потребляет мощность, активная мощность, подаваемая источником, должна поглощаться нагрузкой. Обратите внимание, что термин «нагрузка» используется в самом общем смысле. Нагрузка может даже быть источником напряжения, как в случае схемы зарядного устройства.
Инвертор — это схема, которая выполняет функцию, противоположную выпрямителю; он преобразует постоянный ток в переменный. На рисунке 7 показана общая инверторная система.
Активная мощность, подаваемая источником, потребляется нагрузкой, поскольку идеальный инвертор не потребляет мощность.Инверторы делятся на две категории:
самокоммутируемый или автономный инвертор, в котором частота выходного переменного тока пропорциональна скорости срабатывания тиристоров;
инвертор с коммутацией линии или неавтономный инвертор, в котором частота выходного переменного тока определяется сетью переменного тока, к которой инвертор подключен.
Частота самокоммутируемых инверторов фиксированная. В этом упражнении вы будете использовать инвертор с линейной коммутацией.
Однофазный тиристорный мост может использоваться как выпрямитель и как инвертор. Индуктор достаточно большой, чтобы обеспечить непрерывную проводимость в широком диапазоне углов зажигания. Мощность, подаваемая на батарею, составляет P 0 = I × E 0 , где E 0 — среднее постоянное напряжение на выходе моста.
Рисунок 8: Однофазный мост с активной нагрузкой постоянного тока. Среднее постоянное напряжение E 0 уменьшается с увеличением угла зажигания α, как показано на рисунках 9 и 10. Однако ток течет только до тех пор, пока напряжение E 0 более положительно, чем напряжение E B батареи. Если α большое, скажем 75 °, напряжение E 0 очень мало, и ток будет течь, только если напряжение E B близко к нулю.
Если угол открытия α больше 90 °, E D становится отрицательным.В этом случае ток будет течь только в том случае, если полярность напряжения батареи будет обратной, так что E D все еще будет выше, чем E B . Это проиллюстрировано на рисунке 11. Мощность, подаваемая на батарею, по-прежнему составляет P 0 = I × E 0 . Однако, поскольку напряжение E 0 отрицательное, эта мощность отрицательна, показывая, что мощность фактически передается от батареи к источнику переменного тока. Теперь мост работает как инвертор с линейной коммутацией, преобразуя постоянный ток в переменный.
Рисунок 11: Форма сигнала для однофазного моста в инверторном режиме (α = 150 °)Краткое описание процедуры
В первой части упражнения вы настроите оборудование.
Во второй части вы увидите работу управляемого моста, питающего пассивную нагрузку, как с резистивной, так и с индуктивной нагрузкой.
В третьей части вы настроите две разные конфигурации моста с двумя тиристорами и двумя диодами.
В четвертой части вы будете управлять тиристорным мостом как в выпрямительном, так и в инверторном режимах.Схема реверсивного источника питания постоянного тока (см. Ознакомление с реверсивным источником питания постоянного тока ) используется для имитации батареи.
предыдущий Мостовой выпрямитель с двумя тиристорами и двумя диодами
следующий Тиристорный однофазный мостовой выпрямитель / инвертор ( ПРОЦЕДУРА )
.
