Выпрямители, источники тока, блоки питания для гальваники.

7 лет на рынке выпрямительного оборудования!

Компания разрабатывает и производит высокочастотные импульсные выпрямители (источники тока/напряжения) серии “UNIV”, различного диапазона выходной мощности от 0.36 до 150 кВт и назначения, используемые для проведения различных процессов гальванического осаждения, работы установок очистки воды, электротермии и питания нагревателей, обеспечения работы электромагнитов, светового оборудования, при производстве печатных плат, для зарядки аккумуляторных батарей, функционирования различного промышленного оборудования и т.д.

Выпрямители серии "UNIV", изготавливаются на высококачественной импортной элементной базе ведущих производителей электронных компонентов, с использованием высоковольтных IGBT-модулей (силовая часть), управляемых широтно-импульсной модуляцией (ШИМ), обеспечивающих высокий коэффициент мощности и высокий КПД преобразователя. Выпрямители обладают высокой надежностью, точностью подержания выходных параметров, имеют малую импульсную составляющую и оснащены защитой от перегрузки по току и напряжению, автоматической защитой от перегрева и защитой от внешнего и внутрисхемного короткого замыкания.

Выпрямители позволяют проводить длительную, непрерывную работу в режиме максимальной нагрузки (при соблюдении рабочих условий эксплуатации). Все производимое оборудование сертифицировано.

Показатели надежности
☑    Гарантийный срок эксплуатации: не менее 10000 часов
☑    Ресурс работы выпрямителей: не менее 10 лет
☑    Гарантия на выпрямители: 2 года

Как выбрать нужный источник тока (выпрямитель)?
Инструкция по выбору выпрямителя для гальваники

Бланк заказа инверторного выпрямителя (источника тока)

КАК ВЫБРАТЬ НУЖНЫЙ ДЛЯ ИСТОЧНИК ТОКА (ВЫПРЯМИТЕЛЬ)

При выборе выпрямителя для проведения того или иного процесса гальваносаждения, анодного оксидирования (анодирования), электрокатафарезного окрашивания, электрополирования и т. д., необходимо руководствоваться, прежде всего его техническими характеристиками: максимальным выходным током и напряжением, возможностью регулировки тока и напряжения от нуля до номинального значения, точностью установки тока и напряжения (в миллиамперах или в милливольтах) и нестабильностью выходного напряжения или тока.

Необходимое напряжение на ванне зависит от процесса гальваноосаждения (электропроводимости электролита), рабочей плотности тока и расстояния между анодом и катодом (деталью). Выбрать нужный по напряжению источник тока (выпрямитель), вам поможет таблица (ниже):

Гальванический процесс Номинальное напряжение, В
Никелирование 8 - 10
Меднение 6 – 7
Лужение 6 – 7
Цинкование 8 – 12
Копи-хромирование 8 – 12
Защитно-декоративное анодирование 18 – 24
Для сплавов алюминия с кремнием 28 - 36
Твердое анодирование 40 - 80
Электрополирование 40 - 120
Хромирование 10 - 12
Электрохимическое обезжиривание 8 - 15
Золочение 6 - 10
Серебрение 4 - 6
Родирование 8 - 10
Паладирование 8 - 10
Эматалирование 80 - 120
Электрокатафорезное покрытие 40 - 100

Необходимую для гальванического процесса силу тока рассчитывают по формуле:


ТОКА = ПЛОЩАДЬ ПОВЕРХНОСТИ ДЕТАЛИ* х ПЛОТНОСТЬ ТОКА*

*Площадь детали высчитывается в дм2, а плотность тока в амперах на дм2

Плотность тока, необходимая для проведения гальванического процесса, обычно указана в технологическом описании процесса (в режиме осаждения). Выбрать нужный по силе тока источник тока (выпрямитель), вам поможет таблица ниже:

Гальванический процесс Плотность тока, А/дм2
Никелирование 1 - 6
Меднение 1 – 5
Лужение 1 - 3
Цинкование 0,5 - 2
Копи-хромирование 1 - 4
Защитно-декоративное анодирование 1 - 1,5
Твердое (глубокое) анодирование 2 - 5
Электрополирование 35 - 90
Декоративное блестящее хромирование 15 - 25
Твердое защитное хромирование 35 - 50
Электрохимическое обезжиривание 3 - 10
Золочение 0,3 - 1,5
Серебрение 0,1 -  0,5
Родирование 0,3 - 0,8
Палладирование 0,3 - 1. 4
Эматалирование 2 - 4





Определив необходимую для процесса силу тока (и напряжение), необходимо определить с какой точностью будет подаваться ток (или напряжение). Поэтому далее, при выборе выпрямителя очень важно знать уровень основной погрешности индикации и нестабильности источника по току и напряжению.

И тут надо быть особенно внимательным. В зависимости от производителя, данные параметры в различных выпрямителях (источниках тока), могут иметь довольно значительную погрешность (часто отличную от заявленной в паспорте), по току от 1% до 3%, по напряжению от 500 мВ до 1.5 В, что может сказаться на качестве получаемого покрытия, особенно в процессах, проводимых на низких плотностях тока, когда покрываемые детали имеют минимальную площадь поверхности.

При приобретении выпрямителя (источника тока), проверьте что:

  • Погрешность выходного тока не превышает 1%
  • Погрешность выходного напряжения не превышает 1%
  • Нестабильность выходного напряжения при нагрузке не превышает 1%
  • Нестабильность выходного тока при нагрузке не превышает 1%

Если один и более из приведенных выше технических параметров в выпрямителе не соответствует указанным выходным характеристикам, лучше отказаться от покупки такого выпрямителя, в пользу более качественного. Эксплуатация выпрямителя (источника тока), имеющего отклонения от этих характеристик, может сказаться на качестве покрытия, поэтому покупка более качественного выпрямителя, экономически оправдана.

Следует обращать особое внимание на точность установки выходного тока, при выборе источника тока (выпрямителя), который будет использоваться для осаждения гальванопокрытий из драгоценных металлов. Это важно, так как площадь поверхности деталей, на которые наносятся такие покрытия, обычно минимальна и может составлять всего несколько квадратных дециметров, и соответственно для проведения такого процесса требуется очень низкая плотность тока. Поэтому при выборе источника тока следует обращать внимание на такие технические характеристики, как возможность регулировки выходного тока (в некоторых случаях и напряжения) от нулевого значения, а также на точность регулировки тока (или напряжения) и на их погрешность.



☑  В выпрямителях (источниках тока/напряжения), серии “UNIV”, не создаются и не закладываются аппаратные и программные “поломки” оборудования, через определенный период работы или времени!
☑  Использование импортной высококачественной элементной базы от ведущих европейских (”Infineon Tech”, ”АВВ”) и восточных (”Delixi-electric”, “TRinno Tech”) производителей электронных компонентов!

☑  Регулировка тока и напряжения от 0 до номинального значения, и работа в режиме стабилизации, поддержании и регулировки тока (РТ), или режиме стабилизации, поддержании и регулировки напряжения (РН)!
☑  Изготовление выпрямителей (источников тока/напряжения) с различными интерфейсами управления (аналоговый «4-20 мА» "токовая петля", цифровой «RS-485», промышленный протокол «Profinet»)!
☑  Изготовление выпрямителей с различным оснащением (реверсивное управление, включение/отключение по внешнему контакту ("сухой контакт"), сенсорная панель оператора HMI, выносной пульт д/у)!
☑  Возможность оснащения выпрямителей низкочастотным импульсным режимом работы (Low Frequency Pulse Plating - LFPP) с диапазоном работы LFP от 0 до 200 Гц (для процессов анодирования титана)!
☑  Возможность изготовления выпрямителей (источников тока/напряжения), мощностью более 10 кВт, в пылезащищенном корпусе (IP54) с встроенным жидкостным охлаждением силовой части!
☑  Выпрямители (источники тока/напряжения), серии UNIV позволяют проводить длительную, непрерывную работу в режиме максимальной нагрузки (при соблюдении рабочих условий эксплуатации).

☑  Высокая эффективность (КПД) во всем рабочем диапазоне! Высокий коэффициент мощности! Отлаженный гарантийный и пост-гарантийный сервис! Гарантия на оборудование 2 года!


Выпрямители (источники тока/напряжения) малой мощности

Выпрямители малой мощности (до 2 кВт) 30А/12В, 50А/12В, 70/12В, 100А/12В – высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители обладают высокой эффективностью (КПД), низким уровнем пульсаций (оснащены 2S емкостно-индуктивным LC-фильтр защиты от ЭМП), высокой стабильностью выходных параметров и имеют пониженное энергопотребление.
Выпрямители (источники тока/напряжения) 30А/12В, 50А/12В, 70/12В, 100А/12В изготовлены c использованием модульных электронных схем, работающих по технологии быстродействующего ключа (IGBT), имеют одинаковый конструктив, практически одинаковые массогабаритные параметры и могут работать с изолированным выходом, и при заземлении клеммы любой полярности («плавающая» земля).

Корпуса выпрямителей выполнены в виде компактных моноблоков со съемным сетевым шнуром питания.
Выпрямители (источники тока/напряжения) 30А/12В, 50А/12В, 70А/12В, 100А/12В имеют принудительное воздушное охлаждение, защиту электронной цепи от перегрузки по току и напряжению, защиту по предельному выходному напряжению (УЗН), автоматическую защиту от перегрева и защиту от внутрисхемного короткого замыкания. Выпрямители позволяют регулировать ток и напряжение от 0 до номинального значения, и работать в режиме стабилизации, поддержании и регулировки выходного тока (РТ), или режиме стабилизации, поддержании и регулировки выходного напряжения (РН), с автоматическим переключением при изменении характера нагрузки.

МОДЕЛЬ ВЫПРЯМИТЕЛЯ ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ ЭЛЕКТРОПИТАНИЕ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА
НАПРЯЖЕНИЯ
АМПЕРМЕТРА ВОЛЬТМЕТРА
UNIV-30А/12В 0-150А 0-12В 0. 1А / 0.01А 0.1В / 0.01В 220В+10%;50Гц 0...100% 240*150*340
UNIV-50А/12В 0-200А 0-12В 0.1А / 0.01А 0.1В / 0.01В 220В+10%;50Гц 0...100% 240*150*340
UNIV-70А/12В 0-300А 0-12В 0.1А / 0.01А 0.1В / 0.01В 220В+10%;50Гц 0...100% 240*150*360
UNIV-100А/12В 0-500А 0-12В 0.1А 0.1В 220В+10%;50Гц 0...100% 250*150*360
Выпрямитель UNIV-30A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-50A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-70A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-100A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямители (источники тока/напряжения) средней мощности

Выпрямители средней мощности (до 10 кВт) 150А/12В, 200А/12В, 300А/12В, 500А/12В, серии UNIV – высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители обеспечены надежной индуктивной гальванической развязкой питающей цепи (первичные обмотки трансформаторов изготавливаются из провода с усиленной изоляцией - тестовое напряжение 3000В, в течение 1 мин) от вторичной (выходной) цепи, обладают высоким КПД, низким уровнем пульсаций и имеют систему “плавного пуска” (для предотвращения перегрузки питающей сети в первоначальный момент подачи напряжения на нагрузку).
Выпрямители 150А/12В, 200А/12В, 300А/12В, 500А/12В изготавливаются в стоечном или горизонтальном исполнении, могут оснащаться различными интерфейсами управления («4-20 мА» “токовая петля”, «RS-232», «RS-485»), блоком реверса (с ручным механическим, электрическим или электрическим программируемым переключением), функцией включения/отключения по внешнему контакту («сухой контакт»), сенсорной панелью оператора HMI или выносным пультом дистанционного управления.
Выпрямители 150А/12В, 200А/12В, 300А/12В, 500А/12В имеют принудительное воздушное охлаждение, защиту от перегрузки по току и напряжению, автоматическую защиту от перегрева и защиту от внешнего, или внутрисхемного короткого замыкания. Выпрямители позволяют регулировать ток и напряжение от 0 до номинального значения, и проводить длительную непрерывную работу в режиме максимальной нагрузки, и работать в режиме стабилизации, поддержании и регулировки выходного тока (РТ), или режиме стабилизации, поддержании и регулировки выходного напряжения (РН).

МОДЕЛЬ ИСТОЧНИКА ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ ЭЛЕКТРОПИТАНИЕ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА НАПРЯЖЕНИЯ АМПЕРМЕТРА ВОЛЬТМЕТРА
UNIV-150А/12В 0-150А 0-12В 0.1А 0.1В 220В+10%;50Гц 0...100% 480*250*450
UNIV-200А/12В 0-200А 0-12В 0.1А 0.1В 220В+10%;50Гц 0...100% 480*250*450
UNIV-300А/12В 0-300А 0-12В 0.1В 220В+10%;50Гц* 0...100% 510*490*250
UNIV-500А/12В 0-500А 0-12В 380В+10%;50Гц 0. ..100% 510*490*250
Выпрямитель UNIV-150A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель Univ - 200А/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-300A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-500A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямители (выпрямительные агрегаты) большой мощности

Выпрямители большой мощности (до 100 кВт) 1000А/12В, 1500А/12В, 2000А/12В, 3000А/12В, серии UNIV - высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители обеспечены надежной индуктивной гальванической развязкой первичной (питающей) цепи (первичные обмотки трансформаторов изготавливаются из провода с усиленной изоляцией - тестовое напряжение 3000В, в течение 1 мин) от вторичной (выходной) цепи, обладают высоким КПД, низким уровнем пульсаций, имеют высокую адаптируемость к перепадам напряжения в сети и оснащены системой “плавного пуска” (для предотвращения перегрузки питающей сети в первоначальный момент подачи напряжения на нагрузку).
Выпрямители 1000А/12В, 1500А/12В, 2000А/12В, 3000А/12В изготавливаются в стоечном или горизонтальном исполнении, могут оснащаться различными интерфейсами управления (аналоговый «4-20 мА» “токовая петля”, цифровые «RS-232», «RS-485», промышленный протокол «Profinet”), оснащаться блоком реверса (с ручным механическим, электронным или электронным программируемым переключением), функцией включения/отключения по внешнему контакту («сухой контакт»), сенсорной панелью оператора HMI (‘тач скрин дисплей’) и выносным пультом дистанционного управления.
Выпрямители 1000А/12В, 1500А/12В, 2000А/12В, 3000А/12В имеют принудительное воздушное охлаждение, защиту от перегрузки по току и напряжению, автоматическую защиту от перегрева и защиту от внешнего, или внутрисхемного короткого замыкания. Выпрямители позволяют регулировать ток и напряжение от 0 до номинального значения, дают возможность проводить непрерывную длительную работу в режиме максимальной нагрузки и могут работать в режиме стабилизации, поддержании и регулировки выходного тока (РТ), или режиме стабилизации, поддержании и регулировки выходного напряжения (РН).

МОДЕЛЬ ИСТОЧНИКА ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ НАПРЯЖЕНИЕ ПИТАНИЯ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА НАПРЯЖЕНИЯ АМПЕРМЕТРА ВОЛЬТМЕТРА
UNIV-1000А/12В 0-1000А 0-12В 0. 380В+10%;50Гц 0...100% 510*490*280
UNIV-1500А/12В 0-1500А 0-12В 0.1В 380В+10%;50Гц 0...100% 510*490*350
UNIV-2000А/12В 0-2000А 0-12В 380В+10%;50Гц 0...100% 510*490*430
UNIV-3000А/12В 30-3000А 1-12В 380В+10%;50Гц 1...100% 510*490*950
Выпрямитель UNIV-1000A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-1500A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-2000A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-3000A/12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямители переменного тока

Выпрямители переменного тока

Подробности
Категория: Электротехника

Выпрямители переменного тока

Электростанции вырабатывают переменный ток. Однако 25-30% электрической энергии используется в устройствах, работающих на постоянном токе. Для преобразования переменного тока в постоянный ток применяют выпрямители.
Для выпрямления переменного тока раньше использовались электромагнитные преобразователи, ртутные, ионные, электронные лампы. В настоящее время в основном применяются полупроводниковые выпрямители. Они проще по конструкции, меньше по размерам, надежнее при эксплуатации, удобнее при обслуживании и имеют более высокий КПД.

Полупроводники по электропроводимости занимают промежуточное место между проводниками и изоляторами. Для них характерно наличие двух типов проводимости: электронной, или  n-проводимости, за счет свободных электронов; дырочной, или p-проводимости, за счет валентных электронов (дырок). Введение определенных примесей позволяет получать полупроводники проводимости n- или p-типа. Если полупроводник имеет две зоны с различными типами проводимости, то на их границе образуется n-p-переход, обладающий односторонней проводимостью электрического тока.

Действительно, при подключении положительного полюса источника к зоне с проводимостью р-типа, а отрицательного — к зоне с проводимостью n-типа дырки будут отталкиваться положительным потенциалом источника тока, а электроны — отрицательным. В результате этого они движутся навстречу друг другу, частично рекомбинируя в зоне перехода, а затем притягиваются к электродам источника питания, обеспечивая прохождение электрического тока через диод (рис. справа, а). Если же последний подключить иначе (рис. справа, б), то зона перехода обедняется носителями зарядов, а его сопротивление резко возрастает и ток через диод не проходит.


Одностороннюю проводимость диода демонстрируют с помощью установки, схематически изображенной на рис. слева.


Такая конструкция диода имеет специфическую зависимость тока от напряжения и имеет вид «клюшки». Для резистора вольт-амперная характеристика имеет вид прямой линии.



Для наблюдения
осциллограммы вольт-амперной характеристики диода, выражающей зависимость величины проходящего через него тока от приложенного напряжения, собирают установку, изображенную на рис. справа, а. Используя вольт-амперную характеристику диода, можно объяснить его свойство выпрямлять переменный ток, нарисовав графики тока и напряжения (рис. справа, б). Если включить генератор развертки осциллографа в установке, то можно наблюдать осциллограмму выпрямленного тока.

Для проводника развернутая диаграмма тока имеет вид синусоиды.


С помощью выпрямителей получают пульсирующий ток, направление которого не меняется, а меняется величина.  Для  того, чтобы сгладить   пульсацию   тока, последовательно  с диодом включают дроссель (катушка с сердечником), а параллельно — конденсаторы большой емкости (рис. слева). Дроссель и конденсаторы представляют собой фильтр, который сглаживает пульсацию тока. На выходе выпрямителя получают постоянный ток по величине и направлению.


Для выпрямления переменного тока используют три вида выпрямителей: однополупериодный (рис. справа, а), двухполупериодный со средней точкой (рис. справа, б) и двухполупериодный по мостовой схеме (рис. справа, в).
Полупроводниковые диоды разнообразны по конструкции и назначению. Для сильных токов применяют плоскостные диоды, а для слабых токов — точечные диоды.

Выпрямители полупроводниковые - выпрямитель напряжения, выпрямитель тока


Компания «Электропроект» самостоятельно производит и реализует выпрямители полупроводниковые высокого качества и по очень конкурентоспособным ценам. Обратившись к нам, вы всегда сможете подобрать выпрямители различного назначения.

Выпрямитель тока – это электровакуумное, механическое или полупроводниковое устройство, используемое для преобразования переменного входного тока в постоянный выходной электрический ток. Большинство современных выпрямителей тока создают так называемые «пульсирующие» напряжение и ток.

Известно, что одним из недостатков многих элементов, используемых для питания электронной аппаратуры, является крайне ограниченный срок их службы, а также необходимость периодической замены. Подобные  неудобства особенно ощутимы, когда требуются токи очень большой силы. Именно поэтому для питания электронной аппаратуры лучше применять электрическую энергию промышленной сети. Впрочем, подключать устройство, рассчитанное строго на питание от батарей, сразу к промышленной сети нельзя. Для этого нужно переменное напряжение сети преобразовать в постоянное.

Для питания транзисторной аппаратуры обычно используются гораздо меньшие напряжения, чем сетевые. Это возможно при использовании силового трансформатора  , после использования которого переменное напряжение необходимо преобразовать в постоянное. Выпрямители напряжения и осуществляют преобразование переменного напряжения в пульсирующее. Выпрямители тока подразделяются на кенотронные, электроконтактные, газотронные, ртутные, тиратронные, полупроводниковые и тиристорные. Также они могут быть однополупериодными и двухполупериодными. Однополупериодные однофазные выпрямитель напряжения используют в основном в маломощных устройствах с индуктивным и ёмкостным сглаживающим фильтром. Главное преимущество таких выпрямителей напряжения - простота и небольшое число вентилей. Недостатки – большой уровень пульсаций выпрямленного напряжения, а также высокое обратное напряжение на вентилях. Выпрямители напряжения двухполупериодной схемы применяется в уже гораздо более серьезных устройствах, и частота пульсаций выпрямленного тока здесь возрастает минимум в два раза по сравнению с однополупериодным

Устройство, которое выполняет обратную функцию, то есть преобразовывает постоянное напряжение и ток в переменные называется инвертором  . Из-за принципа обратимости инвертор и выпрямитель тока, по сути, являются разновидностями одной и той же электрической машины.

Прежде всего, обращаем ваше внимание на следующие виды выпрямителей от компании «Электропроект»:

  • Выпрямители для заряда аккумуляторных батарей (ВСА-5КМ и ВСА-5КУ). Используются как для зарядки различных аккумуляторных батарей, так и в качестве источника выпрямленного (постоянного) тока. Выпрямители этого типа могут применяться в широком диапазоне температур и при высокой влажности.
  • Выпрямители полупроводниковые для электрохимии, электротехнологии, электротермии и гальваники (ТЕР1, ТЕ1, ТВ1, ТВР1). Данные агрегаты используются для питания постоянным током станков электрохимической обработки металлов, гальванических ванн, при очистке сточных вод и зарядке аккумуляторных батарей. При этом выпрямители ТЕР1 и ТЕ1 могут функционировать при естественном охлаждении, а модели ТВР1 и ТВ1 имеют водяное охлаждение.
  • Выпрямители полупроводниковые различного назначения. В основном это диодные выпрямители ДЕ3, которые применяются для преобразования в постоянный трехфазного переменного тока, питания оперативных и силовых цепей постоянного тока, а также для торможения асинхронных двигателей.

Компания Электропроект осуществляет розничные и оптовые поставки выпрямителей полупроводниковых по всей территории России, а также в страны СНГ. Узнать о наличии нужного вам выпрямителя  и сделать заказ можно как через наш сайт, так и обратившись напрямую к нашим менеджерам. Доставка выпрямителей полупроводниковых возможна любым видом транспорта и в максимально удобные для вас сроки. Мы постоянно занимается совершенствованием производимых полупроводниковых выпрямителей, используя для этого современные технические решения и большой опыт наших специалистов в данном вопросе.

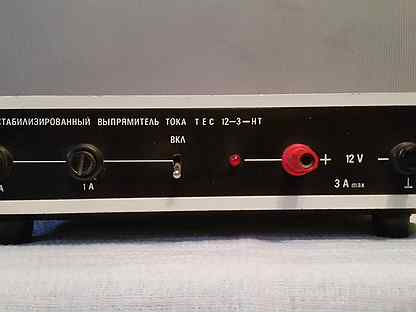

Выпрямитель переменного тока 12в

Какие бывают выпрямители?

Ещё в начале ХХ века имел место очень принципиальный спор между корифеями электротехники. Какой ток выгоднее передавать потребителю на большие расстояния: постоянный или переменный? Научный спор выиграли сторонники передачи переменного тока по проводам высоковольтных линий от подстанции к потребителю. Эта система принята во всём мире и успешно эксплуатируется до сих пор.

Но большинство электронной техники и не только бытовой, но и промышленной питается постоянными напряжениями и это привело к созданию целой отрасли электрики – преобразование (выпрямление) переменного тока. После того как электронная лампа была забыта, главным элементом любого выпрямителя стал полупроводниковый диод.

Схемотехника выпрямителей весьма обширна, но самым простым является однополупериодный выпрямитель.

Однополупериодный выпрямитель.

Напряжение с вторичной обмотки силового трансформатора подаётся на один единственный диод. Вот схема.

Поэтому выпрямитель и назван однополупериодным. Выпрямляется только один полупериод и на выходе получается импульсное напряжение. Форма его показана на рисунке.

Схема проста и не требует большого количества элементов. Это и сказывается на качестве выпрямленного напряжения. При низких частотах переменного напряжения (например, как в электросети – 50 Гц) выпрямленное напряжение получается сильно пульсирующим. А это очень плохо.

Для того чтобы снизить величину пульсации выпрямленного напряжения приходится брать величину конденсатора С1 очень большую, порядка 2000 – 5000 микрофарад, что увеличивает размер блока питания, так как электролиты на 2000 – 5000 мкф имеют довольно большие размеры. Поэтому на низких частотах эта схема практически не используется. Зато однополупериодные выпрямители прекрасно зарекомендовали себя в импульсных блоках питания работающих на частотах 10 – 15 кГц (килогерц). На таких частотах величина ёмкости фильтра может быть очень небольшой, а простота схемы уже не столь сильно влияет на качество выпрямленного напряжения.

Примером использования однополупериодного выпрямителя может служить простой зарядник от сотового телефона. Так как зарядник сам по себе маломощный, то в нём применяется однополупериодная схема, причём как во входном сетевом выпрямителе 220V (50Гц), так и в выходном, где требуется выпрямить переменное напряжение высокой частоты со вторичной обмотки импульсного трансформатора.

К несомненным достоинствам такого выпрямителя следует отнести минимум деталей, низкую стоимость и простые схемные решения. В обычных (не импульсных) блоках питания многие десятилетия успешно работают двухполупериодные выпрямители.

Двухполупериодные выпрямители.

Они бывают двух схемных решений: выпрямитель со средней точкой и мостовая схема, известная, как схема Гретца. Выпрямитель со средней точкой требует более сложного в исполнении силового трансформатора, хотя диодов там используется в два раза меньше чем в мостовой схеме. К недостаткам двухполупериодного выпрямителя со средней точкой можно отнести то, что для получения одинакового напряжения, число витков во вторичной обмотке трансформатора должно быть в два раза больше, чем при использовании мостовой схемы. А это уже не совсем экономично с точки зрения расходования медного провода.

Далее на рисунке показана типовая схема двухполупериодного выпрямителя со средней точкой.

Величина пульсаций выпрямленного напряжения меньше чем у однополупериодного выпрямителя и величину конденсатора фильтра так же можно использовать гораздо меньшую. Наглядно увидеть, как работает двухполупериодная схема можно по рисунку.

Как видим, на выходе выпрямителя уже в два раза меньше "провалов" напряжения – тех самых пульсаций.

Активно применяется схема выпрямителя со средней точкой в выходных выпрямителях импульсных блоков питания для ПК. Так как во вторичной обмотке высокочастотного трансформатора требуется меньшее число витков медного провода, то гораздо эффективнее применять именно эту схему. Диоды же применяются сдвоенные, т.е. такие, у которых общий корпус и три вывода (два диода внутри). Один из выводов – общий (как правило катод). По виду сдвоенный диод очень похож на транзистор.

Наибольшую популярность приобрела в бытовой и промышленной аппаратуре мостовая схема. Взгляните.

Можно без преувеличения сказать, что это самая распространённая схема. На практике вы с ней ещё не раз встретитесь. Она содержит четыре полупроводниковых диода, а на выходе, как правило, ставится RC-фильтр или только электролитический конденсатор для сглаживания пульсаций напряжения.

О данной схеме уже рассказывалось на странице про диодный мост. Стоит отметить, что и у мостовой схемы есть недостатки. Как известно, у любого полупроводникового диода есть так называемое прямое падение напряжения (Forward voltage dropVF). Для обычных выпрямительных диодов оно может быть 1 – 1,2 V (зависит от типа диода). Так вот, при использовании мостовой схемы на диодах теряется напряжение, равное 2 x VF, т.е. около 2 вольт. Это происходит потому, что в выпрямлении одной полуволны переменного тока участвуют 2 диода (затем другие 2). Получается, что на диодном мосте теряется часть напряжения, которое мы снимаем со вторичной обмотки трансформатора, а это явные потери. Поэтому в некоторых случаях в составе диодного моста применяются диоды Шоттки, у которых прямое падение напряжения невелико (около 0,5 вольта). Правда, стоит учесть, что диод Шоттки не рассчитан на большое обратное напряжение и очень чувствителен к его превышению.

Большой интерес вызывает выпрямитель с удвоением напряжения.

Выпрямитель с удвоением напряжения.

Принцип удвоителя напряжения Латура-Делона-Гренашера основан на поочерёдном заряде-разряде конденсаторов С1 и С2 разными по полярности полуволнами входного напряжения. В результате между катодом одного диода и анодом второго диода возникает напряжение в два раза превышающее входное. Схема в студию:)

Стоит отметить, что данная схема применяется в блоках питания нечасто. Но её можно смело использовать, если необходимо вдвое увеличить напряжение, которое снимается со вторичной обмотки трансформатора. Это будет более логичным и правильным решением, чем перематывать вторичную обмотку трансформатора с целью увеличить выходное напряжение вторичной обмотки в 2 раза (ведь при этом придётся наматывать вторичную обмотку с вдвое большим числом витков). Так что, если не удалось найти подходящий трансформатор – смело применяем данную схему.

Развитием схемы стало создание умножителя на полупроводниковых диодах.

Умножитель напряжения.

Каждый диод и конденсатор образуют «звено» и эти звенья можно соединять последовательно до получения напряжения в несколько десятков киловольт. Конечно, для этого входное напряжение тоже должно быть достаточно большим.

На рисунке изображён четырёхзвенный умножитель и на выходе мы получаем напряжение в четыре раза превышающее входное (U). Эти выпрямители получили большое распространение там, где нужно получить высокое напряжение при достаточно малом токе. Например, по такой схеме были выполнены источники высокого напряжения в старых телевизорах и осциллографах для питания анода электронно-лучевой трубки.

Сейчас такие источники питания используются в научных лабораториях, в детекторах элементарных частиц, в медицинской аппаратуре (люстра Чижевского) и в оружии самообороны (электрошокер). При повторении подобных конструкций и подборе деталей, следует учитывать рабочее напряжение, как диодов, так и конденсаторов исходя из напряжения, которое вы хотите получить. Весь умножитель, как правило, заливается специальным компаундом или эпоксидной смолой во избежание высоковольтных пробоев между элементами схемы.

Для нормальной работы некоторых устройств как, например, люстры Чижевского необходимы достаточно высокие напряжения. Как считают специалисты, излучатель отрицательных аэроионов, эффективен только при напряжении не менее 60 киловольт.

Трёхфазные выпрямители.

Устройства, которые используются для получения постоянного тока из переменного трёхфазного тока, называются трёхфазными выпрямителями. Трёхфазные выпрямители в бытовой технике, конечно, не используются. Единственный прибор, который может использоваться в быту это сварочный аппарат. В качестве трёхфазных выпрямителей используются наработки двух известных электротехников Миткевича и Ларионова. Самая простая схема Миткевича называется «три четверти моста параллельно», что означает три силовых диода включенных параллельно через вторичные обмотки трёхфазного трансформатора. Схема.

Коэффициент пульсаций на нагрузке очень мал, что позволяет использовать конденсаторы фильтра небольшой ёмкости и малых габаритов.

Более сложной является схема Ларионова, которая называется «три полумоста параллельно», что это такое хорошо видно из рисунка.

В схеме используется уже шесть диодов и немного другая схема включения. Вообще схем трёхфазных выпрямителей достаточно много и наиболее совершенной, хотя редко употребляемой является схема «шесть мостов параллельно», а это уже 24 диода! Зато эта схема может выдавать высокое напряжение при большой мощности.

Трёхфазные мощные выпрямители используются в электровозах, городском электротранспорте (трамвай, троллейбус, метро), в промышленных установках для электролиза. Так же промышленные системы очистки газовых смесей, буровое и сварочное оборудование используют трёхфазные выпрямители.

Теперь вы знаете, какие бывают выпрямители переменного тока и сможете легко обнаружить их на принципиальной схеме или печатной плате любого прибора. А для тех, кто хочет знать больше, рекомендуем ознакомиться с книгой "Полупроводниковые выпрямители".

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

Делаем простой выпрямитель тока на 12 вольт, для заряда аккумуляторов авто. Всё началось с того, что привезли мне на роботу нерабочий блок питания на 22В и 110В. Решил из него сделать зарядное устройство для своей машины для аккумулятора. Аккумулятор естественно на 12В. Сначала разобрал блок питания и посмотрел что там есть внутри. Как оказалось, кроме трансформатора ничего и не было. Не работал БП из-за того, что один провод на подачу электроэнергии просто каким-то образом отвалился. Все же прибор советских времен и со временем поизносился. Корпус и все провода решил выкинуть и смастерить все заново.

Достал из прибора трансформатор. Там было две вторичные обмотки. Одна была на 22В, вторая — 110В. Но этот вольтаж мне не подходил для зарядки аккумулятора.

Разобрал трансформатор, достал все пластины, размотал вторичную обмотку на 22 В. Намотал новым, более толстым, проводом новую обмотку на 12В. Она содержала наполовину меньше витков чем прежняя, но так как сечение провода увеличил, заполнило окно полностью. Все аккуратно собрал и проверил. На выходе оказалось 13.4В. Это отлично подходило для АКБ.

Схема выпрямителя тока на 12 вольт

Далее решил не усложнять дело всякими хитроумными зарядными на микросхемах, а собрать простой и надежный выпрямитель на диодах. Взял диоды Д242. Они очень надежные, но немного греются, следует установить на радиаторы.

Спаял по стандартной схеме диодного моста. Подключил — все отлично работало, на выходе теперь было 13.7В. Как и должно быть, немного увеличилось напряжение после выпрямления. Но ничего страшного. Для аккумуляторов ведь надо не строго 12, а примерно 14 вольт для нормального заряда.

Все аккуратно вместил в новый корпус. Сделал выход на выпрямитель. Подключаю и с удовольствием пользуюсь. Сделал еще индикатор наличия электроэнергии — просто подключил к сети 220В обычный светодиод через резистор. Получился простой и надёжный выпрямитель для ЗУ на 12 вольт .

Как выбрать выпрямитель для гальваники?

Выпрямители для гальваники | выпрямитель тока для гальваники | выпрямители переменного тока | выпрямители постоянного тока | агрегаты выпрямительные | источники питания | выпрямитель тока Флекс Крафт | регулируемые выпрямители тока | простой выпрямитель переменного тока | регулируемый выпрямитель тока | выпрямители гальванических ванн | компактные выпрямители для гальванических ванн | модульный выпрямитель | высоковольтные выпрямители | выпрямитель тока FlexKraft

Компания «СибМашПолимер» предлагает выпрямители тока «FlexKraft», идеально подходящие для всех видов гальванических процессов. Выпрямители изготовлены исключительно из самых качественных компонентов и зарекомендовали себя как высококлассное и безотказное оборудование. Регулируются и выпрямители Флекс Крафт как по напряжению (от 0,01 В), так и по току(от 0,1 А). При работе выпрямителей пользователь может регулировать выходной ток или напряжение в нагрузке в соответствии с параметрами покрываемой детали и требованиями тех. процесса или задать специально подготовленные заранее программы.

Выпрямители Flex Kraft могут опционально оснащаться:

  1. выносными пультами управления
  2. аналоговым интерфейсом ввода/вывода информации (гальванически изолированным)
  3. цифровым интерфейсом ввода/вывода информации (гальванически изолированным)
  4. контактором для прекращения подачи энергии к силовым модулям
  5. внешним эталонным шунтом 60мВ
  6. устройством реверса для переключения полярности в определенных технологических процессах
  7. выпрямители, изготовленные с индивидуальными требованиями заказчика

Выбор выпрямители «FlexKraft» производится исходя из его технических характеристик (выходное напряжение и выходной ток).

Примерные практические данные по напряжению:

Гальванические процессы Номинальное напряжение, В
Никелирование 6
Меднение 6
Лужение 6
Цинкование 6
Копи-хром 6
Анодирование 18-24
Электрополирование 18-24
Хромирование 9-12
Электрохимическое обезжиривание 9-12
Золочение 6
Серебрение 6
Родирование 6
Паладирование 6

Нужную силу тока можно рассчитывают по формуле: Сила тока = Площадь детали Х Плотность тока

Площадь детали измеряется в дм2, а плотность тока в А/дм2

Плотность тока для каждого процесса разная и обычно указывается в технологическом описании процесса.

Вот диапазон плотностей тока для различных процессов гальваноосаждения:

Гальванические процессы Плотность тока А/дм2
Никелирование 1-4
Меднение 1-6
Лужение 1-3
Цинкование 0,5-2
Копи-хромирование 1-4
Анодирование 1-1,5
Электрополирование 35-50
Хромирование 15-25
Электрохимическое обезжиривание 3-10
Золочение 0,3-1
Серебрение 0,3-1
Родирование 0,3-0,8
Палладирование 0,25-1



Для того чтобы получить отличное покрытие, необходимо быть уверенным в точности подачи выходного тока и напряжения. Выпрямители FlexKraft на практике показали себя с самой наилучшей стороны:

  1. Погрешность выходного тока и напряжения практически равна нулю, менее 1%
  2. Пульсация тока менее 0,2% - покрытия получаются отличного качества и зачастую не требуют дополнительной полировки (важнейший фактор при хромировании), причем для этого не нужен дополнительный внешний фильтр.
  3. Очень низкая реактивная составляющая мощности
  4. Технология высокочастотного переключения позволяет экономить 34% электроэнергии по сравнению с тиристорными выпрямителями (имеется соответствующий протокол испытаний)
  5. Можно расположить непосредственно у ванн, что позволяет экономить место и делает процесс удобнее для гальваника.
  6. Возможность безотказной работы на 100% мощности (тиристорные выпрямители могут работать в постоянном режиме лишь на 75% мощности, в противном случае очень быстро выходят из строя)

Наши клиенты, будучи уверенными в качестве и надежности выпрямителей Флекс Крафт, могут самостоятельно подобрать выпрямитель с необходимыми характеристиками либо получить консультацию и ответы на технические вопросы от специалиста.

Тел: (383) 363-94-02

e-mail: [email protected]

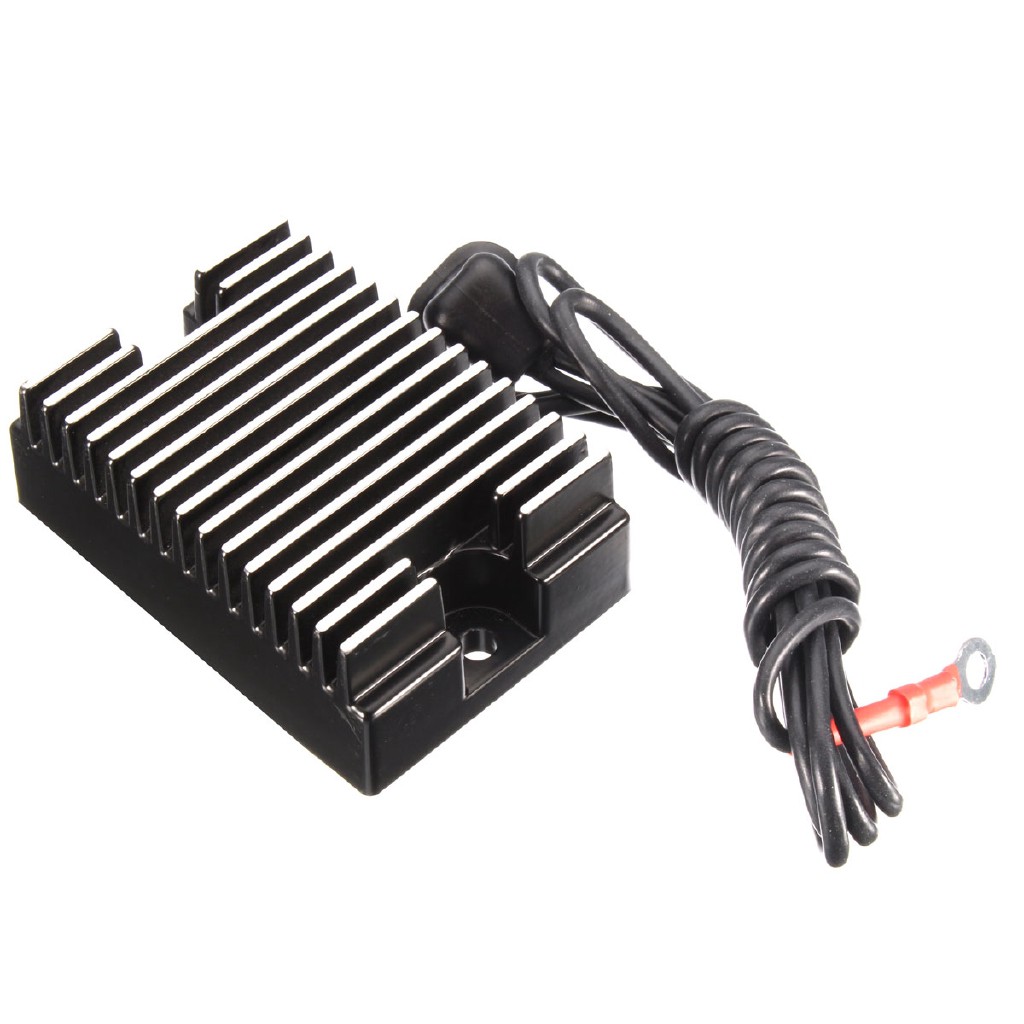

Выпрямление переменного тока генератора

Выпрямитель 1 содержит шесть диодов VD1 — VD6, образующих два пле­ча: в одном аноды трех диодов VD1 — VD3 соединены с выводом «+» генератора, а в другом катоды диодов VD4 — VD6 – с выводом «-». В принятой на автомобилях однопроводной схеме минусовой вывод соединен с массой. К выпрямителю подведены выводы фазных обмоток статора генератора (на рисунке показано соединение в звезду). Наведенные в обмотках фаз переменные напря­жения иф1 — ифз сдвинуты на 1/3 периода, что характерно для трехфазной системы.

Диоды выпрямителя при изменении трехфазного напряжения во времени переходят из закрытого состояния в открытое, в результа­те ток нагрузки имеет только одно направление — от вывода «+» генератора к выводу «-».

Рис. Схема генераторной установки (а) и диаграммы напряжений (б):
1– трехфазный мостовой выпрямитель; 2 – дополнительный выпрями­тель; 3 – регулятор напряжения

Как видно из рисунке б, в момент времени 0, напряжение в об­мотке L1 отсутствует; в обмотке L3 положительное, а в обмотке L2 отрицательное. За положительное напряжение принято направле­ние стрелки к средней точке 0 обмотки статора. Вы­прямленный ток поступает к потребителям в направлении стрелок через находящиеся в открытом состоянии диоды VD3 и VD4.

В момент времени t1 напряжение в обмотке L2 отсутствует, в обмотке L1 положительное, а в обмотке L3 отрицательное. Вы­прямленный ток поступает к потребителям через диоды VD1 и VD5. В каждом плече выпрямителя в течение приблизительно 1/3 периода открыт один диод.

Линейное напряжение при соединении в звезду в 1,73 раза больше, чем при соединении в треугольник. Поэтому при соедине­нии в треугольник в обмотке статора должно быть больше витков, чем при соединении в звезду. Однако ток фазы при соединении в треугольник в 1,73 раза меньше, чем при соединении в звезду. Со­единение обмотки статора в треугольник для генераторов большой мощности позволяет выполнить ее из более тонкого провода.

Выпрямители некоторых генераторов имеют дополнительное плечо, соединенное со средней точкой 0 обмотки статора. Такая схема позволяет увеличить мощность генератора на 15…20% за счет действия третьих гармонических составляющих фазного на­пряжения.

Выпрямленное напряжение Ud имеет пульсирующий характер. Аккумуляторная батарея GB служит своеобразным фильтром, сглаживающим выпрямленное напряжение генератора, при этом ток батареи получается пульсирующим.

В вентильном генераторе диоды выпрямителя не проводят ток от аккумуляторной батареи к обмотке статора, в связи с чем отсут­ствует необходимость в реле обратного тока. Это значительно уп­рощает схему генераторной установки. При длительной стоянке автомобиля возможна разрядка аккумуляторной батареи на обмот­ку возбуждения. Поэтому в некоторых моделях автомобильных ге­нераторов обмотку возбуждения подсоединяют к дополнительному выпрямителю 2. Дополнительный выпрямитель выполнен на трех диодах VD7- VD9, аноды которых соединены с выводом Д. На об­мотку возбуждения в этом случае подается только напряжение от генератора через дополнительный выпрямитель 2 и плечо выпря­мителя 1 с диодами VD4-VD6.

Использование дополнительного выпрямителя имеет и негатив­ную сторону, связанную с самовозбуждением генератора. Генера­тор может самовозбудиться при наличии в нем остаточного маг­нитного потока и достаточно низком сопротивлении цепи возбуж­дения. Поэтому для появления напряжения в рабочем диапазоне частот вращения его ротора в схеме используется контрольная лампа HL обеспечивающая надежное возбуждение генератора.

Существенным недостатком щеточных генераторов, является наличие контактного узла, со­стоящего из электрических щеток и колец, через который к вращающейся обмотке возбуждения подводится ток. Узел этот подвержен изна­шиванию. Пыль, грязь, топливо и масло, попадая на контактный узел, быстро выводят его из строя.

Выпрямители тока

Существует два типа выпрямителей:

1. Однополупериодный выпрямитель, показан на рис. 29.1. Диод D1 в схеме на рис. 29.1 (а) проводит ток только в течение положительных полупериодов входного напряжения, обеспечивая формирование на выходе выпрямителя напряжение только положительной полярности. Если изменить полярность включения диода (рис. 29.1(б)), то на выхо­де выпрямителя будут воспроизводиться только отрицательные полу­периоды входного напряжения. Выходное напряжение содержит по­стоянную составляющую (рис. 29.2), уровень которой приблизительно втрое ниже максимального (пикового) уровня напряжения (0,318Vp, где Vp максимальное напряжение).

2. Двухполупериодный выпрямитель, показан на рис. 29.3. В этом слу­чае используется трансформатор с отводом от средней точки вторич­ной обмотки. ЭДС, индуцируемые в каждой из половин вторичной обмотки, в любой момент времени равны по величине и противоположны по знаку.

Рис. 29.1. Однополупериодный выпрямитель с положительной (а)

и отрицательной (б) полярностью выходного напряжения.



 Рис. 29.2


Рис. 29.3. Двухполупериодный выпрямитель с использованием трансформатора с отводом от средней точки вторичной обмотки.











Рис. 29.4. Уровень постоянной составляющей при двухполупериодном выпря­млении синусоидального тока вдвое выше (0,636Vр), чем при однополупериодном выпрямлении.

Для одного полупериода входного напряжения потенциал точки А положителен, а потенциал точки В отрицателен по отноше­нию к среднему выводу вторичной обмотки, для другого полупериода ситуация изменяется на обратную. В первом случае открыт диод diи через этот диод и нагрузку RL протекает ток I1. Во втором случае открыт диод D1 и ток I2 протекает через нагрузку RL в том же на­правлении, что и ток I1. Форма выходного напряжения показана на рис. 29.4. В данном случае уровень постоянной составляющей на выходе выпрямителя вдвое выше, чем при однополупериодном выпрямле­нии тока (0,636Vp, или приблизительно две трети от максимального напряжения).

Мостовой выпрямитель

Еще одна схема, обеспечивающая двухполупериодное выпрямление тока, показана на рис. 29.5. Это так называемый мостовой выпрямитель. В те­чение положительного полупериода входного напряжения (рис. 29.6(а)) потенциал точки А положителен, а потенциал точки В отрицателен. Дио­ды D1и D3 открыты, и ток I1 протекает через нагрузку RLв направлений, указанном стрелкой (сверху вниз на рисунке). В течение отрицательного полупериода (рис. 29.6(б)), напротив, потенциал точки А отрицателен, а потенциал точки В положителен.



Рис. 29.5. Мостовой выпрямитель.

Рис. 29.6.

Теперь открыты диоды D2 и D4, и ток протекает через нагрузку RLв том же самом направлении.

Для мостового выпрямителя не нужен трансформатор с отводом от средней точки вторичной обмотки. Однако трансформатор может быть использован для изменения уровня переменного напряжения на входе этого выпрямителя.



Накопительный конденсатор

Для снижения уровня переменных составляющих выпрямленного тока используется накопительный конденсатор С1, включаемый параллельно нагрузке (рис. 29.7). Этот конденсатор заряжается до максимального входного напряжения и затем разряжается через нагрузку RL, предот­вращая быстрый спад напряжения. На рис. 29.8 иллюстрируется влияние накопительного конденсатора на форму выходного напряжения однополупериодного и двухполупериодного выпрямителей. В обоих случаях выходное напряжение содержит значительную по величине постояннуюсоставляющую, на которую наложены малые пульсации напряжения. Амплитуда этих пульсаций определяется постоянной времени       (RC-постоянной) для используемого накопительного конденсатора и нагрузочного резистора.



Рис. 29.7. Источник питания постоянного тока с накопительным конденсато­ром.



Рис. 29.8. Влияние накопительного конденсатора на форму выпрямленного

 синусоидального напряжения.

Поэтому накопительный конденсатор должен иметь значительную емкость – от 100             до 5000 мкФ (и даже больше).

Сравнение двух временных диаграмм, представленных на рис. 29.8, показывает, что двухполупериодное выпрямление тока имеет следующие преимущества:



1. Время разряда накопительного конденсатора меньше, поэтому амплитуда пульсаций выходного напряжения тоже меньше.

2. Частота пульсаций вдвое превышает частоту входного питающего напряжения переменного тока, тогда как при однополупериодном выпрямлении частота пульсаций совпадает с частотой питающего напряжения. Например, если выпрямитель питается от бытовой электросети, то для двухполупериодного выпрямителя частота пульсаций будет равна 2 · 50 = 100 Гц, а для однополупериодного — только 50 Гц. Как будет показано далее, более высокочастотные пульсации отфильтро­вываются легче.



Напряжение холостого хода

Напряжением холостого хода называют величину выходного напряжений источника питания при нулевом токе нагрузки, т. е. при отключенной нагрузке.

Рис. 29.9. Напряжение холостого хода равно максимальному входному напря­жению.

На рис 29.9 показан простой источник питания без нагрузочного резистора. Накопительный конденсатор заряжается, как обычно, до максимального значения входного напряжения. Однако, если нагрузка подключена (noload), этот конденсатор сохраняет свой заряд и обеспечивает тем самым постоянное значение выходного напряжения (равное максимальному входному напряжению) без каких-либо пульсаций. Та­ким образом, напряжение холостого хода Vnl это максимально воз­можное выходное напряжение источника питания. При питании от бы­товой электросети с напряжением Vср.кв. = 240 В (среднеквадратическое значение) напряжение холостого хода

Максимальное обратное напряжение

Важный фактор, который необходимо принимать во внимание при выборе диодов для источников питания постоянного тока, — максимальное на­пряжение, приложенное к диоду в «непроводящем» полупериоде. Эта ве­личина называется максимальным обратным напряжением. Рассмотрим схему на рис. 29.9. Максимальное значение потенциала катода диода Dравно напряжению холостого хода 336 В. Потенциал катода изменяет­ся от положительного максимума +336 В до отрицательного минимума -336 В. Максимальное обратное напряжение, которое должен выдержи­вать диод, достигается, когда потенциал анода отрицателен и максима­лен по абсолютной величине, то есть, равен -336 В. В этом случае на диоде падает напряжение 336 + 336 = 672 В. Таким образом, максималь­ное обратное напряжение вдвое больше напряжения холостого хода, т. е. вдвое больше максимального входного напряжения.

RC-сглаживание

Пульсации напряжения в выходном сигнале выпрямителя могут быть Уменьшены с помощью фильтра нижних частот (сглаживающего филь­ма). Резистор R1 и конденсатор С2 в схеме на рис. 29.10 образуют про­стейший RC-фильтр. Для эффективного ослабления пульсаций постоянная времени R1C2 должна быть очень велика по сравнению с пери­одом пульсаций.

Рис. 29.10. Источник питания с RC-фильтром.

При заданной постоянной времени, чем короче период пульсаций (т. е. чем выше их частота), тем эффективнее осуществляется сглаживание. Именно поэтому пульсации на выходе двухполупериодного выпрямителя сглаживаются лучше, чем пульсации на выходе однополупериодного выпрямителя.

Емкость конденсатора C2 сглаживающего фильтра должна быть боль­шой — от 100 до 5000 мкФ, т. е. сравнима с емкостью накопительного кон­денсатора C1. Сопротивление резистора R1, наоборот, должно быть мало, в противном случае ток нагрузки будет создавать на нем большое паде­ние напряжения и выходное напряжение источника питания уменьшится. Номинал этого резистора выбирается в диапазоне 1 – 100 Ом в зависимости от величины тока нагрузки.

 LC-сглаживание

Более эффективная схема сглаживания пульсаций показана на рис. 29.11. Катушка индуктивности L1 и конденсатор C2 образуют фильтр нижних частот. Дроссель L1 сглаживающего фильтра имеет большую индуктив­ность (100 мГн — 10 Гн), благодаря чему сглаживаются изменения тока, протекающего через дроссель, и, как следствие, пульсации выходного на­пряжения. Низкое активное сопротивление дросселя — одно из его пре­имуществ, большие габариты — недостаток. Заметим, что в отличие от накопительного конденсатора, который повышает уровень постоянной со­ставляющей выходного напряжения источника питания, сглаживающая цепь оставляет этот уровень практически неизменным. Она только осла­бляет переменную составляющую на выходе источника питания.

Стабилизация

Увеличение тока, потребляемого от источника питания, приводит к уменьшению его выходного напряжения.

Рис. 29.11. Источник питания постоянного тока с LC-фильтром.



Рис. 29.12. Нагрузочная характеристика нестабилизированного источника пи­тания.

Это связано с тем, что источник питания имеет свое внутреннее сопротивление, представляющее собой сумму сопротивлений обмотки трансформатора, выпрямительных диодов и резистора или дросселя сглаживающего фильтра. Рисунок 29.12 иллю­стрирует изменение напряжения на выходе источника питания при из­менении тока нагрузки. Представленная кривая называется нагрузочной характеристикой (кривой). Выходное напряжение максимально, когда ток нагрузки равен нулю, т. е. при холостом ходе. Напряжение на выходе источника питания, которое он обеспечивает при установленной полной нагрузке или номинальном (полном) токе нагрузки (fullload), называется номинальным выходным напряжением источника питания Vfl.

Изменение выходного напряжения при изменении тока нагрузки от нуля до номинального значения задается в процентах и определяется как

Напряжение холостого хода — Номинальное напряжение                        VnlVfl

———————————————————————————  · 100% = ———— · 100%

Номинальное напряжение                                                        Vfl



В этом видео рассказывается о выпрямительных схемах:

Добавить комментарий

Выпрямители полупроводниковые - выпрямитель напряжения, выпрямитель тока


Компания «Электропроект» самостоятельно производит и реализует выпрямители полупроводниковые высокого качества и по очень конкурентоспособным ценам. Обратившись к нам, вы всегда сможете подобрать выпрямители различного назначения.

Выпрямитель тока - это электровакуумное, механическое или полупроводниковое устройство, используемое для переменного входного тока в постоянный выходной электрический ток.Большинство современных выпрямителей тока так называемые «пульсирующие» напряжение и ток.

Известно, что одним из недостатков многих элементов, используется для питания электронных устройств, крайне ограниченный срок их службы, а также необходимость периодической замены. Подобные неудобства особенно ощутимы, когда требуются токи очень большой силы. Именно поэтому для питания электронной аппаратуры лучше применять электрическую энергию промышленной сети. Впрочем, подключать устройство, строго строго на питание от батарей, сразу к промышленной сети нельзя.Для этого нужно переменное напряжение сети преобразовать в постоянное.

Для питания транзисторной аппаратуры обычно используются гораздо меньшие напряжения, чем сетевые. Это возможно при использовании силового трансформатора , после использования которого переменное напряжение необходимо преобразовать в постоянное. Выпрямители напряжения и осуществляют преобразование переменного напряжения в пульсирующее. Выпрямители тока подразделяются на кенотронные, электроконтактные, газотронные, ртутные, тиратронные, полупроводниковые и тиристорные.Также они могут быть однополупериодными и двухполупериодными. Однополупериодные однофазные выпрямитель напряжения используют в основном в маломощных устройствах с индуктивным и ёмкостным сглаживающим фильтром. Главное преимущество таких выпрямителей - простота и небольшое число вентилей. Недостатки - большой уровень пульсаций выпрямленного напряжения, а также высокое напряжение на вентилях. Выпрямители напряжения двухполупериодной схемы применяются в уже гораздо более мобильных устройствах, и частота пульсаций выпрямленного тока здесь возрастает минимум в два раза по сравнению с однополупериодным

Устройство, которое выполняет обратную функцию, то есть преобразовывает постоянное напряжение и ток в переменном, называется инвертором. .Из-за принципа обратимости инвертора и выпрямителя тока, по сути, являются разновидностями одной и же электрической машины.

Прежде всего, обращаем ваше внимание на следующие виды выпрямителей от компании «Электропроект»:

  • Выпрямители для заряда аккумуляторных батарей (ВСА-5КМ и ВСА-5КУ). Используются как для зарядки различных аккумуляторных батарей, так и в качестве источника выпрямленного (постоянного) тока. Выпрямители этого типа работают в широком диапазоне температур и высокой температуры.
  • Выпрямители полупроводниковые для электрохимии, электротехнологии, электротермии и гальваники (ТЕР1, ТЕ1, ТВ1, ТВР1). Данные агрегаты используются для питания постоянным током станков электрохимической обработки металлов, гальванических ванн, при очистке сточных вод и зарядке аккумуляторных батарей. При этом выпрямители ТЕР1 и ТЕ1 могут функционировать при естественном охлаждении, а модели ТВР1 и ТВ1 имеют водяное охлаждение.
  • Выпрямители полупроводниковые различного назначения. В основном это диодные выпрямители ДЕ3, которые используются для преобразования в постоянный трехфазного переменного тока, питания оперативных и силовых цепей постоянного тока, а также для торможения асинхронных двигателей.

Компания Электропроект осуществляет розничные и оптовые поставки выпрямителей полупроводниковых по всей территории России, а также в страны СНГ. Узнать о наличии нужного вам выпрямителя и сделать заказ можно через наш сайт, так и обратившись напрямую к нашим менеджерам.Доставка выпрямителей полупроводниковых возможна любым видом транспорта и в максимально удобные для вас сроки. Мы постоянно занимаемся совершенствованием производимых полупроводниковых выпрямителей, используя современные технические решения и большой опыт наших специалистов в данном вопросе.

Выпрямители. Схемы выпрямления электрического тока

В данной статье расскажем что такое выпрямитель тока, принципы его работы и схемы выпрямления электрического тока.

Выпрямитель электрического тока - электронная схема, предназначенная для переменного электрического тока в постоянный (одно полярный) электрический ток.

В полупроводниковой аппаратуре выпрямители исполняются на полупроводниковых диодах. В более старой и высоковольтной аппаратуре выпрямители исполняются на электровакуумных приборов - кенотронах. Раньше широко использовались - селеновые выпрямители.

Для начала вспомним, что собой представляет переменный электрический ток. Это гармонический сигнал, меняющий свою амплитуду и полярность по синусоидальному закону.

Вном электрическом токе можно условно переменно положительные и отрицательные полупериоды.Всё то, что больше нулевого значения относится к положительным полупериодам (положительная полуволна - красным цветом), а всё, что меньше (ниже) нулевого значения - к отрицательным полупериодам (отрицательная полуволна - синим цветом).

Выпрямитель, в зависимости от его конструкции «отсекает», или «переворачивает» одну из полуволн переменного тока, делает направление тока односторонним.

Схемы построения выпрямителей сетевого напряжения можно поделить на однофазные и трёхфазные, однополупериодные и двухполупериодные.

Для удобства мы будем считать, что выпрямляемый переменный электрический ток поступает с вторичной обмотки трансформатора. Это соответствует истине и потому, что даже электрический ток в домашних розетки квартир домов приходит с трансформатора понижающей подстанции. Поскольку сила тока - величина, напрямую зависящая от нагрузки, то при рассмотрении схемы выпрямления мы будем оперировать не понятием силы тока, а понятием - напряжение, амплитуда которого напрямую не зависит от нагрузки.

На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы - анод и катод местами, то на выходе, что отсечена не отрицательная, а положительная полуволна.

Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:

U ср = U max / π = 0,318 U max

где: π - константа равная 3,14.

Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребля большой ток.

Наиболее распространенными являются однофазные двухполупериодные выпрямители. Существуют две схемы таких выпрямителей - мостовая схема и балансная.

Рассмотрим мостовую схему однофазного двухполупериодного выпрямителя и его работу.

Если ток вторичной обмотки трансформатора по направлению от точки «А» к точке «В», то далее от точки «В» ток течёт через диод VD3 (диод VD1 его не пропускает), нагрузку R н , диод VD2 и возвращается в обмотку трансформатора через точку «А».

Когда направление тока вторичной обмотки трансформатора меняется на противоположное, то вышедший из точки «А», ток течёт через диод VD4, нагрузку R на , диод VD1 и возвращается в обмотку трансформатора через точку «В».

Таким образом, практически отсутствует промежуток времени, когда напряжение на выходе выпрямителя равно нулю.

Рассмотрим балансную схему однофазного двухполупериодного выпрямителя.

По сути это два однополупериодных выпрямителя, подключенных параллельных в противофазе, при этом начало второй обмотки соединено с концом первой вторичной обмотки. Если в схеме вторичного напряжения используется одна вторичная обмотка трансформатора, то в балансной схеме две вторичные обмотки (2 и 3) используются поочерёдно.

Среднее значение напряжения на выходе двухполупериодного выпрямителя соответствует значению:

U ср = 2 * U max / π = 0,636 U max

где: π - контастанная равная 3,14.

Представляет интересное сочетание мостовой и балансной схемы выпрямления, в результате которого получается двухполярный мостовой выпрямитель, у которого один провод является общим для двух выходных напряжений (для первого выходного напряжения, он отрицательный, а для второго - положительный):

Трёхфазные выпрямители электрического тока (Схема Ларионова)

Трёхфазные выпрямители обладают лучшей характеристикой выпрямления переменного тока - меньшим коэффициентом пульсаций выходного напряжения по сравнению с однофазными выпрямителями. Связано это с тем, что в трёхфазном электрическом токе синусоиды разных фаз «перекрывают» друг друга. После выпрямления такого напряжения, сложная амплитуда различных фаз не происходит, наблюдается максимальная амплитуда значений всех трёх фаз входного напряжения.

На следующем изображена схема трёхфазного однополупериодного выпрямителя и его выходное напряжение (красным цветом), образованное на «вершинах» трёхфазного напряжения.

За счёт «перекрытия» фаз напряжения, выходное напряжение трёхфазного однополупериодного выпрямителя имеет меньшую глубину пульсации.Вторичные обмотки трансформатора могут быть использованы только по схеме подключения «звезда», с «нулевым» выводом от трансформатора.

На следующем рисунке представлена ​​схема трёхфазного двухполупериодного мостового выпрямителя (схема Ларионова) и его выходное напряжение (красным цветом).

За счет использования положительной и перевернутой отрицательной полуволны трёхфазного напряжения, выходное напряжение (выделено красным цветом), образованное на вершинах синусоид, имеет самую маленькую глубину пульсаций выходного напряжения по сравнению со всеми остальными схемами выпрямления. Вторичные обмотки трансформатора могут быть использованы как по схеме подключения «», без «нулевого выхода» от трансформатора, так и «треугольник».

При конструировании блоков питания

Для выбора выпрямительных диодов используют следующие параметры, которые всегда указаны в справочниках:

- максимальное обратное напряжение диода - U обр ;

- максимальный ток диода - I max ;

- прямое падение напряжения на диоде - У пр .

Необходимо выбирать все перечисленные параметры с запасом, для исключения выхода диодов из строя.

Максимальное обратное напряжение диода U обр должно быть в два раза больше реального выходного напряжения трансформатора. В противном случае возможен обратный пробой p-n , который может привести к выходу из строя не только диодов выпрямителя, но и других элементов схем питания и нагрузки.

Значение максимального тока I max выбираемых диодов должно быть изменено реальный ток выпрямителя в 1,5 - 2 раза. Невыполнение этого условия, также приводит к выходу из схемы сначала диодов, а потом других элементов схем.

Прямое падение напряжения на диоде - U пр , это то напряжение, которое падает на кристалле p-n перехода диода. Если по пути прохождения тока стоят два диода, значит это падение происходит на двух p-n переходах. Другими словами, напряжение, подаваемое на вход выпрямителя, на выходе на значение падения напряжения.


Схемы выпрямителей электрического тока предназначены для преобразования переменного - изменяющего полярность напряжения в однополярное - не изменяющее полярность. Но этого недостаточно для превращения переменного в постоянное. Для того, чтобы оно преобразовалось в постоянное применение сглаживающих фильтров питания, устраняющих резкие перепады выходного напряжения от нуля до максимального значения.

Выпрямители переменного тока

Выпрямители переменного тока

Подробности
Категория: Электротехника

Выпрямители переменного тока

Электростанции вырабатывают переменный ток. Однако 25-30% электрической энергии используется в устройствах, работающих на постоянном токе. Для преобразования переменного тока в постоянный ток применяют выпрямители .
Для выпрямления переменного тока раньше использовались электромагнитные преобразователи, ртутные, ионные, электронные лампы . В настоящее время в основном применяются полупроводниковые выпрямители. Они проще по конструкции, меньше по размерам, надежнее при эксплуатации, удобнее при обслуживании и имеют более высокий КПД.

Полупроводники по электропроводимости занимают промежуточное место между проводниками и изоляторами . Для них характерно наличие двух типов проводимости: электронной , или n -проводимости, за счет свободных электронов; дырочной , или p -проводимости, за счет валентных электронов (дырок). Введение определенных примесей позволяет получать полупроводники проводимости n - или p -типа. Если полупроводник имеет две зоны с различными типами проводимости, то на их границе образуется n-p -переход, обладающий многосторонней проводимостью электрического тока.

Действительно, при подключении положительного полюса к зоне с проводимостью р -типа, отрицательного - к зоне с проводимостью n -типа дырки будут отталкиваться положительным потенциалом источника тока, а электроны - отрицательным.В результате этого они движутся навстречу друг другу, частично рекомбинируя в зоне перехода, а затем притягиваются к электродам источника питания, в результате прохождение электрического тока через диод (рис. Справа, а ). Если же последний подключить иначе (рис. Справа, б ), то зона перехода обедняется носителями зарядов, его сопротивление резко возрастает и ток через диод не проходит.


Односторонняя проводимость диода демонстрируют с помощью установки, схематически изображенной на рис. слева.


Такая конструкция диода имеет специфическую зависимость тока от напряжения и имеет вид « клюшки ». Для резистора вольт-амперная характеристика имеет вид прямой линии.

Для наблюдения
осциллограммы вольт-амперной характеристики диода, выражающей величины проходящего через него тока от приложенного напряжения, собирают установку, изображенную на рис. справа, а . Используя вольт-амперную характеристику диода, можно объяснить его свойство выпрямлять переменный ток, нарисовав графики тока и напряжения (рис.справа, á ). Если включить генератор развертки осциллографа в установке, то можно наблюдать осциллограмму выпрямленного тока.

Для проводника диаграмма тока имеет вид синусоиды.


С помощью выпрямителей получают пульсирующий ток , направление которого не меняется, а меняется величина. Для того, чтобы сгладить пульсацию тока, последовательно с диодом, включает дроссель (катушка с сердечником), а параллельно - конденсаторы большой емкости (рис. слева). Дроссель и конденсаторы представляют собой фильтр , который сглаживает пульсацию тока. На выходе выпрямителя получают постоянный ток по величине и направлению.


Для выпрямления переменного тока используйте три вида выпрямителей: однополупериодный (рис. Справа, а ), двухполупериодный со средней точкой (рис. Справа, б ) и двухполупериодный по мостовой схеме (рис. Справа, ) в ).
Полупроводниковые диоды разнообразны по конструкции и назначению. Для сильных токов применяют плоскостные диоды, а для слабых токов - точечные диоды.

Выпрямители, источники тока, блоки питания для гальваники.

7 лет на рынке выпрямительного оборудования!

Компания разрабатывает и производит высокочастотные импульсные выпрямители (источники тока / напряжения) серии “UNIV”, различного диапазона выходной мощности от 0,36 до 150 кВт и назначения, используемые для проведения различных процессов гальванического осаждения, работы установок очистки воды, электротермии и питания нагревателей, Работа электромагнитов, светового оборудования, при производстве печатных плат, для зарядки аккумуляторных батарей, функционирования различного промышленного оборудования и т. д.

Выпрямители серии "UNIV", изготавливаются на высококачественной импортной элементной базе ведущих производителей электронных компонентов, с использованием высоковольтных IGBT-модулей (силовая часть), управляемых широтно-импульсной модуляцией (ШИМ), обеспечивающих высокий коэффициент мощности и высокий КПД преобразователя. Выпрямители высокой надежностью, обеспечивают подержание выходных параметров, имеют малую импульсную составляющую, обеспечивающую функцию защиты от перегрузки по току и напряжению, автоматическую защиту от перегрева и защиту от внешнего и внутрисхемного короткого замыкания.

Выпрямители позволяют проводить длительную, непрерывную работу в режиме максимальной нагрузки (при соблюдении рабочих условий эксплуатации). Все производимое оборудование сертифицировано.

Показатели надежности
☑ Гарантийный срок эксплуатации: не менее 10000 часов
☑ Ресурс работы выпрямителей: не менее 10 лет
☑ Гарантия на выпрямители: 2 года

Как выбрать нужный источник тока (выпрямитель)?
Инструкция по выбору выпрямителя для гальваники

Бланк заказа инверторного выпрямителя (источника тока)

КАК ВЫБРАТЬ НУЖНЫЙ ДЛЯ ИСТОЧНИК ТОКА (ВЫПРЯМИТЕЛЬ)

При выборе выпрямителя для проведения того или иного процесса гальваносаждения, анодного оксидирования (анодирования), электрокатафарезного окрашивания, электрополирования и т. Д.д., необходимо руководствоваться, прежде всего его техническими характеристиками: максимальным выходным током и напряжением, регулировкой тока и напряжения от нуля до номинальных значений, точностью установки тока и напряжения (в миллиамперах или в милливольтах) и нестабильностью выходного напряжения или тока.

Необходимое напряжение на ванне зависит от процесса гальваноосаждения (электропроводимости электролита), рабочей плотности тока и расстояния между анодом и катодом (деталью).Выбрать нужный по напряжению источник тока (выпрямитель), вам поможет таблица (ниже):

Гальванический процесс Номинальное напряжение, В
Никелирование 8–10
Меднение 6–7
Лужение 6–7
Цинкование 8–12
Копи-хромирование 8–12
Защитно-декоративное анодирование 18 - 24
Для сплавов алюминия с кремнием 28 - 36
Твердое анодирование 40–80
Электрополирование 40–120
Хромирование 10–12
Электрохимическое обезжиривание 8–15
Золочение 6–10
Серебрение 4–6
Родирование 8–10
Паладирование 8–10
Эматалирование 80–120
Электрокатафорезное покрытие 40–100

Необходимую для гальванического процесса силы тока рассчитывают по формуле:


ТОКА = ПЛОЩАДЬ ПОВЕРХНОСТИ ДЕТАЛИ * х ПЛОТНОСТЬ ТОКА *

* Площадь детали высчитывается в дм2, а плотность тока в амперах на дм2

Плотность тока, необходимая для выполнения гальванического процесса, обычно указана в технологическом описании процесса (в режиме осаждения). Выбрать по силе тока источник тока (выпрямитель), вам поможет таблица ниже:

Гальванический процесс Плотность тока, А / дм2
Никелирование 1–6
Меднение 1–5
Лужение 1–3
Цинкование 0,5 - 2
Копи-хромирование 1–4
Защитно-декоративное анодирование 1 - 1,5
Твердое (глубокое) анодирование 2–5
Электрополирование 35–90
Декоративное блестящее хромирование 15–25
Твердое защитное хромирование 35–50
Электрохимическое обезжиривание 3–10
Золочение 0,3 - 1,5
Серебрение 0,1 - 0,5
Родирование 0,3 - 0,8
Палладирование 0,3 - 1. 4
Эматалирование 2–4

Определив предназначив для процесса силы тока (и напряжение), необходимо определить с какой будет подаваться ток (и напряжение). Поэтому при выборе выпрямителя очень важно знать уровень основной погрешности индикации и нестабильности источника по току и напряжению.

И тут надо быть особенно внимательным.В зависимости от производителя, параметры параметров в различных выпрямителях (источниках тока) могут иметь довольно значительную погрешность (часто отличную от заявленной в паспорте), по току от 1% до 3%, по напряжению от 500 мВ до 1,5 В, что может сказаться на качестве получаемого покрытия, особенно в процессах, проводимых на низких плотностях тока, когда покрываемые детали имеют минимальную площадь поверхности.

При приобретении выпрямителя (тока), проверьте что:

  • Погрешность выходного тока не выше 1%
  • Погрешность выходного напряжения не выше 1%
  • Нестабильность выходного напряжения при нагрузке не больше 1%
  • Нестабильность выходного тока при нагрузке не больше 1%

Если один и более из приведенных выше параметров в выпрямителе не соответствует потребляемым выходным характеристикам, лучше отказаться от покупки такого выпрямителя, в пользу более качественного. Эксплуатация выпрямителя (источника тока), имеет отклонение от этих характеристик, может сказаться на качестве покрытия, поэтому покупка более качественного выпрямителя, экономически оправдана.

Следует обратить особое внимание на точность установки выходного тока, при выборе источника тока (выпрямителя), который будет назначать для осаждения гальванопокрытий из драгоценных металлов. Это важно, так как площадь поверхности деталей, на которые наносятся такие покрытия, обычно минимальна и может составлять всего несколько квадратных дециметров, и соответственно для проведения требуется очень низкая плотность тока.Поэтому при выборе источника тока следует обращать внимание на такие технические характеристики, как возможность регулировки выходного тока (в некоторых случаях и напряжения) от нулевого значения, а также на точность регулировки тока (или напряжения) и на их погрешность.

☑ В выпрямителях (источниках тока / напряжения), серии «UNIV», не запускаются аппаратные и программные «поломки» оборудования, через определенный период работы или времени!
☑ Использование импортной высококачественной элементной базы от ведущих европейских («Infineon Tech», «АВВ») и восточных («Delixi-electric», «TRinno Tech») производителей электронных компонентов!
☑ Регулировка тока и напряжения от 0 до номинального значения, и работа в режиме стабилизации, поддержании и регулировки тока (РТ), или режиме стабилизации, поддержании и регулировки (РН)!
☑ Изготовление выпрямителей (источников тока / напряжения) с различными интерфейсами управления (аналоговый «4-20 мА» «токовая петля», цифровой «RS-485», промышленный протокол «Profinet»)!
☑ Изготовление выпрямителей с различным оснащением (реверсивное управление, включение / отключение по внешнему контакту ("сухой контакт"), сенсорная панель оператора HMI, выносной пульт д / у)!
☑ Возможность оснащения выпрямителей низкочастотным импульсным режимом работы (Low Frequency Pulse Plating - LFPP) с диапазоном работы LFP от 0 до 200 Гц (для процессов анодирования титана)!
☑ Возможность изготовления выпрямителей (источников тока / напряжения) мощностью более 10 кВт, в пылезащищенном корпусе (IP54) со встроенным жидкостным охлаждением силовой частью!
☑ Выпрямители (источники тока / напряжения), серии UNIV позволяют проводить длительную непрерывную работу в режиме максимальной нагрузки (при соблюдении рабочих условий эксплуатации).
☑ Высокая эффективность (КПД) во всем рабочем диапазоне! Высокий коэффициент мощности! Отлаженный гарантийный и пост-гарантийный сервис! Гарантия на оборудование 2 года!


Выпрямители (источники тока / напряжения) малой мощности

Выпрямители малой мощности (до 2 кВт) 30А / 12В, 50А / 12В, 70 / 12В, 100А / 12В - высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители высокой эффективности (КПД), низкий уровень пульсаций (обеспечивает 2S емкостно-индуктивным LC-фильтр от ЭМП), высокой стабильностью выходных параметров и пониженным энергопотреблением.
Выпрямители (источники тока / напряжения) 30А / 12В, 50А / 12В, 70 / 12В, 100А / 12В изготовлены с использованием модульных электронных схем, работающих по технологии быстродействующего ключа (IGBT), имеют одинаковый конструктив, практически одинаковые массогабаритные параметры и могут работать с изолированным выходом, и при заземлении клеммы любой полярности («плавающая» земля). Корпуса выпрямителей выполнены в виде компактных моноблоков со съемным сетевым шнуром питания.
Выпрямители (источники тока / напряжения) 30А / 12В, 50А / 12В, 70А / 12В, 100А / 12В имеют принудительное воздушное охлаждение, защиту электронной цепи от перегрузки по току и напряжению, защиту по предельному выходному напряжению (УЗН), автоматическую защиту от перегрева и защиту от внутрисхемного короткого замыкания.Выпрямители позволяют регулировать ток и напряжение от 0 до номинальных значений, и работать в режиме стабилизации, поддержании и стабилизации напряжения (РТ), или режиме стабилизации, поддержании и регулировке выходного напряжения (РН), с автоматическим переключением при изменении характера нагрузки.

МОДЕЛЬ ВЫПРЯМИТЕЛЯ ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ ЭЛЕКТРОПИТАНИЕ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА НАПРЯЖЕНИЯ АМПЕРМЕТРА ВОЛЬТМЕТРА
УНИВ-30А / 12В 0-150А 0-12В 0. 1А / 0,01А 0,1В / 0,01В 220В + 10%; 50Гц 0 ... 100% 240 * 150 * 340
УНИВ-50А / 12В 0-200А 0-12В 0,1А / 0,01А 0,1В / 0,01В 220В + 10%; 50Гц 0 ... 100% 240 * 150 * 340
УНИВ-70А / 12В 0-300А 0-12В 0.1А / 0,01А 0,1В / 0,01В 220В + 10%; 50Гц 0 ... 100% 240 * 150 * 360
УНИВ-100А / 12В 0-500А 0-12В 0,1А 0,1В 220В + 10%; 50Гц 0 ... 100% 250 * 150 * 360
Выпрямитель УНИВ-30А / 12В

Общие технические данные * Электр.програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-50А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-70А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-100А / 12В

Общие технические данные * Электр.програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямители (источники тока / напряжения) средней мощности

Выпрямители средней мощности (до 10 кВт) 150А / 12В, 200А / 12В, 300А / 12В, 500А / 12В, серии UNIV - высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители обеспечены надежной индуктивной гальванической развязкой питающей цепи. для предотвращения перегрузки питающей сети в первоначальный момент подачи напряжения на нагрузку).
Выпрямители 150А / 12В, 200А / 12В, 300А / 12В, 500А / 12В изготавливаются в стоечном или горизонтальном исполнении, могут использоваться различные интерфейсами управления («4-20 мА», «токовая петля», «RS-232», «RS- 485 »), блоком реверса (с ручным механическим, электрическим или электрическим программируемым переключением), функцией включения / отключения по внешнему контакту (« сухой контакт ») сенсорной панелью оператора HMI или выносным пультом дистанционного управления.
Выпрямители 150А / 12В, 200А / 12В, 300А / 12В, 500А / 12В имеют воздушное охлаждение, защиту от перегрузки по току и напряжению, автоматическую защиту от перегрева и защиту от внешнего, или внутрисхемного короткого замыкания.Выпрямители позволяют регулировать ток и напряжение от 0 до номинальных значений, и проводить длительную непрерывную работу в режиме максимальной нагрузки, и работать в режиме стабилизации, поддержании и регулировки выходного тока (РТ), или режиме стабилизации, поддержании и регулировке выходного напряжения (РН).

МОДЕЛЬ ИСТОЧНИКА ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ ЭЛЕКТРОПИТАНИЕ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА НАПРЯЖЕНИЯ АМПЕРМЕТРА ВОЛЬТМЕТРА
УНИВ-150А / 12В 0-150А 0-12В 0.1А 0,1В 220В + 10%; 50Гц 0 ... 100% 480 * 250 * 450
УНИВ-200А / 12В 0-200А 0-12В 0,1А 0,1В 220В + 10%; 50Гц 0 ... 100% 480 * 250 * 450
УНИВ-300А / 12В 0-300А 0-12В 0.1В 220В + 10%; 50Гц * 0 ... 100% 510 * 490 * 250
УНИВ-500А / 12В 0-500А 0-12В 380В + 10%; 50Гц 0 . .. 100% 510 * 490 * 250
Выпрямитель УНИВ-150А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель Унив - 200А / 12В

Общие технические данные * Электр.програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-300А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-500А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямители (выпрямительные агрегаты) большой мощности

Выпрямители большой мощности (до 100 кВт) 1000А / 12В, 1500А / 12В, 2000А / 12В, 3000А / 12В, серии UNIV - высокочастотные импульсные источники постоянного тока (напряжения), обладающие широкими пределами регулировки. Выпрямители обеспечены надежной индуктивной гальванической развязкой первичной (питающей) цепи. перепадам напряжения в сети и системе «плавного пуска» (для предотвращения перегрузки питающей сети в первоначальный момент подачи на нагрузку).
Выпрямители 1000А / 12В, 1500А / 12В, 2000А / 12В, 3000А / 12В изготавливаются в стоечном или горизонтальном исполнении, могут использоваться различные интерфейсами управления (аналоговый «4-20 мА», «токовая петля», цифровые «RS-232», « RS-485 », промышленный протокол« Profinet »), оснащаться блоком реверса (с ручным механическим, электронным или электронным программируемым переключением), функция включения / отключения по внешнему контакту (« сухой контакт »), сенсорной панелью оператора HMI ('тач скрин дисплей ') и выносным пультом дистанционного управления.
Выпрямители 1000А / 12В, 1500А / 12В, 2000А / 12В, 3000А / 12В производительное воздушное охлаждение, защиту от перегрузки по току и напряжению, автоматическую защиту от перегрева и защиту от внешнего, или внутрисхемного короткого замыкания. Выпрямители позволяют регулировать ток и напряжение от 0 до номинальных значений, позволяют проводить непрерывную длительную работу в режиме максимальной нагрузки и могут работать в режиме стабилизации, поддержании и регулировки выходного тока (РТ), или режиме стабилизации, поддержании и регулировке выходного напряжения (РН) .

МОДЕЛЬ ИСТОЧНИКА ДИАПАЗОН РЕГУЛИРОВКИ РАЗРЕШЕНИЕ НАПРЯЖЕНИЕ ПИТАНИЯ РЕЖИМ НАГРУЗКИ ГАБАРИТЫ
ТОКА НАПРЯЖЕНИЯ АМПЕРМЕТРА ВОЛЬТМЕТРА
УНИВ-1000А / 12В 0-1000А 0-12В 0.1В 380В + 10%; 50Гц 0 ... 100% 510 * 490 * 280
УНИВ-1500А / 12В 0-1500А 0-12В 0,1В 380В + 10%; 50Гц 0 . .. 100% 510 * 490 * 350
УНИВ-2000А / 12В 0-2000А 0-12В 380В + 10%; 50Гц 0...100% 510 * 490 * 430
УНИВ-3000А / 12В 30-3000А 1-12В 380В + 10%; 50Гц 1 ... 100% 510 * 490 * 950
Выпрямитель UNIV-1000A / 12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-1500А / 12В

Общие технические данные * Электр.програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель УНИВ-2000А / 12В

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования
Выпрямитель UNIV-3000A / 12V

Общие технические данные * Электр. програм. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Однополупериодный выпрямитель тока.Схема и принцип работы.

Выпрямитель тока - это устройство, позволяющее выполнить преобразование переменного направления в ток постоянного направления. И сегодня мы рассмотрим базовую схему выпрямителя - однополупериодный выпрямитель . Разберем схему, принцип работы, а также достоинства и недостатки.

Однополупериодный выпрямитель.

Схема однополупериодного выпрямителя выглядит следующим образом:

Пусть на входе у нас переменное напряжение, меняющееся по синусоидальному закону:

Резистор же R_н играет роль нагрузки.То есть мы должны обеспечить протекание через него постоянного тока. Давайте разберемся как эта простейшая схема решить нашу задачу!

Итак, диод D_1 пропускает ток только в одном направлении, в те моменты, когда к нему приложено прямое смещение, что соответствует положительным полупериодам (U_ {вх} \ gt0) входного сигнала. Когда к диоду будет приложено обратное смещение (отрицательные полупериоды), он будет закрыт и по цепи будет протекать только незначительный обратный ток. И в результате сигнал на нагрузке будет так выглядеть:

Обратным током обычно можно пренебречь, поэтому в итоге мы получаем, что ток через нагрузку протекает только в одном направлении.Но назвать его постоянным не представляется возможным 🙂 Ток через нагрузку хоть и является выпрямленным (протекает только в одном направлении), но носит пульсирующий характер.

Для сглаживания этих пульсаций в схеме выпрямителя тока обычно добавляется конденсатор:

Идея заключается в том, что во время положительного полупериода, конденсатор заряжается (запасает энергию). А во время отрицательного полупериода конденсатор, напротив, разряжается (отдает энергию в нагрузку).

Таким образом, за счет накопленной энергии конденсатор обеспечивает протекание тока через нагрузку и в отрицательные полупериоды входного сигнала. При этом емкость конденсатора должна быть достаточной для того, чтобы он не успевал разряжаться за время, равное половина периода.

Проверяем напряжение на нагрузке для этой схемы:

В точка 1 конденсатор заряжен до напряжения U_1. Далее входное напряжение понижается, а конденсатор, в свою очередь, начинает разряжаться на нагрузку.Поэтому выходное напряжение не падает до нуля вслед за входным.

В точка 2 конденсатор успел разрядиться до напряжения U_2. В то же время значение входного сигнала также становится равным этой же величине, поэтому конденсатор снова начинает заряжаться. И эти процессы в следующих циклически повторяются.

А теперь поэкспериментируем и используем в схему однополупериодного выпрямителя конденсатор меньшей емкости:

И здесь мы видим, что конденсатор из-за меньшей емкости успевает разрядиться намного сильнее, и это приводит к увеличению пульсаций, а следовательно, к снижению работы всей схемы.

На промышленных частотах 50 - 60 Гц однополупериодный выпрямитель практически не используется из-за того, что для таких частот потребляются конденсаторы с очень большой емкостью (а значит и внушительными габаритами).

Смотрите сами, чем ниже частота, тем больше период сигнала (вместе с тем, длительности положительного и отрицательного полупериодов). А чем больше длительность отрицательного полупериода, дольше конденсатор должен быть способен разряжаться на нагрузку.А это уже требует большей емкости.

Таким образом, на более низких частотах в силу своих ограничений схема не нашла широкого применения. Однако, на частотах в несколько десятков КГц однополупериодный выпрямитель используется вполне успешно.

Рассмотрим преимущества и недостатки однополупериодного выпрямителя :

  • К основным достоинствам, в первую очередь, конечно же, можно отнести простоту и соответственно, небольшую себестоимость - используется всего один диод.
  • Кроме того, снижено падение напряжения. Как вы помните, при протекании тока через диод на нем самом падает определенное напряжение. По сравнению с мостовой схемой (которую мы разберем в следующей статье) ток протекает через один диод (а не через два), а значит и падение напряжения меньше.

Основных недостатков также можно выделить несколько:

  • Схема использует энергию только положительного полупериода входного сигнала. То есть половина полезной энергии, которую также можно было бы использовать, уходит просто в никуда.В связи с этим КПД выпрямителя крайне низок.
  • И даже с использованием сглаживающих конденсаторов величина пульсаций довольно-таки значительна, что также является очень серьезным недостатком.

Итак, давайте резюмируем! Мы разобрали схему и принцип работы однофазного однополупериодного выпрямителя тока , а в следующей статье перейдем к более сложным схемам выпрямителей, не пропустите!

выпрямитель - Перевод на английский - примеры русский

На основании вашего запроса эти примеры могут содержать грубую лексику.

На основании вашего запроса эти примеры могут содержать разговорную лексику.

Компанией "Днепрсварка" предлагается к продаже выпрямитель Дуга 160 ...

Компания «Днепрсварка» предлагает к продаже сварочный выпрямитель Duga 160 ...

В настоящее время исследователи рассчитывают выпрямитель , который сможет конвертировать около 50% поглощенной антенной энергии в энергию.

В настоящее время исследователи надеются создать выпрямитель , который может преобразовывать около 50% поглощения антенны в энергию.

а в блоке управления (3) автономный выпрямитель (6) для получения выпрямленного тока.

Блок управления (3) содержит независимый выпрямитель (6) для выработки выпрямленного тока.

Выпрямитель может быть построен на основе управляемых коммутирующих элементов с двусторонней проводимостью.

Выпрямитель может быть основан на управляемых переключающих элементах, имеющих двунаправленную проводимость.

А это - селениевый выпрямитель .

Автономный источник электропитания с функцией подзарядки на одном аккумуляторе содержит источник постоянного тока, инвертор, к выходу которого через мостовой выпрямитель параллельно подключена активная нагрузка.

Автономный источник питания с функцией подзарядки с использованием одной перезаряжаемой батареи содержит источник постоянного тока и инвертор, при этом активная нагрузка подключается параллельно выходу упомянутого инвертора через мостовой выпрямитель .

Паровая гибридная силовая установка содержит двигатель внутреннего выпаривания, две обмотки внешнюю и внутреннюю, являющуюся поршнем, , выпрямитель и аккумулятор.

Гибридная силовая установка с паровым приводом включает двигатель внутреннего испарения, две обмотки, а именно внешнюю обмотку и внутреннюю обмотку в виде поршня, выпрямитель и аккумулятор.

Высокочастотные трансформаторы по входу соединены с каждой из трех цепей, а по выходу - со вторичными цепями, каждая из которых содержит выпрямитель , дроссель и инвертор.

Высокочастотные трансформаторы подключены на их входах к каждой из трех цепей, а на выходах - к вторичным цепям, каждая из которых содержит выпрямитель , , дроссель и инвертор.

Среди самого популярного в этой серии были: 1N34A / 1N270 (германиевый), 1N914 / 1N4148 (кремниевый), 1N4001-1N4007 (кремниевый , выпрямитель 1A) и 1N54xx (мощный кремниевый выпрямитель 3A).

Среди наиболее популярных в этой серии были: 1N34A / 1N270 (германиевый сигнал), 1N914 / 1N4148 (кремниевый сигнал), 1N400x (кремниевый выпрямитель питания 1A ) и 1N580x (кремниевый выпрямитель питания 3A ).

Если найдешь мой выпрямитель для волос, можешь подбросить.

Если вы найдете мой выпрямитель для волос , вы можете принести его в отделение интенсивной терапии.

В электронику телевизора входит выпрямитель для переменного тока в постоянный.

Электроника телевизора состоит из выпрямителя для преобразования переменного тока в постоянный.

Нет, я не думаю, что Линдси нужно "Бразильский выпрямитель для волос", Ронни.

Нет, я не думаю, что Линдси нужен бразильский отбойник , Ронни.

Соответствующий инвертор / выпрямитель обеспечивает примерно 2-3% потерь энергии в каждом направлении.

У тебя есть выпрямитель для волос?

Она не выключила выпрямитель .

Химический выпрямитель для волос.

А, может, это был выпрямитель .

В виду того, что выпрямитель не оснащен системой контроля, сумма гармонических составляющих невелика.

Поскольку выпрямитель не управляется выпрямителем , гармонические составляющие немногочисленны.

Я знаю, что причина пожара - выпрямитель для волос.

Система соответственно содержит источник питания постоянного тока, стационарную сеть переменного тока, инвертор, выпрямитель , автономный преобразователь программных средств между собой схемой.

Система включает источник постоянного тока, стационарную сеть переменного тока, инвертор, выпрямитель и автономный преобразователь, которые смонтированы таким образом, что все они связаны между собой посредством соответствующей цепи.

Как выбрать выпрямитель для гальваники?

Выпрямители для гальваники | выпрямитель тока для гальваники | выпрямители переменного тока | выпрямители постоянного тока | агрегаты выпрямительные | источники питания | выпрямитель тока Флекс Крафт | регулируемые выпрямители тока | простой выпрямитель переменного тока | регулируемый выпрямитель тока | выпрямители гальванических ванн | компактные выпрямители для гальванических ванн | модульный выпрямитель | высоковольтные выпрямители | выпрямитель тока FlexKraft

Компания «СибМашПолимер» предлагает выпрямители тока «FlexKraft», идеально подходящие для всех видов гальванических процессов. Выпрямители изготовлены исключительно из самых качественных компонентов и зарекомендовали себя как высококлассное и безотказное оборудование. Регулируются и выпрямители Флекс Крафт как по напряжению (от 0,01 В), так и по току (от 0,1 А). При работе выпрямителей пользователь может регулировать выходной ток или напряжение в нагрузке в соответствии с регулируемыми деталями и требованиями тех. процесса или настроены специально подготовленные заранее программы.

Выпрямители Flex Kraft могут опционально оснащаться:

  1. выносными пультами управления
  2. аналоговым интерфейсом ввода / вывода информации (гальванически изолированным)
  3. цифровым интерфейсом ввода / вывода информации (гальванически изолированным)
  4. контактором для прекращения подачи энергии к силовым модулям
  5. эталонным шунтом 60мВ
  6. соблюдать реверса для переключения полярности в определенных технологических процессах
  7. выпрямители, изготовленные с индивидуальными требованиями заказчика

Выбор выпрямители «FlexKraft» дает результат из его технических характеристик (выходное напряжение и выходной ток).

Примерные практические данные по напряжению:

Гальванические процессы Номинальное напряжение, В
Никелирование 6
Меднение 6
Лужение 6
Цинкование 6
Копи-хром 6
Анодирование 18-24
Электрополирование 18-24
Хромирование 9-12
Электрохимическое обезжиривание 9-12
Золочение 6
Серебрение 6
Родирование 6
Паладирование 6

Нужную силу можно рассчитать по формуле: Сила тока = Площадь детали Х Плотность тока

Площадь детали измеряется в дм2, а плотность тока в А / дм2

Плотность тока для каждого процесса разная и обычно указывается в технологическом описании процесса.

Вот диапазон плотностей тока для различных процессов гальваноосаждения:

Гальванические процессы Плотность тока А / дм 2
Никелирование 1-4
Меднение 1-6
Лужение 1-3
Цинкование 0,5-2
Копи-хромирование 1-4
Анодирование 1-1,5
Электрополирование 35-50
Хромирование 15-25
Электрохимическое обезжиривание 3-10
Золочение 0,3-1
Серебрение 0,3-1
Родирование 0,3-0,8
Палладирование 0,25-1

Для того чтобы получить отличное покрытие, необходимо быть уверенной в точности подачи выходного тока и напряжения. Выпрямители FlexKraft на практике показали себя с самой наилучшей стороны:

  1. Погрешность выходного тока и практически равна нулю, менее 1%
  2. Пульсация тока менее 0,2% - покрытия получаются отличного качества и часто не требует дополнительного полировки (важнейший фактор при хромировании), причем для этого не нужен дополнительный внешний фильтр.
  3. Очень низкая реактивная составляющая мощности
  4. Технология высокочастотного переключения позволяет экономить 34% электроэнергии по сравнению с тиристорными выпрямителями (имеется соответствующий протокол испытаний)
  5. Можно расположить непосредственно у ванн, что позволяет экономить место и делает процесс удобнее для гальваника.
  6. Возможность безотказной работы на 100% мощности (тиристорные выпрямители могут работать в постоянном режиме лишь на 75% мощности, в противном случае очень быстро выходят из строя)

Наши клиенты, будучи уверенными в качестве выпрямителей Флекс Крафт, могут самостоятельно подобрать выпрямитель с необходимыми характеристиками либо получить консультацию и ответы на технические вопросы специалиста.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
