Выпрямительные диоды средней мощности: Справочные данные: Диоды выпрямительные средней мощности

Диоды средней мощности — презентация онлайн

1. Диоды средней мощности

ДИОДЫ СРЕДНЕЙ МОЩНОСТИ
Выполнил студент 4 курса
Группы РФ – 41
Фомкин Глеб
Выпрямительный электрический диод высокой и
средней мощности (СВЧ) – это устройство, которое позволяет
электрическому току двигаться только в одном направлении, в
основном он используется для работы определенного источника
питания.
Выпрямительные диоды могут перерабатывать более
высокий ток, чем обычные проводники. Как правило, они
применяются для преобразования переменного тока в
постоянный, частота которого не превышает 20 кГц.
Схема их работы имеет следующий вид:
Принцип работы выпрямительного диода
Чаще всего выпрямительные мощные диоды
изготавливают из кремния, благодаря чему их поверхность PNперехода довольно велика. Такой подход обеспечивает
отличную передачу тока, при этом гарантируя отсутствие
замыканий или перепадов.
Существуют
различные
силовые
выпрямительные
полупроводниковые диоды в зависимости от типа монтажа, материала,
формы, количества диодов, уровня пропускаемого тока. Самыми
распространенными считаются:
— устройства средней силы, которые могут передавать ток силы от 1 до
6 Ампер. При этом технические параметры большинства приборов
говорят, что такие диоды могут изменить ток с напряжение до 1,3 кВ;
выпрямительные диоды максимальной серии могут пропускать ток от
10 Ампер до 400, в основном они применяются как сверхбыстрые
преобразователи, для контроля промышленной сферы деятельности.
Эти устройства называются также высоковольтные;
—
— низкочастотные диоды или маломощные.
В названии устройства первая буква
материал, из которого изготовлен полупроводник.
обозначает
Это может быть:
Г(1) – германий и соединения германия;
К(2) — кремний и
его
производные;
А(3) — галий;
И(4) – индий;
Второй символ определяет серии устройств и их назначение:
Д — диоды выпрямительные и импульсные;
Н — диодные тиристоры;
Ц – блоки и столбы выпрямления сигнала;
И – диоды туннельного;
В — варикапы;
А – диоды сверхчастотного типа;
С — стабилитроны;
У – тиристоры триодные;
Г — шумогенераторы;
Д — излучающие оптоэлектронные приборы;
О – оптопары;
Третья – это цифра, которая обозначает функциональное
назначение диода;
Четвёртая — если больше 5 знаков в обозначении, то это
порядковый номер типа выпрямительного диода;
Последняя буква, иногда бывает 5 по счету, определяет
разбраковку диода.
В зависимости от значения максимально допустимого прямого
тока выпрямительные диоды разделяются на диоды
малой, средней и большой мощности: малой мощности рассчитаны для
выпрямления прямого тока до 300mA; средней мощности – от 300mA до
10А; большой мощности — более 10А.
Диоды средней мощности изготавливаются в металлостеклянном
корпусе с жесткими внешними выводами.
Пример выпрямительных диодов германиевого (малой мощности) и
кремниевого (средней мощности) показан на рисунке.
Кристаллы кремния или
германия (3) с p-n переходом
(4) припаиваются к
кристаллодержателю (2),
являющемуся одновременно
основанием корпуса. К
кристаллодержателю
приваривается корпус (7) со
стеклянным изолятором (6),
через который проходит
вывод одного из электродов (5).
Маломощные диоды, обладающие относительно малыми габаритами и
весом, имеют гибкие выводы (1) с помощью которых они монтируются в схемах.
У диодов средней мощности и мощных, рассчитанных на значительные
токи, выводы (1) значительно мощнее.
Для примера сравним 2 диода средней мощности
КД226А
и
КД240А
Максимально допустимый средний
прямой ток (Iпр ср max), А: 1,7
Максимально допустимый средний
прямой ток (Iпр ср max), А: 2
Максимально допустимое импульсное
повторяющееся обратное
напряжение (Uобр и п max), В*: 100
Максимально допустимое импульсное
повторяющееся обратное
напряжение (Uобр и п max), В*: 200
Максимально допустимое постоянное
обратное напряжение (Uобр max), В*: 100
Максимально допустимое постоянное
обратное напряжение (Uобр max), В*: —
Максимально допустимый ток
перегрузки (Iпрг max), А: —
Максимально допустимый ток
перегрузки (Iпрг max), А: 4
Максимальная рабочая частота (fmax),
кГц*: —
Максимальная рабочая частота (fmax),
кГц*: 20
Максимальная температура окружающей
среды (Tmax), °C: 85
Максимальная температура корпуса
диода (Tк max), °C: 155
Постоянное (среднее) прямое
напряжение (Uпр(Uпр ср)), В: 1,4
Время обратного восстановления (tвос обр),
мкс: 0,25
Постоянный (средний) обратный
ток (Iобр(Iобр ср)), мА*: 0,05
Постоянное (среднее) прямое
напряжение (Uпр(Uпр ср)), В: 1,45
Время обратного восстановления (tвос обр),
мкс: 0,25
Постоянный (средний) обратный
ток (Iобр(Iобр ср)), мА*: 0,03
Так выглядят диоды на сегодняшний
день
КД226А
КД240А

11.

Область применения выпрямительных диодов средней мощности ОБЛАСТЬ ПРИМЕНЕНИЯ ВЫПРЯМИТЕЛЬНЫХ
ДИОДОВ СРЕДНЕЙ МОЩНОСТИ
Выпрямительные диоды средней мощности
используют для выпрямления переменного тока с
частотой от 50 Гц до 100 кГц, в пульсирующий
постоянный ток от 0,3 до 10 А, благодаря главному
свойству p-n перехода – односторонней проводимости.
Выпрямительные диоды имеют довольно большие
площади p-n перехода, т.к. они рассчитаны на
выпрямление больших токов. Ключевые параметры
выпрямительных диодов приводятся к их работе в
выпрямителе
(однополупериодном)
с
активной
нагрузкой (без использования конденсатора, который
сглаживает пульсации).

12. Diotec в электронике

DIOTEC В ЭЛЕКТРОНИКЕ
Компания Diotec Semiconductor AG (Diotec) — была образована в 1973 году в городе
Хайтерсхайм (Германия). На сегодняшний день компания является ведущим
производителем стандартных и силовых полупроводниковых диодов и выпрямителей,
вся продукция выполнена на новейшем оборудовании с высоким уровнем качества по
безсвинцовой технологии. Благодаря применению собственной уникальной технологии
Plasma EPOS не имеющей аналогов в мире призванной обеспечить не только высокое
качество производимой продукции, но и полностью исключить применение агрессивных
кислот в процессе производства и свести к минимуму вредное влияние на окружающую
среду, компания заняла одно из лидирующих мест на рынке электронных компонентов.

13. Diotec для приборов освещения

DIOTEC ДЛЯ ПРИБОРОВ ОСВЕЩЕНИЯ
Одним из самых распространенных элементов для
применения в устройствах осветительной техники

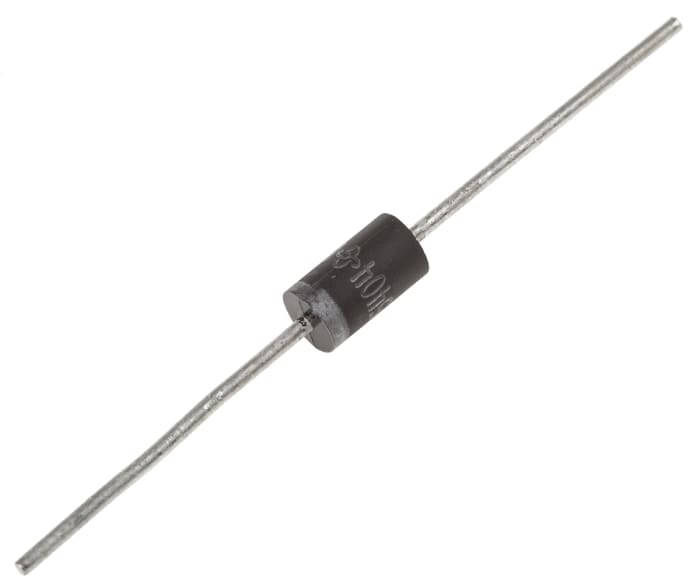

является выпрямитель серии 1N4007, рассчитанный на
ток до 1 А и напряжение до 1000 В.
Диоды средней мощности – стандартный и
самый обычно потребляемый товар.
Основной поставщик диодов это Китай. Но
нельзя также забывать и России, Германии.

15. Спасибо За Внимание!

СПАСИБО
ЗА
ВНИМАНИЕ!

Выпрямительные диоды средней мощности 2Д251 — 2Д2999

Диод	Uоб/Uимп В/В	Iпр/Iимп А/А	Uпр/Iпр В/А	Cд/Uд пф/В (T нс)	Io(25) /Ioм мА/мА	Fmax кГц	P/Pт Вт/Вт	Корпус
2Д251А 2Д251Б 2Д251В 2Д251Г 2Д251Д 2Д251Е	/50 /70 /100 /50 /70 /100	10/150 10/150 10/150 10/150 10/150 10/150	1. 0/10 1.0/10 1.0/10 1.0/10 1.0/10 1.0/10	(50) (50) (50) (100) (100) (100)	0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0	200 200 200 200 200 200		8 8 8 8 8 8
2Д252А 2Д252Б 2Д252В	/80 /100 /120	30/60 30/60 30/60	0.95/30 0.95/30 0.95/30		2/25 2/25 2/25			8 8 8
2Д253А 2Д253Б 2Д253В 2Д253Г 2Д253Д 2Д253Е	800/850 800/850 600/650 600/650 400/450 400/450	3/9.6 1/3.2 3/9.6 1/3.2 3/9.6 1/3.2	1.5/3 1.5/1 1.5/3 1.5/1 1.5/3 1.5/1	(220) (220) (220) (220) (220) (220)	0. 02/1 0.02/1 0.02/1 0.02/1 0.02/1 0.02/1	100 100 100 100 100 100	7 2.5 7 7 2.5 2.5	67 67 67 67 67 67
2Д254А 2Д254Б 2Д254В 2Д254Г	1000/1000 800/800 600/600 400/400	1/3.2 1/3.2 1/3.2 1/3.2	1.5/1 1.5/1 1.5/1 1.5/1	(200) (200) (200) (200)		150 150 150 150		98 98 98 98
2Д255А5 2Д255Б5 2Д255Б5	/60 /80 /100	3/6 3/6 3/6	0.9/3 0.9/3 0.9/3		2/30 2/30 2/30	1000 1000 1000		91 91 91
КД257А КД257Б КД257В КД257Г КД257Д	200/200 400/400 600/600 800/800 1000/1000	3/15 3/ 3/ 3/ 3/	1. 5/5 1.5/5 1.5/5 1.5/5 1.5/5	(250) (250) (300) (300) (300)	/0.15 /0.15 /0.15 /0.15 /0.15			94 94 94 94 94
КД258А КД258Б КД258В КД258Г КД258Д	200/200 400/400 600/600 800/800 1000/1000	1.5/7.5 1.5/ 1.5/ 1.5/ 1.5/	1.6/3 1.6/3 1.6/3 1.6/3 1.6/3	(250) (250) (300) (300) (300)	/0.15 /0.15 /0.15 /0.15 /0.15			94 94 94 94 94
КД259А КД259Б КД259В	90/90 80/80 60/60	3/10 3/10 3/10	0.8/3 0.8/3 0.8/3					52 52 52
2Д260А5 2Д260Б5	/40 /60	30/ 30/	0. 75/30 0.75/30		10/25 10/25	500 500		92 92
КД275А КД275Б КД275В КД275Г КД275Д КД275Е	50/ 100/ 200/ 400/ 600/ 800/	2.2/ 2.2/ 2.2/ 2.2/ 2.2/ 2.2/	1.4/ 1.4/ 1.4/ 1.4/ 1.4/ 1.4/				0.8/ 0.8/ 0.8/ 0.8/ 0.8/ 0.8/
КД282А	/100	5/50	1.0/2			2
2Д2990А 2Д2990Б 2Д2990В	600/650 400/450 200/250	20/100 20/100 20/100	1.4/20 1.0/20 1.4/20	(150) (150) (150)	11/ 11/ 11/	200 100 200	/25 /25 /25	9 9 9
КД2991А	/45	60/800	0. 7/60		/50	200		93
2Д2992А 2Д2992Б 2Д2992В	200/250 100/200 50/100	30/60 30/60 30/60	1.0/30 1.0/30 1.0/30	(100) (100) (100)	0.2/25 0.2/25 0.2/25	100 100 100	3 3 3
2Д2993А 2Д2993Б 2Д2993В	200/250 100/200 50/100	20/60 20/60 20/60	1.0/20 1.0/20 1.0/20	(100) (100) (100)	0.2/25 0.2/25 0.2/25	100 100 100	3 3 3
КД2994А	100/100	20/80	1.4/20	(35)	0.1/2	200		54
2Д2995А 2Д2995Б 2Д2995В 2Д2995Г 2Д2995Д 2Д2995Е 2Д2995Ж 2Д2995И	50/ 70/ 100/ /150 /200 /100 /150 /200	20/ 20/ 20/ 20/ 20/ 20/ 25/ 25/	1. 1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20	(50) (50) (50) (50) (50) (100) (100) (100)	0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2	200 200 200 200 200 200 200 200		8 8 8 8 8 8 8 8
2Д2997А 2Д2997Б 2Д2997В	200/250 100/200 50/100	30/100 30/100 30/100	1/30 1/30 1/30	(200) (200) (200)	0.2/25 0.2/25 0.2/25		/30 /30 /30	9 9 9
КД2998А КД2998Б КД2998В КД2998Г КД2998Д	/15 /20 /25 /35 /30	30/ 30/ 30/ 30/450 30/300	0.6/30 0.6/30 0. 7/30 0.7/30 0.7/30		20/100 20/100 20/100 20/100 20/100	200 200 200 200 200		8 8 8 8 8
2Д2999А 2Д2999Б 2Д2999В	200/250 100/200 50/100	20/100 20/100 20/100	1/20 1/20 1/20	(200) (200) (200)	0.2/25 0.2/25 0.2/25		/20 /20 /20	9 9 9

Выпрямительные диоды | Основы электроакустики

Выпрямительные диоды — диоды, предназначенные для преобразования переменного тока в постоянный. На смену электровакуумным диодам и игнитронам пришли диоды из полупроводниковых материалов и диодные мосты (четыре диода в одном корпусе). Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров выпрямительных диодов не предъявляют специальных требований.

Основные параметры выпрямительных диодов:

• среднее прямое напряжение Uпр. ср. при указанном токе Iпр.ср.;
• средний обратный ток Iобр.ср. при заданных значениях обратного напряжения Uобр и температуры;
• допустимое амплитудное значение обратного напряжения Uобр.макс.;
• средний прямой ток Iпр.ср.;
•  частота без снижения режимов.

Частотный диапазон выпрямительных диодов невелик. При преобразовании промышленного переменного тока рабочая частота составляет 50 Гц, предельная частота выпрямительных диодов не превышает 20 кГц.По максимально допустимому среднему прямому току диоды делятся на три группы:

• диоды малой мощности (Iпр.ср.  0,3 А),
• диоды средней мощности (0,3 А < Iпр.ср. < 10 А)
•  мощные (силовые) диоды (Iпр.ср. ≥ 10 А).

Диоды средней и большой мощности требуют отвода тепла, поэтому они имеют конструктивные элементы для установки на радиатор. В состав параметров диодов входят диапазон температур окружающей среды (для кремниевых диодов обычно от 60 до +125 °С) и максимальная температура корпуса. Среди выпрямительных диодов следует особо выделить диоды Шотки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).

Кремниевые сплавные диоды Д226Б — Д226Д выпускаются в металлическом сварном корпусе с гибкими выводами с граничной рабочей частотой 1 кГц, массой не более 2 г, с диапазоном рабочих температур от — 60 до 4-80°С и сроком службы не менее 5000 ч. Электрические параметры диодов приведены в табл 67. Кремниевые сплавные диоды Д246 — Д248Б выпус­каются в металлическом корпусе со стеклянными изоляторами и вин­том для крепления, с граничной частотой 1 кГц, массой не более18 г, с диапазоном рабочих температур от — 55 до +1259С и сроком службы 1200 ч. Электрические параметры диодов приведены в табл. 68.  Таблица 67



Параметры	Типы диодов
	Д226Б	Д226В	Д226Г	Д226Д
Амплитуда обратного напряже­ния, В, при температуре, °С: от — 60 до +50	400	300	200	100
80	300	200	150	70
Обратный ток, мкА (не более), при температуре, °С: 20 и 60	100
80	300
Выпрямленный ток, мА (не бо­лее), при температуре, °С: от — 60 до +50	300
80	200
Прямое напряжение, В, при 20 и 80 °С	Не более 1

Таблица 68

	Типы диодов
Параметры	Д246	Д246А	Д246Б	Д247	Д247Б	Д248Б
Амплитуда обратного напряжения, В	400	400	400	500	500	600
Обратный ток, мА, при температуре 20, 100 и -55 °С	3	3	3	3	3	3
Выпрямленный ток, А, при температуре кор­пуса, °С: до 75	10		5	10	5	5
125	5	10	2	5	2	2
Прямое Напряжение, В	1,2	1,0	1,5	1,2	1,5	1,5

Германиевые сплавные диоды Д302 — Д305 выпус­каются в металлическом сварном корпусе с винтом и гайкой для крепления на теплоотводящем шасси толщиной 3 мм следующих раз­меров: 54X34 мм2 (ДЗОЗ), 72×60 мм2 (Д304), 134X122 мм2 (Д305). Диоды изготовляют массой 25 г (без радиатора), с диапа­зоном рабочих температур от — 60 до +70°С и сроком службы 5000 ч. Электрические параметры приведены в табл. 69.Кремниевые сплавные диоды КД202 (А — Ж, И — Н, Р, С) выпус­каются в металлическом корпусе г) с. винтом, с граничной рабочей частотой 1,2 кГц, массой 6 г, с диапазоном рабочих температур от — 60 до +120°С и сроком службы 10000 ч. Электрические параметры диодов приведены в табл. 70.

Таблица 69

Параметры	Типы диодов
	Д302	Д303	Д304	Д305
Амплитуда обратного напряжения, В, при температуре, °С:
от 20 до — 60	200	150	100	50
при 50	120	120	100	50
при 70	50	-50	50	50
Обратный ток, мА, при температуре, °С:
20	0,8	1	2	2,5
50	1,5	2	5	10
70	3	4	10	20
Выпрямленный ток, А, при температу ре, °С:
от 20 до — 60	1	3	5	10
50	1	2,5	3	6,5
70	0,8	1,5	1,8	3 .
Прямое напряжение, В, при 20 °С	0,3	0,35	0,3	0,35

 Таблица 70

Параметры	КД202А и КА202Б	КД202В и КД202Г		КД202Д и КД202Е		КД202Ж и КД202И	КД202К и КД202Л		КД202М и КД202Н		КД202Р и КД202С
Амплитуда обратного напряже­ния, В	50	100		200		300	400		500		600
Обратный ток, мА	1	1		1		1	1		1		1
Выпрямленный ток, A f	5 и 3,5	5 и 3,5		5 и 3,5		5 и 3,5	5 и 3,5		5 и 3,5		5 и 3,5
Прямое напряже­ние, В, при пря­мом токе 10 А	1	1		1		1	1		1		1
Ток перегрузки. А, в течение 1,5 с при температуре корпуса 25 °С	9	9		9		9	9		9		9
Параметры			Типы диодов
			КД203А		КД203Б			КД203В		КД203Г		КД203Д
Амплитуда обратного напряжения, В, при температуре от — 55 до +100 °С			600		800			800		1000		1000
Обратный ток, мА, при максимальном обрат­ном напряжении			J,$		1,5			1,5		1,5		1,5
Выпрямленный ток, А, при температуре кор­пуса, °С:
от — 55 до +55			10		10			10		10		10
100			10		5			10		5		10
Прямое напряжение, В, при температуре и среднем прямом токе:
25 и — 55 °С и 10 А			1
100 °С и 5 А			1
Постоянное обратное на­пряжение, В			420		560			560		700		700
Ток перегрузки, А, на частоте 50 Гц в тече­ние времени:												—
1,5 с при Uобр < Uобр макс			Трехкратный
50 с при Uобр< <2Uобр макс			Пятикратный

Кремниевые сплавные диоды КД203 (А — Д) выпускаются в ме­таллическом корпусе с винтом с граничной рабочей частотой 1 кГц, массой (в комплекте) до 18 г, с диапазоном рабо­чих температур от — 55 до +100 °С. Электрические параметры дио­дов приведены в табл. 71.

Кремниевые диффузионные диоды КД204 (А — В) выпускаются в металлическом корпусе с винтом (см. рис. 37, б) с граничной рабо­чей частотой 50 кГц, массой до 5,1 г, с диапазоном рабочих тем­ператур от — 55 до +85°С. Электрические параметры диодов приве­дены в табл. 72.

Таблица 72 Типы диодов

Параметры					КД204А		КД204Б			КД204В
Постоянное и импульсное обратное напряжение, В, при температуре от — 55 до + 85°С					400		200			50
Обратный ток, мкА, при U0бр = Uобр.макс и температуре, °С: + 25 и — 55					150		. 100			50
85					2000		1000			500
Постоянный прямой ток, А, диодов с радиатором 60×60 мм2 при тем­пературе, °С:
от — 55 до +55					0,4		0,6			1,0
85					0,2		0,25			0,4
без радиатора при температуре, °С: от — 55 до +55					0,3		0,35			0,6
85					0,15		0,175			0,2
Постоянное прямое напряжение, В, при прямом токе 600 мА и темпе­ратуре, °С:
25 и 85					1,4		1. 4			1,4
— 55					1,6		1,6			1,6
	Типы диодов
Параметры	КД205А	КД205Б	КД205В	КД205Г		КД205Д		КД205Е	КД205Ж		КД205И			КД205К	КД205Л
Выпрямленный	500	500	500	500		500		300	500		300			700	700
ток, мА
Обратное по стоянное на пряжение, В	500	400	300	200		100		500	600		700			100	200

• Прямое напряжение, В . … 1
• Обратный ток, мкА, при темпера­туре, °С:25………… 100 85……….. . 200

Кремниевые диффузионные дыоды КД205 (А — Д, И, К, Л) вы­пускаются в пластмассовом корпусе (см. рис. 37,6), в котором раз-мещается по два изолированных диода. Диоды изготовляют с гра­ничной рабочей частотой 5 кГц, массой до 6 г, с диапазоном рабочих температур от — 40 до + 85°С. Электрические параметры дио­дов приведены в табл. 73.

Кремниевые мезадиффузионные лавинные диоды КД206 (А — В) выпускаются в металлическом корпусе  ч: винтом с гра­ничной рабочей частотой 1 кГц, массой 9 г (в комплекте), с диапазо­ном рабочих температур от — 60 до+125°С. Электрические парамет­ры диодов приведены в табл. 74.Таблица 74

Параметры	Типы диодов
	КД205А	КД206Б	КД205В
Амплитуда обратного напряжения,	400	500	600
В, любой формы и периодичности Постоянный обратный ток, мА, при температуре, °С: от +25 до — 60	0,7	0,7	0,7
— 125	1,5	1,5	1,5
Выпрямленный ток, А, при темпера­туре корпуса, °С: от — 60 до +70	10	10	10
85	5	5	5
Постоянное прямое напряжение, В, при прямом токе, А:
1	1,2	1,2	1,2
10	1,5	1,5	1,5
Импульсный прямой ток, А, при Тимп<10 МКС	100	100	100
Импульсный перегрузочный обрат­ный ток, А, при тЪмп=20 мкс	5	3	1
Минимальное пробивное напряжение, В, при Iобр =2 мА	500	600	720

Кремниевые диффузионные диоды КД209 (А — В) выпускаются в пластмассовом корпусе (рис. 37, ж) с граничной рабочей часто­той 1 кГц, массой до 0,5 г, с диапазоном рабочих температур от — 60 до +85°С. Маркировочная метка на корпусе КД209А — красная полоса, КД209Б — зеленая точка, КД209В — красная точка или по­лоса. Электрические параметры диодов приведены в табл. 75.

Универсальные диоды. Германиевые диоды ГД402 (А, Б) приме­няются в радиотехнических и измерительных устройствах в качестве амплитудных, частотных, фазовых и видеодетекторов, выпрямителей высокой частоты, а также в коммутационных и ограничительных схемах устройств связи Они выпускаются в стеклянном герметич­ном корпусе (рис. 38, а) с предельной частотой 100 МГц, массой 0,2 г, с диапазоном рабочих температур от — 55 до +60°С. Элек­трические параметры диодов приведены в табл. 76. Таблица 75

Параметры	Типы диодов
	КД209А	КД209Б	КД209В
Постоянное или импульсное обратное напряжение, В	400	600	800
Средний прямой ток, мА, при тем- пературе, °С:
от — 60 до +55	700	700	500
85	700	500	300
Постоянный обратный ток, мкА, при Uобр = Uобр макс и температуре, °С: + 25 и — 60	100	100	100
85	300	300	300
Импульсный прямой ток, А, при	15	15	15
Тимп<20 мкс с интервалом до
5 мин
Постоянное прямое напряжение, В,	1	1	1
при Iпр = Iпр макс и температуре
25 °С



Диоды выпрямительные средней мощности 2Д251 — 2Д2999

Диод	Uпр/Iпр В/А	Uоб/Uимп В/В	Iпр/Iимп А/А	Cд/Uд пф/В (T нс)	Fmax кГц	Io(25) /Ioм мА/мА	Корпус
2Д251А 2Д251Б 2Д251В 2Д251Г 2Д251Д 2Д251Е	1. 0/10 1.0/10 1.0/10 1.0/10 1.0/10 1.0/10	/50 /70 /100 /50 /70 /100	10/150 10/150 10/150 10/150 10/150 10/150	(50) (50) (50) (100) (100) (100)	200 200 200 200 200 200	0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0	8 8 8 8 8 8
2Д252А 2Д252Б 2Д252В	0.95/30 0.95/30 0.95/30	/80 /100 /120	30/60 30/60 30/60			2/25 2/25 2/25	8 8 8
2Д253А 2Д253Б 2Д253В 2Д253Г 2Д253Д 2Д253Е	1.5/3 1.5/1 1.5/3 1.5/1 1.5/3 1.5/1	800/850 800/850 600/650 600/650 400/450 400/450	3/9. 6 1/3.2 3/9.6 1/3.2 3/9.6 1/3.2	(220) (220) (220) (220) (220) (220)	100 100 100 100 100 100	0.02/1 0.02/1 0.02/1 0.02/1 0.02/1 0.02/1	67 67 67 67 67 67
2Д254А 2Д254Б 2Д254В 2Д254Г	1.5/1 1.5/1 1.5/1 1.5/1	1000/1000 800/800 600/600 400/400	1/3.2 1/3.2 1/3.2 1/3.2	(200) (200) (200) (200)	150 150 150 150		98 98 98 98
2Д255А5 2Д255Б5 2Д255Б5	0.9/3 0.9/3 0.9/3	/60 /80 /100	3/6 3/6 3/6		1000 1000 1000	2/30 2/30 2/30	91 91 91
КД257А КД257Б КД257В КД257Г КД257Д	1. 5/5 1.5/5 1.5/5 1.5/5 1.5/5	200/200 400/400 600/600 800/800 1000/1000	3/15 3/ 3/ 3/ 3/	(250) (250) (300) (300) (300)		/0.15 /0.15 /0.15 /0.15 /0.15	94 94 94 94 94
КД258А КД258Б КД258В КД258Г КД258Д	1.6/3 1.6/3 1.6/3 1.6/3 1.6/3	200/200 400/400 600/600 800/800 1000/1000	1.5/7.5 1.5/ 1.5/ 1.5/ 1.5/	(250) (250) (300) (300) (300)		/0.15 /0.15 /0.15 /0.15 /0.15	94 94 94 94 94
КД259А КД259Б КД259В	0.8/3 0.8/3 0.8/3	90/90 80/80 60/60	3/10 3/10 3/10				52 52 52
2Д260А5 2Д260Б5	0. 75/30 0.75/30	/40 /60	30/ 30/		500 500	10/25 10/25	92 92
КД275А КД275Б КД275В КД275Г КД275Д КД275Е	1.4/ 1.4/ 1.4/ 1.4/ 1.4/ 1.4/	50/ 100/ 200/ 400/ 600/ 800/	2.2/ 2.2/ 2.2/ 2.2/ 2.2/ 2.2/
КД282А	1.0/2	/100	5/50		2
2Д2990А 2Д2990Б 2Д2990В	1.4/20 1.0/20 1.4/20	600/650 400/450 200/250	20/100 20/100 20/100	(150) (150) (150)	200 100 200	11/ 11/ 11/	9 9 9
КД2991А	0. 7/60	/45	60/800		200	/50	93
2Д2992А 2Д2992Б 2Д2992В	1.0/30 1.0/30 1.0/30	200/250 100/200 50/100	30/60 30/60 30/60	(100) (100) (100)	100 100 100	0.2/25 0.2/25 0.2/25
2Д2993А 2Д2993Б 2Д2993В	1.0/20 1.0/20 1.0/20	200/250 100/200 50/100	20/60 20/60 20/60	(100) (100) (100)	100 100 100	0.2/25 0.2/25 0.2/25
КД2994А	1.4/20	100/100	20/80	(35)	200	0.1/2	54
2Д2995А 2Д2995Б 2Д2995В 2Д2995Г 2Д2995Д 2Д2995Е 2Д2995Ж 2Д2995И	1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20	50/ 70/ 100/ /150 /200 /100 /150 /200	20/ 20/ 20/ 20/ 20/ 20/ 25/ 25/	(50) (50) (50) (50) (50) (100) (100) (100)	200 200 200 200 200 200 200 200	0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2	8 8 8 8 8 8 8 8
2Д2997А 2Д2997Б 2Д2997В	1/30 1/30 1/30	200/250 100/200 50/100	30/100 30/100 30/100	(200) (200) (200)		0.2/25 0.2/25 0.2/25	9 9 9
КД2998А КД2998Б КД2998В КД2998Г КД2998Д	0.6/30 0.6/30 0.7/30 0.7/30 0.7/30	/15 /20 /25 /35 /30	30/ 30/ 30/ 30/450 30/300		200 200 200 200 200	20/100 20/100 20/100 20/100 20/100	8 8 8 8 8
2Д2999А 2Д2999Б 2Д2999В	1/20 1/20 1/20	200/250 100/200 50/100	20/100 20/100 20/100	(200) (200) (200)		0.2/25 0.2/25 0.2/25	9 9 9

Выпрямительные диоды средней мощности 2Д251 — 2Д2999 — ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ(рос.) — СПРАВОЧНИК — Каталог файлов

2Д251А 2Д251Б 2Д251В 2Д251Г 2Д251Д 2Д251Е	/50     /70     /100     /50     /70     /100	10/150  10/150  10/150  10/150  10/150  10/150	1.0/10 1.0/10 1.0/10 1.0/10 1.0/10 1.0/10	(50)   (50)   (50)  (100)  (100)  (100)	0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0 0.05/2.0	200  200  200  200  200  200		8   8   8   8   8   8
2Д252А 2Д252Б 2Д252В	/80     /100     /120	30/60  30/60  30/60	0.95/30 0.95/30 0.95/30		2/25    2/25    2/25			8   8   8
2Д253А 2Д253Б 2Д253В 2Д253Г 2Д253Д 2Д253Е	800/850  800/850  600/650  600/650  400/450  400/450	3/9.6   1/3.2   3/9.6   1/3.2   3/9.6   1/3.2	1.5/3 1.5/1 1.5/3 1.5/1 1.5/3 1.5/1	(220)  (220)  (220)  (220)  (220)  (220)	0.02/1 0.02/1 0.02/1 0.02/1 0.02/1 0.02/1	100  100  100  100  100  100	7 2.5 7 7 2.5 2.5	67  67  67  67  67  67
2Д254А 2Д254Б 2Д254В 2Д254Г	1000/1000  800/800  600/600  400/400	1/3.2   1/3.2   1/3.2   1/3.2	1.5/1 1.5/1 1.5/1 1.5/1	(200)  (200)  (200)  (200)		150  150  150  150		98  98  98  98
2Д255А5 2Д255Б5 2Д255Б5	/60     /80     /100	3/6   3/6   3/6	0.9/3 0.9/3 0.9/3		2/30    2/30    2/30	1000 1000 1000		91  91  91
КД257А КД257Б КД257В КД257Г КД257Д	200/200  400/400  600/600  800/800 1000/1000	3/15   3/   3/   3/   3/	1.5/5 1.5/5 1.5/5 1.5/5 1.5/5	(250)  (250)  (300)  (300)  (300)	/0.15     /0.15     /0.15     /0.15     /0.15			94  94  94  94  94
КД258А КД258Б КД258В КД258Г КД258Д	200/200  400/400  600/600  800/800 1000/1000	1.5/7.5 1.5/ 1.5/ 1.5/ 1.5/	1.6/3 1.6/3 1.6/3 1.6/3 1.6/3	(250)  (250)  (300)  (300)  (300)	/0.15     /0.15     /0.15     /0.15     /0.15			94  94  94  94  94
КД259А КД259Б КД259В	90/90   80/80   60/60	3/10   3/10   3/10	0.8/3 0.8/3 0.8/3					52  52  52
2Д260А5 2Д260Б5	/40     /60	30/  30/	0.75/30 0.75/30		10/25   10/25	500  500		92  92
КД275А КД275Б КД275В КД275Г КД275Д КД275Е	50/  100/  200/  400/  600/  800/	2.2/ 2.2/ 2.2/ 2.2/ 2.2/ 2.2/	1.4/ 1.4/ 1.4/ 1.4/ 1.4/ 1.4/				0.8/ 0.8/ 0.8/ 0.8/ 0.8/ 0.8/
КД282А	/100	5/50	1.0/2			2
2Д2990А 2Д2990Б 2Д2990В	600/650  400/450  200/250	20/100  20/100  20/100	1.4/20 1.0/20 1.4/20	(150)  (150)  (150)	11/   11/   11/	200  100  200	/25   /25   /25	9   9   9
КД2991А	/45	60/800	0.7/60		/50	200		93
2Д2992А 2Д2992Б 2Д2992В	200/250  100/200   50/100	30/60  30/60  30/60	1.0/30 1.0/30 1.0/30	(100)  (100)  (100)	0.2/25  0.2/25  0.2/25	100  100  100	3  3  3
2Д2993А 2Д2993Б 2Д2993В	200/250  100/200   50/100	20/60  20/60  20/60	1.0/20 1.0/20 1.0/20	(100)  (100)  (100)	0.2/25  0.2/25  0.2/25	100  100  100	3  3  3
КД2994А	100/100	20/80	1.4/20	(35)	0.1/2	200		54
2Д2995А 2Д2995Б 2Д2995В 2Д2995Г 2Д2995Д 2Д2995Е 2Д2995Ж 2Д2995И	50/   70/  100/     /150     /200     /100     /150     /200	20/  20/  20/  20/  20/  20/  25/  25/	1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20 1.1/20	(50)   (50)   (50)   (50)   (50)  (100)  (100)  (100)	0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2 0.01/2	200  200  200  200  200  200  200  200		8   8   8   8   8   8   8   8
2Д2997А 2Д2997Б 2Д2997В	200/250  100/200   50/100	30/100  30/100  30/100	1/30   1/30   1/30	(200)  (200)  (200)	0.2/25 0.2/25 0.2/25		/30   /30   /30	9   9   9
КД2998А КД2998Б КД2998В КД2998Г КД2998Д	/15     /20     /25     /35     /30	30/  30/  30/  30/450  30/300	0.6/30 0.6/30 0.7/30 0.7/30 0.7/30		20/100  20/100  20/100  20/100  20/100	200  200  200  200  200		8   8   8   8   8
2Д2999А 2Д2999Б 2Д2999В	200/250  100/200   50/100	20/100  20/100  20/100	1/20   1/20   1/20	(200)  (200)  (200)	0.2/25 0.2/25 0.2/25		/20   /20   /20	9   9   9

Выпрямительный диод — это… Что такое Выпрямительный диод?

Аналогия между работой обратного клапана и диода Эффект односторонней проводимости показан в зависимости от полярности подключения диода на схеме

Выпрями́тельные дио́ды — диоды, предназначенные для преобразования переменного тока в постоянный. На смену электровакуумным диодам и игнитронам пришли диоды из полупроводниковых материалов и диодные мосты (четыре диода в одном корпусе). Обычно к быстродействию, ёмкости p-n перехода и стабильности параметров выпрямительных диодов не предъявляют специальных требований.^{[источник не указан 406 дней]}

Электрические параметры

Основные параметры выпрямительных диодов:

• среднее прямое напряжение Uпр.ср. при указанном токе Iпр.ср.;
• средний обратный ток Iобр.ср. при заданных значениях обратного напряжения Uобр и температуры;
• допустимое амплитудное значение обратного напряжения Uобр.макс.;
• средний прямой ток Iпр.ср.;
• частота без снижения режимов.

Частотный диапазон выпрямительных диодов невелик. При преобразовании промышленного переменного тока рабочая частота составляет 50 Гц, предельная частота выпрямительных диодов не превышает 20 кГц.

По максимально допустимому среднему прямому току диоды делятся на три группы: диоды малой мощности (Iпр.ср. ≤ 0,3 А), диоды средней мощности (0,3 А < Iпр.ср. < 10 А) и мощные (силовые) диоды (Iпр.ср. ≥ 10 А).

В состав параметров диодов входят диапазон температур окружающей среды (для кремниевых диодов обычно от -60 до +125 °С) и максимальная температура корпуса.

Среди выпрямительных диодов следует особо выделить диоды Шотки, создаваемые на базе контакта металл-полупроводник и отличающиеся более высокой рабочей частотой (для 1 МГц и более), низким прямым падением напряжения (менее 0,6 В).

Мостовая схема включения диодов

Для повышения коэффициента полезного действия выпрямительные диоды включают по мостовой (реже полумостовой) схеме, чтобы питание нагрузки осуществлялось на протяжении обоих полупериодов.

См. также

Примечания

Ссылки

Диодные и выпрямительные устройства | Microsemi

Обзор

Microsemi является пионером в создании выпрямительных диодов с 1960 года. Текущее предложение диодов включает в себя высокомощные диоды, высокочастотные диоды и практически все разновидности диодов, используемых в Space , Commercial Aviation , Hi-Reliability , Военные и Промышленные (включая Автомобильные ) приложения. Дискретные решения Microsemi соответствуют требованиям MIL-PRF-19500 , и компания имеет больше квалификаций DLA , чем любой другой производитель космического уровня.Мы были первым производителем диодов, выбранным военными службами США в качестве источника поставки, чтобы обеспечить соответствие продукции высочайшему заданному уровню надежности.

Для Commercial / Industrial приложений , охватывающих широкий диапазон требований приложений, предложения Microsemi-диодов включают серию DL с низким VF и сверхмягким восстановлением, серию D средней скорости и напряжения, серию DQ с высокой скоростью сверхбыстрого восстановления , очень быстродействующие серии DS и кремниевые диоды Шоттки серии S.Диоды со сверхбыстрым восстановлением (DQ), в частности, подходят для приложений с более высокой частотой коммутации, таких как преобразователи переменного тока в постоянный / постоянный ток в зарядных устройствах для автомобилей и электромобилей, а также для импульсных источников питания. Семейство диодов DQ выпускается в сериях 600 В, 1000 В и 1200 В и имеет номинальный ток от 8 А до 100 А. Квалификация AEC-Q101 для семейства высоковольтных диодов DQ расширяет область применения продукта в приложениях с более высокой надежностью, таких как бортовые зарядные устройства и силовые агрегаты.

Характеристики диода DQ Сверхбыстрое время восстановления Мягкое восстановление Низкий ток утечки Класс энергии лавин Соответствует AEC-Q101

Преимущества диода DQ Повышенная частота коммутации Низкие коммутационные потери Коммутация с низким уровнем шума (EMI) Простая параллельность Повышенная надежность системы

Применение диодов DQ Преобразователи AC-DC / DC-DC Инверторы Импульсный источник питания Зарядные устройства H / EV H / EV бортовые зарядные устройства и трансмиссия

Таблица 1: Стандартные диоды Microsemi и диоды быстрого восстановления

Серия	Номинальное напряжение (В)	Характеристики	Приложения	Комментарий
DL	600	Low VF Сверхмягкое восстановление Лавина Номинальная	Выходной выпрямитель Резонансная цепь	Сверхмягкое восстановление сводит к минимуму или устраняет амортизатор
D	200, 300, 400, 600, 100, 1200	Средний VF Средний	Frewheeling Diode Выходной выпрямитель Преобразователь постоянного тока в постоянный	проприетарный платиновый процесс
DQ	600, 100, 1200	Высокая скорость Оценка лавин	PFC Диод свободного хода Преобразователь постоянного тока в постоянный	Stepped epi улучшает мягкость Платиновый процесс, запатентованный AECQ101 Соответствует
DS	600	Очень высокая скорость	Высокочастотный PFC	Собственный платиновый процесс
Шоттки	200	Low VF Оценка лавин	Выходной выпрямитель Диод свободного хода Преобразователь постоянного тока в постоянный

Приложения

Рекомендуемые приложения для диодных и выпрямительных устройств

Параметрический поиск

• «Предыдущая
• {{n + 1}}
• Следующий »
Показано 2550100 на страницу

Детали	Статус детали	упаковка Тип	Перевозчик пакетов	{{attribute.имя | noComma}} ({{attribute.type}})

В этой категории нет параметрических данных! попробуйте другие категории

Современное состояние и будущие тенденции

RODRÍGUEZ et al .: КРУПНЫЕ ТЕКУЩИЕ ВЫПРЯМИТЕЛИ: СОСТОЯНИЕ И БУДУЩИЕ ТЕНДЕНЦИИ 745

ТАБЛИЦА VII

I

УСТАНОВЛЕННЫЕ ЧОПЕР-ВЫПРЯМИТЕЛИ BY

SATCON 2000

12-пульсные тиристорные выпрямители с односторонним (ANSI 45-46)

или мостовым (ANSI 25-26) подключениями являются доминирующими технологиями.Плохой коэффициент мощности и входные гармоники являются одними из наиболее важных недостатков

. Однако эти проблемы решаются

с использованием пассивных фильтров. Зрелость этой технологии

и ее высокая эффективность, вероятно, являются ее наиболее привлекательными сторонами.

С другой стороны, прерыватели-выпрямители представляют собой альтернативу, основанную на

на наличии сильноточных IGBT. Решения, используемые в промышленности

, демонстрируют снижение гармоник входного тока и высокий коэффициент мощности

без использования фильтров.Большое количество компонентов

является важным недостатком, отрицательно влияющим на эффективность и надежность

. Однако недавние оценки показывают, что преобразователи chopper-rec-

могут быть конкурентоспособными с точки зрения эффективности на высоких уровнях напряжения

из-за меньших потерь на входном трансформаторе. Это может дать преимущество прерывателям-выпрямителям

в таких приложениях, как дуговые печи

и плазменные горелки. Однако для приложений, требующих почти постоянного низкого напряжения и больших токов, тиристорные выпрямители

по-прежнему являются наиболее привлекательной альтернативой с более высокой эффективностью

и более низкими капитальными затратами.

Использование PWM-CSR, в настоящее время ограниченное CSI среднего напряжения

, может быть использовано для исправления в промышленных процессах

в будущем. Эта технология может подавать на нагрузку хороший управляемый ток

, сохраняя при этом низкие гармонические токи

и высокий коэффициент мощности в питании.

В качестве основного вывода этой статьи можно констатировать, что прерыватели-выпрямители

имеют достаточный полевой опыт, чтобы их можно было рассматривать в качестве альтернативы при генерации регулируемого тока в диапазоне

килоампер.

R

EFERENCES

[1] К. В. Лендер, Силовая электроника. Нью-Йорк: McGraw-Hill, 1981.

[2] Стандартные практики и требования IEEE для полупроводниковых источников питания

Выпрямительные трансформаторы, IEEE Std C57.18-10-1998, 15 июня 1998 г.

[3] Р. Браун , «Проектирование выпрямителей и системы шины постоянного тока для электролизной промышленности по производству меди

», IEEE Trans. Ind. Appl., Vol. 26, вып. 6, pp.

1116–1119, ноябрь / декабрь. 1990.

[4] П. Манискалько, В.Скаини и Б. Урбан, «Сильноточные прерыватели постоянного тока

и их эксплуатационные преимущества», в Conf. Рек. IEEE-IAS PCIC, 1998, стр.

173–180.

[5] В. Скаини и В. Веркамп, «Определение систем прерывателей постоянного тока для электрохимических приложений

», IEEE Trans. Ind. Appl., Vol. 37, нет. 3, pp.

941–948, май / июн. 2001.

[6] Robicon Co .. (1999) Серия источников питания переменного и постоянного тока Harmony.

[Онлайн] Доступно: www.robicon.com

[7] A.Зиберт, А. Трэдсон и С. Эбнер, «Преобразование переменного тока в постоянный ток сейчас

и в будущем», IEEE Trans. Ind. Appl., Vol. 38, нет. 4, pp. 934–940,

июл. / Авг. 2002.

[8] А. Стивенсон и Дж. Гэллоуэй, «Выпрямители большой мощности», в Conf. Рек.

IEEE-IAS Annu. Встреча, Чикаго, Иллинойс, сентябрь 2001 г., стр. 1–20.

[9] П. Баддинг и Дж. Ст. Марс, «Новая жизнь старых тиристорных выпрямителей мощности

с использованием современного цифрового управления», IEEE Trans. Ind. Appl., т. 36, нет.

5, стр. 1449–1454, сен. / Окт. 2000.

[10] В. Скаини и Т. Ма, «Сильноточные прерыватели постоянного тока в металлургической промышленности»,

IEEE Trans. Ind. Appl., Vol. 8, вып. 2. С. 26–33, март / апрель. 2002.

[11] Rockwell Automation. (2002) Приводы среднего напряжения Power Flex 7000.

[Онлайн] Доступно: www.ab.com

[12] Дж. Бик, П. Баддинг и В. Скаини, «Повторное использование и изменение номинала старого выпрямителя

с новыми прерывателями постоянного / постоянного тока», IEEE Trans.Ind. Appl., Vol. 37, нет. 4. С.

1160–1166, июл. / Авг. 2001.

[13] С. Кеннеди, «Разработка и применение формирователей полупроводникового выпрямителя

», IEEE Trans. Ind. Appl., Vol. 38, нет. 4. С. 927–933, июл. / Авг.

2002.

Хосе Р. Родригес (M’81 – SM’94) получил степень инженера

от Universidad Técnica Fed.

erico Santa Maria, Вальпараисо, Чили, в 1977 году, и

доктор. -Ing. диплом Университета Эрлангена,

Эрланген, Германия, в 1985 году, оба в области электротехники

, инженерное дело.

С 1977 года он работает в Университете

Техника Федерико Санта-Мария, где в настоящее время является

профессором и проректором по академической науке. Во время своего творческого отпуска

в 1996 году он отвечал за горнодобывающее подразделение

компании Siemens Corporation в Чили.

Он имеет многолетний опыт консультирования в горнодобывающей промышленности, особенно

в применении больших приводов, таких как синхронные двигатели

с питанием от циклоконвертера для мельниц полусамоизмельчения, мощные конвейеры, управляемые приводы для экскаваторов и

качества электроэнергии. вопросы.Его исследовательские интересы в основном находятся в области силовой электроники

и электроприводов. В последние годы его основные исследовательские интересы

связаны с многоуровневыми инверторами и новыми топологиями преобразователей. Он является автором

или соавтором более 130 рецензируемых журналов и статей на конференциях, а

внес свой вклад в одну главу в Power Electronics Handbook (Нью-Йорк:

Academic, 2001).

Хорхе Понтт (M’00 – SM’04) получил степень инженера

и степень магистра электротехники от

Технического университета Федерико Санта-Мария

(UTFSM), Вальпараисо, Чили, в 1977 году.

С 1977 года он работает в UTFSM, где он

, в настоящее время профессор кафедры электроники

и директор лаборатории

надежности и качества электроэнергии. Он является соавтором

программного обеспечения Harmonix, используемого в гармонических исследованиях

в электрических системах. Он является соавтором заявки на патент

, касающейся инновационных систем контрольно-измерительной аппаратуры

, используемых в мощных преобразователях и приводах больших мельниц.

Он является автором более 90 международных журналов и конференций

статей. Он является консультантом горнодобывающей промышленности, в частности, по проектированию

и применению силовой электроники, приводов, контрольно-измерительных систем и вопросам качества электроэнергии

, а также руководил более чем 80 проектами по консалтингу и НИОКР

. У него была научная стажировка в Высшей технической школе Дармштадта

(1979–1980), Вуппертальском университете (1990) и Карлсруэ

(2000–2001), все в Германии.В настоящее время он является директором центра

полуавтоматических шлифовальных и электрических приводов в UTFSM.

Выпрямители и блоки питания постоянного тока | 12 В постоянного тока | 24 В постоянного тока | 48V DC | 150 — 1000 Вт | Крепление в стойку | Настенное крепление | Настольное крепление

AC-DC

Напряжение / мощность :
Вход 120/240 В переменного тока
Выход 12, 24, 48 В постоянного тока
150-1000 Вт

Компоненты:
Выпрямители
Зарядные устройства
Модули питания
Управление питанием
Источники питания

Конфигурации:
Крепление в стойку
Настенное крепление
Настольное

---

---

Выпрямители для монтажа в стойку и компоненты управления

---

Силовой модуль

Вход: 120/230 В переменного тока
Выход: 12, 24 или 48 В постоянного тока, 560 — 2200 Вт

Эти универсальные выпрямительные модули работают как источники питания или как зарядные устройства для систем на 12, 24 или 48 вольт; положительная, отрицательная или плавающая земля.Их можно использовать по отдельности или в комбинации, что позволяет установщику масштабировать систему от 500 до 10 000 Вт на стойку. Блоки могут быть подключены параллельно для резервирования N + 1, а контакты аварийной сигнализации позволяют осуществлять локальный или удаленный мониторинг. Дополнительный комплект проводки для быстрого подключения постоянного тока позволяет легко заменять модули без отключения системы.

Узнайте больше о силовых модулях серии

---

---

Диспетчер функций питания

Вход: 12, 24 или 48 В постоянного тока
Общая допустимая нагрузка по току: 500A

Power Function Manager — это системный интегрирующий компонент, который преобразует обычные источники питания (или силовые модули) в полностью интегрированную и многофункциональную систему питания.Устройство обеспечивает управление, мониторинг, параллельное соединение и защиту источников питания 12, 24 или 48 В постоянного тока, положительного отрицательного полюса или заземления с плавающей точкой.

Подробнее о Power Function Manager

---

---

Интегрированные энергосистемы

Вход: 115/230 В переменного тока
Выход: 12, 24 или 48 В постоянного тока
11-40 А с внутренней батареей

The Integrated Power System (IPS) — это уникальный многофункциональный источник питания, который включает в себя встроенную резервную батарею и множество аксессуаров питания в одном корпусе 2RU (3.5 ″), что исключает трудоемкую интеграцию системы, поиск компонентов и установку, а также экономит драгоценное место в стойке — идеально подходит для любого приложения с низким и средним энергопотреблением, требующего отказоустойчивой работы переменного тока.

Подробнее о серии Integrated Power System

---

---

Мобильные, настенные и настольные блоки питания

---

Источники питания — серия для тяжелых условий эксплуатации

Вход: 115/230 В переменного тока
Выход: 12 или 24 В постоянного тока, 5-35 А

Эти сверхпрочные источники постоянного тока идеально подходят для питания оборудования связи 12 и 24 В на базовых станциях, удаленных объектах и ​​в приложениях мобильной связи, где надежность имеет решающее значение.Проверенная конструкция линейной схемы обеспечивает чистый бесшумный выход и длительный срок службы.

Узнать больше Источники питания для тяжелых условий эксплуатации серии

---

---

Power-Pac серии

Вход: 115/230 В переменного тока
Выход: 12 В постоянного тока, 5 А
Резервная батарея: 7–14 А / ч

Этот блок питания на 12 В, 10 А имеет встроенные резервные батареи, которые заряжаются во время нормальной работы, а затем продолжают питать радиостанции при отключении переменного тока.Выберите аккумулятор емкостью 7 или 14 ампер-часов.

Узнайте больше о серии Power-Pac

---

---

---

---

Система электроснабжения площадки

Вход: 115/230 В переменного тока
Выход: 12, 24 или 48 В, 250-500 Вт

Серия Site Power System (SPS) представляет собой законченное решение для питания постоянного тока, которое быстро интегрируется с батареями, нагрузками и мониторами. Доступный в конфигурациях 12, 24 и -48 В, 300 и 475 Вт, этот компактный узел содержит: источник питания с температурной компенсацией, автоматический цикл зарядки аккумулятора Boost / Float; отключение низкого напряжения; и программируемые контакты сигнализации.Высокая рабочая температура с конвекционным охлаждением делает устройство идеальным для удаленных укрытий, бунгало на обочинах железных дорог и корпусов для установки на столб, а также для базовых станций частных сетей и микроволновых узлов.

Подробнее о системе питания площадки Серия

---

---

---

SCR, ДИОДЫ И УЗЛЫ | CEHCO

CEHCO является производителем, перепродавцем и дистрибьютором продукции для выпрямления питания, такой как выпрямители постоянного тока, трансформаторные выпрямительные сборки и специальные источники питания с 1945 года.

Наше подразделение L / C Magnetics Inc. (www.lcmagnetics.com) производит трансформаторы мощностью от 0,1 кВА до 100 МВА. Все трансформаторы CEHCO производятся L / C Magnetics Inc.

.

CEHCO — это специалист по ремонту и замене устаревших и снятых с производства выпрямителей постоянного тока.

Отправьте нам электронное письмо для получения бесплатного предложения.

Наши инженеры ответят в течение часа.

О СКВ, ДИОДАХ И ЗАКРЫТЫХ СБОРАХ

SCR и диоды доступны как в сборе, так и в виде отдельных частей.Большинство сборок инкапсулированы. CEHCO предлагает различные продукты для выпрямления, такие как диоды, SCR (выпрямители с кремниевым управлением) и герметизированные сборки. Мы специалист по замене SCR и диодов. Мы специализируемся на устаревших и труднодоступных сборках тиристоров и диодов. Мы можем предложить эквивалентную замену для большинства устаревших устройств выпрямления.

Для получения дополнительной информации щелкните по ссылкам ниже:

Сборка четырехдиодного моста, 25 А, 600 PIV P / N 25F6B1

Сборка четырехдиодного моста, 100 А, 1200 PIV P / N 100F12B1

Шестидиодный мост в сборе, 25 А, 1200 PIV P / N 25F12Z1

Шестидиодный мост в сборе, 35 А, 1200 PIV P / N 35F12Z1

Шестидиодный мост Aseembly, 50 А, 600 PIV P / N 50F6Z1

Шестидиодный мост в сборе, 50 А, 600 PIV P / N 50F12Z1

Шестидиодный мост в сборе, 100 А, 1200 PIV P / N 100F12Z1

Шестидиодный мост в сборе, P / N 5735CA

Двойной блок SCR, 91 А, 1200 PIV P / N MA91M12DS1

Двойной блок SCR, 250 А, 1200 PIV P / N MA250M12DS1

Диод 300 А, 600 PIV P / N D300S60

Диод 400 А, 1200 PIV P / N D400S120

Диод 500 А, 1200 PIV P / N D500S120

SCR 350 А, 1200 PIV P / N S350CR120

SCR 2000 Ампер, ПИВ 1200 П / Н С2000Ш220

Диод 85 Ампер, 1200 PIV, P / N D85R120

Диод 85 Ампер, 1200 PIV, P / N D85S120

SCR 40 А, 1200 PIV, номер детали S40CR12

SCR 16 А, 600 PIV, номер детали S16CR06

SCR 10 А, 800 PIV, P / N S10CR08

Блок питания

, корпус с двумя тиристорами, каталожный номер MA05M06DS1

5 ампер, 600 PIV

Силовой модуль, однофазный гибридный мост с общим катодом

50 А, 1200 PIV, P / N MA505015F

Силовой модуль, однофазный гибридный мост с общим катодом

40 А, 1200 PIV, P / N MA40M12HB1C

Силовой модуль, однофазный гибридный мостовой общий анод

50 А, 600 PIV, P / N MA505022FV

Чтобы обсудить конкретные требования к выпрямительному стеку, свяжитесь с нами по телефону 714 624-4740 или отправьте нам электронное письмо по адресу quote @ cehco.com.

(Соответствующие соответствия этой категории показаны ниже)

Модуль SCR

Модули SCR

Диодный радиатор

Диод хоккейной шайбы

Тиристор

Промышленный диод

Большие диоды

Радиатор мостового выпрямителя

25F6B1

100F12B1

25F12Z1

35F12Z1

50F6Z1

50F12Z1

100F12Z1

MA91M12DS1

MA250M12DS1

D300S60

D400S120

D500S120

S350CR120

С2000Ш220

5735CA

D85R120

D85S120

Инкапсулированные четыре диода

Инкапсулированный шесть диодов

Герметичный диод

Пакет SCR

Модуль SCR

Диодный модуль

Шайба хоккейная SCR

Пигтейл SCR

Сборка четырехдиодного моста 25 А, 600 PIV

Сборка четырехдиодного моста 100 А, 1200 PIV

Шестидиодный мост в сборе, 25 А, 1200 PIV

Шестидиодный мост в сборе, 35 А, 1200 PIV

Шестидиодный мост в сборе 50 А, 600 PIV

Шестидиодный мост в сборе, 50 А, 1200 PIV

Шестидиодный мост в сборе, 100 А, 1200 PIV

Пакет с двумя тиристорами 91 А, 1200 PIV

Пакет с двумя тиристорами 250 А, 1200 PIV

Диод 300 А, 600 PIV

Диод 400 А, 1200 PIV

Диод 500 А, 1200 PIV

SCR 350 А, 1200 PIV

SCR 2000 А, 1200 PIV

Диод 85 Ампер, 1200 PIV

Устаревший диод

Запасной диод

Специальный диод

Снятый с производства Диод

Трудно найти диод

Снят с производства Диод

Вышедший из употребления SCR

Замена SCR

Специальный SCR

Снято с производства SCR

Трудно найти SCR

Снят с производства SCR

Диодные сборки

Узлы SCR

Устаревшие диодные сборки

Замена диодных сборок

Специальные диодные сборки

Снятые с производства Диодные сборки

Трудно найти Диодные сборки

Сняты с производства Диодные сборки

Устаревшие узлы SCR

Запасные узлы SCR

Специальные узлы SCR

Узлы SCR, снятые с производства

Трудно найти сборки SCR

Снятые с производства Узлы SCR

Детали модулей SCR

Тиристоры — SCR — Модули | Дискретные полупроводники

Диодные и тиристорные модули

Регулятор мощности SCR

Модуль SCR, 16 А, 100 В

Модуль SCR, 50 А, 800 В

Тиристорные устройства и модули

Найдите модуль SCR

Задний модуль SCR

Модули силовых диодов и тиристоров

Диодный модуль SCR

Силовые модули | Стандартные модули питания SCR

Диоды средней и большой мощности — хоккейный PUK

Стандартные хоккейные шайбы для восстановления

ДИОД, СТАНДАРТНЫЙ, 6А, 200В,

Силовой диод

Диоды и выпрямители

Блокирующий диод на шпильке, 75 А, 600 В

Сильноточный диод

Высоковольтные диоды

Различные типы диодов

Диоды и тиристоры большой мощности

Сильноточные выпрямительные диоды с быстрым восстановлением

Диоды средней и большой мощности

Высоковольтные силовые диоды

Детали диодов выпрямительного моста

Шесть диодных мостовых выпрямителей

Хоккейный зажим Puk, радиатор и зажим SCR

Хоккейная шайба SCR

25 A 600 PIV МОСТ ВЫПРЯМИТЕЛЬ

40A Мостовые выпрямительные диоды

10A Мостовые выпрямительные диоды

Диоды на складе

40A Мостовые выпрямительные диоды

Высоковольтные диоды и сборки

Блоки питания выпрямителя и тиристора

Мостовые выпрямители 100 AMP

Мостовой выпрямитель, однофазный — тиристоры с тиристором / диодом

Однофазный диодный мост

Высоковольтные выпрямители и диодные сборки

Тиристорно-диодные модули

SCR 250 А

SCR Выпрямители | От 50 до 50 000 ампер

Тиристоры, тиристоры и симисторы

Диоды, выпрямительные диоды, тиристоры

Стержневой диод

Диод 50 А

Выпрямительные диоды на 100 А

Мосты и двойные диоды

Диоды и выпрямители

Тиристорно-диодные модули

ВЫПРЯМИТЕЛЬ SI 3PH 300 AMP 600 PIV

225 А выпрямительный диод

Снятые с производства диоды и сборки SCR

Специалист по диодам и сборкам SCR

Индивидуальный дизайн диодов и сборок SCR

Высоковольтные диоды и сборки SCR

Сильноточные тиристорные диоды и сборки

Применение OEM Диоды и сборки SCR

Сделано в США, диоды и сборки SCR

Недорогие диоды и сборки SCR

Экономичные тиристорные диоды и сборки

Диоды и сборки SCR 30 лет работы

Диоды и сборки с регулируемым выходом SCR

Высокочастотные диоды SCR и сборки

Диоды и сборки с тиристором 400 Гц

Диоды и сборки SCR среднего напряжения

Заменяемые эквивалентные диоды и сборки SCR

Несколько выходов Диоды и сборки SCR

Тиристорные диоды и сборки с 4 сердечниками Mil C

SCR диоды и сборки с рейтингом K

300 А SCR диоды и сборки

Применение в печи Диоды и узлы SCR

Нагревательный элемент SCR Диоды и сборки

Диоды и сборки SCR на 500 А

700 А SCR диоды и сборки

Ремонт диодов и узлов SCR

Ремонт диодов и узлов SCR

Трехфазные регулируемые диоды SCR и сборки

Промышленные тиристорные диоды и сборки сухого типа

Промышленные тиристорные диоды среднего напряжения и сборки

Диоды и сборки SCR среднего напряжения

Переменные тиристорные диоды среднего напряжения и сборки

Трехфазные диоды и сборки MVA / SCR

Тиристорные диоды и сборки сухого типа, 400 Гц

Диоды и сборки с регулируемым тиристором

Диоды и сборки с регулируемым тиристором с переменным током, залитые

Диоды и сборки с регулируемым тиристором с переменным током, 60 Гц

Диоды и сборки с регулируемым тиристором с переменным током, 50/60 Гц

Диоды и сборки с регулируемым тиристором с вариационным управлением, 5 кГц

Диоды и сборки SCR с переменным током 10 кГц
Свяжитесь с нами в чате,
работает на LiveChat

Диоды

Наш обширный ассортимент выпрямительных диодов предлагает лучшие в своем классе характеристики и надежность.Доступны устройства с блокирующим напряжением от 400 В до 6 кВ, что делает их идеальными для приложений с линейным напряжением до 2 кВ. Эти устройства, оптимизированные для обеспечения низких потерь проводимости, идеально подходят для приложений с частотной сетью, включая входные выпрямители для частотно-регулируемых приводов, тяговые преобразователи, путевые подстанции, сварочные блоки и источники питания постоянного тока. Эти устройства, изготовленные из легированной кремниевой пластины с компрессионным соединением, обладают низким тепловым сопротивлением и высокой перегрузочной способностью, а также рассчитаны на то, чтобы выдерживать даже самые тяжелые условия эксплуатации.

Последние дополнения к семейству выпрямительных диодов IXYS UK Westcode Ltd — это новые выпрямительные диоды Si диаметром 56 мм. В новых конструкциях корпусов используется проверенная технология сплавов, обеспечивающая лучшие переходные термические характеристики и характеристики импульсных перенапряжений, при этом номинальный ток примерно на 40% выше, чем у 50-миллиметровых изделий в том же пространстве.

Выпрямительные диоды на шпильках Капсульные выпрямительные диоды Диоды

Fast Recovery Diodes являются важным дополнением к любому коммутационному устройству и чаще всего являются ограничивающим фактором в конструкции и производительности современных преобразователей мощности.Чтобы удовлетворить потребности наших клиентов, мы разработали беспрецедентный ассортимент диодов быстрого восстановления. Эти диоды доступны с блокирующим напряжением до 6 кВ, что делает их пригодными для работы с напряжением промежуточного контура до 3,3 кВ и средним номинальным током до 4 кА в зависимости от типа. В устройствах используется компрессионное соединение, а также технологии легированного и плавающего кремния, что позволяет создавать надежные устройства, на которые вы можете положиться в сложных приложениях. Этот диапазон был повторно классифицирован следующим образом, чтобы облегчить выбор подходящего устройства; Быстрое восстановление, мягкое восстановление, сверхбыстрые восстановительные диоды и FRD HP Sonic-.

Fast Recovery Diodes: Эти части особенно подходят для использования в качестве анти- параллельных диодов в выключенных тиристорах Gate Turn- и быстродействующих тиристорных инверторах, диодах для прерывателей.

Шпильки диодов с быстрым восстановлением

Капсульные диоды быстрого восстановления

Эти детали особенно подходят там, где требуется плавное восстановление, например, демпферы УЗО, ограничения напряжения и демпфирующие устройства.

Диоды с мягким восстановлением

Сочетание последних достижений инженерных технологий в течение всего срока службы.Эти продукты предназначены для обеспечения минимальных практических значений тока обратного восстановления, в то же время предлагая широкую безопасную рабочую зону и высокую способность di / dt, необходимую для современных коммутационных компонентов, таких как IGBT и GCT, а также для приложений импульсного питания. Детали следующего поколения, которые сейчас находятся в разработке, будут выпущены в ближайшее время.

Диоды сверхбыстрого восстановления

Диоды сверхбыстрого восстановления

Представляем ведущий в мире класс сверхбыстрого и сверхмягкого восстанавливающегося диода , доступный от 1.От 7 кВ до 4,5 кВ при номинальном токе от 300 до 2500 А. Эти диоды включают в себя уникальный производственный процесс и контроль срока службы, чтобы предложить лучший в своем классе баланс между потерями проводимости и коммутацией — . Широкая безопасная рабочая область (SOA) делает их идеальными в качестве диодов свободного хода для демпферных IGBT и IGCT приложений. Фактически, любое приложение, в котором требуется быстрый диод с низкими потерями. Например, тяговые, средневольтные приводы, индукционный нагрев и импульсные силовые установки.

Мощные звуковые диоды быстрого восстановления

Звуковые диоды быстрого восстановления HP

Среднетоковый кремниевый выпрямитель 250 В, 32 А

% PDF-1.4 % 1 0 объект > эндобдж 5 0 объект / Title (TRA3225 — Среднетоковый кремниевый выпрямитель, 250 вольт, 32 ампера) >> эндобдж 2 0 obj > эндобдж 3 0 obj > транслировать 2000-11-21T13: 39: 15Interleaf, Inc.2020-12-10T10: 07: 31 + 08: 002020-12-10T10: 07: 31 + 08: 00 Acrobat Distiller Command 3.01 для приложения Solaris 2.3 и более поздних версий (SPARC) / pdf

ON Semiconductor

TRA3225 — Среднетоковый кремниевый выпрямитель 250 В, 32 А

Компактные, высокоэффективные кремниевые выпрямители для среднетоковых приложений, требующих: • Сильный импульсный ток — 500 ампер при TJ = 175 ° C • Пиковая производительность при повышенной температуре — 32 А • Бюджетный • Компактный формованный корпус для оптимальной эффективности в небольшом корпусе Конфигурация

uuid: 1a3d0d83-d854-470d-8e68-7992b367ea19uuid: 18f5f3bd-2104-4256-b0e1-0d2000a965af конечный поток эндобдж 4 0 объект > эндобдж 6 0 объект > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 объект > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > транслировать HSOO0S # Qc? V4illDq4-AM% վ bjSE ~ R8L (x2Vp

Диод-тестеры — Все производители — eTesters.com

Отображение недавних результатов 1 — 15 из 38 найденных продуктов.

• Тестер диодов

  FEC VF40CM — Frothingham Electronics Corporation

  VF40CM предназначен для тестирования VF, ПОЛОВИННОГО ЦИКЛА И ТЕПЛОВОГО ОТКЛИКА / СОПРОТИВЛЕНИЯ диодов и выпрямителей малой и средней мощности. Он также может измерять ТЕПЛОВОЙ ОТКЛИК / СОПРОТИВЛЕНИЕ на биполярных транзисторах NPN и PNP с использованием внешнего источника VCB, поставляемого пользователем.VF40CM также иногда используется для измерения VZ низковольтных стабилитронов до предельного напряжения тестера. 20В при 20А возможно.

• Тестер стабилитронов и переключающих диодов

  SZ6000N — Xceltron Technologies

  Тестер модели SZ6000N в первую очередь проверяет стабилитрон и переключающий диод. Параметры тестирования включают в себя VF (прямое напряжение), напряжение пробоя, настройку максимальной мощности VZM, DVR (дельта-обратное напряжение) и два испытания IR (обратный ток утечки), которые охватывают все параметры тестирования для обоих устройств, за исключением параметров ZZT и ZZK стабилитрона. диод.(Компания Kyoto Enterprise предоставляет испытательное оборудование для измерения параметров ZZT и ZZK стабилитронов.

• SCR / ДИОДНЫЙ ТЕСТЕР

  T101RS Серия — Компания Карла Э. Холмса

  T101R / 2V DIODE and SCR tester объединяет сложные возможности тестирования дорогостоящих специализированных устройств в портативный корпус, который является экономичным и простым в использовании.Он включает положения для проверки ДИОДОВ и SCR (включая осевые выводы, крепления на шпильках и плоские пакеты) на предмет обрывов, коротких замыканий, утечек и поломок в реальных условиях эксплуатации. При испытании на утечку применяется непрерывно регулируемое пиковое напряжение от 0 до 2000 вольт. Этот тест показывает, выйдет ли из строя диод или тиристор в рабочих условиях, и контролируется с помощью вольтметра постоянного тока и амперметра. Встроенный расцепитель тока отключает питание, если ток утечки превышает 15 миллиампер во время тестов DIODE или 10 миллиампер во время тестов SCR.Тест стробирования SCR проверяет характеристики управления затвором и предоставляет средства согласования SCR в соответствии с их характеристиками тока затвора. Этот тест также контролируется вольтметром постоянного тока и амперметром. T101R / 2V — это компактный компьютер размером 6 x 12 x 17 дюймов, работающий от сетевого напряжения 120 В переменного тока и 60 Гц. Внутри передней крышки находится простая в использовании табличка с инструкциями. Блок поставляется с измерительными проводами и компрессорным блоком. Для моделей на 120 В переменного тока, 50 Гц проконсультируйтесь с заводом-изготовителем. Дополнительные понижающие трансформаторы 240/120 В переменного тока включены в модели 50 Гц.

• Диод постоянного тока. Тестер характеристик

  TVR 6100 — Xceltron Technologies

  TVR6100 — это многоцелевой универсальный тестер биннинга. Его можно использовать для классификации параметров, включая TRR (время обратного восстановления), VF (прямое напряжение, IF до 100 А), VBR (резервное напряжение пробоя) и IR (обратный ток утечки). Кроме того, он может одновременно проверять ИК-БРОС, ΔVR (дельта-обратное напряжение) и параметры ИК-излучения.Каждый параметр, для тестирования или нет, может быть выбран каждым оператором.

• Тестер выпрямительного диода DVF

  DVF 6000 — Xceltron Technologies

  Модель DVF6000 предназначена для тестирования параметров силового диода DVF. Его процедуры тестирования сначала проверяют параметры VF, чтобы отсеять аномальные диоды VF, а затем измеряют параметр DVF. Максимальный источник тока, который он может обеспечить, составляет до 25 А.

• Тестер байпасных диодов фотоэлектрической системы

  FT4310 — HIOKI E.E. Corp

  Компания Hioki рада объявить о выпуске тестера байпасных диодов FT4310 для фотоэлектрических систем. FT4310, который предназначен для проверки байпасных диодов в цепочках кристаллических фотоэлектрических элементов, может использоваться для обнаружения обрывов и коротких замыканий в байпасных диодах цепочкой как днем, так и ночью.Этот прибор является первым портативным устройством, способным обнаруживать обрыв байпасных диодов в операционных панелях (без необходимости защиты панелей от солнечного света).

• Тестер напряжения прямого восстановления диодов

  VFR 6000 — Xceltron Technologies

  Основной функцией тестера VFR 6000 является проверка значений VFR (прямого восстанавливающегося напряжения) материала, не включая характеристики постоянного тока.Он использует тестирование с фиксированным направлением. Есть 10 групп для настройки и сохранения программ. В дополнение к этому, Xceltron активно занимается исследованиями и разработками программного обеспечения для систем управления производством, которое может предоставлять все типы отчетов и аналитических диаграмм.

• Тестер для обмоток статора генератора и диодных мостов

  MS014 — Оборудование MSG

  Оборудование объединяет в себе два прибора: тестер обмоток статора и диодных мостов.Прибор имеет небольшие габариты и вес, разработан с учетом требований современных СТО. Особенностью портативного тестера является диагностика обмоток статора и диодных мостов без дополнительных контрольно-измерительных приборов. Осуществляется диагностика обмоток статора. через автоматическое определение подключения фаз, определение целостности обмотки и измерение разности фазовых искажений.

• Портативное испытательное оборудование

  TP0620 — ЛЕМСИС

  Портативный тестер TP0620 разработан для простого и быстрого функционального контроля основных силовых полупроводников в лаборатории или на месте (IGBT, MOSFET, диоды, тиристоры и другие компоненты).
