Описание и технические характеристики кабеля КГ

 Аббревиатура в обозначении кабели – КГ – означает «кабель гибкий».  Само это название говорит о возможных сферах применения данного продукта, а электрические характеристики, рассматриваемые ниже, дополнят возможности кабеля.

Достоинствами кабеля марки КГ

Основными важными достоинствами кабеля этой марки являются:
  • возможность использования при повышенной влажности окружающей среды, вплоть до 100%, в том числе на открытом воздухе;
  • повышенная гибкость дает возможность использовать эту марку кабелей, например, на речных судах;
  • возможность применять в устройствах и механизмах подверженных большим и длительным вибрациям. Повышенная стойкость конструкции кабеля, позволяет разматывать и сматывать его много раз;
  • возможность применения также в различных помещениях и зданиях в зоне с умеренным климатом;
  • в местах и конструкциях, где необходима большая гибкость и где кабели других марок не эффективны.
Все эти качества позволяют использовать данную марку кабеля для подключения переносных и передвижных электрических приборов и инструментов, а также различных сварочных аппаратов. Максимальное рабочее напряжение этих устройств не должно превышать 660 Вольт с частотой сети переменного тока до 400 Герц и током до 630 Ампер. При постоянном токе рабочее напряжение составляет 1000 Вольт. В неподвижных устройствах лучше использовать другие марки проводов и кабелей.

Сварочный кабель КГ

Одножильные провода данной марки находят большое применение в сварочном производстве, где повышенные требования к гибкости токонесущей жилы и большие токи, являются нормой.

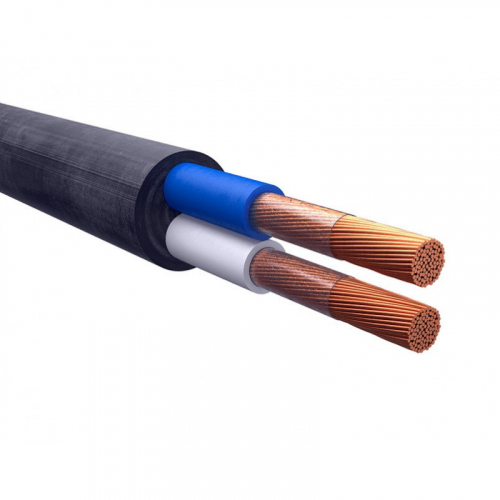

Конструкция кабеля КГ

Конструкция кабеля похожа на конструкции других кабелей, важным отличием от которых является материал изоляции, как жил кабеля, так и внешней его оболочки. Сама жила является многопроволочной витой из медных мягких проволочек (по ГОСТ 22483-77, класс № 5) с шагом скрутки не более 16 диаметров по скрутке.
Для умеренных зон проволока жил изготавливается без покрытия, а для зон с тропическими условиями эксплуатации – с покрытием припоем, имеющим в своем составе олово и свинец. При этом количество олова не должно быть менее 40 процентов. Изолирующая оболочка жил изготовлена из специальной резины марки РТИ-1. Внешняя оболочка – резина марки РШТ-2, в кабелях с одной жилой – оболочка из резины марки РТИШМ. Это натуральный или искусственно изготовленный каучук. Состав каучука подобран так, чтобы на открытом воздухе, оболочка кабеля не разрушалась под воздействием солнечных лучей. Для дополнительного укрепления кабеля, во время скручивания проводников, может быть добавлена пряжа. Для тропического климата в резиновую оболочку добавляют антисептик. С внешней стороны, в многожильных кабелях, на поверхность изоляции наносится сплошная или продольная цветная полоса. В кабеле с заземляющей жилой, эта полоса желто – зеленого цвета. Для маркировки нулевого провода используют цвет голубого оттенка. Если зануление не применяется, то голубой цвет может использоваться для маркировки других проводников в кабеле, но только не для заземляющего.
В кабелях с одной или двумя жилами, расцветка жил может быть любой. Применяется и цифровая маркировка жил кабеля: от 1 до 5 – силовые жилы, 0- жила заземления. В многопроволочных кабелях между изоляцией жил и внешней изоляционной оболочкой прокладывают пленку на синтетической основе из полиэтилентерефталата. Но не всегда. Пленка может отсутствовать, когда нет возможности слипания изоляционных оболочек.

Технические характеристики гибкого кабеля

Сечение жил, в мм. квадратных, при количестве проводников в кабеле:
  • 1 шт.: 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150;
  • 2 и 3 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150;
  • 4 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95;
  • 5 шт.: 1; 1,5; 2,5; 4; 6; 10; 16; 25.
В кабелях с заземляющим проводником, сечение жилы заземления на ступень меньше: при сечении силовой жилы, например 6 мм2, сечение жилы заземляющего проводника будет 4 мм2. В многожильных кабелях с сечениями 1 и 1,5 мм2, сечение заземляющей жилы равно сечению силовой.
Рабочие температуры
Кабели марки КГ рассчитаны для нормальной работы при температурах в диапазоне от минус 40 до плюс 50 градусов цельсия . Срок службы кабеля, с момента его производства – не меньше 4 лет. Для холодных условий эксплуатации к названию КГ добавляется аббревиатура ХЛ, а для тропиков – буква Т. Если изоляционные оболочки кабеля сделаны негорючими, то тогда название пишется как КГнг. Сопротивление изоляции жилы и изоляции оболочки, из расчета 1 километра длины и температуры окружающей среды – 20 град. Цельсия должно быль не менее 50 мегаом. Испытывают изоляцию кабелей переменным напряжением частотой 50 герц силой 2,5 киловольта. При этом одножильный кабель на 5 минут погружают в воду. На изгиб кабели должны выдерживать не меньше 30 тысяч перегибов. Для жил кабеля, наибольшая температура нагревания – 75 град. Цельсия. Выпускаемая длина кабелей варьируется в зависимости от сечения его жил:
  • от 1 до 35 мм2- 150м;
  • от 35 до 120 мм2- 125м;
  • 150мм2- 100м.
При нормальных условиях эксплуатации время службы кабеля – не менее 4 лет.

Описание и технические характеристики кабеля КГ |


Для кабеля КГ используется аббревиатура, которая означает «кабель гибкий». Этот показатель указывает на его главную характеристику и соответствующее применение. Помимо этого, у данного инструмента отличные электрические показатели, которые также определяют его частое использование.

Кабель КГ 1х50 имеет определенные преимущества:

• Использование при влажности, которая достигает 100%, и на открытом воздухе;

• Гибкая структура позволяет использование на судах;

• Возможность устанавливать элемент в местах с повышенными вибрационными показателями;

• Благодаря высокой прочности кабель можно сматывать и разматывать большое количество раз;

• Можно использовать в умеренном климате;

• Можно применять кабель там, где требуется гибкий материал, и другие инструменты не окажутся прочными.

Таким образом, кабель подходит для подключения переносной электрической системы, а также большого количества разнообразных приборов. Помимо

того, нередко КГ кабель используется для сварочных элементов. Следует помнить о том, что максимальное доступное напряжение – 660 Вольт, максимальная переменная частота – 400 Герц и ток – 63- Ампер.

Постоянный ток посылает напряжение в размере 1000 Вольт. В том случае, если используется неподвижная конструкция, сталь другой марки может подойти лучше, чем данный вариант.

Кабеля КГ одножильного типа чаще всего используются в сварочной сфере. У них повышенные показатели гибкости и токопоглощения.

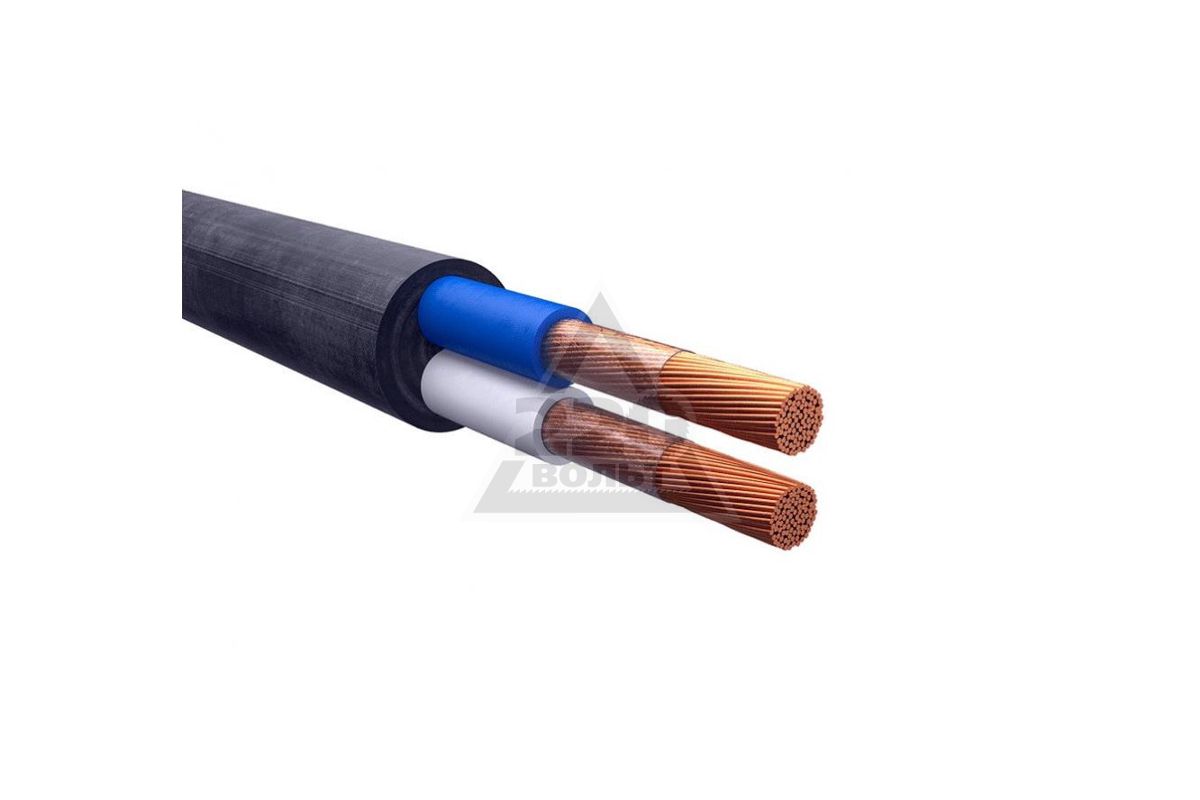

Конструкция кабеля КГ ничем не отличается от классического обычного кабеля. Но, помимо этого, у данного инструмента в конструкции присутствует специализированный материал, который гарантирует изоляцию на внешней стороне и на жилах. Жила – это многопроволочная вита из мягких проволок произведенных непосредственно из меди соответственно ГОСТу и пятому классу.

В умеренной климатической зоне данное покрытие для жил не используется, а для тропического климата покрывается припоем, в составе которого присутствует свинец и олово. В этом случае количество олова в составе превышает 40%.

Оболочка кабеля изолирующего характера производится из резины марки РТИ-1. Для внешней оболочки используется марка РШТ-2. Кабеля, у которых имеется одна жила, производятся на основе резины РТИШМ.


Кабель силовой гибкий КГ | elesant.ru



Вступление

Как подключать, а вернее, каким кабелем подключать, передвижное и переносное оборудования, работающее на улице? Соединительный провод ПВС, силовой кабель ВВГ и аналогичные кабели для этого не подойдут. Для подключения к электропитанию передвижного оборудования и механизмов есть отличный кабель с маркировкой КГ (кабель гибкий).

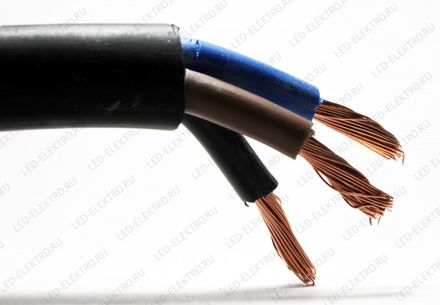

Кабель КГ описание

  • Маркировка КГ означает кабель гибкий. Следующие буквы в маркировке говорят о его особенностях;
  • Жилы кабеля КГ многопроволочные, скрученные вокруг центральной оси;
  • Сечение проволок жилы;
  • Изоляция жил и оболочка кабеля резиновые, что защищает его от ударных и нажимных нагрузок;
  • Количество жил в кабеле от 1 до 5 шт;
  • Сечения жил от 0,75 до 120 мм2;
  • Как видите по сечению, с помощью кабеля КГ можно осуществить подключение аппаратов до 660 Вольт (переменного) или 1000 Вольт (постоянного) напряжения.

Нормативы

Производится кабель КГ по ГОСТ 24334-80.

Другие марки КГ кабеля

  • Буква «Т» в маркировке – «тропик» для работы в тропическом климате;
  • Буквы «ХЛ» — «холод» для работы в пониженных температурах;
  • Буква «н» в маркировке — нулевая жила меньшего сечения;
  • Буква «в» в маркировке — 1 или 2 вспомогательные жилы.

Как выбрать кабель КГ

В маркировке кабеля КГ кроме букв есть цифры, которые показывают сечения жил кабеля. Обращаем внимание, что в кабеле КГ сечение заземляющих и нулевых жил меньше, начиная с сечения 4 мм. Вот таблица сечений жил кабеля КГ.



Обратите внимание. Кабель, КГ может быть с одной жилой. Используется такой кабель, как сварочный кабель, подключающий держатель электродов к сварочному аппарату.

Сечение кабеля КГ выбирается по допустимым токам, которые можно найти в ПУЭ глава 1, таблицы 1.3.6 и 1.3.7.  Вот сводная таблица допустимых токов по количеству жил кабеля и их сечению.

Характеристики

  • Гибкий кабель марки КГ выдерживает до 30 000 сгибаний/разгибаний при сечении 4 м, 9000 при сечениях жил 6-16 мм, 600 при сечениях жил 16-50 мм;
  • Работает на улице, при повышенной влажности;
  • Исполнение КГ применяют при температурах от минус 50 до плюс 40 градусов;
  • Тропическое исполнение: – 10°С +55°С;
  • Полярное исполнение: – 60°С + 50°С;
  • Радиус изгиба кабеля не менее восьми наружных диаметра укладываемого кабеля;
  • Срок эксплуатации 48 месяцев с момента производства;
  • Сопротивление изоляции 50 Мом на 1 километр кабеля.

Применение кабеля КГ

Используется гибкий кабель КГ:

  • Для подключения двигающихся аппаратов и механизмов, на стройплощадках и производстве;
  • Для профессиональных переносок;
  • Для подключений сварочных аппаратов электродуговой сварки.

©Elesant.ru

Еще статьи





Похожие статьи

Гибкий кабель КГ.

Что это и для чего нужен

Применение гибкого кабеля КГ

В данной статье разберемся что это и для чего нужен. Ведь именно ему среди всего многообразия чаще всего отдают предпочтение благодаря высокой гибкости и стойкости в экстремальных условиях.

Гибкий кабель КГ широко применяется и эксплуатируется. Его используют как в зонах с умеренным, так и в местах с тропическим или холодным климатом. Также изделие используют в открытых и закрытых помещениях и даже в кораблестроении.

Он предназначен для подключения передвижных механизмов между собой (его установка помогает увеличить скорость движущейся части) или подключения их к сети. Например, для сварочных аппаратов, экскаваторов, кранов и так далее.

Расшифровка маркировки

Кабель промаркирован аббревиатурой «КГ». Расшифровывается следующим образом: «К»- кабель, «Г» обозначает принадлежность к классу гибких. Дополнительно может быть промаркирован такими символами:

  • «Н» ставится, когда наносят дополнительный защитный слой, исключающий горение;

  • «Т» для кабелей с возможностью эксплуатации в тропическом климате;

  • «ХЛ» наносят, если кабель применим в условиях холодного климата.

Технические характеристики кабеля КГ

У КГ есть отличительные характеристики, которые делают его достойным и конкурентным на фоне других кабелей и влияют на его стоимость. К ним относится высокая гибкость, возможность использования при высокой влажности и повышенном уровне вибрации.

При установке стоит учитывать и ограничения, такие как температура окружающей среды для эксплуатации (от -50 °C и до +70 °C), потребляемая мощность и максимальное напряжение в электросети.

При соблюдении всех условий и грамотной эксплуатации срок службы может доходить до четырех лет.

Гибкий кабель КГ состоит из следующих элементов:

  • Токопроводящая жила. Она выполнена из большого количества медных проволок, имеющих круглое сечение. Жилы выполняются строго в соответствии с нормами ГОСТ.

  • Пленка из синтетического материала, которая играет роль разделителя.

  • Вулканизированный каучук. Его используют для изоляции. Цвет покрытия выбирается в зависимости о предназначения жилы.

  • Скрутка.

  • Еще одна синтетическая пленка, которая также применяется в качестве разделителя. Её наносят на поверхность скрученных жил.

  • Внешняя оболочка из бутадиенового каучука.

Жила является одним из важных элементов, поскольку она определяет его характеристики. Количество жил может варьироваться от одного до пяти. Сечение характеризует мощность нагрузки. Также диаметр сечения влияет на длину кабеля. Чем оно меньше, тем больше должна быть длина.


Модификации

Каталог гибких кабелей КГ достаточно широк. Это обусловлено тем, что у изделия есть несколько модификаций. Провод КГВВ с изоляцией из поливинилхлорида обладает увеличенным сроком службы. В КГН применяется негорючая резина. Данная модификация является одной их самых популярных. Существует также модификация РКГМ, в которой применяется кремнийорганическая изоляция и медное сечение.

Все перечисленные характеристики определяют, какой будет цена. Купить гибкий кабель КГ можно у отечественных производителей. Его изготавливают такие предприятия как ОАО «Электрокабель» Кольчугинский завод, ООО «КамКабель», ОАО «РыбинскКабель». Аналоги кабеля можно заказать у зарубежных производителей из Германии и Китая.

Прокладка изделия КГ

Наиболее неблагоприятный вариант, чтобы проложить гибкий кабеля КГ, – это провести его в земле, поскольку так он может повредиться из-за слабой собственной защиты. Кабель может быть проложен внутри труб, которые герметично стыкуются друг с другом, дабы избежать попадания чего-либо во внутрь из окружающей среды. Широко применима прокладка в желобах. В зависимости от факторов окружающей среды КГ может быть натянут в воздухе или установлен открытым способом.

Гибкий кабель КГ обладает рядом преимуществ, поэтому пользуется широким спросом среди профессионалов своего дела.

Кабель гибкий КГ-ХЛ


ЦЕНЫ на кабели марки КГ-ХЛ по ГОСТ здесь
Техническое описание: кабель гибкий КГ-ХЛ

Для подачи напряжения на любую электроустановку, необходим проводник электрической энергии, в наше время это кабели и провода. Чтобы понять и определиться в том, какой именно кабель необходим для эксплуатации в тех или иных условиях, нужно чётко понимать – огромный выбор марок кабеля существует на рынке не просто так. У каждой марки кабеля есть свои характеристики, особенности прокладки, требования условиям окружающей среды и питаемой им нагрузки. Так, если необходим силовой гибкий кабель, предназначенный для питания не стационарного оборудования, выбирают кабель с медными жилами и резиновой изоляцией, КГ. При этом в зависимости от условий эксплуатации выбирают его разновидности:
— в стандартном исполнении, КГ;

— в маслостойкой оболочке, не допускающий горение, КГН;

— для использования в условиях низких температур, в холодоустойчивом исполнении, КГ ХЛ.

Технические характеристики последнего варианта рассмотрим более детально.

Итак, кабель марки КГ-ХЛ, как и другие виды КГ, применяется для питания нестационарных машин и механизмов напряжением до 1000 В. Конструктивно, кабель представляет собой:

1)     Многопроволочная токопроводящая жила, выполненная из меди и имеющая круглую форму.

2)     Слой синтетической плёнки и изоляции из термоэластопласта, служащий для разделения жил в кабеле.

3)     Резиновая изоляция каждой жилы, как правило, для удобства подключения используют разноцветную резину для изоляции жил, цветовая маркировка которой, соответствует международным стандартам.

4)     Оболочка – для кабеля КГ ХЛ, это шланг из резины в холодостойком исполнении который опоясывает все жилы, предавая кабелю механическую и электрическую защиту в холодных условиях.

Как и любой другой вид токопроводника, кабель КГ ХЛ имеет свои технические характеристики, которые обязательно нужно учитывать перед эксплуатацией:

1)     Сопротивление изоляции кабеля, при одном километре длинны (температура 20 ̊С), не ниже 50 Мом;

2)     Кабель выдерживает испытания повышенным напряжением 2500В (с частотой 50Гц) не менее 5 минут.

3)     КГ ХЛ рассчитывается на многократные перегибы, в количестве от 30000 циклов.

4)     Данную марку кабеля применяют для эксплуатации при температурах от минус 40 ̊С до плюс 50 ̊С.

5)     Минимальный гарантийный срок, устанавливаемый производителем – 6 месяцев с момента начала эксплуатации, конечно при соблюдении всех условий завода изготовителя и действующих Правил.

Поскольку, кабель применяется не для стационарной эксплуатации, кроме электрических характеристик, не малое значение уделяется диаметру и массе. Значения самых распространенных сечений кабеля приведены в таблице.

Таблица. Основные параметры КГ ХЛ.

Число и сечение жил кабеля, мм2

Наружный диаметр, мм

Расчетная масса, кг/км

Допустимый ток в основной жиле, А

1х4

6,8

84,19

89

3х4

14,12

305,86

55

5х4

17,36

462,8

49

1х6

7,6

110,26

115

2х6

15,2

334,97

75

4х6

18,1

520,48

69

1х16

1,54

245,74

189

4х16

26,82

1224,9

116

1х25

12,95

372,89

240

3х25+1х10

27,5

1241,42

150

3х35+1х10

35,18

2117,42

180

4х50

41,82

3302,05

226

3х70+1х25

39,96

2903,54

272

3х95+1х35

46,62

3778,46

327

3х120

56,28

5653,24

385

3х120+1х35

59,18

6197,37

385

Это далеко не полный перечень существующих конфигураций данного кабеля, подробности можно найти в справочниках и технической документации заводов производителей.

Технические характеристика этой марки кабеля и удобство практического применения, сделали его лидером по использованию в своей области. Кроме того, цена КГ ХЛ достаточно приемлемая, учитывая всю специфику его назначения.

Если Вы желает купить кабель КГ ХЛ или уточнить цену на интересующий Вас кабель КГ ХЛ, то свяжитесь с нами и наши менеджеры с удовольствием ответят на все Ваши вопросы.


Выбор сечения кабеля КГ в зависимости от силы тока

Каталог кабеля КГ / Каталог КГ-ХЛ

1) Кабель КГ и КГ-ХЛ (1х…)

2) Кабель КГ и КГ-ХЛ (2х…)

Марка кабеля
Сечение жилы, мм2
Допустимый ток, А
КГ 2х2,5
2,5
40
КГ 2х4
4 55
КГ 2х6
6 60
КГ 2х10
10 90
КГ 2х16
16 115
КГ 2х25
25 145
КГ 2х35
35 180
КГ 2х50
50 220
КГ 2х70
70 260
КГ 2х95
95 300
КГ 2х120
120 350
КГ 2х150
150 400
КГ 2х185
185 450

3) Кабель КГ и КГ-ХЛ (3х.

..)
Марка кабеля
Сечение жилы, мм2
Допустимый ток, А
КГ 3х2,5+
2,5
40
КГ 3х4+
4 50
КГ 3х6+
6 60
КГ 3х10+
10 80
КГ 3х16+
16 105
КГ 3х25+
25 135
КГ 3х35+
35 165
КГ 3х50+
50 205
КГ 3х70+
70 250
КГ 3х95+
95 290
КГ 3х120+
120 335
КГ 3х150+
150 385
КГ 3х185+
185 430

4) Кабель КГ и КГ-ХЛ (4х.

..)

5) Кабель КГ и КГ-ХЛ (5х…)


Свои вопросы по подбору кабеля КГ и КГ-ХЛ и другой кабельно-проводниковой продукции вы всегда можете задать сотрудникам Торгового Дома «Кабель-Ресурс» позвонив по указанным на сайте телефонам.

Технические характеристики силового кабеля КГ 4х10

На сегодняшний день такая продукция, как кабели применяется в самых различных сферах и областях жизни и деятельности человека. Невозможно представить себе работу того или иного электрического оборудования без применения кабелей. Кабели используют и в быту и на крупнейших промышленных предприятиях.

В связи с этим современные производители предлагают широкий ассортимент кабелей, отличающихся теми или иными техническими характеристиками: мощностью, допустимыми условиями эксплуатации, диаметрами и т.д.

В сегодняшней заметке расскажем подробнее о технических характеристиках такой востребованной разновидности кабелей, как кабели КГ 4х10. Также представим основные направления использования данного изделия.

Что представляет собой кабель КГ 4х10?

Кабель КГ 4х10 — это особая разновидность кабелей, которая представлена в двух вариациях: на 0,66 кВ и на 0,38 кВ. Первая разновидность используется для соединения передвижных механизмов и электрических сетей с переменным напряжением, равным 0,66 кВ, частотой, не превышающей 400 Гц, а также постоянным напряжением 1 кВ. Кабели КГ 4х10, рассчитанные на 0,38 кВ применяются для соединения электроприемников передвижного и переносного типов и электрических сетей с номинальным напряжением, равным 0,38 кВ, с номинальной частотой, не превышающей 400 Гц, а также постоянным напряжением, равным 0,66 кВ. Следует иметь в виду, что данная разновидность не подходит для эксплуатации в системах подъемно-транспортного типа.

Перейдем к техническим характеристикам кабелей КГ 4х10.

Основные технические характеристики кабеля КГ 4х10

Кабель КГ 4х10 является силовым кабелем, обладающим гибкостью и оснащенным медной жилой, изоляционным слоем и резиновой оболочкой. Маркировка 4х10 обозначает размеры кабеля, а именно 4 мм² на 10 мм².

  • Кабель КГ 4х10 длиной 1000 метров весит 770 килограмм. Однако данный показатель может иметь некоторую погрешность в зависимости от конкретного производителя изделия. Если Вам необходима точная информация по этому поводу, лучше всего ознакомиться с характеристиками, представленными компанией, чью продукцию Вы планируете приобретать.
  • Наружный диаметр КГ 4х10 равен 23 миллиметрам, внешний диаметр изделия также может иметь некоторые расхождения в зависимости от конкретного производителя.
  • При 100-процентном коэффициенте нагрузки при напряжении в 0,66 кВ токовая нагрузка составляет 75 Ампер, при напряжении 0,38 Кв — 71 Ампер.
  • КГ 4х10 относится к классу пожарной безопасности О2.8.2.5.4.
  • Срок эксплуатации данной разновидности составляет до 15 лет, гарантийный период при этом равен 6 месяцам.
  • Кабель КГ 4х10 обладает 98-процентной стойкостью к воздействию высокой относительной влажности (при температуре воздуха, не превышающей 35°C.
  • Прокладывать такой кабель можно при минимальной температуре не ниже 0°C (без предварительного подогрева изделия).
  • Допустимая температура нагрева жил кабеля не должна превышать 75°C.

(PDF) Теплота сгорания как ключевые характеристики возгорания электрических кабелей

38

[3] РАНТУЧ П., СТЕФКО Т., МАРТИНКА Дж. 2018. Определение критического теплового потока электрической изоляции кабеля

. Научные труды Факультет материаловедения и технологий Словацкий университет

технологий в Трнаве, 26 (42), 11-20. ISSN 1336-1589.

[4] ЗАЧАР, М., ЛЕСКОВСКЗ, М., МАЙЛИНГОВА, А., МИТТЕРОВА, И. 2018. Сравнение термических свойств

быстрорастущих древесных пород и энергетических культур для использования в качестве

возобновляемые и энергоэффективные ресурсы.Журнал термического анализа и калориметрии, 134 (1),

543-548. ISSN 1388-6150.

[5] DUONG, T., T., TUNG, T., TANAKA, H., TSUZUKI, N., KAWAI, H., KIKURA, H. 2015. Влияние

температуры охлаждения электродов на Джоуль- греющий поток в кубической полости. Прогресс в ядерной энергетике

Энергия, 82 (1), 165-175. ISSN 0149-1970.

[6] KIM, S., H., LEE, K., W. 2015. Численный подход к анализу джоулева нагрева электрических частей

с использованием MSC Marc.Журнал механических наук и технологий, 29 (5), 2081-2087. ISSN 1738-

494X.

[7] IEC 60364-5-52: 2009 / Cor.1: 2011. 2011. Электроустановки низкого напряжения. Часть 5-52: Выбор

и

электрооборудования — Электромонтажные системы. 3-е изд. Женева: Международная электротехническая комиссия

, 2011. 171 с.

[8] КАУФМАН, С., РЕФИ, Дж., Дж., АНДЕРСОН, Р., К. 1991. Подход США к оценке токсичности

кабелей при горении.Обработка и применение пластмасс, резины и композитов, 15 (3), 137-143. ISSN 0959-

8111.

[9] HIRSCHLER, M., M., GRAND, A., F. 1993. Сравнение токсичности дыма четырех виниловых проводов

и кабельных смесей с использованием различных методов испытаний. Огонь и материалы, 17 (2), 79-90. ISSN 1099-

1018.

[10] GANN, R., G., PEACOCK, R., D., AVERILL, J., D., NYDEN, M., R. 2006. Данные по токсичности дыма

для оценки пожарной опасности и риска кабельной продукции.Журнал ASTM International, 3 (2), 96-100.

ISSN 1546-962X.

[11] EINBRODT, J., JESSE, H. 1984. Токсичность газов при возгорании кабеля I. International Polymer

Science and Technology, 11 (12), 1-6. ISSN 0307-174X.

[12] HIRSCHLER, M., M., PURSER, D., A. 1993. Раздражающее действие дыма (негорючий режим) от материалов

, используемых для покрытия проводов и кабельных изделий, как в наличии, так и в отсутствии галогенов

в их химическом составе.Огонь и материалы, 17 (1), 7-20. ISSN 1099-1018.

[13] РАО, Б., Н., АРУНДЖОТИ, Р., СРИНИВАСАН, А., Р. 2012. Оценка дымовой и пожарной опасности

горящих электрических кабелей. В: 10-я Международная конференция IEEE по свойствам и применению

диэлектрических материалов. Институт инженеров по электротехнике и электронике: Индия, Бангалор, стр. 1-

4. ISBN 978-146732850-0.

[14] ПОКОРНЫЙ, Ю., МОЗЕР, В., МАЛЕРОВА, Л., ДЛОУХА, Д., WILKINSON, P. 2018. Упрощенный метод

для установления безопасного доступного времени эвакуации на основе нисходящего слоя дыма

. Сообщения — Научные письма Жилинского университета, 20 (2), 28-34. ISSN 1335-

4205.

[15] EN 13501-6: 2018. 2018. Пожарная классификация строительных изделий и строительных элементов. Часть

6: Классификация с использованием данных испытаний реакции на огонь силовых, контрольных и коммуникационных кабелей.

Брюссель: Европейский комитет по стандартизации, 2018.32 п.

[16] СТН 92 0205: 2014. 2014. Огнестойкость строительных изделий и строительных конструкций.

Обеспечение целостности цепей кабельных систем. Требования, тестирование, классификация и применение результатов тестирования

. Братислава: Словацкое бюро стандартов, метрологии и испытаний, 2014.

14 стр.

[17] МЭК 60331-21: 1999. 1999. Испытания электрических кабелей в условиях пожара. Цепь целостности. Часть

21: Процедуры и требования.Кабели на номинальное напряжение до 0,6 / 1,0 кВ включительно. 1-е изд.

Женева: Международная электротехническая комиссия, 1999. 19 с.

[18] МЭК 60331-23: 1999. 1999. Испытания электрических кабелей в условиях пожара — Целостность цепи — Часть

23: Процедуры и требования — Электрические кабели передачи данных. 1-е изд. Женева: Международная электротехническая комиссия

, 1999. 19 с.

[19] МЭК 60331-25: 1999. 1999. Испытания электрических кабелей в условиях пожара — Целостность цепи — Часть

25: Процедуры и требования — Волоконно-оптические кабели.1-е изд. Женева: Международная электротехническая комиссия

, 1999. 13 с.

Фидерный кабель 7/8 «| Радиочастотные аксессуары для сотовой / мобильной сети

Описание Фидерный кабель

7/8 «представляет собой тип коаксиального радиочастотного кабеля, который включает в себя технологию изоляции из высоко вспененного полиэтилена для минимизации потерь сигнала и обладает отличными электрическими характеристиками, такими как низкий коэффициент демпфирования и отражения. Он используется во многих приложениях, где необходимо передавать радиочастотная энергия от одной точки к другой, например, главный фидер для базовых станций мобильной связи, система распределения внутри здания и линии антенного питания различных систем беспроводной связи.

Этот кабель проводит ток как по внутренним, так и по внешним проводникам. Эти токи равны и противоположны, и в результате все поля ограничены кабелем, и он не излучает и не принимает сигналы. Это означает, что кабель работает за счет распространения электромагнитной волны внутри кабеля. Поскольку за пределами коаксиального кабеля нет полей, на него не влияют близлежащие объекты. Соответственно, он идеально подходит для приложений, где ВЧ-кабель должен быть проложен через или вокруг зданий или рядом со многими другими объектами.

Спецификация

Технические характеристики — Строительство

Внутренний проводник Медная трубка Φ 9,3 мм
Диэлектрик Ячеистый полиэтилен Φ 22. 0 мм
Внешний проводник Гофрированная медная трубка Φ 25,2 мм
Оболочка Черный, безгалогенный огнестойкий термопласт /
Черный, безгалогенный полиэтилен (опция)
Φ 27,8 мм
Маркировка Товарный знак, тип кабеля, неделя изготовления, год, номер партии и метка счетчика

Технические характеристики — электрические характеристики при + 20 ° C

Характеристическое сопротивление 50 ± 1 Ом
Возврат убытков 24 дБ для кабеля длиной 100 м с разъемами
Затухание См. Таблицу ниже
Коэффициент скорости 0.90
Емкость 73,0 пФ / м
Максимальная частота 5100 МГц
Макс.мощность См. Таблицу ниже
Пиковое значение высокочастотного напряжения 3,2 кВ
Пиковая мощность 92.0 кВт
Сопротивление постоянному току Внутренний провод: 1,11 Ом / км, Внешний провод: 1,11 Ом / км
Частота (МГц) Затухание (дБ / 100м) Номинальная мощность (кВт) Частота (МГц) Затухание (дБ / 100м) Номинальная мощность (кВт)
10 0. 348 27 900 3,56 2,6
30 0.607 15 950 3.66 2,5
50 0,78 12 960 3,68 2,5
88 1,05 8.9 1000 3,77 2,5
100 1,12 8,3 1200 4,16 2. 2
108 1,17 8,0 1400 4,53 2,0
174 1,49 6,2 1600 4.87 1,9
200 1,61 5,8 1800 5,20 1,8
300 1,98 4. 7 1900 5,36 1,7
400 2,31 4,0 2000 5,51 1.7
450 2,46 3,8 2200 5,81 1,6
500 2,60 3,6 2400 6. 11 1,5
512 2,63 3,5 2600 6,39 1,4
600 2,86 3.2 2800 6,66 1,4
700 3,11 3,0 3000 6,93 1. 3
800 3,34 2,8 3400 7,44 1,2
850 3,45 2,7 4000 8.17 1,1
890 3,54 2,6 5000 9,30 1,0

* Значения затухания являются типичными при температуре окружающей среды + 20 ° C. Номинальная мощность: температура окружающей среды + 40 ° C, внутренний проводник + 100 ° C.

Технические характеристики — Механические характеристики

Вес 0,49 кг / м
Максимальное тяговое усилие 2800 N
Минимальный радиус изгиба Одинарная гибка: 120 мм, Многократная гибка: 240 мм
Диапазон рабочих температур -55 ~ +80 ° С
Сопротивление раздавливанию 1.6 кг / мм
Изгибающий момент 15,0 Нм
Рекомендуемое расстояние между зажимами 1,0 м
Калькулятор импеданса коаксиального кабеля

— все RF

Большинство коаксиальных радиочастотных кабелей имеют импеданс 50 или 75 Ом. Они считаются стандартизованными значениями импеданса для легко доступных кабелей.В некоторых случаях пользователям требуется настраиваемое значение импеданса. Этого можно добиться, регулируя внутренний и внешний диаметр коаксиального кабеля вместе с диэлектриком.

Примечание: Для работы этого калькулятора единицы диаметра внешнего и внутреннего проводника должны совпадать. Они всегда находятся в соотношении, поэтому они уравновешивают друг друга.

Результат

  • Емкость на единицу длины (C)

    пФ

  • Индуктивность на единицу длины (L)

    нГн

  • Полное сопротивление на единицу длины (Z)

    Частота отсечки (f c )

    ГГц

Щелкните здесь, чтобы просмотреть изображение

Емкость коаксиального кабеля

Коаксиальный кабель имеет емкость в результате зазора между внутренним проводником и внешний экран кабеля.Значение емкости зависит от расстояния между проводниками, диэлектрической проницаемости и импеданса кабеля. Эту емкость можно рассчитать по следующей формуле.


Где:

C = Емкость в пФ / метр
εr = Относительная проницаемость диэлектрика между внутренним и внешним проводниками
D = Внешний диаметр
d = Внутренний диаметр

Индуктивность кабеля

Индуктивность коаксиального кабеля пропорциональна длине линии и не зависит от диэлектрической проницаемости материала между проводниками.Индуктор можно рассчитать по следующей формуле.

Где:

L = Индуктивность в мкГн / метр

D = Внешний диаметр

d = Внутренний диаметр

Примечание: Значение μr в этом калькуляторе принято равным 1.

Расчет импеданса коаксиального кабеля

Импеданс коаксиального ВЧ-кабеля зависит от диэлектрической проницаемости кабеля и диаметра внутреннего и внешнего проводников.Импеданс можно рассчитать по следующей формуле.

Где:

Zo = характеристическое сопротивление в Ом

εr = относительная проницаемость диэлектрика

D = внутренний диаметр внешнего проводника

d = диаметр внутреннего проводника

Примечание. внутренний и внешний диаметры проводника могут быть в любых единицах, поскольку они всегда находятся в соотношении, поэтому они компенсируют друг друга.

Частота отсечки коаксиального кабеля

Импеданс отсечки коаксиального кабеля зависит от относительной диэлектрической проницаемости среды, а также от внешнего и внутреннего диаметра проводников.Частоту среза можно рассчитать по следующей формуле.

Где:

εr = Относительная проницаемость диэлектрика

D = Внутренний диаметр внешнего проводника

d = Диаметр внутреннего проводника

Загрузите приложение RF Calculator

Загрузите приложение RF Calculator на устройства Android или iOS

% PDF-1. 7 % 262 0 объект > эндобдж xref 262 135 0000000016 00000 н. 0000003728 00000 н. 0000003963 00000 н. 0000003998 00000 н. 0000007981 00000 п. 0000008008 00000 н. 0000008145 00000 н. 0000008277 00000 н. 0000008425 00000 н. 0000008861 00000 н. 0000009275 00000 п. 0000009879 00000 п. 0000010134 00000 п. 0000010737 00000 п. 0000010986 00000 п. 0000011481 00000 п. 0000011595 00000 п. 0000011707 00000 п. 0000011734 00000 п. 0000012618 00000 п. 0000013436 00000 п. 0000013656 00000 п. 0000013802 00000 п. 0000013948 00000 п. 0000014142 00000 п. 0000015271 00000 п. 0000015368 00000 п. 0000015514 00000 п. 0000015551 00000 п. 0000016179 00000 п. 0000016207 00000 п. 0000017132 00000 п. 0000017390 00000 п. 0000018011 00000 п. 0000018917 00000 п. 0000019303 00000 п. 0000020169 00000 п. 0000021080 00000 п. 0000044333 00000 п. 0000075584 00000 п. 0000110940 00000 п. 0000111169 00000 н. 0000111551 00000 н. 0000111906 00000 н. 0000112196 00000 н. 0000112478 00000 н. 0000115127 00000 н. 0000115197 00000 н. 0000115425 00000 н. 0000115807 00000 н. 0000116176 00000 н. 0000116561 00000 н. 0000116824 00000 н. 0000117211 00000 н. 0000138348 00000 п. 0000138462 00000 н. 0000138691 00000 п. 0000139078 00000 н. 0000139308 00000 н. 0000139446 00000 н. 0000139592 00000 н. 0000139705 00000 н. 0000139775 00000 н. 0000139859 00000 н. 0000142505 00000 н. 0000142794 00000 н. 0000142973 00000 н. 0000143000 00000 н. 0000143300 00000 н. 0000145403 00000 п. 0000145735 00000 н. 0000146745 00000 н. 0000147705 00000 н. 0000184145 00000 н. 0000184184 00000 н. 0000184506 00000 н. 0000184893 00000 н. 0000185112 00000 н. 0000185258 00000 н. 0000185603 00000 н. 0000185935 00000 н. 0000186164 00000 н. 0000186569 00000 н. 0000192963 00000 н. 0000193002 00000 н. 0000194551 00000 н. 0000194878 00000 н. 0000195157 00000 н. 0000195499 00000 н. 0000196105 00000 н. 0000196589 00000 н. 0000196663 00000 н. 0000196686 00000 н. 0000196764 00000 н. 0000196877 00000 н. 0000196951 00000 н. 0000197655 00000 н. 0000197703 00000 н. 0000219550 00000 н. 0000219913 00000 п. 0000220195 00000 н. 0000220261 00000 н. 0000220377 00000 н. 0000221044 00000 н. 0000237970 00000 п. 0000238239 00000 н. 0000238504 00000 н. 0000239201 00000 н. 0000276161 00000 н. 0000276200 00000 н. 0000276462 00000 н. 0000276690 00000 н. 0000276962 00000 н. 0000277354 00000 н. 0000277584 00000 н. 0000277925 00000 н. 0000278147 00000 н. 0000278293 00000 н. 0000278680 00000 н. 0000278777 00000 н. 0000278923 00000 н. 0000279310 00000 н. 0000279689 00000 н. 0000279908 00000 н. 0000280054 00000 н. 0000280129 00000 н. 0000281066 00000 н. 0000289528 00000 н. 0000291986 00000 н. 0000294444 00000 н. 0000295780 00000 н. 0000303702 00000 н. 0000303766 00000 н. 0000003549 00000 н. 0000002996 00000 н. трейлер ] / Назад 487373 / XRefStm 3549 >> startxref 0 %% EOF 396 0 объект > поток h ޔ QOq} | ҴQ (mZSi; j » FDYAg] A

ACSR Dog Conductor_HuaDong Cable & Wire

Жилой «DOG» является кабель ACSR (алюминиевый проводник, армированный сталью) с номинальной площадью поперечного сечения алюминия 100 мм². Он имеет 6 алюминиевых жил диаметром 4,72 мм и 7 стальных жил диаметром 1,57 мм. Собачий кондуктор ACSR имеет долгую службу благодаря своей экономичности, надежности и соотношению прочности и веса. Сочетание легкого веса и высокой проводимости алюминия с прочностью стального сердечника обеспечивает более высокое натяжение, меньшее провисание и более длинные пролеты, чем любая альтернатива.

Что такое собачий проводник ACSR?

Собачий кондуктор Acsr обычно используется для воздушной разводки и передачи электроэнергии.Этот проводник образован скрученной алюминиевой и стальной проволокой. Наружная жила сделана из алюминия, что обеспечивает отличную проводимость и легкий вес. Более того, цена на алюминий относительно дешевая. А внутренняя жила сделана из стали, которая используется для увеличения прочности и помогает выдержать вес всего проводника. Размер собачьего кондуктора 6 / 4,72 + 7 / 1,57 мм. А его номинальная площадь 100мм кв.

Спецификация собачьего проводника acsr


Кодовое название ACSR собака кондуктор
Номинальная площадь алюминия мм 2 100
Скрученная структура Al. 6
Al. Dia. 4,72
Ул. № 7
St. Dia 1,57
Площадь сечения алюминия мм 2 105
Общая площадь сечения мм 2 118.5
Общий диаметр мм 14,15
Итого кг / км 394
Расчетная разрывная нагрузка даН 3270
Вычислить сопротивление постоянному току при 20 ℃ Ом / км 0.2733
Текущий рейтинг A 278

Что характерно для собачьего проводника ACSR?

Мы узнали о спецификации и структуре собачьего кондуктора ACSR. Сможете угадать его характеристики по сравнению с другим проводником? Высокая надежность и прочность. Собачий провод ACSR имеет смешанную конструкцию, которая состоит из жестко вытянутых алюминиевых проводов 1350-h29, окруженных стальными нитями покрытия Zine.Сталь в качестве внутреннего сердечника имеет более высокую прочность, чем алюминий, что позволяет приложить повышенное механическое напряжение к проводнику. Это обеспечивает высокую надежность и прочность нашей продукции и повышает безопасность эксплуатации оборудования.

acsr dog проводник почему выбирают HuaDong?

Как профессиональный производитель собачьих проводников для собак, компания HuaDong имеет более 30 лет производственного опыта и 15 лет опыта экспорта. Наши проводники для собак экспортируются в Южную Африку, Филиппины, Индонезию, Малайзию, Сингапур, Вьетнам, Корею, Монголию, Йемен, Камбоджу. , Таиланд, Кения, Танзания, ОАЭ, Ботсвана, Нигерия, Панама, Иран и др.Высокое качество обслуживания и производства — выбор многих клиентов в первую очередь.

Для лучшей цены на собачий проводник acsr , Пожалуйста, оставьте свое требование, мы ответим вам в течение 12 часов.

NETSET BOX U / UTP 5e [305 м], внутри помещения

Кабель NETSET BOX U / UTP 5e намного превосходит требования для кабелей витой пары категории 5e.

Кабель крупным планом

Вид на кабельную коробку — 305 м кабеля внутри.
Размеры коробки: высота — 35 см, ширина — 20 см, глубина — 35 см.

Кабели NETSET соответствуют Регламенту строительных материалов (CPR) и гармонизированному европейскому стандарту EN 50575, который определяет реакцию на требования пожарной безопасности, испытания и оценку методы для электрических кабелей, используемых для подачи электричества, а также для целей управления и связи, которые предназначены для использования в строительных работах и ​​при соблюдении требований к характеристикам реакции на огонь.

Кабель NETSET BOX U / UTP CAT 5e — это кабель витой пары высочайшего качества, предназначенный для профессиональных систем передачи данных внутри зданий (структурная проводка, локальные сети).

Кабель NETSET относится к последнему поколению кабелей витой пары UTP. Его внешний диаметр уменьшен до 5,0 мм, что значительно облегчает ввод кабеля в каналы и трубы. Специальный изоляционный материал облегчает прикрепление разъемов RJ-45.

Основные характеристики кабеля NETSET U / UTP cat 5e E1408:
  • высококачественные материалы, строгая технологическая дисциплина, подтвержденная 15-летней гарантией качества, параметры
  • , намного превышающие требования для кабелей витой пары категории 5+
  • предварительный контроль качества материалов и тщательные испытания конечного продукта, метры
  • , отклонение менее 0.5%,
  • одножильные провода диаметром 0,50 мм (24 AWG),
  • изоляция проводов из однородного цветного полиэтилена; внешний диаметр: 0,88 мм; цвета: бело-зеленый / зеленый, бело-оранжевый / оранжевый, бело-коричневый / коричневый, бело-синий / синий,
  • изолированные провода, скрученные парами диаметром 1,8 мм,
  • пар, скрученных вместе, внешний диаметр ок. 4,0 мм,
  • оболочка из серого ПВХ (RAL 7032) диаметром 5,0 мм.
Сетевой кабель NETSET U / UTP cat 5e E1408 изготовлен в соответствии с:
IEC 61156-6 (2000), ISO / IEC 11801 (2000), ANSI / TIA / EIA-568-A (1995), EN 50173 (1999), стандарты ярд / т1019-2001.

Гарантия на кабель составляет 15 лет.

Производитель гарантирует стабильность параметров кабеля не менее 15 лет при условии, что кабель упакован, транспортирован, установлен и используется в соответствии с соответствующими европейскими стандартами (среди прочих E-79100 и EN 50174-1) в пределах допустимые условия окружающей среды.

Кабель NETSET UTP cat 5e E1408 можно использовать в широком диапазоне температур: -20 o C … + 70 o C и прокладывать между 0 o C и +50 o C.Минимальный коэффициент радиуса изгиба (отношение радиуса к диаметру) составляет 8.
9018 Сопротивление любой путь передачи [Ом / км]
Название NETSET U / UTP 5e
Код E1408
Структура

сплошные медные проводники

Ø 0,50 мм (24 AWG)

Изоляция провода PE
Оболочка ПВХ (серый, RAL 7032)
Наружный диаметр [мм] . 0 ± 0,3
Содержание меди [кг / км] 14,9
Вес [кг / км] 28,5
Электрические параметры
32 Волновое сопротивление [Ом920] 100 ± 15

Емкость любого пути передачи при 1 кГц [нФ / км]

50 ± 1

Номинальная скорость распространения (NVP) [%] 67
≤ 188
Асимметрия емкости путей передачи к земле [пФ / км] ≤ 1600
Сопротивление изоляции [МОм / км] > 500
Установка и эксплуатация
Диапазон рабочих температур [ o C] -20. .. + 70
Диапазон рабочей влажности [%] 0 … 100
Диапазон температур установки [ o C] 0 … + 50
Минимальный радиус изгиба [ отношение радиуса к диаметру] > 8

Кабель NETSET BOX U / UTP CAT 5e был протестирован


Лаборатория тестирования телекоммуникационного оборудования

Национального института телекоммуникаций

в Варшаве, Польша


и получил

ТЕХНИЧЕСКОЕ МНЕНИЕ ИНСТИТУТА


С техническим заключением Национального института телекоммуникаций для кабеля NETSET UTP CAT5e можно ознакомиться здесь.

Результаты измерений U / UTP кат. 5e, проведенный Национальным институтом электросвязи

в Варшаве, Польша

  • Испытание сопротивления пар и асимметрии сопротивления.
Кабель Пара Провод Сопротивление провода [Ом / км] Асимметрия сопротивления [%]
UTP кат. 5e 1 a 92,726 0,35
b 93,054
2 a 94,662 00 0,36 00 0,34 3 a 96,228 0,55
b 96,755
4 a 96,107 0,39
<150 ≤3,0
  • Тестирование эффективной емкости и емкостной асимметрии.
Кабель Пара Эффективная емкость [нФ / км] Асимметрия емкости [пФ / км]
UTP кат. 5e 1 47,35 77
2 44,87 132
3 45,71 46131 36
4 5
Требуется ≤1600
5e
Кабель Пара Провод Сопротивление изоляции [МОм1310 км6
1 a 8,8 · 10 4
b 1,2 · 10 5
2 a 9,0 · 90 10 4
b 1,6 · 10 5
3 a 8,1 · 10 4
b 2,0 · 10

5

4 a 7,5 · 10 4
b 1,1 · 10 5
Требуется 70 ≥
  • Испытания электрической прочности изоляции.
2 1000
Метод испытания Испытательное напряжение, ВА
Приложено (пройдено) Требуется
Напряжение, приложенное между соединенными параллельно всеми проводами a и всеми проводами b 1000 5
  • Сквозное тестирование затухания.
Кабель Пара Эффективное затухание [дБ]
UTP кат. 5e 1 22,9
2 22,8
3 21,5
4 21,2
≤ 24,9
  • Тестирование перекрестных помех на ближнем конце (NEXT).

Кабель Пара для пары NEXT [дБ]
UTP кат. 5e 1-2 43,5
1-3 47,9
1-4 45,3
2-3 44,9
2 — 4 47,8
3 — 4 41,4
Обязательно ≥34,0
потери [дБ]
Кабельная пара
UTP кат.5e 1 20,8
2 21,2
3 20,9
4 19,9
≥ 19,4
  • Тестирование общих перекрестных помех на ближнем конце (PS-NEXT).
Кабель Пара PS-NEXT [дБ]
UTP кат. 5e 1 36,94
2 33,93
3 33,63
4 35,44
31,0
Параметры показывают, что NETSET U / UTP 5e E1408 удовлетворяет всем требованиям для кабелей категории 5e с большим запасом прочности.

OPGW Оптический заземляющий провод — алюминиевая трубка на американской группе проводов

Приложения:
Кабель OPGW подходит для установки на линиях передачи с двойной функцией заземляющего провода (предназначенного для замены традиционных статических или экранирующих проводов) и провода связи. OPGW проводит ток короткого замыкания и обеспечивает сопротивление молнии, поскольку он «экранирует» проводники, обеспечивая при этом канал связи для внутренней и сторонней связи.OPGW должен выдерживать механические нагрузки и воздействия окружающей среды на воздушные кабели (например, вызванные ветром или льдом). OPGW также должен быть способен устранять электрические неисправности в линии передачи, обеспечивая путь к земле, но при этом предотвращая повреждение хрупких оптических волокон внутри кабеля.

Строительство

Кабель

OPGW имеет две конструкции:

Центральная свободная трубка — Волокна свободно помещаются в герметичную и водонепроницаемую центральную алюминиевую трубку , заполненную водонепроницаемым гелем.Эта трубка обеспечивает защиту волокна во время установки и эксплуатации в суровых условиях окружающей среды. Трубка из нержавеющей стали может также быть из стали , плакированной алюминием, , в зависимости от технических требований. Оптическая труба из нержавеющей стали расположена в центре кабеля и защищена одним или несколькими слоями плакированной алюминием стали, проволок из алюминиевого сплава или стальной проволоки. Металлические провода обеспечивают механическую прочность, чтобы выдерживать жесткие условия установки и эксплуатации, а также обеспечивают проводимость для контроля повышения температуры в условиях короткого замыкания.

Каждое оптическое волокно четко различимо с помощью системы идентификации волокна, состоящей из цвета и количества кольцевых меток на нем. Эта компактная конструкция отличается высокой механической прочностью и номинальным током короткого замыкания при меньшем диаметре. Меньший диаметр также обеспечивает отличные характеристики натяжения провисания.

Многослойная свободная трубка — Волокна свободно помещаются в герметичную и водонепроницаемую трубку из нержавеющей стали , заполненную водоблокирующим гелем.Две или три оптических трубки из нержавеющей стали спирально скручены во внутреннем слое многослойного кабеля. Тип с несколькими свободными трубками разработан в основном для очень большого количества волокон, превышающих 48, при максимальном количестве волокон, достигающем 144. Тип с несколькими свободными трубками может удовлетворить требования большого поперечного сечения и большой пропускной способности по току.

Оптическое волокно изготовлено из диоксида кремния высокой чистоты и диоксида кремния, легированного германием. Акрилатный материал, отверждаемый ультрафиолетом, наносится поверх оболочки волокна в качестве основного защитного покрытия оптического волокна.Подробные данные о характеристиках оптического волокна показаны в следующей таблице.

В оптическом волокне используется специальное устройство вращения, которое успешно контролирует значение PMD и обеспечивает его стабильность в кабельной разводке.

Стандарты

  • IEC 60793-1 Оптическое волокно, часть 1: Общие спецификации
  • IEC 60793-2 Оптическое волокно, часть 2: Технические характеристики изделия
  • ITU-T G.652 Характеристики одномодового волоконно-оптического кабеля
  • ITU-T G.655 Характеристики одномодового оптического волокна со смещенной ненулевой дисперсией и кабеля
  • EIA / TIA 598 Цветовой код оптоволоконных кабелей
  • IEC 60794-4-10 Воздушные оптические кабели вдоль линий электропередач — Спецификация семейства для OPGW
  • IEC 60794-1-2 Волоконно-оптические кабели — Часть 1-2: Общие технические условия — Основные процедуры тестирования оптических кабелей
  • IEEE1138-2009 Стандарт IEEE для тестирования и производительности оптического заземляющего провода (OPGW) для использования на линиях электропередач
  • IEC 61232 Алюминий — плакированная стальная проволока для электрических целей
  • IEC 60104 Проволока из алюминиево-магниево-кремниевого сплава для проводов воздушных линий
  • IEC 61089 Многожильные воздушные многопроволочные круглые провода с концентрической свивкой
  • Волокно
  • Corning SMF-28e + оптическое волокно

Опции

  • Оборудование для установки

Банкноты
