Язык ST CoDeSyS — самый гибкий язык программирования

Прежде чем мы с вами будем рассматривать упрощённую графическую систему программирования для технологов, хотелось бы в двух словах рассказать о базисном языке программирования СИ. Язык ST CoDeSyS отличается от других своей гибкостью и адаптивностью под любые задачи. Он позволяет обрабатывать сложные решения и видеть всю картину в целом. Чаще всего применяется в функциональных блоках для обработки алгоритма той или иной части рабочего органа станка или линии.

Из этой статьи вы узнаете:

Об языке программирования ST и типы переменных
Перечень основных операторов
Советы по программированию ПЛК в среде CoDeSyS

Здравствуйте уважаемые Дамы и Господа! Меня зовут Гридин Семён, и я являюсь автором этого блога. В данном посте я хочу обсудить с вами базовые понятия языка программирования CoDeSyS. Называется он ST CoDeSyS, очень сильно напоминает СИ.

Язык программирования ST и типы переменных

ST (Structured text) — это одна из составных частей комплекса CoDeSyS и представляет собой текстовый редактор высокого уровня. Он очень похож на Basic или Pascal. Такой способ программирования является идеальным инструментом для людей-программистов. Преимуществом языка является создание сложных математических и разветвленных алгоритмов.

ST позволяет без труда описывать сложные операции компактным и лёгким для восприятия текстом. Structured Text содержит в себе много конструкций, позволяющие присваивать переменные, использовать готовые библиотеки, функции и функциональные блоки.

В чём преимущество данного способа программирования? давайте с вами перечислим:

1. Наглядность. Вы можете на одном листинге оценить всю последовательность действий и выполнение условий
2. Программа на ST может быть создана в любом текстовом редакторе
3. Читабельность. За счёт символьного представления текста и выделения блоков разными цветами

С этим мы разобрались, но, прежде чем переходить к непосредственному изучению азов программирования, необходимо ознакомиться с элементом языка — тип данных. Хочу обратить внимание, этот элемент практически схож во многих си-подобных языках (Питон, Ардуино IDE, СИ# т.д.)

Тип данных переменной определяет род информации, диапазон представлений и множество допустимых операций. Языки МЭК используют строгую идеологию в этом отношений. Любую переменную можно использовать только после её объявления. Присваивать значения одной переменной другой можно, только если они одного типа. В другом случае используются преобразователи типов.

В таблице ниже я представлю типы данных, которые используются чаще всех:

Тип	Название	Предел	Размер в байтах
BOOL	Логическое	1 бит	1 бит
BYTE	Целочисленое	8 бит	1 байт
WORD	Целочисленое	16 бит	2 байта
INT	Целочисленое	-32768-32767	2 байта
UINT	Целочисленое	0-65535	2 байта
FLOAT	Вещественное	±10³³	4 байта
DATE_AND_TIME	Дата и время	—	—
STRING	Строковое	—	—

Перечень основных операторов

Операторы — это символы определённых операций. Но их можно определить и как функции, наделёнными определёнными привилегиями. Они имеют определённые ключевые слова и формы для представления на ST.

Оператор выбора IF  позволяет выполнить различные группы выражений в зависимости от условий, выраженных логическими выражениями.

PROGRAM PLC_PRG VAR in:BOOL; out:INT; END_VAR IF in = TRUE THEN out:=1; ELSE out:=2; END_IF;

PROGRAM PLC_PRG VAR in:BOOL; out:INT; END_VAR   IF in = TRUE THEN out:=1; ELSE out:=2; END_IF;

Оператор множественного выбора CASE позволяет выполнить различные группы выражений в зависимости от значения одной целочисленной переменной или выражения.

PROGRAM PLC_PRG VAR in:BOOL; test:INT; out:INT; END_VAR CASE test/2 OF 0,127: in:=TRUE; out:=123; 15..30: in:=FALSE; out:=456; ELSE out:=789; END_CASE;

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

PROGRAM PLC_PRG VAR in:BOOL; test:INT; out:INT; END_VAR   CASE test/2 OF 0,127:             in:=TRUE;             out:=123; 15. .30:             in:=FALSE;             out:=456; ELSE             out:=789; END_CASE;

Циклы WHILE и REPEAT обеспечивают повторение группы выражений, пока верно условное логическое выражение. Если условное выражение всегда истинно, то цикл становится бесконечным. Условие в цикле WHILE выполняется до начала цикла, а в REPEAT после тела цикла.

PROGRAM PLC_PRG VAR in:BOOL; test:INT:=64; out:INT; END_VAR WHILE test>1 DO out:=out+1; test:=test/2; END_WHILE

PROGRAM PLC_PRG VAR in:BOOL; test:INT:=64; out:INT; END_VAR   WHILE test>1 DO              out:=out+1;              test:=test/2; END_WHILE

PROGRAM PLC_PRG VAR in:BOOL; test:INT:=64; out:INT; END_VAR REPEAT out:=out+1; test:=test/2; UNTIL test>1 END_REPEAT

PROGRAM PLC_PRG VAR in:BOOL; test:INT:=64; out:INT; END_VAR   REPEAT          out:=out+1;          test:=test/2; UNTIL test>1 END_REPEAT

Цикл FOR обеспечивает заданное количество повторений группы выражений.

PROGRAM PLC_PRG VAR in:BOOL; test:INT; out:INT; END_VAR FOR test:=1 TO 10 DO out:=out+1; END_FOR

PROGRAM PLC_PRG VAR in:BOOL; test:INT; out:INT; END_VAR   FOR test:=1 TO 10 DO          out:=out+1; END_FOR

Советы по программированию ПЛК в среде CoDeSyS

Одно из значительных отличий написание алгоритмов для АСУТП от классического программирования — это меньший уровень абстракции. Для описания тех. процесса не требуется глубокое и огромное описание. Достаточно опираться на логику процесса и здравый смысл.

Не стремитесь использовать чужие библиотеки и чужой код в своих проектах.

Обращаю ваше внимание, чужие библиотеки, скачанные с форума на реальных объектах использовать категорически НЕ РЕКОМЕНДУЮ. Для этого есть куча готовых библиотек, такие как Standart, Utill, OSCAT. Фирма ОВЕН для своего оборудования пишет свои ПРОТЕСТИРОВАННЫЕ библиотеки.

У меня был такой горький опыт. Когда мы занимались автоматизацией ЦТП, а точнее контуром отопления и ГВС, я скачал с форума библиотеки для ПИД-регулирования задвижек. И что же в итоге получилось? Код тупо не сработал, вообще! Пришлось работать сутками, и днём и ночью допиливать программу в режиме цейтнота.

Пишите программы компактно, и оставляйте комментарии.

Когда пишите объёмную и сложную программу, пользуйтесь функциями, функциональными блоками и подпрограммами. Пишите комментарии возле каждого узла автоматизации. Это очень сильно упрощает жизнь. Особенно тогда, когда нужно через некоторое время что-то исправлять.

Пользуйтесь интерактивной справкой в среде разработки.

В данном каталоге вы можете найти ответы на многие ваши вопросы, особенно это актуально для новичков. Открывается справка по нажатию кнопки F1.

Плюсы языка ST-массивы и циклы.

Использование циклов и массив облегчают жизнь программисту и увеличивает читабельность кода. Циклы очень удобны при использовании сложных и ресурсоёмких функций, таких как ПИД-регуляторы, опрос аналоговых входов, связь между ПЛК.

На этом я с вами прощаюсь, дорогие друзья, пишите в комментариях, подписывайтесь, рассказывайте друзьям. До встречи в следующих статьях.

С уважением, Гридин Семён.

Блог об АСУ ТП и КИПиА. Блоки CoDeSys

Советы конкретные и философские. С примерами и скриншотами. Буду дополнять.

Пользуйтесь реальностью процессов
Одно из фундаментальных отличий программирования технологических процессов от классического программирования — это обычно значительно меньший уровень абстракции. Алгоритмы определяются технологией процесса, который в свою очередь часто опирается на здравый смысл и простую логику. Об этом часто забывают увлекаясь программированием ради программирования.

Не путайте причины и следствия
Например, пусть при падении давления нужно выключать насос, а при выключенном насосе какой-то клапан должен быть закрыт; предположим, никаких иных условий выключения и закрытия — нет. Ошибочно при этом (даже якобы в целях оптимизации кода) закрывать клапан при падении давления, т.к. алгоритм закрытия клапана строго привязан именно к состоянию насоса. При удлинении или изменении следственных цепочек это может привести к серьезным ошибкам в процессе или сложностям в модификации кода.

Настройка среды CODESYS 2.3
Некоторые настройки «по умолчанию» в CODESYS удивляют. Например, эта среда — единственная из виденных мной, в которой шрифт не моноширинный, т.е. символы в нем имеют разную ширину. Сразу же после установки среды заходите в Проект > Опции > Редактор > Шрифт и выбирайте Consolas (код на всех скриншотах) или хотя бы Courier New.

После этого отмените автообъявление (штука, появляющаяся когда вы вводите незнакомый Кодесису набор символов), этот адский источник всплывающих окон, которыми так любит радовать эта среда.

В настройках «Рабочего стола» уберите лишние галочки и уменьшите таймауты связи до 1000 мс — это сильно упростит вам жизнь, поверьте.

Чтобы перепроверить правильность кода — после каждого изменения жмите клавишу F11 для компиляции кода. После нажатия в нижней части экрана высветятся сообщения о текущих ошибках или их отсутствии. Чтобы скрыть лишнюю плашку с этими сообщениями — нажмите SHIFT+ESC.

Не стремитесь использовать чужой код
Вторичное использование чужого кода в классическом программировании — норма и необходимость, обусловленная множеством причин. В АСУ ТП же, по моему мнению, почти нет необходимости использовать сторонний код.

Я не считаю себя профессионалом и не писал особо сложных программ, но для тех что писал мне вполне хватало стандартных библиотек Util.lib и Standart.lib. Те же библиотеки Oscat (скачать + мануалы на англ) шикарны и всеохватывающи, но в них нет ничего сверхестественного и, мне кажется, лучше самому писать аналогичные функции. А на тот код, который обычно выкладывают на форумах, лучше вообще не смотреть. Даже с тем, что я выкладываю в блоге лучше просто ознакамливаться, а не использовать.

Пишите свои алгоритмы и как можно больше)

Примеры правильного кода внутри библиотек
Чтобы понять как должен выглядеть грамотный код и узнать некоторые программистские приёмчки не нужно далеко ходить. Открывайте Кодесисом библиотеки Util.lib и Oscat.lib как обычные проекты и впитывайте мудрость строк.

NB Может я и негодяй, но с помощью этой проги вы можете взломать запароленные библиотеки.

Пользуйтесь интегрированной справкой CODESYS
Банально, но там есть ответы на большинство вопросов начинающих. Справка небольшая поэтому лучше пробежаться по ней всей чтобы познакомится с возможностями языков и функций.

Вызов справки по «F1» работает по большинству служебных слов и элементам библиотек Util.lib и Standart.lib. Иногда в CODESYS 2.3 вызов по «F1» не срабатывает, например для SEL и ARRAY, поэтому вручную открывайте справку и ищите нужный идентификатор во вкладке «Поиск»

Не повторяйте код
Это самый распространенный косяк у неопытных программистов независимо от платформы и языка программирования. Видите дублированный код — выносите его в отдельную функцию или функциональный блок, и/или же переводите переменные в элементы массивов и прогоняйте в цикле. Предыдущее предложение вам может быть непонятно, но подробности можно загуглить.

На скриншоте код, обрабатывающий данные с частотных преобразователей Danfoss. Переменные типа CWS1_FREQ созданы в Конфигурации ПЛК в разделе ModBus (Master). Слева представлена первая версия кода где каждый ПЧ представлен отдельным куском из восьми строк; код в каждом куске различается только данными, а логика одинакова.
Справа оптимизированная версия — логика вынесена в отдельную функцию GET_PUMP (с адресацией и указателями, о которых расскажу ниже), а код для конкретного ПЧ теперь занимает одну строчку. Если бы в Конфигурации можно было задавать переменные как элементы массива (типа FREQ_CWS[1]), то код обработки

любого количества ПЧ свелся к одной строке, вложенных в два цикла (см. совет ниже).

кликните на скриншот чтобы увеличить его

Плюсы языка ST — массивы и циклы
Язык ST я использую из-за того, что моё знакомство с программированием началось с C/C++. В некоторых случаях удобно использовать CFC или что похуже, но в целом ST более ёмок, лаконичен и чёток. Но, чем действительно он отличается от других языков так это возможностью нормального использования массивов и циклов, которые мне сильно облегчают жизнь и увеличивают читабельность кода.

Не злоупотребляйте циклами

При том, что циклы FOR бывают крайне удобны, всегда помните, что код в ПЛК выполняется в суперцикле и часто можно обойтись простым инкрементированием с обнулением (см. скриншот ниже). Также большие циклы FOR и тем более WHILE могут сильно «затормозить» суперцикл ПЛК вплоть до срабатывания сторожевого таймера (об этом в следующем совете). Иногда, конечно, нужно сделать перебор в текущем суперцикле и тут уж лучше использовать FOR.

​i станет равным 25000 за 25000 циклов

j станет равным 25000 за 1 цикл, но  возможно сработает watchdog

Сторожевой таймер и сброс ПЛК
Если суперцикл выполняется слишком долго, то ПЛК производит аппаратный сброс на уровне микроконтроллера.

Такое возникает при переходе в бесконечный цикл и других зависаниях. Отвечает за анализ времени выполнения цикла сторожевой таймер, или Watchdog.

Сброс по watchdog’у отличается от любого сброса через среду CODESYS. Этим можно пользоваться. В моей практике сторожевой таймер применяется в контроллерах ОВЕН. В этих ПЛК иногда происходит неприятный момент — созданный в Конфигурации модуль ModBus (Master) перестает вести опрос Слейвов (обычно это возникает после перезаливки программы). Поначалу это решали сбросом питания, но тут возникали трудности при удаленной закачке через интернет.

Позже я обнаружил, что проблему решает искусственное заведение программы в бесконечный цикл. Я вывел сброс на кнопку в визуализации. Или же можно анализировать изменение переменной «Опрашиваемый адрес» в ModBus (Master) — если Slave-устройств больше одного, то она должна меняться каждый цикл.

Расширенное использование функций
Помимо вывода одного-единственного значения любого стандартного типа функция способна возвращать значения пользовательского типа, например структуры, которые могут состояться из любого количества переменных разного типа.

Но что интереснее, имеется возможность изменения переменных, которые являются аргументами функции, внутри самой функции. Это возможно благодаря использованию указателей и адресации на эти переменные. Понять что к чему можно по скриншоту ниже, на котором приведен код функции, инициализирующий переменную если та равна нулю. Параметр внутри функции определяется как указатель на нужный тип, а при вызове функции в параметре используется не сама переменная, а её адрес (функция ADR).

Иногда SEL удобнее IF
В случае когда при каком-то условии переменная должна изменить своё значение, а в противном — иметь другое значение, применение IF может быть не лучшем решением. Если условие применимо только к этой единственной переменной — используйте функцию-селектор SEL. Она работает с переменными любого типа.

Буль не буль
Очень часто в чужом коде встречаю странное использование операций с булевыми величинами или, наоборот, игнорирование булевой логики.
Во-первых, операции типа сравнения или проверки равенства возвращают булевы значения.
Во-вторых нет необходимости явно сравнивать булеву переменную со значениями TRUE или FALSE.

Сравнение возвращает TRUE или FALSE

Нет необходимости явного сравнения

Наглядная работа с булями
Мне очень часто для сокращения кода приходится использовать явные преобразования BOOL в целое число, например, в формулах. Для этого приходится использовать функцию приведения типов в её стандартном неуклюжем виде BOOL_TO_BYTE(). Но как-то раз наткнулся на блог Егора Петрова, где он придумал более простое и изящное решение — по сути переименовать эту функцию в более читаемую — WHEN(). Теперь пользуюсь, пользуйтесь и вы.

Удобное использование булевых переменных и функции WHEN

Код функции WHEN

Получи +10 к карме — ​поделись в комментариях

​своими фишками и замечаниями.

Язык непрерывных функциональных схем CFC. Часть 1

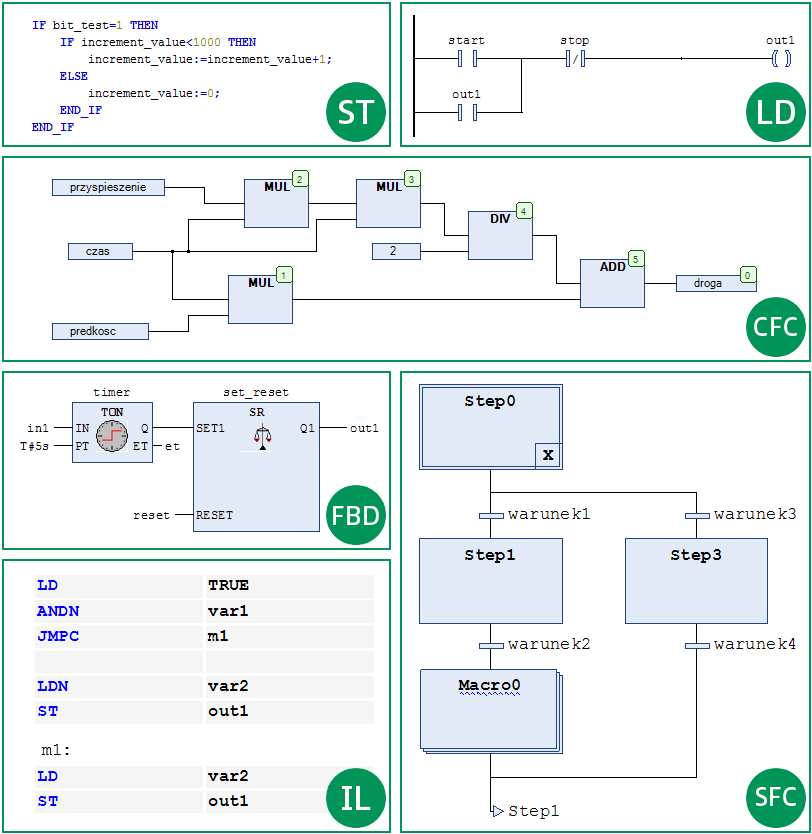

Пять основных языков программирования (ST, SFC, FBD, LD, IL), установленных стандартом МЭК 61131-3, используются при написании программ для логических контроллеров. В дополнение к ним CODESYS предлагает язык непрерывных функциональных схем (CFC). Редактор языка и сама его структура интуитивно понятна. Для написания программ не требуется специальных знаний. Именно поэтому CFC является языком выбора для начинающих программистов.



Начиная с 1993 года стандартом IEC 61131-3 (МЭК 61131-3) определено пять основных языков (ST, SFC, FBD, LD, IL) для программирования логических контроллеров. Из них наиболее простым в изучении и удобным в работе является графический язык FBD.

Некоторые компании для облегчения программирования внедряют в свои программные продукты языки, не входящие в стандарт МЭК. Например, CODESYS использует язык непрерывных функциональных схем (CFC), как вариант языка FBD. Язык удобен для прикладных специалистов, не имеющих специальной подготовки в области информатики.

Принципиальное отличие CFC от FBD заключается в том, что в редакторе CFC размещать компоненты программы (функциональные и логические блоки) и задавать порядок их выполнения можно произвольным образом. Такие возможности позволяют легко реализовывать обратные связи, что удобно при разработке схем регулирования. При создании программ на CFC необходимо вручную выстраивать связи между элементами, в то время как на FBD соединения выполняются автоматически.

Свойства редактора CFC

Существуют две разновидности редактора CFC: стандартный (рис. 1) и страничный (рис. 2). Выбрать тип редактора можно при создании нового проекта или при добавлении POU (компонент организации программы) в уже существующий проект

Рис. 1Рис. 2















Страничный тип редактора CFC удобен при создании проектов, содержащих большое количество последовательно выполняющихся частей программы. Постраничное размещение программы позволяет быстро переключаться между ее разделами, акцентировать внимание только на необходимых элементах, снижает риск построения ошибочных связей и делает проект интуитивно понятным. При работе программы страницы выполняются последовательно, а передача информации с одной страницы на другую осуществляется с помощью меток соединения.

Стандартный тип редактора CFC более популярен среди пользователей, так как обладает рядом преимуществ: наглядность представления кода (все блоки и связи между ними расположены на единой рабочей области), не требуется переключения между страницами, что позволяет избежать лишних действий при написании кода.

Важно помнить, что стандартный и страничный типы редактора не конвертируются один в другой.

Общие свойства блоков

Программа на языке CFC начинается с добавления блоков на рабочую область редактора. Нужный блок добавляется мышкой с панели инструментов.
Блоки имеют фиксированное значение входных и выходных контактов. Можно добавить дополнительные контакты с панели инструментов Входной и Выходной контакт или из пункта: Контакты, контекстного меню, вызываемого нажатием ПКМ на рабочей области редактора.

При работе с большим числом ФБ могут остаться не задействованными входные/выходные контакты. Для компактности программы их можно удалить. При необходимости удаленные контакты всегда можно восстановить функцией сброс контактов.  Операции удаления и сброса контактов выполняются аналогично добавлению входных и выходных контактов, а также при помощи соответствующих кнопок на панели инструментов. Чтобы поменять порядок входных/выходных контактов, необходимо их удалить, а потом заново добавить в нужном порядке.

После создания блока начинается этап создания входов и выходов путем перемещения их с панели инструментов. Если блок имеет два-три входных/выходных контакта, то операция занимает мало времени. Если у блока большое число контактов, то потребуется оптимизировать процесс. Необходимо выделить входной или выходной контакт блока и начать вводить имя переменной или константу. Таким образом выход будет добавляться автоматически столько раз, сколько потребуется (рис. 3).

Рис. 3

Существует еще один способ добавления входа/выхода блока сразу с переменной. Для этого переменные задаются в разделе программы VAR: выделяется имя переменной и перемещается к нужному входному или выходному контакту блока.

При формировании логики программы блоки добавляются, как правило, в произвольном порядке и так же строятся связи между ними. Это приводит к тому, что нумерация блоков отличается от последовательности их расположения (порядка выполнения) (рис. 4). Чтобы соблюсти очередность выполнения (рис. 5), нужно перед запуском программы нажать ПКМ на рабочем поле редактора CFC и в меню Порядок выполнения, выбрать пункт Упорядочить в соответствии с потоком данных.

Рис. 4Рис. 5











В версии CODESYS V3.5 SP15 появилась новая опция – автоматическая нумерация блоков в соответствии с потоком данных. Теперь элементы можно добавлять на рабочую область редактора в любом порядке и как угодно перемещать. Автоматическая нумерация элементов программы установлена по умолчанию. Вместе с тем сохранена нумерация элементов в режиме заданного порядка выполнения. Переключаться между режимами можно из свойств POU на вкладке: Порядок выполнения CFC. Посмотреть номера элементов при автоматической нумерации (рис. 6) можно из пункта контекстного меню Порядок выполнения с помощью кнопки Показать порядок выполнения или с помощью этой же кнопки, расположенной на панели инструментов.

Рис. 6

Функциональные блоки и структуры

При работе с ФБ, имеющими большое количество входов/выходов, или структурами, содержащими большое количество переменных, удобно использовать компоновщик и селектор (рис. 7), которые находятся на панели инструментов.

Компоновщик упаковывает входы ФБ или структуры, а селектор распаковывает в отдельные выходы, таким образом заменяется большое количество близко расположенных линий связи на одну. Такой подход позволяет избежать ошибок и ускорить процесс компоновки и перемещения блоков, а также экономит место на рабочей области редактора и делает код программы нагляднее.

Рис. 7

Линии связи

Для построения линии связи между двумя элементами нужно соединить контакты двух блоков. В редакторе CFC реализован ряд полезных функций по построению линий свиязи. Функция автосоединения линий связи по умолчанию активна, ее можно включить или отключить в меню Инструменты, пункт Опции. Для автосоединения необходимо вплотную приблизить контакты элементов. Существует поддержка параллельной связи от одного элемента к многим другим (рис. 3).

Если линия связи целиком не умещается на экране монитора, нужно выделить один из контактов линии связи (зажать клавишу <Ctrl> + нажать стрелку <Влево/Вправо>), тогда рабочая область сама сдвинется к входным или выходным контактам.

Для того чтобы избежать проблем из-за наличия большого количества линий связи, в стандартном редакторе CFC используют соединительные метки (рис. 8). Единственная задача меток – заменить длинные нечитаемые линии связи. Соединительные метки можно установить с панели инструментов. Сначала добавляется метка выхода (ей автоматически присваивается идентификационный номер), затем добавляется метка входа, и ей присваивается соответствующий номер. Заменить линию связи метками можно в пункте Метка соединения контекстного меню, вызываемого нажатием ПКМ на самой линии или на соответствующем входе/выходе. Аналогичным образом можно восстановить линию из меток.

Рис. 8

В страничном редакторе CFC нельзя добавить соединительную метку на рабочую область (заменить ими линии связи), так как они выполняют другую задачу. Соединительные метки служат входами и выходами на страницах проекта – осуществляют передачу данных с одной страницы на другую (рис. 9). Метки добавляются не на рабочей области, что улучшает наглядность проекта и экономит место непосредственно на рабочей области редактора.

Рис. 9

Оформление и компоновка программ

Неотъемлемой частью оформления программы являются комментарии. В редакторе CFC можно свободно размещать комментарии на рабочей области. Создать комментарий можно с помощью одноименного элемента на панели инструментов. Переход на новую строку при написании комментария осуществляется с помощью комбинации клавиш: <Ctrl>+<Enter>.

В редакторе CFC существует возможность печати проекта с двумя типами подгонки – Постер и Страница, выбрать один из них можно в меню Инструменты, в пункте Опции. По умолчанию стоит печать постером. Перед печатью проекта можно выполнить его предварительный просмотр в пункте Файл.

Во второй части статьи речь пойдет о реализации условий на языке CFC; особенностях работы с элементами, охваченными обратной связью; свойствах раздела VAR_INPUT CONSTANT в ФБ; кастомизации проектов и других важных особенностях работы с CFC.
