Защитные диоды: обзор основных серий TVS-диодов от Littelfuse

Супрессор. Защитный диод.

Обозначение, параметры и применение защитных диодов

Среди всего многообразия полупроводниковых приборов, наверное, самая большая семья у диодов. Диоды Шоттки, диоды Ганна, стабилитроны, светодиоды, фотодиоды, туннельные диоды и ещё много разных типов и областей применения.

Один из классов полупроводниковых диодов в нашей литературе называется ПОН (полупроводниковый ограничитель напряжения) или супрессор. В зарубежной технической литературе используется название TVS-диод (Transient Voltage Suppressor). Очень часто TVS-диоды называют по маркам производителей: TRANSIL, INSEL.

В технической литературе и среди радиолюбителей супрессор могут называть по-разному: защитный диод, ограничительный стабилитрон, TVS-диод, трансил, ограничитель напряжения, ограничительный диод. Супрессоры можно частенько встретить в импульсных блоках питания – там они служат защитой от перенапряжения питаемой схемы при неисправностях импульсного блока питания.

Рассмотрим, что же такое TVS-диод, его принцип действия, в каких схемах и для каких целей используется.

TVS-диоды были созданы в 1968 году в США для защиты промышленной аппаратуры от разрядов атмосферного электричества. В условиях эксплуатации электронных приборов как промышленного, так и бытового назначения большое значение придаётся защите этих приборов именно от природных электрических импульсов.

Очень часто возникают броски напряжения и на силовых трансформаторных подстанциях. В таких случаях бытовая техника выходит из строя сотнями. Поскольку на промышленных предприятиях комплексная защита имеется, а жилые дома в этом случае совершенно не защищены.

По некоторым данным потери связанные с выходом из строя и последующим ремонтом всей электронной аппаратуры в США составляют около $12 млрд. в год. Специалисты посчитали, что и в нашей стране потери соответствуют этой сумме.

Для защиты аппаратуры от воздействия электрических перенапряжений и был разработан класс полупроводниковых приборов называемых TVS-диоды или “супрессоры”. Иногда в разговоре можно услышать: диодный предохранитель.

Обозначение на схеме.

На принципиальных схемах супрессор (ака защитный диод) обозначается так (VD1, VD2 — симметричные; VD3 — однонаправленные).

Принцип работы супрессора (защитного диода).

У TVS-диодов ярко выраженная нелинейная вольт-амперная характеристика. Если амплитуда электрического импульса превысит паспортное напряжение для конкретного типа диода, то он перейдёт в режим лавинного пробоя. То есть TVS-диод ограничит импульс напряжения до нормальной величины, а “излишки” уходят на корпус (землю) через диод. Более наглядно процесс выглядит на рисунке.

До тех пор пока не возникает угроза выхода из строя электронного прибора, TVS-диод не оказывает никакого влияния на работу техники. У этого полупроводникового прибора более высокое быстродействие по сравнению с ограничителями, которые использовались раньше.

Предохранительные диоды выпускаются как несимметричные (однонаправленные), так и симметричные (двунаправленные). Симметричные могут работать в цепях с двуполярными напряжениями, а несимметричные только с напряжением одной полярности. Ещё одна типовая схема подключения (для двунаправленного диода).

Для однонаправленного супрессора схема выглядит чуть по-другому.

В случае повышения входного напряжения прибор за очень короткое время уменьшает своё сопротивление. Ток в цепи резко возрастает и происходит перегорание предохранителя. Поскольку супрессор срабатывает очень быстро, то оборудованию не наносится вреда. Отличительной чертой TVS-диодов является очень короткое время

реакции на превышение напряжения. Это одна из «фишек» защитных диодов.

Основные электрические параметры супрессоров.

• U проб. (В) – значение напряжения пробоя. В зарубежной технической документации этот параметр обозначается как V_BR (Breakdown Voltage). Это значение напряжения, при котором диод резко открывается и отводит опасный импульс тока на общий провод («на землю»).

• I обр. (мкА) – значение постоянного обратного тока. Это значение максимального обратного тока утечки, который есть у всех диодов. Он очень мал и практически не оказывает никого влияния на работу схемы. Иное обозначение – I_R (Max. Reverse Leakage Current). Так же может обозначаться как I_RM.

• U обр. (В) – постоянное обратное напряжение. Соответствует англоязычной аббревиатуре V_RWM (

  Working Peak Reverse Voltage). Может обозначаться как V_RM.

• U огр. имп. (В) – максимальное импульсное напряжение ограничения. В даташитах обозначается как V_CL или V_C – Max. Clamping Voltage или просто Clamping Voltage.

• I огр. мах. (А) – максимальный пиковый импульсный ток. На английский манер обозначается как I_PP (Max. Peak Pulse Current).  Данное значение показывает, какое максимальное значение импульса тока способен выдержать супрессор без разрушения. Для мощных супрессоров это значение может достигать нескольких сотен ампер!

• P имп. (Ватт) – максимальная допустимая импульсная мощность. Этот параметр показывает, какую мощность может подавить супрессор. Напомним, что слово супрессор произошло от английского слова

  Suppressor, что в переводе означает «подавитель». Зарубежное название параметра Peak Pulse Power (P_PP).

  Значение максимальной импульсной мощности можно найти перемножением значений U огр. имп. (V_CL) и I огр. мах. (I_PP).

Вольт-амперные характеристики симметричного и несимметричного TVS-диода выглядят следующим образом.

ВАХ однонаправленного защитного диода (супрессора)

ВАХ двунаправленного супрессора

Большим минусом этих диодов можно считать большую зависимость максимальной импульсной мощности от длительности импульса. Обычно рассматривается работа TVS-диода при подаче на него импульса с минимальным временем нарастания порядка 10 микросекунд и малой длительностью.

Например, при длительности импульса 50 микросекунд диод типа SMBJ 12A выдерживает импульсный ток, превышающий номинальный почти в четыре раза.

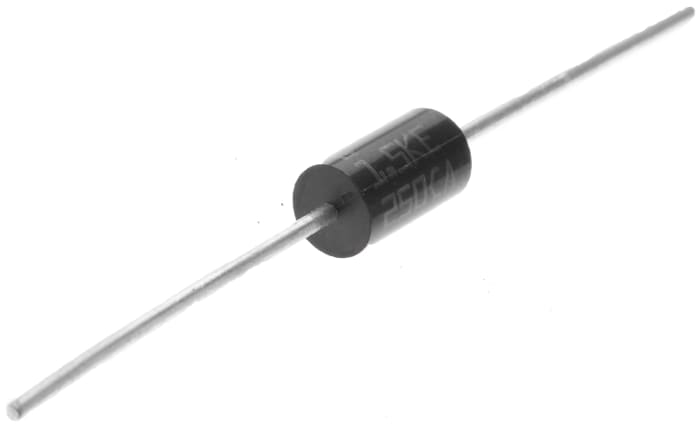

Очень хорошо зарекомендовали себя малогабаритные диоды TRANSZORB^TM серии 1.5КЕ6.8 – 1.5КЕ440 (С)A. Они выпускаются как в симметричном, так и в несимметричном исполнении. Для симметричного диода к обозначению добавляется буква С или СА. У этой серии большой диапазон рабочих напряжений от 5,0 до 376 вольт, малое время срабатывания 1*10-9 сек, способность к подавлению импульсов большой мощности до 1500 Вт. Они прекрасно зарекомендовали себя в схемах защиты телевизионного, цифрового и другого современного оборудования.

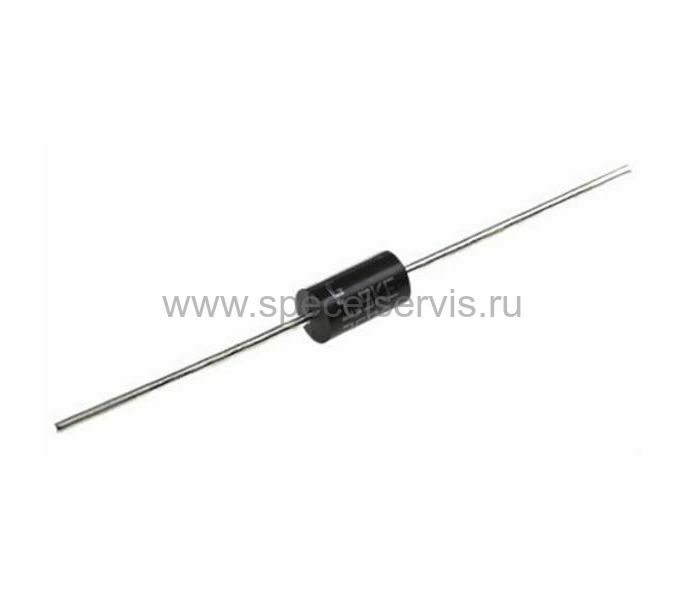

Диоды выпускаются в корпусе DO-201.

Размеры указаны в дюймах и миллиметрах (в скобках). Несимметричные супрессоры имеют на корпусе цветное маркировочное кольцо, которое расположено ближе к катодному выводу.

На корпусе указана маркировка защитного диода, в которой зашифрованы его основные параметры.

Диоды TRANSIL^TM фирмы THOMSON широко используются для защиты автомобильной электроники от перенапряжений. Самым сильным источником электрических импульсов является система зажигания. Для защиты автомобильного музыкального центра достаточно одного диода TRANSIL^TM.

Двунаправленные диоды TRANSIL^TM 1.5КЕ440СА с успехом применяются для защиты бытовой электронной аппаратуры в сетях 220 вольт. Их применение наиболее эффективно для защиты объектов, которые подключены к воздушным линиям. В этом случае будет защита и от атмосферных электрических импульсов и от импульсных перенапряжений по цепям питания.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Защитные диоды — супрессоры для защиты от перенапряжений

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

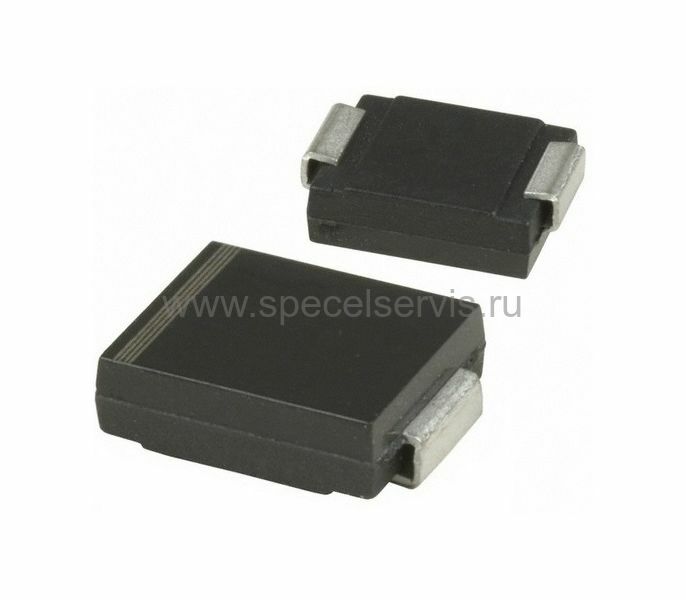

Маркировка защитного диода Структура защитного диода Пиковая мощность защитного диода Рабочее напряжение защитного диода Мин. напряжение открытого диода Макс. напряжение открытого диода Макс. ток утечки Макс. напряжение ограничения Пиковый ток защитного диода Корпус защитного диода Склад Заказ P4SMAJ5.0A униполярный 400 Вт 5 В 6,4 В 7,55 В 1,6 мА 9,6 В 41,6А SMA P4SMAJ5. 0CA биполярный 400 Вт 5 В 6,4 В 7,25 В 1,6 мА 9,2 В 43,5А SMA P4SMAJ14A униполярный 400 Вт 14 В 15,6 В 17,2 В 1 мкА 23,2 В 17,2А SMA 1. 5SMCJ14CA биполярный 1500 Вт 14 В 15,6 В  17,9 В 1 мкА 23,2 В 64,7А SMC 1.5SMCJ16A униполярный 1500 Вт 16 В 17,8 В 20,5 В 1 мкА 26 В 57,7А SMC 1. 5SMCJ18A униполярный 1500 Вт 18 В 20 В 23,3 В 1 мкА 29,2 В 51,4А SMC 1.5SMCJ28A униполярный 1500 Вт 28 В 31,1 В 35,8 В 1 мкА 45,4 В 33А SMC Цены в формате  . pdf,  .xls Купить Упаковка: В блистр-ленте на катушке диаметром 330 мм по 3000 защитных диодов 1,5SMCJ14A и по 7500 защитных диодов P4SMAJ. Диапазон рабочих температур: -55…+150°C Назначение TVS диодов Маркировка TVS диода Применение TVS диодов P4SMAJ5.0A униполярные, для защиты 5В цепей питания постоянного тока P4SMAJ5.0CA биполярный, для цепей переменного тока или сигналов P4SMAJ14A 1.5SMC16A униполярные, для 12В цепей стабилизированого питания постоянного тока 1.5SMC18A униполярные, для защиты 12В цепей питания при использование бортовой сети автомобиля 1.5SMCJ28A униполярные, для защиты 24В цепей питания при использование бортовой сети автомобиля Защитные диоды работают на обратимом лавинном пробое полупроводникового перехода, поэтому их справедливо называть лавинными диодами. Лавинно пролетные диоды для защиты от перенапряжений применяются в цепях питания радиоэлектронной аппаратуры. Совместно с газовыми разрядниками и варисторами обеспечивают молниезащиту электрооборудования. Для защиты от импульсного перенапряжения и статическогго электричества в интерфейсах передачи данных применяется одиночный ESD супрессор или многоканальная защитная диодная сборка. Защита цепей питания от превышения тока потребления осуществляется предохранителями. Различают одноразовые плавкие предохранители и многоразовые самовосстанавливающиеся предохранители. Технические характеристики защитных диодов в SMA Технические характеристики защитных диодов в SMC Производитель TVS диодов супрессоров — PANJIT.
