Щиты ограждения | Заметки электрика

Здравствуйте, уважаемые гости сайта «Заметки электрика».

Продолжаем тему электробезопасности.

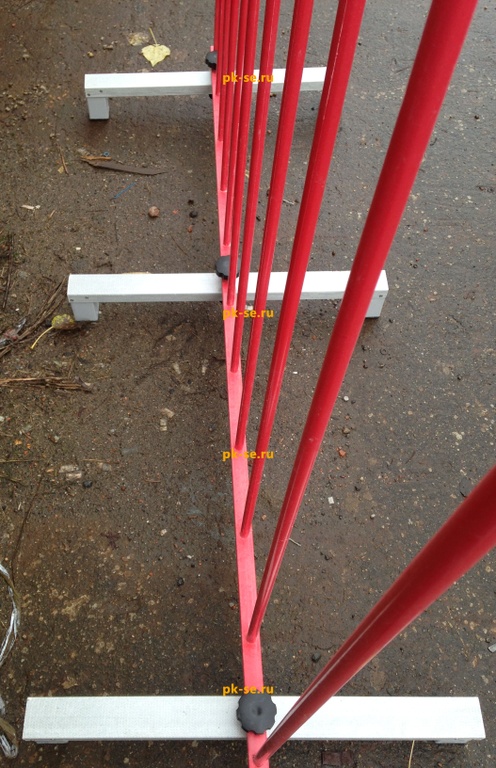

И сегодня мы поговорим с Вами о щитах (ширмах) ограждения, применяемых в электроустановках. Они применяются для временного ограждения и защиты от токоведущих частей электроустановки, которые находятся под рабочим напряжением.

Требования к щитам и ширмам ограждения

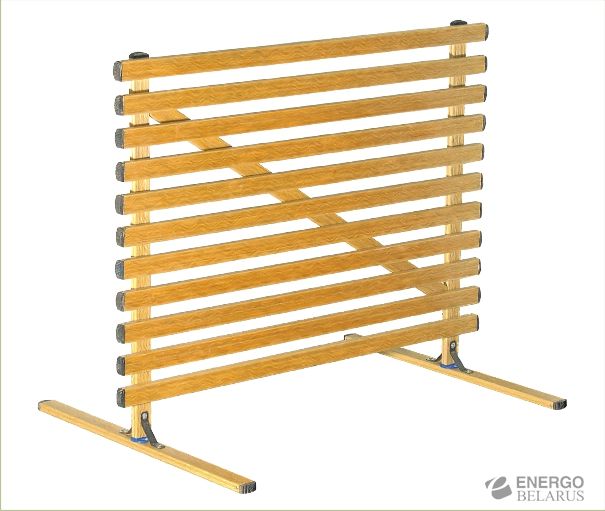

Щиты ограждения изготавливают из сухого дерева, предварительно пропитанного лаком, либо олифой. Также щиты могут изготавливаться из прочих электроизоляционных материалов.

Особенностью является то, что все щиты ограждения должны быть изготовлены без применения металлических стяжных и крепежных деталей.

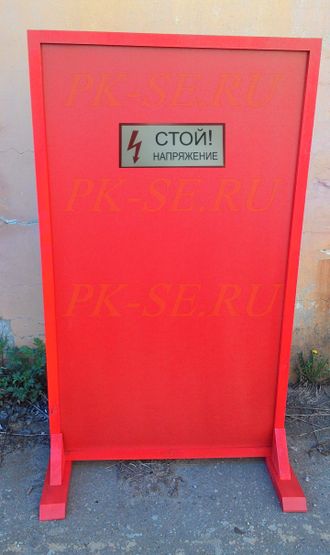

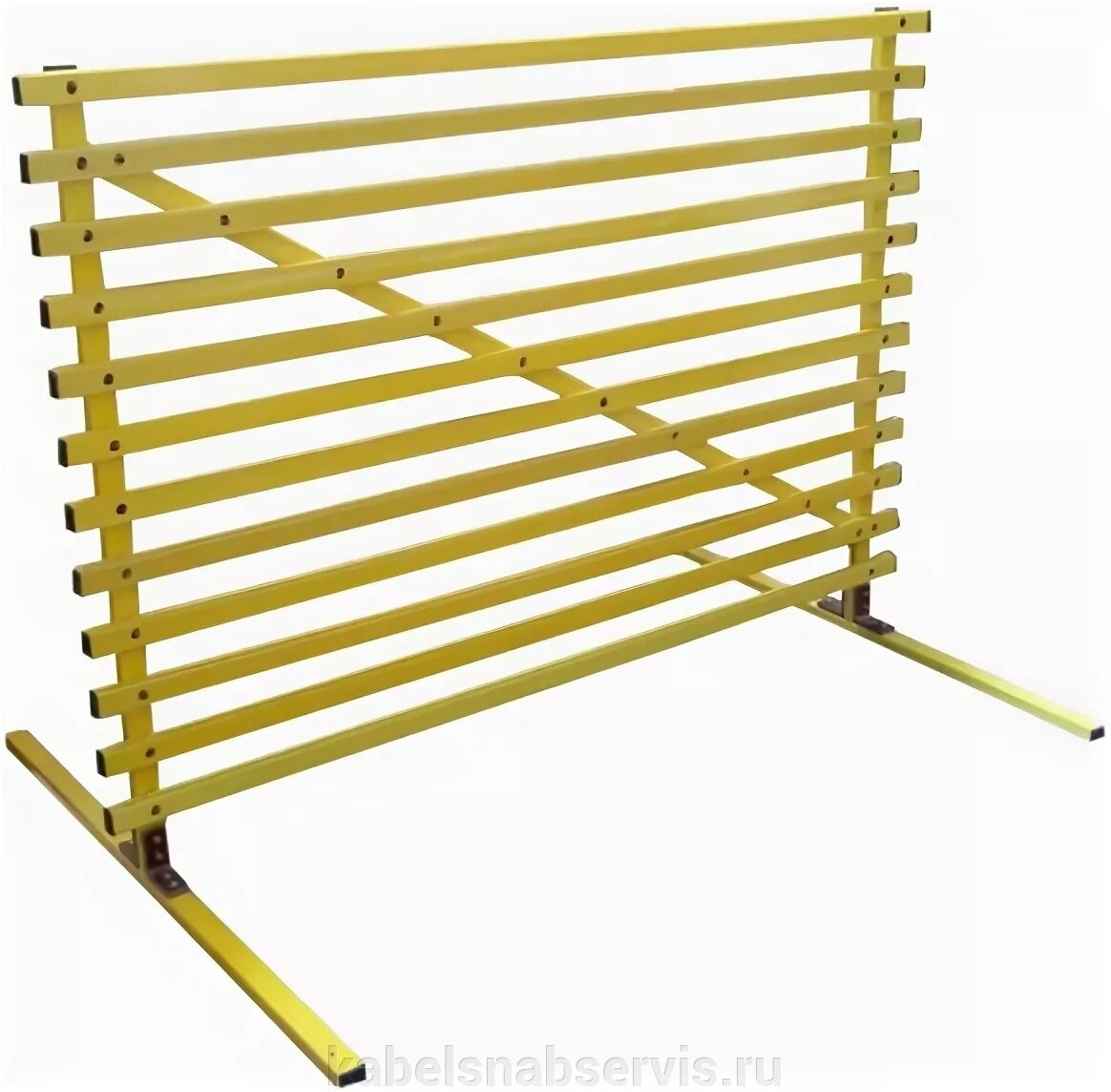

Поверхность щитов ограждения должна быть, либо сплошной, либо решетчатой.

Щит должен быть устойчивым и прочным, и не должен поддаваться деформациям и опрокидываниям.

Также он не должен быть слишком тяжелым. Его вес должен быть таким, чтобы его смог перенести один человек.

Существует строгое требование к щитам и ширмам ограждения по высоте. Его высота не должна быть меньше 170 (см).

Здесь же стоит упомянуть и про расстояние от нижней кромки щита до пола, которое не должно превышать 10 (см).

На всех щитах и ширмах ограждения на поверхность должна быть нанесена надпись «Стой! Напряжение», «Не влезай! Убьет», «Стой! Опасно для жизни. Под напряжением», либо вывешен предупреждающий плакат, который жестко крепится к поверхности.

Испытание и осмотр щитов (ширм) ограждения

В процессе эксплуатации щиты и ширмы ограждения не испытывают.

Им проводят только осмотр с периодичностью 1 раз в полгода.

Осмотр проводит работник, назначенный приказом ответственным за их состояние. При осмотре проверяется следующее:

прочность соединения деталей и частей конструкции
устойчивость щита
наличие надписи, либо плаката безопасности

После осмотра щитов ограждения необходимо сделать запись результатов осмотра в специальном журнале.

Также щиты и ширмы ограждения необходимо осматривать непосредственно перед применением.

Правила пользования щитами

Щиты и ширмы устанавливают для ограждения рабочего места. Необходимо выдерживать расстояние от щитов до токоведущих частей.

Например, в электроустановках до 1000 (В) расстояние не нормируется (без прикосновения), а в электроустановках напряжением 3, 6 и 10 (кВ) расстояние должно быть не меньше 60 (см).

Щиты должны устанавливаться надежно и не должны мешать выходу рабочего персонала из помещения распределительного устройства при возникновении повреждений в электроустановках.

Внимание!!! Запрещено переставлять, либо вообще убирать щиты ограждения, которые были установлены при подготовке рабочего места до полного завершения работ.

Их можно переставить, либо временно убрать только при одном условии, если это оговорено в отдельных указаниях наряда-допуска. Про наряд-допуск мы с Вами поговорим в отдельной статье.

P.S. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

0 — Ошибка: 0

SQL=INSERT INTO `ge0mv_redirect_links` (`old_url`,`new_url`,`referer`,`comment`,`hits`,`published`,`created_date`) VALUES (‘http://xn--e1ajbcekbgd0ah.xn--p1ai/%25d0%25ba%25d0%25b0%25d1%2582%25d0%25b0%25d0%25bb%25d0%25be%25d0%25b3-%25d1%2582%25d0%25be%25d0%25b2%25d0%25b0%25d1%2580%25d0%25be%25d0%25b2/%25d1%2581%25d1%2580%25d0%25b5%25d0%25b4%25d1%2581%25d1%2582%25d0%25b2%25d0%25b0-%25d0%25b8%25d0%25bd%25d0%25b4%25d0%25b8%25d0%25b2%25d0%25b8%25d0%25b4%25d1%2583%25d0%25b0%25d0%25bb%25d1%258c%25d0%25bd%25d0%25be%25d0%25b9-%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d1%258b/%25d0%25b7%25d0%25b0%25d1%2589%25d0%25b8%25d1%2582%25d0%25bd%25d0%25be%25d0%25b5-%25d0%25be%25d0%25b3%25d1%2580%25d0%25b0%25d0%25b6%25d0%25b4%25d0%25b5%25d0%25bd%25d0%25b8%25d0%25b5-%25d1%2588%25d0%25b8%25d1%2580%25d0%25bc%25d0%25b0-%25d1%2589%25d0%25be%25d0%25bf-1700.

html’, » ,», »,1,0, ‘2021-10-13 23:39:16’)

Вы не можете посетить текущую страницу по причине:

Пожалуйста, перейдите на одну из следующих страниц:

Главная Если проблемы продолжатся, пожалуйста, обратитесь к системному администратору сайта и сообщите об ошибке, описание которой приведено ниже..

html’, » ,», »,1,0, ‘2021-10-13 23:39:16’)

Электробезопасность. Назначение на работу. Инструкция по технике безопасности

Защита от перехода высшего напряжения в сеть низшего напряжения. Переход высшего напряжения в сеть низшего напряжения — опасное явление. Оно может возникнуть, главным образом, при эксплуатации силовых и измерительных трансформаторов, когда происходит соединение первичных и вторичных обмоток.

Это возможно также в результате обрыва и соприкосновения проводов высокого напряжения с проводами или установками низкого напряжения.

Защита от этих опасных явлений — заземление или зануление вторичной обмотки трансформаторов на случай нарушения изоляции первичной и вторичной обмоток. Такое решение эффективно для защиты от поражения током у трансформаторов с первичным напряжением менее 1000 В и вторичным — ниже 100 В.

Кроме этой меры, в сетях с изолированной нейтралью на пути к заземляющему устройству устанавливают пробивной предохранитель.

Переносные временные ограждения и плакаты. Чтобы предупредить возможность случайного проникновения и тем более прикосновения к токоведущим частям, находящимся под напряжением, используются защитные сетчатые и смешанные ограждения (табл. 2), а также система предупредительных плакатов.

Таблица 2. Допустимые расстояния ограждений от токоведущих частей

Нормируемый размер ограждений	Допустимое расстояние, м
Высота сетчатых и смешанных защитных ограждений для закрытых распределительных устройств (3РУ)	Не менее 1,7
То же для открытых распределительных устройств (ОРУ)	2,0
То же для открыто установленных трансформаторов.	2,0
Размер ячеек сетки для сетчатых защитных ограждений	Не более 0,025×0,025
Высота расположения барьера(поручня) в камерах закрытых распределительных устройств	Не менее 1,2
Высота внешнего забора, предназначенного для ограждения территории подстанции	2,4
Высота внутреннего забора для ограждения ОРУ (подстанции), расположенного на территории электростанции или промышленного предприятия	1,5

Установлены также расстояния от временных ограждений до токоведущих частей, находящихся под напряжением выше 1000 В.

Номинальное напряжение установки, кв	Наименьшее допустимое расстояние, м
Выше 1 до 15	0,35
» 15 » 35 »	0,6
» 35 » 110 »	1,5
154	2,0
220	2,5
330	3,5
400 и 500	4,5

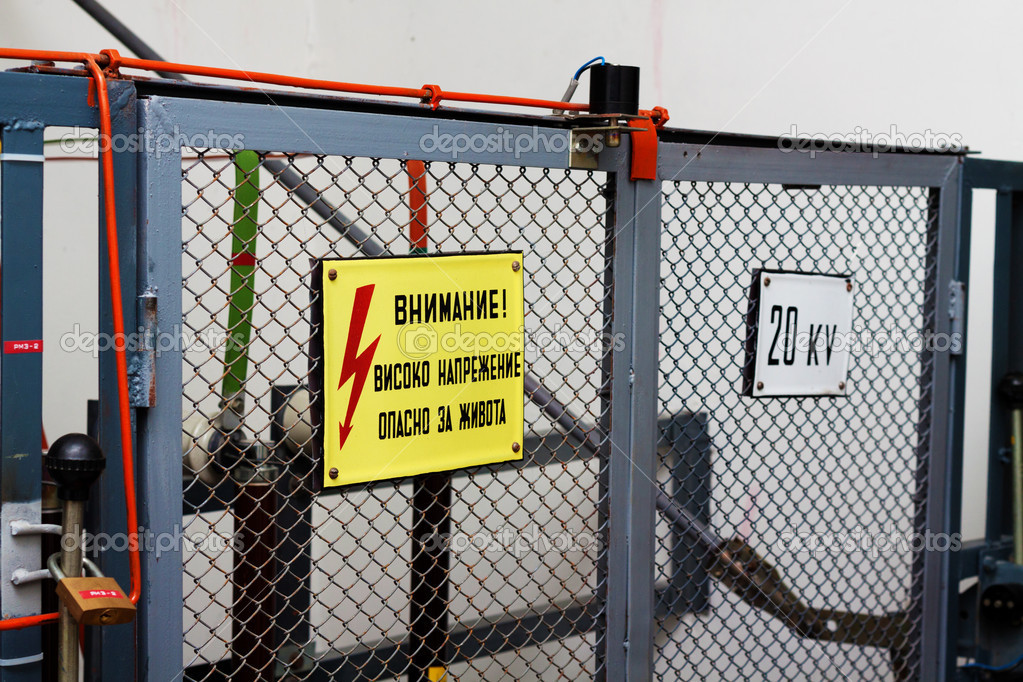

Временными ограждениями могут быть специальные сплошные или решетчатые деревянные ширмы, щиты, изделия нз миканита, резины и других изоляционных материалов в сухом состоянии, хорошо укрепленные или прочно установленные. Применяются следующие предупредительные плакаты для электроустановок (рис. 5):

предостерегающие, в том числе «Высокое напряжение— опасно для жизни!», «Под напряжением. Опасно для жизни!», «Стой! Высокое напряжение», «Не влезай, убьет!», «Стой! Опасно для жизни»;

запрещающие: «Не включать — работают люди», «Не открывать — работают люди», «Не включать — работа на линии»;

разрешающие: «Работать здесь», «Влезать здесь»;

напоминающие: «Заземлено».

Рис. 5. Предупредительные плакаты.

Каждый плакат имеет свою форму, соответствующее изображение.

Их рисунки, размер и исполнение, место и условия применения определены Правилами.

Приспособления и средства индивидуальной защиты. К индивидуальным защитным средствам и приспособлениям относятся приборы, аппараты, приспособления и устройства, предназначенные для защиты персонала, обслуживающего электроустановки, от поражения электротоком, воздействия электрической дуги.

Изолирующие средства защиты делятся на основные и вспомогательные. К основным относятся: оперативные и измерительные штанги, изолирующие и токоизмерительные клещи, указатели напряжения, изолирующие устройства и приспособления для ремонтных работ (изолирующие лестницы, площадки и др.). К вспомогательным относятся: диэлектрические перчатки, боты, резиновые коврики, изолирующие подставки.

Из сказанного следует, что к основным средствам защиты относятся те, которые могут длительное время выдерживать рабочее напряжение установки, к вспомогательным — предназначенныее для усиления основных средств. Примером может быть обслуживание установок высокого напряжения, при котором основными средствами защиты являются изолирующие штанги, клещи, указатели напряжения, а вспомогательными — диэлектрические боты, галоши, перчатки, изолирующие подставки и резиновые коврики.

На администрацию предприятия возлагается ответственность за регулярное, в соответствии с установленными сроками, испытание и проверку исправности предохранительных приспособлений, диэлектрических галош и перчаток, а также своевременную замену фильтров, стекол и других частей с понизившимися защитными свойствами.

Назначение на работу. Инструкция по технике безопасности

К работам в электроустановках допускаются лица, достигшие 18-летнего возраста, прошедшие профмедосмотр и не имеющие медицинских противопоказаний, теоретически и практически обученные по специальной программе (в том числе по теме: «Освобождение пострадавшего от электротока, оказание ему первой доврачебной помощи») после аттестации квалификационной комиссией. В последующем медицинское освидетельствование повторяется один раз в 2 года. Переаттестация рабочих — ежегодно, а инженерно-технических работников — каждые 3 года. Квалификационная группа персонала подтверждается удостоверением (кроме группы I). Всего квалификационных групп пять. Наиболее ответственная из них — Ч группа. К обслуживанию электроустановок допускаются только лица, имеющие квалификацию не ниже II группы. Лица, обслуживающие технологическое оборудование с электроприводом, должны иметь знания в объеме I или II группы.

На предприятиях следует разрабатывать местные инструкции, в которых рекомендуется предусматривать разделы на основе «Правил эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей» и других Правил безопасности по следующим схемам.

Для оперативного и ремонтного персонала при обслуживании электроустановок напряжением до 1000 В:

осмотр электроустановок; оперативные переключения; производство работ; технические мероприятия, обеспечивающие безопасность работ; производство отключений; размещение предупредительных плакатов, ограждение места работы; проверка отсутствия напряжения; порядок наложения и снятия заземления; организационные мероприятия, обеспечивающие безопасность работ; оформление задания на работу; надзор во время работы; оформление перерыва и окончания работы; работы без снятия напряжения и в аварийных случаях.

К местной инструкции следует прилагать список лиц административно-технического персонала цехов и отделов предприятия, имеющих право давать устные, по телефону и письменные распоряжения на производство работ в электроустановках напряжением до 1000 В.

Для оперативного и ремонтного персонала при обслуживании электроустановок напряжением выше 1000 В:

требования к оперативному. и ремонтному персоналу; производство оперативных переключений; производство работ; организационные мероприятия, обеспечивающие безопасность работ; технические мероприятия, обеспечивающие безопасность работ; мероприятия, обеспечивающие безопасность работ без снятия напряжения вблизи и на токоведущих частях, находящихся под напряжением.

Указанные местные инструкции размножаются (желательно типографским способом), выдаются нод расписку для исполнения л контроля,каждому работнику; вывешиваются на безопасных рабочих местах.

Полезная информация:

Защитное ограждение | Энциклопедия по охране труда

ЗАЩИТНОЕ ОГРАЖДЕНИЕ (в электроустановках) – это устройство для защиты от случайного прикосновения к токоведущим частям; основано на ограждении токоведущих частей приспособлениями, обеспечивающими частичную защиту от прикосновения.

З. о. машин и механизмов должны исключать:

возможность соприкосновения работника с движущимися частями машины;

выпадение или вылет обрабатываемых деталей (материалов), а также частей рабочих органов при их поломках;

попадание в работающих частичек обрабатываемого материала;

возможность травмирования при установке и смене рабочих органов, инструментов.

Внутренние поверхности З. о. и посадочные места для них окрашивают в красный цвет, сигнализирующий об опасности в случае их открывания, а на наружной поверхности наносят предупреждающий знак. Для удержания ограждений при съеме и установке их снабжают рукоятками, скобами и другими устройствами, не допускающими самопроизвольного открывания во время работы. Ограждения должны отвечать эстетическим требованиям, быть компактными, пропорциональными, без выступающих крепежных деталей и острых углов. Ограждения особо опасных рабочих органов или открывающиеся дверцы, крышки, щитки в этих ограждениях необходимо снабжать электрическими либо механическими блокирующими устройствами, обеспечивающими останов машин или оборудования при съеме или открывании ограждения. Дверцы или съемные крышки должны иметь приспособления, не допускающие их самопроизвольного открывания или смещения во время работы оборудования. Ограждение ремней должно быть расположено возможно ближе к ним и быть шире их не менее чем на 50 мм. Оградительные устройства чаще всего изготавливают в виде сплошных жестких щитов и кожухов из листовой стали толщиной не менее 0,8 мм либо листового алюминия толщиной не менее 2 мм, либо из прочной пластмассы толщиной не менее 4 мм. При необходимости осмотра ограждаемых механизмов или деталей оборудования ограждения снабжают смотровыми окнами из безопасного стекла толщиной не менее 4 мм. С этой же целью, а также для снижения массы конструкции, ограждения выполняют с отверстиями. Они могут представлять собой решетки или сетки. Решетчатые и сетчатые ограждения необходимо располагать не ближе 50 мм от движущихся частей. Обычно размер ячеек сетки не превышает 10×10 мм. На поточно-механизированных сварочных линиях соседние сварочные участки должны иметь несгораемые ограждения (перегородки), предохраняющие работающих от воздействия вредных и опасных факторов сварки.

З. о., ограничивающие доступ, – физические препятствия, которые не исключают полностью подход к опасной зоне, но уменьшают его путем блокирования свободного доступа.

Блокировка ограждений — Справочник химика 21

В тех случаях, когда нет уверенности в постоянной исправности изоляции, или когда наличие хорошей изоляции не обеспечивает безопасность при прикосновении, должна исключаться возможность прикосновения или опасного приближения к изолированным токоведущим частям. С этой целью применяют электрические и механические блокировки, ограждения или такое расположение токоведущих частей, чтобы они были недоступны [c.205]
Рекомендуется предусматривать блокировку ограждения вращающихся частей с работой пусковых механизмов. [c.191]

На корпус каждого электродегидратора вблизи лестницы наносят номер, который указывают также на соответствующей панели щита управления электродегидратором (на лицевой к обратной сторонах). На верхней площадке, на которой расположены трансформаторы и реактивные катушки, устраивают сетчатое или решетчатое ограждение и вывешивают на нем плакат Высокое напряжение —опасно для жизни . Ограждение площадки с электрооборудованием дегидратора должно иметь блокировку, снимающую напряжение с электрооборудования при открывании дверцы ограждения. Во время работы электродегидратора на лестнице для подъема на него вывешивают плакат Не влезай — убьет . Электродегидратор должен иметь устройство, отключающее напряжение при понижении уровня нефти в аппарате. Все виды блокировок проверяют по графику но не реже одного раза в год. [c.81]

Рнс. 29.2. Схема блокировки съемного ограждения [c.370]

Защитные ограждения и блокировки. Необходимость защитных ограждений для большинства машин и аппаратов связана с возникновением так называемых опасных зон. Опасными зонами являются движущиеся, вращающиеся, толкающие, режущие части и детали машин и аппаратов реакторных мешалок, смесителей, фильтров непрерывного действия, центрифуг, сепараторов, дробилок, компрессоров и насосов, вальцов, каландров, прессов, ленточных и винтовых конвейеров, различных станков для механической обработки металла (токарных, фрезерных, сверлильных, строгальных и др. ). [c.102]

Для наибольшей безопасности работников, обслуживающих вращающиеся и движущиеся части машин и механизмов, применяют защитную блокировку, которая срабатывает при снятии ограждений или попадании человека в опасную зону. Различают механические и электрические блокирующие устройства, а также блокировку с помощью фотоэлементов и радиоактивных веществ. [c.103]

Электрические блокировки применяют при дистанционном управлении электроустановкой и устанавливают в цепи магнитных пускателей, контакторов или масляных выключателей с дистанционным управлением. Блокировочные устройства разрывают цепь специальными контактами, которые устанавливают на дверях ограждений, ячейках распределительных устройств и др. (рис. 24). [c.62]

Электродегидраторы в отношении мер безопасности являются электротехническими установками с напряжением выше 1000 В. Случайное прикосновение к токоведущим частям аппарата является смертельным. Токоведущие части аппарата имеют специальное ограждение с дверцей. Дверца ограждения имеет блокировку, отключающую цепь питания электродегидратора при ее открывании. На дверцах вывешивается плакат Высокое напряжение — опасно для жизни . Проникновение за ограждение во время работы аппарата для осмотра электрооборудования запрещается. Перед производством любых работ наверху дегидратора перед подготовкой его к внутреннему ремонту, аппарат должен быть отключен сначала от электрической, а затем от технологической схемы. [c.77]

Установку защитного ограждения испытательной камеры н подсоединение кабеля блокировки к установке и ограждению. [c.141]

Преимуществом этой машины является отсутствие ручных операций, стабильность качества массы, полное ограждение рабочих органов и наличие блокировки на ограждении. [c.625]

Безопасность персонала при транспортировке, монтаже, эксплуатации и ремонтах относится к числу важнейших требований, которые необходимо обеспечить в ходе разработки оборудования. Следует предусмотреть ограждение механических передач и подвижных органов машины защиту кабелей и трубопроводов от случайных повреждений установку перил и ограждений на площадках обслуживания аппаратов блокировку и отключение привода при открывании крышки на работающей машине предупреждение персонала о возникающей опасности подачей звукового или светового сигнала установку запрещающих, предупреждающих и предписывающих знаков на пульте управления и в зоне обслуживания. Запрещающий знак — круг красного цвета с белым полем внутри, предупредительный знак — равносторонний треугольник желтого цвета с черной каймой. Согласно требованиям Госгортехнадзора РФ регламентированы окраска и надписи на баллонах, бочках и цистернах для хранения и транспортировки сжатых и сжиженных газов. [c.9]

Генераторы, служащие для питания источников возбуждения спектра, должны отвечать всем требованиям безопасности работы с ними и иметь надлежащие средства защиты от высоких напряжений (ограждение, блокировка, сигнализация). [c.236]

Тщательно проверить установку и относящиеся к ней устройства питающие трансформаторы, положение регулятора напряжения, высоковольтную проводку, заземление, ограждение, блокировку и наличие предупреждающих и воспрещающих плакатов. [c.236]

На рис. 136 показана схема блокировки съемного ограждения, применяемой для предотвращения пуска машины со снятым ограждением. Ограждение 1 снабжено изоляционной колодкой 3 с вмонтированной в нее скобой 2. Корпус машины 5 также имеет изоляционную колодку 3 с двумя заглублениями, [c.461]

Под оградительной техникой принято понимать технические средства, исключающие возможность попадания человека в опасную для жизни и здоровья зону или предотвращающие возникновение аварийной обстановки. К предохранительным устройствам по технике безопасности относятся различные ограждения, аварийные тормозные устройства, автоматическая защита и блокировка, предохранительные клапаны, мембраны и другие специальные технические средства. [c.88]

Для ограждения токоведущих частей электроустановок применяются съемные щиты, при снятии которых с электроустановок или открывании автоматически снимается напряжение. На рис. 11 показана схема блокировки съемного ограждения, применяемого для предотвращения ошибочного пуска механизмов и машин со [c.91]

При работе на вальцах и каландрах опасность представляют зазоры между вращающимися валками и движущиеся части приводных механизмов. Наиболее серьезны травмы из-за попадания рук в зазоры между вращающимися валками. Безопасность эксплуатации вальцов и каландров обеспечивается ограждением всех движущихся и вращающихся частей механизмов, блокировкой, приспособлениями для аварийной остановки и другими устройствами безопасности (см. стр. 92—93). [c.118]

Защита от прикосновения к токоведущим частям электрических установок достигается изоляцией, ограждением, недоступным расположением токоведущих частей, а также использованием дистанционного управления, блокировки и предупредительной сигнализации. [c.211]

Защитные ограждения и блокировка Литература………. [c.4]

Например, в одном из актов записано, что рабочий, получив задание обработать деталь на наждачном точиле, приступил к работе, не установив на нем необходимого ограждения, и травмировал пальцы руки. Здесь изложены обстоятельства несчастного случая, но не приведены его причины. Причина же несчастного случая заключается в том, что у наждачного точила отсутствовало защитное ограждение, сблокированное с пусковым устройством. При наличии блокировки станок при снятом ограждении не может быть включен в работу. [c.38]

ЗАЩИТНЫЕ ОГРАЖДЕНИЯ Й БЛОКИРОВКА [c.96]

Наибольшая степень безопасности работников, обслуживающих вращающиеся и движущиеся части машин и механизмов, достигается защитной блокировкой, которая срабатывает при снятии ограждений или попадании ор- [c.98]

Съемные, откидные и раздвижные ограждения рабочих органов, а также открывающиеся дверцы, крышки, щитки в этих ограждениях должны иметь блокировки, обеспечивающие прекращение рабочего процесса при съеме или открывании ограждения. [c.250]

Ограждение площадки с электрооборудованием электродегидратора должно иметь блокировку, снимающую напряжение с электрооборудования при открывании дверцы ограждения. [c.21]

Для предотвращения захвата одежды работающего все движущиеся части машин должны иметь конструктивные ограждения. Для устранения неполадок ограждения снимают только нри полной остановке машины или аппарата. После ремонта ограждения должны быть поставлены на место. Новейшие конструктивные ограждения движущихся частей механизмов оборудуют блокировкой, которая автоматически выключает машину или аппарат нри снятии ограждения. [c.322]

На некоторых агрегатах в целях безопасности обслуживающего персонала в момент смыкания полуформ опасная зона закрывается специальным ограждением, на котором установлена гидравлическая блокировка, не допускающая движения полуформ при открытом ограждении. [c.229]

Между цилиндром впрыска и соплом установлен клапан 17, который автоматически открывается в момент впрыска и закрывается во время пластикации, предотвращая утечку материала через сопло.

Гомогенный расплав в форму впрыскивается при помощи червяка, получающего поступательное движение от поршня 18 цилиндра 19. Скорость впрыска регулируется дросселем 20, а давление — редукционным клапаном 21 и контролируется манометром 22. Объем впрыска регулируется обратным ходом червяка, величина которого определяется положением упора, укрепленного па корпусе редуктора и останавливающего гидромотор привода червяка нажатием на конечный выключатель. Обратный ход при автоматическом режиме регулируется рукояткой 23, при ручном — маховиком 24. Обогревательный цилиндр и сопло нагреваются электронагревателями 25 и 26, температура регулируется терморегуляторами. Горловина загрузочного бункера и загрузочная зона обогревательного цилиндра охлаждаются водой. Гидравлическое оборудование машины состоит из масляного резервуара 27, насоса 28, приводимого в движение электродвигателем 29, и клапанно-распределительного устройства 30. Электродвигатель включается пускателем 31. Безопасность работы обеспечивается двумя ограждениями, закрывающими доступ к форме, и системой блокировки, которая отключает машины, если поднимается хотя бы одно ограждение.

[c.149]

Для предупреждения травмирования рабочих при смыкании форм подвижные ограждения должны отвечать следующим требованиям при незакрытой опасной зоне перемещение подвижной плиты должно быть невозможным, при любом положении подвижной плиты, кроме исходного (крайнего левого положения), когда исключается возможность открытия опасной зоны обеспечивать высокую надежность, поэтому рекомендуется применять двойную или тройную блокировку (электрическую, гидравлическую и механическую) быть механизированными (на больших машинах). [c.127]

Гидропривод состоит из гидрокоммуникации и гидроагрегата. В гидрокоммуникацию входит гидромотор редуктора, золотник блокировки ограждения, шланги высокого давления, система трубопроводов. Разводка труб и золотник блокировки располагаются внутри станины, а гидромотор крепится к редуктору. [c.46]

Основная опасность при эксплуатации ЭЛОУ — применение электрического тока высокого напряжения, поэтому электрическую часть установки обслуживает персонал, имеющий право работать на установках напряжением свыше 1000 В. Верхние площадки на электродегидраторах, где расположены трансформаторы и реактивные катушки, должны иметь сетчатое или решетчатое ограждение, на нем должен вывешиваться плакат Высокое напряжение — опасно для жизни . Ограждение имеет блокировку, снимающую напряжение с электрооборудования при открывании дверц ограждения, а электроде-гидратор — блокировку, снимающую напряжение при понижении уровня нефти в аппарате. При возникновении пожара на-прям ение немедленно снимается, для тушения используют углекислотные огнетушители. Поскольку при эксплуатации ЭЛОУ применяется концентрированная щелочь, обслуживающий персонал должен знать и соблюдать правила работы с агрессивными жидкостями. У аппаратов, содержащих щелочь, должны находиться фонтанчики для смывания струей воды, попавшего на тело раствора. Дренирование воды из электродегидраторов автоматизируется и производится закрытым способом в обособленную систему канализации. [c.346]

Электрик проверяет еще раз отключенность пускателя, отключает рубильник или снимает предохранительные вставки в силовой цепи к цепи управления пускателем, проверяет отсутствие напряжения в цепи указателем напряжения, проверяет исправность блокировки дверцы ограждения. [c.77]

Спец. нормы и прааила устанавливают такие требования к оборудованию, как прочность, устойчивость, надежность и др. Необходимо ограждать опасные машины и установки (в частности, трансформаторы под высоким напряжением) или их детали (напр., вращающиеся части транспортеров и грузоподъемных механизмов). Часто дополиительно используют блокировку, автоматически отключающую электропитание оборудования при снятии (вскрытии) ограждения. Сосуды под давлением >70 кПа и объемом >25 л (паровые котлы, газовые баллоны, компрессорные установки, трубопроводы, автоклавы и т. д.) находятся под надзором инспекции котлонадзора, к-рая обязана периодически их осматривать и испытывать на прочность. Любое оборудование, находящееся под давлением, снабжено предохранит, клапанами, автоматически уменьшающими избыточное давление при его превышении над расчетным на 10%, а также клапанами с мембранами, к-рые разрываются при превышении рабочего давления на 25%. [c.438]

Удобство и безопасность обслуживания оборудования достигается при его автоматизации и дистанционном управлении (см. гл. 4), индивидуальных приводах, защитных устройствах, блокировках и ограждениях (см. гл. 5), использовании системы централизованной подачи смазочных веществ в механизмы, требующие постоянной смазки во многих точках, применении самосмазываю-щихся графитовых и фторопластовых деталей, масляных ванн для редукторов, шарикоподшипников и т. д. [c.153]

Если дверь ограждения рабочей зоны открыта (при работе машины в любом режиме), золотник Г-24-21 дает гидравлическую команду на разгрузку цепи управления реверсивного золотника 44ПГ-73-24. При этом происходит гидравлическая блокировка механизма запирания. [c.56]

какие они бывают, где используются, как их установить

Для обеспечения безопасности работающих и находящихся вблизи действующих машин и механизмов применяются различные типы защитных ограждений.

Их конструкции, размеры, а также технические требования по изготовлению и установке регламентируются ГОСТом 23407.

Сферы применения и назначение

Чаще всего защитные конструкции используются на строительных площадках, а также при выполнении разнообразных ремонтных работ в местах с оживлённым движением людей и транспорта, работ на высоте.

Не обходятся без них подвижные детали техники: валы, ползуны, маховики и т. д. Используются они и для ограждения различного оборудования: станков на производстве, электроустановок и пр. В крупных торговых центрах и зрелищных комплексах их применяют с целью предотвращения преждевременного просмотра экспозиции либо товаров.

Основными функциями являются:

Защитно-охранные. При установке на спортплощадках, по периметру территории детских учреждений, парковок, строительных площадок и реконструируемых/сносимых зданий такие устройства предотвращают несанкционированный доступ на территорию лиц, не имеющих на это права. Сюда же относят временные заграждения опасных зон – провалов, оползней, котлованов, открытых люков и пр.
Гигиенические. Ограждения площадок для сбора мусора и бытовых отходов ограничивают соответствующую зону и способствуют чистоте и порядку на примыкающих к ней участках.
Упорядочение перемещения транспортных средств и спецтехники по территории строительных работ, что повышает уровень безопасности.
Сигнальные, при помощи которых производится оповещение пешеходов и водителей о временных изменениях путей их следования. Подобные конструкции нередко используют также с декоративно-рекламными целями.

Основная задача устанавливаемых заграждений определяет их вид, габаритные размеры и материалы, которые используются для изготовления.

Как используется тросовое ограждение на дороге — читайте в этой статье.
Разновидности и порядок установки ограждений спортивных площадок рассмотрены здесь.

Классификация

ГОСТ 23407 разграничивает защитные ограждения по следующим признакам:

По периоду их действия – временные или постоянные. Последние используются преимущественно в машиностроении и транспорте. Они представляют собой защитные кожухи или щиты на отдельных элементах производственного оборудования.
По материалам, из которых они выполнены. В зависимости от срока действия и эксплуатационных нагрузок такие конструкции могут выполняться из цельных фрагментов металла (например, стальной профилированный лист), сетки-рабицы, а также пластика, соответствующего определённым прочностным и санитарно-экологическим нормам. Деревянные ограждения в современной практике используются достаточно редко.
По габаритным размерам, которые, в свою очередь, определяют способы их транспортировки, установки и последующей эксплуатации.
По способу поверхностной отделки: с последующей окраской элементов конструкции или без неё. Окраска элементов, выполненных из стали без антикоррозионного покрытия, должна производиться атмосферостойкими порошковыми красками.
По конструкции. Различают модульное исполнение заграждения, при котором каждый его элемент представляет собой отдельную часть, которая при необходимости может быть легко переустановлена или заменена. Сварные варианты обычно устанавливаются по периметру участка и рассчитываются на долговременное использование. Конструкцией нередко предусматривается наличие дополнительных элементов – например, козырьков, тротуарных лент и т. п.

Последовательность установки

Исходными данными для выбора оптимального типа защитного ограждения являются его назначение, требуемые сроки применения и надёжность.

Расчёт потребности и габаритных размеров производится по известным значениям периметра ограждаемого участка, наличия в нём проходов и ворот, расстояния до смежных участков и их назначения (пешеходные/транспортные зоны, социальные объекты и т. д.).

Процесс монтажа включает в себя следующие этапы:

Подготовительные работы: планировка, очистка и выравнивание участка. При этом должен быть обеспечен свободный проход не менее 1,5 м, а расстояние от фронта работ до внутренней части элементов заграждения не может быть меньше 8…10 м.
Для стационарного варианта конструкций производится установка крепёжных стоек в грунт. Они могут быть из профильного металлопроката (швеллеры, уголки), а также трубчатыми. Последнее исполнение более предпочтительно ввиду своей повышенной жёсткости, однако менее удобно при необходимости сборки элементов сваркой. Для секционного ограждения высотой 2 м стойки устанавливаются через каждые 1,2…1,6 м с учётом необходимых технологических проёмов. Глубина установки опор составляет не менее 0,6 м, столбы бетонируются.
К имеющим установочные отверстия стойкам крепятся ограждающие панели из выбранного материала. Высота панелей обычно составляет не менее 2 м, хотя защитные конструкции, монтируемые с другими целями, могут иметь и меньшую высоту. Неразъёмные детали крепятся к опорам при помощи сварки.

Если для установки стальных конструкций требуется наличие спецтехники, то пластиковые часто монтируют вручную.

Установка временных заграждений отличается существенно меньшей трудоёмкостью. Их элементы в сборе транспортируются к месту применения и размещаются на ограждаемом участке согласно его планировочному решению.

Сборку подобной конструкции из алюминиевого профиля вы можете посмотреть на следующем видео:

Все, что вам нужно знать об электрическом ограждении | Манитоба Сельское хозяйство

Введение

Строительство хорошего электрического забора похоже на все остальное: вы получаете то, что вставляете. Если вы используете надлежащее оборудование и поддерживаете забор, результатом будет постоянная конструкция, такая же, как колючая проволока, которую вы используете. Преимущество использования «электрических» или «высокопрочных» ограждений состоит в том, что они в среднем стоят меньше, чем забор из колючей проволоки, поскольку требуется меньше материалов (например, столбов, скоб и проволоки), а их установка занимает меньше времени.Вариант электрического забора также более универсален; вы можете быстро снять его и переустановить где-нибудь еще. Это особенно полезно во время засухи, когда пастбищ не хватает, и производители ищут дополнительные варианты выпаса.

Электрические ограждения — это умственные, а не физические препятствия для всех классов скота и пастбищ. Когда домашний скот обучен должным образом и забор работает должным образом (т.е. при правильном напряжении на заборе), скот прикоснется к забору один раз, а затем оставит его в покое.Это включает в себя все сезоны выпаса скота или пастбища, такие как весна, лето, осень и зима.

Обучение домашнего скота уважению к электрическому забору

При обучении домашнего скота уважению к электрическому забору рекомендуется использовать пастбище меньшего размера, примерно от трех до четырех акров, с 3-4 электрифицированным проволочным забором. Цель состоит в том, чтобы шокировать животных один раз, и для этого вам может потребоваться привлечь животных к проволоке, привязав к ней фольгу или ленту. Крупный рогатый скот, как правило, быстро учится, когда его однажды шокируют забором на 5000 вольт, они редко его снова трогают.Примерно через три-четыре дня все животные должны знать, как избегать заграждения. Еще один способ приучить скот к электрическому забору — использовать электрифицированные загоны в период зимнего кормления.

Уход за забором

Одним из самых полезных инструментов будет вольтметр или прибор для поиска неисправностей. Это поможет вам обеспечить подачу надлежащего напряжения на регулярной основе, а если у вас есть устройство для поиска неисправностей, это ускорит процесс ремонта, указав направление проблемы.

Каждую весну важно проходить линию забора, чтобы убедиться, что изоляторы все еще находятся на своих местах, а проволока надежна.Также вы можете проверить наличие мусора, например, упавших деревьев, что снизит мощность, проходящую через провод. Зимой, если блок питания не используется, его следует хранить в чистом, сухом месте. Если вы используете электрический забор на солнечной энергии, вам нужно зарядить аккумулятор перед тем, как хранить его на зиму.

Солнечный вариант

При попытке пасти скот в отдаленных районах, где нет электричества, можно использовать солнечные батареи. Если вы уже используете солнечную водонасосную систему в удаленном районе или в другом месте, вы можете подключить свой энергоблок к существующей конструкции.

Убедитесь, что солнечная панель установлена правильно и в полдень смотрит на солнце. Если поставить карандаш на панель вертикально в это время суток, тени быть не должно. После этого солнечная панель будет заряжать вашу батарею, которая, в свою очередь, питает забор.

Временное ограждение

Электрифицированная высокопрочная проволока может использоваться в качестве экономичного, простого в установке варианта ограждения портала. его вариант предоставляет производителям гибкость в системах ротационного выпаса для разделения загонов и вариантов корма в периоды засухи. Оборудование, рекомендованное для этого типа ограждений, включает катушку с проволокой (временная носка должна содержать не менее 6 проводов в ленте для обеспечения достаточной мощности) и ступенчатые стойки.

Запрещается электрическое ограждение

Не подавайте питание на колючую проволоку.
Не используйте колючую проволоку на воротах.
Не используйте провод затвора для передачи энергии с одной стороны распорки на другую.
Не оставляйте забор плотно зимой; проволока сожмется и вытянет ваши скобы из строя.
Не перетягивайте провод при установке — просто устраните провисание.
Не загоняйте скот на чужое пастбище или со скотом, который не обучен электрическому заграждению. Это не физический барьер, и они преодолеют его.
Не прокладывайте электрический провод вместе с колючей проволокой.
Не используйте медную проволоку для подключения заземляющих стержней к фехтовальщику, потому что они корродируют.
Не затягивайте высокопрочный трос, если он перекручен.Это сломается. Завяжите правильные узлы, чтобы снова завязать их.
Не используйте низкокачественные или ограничивающие электроэнергию расходные материалы — Вы ВСЕГДА замените их со временем и не будете СЧАСТЛИВЫ.

Устранение неисправностей

Самая частая проблема с электрическим забором — низкое напряжение. Это может быть связано с одной или несколькими из следующих проблем.

Растительность / деревья на проводе.
Решение: убедитесь, что в ограждении нет мусора.
Отсутствует и / или изолятор низкого качества
Решение: проверьте изоляторы и замените отсутствующий и / или некачественный
Недостаточное заземление
Решение: добавьте больше заземляющих стержней или замените корродированные заземляющие стержни
Низкий заряд батареи в солнечной системе
Решение: зарядите или замените батарею или замените солнечную панель на большую
Слишком маленький фехтовальщик / активатор
Решение: Купить забор побольше

Артикул:

Ограждение с электричеством. 1995. Сельское хозяйство, продовольствие и развитие сельских районов Альберты. Системы ограждений повышенной прочности. Dare Products Inc.

Составлено по

Ларри Фишер
Техник по животноводству, Центральный регион
Сельское хозяйство, продовольствие и сельские инициативы Манитобы

Мелинда Герман
Специалист по коровам / телят
Инициативы по сельскому хозяйству, продовольствию и сельскому хозяйству Манитобы

Безопасны ли ваши подстанции? — Предотвращение инцидентов

Электроэнергия — это важная услуга, которая сильно влияет на нашу повседневную жизнь.Без этого мы бы потеряли сотовую связь, безопасность на городских улицах была бы поставлена под угрозу, потому что свет не работал бы, а качество жизни, которое мы знаем, значительно снизилось бы. Нам пришлось бы закрыть школы и больницы, и большинство рабочих мест было бы ликвидировано. Большая часть нашего продовольственного снабжения также будет серьезно повреждена.

Чтобы продолжать жить той жизнью, к которой мы привыкли — и ожидаем, — мы должны иметь надежный источник электроэнергии, который начинается с выработки электроэнергии. За пределами генерирующей станции мощность обычно повышается до более высокого напряжения и обычно достигает напряжения системы передачи (т.е.е., от 115 до 550 кВ). Передающие подстанции предоставляют средства для передачи и защиты систем передачи высокого напряжения на всей территории США. Для распределения электроэнергии по домам и предприятиям напряжение передачи понижается до более низких напряжений на распределительных подстанциях. Как передающие, так и распределительные подстанции имеют выключатели и плавкие предохранители для защиты системы, а также многие другие детали и детали, которые обеспечивают защиту оборудования, персонала и населения, а также надежность.

Чтобы обеспечить постоянную подачу электроэнергии, коммунальные предприятия должны проявлять усердие — участвуя в регулярных проверках и аудитах Национального кодекса электробезопасности (NESC) — в выявлении условий, которые могут повлиять на надежность и безопасность. NESC существует около 100 лет. Первоначально созданный как руководство, чтобы помочь профессионалам-электрикам понять безопасное проектирование и методы работы для систем генерации, передачи и распределения, он является кульминацией многих других стандартов, на некоторые из которых будут ссылаться в этой статье.Подстанции — или «подстанции», как их называют в NESC — являются неотъемлемой частью нашей инфраструктуры передачи и распределения и имеют неотъемлемые опасности, которые необходимо учитывать.

Электричество — это невидимая опасность, которая может привести к гибели людей или значительному повреждению оборудования, влияя на надежность, которую мы ожидаем. Квалифицированный электротехнический персонал может легко получить удар током или обжечься при работе с открытыми частями под напряжением. Электроэнергия низкого напряжения может быть опасной, и контакт с ней стал причиной многих смертей по всей территории США.S., но более высокие напряжения на подстанциях создают другие опасные условия, которые обычно не выявляются в низковольтных системах. Дополнительные опасности подстанции включают:

Непредвиденный ток в системе заземления.
Наведенный ток.
Переходное напряжение.
Шаг и прикосновение, или градиент, потенциал.
CT обрыв вторичной цепи.
Дуговая вспышка и дуговая волна от выключателей под открытым небом и закрытых автоматических выключателей.

NESC предоставляет руководство по защите от этих и других опасных условий.

Заземление и соединение
Система заземления подстанции является одной из важнейших частей инфраструктуры подстанции. К сожалению, этим часто пренебрегают. Хорошая система заземления начинается с сетки заземления, которая представляет собой серию медных проводов или электродов, соединенных с кабелем или аналогичным постоянным подземным соединением, чтобы сформировать горизонтальную сетку, которая обычно заглублена на глубину около 18 дюймов.Есть несколько вариантов, но в идеале сеть заземления должна проходить примерно на 3 фута за пределами забора подстанции и поворота ворот, чтобы обеспечить эквипотенциальную зону между землей и забором, уменьшая потенциальную опасность прикосновения. Назначение сети заземления — добиться минимального сопротивления заземления для всех металлических частей подстанции, чтобы ограничить ступенчатый и контактный потенциал и минимизировать другие различия в потенциалах. Это не означает, что низкое сопротивление всегда безопасно. Некоторые условия, такие как воздушные экранированные провода или заземленные нейтральные проводники распределительной сети, входящие в подстанцию, могут быть более опасными при низком сопротивлении подстанции из-за более высоких разностей потенциалов.Перед выполнением каких-либо работ на подстанции всегда следует учитывать особые меры предосторожности.

Согласно стандарту IEEE 80, «Руководство IEEE по безопасности заземления подстанций переменного тока», расчетные параметры сети включают максимальный ток сети, продолжительность короткого замыкания, продолжительность удара, удельное сопротивление почвы, удельное сопротивление поверхностного материала и геометрию сети, которая в первую очередь учитывает площадь системы заземления, расстояния между проводниками и глубины сетки. После того, как сеть спроектирована и установлена, выполняются соединения для заземления и скрепления всех металлических нетоковедущих частей внутри подстанции, включая забор, стальную конструкцию и кожух трансформаторов, выключателей, регуляторов и все другое оборудование в металлическом корпусе.Проблема в том, что существует много старых подстанций, некоторые из которых были построены более 80 лет назад, и соединения, вероятно, будут иметь более высокое сопротивление, чем первоначально предполагалось. Заземляющие сети следует периодически проверять, чтобы гарантировать их надежность и эффективность; Тестирование должно включать все отводы, идущие от сети. См. Стандарты IEEE 665 и 1050 для генерации и заземления контрольно-измерительных приборов на электростанциях.

Сетка заземления обеспечивает очень низкое сопротивление и хороший контакт с землей.И наоборот, поверхность должна иметь высокое сопротивление для ограничения шага и потенциала прикосновения в случае возникновения неисправности. В таблице 7 стандарта IEEE Standard 80 приведены типичные значения удельного сопротивления поверхностного материала и приведены примеры удельного сопротивления различных материалов, таких как гравий. Рекомендуется, чтобы выбранный материал был примерно 6 дюймов в глубину.

Заборы
Заборы подстанций необходимо заземлить, чтобы ограничить скачкообразный потенциал и потенциал прикосновения, а также опасное напряжение, создаваемое передаваемым напряжением, индукцией, циркулирующим током, выпавшими проводниками, отказом работающего оборудования, ударами молнии и т. Д.Чтобы добиться эффективного заземления ограждения, при необходимости приклейте столбы к сети заземления и проложите стальной провод AWG № 5 минимум через ткань проводящего ограждения, соединенного с заземляющими проводами столбов. Ворота должны быть заземлены на каждой стойке, и должна использоваться заглубленная перемычка, чтобы прикрепить одну стойку к другой. Гибкие заземляющие проводники (в виде оплетки) должны использоваться для крепления стойки к качающимся или катящимся воротам.

Заборы должны быть не менее 7 футов в высоту или 6 футов в высоту с тремя прядями колючей проволоки для достижения общей высоты 7 футов.Колючая проволока должна быть надежно соединена с системой заземления забора. В ограждении должна быть зона безопасного зазора от открытых частей, находящихся под напряжением, как указано в таблице 110-1 NESC, но не менее 10 футов.

Знак, предупреждающий об опасности внутри, должен быть вывешен на всех воротах или входе, а также на каждой стороне ограждения периметра подстанции. Для длинных ограждений на более крупных подстанциях может потребоваться несколько знаков. Знаки должны соответствовать стандартам ANSI Z535.

Следует избегать проемов в заборе или воротах.Согласно NESC 110A, «электрические провода и оборудование должны быть оборудованы барьерами, такими как заборы, чтобы ограничить вероятность проникновения посторонних лиц». В Справочнике NESC говорится: «Ограждение по периметру предназначено для предотвращения проникновения животных и непреднамеренного вторжения».

OSHA 29 CFR 1926.966 (e) (3) касается ограниченного доступа. Неквалифицированным лицам запрещается входить в комнаты или другие помещения, пока линии электропитания или оборудование находятся под напряжением, если только под непосредственным наблюдением квалифицированного рабочего.При входе на обслуживаемую подстанцию каждый сотрудник, кроме сотрудников, регулярно работающих на станции, должен сообщить о своем присутствии сотруднику, отвечающему за деятельность подстанции, для получения информации о специальных системных условиях, влияющих на безопасность сотрудников.

Помещения и здания
Все помещения и помещения, в которых установлено оборудование электроснабжения, должны соответствовать следующим требованиям:

В них не должно быть пыли и дыма, и они не должны использоваться для хранения.
Строительство зданий должно производиться из негорючих материалов по мере возможности.
Необходима достаточная вентиляция для поддержания рабочей температуры оборудования и сведения к минимуму накопления загрязняющих веществ в воздухе.
Помещения и помещения должны иметь надлежащее освещение от минимум 0,2 футо-канделы в удаленных внешних областях до 25 футо-кандел в занятых особо важных зонах (см. Таблицу 111-1 NESC).
На скользких полах должно быть противоскользящее покрытие.
Выходы должны быть свободны от препятствий.
Здания закрываются с ограниченным доступом. На двери должны быть вывешены вывески, требующие только квалифицированного персонала.
Отверстия в полу, лестницы, перила, подножки и сопутствующие предметы должны соответствовать NESC 112 или OSHA 1910, подраздел D.

Проверка электрического оборудования
Электрооборудование, включая простаивающее и аварийное оборудование, должно обслуживаться с такими интервалами, которые необходимы, как показывает опыт.Неисправное оборудование должно быть отремонтировано или выведено из эксплуатации. Перед вводом в эксплуатацию новое оборудование необходимо протестировать в соответствии со стандартной отраслевой практикой.

Все оборудование, включая трансформаторы, автоматические выключатели, устройства повторного включения, корпуса распределительных щитов, рукоятки рабочего выключателя, закрытые шинные каналы, разрядники для защиты от перенапряжений и коммуникационное оборудование, должно быть эффективно заземлено (см. Раздел 9 NESC).

Защита от токоведущих частей
Защитные ограждения должны быть предусмотрены вокруг всех токоведущих частей, работающих под напряжением более 300 вольт между фазами, без надлежащего изоляционного покрытия, если их расположение не обеспечивает достаточный горизонтальный или вертикальный зазор или комбинацию этих зазоров, чтобы ограничить вероятность случайный контакт с человеком.Следуйте иллюстрации NESC, рис. 124-1, и используйте данные из таблицы 124-1 для определения зазора. Если невозможно сохранить вертикальное расстояние до открытых частей, находящихся под напряжением, установите дополнительные барьеры, такие как перила или заборы. Барьер должен быть не менее 3,5 футов в высоту и от 3 до 4 футов по горизонтали.

Каждая токопроводящая часть с неопределенным потенциалом относительно земли — например, телефонные провода, подверженные индукции от высоковольтных линий, незаземленные соединения нейтрали, незаземленные рамы, незаземленные части изоляторов или разрядников для защиты от перенапряжений или незаземленные корпуса приборов, подключенные непосредственно к цепи высокого напряжения. — должны быть защищены с учетом максимального напряжения, которое может присутствовать на поверхности этого оборудования.Вертикальный зазор над уровнем основания такой части не должен быть менее 8,5 футов, если она не закрыта или не охраняется.

Заключение
NESC и связанные с ним стандарты представляют собой ценное руководство для нас при проектировании, строительстве, обслуживании и проверке станций электроснабжения. Каждый электрик, работающий на подстанциях или рядом с ними, должен найти время, чтобы прочитать и полностью понять эти стандарты. Посредством регулярных проверок и аудитов NESC коммунальные предприятия могут определить условия, которые могут повлиять на надежность и безопасность.

Об авторе: Ли Маршессо, CUSP, является президентом Workplace Safety Solutions Inc. (https://workplacesafetysolutions.com).

Правила и безопасность

ПРАВИЛА И МЕРЫ БЕЗОПАСНОСТИ

Все блоки питания, работающие от сети, должны соответствовать различные местные стандарты. Эти стандарты различаются, но следующие правила распространены в большинстве стран.

Всегда используйте изолированный кабель при подключении системы заземления к блоку питания чтобы провода не соприкасались с навесами и т. д.Это особенно важно для доильных помещений, так как коровы очень чувствительны даже при очень низком напряжении в этой среде.
Система заземления электрического забора не должна быть подключена к водопроводу. системы, включая вышедшие из употребления водопроводные трубы или старые обсадные трубы, а также он должен быть подключен к любому другому заземляющему устройству.
Система заземления электрического забора должна находиться на расстоянии не менее 133 футов от любая другая система заземления или телефонная система заземления.
Каждый блок питания должен быть подключен к собственной системе заземления и это не должно быть связано с какой-либо другой системой заземления.
Не подключайте два или более блока питания к одному и тому же электрическому забору.
Никогда не подключайте блок питания забора к колючей проволоке любого вида.
Не прикрепляйте блок питания или электрифицированные провода к каким-либо столбам или воздушная линия электропередачи, если на это нет разрешения.
Старайтесь не устанавливать забор, идущий параллельно или под линии электропередач. Если это неизбежно, переход должен быть под линий электропередач и как можно ближе под прямым углом к линиям.
Если забор находится вблизи надземных линий электропередач, заборов нет провод должен быть выше 6 футов 6 дюймов над землей.

Старайтесь избегать параллельного прохождения линии забора к телефонным или телеграфным линиям или около любой радиовышки.
Когда электрическое ограждение установлено там, где оно могло бы быть обоснованно должны быть затронуты публикой, тогда предупреждающие знаки должны быть прикрепил.
Предупреждающий знак должен иметь размер не менее 8 x 4 дюйма и должны быть прикреплены к забору с интервалом не более 295 футов

Знак также должен содержать слова ЭЛЕКТРИЧЕСКИЙ. ЗАБОР или покажите изображенный символ.

Любые надписи должны быть нестираемыми, по крайней мере 1 дюйм высотой, и рекомендуется, чтобы цвет знака был желтый с черной надписью.

В местах, подверженных лесным пожарам, подключите электричество к линии забора. от клеммы 1/2 напряжения или выключите блок питания в дни особой пожарной опасности.
Если блок питания используется для питания системы используемых проводов для отпугивания птиц от ночевки на зданиях проводник не должен быть подключенным к земле. Должен быть установлен переключатель, чтобы обеспечить средство отключения блока питания от всех полюсов источника питания и четкие предупреждающие надписи должны быть установлены в каждой точке, где люди могут иметь свободный доступ к проводникам.Уведомление должно не менее печатными буквами проставить слово «ЖИВЫЕ ПРОВОДА» высотой более 1/2 дюйма. Буквы должны быть красными на белом фоне. и размер уведомления не должен быть меньше 2 1/2 футов x 2 дюйма. общий.
Не подключайте блок питания одновременно к забору и к любому другое устройство, такое как дрессировщик крупного рогатого скота или дрессировщик птицы, в противном случае, молния, поражающая ваш забор, будет передана на все другие устройства.
В случае сомнений уточните правила в местных органах власти.

Соответствие нормам AMAROK

В 75% муниципалитетов нет специального постановления

Несмотря на то, что в большинстве городов существуют постановления об электрических ограждениях, в 75% муниципалитетов нет специальных правил в отношении нашей продукции, поскольку мы являемся системой безопасности с батарейным питанием.

Те, кто регулируют систему безопасности периметра, идут разными путями. В некоторых городах может потребоваться лицензия на охранную сигнализацию, в то время как другие хотят, чтобы их строительный отдел, отдел электричества или отдел зонирования были задействованы. Иногда существует запрет, направленный на заборы для скота, которые запрещают наши электрические заборы безопасности чисто случайно. Какой бы путь ни избрал город, мы соблюдаем его процесс.

Наша группа соответствия

У нас есть восемь преданных своему делу людей, которые работают над соблюдением нормативных требований в городе и помогают городам модернизировать свои постановления.(прочитать типовой постановление)

Типовое постановление, которое мы предлагаем, по-прежнему запрещает использование сельскохозяйственных заборов в городе, но разрешает использование электрических защитных ограждений, которые питаются от контроллеров ограждения, которые соответствуют международному стандарту безопасности (IEC 60335-76).

Ежегодно мы помогаем модернизировать или создавать пути отклонения в более чем 120 городах.

Сертификат безопасности в соответствии с международным стандартом

Забор Electric Guard Dog ™ сертифицирован как безопасный и эффективный.

В последнем отчете от июля 2017 года, TÜV Rheinland of North America аккредитована как Национально признанная испытательная лаборатория (NRTL) OSHA (Управление по охране труда) в США. Знаки NRTL, подобные тем, которые выпущены TÜV Rheinland, подтверждают, что контроллеры ограждений, используемые The Electric Guard Dog, соответствуют стандарту безопасности Международной электротехнической комиссии (IEC) для электрических ограждений и что продукт безопасен для использования в приложениях безопасности, как указано в IEC. стандарт.

IEC была основана в июне 1906 года Британским институтом инженеров-электриков (IEE) и Американским институтом инженеров по электротехнике и электронике (IEEE) с целью распространения стандартов безопасности для электрического оборудования. Сегодня Американский национальный институт стандартов (ANSI), Национальный комитет МЭК США (USNC / IEC) и NEMA являются членами МЭК США.

С североамериканским офисом в Бостоне IEC является ведущей международной организацией в мире, и ее стандарты принимаются членами в качестве национальных стандартов.Эту работу выполняют около 10 000 экспертов по электротехнике и электронике из промышленности, правительства, академических кругов, испытательных лабораторий и других, заинтересованных в этой теме.

Контроллеры электрического ограждения Electric Guard Dog были подвергнуты тщательному исследованию доктором Джоном Вебстером, заслуженным профессором биомедицинской инженерии в Университете Висконсина, и его командой специалистов по импульсному электричеству. Стандарт IEC, сертификация TÜV Rheinland в соответствии со стандартом IEC и отчеты доктора Вебстера из Университета Висконсина могут быть предоставлены соответствующими властями компании по запросу.

Международный стандарт ASTM для электрических ограждений безопасности

Кроме того, электрический забор для охранных собак соответствует требованиям Международной стандартной практики ASTM для коммерческого применения электрических ограждений, ASTM F3296-19.

Процитируем международный стандарт ASTM: «Электрические защитные ограждения, ввиду их сильного сдерживающего воздействия, являются безопасным методом снижения затрат на безопасность или повышения существующей безопасности. Они развернуты в самых разных средах и регионах.В частности, электрические заборы безопасности используются для уменьшения потребности в охранниках и других системах безопасности ».

Международных стандартов ASTM, разработанных в соответствии с ценностями Всемирной торговой организации, насчитывается более 12 000, и они подтверждают качество, надежность, безопасность продукта и то, что он соответствует опубликованным заявлениям. Частные лица, компании и учреждения применяют эти стандарты на глобальном и местном уровнях.

Узнайте больше о безопасности импульсного электричества и нашей деятельности по обеспечению безопасности.

Снизьте уровень преступности в вашем городе

Никакая другая система охраны периметра не может требовать сдерживания преступности. Мы можем. В недавнем опросе 98% наших клиентов заявили, что AMAROK устранила преступность на их сайтах. Остальные 2% заявили, что уменьшили воровство.

Щелкните здесь, чтобы узнать, что наши клиенты говорят об AMAROK.

Визуальный удар

С проезжей части изделия практически не видно. Но когда потенциальные воры подходят близко, они сразу узнают наш продукт и уходят в другое место.

Хотите узнать больше о том, как AMAROK может защитить ваш бизнес?
Свяжитесь со специалистом по безопасности AMAROK сегодня!

Инспекция электрических ограждений — InterNACHI®

от Ника Громицко, CMI®

Электрические заборы — это барьеры «страха», которые используют электрический ток, чтобы очерчивать границу и препятствовать тому, чтобы животные и люди пересекали ее. В первую очередь, они используются для защиты домашнего скота и домашних животных, не позволяя им покинуть санкционированную зону и удерживая хищников от проникновения в эту зону.

Эффективное электрическое ограждение включает в себя соединение следующих четырех компонентов:

Блок питания превращает низковольтную батарею, бытовой ток или преобразованный солнечный свет в высоковольтный электрический шок.
Провод — это провод, который передает ток от источника энергии животному или человеку, которые его касаются. Обычно это оцинкованная стальная проволока или стальная проволока с алюминиевым покрытием, или полипропиленовая, или полипропиленовая проволока.Все «поли» провода, производимые в различных конфигурациях, содержат крошечные провода из нержавеющей стали или меди, вплетенные в синтетическую ткань, что позволяет им проводить электричество.
Столб поддерживает провод на нужной высоте, а изолятор предотвращает утечку электричества из провода в землю через столб. Некоторые столбы не токопроводящие и поэтому не требуют изолятора.
Заземление обычно состоит из металлических стержней, вбитых в почву рядом с блоком питания и соединенных с ним проводом.Замкнутая цепь возникает, когда животное или человек касается проводника, позволяя электричеству течь от проводника через их тело в почву, где влага переносит ток к заземляющим стержням и обратно в блок питания. Отсутствие цепи заземления — это то, как птица может случайно отдохнуть на высоковольтной линии электропередачи.

В общем, электрическое ограждение должно быть снабжено мощностью, достаточной только для того, чтобы напугать, а не нанести травму, чтобы животное, которое задевает ограждение, отпрянуло, но не получило электрических ожогов или необратимых травм.Ощущение должно быть похоже на покалывание от застегнутой резинки. Исключения сделаны для тюрем, военных объектов и жизненно важных коммунальных станций, чтобы воспрепятствовать побегам и попыткам вандализма.

Заборы, которые слишком сильно электрифицированы для их применения, случайно или намеренно, представляют серьезную угрозу безопасности. Помимо излишнего и бесчеловечного воздействия на сельскохозяйственных животных или домашних животных небезопасных ударов, домовладельцы должны учитывать неотъемлемую опасность, которую эти заборы могут представлять для пожарных, полиции и нарушителей.Обратите внимание, что «нарушитель» может относиться к невиновному ребенку, например, к 6-летней девочке из Техаса, которая была убита мгновенно, когда она коснулась электрического забора соседа. Капитан полиции, ведущий расследование, сказал, что сила тока была слишком высокой, «достаточной, чтобы запитать половину дома». У нее не было времени кричать о помощи, закрывать глаза … ничего », — сообщает KLTV. Хозяин забора признал себя виновным в убийстве по неосторожности.

Имеется множество других случаев чрезмерно мощных ограждений; Пожилая нью-йоркская женщина была убита, когда пыталась освободить своего питомца от электрического забора.Напряжение было слишком высоким, а в заборе не было регулятора, который мог бы подавать импульс разряда. Житель Денвера, штат Колорадо, даже уступил своему собственному забору — самодельному проекту, предназначенному для содержания собак во дворе, но настроенному на подачу смертельного напряжения и разработанному без регулятора. (Однако он получил посмертную премию Дарвина за свои усилия.)

Несколько дополнительных советов:

Молния — одна из основных причин возгорания электрического забора и неисправности контроллера. Используйте следующие стратегии, чтобы свести к минимуму опасность удара молнии:
- Отключите контроллер от линии забора и источника питания перед ожидаемой грозой.
- Установите молниеотвод (обычно называемый грозовым разрядником) между ограждением и контроллером. Это отвлечет электричество от удара молнии на землю до того, как он нанесет какой-либо ущерб контроллеру.
- Установите ограничитель перенапряжения для защиты контроллера на стороне электросети. Глушитель включается в розетку, а контроллер — в глушитель.
- Установите выключатель, чтобы быстро отсоединить ограждение от контроллера, фактически не приближаясь к ограждению.Этот переключатель также позволяет удобно отключать ограждение во время работы.

Энерджайзер должен иметь размер, соответствующий типу животного, которое должно содержаться по периметру. Например, овцам может потребоваться дополнительное напряжение, поскольку их толстая шерсть (особенно зимой) является эффективным изолятором от ударов. Их обожженная шерсть может обернуться вокруг проводника и еще больше свести к нулю шок для остальной части стада, поскольку другие овцы следуют за первой овцой на дорогу, во двор соседа или в ожидающую стаю голодных койотов.Конечно, размер животного также имеет значение, так как маленькой собаке не потребуется столько толчков, сколько лошади. Также необходимо учитывать длину забора, поскольку сила удара рассеется, если он будет перемещен слишком далеко от проводника.
Плохое заземление ослабляет поражение электрическим током и может создавать помехи для радиоприемников, телефонов и телевизоров. Необходимо установить несколько заземляющих стержней, каждая длиной от 6 до 8 футов, и прикрепить их с помощью соответствующих заземляющих зажимов. В очень сухом или холодном климате может потребоваться заземляющий провод, проложенный параллельно горячему проводу, чтобы система не зависела от изоляции сухой или мерзлой почвы.
Полилента и полипропиленовая веревка обеспечивают большую прочность на разрыв и могут использоваться в высоковольтных системах, хотя большинство электрических ограждений изготовлено из алюминия или оцинкованной стали. Никогда не используйте более одного типа металла, поскольку при соединении двух разных металлов между собой может возникнуть коррозия, что ослабит соединение и весь электрический забор.
Заборы должны быть оборудованы предупреждающими знаками, предупреждающими прохожих об их опасности, поскольку не всегда очевидно, что забор электрифицирован.В одном странном случае, который был удобно запечатлен камерой наблюдения, мужчина потерял сознание, когда помочился на забор, который, как он не подозревал, был наэлектризован.
Оснастить забор светом, который светит, когда забор не работает. Таким образом, операторы забора могут быстро устранить неисправность, прежде чем загоненные животные научатся замечать неисправность. Инспекторы могут определить, работает ли забор, прикоснувшись металлическим концом длинной отвертки к проводнику, удерживая пластиковый изолированный конец.Активный забор должен создавать видимую слышимую дугу. Не используйте для этой цели неизолированные предметы, например, травинку.
Никогда не прикасайтесь к забору, который может быть наэлектризован (или к любым цепям с опасным напряжением под напряжением) двумя руками, так как это позволит току проходить через сердце и легкие. Всегда держите одну руку в кармане, чтобы случайно не прикоснуться к чему-то, что превратит болезненный, но несмертельный шок в остановку сердца.
Никогда не электризуйте заборы из колючей проволоки.Не требуется воображения, чтобы представить, что произойдет, если наэлектризованные шипы застрянут в шерсти животного.
Держите легковоспламеняющиеся материалы подальше от электрического забора. Небольшие искры и дуги могут легко возникнуть из-за погодных условий, ударов молнии, касания растительности ограждения или неисправности ограждения.
Обязательно приобретайте качественные, долговечные изоляторы, которые не разлагаются под воздействием ультрафиолета. Дешевые изоляторы станут слабыми и со временем разрушатся.
Установите столбы забора прочно, не менее 2 футов в землю в твердой земле или бетоне, особенно если вы планируете содержать крупных животных. Разместите стойки достаточно далеко друг от друга, чтобы у проводов было место для изгиба, вместо того, чтобы создавать чрезмерную нагрузку на стойки и изоляторы.

Таким образом, электрические ограждения являются полезными и практичными сдерживающими факторами в ряде приложений, как коммерческих, так и жилых. Но неправильно обслуживаемые или спроектированные электрические ограждения могут серьезно повредить или убить животных и людей.

Установка забора

— город Линкольн, NE

Это закон. Для вашей защиты перед копанием позвоните за 48 часов до начала любых раскопок, чтобы найти скрытые кабели. 811 (ЭТО БЕСПЛАТНО).

LES нужна ваша помощь в поддержании надежности электрической системы в Линкольне. В большинстве подразделений Lincoln служебный сервитут существует на линии вспомогательных участков участков подразделения.ЛЕС размещает в этом коридоре силовое оборудование, необходимое для электроснабжения этих участков.

Всякий раз, когда заказчики устанавливают заборы или озеленение, препятствующие доступу к силовому оборудованию, это может привести к увеличению времени восстановления после отключения электроэнергии и создать угрозу безопасности для персонала, обслуживающего оборудование.

Ответственность заказчика за расходы по устранению препятствия может быть устранена, если первоначально было установлено ограждение / ландшафтный дизайн с учетом необходимых зазоров.

Эти требования к допуску необходимы для того, чтобы полевой персонал мог безопасно управлять оборудованием. Свободные зазоры составляют 10 футов от открытой стороны всех трансформаторов, установленных на площадках (сторона с наклейками на крышке), и 3 фута со стороны открывания стоек электропитания (сторона с замком). С трех других сторон трансформаторов и силовых опор необходим зазор не менее 12 дюймов.

Для забора высотой менее 7 футов в боковом или заднем дворе разрешение НЕ требуется.

Для забора высотой менее 7 футов 0 дюймов и на угловом участке, или на проезжей части / переулке или рядом с ним, заявитель должен будет потребовать, чтобы городской департамент общественных работ рассмотрел запрос на забор на предмет соответствия городским стандартам расстояния видимости. Звоните 441-7711 по любым вопросам, касающимся необходимого расстояния видимости. Для вопросов не требуется разрешения. Для забора высотой более 7 футов требуется разрешение на строительство.

Забор должен быть полностью на вашем участке. В большинстве случаев линия вашей собственности находится на расстоянии 4 футов от тротуара.Если вы не уверены, где найти свои участки земли, вы можете связаться с зарегистрированным землемером, чтобы определить их местонахождение. С любыми вопросами относительно требуемых расстояний видимости обращайтесь в Департамент общественных работ города по телефону 441-7711.

В Департаменте строительства и безопасности, расположенном по адресу: 555 S, 10-я улица, офис 203. Если у вас есть подрядчик, выполняющий вашу работу, он может получить необходимые разрешения, но вы должны убедиться, что подрядчик это сделал.

Обычно вам нужны две копии плана участка.Планы строительства должны включать в себя тип конструкции и высоту.

Безопасность — основная причина, по которой требуются разрешения. Городские инспекторы проверяют, соответствуют ли конструкции и сооружения защите вашей семьи и собственности, ваших соседей и покупателей вашей собственности.

% PDF-1.4 % 403 0 объект > эндобдж xref 403 104 0000000016 00000 н. 0000003234 00000 н. 0000003381 00000 н. 0000003995 00000 н. 0000004591 00000 н. 0000005115 00000 н. 0000005293 00000 п. 0000005407 00000 н. 0000005519 00000 н. 0000005604 00000 н. 0000005976 00000 п. 0000006433 00000 н. 0000006976 00000 н. 0000007565 00000 н. 0000008832 00000 н. 0000009388 00000 п. 0000009807 00000 н. 0000010169 00000 п. 0000011035 00000 п. 0000012096 00000 п. 0000012535 00000 п. 0000012956 00000 п. 0000013353 00000 п. 0000014606 00000 п. 0000015982 00000 п. 0000016518 00000 п. 0000025795 00000 п. 0000027412 00000 п. 0000028294 00000 п. 0000030882 00000 п. 0000030987 00000 п. 0000031102 00000 п. 0000031223 00000 п. 0000031372 00000 п. 0000031493 00000 п. 0000031642 00000 п. 0000031681 00000 п. 0000031720 00000 п. 0000031759 00000 п. 0000055772 00000 п. 0000057462 00000 п. 0000094551 00000 п. 0000094676 00000 п. 0000094822 00000 н. 0000094903 00000 п. 0000095043 00000 п. 0000095130 00000 п. 0000095217 00000 п. 0000095300 00000 п. 0000095570 00000 п. 0000095643 00000 п. 0000095691 00000 п. 0000095774 00000 п. 0000096009 00000 п. 0000096225 00000 п. 0000096733 00000 п. 0000097122 00000 п. 0000097599 00000 п. 0000097979 00000 п. 0000098147 00000 п. 0000098439 00000 п. 0000098693 00000 п. 0000098996 00000 н. 0000099265 00000 н. 0000117505 00000 н. 0000117772 00000 н. 0000124216 00000 н. 0000124466 00000 н. 0000133116 00000 п. 0000133376 00000 н. 0000138484 00000 н. 0000138855 00000 н. 0000142125 00000 н. 0000142560 00000 н. 0000146280 00000 н. 0000146616 00000 н. 0000148892 00000 н. 0000149313 00000 п. 0000149341 00000 п. 0000155096 00000 н. 0000155135 00000 н. 0000190807 00000 н. 0000190920 00000 н. 0000191035 00000 н. 0000191454 00000 н. 0000194977 00000 н. 0000195380 00000 н. 0000195869 00000 н. 0000196308 00000 н. 0000199916 00000 н. 0000724134 00000 н. 0000727990 00000 н. 0001042555 00000 п. 0001044659 00000 п. 0001066836 00000 п. 0001068940 00000 п. 0001089170 00000 п. 0001091274 00000 п. 0001115366 00000 п. 0001120072 00000 н. 0001487810 00000 п. 0001491903 00000 п. 0000003049 00000 н. 0000002425 00000 н. трейлер ] / Назад 3287819 / XRefStm 3049 >> startxref 0 %% EOF 506 0 объект > поток h ޤ Q_HSq = {6Vq [5 «/ * — \, aE? MEVO9SACGl, lA2 ~ [CS >> P3W iTЎb4 / ‘? E’m ܵ f {‘ 9 \ -m3_ ض W С.

Щиты ограждения | Заметки электрика

Требования к щитам и ширмам ограждения

Испытание и осмотр щитов (ширм) ограждения

Правила пользования щитами

0 — Ошибка: 0

Электробезопасность. Назначение на работу. Инструкция по технике безопасности

Назначение на работу. Инструкция по технике безопасности

Защитное ограждение | Энциклопедия по охране труда

Блокировка ограждений — Справочник химика 21

какие они бывают, где используются, как их установить

Сферы применения и назначение

Классификация

Последовательность установки

Все, что вам нужно знать об электрическом ограждении | Манитоба Сельское хозяйство

Введение

Рекомендации и советы по установке и оборудованию

Фехтовальщик / Энерджайзер

Стержни заземления

Проволока

Изоляторы

Угловые фильтры

Ворота

Подтяжки

Столбы
