Система заземления TN C S в частном доме
Монтаж электроснабжения в городских условиях и частном секторе всегда сопровождается проведением заземления. Система tn c s в частном доме применяется чаще других аналогов. Данная система распределения электрической энергии отличается тем, что у нее заземлена только одна из частей источника питания, находящаяся под током.
Для чего необходимо проводить заземление?Организация заземления в частном доме считается важной частью монтажа системы подачи электрического напряжения в жилые помещения. Заземление устанавливается для решения следующих задач:
- Защита от удара током при повреждении изоляционного слоя кабеля или провода электроприбора.
- Равномерное распределение мощности на все работающие современные электроприборы.
- Обеспечение безопасной работы газовых установок.
- Защита от удара молнии.
Система заземления tn c s в частном доме обеспечивает эффективную защиту обитателей жилища от случайного воздействия тока при нарушении целостности изоляции кабелей.
Грамотный монтаж заземляющего контура позволит сохранить здоровье и жизнь людей в экстремальных условиях.
Существует несколько эффективных систем заземления, которые обеспечивают дополнительную защиту от напряжения. Для заземления различных объектов применяются следующие системы: TN S, TN C, TN C S, TT. Последние два варианта используются при организации электроснабжения частных домов и коттеджей. Каждая буква в названии системы имеет определенное обозначение, которое можно расшифровать.
Например, буква Т обозначает слово земля в переводе с латинского языка. Ее используют для обозначения параметров заземления на источнике питания. Символ N обозначает параметры заземления открытых элементов установки. Буквы S и C обозначают подвид системы, в которой заземление осуществляется через трансформаторную установку.
Важные особенности системы TN-C-SДанная система считается комбинированной. Нулевой и рабочий проводник совмещает свои функции только на одном участке.
Этот участок начинается около источника питания, например, трансформатора, и заканчивается при вводе в дом. Открытые проводящие элементы электроустановки здания соединяются с заземленной частью источника питания, которая находится под высоким напряжением. В такой схеме заземления есть свои особенности:
- При трехфазном питании — пятижильным кабелем с жилами — А, В, С, N, PE;
- При однофазном питании — трехжильной кабельной линией – фаза, N, PE;
- Установка розеток происходит с выводом для подключения заземления.
Выполняется заземление частного дома tn c s системой профессиональными электриками с допуском к опасной работе. Профессионалы проводят работы оперативно и качественно, соблюдая правила техники безопасности.
В чем опасность использования системы в частном доме?
Главная опасность применения данной системы заземления заключается в том, если высоковольтная линия выполнена неизолированным проводом. В этом случае присутствует вероятность схлестывания проводов линии или обрыва проводников с наложением друг на друга.
Проблему можно решить повторным заземлением нейтрали, но это не поможет избавиться от опасности в полной мере. Если произошла ситуация обрыва, то все металлические части корпусов электроприборов могут оказаться под напряжением. А это становится реальной угрозой здоровью и жизни человека.
Вывод на щиток tn c s системы позволяет обеспечить безопасность всем людям, проживающим в доме. Это главное условие, которое позволяет проживать в доме, не боясь удара током при форс-мажорных ситуациях. Главные плюсы комбинированной системы заключаются в следующем:
- Отсутствие помех на силовых линиях.
- Действенная защита от случайного удара током и нанесения травмы.
- Простота монтажа и экономичность.
При повреждении изоляции кабеля, если используется система tn c s щит, происходит ситуация, схожая с коротким замыканием. Большое напряжение приводит к срабатыванию автомата защиты.
Почему систему используют для заземления в элекроустановках зданий?Популярность использования системы в электроснабжении многоквартирных зданий и частных домов объясняется следующими причинами:
- Для монтажа системы возможно использовать уже существующие низковольтные электрические сети без необходимости их переделывания и закупки новых проводов.
- При применении данной заземляющей системы, в отличие от системы TN-C, обеспечивается наибольший уровень электрической безопасности. Это достигается с помощью отдельных защитных проводников.
- Подключение дополнительного устройства защиты от тока позволяет быстро выявить ошибки монтажа и принять своевременные меры.
На сегодняшний день система tn c s применяется повсеместно в частных владениях и многоквартирных домах. Для реализации заземления не требуется вложений, а работать можно с уже проведенными низковольтными сетями.Защиту от удара током обеспечит система tn c s, как сделать которую подскажут профессионалы. Монтаж заземления необходимо поручить только опытным электрикам с опытом работы и знаниями в области электрики. Вы можете обратиться с любым вопросом по заземлению к специалистам нашей компании. Наши сотрудники не только проконсультируют вас, но и помогут провести все работы быстро и качественно.
Система заземления TN-C-S! В каких случаях использовать систему заземления TN-C-S?!
Технологические процессы не стоят на месте и с каждым днем продвигаются только вперед, несмотря на множество нововведений, большинство населения Российской Федерации используют старый образец заземления сетей электричества TN-C.
Каждый из нас помнит те времена, когда иностранные бытовые приборы начали укомплектовывать трехштекерными электровилками, многие до сих пор не знают, для чего необходим третий штекер на вилке. Для полного понимания, зачем нужна данная система, необходимо со всеми подробностями проанализировать, чем является система заземления TN-C-S и как она используется в современных электрических сетях. В данной статье мы расскажем положительные и отрицательные качества заземления, которые были раньше и нововведения TN-C-S.

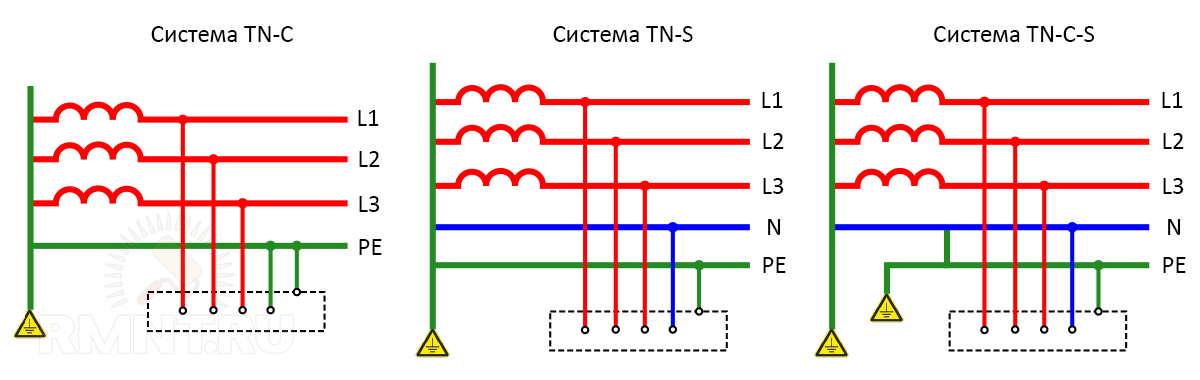

Основные системы заземления
Жилой фонд Российской Федерации при подключении жилых помещений использует следующие системы заземления электросетей:
- TN-C
- TN-S
- TN-C-S
Одной из наиболее известных систем заземления является TN-C, но по современным меркам она давно устарела и не может соответствовать мировым стандартам. Старая система занимает большинство всех подключенных электросетей в стране.
Для заземления TN-C требуется трансформаторно-понижающая подстанция, она должна обслуживать множество жилых построек, государственных или частных, в зависимости от установки.
В данном варианте нулевая точка подстанции трансформатора полностью заземлена. Подключение проводника осуществляется к точке PEN, затем подается в жилое помещение для выполнения функции нулевого работающего
В случае с системой TN-S нулевой PN и провод защиты РЕ проводятся отдельно. Такой тип электроснабжения полностью соответствует нормам безопасности и часто используется для электроснабжения небольших микрорайонов. Применение данной системы исключает поражение электрическим током рядовых граждан.
Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем
Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности
Особенности схемы системы заземления TN-C-S
Устаревшая система TN-C не может быть модифицирована под более современную систему TN-S, в настоящее время не представляется возможным поменять существующие системы старого типа по причине высокой стоимости необходимых работ и материалов. Безопасность сети электричества напрямую зависит от существующей системы, для модификации устаревшей сети электричества можно использовать новую систему TN-C-S, которая совмещает в себе обе системы TN-C и TN-S.
Работа новой системы состоит в том, что подстанции с распределительным устройством ВРУ идут с одним проводником PEN, подводимым к жилым зданиям.
Распределительные устройства ВРУ, которые подключаются к частным или многоквартирным домам, оборудуются повторным заземлением, в этом случае получается разделение

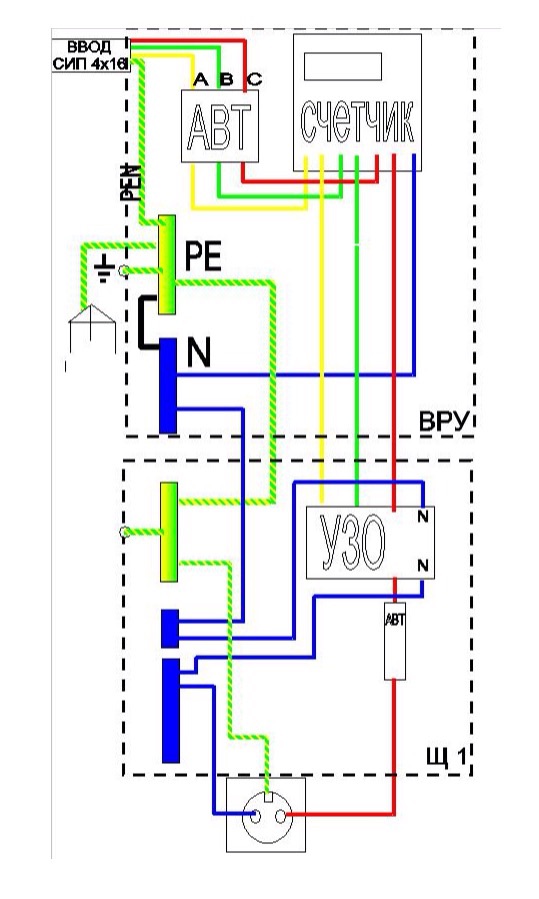

На ниже представленной схеме мы можем наблюдать заземление TN-C-S с клеммами нагрузки по трем фазам подводимых к четырем проводникам, из них получаются три фазы в виде провода А, В, С, и последний провод с нейтральным проводом PN.
РЕ выполняет функцию перемычки между корпусом из металла электрического прибора и контуром заземления. Сеть подключается к дому в виде одной фазы при наличии одного провода с нейтральным PN, который заземляется от металлического корпуса.
Контуры заземления и как их правильно сделать?
Система заземления TN-C-S часто применяется в многоэтажных домах, так как старые системы небезопасны для человека и очень пожароопасные.
Большинство пожаров случается именно из-за устаревших небезопасных систем электроснабжения многоэтажных домов. Для обновления электроснабжения необходима команда высокопрофессиональных электриков. Данным видом работ занимаются исключительно профессионалы и специализирующиеся на данном вопросе компании.
Профессиональные рабочие сделают все необходимые переключения в ВРУ многоэтажного дома, затем устанавливают дополнительное заземление.
Многие не совсем грамотные и разбирающиеся в электрике индивидуумы, проживающие в многоквартирном доме, часто пытаются подключить свою отдельно взятую квартиру по принципу новой системы заземления TN-C-S.
Для осуществления данной цели некоторые люди используют канализационные стояки или трубы отопления и водопровода в качестве заземления. Такие манипуляции категорически запрещены законом Российской Федерации и караются в соответствии с действующим законодательством. Подобные действия могут привести к поражению электрическим током рядовых граждан проживающих в одном подъезде с совместной линией коммуникаций.
В собственном частном доме сделать дополнительное заземление не составит особой сложности. Наиболее распространенным и простым способом является замкнутая схема, которая создается в виде треугольника.
Для осуществления подобной схемы необходим металлический проводник, закопанный в землю на глубину около метра, в виде электрода можно использовать обычный металлопрокатный уголок из стали, в виде перемычки можно использовать металлическую платину, арматуру можно использовать как заземляющий проводник. Конструкция должна иметь поперечное сечение в пределах 50мм 2.
Введите номер, чтобы получить бесплатную консультацию электромонтажника с 16-летним стажем
Нажимая кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с Политикой конфиденциальности
Достоинства и минусы TN-C-S
Каждая система имеет сильные и слабые стороны, но найти оптимальный вариант, который бы устраивал все за и против нелегко.
Система заземления TN-C-S обладает множеством положительных качеств. Простота в использовании и ее экономичность дает множество позитивных отзывов в эксплуатационных характеристиках. Безопасность, которую несет данная система можно отнести к наиболее эффективным средствам по защите от поражения электрическим током.
Среди минусов данной системы можно наблюдать следующие нюансы, когда происходит разрыв проводника PEN, то металлический корпус и проводник РЕ будут находиться под напряжением и могут нанести вред. При создании данного заземления своими руками, необходимо делать все точно по инструкции и соблюдать все нормы техники безопасности.
Данная статья должна помочь каждому, кто хочет обезопасить свое жилище и сделать комфортное и безопасное проживание себе и своей семье. Благодаря вышеизложенным схемам вы сможете полностью сделать данное заземление своими руками, не прибегая к услугам высокооплачиваемых специалистов.
Если же вы сомневаетесь в своих силах и знаниях, или попросту не хотите рисковать, то вам стоит обратиться за помощью к профессиональным электрикам, или в специализированные компании, которые смогут поменять вашу старую систему на более современную и безопасную во всех отношениях.
Мы искренне надеемся, что наша помощь была вам полезной, и вы по достоинству оцените наши усилия, чтобы сделать ваши дома более безопасными.
Какое заземление лучше для частного дома: TN-C, TN-C-S или ТТ
Роман спрашивает:
Здравствуйте. Решил частично поменять проводку в частном доме, так как старая уже изношена и опасна. Мне нужен был самый бюджетный вариант. Сделал новые кабели в кабель-каналах только под плитку (отдельная линия от счетчика с 3ж кабелем), и одну магистраль в санузел и дополнительные розетки на основную и летнюю кухни (тоже 3 провода).
Получилось 2 новые отходящие линии от щита. Весь свет в доме, а также розетки комнат и холла остались в старом варианте. Все висит новое, так как не решаюсь подключиться. Не могу выбрать систему заземления.
Ввод в дом 2-х проводной, то есть по старой условной системе TN-C заземления в доме нет.
Сомнения следующие: Систему TN-CS переделывать страшно, так как уличная линия от ТП не сип, а голые алюминиевые 4 провода, и в случае обрыва PEN где-то на улице все ток соседей, который будет следовать за мной по трассе, насколько я понимаю, будет проходить через мое заземление; если меня не будет дома, будет плохо.
Я тоже не хочу делать самостоятельный контур заземления через систему ТТ, так как это дорого и сложно, на каждый отходящий от щитка придется покупать Узо, а это дорого, да и еще сложно сделать систему уравнивания потенциалов. Хотел оставить все как было, оставив систему TN-C не копая новый контур заземления, а просто занулив розетки куда идут 3 провода.
Но и тут страшно обнулить, ибо опять же при обрыве ПЕН на улице корпуса всех обнуленных машин будут под напряжением я так понимаю, и узо тут не спасет от поражения в этом частный случай. Подскажите пожалуйста, уважаемые электрики, что делать грамотно и безопасно, и чтобы мелкий ремонт проводки не обернулся бедой?
Ответ на вопрос:
Здравствуйте! С TN-C-S даже дома будет не очень. Нулевая поломка может произойти с SIP. Я не понимаю вашего беспокойства по поводу ТТ. В щите особых отличий нет, просто вводной ноль не заземляешь. Что сложного и дорогого? Зачем УЗО на каждую отходящую линию? С TN-C-S этого делать не надо? Да и строк у вас не так много, как я понимаю.
TN-C — это как бы по определению запрещено, и если вы уже собираетесь это делать, то зачем спрашивать? Спасет и УЗО при обнулении, если вы изначально в щите даже выходя из TN-C сделаете два нуля и не будете их совмещать после УЗО. И есть шанс, что в двухпроводке спасет, хотя это и запрещено.
Сделать ТТ.
Опубликовано:
Системы заземления ТН-С, ТН-С, ТНК-С, ТТ, IT
При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также систем электроосвещения одним из основополагающих факторов обеспечения их функциональность и электробезопасность – это точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в п.п. 1.7 ПУЭ. В зависимости от того, как соединены соответствующие провода, корпуса устройств, оборудование или отдельные точки сети и с какими заземляющими конструкциями, устройствами или предметами они соединены, системы заземления делятся на естественные и искусственные заземления.
Естественным заземлением являются любые металлические предметы, находящиеся в грунте, т.е. сваи, трубы, арматура и другие токопроводящие изделия. Однако в связи с тем, что электрическое сопротивление распространению электрического тока в грунте и электрические заряды этих объектов трудно контролировать и прогнозировать, использование естественного грунта при эксплуатации электрооборудования запрещается. Нормативные документы допускают использование только искусственных заземлений, где все подключения выполняются к специально созданным заземляющим устройствам.
Основным нормируемым параметром, показывающим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется сопротивление растеканию тока, поступающего в почву через систему заземлителей. Величина сопротивления заземления зависит от типа и состояния грунта, а также конструктивных особенностей и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющим на величину сопротивления системы заземлителей, является площадь непосредственного контакта ее пластин, стержней, трубок и других электродов с грунтом.
Типы систем искусственного заземления
Основным документом, регламентирующим применение различных систем заземления в России, является ПУЭ (п. 1.7), разработанное в соответствии с принципами, классификацией и методами проектирования систем заземления, утвержденными специальным протоколом Международной электротехнической комиссия (МЭК). Аббревиатуры систем заземления обычно обозначают сочетанием первых букв французских слов: «Terre» — земной, «Neuter» — нейтральный, «Isole» — изолировать, а также английских слов: «combined» и «combined». разошлись».
- Т — Заземление.
- N — Подключение к нейтрали.
- I — Изоляция.
- C — комбинированные функции: объединение функционального и защитного нулевого провода.
- S — Раздельное использование функциональной и защитной нейтрали по всей сети.
В следующих названиях систем искусственного заземления можно определить способ заземления источника электроэнергии (генератора или трансформатора) по первой букве, а потребителя — по второй букве.
1. Системы с глухозаземленной нейтралью (системы заземления TN)
Это обозначение систем, в которых для соединения функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. Таким образом, все токопроводящие части корпуса и экраны потребителей должны быть подключены к общему нулевому проводу, подключенному к этой нейтрали. В соответствии с ГОСТ Р50571.2-94 нулевые защитные жилы различных типов также маркируются следующими латинскими буквами:
● N — функциональный нейтральный;
● PEN — Комбинация функционального и защитного нулевых проводников.
Система TN, построенная с использованием глухозаземленной нейтрали, характеризуется подключением функциональной нейтрали — проводника N (нейтраль) — к контуру заземления, установленному вблизи трансформаторной подстанции.
Очевидно, что в этой системе не используется заземление нейтрали специальным компенсационным устройством — дугогасительной катушкой. На практике используются три подтипа системы TN: TN-C, TN-S и TN-CS, отличающиеся различными способами присоединения к N и PE заземлителям.Система заземления TN-C

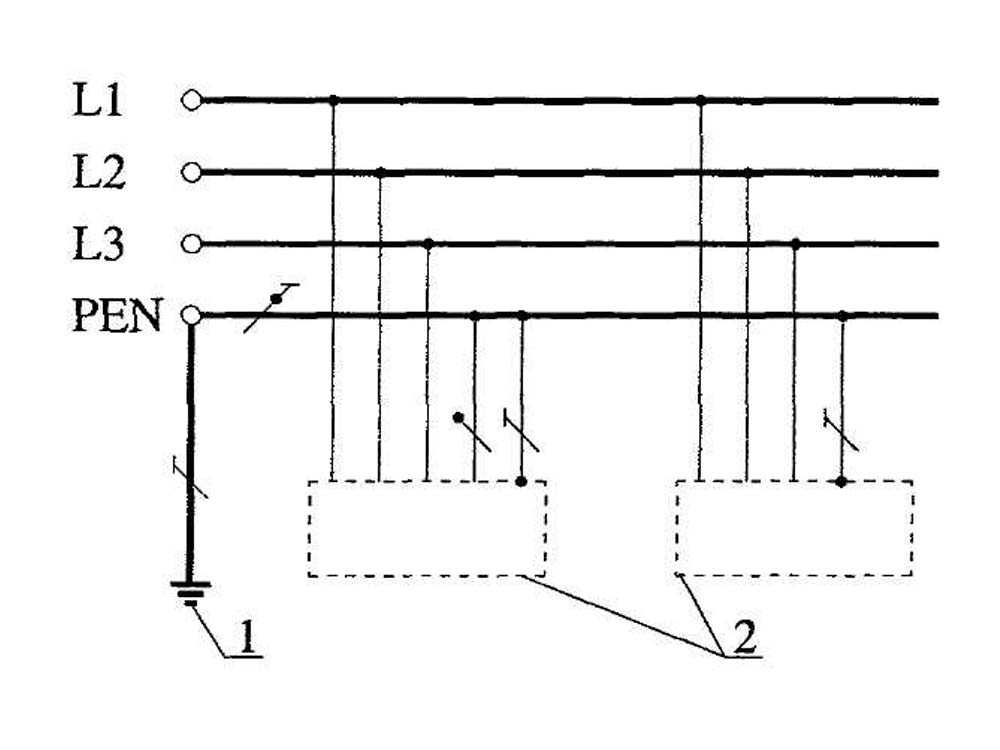

Система заземления TN-C
Как следует из буквенного обозначения, система заземления TN-C характеризуется комбинацией функциональных и защитных нейтральных проводников. Классическая система TN-C представляет собой традиционную четырехпроводную схему электропитания с тремя фазами и одним нейтральным проводом. В этом случае главная заземляющая шина представляет собой глухозаземленную нейтраль. Все открытые части, корпуса и металлические части приборов, способные проводить электрический ток, следует подключать к шине с помощью дополнительных нулевых проводов.
Данная система имеет несколько существенных недостатков, и самый серьезный из них – потеря функций безопасности при обрыве или перегорании нулевого провода.
В таких случаях на оголенных поверхностях корпусов приборов и оборудования возникают опасные напряжения. Поскольку в данной системе не используется отдельный защитный заземляющий проводник PE, все подключенные розетки не имеют заземления. Поэтому все электрооборудование должно быть подключено к нейтрали, т.е. части корпуса должны быть подключены к нулевому проводу.
Такой тип подключения предусматривает, что при касании фазного провода корпуса происходит срабатывание автоматического выключателя при коротком замыкании. Таким образом, опасность поражения людей электрическим током или возгорания искрящего оборудования будет исключена за счет аварийного отключения электроэнергии. Важным ограничением, связанным с принудительным подключением нейтрали бытовых приборов с питанием по системе TN-C, является то, что использование дополнительных цепей уравнивания потенциалов в санузлах запрещено, и об этом должны знать все жильцы.
В настоящее время такие системы заземления можно встретить в домах, относящихся к старому жилому фонду.
Но их также используют в сетях уличного освещения, где риск минимален.
Система TN-S
Система заземления TN-S
Более прогрессивная и безопасная по сравнению с системой TN-C система заземления TN-S с отдельными нейтральным и защитным проводниками была разработана и внедрена в 1930-х годах. Данное решение обеспечивает высокий уровень электробезопасности людей и оборудования. У него есть один, хотя и очень существенный недостаток – высокая стоимость. Поскольку на самой подстанции функциональная (N) и защитная (PE) нейтрали разделены, подача трехфазного напряжения осуществляется по пяти проводам; а однофазное напряжение подается по трем проводам. Для подключения обоих нейтральных проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.
ГОСТ Р50571 и обновленной редакции ПУЭ предусматривает, что на всех ответственных объектах, а также строящихся или реконструируемых зданиях энергоснабжения должна быть установлена система TN-S, так как она обеспечивает высокий уровень электробезопасности.
К сожалению, широкому использованию и внедрению системы TN-S препятствует высокий уровень затрат и ориентация российской энергетики на трехфазное четырехпроводное электроснабжение.
Система TN-C-S
Система заземления TN-C-S
С целью снижения стоимости защищенной, но капиталоемкой системы TN-S с раздельными нулевыми проводниками N и PE было разработано решение, позволяющее использовать ее преимущества при меньшем бюджете, несколько выше, чем у системы TN-C . Принцип этого метода подключения заключается в том, что подстанция подает питание, используя комбинированную нейтраль PEN, подключенную к глухозаземленной нейтрали. На вводе в здание эта нейтраль разделяется на защитную нейтраль PE и еще один проводник, работающий как функциональная нейтраль N на стороне потребителя.
Данная система имеет существенный недостаток: при обрыве или перегорании PEN-проводника на участке «подстанция — здание» возникают опасные напряжения на PE-проводнике, а, следовательно, и на всех корпусных частях электроприборов.
. Поэтому при использовании TN-C-S, что встречается довольно часто, нормативы требуют выполнения специальных мер по защите PEN-проводника от повреждений.
Система заземления ТТ
Система заземления ТТ
При подаче электроэнергии по распространенным в сельской местности воздушным линиям, то при использовании небезопасной системы TN-C-S сложно обеспечить достаточную защиту комбинированного нулевого провода PEN. Системы ТТ все чаще используются в таких областях. Они требуют глухого заземления нейтрали источника и передачи трехфазного напряжения по четырем проводам. Четвертый провод — это функциональная нейтраль N. Со стороны потребителя устанавливается локальная, обычно модульная, система заземлителей, к которой подключаются все защитно-нейтральные провода РЕ, связанные с частями корпуса.
Недавно одобренная для использования в Российской Федерации, эта система быстро распространяется в российской провинции и часто используется для электроснабжения частных домовладений.
В городских условиях ТТ часто используют для питания точек уличной торговли. При таком способе заземления автоматические выключатели и молниезащита обязательны.
2. Система с изолированной нейтралью
Во всех описанных выше системах нейтраль соединена с землей, что делает их достаточно надежными. Тем не менее все они имеют ряд существенных недостатков. Гораздо более совершенными и безопасными являются системы, в которых используется изолированная нейтраль либо абсолютно не связанная с землей, либо заземленная с помощью специального оборудования и устройств с большим сопротивлением. Например, как в ИТ-системе. Эти методы подключения часто используются в медицинских учреждениях для питания оборудования жизнеобеспечения, на нефтеперерабатывающих заводах и электростанциях, в исследовательских лабораториях с очень чувствительными приборами и в других критически важных объектах.
ИТ-система
Система заземления IT
Это классическая система, основной особенностью которой является изолированная нейтраль источника — I, а также контур защитного заземления Т на стороне потребителя.
Напряжение от источника к потребителю передается по наименьшему числу проводов, при этом все токопроводящие части корпусов потребительского оборудования должны быть надежно соединены с системой заземлителей. Функционально нулевой проводник N на участке «источник – потребитель» в архитектуре ИТ-системы отсутствует
Надежное заземление гарантирует безопасность
Все существующие виды систем заземления предназначены для обеспечения надежной и безопасной работы электроприборов и оборудования, подключаемого на стороне потребителя, а также защиты людей, использующих это оборудование, от поражения электрическим током . При проектировании и монтаже систем электроснабжения, неотъемлемыми составляющими которых являются как функциональное, так и защитное заземление, возможность возникновения опасных напряжений на токопроводящих корпусах приборов и промышленного оборудования должна быть сведена к минимуму.
Система заземления должна либо снимать опасный потенциал с поверхности объекта, либо обеспечивать бесперебойную работу защитных устройств с минимальной задержкой.
