Зажим переходной прокалывающий для электрического соединения СИП и неизолированных проводов типа ZP

Зажим переходной соединительный в наличии на складе производителя. Соединители для СИП — цена, короткие сроки доставки, высокое качество. Соответствие стандарту качества.

Зажимы переходные прокалывающие для электрического соединения СИП и неизолированных проводов типа ОН 640 (ZP 1), ОН 640М (ZP 1M), ЗПВ (ZP 2), ЗПВ М (ZP 2M)



Рисунок 1



Рисунок 2

НАЗНАЧЕНИЕ ПЕРЕХОДНЫХ ПРОКАЛЫВАЮЩИХ ЗАЖИМОВ:

Переходные зажимы предназначены для электрического соединения СИП и неизолированных проводов ВЛ. Контакт с жилой СИП обеспечивается прокалыванием изоляции. Контактные элементы переходных зажимов имеют на одной стороне прокалывающие элементы (для провода СИП), а на другой стороне выполнены в виде плашек для зажимания неизолированного провода.

Контроль усилия затяжки болтов осуществляется применением срывной головки. Зажимы, оснащенные стяжным болтом с металлической срывной головкой. имеют в маркировке букву «М». Срывная головка обеспечивает нормированное усилие затяжки при монтаже зажима.

Корпус переходного прокалывающего зажима выполнен из атмосферостойкого пластика. Переходные зажимы завода МЗВА устойчивы к климатическим воздействиям и сохраняют безупречные эксплуатационные характеристики на протяжении всего срока службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАЖИМОВ ОН 640, ОН 640М  и  ЗАЖИМОВ ЗПВ, ЗПВМ

Наименование переходного зажима

Рисунок

Диапазон сечений жил
неизолированного провода, мм2

Диапазон сечений жил
изолированного провода СИП, мм2

Размер головки гаечного ключа для монтажа зажима

Масса зажимов, кг

ОН 640, OH 640M

1

16 – 120

4 — 50

13

0,11

ЗПВ,  ЗПВМ216 – 12016 — 150130,14

Функциональные аналоги* пеереходных прокалывающих зажимов, которые могут быть заменены продукцией МЗВА*:

N640

N616

N70

SLIP12. 127

SLIP22.127

SLIP22.12

ЗСГП 35-95/6-35

ЗСГП 35-120/25-95

ЗОПн 6-35/25-120

ЗОПн 16-95/25-120

RDP 25/CN

CDR/CN1S95UK

NTD 151 AF(Z)

NTD 201 AF(Z)

NTD 401 AF(Z)

CTN 70 A

CTN 95 A

NF 25-150

IOS-9

IOS-10

* Функциональными аналогами являются выпускаемые различными производителями изделия, имеющие как идентичные, так и близкие по значению параметры, которые могут выполнять аналогичные функции, в том числе – при определенных допущениях.

(Для более точного определения возможности замены одного типа зажима на другой, в той или иной ситуации, необходимо руководствоваться сравнением параметров конкретных изделий. В случае возникновения затруднений следует обращаться  к специалистам нашей компании).

HAZET 2152N-01 — Зажим для Электрический тестер

HAZET 2152N-01 — Зажим для Электрический тестер | Mister Worker™

https://www.misterworker.com/ru/hazet/crocodile-clip-for-electric-tester/49453. html

Сохранить 22%

Mister Worker™ Price

₽ 709 НДС Не включен?

List Price

₽ 905 Сохранить 22%

Mister Worker™ Price

₽ 709 НДС Не включен? Сохранить 22%

Mister Worker™ Price

₽ 709 НДС Не включен?

List Price

₽ 905 Сохранить 22%

Mister Worker™ Price

₽ 709 НДС Не включен?

EAN: 4000896204199

Применение: — Поиск неисправностей электронных компонентов. • Тестер для автомобильной электроники и электрики. Зажим к набору для проверки электроники HAZET 2152 N/3. • 3 - 48 V. • Индикация…

Читать большеarrow_downward
Применение: — Поиск неисправностей электронных компонентов.
• Тестер для автомобильной электроники и электрики. Зажим к набору для проверки электроники HAZET 2152 N/3.
• 3 - 48 V.
• Индикация напряжения: LED 5 V , 12 V , 24 V , 48 V.
• Индикация полярности: LED для плюса или минуса, — переменное напряжение с одновременно горящими LED.
• Щуп, игольчатый наконечник с механизмом скольжения.

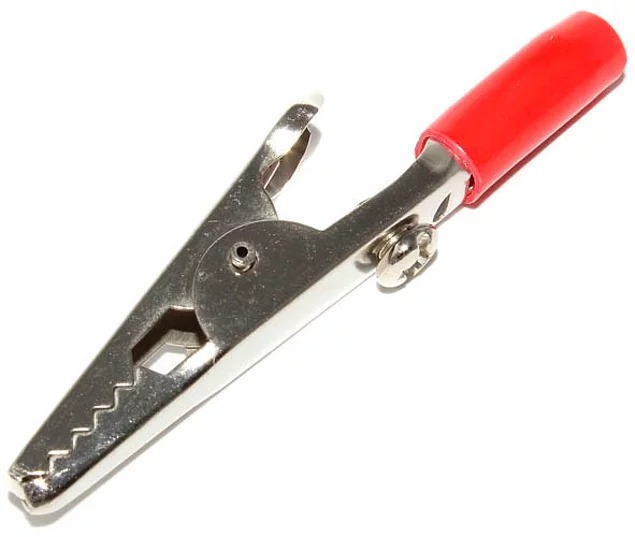

• Дополнительно: зажим «крокодил» и съемный щуп.
• Длина кабеля: 1300 мм.



Применение: — Поиск неисправностей электронных компонентов.
• Тестер для автомобильной электроники и электрики. Зажим к набору для проверки электроники HAZET 2152 N/3.
• 3 - 48 V.
• Индикация напряжения: LED 5 V , 12 V , 24 V , 48 V.
• Индикация полярности: LED для плюса или минуса, — переменное напряжение с одновременно горящими LED.

• Щуп, игольчатый наконечник с механизмом скольжения.
• Дополнительно: зажим «крокодил» и съемный щуп.
• Длина кабеля: 1300 мм.

Рецензии Зажим для Электрический тестер

В настоящее время нет рецензий о продукте Зажим для Электрический тестер

Похожие на HAZET 2152N-01

Наши клиенты также покупали

Зажим прокалывающий ИЭК 16-95/2.

5-35 ЗОИ (Р645. Р2Х-95. SLIW15.1)

Описание

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.

Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном. Производитель: IEK.

В наличии 246 ₽

В наличии 273 ₽

В наличии 300 ₽

В наличии 251 ₽

Под заказ: до 14 рабочих дней 273 ₽

Под заказ: до 14 рабочих дней 300 ₽

Характеристики

  • Размеры
  • Длина:

    80 мм

  • Площадь сечения, мм2:

    16-95/2.5-35 м²

  • Высота:

    45 мм

  • Ширина:

    70 мм

  • Вес, Объем
  • Вес:

    0.123 кг

  • Другие параметры
  • Цвет:

    черный

  • Диапазон раб.температур:

    20 С

  • Гарантия:

    6 лет

  • Количество фаз:

    1

  • Количество вводов:

    1

  • Маркировка:

    ЗОИ 16-95/2.5-35 ЗОИ

  • Материал:

    погодостойкий полимер, оцинк. металл

  • Материал шины:

    луженная латунь

  • Назначение:

    ответвление проводников

  • Номинальное напряжение, В:

    1000 B

  • Применение:

    Ответвление проводников

  • Производитель:

  • Рабочее напряжение, В:

    1000 B

  • Сечение провода, кв.мм:

    16-95/2.5-35

  • Способ монтажа:

    ручной

  • Способ установки:

    ручной

  • Срок эксплуатации:

    40 лет

  • Степень защиты корпуса, IP:

    6кВ в воде 30 минут глубина 1 метр

  • Страна происхож.:

    Китай

  • Торговая марка:

  • Срок поставки в днях:

    14

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Зажим прокалывающий ИЭК 16-95/2.5-35 ЗОИ (Р645. Р2Х-95. SLIW15.1) на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Зажим прокалывающий ИЭК 16-95/2.5-35 ЗОИ (Р645. Р2Х-95. SLIW15.1) в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Соединение проводов с помощью зажимов — весьма распространенный способ, одобренный ПУЭ и другими нормативными документами.

Под термином «зажимы» скрывается целая группа разнообразных изделий, у каждого из которых имеются как достоинства, так и недостатки.

Рассмотрим каждый из них поподробнее.

Применение в цепях клеммных колодок

Клеммники — это электротехнические изделия из не проводящего электричество материала, внутри которых вставлена токопроводящая втулка, имеющая пару винтов с противоположных концов. Они служат для фиксации провода. Отличный выбор для воплощения современного способа соединения проводов.


Виды клем для соединения проводов

При выборе надежного соединения проводов важно помнить: клеммные колодки выпускают с разными отверстиями, для многих сечений.

Этот метод почти всегда применяют для соединения в распределительных коробках любого типа, при монтаже, установке настенных и прочих светильников. Подойдёт он для монтажа большинства приборов, выключателей и розеток. Смонтировать сеть при помощи такой фурнитуры легко, просто в отверстия надо вставить оголённые концы и прилагая умеренную силу, надёжно притянуть винты. Сам провод не должен быть передавлен. Разобрав как правильно соединять электрические провода с помощью клемм, стоит изучить и другие не менее надёжные способы.


Соединение провода винтовым зажимом

Оценка клеммного способа: Отличное качество крепления. Цена на них приемлема. Довольно шустрый и простой монтаж. Хорошая возможность соединять разные проводники, например, алюминий и медь.

Иногда сами клеммники продают в не надлежащем качестве исполнения, что грозит поломкой их при монтаже. Возможность соединения не более двух кабелей одного сечения в одно гнездо. Обязательно прочитайте как правильно соединить провода по цвету.

Колодками не рекомендовано соединять алюминиевые и многожильные цепи. Обусловлено это высокой хрупкостью проводов из алюминия и большой гибкостью самих проводников многожильного провода. Но в целом достойный метод.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.


Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.


Как выглядит ответвительный сжим


Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов. Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно.


Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

  1. В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
  2. Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей. Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком. Важно правильно рассчитать нагрузку на провода калькулятором онлайн.

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.


Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.



Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.


Правила использования


Изоляция с помощью колпачков СИЗ

Расшифровка изделия не сложна, соединительные изолирующие зажимы (СИЗ). Они представляют собой обыкновенные капроновые или пластмассовые колпачки, имеющие внутренний фиксатор.


Соединение колпачками СИЗ

Самый простой вид соединения проводов, его проводят после скрутки самих проводников, жил. Колпачки часто применяют для соединения проводов в распределительных коробках, для маркировки соединений нужным цветом.

Оценка использования таких изделий: Довольно низкая себестоимость СИЗ. Применение безопасного материала исключает воспламенение электропроводки. Лёгкий монтаж, надели на скрутку из проводов и всё готово. Такие колпачки имеют большую цветовую гамму, что удобно. Конечно, если провода не обозначены цветом, у цветных СИЗов есть возможность определить или попросту отметить, ноль, фазу и другие необходимые трассы электросетей.

Есть и недостатки: Недостаточный уровень фиксации. Многожильный тип проводов монтировать можно, только после пропайки.

Как правильно выбрать клеммы для проводов

Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:

  • сечение;
  • количество жил;
  • материал проводника.

Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

  1. Использование клеммников — такой метод довольно прочный и надежный.
  2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
  3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
  4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
  5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
  6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.


Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Метод скрутки контактов

Не новый, можно сказать «дедовский» метод, он состоит из спирального скручивания жил между собой. Суть всех работ состоит в том, чтобы зачищенные проводники скрутить с помощью пассатижей, а место скрутки покрыть изоляцией. Вот, пожалуй, и все способы скрутки проводов.


Надежные способы скрутки проводов

Оценка этого способа соединения. Высокая скорость всех монтажных работ. Затратная часть минимальна.

Недостаток. Запрещается соединять вместе скрутки разные по составу, медные и алюминиевые провода, неизбежно окисление. Согласно нормативной базе скрепление проводов скрутками в распределительной коробке, не рекомендуется использовать в помещениях с горючими материалами, повышенной влажностью, подвалах, а также в любом доме, построенном из дерева. Более подробно о способе скрутки электрических проводов. Обязательно рекомендую посмотреть видео о том что лучше скрутка или клеммники Ваго.

Преимущества и недостатки коммутации клеммами


При помощи клемм можно соединять медные с алюминиевыми проводами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Зажимное устройство для проводов «орех»

Такое устройство представляет собой просто зажим для кабеля, имеющий внутри две пластины и несколько винтов для утяжки, обычно по углам. Достаточно провода прикрутить к самой пластине. После чего сверху надеть оболочку из карболита.


Зажим под названием Орех

Оценка. Отличный вариант как соединить любые электрическиепровода в распределительной коробке, большого и среднего размера. Определённо, эти виды изделий достаточно удобны и имеют высокую степень защиты. Дает возможность быстро подсоединить провод к колее толстому по сечению и при этом не разрывая его.

Недостатки. Габариты позволяют проводить монтаж только в просторных распределительных коробках, щитах. Со временем расслабляются винты.

Совет: Выбирая фурнитуру и метод, помните следующее:

  • Работать необходимо только изолированным инструментом, применять защитные средства.
  • На щитке отключения или счётчике обязательно вывесить предупреждающую табличку, «не включать».
  • Подключение электроприборов проводить согласно приложенным инструкциям.

Рассмотрев основные виды соединения проводов, вы без проблем подберёте нужный вариант. А имея под рукой нехитрый инструмент и схему, самостоятельно сможете её смонтировать. Более подробно как произвести монтаж электрического щитка правильно.

Основные требования к клеммникам для соединения проводов


Различные виды клемм

Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:

  • Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
  • Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
  • Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
  • Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
  • Информация об основных характеристиках устройства наносится на корпус изделия.

Одно из существенных требований – защита от случайного доступа.

Популярные виды электрических зажимов

На практике монтажа электрических схем применяются специальные технические аксессуары – зажимы самого разного исполнения. Конкретное применение обусловлено многими критериями, начиная от назначения сети и заканчивая технико-эксплуатационными параметрами соединений.

Вид #1 – простые клеммы с винтами

Чем примечателен такой вариант разновидности аксессуаров – клемма позволяет выполнять надёжное соединение без явного нарушения структуры проводников. При этом допустимо выполнять сочленение проводников на основе разных металлов, например, медного и алюминиевого.

Широко распространенными в бытовой практике считаются одноходовые клеммы на полипропиленовой (полиэтиленовой) основе.

Конструкция представляет собой металлический, обычно латунный или бронзовый, короткий канал малого диаметра, оснащенный двумя отверстиями с резьбой под винты-фиксаторы.


Простейшая конструкция винтового зажима на базе полипропиленовой основы. Под корпусом из полиэтилена «спрятана» металлическая втулка с винтами-фиксаторами, поджимающими концы проводов, вставленные внутрь втулки

Такой металлический канал внедрён внутрь полиэтиленовой оболочки, обладающей хорошими свойствами изолятора. Для того, чтобы сочленить два отдельных проводника, концевые части этих проводников помещаются в канал с двух сторон, после чего надежно фиксируются (прижимаются) винтами.

Существует разная конфигурация канальных клемм-зажимов, исходя из таких параметров монтажа, как:

  • диаметр проводников,
  • токовые характеристики,
  • класс изоляции,
  • число контактных точек.

Фактически, подбор таких аксессуаров возможен под любые технические условия, особенно те, что актуальны для бытового сектора.

Вид #2 – зажимы самоподтягивающие и рычажные

Эта разновидность соединительных аксессуаров характерна увеличенным удобством для пользователя. К примеру, если воспользоваться самоподтягивающими зажимами одноразового применения, достаточно зачищенную конечную часть провода вставить до упора внутрь отверстия зажима.


Конструкция пластинчатого типа самоустанавливающаяся в положение «зажима». При монтаже достаточно приподнять пластину лезвием отвертки и вставить конец провода или просто вставить, в случае с одной жилой, без помощи отвертки

Внутри конструкции есть пружинистая пластина, которая установлена режущей частью в «противоход» проводнику. Когда провод вводится внутрь канала до упора, пластина поджимается металлической жилой и врезается «противоходной» частью в тело провода.

Для освобождения проводника требуется отжать пластину отвёрткой через отверстие второго ряда. Такого вида зажимы не поддерживают многократного использования. Их хватает на 3-4 раза повторных соединений.


Удобная конфигурация, где используются специальные рычаги вместо традиционных винтов. Этот конструктивный вариант поджимает провод пластиной, которая фиксируется рычагом

Многочисленную повторяемость соединений поддерживают похожие конструкции, но дополненные пресс рычагом. Применение на практике подобных аксессуаров простое.

Достаточно поднять рычаг перпендикулярно каналу, вставить зачищенный проводник и опустить рычаг до щелчка. Провод будет надежно закреплен. Соответственно, обратная операция выполняется в случае высвобождения провода из канала.

Вид #3 – соединительные изолирующие зажимы

Аксессуары подобного рода обеспечивают соединение проводников, относительно небольших по диаметру. Фактически, соединительные изолирующие зажимы (техническая аббревиатура – СИЗ) представляют некий ручной инструмент той же скрутки.

Два или несколько предварительно зачищенных концов проводников формируются в группу и «накрываются» соединительным изолирующим колпачком до упора. Затем колпачок несколько раз проворачивают.

Внутри такой системы внедрена пружинная спираль, имеющая коническую форму. По мере накручивания колпачка спираль обхватывает группу концов проводников и плотно стягивает в единый узел, зажимая их внутри.


Колпачковый тип элементов, при помощи которых организуется вполне надежное соединение проводников относительно небольшого сечения. Как правило, используются подобные элементы на электрических сетях с напряжением 110-220 вольт

Колпачковые соединители применяются, как правило, на электропроводке относительно небольшой мощности. Очень часто этот вид зажимов выбирают при монтаже бытовых внутридомовых электросетей.

Существуют две разновидности исполнения колпачков:

  • конусообразная прямая форма без упорных выступов;
  • конусообразная прямая форма с наличием упорных выступов.

Вторая конфигурация, как правило, отличается несколько увеличенным диаметром и предназначена для скрепки проводников большего диаметра.

Вид #4 – прокалывающий зажимной элемент

На электрических линиях мощностью до 1 кВ часто используются зажимы прокалывающего типа. Такого типа аксессуары допускают работу с проводниками сечением 1,5 – 10 мм2 на линиях-ответвлениях или работу с проводниками 16 – 95 мм2 на основных магистральных линиях.

Конструкция представляет собой металлический пластинчатый обхват, покрытый изоляцией, который сжимается силой давления от упорного болта.

Обхватывающие проводник пластины оснащены острыми металлическими зубцами, которые под силой давления прокалывают изоляцию провода и впиваются непосредственно в тело проводника.


Зажимающая конструкция, принцип действия которой основан на прокалывании изоляции проводника с последующим плотным контактом к металлической жиле. Используются обычно такие изделия на высоковольтных сетях

Преимущества таких конструкций очевидны. Работа с ними позволяет отказаться от трудоёмких операций съёма изоляции. Кроме того, конструкция прокалывающих зажимов выполнена таким образом, что позволяет выполнять работы без отключения подачи электричества в линию.

Зажимы прокалывающего типа обеспечивают высокую степень герметизации по отношению к атмосферному влиянию.

Изоляция полимерная, устойчивая к воздействию ультрафиолета, для усиления прочности армирована стекловолокном. Имеется изолирующий резиновый колпачок для наконечника.

Вид #5 – зажим между болтом и гайкой

Нередко на силовых сетях монтажниками используется простой, но вполне надёжный способ скрепки через обычный болтовой зажим.

Для организации соединения подобного рода необходимы всегда доступные детали:

  • болт подходящего диаметра;
  • гайка к болту;
  • две шайбы по размеру;
  • контргайка.

Подобным способом допустимо соединять разнородные электрические проводники, например, медь и алюминий.


Пример создания соединения разных по структуре металла проводников при помощи обычного болтового зажима. Задача разделения непосредственной связи «медь-алюминий» решается простым добавлением лишней шайбы

Однако теоретически такое сочетание не рекомендуется в электрической практике по причине разных химических свойств металлов.

Что такое цанговый зажим и как он работает?

Эта модель зажима позволяет избежать разрушения стыка проводов во время даже продолжительного использования. В основе конструкции корпус, две цанги и столько же гаек. Особенность корпуса — шестигранный упор в средней части с цилиндрическими концами для монтажа гаек.

Такой вариант зажима подходит для соединения многопроволочных проводов цангового типа. Минусом его является невозможность контролировать положение проводов в цанге, а также отсутствие крепления элементов лепестков цанг между собой, что провоцирует снижение уровня растягивающей нагрузки на стыке проводов.

Монтажные зажимы для проводов

Переходим ко второму типу зажимов, которые необходимы при монтаже электрический сетей. Если рассмотренные ранее варианты используются для коммутации проводников, то все, что будет представлено в этой главе, применяется для фиксации проводов.


Линейный зажим для проводов натяжной

Все зажимы, которые используются для закрепления тросов и проводов подразделяют на поддерживающие (их подвешивают на промежуточных опорах) и натяжные, которые удерживаются на опорах анкерного типа.

Разделение зажимов производится и по прочности:


Зажимы для линейных проводов глухие

  • Глухие – прочность заделки этих приспособлений варьируется от 30 до 90% прочности алюминиевых проводов или 10-15% стальных тросов. При обрыве на одном из пролетов провод не выскакивает из зажима, а натяжение от него передается на опору. Этот тип является самым распространенным при монтаже воздушных линий электропередач.
  • Выпадающие или выпускающие – выбрасывают лодочку с проводом при отклонении гирлянды поддержки на угол около 40 градусов, что обеспечивает отсутствие дополнительного давления на опору и уменьшение ее массы. Сегодня не применяются из-за частых случаев самопроизвольного выбрасывания.
  • Многороликовые – по сути, это не совсем зажим, так как провод внутри них перекатывается по роликам, в зависимости от силы натяжения в соседних пролетах.
  • Прессуемые зажимы натяжного типа – Представляет собой стальной анкер, в котором опрессовывается провод.


Зажим для провода на столбе

  • Клиновидный зажим – состоит из трех металлических деталей: основания, клина и прижимной пластины. При натяжении провода его удержание происходит за счет высокой силы трения. Детали расклиниваются друг в друге.

В частности, последний вариант зажима можно установить своими руками. Вариант, показанный на фото сверху, применяется для крепления низковольтных проводов и оптических кабелей связи.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Для чего нужна распределительная коробка


Одной из задач распределительной коробки является систематизация проводников

Провода и кабели, отходящие от электропроводки, должны распределяться по разным помещениям в квартире. В каждой комнате может быть несколько точек питания. Чтобы состыковать все проводники, используется специальное устройство, которое называется распределительной коробкой (также называют распаечной или разветвительной). В них укладываются все проводники от потребляющих устройств в соответствии со строгими правилами ПУЭ.

Распределительные коробки делятся на внутренние и наружные. Внутренние монтируются в специальную нишу в стене, на одном уровне с отделкой остается только крышка коробки. На стену крепятся внешние распредкоробки.

Встречаются круглые и прямоугольные коробки. Число выводов – 4, но могут делаться дополнительные. Для крепления на каждом выводе есть резьба.

К преимуществам распределительной коробки относят:

  • Улучшение ремонтопригодности системы. Необслуживаемый контакт несет потенциальную угрозу.
  • Систематизированность коммутации.
  • Простота профилактического осмотра.
  • Повышение степени пожарной безопасности. Особенно актуально в деревянных домах, где малейшая искра может вызвать возгорание.
  • Экономия при прокладке кабелей.

По определенным правилам проводится соединение проводников в коробке.

Интернет-магазин Пауля Мюллера. 4-дюймовый Tri-Clamp® Смеситель с регулируемой скоростью, электрический промывочный, 1 л.с., прямой привод,

Смесители Tri-Clamp® с фланцевым креплением Mueller разработаны для герметичных применений в фармацевтической, пищевой и косметической промышленности. Санитарная конструкция Tri-Clamp® обеспечивает быстрый и легкий доступ к емкости без использования инструментов. Электрический регулятор скорости легко подключается к стандартной розетке на 120 вольт. Характеристики включают фланец tri-Clamp® диаметром 4 дюйма, внутреннее механическое уплотнение, рассчитанное на полный вакуум до 125 фунтов на кв. Дюйм, и гибкую муфту вала.Двигатель промывки с эпоксидным покрытием мощностью 1 л.с. приводится в действие системой управления Leeson Washguard NEMA 4X и обеспечивает выходную скорость от 35 до 1750 об / мин. Вал диаметром 5/8 дюйма и длиной 41 дюйм крепится к муфте и двум 5-дюймовым 3-лопастным гребным винтам с квадратным шагом и установочными винтами. Все смачиваемые детали изготовлены из нержавеющей стали 316. Эта модель оснащена электродвигателем Baldor, известным своим качеством и надежностью. • Возможна индивидуальная настройка двигателей, различных вариантов крыльчатки и электрополированных смачиваемых деталей. Могут быть предоставлены сертификаты на материалы и сертификаты соответствия.

FOB: происхождение

Пакеты: объедините миксер с головками резервуара, люками, конусами и другими компонентами резервуара и получите стоимость пакета. Доступны настройки. Свяжитесь с нами, чтобы узнать о вариантах комплектации.

Технические характеристики

Двигатель
Модель Baldor или эквивалент CDPWD3445
Тип привода Прямой
Мощность 1
Класс изоляции F
Корпус двигателя Полностью закрытый вентилятор с охлаждением
Внешний вид двигателя Промывка с эпоксидным покрытием
Рама двигателя 56C Лицо
Обороты двигателя 1750
Тип двигателя Электрический
Фаза Двигатель постоянного тока / 1-фазный регулятор скорости
Напряжение Регулятор скорости 90/115 В
Крепление
Конструкция Нержавеющая сталь 316
Характеристики 4 «Tri-Clamp
Уплотнение Механическое уплотнение сухого хода
Вал
Конструкция Нержавеющая сталь 316
Открытые размеры 5/8 «x 41»
Поверхность Полированный
Рабочее колесо
Конструкция лопасти Литой
Диаметр отверстия 5/8 «
Строительный материал Нержавеющая сталь 316L
Диаметр 5 «
Шаг 1: 1
Кол-во 2
Вращение Левая
Установочный винт 1
Стиль 3-лопастной винт с квадратным шагом
Поверхность Полированный

Globe Electric Настольная лампа Pratt с регулируемой высотой с зажимным рычагом в черном цвете с лампой

Коллекция Pratt от Globe Electric предлагает широкий выбор ламп с различной отделкой и стилем для завершения светового оформления вашего дома.Матовая черная поверхность и конструкция зажимного рычага настольной лампы Pratt олицетворяют промышленный дизайн. Функциональный и стильный, цилиндрический плафон поворачивается вверх и вниз, чтобы вы могли направить свет туда, где он вам нужен больше всего, а высоту можно регулировать, чтобы еще больше помочь с желаемыми потребностями в освещении. Основание зажима может быть прикреплено к любой стороне стола, прилавка или прикроватной тумбочки и может вращаться на 360 градусов, чтобы обеспечить идеальный свет независимо от настройки. Эта лампа не только полностью настраиваема, но и в моде.

Простой дизайн и легкость установки

Настольная лампа Globe Electric Pratt разработана таким образом, чтобы гармонично вписаться в любой интерьер. Матовая черная отделка дополняет любой цвет краски и добавляет стиля любой комнате. Зажимное основание позволяет закрепить свет на любой 2-дюймовой поверхности, а поворотный рычаг на 360 градусов гарантирует, что свет всегда будет направлен в правильном направлении. Этой лампой можно украсить спальню, гостиную, рабочее место или притон. Вы даже можете использовать его в баре или ресторане.Выбор остается за вами. Это одношаговое решение, которое добавит идеальный завершающий штрих любому пространству.

Размещение без усилий

Благодаря шнурку длиной 5 футов и легкой конструкции, которую легко перемещать, настольная лампа Globe Electric Pratt может быть куда угодно — даже если ситуация меняется в течение дня!

Промышленный дизайн

Функциональная и стильная матовая черная настольная лампа Pratt предлагает настраиваемый дизайн, олицетворяющий тенденцию промышленного дизайна.

Поворотная головка лампы

Поворотная головка лампы позволяет направить свет туда, где он вам нужен больше всего, независимо от того, где вы зажали лампу.

Сделай это умным

Автоматизируйте свой настенный бра, добавив электрическую умную лампочку Globe Electric Smart Bulb — просто прикрутите ее и создайте различные световые решения с помощью телефона — настройте ее на включение в сумерках, изменение цвета для каждого сезона, сделайте его ярко-белым утром или теплым белый для вечера — варианты безграничны!

Принесите домой коллекцию

Ознакомьтесь с другими предметами коллекции Pratt от Globe Electric, чтобы придать гармоничный вид всему вашему дому.

Установка кабельного зажима в панели выключателя

Провода, входящие в блок выключателя, должны быть

Защищено кабельным зажимом









Начало >>

Взгляните практически на любую электрическую панель, и вы увидите кабельные зажимы .

Эти маленькие металлические устройства имеют решающее значение для правильного и безопасного электромонтажа. Очевидно, многие этого не понимают… так как существует слишком много электрических установок, в которых отсутствуют кабельные зажимы. У зажимов есть как минимум два назначения.

1. Для удержания провода. Если кто-то дергает за кабель, соединения внутри распределительной коробки никоим образом не растягиваются и не повреждаются.

2. Зажим предотвращает трение проводов об острые края металлической распределительной коробки. В противном случае острая кромка в конечном итоге изнашивается через изоляцию и вызывает короткое замыкание, или, если коробка не была заземлена должным образом, металлическая коробка могла оказаться под напряжением и нанести кому-либо электрошок, , возможно, смертельный удар .Нужно ли еще подчеркивать важность использования кабельных зажимов в металлических коробках ?!

Я использовал отвертку и молоток, чтобы ослабить одно из многих «выбивных» предварительно пробитых отверстий в верхней части панели выключателя.

Изнутри я использовал плоскогубцы Channel-Lock, чтобы открутить металлическую пробку. Он удерживается маленькой стальной пластиной.

Обратите внимание, что панели выключателей имеют заглушки различных размеров для размещения кабелей и кабелепроводов различных размеров.

Некоторые мысли по калибровке:

  1. Размер кабеля определяется электрическим током, необходимым для проекта. Этот случай представляет собой простую схему спальни, в которой используется неметаллический провод (NM-B) 14-2G ( 14 проводов калибра , 2 в связке, плюс круглый провод G ). 15 ампер.
  2. Размер кабельного зажима зависит от диаметра кабеля. В этом случае я использовал зажим 3/8 дюйма, который, вероятно, является наиболее распространенным размером.Типичная панель бытового выключателя имеет много зажимов такого размера.
  3. Следующий по величине размер кабельного зажима — 3/4 дюйма, что достаточно для кабеля 6-3G. 6-3G может выдерживать ток 50 ампер и часто используется для подачи питания на электрическую плиту или вспомогательную панель на 50 ампер.
  4. Размер используемой выбивки зависит от размера зажима.

Зажим (со снятой контргайкой) вставляется в отверстие в панели.

Снизу устанавливается контргайка и затягивается ударами отвертки и молотка.Это имеет тенденцию слегка поворачивать зажим.

Затем я использовал плоскогубцы Channel-Lock, чтобы повернуть зажим на место. Это затягивает фитинг, потому что у контргайки есть зубцы, которые врезаются в листовой металл.

Затем я пропустил кабель через зажим, оставив достаточно длины.

Я затянул зажимные винты аккумуляторной дрелью (настроен на очень низкий крутящий момент). Кабель необходимо удерживать крепко, , а не разрезать пополам!

Используемых инструментов:

  • Аккумуляторная дрель-шуруповерт
  • Отвертки
  • Молот
  • Плоскогубцы с каналом

Используемые материалы:

Как измерить электроэнергию с помощью токоизмерительных клещей

Токоизмерительные клещи — это электрический тестер, который сочетает в себе базовый цифровой мультиметр с датчиком тока.Зажимы измеряют ток. Зонды измеряют напряжение. Наличие шарнирной зажимной губки, встроенной в электрический счетчик, позволяет пользователям просто зажимать провода, кабели и другие проводники в любой точке электрической системы и измерять ее ток, не отключая ее.

Что измеряют токоизмерительные клещи?

  • Токоизмерительные клещи измеряют любой из следующих параметров: переменный ток, переменное и постоянное напряжение, сопротивление, целостность цепи и, в некоторых моделях, постоянный ток, емкость, температуру, частоту и многое другое
  • Обычно измеряют с точностью до ближайшей десятой единицы (а не милли-единиц, которые вы найдете в полнофункциональном мультиметре), что делает их идеальными для электромонтажных работ

Кто ими пользуется?

  • Техники по техобслуживанию
  • Техники-контролеры
  • Электрики — штатные и подрядчики
  • Специалисты по обслуживанию зданий, сооружений и систем вентиляции и кондиционирования воздуха
  • Сервисные организации

На чем они используются?

  • Промышленное оборудование
  • Промышленное управление
  • Электросистемы
  • Коммерческое / промышленное ОВК

Для чего они их используют?

  • Сервис: Ремонт существующих систем по мере необходимости.

  • Установка: Устранение неисправностей при установке, выполнение заключительных испытаний цепи и наблюдение за электромонтажниками при установке электрического оборудования.

  • Техническое обслуживание: Проведение планового и профилактического обслуживания электромеханических систем.

Зачем нужны токоизмерительные клещи?
Промышленные ситуации часто требуют одновременного измерения в рамках поиска и устранения неисправностей, поэтому многие из этих пользователей носят с собой два измерителя: один для измерения электрического тока и один для измерения напряжения.Для электриков токоизмерительные клещи — это быстрый и универсальный диагностический инструмент, позволяющий выяснить, почему электрическая система или часть оборудования не работают должным образом.

Какой бросок?
Для запуска крупногабаритного оборудования часто требуется большой всплеск электроэнергии — электрики должны убедиться, что остальная часть системы может поддерживать этот периодический всплеск спроса. Этот скачок называется броском, и он вызывает другие проблемы, а не только общую поставку. В зажимах Fluke используется запатентованная технология для фильтрации электрического «шума» и улавливания пускового тока в точности так, как его видит защита цепи.

Чем отличаются новые зажимы?
Гибкая катушка и расширенные диапазоны измерения помогают решить следующие общие проблемы:

  • Плотные шкафы и жгуты проводов, затрудняющие использование обычных токоизмерительных клещей.
  • Обычные токоизмерительные клещи не могут измерить большие или неудобные проводники.
  • Нужна помощь коллеги для измерения.
  • Требуется измерить более 1000 ампер переменного тока.

Где узнать больше
На следующем веб-сайте Fluke, www.Fluke.com/Motors_Drives, перечислены азбуки токоизмерительных клещей, примечания по применению, тематические исследования, доска обсуждений, видео и другие ресурсы, которые помогают объяснить, как использовать токоизмерительные клещи для поиска и устранения неисправностей двигателей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
