Жаропрочный кабель: жаростойкий и жаропрочный провод для сауны, подключение на фото и видео

Содержание

жаростойкий и жаропрочный провод для сауны, подключение на фото и видео

Содержание:

Укладка электрической проводки в сауне – это важнейший этап при возведении данного строения, поскольку от того, насколько качественно уложены энергокабели, зависит безопасность всех посетителей. В данной статье рассматривается, каким должен быть кабель для бани и сауны: особенности его выбора, монтаж электрических приборов в данных строениях и т.д.


Электрическая проводка для бань и саун

Основным условием при выборе энергетического кабеля является его термическая устойчивость. Также очень важно помнить о запрете установки розеток в парилках. Что касается монтажа проводки в бане и парилке, то из-за повышенной влажности необходимо создавать заземление.

При выборе проводки, необходимо знать об основных категориях помещений, имеющихся в рассматриваемых строениях:

  • помещения со стандартным температурным режимом, в которых можно обойтись и простой проводкой, как в жилых домах;
  • помещения, где допустимо использовать лишь термостойкий кабель для бани, поскольку температура в них достигает почти 170 градусов по Цельсию. Такой же кабель следует использовать для работы электрической печи.

Проводка в помещениях со стандартным температурным режимом

В подобных помещениях рекомендуется использовать следующие разновидности кабелей:

  • АВВГ;
  • ВВГ;
  • NYM;
  • ПВС.

Каждый из вышеперечисленных видов кабелей может быть монтирован поверхностным или скрытым способом. Единственным условием для их использования является тщательная изоляция кабелей, поскольку само по себе строение бани или сауны возводится из древесины. Используются для изоляции: поливинилхлорид, сшитый полиэтилен и прочие полимерные материалы.


Для подключения осветительных приборов подойдут:

  • ППГнг-HF 3*1,5;
  • ВВГнг-LS 3*1,5;
  • NYM 3*1,5.

Сечение проводов для подключения розеток должно иметь площадь в 2,3 квадратных миллиметра.

Проводка в парилках

В парных отсеках может быть использован исключительно термостойкий провод для сауны, способный сопротивляться повышенным температурам. Если же изоляция кабеля под термическим воздействием претерпит деформации, то появится риск возгорания.

На отечественном рынке для парилок можно приобрести следующие виды кабелей:

  • РКГМ 1*2,5;
  • ПВКВ 1*2,5;
  • ПРКС 3*2,5;
  • ПМТК 3*2,5.


Что касается зарубежных производителей, то для монтажа лучше всего использовать кабель Olflex Heat 3*2.5. Но главным его недостатком является высокая стоимость, что значительно повышает спрос на продукцию отечественного производства.

Монтаж электрической проводки и приборов

Перед тем как монтировать кабель термостойкий для бань и саун, необходимо произвести расчет мощности, которая требуется для функционирования всех объектов, потребляющих электрическую энергию. Исходя из этого, жаростойкий кабель для сауны должен иметь соответствующее сечение, способное выдержать такую нагрузку.

Непосредственно для работы осветительной системы хватит мощности в 1-2 киловатта. При установке дополнительных аксессуаров она будет увеличиваться. Бани, работающие на электрической печи, требуют для своего функционирования не менее 10 киловатт мощности.


При монтаже в бане или сауне любого функционального элемента, потребляющего электрическую энергию, необходимо помнить о правилах техники безопасности и отключать подачу электричества.

Закупка энергокабелей, розеток, выключателей и осветительных приборов должна производиться в специализированных магазинах, чтобы минимизировать риск приобретения бракованной продукции. Там же продавцы с учетом особенностей строения бани или сауны могут помочь составить схему монтажа. Достаточно будет предоставить качественные фото всех помещений.

Укладка проводки

Выше уже говорилось, что кабели в бане или сауне можно уложить, как открытым способом, так и спрятать под различными защитными элементами. Закрытый способ является предпочтительным, но и тут существуют нюансы.

По ГОСТам работы с электрической проводкой нельзя укладывать кабели в трубки и гофры из металла. Также нельзя использовать кабели в металлической оболочке. Причина такого запрета в том, что металл подвержен коррозионным эффектам под воздействием влаги.

Установка розеток и выключателей

После того как жаропрочный кабель для сауны проложен, можно приступить к установке розеток и выключателей. Выше говорилось о том, что данные элементы электросети могут использоваться во всем строении кроме самой парилки.


Также недопустима установка распределительных щитков в помещениях с повышенной влажностью. Помимо парилок такой же запрет распространяется на душевые. Все остальные помещения в доме могут оборудоваться комплектующими электрической сети без каких-либо ограничений.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем. Повышенная важность и температура приведут к скорому выходу из строя данных элементов.

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: «Какие светильники для сауны и бани наиболее практичны и безопасны»).


Монтируя осветительную систему необходимо учитывать, что освещение парилок не должно быть слишком ярким. Обычно используются матовые плафоны с вкрученными лампочками мощностью по 60 ватт. Читайте также: «Как правильно сделать освещение в бане в парилке – практические советы».

Географически лучше всего размещать светильники на потолке в углах помещения, где самая низкая температура воздуха. Если, к примеру, баня является платной, то в качестве рекламы на фото и при визуальном осмотре такие светильники тоже будут смотреться гармонично.

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.


Чтобы осуществить подключение необходимо знать ряд условий:

  • линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
  • электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
  • электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

При отсутствии возможности установки описанных выше условий, необходимо подавать электрическую энергию в баню через трансформатор понижения напряжения. Отлично с этой задачей справится модель ЯТП-0,25 220/36В. Располагается такая установка вне строения бани или сауны.

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

БаняСпец

Как установить банную печь с баком для воды – варианты монтажа
Чтобы баня приносила максимум пользы, в помещении должна быть правильная температура влажного пара – примерно +80 С. Важную роль в этом играет банная печь с баком для воды, которую можно сделать и самостоятельно.

Какую печь для бани электрическую выбрать: виды и способы монтажа
Несомненно, в каменной печке с горящими внутри дровами есть что-то родное, навевающее воспоминания о детстве. Однако очевидны и неудобства работающих на дровах или угле печей: копоть, дым, не для всех приятный запах горения, а также постоянная потребность в топливе.

Какую печь для русской бани лучше выбрать – виды и преимущества вариантов
Главное в русской бане — разумеется, печь. И перед каждым хозяином стоит вопрос: как правильно выбрать печь для русской бани, не сделав ошибку, из-за которой придётся снова тратить время и деньги? Ответ на этот вопрос — в статье.

Банные печи Термофор – виды, преимущества и способ установки
Новосибирская компания «Термофор» отлично зарекомендовала себя на рынке печей. Бренд этой фирмы хорошо известен не только в России, но и за границами нашей родины. Предлагаемый ассортимент выглядит внушительно. Эти печи способны справиться с обогревом помещений, с приготовлением пищи, а также могут создавать качественный банный пар.

Как построить баню из кирпича – начинаем с фундамента и заканчиваем крышей
Все чаще счастливые обладатели собственных участков отдают предпочтение кирпичной бане. В данной статье раскроем основные секреты и подробно расскажем о том, как построить баню из кирпича своими руками.

Как сделать баню из контейнера своими руками
Поскольку строительство основательной бани с нуля предполагает наличие не только финансовых возможностей, но и определенных умений, в зависимости от обстоятельств это не всегда может быть доступно. В этом случае на помощь придут нестандартные, но очень практичные решения.

Правильное устройство деревянного пола в бане – пошаговое руководство
Принимая решение о самостоятельном строительстве бани, важно учитывать особенности и специфику настила полов. О том, как стелить пол в бане своими руками, и какие материалы для него лучше всего использовать, расскажем далее.

Какой теплообменник в банную печь лучше установить – варианты конструкции
Хорошая печь для бани позволяет решить все задачи для того, чтобы традиционная процедура была максимально комфортной. Предусмотрев теплообменник в банную печь, можно обойтись без бойлера для нагрева воды.

Какая алюминиевая фольга для бани лучше подойдёт
Идеальная банная постройка должна как можно быстрее прогреваться и продолжительное время сохранять тепловую энергию. Для этого стены и потолок в ней утепляют. Такой теплоизолятор как алюминиевая фольга для бани является одним из наиболее востребованных материалов, поскольку отличается стойкостью к высоким температурам и влажности.

Печь для русской бани – какая она должна быть и как её сделать
Многие владельцы собственных загородных домов мечтают о строительстве настоящей русской бани на своем земельном участке. В статье речь пойдет о том, как выбрать печь для русской бани среди основных разновидностей данного агрегата с учетом особенностей каждой.

Как построить баню с террасой – подробное руководство по монтажу
Терраса – это удобная пристройка к зданию в виде площадки, размещенной на заранее созданном основании. В статье речь пойдет о том, что представляет собой проект бани с террасой и как грамотно сочетать два этих архитектурных объекта.

Что такое абаш для бани – преимущества использования в отделке парной
Среди материалов, которые недавно стали использоваться при обустройстве бань, значится экзотическая древесина дерева абаш. Она поступает на отечественный рынок с африканского континента, начиная с 90-х годов прошлого века – именно тогда застройщики узнали, что такое абаш для бани.

Банные печи Жара – виды и особенности конструкций
Кто не слышал о русских банях, которые еще с древности славятся уникальной способностью восстанавливать силы и здоровье. Такую популярность они завоевали благодаря мощным печам, изготовленным вручную по особой технологии.

Пароизоляция бани – выбор материала и его монтаж
Самое главное для русской бани – чтобы она могла определенное время удерживать пар, столь необходимый для поддержания оптимального микроклимата. Ниже рассмотрим, какую пароизоляцию выбрать для бани, а также их схемы для стен и кровли.

Как построить баню из пеноблока своими руками – пошаговое руководство
Довольно часто в последнее время вместо древесины при строительстве различных зданий люди выбирают такой современный материал, как блоки из вспененного бетона. В данном материале мы опишем технологию поэтапного строительства бани из пеноблоков своими руками с указанием тонкостей и особенностей этого процесса.

Какой проект бани из пеноблока выбрать – от планирования до строительства
Устанавливать бани из дерева стремятся не все, так как процесс их возведения является довольно кропотливым, да и поддерживать готовое сооружение в должном состоянии не так-то просто. Поэтому в последнее время потребители все больше обращают внимание на варианты бань из пеноблоков – более удобных в эксплуатации и строительстве.

Особенности финской сауны и правила строительства
Не многие об этом знают, но у любимой всеми русской бани есть близкая родственница – финская сауна, а общим их прародителем является бревенчатая изба, которую наши предки прогревали по-черному. В статье речь пойдет о том, что такое финская сауна, чем она отличается от русской бани и как ее построить своими руками.

Преимущества банной печи на газу и её модификаций
На сегодняшний день многие банные традиции, пришедшие от наших предков, искажаются и модифицируются, но от этого эффективность русской бани не уменьшилась. В статье речь пойдет о таком функциональном элементе, как банная печь на газу: ее особенностях, критериях выбора и способе правильного безопасного монтажа.

Банная печь камин – плюсы и минусы конструкции
Каждый профессионал скажет, что баня начинается с печи, поскольку основная процедура (прогревание) производится именно за счет данной установки. В статье речь пойдет о такой уникальной разновидности, как банная печь-камин, обладающая универсальными качествами.

Строительство бани из оцилиндрованного бревна – пошаговое руководство
В настоящее время все больше хозяев отдают предпочтение отдыху в собственной бане перед услугами общественных или частных учреждений. Тем более что даже довольно сложное на первый взгляд строительство бани из оцилиндрованного бревна вполне возможно осуществить самостоятельно, если следовать ряду рекомендаций опытных строителей.


БаняСпец

Как установить банную печь с баком для воды – варианты монтажа
Чтобы баня приносила максимум пользы, в помещении должна быть правильная температура влажного пара – примерно +80 С. Важную роль в этом играет банная печь с баком для воды, которую можно сделать и самостоятельно.

Какую печь для бани электрическую выбрать: виды и способы монтажа
Несомненно, в каменной печке с горящими внутри дровами есть что-то родное, навевающее воспоминания о детстве. Однако очевидны и неудобства работающих на дровах или угле печей: копоть, дым, не для всех приятный запах горения, а также постоянная потребность в топливе.

Какую печь для русской бани лучше выбрать – виды и преимущества вариантов
Главное в русской бане — разумеется, печь. И перед каждым хозяином стоит вопрос: как правильно выбрать печь для русской бани, не сделав ошибку, из-за которой придётся снова тратить время и деньги? Ответ на этот вопрос — в статье.

Банные печи Термофор – виды, преимущества и способ установки
Новосибирская компания «Термофор» отлично зарекомендовала себя на рынке печей. Бренд этой фирмы хорошо известен не только в России, но и за границами нашей родины. Предлагаемый ассортимент выглядит внушительно. Эти печи способны справиться с обогревом помещений, с приготовлением пищи, а также могут создавать качественный банный пар.

Как построить баню из кирпича – начинаем с фундамента и заканчиваем крышей
Все чаще счастливые обладатели собственных участков отдают предпочтение кирпичной бане. В данной статье раскроем основные секреты и подробно расскажем о том, как построить баню из кирпича своими руками.

Как сделать баню из контейнера своими руками
Поскольку строительство основательной бани с нуля предполагает наличие не только финансовых возможностей, но и определенных умений, в зависимости от обстоятельств это не всегда может быть доступно. В этом случае на помощь придут нестандартные, но очень практичные решения.

Правильное устройство деревянного пола в бане – пошаговое руководство
Принимая решение о самостоятельном строительстве бани, важно учитывать особенности и специфику настила полов. О том, как стелить пол в бане своими руками, и какие материалы для него лучше всего использовать, расскажем далее.

Какой теплообменник в банную печь лучше установить – варианты конструкции
Хорошая печь для бани позволяет решить все задачи для того, чтобы традиционная процедура была максимально комфортной. Предусмотрев теплообменник в банную печь, можно обойтись без бойлера для нагрева воды.

Какая алюминиевая фольга для бани лучше подойдёт
Идеальная банная постройка должна как можно быстрее прогреваться и продолжительное время сохранять тепловую энергию. Для этого стены и потолок в ней утепляют. Такой теплоизолятор как алюминиевая фольга для бани является одним из наиболее востребованных материалов, поскольку отличается стойкостью к высоким температурам и влажности.

Печь для русской бани – какая она должна быть и как её сделать
Многие владельцы собственных загородных домов мечтают о строительстве настоящей русской бани на своем земельном участке. В статье речь пойдет о том, как выбрать печь для русской бани среди основных разновидностей данного агрегата с учетом особенностей каждой.

Как построить баню с террасой – подробное руководство по монтажу
Терраса – это удобная пристройка к зданию в виде площадки, размещенной на заранее созданном основании. В статье речь пойдет о том, что представляет собой проект бани с террасой и как грамотно сочетать два этих архитектурных объекта.

Что такое абаш для бани – преимущества использования в отделке парной
Среди материалов, которые недавно стали использоваться при обустройстве бань, значится экзотическая древесина дерева абаш. Она поступает на отечественный рынок с африканского континента, начиная с 90-х годов прошлого века – именно тогда застройщики узнали, что такое абаш для бани.

Банные печи Жара – виды и особенности конструкций
Кто не слышал о русских банях, которые еще с древности славятся уникальной способностью восстанавливать силы и здоровье. Такую популярность они завоевали благодаря мощным печам, изготовленным вручную по особой технологии.

Пароизоляция бани – выбор материала и его монтаж
Самое главное для русской бани – чтобы она могла определенное время удерживать пар, столь необходимый для поддержания оптимального микроклимата. Ниже рассмотрим, какую пароизоляцию выбрать для бани, а также их схемы для стен и кровли.

Как построить баню из пеноблока своими руками – пошаговое руководство
Довольно часто в последнее время вместо древесины при строительстве различных зданий люди выбирают такой современный материал, как блоки из вспененного бетона. В данном материале мы опишем технологию поэтапного строительства бани из пеноблоков своими руками с указанием тонкостей и особенностей этого процесса.

Какой проект бани из пеноблока выбрать – от планирования до строительства
Устанавливать бани из дерева стремятся не все, так как процесс их возведения является довольно кропотливым, да и поддерживать готовое сооружение в должном состоянии не так-то просто. Поэтому в последнее время потребители все больше обращают внимание на варианты бань из пеноблоков – более удобных в эксплуатации и строительстве.

Особенности финской сауны и правила строительства
Не многие об этом знают, но у любимой всеми русской бани есть близкая родственница – финская сауна, а общим их прародителем является бревенчатая изба, которую наши предки прогревали по-черному. В статье речь пойдет о том, что такое финская сауна, чем она отличается от русской бани и как ее построить своими руками.

Преимущества банной печи на газу и её модификаций
На сегодняшний день многие банные традиции, пришедшие от наших предков, искажаются и модифицируются, но от этого эффективность русской бани не уменьшилась. В статье речь пойдет о таком функциональном элементе, как банная печь на газу: ее особенностях, критериях выбора и способе правильного безопасного монтажа.

Банная печь камин – плюсы и минусы конструкции
Каждый профессионал скажет, что баня начинается с печи, поскольку основная процедура (прогревание) производится именно за счет данной установки. В статье речь пойдет о такой уникальной разновидности, как банная печь-камин, обладающая универсальными качествами.

Строительство бани из оцилиндрованного бревна – пошаговое руководство
В настоящее время все больше хозяев отдают предпочтение отдыху в собственной бане перед услугами общественных или частных учреждений. Тем более что даже довольно сложное на первый взгляд строительство бани из оцилиндрованного бревна вполне возможно осуществить самостоятельно, если следовать ряду рекомендаций опытных строителей.


Термостойкий кабель: для бани, сауны, кабель-канал

На определенном этапе обустройства сауны всегда возникает вопрос, как делать электропроводку, использовать термостойкий кабель или попытаться заложить обычный провод, но с защитой в теплоизолированном кабель-канале. Оба варианта широко используются на практике, но есть определенный риск сэкономить на своей безопасности. Тем более что замыкание обычного ПВХ кабеля для парилки, даже в термостойком чехле, считается по статистике второй, после дымохода, причиной возгорания помещения бани.

Чем кабель для бани отличается от обычной проводки

Любые виды полимерной изоляции, в отличие от неорганических материалов, обладают высокой чувствительностью к нагреву, даже самому незначительному. Тот же мягкий и гибкий поливинилхлорид, который применяется для 99% бытовой алюминиевой и медной проводки, при нагреве до 45-50оС всего за неделю превращается в крошащуюся массу.

К устройству кабеля в бане предъявляют особые требования:

  • Термическая стойкость изоляции в течение всего срока эксплуатации, независимо от периодичности внешнего нагрева. Термостойкий кабель для бани в нагретом состоянии должен выдерживать на пробой изоляции те же 400В, что и для обычных условий;
  • Сохранение механических свойств, гибкости и пластичности изоляции термостойкого кабеля даже в условиях повышенной влажности или при непосредственном контакте с разогретой поверхностью внутренней облицовки бани.

Понятно, что специально кабель для бани и сауны не изготавливают, как бы не убеждали в противоположном менеджеры строительных салонов и электроматериалов. Для электропроводки в банных заведениях используются кабеля защищенного типа для электропечей, станков, греющих установок, для оборудования электроосвещения в жаровых и сушильных камерах.

Совет! Не стоит приобретать и устанавливать термостойкий кабель для сауны разработки какой-нибудь частной компании или зарубежного производителя с обозначением «для бани», «для сауны», «silikone cable». Зачастую это всего лишь рекламный трюк для привлечения внимания и увеличения продаж электрического кабеля.

Особенно часто подобный трюк проделывают с низкосортными термостойкими турецкими, китайскими и арабскими изделиями.

Гарантированная защита

Свойства и структура термостойкого кабеля для работы в особых условиях точно определены существующими государственными стандартами. Мало того, такая продукция подлежит:

  • Обязательной маркировке в соответствии с правилами обозначения жил и изоляции;
  • Сертификации по существующим ГОСТ и отраслевым стандартам;
  • Получению гигиенического сертификата на изделие.

Понятно, что не все марки термостойкого кабеля пригодны для укладки внутри бани или парилки. Даже если мастера – подрядчики, занимающиеся строительством бани, предлагают уложить свой термостойкий кабель для сауны, объясняя свое предложение тем, что «всем устанавливали, стоит в парилке годами», не стоит сразу соглашаться на предложение. Будет правильным первоначально посмотреть на маркировку и определить характеристики кабеля, и уж потом принимать решение.

Совет! Если есть возможность, то лучше всего сразу предусмотреть изготовление в стенах здания металлического термостойкого кабель — канала для бани.

Укладка полудюймовых металлических шлангов или труб обойдется дороже, чем простая прокладка в гофре, но зато такое решение гарантированно избавит владельца сауны от риска отравления выделяющимися из изоляции химикалиями или огнестойкими пропитками.

Варианты термостойкой кабельной продукции

Выбирая кабель для парной в баню, нужно знать, что в данной категории для оборудования помещения бани проводкой предлагается несколько типов изделий с повышенной стойкостью к нагреву. Обычно к категории термостойких относят три вида проводниковой продукции:

  • Высокотемпературный кабель с изоляцией из модифицированных органических полимеров;
  • Силовая многожильная проводка с изолирующим слоем на основе силикона;
  • Комбинированный жаростойкий кабель для бани с негорючим изолирующим слоем;
  • Огнестойкие и пожаробезопасные типы электропроводки с изоляцией в виде засыпки термостойких, газообразующих и водоотталкивающих соединений и минералов.

Сфера применения и цена на кабельную продукцию сильно отличается между собой. Засыпные модели термостойкого кабеля для бани используют только в общественных помывочных заведениях при подключении нагревательных мощностей от 30 кВт и выше. Для домашней бани подобный тип провода считается слишком дорогим и избыточно защищенным, тем более что для его укладки потребуется специальное оборудование.

Проводка для предбанника и подсобки

В помещении бани парилка или ее наиболее горячая часть с электрокаменкой занимают от силы третью часть полезного пространства. Остальная территория — это комната отдыха, моечная, предбанник и раздевалка, где нет высокой температуры, поэтому нет особой необходимости в использовании термостойкой электропроводки.

Если парное отделение бани отапливается дровами, то основную проводку в помещении для освещения и вентиляции можно сделать кабелем ПВС с четырьмя жилами, сечением более 2,0 мм2 каждая. Поливиниловая изоляция меди и дополнительная черная бутил-стирольная оболочка позволяют эксплуатировать проводку при температурах до 40оС.

Немного по-другому выглядит схема при оборудовании в бане электропечи и каменки. Понятно, что внутри помещения для сауны используется термостойкий кабель, но как правильно подвести электроэнергию к жаростойкому кабелю нагревателей? ПВС нельзя использовать для высоконагруженных проводок. Из-за большой нагрузки по току многожильная медь разогревается до температуры почти в 80оС и буквально проплавляет поливиниловую изоляцию.

В этом случае для подключения электропечи участок от входного распределительного щита до коробки подключения термостойкой проводки внутри парилки выполняют кабелем NYM.

Данный кабель выгодно отличается от ПВС:

  • Вместо многожильной структуры используются цельнотянутые медные жилы, сечением 2-15 мм2;
  • В оболочке используется дополнительный промежуточный слой из термостойкой резины с меловым наполнителем.

Укладка силового участка из провода NYM считается несложной, для подключения печи используется цельный отрезок, без скруток и соединений, а внутри канала обязательно делают термокомпенсирующие петли. Эксплуатационный потолок для NYM ограничен 40оС, поэтому в качестве заменителя жаростойкого кабеля он не пригоден.

Термостойкие провода для саун и парилки

Для обустройства проводки внутри парного отделения используют кабель, изоляция которого способна выдерживать нагрев до 180оС и влажность воздуха более 90%:

  • Марка ПРКА, многожильной структуры, из упрочненной медной проволоки, с изоляцией из термостойкого кремнийорганического полимера;

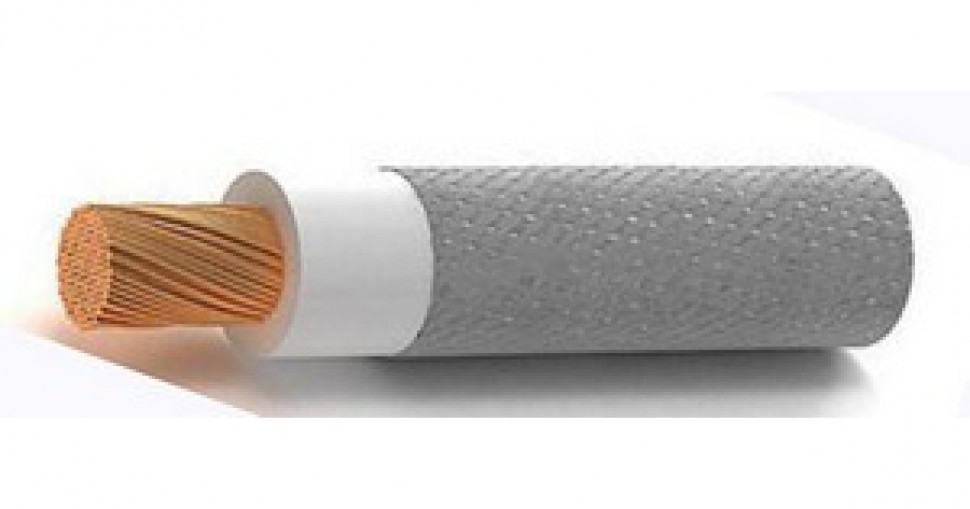

  • Термостойкий кабель РКГМ имеет дополнительную наружную оплетку из стекловолокна;
  • Провод ПВКВ имеет две оболочки из термостойкой резины с наполнителем из кремния, обладает хорошей гибкостью, идеально подходит для переувлажненных помещений русской бани.

Все перечисленные марки термостойкого материала могут монтироваться как под облицовкой парилки, так и, при желании, поверх нее в термостойком стальном гофре. Благодаря многожильной структуре жаростойкий кабель для сауны легко согнуть под любым углом. Наиболее мягкий ПВКВ можно легко обернуть кольцом на трубе в 6 см диаметром.

Совет! При выборе термостойкого кабеля для парилки в баню обращайте внимание на маркировку «не содержит галогенов». Изоляция жил не должна содержать хлора.

При сильном нагреве до 120-150оС обычный полихлорвинил выделяет продукты разложения полимера с большим содержанием хлора, поэтому для изоляции термостойких кабелей используют модифицированный поливинил.

Наиболее жаростойкие марки кабеля для сауны

Самым горячим местом в парилке остается электрокаменка, если в помещении под потолком температура воздуха достигает 120оС, то непосредственно рядом с разогретым металлом градус поднимается до 200-250оС.

Поэтому для подключения нагревателей на последнем метре проводки применяют наиболее жаростойкий кабель для бани марки ПМТК. В отличие от предыдущих термостойких марок, в этом жилы покрыты силиконовым лаком, да и сама проводка залита термостойкой кремнийорганической резиноподобной субстанцией. Прочность такой изоляции невелика, но при этом не выгорает и не деградирует даже при длительном нагреве до 220оС в условиях бани. Таким проводом можно подключать практически любые нагреватели и печи, при условии укладки электропроводки в изолирующий металлический канал.

Кроме ПМТК, для бани используется провод марки ПАЛ, с асбестовой засыпкой медной жилы. Для домашней бани его применяют редко из-за асбеста, но при условии закладки в стальную трубу проводка может работать не хуже фирменных марок.

Чем можно заменить термостойкий кабель

У фирменного жаростойкого провода есть одно преимущество, его можно уложить в бане в пластиковом гофре просто по потолку и стенам парилки. Влажность и высокая температура ему не помеха.

В том случае, если нет возможности купить дорогостоящий жаростойкий материал, то можно использовать в качестве альтернативы толстый многожильный кабель в изоляции из белой, кремнийнаполненной резины. Такая проводка применяется для монтажных работ для мощных электродвигателей.

Проводку разделяют на две или четыре самостоятельные нитки, каждую пакуют в самодельную оболочку из стеклоленты, пропитанной эпоксидным компаундом. При соблюдении технологии самодельный термостойкий вариант проводки работает в бане не хуже материалов заводского изготовления.

Что выбрать из существующих предложений

Рынок аксессуаров и оборудования для парилок и бани перенасыщен предложениями кабельной продукции жаростойкого и термостойкого класса. Наиболее дешевый и доступный в монтаже РКГМ или его аналог SIF. Провод достаточно простой в укладке и одновременно недорогой, цена не превышает 40-50 центов за метр, правда, реализация происходит преимущественно бухтами по 100 м.

Для работ внутри бани также используют термостойкие провода российского производства ПМТК, ПРКС, ПВКВ. Очень хорошей репутацией пользуется Olflex Heat, Heluflon, Multitherm.

У термостойких проводов «Мультитерм» медные жилы имеют покрытие из никелевого сплава, а изоляция изготовлена из стекловолокна с пропиткой силиконовым маслом. Благодаря этому электропроводка способна выдерживать без деградации рабочую температуру до 400оС.

Заключение

Качественный термостойкий кабель в бане всегда был и остается гарантией надежности и безопасности системы электроснабжения и нагрева. Можно, конечно, экспериментировать и пытаться сэкономить на дорогостоящей проводке, но для этого нужен опыт и хорошие знания в области изоляционных материалов, поэтому риск использовать первый, попавшийся под руку, провод чаще всего не оправдывает себя.

Виды термостойких проводов для саун и бань

Бани, сауны – помещения особые. Влажность очень высокая и температура немаленькая. Человек, находящийся в бане, о безопасности думает меньше всего. Там все блаженствуют.

Предотвращать возможные происшествия, трагедии следует на стадии оборудования помещения, важным этапом которого является монтаж электропроводки. Для бань и саун нужно выбирать термостойкий провод, кабели. Только продукция с особыми защитными качествами может гарантировать безопасность присутствующим.

Различные виды кабельной продукции

Сауны и бани состоят из нескольких комнат. Обстановка в них совсем разная. В раздевалке, предбаннике, помещениях для отдыха вполне можно обойтись обычными проводами, которых существует множество.

ВВГ кабели используют в жилых помещениях. Его внешняя оболочка, а также изоляция медных гибких жил сделаны из поливинилхлорида. Существуют модификации с повышенной термостойкостью. Они не обладают влагозащитными свойствами, поэтому не допускаются к применению в банях.

В быту уже крайне редко встречается кабель АВВГ, который произведен из алюминия. Известно, что алюминиевая продукция имеет ограничения на использование в распределительных сетях. Ее заменяют более эффективной и безопасной.

Кабель NYM состоит из цельнопроволочных медных жил в ПВХ оболочке. Наружный слой тоже представляет собой покрытие из полимеризованного винилхлорида.

Соединительный провод ПВС сделан из меди, покрытой поливиниловой оболочкой. Количество жил в нем варьируется от 2 до 5. Провод очень прочный; выдерживает многократные перегибы; устойчив к влаге и химическим реагентам.

Допустимый температурный максимум составляет +40 ℃. Поэтому в парилке бани или в сауне его прокладывать никак нельзя.

Для подключения электропечей в бане, электроснабжения парилки обычная продукция категорически не подходит. Влажность в этих помещениях может увеличиваться до 90 %, температура – до +170 ℃.

Для температуры 150-180 градусов

Кабель для бани должен быть термостойким, прочным, инертным к влиянию горячих паров воды, устойчивым к возможным механическим воздействиям. Апробированы временем, наиболее востребованы несколько видов проводов для сауны.

Термостойкий провод РКГМ применяется при 100% концентрации паров влаги и температуре, достигающей +180 ℃.

Качества обусловлены изолированием медных проводов силиконом, изготовлением оплетки из стекловолокон. В аббревиатуре зашифрована следующая информация: РК – резина кремнийорганическая, ГМ – голый медный провод.

Термостойкий провод ПВКВ идеально подходит для подключения электрооборудования. Он выдерживает высокую влажность, обеспечивает стабильную работу при температуре +180 ℃.

Буквы маркировки означают, что провод выводной сделан с кремнийсодержащей оболочкой. Он хорошо выдерживает механические нагрузки, может многократно изгибаться без ущерба для целостности.

Термостойкое проволочное изделие не реагирует на плесень, пропиточные смеси; устойчиво к воспламенению; может применяться при повышенном или пониженном давлении.

Жаростойкий провод ПРКА – сделан из меди. Аббревиатура информирует: П – провод, РК – в кремнийорганической резиновой оболочке, А – с увеличенными показателями твердости.

Продукт идеально подходит для саун, парилок всех видов, бань, сушилок; выдерживает +180 ℃, влажность 98 %. Не рекомендован для многократных изгибов.

Термостойкий провод ПНБС подходит для статичного (неподвижного) прокладывания в банях, саунах, парилках, любых других влажных помещениях с высокой (до +150 ℃) температурой. Об этом свидетельствует аббревиатура. Рекомендуемая температура помещений составляет +150 ℃.

Для температуры до 200 и более градусов

Термостойкий кабель для сауны ПАЛ, как свидетельствует маркировка, сделан из асбеста (буква А), покрыт лаком (буква Л). Его можно статично укладывать даже в печах.

Провод выдерживает нагревание без выделения вредных веществ до +200 ℃. Он не теряет эксплуатационных качеств, целостность при повышении температуры до +300 ℃, но при столь большом нагревании возможно выделение вредных паров. Этого не стоит допускать.

Продукция ПМТК – это провод (П) монтажный (М), термостойкий (Т) в кремнийорганической изоляции (К). Он рекомендован для подключения мощного оборудования, печей, систем отопления бань и саун; выдерживает 100 % влажность и температуру +200 °С.

Теплостойкая продукция ПРКС изолирована кремнийорганической резиной, обладает большой гибкостью, влагостойкостью, вполне пригодна для прокладки в сауне.

Многожильная структура позволяет подключать мощное электрооборудование и эксплуатировать его при температуре, не превышающей +250 ℃. Перегрев свыше указанного значения может спровоцировать вредные испарения.

Особенности монтажа

Правильный выбор кабеля можно сделать после учета всех потребностей основных и дополнительных помещений сауны. Если нужно подключить только осветительные устройства, то вполне достаточно мощности 1-2 кВт.

При оснащении сауны электропечами следует планировать приобретение кабеля, рассчитанного на 10 кВт.

Покупку нужно делать только в специализированных магазинах. Все другие организации могут предоставить продукцию сомнительного качества. Желательно подробно изложить консультанту проекты, можно принести с собой фотографии помещений.

Термостойкую проводку можно укладывать открытым способом в специальные кабельные каналы или полимерные гофры. В саунах удобен закрытый монтаж термостойких проводов. Короб должен быть пластиковым, ни в коем случае не металлическим.

Любой металл в условиях сауны быстро окислится и разрушится. Деструкция защитного короба может повредить термостойкий кабель, привести к аварийной ситуации.

Монтаж любой проводки, тем более термостойких кабелей в сауне, можно доверять только опытному электрику, имеющему соответствующие профессиональные допуски для работы.

Помощь соседа, представителя службы «муж на час», любых энтузиастов-дилетантов в таких ситуациях недопустима.

Загрузка…

до 400 градусов, одножильный и с жаропрочной изоляцией

На чтение 5 мин Просмотров 1к. Опубликовано Обновлено

Влияние различных негативных факторов может угрожать целостности и работоспособности электромонтажных средств. По этой причине устанавливаются специальные термостойкие провода. Они имеют дополнительный изоляционный слой, выполненный из невоспламеняющегося материала. В зависимости от модели провод будет обладать разными параметрами. Выбор лучшего варианта зависит от того, где он будет проложен.

Разновидности термостойких проводов

Термостойкий провод

Так как провода могут использоваться в разных условиях, требования к ним также будут отличаться. Каждая модель будет иметь свою стойкость к неблагоприятным факторам и условиям эксплуатации. Эти особенности нужно учитывать при выборе оптимального проводника. Популярными видами проводников для подключения являются РКГМ, ПРК, ПРКС, ПАЛ и другие.

Перечисленные модели хорошо переносят высокотемпературный режим. При нулевом и отрицательном значении температуры используются другие проводники.

РКГМ

Самым используемым термостойким проводом является РКГМ. Он обладает следующими характеристиками:

  • напряжение до 660 В;
  • площадь разреза от 0,75 кв.мм. до 120 кв.мм;
  • температурный диапазон от -60° до +180°С;
  • 1 жила;
  • минимальное время эксплуатации при соблюдении требований составляет 8 лет;
  • инертен к перепадам атмосферного давления;
  • стойкость к образованию плесени;
  • выдерживает вибрации, механические воздействия, солнечное излучение, радиацию.

Основным рабочим элементом конструкции является медная многопроволочная жила. Имеет пятый класс гибкости. Жилы покрыты изоляцией из силикона. Внешний слой – стекловолоконные нити.

Силикон и стекловолокно устойчивы к температурному воздействию и влиянию влаги, являются негорючими и неплавкими. Наличие нескольких защитных слоев обеспечивает наилучшую безопасность и защиту. Активно применяется в саунах, санузлах, подвальных помещениях.

MVV

Провод термостойкий MVV

Термостойкий провод MVV может переносить температуры до +500°С в течение продолжительного времени. Он устойчив к воспламенению, но хуже работает при низких температурах.

Характеристики:

  • работает в электросетях до 500 Вт;
  • сечение от 1 кв.мм. до 25 кв.мм;
  • одножильный;
  • рабочие температуры от -60° до +500° С.

Применение — электроприборы и мощное оборудование, горячий цех, бани, производственные помещения с наличием химических элементов. Также используется в нагревательных компонентах.

ПРКА

ПРКА

Провод жаростойкий с медной жилой в основе и кремнийорганической резиновой оболочкой применяется в помещениях с повышенной влажностью. К ним относятся ванные, бани, парилки, бассейны, производственные цеха и другие виды объектов нестабильным микроклиматом.

Основные параметры:

  • номинальное напряжение до 660 В;
  • сечение от 0,5 кв.мм. до 2,5 кв.мм;
  • температурный режим от -60° до +180°С;
  • одножильный.

Не поддерживает горение. Нет галогенов в оплетке.

ПРКС

ПРКС

Многожильный провод высокотемпературный ПРКС расшифровывается как медный соединительный проводник с кремнийорганической изоляцией.

Параметры:

  • работает до 380 В;
  • поперечное сечение от 0,75 кв.мм. до 10 кв.мм;
  • температуры от -60° до +180°С. Возможно кратковременное использование до 250°С;
  • количество жил от 2 до 5;
  • используется в варочных цехах, банях и других объектах с экстремальными условиями.

Используется данная модель при высоких температурах со скачками до +250°С. Не выделяет токсичных веществ. Многожильный провод может применяться для передачи электроэнергии до 30 кВт.

ПВКВ

ПВКВ

Маркировка жаропрочного провода:

  • П – провод;
  • В – применение для выходных концов электромашин;
  • КВ – двухслойная изоляция из кремнийорганической резины.

Параметры:

  • напряжение до 400 В;
  • площадь сечения от 0,5 кв.мм. до 95 кв.мм;
  • рабочая температура до 200°С;
  • количество жил – одна и более;
  • применяется в одиночной прокладке в помещениях, шахтах, туннелях;
  • не плавится, не горит;
  • устойчив к скачкам атмосферного давления.

Самая распространенная сфера применения ПВКВ – подключение выводных концов электроустановок на переменное напряжение величиной в 660 В или 1140 В, а также выводов отмотки класса Н. Может эксплуатироваться при повышенной влажности и пожароопасности.

ПМТК

ПМТК

Расшифровка провода показывает, что он является термоустойчивым и имеет защиту из кремнийорганического материала. Работает в электросетях до 660 В и температурах до +200 градусов Цельсия. В продаже можно найти одножильные и многожильные проводники с сечением до 4 кв.мм.

Активно используется в местах с повышенной опасностью возгорания. Можно ставить в банях, саунах, горячих цехах, на производстве. Выдерживает температуры до 180°С.

Свойства термостойких кабелей

Строение термостойкого провода

Термостойкие изделия обладают улучшенной защитой по сравнению с классическими проводниками. Это привело к тому, что срок службы подобных электромонтажных устройств значительно возрастает. Кабель может покрываться такими видами защиты, которые позволят устанавливать его даже в местах с высоким риском бактериальных или химических разрушений. Защитный слой является стойким к образованию грибка, плесени и других культур на поверхности кабеля.

Кабель лучше переносит высокие температуры. При холоде может треснуть защитное покрытие, из-за чего проводник станет непригодным для дальнейшего использования.

Покупая устройство, нужно заранее ознакомиться с его характеристиками, чтобы не ошибиться в условиях эксплуатации конкретной модели.

Область использования

Использование термостойкого провода в проводке бани

Провод теплостойкий многожильный предназначается для использования в таких эксплуатационных условиях, когда обычный проводник монтировать нельзя. Подбирается провод термостойкий в зависимости от интенсивности воздействия внешних факторов.

Основными областями применения термостойких проводов являются:

  • Прокладывание электропроводки внутри помещения, особенно в зданиях с высоким риском пожарной опасности.
  • Прокладка кабелей на улице. Здесь на проводник будут действовать факторы окружающей среды – погодные условия, осадки, прямые солнечные лучи.
  • Обмотка электроустановок и машин переменного тока.
  • Установка проводов для высоких температур в среде с химическими веществами или бактерицидной угрозой, а также риском возникновения плесневелых грибов.
  • Монтаж в объектах, в которых наблюдаются резкие температурные скачки.

Термопровод с оплеткой или уплотнением можно использовать для соединения компонентов электроплит, электропечей. Также можно устанавливать дополнительную трубку для провода с целью защиты от повреждений или загрязнения.

Популярными ошибками в выборе кабеля являются неверное определение сечения и покупка изделий неподходящего температурного диапазона. По этой причине важно заранее продумать, где будет проложен кабель, и замерить необходимые величины.

Провод РКГМ — кабель РКГМ: технические характеристики, применение, расшифровка РКГМ

Однако провод способен поддерживать нормальную рабочую среду техники и при более низком напряжении. 180 и 220 — вполне приемлемый вольтаж для функционирования электрооборудования, подключённого к основному источнику питания посредством кабеля типа РКГМ.

Термостойкий кабель РКГМ обеспечит стабильную работу техники в условиях повышенной влажности, высоких и низких температур (от -60°С до 180°С), вибрации. Все это возможно благодаря использованию прочных, практичных и надёжных инновационных материалов, а также специальной технологии создания провода.

Провод типа РКГМ — универсальное решение многих производственных задач. Реализуется он в бухтах намоткой по 100 и 200 метров.

Рассмотрим подробнее, что собой представляет провод РКГМ.

Основные характеристики провода РКГМ

Провод РКГМ производят в соответствии с ТУ 16.К80-09-90 и нормами ГОСТ 22483-77.

В наименовании кабеля каждая буква несёт смысловое значение, содержит важные технические параметры изделия. Расшифровывается маркировка продукта так:
  • Р — основной изоляционный слой, выполнен из резины;
  • К — изоляционный материал кремнийорганического типа;
  • Г — структура провода гибкая, небронированная;
  • М — наружная оплётка выполнена из стекловолокна, пропитанная лаком и эмалью.

Иногда буквенная аббревиатура может содержать цифру. Она обозначает размер сечения медной жилы и позволяет оптимально правильно подобрать коммуникацию необходимую для решения производственных нужд.

Техническими характеристиками провода РКГМ, которые дают возможность его широко использовать, являются:
  • рабочая температура от -60°С до 180°С;
  • рабочее напряжение 660 В частоты до 400 Гц;
  • отсутствие горения, дыма при нагревании;
  • небольшой радиус изгиба;
  • срок службы не менее 8 лет;
  • температура монтажа от -15°С до +60°С;
  • стойкость к высокой влажности и высокому атмосферному давлению.

Цена провода РКГМ зависит от его марки и варьируется в достаточно большом диапазоне. Так, РКГМ-0,75 стоит в 64 раза меньше, чем аналогичный кабель с площадью сечения 95,0.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:
  • Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
  • Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
  • Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
  • Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Применение провода типа РКГМ

Область использования кабеля данной марки очень широка. Благодаря широкой номенклатуре сечения выбрать изделия для конкретных целей довольно просто. Его успешно применяют в промышленности и быту, на улице и в помещениях. Поэтому кабель часто используют в условиях тропической жары, умеренных климатических зонах.

В жилом строительстве провод этой марки используют для прокладки электропроводки в ванных комнатах, при строительстве бань и саун.

Промышленные предприятия применяют провод для подключения мощных машин к системе электропроводки и основному источнику питания. Его используют для изготовления обмоток при производстве крупной электрической техники.

Широко применяется на химических предприятиях, так как изоляционные материалы не боятся воздействия лаков и красок, которые могут попасть на поверхность кабеля. Так как резина пропитана слоем лака, внешняя обмотка не растворяется под воздействием агрессивных сред, остаётся целостной. Это обеспечивает стабильную работу всей электрической системы.

Прокладка кабелей для высокотемпературных применений

Термостойкий материал Полиамид 4.6 подходит для работы при температурах до + 150 ° C. Помимо устойчивости к высоким температурам, PA46 также обладает высокой жесткостью. Продукты PA46 также обладают хорошими противопожарными свойствами при высоких температурах и отличной стойкостью к химическим веществам.

Преимущества термостойкого материала PA46:
• Для температур от -40 ° C до +150 ° C
• Высококачественный пластик, легко перерабатываемый
• Высокая жесткость даже при высоких температурах
• Высокая диапазон рабочих температур до +150 ° C (5000 часов)
• Высокая стабильность размеров даже под воздействием тепла
• Очень хорошие свойства пожарной безопасности
• Превосходная химическая стойкость

Обратите внимание на наш ассортимент продукции PA46:
Термостойкие кабельные стяжки:
— Кабельные стяжки с внутренними зубцами серии T
— Кабельные стяжки с наружными зубцами серии OS
— Кабельные стяжки серии V с головкой под углом 90 °, с зазубринами снаружи
— Кабельные стяжки серии DH с 2 головки (образуют внутреннюю и внешнюю зубчатую петлю) для параллельной прокладки
(из двух жгутов только с одной кабельной стяжкой)
— Кабельные стяжки серии KR фиксируются стекловолоконным штифтом, для использования в качестве метода крепления сильфонов рулевых реек, водяных шлангов и вакуумных магистралей

Термостойкие кабельные стяжки с крепежными элементами:
— Кабельные стяжки для Autotool серии 2000, автоматическое связывание до Ø 20 мм
— Однокомпонентные фиксирующие стяжки со стрелкой, с крыльями, для использования во многих различных отраслях, включая автомобилестроение, аэрокосмическое и панельное строительство
— 1-х и 2-х элементные крепежные стяжки с елкой, с диском
— 1-компонентные крепежные стяжки для приварных шпилек (hardpush), съемные
— 1-частные крепежные стяжки для сварных швов, подвижные
— 2- Штучные фиксирующие стяжки для приварных шпилек
— Двухкомпонентные фиксирующие стяжки с муфтой для параллельного разделения
— Однокомпонентные и двухкомпонентные фиксирующие стяжки с трубным зажимом
— Зажим для набора кабелей для диаметра кабеля 5 и 6 мм
— Двухкомпонентные крепежные стяжки для кромок, 1.0 — 3,0 мм, с боковым креплением

— Двухкомпонентные фиксирующие стяжки для тяжелых условий эксплуатации, для винтов

Термостойкие крепежные элементы:
— Связующие зажимы со стрелкой для дистанционной фрезерования
— Связующие зажимы для кромок, 1,0 — 3,0 мм
— Заглушки

Другие варианты и размеры доступны по запросу. Пожалуйста, свяжитесь с нами для получения дополнительной информации.

Провод модели NA400 — 250 В, термостойкость до 400 градусов (MISUMI) | MISUMI

Технические характеристики

NA400 0.75 * (AWG18)
1,25 * (AWG16)
2 * (AWG14)
3,5 * (AWG12)
5,5 * (AWG10)
* Размер AWG (AWG ~) следует использовать только в качестве руководства. См. Сравнительную таблицу на >> Щелкните здесь для получения подробной информации.


Обязательно ознакомьтесь со следующими мерами предосторожности при размещении заказа.
* Длина в «м» указана в наших номерах моделей. Всегда указывайте количество как количество единиц, а не как метр.
* Самую свежую информацию о стандартной цене за единицу, цене за единицу товара, днях отгрузки и т. Д. См. В электронном каталоге Misumi VONA.

Дополнительная информация

0 ~ 400 ° C
Готовый внешний диаметр x 25 (только фиксированная деталь)

NA400 0,75 * (AWG18) (коричневый) 1 ~ 100
(укажите
с шагом 1 м)
30/0.18 1,1 0,25 0,6 2,8 126,8 10 1500 12 25,0
1,25 * (AWG16) 50 / 0,18 1,5 0,7 3,4 76 18 30,0
2 * (AWG14) 37 / 0,26 1,8 3,7 49,3 25 35,0
3,5 * (AWG12) 66/0.26 2,4 4,3 27,7 35 46,0
5,5 * (AWG10) 35 / 0,45 3,1 0,8 5,2 17,6 42 75,0
* Размер AWG (AWG ~) используется только в качестве ориентировочного. См. Сравнительную таблицу на >> Щелкните здесь для получения подробной информации. * Допустимый ток должен использоваться только в качестве справочного значения и не гарантируется.
* Для наружного диаметра кабеля, оболочки провода и т. Д.см. «Готовый внешний диаметр» в таблице выше.

Коэффициент снижения тока

30 или менее 40 50 60 70 80 90 100
1,00 0,99 0,98 0,97 0,96 0,95 0,94 0,93
110 120 130 140 150 160 170 180 190 200
0.92 0,91 0,90 0,89 0,87 0,86 0,85 0,84 0,82 0,80
210 220 230 240 250 260 270 280290 300
0,79 0,77 0,75 0,73 0,72 0,70 0.67 0,66 0,63 0,60
310320 330 340 350 360 370 380 390 400
0,58 0,55 0,51 0,48 0,44 0,40 0,34 0,28 0,20 0,00
Допустимое значение тока указывает на расчетное значение 1 кабеля, проложенного над землей при температуре окружающей среды 30 ° C и не является гарантированным значением.
Если температура окружающей среды составляет 30 ° C или выше, указанный выше коэффициент уменьшения тока умножается на допустимый ток.
(Пример) Допустимое значение тока 12 x 0,99 = 11,88 (A) при температуре окружающей среды для 0,75 мм 2 составляет 40 ° C

Термостойкий многожильный кабель | HELUTHERM 120


303-680-5159
1-800-677-8942

Гибкий, Термостойкость (+ 105 ° C / + 221 ° F)

Hi-Tech Controls, Inc, европейский и отечественный кабель


Арт. Описание и № Проводники x сечение. мм 2 Наружный Диаметр
мм
Масса меди
кг / км
Вес ок. кг / км AWG
24002 HELUTHERM 120 2X0,5 5,0 9.6 40,0 20
24003 HELUTHERM 120 3G0,5 5,3 14,4 50,0 20
24004 HELUTHERM 120 4G0,5 5,8 19,2 60,0 20
24005 HELUTHERM 120 5G0.5 6,7 24,0 70,0 20
24006 HELUTHERM 120 7G0.5 8,8 33,6 90,0 20
24007 HELUTHERM 120 12G0,5 11,1 58.0 140,0 20
24008 HELUTHERM 120 18G0.5 12,9 86,0 170,0 20
24009 HELUTHERM 120 25G0.5 15,8 101,0 250,0 20
24011 HELUTHERM 120 2X0.75 6,2 14,4 52,0 18
24012 HELUTHERM 120 3G0.75 6,6 21,6 61,0 18
24013 HELUTHERM 120 4G0.75 7,1 29.0 75,0 18
24014 HELUTHERM 120 5G0.75 8,0 36,0 94,0 18
24015 HELUTHERM 120 7G0.75 9,5 50,0 112,0 18
24016 HELUTHERM 120 12G0.75 11,6 86,0 180,0 18
24017 HELUTHERM 120 18G0.75 13,9 130,0 270,0 18
24018 HELUTHERM 120 25G0.75 16,9 180.0 380,0 18
24019 HELUTHERM 120 1X1 6,0 9,6 50,0 17
24020 HELUTHERM 120 2X1 6,5 19,2 60,0 17
24021 HELUTHERM 120 3G1 6.9 29,0 73,0 17
24022 HELUTHERM 120 4G1 7,7 38,0 88,0 17
24023 HELUTHERM 120 5G1 8,4 48,0 110.0 17
24024 HELUTHERM 120 6G1 9,3 58,0 121,0 17
24025 HELUTHERM 120 7G1 10,0 67,0 130,0 17
24026 HELUTHERM 120 12G1 12.5 115,0 223,0 17
24027 HELUTHERM 120 18G1 14,7 173,0 350,0 17
24028 HELUTHERM 120 25G1 17,8 240,0 485.0 17
24030 HELUTHERM 120 2X1,5 7,4 29,0 77,0 16
24031 HELUTHERM 120 3G1.5 8,1 43,0 97,0 16
24032 HELUTHERM 120 4G1.5 9,0 58,0 122,0 16
24033 HELUTHERM 120 5G1.5 10,0 72,0 143,0 16
24034 HELUTHERM 120 7G1.5 11,9 101.0 179,0 16
24035 HELUTHERM 120 12G1.5 14,5 173,0 310,0 16
24036 HELUTHERM 120 18G1.5 17,4 259,0 460,0 16
24037 HELUTHERM 120 25G1.5 21,3 360,0 650,0 16
24039 HELUTHERM 120 2X2,5 9,3 48,0 120,0 14
24046 HELUTHERM 120 3G2.5 10,1 72.0 150,0 14
24040 HELUTHERM 120 4G2,5 11,0 96,0 200,0 14
24041 HELUTHERM 120 5G2.5 12,3 120,0 250,0 14
24042 HELUTHERM 120 7G2.5 14,6 168,0 310,0 14
24044 HELUTHERM 120 2X4 10,6 77,0 180,0 12
24291 HELUTHERM 120 3G4 11,5 115.0 220,0 12
24045 HELUTHERM 120 4G4 12,5 154,0 300,0 12
24292 HELUTHERM 120 5G4 15,1 192,0 360,0 12
  • Кабель специальный ПВХ с увеличенным термостойкость
  • Соответствует DIN VDE 0281 часть 12
    0.5-0,75 мм² согласно IEC 60227/56 1,0-2,5 мм² согласно МЭК 60227/57
  • Диапазон температур
    Изгиб
    от -5 ° C до 105 ° C (от + 23 ° F до 221 ° F)
    Стационарная установка
    -30 ° C до + 105 ° C (от -22 ° F до + 221 ° F)
    (до + 120 ° C / + 248 ° F кратковременно)
  • Номинальное напряжение
    0.5-1 мм²: U 0 / U 300/500 В
    1,5 мм² и выше: U 0 / U 450/750 В
  • Тест искры 6000 V
  • Тестовый Voltag e 2000 В
  • Напряжение пробоя мин.4000 В
  • Сопротивление изоляции
    Мин. 20 МОм x км
  • Минимальный радиус изгиба
    Изгиб 7,5 кабеля Ø
    Фиксированная установка 4 кабеля Ø
  • Радиационная стойкость
    До 80×10 6 кДж / кг (до до 80 Мрад)
  • неизолированные медные проводники согласно DIN VDE 0295 кл.5, BS 6360 кл. 5 и IEC 60228 cl. 5
  • Специальная ПВХ изоляция для жил, TI3 согласно DIN VDE 0281 часть 1
  • Маркировка проводов согласно DIN VDE 0293-308
  • Цвета жил:
    До 5-ти одноцветных
    6-ти и более черных жил с нумерацией
  • 3 и выше, с зелено-желтой землей кондуктор
  • 2 провода без зелено-желтой массы кондуктор
  • Многожильные жилы с оптимальным укладка
  • Наружная оболочка из специального ПВХ, термостойкая TM3 согласно DIN VDE 0281 часть 1
  • Наружная оболочка: Черный (RAL 9005), прочее цвета по запросу
Эти кабели идеально подходят для использования в машинах, приборы или двигатели, которые при условии прямого контакта с высокие температуры (например,г. гарнир машины и сушильные башни и т. д.)
= Продукт соответствует Директива ЕС по низковольтному оборудованию 2006/95 / EG.
  • ПВХ самозатухающий и негорючий замедлитель согласно DIN VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 (эквивалент теста DIN VDE 0472 часть 804 метод B)
  • Материалы, используемые при производстве, не содержат кадмия, силикона и не содержат веществ, вредных для смачиваемости лаков
  • G = с желто-зеленым заземлением
    x = без желто-зеленого заземления
  • Размеры
  • AWG являются приблизительными эквивалентами значения.Фактическое сечение в мм².
  • По запросу
    HELUTHERM® 120 H03V2V2-F
    HELUTHERM® 120 H05V2V2-F
    HELUTHERM® 120 (H) 05V2V2-F

Товаров по цене


Обновить Easy Quote

является эксклюзивным импортером продукции HUMMEL.Мы предлагаем более 6000 различных типов и размеров RoHS-совместимых жидкостных герметичных фитингов для снятия натяжения , зажимов для шнуров, кабельных вводов, круглых соединителей, систем кабелепровода, промышленных корпусов и других сопутствующих продуктов для прокладки кабелей, которые признаны лучшими в отрасли.

Производитель термостойких кабелей | Огнестойкий кабель | Термостойкий кабель | Огнестойкий кабель | Огнестойкий кабель — изоляционный кабель Bhuwal

Термостойкие кабели используются для температур от -190 ° C до + 1565 ° C.Изоляционные кабели Bhuwal способны выдерживать такие экстремальные температуры. Термостойкие кабели доступны в различных конструкциях с одножильными и многожильными кабелями. Естественно, разные термостойкие кабели используются по-разному и имеют разные уровни эффективности, в зависимости от конструкции жилы и количества жил в термостойком кабеле. Высокотемпературные кабели также называются PTFE кабелями и силиконовыми кабелями.

Мы поставляем ряд термостойких кабелей, которые производятся в соответствии с различными британскими и международными стандартами, включая BS6231, BS 3G 210, BS EN 50525-2-41, UL 1015 и CSA 22.2. Мы также поставляем термостойкие кабели, соответствующие оборонному стандарту (Def Stan) 61-12, часть 8. Силовые кабели SRML, SF-2 / SEW, TGGT, MGT и FLAME 1000 — это все типы высокотемпературных проводов, которые используются на регулярной основе.

Bhuwal Insulation Cable Pvt. Ltd. является ведущим производителем и поставщиком термостойких кабелей, включая высокотемпературный кабель для печи / кабель для печи, высокотемпературный провод для печи, высокотемпературный кабель, высокотемпературный одножильный кабель, котельный кабель, кабель для электромонтажа котла, высокотемпературные кабели, кабели для высоких температур. Изоляция температурных проводов, Кабель высокотемпературного двигателя, Кабель высокого напряжения, Кабели для высоких температур, Кабель силиконового нагревателя, Кабель нагревателя, Кабель для пожаротушения, Производители кабелей для пожаротушения, Кабель без галогенов, Термостойкий кабель, Огнестойкий кабель, Термостойкий кабель, Без пламени Кабель, силиконовый высоковольтный провод, силиконовый высокотемпературный кабель, высоковольтный кабель, высоковольтный кабель, производители высоковольтных кабелей, высоковольтные кабели (HT-кабели) и высоковольтный кабель.

Характеристики термостойкого кабеля

Благодаря использованию различных материалов, таких как, например, стекловолокно, FEP, PFA, ETFE, Besilen, силикон и наш безгалогенный материал сердцевины и оболочки, наши кабели и провода могут использоваться при температурах до макс. 400 ° С.

UL3135 Гибкий термостойкий медный провод с силиконовой изоляцией

Приложение

Используется для нагрева источника освещения, электрического оборудования, кондиционера, духовки, сушильного тракта, самовоспламенения, бытовых приборов и т. Д.

Название продукта

UL3135 гибкий термостойкий медный провод с силиконовой изоляцией

Проводник

Медь / по индивидуальному заказу

Длина рулона

200 м (по индивидуальному заказу)

Куртка

Силиконовый каучук

Производственные мощности

50 000 м / нед

Марка

ТонгЮ

OEM

Принять

Время выборки

1 день

3-7 дней, если продукция изготавливается по индивидуальному заказу

Технические характеристики

Кабель специальный ПВХ повышенной термостойкости, адаптированный к
DIN VDE 0285-525-2-11 / DIN EN 50525-2-11
0,5-0,75 мм² в соотв.согласно IEC 60227/56 1,0-2,5 мм² в соотв. согласно IEC 60227/57

Диапазон температур

изгиб от -5 ° C до + 105 ° C
фиксированная установка от -30 ° C до + 105 ° C (кратковременно + 120 ° C)

Номинальное напряжение
0,5-1 мм² U0 / U 300/500 В
от 1,5 мм² U0 / U 450/750 В

Проверка искры 6000 В

Испытательное напряжение 2000 В

Напряжение пробоя мин. 4000 В

Сопротивление изоляции : мин.20 МОм x км

Минимальный радиус изгиба: изгиб 7,5x Ø кабеля фиксированная установка 4x Ø кабеля

Радиационная стойкость: до 80×106 кДж / кг (до 80 Мрад)

Применение: Термокабели идеально подходят для использования в машинах, приборах или двигателях, которые подвергаются прямому контакту с высокими температурами (например, лакировальные машины, сушильные башни и т. Д.). Для применения в сухих, влажных и влажных помещениях и на открытом воздухе.

200Deg.Кабель тепла

электрического сопротивления электропроводки бытовой техники К 16АВГ изолированный силиконом

Описание

  • Имя: 200Deg.C 16AWG Электропроводка для бытовой техники с силиконовой изоляцией Электрический резистивный тепловой кабель
  • Модель: AWM3134 / 3135
  • Размер: 26 ~ 12AWG

Характеристика

  • Номинальное напряжение: 300 В 600 В
  • Номинальная температура: -60 ℃ ~ + 200 ℃

Структура

  • Проводник: многожильный луженый медный провод
  • Изоляция: силиконовая резина
  • Стандарт: UL758, UL1581

Термостойкий кабель Размеры и характеристики

Спецификация термостойкого кабеля
Экстремальный диапазон температур:
(от -40oC до 105oC) выдерживает экстремальные автомобильные условия
Диапазон термостойких кабелей: 0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA и ультра-классические нити
Большое количество прядей Большое количество прядей
Тип проводника Многожильный 99.99% OFC (бескислородная медь) и луженая медь, покрытая медью al
Материал Экологичный, качественный, глянцевый материал
Луженая, посеребренная или никелированная медь и т. Д.
Цвет термостойкого кабеля: Индивидуальный
Упаковка картонная упаковка, паллетная упаковка, деревянные / пластиковые барабаны
Мы можем производить термостойкие кабели в соответствии с требованиями клиентов.


Технические характеристики:

  • Термостойкая смесь до 180 0С стекловолокно
  • Кабель в оплетке и лаком
  • Доступен как с одножильным, так и с многожильным кабелем
  • С гибким медным проводом до 6,6 кВ
  • Соответствует IS: 9968 (Pt-1) / 88 ISI MARKED

Список одобрений для термостойких кабелей

Термостойкие кабели для кабелей

Что такое термостойкий кабель?

Высокотемпературные кабели (также известные как высокотемпературные кабели) представляют собой широкий спектр кабелей, которые продолжают работать при повышенных температурах и, следовательно, имеют высокий температурный рейтинг.Термостойкие кабели, включая провода и кабели для термопар, хранятся на складе, поскольку многие внутренние и внешние кабели используются в средах с температурой выше 150 ° C и даже до 200 ° C.

с тройным рейтингом Кабель с ПВХ изоляцией и температурой + 105 ° C
Силикон Кабель с силиконовой изоляцией, выдерживающий температуру до + 180oC
Intemp 250 Кабель из стекловолоконной ленты и оплетки из стекловолокна, рассчитанный на температуру до + 250oC.
Медный провод с минеральной изоляцией (MICC) — 500 В и 750 В Превосходный высокотемпературный кабель, рассчитанный на температуру до + 950oC.Этот кабель способен выдерживать резкие колебания температуры.

Типы:

  • Провод SF-2 / Провод SFF-2 / Кабель SEW (150 C / 200 C)
  • SRML Wire — Высокотемпературный вывод двигателя (150 C / 200 C)
  • TGGT Провод (250 ° C)
  • Кабель TCGT (250 ° C)
  • MG Провод (450 ° C)
  • FLAME 1000 Кабель питания (450 ° C)
  • Провод UL 3644, силиконовая изоляция без оплетки (200 ° C)
  • UL 3214 Силиконовый провод (150 ° C)
  • Гибкий силиконовый кабель (150 ° C — 200 ° C)
  • Многожильные кабели типа E (STJ и SFJ)
  • Провод термопары

Материалы

Высокотемпературный провод и кабель от Bhuwal Insulation Cable доступны из следующих материалов:

  • FEP
  • Вспененный ФЭП
  • ПТФЭ
  • Лента PTFE
  • ЭТФЭ
  • ECTFE
  • PEEK
  • PFA
  • Лента слюдяная
  • Стеклянная оплетка
  • Силиконовая резина

Технические характеристики высокотемпературных проводов и кабелей

Bhuwal Insulation Cable предлагает высокотемпературные провода и кабели в следующих диапазонах технических характеристик:

  • Калибр: от 40AWG до 4/0
  • Напряжение: низкое напряжение в различных диапазонах высокого напряжения
  • Температура: в соответствии с требованиями приложения

Bhuwal Insulation Cable производит термостойкие кабели из самых разных материалов и конфигураций для любого применения.Например, противопожарный кабель MGT-1000 используется в коммерческих, промышленных и бытовых духовках. Кабели, изготовленные по индивидуальному заказу Bhuwal, подходят для внутренней проводки бытовых духовок, кухонного и сушильного оборудования, в то время как некоторые типы проводов термопар могут использоваться в самолетах и ​​нефтепереработке.

Этот термостойкий кабель может выдерживать постоянные температуры от 392 ° F до 1000 ° F во множестве применений — от печи на сталелитейном заводе до кабелей факельной трубы, используемых в доменной печи, до удлинительного провода термопары, используемого в оборудовании для формования пластика.

Bhuwal Insulation Cable — это специализированное семейство высокотемпературных проводов и кабелей, специально разработанных для применений, где требуется кабель, способный выдерживать тепло. Мы предлагаем широкий выбор огнеупорных кабелей с тканой оболочкой из стекловолокна и фторполимерной изоляцией для работы при постоянных температурах до 1000 ° F и экстремальных температурах до 3000 ° F. Большинство высокотемпературных проволочных кабелей доступны в одно- и двухжильных конфигурациях.

ПОРТФЕЛЬ ДЛЯ ВЫСОКОТЕМПЕРАТУРНЫХ КАБЕЛЕЙ

с тройным рейтингом Кабель с ПВХ изоляцией и температурой + 105 ° C
Силикон Кабель с силиконовой изоляцией, выдерживающий температуру до + 180oC
Intemp 250 Кабель из стекловолоконной ленты и оплетки из стекловолокна, рассчитанный на температуру до + 250oC.
Медный провод с минеральной изоляцией (MICC) — 500 В и 750 В Превосходный высокотемпературный кабель, рассчитанный на температуру до + 950oC.Этот кабель способен выдерживать резкие колебания температуры

Типы термостойких кабелей

Производители термостойких кабелей | Магазин термостойких кабелей | Экспортеры термостойких кабелей | Продавцы термостойких кабелей | Огнестойкий кабель Stockiest | Термостойкий кабель Горячая цена | Термостойкий кабель Горячее предложение | Противопожарные кабели Горячие предложения | Термостойкий кабель большой запас | Огнестойкий кабель Интернет-цена | Термостойкий котельный кабель онлайн-заказ | Производство термостойких плетеных кабелей | Инвентарь термостойких кабелей | Дилеры кабельного телевидения | Поставщики термостойких кабелей | Цена на термостойкий кабель | Завод огнестойких кабелей | Огнестойкий кабель Godown | Склад термостойкого котельного кабеля | Распределители термостойких кабелей в оплетке | Поставщик огнестойких кабелей в Мумбаи

Характеристики термостойкого кабеля

  • Исключительные электрические и физические характеристики.
  • Термостойкий кабель — огнестойкий, устойчивый к химическим веществам и отлично подходит для работы при высоких температурах.
  • Способен выдерживать температуру до 1204 ° C
  • Противопожарный кабель
  • , TGGT, может использоваться для внутренней проводки коммерческих, промышленных и бытовых духовок, кухонного и сушильного оборудования и т. Д.
  • Heat Proof Cable обладает хорошей механической прочностью и устойчивостью к старению при использовании в суровых условиях
  • Термостойкий кабель можно использовать во влажной и влажной среде
  • Высокотемпературный кабель Специальные кабельные решения до + 1550 ° C
  • Огнестойкий кабель с различными типами изоляции
  • Различные материалы оболочки
  • Различный тип экранирования
  • Номинальное напряжение от низкого до высокого
  • Сертифицированный UL / CSA огнестойкий кабель
  • Сертификаты различных отраслевых стандартов: ICEA, UL, CSA и др.

Применение термостойкого кабеля

Применение при высоких температурах

Bhuwal Insulation Cable может предоставить стандартный готовый высокотемпературный провод или кабель или термостойкий кабель, а также разработать продукт, который подойдет для любой высокотемпературной среды или области применения.Общие высокотемпературные приложения включают:

  • Противопожарный кабель для духовок
  • Контроль давления и расхода
  • Термостойкий кабель для выработки электроэнергии
  • Беспламенный кабель для печей
  • Огнестойкий медицинский кабель
  • Термостойкий котельный кабель для сушильного оборудования
  • Термостойкий плетеный кабель для самолетов
  • Термостойкий кабель для двигателей
  • Огнестойкий кабель для теплообменников

Термостойкая кабельная упаковка

  • Длина упаковки: от 100 до 1000 м, намотка в картонный барабан или по требованию заказчика
  • Наружная упаковка: деревянный ящик, картонная коробка
  • Прочие требования к упаковке по запросу клиента
  • Термостойкий кабель, отрезанный по длине и отправленный на невозвратных катушках
  • Количество в одной коробке в зависимости от типа шнура и его длины.
  • Длина упаковки термостойкого кабеля: 100 футов / рулон, 100 м / рулон, 300 футов / рулон
  • Внутренняя упаковка: деревянный барабан, пластиковый барабан, бумажный барабан
  • Наружная упаковка: картонная коробка, выдвижная коробка
  • Другая упаковка для термостойкого кабеля доступна по требованию заказчика

Огнестойкие и огнестойкие кабели

Есть много используемых терминов, но что на самом деле отделяет один провод или кабель от другого, когда дело доходит до выдерживания высоких температур или даже полномасштабного пожара?

  • Термостойкость — будет работать как обычно при высоких температурах, но может не работать как обычно в случае пожара.
  • Огнестойкий — может нормально работать в условиях пожара.
  • Огнестойкий — не будет работать как обычно в условиях пожара, но будет активно предотвращать распространение огня.

Кабели термостойкие

Во-первых, у нас есть термостойкие кабели, которые немного отделены от остальных. Термостойкие или высокотемпературные провода или кабели не обещают никаких эксплуатационных характеристик при воздействии огня, но они выдерживают более высокие температуры без плавления.Основные провода и кабели, как и те, которые используются в домашней электропроводке, обычно выдерживают температуру от 70 ° C до 120 ° C, поэтому можно рассматривать высокотемпературные кабели от 125 ° C до самого эластичного пластика: ПТФЭ, который может непрерывно работать. при 260 ° C и может даже достигать <400 ° C на короткое время.

Кабели огнестойкие

Переходя от жары к огню, отметим, что эти термины не взаимозаменяемы. Термостойкий пластик все еще может легко гореть, в то время как материал с высокой огнестойкостью может выжить только при относительно низких температурах.При рассмотрении того, какой кабель или провод использовать в условиях пожара, необходимо задать два ключевых вопроса: горит ли он при контакте с огнем? Если да, то позволит ли пожар распространиться дальше? Огнестойкие кабели могут продолжать работать в нормальном режиме в условиях пожара, не поджигая окружающую среду.

Огнестойкие кабели и материалы

Замедление горения — также известное как воспламеняемость — относится к тому, насколько легко пластик в кабеле может загореться, будет ли он капать, когда это произойдет, и будут ли эти капли гореть или нет.Хороший огнестойкий материал сможет находиться в пламени, не загораясь, и если пламя будет достаточно интенсивным, чтобы загореться изоляция или оболочка, оно будет самозатухать, как только источник пламени будет удален. Огнестойкие материалы можно найти как в огнестойких, так и в огнестойких кабелях.

Распространение пламени

Распространение пламени — все чаще называемое распространением пламени — определяется тем, как горит кабель. В отличие от воспламеняемости, свойства распространения пламени могут изменяться от конструкции к конструкции, даже если материалы, используемые в концепции кабеля, остаются теми же.Это связано с тем, что количество воздуха и объем пластика в кабеле существенно влияют на способность кабеля распространять огонь при горении. При разработке новой концепции кабеля обычно тестируют самые маленькие, средние и самые большие кабели, чтобы убедиться, что концепция все еще проходит, несмотря на изменения толщины материала или соотношения компонентов в кабеле. Фторполимеры, такие как ETFE, FEP и PTFE, являются одними из лучших материалов для распространения пламени.

Итак, какой кабель лучше всего использовать в условиях пожара?

Огнестойкие кабели, подобные тем, которые используются в наших концепциях кабелей Habiaflame и BFOU, считаются кабелями Habia с лучшими характеристиками в условиях пожара.Эти кабели не только способны противостоять возгоранию и предотвращать распространение пламени, они также могут продолжать нормально функционировать в течение нескольких часов, пока вокруг них бушует огонь, что делает их идеальными для использования в критически важных системах безопасности.

Эффективный термостойкий кабель 2,5 мм

Купите термостойкий кабель 2,5 мм у проверенных поставщиков на сайте Alibaba.com и получите товары до порога. Эти провода могут быть полезны в домашнем хозяйстве, а также во многих отраслях промышленности.Они преобразуют электричество в тепло с помощью очень электрически стойкого провода. Существует множество продуктов прямой и спиральной формы для удовлетворения требований к проводимости.

Существует множество термостойких кабелей 2,5 мм , изготовленных из разных материалов и разных размеров, которые можно купить на Alibaba.com. Проволока изготавливается из металлов, таких как нихром, медь или другие сплавы. Свойства металла влияют на поведение всего оборудования и его последующее применение.Самыми распространенными вариантами являются нихромовые провода из-за их идеального характера. Они не только обладают высокой устойчивостью, но и образуют вокруг себя оксидный слой, защищая тем самым внутренние слои. Канталовая проволока — еще один вариант, она состоит из алюминия, хрома и железа. Для нагрева при низких температурах идеально подходят мельхиоровые проволоки.

термостойкий кабель 2,5 мм широко используется из-за множества желаемых свойств, которыми они обладают. Они могут выдерживать экстремальное количество тепла, противостоять окислению и устойчивы к коррозии, вызванной такими факторами окружающей среды, как влажность.У них есть несколько применений в домашнем хозяйстве, например, в тостерах или фенах. Они также используются в различных отраслях промышленности, включая авиакосмическую, медицинскую диагностику и строительство. Некоторые модели обеспечивают обогрев дорожек, подогрев полов и подогрев крыши.

Выбирайте из эксклюзивного ассортимента термостойкого кабеля 2,5 мм , чтобы подобрать изделия наилучшего качества, соответствующие вашим требованиям. Эти провода очень универсальны и имеют несколько применений как в домашнем хозяйстве, так и в промышленности.Они имеют стабильную структуру, выдерживают высокие температуры и рассчитаны на длительный срок службы. Посетите Alibaba.com и приобретите превосходные продукты для отопления по доступным ценам.

fep / pfa / etfe провод l Young Chang Silicone

SIHF / SIF [Силиконовый термостойкий кабель]

Описание

SIF / SIHF — это специализированный силиконовый многожильный / одножильный кабель для использования в высоковольтных и высокопрочных кабелях, экструдируемых с использованием силиконовой термостойкой резины или когда изоляция подвержена резким перепадам температуры.Кабели SIF / SIHF в основном используются в сталелитейной промышленности, а также на цементных, стекольных, керамических заводах и в судостроении. Кабели SIF / SIHF не содержат дыма и не содержат галогенов, особенно подходят для использования на электростанциях. Силиконовая оболочка обеспечивает дополнительную термостойкость, химическую, масляную и кислотную стойкость. Не разрешено использовать на открытом воздухе.

Сертификация

Одобрено UL: E120271 Кабель с силиконовым покрытием

Приложение

— Электромонтаж на сталеплавильных, цементных, керамических и металлических заводах
— Силовой и контрольный кабель (термостойкий / высоковольтный) для промышленных предприятий
— Хлебопекарное оборудование и промышленные печи
— Электромоторная промышленность
— Строительство саун / соляриев
— Тепловые и отопительные элементы
— Светотехника
— Техника вентиляции
— Техника кондиционирования
— Техника гальваники

Ассортимент

SIF: одножильный кабель
SIHF: многожильный кабель
SIHF-SB: многожильный кабель с внутренним экраном
SIF-GL: SIF + оплетка наружного стекла
SIHF-GL: SIHF + оплетка наружного стекла
SIHF-P: SIHF + Наружное стекло и металлическая оплетка

Структура

НЕТ СТРОИТЕЛЬСТВО МАТЕРИАЛ
1 Проводник Гибкий луженый медный провод (IEC 60228, класс 5)
2 Изоляция Термостойкий силиконовый каучук
3 Внутренний щит Проволока медная луженая
4 Наружная оболочка Термостойкий силиконовый каучук
5 Внешний вид Стекловолокно E или проволока из главанизированной стали.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
