Жир паяльный нейтральный применение: состав, для чего нужен, применение, как пользоваться

Содержание

Паяльный жир, его состав и применение в качестве активного и нейтрального флюса

Одним из важных показателей, во время проведения ремонта радио — и электроаппаратуры, является качественная пайка металлических деталей и узлов.

Для прочности неразъемного соединения, при монтаже бескорпусных радиодеталей, элементов из разного металла используют паяльный жир. Не являясь средством массового использования, он имеет определенный спрос среди профессионалов и начинающих паяльщиков.

Свойства и состав

В состав жировой паяльной смеси входит канифоль, технический вазелин, стеарин, хлорид цинка, высокоочищенная вода, хлорид аммония. Благодаря такой совокупности химических элементов жир для пайки, обеспечивает:

  • хорошее смачивание деталей, растекание по шву припоя;
  • качественное удаление ржавчины;
  • понижение поверхностного натяжения расплавленного металла;
  • сокращение времени при лужении контактов;
  • при нагревании предохраняет металл от окисления.

Паяльный раствор, выполняющий сразу несколько функций, облегчает процесс пайки, делает его более удобным, безопасным.

Флюс, по своему температурному интервалу активности относится к низкотемпературным материалам, по природе растворения является водным, по механизму действия защитным. Наносить его модно с помощью палочки или кисточки.

Разновидности

Главным назначением пастообразного жира – это пайка контактов у поврежденных коррозией элементов радио-, электротехнических устройств.

Выбирается паяльный раствор, с учетом материала, из которого изготовлены соединительные детали, применяемого припоя и характера монтажа аппаратуры.

Продукт по своей консистенции и совокупности химических компонентов разделяют на два вида.

Первый – нейтральный. Паяльный материал, состав которого содержит стеарин и канифоль предназначен для удаления оксидов и соединения деталей электротехнической аппаратуры оловянно-свинцовым припоем.

Хорошо фиксируется на металлических контактах из меди, никеля, латуни, бронзы, дает возможность точно дозировать припой, улучшать его растекание, увеличивает скорость нанесения и количество мест паек.

При необходимости промывки легко удаляется изопропанолом, бензином « Калоша», специальной жидкостью для отмывания.

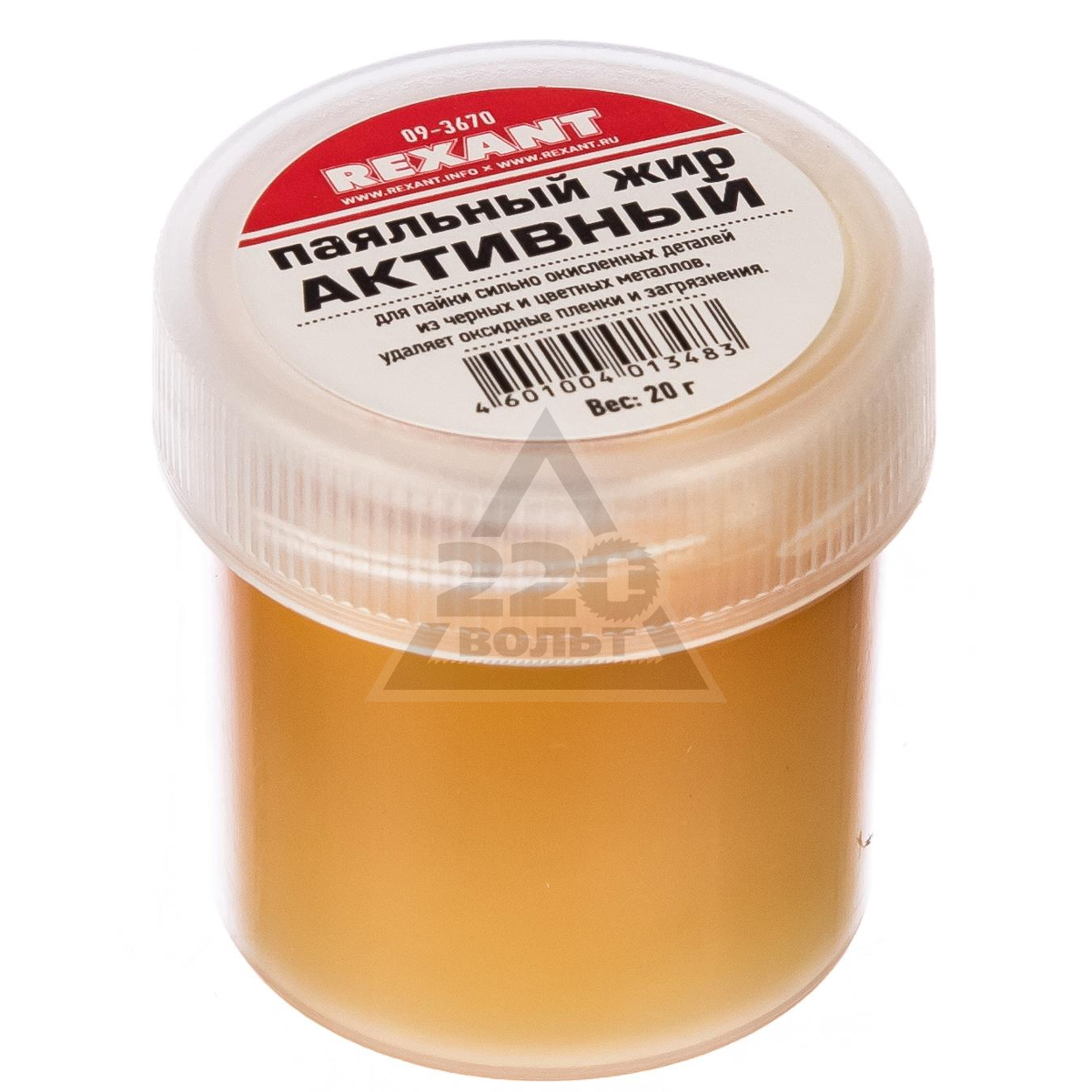

Второй – активный. Основой этого вида технического жира является вазелин и парафин. Он имеет высокую коррозийную активность.

Благодаря уникальному механизму действия, его можно использовать для пайки цветного металла и железа, сильно покрытого ржавчиной.

Остатки паяльного продукта удаляют в обязательном порядке природными растворителями. Способность вызывать коррозию не позволяет применять активный жир для пайки печатных плат.

Применение паяльного жира для получения качественного соединения элементов является одним из недорогих способов ремонта. Вся продукция производится по ГОСТу, имеет официальную гарантию изготовителя.

Поставляют его в полиэтиленовых банках с разным весом. Хранение материала, не зависимости от его вида, осуществляется в темном, прохладном месте, чтобы не допустить перегрева.

Как правильно пользоваться

При обработке жиром деталей и поверхности металла необходимо учитывать его отличительные свойства.

Паяльный раствор, представленный в виде вязкой массы, делает процесс пайки мягким за счет своей консистенции, где температура плавления паяльного нейтрального жира приблизительно равна температуре плавления припоя.

Это повышает степень равномерного растекания смеси по металлу. Для удобного нанесения жира используют спички, зубочистки, кисточки.

При работе с активным паяльным жиром, первое, что следует учитывать, это образующиеся химические испарения, негативно влияющие на дыхательные органы человека. Процесс соединения необходимо проводить под вытяжкой или в хорошо проветриваемом помещении.

Несмотря на это профессионалы данный вид жира считают самым лучшим. Паяльный раствор имеет хорошую текучесть, высокую степень схватывания, позволяет быстро проводить лужение контактов, деталей б. Смесь на жале паяльника медленно испаряется, не оставляет нагара.

Приобретая паяльный материал, для получения качественного соединения важно обращать внимание на ГОСТ, вес, тару, производителя.

Тара продукта должна быть прочной, не пропускающей воздух, создавать удобство быстрого нанесения жира на место пайки. Общая масса вещества должна составлять 20 г, что является стандартным весом для использования.

Для высококлассных специалистов паяльный материал выпускается в объеме до 0,5 кг. Популярные марки, которые пользуются большим спросом – это «Техноком», «ЕМ», Смолтехнохим».

Рецепты приготовления

Иногда, при ремонте электроприборов в домашних условиях, возникает крайняя необходимость в создании паяльной смеси своими руками. Сам процесс изготовления не требуется больших усилий и средств, главное иметь в наличии нужный материал и соблюдать последовательность действий.

Для получения нейтрального паяльного жира, необходимо канифоль поместить в емкость, довести до стадии расплавления.

Затем, помешивая, добавить стеарин. Во время остывания массы можно определить ее вязкость. При быстром затвердении жира процедуру повторяют, добавляя стеарин до получения нужной консистенции.

Приготовление активной смеси в домашних условиях является процессом непростым, требующим точного процентного соотношения всех компонентов. Для жира необходимо:

  • воды – 2%;
  • технического вазелина – 10%;
  • хлористого цинка – 10%;
  • пасты ГОИ 54 – 78%.

В посуду из фарфора всыпают порошок из хлористого цинка, заливают водой и не спеша, аккуратно размешивают. В полученную массу добавляют технический вазелин. Все перемешивается до образования однородной жидкости.

В полученную эмульсию не большими порциями вводят пасту ГОИ. Готовую смесь тщательно размешивают для равномерного распределения всех компонентов, помещают в банку.

Полезные советы

Важным условием при ремонте аппаратуры с использованием паяльных смесей является стабильное качественное соединение деталей. Иногда, чаще всего у начинающих паяльщиков, получается брак при пайке контактных узлов.

Причиной этому может служить нарушение химического состава флюса, когда удельный вес превышает установленную норму, и в процессе действия вещество не всплывает на поверхность. Растворяясь в деталях, не лучшим образом на них влияет.

Чтобы избежать таких ситуаций, перед началом работы необходимо проверить паяльный жир на пригодность. Для этого смесь наносят на пластину основного металла, разогревают на небольшом огне.

Появившийся белый налет после испарения влаги, должен плавиться и плавно растекаться. Если жир собирается в шарики, это говорит о его непригодности.

Для проверки нейтральности смеси, приготовленной в домашних условиях, необходимо один грамм вещества нанести на бумагу.

В образовавшееся пятно ввести каплю кислотно – щелочного индикатора, который быстро проведет наглядное исследование. При правильной концентрации компонентов, вещество свой цвет не меняет.

особенности и виды флюса, использование нейтрального и активного состава

Люди, занимающиеся пайкой, знают, что для нее необходимы припой и флюс. Большинство из них в качестве второго компонента применяют канифоль и жидкие составы. Не все знают, для чего нужен паяльный жир, который значительно повышает качество и скорость работы.

Этот достаточно специфичный состав редко используют новички, но его применяют многие профессионалы. Несмотря на свое название, он не имеет ничего общего с животными и растительными жирами.

Описание состава

Подобно другим флюсам, паяльный жир применяется для растворения оксидной пленки на металле в месте пайки. Его используют в тех случаях, когда с ней не может справиться канифоль, например, при паянии стали. Имеется две разновидности этого паяльного флюса, которые имеют различный состав и свойства:

  • Нейтральный. Его используют для пайки электро- и радиодеталей и печатных плат.
  • Активный. Используется для паяния даже крупных и сильно окисленных элементов, изготовленных из черных и цветных металлов.

Нейтральный паяльный жир изготавливают на основе канифоли и стеарина. Он легко растворяет оксиды и загрязнения при работе с низкотемпературными припоями, например, при пайке меди. Он не подходит для паяния алюминия и алюминиевых сплавов. Этот флюс обеспечивает мягкость и легкость пайки. Он имеет густой состав, позволяющий ему удерживаться на проводах и контактах. В отличие от других видов флюсов количество нейтрального жира можно точно отмерить.

Этот паяльный состав повышает текучесть припоя, благодаря чему тот равномерно распределяется по поверхности пайки и хорошо проникает в любые щели. Он имеет хорошую растворимость и легко смывается водой или органическим растворителем. Жир работает следующим образом: при нагревании паяльником он становится жидким, затем сгорает, образуя на материале защитную пленку, которая предотвращает окисление.

В состав активного паяльного жира входит вазелин, парафин, хлорид аммония и цинка. Он обладает лучшими паяльными качествами, чем нейтральный жир. С его помощью можно паять даже трудноспаиваемые и сильно окислившиеся детали.

Но активный жир отличается высокой коррозионной активностью. Его нельзя использовать для пайки радио- и электроизделий, так как он очень агрессивен и может растворить мелкие детали. После пайки поверхность нужно тщательно промывать, чтобы избежать коррозии. Активный состав смывается так же легко, как и нейтральный.

Достоинства и недостатки

Оба вида флюса имеют как свои достоинства, так и недостатки. У нейтрального состава следующие плюсы:

  • хорошо обрабатывает спаиваемые поверхности, что упрощает лужение металла;
  • обеспечивает высококачественную пайку;
  • легко смывается после окончания процесса;
  • не содержит активных веществ, вызывающих коррозию и портящих детали;
  • не проводит электричество;
  • доступен по цене;
  • при правильном хранении его срок годности не ограничен.

У нейтрального жира есть ряд недостатков. К ним относятся следующие свойства:

  • с ним трудно паять детали, покрытые ржавчиной;
  • после окончания пайки на поверхности остается твёрдый остаток;
  • пайка с ним менее комфортна, чем с применением других флюсов (флюс-пасты, ЛТИ-120).

У активного состава также есть немало преимуществ. Его плюсы:

  • он лучше, чем другие флюсы, подходит для пайки поверхностей деталей из черных и цветных металлов.
  • с ним можно паять даже сильно окислившиеся материалы;
  • остаток флюса легко удаляется после окончания пайки;
  • состав имеет низкую стоимость и длительный срок хранения.

При работе с активным жиром нужно соблюдать меры предосторожности. Он имеет следующие особенности:

  • при нагревании паяльником состав выделяет вредные вещества, поэтому рабочее место должно быть оборудовано вентиляцией;
  • чтобы предотвратить коррозию, после окончания паяния с поверхности удаляют остатки флюса;
  • активные вещества флюса способны повредить тонкие проводки или электронные элементы, поэтому для деликатной пайки он не годится.

Способ применения паяльного жира

Работать с этим составом не сложнее, чем с другими флюсами, например, с канифолью. Жир применяют следующим образом:

  • Нужное количество наносят на рабочую поверхность.
  • Жалом паяльника прогревают поверхность пайки. Флюс при этом плавится, удаляя окислы. После его сгорания на металле образуется пленка, защищающая от окисления.
  • Паяют с применением припоя.
  • После окончания работы остатки флюса удаляют бензином или другими отмывочными средствами.

Паяльный жир — хорошее средство для удаления оксидной пленки с места паяния. Активный состав позволяет паять большие и сильно окисленные детали, нейтральный применяется для пайки радиодеталей и печатных плат.

При работе нужно применять меры предосторожности и удалять оставшийся флюс с металлических поверхностей, чтобы предотвратить коррозию.

Жир паяльный нейтральный для пайки: применение, состав

Паяльный жир относится к стандартным флюсам, что применяются для пайки. Он является несколько специфическим веществом, поэтому, относится не к самым распространенным вариантам, но активно применяется в профессиональной сфере. Главной его особенностью является то, что он существенно повышает качество спаивания, лужения и прочих сопутствующих процедур. Многие начинающие пайщики не знают как происходит применение паяльного нейтрального жира, поэтому не используют его в своей практике. Но для новичков данный метод как раз стал бы отличным шансом сделать качественное соединение, не имея сверх высоких навыков.

Жир паяльный нейтральный

Жир паяльный нейтральный не наносит вред металлической поверхности. Он довольно мягкий в применении, поэтому, его можно использовать для тонких деталей и даже для микросхем. Найти такой флюс можно практически в любом магазине соответствующей тематики. Это не животный жир, как многие могли подумать, а специальный химический состав, по консистенции напоминающей жировые отложения. В нем также есть канифоль, как и во многих других флюсах. Он вязкий и относительно мягкий, так что выкладывать его в достаточном количестве и при этом он не будет растекаться.

Отличительные особенности паяльного жира

Нейтральный флюс отлично подходит для работы с любыми марками металла. Главное здесь хорошо подготовленная поверхность, так как с сильной ржавчиной он не сможет справиться. Для сложных случаев применяют активный жир для пайки. Благодаря своему уникальному составу материал замечательно справляется со своими основными обязанностями. Он помогает снять все загрязнения, пленки и окислы, а также улучшает свойства спаивания основных материалов.

К особенностям, которыми обладает жир паяльный нейтральный, можно отнести его консистенцию. При нормальной температуре его легко наносить на поверхность заготовки. Для этого потребуется любой мелкий твердый предмет, а некоторые мастера используют и обыкновенные спички.

Внешний вид жира для пайки

При контакте с источником высокой температуры жир начинает плавиться и становится более жидким. Это увеличивает степень растекаемости материала, припой лучше смачивается, а также ровно распределяется. В сравнение с канифолью слой припоя распределяется более ровно и не оставляет больших следов, острых углов и зазубрин. Использовать паяльный жир намного проще, так как он отличается очень податливыми свойствам.

Рассматривая вопрос, в чем разница нейтрального и активного паяльного жира, а также особенностей их поведения, стоит обратить внимание не только на действие материала, но и на его состав. Активный содержит больше тех элементов, которые относятся к агрессивным. Из-за этого может пострадать основной металл, когда жир будет бороться с окислами и прочими налетами.

Преимущества жира для пайки

  • Жир паяльный нейтральный обладает высокими свойствами спаиваимости, которые существенно улучшают данный процесс;
  • При обработке жиром облегчается лужение контактов и поверхности материала;
  • Материал легко смывается, когда остаются частички или небольшой слой после работы;
  • Это распространенный и доступный флюс, обладающий относительно невысокой стоимостью;
  • Материал практически не оставляет следов, а припой очень хорошо растекается, не оставляя острых углов;
  • Жир не портит основной материал и не подвергает его коррозии.

Недостатки

  • Не может справиться со сложными местами, которые обильно покрыты окислами;
  • Работа с таким флюсом может оказаться вредной для здоровья, так как в него входят различные химические вещества, выделяющиеся при испарении во время контакта с высокой температурой;
  • После работы остается много жира на основном материале, что требует дополнительной очистки;
  • Рабочий процесс проходит не с таким комфортом, как при использовании других флюсов.

Состав и физико-химические свойства

В жире паяльном нейтральном имеется канифольно-стеариновая основа. Состав материала заметно проще, чем в активном. Свойства материала обеспечивают легкое и мягкое проведение процесса. Здесь идет плавное распределение припоя по всей поверхности. Благодаря этому, он становится более текучим и может проникать во все щели и неровности, что обеспечивает лучшую состыковку. Также после обработки отсутствуют бугорки, острые края, которые оказываются после отрыва паяльника и так далее.

Жир паяльный на поверхности металла

Еще одним свойством материала является хорошая растворимость, так как он легко смывается с поверхности водой, не говоря уже о других растворителях органического происхождения. При комнатной температуре флюс является вязким и податливым. Его легко можно распределить по всем важным местам и даже использовать для тонких мест микросхем. Во время повышения температуры он сначала становится жидким, а затем выгорает, последнего остается защитная пленка, препятствующая образованию окислов и прочих негативных элементов.

Особенности выбора

Разобравшись с тем, как использовать паяльный жир стоит рассмотреть особенности его выбора. В первую очередь нужно обратить внимание на то, по каким стандартам он изготовлен. Следует, обратить внимание, какой именно ГОСТ стоит на коробке, а главное, есть ли он вообще. Ведь некоторые производители могут выпускать свою продукцию по собственным стандартам, что не дает гарантию ее качества. Это совсем не означает, что данный материал не будет предназначен для пайки или в его составе обнаружатся какие-либо посторонние компоненты. Просто качество соединения с такими разновидностями окажутся не столь высокими, как с созданными по определенным ГОСТам.

«Важно!

Упаковка жира должна быть плотной и не пропускать воздух, а сам флюс нужно хранит в темном и прохладном месте, где он не будет расплавляться.»

Далее нужно обратить внимание на общую массу, которая находится в упаковке. Нейтральный паяльный жир в 20 гр. упаковке является стандартным вариантом, который отлично подходит для частной сферы. Для профессионалов, требуется больший объем, так как если человек привык паять таким флюсом, то назад переходить на канифоль или паяльную кислоту уже не каждый захочет. Здесь уже имеет смысл взять более объемную тару, которая сможет прослужить намного дольше. При должном уровне хранения, материал не портится.



Популярные марки и производители

На современном рынке можно сейчас встретить несколько разновидностей производителей, которые поставляют паяльный нейтральный жир. Среди них имеются такие:

  • Техноком;
  • ЕМ;
  • Смолтехнохим.

Жир паяльный нейтральный

Паяльный жир в основном относится к стандартным флюсам, которые используются непосредственно для спаивания. Такая разновидность считается немного специфическим веществом, из-за этого имеет отношение не к очень востребованным вариантам, однако часто используется в профессиональных сферах. Основным преимуществом считается то, что он значительно увеличивает качество процесса пайки, лужения и других различных соответствующих работ.

 Большинство начинающих пайщиков не имеют особого представления, как осуществляется процесс с использованием нейтрального жира для спаивания, из-за этого не применяют подобный вид флюса в своих процедурах. Но для многих новичков подобный способ является великолепным шансом произвести большого уровня качества соединение, не имея при этом необходимого опыта.

Нейтральный жир для спаивания не может нанести никакого вреда поверхности металла. Он весьма мягкий в использовании, из-за чего, он может применяться для деталей из тонкого металла и даже микросхем. Такую разновидность флюса можно приобрести в различных соответствующих магазинах. Такое вещество не имеет никакого отношения к животному происхождения, как некоторые считают, это особенный химический состав, который напоминает по своей консистенции жировые отложения.

Еще в нем присутствует наличие канифоли, которая также имеется в некоторых других разновидностях флюса. Он вязкий и весьма мягкий, благодаря этому, можно разложить его в большом количестве не опасаясь того, он может начать растекаться.

Отличия в особенностях жира для спаивания


Такая разновидность нейтрального флюса, великолепно подойдет для различных процедур с различными видами металла. Основным требованием является необходимость в подготовительных процедурах материала, как и во многих других процессах спаивания, поскольку с присутствием большого количества ржавчины вещество не справится. Для более затруднительных моментов, используется активный жир для спаивания.

Благодаря своим уникальным свойствам он может удалить разные загрязнения, такие как большое количество ржавчины, однако его не рекомендуется использовать в метах где присутствуют тонкие соединения из металла, поскольку наличие контактов на микросхемах вероятно всего будут испорчены из-за соприкосновения с ним, еще до того как начнется процесс спаивания. Он помогает удалить все имеющиеся загрязнения, окислы, пленки, а также увеличивает уровень пайки главных материалов.

Так же к еще одной способности нейтрального жира для спаивания можно отнести и его консистенцию. При воздействии на него необходимой температуры, можно произвести процесс его нанесения на поверхность довольно легко. Для нанесения требуется любой маленький твердый предмет, многие профессионалы для подобных процедур применяют простые спички.

Когда температура начинает воздействовать на жир, он понемногу расплавляется, тем самым становится более жидкого состояния. В связи с этим становится больше степень растекания материала, и припой лучше смачивается, а еще распределение происходит гораздо ровнее. В отличие от канифоли, слой припоя расходится по поверхности металла гораздо ровнее, и не оставляет никаких различных неровностей, заостренных углов и зазубрин. Применять жир для спаивания считается гораздо удобнее, поскольку он имеет очень поддающиеся свойства.

Когда возникает вопрос, в чем различие между нейтральным и активным жиром для спаивания, а еще особенностями в их поведении, следует обращать внимание не только на поведение данного материала, но и на его состав. Активный жир для спаивания содержит в себе наличие таких элементов, создающих весьма агрессивную среду, из-за чего может существенно испортиться главный металл, во время борьбы жира с окислами и с другими различными налетами.

Преимущества нейтрального жира для спаивания


• Благодаря нейтральному жиру для спаивания присутствует большая возможность в осуществлении соединения большого уровня качества, из-за высокого свойства спаивания;


• Во время обработки жиром значительно облегчается лужение контактом микросхем и поверхности материала;


• Становятся легче процедуры по зачистке в окончании процесса, поскольку, когда остаются небольшие части или небольшой слой материале его можно смыть водой;


• Подобный флюс считается весьма распространенным и легко доступным, а также обладает относительно невысокую себестоимость;


• При нагреве материал великолепно растекается, не оставляя никаких следов таких как, зазубрины, трещины и острые углы;


• Использование жира не может испортить главный материал и не подвергает его коррозии.

Недостатки нейтрального жира для спаивания


• Нет возможности справиться с трудными местами, где обильно присутствуют окислы;


• Подобные работы могут оказывать значительный вред для дыхательной системы человека, поскольку, когда происходит расплавление материала, под воздействием на него необходимой температуры, происходит негативное испарение, а в составе присутствуют разные химические элементы;


• В завершении процедуры, присутствуют частички жира на поверхности основного материала, из-за чего потребуется производить зачистку;


• Осуществление такой процедуры производится с малым комфортом, в отличие от применения остальных разновидностей флюса.

Состав и химическо-физические свойства


В составе нейтрального жира для спаивания присутствует наличие канифольной стеариновой основы. Состав такого материала существенно легче, в отличие от активного жира. Благодаря свойствам материала обеспечивается легкое и мягкое осуществление процедур. Тут осуществляется плавное растекание припоя по всей поверхности материала. В связи с чем, он образуется гораздо текучее по консистенции, и имеет возможность попадать во все существующие щели и неровности, из-за чего формируется более надежное соединение. Еще после процесса обработки нет различных бугорков, острых краев, которые могут образовываться после отрывания паяльника.

Следующим положительным свойством считается великолепная растворимость, поскольку он легко убирается с поверхности при помощи воды в окончании процесса, не говоря уже про остальные химические вещества. При воздействии комнатной температуры флюс становится вязким и поддающимся. Его можно с легкостью распределить по всем необходимым местам, а также применять для микросхем с тонкими местами. Если повышать температуру, то вначале он станет жидким, а потом начнет выгорать, после чего останется защищающая пленка, благодаря которой произойдет предотвращение появления различных окислов и других негативных образований.

Особенности выбора


После того как буду рассмотрены все нюансы в технологии использования подобного вида жира для спаивания, необходимо разобраться в особенностях его выбора. В начале, потребуется смотреть на то, по каким стандартам он изготавливался. Необходимо смотреть, какой именно ГОСТ помечен на упаковке, и присутствует ли он там вообще.

Поскольку множество изготовителей считают, что проще выпускать продукцию по своим стандартам, которая не дает никакого качества в процессе спаивания материалов. Это не обязательно обозначает, что подобный материал не будет пригодным для спаивания, или в его составе будут обнаружены какие-нибудь посторонние вкрапления. Просто уровень качества соединения с подобными видами будет не сильно большим, в отличие от изготовленных материалов по требуемым ГОСТам.

Затем необходимо обращать внимание на общий вес, который изображен на пачке. Нейтральный жир для спаивания в 20 граммовой упаковке считается стандартным вариантом, великолепно подходящим для проведения процедур в частных сферах. Для профессионалов, которые работают в промышленных или производственных сферах потребуются большие объемы, поскольку, когда человек привык к процессу спаивания подобным флюсом, то возвращаться к пайке при помощи канифоли или паяльной кислоты большинство не захочет. Здесь рекомендуется приобретать упаковку гораздо больше, которая может прослужить гораздо дольше. Чтобы материал не испортился, его требуется хранить в определенных местах.

Популярные марки и производители


На данный момент в современном магазине можно найти множество видов от производителей, занимающихся изготовлением нейтрального жира для спаивания. Более востребованными являются:

• Техником;
• ЕМ;
• Смолтехнохим.
