Как самому провести ремонт перфоратора ?



Многие мои знакомые, постоянные пользователи и гости форума, часто задают вопрос, например – как починить перфоратор ?

Вроде простой вопрос, но с приходом опыта я начинаю понимать, что чем больше я об этом знаю, тем сложнее дать простой ответ человеку, который или вообще в этом не соображает, или знает но немного.

Ведь если задуматься, то возникает большое множество попутных вопросов – какая модель перфоратора, какой марки, какие неисправности проявляются ?

И даже если клиент или знакомый знает ответ на этот вопрос, это ещё не даёт 100% гарантию что он правильно выявил причину неисправности и качественно произвёл ремонт.
Поэтому прежде чем провести ремонт вашего верного «друга», нужно знать ваш уровень знаний в области ремонта электроинструмента и был ли у вас опыт подобных мероприятий.

Когда вы узнали модель и марку вашей модели перфоратора – не поленитесь и воспользуйтесь поиском по нашему форуму, обсуждался ли ремонт вашей модели, ведь сейчас на рынке великое множество разнообразных моделей и их модификаций, что уже не сложно убедиться в разных особенностях их конструкций.


Например у некоторых моделей перфораторов Metabo – механизм переключения режимов настолько сложно собирается, что не каждый опытный механик в сервисе может собрать его с первого раза.

А например простой переключатель режимов перфоратора Makita HR2450 – если не знать как снять, можно повредить.
Если вы собрали информацию по вашему инструменту и осознаёте свои силы, то смело беритесь за диагностику для выявления неисправности.

Необходимый инструмент

Для этого у вас под рукой должны быть отвёртки с хвостовиками подходящими для винтов, или биты для аккумуляторного шуруповёрта, мультиметр для выявления электрической неисправности ротора, статора и выключателя.

Диагностика

Самый простой способ проверить исправность всей электрической части перфоратора, это включить в сеть. Если перфоратор включился, уже хорошо – значит кабель исправен. Если выключатель при нажатии на курок – регулирует обороты, тоже замечательно, значит и он исправно работает.

Далее смотрим на отсутствие кругового искрения на коллекторе ротора, если оно присутствует, то это может означать две вещи – или межветковый пробой на роторе или неисправность одной из обмоток статора(иногда при перегрузке инструмента и обе могут сгореть).
Если обнаружена неисправность ротора – разбираем перфоратор, для начала снимаем накладку рукоятки и осторожно вынимаем угольные щётки(частая ошибка новичков – щётки обламывают когда начинают разбирать сразу с откручивания мотора), после того как угольные щётки достали, можно откручивать крепёжные винты корпуса мотора.

После чего вынимаем аккуратно корпус мотора оставляя ротор в передней части перфоратора(редукторе). Обычно если на коллекторе ротора пробой между ламелями – он виден визуально и никакой мультиметр не нужен, однако бываю неисправности скрытые, которые можно выявить только при помощи прибора.
Для проверки ротора на пробой – нужно взять мультиметр выставить значение на 200 Ом, и осторожно проверять щупами каждые 2 соседние ламели.

Разница сопротивлений между ними допустима только для китайских перфораторов, если у ваш перфоратор немецкого или японского бренда, несмотря на то, что у многих сейчас производятся они тоже в Китае, но качество всё равно остаётся на уровне. То разницы сопротивлений не должно быть вообще.
Чаще всего когда пробой явный, то мультиметр при прозвоне может вообще не показать ничего – значит именно между этими ламелями и пробой.

Сразу скажу – забудьте о ремонте ротора и приобретите новый. Конечно многие могут возразить, мол можно же отдать на перемотку – но во первых не каждый перемотчик согласится на это, так как после перемотки ротора – его нужно ещё и правильно провести балансировку, а это не каждому дано, как собственно и перемотать.

На моей практике ещё ни разу перемотанный ротор не жил дольше нового. Возможно просто попадались не те перемотчики, но зачем мне гадать и искать причину, если проще поставить новую запасную часть и быть в ней на 100% уверенным.
И так далее – если с ротором у нас всё ок, то проверяем статор – тут всё ещё проще, смотрим куда выходят концы каждой из обмоток и проверяем отдельно их на разницу сопротивлений.

Если сопротивления в норме, то статор цел. Конечно никто не исключает при диагностике и визуальный осмотр. Так как бывают случаи например износа переднего подшипника ротора из-за чего ротор может «башмачить»(так называется обычно характер неисправности при котором ротор начинает задевать корпус статора).

Разборка редуктора перфоратора

Начинаем разбирать механическую часть, лучше всего зажать(слегка) корпус редуктора в тиски – это позволить удобно и безопасно разбирать редуктор, после чего начинайте разбирать патрон(если он имеет разборную конструкцию), у некоторых перфораторов патрон просто снимается на защёлках. После того как разобрали патрон, снимаете переключатель режимов.

Внимание: настоятельно советую перед ремонтом и разборкой любого электроинструмента ознакомится с его схемой и по возможности с
мануалом по ремонту, это позволит провести ремонт безопасно для вашего здоровья и кошелька.

Если вы уже сняли переключатель, аккуратно снимаете корпус редуктора и что мы видим ? Правильно редуктор весь в смазке и как правило в чёрной. Для того что бы правильно провести ремонт или диагностику перфоратора, желательно все запчасти промыть и прочистить.

Чистка запчастей

Промыть можно разными путями – есть специальные моющие растворы, например растворы для моек высокого давления, есть растворы регенерирующие(которые сами восстанавливают свою структуру, но ясное дело не вечно), плюсы этих растворов очевидны – они имеют не токсичный и приятный запах, высокие отмывающие свойства и безопасны для здоровья человека.

Однако есть и минусы – они очень дорогие и применяют их только сервисные центры. Есть и старые проверенные средства – промывка керосином, бензином и соляркой.
Но они все токсичны и вредны для человека, и после них на запчастях остаётся масляная плёнка, которую по хорошему ещё и нужно отмыть горячей водой.

На форуме есть отдельные темы как лучше помыть запчасти и чем, не забывайте пользоваться поиском.

Хорошо, с мойкой разобрались, что дальше ? А дальше когда все детали высохли и чистые, проверьте на износ шестерни, их зубья зацепления и шлицы муфт.

После чего резиновые уплотнительные кольца и износ бойка и цилиндра, а также износ подшипников скольжения и подшипников ротора.
У каждой модели перфоратора есть слабые места и места частого износа одних и тех-же уплотнительных колец, для того чтобы понять какие именно запчасти приобрести в магазине или ближайшем сервисе – тщательно изучите форум и вы найдёте ответы на все вопросы.
После того как приобрели необходимые запчасти и готовы собирать в обратном порядке – откройте ещё раз схему сборки и начинаете собирать.

Ну вот и всё. Желаю успешных и качественных ремонтов, а если будут сложности – наш форум и опытные пользователи ответят на все ваши вопросы.

Ремонт шуруповёрта своими руками и причины неисправности. Ремонт основных неисправностей шуруповерта Как разбирается шуруповерт

Шуруповерты модели «Зубр» от отечественного производителя сегодня широко распространены на российском рынке. Модель является популярной у нашего населения. В этой статье мы рассмотрим, как правильно разобрать инструмент, опишем основные его неисправности, а также дадим вам несколько советов и подсказок по ремонту собственными руками этого продукта отечественной промышленности.

Как разобрать шуруповерт «Зубр»

Чтобы разобрать шуруповерт, вам потребуется отвертка и немного времени. Процесс разборки инструмента должен выглядеть следующим образом:

• В первую очередь вы должны открутить винты крепления корпуса, в котором установлен аккумулятор.
• Затем вам следует открутить крестовой отверткой винты, которые соединяют половины корпуса инструмента.
• После этого следует извлечь содержимое, находящееся внутри корпуса.
• Потом отсоединяем кнопку реверса.
• Аккуратно снимаем переключатель скоростей.
• В конце работы откручиваем болты, соединяющие двигатель и редуктор.

Отдельно стоит поговорить о разборке такого важного элемента инструмента, как аккумулятор.

Следует обратить внимание на то, какой корпус перед вами: разборный или безразборный. В первом случае вам просто нужно раскрутить скрепляющие винты, во втором придется убрать клеящее вещество и поддеть отверткой получившуюся щель между половинками корпуса. После этого вам следует отделить аккумуляторные банки.

Ремонт шуруповерта «Зубр» своими руками

В этом абзаце мы кратко рассмотрим основные неисправности шуруповерта, возникающие как в части конструктивных элементов, так и электрической части.

Проверять контакты и электрические цепи инструмента придется в случае, если:

• невозможно включить шуруповерт;
• отсутствует возможность переключения реверсного режима;
• нельзя регулировать число оборотов рабочего органа инструмента в минуту.

Обнаружив в устройстве эти неисправности, первым делом стоит обратить внимание на такой важный элемент, как аккумулятор. В самом простом случае вы отделаетесь банальной зарядкой аккумулятора. В остальных же придется использовать мультиметр для более точного обнаружения проблемы. Измеряется напряжение на батарее аккумулятора. При его несовпадении значений с теми, которые указаны на корпусе, неисправными могут быть либо аккумулятор, либо зарядное устройство. Блок зарядки проверяется с помощью мультиметра. Должна проверяться каждая батарея, входящая в состав аккумулятора. При нахождении неисправных батарей они должны быть заменены на новые аналогичной емкости.

При ремонте кнопки пуска вам понадобятся некоторые знания в области электроники и радиотехники, а именно: умение читать схемы, навыки пайки. Пристальное внимание при разборке этого элемента следует обратить на потемневшие или обуглившиеся контакты, клеммы, при необходимости зачистить их шлифовальной шкуркой. Полная замена системы пуска возможна при невозможности регулировать обороты рабочего органа кнопкой. Это можно наблюдать в том случае, если при различном усилии нажатии на кнопку обороты изменяются не синхронно этому усилию.

Кнопка переключения или реверса при поломке может быть отремонтирована самостоятельно. Процесс ее ремонта аналогичен ремонту кнопки пуска. Следует обратить внимание на состояние контактов и клемм конструкции.

Как снять патрон с шуруповерта «Зубр»

Патрон является одним из самых подверженных износу элементов конструкции шуруповерта, поэтому он разбирается чаще других деталей. При его разборке вам следует обратить внимание на то, каким способом закреплен патрон. Всего выделяют три способа крепления. Самый простой и старый из них – это при помощи конуса Морзе. При таком способе совпадает конусность патрона и вала. Снимается такой патрон при помощи легких ударов молотка по корпусу. Второй способ заключается в креплении патрона с помощью резьбы, когда он навинчен на резьбу конца вала. В таком случае порядок действий будет несколько другим.

• Выкрутить по направлению движения часовой стрелки винт, закрепляющий патрон.
• Затем следует зажать шестигранный ключ, предварительно вставив его в патрон, в тисках, надеть на него накидной ключ и ударить по нему молотком. Патрон должен сместиться.

В тех случаях, когда патрон не поддается такому воздействию, нужно сделать следующее. Требуется вытащить редуктор, а вместе с ним и шпиндель, после этого весь узел зажать в тисках и с помощью трубного ключа демонтировать патрон.

В этой статье мы кратко осветили возможные проблемы, возникающие при эксплуатации шуруповерта «Зубр», рассмотрели основные неисправности, а также разобрали способы их устранения. Надеемся, что время, которое вы потратили на прочтение этой статьи, пошло вам на пользу.

Одним из самых популярных и востребованных инструментов домашних умельцев является шуруповерт. Благодаря своей мобильности, мощности и универсальности позволяет справляться с любыми задачами по сверлению отверстий и монтажу саморезов и шурупов. Несмотря на свои явные преимущества, при возникновении неисправностей можно произвести ремонт шуруповерта своими руками или передать в специализированные центры. Для большинства пользователей первый вариант (при изучении некоторых нюансов) будет более приемлемым, поскольку позволит уйти от затрат и сэкономить время. Перед началом выявления неисправностей и их устранения необходимо подробно ознакомиться с эксплуатационной документацией, а также обратить внимание на конструктивные особенности конкретной модели устройства.

Практически все представленные на рынке модели шуроповертов имеют схожую конструкцию.

Основные узлы шуруповерта

• Электродвигатель . Является исполнительным и основным органом, преобразующим электрическую энергию в энергию вращения.
• Планетарный механизм . Позволяет изменять направление вращения патрона инструмента.
• Широтно-импульсный регулятор . Дает возможность при изменении усилия на кнопку включения корректировать обороты.
• Патрон . Представляет собой механический узел для фиксации бит, свёрл и других инструментов.
• Корпус . Изготовленный из пластика литьем под давлением, он служит остовом для монтажа всех исполнительных узлов шуруповерта. В качестве эстетичного дополнения на корпусе уставлена прорезиненная рукоять.
• Регулятор усилия (трещотка) . Устанавливается между планетарным механизмом и патроном. Ограничивает момент затяжки для предотвращения проскальзывания биты в шурупе и, как следствие, возможного повреждения монтируемого материала. Каждая цифра на трещотке обозначает момент затяжки, который увеличивается в зависимости от возрастания цифрового ряда.

Основные неисправности шуруповертов и их устранение

Диагностика неисправностей шуруповерта

Ввиду схожести конструктива всего модельного ряда, поломки шуруповертов в большинстве случаев типовые.

1. Износ щеток.
2. Поломка патрона.
3. Неисправность кнопки включения.
4. Заклинивание редуктора.

Замена щеток шуруповерта

Одна из причин тому, что шуруповерт перестал работать, заключается в сильном износе щеток. Все электродвигатели имеют коллекторно-щеточный узел для передачи энергии на обмотки якоря, в качестве такового используются специальные контакты. Они изготавливаются из графита или угля, которые не создают высокую силу трения с металлом и, как следствие, минимизируют нагрев.

Ремонт щеточно-коллекторного механизма

При отказе инструмента не стоит начинать разборку шуруповерта, поскольку зачастую причиной тому может стать неисправность АКБ или его полная разрядка. Если при замене батареи изменений в работе не произошло, то причина наверняка кроется именно в износе щеток. Для начала необходимо измерить сопротивление между ними. При его значении около 0 можно говорить, что поломка кроется не коллекторном узле. Но если показания мультиметра указывают на разрыв цепи, то аккуратно прижимаем держатель щеток и проворачиваем патрон. Неизменность цифр на тестере непременно показывает, что контакт не восстановился. Потому следует произвести ремонт двигателя шуруповерта, а в частности, замену щеток.

Необслуживаемый моторчик шуруповерта

На традиционном обслуживаемом моторчике все предельно просто: извлекаем изношенный комплект щеток и устанавливаем новый. С необслуживаемыми моделями немного сложнее, так как для их разборки нежно отогнуть завальцованные держатели пассатижами. После демонтажа крышки при помощи мощного паяльника, припоя и пасты необходимо облудить три необходимые точки. Далее предварительно перерезав проводки, извлекаем старые щетки и припаиваем новые.

Ремонт патрона шуруповерта

Несмотря на большую вариативность моделей, практически все они оснащены обычными быстрозажимными патронами. Для ремонта потребуется небольшой набор слесарных инструментов. Демонтаж этого узла начинается с выкручивания центрального винта с левой резьбой, который крепит патрон к ведущему валу. Далее переключаем кнопку изменения направления вращения вала и сильным рывком против часовой стрелки снимаем узел с конуса.

Ремонт патрона шуруповерта

Ввиду того, что патрон шуруповерта представляет собой достаточно сложный механизм с массой мелких деталей, его ремонт с заменой отдельных частей проблематичен ввиду отсутствия ремкомплектов в свободном доступе. Потому в домашних условиях можно произвести демонтаж и установку нового патрона, а ремонт патрона шуруповерта лучше всего доверить специалистам сервисного центра.

Ремонт кнопки включения

В большинстве случаев найти подходящую кнопку включения шуруповерта не так просто, поскольку требуется сделать заказ в сервисном центре и ждать неопределенное количество времени. Потому для многих пользователей отличным выходом станет ремонт шуруповерта своими руками. В первую очередь производим разборку инструмента и демонтаж нажимного механизма.

Ремонт кнопки включения

Как правило, на большинстве моделей кнопка включения имеет красный или оранжевый цвет, но это зависит от конкретного производителя. Далее снимаем защитный корпус посредством ножа или плоской отвертки. Аккуратно, двигаясь по кругу, освобождаем пластиковые защелки и освобождаем механизм реверса. На следующем этапе высвобождаем элемент включения посредством паяльника. Разогреваем места пайки и разъединяем на две части корпус.

Удерживая пружину, извлекаем механизм включения и осматриваем контактные площадки, которые в процессе эксплуатации подвергаются истирающим воздействиям. В большинстве случаев причиной их износа является плохое качество металла. Зачастую именно в этом кроется причина отказа кнопочного механизма.

Устранить эту проблему можно путем очистки этих площадок с помощью наждачной бумаги и ваты. После восстановления свойств контактов производим сборку кнопки включения шуруповерта в обратном порядке разборки.

Разборка и ремонт редуктора

Одним из наиболее ответственных узлов шуруповерта является редуктор, который значительно усиливает момент выходного конца вала двигателя. По конструкции он относится к планетарной зубчатой передаче, состоящей из шестерни, водила и сателлитов. В бытовых моделях сателлиты изготавливаются из пластика и, как правило, не способны выдержать длительной нагрузки. В профессиональных шуруповертах эти детали производятся из легированной высококачественной стали.

Моторчик передает вращательное движение первой ступени через солнечную шестерню, которая является своего рода корпусом всего редуктора. Первое водило приводит к вращению вторую ступень сателлитов. Благодаря такой сложной конструкции обеспечивается усиление крутящего момента в десятки раз.

При длительной эксплуатации происходит износ шестерен и сателлитов, потому требуется ремонт редуктора шуруповерта. Для начала разбираем узел и производим дефектовку деталей. Работы производим в следующей последовательности:

1. По описанной выше инструкции производим демонтаж патрона.
2. Посредством отвертки производим раскручивание корпуса шуруповерта.
3. Отсоединяем редуктор от электродвигателя с помощью отвертки.
4. Снимаем защитные пластины.

Основные детали редуктора шуруповерта

И так, если заметно искривление вала, то его лучше заменить. Зачастую причиной заклинивания или появление посторонних звуков является обломанная вершина одного из зуба. Очистка деталей может исправить эту неисправность.

В случае сильного износа опорной втулки и появление люфта в подшипнике необходимо заменить эти детали на новые. Поломка сателлитов или шестерни является более серьезной проблемой, которая ведет к замене всего узла в сборе.

Стоит отметить, что планетарный редуктор шуруповерта отремонтировать в домашних условиях достаточно сложно. Выход из строя даже одной детали влечет за собой необходимость квалифицированного ремонта, а самое главное – наличия подходящих запчастей.

Ремонт шуруповерта своими руками: основные аспекты was last modified: Октябрь 28th, 2018 by Администратор

Шуруповерт в доме одна из самых востребованных вещей. Если мужчина хоть что-то по дому делает своими руками, то наверняка у него есть шуруповерт.

Прикрутить, привинтить, собрать новую мебель, починить старую, да мало ли что нужно в повседневной жизни. И как тяжело бывает, когда ваш верный помощник сломался.

Аккуратно вскрываем корпус при разборке

Так что же делать? Бежать в магазин за новым шуруповертом, сдать в и ждать с моря погоды или попытаться отремонтировать своими руками?

Для начала стоит понять, что нужно для разборки шуруповерта.

Вам понадобятся:

• Отвертка крестовая;
• Старая зубная щетка;
• Спирт технический;
• Мультиметр;
• И небольшое количество смазки на литиевой основе.

Неисправности шуруповерта связанные с электрической частью

• инструмент не включается;
• нет переключения реверсивного режима;
• отсутствует регулировка количества оборотов;
• не работает электрический двигатель.

Инструмент не включается

Если инструмент не включается, обязательно, до начала ремонта, проверьте аккумулятор. на выходе после зарядки, если он неисправен, то аккумуляторную батарею .

Так же вы можете проверить и, в случае надобности, отремонтировать зарядное устройство, так как это сделано на видео.

Не работает реверс

Если не работает реверс, замерьте сопротивление на входе и выходе кнопки при включенном реверсе. Если сопротивления нет, значит, проводимость контактов реверса нарушена, стоит почистить контакты.

Отсутствует регулировка количества оборотов

Как правило, проблема кроется в плохой работе пусковой кнопки. Либо контакты подгорели, либо механизм подклинивает. В этом случае кнопку можно заменить или попробовать разобрать.

До разборки проверьте пусковую кнопку при помощи мультиметра, нужно измерить напряжение на входе кнопки.

Если напряжение есть измеряем сопротивление, при исправной кнопке должно стремиться к нулю. Для этого ставим прибор на измерение сопротивления, полностью нажимаем кнопку и измеряем сопротивление на выходе.

Важно. Если прибор показал обрыв, то проблема в кнопке. Будьте предельно внимательны при ее разборе, поскольку там много мелких деталей и при обратной сборке вы можете запутаться в очередности их установки.

Еще одной причиной неработающего шуруповерта может быть электродвигатель. Скорее всего, проблема с щетками. В идеале щетки нужно менять, если износ их достиг 40-45% от их длины.

Ну и конечно, необходимо прозвонить электродвигатель, поэтому отсоединяем провода, которые идут от кнопки и мультиметром измеряем величину сопротивления на контактах крепления проводов.

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

• Как он устроен
• • Как крепится патрон
  • Демонтируем патрон

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

• регулятор оборотов;
• реверс;
• присоединенный к радиатору транзистор регулятора оборотов;
• электродвигатель;
• редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

• отсоединяем корпус, в котором находится аккумулятор;
• откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
• извлекаем то, что находится в корпусе шуруповерта;
• демонтируем кнопку реверса;
• снимаем переключатель скоростей;
• разъединяем двигатель и редуктор.

Разборка закончена.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

• если корпус разборный, то просто откручиваем крепеж;
• в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;
• отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

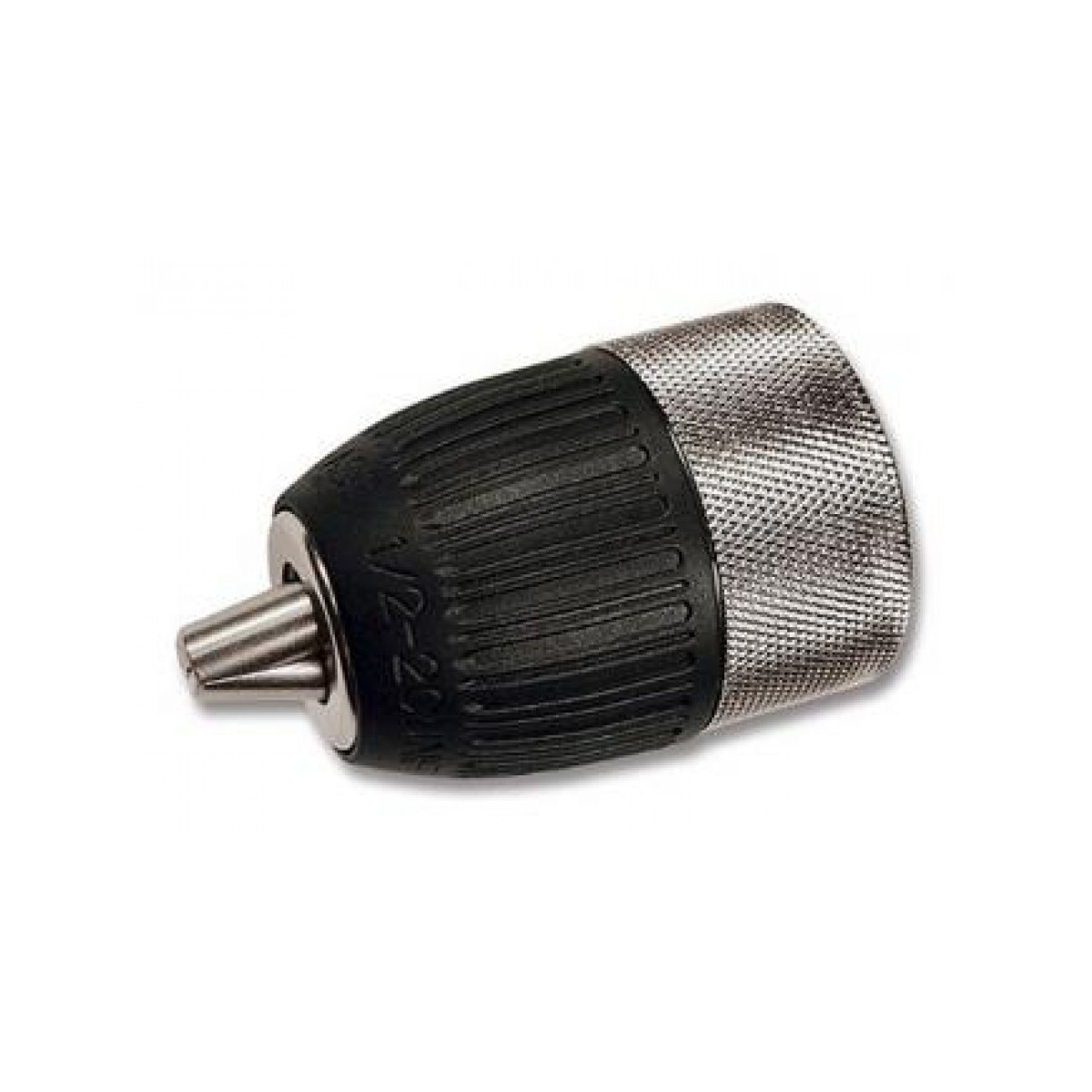

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.

Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.

Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.

Читаем, что написано на боковой части:

• если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
• когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.

Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

• положить шуруповерт на стол;
• запустить его;
• посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

• вынуть редуктор, а вместе с ним и шпиндель;
• поместить узел в тиски;
• взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

• шестерни — кольцевая и солнечная;
• сателлиты;
• водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.

Через солнечную шестерню передается крутящий момент от первого водила ко второму. Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

Последовательность такая:

• снимаем патрон;
• раскручиваем корпус;
• отсоединяем редуктор от двигателя;
• снимаем пластину;
• вынимаем по порядку все детали;
• выкручиваем болты, соединяющие 2 половины редуктора;
• корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
• разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
• вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и как разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

• перед работой проверяйте, как заряжен аккумулятор;
• правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
• после смены насадки правильно фиксируйте патрон;
• регулируйте скорость вращения биты перед работой.

Шуруповерты разбирают не только с целью выяснения причин неполадок и замены изношенных деталей, но и с целью проведения профилактических работ. Разборка инструмента не требует особых умений и не является сложной в выполнении поэтому, как разобрать шуруповерт рассмотрим по подробнее в сегодняшней статье.

Шуруповерты сегодня бывают разные на вид в зависимости от модели и производителя, но по типу используемой энергии их классифицируют на сетевые и аккумуляторные. Сетевые шуруповерты используют обыкновенную сетевую электрическую энергию в то время как аккумуляторные шуруповерты используют сохраненную в аккумуляторах.

У каждого из этих разновидностей шуруповертов есть и свои достоинства и недостатки, но сегодня мы эту тему не затронем а попробуем всего лишь разобраться в вопросе как разобрать шуруповерт сетевого типа. Работая с различными по твердости материалами, располагающие внутри корпуса детали и модули шуруповерта покрываются толстым слоем пыли и грязи.

1. Ремонт шуруповерта своими руками.

2. Устройство шуруповерта.

Со временем пыль и частицы обработанного материала накапливаются внутри достаточно много и представляют большую угрозу для работоспособности инструмента. Поэтому инструмент следует разобрать, почистить от пыли и грязи и произвести визуальный осмотр располагающихся внутри корпуса деталей на предмет износа. Как правило после длительного периода работы шуруповерта графитные коллекторные щетки требуют замены.

Очень важно при замене щеток иметь в запасе оригинальные щетки или же с аналогичными характеристики, рекомендуемые производителем шуруповерта. Изношенные сильно детали необходимо заменить на новые, а после этого правильно проводить обратную сборку шуруповерта. Сегодня мы проведем разборку сетевого шуруповерта ШВ2-6-РЭ завода Фиолент, посмотрим из чего он состоит и произведем обратную сборку инструмента.

Основные характеристики шуруповерта ШВ2-6-РЭ:

1. Потребляемая мощность 520 Вт.

2. Максимальный диаметр шурупа-6 мм.

3. Частота вращения на холостом ходу -0 -3000 мин‾¹.

4. Оснащается универсальным магнитным держателем.

5. Вес шуруповерта 1,2 кг.

6. Оснащается реверсом для вывинчивания шурупов.

7. В комплекте быстродействующая полумуфта позволяющая бесшумно отключить вращение магнитного держателя.

8. Имеет удобную скобу для закрепления на ремень.

9. Оснащается регулируемым ограничителем глубины завинчивания.

Так как сетевые шуруповерты оснащаются как правило одними и теми же узлами и модулями, разборка и обратная сборка для всех моделей почти одинакова. Поэтому усвоив разборку и обратную сборку одного типа шуруповерта вы без труда сможете разобрать любую модель любого производителя. Далее я предлагаю перейти от слов к делу и ознакомиться с процессом разборки.

Как разобрать сетевой шуруповерт

Шаг-1. Разборка корпуса шуруповертаДля того чтобы разобрать шуруповерт, необходимо сперва открутить самонарезающиеся винты крепления корпуса шуруповерта с помощью отвертки.

Шаг-2. Разборка магнитного держателя

Для полной разборки шуруповерта необходимо его разобрать по частям. Например я провожу сначала разборку универсального магнитного держателя. Универсальный магнитный держатель шуруповерта состоит из вала на котором установлены подшипник, пружина и полумуфта.

3. Шаг-3. Разборка электродвигателя

Для разборки электрического двигателя просто вынимают ротор из статора, при этом процесс разборки проводят с максимально осторожностью. Так как легко можно повредить обмотку ротора или статора. Также при этом учитывают что ротор имеет на одном конце коллектор с подшипником а на другом конце вентилятор и редуктор, поэтому разбирают все перечисленные модули в сборе.

Шаг-4. Разборка статора и кнопки пуска

Для разборки статора электрического двигателя проводят его выемку из корпуса совместно с щеткодержателями и кнопкой пуска. После полной разборки шуруповерта необходимо провести профилактические работы,заменить изношенные детали на новые, затем его правильно собрать обратно. О том как его правильно собрать обратно, можно узнать в другой статье на сайте.

stroivagon.ru

Как снять патрон с шуруповерта или дрели

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты. Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание.

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

1. Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
2. Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
3. Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Маркировка на патроне шуруповерта

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

1. Берем шестигранный ключ примерно на 10 мм;
2. Зажимаем ключ коротким концом в патроне;
3. Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
4. Вращаем ключ и выкручиваем патрон шуруповерта.

1. Сначала нужно полностью разжать кулачки патрона;
2. Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
3. Нужно выкрутить этот винт по часовой стрелке;
4. Зажмите шестигранный ключ в патроне;
5. Резко проверните ключ против часовой стрелки;
6. Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

propowertools.ru

Ремонт шуруповёрта своими руками: как разобрать и собрать, как снять и заменить патрон + фото и видео

Как устроен шуруповёрт

Шуруповёрт — очень полезный и практичный инструмент. Это надёжный помощник в ремонтных работах. Но даже брендовая модель может сломаться, задымиться, зашуметь или начать работать не так, как раньше. «Вылечить» электроинструмент можно, если хорошо разобраться в деталях его устройства.

Шуруповёрт состоит из набора стандартных узлов, каждый из которых можно отремонтировать или заменить

Кнопка пуска

Кнопка пуска отвечает за подачу питания электрического двигателя и контроллера его оборотов. Если нажать кнопку до упора, то её контакты напрямую замкнут цепь питания двигателя, который включится и начнёт работать. Контроллер задаёт максимальную мощность и число оборотов.

Кнопка пуска состоит из нажимного механизма и пластикового корпуса, в котором находится контактная группа и контроллер оборотов

Контроллер оборотов

На плате электронного контроллера оборотов расположен ШИМ-генератор. По мере увеличения давления на кнопку контакт, установленный на ней, движется вдоль платы. От его позиции в конкретный момент зависит амплитуда импульса, подаваемого на ключ. Ключом служит специальный транзистор, который управляет напряжением, подаваемым на электродвигатель.

Регулятор оборотов встроен в корпус кнопки и управляет работой двигателя через транзистор, расположенный на металлическом радиаторе

Двигатель

В шуруповёрты обычно устанавливают универсальные двигатели коллекторного типа. Это небольшие электрические машинки постоянного или переменного тока со щёточно-коллекторным узлом, имеющие одну фазу. Их достоинства:

Двигатель коллекторного типа имеет простую и понятную конструкцию. Внутри металлического корпуса установлены:

Редуктор

Редуктор преобразует высокие обороты двигателя в низкие валовые обороты патрона. Редукторы, применяемые в шуруповёртах, могут быть планетарными и классическими. Использование второго — случай редкий, поэтому мы будем рассматривать редукторы планетарного типа.

Редуктор необходим для передачи крутящего момента от двигателя к патрону с соответствующим снижением числа оборотов

Планетарный редуктор состоит из следующих деталей:

Принцип работы указанного редуктора:

1. Якорный вал (привод) активирует солнечную шестерню.
2. Её зубья активируют сателлиты (шестерни второй ступени), которые заставляют вращаться водило.
3. Если у редуктора две ступени, патронный вал, связанный со вторым водилом, начинает вращаться.
4. Если имеется третья ступень, вращение передаётся на третье водило и далее на патрон.
5. Регулятор усилия контролирует нагрузки, подаваемые на биту. Обычно у такого регулятора имеется 16 позиций.

Так корректируется и выбирается уровень усилия, необходимого для затягивания крепёжных элементов в той или иной ситуации. Благодаря этому механизму одним инструментом можно работать и с гипсокартоном, и с металлом, и с деревом.

Патрон

Патрон служит для удержания крепёжного инструмента — биты — и для организации её вращения с необходимой скоростью и усилием. Он имеет специальные кулачки, которые зажимают биту при вращении подвижной части держателя, под которой находится конусная гайка.

Патрон зажимает биту или сверло при проворачивании подвижной части держателя, которая сводит кулачки к центру

Часто у пользователей шуруповёртов появляется такая проблема, как люфт патрона. На дешёвых моделях он может наблюдаться с самого начала работы и является заводским браком. Если инструмент качественный, а люфт увеличился после некоторого времени эксплуатации, то под фиксаторы редуктора в корпусе необходимо положить небольшие резиновые прокладки или тряпочки.

Диагностика и ремонт основных узлов шуруповёрта

Большинство неисправностей шуруповёрта можно устранить своими руками. Ремонт некоторых узлов требует особых навыков или наличия специфических запчастей. В таких случаях бывает проще заменить всю деталь целиком.

Как и зачем регулировать трещотку

Трещотка — эта муфта, регулирующая крутящий момент (усилие). Не все сразу понимают её назначение, а ведь за счёт муфты можно, к примеру, протестировать потенциал шуруповёрта на тех же саморезах (оценить скорость их вкручивания в разные материалы).

Проще всего объяснить принцип работы муфты можно, сравнив его с автомобильным сцеплением. Суть одна и та же — регулировка крутящего момента. С его помощью устанавливают максимальное усилие, и если на двигатель подаётся максимум, патрон прекращает вращательное движение. Получается, что трещотка позволяет создать необходимый уровень нагрузки на патрон и предотвратить её дальнейшее повышение, сохраняя расходный инструмент (сверло, шуруп) в целости.

Цифры на барабане трещотки обозначают уровень максимального усилия, которое может создать шуруповёрт на данной «передаче», приспособиться к этой шкале можно только опытным путём

Если заранее приноровиться к трещотке, то глубину вкручивания или сверления можно легко контролировать. Когда идут отделочные работы, подобная функция экономит время, нервы, крепёж и дорогие материалы. Например, при монтаже гипсокартонных листов трещотку ставят на минимум, иначе излишняя нагрузка заставит саморез вкрутиться слишком глубоко, что испортит внешний вид листа. Иногда шляпки саморезов нужно не утопить в материал, а оставить сверху. Для этого также используют муфту, но заранее регулируют её, тренируясь на ненужном куске материала.

Видео: как ремонтируют и регулируют муфту

Почему шуруповёрт может «пищать»

Своеобразный свист или писк работающего шуруповёрта — это проявление одной из следующих неполадок:

Треснувший магнит легко заменить на новый, отсоединившийся — можно поставить на место, используя суперклей. Чистка от мусора и смазка подшипника производится при разборке корпуса.

Разборка шуруповёрта

Самостоятельный ремонт шуруповёрта возможен только в том случае, если пользователь обладает определёнными навыками и знаниями. При таком условии, а также аккуратности, терпеливости и сосредоточенности вполне возможно самостоятельно починить инструмент. Далее будут рассмотрены виды поломок, которые вы можете устранить своими руками.

При разборке инструмента лучше следовать такому алгоритму:

Видео: разборка шуруповёрта «Интерскол»

Проблемы с электрикой шуруповёрта

Главные симптомы неполадок, возникающих чаще всего по вине электрических компонентов:

1. Шуруповёрт не включается.
2. Реверсный режим не переключается.
3. Нет контроля числа оборотов.

Если шуруповёрт не включается, в первую очередь нужно проверить аккумулятор. Поставьте прибор на зарядку. Если это не помогло, неполадку нужно искать методом исключения. Измерьте мультиметром напряжение на аккумуляторной батарее. Оно должно соответствовать величине, указанной на её корпусе. Если оно ниже, то нужно определить причину — это либо аккумулятор, либо зарядное устройство.

Для выяснения причин неполадок электроники шуруповёрта потребуется универсальный прибор — мультиметр

Зарядное устройство также проверяется мультиметром:

1. Оно включается в сеть.
2. Измеряется напряжение холостого хода на клеммах. Показания мультиметра должны незначительно превышать (на 1–2 В) номинальное значение напряжения аккумулятора.
3. Если напряжение отсутствует, причина неисправности в блоке зарядки. Для того чтобы его починить, нужно хорошо разбираться в электронике. В ином случае придётся покупать новое устройство.

Если зарядное устройство работает, значит, неисправен аккумулятор:

Важно, чтобы соблюдалось соответствие ёмкости и вида нового элемента с параметрами остальных. К примеру, если вы меняете элемент типа NiCd (никель-кадмиевый аккумулятор), то устанавливать вместо него нужно такой же.

Если неполадок в зарядном приборе и аккумуляторе нет, а включение инструмента всё равно не происходит, то нужно разобрать шуруповёрт. После разборки выполняем следующее:

Проблема часто решается зачисткой клемм от пыли и грязи, из-за которых мог пропасть контакт. Эти участки можно аккуратно и тщательно почистить наждачной бумагой. Здесь важно не спешить, иначе все элементы разлетятся, а на их сборку уйдёт довольно много времени.

Похожие операции проводятся и при проблемах с реверсом:

1. Один щуп мультиметра ставится на вход кнопки, второй — на её выход или на контакт двигателя.
2. Переключается кнопка реверса.
3. Если показания прибора не изменились, значит, переключатель реверса в порядке. Если же мультиметр ничего не показывает, контакты реверса следует почистить.

Если нарушений в цепях подачи питания нет, но инструмент не функционирует, следует осмотреть щётки двигателя. Их замена должна проводиться, когда они по длине истёрлись на 40% и более. Замена щёток требует аккуратности, наличия запасных частей и определённых навыков. Иногда бывает проще заменить весь двигатель в сборе.

Если вы решили заменить щётки самостоятельно, это рекомендуется делать в следующей последовательности:

Если проблем со щётками нет, нужно проверять другие компоненты двигателя. Отсоедините провода, идущие от кнопки к двигателю. Затем мультиметром измерьте сопротивление на контактах. Если оно равно нулю, то оборвалась обмотка и требуется перемотка или замена двигателя.

Стоит также проверить обмотки якоря. Для этого измерьте сопротивления на парах соседних коллекторных пластин по всей окружности. Оно должно быть равно нулю. Если это не так, якорь (или весь двигатель) нужно заменить.

Ремонт механической части шуруповёрта

Симптомы неисправности механических частей шуруповёрта:

1. При работе прибор стал издавать посторонние звуки.
2. Инструмент стал сильно вибрировать.
3. В зажимном патроне наблюдаются биения.
4. Шуруповёрт включается, но в дальнейшем его клинит.

Посторонние звуки появляются из-за износа втулок или якорного подшипника. Разберите и осмотрите состояние двигателя, подшипника и втулок. Вращение якоря должно быть лёгким, без заметного сопротивления, шумов и стука. Неисправные детали нужно заменить.

Самые распространённые неполадки редуктора:

Обычно редуктор ломается, если вы работаете с инструментом очень долго и подвергаете его очень большим нагрузкам. В таких случаях происходит сильная вибрация инструмента.

Видео: ремонт редуктора шуруповёрта

Основные неисправности и ремонт патрона

Осмотр и ремонт патрона начинают с его демонтажа. Для этого используют шестигранник на «10».

Видео: как снять быстрозажимной патрон за 1 минуту

Чтобы разобрать патрон, нужно снять заглушку в его основании. Заглушка может быть металлической или пластиковой. Пластиковая деталь аккуратно поддевается ножом, металлическую нужно выбивать, зажав в патрон большой болт и ударяя по его головке молотком в направлении от кулачков.

Необходимо отметить, что приобрести такие детали, как кулачки или конусную гайку, довольно сложно. Поэтому можно попробовать снять их с другого неисправного патрона, если он есть под рукой. В противном случае проще купить новый патрон в сборе.

Когда единственным выходом остаётся замена патрона, «обновку» для шуруповёрта нужно подбирать внимательно. Здесь важно не ошибиться с типом, потому что существует несколько разновидностей патронов:

• с ключом;
• без ключа;
• быстрозажимные.

Отправляясь в магазин, не забудьте взять с собой старый патрон, чтобы иметь возможность обратиться за консультацией специалистам.

Чтобы новый патрон долгое время зажимал насадки ровно, нужно правильно его зафиксировать. Иначе на высокой скорости биение обеспечено. Именно для этого в патроне имеется винт в самом центре — тот самый, с левой резьбой.

Случается, что патрон заклинивает, и он не отворачивается при помощи описанного метода. Тогда инструмент фиксируют в тиски так, чтобы шпиндель не вращался, и с нажимом отворачивают патрон ключом.

Видео: ремонт патрона шуруповёрта

Шуруповёрт включился и заглох

Одним из признаков неисправности редуктора является прерывистая работа двигателя. То есть двигатель запускается и сразу глохнет. Здесь нужно исследовать штифт: из-за него сателлиты не передают усилие на основной вал.

Задымление, слишком обильная смазка и прочие неисправности

Очень важно не переусердствовать со смазкой. Если масло попадёт в двигатель или на щётки, то при работе инструмент может задымиться. В этом случае его нужно сразу же выключить. Через 10–15 минут можно разобрать двигатель и тщательно его протереть.

Для смазки шуруповёрта лучше всего использовать оригинальное средство от производителя

Причиной дыма может стать не только излишняя смазка. В двигателе также могут замкнуться витки ротора. В этом случае нужно снять двигатель, прокрутить его на холостом ходу и измерить мультиметром проходящий через него ток. Если его значение не укладывается в диапазон 1,5–2,5 А, то двигатель нужно менять. В этом случае нужно извлечь из него родную шестерню. Для её снятия нужны две тонкие пластины, которые устанавливают внизу в качестве опор. Затем с помощью небольшого штыря выдавливают шестерню.

В качестве пластины можно применить уголок с полкой шириной 2 см:

При снятии двигателя нужно проверить наличие смазки в подшипниках. В него разрешается капнуть немного масла при помощи шприца. Капать нужно с каждой стороны. Важно также посмотреть, нет ли остатков металлической стружки между ротором и магнитными элементами.

Видео: как снять шестерню с двигателя от шуруповёрта

Проблем с шуруповёртом может быть много, если его беспощадно эксплуатировать, не содержать в подходящих условиях и не следить за его важными узлами. Для того чтобы реже ремонтировать инструмент, обеспечьте ему минимальный уход: не перегружайте его сверх его возможностей, периодически смазывайте все трущиеся детали, храните аккумулятор в разряженном состоянии. Никель-кадмиевые и никель-металлгидридные аккумуляторы требуется периодически заряжать. Ну а если прибор всё же вышел из строя, воспользуйтесь рекомендациями, приведёнными в этой статье.

Как открутить патрон дрель интерскол. Ремонт дрели, шуруповерта как заменить сверлильный патрон. Снятие патрона с конусом Морзе

Патрон для электроинструмента фактически является расходным материалом. Замена его происходит не часто, но рано или поздно домашний мастер сталкивается с вопросом: как его заменить?
Для понимания процесса дрели, ознакомимся с разновидностями патронов и механизмами их крепления.

Патроны для дрели с различным способом крепления

Кулачковый тип

Ключевой

Зажимной механизм приводится в действие коническим зубчатым ключом, отсюда и название. При проворачивании внешней муфты, подвижные кулачки при помощи резьбового соединения сходятся к центру и зажимают сверло. Самый распространенный тип. Отлично удерживает насадку, позволяет производить сверление в любом направлении вращения. Недостаток – ключ всегда должен быть под рукой.

ВАЖНО! При замене сверла с помощью ключа, электроинструмент должен быть отсоединен от сети.

Резьбовой (второе наименование – бесключевой)

Кулачки смыкаются за счет давления подвижного упора, расположенного у основания механизма. Корпус патрона просто наворачивается на упор, соединенный с валом. Прост в использовании, но имеет ряд недостатков. Слабое усилие зажима и одно направление сверления.

Быстрозажимной

Принцип работы такой же, как и у ключевого. Только внешняя муфта поворачивается усилием руки. Бывают двух типов.

Одномуфтовый

Для замены сверла достаточно одной руки. Вал удерживается за счет силы трения в редукторе, или блокируется специальным приспособлением.

Двухмуфтовый

Одной рукой необходимо удерживать нижнюю муфту, одновременно вращая второй рукой верхнюю. Благодаря этому фиксация сверла получается более прочной.

Такие корпуса могут изготавливаться из пластика или металла. Все зависит от условий использования дрели.

Такой тип патрона носит распространенное название – самозажимной. Многие мастера, используя дрель с регулятором оборотов, просто удерживают муфту патрона рукой, одновременно нажимая клавишу пуска электроинструмента. При этом механизм зажима фиксируется как бы сам.

ВАЖНО! Зажимать ключевой патрон, удерживая его рукой – опасно.

Замена сверла или другой насадки в таких патронах происходит быстро, но сила зажима невысока. Поэтому для выполнения работ с заготовками из металла или камня лучше использовать дрель с ключевым механизмом.

Одной из распространённых поломок в дрели является сбой в работе патрона, крепящего сверло. Неисправный патрон необходимо снять и осмотреть. Ознакомившись с механизмом и принципом действия патрона, каждый сможет самостоятельно принять решение о дальнейшей судьбе детали — поменять или отремонтировать патрон. Какие бывают патроны? Как они устроены? Как снять старый патрон, как поставить новый? Какие меры следует предпринять для ремонта патрона.

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

Виды креплений

Инженерами придуманы различные конструктивные решениями для фиксации патронов. В зависимости от способа крепления к вращающемуся валу патроны бывают:

• резьбовые — патрон навинчивается на резьбу вала;
• конусные — патрон с конусным хвостовиком вставляется в ответное гнездо, удерживается силой трения;
• цанговые — патрон надевается на вал и фиксируется винтом.

Фотогалерея: виды креплений для инструмента

Способы фиксации рабочего инструмента

Все патроны зажимают инструмент между кулачками (губками). Три кулачка равномерно приближаются друг к другу, инструмент закрепляется строго по оси вращения. По способу фиксации сверла патроны делятся на:

• быстрозажимные. Мастер закручивает патрон вручную;
• самозажимные. Патрон снабжён храповым колесом, которое не даёт раскрутиться сверлу;
• патроны SDS+ и SDS-max. Патроны не имеют кулачков, сверло вставляется в специальное гнездо и фиксируется. Такие патроны разработаны компанией Bosch, применяются в перфораторах и мощных дрелях. Инструмент никогда не выпадет из крепления.

Видео: чем отличается быстрозажимной способ крепления от самозажимного

Замена и ремонт патрона дрели

Признаки неисправности

Наиболее распространённые внешние признаки неисправности патрона:

• корпус патрона слетает с вала редуктора или ось вращения произвольно смещается во время работы;
• кулачки патрона заклинивают или выпадают из корпуса;
• сверло не зажимается в патроне или не вынимается из него.

В таких случаях продолжать работу дрелью становится не только невозможно, но и опасно. Необходимо выяснить причину неполадок и устранить её.

Если по каким-то причинам в процессе эксплуатации патрон пришёл в негодность, его следует заменить или отремонтировать. Работать дрелью со сломанным патроном нельзя.

Как поменять деталь?

Резьбовое крепление патрона на вал редуктора осуществляется при помощи резьбы с коротким шагом и дополнительной контрольной фиксацией шурупом с обратной (левой резьбой) в наружном торце вала.

Так как при переключении скоростей и режимов, патрон вращается в обе стороны, предусмотрена жёсткая фиксация его рабочего положения.

Для этого при сборке инструмента на все резьбовые соединения дополнительно наносится герметик, который при высыхании играет роль клеевой прослойки.

Об этом следует всегда помнить, производя сборку и разборку электродрели. При ремонте патрона наиболее целесообразно использовать герметики на силиконовой основе — это позволит с наименьшими усилиями производить текущий ремонт, а также предохранит металл от коррозии и окисления при попадании влаги.

Для того, чтобы отсоединить патрон от вращательного механизма, необходимо:

1. Максимально развести кулачковые зажимы внутри патрона, чтобы получить доступ к винту контрольного крепления.
2. Открутить винт крепления. Как правило, шлицы этого винта крестовидные. Поэтому следует использовать отвёртку соответствующей конфигурации. Часто в процессе эксплуатации под воздействием центробежных сил этот винт затягивается в посадочном месте сверх меры. Тогда приходится применять значительное усилие, чтобы вывернуть его из гнезда.

Можно воспользоваться механической ударной отвёрткой, но очень осмотрительно. В случае повреждения шлицов на шурупе, съём патрона значительно усложнится и менять придётся не только патрон, но и вал редуктора. Кроме всего прочего, такое «заклинивание» говорит о том, что при предыдущей сборке не был применён герметик или ему не дали времени для просыхания.

При помощи вращательных движений против часовой стрелки, вывернуть корпус патрона с резьбы рабочего вала. Для этого необходимо удерживать вал от вращения. Достичь этого можно несколькими способами:

1. Удерживать вал одной рукой при помощи разводного ключа, другой отвернуть патрон.
2. Снять кожух редуктора и удерживать рукой шестерни от проворачивания.

Видео: как легко снять патрон дрели или шуруповёрта

В некоторых моделях на валу, к которому крепится патрон, предусмотрены специальные пазы для рожкового ключа. В этом случае вывинчивание патрона значительно облегчается. Достаточно вставить ключ в этот паз и зафиксировать его в неподвижном положении.

Если крепление патрона на дрели конусное, то порядок действия при разборке меняется следующим образом:

1. Вывернуть крепёжный шуруп внутри патрона.
2. Корпус дрели закрепить в вертикальном положении (например, при помощи тисков), так, чтобы патрон находился в нижней части.
3. Используя рожковый ключ как прокладку, ударами деревянной или резиновой киянки, сбить корпус патрона с посадочного места.

Наносить удары надо с осторожностью, чтобы не повредить корпус патрона и его конструктивные элементы.

Крепление патрона на вал после ремонта или замены производится в обратном порядке. При сборке надо обратить внимание на степень жёсткости посадки конусного углубления в теле патрона на конусное окончание ведущего элемента, а также их осевое взаиморасположение. Затягивать контролирующий винт внутри патрона можно лишь в случае жёсткой посадки и полного совпадения продольных осей.

Для фиксации внутреннего контролирующего шурупа применяется уплотняющий герметик на силиконовой основе. Приступать к работе сразу после сборки не рекомендуется. Герметик должен высохнуть и зафиксировать винт в нужном положении. Скорость высыхания герметика обычно прописывается на упаковке. Чаще всего это приблизительно 1 мм в сутки, но так как шаг резьбы обычно составляет доли миллиметра, то до полного высыхания достаточно выдержать 10–12 часов.

Бывают случаи, когда после ремонта и насадки патрона на конусный шпиндель ведущего вала, патрон в процессе работы начинает бить и вибрирует. Это говорит о том, что во время сборки были допущены ошибки. Придётся снова разобрать весь узел и осадить патрон заново. Опытные мастера советуют в такой ситуации разогреть патрон до температуры 100–110 градусов. Такого нагрева можно добиться, окунув корпус патрона на несколько минут в крутой кипяток.

При нагревании металл имеет свойство ощутимо расширяться. Конусное отверстие патрона увеличится и, остывая, лучше усядется на шпиндель вала. В современной бытовой технике конусные патроны применяются всё реже. Это связано с тем, что их вытеснили более удобные в эксплуатации патроны, которые крепятся на резьбу.

Цанговые патроны также не применяются в бытовой технике. Область их «обитания» — высокоточные сверлильные работы тонкими и сверхтонкими инструментами.

Отправляясь в магазин за новым патроном, возьмите с собой старую деталь. При подборе патрона важен не только диаметр резьбы, но и направление её нарезки — правая или левая.

Как разобрать патрон?

После отсоединения патрона от вращательного вала встаёт вопрос разборки и ремонта. Следует заметить, что браться за такой ремонт в домашних условиях не всегда оправданно. Могут понадобиться специальные ключи и приспособления, которые есть далеко не у каждого. К тому же многие производители специально делают свои изделия неразборными. Изделия из литой пластмассы и развальцованного металла не удастся разобрать и собрать без изменения свойств материалов. Сохранить же динамические характеристики и вовсе маловероятно.

Видео: ремонт быстрозажимного патрона

Если же патрон разборный, к таким относятся кулачковые патроны с ключом и быстрозажимные патроны, то приступать к ремонту следует только с соблюдением всех мер личной безопасности, в хорошо освещённых и оборудованных помещениях. После непосредственной разборки патрона и диагностики неполадки, следует заменить повреждённую деталь и собрать всё в обратном порядке.

Некоторые мастера советуют при ремонте смазывать внутренние механизмы патрона тяжёлыми смазками (типа «Литол» или «Графит»). Однако делать это категорически нельзя, так как в процессе эксплуатации пыль и стружка, образующиеся во время сверления, будут прилипать на смазку. Накопившись на внутренних полостях механизма, они будут вызывать повреждения на резьбе и других трущихся деталях.

Единственное исключение составляет SDS патрон, в котором смазка заложена технологически, исходя из его конструктивных особенностей.

Часто возникающие проблемы и способы их устранения

Патрон вибрирует или слетает с оси шпинделя

Наиболее распространённая проблема связана с неустойчивым положением корпуса патрона. Если патрон начинает вибрировать во время работы или слетает с оси шпинделя, это значит, что его необходимо срочно ремонтировать.

Прежде всего, необходимо выяснить причину соскакивания патрона с вала. Скорее всего, ею окажется выработка крепёжного винта внутри патрона. От частых резких ударов или поперечных нагрузок, шляпка этого винта может отломиться. И тогда патрон во время работы легко открутиться, особенно если его придерживать рукой.

Наилучшим решением проблемы будет замена патрона новым, но возможна также и замена только контролирующего винта. Для этого нужно полностью разобрать патрон, а затем попытаться высверлить отломавшийся болт и заменить его новым. Это не всегда так легко, как кажется.

Зажимные кулачки заклинивают

Второй распространённой неполадкой в работе патрона является заклинивание зажимных кулачков. Чаще всего это случается, когда в патрон вставляют свёрла, диаметр которых превышает рекомендованный. Или когда при ремонте, рабочую часть кулачков обильно смазывают смазкой. Со временем пыль и мусор, попадающие внутрь патрона, цементируются со смазочным веществом и ломают ободки резьбы или заклинивают ход самих кулачков.

Исправить это можно разборкой патрона и тщательной очисткой кулачков от скопившегося мусора. Если резьба внутри механизма окажется неповреждённой, патрон можно собрать и эксплуатировать ещё долгое время.

Многие опытные мастера при сверлении в особо пыльных условиях защищают патрон от попадания мусора, надевая на сверло половинку теннисного шарика.

Долгая жизнь инструмента зависит от его правильной эксплуатации и регулярного обслуживания. Если инструмент сломался, работать с ним нельзя. Особенно это касается бытовых электродрелей с зажимными патронами — вылетевшее сверло может нанести травму. Снять неисправный патрон и поставить новый вполне под силу домашнему мастеру. Патроны для бытовой техники не всегда подлежат ремонту, поэтому их рекомендуется сдать в утиль или обратиться к профессионалам.

Во время строительных и ремонтных работ часто используют дрель. При интенсивной работе с этим инструментом нередко происходит расшатывание или выпадение биты или сверла. В большинстве случаев исправить положение удаётся подтягиванием патрона. Если это не решает проблему, и сверло продолжает выпадать, требуется замена патрона на дрели или его ремонт.

Разновидности патрона

Одной из главных деталей, имеющихся в конструкции дрели, перфоратора или шуруповёрта, является патрон. Сверло, бита и другие рабочие устройства крепятся в нём между несколькими деталями, называемыми кулачками. Исходя из конструкции кулачкового механизма сверлильный патрон бывает быстрозажимным или ключевым. В первом типе сверло фиксируется вручную после приложения небольшого усилия.

Ключевой механизм требует применения специального ключа. В корпусе такого патрона находится:

• Цанга. Закалённая втулка цилиндрической формы с полостью внутри.
• Регулировочная обойма. Крепится на наружной стороне цанги, может вращаться.

На одном краю втулки имеются стальные лепестки, позволяющие установить сверло, развёртку, метчик. Крутящаяся обойма заставляет их двигаться по направляющим. В зависимости от направления движения, лепестки то сближаются, то отдаляются друг от друга, зажимая или освобождая установленное в них устройство. Для обеспечения максимально жёсткой фиксации сверла применяется специальный ключ или муфта.

Основания для замены

Основной функцией зажимного механизма является обеспечение максимальной точности в процессе сверления отверстий. По мере эксплуатации дрели происходит изнашивание посадочных мест и стальных кулачков. Об этом свидетельствуют следующие признаки:

• Патрон слетает с вала.
• Ось вращения смещается при сверлении.
• Сверло не фиксируется либо не вынимается.

Каждая из этих ситуаций небезопасна, поэтому при её возникновении следует остановить работу с дрелью и отремонтировать или поменять патрон.

На дрели имеется специальное резьбовое короткошаговое крепление, удерживающее зажимной механизм. Дополнением к нему служит шуруп с левой резьбой, расположенный в наружном торце вала и выполняющий роль контрольного фиксатора. Для надёжного закрепления деталей при сборке дрелей на производстве все соединения обрабатываются герметизирующим составом, который служит клеевой прослойкой и защищает металл от коррозии и окисления после воздействия влаги. Это обязательно нужно учитывать перед тем, как разобрать патрон от дрели.

Самостоятельный демонтаж

Чтобы произвести ремонт или замену детали, необходимо правильно вынуть её из конструкции. Для этого потребуется раздвинуть кулачковые фиксаторы (насколько это возможно) и открутить винт основного крепления. В силу действия центробежной силы или из-за отсутствия герметика на резьбе он может быть очень надёжно закреплён в посадочном отверстии, поэтому в процессе демонтажа потребуется приложить большие усилия.

Этот винт имеет шлицы крестовидной формы, поэтому разборку лучше всего производить с помощью отвёртки аналогичного типа. Применение ударной механической отвёртки может привести к поломке шлицов. В таком случае потребуется дополнительная замена вала редуктора. Чтобы снять патрон с резьбы, нужно предотвратить вращение вала. Для этого во время скручивания вал следует удерживать в неподвижном положении при помощи разводного ключа.

Другой способ фиксации заключается в ручном удерживании шестерней от проворачивания. Для этого предварительно потребуется снять кожух редуктора. Если патрон имеет ключевой тип, то для стабилизации вала будет достаточно вставить ключ в отверстие и установить его неподвижно.

В некоторых моделях дрелей для соединения используется не резьба, а конус Морзе. В таком случае после отвинчивания крепёжного винта потребуется вертикально расположить дрель с помощью тисков таким образом, чтобы патрон оказался внизу. Затем выбить его из посадочного отверстия , используя резиновую или деревянную киянку. При этом в качестве прокладки обязательно использовать рожковый ключ. Ударять следует аккуратно, чтобы избежать повреждения корпуса и основных деталей дрели.

Ремонт механизма

После того как зажимающая деталь будет извлечена из дрели, необходимо определить, подлежит ли она ремонту. Если для её изготовления была использована литая пластмасса и развальцованный металл, его разборка приведёт к нарушению основных свойств материалов и динамических характеристик. Использование такого механизма в дальнейшем будет невозможно. Если патрон окажется разборным, можно попробовать провести его ремонт самостоятельно. Процесс восстановления будет зависеть от характера неполадки.

Вибрация в процессе сверления или соскальзывание с оси свидетельствует о том, что произошла поломка крепёжного шурупа. Она может наступить вследствие резких ударов или поперечных нагрузок. Чтобы решить проблему, придётся высверлить сломанный крепёж и заменить его на новый.

Другая распространённая неполадка — заклинивание зажимных кулачков — может случиться из-за использования свёрл слишком большого диаметра, несовпадающего с размером отверстия в патроне. Также к этому может привести чрезмерное использование смазки. Пыль и мусор, образующиеся при сверлении в большом количестве, прилипают к смазочному веществу и сильно засоряют механизм.

Тщательная очистка деталей исправит ситуацию. Однако применение очищенного патрона будет возможным, если резьба внутри него окажется неповреждённой. В противном случае потребуется замена детали. Избежать засорения кулачковой конструкции в будущем поможет использование специальной защиты, которая надевается на сверло и препятствует попаданию пыли внутрь.

Сбор конструкции после завершения ремонта следует осуществлять в обратном порядке. При этом нужно уделять особое внимание тому, насколько надёжно ведущий элемент зафиксируется в конусном углублении патрона. Окончательную фиксацию можно осуществлять, если их продольные оси полностью совпадут.

Места соединения деталей обязательно следует обработать герметиком. Пользоваться дрелью разрешается после его полного высыхания. Для этого потребуется около 10−12 часов.

Если при эксплуатации устройства проблема не исчезнет, это означает, что ремонт или установка была проведена с ошибками. Для их устранения придётся провести повторный демонтаж устройства.

Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели. Через него вращательное движение передается к рабочему инструменту от электромотора. А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.

В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Способ разобрать патрон

Зажим с резьбовым соединением снимается с учетом левой резьбы.

Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения , рекомендуется сделать следующее:

• вставить в головку винта зажима крестовую отвёртку;
• молотком легонько углубить в резьбовое отверстие винт.

Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

• 1,5−13 М 12×1,25;
• 1,5−13 ½ — 20 UNF.

Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

Конусное соединение

В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

Чтобы удалить сверло или другую насадку , которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой. Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы. Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

Проблемы с зажимным механизмом

Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).

Иногда при демонтаже зажим заклинивает . Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима. Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания. Здесь нужна замена элементов.

При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

Частая эксплуатация дрели, как профессионального, так и бытового назначения, влечет за собой износ некоторых ее деталей. В частности, наблюдается износ патрона, в результате чего возникают такие проблемы, как выпадение сверл, бит, венчиков во время работы. В результате приходится периодически подтягивать затяжку патрона, чтобы не травмироваться во время рабочего процесса. Исправить сложившуюся ситуацию можно с помощью снятия и замены патрона, а вот как — это сделать, узнаем из этого материала.

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

Быстрозажимной патрон на дрель

Какой инструмент потребуется

Для проведения работ по демонтажу патрона, его замены, а также для извлечения заклинившего сверла, потребуется убедиться в наличие следующего необходимого инструмента:

1) Тиски и плоскогубцы.

2) Молоток и киянка.

3) Гаечный и трубный ключи.

4) Крестообразная отвертка.

Как видно, такие инструменты имеются у каждого мужчины в гараже, поэтому снять и заменить патрон на дрели можно своими руками.

Извлекаем сверло из заклинившего патрона + (Видео)

Если вы столкнулись с проблемой заклинивания сверла, то не во всех случаях для его извлечения требуется демонтаж патрона. Когда сверло заклинило в патроне, то снять его можно путем применения тисков.

Сверло необходимо зажать в тисках в горизонтальном положении. Корпус дрели также необходимо зафиксировать, чтобы она была неподвижной. По поверхности патрона и гильзе необходимо постучать сначала легонько молотком, а после нанести сильные удары. Удары важно наносить по гильзе в направлении касательной плоскости. Работа молотком продолжается до тех пор, пока сверло не будет освобождено из зацепления с патроном.

Если с помощью молотка не удается высвободить сверло и раскрутить кулачки, тогда можно воспользоваться газовым ключом. Корпус дрели и заклинившее сверло фиксируется в тисках, а газовым или трубным ключом осуществляется проворачивание патрона в направлении хода часовой стрелки. Можно также воспользоваться и двумя трубными ключами, осуществив одним инструментом зажатие вала дрели, а вторым пытаться прокрутить зажимной элемент.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.

Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.

Дрель с различными конусами для закрепления патрона

Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

Как снять патрон шуруповерта | ООО Электроальянс

Если раньше шуруповерт применяли лишь на крупных промышленных предприятиях, то на сегодняшний день им пользуются многие люди.

Практически каждая сфера деятельности не обходится без него — он нашел применение в ремонтных и строительных работах, на производстве и в быту. Шуруповерт используют для закручивания и откручивания болтов, гаек, винтов и шурупов, также возможно применять его в качестве дрели.

Существуют сетевые (питающиеся от сети) и аккумуляторные (работающие от аккумулятора) типы шуруповертов.

У шуруповерта, как и у любого другого электроинструмента, иногда возникает необходимость в замене некоторых вышедших из строя частей, в числе которых находится патрон. Он служит для фиксирования насадок или сверел и представляет собой цилиндр, полый внутри с регулировочной гильзой или кольцом. Кулачковый патрон фиксируется на вал при помощи резьбы или конусного отверстия. Существуют два типа фиксации патрона на валу шуруповерта: с фиксирующим винтом и без него.

Демонтаж патрона с фиксирующим винтом

В данном случае патрон на валу прижимается при помощи винта, который вкручивается в специальное отверстие в валу шуруповерта. Для того, чтобы выкрутить винт удерживающий патрон, необходимо раскрыть его на максимальную ширину для возможности доступа. Фиксирующий винт имеет левую резьбу, поэтому его необходимо проворачивать по часовой стрелке. После чего патрон просто снимается с вала если он имеет конусное соединение.

Нередко на валу имеется резьба, не которую наворачивается патрон шуруповерта, в таком случае после того, как будет выкручен фиксирующий винт, патрон сворачивается при помощи шестигранного ключа. Чаще всего необходим 10 мм. шестигранник, однако встречаются меньшие либо большие размеры патронов.

Демонтаж патрона, не зафиксированного винтом

Если при максимальном раскрытии патрона внутри нет винта, такой тип патронов просто сворачивается с вала шуруповерта. Для этого также используется шестигранный ключ. В некоторых случаях для снятия патрона необходимо приложить немалые усилия. Здесь может помочь небольшая хитрость. Шестигранный ключ зажимается в патрон, после чего необходимо кратковременно нажать пусковую кнопку шуруповерта с таким расчетом, чтобы после проворота патрона ключ ударится о твердую поверхность (стена, стол и т.д.). При неисправном редукторе стоит воспользоваться тисами, зажав в них шпиндель.

Для того, чтобы не возникала необходимость в замене деталей электроинструмента, стоит придерживаться правил эксплуатации и не перегружать его. Шуруповерты не рассчитаны на непрерывную работу, так что если корпус начал нагреваться стоит сделать перерыв до того, пока он не остынет.

Видео: Как снять патрон шуруповерта

Как отремонтировать шуруповерт своими силами

То удобство, которое привносит в работу шуруповерт, не вызывает никакого сомнения. Однако, как и у всех других электроинструментов, у него случаются поломки. Если ваш шуруповерт вдруг перестал работать, не отчаивайтесь. Мы расскажем вам, как своими руками вернуть его к жизни.

Что вы узнаете

Чтобы произвести ремонт шуруповерта, следует знать его конструктивные особенности. Именно с этой информации мы и намерены начать нашу статью.

Подбирая для себя шуруповерт, вы можете воспользоваться сведениями, которые мы изложили в нашей статье, посвященной этому вопросу.

Шуруповерт и его конструктивные особенности

Шуруповерты предназначены для закручивания крепежа. Иногда их используют и при сверлении, но подобный вариант их эксплуатации нежелателен, поскольку это может стать причиной поломок. Это обусловлено двумя следующими особенностями инструмента:

• в отличие от дрелей, шуруповерты имеют в своем составе механизм, останавливающий вращение в случае возникновения чрезмерных нагрузок;
• скорость вращения патрона шуруповертов существенно ниже, чем у дрелей.

При всем многообразии моделей, конструкция всех шуруповертов очень схожа. Их основными элементами всегда являются:

• корпус, имеющий ручку;
• патрон, смонтированный на конце вала;
• электрические узлы;
• механическая часть.

Питание шуруповертов может обеспечиваться электросетью или собственными аккумуляторами. Однако в любом случае в состав электрических узлов входят:

• электродвигатель;
• пусковое устройство (кнопка включения), имеющее регулятор оборотов;
• механизм (рычажок) реверса вращения;
• аккумулятор или шнур питания.

В сетевых моделях чаще всего применяется однофазный коллекторный двигатель, запускаемый с помощью пускового конденсатора. Составными частями двигателей являются: статор, коллекторный ротор и контактные щетки. Вращение от него на патрон передается с помощью редуктора.

В пусковом механизме пусковая кнопка совмещена с регулятором мощности, который, благодаря имеющимся в его составе транзисторам, может изменять силу тока, поступающего к щеткам электродвигателя.

Реверс двигателя обеспечивается переключателем направления вращения, перемещение которого меняет полярность питающего тока.

Механическая часть шуруповерта состоит из:

• редуктора;
• системы подшипников;
• механизма ограничения нагрузки.

Редуктор, уменьшающий скорость вращения, имеет в своем составе шестерни, а также водило и сателлиты, число которых зависит от числа скоростей.

Благодаря механизму ограничения и регулировки усилия, имеется возможность изменять нагрузку, прикладываемую к закручиваемому крепежу. Наличие нескольких позиций позволяет выбрать именно то усилие, которое требуется.

Надежность работы инструмента и ее плавность обеспечивается подшипниками, удерживающими все вращающиеся валы.

Ремонт шуруповерта: возможные неисправности электрического характера

Электрические неисправности шуруповерта могут иметь следующие проявления:

• инструмент может не включаться;
• отсутствие возможности регулировки скорости патрона;
• направление вращения не изменяется при воздействии на соответствующий рычажок;
• наблюдается искрение, сопровождаемое треском и щелчками.

Если инструмент не включается, следует последовательно проверить всю электросхему:

• проверить зарядку аккумулятора. Если необходимо, зарядить ее;
• если зарядка не дала необходимого эффекта, извлечь батарею и проверить напряжение каждого элемента, которое должно составлять 1,2 В;
• проверить кнопочный выключатель. При необходимости зачистить контакты, используя мелкую шкурку;
• если зачистка контактов не помогла, заменить кнопку;
• проверить состояние щеток. Если они износились или подгорели, заменить их;
• проверить емкость пускового конденсатора. Если величина емкости не соответствует номиналу, заменить конденсатор.

Как удостовериться в работоспособности электродвигателя

Поскольку двигатель является самым сложным элементом электросхемы, его проверяют в последнюю очередь. Для этого якорь извлекают из статора и производят осмотр контактных частей. Изменение цвета или наличие копоти может быть свидетельством замыканий или механических повреждений. Якорь самостоятельно не ремонтируют, а просто заменяют.

Если визуальный осмотр не позволил выявить повреждений, каждую из обмоток следует отдельно проверить на работоспособность с помощью омметра.

Состояние статорных обмоток проверяется аналогично. При необходимости перемотки обмоток следует обратиться к профессионалам.

Ремонт механизмов реверса и регулировки мощности

Ремонт контроля вращения следует проверить тогда, когда он не позволяет произвести соответствующую регулировку. Неисправность, скорее всего, может состоять:

• в повреждении кнопочного выключателя;
• в пробое транзистора;
• в разрушении щеток якоря.

Контактную систему кнопки запуска проверяют тестером. Если она неисправна, ее следует заменить.

Работоспособность транзистора на панели управления проверяют путем осмотра (возможно изменение цвета) или замером напряжений на входе этого элемента и на его выходе.

Для выявления причины неисправности следует убедиться в целостности паек и в нормальном состоянии всех элементов электросхемы регулятора скорости.

Механизм реверса может не работать вследствие разрушения якорных щеток или повреждения рычажного механизма. Уровень работоспособности контактной системы оценивается с помощью омметра в разных положениях флажка.

Ремонт механических узлов шуруповерта

Повреждение элементов, обеспечивающих вращение механизма шуруповерта, может проявляться:

• в наличии посторонних звуков;
• в вибрации оси и патрона;
• в остановке вращения патрона.

Для выполнения ремонта в подобных случаях следует проверить и заменить подшипники, удерживающие все валы.

Причиной посторонних шумов могут быть следующие повреждения редуктора:

• искривление его оси;
• повреждение шестерен;
• смятие креплений сателлитов и пр.

Для выполнения ремонта необходимо разобрать редуктор, находящийся в разборном двухсоставном пластмассовом корпусе.

Иногда нарушения работы возникают вследствие изменения центровки сателлитных осей. В этом случае ремонт шуруповерта состоит в возвращении осей этих элементов в их гнезда.

Чаще всего неисправности состоят в повреждении деталей редуктора или в их искривлении. В таких случаях ремонт состоит в замене конкретных элементов.

Помните, что поломаться может любой инструмент. И трагедии в этом нет никакой. Ремонт любого шуруповерта вполне можно выполнить самому. Для этого достаточно лишь спокойно разобраться в конструкции и руководствоваться общими принципами выполнения ремонта.

Автор статьи: Сергей Минеев

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Как отремонтировать аккумуляторную дрель, когда патрон застрял в открытом или закрытом положении

Патрон дрели удерживает сверло на месте с помощью губок, которые плотно его зажимают. Если сверлильный патрон заедает в открытом или закрытом состоянии, его необходимо отремонтировать. Если он зажат в закрытом виде, вы можете освободить губки с помощью плоскогубцев. Сняв сверло, закройте патрон и проверьте выравнивание губок. Если их нет даже на кончике, вы можете осторожно постучать по ним молотком, чтобы выровнять.Это должно решить проблему. Однако, если проблема не исчезнет, ​​замените сверлильный патрон.
Если патрон застрял в открытом состоянии, убедитесь, что винт внутри патрона дрели плотно затянут. Если он болтается, это может предотвратить движение зубов. Чтобы решить эту проблему, вставьте подходящую отвертку в патрон дрели и затяните. Помните, что этот винт имеет обратную резьбу, поэтому поверните его против часовой стрелки, чтобы затянуть.
Если …

Патрон дрели удерживает сверло на месте с помощью губок, которые плотно его зажимают.Если сверлильный патрон заедает в открытом или закрытом состоянии, его необходимо отремонтировать. Если он зажат в закрытом виде, вы можете освободить губки с помощью плоскогубцев. Сняв сверло, закройте патрон и проверьте выравнивание губок. Если их нет даже на кончике, вы можете осторожно постучать по ним молотком, чтобы выровнять. Это должно решить проблему. Однако, если проблема не исчезнет, ​​замените сверлильный патрон.
Если патрон застрял в открытом состоянии, убедитесь, что винт внутри патрона дрели плотно затянут.Если он болтается, это может предотвратить движение зубов. Чтобы решить эту проблему, вставьте подходящую отвертку в патрон дрели и затяните. Помните, что этот винт имеет обратную резьбу, поэтому поверните его против часовой стрелки, чтобы затянуть.
Если вы определили, что сверлильный патрон необходимо заменить для решения этой проблемы, начните с того, что вставьте подходящую отвертку в патрон, чтобы вывернуть винт внизу. Прижмите патрон к отвертке и ослабьте, повернув его по часовой стрелке (это обратная резьба).Как только вы нарушите затяжку винта, ослабьте зажимной патрон и продолжайте выкручивать винт. Вывернув винт, вставьте большой шестигранный ключ в патрон и плотно затяните. Теперь наденьте трубу на шестигранный ключ для рычага и поверните против часовой стрелки, чтобы ослабить зажимной патрон. Второй способ — быстро ударить по шестигранному ключу молотком, чтобы его ослабить. После ослабления продолжайте снимать со шпинделя.
Установите новый сверлильный патрон, навинтив его на шпиндель, а затем вставьте шестигранный ключ и затяните патрон на шпонке.Используйте ключ, чтобы затянуть сверлильный патрон на дрели, затем ослабьте сверлильный патрон и извлеките шестигранный ключ. Вставьте отвертку внутрь сверлильного патрона, чтобы затянуть винт патрона, помня, что винт имеет обратную резьбу.

Подробнее

Как закрепить сверлильный патрон?

Крепко удерживайте сверло на прочном верстаке, затем вставьте ключ патрона и резко ударьте по нему молотком (поворачивая его против часовой стрелки), чтобы отсоединить патрон от шпинделя с резьбой.Возможно, вам придется повторить это несколько раз, чтобы ослабить упорные патроны . Открутите старый сверлильный патрон .

Щелкните, чтобы увидеть полный ответ

Кроме того, как заменить сверлильный патрон?

Ступени

1. Выкрутите винт в центре патрона. Ослабьте зажимы патрона на максимально возможное расстояние.
2. Вставьте шестигранный ключ в патрон.
3. Установите коробку передач на минимальное значение.
4. Постучите по шестигранному ключу молотком.
5. Снимите патрон вручную.
6. Заменить фиксирующую жидкость на винте (рекомендуется).
7. Установите новый патрон.

Кроме того, почему я не могу вытащить сверло? Сначала вам нужно снять патрон в сборе с сверла . Для этого поместите сверло в сборе в тиски. Затяните тиски вокруг , перед патроном сначала. Поверните против часовой стрелки с помощью большой пары плоскогубцев Channellock вокруг , большой части , узла патрона — бит должен выйти из .

Из-за этого, почему мой сверлильный патрон застрял?

Если патрон застрял открыт, проверьте, что винт внутри сверлильный патрон затянут плотно. Если он болтается, это может предотвратить перемещение зубов и . Чтобы решить эту проблему, вставьте отвертку в сверлильный патрон и затяните. Помните, что этот винт имеет обратную резьбу, поэтому поверните его против часовой стрелки, чтобы затянуть.

Какой патрон у дрели?

Патрон — это специальный тип зажима, используемый для удержания объекта с радиальной симметрией, особенно цилиндра.В сверлах и фрезерных станках он удерживает вращающийся инструмент, тогда как в токарных станках он удерживает вращающуюся заготовку. Однако многие патроны с кулачками изготавливаются без ключа, и их затяжка и ослабление выполняется вручную.

Hi-Spec 18V Аккумуляторная дрель-шуруповерт, 800 мАч Ni-MH аккумулятор, 16-позиционный бесключевой патрон, регулируемая скорость с 18-ю вставкой для отвертки и набором сверл по дереву для дома, работы и ремонта

Описание

Цвет: A.Электродрель 18 В

ДРЕЛЬ И ПРИВОДИТЕ С ЛЕГКОСТЬЮ!

Эта аккумуляторная дрель 18 В, 800 мАч экономит силы и время, затягивая все бытовые винты при ремонте дома своими руками, развешивании картин и сборке мебели. Включает в себя наиболее часто встречающиеся насадки для отверток и 5 сверл по дереву для работы по дереву.

Содержание

> 18 В Аккумуляторная дрель
— Скорость холостого хода: 0-550 об / мин
— Крутящий момент: 13 Нм
— Бесключевой патрон: 3/8 ″ (10 мм)

Никель-металлогидридный (NiMH) аккумулятор> 800 мАч
— Время зарядки: от 3 до 5 часов
— Подставка для зарядки и сетевой адаптер 110–120 В, 60 Гц

> 10 вставок для отвертки (1 ″ / 25 мм)
— 4 шт. Шлицевые / плоские: 1/8, 5/32, 3/16, 1/4 ″
— 3 шт. Phillips: Ph2, Ph3, Ph4
— 3 шт. Pozidriv: PZ1, PZ2, PZ3

> Адаптер разъема для бит (2 ″ / 50 мм)
— для увеличения досягаемости при использовании бит для отвертки

> 5 сверл по дереву с головкой Brad Point из высококачественной стали
— сверла, специально разработанные для сверления в древесине
— 3, 4, 5, 6, 8 мм

— Выполняется Amazon Бесплатный возврат товаров в течение 30 дней с момента получения отгрузки
— Гарантия Hi-Spec Продукты соответствуют международным стандартам тестирования и имеют гарантию от дефектов конструкции, материалов и изготовления

Бренд: Hi-Spec
Производитель: Hi-Spec Products

Убедитесь, что он подходит, введя номер своей модели.
♦ ️ ЭКОНОМИЯ ВРЕМЕНИ. Эта электрическая аккумуляторная отвертка, разработанная с учетом мощности, производительности и гибкости, отлично подходит для подвешивания картин, установки полок, строительства сарая, сверления отверстий, а также затягивания и ослабления винтов, используемых в металле, дереве и пластике. Благодаря отсутствию громоздких шнуров, которые можно запутать или мешать, эта дрель обеспечивает оптимальную мобильность и удобство при работе.
♦ ️ МОЩНОСТЬ: аккумуляторная отвертка Ni-MH 18 В, 800 мАч, имеет мощный крутящий момент 13 Нм вперед и назад для сверления отверстий и затяжки. и откручивание винтов.Перезаряжаемый никель-металлгидридный аккумулятор заряжается от 3 до 5 часов и способен к многочисленным циклам зарядки и разрядки, что делает его практичным дополнением к любому дому, экономящему время.
♦ ️ ХАРАКТЕРИСТИКИ Бесключевой патрон с двумя рукавами 3/8 ″ (10 мм) позволяет простая замена отвертки и сверл одной рукой. Переключатель регулируемой скорости обеспечивает плавное пилотное сверление с последующим быстрым сверлением на полной скорости, в то время как 16-позиционный переключатель крутящего момента позволяет контролировать широкий диапазон сложных и мощных приложений для заворачивания шурупов и сверл.
♦ ️ НАБОР КОМБИНИРОВАННЫХ СВЕРЛЕНИЙ: Включает 10 бытовых отверток наиболее часто встречающихся размеров, 50-миллиметровую магнитную насадку, когда требуется дополнительный вылет, и 5 столярных сверл для столярных работ из высококачественной стали (3, 4, 5, 6, 8 мм) для сверления деревянные и столярные изделия
♦ ️ HI-SPEC POWER TOOL ГАРАНТИЯ КАЧЕСТВА НА 24 МЕСЯЦА: Гарантия качества на эту беспроводную дрель с одобренной UL вилкой зарядного устройства, на которую распространяется гарантия Hi-Spec на 2 года

Мастерская дрель для извлечения быстрозажимного патрона

Привет всем,
У меня есть электрическая дрель Craftsman Industrial 3/8 «(регулируемая, реверсивная
) с быстрозажимным патроном (модель 315.271490, если вам нужно знать). Я не могу снять патрон
в соответствии с инструкциями, в которых я запираю
шестигранным ключом и ударяю по нему молотком по часовой стрелке, затем снимаю винт патрона
, поворачивая его по часовой стрелке, и так далее.
1. Мне, должно быть, не хватает чего-то очевидного, потому что при нажатии на шестигранный ключ
ничего не происходит, кроме поворота патрона. Патрон в основном вращается свободно, так как же
я должен что-либо ослаблять с помощью этой задачи?
2. При повороте винта зажимного патрона по часовой стрелке с помощью отвертки, чтобы удалить его,
глядя вниз на середину патрона, я не могу различить там винт
.
Мы будем благодарны за любые советы по вышеизложенному. Я не новичок в электроинструментах, но
чувствую себя им в этом конкретном случае.
Спасибо,
Ховард

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Показать текст цитаты

Удар от удара «должен» отсоединить патрон от вала.я сделал это на дрели другой марки, и он работает. Учитывая, что это еще не сработало Для вас попробуйте более крупный гаечный ключ, чтобы получить больше рычагов при ударе. Возможно, вы добьетесь лучших результатов, если сначала нагреете патрон с помощью волоса. сушилка. Убедитесь, что это по часовой стрелке. Я забыл, в каком направлении он сказал. Давать это хороший привкус! Эд

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Показать текст цитаты

Меня не волнует, что, по вашему мнению, говорится в инструкции.Винт должен быть снимается ПЕРВЫМ, и его обычно поворачивают по часовой стрелке, чтобы ослабить. Некоторые Филлипс и некоторые имеют прорези, а некоторые — шестигранники. Вы используете молоток, чтобы повернуть патрон против часовой стрелки после удаления винта. Я использовал длинный трубный ключ на внешней стороне патрона, так как он быстрее, и мне наплевать на еще несколько царапин на патроне, особенно если он все равно износился.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Винт может быть торкс или винт с шестигранной головкой.

Показать текст цитаты

Сообщать мне об ответах на мое сообщение Опубликовать ответ

у меня было то же самое. Разрушил патрон, пытаясь его удалить.наконец получил он выключен, но инструкция не помогала.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

У меня не было винта, который можно было бы повернуть, а патрон был «заморожен», поэтому я не мог затянуть это или ослабить.Наконец-то снял его, но он разрушен. Как бы это ни было бесполезно …….

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Или, в МОЕМ случае, его вообще не было…..

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Я знаю, о чем вы говорите, потому что у меня такое же сверло мастера, и ни один винт и удар упавшим гаечным ключом ничего не делают.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Показать текст цитаты

Я когда-то знал падшую девку. Я не называл ее девкой, пока она не упала.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Темы на временной шкале сайта

• Как ты это называешь?

• Я видел что-то в некоторых домах, что хотел бы поместить в свой дом, но я…
• следующий через

Как отремонтировать и заменить патрон сверлильного станка

Главная »Инструменты для творчества» Схема сверления »

Что такое патрон сверлильного станка? Патрон сверлильного станка обычно представляет собой трехкулачковый зажим, который равномерно и надежно зажимается вокруг хвостовика сверла.Большинство патронов для сверлильных станков имеют размер отверстия не менее 1/2 дюйма (диаметр хвостовика, который он принимает), а многие — до 3/4 дюйма. Патрон затягивается зубчатым ключом, называемым ключом патрона. Чтобы установить биту, вы просто вставляете хвостовик биты в патрон и вручную затягиваете воротник до тех пор, пока кулачки не будут равномерно и надежно удерживать бит, затем вставьте конец ключа патрона в одно из отверстий на патроне над воротник, совместив шестерни на шпонке с шестернями на патроне.Поверните ключ патрона по часовой стрелке, чтобы затянуть патрон, или против часовой стрелки, чтобы ослабить захват патрона на бите.

Как очистить патрон сверлильного станка: Чтобы очистить патрон, сначала отключите кабель питания от розетки в целях безопасности. Затем удалите все биты из патрона и поверните кольцо так, чтобы губки полностью выдвинулись. Протрите патрон сухой тканью без ворса. Затем полностью втяните челюсти и выдуйте опилки из отверстия челюсти с помощью воздушного сопла, подключенного к воздушному компрессору.Это выдует любые опилки или грязь из губок патрона.

После очистки патрона изнутри и снаружи смажьте патрон, распылив небольшое количество качественной осушающей смазки (например, Boeshield T-9) на открытые губки патрона. Поверните хомут, выдвигая и втягивая губки пару раз, пока смазка не войдет в механизм, затем вытрите излишки.

СОВЕТ: При использовании воздушной форсунки для выдувания любых незакрепленных частиц наденьте пару защитных очков, чтобы защитить глаза от любого летящего мусора.

Как снять патрон сверлильного станка: большинство патронов сверлильного станка снимаются совсем иначе, чем патрон с шпонкой или без ключа на дрели с ручным приводом. Эти маленькие патроны снимаются путем ослабления установочного винта в открытых губках патрона. Однако на сверлильном станке в большинстве случаев патрон имеет конический вал, который прижимается к шпинделю.

Чтобы начать снятие, потяните ручку вниз, чтобы опустить пиноль и патрон до упора, и поверните фиксатор пиноли, чтобы удерживать механизм в опущенном положении.Затем найдите большую вертикальную прорезь внутри стержня пера. Некоторые сверлильные станки оснащены такой прорезью, в которую можно вставить ключ для извлечения патрона. Постучите молотком по концу ключа для снятия, чтобы вышибить патрон из пинольного шпинделя.

Если ваш патрон не имеет ключа для снятия и соответствующей прорези, поднимите пиноль до тех пор, пока верхний край втулки патрона не окажется примерно на 1/2 дюйма ниже корпуса сверла, и затяните фиксатор пиноли, чтобы зафиксировать пиноль. Затем наденьте головку большого гаечного ключа на гусиный шпиндель чуть выше воротника патрона.С усилием надавите на большой гаечный ключ, чтобы вытащить патрон из игольчатого шпинделя.

При снятом патроне протрите конический вал патрона сухой тканью без ворса. Затем продуйте отверстие в нижней части игольного шпинделя сжатым воздухом, чтобы удалить грязь и опилки.

Замена патрона: Чтобы заменить или переустановить патрон в шпиндель пиноли, поднимите пиноль в самое верхнее положение и затяните фиксатор пиноли, чтобы зафиксировать шпиндель. Поверните стол сверлильного пресса в сторону, чтобы он не мешал установке патрона.

Затем вставьте конический хвостовик патрона в пиновый шпиндель. Слегка поверните патрон вручную до тех пор, пока квадратная головка в верхней части хвостовика не войдет в гнездо внутри пинольного шпинделя. Полностью втяните губки и один раз сильно ударьте молотком по нижней части патрона, чтобы хвостовик патрона вошел в пиноль.

Поверните втулку патрона, чтобы проверить работу патрона, затем подключите двигатель и вставьте сверло в патрон, чтобы сделать пару контрольных отверстий, чтобы убедиться, что переустановленный патрон работает должным образом.

---

Лучший адаптер для сверла (обновление 2021 г.)

Как купить лучший адаптер для сверла?

Если вы не знаете, как выбрать лучший адаптер для сверла? Чтобы купить, у нас есть 4 простых совета, которые помогут вам сузить круг вопросов. Внимательно проверьте следующие факторы и выберите подходящий вариант.

1. Цена

Умные потребители хотят делать покупки с умом и экономить там, где они могут. Однако они понимают, что дешевле — не всегда лучше, если это означает жертву качеством.

Итак, прежде чем что-либо покупать, внимательно изучите стоимость. В некоторых случаях вам может потребоваться потратить немного больше денег, чтобы получить то, что вы считаете отличным предметом. Для этого вам необходимо:

1. следите за продажами;
2. подписывайтесь на ваши любимые веб-сайты, чтобы не пропустить выгодные предложения.

2. Необходимость

Спросите себя, действительно ли вам нужен этот предмет. Будет ли это полезно в вашей жизни? Иногда мы просто хотим купить что-нибудь для развлечения или снятия стресса, это нормально.Но чтобы не тратить слишком много денег на ненужные вещи, постарайтесь выяснить, насколько они ценны для вас. Будьте умным покупателем и лучше потратитесь на что-нибудь другое.

3. Обзоры

Чтение отзывов — отличный способ помочь вам найти отличный продукт. Конечно, отзывы могут быть значимыми только в том случае, если им можно доверять. Проверенные отзывы могут помочь вам узнать, как компании относятся к своим клиентам. Авторитетные обзоры сообщают вам, каких продуктов следует избегать, экономя ваше время и с трудом заработанные деньги — два очень ценных ресурса.Другими словами, отзывы дают вам истинное представление о компаниях и продуктах, прежде чем расстаться с деньгами.

На этой странице обзора лучшего адаптера сверла в 2021 году мы проанализировали 30 094 отзыва из многих надежных источников в Интернете, а затем выбрали 16 позиций, которые являются лучшими для большинства людей.

4. Бренды

Когда дело доходит до выбора потребителя, важны бренды. Бренды помогают нам экономить время на принятие решений, создавать различия, обеспечивать душевное спокойствие и безопасность.

FAQ

Наши руководства следует рассматривать как справочные материалы.Чтобы найти лучший адаптер для сверл, проведите небольшое исследование и задайте себе следующие вопросы:

1. Лучший адаптер для сверл стоит вашего времени и денег?
2. Принесет ли вам лучший адаптер для сверл какие-либо преимущества? Если да, то какие?
3. Какие важные факторы следует учитывать при поиске лучшего адаптера сверла?
4. Лучше согласиться на что-то меньшее, чем на лучший адаптер для сверл?
5. Какие бренды известны своими лучшими адаптерами для сверл? Какие модели стоит рассмотреть?
6. Где получить дополнительные знания и информацию о лучшем адаптере сверла?

Мы не забываем, что поддержание актуальности информации о продуктах является нашим приоритетом; поэтому мы постоянно обновляем наши веб-сайты.
