Ремонт эконом ламп своими руками: Ремонт энергосберегающих ламп своими руками

Содержание

как отремонтировать своими руками и разобрать, возможные неисправности

Современные энергоэффективные лампочки помогают не только сэкономить расход электричества, но и позволяют выбрать конструкцию с более подходящим цветовым спектром. Отремонтировать энергосберегающую лампу своими руками не так сложно, как может показаться на первый взгляд. С этой задачей вполне справится даже начинающий мастер. Достаточно разобраться в устройстве изделия и правилах его разбора, а также изучить возможные проблемы и варианты их решения.

Конструкция изделия

Особенности энергосберегающих ламп обусловлены значительными достоинствами, проявляющимися в процессе работы. Кроме экономии электроэнергии и снижения нагрузок на бытовую сеть, такие источники света характеризуются большим сроком эксплуатации. Помимо того, во время работы выделяется небольшое количество тепла, образуется удобное для глаз равномерное свечение.

В зависимости от особенностей изготовления колбы все лампы можно разделить на несколько типов. Некоторые из них:

  1. W — ствольчатая колба, имеющая особую конструкцию.
  2. R — рефлекторная.
  3. Ш — шаровидная.
  4. P — корпус «Рубашка».
  5. U — классическая ствольчатая.
  6. S — спиральная.
  7. C — имеет специальный колпачок-свечу.
  8. М — малогабаритная.
  9. F — с особой спиральной конструкцией.

Строение любого энергосберегающего изделия отечественного и зарубежного производства одинаковое. Все лампы состоят из нескольких элементов:

  1. Газоразрядная трубка, которая нужна для излучения потока света.
  2. Корпус, имеющий схему запуска и питания. По-научному это именуется электронным балластом.

В области цоколя лампочки основные детали представлены в виде контактов питания и классической резьбы, которую вкручивают в патрон. Трубчатой формы колба оборудована электродами и запаяна с обеих сторон. Ее внутренняя часть обработана специальным люминофором, а внутри емкости находится смесь на основе паров ртути и инертного газа. В процессе ионизации состава включенная лампочка светит.

Важно отметить, что независимо от типа подобные агрегаты не предназначены для монтажа в осветительные приборы, оборудованные регуляторами уровня освещения или диммерами.

Правила разбора

Если лампочка перестала светить — это далеко не всегда означает, что ее нужно выбросить. Выгодным отличием подобных конструкций от классических ламп накаливания считается ремонтопригодность. Для устранения различных дефектов первым делом необходимо разобрать энергосберегающую лампу. Пошаговое руководство:

  1. Сначала нужно аккуратно при помощи тонкой отвертки поддеть крышку изделия на тех участках, которые отмечены стрелками.
  2. Если защелки утратили свои функции, нужно измерить диаметр изделия при помощи штангенциркуля. Затем небольшой дисковой фрезой сделать несколько надрезов с наружной части корпуса на дистанции 1,5 см друг от друга, а после этого освободить зажимы отверткой.

Фреза поможет эффективно справиться с такими устройствами, которые эксплуатируются достаточно давно, и пластмасса на корпусе уже усохла. После ремонта конструкцию можно собрать в обратном порядке. Для фиксации элементов допустимо использовать герметик на основе силикона или любой клеящий состав для пластмассы.

Определение неисправности

Разобранное устройство надо тщательно осмотреть. Особое внимание нужно уделить рабочей плате, а затем и другим элементам. Чтобы отделить цоколь от общей системы, следует размотать проволоку, расположенную на стержне, а затем отвязать нити накаливания и высвободить плату.

Наиболее распространенными причинами поломки является сгорание основных деталей в схеме энергосберегающей лампы или перегорание спирали.

Проверка колбы и предохранителя

Колба может разбиться или в ней перегорят спирали. В обоих случаях деталь возможно заменить на такую же или меньшую по мощности, если в доме есть изделие с целой колбой, но со сгоревшей платой.

Кроме того, можно провести ремонт энергосберегающей лампы со сгоревшей спиралью. В этом случае подразумевается, что один из двух элементов остается рабочим. Необходимо закоротить выводы вышедшей из строя детали, тогда нагрузка будет осуществляться на оставшийся функционирующий элемент, а изделие будет служить еще какое-то время.

Если колба устройства целая, проблема может быть в предохранителе. В первую очередь необходимо проверить его работоспособность — один конец соединяется с платой, а второй при помощи пайки фиксируется на центральном контакте в цоколе.

Проверить функциональность деталей довольно просто при помощи мультиметра. Для этого используется режим прозвонки или измерения сопротивления со значением 200 Ом. Щупы устройства необходимо приложить к центральной части цоколя и месту пайки на плате. Если элемент рабочий, значения прибора должны быть в пределах 10 Ом. Когда мультиметр выдает единицу — это свидетельствует об обрыве. Нерабочий предохранитель нужно аккуратно обрезать в области резистора, а затем припаять новую деталь.

Диоды и генератор

Если выявлено, что предохранитель исправен, следует проверить работоспособность диодного моста. Эти манипуляции также можно провести при помощи мультиметра на режиме прозвонки. Выпаивать элементы с платы не требуется. Красный провод нужно присоединить к аноду, следовательно, черный — к катоду. В этом случае показатели прибора должны быть на уровне 500. При подключении наоборот значения увеличиваются до 1500. Если на дисплее отображается цифра 1 — это говорит об обрыве диода. Когда при смене проводников на экране цифры от 0 до 500 — это значит, что диоды пробиты.

Производители качественной продукции нередко размещают перед диодным мостом специальный фильтрующий элемент от электромагнитных помех. В основном он представляет собой дроссель с обмоткой на фазу и ноль, а также присутствует несколько конденсаторов. Этот элемент нужен для того, чтобы при работе генератора в сеть питания не попадали помехи. Последние искажают работу различных устройств — радиоприемников, телевизоров и т. д. Однако в дешевой китайской продукции подобные узлы нередко отсутствуют. Если фильтрующая деталь на месте, ее обмотки должны быть целыми и незамкнутыми.

Еще одним важным элементом является генератор, который построен на основе трансформатора. Последний состоит из трех обмоток, закрученных в несколько витков (основа генератора). Обмотки соединяются по специальной схеме, благодаря которой открытие и закрытие транзисторов осуществляется поочередно.

Зачастую имеется два транзистора, но бывают системы с одной единицей. Основной проблемой является то, что генератор нельзя проверить при помощи приборов. Это обусловлено тем, что он очень редко ломается, но в случае неисправности необходима замена на рабочий элемент.

Тестирование транзисторов

Трансформаторные обмотки передают на транзистор импульсы управления, между базой и обмоткой установлен резистор, а ток дополнительно ограничивает резистор в несколько Ом. Если на плате обнаружена почерневшая деталь в цепи эмиттера, есть вероятность, что транзистор тоже вышел из строя. Его можно проверить непосредственно на плате (на отсутствие короткого замыкания), но рекомендуется выпаять его и протестировать в режиме проверки диодов.

В маломощных конструкциях зачастую используют элементы с маркировкой 13001, в более мощных системах выше 10 Ватт — 13003. Они имеют структуру NPN. Это означает, что в режиме проверки на мультиметре они будут прозваниваться в качестве двух диодов, коммутируемых анодами на выходе.

Для проверки нужно подключить красный провод к базе, а черный поочередно подсоединять к коллектору и эмиттеру. В этом случае значение должно быть в пределах 500. При подключении наоборот отображаются показатели около 1500. В случае размещения щупов на эмиттере и коллекторе, вне зависимости от полярности, прибор должен выдать обрыв.

Если значения совпадают с вышеописанными, это свидетельствует о работоспособности транзистора, а когда система на одном из первых двух этапов указывает на обрыв, — это говорит о выходе детали из строя.

Резисторы и конденсаторы

В энергосберегающих лампочках между генератором и мостом диодов размещается электролитический конденсатор. Этот элемент необходим для того, чтобы сглаживать пульсации. Его емкость составляет от нескольких единиц до десятков микрофарад. На верхней крышке находится штамповка, которая необходима во избежание взрыва. Следует отметить, что треснутый или вздутый конденсатор является нерабочим.

Когда на корпусе нет видимых нарушений, нужно прозвонить систему. Между обкладками должно отсутствовать короткое замыкание. Если мультиметр оснащен функцией звукового сопровождения, то сначала он будет пищать, а по мере заряда элемента затихнет.

Может быть 4 типа поломок:

  • замыкание;
  • вздутие;
  • обрыв;
  • потеря емкости.

Еще одним способом для диагностики как конденсатора, так и диодного моста считается проверка напряжения. Показатели должны быть на уровне 310 В при напряжении в сети 220 В. Важно отметить, что при замене детали следует обязательно запомнить полярность. На электролитических конструкциях имеется минусовая метка. Если провести неправильную пайку — начнется активная реакция с выделением тепла, а затем произойдет вздутие и взрыв корпуса.

При включении лампы осуществляется заряд конденсатора. В этот момент через диодный мост проходит большой ток. Диоды подвергаются сильной нагрузке до всплесков тока. Это часто становится причиной того, что со временем элементы могут выйти из строя. В некоторых агрегатах производители устанавливают специальный токоограничительный резистор, снижающий показатели тока и выполняющий функцию предохранителя. Более дорогие изделия оборудованы большими фильтрующими конденсаторами.

Процесс ремонта

Дешевые модели ЭСЛ обычно собирают без пайки — путем использования специальных фиксирующих защелок. При подобной сборке вполне закономерно, что в процессе работы осветительного элемента контакты подгорают или окисляются. В таких ситуациях проводники необходимо зачистить, а затем аккуратно припаять. В зависимости от конкретной поломки самостоятельно можно выполнить такие ремонтные мероприятия:

  1. Удалить нерабочие детали и с помощью пайки присоединить новые резисторы. Для этого нужно паяльником прогревать одновременно обе стороны платы, а деталь сдвигать небольшой отверткой. Манипуляции следует проводить как можно быстрее, чтобы предотвратить отсоединение других элементов с платы. Излишки припоя обязательно надо убрать.
  2. Демонтировать вышедшие из строя транзисторы и подключить новые. Выводы неисправной детали следует аккуратно обрезать, а на их место припаять контакты рабочей новой детали. При замене этого изделия во время ремонта балласта следует помнить, что рабочие значения транзистора прямо пропорциональны мощности лампочки.
  3. Удалить и заменить предохранитель. Вывод удаленной детали должен соответствовать размерам новой. Если все так, надо припаять его к выводу в цоколе. Место коммутации заизолировать при помощи термоусадочной трубки, а свободный конец зафиксировать на плате.
  4. Если в устройстве сгорели спирали, лампы могут сильно мигать и долго включаться. Здесь требуется заменить нить розжига на новую с аналогичными значениями сопротивления. Практика показывает, что существенно продлить эксплуатационный срок нитей накаливания лампы можно, если проделать в корпусе изделия отверстия для вентиляции. Они будут снижать температурные показатели в процессе работы.

Провести ремонт энергосберегающих ламп своими руками вполне возможно. Это только сначала может показаться сложной задачей. Однако, разобравшись один раз, экономный хозяин сможет в будущем продлить жизнь сгоревшим изделиям, чем значительно сэкономить бюджет семьи.

Ремонт энергосберегающих ламп своими руками

Автор newwebpower На чтение 8 мин. Просмотров 426 Опубликовано Обновлено

Электронная начинка энергосберегающей лампы

Энергосберегающие лампы 220 вольт, вкручиваемые в стандартный цоколь обычной лампочки накаливания, с точки зрения маркетинга считаются неразборными, и не подлежащими ремонту.

Но, многие мастера могут сделать ремонт энергосберегающих ламп своими руками, вскрывая корпус, разбираясь в электрической схеме, определяя и заменяя испорченные компоненты, тем самым продолжая срок службы светильника.

Поскольку внутри корпуса энергосберегающих ламп имеются сложные радиотехнические схемы, обеспечивающие работу источников света, то для их ремонта необходимы навыки работы с мультиметром, знание свойств используемых радиодеталей и общие познания в радиотехнике. Также потребуются соответствующие инструменты и оборудование.

Оценка выгоды от ремонта энергосберегающей лампы

Прежде всего, следует оценить целесообразность предстоящего ремонта энергосберегающей лампы 220 В. Если речь идет о единичном экземпляре, то будет выгодней заменить испорченный светильник новым, а старый сохранить в качестве предполагаемых запчастей для аналогичных ламп, которые выйдут из строя в будущем.

Ремонтировать одну лампу, без наличия запчастей — не выгодно

Но, если на руках имеются несколько неисправных энергосберегающих ламп, желательно от одного производителя, то часть их удастся починить, используя запчасти, вынутые из заведомо неподдающихся ремонту светильников. Иногда из двух неисправных светильников можно собрать одну работающую, но, в среднем, восстановить удается одину из четырех-пяти энергосберегающих ламп.

Поэтому, не стоит выбрасывать в мусор перегоревшую компактную люминисцентную лампу – в ней всегда найдутся исправные компоненты, которые можно использовать в качестве запчастей для других неисправных светильников. На видео ниже показан пример простого ремонта энергосберегающей лампы, осуществленного путем совмещения рабочих компонентов, изъятых у двух нерабочих светильников (излучающей трубки и электронного балласта).

Видео ремонта

Ремонт энергосберегающей лампы

Компактный люминесцентный светильник (КЛС) является лампой дневного света с изогнутой ради уменьшения габаритов газовой колбой с электронным балластом и цоколем, собранными в одном корпусе. Принцип действия люминесценции и ремонт светильников, использующих трубчатые лампы дневного света, описан предыдущих статьях данного раздела.

Устройство энергосберегающей лампы, называемой в народе «экономкой»

В КЛС принцип сохраняется тот же, только вместо громоздкого электромагнитного пускорегулирующего аппарата применяется электронный балласт, что позволяет уменьшить габариты и расширяет возможности управления работой энергосберегающей лампы. Некоторые КЛС поддаются диммированию, в том числе с помощью пульта управления, благодаря модернизированной схеме электронного балласта.

Поэтапный процесс ремонта компактной люминисцентной лампы

Для начала ремонта нужно разобрать корпус энергосберегающей лампы, который состоит из цокольной части и основания колбы. Винтовые соединения в корпусе, как правило, отсутствуют — соединены обе части энергосберегающей лампы при помощи защелок, наподобие пульта управления от телевизора или панелей сотового телефона. Поддевая подходящей отверткой защелки, разъединяют обе части светильника.

Вставить в зазор отвертку, чтобы отщелкнуть защелку

От спиралей колбы к электронному балласту энергосберегающей лампы отходят четыре провода – их следует отсоединить от контактов на плате. Примерное сопротивление спиралей, которое зависит от мощности лампы дневного света, составляет около десяти Ом. Если окажется, что одна из спиралей перегорела (бесконечное сопротивление), то не стоит сразу же выбрасывать данную колбу.

Прозвонка показывает, что одна из спиралей перегорела

В некоторых случаях, при перегоревшей одной спирали, отремонтировать светильник можно шунтированием выводов аналогичным сопротивлением, как у исправной нити накала. Таким образом, электрическая цепь будет восстановлена, а эмиссии одной спирали может оказаться достаточно для возникновения разряда и свечения газа.

Впаянный на плату в качестве шунта мощный резистор заменяет сопротивление перегоревшей спирали и возобновляет цепь

Впаянный резистор не должен касаться контактных площадок на плате, поэтому его следует изолировать при помощи термостойкой диэлектрической прокладки. Соблюдая осторожность, чтобы не оборвать выводы спиралей и провода от платы следует навинтить патрон на цоколь и проверить работоспособность энергосберегающей лампы. Процесс подобного ремонта продемонстрирован на видео:

Видео ремонта энергосберегающей лампы

Ремонт электронного балласта люминесцентных ламп

При перегорании спирали (обрыве нагрузки) электронный балласт также может выйти из строя, поэтому следует проверить его компоненты, следуя по пути прохождения тока. Будет целесообразно скачать схему данного светильника, но, его можно отремонтировать, разбираясь в обозначениях на самих деталях и плате.

Различные схемы электронных балластов энергосберегающих ламп

В некоторых схемах люминесцентных светильников от цоколя к плате идет токоограничивающий резистор, заключенный в термоизоляционную оболочку. Данный резистор ограничивает протекающие в схеме токи, тем самым предохраняя компоненты. В некоторых моделях энергосберегающих люминесцентных ламп резистор отсутствует или заменен на дроссель.

Местоположение входного токоограничивающего резистора

Чтобы вынуть плату из корпуса энергосберегающей лампы для более удобной проверки и ремонта, следует отпаять провода от резьбовой части и центрального контакта цоколя. В зависимости от производителя, схемы электронного балласта люминесцентных энергосберегающих ламп могут отличаться, но, в общем, они состоят из таких структурных блоков:

  • Выпрямитель на диодах или диодной сборке;
  • Сглаживающий конденсатор фильтра питания;
  • Силовые транзисторные ключи;
  • Импульсный трансформатор с обмотками обратной связи.
Внешний вид и расположение на плате основных элементов КЛС

Конденсаторы, резисторы, диоды, дроссели применяются для обеспечения взаимосвязей между компонентами электронного балласта энергосберегающей лампы. Для достижения компактности применяются миниатюрные резисторы SMD, не имеющие проволочных выводов.

Линиями указаны SMD резисторы на плате электронного балласта КЛС

Обмотки высокочастотных импульсных трансформаторов и дросселей электронного балласта люминесцентного светильника имеют небольшое сопротивление. Поэтому их прозвонка сводится к проверке целостности обмоток и наличия пробоя. Определить межвитковое замыкание можно только косвенным путем, исключив поломки других компонентов энергосберегающей лампы.

Проверка полупроводниковых компонентов светильника

В первую очередь следует проверить полупроводниковые приборы – диоды, транзисторы, стабилитроны. Поскольку на плате светильника выводы могут быть зашунтированы другими компонентами, проверяемые детали следует выпаять для тестирования.

В транзисторах должны прозваниваться при прямом подключении щупов мультиметра переходы база-коллектор и база-эмиттер. Во всех других возможных комбинациях сопротивление должно стремиться к бесконечности

Видео проверки транзистора


Но в электронных балластах энергосберегающих ламп встречаются составные транзисторы, в которых параллельно переходу коллектор-эмиттер подключен диод и полевые транзисторы (MOSFET). Прозвонка такого транзистора, без имеющейся информации об его свойствах, может ошибочно показать неисправность полупроводникового прибора – ведь в одном направлении будет прозваниваться встроенный диод. Следует изучить свойства проверяемых имеющихся в светильнике транзисторов, чтобы максимально достоверно их проверить.

Пример составного полевого транзистора

Подобные трудности с прозвонкой полупроводниковых компонентов электронного балласта светильника могут возникнуть при проверке двуханодных диодов – динисторов (DIAK). При прозвонке обычным тестером в обе стороны должно быть бесконечное сопротивление. Дополнительное изучение устройства и схемы ремонтируемого светильника поможет избежать ошибочных умозаключений.

Составные полевые транзисторы VT1, VT2 на схеме электронного балласта

На SMD резисторах указано их сопротивление, что в большинстве случаев позволит определить их исправность, не выпаивая из платы электронного балласта светильника. Без должной практики могут возникнуть трудности с демонтажем и установкой SMD резистора – для пайки подобных радиодеталей применяют паяльники, имеющие специфическую форму жала, для одновременного нагрева обеих контактных площадок.

Работа с SMD резистором

Чтобы выпаять из платы энергосберегающей лампы SMD резистор при помощи обычного паяльника, следует стараться одновременно прогреть площадки, быстро переставляя жало. Можно прогревать корпус неисправного резистора, и перевернув плату, дождаться, когда припой расплавится и деталь отпадет. Но в этом случае существует опасность перегреть дорожки и соседние радиодетали.

Сравнительные размеры и маркировка SMD резисторов

Не у всех мастеров имеется возможность приобрести на месте требуемые SMD резисторы, или выпаять из неисправного светильника. Поэтому, их можно заменить резисторами других типов, с идентичной мощностью и сопротивлением, разместив их в свободном пространстве энергосберегающей лампы, обеспечив надежную изоляцию выводов при помощи термоусадочной трубки.

Для пайки SMD элементов лучше применить паяльную станцию с тонким жалом, но можно воспользоваться обычным паяльником. Также нужно использовать флюс, предназначенный для SMD пайки. Поскольку SMD детали очень мелкие — обязательно понадобится пинцет, а увеличительное стекло уменьшит нагрузку на зрение. Процесс подобной пайки различных SMD деталей, в том числе и резисторов подробно описан на видео:

Видео. Как паять SMD


Таким образом, осуществляя компоновку работоспособных компонентов светильника или поочередно проверяя мультиметром радиодетали, можно найти неисправный компонент на плате светильника, и осуществить его замену, не имея профессионального измерительного оборудования, и не разбираясь в тонкостях работы самой схемы электронного балласта. Радиолюбителям и начинающим мастерам будет полезно видео с описанием нескольких различных ремонтов энергосберегающих ламп:

Видео ремонта энергосберегающих ламп

Ремонт энергосберегающих ламп своими руками: поиск и устранение неисправностей

Ремонт энергосберегающих ламп позволяет полностью восстановить работоспособность источников света. Чтобы успешно отремонтировать лампочку, необходимо придерживаться определенной схемы, которая указывает на принципы подключения и работы системы освещения.

Стоит ли ремонтировать энергосберегающие лампы

Решение о том, ремонтировать или не ремонтировать лампу, во многом зависит от количества неисправных источников света. Если речь идет о единственной перегоревшей лампочке, не стоит связываться с трудоемким процессом ремонта. Когда ламп много, ремонт обретает экономический смысл. Из частей нескольких ламп реально собрать одну, которая будет работоспособной. Из практики известно, что для сборки одной лампочки понадобятся детали от 3–4 испорченных источников света.

Следует знать! Любая лампа рассчитана на определенный срок службы и характеризуется ограниченным коммутационным резервом. Срок службы чаще всего указывается в часах (например, 10 или 20 тысяч часов).

Принимая решение о ремонте лампы, стоит подумать о предстоящих затратах. Придется потратиться на покупку деталей (если их нельзя взять из лампочек, которые перегорели), на поездку в магазин или на рынок. Кроме того, процесс поиска и причин достаточно трудоемок, поэтому следует учесть и затраты времени.

Обратите внимание! Отремонтированные лампы часто имеют дефект: освещение подключается с некоторым запозданием.

Принцип действия и схема

Энергосберегающие лампы включают в себя несколько компонентов:

  • колба с электродами;
  • резьбовой или штырьковой цоколь;
  • электронное пускорегулирующее устройство.

В энергосберегающих лампочках применяется встроенный пускорегулирующий аппарат. Благодаря этому достигается малогабаритность устройства.

Принцип функционирования «экономок» состоит в следующем:

  1. В результате поступления напряжения нагреваются электроды. Вследствие этого высвобождаются электроны.
  2. В наполненной газом (инертный газ или ртутные пары) колбе происходит взаимодействие элементарных частиц с атомами ртути. Возникает плазма, производящая ультрафиолетовое излучение.
  3. Однако ультрафиолет незаметен для глаза человека. Поэтому в конструкции прибора имеется особое вещество (люминофор), поглощающее ультрафиолетовое излучение и взамен отдающее обычный свет.

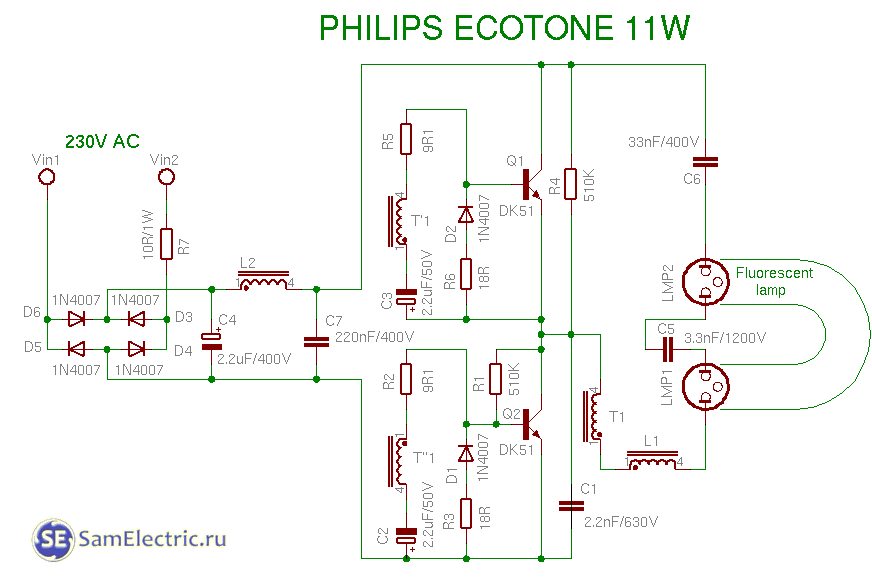

Схема подключения энергосберегающей лампочки на 11 Вт:

Причины неисправности лампочки

Прежде чем ремонтировать лампу, ее нужно разобрать, чтобы установить причины поломки.

Оптимальный способ устранения проблемы – системность действий. Поэтому выполнять работу будем, соблюдая четкую последовательность:

  1. Подготавливаем набор инструментов.
  2. Производим демонтаж лампы.
  3. Ищем и устраняем неисправности.
  4. Собираем лампу в обратном порядке.

Для выполнения ремонта понадобятся такие инструменты:

  • плоская отвертка;
  • мультиметр;
  • паяльник на 25–30 Вт, а также набор для пайки.

Демонтаж осуществляем в таком порядке:

  1. Вначале открепляем колбу от цоколя. Операцию следует выполнять предельно осторожно, чтобы сохранить целостность цоколя. Детали лампочки стыкуются между собой защелками. Чтобы разобрать прибор, рекомендуется задействовать отвертку с тонким, но широким жалом. Одна из защелок обычно расположена там, где указаны технические данные лампочки. Отвертку направляем в щель и аккуратным поворотом раздвигаем половинки. Далее отвертку продвигаем по кругу – до тех пор, пока лампа не разделится на две части, а затем открепляем цоколь и колбу.
  2. Отсоединяем провода, идущие к нитям накаливания. К колбе присоединены две пары проводов (они и являются нитями накаливания), чтобы протестировать на исправность, их нужно отсоединить. Нити обычно не припаяны, а намотаны на штырьки из проволоки в несколько витков. В связи с этим открепление нитей обычно не представляет трудностей.
  3. Проверяем нити лампы на работоспособность. В колбе чаще всего имеется пара спиралей с сопротивлением в 10–15 Ом. Проверку осуществляем с помощью мультиметра. Если нити не испорчены, то проблема, вероятнее всего, кроется в балласте. И наоборот: при поврежденных нитях балласт исправен.

Обратите внимание! Важно действовать осторожно, чтобы случайно не оборвать проводку, отходящую от цоколя лампочки.

Поиск неисправности

Одна из возможных причин поломки устройства – короткое замыкание и пробой. Вначале осматриваем плату на предмет заметных внешне повреждений. Осматривать схему нужно с обеих сторон. К внешним повреждениям относятся деформированные или почерневшие от гари участки.

Совет! Даже при очевидных внешних повреждениях рекомендуется проверить всю схему.

Предохранитель

Найти предохранитель несложно. Данный компонент конструкции объединяет цоколь и плату. Предохранитель сверху обработан изолятором и состыкован с резистором.

Чтобы проверить работоспособность предохранителя, понадобится мультиметр. Один из контактных щупов размещаем на участке с предохранителем, а другой подводим к плате. Измеряем сопротивление. Если все в порядке, этот показатель будет приблизительно 10 Ом. В случае перегоревшей лампы мультиметр определит единицу.

Если причина поломки в предохранителе, его нужно демонтировать. «Откусывать» предохранитель нужно поближе к резисторному корпусу. Такой подход даст возможность беспроблемной пайки нового элемента.

Колба

Перед проверкой платы следует посмотреть на состояние электродов в колбе. Перегоревшую нить следует заменить. При отсутствии такой же нити допускается применение резистора с тем же уровнем сопротивления. Резистор припаиваем параллельно со сгоревшей спиралью. Также проверяем работоспособность всех полупроводников, имеющихся на плате.

Транзисторы и резисторы

Для проверки состояния транзисторов вначале изымаем их из схемы. Сделать это нужно обязательно, так как p-n-переходы зашунтированы в трансформаторной обмотке. При обнаружении поломки допускается замена транзистора на такой же, с такими же параметрами. Причем размеры корпуса транзистора могут быть и другими, но рабочие характеристики должны быть идентичными.

Сопротивление резисторов проверяем тем же способом – с помощью мультиметра. Показатели номинального сопротивления обычно указаны на корпусе устройства. При наличии другой (исправной) лампочки сравниваем работу всех элементов, поочередно их прозвонив.

Конденсаторы

Порядок действий для проверки конденсатора такой же, как и в случае с ранее названными компонентами. При наличии неисправности необходима замена данного элемента.

Неисправный конденсатор легко узнать по его деформированности. Обычно наблюдается вздутие, заметны потеки. Поломка конденсатора – самая частая причина выхода из строя недорогих ламп китайского производства.

На основании произведенных измерений делаем ряд выводов:

  1. При обрыве нити накала пускорегулирующий аппарат, вероятнее всего, исправен.
  2. В случае перегорания нити ее можно восстановить.
  3. Если с колбой лампы все в порядке, речь идет о неисправности балласта.

Ремонт балласта

Прежде всего балласт нужно осмотреть на предмет наличия перегоревших компонентов. На проблемы указывают вздутые емкости, деформированные транзисторные корпуса, следы гари. Когда замена указанных элементов не приводит к восстановлению работоспособности лампы, понадобится проверка всей цепи.

На рис. 3 показана типовая схема пускорегулирующего устройства. Она применяется, с незначительными изменениями, во всех балластах.

Условные обозначения на схеме расшифрованы на следующем рисунке.

Катушка L1 и емкость C1 выполняют роль фильтра помех. В некачественных китайских изделиях вместо катушки установлена перемычка.

Катушка L2 оснащается определенным количеством витков – от 250 до 350. Они наматываются проводом диаметром 0,2 миллиметра на ферритовый сердечник. Деталь выполнена в виде буквы Ш и внешне похожа на маленький трансформатор.

Трансформатор T1 имеет от 3 до 9 витков. Чаще всего применяется провод диаметром 0,3 миллиметра. Магнитопроводником выступает ферритовое кольцо.

Предохранителя FY1-0.5 A обычно нет в комплектации китайских изделий. В качестве предохранителя в таких случаях выступает низкоомное сопротивление (R1). Эта деталь сгорает чаще всего. Замена ее редко позволяет восстановить работоспособность лампы, так как перегорание предохранителя – следствие, а не причина проблемы.

Поиск неисправностей в балласте

Последовательность действий следующая:

  1. Меняем резистор-предохранитель. Проблемы с балластом практически всегда связаны с перегоранием резистора.
  2. Ищем неисправности. Чаще всего из строя выходят емкости, поэтому поиск начинаем с них. Используя паяльник, выпаиваем конденсаторы C3-C5. Далее тестируем их мультиметром. Если отмечается незначительное свечение колбы в районе нитей накала, – почти наверняка нужна замена емкости C5. Она относится к колебательному контуру, который участвует в создании высоковольтного импульса, вызывающего разряд. При выгоревшей емкости лампа не сможет войти в рабочий режим, хотя на спирали и будет электропитание, проявляющееся свечением.
  3. Если с емкостями проблемы не обнаружены, проверяем диоды, имеющиеся в мосте. Тестирование осуществляем без выпаивания диодов с платы. Если хотя бы один из диодов неисправен, высока вероятность пробития емкости C2. Обнаружен вздутый C2 – это почти наверняка перегорел один или сразу несколько мостовых диодов.
  4. Предположим, что описанные выше элементы сохраняют работоспособность, тогда проверяем транзисторы. В данном случае не обойтись без выпаивания, так как обвязка не позволит получить точные результаты при замерах.
  5. Когда найден источник проблемы, проверяем функционирование источника света, запитав цоколь. Выполняем эту операцию осторожно, так как на плату поступает опасное для жизни напряжение.
  6. Как только лампа заработала, отключаем электропитание и начинаем сборочный процесс.

Ремонт при перегоревшей нити

Ремонтные работы с нитью влекут за собой работу балласта во внештатном режиме. Это означает, что при возникновении серьезной перегрузки пускорегулирующий аппарат выйдет из строя. При отсутствии перегрузок лампа обычно продолжает бесперебойное функционирование в течение 9–18 месяцев. Продолжительность срока службы зависит от использованных в схеме деталей, а также их качества.

В случае перегорания только одной нити шунтируем ее сопротивлением. Как это сделать, показано на рисунке.

Для создания шунтирующего сопротивления (RШ) рекомендуется ставить резистор, сопротивление которого равно второй (неповрежденной) нити накала. Однако такой подход не является полностью достоверным, так как мы измеряли сопротивление «холодной» нити. Если установить равнозначный резистор, то есть риск, что он вскоре сгорит. Поэтому лучше установить резистор с номинальным сопротивлением 22 Ом и мощностью от 1 Вт.

Сборка энергосберегающей лампы

До начала сборочного процесса проверяем «экономку», чтобы не получилось так, что уже собранная лампочка не функционирует. После подсоединения проводки вкручиваем лампу в патрон (отключив заранее электропитание). Загоревшаяся и не мерцающая лампа указывает на правильность предыдущих действий.

Заранее определяемся, подойдет ли электронное пускорегулирующее устройство к своей нише в корпусе. В случае надобности подгибаем конденсаторы сопротивления. При этом следим, чтобы не было замыкания. Далее собираем лампу и подклеиваем оторванные элементы (если таковые имеются после неосторожного демонтажа).

Профилактика

Поломки энергосберегающих ламп на 220 V возникают вследствие таких причин:

  1. Короткое замыкание. Источник проблемы кроется или в заводском браке, или в недостаточном отводе тепла. Перегревание лампочки или схемы балласта возникает при нарушении изоляционного слоя, что ведет к короткому замыканию. Избежать такого развития событий позволяет надежная вентиляция и улучшение оттока тепла.
  2. Пробой пускорегулирующего устройства. Проблема обычно в заводском браке, когда производитель стремится произвести максимально дешевое изделие. Также к пробоям приводят значительные перепады сетевого напряжения. Если проблема в перепадах, рекомендуется поставить на вводе в помещение стабилизатор.
  3. Перегоревшая нить накаливания. Предотвратить ее перегорание невозможно. В случае возникновения подобной проблемы не остается ничего другого, кроме замены или ремонта лампочки.

Модернизация энергосберегающей лампы

При желании можно дать лампе вторую жизнь, модернизировав ее. Для этого между нитями накаливания ставим NTC-термистор. Данный элемент позволяет лимитировать показатель пускового тока. В результате сокращается риск перегорания нитей накаливания.

Важный момент: термистор не следует устанавливать рядом с балластом, так как в этом случае он будет перегреваться и выйдет из строя.

Ремонт энергосберегающей лампочки своими руками — очень кропотливая работа, но вполне посильная для любого желающего. Починить испорченную лампочку намного дешевле, чем покупать новую, особенно если речь идет о множестве испорченных источников освещения.

Ремонт энергосберегающих ламп своими руками: поиск и устранение неисправностей

особенности, пошаговая инструкция и рекомендации :: SYL.ru

В данной статье дается классификация энергосберегающих ламп. Показан порядок их разборки и проверки элементов. Даны рекомендации по устранению неисправностей.

Характеристика

Энергосберегающие лампы (ЭСЛ) постепенно становятся основным источником света как в производственной сфере, так и в быту. Их преимущества неоспоримы. Экономия энергии, высокие КПД и светоотдача, длительный срок эксплуатации и низкий нагрев делают их одним из самых перспективных электротехнических приборов ближайшего будущего.

Учеными ведутся исследования для повышения качества ЭСЛ. Позитивные результаты не заставляют себя ждать. Однако полностью устранить некоторые серьезные недостатки изделий пока не удается. На рынках много низкокачественной продукции, не отвечающей требованиям энергетической экономии и экологической безопасности. Товары знаковых производителей по большинству показателей хороши, но имеют высокую стоимость. В этих условиях ремонт энергосберегающих ламп своими руками сохраняет свою актуальность.

Виды ЭСЛ

Энергосберегающие лампы бытового назначения делятся на три вида:

  1. Люминесцентные. Наиболее распространенные электрические приборы. Бывают трубчатыми, кольцевыми и компактными. Разрядные световые источники. Содержат инертный газ с небольшим объемом ртути.
  2. Галогенные. Усовершенствованный вариант ламп накаливания. Спектр света идентичен солнечному. К ЭСЛ относятся условно. Энергетическая экономия лишь в два раза превышает показатели ламп накаливания. Теплоотдача высока.
  3. Светодиодные лампы. Высокотехнологичные изделия. Отличаются высоким КПД. Часто используется в декоративных целях.

Устройство ЭСЛ

Перед тем как произвести ремонт энергосберегающей лампы 9 w своими руками, рассмотрим их устройство. Люминесцентные энергосберегающие лампы имеют идентичное устройство. Структурно они состоят из газоразрядной трубки, корпуса, цоколя, блока пуска и электропитания (электромагнитный балласт).

Пускорегулирующее устройство – импульсный преобразователь напряжения от 220 W до 400 W. Газоразрядная трубка именуется колбой ЭСЛ. Она запаяна с двух сторон. Содержит электроды, пары ртути в инертном газе. Ртуть дает свечение под воздействием электрического тока. Спиралевидная или дугообразная виды трубки предназначены для придания изделию компактной формы.

Колба соединяется с корпусом. Он изготавливается из негорючих полимерных композитов. В нем располагается электронная схема (печатная плата) высокочастотного преобразователя, предохранитель, соединительные провода, пускорегулирующие элементы. Цоколь – стандартный элемент. По структуре и типоразмерам продукт идентичен аналогам, применяемым в лампах накаливания.

Разборка ЭСЛ

Неисправности люминесцентных ламп связаны главным образом с электроникой. Разбор изделий нацелен на получение доступа к печатной плате и электромагнитному балласту. Демонтаж прибора начинается с его внешнего осмотра. В нем могут быть механические повреждения и трещины. Если приложить небольшие усилия, конструкция разрушится без возможности восстановления.

Отделение колбы от корпуса не представляет больших сложностей. Крепление двух частей осуществляется при помощи защелок, установленных внутри корпуса. Доступ к ним удобен с помощью подходящего размера отвертки. Процесс требует аккуратности и внимания. Торопливость или излишние усилия при отделении элементов приведут к обрыву проводов, что существенно затруднит дальнейшую работу. Если лампа эксплуатируется продолжительное время, то из-за высыхания пластика защелки могут потерять свою эластичность. Открыть механическим путем их не удастся. Корпус придется разрушать дисковой фрезой малого размера или другим способом.

Есть варианты сохранения корпуса. Для этого потребуется сделать на нем фрезой несколько надрезов и аккуратно раскрыть образовавшиеся лепестки. Колба легко отделится. По завершении работ все детали корпуса восстанавливаются в первоначальном виде с помощью клея.

Данный этап разборки откроет доступ к блоку электронной платы. Она соединена с разрядной трубкой и цоколем. Печатная плата – регулирующее и пусковое устройство. Заменяет устаревшие стартеры и дроссели. Плата соединена с разрядной трубкой и цоколем в колбе при помощи проводов. Без их разрыва с электронной схемой дальнейший ремонт энергосберегающих ламп своими руками практически невозможен. Они могут отделяться от базы распайкой или разрезом. В обоих случаях должно предусматриваться их возвращение в исходное состояние после устранения неисправностей лампы. Круглая плата – искомый компонент для дальнейшей работы.

Ремонт ЭСЛ

Ремонт энергосберегающих ламп своими руками начинается с выяснения причин поломки прибора. Как правило, их две: нарушение работы электронной схемы или спирали накала. Чаще всего они перегорают. Визуальный всесторонний осмотр платы нередко позволяет определить поврежденные элементы, подлежащие замене. Процесс исследования электроники начинается с предохранителя. Он припаивается к базовому контакту цоколя и плате. Изолирован от остальных деталей специальным диэлектрическим материалом.

Поскольку лампы перестают функционировать из-за повышенных энергетических нагрузок, включая короткие замыкания, то именно предохранители перегорают в первую очередь, разрывая электрическую цепь. Проверка элемента проводится с помощью мультиметра. При отсутствии разрыва в элементе аналогичное исследование осуществляется в резисторе. Обнаружив неисправность в одном из этих элементов, устраните ее. Для этого перекусываются соединительные провода.

Следующий проверочный компонент – колба. Прозвонкой определяется резистенция нитей накала. Для этого они распаиваются с каждой стороны. Если сопротивление в каждой из нитей имеет номинальное значение (около 10 Ом), то они целы. При перегорании элементов накаливания ремонт энергосберегающих ламп своими руками затруднителен. Придется проводить новую нить с требуемым показателем сопротивления. В домашних условиях это не всегда возможно.

Следующие этапы

Они связаны с проверкой полупроводников. Из них изготавливаются диоды, транзисторы, стабилизаторы. Они наиболее чувствительны к перегрузкам. Достоинство диодов и стабилизаторов заключается в том, что их прозвонка может производиться прямо по месту установки без отпайки. Неисправные детали могут заменяться купленными в магазинах радиотоваров. Имеющие в лампе транзисторы (их два) подлежат распайке. Без этого проверить их исправность невозможно.

Аналогичная диагностика производится в отношении резисторов и конденсаторов. Практика показывает, что при замене даже значительной части полупроводниковых элементов ремонт энергосберегающих ламп своими руками сделать будет дешевле, чем купить новую лампу. Если же собирать изделие из 3-5 неисправных приборов, то экономия окажется существенной.

Ремонт ЭСЛ Zeon

Китайский производитель люминесцентных элементов Zeon в последние годы заметно ухудшил качество предлагаемой продукции. Товары редко выдерживают заявленный эксплуатационный срок в 8000 часов. Ремонт энергосберегающей лампы Zeon своими руками становится обыденным явлением. Он не отличается от удаления неисправностей в других ЭСЛ. Однако особенность китайских товаров заключается в возможности замены большинства проводниковых изделий более совершенными отечественными и зарубежными продуктами. В частности, широко распространенные в лампах Д226Б замещаются кремниевыми диодами с током 0,3 А.

Вместо китайских конденсаторов используются российские аналоги (МГП). Они работают с напряжением выше 400 W. Резисторы R1 соответствуют аналогам МЛТ. Нихромовый провод подбирается такой длины, чтобы сопротивление соответствовало номиналу оригинала. Все электронные элементы конструкции ламп имеются в свободной продаже. Практика ремонта энергосберегающих ламп от китайской компании показывает, что показатели ресурса можно увеличить на 20 процентов. Есть примеры увеличения рабочего срока до 10000 часов, что выше параметра от самого производителя Zeon.

Ремонт ЭСЛ Maxus

Еще один известный китайский продукт - ЭСЛ Maxus. В целом выпускаемая компанией продукция обладает высоким качеством и пользуется популярностью. Ремонт энергосберегающих ламп Maxus своими руками осложнен одной особенностью, имеющей технологический характер. При повышении нагрузки выше критических значений краска, с помощью которой маркируются детали, оплавляется и попадает на дорожку платы. Основа последней – это текстолит. Он при коротких замыканиях местами выгорает. Обе неисправности проводят к пробою схемы.

Как производится ремонт энергосберегающей лампы своими руками? Схемы восстановить вполне возможно. Устраняется проблема легко – простым удалением краски острым предметом. Тогда сопротивление будет стремиться к бесконечности. Однако найти место повреждения крайне сложно. В некоторых случаях для этого приходится делать отпайку всех проводников.

Ремонт энергосберегающих ламп своими руками (20W)

Он не имеет принципиальных отличий от других ламп. Исключение составляют случаи, когда соединительный провод платы и корпуса представлен в виде тонкого провода, наматываемого на резистор. При разрезе нужно следить, чтобы не было нарушено проектное номинальное сопротивление. В противном случае неизбежны скачки напряжения в конструкции с выводом из строя отдельных элементов. Итак, мы выяснили, как производится ремонт энергосберегающих ламп. Инструкция поможет восстановить вам старый элемент.

Ремонт светодиодных ламп своими руками

Содержание
  1. Что такое светодиодная лампа?
  2. Как работает светодиод?
  3. Основные составляющие части LED-лампы
  4. Работа лампы и поиск неисправности
  5. Замена светодиода
  6. Другие неисправности

Что такое светодиодная лампа?

Светодиодная лампа – современный и практичный источник освещения. Светодиодные лампы безопасны, не содержат ртуть и другие токсичные вещества, не представляют опасности при выходе из строя или разбитии. Но первое, что побуждает к покупке и установке такой лампы, это возможность экономить средства благодаря малому использованию электроэнергии. Светодиодные (или LED) приборы являются достаточно надежными и обычно полностью вырабатывают свой ресурс. Преимущества такого освещения очевидны: оно дает яркий свет и служит долго.

Если обычные лампы накаливания не подлежат ремонту, то в светодиодной можно отремонтировать практически все. Остается найти неисправность, произвести несложный ремонт и тем самым продлить срок эксплуатации лампы. Необходимые инструменты найдутся у каждого домашнего мастера, остается только найти время на ремонтные работы.

Работа светодиодной лампы построена на свойствах некоторых материалов излучать свет при определенных условиях. Рабочий элемент лампы, светодиод – это полупроводниковое устройство, которое излучает некогерентный свет при пропускании через него электрического тока. Светодиоды светятся только при условии прохождения постоянного тока.

Как работает светодиод?

Рассмотрим его работу на примере широко распространенного SMD-светодиода в корпусе 5730.

Его характеристики представлены в таблице:

Пиковый прямой ток (IFPM) 260 мА
Прямой ток (IFM) 180 мА
Обратное напряжение (VR) 5 В
Рассеиваемая мощность (PD) 0,63 Вт
Угол рассеивания света 120°
Тип линзы светодиода Прозрачный
Рабочая температура (TOPR) -40°С – +85°С
Температура хранения (TSTG) -40°С – +100°С
Температура пайки (TSOL) 260°С

Если в двух словах описать его работу, можно сказать так: светодиод преобразует электрический ток в световое излучение. Светодиод состоит из полупроводникового кристалла на токонепроводящей основе, корпуса с контактными выводами и оптической системы. Для повышения устойчивости светодиода, пространство между кристаллом и пластиковой линзой заполнено прозрачным силиконом. Алюминиевая основа предназначена для отвода избыточного тепла. Собственно, при нормальных условиях выделяется совсем небольшое количество тепла.

Чем больший ток проходит через светодиод, тем ярче он светит. Однако, из-за внутреннего сопротивления полупроводника и p-n-перехода, диод нагревается и при большом токе может сгореть – расплавятся соединительные проводники или будет прожжен сам полупроводник. Следовательно, для обеспечения требуемого значения тока, в лампе должен быть блок питания – драйвер, а также система отвода избыточного тепла – радиатор. Рассмотрим устройство LED-лампы подробнее.

Основные составляющие части LED-лампы

  1. Рассеиватель. Рассеиватель устраняет неравномерности светового потока и слишком высокую яркость отдельных излучающих элементов. Он обеспечивает освещение под определенным углом (для бытовых ламп - угол рассеивания должен быть как можно больше).
  2. Плата со светодиодами. Плата на алюминиевой основе, на которой размещены светодиоды. При этом, количество светодиодов очень важно для теплообмена, следовательно, должно соответствовать конструкции лампы. Между платой и радиатором находится термопаста, которая способствует передаче тепла.
  3. Радиатор. Качественный радиатор предназначен для того, чтобы эффективно отводить тепло от компонентов лампы и не давать светодиодам возможности перегреваться. Конструкция радиатора с ребрами позволяет эффективнее отводить и рассеивать избыток тепла.
  4. Цоколь. Вкручивается в патрон светильника и обеспечивает с ним надежный контакт. Изготовлен, как правило, из латуни с никелевым покрытием. Для защиты от пробивания электрическим током цоколь большинства LED-ламп имеет полимерную основу.
  5. Драйвер. Это электронная схема, которая предназначена для преобразования переменного тока электросети в постоянный ток такого номинала, который необходим для работы светодиодов. Слишком большой ток приводит к деградации светодиодов, которые в итоге перегорают. Качественный драйвер обеспечивает стабильную работу лампы при прыжках сетевого напряжения, обеспечивает работу светодиодов без пульсаций. Схем драйверов LED-ламп довольно много. Ниже приведены лишь некоторые из них: Драйверы бывают как простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и более совершенные с использованием микросхем. Такой драйвер не только ограничивает напряжение, но и обеспечивает оптимальное энергопотребление, а также различные функции ограничения и защиты. Конечно, драйверы на микросхемах более современные и прогрессивные, но при этом более сложные в изготовлении, а это напрямую влияет на стоимость лампы.

Работа лампы и поиск неисправности

Принцип работы светодиодной лампы достаточно прост: от электросети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды, которые "превращают" его в свет. Избыток тепла отводится с помощью платы, на которой размещены светодиоды и радиатор.

Хотя на первый взгляд LED-лампы разные, они имеют одинаковую конструкцию и сделаны по одним принципам схемотехники. Поэтому, если разобраться в их работе и отремонтировать одну лампу, каждый последующий ремонт будет легче.

В большинстве современных ламп - источником света являются SMD-светодиоды, которые соединены последовательно. Схема соединения показана на рисунке.

Поэтому, выход из строя одного из них приводит к тому, что и другие тоже работать не будут. Наиболее распространенная неисправность ламп - именно перегорание светодиодов. Чаще всего - одного из них. Крайне редко случаются ситуации, когда из строя выходят сразу несколько светодиодов.

Перегореть светодиоды могут по разным причинам. Это может быть использование компонентов низкого качества, отсутствие стабилизации по току, перегрева светодиодов, скачки напряжения в электросети. При этом некоторые производители сразу перегружают светодиоды, чтобы заинтересовать покупателя высокой яркостью лампы небольшого размера.

Но какой бы ни была причина поломки, в большинстве случаев восстановить работу светодиодной лампы возможно. Более того, такой ремонт под силу выполнить даже начинающим радиолюбителям. А расходы будут значительно меньше, чем стоимость новой лампы.

Для выяснения причины необходимо разобрать лампу – снять рассеиватель и добраться середины лампы. Рассеиватель может быть приклеен к корпусу, поэтому нужно аккуратно (например, тонкой отверткой) отсоединить его от корпуса. Исключением являются лампы со стеклянным рассеивателем. Такие лампы зачастую не подлежат ремонту.

В рассеивателе размещена плата со светодиодами. В качественных лампах на ней установлены только светодиоды. Плата, на которой размещены еще и другие компоненты, будет быстрее перегреваться, а компоненты будут выходить из строя.

Следующий шаг – это визуальный осмотр платы. Определить светодиод, который перегорел, в большинстве случаев можно визуально – на нем четко видно черную точку, или следы от выгорания.

Но в некоторых случаях светодиод может выглядеть неповрежденным. Провести проверку и выявить неисправность светодиода можно с помощью мультиметра. Большинство современных мультиметров имеют функцию тестирования диодов. Порядок проверки следующий: замыкаем красный щуп на анод светодиода, а черный на катод. Хороший светодиод загорается. При изменении полярности щупов - на дисплее мультиметра будет только цифра "1", диод светиться не будет. Нерабочий светодиод при проверке также не светится.

Замена светодиода

Теперь, когда определён неисправный светодиод, нужно его заменить. Светодиод припаян к плате. В то же время, перегревание является критическим в его работе. В технической спецификации светодиодов указаны рекомендации по пайке. Например, для SMD-светодиода 5730, который широко используется благодаря хорошему соотношению размеров, мощности и светового потока - температура пайки 260°С (в течение не более двух секунд).

Если конструкция лампы позволяет, плату надо снять с радиатора, отпаять контакты драйвера, и уже после этого приступать к замене светодиода. Плату удобно закрепить на держателе (так мы освобождаем обе руки) и, опять же, если конструкция лампы позволяет, прогреть термофеном снизу. Температуру при этом задать не очень высокую, в пределах 100 ÷ 150°С, чтобы не повредить "живые" светодиоды.

Снимать с платы старый светодиод удобнее термопинцетом, который одновременно прогревает оба вывода. Или можно делать это изготовленным собственноручно его упрощённым аналогом – скрученным медным проводником, который разогревается от жала паяльника.

На место неисправного нужно установить новый светодиод такого же типа. Маркировка светодиодов, как правило, обозначена на плате лампы. При установке нужно соблюдать полярность.

Существует и другой, на первый взгляд более простой способ ремонта – на место неисправного светодиода запаять перемычку, то есть, замкнуть контактные площадки, к которым был подсоединён старый светодиод. Выглядеть это будет так:

Если на плате много светодиодов и все они включены последовательно, отсутствие одного не будет существенно влиять на работу других. Однако напряжение на рабочих диодах увеличится и вероятность того, что они будут выходить из строя, достаточно высока. Это не касается качественных ламп, драйвер которых задает необходимый ток и будет уменьшать напряжение до уровня, безопасного для работы светодиодов.

Другие неисправности

Если же при проверке все светодиоды оказались рабочими, надо проверить драйвер лампы и поискать другие "незначительные" поломки, внимательно осмотреть и проверить всю конструкцию лампы, особенно, соединительные проводники и контакты на предмет обрыва или "холодной" пайки.

Драйвер в хороших лампах выполнен в виде отдельной платы и находится в цокольной части. Поскольку каждый производитель имеет свою схему драйвера, не существует четкой и стандартной рекомендации по его ремонту. Здесь надо применять индивидуальный подход.

Следует мультиметром проверить основные детали, а именно, проверить на короткое замыкание выводы диодов и транзисторов, сравнить номиналы резисторов, заменить конденсаторы, которые имеют неудовлетворительное состояние или емкость которых не соответствует номиналу. Если в схеме драйвера присутствует интегральная микросхема, надо проверить напряжение на ее выводах согласно технической спецификации и сделать выводы относительно ее работоспособности. Заменить неисправные компоненты.

Остается проверить работу разобранной лампы и собрать ее. При необходимости, нанести термопасту, закрутить шурупы, зафиксировать рассеиватель.

Тенденция "модульного" ремонта не обошла и область светодиодных устройств. В интернет-магазине инструментов "Masteram" вы можете приобрести как комплекты для самостоятельной сборки LED-ламп, так и отдельные составляющие: драйверы, платы с установленными светодиодами, радиаторы ламп и т.д. Достаточно разобрать лампу, отпаять "старую" отработанную деталь, а на ее место установить новую. Замена производится в считанные минуты.

Конечно, здесь мы рассмотрели лишь самые простые варианты возобновления работы светодиодной лампы, без углубления в схемные и конструкционные решения. Но очевидно, что дело это перспективное. Стоимость замены светодиода или драйвера лампы будет значительно ниже, чем приобретение новой лампы. Из общих рекомендаций можно только добавить, что при замене следует использовать качественные компоненты с хорошими техническими характеристиками. Это будет залогом длительной безотказной работы светодиодной лампы.

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Ремонт энергосберегающих ламп: как отремонтировать своими руками

Как не печально, но все со временем выход из строя и теряет первоначальные свои характеристики. Это касается и популярных в наше время энергосберегающих ламп. Которые достаточно часто ломаются.

Содержание статьи

Производители энергосберегающей продукции все в один голос твердят, что их продукция будет функционировать достаточно долго, без сбоев. Но ни что в этом мире не вечно. И все рано или поздно выходит из строя. Бывает так, что по какой-то непонятной причине лампа перестала функционировать. Вы можете попытаться отремонтировать ее своими руками в домашних условиях. Ведь такие изделия стоят недешево. Покупать часто их вряд ли у кого получится. Получится не экономия, как обещают производители, а наоборот – лишние расходы.

Ремонт энергосберегающих ламп

Ремонт энергосберегающих ламп своими руками требует наличия всех необходимых инструментов. Вам понадобится:

  • Отвертки разных размеров.
  • Паяльник.
  • Дрель с тонкими сверлами.
  • Мультиметр.
  • Необходимые запасные детали.

Практически все эти инструменты имеют в хозяйстве все мужчины. Остальное все можно приобрести на соседнем рынке или в магазине. Существует большое количество видео о том, как отремонтировать энергосберегающую лампу, в которых разные домашние умельцы и специалисты рассказывают о своих секретах по ремонту энергосберегающих изделий. Ведь починить такие изделия оказывается не всегда просто.

С чего стоит начать

Основные этапы ремонта энергосберегающих ламп:

  1. Для того, чтобы провести ремонт энергосберегающей лампы своими руками, сначала изделие нужно разобрать. Это нужно сделать очень аккуратно, чтобы не повредить ее остальные детали. Если, при разборке изделия, у него отпала часть патрона. Это не страшно. Просто необходимо сохранить этот осколок. И в конечном этапе просто приклеить его к патрону с помощью специального устойчивого клея.
  2. Разделять лампу лучше всего с помощью специальной отвертки. В средине патрона имеются специальные защелки, которые необходимо будет открыть. Для этого нужно вставить отвертку в эти защелки поочередно и открутить их в нужном направлении. Когда вы снимете две защелки нужно быть очень аккуратным, чтобы не оторвать провода. Затем вы увидите плату электронного блока, которая соединяет патрон с самой лампой.
  3. Определение степени повреждения изделия. Для начала всю плату нужно тщательно осмотреть на наличие каких-либо неисправностей. Если вы визуально увидели какую-либо неисправную деталь, тогда ее нужно заменить.
  4. Осматриваем на неисправность детали, которые создают пускорегулирующее устройство платы. При этом проверяют предохранитель, резистор. Для того, чтобы проверить нерабочую лампу используют мультиметр. Он сразу сообщит вам о неисправности какой-либо детали.
  5. Проверка состояния колбы (лампы). Для начала нужно проверить уровень сопротивления накаливания лампы. Сопротивление должно быть одинаковое с обеих сторон. Если оно отличается – это значит, что лампа сгорела.
  6. Проверка на исправность всех полупроводников. Такие системы плохо справляются с перезагрузками и короткими замыканиями. Поэтому на них стоит обратить особое внимание.
  7. Оценить состояние диодов и стабилитрона. Они находятся на плате. Для проверки состояния достаточно измерить их показатели на мультиметре.
  8. Транзисторы. Их энергосберегающая лампа имеет два. В случае их поломки, необходимо их перепаивать.
  9. Резисторы. Также могут привести к поломке всей системы.

Восстановление энергосберегающих ламп

После определения причины поломки изделия и ремонта, его необходимо правильно собрать. Если поломанная деталь подлежит ремонту, ее необходимо подремонтировать. Бывают случаи, когда нужна замена какая-либо детали. Используют при этом паяльник, отвертку, дрель, термоустойчивый клей.

 Во многих случаях удается отремонтировать энергосберегающие изделия, так, что  оно продолжает выполнять все свои основные функции. Среди которых – экономное освещение ваших комнат.

Вторая жизнь энергосберегающей лампочки возможна, за счет правильного определения ее причины поломки и восстановления ее основных функций. Восстановление энергосберегающих ламп не займет у вас много времени и поможет продлить срок службы изделия. Только делать нужно это все нужно очень аккуратно и внимательно. Здесь нельзя допускать ошибок. Ведь от качества ремонта и сборки зависит дальнейшая работа энергосберегающей лампы.

Читайте далее

Оставьте комментарий и вступите в дискуссию

Ремонт энергосберегающих ламп своими руками: инструкция и советы

На сегодняшний день ассортимент энергосберегающих светильников очень большой. Но лишь лампа дневного света отличается своей удивительной практичностью и экономностью в потреблении электроэнергии. Ремонт энергосберегающих ламп своими руками возможен, если разобраться в принципе её работы.

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ.
Существуют следующие виды люминесцентных осветительных устройств:
1. ЛС с дросселями и стартерами.
Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.


Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.


Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов.
Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально.
2. Люминесцентные лампы без стартера с баланстником.
В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы.
Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь.
Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Схема энергосберегающих ламп

В зависимости от того, какая именно ЛС, существуют разные виды схем. Рассмотрим распространённую из них для энергосберегающих ламп, чтобы разобраться с её внутренними составляющими.

Рассмотрев рисунок, видно что цепи питания включают: L2 (помехозащищающий дроссель), F1 (предохранитель), четырёх диодных мостов 1N4007 и C4 (фильтрующий конденсатор). В свою очередь схема запуска включает следующие элементы: динистора, R6, D1 и C2, в этой же схеме D2, D3, R1 и R3 являются защитой сети. В некоторых лампах эти диоды не установлены.
Как только светильник включают, динистор, R6 и C2 пускают импульс, который подаётся на транзистор Q2, что позволяет его открыть. После этого, диод D1 блокирует эту часть. Далее транзисторы возбуждают TR1 (трансформатор), и таким образом на нити поступает напряжение. Трубка на резонансной частоте загорается и в этот момент напряжение на С3 (конденсаторе) достигает порядка 700 В. После того, как газ ионизируется, С3 (конденсатор) практически шунтируется.
Рассмотрев данную схему, можно разобраться с принципом работы ЛС и его составляющими.

Типичные поломки

Существуют два варианта, при которых лампа ломается:

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки Причина Способ устранения
Постоянное моргание По тому, как мигает лампа, определяется  характер поломи или степень ее износа.

Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.

Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.

Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер.

Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети. Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно.

Пятым вариантом может быть случай, когда греется проводка.



В большинстве случаев оптимальным вариантом является полная замена лампы.

Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.

Если же лампа горит одна за одной, обратите  внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена. Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше.

Если допустить ошибку, то возникают  серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.

Нагар Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.



Перегорание нитей накаливания Основные причины неполадок осветительных приборов:

—                   проблемы в пускорегулирующем аппарате;

—                   старение лампы;

—                   износ основных пускорегулирующих соединений.



Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.



При первом запуске светильника может произойти проблема разрыва цепи в стартер Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети. В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.



После включения лампы, автомат полностью выбивает всю проводку. Причина, кроется в том, что пробит конденсатор,  который подключен  параллельно сети. Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.



Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити —  закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель.

Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

Советы перед началом ремонта

Совет 1. Перед тем как приступить к осмотру светильника на наличие дефектов и поломок следует подготовить для себя рабочее место и взять инструменты: набор отвёрток, изолента, кусачки, мультиметр (тестер), он измеряет напряжение, тока и сопротивление, а некоторые виды проверяют и конденсаторы, диоды и транзисторы. Данный прибор позволяет проверить дроссель, стартер и непосредственно саму колбу лампы. В большинстве случаев причина кроется в этих элементах, однако возможен вариант с перегоранием вольфрамовой нити накалывания, но это бывает реже. Если таких инструментов нет, то их легко можно купить в любом строительном магазине.

Совет 2. Следует изучить модель лампы и разобраться в её структуре, так как из-за неосведомлённости в этом вопросе можно не вскрыть светильник, а попросту сломать его. На цоколе каждого ЛС указан производитель и модель, поэтому можно легко узнать эту информацию.

Совет 3. Обязательно придерживаться техники безопасности, так как ЛС имеет незначительное количество ртути. Поэтому всё следует делать предельно осторожно.

Отремонтировать балансника своими руками

Отремонтировать лампу своими руками

Ремонт ЛС в домашних условиях предполагает наличие минимальных знаний в электроприборах. Схема энергосберегающей лампы главное условие, при устранении поломок осветительного прибора самостоятельно.
Выше было перечислено основные причины имеющихся неисправностей в лампах дневного света. После того как причина была определена нужно приступать к ее исправлению.
1. Первое и самое главное – обесточьте светильник. Вскрываем лампу. Разбираем корпус и смотрим на внешние дефекты и неисправности, которые заметны невооружённым взглядом. Открывается лампа отверткой, после чего выясняется основная причина неисправности.

2. После вскрытия необходимо разглядеть компоненты лампы.

3. Осматриваем плату и замечаем на ней видимые повреждения, они и могут является причиной поломки.

Как видно на рисунке, стрелочками показаны места пригорания платы. Это означает, что где-то происходит замыкание схемы при включении лампы.
Если же плата в порядке продолжаем осмотр других деталей.
4. Следующим проверяем предохранитель. Найти его не составит труда, одним концом он припаян к плате, а вторым к цоколю. Если он повреждён или контакты не припайные, то причина поломки в предохранителе.
5. Следующий на очереди проверки – резистор. Для определения неисправности в этой части лампы, необходимо воспользоваться мультиметром и провести им замер. В случае нормальной работоспособности резистора, мультиметр покажет сопротивление 10 Ом, в не работающем случае – покажет единицу.

6. Следующим на очереди осмотра – нити накаливания.

Если нити отсоединены от платы или же на них налёт (следы горения), то вся проблема не работоспособности лампы кроется именно здесь.
После того, как поломка была определена, следует её устранить. Самостоятельно разбирать каждую запчасть и пробовать её паять или что-то делать – не вариант, так как на это пойдёт много усилий, а результата может не быть вовсе. К примеру, если проблема кроется в нитях накаливания, то следует заменить данную часть светильника, так как спаивать самостоятельно или ремонтировать их – дело не из лёгких и даже опытный специалист не всегда может справиться с данной задачей. Поэтому не стоит тратить на это время.
Все составляющие ЛС можно приобрести в любом специализированном строительном магазине. Если поломка была определена, а точной модели той детали, которая вышла из строя узнать не удалось из-за нагара или других причин, то квалифицированные сотрудники магазина помогут подобрать именно то, что нужно.

Вывод один – после того как причина была выявлена, стоит заменить неисправную часть, и лампа будет снова радовать вас своим ярким светом.

Как открыть энергосберегающую лампу. Ремонт энергосберегающей люминесцентной лампы своими руками. Проверка полупроводниковых компонентов светильника

Здравствуйте, уважаемые читатели и гости сайта «Записки электрика».

В одной из своих статей я рассказывал, что в основном для внутреннего освещения распределительных устройств (РУ) подстанций мы используем трубчатые и компактные люминесцентные лампы (КЛЛ).

Прочтите об их преимуществах и недостатках.

В этой статье я покажу вам, как отремонтировать компактную люминесцентную лампу Sylvania Mini-Lynx Economy 20 (W) китайского производства.

Лампа проработала на подстанции около 1,5 года. Если перевести режим его работы в часы, то в среднем получится около 2000 часов, вместо заявленных производителем 6000 часов.

Идея ремонта люминесцентных ламп возникла, когда мне попался еще один ящик с перегоревшими лампами, которые планировалось утилизировать. Подстанций много, объем ламп большой, соответственно, перегоревшие лампы накапливаются регулярно.

Напомню, люминесцентные лампы содержат ртуть, поэтому их нельзя утилизировать с бытовыми отходами.

Для начала приведу основные характеристики ремонтируемой лампы Sylvania Mini-Lynx Economy:

  • мощность 20 (Вт)
  • цоколь E27
  • напряжение сети 220-240 (В)
  • Тип лампы - 3U
  • Световой поток 1100 (Лм)

Ремонт энергосберегающих ламп своими руками

Плоской отверткой с широким жалом нужно аккуратно отстегнуть защелки корпуса на стыке двух его половинок.Для этого вставьте отвертку в паз и поверните ее в одну или другую сторону, чтобы отломать первую защелку.

Как только открывается первая защелка, продолжаем открывать остальные по периметру корпуса.

Будьте осторожны, иначе при разборке можно отколоть корпус лампы или, не дай бог, разбить саму колбу, тогда придется из-за наличия паров ртути в колбе.

Компактная люминесцентная лампа состоит из трех частей:

  • 3 П-образные дуговые колбы
  • электронная плата (ЭКГ)
  • цоколь E27

Круглая печатная плата - это плата электронного балласта (электронного балласта), или, другими словами, электронный балласт.Рабочая частота ЭПРА от 10 до 60 (кГц). В связи с этим устраняется стробоскопический эффект «моргания» (существенно снижается коэффициент пульсации ламп), который присутствует в люминесцентных лампах, собранных на электромагнитных балластах (на основе дросселя и стартера) и работающих на частоте сети 50 (Гц).

Кстати, скоро мне привезут прибор для измерения коэффициента пульсации. Давайте измерим и сравним коэффициенты пульсации для лампы накаливания, для люминесцентной лампы с электронными балластами и с электронными балластами, а также для светодиодной лампы.

Подписывайтесь на новости сайта, чтобы не пропустить новые статьи.

Питающие провода от цоколя очень короткие, поэтому не дергайте их резко, иначе они могут оборваться.

В первую очередь нужно проверить целостность нити. У этой энергосберегающей лампы их два. Они обозначены на плате как A1-A2 и B1-B2. Их выводы намотаны на проволочные штыри в несколько витков без пайки.

С помощью мультиметра проверьте сопротивление каждой нити накала.

Резьба A1-A2.

Нить накала A1-A2 сломана.

Резьба B1-B2.

Вторая резьба B1-B2 имеет сопротивление 9 (Ом).

В принципе, прогоревшую нить можно определить визуально по затемненным участкам стекла на колбе. Но все равно без измерения сопротивления не обойтись.

Перегоревшая нить накала A1-A2 может быть зашунтирована резистором с номиналом, аналогичным исправной нити накала, т.е.е. около 9-10 (Ом). Я установлю резистор 10 (Ом) 1 (Ватт). Достаточно.

Припаиваю резистор с обратной стороны платы к выводам А1-А2. Вот что случилось.

Между резистором и платой необходимо установить прокладку (на фото ее пока нет). Теперь нужно проверить лампу на работоспособность.

Лампа горит. Теперь вы можете собрать корпус и продолжить работу с ним.

При таком ремонте запуск люминесцентной лампы будет происходить с некоторым мерцанием (примерно 2-3 секунды) - смотрите видео для подтверждения этого.

Неисправности при ремонте лампы

Если нити в лампе исправны, можно переходить к поиску неисправностей электронной платы (ЭКГ). Визуально оцениваем его состояние на наличие механических повреждений, сколов, трещин, пригоревших элементов и т. Д. Также не забываем проверять качество пайки - это китайский продукт.

В моем примере плата выглядит чистой, трещин, сколов и пригоревших элементов не наблюдается.

Вот наиболее распространенная схема электронного балласта, используемая в большинстве компактных люминесцентных ламп (КЛЛ).У каждого производителя есть свои небольшие отличия (разброс параметров элементов схемы в зависимости от мощности лампы), но общий принцип схемы остается прежним.

Могут выйти из строя следующие элементы платы:

  • ограничительный резистор
  • диодный мост
  • сглаживающий конденсатор
  • Транзисторы, резисторы и диоды
  • конденсатор высокого напряжения
  • динистор

А теперь поговорим о каждом элементе подробнее.

1. Ограничительный резистор

Предохранитель FU указан на схеме, но часто его просто нет, как в моем примере.

Его роль выполняет входной ограничительный резистор. Если в лампе возникает какая-либо неисправность (короткое замыкание или перегрузка), ток в цепи увеличивается и резистор сгорает, тем самым разрывая цепь питания. Резистор запаян в термоусадочную трубку. Один из его выводов подключен к резьбовому контакту основания, а другой - к плате.

Решил проверить этот резистор - он оказался целым, а значит можно сделать вывод, что короткого замыкания в цепи не было - просто произошел обрыв резьбы А1-А2. Сопротивление резистора 6,3 (Ом).

Если у вас резистор «не звенит», то в любом случае нужно поискать причины, по которым он перегорел (см. Ниже). Когда резистор перегорел, лампа не горит.

2. Диодный мост

Диодный мост VD1-VD4 служит для выпрямления сетевого напряжения 220 (В).Изготовлен на 4 диодах марки 1N4007 HWD.

Если диоды "сломаны", то соответственно заменяем их. При выходе из строя диодов ограничивающий резистор, как правило, тоже перегорает, и лампа перестает гореть.

Электролитический конденсатор С1 сглаживает пульсации выпрямленного напряжения. Часто выходит из строя (теряет емкость и вздувается), особенно в китайских лампах, так что проверить будет не лишним. При неисправности лампа плохо включается и гудит.

На фото зеленый. Имеет емкость 4,7 (мкФ) при напряжении 400 (В).

4. Транзисторы, резисторы и диоды

Генератор высокой частоты (импульсный преобразователь) собран на двух транзисторах VT3 и VT4. В качестве транзисторов используются высоковольтные кремниевые транзисторы серий MJE13003 и MJE13001. На мою 20-ваттную лампу установлено два транзистора серии MJE13003 TO-126.

Для проверки транзисторов их нужно удалить из схемы, так как между их переходами включены диоды, резисторы и малоомные обмотки тороидального трансформатора, что при измерении мультиметром будет ложно отражаться.Часто выходят из строя резисторы R3 и R4 в цепи базы транзисторов - их величина составляет порядка 20-22 (Ом).

5. Конденсатор высокого напряжения

Если лампа сильно мерцает или светится в области электродов, то, скорее всего, причиной этого является пробой включенного между нитями накала высоковольтного конденсатора С5. Этот конденсатор создает высоковольтный импульс для возникновения разряда в колбе. А если он сломан, лампа не загорится, а в районе электродов будет наблюдаться свечение из-за нагрева спиралей (нитей).Кстати, это одна из самых частых неисправностей.

В моей лампе есть конденсатор B472J 1200 (В). Если он выйдет из строя, то его можно заменить конденсатором с более высоким напряжением, например 3,9 (нФ) 2000 (В).

6. Динистор

Динистор VS1 (по схеме DB3) имеет вид миниатюрного диода.

Когда напряжение между анодом и катодом достигает примерно 30 (В), он открывается. Проверить динистор мультиметром не получится, только целостность - он не должен "звенеть" ни в какую сторону.Выходит из строя гораздо реже, чем предыдущие элементы. В лампах малой мощности динистор обычно отсутствует.

7. Тороидальный трансформатор

Тороидальный трансформатор Т1 имеет кольцевой магнитопровод, на который намотаны 3 обмотки. Количество витков каждой обмотки находится в пределах от 2 до 10. Она практически не выходит из строя.

Хочу отметить, что лампа Sylvania имеет холодный запуск, потому что у нее нет в цепи позистора PTC (термистора с положительным коэффициентом).

Это означает, что при включении лампы ток поступает на холодные нити (спирали), что отрицательно сказывается на их сроке службы, так как они заранее не прогреваются и не выгорают от скачка тока при холодном пуске (аналог. к лампам накаливания). И мы только что сожгли одну из нитей (А1-А2), и это хорошее тому подтверждение.

При установленном позисторе PTC ток последовательно проходит через позистор PTC и нить накала, тем самым плавно их нагревая.Затем сопротивление позистора PTC увеличивается, перестая обходить лампу, что приводит к резонансу напряжений на конденсаторе С5 и электродах лампы. Высокое напряжение разрушает газ в колбе, и лампа загорается. Это называется горячим пуском лампы, что положительно сказывается на сроке службы нитей накала.

Почему вышли из строя электронные компоненты платы?

На самом деле причин может быть несколько: использование бракованных элементов, плохое качество изготовления, неправильная эксплуатация (частое включение, низкая или высокая температура).Как видите, среди вышедших из строя ламп есть как китайские производители, так и известные бренды, такие как Osram и Philips. Здесь тоже кому повезет.

Если вы сгорели сразу две нити накала, а электронная плата электронного балласта продолжает работать, то ее можно использовать для питания обычной трубчатой ​​люминесцентной лампы, тем самым избавившись от цепи дросселя с помощью стартера и уменьшив ее пульсацию. коэффициент.

П.С. Уважаемые читатели и гости сайта «Записки электрика», кто из вас имеет опыт ремонта энергосберегающих ламп, буду рад, если вы поделитесь своими наблюдениями в комментариях.Спасибо за внимание.

91 комментарий к посту "Самостоятельный ремонт энергосберегающей лампы Sylvania 20 (Вт)"

    «Если вы сгорели сразу две нити накала, а электронная плата ЭПРА продолжает работать, то ее можно использовать для питания обычной трубчатой ​​люминесцентной лампы, тем самым избавившись от цепи дросселя с помощью стартера и уменьшив его коэффициент пульсации ".

    Разрешена ли обратная замена? То есть подключите колбу лампы КЛЛ к электронному балласту для обычного трубчатого ЛЛ.

    Обратная замена исключена.

    Админ, почему перегорают нити или регуляторы, это просчеты в схеме или специально сделал производитель? Я видел видео о «плановом» старении на YouTube, это правда?

    Алексей, я не верю в плановое старение. В конце статьи я указал настоящие причины, по которым лампы выходят из строя.

    Дмитрий, на фото тороидальный тр-р вроде не правильно обозначен.
    И еще вопрос: можно ли "лечить" резистором и обычные трубчатые ЛЛ (на 20 и 40 (Вт)) при обрыве резьбы? Спасибо.

    Где ты был раньше?
    Регулярно восстанавливаю КЛЛ. Починил электронные платы, но шунтировать перегоревшую спираль резистором не придумал.
    Недавно сдал на переработку целый мешок фляжек. Сейчас попробую припаять резистор.
    Спасибо за совет!

    Хотите верьте, хотите нет, но когда я дочитал про вскрытие корпуса, одна из этих же ламп погасла, как и было заказано))

    Добрый вечер. Интересует такой вопрос резистор МЛТ-1 сопротивлением 10 (Ом) советского производства? Или русский? Если первый вариант, то откуда такие косяки?)

    Статья полезна только в масштабе квартиры и только скупердяи))) Не вижу смысла делать ТА в продакшене, тем более в государственном.На 100% медаль никто не выдаст. И статья очень полезная, спасибо за работу!

    Дмитрий, меня заинтересовала ваша статья про ремонт КЛЛ. Ночью приступил к делу поискал, (там валялась одна), все сделал по инструкции. Единственное, что вместо 12 Ом (сопротивление всей резьбы) был припаян шунт на 15 Ом (что и нашлось). Лампа РАБОТАЕТ! Что ж, я думаю, ты можешь лечь спать с чувством выполненного долга. Однако после непродолжительной работы лампы заметил, что колба очень горячая (как LN).Почему??? Ведь этого быть не должно. Во всем виновато неправильно выбранное сопротивление или сам принцип SHUNT? Случалось ли что-то подобное в вашем опыте?

    Как насчет улучшения вентиляции путем просверливания корпуса?

    Андрей, ты прав, резистор советского производства. Заповедники сохранились с тех же времен. Приобретены резисторы и другие элементы плюперформинга для группы ремонта приборов, которая ранее входила в состав нашей электролаборатории.Сейчас группу перевели в другое подразделение, но резервы остались.

    Месье Серж, ремонтирую не ради медали, а исключительно ради опыта.

    Антон, попробуйте заменить резистор на 9-10 (Ом) и повторите эксперимент. Моя лампа не нагревается больше обычного.

    elalex, я на этом экземпляре не сверлил отверстия для охлаждения, хотя было бы неплохо.

    Дмитрий, может мой вопрос покажется вам глупым, но все же: Перегорела нить накала, устанавливаем шунт - как загорается лампа ??? Ведь нить осталась в перегоревшей колбе ???

    У меня проблема с epra 18 X 4.Замена эпры дело болезненное, схема подключения не совпадает с оригинальной, каждый раз приходится снимать лампу и делать новую проводку на новую эпру. Есть ли возможность отремонтировать перегоревшую эпру?

    Могу ли я опубликовать версию для печати?

    Статья хорошая, но только для тех, кто с электроникой дружит. Людям, далеким от подобных вещей, будет проще купить новый, чем искать специалиста по ремонту. Не думаю, что ремонт будет дешевле покупки новой лампы.
    Сугубо моё мнение.

    Спасибо за статью, Дмитрий. Как всегда все основательно разобрано, лучше не написать. Для меня нововведение - это шунтирование перегоревшей нити.

    Еще раз спасибо!

    Я думаю, что прежде чем вы сможете измерить сопротивление нитей и определить их целостность, вам нужно отключить их от цепи. Или я не прав?

    Сергей, необязательно, байпасных цепей нет.

    Антон (на 16.10.14.): За счет 2-й нити накала - она ​​излучает электроны, а припаянный резистивный шунт восстанавливает цепь, которая должна сработать до зажигания лампы (до пробоя газового промежутка). После зажигания лампы эта цепочка не понадобится. См. Схему, приведенную в статье. Аналогом этой цепочки в обычных трубчатых люминесцентных лампах является электрическая цепь, в которой есть стартер (после зажигания лампы стартер шунтируется цепью через саму лампу, сопротивление которой становится небольшим).

    Дмитрий, спасибо за статью! Имею аналогичную лампу с ЭПРА. Проблема вот в чем. Буквально вчера, когда лампа работала, произошел небольшой взрыв. Добрался до платы, обнаружил, в итоге, что резисторы R3 и R4 в цепи базы транзисторов (по вашей схеме) - их номинал оказался где-то около 7 Ом (судя по цветным кружкам) неисправны. Выпали, заменили на исправные - при повторном включении микровзрыв - (
    При этом все элементы проверил тестером, и емкости конденсаторов, отклонений не обнаружил, доходит до 300В конденсатор С1.Я никоим образом не понимаю, в чем проблема, вы можете сказать мне, в чем коренная причина провала этих сопротивлений?

    Спасибо за статью. Восстановил две лампы))) В одной пропаял контакт на спирали, в другой заменили высоковольтный конденсатор.
    Еще три на пути с оборванными нитками. Осталось найти резисторы.

    Андрей: Сами транзисторы проверяли? Часто из-за перегрева / нет плохой конструкции - думаю, все специально сделано для того, чтобы увеличить запас этой дряни / закорачивают сами транзисторы или выпрямители.В транзисторах первым дохнет эмиттерный переход, а оттуда ... Хотя были штуки, / вроде все ок, а не пашет / у которого коэффициент передачи тока, ну, дохнет. Было и купалось, где-то ниже 5, а то и 3 единицы. Опять же из-за перегрева. Я "просверлил" корпус паяльником с боков / пока корпус разбирается /. Все в порядке. Другое дело: лампы горят дольше цоколем вниз, потому что тепло от трубок нагревает ящик, когда он находится сверху.Факт. Ставьте их, лучше стоять, а не «висеть». Кроме того, необходимо время от времени сдувать пыль и жареную моль из / недостаточных / центральных отверстий на крышке корпуса, то есть со стороны трубок. Забивают отверстия, и в 3,14 раза больше конвективного охлаждения ППС. Те уже хорошо растянуты, по уши и без очков. Далее: лучше, если на место перегоревшей нити поставить резистор, то перед этим соединить две его проводки, разорвав дорожку до / или после / пина, куда мы ставим резистор.Эмиссия улучшается, потому что половинки нити пахают уже при одинаковых потенциалах.
    Тех. надо пахать. А там посмотрим.

    Я установил резистор на 10 Ом. Комбинированная 2 проводка. При подключении к одной из клемм загорелся резистор. Нагревается торец колбы, где находится сломанная спираль. Пластик плавится.

    Admin, наверное тупой вопрос, а почему сопротивление 1W? Есть лампа Ecolight мощностью 11Вт. Проверил спирали, одна мертвая, вторая 12.3 Ом. Имеется сопротивление 12 Ом / 0,25Вт. Могу я его надеть, а что могло случиться в моем случае, я бы не хотел разжигать огонь при первом ремонте ламп ??? Я читал о законе Ома. Силовое сопротивление можно рассчитать, но я знаю только сопротивление резистора. Какое напряжение подается на нити или какой ток течет по ним?

    Все хорошо, а вот шитье перегоревшей нити - откровенно вредный совет, это может закончиться разгерметизацией колбы, электронным балластом или даже возгоранием.Нити накаливания в люминесцентных лампах, как правило, не просто так перегорают, из них при работе распыляется эмиттерная паста (что хорошо видно по появлению характерной «копоти» на колбе лампы возле нити накала). у чистого металла худший коэффициент излучения, затем нить начинает нагреваться сильнее, вплоть до яркого белого каления и плавления стекла колбы вместе с пластиком основы.

    Шунтировать нить (достаточно простая перемычка, резистор не нужен) можно только при нормальном выбросе, а например нить просто встряхнули.И тогда такая лампа будет бомбой замедленного действия. Честно говоря, экономия все это, ведь у ЭПРА нет защиты (предохранитель не в счет, а бывают случаи, когда ее нет) вообще! Он будет молотить то, что называется, до победного конца. В полной мере это относится и к простейшим китайским ЭПРА для линейных ламп, по сути, их схема один в один. Фирменный электронный балласт просто выключится.

    И здесь следует отметить, что «толстые» лампы по сравнению с компактными лампочками имеют совершенно другие параметры работы (меньшее напряжение, но больший ток) и поэтому подключать их к ЭПРА от КЛЛ не совсем корректно.Лампа будет недогружена (а так как нити при работе нагреваются непосредственно разрядным током, то при недогрузке из них будет интенсивно распыляться эмиттер, потому что они рассчитаны на определенную рабочую температуру, которая достигается при номинальном токе , а в результате и лампа будет быстрее гаснуть), а сам ЭПРА будет перегружен. Следовательно, можно подключать только лампы одинаковой длины / диаметра. И неплохо было бы измерить реальную потребляемую мощность получившегося «кентавра», что при отсутствии необходимых устройств проще всего запитать ЭПРА от постоянного тока (сетевой выпрямитель с достаточной емкостью фильтра, который является часть блока питания компьютера, например).Измерять потребляемый ток удобнее косвенно, без разрыва цепи, подключив ЭПРА к выпрямителю через низкоомный резистор с известным сопротивлением.

    Кстати, при ремонте ЭПРА очень желательно первое включение через лампочку, если что не так, а при коротком замыкании «микровзрыва» не будет, а будет светиться только лампочка. вверх. Мощность лампочки 60-75 Вт, а то и 40 вполне достаточно.Принцип здесь такой - лучше начинать с меньшей мощности, и если ЭПРА в целом ведет себя адекватно, то можно остаться с большей мощностью лампочки, а потом сразу в сеть.

    Также полезно увеличить конденсатор фильтра из расчета 1 мкФ на 1 Вт мощности электронного балласта или просто как угодно. У него очень тяжелый режим, диапазон пульсаций на нем до 100 В! .. Только здесь нужно помнить о скачке тока при включении, потому что ограничивающий резистор может не существовать нормально, или вам нужно будет заменить его на более мощный.

    Admin, разрешена обратная замена (лампы КЛЛ на ЭПРА прямых ламп), так как это абсолютно идентичные ЭПРА, отличаются только формой платы. Кстати, если вы адаптируете лампу от КЛЛ к ЭПРА обычных ламп прямого действия, таких как LB20 и т.п., то и лампа, и ЭПРА будут жить намного дольше (в КЛЛ плохо то, что когда лампа при работе цоколем вверх электронный балласт ПРОСТО сгорает от тепла лампы, поэтому выходит из строя

    Эдвард, ты не можешь этого сделать! Режимы колб КЛЛ и прямых ламп разные, о чем я собственно и упоминал выше.В этом случае перегрузим «тонкую» трубку колбы, проживет она ярко, но ненадолго.

    А вот насчет работы с базой вверх - согласен.

    Починил клл 55 Вт, вместо штатного ЭПР поставил 30 Вт от лампы, только транзисторы заменил на более мощные s13007 и конденсатор фильтра на 47 мкФ. По сей день он работает более полугода. Уменьшение яркости не заметно. На работе надоело гудеть лампы 2х36 Вт.У меня была эпра от 105 ватт с лампочкой 6U. Переделал 3 лампы - уже два года работают отлично. Поменял 2 или 3 лампы за все время из-за отключения свечения.

    Спасибо за статью.
    В абзаце, где говорится о трансформаторе, на картинке стрелкой указывается дроссель. За ним находится трансформатор, намотанный на феритовом кольце.

    Спасибо за статью. Столкнулся с тем, что при выключении лампы в комнате она начинает мигать с периодом 5-10 секунд, что это может быть.Лампа новая.

    Сдано на переработку более 20 ламп мощностью 30-55 Вт. Я начал понимать. Причина выхода из строя у всех одна, сгорел ЭПРА, нити целы. Видимо стояли в запаянных лампах, отсюда перегрев. Относительно использования электронных балластов с трубчатыми лампами 18 Вт, 2,5 года нормального полета, при условии, что используются электронные балласты от экономичной лампы мощностью 18 Вт. Ставлю от более мощного 20-26 ватт хватает на пол года и спираль на трубчатой ​​лампе перегорает.Еще использую исправные ЭПРА в качестве электронного трансформатора со стабилизатором на 12 Вольт для светодиодов и светодиодных лент.
    2 года, нареканий пока нет. Пришлось только закрепить радиаторы на транзисторах. Еще я использую отремонтированные лампы с разными лампочками и ЭПРА, но одинаковой мощности, они работают 3-4 года. Попробую зажечь лампы шунтом, пробовал без шунта, греются.

    Спасибо, вы были правы, вот я запустил фазу через переключатель, лампа перестала мигать, но через нее проходят какие-то вспышки.Вероятно, это связано с плохим качеством самой лампы, как вы уже писали.

    Припаял резистор, лампа минут пять светила, пукнула и погасла, было жарко. Думаю, это не учитывает сопротивление холодной и горячей спирали. Когда спирали нагреваются, их сопротивление растет, а резистор, как было 10 Ом, остается. Может, этот способ не подходит маломощным, или нужно поиграться сопротивлением резца. Лампа 11 Вт.

    Постараюсь внести свой скромный вклад в тему)) причина как минимум 8 неисправностей из 10 в цепи электронного балласта - это пробой высоковольтного конденсатора в цепи зажигания (тот, что на 1кВ) Пробовал починить неисправные КЛЛ, после замены практически все ожили.

    Напряжение в сети у меня дома 259В, КЛЛ сгорают от перегрева. Можно попробовать переделать их на перенапряжение, размотав провод на выходе повышающего трансформатора ЭКГ?

    Ярослав 20.05.2015, 16:13
    А если напряжение восстановится, сделаете? А как, наверное, пострадает и остальная техника в квартире?
    В первом случае отключите автотрансформатором 10-15В по всей квартире, непрерывно записывайте статистику сетевого напряжения, и тогда это будет видно.

    Ярослав, контактная электросеть - 259 (В) - это значение напряжения выше предельно допустимой нормы. Пусть уменьшают, потому что это нарушение.

    Спасибо за совет, но я живу на ферме с 10 дворами. Напряжение не ниже 250В долгие годы, заявления не помогают. Разве что собрать какие-то бумажные доказательства и обратиться в суд. Каждый телевизор работает через отдельный стабилизатор. Техника времен Советского Союза такого напряжения не боится, за исключением пылесоса - он сгорел за несколько минут работы, а в городе, где напряжение работало нормально много лет.Лампы накаливания светят ярче и быстрее перегорают. Вот и задумался о переделке оборудования. Что касается доматизации - думаю, в этом не будет необходимости, так как заниженное напряжение будет не так критично, как завышенное. Современную магнитолу уже переделали, добавив в схему микросхему стабилизатора КРЕН142.

    Найдите мощный автотрансформатор и включите все, если у вас еще 250 постоянно.

    Смотрю, тема еще актуальна, так что вопрос! На собственном опыте полгода назад пробовала делать эти шунтирующие трансплантаты.Лампа в районе цоколя нагревается до высокой температуры и в результате через пару часов работы сгорает цепь, которую не перебирал. Я чисто теоретически представляю, что лампы в потолочных светильниках, лампы (20,40,80) работают по тому же принципу, что и энергосберегающие. На потолке собрал схему с умножителем на 4 диода и конденсаторы, он применяется на случай обрыва накала, в сети много статей. Но не лопнет ли эта трубочка от экономии энергии, если ее оживить схемой умножителя? Кто пробовал ???

    А не проще ли купить (или собрать) стабилизатор? есть любительские схемы простых стабилизаторов на основе автотрансформатора с электронным переключением ответвлений

    Я бы хотел посмотреть... Трансформатор с четырьмя-пятью отводами будет малопригоден, потому что слишком «широкими» будут шаги регулировки выхода, да и то он должен уметь наматывать, делать изгибы, ох, это не так просто. Схемы есть, бесспорно, но это тоже нужно привязать к автотрансформатору, найти хорошие, качественные реле, создать схему, не допускающую короткого замыкания секций тр-ра при переходе от ступени к ступени и много раз в день. Хорошую готовую проще найти.

    Коллеги, у меня около пяти рабочих колб и несколько разных балластов, все от ламп мощностью 15-20Вт.Но сейчас забыл, как соединить резьбу лампочки с балластом, последний раз ремонтировал 2 года назад. Имеет ли значение где какой резьбы, так сказать, у них "+" и "-" или все равно куда прикрутить? И все-таки резьбу надо накрутить или можно к балласту припаять?

    Евгений, + и - нет, можно как угодно прикрутить, одна пара слева, вторая справа от конденсатора. На плате должны быть соответствующие контакты.
    Штифты обычно менял на новые, т.к.старый в оксиде.
    Чтобы не повредить колбу, на резьбу особо не прилагал усилий, поэтому качественно намотать не всегда получается, особенно на небольших досках. Поэтому дополнительно немного припаял.

    По совету автора отремонтировал лампы, зашунтировав перегоревшую спираль с сопротивлением. В результате лампа работает максимум 3 часа и перегорает. Не вижу смысла ковыряться, тем более что светодиоды стоят меньше 200 рублей, нужно переходить на современные технологии.В целом сайт полезный и нужный, спасибо автору за работу.

    К сожалению, операция шунтирования чревата и чаще всего результат будет отрицательным. Лучше сразу положить их в ящик, а потом сдать на пункт сбора.

    В целом предыдущий правильно подметил - надо идти на LED: на Алиэкспресс "кукуруза" 25 Вт за 130 руб.

    Более того, в отличие от КЛЛ, нет опасности поломки.

    А главное, возможный ремонт намного проще: нет генераторов ВЧ - простое понижение напряжения питания гирлянды.

    А если диод сдох (темная точка), то там же на Али выписать рулон SMD5730 (100 шт) для возможного ремонта.

    1 - ваша кукуруза также иногда питается через более сложный балласт, чем просто конденсатор и ВЧ. там тоже.
    2- деградация кристаллов в простых схемах питания- явление традиционное, выгорание- в дешевых массово.
    Если вспомнить разговор о ЛЛ и так далее, то хорошие светодиодные лампы не могут стоить дешево.
    3- Али и тд.что угодно будет продавать, но будут ли ВАХ этих диодов близкими к вашим старым?
    4- опасности взлома нет, а нагревается?

    Здравствуйте, в статье есть ошибка. На одной из фотографий изображен не тороидальный трансформатор, а выходной дроссель. Трансформатор, как следует из названия, имеет сердечник кольцевой формы.

    Артем, ТОР я знаю давно, но если это прописано в проспекте, то что делать простому обывателю?

    Доброго времени суток!
    Я недавно столкнулся с такой проблемой.По какой-то причине нити лампы начинают перегреваться и выходить из строя. Те. места в колбе темнеют и пластик в этом месте уже обуглен.
    В чем может быть дело? Если конденсаторы, идущие в обход колбы, не пробиты и PTC в норме.

    На картинке * 29.jpg неверно указан тороидальный трансформатор.
    Стрелка указывает на дроссель, и сам трансформатор частично виден
    на том же снимке.

    Отремонтировать энергосберегающую лампу своими руками можно, но превратить этот вид кустарного производства в бизнес - вряд ли.Первое, что спрашивают люди, узнав о возможности восстановить энергосберегающую лампу, почему?

    И действительно, почему? Конечно, в таком ремонте нет экономической целесообразности. Покупка еще одного КЛЛ еще никого не разорила. Наверное, все объясняется потребностью в творчестве, поиском решений. Зайдите на любой форум радиолюбителей и узнайте, как далеко может зайти в джунгли науки тема ремонта обычной лампочки, отдыхают НИИ.

    Кстати, ремонт светодиодных ламп вызывает аналогичные вопросы, но читайте, как отремонтировать светодиодную лампу своими руками.

    Причины поломок энергосберегающих ламп

    Некоторые из неисправностей поломок, КЛЛ, не исчерпавших свой ресурс, можно отнести к некачественным комплектующим, неаккуратной сборке, но основная причина ранней «смерти» энерго- спасательные устройства заключаются в неподходящих условиях эксплуатации. Вот что не любят энергосберегающие лампы:

    1. Повышенная влажность.Дизайн КЛЛ явно не доработан. Закрытый корпус предотвращает естественное охлаждение, но полностью открыт для проникновения влаги. Часто причина неработоспособности возникает из-за окисления контакта в обмотках спирального проводника на выводах платы.
    2. Перенапряжение. При увеличении входного напряжения на 15% ток проводимости увеличивается на 36%, и такие скачки не остаются незамеченными, особенно для ламп большой мощности (более 12 Вт). Напряжение на 20% выше номинального практически не повлияет на работоспособность устройств средней мощности (8-12 Вт.).
    3. Часто включается, отключается. Пусковой ток почти в десять раз превышает номинальный. Подумайте об этом, прежде чем снова использовать переключатель.
    4. Нестабильное соединение. Чувствительность к качеству контакта может проявляться в частом перегорании лампочек в одной и той же розетке. Дело в том, что существующая бытовая электромеханическая арматура изначально была рассчитана на максимальный ток, и производители просто не учитывают работу в режиме минимального тока.Восприимчивость контактирующей поверхности к окислению приводит к нестабильному контакту и, как следствие, целой серии скачкообразных бросков тока.
    5. Воздействие высоких температур. Чаще всего причина возникновения неблагоприятного температурного режима заложена в самой конструкции, а закрытые, плохо вентилируемые шторы только усугубят проблему. Транзисторы генератора выходят из строя от перегрева, но в первую очередь от перегрева страдает нить поджига. О том, что спираль перегревается, будет свидетельствовать потемнение трубки.
    На снимке видно, что трубка в основании корпуса потемнела.

    Можно ли отремонтировать лампу с перегоревшей катушкой

    Выскажу свое мнение исходя из личного опыта, нет. По крайней мере, мне ни разу не удавалось отремонтировать энергосберегающую лампу с перегоревшей катушкой. Однако в Интернете полно отзывов с противоположным ответом. Более того, те, кому удалось реанимировать лампу с перегоревшей катушкой, утверждают, что такая лампа может работать несколько лет.

    Нет оснований сомневаться в достоверности таких фактов, а несходство результатов объясняется только одним разумным аргументом - различием в характере разрушения.Сгорела спираль из-за случайного выброса тока или выпадения от тряски и нить, истощенная длительным излучением, - это не одно и то же, хотя мультиметр кое-где покажет обрыв.

    Все рассуждения о величине шунтирующего сопротивления, использовании нихромовой проволоки, не более чем "пляски с бубном", но если есть надежда, что энергосберегающую лампу с разрушенной нитью зажигания можно восстановить, припаяйте резистор 10 Ом на выводы выхода, мощностью 0.5-1 Вт и не забудьте снять байпасный диод, если он есть.

    Типичные неисправности электронного блока

    Причиной неисправности ЭПРА может стать перегоревание любого элемента. Причем выход из строя одного из элементов цепи влечет выгорание всей цепи. Поэтому прозвонить нужно все, так как цепь небольшая, за исключением динистора. Неисправность динистора рассчитывается методом устранения. Деталь очень маленькая, обозначается буквой «D» и выглядит как стеклянный маленький диод.
    Одним из основных параметров динистора является напряжение пробоя. При достижении заданного значения динистор открывается. Аналог db3, динистор HT-32.

  • Пробой высоковольтного конденсатора в цепи нагрева почти наверняка приведет к выходу из строя транзисторов генератора.
  • Перегорание резисторов в цепочках ключей генератора означает неисправность транзисторов. То же самое происходит при перегорании предохранительного резистора.
  • Вздутие и выход из строя электролитического сглаживающего конденсатора.Это происходит при кратковременных скачках напряжения или некачественной элементной базе. При замене лучше выбирать конденсатор с большим номиналом как по емкости, так и по напряжению, лишь бы он поместился в корпус.
  • Обрыв одного или всех диодов выпрямительного моста.
  • Появление обрывов в соединениях печатной платы. Повышенный перегрев электронного блока - причина многих неисправностей, в том числе разрушения печатной платы.

Специфика ремонта энергосберегающих ламп


Разборка корпуса энергосберегающей лампы, чаще всего, происходит без проблем, но даже если часть корпуса отломилась, ее легко восстановить с помощью клея .

Каждый, кто имеет опыт ремонта энергосберегающих устройств, неизбежно приходит к определенным выводам о специфике такого ремонта. Вот основные из них.

  • Ремонт 1-2 лампочек нецелесообразен ни с экономической, ни с технологической точки зрения.Проводить ремонт нужно только при накоплении не менее 5-7 штук бракованных КЛЛ.
  • Очень желательно использовать однотипную модель, это значительно упростит ремонт и можно сэкономить 2-3 штуки из 10.
  • Агрегатная замена, наиболее оптимальный способ восстановления КЛЛ. Это не значит, что точечная замена комплектующих совершенно недопустима, в некоторых случаях это единственный способ ремонта, но восстановить сгоревший на 70% электронный блок - занятие для настоящих фанатов.

Модернизация энергосберегающих ламп

Два небольших улучшения помогут значительно продлить срок службы КЛЛ.


Некоторые производители предоставляют место для установки термистора PTC (позистора), но само устройство не устанавливается в целях экономии. Термистор PTC не следует путать с термистором NTC. Позистор устанавливается параллельно резонансному конденсатору и служит для разогрева катушки перед поджогом. При применении возникает эффект задержки, вызванный необходимостью нагрева термистора PTC.
  1. Установка термистора NTC. Термистор в холодном состоянии имеет указанное на нем сопротивление при нагревании, оно падает практически до нуля и не мешает работе прибора. Предназначен для ограничения пускового тока. Устанавливается последовательно в цепи накала. Для КЛЛ подойдет термистор NTC сопротивлением 20-50 Ом.
  2. Просверливание небольших отверстий по всей окружности пластикового корпуса в 2-3 ряда для лучшей вентиляции электронного блока и трубки.
Немного об используемых транзисторах

Чаще всего в качестве электронных ключей используется биполярный npn-транзистор MJE13003. Корпус ТО-126. Максимальный ток коллектора - 1,5 А. Аналоги из той же серии: MJE13003DI5; MJE13003DN5; MJE13003L5; MJE13003L6; MJE13003M5; MJE13003M6; MJE13003N5. Российский аналог КТ8170А1.

Здравствуйте! Сейчас в быту среди простых ламп накаливания все большую популярность приобретают энергосберегающие лампы. Все это, конечно, в первую очередь по экономическим причинам.

Никто не хочет доплачивать за электричество. А энергосберегающая лампа позволяет получить гораздо больший световой поток на ту же единицу потребляемой электроэнергии, что и лампа накаливания, но с меньшим энергопотреблением.

Энергосберегающая лампа состоит из двух основных частей: газоразрядной лампы и балласта.
Колба газоразрядная изготавливается различной формы (П-образная, спиральная). Внутренняя часть колбы покрыта люминофором, в торцы колбы впаяны две спирали.
ПРА выполнен на полупроводниковых элементах и ​​представляет собой импульсный преобразователь переменного напряжения 220 вольт в переменное напряжение 400 вольт.

Схема энергосберегающей лампы представлена ​​на рисунке ниже.

Принцип работы энергосберегающей лампы

Как упоминалось выше, энергосберегающая лампа эконом-класса имеет колбу с припаянными спиралями на обоих концах. Они покрыты специальным оксидным слоем. Этот слой нужен для создания излучения термоэлектрода.

При подаче напряжения питания на спирали из-за протекающего по ним тока они начинают нагреваться. Когда спирали нагреваются до определенной температуры, они начинают испускать электроны. Этот процесс называется термоэлектродной эмиссией. Колба экономичной лампы наполнена парами ртути. Электроны, сталкиваясь с атомами ртути, приводят к образованию невидимого ультрафиолетового излучения. Воздействие на люминофор ультрафиолетового излучения вызывает его яркое свечение уже видимого человеческим глазом спектра, и мы видим яркое свечение колбы энергосберегающей лампы.

Как упоминалось выше, для питания лампы используется переменное напряжение. Почему не навсегда? Это сделано для того, чтобы продлить срок службы лампы. Когда на лампу подается постоянное напряжение, происходит следующее. В колбе электроны будут переходить от одной спирали к другой, поскольку один электрод будет катодом, а другой - анодом. Анод будет постоянно подвергаться бомбардировке потоком электронов и будет очень горячим. В этом случае оксидный слой, нанесенный на спираль, неизбежно разрушится.

Оксидный слой на спирали значительно снижает сопротивление электрода, а при его пробое сопротивление будет в несколько раз выше. Это, в свою очередь, приведет к уменьшению количества испускаемых электронов и уменьшению светового потока лампы. это также повредит электронный балласт.

Следовательно, использование переменного напряжения значительно увеличивает срок службы электродов лампы.
При разрушении электродов энергосберегающая лампа начинает запускаться с мерцанием электродов, увеличивается световой поток и через некоторое время она перегорает.Это окончание любой энергосберегающей лампы.

Ремонт энергосберегающих ламп

Ремонт энергосберегающей лампы производится при наличии запчастей или сгоревших доноров, из которых можно извлечь исправные элементы.

От вас требуется только внимательно прочитать этот материал и применить полученную информацию на практике. Вы также можете использовать внутренности энергосберегающей лампы в некоторых других самодельных изделиях.

Отказы энергосберегающих ламп делятся на две категории:
1.Сгорел ЭПРА
2. Догорают нагревательные спирали (чаще всего одна)

Перед тем, как приступить к ремонту, нужно выяснить причину неисправности лампы. Для этого нам необходимо разобрать корпус лампочки эконом-класса. На фото ниже показаны места, где нужно подобрать отверткой.


Лампа будет выглядеть так.


Отсоедините четыре провода на плате, ведущие от лампочки, как показано на фото.

Откусите два провода питания, идущие к цоколю лампы.

Цифровыми клещами прозвоним спирали лампочки энергосберегающей.

Если сгорела хотя бы одна нагревательная спираль, колбу можно выбросить. С этим ничего не поделаешь. Цепь зажигания лампы должна быть в исправном состоянии.

Если спирали на колбе целы, то откладываем колбу в сторону, ожидая лампы-донора с неисправной колбой.

Внимательно осмотрите электрическую цепь, обратите внимание на состояние элементов.Есть ли где-нибудь сгоревшие или сгоревшие детали? Часто выходят из строя выходной транзистор преобразователя, диодный мост, электролитический конденсатор. Приобретите в магазине радиодеталей новые запчасти взамен сгоревших. Если маркировки не видны, разберите рабочую лампу, если она есть, и запишите их маркировку.

Основные причины быстрого выхода из строя энергосберегающих ламп

В первую очередь, это некачественная сборка лампы, использование производителем лампы некачественных радиодеталей, а также отсутствие некоторых деталей на печатной плате.

Второй фактор - систематический перегрев компонентов лампы в результате плохого охлаждения.

Срок службы энергосберегающей лампы

Срок службы зависит от качества лампы, от частоты включения и выключения. Некоторые производители заявляют о сроке службы до 7000 часов. На практике это время намного меньше. В основном за полгода лампы среднего качества перегорают.

Как продлить срок службы энергосберегающей лампы

Для увеличения срока службы энергосберегающей лампы предлагается внести в лампу некоторые модификации.Он заключается в установке последовательно с нитью накала колбы термистора NTC и проделывании вентиляционных отверстий в пластиковом корпусе цоколя лампы.

Термистор ограничивает пусковой ток лампы и предотвращает выгорание нити накала.

Отверстия в цоколе улучшают температуру электронных схем за счет поступающего воздуха.

Модернизация энергосберегающей лампы

Чтобы открыть лампу, распаяйте провод на цоколе, как показано на фото ниже

Загните край основания в месте прижатия проволоки

Разделите корпус лампы пополам.Внутри будет электронная плата балласта.

Нам нужен термистор NTC от 20 до 40 Ом.

Это сопротивление холодного термистора. При нагревании его сопротивление сильно снижается и на работу лампы это не влияет.

Термистор включен в разрыв нити.

Во время работы нагревается, поэтому не устанавливайте его рядом с балластом.

Перед сборкой корпуса обведите вокруг вентиляционных отверстий круг.

Они улучшат температурный режим балластных элементов и колбы лампы, но не используйте эту лампу в местах с повышенной влажностью. Это все для меня. Удачного ремонта!

Прежде чем браться за ремонт энергосберегающих ламп, задумайтесь над некоторыми философскими вопросами.

Нужно ли браться за ремонт энергосберегающей лампы?

Прежде всего, нужно честно ответить себе на этот вопрос, все просчитать (деньги и время) и только потом переходить к технической стороне вопроса.Надеюсь, моя статья поможет вам сделать правильный выбор.

Итак, цена нормального нового энергосбережения будет 150 руб. Что это означает? Если лампа сломалась после года эксплуатации, думаю, что нет смысла ее ремонтировать. В первую очередь потому, что цена необходимых запчастей около 50 рублей, плюс стоимость ремонта примерно на 100 рублей дороже. Под стоимостью ремонта я подразумеваю затраты сил и времени.

А главное ресурс и качество лампы со временем неуклонно снижается, и в первую очередь это касается люминесцентной лампы.По краям темнеет, общая яркость с каждым часом падает. Как на фото ниже.

Лампа КЛЛ темнеет по краям. Справа лампа накаливания, горит без проблем. Фото из статьи.

КПД у такой лампы падает - больше греется, а светит меньше. Появляется еще один неприятный эффект - лампа «думает» перед включением. И включается через секунду-две, и вспыхивает не сразу, а через минуту-две.

Иногда меня бесит, когда я тороплюсь, но мне приходится блуждать в темноте.

Вывод - при выходе из строя энергосберегающей лампы через год эксплуатации ремонт лампы экономически невыгоден. Возможно, что-то будет использовано на запчасти, об этом позже.

Более того, сейчас, когда хорошие светодиодные лампы можно купить за 90-120 рублей, ремонтировать КЛЛ нет никакого смысла.

Ну а для смелых и отчаянных - эта статья.

Терминология и принцип действия

Давайте расширим наше сознание.

Люминесцентный, компактный, энергосберегающий, с ЭПРА, с инвертором - все то же, суть та же. К тому же такие лампы имеют совершенно разный дизайн. Например, может быть цоколь G9, как у галогенной лампы, или обычный - E14, E27, E40.

Лампа может быть как отдельно, так и вставлена ​​через патроны, а ЭПРА - отдельно.В первую очередь это касается линейных или трубчатых ламп. Примером такой конструкции являются светильники типа Армстронг для офисных помещений.

То есть конструкции разные, но суть одна.

Все эти лампы в последнее время модно называть «энергосберегающими», но суть та же. И почему они это так называют - ведь при той же яркости они потребляют примерно в 5 раз меньше электроэнергии. Судя по заявлениям продавцов, с этим можно поспорить.

Кстати, часто путают понятия « лампа » и « лампа ». В данном случае я разделяю эти два понятия следующим образом. Лампа Спиральная колба, наполненная газом. НО лампа - это лампа плюс схема, обеспечивающая зажигание и горение лампы. Эту схему еще можно назвать - электронный балласт, электронный балласт, инвертор, блок питания, генератор и т. Д.

Электронный балласт Электронный балласт.Еще четыре лампы - и будет лампа Армстронг

.

Не будем вдаваться в подробности. Но принцип работы такой же.

Имеется выпрямитель, который выдает постоянное напряжение 300 ... 315 Вольт от 220В 50Гц. Далее на этом напряжении работает генератор высокой (по сравнению с входной) частоты (порядка 10 ... 15 кГц). Генератор выдает напряжение, которое питает трубку, заполненную газом и покрытую специальным составом. Можно глубже, но это тоже есть на других сайтах.

А пока важно знать, что энергосберегающая лампа в основном состоит из двух частей - электронного блока и стеклянной части (трубки или колбы).

Раньше вместо ЭПРА (ЭПРА, ЭПРА) ставили дроссель и стартер, но это совсем старая история.

Причины поломок энергосберегающих ламп

Причины выхода из строя КЛЛ банальны, как и в любой электронной технике, а именно:

  • Перегрев по разным причинам,
  • Некачественные комплектующие,
  • Частое включение / выключение,
  • Проблемы с напряжением питания (ниже / выше, ниже).

Но вот еще одна причина, которая в первый раз не кажется очевидной, мой постоянный читатель Владимир прислал мне описание этой проблемы:

А что нового в группе Вконтакте SamElektrik.ru?

Подпишитесь и читайте статью дальше:

Совершенно неожиданно оказалось, что КЛЛ очень чувствительны к качеству разъемов и картриджей. Отчасти это понятно. Контактные элементы были разработаны для ламп накаливания с их высоким потреблением тока , и переключение на КЛЛ могло привести к нестабильному соединению.Дело в том, что любой элемент, обеспечивающий механическое переключение электрического сигнала, например реле, имеет две характеристики - «максимальный» и «минимальный» ток.

Первый понятен, он определяется площадью и формой контакта, а второй параметр менее распространен и менее известен. Это закладывается при проектировании типа покрытия контактирующих поверхностей. Если ничего специально не делать, на поверхности контактов образуется оксидная пленка, которая увеличивает сопротивление в открытом состоянии до точки «нестабильного соединения».Впоследствии на этом месте образуется «нагар», что приводит к увеличению дефекта.

Некачественное подключение приводит к скачкам тока заряда сглаживающего конденсатора ЭПРА КЛЛ, что снижает ресурс его работы, и резко меняет режим работы всего КЛЛ, а это уже может привести к Хуже последствия - возгорание электроники или разрушение контуров нагрева в лампочке. И это не просто слова, я сам столкнулся с проявлением этого дефекта.В одной комнате стоит лампа с пятью рожками для ламп типа Е14 («миньон»). В одном из них перегорела люминесцентная лампа, отметили «бывает» и забыли. Но через месяц в том же патроне пришла в негодность совершенно новая лампа. Это показалось странным, но не было желания разбираться, и лампу просто заменили.

Увы, примерно через месяц история повторилась снова, что было крайне странно, потому что точно такие же лампы были установлены в соседних рогах и к ним не было предъявлено никаких претензий.Единственное, что могло вызвать проблему, - это патрон злополучного рога. Обычный карболитовый патрон, один из трех, что были на лампе (оригинальные были разрушены взорвавшимися лампами накаливания, что и послужило толчком к переходу на КЛЛ). Тщательный внешний осмотр дефектов не выявил, соединение проводов надежное, соприкасающиеся поверхности под лампой чистые и без следов нагара. Однако по неизвестным причинам в этом патроне перегорело очень много ламп, от которых нельзя не обращать внимания.

Ну, я обезжирил соприкасающиеся поверхности, а потом тоже отшлифовал мелкой наждачной бумагой. После профилактики дефект не проявился; на данный момент лампа в этом роге проработала больше года. Постараюсь предположить, что неисправность заключалась в тонком слое жира на контактной поверхности, что привело к нестабильному соединению. Если бы на этом месте стояла лампа накаливания, то все работало бы в штатном режиме - через оксидный слой пробился довольно большой ток лампы и установилось надежное соединение.

Проблема обнаружилась именно с КЛЛ, в которых потребление тока намного меньше, а сам ток непостоянен во времени. Отдельно хотелось бы подчеркнуть - обращайте повышенное внимание на качество соединительных элементов и розеток при использовании ламп с малым потреблением тока, особенно при подозрительно малом сроке службы этих ламп. Не все определяется качеством КЛЛ, источник проблемы может быть вне него.

Что ломается в энергосберегающих лампах

В этом разделе я опишу, как проанализировать, что следует проанализировать перед тем, как починить энергосберегающую лампу.

1. Открываем лампу.

Как правило, местом открытия является то место, где наносится надпись с названием и техническими параметрами лампы. Там же находятся концы стеклянной колбы, если колба имеет несколько загибов.

Как разобрать КЛЛ. В месте вскрытия поддеваем плоской отверткой.

Открыв лампу, видим ее структуру:

2. Колба.

Если на концах заметно потемнение, то колбу можно смело выбросить.Также колбу можно считать непригодной к использованию, если она проработала в лампе более 2-х лет.

3. Нить накала

Если состояние лампочки в норме, прозваниваем ее нити омметром. Сопротивление должно быть несколько Ом. Чем больше мощность, тем меньше сопротивление.

Энергосберегающие лампы тоже имеют нити накаливания, они нужны для первоначального зажигания. Маркетологи не любят упоминать об этом факте.

4. Электронный балласт.

Спираль и лампочка в норме, удачи! R Ремонт энергосберегающей лампы может иметь смысл.

Осматриваем плату ЭПРА. Как правило, если там что-то сгорело, это сразу видно. Особенно перегоревшие резисторы. Хотя резисторы могут выйти из строя без видимых последствий. Как правило, перегорают резисторы в эмиттерных и базовых цепях и транзисторах. Если перегорело что-то еще, не советую браться за ремонт. Или вам просто придется поменять все на доске, потратив много времени.

Электронные балласты от компактных люминесцентных ламп.Некоторые детали уже вывезены ...

5. Конденсатор фильтра.

Это тот же конденсатор, который сглаживает пульсации выпрямленного напряжения. Когда говорят, что «виноват» этот конденсатор. Если он вздулся, его необходимо поменять. Лучше выбрать емкость на ступень больше. Например было 4,7 мкФ - поставил 6,8. Но это неважно. Рабочее напряжение конденсатора такое же, как у старого, или больше, если он помещается в корпус.

6.Монтаж.

Ну и конечно же проверка предохранителя, целостности установки, пайки, механических повреждений. Конечно, лучше сначала сделать это сразу после вскрытия.

Теперь вам нужно принять решение. За ремонтом взялась только тогда, когда у меня под рукой много однотипных перегоревших ламп, так что ремонт намного веселее.

Много разбитых ламп. Ремонт имеет смысл.

Как показывает практика, из 10 ламп, вышедших из строя по естественным причинам, в норме выходят 3-4 штуки.

Схема энергосберегающей лампы

Перед тем, как браться за ремонт, необходимо рассмотреть основные электрические схемы энергосберегающих (компактных люминесцентных) ламп, которые приведены в отдельной статье. Чтобы знать, как работает лампа.

Ремонт энергосберегающих ламп

Что мы видим на этих диаграммах? Если в лампе одна лампа, значит транзисторов 2. Так они сгорают и тянут за собой резисторы.

Чтобы отремонтировать лампу, необходимо сначала определить, какие резисторы перегорели.Как правило, сейчас для обозначения номинала резистора используется цветовая кодировка, без этого ремонта нет.

Например, последняя схема, номер 17. Там сгорают резисторы 1 Ом и 20 Ом, всего 4 резистора.

С транзисторами немного сложнее. Мощность транзистора зависит от мощности всей лампы (лампы). Транзисторы используются высоковольтные, типа MJE или аналоги. Вот примерная таблица соответствия модели транзистора мощности лампы:

  • MJE13001 (мощность до 7Вт)
  • MJE13002 (мощность до 10Вт)
  • MJE13003 (мощность до 15Вт)
  • MJE13004 (мощность до 20Вт)
  • MJE13005 (мощность до 40Вт)
  • MJE13006 (мощность до 75Вт)
  • MJE13007 (мощность до 100Вт)
  • MJE13008 (мощность до 120Вт)
  • MJE13009 (мощность до 150Вт)

Емкости примерные, конечно, лучше брать с запасом.

Даташиты на транзисторы и что еще я копал по теме, как обычно выкладываю ниже. Если кому нужно, могу опубликовать методику тестирования транзисторов. И еще - у разных производителей одни и те же транзисторы могут иметь разную распиновку, перед пайкой нужно проверять.

Теперь о ценах на запчасти. 4 низкоомных резистора мощностью 0,25Вт обойдутся минимум в 8 рублей. Берем розничные цены. Популярный транзистор MJE13003 - 25 рублей, опять же в розницу.Итого - 33 рубля на запчасти для ремонта лампы мощностью до 15 Вт.

Но это будет иметь смысл только в том случае, если поставить этот бизнес на поток, и если лампы в ремонт будут бесплатными. Например, на предприятии, где, например, в одном цехе можно использовать 100 ламп.

Пример отремонтированной лампы.

Иногда я недавно разбирал КЛЛ, отремонтированный в 2010 году.

Точнее не разобрал, а она «разобралась» сама - защелки корпуса выскочили, а на проводах болталась лампочка:

Вот что у нас внутри:

Видно заменены резисторы и транзисторы (судя по пайке).

При этом резисторы, за отсутствием требуемых номиналов, были подобраны так, чтобы вместо одного параллельно включенного резистора 10 Ом было по 2 по 22 Ом, а вместо 51 Ом - по два по 110 Ом:

Напомню, что абсолютно то же самое касается ЭПРА для ламп со сменными лампами.

Ну а если лампа не загорается после замены резисторов и транзисторов, выкинь ЭПРА. Хотя, после тестового включения буду сомневаться в целостности новых паяных деталей.

Но один из вариантов использования ЭПРА от компактной люминесцентной лампы - это зажечь обычную линейную (трубчатую) лампу.

Уточните - и получите чудесный светильник.

Загрузить техническое описание транзисторов для люминесцентных ламп

Теперь - выкладываю файлы по теме, как обычно, все можно бесплатно и бесплатно скачать.

Электронная начинка компактной люминесцентной лампы (КЛС)

Компактные люминесцентные и светодиодные светильники, ввинчиваемые в стандартное цоколь обычной лампы накаливания, с точки зрения маркетинга, считаются неразборными и ремонту не подлежат.

Но, многие мастера ремонтируют энергосберегающие лампы своими руками, открывая корпус, разбираясь в электрической схеме, выявляя и заменяя поврежденные компоненты, тем самым продлевая срок службы лампы.

Поскольку внутри корпуса светодиодных ламп или компактных люминесцентных ламп находятся сложные радиотехнические схемы, обеспечивающие работу источников света, их ремонт требует навыков работы с ними, знания свойств используемых радиодеталей и общих знаний в области радиотехники.Также вам понадобятся соответствующие инструменты и оборудование.

Оценка преимуществ предстоящего ремонта

В первую очередь следует оценить целесообразность предстоящего ремонта энергосберегающей лампы. Если речь идет об единичном экземпляре, то будет выгоднее заменить испорченную лампу на новую, а старую оставить в качестве предполагаемых запчастей к аналогичным лампам, которые выйдут из строя в будущем.


Ремонт одной лампы без запчастей невыгоден

Но, если у вас на руках несколько неисправных люминесцентных или светодиодных ламп, желательно от одного производителя, то некоторые из них можно отремонтировать с помощью запчастей, снятых с ламп, которые не подлежат ремонту.Иногда удается собрать одну рабочую лампу из двух вышедших из строя ламп, но, в среднем, можно восстановить одну из четырех-пяти ламп.

Поэтому не выбрасывайте перегоревшую люминесцентную или светодиодную энергосберегающую лампу в мусор - в ней всегда найдутся исправные комплектующие, которые можно использовать как запчасти для других неисправных ламп. На видео ниже показан пример простого ремонта люминесцентной лампы, выполняемого объединением рабочих компонентов, снятых с двух неработающих ламп (излучающей лампы и электронного балласта).


То же самое можно сказать и о светодиодной люстре, оснащенной панелью управления - из-за сложности электронной схемы и большого количества компонентов причиной поломки могут быть мелкие детали, которые можно обнаружить и заменить с помощью извлеченных запасных частей. от других ламп.

Ремонт компактных люминесцентных ламп

Компактный люминесцентный светильник (КЛС) представляет собой люминесцентную лампу с изогнутой для уменьшения габаритов газовой лампой с электронным балластом и цоколем, собранными в одном корпусе.люминесценция и использование трубчатых люминесцентных ламп описано в предыдущих статьях этого раздела.


Устройство компактной люминесцентной лампы, в народе называемой «экономкой»

В KLS принцип остался прежним, только вместо громоздкого электромагнитного балласта используется электронный балласт, что позволяет уменьшить габариты и расширить возможности управления работой светильника. Некоторые KLS поддаются ремонту, в том числе с помощью панели управления, благодаря модернизированной схеме электронного балласта.

Пошаговый процесс ремонта CLS

Для начала необходимо разобрать корпус лампы, который состоит из цоколя и цоколя лампы. Винтовых соединений в корпусе обычно нет - обе части лампы соединяются защелками, как пульт от телевизора или панели сотового телефона. Поддев защелки подходящей отверткой, отсоедините обе части лампы.


Вставьте отвертку в щель, чтобы освободить защелку.

Четыре провода идут от спиралей лампы к электронному балласту светильника - их необходимо отсоединить от контактов на плате.Примерное сопротивление спиралей, которое зависит от мощности люминесцентной лампы, составляет около десяти Ом. Если выяснится, что одна из спиралей перегорела (бесконечное сопротивление), то не стоит сразу выбрасывать эту колбу.


Звонок показывает, что одна из спиралей перегорела.

В некоторых случаях, когда одна катушка перегорает, шунтирование выводов с тем же сопротивлением, что и у рабочей нити накала, поможет возобновить работу лампы. Таким образом, электрическая цепь будет восстановлена, и излучения одной спирали может хватить для разряда и свечения газа.


Силовой резистор, припаянный к плате в качестве шунта, заменяет сопротивление сгоревшей катушки и обновляет цепь

Припаянный резистор не должен касаться контактных площадок на плате, поэтому он должен быть изолирован термостойкой диэлектрической прокладкой . Соблюдая осторожность, чтобы не отрезать выводы спиралей и проводов от платы, прикрутите патрон к цоколю и проверьте работу лампы. Процесс такого ремонта демонстрируется на видео:

.

Ремонт ЭПРА люминесцентных ламп

Если катушка перегорела (прерывание нагрузки), электронный балласт также может выйти из строя, поэтому вы должны проверить его компоненты, проследив путь тока.Схему этой лампы желательно скачать, но ее можно отремонтировать, разбираясь в обозначениях на самих деталях и на плате.

Различные схемы электронных балластов для компактных люминесцентных светильников

В некоторых схемах люминесцентных ламп от цоколя к плате идет токоограничивающий резистор, заключенный в теплоизоляционный кожух. Этот резистор ограничивает токи, протекающие в цепи, тем самым защищая компоненты. В некоторых моделях энергосберегающих люминесцентных ламп резистор отсутствует или заменен дросселем.


Расположение резистора ограничения входного тока

Для снятия платы с корпуса светильника для более удобного осмотра и ремонта следует отпаять провода от резьбовой части и центрального контакта цоколя. В зависимости от производителя схемы электронного балласта люминесцентных энергосберегающих ламп могут отличаться, но в целом они состоят из следующих конструктивных блоков:

  • Выпрямитель на диодах или диодной сборке;
  • Сглаживающий конденсатор силового фильтра;
  • Ключи силовые транзисторные;
  • Импульсный трансформатор с обмотками обратной связи.

Внешний вид и расположение на плате основных элементов CLS

Конденсаторы, резисторы, диоды, дроссели служат для обеспечения межсоединений между компонентами электронного балласта люминесцентной лампы. Для достижения компактности используются миниатюрные резисторы SMD , не имеющие проводных выводов.


Линии показывают резисторы SMD на плате электронного балласта KLS

. Обмотки высокочастотных импульсных трансформаторов и дроссели электронного балласта люминесцентной лампы имеют небольшое сопротивление.Поэтому их целостность сводится к проверке целостности обмоток и наличия пробоя. Определить межвитковую цепь можно только косвенно, исключая поломки других компонентов лампы.

Проверка полупроводниковых компонентов светильника

В первую очередь следует проверить полупроводниковые приборы - диоды, транзисторы, стабилитроны. Поскольку штыри на плате светильника могут быть соединены перемычкой с другими компонентами, проверяемые детали должны быть испариться для тестирования.

В транзисторах переходы база-коллектор и база-эмиттер должны быть замкнуты при прямом подключении щупов мультиметра. Во всех других возможных комбинациях сопротивление должно стремиться к бесконечности.


А вот в ЭПРА люминесцентных ламп есть составные транзисторы, в которых диод и полевые транзисторы (MOSFET) включены параллельно переходу коллектор-эмиттер. Звонок такого транзистора при отсутствии информации о его свойствах может ошибочно указывать на неисправность полупроводникового прибора - ведь встроенный диод будет звенеть в одну сторону.Необходимо изучить свойства тестируемых транзисторов, имеющихся в светильнике, чтобы проверить их как можно более надежно.


Пример составного полевого транзистора

Аналогичные трудности с целостностью полупроводниковых компонентов электронного балласта люминесцентной лампы могут возникнуть при испытании двуханодных диодов - динисторов (ДИАК). При звонке обычным тестером должно быть бесконечное сопротивление в обе стороны. Дополнительное изучение устройства и схемы ремонтируемого светильника поможет избежать ошибочных выводов.


Композитные полевые транзисторы VT1, VT2 на схеме электронного балласта

Их сопротивление указано на SMD резисторах, что в большинстве случаев позволит определить их исправность без пайки ЭПРА лампы с платы. Без должной практики могут возникнуть сложности с демонтажем и установкой SMD резистора - для пайки таких радиодеталей используются паяльники с определенной формой жала, которые одновременно нагревают обе контактные площадки.

Работа с SMD резистором

Для снятия резистора с платы лампы SMD с помощью обычного паяльника следует попытаться одновременно прогреть контактные площадки, быстро переставив жало. Можно нагреть корпус неисправного резистора, а плату перевернуть, дождаться, пока расплавится припой и деталь не отвалится. Но в этом случае есть опасность перегрева дорожек и соседних радиодеталей.


Сравнительные размеры и маркировка резисторов SMD

Не у всех мастеров есть возможность приобрести необходимые резисторы SMD на месте, либо испариться из неисправной лампы.Поэтому их можно заменить на резисторы других типов, с идентичной мощностью и сопротивлением, разместив их в свободном пространстве лампы, обеспечив надежную изоляцию выводов с помощью термоусаживаемой трубки.

Для пайки SMD элементов лучше использовать паяльную станцию ​​с тонким наконечником, но можно и обычный паяльник. Также необходимо использовать флюс, предназначенный для пайки SMD. Поскольку детали для поверхностного монтажа очень маленькие, вам обязательно понадобится пинцет, а увеличительное стекло снизит нагрузку на глаза.Процесс такой пайки различных SMD-деталей, в том числе резисторов, подробно описан на видео:


Таким образом, расположив исправные компоненты лампы или поочередно проверив радиодетали мультиметром, можно найти неисправный компонент на плате лампы и заменить его без профессионального измерительного оборудования и не разбираясь в тонкостях самой схемы электронного балласта. Радиолюбителям и начинающим мастерам будет полезно видео с описанием нескольких различных ремонтов энергосберегающих ламп:

Ремонт светодиодных ламп

Светильники, использующие светодиодное освещение, собираются из множества светодиодов в одну сборку.Для обеспечения необходимого для светодиодов напряжения используется встроенный источник питания, часто называемый драйвером ... Следовательно, причины неисправности лампы могут быть как в самом драйвере лампы, так и в сборке светодиодов.

В дешевых моделях светодиодных ламп применяется блок питания без трансформатора, с токоограничивающими конденсаторами. Недостатком такой схемы является то, что светодиоды включены последовательно в светодиодную сборку. Если один светодиод в этой сборке перегорает, все остальные источники света в светильнике перестают работать.


HL1-HL27 Светодиоды подключаются последовательно

Необходимо вскрыть корпус светодиодной лампы - отсутствие трансформатора на драйвере укажет на ее тип. Поскольку простой драйвер содержит минимум деталей - диодный мост и несколько резисторов и конденсаторов, диагностика схемы заключается в проверке элементов. Более сложные драйверы имеют трансформаторный или импульсный источник питания, поэтому ремонтировать их сложнее, так как они требуют знаний радиотехники.

Часто резисторы драйвера светодиодной лампы не выдерживают нагрузки и перегорают из-за перегрева. Если на резисторе нет меток, узнать его номинал можно из схемы этой лампы, либо рассчитав сопротивление исходя из максимально допустимого тока светодиодной сборки. Для более сложных драйверов требуется схема. Процесс разборки светодиодной лампы и ее тестирования показан на видео:

Поиск неисправных элементов светодиодной лампы

Часто только поверхностный визуальный осмотр светодиодной сборки может свидетельствовать о неисправности - перегоревший светодиод на матрице светильника будет существенно отличаться от остальных, демонстрируя характерные признаки воздействия электрической дуги - почернение, нагар и характерный запах.


Перегоревший светодиод виден невооруженным глазом

Если подать напряжение на светильник и замкнуть перегоревший светодиод в последовательной матрице, то должны загореться остальные, при условии, что в матрице нет других неисправных компонентов. Следует помнить, что простые драйверы не имеют гальванической развязки от сети, поэтому элементы матрицы находятся под высоким напряжением относительно земли, что может привести к травмам при неосторожном прикосновении к разомкнутым проводам светильника.

Если визуально перегоревший светодиод ничем не отличается от других, то определить обрыв звена в цепи и отремонтировать светильник можно с помощью описанного выше короткого замыкания проводов, проводимого поочередно на контактах каждого светодиода в серийная сборка или путем проверки мультиметром.Пример ремонта бюджетной светодиодной лампы с бестрансформаторным драйвером показан на видео:


Короткое замыкание неисправного светодиода возобновит цепь, но светодиоды станут немного ярче, так как общее напряжение будет разделено на меньшее количество ячеек. Поэтому перегоревший светодиод лучше заменить, либо вставить вместо него резистор примерно 100 Ом, иначе при повышенном напряжении на каждом отдельном светодиодах вероятность выхода из строя этих элементов возрастает.

Проверка светодиодов в сборе

Но, если в матрице светильника вышло из строя более одного элемента, или драйвер имеет более сложную конструкцию и светодиоды подключены параллельно, то идентифицировать их предыдущим методом включения будет невозможно, а действующим блок питания трансформатора может перегореть.Поэтому каждый светодиод в сборке проверяется тестером как обычный диод.


Каждый светодиод в матрице должен прозвонить

При последовательной сборке соседние светодиоды никак не влияют на точность показаний мультиметра, поэтому отпаивать элементы с платы лампы нет необходимости. При прямом подключении светодиод звенит как обычный диод, при этом возможно его слабое свечение. Выявив поврежденные светодиоды, их необходимо заменить.

Эти светодиоды, как правило, тоже имеют SMD структуру, поэтому спаять их в целости и сохранности из матрицы неисправной лампы с помощью обычного паяльника практически невозможно.Следует использовать специальный наконечник или сделать насадку подходящей по размеру светодиода. Процесс проверки светодиодов и их пайки при ремонте светодиодной лампы показан на видео:


При пайке светодиодов соблюдать полярность - для этого контактные площадки и контакты анода и катода имеют разные контуры. При пайке следует следить за тем, чтобы контуры светодиода и контактных площадок совпадали.

Ремонт люстр LED

В светодиодных люстрах, оборудованных панелью управления для изменения яркости свечения, используются более сложные драйверы, имеющие блок питания и широтно-импульсную модуляцию (ШИМ).При приеме сигнала от пульта дистанционного управления рабочий цикл импульсов тока, направленных через светодиоды разного цвета, изменяется, от чего они излучают меньше световой энергии, что воспринимается глазом как уменьшение яркости и красочное изображение. создано.


В этих светильниках, как и в светодиодной ленте, группы из нескольких светодиодов, соединенных последовательно, могут быть подключены параллельно к стабилизированному источнику постоянного напряжения. Следовательно, неисправность одного светодиода приведет к отключению только одной группы, в которую он включен последовательно, а остальные сборки должны светиться.

Устранение неисправностей драйверов светодиодных ламп аналогично диагностике ЭПРА для люминесцентных ламп - последовательное устранение неисправных элементов. Но в сложных драйверах неисправность может заключаться в микросхеме микропроцессора, в модуле приема сигналов от ПКП, в клавишах питания или в других схемах.


Пульт дистанционного управления светодиодной люстрой схемой

Для начала необходимо проверить наличие постоянного напряжения на выходе блока питания (на плате прикоснуться щупами к выводам сглаживающего электролитического конденсатора).Выходов по напряжению может быть несколько - отдельно для питания силовых ключей и микросхем модулятора и модуля приема сигнала с ПКП.

Проверить исправность микросхемы ШИМ после устранения оставшихся проблем можно по показаниям осциллографа и имеющимся шаблонным осциллограммам при их сравнении. Модуль приема сигнала от ПКП имеет собственные микросхемы, и их проверка также проводится по осциллограммам на контрольных точках проверки.

В более простых светодиодных люстрах нет диммирования, а смена режимов осуществляется беспроводным переключателем, управляемым пультом или переключателем. Ремонт такой люстры показан на видео:

.


Необходимо помнить, что вероятность успешного ремонта сложных электронных схем зависит от опыта и знаний мастера. Опытный прораб всегда в первую очередь старается устранить самые легкие причины выхода оборудования из строя в ремонте - например, проверить батареи в пульте управления, измерить напряжение в патроне лампы, попытаться визуально определить причину и т. Д., Последовательно продвигаясь дальше. к более сложным процедурам.

Замена лампочек и балластов | Министерство энергетики

Подобрать замену лампочки к существующим светильникам и балластам может быть непросто, особенно со старыми светильниками. Использование новых светильников для новых лампочек дает вам максимальную экономию энергии, надежность и долговечность по сравнению с простой заменой лампочек.

Перед заменой лампочки и / или балласта в осветительной арматуре рекомендуется сначала понять основные принципы и термины освещения. Это понимание поможет вам сделать покупку максимально экономично.

Замена ламп накаливания и балластов

Многие старые внутренние осветительные приборы улавливают значительную часть света внутри светильника. Новые лампы накаливания предназначены для выталкивания всего света в комнату. Другие используют галогенные лампы меньшего размера. Достижения в дизайне светильников для помещений включают более яркие отражатели и лучшую отражающую геометрию.

Многие лампы накаливания также не подходят для их задач или применения. Например, некоторые наружные светильники имеют тенденцию рассеивать большую часть своего света за пределы намеченной площади, что вызывает световое загрязнение.Это можно исправить, используя лампочки меньшей мощности.

Стандартные лампочки типа А можно заменить более энергоэффективными, такими как КЛЛ, светодиоды и энергосберегающие (галогенные) лампы накаливания.

Используйте КЛЛ в форме эллипсоидальных отражателей (тип ER) в утопленных светильниках. Используйте КЛЛ с рефлектором (R) или параболическим рефлектором (PAR) для наводнения и точечного освещения. Некоторые светильники CFL имеют встроенные электронные балласты и отражатели из полированного металла.

При использовании в встраиваемых светильниках лампы A-типа и рефлекторные лампы тратят энергию, потому что их свет попадает в светильник.В целях экономии энергии можно заменить стандартный отражатель мощностью 150 Вт (Вт) на отражатель типа ER мощностью 75 Вт. Однако помните, что лампы ER менее эффективны при освещении неглубоких светильников, поэтому используйте для этих целей отражатели или параболические отражатели.

Замена люминесцентных ламп и балластов

Хотя люминесцентные лампы обычно энергоэффективны, существуют новые, даже более эффективные лампы, в которых используются более качественные электроды и покрытия, чем в старых. Эти лампы имеют примерно такой же световой поток при значительно меньшей мощности.

Вы можете заменить обычные лампы накаливания мощностью 40 Вт (Вт) и 75 Вт на энергосберегающие лампы мощностью 34 Вт и 60 Вт соответственно. Также доступны энергосберегающие лампы для менее распространенных люминесцентных светильников.

Если вам нужно заменить балласты в люминесцентных светильниках, подумайте об использовании одной из улучшенных разновидностей. Эти люминесцентные балласты, называемые улучшенными электромагнитными балластами и электронными балластами, повышают эффективность устройства на 12–30%.

Новые электромагнитные балласты снижают потери балласта, температуру арматуры и мощность системы.Поскольку они работают при более низких температурах, они служат дольше стандартных электромагнитных балластов.

Электронные балласты работают на очень высокой частоте, что устраняет мерцание и шум. Они даже более эффективны, чем улучшенные электромагнитные балласты. Некоторые электронные балласты даже позволяют управлять люминесцентной лампой от диммера, что обычно не рекомендуется для большинства люминесцентных ламп.

Утилизация люминесцентных ламп

Все люминесцентные лампы содержат небольшое количество ртути.Некоторые компактные люминесцентные лампы (КЛЛ) с магнитными балластами содержат небольшие количества короткоживущих радиоактивных материалов. Из-за наличия этих опасных материалов нельзя выбрасывать перегоревшие лампы в мусор.

Узнайте, существует ли программа утилизации для них в вашем районе - они становятся все более распространенными, и многие розничные продавцы будут утилизировать КЛЛ бесплатно. Вы также можете утилизировать лампочки вместе с другими опасными бытовыми отходами, такими как батареи, растворители и краски, в специально отведенном месте для сдачи в вашем районе или в назначенный день, когда вы можете положить такие материалы вместе с мусором, установленным у обочины.См. Рекомендации EPA для шагов по очистке и утилизации.

Простые решения для медленного запуска, мерцания или неисправных люминесцентных ламп

Ключевые моменты

Если у вас возникли какие-либо из следующих проблем с люминесцентными лампами, то эта страница расскажет вам, как их исправить, включая информацию о том, что, вероятно, вызвало проблему, и как проверить стартеры и балласты:

Если с вашими лампами возникают какие-либо из следующих проблем, эта статья расскажет вам, как их исправить:

  1. Люминесцентная лампа не включается (гудит или не гудит)
  2. Трубка долго нагревается и загорается
  3. Середина трубки не горит, но концы горят
  4. Трубка постоянно мигает или гаснет

Мы расскажем вам, что вызвало проблему и как проверить стартеры и балласты.

Люминесцентная лампа не включается

Возможные причины:

  • Нет электроэнергии из-за сработавшего выключателя или перегоревшего предохранителя
  • Мертвый или умирающий балласт
  • Неисправный стартер
  • Мертвая лампочка

Проверок:

Проверить питание лампочки

Начните с проверки того, что предохранитель не сработал в блоке питания. Обычно, когда это происходит, срабатывает несколько ламп, поэтому проверьте несколько выключателей, и если ни один из них не загорится, проверьте блок предохранителей.

Пробирка
  1. Выключить выключатель на лампочку
  2. Поверните трубку на 90 градусов до упора, затем сдвиньте трубку вниз
  3. Проверьте оба конца трубки на предмет потемнения стекла. Если трубка темная с обоих концов, значит, она неисправна или ее срок службы подошел к концу, поэтому ее все равно нужно будет заменить
  4. Если цвет лампы в норме, попробуйте использовать другой фитинг, который, как вы знаете, исправен, чтобы проверить, горит ли он.
  5. Если она не горит, значит, лампочка требует замены.Если горит, то проблема, скорее всего, в стартере
  6. .

Проверка и установка стартеров

  • Стартер - это небольшая коробочка в осветительной арматуре, рядом с которой находится трубка.
  • Функция этого стартера, как следует из названия, состоит в том, чтобы подавать в трубку достаточно энергии, чтобы она зажигалась.
  • Стартеры можно найти только в арматуре старше 15 лет.
  • Они стоят всего 20 пенсов. Самый простой способ проверить стартер - купить новый и заменить старый.
Как найти и заменить стартер:
  1. Если вы не видите стартер, снимите трубку, так как иногда под трубкой устанавливаются стартеры, но помните, что только старые фитинги имеют стартеры - если фитинг современный, то вы можете искать что-то, чего там нет. .
  2. Выключите выключатель света и снимите стартер, осторожно надавив на него и повернув влево
  3. Просто замените стартер и посмотрите, работает ли свет

Проверка и установка балластов

Изображение: Балласт в люминесцентной лампе.

  • Балласт дает лампе напряжение, достаточное для ее запуска, но затем ограничивает ток, идущий к лампочке, позволяя лампе светиться ровным светом.
  • Признаком того, что балласт не работает должным образом, является жужжащий звук, исходящий от лампочки.
  • Если у вас более одной лампочки в фитинге, и все лампочки мерцают или гаснут, скорее всего, это балласт.
Как проверить балласт:
  1. Выключите свет выключателем и отключите питание света через автоматический выключатель.
  2. Снимите трубку с приспособления, так как балласт обычно находится за колбой или между лампами в фитинге с более чем одной трубкой.
  3. На балласте обычно есть крышка, поэтому снимите крышку балласта с помощью отвертки и проверьте балласт, который обычно представляет собой серый или черный ящик прямоугольной формы, на предмет утечки масла или на вид сгоревшего.
  4. Во-первых, проверьте, что все провода подключены правильно, так как незакрепленные провода могут привести к неправильной работе балласта. Если провода подключены правильно, проблема, скорее всего, связана с самим балластом.
  5. Балласты
  6. бывают всех форм и размеров, поэтому, если вам все же нужно купить новый, внимательно проверьте размеры при покупке в Интернете или возьмите старый балласт с собой в магазин осветительных приборов.
  7. На вашем балласте, вероятно, есть электрическая схема (или, если ее нет, она должна быть в коробке), которая покажет вам, какие провода куда идут при замене балласта. Обычно провода окрашены в красный, белый, синий, желтый и черный цвета, а соответствующие цвета проводов балласта будут совпадать с цветами в арматуре.
  8. На YouTube есть много видеороликов, демонстрирующих, как безопасно заменить балласт, это один из наших любимых видео по замене балласта T8.

Обратите внимание, что существует много разных типов балласта, и для каждого из них будут разные инструкции по замене. При замене балласта существует риск поражения электрическим током, поэтому, пожалуйста, убедитесь, что вы знаете, что делаете, или попросите электрика сделать эту работу за вас, если вы не уверены.

Другие проблемы, которые можно выявить и устранить с помощью вышеуказанных проверок

Середина трубки не светится, но концы горят

Трубка постоянно мигает или гаснет

  • Проверить стартер
  • Проверить балласт
  • Убедитесь, что лампа, которую вы использовали в светильнике, подходящего размера и подходит

Трубка долго нагревается и загорается

Если у вас есть вопросы о люминесцентных лампах, мы будем рады узнать их! Свяжитесь с нами по [адрес электронной почты защищен], и мы добавим вопрос и ответ на эту страницу!

Дополнительные ресурсы

Чтобы купить товары, связанные с освещением в Интернете, перейдите по ссылкам ниже:

  • Выключатели стартера
  • Аварийный комбинированный балласт - нормальный высокочастотный балласт и функция аварийного резервного питания в одном для люминесцентных ламп, которые будут использоваться с аварийной батареей.
  • Электронные балласты HID - для работы газоразрядных ламп высокой интенсивности с запуском без мерцания (HID), например Металлогалогенные лампы.
  • ВЧ балласты - ВЧ балласт для работы люминесцентной лампы (включить выключить без мерцания).

Освещение как услуга, обеспечивающая циркулярную экономику (ЖУРНАЛ)

Если продавцы сохранят право собственности на светильники, у них появится стимул заботиться о долговечности. Также помогут модульные сменные компоненты.Но будет ли отрасль развиваться достаточно быстро в соответствии с правилами ЕС?
МАРК ХАЛПЕР сообщает.

Когда аэропорт Схипхол в Амстердаме три года назад решил установить новое освещение от Philips, не покупая светильники (http://bit.ly/2Hoi84j), он был в авангарде не только освещения как услуги (LaaS). ), но также и кое-что для нашего времени с ограниченными ресурсами: циркулярную экономику (рис. 1).

% {[data-embed-type = "image" data-embed-id = "5cdb5ec6f6d5f267ee608fbd" data-embed-element = "aside" data-embed-alt = "Content Dam Leds Printarticles Volume 15 Issue 5 1805ledshal F3 P01 "data-embed-src =" https: // img.ledsmagazine.com/files/base/ebm/leds/image/2018/05/content_dam_leds_printarticles_volume_15_issue_5_1805ledshal_f3_p01.png?auto=format&fit=max&w=1440% "data-embed-caption =" "] Контракты на предоставление освещения как услуги, такие как установка Philips LaaS в Терминале 2 аэропорта Схипхол, могут сыграть большую роль в содействии развитию экономики замкнутого цикла в осветительной отрасли. Фото: Philips Lighting.

На всякий случай вы не слышали, круговая экономика стремится минимизировать отходы во всех отраслях, обеспечивая повторное использование товаров и их материалов после того, как срок годности элемента истек в определенном месте.Круговые принципы минимизируют отходы, но они также превращают их в ценность. Они контрастируют с линейной экономикой, когда сырье и продукты попадают в кучу отходов.

«Циркуляр» - это концепция, предназначенная для защиты Земли и окружающей среды, в то же время в принципе обеспечивая устойчивую экономическую жизнеспособность (http://bit.ly/2qBYGaJ). В области освещения поставщики говорят, что они все за это. Многочисленные круговые возможности включают продление срока службы светильников за счет перехода к модульной конструкции, которая позволяет легко заменять детали и компоненты, такие как светодиодные источники света и модули; использование большего количества переработанных материалов в продукции; восстановление металлического или пластикового корпуса для повторного использования; и так далее.

Но все это стоит денег, поэтому вопрос в том, что является стимулом для продавцов? Зеленый альтруизм зайдет так далеко, что, вероятно, совсем не так далеко. Тогда есть регулирование. В Европе Европейский союз разрабатывает пакет мер по замкнутой экономике, который к 2020 г. будет налагать множество различных юридических требований для различных методов замкнутого цикла, то есть через год или два до того, как многие люди подумают, что осветительные компании будут к этому готовы (рис. 2) ).

Таким образом, пока отрасль лоббирует против введения нормативных требований в 2020 году, она ищет окончательный мотиватор, который помог бы полностью перейти на замкнутую практику.И это, конечно же, связано с материальной выгодой. Если светотехнические фирмы не могут получить прибыль от круговых практик, у них будет гораздо меньше мотивации придерживаться их. Все это кажется достаточно очевидным, но если нет, то ключ кроется в названии: это круговая экономика, а экономика, по определению, предназначена для продуктивного использования материалов, ресурсов, товаров и услуг.

Как заметил Антон Браммельхейс, руководитель отдела устойчивых инноваций Philips Lighting: «Это важная экономическая система, потому что, в конце концов, предприятия и люди должны зарабатывать на ней деньги.«Нельзя сказать, что он игнорирует его цели. Браммельхейс, как никто другой, твердо верит в экономику замкнутого цикла, превознося ее достоинства. «Это максимизирует возможность повторного использования продуктов», - отметил он. «Вместо того, чтобы идти на свалку, мы должны убедиться, что продукты и сырье возвращаются в экономику. И мы делаем это, сохраняя ценность. Мы должны свести к минимуму разрушение стоимости ».

Но после более чем столетия линейной экономии освещения перейти на круговое освещение будет нелегко.«Нет одного быстрого решения», - сказал он. «Вам нужны систематические изменения. Это трансформация. Мы ожидаем, что это займет много лет, может быть, более десяти лет ».

Ценность по всей цепочке

Действительно, единого быстрого решения не существует. Но есть пара фундаментальных изменений, которые могут помочь открыть новую геометрию. Возможно, ведущей из них является попытка поставщиков освещения перейти на бизнес-модель LaaS - например, ту, что используется в Терминале 2 Схипхола, - в которой поставщики сохраняют право собственности на светильники и светильники, взимая ежемесячную плату за обеспечение уровней освещения по контракту, техническое обслуживание и т. Д. и техническое обслуживание, включая переработку и другие процедуры по окончании срока службы (рис.3).

% {[data-embed-type = "image" data-embed-id = "5cdb61b0f6d5f267ee64ac8e" data-embed-element = "aside" data-embed-alt = "1805ledshal F3 P02" data-embed-src = " https://img.ledsmagazine.com/files/base/ebm/leds/image/2018/05/1805ledshal_f3_p02.png?auto=format&fit=max&w=1440 "data-embed-caption =" "]}%

Рис. 2. Комиссар Европейской комиссии по окружающей среде, морским делам и рыболовству Кармену Велла является одним из нескольких руководителей ЕС, выступающих за меры, которые заставили бы светотехническую промышленность широко развернуть модульные светильники к сентябрю 2020 года, дата, которую отрасль считает слишком быстрой. Фотография предоставлена ​​Flickr / Wikimedia Commons.

С точки зрения клиентов, LaaS наиболее известен тем, что помогает конечным пользователям избежать первоначальных капитальных затрат. Но кажется, что он идеально подходит для круговых принципов. Сделки LaaS, как правило, сокращают потребление энергии и счета за электроэнергию - что само по себе является частью кругового этоса, - но поставщик мотивирован на создание более долговечных и простых в повторном использовании продуктов в силу сохранения права собственности. Как только производители продолжат владеть светильниками после установки на объекте конечного пользователя, у них появится стимул следить за их долговечностью.

Круговое мышление было одной из причин, по которой Схипхол сформулировал решение о своем пятилетнем контракте LaaS, который, среди прочего, конкретно позволяет Схипхолу возвращать лампы в Philips для повторного использования или переработки.

«Наш выбор нового освещения в Зале 2 показывает, что мы берем на себя ответственность за использование сырьевых ресурсов и придерживаемся нашей политики устойчивого развития», - сказал Андре ван ден Берг, исполнительный вице-президент и главный коммерческий директор Schiphol Group. Срок действия контракта составляет около двух лет с возможностью продления еще на пять лет.«Это освещение всегда обеспечивает максимальную экологичность и постоянно обеспечивает заданный уровень производительности».

По крайней мере, два других контракта Philips LaaS, подписанные за последние 2–3 года, также предусматривают повторное использование светильников Philips. Исследовательский парк High Tech Campus в Эйндховене, который освещает свою автостоянку на основе обслуживания, охарактеризовал расположение LaaS как способ «будущего» своей системы освещения. А Bruynzeel, голландский производитель стеллажей, шкафов и других продуктов для хранения, похвалил освещение LaaS на своем предприятии в Паннингене, Голландия, за «гарантированное повторное использование максимального количества компонентов освещения», что, в свою очередь, дало Брюнзилу возможность максимизировать переработка отходов в соответствии с бизнес-повесткой дня экономики замкнутого цикла (рис.4).

Хотя три пользователя отмечают ранние примеры развертывания циклических концепций в форме контракта на обслуживание, еще не ясно, являются ли эти контракты прибыльными. В эти первые дни они подскажут, что работает, а что нет.

«Индустрия освещения рассматривает циркулярную экономику и круговое мышление как возможность», - сказала Урания Георгоутсаку, генеральный секретарь брюссельской торговой группы LightingEurope. «С возможностями приходят проблемы.Итак, самое важное, что нам всем нужно сделать, - это понять, что означает круговая экономика с точки зрения дизайна продукта, с точки зрения изменения стоимости, с точки зрения бизнес-моделей, с точки зрения рынков и ожиданий клиентов. Я смотрю на круговую экономику как на то, что изменит эту отрасль и то, как мы ведем бизнес. Это переходный процесс, с которым придется справиться каждому. Это имеет разные последствия для разных продуктов и разных компаний ».

Короче говоря, она подчеркнула, что круговая экономика «изменит бизнес-модели в отрасли.

К чему? "Это как раз вопрос", - ответил Георгоутсаку.

Введите модульность

Сервисные модели действительно должны играть большую роль, но это еще не все. Чтобы помочь понять сдвиг, на момент написания этой статьи LightingEurope собиралась заказать двухлетнее исследование перспектив сервисного подхода и других изменений бизнес-модели, которые помогут перейти к экономике замкнутого цикла. Двухлетнее исследование сначала будет посвящено бизнесу и рыночным возможностям, а на последнем этапе изучит последствия для материалов, продуктов и компонентов.

Ожидается, что отчет поможет укрепить костяк скелета экономики замкнутого цикла, который проходит на протяжении 10-летней стратегической дорожной карты, которую компания LightingEurope впервые опубликовала два года назад, при этом циркуляры постепенно будут играть более заметную роль в последнем году карты в 2025 году.

Это будет не первая публикация LightingEurope в «циркуляре». В октябре прошлого года он выпустил официальный документ, в котором излагаются четыре ключевых компонента циркуляра: продление срока службы продукта, восстановление, сбор деталей из вышедших из употребления продуктов и переработка (http: // bit.ly / 2qBiRpb).

Один коммерческий аспект, который, как ожидается, будет играть большую роль, - это «модульность» - проектирование светильников со сменными частями, включая светодиодные модули, а также корпуса, источники питания, кабели, ПРА и другие компоненты (http://bit.ly/2HrVkAJ ). Это ключевой элемент в потенциальном продлении срока службы продукта. Модульность знаменует собой серьезный отход от того, что в отрасли называют «запечатанным на всю жизнь», что определяет сегодня многие светильники, которые, как и Apple iPhone с несменными батареями, становятся совершенно бесполезными для конечного пользователя.

«Если светодиодный светильник выходит из строя, и вам приходится его выбросить, это не очень хорошо для окружающей среды», - заметил Найджел Харви, генеральный директор Recolight, некоммерческой компании Croydon, расположенной в Англии, которая курирует лампы и переработка светильников в Великобритании (http://bit.ly/2HrVLuY). «Делая продукты более модульными, вы сокращаете отходы. По окончании контракта производитель может вернуть 1000 или 2000 светильников. И производитель - это компания, которая лучше всего может их проверить, модернизировать, отремонтировать, добавить новые светодиодные модули и впоследствии сделать их доступными для дальнейшего использования.Это создает дополнительный поток доходов для производителя, когда они вернутся к концу ".

Это мнение широко разделяется в отрасли. «В наши дни слишком много одноразовой экономики», - сказал Питер Хант, главный операционный директор британской торговой группы The Lighting Industry Association (LIA), которая руководит программой утилизации ламп и светильников под названием Lumicom. «Меня беспокоит, что я выбрасываю столько продукта на свалку».

Одной из серьезных проблем является разработка стандартов, которые поддерживали бы простую замену для разных брендов, гарантируя, что, скажем, светодиодный модуль от одного поставщика будет вставлен в светильник другого поставщика.Но, как это обычно бывает с любой эволюцией стандартов, на сегодняшних ранних стадиях модульности существует конкуренция между потенциально конкурирующими стандартами. Консорциум Zhaga - это группа, которая поддерживает сменные детали в течение нескольких лет, но не единственная (http://bit.ly/2qCrgbS).

«Мы видим разнообразие на рынке», - отметил Георгоутсаку из LightingEurope. «Он существует в определенной степени для определенных компонентов, но не для других, и в определенной степени для определенных приложений, но не для других.Вам понадобится какой-то уровень гармонизации и стандартов. Когда у нас будет больше стандартизации, это будет признаком зрелости ».

Агентство LIA’s Hunt повторило эту точку зрения. «Это немного похоже на историю VHS – Betamax; все это будет разыграно на рынке », - прокомментировал он.

% {[data-embed-type = "image" data-embed-id = "5cdb61b0f6d5f267ee64ac90" data-embed-element = "aside" data-embed-alt = "1805ledshal F3 P03" data-embed-src = " https://img.ledsmagazine.com/files/base/ebm/leds/image/2018/05/1805ledshal_f3_p03.png? auto = format & fit = max & w = 1440 "data-embed-caption =" "]}%

Рис 3. Соглашение LaaS в Схипхоле также определяет уровни освещения. Фото предоставлено Philips Lighting.

Пока модульность уже существует, это еще не распространенная форма. «Основная часть светильников, представленных на рынке сегодня, вовсе не модульные», - сказал Стефан Химбер, сотрудник по связям с общественностью Osram. По оценкам Химбера, 90% и 100% всех потребительских светодиодных светильников, и они также занимают значительную долю на профессиональном рынке.Он отметил, что изменение этого сочетания на более высокое модульное соотношение потребует действий по всей цепочке создания стоимости - не только со стороны таких поставщиков, как Osram, но и со стороны конечных пользователей, которые сами должны придерживаться циклических принципов и покупать товары и услуги, признающие их ценность. Также могут помочь утвержденные правительством процедуры «зеленых государственных закупок», которые появляются все чаще.

«Сегодняшнюю модульность можно рассматривать как основу, как начало», - сказал Химбер.

А как насчет гарантий и гарантий?

Одно юридическое препятствие заключается в том, что гарантии и гарантии не допускают замены светильников Osram другими брендами, это липкая калитка, которая описывает ситуацию для многих поставщиков.Как заметил Химбер, в случае с Osram: «Вы можете открыть светильник, вы можете заменить светодиодный модуль и источник света, вы можете изменить механизм управления, но вы можете сделать это только с внутренними компонентами Osram».

Появление стандартного подхода к модульности могло бы побудить таких поставщиков, как Osram, разрешить замену запчастей от других поставщиков, отметил он.

Такая политика модульности, безусловно, поможет в сегодняшней среде, где пользователи по-прежнему склонны покупать светильники, а не услуги освещения.Но они по-прежнему будут важны в бизнес-модели, ориентированной на услуги. Модульность в целом может помочь поставщику держать клиента в курсе последних достижений в области технологий источников света, в которых поставщики стремятся к новым и улучшенным итерациям каждые 9–18 месяцев или около того.

Не все продукты подходят для модульности. Например, розничные магазины, отели и рестораны, которые могут менять дизайн своих помещений каждые столько лет, могут быть склонны просто отказаться от своих существующих светильников и перейти на новые с совершенно другим внешним видом (даже там, возможно, есть место для повторного использования светодиодного модуля) .

Помимо модульности, компаниям, занимающимся осветительными приборами, надлежит исследовать другие способы соблюдения циклических принципов, такие как использование большего количества переработанных материалов в своей продукции, будь то металлы или пластмассы.

Возникает еще одна проблема: когда светодиодные лампы и светильники попадают в кучу вторичной переработки, их гораздо труднее обрабатывать, чем более традиционные осветительные приборы. По сравнению с люминесцентными продуктами светодиоды содержат больше материалов, и эти материалы, а также общие формы и размеры компонентов и конечных продуктов различаются гораздо шире, чем в традиционных изделиях.

В то время как сегодня в Великобритании восстанавливается более 90% материала люминесцентных ламп, «с помощью светодиодных ламп вам повезет получить 50%», - сказал Харви из Recolight. «Одним из преимуществ светодиодной технологии является стремительный рост количества используемых материалов, используемых дизайнов, форм, размеров и всего остального. Они позволяют вносить гораздо больше инноваций в способ производства продукта. Но такая неоднородность продукта обходится дорого, когда дело доходит до вторичной переработки. У тебя там еще столько материалов.Они связаны друг с другом, часто с помощью клея и пенопласта, что затрудняет их разделение с помощью механических процессов. У вас есть все типы материалов: пластик, стекло, керамика, алюминий, медь. У вас есть PCBs [печатные платы]. Это полная смесь. У нас есть проблема, которая вернется и укусит нас », - отметил он.

Хант из LIA заметил, что ответ отчасти заключается в том, чтобы рассматривать продукты на основе светодиодов как электрическое оборудование, регулируемое европейскими законами об утилизации электрического и электронного оборудования (WEEE), а не как обычные осветительные приборы.Положительным моментом для светодиодов является то, что многие из светильников, которые собирает LIA, являются списанными обычными уличными фонарями, размещенными в стекловолокне, которое, как отметил Хант, трудно утилизировать и, следовательно, имеет низкую ценность вторичной переработки. Он отметил, что алюминий, которым обычно покрывают светодиодные уличные фонари, должен иметь гораздо более высокую ценность, когда придет время их утилизировать.

Промышленность против регулирующих органов

Переход к экономике замкнутого цикла действительно будет сложной задачей для отрасли. Трудно найти явное противодействие этому - это все равно что кампания против мамы и яблочного пирога.

Однако вызывает беспокойство временные рамки, которые Европейский Союз хочет установить. Георгоутсаку из LightingEurope отметил, что пакет мер по циркулярной экономике, который продвигает Европейская комиссия, может стать законом к сентябрю 2020 года во всех отраслях, требуя принятия мер в освещении, таких как переход к тому времени к модульной практике.

«Мы согласны с видением, мы согласны с целями, это входит в нашу стратегическую дорожную карту», ​​- сказал Георгоутсаку. «Но мы не согласны со сроками.Она приводит список причин, по которым еще слишком рано вводить модульность во всех осветительных приборах. Среди них - герметичные светильники, которые часто требуются по причинам интеллектуальной собственности или безопасности. Эти опасения требуют рассмотрения.

«Мы говорим, что такое обязательное требование [для легко заменяемых частей к 2020 году] повсеместно, без учета приложения, сценария использования, конкретных требований к производительности и безопасности этого приложения, не является хорошей идеей. .Мы очень рады работать с [ЕС] над детальной оценкой воздействия, так что, когда мы снова пересмотрим это законодательство в 2022 году, мы сможем продвинуться вперед с дополнительными требованиями, если они будут необходимы », - заявил Георгоутсаку.

% {[data-embed-type = "image" data-embed-id = "5cdb61b0f6d5f267ee64ac92" data-embed-element = "aside» data-embed-alt = "1805ledshal F3 P04" data-embed-src = " https://img.ledsmagazine.com/files/base/ebm/leds/image/2018/05/1805ledshal_f3_p04.png?auto=format&fit=max&w=1440 "data-embed-caption =" "]}%

Рис 4.Компания Bruynzeel похвалила свое соглашение LaaS с Philips за «гарантированное повторное использование максимального количества компонентов освещения». Фотография предоставлена ​​Philips Lighting.

Охота на LIA согласилась. «Нам не нравится, что в отрасли слишком рано навязывают слишком много обязательных требований», - сказал он. Одним из возможных последствий может быть то, что требования к модульности могут сдерживать инновации, такие как переход к уменьшению размеров светодиодных модулей и компонентов.

«Мы постоянно открываем для себя новые области применения, миниатюризацию источников света и светильников», - сказал Хант.«Если нас заставят заменять стандартные продукты, это может ограничить возможности производителей. Поэтому я поддерживаю циркулярную экономику до тех пор, пока она не ограничивает возможности светодиодов ».

Хотя кажется, что промышленность и правительство движутся вместе в одном направлении, они не обязательно движутся вместе по прямой. Это могло продолжаться постоянно.

Какой тип светильника вам следует использовать: встроенный светодиод или готовый к работе со светодиодами?

Интегрированные светодиодные светильники: Эти светодиодные светильники могут напоминать светодиодные светильники, но на этом сходство заканчивается.Интегрированные светодиодные светильники поставляются в комплекте с уже встроенными в них светодиодными матрицами. Они предназначены для обеспечения определенного цвета и светового потока, и у них нет типичных «лампочек», которые можно было бы заменить. Интегрированные светодиодные светильники обычно служат много лет, часто десятилетие и более. Когда они действительно перегорают, вместо того, чтобы покупать сменную светодиодную лампу, клиенты заказывают новую светодиодную матрицу или модуль. Тем не менее, с развитием светодиодных технологий мы призываем предприятия оценить замену своих светодиодных светильников на более экономичные и обновленные функции.

Светильники, готовые к работе со светодиодами: эти светильники предназначены для использования светодиодных ламп и обычно продаются без ламп. Основное преимущество светодиодных светильников заключается в том, что покупатели могут выбрать лампу, соответствующую их потребностям, при условии, что лампа правильной формы, размера и мощности. Первоначальная установка светильников сравнима с интегрированными светильниками, но заменить лампочку, когда она перегорела, проще, чем заменить светодиодную матрицу или модуль на интегрированном приспособлении.

Какой тип светодиодного светильника подходит для вашего коммерческого освещения?

  1. Это новая установка или у вас уже есть приспособления? Если у вас есть существующие светильники, и они нуждаются в серьезном ремонте, может иметь смысл заменить их встроенными светодиодными светильниками.
  2. Соответствуют ли светильники местным строительным нормам? Обязательно оцените, соответствуют ли ваши новые светильники местным строительным нормам, прежде чем покупать их. Если вы не уверены, проконсультируйтесь с консультантом по освещению.
  3. Сколько стоит срок службы светильников? На стоимость срока службы светодиодных светильников влияет множество факторов, включая первоначальную покупку, установку, текущее обслуживание и затраты на электроэнергию. Обязательно учтите все затраты, прежде чем принимать решение о покупке.

Свяжитесь с дружной командой PKK Lighting, и мы обсудим ваш следующий проект коммерческого освещения и дадим вам предложения и рекомендации.

Можно ли заменить встроенные светодиодные фонари?

В отличие от хорошо известных лампочек, многие современные светодиодные фонари уже не взаимозаменяемы.Значит, неисправный светодиод заменить невозможно. Поначалу это кажется очень негативным. Здесь вы можете узнать, что это означает в отдельных случаях и что еще можно сделать, если лампа вышла из строя.

Используйте сменные или встроенные светодиодные фонари?

Мы использовали старые методы освещения, чтобы заменить осветительные приборы в светильнике. Так что заменить сломанную лампу было несложно. Вы также можете заменить лампочку на более светлую или более темную. С развитием светодиодной технологии во многих случаях это уже невозможно.В настоящее время на рынке представлено два варианта:

  • Сменные лампы для модернизации
  • Несменные встроенные светодиодные светильники

Светодиодные лампы для модернизации используются для преобразования существующих светильников в современные светодиодные. С их помощью вы можете легко заменить старые галогенные или энергосберегающие лампы на светодиодную. Конечно, модифицированные светодиодные лампы по-прежнему взаимозаменяемы. Однако светильников с фиксированными и встроенными светодиодами становится все больше. Потребитель больше не может их заменить.

Светильники со встроенными светодиодами преобладают.

Миллионы светильников со знакомыми патронами для ламп все еще установлены в большинстве домашних хозяйств. Модернизация светодиодов - это своего рода переходное решение. Если вы посмотрите магазины ламп и интернет-магазины, вы быстро заметите, что около 80% всех светильников оснащены постоянно встроенными светодиодами. Доля светильников с несменными светодиодами неуклонно растет.

Часто на складе имеются только светильники с традиционными патронами.Отчетливо заметна тенденция к использованию фиксированных светодиодов. Если, например, новый светильник будет приобретен во время ремонта или после переезда, выбор, скорее всего, упадет на светильник со встроенным освещением.

Сменные светодиодные лампы

Сменные светодиодные источники света называются модернизируемыми или заменяемыми лампами. Даже если на рынке появится все больше и больше светильников со встроенными светодиодами, заменяемые модификации будут доступны еще долгое время.Ниже вы найдете преимущества и недостатки сменных источников света.

Плюсы сменных светодиодных ламп

Главное преимущество очевидно: сломанную лампу легко заменить. Сменные лампочки можно приобрести в любом магазине или интернет-магазине. Замена может быть легко произведена потребителем. Еще одним преимуществом является возможность использования лампы с другой яркостью или другим углом луча в зависимости от ваших требований.

В двух словах о плюсах

  • Простая замена неисправной лампы
  • Простой переход на более светлый или более темный источник света

Конструкторы сменных светодиодных ламп

Как бы полезны ни были сменные лампы, у них есть и недостатки.Поскольку их можно заменить, лампы должны входить в указанные патроны. Таким образом, основы модернизации четко определены. В результате заменяемые лампы имеют очень похожую форму на своих предшественников. В зависимости от розетки это приводит к ограничению размера и конструкции светильника.

В двух словах о минусах

  • Предустановленные формы
  • Фиксированные определенные патроны для ламп
  • Ограничения по конструкции светильника

Встроенные светодиодные светильники

Современные светодиодные светильники со стационарно установленными источниками света появляются все больше и больше.Их часто называют родными светодиодными светильниками. Некоторые потребители очень критично относятся к таким светильникам. В основном это связано с тем, что в прошлом они использовались для замены источников света. Эта опция больше не доступна. Здесь вы найдете преимущества и недостатки постоянно встроенных светодиодов.

Плюсы встроенных светильников

Сами светодиоды имеют очень маленькую конструкцию. Для работы необходимы дополнительные радиаторы и драйверы светодиодов.Все компоненты можно расположить произвольно. Это позволяет изготавливать светильники современной формы и дизайна, которые были бы невозможны при использовании сменных ламп.

Встроенные светодиоды обычно выбираются производителем для соответствия соответствующему светильнику. Это означает, что характеристики луча, в частности, всегда соответствуют форме светильника. Еще одним преимуществом является очень долгий срок службы светодиодов от 15 000 до 50 000 часов. В зависимости от суточного времени горения лампы служат 10 лет и более.

В двух словах о плюсах

  • Чрезвычайно гибкая конструкция светильника
  • Возможны небольшие компактные светильники
  • Характеристики светодиодов соответствуют светильнику
  • Очень долгий срок службы

Минусы встроенных светильников

Основным недостатком остается невозможность для потребителя заменить неисправную лампу. Также непросто заменить осветительный прибор на более светлый или более темный. К счастью, этому препятствуют долговечные светодиоды с регулируемой яркостью.

В двух словах о минусах

  • Замена невозможна
  • Отсутствие регулировки

Что делать при неисправном свете?

Если один или несколько светодиодов в светильнике с незаменяемыми лампами неисправны, весь светильник не нужно сразу утилизировать. Вы должны проверить, находится ли лампа еще на гарантии. Светодиодные фонари часто продаются с многолетней гарантией. В этом случае дилер должен заменить или отремонтировать лампу.

Если срок гарантии уже истек или у вас больше нет подтверждения даты покупки, вы все равно можете связаться с магазином или производителем.Неисправные светодиоды, особенно в светильниках крупных производителей, часто можно заменить в специализированной мастерской. Таким образом, неисправный светодиодный светильник часто можно восстановить с небольшими затратами.

Что делать?

  • Проверить гарантию
  • Обратиться к дилеру
  • Отремонтировать светильник у производителя

Утилизация неисправного светильника

Если невозможно отремонтировать встроенные светодиоды или это нецелесообразно, необходимо утилизировать весь светильник.К счастью, в отличие от старых энергосберегающих ламп, светодиодные лампы не содержат ртути. Тем не менее, помимо светодиодов, в светильнике содержатся и другие электронные компоненты.

По этой причине светодиодные светильники нельзя утилизировать как бытовые отходы, а утилизировать как электрические отходы. В зависимости от региона есть соответствующие муниципальные пункты сбора или центры утилизации. Многие магазины и магазины DIY также принимают неисправные светильники.

Заключение

Отсутствие взаимозаменяемости встроенных источников света во многих светодиодных светильниках - это только на первый взгляд недостаток.Из-за длительного срока службы неисправности светодиодов очень редки по сравнению со старыми технологиями освещения. Проблема еще больше снимается длительной гарантией. Светильники с современным дизайном - приятное преимущество, и это стало возможным только благодаря светодиодной технологии.

Научная причина, по которой вам не нравятся светодиодные лампы - и простой способ их исправить

Следующее эссе перепечатано с разрешения The Conversation, онлайн-публикации, посвященной последним исследованиям.

Есть удобный трюк для чтения указателей на станциях, которые в противном случае пролетали бы размыто, когда вы путешествуете в высокоскоростном поезде.Посмотрите на одну сторону окна, а затем сразу на другую сторону окна. Когда вы меняете взгляд, ваши глаза автоматически совершают резкие рывки, известные как саккада. Если направление саккады такое же, как у поезда, ваши глаза остановят изображение на долю секунды, достаточно долго, чтобы прочитать название станции, если вы правильно рассчитаете время.

Саккады - это очень быстрые движения глаз. Их точная скорость зависит от размера движения, но большие саккады могут двигать глазами с той же скоростью, что и высокоскоростной поезд.Изображение названия станции становится видимым, потому что оно движется с той же скоростью, что и глаз, а изображения до и после саккады размыты и поэтому не мешают изображению знака. Это показывает нам, что наше зрение все еще работает, когда наши глаза быстро двигаются во время саккад.

Ученые раньше думали, что мы можем видеть не более 90 вспышек света в секунду, но теперь мы знаем, что это больше 2000, потому что глаза движутся очень быстро, когда мы переводим взгляд с одной точки на другую.Во время движения глаз мерцание света создает узор, который мы можем видеть. И это имеет удивительные последствия для нашего здоровья, поскольку некоторые виды освещения могут влиять на нас. В частности, это может отговорить людей от использования более энергосберегающих светодиодных ламп.

Большинство осветительных приборов являются электрическими и питаются от источника переменного тока, в результате чего лампы постоянно тускнеют, а затем снова становятся ярче с очень высокой скоростью. В отличие от ламп накаливания и, в меньшей степени, люминесцентных ламп, светодиоды не просто тускнеют, а эффективно полностью включаются и выключаются (если ток не поддерживается каким-либо образом).

Проблемы со здоровьем

Из более ранних работ по флуоресцентному освещению мы знаем, что даже несмотря на то, что мерцание слишком быстрое, чтобы быть видимым, оно остается вероятной опасностью для здоровья. В 1989 году мы с коллегами сравнили флуоресцентное освещение, которое мерцало 100 раз в секунду, с лампами, которые выглядели так же, но не мерцали. Мы обнаружили, что офисные работники в среднем вдвое реже страдали от головной боли при немигающем свете.

Подобных исследований для светодиодных фонарей еще не проводилось.Но поскольку мерцание светодиодов еще более выражено, когда свет затемняется на 100%, а не примерно на 35% у люминесцентных ламп, есть вероятность, что светодиоды с большей вероятностью могут вызвать головную боль. В лучшем случае это может оттолкнуть некоторых людей от использования светодиодных ламп из-за раздражающего, отвлекающего эффекта мерцания, которое, как мы знаем, можно обнаружить во время саккад.

Один из очевидных способов избежать мерцания - это использовать лампы с постоянным током, чтобы свет был постоянным, но для этого используются более дорогие и недолговечные компоненты.Другое решение - сконструировать свет таким образом, чтобы его нельзя было обнаружить. Но насколько быстро должно быть мерцание, чтобы не причинить вреда?

Чтобы выяснить это, я и мои коллеги попросили людей совершить саккаду над мерцающим источником света и сообщить, когда они увидят узор из нескольких изображений света во время движения глаз. Когда свет мигал 1000 раз в секунду, можно было отчетливо увидеть картину. При скорости 3000 изображений в секунду изображения становились невидимыми.

Напротив, некоторые светодиоды мигают только 400 раз в секунду.Это мерцание все еще слишком быстрое, чтобы его можно было увидеть напрямую, но некоторые люди могут видеть несколько изображений ламп каждый раз, когда совершают саккаду, что неприятно отвлекает. Мерцание этих светодиодов может ограничить поглощение лампами, так же как многие люди не любят энергосберегающие люминесцентные лампы.

Когда вы покупаете светодиодную лампу, у вас нет возможности узнать, будет ли она мерцать. Но уже существуют стандарты для светодиодов, которые ограничивают мерцание до приемлемого уровня. Таким образом, выполнение этих требований может иметь большое значение для наших попыток сделать наши дома и рабочие места более энергоэффективными.

Эта статья изначально была опубликована на сайте The Conversation. Прочтите оригинальную статью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
