Ремонт электролобзика своими руками: с видео и фото

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Устройство и принцип работы электрического лобзика

Чтобы научиться определять и устранять неисправности механизма, необходимо сначала понять, как он устроен. Многочисленные компоненты конструкции электролобзика, с первого взгляда могут показаться довольно сложными для понимания.

На самом же деле, принцип работы данного устройства весьма прост, особенно для тех, кто хоть немного смыслит в технике. Далее мы расскажем, как работает электрический лобзик, обрисовав основные моменты наиболее популярным языком, понятным даже неискушенному в электрике читателю.

В основе механизма любого электрического лобзика, лежит электродвигатель, редуктор и шток. Это главные элементы, заставляющие пилку совершать необходимые движения. Зачастую к двигателю подключается охлаждающий вентилятор и механизм маятникого хода. Функцию подачи энергии и в некоторых моделях регулирования скорости, выполняет специальная пусковая кнопка с электросхемой. Все вышеперечисленные элементы, компактно и надежно размещаются в пластиковом корпусе, взаимодействуя между собой.

Для получения высокочастотных возвратно-поступательных движений пильного полотна, подаваемая в электроинструмет энергия, проходит в его корпусе значительные трансформации. Минуя пусковую кнопку, электричество переходит на графитовые щетки двигателя, заставляя ротор вращаться вокруг своей оси.

Крутящий момент передается на специальный механизм “редуктор”, который преобразует движение из вращательного в возвратно-поступательное, направляя его на шток. Финальным узлом является крепежный элемент, который надежно соединяет шток с пильным полотном, образуя прочную подвижную конструкцию.

Виды неисправностей

Продолжительная или неправильная эксплуатация инструмента, может с большой вероятностью стать причиной его поломки. Неисправность устройства появляется в результате чрезмерного загрязнения, износа деталей механизма или замыкания электродвигателя. Ремонт электролобзика, в зависимости от особенностей поломки, сводиться к чистке и смазке элементов, или их полной замене. Ниже, мы рассмотрим самые распространенные типы поломок.

Механические неисправности

К данной категории можно отнести загрязнение, износ или полную поломку деталей механизма.

Двигатель инструмента при этом работает, но получить требуемый распил, не выходит. Причин механических поломок, требующих производить ремонт электролобзиков, может быть несколько. Вот самые типичные из них.

Лобзик пилит криво
Значительный увод вильного полотна в сторону от намеченной линии, зачастую связан с механизмом крепления пилки или штоком. Причиной этому может быть сильное загрязнение деталей или их изнашивание. Для исправления ситуации, требуется снять детали, отчистить их ветошью и собрать обратно. Если проблема останется, шток или крепеж следует заменить.

Сильная вибрация и шум
Странные звуки, нехарактерные для работающего электроинструмента, обычно исходят от неисправного редуктора. Связано это может быть с отсутствием смазки, загрязнении или поломке зубчиков шестерней. Для выяснения точной причины, и её дальнейшего устранения, необходимо снять боковую часть корпуса и визуально осмотреть механизм на наличие вышеперечисленных проблем. В случае поломки, механизм следует заменить на аналогичный.

Лобзик бьет при распиле
Регулярные толчки инструмента при работе, могут быть связаны с маятниковым механизмом или штоком. Причиной этому, в основном, служит повреждение деталей, и в редких случаях, их сильное загрязнение. Для починки лобзика с подобной неисправностью, его следует разобрать, выявить неисправный узел и заменить его на аналогичный. Если явных повреждений нет, следует полностью отчистить и смазать все детали.

Неисправности двигателя

Как ни странно, многочисленные поломки электролобзика, возникают не только на подвижных деталях, взаимодействующих друг с другом элементов. Очень часто устройство перестает функционировать (частично или полностью) по вине испорченной электроники. Для выявления подобных неисправностей, требуется специальный прибор “мультиметр”, определяющий характеристики тока в цепи устройства. Он необходим для полной диагностики, хотя некоторые проблемы можно выявить и без него.

Лобзик не включается
Полное отсутствие жизнедеятельности инструмента обусловлено отсутствием контакта двигателя с сетью.

Причины такой неприятности кроются в проводке или пусковой кнопке. Для выявления неисправности, требуется полностью осмотреть, а лучше прозвонить кабель инструмента и внутреннюю проводку. Работоспособность кнопки проверяется путем соединения проводки напрямую с мотором. Если, при включении в сеть инструмент работает, значит проблема в ней. Неисправный контакт следует заменить.

Не пилит под нагрузкой
Рабочий с первого взгляда инструмент совершенно не справляется с некогда простыми задачами и тормозит даже на материалах небольшой толщины. Значительная потеря мощности связана с повреждением двигателя. Якорь для лобзика, по причине короткого замыкания не создает достаточного импульса вращения, создавая иллюзию работы. Обычно инструмент с такой поломкой искрит и издает характерный запах гари. Для точного определения места короткого замыкания, части статора и ротора мотора поочередно прозванивают мультиметром. Решением служит замена поврежденной части или мотора целиком.

Плавающие обороты и запах гари
Когда при работе, инструмент периодически покидают силы, снижая его мощность и сопровождая все это запахом гари, стоит обратить внимание на его проводку.

Для выявления слабого контакта, необходимо снять крышку корпуса и визуально осмотреть все провода и их соединения на наличие дефектов. Делать это лучше при помощи мультиметра, обратив внимание на пусковую кнопку и обмотки электродвигателя. Для восстановления целостности цепи, следует заменить проводники или зачистить обугленные контакты.

Искрение щеток при работе
Обильное образование искр, возникающее в районе коллектора при работе инструмента, может быть связано не только с неисправностью двигателя, но и с дефектом графитовых щеток. В современном мире, данная комплектующая является одной из самых часто заменяемых деталей при ремонте техники, поэтому многие электролобзики имеют специальные пазы для быстрого и удобного съема. Произвести замену можно самостоятельно. Достаточно отсоединить старые щетки от контактов и подключить на их место новые.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента.

В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый. При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока. Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Замена пилкодержателя

Производить замену некоторых видов креплений, гораздо проще чем найти данные детали. Чтобы произвести подобную операцию с колодочными и винтовыми зажимами, не требуется даже раскручивать корпус инструмента.

Пилкодержатели такого типа крепятся к концу штока при помощи одного или двух винтов, что позволяет достаточно удобно их поменять. В случае с некоторыми винтовыми креплениями, замена потребует снятия штока для более удобной и надежной фиксации держателя.
В нижеприведенном видео про ремонт электролобзика своими руками, наглядно демонстрируется процесс замены колодочного типа крепления.

Если простыми пилкодержателями дела обстоят относительно просто, то замена быстрозажимного может вызвать некоторые затруднения, особенно у неопытного мастера. Начнем с того, что подобные типы крепления, по расположению рычагов, делятся на радиальные, боковые и фронтальные. Первый вид самый распространенный и запчасти для его ремонта можно найти, но последние 2 являются уникальными, заказать которые можно напрямую у производителя. В случае с радиальным типом крепления, можно приобрести рем комплект и попробовать перебрать его своими силами, но лучше всего будет купить его в собранном виде, вместе со штоком.

Замена щеток

По причине стирания, или сгорания контактов, щетки для лобзика очень часто становятся главными претендентами на замену. В некоторых моделях электроинструментов, такая операция не требует снятия корпуса и происходит банальным откручиванием пары ботов. К сожалению, функция быстрого доступа предусмотрена далеко не на всех моделях, поэтому рассмотрим более распространенный вариант.
В первую очередь, необходимо получить доступ к электродвигателю. Для этого разбираем корпус или снимаем его определенную часть. Далее, в области коллектора, ищем щетки и изучаем принцип их крепления. На разных моделях инструментов, крепления данных элементов может значительно различаться. Где-то они прижимаются металлическими пластинами, где-то защелкиваются специальными рычажками, а бывает и вовсе держаться за счет корпуса инструмента. Сам процесс замены, не представляет из себя какой-то невероятно сложный ремонт электролобзика своими руками. Достаточно аккуратно вытащить дефектные щетки и заменить их на новые, идентичные.

Подобный процесс наглядно демонстрируется в следующем видео.

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

Кнопку можно попробовать разобрать и починить самостоятельно.
Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине.

Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.
Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.
Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей.

Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Типичные неисправности и ремонт электролобзика своими руками

Такой инструмент, как электролобзик, просто невозможно недооценить. Это производительное и надежное устройство позволяет кроить листовые материалы, дерево толщиной более 50 мм, металлы и сплавы. Несмотря на свои компактные размеры и простоту использования, электролобзик представляет собой достаточно сложное техническое решение. Из-за износа или неправильной эксплуатации у него могут возникать неполадки. В том числе напрямую влияющие на качество реза.

Как это работает

Принцип работы электролобзика достаточно прост. Задача его главного маятникового механизма заключается в преобразовании вращения вала электродвигателя в поступательно-возвратное движение штока, на котором закреплена пила. Устройство состоит из следующих важных компонентов.

Система управления электродвигателем. В самом простом случае состоит из комбинированной пусковой кнопки. У нее есть устройство фиксации и регулятор оборотов. Последний может быть реализован как встроенный или внешний.
Электродвигатель. Это основной компонент, преобразующий электрическую энергию в механическую.

Блок вентиляции. Обычно выполняется в виде лопастной втулки, установленной на валу мотора.
Червячный узел. Представляет собой втулку со спиральными выступами на валу электродвигателя и шестеренчатое колесо маятникового механизма.
Маятниковый механизм. Его конструкционное решение может быть как кардинально простым, так и с повышенным ресурсом в дорогом инструменте.
Шток, двигающийся вертикально, с устройством фиксации пилы на одном из концов.
Вспомогательные направляющие узлы. Это опорный ролик пилы, система маятникового движения, основание инструмента, позволяющее устанавливать наклон реза.

Типовое устройство электролобзика

Несмотря на кажущуюся сложность, все работает достаточно просто. При пуске двигатель начинает вращение. Втулка на его валу, часть червячного узла, передает усилие на шестерню маятникового механизма. Последний вращается с гораздо меньшей скоростью относительно двигателя. Но в таком же соотношении с большим моментом силы.

Маятник также достаточно прост для понимания. В общем случае, это соосные шестерня привода и пластина взаимодействия со штоком. В самой простой конфигурации у последней есть две ключевые точки. Это ось вращения и место крепления шатуна, отстоящее от нее по вертикали на половину показателя хода пилы инструмента.

Шток приводится в поступательно-возвратное движение следующим образом: вращаясь, пластина маятника перемещает вторую ключевую точку. Это происходит в двух направлениях, горизонтали и вертикали. С помощью шатуна, металлической пластины, усилие передается на шток. Последний может двигаться только по вертикали между горизонтальными ограничителями.

Резка ламината электролобзиком

Общая механика работы электролобзиком проста. Оператор направляет пильное полотно по линии будущего реза. Чтобы гарантировать ему точность работы, пила фиксируется по горизонтали при помощи опорного ролика. В нем есть углубление, по которому вертикально перемещается режущий инструмент.

Механические неполадки

Сложности, возникающие при длительной эксплуатации электролобзика, можно условно разделить на плановые и аварийные. К первым относится, прежде всего, нормальный износ графитовых щеток двигателя. К аварийным — самые разнообразные поломки узлов инструмента или их частей. Рассмотрим некоторые типовые случаи.

Пилу уводит вбок, линия реза не прямая

Чаще всего такая проблема возникает у неопытных пользователей. Они нарушают два основных правила работы. Первое — очевидное. Пила должна быть острой, иметь конфигурацию зуба, соответствующую материалу, правильно закрепляться в зажиме. Второе правило работы знают не все.

Корпус электролобзика должен быть расположен в направлении реза. Аналогично прикладываются усилия для его поступательного движения. И последние в идеале должны быть минимальны. То есть, на инструмент нельзя давить. Прямая линия и угол в 90 градусов между плоскостями реза получатся сами собой, если пила будет успевать без усилий снимать обрабатываемый материал.

Есть и механические причины отклонения пилы. Необходимо проверить люфт опорного ролика. Если он значительный, деталь или узел целиком заменяют. Также исследуют блок фиксации пилы на штоке. Он должен подводить последнюю вплотную к опорному ролику, выдерживать перпендикулярность полотна к его оси.

Если пилу уводит в сторону, стоит проверить опорный ролик

Самая серьезная проблема — износ штока или ограничителей его горизонтального смещения.

Определить повреждения деталей можно только после разборки корпуса. Если удаление загрязнений в блоке маятника не решает проблему, шток необходимо заменить.

Вибрация и шум

Если инструмент трудно удержать в руках, он ненормально шумный — следует начать осмотр с блока червячной передачи. Это большая шестерня или шатун маятникового механизма, втулка со спиральными выступами на валу двигателя. Вибрации и шум появляются при сколе зубьев или чрезмерном накоплении грязи, смешанной со старой смазкой. Если на элементах червячной передачи нет видимых повреждений, возможно, инструмент нуждается в чистке и смазке.

Резкие толчки

Когда лобзик буквально бьет ручкой в ладонь при работе, это явное указание на проблемы с узлом маятника. Причиной, скорее всего, является поврежденная червячная передача. Редко биение возникает из-за деформаций шатунов. И еще реже из-за накоплений грязи. Однако последние нужно удалить в первую очередь. Особенно на механизме червячной передачи.

Загрязнения в блоке червячной передачи могут вызывать неисправности инструмента

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций.

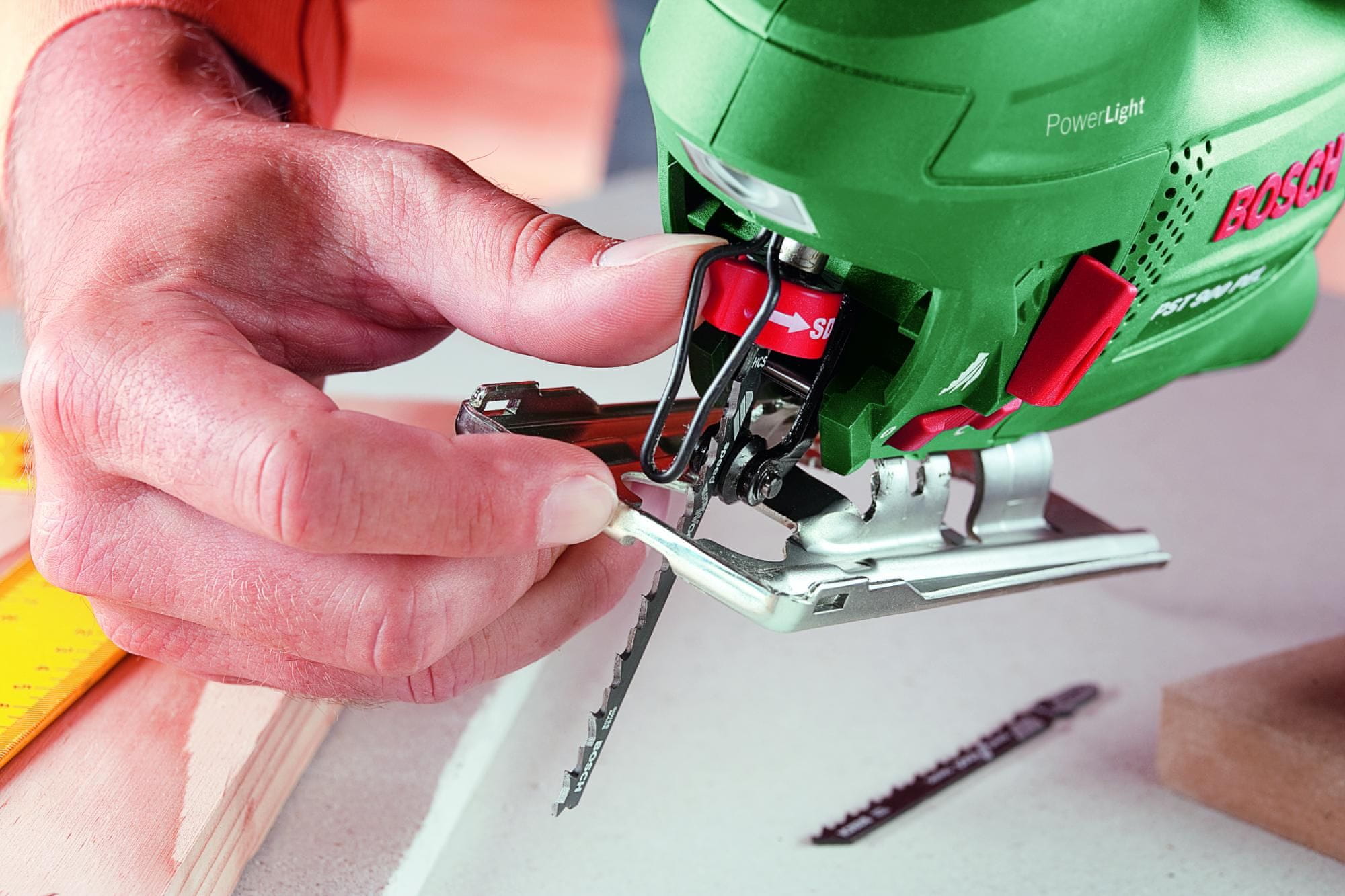

Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Неполадки в электрической части

Неполадки двигателя и компонентов электросистемы лобзика вызывают самые разные последствия. Есть перечень типовых неисправностей.

Искрят щетки

Графитовые щетки, передающие напряжение на ротор двигателя, подвержены износу. Это плановое явление. Поэтому при появлении искр в корпусе инструмента, неполной отдаче мощности, достаточно

заменить пару щеток. Большинство электролобзиков оснащено узлами для их быстрой установки.

Графитовые щетки со временем изнашиваются и нуждаются в замене

Плавающие обороты

Если лобзик даже на холостом ходу не поддерживает стабильных оборотов, кратковременно прекращает работу при изменении положения корпуса, стоит исследовать все точки крепления проводов и их целостность. Особенно, если подобные неполадки в работе инструмента сопровождаются запахом гари. Для этого открывают корпус и внимательно осматривают проводку, обращая особое внимание на точки подключения двигателя и пусковой кнопки.

Для проверки проводов следует вскрыть корпус инструмента

Пила останавливается под нагрузкой

Причиной останова ротора двигателя под нагрузкой является частичное повреждение его обмоток

. Чаще всего это межвитковое замыкание. В этом случае двигатель сильно греется. Ремонт при подобной неисправности достаточно сложен. Это может быть перемотка двигателя или полная замена мотора на новый с правильным его подключением.

Определить межвитковые замыкания измерением сопротивления обмоток поможет мультиметр.

Определить межвитковое замыкание можно при помощи мультиметра

Наконец, нельзя не упомянуть неисправность, указанную во всех инструкциях по эксплуатации электролобзика: инструмент не включается. В этом случае рекомендуется проверить правильность напряжения в розетке и целостность питающего кабеля. И сделать ту же работу, что и при возникновении плавающих оборотов двигателя. Если принятые меры не помогают, понадобится помощь квалифицированного мастера.

Шаги ремонта

Разобрать инструмент несложно. Корпус разделяется на две половинки, открывая доступ ко всем частям механики. Первым делом нужно удалить загрязнения и заменить смазку, после чего можно приступать к ремонту.

Замена втулок штока

Отметим сразу, запасных частей в магазинах нет. Можно найти соответствующую деталь, приобретя на барахолке сломанный инструмент. Часто подходят детали от других приборов и механизмов. К примеру, лобзики с круглым выходом штока отремонтировать проще всего. Подбирается круглая втулка, при надобности увеличивается внутренний диаметр набиванием на конус. Данный ремонт позволяет ликвидировать биение и люфт штока, улучшить качество реза.

При необходимости изготавливаются и уникальные фиксирующие обоймы (зависит от модели лобзика). При установке их в корпус в качестве небольших подкладок можно использовать медную фольгу.

Замена штока

У недорогих моделей электролобзика шток представляет собой тонкую металлическую пластину сложной формы. При чрезмерной нагрузке он может просто лопнуть. Деталь заменяема, некоторые модели лобзиков совместимы с другими. Устройство нужно аккуратно разобрать, фиксируя процесс на фото, чтобы провести обратную сборку. Затем со снятой деталью пойти на рынок или в магазин. После чего установить деталь и наложить смазку.

Шток электролобзика

Замена щеток

К большинству моделей лобзиков, если речь не идет об откровенно бюджетных, в комплекте поставляется пара съемников. Для их замены достаточно открыть корпус: в задней части двигателя, на контактном блоке сразу видны нужные элементы. Ремонт элементарен: старые детали аккуратно извлекаются, контактные площадки очищаются от пыли, протираются спиртом. После этого достаточно установить новые щетки.

Замена пусковой кнопки с регулятором оборотов

Приобрести деталь для замены можно как в специализированных пунктах, так и в магазинах, занимающихся продажей запчастей для электронных устройств. Корпус лобзика открывается, соответствующая деталь освобождается от подводов проводов. Делать это зачастую нужно после откручивания винтов клеммников. Пользоваться паяльником современные модели не заставляют. После удаления старой, новую деталь ставят и подключают.

Разборку корпуса и демонтаж кнопки лучше делать перед походом в магазин, чтобы купить точно такую же деталь по посадочному месту.

Пусковая кнопка электролобзика

К достаточно редким поломкам относится выход из строя термопредохранителя двигателя. Деталь заменяется. Могут наблюдаться искрения, что говорит не только о сильной нагрузке, но и об износе щеток и отсутствии смазки. Поэтому периодическое обслуживание – залог надежной работы электролобзика.

Заключение

Проводя любой ремонт, следует соблюдать меры предосторожности. Электролобзик должен быть отключен от сети. Первое, что нужно проверять – исправность и состояние силового кабеля, вилки, контакта в розетке. Некоторые модели лобзиков снабжаются плавким предохранителем, который находится в вилке. Данный элемент также стоит осмотреть и проверить на исправность.

Ремонт электролобзиков — цена в Москве, стоимость ремонта электрического лобзика на YouDo

Лобзик – инструмент, давно обосновавшийся в мастерских и в быту. Сейчас в ходу электрические версии. Электролобзики быстро и ровно пилят доски, плиты гипсокартона, пластика, ламината, металлических листов. Как и любой электроинструмент, подвергающийся нагрузкам, электрический лобзик со временем выходит из строя. Существуют поломки, которые устраняются своими руками, и неисправности, требующие профессионального ремонта электролобзика.

Вы можете найти подходящего специалиста на YouDo. Он проведет диагностику, профилактический осмотр и, если необходимо, ремонт. YouDo помогает найти исполнителя под ваше задание и запросы. Что касается стоимости работ, то ее вы устанавливаете сами.

Электролобзики бывают:

сетевые;
аккумуляторные.

Первые отличаются мощностью и высокой производительностью. Вторые портативны, мобильны и подходят для работ, где электропитание невозможно. На открытом воздухе, например.

Какие неисправности встречаются чаще всего?

Лобзик уходит в сторону.
Аппарат не работает.
Перегрев движка.
Перегорание предохранителя.
Истирание щеток.
Изнашивание подшипников.

Если лобзик уходит в сторону, причин этому может быть несколько:

Неотрегулированный опорный ролик в пилке. Отрегулировать ролик можно и самостоятельно, но лучше, конечно, доверить это дело профессионалу.
Затупилась или погнулась сама пилка. В таких случаях обычно просто меняется пилка.
Неправильная эксплуатация. Чрезмерное давление на лобзик становится причиной ухода пилки в сторону. Длительная работа прибора выше рекомендованного производителем временного режима.
Механизм заедает из-за недостаточной смазки.
Изнашивание шнура или его повреждение.

Если прибор вообще не работает, то либо это неисправность, либо электролобзик не подключен к сети, или нет напряжения в розетке.

Помните, что лобзику необходимо техническое обслуживание. Оно включает в себя очистку корпуса и узлов от опилок и пыли, замену смазки и щеток. ТО продлит срок эксплуатации прибора.

Ремонт электролобзиков в Екатеринбурге

Когда инструмент выходит из строя – это не повод покупать новый. Наш опыт показывает, что в 99% случаев достаточно сделать профессиональный ремонт электролобзика. Инструмент будет работать, как новый, а стоить это будет недорого.

Наша мастерская принимает в работу электроинструмент всех марок и моделей. Мы качественно выполняем ремонт лобзиков Skil, Мakita, АЕG, Bosch и других производителей. Если при эксплуатации появляется запах гари, имеют место беспричинные рывки, уходит или выпадает пильное полотно — все это весомый аргумент обратиться в наш сервисный центр. Ведь своевременно устраняя небольшие неполадки, вы экономите на дорогостоящем ремонте и покупке нового инструмента.

Сотрудничать с нами удобно и выгодно. Во-первых,

ДИАГНОСТИКА ПРОВОДИТСЯ БЕСПЛАТНО

Данная процедура является обязательной. Позволяет точно определить причину неисправности, оценить стоимость и сроки ремонта.

Во-вторых,

У НАС ЕСТЬ ВСЕ НЕОБХОДИМЫЕ ЗАПЧАСТИ ДЛЯ ЛОБЗИКА

Детали мы закупаем у надежных поставщиков. Это позволяет, с одной стороны, гарантировать качество запчастей, а с другой —заметно сократить сроки ремонта лобзика. В ряде случаев по вашему желанию проблема может быть устранена всего за 1 час!

И, наконец, наш сервисный центр имеет безупречную репутацию на рынке. Опыт работы мастеров насчитывает более 6 лет. Поэтому мы смело:

ДАЕМ ГАРАНТИИ ОТ 6 МЕСЯЦЕВ

Гарантии предоставляются и на выполненные работы, и на использованные запчасти. Все это подтверждается соответствующими документами.

Для вашего удобства мы предлагаем оставить заявку на ремонт лобзика прямо сейчас на нашем сайте. Обращайтесь.

Ремонт лобзиков любых производителей:

BOSCH, Metabo, Makita, Dewalt, Kress, Калибр, SKIL, Sturm, AEG, Hitachi, Hilti, Интерскол, Ryobi, Hammer, Sparky

Ремонт электролобзиков — Интернет-Запчасти.ру

Сервисный центр «Интернет-Запчасти», производит ремонт электролобзиков различных категорий, марок и моделей. Мы имеем большой опыт в производстве работ по ремонту, обслуживанию и восстановлению электролобзиков. Сервисный центр оснащен оборудованием для тестирования и прозванивания роторов и статоров электроинструмента, в том числе и электролобзиков. Быстро производим диагностику неисправности, согласовываем ремонт с заказчиком и производим работы по восстановлению работоспособности агрегата. При наличии запчастей на складе, ремонт производится в течении двух-трех рабочих дней. При отсутствии детали, поставляем запчасти в самые короткие сроки. Мы работаем напрямую с производителями инструмента, по этой причине запасные части используемые для проведения ремонта у нас дешевле до 30%, соответственно и конечная стоимость ремонта получается ниже.

**Стоимость (цена) ремонта лобзика**
Диагностика электролобзика	800
Ремонт полозьев электролобзика	700
Замена кнопки включения электролобзика	600
Замена щеток электролобзика	550
Ремонт электро двигателя электролобзика	от 1000 до 1700
Замена штока электролобзика	от 800 до 1000
Замена пилкодержателя электролобзика	700
Ремонт сетевого кабеля электролобзика	от 800 до 1500
Чистка агрегата с разборкой электролобзика	1000
Замена подшипников электролобзика	900
Замена ротора электролобзика	1150
Техническое обслуживание электролобзика	1200*
Выезд специалиста в пределах МКАД	1500

*В эту стоимость входит:

чистка изделия
проверка щеток и электропроводки
смазка шестеренок
проверка электропроводки устройства
проверка штока

** Стоимость работ может быть изменена в сторону уменьшения или увеличения, после проведения диагностики Вашей техники. С каждым клиентом мы работаем индивидуально, а значит расчет цены производится в соответствии с уровнем сложности конкретного вида работ.

*** Стоимость работ указана без учета запасных частей

**** Стоимость работ указана с НДС 18%

Не включается электролобзик – ремонт своими руками

Ручной электрический лобзик – это электрический инструмент, предназначен для линейной и криволинейной распиловки листового материала. Пиление происходит за счет электродвигателя, передающего через зубчатый механизм возвратно-поступательное движение пилке.

Первый электролобзик был изготовлен швейцарским инженером Альбертом Кауфманном в 1946 году путем замены в швейной машинке иглы на лезвие пилы. А в 1947 году электролобзики уже появились в продаже.

Попал ко мне в ремонт электрический лобзик Hammer LZ650L, который после трех лет исправной работы перестал включаться при нажатии клавиши включения. На примере его ремонта и написана эта статья.

Электрическая схема и устройство лобзика

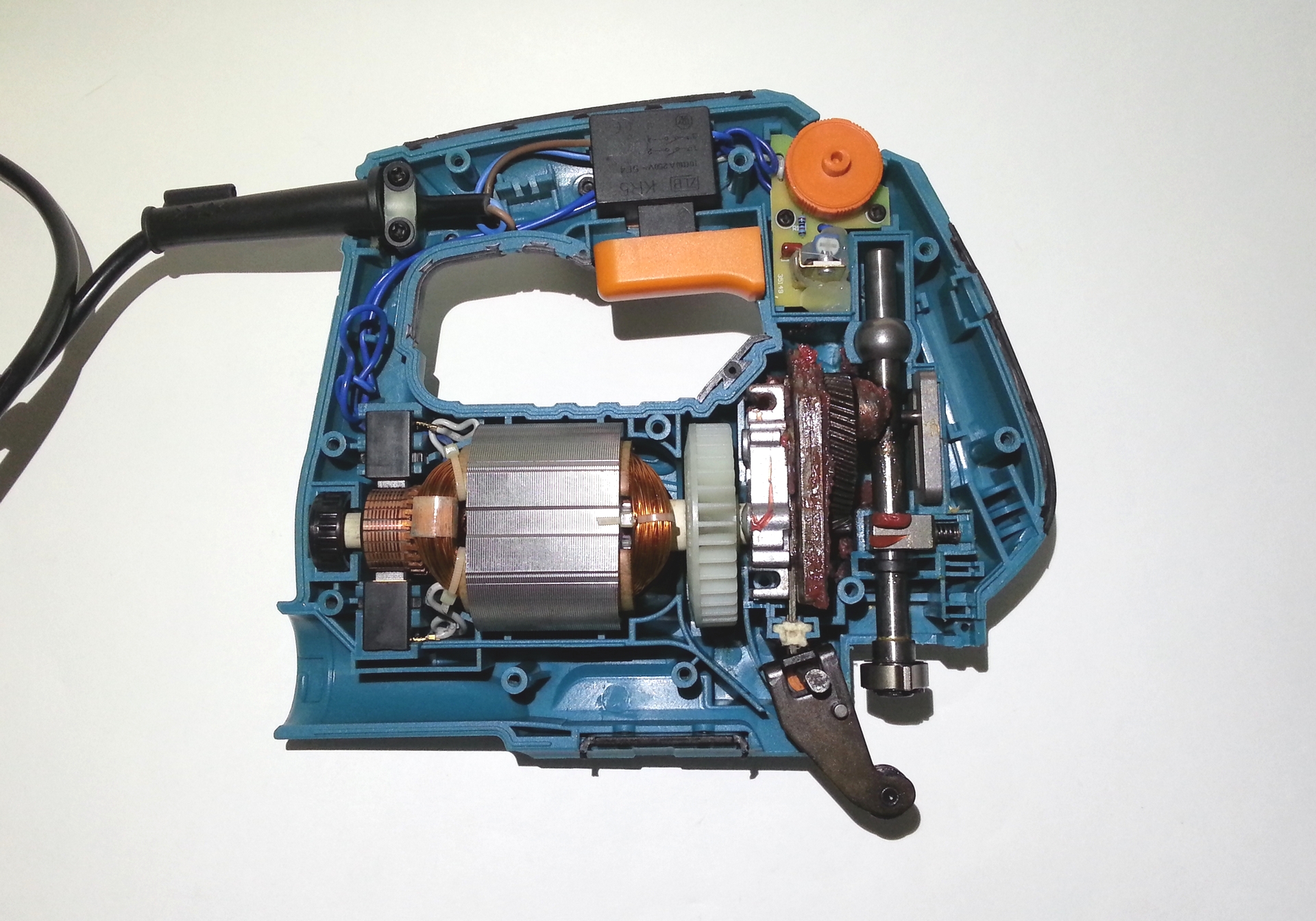

Что находится внутри электролобзика, вы видите на фотографии. Главным в лобзике является электродвигатель, в котором вращающийся ротор передает крутящий момент на систему шестеренок, преобразующих вращение ротора в возвратно-поступательное движение штока. На выступающем из корпуса конце штока закреплена пилка, с помощью которой и выполняется распиловка материала.

Поломки электролобзиков встречаются двух видов – электрические и механические. Механическая поломка деталей, как правило, легко определяется внешним осмотром или по нарушению работы лобзика.

А вот если виновата электрическая часть лобзика, то без понимания работы электрической схемы домашнему мастеру самостоятельно отремонтировать электролобзик сложно. Поэтому рассмотрим, как протекает ток через схему электролобзика.

Питающее напряжение переменного тока 220 В подается с помощью сетевого шнура на клеммы кнопки включения электролобзика. На фото провода показаны линиями синего и красного цветов со стрелками. При нажатии на кнопку контакты замыкаются и передают питающее напряжение на регулятор скорости вращения двигателя.

Вращая колесо регулятора можно изменять скорость перемещения пилки и как следствие, скорость распиловки материала. Кнопка включения и регулятор скорости являются вспомогательными элементами электрической схемы.

С регулятора скорости питающее напряжение подается на электродвигатель, включенной обычно по смешанной схеме, обеспечивающей, в отличие от других типов схем включения, высокий крутящий момент двигателя на малых оборотах.

Отличительной особенностью смешанной схемы является параллельное включение одной из обмоток статора с обмотками ротора и включение этой пары последовательно со второй обмоткой статора.

Поэтому ремонт электрической части лобзика заключается в определении неисправности одного из четырех элементов – сетевого шнура, кнопки включения, регулятора скорости и электродвигателя.

Возможные неисправности

электролобзика и способы их устранения

Если лобзик не включается при нажатии клавиши включения, то в первую очередь надо убедиться в наличии напряжения в розетке. Для этого достаточно подключить к розетке заведомо исправный любой электроприбор, например, зарядное устройство от телефона или настольную лампу.

Для проверки можно также подключить вилку сетевого шнура лобзика к заведомо исправной розетке. Если лобзик не заработал, то нужно внимательно осмотреть сетевой шнур на наличие механического повреждения изоляции и проводов. Так как лобзик при работе вибрирует и постоянно перемещается, то вероятнее всего обрыв провода может находиться в месте входа шнура в корпус лобзика. Реже у входа в электрическую вилку.

Как разобрать электролобзик

Внешний осмотр не выявил неисправности, поэтому лобзик пришлось разбирать. Обычно корпус электролобзика любого производителя состоит из двух половинок, скрепленных между собой с помощью дюжины саморезов, головки которых скрыты в отверстиях на одной из половинок. Достаточно их выкрутить и снять одну половину корпуса, доступ к всем деталям лобзика будет получен.

Саморезы с головками под крестовую отвертку имеют разную длину и поэтому нужно запомнить, где какие были закручены, чтобы при сборке не возникли вопросы. Защелок при разборке лобзиков встречать мне не приходилось.

Поиск неисправностей лобзика

После снятия крышки можно приступать к визуальному поиску отказавшего элемента. В подавляющем большинстве случаев поломку можно определить без мультиметра, простым осмотром.

Чаще всего из строя выходит включатель или изнашиваются щетки коллекторного узла двигателя (становятся короткими и неплотно прилегают к коллектору). Поэтому на них надо обратить внимание в первую очередь.

Как видно на фотографии к выключателю подходит два провода сетевого шнура, закрепленных в нем с помощью винтов. С выходных клемм выключателя провода ищут на регулятор скорости.

Проверка сетевого шнура и включателя

Неоднократно приходилось встречаться с неисправностью электроинструментов по причине ослабления контакта проводов, подходящих к выключателю в результате отвинчивания винтов. Ремонтируемый электролобзик поломался тоже по этой причине.

Для проверки нужно осмотреть провода в местах зажима в клеммах выключателя, нагара и почернения изоляции быть не должно. Даже, если внешне все в порядке, для профилактики нужно обязательно поджать винты.

Если есть мультиметр, то нужно включить его в режим измерения сопротивления и прозвонить выключатель и сетевой шнур. Для этого достаточно прикоснуться последовательно к штырям вилки шнура и винтам выключателя. Сопротивление проводов шнура и выключателя при нажатой кнопке должно быть равно нулю. Если бесконечности, то шнур в обрыве, а в выключателе подгорели контакты.

Проверка регулятора скорости лобзика

Если сетевой шнур и выключатель исправны, то на следующем шаге нужно осмотреть регулятор скорости, включая печатную плату. Колесико регулятора должно вращаться легко без заеданий. Электронные элементы не иметь механических повреждений. Разрушенные и обгоревшие элементы подлежат замене.

В данном регуляторе скорости распиловки лобзика в качестве силового элемента установлен симистор BTB06-600TW в корпусе типа ТО-220 , рассчитанный на ток 6 А и напряжение 600 В.

Не лишним будет осмотреть печатную плату регулятора со стороны пайки элементов. Если обнаружится плохая пайка, то нужно повторно пропаять ножку элемента.

Если регулятор скорости вышел из строя, и нет возможности его заменить или отремонтировать, то можно его удалить из схемы и подключить выводы электродвигателя непосредственно к выключателю, минуя регулятор. Как временная мера вполне подойдет. Просто лобзик будет пилить на максимальной скорости.

Проверка электродвигателя

Физический износ графитных щеток является одной из наиболее распространенных поломок электродвигателя. Если щетки вовремя не заменить, то за счет слабого прижима происходит выгорание ламелей коллектора. При износе щеток во время работы лобзика может теряться мощность и возникать сильные снопы искр в месте контакта щеток с коллектором ротора. Поэтому необходимо своевременно выполнять замену щеток.

Если коллекторный узел внешне в порядке, следует осмотреть обмотки двигателя. Не должно быть обрывов и почернений. Прозвонка мультиметром обмоток электродвигателя на практике бесполезна, так как обмотки статора практически не бывают в обрыве, а все обмотки ротора включены последовательно и даже если одна из них в обрыве, обнаружить это по показаниям прибора практически невозможно из-за малого сопротивления обмоток.

Поэтому самый надежный способ проверить исправность электродвигателя это подключить его, минуя все остальные элементы схемы к питающей сети. Для этого нужно выводы сетевого шнура и лобзика отсоединить от электрической схемы и подключить сетевой шнур непосредственно к выводам электродвигателя.

Подключая двигатель напрямую надо учесть, что его корпусом является корпус лобзика и поэтому перед подачей питающего напряжения на двигатель нужно снятую половинку лобзика установить на место и привинтить ее хотя бы несколькими винтами в центральной части.

Если ротор двигателя завращается с максимальной скоростью без больших снопов искр в местах контакта щеток с коллектором, значит, электродвигатель исправен и неисправность кроется в другом месте.

Для надежности проверки следует дать поработать двигателю минут десять и после этого проверить нагрев его обмоток. Температура не должна превышать 90°С. Если температура выше значит, в обмотках есть короткозамкнутые витки.

Для защиты электродвигателя от перегрева в дорогих моделях на него устанавливают термопредохранитель, срабатывающий при температуре, в зависимости от класса изоляции. Если класс максимальный — С, то это будет 180°С.

Поэтому, если лобзик внезапно поломался во время работы, необходимо его выключить и подождать, чтобы он остыл. Вполне возможно, в случае, если в электролобзике установлен самовосстанавливающийся термопредохранитель, то после охлаждения работоспособность его восстановится.

В домашних условиях можно отремонтировать электродвигатель, если в нем износились или раскололись щетки. В случае неисправности обмоток, ремонт экономически нецелесообразен, так как стоимость электродвигателя для замены может быть сравнима со стоимостью нового электролобзика.

Пример самостоятельного ремонта электролобзика

В ремонтируемом электролобзике Hammer LZ650L при внешнем осмотре было обнаружено, что один из выводов сетевого шнура в месте фиксации в кнопке включения подгорел. Изоляция обуглилась, и от провода осталось только несколько жилок.

Клемма, к которой был подключен провод, сместилась в сторону. Стало очевидно, что из-за плохого контакта произошел сильный нагрев места соединения. Пришлось разбирать выключатель, для чего понадобилось отжать несколько защелок.

Предположение подтвердилось, при нажатой клавише включателя контакты одной из подвижных планок не соприкасались с клеммой. Пластмасса корпуса расплавилась и не давала перемещаться подвижному контакту. Одна из клемм тоже переместилась.

При серьезной поломке кнопки включения электролобзика ее заменяют новой. Но в каждой модели электролобзика устанавливается кнопка индивидуальной конструкции, и приобрести ее не просто. Приходится заказывать онлайн и ждать доставку. При этом стоят они дорого. Поэтому решил попробовать отремонтировать эту кнопку Пуск.

Сначала были из выключателя извлечены подвижные планки. Тут надо работать аккуратно, чтобы не потерять пружины. По этой причине некоторые электрические изделия приходиться при разборке размещать в прозрачном полиэтиленовом пакете.

Как оказалось, некоторые контакты были сильно обгоревшими. У подгоревших контактов сопротивление увеличивается и при прохождении тока выделяется тепло. Окисел с контактов был удален с помощью мелкой наждачной бумаги. Подойдет и любой напильник с мелкой насечкой.

Далее были извлечены все клеммы, в том числе и которая из-за нагрева изменила свое положение в корпусе кнопки. Для ее извлечения пришлось клемму разогреть паяльником и вытащить с помощью шила. Окисел с поверхностей клемм был удален наждачной бумагой.

Для того чтобы вернуть сместившуюся в корпусе кнопки клемму на место, в нее был завинчен длинный винт и она разогрета паяльником. Далее за винт с помощью плоскогубцев клемма была втянута в корпус, и путем оплавления пластмассы установлена на требуемое место. Пластмасса, которая образовалась при плавлении и мешала перемещаться планке с контактами, была срезана ножом.

После сборки кнопки она заработала не хуже новой. Осталось только закрыть ее крышкой и установить в электролобзик. На фото показана кнопка в нажатом состоянии клавиши включения.

Как видно по схеме кнопка разрывает, или соединяет две пары проводов. В случае, если одна из пар поломалась безнадежно, то для нормальной работы лобзика можно один из проводов пропустить мимо выключателя. Размыкания одного провода будет вполне достаточно для управления работой электролобзика.

После сборки и проверки лобзика в работе были получены отличные результаты. Затратив всего час времени удалось отремонтировать электролобзик своими руками без затрат на запчасти.

Ремонт электролобзика в СПб

Ремонт электролобзика

Квалифицированные специалисты «Единого Центра Услуг 007» выполняют в СПб ремонт электролобзиков бытового и профессионального назначения. Мастера работают с устройствами любых фирм, в том числе: Метабо, Bosch, Hitachi, Skil, Makita, Диолд.

Любые электроинструменты из-за высоких нагрузок со временем выходят из строя, и электролобзик — не исключение. Чтобы вернуть инструменту первоначальную работоспособность, мастера службы осуществляют:

закупку подходящих комплектующих;
профессиональную дефектацию;
замену износившихся деталей;
профилактику поломок — очистку корпуса и узлов, смазку.

Все работы производятся на дому у заказчика, а после проведения работ предоставляется фирменная гарантия на ремонт. Также на замененные детали распространяется гарантия от изготовителя.

Характерные неисправности

Для электролобзиков характерны следующие неполадки в работе:

не запускается;
пилит криво;
искрит;
появляется запах гари;
снизилась мощность распила;
затупилась пилка;
перегорел предохранитель;
сломалась пусковая кнопка;
нехарактерные звуки, вибрация;
толчки во время работы.

Подобные симптомы появились у вашего инструмента? Это повод обратиться за помощью к нашему специалисту за диагностикой! Лучше не затягивать с обращением — своевременная диагностика и ремонт обходятся в разы дешевле, чем ремонт «запущенных случаев».

Причины неисправностей

Неполадки могут быть связаны с повреждениями электроники или с механическими повреждениями, к ним приводят:

сильные нагрузки;
износ деталей — направляющего ролика, втулок штока, подшипников и т. д.;
перегрев двигателя;
механические повреждения корпуса;
долговременная работа без перерыва;
повреждение кабеля, вилки;
нарушение правил эксплуатации;
затупление пилки;
плохая смазка деталей;
перепады электрического напряжения в квартире;
брак изделия;
неправильный выбор полотен;
загрязнение устройства.

При износе даже одной детали механизм работы всего устройства нарушается, и лобзик рискует полностью выйти из строя. Однако бить тревогу не стоит — профессиональный ремонт лобзика вернет устройство к жизни!

Заказать ремонт

Заказать диагностику, ремонт лобзиков в СПб можно по телефону круглосуточной горячей линии или на нашем сайте через форму обратной связи.

Как я починил DeWalt Jigsaw — Библиотека инструментов West Philly

Ну, обо всем по порядку: мне нравится Philly Tool Library. Замечательная идея. Это из тех вещей, которые заставляют вас хотеть остаться в районе, потому что в этом и есть смысл района — помогать парню или девушке по улице . .. просто потому, что ему это нужно.

Сказав это, можно понять, почему я был сбит с толку, когда очень важная деталь сломалась на пазле DeWalt, который я позаимствовал. Я имею в виду, что это был главный вал, который удерживает лезвие, когда оно движется вверх и вниз со скоростью миллион раз в секунду.Это очень важно. Оказывается, компании, которые заменяют каждую деталь на каждом электроинструменте, знали об этом факте и брали за замену руку и ногу.

Не торопясь, вскоре после этого я добрался до библиотеки, торжественно объяснив, что сломал их инструмент, но сделаю то, что должен. Что ж, Юджин, самый приятный мужчина за прилавком, выглядел очень довольным. Я согласовал это с презервативом, Майкл, и вернулся на единственный веб-сайт, чтобы найти любую заменяющую деталь, которая вам когда-либо понадобится.Вот, на случай, если вы когда-нибудь окажетесь в моем затруднительном положении: http://www.toolpartsdirect.com/

Итак, я разобрался, заказал деталь и стал ждать, пока она придет. Вот и началось самое интересное.

Однажды поздно вечером, когда я немного очистился, я начал со стиснутыми зубами, готовый к операции. Винт за винтом, я расчленил зверя, стараясь поместить все крошечные винты в тарелки, разделенные секциями. Я делал снимки по ходу дела, на случай, если не вспомнил, куда что-то делось.

Сначала он легко разбирался.
Сначала внешняя обшивка… задействовано множество винтов разной длины.
Затем металлическая головка, которая защищает все динамические механические части … эта часть была очень похожа на одну из тех головоломок из деревянных блоков. Трудно понять, какая часть выходит первой.
Затем, немного покачиваясь и изучив, я открыл голову.

И вот оно…. тупик! Приводной вал, который проходит от двигателя до места крепления лезвия, был надежно закреплен на приводе, который его перемещает.Смазки было так много, что я не хотел прикасаться к ней из-за боязни поставить под угрозу ее здоровье в будущем … если она когда-нибудь снова заработает.

Я был раздавлен. 2 часа и 68 долларов за сваренные детали! Невыносимо! Я все еще был устойчив к этому моменту, поэтому вымыл руки и начал искать в Интернете парней по ремонту DeWalt. Я подумал, ну, может, я не смогу этого сделать. Может, мне нужно нанять профессионала. После некоторого щелчка и еще чего-то я нашел магазин, который их починил. Я записал номер, по которому позвонить утром.Чувствуя себя побежденным, я повесил голову. Но ненадолго ……

Оглядываясь на зону моей работы, я понимаю, что любопытство взяло верх. «Должен быть способ!» Глупый оптимизм заставил меня снова сканировать в поисках подсказок, как освободить приводной вал. Я осторожно соскреб немного смазки с того, что выглядело как магнитные контакты… но, конечно же, это не так !!! Это были винты, которые удерживали его на месте!

В приподнятом настроении я быстро снял их, и с соответствующим количеством шевелений и кряхтения я извлек сломанный кусок.Я вставил новую блестящую деталь и снова собрал DeWalt. Я пролетел через это и застрял только в конце, когда перевернул несколько винтов разного размера.

Теперь, с тревожным предчувствием, я воткнул его в стену. Это сработало! Победа!

За мою соседку, которая захотела в следующий раз пазл DeWalt Jigsaw.

Amazon.com: Apple One Пазл из 300 элементов «Ремонтная фабрика дяди Сэма» (26 X 38 см) (импорт из Японии): игрушки и игры

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

Количество штук	300
Тема	Фильмы
Марка	Appleone
Размеры изделия ДхШхВ	11.02 х 6,38 х 1,89 дюйма

Убедитесь, что это подходит введя номер вашей модели.
AppleOne — производитель пазлов, известный созданием первого в мире блестящего пазла.
Головоломки также являются важным образовательным инструментом для детей ясельного и раннего возраста, поскольку они дают множество навыков, а также дают преимущества и возможности для умственного обучения.
Работа над головоломками и их решение дает нам очень много полезных преимуществ.
Исследования показывают, что головоломки имеют образовательный характер, особенно в области математики, и помогают в развитии как детей, так и взрослых.
Получите в Японии головоломку по вашему выбору и весело проведите время со своими детьми, одновременно развивая их ум в образовании.

границ | Рецепторы распознавания образов и восстановление ДНК: начинаем собирать пазл

Группа рецепторов распознавания образов (PRR) включает семейства toll-подобных рецепторов (TLR), NOD-подобных рецепторов (NLR), лектиновых рецепторов C-типа (CLR), RIG-I-подобных рецепторов (RLR) и AIM2. -подобные рецепторы (ALR) (1–7).Концептуально рецепторы, составляющие эти семейства, объединены двумя общими чертами. Во-первых, они напрямую распознают общие антигенные детерминанты практически всех классов патогенов (так называемые патоген-ассоциированные молекулярные паттерны, PAMP) и инициируют иммунный ответ против них через специфические внутриклеточные сигнальные пути (1-7). Во-вторых, они также распознают эндогенные лиганды, высвобождаемые в клетках при стрессе, которые известны как молекулярные паттерны, связанные с повреждениями (DAMP). Следовательно, подмножество PRR-опосредованного иммунного ответа может быть активировано без влияния инфекционных агентов (1-7).

Давние данные свидетельствуют о том, что PRR играют ключевую роль в врожденных и адаптивных иммунных ответах (1–7). Помимо своего воздействия на иммунитет, многие PRR могут иметь решающее влияние почти на все жизненно важные клеточные процессы, такие как рост клеток, выживаемость, апоптоз, контроль клеточного цикла, пролиферация и дифференцировка клеток, аутофагия, ангиогенез, подвижность клеток и миграция (8–8). 14). В последние годы стали появляться доказательства участия PRR в процессах репарации ДНК. Недавний всеобъемлющий обзор Харбертса и Гаспари (15) пролил свет на этот вопрос; тем не менее, после публикации их статьи был проведен ряд новых исследований.

Одним из наиболее изученных TLR является TLR4, который представляет собой трансмембранный белок с эктодоменом, расположенным на поверхности клетки (16). Двумя наиболее известными лигандами TLR4 являются липополисахарид (LPS), один из основных компонентов внешней мембраны грамотрицательных бактерий, и белок группы высокой подвижности B1 (HMGB1), который, как известно, является важным белком хроматина (16). Хорошо известно, что кросс-комплементарная группа репарации рентгеновских лучей (XRCC) 5 / KU80 и XRCC6 / KU70 являются ключевыми белками пути репарации негомологичного концевого соединения (NHEJ) (17, 18).Wang et al. наблюдали, что уменьшение TLR4-опосредованного иммунного ответа может привести к снижению экспрессии XRCC5 / KU80 и XRCC6 / KU70 в ткани и клетках печени мыши в ответ на диэтилнитрозамин, следовательно, являясь причиной нарушения восстановления ДНК и активных форм кислорода ( АФК) (17, 18). Однако, когда TLR4 ^{— / —} мышей и мышей дикого типа подвергались локальному воздействию ультрафиолета B (UVB, коротковолновое излучение), наблюдалась экспрессия гена репарации ДНК xeroderma pigmentosum, группа комплементации A ( XPA ) и продукция интерлейкинов. (IL) 12 и 23 были значительно выше (19).Кроме того, димеры циклобутана пиримидина более эффективно репарации в коже и дендритных клетках (ДК) костного мозга мышей TLR4 ^{— / —} (19). Добавление анти-IL-12 и анти-IL-23 антител к DC из костного мозга мышей TLR4 ^{— / —} перед воздействием УФ-В ингибировало репарацию димеров циклобутан-пиримидина вместе со снижением экспрессии гена XPA ; аналогичным образом добавление агониста TLR4 к происходящим из костного мозга ДК дикого типа снижает экспрессию гена XPA и уменьшает репарацию димеров циклобутан-пиримидина (19).Следовательно, активация передачи сигналов TLR4 ультрафиолетовым излучением может запускать определенный путь и приводить к снижению продукции IL-12 и / или IL-23, тем самым снижая экспрессию генов, кодирующих фермент репарации ДНК, такой как XPA (19). Согласно этим исследованиям (17-19), TLR4 может как повышать, так и подавлять отдельные белки репарации ДНК, и, возможно, делает это по-разному в разных типах клеток, поэтому его точная роль в репарации ДНК остается неясной.

Определенные TLR расположены на мембране эндоплазматического ретикулума (в состоянии покоя) или на эндосомальной / лизосомальной мембране (при стимуляции и перемещении лиганда) (20).Среди них TLR7, TLR8 и TLR9 (20). Основными лигандами для TLR7 и TLR8 являются имидазохинолины, оцРНК и антифосфолипидные антитела, а основными лигандами для TLR9 являются бактериальная и вирусная ДНК CpG и комплексы IgG-хроматин (20). Однако все эти рецепторы передают сигнал через белок, кодируемый геном первичного ответа миелоидной дифференцировки 88 ( MyD88 ) (20). Цукамото и др. обнаружили, что 8-меркаптогуанозин (8SGuo) индуцирует индуцированную активацией экспрессию цитидиндезаминазы (AID) и двухцепочечные разрывы (DSB) через TLR7-MyD88-зависимый путь в кластере дифференцировки (CD) 38- или рецептора B-клеток (BCR) -активированные В-клетки (21). Тем не менее, имиквимод, агонист TLR7 / 8, который используется при лечении некоторых видов немеланомного рака кожи, увеличивал экспрессию и ядерную локализацию гена XPA и других генов репарации ДНК в зависимости от MyD88 (22). Кроме того, как было обнаружено Фишелевичем и соавт. имиквимод усиливал репарацию ДНК и ускорял разрешение димеров циклобутан-пиримидина после воздействия ультрафиолетового света на клетки костного мозга (22). Активированные имиквимодом кожные антигенпрезентирующие клетки характеризовались лучшей репарацией ДНК по сравнению с покоящимися антигенпрезентирующими клетками при воздействии как неионизирующего, так и ионизирующего излучения (22).Более того, местное применение имиквимода перед воздействием ультрафиолета оказывало защитный эффект и уменьшало количество антигенпрезентирующих клеток, положительных по димерам циклобутанпиримидина (22). Следовательно, роль TLR7 и TLR8 в репарации ДНК может различаться в зависимости от их влияния на конкретные белки репарации ДНК или от типа клетки, как в случае с TLR4.

В исследовании Zheng et al., T-клетки CD4, стимулированные TLR9, продемонстрировали повышенную способность восстанавливать индуцированные ионизирующим излучением DSB, тогда как обработка облученных T-клеток CD4 лигандами TLR9 вместе с ингибиторами киназы контрольных точек (Chk) 1/2 или вместе с атаксией, телеангиэктазией, мутировавшей телеангиэктазией и атаксией, и ингибитором Rad3 (ATM / ATR) вортманнин отменял улучшение репарации ДНК, наблюдаемое ранее (23).Кроме того, стимуляция TLR9 не увеличивала скорость репарации ДНК после воздействия ионизирующего излучения в TLR9 ^{— / —} и MyD88 ^{— / —} CD4 T-клеток; таким образом, TLR9-индуцированная репарация ДНК может опосредоваться Chk1 / 2 и ATM / ATR через MyD88-зависимый путь (23). Клащик и др. провели глобальный анализ экспрессии генов на клетках селезенки мыши и выявили, что ДНК CpG, лиганд TLR9, может вызывать активацию генов, ответственных за репарацию ДНК через 3-5 дней после внутрибрюшинной инъекции, поэтому долгосрочное усиление репарации ДНК после Возможна стимуляция TLR9 (24). Sommariva et al. провели анализ in silico. генов репарации ДНК в наборах данных, полученных из клеток карциномы толстой кишки мышей, которым интратуморально инъецировали синтетические олигодезоксинуклеотиды, экспрессирующие мотивы CpG (CpG – ODN, агонист TLR9), и из спленоцитов мышей, получавших внутрибрюшинно CpG– ОДН (25). Согласно их результатам, CpG-ODN подавляет гены репарации ДНК в опухолях, но усиливает их в иммунных клетках (25). Более того, «CpG-подобный» паттерн экспрессии модулированных CpG-ODN генов репарации ДНК был связан с лучшим исходом у пациентов с раком груди и яичников, леченных ДНК-повреждающими агентами, чем «CpG-необработанный-подобный» паттерн экспрессии, поэтому эти гены может определять реакцию опухолевых клеток на генотоксические препараты (25).Похоже, что точная роль TLR9 в репарации ДНК существенно зависит от типа клетки.

Было обнаружено, что MyD88 обеспечивает оптимальную активацию пути Ras / митоген-активируемой протеинкиназы (MAPK) путем связывания с киназой, регулируемой внеклеточными сигналами (ERK), и защиты ее от дефосфорилирования (26–29). Согласно данным, полученным Kfoury et al., Ингибирование MyD88 может приводить к дефектной эксцизионной репарации, перекрестно комплементарной репарации грызунов, зависимой от группы комплементации 1 (ERCC1) репарации ДНК и к накоплению повреждений ДНК (29, 30).Кроме того, прекращение экспрессии гена MyD88 повышает чувствительность раковых клеток к генотоксическим агентам, таким как соли платины in vitro и in vivo (29, 30). Стоит отметить, что химиотерапевтические агенты на основе платины (цисплатин, карбоплатин и оксалиплатин) вызывают повреждение ДНК, которое преимущественно восстанавливается путем эксцизионной репарации нуклеотидов (NER), который участвует в репарации однонитевых разрывов ДНК (SSBs). ), а ERCC1 преимущественно функционирует как фермент NER через путь Ras-MAPK (29, 30).Итак, MyD88-зависимая Ras-MAPK-опосредованная активация ERCC1 может играть важную роль в репарации ДНК (29, 30). Однако Lai и Egan сообщили, что ранняя индукция DSB в эпителиальных клетках толстой кишки мышей под действием ионизирующего излучения не зависела от наличия и отсутствия экспрессии гена MyD88 и (31). Несмотря на это, они наблюдали более позднюю потерю DSB и усиленную активацию путей репарации DSB у мышей MyD88 ^{— / —} по сравнению с контрольными мышами (31). По-видимому, MyD88 не имеет специфических ингибирующих эффектов в отношении путей репарации DSB, поскольку пути репарации как NHEJ, так и гомологичной рекомбинации (HR) были чрезмерно активированы в отсутствие MyD88 (31).Возможно, MyD88-опосредованный сигнальный путь может регулировать репарацию SSB и DSB особым образом посредством активации или ингибирования белков, специфичных для каждого из путей, ответственных за репарацию SSB и DSB.

Единственное исследование, изучающее роль NLR в репарации ДНК, было проведено Licandro et al. в отношении семейства NLR — пириновый домен, содержащий 3 гена ( Nlrp3 ) (32). Эктодомен NLRP3 распознает определенные DAMP, которые могут приводить к сборке воспаления и, следовательно, к развитию асептического воспаления (33).Авторы подвергли мышиные ДК воздействию мононатрия урата, ротенона и γ-излучения и обнаружили меньший уровень фрагментации ДНК в ДК Nlrp3 ^{— / —} по сравнению с ДК дикого типа (32). Более того, Nlrp3 ^{— / —} DCs испытали значительно меньшее повреждение ДНК, опосредованное ROS, и значительно более низкая экспрессия нескольких генов, участвующих в DSB и эксцизионной репарации оснований (BER), была обнаружена в DC дикого типа (32). Эти гены включали XRCC1, RAD51 , 8-оксогуанин-ДНК-гликозилазу 1 ( OGG1 ), рак груди 1 с ранним началом ( BRCA1 ), ДНК-полимеразу бета ( POLB ) и тимидилатсинтазу ( TYMS ). ) (32).Было продемонстрировано, что ферменты DSB и BER, ответственные за репарацию 8-оксогуанина, который представляет собой аддукт ДНК, образующийся в результате окисления и, следовательно, считается маркером окислительного стресса, более активны в клетках Nlrp3 ^{— / —}. по сравнению с ДК дикого типа (32). Кроме того, синдром разрыва Неймегена 1 (NBS1), другой белок, участвующий в репарации ДНК, был сильно фосфорилирован в ДК Nlrp3 ^{— / —} по сравнению с ДК дикого типа, что указывает на большую эффективность репарации ДНК в отсутствие гена Nlrp3 выражение (32).

Взятые вместе, эти отчеты сильно вовлекают PRR, в частности TLR (TLR4, TLR7, TLR8 и TLR9) и NLR (NLRP3), как основных регуляторов репарации ДНК (Таблица S1 в дополнительных материалах). Согласно вышеупомянутым выводам, эти пять рецепторов могут влиять на экспрессию по крайней мере восьми ферментов (XRCC1, XRCC5, XRCC6, XPA, BRCA1, POLB, TYMS, OGG1 и RAD51) и двух IL (IL-12 и IL- 23) участвует в различных механизмах репарации ДНК. Кроме того, PRR ответственны не только за инициирование одного специфического пути репарации ДНК, но и за ряд таких путей, восстанавливающих различные типы повреждений ДНК, т.е.е. окисление, алкилирование и гидролиз оснований, объемных аддуктов, SSB, DSB и поперечных связей. Интересно, что влияние PRR на репарацию ДНК может варьироваться в зависимости от типа клеток и клеточных линий, что отвечает на ряд вопросов, на которые необходимо ответить в будущих исследованиях.

В настоящее время мы только начинаем собирать кусочки этой головоломки. Текущее видение этой темы размыто, хотя предварительную картину, основанную на недавних исследованиях, можно нарисовать (рис. 1). Оба TLR расположены на поверхности клетки и, таким образом, отвечают за распознавание молекулярных паттернов оболочки патогена (TLR4), и TLR, расположенные на эндоплазматическом ретикулуме, эндосомной или лизосомной мембране и, следовательно, ответственные за распознавание нуклеиновых кислот патогенов (TLR7, TLR8 и TLR9) участвуют в репарации ДНК.Следовательно, другие TLR, принадлежащие к любой из этих групп, также могут участвовать в таких процессах. Определенно, петля обратной связи репарации ДНК, опосредованная цитокинами, не ограничивается IL-12 и IL-23 и может состоять из гораздо большего числа цитокинов, возможно, регулируемых TLR цитокинов [IL-1, IL-2, IL-6, IL-8, IL-10, IL-13, IL-27, макрофагальный воспалительный белок-1 (MIP-1), хемотаксический белок моноцитов-1 (MCP-1), регулируемый при активации, нормальные Т-клетки экспрессируются и секретируются ( RANTES), супрессор передачи сигналов цитокинов (SOCS), гранулоцитарно-макрофагальный колониестимулирующий фактор (GM-CSF), фактор некроза опухоли-α (TNF-α), интерферон (IFN) -α, IFN-β, IFN-γ, и IFN-индуцибельные белки]. Более того, точный состав сигнального пути репарации ДНК, опосредованного факторами роста, все еще не определен; важно, что этот путь может иметь особое значение, поскольку он включает пути как MyD88, так и Ras-MAPK, представляя интересный пример перекрестного взаимодействия между каноническим TLR-опосредованным сигнальным путем MyD88 и сигнальным путем Ras-MAPK. Кроме того, нет исследований возможного влияния CLR, RLR и ALR на репарацию ДНК. Улучшение нашего понимания роли PRR в репарации ДНК может иметь значение для клинической медицины; Особенности функционирования PRR обязательно следует учитывать при оценке возможности использования агонистов PRR в терапии различных заболеваний, например рака.Несомненно, необходимы дальнейшие глубокие исследования для расшифровки роли PRR в сложных механизмах репарации ДНК.

Рис. 1. Общее взаимодействие между каноническим сигнальным путем TLR, петлей обратной связи репарации ДНК, опосредованной цитокинами, и сигнальным путем , опосредованным факторами роста. Существует три основных пути репарации ДНК, опосредованных TLR. Белок, кодируемый геном 88 первичного ответа миелоидной дифференцировки (MyD88) и его нижестоящими сигнальными белками (не показаны), может ингибировать митоген-активированную протеинкиназу фосфатазу 3 (MKP3), которая препятствует фосфорилированию киназы, регулируемой внеклеточными сигналами (ERK), и, следовательно, , предотвращает дальнейшую передачу сигналов через путь Ras-MAPK.Кроме того, MyD88 и его нижестоящие сигнальные белки (не показаны) вместе с pERK активируют фактор транскрипции AP-1, который способствует транскрипции определенных генов репарации ДНК. Наконец, IL-12 и IL-23, которые усиливают репарацию ДНК и транскрипция которых также амплифицируется регулируемыми MyD88 факторами транскрипции, связываются со своими рецепторами, активируют сигнальный преобразователь киназы Janus и активатор сигнального пути транскрипции (JAK-STAT), и увеличивают дальнейшую транскрипцию собственных кодирующих генов.

Заявление о конфликте интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могут быть истолкованы как потенциальный конфликт интересов.

Дополнительные материалы

Дополнительные материалы к этой статье можно найти в Интернете по адресу http://www.frontiersin.org/Journal/10.3389/fimmu.2014.00343/abstract

Список литературы

4.Элинав Э., Строиг Т., Энао-Мехиа Дж., Флавелл Р.А. Регулирование антимикробного ответа белками NLR. Иммунитет (2011) 34 : 665–79. DOI: 10.1016 / j.immuni.2011.05.007

CrossRef Полный текст

6. Loo YM, Gale M Jr. Передача иммунных сигналов с помощью RIG-I-подобных рецепторов. Иммунитет (2011) 34 : 680–92. DOI: 10.1016 / j.immuni.2011.05.003

CrossRef Полный текст

7.Рацимандреси Р.А., Дорфлейтнер А., Стехлик С. Обновленная информация о рецепторах распознавания образов, содержащих домен PYRIN: от иммунитета к патологии. Front Immunol (2013) 4 : 440. DOI: 10.3389 / fimmu. 2013.00440
