Technics SU-A200 - ремонт регулятора

Вот он, красавец - предварительный усилитель Technics SU-A200. Но возраст дает о себе знать: появилась проблема с регулятором громкости. Любой регулятор рано или поздно начинает трещать. Здесь треск уже стал заметным, в таком состоянии эксплуатировать усилитель стало некомфортно.

В этом усилителе применяется счетверенный регулятор, две передних секции - 1 кОм группы "B" (линейные), две задних - 20 кОм группы "A" (логарифмические). Регуляторы из четырех секций ставили в самые качественные усилители. Это помогало одновременно достичь высоких значений перегрузочной способности и низкого уровня шума.

Переменные резисторы группы "A" с логарифмической характеристикой как раз обычно используются для регуляторов громкости, в начале дорожки изменение сопротивления у них медленное, а дальше - быстрое. Это дает возможность плавно регулировать уровень громкости в широком диапазоне.

Забавно, что советские переменные резисторы обозначались наоборот: там как раз группы "А" были линейные.

Если рассмотреть регулятор поближе, то видно, что он уже промывался специальной жидкостью (типа Contaclean или подобной). Но такая промывка помогает обычно очень ненадолго.

Самое лучшее в данной ситуации - это замена регулятора, но найти точно такой практически невозможно. Можно, конечно, поставить обычный сдвоенный, например, фирмы ALPS. При этом придется удлинять его вал, но все это решаемо. Новый регулятор включается на место секций по 20 кОм, а провода, которые шли к секциям 1 кОм, просто закорачиваются. Эти секции при изменении сопротивления от 1 кОм до нуля регулируют усиление выходного буферного усилителя в пределах от 3.46 (+10.8 дБ) до 14.6 (+23.3 дБ).

Закороченное состояние соответствует максимальному усилению. При такой замене единственный минус - будет немного выше шум. Если максимальное усиление не требуется, вместо секций 1 кОм можно включить постоянные резисторы в пределах от 0 до 1 кОм (больше ставить не следует, так как усилитель может стать неустойчивым).

Старый регулятор можно попробовать реанимировать. Для этого его надо полностью разобрать. Первое - выпаиваем из платы. Проще всего убрать припой оплеткой, после чего регулятор просто вынимается из платы.

Далее регулятор надо разобрать. Начинать разборку надо с задней секции. Усики, которыми крепится металлическая крышка, аккуратно отгибаются. Затем снимается шайба с подвижным контактом. В последней секции она зафиксирована краской, приходится поддевать отверткой. В остальных секциях шайбы стоят просто на трении. Далее отгибаются усики следующей секции и так далее.

Сложнее всего разобрать переднюю секцию. Алюминиевый вал регулятора развальцован внутри пластикового вала. Это место показано на снимке красной стрелкой. Ничего не остается, как спилить усики алюминиевого вала надфилем. При последующей сборке вал можно вклеить, но это не лучшее решение, так как делает первую секцию неразборной. Я просверлил в кончике алюминиевого вала отверстие диаметром 0. 8 мм, куда при сборке вставил медный штифт. Центр будущего отверстия показан на снимке синей точкой.

На всех деталях регулятора видны остатки старой заводской смазки, которая была частично растворена промывающими жидкостями и образовала комочки. Все это надо смыть.

Я на ночь положил все детали в бензин, затем дополнительно промыл спиртом.

Видно, что состояние резистивного слоя хорошее, следы от подвижного контакта можно увидеть только под определенным углом (на снимке лучше всего видны на самой правой секции). А вот состояние подвижных контактов не очень хорошее даже после промывки. Они имеют золочение, но на поверхности образовалась темная пленка, скорее всего, это загустевшая смазка с частицами резистивного слоя. Нормально отмыть контакты растворителями не удалось, поэтому пришлось удалять налет под микроскопом механически, по возможности не прилагая усилий. Надо добиться, чтобы на тех местах щеток, которые прилегают к проводящей дорожке, восстановился блеск.

Контактное кольцо в центре тоже нужно очистить, но поскольку тут можно прикладывать большее усилие, обошелся спиртом и ватными палочками.

Когда все детали очищены, регулятор можно собирать. Сборка производится в обратной последовательности. Перед сборкой проводящие дорожки и контактные кольца смазываются вазелином. Затем надо смазать алюминиевый вал вязкой смазкой (ПМС-250000 или подобной), вставить его во втулку, затем на кончик вала насадить пластиковый вал вместе с подвижным контактом первой секции и закрепить его штифтом. Дальше устанавливается корпус второй секции и так далее. После сборки регулятор впаивается обратно в плату, закрывается экраном и устанавливается в усилитель.

Хочется немного сказать о проверке регулятора. Сам по себе "шуршащий" регулятор не генерирует никакого сигнала. Поэтому если на вход усилителя ничего на подавать, шорох мы не услышим (или услышим, но очень слабо). Регулятор при нарушении контакта резко меняет по амплитуде полезный сигнал, именно это мы и слышим как треск при регулировке. Поэтому во время проверки должен присутствовать какой-то сигнал. Можно просто приложить к регулятору постоянное напряжение, треск проявится во всей красе. Но проблема в том, что далеко не все усилители пропускают постоянное напряжение (SU-A200 не пропускает). А если подать на вход музыкальный сигнал, то он будет частично маскировать шорох, что тоже затруднит проверку. Можно поступить так: с генератора или выхода звуковой карты подать на усилитель синусоидальный сигнал частотой 15 - 20 кГц, который ухо слышит слабо. На фоне этого сигнала шорох регулятора будет прекрасно слышен (ВНИМАНИЕ! Не подавайте высокочастотный сигнал большого уровня на колонки, можно лишиться пищалок! Проверку лучше проводить в наушниках, да и то не следует перегружать ухо ультразвуком). Метод проверки настолько чувствительный, что позволяет услышать малейшие дефекты проводящей дорожки переменного резистора. Например, у резисторов группы "A" на начало проводящей дорожки нанесен дополнительный низкоомный слой. Если хорошо присмотреться, то на дорожке можно увидеть этот переход.

В этом месте наблюдается небольшой скачок сопротивления. Описанным методом можно обнаружить в этом месте чуть слышный щелчок. Это является нормальным даже для нового резистора. В других местах дорожки проверка не выявила никаких неоднородностей. Конечно, некоторый износ резистивных дорожек есть, но вполне вероятно, что этот регулятор еще прослужит годы.

Ну и напоследок несколько фото усилителя.

В этом усилителе тоже есть гибкий механический шлейф, который передает усилие от ручки переключателю. И это как раз тот случай, когда на передней панели есть переключение типа звукоснимателя MM-MC, да еще и с коммутацией входов.

Устранение неисправностей в музыкальных центрах | Ремонт бытовой аппаратуры

Устранение неисправностей в музыкальных центрах

Устранение неисправностей в музыкальных центрах

В статье описаны способы устранения наиболее вероятных неисправностей, возникающих в музыкальных центрах и иной аналогичной бытовой аудиоаппаратуры: отказы или сбои в чтении компактдисков проигрывателя, нарушения в работе регулятора громкости или ЛПМ магнитофонов с реверсом, неисправности усилителей мощности и сетевого блока питания.



Занимаясь ремонтом музыкальных центров различных фирм (AIWA, JVC, LG и др.), приходится сталкиваться с рядом наиболее частых неисправностей, причем независимо от фирмы-производигеля. Хотя по опыту можно сказать, что аппараты более серьезных фирм, таких как MATSUSHITA, SONY и т. п., весьма надежны и выходят из строя значительно реже. Разумеется, многие неисправности возникают по вине пользователя, из-за небрежного обращения с аппаратом, однако есть ряд таких, причины которых связаны со старением деталей и узлов самого устройства, изнашиваемостью резины, окислением контактов, наличием слоя пыли и др.

Самая распространенная неисправность большинства музыкальных центров — ухудшение считывания данных или полный отказ чтения в проигрывателе звуковых компакт-дисков (CD-DA). В основном это происходит из-за загрязнения лазерной головки, старения и соответственно ухудшения прозрачности пластмассовой линзы. Нарушения работоспособности выражаются в том, что проигрыватель долго пытается прочесть начальные дорожки компакт-диска и, в конце концов, останавливается. Иногда ему удается идентифицировать диск и начать воспроизведение, однако возможны частые сбои во время звучания музыки.

При таких отказах в первую очередь следует проверить исправность самого лазера и прозрачность линзы 3 (на рис. 1 изображен упрощенный чертеж лазерной головки), а также устройство коррекции ошибки на электромагните 4. Для этого достаточно, не вставляя компакт-диск, открыть и закрыть каретку проигрывателя музыкального центра. Крышку самого аппарата, разумеется, нужно предварительно снять, чтобы была видна лазерная головка. Как только каретка переместится на свое место и начнет вращаться ротор двигателя привода диска, линза на лазерной головке должна двигаться вверх—вниз с помощью электромагнита. При этом, если посмотреть на линзу под некоторым углом, можно заметить тонкий луч лазера красного цвета. Выполнение всех перечисленных выше процессов свидетельствует о исправности лазерной головки. Чтобы устранить сбои в чтении компакт-дисков, иногда достаточно протереть мягкой тряпочкой поверхность линзы. Это следует делать очень аккуратно, чтобы не повредить линзу и не сорвать ее с крепления на электромагните. Если улучшения нет или оно незначительно, наиболее вероятно, что загрязнена не только линза, но и призма 2, находящаяся под линзой (см. рис. 1). Для очистки поверхности призмы необходимо извлечь лазерную головку из аппарата.

Линза и электромагнит закреплены на металлической пластине 1. Они могут быть прикрыты небольшим пластмассовым колпачком на защелках. Этот колпачок необходимо снять, затем отвинтить винты крепления 6, которые прижимают металлическую пластину к основанию 5. Аккуратно приподняв пластину, под линзой можно увидеть небольшое отверстие. Намотав на спичку небольшой кусочек ваты и обмакнув ее в спирт, протирают поверхность призмы. Затем очень аккуратно устанавливают на место металлическую пластину с линзой и прикручивают винтами 6. После этого закрывают электромагнит головки защитным пластмассовым колпачком и устанавливают головку на место. Очищенная таким образом лазерная головка в большинстве случаев начинает нормально считывать информацию с вращающегося компакт-диска. Если это не помогло, то, скорее всего, ухудшилась прозрачность линзы либо неисправен лазерный диод и требуется замена лазерной головки на новую.

В музыкальных центрах с магнитофоном, в котором есть автореверс движения ленты, могут возникать некоторые специфические нарушения в работе ЛПМ магнитофона. При нажатии на кнопку воспроизведения вал двигателя начинает вращаться, но через несколько секунд останавливается. В таких случаях перемотка может работать.

Эта неисправность происходит в основном из-за ослабления натяжения пассика между шкивами двигателя и ведущего вала магнитофона. В большинстве ЛПМ с автореверсом, применяемых в музыкальных центрах, вместо четырехдорожечной головки устанавливают двухдорожечную с механизмом поворота. Вращение головки при реверсировании направления перемещения ленты в магнитофоне требует определенного усилия в момент переключения. При ослаблении натяжения пассика (из-за старения резины) механизм поворота головки заклинивает в каком-либо положении и ЛПМ перестает работать. Подобная неисправность легко устраняется заменой старого пассика новым.

Еще одна неисправность, возникающая иногда в аппаратах с цифровым управлением, которые проработали несколько лет, проявляется в прекращении управления громкостью регулятором, расположенным на самом аппарате; при этом регулировка громкости с пульта дистанционного управления действует. Подобные отказы возникают потому, что в таких музыкальных центрах вместо обычных переменных резисторов — регуляторов громкости установлены специальные датчики — валкодеры, при вращении которых происходит замыкание соответствующих контактов, и процессор, в зависимости от направления вращения вала, изменяет усиление в тракте. При загрязнении или окислении этих контактов возникают сбои и нарушается нормальная регулировка громкости звука.

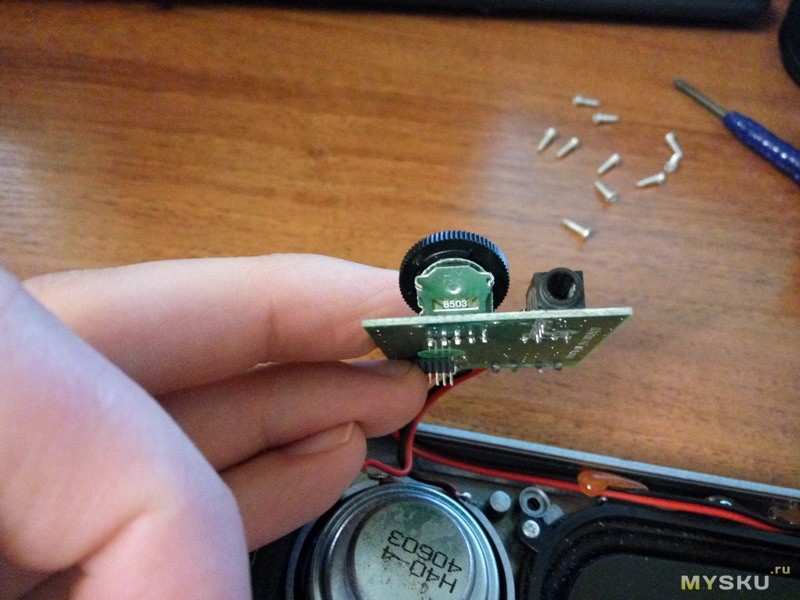

Устранение неисправности заключается в чистке контактов валкодера. Так как он находится на передней панели устройства, следует разобрать аппарат. На передней панели большинства музыкальных центров закреплена большая печатная плата, в которую и впаян валкодер — регулятор громкости. После демонтажа его разбирают, разогнув металлический каркас-крепление, затем промывают спиртом внутренние контактные дорожки, зачищают их от окисла ластиком (стирательной резинкой) и снова промывают спиртом. Перед сборкой смазывают контактные дорожки небольшим количеством смазки. Отремонтированный валкодер обычно работает нормально еще в течение нескольких лет.

Выход из строя усилителя мощности в музыкальном центре зачастую возникает в связи с неаккуратным обращением — замыканием выхода усилителя на общий провод или корпус. Так как в большинстве музыкальных центров усилители мощности выполнены на интегральных микросхемах, то ремонт может заключаться в банальной замене микросхемы на исправную. Однако могут быть случаи, когда найти аналогичную микросхему оказывается сложно, особенно там, где нет магазинов, торгующих импортными радиодеталями, а запастись заранее широким ассортиментом элементов нет возможности. Бывают также случаи, когда в результате сгорания микросхемы надпись на ней исчезла и определить тип микросхемы нет возможности. Если схему аппарата найти не удалось, отремонтировать аппарат можно, использовав вместо сгоревшей микросхемы TDA1557 или TDA1552. Эти микросхемы отличаются тем, что не требуют для работы никаких навесных элементов, и поэтому замена любого интегрального усилителя мощности на одну из этих микросхем потребует минимума работы. Выходная мощность этих микросхем — 2x22 Вт — соответствует большинству музыкальных центров средней стоимости.

До установки микросхемы TDA1557 или TDA1552 вместо неисправной в первую очередь проверяют соответствие напряжения питания в музыкальном центре напряжению питания самой микросхемы. Как правило, оно не превышает 15. .. 17 В, что вполне подходит. При отсутствии схемы музыкального центра с помощью осциллографа находят, на какие выводы микросхемы поступает входной сигнал. Включив воспроизведение с компакт-диска или кассеты и выставив регулятор громкости на максимум, дотрагиваются щупом осциллографа поочередно до контактных площадок в месте расположения старой микросхемы. Найдя сигнальные цепи, следует оценить амплитуду сигнала и в зависимости от этого использовать микросхему TDA1557 (чувствительность ее усилителей высока — 50... 100 мВ) или TDA1552 (при амплитуде сигналов до 250...500 мВ). Следует обратить внимание, что входные сигналы на микросхему должны поступать через разделительные конденсаторы, расположенные на плате. Схема включения микросхем представлена на рис. 2. Как видно из схемы, на TDA1557 (TDA1552) подаются только питание и входной сигнал обоих каналов, а нагрузка подключается непосредственно к выходным выводам. Микросхему закрепляют на установленном на плате теплоотводе, к ее выводам припаивают провода, которыми и соединяют их с платой. Различные навесные элементы, использовавшиеся со старой микросхемой, можно не удалять.

На вход 11 микросхемы (см. рис. 2) нужно подать сигнал Stand-By, который управлял работой старой микросхемы. Его можно найти следующим образом. Подсоединяя по очереди к контактным площадкам в месте расположения старой микросхемы вольтметр или осциллограф, включают и выключают музыкальный центр кнопкой на передней панели и находят место, в котором при выключенном центре напряжение близко к нулю, а при включенном — к напряжению питания. Если этот сигнал найти не удается, то в крайнем случае вывод 11 (рис. 2) можно просто подключить к плюсовой шине питания микросхемы.

Мне доводилось менять выходные усилители в музыкальных центрах JVC и Panasonic (одна из торговых марок MATSUSHITA). Результаты подобной замены выходной микросхемы оказались хорошими. Если выходная мощность оказывается немного завышенной, то ее можно уменьшить до необходимого уровня, разрезав на плате музыкального центра дорожки в цепи входного сигнала перед разделительными конденсаторами и впаяв резистивные делители, показанные на рис. 3. Подбирая резисторы R1 и R3, добиваются получения выходной мощности, воспроизводимой громкоговорителями музыкального центра без искажений. Превышать выходную мощность больше прежней недопустимо, так как это может привести к выходу из строя динамических головок или блока питания музыкального центра. Если использовать в качестве R1—R4 резисторы для поверхностного монтажа, эту доработку можно сделать очень аккуратно, не испортив внешний вид платы.

Описанная замена усилителя мощности пригодна также и для ремонта УМЗЧ автомобильных магнитол; она позволяет существенно повысить качественные показатели и выходную мощность автомагнитолы среднего качества.

И наконец, еще одна неисправность, которая тоже встречается нередко, — это дефект сетевого трансформатора. При наличии схемы и известных значениях напряжения на вторичных обмотках трансформатора этот ремонт не представляет особой сложности, но если этой информации нет, могут возникнуть проблемы с заменой трансформатора или его перемоткой, особенно, если вторичных обмоток несколько.

Устранять эту неисправность нужно, начиная с проверки исправности сетевого шнура и предохранителей. Если предохранители включены во вторичных цепях и сетевое напряжение приходит непосредственно на первичную обмотку трансформатора, а на выходе его никаких напряжений нет, скорее всего, предохранитель встроен в трансформатор. Этот предохранитель присутствует в большинстве трансформаторов и закреплен поверх первичной обмотки, но возможны и другие варианты его расположения. Если этого предохранителя нет или он оказывается цел, а обрыв в первичной обмотке, то трансформатор придется соответственно менять или перематывать. Перемотать первичную обмотку в трансформаторе из музыкального центра порой оказывается непросто. Во-первых, обмотка залита лаком, а провод тонкий и посчитать витки, постепенно сматывая ее, оказывается невозможным (провод часто рвется). Во-вторых, даже зная число витков, уложить их так плотно при намотке, как это было сделано на заводе, часто не удается, и в результате намотанная обмотка не умещается в каркасе трансформатора или в окне магнитопровода. Поэтому проще выяснить, какими должны быть вторичные напряжения, и намотать другой трансформатор или подобрать уже готовый — благо места внутри музыкального центра обычно достаточно.

Уточнение значений напряжения в цепях вторичной обмотки лучше всего начать с поиска схемы или каких-либо надписей о напряжениях на печатной плате. Если этого нет, то можно попробовать определить напряжение по одной из микросхем. Лучше всего — по микросхеме усилителя мощности (выяснив по справочнику номинальное напряжение ее питания). Как отмечалось выше, в большинстве случаев это напряжение оказывается в пределах 14... 17 В. Зная его, можно соответственно предположить, какое должно быть напряжение на обмотке трансформатора. Если, к примеру, номинальное напряжение питания микросхемы 15 В, то в связи с тем, что после диодного моста и конденсаторов фильтра напряжение увеличивается примерно в 1,4 раза (при малой нагрузке), на обмотке трансформатора должно быть соответственно 12—13 В. Затем уже можно смотать все вторичные обмотки трансформатора и посчитать их витки. Так как провод вторичных обмоток достаточно толстый, то даже при залитых лаком обмотках это нетрудно сделать. Зная число витков обмоток и напряжение на одной из них, уже не сложно вычислить остальные напряжения, воспользовавшись известной формулой

UН = wН • U2/w2

где UН и U2 — напряжение соответственно неизвестной и известной обмоток; wН и w2 — число витков соответствующих обмоток.

При намотке обмоток нового трансформатора диаметр проводов следует выбирать не менее того, которым были намотаны обмотки старого трансформатора. Даже если напряжение обмоток нового трансформатора будет отличаться от требуемого на 1—2 В, это не окажет существенного воздействия на работу музыкального центра.

Каждая из рассмотренных в статье неисправностей может потребовать индивидуального подхода, и способы их устранения могут отличаться от описанных автором, однако хочется надеяться, что изложенные здесь рекомендации помогут мастерам, особенно начинающим, при ремонте музыкальных центров и другой бытовой аудиоаппаратуры.

И. КОРОТКОВ, п. Буча Киевской обл., Украина

Ремонт музыкальных центров Sony (Сони)

Если вы думаете, что в наше время никто не использует музыкальные центры, то в глубоко ошибаетесь. Эти универсальные девайсы живее всех живых. Хотя многие думали, что они канули в Лету вместе с началом 2000-х. Эти устройства до сих пор активно продаются и широко используются. Одним из качественных примеров такой техники являются музыкальные центры Sony (Сони). Но никакая техника не застрахована от поломок по различным причинам но не стоит спешить с покупкой новой техники, всегда можно воспользоваться ремонтом музыкальных центров Sony. И если вдруг произошла ситуация, что вам требуется произвести ремонт музыкального центра Sony (Сони) в городе Москва, то смело обращайтесь в сервисный центр Nicom Service. Мастера нашего сервисного центра произвели более 30 тысяч успешных починок, из-за чего мы можем говорить о высоком опыте наших инженеров, а индивидуальный подход к клиенту позволяет найти общий язык абсолютно со всеми и вывести наш сервис на новый уровень. Ко всему прочему, мы предоставляем обязательную гарантию на все виды ремонтов, даже если предыдущий ремонт прошел неудачно.

Типовыми поломками для музыкальных центров Sony (Сони) являются: не работает блютуз на музыкальном центре, пропал звук, не включается, не работает дека, не читает диски, не работаю кнопки, нужны шлейфы, звук слишком тихий, после перепрошивки не работает, не работает радио, слышен посторонний треск, поврежден сетевой кабель, чувствуется запах гари.

В любом случае, если вы заметили любую неполадку в работе музыкального центра Sony (Сони), смело обращайтесь в сервисный центр Nicom Service. Обратится к нам, невероятно просто, достаточно заполнить заявку на нашем сайте или позвонить по телефону: +7 (495) 926-72-26, мы свяжемся с вами в самое ближайшее время и при необходимости отправим к вам курьера, который заберет неисправный прибор и доставит его в наш сервисный центр.

Наши сервис – центры по ремонту музыкальных центров Sony (Сони) находятся в шаговой доступности от ст. метро Алтуфьево, Бибирево, Сокол, Аэропорт и Медведково. Также для удобства наших клиентов работают наши отделения рядом со ст. Метро Отрадное, Теплый Стан, Ясенево, Перово, Выхино, Новогиреево, Октябрьское поле, Тушинская, Митинская, Беломорская, Коломенская, а также в г. Химки, Мытищи и Красногорск.

Указанные цены являются ориентировочными. Более точную информацию можно узнать по телефону +7 (495) 926-72-26

Наименование услуги Цена
Ремонт/замена лазерной головки от 700 до 1500 руб
Ремонт/замена двигателя привода от 500 до 1500 руб
Ремонт/переборка привода от 500 до 1500 руб
Ремонт/замена лентопротяжного механизма от 700 до 2000 руб
Замена пасиков от 300 до 800 руб
Ремонт регуляторов громкости, баланса и т. д. от 500 до 1500 руб
Ремонт системной платы от 800 до 2500 руб
Ремонт/замена драйвера приводов от 700 до 1500 руб
Ремонт/замена усилителя от 700 до 1500 руб
Ремонт, регулировка, настройка, профилактика механики от 500 до 1200 руб
Ремонт блока питания от 800 до 1800 руб

Неисправности музыкальных центров aiwa - Все о Лада Гранта

Методика простого ремонта музыкальных центров

Многие начинающие радиолюбители порой боятся ремонтировать сложные электронные устройства вроде музыкальных центров, CD/MP3 – проигрывателей, компьютеров. Обусловлено это неуверенностью, ведь если мало опыта, то можно не только не починить устройство, а даже доломать…

Но на самом деле большинство неисправностей сложных аппаратов довольно просты в ремонте и для их устранения не надо иметь большого опыта. Многие неисправности вообще настолько часто встречаются в практике ремонта, что порой достаточно 5 минут, чтобы провести диагностику неисправности и в 95 % случаев сказать, что конкретно неисправно!

Поскольку неисправности бывают разные, и охватить все в одной статье невозможно, рассмотрим наиболее распространённые поломки музыкальных центров – неисправности, связанные с усилением и качественным воспроизведением звука.

Рассмотрим примеры неисправностей:

Отсутствие звука при любом режиме работы (тюнер, кассетная дека, CD/MP3-проигрыватель, внешний сигнал)

Хриплый, неприятный звук воспроизведения в любом режиме работы.

Нет звука в одном из колонок (динамиков).

Звук время от времени исчезает, появляется.

Чтобы устранить любую из этих неисправностей, необходимо первым делом проверить исправность колонок (динамиков). Для этого необходимо подключить другую колонку либо динамик сопротивлением 4 – 8 Ом. Динамик можно взять от старого неисправного телевизора, магнитофона.

Обычно все усилители музыкальных центров рассчитаны на сопротивление нагрузки (динамиков, колонок) в районе 4-8 Ом. На задней стенке корпуса аппарата рядом с разъёмами подключения динамиков указывается это значение.

Не стоит игнорировать проверку, если у вас нет динамика на нужное сопротивление. Например, на корпусе музыкального центра написано, что нагрузка должна быть на 6 Ом, а у вас есть динамик только на 8 или 4 Ом. Ничего страшного! Можно для проверки подключить и такой, важно лишь не подключать динамики с очень низким внутренним сопротивлением, меньше 2 Ом.

Итак, необходимо подключить заведомо исправный динамик либо колонку и послушать, как работает музыкальный центр с исправным динамиком.

Если при подключении исправного динамика неисправность исчезла, то испорчены колонки, и ремонтировать придётся их. Если же неисправность сохранилась, то необходимо производить ремонт самого аппарата, а не выносных колонок.

Хрип, отсутствие звука, внезапное пропадание/появление звука может быть связано с тем, что нарушено соединение выходного разъёма и контактных медных дорожек на основной плате музыкального центра. Эта неисправность связана с интенсивной эксплуатацией прибора или деградацией пайки.

Необходимо разобрать центр и внимательно осмотреть контактные соединения, пайку выходного разъёма, к которому подключаются колонки.

Неисправный контакт и пайка видна невооружённым глазом. На всякий случай контакты разъёма лучше пропаять, так как возможна деградация пайки.

При деградации пайки вокруг контакта, запаянного в плату, образуется чуть видимый зазор, непропай, мешающий надёжному контакту печатной дорожки и медного контакта. Появление деградации пайки связано с механическими нагрузками, перегревом в месте пайки, “усталостью” металла и встречается в основном у довольно старых аппаратов, поработавших не один год.

Чтобы исключить ситуацию: “Искал совсем не там, где надо…” убедимся в том, что неисправность связана именно с оконечным звуковым трактом музыкального центра.

Во-первых, проверяем работу прибора во всех режимах – тюнера (приёмника), кассетной деки, CD/MP3-проигрывателя, внешнего входа AUX IN.

Если неисправность проявляется во всех режимах, то неисправен выходной тракт усиления, скорее всего микросхема УМЗЧ (Усилитель Мощности Звуковой Частоты). Но возможно, неисправен другой узел аппарата, например микросхема звукового процессора, коммутации сигналов.

Так можно запутаться и искать неисправность не там. В таких случаях берём обычные наушники и подключаем к разъёму Phone (наушники), который есть у всех музыкальных центров. Не забываем убавить громкость перед этим!

По очереди включаем все режимы работы музыкального центра и проверяем на слух исправность звукового тракта до УМЗЧ. Этой простой операцией мы сужаем область поиска неисправности, так как если в наушниках неискажённый и чистый звук, то все узлы звукового тракта, включая звуковой процессор, коммутатор сигналов, предусилители исправны и неисправность связана с той частью электронной схемы, которая отвечает за усиление и мощность сигнала.

Итак, если после произведённых действий неисправность сохранилась, то, скорее всего неисправна микросхема УМЗЧ. В практике ремонта бывают случаи, что микросхема наполовину исправна. Что значит наполовину? Это значит, что, к примеру, из 2 выходных звуковых каналов работает 1. Или же один из каналов усиления работает с искажениями, заметными на слух. В таких случаях микросхема усилителя может работать довольно долго.

Вот лишь несколько примеров из реальной практики:

Микросхема TDA8588J. 4 – канальный УМЗЧ со встроенными стабилизаторами питания.

После неправильно поданного напряжения питания на автомагнитолу, 2 канала усиления работают безупречно, 1 канал заметно “басит”, 1 канал выдаёт монотонный низкочастотный гул вместо звука. На лицо частичный выход из строя микросхемы. Несмотря на частичную неисправность автомагнитола работает исправно, задействованы 2 исправных канала.

Микросхема STK403-070. 2 – канальный УМЗЧ. Один из каналов усиления воспроизводит звук с искажениями. Второй канал работает в нормальном режиме.

При поиске неисправности главной задачей является сужение области поиска этой самой неисправности, поэтому торопиться с выводами не стоит. Последовательность действий при ремонте электроники приблизительно такая:

Внешний осмотр аппарата, проверка функционала, работы прибора в разных режимах.

Приблизительная оценка о неисправности конкретного узла аппарата: блока тюнера, панели управления, кассетной или CD/MP3-деки, усилителя, блока питания.

Осмотр электронной печатной платы с целью выявления перегоревших дорожек, “вспученных” электролитических конденсаторов, потемневших и перегоревших радиоэлементов, трещин на плате, непропаек, деформации корпусов микросхем.

Поиск неисправного элемента с помощью описанных методик и его замена.

Не старайтесь сразу же перепаивать всю печатную плату ремонтируемого аппарата, это отнимет ваше время и будет способствовать появлению новых неисправностей, вызванных Вами. Помните, радиомеханик – профессионал паяет два раза: первый раз – выпаивает неисправную деталь, второй – впаивает исправную деталь. Это тот идеал ремонта, к которому надо стремиться каждому радиомеханику.

Чтобы подтвердить сказанное, рассмотрим поэтапно ремонт музыкального центра Samsung MAX-VS720.

Современная бытовая техника ввиду использования в её конструкции мелких и хрупких деталей порой слишком уж «нежна» в обращении, и ломается довольно часто. Музыкальные центры в этом плане – далеко не исключение. Однако для того, чтобы отремонтировать МЦ, порой необязательно нести его в сервис — иногда исправить поломку можно собственными силами. В этой статье речь пойдёт о том, что делать, если музыкальный центр не включается.

Причины, по которым может не включаться музыкальный центр

Перед тем как браться за отвёртку и паяльник, стоит понять, по каким причинам устройство могло перестать работать. Среди наиболее частых большинство специалистов сервис-центров выделяют следующие:

  1. Механические повреждения «начинки» МЦ из-за падения, ударов, тряски и прочих внешних воздействий.
  2. Выработка ресурса деталей.
  3. Использование низкокачественных носителей.
  4. Поломка плат или блока питания после резких перепадов напряжения в электросети.
  5. Вирусы на носителях.

ВАЖНО! Ещё одной частой причиной поломок специалисты называют попытки самостоятельного разбора устройства с целью очистить его от пыли. Чтобы МЦ служил долго, чистку его необходимо доверять только профессионалам, имеющим опыт работы с подобной техникой.

Что делать, если не включается музыкальный центр

Для того чтобы понять, что именно стало причиной поломки МЦ, необходимо тщательно осмотреть корпус устройства и провода на предмет механических повреждений. Наличие напряжения в проводах, идущих к колонкам, можно легко проверить при помощи отвёртки с тестером. Также для того, чтобы локализовать поломку, можно подключить к базе рабочую колонку от любой другой техники. Если звук не воспроизведётся – то причина определённо кроется в самом устройстве.

Если внешних повреждений не обнаружено, а колонки исправно работают с другим устройством, стоит разобрать корпус прибора. Для того чтобы сделать это, необходимо с помощью крестовой отвёртки выкрутить все крепёжные болты корпуса, а затем снять его заднюю панель. Это поможет добраться до центральной платы МЦ, и осмотреть её.

Если при разборе ощущается резкий запах гари от блока питания устройства, то скорее всего, перегорел предохранитель. Для того чтобы не пришлось менять блок питания целиком, стоит в инструкции по эксплуатации либо на самом устройстве посмотреть номинал вышедшего из строя предохранителя, и заменить его подходящим. Если номинал заменяемой детали не будет совпадать с установленным производителем значением, то впоследствии может выйти из строя один из каналов.

ВАЖНО! Если у пользователя нет никаких навыков в радиоэлектронике, все манипуляции, подразумевающие работу с паяльником, замену электронных плат и мелких деталей, выполнять не рекомендуется, т. к. это может лишь усугубить поломку.

При осмотре основной платы стоит осмотреть входной разъём. При наличии отходящих контактов и повреждённой пайки следует при помощи паяльника восстановить контакт провода. Специалисты для таких целей используют чаще всего припои с низкой температурой плавления, дабы не повредить мелкие детали платы.

Особое внимание следует уделить также и конденсаторам: если бока и верха немного вздулись, то их необходимо заменить. Необязательно причиной поломки будет являться один вздувшийся конденсатор, однако если его вовремя не заменить, то в скором времени МЦ может снова потребоваться ремонт, и куда более серьёзный.

Если же устройство включается, но воспроизводит аудиофайлы со значительными помехами, то причина может быть в неисправности микросхемы усилителя мощности. Для того чтобы выяснить это наверняка, прибор следует запустить и проиграть звук в каждом возможном режиме. Если и в радио, и в воспроизведении MP3 возникают одни и те же помехи – микросхему усилителя необходимо заменить.

После проведения всех операций по ремонту прибор необходимо собрать в обратном порядке и запустить для проверки работоспособности.

Часто бывает и так, что сам МЦ включается и функционирует, однако одна из колонок не воспроизводит звук. Причиной тому чаще всего становятся неисправности динамика колонки, которые могут быть вызваны:

  • образованием конденсата на мембране;
  • обрывом проводов на диффузоре;
  • мусором, попавшим между катушкой и магнитом;
  • размагничиванием;
  • физическим повреждением мембраны.

Для устранения конденсата можно попробовать прогреть мембрану при помощи лампы накаливания. Если же мембрана повреждена, то её работоспособность восстановить невозможно, и она подлежит замене.

Как известно, легче предупредить неисправность, нежели исправлять её последствия. Для того чтобы МЦ прослужил долго, его необходимо время от времени чистить от пыли и смазывать необходимые детали, а также содержать подальше от приборов отопления и не допускать попадания в лоток дисков посторонних предметов и жидкостей.

Устранение неисправностей в музыкальных центрах

В статье описаны способы устранения наиболее вероятных неисправностей, возникающих в музыкальных центрах и иной аналогичной бытовой аудиоаппаратуры: отказы или сбои в чтении компактдисков проигрывателя, нарушения в работе регулятора громкости или ЛПМ магнитофонов с реверсом, неисправности усилителей мощности и сетевого блока питания.

Занимаясь ремонтом музыкальных центров различных фирм (AIWA, JVC, LG и др.), приходится сталкиваться с рядом наиболее частых неисправностей, причем независимо от фирмы-производигеля. Хотя по опыту можно сказать, что аппараты более серьезных фирм, таких как MATSUSHITA, SONY и т. п., весьма надежны и выходят из строя значительно реже. Разумеется, многие неисправности возникают по вине пользователя, из-за небрежного обращения с аппаратом, однако есть ряд таких, причины которых связаны со старением деталей и узлов самого устройства, изнашиваемостью резины, окислением контактов, наличием слоя пыли и др.

Самая распространенная неисправность большинства музыкальных центров — ухудшение считывания данных или полный отказ чтения в проигрывателе звуковых компакт-дисков (CD-DA). В основном это происходит из-за загрязнения лазерной головки, старения и соответственно ухудшения прозрачности пластмассовой линзы. Нарушения работоспособности выражаются в том, что проигрыватель долго пытается прочесть начальные дорожки компакт-диска и, в конце концов, останавливается. Иногда ему удается идентифицировать диск и начать воспроизведение, однако возможны частые сбои во время звучания музыки.

При таких отказах в первую очередь следует проверить исправность самого лазера и прозрачность линзы 3 (на рис. 1 изображен упрощенный чертеж лазерной головки), а также устройство коррекции ошибки на электромагните 4. Для этого достаточно, не вставляя компакт-диск, открыть и закрыть каретку проигрывателя музыкального центра. Крышку самого аппарата, разумеется, нужно предварительно снять, чтобы была видна лазерная головка. Как только каретка переместится на свое место и начнет вращаться ротор двигателя привода диска, линза на лазерной головке должна двигаться вверх—вниз с помощью электромагнита. При этом, если посмотреть на линзу под некоторым углом, можно заметить тонкий луч лазера красного цвета. Выполнение всех перечисленных выше процессов свидетельствует о исправности лазерной головки. Чтобы устранить сбои в чтении компакт-дисков, иногда достаточно протереть мягкой тряпочкой поверхность линзы. Это следует делать очень аккуратно, чтобы не повредить линзу и не сорвать ее с крепления на электромагните. Если улучшения нет или оно незначительно, наиболее вероятно, что загрязнена не только линза, но и призма 2, находящаяся под линзой (см. рис. 1). Для очистки поверхности призмы необходимо извлечь лазерную головку из аппарата.

Линза и электромагнит закреплены на металлической пластине 1. Они могут быть прикрыты небольшим пластмассовым колпачком на защелках. Этот колпачок необходимо снять, затем отвинтить винты крепления 6, которые прижимают металлическую пластину к основанию 5. Аккуратно приподняв пластину, под линзой можно увидеть небольшое отверстие. Намотав на спичку небольшой кусочек ваты и обмакнув ее в спирт, протирают поверхность призмы. Затем очень аккуратно устанавливают на место металлическую пластину с линзой и прикручивают винтами 6. После этого закрывают электромагнит головки защитным пластмассовым колпачком и устанавливают головку на место. Очищенная таким образом лазерная головка в большинстве случаев начинает нормально считывать информацию с вращающегося компакт-диска. Если это не помогло, то, скорее всего, ухудшилась прозрачность линзы либо неисправен лазерный диод и требуется замена лазерной головки на новую.

В музыкальных центрах с магнитофоном, в котором есть автореверс движения ленты, могут возникать некоторые специфические нарушения в работе ЛПМ магнитофона. При нажатии на кнопку воспроизведения вал двигателя начинает вращаться, но через несколько секунд останавливается. В таких случаях перемотка может работать.

Эта неисправность происходит в основном из-за ослабления натяжения пассика между шкивами двигателя и ведущего вала магнитофона. В большинстве ЛПМ с автореверсом, применяемых в музыкальных центрах, вместо четырехдорожечной головки устанавливают двухдорожечную с механизмом поворота. Вращение головки при реверсировании направления перемещения ленты в магнитофоне требует определенного усилия в момент переключения. При ослаблении натяжения пассика (из-за старения резины) механизм поворота головки заклинивает в каком-либо положении и ЛПМ перестает работать. Подобная неисправность легко устраняется заменой старого пассика новым.

Еще одна неисправность, возникающая иногда в аппаратах с цифровым управлением, которые проработали несколько лет, проявляется в прекращении управления громкостью регулятором, расположенным на самом аппарате; при этом регулировка громкости с пульта дистанционного управления действует. Подобные отказы возникают потому, что в таких музыкальных центрах вместо обычных переменных резисторов — регуляторов громкости установлены специальные датчики — валкодеры, при вращении которых происходит замыкание соответствующих контактов, и процессор, в зависимости от направления вращения вала, изменяет усиление в тракте. При загрязнении или окислении этих контактов возникают сбои и нарушается нормальная регулировка громкости звука.

Устранение неисправности заключается в чистке контактов валкодера. Так как он находится на передней панели устройства, следует разобрать аппарат. На передней панели большинства музыкальных центров закреплена большая печатная плата, в которую и впаян валкодер — регулятор громкости. После демонтажа его разбирают, разогнув металлический каркас-крепление, затем промывают спиртом внутренние контактные дорожки, зачищают их от окисла ластиком (стирательной резинкой) и снова промывают спиртом. Перед сборкой смазывают контактные дорожки небольшим количеством смазки. Отремонтированный валкодер обычно работает нормально еще в течение нескольких лет.

Выход из строя усилителя мощности в музыкальном центре зачастую возникает в связи с неаккуратным обращением — замыканием выхода усилителя на общий провод или корпус. Так как в большинстве музыкальных центров усилители мощности выполнены на интегральных микросхемах, то ремонт может заключаться в банальной замене микросхемы на исправную. Однако могут быть случаи, когда найти аналогичную микросхему оказывается сложно, особенно там, где нет магазинов, торгующих импортными радиодеталями, а запастись заранее широким ассортиментом элементов нет возможности. Бывают также случаи, когда в результате сгорания микросхемы надпись на ней исчезла и определить тип микросхемы нет возможности. Если схему аппарата найти не удалось, отремонтировать аппарат можно, использовав вместо сгоревшей микросхемы TDA1557 или TDA1552. Эти микросхемы отличаются тем, что не требуют для работы никаких навесных элементов, и поэтому замена любого интегрального усилителя мощности на одну из этих микросхем потребует минимума работы. Выходная мощность этих микросхем — 2×22 Вт — соответствует большинству музыкальных центров средней стоимости.

До установки микросхемы TDA1557 или TDA1552 вместо неисправной в первую очередь проверяют соответствие напряжения питания в музыкальном центре напряжению питания самой микросхемы. Как правило, оно не превышает 15. 17 В, что вполне подходит. При отсутствии схемы музыкального центра с помощью осциллографа находят, на какие выводы микросхемы поступает входной сигнал. Включив воспроизведение с компакт-диска или кассеты и выставив регулятор громкости на максимум, дотрагиваются щупом осциллографа поочередно до контактных площадок в месте расположения старой микросхемы. Найдя сигнальные цепи, следует оценить амплитуду сигнала и в зависимости от этого использовать микросхему TDA1557 (чувствительность ее усилителей высока — 50. 100 мВ) или TDA1552 (при амплитуде сигналов до 250. 500 мВ). Следует обратить внимание, что входные сигналы на микросхему должны поступать через разделительные конденсаторы, расположенные на плате. Схема включения микросхем представлена на рис. 2. Как видно из схемы, на TDA1557 (TDA1552) подаются только питание и входной сигнал обоих каналов, а нагрузка подключается непосредственно к выходным выводам. Микросхему закрепляют на установленном на плате теплоотводе, к ее выводам припаивают провода, которыми и соединяют их с платой. Различные навесные элементы, использовавшиеся со старой микросхемой, можно не удалять.

На вход 11 микросхемы (см. рис. 2) нужно подать сигнал Stand-By, который управлял работой старой микросхемы. Его можно найти следующим образом. Подсоединяя по очереди к контактным площадкам в месте расположения старой микросхемы вольтметр или осциллограф, включают и выключают музыкальный центр кнопкой на передней панели и находят место, в котором при выключенном центре напряжение близко к нулю, а при включенном — к напряжению питания. Если этот сигнал найти не удается, то в крайнем случае вывод 11 (рис. 2) можно просто подключить к плюсовой шине питания микросхемы.

Мне доводилось менять выходные усилители в музыкальных центрах JVC и Panasonic (одна из торговых марок MATSUSHITA). Результаты подобной замены выходной микросхемы оказались хорошими. Если выходная мощность оказывается немного завышенной, то ее можно уменьшить до необходимого уровня, разрезав на плате музыкального центра дорожки в цепи входного сигнала перед разделительными конденсаторами и впаяв резистивные делители, показанные на рис. 3. Подбирая резисторы R1 и R3, добиваются получения выходной мощности, воспроизводимой громкоговорителями музыкального центра без искажений. Превышать выходную мощность больше прежней недопустимо, так как это может привести к выходу из строя динамических головок или блока питания музыкального центра. Если использовать в качестве R1—R4 резисторы для поверхностного монтажа, эту доработку можно сделать очень аккуратно, не испортив внешний вид платы.

Описанная замена усилителя мощности пригодна также и для ремонта УМЗЧ автомобильных магнитол; она позволяет существенно повысить качественные показатели и выходную мощность автомагнитолы среднего качества.

И наконец, еще одна неисправность, которая тоже встречается нередко, — это дефект сетевого трансформатора. При наличии схемы и известных значениях напряжения на вторичных обмотках трансформатора этот ремонт не представляет особой сложности, но если этой информации нет, могут возникнуть проблемы с заменой трансформатора или его перемоткой, особенно, если вторичных обмоток несколько.

Устранять эту неисправность нужно, начиная с проверки исправности сетевого шнура и предохранителей. Если предохранители включены во вторичных цепях и сетевое напряжение приходит непосредственно на первичную обмотку трансформатора, а на выходе его никаких напряжений нет, скорее всего, предохранитель встроен в трансформатор. Этот предохранитель присутствует в большинстве трансформаторов и закреплен поверх первичной обмотки, но возможны и другие варианты его расположения. Если этого предохранителя нет или он оказывается цел, а обрыв в первичной обмотке, то трансформатор придется соответственно менять или перематывать. Перемотать первичную обмотку в трансформаторе из музыкального центра порой оказывается непросто. Во-первых, обмотка залита лаком, а провод тонкий и посчитать витки, постепенно сматывая ее, оказывается невозможным (провод часто рвется). Во-вторых, даже зная число витков, уложить их так плотно при намотке, как это было сделано на заводе, часто не удается, и в результате намотанная обмотка не умещается в каркасе трансформатора или в окне магнитопровода. Поэтому проще выяснить, какими должны быть вторичные напряжения, и намотать другой трансформатор или подобрать уже готовый — благо места внутри музыкального центра обычно достаточно.

Уточнение значений напряжения в цепях вторичной обмотки лучше всего начать с поиска схемы или каких-либо надписей о напряжениях на печатной плате. Если этого нет, то можно попробовать определить напряжение по одной из микросхем. Лучше всего — по микросхеме усилителя мощности (выяснив по справочнику номинальное напряжение ее питания). Как отмечалось выше, в большинстве случаев это напряжение оказывается в пределах 14. 17 В. Зная его, можно соответственно предположить, какое должно быть напряжение на обмотке трансформатора. Если, к примеру, номинальное напряжение питания микросхемы 15 В, то в связи с тем, что после диодного моста и конденсаторов фильтра напряжение увеличивается примерно в 1,4 раза (при малой нагрузке), на обмотке трансформатора должно быть соответственно 12—13 В. Затем уже можно смотать все вторичные обмотки трансформатора и посчитать их витки. Так как провод вторичных обмоток достаточно толстый, то даже при залитых лаком обмотках это нетрудно сделать. Зная число витков обмоток и напряжение на одной из них, уже не сложно вычислить остальные напряжения, воспользовавшись известной формулой

где UН и U2 — напряжение соответственно неизвестной и известной обмоток; wН и w2 — число витков соответствующих обмоток.

При намотке обмоток нового трансформатора диаметр проводов следует выбирать не менее того, которым были намотаны обмотки старого трансформатора. Даже если напряжение обмоток нового трансформатора будет отличаться от требуемого на 1—2 В, это не окажет существенного воздействия на работу музыкального центра.

Каждая из рассмотренных в статье неисправностей может потребовать индивидуального подхода, и способы их устранения могут отличаться от описанных автором, однако хочется надеяться, что изложенные здесь рекомендации помогут мастерам, особенно начинающим, при ремонте музыкальных центров и другой бытовой аудиоаппаратуры.

И. КОРОТКОВ, п. Буча Киевской обл., Украина
