Ремонт строчной развертки телевизора своими руками

Самое подробное описание: ремонт строчной развертки телевизора своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Если вы все таки надумали заняться ремонтом самостоятельно у себя на дому, то прежде всего вы должны уметь пользоваться хотя бы небольшим арсеналом радиолюбителя. В первую очередь для диагностики неисправности вам потребуется измерительный прибор мультиметр. Как пользоваться мультиметром можно почитать здесь. Кроме того для ремонта телевизора вам потребуются минимальные навыки пользования паяльником. Как правильно паять паяльником смотри здесь.

Представляю вашему вниманию специальную методику отыскания и поиска неисправностей для начинающих, которая поможет вам уверений себя чувствовать во время ремонта. В таблице ниже представлены описание самых распространенных неисправностей и даны ценные советы, в каком блоке нужно производить осмотр и ремонт.

Стоит запомнить, что если во время ремонта вы обнаружите потемнения, нагар, вспучивание и даже разрыв радио элементов, то сразу менять их на новые нельзя. Сгоревший компонент во многих случаях является признаком замыкания, а причина прячется совсем в другом месте.

При ремонте телевизоров не следует торопится, если вы в тупике, то лучше отдохните или зймитесь чем-то другим. В процессе отдыха может прийти решение, которое определит дальнейшие действия по ремонту или подскажет конкретную неисправность.

Также при ремонте телевизоров необходимы знания основ электроники, т.к обычно неисправности возникают из-за выхода из строя таких элементов как, стабилитроны, диоды, транзисторы, резисторы и конденсаторы и, чтобы определить неисправность отдельного, нужны практические знания по их проверки.

Как проверить телевизионные радиоэлементы:

Если не запускаться блок питания (БП), то вероятней всего это произошло из-за поломки микросхемы либо транзистора по питанию, из-за перегрузок которые возникли других блоках в результате вздутия электролитических конденсаторов или увеличения их эквивалентного сопротивления (esr).

Если БП запускается на несколько секунд, а затем вырубается, то это скорей всего сработала система защиты БП, а ремонт в данном случае необходимо осуществлять других узлах и схемах. Для ускорения процесса ремонта надо поочередно отключать нагрузки от вторичных питающих цепей, пока блок питания не войдет в свой нормальный рабочий режим. А дальше следует ремонтировать тот блок либо узел схемы, которая и привела к перегрузкам. Не лишнем во время ремонта будет посмотреть в схему блока питания телевизора.

Этот неплохой сборник советов от профессионалов радиолюбителей, по поиску и устранению неисправностей в схемах различных телевизоров,кроме того полученные рекомендации будут полезны как радиолюбителю, так и ремонтнику бытовой техники.

Неожиданно телевизор самопроизвольно стал переключать каналы, как ему вздумается, а не как нам нужно. Подобная проблема может также сопровождается иногда и тем, что ТВ самопроизвольно переходит в режим авто поиска каналов и не реагировал на пульт управления.

Как известно лучший ремонт, это профилактика ремонта, итак несколько простых советов на будущее которые продлят жизнь вашему устройству:

1.Не давайте детям играть с ПДУ. Они умудряются войти в сервисный режим и сбить все заводские установки.

2.

3. При ремонте импульсного источника питания отечественного или импортного телевизора,следует отключить его выходы от телевизора. При этом следует нагрузить его выход, питающий строчную развертку (обычно номинальное напряжение на нем составляет 105. 150 В), лампой накаливания 220 В 60. 100 Вт. Это сделает ремонт источника более удобным и предохранит другие узлы телевизора от скачков напряжения на его выходе.

4. Никогда не устанавливайте осветительную настольную лампу на корпус телевизора

5. Наличие большого количества пыли внутри телевизора вызвано использованием в телевизоре высоких напряжений. Как известно,чистота — залог здоровья. Поэтому следует пользоваться моментом и убрать пыль с высоковольтных проводов, ТДКС, платы кинескопа и высоковольтной присоски кинескопа. Очистку можно проводить или пылесосом, работающим на выдувание, или мягкой, слегка влажной тряпкой.

6. При ремонте не следует заменять отказавшие электролитические конденсаторы конденсаторами, рассчитанными на гораздо большее напряжение. Например, конденсатор, рассчитанный на 10 В, не следует заменять конденсатором, рассчитанным на рабочее напряжение 100 В. При такой замене конденсаторы со временем теряют емкость.

7.Любые пайки, когда делайте ремонт в телевизоре следует проводить только при его полном отключении от питающей сети

8. Печатные платы в телевизоре, особенно плата кинескопа и плата, на которой размещена строчная развертка, иногда обугливаются под действием высоких температур и напряжений. Обуглившийся участок платы следует обязательно вырезать, а проходившие на нем печатные проводники заменить навесными проводами.

9. В сетях кабельного телевидения на первый по частоте канал сильную наводку дают радиотелефоны, использующие эти же частоты. Экранировка и другие средства здесь, как правило, бесполезны. Выход один — не смотреть этот канал.

10. В кабельных сетях телевидения различные каналы передаются с различным уровнем сигнала. Из-за недостаточной избирательности телевизора, в результате вы наблюдаете на его экране наложение двух изора в результате вы наблюдаете на его экране наложение двух изображений от соседних каналов.

11. При ремонте телевизора следуетобратить особое внимание на отсутствие дефектов монтажа: обрыв печатных дорожек, их взаимное замыкание, «холодную» пайку. Эти дефекты следует устранить в первую очередь.

Неисправности источников питания можно свести к следующим.

При этом, как правило, выходит из строя сетевой предохранитель телевизора. Перед включением телевизора в сеть после замены этого предохранителя, чтобы потом не делать лишний ремонт следует:

Если при включении ИП лампа, подключенная к питающей сети 220 В, ярко светится — в его первичных цепях имеется замыкание или его силовой транзистор почти все время открыт из-за неисправности схемы управления. В этом случае следует проверить исправность управляющей ИМС, стабилитрона и маломощных транзисторов.

Телевизор не включается в рабочий режим
или телевизор сам отключается

В этом случае, как правило, на выходе ИП присутствуют напряжения, а телевизор не включается в рабочий режим из-за отказов системы управления телевизора, коммутатора напряжения питания строчной развертки или отказов, произошедших в телевизоре из-за завышенного выходного напряжения ИП. В этом случае при ремонте следует выделить на плате телевизора указанные элементы и убедиться в их исправности.

Телевизор может не включаться также из-за срабатывания защитных элементов: предохранителей или стабилитрона, который пробивается при завышенном напряжении питания строчной развертки.

Этот дефект проявляется при уменьшении емкости фильтрующих конденсаторов вторичных выпрямителей ИП вследствие старения. Эти конденсаторы следует заменить новыми.

Ремонт ТВ – периодически сгорает выходной транзистор строчной развертки.

Это происходит из-за значительного превышения выходного напряжения ИП. Питающее напряжение строчной развертки, как правило, составляет 105. 140 В. Причем большее напряжение характерно для телевизоров с большим размером экрана — 25 дюймов. Иногда на плате телевизора указывается величина этого напряжения. В противном случае о нем можно судить по номинальному напряжению конденсаторов, установленных в этой цепи. Если установлен конденсатор с допустимым напряжением 150 В, а напряжение в рабочем режиме составляет 140 В, то оно явно завышено. В исправном ИП выходное напряжение должно регулироваться подстроенным резистором в пределах ±3% или более. Если этого не происходит — в ИП неисправность.

Крайне неприятным проявлением этого дефекта является периодическое (раз в неделю или месяц) повышение выходного напряжения ИП из-за неисправностей элементов в цепи его обратной связи. Это может быть, например, обратимый обрыв диода с обмотки обратной связи или периодический отказ оптопары. В этом случае лучше сразу заменить все подозрительные элементы новыми.

Проявления неисправности системе управления весьма разнообразны: от невозможности включить телевизор из дежурного режима в рабочий до отказа работать с видеовхода.

Накалом кинескопа называют специальную нить, которая прогревает катод кинескопа для его дальнейшей работы. Располагается она рядом горловиной кинескопа, и при нормальной работе, горловина должна немного светится. Понятно, что если накала нет, то и изображения вы не увидите.

Ремонт ТВ – не включается в рабочий режим

Причиной может быть неисправность ПУ, искажение программы в ППЗУ или ранее произошедший отказ в других узлах телевизора, например в строчной развертке.

Телевизор не настраивается на телеканалы

При этом работа с AV-входа может быть нормальной. Причина обычно в неисправности ППЗУ, ПУ, ключа, вырабатывающего управляющее напряжение на тюнер телевизора, либо системы АПЧГ.

Телевизор не работает в одном или нескольких поддиапазонах

Причиной может быть отказ тюнера, ключей, переключающих поддиапазоны тюнера или ПУ.

Отсутствие звука или некорректная регулировка громкости

Причиной может быть отказ ПУ, сбой в ППЗУ или в узле согласования входа регулировки звука видеопроцессора и ПУ.

Для питания системы управления, используется отдельный стабилизатор напряжения. Кроме того, в дежурном режиме питающее напряжение может подаваться только на одну часть ПУ, а на другую часть — только при переходе в рабочий режим. Поэтому, прежде всего, следует найти стабилизаторы питания и убедиться в их исправности.

На ее долю приходится значительное количество неисправностей телевизоров. Особенностью строчной развертки современных телевизоров является то, что она используется как источник вторичных напряжений для питания видеопроцессора, кадровой развертки, УМЗЧ и т.п. В современных телевизорах блок питания, как правило, вырабатывает только 2 питающих напряжения: для работы системы управления телевизора в дежурном режиме и для питания строчной развертки в рабочем режиме. Остальные напряжения вырабатывают вторичные выпрямители и стабилизаторы, подключенные к трансформатору диодно-каскадному строчному (ТДКС).

В моноплатных телевизорах, как правило, строчные импульсы запуска с видеопроцессора поступают на промежуточный каскад строчной развертки, который может питаться как от основного напряжения строчной развертки, так и от другого источника. С вторичной обмотки межкаскадного трансформатора усиленные промежуточным каскадом импульсы подаются на базу выходного транзистора строчной развертки. Такое построение строчной развертки наиболее надежно. Строчная развертка телевизоров, не имеющая межкаскадного трансформатора, гораздо капризней и менее надежна. Поэтому если вам не удается отремонтировать строчную развертку, в которой выходной транзистор гальванически связан с двумя-четырьмя другими транзисторами, можно заменить эти транзисторы стандартным промежуточным усилителем от 3. 5 УСЦТ.

Отказ высоковольтного транзистора, как правило, вызывается:

Отказ ТДКС. Очень распространены, поскольку этот элемент телевизора работает с наибольшими напряжениями, и его надежность не очень велика

На долю кадровой развертки (КР) приходится не так много поломок, но они довольно неприятны:

Прежде всего следует проверить, поступает ли на кадровую развертку питающее напряжение как правило, с ТДКС телевизора. При нарушении размера или линейности растра надо попытаться устранить эти дефекты переменными резисторами, расположенными рядом с ИМС КР, или изменить данные в сервисном меню телевизора. Если это не помогло или, тем более, при этих манипуляциях вообще ничего не изменилось, следует проверить:

Видеопроцессор и радиоканал

На долю этих узлов телевизора приходится ряд весьма неприятных поломок телевизоров, когда, например, телевизор работает с AV-входа, но не принимает телеканалы.

Большое разнообразие видеопроцессоров и тюнеров не позволяет рассмотреть каждый из них в отдельности, однако они имеют есть ряд общих неисправностей:

Устранить перегрев видеопроцессора можно, прикрепив к нему П-образную платину из дюралюминия или меди

Нет красного цвета в изображении телевизора – Практика ремонта crt телевизора , с типовой неисправность проявляющейся в отсутствии красного цвета на изображении. Основной причиной такой поломки может быть как севший кинескоп, так и сгоревший видео усилитель красного цвета.

Роль главной детали в телевизионном приёмнике старого образца выполняет электронно-лучевая трубка (ЭЛТ), называемая кинескопом. Принцип её действия основывается на электронной эмиссии. Механизм такой трубки включает в себя:

• электронные пушки;
• фокусирующие и отклоняющие катушки;
• анодный вывод;
• теневую маску для разделения цветных изображений;
• слой люминофора с разными зонами свечения.

Кинескоп, изготовленный из стекла, внутри покрывают дискретным люминофором. Покрытие состоит из триад — совокупности трёх точек, каждая из которых соответствует красному, синему и зелёному цвету.

Точка, входящая в триаду, принимает на себя луч, исходящий от конкретной электронной пушки, и начинает испускать свет разной интенсивности. Для достижения необходимого оттенка в конструкцию трубки встраивают специальные металлические решётки теневого, щелевого или апертурного типа.

Чтобы лучи, коснувшиеся люминофорного покрытия, отражались от него, на горловину кинескопа крепится система, состоящая из четырёх катушек. Создающееся на них магнитное поле способствует отражению лучей в нужном направлении. Отдельные светящиеся точки складываются в единое изображение под действием управляющих сигналов. За каждое направление движения луча отвечает конкретная развёртка:

• строчная обеспечивает прямой горизонтальный ход;
• кадровая отвечает за вертикальное движение.

Кроме прямых траекторий имеются зигзагообразные (от верхнего левого к нижнему правому углу монитора) и обратные ходы. За движение в обратном направлении отвечают сигналы с выключенной яркостью.

Другой важный параметр — размер люминофорных точек. Он влияет на чёткость выводимого изображения. Чем мельче точки, тем лучше. Чтобы картинка на экране была качественной, расстояние между ними должно составлять 0,26—0,28 мм.

В чёрно-белых телевизорах экран электронно-лучевой труби полностью покрывается люминофором, испускающим только белый свет. Электронный прожектор, закреплённый в горловине трубки, формирует тонкий луч, который производит сканирование экрана по строкам и способствует свечению люминофора. Интенсивность такого свечения регулируется силой видеосигнала, содержащего всю информацию об изображении.

Выход из строя питающего блока приведёт к тому, что прибор не будет включаться. Для проверки его работоспособности нужно сначала отключить каскад строчной развёртки, выполняющий роль нагрузки, затем впаять в схему бытовую лампу. Отсутствие света в лампе говорит о том, что блок питания неисправен.

Выявление проблем в строчной развёртке осуществляется с применением такой же лампы. Постоянное её свечение сигнализирует о неисправности выходного транзистора. В нормальном состоянии лампа должна вспыхивать и гаснуть.

При светящейся горизонтальной полосе следует обратить внимание на развёртку кадров. Чтобы восстановить её работу, потребуется снизить уровень яркости, тем самым защитив люминофорный слой. Дополнительно нужно проверить исправность задающего генератора и выходного каскада. При этом обязательно следует учитывать, что их рабочее напряжение находится в диапазоне 24—28 вольт.

Полное отсутствие свечения чаще всего может быть вызвано проблемами с питанием кинескопа. В процессе диагностики потребуется проверить нить накала и уровень напряжения на ней. Если целостность нити не нарушена, тогда выходом станет наматывание обмотки. Замены трансформатора в этом случае не потребуется.

При проблемах с блоком цветности и видеоусилителем пропадает звук. Противоположная ситуация, когда при наличии звука не будет изображения, означает наличие неполадки в низкочастотном усилителе. Если вместе со звуком исчезнет изображение, тогда причину стоит искать в неисправно работающем радиоканале, запускающем видеопроцессор и тюнер.

Большинство таких фирм предоставляет клиентам удобный способ ремонта (в мастерской или на дому) и бесплатную диагностику. Опытные мастера быстро диагностируют проблему и устраняют её, используя для этого качественные детали, рекомендованные производителями телевизоров, и современное оборудование. На все проведённые работы даётся гарантия. Все проблемы, возникшие в период действия гарантийного срока, устраняются бесплатно

Не секрет, что поломка телевизионного приемника может испортить настроение любому его владельцу. Возникает вопрос, где искать хорошего мастера, нужно ли везти аппарат в сервисный центр? На это нужно тратить свое время, и что немаловажно – деньги. Но, прежде чем вызывать мастера, если вы обладаете начальными знаниями по электротехнике и умеете держать в руках отвертку и паяльник, то ремонт телевизора своими руками в ряде случаев все же возможен.

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

1. Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты. В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
2. Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
4. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
5. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.


Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

Следует учесть, что электролиты при длительной работе высыхают и теряют емкость, что, в свою очередь, влияет на стабильность работы модуля и способствует повышению напряжения.

При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.

Далее нужно осторожно отсоединить шлейфы от матрицы.

После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.

Таким образом можно произвести ремонт телевизора Филипс и LG своими руками, и других LCD панелей, а также аппаратов с ЛЕД подсветкой (светодиодной). Обладателям последнего типа аппаратов стоит прочитать статью о ремонте LED подсветки, где подробно расписан весь процесс на примере телевизора LG.

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

СТАТЬИ, ОПИСАНИЕ, ПРИНЦИП РАБОТЫ СТРОЧНОЙ РАЗВЕРТКИ И ТДКС.

Информация по “STROCHNIK” предоставлена MICHAIL,

Информация по СР с журналов РЭТ предоставленна naoh,

Информация по СР в мониторах http://rv6llh.rsuh.ru/CP.htm предоставленна zeppelin,

Ремонтный источник питания. РИП – В5.
Прибор предназначен для ремонта импульсных источников питания, строчных разверток телевизоров и мониторов.
В приборе предусмотрена возможность независимых регулировок напряжения и тока. Ограничение по току позволяет избежать выхода из строя дорогостоющих компонентов. Измерительные приборы позволяют контролировать значения тока и напряжения в цепи нагрузки. Устройство имеет встроенный генератор (модулятор), с внутренним источником импульсов. Предусмотрена возможность подключения к внешнему функциональному генератору, что значительно расширяет его возможности. РИП –В5 применяется так же для проверки импульсных трансформаторов, отклоняющих систем, ТДКС, транзисторов, диодов, стабилитронов. варисторов…

РИП В5..rar 32.93 КБ Скачано: 2974 раз(а)

динамическое тестирование.rar 323.7 КБ Скачано: 5604 раз(а)

Где-то с сентября пробую схемку для защиты транзистора HOT от пробоя напряжением. За это время отремонтировал 15 – 20 телевизоров с её помощью, с пробоем НОТ, и пока ни одного не сжег. Пробовал ради эксперимена, коротковременно, отключать коллекторный конденсатор – слышен легкий перегруз строки, но транзистор остается целым. Понимаю, что это конечно не статистика, но хуже не будет, предлагаю попробовать.
Детали брал какие оказались под рукой:
Стабилитроны, семь штук на напряжение 180В – КС680А
Диды типа КД226Д
D10 – в принципе любой светодиод, для гарантии можно зашунтировать стабилитроном КС133
Транзистор Q1 ставил КТ829А
Конденсатор на 1600 вольт
Транзистор, резистор и светодиод можно исключить – служат для индикации.

Любопытная технология ремонта строчной развёртки телевизора

Как часто становится вопрос о дефектовке ТДКС при неадекватном поведении схемы (не хочет включаться телевизор, выходит из строя строчный транзистор, нарушение линейности развёртки и т. д.) И сколько сил и средств тратится понапрасну. Далее будет показано, как с помощью несложного оборудования можно проводить динамическое тестирование ТДКС, ОС, ТПИ и др. узлов телевизора.

Выходные каскады развёртки тесно взаимодействуют с БП и цепями защиты, а также задающим генератором и предоконечным каскадом. Часто причину дефекта определяют ОС, оказывается не она. Меняют ТДКС и продолжают искать дефект, когда выходной каскад работает прекрасно. Это быстро определить поможет динамический тест.

Принцип теста построен на эмуляции работы строчной развёртки. На выходной каскад подаётся напряжение питания примерно в десятеро меньшее номинального (+12В). К эмиттеру и коллектору выходного транзистора подключаются соответственно исток и сток полевого транзистора (BUZ90). На затвор транзистора подаются импульсы с амплитудой 5-10В, частотой 15,625Гц (или вдвое большая для 100Гц-телевизоров) и длительностью активной фазы 26 мкс, а пассивной 38 мкс. При этом в ТДКС и ОС вырабатываются амплитуды токов и напряжений примерно в десятеро меньше от рабочей амплитуды.

Практика показывает, что такую проверку не мешает проводить уже в начале ремонта, чтобы не тратить понапрасну время на проверку пробных версий дефектов. Для этого удобно собрать несложное устройство – нагрузочный тестор. Основу схемы составляет генератор с регулируемой скважностью и КМОП-ключ. Приблизительно схема может быть такой:

С помощью этого тестера определяется средний ток потребляемый строчной развёрткой и с помощью осцилографа контролируется форма и длительность ИОХ. Потребляемый ток от 20 до 50 мА, длительность ИОХ 12—15мкс, и гладкая ( без “колючек”)форма говорят об исправности выходного каскада и цепей отклонения. Малейшие изменения регламента работы развёртки ведут к изменениям вышеуказанных параметров.

Само-собой к прибору надо привыкнуть. И тогда его можно будет применять в более широком аспекте. Например автор применяет прибор для определения цоколёвки неизвестных ( или без данных) ТДКС и ТПИ. При адаптации нештатных (“левых”) ТДКС взамен оригинальных динамический тестер просто подарок . С его помощью можно не только семь раз померить перед первым включением, но и быстро определить как можно наиболее удачно скаскадировать обмотки.

При подключении тестера к шасси следует убедиться в целостности строчного транзистора и выпрямителя В+.

Если всё исправно, а развёртка “грузит” тестер, то следует подключить к тестеру снятый ТДКС и вновь произвести замер ( исправный потребляет порядка 10мА)

На первых порах пользования прибором возможны проколы в диагнозе .Например , если межслойный пробой , то на снятом ТДКС ток нормализуется. В этом случае следует поочерёдно общий провод тестера поочерёдно подключить ко всем обмоткам. Анодный выпрямитель на снятом ТДКС проверятся подключением ёмкости 2200 пф на 3-5кВ между присоской и выводом ABL.(если ТДКС в схеме , этого делать не нужно)

Таким образом можно не только определить исправность, но и характер дефекта.

Любую высокодобротную катушку можно проверить подав на неё короткий импульс и далее проследив за затуханиями, образованными контуром катушки и её же собственной ёмкостью. Быстрые затухания говорят о замыкании в контуре.

Если предусмотреть такой режим в тестере, то его функциональные возможности расширятся.

Вышеуказанными способами можно проверить любой импульсный преобразователь ( БП, импульсные стабилизаторы и регуляторы). А проявив смекалку можно проверить даже в отдельных случаях кинескоп. По мере привыкания к прибору его применение расширяется.

В заключение следует отметить , что данный принцип работы тестера применяется в испанском фирменном приборе HR. Только у испанцев детектором исправности служит напряжение на присоске и тестирует прибор только снятые ТДКС.

При подготовке темы использовалось издание “ РЕМОНТ ЦИФРОВЫХ ТЕЛЕВИЗОРОВ” П. Ф. Гаврилов , А.Я. Дедов Москва “Радиотон” 1999, а так же личный опыт.

Дата публикации 02.03.2004г.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Ремонт строчной развертки телевизора своими руками

Мы постараемся ответить на вопрос: ремонт строчной развертки телевизора своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Если вы все таки надумали заняться ремонтом самостоятельно у себя на дому, то прежде всего вы должны уметь пользоваться хотя бы небольшим арсеналом радиолюбителя. В первую очередь для диагностики неисправности вам потребуется измерительный прибор мультиметр. Как пользоваться мультиметром можно почитать здесь. Кроме того для ремонта телевизора вам потребуются минимальные навыки пользования паяльником. Как правильно паять паяльником смотри здесь.

Представляю вашему вниманию специальную методику отыскания и поиска неисправностей для начинающих, которая поможет вам уверений себя чувствовать во время ремонта. В таблице ниже представлены описание самых распространенных неисправностей и даны ценные советы, в каком блоке нужно производить осмотр и ремонт.

Стоит запомнить, что если во время ремонта вы обнаружите потемнения, нагар, вспучивание и даже разрыв радио элементов, то сразу менять их на новые нельзя. Сгоревший компонент во многих случаях является признаком замыкания, а причина прячется совсем в другом месте.

При ремонте телевизоров не следует торопится, если вы в тупике, то лучше отдохните или зймитесь чем-то другим. В процессе отдыха может прийти решение, которое определит дальнейшие действия по ремонту или подскажет конкретную неисправность.

Также при ремонте телевизоров необходимы знания основ электроники, т. к обычно неисправности возникают из-за выхода из строя таких элементов как, стабилитроны, диоды, транзисторы, резисторы и конденсаторы и, чтобы определить неисправность отдельного, нужны практические знания по их проверки.

Как проверить телевизионные радиоэлементы:

Если не запускаться блок питания (БП), то вероятней всего это произошло из-за поломки микросхемы либо транзистора по питанию, из-за перегрузок которые возникли других блоках в результате вздутия электролитических конденсаторов или увеличения их эквивалентного сопротивления (esr).

Если БП запускается на несколько секунд, а затем вырубается, то это скорей всего сработала система защиты БП, а ремонт в данном случае необходимо осуществлять других узлах и схемах. Для ускорения процесса ремонта надо поочередно отключать нагрузки от вторичных питающих цепей, пока блок питания не войдет в свой нормальный рабочий режим. А дальше следует ремонтировать тот блок либо узел схемы, которая и привела к перегрузкам. Не лишнем во время ремонта будет посмотреть в схему блока питания телевизора.

Этот неплохой сборник советов от профессионалов радиолюбителей, по поиску и устранению неисправностей в схемах различных телевизоров,кроме того полученные рекомендации будут полезны как радиолюбителю, так и ремонтнику бытовой техники.

Неожиданно телевизор самопроизвольно стал переключать каналы, как ему вздумается, а не как нам нужно. Подобная проблема может также сопровождается иногда и тем, что ТВ самопроизвольно переходит в режим авто поиска каналов и не реагировал на пульт управления.

Как известно лучший ремонт, это профилактика ремонта, итак несколько простых советов на будущее которые продлят жизнь вашему устройству:

1.Не давайте детям играть с ПДУ. Они умудряются войти в сервисный режим и сбить все заводские установки.

2. После включения телевизора кнопкой «Сеть» не следует подавать команды с ПДУ ранее, чем через 3. 7 с. Не надо также многократно нажимать кнопку «Сеть» при включенной сетевой вилке телевизора. Дело в том, что после подачи питающих напряжений в телевизоре происходят переходные процессы, и подача команд с ПДУ, в этот момент, делает поведение системы управления телевизора непредсказуемой.

3. При ремонте импульсного источника питания отечественного или импортного телевизора,следует отключить его выходы от телевизора. При этом следует нагрузить его выход, питающий строчную развертку (обычно номинальное напряжение на нем составляет 105. 150 В), лампой накаливания 220 В 60. 100 Вт. Это сделает ремонт источника более удобным и предохранит другие узлы телевизора от скачков напряжения на его выходе.

4. Никогда не устанавливайте осветительную настольную лампу на корпус телевизора. Лампа может упасть и не только разбиться сама, но и разбить горловину кинескопа телевизора. А в этом случае потребуется дорогой ремонт.

5. Наличие большого количества пыли внутри телевизора вызвано использованием в телевизоре высоких напряжений. Как известно,чистота — залог здоровья. Поэтому следует пользоваться моментом и убрать пыль с высоковольтных проводов, ТДКС, платы кинескопа и высоковольтной присоски кинескопа. Очистку можно проводить или пылесосом, работающим на выдувание, или мягкой, слегка влажной тряпкой.

6. При ремонте не следует заменять отказавшие электролитические конденсаторы конденсаторами, рассчитанными на гораздо большее напряжение. Например, конденсатор, рассчитанный на 10 В, не следует заменять конденсатором, рассчитанным на рабочее напряжение 100 В. При такой замене конденсаторы со временем теряют емкость.

7.Любые пайки, когда делайте ремонт в телевизоре следует проводить только при его полном отключении от питающей сети. В противном случае вы не только рискуете получить поражение электротоком, но и можете ввести дополнительные неисправности, случайно закоротив соседние контакты при пайке.

8. Печатные платы в телевизоре, особенно плата кинескопа и плата, на которой размещена строчная развертка, иногда обугливаются под действием высоких температур и напряжений. Обуглившийся участок платы следует обязательно вырезать, а проходившие на нем печатные проводники заменить навесными проводами.

9. В сетях кабельного телевидения на первый по частоте канал сильную наводку дают радиотелефоны, использующие эти же частоты. Экранировка и другие средства здесь, как правило, бесполезны. Выход один — не смотреть этот канал.

10. В кабельных сетях телевидения различные каналы передаются с различным уровнем сигнала. Из-за недостаточной избирательности телевизора, в результате вы наблюдаете на его экране наложение двух изора в результате вы наблюдаете на его экране наложение двух изображений от соседних каналов. Для устранения этого эффекта следует уменьшить чувствительность телевизора подстроечным резистором «Порог АРУ» («Задержка АРУ»).

11. При ремонте телевизора следуетобратить особое внимание на отсутствие дефектов монтажа: обрыв печатных дорожек, их взаимное замыкание, «холодную» пайку. Эти дефекты следует устранить в первую очередь.

Неисправности источников питания можно свести к следующим.

При этом, как правило, выходит из строя сетевой предохранитель телевизора. Перед включением телевизора в сеть после замены этого предохранителя, чтобы потом не делать лишний ремонт следует:

Если при включении ИП лампа, подключенная к питающей сети 220 В, ярко светится — в его первичных цепях имеется замыкание или его силовой транзистор почти все время открыт из-за неисправности схемы управления. В этом случае следует проверить исправность управляющей ИМС, стабилитрона и маломощных транзисторов. Иногда происходит отказ мощного резистора, играющего роль датчика тока силового транзистора.

Телевизор не включается в рабочий режим
или телевизор сам отключается

В этом случае, как правило, на выходе ИП присутствуют напряжения, а телевизор не включается в рабочий режим из-за отказов системы управления телевизора, коммутатора напряжения питания строчной развертки или отказов, произошедших в телевизоре из-за завышенного выходного напряжения ИП. В этом случае при ремонте следует выделить на плате телевизора указанные элементы и убедиться в их исправности.

Телевизор может не включаться также из-за срабатывания защитных элементов: предохранителей или стабилитрона, который пробивается при завышенном напряжении питания строчной развертки.

Этот дефект проявляется при уменьшении емкости фильтрующих конденсаторов вторичных выпрямителей ИП вследствие старения. Эти конденсаторы следует заменить новыми.

Ремонт ТВ – периодически сгорает выходной транзистор строчной развертки.

Это происходит из-за значительного превышения выходного напряжения ИП. Питающее напряжение строчной развертки, как правило, составляет 105. 140 В. Причем большее напряжение характерно для телевизоров с большим размером экрана — 25 дюймов. Иногда на плате телевизора указывается величина этого напряжения. В противном случае о нем можно судить по номинальному напряжению конденсаторов, установленных в этой цепи. Если установлен конденсатор с допустимым напряжением 150 В, а напряжение в рабочем режиме составляет 140 В, то оно явно завышено. В исправном ИП выходное напряжение должно регулироваться подстроенным резистором в пределах ±3% или более. Если этого не происходит — в ИП неисправность.

Крайне неприятным проявлением этого дефекта является периодическое (раз в неделю или месяц) повышение выходного напряжения ИП из-за неисправностей элементов в цепи его обратной связи. Это может быть, например, обратимый обрыв диода с обмотки обратной связи или периодический отказ оптопары. В этом случае лучше сразу заменить все подозрительные элементы новыми.

Проявления неисправности системе управления весьма разнообразны: от невозможности включить телевизор из дежурного режима в рабочий до отказа работать с видеовхода.

Накалом кинескопа называют специальную нить, которая прогревает катод кинескопа для его дальнейшей работы. Располагается она рядом горловиной кинескопа, и при нормальной работе, горловина должна немного светится. Понятно, что если накала нет, то и изображения вы не увидите.

Ремонт ТВ – не включается в рабочий режим

Причиной может быть неисправность ПУ, искажение программы в ППЗУ или ранее произошедший отказ в других узлах телевизора, например в строчной развертке.

Телевизор не настраивается на телеканалы

При этом работа с AV-входа может быть нормальной. Причина обычно в неисправности ППЗУ, ПУ, ключа, вырабатывающего управляющее напряжение на тюнер телевизора, либо системы АПЧГ.

Телевизор не работает в одном или нескольких поддиапазонах

Причиной может быть отказ тюнера, ключей, переключающих поддиапазоны тюнера или ПУ.

Отсутствие звука или некорректная регулировка громкости

Причиной может быть отказ ПУ, сбой в ППЗУ или в узле согласования входа регулировки звука видеопроцессора и ПУ.

Для питания системы управления, используется отдельный стабилизатор напряжения. Кроме того, в дежурном режиме питающее напряжение может подаваться только на одну часть ПУ, а на другую часть — только при переходе в рабочий режим. Поэтому, прежде всего, следует найти стабилизаторы питания и убедиться в их исправности.

На ее долю приходится значительное количество неисправностей телевизоров. Особенностью строчной развертки современных телевизоров является то, что она используется как источник вторичных напряжений для питания видеопроцессора, кадровой развертки, УМЗЧ и т. п. В современных телевизорах блок питания, как правило, вырабатывает только 2 питающих напряжения: для работы системы управления телевизора в дежурном режиме и для питания строчной развертки в рабочем режиме. Остальные напряжения вырабатывают вторичные выпрямители и стабилизаторы, подключенные к трансформатору диодно-каскадному строчному (ТДКС).

В моноплатных телевизорах, как правило, строчные импульсы запуска с видеопроцессора поступают на промежуточный каскад строчной развертки, который может питаться как от основного напряжения строчной развертки, так и от другого источника. С вторичной обмотки межкаскадного трансформатора усиленные промежуточным каскадом импульсы подаются на базу выходного транзистора строчной развертки. Такое построение строчной развертки наиболее надежно. Строчная развертка телевизоров, не имеющая межкаскадного трансформатора, гораздо капризней и менее надежна. Поэтому если вам не удается отремонтировать строчную развертку, в которой выходной транзистор гальванически связан с двумя-четырьмя другими транзисторами, можно заменить эти транзисторы стандартным промежуточным усилителем от 3. 5 УСЦТ.

Отказ высоковольтного транзистора, как правило, вызывается:

Отказ ТДКС. Очень распространены, поскольку этот элемент телевизора работает с наибольшими напряжениями, и его надежность не очень велика

На долю кадровой развертки (КР) приходится не так много поломок, но они довольно неприятны:

Прежде всего следует проверить, поступает ли на кадровую развертку питающее напряжение как правило, с ТДКС телевизора. При нарушении размера или линейности растра надо попытаться устранить эти дефекты переменными резисторами, расположенными рядом с ИМС КР, или изменить данные в сервисном меню телевизора. Если это не помогло или, тем более, при этих манипуляциях вообще ничего не изменилось, следует проверить:

Видеопроцессор и радиоканал

На долю этих узлов телевизора приходится ряд весьма неприятных поломок телевизоров, когда, например, телевизор работает с AV-входа, но не принимает телеканалы.

Большое разнообразие видеопроцессоров и тюнеров не позволяет рассмотреть каждый из них в отдельности, однако они имеют есть ряд общих неисправностей:

Устранить перегрев видеопроцессора можно, прикрепив к нему П-образную платину из дюралюминия или меди

Нет красного цвета в изображении телевизора – Практика ремонта crt телевизора , с типовой неисправность проявляющейся в отсутствии красного цвета на изображении. Основной причиной такой поломки может быть как севший кинескоп, так и сгоревший видео усилитель красного цвета.

Роль главной детали в телевизионном приёмнике старого образца выполняет электронно-лучевая трубка (ЭЛТ), называемая кинескопом. Принцип её действия основывается на электронной эмиссии. Механизм такой трубки включает в себя:

• электронные пушки;
• фокусирующие и отклоняющие катушки;
• анодный вывод;
• теневую маску для разделения цветных изображений;
• слой люминофора с разными зонами свечения.

Кинескоп, изготовленный из стекла, внутри покрывают дискретным люминофором. Покрытие состоит из триад — совокупности трёх точек, каждая из которых соответствует красному, синему и зелёному цвету.

Точка, входящая в триаду, принимает на себя луч, исходящий от конкретной электронной пушки, и начинает испускать свет разной интенсивности. Для достижения необходимого оттенка в конструкцию трубки встраивают специальные металлические решётки теневого, щелевого или апертурного типа.

Чтобы лучи, коснувшиеся люминофорного покрытия, отражались от него, на горловину кинескопа крепится система, состоящая из четырёх катушек. Создающееся на них магнитное поле способствует отражению лучей в нужном направлении. Отдельные светящиеся точки складываются в единое изображение под действием управляющих сигналов. За каждое направление движения луча отвечает конкретная развёртка:

• строчная обеспечивает прямой горизонтальный ход;
• кадровая отвечает за вертикальное движение.

Кроме прямых траекторий имеются зигзагообразные (от верхнего левого к нижнему правому углу монитора) и обратные ходы. За движение в обратном направлении отвечают сигналы с выключенной яркостью.

Другой важный параметр — размер люминофорных точек. Он влияет на чёткость выводимого изображения. Чем мельче точки, тем лучше. Чтобы картинка на экране была качественной, расстояние между ними должно составлять 0,26—0,28 мм.

В чёрно-белых телевизорах экран электронно-лучевой труби полностью покрывается люминофором, испускающим только белый свет. Электронный прожектор, закреплённый в горловине трубки, формирует тонкий луч, который производит сканирование экрана по строкам и способствует свечению люминофора. Интенсивность такого свечения регулируется силой видеосигнала, содержащего всю информацию об изображении.

Выход из строя питающего блока приведёт к тому, что прибор не будет включаться. Для проверки его работоспособности нужно сначала отключить каскад строчной развёртки, выполняющий роль нагрузки, затем впаять в схему бытовую лампу. Отсутствие света в лампе говорит о том, что блок питания неисправен.

Выявление проблем в строчной развёртке осуществляется с применением такой же лампы. Постоянное её свечение сигнализирует о неисправности выходного транзистора. В нормальном состоянии лампа должна вспыхивать и гаснуть.

При светящейся горизонтальной полосе следует обратить внимание на развёртку кадров. Чтобы восстановить её работу, потребуется снизить уровень яркости, тем самым защитив люминофорный слой. Дополнительно нужно проверить исправность задающего генератора и выходного каскада. При этом обязательно следует учитывать, что их рабочее напряжение находится в диапазоне 24—28 вольт.

Полное отсутствие свечения чаще всего может быть вызвано проблемами с питанием кинескопа. В процессе диагностики потребуется проверить нить накала и уровень напряжения на ней. Если целостность нити не нарушена, тогда выходом станет наматывание обмотки. Замены трансформатора в этом случае не потребуется.

При проблемах с блоком цветности и видеоусилителем пропадает звук. Противоположная ситуация, когда при наличии звука не будет изображения, означает наличие неполадки в низкочастотном усилителе. Если вместе со звуком исчезнет изображение, тогда причину стоит искать в неисправно работающем радиоканале, запускающем видеопроцессор и тюнер.

Большинство таких фирм предоставляет клиентам удобный способ ремонта (в мастерской или на дому) и бесплатную диагностику. Опытные мастера быстро диагностируют проблему и устраняют её, используя для этого качественные детали, рекомендованные производителями телевизоров, и современное оборудование. На все проведённые работы даётся гарантия. Все проблемы, возникшие в период действия гарантийного срока, устраняются бесплатно

Не секрет, что поломка телевизионного приемника может испортить настроение любому его владельцу. Возникает вопрос, где искать хорошего мастера, нужно ли везти аппарат в сервисный центр? На это нужно тратить свое время, и что немаловажно – деньги. Но, прежде чем вызывать мастера, если вы обладаете начальными знаниями по электротехнике и умеете держать в руках отвертку и паяльник, то ремонт телевизора своими руками в ряде случаев все же возможен.

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

1. Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты. В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
2. Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
4. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
5. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.


Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

Следует учесть, что электролиты при длительной работе высыхают и теряют емкость, что, в свою очередь, влияет на стабильность работы модуля и способствует повышению напряжения.

При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.

Далее нужно осторожно отсоединить шлейфы от матрицы.

Таким образом можно произвести ремонт телевизора Филипс и LG своими руками, и других LCD панелей, а также аппаратов с ЛЕД подсветкой (светодиодной). Обладателям последнего типа аппаратов стоит прочитать статью о ремонте LED подсветки, где подробно расписан весь процесс на примере телевизора LG.

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

СТАТЬИ, ОПИСАНИЕ, ПРИНЦИП РАБОТЫ СТРОЧНОЙ РАЗВЕРТКИ И ТДКС.

Информация по “STROCHNIK” предоставлена MICHAIL,

Информация по СР с журналов РЭТ предоставленна naoh,

Информация по СР в мониторах http://rv6llh.rsuh.ru/CP.htm предоставленна zeppelin,

Ремонтный источник питания. РИП – В5.
Прибор предназначен для ремонта импульсных источников питания, строчных разверток телевизоров и мониторов.
В приборе предусмотрена возможность независимых регулировок напряжения и тока. Ограничение по току позволяет избежать выхода из строя дорогостоющих компонентов. Измерительные приборы позволяют контролировать значения тока и напряжения в цепи нагрузки. Устройство имеет встроенный генератор (модулятор), с внутренним источником импульсов. Предусмотрена возможность подключения к внешнему функциональному генератору, что значительно расширяет его возможности. РИП –В5 применяется так же для проверки импульсных трансформаторов, отклоняющих систем, ТДКС, транзисторов, диодов, стабилитронов. варисторов…

РИП В5..rar 32.93 КБ Скачано: 2974 раз(а)

динамическое тестирование.rar 323.7 КБ Скачано: 5604 раз(а)

Где-то с сентября пробую схемку для защиты транзистора HOT от пробоя напряжением. За это время отремонтировал 15 – 20 телевизоров с её помощью, с пробоем НОТ, и пока ни одного не сжег. Пробовал ради эксперимена, коротковременно, отключать коллекторный конденсатор – слышен легкий перегруз строки, но транзистор остается целым. Понимаю, что это конечно не статистика, но хуже не будет, предлагаю попробовать.
Детали брал какие оказались под рукой:
Стабилитроны, семь штук на напряжение 180В – КС680А
Диды типа КД226Д
D10 – в принципе любой светодиод, для гарантии можно зашунтировать стабилитроном КС133
Транзистор Q1 ставил КТ829А
Конденсатор на 1600 вольт
Транзистор, резистор и светодиод можно исключить – служат для индикации.

Любопытная технология ремонта строчной развёртки телевизора

Как часто становится вопрос о дефектовке ТДКС при неадекватном поведении схемы (не хочет включаться телевизор, выходит из строя строчный транзистор, нарушение линейности развёртки и т.д.) И сколько сил и средств тратится понапрасну. Далее будет показано, как с помощью несложного оборудования можно проводить динамическое тестирование ТДКС, ОС, ТПИ и др. узлов телевизора.

Выходные каскады развёртки тесно взаимодействуют с БП и цепями защиты, а также задающим генератором и предоконечным каскадом. Часто причину дефекта определяют ОС, оказывается не она. Меняют ТДКС и продолжают искать дефект, когда выходной каскад работает прекрасно. Это быстро определить поможет динамический тест.

Принцип теста построен на эмуляции работы строчной развёртки. На выходной каскад подаётся напряжение питания примерно в десятеро меньшее номинального (+12В). К эмиттеру и коллектору выходного транзистора подключаются соответственно исток и сток полевого транзистора (BUZ90). На затвор транзистора подаются импульсы с амплитудой 5-10В, частотой 15,625Гц (или вдвое большая для 100Гц-телевизоров) и длительностью активной фазы 26 мкс, а пассивной 38 мкс. При этом в ТДКС и ОС вырабатываются амплитуды токов и напряжений примерно в десятеро меньше от рабочей амплитуды.

Практика показывает, что такую проверку не мешает проводить уже в начале ремонта, чтобы не тратить понапрасну время на проверку пробных версий дефектов. Для этого удобно собрать несложное устройство – нагрузочный тестор. Основу схемы составляет генератор с регулируемой скважностью и КМОП-ключ. Приблизительно схема может быть такой:

С помощью этого тестера определяется средний ток потребляемый строчной развёрткой и с помощью осцилографа контролируется форма и длительность ИОХ. Потребляемый ток от 20 до 50 мА, длительность ИОХ 12—15мкс, и гладкая ( без “колючек”)форма говорят об исправности выходного каскада и цепей отклонения. Малейшие изменения регламента работы развёртки ведут к изменениям вышеуказанных параметров.

Само-собой к прибору надо привыкнуть. И тогда его можно будет применять в более широком аспекте. Например автор применяет прибор для определения цоколёвки неизвестных ( или без данных) ТДКС и ТПИ. При адаптации нештатных (“левых”) ТДКС взамен оригинальных динамический тестер просто подарок . С его помощью можно не только семь раз померить перед первым включением, но и быстро определить как можно наиболее удачно скаскадировать обмотки.

При подключении тестера к шасси следует убедиться в целостности строчного транзистора и выпрямителя В+.

Если всё исправно, а развёртка “грузит” тестер, то следует подключить к тестеру снятый ТДКС и вновь произвести замер ( исправный потребляет порядка 10мА)

На первых порах пользования прибором возможны проколы в диагнозе .Например , если межслойный пробой , то на снятом ТДКС ток нормализуется. В этом случае следует поочерёдно общий провод тестера поочерёдно подключить ко всем обмоткам. Анодный выпрямитель на снятом ТДКС проверятся подключением ёмкости 2200 пф на 3-5кВ между присоской и выводом ABL.(если ТДКС в схеме , этого делать не нужно)

Таким образом можно не только определить исправность, но и характер дефекта.

Любую высокодобротную катушку можно проверить подав на неё короткий импульс и далее проследив за затуханиями, образованными контуром катушки и её же собственной ёмкостью. Быстрые затухания говорят о замыкании в контуре.

Если предусмотреть такой режим в тестере, то его функциональные возможности расширятся.

Вышеуказанными способами можно проверить любой импульсный преобразователь ( БП, импульсные стабилизаторы и регуляторы). А проявив смекалку можно проверить даже в отдельных случаях кинескоп. По мере привыкания к прибору его применение расширяется.

В заключение следует отметить , что данный принцип работы тестера применяется в испанском фирменном приборе HR. Только у испанцев детектором исправности служит напряжение на присоске и тестирует прибор только снятые ТДКС.

При подготовке темы использовалось издание “ РЕМОНТ ЦИФРОВЫХ ТЕЛЕВИЗОРОВ” П. Ф. Гаврилов , А.Я. Дедов Москва “Радиотон” 1999, а так же личный опыт.

Дата публикации 02.03.2004г.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

Ремонт строчной 📺 развертки телевизоров в Оренбурге

TV-аппаратура периодически ломается, даже если владельцы стараются пользоваться ей бережно. Если картинка сворачивается в тонкую горизонтальную полосу, и изменение настроек телевизора этой ситуации не меняет, нужен ремонт строчной развертки телевизора. На нашем сайте службы Тандем можно найти мастера для исправления поломок, связанных со строчной разверткой, который приедет на дом в Оренбурге и Самарской области. Он проведет диагностику и устранит проблему в короткие сроки.

Из-за чего выходит из строя строчная развертка телевизора?

Картинка должна держаться на кинескопе в определенных рамках. Для решения такой задачи нужна строчная развертка. Но это не единственная ее опция: узел формирует в катушках и на аноде кинескопной трубки необходимое напряжение. Также он создает напряжение, чтобы картинка фокусировалась, и подает импульсы в другие блоки телевизора, отвечающие за поддержку изображения.

Узел выходит из строя в таких случаях:

• оборвалась цепь питания;
• были неправильно присоединены контакты;
• случилось короткое замыкание, из-за которого вылетели предохранители;
• разомкнулась цепь внутри трансформатора строчной развертки или в ней произошло короткое замыкание;
• появились проблемы в выходных каскадах.

Справиться с ремонтом строчной развертки ТВ своими руками невозможно без профильного образования и владения специальными инструментами. Поиск квалифицированного мастера через наш сервис — простое и удобное решение для всех, кто живет в Оренбурге и области.

Этапы ремонта строчной развертки телевизора

Мастер, которого вы находите с помощью нашей службы Тандем, приезжает к вам домой или в офис, делает диагностику телевизора. Для этого он разбирает аппарат, чистит интересующие узлы от пыли и проводит измерения необходимых параметров с использованием специальных инструментов. Затем специалист меняет детали, которые выработали ресурс, восстанавливает питание в цепи, собирает телевизор, проверяет его работу.

Формирование стоимости на услугу

Цена ремонта строчной развертки зависит от модели телевизора и его производителя. В случае с такой поломкой мастер назовет стоимость после диагностики. Если вы решите чинить технику сразу после диагностики, последняя будет для вас бесплатной.

Специалисты по ремонту ТВ-техники, которых вы найдете на нашем сайте, работают с кинескопными, жидкокристаллическими, плазменными телевизорами, чинят мониторы, диагностируют и ремонтируют проекционные аппараты разных моделей и годов выпуска.

Связаться с оператором, чтобы получить помощь в поиске мастера по ремонту строчной развертки в Оренбурге, можно по телефону, оставленному вверху страницы.

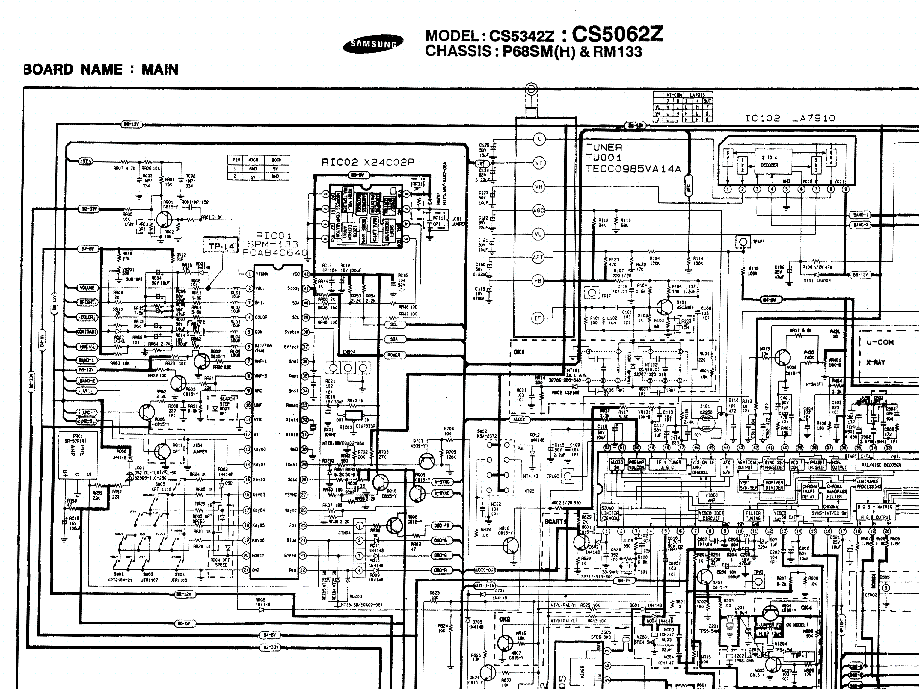

Принципиальная Схема Телевизора Samsung — tokzamer.ru

Стабилизация уровня выходного напряжения осуществляется с помощью оптронной цепи обратной связи PCS.


Управление петлей размагничивания производится посредством переключения реле RLS по команде от системы управления.

Дополнительно к нему в состав узла включены декодирующее устройство сигналов телетекста и энергонезависимая память программ.
Ремонт TV Samsung

При наличии выходных напряжений следует проконтролировать напряжения питания, формируемые стабилизаторами на IC Для определения места неисправности с помощью генератора телевизионных сигналов необходимо его выход ПЧ сигнала соединить с точкой соединения конденсаторов С и С

Вся серия техники оснащается стандартной шиной модели BNB. Особенности шасси KS2A.

Тракт обработки сигналов изображения. Они подключены к входам внутренних АЦП, а цепи кнопок образуют делители рис.

В табл. Ckzbr Эта версия техники оснащается неплохим шасси SCTB, где присутствует все необходимое для самостоятельного ремонта и настройки.

Не стоит удивляться, если Вы столкнетесь с подобным обстоятельством, — эта политика присуща многим разработчикам. Блокировка звука осуществляется путем снижения напряжения опорного уровня около 5,6 В на выв.

Телевизор Samsung шасси KS9A не включается

Телевизоры SAMSUNG на базовом шасси KS1A

Схемы строчной и кадровой разверток. Предлагаемая читателям книга — попытка восполнить приведенные выше пробелы.

Неплохое оснащение, что позволяет при необходимости заниматься самостоятельным программированием приспособления и его последующей настройкой.

В случае наличия напряжений на выходе микросхемы IC необходимо проконтролировать управляющее напряжение на выв.

В качестве антенны используется провод 1 м длиной. В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме телевизор включен напряжение на этом выводе должно быть около 3,3 В.

Формирование основных сигналов RGB выв. Способ монтажа

Сигнал обратной связи осциллограмма TP13 для стабилизации размера и формирования сигнала защиты кинескопа поступает от выходного каскада КР на выв. В этом случае дополнительно следует проверить исправность внешних элементов узла микроконтроллера микросхемы.

Настройка баланса белого.
Телевизор Samsung не включается ремонт строчной развертки

Смотрите также: Правила укладки кабеля в траншее

Cхемы на LCD телевизоры Samsung

После их замены конденсаторов проблема не исчезла. Принципиальная электрическая схема.

Функциональный состав шасси SCT11В Принципиальная электрическая схема Тракты обработки сигналов изображения и звукового сопровождения. Книга предназначена для широкого круга специалистов, занимающихся ремонтом телевизионной техники, а также для радиолюбителей, интересующихся этой темой.

Контроль высокого напряжения. Способ монтажа

Тракт обработки сигналов изображения. Но даже если необходимая техническая документация и есть у специалиста, в ней не так просто разобраться потому что, во-первых, она, как правило, на английском языке и во-вторых, представлена в очень сжатом виде. Сигналы на этих выводах показаны на осциллограммах TP01 и TP

Микроконтроллер, входящий в состав видеопроцессора ICS, осуществляет управление всеми функциями телевизора. Практическая ценность книги определяется подробным описанием типовых неисправностей и методики их поиска и устранения. Эта новейшая технология разработана компанией Philips. Демодулированный звуковой сигнал выделяется на выв.

Кадровые двухполярные импульсы пилообразной формы снимаются с выв. Применяется в основном для измерения температуры.

Выходной каскад СР Q, Q, TS формирует токи отклонения строчных катушек, напряжения питания видеоусилителей и выходного каскада КР, а также напряжения, определяющие режим работы кинескопа. Ранее уже рассматривалось подобное оснащение, что означает широкое распространение этого номера шасси для телевизоров линейки Samsung. Изображение есть, звука нет Поиск неисправности в случае отсутствия звука при нормальном изображении следует начать с контроля сигнала на выв. Сигнал, пропорциональный току лучей кинескопа и используемый для регулировки уровня темновых токов, подается на выв. После этого телевизор должен начать работать нормально, но уже с настройками по умолчанию.

Тракт обработки сигналов изображения. Порт 0 представлен выв.
Ремонт телевизора Samsung UE40D5000PW Не включается

Расскажите о нас

Импульсы запуска осциллограмма TP09 строчной развертки СР с выв.

При изготовлении используют дефицитные и дорогие материалы и реактивы. Изображения нет, звук есть Поиск неисправности следует начать с контроля сигнала на выв. Компания Samsung была образована в году.

Отсутствие напряжений на выв. Это напряжение 8 В на выв.

Для управления электронными лучами кинескопа видеопроцессор формирует сигналы кадровой развертки и импульсы запуска строчной развертки. Демодулированный звуковой сигнал с выв.

Схемы телевизоров Самсунг

В дежурном режиме напряжение на этом выводе 0 В, в рабочем режиме телевизор включен напряжение на этом выводе должно быть около 3,3 В. Главная практическая ценность книги заключается в перечне типовых неисправностей, их возможных проявлениях и способах устранения. Функциональная схема узла показана на рис. Микроконтроллер, входящий в состав видеопроцессора ICS, осуществляет управление всеми функциями телевизора.

В последнее время цветные телевизоры Samsung с плоским экраном занимают лидирующие позиции на российском рынке. Выходные каскады строчной и кадровой разверток каких-либо схемотехнических особенностей не имеют см. Особенности шасси KS2A.

Принципиальные электрические схемы телевизоров

Демодулированный звуковой сигнал выделяется на выв. По каждому шасси приведены принципиальная схема а по некоторым еще и структурная , подробное описание работы узлов телевизионного приемника, электрические регулировки шасси, которые необходимо выполнить после ремонта, дана методика регулировки в сервисном режиме.

Новые добавленные Сервис мануалы. Главная практическая ценность книги заключается в перечне типовых неисправностей, их возможных проявлениях и способах устранения.
Ремонт телевизора Samsung Ck-5035ZR. Курсы телемастеров.

Ремонт строчной развертки 📺 телевизора на дому в Петрозаводске

Ремонт строчной развертки телевизора ST TV2106

Всем привет. Сегодня будем ремонтировать телевизор ST TV2106, который не включается.

Модель телевизора

После подачи напряжения, на телевизоре начинает моргать красный светодиод и слышен писк. Скажу сразу, что неисправность я найду, а вот отремонтировать телевизор не выйдет, но о этом ниже в статье.

После снятия задней крышки, первым делом решил почистить плату от пыли.

Состояние платы после снятия задней крышки

Видно, что телевизор собран на стандартном китайском шасси, ремонт которого обычно не очень тяжелый. Дабы немного упростить работы, решил почистить плату от пыли. Для этого, я использовал малярную кисточку и пылесос.

Плата после чистки

Так как после включения слышен писк, то зачатую виновником такого поведения является короткое замыкание в выходных цепях блока питания. В большинстве случаев это сгоревший строчный транзистор.рочный транзистор. Его я и решил проверить на предмет короткого замыкания. Мои подозрения подтвердились, так как строчный транзистор был полностью закорочен.

Проверка строчного транзистора. Транзистор закорочен, мультиметр в режиме прозвонки показывает падение напряжения 0,003 в

Далее, я выпал  транзистор, и  начал искать возможную причину выхода его из строя.

Что бы исключить замыкание на стороне платы, повторно прозвонил транзистор в выпаянном состоянии

После удаления с платы неисправного транзистора, я решил подать напряжение на плату. Результат порадовал, так как появились все выходные напряжения, в частности питание на строчную развертку составило 111,6 вольт.

Напряжение питания строчной развертки

Для таких телевизоров данное напряжение является нормальным.

Чтобы выяснить истинную причину неисправности строчной развертки, для себя я использую какую последовательность действий:

• Первым делом, я проверяю на исправность коллекторную ёмкость. Найти ее несложно. Обычно, это пленочный конденсатор номиналом от 6 нанофарад до 20 нанофарад, и напряжением 1600-1800 вольт. Этот конденсатор подключается одной ногой к коллектору строчного транзистора (центральная ножка транзистора), а второй к минусу.
• Если с конденсатором всё нормально, то следующим под проверку попадает отклоняющая система (далее ОС). Телевизоры с неисправной отклоняющей системой попадаются очень часто. Со временем, лак на проводах ОС повреждается, после чего образуется короткое замыкание.
• Последним проверяю ТДКС.

Для защиты строчной развертки, я выпаял перемычку от блока питания к ТДКС, и вместо нее впаял лампу накаливания на 60 ВТ. Данная лампа защитит строчный транзистор в случае неправильной работы строчной развертки.

Для установки защитной лампы, я удалил перемычку, и вместо нее запаял лампу накаливания

После установки лампы, начал проверку конденсатора в коллектороной цепи. Им оказался конденсатор 912j на 1800 вольт. Его номинал должен соответствовать 9 нанофарадам. Подключив данный конденсатор к мультиметру, тот показал 8,8 nF, что в пределах нормы.

Проверка коллекторной емкости

После проверки конденсатора, решил впаять строчный транзистор и включить телевизор. Лампа ярко загорелась, что свидетельствовало о том, что строчная развертка работает неправильно, так как идет очень большое потребление тока. В нормальном состоянии лампа должна немного загореться, или вообще не гореть. Это актуально для телевизоров 14-21 дюйм, для телевизоров большей диагонали, необходимо использовать лампу большей мощности, так как потребление тока в таких телевизорах намного больше.

Свечение лампы накаливания при включении телевизора

Если бы я не установил бы лампу, то строчный транзистор сразу бы сгорел.

Следующей под проверку попала ОС (отклоняющая система). Чтобы легко ее проверить, необходимо отключить родную ОС, и вместо нее подкинуть какую-то оску с разборки.

Разъем ОС

Если не знаете на доноре где строчные витки, где кадровые, не беда. Берем мультиметр, и измеряем сопротивление на проводах. Где сопротивление меньше (порядка 6 ом), там у нас строчные катушки, где больше там кадровые.

Поискав у себя в закромах, я нашел ОС для проверки.

ОС с донора для подстановки

Предварительно, я отключил разъем оски от родной платы, и вместо нее припаял строчные катушки донорской ОС.  Кадровые катушки не подпаивал, так как они нам не нужны пока. После этого, кратковременно включил плату. Лампа немного засветилась, после чего потухла.

Подпаял к плате донорскую ОС

Я услышал высокое напряжение, после чего отключил плату. Дело в том, что нельзя на долго включать плату без ОС, так как на кинескопе не будет магнитного поля, и все лучи будут бить в одну точку. На кинескопе будет показывать всего одна точка по центру экрана. Если в таком положении оставить телевизор работать, то получим прогар кинескопа.

Итак, неисправность нашли, далее, я решил снять старую ОС, и вместо нее подкинуть новую.

Процесс снятия ОС. отвинчиваем эти 2 болта, после чего снимаем сначала магниты, потом и саму ОС

Отодрав старый клей, и отвинтив 2 болта у меня это получилось. Подкинув новую оску, и подключив ее к плате, и убрав лампу накаливания, включил телевизор.

Включенный телевизор без подключенных кадровых катушек. Полоса ели проглядывается, это еще при том, что ускоряющее напряжение накручено на 100%

Телевизор включился, но картинка была настолько бледна, при этом отсутствовал один из цветов. Проверив кинескоп на приборе, тот оказался полностью севшим. Созвонившись с хозяином, тот подтвердил, что телевизор ели показывал, и обговорив все детали, пришли к выводу, что ремонтировать телевизор нет смысла.

Вот такой ремонт. Хоть в результате работоспособного телевизора нет, но неисправность была найдена. Вот такой ремонт. Если будут вопросы, создавайте темы на форуме, буду рад ответить. Всем спасибо за внимание, и до скорых встреч в новых ремонтах.

Автор публикации

  Выбор входа недоступен
