Отечественные трансформаторы просты по конструкции и надежны в работе. Их удельная повреждаемость по сравнению с другими видами оборудования незначительна. Однако для устранения неполадок и предупреждения аварий трансформаторы периодически выводят в текущий и капитальный ремонт.

Текущий ремонт.

В объем текущего ремонта входят наружный осмотр, чистка, устранение выявленных повреждений. При этом проверяют состояние уплотнений кранов, систем охлаждения, работу маслоуказателя, действие газовой защиты, действие автоматических устройств системы охлаждения и пожаротушения. Из отстойника расширителя спускают влагу и осадки, выпадающие из масла. Кроме того, в ходе текущего ремонта проверяют степень увлажненности силикагеля в воздухоочистителе, адсорбционных и термосифонных фильтрах; заменяют силикагель, если в преобладающей массе зерна розового цвета; заменяют масло в масляном затворе воздухоосушителя; отбирают пробы масла из трансформатора и маслонаполненных вводов; проверяют работу устройств регулирования напряжения и осматривают систему азотной защиты.
При текущем ремонте трансформаторов обычно измеряют сопротивление изоляции обмоток и определяют отношение R60/R15. Измерения выполняют при помощи мегомметра на напряжение 2500 В. Для измерения сопротивления изоляции и коэффициента абсорбции рекомендуется применять мегомметры типов Ф4102М/2, Ф4108/1,2, ЭС0202/2, которые имеют погрешность при измерении 15 и 10% соответственно.

Текущий ремонт главных трансформаторов станций и подстанций, основных и резервных трансформаторов собственных нужд выполняется не реже одного раза в год, если указанные трансформаторы снабжены РПН, при отсутствии РПН — не реже одного раза в два года. При текущем ремонте трансформатора заменяют минимальное число узлов и деталей.

Капитальный ремонт.

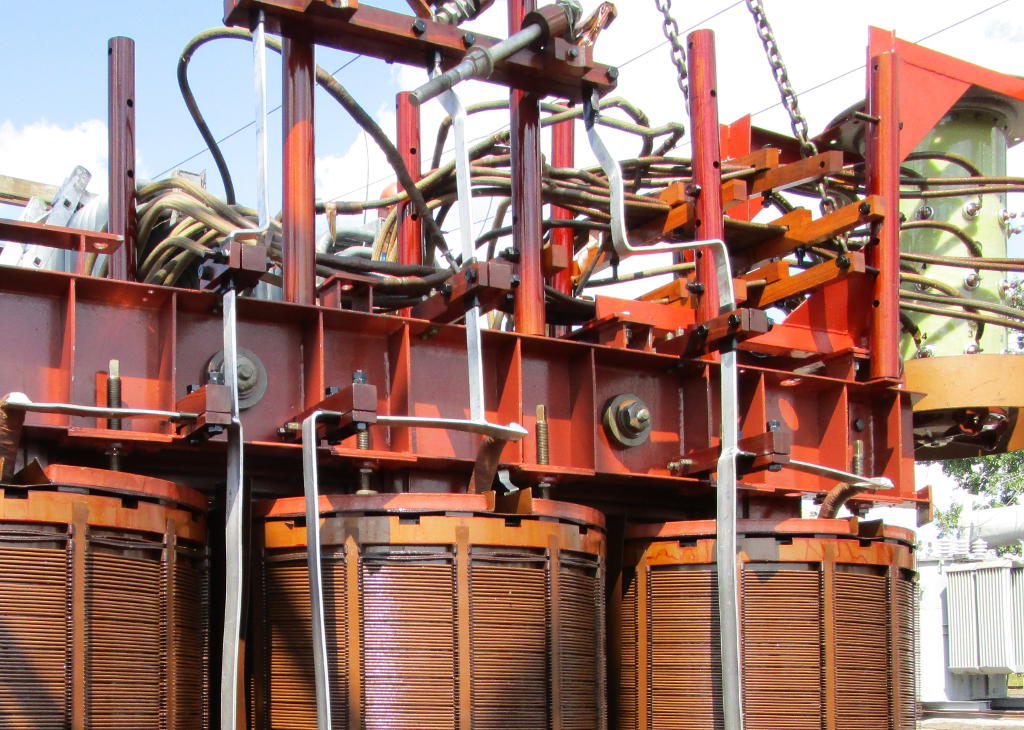

При капитальном ремонте производят вскрытие трансформатора, тщательно проверяют и ремонтируют все его узлы и проводят испытания в полном объеме.
В условиях эксплуатации капитальный ремонт крупных трансформаторов производят на месте установки с применением инвентарных сборных конструкций, в трансформаторных башнях, сооружаемых вблизи распределительных устройств, на ремонтных площадках машинного зала электростанций, имеющих подъездные пути от мест установки трансформаторов.

Трансформаторы небольшой мощности ремонтируют в мастерских электрических цехов электростанций и электросетей, а крупные трансформаторы — на заводах энергосистем. Например, завод РЭТО Мосэнерго ежегодно ремонтирует 250 крупных высоковольтных трансформаторов (в цехе завода).
Помещения для ремонта, а также временно сооружаемые укрытия должны надежно защищать трансформаторы от попадания пыли и атмосферных осадков.
Выполнение такелажных работ требует от ремонтников особых знаний и навыков. Поэтому доставку трансформатора на ремонтную площадку, снятие вводов, подъем активной части и перемещение отдельных деталей и узлов поручают специалистам-такелажникам.
Капитальный ремонт главных трансформаторов электростанций и подстанций, основных трансформаторов собственных нужд электростанций проводят: первый раз — не позже чем через восемь лет после включения в эксплуатацию с учетом результатов профилактических испытаний, а в дальнейшем — по мере необходимости в зависимости от технического состояния трансформатора.

• Назад
• Вперед

• Вы здесь:
• Главная
• Инфо
• Трансформаторы
• Радиаторы трансформаторов

Читать также:

• Ремонт магнитопровода силового трансформатора
• Ремонт обмоток силовых трансформаторов
• Дефектация трансформатора
• Ревизия трансформатора с подъемом съемной части бака и активной части
• Затраты труда на капремонт трансформатора до 1000 кВА

Виды ремонта трансформаторов

Как и любое электрооборудование трансформаторы нуждаются в периодическом ремонте. Причиной повреждений может стать естественный износ обмоток, системы охлаждения, других элементов конструкции, связанный с длительной эксплуатацией. Кроме того, возможно появление неисправностей под воздействием различных внешних факторов — осадки, механические повреждения. На практике различают отдельные основные виды ремонта трансформаторов, при которых объем выполняемых работ будет разным.

Признаки необходимости ремонта трансформаторов

Если рассматривать ремонт силовых трансформаторов кратко, то следует обратить внимание на следующие признаки, которые свидетельствуют о том, что оборудованию в ближайшее время потребуется ремонт:

• Появление неравномерного или ненормального звука при работе трансформатора с нагрузкой или без нее.
• Возникшее характерное потрескивание, которое свидетельствует о возникновении разрядов между отдельными проводниками.
• Повышенная температура корпуса трансформатора при полностью исправной системе охлаждения.
• При обнаружении снижения уровня масла, течи или выбросов.
• Разрушение или повреждение изоляторов, других узлов оборудования.

При обнаружении любого из этих признаков необходим оперативный ремонт, для выполнения которого следует привлекать специалистов с соответствующей квалификацией.

Планово-предупредительный ремонт

Такой вид ремонта или техническое обслуживание проводится в соответствии с разработанными графиками, в которых учитываются рекомендации производителя. В комплекс работ входят следующие мероприятия:

• Каждые 6 месяцев проверяют работоспособность системы охлаждения, исправность вентиляторов, датчиков и контроллеров температуры.
• Ежеквартально необходимо осуществлять профилактическую чистку всех элементов оборудования от пыли, грязи.
• Ежегодно осматривают трансформатор с целью обнаружения трещин, нарушения изоляции, проверки состояния корпуса. Не допускается наличие явных сколов, признаков появления коррозии.
• Каждые три месяца контролируется надежность крепления обмоток, при необходимости выполняют обтяжку крепежа.

Регулярное выполнение таких ремонтных работ позволит минимизировать возможность аварийного выхода трансформаторов из строя, что сокращает общие эксплуатационные расходы.

Текущий ремонт трансформаторов

Основная цель текущего ремонта — проверка состояния основных деталей трансформатора, которые подвергаются значительному износу. Работы такого плана позволяют поддерживать рабочий ресурс оборудования до капитальных ремонтных работ. Обычно проводят комплекс мероприятий без вскрытия корпуса.

Необходимость текущего ремонта определяется ответственным за эксплуатацию лицом при обнаружении сбоев в работе оборудования или повреждений отдельных компонентов устройства. В комплекс работ входят:

• Внешний осмотр, очистка изоляторов от пыли.
• Профилактическая обтяжка токоведущих, болтовых соединений. При обнаружении следов ржавчины, окисления такие соединения разбираются, выполняется зачистка.
• Проверка исправности маслоуказателей, работоспособности системы охлаждения.
• Очистка блок-контактов системы газовой защиты, практическая проверка ее срабатывания.
• Удаление конденсата, влаги из отстойника расширительной емкости.
• Проверка уровня масла, при необходимости доливка.
• Контроль сопротивления изоляции при помощи мегомметра, который предназначен для работы с напряжением не менее 2,5 кВ. Обратите внимание — погрешность устройства не должна превышать 10–15%.

В ходе текущих ремонтов контролируется целостность всех деталей трансформатора. Обязательно проверяют степень нагрева при работе под нагрузкой. При обнаружении неисправностей поврежденные детали подлежат немедленной замене.

Виды капитального ремонта трансформаторов

Существующая классификация ремонтов трансформаторов предполагает выполнение нескольких видов капитальных работ, которые направлены на восстановление эксплуатационного ресурса оборудования.

Ремонт мощных трансформаторов выполняют непосредственно на месте установки. Если требуются работы по оборудованию с небольшой мощностью, то целесообразна доставка в ремонтные цеха. На практике получили применение следующие виды капитального ремонта.

Со вскрытием масляной емкости

В ходе выполнения таких работ осуществляют следующие мероприятия:

• Вскрывают корпус трансформатора.
• Проверяют целостность вводов, системы охлаждения, обмоток, изоляторов и других устройств.
• При обнаружении поврежденных компонентов осуществляется их восстановление или замена на новые.
• При необходимости выполняют мероприятия по просушиванию рабочей части.

Обратите внимание — все работы необходимо проводить только на обесточенном оборудовании.

Глубокий капитальный ремонт

Такой вид ремонта включает в себя большое число операций. В дополнение к уже названным работам выполнят такие операции:

• После вскрытия корпуса трансформатора поднимают его активную часть.
• От сердечника отсоединяют обмотки и проверяют их состояние, при необходимости восстанавливают или меняют на новые.
• Контролируется исправность изоляции, при обнаружении ее повреждений необходимо отремонтировать или полностью заменить.
• Ремонту подвергается и магнитная система трансформатора.

При обнаружении неисправностей в обязательном порядке меняют переключатели, вводы, масляную арматуру и насосы, охладители, вентиляторы.

Практика показала, что любые виды ремонтных работ целесообразно доверять представителям специализированных компаний. После проведения осмотра они составят дефектную ведомость, определят узлы и детали, нуждающиеся в восстановлении или замене. На основании этого документа будет составлена смета и озвучена цена ремонта. Такой подход к текущему и капитальному ремонту позволит существенно увеличить рабочий ресурс трансформатора, предотвратить аварийные отключения или отказы при работе под нагрузкой. Обращаясь в специализированную компанию, получаете гарантию того, что все работы будут выполнены в регламентированном объеме с учетом существующих технологических требований.





Советы по обслуживанию электрических трансформаторов

Электрические трансформаторы являются дорогой и важной частью любого оборудования.

Таким образом, для достижения оптимальной производительности и увеличения срока службы лучше всего проводить регулярные профилактические осмотры вашего оборудования.

Существует два основных типа обслуживания трансформаторов. Один делается на регулярной основе, а другой делается в момент срочности. Если профилактические осмотры проводятся на регулярной основе, вам, возможно, не придется проходить техническое обслуживание в случае поломки, что сэкономит время простоя.

Существует множество различных видов технического обслуживания силового трансформатора. Вот некоторые из основных действий по обслуживанию трансформатора, которые необходимо выполнять:

Ежемесячные проверки технического обслуживания трансформатора

1. Уровень масла в масляной крышке необходимо проверять ежемесячно, чтобы он не опускался ниже фиксированный предел и, следовательно, избежать ущерба из-за этого.
2. Следите за чистотой дыхательных отверстий силикагелевого сапуна, чтобы обеспечить постоянное надлежащее дыхание.
3. Если ваш электрический трансформатор оснащен втулкой для заливки масла, убедитесь, что масло залито до нужного уровня.

Ежедневное тестирование и проверка технического обслуживания

Вот 3 проверки технического обслуживания, которые вы должны выполнять ежедневно на своем трансформаторе:

1. Уровни масла MOG (магнитный датчик уровня масла) в основном баке и расширительном баке. Всегда следите за тем, чтобы масло было заполнено до желаемого уровня в MOG.
2. Замените силикагель, если его цвет изменился на розовый.
3. Если обнаружена утечка, закройте ее.

Ежегодный график технического обслуживания трансформатора

Воздушные вентиляторы, масляные насосы и другие элементы, используемые для охлаждения трансформатора и цепи управления, должны проверяться ежегодно.

1. Убедитесь, что вы ежегодно чистите все вводы вашего электрического трансформатора только мягкой хлопчатобумажной тканью.
2. Состояние масла устройства РПН следует тщательно проверять ежегодно. Для этого возьмите пробу масла из сливного клапана и проверьте его на содержание влаги (PPM) и диэлектрическую прочность (BDV). Если значение BDV низкое, а значение PPM высокое, то масло необходимо заменить.
3. Ежегодно очищайте внутреннюю часть всех распределительных коробок. Проверить правильность работы обогревателей помещения и освещения. Все клеммные соединения проводки управления и реле необходимо подтягивать не реже одного раза в год.
4. Все переключатели управления, сигнальные устройства и реле вместе с их цепями, панель управления дистанционного переключателя ответвлений и панель реле и управления должны быть очищены подходящим чистящим средством.
5. Осмотрите все карманы для индикатора температуры обмотки и индикатора температуры масла, если в них есть необходимый уровень масла, и при необходимости долейте его.
6. Необходимо ежегодно проверять правильность работы реле Buchholz и Press Release Device.
7. Обязательно измеряйте значение сопротивления заземления, а стояк следует ежегодно измерять с помощью клещей на измерителе сопротивления заземления.

Техническое обслуживание трансформатора раз в полгода

Ваш электрический трансформатор необходимо проверять каждые 6 месяцев на IFT, DDA, температуру вспышки, содержание шлама, кислотность, содержание воды и диэлектрическую прочность, а также его устойчивость к трансформаторному маслу. .

Техническое обслуживание трансформатора тока

Трансформатор тока является жизненно важной частью любого оборудования, установленного на электрической подстанции в целях защиты, а также для электрических измерений. Сопротивление изоляции трансформатора тока необходимо проверять ежегодно.

1. Тепловизионное сканирование первичных терминалов и верхнего купола работающего КТ должно проводиться ежегодно.
2. Все вторичные соединения ТТ должны проверяться, очищаться и подтягиваться каждый год, чтобы убедиться, что вторичные токи имеют путь с наименьшим сопротивлением.

Хотя ваш электрический трансформатор может продолжать работать бесперебойно, постоянное повреждение электрических вентиляционных отверстий и отсутствие даже минимального обслуживания могут ускорить неизбежный выход из строя вашего трансформатора. Чтобы этого избежать, обращайтесь к нашим специалистам в D&F Liquidators!

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру.

Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Методы технического обслуживания и ремонта трансформатора

Трансформатор представляет собой устройство, использующее принцип электромагнитной индукции для изменения напряжения переменного тока. Основными компонентами являются первичная катушка, вторичная катушка и железный сердечник (магнитопровод). Основные функции: преобразование напряжения, преобразование тока, преобразование импеданса, изоляция, регулировка напряжения (магнитный трансформатор насыщения) и так далее. В зависимости от применения его можно разделить на: силовой трансформатор и специальный трансформатор (замена электропечи, замена выпрямления, испытательный трансформатор промышленной частоты, регулятор напряжения, замена шахты, аудиотрансформатор, трансформатор промежуточной частоты, высокочастотный трансформатор, ударный трансформатор, прибор). трансформатор, электронный трансформатор, реакторы, трансформаторы и др.

).

Техническое обслуживание трансформатора – это ежедневная работа, которую должны выполнять электрик-оператор и обслуживающий и обслуживающий персонал электрика для поддержания нормального технического состояния трансформатора и продления срока службы. Техническое обслуживание трансформаторов является важной частью управления электрооборудованием. Если работы по техническому обслуживанию выполнены, это может не только снизить частоту отказов оборудования, сократить затраты на техническое обслуживание, снизить затраты, но и принести хорошие экономические выгоды компании и сотрудникам. Итак, на что нужно обратить внимание при ремонте и ремонте трансформаторов?

Во-первых, мощность

При нормальной работе нагрузка на трансформатор должна составлять около 75-90% от номинальной мощности трансформатора.

Во-вторых, температура

Термометр, установленный на трансформаторе, должен фиксироваться одновременно с патрулированием трансформатора. Оставленный без присмотра трансформатор должен регистрировать напряжение, ток и верхнюю температуру масла трансформатора при каждой периодической проверке. Кроме того, для распределительных трансформаторов нагрузку определенной трехфазной сети следует измерять при максимальной нагрузке. Если распределение несбалансированное, оно должно быть перераспределено. Срок проведения измерений указывается в правилах площадки

В-третьих, контроль изоляции

Сопротивление изоляции катушки должно быть измерено перед вводом трансформатора в эксплуатацию после установки или технического обслуживания (обычно после сушки) и после длительного отключения. Измеренное значение и температура масла во время измерения должны быть записаны в карточку истории трансформатора.

Сопротивление изоляции измерительной катушки должно составлять мегаомметр от 1000 до 2500 вольт. Допустимое значение сопротивления изоляции катушки не указывается.

Отношение измеренного значения сопротивления изоляции при эксплуатации трансформатора к значению, измеренному до ввода трансформатора в эксплуатацию после монтажа или капитального ремонта, является основным основанием для суждения о состоянии изоляции трансформатора в процессе эксплуатации. Измерение сопротивления изоляции следует проводить при одной и той же температуре, используя один и тот же мегомметр напряжения.

В-четвертых, диапазон тока

Максимальный ток дисбаланса трансформатора низкого напряжения не должен превышать 25% от номинального значения; допустимый диапазон изменения напряжения питания трансформатора плюс-минус 5 % от номинального напряжения. Если этот диапазон превышен, следует использовать переключатель ответвлений, чтобы отрегулировать напряжение до указанного диапазона.

(Питание должно быть отключено во время регулировки.) Обычно для осуществления регулирования напряжения необходимо изменить положение вывода обмотки. Устройство для подключения и переключения положения ответвительного крана называется переключателем ответвлений. Он регулирует коэффициент, изменяя число витков высоковольтной обмотки трансформатора. из.

Низкое напряжение не влияет на сам трансформатор, только снижает мощность, но влияет на электрооборудование; напряжение увеличивается, магнитный поток увеличивается, сердечник насыщается, увеличиваются потери в сердечнике и повышается температура трансформатора.

Пять, перегрузка

В особых случаях трансформатор может быть перегружен на короткий период времени, но не более 30% номинальной нагрузки зимой и 15% номинальной нагрузки летом. Кроме того, перегрузочная способность трансформатора должна определяться на основе повышения температуры трансформатора и спецификаций производителя.

Перегрузка делится на нормальную перегрузку и аварийную перегрузку. Нормальная перегрузка вызвана увеличением потребляемой пользователем мощности при нормальных условиях электропитания. Это повысит температуру трансформатора, что приведет к старению изоляции трансформатора и сокращению срока службы. Поэтому работа с перегрузкой, как правило, не допускается.

Существует множество типов отказов трансформаторов, но распространенные неисправности не ограничиваются короткими замыканиями, обрывами цепи и утечками. Причины этих неудач можно свести к трем аспектам: во-первых, неправильный дизайн; во-вторых, низкое качество продукции; в-третьих, условия использования превышают проектные требования.

Метод обслуживания трансформатора: Первым шагом является разборка сердечника. Трансформаторы часто заполняются асфальтом, воском и другими материалами. Перед разборкой их следует нагреть, чтобы отделить от трансформатора. Кроме того, необходимо отварить выводы трансформатора от клемм, снять фиксирующую шину и подцепить отверткой первый лист кремнистой стали, а затем вынуть плоскогубцы. Потяните листы кремнистой стали один за другим. При снятии листа из кремнистой стали необходимо соблюдать осторожность, чтобы не повредить выводы катушки и не сломать и не погнуть лист из кремнистой стали. Снятые листы кремнистой стали затем собираются и заворачиваются в бумагу, чтобы избежать потери и повреждения изоляции. 20

Второй шаг — снять катушку. После извлечения сердечника сначала проверьте внешний вид катушки, чтобы убедиться, что внешний вид не поврежден, а затем с помощью измерителя сопротивления изоляции проверьте, какая катушка неисправна, чтобы ее целенаправленно разобрать. При разборке обращайте внимание на изоляцию между слоями, диаметр проводов, количество витков в слое и количество слоев и т.д., чтобы сослаться на перемотку. В то же время следует позаботиться о защите покрытия изоляции провода краской для повторного использования; необходимо уделить особое внимание поиску и установлению причины короткого замыкания и обрыва цепи катушки. Когда неисправная деталь обнаружена и обработана, ее можно повторно намотать в соответствии с первоначальным методом намотки, а после намотки и ремонта можно провести всестороннее тестирование и проверку. Его можно использовать только после того, как все показатели будут соответствовать требованиям.
