Назначение дифавтомата:

Дифференциальный автоматический выключатель — это аппарат, который сочетает в себе функции электромеханического устройства защитного отключения и автоматического выключателя.

Автоматические выключатели данного типа способны реагировать и на постоянный пульсирующий дифференциальный ток, и на переменный синусоидальный дифференциальный ток. Эта особенность делает дифференциальные автоматические выключатели незаменимыми в организации защиты электросетей в жилых помещениях и офисных зданиях, которые отличаются повышенной концентрацией бытовой техники — современных телевизоров, компьютеров, мощных стиральных машин, регулируемых источников света и т. д.

Диф. автомат (дифференциальный автомат), это прибор предназначен для защиты цепи от утечки тока (аналогично работе УЗО), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель, который выполняет функцию защиты цепи от коротких замыканий и перегрузок.

Принцип работы диф. автомата:

Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.

Как правило, все дифференциальные автоматы состоят из двух частей. Эти части связаны между собой как электрически, так и механически, что делает работу таких устройств еще более эффективной.

Первая часть такого устройства это автоматический выключатель, который снабжен специальным механизмом независимого расцепления, а также рейкой сброса при помощи внешнего механического усилия. В зависимости от типа дифференциального автомата в нем может быть установлен двухполюсный или четырехполюсный автоматический выключатель.

Вторая часть устройства это модуль защиты от поражения электрическим током. Этот модуль необходим для того, чтобы обеспечивать обнаружение дифференциального электрического тока на землю. Помимо этого он также отвечает за преобразование электрического тока, его усиление и механическое воздействие на специальную рейку сброса выключателя. Питание модуля защиты от поражения электрическим током обеспечивается благодаря последовательному включению автоматического выключателя и модуля. Модуль защиты от поражения током содержит также несколько дополнительных устройств. Это дифференциальный трансформатор, который нужен для обнаружения остаточного электрического тока и электронный усилитель, на котором находится катушка электромагнитного сброса.

Все модели дифференциальных автоматов имеют специальную кнопку “Тест”, которая предназначена для того, чтобы проверять функционирование такого устройства в эксплуатации. Выполнять такие тестовые проверки дифференциальных автоматов рекомендуется регулярно.

Принцип работы дифференциального автомата можно описать следующим образом. Как только такое устройство установлено и подключено в электрическую сеть, о чем будет свидетельствовать положение выключателя на отметке “ВКЛ”, то начнет получать питание электронный усилитель, который соединен с вторичной обмоткой датчика. Когда электрический ток протекает по силовым проводам модуля защиты от поражения электрическим током, то в магнитопроводе датчика при этом будут возникать равные магнитные потоки, которые будут противоположено направленные по отношению друг к другу. Если изоляция повреждена, то появляется дифференциальный ток, который нарушает равенство потоков. В результате этого в обмотке начинает проводиться напряжение, которое прикладывается к входу электрического усилителя. Когда такое напряжение достигает определенного значения, то электрический усилитель открывается, в результате чего ток начинает подаваться на катушку электромагнита сброса. И именно электромагнит сброса сдергивает специальную защелку механизма независимого расцепления, что и приводит к принудительному размыканию контактов.

Также все дифференциальные автоматы классифицируются в зависимости от степени их чувствительности к дифференциальному току. Выделяют две больших группы устройств: дифавтоматы с низкой чувствительностью и дифференциальные автоматы с высокой чувствительностью. К дифференциальным автоматам с низкой чувствительностью относятся те, показатель номинального дифференциального тока для которых составляет больше, чем 30 мА. В силу своей низкой чувствительности такие устройства используются в тех случаях, когда нужно обеспечить защиту от косвенного прикосновения. Примером устройства с низкой чувствительностью может служить модель “Дифференциальный автомат DX 08033 AC 63A-300мА 400В 3Р+N(Legrand)”, чувствительность которого составляет 300 мА. К дифференциальным автоматам с высокой чувствительностью относятся те, показатель номинального дифференциального тока которых меньше или равен 30 мА. Такие устройства используются в тех случаях, когда нужно обеспечить защиту при непосредственном касании токопроводящих частей электрического оборудования. Устройства такого типа часто называют физиологически чувствительными. Устройство с высокой чувствительностью это, например, “Автомат дифференциального тока 6мод. DS204 AC-C16/0,03″.
Дифференциальные автоматы классифицируются также по виду защиты, который у них предусмотрен. Специалисты выделяют три категории таких устройств: устройства со встроенной защитой от перегрузок, устройства со встроенной защитой от сверхтоков и устройства со встроенной защитой от коротких замыканий. Каждый из этих типов дифференциальных автоматов защищает электрические сети от разных угроз, потому в идеале ставят несколько автоматов с разными видами защиты.
Еще один параметр, по которому различают дифференциальные автоматы это время их отключения. Здесь выделяют устройства дифференциального тока общего назначения и селективные устройства дифференциального тока. Селективные дифференциальные автоматы имеют специальное устройство задержки отключения, благодаря которому можно отключать лишь определенную часть электрической цепи.

Различаются дифференциальные автоматы также и по возможности регулировки отключающего дифференциального тока. Выделяют нерегулируемые и регулируемые модели таких устройств. Регулируемые модели в свою очередь различаются на устройства с дискретным регулированием и диф. автоматы с плавным регулированием.

Пример характеристик дифференциального автомата АД12 2Р 6А 10мА ИЭК (двухполюсного /Р-2/, однофазного):

Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от –25°С до +50°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки тест для проверки работоспособности устройства и правильности подключения.
Наличие кнопки возврат для индикации срабатывания от дифференциального тока.

Пример характеристик дифференциального автомата АД14 4Р 16А 30мА ИЭК(четырёхполюсного /Р-4/, трёхфазного):

Номинальное напряжение частотой 50 Гц — 230/400В
Номинальный ток I_n— 16А
Номинальный отключающий дифференциальный ток I_Dn— 30мА
Номинальная отключающая способность — 4500А
Рабочая характеристика при наличии дифференциального тока — АС
Время отключения при номинальном дифференциальном токе — <40мс
Число полюсов — 4
Условия эксплуатации — УХЛ4
Степень защиты выключателя — IP20
Износостойкость — не менее 10000 циклов В-О
Максимальное сечение присоединяемых проводов — от 25 до 35мм²
Наличие драгоценных металлов (серебро) — 0,6-2г/полюс
Масса — 0,45кг
Диапазон рабочих температур — от-25°С до+40°С

Дополнительная информация:

•    Комбинированная схема с электронным модулем дифференциальной защиты и встроенным выключателем серии ВА47-29.
•    Встроенная защита от импульсных (грозовых перенапряжений) – варистор класса D.
•    Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
•    Независимый индикатор положения контактов.
•    Широкий диапазон рабочих температур от –25 °С до +50 °С.
•    Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
•    Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения.
•    Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального тока.
•    Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Соответствуют стандартам     ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В     230/400
Номинальный ток In, А     6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА     10, 30, 100, 300
Номинальная отключающая способность, А     4500
Рабочая характеристика при наличии дифференциального тока     АС
Время отключения при номинальном дифференциальном токе, мс    ?40
Число полюсов     2, 4
Условия эксплуатации     УХЛ4
Степень защиты выключателя     IP 20
Износостойкость, циклов В-О, не менее     10000
Максимальное сечение присоединяемых проводов, мм2     вход — 25; выход — 16/25*
Наличие драгоценных металлов (серебро), г/полюс     0,6?2,0
Масса (2/4-полюсные), кг     0,25/0,45
Диапазон рабочих температур, °С     -25 ? +40.

Вернутся на страницу ⇒ УЗО и Диф.защита ⇒ Электрика

Дифференциальный автомат или дифавтомат. Его назначение и применение.

Нам часто задают вопрос при монтаже электропроводки или ее ремонте – стоит ли устанавливать дифавтомат, полезен ли он и для защиты чего его лучше применять? Это тема серьезная, т.к. связана с защитой жизни человека от поражения электрическим током, поэтому про дифавтомат рассказать надо. Давайте посмотрим, что это за новинка такая.

Вообще-то понять, что такое дифференциальный автомат просто, если вы знакомы с обычным модульным автоматом, защищающим цепь и нагрузку от сверхтоков КЗ (короткого замыкания) или токовой перегрузки и УЗО (устройством защитного отключения), защищающего человека и цепь от тока утечки. Два этих устройства соединили в одно и получили дифавтомат – автоматический выключатель с дифференциальной защитой. Посмотрим, как он устроен внутри и как работает – немножко технической информации.

Начинка.

Внутри корпуса дифавтомата (из негорючего пластика) есть электродинамический расцепитель, тепловой расцепитель, трансформатор тока с тороидальным сердечником, электромеханическое реле, исполнительный механизм, воздействующий на расцепитель при срабатывании реле, а так же система рычагов и пружин, удерживающих автомат во включенном положении и отключающих его, рычаг ручного управления автоматом.

Электродинамический расцепитель — это катушка с подвижным сердечником, включенная последовательно с главными контактами автомата. Электродинамический расцепитель называют независимым, так как время его срабатывания не зависит от величины тока.
Тепловой расцепитель называется зависимым, так как момент его срабатывания зависит от величины протекающего тока, а значит и от скорости нагрева. Тепловой расцепитель сделан из биметаллических пластин, которые в свою очередь выполнены из сплава двух металлов с разным коэффициентом температурного расширения. Ток, протекая по пластинам, нагревает их, пластины выгибаются. Если ток вырастает до предельного значения пластины, выгибаясь, выбивают защелку, удерживающую автомат во включенном положении.

В принципе, эта информация для специалистов и профессионалов (для нас), но некоторые любят расширить свой кругозор, заваливая зачем-то нас расспросами об этом. Вот и пишем.

Как же работает дифавтомат?

Дифавтомат в случае защиты от тока утечки сравнивает ток, направленный к нагрузке и ток от нагрузки, проходящие через его замкнутый сердечник трансформатора тока. В норме они должны быть равны. Если где-то в проводах или приборах нарушается изоляция и возникает утечка тока «на сторону», то нарушается равенство магнитных потоков в замкнутом сердечнике. На выводах вторичной обмотки трансформатора тока появляется дифференциация потенциалов, прямо зависящая от дисбаланса токов в проводах. Когда ток утечки доходит до порогового значения, разность потенциалов на выходе трансформатора тока становится достаточной для срабатывания электромеханического реле, выключающего защелку, удерживающую автомат во включенном положении. Дифавтомат выключен.

В случае защиты от перегрузки в цепи или от короткого замыкания дифавтомат срабатывает так же, как и обычный, хорошо знакомый нам, автоматический выключатель.

Для чего лучше применить дифавтомат.

Понятно, что такие автоматы применяются для защиты достаточно сложных и мощных электроприборов, для лампочки в люстре он необязателен. Образно говоря, то, что можно достать рукой и что ценное и мощное нужно защитить дифом. Дифавтомат не ставится на всю квартиру, он устанавливается для конкретного электроприбора, потенциально опасного, например, для стиральной машины, или посудомоечной машины, или для электроплиты, или компьютера и т.д. Ведь нужно защитить не только, например, стиралку от электроперегрузки, но и себя от стиралки, чтобы от нее, если что, не ударило током. Для чего конкретно нужен дифавтомат теперь понятно.

В каком месте его ставить и на что обратить внимание при его выборе.

Естественно, что устанавливается дифавтомат в электрощите, после счетчика и вводного автомата, и ноль берется с общей нулевой шины щита. Конечно же, делать это должен грамотный электрик, чтобы все работало корректно. Когда нас спрашивают, почему оно не работает, вроде ведь прикручено правильно, мы говорим, что здесь есть нюансы. Исправляем, и все работает.

При выборе и покупке дифавтомата обратите внимание на буквенное обозначение характеристики и цифровой номинал.

• Есть шесть типов характеристик выключателей, пишутся они на автомате латинскими буквами: A, B, C, D, K, Z. Для бытовых нужд применяется, в основном, «С».

• Далее обратите внимание на надпись 30 мА, для защиты от поражения током это оптимально.

• И определиться с номиналом защиты от перегрузок (с номинальным током теплового расцепителя) нужно, посчитав мощность и силу тока электропотребителя (…10А, 16А,25А …). Для стиральной или посудомоечной машины можно взять 16А.

Самим устанавливать дифавтомат нельзя, во избежание грубых ошибок в подключении. Вызывайте электрика, и хорошего. Мы вам с этим поможем. Спокойного вам использования электроприборов.

Скалин Евгений.

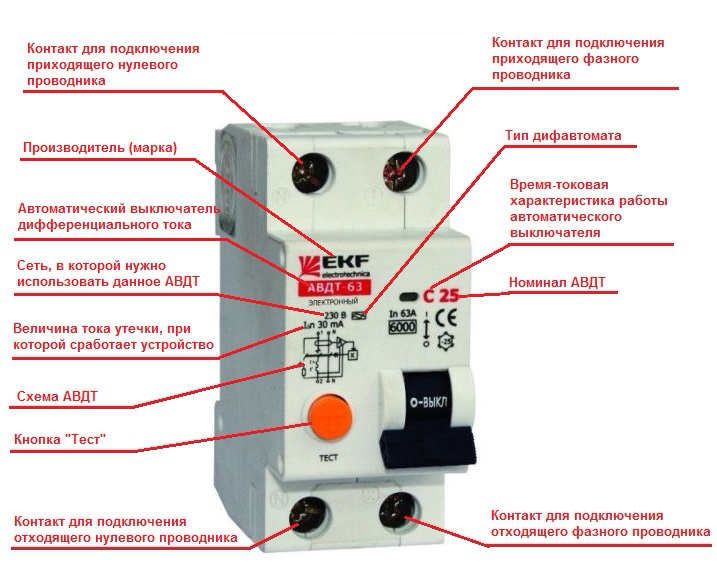

Типы дифавтоматов | EKF

Появление и широкое распространение автоматических выключателей дифференциального тока (АВДТ) с одной стороны облегчило решение задач, связанных с организацией защиты и корректной работы электрических цепей, а с другой стороны усложнило выбор подходящего прибора, ведь АВДТ сочетает в себе функции сразу двух устройств: автоматического выключателя и УЗО. Т.е. АВДТ – это сложное устройство, в котором присутствуют как характеристики устройства защитного отключения, так и автоматического выключателя тока. В связи с этим мы предлагаем в данной статье рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по классу входящего в его состав УЗО: электромеханические и электронные. Электромеханические УЗО (а значит, и дифавтоматы) являются функционально не зависящими от напряжения питания.

Достигается эта независимость благодаря тому, что источником энергии, необходимой для функционирования – выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал — дифференциальный ток, на который оно реагирует. Такие устройства более надежны и этим обусловлена более высокая (по сравнению с электронными) цена. Электронные АВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае электронное УЗО, не имея питания, не функционирует.

Следующей характеристикой АВДТ, которая также продиктована свойствами его дифференциальной составляющей, является тип УЗО. По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространенный тип, применяемый в большинстве случаев.

УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие. Такие устройства применяются, когда необходимо защитить чувствительную электронную технику, работающую не на переменном, а на постоянном токе.

УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи. Довольно редкие и узкоспециальные устройства. Их используют там, где может появиться сглаженный постоянный дифференциальный ток (промышленные объекты или цепи со сложными медицинскими приборами).

УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько УЗО в линии,

причем таким образом, чтобы они срабатывали в определенной последовательности.

УЗО типа G – то же, что и типа S, но с меньшей выдержкой времени.

Все основные типы УЗО представлены в ассортименте компании EKF. Например, наиболее популярные у наших партнеров дифы АД-32. Они предлагаются как в исполнении АС, так и с УЗО типа А и селективным.

Сфера применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток, I?n, и собственно сфера применения устройства. АВДТ с I?n = 10 мА применяется во влажных помещениях, устройство с током уставки 30 мА имеет наиболее широкий спектр применения, такими приборами защищают розетки, кухонное оборудование, общие цепи, 100 мА – для защиты цепей большой протяженности, целых групп потребителей, 300 мА – защита от пожара.

Защита от короткого замыкания

Главной характеристикой АВДТ, благодаря которой этот прибор может защищать цепи и потребителей от токов короткого замыкания, является так называемая предельная коммутационная способность (ПКС). Это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным. Наиболее распространенными являются значения ПКС 3000, 4500 ампер. Также есть устройства, способные выдержать 6 или даже 10 кА, но они существенно дороже, поскольку требуют применения дорогих комплектующих.

Характеристика срабатывания АВДТ

Как и обычный автоматический выключатель, АДВТ обладает времятоковой характеристикой срабатывания – это диапазон срабатывания электромагнитной защиты.

Характеристика B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим, либо отсутствующим пусковым повышением тока, например, в осветительных.
Характеристика С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Характеристика D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Также характеристиками АВДТ являются:
базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Схемы защиты полюсов АВДТ

Кроме того, для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространенным является исполнение 1P+N (или 3P+N в случае четырехполюсного АВДТ), когда защищен от перегрузок и короткого замыкания только проводник нагрузки. Тем не менее, порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и проводника нагрузки, и проводника нейтрали (например, в случае применения в специфических схемах заземления IT и TT). Именно для таких проектов в нашем ассортименте есть дифавтоматы АД-2 и АД-4 серии PROxima.

В качестве другого специализированного дифавтомата выступает АВДТ-63 М. Это устройство уникально благодаря своей компактной конструкции. УЗО и автоматический выключатель размещены в нем таким образом, что весь аппарат занимает всего один стандартный модуль, т.е. 18 мм. Порой, когда место в электрощите ограничено, а устройств требуется установить много, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать условия, в которых будет применено устройство, характеристики и состояние сети, количество подключенных к ней потребителей, а также требования проектной и нормативной документации. Эти и ряд других факторов определяют выбор конкретных характеристик АВДТ. При этом оптимальное решение, которое можно порекомендовать рядовому пользователю – прибегнуть к помощи профессионалов.

Компания EKF предлагает модульные устройства, в том числе и АВДТ, которые отличаются высокой надёжностью и отличными потребительскими характеристиками. Постоянная работа над качеством продукции позволяет предложить пользователям расширенную гарантию на оборудование – 3, 7 и 10 лет в зависимости от выбранной линейки – Basic (эконом-сегмент), PROxima (оптима) и AVERES (премиум) соответственно.

Подобрать нужное устройство от компании EKF можно на сайте с помощью удобных фильтров, в мастер-каталоге или позвонив по номеру 8-800-333-88-15 (по России бесплатно).

схема подключения и особенности, видео

Дифференциальный автомат – это устройство, состоящее из двух функциональных узлов, и предназначенное для защиты электросети. Первый узел – автоматический выключатель, а второй – модуль дифзащиты. Основное назначение дифференциального автомата – защита человека от поражения электротоком. Защита обеспечивается быстрым срабатыванием автомата, который размыкает электрическую цепь (для устройства с пределом срабатывания 20 мА, скорость срабатывания — 0,04 секунды).

Разница дифавтомата и УЗО

Многие считают, что существенной разницы между устройством защитного отключения и дифатоматом нет. Они похожи внешне и имеют практически аналогичный принцип действия. Но все же характерные различия между ними есть:

1.УЗО – это коммутационный аппарат, который используется для защиты человека от прямого или косвенного поражения электрического тока. Также он осуществляет контроль за состоянием проводки и отключает подачу питания при наличии ее повреждений. Таким образом, УЗО не защищает электрическую сеть от коротких замыканий – для этого требуется автоматический выключатель.

2. Дифференциальный автомат – это коммутационное устройство, который является, и УЗО, и автоматическим выключателем. То есть его функционал гораздо шире.

Внешние отличия этих устройств:

название – указывается сбоку или на лицевой стороне корпуса;

маркировка – если на корпусе указывается только значения номинального тока, при этом буквенные обозначения перед числом отсутствуют, то перед вами УЗО; если перед маркировкой имеется буква B, Cили D, то это – дифавтомат.

Более старые модели имеют еще и различие в габаритах. А вот современные устройства никаких существенных отличий по этому показателю не имеют.

Схема подключения дифавтомата

По способу подключения дифференциальные автоматы делятся на два типа:

вводные;
отдельные.

В обоих вариантах устройство подключается к нулю и фазе той цепи, которую оно будет защищать. Рассмотри оба варианты более подробно.

Подключение вводного дифавтомата

Эта схема подразумевает использование одно дифференциального устройства на вводе для защиты нескольких групп электрических потребителей. Основной недостаток такого метода – при возникновении аварийной ситуации на одной группе, автомат отключает электрическую сеть для всех потребителей.

Подключение отдельного дифавтомата

Отдельный дифавтомат применяется для защиты одной электрической группы. Как правило, такая схема используется в помещения, где предъявляются высокие требования к электрической безопасности. Эта схема более надежная, так как в аварийной ситуации отключается только поврежденная сеть, а остальные группы продолжают работать в штатном порядке.

Правила подключения дифференциальных автоматов к сети

Все устройства поставляются с подробной инструкцией по установке, но несмотря на это, многие испытывают определенные сложности при их монтаже.

Во всех случаях аппараты подключаются следующим образом:

1.Вход дифференциального автомата обозначается цифрой «1», либо буквой латинского алфавита «L». К входу подсоединяется фаза.

2.Рядом с фазой находится вход для нуля. Он обозначается латинской буквой «N».

3.В нижней части корпуса находится выход дифавтомата. Под цифрой «2» или буквой «L» находится фаза.

4.Рядом с выходом фазы находится выход нуля. Он обозначается буквой «N».

Следующим моментом является правильность определения фазы и нуля на проводах. Для этого понадобиться индикаторная отвертка. Провода обычно имеют цветовую маркировку, позволяющую определить принадлежность каждой жилы.

Дифференциальные автоматы используются, как в однофазных, так и трехфазных электрических сетях с переменным током. Подключение этого устройства производится только с заземлением. В сетях, где заземление отсутствует, дифавтомат будет единственным устройством для защиты от утечки тока.

При нарушении изоляции дифавтомат, конечно, не сработает, но если появится утечка, то есть человек возьмется за часть оборудования с фазой, то дифавтомат отключит питание. Это возможно благодаря принципу работы устройства, основанном на разности потенциалов и дифференциальной разбалансировке.

УЗО — ЧТО ЭТО ТАКОЕ И КАК РАБОТАЕТ

Необходимость применения специальных устройств защиты человека от поражения электрическим током, а также электропроводки и оборудования от возможного возгорания при повреждении изоляции обозначилась ещё в прошлом веке.

Этому способствовал ряд факторов:

использование железобетонных конструкций в массовом строительстве, вытесняющих деревянные и кирпичные строения;
постоянный рост количества электроприборов, применяемых в быту и на производстве;
наличие в жилых и производственных объектах централизованных сетей отопления, водоснабжения и канализации, являющихся естественными заземляющими устройствами.

Сети 0,4 кВ выполняются с глухим заземлением нейтрали, поэтому между фазным проводом и любым естественным заземлителем может возникать опасное для жизни напряжение.

Современное жилище человека заполнено большим количеством бытовой техники и различных электрических устройств. В связи с этим возрастает вероятность косвенного прикосновения.

Примечание. Косвенное прикосновение — специальный термин, обозначающий прикосновение к нетоковедущим частям оборудования (например, к корпусу электроприбора или устройства), оказавшимся под напряжением вследствие повреждения внутренней изоляции.

Особенно опасно повреждение изоляции электрооборудования в сетях без защитного заземления.

В этом случае корпус стиральной машины, холодильника или другой техники может длительное время находиться под фазным напряжением. Одновременное прикосновение к корпусу такого электроприбора и к нулевому проводу либо трубам отопления или водоснабжения может вызвать смертельный удар электротоком.

Современные стандарты безопасности требуют применения внутренней электропроводки с защитным проводом и специальных устройств защитного отключения (УЗО).

ПРИНЦИП ДЕЙСТВИЯ УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ

УЗО предназначено для работы в сетях с защитным проводником (PE или PEN). При включении электроприборов в таких сетях их корпуса соединяются с защитным нулевым проводником через специальный контакт в розетке.

Таким образом, при пробое внутренней изоляции и появлении фазного напряжения на корпусе происходит короткое замыкание и отключение автомата питания электромагнитным расцепителем.

Однако в случае частичной потери внутренних изоляционных свойств прибора, электроток, протекающий между фазным проводом и защитным нулём, может быть гораздо меньше уставки не только электромагнитного, но и теплового расцепителя.

В этом случае корпус электроприбора может находиться под напряжением, в то время как защита от сверхтоков не будет реагировать и отключение не произойдёт. В этой ситуации и приходит на помощь УЗО — устройство защитного отключения.

В основе принципа работы УЗО — контроль токовой утечки, возникающей при снижении уровня изоляции электрооборудования.

Основной элемент устройства защитного отключения — дифференциальный трансформатор. Магнитный сердечник этого трансформатора имеет форму тора (проще говоря, бублика). Первичной обмоткой трансформатора служат фазный и рабочий нулевой провода, обычно образующие несколько витков. Вторичная обмотка питает исполнительный механизм, производящий отключение.

При исправной изоляции подключенный к сети прибор создаёт только одну токовую цепь: фаза — нагрузка — рабочий ноль. В этом случае первичная обмотка трансформатора создаёт результирующий магнитный поток в сердечнике, равный нулю, так как токи фазного и нулевого рабочего проводов равны по величине и находятся в противофазе.

В случае ухудшения изоляции в приборе кроме основной токовой цепи, в зависимости от места повреждения изоляции образуется одна или две дополнительные параллельные цепочки:

фаза — нагрузка — защитный проводник (PE или PEN) — рабочий нулевой провод;
фаза — защитный проводник — нагрузка — рабочий нулевой провод.

В любом из этих случаев электроток фазного провода делится на две цепи — одна часть тока возвращается через рабочий ноль, вторая — через защитный провод.

Это приводит к тому, что ток в фазном проводе больше, чем в рабочем нулевом проводнике, следовательно, магнитные потоки нуля и фазы уже не уравновешиваются. Ток во вторичной обмотке индуцируется разностью этих потоков, поэтому трансформатор и называется дифференциальным.

Различные модели УЗО настроены на разные значения тока утечки, при котором происходит срабатывание исполнительного механизма и отключение устройства от сети. Уставка тока утечки является основным техническим параметром УЗО.

Мировая промышленность производит устройства защитного отключения, имеющие следующие значения дифференциального тока срабатывания:

6 мА — приборы самой высокой чувствительности, соответствуют стандартам безопасности стран ЕС и США. Их использование в сетях с изношенной проводкой приводит к неустойчивой работе и частым отключениям. В России не применяются;
10 мА — устройства, имеющие такую уставку дифференциального тока применяются при подключении электрооборудования в помещениях с повышенной влажностью и других опасных условиях;
30 мА — устройства с такой характеристикой имеют наибольшее распространение;
100 мА и более — отдельный класс устройств, выполняющих противопожарные функции.

Особое предназначение УЗО с дифференциальным током отключения 100 мА и более обусловлено тем обстоятельством, что электроток 100 мА и выше считается смертельным при его протекании через тело человека. Поэтому устройства защитного отключения с токами 10 и 30 мА предназначены для защиты человека и подключаются в цепи отдельных электроприборов.

УЗО на 100 мА и выше не гарантируют защиту человека от смертельно опасного тока, они служат для предотвращения возгорания электропроводки и устанавливаются обычно во вводных и распределительных щитах.

УЗО И ДИФ. АВТОМАТ — В ЧЁМ РАЗНИЦА

Как уже было отмечено, автоматический выключатель и устройство защитного отключения — приборы, выполняющие различные функции.

Автомат необходим для защиты оборудования при возникновении коротких замыканий и перегрузок. УЗО, по сути, контролирует состояние изоляции электроприборов и проводки, производя отключение при его нарушении. Поэтому эти приборы, как правило, устанавливаются вместе.

Поскольку УЗО и автоматический выключатель почти всегда соседствуют в распределительных щитах, логичным шагом стало конструирование прибора, объединяющего в себе их функции. Результатом такого гибрида и стал дифавтомат. Таким образом, дифавтомат это не что иное, как объединение в одном корпусе двух устройств — УЗО и автоматического выключателя.

Дифференциальный автомат по сравнению с применением УЗО и автоматического выключателя как отдельных приборов обладает рядом преимуществ:

облегчается монтаж за счёт уменьшения количества подключаемых проводов;
дифавтомат как правило, занимает меньше места, чем УЗО с автоматическим выключателем;
применение диф. автомата обеспечивает выигрыш в цене оборудования.

К отрицательным качествам дифавтомата следует отнести то, что при выходе из строя автомата или УЗО, входящих в его состав, замене подлежит дифавтомат целиком.

Кроме этого следует учесть, что параметры выключателя, входящего в состав дифавтомата необходимо согласовывать по условию селективности с характеристиками вышестоящего автомата. Это относится и к дифференциальному модулю дифавтомата, который согласовывается по току с установленным выше УЗО.

* * *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Назначение и принцип работы дифференциального автомата |

Главная » Статьи » Назначение и принцип работы дифференциального автомата

Дифференциальный автомат – устройство, перенявшее от себя весь функционал УЗО и получившее дополнительно автовыключатель. Если сказать несколько проще, то автомат выступает в качестве отключателя, когда возникает опасность в поражении электрическим током. Устройство также предназначено для защиты сетей от перегрузок и замыканий благодаря функции автоматического выключения.

Заметим, что УЗО (устройство защитного отключения) отличается от дифавтомата. Внешне два эти устройства очень схожи между собой, но функции, которые они выполняют – различны. Так, УЗО срабатывает, когда в сети, к которой подключено устройство будет возникать ток утечки, в первую очередь опасный для человека; утечка также способна привести к пожароопасным ситуациям. Дифавтомат же способен защитить не только человека от удара током, но и сеть от замыканий, перегрузок; препятствует возникновению утечек и т.п.

Конструкция

По своей конструкции автоматы, как и большинство подобного оборудования, состоят из рабочей и защитной части. Рабочая область содержит в себе рейку сброса и устройство расцепления. В зависимости от вида автомата, могут быть установлены двух- или четырехполосные расцепители. В большинстве случаев автомат оборудуется, имеет два расцепителя:

тепловой – работает при появлении перегрузок;
электромагнитный – отключает линию при появлении коротких замыканий.

В качестве защитной области выступает модуль защиты, который способен обнаруживать ток утечки. Модуль также способен конвертировать ток в механическое воздействие, благодаря которому выполняется сброс выключателя. Дополнительно в модуле реализованы устройства, один из которых – трансформатор, способный обнаруживать ток, а также усилитель с катушкой сброса.

Большинство автоматов имеют на своем корпусе специальную кнопку, при помощи которой будет выработан искусственный ток. Собственно, если автомат исправен, то он должен сработать. Эту кнопка в первую очередь предназначена для проверки устройства, до того, как оно было подключено к сети.

Принцип работы

Дифавтомат, как и устройство отключения, использует в качестве датчика трансформатор. Суть действия этого автомата заключается в изменении тока в проводниках, которые дают энергию на установку, для которой предоставляется защита.Назначение и принцип работы

Ток утечки будет отсутствовать в том случае, когда не будет возникать повреждений изоляции проводки или к частям установки не будет ничто прикасаться. При таком раскладе, в фазном и нулевом проводе будут протекать равные по напряжению токи.

Таким образом, если человек нечаянно дотронется до фазного проводника или будут нарушены изоляционные свойства диэлектрика, то произойдет нарушение магнитных потоков и баланса тока. В результате во второй обмотке появится ток, при помощи которого будет приведена в действие магнитноэлектрическая защелка; она в свою очередь приведет в действие механизм, который расщепит систему и контактную систему.

Подбивая итоги, отметим, что автоматы успешно используются в одно- и трехфазных сетях переменного тока. Данные устройства выводят уровень безопасности на совершенно новый уровень при использовании различных электроприборов; практика показывает, что автоматы превосходно предотвращают пожароопасные ситуации и защищают человека от ударов током.

Узо или дифференциальный автомат что выбрать, установка дома, на даче, в квартире, маркировка и характеристики

Дифференциальный автомат представляет собой устройство, объединяющее в одном корпусе устройство защитного отключения и автоматический выключатель.

Особенностью данного вида приборов является то, что использовать их в сетях где нулевой и защитный проводники совмещены нецелесообразно. При включении дифавтомата в такую сеть будет происходить постоянное срабатывание защиты.

Также не рекомендуется применение такого автоматического выключателя в сетях с отсутствующим защитным проводником. При этом защита от токов утечки не сработает пока не произойдет явного касания к токоведущим частям оборудования или проводнику.

Однако, защитить от опасного поражения электрическим током такой вариант поможет. Более подробно можно почитать про это в материале про УЗО.

Исходя из вышесказанного применение устройств защиты от токов утечки оправдано только в сетях с надежным заземлением частей оборудования, которые могут оказаться под напряжением в результате поломок или возникновения внештатных ситуаций, связанных с повреждением изоляции токоведущих частей и разделением защитного и заземляющего проводника.

Так как дифференциальный автомат является комбинированным устройством, то и его характеристики следует рассматривать в комплексе, а именно:

отключающая способность модуля токовой защиты;
ток отсечки устройства защитного отключения.

ХАРАКТЕРИСТИКИ И МАРКИРОВКА ДИФФЕРЕНЦИАЛЬНЫХ АВТОМАТОВ

В международной практике принята маркировка отключающей способности буквами латинского алфавита.

А – применяются в сетях с большой длинной проводников и имеют отключающую способность – 2-4 Iн.

В – применятся, как правило, в сетях исключающих индуктивную нагрузку; основном это сети, использующиеся для освещения; отключающая способность – 3-6 Iн.

С – дифференциальные автоматы с данной маркировкой могут применяться в сетях с комбинированной нагрузкой, то есть выдерживают краткосрочную токовую перегрузку, возникающую во время пуска электродвигателей; отключающая способность – 5-10 Iн.

D – выключатели данной группы также применяются в сетях с комбинированной нагрузкой, но в отличии от предыдущей группы имеют более высокую токовую уставку – 10-20 Iн.

К – узкоспециализированные устройства, применяющиеся в сетях, в которых индуктивная нагрузка составляет более 80% от общей нагрузки сети; отключающая способность данной группы составляет – 8-15 Iн.

Z – данная группа автоматов применяется в слаботочных сетях или цепях питания электронной аппаратуры не допускающей даже краткосрочных токовых перегрузок; отключающая способность – 1-3 Iн.

Что касается защиты от токов утечки, то здесь необходимо определиться с категорией помещения в сети которого устанавливается диф. автомат.

В настоящее время выпускаются устройства с различными уставками (IΔn) для защиты от токов утечки, а именно:

10,30 мА– применяются для защиты человека от поражения электрическим током;
100, 300, 500 мА – используются для исключения возгораний в результате повреждения изоляции, или замыкания токоведущих частей на «землю».

Также на корпусе дифференциального автомата находится буквенная маркировка определяющая возможность отключения при разном характере токов утечки:

АС – переменный характер токов утечки. Автоматы с данной маркировкой применяются в сетях с о значительной индуктивной нагрузкой, сетях освещения, цепях питания электродвигателей.

А – самый распространенный тип, рекомендованный к применению в цепях питания бытовых приборов. Рабочая характеристика токов утечки — переменно-пульсирующий.

В – данная категория дифференциальных автоматов используется исключительно в промышленных установках. Характер тока утечки – постоянный сглаженный и переменный.

S – используется для обеспечения многоуровневой, селективной защиты. Требуемая селективность достигается за счет задержки срабатывания устройства; задержка отключения равна – 0,1-0,5 с.

G — также используется для обеспечения селективности, но с меньшей задержкой срабатывания – 0,05-0,09 с.

По напряжению дифференциальные автоматы подразделяются на одно и трехфазные, соответственно для трехфазной сети следует устанавливать трехфазные устройства. При отсутствии однофазного дифавтомата, в качестве временной меры, возможна установка трехфазного в однофазную сеть, хотя и со снижением эффективности токовой защиты.

КАК ВЫБРАТЬ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ

Ввиду большого набора характеристик доступных устройств логично встает вопрос какое же из доступных устройств выбрать для каждого конкретного случая? Разберем каждый момент в отдельности:

Установка дифференциального автомата в квартире.

В данном случае исключаются устройства с высокой индуктивной нагрузкой и большими пусковыми токами, а, значит номинал защитного токового устройства, как правило не превышает 16-25 А. При этом уставка защиты от токов утечки не должна превышать – 50 мА.

Монтаж дифференциального автомата с большим номиналом срабатывания от токов утечки не целесообразен, так как в квартирах уже давно проводка прокладывается скрытым способом, под штукатуркой.

Исходя из выше сказанного наиболее оптимальным выбором, для квартиры будет дифференциальный автомат категории В или С номиналом 16-25 А и с категорией защиты от токов утечки –А, с уставкой — 50 мА.

Дифференциальный автомат для дачи.

Для этого варианта токовую нагрузку рассчитывают для каждого случая в отдельности, так как на даче могут использоваться поливочные насосы или другое оборудование с повышенной электрической мощностью. К тому же следует учитывать одновременную работу нескольких приборов — насос, кондиционер, освещение.

Касательно уставки IΔn — следует учитывать состояние сети, и дифференцировать защиту. Это достигается разделением сети на силовые питающие цепи в которых имеются электродвигатели и сети освещения. Для каждой цепи устанавливаются дифавтоматы различных категорий как потоку отсечки, так и по характеристике тока утечки.

Отдельно стоит выделить полностью деревянные постройки, к которым применяются отдельные требования по прокладке электропроводки и разделению защиты на:

защита человека от воздействия токов утечки;
противопожарная.

Выбор дифференциального автомата для частного дома.

Здесь следует учитывать характер нагрузки активная, индуктивная или смешанная, а именно наличие и количество электродвигателей и вероятность их одновременного включения и работы. В случае если существует вероятность возникновения больших пусковых токов, то оптимальным выбором будет установка автоматического выключателя категории D.

Номинал токовой отсечки дифференциального автомата должен определяться исходя из существующей нагрузки и состояния питающей сети. Относительно защиты от токов утечки, оптимальным выбором будет устройство с характеристикой – А и сработкой при – 50 мА.

Также при наличии полностью деревянных конструкций с установленными в них электроприборами следует разделять защиту сетей от токов утечки — на противопожарную, и защитную.

УЗО ИЛИ ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТ, ЧТО ВЫБРАТЬ?

Однозначного мнения по данному вопросу не существует некоторые специалисты советуют связку УЗО – автоматический выключатель, другие ратуют за установку диф. автоматов. Давайте рассмотрим достоинства и недостатки каждого из этих вариантов.

Место для монтажа – совместное подключение УЗО и автоматического выключателя занимает в щитке три посадочных места, дифференциальный автомат – два. Экономия налицо. Хотя, на рынке уже появились диф. автоматы занимающие в щитке одно посадочное место.

Сложность определения причины отключения дифференциального автомата. Вопрос не актуален, так как выпускаются устройства с сигнальными флажками, по которым можно определить какая часть устройства привела к отключению.

Трудоемкость подключения УЗО и автомата токовой защиты. Спорно, потому что для специалиста подключение такой схемы не вызывает никаких проблем, а дилетант может допустить ошибку и при подключении дифавтомата.

Важным фактором, на который стоит обратить внимание в данном вопросе является дифференциальные автоматы с электронным блоком дифференциальной защиты, их особенностью является потеря работоспособности при обрыве нулевого провода, при этом фазный проводник остается не отключенным, что может привести к поражению электрическим током.

Дифференциальные автоматы с электромеханическим блоком лишены данного недостатка и остаются работоспособными даже при обрыве нулевого проводника, что исключает возможность поражения людей. Единственный недостаток дифференциальных устройств с электромеханическим блоком – их высокая стоимость, по сравнению с аналогичными электронными конструкциями.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Разное диффузное от обычного. Виды и типы УзО. Сложность подключения проводов

При разработке схемы электроснабжения или капитальном ремонте электропроводки важно обеспечить надежную защиту от короткого замыкания в сети. Здесь возникает вопрос, что лучше использовать в каждом конкретном случае: УЗО или ДИФАВТОМАТ. Оба эти устройства относятся к защитным. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальная.Поэтому разница в применении не так очевидна.

Защитный роттомат в квартирном щите

Многие просто не знают, какое из этих устройств установлено в квартирном щите, и не понимают, чем отличаются устройства, и как отличить одно от другого. Пока не происходит разводка, вопросов по замене УДО или как пользоваться роттоматом просто не существует.

Определения

RCO отключает нагрузку, когда значение дифференциального тока превышает допустимое (ГОСТ 31601.2.1-2012). Полное название на русском языке — это устройство защитного отключения, а английское сокращение RCD — Residual Current Device name. Несмотря на принятое среди электриков обозначение NEO, правильное название будет звучать как дифференциальный выключатель. Такое же название будет и на этикетке продукта.

Этот механический аппарат коммуникативного типа запускается путем изменения разности векторов между токами, возникающими от трансформатора, включенного в дифференциальные переключатели.

Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или возгорания из-за утечки тока.Устройства защитного отключения устанавливаются не только в системе электроснабжения, но и в некоторых бытовых приборах, которые используются в сырых помещениях, например, в определенных моделях фенов.

Схема работы УДО

Дифференциальный или автоматический дифференциальный выключатель имеет более широкие возможности по сравнению с дифференциальным выключателем. Он соединен между собой устройством защитного отключения и автоматическим выключателем (ГОСТ Р 51327.1-2010). Благодаря такому сочетанию дипаптомат защищает от воздействия электрического тока при утечке или контакте с токонесущими фрагментами, а также защищает от перегрузок и коротких замыканий с помощью пулемета.ДИФАВТОМАТ предотвращает возгорания, которые могут возникнуть при воспламенении изоляции из-за перегрева.

Difference

Основное назначение устройства для защитного отключения в контроле утечки тока, а также отслеживании поступления напряжения в электроприборы. При одновременном подключении всех приборов в сеть цепь с переключателем дифференциала не реагирует на перегрузки, а проводка горит.

Даже при принудительном создании короткого замыкания путем соединения нуля и фаз дифференциальные переключатели не отключат напряжение.DiffAwtomat, где устройство защитного отключения и машина работают вместе, способен справиться со всеми этими проблемами.

Только DIFAVTOMAT предотвратит короткое замыкание и перегрузку в сети. Дифференциальные переключатели такими функциями не обладают.

Устройство DIFAVTOMATA

Основные визуальные отличия УЗО от DIFAVTOMATOMATOM
По внешнему виду сразу понятно, почему одно устройство называется УЗО, а второе не совсем простое.

Корпуса в том и другом корпусе примерно одинаковые, есть переключатель, на каждое устройство нарисована схема, указаны конкретные параметры и указаны технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.

Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами:

имя;
схема подключения;
минимальное текущее обозначение;
аббревиатура.

Рассмотрим, как отличается защита по внешнему виду кузова. Название, аббревиатура и обозначения минимального тока
Перед подключением выбранного устройства к сети внимательно изучите корпус. В большинстве случаев полное название защитного механизма находится на задней крышке.

На лицевой стороне корпуса будет аббревиатура ВД (для УДО) или АВТТ (при работе с дифтоматом). В нашем случае это обозначения ВД1-63, то есть Дифференциал и переключатель АВТ32 -Tifafattomates.Разница в написании обозначений очевидна, диффузоры всегда называются разными.

Отличия в обозначении

Лицевая сторона разная. Если на корпусе видна большая буква и цифры за ней, то это дифавтомат (у нас от 16), но если все буквы идут после цифры (32 А) — это УЗО. Эти числа указывают значение номинального тока в цепи.

Значение номинального тока определяется исходя из мощности используемых электроприборов и сечения кабеля.Буква, стоящая перед номинальным током, указывает, какие расцепители (электромагнитные и тепловые) используются в сети.

Если вы не можете понять, как отличить одно устройство от другого, нельзя рисковать и самостоятельно устанавливать защитные устройства. Вызовите квалифицированного электрика, который решит, где использовать дипаптомат, а где переключатель дифференциальный вместе с машиной.

Схемы подключения

Есть разница между подключением таких защитных устройств к сети, как и схемы самого устройства.В работе дифференциального переключателя и при использовании дифавтомата действуют разные, хотя и схожие принципы. Важно отличать их друг от друга.

Схема дифференциального выключателя

На чертеже с роттоматом будет присутствовать обозначение теплового расцепителя в виде полукруга с буквой «P», соединенного вместе. Этот релиз мгновенно реагирует на возникающую в сети перегрузку, и дипаптиметы отключают ток.По этому признаку можно выделить разные защитные механизмы.

Схема на корпусе dipaptime

Что лучше

Невозможно выбрать между разными типами защитных устройств без учета индивидуальных характеристик сети. Ведь важно не только правильно подобрать параметры дифференциального выключателя или необходимые характеристики для работы с роттоматом, но и оценить, есть ли для них места в щите.

Можно выбрать схему, где дифференциальные выключатели и автоматы будут действовать как отдельные элементы цепи, или же все же отдельно взять дифференциальный автомат. Хотя не всегда в щите есть место для размещения более громоздких схем, на пролете которых крепятся защитные конструкции. В этом случае предпочтительнее будет дифавтомат.

Профессиональному электрику намного проще установить всего одно устройство, чем возиться сразу с несколькими. Кроме того, каждый дополнительный обрыв сети — это потеря мощности и возможная утечка тока.Поэтому специалисты чаще всего советуют использовать вместо УЗО дифференциальный автомат с пулеметом в комплексе.

Но с другой стороны будет дешевле, с другой стороны, дифференциальный выключатель или автомат будет дешевле, чем покупать ДИФАВТОМАТ, когда устройство выйдет из строя. При срабатывании дифференциального автомата причина сбоев сети затруднена. Ведь это устройство реагирует на любые критические изменения в работе электропроводки и приборов.

А при срабатывании схемы, в которой используется переключатель дифференциал и автомат по отдельности, такой проблемы не существует.Дифференциальные переключатели регистрируют утечку тока, а скачок напряжения автомат. Следовательно, становится намного проще найти источник, вызывающий проблемы с подачей электроэнергии. Это особенно необходимо, если к сети подключено несколько разных электроприборов.

Сегодня, когда количество используемых в быту электроприборов постоянно растет, отследить уровень общей мощности не всегда возможно. Если установлен полный роттомат для группы электромадера, при увеличении нагрузки потребуется его замена целиком.Если используется связка из переключателя и автомата, то достаточно будет выбрать новый Узо с желаемыми характеристиками.

Если вам необходимо защитить электропроводку от перебоев в сети, вызванных работой какого-то конкретного электроприбора большой мощности, то дифференциальный автомат имеет смысл устанавливать только в этой зоне.

Главное подобрать параметры прибора так, чтобы они четко отслеживали работу того или иного агрегата, например, стиральной машины или бойлера.

Общий роттомат для группы электроприборов

В аварийной ситуации, когда защитные устройства выходят из строя или требуется замена УЗО, возможно подключение машины перемычкой без дифференциального выключателя. Таким образом, электроснабжение дома будет восстановлено. Если загрязнения вышли из строя, помещение будет обесточено до замены защитного устройства.

Стоимость комплекта с дифференциальным выключателем и пулеметом будет выше, чем при использовании дифференциальных материалов.По качеству импортные копии надежнее. Хотя бытовые устройства тоже работают хорошо, но проигрывают по такой важной характеристике, как время отклика, и оказываются сильнее механически поврежденных.

Есть модели, в которых есть индикаторы, показывающие, когда дифференциальные токи спровоцировали срабатывание устройства. С такой защитной схемой можно определить причину аварийного отключения в сети.

При ремонте электропроводки в квартире или доме можно использовать разные схемы подключения групп электроприборов.Все зависит от назначения конкретной сетевой линии, а также мощности установленных на ней приборов.

Почему вырубается счетчик при использовании новых защитных устройств

Электромонтаж в старых квартирах и домах проводился с учетом требований, которые сегодня не актуальны. Поэтому часто бывают ситуации, когда машины подобраны правильно, хозяева знают, где использовать переключатель дифференциала с машиной, а где с одним дифатоматом, а свет все равно гаснет.Есть несколько причин подобного явления:

использование в электропроводке старых алюминиевых кабелей, которые, в отличие от медных, эксплуатируются на пределе своих возможностей;
некачественный монтаж новой проводки.

Следовательно, необходимо не просто использовать дифференциальное передаточное отношение или переключатель, но и отслеживать работу всей сети.

Что лучше. Видео

Напоследок определитесь с выбором дипаптайма или Узо поможет это видео.Вот основные достоинства и недостатки каждого из них.

Прежде чем выбирать между той или иной защитой, важно продумать, как и что защитить помещение, чтобы обеспечить. Использование одного УЗО не защитит от резких скачков напряжения, но защитит ток от утечки. Разные дела справятся с любыми проблемами в сети, но применять их лучше не для группы, а для отдельного мощного юнита.

Большинство потребителей абсолютно все равно что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат).Но при разработке проектов частных домов или квартир этот вопрос имеет определенный смысл.

В целом проблемы, которые возникают у наших граждан с организацией собственного жилья, с точки зрения электробезопасности, значительны. Что говорить, если пока что во многих отдаленных районах такие штучки, как «жучки» в пробках, являются нормой жизни?

Недавно ко мне обратился один мой знакомый с вопросом, а что стоит в моем щите УЗО или ДИФАВТОМАТ . Как их отличить.Так как проблема, с профессиональной точки зрения, стоит очень остро, предлагаем вам небольшой либерал по этой теме, в том числе электриков, особенно молодых.

Эти знания позволят вам точно понять, что у вас «живет» в распределительном щите: УЗО или ДИФАВТОМАТ, зачем его туда класть и насколько это поможет, или сохранится ли в будущем?

Опытного электрика, у которого за плечами одна короткая застежка, такие вопросы могут даже обидеться! Однако среди молодежи теории уделяется мало внимания, хотя потребители задают такие вопросы постоянно.А теперь подскажу несколько вариантов.

Отличие УЗО от дифференциала функционального назначения

Если посмотреть на УЗО и ДИФАВТОМАТ, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, различаются. Напомним, функции и выполняет дифференциальная автоматика.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток — ток утечки.При утечке тока человек может пострадать в первую очередь, если дело касается поврежденного оборудования. Кроме того, при появлении утечки тока в электропроводке изоляция будет горячей, что может привести к возгоранию и возгоранию.

Следовательно, УЗО настроено на защиту от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Более подробно, как работает этот прибор, смотрите в статье по принципу работы УЗО.

Теперь посмотрим на дифференциал автомат.Это уникальное устройство, сочетающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и рассмотренное ранее УЗО. Те. Дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от протечек, связанных с ранее описанными ситуациями.

Теперь главный момент, по которому всех начинают путать: помните, что УЗО, в отличие от ДИФАВТОМАТА, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что установив УЗО, они от всего защищены!

Простым языком Узо — это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети, изоляция была повреждена и появился ток утечки , RCO реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-утюжки для волос), то есть намеренно создать перегрузку, RCO не сработает.И проводку, если нет других защитных устройств, обязательно сжечь вместе с Узо. Если с подключенным УДО подключить фазу и ноль, и получить грандиозный КЗ, то и УЗО не подойдет.

Почему у меня все это формируется, просто хочу обратить ваше внимание на то, что, поскольку Узо не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что необходимо ее защищать. Именно поэтому УРК всегда подключается последовательно с пулеметом.Эти два устройства работают так сказать в паре: одно защищает от протечек, другое — от перегрузки и КЗ.

Используя вместо DIFAVTOMAT, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем итог основным отличиям УЗО от ратомата Это то, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие УЗО от DIFAVTOMATA

На самом деле очень много внешних признаков, по которым легко отличить УЗО от роттомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

А если съели еще, то заметишь: схемы разные, тумблеры разные, буквы не повторяются. Что из этих устройств УДО и что такое ДИФАВТОМАТ?

Выше мы рассмотрели функциональные отличия этих устройств, теперь рассмотрим , чем отличается УЗО от раттомата Визуально — так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации отличий УЗО от Diphantat Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для устройств, которые мы рассматриваем, мы считаем основными характеристиками номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (значение номинального тока). На нашей картинке это устройство класса ВД.-63.

Показывает цифру 16. Это означает, что устройство рассчитано на номинальный ток 16 (а). Если в начале надписи латинские буквы in, s или d, а затем идет цифра, то перед вами дифференциал. Например, у AVDT32 DIFAVTOMATA перед номинальным значением тока стоит буква «С», которая обозначает характеристики типа электромагнитного и теплового расцепителя .

Прочтите еще раз и запомните.Если написано «16а» — это Узо, номинальный ток которого должен быть не более 16 ампер. Если написано «C16», это дифрактомат, где буква «C» — характеристика расцепителя, «встроенного» в устройство, рассчитанного на номинальный ток 16a.

2. Схема электрическая, изображенная на приборе

На корпусе любого исполнительного или защитного устройства производитель всегда наносит его принципиальную схему. У Узо и дифференциальной машины они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. Схема RCO представляет собой овал, который обозначает дифференциальный трансформатор — сердце устройства, реагирующего на токи утечки, и электромеханическое реле, замыкающее-размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными являются обозначения теплового и электромагнитного расцепителя, реагирующих на ток перегрузки и короткое замыкание.

Следовательно, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель — это дифференциальный автомат. Это схема отличий УЗО от ратомата .

3. Название на корпусе прибора

Если вам, как простому потребителю, сложно вспомнить, чем отличается УЗО от раттомата , Сообщаем: зная о проблеме, которой посвящена статья, многие производители так что покупатели не Напутал, на корпусе специально написано название устройства.

На боковой поверхности корпуса написано УДО — переключатель дифференциальный. На боковой поверхности демпфирующего корпуса написано автоматическое реле дифференциального тока. Хотя такие надписи есть не на всех товарах, как правило, у российских производителей, и то на зарубежных изделиях такой маркировки я не встречал ни одного.

4. Аббревиатура надписи на приборе

В основном вопрос как отличить УЗО от роттомата Излагает продукцию иностранного производства.Если мы говорим об отечественной продукции, то здесь вопросов не возникает.

На таких аппаратах, как правило, русским языком написано, что это автомат Узо (ВД) или Дифф Авдт.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется Дифференциальными переключателями (ВД). Дифференциальный автомат — это автоматический дифференциальный выключатель (АВДТ).

Подводя итоги как отличить УЗО от ДИФАВТОМАТА

По ценовым параметрам УЗО и ДИФАВТОМАТЫ разные .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле Узо в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественный тоже неплох, но проигрывает по таким важным характеристикам, как время отклика, уступает надежности механических частей, элементарно уступает корпусам.

По надежности срабатывания эти два устройства не уступают друг другу.

Так как дифавтомат — устройство комбинированное, то из недостатков эксплуатации я бы отметил, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока.Правда, прибор развивается: некоторые диффузоры снабжены индикаторами дифференциальной токовой характеристики.

Положительным моментом АВДТ является удобство монтажа: важно, чтобы электрик был затянут в тесную монтажную коробку на пару шурупов меньше. С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство сломается, оно подлежит полной замене.

В случае использования УЗО в паре с пулеметом процесс ремонта выглядит дешевле: меняют либо один элемент, либо другой.Это необходимо учитывать при проектировании сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если трогать простые плоские схемы разводки, то принципиально не AVDT вы выбираете или Uzo + Automatic . Если говорить о большом частном доме, то нужно посмотреть, какие линии периферийны на роттомате (например, котельная или хозблок: там больше разных нагрузок, а значит — и риски больше), а какие пары УДО + автомат (линии освещения, группы розеток).

Вы можете разобраться в схемах реализации этих устройств, главное, чтобы вы понимали и запоминали, для чего это нужно.

Для большинства людей УзО и дифференциальный автомат, да и просто выключатель неотличимы и разницы не видят. Внешне очень похожи, надписи на корпусе практически одинаковые, есть кнопка тестирования и включения в работу, но все же это разные устройства и давайте разберемся, чем отличается УЗО от ратомата.В материале рассмотрим назначение обоих устройств и их принципиальные отличия по важным параметрам.

Понимание предназначения этих устройств и разницы между RCO отличается от помощи в правильном выборе при проектировании электрической сети частного дома или квартиры.

Назначение устройства защитного отключения (УЗО)

Аппараты внешне похожи, но есть разница, так как они выполняют разные задачи.Устройство защитного отключения отслеживает ток, проходящий через него, и размыкает цепь ( запускает ), если после него возникает утечка. Максимальный ток утечки, при превышении которого сработает УЗО, указан на его корпусе ( от 10 мА до 500 мА ).

Возникновение дифференциального тока ( разница на входе и выходе УДО ) может происходить по разным причинам, например, неисправность бытовой техники или повреждение изоляции кабеля, в какой ее части начинается слить на землю.

Примечание! В месте утечки электрического тока при повреждении изоляции электропроводки температура провода повышается, что может привести к возгоранию и возгоранию.

Следует отметить, что в зданиях со старой электропроводкой пожары из-за возгорания электропроводки возникают довольно часто.

Для человека значение проходящего через него тока превышает 30 мА смертельно опасно. Поэтому в электрических панелях для защиты групп розеток установлена цепь с отключением тока 10 мА или 30 мА .УРО с большим номиналом этого параметра ( например, 100 или 300 мА ) Вызывают пожар и нужны не для защиты человека, а для предотвращения возгорания в месте повреждения изоляции кабеля.

Важно понимать, что УЗО не защищает сеть от суперблоков, это ключевое его отличие от раттомата. В случае возникновения может сгореть, но не выйти ( все-таки, когда у ЦЗ нет утечки тока на землю ). Поэтому самостоятельно не применяется, а устанавливается.

Таким образом, основным назначением УЗО является защита от поражения человека электричеством (, если оно потечет через тело человека на землю ) и своевременное обесточивание участка сети с поврежденной изоляцией электропроводки.

Назначение дифференциального автомата

Дифференциальный автомат представляет собой универсальное устройство, совмещающее в себе функции автоматического выключателя и устройства защитного отключения. Это означает, что роттомат способен обеспечить защиту от короткого замыкания, перегрузки и утечки тока.

Размер диффузора для однофазной сети 220 В равен размеру Узо или двухполюсного выключателя ( два модуля ). Таким образом, они занимают одно и то же место местами, но дифференциальный автомат имеет помимо функций отслеживания утечки тока еще и работу по тепловой защите и превышению предельного тока. Поэтому при отсутствии места в электрощите дифавтомата вместо связки следует устанавливать автоматический выключатель УЗО +.

ДИФАВТОМАТ имеет две защиты (два типа срабатывания):

электромагнитная;
термический.

Электромагнитный расцепитель срабатывает, когда ток превышает номинальное значение определенное количество раз. Эта сумма зависит от типа дифференциальной машины.

Ссылка! Для типа «А» превышение номинала будет в 2-3 раза, «Б» — от 3 до 5, «С» — в 5-10 раз больше номинала, «D» — в 10-20 раз.

Это мгновенное значение тока, например, при коротком замыкании или при большом пусковом токе мощного электрооборудования.

Тепловая защита срабатывает, когда через автомат проходит ток, превышающий номинальное значение, определенное время. На этот раз вам нужно посмотреть на текущую характеристику конкретной машины. Чем больше избытка, тем быстрее выключится автомат.

Также стоит отметить, что стоимость роттомата существенно выше, чем у УЗО.

Отличия УЗО от дифференциального автомата

Разберемся подробно по индивидуальным техническим характеристикам, чем отличается УЗО от ДИФАВТОМАТА и как использовать преимущества каждого из них.

Отметим главное отличие в том, что он не защищает сеть от перегрузок и коротких замыканий. То есть высовывается исключительно индикатор, в котором контролируется утечка тока.

Если все электроприборы включены в сеть одновременно и создается преднамеренная перегрузка, устройство защиты не срабатывает, и дифференциальный автоматический выключатель мгновенно обесточивает сеть, не допуская возгорания и плавления изоляции.

Рассмотрим подробнее сами устройства и тогда станет понятно, как отличить УЗО от ратомата внешне:

маркировка номинального коммутируемого тока электромагнитного расцепителя — одно из ключевых отличий КРАСНОГО от ратомата. DiffaVatoma ( это только у ратомата ). На корпусе необходимо указать корпус (буквой — С16, С32) и ток утечки. Если указан только один параметр или без буквы, то это Узо — он указывает величину тока утечки и коммутационную способность контактов.
на приборе — Аналогичные схемы изображены на корпусе, на схеме РКО — это овал, обозначающий дифференциальный трансформатор и электромеханическое реле. В схеме второго устройства дополнительно приложены расцепители теплового и электромагнитного типа.
имя на боковой стороне устройства — не на всех устройствах; Аббревиатура
на аппарате — на аппаратах отечественных производителей, обозначенных ВД (дифференциальный выключатель ) или АВДТ (выключатель дифференциальный ток ).

Важно отметить, что надежность спускового крючка различается мало, основные отличия заключаются во времени срабатывания и функционирования спецвыпусков двух типов в блоке диффузора. Минус последнего — невозможность определить, что послужило причиной срабатывания: перегрузка сети, короткое замыкание или утечка.

Достоинством AVDT является совмещение двух устройств в его корпусе. В распредвале появляется дополнительное место для однополюсной машины.Однако в случае поломки потребуется полная замена. Устройство защитного отключения занимает два места, так как необходимо подключать его в комплекте с машиной. Такое оборудование упрощает процесс ремонта при выходе из строя — замене подлежит только один элемент.

Какой прибор лучше выбрать

Совсем не то, что устанавливать не принципиально — дифавтомат или отдельный УзО с автоматом вопрос будет только о свободном месте в щите.Главное правильно и значение тока утечки исходя из сечения и материала кабеля, а также всей системы в целом.

Вот несколько моделей, зарекомендовавших себя среди пользователей:

Legrand в электронно-механической или электронной модификации;
Schneider Electric — имеют множество преимуществ, универсальны;
ABB — мгновенное отключение при коротком замыкании;
ИЭК артериальное давление 12 — сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
EKF AD 32 — часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличий между двумя устройствами действительно есть, как технически, так и внешне. Можно собрать рабочую схему с обоими вариантами, но выбор остается за проектировщиком электрической сети дома или квартиры.

Прежде чем приступить к объяснениям, тем не менее, различие между собой и DIFAVTOMAT, необходимо расшифровать, что подразумевается под этими устройствами. Итак, RCO — это устройство защитного отключения, а дифавтомат декодируется как дифференциальный выключатель.Те. УЗО защищает нас от электрического тока, а дифавтомат используется для защиты кабелей, проводов и электрооборудования от недопустимых токов — короткого замыкания и перегрузки. Так что же представляют собой эти устройства и чем они отличаются?

Определение

Узо. — Устройство электрической защиты, оснащенное модулем для определения разности токов, проходящих через это устройство. Другими словами, когда дифференциальный ток превышает какое-то заданное значение, контакты размыкаются.УДО обычно состоит из отдельных элементов, которые выполняют обнаружение, измерение (сравнение с заданным показателем) дифференциального тока и замыкание / размыкание электрической цепи (разъединителя) и не содержит компонентов, обеспечивающих электропроводку соединенных цепей или самого устройства. .

ДиффАвтомат — Это УзО и автоматический выключатель, установленные в общем корпусе. ДИФАВТОМАТ используется для защиты электропроводки от утечки тока (соответствует функциям УДО) и для защиты электропроводки от КЗ и перегрузок.Расположение в диффузоре модуля тепловой защиты и сверхтока гарантирует безопасность подключенной электрической цепи и самого устройства. Таким образом, роттомат обеспечивает комплексную защиту, как самого себя и оборудования, так и защищенную цепь.

Отличие

УЗО отличается от роттомата тем, что не защищает цепь и нагрузку, а также себя от токов КЗ и превышенных из-за перегрузки по току. УЗО, в отличие от дифференциальной машины, представляет собой устройство, которое защищает нагрузку и цепь только при возникновении тока утечки.Следовательно, UDO, как и любое устройство, включенное в сеть, требует обязательной защиты. Может быть снабжен автоматическим выключателем, установленным последовательно от УЗО. В результате автоматический выключатель защитит как цепь, так и RCO от перегрузок и CW. Те. В таких ситуациях автомат отключит цепь питания. В свою очередь, RCO защитит электрическую цепь и включенную нагрузку сразу после Узо (отключит питание). UzO — это модуль, который устанавливает утечку тока и исполнительный механизм в виде силового реле.

Современный роттомат представляет собой сборку, состоящую из дифференциальной защиты и автоматического выключателя. Помимо модуля определения утечки и реле мощности, дипаптомат обычно содержит электромагнитный и тепловой расцепители.

Выводы Сайт

Стандартное УЗО, в отличие от штатного дифференциального автомата, защищает нагрузку и цепь только при появлении тока утечки.
ДИФАВТОМАТ используется для защиты от утечки электрической цепи (аналогично УЗО) и, кроме того, для защиты от CW и перегрузок проводки.
RCO оснащен только модулем для определения разницы между токами и реле мощности.
Дифференциальный автомат состоит из Узо, автоматического выключателя и обычно включает в себя электромагнитные и тепловые расцепители.
Использование УЗО и ДИФАВТОМАТОМАТОВ в каждом случае зависит как от электрической схемы и источника питания, так и от защищаемого устройства, электрочашей или размера и технических характеристик помещения.
Стоимость дифтатомата обычно выше стоимости УЗО.

Одной из важных составляющих безопасности жизнедеятельности является безопасность жилья. Особенно это касается домашней электропроводки — объекта повышенной опасности. Поскольку современные квартиры оснащены приличным арсеналом различных бытовых электроприборов, расход электроэнергии в квартире довольно большой. Соответственно увеличивается нагрузка на электрический кабель.

Зачем нужны защитные инвалиды

Известно, что любой материал исчерпан и приходит в негодность.Со временем теряются изоляционные свойства как домашней электропроводки, так и электропроводки внутренних электроприборов. Возникающая в результате утечка электричества, проводов, окисления может привести к самым непредсказуемым последствиям.

Также не исключены короткие замыкания из-за неисправности домашней электропроводки или электроприборов либо по неосторожности.

Из-за набора применяемых электроприборов, в том числе с большой потребляемой мощностью, часто происходит перегрев электропроводки домашней электросети.

При отсутствии защитных устройств все эти факторы могут привести к непоправимому несчастью или ущербу.

Чтобы обезопасить себя от неприятностей, необходимо установить электротаблицы: дифавтомат (дифференциальный автомат) или Узо (устройство защитного отключения).

Перед тем, как выбрать, какое защитное устройство устанавливать, следует понимать, что они представляют собой, чем они работают, чем отличается УЗО от дифференциальной машины, что предпочтительно, потому что разница между УЗО и дипаптоматом значительна.

Защитно-отключающее устройство (УЗО)

Это устройство предназначено для выравнивания силы тока, идущего к электрическому устройству, с током, исходящим от электрического устройства (на нейтрали), разница между ними определяет утечку от источника питания. Когда разница достигает значения, несовместимого с жизнью человека (30 мА), прибор отключает напряжение. В результате практически мгновенного срабатывания устройства дифференциальный ток, который проходит через неисправную изоляцию или через тело человека, не имеет значительных повреждений.

УЗО способно не только защитить человека от поражения электрическим током, но и предотвратить возгорание проводки из-за ее перегрева и неисправности, нарушения целостности в результате механических, температурных воздействий, старения изоляции проводов.

Как это работает? Предположим, что изоляция фазного провода повреждена внутри изоляции. Если человек, стоящий на мокром полу, прикоснется к корпусу стиральной машины, UDO отключит напряжение в одно и то же время, определив, что ток в настоящее время вернулся в нейтраль к устройству защитного отключения, то есть , входящий и исходящий токи разные.

RCO поможет в следующей ситуации: например, при сверлении стены упорной босой ногой на батарее отопления, вводя провод фазной разводки. Электрическая цепь «Дрель — тело человека — аккумулятор» способна останавливать сердце или дыхание. Но при наличии УЗО он сразу «определит», что часть тока не вернулась (та, которая, пройдя через человека, ушла в батарею). В этом случае напряжение также будет отключено мгновенно.Даже если он получит удар током, то не такой большой силы, как могло бы быть.

В отсутствие UDO любая из этих причин может причинить вред жизни. Однако не во всех случаях УЗО может помочь. Например, если домашняя проводка старая, приснилось. В этой ситуации УЗО будет работать постоянно и отключать электричество из-за постоянных утечек из-за неисправной проводки, что доставит больше неприятностей, чем использования. Поэтому в такой ситуации предпочтительнее устанавливать точку Узо, то есть устанавливать розетки со встроенным УзО.

Дифференциальный выключатель

Роттомат отличается тем, что это устройство работает одновременно и как выключатель, и как устройство защитного отключения.

DIFAAVTOMAT предназначен для защиты от поражения электрическим током при подключении к токопроводящим частям электроприборов или при возникновении дифференциального тока.

В таких ситуациях дифференциальный автомат тоже может, как и УДО, моментально сработал, отключает напряжение в сети.

Кроме того, DIFAVTOMAT выполняет функции по защите электропроводки от коротких замыканий и перегрузок. Это связано с тем, что дифавтомат по конструкции аналогичен обычному автоматическому выключателю — он содержит два расцепителя:

Тепловой расцепитель, отключает линию питания в случае перегрузки сети.
Электромагнитный расцепитель, срабатывающий при коротком замыкании.

Как это все работает?

Также, как и Uzo, DIFAVTOMAT обнаруживает дифференциальный ток.Работает аналогично рассмотренным выше случаям (примеры со стиральной машиной и сверлильной стенкой).
Срабатывание электромагнитного расцепителя. Допустим, ребенок навалил в розетку что-то токопроводящее, например, шпильку, или из-за неисправности изоляции произошел фазный и нулевой провода в домашней сети или электроприборах. В обоих случаях электромагнитный расцепитель сработает в результате короткого замыкания.
Срабатывание теплового расцепителя. Допустим, установлен дифавтомат номиналом 16а.Включено несколько электроприборов, суммарная мощность которых значительно превышает допустимую, например, обогреватель на 2 киловатта, чайник и утюг. Из-за нагрева проводов сработает тепловая защита, сразу отключится электричество.

Чем отличается УЗО от раттомата

Для владельцев жилья иногда не играет роли, которую они устанавливают: УЗО или ДИФАВТОМАТ. Однако, поскольку мы сильно разбираем их свойства и назначение, разница между УЗО и дифтоматом существенна и от того, что выбрать, зависит уровень жизни и безопасности жилья.

Функциональное отличие УЗО от дифференциала

Основная функция устройства защитного отключения заключается в выявлении в сети дифференциального тока — тока утечки. При возникновении такой ситуации в первую очередь может пострадать человек, задевший металлический корпус или детали поврежденной техники. Также при появлении дифференциального тока может нагреваться изоляция электропроводки, и это одна из самых частых причин, из-за которых возникают бытовые пожары и возгорания.Присутствие НЗО способно предупредить неприятности в этих условиях.
Дифференциальный автомат одновременно выполняет функции и выключателя-выключателя, и ранее рассмотренного УЗО. То есть функционал дифатомата значительно шире: защита электросети от коротких замыканий, перегрузок и последствий возникновения дифференциального тока.

Таким образом, спектр действия дифференциального автомата значительно шире, чем узконаправленное действие УЗО.

Выбирая, что и где именно устанавливать, следует помнить, что УЗО в отличие от дифференциального, не рассчитано на обнаружение перегрузки и короткого замыкания. Некоторые ошибочно считают, что установка УЗО, они от всего защищены, совершенно неправильно.

Как визуально отличить УЗО от DIFAVTOMATA

На первый взгляд оба устройства очень похожи друг на друга: аналогично корпусу, есть переключатель, кнопка «тест», схема изображена на корпусе.Но при внимательном рассмотрении можно обнаружить разницу между Узо и Диффантоматом: различаются схемы, разные цифры, буквенно-цифровые обозначения тоже различаются.

Один из способов визуально отличить устройства — это текущая маркировка.

Маркировка в амперах, например 16а, указывается на корпусе УДО. Это означает номинальный ток 16А, который рассчитывается устройством. Если в начале надписи буквы in, s или d, а затем цифра, то это дифференциальный автомат.

Что лучше: УЗО или ДИФАВТОМАТ? Ознакомившись с основными характеристиками, выбор, конечно же, будет сделан в пользу дифференциального автомата. Это оптимально, если в доме простая схема электропроводки. Если у вас большой частный дом со сложной схемой разводки с множеством проводов проводов, рассчитанный на большие нагрузки, то лучше использовать УЗО и автоматический выключатель в комплексе, который устанавливается отдельно на каждом из имеющихся группы.

Заземление

Все промышленные объекты должны быть заземлены, а отдельно стоящие здания, высотные здания и здания повышенной опасности также должны иметь молниезащиту.

Жилые дома также должны иметь заземление и молниезащиту. Согласно действующим в Украине правилам безопасности, сопротивление цепи заземления должно иметь сопротивление до 4 Ом, а сопротивление цепи молниезащиты — до 10 Ом.

Для правильного выбора заземляющего устройства производится расчет, в котором учитываются такие данные, как максимальный ток, который может рассеять цепь заземления, сопротивление грунта в зависимости от местности, а также другие факты.

Чтобы выбрать молниезащиту, примите во внимание ряд факторов, таких как высота здания, его расположение и конструкция крыши, а также количество людей, которые могут одновременно находиться в этом здании.

Существуют также промышленные объекты, требующие особой защиты, особенно телекоммуникационные системы, центры обработки данных, а также взрывоопасные конструкции.

Обеспечение электробезопасности является неотъемлемой частью проектирования сетей электроснабжения как промышленных, так и гражданских объектов (фабрики, комбинаты, школы, больницы, жилой сектор и т. Д.).).

Электробезопасность — это система организационно-технических мероприятий, защищающих людей от опасного и вредного воздействия электрического тока, электрической дуги, электромагнитного поля, статического электричества. Обеспечение электробезопасности является обязательным и определяется действующими государственными нормами и правилами. В электрическом проектировании одной из важных и обязательных мер является устранение риска поражения электрическим током при возникновении напряжения на частях электрических конструкций.

Для этого предусмотрено заземляющее устройство.Заземление — это преднамеренное электрическое соединение металлических частей электрооборудования с землей или ее эквивалентом.

Все остальные металлические части, которые могут находиться под напряжением в случае повреждения изоляции, также подлежат заземлению. В зависимости от объекта и задачи выполняются следующие виды электробезопасности: рабочее заземление, защитное заземление, повторное заземление, обнуление и система уравнивания потенциалов. За счет качественной и соответствующей всем нормам и правилам установки заземления не только обеспечивает нулевой потенциал корпуса устройства, но и качественную работу всех устройств защитного отключения (автоматические выключатели, ПЗВ, УЗО, предохранители, дифавтомат и др.).

Защитное отключение — высокоскоростная защита, обеспечивающая автоматическое отключение электрооборудования при опасности поражения электрическим током.

Такая опасность может возникнуть в случае:
· замыкание фазы на корпус электрооборудования;
· снижение сопротивления изоляции фаз относительно земли;
· появление в сети повышенного напряжения;
· контакт человека с токоведущими частями.

Дифавтоматс и узо успеха и у чему ж разлика (Поправак и изградня)

Tijekom izgradnje stambenih zgrada, jedan od najvažnijih processa je polaganje sigurne i pouzdane elektroenergetske mreže.У становима и приватный сектор споена j ogromna količina moderne opreme koja troši električnu energiju.

Da biste izbjegli проблема prilikom preopterećenja pruge, requirebno je osigurati pouzdana zaštita od napajanja . Pitanje koje zabrinjava mnoge jest da je bolje instalirati univerzalni difavtomat или prekidač zaostale Struje na svoju centralu.

Da biste to utvrdili, morate razumjeti funkcionalnu svrhu ovih uređaja i usporediti njihove tehničke karakteristike.

Uporedne karakteristike funkcionalne namjene

RCD je osmišljen tako da isključuje mrežu iz napajanja kad dođe do curenja Struje. Ovaj uređaj uspoređuje trenutna očitanja na ulazu i sa izvorima potrošnje.

Ako razlika premašuje dopuštene norme, uređaj se aktivira i sprječava vjerojatnost da će osoba biti pogođena Strujnim udarom. RCD štiti ožičenje od pregrijavanja u slučaju trenutnog curenja i mogućeg požara.

Mašina diferencijala je uređaj koji se sastoji od dva elementa: RCD i prekidača.Prekidač se isključuje kada su prekoračena dopuštena opterećenja i kratko je ožičenje. RCD kontrolira istjecanje električne Struje. Тако дифавтомат службы за зарядку электричества между своими могучими проблемами. Сам УЗО нече радити за друге vrste проблема осим тренутног куренья.

Разлик у изглэду урeая

Извана как уРЕАЯ изглeдую готово исто.Imaju сличан облик тиела с исписаним кругом и знаком, прекидачем и типком «тест».

Jedina razlika kojom se može odrediti vrsta aparata su oznaka i razlike u krugu. RCD означает само цифровое значение koja pokazuje vrijednost nazivne radne Struje mreže i Struje curenja. Označavanje difavtomatom, osim brojeva, uključuje i latinična slova , što ukazuje na dodatne specificikacije.

Знак исправления УЗО и дифавтомат

Разлог рада RCD-a nie teško utvrditi.To ukazuje na trenutni curenje i zahtijeva hitnu provjeru statusa ožičenja električnih ureaja. Isključivanje prekidača ukazuje na kratki spoj u mreži or prekoračenje normi za opterećenje. Ako takav tandem ne uspije, potrebno je zamijeniti jedan od elemenata, što neće previše koštati.

Kad se diferencijalni automat zaustavi, uzrok je teže utvrditi. Najčešći problem su zagušenja mreže tijekom uključivanja velikog broja potrošača električne energije. Ako se to redovito dogaa, bolje je stroj zamijeniti novim s tehničkim specificikacijama koje mogu izdržati značajna opterećenja i velikim pokazateljem nazivne radne Struje..

Kad zaštitni uređaj za isključivanje ne uspije, napajanje se može primeno update korštenjem kratkospojnika između sklopke i vodova za opterećenje.

Ako je difavtomat propao, nemoguće je povezati mrežu dok se ne instalira novi radni uređaj. Trošak takvih popravaka koštat će puno više nego u slučaju RCD-a.

Pouzdanost i cijene

Ako ove uređaje usporeujemo u smislu pouzdanosti, onda oni približno su na istoj razini . Од велико важности земля придетла.Uvezeni analozi pobjeuju u takvim elementrima kao što su snaga kućišta, vrijeme odziva ureaja i kvaliteta mehaničkih elemenata.

Diferencijalni automatski strojevi imaju malo bolje pokazatelje pouzdanosti od RCD-a zbog manje priključaka u zajedničkom кругу. Уз к, я низу cijenu od kvalitetnog RCD kompleta s prekidačem.

За станом заправо, это важно для установки — УЗО или дифавтомат. Я прва и друг опция осигурат će sigurno korištenje električne energije.

Za privatne kuće s velikim površinama bolje je imati nekoliko distribucijski vodova.Ožičenje s velikim brojem Strujnih izvora i velikim opterećenjem može se spojiti na stroj. Bolje je spojiti liniju rasvjete i grupe utičnica na RCD kit pomoću prekidača. Получить доступ к данным о возможности особняком за све ..

Чтобы получить доступ к просмотру видео, пожалуйста, обратите внимание:

выбора, повезавная схема | Идея за ваш дом-2021

e želite rešiti težavo zaščite ožičenja pred preobremenitvami in tokovi puščanja, lahko uporabite par naprav — odklopnik in RCD.Тода исти проблема решает диференцни одклопник, ки здружу через направления в врага пример. Nadalje bomo nadaljevali s правильно повезаво дифавтомат в njegovo izbiro.

Namen, технические характеристики в избранном

Difavtomat ali diferenčni odklopnik združuje funkcije odklopnika in RCD. To pomeni, da ta naprava sama ščiti ožičenje pred preobremenitvijo, kratkim stikom in uhajanjem toka. Tok puščanja nastane, ko izolacija ne uspe ali ko se dotikajo Deli pod napetostjo, torej še vedno ščiti človeka pred električnim udarom.

Difavtomati so nameščeni в электрических раздельных площадках, najpogosteje na dinih. Поставлены так называться куп автоматских + УЗО, физически завзамэо мало манй простора. Kako natančen je, je odvisno od proizvajalca in vrste izvedbe. In to je njihova glavna prednost, ki jo lahko zahtevamo med posodobitvijo omrežja, ko je mesto v ščitu omejeno in je povezati številne nove proge.

Difavtomati služijo za zaščito ožičenja pred večjimi obremenitvami in osebo pred električnim udarom

Друга позитивна точка так охранки строшков.Дифавтомат обыкновенно стане манж кот пар автоматских + УЗО с подобными ластностями. Še ena pozitivna točka je, da je treba določiti samo odklopnik in RCD je vgrajen privzeto z zahtevanimi lastnostmi.

Обстоятельства того, что нужно делать: вы запустите в сеставите энегу од деловых дифавтомат, но требуйте распространения целотно направо в дражье.Примечания: Прав тако низо все модели действия с заставками, с катерими лахко подготовите, из катерега разлога е направа дела — заради пременитве али тока пущаня -, кар е бественно помэмбно при изготовлен.

Ластности в изборе

Кер дифавтомат в себе здоровье два направления, има ласти объех во все, что нужно уподобить при избири. Подготовили бомо, каждый поменио те ласти в како избрать дифференциальный автомат.

Знак дифавтоматов на диаграммах

Називний ток

To je največji tok, ki ga stroj lahko dolgo zdrži brez izgube zmogljivosti. Običajno je označena na sprednji plošči. Названные токи так стандартизированы в солях 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A.

Штирипольный дифавтомат для подключения на омреже 380 В

Majhne ocene — 10 A в 16 A — так поставлено на осветлительных линиях, среднее — на мобильных скупах порабников в одоков, močne — 40 A в конце — па се вечнома используется кот водни (сплошные) дифавтоматы. Избран жегледе на пречни пререз кабла, пополна енак кот при избири називне вредности одклопника.

Časovno-tokovna značilnost ali vrsta elektromagnetnega sproščanja

Приказана я полег назывне вредности, означене з латинскими черками B, C, D.Označuje, pri katerih preobremenitvah glede na nazivno vrednost se stroj izklopi (da prezremo kratkoročne zagonske tokove).

Номинальна вредность дифавтомат в ньегова часовно токовна значильность

Kategorija B — če je tok presežen 3–5-krat, C — kadar je presežena vrednost 5–10-krat, se tip D odklopi pod obremenitvami, ki presegajo nazivne vrednosti za 10–20-krat. Difavtomati typea C so običajno nameščeni v stanovanjih, B pa se lahko namestijo na podeželju, D. pa v podjetjih z močno opremo in vigimi začetnimi tokovi.

Називна напетост в омрежной зоне

Katerim omrežjem je namenjena naprava — 220 В, 380 В, частота 50 Гц. V našem distribucijskem omrežju ni other, vendar jih je vseeno vredno preveriti.

Napetost in frekvenca, za katero je zasnovan differencialni odklopnik

Дифференциальные автоматические строи со вкусом двойного обозначения — 230/400 В. К каждому, да лахко та направа дела в омрежущих 220 В в 380 В. od faz.

Кот водни дифлавоматы в трифазных омрежи так потребне направе с tiтирими входи в себе био разликуйо по великости. Немогоче йе замены.

Називны прекинитвени диференцни ток али ток пущаня (наставитве)

Прикаже привлекательной направленности на устаревающем угольном токе в покаже, под катериями воды бо защищита дела. V vsakdanjem življenju se uporabljata le dve vrednosti: 10 mA za namestitev na progah, v katerih je nameščena samo ena močna naprava ali porabnik, v katerih sta združena dva nevarna dejavnika, v. в итд.).

Za proge s skupino vtičnic in zunanje razsvetljave so nameščeni difavtomati s uhajalnim tokom 30 mA, обычно niso nameščeni na razsvetljavnih vodih v hiši — za varčevanje.

Tok uhajanja ali nastavitve na odklopniku Diferencialnega tokokroga

На направлениям можно препросто записать вред в милиампери (кот на фотографии на леви) или использовать его з знако наставленеги тока (на фотографии на десны), ки йи следы в пределах 30 мАч. па стевилка 0, 03 А).

Diferencialni razred zaščite

Прикажье, какшно врсто защите та направа щити пред ухаяньем. Obstaja črka in grafična podoba. Običajno dajo ikono, lahko pa je tudi črka (glej tabelo).

Oznaka črke	Dešifriranje	Področje uporabe
AC	Реагира на изменения ток синусоиды	Поставйо на проге, на катере е брез электронскега надзора приклю чена препроста опрема
А	Reagira na sinusoidni izmenični tok in pulzirajoči enosmerni tok	Упорабля себе на прогах, из катерих напая электронно крмилена опрема.
В	Zajema spremenljivo, impulzno, konstantno in zglajeno konstanto.	Упорабля себе предвсем в производстве з велико разнолико опремо
S	Z замудо изклопа 200-300 мс	В заплетенных схемах
G	Z замудо изклопа 60-80 мс	В заплетенных схемах

Выбор различного качества защиты дифавтомат темели на врсти замены.Če gre za mikroprocesorsko tehnologijo, je need razred A, razred AC je primer za osvetlitev ali napajanje preprostih naprav. Razred B Je v zasebnih hišah in stanovanjih redko postavljen — ni potrebe po «lovljenju» all vrst uhajanja. Повезава дифавтомат разреда S в G je smiselna в защищенных схемах на вечных равнях. Наставийо себе кот вход, это так везю друге направление за изклоп дифференциала. V tem primeru, ko se eno od spodnjih puščanj sproži, se vhod ne izklopi in delujoče vrstice bodo delovale.

Називна змогливость лома

Прикаже, катери ток в стане дифавтомат се изклопи, ко прайд до напаке в хкрати остане в деле. Обстоятельства стандартных мест: 3000 A, 4500 A, 6000 A, 10 000 A.

Прекинитев Змогливости

Выбор дифавтомат за та параметром одвисна од врсте омрежа в од доза подстанице. В становлении в хишах на задости раздачи од подпосты, которые используются дифавтоматы з ломно умогливость 6 000 A, близко подпочты со поставлiены на 10 000 A..Na podeželskih območjih, ko oskrbujejo z električno energijo in v omrežjih, ki že dolgo niso posodobljena, je dovolj 4 500 A.

На пример е та številka navedena v kvadratnem okvirju. Lokacija napisa je lahko other — odvisno je od proizvajalca.

Trenutni mejni razred

Da bi tok kratkega stika vzel svojo največjo vrednost, mora preteči nekaj časa. Hitreje odklopting napajanje iz poškodovanega voda, manjša je verjetnost, da se poškoduje. Trenutni mejni razred je prikazan v številkah od 1 do 3.Tretji razred — najhitreje odklopi vrstico. Torej je izbira difavtomat na tej podlagi preprosta — priporočljivo je uporabljati naprave tretjega razreda, vendar so drage, vendar ostanejo operativne dlje. Че имате финансовые возможности, поставите дифавтоматы в та разред.

Омейтев тока строй Дифтомат

На пример е та значильность приказа в майхнем квадратнем оквирю полег називне змогливости лома. Lahko stoji na desni strani (pri Legrandi) ali od spodaj (pri večini other proizvajalcev).Če takšne oznake niste našli niti na ohišju niti v potnem listu, potem ta stroj nima trenutnih omejitev.

Температурный начин упора

Večina odklopnikov differencialnih tokokrogov je zasnovanih za notranjo uporabo. Deluje jih lahko при температуре от -5 ° C до + 35 ° C. V tem primeru se nič ne da.

Oznaka povečane odpornosti proti zmrzali diffavtomat

Včasih so ščiti na ulici in običajne zaščitne naprave ne bodo delovale. В таких примерах се дифавтоматы издает с широким температурным режимом — от -25 ° C до + 40 ° C.В теме пример е на пример поставлен посыбен знак, ки е неоколико подобен звездичи.

Oznake vzroka sprožilca

Все электрические не ради поставляйо диференциальные преставы, сайменио, да е куп защищенных одклопников + УЗО занесливейши. Другие разлог е, да е направа дела, ни могоч е долочити, кай йо е повзрочило — пременитев в морате само изклопити неко направо али пущати ток в искати морате, кже ин кай се е згодило.

Да би решили всай другого тезаво, так произвели за чели изделовати заставе, ки кажейо разлог за спрожите дифавтомат.В некоторых моделях, чтобы майна площад, катере положай долоча взрок изклопа.

Ознака, ки приказ разлог за изклоп

Če je zaustavitev povzročila preobremenitev, ostane indikator enak zadevi, kot je na fotografiji na desni. Че е дифавтомат дело в при зотности ухаялнега тока, застава štrli določeno razdaljo od ohišja.

Vrsta konstrukcije

Obstajata dve vrsti differencialnih strojev: elektromehanski ali elektronski. Elektromehanski so bolj zanesljivi, saj ohranijo svojo operativnost tudi v primeru izpada električne energije.Помени, это фаза изгине, бодо лахко дела в изклопили туди ничч. За электронно дело е потребна моч, ки йо взамемо из фазне жице в ко фаза изгине, изгубийо деловой возможности.

Proizvajalec в цене

При электрики не би смели варчевати, зласти на направлениях, ки заготавливает защищено ожича в живленске добе. Зато это ведь припорочливо купити сставне деле знающих произведений. Voditelji na trgu so Legrand (Легран) в Шнайдере (Schneider), Hager (Хагер), vendar so njihovi izdelki dragi in veliko je ponaredkov.Cene IEK (IEK), ABB (ABB) не так высоко, продавец и z nm več težav. V tem primeru je bolje, da se ne spopadate z neznanimi proizvajalci, saj so pogosto preprosto nedejavni.

Izbira pravzaprav ni tako majhna, četudi se omejimo samo na teh pet podjetij. Vsak proizvajalec ima več linij, ki se razlikujejo po ceni in bistveno. E želite razumeti razliko, morate natančno pogledati tehnične specificikacije. Всак од ньих вплива на цену, зато пред накупом натанчно преберите все податке.

Как повезти дифавтомат

Začnimo z načini namestitve в postopkom priključitve vodnikov. Все зело препросто, посебних тежав ни. В вечерних примерах это имя на DIN-рейке. E želite to narediti, obstajajo posbni izrastki, ki držijo napravo na mestu.

Držalo DIN tirnice

Электр. Прикл.

Приключить дифавтомат в электрическое омреживание с изведением с элементами изоляции. Одсек же избран на подлаги номинальной вредности.Običajno je linija (napajalnik) povezana z zgornjimi vtičnicami — подписане так з непарными штевилками, обременитев — до споднье — па так подписане з енакими штевилками. Ker sta fazna in nič povezana na Diferencialni avtomat, da ne bi zamenjali, se reže za «nič» podpišejo z latinsko črko N.

Shema povezave difavtomat je običajno na primeru

V nekaterih vrsticah lahko linijo povežete tako z zgornjo kot spodnjo vtičnico. Primer take naprave na zgornji fotografiji (levo).V tem primeru je oštevilčenje skozi ulomek zapisano na diagramu — 1/2 na vrhu in 2/1 na dnu, 3/4 na vrhu in 4/3 na dnu. To pomeni, da ni pomembno, da linijo povežete od zgoraj ali spodaj.

Приключений дифавтомат на распределительных площадях

Предназначена для линией одностраничного изоляционного материала из жилы на расстоянии приблизительно 8-10 мм наружного диаметра. Na želenem priključku je pritrdilni vijak rahlo popuščen, vstavljen je prevodnik, vijak je zategnjen z dovolj veliko silo. Nato večkrat potegnejo žico in se prepričajo, da je stik normalen.

Здравства преглед

Ко стэ подключили дифавтомат в уп рабили напаянье, е потребно преверити делованье системы в правильно наместитев. Зачетек тестирамо само еното. Че желайте наредити, обычная посебен гамб с знаком «Тест» али препросто чрка Т. По включению стикал кликните та гамб. В теме пример най направления «изпаде». Та гумб умно ustvarja uhajanje toka, зато смо преверили дело дифавтомат. Če potovanja ni bilo, morate preveriti, ali je povezava pravilna, če je vse pravilno, naprava je pokvarjena

Че е дифавтомат с притисом на типко «Т» дело, дело

Nadaljnji preizkus je priklop enostavne obremenitve na vtičnico.S tem boste preverili, da so odtočne skupine pravilno izključene. В zadnji je vklop gospodinjskih aparatov, na katere so priključeni ločeni daljnovodi.

Схема

При развитии схемы ожидания в становлении али хиши лахко большая возможность. Lahko se razlikujejo po praktičnosti in zanesljivosti delovanja, stopnji zaščite. Обязательно препросте возможности, ки захватывай минимальную строчку. Običajno se izvajajo v majhnih omrežjih. На грунтовке, в кочах, в больших квартирах из больших количино государственных апаратов.В вечерни пример морате наместити велико штевило направ, ки заготавливает варность ожиченья в щитйо люди пред электрическим ударом.

Схема столь различных тежавностей.

Enostavno vezje

Ни ведно смисельно наместити вечега штевила защитных направлений. Na primer, na sezonski poletni koči, kjer je le nekaj lokalov in razsvetljave, je dovolj, da na vhod postavite samo en diffavtomat, iz katerega bodo ločene črte šle skozi skupine potrošnikovvet do skupin potroztišnikov do skupin potroztišivice.

Препроста схема за приключениями дифавтомат на майхно омреже

Везье не захтева великих издатков, это па се на катерем коли од водов появи ухаялни ток, бо дифавтомат дело в одклопил все. Доклер разяснитев в одправа взроков за луч не боста.

Большая защита

Кот смо е оменили, так посамезни дифавтомати намещени на «мокрых» скупинах. Sem spadajo kuhinja, kopalnica, zunanja razsvetljava, pa tudi naprave, ki uporabljajo vodo (разен пральнега строя).Ta način gradnje sistema zagotavlja višjo stopnjo varnosti in bolje ščiti ožičenje, opremo in ljudi.

Большая заплетена в занесливой схеме: повезава дифавтомат з всако потенциально неварно направо

Izvajanje te metode ožične naprave bo zahtevalo velike materialne stške, vendar bo sistem deloval bolj zanesljivo in стабильно. Од тренутка, ко мне есть ена од защищенных направлений спрожи, остали останейо в деле. Та повезава дифавтомат, так как используется в вечных станах в майхних хишах.

Избирна везья

В развеянных загрязненных омывающих системах наредити še больше заплетен в перетаскивании. В те возможности я заштевцем намечается входни дифференциальные автомати разреда С али Г. Нато има всак автоматик, по потреби па га поставлямо туди на посамезне потрошнике. За повезаво дифавтомат за та грунтовка для получения фотографий.

Избирна наместитев дифавтомат

При тей конструкции системы, ко мне спрожи ена од линейных направлений, бодо все друге осталье в деле, сай има входни диференцни одклопник закасните дела.

Основне напаке при повествовании дифавтоматов

Včasih se po priključitvi difavtomata ne vklopi ali razreže, kadar je priključena katera koli obremenitev. To pomeni, da je bilo nekaj storjeno narobe. Med samo sestavljanjem ščita se pojavi več značilnih napak:

Žice zaščitne ničle (земля) в delovne ničle (nevtralne) so nekje združene. S takšno napako se difavtomat sploh ne vklopi — ročice niso pritrjene v zgornjem položaju. Искати мораш, kje sta «земля» в «nič» združena ali zmedena.
Včasih priključitvi difavtomat nič na tvor ali na nižje locirane stroje vzamemo ne z izhoda naprave, temveč neposredno iz ničelne vodila. В теме пример одклопники постаньё в деловом положении, ко па поскусите повезати товар, с такой изклопийо.
Од теперь дифавтомат се нич не добави товар, ампак гре назай на воду. Зело обременить себе взаме туди из пневматики. В теме пример сэдклопники поставки в деловые положения, тода гумб Test ne deluje в ко поскусите вклопити товар, сэ изклопи.
Zmedena ničelna povezava. Z ničelne vodila mora žica iti do ustreznega vhoda, označenega s črko N, ki je na vrhu, ne pa navzdol. Od spodnjega ničelnega terminala mora žica iti do bremena. Симптомы так подобны: одклопники сэ вклопийо, «испытание» не дела, ко мне обременитев приключена, гордость до изклопа.
Če sta v vezju dva difavtomat, se ničle žice pomešajo. С напако се вклопийо обе направи, «Тест» дела на объех направах, вендар ко вклопите катеро коли обременитьев, обо строя хкрати изклопи.
В присутствии двух дифавтоматов со всех, ки гредо од них, не додатно повезане. В теме пример ста каждый строй вклоплена, ко па кликнете на гумб »тест« энега од нжих, сэ двэ направления наенкрат прекинета. Подобна ситуация себе згоди, ко е вклоплеена какршна коли обременитьев.

Здай не море само избрание в приключити одклопника дифференциальных тококрогов, ампак туди разумети, закай уготови, кай точно ешло наробе, в саами поправите ситуацию.

Automatický spínač a differenciální automatický rozdíl.Узо небо дифавтомат? Со си выбрать? На фотографиях: Siemens tovární differenciální ochrana

Pro mnoho lidí, o tom, o čem nemluví slova difavtomatu a Uzo. Přichází však čas nahradit vedení v domě nebo výstavba chalup a special začíná neustále je zmínit, o potřebě chránit před úrazem elektrickým proudem a nabídnout různé varianty. Здесь вы можете найти дом на улице. Chce získat spolehlivou ochranu proti elektrickému proudu pro přijatelné peníze, bez přeplnění a nadměrného vybavení.Chcete-li to udělat, musíte se trochu vypořádat se spotřebiči, jejich jmenování, rozdíly, výhody a nevýhody. Bude užitečné pochopit, jaký je rozdíl mezi difavtomatomatsy užitečný pro všechny začínající elektrikář.

Účel ochranných zařízení

RCO poskytuje ochranu elektrického vedení a zabrauje vzniku ohně. A osoba, kterou chrání před účinky elektrického proudu, když se dotkne částí zařízení, na kterých je fázové napětí.

UKO pracuje na nerovnováhugradů ve fázi a nulových vodičích chráněné sítě.To se děje, když se objeví izolační přestávky a další únik. Proudový průtok není určen pro tyto materiály, může vést k požáru. V budovách s větrnými elektroinstalačními požáry z poškození izolace se vyskytují poměrně často.

Dalším nebezpečným případem je dotek současných částí přístrojů, které by v normálním stavu neměly být pod napětím. Гордый začíná providit na zem prostřednictvím osoby, obejít nulový drát. Jistič v tomto případě nebude фунговат, protože vyžaduje proudy alespo v desítkách zesilovačů, aby se vypnul.Pro ivot člověka existují nebezpečné proudy, počínaje 30 mA a výše. Schopnost zařízení ochranné vypnutí Reakce na 10-30 mA je spolehlivá ochrana proti expozici elektřiny.

Je třeba vědět, že UZO neposkytuje ochranu přetečením, je to hlavní rozdíl mezi RCD z difavtomata. V situaci, kdy dojde pouze RCD a dojde k zkratu, zařízení nereaguje, zatímco se může také spálit. Odděleně, bez automatického spínače se nepoužívá.

Pokud je otázka, která si vybere — UZO nebo DIFAVTOMAT, je nutné pochopit, že spolu s UZO bude mít obvod nainstalovat jistič.

Jmenování diferenciálního automatu

Difavtomat se používá k ochraně elektrické sítě přetížením, zkratem a únikem. Kromě možností RCO provádí funkce jističe.

Stává se, že osoba se připojí k rozšíření úředníka s pěti, šest dalších zásuvek na jednu zásuvku a přes ně přes ně připojují několik zaířích. Za takových okolností jsou přehřátí vodiče nevyhnutelné. Nebo, řekněme, když je elektromotor zapnutý, hřídel zaseknutý, vinutí se začíná zahřát, po určité době je zhroucení, následovaný krátkým uzávěrem vodičů.Aby nedošlo k tomu, dipawtomat je instalován. Pokud je přebytek proudu významný, pak dipawtomat několik vteřin, aniž by čekal na izolaci, vypne linku, čímž se zabrání požáru.

Rychlost odpojení dipaptime závisí na tom, kolik času aktuální překročí nominální pro tento řádek. S opakovaným přesahujícím až do zkratu je okamžitě spuštěno elektromagnetické uvolnění. Покуд гордый гордый пршесахуе смены хода о более не 25%, пак по ходине выпне ржадек, буде фунговат тепельное увольнение.Pokud je přesahující, je více, pak se odstavení stane mnohem dříve. Doba odezvy může být stanovena časovými a aktuálními vlastnostmi, které poskytují každé zařízení.

Вжлед

Univerzální sjednocení vedlo k tomu, že ve formě a velikosti skříně je velmi obtížné zachytit rozdíl mezi difatomatomem a RCD. Pro jednofázovou síť pouzdra těchto zařízení se velikost rovná dvěma pouzdrem jednopólového jističe. Každý z nich má testovací tlačítko, jsou bipoly. Instalace UDO na lištu DIN se neliší od montáže dipaptime.

Externě Diferenciální automaty se liší od RCD:

na nápisech na předním panelu;
označení;
funkční schéma.

Obvykle v horní části přístroje pod názvem výrobce je název zařízení. Například VD a několik čísel. St znamená diferenciální spínač, to znamená, že je to RCD. Pokud existuje AVDT zkratka (zkratka z výrazu: automatický spínač diferenciálního obvodu), pak je to dipawtomat. V případě poškození nápisu na předním panelu výrobce obezřetně stiskl název zařízení na straně zařízení.Pravda, určit typ zařízení, budete muset odstranit z DIN lištu. Tato metoda se však týká především domácích výrobců.

Zahraniční dodavatelé se na tomto účtu neobtěžují. Proto se musíte zaměřit na označování a schématu.

Еменовите гордовое обозначение

Откройте для себя номер в номинальном уведомлении. Zaznamenává se ve formě čísel, například 16 A, což znamená, že zařízení bude фунговат нормальный у гордů nepřesahujících 16 ampérů. Главная характеристика срока действия.

Pro dipawtomate, kromě aktuálního odpojovacího proudu, je dležitá aktuální charakteristika. Záleží na tom, v jakých proudech přetížení a jak rychle se zařízení vypne. Proto před hodnotou jmenovitého proudu znamená písmeno pro limit překročení nominálního, ve kterém dochází k okamžitému provozu přístroje. Pokud je nápis na předním panelu, například «C16», což znamená, že se bojíte. Elektromagnetické uvolňování tohoto difatomátu bude okamžitě vypnout linku, když je jmenovitýgrad 5-10 krát překročen.

Функциональная диаграмма

Na schématu RCO na předním panelu můžete vidět obraz magnetického potrubí diferenciálního transformátoru, zkušebního odporu, tři klíče a regulační vinutí. Dvě klávesy vypnou fázi a nulový drát v případě únikovýchgradů přesahujících požadovanou hodnotu. Třetí klíč je potřebný pro tok omezenéhogradového odporu, obchází transformátor. Proto je mezi proudy tekoucími fází a nulou vytvořena nerovnováha.

Na schématu Difavtom, kromě schématu RCO, je zobrazen klíč připojený k fázovému drátu na výstupu transformátoru.Nebo možná další obrázek. Místo dalšího klíče je čtverec zobrazen s postavou uvnitř kladného sinusoidu a obdélníkového pulsu. Синусоида знаменитого электромагнетика увольнения и обдельникового пульса — тепельного увольнения.

Jiné rozdíly

Již z účelu nástrojů je jasné, ve kterém je rozdíl mezi nimi. Rattomat je univerzálnější, zahrnuje. Ale kromě funkcí a vzhledu existují i iné rozdíly.

Наклады

Důležitý rozdíl je v ceně. Diferenciální jistič je výrazně vyšší v ceně než RCD.I když jste pracovatelně připojili k rattomátomu, připojením dodatečného jističe, náklady na difatomatu budou vyšší.

Rozměry a udržovatelnost

Objem objemu takového designu v důsledku přidané automaty bude jeden a půlkrát více než místo pro ratomát. Je to záležitosti s malými elektrickými štíty. Ударования с ровной функциональностью в системе UDO + Automatic, než jen dipawtomat. Důvodem pro odpojení — proudy úniku nebo přetížení v síti se okamžitě stane jasným.

Spojení

Při instalaci diferenciálního spínače však nemusíte myslet, jak dát RCD, připojit před nebo za stroj. Většina odborníků ve skutečnosti doporučuje instalovat jistič nejprve, pak diferenciál.

Покуд где о UDO, где есть две возможности. Pokud Uzo dal na několik spotřebitelských skupin, pak je to první, a tam jsou již jističe pro každou skupinu. Pokud jeden řádek chrání jeden Uzo a jeden stroj, stroj je nejprve následován.

Dalším bodem, který je třeba vzít v úvahu při výběru mezi diferenciálním strojem a UZO + Automatic.Jedná se o spolehlivost zařízení. Co je známo než snadnější zařízeníTo je spolehlivější. В томто охледу се дифавтомат зтрати.

Hlavní rozdíl mezi rattomatomem a RCO spočívá v jejich funkcích, označování, nákladech, prostředcích připojení a obsazené ve štítu. Co je třeba použít je lepší, rozhoduje každý vlastník sám. Hlavní věc je připojit všechny nástroje správně a zajistit spolehlivou ochranu proti požáru nebo šoku.

Ochrana elektrické sítě V obytných prostorách je dosaženo použitím speciálních zařízení a dnes toto téma platí velkou pozornost.Taková zařízení chrání nejen z zkratu a překračující přípustné zatížení, ale také z aktuálního úniku.

První a druhý úkol je vyřešen automatickými přepínači — tzv. «Automaty» и chránit před možnými pordovými úniky, jsou použity ochranné vypnutí zařízení — «Uzo».

Dnes, na trhu elektrických elektrických zařízení, můžete vidět diferenciální jističe — «дифавтомата», které jsou také navrženy tak, aby chránily proti proudu úniku. Taková zařízení se kombinují sami a obvod a jistič v jednom případě.

S příchodem takových ratomátů se stále více objevují neshody a spory o tom, co je lepší -. A dokud práce nezahrnuje celý elektrikář, obyčejná osoba tuto otázku nezajímá vůbec. Úžasné, kdyby někdy slyšel o těchto zařízeních, a ne?

Vítáme všechny čtenáře stránek «Elektrikář v КУПОЛ» а v dnešním článku budeme Tuto otázku analyzovat společně zvážit kritéria, ве kterých jsou všechny výhody nevýhody těchto zařízení projeveno v nejběžnějších životně důležitých případech.

Uzo nebo diferenciální stroj, který si vybere

Nedávno, mnoho otázek přišlo ke mně na poštu a komentářům na stránkách s žádostí o objasnění toho, co je lepší uzo nebo diferenciální stroj ? Která z těchto zařízení si vybere? Proto v mnoha žádostech tuto otázku analysisujeme dnes.Nebudu malovat funkčnost každé z těchto zařízení, všichni znají všechno dokonale. Aspo jsem o tom napsal na webových stránkách «Electric v domě».

První věc, kterou bych chtěl v této věci objasnit, není taková věc jako «lepší». Obě zařízení mají stejnou funkčnost (to je, pokud UZO sizes ve dvojici se kulometem).

Je možné srovnávat mezi sebou, jako jsou například zimní a letní pneumatiky pro auto. A je lepší říci to lépe nebo to. Obě možnosti jsou určeny pro jeden účel, ale také mluvit za různých podmínek.

TAKÉ ZDE, Nejprve musíte určit, jaké podmínky máte (malý štít, problémy s připojením, žádné peníze atd.) Porovnejte všechna kritéria pro výběr a určennakooprašt. Jaké podmínky máte.

Nejprve se musíte rozhodnout o tom, co instalujete uzo nebo Difavtomat. . Pokud chránit jeden spotřebitel nebo ochranu jednoho řádku, je dipawtomat poměrně vhodný.

V tomto článku srovnáváme tato dvě zařízení pro několik základních parameterů a vyberete si ten, který vám vyhovuje.

Kdo trvá více místa ve štítu Uzo nebo Avdt

Představte si, že máte ve svém bytě malý vačkový hřídel, který je ucpaný pod městským, zapojení je rozbité skupinami, každá skupina je poháněna svým zachranným. Je třeba přidat pár zařízení v dávkovači. Як уделать? Samozřejmě můžete nahradit štít na prostornější, ale ne každý bude chtít udělat, zejména pokud je oprava již dokončena. Proto v existujícím štítu zůstává pouze «žonglování» modulárními zařízeními.

Všichni dobře víte, že UZO nemá vestavěnou ochranu proti Superhokům, a proto musí být chráněna automatem, respektive, s každým takovým zařízením je dodatečně instalovat jističně. Uvažujme, jak moc takové duo se nachází v štítu: ochranné zakázání zařízení Trvá dva moduly, automatický jeden modul-prostor. Ukazuje se, pokud používáte UDO jako ochranu, pak budou ve štítu obsazeny tři moduly.

Pokud místo Uzo probudíme «Difavtomat», pak se místo ve štítu může být ušetřeno trochu, protože diferenciální automat má два модуля.Nyní můžete vypočítat, kolik jsou plánovány odchozí linky a kolik lze instalovat v modulu štítu.

Existují například tři skupiny zásuvek: ložnice, kuchyň, koupelna. Pro napájení každé skupiny instalujeme stroj C16 (A) a UZO 25 (A), 30 (MA). Vše v tomto případě trvá 9 modulů. Покуд про каждую скупину намонтируйте AVDT Diphantomat na C16 (A), 30 (MA), пакет будет обсазено 6 модулей.

Ale pokrok, jak říkají, nemá stále a dnes jsou v prodeji jednorázové Diphtatomati.Což je takové zařízení. Podle jeho funkčnosti a jmenování jsou totožné s obvyklým AVDT, tj. Zahrnuje Uzo a avtom, ale všechny toto pouzdro je umístěn v jednom stroji. Прото в vačkových hřídeli můžete již několikrát namontovat více AVDT, než bylo možné dříve.

Složitost schémat připojení

Pro připojení jakéhokoliv vybavení je nutné strávit určitý čas. Čím více času trávíte čas na realizaci jedné operace, menší práce budete dělat. Z tohoto důvodu bylo vynalezeno, že všechny druhy lisovacích kleště, striptérek a dalších nástrojů byly vynalezeny — snížit náklady na čas.Тато положение загр. Сложность и рыхлость. поддержки AVDT в системе безопасности «Узо + Автомат» .

Schéma připojení Uzo a Automaton Je sestaven následovně, jak je fázový vodič, který je nejprve připojen k jističi, pak se vychází zeěstroy a připojumá terminá se k hornzí. Nulový vodič je připojen přímo k hornímu «nulovému» terminálu RCD. Pak se fáze a nula odchylují od nižších terminálů RCD pro spotřebitele.

Schéma spojení s difavtomomem vypadá trochu snadněji zde je fáze a nulový vodič připojen ihned k horním terminálům dief (každý k jeho terminálu).S dolními terminály jde do spotřebitele potraviny.

Získá se tedy mnohem méně komutace a další sloučeniny. V důsledku toho, během provozu diftomatomů, vnitřní instalace klapek je výrazně zjednodušena.

Provoz při zakázání

Každé ochranné zařízení je nastaveno na ochranu a vypnutí napájení v případě nouze. Představte si, že taková situace vznikla. Ve štítu odpojené diferenciální automatické. Jaké kroky musí být přijata?

Za prvé, to je naléhavé najít příčinu cesty.Možná příčinou vypnutí bylogradový únik, nebo důvodem je zkratka někde v kabelu a možná je line jednoduše přetížena? Jak vidíte, kdy je vyvolán AVDT, důvody jsou okamžitě tři a je nutné strávit spoustu času najít chybu.

Нажмите кнопку «Автомат + Узо» — все, что вам нужно. Pokud UDO vypne prostředky, porucha je aktuální únik. Pokud vypracoval jistič, znamená to někde zkrat nebo přetížení řádku.

Náhradní náklady, když selže

Neexistuje nic věčného, všechno se rozbije v čase, je poškozen a selže.Totéž zde je nějaká elektrická zařízení s časem, může být poškozena a selhat.

Předpokládejme, že máme UZO nebo jistič. První věc, kterou je třeba udělat, je nahradit jeden z těchto položek.

Nyní si představte, že difavtomat je vadný a spíše funkční část diphawtomatu, která je zodpovědná za ochranu před přetečením (například problém a. A ochrana aktuálního úniku kontrolou tlačítka «Test» neprokázal problémy, pak v tomto případě je v tomto případě celé AVDT podléhá úplnému nahrazení, a to je měžěžě úplnému nahrazení, a to je měžěžě únédéží »

Finanční strana kvality — цена

Podívejme se na otázku Z finančního hlediska. Neměl jsem marně, opustil jsem tuto položku nakonec, protože to považuji za nejvýraznější a významnější. Všechna tato připojení, operace obsadila ve štítu všechny tyto nesmysly ve srovnání s náklady.

Pokud se domníváme, že spolehlivost těchto dvou zařízení je stejná (нормальный продукт, je to a je) rozhodujícím kolem v této bitvě je цена. Так что было, также будет так вжды.Každý projekt je omezen jeho finančními schopnostmi. Někdo má tyto příležitosti méně, někdo jiný. Trochu objasňuji vaši pozici.

První, o montážních a připojovacích schématech — zde nevidím žádné problémy. Нет, utáhněte při montáži dvou drátů více. To je problém? Мыслим, ж не! Нет, ano, zapomněl jsem zmínit, že tak na tipech, které můžete jít, vtip :).

Druhý, při odpojení AVDT, najít příčinu spouštěče pro normální elektrikář není také problém. Zde je případ technologie.Kdo chápe — ví, co dělat, kdo to vůbec nesvítí, nedá nic k odpojení jen k tomu.

Za třetí, na normálním prostorný štít by neměl ušetřit. Pokud budete předem vědět, že spotřebitelé budou rozděleni do několika skupin, bude instalována ochrana před napětím skoky (napěťové relé), všechny druhy nulovýcech pneumatik. Proč si koupit elektrický štít, ve kterém se nevejde? A pak se pokuste ušetřit místo na úkor dipaptomátomů nebo UZO.

Kdo si vybere štít s přesností plus / mínus jednoho modulu? Vezměte si rezervu.Štít na 12 modulech v ceně se liší od štítu na 24 modulech asi 500 rubl, to není peníze.

A teď se pokusím prokázat, že financial strana otázky je nejvýznamnější. Abychom nechali kolem Ano, podívejme se na několik příkladů a zvažte, kolik nákladů na náklady na vybavení. Zvažte tři příklady připojení:

1) spojující jeden spotřebitel;
2) спойовани скупины пятницы помочи УЗО;
3) Připojení skupiny spotřebitelů za použití ratomátu.

Připojení jednoho spotřebitele

Jediný spotřebitel znamená jeden spotřebitel: pračka, chladnička, ohřívač vody atd.Například jste si zakoupili ohřívač vody a chtěli navázat na něj ochranu. Pro to potřebujeme jeden Ve svazku se kulometem.

Došli jsme k závěru, že síla ohřívače vody je 2 kW, a proto si pro něj vybráme ochranné zařízení s pracovním proudem 16 A и unikem proudu 30 mA.

Dosud (červen 2016) в моем регионе diffavTomata. Schneider Electric. C16 A. С гордым únikem 30 mA je 1750 руб. Охранный заказ Schneider Electric 25 A , 30 мА при стоимости 1100 руб., Schneider Electric Schneider Circuiler Cena 250 руб.

Celkem Máme rozpočet 1750 rubl proti 1350. Souhlasím s jedním případem, rozdíl není vůbec patrný. Чи си все, это разные функции и Schneider Electric Electronic, тип Узо нейсуйдражши. Pokud považujeme dražší značky, pak se konečná částka dopadá mnohem více.

Uzo a spotřebitelská skupina

Dejme nyní trochu komplikující úkol a místo jednoho spotřebitele připojte několik. UDO bude použita jako ochrana proti aktuálnímu úniku v tomto schématu.Představte si, že musíme sestavit misku pro obytné prostory, ať už je to bet nebo dům absolutně není důležitý.

Počet připojení bude 6 ks. Pro pochopení a jasnost budu příklad:

1 — кучине;
2 — купельная;
3 — прачка;
4 — котле;
5 — Осветлены;
6 — Zásuvky na chodbě.

Nyní pochopíme s připojením, pro každého uživatele potřebujete samostatný jistič. Вжледем к тому, že elektrické vedení je положено кабелем 2,5 мм2, pak bude automaty 16 A, užíváme 10 A.Pro osvětlení

Nyní ochranném vypnutí zařízení. Existují dvě možnosti, první instalace vašeho RCD na každém řádku. Je to drahé a zřídka, kteří praktikují takovou možnost připojení. Druhé rozdělené spotřebitele do několika skupin. Mnoho elektrikářů často dělá, aby ušetřilo na RCD. Spolehlivost není snížena.

Systém připojení bude tedy rozděleno do tří skupin a v každé skupině budou dva spotřebitelé. Ty. Celkem 6 připojení. Věříme, že jsme to udělali:

— Uzo Schneider Electric 40 A, 30 мА, тип AC stojí 1641 руб., Jjich tři kusy — 4923.

Stroje Schneider Electric 16 A — 5 шт. Celková cena 1250 руб., Плюс куломету Schneider Electric 10 A — 240 руб.

Celkem Celkové náklady na projekt se získají 6413 руб.

Diffattomatomatomy pro spotřebitelskou skupinu

Zde, jako by dvě možnosti pro připojení. Použijte AVDT pro každý řádek. Považujeme Avdt Schneider Electric 16 A, 30 мА, стоимость 1750 руб. Vynásobíme se šesti, 10500 руб. Podle mého názoru to není možnost vůbec, drahé.

Другой возможный доступ к безопасному стейку яко в прыгадье RCD.To znamená, že používejte tři dief a výfukové stroje.

Považujeme Avdt Schneider Electric 40 A, 30 mA stojí 2600 rubl., Jejich tři kusy — 7800. Накладки на все автоматы со стейном яко в прямом направлении 1490. Proto se celkové náklady na 9000 projec

Co se stalo, v prvních případech činily 6413 rublů ve druhém 9290 rublech. Rozdíl nákladů 2877 руб. Podle mého názoru je částka významná a rozhodnete se pro sebe.

Opět chci opakovat, obě možnosti v případě Uzo a Avdt mají právo na život, funkce a spolehlivost výživy netrpí.Každý pro sebe vybere schéma připojení na základě svých finančních schopností.

Doufám, že tento článek «uzo nebo diffavtomat, co se chcete nainstalovat na stínění» Было to pro vás užitečné. Kdo se líbil хаски, přihlaste se k odběru sociálních sítí na nová setkání.

Při vytváření nebo rekonstrukci intra čtvrtletně nebo domácí elektrické sítě není dostatečně omezena na těsnění vodičů (i když je požadován segmentem vodič i když je požadován segmentem pážvečádnáčá «»Zvláštní pozornost by měla být vždy odstraněna, aby byla zajištěna bezpečnost provozu samotné sítě a domácích spotřebičů připojených k němu. Smutné statistiky ukazují, že z důvod spojených s poruchou nebo nedokonalostí domácích «elektroremanship» se vyskytuje až do čtvrtiny všech registrovaných požárů. A v souhrnu инцидентů existují zprávy o tragických případech elektrickým proudem elektrickým proudem při použití osvětlovací zařízení nebo domácí spotřebiče.

Chcete-li zajistit a jejich domácnosti, zajistit bezpečnost bydlení a majetku v něm, majitel je jednoduše povinen zajistit instalaci speciálních ochranných zařízení.V současné době je nabízeno několik jejich odrd — automatické přepínače, ochranné vypnutí zařízení (RCO) a Diferenciál a ty, kteří se často zabývají tímto jejaspémez, nečání tímto l Pokusíme se o tom odpovědět.

Je jasné, že není nutné pro elektrotechnickou instalaci, aniž by měl dovednosti — to je dobrodružství, navícNěkdy i Velmi nebezpečný pro život. Ale je užitečné znát takové otázky všem, i když bylo by Těchto úvah, že je možné kompetentně naplánovat «rozpočet» repairace domácí síť.A s pozvaným elektrikářem bude snazší komunikovat, tolik z těchto amatérských mistrů — velkých milenců «проникнутая нудле» инъекционными маятелями, абы čelili peníze navíc.

A tak, abyste mohli porovnat diferenciální stroj s Uzo, je to nutné, nejméně, přinejmenším mít malouplicentaci svého zařízení a funkcí.

Zařízení, která zajišťují bezpečnost domovských elektrických sítí a jejich jednotlivých sekcí
Jaké úrovně ochrany by měly být poskytovány v elektrických sítích pro domácnost
Aby byl přesný, název vydaný v názvu článku není zcela správný.Pojďme zpátky do boku a zkusme si vytvořit jinak. Takže je lepší použít k zajištění nezbytných úrovní ochrany — differenciální automatický stroj nebo kombinaci jističe s ochranným vypnutým zařízením (UZO)? Proto je první ilustrace článku učiněno, jak je, a nikoliv jinak.
Druhé úpravy. Otázkou nestojí za to, je pravděpodobně o tom, co je lepší, pokud jde o spolehlivost při práci a zajištění požadované bezpečnosti. Obě možnosti jsou stejně účinné a snaží je porovnat v zcela odlišných kritériích, které budou diskutovány níže.
Ale začít s Thime čtenáři, kteří nemají dostatek myšlenky o účelu těchto prospěšných zařízení, je nutné alespoň dát některé vysvětlení na jejich zařízení a Akci.
Takže, jaké základní «potíže» může očekávat spotřebitel během provozu domovského elektrického uspořádání.
Přetížení , To znamená, že situace, kdy celková hodnota zatížení současně připojena, překročí schopnosti napájecího řádu přívodního vedení. Příčiny mohou být jiné. Velmi často je to špatně koncipované spojení silných domácích spotřebičů ke starému zapojení, které nesplňuje moderní požadavky.Stejně tak může dojít při současném jednom, dokonce i kvalitativně položenou linii, několik výkonných zařízení je okamžitě připojeno. Není žádné tajemství, že mnoho majitelů je příliš zájem o použití odpališť, a v důsledku toho takové zatížení spadá na jeden vývod, s níž je podkopávací neslnopávací zeslnopávací zeslnopāvací.
V dsledku toho vždy vede k silnému tepelnému vytápění, což způsobuje izolační tání nebo dokonce Plastové zásuvky nebo domácí spotřebiče. Je zcela jasné, že taková situace může snadno vést k otevřeným ohni.
Izolace tání, je jasné, stává se příčinou a vzhledem zkratu se všemi jeho «kouzlem». Zvláštní nebezpečí takového fenoménu je také, že porušení целостность zapojení může dojít na skrytém úseku a následky mohou být absolutně ne předvídatelná.
Mimochodem, režim přetížení se někdy stane a ne vinou vlastníků. Existují situace, kdy tyto důsledky jsou poruše spotřeby nástrojů. Ekněme, že interstetický uzávěr v navíjení elektromotoru nebo některé částečné narušení целостность topného prvku elektrického ohřívače.
Takže je zcela zřejmé, že systém nouzového vypnutí by měl být poskytnut při přetížení linky.
Зкрат. Pokud z nějakého důvodu došlo k kontaktu fázového a nulového drátu (fází a uzemnění fází), pak je veškerý výkon síťové stránky stránky ostře zaměřmezenou области ovelmi. Samozřejmě to vede k okamžitému vysokoteplotnímu ohřevu vodičů, k tvorbě elektrického oblouku mezi nimi. A pokud linka přetížení dává určitou pravděpodobnost otevření vznícení, pak zkrat ve většině případů přímo vede k němu.
Dokonce i za podmínek včasného, zkrat může vést k ohnivzdorné situaci. Je to strašně dokonce i představit, jaké položky může ukončit, pokud je řádek povolen.
Možné příčiny zkratu poměrně hodně.
— Může být špatná kvalita nebo v průběhu času, izolace zapojení.
— Je jasné, že jeden z Časté důvody To se již uvažuje nad přetížením s roztavením izolace.
— náhodné bít cizí předměty nebo látky na vodivých částech.
— nepozornost, udělal chyby nebo zcela negramotný Akce při instalaci odpadních linek.
— hrubé porušování pravidel provozu nástrojů.
— členění domácích spotřebičů (například opotřebení ložisek elektromotorů nebo Mechanické poškození uspořádané uvnitř vodičů a kontaktů) nebo poruchy prvků elektronickíchanroch elektronickéchanical nebo.
Jak je vidět z výše uvedeného, \ u200bje prostě nemožné předpovědět všechny důvody k předpovědi.Стало себе незбытне поскытовать охрану, ктера по окамжите праскла пршиводни линку в пршыпад зкрату.
Proudové úniky. Podle tohoto termínu je možné pochopit elektrický own procházející z «pozemku» na neautorizovaném, to znamená, že není určen pro tuto a nežádoucí cestu.
Je vysvětlen tím, že izolace vodivých prvků je daleko od sebe sama o sobě, tedy i při zcela nové nerovnoměrné podmínce. Плюс, v průběhu času souhlasí, poněkud svírá jejich dielektrické vlastnosti.Ситуация, когда нужно найти ситуацию, периодичность, периодичность, линия, жизнь, было больше. Výsledkem je, že elektrickýgrad najde cesty pro distribuci — přes kovové trupy domácích spotřebičů, uzemněných trubek topných nebo vodovodních systémý, podél výztužěněcéníchínéné žovérazný A když se dotklo těchto objektů nebo Struktur, může člověk zavřít řetěz sám sebe sama.
2-х схематический образ изолированного одпору.
3 — Kovový případ domácího spotřebiče nebo detail stavební konstrukce.
Hlavním nebezpečím v domácích podmínkách je možné poškození člověka elektrickým proudem. Pravděpodobně se mnozí narazili na fenomén, když se dotklo mytí nebo myčkou, k elektrické sporáku nebo Troubě, a někdy — dokonce i instalatérským zařízením se cítil nepříčíjemný. To je již známkou extrémně vysokého nebezpečí!
Bezpečný pro osobu při napětí 220 V Proud se považuje za nepřesahující 1,5 mA — přesně s takovými ukazateli, že dopad začíná. Při proudech asi 2 ÷ 7 mA, křečové reakce prstů a rukou vznikají a v 10 a vyšší, osoba není ani schopna degenerovat ruku od vodiče (vodivý povrch).A čím déle tento kontakt, tím menší je odpor lidského těla a čím vyšší je pravděpodobnost nástupu nevratných následků.
Zvláštní nebezpečí únikugrad představuje v interiéru s vysokou vlhkostí — samotné podmínky přispívají k vysoké vodivosti. Кучине и купельном в современном доме, а также в апартаментах, где есть возможность пользоваться электричеством, проживать в помещении.
Bojujte s výskytem únikovýchgradů — velmi obtížné. Více Nikdo není pojištěn z toho, co je zcela bezpečné, například myčka se zítra nestane zdrojem skutečné hrozby.Takže je nutné provést zařízení, které by mohlo okamžitě vypnout napájení, pokud se únikovýgrad dosáhne nebezpečných hodnot, když se dotýkaly súnikovým proudem.
Všechny tyto tři hlavní nebezpečí jsou vzaty v úvahu při vytváření ochranných zařízení.
Автоматическая подача
Tyto kompaktní modulární konstrukční zařízení přišla posunout jednou dříve instalované pojistky — «Dopravní zácpy». Přímý účel je chránit vnitřní síť intra-dřevo nebo vlastní vybranou oblast od přetížení a zkratu.
Účelem této publikace není podrobný zvážení zařízení jističe, stejně jako jiná zařízení. Proto se omezujeme na Stručný popis a принципиальная цена.
Moderní jistič má modulární design, uzavřený v kompaktním plastovém pouzdře. Z přední části je inkluzivní zapojení okruhu, se zadní — speciální drážka drážky — pro upínání spínače na hrábě Dean.
Jakýkoliv spínač je určen pro specific jmenovité zatížení proudu. Jeho hodnota je nutně uvedena na pouzdru přístroje.
Přibližně tak uvnitř modern jističů
Kontakt kontaktů je zajištěn při přenosu rukojeti do horní polohy. Zvláštní mechanické převodové zařízení (celková část páky a zarážek) zajišťuje fixaci v této poloze.
Existují však dvě úrovně odezvy na otevření kontaktů. Jedna uvolňování má bimetalický (termální) Principu provozu, druhá je elektromagnetická.
Takže průchod proudu přes vodič je vždy doprovázen alokací určitého množství tepla.Покуд гордова ходьба прохазейцы йистич пркрочи меновитый индикатор, пак себе биметалицка деска, топени зачне охноут. Na určité úrovni je ohyb spuštěn transfuzním Mechanismem a zatěžovací potrubí je de-energie.
Druhý, elektromagnetický «seznam obrany» je zkratová ochrana. Jedná se o Индукчни cívku. S kovovým jádrem umístěným uvnitř, drženým v poloze «práce» s pružinou. Чтобы знаменать, это с нормальными ходнотами индукционного электромагнитного полюса нестачь к похибу jádra tohoto solenoidu.
Pokud dojde k zkratu na lince, hodnota aktuální síla procházející spínačem se mnohokrát zvyšuje. V souladu s tím je intenzita elektromagnetického pole vytvořeného Indukční cívkou prudce zvýšena. Jádro, překonání odolnosti pružiny, je taženo do vnitřku, čímž se vede machineryus volného výboje.
Likvidace kontaktů při vysokýchgradových indikátoru je doprovázena tvorbou elektrického oblouku. Je poskytován v konstrukci — speciální komora s kovovými deskami drtí a uhasí oblouk a plyn vytvořený během Jeho krátkého spalování je zatažen speciálním kanálem.
Takže jistič bude chránit svorku nad jmenovitým a zkratem. S aktuálním únikem neví, jak bojovat.
Ochranné odpojovací zařízení (UZO)
Pro ochranu před únikovými proudy se používá zcela jiné zařízení. Jeho správný název je diferenciální spínač (DV) a provoz tohoto zařízení je založena na porovnávacím proudu síly na vstupu a výstupu.
Hlavní «pracovní těleso» RCO je гордовы преобразователя с toroidním jádrem, který obsahuje vinutí.Dva z nich — na vodiči L a N (konvenčně volal vstup do zatížení a výstupu z něj), rovné v jejich parameterch. A ještě jedna je ovládací, připojená nebo elektromechanická relé nebo s elektronickým klíčem.
V normálně, v nepřítomnosti netěsností, vinutí vinutí a výstupy vytvářejí stejné magnetické toky, ale směřují v opačném směru. V souladu s tím se navzájem kompenzují a celkový magnetický tok v toroidním jádru je nula.
Pokud se objeví únikovýgrad (například osoba se dotkla domácího přístroje s poškozenou izolací), pak se magnetický tok na výstupním vinutí stává menším vstupem.Neexistuje žádná vzájemná kompenzace a v jádru se objevuje výsledný elektromagnetickýgrad, který vede k EMF na regulačním vinutí. Současný vzniklý v něm způsobí spouštění elektromechanického relé nebo elektronický klíč, který trhá napájecí obvod.
Doba odezvy dobrého UZO je obvykle do 0,2 ÷ 0,3 секунды.
Diferenciální spínače v závislosti na jejich typu mohou reagovat na únik střídavého nebo konstantního (pulzního proudu). Charakteristika zařízení nutně označují jmenovitýgrad úniku proudu (tj.Раздил мези вступни и выходи ходноу) на выходе 10, 30, 100, 300, 500 мА. Pro většinu domácích spotřebičů je Uzo vybrána s hodnotou PAR 30 mA, a pokud se nacházejí v místnostech s vysokou vlhkostí nebo v dětském pokoji — 10 мА. Diferenciální spínače s vyššími sazbami již Маджи mírně odlišný UCEL — není ochrana osoby před lézí на současný, эля zabránit nouzovému nebezpečným situacím s velkým únikem pravděpodobností оне, в znamená, že jsou instalovány společnou Vstupní Linky v rozváděči.
Zdůrazňujeme opětovně funkci — ochranné vypnutí zařízení nastavit potřebnou úroveň bezpečnosti z účinků únikugrad.Ale jsou zcela «bezmocní», pokud jde o přetížení elektrické vedení a zkratu. Použití RCD je tedy povinné za předpokladu ve svazku s automatickými spínači. Pouze v tomto případě zajistí nezbytnou úroveň ochrany.
Diferenciální automaty
Tato zařízení mohou být nazývána nejvhodnější z uvedených, protože jistič a RCD se montáží v jednom případě. navícKompaktnost takových ratomátů (kvalitativní, samozřejmě od předních výrobců) nemá vliv na spolehlivost vytvořené ochrany.
Aby bylo přesnější, pak je plný název těchto zařízení je jističem diferenčního proudu (AVDT). Tato zkratka je velmi často předložena přednímu panelu zařízení.
Kromě toho na diferenciálním automatu nebo v jeho pasu jsou uvedeny hlavní vlastnosti. To, analogicky s jističem, jmenovitým zatížením proudem (s indexem alpuningu na začátku, mluvit o časově aktuální charakteristice odezvy zařízení). A hodnota úniku proudu v MA, jak je přijímána na RCD.
Zdálo by se — tady je, optimální řešení! Nicméně, ne tak jednoduché.Ано, сполехливость провозу линкы Дифавтомату буде зчела заистит, элеючелность его инсталляции некды зпсобуе почибности. V další části článku se proto obratíme na univerzální porovnat výhody a nevýhody možných možností: použití Uzo spárovaného s jističem nebo differenciálním automatem.
Co je lepší dát: Uzo + jistič nebo diferenciální stroj?
Takže postupujeme z toho, že provozní charakteristiky nástrojů jsou stejné, to znamená, že jsou stejně účinná ochrana před uvedením nouzových situací.
co bude trvat více místa?
Ano, začněme nejzřejmějším. Někdy velikost vačkového hřídele neumožňuje tuto otázku ignorovat. A instalace více prostorný kabinet nebo není možné na základě rozměr dostupného místa, nebo je spojena s vážnými opravami a dokončovacími prací, že neexistuje žádná touha.
Zde je vše jednoduché. «Дуэт» живет + УЗО будет трвать 3 модуля на Дина Рейке. A Diferenciální stroj, který provádí přesně stejné funkce — pouze dva.
Další informace o často přípustných chybách, kdy z našeho nového článku na našem portálu.
Zdá se, že je to maličkost. Možná tak, ale pouze pokud mluvíme Na ochranu pouze jednoho řádku. Ale dobrý majitel, péče o zabezpečení, bude distribuovat síť do několika vyhrazených řádků. Напржиклад самостатный разряд на практике (с автоматическим 16 A, UZO 25 a ΔI = 30 мА), skupinou výstupů v kuchyni — (16 A, Uzo 25 a ΔI = 30 mA) av koupelně (10a, Uzo = 2500A Δ мА).
Показать все варианты реализации с автоматическими парами + UZO, 9 Místa modulu budou vyžadovány na nástroje Ding Rake. Velmi hodně.
Stejné schéma, ale již používající diferenciální automaty, bude vyžadovat pouze 6 modulů, pro malý distribuční panel, tento rozdíl je Velmi rozumný.
Mimochodem, v současné době, můžete najít diferenciální automaty i jeden-grader. Jsou rozhodně mnohem dražší, ale umožňují výrazně ušetřit prostor v distribuční skříni.
Co je snazší elektrotechnické instalace?
Tato volba kritéria není tak významná, ale stále.
V zásadě není samotná instalace stejně vyražena — na všech zařízeních tohoto účelu existují pohodlné upínací šroubové svorky, které poskytují spolehlivý kontakt. Instalace jakéhokoliv spínače na Dean Rake není také obtížné. Роздил поузе в почтовую коммуникацию с другими пропозициями.
Diagram níže pro srovnání ukazuje spínací pár AV + UZO a samostatné AVTT.
Chcete-li se připojit na vybrané lince dvojici AB + UZO, musíte provést následující:
— na vstupu automatický Spínač je připojen fázovým drátem. S výstupem segmentu drátu se spíná na vstupu L. RCD. A pak s výstupním terminálem, Uzo — fázový drát přejde do užitečného zatížení.
— Nulový vodič je připojen k odpovídajícímu svorce N RCD, a pak výstup směrem k zatížení.
ToGo, самый быстрый конец в Jeden Můstek.
Pro připojení k diagramu diferenciálního automatu stačí kompaktovat odpovídající vodiče se svorkami L a N na vstupu a na výstupu.Celkem — čtyři svorky bez propojek.
Je zřejmé, že rozdíl je malý, pro zkušený instalační program nedošlo k žádné z možností potíže. Schéma je však jednodušší a v prostoru skříně je méně propojovacích vodičů.
Диагностика проблем с электрическими системами
Každá z ochranných zařízení uvažovaných je určena pro spouštění, to znamená, že přestávka řetězu v případě určitých problém nebo mimořádných událostí. Ale tady, předpokládejme, že existuje spoušť, a je nutné určit svůj důvod.
Pokud je nainstalován pár automatických + UZO, pak se problém vyjme alespoň, může být ihned lokalizován. Všechno je jednoduché zde: Pokud UDO pracoval, pak je únikový гордый позорован на jednom z domácích spotřebičů. Abychom pochopili, který z nich je «na vině» v tomto — ne tak obtížné, zejména pokud byly připojeny pouze některá zařízení k síti. Pokud jsem pracoval, můžete hřích nebo přetížení sítě (по анализу toho, co pracovalo v době vypnutí), nebo zkrat, který obvykle dělá sám a další znamení.
Pokud však všechny ochranné funkce byly přiřazeny k diferenciálnímu automatickému, se «dal diagnózy» stává mnohem složitější. Musíme zvážit všechny pravděpodobné příčiny spouštění.
Mělo by být například poznamenáno, že některé modely differenciálních automatů jsou vybaveny druhem indikátoru, který může specificikovat, který z obrysů (pro únikužěženbé přetpépéní. Наклады на такие AVDT там все новые.
Naučte se několik dostupných cest z našeho nového článku na našem portálu.
Udržovatelnost shromážděného schématu
Nikdy nemůžete ellesovat pravděpodobnost, že kvůli určitým důvodům selže ochranné zařízení. Bude to nutné nahradit, a bohužel, ale diferenciální automatické na tomto kritériu významně ztrácí.
V případě poruchy jakékoli ze zařízení ve svazku Uzo + AB, stačí nahradit pouze vadný — o výkonu «partnera», který nebude ovlivněn. Když čelní situace, akvizice Každý z nich je výrazně levnější než nákup diferenciálního stroje.
Pokud to vyšlo ve skutečnosti, kterýkoliv z úrovní ochrany DIFAVTOMATA, přístroj bude muset být úplně vyměněno. A to se někdy děje. Například časté reakce vyskytují zdánlivě bez nějakého důvodu, s jasně nerozbaleným síťovým řádkem. A testovací tlačítko фунгуйе добрже с ним, to znamená, že «vestavěný» Uzo je správně. S největší pravděpodobností problému spočívá v obvodu tepelného ochrany (bimetallická deska грибовидные несправные). Ale bude to stále vyžadovat akvizici velmi drahého nového Avdt.
Finanční potíže
Do jisté míry jsme se již dotkli v předchozím odstavci. Ale to byla vyšší moc. Nyní zvážíme z pohledu rozpočtového plánování vytvořit nebo rekonstruovat domácí sílu.
Akvizice spolehlivých ochranných zařízení (zejména UDO a AVTT) je poměrně cena. Zvláště pokud se zaměřujete na opravdu kvalitní produkty předních značek. Takové mohou být přičítány například «Schneider Electric», «Legrand», «ABV», «General Electric», «Siemens».Do rozpočtu a bohatství, ne vždy odůvodňující naděje patří k výrobkům «Dekraft», «Iek», «stykač». Tam jsou I. není znám vůbec Žádná ze značky, na kterou by měl být zacházeno s obzvláště zaujatou péčí, neboť přínos v kupní ceně bude nesrovnatelná s autžná
Tak stojí za to dobře myslet, je zaručeno, že získá vysoce kvalitní zařízení, pokud a po dlouhou dobu, a pak «spát tiše», nebo jít «podél cesty nejmenawíšějátá? nejistotu.
Stejně jako příklad porovnání nákladů na Uzo + AB a AVDT, vezměte si model Legrand s cenami z firemního obchodu v Moskve.
Jméno modelu Ilustrace Jmenovitýgrad, maximální únikovýgrad Náklady na jednotku
Automatické spínače řady DX³, sinomulární, jednofázové, тип C 6 А. 185 руб.
10 А. А. 165 руб.
16 А. 157 руб.
20 А. 185 руб.
25 А. 165 руб.
Diferenciální spínače (UZO), dvoum modul, 1 fáze a нейтральный, тип AC 16 А / 10 мА 3190 руб.
25 А / 30 мА 1136 руб.
40 A / 30 мА 1540 třít.
63 А / 30 мА 1660 руб.
Automatické spínače Diferenciálního proudu, dvoum modul, 1 fáze a Neutrální, тип AC 16 А / 10м 4800 руб.
16 А / 30м 2290 руб.
20 А / 30 мА 2390 руб.
25 А / 30 мА 2390 руб.
32 А / 30 мА 3090 руб.
40 А / 30 мА 3390 руб.
Poznámka: Ceny jsou selektivně, pro UZO a AVDT — přístupnější rozsahem série AC и pouze například (v kontextu témat tohoto článku).
V každém případě musí být aktuální ceny specificikovány na místě akvizice. Mimochodem tabulka zobrazuje ceny produktů původní sestavy, protože licencované nástroje čínského shromáždění mohou být dokonce levnější.
Pokud existsují ceny před očima, Schéma distribuce společné sítě do samostatných linek je již pochopeno, je snadno vypočítat samotný účetní oddělení. Адрес:
Získané výkonné domácí spotřebiče, řekněme, pračka.Předpokládá se, že se rozkládá samostatnou přívodní linku a poskytuje nezbytné úrovně ochrany.
Вжледем к тому, жэ напайені строое е 2 кВт, будет выждать автоматические спины с измененным прудем 16 А. Максимальный униковый гордый про спущенный охранный 30 мА, протяженный переходный вал такой инсталляции.
Díváme se na ceník a počet:
— квартиры на улице 16 А — 157 руб.
— UZO s jmenovitým proudem 25 A (tento ukazatel musí být ve fázi nad jmenovitým jističem!) С гордым únikem 30 мА — 1136 руб.
Celkem — стоимость 1300 руб.
Pokud vytvoříte diferenciální automatický stroj, pak jeho hodnotu při jmenovitém proudu 16 A и spouštění během úniku 30 mA — 2290 руб.
Ukazuje se téměř 1000 rubl dražší. Ale zároveň, jak již bylo zmíněno, je v štítu zapojen méně místa, je snazší instalovat. V zásadě, na této úrovni, rozdíl v celkové ceně není tak rozumný a jeden může také vzít a jinou možnost. Mimochodem, mnoho mistrů při pokládání jednotlivých řádk preují přesně takové řešení — diferenciální automatické.
Нет, pokud je štít namontován, ze kterých je distribuce, řekněme pro šest samostatných linek? Dokonce i primární Prikida ukazuje, že rozdíl v hodnotě se zvýší již až šest nebo více než tisíce. А к je již zcela patrné. Это обеспечит совместный доступ к распределительному кабинету, стоимость которого составляет 500 ÷ 600 руб.
Ale to není všechno. Zpravidla není nainstalována na každém řádku UZO, protože vypadá příliš zbytečně.Obvykle jsou rozděleny do skupin по 2-3 ссылки с подобными провозными параметрами. Bezpečnost takové skupiny poskytne jedno Uzo a Individual jističe. Cena AV, jak vidíme, jsou malé, takže tento přístup poskytuje velmi působivý efekt úspor.
Pravda, zároveň příliš «rozšiřování» skupiny pro další snížení nákladů, stále se nedoporučuje. Skutečností je, že celkové úniky proudu na více řádcích, v zásadě, zcela neškodný odděleně, kumulativně může způsobit časté spouštění ochrany téměřodolv jakýchích.Kromě toho únik na některých zařízení způsobí odpojení velkého počtu řádků, což je extrémně nepříjemné a v диагностика Chyby. Souhlasím, trochu pěkné sedět limpon. V obývacím pokoji, jestliže Uzo pracoval, řekněme od současného úniku na myčce.
— Šest automaticky přepne 16A- 6 × 157 = 942 руб.
— Tři kusy UZO 40 A / 30 mA (40 A, protože dva automaty 16 A) jsou připojeny — 3 × 1540 = 4620 руб.
Celkem: 942 + 4620 = 5562 руб.
Можно про ровный урчовать «конкретную ходьбу» к единому городу — к себе 927 руб.V podstatě menší než při jednom připojeném.
Покудить розетку автоматики с номинальным током 16A / 30 mA, пакет будет равен: 6 × 2290 = 13740 руб. Je jasné, že «specificická hodnota» každého řádku se rovná ceny samotného AVDT.
A není nikde — na každém řádku vyžaduje jeho rattomat. Pokud uvažujeme o rozpadu linek do skupin, s instalací jednoho AVTT a k ní dva AB, pak obecně ukazuje úplný nesmysl. Укажите себе, что функция ratomátu je řezána a stává se obyčejným RCD.Takže není snadnější a není levnější nainstalovat RCD? Koneckonců bude účinek stejný.
Mimochodem, věnujte pozornost jinému nuanci. V lastních dvou uzavřených schématech, použití diferenciální automaty nedalo žádnou moudivost na modulových místech. V obou možnostech jsou zapojeny do dvanácti míst.
Podívejte se na S. možné důvodyZ našeho nového článku na našem portálu.
Ve slově, při instalaci klapky s závěry do několika nezávislých linek, použití RCD s poruchami do skupin a «Osobní jističe na řádek je třeba vhodný z hlediska výdajů».Instalace diferenciálních automatů nedává žádné výhody, ale stojí významně dražší.
Takže v publikaci bylo provdeno všestranné srovnání výhod a nevýhody použití jako ochrana elektrických domácích nebo bytových linií differenciálních automatů a «tandemů» jističe Uističe. Závěry to udělají pro sebe — informace o to je dost.
Článek záměrně neposkytl pravidla a režimy elektrické instalace. Toto je velmi vážný Otázka, která vyžaduje samostatnou podrobnou pozornost. Ale doporučení, kde si o tom můžete přečíst — dáme.
Звёздные сложности и одиночки — справочная организация Domovská stránka «Elektřina»
Lepší, samozřejmě, že nemá zkušenosti, pro takovou práci není nezávisle přijato, nebo přinejmenším vykonávat pod control kvalifikovaného elektrikáře. Pro přítomnost, jaká částka činností se bude muset konat, jaké četné nuance от mělo být zohledněno, seznámit se s podrobným článkem našeho portálu. A ještě jedna publikace objemu je plně věnována pravidlům.
A na konci publikace nabízíme vidět video, přímo související s tématem naší dnešní konverzace.
Видео: Uzo nebo diferenciální automatické — jaký druh nástroje poskytnout preferenci?
Jedním z důležitých složek života života je bezpečnost bydlení. К плати зеймена про домашние записки — пржедмет звышенего небезпечи. Vzhledem k tomu, že moderní apartmány jsou vybaveny slušným arzenálem různých elektrických spotřebičů pro domácnost, spotřeba elektřiny v bytě je poměrně velká. V souladu s tím je zatížení elektrického kabelu roste.
Proč potřebujete ochranný postižený
Je známo, že jakýkoliv materiál je vyčerpaný a přichází v havarádi.Izolační vlastnosti jak domácí elektroinstalace a vnitřní elektrické elektrookruhy zapojení jsou v průběhu času ztraceny. Výsledné úniky elektřiny, vodiče, oxidace může mít za následek nejvýznamnější důsledky.
Краткие обводы нейсоу таке вылочены в дůследку поручы домачих запоени небо электрических пятен небо в дследку недалости.
Vzhledem k sadě použitých elektrických spotřebičů, včetně vysokého spotřebovaného výkonu, často přehřátí elektrického zapojení domácího napájení.
V nepřítomnýchranných zařízení mohou všechny tyto faktory vést k nenapravitelnému neštěstí nebo poškození.
Pro ochranu před potížími by měla být instalována elektrotabilní zařízení: dipawtomat (diferenciální automat) nebo UZO (ochranný vypnutí zařízení).
Než si vyberete, které ochranné zařízení, které má být stanoveno, mělo by být zřejmé, že se představují, jak pracují, jak se liší, jak se RCD lišížá odnifer .
Ochranné odpojovací zařízení (UZO)
Toto zařízení je určeno pro vyrovnání pordové síle jít do elektrického zařízení s proudem vznikajícím z elektrického spotřebiče (na Neutrálu), rozdíl mezi nimi rozpojeznáváv. Když rozdíl dosáhne hodnoty neslučitelné se životem osoby (30 mA), přístroj vypne napětí. V důsledku téměř okamžité odezvy zařízení, diferenčnígrad, který probíhá vadnou izolaci nebo lidským tělem, nemá významné škody.
UZO není schopen chránit osobu před úrazem elektrickým proudem, ale také může zabránit zapojení do ohně, protože jeho přehřátí a poruchy, poruch целостность в důsledkúríčníčných.
Як к фунгуйе? Předpokládejme, že izolace fázového drátu je poškozena uvnitř wasolace. Pokud je dotek osoby stojící na mokrém podlaze, pouzdro pračky, UD bude vypnout napětí ve stejnou dobu, určení, žegrad aktuálně vrácený králnímu do ochraníznísrounéa vy.
RCO pomůže na další situaci: například při vrtání stěny s tvrdohlavou nahou nohou na topné baterii, vstupu do fázového kabelového drátu.Vrták elektrického řetězce — lidské tělo — baterie «je schopen zastavit srdce nebo dýchání. Ale v přítomnosti RCD bude okamžitě» určit «, že část proudu se nevrátilěbíbízázáter. okamžitě odpojeno. Je to iv případě, že dostane ránu na současný, pak ne tak velkou sílu, jak by to mohlo být.
V nepřítomnosti UDO může některý z těchto důvodů způsobit neškodný život. Nicméně, ne ve všech případech RCD může pomoci.Například, pokud domácí zapojení Starý, snil. В этом положении будет UZO neustále фунговат и vypnout elektřinu v důsledku trvalých úniků vadným vedením, které dodává spíše проблеммы spíše než použití. Proto je v takové situaci vhodnější instalovat Uzo Point, to znamená, aby instaloval vývody s vestavěným UZO.
Diferenciální jistič
Rattomát je charakterizován skutečností, že toto zařízení pracuje ve stejnou dobu jako jistič, a jako ochranné odpojovací zařízení.
DifaAvtomat je navržen tak, aby chránil proti úrazu elektrickým proudem při odebránígradových částí elektrických spotřebičů nebo dojde k differenciálnímu proudu.
V takových situacích, diferenciální automatické mohou také, stejně jako UDO, okamžitě vypracuje napětí v síti.
DIFAVTOMAT navíc provádí funkce na ochraně elektrického vedení z krátkých obvod a přetížení. Je to způsobeno tím, že konstrukce diphawtomatu je podobný běžnému jističi — obsahuje dvě verze:
Tepelné uvolnění, vypne napájecí vedení v případě přetížení sítě.
Elektromagnetické uvolnění, spuštěné, když dojde k zkratu.
Як ко всему грибку?
Také, stejně jako Uzo, Difavtomat Detekuje Diferenciální Pорд. Funguje to jako výše uvedené případy (příklady s pračkou a vrtnou stěnou).
Spouštění elektromagnetického uvolňování. Předpokládejme, že dítě nahromadilo do výstupu něčeho vodivého, například vlásenku, nebo vzhledem k poruše izolace, došlo k fázi a nulové vodiče v domáboče elektrik. V obou případech bude elektromagnetické uvolnění фунговат в důsledku zkratu.
Zakopení tepelného uvolnění. Předpokládejme, že je instalován nominální 16A Diphawtomat. Zahrnuto několik elektrických spotřebičů, s celkovým výkonem, což významně překračuje povolený stroj, například 2x-keculow topení, rychlovarnou konvici a žehlička. Vzhledem к vytápění vodičů bude фунговат tepelná ochrana, elektřina bude okamžitě zakázána.
Jaký je rozdíl mezi RCD z rattomátu
Pro majitele bydlení někdy nehraje role, které jsou instalovány: UZO nebo DIFAVTOMAT.Nicméně, jak jsme vysoce demontáže své vlastnosti a jmenování, rozdíl mezi RCD a diftomatomem je nezbytný a od toho, co si vybrat úroveň života a bezpečnosti byídlení za.
Funkční rozdíl mezi RCD z Diferenciálního stroje
Главные функции охраняемого выдачи зазоры и идентифицировать в различных точках — униковые гордые. Pokud dojde k takové situaci, nejprve může osoba trpět, dotknuta kovu nebo detailům poškozeného zařízení. Také když se objeví diferenciální горд, může být izolace elektroinstalace zahřátá, a to je jedno z nejčastějších důvodů, díky kterému dochází k domovním požárům a požárm.Přítomnost UMO je schopna varovat problémy za těchto podmínek.
Diferenciální automat vykonává funkce a přepínač a dříve považovat za RCD. To znamená, že funkčnost difatomatu je výrazně širší: ochrana výkonové mřížky z krátkých obvodů, přetížení a důsledků výskytu diferenciálního proudu.
Spektrum činností činnosti diferenciálního automatu je tedy významně širší než úzký řízený účinek RCD.
Při výběru tomu a tam, kde přesně stanovit, je třeba si pamatovat, že RCD je na rozdíl od difuncttátu, není určen k Detekci přetížení a zkratu.Někteří mylně se domnívají, že instalace RCD, jsou chráněny od všeho, je naprosto špatné.
Jak vizuálně rozlišovat RCD z difavtomata
Na první pohled jsou obě zařízení zcela podobná: podobně jako tomu v případě, že je spínač, tlačítko «TEST», schéma je znázorněno na bydlení. Ale s pozorným zvážením je možné Detekovat rozdíl mezi Uzo a diffantomatom: schémata se liší, různé přímky, alfanumerické značky se také liší.
Jeden způsob, jak vizuálně rozlišovat zařízení je aktuální označení.
Značení v Amperes, například 16a, je uvedeno na bydlení UDO. To označuje jmenovitýgrad 16A, který je vypočítán přístrojem. Pokud na začátku nápisu jsou písmena v, S nebo D, a pak číslice, pak se jedná o diferenciální automatické.
Co je lepší: Uzo nebo Difavtomat? По přečtení hlavních vlastností bude samozřejmě volba ve prospěch diferenciálního automatu. To je optimální, pokud je v domě jednoduché schéma zapojení. Máte-li velký soukromý dům s komplexním připojovacím schématem s množstvím vodič vodičů, navržených pro těžké zatížení, pak je lepší použít çatížení.
Seznam ochranných zařízení, která umožňují provádět provoz elektrických sítí v bezpečí, velmi malých. Ale i v těchto «třech borovkách» se někdy podaří ztratit. Zejména mnoho lidí nemá jasnou představu, že ochranná vypínací zařízení (RCD) se liší od differenciálních automatů a co je obecně účelem těchto zařízení. Обяснить туто отазку.

Co je to UDO a diferenciální automatické
Chcete-li se vypořádat s jednou a navždy s ochrannou zařízeními, měli byste uvést všechny možné abnormálníšemozéní mozowski, vk.Pokud neberete v úvahu relativně neškodné problémy, jako je skoky napětí, pak tento seznam nebude tak velký:

V takových situacích je tedy pordový úzea núčázávázóné proustuci (burodový úzea) на улице proutduci лишит. Speciální stroj — ochranné vypnutí zařízení nebo UZO — může určit tento rozdíl (диференциальный гордый), a pokud dosáhne určité hodnoty, otevře se řetěz.
Ochranné vypnutí zařízení měří proudy na začátku a konec určité oblasti.elektrický obvod A když je rozdíl mezi nimi zjištěn, otevře se řetěz
To je vše — pro všechny případy v každodenním životě se používají pouzen — автомобильная охрана. Jak je vidět, každá ze zařízení má svůj vlastní rozsah úkolů, takže v žádném případě nelze považovat za zaměnitelné. To znamená, že ve štítu musí být instalován alespoň v jednom případě a VA a RCD. A tak proč ne kombinovat obě tyto nástroje v jednom případě? Takže oni dělali, v důsledku toho, jaký třetí a lastní charakter naší history se objevil na světě — diferenciální automatický stroj.
Видео: Jak připojit automatickou ochranu
Rozdíly RCD z Difantu
Uvidíme, co se rozlišují UDO a difavtomatom.
Funkce
Zdá se, že se vše zdá být jasné: UZO chrání pouze z proudu úniku a dipawtomat — a od úniku, a z překročení proudu síla nad přípustným
Vzhled
Zajímavější otázkou — jak rozlišovat jedno zařízení z jiného vizuálního? Oba jsou docela podobní, zejména mají oba tlačítko «Test» (kontrola výkonu modulu UDO).Velikosti také, s nejvetší pravděpodobností nebudou nic říkat: Kdyby byly dotyky vždy více uro, dnes mají buď stejné rozměry nebo dokonce kompaktnější. Напольный номер VD1-63 серии Узел и серия DIFAVTOMAT AVDT32 rozpočtu ruského výrobce — společnost IEK — vypadají téměř stejně.
Pojďme se blíže.
název
Za prvé, samozřejmě, je nutné se podívat na jméno, pokud je samozřejmě napsán na bydlení. Na Uzo může psát «Узо» nebo «diferenciální pordový spínač», ale nejčastěji zobrazují zkratku «VD» — diferenciální spínač.
Většina výrobců začínají označit své ochranné vypnutí zařízení s písmeny VD.
plný název dipawtomátu zvuku takto: jistič, řízený diferenciálním proudem. V souladu s tím se zkratka «AVDT» je obvykle aplikována na bydlení tohoto zařízení.
Zkratka «Avdt» je obvykle aplikována na krysy
Schéma na bydlení
Tento identifikátor je univerzální, protože pomáhá pochopit, i když je jméno napsáen napsáno v ciz. Na každém zařízení schematicky zobrazuje Jeho zařízení, takže pokud existuje nějaká zkušenost, nebude к rozpoznat:

Диаграмма v případě difavtomata obsahuje diferenciální TRANSFORMATOR, tlačítko «Тест» а relreasers — elektromagnetické tepelné
Označení (jmenovitý гордиться)
Jmenovitý гордиться je maximální pevnost proudu, kterou může přístroj projít po dlouhou dobu.Tato vlastnost je Definována na každém přístroji, ale poněkud odlišně:

Dopis před hodnotou jmenovitého proudu na difftatomovém případě označuje charakteristiovího (schorakteristiku). Na modelech domácností je obvykle možné vidět seznamy «B» (pro řetězy bez indukčního zatížení, jako pravidlo, osvětlení), «C» a «D» (vydří spuštění srokistiki.
Existují také různé záležitosti s písmeny «A» (pro sítě s velkou délkou dirigentů), «K» (platí, pokud téměř všechny zatížení) — 80%. — \\ t Termín přetížení jsou nepřijatelné).Většinou se používají v průmyslu.
Видео: Jak rozlišit diferenciální kulometu
Možné poruchy a příčiny spouštění
Samozřejmě, в případě poruchy UDO nebo DIFAVTOMATA, stejnée jako jis. Tato otázka by proto měla být věnována zvláštní pozornost.
Výkon RCD je jak samostatně stojící a zařazeno do složení difavtomaty — můžete zkontrolovat tlačítko «Test» stisknutím tlačítka testu. Je však třeba mít na paměti, že taková šek není vyčerpávající, jinými slovy je plná.Uzo mže spouštět stisknutím tohoto tlačítka, ale buďte vadný:
odpojovací гордое může překročit hodnotu uvedenou v pasu;
doba odezvy může být více než 40 ms (pokud se zařízení po dlouhou dobu vypne, pord s porážkou osoby bude mít čas způsobit srdeční fibrilaci).
Kromě toho správný provoz tlačítka «Test» není dostatečný důkaz, že přístroj je správně připojen.
Заручена контролем здоровья RCD, musíte ji připojit a vytvořit zkušební únik aktuální prahové hodnoty.Takové testování je dovoleno provádět pouze odborníky.
Část ratomátu, která chrání před přetížením, nemá testovací tlačítko. Je tedy možné ovládat. Je možné pouze zařízením KZ nebo připojení zařízení, jehož napájení přesahuje přípustný. S takovým šekem, uživatel, který nemá speciální vybavení, nemže pochopit, zda doba odezvy odpovídá hodnotě uvedené v pasu.
Proto je nutné provést důležitý závěr: provádět vyčerpávající test ochranných zařízení, kterou uživatel nemůže, takže je nezbytné, aby se zabránilo získí.Nákup Uzo a difavtomatomati pouze ve velkém, hodné důvěry v obchody. Kdybych musel koupit nákup v malém obchodě buď na trhu — alespoň požádejte o certifikát.
Nejjednoduší verze elektronického UZO (připomínáme, že stále existují elektromechanické) může být dobré, ale nefunkční. Taková situace probíhá, když je nulový vodič roztržen nad přístrojem (nebo odpojení od nulové pneumatiky, které se děje častěji). Faktem je, že zesilovač takového RCD je nestálý a je součástí chráněného řetězce paralelně s jinými zatížením.
Když себе nulový vodič přestane на všechny kontakty nástrojů, objeví себе смутило, takže elektronický UZO nebude fungovat, člověk Müze dostat ránu сделать úrazu elektrickým proudem
Je jasné, že při odpojení Nula Линка Žádný elektrický spotřebič, včetně zesilovače, nemůže fungovat , ale fázový vodič a všechny části připojenýchgradových linek zůstávají pod napětím. To znamená, že existuje možnost elektrického šoku, ale elektronický RCO nefunguje a řetěz se neodpojí.
Tento nedostatek je zbaven pokročilých elektronických RCO a diffanttomátů vybavených bezpečnostním Mechanismem.Vypnou zařízení, pokud zesilovač z jakéhokoli důvodu zůstal bez napájení.
Měli byste si koupit takové zařízení. Nejvíce «pokročilé» z nich jsou schopny samostatně zapnout po obnovení síle zesilovače. Bez této funkce bude třeba diphawtomat nebo Uzo musí být zapnuty ručně po vypnutí světla.
Nyní několik slov o tom, proč Uzo a diffavtvoje mohou pracovat spontánně. Nejčastěji to je vysvětleno několika důvody.
Видео: Jak rozlišit skutečný rattomat z falešné
Současný únik v síti
niky se mohou objevit kvůli:

Uzo může roswekVlhkost obsažená v pronikání drátu nejmenším Detekcí izolace, což určujegradový únik. Je Nutné čekat na kompletní sušení směsi a až po zapnutí ochranných zařízení.
Nesprávné připojení UZO nebo DIFAVTOMATA
Aby se nesmí být mylné, když je připojen DIPAPTIME nebo RCD, je dležité pochopit Principu Provozu tohoto zařízení. Je jednoduchý. Hlavní složkou je diferenciální transformátor, který obsahuje tři cívky:
první a druhá jsou zařazena do fázové a nulové vodiče, respektive, tak, že proudy nich tekouc;
třetí je připojena přímo nebo přes zesilovač s odpojovacím relé.
Pokud budou proudy na fázi a nulové čáry stejné, pak se elektromagnetická pole vzniká v odpovídajících dioktorových cívkách rovnat. В důsledku toho se navzájem kompenzují. Pokud budou proudy odlišné, zobrazí se zbytkové elektromagnetické pole, které se objeví ve třetí cívce, a to vypne relé.
Здесь главный правил: цели гордый, který vstupuje do chráněného řetězce přes fázový pól Uzo / difavtomata, by měl být uhasen pouze přes jeho nulový pólém «nemraný pólém.
Ti, kteří zastupují zařízení UDO, jsou docela vágní, mohou takové chyby umožnit:
Nulový vodič z chráněného řetězce je připojě zařízení UDO, jsou docela vágní, mohou takové chyby umožnit:
Nulový vodič z chráněného řetěžce je připojě zařízení UDOURI NINDI. Je zřejmé, že za takových podmínek nebude pole z proudugradící přes fázovou pól kompenzován (Nulový pól není vůbec připojen), a zařízení při zapnutě zatížení. Tato možnost chybných spojení se nazývá neúplná.
Často existuje několik automatických skupin v síti, z nichž každý je chráněn vlastním červeným.В том, что вам нужно сделать это, чтобы установить программу, чтобы получить «нулу» из старых скупинов до единого узкого места и наопака. В dsledku takové chyby se oba UZO spustí, když je zatížení zapnuto v libovolné skupině.
Podobná situace nastane, pokud «nula» chráněného řetězce pod UZO připojit «nula» z jakéhokoli jiného zatížení — dodatečný гордый poskytne rozdíl, který bude urřitepínaag. Tato chyba není neobvyklá. Konkrétně provádí následující: Nastavte nulovou pneumatiku, ke které «nuly» je připojen nejen z chráněného řetězce, ale také z přilehlého; Dále se dirigent z této pneumatiky zobrazí do dna (tj.Z boku zátěže) nulový kontakt RCD.
Někdy jejeden z pólů správně připojen a druhý je opak. Výsledkem je, že proudy v cívkách diefransformátoru budougradit v jednom směru a bez ohledu na jejich poměr, přístroj bude odpojen. Aby nedošlo ke zmatení zmatku, vždy připojte vodiče z přívodního vedení shora (pevné kontakty) и ze strany zatížení — zespodu (pohyblivé kontakty).
S některými chybami bude tlačítko «Test» pracovat, jako by se nic nestalo, s statními — odpověď nebude reagovat na jeho stisknutí.
Odtud два выхода:

UDO / DIFAVTOMATOM Новые настройки, проложенные на нижнем уровне
Věci je, že vysoká citlivost, je žádaná hodnota údyžížešli. Pokud jste takový problém setkali, můžete nainstalovat nízko-citlivé Uzo (požární) в úvodu, и dále rozdělit obvod do několika skupin s méně jmenovitými proudy a vaybavením.
Co je lepší — Uzo a VA Individualne nebo diffavtomat
Taková otázka, bezpochyby, stojí před každým, kdo musí připojit elektřinu v domě nebo bytu, protože požínavýchí oa.Кажда возможна má ctnosti a nevýhody. Začít s, oceujeme silné stránky Diffattomates:

Ale jaké argumenty jsou poskytovány ve prospěch použití jednotlivých zařízení:

Takže važědín jednotém jed. Vše záleží na schématu chráněné sítě (zejména na počtu skupin), великие электрические панели и определенные модные зазоры, на том, что этот уживатель рождает заставит их волбу.
Покуд там или провозьм параметры сполегливости, в томто охледу у УДО и различную защиту идентичности.Současné moduly ochrany proti úniku v difanttomátech jsou také elektronické a elektromechanické a stejným způsobem, jakým musí být dipawtomat zvolen podle typu úniku proudu — pouzené pro AC (типичный проездной) (тип AC) narovnání (тип B).
Видео: Uzo nebo diferenciální automatické
Jak spojit UDO a dipawtomat společně
V mřížkách velkých bytů soukromých domů je obvykle nutné použi cdisnaatly rozdínaatly.Faktem je, že elektrony v takových oblastech, zpravidla, jsou rozděleny do skupin, a ušetřit peníze, jeden UZO je nastaven na několik automatů — obvykle ne více než tři.
Současně lze k jednomu vynikajícímu stroji připojeno několik Uzos. V takových podmínkách je nahrazení dvojice «UZO + VA» на rattomátu příliš drahá nebo je obecně nemožná.
Pro Велке množství Spotřebitelé instalují difavtomata про každou г chráněných Linek JE zbytečně dráhy, takže jsou rozděleny делать Скупин, г nichž každý JE podáván samostatným uzem
Schéma Faze JE označeno Červené, «Nula» — Modrá, uzemnění — žlutozelená.
Zásuvky jsou rozděleny do skupin (поз. 2, 3, 4, 5, 6 a 7), z nichž každá je chráněna vlastním typem stroje (поз. 8, 9, 10, 15, 16 a 17). Všechny tyto stroje jsou zase rozděleny do tří skupin, z nichž každý je chráněn vlastním Uzo (поз. 7 a 14). Je jasné, že alternativou je instalace šesti diferencí — до bylo mnohem dražší.
S popsaným schématem můžete ušetřit finanční prostředky. Současně, když je spuštěn jeden z UZO, ne všechny zásuvky jsou odpojeny, ale pouze část. Řetězec s únikem je dostatečně identifyikován.Pokud například RCO будет фунговат. 14, будет музет выпноут кулометы. 15, 16 и 17, pak zapněte Uzo a jeden zahrnout zadané automaty. Jakmile je automatický obvod zapnutý sgradovým úniku, UZO bude okamžitě otevřít kontakty znovu.
Osvětlovací řetězce jsou také poněkud, jsou chráněny automaty. 5, 6 и 12. Вы можете получить розетки к своему узлу (поз. 3), который находится на розетке «Розетки» UDO 7, а также на розетке с разветвленной розеткой, рассчитанной на 300 мА. Připojte osvětlovací řetězce citlivými uzly s nastaveným proudem úniku 30 mA, chránící elektrickým proudem, чтобы недооценить.
Poznámka: UZO POS.3 je instalován a před osvětlovacími stroji, a před RCO 7 a 14. Také je také lhostejný k «zásuvkovém» RCD v případě selhání jednohožěž » .
Ale na jediné vyhrazené lince, položme, řekněme pračka Nebo počítač, instalace DIPHTATOMAT dává smysl, že to bylo provdeno (поз. 13). Модуль охраняет все, что вам нужно, это один и тот же человек, который находится в одном месте, если вы хотите, чтобы его посетило Удо Pose.3.
V následujícím schématu bude úvod VA nahrazen (poz.1) POS.3 POS.3 v jednom rattomátom se stejnými parameters.
Projektování výkonové mřížky s odděleně stojící Uzo, je třeba jej vybrat s jmenovitým proudem, takže je chráněn přetížením na vyšší vozidlaží. Чтобы знаменать, že jeden ze dvou podmínek by mělo být produdeno: buď jmenovitý гордый вышш VA nebo součet jmenných pordů spodních cest musí být menší nebo alespoň stejné jako jmenovitý гордый тохото.
Mělo by být dobré pochopit zařízení a jmenování zařízení elektrické ochrany by nemělo být pouze elektrický, ale také muž na ulici — majitel domu nebo bytu připíjeného.Вжледем к тому, як správně je toto zařízení vybráno a připojeno, závisí životnost této osoby, stejně jako ostatní nájemce. Doufáme, že náš článek tento problém pomohl důkladně pochopit.
Электронный или электромеханический выключатель. Электромеханическое и электронное УЗО для квартиры, что лучше? Отличия в эксплуатации
Для защиты от утечек тока используются дифференциальные токовые выключатели или устройства защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.
Однако устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО, могут продаваться под общим названием. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция УЗО выпуска … Он может быть электромеханическим или электронным. Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.
Чем отличается электромеханическое УЗО от электронного
УЗО и дифавтоматы
(это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никак не влияет на рабочие параметры и характеристики. Многие сразу задаются вопросом: а в чем между ними разница? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет… Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.
Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии сетевого напряжения. То есть для полноценной работы устройству остаточного тока электронного типа требуется внешний источник питания.Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.
Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов. А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и появилась утечка тока — УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.
Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.

На фото слева — УЗО Hager с электромеханическим расцепителем, справа — УЗО с электронным расцепителем.
Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает.Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, то брать ток утечки негде. А какие вы знаете чрезвычайные ситуации, когда может исчезнуть напряжение в доме или квартире или, как говорят в народе, «нет света»? Это может быть авария на подходящей к дому линии, это могут быть ремонтные работы электросетей, а может быть другая очень распространенная проблема — прогорание нулевого провода в доске пола. Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения.Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но точно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питания нет, поэтому электронная плата не зафиксирует результирующий ток утечки, отключающий импульс будет не будет отправлен на механизм отключения, и УЗО не выключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не сработает.
Еще одна распространенная проблема — скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения — это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже — 380 Вольт. Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства.Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека — из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.
Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя. Поэтому необходимо периодически проверять работу УЗО кнопкой «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.
Итак, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае при наличии утечки тока в сети.
Как отличить электромеханическое УЗО от электронного
Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях.Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.
Обратите внимание на схему на корпусе УЗО
Самый простой и надежный способ — изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.
На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, подключенное к вторичной обмотке. Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Вам просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначается прямоугольником (иногда овалом) вокруг фазного и нулевого проводов.От него отходит виток вторичной обмотки, которая подключена к поляризованному реле. На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.

Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.
Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.

Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>.Это та же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже). Это как раз тот внешний источник питания, который необходим для полноценной работы данного типа УЗО. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО требуется утечка тока и напряжения в сети.Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.
Здравствуйте, дорогие гости и читатели сайта «Записки электрика».
Итак, в одной из групп квартир произошел нулевой разрыв. При этом в посудомоечной машине произошла неисправность в виде замыкания фазы на ее корпус, т.е. опасный для жизни потенциал «вышел» на токопроводящий корпус машины. Если в такой ситуации человек (не дай Бог) прикоснется к корпусу станка, то электронный дифавтомат не заработает из-за отсутствия питания его внутренней цепи, и человек получит поражение электрическим током.
Прочтите следующие статьи о последствиях поражения электрическим током:
Конечно, вероятность появления вышеупомянутого примера очень мала. Необходимо, чтобы в один момент ноль тоже оборвался, и в электрическом устройстве замкнулась фаза на корпус, но все же это нужно учитывать.
Продолжим сравнение. Электромеханические устройства имеют более простую и надежную конструкцию. Но для электронных устройств конструкция более сложная и вероятность ее выхода из строя намного выше, например, когда могут выйти из строя полупроводниковые элементы или микросхема.
Что выбрать? Электронное УЗО или электромеханическое?
Отсюда напрашивается логический вывод, что электронные УЗО и дифавтоматы менее надежны по сравнению с электромеханическими. Но они не менее распространены, так как по стоимости ниже электромеханических. Тем не менее, я рекомендую всем подобным устройствам использовать электромеханические УЗО и дифавтоматы.
В настоящее время электронные дифавтоматы оснащены функцией защиты от перенапряжения, т.е.е. если напряжение на его выводах превысит 240 (В), он автоматически выключится. Примером такого дифавтомата может быть АВДТ-63М от EKF. Но лично для защиты от перенапряжения рекомендую использовать специально разработанные для этого устройства, например, и.
Как отличить электромеханическое УЗО от электронного?
Как отличить электромеханическое УЗО от электронного? Это довольно частый вопрос, который мне задают не только читатели сайта, но и обычные горожане, и даже коллеги-электрики.К сожалению, большинство продавцов в магазинах и торговых центрах также не знают ответа на этот вопрос.
Значит есть несколько способов. Обратите внимание, что все вышеперечисленные способы выполняются с устройствами, отключенными от сети.
1. Схема на корпусе УЗО
Самый первый, но не самый простой способ — рассмотреть схему, изображенную на корпусе УЗО.
Для электромеханических УЗО на схеме показан дифференциальный трансформатор, вторичная обмотка которого напрямую подключена к поляризованному реле.Реле обычно обозначается прямоугольником или квадратом. Пунктирная линия от него — механическое соединение с триггером УЗО. На схеме отсутствуют соединения (линии) с сетевым напряжением.
Вот, например, УЗО электромеханическое ВД1-63 16 (А), 30 (мА) от ИЭК.
Еще один пример электромеханического УЗО VD1-63 16 (А), 30 (мА) от TDM.
Как видите, схемы абсолютно одинаковые.
Для электронных УЗО на схеме всегда изображена плата с усилителем в виде треугольника (это условное обозначение усилителей по ГОСТу). Также вы увидите линии, по которым берется питание для этой платы: от фазы и нуля.
Вот, например, электронный дифавтомат AVDT32 C16, 30 (мА) от IEK.
Также на всех схемах изображена кнопка «Тест» и схема ее подключения.
Боюсь, что первый способ отличить один тип устройства от другого не совсем прост, и без должного опыта легко ошибиться. Поэтому предлагаю перейти к следующим методам, которые дадут 100% верный результат.
2. Тест батареи
Для этого метода требуются батарейки, или, проще говоря, батарейки. Можно использовать хотя бы пальчиковый «AA» 1,5 (В), хоть R14 1,5 (В), даже «Корона» 9 (В), в общем, любые батарейки, которые найдете под рукой — только для того, чтобы они были заряжены…
Включите УЗО или дифавтомат. Подключим два провода к одному из его полюсов. Например, один провод к входу (1), а другой провод к выходу (2) того же полюса.
Затем подключаем эти два провода к клеммам АКБ: «+» к клемме (1), «-» к клемме (2).
Когда провода замыкаются на клеммы батареи, ток разряда батареи начинает течь через замкнутые полюсные контакты.Во вторичной цепи дифференциального трансформатора индуцируется импульсный ток, который запускает поляризованное реле. Реле воздействует на триггер и УЗО отключается.
Если УЗО выключилось, значит оно электромеханическое, если не выключилось, то поменяйте полярность АКБ и повторите проверку.
Если на этот раз выключить УЗО, то оно электромеханическое, если еще раз не выключилось, то оно электронное и не работает из-за отсутствия напряжения на плате усилителя.
3. Постоянный магнит
Возьмите постоянный магнит средних размеров и поднесите его к корпусу УЗО или дифавтомата.
Естественно УЗО должно быть включено. Слегка проведите магнитом по передней панели и по бокам корпуса.
Если работает УЗО, то электромеханическое, если нет, то электронное.
По традиции посмотрите видео по материалу этой статьи:
П.С. Это все.Надеюсь, эта статья будет вам полезна. Спасибо за внимание.
УЗО (устройство защитного отключения) Электромонтажное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции проводов или электроприборов.
УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.
На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки в подъезде практически любой квартирной электропроводки.
Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.
Кроме того, в случае отключения сложно определить, является ли неисправность коротким замыканием или утечкой тока.
Как выбрать УЗО
Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА … Фотография такого УЗО дана в начале статьи.
Какой тип УЗО лучше всего подходит для квартиры

электромеханическое или электронное УЗО
выпускаются в двух исполнениях — электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.
Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Допуск рабочего тока высокий низкий
КПД в случае обрыва нейтрального провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше
Как видно из таблицы, если нет ограничений по габаритным размерам, нужно выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.
Основные технические характеристики УЗО
Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».
Для желающих сделать более осознанный выбор я свел в таблицу все основные технические характеристики УЗО.
Таблица основных технических характеристик УЗО
Характеристика Обозначение Кол-во Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз 1, 3 Указывается в паспорте
Ток утечки срабатывания, I∆n мА 5 В ПУЭ нет инструкции по монтажу, но ее можно найти в рекомендациях по использованию электроприборов, например, теплых полов
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In AND 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im AND 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок месяц 1 Для простого теста просто нажмите кнопку RCD Test.Для диагностики времени отклика требуется специальный прибор
Рабочая температура ° C минус 25 — +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики Электромеханические Более надежные, дешевые, но более крупные электронные УЗО
Электронные Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока AS Отключение при медленном или резком нарастании синусоидального тока утечки
И Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или внезапно
IN Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или резко
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощитах квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора
На лицевой стороне УЗО всегда есть маркировка с основными техническими характеристиками.Расшифровка буквенно-цифрового обозначения показана на чертеже.
При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.
Электрическая схема подключения УЗО в панели приборов
УЗО в щитке четвертной разводки подключается сразу после счетчика в разрыв между нулевым и фазным проводами, идущими к выключателям.
Провода от счетчика подключаются поверх УЗО. Фазный провод L — к левому контакту, а ноль N — к правому. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.
Устройство и принцип работы УЗО
Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.
В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно компенсируются. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.
Принцип работы УЗО электромеханического
В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора появляется магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины для отключения УЗО и отключения питания проводки.
В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданное значение ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.
Принцип работы УЗО электронного
По внешнему виду стандартное электронное УЗО ничем не отличается от электромеханического и отличить их можно только по маркировке или схеме, нанесенной на корпус.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита установлена электронная схема в виде порогового компаратора с усилителем и реле.
При превышении разницы токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.
Установка УЗО в экран на DIN-рейке
В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах » с обозначением Т35 .

Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.

DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два фиксатора — стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.
Для снятия УЗО с DIN-рейки достаточно вставить конец лезвия плоской отвертки, расположенный ниже отходящего проводника, в ушко подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.
Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.
Как правильно подключить провода к УЗО
Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения провода и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.
Как уже говорилось, УЗО бывают двух типов — электромеханические и электронные. По внешнему виду они практически не отличаются друг от друга. Обычному потребителю без определенных знаний и навыков разобраться, какое УЗО перед ним электронное или электромеханическое, очень сложно.
Как их отличить? Вам нужны для этого какие-нибудь инструменты или устройства?
Всего можно выделить три основных способа отличить УЗО:
⚡ по схеме на корпусе УЗО
⚡ с аккумулятором
⚡ с магнитом
По схеме на корпусе УЗО
На корпусе всех современных УЗО изображена его электрическая схема.Если его нет на передней части корпуса, посмотрите на верхнюю часть.
Электронная схема УЗО несколько отличается от электромеханической схемы. Если вы знаете эти отличия, то легко сможете распознать тип УЗО перед покупкой.
Схема электромеханического УЗО:
⚡ нарисованный дифференциальный трансформатор
⚡ нарисовано реле, имеющее связь с трансформатором
⚡ нарисован отключающий механизм
⚡ также отображается кнопка ТЕСТ
Пример такой схемы:
Электронная цепь УЗО:
Элементы, которые показаны на электронной схеме УЗО, практически такие же, как указанные на электромеханической.Какая разница? И состоит он в дополнительной электронной плате.
Нарисовывается в виде прямоугольника или треугольника, устанавливается между дифференциальным трансформатором и реле.
К этому элементу подходят два проводника — фазный и нулевой, то есть 220В. Это внешний источник питания, необходимый для работы электронного УЗО.
Проверка УЗО от аккумулятора
Необходимый инвентарь для проверки:
⚡ батарейка (палец или корона)
⚡ два провода длиной 10-15 см
Процесс проверки выглядит следующим образом.Подключите один из проводов к верхнему контакту УЗО, другой провод к нижнему контакту. Главное, чтобы контакт был однополюсным, т.е. либо одноименной фазы (если это 3-х фазное УЗО), либо нулевой. И замкнуть провода на плюс и минус аккума.
Если УЗО не выключилось, перевернуть полюса проводов на АКБ. Если на этот раз не сработало, значит УЗО электронное.
Отключение УЗО означает, что оно электромеханического типа.
Использование магнита для проверки УЗО
Этот метод не совсем точен, но иногда его можно использовать. Включите УЗО и проведите им магнитом по корпусу. Прикасаться магнитом к разным местам корпуса нужно, так как у разных производителей дифференциальный трансформатор в разных частях УЗО (правый, средний или левый).
Магнитное поле в обмотке дифференциального трансформатора должно создавать ток, который приведет к срабатыванию реле и срабатыванию УЗО.В таком случае УЗО электромеханическое, если нет — электронное. Но рассчитывать на стопроцентный результат такой проверки не стоит.
Основной особенностью электромеханических устройств является их работа вне зависимости от того, есть напряжение в сети или нет.
Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, что является причиной срабатывания реле, а соответственно и триггера.
Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.
Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.
Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.
Электромеханические агрегаты
имеют простую, но в то же время более надежную конструкцию, поэтому в процессе эксплуатации они реже ломаются.Но можно отключить электронное устройство при малом импульсе в сети.
В этом случае потребуется замена микросхемы или полупроводников. Несмотря на это, большая популярность электронных УЗО обусловлена их более низкой стоимостью.
Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.
Есть несколько других способов отличить эти два типа УЗО.
Самое сложное — посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет показан трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.
Реле может быть схематично показано в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.
Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.
Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.
Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, реле выключится. Соответственно, если отключение не произошло, то у нас электронный вариант.
Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования.В этом случае обязательным условием является включенное состояние агрегата. Переместите магнит вдоль боковой и передней панели. Если реле не работает, перед вами электронное оборудование, а если работает — электромеханическое.
Пишите комментарии, дополнения к статье, может я что-то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.
Hass Avocado vs Florida Avocado: в чем разница?
Все представленные продукты проверяются нашими редакторами независимо.Когда вы покупаете что-то через наши розничные ссылки, мы можем получать комиссию.
Если сравнить авокадо Хасс с авокадо Флориды, какой из них окажется лучше? Это зависит от того, что вы ищете.
Все любят хороший авокадо, будь то разбитый на тосте, взбитый в пикантный гуакамоле или даже съеденный ложкой (возможно, с небольшим количеством приправы для рогаликов). Этот созревший на дереве фрукт (да, авокадо технически фрукт!) Явно покорил кухни и рестораны, создав новый рынок для большего количества разновидностей популярных продуктов.Авокадо Хасс и авокадо Флориды, вероятно, являются наиболее известными из нескольких разновидностей авокадо, но значительно отличаются по размеру, форме и вкусу.
Вот как их отличить:
Авокадо Хасс
Доска Haas Avocado
Вероятно, король мира авокадо, авокадо Хасс (или Хаас) доминирует на рынке благодаря долгому сроку хранения и разнообразию кулинарных применений. Эти авокадо являются фаворитом продуктовых магазинов, поскольку их можно собирать как незрелые фрукты, хранить в контейнерах для отправки и созревать в продуктовом магазине.Эти авокадо в основном поступают из Мексики и Калифорнии, поскольку они прекрасно себя чувствуют в теплом климате с большим количеством солнца.
Авокадо Хасс бывает разного размера, но обычно не превышает шести унций. Их кожа черная и часто неровная, но легко отслаивается, обнажая богатую зеленую мякоть (и большую круглую ямку) внутри. Мякоть авокадо Hass богата, жирна и богата мононенасыщенными жирами (полезными жирами!). Она достаточно мягкая, чтобы ее можно было взбить до однородной массы, но при этом достаточно твердая, чтобы выдерживать простые ломтики.Эти авокадо легко распознать, когда они готовы к употреблению; легкое сжатие может определить зрелость авокадо, и они все равно будут иметь кремовую текстуру, даже если их просто нарезать.
Дополнительная литература: Как созреть авокадо
Флоридский авокадо
Natthawut Nungsanther / EyeEm / Getty Images
Менее известный сорт, но все еще популярный в супермаркетах, — это могучий авокадо Флориды, также иногда называемый доминиканским авокадо.Эти авокадо намного больше по размеру и известны своей относительно гладкой ярко-зеленой кожицей и большими каплевидными косточками. Как указывает их тезка, эти авокадо выращивают во Флориде, но также являются популярным сортом на Гаити и других островах Карибского моря. Их спелость определить сложнее, поскольку они никогда не станут такими мягкими, как спелый авокадо Хасс. Этот сорт отлично подходит для нарезки ломтиками и кубиками, так как он очень хорошо держит форму.
Самая большая разница между авокадо Хасс и авокадо Флориды заключается в калориях; Флоридские авокадо содержат меньше жира и, следовательно, в целом менее калорийны.Это может показаться очевидным, но авокадо Флориды гораздо мягче по вкусу из-за отсутствия в них жира. Кроме того, поскольку эти авокадо больше по размеру, они часто дороже, чем их аналоги меньшего размера.
Как использовать оба типа авокадо
Вот несколько рецептов авокадо, которые можно выбрать в любом виде или выделить определенный сорт:
Жареные тако с авокадо
Човхаунд
Хотите поменять тако во вторник? Попробуйте панировку и обжарить авокадо.(Панировка и выпечка также являются вариантом, и, очевидно, более полезны для здоровья.) Авокадо Флориды имеет отличную твердую текстуру, которая хорошо подходит для любого метода. Получите наш рецепт жареного авокадо тако.
Заправка для салата Chipotle-Avocado
Човхаунд
В этом кремообразном, полезном рецепте заправки для салата молочные продукты не нужны! Все богатство достигается благодаря мягкому пюре из авокадо Хасс и чипотле. Получите наш рецепт заправки для салата Chipotle-Avocado.
Просто великолепный тост с авокадо
Давиде Лучано
Наш главный редактор отмечает все самое простое (и вкусное) в своей готовящейся поваренной книге «Basic Bitchen.«Снимаю шляпу перед авокадо Hass за идеальный кремовый контраст с хрустящими тостами; Позолотите эту лилию, как хотите, например, с яйцом-пашот и маринованным луком. Получите рецепт тоста с авокадо от Joey’s.
Тако с креветками на гриле с сальсой из авокадо и кукурузы
Човхаунд
Добавьте копченые креветки-гриль свежую сальсу из авокадо и кукурузы, чтобы получить здоровый и вкусный ужин в будние дни. В этом рецепте лучше всего подойдут авокадо Хасс или Флорида — просто выберите твердый Хасс, чтобы выдержать кости в топпинге сальсы.Получите наши тако с креветками на гриле с рецептом сальсы из авокадо и кукурузы.
Гуакамоле
Човхаунд
Независимо от того, любите ли вы сливочный или толстый шлейф гуакамоле, этот дип широко известен благодаря свежим авокадо, кусочкам свежего лайма и нарезанной кинзой. Мы также добавляем немного серрано чили и помидоров. Что касается текстуры, если вам нравится более крупный вкус гуака, выберите нарезанный кубиками авокадо из Флориды. Если вам нравится сливочное и гладкое пюре, придерживайтесь Хасс. Получите наш базовый рецепт гуакамоле.
Связанное чтение: Как предотвратить превращение гуакамоле в коричневый цвет
Copa Verde
Човхаунд
Авокадо… в коктейле? Сливочный авокадо Hass следует использовать в этом весеннем зеленом напитке для достижения максимально гладкого результата.Ключевую роль в этом коктейле играет свежий сок лайма, подслащенный нотками агавы и взбудораженный качественной текилой и ободком из соли тимьяна. Получите наш рецепт коктейля из авокадо Copa Verde.
Мусс из темного шоколада и авокадо с кокосовым кремом
Жанин Донофрио
Авокадо в десерте уже не кажется странным, правда? Опять же, действительно спелый авокадо Хасс даст вам самый сливочный и богатый результат для этого безмолочного лакомства. Получите рецепт мусса из авокадо из темного шоколада и кокосового крема.
Видео по теме: Остерегайтесь руки авокадо
Заголовок изображения от Chowhound с использованием фотографий Shutterstock и Getty Images
.

Jméno modelu	Jmenovitýgrad, maximální únikovýgrad	Náklady na jednotku
Automatické spínače řady DX³, sinomulární, jednofázové, тип C	6 А.	185 руб.
	10 А. А.	165 руб.
	16 А.	157 руб.
	20 А.	185 руб.
	25 А.	165 руб.
Diferenciální spínače (UZO), dvoum modul, 1 fáze a нейтральный, тип AC	16 А / 10 мА	3190 руб.
	25 А / 30 мА	1136 руб.
	40 A / 30 мА	1540 třít.
	63 А / 30 мА	1660 руб.
Automatické spínače Diferenciálního proudu, dvoum modul, 1 fáze a Neutrální, тип AC	16 А / 10м	4800 руб.
	16 А / 30м	2290 руб.
	20 А / 30 мА	2390 руб.
	25 А / 30 мА	2390 руб.
	32 А / 30 мА	3090 руб.
	40 А / 30 мА	3390 руб.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика	УЗО электромеханическое	УЗО электронное
Цена	низкая	высокая
Конструкция	сложная	простая
Надежность	высокая	низкая
Допуск рабочего тока	высокий	низкий
КПД в случае обрыва нейтрального провода или при падении напряжения сети ниже допустимого	сохраняется	не работает
Устойчивость к скачкам перенапряжения в сети	высокая	низкая
размеры	большой	во много раз меньше

Таблица основных технических характеристик УЗО
Характеристика	Обозначение	Кол-во	Примечание
Рабочее напряжение	IN	220, 380	Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети — на 380 В
Количество фаз		1, 3	Указывается в паспорте
Ток утечки срабатывания, I∆n	мА	5	В ПУЭ нет инструкции по монтажу, но ее можно найти в рекомендациях по использованию электроприборов, например, теплых полов
		10	Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и бытовой техники, установленной на земле
		30	Универсальный, подходит для любого дома или квартиры
		100, 300	Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In	AND	6-125	Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im	AND	500	Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc	кА	3-10	Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения	мс		Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок	месяц	1	Для простого теста просто нажмите кнопку RCD Test.Для диагностики времени отклика требуется специальный прибор
Рабочая температура	° C	минус 25 — +40	Рабочая температура, при которой разрешена работа УЗО
Конструктивные характеристики	Электромеханические		Более надежные, дешевые, но более крупные электронные УЗО
Конструктивные характеристики	Электронные		Современные УЗО, дорогие, малогабаритные
Тип формы рабочего тока	AS		Отключение при медленном или резком нарастании синусоидального тока утечки
	И		Срабатывает, если синусоидальный или пульсирующий постоянный ток утечки увеличивается медленно или внезапно
	IN		Срабатывает, если синусоидальный, пульсирующий постоянный или постоянный ток утечки увеличивается медленно или резко
Способ установки	Предназначен для монтажа на DIN-рейку в щите		Предназначен для установки в электрощитах квартир и домов
	Встраивается в розетку		Устанавливается для защиты отдельного электрического устройства или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
	В виде переходника, вставляемого в розетку
	Удлинитель
	Устанавливается на шнур питания электроприбора
