Технические мероприятия по электробезопасности в электроустановках: XVI. Охрана труда при выполнении технических мероприятий,обеспечивающих безопасность работ в электроустановках — Мир Антенн

Содержание

Пять вопросов обеспечения электробезопасности

Вопрос №1

Организационные мероприятия обеспечения безопасности работ на ЭУ.

1. Оформление документации.

· оформление наряда-допуска, распоряжения (приказа) или перечня работ в порядке текущей эксплуатации

· оформление работы (включая инструктаж по мерам безопасности и выдачу наряда-допуска)

· ведение записей в журнале учета нарядов и распоряжений

2. Выдача разрешения на подготовку рабочего места и допуск к работам.

3. Осуществление надзора при проведении работ.

4. Оформление перерыва в работе, перевода на другое рабочее место.

Вопрос №2

Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения.

1. Отключение электроустановки и обеспечение невозможности её включения.

2. Вывешивание запрещающих плакатов (4 вида).

3. Проверка отсутствия напряжения.

4. Заземление. Вывешивание указательного плаката «ЗАЗЕМЛЕНО».

5. Установка ограждения и ограждающих плакатов.

Вопрос №3

Изолирующие электрозащитные средства.

До 1000 В

ОСНОВНЫЕ (те, что «на руки»)	ДОПОЛНИТЕЛЬНЫЕ
Диэлектрические перчатки	Изолирующие подставки, накладки, колпаки
Указатель наведенного напряжения	Диэлектрические лестницы
Электроизмерительные клещи	Диэлектрические коврики
Изолирующая штанга	Диэлектрические галоши
Ручной изолирующий инструмент	Изолирующие покрытия

Свыше 1000 В

ОСНОВНЫЕ	ДОПОЛНИТЕЛЬНЫЕ
Изолирующая штанга	Изоляторные подставки, накладки, колпаки
Изолирующие клещи	Диэлектрические лестницы
Указатель высокого напряжения	Диэлектрические коврики
Устройства, обеспечивающие безопасность при испытаниях	Диэлектрические боты и диэлектрические перчатки
Специальные средства защиты для обеспечения безопасности при испытаниях	Штанги для переноса и выравнивания потенциалов
	Щиты и ширмы
	Сигнализатор напряжения

Вопрос №4

Категории помещений в отношении опасности поражения электрическим током

Помещения без повышенной опасности:

· нет условий, создающих повышенную опасность.

2. Помещения с повышенной опасностью:

· наличие сырости или токопроводящей пыли,

· токопроводящие полы,

· высокая температура (более 35ºС),

· возможность одновременного прикосновения к корпусам оборудования и заземленным конструкциям здания.

3. Особо опасные помещения:

· наличие особой сырости,

· химически активная среда,

· наличие двух и более условий опасности,

4. Территория открытых электроустановок (ЭУ)

По влажности:

Сухие – влажность менее 60%.

Влажные – влажность более 60% (менее 75%).

Сырые – влажность более 75%.

Особо сырые – влажность 100%.

Вопрос №5

Оказание первой помощи при поражении электрическим током.

До начала оказания первой помощи необходимо освободить пострадавшего от действия эл.тока и немедленно производить следующие мероприятия:

-уложить пострадавшего на твердую поверхность;

-проверить у пострадавшего наличие дыхания и пульса;

-выяснить состояние зрачка (узкий или широкий), широкий указывает на отсутствие или недостаточность кровообращения.

-во всех случаях поражения электрическим током, вызов врача является обязательным, независимо от состояния пострадавшего. Если у пострадавшего отсутствует дыхание, нужно немедленно приступить к производству искусственного дыхания.

Способ искусственного дыхания «рот в рот».

При этом способе оказывающий помощь укладывает пocтрадавшего таким образом, чтобы голова была закинута как можно больше назад, при этом язык не должен закрывать проход воздуха через гортань. Затем оказывающий помощь делает несколько сильных вздохов и вдувает воздух через рот в легкие пострадавшего со скоростью 10-12 выдохов в минуту (через каждые 5-6с) до полного восстановления дыхания пострадавшего или до прибытия врача.

При отсутствии у пострадавшего дыхания и пульса необходимо одновременно с искусственным дыханием (вдуванием воздуха) производить наружный (непрямой) массаж сердца. Для этого определить местоположение нижней трети грудины, затем, накладывая на это место ладонь разомкнутой кисти, ладонь другой руки поверх первой и начинают ритмично надавливать на грудную клетку пострадавшего. При этом чередуют указанные операции в следующем порядке: после двух-трех глубоких вдуваний в рот (или нос) пострадавшего оказывающий помощь производит 15-20 надавливаний на грудную клетку (каждое надавливание в течение 1с), после чего искусственное дыхание и непрямой массаж сердца повторяют в указанной последовательности.

Охрана труда, для подготовки машинистов тепловоза. Организационно-технические мероприятия по электробезопасности

Урок № 10 «Охрана труда»
для подготовки машинистов тепловоза
Организационно-технические мероприятия,
обеспечивающие электробезопасность
Преподаватель Ржевского подразделения ОУЦПК
Лысова В.

П
Урок №10
Содержание урока
1. Организационные меры, обеспечивающие
электробезопасность
2. Технические мероприятия, обеспечивающие
электробезопасность
3. Освобождение пострадавшего от действия
электрического тока
Цель урока
1. Изучить организационные меры, обеспечивающие
электробезопасность
2. Изучить технические мероприятия, обеспечивающие
электробезопасность
3. Изучить порядок освобождения пострадавшего от

действия электрического тока
Организационные меры, обеспечивающие
электробезопасность
-оформление работы
нарядом-допуском,
распоряжением или
перечнем работ,
выполняемых в порядке
текущей эксплуатации;
— оформление
перерыва в
работе, перевода
на другое рабочее
место и окончания
работы
— допуск к работе,
-надзор во время
работы,
Виды оформления
работ
Виды оформления
работ
Организация работ,
выполняемых
в порядке
текущей эксплуатации
По наряду
наряд разрешается на срок не
более 15 дней со дня начала
работы.

По распоряжению
Организация работ по наряду, распоряжению
Наряд –
Распоряжение – задание на производство работы, определяющее ее
содержание, место, время, меры безопасности, и лиц, которым
поручено ее выполнение, с указанием группы по электробезопасности
Организация работ по
распоряжению
Началу работ по
распоряжению должен
предшествовать целевой
инструктаж
Организация работ по
наряду
При выполнении работ по
наряду, распоряжению не
допускается изменять условия
работы и состав бригады
Организация работ, выполняемых в порядке текущей эксплуатации
Работы выполняются только в
электроустановках напряжением
до 1000 В
Работа является постоянно
разрешенной,
Организация работ,
выполняемых в порядке текущей
эксплуатации
Выполнение работ оформляется в
оперативном журнале.
Подготовка рабочего места
осуществляется теми же
работниками, которые в
дальнейшем выполняют
необходимую работу.

Допуск к работе
Допуск бригады к работе осуществляет специальный
работник
(допускающий)в присутствии бригады

и руководителя работ.
Перед допуском бригады к работе руководитель производит
инструктаж: уточняет границы участка работы, указывает
ее категорию, определяет места установки заземляющих
штанг и ограждения места работы, распределяет
обязанности между членами бригады и др.
Допуск к работе в электроустановках:
осуществляют только по одному наряду, распоряжению
проводится после проверки подготовки рабочего места;
проводится непосредственно на рабочем месте.
Надзор во время работы
Машинист должен:
затормозить локомотив
(поезд)
отключить
вспомогательные машины;
открыть шторы
высоковольтной камеры;
войти в высоковольтную
камеру, оставив дверь
открытой.
Помощник машиниста
должен находиться вне
высоковольтной камеры и
контролировать действия
машиниста, находящегося
внутри нее.

Технические меры, обеспечивающие
электробезопасность. Отключение
При работе с частичным или
полным снятием напряжения
производят необходимые
отключения
вывешивают плакаты « Не
включать – работают люди», «
Не включать – работа на линии»
Проверка отсутствия напряжения
Проверяется отсутствие
напряжение между
фазами и каждой фазы по
отношению к земле и
нулевому проводу на
отключенной
электроустановке
Используют указатель
напряжения.
Перед использованием
указателя проверяют его
исправность

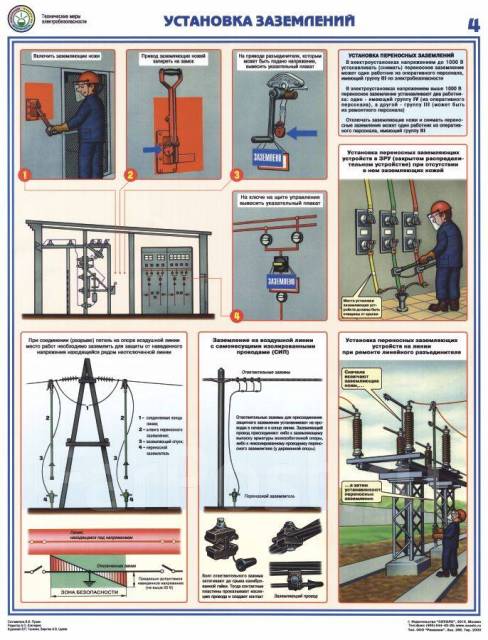

Наложение заземления
Накладывают на токоведущие
части всех фаз отключенной
электроустановки или ее части
со всех сторон, откуда может
быть подано напряжение
Сначала надежно соединить
штангу с землей и лишь после
этого прикреплять ее на
заземляемые токоведущие
части
Снимается заземление в
обратном порядке
Тепловоз должен быть
заземлен с обеих сторон

3.

Технические мероприятия, обеспечивающие безопасность работ со снятием напряжения

Технические мероприятия, обеспечивающие безопасность работ

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

В этой статье Вы наглядно увидите всю последовательность технических мероприятий по подготовке рабочего места в электроустановках.

Для начала обратимся к ПОТ Р М 016-2001 (Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок). Кстати, если Вы желаете проверить свои знания по этой книжке, то Вам сюда: пройти онлайн тест по ПОТ Р М 016-2001.

Итак, открываем ПОТ Р М 016-2001, Главу 3 и читаем, что там написано:

Чтобы легче понять написанное, в качестве примера рассмотрим вывод в ремонт высоковольтного масляного выключателя ВМГ-10. Тип ячейки — КСО, класс напряжения — 10 (кВ).

Согласно ПОТ Р М 016-2001, все оперативные переключения в действующих электроустановках производит оперативный персонал, которому присвоено это право на основании распорядительного документа руководителя предприятия. В нашем примере электроустановка выше 1000 (В), поэтому оперативный персонал должен иметь следующие группы по электробезопасности:

старший работник по смене — IV группу
остальные работники в смене — III группу

Весь оперативный персонал применяет следующие средства индивидуальной защиты (СИЗ):

Надеюсь, Вы все помните несчастный случай с двумя электромонтерами, который произошел с ними при оперативных переключениях. Переходите по указанной ссылочке и особое внимание уделите выводу в конце статьи.

В качестве основного электрозащитного средства оперативный персонал применяет указатель высокого напряжения УВН-10, у которого имеется штамп о пройденном испытании.

Подробно останавливаться на указателях высокого напряжения я сейчас не буду, а предложу почитать Вам полезные статьи по этой теме:

Технические мероприятия, обеспечивающие безопасность работ, по подготовке рабочего места

Перейдем к нашему примеру. Согласно графика ППР, необходимо вывести в ремонт высоковольтный масляный выключатель фидера №100 на подстанции 13. С этого фидера питается силовой трансформатор мощностью 1000 (кВА).

Смотрим схему данного фидера (присоединения) и по ней составляем бланк переключений.

В бланке переключений указывается вся последовательность производства операций по подготовке рабочего места в электроустановке. После составления бланка переключений его проверяет сменный мастер оперативной службы и подписью заверяет правильность операций.

Рассмотрим бланк переключений по подготовке рабочего места для нашего примера.

1. С диспетчерского пункта (ДП) с помощью устройства телеуправления УТБ-3 (телемеханика) отключим высоковольтный масляный выключатель фидера № 100.

Убедимся в отключении по сигнальным лампам положения выключателя (должна гореть зеленая лампа) и показаниям амперметра (стрелка на нуле).

2. Проверим фактическое отключение масляного выключателя.

Проверим флажок на электромагнитном приводе ПЭ-11 масляного выключателя. Зеленый флажок сигнализирует об отключенном состоянии выключателя.

Затем откроем сетчатое ограждение ячейки и посмотрим на «свечи» масляного выключателя. «Свечи» каждой фазы должны выйти из бачка выключателя, т.е. разорвать силовую цепь.

3. Отключим автоматический выключатель цепей соленоидов (включения) и вывесим на его рычажок включения запрещающий плакат «Не включать! Работают люди».

На ключ управления масляным выключателем тоже повесим запрещающий плакат «Не включать! Работают люди».

4. Одеваем диэлектрические перчатки и отключаем кабельный разъединитель.

5. Аналогично, отключаем шинный разъединитель.

После отключения шинного и кабельного разъединителей убедимся, что они отключились — должен быть виден разрыв между подвижными и неподвижными контактами.

На рукоятках ручных приводов разъединителей установим блокировочный шток и повесим запрещающие плакаты «Не включать! Работают люди».

6. Отключим автоматический выключатель оперативных цепей (цепей управления) и повесим на его кнопку включения запрещающий плакат «Не включать! Работают люди».

7. Проверим отсутствие напряжения на кабеле 10 (кВ) указателем высокого напряжения УВН-10.

Перед работой указателем высокого напряжения УВН-10 необходимо убедиться, что он исправен. Проверим его на соседней ячейке путем прикосновения к шинам, которые находятся под рабочим напряжением.

А теперь проверим отсутствие напряжения на силовом кабеле 10 (кВ) нашей ячейки.

Напомню Вам, что в распределительных устройствах (РУ) напряжением выше 1 (кВ) пользоваться указателем УВН необходимо ТОЛЬКО в диэлектрических перчатках, а право проводить проверку на отсутствие напряжения можно самостоятельно с IV группой по электробезопасности.

8. Установим защитное заземление на кабеле 10 (кВ).

Переносное заземление должно быть установлено на отключенном рабочем месте со всех сторон, откуда может быть подано напряжение (либо ошибочно, либо аварийно).

После проверки отсутствия напряжения на силовом кабеле 10 (кВ) присоединим переносное заземление к заземляющему устройству и с помощью изолирующей штанги установим его на месте соединения кабеля с кабельным разъединителем или специальных «отпайках», только они должны быть очищены от краски.

Затягивать струбцины переносного заземления разрешено руками в диэлектрических перчатках или с помощью той же изолирующей штанги.

Напомню Вам, что устанавливать и убирать переносные заземления необходимо ТОЛЬКО в диэлектрических перчатках. Устанавливать переносные заземления в электроустановке выше 1000 (В) могут два работника с IV и III группами по электробезопасности.

9. Проверим указателем напряжения УВН-10 отсутствие напряжения в ячейке масляного выключателя 10 (кВ).

Все производится аналогично пункта 7.

10. Установим переносное заземление в ячейке масляного выключателя 10 (кВ) со стороны сборных шин.

Все производится аналогично пункта 8.

После установки переносных заземлений на рукоятках ручных приводов шинного и кабельного разъединителей повесим указательные плакаты «Заземлено».

11. Подготовим рабочее место для работы бригад ремонтного персонала.

На расположенных рядом и напротив с подготовленным рабочим местом ячейках необходимо вывесить предупреждающие плакаты «Стой! Напряжение».

Все технические мероприятия, обеспечивающие безопасность работ в электроустановке напряжением 10 (кВ), выполнены. Осталось непосредственно на подготовленном рабочем месте вывесить предписывающий плакат «Работать здесь».

Все готово.

Оформляем окончание работы по бланку переключений и докладываем сменному мастеру оперативной службы об окончании работы по подготовке рабочего места.

Дополнение: ПОТ Р М-016-2001 действуют до 4 августа 2014 года! Затем вводятся новые Правила по охране труда при эксплуатации электроустановок — более подробно об этом читайте здесь.

P.S. В этой статье я подробно показал Вам на наглядном примере с большим количеством фотографий все технические мероприятия, обеспечивающие безопасность работ, которые необходимо соблюдать при подготовке рабочего места в электроустановке напряжением 10 (кВ). Если у Вас имеются вопросы или дополнения к материалу статьи, то готов Вас выслушать в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

XVI.

Охрана труда при выполнении технических мероприятий, обеспечивающих безопасность работ со снятием напряжения

Прочее
Охрана труда
Техника безопасности
Электробезопасность
Правила по охране труда при эксплуатации электроустановок (ПОТЭУ) от 24.07.2013 с изменениями от 15.11.2018

Добавлено 9 марта 2019 в 23:18

Сохранить или поделиться

16.1. При подготовке рабочего места со снятием напряжения, при котором с токоведущих частей электроустановки, на которой будут проводиться работы, снято напряжение отключением коммутационных аппаратов, отсоединением шин, кабелей, проводов и приняты меры, препятствующие подаче напряжения на токоведущие части к месту работы, должны быть в указанном порядке выполнены следующие технические мероприятия:

произведены необходимые отключения и приняты меры, препятствующие подаче напряжения на место работы вследствие ошибочного или самопроизвольного включения коммутационных аппаратов;
на приводах ручного и на ключах дистанционного управления коммутационных аппаратов должны быть вывешены запрещающие плакаты;
проверено отсутствие напряжения на токоведущих частях, которые должны быть заземлены для защиты людей от поражения электрическим током;
установлено заземление;
вывешены указательные плакаты «Заземлено», ограждены при необходимости рабочие места и оставшиеся под напряжением токоведущие части, вывешены предупреждающие и предписывающие плакаты.

Данная публикация не является официальным изданием, поэтому здесь допускаются некоторые вольности в оформлении, которые позволяют облегчить чтение, но никак не изменяют официальный текст. Например:

списки оформляются в читаемом виде, а не в виде последовательности абзацев, сливающихся с остальным текстом;
некоторые ключевые фразы в тексте выделяются полужирным шрифтом;
и тому подобное.

Источник:

Правила по охране труда при эксплуатации электроустановок (ПОТЭУ) от 24.07.2013 с изменениями от 15.11.2018

Технические мероприятия при работе в электроустановках. Правила технической эксплуатации электроустановок

Производство работ в электроустановках должно осуществляться в соответствии с необходимыми требованиями. Инструкции утверждены на основании действующих отраслевых нормативных актов. Рассмотрим далее технические мероприятия при работе в электроустановках.

Основные требования

Технические мероприятия в электроустановках осуществляются в определенном порядке. В первую очередь выполняются необходимые отключения и принимаются меры по предотвращению передачи напряжения на место в случае самостоятельной или ошибочной активации коммутационной аппаратуры. Правила технической эксплуатации тепловых электроустановок предписывают использование запрещающих плакатов. Они вывешиваются на ключах дистанционного и приводах ручного управления коммутационными устройствами.

На токоведущих частях проверяется отсутствие напряжения. Эти элементы должны иметь заземление во избежание поражения током людей. Необходимо включить заземляющие ножи. Техническое обслуживание электроустановок должно осуществляться в соответствии с предупреждающими и предписывающими плакатами. Участки и токоведущие части, оставшиеся под напряжением, должны быть ограждены. Эти технические мероприятия при работе в электроустановках осуществляются в зависимости от условий после либо до заземления.

Специфика

Правила технической эксплуатации электроустановок регламентируют количество людей, осуществляющих указанные выше действия. При проведении оперативной деятельности двумя либо более лицами в течение смены их выполняет два человека.

Технические мероприятия при работе в электроустановках, кроме некоторых из них, может выполнять один человек в случае единоличной деятельности. Запрещено одному лицу осуществлять наложение переносного заземления и производить переключения, проводимые на 2-х и более присоединениях при напряжении больше 1000 В в случае отсутствия действующих блокировочных устройств разъединителей, срабатывающих при неправильных действиях.

Отключения

Технические мероприятия при работе на электроустановках включают в себя обесточивание:

Токоведущих частей, на которых будет осуществляться деятельность.
Неогражденных элементов, проводящих ток, к которым могут приблизиться люди.

В случае отсутствия возможности осуществить отключение, токоведущие элементы должны быть ограждены. При напряжении больше 1000 В со всех сторон, откуда может подаваться ток коммутационным аппаратом, должен просматриваться разрыв, который образован отсоединением либо снятием проводов и шин, предохранителей, отключением разъединителей, выключателей и отделителей нагрузки, кроме тех, в которых автоматической включение производится посредством пружин, установленных на аппаратах. Технические мероприятия при работе в электроустановках предполагают также обесточивание трансформаторов (силовых и прочих), которые связаны с участком осуществления деятельности. Это исключит обратную трансформацию.

Требования к оснащению

В электроустановках, напряжение в которых — больше 1000 В, во избежание самопроизвольной либо ошибочной активации коммутационных аппаратов, посредством которых может подаваться ток на участок, должны быть:

Закрыты на механический замок ручные приводы у выключателей, отделителей и разъединителей.
Заперты стационарные ограждения у коммутационных аппаратов, управляемых посредством оперативной штанги.
У приводов разъединителей, выключателей, отделителей нагрузки, оснащенных дистанционным управлением, обесточены цепи оперативного тока и силовые. У пневматических устройств, кроме того, на подводящей трубе сжатого воздуха клапан должен быть закрыт на механический замок. Спускные пробки при этом оставляются в открытом положении.
Приведены в нерабочее состояние включающие пружины или груз у соответствующих приводов.

Предотвращение ошибочного включения

Необходимые меры принимаются в соответствии с требованиями, содержащимися в инструкции по обслуживанию распределительных комплектных устройств. Согласно предписаниям, в устройствах с напряжением 6-10 кВ, оснащенных однополюсными разъединителями, для предупреждения ошибочного подключения разрешено надевать резиновые колпаки на ножи. В электроустановках до 1000 В с токоведущими элементами, где будет осуществляться работа, необходимо снять напряжение со всех сторон посредством обесточивания коммутационных аппаратов, оснащенных ручными приводами. В случае наличия в схеме предохранителей отключение производится их снятием. Если они отсутствуют, обесточивание осуществляется:

Запиранием дверец либо рукояток шкафа.
Укрытием кнопок.
Установкой изолирующих накладок между контактами и так далее.

Разрешено также снять напряжение коммутационным аппаратом, который оснащен дистанционным управлением, если провода отсоединяются включающей катушкой. Если характер работ и конструктивные особенности устройств позволяют, то приведенные меры могут заменяться расшиновкой либо отсоединением концов проводов, кабеля от них или от того оборудования, с которым будут проводиться дальнейшие действия.

Важный момент

Как гласят правила технической эксплуатации электроустановок, отсоединение или расшиновка должны осуществляться лицом из ремперсонала под руководством допускающего. С токоведущих частей, ближайших к участку и доступных для случайных (непреднамеренных) прикосновений либо снимается напряжение, либо они ограждаются. Отключенное состояние коммутационных аппаратов с напряжением меньше 1000 В с недоступными контактами для осмотра (пакетными выключателями, невыкатными автоматами, закрытыми рубильниками и так далее) определяется посредством осуществления проверки отсутствия напряжения на отходящих шинах либо зажимах.

Организационные мероприятия в электроустановках

Для безопасного осуществления деятельности необходимо:

Оформление распоряжения, наряда либо перечня действий.
Выдача разрешений на подготовку участка и допуск в случаях, которые предусмотрены Правилами.
Обеспечить контроль во время деятельности сотрудников.
Оформлять перерывы, переводы на другой участок, завершение работ.

Ответственные лица

Организационные мероприятия в электроустановках осуществляются:

Выдающим наряд, отдающим распоряжения, утверждающим список действий.
Руководителем работ.
Выдающим разрешение на подготовку участка и на допуск в установленных в Правилах случаях.
Наблюдающими.
Членами бригады.
Допускающим.
Производителем работ.

Задачи ответственных лиц

Уполномоченные сотрудники определяют возможность и необходимость выполнения работы. Они отвечают за правильность и полноту мер безопасности, указанных в наряде либо распоряжении, количественный и качественный состав бригады. В ней должно быть два и более человека, в числе которых — производитель работ. Уполномоченные лица назначают ответственных за безопасность на участке, контролируют соответствие выполняемых действий группами специалистов, перечисленных в наряде. Они также проводят целевые инструктажи с наблюдающим, производителем работ или ответственным руководителем.

Электробезопасность — EHS

Даже если вы используете только утвержденное электрическое оборудование и инструменты в соответствии с их конструкцией, необходимо базовое понимание электробезопасности. Информация, представленная на этой странице, предназначена для того, чтобы убедиться, что у вас есть необходимая информация для безопасного использования электрического оборудования. Ресурсы по обучению по электробезопасности и требования OSHA к сертифицированному оборудованию также представлены ниже.

Факторы поражения электрическим током

Одной из основных опасностей использования оборудования с электрическим приводом является поражение электрическим током, которое происходит, когда ток проходит через тело из-за контакта или близкого приближения к незащищенным или неисправным частям цепи.Есть 3 основных фактора, которые влияют на тяжесть поражения электрическим током, которое получает человек, когда он или она становится частью электрической цепи.

Расширить все

Количество тока, протекающего через тело

Сила тока (в амперах) убивает поражение электрическим током, а не напряжение. Напряжение определяет только то, сколько тока будет проходить через заданное сопротивление тела. В целом сопротивление тела поражению электрическим током минимально и составляет в среднем около 10 000 Ом (от 100 000 Ом для сухой кожи до 1 000 Ом для влажной кожи). При таком сопротивлении даже контакт со стандартными цепями на 110 В при определенных условиях может быть смертельным. См. Таблицу физиологических эффектов ниже.

ОМ ЗАКОН равен Ток (А) = Напряжение (В) / Сопротивление (Ом)

Текущий путь через тело от входа до выхода

Пути тока из рук в руки, руки или ноги и от уха к уху являются наиболее опасными, поскольку могут вызвать серьезные повреждения сердца, легких и головного мозга.Вот почему важно не носить металлические украшения, не прислоняться и не использовать оба электрических оборудования, чтобы не стать частью цепи. Потенциал ступени также вызывает беспокойство, когда земля электрифицирована. Перемешайте ноги так, чтобы они были как можно ближе друг к другу.

Продолжительность времени, в течение которого тело является частью контура

Вот таблица, в которой показано физиологическое воздействие на ваше тело воздействия электрического тока нарастающих уровней. В нем также подробно указано, сколько напряжения необходимо для достижения этих уровней тока, исходя из предполагаемого сопротивления тела (в среднем ~ 10 000 Ом).

Таблица физиологических эффектов

Электрический ток (1 секунда контакта)	Физиологический эффект	Напряжение
1 мА	Порог ощущения, покалывания.	10 В
5 мА	Принимается как максимально безвредный ток.Сильные непроизвольные спазмы могут привести к другим травмам.	50 В
4-5 мА	Ток, при котором срабатывает типичный GFCI.	Создан, чтобы защитить вас
10-30 мА	Начало устойчивого мышечного сокращения (ток «не могу отпустить»).	100 В
75-300 мА	Фибрилляция желудочков, продолжающаяся со смертельным исходом.	750 В
15000 мА	Самый низкий ток, при котором срабатывает обычный предохранитель или автоматический выключатель.	Предназначен для защиты оборудования

Обучение электробезопасности

Для всестороннего обзора основ электробезопасности и вещей, которые следует учитывать при работе с электричеством и электрооборудованием, EHS разработала онлайн-курс по повышению осведомленности об электробезопасности. Этот курс можно найти в каталоге курсов Учебного центра ATLAS.

ПРИМЕЧАНИЕ. Если вы планируете проектировать, строить или модифицировать оборудование с электрическим приводом для своих исследований, вам потребуются более глубокие знания и обучение, чем в настоящее время предлагает MIT EHS.Пожалуйста, свяжитесь с [email protected], если у вас есть вопросы, связанные с необходимостью более глубокого обучения электричеству или у вас есть планы по созданию или модификации электрического оборудования.

Расширить все

Цели изучения курса

Поймите свои ограничения при использовании электрического оборудования

Определите опасности, связанные с электричеством: удар, пожар и вспышка дуги
Распознавать небезопасные электрические условия и оборудование
Ознакомление с информацией, указанной на бирках оборудования: NRTL, потребность в энергии, грузоподъемность
Описать основные меры безопасности и методы работы с электрооборудованием
Выявление аварийных ситуаций с электричеством и объяснение, как на них реагировать

Национальные консенсусные стандарты проектирования и установки

Для защиты от травм при использовании электрического оборудования были установлены требования и стандарты посредством внедрения признанных на национальном уровне кодексов, испытаний на допуск и методов работы по электробезопасности. Это необходимо для того, чтобы у вас была соответствующая подготовка и опыт работы с электрическим оборудованием.

Все установленное оборудование должно быть протестировано и внесено в перечень или маркировку одной из этих Национально признанных испытательных лабораторий (NRTL)

Все электрическое оборудование должно устанавливаться и обслуживаться в соответствии со следующими стандартами:

Национальный электротехнический кодекс

(NEC) ®, поддерживаемый NFPA, содержит требования по электробезопасности для методов электропроводки, используемых на рабочем месте, для электропитания под напряжением, линий связи и оборудования для сотрудников на рабочем месте.

Блокировка / маркировка

Блокировка / маркировка (LOTO) относится к особым методам и процедурам для защиты сотрудников от неожиданного включения питания или запуска машин и оборудования, или выброса опасной энергии во время обслуживания или технического обслуживания.

Как указано в стандарте OSHA 29 CFR 1910. 147 , работодатели обязаны проверять машины и оборудование, чтобы определить, какой источник энергии необходимо контролировать (блокировка / маркировка), и разработать программу управления энергопотреблением, состоящую из:

Процедуры энергетического контроля,
Периодическая проверка и
Обучение

Мы обязаны соблюдать следующие стандарты, 29 CFR 1910.147 и стандарт 70E Национальной ассоциации противопожарной защиты (NFPA), который требует контроля над опасными источниками энергии. Учебный центр ATLAS предлагает обучающие курсы Lockout / Tagout. Если вам нужна дополнительная помощь, обращайтесь по адресу [email protected].

Расширить все

Услуги LOTO, доступные в EHS

Техническая помощь для определения необходимости включения оборудования в программу Института по контролю за опасной энергией.
Полевые проверки методов и процедур блокировки / маркировки,
Помощь в реализации на местном уровне программы Института по контролю за опасными источниками энергии.

Деятельность, не входящая в стандарт LOTO Standard

Незначительные изменения и регулировки инструмента, а также другие незначительные операции по обслуживанию, которые происходят во время обычных производственных операций, которые являются рутинными, повторяющимися и неотъемлемыми от использования этого производственного оборудования, при условии, что работники эффективно защищены альтернативными мерами
Работы с оборудованием, подключенным к электросети. Если оборудование отключено от источника энергии, и уполномоченный сотрудник имеет исключительный контроль над вилкой.
Операции горячей врезки, включающие системы транспортировки и распределения газа, пара, воды или нефтепродуктов на трубопроводах под давлением , если важна непрерывность обслуживания, отключение системы нецелесообразно, соблюдаются документированные процедуры, а сотрудники эффективно защищены специальное оборудование.

Основы электробезопасности

Расширить все

Напоминания об электробезопасности

Только лицензированные электрики могут работать на строительстве инфраструктурных электрических систем.
Если автоматический выключатель или другое защитное устройство «сработает», убедитесь, что квалифицированный электрик проверит цепь и оборудование и устранит проблемы перед повторным включением выключателя.
Немедленно сообщайте об опасностях (отсутствие защитных ограждений или крышек, поврежденное оборудование и т. Д.) Управляющему зданием, Департаменту строительства, окружающей среды, здравоохранения и безопасности или руководителю.
Выбросьте любое оборудование, которое вызывает у вас даже малейший шок. Если сопротивление через ваше тело снижено i.е. стоя в воде или касаясь металла, даже малейшее сотрясение может быть смертельным.
Серьезно относитесь к любым предупреждающим знакам, заграждениям или охране, выставляемым во время ремонта, установки и т. Д. Электрического оборудования.
должны иметь соответствующие крышки, чтобы скрыть всю проводку. Жесткая проводка не должна быть открыта / доступна для работников, не занимающихся электричеством.
Не оставляйте электрические коробки, распределительные устройства, шкафы или электрические комнаты открытыми без непосредственного присутствия.
Удалите материалы, особенно горючие, такие как бумага и дерево, из области перед электрическими панелями. Для безопасного доступа при необходимости должно быть 36 дюймов.
Не работайте с электрическими инструментами или оборудованием во влажных помещениях или местах, где присутствует потенциально воспламеняющаяся пыль, пары или жидкости, если это специально не одобрено для этого места.
Обесточьте оборудование перед снятием любых защитных крышек или ограждений.
Не используйте электрическую розетку или выключатель, если защитная крышка приоткрыта, треснула или отсутствует.
Никогда не кладите токопроводящие металлические предметы в оборудование, находящееся под напряжением.
Выньте шнур из розетки, потянув за вилку, а не за шнур.
Не переносите оборудование за шнур — только за ручку или основание.

Удлинитель / удлинитель / защита от перенапряжения

Удлинители используются для временной эксплуатации электрооборудования в местах, где нет розеток. Перемещаемые ответвители питания (RPT), более известные как удлинители, добавляют дополнительное пространство для розеток, а сетевой фильтр также защищает от возможных скачков напряжения, которые могут повредить ваше электронное оборудование.При использовании этих устройств следует придерживаться следующих рекомендаций.

Измените прокладку электрических шнуров или удлинителей так, чтобы они не проходили через проход / коридор, трубы или двери.
Убедитесь, что удлинители рассчитаны на работу надлежащим образом и используются только временно.
Используйте удлинители с трехконтактными вилками, чтобы обеспечить заземление оборудования. Никогда не снимайте заземляющий штырь с трехконтактной вилки, чтобы вы могли вставить его в двухконтактную вилку.
Не допускайте перегрузки удлинителей, шнуров розеток или стенных розеток.
Все устройства защиты от перенапряжений или разветвители питания должны быть одобрены UL (лаборатория страховщиков) или ETL (лаборатории электрических испытаний). Элементы, не указанные в списке, могли не быть протестированы на безопасность
Не подключайте сетевой фильтр, удлинитель или удлинитель к имеющемуся сетевому фильтру, удлинителю или удлинителю. Эта практика называется «шлейфовым соединением» или «копилкой» и может привести к серьезным проблемам.
В одинарную дуплексную электрическую розетку должен быть включен только один сетевой фильтр или удлинитель.
Не размещайте сетевой фильтр, удлинитель или удлинитель в любом месте, где устройство может быть покрыто ковром, мебелью или любым другим предметом, ограничивающим или препятствующим циркуляции воздуха.
Не прикрепляйте скобами, скрепками и липкими лентами сетчатый фильтр или удлинитель.
Не подключайте к удлинителю какое-либо оборудование, потребляющее более 5 А или 600 Вт. Это оборудование следует подключать непосредственно к розетке.
Ограничьте нагрузку устройства защиты от перенапряжения или удлинителя до 80% мощности, указанной на задней этикетке.

Прерыватели цепи замыкания на землю (GFCI)

GFCI предназначены для защиты людей от поражения электрическим током.
GFCI работает, обнаруживая падение тока от горячей к нейтральной проводке в цепи. Когда GFCI определяет разницу примерно в 5 мА, он отключает цепь за 1/40 секунды.
GFCI должны устанавливаться везде, где есть водные преграды.
могут быть на выключателе, розетке, соединенной с вилкой прибора / части оборудования или частью короткого удлинительного шнура.

Примеры изображений GFCI:

Электропроводка, заземление, изоляция

Расширить все

Проводка

Все электрические установки или замена, модификация, ремонт или восстановление любой электрической установки должны соответствовать требованиям Национального электротехнического кодекса (NEC) Национальной ассоциации противопожарной защиты и / или Министерства труда США по охране труда и технике безопасности. Управление здравоохранения.

По вопросам постоянного оборудования и / или постоянной проводки обращайтесь к менеджеру по обслуживанию электрооборудования Департамента оборудования.

Заземление

Все оборудование должно быть заземлено и снабжено предохранителями в соответствии с NEC. Все удлинители должны иметь заземляющий штифт.

Изоляция

Все электрическое оборудование должно быть должным образом изолировано. Любые изношенные шнуры питания следует выбросить, а все токоведущие / горячие провода следует изолировать, чтобы предотвратить опасность поражения электрическим током.
