Схема подключения и правила монтажа дифавтомата в однофазной сети

Помимо благ, которые несет человеку электрификация, она же подвергает его опасности пожара или поражения электрическим током. Помочь защитить себя и свое жилье от этих рисков во многом способен автоматический выключатель дифференциального тока (АВДТ), или по другому дифавтомат. Он выполняет одновременно несколько функций – защищает сеть от перегрузок, короткого замыкания, а также обеспечивает защиту человека от удара током.

Как правильно подключить дифавтомат своими руками, будет рассказано далее в статье.

Краткое содержимое статьи:

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

Подключение дифавтомата без заземления

Как правило, во введенных в эксплуатацию помещениях предусмотрено заземление. Дифференциальный автомат в этом случае будет подключаться по одной из двух вышеописанных схем, и защитит цепь от утечки на «землю».

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

При прикосновении человека к находящейся под напряжением проводке или электроприбору, произойдет сработка АВДТ и обесточивание цепи.

Разница между селективным и неселективным способами подключения АВДТ

Для того, чтобы выполнить селективное подсоединение дифференциального автомата, берут соответствующий тип устройства с маркировкой «S» на нем. При любом другом варианте, невзирая на подборку входящих в цепь дифавтоматов, подсоединение будет неселективным.

Суть селективного подсоединения – селективный АВДТ стоит на входе, к примеру на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.

При срабатывании АВДТ в одной из квартир, питание на остальные отключено не будет, если входящий дифавтомат селективного типа. При этом никакого риска выгорания проводки, или выхода из строя электроприборов в них нет.

Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в любой из квартир без электричества  остаются  все квартиры на этаже. Вне зависимости от типа схемы, первого или второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.

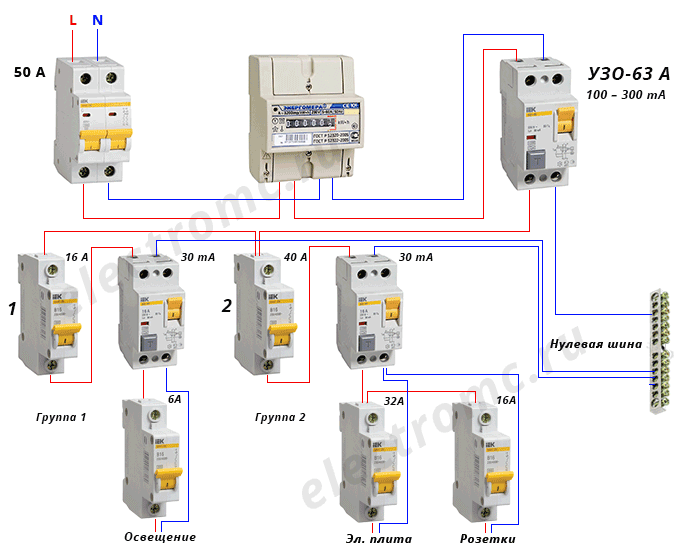

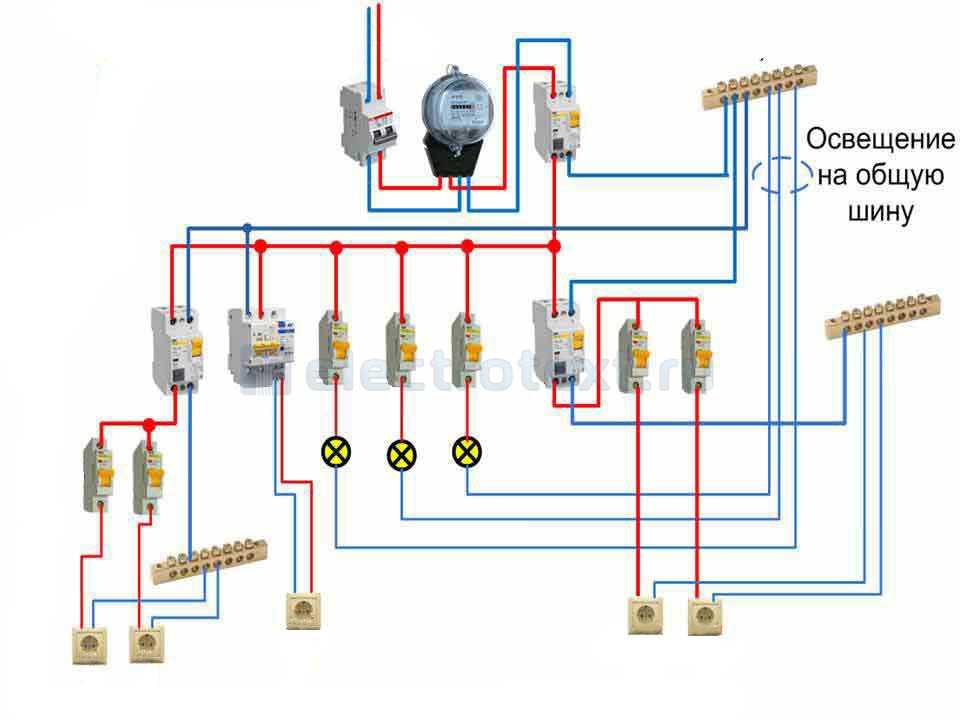

Фото схем подключения и правила монтажа дифавтомата

Вам понравилась статья? Поделитесь 😉



Принцип работы дифавтомата в однофазной сети

Для защиты проводов в электрощитке устанавливается автоматический выключатель, а для предотвращения поражения электрическим током используется устройство защитного отключения или УЗО.

Это два разных аппарата, вместо которых можно использовать один прибор — дифференциальный автомат. Принцип работы дифавтомата и его конструкция совмещают в себе особенности обоих этих защитных устройств.

Что такое дифференциальный автомат

Этот аппарат совмещает в себе функции двух защитных приборов — устройства защитного отключения (УЗО) и автоматического выключателя, что определяет назначение и особенности конструкции этого аппарата.

Назначение дифавтомата

Это защитное устройство предназначено для замены обычного автомата в том случае, если место для установки УЗО отсутствует, а так же для экономии места в электрощитке.

Чаще всего для этого используются два отдельных устройства, которые стоят дешевле одного дифавтомата, однако ПУЭ п.7.1.76 рекомендует монтаж именно такого прибора дифзащиты, который может отключать питание так же при коротком замыкании. Этот прибор размещается в обычном электрощитке и крепится на DIN-рейку.

Дифференциальный автомат отключает питание линии в следующих аварийных ситуациях:

• Перегрузка линии.
  При подключении к проводке большого количества электроприборов значительной мощности ток в сети может превысить значение, допустимое для данного сечения токопроводящей жилы. Длительная работа в таком режиме приведёт к перегреву кабелей и разрушению изоляции.
• Короткое замыкание. Происходит при замыкании между фазным и нулевым проводами или между фазой и заземлённым корпусом. Сила тока при этом ограничена только сопротивлением проводки и может достичь величины, при которой происходит расплавление токоведущей жилы.
• Ток утечки. Появляется при повреждении изоляции между токоведущими частями и заземлёнными элементами оборудования или в случае прикосновения к этим частям человека.

Устройство дифавтомата

Конструкция дифавтомата аналогична другим защитным устройствам. Все элементы схемы аппарата расположены в пластиковом корпусе, имеющем специальные защёлки для крепления прибора на DIN-рейке.

Отключение питания в аварийной ситуации производится при помощи встроенной контактной группы, состоящей из подвижных и неподвижных контактов.

Все параметры дифавтомата — номинальный ток, времятоковая характеристика, тип и уставка дифзащиты указаны на его передней панели. Количество клемм, подходящих проводов и размеры аппарата зависят от числа фаз в линии.

В однофазной сети к дифавтомату через прибор проходят два провода — ноль и фаза, в трёхфазной линии к нему подключаются четыре проводника — три фазных и нейтраль.

Для выполнения защитных функций в аппарате имеются несколько блоков:

• Дифференциальный трансформатор тока. Сравнивает ток в нулевом и фазном проводниках и отключает питание при нарушении равенства и появлении тока течки.
• Электромагнитный расцепитель. Предназначен для мгновенного срабатывания защиты при коротком замыкании.
• Тепловая защита. Защищает сеть от работы в условиях перегрузки.
• Кнопка «TEST». Устанавливается на передней панели аппарата и используется для проверки работоспособности дифференциального расцепителя. При нажатии на кнопку происходит имитация появления тока утечки и исправный защитный прибор при этом должен отключиться. Такую проверку рекомендуется производить одному из жильцов квартиры раз в месяц.

Как работает дифавтомат в сети 220 Вольт

Принцип работы дифавтомата в однофазной сети заключается в постоянном контроле равенства токов в нулевом и фазном проводниках, а так же в отключении питания в случае повышения силы тока выше уставки теплового и электромагнитного расцепителей.

Для выполнения этих функций используются три различных блока, конструкция которых отличается в зависимости от назначения этих элементов:

1. Основной частью защиты от появления тока утечки является дифференциальный трансформатор. В этом устройстве имеются две первичные обмотки, которые включены в цепь нулевого и фазного проводников. Эти катушки подключаются таким образом, что при отсутствии тока утечки магнитные потоки в этих обмотках компенсируют друг друга. В случае нарушения изоляции или прикосновении человека к элементам, находящимся под напряжением, равенство нарушается и во вторичной обмотке появляется напряжение. В зависимости от конструкции отключающая катушка может быть присоединена к этой обмотке напрямую или через встроенный усилитель.
2. Кроме людей, дифференциальный автомат защищает электропроводку. Самой опасной ситуацией является короткое замыкание, при котором сила тока в линии практически ничем не ограничена и требуется немедленное отключение питания. Для этого используется электромагнитный расцепитель, представляющий собой катушку электромагнита с подвижным подпружиненным сердечником. В случае резкого повышения тока в линии этот сердечник втягивается и отключает питание сети. Время срабатывания этой защиты составляет менее 20мс. В зависимости от времятоковой характеристики аппарата уставка максимального расцепителя в 3-10 раз превышает номинальный ток устройства.
3. Не менее опасной является длительная работа проводов в режиме перегрузки. Для отключения питания в этой ситуации используется тепловая защита, главная часть которой состоит из биметаллической пластинки. Это металлическая полоска, изготовленная из двух слоёв металла с разным коэффициентом теплового расширения. При превышении тока выше уставки дифавтомата происходит нагрев пластины, она изгибается и нажимает на отключающий механизм. Время срабатывания тепловой защиты обратно пропорционально силе тока и начинается от 1 часа при 1,45·In.

Будет ли работать дифавтомат без заземления

Очень часто неопытные электромонтёры задаются следующим вопросом — дифавтомат без заземления работает или нет. На него можно дать однозначный ответ.

Для защиты от поражения электрическим током при помощи дифференциального автомата нет необходимости заземлять корпус электроприбора. Естественно, наличие заземления повышает безопасность жителей дома и, согласно ПУЭ п.1.7.78 является основной мерой защиты от электротравмы, однако дифзащита работает и при отсутствии заземления.

Принцип работы дифавтомата основан на сравнении силы тока, протекающего по нулевому и фазному проводам. Поэтому аварийное отключение линии при появлении тока утечки произойдёт в любом случае:

• Заземлённый элекроприбор. Защита срабатывает при повреждении изоляции и появлении на корпусе высокого напряжения сразу, без прикосновения к оборудованию человека.
• Отсутствие заземления. Эта ситуация является более опасной для людей. При повреждении изоляции и незаземлённом корпусе последний остаётся под напряжением до прикосновении к нему человека. При этом срабатывает дифзащита и происходит отключение питания.

Важно! Согласно ПУЭ п.7.1.72 при отсутствии системы уравнивания потенциалов установка УЗО или дифавтомата является обязательной.

Схема подключения

Любое защитное устройство может выполнять свои функции только при условии корректного подключения. Это правило относится так же и к дифавтомату. Этот прибор присоединяется к сети аналогично УЗО без автоматического выключателя.

Подходящие проводники присоединяются к клеммам, имеющим надпись «IN», отходящие «OUT». Фаза должна подключаться к клеммам «L», нейтраль к «N». На то, как работает дифавтомат, полярность оказывает влияние только в трёхфазных сетях. Работа прибора в однофазной сети зависит только от правильного присоединения подходящих и отходящих проводов.

Чаще всего дифавтомат устанавливается при необходимости установки дифзащиты и отсутствии места для этого в электрощитке. При этом производится демонтаж обычного автоматического выключателя и монтаж дифавтомата на его место.

При этом провода подключаются к тем же клеммам, что и в старом устройстве. Недостаток такой схемы в сложности поиска места неисправности и причины срабатывания.

От этого недостатка свободен вариант, при котором дифзащита подключается к каждой линии. Он намного дороже предыдущего, но при появлении тока утечки или перегрузке отключается только соответствующий защитный аппарат. Эта схема может быть дополнена вводным противопожарным дифавтоматом с уставкой тока утечки 100 мА.

Что лучше установить дифавтомат или УЗО

При выборе между этими вариантами дифзащиты следует учесть разные факторы.

Место для установки

Основным параметром при определении типа защитного устройства является наличие свободного места в щитке. При проектировании электропроводки целесообразнее предусмотреть установку отдельных аппаратов — УЗО и автоматических выключателей.

Это позволит сделать щиток дешевле и упростить определение вида неисправности в аварийных ситуациях. Установка дифавтомата предпочтительна при замене уже установленного автомата, особенно если это единственное защитное устройство. В этом случае новый аппарат сможет осуществлять дополнительные функции.

Варианты отключения

Основной недостаток дифференциального автомата в том, что в случае срабатывания сложно определить причину отключения. При установке двух отдельных приборов они выключаются в различных ситуациях — УЗО при появлении тока утечки, а автомат при перегрузке или коротком замыкании. Следует отметить, что существуют дифавтоматы с индикатором вида неисправности, но они стоят дороже обычных приборов.

Цена вопроса

Стоимость дифавтомата выше, чем комплекта из УЗО и обычного автомата. Поэтому замена всех приборов дифзащиты на дифференциальные автоматы экономически нецелесообразна. Такие приборы устанавливаются только при наличии других причин отказаться от УЗО в пользу дифавтоматов.

Вывод

Принцип работы дифавтомата заключается в совмещении функций УЗО (дифзащиты, защиты человека от поражения током) и автоматического выключателя (защиты от перегрузки и короткого замыкания) в одном приборе. Однако из-за более высокой цены этого устройства оно устанавливается только при недостатке места в электрощитке.

Похожие материалы на сайте:

• Нужен ли АВДТ на варочную панель
• Маркировка ДИФ автомата на схеме
• Вводной автомат для квартиры

Как подключить дифавтомат в однофазную сеть

Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок. Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила установки. О том, как подключить дифавтомат, пойдет речь в этой статье.

Контент

• Дизайн функции дифференциальных автоматов
• Установка дифальтомата в одно- и трехфазной сети
• Диаграммы подключения
  • Вводной машины
  • Индивидуальные машины
• DIFAUTOMAT в цепи без заземления

DIFAUTOMAT в цепи без заземления

99

DIFAUTOMAT в цепи без заземления

. нужно помнить при подключении дифференциальной машины?

Процедура подключения

Наиболее распространенные ошибки при подключении АВДТ

Заключение

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания. Это устройство комбинированное и состоит из двух основных компонентов:

• Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.

Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.

Установка дифавтомата в одно- и трехфазную сеть

Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе. Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.

В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.

Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.

Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами. Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.

Ознакомительная машина

В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.

При подборе АВДТ для данной схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:

• Экономия, так как во всей сети установлена ​​одна машина.
• Компактность, так как одно устройство не занимает много места в панели.

Недостатки данной схемы следующие:

• При сбое в сети обесточивается вся квартира или дом.
• В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.

Наглядные схемы подключения дифавтоматов в видео:

Отдельные автоматы

Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.

Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок. Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.

Дифаавтомат в цепи без заземления

Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.

Наглядно про подключение дифавтоматов в видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:

• Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
• Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.

Процедура подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:

• Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
• Отключите питание домашней сети с помощью выключателя в распределительном щите.
• Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
• Прикрепите дифавтомат к DIN-рейке.
• Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
• Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.

После этого остается включить питание от сети и убедиться в исправности устройства.

Порядок сборки щита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, значит его монтаж был выполнен неправильно.

Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

• Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
• Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки. Ноль брать только с выхода защитного устройства.
• Подключение нуля с выхода устройства вместо нагрузки к шине, а с последней к нагрузке. При таком подключении рычаги устройства можно установить в исходное положение, но как только нагрузка будет включена, АВДТ отключится. Кнопка «Тест» в этом случае тоже не будет работать. Те же симптомы будут наблюдаться, если перепутать нулевое соединение, подключив его от шины к нижнему, а не к верхнему выводу устройства.
• Перепутанное соединение нулевых проводов от двух разных АВДТ. При этом обе машины включатся, кнопка «Тест» на каждой из них будет работать корректно, но как только будет подключена нагрузка, оба устройства сразу отключатся.

• Соединение нулевых проводов от двух АВДТ. При совершении этой ошибки рычаги обоих приборов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате оба выключаются одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали о том, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускают при этой процедуре. Имея это в виду, вы сможете самостоятельно установить защитное устройство, а если допущена ошибка, то легко ее найти и исправить.
