Установка стабилизатора напряжения в доме: Подключение стабилизатора напряжения | Статья

Установка стабилизатора напряжения в частном доме

Для того, чтобы стабилизатор напряжения прослужил вам долго, важно еще правильно его подключить. Поговорим об основных моментах, которые нужно учитывать при подключении.

Прежде всего, нужно еще раз убедиться, что стабилизатор напряжения подобран верно. Об этом мы рассказывали в предыдущих статьях.

Основные принципы, на которые надо ориентироваться при выборе стабилизатора:

• определить количество фаз в сети и, соответственно, количество фаз стабилизатора. Если к дому походит 2 кабеля = сеть однофазная = только однофазный стабилизатор. А 4 кабеля, подходящих к коттеджу = трёхфазная сеть = 2 возможности выбора стабилизаторов. Первый — три однофазных стабилизатора можно установить, если в коттедже нет трехфазных потребителей, работающих от трехфазных розеток. В их числе, например, могут быть электрические плиты устаревших моделей, насосы или сауны. Второй — если в доме есть трехфазные потребители, то необходимо устанавливать только трехфазный стабилизатор.
• правильно подобрать мощность стабилизатора. Об этом подробно написано в отдельной статье. Если коротко, при подборе мощности необходимо учитывать мощность входного автомата, суммарную активную мощность подключаемых приборов, учитывать пусковые нагрузки, а также нагрузочную способность стабилизатора.
• понимать проблемы, существующие в сети. Разные причины и характер существующих в сети помех подразумевают и разные решения, и разные типы стабилизаторов. Так, например, электромеханические стабилизаторы не подойдут для сетей с частыми перепадами напряжения, зато релейные в таких случаях будут в самый раз.
• есть еще несколько нюансов, касающихся точности стабилизаторов, способов их установки, предполагаемых условий эксплуатации и желаемой ценовой категории. Их тоже важно учитывать, выбирая стабилизатор.

Затем наступает время подключения стабилизатора. Что нужно иметь ввиду?

1. Настоятельно рекомендуем для подключения стабилизаторов напряжения мощностью более 2-3 кВА обратиться к профессиональному электрику.
   Тем более, это касается трёхфазных стабилизаторов.
2. В качестве мер обязательной безопасности стоит применять УЗО (АВДТ) с дифференциальным током на 30 мА, включенным до входной цепи стабилизатора. В качестве мер дополнительной безопасности рекомендуется применять вилки и удлинители с УЗО (АВДТ) с дифференциальным током на 30 мА.
3. Корпусные металлические части стабилизатора должны иметь электрическое соединение с защитным заземлением при соблюдении всех требований ПУЭ и соответствующей нормативной документации. Все подключения стабилизаторов должны производиться с соблюдением действующих требований электрической и пожарной безопасности.
4. Стабилизаторы мощностью 500, 1000, 1500 и 2000 ВА, как правило, во всех линейках подключаются к центральной сети переменного тока с помощью штепсельного сетевого шнура с вилкой. Приборы-потребители стабилизированного напряжения подключаются к штепсельным розеткам, установленным на задних панелях приборов этих моделей.
5. Подключения входных и выходных цепей моделей от 3000 до 20000 ВА осуществляется к клеммной колодке в соответствии с маркировкой на задней приборной панели с помощью кабелей, оснащенных соответствующими кабельными наконечниками.
6. Внимательно изучите паспорт стабилизатора, при подключении учитывайте особенности каждой марке и следуйте инструкциям.
7. Соблюдайте условия эксплуатации стабилизатора. При этом не стоит устанавливать его в помещение, имеющее предельно допустимую низкую или высокую температуру. Избегайте мест, имеющих значительную влажность, например, чердака или подвала.

8. Не забывайте о том, что стабилизатору для нормального функционирования необходим доступ воздуха. Поэтому не стоит устанавливать его там, где вентиляция затруднена, например, в одной из ниш или кладовок коттеджа. Также стабилизатор не рекомендуется устанавливать в помещениях, где хранятся горюче-смазочные материалы, химически активные вещества.



Если все условия эксплуатации соблюдаются, и стабилизатор подобран верно, с учетом всех особенностей вашей сети и той техники, которую вы собираетесь через него подключать, то он прослужит долго, позволит вам забыть о перепадах напряжения и продлит срок службы бытовой техники.



Источник изображения: http://www.safetypartnersltd.com/electrical-safety-in-the-workplace/#.VPXVjvmsV8w

Тэги: стабилизаторы напряжения, стабилизаторы, установка, для дома

Как выбрать автотрансформатор

Автотрансформатор – необходимая вещь в быту и на предприятиях, где есть необходимость поддерживать стабильное напряжение для работы электроприборов, но изменить его нужно в узких пределах. С такими условиями…

читать далее

Стабилизаторы напряжения Энергия Hybrid

Стабилизаторы напряжения Энергия Hybrid имеют точность выходного напряжение 3% при входном напряжении 144-256В и 10% при входном напряжении 105-150В и 256-280В.

читать далее

Стабилизаторы напряжения Энергия Classic

Стабилизаторы из линейки Энергия Classic – это электронные тиристорные агрегаты, в качестве силового ключа они снабжены полупроводниковым элементом.

читать далее

Причины выхода из строя бытовой техники

Рассмотрим основные причины, по которым страдают домашние холодильники, телевизоры и прочие бытовые электроприборы.

читать далее

Определяем место установки стабилизатора

Задумываясь о покупке аппарата возникает вопрос о том, где и как правильно установить стабилизатор напряжения чтобы сохранить его потребительские качества и продлить его срок службы.

Наиболее частыми задачами, которые требуют решения при монтаже являются следующие:

Можно ли установить изделие на улице, в гараже, на чердаке, в подвале, в подъезде, в кладовке, в нише?

Степень защиты корпуса стабилизатора IP20, а вид исполнения УХЛ 4. 2. Это означает, что изделие не защищено от воды, а температура окружающего воздуха должна быть не менее 0 0С при влажности не более 80%. Другими словами – на улице данное устройство размещать не рекомендуется без защиты, под которой понимается в данном случае герметический кожух или шкаф с искусственным микроклиматом.

При определении мест для монтажа стабилизатора нужно руководствоваться прежде всего рекомендациями производителя, которые рекомендуют соблюдать все климатические требования для бесперебойной работы устройства. Т.е. если влажность, температура, уровень запыленности и интенсивность вентиляции в гараже находятся в рамках допусков – изделию ничего не грозит.

Типы установки и крепления

Модельный ряд стабилизаторов под ТМ «ВОЛЬТ Engineering» предполагает возможность установки:

— напольная, применяемая в трехфазных моделях;

— для однофазных моделей мощностью от 5 кВт-настенная вертикальная, вентиляторами вверх ;

— как настенная, так и напольная для однофазных изделий до 5кВт.

Комплект поставки стабилизатора не предполагает наличия монтажных креплений для навески на стену. Это обусловлено тем, что вес изделия составляет не менее 13 кг и метизы подбираются в зависимости от типа материала стены, на которую он будет установлен. Для облегчения разметки при установке стабилизаторы серии ВОЛЬТ ГЕРЦ и ВОЛЬТ ГЕРЦ ДУО укомплектованы съемной монтажной планкой, на которую впоследствии устройства и навешиваются.

Возможно ли размещение вплотную к потолку или соседнему устройству?

Для организации эффективного охлаждения и вентиляции внутренних компонентов стабилизатора установка его рекомендуется с соблюдением минимального расстояния от корпуса до ближайшего препятствия не менее 10-15 см. Это относится как при установке внутри ниш или вплотную к потолку, так и при монтаже нескольких устройств в ряд в непосредственной близости друг от друга.

Шумит ли стабилизатор и где лучше всего разместить?

За счет использования тороидального трансформатора изделия под ТМ «ВОЛЬТ Engineering» не производят никакого шума. Однако в моделях серии Гибрид в качестве силового ключа используются симисторы с реле, которые при переключении издают щелканье подобное поворотнику в машине. Также стоит отметить, что при перегреве запускается принудительное охлаждение, шум от которого может вызывать некоторый дискомфорт. Поэтому рекомендуется размещение стабилизаторов вдали от спален и детских комнат.

Одним из самых удачных и правильных мест для установки стабилизатора в квартире является пространство недалеко от силового щитка или счетчика, а идеальным – отдельное техническое помещение с вентиляцией и вдали от систем водопровода и канализации.

Подключение стабилизатора напряжения и установка своими руками

Когда мы говорили об устройствах защиты от перенапряжения, особое внимание было уделено источникам бесперебойного питания и этим устройствам. Автоматические стабилизаторы можно использовать где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком высока, а установка и подключение регулятора напряжения своими руками не составит труда. Далее мы как раз и поговорим о том, как самостоятельно установить и подключить средства защиты на весь дом или квартиру, предоставив пошаговую инструкцию по установке!

• Шаг 1 — Определите тип защиты
• Шаг 2. Выбор места установки
• Шаг 3. Подключение к сети

Шаг 1 — Определитесь с видом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых осуществляется на весь дом и мобильные модели, способные обслуживать один или несколько отдельных электроприборов. Кроме того, стационарное оборудование может быть трехфазным или однофазным в зависимости от условий использования. Подключение своими руками в этом случае имеет свои отличия: либо вы будете подключать устройство к 220 В, либо к 380.

Как правило, в частных домах и квартирах лучше всего возле распределительного щита подключить к сети однофазный стабилизатор напряжения, который защитит всю сеть от перегрузок. Именно поэтому инструкция по подключению будет приведена для однофазного стационарного электроприбора.

Шаг 2 — Выбор места установки

При самостоятельной установке все гораздо сложнее, ведь при неправильном монтаже корпуса в доме в лучшем случае может выйти из строя защитное устройство, не говоря уже о таких последствиях, как пожар .

Итак, чтобы самостоятельно установить стабилизатор напряжения в помещении, учтите следующие рекомендации:

• помещение должно быть сухим и хорошо проветриваемым, т.к. одной из основных причин выхода устройства из строя является появление конденсата внутри корпуса ;
• при установке изделия в нишу убедитесь, что отделочные материалы огнеупорны – кирпич, бетон, металл или стеклопластик;
• соблюдать воздушный зазор между корпусом оборудования и стенами, со всех сторон отступ должен быть не менее 10 см;
• Если вы решили установить стабилизатор напряжения на стену своими руками, убедитесь, что подставка (или анкер) выдержит вес настенного корпуса.

Также рекомендуем посмотреть наглядную видеоинструкцию по установке и подключению устройства к стене в доме:

Как установить

Шаг 3 — Подключение к электросети

На самом деле, это достаточно просто подключить регулятор напряжения к сети в доме. На задней панели устройства находится клеммная колодка с 5 разъемами. Обычно порядок подключения проводов следующий (слева направо): ввод фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже видно расположение разъемов:

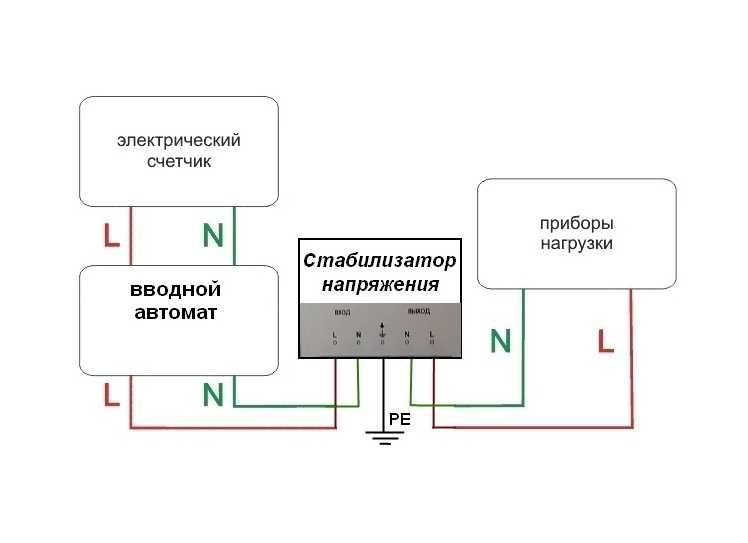

Все, что вам нужно, это правильно выбрать сечение кабеля по мощности и току, затем произвести монтаж самостоятельно, согласно схеме (для однофазного устройства):

Требования и рекомендации по подключению стабилизатора напряжения к вашему своими руками:

1. Перед электромонтажными работами обязательно отключите электропитание на вводном щитке.
2. Защитите изделие дополнительным автоматическим выключателем и УЗО, что продлит срок его службы. Автоматику рекомендуется устанавливать после счетчика, но перед защитой от перенапряжения.
3. Бытовая электроэнергия должна иметь контур заземления. Запрещается производить подключение без заземления из соображений электробезопасности.
4. Установка стабилизатора напряжения в доме перед счетчиком запрещена, а добиться размещения защиты перед счетчиком очень сложно. Лучше установить, как показано на схеме выше.
5. Нельзя подключать устройство сразу после того, как принесете его в дом с мороза. Пусть электроника «отойдет» и весь конденсат внутри испарится, иначе, как мы уже говорили выше, срок службы устройства резко сократится. Сюда же входит запрет на подключение изделия на улице.
6. Защита мощностью менее 5 кВт подключается непосредственно в розетку. Такой вариант идеален для гаража, загородного дома и дачи. Некоторые устанавливают мобильный стабилизатор напряжения отдельно на компьютер, телевизор, бойлер, кондиционер, генератор или стиральную машину, что позволяет защитить только бытовую технику определенного типа.
7. Если вам необходимо подключить устройство защиты от перенапряжения в трехфазной сети, то лучше купить три однофазных устройства на 220В и соединить их по схеме звезда, чем одно на 380 Вольт. Так вы сэкономите не только на покупке стабилизатора, но и на его ремонте (ремонт однофазного прибора намного дешевле, чем трехфазного).
8. После электромонтажных работ проверьте правильность подключения и монтажа, включив вводные устройства на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, вы все сделали правильно.
9. Не подключайте устройство к нагрузке большей мощности. Запас прочности должен составлять от 20 до 30%.
10. Правильная схема установки обычно указана на корпусе изделия. В первую очередь ориентируйтесь на него, но если нет подсказки от производителя, рекомендуем произвести подключение в соответствии с этой инструкцией. Все популярные модели (от Ресанты, Лидер) должны подключаться по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как видите, ничего сложного нет, главное учесть все требования и рекомендации. В заключение хотелось бы отметить, что каждый год необходимо проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винты.

Читайте также:

• Что такое стабилизаторы напряжения
• Как подключить датчик движения для освещения
• Конструкция синхронного ограничителя напряжения

Как установить

Опубликовано: 19.02.2015 Обновлено: 06.11.2017 Пока без коментариев

Преимущества установки стабилизаторов напряжения дома

Стабилизатор напряжения необходим в сегодняшнее время, и это гарантирует, что бытовая техника получает желаемое мощность для оптимального функционирования. Это, безусловно, актив для защиты всех электрические товары в доме от различных скачков напряжения и колебаний. Эти проблемы могут привести к необратимому повреждению приборов и других проблемы. Мы можем легко сказать, что стабилизатор напряжения имеет решающее значение для поддержания техника на ходу и в хорошем состоянии.

Различные преимущества наличия напряжения Стабилизатор дома :

• Обеспечивает безопасность : Электричество является серьезным требованием для бесперебойного потока и работы нашего домашнего хозяйства. Стабилизатор напряжения обеспечивает безопасное и надежное электропитание для правильной работы устройств в любом месте.

• Эффективность в неблагоприятных условиях : При неравномерном напряжении могут возникнуть некоторые проблемы. Для бесперебойной и постоянной работы устройств необходим стабилизатор напряжения, который помогает поддерживать напряжение в неизменном виде. Он обеспечивает постоянное напряжение на нагрузке даже при колебаниях напряжения.

• Избегайте необратимого повреждения устройств : Для каждого устройства требуется разный уровень напряжения, а частые или повторяющиеся колебания напряжения могут привести к необратимому повреждению устройства. Стабилизатор напряжения предотвращает такое возникновение и обеспечивает необходимое питание устройств. Он действует как защитный экран и снижает вероятность неисправности.

Особенности правильного выбора стабилизатор

Выбор эффективного и надежного стабилизатора имеет важное значение для бесперебойной работы вашей семьи. Давайте посмотрим на некоторые характерные особенности, на которые следует обращать внимание при поиске идеального стабилизатора.

• Крепление: Его всегда следует крепить к стене или размещать на высоте во избежание риска намокания или повреждения стабилизатора. Это также защитит вашу семью и других людей от риска поражения электрическим током.

• Индикаторы: Эти индикаторы отображают напряжение, которое было отрегулировано для подачи питания на прибор.

• Системы с временной задержкой: Эта функция включает интервальную съемку, чтобы встроенный компрессор имел достаточно времени для балансировки потока тока при кратковременном отключении электроэнергии.

• Оцифровано: Эта функция делает стабилизаторы более точными и надежными, а также адаптирует их к различным устройствам. Большинство оцифрованных стабилизаторов будут подключаться и адаптироваться к генераторам, если они установлены.

• Защита от перегрузки : Это функция, которая полностью отключает выход стабилизатора в случае короткого замыкания или перегорания в случае перегрузки.

Livguard предлагает эффективные стабилизаторы для Защитите свой дом и технику от этих нежелательных скачков напряжения. Они разработаны и изготовлены с использованием передовых инновационных технологий и строгие меры по обеспечению качества для защиты всех электроприборов от критические колебания.

Широкий ассортимент стабилизаторов напряжения Livguard оснащен надежными и передовыми технологиями для защиты всего оборудования от колебаний напряжения. Мы обеспечиваем защиту от перегрузок и оптимальное функционирование для достижения наилучших результатов в защите прибора от скачков напряжения.
