Установка выключателя света: Монтаж выключателя — пошаговая инструкция с фото, видео и схемой. Установка одно и двухклавишного выключателя своими руками

инструкция по самостоятельной установке выключателей

Установка выключателя света – обязательна в процессе ремонта, ведь выключатель – один из основных элементов осветительной системы. Они есть в каждом здании. Принцип работы этих электротехнических устройств одинаков, но конструкция у них может кардинально отличаться, а установка выключателя света требует специальных знаний. Их видов существует много: это и современные модели, и ретро выключатели с клавишами, поворотными ручками, тумблерами. Все они просты в монтаже, но важно, чтобы они были установлены в правильном месте и с соблюдением правил безопасности.

Домашнему мастеру будет полезно знать, какие бывают выключатели света для светильников, люстр или просто лампочек, какая модель для чего предназначена, какие существуют особенности монтажа и что для этого потребуется, какая проводка используется в том или другом случае. Здесь вы узнаете, как правильно установить выключатель света, чтобы он работал долго и безупречно. Мы расскажем об эксплуатационных особенностях разных типов этих устройств, а также об этапах монтажа самостоятельно.

Устройство выключателей

Во всех девайсах есть общий контакт неподвижный и один или несколько подвижных, приводимых в движение наружными клавишами на корпусе. Нормальное положение контактов — разомкнутое, то есть в отключенном состоянии, когда электрическая цепь между лампочкой и источником электроэнергии прервана и света в помещении нет. Когда пользователь нажимает на клавишу, подвижный контакт соединяется с неподвижным, цепь смыкается и электричество поступает на прибор освещения или розетку.

Двух-, трех-, четырехклавишные выключатели работают также, как и одноклавишные, но подвижные контакты перемещаются независимо. К каждому из них подключаются провода отдельной линии, от прибора они разветвляются или по разным осветительным приборам или розеткам, или идут в одну люстру к разным лампочкам. Многоклавишные выключатели экономят на стене место, упрощают работу по монтажу, при помощи них экономится электроэнергия, так как легко можно отключить ненужное количество элементов освещения или других электроприборов. Комбинациями клавиш осуществляют освещение помещения зонально или разделяют по уровням, а с использованием таймеров — по времени. При помощи проходных выключателей можно выключать свет, пройдя помещение и не возвращаясь ко входу.

Во всех типах выключателей в цепи разрывается фаза; в любом случае так должно быть для безопасности пользователей при ремонте этих устройств, светильников или люстр, замене лампочек в патронах.

Типы выключателей

Перечислять виды и типы электротехнических устройств для выключения освещения мы не будем, но опишем их две основные модификации.

1. Электровыключатели для наружного монтажа. Предназначены для установки во влажных помещениях (ванных комнатах, банях, подсобках, насосных). Их крепят на поверхностях стен, не делая углубления. Наружные — проще ремонтировать и обслуживать, но в эстетике они несколько уступают внутренним моделям.
2. Электровыключатели для скрытого монтажа. Для их установки нужно высверливать в стене углубление для коробки, штробить стену для прокладки проводки. Однако ретро проводку, как правило, делают наружной. Интерьерные стили начала ХХ века с использование выключателей и ламп в стиле ретро — это оригинальная мода современности.

Установка одних и других типов выключателей не требует много времени, если знать особенности устройства определенной модели, последовательность монтажа, а также, подготовить необходимый комплект инструментов.

Где устанавливать выключатели

Место для монтажа пользователь выбирает там, где ему будет удобнее всего им пользоваться. Однако сейчас существуют отраслевые требования, регламентирующие, как и где устанавливать выключатели, а также сам процесс монтажа. Это связано с особенностями прокладки электропроводки в зависимости от конструктивных элементов комнаты или здания. Основные сложности в монтаже связаны не с установкой самих выключателей, а именно с прокладкой электрических линий. Проводку надо проектировать и прокладывать изначально так, чтобы впоследствии ее не приходилось переделывать, что довольно хлопотно и затратно.

Выключатели рекомендуется размещать в одном помещении все на одном уровне, а положение клавиш «включить» у всех делать одинаковым. Положение «включить» обычно делается вверх, а если это поворотная ручка (как в ретро выключателях), то вправо. Сейчас выключатели размещают на высоте с уровнем дверных ручек, так удобнее пользоваться, особенно детям и людям с ограниченными возможностями. Привыкнув к такому расположению, человек автоматически выключает или включает свет, даже этого не замечая. Важно также и расположение выключателя относительно дверной коробки. Расстояние между ними должно быть не более 20 см и не менее 10 см, а располагать выключатель следует со стороны ручки двери.

В жилых комнатах монтаж делают внутри, в хозяйственных и технических помещениях — снаружи. В коридорах делают проходные, их также устанавливают с двух сторон лестниц, залов с двумя и более входами и выходами, в частных домах на крыльце и внутри здания.

Разновидности проводки и способы подключения

Под словом «провод» подразумевается одна изолированная жила, а двух- и многожильный провод называют кабелем. Изоляция бывает одно-, двух- и многослойной, есть также кабели экранированные, для защиты от электромагнитных возмущений, которые отражаются на работе электрических приборов при включении или выключении электроцепи.

Жилы проводов и кабелей изготавливают из алюминия или меди. В современных зданиях алюминиевые провода уже не используют, так как по нормативам предусматривается только электрические проводки с медными сердечниками. В старых домах допускается эксплуатация алюминиевых проводов еще с тех времен, но при условии, что проводка еще соответствует нормам безопасности. Однако при основательной реконструкции таких помещений алюминиевые провода в обязательном порядке заменяются на медные. Это обусловлено тем, что медь выдерживает большие нагрузки, ведь сейчас используется много электрических бытовых приборов и устройств, которые могут работать одновременно. Особенно много электроэнергии потребляют:

• бойлеры;
• микроволновые печи;
• электрические радиаторы;
• котлы;
• стиральные машины.

Медные провода долговечнее алюминиевых, они не такие ломкие и менее подвержены окислению. Если в квартире есть линия с алюминиевыми проводами, то с медными ее не следует пересекать на соединениях. На таких скрутках быстро образуются окислы, не пропускающие ток, такие места сильно нагреваются, что может стать причиной пожара.

Жилы проводов бывают монолитные или состоят из множества нитей. Многопроволочные плетеные токопроводящие элементы гибче цельных, устойчивее на излом при множестве изгибов и перекручиваний. Одножильные провода с цельным сердечником используют в сборке электрических щитов, люстр, светильников, соединяют ими элементы управления линиями, но их не применяют для питания приборов и техники.

Двухжильный провод подходит для подключения одноклавишных выключателей. Трехжильный — для моделей с двумя клавишами, для проходных, для управления несколькими светильниками или отдельными лампами. Четырехжильные кабели используются в трехклавишных девайсах для управления группами осветительных приборов и там, где необходимо заземление.

Провод ПВС

Его применяют при ремонтах электросетей. С их использование изготавливают тройники, удлинители, кабели для питания бытовой техники, для подключения розеток и выключателей.

Провод ПБПП

Имеет плоское сечение с двумя или несколькими плетеными жилами. Марка ИБПП, это провода универсальные. Проводка из таких проводов считается высококачественной, и она значительно дороже. Ее проводят там, где предполагается большое потребление электроэнергии — в насосных станциях, в теплопунктах, на производствах со станками, в электрических сушилках и прочих объектах, где мощность сети превышает 1 кВт.

Важно знать не только маркировку, но и цвета изоляции, присущие тем или иным токоведущим каналам:

• желтый или зеленый цвет — заземление
• синий цвет — «ноль»
• коричневый — фаза.

В специальных марках многожильных кабелей фазовые провода бывают с белой изоляцией. Литерой «L» с цифровым значением обозначают точки соединений на схемах.

Принципы монтажа

Если не учитывать сложный монтаж систем проводки с проходными девайсами, о подключении которых мы расскажем ниже, то основных схем подключений выключателей существует две:

1. Коммутация проводников напрямую от источника питания к элементам освещения. К корпусу выключателя подводятся две линии: «0» и фаза. Он фактически сопрягается с распределительной коробкой.

Такая схема самая простая, хотя и применяется для реализации сложных схем подключения, ее может понять любой домашний мастер, имея только начальные электротехнические знания. Проводка обслуживается и модернизируется довольно просто. Однако для нее нужно большее количество кабеля, а провода укладывать в гофру или в штробы. Контактные соединения необходимо делать при помощи колодок в монтажных коробках. Такую проводку можно без особых сложностей модернизировать, изменить ее конфигурацию, без дополнений новыми линиями, а простую световую точку можно сделать многофункциональной. Прямое подключение к источнику энергии дает возможность дополнить линию регуляторами уровня освещения, датчиками движения.

2. Вынесенные выключатели. Такой способ предполагает разводку через распределительные коробки, а подведение к выключателям проводов — только для размыкания цепи.

В современных многоквартирных домах такая схема считается стандартной, хотя по ПУЭ не предписывается каких-либо обязательных конкретных схем. В таких электрических линиях используется минимум проводов, а традиция исходит еще со времен СССР, когда экономили на всём. Схемы линий также просты, и их может реализовать практически каждый хозяин квартиры.

Сложность монтажа девайса в таких схемах заключается в необходимости установки дополнительных коробок для разводки на каждый коммутатор. Для эстетики стен в стиле «евро» это не подходит. Да и в модернизации тоже есть свои сложности: чтобы установить дополнительный осветительный прибор, необходима прокладка новой линии. Вынесенный прибор поменять на сенсорный регулятор освещения (не резисторный) не совсем просто. Схема применяется только с применением одноклавишных выключателей без предполагаемой модернизации. Какую схему использовать в доме решает сам хозяин, исходя из того, какие затраты на электричество ему приемлемы.

Как правильно установить выключатель: пошаговая инструкция

1. Перед установкой следует подготовить необходимые инструменты и материалы. Потребуется как электромонтажный, так и строительный инструмент:

• перфоратор, болгарка, дрель, отвертки
• монтажный нож, инструмент для зачистки проводов от изоляции
• паяльник и припой или сварочное устройство для проводов
• индикатор фазы, вольтметр
• провода, изоляционная лента, термоусадочные трубки, контактные группы, гофра
• шпатель.

2. Если к точке размещений выключателей еще не подведены линии, то понадобится штроборез. Однако, это профессиональный инструмент, и он есть не в каждом доме, потому штробы придется делать болгаркой, в худшем случае зубилом и молотком, если метраж небольшой. Заметим, что в некоторых бетонных перекрытиях даже болгаркой делать штробы очень трудно. Но в кирпиче или гипсовых блоках канавки для проводов можно сделать и ручным инструментом.

3. На следующем этапе при помощи перфоратора и специальной цилиндрической фрезы нужно в стенах вырезать стаканы для коробок скрытых выключателей. Для наружной врезки в стену не делаются. Для сверления углублений в бетонной стене лучше купить алмазный бур, он дороже обычного, но затраты компенсируются значительной экономией сил и времени. В стене из гипсовых блоков вырезать стаканы можно при помощи дрели и даже шуруповерта.

4. Далее устанавливаем корпуса; подключать провода будем после строительных работ.

5. Смонтировав выключатели, подготавливаем цементный или гипсовый раствор. Замазываем щели на подрозетниках, всё тщательно выравниваем шпателем и даем время для застывания. Перед монтажом нужно заранее подготовить ведра и стройматериалы (алебастр, гипс, цемент, песок, воду).

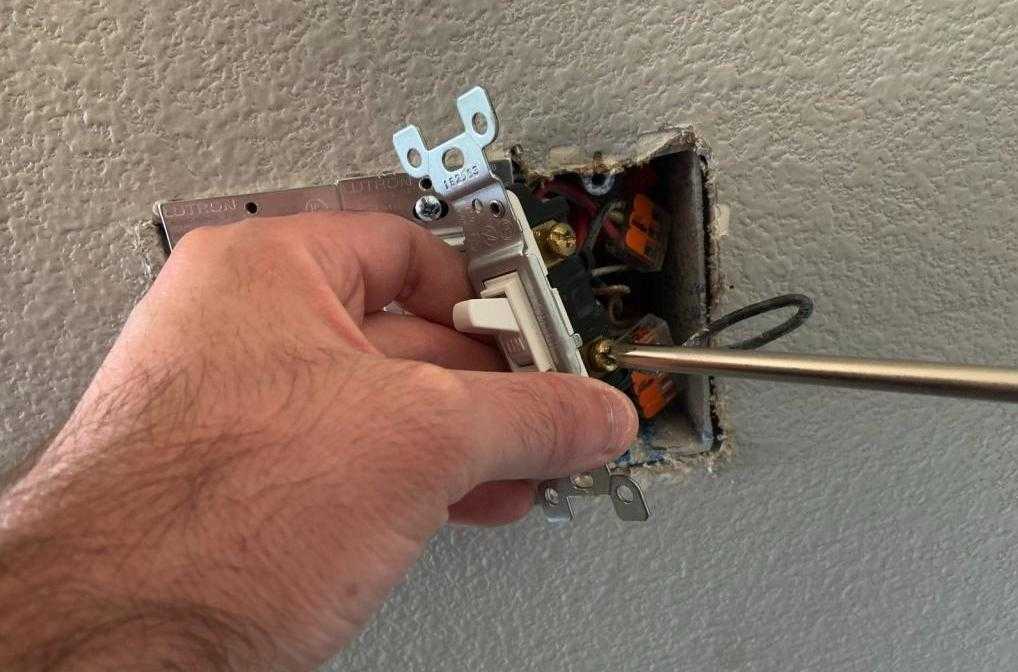

6. Подсоединяем провода согласно схеме. Фазу следует подключать к подвижным клеммам, «ноль» — к сочлененному неподвижному контакту. Все новые модели имеют клемму для заземления, по условиям ПУЭ его нужно подключать. Для этого используется трехжильный кабель. При соединении проводов нужно соблюдать цвет изоляции: желтый с желтым, коричневый с только с коричневым и не иначе. Скрутку нужно залудить и пропаять для надежности, но только после проверки линии. В коробках провода лучше соединять сварочным устройством.

7. Собираем выключатели. Только это следует делать после тестирования линии, чтобы не пришлось лишний раз делать разборку, если что-то не работает как надо. Фазы на проводах определяем фазоискателем, а наличие напряжения на контактах — вольтметром. Если всё собрано верно, и линия работает, тогда надеваем декоративные накладки и крышки. Проверяем линию еще раз.

Монтаж накладного выключателя

Накладные, используют в линиях открытого типа, а также в местах, где нет возможности скрыть проводку. Однако при желании, их можно ставить и на точках со скрытой проводкой. Накладные выключатели обычно применяют для включения какого-либо одного элемента освещения, потому они по большей части одноклавишные или двухклавишные.

Установка скрытого выключателя

Скрытые, отличает от накладных тип и форма подрозетника, который монтируется в высверленное в стене углубление. Они выглядят более эстетично в сравнении с накладными устройствами. Однако ретровыключатели делают в основном накладные, а скрытые встречаются редко, так как они не соответствуют самой концепции ретро.

Подрозетники выключателей отличаются креплением для бетона и гипсокартона, на что нужно обращать внимание в магазине при покупке. Монтаж скрытого выключателя делается последовательно:

1. Выбираем место расположения, делаем разметку.
2. Разбираем выключатель.
3. Высверливаем перфоратором с цилиндрической фрезой углубление под подрозетник (в гипсокартонной плите просверливаем отверстие) диаметром на 1-2 мм больше диаметра подрозетника.
4. Устанавливаем и закрепляем подрозетник. В подрозетниках для бетонной или кирпичной стены имеются винтовые распорки, корпуса выключателей для гипсокартонных плит крепятся в отверстиях при помощи пружинных зажимов либо на саморезах (в дешевых моделях).
5. Проделываем штробы и укладываем провода, выводим концы в подрозетнике.
6. Подсоединяем провода с соблюдение фазы и цветов изоляции.
7. Проверяем работу линии.
8. Заделываем строительным раствором щели.
9. Собираем выключатель, надеваем накладку и крышку, вставляем клавиши.

Перед монтажом прибора помещение нужно обесточить, для уверенности можно протестировать выводы проводов при помощи вольтметра.

Установка проходных выключателей

Способ установки проходных выключателей отличается от обычного, так как основан на понимании принципа построения схемы. Проходные выключатели еще называют перекидными. Одна цепь замыкается с одной стороны, а замыкается с другой и наоборот. Производители на корпусах проходных моделей показывают схему устройства, но не на всех она есть, потому рассмотрим монтаж подробнее.

1. Нужно подготовить трехжильный кабель с разноцветной изоляцией. Напомним, коричневый — фаза, синий — «ноль», желтый — заземление.

2. Обесточиваем помещение, выключаем электричество в щитке.

3. В выключателе, расположенном возле распределительной коробки, выводим фазный провод и подсоединяем его к общей фазной клемме в коробке. Два других провода, согласно цветам, также подсоединяем соответствующим проводам в коробке. Если штроба уже заделана, тогда стоит проверить соответствие вольтметром.

4. Фазу светильника соединяем с фазой противоположного выключателя. Соединяем два остальных провода между проходными, соблюдая цветность.

5. Провода из распределительной коробки подключаем к светильнику.

6. Закрываем крышку коробки и собираем выключатель.

Работы по монтажу аналогичны уже описанной процедуре с другими типами выключателей. Включаем в щитке электричество и проверяем, правильно ли работает схема. Один и другой выключатель должен как выключать свет, так и включать. Если этого не происходит с каким-либо из них, тогда следует тщательнее разобраться в схеме и найти ошибку.

Сложнее дело обстоит с двухклавишными проходными выключателями. Они работают как две отдельные линии, каждая на свой осветительный прибор в разных комнатах или частях одного помещения. В них используются два трехжильных кабеля или один пятижильный.

Как подсоединить бесконтактный выключатель

Бесконтактный выключатель управляет освещением автоматически, работая как исполнительный элемент в паре с датчиком движения, датчиком освещенности или таймером. Датчик освещенности дает сигнал на выключатель, если на улице стемнело. Момент срабатывания можно регулировать по предпочитаемой степени потемнения на улице.

Бесконтактные выключатели можно использовать в качестве проходных. Входя в дом, не нужно включать свет рукой и выключать его с другой стороны. В таком случае необходимо установить датчик движения. Их модификации бывают инфракрасными, радиоволновыми, ультразвуковыми.

Свет в какой-либо комнате дома можно включать автоматически по времени. Для этого нужно установить с выключателем таймер. Бесконтактные, экономят электроэнергию, это рекомендуемые устройства, если дома есть дети, которые забывают выключать свет. Их монтаж ничем не отличается от описанных, нужно только знать, как подключить и настроить управляющее устройство — датчик или таймер.

Как подсоединить выключатель с одной или несколькими клавишами

Чтобы подключить двух-, трех-, четырехклавишный выключатель, нужно проделать те же действия, что и при подключении одноклавишного. Только в этом случае еще добавляется необходимость правильного подсоединения линий на каждый осветительный прибор. Многоклавишный, может включать в люстре нужное количество лампочек, а также работать с розетками, датчиками или таймером, включая или выключая какую-либо бытовую технику.

Заключение

От правильности установки и подключения контактов выключателя зависит не только комфорт в доме, но и безопасность в плане защиты от поражения током или предотвращения возникновения пожара. Нужно правильно определить нагрузку, чтобы исключить искрение и перегрев с последующим коротким замыканием. Чтобы знать, как правильно установить выключатель света, нужно запомнить правила монтажа, которые мы описали. Надеемся, они станут вам полезны.

подготовительные мероприятия, схемы подключения лампочек через разные устройства

Установка выключателя света — это приоритетная задача, которая должна быть обязательно выполнена при проведении ремонтных работ или модернизации имеющейся системы. Эту операцию можно осуществить самостоятельно или при помощи высококвалифицированного электрика.

Первый вариант используется намного чаще, так как позволяет сэкономить не только время, но и денежные средства. Однако такое мероприятие можно проводить, имея определённые знания и навыки.

• Подготовительные действия
  • Выбор выключателей
  • Покупка лампочек
  • Определение места и способа крепления
  • Необходимые материалы и инструменты
• Монтаж различных изделий
  • Одноклавишное приспособление
  • Двойное изделие

Подготовительные действия

Перед тем как правильно подключить выключатель света, необходимо ознакомиться с основными моделями и подробно изучить их характеристики. Вся эта информация поможет выбрать оптимальный вариант для каждого конкретного помещения.

Выбор выключателей

Главное подготовительное мероприятие — выбор и покупка выключателя. От качества его проведения будет зависеть эффективность работы устройства и его удобство для пользователей. Производители выключателей выпускают большое количество своей продукции, отвечающей самым разнообразным запросам владельцев помещений.

Благодаря этому появляется возможность подобрать наиболее качественную модель, которая будет хорошо выполнять свои функции и гармонично дополнять интерьер комнаты.

В современном домашнем интерьере можно встретить следующие виды выключателей:

1. Одноклавишный. Он ставится в тех случаях, когда нужно только включать и выключать свет.
2. Двухклавишный. Это приспособление позволяет одновременно управлять 2 осветительными цепями, независимыми друг от друга.
3. Трёхклавишный. Он способен контролировать включение осветительных приборов в 3 направлениях.
4. Диммер (выключатель-регулятор). Помимо стандартной функции, это устройство помогает управлять яркостью свечения лампочек.
5. Многоклавишный диммер. Выполняет всю ту же работу, что и обыкновенный, но позволяет управлять сразу несколькими цепями освещения.
6. Проходной. Он используется для перебрасывания фазы между двумя проводами.
7. Перекрёстный. Позволяет одновременно изменять прямое подключение двух цепей на перекрёстное.
8. Сенсорный. Отличается от любого другого выключателя отсутствием каких-либо клавиш. Управление освещением происходит путём прикосновения пальца к сенсорной панели.
9. С датчиком движения. Это устройство автоматически включает и отключает свет, реагируя на перемещение человека.

Купить любой вид выключателей можно в специализированных магазинах, продающих осветительные приборы и электротовары. Их цена зависит от сложности конструкции и наличия дорогостоящих составляющих.

Покупка лампочек

Перед тем как подключить лампочку через выключатель, её необходимо правильно выбрать. Купленный осветительный прибор должен полностью соответствовать прибору, который будет осуществлять контроль за его работой.

Наиболее популярные и часто покупаемые лампы:

1. Накаливания. Она представляет собой изделие, содержащее тонкую вольфрамовую спираль, заключённую в вакуумную стеклянную колбу. Такие источники света используются в большинстве помещений, так как просто меняются и имеют небольшую стоимость.
2. Галогенные. Эти изделия очень похожи на лампы накаливания. Единственное отличие — наличие в колбе специального газа, который продлевает срок службы источника света и позволяет уменьшить его размеры. Такие лампочки немного труднее устанавливать, так как при выполнении этой процедуры запрещается прикасаться руками к стеклянной поверхности.
3. Дневного света. Они пользуются не такой большой популярностью, как лампы накаливания, но тоже довольно часто применяются для освещения больших помещений.
4. Энергосберегающие. Эти лампочки работают точно так же, как и все остальные, но позволяют значительно снизить затраты на электроэнергию. Единственным их недостатком является довольно высокая стоимость.

Определение места и способа крепления

Все современные модели выключателей по способу установки разделяют на наружные и внутренние. Первый вариант подходит для крепления на любые поверхности. Для выполнения этой операции не нужно покупать изолирующие подставки или какие-либо дополнительные конструкции. Внутренние приспособления прячутся в специально созданных круглых гнёздах, которые делаются в стене. Для их изготовления используется перфоратор со специальной насадкой. Основная часть внутренних выключателей устанавливается в подрозетники.

Основные правила выбора места расположения устройства:

1. Для установки выключателя рекомендуется выбирать максимально доступное место, чтобы во время какой-либо непредвиденной ситуации можно было быстро обесточить цепь.
2. При определении положения устройства на стене необходимо учитывать ростовые характеристики всех людей, постоянно находящихся в помещении. Это значительно повысит удобство включения и выключения прибора. Рекомендуется монтировать устройства на высоте от 30 до 90 сантиметров над полом.
3. При необходимости подсоединить выключатель около оконного или дверного проёма нужно предусмотреть небольшой отступ от них (примерно 10 сантиметров).
4. Если в помещении установлено два и более выключателя, то расстояние между соседними устройствами должно быть не менее 50 сантиметров.

Необходимые материалы и инструменты

Для того чтобы качественно выполнить монтаж, необходимо правильно составить схему подключения выключателя к лампочке, а также подготовить требующиеся материалы и инструменты. Важно выполнить эту работу заранее, чтобы в процессе монтажа не отвлекаться по мелочам и не тратить драгоценное время на поиск того или иного предмета.

В работе будут использованы:

1. Выключатель. Он выбирается исходя из особенностей помещения и требований владельца квартиры.
2. Электрический кабель. Этот важный элемент должен полностью соответствовать параметрам электросети, к которой будет выполнено подключение. При этом следует учитывать не только диаметр кабеля, но и количество жил, маркировку, материал.
3. Распределительная коробка. Для установки выключателей в жилом помещении применяется изделие из пластика. Оно должно отвечать всем требованиям пожарной безопасности и не проводить электрический ток. Профессиональные электрики советуют выбирать максимально компактные распределительные коробки.
4. Тестер (индикаторная отвёртка). С помощью этого инструмента можно определить наличие напряжения в сети и уберечься от поражения электрическим током.
5. Кусачки, плоскогубцы, пассатижи. Они будут использоваться для соединения проводки.
6. Соединительные клеммы и изоляционная лента. Эти материалы помогут во время эксплуатации выключателя уберечь владельцев помещения от удара током.
7. Стакан и крепёжные изделия. С помощью этих простых элементов можно надёжно зафиксировать устройство.
8. Ударная дрель, перфоратор, набор свёрл. Эти инструменты применяются только в случае необходимости устройства скрытой проводки или проделывания отверстия в стене.

Монтаж различных изделий

Для того чтобы выключатель правильно функционировал, необходимо выполнить монтаж с учётом всех правил и рекомендаций. Только в этом случае можно будет достичь желаемого результата и снизить вероятность возникновения какой-либо непредвиденной ситуации.

Одноклавишное приспособление

Из большого количество изделий наиболее просто подключается одноклавишный выключатель. Такой вариант монтажа целесообразно применять для осветительного прибора, работающего с одной лампой.



Процесс подключения одноклавишного приспособления прост и состоит из следующих этапов:



1. На стену наносится необходимая разметка, которая будет соответствовать линиям прокладки проводов.
2. С помощью перфоратора выполняется штробление каналов. Их ширина должна быть немного больше диаметра кабеля, а глубина — ещё на 3 миллиметра больше. Небольшой запас делается для того, чтобы провод легко поместился в желобе и не препятствовал заделке шпатлевкой.
3. Помещение полностью обесточивается.
4. Берется кабель и две его жилы проводятся от распределительной коробки до выключателя.
5. Такой же провод отводится от коробки к осветительному прибору (используется только «ноль»).
6. От светильника к выключателю прокладывается фазный кабель.
7. На следующем этапе монтажа снова используется перфоратор. На него устанавливается специальная насадка и делается углубление в стене под выключатель. Место его расположения следует выбрать заранее.
8. В полученное углубление вставляется стакан. В специальное отверстие, расположенное в верхней части, вставляется проводка.
9. Каналы и оставшиеся пустоты заделываются шпатлёвкой. Работа эта довольно кропотливая, но простая.
10. Пока нанесённая смесь затвердевает, выполняется разборка купленного выключателя. Для этого отвёрткой поддевается клавиша и аккуратно снимается. После этого удаляется облицовочная панель.
11. Концы проводов, находящихся в гнезде подрозетника, оголяются и зачищаются. Эту работу можно выполнить при помощи специального ножа или любого доступного режущего предмета.
12. Берётся разобранный прибор и к контактам присоединяются провода. Там они надёжно фиксируются при помощи прилагаемых крепёжных деталей.
13. Устройство вставляется в стакан и выравнивается со стеной.
14. Боковые винты закручиваются и выключатель надёжно фиксируется .
15. На устройство надевается облицовочная панель и вставляется клавиша.
16. В помещении включается электропитание и выключатель проверяется на работоспособность.

Двойное изделие

Установка выключателя света с двумя клавишами осуществляется немного сложнее. Для качественного выполнения этой работы понадобится наличие опыта и знаний.

Весь процесс монтажа может занять некоторое время, количество которого зависит от квалификации мастера.

Двухклавишный прибор устанавливается с соблюдением такой последовательности действий:

1. В самом начале комната отключается от питания. Наличие напряжения в сети проверяется при помощи индикаторной отвёртки.
2. Если тестер показал отсутствие тока, то осуществляется подключение питающего провода.
3. Затем он подключается к защитному устройству при помощи трёхжильного кабеля. Используется именно такой провод, чтобы повысить долговечность и иметь возможность заземлить осветительный прибор.
4. Кабель проводится от предохранительной конструкции к распределительной коробке, а от неё — к участку стены, где будет располагаться двухклавишный выключатель. В обоих случаях важно оставлять небольшой запас проводки (не меньше 15 сантиметров), чтобы исключить её недостачу.
5. На следующем этапе к распределительной коробке подводятся два проводка, которые будут замыкать цепь освещения.
6. Края кабеля, идущего от защитного устройства, зачищаются от слоя изоляции.
7. Приобретённый выключатель вынимается из упаковки. Затем с него снимаются обе клавиши и декоративная панель.
8. Оставшаяся часть устройства подносится к распределительной коробке, где к ней присоединяются провода. Делать это нужно в соответствии с цветом изоляционного слоя. В итоге с левой стороны должны располагаться фазные жилы, а с правой — нейтральные.
9. Все контакты проверяются на прочность и дополняются проводом, идущим от заземления.
10. Выключатель надёжно крепится к стене, а затем на него надевается декоративная панель и клавиши.
11. В помещении восстанавливается электропитание и установленный выключатель проверяется на всех режимах работы.

По такому же принципу подключается и трёхклавишный прибор.

Установка выключателя света — это довольно трудное мероприятие, требующее больших затрат времени и сил. При правильном подходе к делу и соблюдении всех рекомендаций профессиональных электриков можно значительно упростить процесс и быстро справиться с поставленной задачей.

Стоимость установки Light Switch

июля 2022 г.

	Детали предмета	QTY	Низкий	High
	Стоимость выключателя Недоверный розничный привязо. . Конструкция из термопласта. UL, CSA-совместимый.	1 выключатель	4,31 долл. США	5,30 долл. США
	Работа по установке выключателя освещения, основные работы  Основные работы по установке выключателя света в благоприятных условиях. Отключите питание цепи. Разметить место и вырезать монтажное отверстие. Установите распределительную коробку в стиле реконструкции для выключателя. Добавьте или измените проводку NM-B к питающей распределительной коробке. Подсоедините выключатель и закрепите проводку NM-B на раме. Проверьте правильность работы. Поместите переключатель и обшивку. Перезарядите цепь и проверьте правильность работы. Включает планирование, приобретение оборудования и материалов, подготовку и защиту территории, настройку и уборку.	1 выключатель	4,31 долл. США	5,30 долл. США
	Рабочие материалы для установки выключателя освещения  Стоимость сопутствующих материалов и расходных материалов, обычно необходимых для установки выключателя света, включая: разъемы, фитинги, крепежные детали и монтажное оборудование.	1 переключатель	4,31 долл. США	5,30 долл. США
	Неиспользованные Минимальные трудозатраты Остаток минимальной оплаты труда за 2 часа, который может быть применен к другим задачам.
Totals — Cost To Install Light Switch
Average Cost per Switch

Custom Calculators with Homewyse Списки

Специалисты по обслуживанию: создайте повторно используемое приложение для оценки, которое на 100% адаптировано к вашему бизнесу . Начните с шаблона или создайте свой собственный (бесплатно; требуется регистрация учетной записи):

Для базового проекта с почтовым индексом 47474 и 1 выключателем стоимость установки выключателя света начинается от 270–327 долларов за выключатель. Фактические затраты будут зависеть от объема работы, условий и опций.

Для оценки стоимости вашего проекта:

1. Установите почтовый индекс проекта Введите почтовый индекс места найма рабочей силы и закупки материалов.

2. Укажите размер и параметры проекта Введите количество «элементов», необходимых для проекта.

3. Пересчитать Нажмите кнопку «Обновить».



Затраты на единицу продукции: как оценивают профессионалы

В отличие от других веб-сайтов, которые в прошлом публиковали цены на несвязанные вакансии, Homewyse создает актуальные оценки на основе текущих затрат на единицу продукции . Метод Unit Cost обеспечивает высокую точность за счет использования местоположения, деталей и опций для уникальных требований каждой работы. Подрядные, торговые, проектные и ремонтные предприятия полагаются на Unit Cost Метод прозрачности, точности и справедливой прибыли.

Стоимость установки выключателя освещения – примечания и общая информация

Эти оценки относятся к ОСНОВНЫМ работам, выполняемым в пригодных для эксплуатации условиях квалифицированными специалистами с использованием материалов СРЕДНЕГО УРОВНЯ. Работа, не упомянутая на этой странице, и/или работа с участием мастера, высококачественных материалов и авторского надзора приведет к БОЛЕЕ СТОИМОСТИ!

Эти оценки НЕ заменяют письменные котировки от профессионалов торговли. Homewyse настоятельно рекомендует вам обращаться к уважаемым профессионалам для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.

Смета включает:

• Затраты на местную доставку материалов/оборудования и транспортировку поставщика услуг к месту работы и обратно.
• Затраты на подготовку рабочего места для установки выключателя света, включая затраты на защиту существующих конструкций, отделки, материалов и компонентов.
• Время установки, время мобилизации и минимальная почасовая оплата, которые обычно включаются для небольших работ по установке выключателей освещения.

Смета НЕ включает:

• Затраты на демонтаж, перемещение, ремонт или модификацию существующих каркасных, облицовочных, ОВКВ, электрических и водопроводных систем или приведение этих систем в соответствие с действующими строительными нормами.
• Затраты на испытания и восстановление опасных материалов (асбест, свинец и т. д.).
• Накладные расходы генерального подрядчика и надбавка за организацию и контроль установки выключателя света. Добавьте от 13% до 22% к общей стоимости выше, если генеральный подрядчик будет контролировать этот проект.
• Налог с продаж на материалы и принадлежности.
• Плата за разрешение или инспекцию (или ее часть), требуемая вашим местным строительным отделом для вашего общего проекта.

Ссылки — Установка выключателя света

• Данные о продуктах и ​​расходных материалах: Home Depot Электрические продукты и материалы Home Depot, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: электрические компоненты и расходные материалы McCoys, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: оборудование и инструменты Электрическое и осветительное оборудование и инструменты, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: Lowes Electrical Products and Supplies Lowes, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: Westside Online Building Supplies Electrical and Lighting Westside, июль 2022 г., веб-сайт
.
• Black & Decker Advanced Home Wiring, 5-е издание Cool Springs Press, ноябрь 2019 г., редакция, ISBN 760353557
• Передовой опыт оценки стоимости Американский институт архитекторов, ноябрь 2008 г., Майкл ДеллИзола
• Справочник оценщика зданий, март 2012 г. ,
• Плотницкие и строительные работы, текст для студентов Glencoe/McGraw-Hill; 6-е издание, январь 2003 г., Марк Фейрер, Джон Фейрер, ISBN 007822702X
• Заработная плата и затраты на оплату труда: Книга затрат на строительство CPWAR Центр строительных исследований и обучения, июль 2022 г., персонал
• Данные о расходах на проект: Harvard University JCHS Homeowner Expenditures Гарвардский университет, июль 2022 г., веб-сайт

Управление бюджетом на установку выключателя освещения

В этой инфографике показаны решения и проблемы на месте, которые могут вызвать большие отклонения в расходах в типичном бюджете на установку выключателя света.

Найм местных специалистов

Наше БЕСПЛАТНОЕ руководство по найму поможет вам разумно нанять специалистов, получить качественные работы и понять справедливые цены для вашего конкретного проекта.

Сделайте Homewyse лучше

Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать — мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!

• Присылайте свои отзывы или вопросы.
• Сохраняйте и делитесь Homewyse в социальных сетях, используя кнопки ниже:

Стоимость замены выключателей света в вашем доме

Стоимость замены выключателей света в вашем доме

Photo: $ Gorodenkoff / Adobe Scock

. для установки выключателя света

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Хотите осветить свой дом новыми выключателями? Средняя стоимость установки выключателя света составляет около 150 долларов США . Нижняя граница — 60 долларов, а верхняя — 300 долларов. Разница в основном зависит от типа: стандартный, двойной, диммер или таймер. Узнайте больше о стоимости установки выключателя света, когда нанимать электрика и как их установить.

Сколько стоит замена выключателей света по типу?

Важным фактором стоимости является стиль переключателя. Чем сложнее, тем дороже. Таким образом, стандартный выключатель — это ваш наименее дорогой ремонт, в то время как диммеры и таймеры стоят дороже.

Затраты на установку стандартного выключателя освещения

Одинарный выключатель света — это стандартный выключатель «вкл. и выкл.», который управляет одним элементом. В зависимости от вашего электрика, простая замена выключателя света может стоить от 50 до 150 долларов США . Это самый простой переключатель для замены. Эта цена основана на средней почасовой оплате электрика в размере от 50 до 100 долларов в час.

Двойные, трехходовые и четырехпозиционные выключатели освещения Стоимость установки

Двойные выключатели света управляют двумя элементами. Трехпозиционные переключатели питают одно устройство в двух местах, а четырехпозиционные переключатели управляют одним устройством из трех мест. Для них требуется немного другая проводка, чем для одного переключателя, и их замена немного дороже.

Обычный электрик возьмет за этот ремонт от 75 до 175 долларов .

Стоимость установки диммера

Диммерный переключатель может дать вам диапазон освещения. Однако эти коммутаторы требуют больше времени для установки, чем стандартные коммутаторы. Обычно они стоят от 80 до 200 долларов.

Стоимость установки таймеров

Выключатели с таймером позволяют устанавливать освещение по расписанию. Переключатели с таймером стоят не намного дороже, чем диммер, обычно от 85 до 200 долларов .

Стоимость установки интеллектуального выключателя света

Как и диммеры и таймеры, установка интеллектуального выключателя занимает от 85 долларов и 150 долларов по стране. Обратите внимание, что это только переключатель. Если вы выполняете проводку интеллектуальных устройств, освещение часто поставляется в комплекте с такими элементами, как розетки.

Затраты на установку автоматического переключателя

Автоматические переключатели устанавливаются рядом с главным выключателем в вашем доме и направляют питание от переносного или резервного генератора на выбранные приборы. Профессиональная установка безобрывного переключателя стоит в среднем от 200 до 400 долларов . Это основано на средней почасовой оплате электрика в размере От 50 до 100 долларов в час, так как это работа от трех до четырех часов.

Расположение переключателя будет влиять на стоимость. Жилые единицы варьируются от от 100 до 800 долларов для ручного управления и от 300 до 2000 долларов для автоматического.

Какие виды выключателей света я могу получить в моем бюджете?

Существует множество различных выключателей света на ваш выбор. Электропроводка является важным компонентом выключателей, поэтому поговорите со своим электриком о возможных вариантах. Хорошие новости: сами переключатели относительно недороги.

Вот посмотрите, сколько будет стоить заменить ваши выключатели света:

• Стандарт: $ 1–20

• Double: $ 10–20

• THER-WAW -$ 15

• Четырехверовые: $ 10–25

• DIMMER: $ 10–25

• $ 200148

• .

Сколько стоит заменить выключатель света самостоятельно?

Фото: Sidekick/Adobe Stock

Самостоятельная работа сэкономит вам от 50 до 100 долларов в час на оплату услуг электрика. Пока вы принимаете необходимые меры предосторожности, замена простого переключателя должна быть простым проектом «сделай сам».

Для самостоятельной работы вам потребуется:

• Новый переключатель (средняя стоимость указана выше)

• Крестовая отвертка

• Standard slotted-tip screwdriver

• Work light

• Voltage tester

• Continuity tester

• Needle-nose pliers

• Wire strippers

Dimmer switches can also be Сделано своими руками, но рекомендуется, чтобы таймеры и интеллектуальные выключатели устанавливал местный лицензированный электрик .

Популярным дополнением при замене выключателей освещения является замена розеток. Поскольку у вас будет отключено питание и все инструменты наготове, это сэкономит время, которое может потребоваться позже для установки обновления.

Другая идея состоит в том, чтобы установить новый светильник или потолочный вентилятор. Опять же, у вас уже есть необходимые инструменты и питание отключено. Единственное, чего не хватает, так это новой фурнитуры.

Часто задаваемые вопросы

Сколько стоит вызов электрика для перемещения выключателя?

Если вам нужно передвинуть выключатель света, электрик возьмет от 100 до 150 долларов США , согласно HomeAdvisor . Необходимость врезаться в стену и ремонтировать гипсокартон определит окончательную стоимость проекта.

Насколько сложно заменить выключатель света?

Самостоятельная установка выключателя света — это простой проект, особенно если вы заменяете существующий выключатель. Самостоятельная замена проводки выключателя также представляет собой быстрое 30-минутное обновление. Для любого проекта вам нужно знать, как изолировать цепь и работать с некоторыми основными инструментами. Переход на интеллектуальный выключатель или диммер становится немного сложнее, поэтому вы можете нанять электрика.

Может ли сломанный выключатель стать причиной пожара?

Неисправные переключатели обычно являются результатом плохой проводки или проблем с перегревом. В большинстве случаев это не является пожароопасным, но если вы слышите треск, хлопки или шипение, когда вы щелкаете выключателем, это указывает на наличие электричества внутри выключателя, которое может представлять опасность, если его не устранить быстро.

Можно ли поставить диммер на трехпозиционный переключатель?

Да, но вы должны установить трехпозиционный диммер на трехпозиционный переключатель. Если два переключателя управляют одним или несколькими источниками света, вам понадобится трехпозиционный диммер.
