Содержание

Холодильно компрессорные установки и машины Dantex

Холодильно компрессорные установки и машины производства климатической компании Dantex на базе компрессорно-конденсаторных блоков с мощностью охлаждения от 3,2 до 726 кВт.

ККБ (прямой перевод) – компрессорно-конденсаторный блок. Также часто используются названия: холодильная компрессорно-конденсаторная установка или холодильно компрессорные машины и установки. ККБ является частью  холодильной установки, включает в себя компрессор, и чаще всего конденсатор воздушного охлаждения. Эти две единицы холодильного контура соединяются фреоновыми трубопроводами, имеется система автоматики и элементы защиты этой части холодильного контура. В целях удобства и полной безопасности, эти элементы размещаются на единой раме и в едином корпусе. На выходе из корпуса имеется два трубопровода, по одному из них жидкий холодильный агент выходит из ККБ, а по другому трубопроводу газообразный холодильный агент  поступает на всасывание в компрессор.

В качестве испарителя выступает  внутренний блок, установленный в помещении для охлаждения воздуха, или секция охлаждения в центральном кондиционере. Последний вариант встречается значительно чаще. Для соединения выходящего жидкостного трубопровода из ККБ с теплообменником испарителя имеется соединительный комплект, включающий в себя терморегулирующий вентиль, смотровое окно, фильтр-осушитель и соленоидный вентиль. Приобретается соединительный комплект отдельно. Он должен соответствовать выходным параметрам ККБ и испарителя. В противном случае весь холодильный контур будет работать с нарушениями.

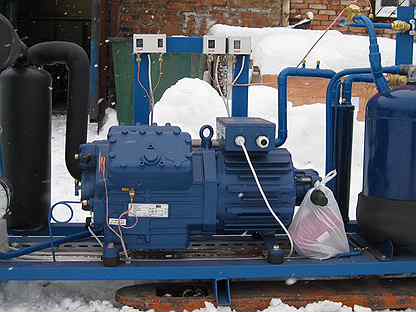

На фото: Конденсатор воздушного охлаждения, компрессорная установка, спиральный компрессор

В ККБ бренда Dantex применяются компрессоры только герметичного исполнения ротационного (малой производительности) или спирального типа (средней и большой производительности). С увеличением производительности количество спиральных компрессоров увеличивается от одного до четырех (шести).
Во всех вариантах комплектации компрессоров регулирование производительности ККБ происходит за счет включения/выключения. Если количество компрессоров больше одного, то за счет отключения одного или нескольких компрессоров можно ступенчато регулировать производительность. Также в ККБ малой производительности имеется один холодильный контур, а с ее повышением ККБ может иметь  два холодильных контура или два тандемных компрессора  в одном контуре, что позволяет расширить его возможности в работе и в регулировании производительности. При использовании двухконтурного ККБ надо обратить внимание на особенности подключения теплообменника испарителя. Теплообменник воздушного конденсатора – классического исполнения: медные трубки, по которым протекает холодильный агент, имеют пластинчатое алюминиевое оребрение. Обдувается теплообменник конденсатора осевыми вентиляторами. На сайте представлена вся линейка холодильно-компрессорных машины и установок или ККБ, предназначенных для работы в области кондиционирования воздуха.

Холодильно компрессорные машины и установки DK-40-75BUSOHF Dantex

Холодильная машина включает в себя компрессор, конденсатор, дросселирующее устройство и испаритель, все эти элементы соединены в замкнутую систему для получения искусственного холода. Холодильная установка — это одна или несколько холодильных машин, оснащенных системой электрообеспечения, водообеспечения, автоматизацией и другими элементами холодильного контура.

Наибольшее распространение холодильные компрессорные машины и установки получили в области умеренного холода, где температуры кипения холодильного агента лежат примерно в пределах -120 – -150 °С. Оборудование, применяемое для получения температур ниже -40 °С, используется в очень редких случаях, в основном в установках специального назначения. Холодильные компрессорные машины и установки, работающие до температуры 0 °С применяются в кондиционировании воздуха; до -10 °С – для хранения охлажденных/замороженных предметов или продуктов; до -40 °С – для хранения или замораживания предметов или продуктов.

Основные элементы холодильных машин и установок, входящие в их состав, коренным образом отличаются друг от друга. Так, например, шаг оребрения в теплообменниках внутренних блоков, которые работают при положительных температурах, значительно меньше (не более 4 мм), а при отрицательных температурах (не менее 4 мм) и чем ниже температура кипения, тем больше шаг между ребрами. Различия состоят также и в компрессорах.

Компрессорно-конденсаторные блоки (ККБ) являются частью холодильной установки, в них располагаются такие основные элементы как компрессор и конденсатор. Кроме этого имеется система автоматики. В зависимости от комплектации ККБ выпускаются различной производительности, одно- или двухконтурные, с возможностью работы только на холод, или на холод и на тепло. Чаще всего применяются одноконтурные ККБ для работы только на холод. В таком случае ККБ подключается к одному внутреннему блоку или теплообменнику от центрального кондиционера. Двухконтурные ККБ подключаются к двум внутренним блокам, каждый блок к своему контуру или к одному, но четырехтрубному внутреннему блоку.

Dantex предлагает ККБ серии BUSOHF для систем кондиционирования производительностью от 43 до 84 кВт, при работе только на охлаждение, с инверторным регулятором вращения воздушного вентилятора, с применением экологически безопасного холодильного агента R410a.

Простой интуитивный интерфейс пользовательского терминала, предоставляется расширенным.

Конструкция агрегата обеспечивает простой доступ к внутренним элементам компрессора, автоматике, вентилятору для проведения тех. обслуживания.

Функциональные особенности

Компрессорно-конденсаторные блоки DK-40-75BUSOHF имеют минимальную площадь сервисного пространства

Преимущества данной серии

  • Множество вариантов конструктивных и акустических исполнений
  • Один контур циркуляции хладагента
  • Интеллектуальная автоматика — возможность поключения к сетям диспетчеризации
  • Высокая надежность
  • Малый уровень энергопотребления

Промышленные холодильные компрессорные станции и компрессоры холодильных установок

НПП «Холод» уже более 25 лет работает на международном холодильном рынке, проектируя системы холодоснабжения предприятий всех отраслей промышленности. Большие пищевые комбинаты и химические предприятия, перерабатывающие заводы и фабрики, холодильные терминалы и хладкомбинаты – обеспечение таких объектов холодом требует комплексного подхода, технических расчетов и глубоких профессиональных знаний. Специалисты НПП «Холод», обладая необходимой квалификацией и практическими навыками, способны разработать проект холодильной системы для предприятия любого размера, отраслевой принадлежности и географического расположения. Широко используя современные разработки холодильной промышленности и качественное холодильное оборудование, холодильные системы НПП «Холод» обеспечивают высокую эффективность, а обязательное внедрение новаторских энергосберегающих технологий обеспечивают предприятию-заказчику уменьшение эксплуатационных издержек и повышение прибыли.



Промышленные холодильные компрессорные станции разработки НПП «Холод»

Для обеспечения холодом больших производственные помещений компания «Холод» проектирует промышленные холодильные компрессорные станции – холодильные агрегаты на базе нескольких компрессоров.

Компрессорные станции производятся как в стандартной комплектации, так и по чертежам заказчика. Их состав и спецификация включает все необходимые компоненты холодильной системы для надежной и бесперебойной работы холодильного оборудования. Монтируясь на одной раме, компрессорные станции образуют единый агрегат, заправленный хладагентом и готовый к работе после монтажа. Они способны обеспечивать холодом несколько потребителей, экономят производственные площади, облегчают техническое обслуживание установки и обеспечивают ее надежную работу.







В зависимости от технического задания компрессорные станции для холодильной промышленности монтируются на базе двух, трех, четырех и более герметичных и полугерметичных, поршневых и винтовых компрессоров ведущих мировых производителей, оснащаются ресиверными станциями и высококачественными компонентами и высокоточными приборами автоматики. Работая много лет на международном рынке, НПП «Холод» для оснащения

холодильной установки использует компрессор производства таких компаний, как Frigopol, Myсom, Frascold, Bitzer, Danfoss, Dorin и других производителей. Поршневой компрессор Frigopol от известной австрийской компании-производителя холодильного оборудования имеет все преимущества сальникового, но надежней защищен от утечки хладагента, что немаловажно в больших промышленных аммиачных установках. А среди широкого модельного ряда оборудования можно подобрать компрессор Mykom для любых условий использования.



Преимущества технического оснащения компрессорной станции от НПП «Холод»

Преимущества применения компрессорных станций на промышленных предприятиях:

1)      возможность плавного регулирования производительности холодильного оборудования и компрессора путем их ступенчатого отключения и включения;

2)   высокий холодильный коэффициент и отличная эффективность даже при частичной нагрузке;

3)      широкий диапазон температур применения;

4)      небольшие габаритные размеры;

5)      низкий уровень шума;

6)      простота технического обслуживания.







Организуя техническое оснащение компрессорной станции, НПП «Холод» широко внедряет технологии повышения эффективности работы системы, а также энергосберегающие технологии, благодаря которым удается снизить энергетические и другие расходы.



Это достигается путем установки таких опций:

1)  экономайзера, т.е. переохладителя жидкого хладагента, в качестве которого используется дополнительный пластинчатый теплообменник;

2)  комплектации воздухоохладителей терморегулирующими вентилями;

3)  устройства адиабатической системы охлаждения воздуха на входе в конденсатор, которая за счет его увлажнения обеспечивает возможность работы оборудования при высоких температурах окружающего воздуха;

4)  обеспечения работы агрегата при низких температурах окружающей среды благодаря установке комплекта арматуры и оттайки испарителей горячими парами;

5) комплектации воздушных конденсаторов энергосберегающими центробежными вентиляторами;

6)  возможности установки конденсаторов водяного охлаждения, градирни и гидромодуля;

7)  регенеративного теплообменника;

8)  оснащения компрессоров, вентиляторов и насосов частотными приводами;

9)  установки теплообменника-рекуператора.



Обращаясь в НПП «Холод», вы получаете разработку холодильных промышленных станций по индивидуальному плану, благодаря чему холодильная система вашего предприятия будет работать как хорошо налаженный механизм. Среди прочих услуг  нашей компании есть сервисное обслуживание холодильных станций, оказание ремонтных и других услуг.

Холодильные компрессорные машины

Холодильные машины используют теплоту испарения легкокипящих жидкостей, т. е. имеющих низкую температуру кипения при атмосферном давлении. Эти вещества называют холодильными агентами.

Холодильные агенты должны удовлетворять следующим требованиям:

давление их в конденсаторе не должно быть высоким, а в испарителе — ниже атмосферного;

должны иметь низкую температуру замерзания, что обеспечивает отрицательную температуру в испарителе;

должны иметь хорошую теплопроводность, плохую растворимость в смазочном масле и низкую вязкость, а также быть нейтральными к металлам;

не должны быть горючими и взрывоопасными.

Удовлетворение этих требований снижает энергоемкость, металлоемкость и размеры холодильной машины, повышает ее надежность и способствует получению низких температур охлаждаемой продукции. Наиболее распространенными холодильными агентами являются аммиак NH, (условное обозначение в хладотехнике R717) и озонобезопасные фреоны R14, R23, R32, R41, R116, R125, R215, R134a, R143a, R152a, R218, R318.

Аммиак — это сильный яд, который поражает органы дыхания и зрения, сердечную мышцу, слизистые оболочки. Жидкий аммиак вызывает ожоги кожи. Отравление аммиаком активизирует туберкулез, может вызвать паралич и глухоту. Предельно допустимая концентрация аммиака в воздухе рабочей зоны 20 мг/м3. При концентрации аммиака более 1500 мг/м3 наступает смерть человека. Аммиак пожаро- и взрывоопасен. При объемной концентрации в воздухе свыше 11 % возможно загорание, а при 15 … 28%- взрыв аммиачно-воздушной смеси.

Фреоны представляют собой хлорфторзамещенные углеводороды. Для получения фреонов исходными углеводородами служат метан СН4, и этан С2Н6.

Фреоны отличаются исключительной химическои стойкостью (инертностью), в особенности при отсутствии влаги. Они стойки к окислителям и нетоксичны. Предельно допустимая их концентрация в воздухе рабочей зоны от 3000 мг/м3 и выше. По взрывопожаробезопасности помещения с фреоновыми установками относят к невзрывоопасным, по пожароопасности — к категории Д. Однако хлорсодержащие фреоны при высокой температуре способны разлагаться, образуя высокотоксичный ядовитый газ фосген (СОСI2).

В отечественных холодильных установках в основном применяют фреоновый хладагент R134a (CH2FCF3) (тетрафторэтан), обладающий высокими термодинамическими свойствами.

Аммиак и фреоны имеют большую скрытую теплоту испарения, следовательно, обладают большой холодопроизводительностью.

Современные холодильные машины подразделяют на компрессорные и абсорбционные. Наибольшее распространение получили компрессорные холодильные машины.

На рис. показаны конструктивная схема и диаграмма принципа действия компрессорной холодильной машины.

Рис. Схема компрессорной холодильной установки: 1 — компрессор; 2 — конденсатор; 3 — регулирующий вентиль; 4- испаритель; 5 — переохладитель

Диаграмма, представленная на рис. показывает теоретический цикл паровой холодильной машины.

Охлаждение камер в холодильных установках осуществляется тремя способами:

непосредственно холодильным агентом;

предварительно охлажденным рассолом;

охлажденным воздухом.

На рис. приведены схемы всех трех способов охлаждения камер.

Рис. Системы охлаждения камер: а — непосредственное охлаждение; 1 — компрессор; 2 — конденсатор; 3 — регулирующий вентиль; 4 — испаритель; б — рассольное охлаждение; 1 — компрессор; 2 — конденсатор; 3 — регулирующий вентиль; 4 — испаритель; 5 — насос; 6 — рассольная батарея; 7- расширительный бачок; в— воздушное охлаждение

Достоинство охлаждения камер непосредственно холодильным агентом (рис. , а) заключается в малом расходе электроэнергии при высоком значении холодильного коэффициента Е и небольшой площади для монтажа холодильного аппарата. Недостатком способа охлаждения является возможная порча продуктов в случае утечки холодильного агента.

Рассольное охлаждение (рис., б) включает в себя системы циркуляции холодильного агента и рассола.

Система циркуляции холодильного агента включает в себя компрессор, конденсатор, систему трубопроводов с регулирующим вентилем и испаритель. Вся эта система оборудования требует специального машинного помещения.

В систему циркуляции рассола входят: установленные в камере рассольные батареи, осуществляющие теплообмен рассола и воздуха; испаритель, обеспечивающий охлаждение рассола до требуемой температуры; насос и резервуар с рассолом.

В качестве охлаждающего рассола используют солевой раствор. Температура рассола в испарителе должна быть на 5 … 6°С выше температуры кипящего холодильного агента; температура воздуха в камере — на 8 . .. 10°С выше температуры рассола.

Достоинствами рассольного охлаждения являются способность аккумулировать холод при небольшом количестве холодильного агента и относительная безопасность эксплуатации системы.

К недостаткам рассольной системы охлаждения относят:

 громоздкость холодильной установки;

при одинаковом температурном режиме холодильной камеры испаритель по сравнению с системой непосредственного охлаждения работает при более низких температурах;

повышенный расход электроэнергии на обеспечение работы рассольного насоса.

Воздушное охлаждение осуществляют поступлением в камеру воздуха, охлажденного, подобно рассолу, в теплообменнике — воздухоохладителе.

Система воздушного охлаждения может быть бесканальная, одноканальная и двухканальная.

Бесканальная система включает в себя: воздухоохладитель, в кожухе которого предусмотрены окна; вентилятор, на нагнетательном патрубке которого установлены сопла.

Воздухоохладитель монтируют в охлаждаемой камере. Воздух из камеры поступает через окна в воздухоохладитель, охлаждается в нем, далее нагнетается вентилятором через сопла опять в камеру.

Одноканальная система отличается от бесканальной тем, что вместо нагнетательного патрубка с соплами предусмотрен нагнетательный канал с воздухораспределительными окнами, через которые охлажденный воздух поступает в камеру. Нагнетательный канал устанавливают под потолком. Всасывание воздуха из камеры осуществляют через окна воздухоохладителя.

Двухканальная система состоит из нагнетательного и всасывающего каналов с распределительными и приемными окнами. Расстояние между каналами в зависимости от площади камеры 5 … 11м. Нагнетательный канал, как правило, располагают вдоль наружных стен, а всасывающий — вдоль внутренних.

На рис. в показана схема двухканальной системы. Воздух из камеры забирается через окна всасывающего канала и подается вентилятором в воздухоохладитель. Охлажденный воздух через окна нагнетательного канала возвращается в камеру.

Основными достоинствами воздушного охлаждения являются равномерное распределение холода по всему объему камеры и быстрая термообработка продуктов.

Недостатками этой системы охлаждения являются дополнительное потребление электроэнергии на привод вентилятора и повышенная усушка продуктов.

Все оборудование холодильно-компрессорной установки работает в согласованном режиме.

Холодопроизводительность установки зависит от количества холодильного агента, проходящего через испаритель в единицу времени, физических свойств холодильного агента и производительности компрессора.

В табл. представлены данные потребления холода для обработки 1 т продукта.

Таблица

Вид продукта Температура, °С Потребление холода, кВт
начальная конечная хранения
Замораживание продукта
Мясо (туши) +35 -18 10
Мясо (раздельное) +35 -18 38
Птица +20 -18 28
Рыба + 15 -25 35
Овощи, фрукты +25 -18 23
Хранение продукта
Мясо, птица, рыба -18 0,12 . .. 0,2
Овощи, фрукты 0 … -5 0,16 … 0,2

На рис. приведена конструктивная схема компрессорно-конденсаторного агрегата холодильной машины МХВ5-1-2 с воздушным конденсатором.

Рис. Компрессорно-конденсаторный агрегат холодильной машины МХВ5-1-2: 1 — компрессор; 2 — конденсатор, 3- вентилятор; 4 — ресивер; 5 — отделитель жидкости; б, 7- датчики давления. Температура воздуха на входе в конденсатор 20 °С.

Машина предназначена для создания и поддержания температур от +5 до -12°С в стационарных и сборных камерах на предприятиях общественного питания и торговли.

Объем охлаждаемых камер при температуре-12 °С составляет до 30 м3, а при температуре +5°С — до 70 м3. Компрессор поршневой, фреоновый, герметичный. Потребляемая мощность 3,3 кВт. Холодопроизводительность в номинальном режиме 5,4 кВт; температура кипения хладона -15°С.

На рис. показана зависимость холодопроизводительности и потребляемой мощности от температуры кипения хладагента и температуры в камере.

Рис. Зависимость холодопроизводительности и потребляемой мощности МХВ5-1-2 от температуры кипения хладагента и температуры в камере

С понижением температуры кипения хладагента и температуры в камере уменьшается потребляемая мощность и холодопроизводительность машины при температуре окружающего воздуха +20 °С.

Широкое применение в общественном питании имеют герметичные фреоновые холодильные установки, которые относятся к агрегатам непосредственного и воздушного охлаждения. На рис. приведены герметичный фреоновый агрегат и схема холодильной машины.

Рис. Герметичный фреоновый агрегат типа ВС: а — агрегат; 1 — компрессор; 2 — плита; 3 — ресивер; 4 — фильтр-осушитель; 5 — конденсатор; б — диффузор; 7 — вентилятор; 8 — двухзапорный вентиль; б — схема холодильной машины; 1 — компрессор; 2 — конденсатор; 3 — фильтр-осушитель; 4 — ресивер; 5 — терморегулирующий вентиль; 6 — испаритель

Агрегат представляет собой объединение всех или некоторых частей холодильной машины в единый узел.

Агрегат состоит из герметичного компрессора, конденсатора с диффузором, ресивера с двухходовым запорным жидкостным вентилем, фильтра-осушителя, расположенного в диффузоре вентилятора для обдувания конденсатора. Все элементы агрегата смонтированы на единой плите. Агрегат комплектуют электрощитом с пусковой и защитной аппаратурой.

Принцип работы герметического агрегата заключается в следующем:

в испарителе жидкий холодильный агент кипит и отбирает тепло от охлаждаемого продукта;

образовавшиеся пары холодильного агента поступают в кожух компрессора, охлаждают электродвигатель, засасываются и сжимаются компрессором; затем нагнетаются в конденсатор и в нем конденсируются;

из конденсатора жидкий холодильный агент через фильтр-осушитель сливается в ресивер;

из ресивера хладагент через терморегулирующий вентиль снова поступает в испаритель, и цикл повторяется.

На базе холодильно-компрессорных машин создают современные сборные холодильные камеры, холодильные шкафы, охлаждающие витрины, прилавки, прилавки-витрины.

В зависимости от температуры охлаждаемого продукта это оборудование делится на среднетемпературное ( +2 … -5°С) и низкотемпературные (t = -18°С). Высокотемпературные камеры имеют обозначение КХС, а низкотемпературные — КХН. Сборные холодильные камеры изготовляют и на плюсовую температуру от 0 до +2 °С. Они предназначаются для хранения охлажденных и замороженных продуктов.

На рис. приведена конструктивная схема сборной холодильной камеры КХС-6.

Рис. Сборная холодильная камера КХС-6: 1 — крюки; 2 — охлаждающая батарея; 3 — поддон; 4 — полки; 5 — сосуд; 6- решетка; 7 — теплоизоляция

 Камеру собирают из отдельных металлических щитов. Герметизацию стыков обеспечивают профильной резиной. В качестве теплоизоляционного материала используют пенополистирол, толщина слоя которого должна обеспечивать коэффициент теплопередачи 0,70 Вт/(м:— К) для камер типа КХС и 0,52 Вт/(м2— К) -для КХН. Внутри камеры под потолком расположена охлаждающая батарея, собранная из труб с пластинчатым оребрением. Внутри камеры предусмотрены полки для продуктов и крюки для подвески крупных кусков мяса. Под батареей находится поддон, а на решетке пола — сосуд для сбора конденсата.

Камеры устанавливают в подсобных помещениях, сборка и монтажные работы занимают три-четыре рабочих дня, в то время как строительство и оборудование стационарных камер могут потребовать около двух месяцев.

На рис. приведен разрез холодильной камеры шкафного типа КТХ. В камере осуществляется принудительная циркуляция воздуха, направление движения которого показано на рисунке стрелками.

Рис. Камера шкафная КТХ: 1 — машинное отделение; 2 — электронагреватель; 3 — дверь со смотровым окном; 4 — экспериментальные вводы; 5 — осветительный прибор; б — воздухоохладитель; 7 — электродвигатель вентилятора; 8 — крыльчатка вентилятора

На рис. представлена конструктивная схема интенсивной камеры сундучного типа КсТХ.

Рис. 3.11. Интенсивная холодильная камера сундучного типа КсТХ: 1 — машинное отделение; 2 — щит приборов; 3 — ввод вала вентилятора; 4 — ввод хладоно-вых трубопроводов; 5 — крыльчатка вентилятора; 6 — воздухоохладитель; 7 — дверь (крышка) камеры; 8 — электронагреватель; 9 — испаритель

В данной конструкции змеевик испарителя припаян к поверхности металлического внутреннего корпуса холодильной камеры и последовательно соединен со змеевиком воздухоохладителя. Электронагреватель размещен под неохлаждаемым полом холодильной камеры.

Отечественная промышленность выпускает холодильные камеры КТХБ, в которых создаются не только низкие температуры, но и низкое давление воздуха для имитации условий высоких слоев атмосферы. В табл. приведена шкала давления международной стандартной атмосферы на различной высоте от уровня моря.

Таблица

Высота от уровня моря, км

0

10

20

40

80

Давление, Па

1,013 •105

0,266  •105

0,53  •104

0,31  •103

1,2 • 10 -2

В камерах КТХБ можно поддерживать давление от атмосферного до 133 Па, которое имитирует давление на высоте около 45 км при температуре до-100°С.

Конструкция ограждений камер холода и давления должна быть рассчитана на противодействие внешнему давлению. В связи с этим стенки термобарокамер выполняют из листовой стали толщиной 8 … 12 мм. Для уменьшения толщины и массы ограждений термобарокамеры чаще всего делают цилиндрической формы со сферическими днищами. Камера имеет герметичную дверь, уплотняемую по периметру резиной. В двери предусмотрено окно с многорядным остеклением; одно из стекол является силовым и рассчитывается на разность давлений снаружи и внутри камеры. Теплоизоляция камер может располагаться внутри или снаружи по отношению к вакуумированному объему. В первом случае теплоизоляционный материал хорошо защищен от увлажнения, так как стальная силовая обечайка оказывается надежным пароизоляционным слоем с теплой стороны ограждения.

Охлаждающими приборами являются воздухоохладитель и последовательно с ним соединенная змеевиковая батарея испарителя. При значительном понижении давления в камере ухудшается теплообмен конвекцией, поэтому термобарокамеру укомплектовывают вентилятором с двухскоростным двигателем. При давлении около 2,5 кПа количество воздуха в камере настолько уменьшается, что теплопередача осуществляется только путем лучеиспускания. Роль радиационного экрана играют стенки камеры, охлаждаемые трубами испарителя. Создание необходимого разрежения и давления в рабочем объеме камеры холода осуществляют вакуум-насосами.

На предприятиях общественного питания и в торговле для кратковременного хранения замороженных пищевых продуктов хорошо зарекомендовали себя отечественные низкотемпературные холодильные камеры типа: КХН1-40С; КХН2-8,0; КХН2-3; КХК2-4,5; КХ2-6СМ; КХН2-12; КХН1-18; КХН-90. Работа этих агрегатов основана на одном и том же принципе. Отличие их заключается в дизайне, габаритных размерах, температурном режиме и внутреннем объеме рабочей камеры. В маркировке цифра после дефиса указывает объем камеры в м3.

Достоинствами указанных типов холодильных камер являются:

 автоматическое оттаивание снеговой «шубы» с поверхности испарителя, а также автоматическое выпаривание воды, образующейся при таянии «шубы»;

быстродействующие эксцентриковые замки для соединения панелей;

заливочная изоляция из пенополиуретана; надежная пускозащитная аппаратура.

Охлаждение и замораживание пищевых продуктов (сырья, полуфабрикатов, готовых изделий) можно осуществлять в холодильных камерах туннельного типа. Туннельный скороморозильный аппарат непрерывного действия предназначен для замораживания плодов и овощей в коробках. В холодильной камере воздух охлаждается при помощи холодильных батарей, расположенных вдоль стен, в которых циркулирует хладагент. Быстрое замораживание достигается воздействием охлажденного до -30°С воздуха, движущегося вдоль продукта с большой скоростью.

Туннельный морозильный аппарат имеет корпус, покрытый теплоизоляцией толщиной 400 мм. В корпусе установлены охлаждающие батареи непосредственного испарения. Над батареями расположен транспортер с лентой из проволочной сетки. Транспортер приводится в движение от электродвигателя через червячный редуктор и вариатор скорости, при помощи которого можно устанавливать продолжительность замораживания. Загрузка и выгрузка коробок осуществляются через специальные отверстия. Циркуляцию воздуха обеспечивают шесть вентиляторов.

Стационарные холодильные камеры размещают в подвале или на первом этаже здания в виде единого блока с выходом в общий закрытый коридор или тамбур, что снижает теплоприток в камеры.

Для использования средств малой механизации для загрузки и выгрузки холодильных камер необходимо предусмотреть ширину коридора не менее 2 м. Машинное отделение располагают вблизи камер.

Вместимость продуктов (т) в 1 м3 объема холодильной камеры приведена ниже:

Мясо……………………………………………………………………………………0,25

Яйца…………………………………………………………………………………….0,30

Птица, рыба…………………………………………………………………………0,35

Овощи, фрукты…………………………………………………………………….0,35

Колбаса…………………… ………………………………………………………….0,40

Сыр……………………………………………………………………………………..0,50

Консервы……………………………………………………………………………..0,60

Масло………………………………………………………………………………….0,70

При реализации замороженных и предварительно охлажденных пищевых продуктов на предприятиях общественного питания широко применяют холодильные шкафы отечественного производства современного дизайна.

К этому виду холодильного оборудования относят шкафы холодильные комбинированные ШХК-400 и ШХК-800, конструкция которых включает низкотемпературные отделения для длительного хранения замороженных пищевых продуктов и среднетемпературные отделения для кратковременного хранения кулинарной продукции и напитков.

Демонстрацию и кратковременное хранение реализуемой пищевой продукции осуществляют в шкафах холодильных среднетемпературных ШХ-0,40МС; ШХ-0,80МС и ШХ-1,12СЕ. Они имеют стеклянные двери и естественную циркуляцию воздуха.

Для реализации кулинарной продукции наряду с холодильными шкафами используют различные холодильные витрины и прилавки. Для быстрого обслуживания посетителей по типу «шведский стол» и кратковременного хранения предварительно охлажденных скоропортящихся пищевых продуктов предназначены высокотемпературные и среднетемпературные витрины типа «Таир», ВХС и ПВХС различной маркировки.

Витрина «Таир-1307» снабжена электронным устройством для контроля рабочих параметров. Имеет современный дизайн, работает бесшумно.

В среднетемпературной витрине «Таир-150М2» предусмотрена полка для установки весов и упаковки товара. Эта конструкция витрины разработана специально для небольших торговых помещений.

В барах, ресторанах, кафе устанавливают холодильную витрину «Таир-Фуршет» для кратковременного хранения закусок и охлаждения вин.

Максимальная загрузка бутылками с напитками емкостью 0,7 л составляет 40 шт. Температура во внутреннем объеме в высокотемпературных режимах охлаждения напитков равна 4 . .. 12°С, а в среднетемпературном режиме хранения продуктов равна 0 … 8°С.

На рис. показана конструктивная схема пристенной среднетемпературной витрины типа ВХС.

Рис. Витрина холодильная среднетемпературная ВХС: 1 — вентилятор; 2 — испарительные батареи; 3 — отверстия канала; 4 — воздухораспределительный канал; 5 — осветительные лампы; 6 -распределительные решетки

Витрины данного типа имеют большой внутренний объем (0,8 … 1,25 м3) и малое удельное потребление электроэнергии.

Витрина снабжена однослойной воздушной завесой. Воздух вентилятором прогоняется через испарительные батареи и поступает в воздухораспределительный канал. В витрине часть воздуха, выходя через отверстия канала, омывает продукты, находящиеся на полках и в нижней ее зоне.

Значительная часть воздуха выходит из распределительных решеток и создает воздушную завесу. Этот воздух, имея промежуточную температуру, защищает холодный воздух от теплопритоков на всем пути в каналах и завесе. Оборудование имеет осветительные лампы в витрине. Для контроля температуры установлен манометрический термометр.

Компрессорные холодильные установки — Справочник химика 21

    Рис, 12.1, Схема компрессорной холодильной установки для выделения толуола из парогазовой смеси  [c.353]

    Действительная схема компрессорной холодильной установки значительно сложнее принципиальной — за компрессором может [c.130]

    Режим работы компрессорной холодильной установки характеризуется температурами кипения 1о, конденсации 1 , переохлаждения агента перед регулирующим вентилем всасывания и нагнетания В исправно действующей установке эти температуры являются функциями двух независимых переменных температур охлаждаемого объекта и охлаждающей среды конденсатора и переохладители работы каждому значению независимых переменных температур и 4хл. ср соответствуют вполне определенные значения to, ( , вс н- Отк- [c. 170]


    Компрессорные холодильные установки, работающие с хладоном-12 и хладоном-22 [c.307]     Основным оборудованием изотермического хранилища для сжиженных газов является изотермический резервуар, насосы для перекачки этих газов и компрессорно-холодильная установка. [c.97]

    Маслоотделители. При разработке схемы компрессорной холодильной установки необходимо на каждый компрессор устанавли вать по одному маслоотделителю. При обвязке маслоотделителей ОММ трубопроводами необходимо учесть следующее. [c.273]

    При проектировании изотермического хранилища для производства, вырабатывающего подлежащие хранению сжиженные газы, либо для предприятий, имеющих компрессорно-холодильные установки и нуждающихся в хранении сжиженных газов в качестве [c.100]

    Жидкий аммиак подается под давлением 12—15 ат из сборников или из компрессорной холодильной установки, дросселируется до избыточного давления 2—2,5 ат, а затем поступает в ко- [c. 194]

    Компрессорные холодильные установки с хладоагентом аммиаком, пропаном, пропиленом [c.309]

    I — сливной трубопровод г — дроссельное устройство з — резервуар 4 — трубопровод паровой фазы 5 — компрессорная холодильная установка в — буферная емкость Г — емкость для промежуточного хладоагента в — теплообменник 9—льдогрунтовая оболочка 10—морозильные колонки и—водонепроницаемый слой подстилающих пород [c.67]

    Экономичность работы холодильных установок принято определять затратой энергии на каждые 1000 ккал произведенного холода, а также расходом воды на конденсацию. Ориентировочно в компрессорных холодильных установках средней мощности на каждые 1000 ккал произведенного холода расходуется 0,3— 0,5 квт-ч электроэнергии и около 100 л воды на конденсацию. [c.160]


    Компрессорно-холодильные установки эксплуатируются на промышленных предприятиях, предприятиях общественного питания, в различных рефрижераторах. Эксплуатация [c.44]

    При сложных условиях проходки (неустойчивые породы, большой приток воды) на калийных рудниках обычно применяют искусственное замораживание горных пород. При этом способе вокруг ствола пробуривают скважины, в которые закачивают раствор, охлажденный на компрессорной холодильной установке. В результате понижения температуры окружающие скважину породы и вода замерзают. В дальнейшем образующиеся вокруг отдельных скважин замерзшие зоны сливаются в общий, замыкающий шахтный ствол, ледяной цилиндр. При замерзании движение подземных вод в породах прекращается и проходку ведут как при обычном способе. [c.36]

    Компрессорные холодильные установки с хладоагентами аммиаком, пропаном и пропиленом  [c.306]

    М и н к у с Б. А. Абсорбционно-эжекторные и абсорбционно-компрессорные холодильные установки. —Труды конференции по перспективам развития и внедрения холодильной техники в народное хозяйство СССР. — М. Госторгиздат, 1963, 264 с.[c.166]

    Компрессорные холодильные установки целесообразно применять для массовых испытаний при фиксированных температурах. Первоначальные затраты на установку велики и наладка должна производиться специалистами, однако в последующем система работает автоматически. [c.445]

    Для замораживания осадков, подлежащих обезвоживанию, применяют компрессорные Холодильные установки. Наиболее экономичным Методом обработки считается естественное замораживание в лагуййх. В результате получается осадок с содержанием 20—25% сухого вещества. [c.606]

    Изоляционный слой из перлита служит для сохранения минусовой температуры продукта, которая поддерживается компрессорно-холодильной установкой. Испарившийся газообразный продукт забирают к омпрессорами и в охлажденном сжиженном виде возвращают обратно в резервуар. Изотермические резервуары используют также для хранения жидкого аммиака при производстве азотных удобрений. [c. 252]

    Наиболее распространенными в промышленности химических волокон в настоящее время следует считать компрессорные холодильные установки, работающие на аммиаке. В последний период начали применяться агрегаты, работающие на бромолитии. Однако в ряде случаев, особенно в летний период, когда на ТЭЦ появляется избыток дешевого пара, при производстве холода целесообразно использовать адсорбционные установки. [c.178]

    Ленинградским вагоностроительным заводом им. Егорова были оборудованы кондиционерами мягкие пассажирские вагоны с двухместными и чотырохместными купе [11]. В них применена компрессорная холодильная установка непосредственного охлаждения, работающая на фреоне-12 (рис. 17). Компрессорно-конденсаторный агрегат смонтирован под вагоном. Он состоит из компрессора 4ФУ-6,5 (600 и 1200 об/мин), ребристого конденсатора из-двух секций (по 50 м-), двух осевых вентиляторов (производительность до 8000 м /час)-и электродвигателя постоянного тока. Нал.[c.409]

    Холодильный коэффициент компрессорной холодильной установки рассчитан по графику упругости паров пропана в зависимости от изменения степени повышения давления пропана в компрессоре. При этом за основу принята пропановая холодильная установка типа АТП5-5/3. [c.275]


холодильные установки, холодильные компрессорные агрегаты, чиллеры

COOLTECH (КУЛТЕК) – российская производственно-ориентированная компания. Заводы Cooltech расположены в г. Санкт-Петербург (Россия) и в г. Хамина (Финляндия). В зависимости от направления поставки и пожелания заказчика, продукция Cooltech может быть изготовлена на любой, из указанных производственных площадок. Наши заводы оборудованы всем необходимым оборудованием для выпуска надежной и качественной продукции.

Сортировать по:

Показывать по:

Компания Cooltech дорожит своим именем и тщательно подходит к выбору поставщиков компонентов для производства холодильного оборудования. Приобретая продукцию под брендом Cooltech, Вы можете быть твердо уверены в её качестве. На все изделия Cooltech предоставляется заводская гарантия на срок от 1 года.

По мнению Cooltech, одними из самых важных свойств промышленного холодильного оборудования являются надёжность и долговечность. И мы с гордостью можем сообщить, что абсолютно все холодильные машины Cooltech, выпущенные на наших заводах за более чем 15-ти летнюю историю компании и находящиеся в различных точках земного шара от Мавритании до Южной Кореи и Курильских островов, в данный момент работают и приносят доход своим владельцам. Компания Cooltech поддерживает тесный контакт со всеми своими заказчиками, консультирует их и помогает им в течение всего срока службы поставленного холодильного оборудования.

Благодаря гибкой системе менеджмента, отлаженной логистике и постоянно пополняемым складским запасам, компания Cooltech обеспечивает самые короткие сроки поставки холодильного оборудования и его компонентов на российском рынке.

Помимо типовых изделий, компания Cooltech, готова изготовить нестандартное холодильное оборудование по требованию заказчика. Это может быть исполнение агрегата для геометрически сложного помещения, исполнение мобильных холодильных установок в контейнерах, и так далее. Мы накопили большой опыт в такой работе и это безусловно является нашим конкурентным преимуществом.

Компрессорные установки и холодильные машины от компании ООО «НСК» в Москве.

Компрессорная холодильная установка — оборудование, необходимое для создания и поддержания определенного температурного режима, в частности заморозки и охлаждения продуктов и пищевых жидкостей, кондиционирования воздуха в помещениях. Агрегаты, работающие на поршневых, спиральных и винтовых компрессорах, используют на предприятиях пищевой и химической промышленности, распределительных и оптово-распределительных складах, в торговых точках разного формата.

Принцип действия

В основе действия компрессорных установок — реализация физических процессов испарения и конденсации рабочего вещества.

Рабочее вещество — хладагент, способный существовать в холодильном контуре в разных фазовых состояниях:

  • жидкость превращается в пар при подводе определенного количества теплоты,
  • парообразная среда конденсируется при отводе тепла.

Простейшая холодильная машина включает четыре основных элемента:

  • компрессор — повышает давление в холодильном контуре;
  • конденсатор — рабочее вещество меняет свое фазовое состояние — переходит из газообразного в жидкое;
  • дросселирующее устройство (капиллярная трубка, терморегулирующий механический или электронный вентиль) — снижает давление в холодильном контуре и частично меняет фазовое состояние рабочего вещества;
  • испаритель — рабочее вещество меняет свое фазовое состояние — переходит из жидкого в газообразное.

По такому принципу работают все компрессорные установки и холодильные машины.

Виды и преимущества

Современные системы охлаждения в магазинах и на предприятиях АПК могут включать:

  • ресиверные агрегаты с компрессорами разных типов,
  • компрессорно-конденсаторные блоки,
  • нестандартные агрегаты,
  • многокомпрессорные установки,
  • испарители,
  • конденсаторы,
  • линейная автоматика,
  • система управления.

Компания НСК производит холодильные установки, разрабатывает проекты систем холодоснабжения. Все оборудование:

  • имеет надежную качественную конструкцию с комплектующими от ведущих отечественных и европейских производителей,
  • отличается энергоэффективностью и безопасностью использования,
  • соответствует техническим регламентам ТС.

Чтобы купить компрессорную холодильную установку, внесите данные в электронную форму на сайте. После обработки заявки менеджер в короткие сроки свяжется с Вами, подробно расскажет о доступных к заказу позициях, предоставит информацию о стоимости агрегатов и ответит на вопросы.

Modular Multi-Compressor Systems Archives — Master-Bilt Commercial Refrigeration Products

Модульные многокомпрессорные системы позволяют предприятиям удаленно объединять все индивидуальные холодильные системы в единую систему для повышения эффективности.

Энергоэффективность

Каждая единица холодильного оборудования, например, приставные, проходные и льдогенераторы, имеет свою собственную систему охлаждения. Каждая из этих систем отдает тепло окружающей кухне или складу.В свою очередь, это тепло увеличивает нагрузку на систему кондиционирования воздуха, что приводит к более высокому потреблению энергии.

Объединив все холодильное оборудование в одну удаленную систему, владельцы бизнеса могут удалить тепло и снизить нагрузку на кондиционирование воздуха. Удаленные системы, обычно устанавливаемые на крыше, также снижают уровень шума и продлевают срок службы оборудования.

Эффективность конструкции

Эти системы содержат несколько компрессоров для обработки холодильной нагрузки от отдельных единиц оборудования.Вот почему их называют многокомпрессорными системами.

Мультикомпрессорные системы серии Master-Bilt MRS состоят из отдельных модулей. Каждый модуль состоит из компрессора с охлаждающими компонентами, предварительно подключенными к его собственному конденсатору. Конденсатор разделен на секции для защиты от полного отказа системы. Таким образом, в случае повреждения секции ее можно будет заменить без замены всего змеевика конденсатора.

Эффективность установки

Эффективность установки также является большим преимуществом для установок серии Master-Bilt MRS.Для каждого конденсаторного агрегата, установленного на крыше, требуется отверстие в крыше, чтобы можно было подвести трубопровод хладагента к оборудованию. Чем больше у вас удаленных систем, тем больше дыр в крыше. В системе MRS у вас есть только одно отверстие. Эта единственная точка входа в крышу снижает затраты на установку и снижает вероятность протечки крыши.

Электрическое подключение также значительно упрощается, поскольку каждый блок MRS имеет предварительно смонтированную электрическую панель с одноточечным подключением.



Стандартные характеристики

  • Блоки MRS могут содержать до 16 модулей
  • Модули могут быть настроены индивидуально как средние или низкие температуры
  • Компрессоры бывают герметичными, полугерметичными или спиральными.
  • Модульные змеевики конденсатора спроектированы таким образом, что каждый холодильный модуль использует отдельную секцию змеевика.При необходимости можно заменить секцию без отключения всей системы.
  • Предварительно подключено к электрической панели для одноточечного подключения
  • Модули конденсатора рассчитаны на температуру 110 ° F
  • Защищено в холодных погодных условиях за счет встроенных компонентов для работы в условиях низкой температуры окружающей среды, включая головные мастера и нагреватели картера.
  • Корпус системы из оцинкованной стали (доступна отделка из нержавеющей стали) обеспечивает дополнительную защиту от элементов.
  • MRS позволяет предварительно подключить модули к центральному расположению
  • Единственная точка прохода через крышу снижает затраты на установку и снижает вероятность протечки через крышу
  • Угловой карман внутри каждого блока MRS снижает утечки через крышу
  • Поскольку все холодильные компоненты размещены в одном блоке, систему также проще обслуживать
  • Система главного контроллера доступна в качестве опции

Неисправный компрессор — означает ли это, что вам нужен новый кондиционер?

Какая самая большая проблема, с которой может столкнуться центральный кондиционер? Мы вас не задержим — сдох компрессор.Когда вы включаете систему кондиционирования воздуха для охлаждения вашего дома и не слышите звука из наружного шкафа, кроме вентилятора, компрессор перестал работать. Неисправность может быть не в неисправном компрессоре — это может быть неисправный конденсатор или электрическая проблема, — но это возможно.

Компрессор — это буквально сердце системы кондиционирования воздуха. Здесь энергия применяется к хладагенту, чтобы заставить его циркулировать через остальную часть кондиционера. Без компрессора, превращающего хладагент в горячий газ под высоким давлением, хладагент не будет перемещаться между внутренним и наружным змеевиками и охлаждать внутренний воздух дома.

Это конец линии для вашего кондиционера?

Возможно, вы слышали или читали, что неисправный компрессор означает, что необходимо заменить всю систему кондиционирования воздуха. В 100% случаев это не так, но часто бывает. Замена компрессора — дорогостоящая вещь. Поскольку мертвые компрессоры обычно случаются в старых кондиционерах, более рентабельно начать с нового кондиционера, чем платить за установку нового компрессора в систему, которая уже тратит впустую электроэнергию и через несколько лет находится в мусорной куче.

Ниже приведена полезная разбивка различных вариантов, которые вы можете выбрать, когда компрессор выходит из строя.

  • Замените только компрессор — Проверьте гарантию на систему кондиционирования воздуха, которая часто распространяется на 10 лет на детали и работу. Компрессор еще на гарантии? Если это так, замените только компрессор, так как об этом позаботится гарантия.
  • Замена конденсатора — Конденсатор — это внешний шкаф, состоящий из компонентов, включая компрессор, вентилятор и змеевик конденсатора.Это дешевле, чем полная замена кондиционера, но мы не рекомендуем это делать, если ваш текущий бюджет не ограничивает более крупную работу.
  • Замена кондиционера — Это означает замену конденсатора и змеевика внутреннего испарителя. (Воздухоочиститель можно оставить.) Когда вы это сделаете, вы получите новую гарантию, и вам не придется беспокоиться о несовпадении внутренней и внешней системы, что снижает энергоэффективность.
  • Замена системы HVAC — Сюда входят кондиционер, кондиционер и нагреватель.Полная переработка вашей центральной системы комфорта. Это хороший вариант, если у вас старая печь, не оправдывающая ожиданий. Замена кондиционера и обогревателя как одна работа обходится дешевле, чем их установка по отдельности.

Не волнуйтесь, у вас есть помощь

Все еще не уверены? Не уверены, какой выбор правильный? Хорошая новость в том, что вам не нужно принимать решение самостоятельно. У вас есть доступ к экспертам, которые подскажут, как лучше всего поступить в случае выхода из строя компрессора. Наши специалисты обладают опытом, чтобы помочь вам сделать лучший выбор.Они могут даже обнаружить, что ремонт кондиционера в Кэти, штат Техас, решит проблему — вообще нет необходимости делать какие-либо замены. Мы считаем, что комфорт может стоить меньше.

В AC Comfort ваш комфорт — это наше дело. Запланируйте ремонт кондиционера, как только вам понадобится помощь.

Теги: Ремонт кондиционера, Замена кондиционера, Кэти
Понедельник, 9 сентября 2019 г., 11:00 | Категории: Кондиционер |

12v 24v миниый холодильный агрегат с миниатюрным холодильным компрессором

Компрессор Mimiature / Компрессорный мини-агрегат / Холодильный мини-агрегат / Малая холодильная установка / Компактный холодильный агрегат

В основном приложения:

Шкафы / диспенсеры для мороженого

Бункеры / сундуки для льда

Морские холодильники

Хранение медицинских изделий

Охладители / диспенсеры для молока

Мини-кондиционеры

Разгон ПК

Переносные точечные охладители

Холодильные буфеты

Кондиционер и холодильник на солнечных батареях

Вакцина / медицинский транспорт

Охладители вина

Переносные системы охлаждения

Миниатюрная система охлаждения / замораживания

Бытовая портативная мини АС

Шкаф AC

Характеристики:

Компактный

Мощный

Тихий

Эффективный

Легко интегрированный

Модель

Приложение

Источник питания

Вместимость

Конденсатор

Количество вентиляторов

Размер

Масса

Д * Ш * В

В

Вт

шт.

шт.

мм

сом

HACF405DC12

фунтов / фунтов

DC12

405

Ребро

1

250 * 160 * 170

3.0

HAC550DC24

МБП

DC24

550

Плавник

1

250 * 160 * 260

3,5

HAF115DC24-L

LBP

DC24

115

Плавник

1

320 * 110 * 200

3. 5

HAF115DC24-V

LBP

DC24

115

Плавник

1

190 * 160 * 200

3,5

HACF405DC12 и HAC550DC24 подходят для мини-водоохладителей, мини-кондиционеров, мини-шкафов и т. Д.

HACF405DC12, HAF115DC24-L и HAF115DC 24-V подходят для мини-холодильников, мини-морозильников, мини-холодильников для вина, диспенсеров для воды и мобильных систем охлаждения для автомобилей, кораблей и кемпингов.

Прочие части:

Контроллер компрессора и главный контроллер температуры

Система охлаждения с мини-компрессором серии L:

FS thermo — это компания-первопроходец в области систем отопления, вентиляции и кондиционирования воздуха, которая более 15 лет занимается разработкой и маркетингом изделий для отопления и охлаждения. Мы обслужили и сотрудничали с более чем 100 клиентами на мировом рынке. Нашим основным продуктом является теплообменник, компрессор и интегрированный холодильный агрегат Pioneer, специальный кондиционер и индивидуальные терморешения, например, кондиционер и отопление холостого хода, мини-холодильный агрегат, низкотемпературный и сверхнизкотемпературный морозильный агрегат, солнечный раствор постоянного тока. кондиционер и охлаждение и т. д. Мы всегда предоставляем и инвестируем новейшие технологии HVAC & R, чтобы улучшить качество обслуживания клиентов и помочь нам стать для вас лучшим деловым партнером.

1. Что такое MOQ?

Определите размер вашей холодильной системы для морозильных камер

При покупке холодильных агрегатов для холодильных и морозильных камер очень важно, чтобы размер вашего холодильного агрегата соответствовал вашим требованиям и условиям эксплуатации. Холодильная установка неправильного размера может привести к таким проблемам, как постоянная работа холодильной установки и, в конечном итоге, ее замерзание.

Чтобы помочь вам получить холодильный агрегат подходящего размера, компания Heatcraft Worldwide Refrigeration составила таблицу быстрого расчета нагрузки BTUH. Его можно использовать для комнат от 6 ’X 6’ X 8 ’до 40’ X 40 ’X 8’ и с температурами выдержки -20 ° F, -10 °, 0 °, 30 ° и 35 °. Нагрузки рассчитаны для ящиков с уретановой изоляцией R-25 толщиной 4 дюйма.

Щелкните здесь, чтобы просмотреть таблицу размеров холодильного оборудования

Перед использованием этих таблиц получите следующую информацию о своем холодильной или морозильной камере:

1.Информация о номере:

• Длина, ширина и высота ящика в футах

• Температура выдержки в охлаждаемом помещении (° F)

• Относительная влажность в охлаждаемом помещении (если указано)

• Расчетная температура окружающей среды в летнее время (° F). Обычно это температура, ожидаемая в месте расположения конденсаторной установки с воздушным охлаждением, которая охлаждает комнату

.

2. Информация об изоляции:

• Тип изоляции, толщина изоляции (дюймы) и внешняя температура стен, потолка и пола.

3. Информация о инфильтрационной нагрузке:

• Температура (° F) входящего воздуха и относительная влажность входящего воздуха. А также оценка использования дверей — средняя, ​​тяжелая и т. Д.

• Есть ли в ящике стеклянные дверцы? Двери дока? Как много?

4. Информация о загрузке продукта:

• Какой продукт или набор продуктов хранится?

• Сколько фунтов продукта поступает при какой температуре?

• Сколько времени (часов) нужно, чтобы загрузить изделие в комнату?

• Как быстро (в часах) в помещении следует снизить температуру продукта?

• Сколько фунтов фруктов и овощей в комнате? (дыхательная нагрузка)

5. Информация о разных нагрузках:

• Сколько человек работает в комнате?

• Какое освещение (ватт)?

• Сколько двигателей (л.с.) работает в помещении?


Вот некоторые приблизительные требования к BTUH для стандартных размеров и температур выдержки. Используйте расчет «тяжелой нагрузки» для пешеходов со стеклянными дверями или дверей с частым движением.

Кулеры:

Охладитель на 35 градусов и высотой 8 футов

Размеры (ДхШ) BTUH (типичная нагрузка) BTUH (тяжелая нагрузка)
6X6 4986 6540
6X8 5884 7470
8X8 6939 8350
8X10 7934 9600
10X10 9072 10790

Морозильные камеры:

Морозильник 0 градусов с высотой 8 футов

Размеры (ДхШ) BTUH (типичная нагрузка) BTUH (тяжелая нагрузка)
6X6 4522 6570
6X8 5296 7390
8X8 6193 8360
8X10 7032 9270
10X10 7980 10310

Морозильник -10 градусов с высотой 8 футов

Размеры (ДхШ) BTUH (типичная нагрузка) BTUH (тяжелая нагрузка)
6X6 4859 7070
6X8 5692 7960
8X8 6654 8990
8X10 7555 9960
10X10 8573 11070

Если вам нужна общая информация о размерах охлаждения и требованиях к нагрузке BTUH для проходных, попробуйте наш калькулятор размеров холодильного оборудования *

* Все размеры холодильных установок являются приблизительными и могут неточно соответствовать конкретным приложениям. Используя этот калькулятор, вы соглашаетесь с тем, что ни при каких обстоятельствах U.S. Cooler не несет ответственности за особые или косвенные убытки, связанные с использованием или выпуском программного обеспечения для определения размеров холодильного оборудования U.S. Cooler. Для получения подробной информации о размерах и ценах звоните в U.S. Cooler по телефону 800.521.2665.

Предварительно собранные системы удаленного охлаждения Split-Pak ™

Выносные холодильные системы Сплит-Пак состоят из конденсаторной установки с соответствующим змеевиком испарителя. В удаленных системах конденсаторный блок располагается вдали от прохода в холодильнике или морозильнике, обычно снаружи здания или на крыше, в то время как змеевик испарителя находится внутри прохода.

Модели

Split-Pak следует использовать, когда:

  • Требуются системы большей мощности
  • Высота над проходом ограничена
  • Важен отвод тепла наружу и снятие нагрузки с системы отопления, вентиляции и кондиционирования воздуха
  • Важен низкий уровень шума внутри помещения
  • Неохлажденный продукт загружается в камеру хранения, и его необходимо опустить до соответствующей температуры хранения
  • Ожидаете частых проходов в дверные проемы

Благодаря экологически чистому хладагенту R449A предварительно смонтированные удаленные холодильные системы Split-Pak имеют предварительно смонтированные трубопроводы и проводку для быстрой и простой установки. Многие системы Split-Pak оснащены спиральными компрессорами для максимальной энергоэффективности, повышенной надежности и более тихой работы. Агрегаты мощностью шесть л.с. и выше, используемые в морозильных камерах, в стандартной комплектации оснащены электронной системой управления. Змеевики испарителя имеют низкий профиль и крепятся к потолку для минимальной потери рабочего пространства.

Компрессорно-конденсаторный агрегат Стандартные характеристики

  • Соответствие DOE и SNAP
  • Хладагенты, смешанные с HFO (R448A / R449A)
  • Диапазон от 1/2 до 15 H.С.
  • Среднетемпературные агрегаты доступны в герметичных и совместимых моделях спиральных компрессоров
  • Энергоэффективные спиральные компрессоры, соответствующие требованиям, которые используются исключительно в низкотемпературных установках для повышения надежности
  • С соответствующими змеевиками испарителя или без них
  • Заводская сборка на основании из оцинкованной стали.
  • Конденсатор большого размера для надежной работы
  • Комплект предварительной обвязки, включая смотровое стекло
  • Комплект предварительной проводки (таймер размораживания в стандартной комплектации только для низкотемпературных моделей)
  • Предустановленные нерегулируемые регуляторы высокого и низкого давления для устройств средней температуры.Нерегулируемые регуляторы высокого и регулируемого низкого давления для низкой температуры.
  • Подогреватель картера
  • Клапан регулировки давления напора обеспечивает правильную работу в неблагоприятных условиях окружающей среды
  • Всасывающий рабочий клапан
  • Прочная основа из оцинкованной стали
  • Фильтр / осушитель на жидкостной линии
  • Электрощитовая панель управления с подключением
  • Таймер (стандарт только для низкотемпературных моделей)
  • Контактор компрессора
  • Контактор нагревателя оттайки (при необходимости)
  • Рифленые трубы в конденсаторе повышают эффективность
  • Двигатели вентилятора конденсатора PSC
  • Большой ресивер жидкости (макс. 100 футов линии)
  • Ограниченная гарантия на компрессор на один год (доступна дополнительная четырехлетняя расширенная гарантия)

Опции компрессорно-конденсаторного агрегата

  • Специальное напряжение
  • Изолированный ресивер с подогревом (с термостатическим управлением)
  • Всасывающий аккумулятор (поставляется отдельно)
  • Змеевики конденсатора с покрытием
  • Маслоотделитель
  • Монитор обрыва фазы / низкого напряжения
  • Заводская сборка змеевика испарителя (включая заводскую предварительную установку термостатического регулятора воздуха и расширительного клапана)
  • Заводская система с предварительной зарядкой для 5 л.с. и ниже с быстроразъемными жидкостными и всасывающими линиями до 50 футов.(длину укажите при заказе)
  • Регулируемый регулятор низкого давления для средне- и высокотемпературных агрегатов
  • Двойной регулятор давления (регулируемый)
  • Автоматический выключатель
  • Всасывающий фильтр
  • Переключатель включения вентилятора
  • Предварительно смонтированный соленоид на испарителе
  • Электромагнитный клапан жидкостной линии (поставляется отдельно)
  • Таймер для агрегатов средней температуры
  • Основание стойки для тяжелых условий эксплуатации
  • Энергосберегающая электронная система управления (стандарт для морозильных камер 6 H. П. и выше)
  • Опция оттаивания с обратным циклом для главного контроллера
  • Расширенная четырехлетняя ограниченная гарантия на компрессор

Змеевик испарителя Стандартные характеристики

  • Расширительный клапан подходящего размера
  • Комнатный термостат
  • Энергоэффективные ЕС-двигатели на однофазных катушках
  • Модели с электрическим оттаиванием оснащены элементами управления прекращением оттаивания / задержки вентилятора и нагревателями дренажной линии
  • Стандартные напряжения: 115/60/1 (модели с воздушным оттаиванием при средней и высокой температуре), 208-230 / 60/1 и 208-230 / 60/3

Предварительно сконфигурированные опции змеевика испарителя

  • Термостатический расширительный клапан (TXV) и термостат поставляются отдельно
  • TXV установлен, термостат установлен
  • TXV установлен, термостат установлен, всасывающий клапан на жидкостной линии установлен и подключен
  • Установлен электронный контроллер

Каковы функции компрессоров кондиционеров? | Домашние руководства

Херб Кирхгоф Обновлено 14 декабря 2018 г.

Кондиционер работает путем преобразования хладагента из газа в жидкость и обратно в непрерывном цикле.Кондиционеры состоят из четырех основных механических частей: компрессора, конденсатора, расширительного клапана и испарителя.

Функция компрессора

Компрессор является сердцем цикла охлаждения. Цикл начинается, когда компрессор всасывает холодный газообразный хладагент под низким давлением из помещения. Единственная функция компрессора с приводом от двигателя — «сжимать» хладагент, повышая его температуру и давление, так что он выходит из компрессора в виде горячего газа под высоким давлением.

Теплопередача

Компрессор проталкивает горячий газ к оребренному змеевику конденсатора на внешней стороне кондиционера, где вентиляторы продувают холодный наружный воздух через змеевик и через ребра, отбирая тепло от хладагента и передавая его в теплообменник. наружный воздух.

Turns Liquid

Когда от хладагента отобрано достаточно тепла, он конденсируется в теплую жидкость, которая проходит под высоким давлением к расширительному клапану, который превращает хладагент в холодную жидкость низкого давления. Хладагент проходит от расширительного клапана к оребренному змеевику испарителя, расположенному внутри помещения или на стороне помещения кондиционера.

Поглощает тепло

Когда хладагент входит в змеевик испарителя, где давление намного ниже, он химически вынужден испаряться в газ.Для этого процесса требуется тепло, которое исходит от теплого воздуха помещения, обдуваемого через змеевик испарителя другим вентилятором. По мере передачи тепла в помещении испаряющемуся хладагенту воздух в помещении становится холоднее. Хладагент, который теперь снова превратился в холодный газ низкого давления, втягивается обратно в компрессор для продолжения цикла.

Полное холодильное оборудование

Продукция Область применения Документация

Уровень шума: низкий

Тип двигателя вентилятора: AC 6P

Контроль производительности: 0/100%

Qo: LT: 0. 7 … 6,5 кВт MT: 1,1 … 17,3 кВт

Уровень шума: низкий

Тип двигателя вентилятора: EC

Регулировка производительности: 10 … 100%

Qo: MT: 5,6 … 47,5 кВт

Уровень шума: низкий

Тип двигателя вентилятора: AC 6P

Контроль производительности: 0/100%

Qo: LT: 1.1 … 20,2 кВт MT: 3,7 … 36,8 кВт

Уровень шума: стандартный

Тип двигателя вентилятора: AC 4P

Контроль производительности: 0/100%

Qo: LT: 1,1 . .. 24,8 кВт MT: 4,2 … 50,8 кВт

Уровень шума: низкий

Тип двигателя вентилятора: EC

Контроль производительности: 30… 100%

Qo: MT: 8,2 … 43,0 кВт

Продукты Область применения Документация

Диапазон мощности: от 2 до 34 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +15 о С

Диапазон температуры окружающей среды: от +25 о С до +40 о С

Диапазон мощности: от 2 до 65 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур испарения хладагента: от -45 о С до +12 о С

Диапазон температуры окружающей среды: от +25 о С до +40 о С

Диапазон мощности: от 2 до 38 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +15 о С

Диапазон температуры окружающей среды: от +35 о С до +50 о С

Диапазон мощности: от 2 до 126 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -45 о С до +12 о С

Диапазон температур конденсации хладагента: от +35 о С до +50 о С

Диапазон мощности: от 15 до 280 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -45 о С до +5 о С

Диапазон температур конденсации хладагента: от +30 о С до +55 о С

Диапазон мощности: от 2 до 73 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +10 о С

Диапазон температур конденсации хладагента: от +30 о С до +50 о С

Диапазон вместимости: от 2. От 6 до 114,4 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +7 о С

Диапазон температур конденсации хладагента: от +30 о С до +50 о С

Диапазон мощности: от 3 до 416 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +15 о С

Диапазон температур конденсации хладагента: от +35 о С до +50 о С

Диапазон мощности: от 2 до 45 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -40 о С до +10 о С

Диапазон температур конденсации хладагента: от +35 о С до +50 о С

Хладагент: HFC, HFO, HFC / HFO

Диапазон мощности: от 30 до 1435 кВт

Хладагент: HFC, HFO, HFC / HFO

Диапазон температур кипения хладагента: от -45 о С до +5 о С

Диапазон температур конденсации хладагента: от +30 о С до +55 о С

Объем: из 24.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
