Основные и дополнительные средства защиты в электроустановках

При эксплуатации, обслуживании, и ремонте электроустановок, необходимо выполнять требования безопасности. Любые действия в электрических установках могут выполняться в следующих условиях:

• Полное снятие напряжения. Означает, что внутри электроустановки нет проводников и элементов с имеющимся потенциалом, а коммутационные устройства подачи питания разомкнуты. Безопасной считается ситуация, когда на объект не может быть подано питание — коммутационные устройства механически заблокированы.
  Можно производить работы, не применяя защитные средства в электроустановках.
• Питание снято со всей электроустановки, но в любой момент может быть подано вновь. Механической блокировки коммутационных устройств нет, имеются лишь предупреждающие плакаты.
  Требуется применение защитных аксессуаров.
• Напряжение снято частично. Это означает, что при проведении работ возможно касание элементов, имеющих потенциал. Средства индивидуальной защиты обязательны.
• Электроустановка находится под питанием. Ситуация достаточно распространенная, и является нормой для квалифицированного персонала.

Обязательно используются как основные, так и дополнительные средства защиты в электроустановках. Работы производятся минимум вдвоем, защитными приспособлениями пользуется весь персонал.

Безопасность при обслуживании электрических установок обеспечивается коллективными и индивидуальными средствами защиты.

Коллективные средства защиты применяются постоянно, в процессе эксплуатации оборудования

Представляют собой комплекс технических решений и организационных мероприятий, обеспечивающих защиту обслуживающего персонала при повседневной эксплуатации объекта.

К техническим способам защиты относятся

• Защитная земля, зануление, используемые в комплексе с автоматическим отключением электросетей при возникновении нештатной (опасной) ситуации;
• Изоляция проводников и частей установки, по которым протекает электрический ток.
  Разделение сетей (физическое и электрическое).
• Установка ограждений на расстояниях, исключающих возможность прикосновения к токоведущим частям.
• Сигнализация: звуковая и световая. Изменение характера сигнала при возникновении опасности должно идентифицироваться сотрудниками при любых условиях (отсутствие освещения, задымление, и пр.)
• Установка предупреждающих знаков в местах, где наличие потенциальной угрозы не может быть определено без обозначений.

К организационным мероприятиям относятся

• Определение ответственных лиц, которые руководят всеми работами на электроустановках (персональная ответственность).
• Утверждение порядка проведения работ, перечня мероприятий, выполняемых согласно наряду.
• Документальное оформление сроков, начала и окончания работ, а также перерывов.
• Постоянное наблюдение за проведением работ уполномоченным лицом.
• Предварительная подготовка рабочих мест, оснащение необходимым инструментом, предметами индивидуальной защиты.
• Подготовка персонала: обучение, прием зачетов на знание техники безопасности, медицинский контроль.

Коллективные защитные приспособления в электрических установках не являются гарантией безопасности каждого сотрудника. Однако без этих мер, правильно организовать работы невозможно. Требования выполняются при работе в электрических установках до 1000 В, и выше 1000 В.

Все способы защиты на объектах выполняются в комплексе. Только сочетание коллективных организационных и технически мер, в сочетании с применением индивидуальной защиты, делают работы действительно безопасными.

Кроме того, перед началом работ в электрической установке, выполняются специальные технические мероприятия

• Отключение коммутационных и защитных устройств, подающих напряжение к электроустановке.
• Принятие технических мер, препятствующих не санкционированное включение: установка запоров, замков, временное удаление рукоятей включения автоматов защиты.
• Установка дополнительных ограждений, снабженных предупредительными плакатами.
• Непосредственно перед началом, производится проверка отсутствия напряжения на токоведущих частях, с немедленным наложением заземления.
• Заземление удаляется только после завершения работ, и документального оформления закрытия наряда.
• Подача напряжения производится после документального подтверждения факта отсутствия персонала в зоне проводившихся работ.

Индивидуальные средства защиты применяются для проведения работ конкретным лицом в конкретной электроустановке

Несмотря на коллективные электрозащитные средства, которыми должны быть укомплектованы электроустановки, проводить работы без снятия напряжения недопустимо. При работе в электроустановках не может быть обеспечена защита при косвенном прикосновении, особенно если оборудование обесточено частично.

Безопасность обеспечивается с помощью персональных средств защиты для использования в электроустановках. Индивидуальные электрозащитные средства подразделяются на основные и дополнительные:

К основным относятся такие средства защиты, которые сами по себе защищают оператора при работе с разрешенным напряжением. То есть, с помощью данных защитных средств, можно непосредственно касаться токоведущих частей, на которых есть потенциал. Если напряжение в пределах нормы — поражение электротоком не произойдет. Причем изоляция может выдерживать напряжение длительное время, а не только при случайном прикосновении.

Дополнительные защитные средства, без применения основных не могут обеспечить 100% безопасность работ. Однако применение этих электрозащитных средств существенно снижает риск поражения электротоком. К тому же дополнительные средства защищают от случайного прикосновения к токоведущим частям под напряжением, и от попадания под так называемое «шаговое напряжение».

Защитные средства, применяемые в электроустановках, по условиям применения делятся на «до 1000 В» и «выше 1000 В». Перечни инструмента и средств защиты немного отличаются.

Основные до 1000 вольт

Изолирующие штанги для наложения переносного заземления, клещи для проведения работ (изолирующие), клещи для измерения тока и указатели низкого напряжения. Также к основным относятся диэлектрические перчатки и различный измерительный инструмент с изолированными рукоятками.

Дополнительные до 1000 вольт

Изготовленные из диэлектрического материала галоши, коврики, подставки для ног. Диэлектрические чехлы, покрытия и накладки на токоведущие части. Штанги для организации системы выравнивания потенциалов. Лестницы из диэлектрического материала.

Отличие в перечне средства защиты в электроустановках свыше 1000 вольт

Диэлектрические перчатки не относятся к основным средствам защиты. Касание токоведущих частей с напряжением свыше 1000 вольт, даже в перчатках, недопустимо. Поэтому они отнесены к дополнительным средствам.

В перечень дополнительных, добавлены диэлектрические боты.

Информация

Определение «Индивидуальные электрозащитные средства» не означает персонализацию перчаток или галош. Они используются всем персоналом по очереди, во время проведения работ. Сроки использования средств каждым сотрудником также никем не ограничены, установлена только периодичность испытаний.

Поскольку средства защиты обеспечивают безопасность (в том числе и жизни персонала), в установленные сроки проводятся испытания. Вне зависимости от напряжения использования, для каждого предмета установлены определенные сроки:

• Перчатки проверяются каждые 6 месяцев, для ковриков и подставок нормы проверки не установлены.
• Инструмент и указатели напряжения — один раз в год.
• Галоши проверяются каждый год, боты раз в три года.
• Изолирующие клещи испытывают каждые 2 года.

Испытания проводятся в специализированных лабораториях. Как правило, процедура представляет собой погружение изолированного предмета в емкость с водой, и проверка на пробой при максимально допустимом напряжении. Если изоляция допускает пробой напряжения, изделие бракуется. Использование таких приспособлений запрещено.

Также не допускается восстановление защитных приспособлений. Бракованные изделия утилизируются, или применяются при работах без подачи напряжения.

Периодичность осмотра основных средств не установлена, это делается перед проведением работ. Проверяется целостность, чистота и сухость средств безопасности.

Укомплектованность электроустановок предметами защиты

Эта норма определяется внутренними документами, обеспечивающими безопасность эксплуатации. Рассчитывается исходя из количества персонала, частоты проведения одновременных работ. Предусматривается подменный запас на время проведения испытаний.

Использовать защитных приспособлений для иных целей запрещено.

Видео по теме

Индивидуальные средства защиты в электроустановках

В предыдущих публикациях мы неоднократно ссылались на средства защиты в электроустановках, обеспечивающих надежную защиту электротехническому персоналу от деструктивных факторов воздействия токов. Поскольку ранее мы не углублялись в этот вопрос, пришло время подробно рассказать об электрозащитных средствах, их специфики, классификации и порядке пользования. В завершении статьи мы приведем несколько советов и рекомендаций, которые пригодятся при применении средств защиты в электроустановках (СИЗ).

Назначение и характеристики

При обслуживании подключенного к питанию электрооборудования возникает опасность поражения током электроперсонала. Причем вероятность этого нельзя исключать даже при соблюдении норм электробезопасности. В качестве примера можно привести случайное касание токоведущих элементов конструкции при работе в непосредственной близости от них. Также к трагическим последствиям может привести подача напряжения на участок, где проводятся ремонтные или профилактические работы.

Поскольку полностью исключить вероятность таких происшествий не представляется возможным, практикуется применение средств индивидуальной и коллективной защиты в электроустановках. Это может быть диэлектрическая одежда, изолированные инструменты, а также другие спецсредства. Их общее назначение – предотвратить поражения электрическим током.

Характеристики средств индивидуальной защиты зависят от специфики эксплуатации и назначения. Приведем в качестве примера основные параметры латексных диэлектрических перчаток, представленных на фото ниже.

Бесшовные диэлектрические латексные перчатки

Перечень характеристик резиновых перчаток:

• Класс напряжения, указывается в вольтах, в нашем случае до 1000,0 В.
• Допустимый ток утечки – 9,0 мА (при напряжении 10 кВ).
• Прочность – не менее 14 МПа.
• Диапазон рабочей температуры от -40,0°С до 40,0°С.
• Минимальная длинна перчатки – 350,0 мм.
• Ширина 130,0 — 136,0 мм.
• Минимальная толщина резинового слоя – 1,0 мм.

Как видим, основными параметрами являются класс напряжения, эксплуатационные свойства и размеры. Эти характеристики являются значимыми и для других видов диэлектрической одежды. Естественно, что у измерительных устройств, которые также относятся к средствам защиты (далее по тексту СЗ), значительно большее число параметров, причем эти характеристики зависят как от типа изделия, так и особенностей конструкции.

Особенности классификации

Применяемые в электроустановках защитные средства бывают индивидуальными и коллективными. Первые предназначены для защиты одного человека. Это могут быть диэлектрические боты и перчатки, различны типы касок, изолирующие подставки и коврики, а также другие виды СИЗ. К применению средств коллективной защиты следует отнести установку защитных ограждений, заземления, переносных плакатов, изолирующих накладок и т.д.

Помимо этого СЗ в зависимости от класса напряжения принято разделять на два вида:

• Для установок с ограничением 1 киловольт;
• Использующиеся в высоковольтных системах от 1-го киловольта.

Есть еще один значимый критерий классификации по уровню надежности. В зависимости от него защитные средства разделяют на две группы:

• Основные, уровень изоляции таких спецсредств может обеспечить продолжительную защиту. Это делает возможным производить обслуживание электроустановок без отключения питания.
• Вспомогательные (дополнительные). К таковым относятся средства, не гарантирующие должный уровень безопасности при работе под напряжением. Тем не менее, их можно использовать совместно с основными спецсредствами для усиления изолирующих свойств последних.

Характерно, что одни и те же спецсредства защиты, в зависимости от условий эксплуатации, могут выступать в качестве основной или дополнительной защиты персонала. Такими условиями является класс напряжения. Например, перчатки из диэлектрической резины при обслуживании электросистем с напряжением до 1-го киловольта, считаются основным спецсредством защиты, но изоляции этих изделий недостаточно, когда приходится работать в высоковольтных закрытых и открытых электроустановках, то есть тех, где класс напряжения >1,0 кВ. Поэтому в данном случае защитные перчатки считаются вспомогательным СИЗ.

Разобравшись с классификацией, давайте рассмотрим, к каким видам относятся те или иные средства защиты.

Основные средства защиты

Мы уже упоминали, что значащим фактором является класс напряжения, поэтому перечислим отдельно спецсредства с учетом этой характеристики.

До 1000 В

В эту группу входят следующие виды средств индивидуальной защиты:

• Оперативные и измерительные штанги. Первые предназначены для выполнения различных работ, начиная от замены предохранительных устройств и заканчивая коммутацией разъединителей или установкой заземления. Вторые используются для проверки электросоединений путем измерения на контактах уровня потенциала, температуры и других характеристик. Помимо этого практикуется выпуск универсальных специальных штанг, сочетающих в себе качества первых и вторых. Универсальная изолирующая штанга
• Изолирующие клещи, они предназначены для замены предохранителей, удаления изоляционных накладок и других оперативных операций. Когда проводятся испытания клещей и других СИЗ, будет рассказано отдельно. Пример применения изолирующих клещей
• Электроизмерительные приборы, например, клещи для замера тока или указатели напряжения (далее УН). С их помощью осуществляется снятие показателей с токоведущих элементов.
• Перчатки из диэлектрического материала. Несмотря на то, что данный вид защитных средств рассматривали выше, необходимо рассказать о них более детально. Перчатки, как и другие виды диэлектрической одежды, допускается использовать только в сухом состоянии. Перед эксплуатацией необходимо выполнить проверку на наличие механических повреждений и целостности изделия. Проще всего это сделать, сворачивая перчатку, наполненную воздухом, что позволит обнаружить прокол, если таковой имеется.
• Специализированный ручной инструмент, на который нанесено изолирующее покрытие. Набор диэлектрических инструментов

Выше 1000 В

Перечислим изолирующие устройства данной группы:

• Все виды изолирующих штанг и клещей. Их описание приводилось выше.
• Специальные конструкции и устройства, обеспечивающие должный уровень безопасности при проведении измерений электрических установках. К таковым можно отнести высоковольтные УН, различные виды электроизмерительных клещей, специального инструмента для покалывания изоляции кабельных линий и т. д. Высоковольтный указатель напряжения
• Спецсредства для обслуживания элестросистем с классом напряжения от 110,0 кВ. В качестве примера можно привести бесконтактные указатели напряжения. Бесконтактный указатель напряжения

Дополнительные электрозащитные средства

Перейдем к рассмотрению вспомогательных средств защиты в электроустановках, которые, также как и основные, принято разделять по классу напряжения. Обратим внимание, что с основными средствами защиты в электроустановках до 1000в допускается использовать только одно дополнительное средство защиты, если это не противоречит производственным факторам или техническим требованиям.

До 1000 В

К изолирующим устройствам данной группы относятся:

• Защитная обувь в виде диэлектрических галош или резиновых бот. При помощи таких изделий можно избежать воздействия электротоков замыкающихся с землей. Рекомендуется использовать если в зоне работы пол имеет токопроводящее покрытие. Диэлектрические боты
• Изолирующие подставки и диэлектрические ковры. Назначение у данных СИЗ такое же, как и у защитной обуви. Применение ковров и подставок допускается в закрытых помещениях (за исключением сырых комнат) и на открытых пространствах (в сухую погоду).
• Разнообразные изолирующие накладки и колпаки. Они физически не допускают случайного включения линии, на которой ведутся технические работы.

Выше 1000 В

К высоковольтным вспомогательным средствам относятся:

• Спецобувь и перчатки с соответствующими диэлектрическими характеристиками.
• Защитные каски, специализированные костюмы и т.д.
• Переносные заземления и ограждения токоведущих частей.

Характерно, что при работе в высоковольтных установках с основными защитными средствами используется несколько видов вспомогательных средств индивидуальной защиты.

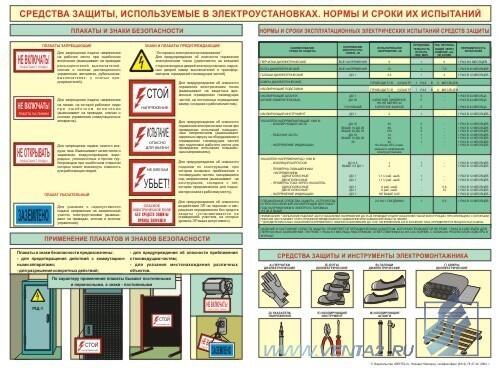

Периодичность испытаний

Согласно требованиям стандартов, все средства защиты в электроустановках подлежат регулярной поверке, речь идет об испытаниях изоляции повышенным напряжением. Ниже представлена таблица, в которой указана периодичность испытаний для различных СИЗ.

Таблица 1. Регулярность эксплуатационных испытаний.

Наименование изделия	Периодичность тестирования (в месяцах)
Различные виды изоляционных штанг	24
Штанги для измерений	12
Изоляционные и токоизмерительные клещи	24
УН, в том числе и высоковольтные	12
Электроизоляционные перчатки	6
Защитная обувь (боты)	36
Защитная обувь (галоши)	12
Проверка изоляции инструментов	12

Порядок пользования средствами защиты

Согласно действующим Правилам, СИЗ, как инвентарное имущество, должно храниться в предназначенных для этой цели помещениях и выдаваться выездным бригадам или в индивидуальное использование.

К эксплуатации допускаются только те средства защиты в электроустановках, что прошли испытания, о чем имеется соответствующая запись на штампе изделия.

Что касается норм распределения, то они зависят от внутренних распоряжений, где учитываются характерные условия в той или иной организации. Но при этом не допускаются нарушения требований норм ТБ и охраны труда. При распределении в обязательном порядке сохраняется информация о местах хранения. Для этой цели предусмотрены специальные перечни, зафиксированные подписью ответственного лица и печатью организации.

Если в процессе испытаний или при внешнем осмотре выявлены непригодные средства индивидуальной защиты, они подлежат списанию, с последующим изъятием из места хранения. Информация об этом должна быть отражена в книге учета защитных средств или оперативных документах, например, когда непригодность СИЗ обнаружена на выезде.

Электротехнический персонал, после получения «на руки» СИЗ, несет полную ответственность за соблюдения правил эксплуатации и должен уметь самостоятельно определять их текущее состояние, насколько это возможно в рабочих условиях. В данном случае речь идет о внешнем осмотре на предмет целостности.

Применение специального инструмента должно проводиться в соответствии с его назначением и согласно с допуском, установленным для параметров электрической сети постоянного или переменного тока.

Средства защиты в электроустановках, предназначенные для закрытых помещений допускается использовать на открытом пространстве, но только в том случае, если установилась сухая погода. При изморози, дожде или сильной влажности необходимо пользоваться специализированным инструментом, предназначенным для эксплуатации при таких погодных условиях. Отметка о соответствующих электрических испытаниях должна быть внесена в паспорт изделия.

Прежде, чем приступать к эксплуатации СИЗ электротехническому персоналу предписано производить проверку на отсутствие проколов в изоляции или других ее разрушений. В обязательном порядке проверяется допустимый срок эксплуатации и дата проведения последних испытаний. Эта информация содержится в штампе. Просроченные средства защиты применять использовать в процессе работы категорически запрещается!

Чтобы не подвергнуться воздействию напряжения прикосновения нельзя трогать в процессе эксплуатации рабочие поверхности СИЗ, а также изолирующие части за пределами ограничительного упора или кольца.

Нормативные документы по теме

1. Правила применения и испытания средств защиты, используемых в электроустановках ТКП 290-2010;
2. Приказ от 30 июня 2003 г. N 261 «Об утверждении инструкции по применению и испытанию средств защиты, используемых в электроустановках»;
3. Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним РД 34.03.603.

Обзорное видео по теме

1. 2 Основные и дополнительные защитные средства, их назначение, конструкция и правила применения

Электрозащитные средства изолируют человека от токове­дущих или заземленных частей, а также от земли. Они делятся на основные и дополнительные.

Основные электрозащитные средства обладают изоляцией, способной длительно выдерживать рабочее напряжение электроус­тановки и поэтому ими разрешается касаться токоведущих частей, находящихся иод напряжением. К ним относятся:

• в электроустановках до 1000 В — диэлектрические перчат­ки, изолирующие штанги, изолирующие и электроизмерительные клещи, слесарно-монтажный инструмент с изолирующими рукоят­ками, а также указатели напряжения;

• в электроустановках выше 1000 В — изолирующие штанги, изолирующие и электроизмерительные клещи, указатели напряжения, а также средства для ремонтных работ под напряжением выше 1000 В.

Дополнительные электрозащитные средства обладают изо­ляцией, способной выдержать рабочее напряжение электроуста­новки, и поэтому они не могут самостоятельно защитить человека от поражения током при этом напряжении. Их назначение — усилить защитное (изолирующее) действие основных изолирующих средств, вместе с которыми они должны применяться, причем при использо­вании основных защитных средств достаточно применения одного дополнительного защитного средства.

К дополнительным электрозащитным средствам относятся:

• в электроустановках до 1000 В — диэлектрические галоши и ковры, а также изолирующие подставки;

• в электроустановках выше 1000 В — диэлектрические пер­чатки, боты и ковры, а также изолирующие подставки.

Ограждающие защитные средства предназначены для вре­менного ограждения токоведущих частей, к которым возможно слу­чайное прикосновение или приближение на опасное расстояние, а также для предупреждения ошибочных операций с коммутацион­ными аппаратами. К ним относятся: временные переносные ограж­дения — щиты и ограждения-клетки, изолирующие накладки, вре­менные переносные заземления и предупредительные плакаты.

Предохранительные защитные средства предназначены для индивидуальной защиты работающего от световых, тепловых и ме­ханических воздействий, от продуктов горения, от воздействия элек­трического поля, а также от падения с высоты. К ним относятся: защитные очки; специальные рукавицы, изготовленные из трудно-воспламеняемой ткани; защитные каски; противогазы; предохрани­тельные монтерские пояса; страховочные канаты; монтерские когти, а также индивидуальные экранирующие комплекты и переносные экранирующие устройства, защищающие персонал от воздействия электрического поля в электроустановках сверхвысокого напряже­ния промышленной частоты.

1.3 Хранение и контроль за состоянием электрозащитных средств

Для постоянного надзора за состоянием электрозащитных средств и правильным их хранением на предприятии назначается ответственное лицо из числа инженерно-технических работников, которое должно иметь квалификационную группу по технике безо­пасности не ниже IV (начальник электроцеха, службы эксплуатации подстанций). Он должен организовать правильное хранение и пе­риодически контролировать исправность электрозащитных средств, а также проводить их испытания в установленные сроки.

Электрозащитные средства, выдаваемые персоналу в индиви­дуальное пользование, учитывают в специальном журнале, в кото­ром записывают дату выдачи, его инвентарный номер, а также в нем должна быть расписка лица, получившего данное средство. Инвен­тарный номер наносится на самом электрозащитном средстве.

Изолирующие электрозащитные средства, изготовленные из бакелита, пластмассы или дерева, хранят в закрытых помещениях в специальных шкафах, в ящиках, на стеллажах отдельно от осталь­ного применяемого инструмента. Они не должны подвергаться дей­ствию солнечных лучей и нагревательных приборов. Недопустимо загрязнение защитных средств различными маслами и растворите­лями, Это особенно относится к изделиям из резины, которая разру­шается под действием нефтепродуктов. Электрозащитные средства из резины следует хранить в сухом отапливаемом темном помеще­нии при температуре 0. ..25 °С. При более высокой температуре ре­зина быстро разрушается, теряет эластичность.

Изолирующие штанги хранят в подвешенном состоянии или установленными в стояках без соприкосновения со стеной помеще­ния. Допускается хранение штанг в горизонтальном положении, но при условии, чтобы не было их прогибания.

Изолирующие клещи хранят на полках или в шкафу, а указа­тели напряжения и электроизмерительные клещи — в футлярах.

В помещении электроподстанции или в электромашинном по­мещении для хранения электрозащитных средств отводится место вблизи входа, которое оборудуется стеллажами, полками, шкафами и приспособлениями для хранения штанг, переносных заземлений, пре­дупредительных плакатов, переносных временных ограждений и др.

В процессе эксплуатации изолирующие средства защиты пе­риодически осматривают и испытывают повышенным напряжением в сроки, предусмотренные Правилами.

Меры защиты от поражения электрическим током на производстве

Главным защитником от поражения электрическим током выступает знание, которое должно быть заложено в вашей голове. И Вы должны уметь применять эти знания в простых и сложных ситуациях.

Работу в электроустановках может производить специально обученный персонал. То, что человек обучен, можно понять по специальному удостоверению по охране труда. Внутри этого удостоверения будут сроки и объемы проверки специальных знаний по охране труда. Но это на производстве. Где без удостоверения ни наряда, ни инструктажа по тб, ни соответственно работы.

А как определить профпригодность электрика, который например будет проводить вам домашнюю проводку? Если у Вас есть проверенные приемчики на этот счет, напишите их в комментариях, будет интересно послушать ваше мнение.

Теперь непосредственно к теме статьи. Электробезопасность обеспечивается с помощью следующих защитных мер от поражения электрическим током:

• зануление
• заземление
• узо
• использование малых напряжений. Например, светильников на 12В вместо 220В в особо опасных местах работы
• контроль сопротивления изоляции. Измеряя мегаомметром сопротивление изоляции мы можем определить ухудшение ее состояния и определить вероятность появления замыкания на землю или тока короткого замыкания
• компенсация емкостной составляющей тока замыкания на землю в сетях выше 1кВ. Уменьшая емкостную составляющую тока замыкания на землю с помощью индуктивных катушек (дугогасящих), включенных между нейтралью и землей в трехфазных сетях
• защита от случайного прикосновения. Люди всегда будут нечаянно касаться оголенных проводов и шин, потому что это люди. Они бывают невнимательными, рассеянными. Но число касаний можно уменьшить с помощью защитных средств:
• защитные крышки, сетки, деревянные ограждения
• блокировки механические и электрические. Например, стенд для испытания камер элегазовых выключателей на производстве или лаборатория на ТЭЦ, где проверяют электроинструмент. И там и там испытательный пульт и место, где находится источник высокого напряжения разделены как бы на два помещения. И между ними сетка (стекло) и дверь. И есть там блокировка — пока дверь не будет закрыта, напряжение не сможешь подать. Такие способы реально помогают обезопаситься, когда надо испытать например 100 перчаток. В монотонности можно потерять концентрацию и допустить ошибку
• расположение токоведущих частей на недоступном расстоянии. Хотя встречаются русны, где шины над головой. А с ростом в два метра — стоит случайно поднять руку вверх и привет фаза А, например

На фото ниже ситуация получше, но всё равно, опасность так и витает в воздухе.

Определены следующие допустимые расстояния до токоведущих частей и как видим до 1000В в распредустройствах это расстояние не нормируется:

• двойная изоляция. Это такая изоляция, когда токоведущая жила помещена в один слой изоляции — основная изоляция. А сверху еще слой дополнительной изоляции. В таком случае, если основная изоляция испортится (а это повреждение не особо можно заметить человеческим зрением), дополнительная изоляция защитит от тока. Провода в электроприборах имеют двойную изоляцию, или электротехнические отвертки.
• к организационным мероприятиям, обеспечивающим безопасность при проведении работ относится производство работ по наряду, распоряжению или в порядке текущей эксплуатации. В этих документах на производство работ указываются мероприятия по ТБ
• использование электротехнических защитных средств. Вот и подошли к теме статьи

Электротехнические защитные средства

Вышеописанные защитные меры и мероприятия можно отнести к косвенным, которые установлены и работают всегда, даже, если рядом никого нет. Кроме них существуют и те, которые устанавливаются во время проведения работы и убираются по её окончании.

Основные и дополнительные средства защиты от электрического тока

Изоляция основных защитных средств может выдерживать рабочее напряжение и ими можно касаться токоведущих частей. Изоляция дополнительных защитных средств не рассчитана на рабочее напряжение и используется как дополнительная мера защиты к основному защитному средству.

Средства защиты	До 1кВ	Выше 1кВ
Основные	диэлектрические перчатки изолирующие штанги изолирующие клещи электроизмерительные клещи инструмент с изолирующими рукоятками указатели напряжения	изолирующие штанги изолирующие клещи электроизмерительные клещи указатели напряжения средства для ремонтных работ под напряжение выше 1кВ
Дополнительные	диэлектрические галоши диэлектрические ковры изолирующие подставки	диэлектрические перчатки ковры и боты изолирующие подставки

Кроме вышеописанных существуют ограждающие и предохранительные защитные средства. Ограждающие: щиты, изолирующие накладки, переносные заземления и предупреждающие плакаты.

Предохранительные: каски, очки, рукавицы, противогазы, когти, страховочные канаты, монтерские пояса. А для защиты от электрического поля сверхвысокого напряжения (дуги) используют переносные экранирующие устройства — экраны.

Диэлектрические перчатки в установках до 1кВ применяются как основное защитное средство, а в установках выше 1кВ — как дополнительное. Следует следить за отсутствием надрывов в перчатке, например, надув её и смотря, выходит ли воздух. Также они естественно должны быть испытаны как и другие СИЗ и иметь печать.

Диэлектрические ковры и галоши защищают от шагового напряжения и являются дополнительным СИЗ.

Изолирующие подставки служат не только основным средством доступа невысоких релейщиков в релейные отсеки ячеек в РУ-6кВ, но и дополнительным средством защиты от поражения электрическим током.

Изолирующие штанги в зависимости от класса напряжения имеют различную длину. Они состоят из трех частей: ручка, рабочая часть и изолированная часть.

Номинальное напряжение электроустановки, кВ	Минимальная длина изолирующей части, м	Минимальная длина рукоятки, м
до 1кВ	не нормируется	не нормируется
2-15	0,7	0,3
15-35	1,1	0,4
35-110	1,4	0,6
150	2,0	0,8
220	2,5	0,8
330	3,0	0,8
400, 500	4,0	1,0

Переносные заземления устанавливаются при работах на отключенном оборудовании для защиты персонала от последствий возможного включения оборудования.

Накладывается, после проверки отсуствия напряжения. Затем сначала на землю, затем на фазы.

А вот и собственно сами заземления:

Клещи изолирующие и электроизмерительные созданы для разных целей.

Изолирующими извлекают предохранители, например под нагрузкой.

Электроизмерительными измеряют различные величины, например токовыми клещами — величину тока. И измерения силы тока производят без разрыва проводов прямо на работающем оборудовании.

Ну и плакаты. Они бывают разные: запрещающие, разрешающие — почти как в ПДД.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Средства индивидуальной защиты (СИЗ) для электромонтажных работ

Электромонтажные работы — средства индивидуальной защиты (СИЗ)

Для защиты тела работника от травм необходимо использовать Средства индивидуальной защиты ( СИЗ ).

Basic PPE состоит из:

• Хлопковая защитная одежда с длинными рукавами
• Шлем или каска
• Очки для защиты глаз
• Перчатки (кожа или резина)
• Слух протекторы
• Защитная обувь

На рисунке 1 показаны примеры СИЗ .

Рисунок 1 — Примеры СИЗ

Шлемы обычно необходимо носить только при работе на открытом распределительном устройстве, где они служат для защиты от падающих предметов и столкновений с твердыми предметами на высоте головы. Наружные подстанции всегда следует рассматривать в качестве зон «защитных шлемов», и их ношение является обязательным.

Средства защиты органов слуха требуются только в шумной обстановке, которая может возникнуть во время строительных работ.

При работе с опасными жидкостями, особенно с минеральным маслом, необходимо использовать средства защиты глаз, чтобы предотвратить попадание брызг в глаза. Их всегда следует носить при мойке внутренних частей масляных выключателей.

Защитную обувь следует постоянно носить на всех рабочих местах, а обувь или ботинки должны иметь стальной подносок и нескользящую подошву.

Для определенных работ требуются специальные средства защиты.

При работе на высоте более 1,5 м над уровнем земли следует надевать привязные ремни безопасности. Предпочтительно использовать полный ремень безопасности с разъемом. При работе на высоком уровне может потребоваться оборудование для защиты от падения.Следует выбирать привязные ремни, подходящие для предполагаемого применения, и их конструкция должна поддерживать пользователя в правильном положении. Ремни должны быть удобными, позволяющими пользователю адекватно перемещаться и беспрепятственно работать с другими устройствами в системе.

В зависимости от условий работы могут потребоваться ремни безопасности; Ремни для сидения имеют боковые и центральные точки крепления и предназначены в первую очередь для работы в подвешенном состоянии, хотя могут также использоваться для удержания на работе.

Респираторы также могут потребоваться при подозрении на утечку SF6 . Хотя SF6 не токсичен, он разлагается под действием тепла дуги до газов.

При выполнении работ под напряжением или переключений необходимы изолированных перчаток и диэлектрической обуви.

Перчатки должны быть проверены и пригодны для рабочего напряжения. Таблица маркировки изолированных перчаток в соответствии с ANSI / ASTM ( ANSI : Американский национальный институт стандартов. ASTM : Американское общество испытаний и материалов) Стандарт D120 показан на рис. 2.

Рис. 2 — Таблица маркировки электрических изоляционных материалов из натурального каучука

Также прочтите: Все о системах, устройствах и устройствах электрической защиты

СИЗ для вспышки дуги

Когда существует риск вспышки дуги, выбор СИЗ и его характеристик может быть сделан как следствие расчета энергии падающей дуги или обращения к таблице классификации категорий опасности, которая является одной из таких Таблицы можно найти по адресу NFPA (Национальная ассоциация противопожарной защиты) Standard 70E.

Защитное оборудование от дугового разряда, как показано на рисунке 3, состоит из:

• Огнестойкая защитная одежда
• Кожух для защиты от дугового разряда
• Каска
• Защитные очки
• Перчатки

Рисунок 3 — Одежда для защиты от дугового разряда

Посетите: Официальный магазин электротехники — Эксклюзивные предложения 4 U

Об авторе: Мануэль Болотинья

— Дипломированный специалист в области электротехники — Энергетические и энергетические системы (1974 — Instituto Superior Técnico / Лиссабонский университет)
— степень магистра в области электротехники и вычислительной техники (2017 — Faculdade de Ciências e Tecnologia / Лиссабонский университет Нова)
— старший консультант по подстанциям и энергетическим системам; Профессиональный инструктор

Расположение защитных устройств — Руководство по устройству электроустановок

Как правило, в начале каждой цепи требуется защитное устройство.

Общее правило

(см. рис. G7a)

Защитное устройство необходимо в начале каждой цепи, где происходит снижение допустимого максимального уровня тока.

Возможные альтернативные места при определенных обстоятельствах

(см. , рис. G7b)

Защитное устройство может быть установлено на части цепи:

• Если AB не находится вблизи горючего материала, и
• Если нет розеток или ответвлений от AB

На практике могут быть полезны три случая:

• Рассмотрим случай (1) на схеме.
  • AB ≤ 3 метра и
  • AB был установлен, чтобы свести к минимуму риск короткого замыкания (например, провода в толстых стальных трубах)
• Рассмотрим случай (2)
• Рассмотрим случай (3)
  • Устройство защиты от перегрузки (S) находится рядом с нагрузкой.Такое расположение удобно для цепей двигателей. Устройство (S) представляет собой управление (пуск / останов) и защиту двигателя от перегрузки, а (SC) — это либо автоматический выключатель (предназначенный для защиты двигателя), либо предохранители типа AM
  .
  • Защита от короткого замыкания (SC), расположенная в начале цепи, соответствует принципам расчета минимальных уровней тока короткого замыкания.

Цепи без защиты

(см. , рис. G7c)

Либо

• Защитное устройство P1 откалибровано для защиты кабеля S2 от перегрузок и коротких замыканий

Или

• Если разрыв цепи представляет собой риск, e.г.
  • Цепи возбуждения вращающихся машин
  • схемы больших подъемных электромагнитов
  • вторичные цепи трансформаторов тока

Прерывание цепи недопустимо, и защита кабельной разводки имеет второстепенное значение.

Рис. G7 — Расположение защитных устройств

Общий принцип защиты от поражения электрическим током в электроустановках

Меры защиты от поражения электрическим током основаны на двух хорошо известных опасностях:

• Прямой контакт : контакт с активным проводником, т.е.е. который в нормальных условиях жив по отношению к Земле. (см. Рис. B11).

Рис. B11 — Прямой контакт

• Косвенный контакт : контакт с токопроводящей частью оборудования, которая обычно обесточена и заземлена, но оказалась под напряжением из-за нарушения внутренней изоляции. (см. Рис. B12).

Прикосновение к детали рукой может вызвать прохождение тока через руку и обе ноги человека, подвергшегося воздействию.Величина тока, проходящего через тело человека, зависит от:

• Уровень напряжения прикосновения, создаваемого током короткого замыкания, подаваемым в заземляющий электрод (см. Рис. B12)
• Сопротивление человеческого тела
• Значение дополнительных сопротивлений типа обуви.

Ut : напряжение прикосновения. Ut ≤ Ue
Ue : Повышение потенциала Земли. Ue = Rm x If
Ib : Ток через тело человека.Ib = Ut / Rb
Rb : Сопротивление человеческого тела
Если : Ток замыкания на землю
Rm : Сопротивление заземляющего электрода
Примечание: Напряжение прикосновения Ut ниже, чем повышение потенциала земли Ue. Ut зависит от градиента потенциала на поверхности земли.

Рис. B12 — Непрямой контакт

На рисунке , рис. B13, зеленая кривая показывает изменение потенциала поверхности земли вдоль земли: он является самым высоким в точке, где ток короткого замыкания входит в землю, и уменьшается с увеличением расстояния.Следовательно, значение напряжения прикосновения Ut обычно ниже, чем повышение потенциала земли Ue.

На левой стороне показана эволюция потенциала земли без выравнивания потенциала заземляющих электродов. На правой стороне показано, как скрытые заземляющие электроды с градуировкой потенциала из чистой меди (S1, S2, Sn ..) способствуют снижению контактных напряжений (Ut, Us).

Третий тип опасности поражения электрическим током также показан на рис. Рис. B13, опасность «скачкообразного напряжения» (Us): ток разряда входит одной ногой и уходит другой.Эта опасность существует вблизи заземляющих электродов среднего и низкого напряжения, через которые проходят токи замыкания на землю. Это связано с градиентами потенциала на поверхности земли. Животные с относительно длинным размах передних и задних ног особенно чувствителен к опасностям скачка напряжения.

Очевидно, что чем выше градиент потенциала без управления (Ue), тем выше уровни как напряжения прикосновения (Ut), так и напряжения шага (Us).

Любое наличие соединительных проводников между всеми металлическими частями, встраивающими арматуру бетона, значительно способствует снижению контактных напряжений (касание, ступенька).

Кроме того, окружение установки среднего напряжения любым эквипотенциальным контуром из скрытой голой меди способствует более широкой эквипотенциальной области.

Ue : Повышение потенциала Земли.
Ut : предполагаемое напряжение прикосновения.
Us : предполагаемое напряжение ступени.
E : Заземляющий электрод.
S1, S2, S3 : Заземляющие электроды с выравниванием потенциала (например, кольцевые заземляющие электроды), подключенные к заземляющему электроду E

Рис.B13 — Контроль градиента потенциала — EN50522 — Заземление силовых установок с напряжением более 1 кВ переменного тока

Защита от прямого прикосновения или базовая защита

Существует четыре основных принципа защиты от опасности прямого контакта:

• Содержит все токоведущие части в корпусах из изоляционного материала или в металлических заземленных ячейках.

Для распределительных устройств среднего напряжения стандарт IEC 62271-200 (сборные распределительные устройства и устройства управления в металлическом корпусе для напряжений до 52 кВ) определяет минимальный индекс защиты (IP-кодирование) IP2X для обеспечения защиты от прямого прикосновения.Кроме того, металлические ячейки должны демонстрировать электрическую непрерывность между всеми внутренними и внешними металлическими частями.

• Путем размещения токоведущих частей вне досягаемости. Этот принцип используется в A ir I nsulated S ubstations «AIS» (см. Рис. B15)
• Путем установки барьеров, используемых также на подстанциях AIS (см. Рис. B14)
• По утеплению. Лучшим примером защиты с помощью изоляции являются электрические кабели низкого и высокого напряжения.

Рис. B14 — Защита путем установки барьеров. Безопасные расстояния установлены стандартом IEC 61936

.

Рис. B15 — Защита путем размещения токоведущих частей вне досягаемости. Безопасные расстояния установлены стандартом IEC 61936

.

Защита от косвенного прикосновения или защита от неисправностей

Как описано выше, человек, прикоснувшийся к металлическому корпусу или корпусу электрического устройства, пострадавшему от внутреннего нарушения изоляции, подвергается косвенному контакту.

Обширные исследования показали, что ток ниже 30 мА, проходящий через тело человека, можно рассматривать как неопасный.Это соответствует напряжению прикосновения около 50 В.

Это означает, что работа установок может продолжаться при любой фазе замыкания на землю, если напряжение прикосновения может поддерживаться ниже 50 В. Во всех других ситуациях, когда ожидаемые напряжения прикосновения выше 50 В, отключение питания является обязательным. . Чем выше ожидаемые напряжения прикосновения, тем меньше должно быть время прерывания. Максимально допустимое время отключения и функция ожидаемых напряжений прикосновения указаны в стандартах IEC 60364 и IEC 61936 для систем низкого и высокого напряжения соответственно.

Дело о вине Л.В. система

Только система с изолированной нейтралью (IT) позволяет поддерживать напряжение прикосновения ниже 50 В и не требует прерывания подачи питания при замыкании фазы на землю. Две другие нейтральные системы (TT и TN) всегда подвергаются ожидаемым напряжениям прикосновения выше 50 В. В этих случаях отключение напряжения обязательно. Это обеспечивается в течение времени, указанного в МЭК 60364, либо автоматическими выключателями, либо предохранителями, защищающими электрические цепи.Дополнительную информацию о косвенном контакте в системе низкого напряжения см. В главе «Защита от поражения электрическим током и возгорания».

Опасность косвенного прикосновения в случае неисправности среднего напряжения

В электрических системах среднего напряжения ожидаемые напряжения прикосновения могут достигать значений, требующих прерывания подачи питания, за гораздо более короткие промежутки времени, чем самое быстрое время отключения выключателей. Принцип защиты, используемый для систем низкого напряжения, не может применяться как таковой для систем среднего напряжения.

Одно из возможных решений для защиты людей — создание систем уравнивания потенциалов посредством соединительных проводов, соединяющих все металлические части установки: корпуса распределительных устройств, рамы электрических машин, стальные конструкции, металлические трубы пола и т. Д.Такое расположение позволяет поддерживать напряжения прикосновения ниже опасного предела.

Более сложный подход к защите людей от непрямого прикосновения в установках среднего и высокого напряжения разработан в IEC 61936 и EN 50522. Метод, разработанный в этих стандартах, допускает более высокие пределы напряжения прикосновения, оправданные более высокими значениями сопротивления человеческого тела и дополнительными сопротивления, такие как обувь и слой щебня.

Оборудование для электробезопасности и средства индивидуальной защиты

Ваши сотрудники — самый важный актив вашей компании, и вы хотите, чтобы они оставались в безопасности при проведении любых электрических испытаний, ремонтных работ, установки или обслуживания.

В Powerpoint Engineering мы понимаем, насколько важна для вас безопасность на рабочем месте. Мы понимаем, какая защита вам нужна, и поэтому работаем только с лучшими производителями в нашей отрасли, предоставляя качественные и инновационные продукты и решения. Мы поставляем полный спектр оборудования для электробезопасности и являемся лидерами на рынке поставок изоляционных перчаток, изоляционных матов, комплектов для заземления и короткого замыкания, средств индивидуальной защиты от дугового разряда или спасательных крюков, палочек и комплектов.

Спасательные наборы, спасательные крюки и стержни

Благодаря нашему выбору переносных и настенных спасательных наборов, произведенных лидером отрасли SOFAMEL, ваша команда будет готова действовать быстро, если член команды получит серьезную травму работа.У нас также есть спасательные палки, спасательные крючки, рабочие стержни и изоляционные палки от ведущих производителей.

Изолированные перчатки

Выберите из изолированных перчаток SOFAMEL, изолированных перчаток Regeltex (класс 00–4), кожаных накладных перчаток Linesman, хлопковых внутренних рукавиц, пневматических низковольтных перчаток и ящиков для хранения пластиковых перчаток.

Изолированное матирование

Благодаря нашему широкому выбору изолированных матов, вы можете найти правильное решение для использования в распределительных щитах и ​​трансформаторах, а также в других областях высокого напряжения на вашем предприятии.Свяжитесь с нами по электронной почте, чтобы получить помощь в выборе подходящего покрытия для ваших нужд.

Заземление и защита от короткого замыкания

Мы поставляем комплекты для заземления и короткого замыкания SOFAMEL, а также индивидуальные комплекты заземления, которые точно соответствуют вашим требованиям.

ArcFlash

Выберите из перчаток ArcFlash, лицевых щитков Arcflash, комбинезонов Arcflash, защитных кожухов и курток ArcFlash от ведущих брендов ProGARM, Tranemo и Roots

Посетите наш специализированный веб-сайт по безопасности подстанций, чтобы получить полный спектр продуктов и дополнительную информацию.

Ищете что-то конкретное? Свяжитесь с нами или позвоните по телефону 057 866 2162, мы будем рады помочь!

Электротехнические стандарты и утвержденные практические правила

Ниже перечислены некоторые обычно используемые электрические стандарты и утвержденные практические правила. Для удовлетворения конкретного приложения, как правило, требуются дополнительные стандарты и своды правил — их выбор и применение — это ответственность специалиста. Вы должны убедиться, что вы используете текущий стандарт.

Стандарты разделены на несколько тематических областей и расположены в порядке убывания наименьшего номера вверху каждой таблицы:

Электроэнергетика

Стандартный	Год	Описание
BS EN 61439 (многие части)	2009 — 2012	КРУЭ низковольтные
BS 5266 Части с 1 по 10 также BS EN 50172	1999-2008	Правила аварийного освещения
BS 5424, части 2 и 3, а также IEC 60158, часть 3	1985-1988	Спецификация низковольтной аппаратуры управления
BS EN 60422	2008	Руководство по контролю и техническому обслуживанию минеральных изоляционных масел в электрооборудовании
BS 5839 Части 1-11, также PD6531: 2010	1988 — 2010	Системы обнаружения пожара и сигнализации для зданий
BS EN 60079-30-2	2007	Панельное электрическое отопление
BS 6423	1983 год	Свод правил по техническому обслуживанию электрических распределительных устройств и устройств управления на напряжение до 1 кВ включительно
BS 6626	2010	Свод правил по техническому обслуживанию электрических распределительных устройств и устройств управления на напряжение выше 1 кВ и до 36 кВ включительно
BS EN 62305, 4 части	2006-2011	Свод правил по защите конструкций от молнии
BS 7375	2010	Правила распределения электроэнергии на строительных площадках
BS 7430	1998	Практические правила по заземлению
BS 7671	2008-2011 гг.	Требования к электроустановкам.Правила проводки IEE. Семнадцатое издание
BS 7909	2008-2011 гг.	Свод правил для временных электрических систем развлекательного и смежного назначения.
BS EN 50110 Части 1 и 2	2004 — 2010	Эксплуатация электроустановок
IEC 60479 Части 1-4, также PD6519	1994-2005	Руководство по воздействию тока на людей и домашний скот.
BS EN 60529	1992	Спецификация степеней защиты, обеспечиваемых корпусами (код IP)
BS EN 60947 Части 1-8	2001-2011 гг.	Спецификация низковольтного распределительного устройства и механизма управления

[вверх]

Электроприборы

Стандартный	Год	Описание
BS 1362	1973	Технические условия на плавкие вставки общего назначения бытового и аналогичного назначения (в основном для использования в вилках)
BS 1363 Части 1-5	с 1995 по 2008 год	Вилки, розетки и переходники на 13 А. Читайте также Порядок установки переносных заземлений: порядок, место, устройство, инструкция, проверка Основные электрозащитные средства в электроустановках до 1000: Основные и дополнительные электрозащитные средства, применяемые в электроустановках напряжением до 1000 В Ветряная установка: Ветрогенератор для дома — минусы и минусы. Расклад по ценам и киловаттам. Цена за 1квт от ветряка. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
