Антенна для приставки dvb t2 своими руками: Как сделать простую антенну DVB-Т2 своими руками

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

Простая и надёжная самодельная антенна для приёма цифровых телевизионных каналов DVB-T2: подробные фото и описание изготовления самоделки.

Приветствую любителей самоделок! Цифровое телевидение, уже давно не новинка, и по сравнению с аналоговым телевидением, вы получаете более качественное изображение на телевизоре. Для приёма ТВ каналов в цифровом формате, вам понадобится цифровая приставка DVB-T2 и собственно антенна. Некоторые модели телевизоров уже имеют встроенный DVB-T2, поэтому там достаточно подключить только антенну.

Не спешите бежать в магазин и покупать антенну, изготовить её можно из подручных материалов и по сравнению с покупной, её себестоимость будет в десятки раз меньше, а качество приёма ничуть не хуже.

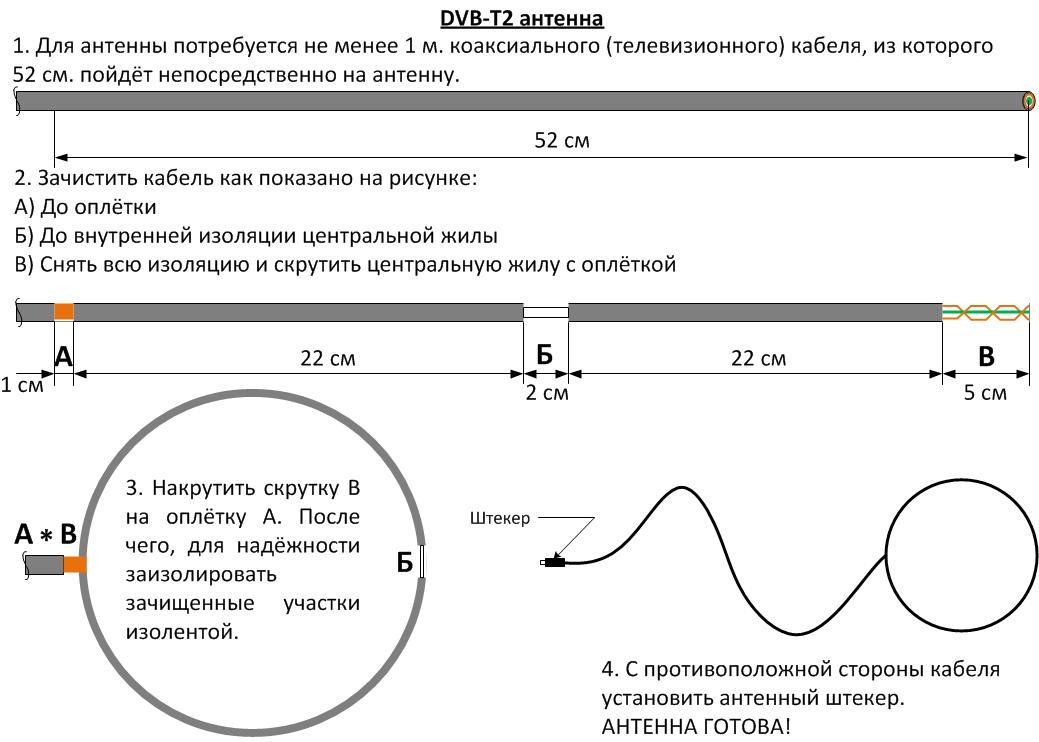

В прошлой статье мы уже рассмотрели как сделать самодельную ТВ антенну из кабеля, прочитать статью можно здесь. Теперь изготовим более усовершенствованную широкополосную антенну (диапазон частот 474 — 858 МГц), с усилителем.

Антенну можно установить как в частном секторе, так и в многоквартирном доме, она позволяет вести приём сигнала на довольно большом расстоянии от передатчика.

• медный провод диаметром 2 — 3 мм;
• пластиковая полоса (линейка) шириной 4 — 5 см и длиной 30 — 40 см;
• болт М4 — 2 шт.;
• гайка М4 — 2 шт.
• шайба с внутренним диаметром 4 мм — 4 шт.
• антенный усилитель LSA — 777DF или аналогичный (питание 5 вольт по кабелю из приставки).
• кабель телевизионный RG-6 (75 Ом) нужной длины с наконечниками и штекером.

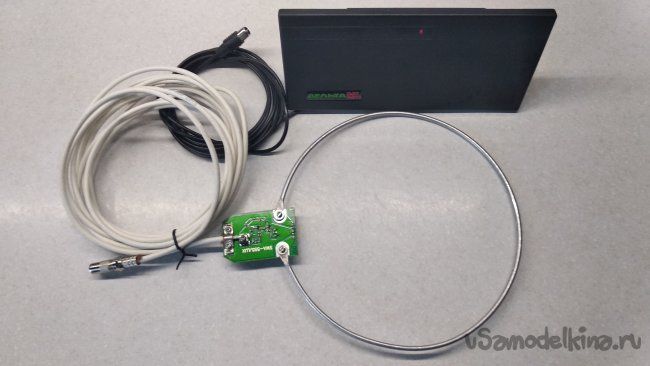

Берём медный провод, отрезаем нужную длину, здесь понадобилось 660 мм, с учётом на скрутку. Снимаем оплётку и выгибаем кольцо, в данном случае — диаметром 21 см.

Формула для вычисления диаметра кольца антенны:

d = 0, 375 λ

где λ — длина волны в метрах.
λ = 300/f,
где f — частота в МГц (можно брать среднюю).
Частоты, на которых идет вещание мультиплексов DVB-T2 в вашем населённом пункте, можно найти в интернете.

Место скрутки тщательно запаиваем паяльником.

Далее нам понадобится кусок пластиковой полосы на которой закрепим усилитель и кольцо антенны.

Сверлим отверстия в пластике и крепим кольцо стяжками.

Затем, из медного провода выгибаем лучи под углом 90 градусов и фиксируем их на кольце с помощью пайки как показано на фото.

Лучи крепим на пластиковой полосе с помощью болтов М4, шайб и гаек.

Далее выгибаем внутренние лучи и также фиксируем их пайкой.

Устанавливаем антенный усилитель, контакты подключаем к антенне, теми же болтами М4. Если антенна будет находиться на улице, то усилитель нужно обязательно поместить в защитный чехол или пластиковую коробочку, чтобы влага не попала на плату.

К усилителю подсоединяем телевизионный кабель нужной длины, затем этот же кабель подключаем к цифровой ТВ приставке. Питание на усилитель подаётся от приставки.

Настраиваем каналы, для наилучшего приёма, антенну нужно разместить на улице, и направить в сторону телевизионной вышки.

Данная антенна уверенно принимает сигнал на расстоянии 40 км и более от вышки.

В этом видео, автор показывает процесс изготовления самодельной антенны.

Автор самоделки: Александр Вяземский.

Как настроить антенну цифровой приставки DVB-T2

Главная » Бытовая техника » Телевидение » Как настроить антенну цифровой приставки DVB-T2

Содержание

1. Какая антенна нужна для цифрового ТВ
2. Какой ресивер для цифрового ТВ лучше
3. Основные разъемы:
4. Дополнительные опции:
5. Настройка антенны и цифровой приставки DVB-T2
6. Подключение антенны к цифровому ресиверу

«Как настроить антенну цифровой приставки«. Цифровое телевидение широко распространяется в России. Закономерно, что люди охотно используют возможность получить более качественное видеоизображение и аудио-сигнал. Цифровое ТВ позволяет смотреть гораздо больше каналов, чем аналоговое. Также есть опция выбора языка вещания или субтитры, это полезно при изучении иностранных языков.

Все телевизоры с 2013 года выпуска уже поддерживают стандарт DVB-T2. Если ваш телевизор более раннего года выпуска, то можно решить вопрос, купив цифровую приставку DVB-T2. Еще ее называют ресивер или TV-тюнер.

Формат DVB-T устарел и не подходит для цифрового вещания. Необходимо учитывать эту информацию.

Настроить антенну через подключение ресивера легко. Для этого нужно:

• подобрать подходящую антенну;
• выбрать TV-тюнер с нужным набором опций;
• провести коммутацию, согласно схеме подключения.

Какая антенна нужна для цифрового ТВ

Аналоговые каналы поймать было легко, любая металлическая палочка подходила. Некоторые умельцы делали их своими руками. С цифровым вещанием не все так просто. Антенну придется купить, но выбрать ее легко. Нужна та, которая воспринимает сигналы в дециметровом диапазоне (ДМВ) 300–850 МГц.

ТВ-Антенна DEXP XD-020

Антенны бывают комнатными и уличными. Для жителей больших ЖК имеет смысл скинуться с соседями и поставить одну антенну на дом. В частных домах в черте города, можно воспользоваться комнатной антенной, но только при прямой видимости телебашни.

ТВ-Антенна РЭМО-Bas 5310 Horizon USB

Когда ландшафт мешает приему сигнала, то и в городе, лучше выбрать внешнюю антенну. Жильцам домов, расположенных в пригородах, отдаленных от вышек районах, также подойдет уличная антенна.

Важный параметр — коэффициент усиления, который измеряется в децибелах (дБ). Чем он выше, тем качественнее изображение. Главное не переборщить, ведь все хорошо в меру. Мерой в данном случае является параметр не более 30 дБ. Этого вполне достаточно для получения качественной картинки.

К антенне необходим антенный коаксиальный кабель с волновым сопротивлением 75 Ом, со штекерами на концах. Один штекер вставляется в антенну, другой в ресивер. Кабель этот бывает разной длины, поэтому заранее измерьте расстояние от телевизора с приставкой до места установки антенны, с учетом всех изгибов. Чем выше антенна, тем лучше сигнал, но и кабеля тогда потребуется больше.

Какой ресивер для цифрового ТВ лучше

Выбор большой, но для решения задачи подключения цифрового ТВ важен только один факт, стандарт DVB-T2. В остальном же ресиверы отличаются способами подключения (RCA, HDMI,SCART и др.), а также дополнительными опциями.

Основные разъемы:

• ANT IN или RF IN — антенный вход, чтобы подключить коаксиальный кабель от антенны к тюнеру. Этот кабель либо уже есть у вас в квартире, если многоквартирный дом подключен к общей антенне, либо его надо купить отдельно. Длины должно хватить до места размещения вашей внешней антенны.
• RCA — три гнезда: красный, белый, желтый — для подключения кабеля «тюльпаны», соединяющего приставку с телевизором. Этот кабель идет в комплекте вместе с устройством в большинстве моделей. В этом лучше убедиться заранее, чтобы потом не докупать.
• HDMI — продолговатый разъем для специального кабеля, который обеспечивает повышенную четкость передачи сигналов. HDMI-кабель надо приобретать отдельно, если вы хотите сделать более качественное изображение на экране. Важно, что ваш телевизор в таком случае тоже должен иметь этот разъем. В старых моделях телевизоров до 2014 года его нет.

Как настроить антенну цифровой приставки DVB-T2

Ресивер может иметь USB-разъем, что удобно для воспроизведения аудио и видео файлов с флешки, внешнего жестокого диска, смартфона. Для просмотра видео с внешних устройств со звуком еще нужна поддержка Dolby Digital.

Дополнительные опции:

Wi-Fi, просмотр фильмов из интернета, детский контроль, запись на внешний носитель, HDTV, носят не обязательный характер, но в зависимости от ваших задач могут быть полезны.

Полный комплект приставки включает еще блок питания, пульт дистанционного управления, инструкцию. Блок питания может быть внешним, либо встроенным. Внешний можно заменить в случае поломки. Встроенный менее практичен в этом ключе.

Как настроить антенну цифровой приставки DVB-T2

Мелочь, но важно! Переключать каналы теперь вы будете пультом от приставки, а не пультом от телевизора. Значит, он должен быть удобным. Обратите на это внимание.

Настройка антенны и цифровой приставки DVB-T2

Первым делом надо определить местонахождение ближайшей вышки. Для этого воспользуйтесь онлайн-сервисами. Ближайшую к вам точку трансляции ЦЭТВ (цифрового эфирного телевидения) можно найти на сайте РТРС.

карта точек трансляции ЦЭТВ

С помощью карты охвата ЦТВ, также можно посмотреть ТВК (частоту передачи вашего пакета каналов), рядом будет указан статус (вещает, ожидает).

После этого определитесь с местом и способом крепления антенны. Уличные антенны надо направлять четко на источник сигнала, чтобы повысить качество передачи. Когда нашли самое удачное месторасположение, закрепите антенну с возможностью ее чуть двигать для более точной настройки в дальнейшем. В квартирах можно крепить антенну к балконной, оконной раме, ближайшей стене или на крыше (если последний этаж). В загородном доме потребуется мачта (труба диаметром 4–5 см) и кронштейн для закрепления. Далее проводим кабель по дому до цифровой приставки, эстетично выглядит, если спрятать его в кабель-канал.

Подключение антенны к цифровому ресиверу

1. Выключаем телевизор из сети (вытащить вилку из розетки).
2. Подключаем кабеля: идущий от антенны (подключаем в гнездо ANT IN или RF IN на ресивере), кабель RCA, либо HDMI, в зависимости от того, что вы выбрали, и какой кабель есть в наличии (один конец к приставке, второй к телевизору).
3. Включаем телевизор в сеть (вилку в розетку). Нажимаем кнопку ON (включить) на телевизоре или пульте к нему. Выбираем источник сигнала AV, HDMI, другие в зависимости от того, что подключили. Должно появиться окно меню ресивера. На пульте эта кнопка может называться SOURCE, TV/VIDEO, INPUT.

   Как настроить антенну цифровой приставки DVB-T2

4. Берем пульт от приставки. Нажимаем кнопку MENU.
5. Выбираем пункты меню «ПОИСК» — «Ручной поиск». Не забудьте установить диапазон UHF (ДМВ). Дальше вы увидите шкалы мощности и качества сигнала.
6. Просим кого-то помочь и посмотреть за изменением шкал, пока вы будете поворачивать антенну в разные стороны. Все действия следует выполнять медленно, реакция на сигнал происходит с задержкой. Выбрав наилучшее положение, крепим антенну всерьез и надолго.
7. Снова заходим в меню. Выбираем «ПОИСК» — «Автопоиск». Каналы установятся автоматически.

Чтобы подключить одновременно аналоговое с цифровым телевидением, просто потребуется еще один антенный кабель. Им надо соединить гнезда ANT OUT или RF OUT на ресивере с гнездом ANT IN или RF IN на телевизоре. Пультом от телевизора выбрать источник сигнала TV и можно листать аналоговые каналы.

Источник: club.dns-shop
