Как измерить сопротивление мультиметром: инструкции, фото, видео

Цифровой мультиметр — современный измерительный прибор, который помогает определять параметры электрический цепей, например, сопротивление. Для получения точных результатов нужно соблюдать важные правила. Из этой статьи вы узнаете, как измерить сопротивление мультиметром.

Contents

  • 1 Сопротивление и закон Ома: немного полезных знаний
  • 2 Несколько важных правил
  • 3 Как измерить сопротивление мультиметром
    • 3.1 Выбираем режим и диапазон
    • 3.2 Подключаем щупы
    • 3.3 Проводим измерения
  • 4 Как проверить мультиметром сопротивление провода

Сопротивление и закон Ома: немного полезных знаний

Ещё со школьных лет многие из нас помнят определение электрического тока — это направленное движение заряженных частиц. Происходит под влиянием электромагнитного поля от одного полюса замкнутой электроцепи к другому.

Электрическое сопротивление определяет свойство проводника препятствовать или сопротивляться прохождению тока. Чем больше препятствий на пути электронов, тем менее энергичными они становятся.

Сопротивление должно измеряться в Омах (обозначается Ом или греч. буквой Ω, далее вместо слова сопротивление мы иногда будем использовать этот знак). В формулах используется обозначение R.

На активность сопротивления оказывает влияние материал проводника, сечение и длина. Чем больше сечение, тем лучше проводимость. А вот с длиной ситуация обратная: чем длиннее, тем хуже проводимость. Сопротивление является обратным понятием проводимости.

Ω проводника проявляется, к примеру, в том, как он нагревается, когда в нем “бежит” ток. При этом нагрев проводника зависит от размера сечения и силы тока: чем меньше первое и больше второе, тем больше будет нагреваться материал.

Суть измерения Ω в законе Ома, благодаря которому мы понимаем, что сопротивление = отношению напряжения к силе тока. То есть R = U (напряжение) / I (сила тока). 1 Ом сопротивления указывает, что по кабелю движется ток в 1 Ампер, а напряжение составляет 1 Вольт.

Для измерения сопротивления есть специальный прибор — омметр.

Если же у вас есть мультиметр с функцией омметра, то вы тоже можете узнать величину Ω.

Но помните, что обычным мультиметром вы не сможете замерить большие сопротивления, потому что источником питания выступают пальчиковые батарейки или Крона (батарейка на 9 вольт в форме прямоугольника с двумя полюсами на одном из торцов).

Для проверки больших значений сопротивлений, например, изоляции, нужно использовать мегаомметр. На видео показано, как проверить сопротивление омметром:

А какой лучше использовать мультиметр для проверки сопротивления? Проще пользоваться цифровым, потому что такой прибор сразу показывает готовое значение. Кроме того, у цифрового тестера есть датчик разрядки: если силы тока не хватает, устройство работать не будет. А вот аналоговый мультиметр в такой ситуации будет давать неверные показания, а как вы поймёте, что они неправильные? В этом вся загвоздка. В остальных ситуациях вы можете использовать для проверки сопротивления любой мультиметр с нужным пределом измерений.

Несколько важных правил

В том, как замерить сопротивление мультиметром, учтите следующие моменты:

  1. Не переключайте режимы в ходе измерений.
  2. Работайте с мультиметром в перчатках, которые не проводят ток.
  3. Зачистите место контакта, если оно покрылось оксидной пленкой.
  4. Не проводите замеры, если в исследуемом месте повышена влажность.
  5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
  6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

  1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
  2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
  3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

  1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
  2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
  3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

  1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
  2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

  1. Выбираем режим прозвонки.
  2. Вставляем щупы в соответствующие гнезда.
  3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
  4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

  1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
  2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
  3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Как измерить сопротивление мультиметром – что надо знать

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Содержание

  • Как мультиметр измеряет сопротивление
  • Какой мультиметр использовать
    • Специализированные измерительные приборы
    • Цифровой и аналоговый мультиметры
  • Включение мультиметра в режим омметра и выбор пределов измерений
  • Прозвонка проводов – проверка целостности участка электрической цепи
  • Проведение измерений сопротивления и какие могут возникнуть нюансы
  • Как измерять сопротивление мультиметром – итоги

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично.

Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т. е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Как измерить сопротивление мультиметром?

Мультиметр — доступный аксессуар, который может использовать любой, кто хочет проверить сопротивление, напряжение и силу тока определенного устройства или объекта. На самом деле, в приличный мультиметр встроены десятки других функций, но в центре внимания этой статьи — измерение сопротивления.

Определение сопротивления довольно простое – это мера трудности, с которой электронам приходится проходить через объект.

Измеряется в Омах, но можно наткнуться и на другие архаичные единицы измерения, в зависимости от года выпуска мультиметра.

Однако нет необходимости знакомиться с другими единицами измерения, поскольку Ом является общепринятой единицей СИ, а значит, основной единицей измерения сопротивления. 1 Ом равен 1 вольту разницы на 1 ампер силы тока. Если вы не преданный профессионал, эта формула не так актуальна. Сопротивление конкретного объекта можно измерить цифровым или аналоговым мультиметром.

В этой конкретной статье мы рассмотрим как аналоговые, так и цифровые мультиметры , чтобы вы могли лучше понять различия, преимущества и недостатки каждого из них.

Измерение сопротивления цифровым мультиметром


Выберите элемент, сопротивление которого вы хотите измерить

Если вы хотите измерить сопротивление компонента, встроенного в существующую схему, лучше всего исключить его из схемы , демонтировав его. Измерение, когда он подключен, может дать неточные данные. На самом деле, чаще всего вы будете получать противоречивые результаты из-за помех от других компонентов в цепи. Поэтому лучше всего убрать из схемы тот объект, с которым вы планируете работать, и устранить помехи.

Перед доступом к плате обязательно отключите цепь питания.

Включение проводов в соответствующие гнезда

Многие неопытные люди склонны вставлять провода случайным образом, несмотря на цветовую маркировку. Большинство современных мультиметров имеют красный и черный свинец с соответствующими цветами на корпусе блока. Другими словами, если у вас есть цветные провода, подключите черный к черному разъему и сделайте то же самое с красным. Таким образом, вы можете быть уверены, что на этом пути не будет ошибок.

По правде говоря, большинство устройств просто не дадут никаких результатов, если провода не подключены к правильной розетке.

Кроме того, у большинства моделей есть пара розеток на корпусе. Другие порты используются для измерения силы тока и напряжения. Один порт сопротивления обычно имеет маркировку 9.0003 «COM» (общий) , тогда как другой помечен греческой буквой Омега (Ω) , которая является символом Ома.

Вставьте черный провод в разъем COM, а красный — в разъем с маркировкой Omega.

Выбор диапазона

Чтобы получить точные показания, вы должны сначала выбрать соответствующий диапазон . Этот конкретный шаг может быть довольно неприятным, особенно если вы не уверены, какой диапазон выбрать. Общий спектр может варьироваться от 1 Ом до мегаом (миллион).

Некоторые современные устройства имеют режим автоматического выбора, а большинство других — нет. Если у вас нет измерителя с автоматическими функциями, вы можете найти соответствующий диапазон, используя простой метод, описанный ниже –

  • Начните со средних настроек диапазона <= 20 кОм
  • Контакт одного конца компонента с одним выводом и наоборот
  • Если отображаемое сопротивление равно нулю (0), диапазон слишком велик
  • Если отображаемое сопротивление равно OL (перегрузка), диапазон слишком низкий
  • Если отображаемое сопротивление является числом, отличным от 0, устанавливается диапазон

Не забудьте проверить применяемый диапазон при считывании значений. Например, если вы получили значение 30 и выбрали шкалу кОм, это означает, что значение равно 30 кОм, а не 30 Ом.

Чтобы перепроверить показания, попробуйте уменьшить диапазон и посмотрите, получите ли вы похожие или одинаковые результаты. Кроме того, если вы стремитесь к более высокой точности, используйте более низкие масштабы.

Подтверждение результатов

Как только вы нашли правильный диапазон, пришло время для окончательного чтения. Это не сильно отличается от предыдущего шага, за исключением того, что теперь у вас есть правильный спектр .

Поместите один провод на один конец, а другой — на другой конец измеряемого компонента. Подождите, пока числа перестанут колебаться, и как только они это сделают – должно отображаться сопротивление.

Всегда помните, на каких весах вы находитесь. Например, если вы получаете показание 0,1 на килоомной шкале, это означает, что сопротивление компонента составляет 0,1 кОм.

Выключите прибор

По завершении выключите мультиметр.

Если вы ищете дополнительную информацию о мультиметрах или обзоры цифровых мультиметров , пожалуйста, ознакомьтесь с нашей информацией.

Измерение сопротивления с помощью аналогового устройства


Выберите элемент

Первый шаг одинаков независимо от типа используемого мультиметра. Выберите компонент, сопротивление которого вы хотите измерить, и исключите его из схемы . Опять же, вы можете измерять значения, пока компонент интегрирован в схему, но результаты будут непоследовательными и неточными.

Вставьте щупы в необходимые гнезда.

Как и цифровые устройства, аналоговые также имеют несколько портов. Очень важно, чтобы вы вставляли провода в правильные порты, иначе вы не получите никаких показаний. Есть два способа сделать это правильно — по цвету или по маркировке .

Если в устройстве есть порты с цветовой маркировкой, вставьте соответствующие цвета — это просто. Красный провод входит в красный порт, а черный — в черный порт.

Если разъемы не имеют цветовой маркировки, вставьте черный провод в COM-порт, а красный — в разъем, обозначенный символом Ом .

Определение диапазона

Определение диапазона мало чем отличается от метода, используемого с цифровыми единицами измерения. Самая большая разница в отображении . Если вы не уверены в диапазоне, вы можете использовать вышеупомянутый метод еще раз с небольшими отличиями.

  • Если стрелка колеблется по шкале и останавливается на определенном значении, вы нашли правильный диапазон.
  • Если стрелка качается влево, установленный диапазон слишком мал. Обнулите мультиметр и начните с увеличенного диапазона.
  • В случае, если стрелка качается в правую сторону, необходимо уменьшить диапазон и повторить попытку после повторной обнуления прибора.
  • Не забывайте сбрасывать аналоговый мультиметр всякий раз, когда вы проводите новые измерения. Самый простой способ сделать это — соединить оба конца проводов вместе.

Проведение измерений

Прикоснитесь к противоположным концам компонента обоими выводами, как вы делали это на предыдущем шаге. Имейте в виду, что сопротивление на аналоговом блоке обычно идет справа налево.

Правая сторона равна нулю, тогда как крайняя левая сторона обычно составляет около двух кОм, в зависимости от модели. Вы также должны иметь в виду, что на экране есть несколько шкал, что означает, что вы должны оставаться сфокусированными и читать правильную .

Чтение результатов

После того, как вы коснулись компонента и убедились, что шкала правильная, стрелка должна указывать на правильное значение. Следовательно, если вы установили диапазон на 100 Ом, а стрелка останавливается на цифре 8, это означает, что сопротивление в этом случае составляет 80 Ом.

Читать результаты довольно просто, но многие люди не знают, как это сделать, потому что не знают, к какой шкале обращаться. Одной из распространенных ошибок является неучет префикса «мега» или «кило». Другими словами, если вы видите, что стрелка останавливается на цифре 5, это не означает, что сопротивление равно 5 Ом. Вместо этого это означает, что это 5 x выбранный вами масштаб .

Например, если вы выбрали килоомы и получили значение 5, это означает, что сопротивление равно 5000 Ом или 5 кОм.

Не забудьте установить напряжение на верхний диапазон

После завершения работы с аналоговым мультиметром убедитесь, что шкала напряжения установлена ​​на максимальное значение . Это предотвратит возможные повреждения, если кто-то после вас решит использовать прибор и не проверит ранее установленный диапазон.

 Заключение


Как видите, любой может измерить сопротивление мультиметром, если знает, как это делать правильно. Неправильное использование мультиметра может быть опасным в некоторых случаях, но самая большая опасность, с которой вы сталкиваетесь, — это поломка самого устройства при проведении измерений с выбранным неправильным спектром шкалы.

Существует множество бытовых приборов, которые время от времени требуют проверки. Вместо того, чтобы нанимать профессионала и платить ему за его услуги, вы можете провести большую часть тестирования самостоятельно с помощью подходящего мультиметра. Если вам нужен недорогой мультиметр, обратите внимание на мультиметры до 50 долларов США .

Это руководство предназначено для того, чтобы дать вам представление о том, как проводить простые измерения и сэкономить время и деньги . С другой стороны, если вы недостаточно уверены в себе и боитесь иметь дело с электричеством, не стесняйтесь попросить кого-нибудь помочь вам или нанять профессионала. Как мы все знаем, к электричеству нельзя относиться легкомысленно, независимо от опыта.

Как измерить сопротивление с помощью мультиметра

Сопротивление — одна из самых важных измеряемых величин в электронике. По этой причине каждый мультиметр оснащен омметром. С помощью омметра как ремонтники, так и инженеры могут проектировать и устранять неполадки в различных электрических и электронных схемах.

Хотя значения сопротивления компонентов находятся в свободном доступе в Интернете, из-за различных факторов, таких как качество изготовления, погода, коррозия и общий износ, фактические сопротивления могут значительно отличаться. Вот почему каждый, кто работает с электроникой, должен научиться измерять сопротивление на лету с помощью мультиметра. Продолжайте читать ниже, чтобы узнать, как!

В чем измеряется сопротивление?

Электрическое сопротивление — вид силы, которая сопротивляется или препятствует прохождению электрического тока. Сопротивление измеряется в омах, представленных символом омега, Ω. Это одно из значений, рассчитываемых по закону Ома, наряду с напряжением и током.

При правильном значении сопротивления люди могут контролировать и направлять электрический ток. Сопротивление имеет множество возможных функций внутри цепи. Некоторые из наиболее популярных применений включают делители напряжения, настройку частоты и таймеров, управление функциями схемы и производство тепла.

Перед выполнением измерения сопротивления вы должны понять, что такое резистор, так как, скорее всего, это будет компонент, сопротивление которого вы будете измерять.

Что такое резистор?

Существует несколько электронных компонентов, специально разработанных для обеспечения сопротивления в цепи. Эти компоненты известны как резисторы. Резисторы можно разделить на два основных типа: линейные и нелинейные резисторы.

Линейные резисторы можно разделить на два типа: резисторы с постоянным значением (например, обычные резисторы со сквозным отверстием) и переменные резисторы (например, потенциометры).

С другой стороны, нелинейные резисторы изменяют свои значения сопротивления в зависимости от различных обстоятельств, таких как температура, напряжение и освещение (например, термистор, диод).

Понимание допуска резистора

Поскольку примеси могут вызвать сопротивление, каждый компонент в цепи будет иметь несколько значений сопротивления. Даже медные провода, которые должны максимально эффективно передавать электричество, будут иметь небольшое сопротивление. В электронике хорошо то, что значения не обязательно должны быть идеальными, чтобы схемы работали. Нам просто нужно убедиться, что наши значения находятся в пределах допуска или погрешности.

Что касается резисторов, производители обязаны указывать допуск своих резисторов. Допуск резистора можно определить, посмотрев его спецификацию в Интернете или указав металлический цвет последней полосы, отмеченной на компоненте. Эти полосы будут окрашены в бронзовый (допуск ± 1 %), золотой (допуск ± 5 %) или серебристый (допуск ± 10 %). Для повседневных проектов «сделай сам» допуск ± 10% часто будет достаточным, но для точной работы может потребоваться допуск ± 5% или даже ± 1%.

Итак, при измерении сопротивления ожидайте, что значения не будут точными: резистор на 270 Ом может показывать 268 Ом или 272 Ом. Пока он не превышает допуск, указанный последней полосой резистора, все должно быть в порядке.

Где взять базовые значения резисторов

Измерение сопротивлений в компонентах или узлах значительно улучшит ваши навыки поиска и устранения неисправностей в электронных схемах. И чтобы узнать, вышел ли из строя резистор или конкретный узел (не работает), вам понадобится ссылка на правильные значения.

Как указывалось ранее, вы можете найти значения сопротивления компонентов, если вы ищете его спецификации компонентов в Интернете. Для обычных резисторов THT с фиксированным значением более удобный способ узнать их значение сопротивления — ознакомиться с приведенной ниже иллюстрацией цветового кодирования резистора:

.

Чтобы прочитать цветовой код резистора, сначала необходимо правильно сориентировать резистор. Помните, что при чтении резистора вы всегда читаете слева направо. Металлические цвета, такие как бронза, серебро и золото, должны быть ориентированы на крайнюю правую часть резистора.

На резисторе будет от четырех до пяти полос. На пятиполосном резисторе первые три полосы будут обозначать первые три цифры номинала резистора; четвертая полоса представляет собой десятичный множитель, указывающий, сколько нулей вы добавляете к первым трем цифрам. На четырехполосном резисторе только первые две полосы представляют цифры, а третья — десятичный множитель. Для обоих типов последняя полоса всегда будет металлической, что соответствует допуску резистора.

Если вы запомните эту схему цветового кодирования, у вас будет способ измерить сопротивление цепи без использования мультиметра.

Основные части мультиметра

Прежде чем измерять сопротивление, вам нужно сначала познакомиться с мультиметром. Вообще есть два типа мультиметра: аналоговый и цифровой. Несмотря на различия в интерфейсе, оба могут измерять напряжение, ток и сопротивление. Вот иллюстрация обоих типов мультиметра и основных частей, которые необходимо знать для измерения сопротивления:

Как измерить сопротивление с помощью мультиметра

Теперь, когда вы знаете основы сопротивления и почему мы его измеряем, пришло время показать вам, как проверить сопротивление с помощью мультиметра.

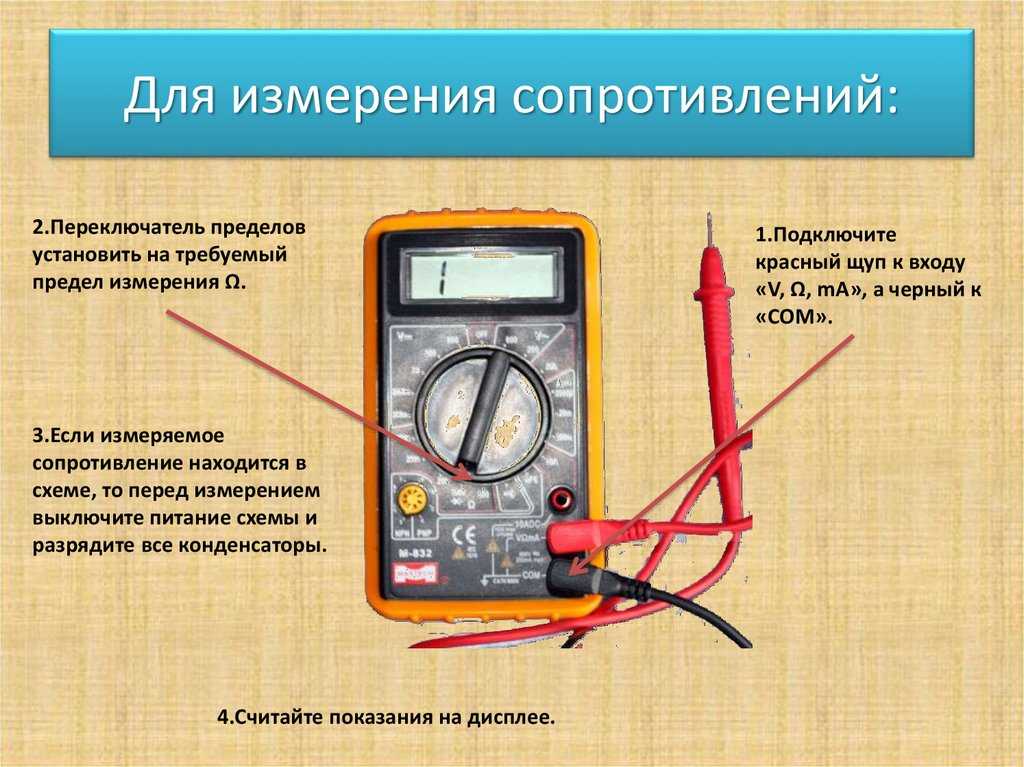

Шаг 1: Вставьте разъем черного щупа в COM или общий порт мультиметра. Вставьте красный щуп во входной порт ома.

Шаг 2: Выберите функцию омметра на мультиметре и выберите диапазон сопротивления. Используйте переключатель функций, чтобы выбрать функцию омметра. Функция обычно обозначается символом омега (Ω).

Если вы используете мультиметр с автоматическим выбором диапазона, ваш омметр автоматически установит правильный диапазон сопротивления (поэтому нет необходимости его устанавливать). Что касается ручных мультиметров, вам нужно будет использовать переключатель функций, чтобы выбрать диапазон или сопротивления, которые вы собираетесь измерять.

Если вы измеряете резисторы THT, используйте схему цветового кодирования резисторов, чтобы оценить диапазон сопротивления, необходимый для настройки мультиметра. Если это резистор типа SMD (устройство для поверхностного монтажа), значение, скорее всего, будет написано на самом резисторе.

Если по какой-либо причине вы не можете его найти или значение слишком мало, чтобы увидеть его, вы можете найти его сопротивление в листе спецификаций. Если вы действительно не можете оценить его значение, просто установите диапазон на минимальное значение. Затем вы можете продолжить настройку диапазона, если омметр не показывает никакого значения.

Шаг 3: Возьмите красный и черный щупы и дайте каждому щупу коснуться металлических концов компонента или узла, который вы пытаетесь измерить.

Шаг 4: Посмотрите на дисплей значение сопротивления. Если вы используете мультиметр с автоматическим выбором диапазона, обязательно проверьте символ на дисплее. Символ «МОм» означает мегаомы (1 МОм = 1000 кОм), «кОм» означает килоомы (1 кОм = 1000 Ом), символ «Ом» означает омы (1 Ом = 1000 мОм). Если результатом является десятичное значение с символом «Ом», оно измеряется в миллиомах (мОм).

Будьте осторожны при проверке цепей и компонентов

Обращение с электронными и электрическими цепями сопряжено с определенными опасностями. Чтобы убедиться, что вы не повредите цепь, и для вашей личной безопасности, вы должны помнить следующее.

При измерении сопротивления омметром убедитесь, что цепь обесточена (за исключением случаев, когда это необходимо). Просканируйте цепь. Если вы видите катушку индуктивности, конденсатор или батарею, обязательно извлеките батарею, а затем разрядите цепь, подключив мощный резистор на обоих концах узла или компонентов.

Чтение значений сопротивления

И это все, что вам нужно знать об основах сопротивления и чтении значений сопротивления. Чтобы отточить свои навыки, попробуйте измерить сопротивление различных электронных компонентов (не забудьте разрядить конденсаторы и катушки) в цепи и вне ее. Знакомство с общими значениями резисторов и схемой цветового кодирования резисторов также поможет вам более эффективно пользоваться омметром. Вы также можете научиться измерять напряжение и ток, так как это значительно расширит ваши возможности по устранению неполадок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
