АНТЕННА СВОИМИ РУКАМИ ДЛЯ ЦИФРОВОГО ТВ DVB-T2.

Рассмотрим вариант, как можно поймать эфирное цифровое телевидение.

Первое условие – для того, чтобы принимать цифровое эфирное телевидение, необходимо иметь телевизор, который поддерживает новый цифровой формат DVB-T2. Тогда вам не придется покупать приставки, которые стоят денег.

Второе условие – для того, чтобы принимать цифровое эфирное телевидение, нужна любая дециметровая антенна. Это может быть как комнатная, так и наружная антенна.

Не поддавайтесь обману, что необходима специальная цифровая или еще какая-нибудь антенна.

Ранее я рассказывал как, я сделал антенну из обычной радио или тв телескопической антенны.

С этим методом вы можете ознакомится ЗДЕСЬ.

Для того, чтобы узнать на каком канале идет вещание в вашем регионе цифровое телевидение, нужно зайти на сайт «Цифрового эфирного телевидения» http://ртрс.

Затем нажать на кнопку «Найти свой ЦКП» чуть ниже. Еще ниже в окошке появится результат поиска, где будет указан телефон, куда можно позвонить и узнать номер канала.

Узнав частоту, на которой идет вещание, находим длину антенны, которую нам надо изготовить.

Формула, по которой узнается длина антенны:

7500 делим на частоту вещания в Мегагерцах (МГц). Полученный результат округляем до целых сантиметров. Это и будет длина антенны, которую нам предстоит изготовить.

Рассмотрим на примере Ульяновска. Частота вещания в Ульяновске 754000 килогерц или 754 мегагерц.

Значит, у нас будет следующая формула: 7500/754=9,94 сантиметра, после округления получаем необходимую длину антенны – 10 сантиметров.

Приступаем к изготовлению антенны.

Берем кусок коаксиального кабеля, 75-омного, обычного телевизионного. С одной стороны зачищаем. Вставляем стандартный разъем.

Отступаем пару сантиметров от края разъема, ставим метку. Это будет основание антенны.

Дальше от метки отступаем необходимое нам количество сантиметров. Откусываем лишнюю часть кабеля. На метке делаем надрез и счищаем защиту кабеля.

Также снимаем оплетку. Она нам не нужна. Фольгу тоже снимаем.

Остается кабель с внутренней изоляцией. То есть, до металлической части мы не доходим. После этого загибаем очищенную часть кабеля под углом 90°.

Ретранслятор находится в районе двенадцати километров от места антенны. Такая удаленность позволяет нам принимать сигнал на антенну без усилителя. Усилитель нам потребуется, если расстояние будет превышать пятнадцать километров. Антенну желательно направить в сторону ретранслятора.

Приступаем к настройке телевизора. Заходим в меню «Ручные настройки». Проверяем уровень и качество сигнала. Убеждаемся, что сигнал хороший.

Если на эту антенну качество сигнала плохое, попробуйте сделать более сложную, но более эффективную антенну, по ЭТОЙ статье.

Потом переходим в пункт меню «Автопоиск». В следующем окне выбираем пункт «Антенна», затем в параметрах поиска галочку оставляем в пункте «Только цифровые каналы». Нажимаем «Выполнить».

Начнется поиск каналов. На данный момент, например, в Самарском регионе идет вещание 10 каналов.

Вот таким образом производится изготовление антенны и настройка каналов цифрового телевидения.

При необходимости, можете воспользоваться видео инструкцией.

Практические советы, как сделать дециметровую антенну своими руками

Баночная ТВ-антенна начинается с того, что к одной из банок припаивают оплетку телекабеля, а к другой банке – его центральную жилу.

На расстоянии до 10 км от самого слабого передатчика прием сигнала DVB-T2 возможен практически на любую антенну, вставленную в антенный вход тюнера или телевизора, даже сделанную своими руками (пример – в конце статьи), но для стабильности все же лучше приобрести недорогую комнатную антенну. Если большинство каналов транслируется в дециметровом диапазоне, то предпочтение стоит отдать рамочной антенне.

Если же напротив ваших окон “красуется” многоэтажка, теоретически загораживающая прием, стоит задуматься о комнатной антенне с усилителем направленного или широкополосного типа. Уезжая осенью с дачи, совершенно не трудно демонтировать шест с антенной Дельта и убрать ее до весны или увезти в город. Очень часто можно увидеть такую картину, когда комнатную антенну вешают на металлическую гардину или прикручивают к ней куски провода, но эти меры не в состоянии обеспечить хорошее качество принимаемого сигнала.

При расстоянии более 50 км понадобится антенна с усилителем и блоком питания. Этот метод позволяет не только увеличить количество телевизионных каналов, но и общее качество изображения. При этом, как правило, частота дециметровом диапазоне составляет 470 – 862 МГц, в метровом – 40 – 230 МГц. От кабеля тоже зависит качество получаемого сигнала.

И первая из них заключается в том, что коллективные антенны с некоторых пор прекратили выполнять свои функции или неведомым образом исчезли с крыш многоквартирных домов. Но все же она вполне может обеспечить достаточно хороший прием сигнала, если вы и ваш телевизор находитесь в зоне уверенного приема. Единственное, о чем нужно помнить: антенна кабельного телевидения для просмотра эфирного не подходит (мы помним, кабельные операторы предоставляют цифровой сигнал в формате DVB-C, а нам нужен DVB-T).

При неблагоприятных условиях приема и отдаленном расположении относительно ретранслятора следует выбрать антенну с большим коэффициентом усиления. В нашем каталоге вы можете более подробно ознакомиться с характеристиками интересующих вас телевизионных антенн с усилителем. Но иногда бывает так, что настроив один канал, сбиваются настройки другого.

Плюс зачастую цена спутниковых антенн для телевизора варьируется в зависимости от количества и типа каналов, которые Вы собираетесь смотреть. Ослабить такой сигнал по силам только очень сильным природным осадкам и непогоде. На этом процесс изготовления самодельной телевизионной антенны закончен.

Цифровая антенна для DVB-T2 своими руками

Цифровое кодирование телевизионного сигнала позволяет доставлять его на приемник, сводя к минимуму любые потери. Телевизору нужна антенна для DVB-T2 для поддержки этой технологии. Своими руками сделать такое устройство намного дешевле, чем купить готовое, заплатив за него около 3 тысяч рублей. Цифровое наземное телевидение заменяет все аналогичные типы передачи сигналов, предлагая высококачественное вещание и множество каналов.

Изменения в эфире

Сделать антенну для лампового телевизора старого образца в то время считалось престижным и показало уровень мастерства, в современном мире интерес к самодельным приборам не угасает, и многие сделать эфирные антенны DVB-T2 своими руками. Производители промышленного оборудования адаптируются к изменившимся условиям приема, поскольку они подключают современную электронику к стандартным известным конструкциям, полностью игнорируя тот факт, что основным условием антенны является ее взаимодействие с эфирным сигналом.

В последние годы почти все вещание осуществлялось в диапазоне DVB-T2, что снижает стоимость и упрощает с экономической точки зрения антенно-фидерную деятельность передающих станций. Для периодического обслуживания требуется менее квалифицированный персонал, его работа становится менее вредной и опасной.

Передатчики телевизионного вещания покрывают сигналы всех крупных городов и малонаселенных деревень, поэтому очень важно улавливать волны от необслуживаемых маломощных станций в отдаленных районах, если установлена ​​антенна для приема DVB-T2, которая сделана из импровизированных материалы.

В связи с расширением строительства железобетонных конструкций в городе существенно изменились условия распространения сигналов в населенных пунктах. Многоэтажные дома с металлическим каркасом — это оригинальные зеркала, многократно отражающие волны до полного затухания.

В современном эфире транслируется множество телеканалов. Цифровой сигнал отличается от других тем, что он есть или нет, среднее положение не указано. Другие системы передачи отличаются тем, что каналы по-разному воспринимают помехи, что снижает качество их трансляции, иногда изображение может просто пропадать.Антенна для DVB-T2, сделанная своими руками, позволит принимать одинаковый сигнал для всех каналов, которые показывают одинаковое качество изображения.

Особенность сигнала цифрового вещания в том, что он ему не мешает, если он превышает шум на полтора децибела, значит, прием хороший. На исчезновение сигнала влияет несоответствие кабеля или фазовые искажения в любой части передачи от камеры к тюнеру, и изображение может рассыпаться на мелкие части даже при сильном сигнале.

Основные особенности изготовления антенны

Перед тем, как сделать антенну DVB-T2 своими руками, следует изучить принцип ее работы.

Для захвата цифрового сигнала требуется дециметровая антенна, которая очень просто сконструирована, даже из простого кабеля, путем правильного расчета.

Теория утверждает, что цифровые сигналы легко передаются в дециметровом диапазоне и могут быть приняты любым типом антенны, но это не всегда так.

Вы можете создать телевизионную антенну самостоятельно с минимальными затратами и без помощи посторонних, но при этом следует помнить, что полученное устройство по качеству приема уступает профессиональным устройствам.

Требования к антеннам

Новые условия вещания, распределения и приема в эфире изменили основные требования, которым должны соответствовать сами телевизионные антенны. DVB-T2 отменяет ранее значимые направленные и защитные эффекты.В современных устройствах они не важны, так как эфир загрязнен, и бороться даже с небольшими проникающими помехами можно только с помощью электроники. При этом немаловажную роль играет коэффициент самоусиления антенны (КУ).

Антенна, хорошо отслеживающая эфир, имеет запас мощности для принимаемого сигнала, что позволяет электронике отсеивать его от помех и шумов. Современная антенна для DVB-T2, сделанная вручную, естественным образом сохраняет электрические характеристики, а не адаптируется к приемлемым параметрам с помощью инженерных приемов. Координируется во всем рабочем диапазоне частот без использования балансировочных устройств.

Характеристики антенны по амплитуде и частоте

Антенна сделана максимально плавной, фазовые искажения возникают из-за резких выбросов и провалов. Одночастотные антенны растянуты при приемлемом соотношении шум / сигнал, поэтому их ставят на прием до 40 каналов. Но они дополнительно оснащены согласующими усилителями, которые поглощают волны или искажают фазовые параметры.

Самая производительная цифровая антенна DVB-T2 своими руками Произведено:

• Частотно-зависимый — с низкими показателями, но дешевый и простой в изготовлении, рассчитанный в короткие сроки, рассчитанный на прием в относительно чистом эфире на небольшом удалении от передающей станции;
• Периодическая линейка, улавливая все волны в пространстве, идеально сортируя их, отличается простой конструкцией, идеально работает в паре с оладьей на всей длине ресепшена.

Если говорить о конструкции, то простейшая антенна DVB-T2 своими руками изготавливается в вариантах «восьмерка», «польский» и «квадратный».

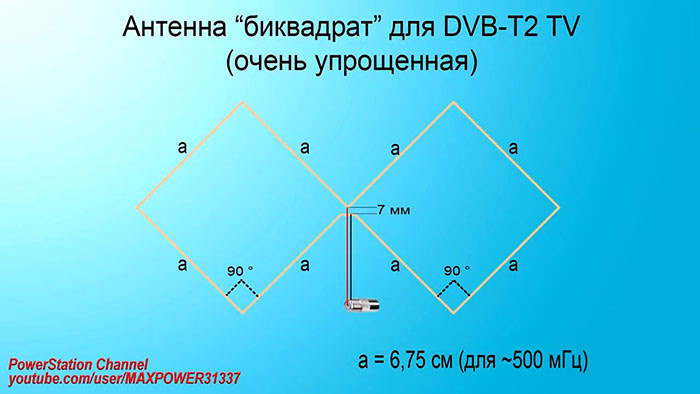

Антенна типа «восьмерка»

Относится к устройствам легкой конструкции, выполненным по типу стандартной восьмерки, с которых снимается отражатель. Идеальный материал — медная проволока, но используется алюминиевая полоса, уголок, трубка, шина, другой профиль. Верхний размер 140 мм, длина боковой части 130 мм, но эти размеры приведены для справки; при изготовлении их нельзя держать с точностью до миллиметра.

Сначала отрезается провод длиной 112 см, первая часть длиной 140 мм начинает гнуться, из них 130 мм идет на антенну, а 10 мм остается на шлейф. Два следующих сегмента сгибают одинаково на длину 140 мм, следующие два — до 130 мм, следующую пару — 140 мм, затем еще 140 мм, затем 130 мм и делают вторую петлю. Разъемы предварительно зачищены, соединены и спаяны, они же контакты для фиксации жилы кабеля.

Зачистка кабеля и вилки проводится с помощью скальпеля и пилки для ногтей.После пайки стыки заделывают и склеивают горячим пистолетом. Если говорить о заглушке, то клей заливается в клеевой шов, затем в полость заглушки, потом убираются излишки. Стык собирается настолько быстро, что клеящая масса не затвердевает. Получается вечная прочная и упругая связь. Для контакта концы кабеля зачищаются со стороны вилки на 1 см, со стороны антенны — на 2 см.

Цифровая комнатная антенна DVB-T2 также заклеена клеем путем пайки, при этом рекомендуется установить жесткую рамку в точке контакта по размеру стыка.Если устройство выполнено под себя и будет жестко фиксироваться в процессе эксплуатации, а передача не нужна, то каркас не производится. Устройство такого типа легко улавливает цифровые сигналы в зоне прямой видимости телебашни на расстоянии до 10 км при наружной установке.

Использование «польской» антенны

«Польская» антенна получила свое название еще во времена бывшего Советского Союза как надежное устройство для приема сигналов советского телевидения, а также каналов дециметрового диапазона.Прием цифрового вещания на нем практически не осуществляется из-за малой производительности. Некоторые любители пытаются довести конструкцию до идеала, укорачивая длинные дециметровые усы и убирая отражатель. Это изменение в некоторых случаях позволяет скорректировать изображение в цифровом формате, но нельзя говорить о гарантированном получении достоверного результата. Говоря о польских устройствах, можно отметить качественную работу усилителя, который эффективно работает с цифровым сигналом.

Тип антенны «квадрат»

Такая комнатная антенна DVB-T2, изготовленная сама по себе, является модифицированной копией стандартной конструкции, известной как «три квадрата», в которой имеется шесть компонентов и предусмотрен согласующий трансформатор.Самодельная антенна этого типа уверенно справляется с приемом цифровых каналов на расстояниях до 10 км по прямой, на большие расстояния требуется усилитель сигнала.

Конструкция антенны проста в исполнении. Основной конструктивный элемент состоит из алюминиевой проволоки круглого сечения и одножильных проводов. Провод изгибается так, чтобы образовалось шесть квадратов, и образовался ответный отвод, который представляет собой высокочастотный трансформатор, для объединения сигнального кабеля и антенны DVB-T2 с усилителем. Своими руками выполнить пайку провода к точкам, намотать их проволокой из меди и лужей паяльника.

Кабель к антенне крепится специальными зажимами или с помощью обычной изоляционной ленты. Подключение кабеля осуществляется с установленной опорой, используется деревянная планка или другой материал. При установке в помещении или на открытом воздухе главным условием является точная подгонка под телебашню. Делается это с помощью навигатора, при отсутствии прямой видимости направление уточняется до эффекта получения мощного сигнала.

Антенное устройство из пивных банок

Технология изготовления такой эффективной антенны очень проста и не требует специальных навыков.

Толстым шилом или отверткой проделайте аккуратные отверстия в горлышках каждой из двух банок и вверните в них винты. Концы кабеля освобождаются от оплетки, медные провода зачищаются ножом от лака и крепятся на саморезы саморезов. Паять полученный компаунд очень хорошо, но не обязательно.

Цифровая антенна DVB-T2 практически сделана вручную, остается на подготовленной стойке или трубе, чтобы закрепить банки так, чтобы между ними было расстояние 7,5 см. Второй конец кабеля снабжен штатным штекером, который подключается к приемнику, устройство устанавливается в месте лучшей фиксации сигнала. Размещение устройства такого типа на улице требует надежной защиты от непогоды. Это делается с помощью любого водонепроницаемого материала, часто в ход идут пластиковые бутылки большого размера.Антенна принимает до 15 каналов спутникового телевидения и цифрового вещания.

Использование приборов и усиления

На определенном расстоянии от телебашни антенна способна принимать сигналы без установки дополнительных усилительных устройств. Чтобы получить сигнал с большего расстояния, они хранятся в усилителе мощности с отдельным источником питания. Устройство размещается рядом с тюнером, согласующее устройство изготавливается дополнительно, для его изготовления необходимо:

• Потенциометр регулировки усиления;
• Стандартные развязывающие дроссели L4 и L3;
• Катушки L2 и L1 наматываются по размеру из справочника;
• Металлический экран для разделения цепей на выходе из схемы устройства.

Усилители ставьте на расстоянии не более 3 метров от места установки антенны DVB-T2 по кабелю, принимая свою антенну по своему антенному кабелю. При установке антенны рядом с телебашней не рекомендуется использовать усилитель дополнительно, так как мощный сигнал ухудшает изображение и оказывает дополнительную электронную нагрузку на всю конструкцию. Рекомендуемая длина кабеля — три метра, больший провод приведет к несбалансированному симметризатору.

Использование симметризатора

Это устройство нужно для любого типа антенны, не важно, изготовлена ​​она на заводе или в мастерской мастера. Антенна для DVB-T2, сделанная вручную, дает хорошее качество изображения, если она подключена к тюнеру. Если длина кабеля больше 10 м, при монтаже вне здания наблюдаются несоответствия сопротивления внешнего пространства и кабеля. В этом случае требуется использование симметризатора в сложном антенном решении, что значительно улучшает качество изображения на экране.

Кабельная разводка и установка антенны

Главное правило — устанавливать антенну на высоте. Если это невозможно сделать в помещении, нужно вынести прибор к внешней стене. Чтобы установить антенну в частном здании, операторы цифрового вещания рассчитывают, что высота устройства составляет 10 м. Если антенна расположена на первом этаже дома, то соседние металлические конструкции, промышленные объекты вызывают ухудшение приема.

При размещении антенны под навесом или крышей дома обращают внимание на рубероид — он не должен содержать в составе металлизированного покрытия или напыления.Металлическая, профильная, железная или фольговая изоляция создает значительные помехи для приема сигналов цифрового телевидения.

Для высоких приемных антенн на металлической мачте или штыре подключается стальной стержень размером не менее одного метра, к которому подсоединяется заземляющий провод. Устройство, расположенное на крыше, входит в общую систему заземления дома.

Кабель не проходит через дымовые и вентиляционные каналы, не вешается на существующие электрические провода, даже если они выглядят более чем надежными. Отверстия в стенах устраивают с уклоном, чтобы в интерьер не попадала уличная влага, используйте имеющиеся в продаже специальные заглушки. Если антенна сделана добротно и правильно, берите кабель и розетки качественные, так как после окончательной отделки стены сложно переделать кабель в стене и заменить его на более надежный.

Соблюдение техники безопасности при установке антенны

Перед установкой или регулировкой уже установленной антенны на высоте убедитесь, что это действие безопасно:

• Не лазать по слабо закрепленным и шатким конструкциям, если высотные работы связаны с опасностью, необходимо надеть монтажный пояс и прикрепить его к неподвижной части строительной конструкции;
• Запрещается удерживать конец монтажного ремня за помощником без его предварительной фиксации, в случае падения помощника вес тела не будет удерживаться в его руках;
• Запрещается самостоятельно подниматься на высоту с обледенением конструкций, ходить по старой крыше, наступать на стыки;
• Не устанавливайте антенну под дождем или туманом.

В заключение следует сказать, что сделать самоприемное устройство для просмотра цифрового ТВ достаточно просто. DVB-T2 — антенна, сделанная своими руками, — по качеству (при соблюдении верной технологии) практически уступает магазинным аналогам. Стоимость материалов позволит сэкономить приличную сумму денег, что для некоторых важно.

hama 179841 Активная комнатная антенна DVB-T2. Руководство по эксплуатации

00
179841
Aktive DVB-T2 Zimmerantenne
Внутренняя антенна Active DVB-T2
Руководство по эксплуатации

Инструкция по эксплуатации

Благодарим вас за выбор продукции Hama.
Не торопитесь и полностью прочтите следующие инструкции и информацию. Сохраните эти инструкции в надежном месте для использования в будущем. Если вы продаете устройство, передайте эту инструкцию по эксплуатации новому владельцу.

Элементы управления и дисплеи

1. Вход Micro-USB
2. Антенный кабель

Объяснение предупреждающих символов и примечаний

Предупреждение
Этот символ используется для обозначения инструкций по технике безопасности или для привлечения вашего внимания к конкретным опасностям и рискам.

Примечание
Этот символ используется для обозначения дополнительной информации или важных примечаний.

Содержимое упаковки

• Внутренняя DVB-антенна
• Кабель USB
• Основание / настенный кронштейн
• Настоящее руководство по эксплуатации

Указания по технике безопасности

• Изделие предназначено только для личного некоммерческого использования.
• Изделие предназначено только для использования внутри помещений.
• Используйте продукт только по прямому назначению.
• Защищайте изделие от грязи, влаги и перегрева и используйте его только в сухих помещениях.
• Следите за детьми, чтобы они не играли с устройством.
• Не используйте продукт в местах, где использование электронных устройств запрещено.
• Подключайте продукт только к розетке, одобренной для данного устройства. Электрическая розетка всегда должна быть легко доступна.
• Отключите продукт от сети с помощью кнопки питания — если она недоступна, выньте вилку кабеля питания из розетки.
• Прокладывайте все кабели так, чтобы о них не споткнуться.
• Не сгибайте и не сдавливайте кабель.
• Не роняйте изделие и не подвергайте его сильным ударам.
• Немедленно утилизируйте упаковочный материал в соответствии с местными правилами.
• Ни в коем случае не модифицируйте устройство. Это приводит к аннулированию гарантии.

Предупреждение

• Не используйте продукт, если адаптер переменного тока, кабель адаптера или кабель питания повреждены.
• Не пытайтесь обслуживать или ремонтировать устройство самостоятельно. Доверьте любые работы по обслуживанию квалифицированным специалистам.
• Не открывайте устройство и не продолжайте использовать его, если оно повреждено.

Технические характеристики

Номинальная потребляемая мощность	макс. 25 мА
Антенна напряжения питания	5 В
Блок питания	5 В 25 мА через USB
Диапазон частот	UHF: 470–790 МГц VHF: 174–230 МГц
Активное усиление антенны	UHF: 6–15 дБи VHF: 5–14 дБи
Соединение	коаксиальный штекер
Температура окружающей среды	от -20 до + 40 ° C

Начало работы и работа

Прикрутите стержень антенны к основанию антенны (см. Рис. 1).

Питание антенны с помощью антенного кабеля (рис. 2а)

• Подключите коаксиальный кабель антенны ко входу антенны на цифровом телевизоре или приставке.
• Включите антенну выключателем (4). Светодиод (3) загорается.
• Включите цифровое телевидение (и приставку, если она есть).

Примечание
Для питания антенны непосредственно от приставки или цифрового ТВ требуется напряжение питания 5 В.
Обратите внимание, что напряжение +5 В обеспечивается приставкой и / или цифровым ТВ. Выполните необходимые настройки в меню.

Питание антенны напрямую через порт USB цифрового ТВ / приставки (рис. 2b)

• Подключите коаксиальный кабель антенны к цифровому телевизору или приставке.
• Подключите кабель USB к неиспользуемому порту USB на телевизоре или приставке.
• Включите антенну выключателем (4). Светодиод (3) загорается.
• Убедитесь, что приставка или цифровое телевидение включены.

Питание антенны от внешнего блока питания (рис. 2в)

• Подключите коаксиальный кабель антенны ко входу антенны на цифровом телевизоре или приставке.
• Подключите кабель USB к антенне и к подходящему блоку питания USB (не входит в комплект) и вставьте последний в розетку.
• Включите антенну выключателем (4). Светодиод (3) загорается.
• Включите цифровое телевидение (и приставку, если она есть).

ТВ прием

• В зависимости от зоны приема станции могут вещать вертикально или горизонтально. Антенна должна быть размещена соответствующим образом.
• Для горизонтального выравнивания антенну можно повернуть на 180 °.

Примечание
Обратите внимание, что количество и качество принимаемых радиостанций может варьироваться в зависимости от положения антенны и местных условий.

Радиоприем:

• Антенна также может использоваться для приема DAB.
• Поскольку большинство аудиоустройств имеют разъем F-штекера, используйте переходник коаксиального разъема-F (не входит в комплект).

Примечание
Обратите внимание, что количество и качество принимаемых радиостанций может варьироваться в зависимости от положения антенны и местных условий.

Уход и техническое обслуживание

Очищайте этот продукт только слегка влажной тканью без ворса и не используйте агрессивные чистящие средства.

Отказ от гарантий

Hama GmbH & CoKG не несет ответственности и не предоставляет никаких гарантий за ущерб, возникший в результате неправильной установки / монтажа, неправильного использования продукта или несоблюдения инструкций по эксплуатации и / или указаний по технике безопасности.

Сервис и поддержка

Если у вас есть вопросы по этому продукту, обращайтесь в Hama Product Consulting.
Горячая линия: +49 9091 502-115 (немецкий / английский)
Дополнительную информацию о поддержке можно найти здесь: www.hama.com

Информация об утилизации

Примечание по охране окружающей среды:
После введения в действие Европейской директивы 2012/19 / EU и 2006/66 / EU в национальной правовой системе применяется следующее: Электрические и электронные устройства, а также батареи нельзя утилизировать вместе с бытовыми отходами. По закону потребители обязаны возвращать электрические и электронные устройства, а также батареи по окончании срока их службы в общественные пункты сбора, созданные для этой цели, или точки продажи. Подробности этого определяются национальным законодательством соответствующей страны. Этот символ на продукте, руководстве по эксплуатации или упаковке указывает на то, что продукт подпадает под действие этих правил. Перерабатывая, повторно используя материалы или другие формы утилизации старых устройств / аккумуляторов, вы вносите важный вклад в защиту окружающей среды.

Декларация соответствия

Настоящим Hama GmbH & CoKG заявляет, что тип радиооборудования [00179843] соответствует Директиве 2014/53 / EU.Полный текст декларации соответствия ЕС доступен по следующему адресу в Интернете: www.hama.com -> 00179841 -> Загрузки.

Hama GmbH & CoKG
86652 Monheim / Германия
www.hama.com
Все перечисленные бренды являются товарными знаками соответствующих компаний. Возможны ошибки и упущения, а также возможны технические изменения. Применяются наши общие условия доставки и оплаты.
00179843 / 09.21

Документы / ресурсы

Сопутствующие руководства / ресурсы

Антенны для dvb t2 своими руками.

Не всегда целесообразно покупать хорошую антенну для дачи. Особенно, если ее время от времени навещают. Дело не столько в стоимости, сколько в том, что через некоторое время его может не оказаться на месте. Поэтому многие предпочитают самостоятельно делать антенну для дачи. Затраты минимальные, качество неплохое. И самое главное — телевизионную антенну своими руками можно изготовить за полчаса-час и потом при необходимости легко повторить…

Цифровое телевидение в формате DVB-T2 передается в диапазоне UHF, и цифровой сигнал либо присутствует, либо нет. Если сигнал получен, картинка хорошего качества. В связи с этим. Любая дециметровая антенна подходит для приема цифрового телевидения. Многим радиолюбителям знакома телевизионная антенна, которую называют «зигзагом» или «восьмеркой». Эта ТВ-антенна своими руками собирается буквально за считанные минуты.

Чтобы уменьшить количество помех, за антенной помещен отражатель. Расстояние между антенной и рефлектором подбирается экспериментально — по «чистоте» рисунка
Можно прикрепить к стеклу фольгу и получить хороший сигнал….
Медная трубка или провод — лучший вариант, хорошо гнется, легко

Изготовить очень просто, материал — любой токопроводящий металл: трубка, пруток, проволока, полоса, уголок. Принимает, несмотря на простоту, хорошо. Это похоже на два соединенных друг с другом квадрата (ромба). В оригинале за квадратом расположен отражатель — для более надежного приема сигнала.Но это больше нужно для аналоговых сигналов. Для приема цифрового телевидения вполне можно обойтись без него или установить его позже, если прием слишком слабый.

Материалы (редактировать)

Медный или алюминиевый провод диаметром 2-5 мм идеально подходит для этой самодельной ТВ-антенны. В этом случае все можно сделать буквально за час. Также можно использовать трубку, уголок, полосу из меди или алюминия, но вам понадобится какое-то приспособление, чтобы сгибать рамки нужной формы. Проволоку можно согнуть молотком, закрепив в тисках.

Вам также понадобится коаксиальный антенный кабель необходимой длины, вилка, которая соответствует разъему на вашем телевизоре, и какое-то крепление для самой антенны. Кабель можно взять с сопротивлением 75 Ом и 50 Ом (второй вариант хуже). Если вы делаете телевизионную антенну своими руками для установки на улице, обратите внимание на качество утеплителя.

Крепление зависит от того, где вы собираетесь повесить DIY DTV антенну. На верхних этажах его можно попробовать использовать как дом и повесить на шторы.Тогда вам понадобятся большие булавки. На даче, или если вы выносите самодельную телевизионную антенну на крышу, вам нужно будет прикрепить ее к столбу. Ищите подходящие якоря для этого случая. Для работы также потребуется паяльник, наждачная бумага и / или напильник, напильник.

Нужен ли расчет?

Для приема цифрового сигнала нет необходимости считывать длину волны. Просто желательно сделать антенну более широкополосной — чтобы принимать как можно больше сигналов. Для этого были внесены некоторые изменения в исходный дизайн (на фото вверху) (далее по тексту).

При желании можно произвести расчет. Для этого нужно узнать, на какой длине волны транслируется сигнал, разделить на 4 и получить искомую сторону квадрата. Чтобы получить необходимое расстояние между двумя частями антенны, сделайте внешние стороны ромбов немного длиннее, а внутренние — короче.

Чертеж антенны «восьмерка» для приема цифрового ТВ

• Длина «внутренней» стороны прямоугольника (В2) — 13 см,
• «Наружный» (В1) — 14 см.

Из-за разницы в длине между квадратами образуется расстояние (их нельзя соединять). Две крайние секции сделали длиннее на 1 см — чтобы можно было свернуть петлю, к которой припаян коаксиальный антенный кабель.

Изготовление рам

Если посчитать все длины, получится 112 см. Отрежьте проволоку или другой материал, возьмите плоскогубцы и линейку и начните гнуть. Углы должны быть около 90 °. Можно немного ошибиться с длиной сторон — это не смертельно.Получается так:

• Первый отрезок 13 см + 1 см на петлю. Петлю можно сразу загнуть.
• Две секции по 14 см.
• Два по 13 см, но с разворотом в обратную сторону — это место перегиба ко второму квадрату.
• Опять две по 14 см.
• Последний — 13 см + 1 см на петлю.

Сама рамка антенны готова. Если все было сделано правильно, между двумя половинками посередине получилось расстояние 1,5-2 см.Могут быть небольшие расхождения. Далее зачищаем петли и место перегиба до металла (обрабатываем наждаком с мелким зерном), жести. Соедините две петли, сожмите плоскогубцами, чтобы они плотно держались.

Подготовка кабеля

Берем антенный кабель, аккуратно зачищаем. Как это сделать, показано на пошаговом фото. Вам нужно зачистить кабель с обеих сторон. Один край прикрепим к антенне. Здесь зачищаем так, чтобы проволока торчала на 2 см.Если окажется больше, лишнее (позже) можно будет обрезать. Экран (фольгу) скручиваем и скручиваем в жгут. Оказалось, два проводника. Одна — это центральная одножильная жила кабеля, вторая скручена из множества проволочных оплеток. Оба нужны и их нужно залудить.

Припаиваем штекер ко второму краю. Достаточно длины 1 см или около того. Также сформировать два проводника из олова.

Вилку в тех местах, где будем проводить пайку, протираем спиртом или растворителем, зачищаем наждаком (можно напильником).Наденьте пластиковую часть вилки на кабель, теперь можно приступать к пайке. К центральному выходу вилки припаиваем одножильный, а к боковому выходу многожильный скручиваем. Последнее — сжать захват вокруг утеплителя.

Тогда можно просто накрутить пластиковый наконечник, можно залить клеем или непроводящим герметиком (это важно). Пока клей / герметик не застыл, быстро соберите заглушку (прикрутите пластиковую деталь), удалите лишний состав.Так что вилка будет практически постоянной.

ТВ антенна DVB-T2 своими руками: сборка

Теперь осталось подключить кабель и рамку. Так как мы не были привязаны к конкретному каналу, то припаяем кабель до середины. Это увеличит широкополосную антенну — будет приниматься больше каналов. Поэтому второй обрезанный конец кабеля припаиваем к двум сторонам посередине (тем, что были зачищены и залужены). Еще одно отличие от «оригинальной версии» в том, что кабель не нужно обводить вокруг рамки и припаять его внизу.Это также расширит диапазон приема.

Антенну в сборе можно проверить. Если прием нормальный, можно закончить сборку — залить герметиком места пайки. Если прием плохой, попробуйте сначала найти лучшее место для рыбалки. Если нет положительных изменений, можно попробовать заменить кабель. Для простоты эксперимента можно использовать обычную телефонную лапшу. Стоит копейки. Припаиваем к нему вилку и рамку. Попробуйте с ней. Если лучше «ловит», значит, кабель плохой.В принципе, над «лапшой» можно работать, но недолго — быстро придет в негодность. Лучше конечно поставить нормальный антенный кабель.

Для защиты места соединения кабеля и корпуса антенны от атмосферных воздействий места пайки можно обмотать обычной изолентой. Но это ненадежный способ. Если вы помните, вы можете надеть термоусадочную трубку перед пайкой, чтобы изолировать ее. Но самый надежный способ — залить все клеем или герметиком (они не должны проводить ток).В качестве «корпуса» можно использовать крышки для 5-6 литровых баллонов с водой, обычные пластиковые крышки для банок и т. Д. Делаем пазы в нужных местах — чтобы в них «ложилась» рама, не забываем про трос. торговая точка. Залить герметиком, подождать, пока он схватится. Вот и все, ТВ антенна для приема цифрового телевидения своими руками готова.

Самодельная антенна двойная и тройная квадратная

Это узкополосная антенна, которая используется, если вам нужно получить слабый сигнал.Это может даже помочь, если более слабый сигнал «заглушается» более сильным. Единственный недостаток — нужна точная ориентация на источник. Такой же дизайн можно сделать и для приема цифрового телевидения.

Еще можно сделать пять рамок — для более уверенного приема
Красить или покрывать лаком нежелательно — ухудшается прием. Это возможно только в непосредственной близости от передатчика.

Достоинства такой конструкции в том, что прием будет надежным даже на значительном удалении от репитера.Только нужно будет специально узнать частоту вещания, выдержать размеры кадров и согласующего устройства.

Строительство и материалы

Из трубок или проволоки делают:

• ТВ канал 1-5 МВ диапазон — трубки (медь, латунь, алюминий) диаметром 10-20 мм;
• ТВ канал 6-12 МВ диапазон — трубки (медь, латунь, алюминий) 8-15 мм;
• Диапазон UHF — медная или латунная проволока диаметром 3-6 мм.

Двойная квадратная антенна состоит из двух рамок, соединенных двумя стрелками — верхней и нижней.Меньшая рамка — это вибратор, большая — отражатель. Антенна, состоящая из трех рамок, дает большее усиление. Третий, самый маленький квадрат называется директором.

Верхняя стрела соединяет середину рам, может быть металлической. Нижняя — из изоляционного материала (текстолит, геттинакс, дощечка). Рамы следует устанавливать так, чтобы их центры (точки пересечения диагоналей) находились на одной прямой. И эта прямая должна быть направлена ​​к передатчику.

Активная рама — вибратор — имеет обрыв. Его концы прикручены к текстолитовой пластине размером 30 * 60 мм. Если рамы изготовлены из трубы, кромки уплощаются, в них проделываются отверстия и через них крепится нижняя стрела.

Мачта для этой антенны должна быть деревянной. Во всяком случае, верхняя часть. Причем деревянная часть должна начинаться на расстоянии не менее 1,5 метра от уровня рам антенны.

Размеры (редактировать)

Все размеры для изготовления данной ТВ-антенны своими руками указаны в таблицах.Первая таблица предназначена для метрового диапазона, вторая — для дециметрового диапазона.

В трехкадровых антеннах расстояние между торцами рамки вибратора (средней) увеличено — 50 мм. Остальные размеры приведены в таблицах.

Подключение активной рамы (вибратора) через короткозамкнутую петлю

Поскольку рама является симметричным устройством и ее необходимо подключать к несбалансированному коаксиальному антенному кабелю, требуется согласующее устройство. В этом случае обычно используют балансировочную короткозамкнутую петлю. Он сделан из отрезков антенного кабеля. Правый сегмент называется «петлей», левый — «кормушкой». К стыку питателя и петли прикрепляется кабель, идущий к телевизору. Длина сегментов выбирается исходя из длины волны принимаемого сигнала (см. Таблицу).

Короткий кусок проволоки (петля) отрезают с одного конца, удаляя алюминиевый экран и скручивая оплетку в тугую жгут.Его центральный провод можно разрезать для изоляции, это не имеет значения. Кормушка тоже разрезается. Здесь тоже снимается алюминиевый экран и оплетка скручивается в жгут, но центральный проводник остается.

Дальнейшая сборка происходит так:

• Оболочка кабеля и центральный провод фидера припаяны к левому концу активной рамы (вибратора).
• Оболочка питателя припаяна к правому концу вибратора.
• Нижний конец петли (оплетки) соединяется с оплеткой питателя жесткой металлической перемычкой (можно использовать проволоку, только убедитесь, что есть хороший контакт с оплеткой). Помимо электрического подключения, он также устанавливает расстояние между секциями согласующего устройства. Вместо металлической перемычки можно скрутить тесьму нижней части петли в жгут (снять изоляцию в этой области, снять экран, свернуть в жгут). Для обеспечения хорошего контакта жгуты необходимо спаять легкоплавким припоем.
• Куски кабеля должны быть параллельны. Расстояние между ними около 50 мм (возможны некоторые отклонения).Для фиксации расстояния используются хомуты из диэлектрического материала. Вы также можете прикрепить согласующее устройство, например, к текстолитовой пластине.
• Кабель, ведущий к телевизору, припаян к нижней части фидера. Оплетка соединяется с оплеткой, центральный проводник — с центральным проводом. Для уменьшения количества подключений фидер и кабель к телевизору можно сделать одним. Только в том месте, где должен заканчиваться фидер, следует снимать изоляцию, чтобы можно было установить перемычку.

Это устройство согласования позволяет избавиться от шума, размытого контура, вторичного размытого изображения. Это особенно полезно на большом расстоянии от передатчика, когда сигнал будет забит помехами.

Другой вариант тройного квадрата

Во избежание замыкания короткозамкнутой петли антенный вибратор тройной квадрат выполнен удлиненным. В этом случае вы можете подключить кабель непосредственно к раме, как показано на рисунке. Только высота пайки антенного провода определяется в каждом конкретном случае индивидуально.После сборки антенны проводится «тест». Подключите кабель к телевизору, переместите центральный провод и оплетите оплетку вверх / вниз для лучшего изображения. В том месте, где картинка будет наиболее четкой, отводы антенного кабеля припаяны, места пайки заизолированы. Положение может быть любым — от нижней перемычки до места перехода к каркасу.

Иногда одна антенна не дает желаемого эффекта. Сигнал получается слабым изображением — черно-белым.В этом случае стандартным решением является установка усилителя ТВ-сигнала.

Самая простая антенна для дачи изготовлена ​​из металлических банок

Для изготовления телевизионной антенны, помимо кабеля, вам понадобятся всего две алюминиевые или жестяные банки и кусок деревянной доски или пластиковой трубы. Банки обязательно должны быть металлическими. Можно пиво алюминиевое, можно — жесть. Главное условие — чтобы стены были ровными (не ребристыми).

Банки моют и сушат.Конец коаксиального провода обрезается — путем скручивания жил оплетки и очистки центральной жилы от изоляции получается два жилы. Они прикреплены к банкам. Если умеешь, то паять можно. Нет — возьмите два небольших самореза с плоскими шляпками (для гипсокартона можно использовать «блох»), на концах проводников закрутите петлю, навинтите саморез с установленной на нем шайбой, прикрутите к банк. Непосредственно перед этим нужно очистить металл банки — удалив налет наждачной бумагой с мелкой зернистостью.

Банки закрепляются на штанге. Расстояние между ними подбирается индивидуально — по лучшей картинке. Не надейтесь на чудо — будет один-два канала в нормальном качестве, а может и нет … Зависит от положения ретранслятора, «чистоты» коридора, насколько правильно ориентирована антенна … А как выход в экстренных случаях, это отличный вариант.

Простая антенна для Wi-Fi из металлической банки

Антенна для приема сигнала Wi-Fi тоже может быть изготовлена ​​из подручных средств — из консервной банки.Эту ТВ-антенну своими руками можно собрать за полчаса. Это если все делать медленно. Банка должна быть металлической, с гладкими стенками. Высокие и узкие банки — это здорово. Если вы устанавливаете самодельную антенну на улице, найдите банку с пластиковой крышкой (как на фото). Кабель взят от антенны, коаксиальный, сопротивлением 75 Ом.

Помимо банки и кабеля вам также понадобятся:

• ВЧ соединитель РФ-Н;
• кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
• кабель с розеткой, подходящей для карты Wi-Fi или адаптера.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длиной волны 124 мм. Поэтому банку желательно выбирать такую, чтобы ее высота была не менее 3/4 длины волны. В этом случае лучше, чтобы она была больше 93 мм. Диаметр баллона должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Возможны некоторые отклонения, но чем ближе к идеалу, тем лучше.

Размеры и установка

При сборке в банке проделывается отверстие.Его нужно расположить строго в нужной точке. Тогда сигнал будет усилен в несколько раз. Это зависит от диаметра выбранной банки. Все параметры представлены в таблице. Вы точно измеряете диаметр своей банки, находите нужную леску, получаете все нужные размеры.

D — диаметр	Нижний предел затухания	Верхний предел затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144,522	752,281	188.070	564,211
74 мм	2374,706	3102.028	534,688	133,672	401.016
75 мм	2343.043	3060,668	440,231	110,057	330,173
76 мм	2312. 214	3020,396	384,708	96.177	288,531
77 мм	2282.185	2981.170	347,276	86,819	260,457
78 мм	2252.926	2942.950	319,958	79,989	239,968
79 мм	2224.408	2905.697	298,955	74,738	224,216
80 мм	2196.603	2869.376	282,204	070,551	211.653
81 мм	2169,485	2833,952	268,471	67,117	201,353
82 мм	2143.027	2799.391	256,972	64,243	192.729
83 мм	2117.208	2765.664	247,178	61.794	185,383
84 мм	2092. 003	2732,739	238,719	59,679	179.039
85 мм	2067.391	2700,589	231,329	57,832	173,497
86 мм	2043.352	2669.187	224,810	56,202	168.607
87 мм	2019.865	2638,507	219.010	54,752	164,258
88 мм	1996.912	2608,524	213,813	53,453	160,360
89 мм	1974.475	2579.214	209,126	52,281	156,845
90 мм	1952.536	2550,556	204,876	51.219	153,657
91 мм	1931.080	2522,528	201.002	50,250	150,751
92 мм	1910. 090	2495.110	197,456	49,364	148,092
93 мм	1889.551	2468.280	194,196	48,549	145,647
94 мм	1869.449	2442.022	191.188	47,797	143,391
95 мм	1849.771	2416.317	188,405	47.101	141,304
96 мм	1830.502	2391.147	185,821	46,455	139,365
97 мм	1811.631	2366,496	183,415	45.853	137,561
98 мм	1793.145	2342,348	181,169	45,292	135,877
99 мм	1775.033	2318.688	179.068	44,767	134.301

Порядок действий следующий:

Можно обойтись без ВЧ-разъема, но с ним все намного проще — эмиттер проще поставить вертикально вверх, подключить кабель, идущий к роутеру (роутеру) или Wi-Fi карте.

Добрый день, В.Ю.
Посетитель в недавних постах с опытом работы с антеннами FM-радио — это я. Антенна оказалась простой в изготовлении и решили повторить ее для приема ЧМ и сравнить с ранее изготовленными на слух, по приборам, по простоте использования. Целью было получить сигнал с минимумом помех для качественного звука радио в стерео. Сделал две антенны. Толщина первой проволоки 3 мм. Второй — металлопластиковый.Из металлопластика получилось чуть лучше по принимаемым сигналам. На слух в оркестре меньше низких, больше высоких и отчетливости каждого инструмента.
Метод измерения — есть приемник с индикатором уровня сигнала в децибелах. Пронумеруем станции FM диапазона и смотрим уровень принимаемого сигнала от станции в дБ, затем суммируем все значения. Получаем числовое значение антенны по параметру, уровню принимаемого сигнала.Все антенны были размещены в одинаковых условиях направленности. Проволока на окне длиной 303 см в виде прямоугольника с зазором на большей стороне 2 см (51 см x 102 см) — имеет значение 491 дБ, направленная рамочная фазированная антенна из провод — 459 дБ, то же из металлопластика — 485 дБ. Как видно из представленных значений, металлопластиковая антенна сравнима с полноразмерной рамкой, равной длине волны середины FM-диапазона.
Теперь по технологии изготовления.он немного отличается от вашего и сделан без пайки. Основа — рейка (30 х 6 х 3 см). Остатки от ремонта (2 шт.). Проволочная антенна — окружность 75 см (четвертьволновая середина FM). Два круга одинаковой длины. Берем светлый саморез (не темный — у него головка под конус) с плоской головкой для отвертки Phillips. Проделываем отверстие в рейке дрелью или другим методом, чтобы проволока входила в отверстие с небольшим сопротивлением. Для этого можно немного загнуть концы проволоки.Вставляем два конца петли в отверстие в рейке и не соединяем их между собой (между концами петли оставляем 5 мм). То же проделываем со второй петлей на другом конце рейки. Расстояние от конца рейки — 1 см. Ввинчиваем саморезы сверху на рейку так, чтобы конец самореза на конце входил в проволочную петлю. Это обеспечивает контакт коаксиала с рамой. Накручиваем центральную жилу коаксиала и тесьму с разных сторон рамки под саморезы.Например, центральная сердцевина находится слева, а плетение — справа, в направлении от начала рейки к ее концу. Ставим коаксиал между рамками и прикручиваем на саморезы (накручиваем под головку самореза). Второй шарнир тоже крепится, а концы коаксиального крепятся под саморезы для крепления второго шарнира. Спуск в виде коаксиала — достался мне длиной 7,5 метра, одну из рамок крепим под саморезы (центральная жила слева, а коса — справа.саморезы — 2 см. Другой конец коаксиала подключаем к ресиверу через нужный вам разъем .. Вот и все — антенна готова.
Металлопласт отличается технологичностью. Труба 20 мм, тоже после ремонта. В кольцо согнулась без проблем. Длина петли 75 — 1,5 см (как рекомендовано в статье) = 73,5 см. Крепление петли к рейке тоже саморез, но большего размера, чтобы она проходила через металлопластик и хорошо фиксировалась к дереву, на 10-15 мм.Между концами одной петли расстояние 1 см. Саморезы от конца петли еще на расстоянии 0,5 см. Получаем расстояние 2 см между саморезами одной петли. Между петлями прокладываем кусок металлопластика и прикручиваем саморезами к рейке, чтобы коаксиал можно было вставить внутрь. Соединяем коаксиал так же, как и в первом случае, центральную жилу и тесьму на концах петли. Заземляем трубку между петлями антенны (подключаем к оплетке).Вставляем кусок коаксиала в трубу между петлями, соединяем центральную ж. и тесьма. Коаксиал редуктора также соединяем саморезами одной из петель (к.ж. и тесьма). Сначала зачищаем концы петель от винила к алюминию, чтобы головка винта прижимала провода к алюминию и при этом фиксировала петлю к деревянной рейке.
С уважением, Андрей

Подходит для наземного цифрового телевидения стандарта DVB-T2. Но покупать их совсем не обязательно, тем более что стоимость устройства вместе с цифровым ресивером может вылиться в приличную сумму.Причем такая антенна должна подходить под параметры того частотного диапазона, который используется в районе вашего проживания. В противном случае мультиплексор, используемый в антенне, не будет принимать все доступные телеканалы.

Мы расскажем, как узнать частотный диапазон своего региона и рассчитать параметры нужной антенны. Также наша пошаговая инструкция поможет быстро изготовить из подручных материалов качественную антенну для приема наземных каналов нового цифрового стандарта DVB-T2.

Для справки:

Multiplex (от англ. multiplex — смесь, смешанная; тоже мукс) — объединение телеканалов в единый цифровой пакет для цифрового телевещания

Что нужно для сборки цифровая антенна

Как самому сделать антенну для цифрового ТВ? Основным условием самостоятельной сборки цифровой антенны является использование провода или трубки (медной или алюминиевой) диаметром 3 мм (площадь сечения чуть меньше 6 мм2).Не всегда такой материал можно найти даже в специализированных магазинах бытовой техники и электротехники. Поэтому из огромного множества разновидностей самодельных антенн мы выбрали наиболее оптимальные и наименее дорогие — используя в качестве основного материала сам антенный провод.

При выборе такого кабеля в магазине необходимо исходить из параметров, что он должен иметь характеристическое сопротивление 75 Ом, а его сечение (включая оболочку) должно быть не менее 6 мм. Крайне желательно, чтобы центральный провод и экран в оплетке были медными.Антенные кабели коммерчески доступны с медным стальным центральным проводом. Это бюджетный вариант и пользоваться не очень желательно.

Для самой антенны вам понадобится кабель длиной около 2 м, а для подключения к телевизору вам необходимо самостоятельно определить необходимое расстояние.

Кроме самого антенного кабеля вам потребуются:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• Плоскогубцы с ножом и функцией ленты
• герметик или клеевой пистолет с соответствующими одноразовыми пластиковыми стержнями (если вы собираетесь разместить антенну снаружи).

Особенности конструкции антенны

Большинство антенн, предлагаемых в Интернете, имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которые отлично работают на открытых площадках с прямой видимостью переводчика. Другой тип основан на круглом антенном кабеле.

Обе конструкции обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости переводчика.

Наша версия антенны (подсмотренная на просторах популярного видеохостинга) ориентирована как на прямой сигнал, так и на отраженный от зданий в городе.Поэтому конструкция состоит из двух концентрических колец из антенного кабеля, что значительно упрощает ее изготовление.

Может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Перед тем, как начать отрезать и зачищать провод, нужно определить правильную длину кабеля секции для компонентов нашей антенны. Для этого вам необходимо узнать частоту цифрового телевещания в вашем районе.Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт card.rtrs.rf и найдите свой район. В левом меню установите флажок «Частотные зоны». Теперь на карте, помимо частотных диапазонов, будут отображаться мультиплексные пакеты и указываться количество каналов, входящих в них. Например, почти на всей территории Подмосковья I-мультиплекс (РТРС-1) включает 10 каналов (они транслируются на 30 канале) и ловить его можно на частоте 546 МГц, II-мультиплекс (РТРС-2) ) также включает 10 каналов и транслируется на 24 канале на частоте 498 МГц.

Чтобы на основе частотных карт рассчитать длину отрезков кабеля для антенны, необходимо воспользоваться формулой определения длины волны:

λ = 300 / F , где F — частота передаваемый сигнал в МГц.

Например, для частоты 546 МГц длина волны составляет около 550 мм … Именно эта длина кабеля должна использоваться для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна быть около 600 мм .

Первый шаг — отрезать кабель необходимой длины. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождают на 15 мм от внешней оплетки, а экран скручивают в тугую косичку и олово с помощью паяльника. Оставьте середину проволоки в оплетке нетронутой. Тебе это не понадобится.

Второй этап — припаяйте правый конец луженой экранной оплетки одного провода к другому, затем проделайте то же самое с левыми концами кабеля.Не касайтесь центральных проводов антенного кабеля. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Итак, основание нашей концентрической антенны готово.

Третий этап — сложите оба сегмента в кольца и расположите их концентрически, то есть одно кольцо внутри другого, например, на обувной коробке и закрепите ближе к концам с помощью упаковочной проволоки.
Осталось только подключить антенный кабель к телевизору и заизолировать оголенные контакты.

Шаг четвертый — возьмите антенный кабель необходимой длины, зачистите его с обоих концов внешней оплетки примерно на 15 мм. Зачистите конец кабеля, ведущего к антенне, особым образом: скрутите оплетку экранирующего кабеля в тугую косичку и олово.

И зачистите центральный провод от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для защиты от короткого замыкания с проводом экрана.

Шаг пятый — подвести антенный кабель с подготовленными концами к ранее полученной антенне из концентрических колец и скрутить из нее конец косы концом с левой стороны антенны, полученное соединение припаять.

Шаг шестой — изоляция неизолированных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть). Второй провод — это центральная жила кабеля, скручиваем его концом оплетки с правой стороны антенны и припаиваем соединение. Таким образом, вы получите плетеный экран, оплетенный с левой стороны кольца, а центральный проводник — с правой стороны цепи.

Шаг седьмой — подключение кабеля к антенной вилке.Для этого отрежьте внешнюю пластиковую оболочку кабеля примерно на 15 мм и выверните экранирующий провод наизнанку, натянув его на оболочку. Осторожно зачистите центральный провод на 10 мм. Вставьте его в центр вилки (если это позволяет конструкция), а затем плотно закрутите гайку внешнего экрана вокруг экрана провода. Остатки экрана можно аккуратно отрезать.

Благодаря этому наша универсальная двухдиапазонная антенна готова для использования в помещении. Антенна не требует усиления и дополнительных источников питания.Но в условиях плотной городской застройки все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить лучшее место приема.

Если ваш телевизор не оборудован современным ресивером для приема цифрового наземного телевидения стандарта DVB-T2, вам необходимо приобрести это устройство. Вы можете прочитать, какой из них лучше всего работает.

Подходит для наземного цифрового телевидения стандарта DVB-T2.Но покупать их совсем не обязательно, тем более что стоимость устройства вместе с цифровым ресивером может вылиться в приличную сумму. Причем такая антенна должна подходить под параметры того частотного диапазона, который используется в районе вашего проживания. В противном случае мультиплексор, используемый в антенне, не будет принимать все доступные телеканалы.

Мы расскажем, как узнать частотный диапазон своего региона и рассчитать параметры нужной антенны.Также наша пошаговая инструкция поможет быстро изготовить из подручных материалов качественную антенну для приема наземных каналов нового цифрового стандарта DVB-T2.

Для справки:

Multiplex (от англ. multiplex — смесь, смешанная; тоже мукс) — объединение телеканалов в единый цифровой пакет для цифрового телевещания

Что нужно для сборки цифровая антенна

Как самому сделать антенну для цифрового ТВ? Основным условием самостоятельной сборки цифровой антенны является использование провода или трубки (медной или алюминиевой) диаметром 3 мм (площадь сечения чуть меньше 6 мм2).Не всегда такой материал можно найти даже в специализированных магазинах бытовой техники и электротехники. Поэтому из огромного множества разновидностей самодельных антенн мы выбрали наиболее оптимальные и наименее дорогие — используя в качестве основного материала сам антенный провод.

При выборе такого кабеля в магазине необходимо исходить из параметров, что он должен иметь характеристическое сопротивление 75 Ом, а его сечение (включая оболочку) должно быть не менее 6 мм. Крайне желательно, чтобы центральный провод и экран в оплетке были медными.Антенные кабели коммерчески доступны с медным стальным центральным проводом. Это бюджетный вариант и пользоваться не очень желательно.

Для самой антенны вам понадобится кабель длиной около 2 м, а для подключения к телевизору вам необходимо самостоятельно определить необходимое расстояние.

Кроме самого антенного кабеля вам потребуются:

• паяльник с припоем и канифолью;
• острый нож с коротким лезвием
• Плоскогубцы с ножом и функцией ленты
• герметик или клеевой пистолет с соответствующими одноразовыми пластиковыми стержнями (если вы собираетесь разместить антенну снаружи).

Особенности конструкции антенны

Большинство антенн, предлагаемых в Интернете, имеют угловую конструкцию из медных или алюминиевых трубок (или толстых проводов), которые отлично работают на открытых площадках с прямой видимостью переводчика. Другой тип основан на круглом антенном кабеле.

Обе конструкции обеспечивают не очень хороший прием в плотной городской застройке или в местах, закрытых от прямой видимости переводчика.

Наша версия антенны (подсмотренная на просторах популярного видеохостинга) ориентирована как на прямой сигнал, так и на отраженный от зданий в городе.Поэтому конструкция состоит из двух концентрических колец из антенного кабеля, что значительно упрощает ее изготовление.

Может быть интересно:

Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция

Перед тем, как начать отрезать и зачищать провод, нужно определить правильную длину кабеля секции для компонентов нашей антенны. Для этого вам необходимо узнать частоту цифрового телевещания в вашем районе.Но как рассчитать антенну для цифрового ТВ? Зайдите на официальный сайт card.rtrs.rf и найдите свой район. В левом меню установите флажок «Частотные зоны». Теперь на карте, помимо частотных диапазонов, будут отображаться мультиплексные пакеты и указываться количество каналов, входящих в них. Например, почти на всей территории Подмосковья I-мультиплекс (РТРС-1) включает 10 каналов (они транслируются на 30 канале) и ловить его можно на частоте 546 МГц, II-мультиплекс (РТРС-2) ) также включает 10 каналов и транслируется на 24 канале на частоте 498 МГц.

Чтобы на основе частотных карт рассчитать длину отрезков кабеля для антенны, необходимо воспользоваться формулой определения длины волны:

λ = 300 / F , где F — частота передаваемый сигнал в МГц.

Например, для частоты 546 МГц длина волны составляет около 550 мм … Именно эта длина кабеля должна использоваться для получения первой окружности антенны.

Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна быть около 600 мм .

Первый шаг — отрезать кабель необходимой длины. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождают на 15 мм от внешней оплетки, а экран скручивают в тугую косичку и олово с помощью паяльника. Оставьте середину проволоки в оплетке нетронутой. Тебе это не понадобится.

Второй этап — припаяйте правый конец луженой экранной оплетки одного провода к другому, затем проделайте то же самое с левыми концами кабеля.Не касайтесь центральных проводов антенного кабеля. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.

Итак, основание нашей концентрической антенны готово.

Третий этап — сложите оба сегмента в кольца и расположите их концентрически, то есть одно кольцо внутри другого, например, на обувной коробке и закрепите ближе к концам с помощью упаковочной проволоки.
Осталось только подключить антенный кабель к телевизору и заизолировать оголенные контакты.

Шаг четвертый — возьмите антенный кабель необходимой длины, зачистите его с обоих концов внешней оплетки примерно на 15 мм. Зачистите конец кабеля, ведущего к антенне, особым образом: скрутите оплетку экранирующего кабеля в тугую косичку и олово.

И зачистите центральный провод от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для защиты от короткого замыкания с проводом экрана.

Шаг пятый — подвести антенный кабель с подготовленными концами к ранее полученной антенне из концентрических колец и скрутить из нее конец косы концом с левой стороны антенны, полученное соединение припаять.

Шаг шестой — изоляция неизолированных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть). Второй провод — это центральная жила кабеля, скручиваем его концом оплетки с правой стороны антенны и припаиваем соединение. Таким образом, вы получите плетеный экран, оплетенный с левой стороны кольца, а центральный проводник — с правой стороны цепи.

Шаг седьмой — подключение кабеля к антенной вилке.Для этого отрежьте внешнюю пластиковую оболочку кабеля примерно на 15 мм и выверните экранирующий провод наизнанку, натянув его на оболочку. Осторожно зачистите центральный провод на 10 мм. Вставьте его в центр вилки (если это позволяет конструкция), а затем плотно закрутите гайку внешнего экрана вокруг экрана провода. Остатки экрана можно аккуратно отрезать.

Благодаря этому наша универсальная двухдиапазонная антенна готова для использования в помещении. Антенна не требует усиления и дополнительных источников питания.Но в условиях плотной городской застройки все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить лучшее место приема.

Если ваш телевизор не оборудован современным ресивером для приема цифрового наземного телевидения стандарта DVB-T2, вам необходимо приобрести это устройство. Вы можете прочитать, какой из них лучше всего работает.

Обустраивая дачу, мы стараемся сделать ее максимально комфортной для отдыха.А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни — водоснабжением, отоплением и, конечно же, электричеством. А там, где последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, можно потратить на даче, если в личном бюджете не предусмотрена покупка антенны, которая, кстати, совсем не из дешевых? Все очень просто! Немного азов электроники, пара железок и минимальный набор для пайки, и вот, уставший в саду, вы сидите на дачной террасе и смотрите блок вечерних новостей.

Радиоэлектроника и телевидение: просто о комплексе

Самое главное для любой антенны — это ее способность взаимодействовать с сигналом, распространяющимся в эфире.

В настоящее время телевещание ведется в одном единственном диапазоне — дециметровом, а телевизионные передатчики охватывают практически всю более или менее населенную территорию. Это дает возможность «поймать» ТВ-сигнал где угодно.

Но для этого нужно учесть несколько простых нюансов.:

Исходя из этого, среди всего разнообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие типы как:

1. Всеполупериодный (независимый от частоты)

У него не высокие параметры, но он самый простой и дешевый в изготовлении — в его основе металлический каркас, а в качестве приемников выступают обычные пивные банки или другая жестяная тара.

1. Логопериодический диапазон

Такую антенну можно сравнить с рыболовной сетью, которая при ловле сортирует добычу.Этот тип антенных систем также имеет простую конструкцию, но обеспечивает более высокие параметры, чем всеволновые.

1. Дециметровый зигзаг

Для дециметрового диапазона размеры и сложность конструкции такой антенны значительно упрощены, и она может работать практически в любых условиях приема.

Тонкости изготовления телевизионных антенн

Элементы антенны, через которые проходят токи полезного сигнала, всегда соединяются пайкой или сваркой.Но если устройство расположить на открытом воздухе, например, на крыше загородного дома, такие контакты очень скоро разъедутся.

Если речь идет о самодельной антенне для дачи, не стоит стремиться к идеальному качеству контактов — если они ржавеют или лопнут, то в любом случае не скоро. Но желательно, чтобы количество соединений в конструкции антенны было как можно меньше, что обеспечит стабильный и достаточно чистый прием.

Оплетка и центральная жила коаксиальных кабелей теперь изготавливаются из недорогих, устойчивых к коррозии сплавов.В отличие от классической меди, они плохо припаяны. Поэтому необходимо соблюдать осторожность, чтобы не обжечь кабель.

Для изготовления антенны и ее кабельного подключения рекомендуется использовать:

Не следует использовать алюминиевый провод для изготовления антенных элементов — он очень быстро окислится и потеряет способность проводить электрический сигнал. Лучше всего для этого подойдет медь или более дешевая латунь.

Зона приема антенны должна быть как можно большей.Для этого необходимо симметрично прикрепить к экрану несколько металлических стержней из одного и того же металла — рамку, отфильтровывающую эфирные и электрические шумы.

Покупка усилителя базового сигнала, который подключается непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система будет обеспечивать нормальную мощность приема. Все, что для этого нужно, — это поставить антенну на крыше загородного дома и направить ее в сторону ближайшей телебашни.

Простейший всеволновый — это пара металлических пластин, установленных на деревянной рейке и соединенных несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна равняться ее высоте, а угол раскрытия полотен должен составлять 90 °. Припаивать провод к точке нулевого потенциала всеволнового не нужно — достаточно обеспечить его надежное крепление.

Частотно-независимая антенна способна принимать сигналы метрового и дециметрового диапазонов практически с любого направления.Недостатком этого варианта является единичное усиление и нулевой КПВ — показатель отношения мощности сигнала, принятого к главному лепестку антенны, к сумме мощности помех на частоте, принимаемой остальными элементами. Вот почему всеволновой не подходит для приема телевизионного сигнала в зоне с сильными помехами или там, где наземный сигнал слишком слаб.

Для самостоятельного изготовления частотно-независимой антенны вам потребуется:

• антенный кабель;
• несколько банок;
Саморезы
• ;
• заглушка;
• изолента;
Отвертка
• ;
• планка деревянная;
• медный провод.

Банки закрепляют на рейке (мачте) изолентой на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к выступающим концам которых прикручиваются зачищенные концы антенного кабеля. Последний закрепляется на рейке и укладывается вдоль внешних строительных конструкций загородного дома до места, где вы планируете поставить телевизор.

Вы можете улучшить всеволновую конструкцию, добавив еще несколько секций из жестяной тары.После этого остается надежно закрепить его мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другой вариант всеволновой антенны, предназначенной для приема сигнала измерителя, представляет собой веерный вибратор, который в народе называют антенной рогаткой.

Изготовление логопериодической ТВ-антенны

Антенна «логопед» представляет собой приемную линию (пара металлических трубок) с перпендикулярно присоединенными к ней половинками линейных диполей — отрезками проводника с четвертьволновым диаметром рабочего сигнала.Длина и расстояние между последними изменяются экспоненциально.

Для изготовления логопериодической антенны необходимо выполнить ряд расчетов:

1. Расчет длины диполей начинается со второго по длине.
2. В качестве обратной скорости прогрессии рассчитывается длина самого длинного диполя.
3. Далее остается вычислить самый короткий — первый — диполь, а затем, исходя из выбранного диапазона частот, берется длина «нулевого» диполя.

Для достижения максимальной мощности приема расстояние между диполями должно составлять 0,03–0,05 длины волны, но не менее чем в два раза больше диаметра любого из них.

Длина готовой LP антенны около 400 мм. Диаметр основания антенны LP должен составлять 8-15 мм, а зазор между их осями приемной линии принимается не более 3-4 диаметров диполя.

Для нормальной работы LP антенны нужно подбирать качественный и достаточно толстый (около 6-8 мм в оболочке) коаксиальный кабель.В противном случае вы не сможете компенсировать затухание дециметровых волн, в результате чего ТВ-тюнер не сможет уловить сигнал.

Кабель к приемной линии нельзя прокладывать снаружи, так как это резко снижает качество приема сигнала.

При установке такой антенны необходимо обеспечить ее ветровую стойкость, а при использовании в качестве мачты металлической трубы необходимо установить диэлектрическую вставку — деревянную колодку — не менее 1.Между ним и приемной линией 5 см.

Усовершенствовать конструкцию ЛП антенны можно, установив на нее линейные или веерообразные плечи метрового поля. Эта система называется «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически те же параметры приема ТВ-сигнала, что и LP-антенна. Однако его главный лепесток по горизонтали вдвое длиннее.Это дает возможность улавливать сигнал с разных сторон, что особенно актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, но радиус действия практически неограничен. Материалом для изготовления такой системы является медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последнее, то припаять обычным припоем или флюсом у вас не получится — в этом случае крепления производятся болтовыми. К наружной установке такая антенна будет готова только после того, как места подключения будут заделаны силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

• штанга;
• проволочная ткань;
• металлические пластины для крепления полотна;
Планки поперечные
• ;
• пластины и прокладки диэлектрические;
Монтажная пластина
• ;
Линия подачи
• ;
• пластина питания.

Любой из них можно сделать своими руками из подручных материалов или приобрести в ближайшем магазине электроники.

Боковины Z-антенны выполнены цельнометаллическими или в виде сетки, покрытой листом листового металла.Прокладывая коаксиальные кабели по корпусу антенны, избегайте резких изгибов. Для этого достаточно вытянуть ее к боковой емкостной вставке и не выпускать за ее пределы. В точке нулевого потенциала оплетка кабеля аккуратно припаяна к полотну.

К этому классу также относятся такие типы антенн, как кольцевые и рефлекторные, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, пригодные для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые.Но какой бы вариант вы ни выбрали, необходим грамотный расчет параметров. Методику можно найти в технической литературе по электронике. Однако гораздо проще и проще спросить совета у тех, кто уже имеет опыт изготовления таких антенн.

Самодельная антенна для дачи на видео

DIY HTPC / PVR на базе Linux + VDR, для DVB-T2

Первая заповедь гласит: если вы собираетесь использовать центральную нисходящая линия связи / головная станция антенны в вашем здании, непременно получите изолятор антенного входа.

Работа над этим HOWTO продолжается — следуя моему проекту HTPC, которой также суждено быть вечно незавершенной. Я надеюсь обновить этот текст на основе более поздних разработок.

Исторические временные рамки этого каракуля — h3 / 2019 — h2 / 2020.

Введение

Будучи семейным ботаником Linux, у меня был PVR с двойным тюнером. дома пару лет — с тех пор, как DVB-T появился примерно в 2012 году. (Точнее, поскольку «аналоговая тьма» окончательно искоренилась мы, печально известные поздно усыновители.) Этот PVR является / был заводским продуктом с закрытой прошивкой и без обновлений. И в течение многих лет мои дети стали более искусными в управлении этим, чем я когда-либо. В эпоху DVB-T потребовалась однократная замена всех мокрых elyts, чтобы поддерживать его в хорошем состоянии, но у него были и недостатки и ошибки в прошивке, которые так и не были исправлены.

Теперь, с появлением DVB-T2, мне было интересно, достаточно ли

1. заводской продукт для свободной части моей души
2. любой из заводских продуктов удовлетворяет моим техническим требованиям лучше, чем DIY HTPC

С моей историей DIY, мне всегда было ясно, что время и усилия, которые я трачу на «проект», могут только когда-либо быть дороже любого готового фабричного продукта.
И что, если я решусь создать свой собственный HTPC, это будет навсегда прототип, с детскими недугами. Это коллекция программного обеспечения x86 что я собрал, возможно, никогда не будет таким гладким, как приличный Производная Enigma 2 в серийном PVR.
И, после появления этого VU + Solo с двумя тюнерами T2, что я заметил слишком поздно, было ясно, что стек ПК HW будет стоить по номиналу, а возможно и дороже.

На самом деле вопрос был в том, какое мне дело? 😉

Материнская плата

Я не фанат оборудования на базе ARM.Я консерватор x86.
На протяжении десятилетий x86 означал что-то энергоемкое — если вам нужно приличная вычислительная мощность, это не будет то, что подходит в тихой гостиной. И вам нужно немного лошадиных сил для плавное воспроизведение видео высокого разрешения с помощью любого продвинутого видеокодека. Вам нужен мощный ЦП — или вам нужна специальная функция разгрузки аппаратного обеспечения, которые могут оказаться такими же прожорливыми.

В мире x86, на момент написания этой статьи, недавно (иш) Intel CPU + IGP SoC, который, вероятно, как раз отвечает всем требованиям: Gemini Lake ATOM. Он имеет второе поколение Intel IGP для поддержки HW-ускоренного H.265 / HEVC, и хотя некоторые говорят, что это просто немного косметического макияжа по сравнению с поколением Apollo Lake, на самом деле в нем есть некоторые опубликованные улучшения (декодирование 10-битных глубина цвета, что, к сожалению, не означает 10-битный выход HDMI (для некоторых)) и, вероятно, содержит некоторые дополнительные «исправления» по сравнению с 1-м поколением Поддержка H.265. Хорошая часть функций выгрузки видео на самом деле вроде заключается в прошивке, да и мелкие исправления случаются к прошивке, доступной в виде blobs.

Примерно на момент написания этой статьи (конец 2019 — начало 2020 г.) корпорация Intel дефицит делает покупку «базовой платформы» немного сложной задачей. Экосистема материнских плат ITX не процветает = кроме пустые полки в интернет-магазинах (особенно в 2019 г. ), выбор моделей с разными наборами функций (количеством портов) довольно узкий.
Обратите внимание, что NUC не является моим предпочтительным форм-фактором, для некоторых Причины: по существу слишком малы = слишком ограничены в «возможностях» (периферийное расширение) и с проблемным радиатором, особенно если задействован полноценный CPU iSomething.

Мой любимый производитель Gigabyte анонсировал собственное Gemini Lake плат еще в 2018 году, но, видимо, они так и не попали на прилавки в моей части света (может быть, за исключением какой-то ранней партии). Интересно, что их конкурент AsRock продолжает поставлять на наш рынок, до тех пор, пока Intel может предоставить свои чипы. Я могу видеть человека части досок AsRock Gemini Lake, появляющиеся в местных интернет-магазинах. Может быть, рынок ПК DIY ITX не так уж и важен = голые материнские платы продаются не так быстро, как ноутбуки, NUC и другие «готовые к использованию» продукты…

В итоге остановился на AsRock J4105-ITX. К тому времени, когда я проголосовал с моими деньгами я знал, что мне придется научиться устанавливать Linux на материнской плате только с UEFI, и меня это устраивало, воспринял это как вызов, в любом случае полезное образование для моей работы.

Обратите внимание на параграфы, посвященные подводным камням интеграции с заголовками USB.

Тюнеры

У меня был опыт работы с тюнерами DVB-T на базе Realtek RTL2832U.
Очевидно, что эти тюнеры нельзя использовать для приема DVB-T2, потому что T2 использует разная модуляция в радиоканале.
(Примечание: есть ключи, использующие RTL2832P, с внешней микросхемой модулятора, которые принимают DVB-T2 нормально. Название «Астромета», кажется, соотносится с этим дизайном.)

Немного осмотревшись, я купил на месте две штуки тюнера. известный как Evolveo Sigma T2, иначе переименованный Mygica T230C v2 (AKA T230C2, как прозвали люди Linux). Данная ревизия электронного ключа T230C заработал поддержку в ванильном ядре Linux начиная с версии 5.4, добавлен в драйвер называется dvb-usb-dvbsky.ко. (Ранее работа с этим ключом выполнялась в dvb-usb-cxusb.ko, был частично реорганизован и перемещен.)

Другие люди сообщили об успехе с DVBSky T330 — как сообщается, в ванильном исполнении. начиная примерно с v5.2, если не изменяет память.

Я действительно купил одну часть ключа тюнера в начале лета 2019 года, протестировано с доступным на тот момент программным обеспечением (драйвер Crazycat, VLC и ffplay), и после того, как J.P. van Woerkom представил свои карты на dvbsky.c, Я пришел к выводу, что шанс был … и осенью я купил еще одна часть ключа тюнера и все остальное оборудование HTPC.

Немного подумал о «механической интеграции» тюнеров.
Тюнеры представлены в виде донглов в пластиковом корпусе — не очень уместно. для «встраивания» / монтажа внутри шасси и даже на открытом воздухе они кажется немного горячим (особенно когда он активен).
Разобрал пластиковые корпуса — легко даже с только ногти, ракушки сделаны из двух половинок и не склеены не свариваемые вместе, они достаточно легко разбираются.
После распайки ИК-датчиков и документирования их распайки. (В конечном итоге я повторно использовал их на длинном поводке в качестве внешних датчиков), Я зажал печатную плату неизолированного ключа между двумя плоскими алюминиевыми пластинами. Я проложил и соединил печатную плату между алюминиевыми стержнями. двумя здоровенными подушечками из «термопарой жевательной резинки» толщиной 4мм. (какая-то белая разновидность, которая выглядела электрически изолирующей). Алюминиевые детали теперь работают как рассеиватели тепла, ласкает ленивую тягу воздуха в шасси, приводится в движение замедленным вентилятором.

Ключи получают входной сигнал от устройства удобной формы. Пассивный разветвитель 1: 4, установленный на задней стенке корпуса. Я выбрал разветвитель, у которого 2 выхода обращены внутрь (для ключей тюнера) и три разъема вне корпуса: вход посередине и два выхода по бокам. Это сделано намеренно. Я мог бы использовать разветвитель 1: 2, но тогда мне понадобится внешний разветвитель для передачи сигнала другому приемнику, который я храню на всякий случай … Т.е. дополнительные выходные порты разветвителя обеспечивают «прохождение радиосигнала» — хотя и пассивно (1: 4 = около -8 дБ).
Я использую F-коннекторы везде, где могу, а не IEC. В этом случае, поскольку ключи тюнера имеют гнездо IEC для входа антенны, Мне пришлось использовать два переходных штекера (штекер F на штекер IEC) между 1: 4 F-разветвитель и донглы тюнера. Не большая проблема, дело достаточно глубокое.

Пульт дистанционного управления

У инфракрасных пультов дистанционного управления есть тот недостаток, что они нуждаются в прямой видимости. между трубкой и датчиком на PVR — что еще хуже, вы часто необходимо навести трубку (соблюдая диаграмму пропускания ИК-светодиода). Кроме того, хотя некоторый интерфейс DIY LIRC на последовательном порту теоретически может использоваться для запуска HTPC, ИК-датчик в обычном USB-тюнере не имеет такой возможности.
Вот почему я смотрел беспроводные клавиатуры и мыши в качестве альтернативы. способ управления HTPC. Конкретно вариант с проприетарной ссылкой в диапазоне 2,4 ГГц (в отличие от стандартного Bluetooth, также в диапазоне 2,4 ГГц) — потому что проприетарная ссылка, как говорят, дольше работает от батарей (по сравнению с Bluetooth, информация о котором в настоящее время может быть устаревшей) и поскольку фирменное радио выглядит как обычная USB-клавиатура (+ мышь, составное устройство) = можно использовать для пробуждения HTPC из ACPI S5, пока порт USB запитан от + 5VSB.Доказано для работы на J4105-ITX.

Моей общей идеей всегда было использовать HTPC в первую очередь как PVR / SetTopBox, но иметь возможность «переключаться в режим ПК» при желании — иметь минимальный рабочий стол с приложениями общего назначения (браузер, терминал и т. д.). Подробнее о деталях в глава о программном обеспечении. Эта дихотомия (телевизор против ПК) имеет несколько аспектов, среди которых он отражается в «выборе оптимального пульта дистанционного управления»:

• Программное обеспечение «проигрыватель» телевизора лучше всего управляется в стиле «пульта дистанционного управления телевизором». телефонная трубка.К сожалению, они доступны только в инфракрасном диапазоне. В Linux есть неотъемлемая особенность, что кнопки ИК-пульта дистанционного управления могут быть индивидуально сопоставлены с функциями управления (см. главу о программном обеспечении LIRC).
• Интерфейс рабочего стола лучше всего управляется с помощью клавиатуры и мыши. Даже минимальный набор «развлекательных приложений», например веб-браузер, выигрывает от наличия клавиатуры для ввода поисковых запросов или URL-адресов, и мышь, чтобы иногда нажимать кнопку. Собственно «плейерские» приложения (например, VDR) также можно настроить для ответа на нажатия клавиш клавиатуры, но по общему признанию клавиатура менее интуитивно понятна в использовании по сравнению с традиционный (ИК) пульт дистанционного управления.

В итоге я заказал RII Mini X1 от Deal Extreme (не продается там, где я живу). Комбинация беспроводной клавиатуры и тачпада примерно такая же большая, как и типичный ИК-пульт. Примечание: я выбрал X1 вместо K1, так как X1 ближе к нормальной клавиатуре ПК, например у него есть обычная клавиша Escape. Тем не менее, Riitek делает целое семейство мини-клавиатур, некоторые из них ближе к стандартному ТВ-пульту.

И я обнаружил, что могу также использовать несколько ИК-пультов, которые у меня есть. в доме через встроенный ИК-датчик в Evolveo / Mygica.(Я фактически демонтировал датчики и надел их на более длинный кабель вне шасси.)

Оба этих пульта дистанционного управления можно использовать параллельно. Они оба на столе, хватайте то, что вам удобно в данный момент.

Для запуска HTPC можно использовать только беспроводной RII.
ИК-датчик в телевизионном ключе явно не может этого сделать.
Возможно, это сможет сделать самодельный приемник LIRC на COM-порту.
Я могу попробовать построить такой, если меня не устроит приемник который встроен в телевизионные ключи.

Шасси

Что касается шасси Mini-ITX для HTPC, то я разочарован. Доступные шасси слишком большие, неправильной формы или некрасивые, или дорого, или все это вместе — и я обычно нахожу расположение их внутреннего пространства неудобно для моих нужд HTPC.
Они не особо разбираются в прокладке кабелей и мало думают дается на отвод тепла, несмотря на то, что эти ITX-боксы обычно создается для процессоров класса 60 Вт.
Я искал что-то размером со стандартную «штабелируемый домашний Hi-Fi компонент».

Я помню те времена, когда видеомагнитофон был машиной мечты для любой гостиной — и теперь мне было интересно, могу ли я использовать старое шасси видеомагнитофона (механический корпус) как корпус DIY HTPC. Быстрый поиск в Google показал предшествующий уровень техники именно в этом направлении. В конце концов мне даже удалось найти старый заблудший видеомагнитофон. той же модели, что использовалась в одном из роликов на YouTube 🙂

Как и ожидалось, шасси потребовалось немного терпеливой настройки. чтобы он принимал материнскую плату Mini-ITX и другие компоненты.Пластиковый корпус шасси выполнен в основном из литого под давлением твердого материала. Полистирол, а потому довольно хрупкий — надо быть осторожным с ножовкой. Благо у шасси есть «брюшная пластина». состоящий из мягкого стального листа. После некоторых измерений пациента просверлить дыры в посадочном месте ATX не составило особого труда для прокладок M3 для поддержки материнской платы и т. д.

У моего процессора TDP <10 Вт (больше похоже на 5 Вт), и моей целью было обеспечить ящик со слабым, но вынужденным глотком свежего воздуха вдоль и поперек всего (крохотные) источники тепла внутри - включая удивительно красивый радиатор на SoC Gemini Lake "Celeron" J4105.Поскольку я решил не использовать компьютер Блок питания со встроенным вентилятором, я добавил свой собственный бесшумный 60-мм вентилятор с низкой частотой вращения в углу корпуса возле сетевого БП, и просверлил несколько отверстий в противоположную боковую стенку (мягкий стальной лист) для забора воздуха.

Я также сохранил оригинальную кнопку питания в рабочем состоянии. Вместо оригинальной платы за кнопками, Я использовал кусок макетной платы для установки одного микровыключателя. в правильном положении, работая как кнопка питания ATX.Кажется, все работает нормально.

Блок питания

За последние годы я несколько раз пробовал рыться в сети. для блока питания класса ITX, подходящего для современной установки на базе ATOM. Грубо говоря, я нашел следующие варианты:

• Нижний конец блоков питания SFX / TFX / BTX / Flex-ATX, начиная с номинальной мощности примерно 180 Вт. По сути миниатюрный ATX, для машин HTPC, как Intel и друзья понимают эту категорию … С точки зрения производительности перебор, а с точки зрения габаритов — слишком большой.При мощности ~ 5-10 Вт их эффективность, вероятно, пострадает. Тем не менее, это был бы мой первый выбор — у них есть вентилятор, не нужен лишний переходник «пластиковый кирпич» и их габаритные инженерный стиль в целом выглядит очень надежным и долговечным.
• PicoPSU. По сути, простой трехходовой понижающий преобразователь, на печатной плате минимального размера (минимум, необходимый для размещения всех части вместе) практически без радиатора, по цене довольно приличного настольного PS / 2 БП. И еще нужен переходник на 12В «черный кирпич». (не входит в стоимость).
• Я заметил один конкретный «тройной бак» ATX на более крупной печатной плате, обещает достойный радиатор … но надежно он недоступен. Я видел это в «очень дешевом и маленьком» шасси ITX (слишком маленьком для моих нужд) доступен локально, а позже, возможно, нашел его на AliExpress … и это не так уж и эффективно, довольно сильно нагревается, вероятно, из-за дешевых катушек индуктивности и выпрямление Шоттки. Не говоря уже о китайском мокром надкрылья (которые я сразу заменил на solid poly, на сингле кусок, который я когда-то купил для брандмауэра на работе).

В итоге я купил «закрытый» блок питания мощностью 50 Вт 12 В с одним выходом от MeanWell, пассивный, но хорошо вентилируемый — ЛРС-50-12. Внешне его выход понижен тремя дешевыми синхронно-выпрямленными плате понижающего преобразователя и несколько дискретных компонентов — Сделал сам «тройной бак ATX» на универсальной плате, чтобы соответствовать моему вкусу в теплоотдаче и размерах шины питания. Тройной доллар не является «закрытым», но это не обязательно, так как это не так. могут привести к поражению электрическим током при случайном прикосновении.
Я использовал следующие платы понижающего преобразователя:

• Миниатюрный синхронизирующий понижающий преобразователь с TPS40057 (Таблица данных микросхемы ШИМ) рассчитан на 5 В / 5 А. Я получил доску всего с двумя мокрыми надкрыльями, которые я сразу заменил на твердый поли. Я также удалил диод последовательно со входом (вероятно, защита от переполюсовки) и заменил его проволочным мостом. И на одном из двух модулей этой модели, Я добавил «разрешающий выход» (припаял провод к выводу 6 микросхемы = «SS / SD»).Это потому, что один из них используется для + 5VSB (= всегда включен), а другой обслуживает основную шину + 5В. (купил здесь, лист данных платы)
• Миниатюрный синхронизатор с MP2315 (Таблица данных микросхемы ШИМ) номинальный ток 3А при 5В — настраивается, я использую его для выработки 3,3В. Все сплошные (без надкрылий, даже полимеров, просто MLCC) — я добавил внешний сплошной поли как на входе, так и на выходе. Конвертер имеет Пин «enable» на заводе. (купил здесь, лист данных платы)

Щелкните изображение, чтобы загрузить PDF-файл. Вы также можете скачать Файл схемы Kicad.

USB-разъемы на J4105-ITX

Я планировал с самого начала скрыть USB-адаптеры тюнера внутри корпуса. Для этого мне понадобилось 2 порта USB 2.0 на внутренних заголовках. Другой заголовок был бы удобен для размещения USB-радио беспроводного RII mini.

И действительно, у J4105-ITX всего 3 полосы движения. USB 2.0 на внутренних разъемах 2,54 мм.
Есть один двухпортовый заголовок и другой однопортовый заголовок.(Последняя полоса, вероятно, направлена ​​к слоту MiniPCI-e.)
Кроме того, есть двухпортовый разъем USB 3.0 — приятно иметь для передние порты шасси. И вы держите пари, что я купил дополнительный переходной кабель USB 3.0 (некоторые из DeLock) и взломал его на передней панели старинного шасси видеомагнитофона.

Итак, я подключил все проложенные кабели, подключил ключи, и радио с беспроводной клавиатурой, и … к моему удивлению, ключи, подключенные к двойному разъему (USB_0_1), не работали.Я попробовал несколько флэш-накопителей USB … та же история. Клавиатуры и мыши все же работали . Что это за USB 1.1 что ли? В SoC Gemini Lake? В таблице данных SoC указано USB 2.0, в руководстве по плате указано 2.0 … Однако после подключения высокоскоростного устройства USB 2.0 иногда ничего не получалось, иногда я получаю сообщение об ошибке от USB XHCI / физического уровня. После пары минут возни с кабелями, вдруг проклятый заголовок USB 2.0 начал работать нормально. Как будто никогда не было проблем.
Что?
Тогда меня осенило, что высокоскоростные устройства начал работать с того момента, как вытащил синий USB 3.0 отсоедините кабель от соответствующего разъема.

Это вызвало у меня прямое подозрение, что USB 2.0 дорожки в заголовке USB 3.0 (помеченные как USB3_0_1) имели свои распиновка подключена параллельно с соседним разъемом USB 2.0. Что оказалось правдой, и в конце концов я нашел записку в этом смысле в руководстве по материнской плате. В конце концов, это RTFM.

Я закончил тем, что отключил линии USB 2.0 в USB 3.0. переходной кабель — чтобы у меня были синие порты на передней панели доступно как минимум для устройств USB 3.0. Так оно и есть. Дорожки USB 2.0 доступны для двух USB-тюнеров. спрятан внутри шасси.

Термопара радиатора материнской платы

Пассивный радиатор процессора работает на удивление круто. Кроме того, я заметил, что coretemp сообщает значения в сторону 60 ^o C под нагрузкой — а радиатор еле еле теплый.В итоге я снял радиатор, Я аккуратно стер серую жевательную резинку, похожую на саркон. (к тому времени уже твердый! и толщиной около 0,5 мм) и нанесла небольшую бусинку пасты Ceramique на микросхеме SoC. Перед тем, как закрыть радиатор, Еще заметил что красился сам радиатор (или покрыт элоксом?) даже на нижней стороне, где он должен поглощают тепло от процессора. Поэтому я сбрил эту краску или элокс, в зоне контакта, стараясь, чтобы поверхность оставалась как можно более ровной.

Это снизило показания coretemp примерно на 10-15 ^o C.

Если вы попробуете это, будьте очень осторожны при манипулировании с помощью болтов крепления нейлонового радиатора. «Гарпун заканчивается» должны быть прижаты друг к другу, чтобы пройти через отверстия на печатной плате в обратном направлении, при этом на печатной плате есть плотные следы шины кажутся проложенными очень близко к монтажным отверстиям (очевидно, не безопасное расстояние). Пока возится с нейлоновые болты с гарпунным концом, вы рискуете испортить эти автобусные кондукторы.

Изолятор антенного входа

После многих лет невежества я научился ценить тонкая красота внешнего гальванического изолятора (емкостный ответвитель) на антенном входе вашего ТВ-ресивер (PVR, HTPC).

Обратите внимание, что использование этих USB-тюнеров на HTPC с защитным заземлением «класс I» сильно отличается от использования той же модели электронного ключа на ноутбуке, возможно, работает от батареи или имеет заземленный внешний адаптер «черный кирпич» (вторичный общий / обратный контакт, возможно, плавающий независимо от защитного заземления в розетке).

В течение многих лет я знал, что большие сети слабого сигнала устройства с общим сигнальным потенциалом земли подвержены электромагнитным помехам и неравным потенциалам заземления в сети.Пока не произойдет одно незначительное «событие перенапряжения» в этом направлении. закончился тем, что повредил выход HDMI на моей материнской плате. Я могу использовать выход DVI (такое же кадрирование, Разница в разъеме в значительной степени механическая) а вот поврежденный порт HDMI — позор. Мой позор.

Есть несколько возможных сценариев того, как это может произойти. что вы получаете всплеск относительно большой разницы напряжений между разными точками заземления в здании.
В 3-проводных системах с «нейтральным» проводом, отдельным от PE, это должно происходить только при случайном коротком замыкании жить в PE.В устаревших 2-проводных системах, где сеть «нейтраль» проводник выполняет функцию защитного заземления, вы можете получить комплект блокируется простым подключением адаптера для ноутбука SMPS к стене, в то время как ваш HTPC поблизости подключен к (заземлен) головная станция сигнала центрального телевидения.

В моем случае вход телевизионной антенны был ссылкой на более широкий система «защитного заземления» в здании, и как мой местный ЧП потенциал слишком высок (когда я подключил ноутбук переходник в ту же «сетевую цепь»), Mr.Кирхгоф устроил что через землю антенны прошел ток короткого замыкания, и заземление кабеля HDMI.
И хотя все мои коробки для домашней электроники относятся к классу II (возможно, по этой причине) HTPC относится к устройствам класса I. (общий сигнал и масса шасси заземлены на PE). В тот момент антенна была подключена к телевизору, который был подключен кабелем HDMI к строящемуся PVR. Таким образом возникает путь от локального «острова» PE через HTPC. и телевизор в розетку антенны.Видимо, драйвер HDMI (переключатель уровня) оказался самым слабым местом в сигнальной цепи.

«Изолятор антенного кабеля» представляет собой коробку с двумя коаксиальными разъемами. и два конденсатора, которые соединяют активный центральный контакт и экран (GND) между обеими сторонами изолятора.
Если вы вставите изолятор антенны непосредственно перед ТВ-приемником (или PVR), вы разрежете лишнее звено между защитным заземлением. потенциалы в разных ветвях электросети в вашем здании, вы ограничиваете любое собственное зло, связанное с «перенапряжением земли» внутри вашего собственного местного «острова PE reference».

То есть изолятор антенного входа сохранил бы выход HDMI. моей материнской платы.

Теперь я понимаю, почему вся бытовая электроника для гостиной — «класс безопасности II» = плавающий грунт и пластиковые ящики. Помимо цены, пластиковые ящики изолировать потребителя от проблем с заземлением. Пока сигнал интерфейсы обычно не изолированы от земли путем подключения пару таких коробок вместе вы просто создаете островок общей опорной земли, изолирован от остальных мира — или, в худшем случае, заземлены в одной точке к нисходящей линии связи общей антенны здания (головной усилитель).
Я также частично понимаю мотивацию, почему какой-то «черный кирпич» адаптеры питания ноутбуков не имеют вторичного заземления подключен к первичному PE.
Раньше такой подход был меньшей проблемой в те дни, когда все питалось от трансформаторов с железным сердечником 50 Гц. У них очень небольшая емкостная связь между обмотками. В отличие от современной электроники, питаемой от модулей SMPS, имеют врожденную значительную радиочастотную связь от первичной обмотки к вторичная сторона, которая заблокирована Y-образными заглушками, в результате при емкостной утечке 50 Гц на землю силовое оборудование…

ОС = Linux

Преимущество Linux — это свобода выбора. Вы вольны выбирать, оставаться ли ультраконсервативным с стабильный Debian , или попробуйте легкую и осторожную прокачку край в виде ежеквартальной редакции Ubuntu (также в качестве основы для собственной компиляции свежих версий избранных приложений «из источника»), или используйте RedHat / Fedora, если вы православный, или попробуйте какой-нибудь скользящий выпуск дистрибутива, или просто следуйте своему личному наклон.

В моем случае я впервые «протестировал воду» весной 2019 года в затем последняя версия Ubuntu Cosmic, и, увидев шанс на успех, Позже я установил Debian 10 (около 10.2 на момент = осень 2019 г.) сейчас на производственном оборудовании и повторил компиляцию ключевого видео материала из источника (см. ниже).

При игре с VDR и внешними плагинами (см. Ниже) вы можете выбрать свой оконный менеджер для внешнего интерфейса, или вы можете работать без X-desktop = ваш интерфейс VDR может работать как эксклюзивное приложение в фреймбуфере ядра, это включая ускорение vaapi (не уверен в cuvid).
Выбор оконного менеджера (или отсутствия оконного менеджера) будет приводят к незначительным нюансам в поведении VDR в ответ на ввод пользовательского интерфейса, события оконного менеджера и т. д.

В моем случае я знал, что мне нужен легкий рабочий стол с несколькими рабочие места. То есть, возможно, не такой спартанский, как Matchbox (мозаичный полноэкранный режим). Неудивительно, что я оказался используя XFCE — мой любимый легкий WM.

TV UI = VDR

Среди «ТВ-приложений» типичный порядок / рейтинг — это Kodi, MythTV, а затем, может быть, где-то далеко позади, следует за VDR.

И снова свобода выбора бесценна. У Kodi и MythTV наверняка есть подписчики и адреса широкий спектр потребностей и проблем.Кроме … для меня, на данный момент или когда я впервые попробовал, они не очень хорошо рассмотрели мою основную проблему: Прием DVB-T2. В обоих приложениях прием T / T2 это что-то вроде «приложения», в зависимости от внешнего головное приложение, T2 работал с ошибками и т. д. Также, Kodi и MythTV кажутся немного раздутыми для того, для чего они мне нужны.

VDR сравнительно легче, возможно, не такой яркий с бешеным развитием, но достаточно стабильной на 2.4.1 и получать дальнейшие обновления — и, как доказали многие лет с DVB-T, он почти стал практически полезно для DVB-T2.Может потребоваться незначительное улучшение. в плане эргономичности пользовательского интерфейса, но это сравнение к пользовательскому интерфейсу PVR, который я использую последние 8 лет (который как бы попал мне под кожу). Кроме того, похоже, что VDR иметь дружелюбное местное сообщество хакеров в Германии, который находится «по соседству» со мной на земном шаре и в ЕС.

Ядро VDR — это, по сути, внутренняя служба. Чтобы смотреть телевизор локально, вам понадобится «интерфейс» plugin «. На оборудовании Intel у вас есть выбор из двух плагины: vdr-plugin-vaapidevice и vdr-plugin-softhdvaapi (часть проекта softhdcuvid).Текущая кодовая база оба этих плагина имеют общее происхождение из почтенного vdr-plugin-softhddevice (который сам не поддерживался в течение нескольких лет, из которых эти новые плагины являются вилками).
В качестве альтернативы вместо собственных плагинов вы также можете использовать Kodi (с некоторым плагином Kodi) для подключения к службе VDR и смотреть телевизор так.

Поддержка кодеков A / V

В Linux многие программы используют пакет FFMPEG. для декодирования (или кодирования) видео.
Пакет FFMPEG содержит несколько автономных исполняемых файлов. для простой работы из командной строки и устранения неполадок, но, что, пожалуй, самое главное, он обеспечивает «внутреннюю часть кодека» = библиотека под названием libavcodec (на самом деле набор библиотек чьи имена начинаются с libav *).

FFMPEG или, точнее, библиотеки libav * содержат число программных кодеков, оптимизированных для максимального сжатия вне набора команд ЦП.
Но есть также возможность выгрузить некоторую расшифровку конкретных поддерживаемые кодеки в аппаратное обеспечение графического процессора. А именно VA-API (= общий стандарт интерфейса), а для Intel IGP существует VA-API реализация называется libva (от Intel). И это именно либва который вводит HW-разгрузку H.265 HEVC в оборудование Gemini Lake IGP.

Чтобы разгрузка видео работала на оборудовании Gemini Lake IGP, вам нужно скачать все блобы прошивки, которые ядро запрашивает при загрузке ядра Водитель.

LIRC = сторона программного обеспечения ИК-пульта дистанционного управления

Хорошо, это для ИК-пульта дистанционного управления, но для чего именно он нужен? Разве в Linux нет всего необходимого «в базовом пакете»?

Позвольте мне немного вернуться в историю.

Первоначально, когда Lirc был выпущен на рубеже веков, В Linux не было поддержки IR в ядре, не было USB TV ключей. со встроенным ИК (так как USB почти не было) было пара специальные карты ТВ-ресивера для ПК (в форм-факторе PCI) который может иметь в комплекте собственный ИК-датчик, и, возможно, были также несколько автономных ИК-приемников… но там было нет унифицирующей поддержки для ИК-пультов дистанционного управления в Linux.

Итак, в старые времена вы могли получить ИК-пульт дистанционного управления в Linux. используя существующий ИК-телефон, и создайте простой DIY ИК-интерфейс для последовательного порта. Все, что нужно, — это трехногий ИК-приемник (по сути фототранзистор + усилитель в одном), разъем DB9 и несколько дополнительных компонентов. Каждый импульс, полученный от «ИК-пульта», вызывает прерывание от UART, декодирование кадра (битовая передача) выполняется программно на главном ПК.
В то время было вполне разумно иметь демона, который получает IR кадры и обеспечивает чистый вывод на локальном интерфейсе в ОС Linux, для использования другими приложениями.
И ИК-приемник DIY, и именованный канал в локальной системе все еще существуют, и их можно заставить работать.

В наши дни самые популярные ТВ-тюнеры для ПК имеют вид USB-ключей, есть несколько чипсетов для этих гаджетов, и часто ключ также имеет встроенный ИК-датчик. И, если вам повезло, что ваш ключ поддерживается ядром Linux, вы, вероятно, также получите поддержку ИК-приемника в ключе.Драйверы ИК-приемника
теперь являются подклассом общего «входного слоя» = они получают место в дереве устройств рядом с устройствами HID, такими как мыши и клавиатуры.
Устройства «ввода» ядра также автоматически импортируются в Xwindows (уровень xinput). Таким образом, теоретически вам больше не нужен Lirc. И правда, что некоторые нажатия кнопок с пульта дойдут до Xwindows «буфер клавиатуры».

Но здесь есть несколько уловок:
Во-первых, для управления VDR с вашего ИК-пульта через уровень xinput, вам необходимо сопоставить ИК-кнопки с некоторыми существующими / значимыми нажатиями клавиш XKeySym, что в значительной степени соответствует стандартной раскладке клавиатуры ПК = вы немного ограничены.
Во-вторых, нажатия клавиш XKeySym появляются везде, где вы оказывается, совершенно не знает, уместно это или нет.
В-третьих, когда VDR теряет фокус, он перестает получать ввод (нажатия клавиш) от уровня xinput = «трубка удаленного контроллера перестает работать».

Разъем LIRC в системе полезен именно для этой цели и по причине: это «внеполосный» канал управления, который игнорирует фокус диспетчера окон. Если вы управляете своим VDR с помощью ИК-пульта дистанционного управления через LIRC, это не имеет значения. если визуальное окно VDR находится в фокусе или нет.Он будет отвечать LIRC все время.
Итак, если вы решите использовать LIRC, вы, вероятно, захотите предотвратить Xwindows (xinput) от регистрации событий с ИК-устройств ввода. Это можно сделать в xorg.conf, подробности см. В главе о конфигурации ПО.

LIRC также может выполнять в операционной системе независимые от VDR. Т.е. вы можете запускать различные сценарии на основе ИК-клавиатуры. Вы также можете использовать LIRC для передачи или повторной передачи вещи через ИК (если у вас есть оборудование = передатчик).См. Документацию по LIRC. для подробностей.

Вещи, которые необходимо скомпилировать из исходного кода

Надеюсь, через год-два все необходимые комплектующие будут доступны в дистрибутивах, а компиляция из исходников будет заслуженно бессмысленно.

Если вы не будете развертывать образ ОС на нескольких тонкие производственные коробки, в этом случае «специализированная строительная машина» имеет смысл, например, если вы создаете только одну машину HTPC для себя, наверное, проще всего все строить на целевой машине.

Вам, вероятно, следует начать с компиляция ядра. Это связано с тем, что некоторые инструменты пользовательского пространства, связанные с DVB и видео, может захотеть поговорить с ядром через несколько API и во время компиляции им лучше знать, с какой версией API они должны компилироваться. Я предпочитаю, с точки зрения наименьших усилий, установить и загрузить ядро только что скомпилировано, а затем приступить к компиляции программного обеспечения пользовательского пространства.

Пока вы загружаете новое ядро, драйвер i915 IGP, скорее всего, попросит блобы прошивки.Тебе следует скачать те и скопируйте их в / lib / firmware. (Вы также можете оценить фрагмент поверхностного объяснения от Intel, для чего прошивка хороша.)

Далее вам нужно скомпилировать и установить несколько видео / медиа, связанных с программные пакеты в пользовательском пространстве. Просто попробуйте придерживаться известной «святой троицы»:

./configure
делать
сделать установку


vdr — вообще не имеет ./configure, установите префикс в основном файле Makefile. Плагины
требуют особого внимания. Когда вы загружаете исходный код плагина, распаковать или клонировать это в подкаталог в $ VDR_src_dir / PLUGINS / src / и присвойте подкаталогу плагина имя, которое выглядит как vdr-plugin-myplugin, то есть $ VDR_src_dir / PLUGINS / src / vdr-plugin-myplugin /.
Если вы будете придерживаться этого соглашения об именах, плагины будут скомпилированы основным Makefile VDR просто после «make» (что подразумевает «make all»).Примечание: в отличие от «сделать все», которое применяется к плагинам автоматически, «make clean» не очищает подкаталог плагинов. Для этого вам понадобятся «чистые плагины».

плагин vdr vaapidevice — необязательно, альтернатива vdr-plugin-softhdcuvid = softhdvaapi.
Дополнительные библиотеки:

плагин vdr softhdcuvid — необязательно, альтернатива vdr-plugin-vaapidevice
Для разгрузки декодирования видео на Intel IGP вам понадобится его фасет, называемый softhdvaapi. Чтобы переключиться на этот аспект, сделайте следующие выборы в собственном плагине Makefile:

vdr плагин femon — необязательно.Добавляет красивую «полосу качества сигнала». Обратите внимание, что у плагина vaapidevice есть собственный «Панель отладочной информации», которая выглядит немного иначе и содержит более подробную информацию.

плагин vdr wirbelscan — для сканирования полосы на транспондеры / настройки программ.
На самом деле расширенный и слегка обновленный клон исходного инструмента cmdline w_scan или w_scan2.
уже немного устарел. Командная строка t2scan может предоставить лучший сервис.

Точки крепления жесткого диска

Я использую комбинацию дешевого SSD на 120 ГБ (для системного загрузочного диска) и немного вращающейся ржавчины на 1 ТБ, возможно, покрытой черепицей, для хранения видео и другие изменчивые данные.

Обычно я стараюсь работать с твердотельными накопителями в режиме «в основном для чтения», если не только для чтения (что обеспечит максимальное время жизни, ценой потери комфорта).
В этом ключе я переместил (привязал) / var / log и / home к магнитному приводу. Я уверен, что / var / log в пояснениях не нуждается. Что касается / home, некоторое программное обеспечение перемешивает его конфигурацию и кеш довольно интенсивно в этом каталоге — например, веб-браузеры, и некоторые оконные менеджеры (хотя, возможно, и не XFCE — есть другие обычные подозреваемые).
И, конечно, пространство для хранения видео VDR также принадлежит этому диску.

Мне было интересно, какое имя дать точке монтирования магнитного диска. «Rust» уже используется в мире Linux … поэтому я выбрал / hulk , поскольку магнитный диск зеленый и громоздкий (условно говоря, для форм-фактора 2,5 дюйма).
То есть теперь у меня на магнитном диске есть следующие подкаталоги:

/ халк / вдр
/ халк / журнал
/ халк / домой


Параметры командной строки ядра

Что касается параметров командной строки ядра, у меня в моем / etc / default / grub есть следующее:

GRUB_CMDLINE_LINUX = "сеть.ifnames = 0 смягчений = выключено видео = HDMI-A-2: 1920x1080 @ 50D "

(&& update-grub, как вы, наверное, знаете.)
Если вы не параноик, HTPC в гостиной вам, вероятно, не понадобится любые контрмеры против Meltdown / Spectre и друзей. Отсутствие «устранения дыр в безопасности» сэкономит некоторые Мощность процессора = время процессора = сок, может даже сделать ваш машина по ощущениям чуть-чуть плавнее.
Аргумент видеорежима применяется к текстовой консоли = загрузка ядра и виртуальным консолям текстового режима.Xwindows имеют собственное представление о видеорежиме, и вы можете исправить это используя модельную строку в xorg.conf — см. ниже.
И вы, вероятно, будете использовать HDMI-A-1 = первый выход HDMI. Я использую №2, у которого есть физический разъем DVI. Чтобы узнать названия ваших видеопортов, попробуйте добавить drm.debug = 0xe в командную строку ядра временно.
HDMI и DVI электрически в настоящее время почти одинаковы, включая аудио HDMI. Исторически DVI старше, изначально был медленнее и не содержал звука.Оба используют кадрирование TMDS и сигнал уровни и в настоящее время создаются одним и тем же разработчиком и уровнем манетки — на J4105-ITX их буквально два выхода порты того же IGP. Наличие звука HDMI в данных поток не беспокоит старые мониторы, которые просто не декодировать эту часть кадра.

Твики оконного менеджера

При попытке заставить VDR работать с XFCE мне пришлось столкнуться с несколькими небольшими неприятностями.

Во-первых, панели, созданные программой xfce4-panel никогда не исчезать из поля зрения.Их можно уменьшить до 1 пикселя, но нет никакого способа заставить их исчезнуть полностью (если вы не хотите найти в нужном месте в исходном коде и перекомпилируйте приложение панели из исходного кода).
Точно так же невозможно найти, с чего начинается панель. В конечном счете, наиболее жизнеспособный способ стерилизовать панель — это переименовать или удаление двоичного файла xfce4-panel 🙁
К счастью, это не мешает вам использовать xfce. Все необходимые меню остаются доступными по щелчку правой кнопкой мыши. на рабочем столе (как контекстное меню), а также вы можете создать настольные пусковые установки для ваших любимых приложений.

Во-вторых, по какой-то причине визуальное окно, созданное softhdvaapi , продолжало терять фокус. Это можно в значительной степени уменьшить, используя следующий параметр конфигурации:
Настройки диспетчера окон -> Фокус -> Активировать предотвращение кражи фокуса
, но даже тогда каким-то образом окно принимает ввод с клавиатуры только в том случае, если оно оформлено. В полноэкранном режиме видимо ни разу не получает фокус …

В результате, в настоящее время я полагаюсь на ИК-пульт для управления VDR.ИК-пульт на самом деле удобнее, чем миниатюрная клавиатура ПК, с точки зрения использования в темноте и не глядя.
А если поставить датчик достаточно высоко, то даже не так уж больно пользоваться с точки зрения наведения на датчик, по сравнению с радио-клавиатурой.

VDR — тюнинг DVB-T2

VDR хранит список своих каналов в файле /var/lib/vdr/channels.conf .
Есть два способа получить этот файл: либо вам удалось заставить работать vdr-plugin-wirbelscan. (принимает исходный файл, созданный dvbv5_scan, если память не изменяет, в формате v3, в котором есть некоторые ошибки), или более простой способ ИМО:
используйте автономный инструмент командной строки под названием t2scan для создания каналов.conf для вас.

t2scan> channels.conf
или добавить дополнительные параметры, например:
t2scan -Y CZ -o vdr20 -l 33 -r> /var/lib/vdr/channels.conf 2> channels.err.txt

Не стесняйтесь комбинировать последний с хвостом -f channels.err.txt в другой консоли (потому что нет возможности передать stderr в tee или что-то в этом роде).

Некоторые говорят, что аргумент -Y может ограничивать только действия t2scan, таким образом, возможно, он не может видеть некоторые транспондеры если ваш национальный «профиль» в базе t2scan содержит устаревшую информацию, или если вы хотите получать транспондеры из более чем одной страны.
Очевидно, выходной формат t2scan серии VDR 2.x является стандартным для времени компиляции t2scan.
В списке каналов укажите номера каналов в соответствии со стандартным растром CCIR. Если вы не предоставите список каналов, t2scan просканирует «весь диапазон». — см. man t2scan , команду -L для получения подробной информации о том, что такое «весь диапазон».
-r должен печатать значения мощности и качества сигнала на stderr во время сканирования.

Обратите внимание, что t2scan является форком / преемником w_scan и w_scan2, у которых есть несколько недостатков.И хотя t2scan кажется «правильным инструментом» для DVB-T2, более старые w_scan и w_scan2 могут потребоваться для DVB-S.

Файл channels.conf позволяет вам сортировать и редактировать каналы самостоятельно, в текстовом редакторе по вашему выбору. Обратите внимание, что VDR должен быть остановлен (убит) пока вы возитесь с файлом.
В качестве альтернативы, у VDR есть опция сортировки в списке каналов. — используйте синюю кнопку, чтобы «отметить» канал, и кнопки вверх / вниз стрелки, чтобы выбрать желаемое место. Подтвердите OK.

Действующие инструменты отладки = другие способы связи с ключами тюнера:
возможно dvbv5_zap (из пакета dvb-tools) и особенно vdr-plugin-femon. Если у вас есть Фемон, в основном В меню вы найдете строку «6. Информация о сигнале». Это показывает тонкую строку с основной информацией, но попробуйте нажать ОК. пару раз. И НАЗАД, чтобы закрыть это отображение отладки. (Также существует отдельная утилита командной строки под названием femon, который, похоже, не работает в моей системе.)

Немного косвенно, в контексте «настройки ваших телеканалов»: если у вас есть старый ключ с RTL2832U, вы можете попробовать его как обзорный полосовой сканер (анализатор спектра). Есть два программных инструмента, которые могут выполнить эту работу:

VDR — запуск программы

Запускаю VDR простым скриптом:

#! / bin / sh
VDR_BIN = '/ usr / bin / vdr'
VDR_PLUGINS_DIR = '- L / usr / lib / vdr'

# $ VDR_BIN $ VDR_PLUGINS_DIR --lirc = / var / run / lirc / lircd --plugin = "vaapidevice -a pulse" --plugin = femon --plugin = wirbelscan
$ VDR_BIN $ VDR_PLUGINS_DIR --lirc = / var / run / lirc / lircd --plugin = "softhdvaapi -a pulse -f" --plugin = femon --plugin = wirbelscan


Для автоматического запуска VDR при запуске X я использовал стандартную панель управления XFCE «Сеанс и запуск»:
Applications -> Settings -> Session and Startup -> Application Autostart
На этой вкладке нажмите «+ Добавить» и введите /usr/bin/vdr.sh как запускаемый исполняемый файл (именно здесь я разместил свой скрипт).
Другой вариант — поместить сценарий в / etc / X11 / Xsesssion или ~ tv / .xsession или что-то в этом роде.
У меня также есть настольные программы запуска XFCE для запуска и уничтожения двоичного файла VDR.
TBD: реализовать «сценарий выключения» (то, что вызывается при нажатии кнопку включения на пульте).
TBD: используйте svdrpsend для отсоединения / присоединения внешнего модуля к службе VDR автоматически при переключении на другое рабочее пространство (на моем рабочем столе XFCE 4 рабочих пространства).

Подходящим средством отладки для среды HW decode offload, возможно, является vainfo утилита командной строки.
vdr-plugin-vaapidevice (в настоящее время страдает от pixelalat на MPEG 576i) также имеет полезный встроенное отладочное отображение параметров видеопотока на экране: частота кадров, разрешение, кодек сжатия.
Различные плагины VDR имеют свои собственные параметры cmdline, которые необходимо вводить в кавычки — см. примеры выше и см. Github README’s отдельных репозиториев исходного кода плагина. Некоторые плагины также могут иметь файл конфигурации. Например, вы можете попробовать различные алгоритмы деинтерлейсинга, используя аргументы командной строки.

VDR — пульт дистанционного управления

VDR нужен файл, который определяет сопоставление из нескольких источников ввода, например, клавиатура ПК / Xwindows или разъем LIRC, к собственным «контрольным событиям» VDR.
Этот файл называется /var/lib/vdr/remote.conf, и в моей системе он выглядит так:

XKeySym.Up Up
XKeySym.Down Down
XKeySym.Menu m
XKeySym.Ok Возврат
XKeySym.Back BackSpace
XKeySym.Back побег
XKeySym. Влево влево
XKeySym.Right Right
XKeySym.Красный F1
XKeySym.Зеленый F2
XKeySym.Желтый F3
XKeySym.Blue F4
XKeySym.0 0
XKeySym.1 1
XKeySym.2 2
XKeySym.3 3
XKeySym.4 4
XKeySym.5 5
XKeySym.6 6
XKeySym.7 7
XKeySym.8 8
XKeySym.9 9
XKeySym.Info i
XKeySym.Channel + k
XKeySym.Channel- j
XKeySym.Channels c
XKeySym.Audio a
XKeySym.Subtitles s
XKeySym.User1 F5
XKeySym.User2 F6
XKeySym.User3 F7
XKeySym.User4 F8
XKeySym.User5 F9
XKeySym.User6 F10
XKeySym.Volume - F11
XKeySym.Volume + F12
XKeySym.Power q
LIRC.Power KEY_POWER
LIRC.Up KEY_UP
LIRC.Down KEY_DOWN
LIRC.Left KEY_LEFT
LIRC.Right KEY_RIGHT
LIRC.Ok KEY_OK
LIRC.Back KEY_BACK
LIRC.Menu KEY_MENU
LIRC.Info KEY_INFO
LIRC.Schedule KEY_EPG
LIRC.Записи KEY_LIST
LIRC.Timers KEY_TIME
LIRC.Red KEY_RED
LIRC.Зеленый KEY_GREEN
LIRC.желтый KEY_YELLOW
LIRC.Blue KEY_BLUE
LIRC.Volume + KEY_VOLUMEUP
LIRC.Громкость - KEY_VOLUMEDOWN
LIRC.Mute KEY_MUTE
LIRC.Channel + KEY_CHANNELUP
LIRC.Channel- KEY_CHANNELDOWN
LIRC.Channels KEY_TV
LIRC.0 KEY_0
LIRC.1 KEY_1
LIRC.2 KEY_2
LIRC.3 KEY_3
LIRC.4 KEY_4
LIRC.5 KEY_5
LIRC.6 KEY_6
LIRC.7 KEY_7
LIRC.8 KEY_8
LIRC.9 KEY_9
LIRC.Play KEY_PLAY
LIRC.Record KEY_RECORD
LIRC.Pause KEY_PAUSE
LIRC.Stop KEY_STOP
LIRC.FastFwd KEY_FASTFORWARD
LIRC.FastRew KEY_FASTREVERSE
LIRC.Следующий KEY_NEXT
LIRC.Prev KEY_PREVIOUS


В своей системе я сначала начал «тестировать воду» с помощью VDR с клавиатуры ПК. Только позже я добавил ИК-пульт (потому что он требует большей настройки).

Обратите внимание на несколько забавный формат файла, который, по-видимому, выглядит примерно так:
EVENT_SOURCE_DEVICE.TARGET_VDR_EVENT SOURCE_DEVICE_EVENT
То есть, своего рода «наоборот».

ИК-входной интерфейс ядра

Насколько вам известно, драйвер для HW-датчика ИК-датчика это часть вашего USB-адаптера TV, должна входить в драйвер «linux-media» для вашего электронного ключа.Вот как это работает с ключи Mygica и ранее с некоторыми из различных ключей RTL2832.

Ключевым инструментом здесь является утилита под названием ir-keytable , поступает из одноименного пакета Debian.

Вызывается как
ir-keytable -t
, он сбрасывает необработанные коды, поступающие с ИК-датчика, и их интерпретации тоже, если отдельные коды уже известны (уже нанесены на карту).

Для производственного использования утилита использует «файлы таблиц / раскладок».
Имеется библиотека предустановленных раскладок клавиш для известных пультов дистанционного управления, который находится в / lib / udev / rc_keymaps / .
Вероятно, вам следует скопировать нужный файл раскладки клавиатуры в / etc / rc_keymaps / . Или создайте новый в этом каталоге.
Обратите внимание, что их формат изменился между cca Debian 8 и Debian 10, так что, например, это описание, хотя в остальном он превосходен, он больше не дает точного определения формата файла таблицы ключей. Формат, действующий на момент написания этой статьи, имеет расширение.суффикс toml.
Содержимое моего файла раскладки клавиатуры, который называется /etc/rc_keymaps/vestel_t816.toml , посмотрите так:

[[протоколы]]
name = "vestel_t816"
протокол = "rc5"
[протоколы.scancodes]
0x080C = "KEY_POWER"
0x0812 = "KEY_UP"
0x0813 = "KEY_DOWN"
0x0815 = "KEY_LEFT"
0x0816 = "KEY_RIGHT"
0x0814 = "KEY_OK"
0x080a = "KEY_BACK"
0x0835 = "KEY_MENU"
0x0822 = "KEY_EPG"
0x083f = "KEY_INFO"
0x0837 = "KEY_RED"
0x0836 = "КЛЮЧ_ЗЕЛЕНЫЙ"
0x0832 = "ЖЕЛТЫЙ КЛЮЧ"
0x0834 = "KEY_BLUE"
0x0811 = "KEY_VOLUMEDOWN"
0x0810 = "KEY_VOLUMEUP"
0x080d = "KEY_MUTE"
0x0821 = "KEY_CHANNELDOWN"
0x0820 = "KEY_CHANNELUP"
0x081e = "KEY_TV"
0x0800 = "KEY_0"
0x0801 = "КЛЮЧ_1"
0x0802 = "КЛЮЧ_2"
0x0803 = "КЛЮЧ_3"
0x0804 = "КЛЮЧ_4"
0x0805 = "КЛЮЧ_5"
0x0806 = "КЛЮЧ_6"
0x0807 = "КЛЮЧ_7"
0x0808 = "KEY_8"
0x0809 = "КЛЮЧ_9"
0x0827 = "СПИСОК КЛЮЧЕЙ"
0x082d = "KEY_TIME"
0x082e = "KEY_PLAY"
0x082a = "KEY_RECORD"
0x0830 = "KEY_PAUSE"
0x082f = "KEY_STOP"
0x082c = "KEY_FASTFORWARD"
0x082b = "KEY_FASTREVERSE"
0x0829 = "KEY_NEXT"
0x080e = "KEY_PREVIOUS"
0x0817 = "KEY_PROG1"
0x0818 = "KEY_PROG2"
0x0819 = "KEY_PROG3"
0x081a = "KEY_PROG4"


Учтите, что это конкретная модель пульта ДУ, а не очень новая… На самом деле оригинальный пульт давно умер, а я использую настроенный универсальный / программируемый пульт для Vestel PVR, производство которого прекращается, после каких-то 8 лет службы (да все надкрылья уже заменены). Я хочу сказать, что вам, вероятно, потребуется создать свою собственную раскладку клавиатуры.

Формат файла должен быть довольно четким.
Слева вы помещаете код, который печатается командой keytable -t нажимая кнопки на пульте дистанционного управления.
Строка справа соответствует строкам, перечисленным в / и т. Д. / Lirc / lircd.conf.d / devinput.lircd.conf .

Для автоматической загрузки моей полированной раскладки клавиатуры (или раскладки клавиатуры) при загрузке, У меня в /etc/rc.local есть следующее:

#! / bin / sh

# исправить инфракрасную таблицу
/ usr / bin / ir-keytable -c
/ usr / bin / ir-keytable -p RC5 -w /etc/rc_keymaps/vestel_t816.toml


Различные производители используют несколько протоколов IR RC. бытовой электроники для гостиной.Датчик в Mygica T230C2, похоже, поддерживает только протокол rc5. Что, однако, работает со всеми ~ 4 устройствами IR RC, которые у меня есть.

Итак, первое, что вы должны попробовать, это keytable -t .
И нажмите несколько кнопок. Это должно дать некоторые необработанные ИК-коды.
На их основе вы пишете файл .toml.
Вы применяете этот файл с помощью ir-keytable -w my_keymap.toml .
После добавления сопоставления для определенного кода ИК-клавиатуры, вы должны начать видеть код уровня LIRC выпадение из розетки (с помощью irw).

Отключить IR xinput в xorg.conf

Как упоминалось ранее, вероятно, будет хорошей идеей попросить X держать руки подальше от устройства ввода IR RC.
В моей системе есть файл с именем /etc/X11/xorg.conf.d/41-DVB-T2-lirc-inputs.conf со следующим содержанием:

# вдохновлен
# /usr/share/X11/xorg.conf.d/40-libinput.conf
# https://askubuntu.com/questions/17603/how-to-get-xorg-to-ignore- sure-input-devices
#
# Этот файл запрещает X использовать ввод от ИК-приемников
# которые присутствуют на USB-ключах DVB-T / T2.# Смотрите вывод 'xinput --list' для некоторых строк MatchProduct.
#
# Как только ваш ИК-пульт будет сопоставлен с помощью ir-keytable,
# в конфигурации по умолчанию, X-windows начинают подбирать кнопки ИК-пульта ДУ
# как нажатия клавиш на клавиатуре. Вы можете использовать это, чтобы передать их своим приложениям,
# но тогда этот вход (ИК-пульт дистанционного управления) подлежит фокусировке окна.
# Если вы предпочитаете, чтобы ваше приложение слушало сокет Lirc и таким образом уклонялось
# любые неприятности из-за смещения фокуса окна, вы, вероятно, захотите
# запретить X получать кнопки ИК-пульта как события клавиатуры.# В качестве альтернативы вы также можете просто пропустить события клавиатуры, например. в РДР
# remote.conf (если VDR - это приложение, к которому вы стремитесь) и оставьте
# ИК-пульт подключен к xinput (т.е. удалить этот файл конфигурации).

Раздел «InputClass»
        Идентификатор "DVB-T USB Dngles с ИК - подавить их от xinput"
        МатчПродукт "DVB-T"
        MatchDevicePath "/ dev / input / event *"
        # Драйвер "libinput"
        Вариант «Игнорировать» «истина»
EndSection


Антенна DVB-T2 для автодома, каравана, кемпинга

По фильтру результатов не найдено!

496095

Комбинированный ресивер для T2, спутникового и кабельного телевидения

Доступно только 9 штук

9 в наличии

E4800

Универсальная приемная антенна Maxview DVB-T

нет на складе, можно заказать
Доступен ок. 2 недели)

На данный момент нет на складе, можно заказать

49101

Антенна Globesat DVB-T со встроенной мачтой

Осталось всего 7 штук

7 в наличии

4

Цифровая наземная DVBT-антенна

Товар больше не доступен

Больше не доступен

Антенна DVB T2 и приемник HD для автодомов, домов на колесах и кемперов
Принимайте наземные сигналы с помощью антенны DVBT и приемника HD.
Купите антенну DVB T2 и / или HD-приемник для автодома, дома на колесах и кемпинга. Здесь вы найдете большой выбор малых и больших антенн и приемников DVB-T2 без усилителя и с усилителем для цифрового приема телепрограмм или мобильного Интернета! Купите DVB-T2 сейчас, недорогую альтернативу спутниковому телевидению, и наслаждайтесь цифровым телевидением в зоне приема.
Узнайте об универсальных антеннах с приемом

DVB-T2FM
DAB +
4G LTE
5G Highspeed Internet

Потому что в наземных зонах приема возможно практически все!

Хороший прием — TV, DAB, LTE в кемперах, караванах и т. Д.!
Предлагаем Вам недорогие наружные антенны DVB-T2, внутренние антенны DVB-T2 и приемники DVBT для автотранспорта.С DVB-T2 вам больше не нужно искать передатчик. Если вы стоите в зоне приема, приемник может получить прямой доступ к сигналу.
Четкий цифровой прием без утомительного поиска спутников: везде, где есть сигнал DVB-T, вы его получите — с нашими наружными антеннами DVBT для мобильных кемпингов и домов на колесах. С многофункциональными антеннами DVB-T и LTE для автодомов вы можете усилить наземные сигналы от SAT и W-LAN, попросту говоря, с 2 полос приема до 4 полос приема.В некоторых случаях вам потребуются собственные карты мобильного телефона для подключения антенн, совместимых с Интернетом; пожалуйста, обратитесь к соответствующему описанию товара!
Щелкните здесь, чтобы перейти непосредственно к антенне LTE для автодомов!

«Цифровое видеовещание — наземное» = DVB-T!

Наземные антенны — четкое изображение по хорошей цене
Антенны DVB-T2 — это доступная наземная альтернатива спутниковому телевидению. Принцип работы такой же, как у бывшего антенного телевидения.Наземный сигнал транслируется с возвышенности. Теперь сигнал транслируется в цифровом формате, а это значит, что снежные шквалы на снимке остались в прошлом. Антенна DVB-T2 для автодомов, лодок и кемперов может быть легко установлена ​​на крыше вашего автомобиля. Например, для арендованных автомобилей или автомобилей, кузов которых не следует переделывать под обычное телевидение, мы предлагаем практичные комнатные антенны. Эти домашние устройства не устанавливаются постоянно, отлично работают в дороге, но также могут использоваться дома или в саду.

В каких странах и где доступен DVB-T2?
DVB-T2 теперь доступен во многих европейских странах. В Википедии вы найдете обновленный список стран, в которых работает DVB-T. Следует отметить, что с DVB-T2 вы обычно получаете только региональные программы. Это означает, например, что во Франции новости на французском, а в Германии на немецком. DVB-T2 тоже не везде транслируется. Поскольку сигналы приходят с земли, на пути есть холмы, долины и другие препятствия.Это гарантирует, что сигналы будут слабее по мере удаления от мачты передатчика. Вы также можете найти информацию о том, откуда транслируются передатчики, и карту в Википедии в разделе местоположения передатчиков DVB-T2 HD.
Смотрите телевизор недорого с антенной DVB-T2!

Что такое DVB-T2? Какую информацию я должен знать о DVB-T2?

Возможно, мы не новичок в услуге цифрового наземного телевидения DVB — T2, это считается шагом на пути развития прорывной технологии от аналоговой к цифровой.

DVB — технология T2 впервые появилась в нашей стране 1 апреля 2014 года. По решению премьер-министра, с указанного времени телесериалы от 32 дюймов и более при въезде во Вьетнам должны иметь встроенный цифровой приемник DVB. -T2. Благодаря этому новому телевизионному стандарту вы можете смотреть бесплатные цифровые каналы с прекрасным качеством HD. Так что же такое DVB-T2? Каковы преимущества покупки телевизора DVB-T2? Как узнать, в каком телевизоре есть DVB-T2? Присоединяйтесь к нам в этой статье.

Что такое DVB-T2?

DVB-T, сокращение от Terrestrial, — это международный стандарт цифрового наземного вещания, используемый в цифровом телевидении.DVB-T2 — это стандарт телевизионного приемника 2-го поколения, который может предоставлять зрителям телеканалы высокой четкости. Кроме того, одним из других преимуществ DVB-T2 является то, что на него совершенно не влияют погодные условия по сравнению с аналоговым (аналоговое телевидение — это распространенный тип телевидения, собираемый внешней антенной, качество изображения. При плохой погоде качество изображения будет ухудшаться. ).

Каковы преимущества DVB-T2 TV?

Благодаря DVB-T2 зрители могут бесплатно смотреть цифровые телеканалы с качеством HD.Количество захваченных цифровых каналов будет полностью зависеть от того, сильный сигнал антенны или нет? По информации известных производителей электроники, таких как Sony, Samsung или LG, их цифровые телевизоры могут принимать не менее 15 полностью бесплатных телеканалов.

Как узнать, какой телевизор является телевизором с цифровым ресивером?

Многие люди при покупке телевизора часто задаются вопросом, как отличить обычный телевизор от телевизора со встроенным ресивером цифрового наземного телевидения DVB-T2.Итак, чтобы ответить на этот вопрос каждого, собираясь купить телевизор, посмотрите на логотип на телевизоре. Логотип DVB-T2 (изображенный ниже) имеет форму глаза с диапазоном красного, зеленого и синего цветов.

В дополнение к вышесказанному, если вы хорошо разбираетесь в телевидении, вы также можете проверить себя, перейдя в Настройки (Настройка) телевизора, чтобы найти Цифровую установку (Цифровая настройка). Если в настройках телевизора есть раздел Цифровой, то это телевизор с поддержкой DVB-T2.

Телевизоры обычно не имеют на себе двух идентификаторов.

Нужна ли антенна для цифрового ТВ DVB-T2?

Многие люди задавались вопросом, нужны ли антенны наземным цифровым телевизионным приемникам. Тогда ответ — да. Потому что, как и другие обычные телевизоры, телевизоры со стандартами наземного цифрового телевидения (DVB-T2) по-прежнему должны использовать антенны для приема сигналов вещания. Однако установка и использование антенны для этого DVB-T2 предельно проще, чем для обычного телевизора.При установке антенны для DVB-T2 вам нужно использовать только антенную антенну (показанную ниже) для получения цифрового сигнала. Но по некоторым советам, если использовать наружные антенны, количество записанных цифровых каналов может увеличиться. Согласно данным, предоставленным Samsung, количество каналов, которые телевизоры Samsung объединяют с цифровыми ресиверами, может быть получено в наилучших возможных условиях более чем на 40 каналах.

Может ли телевизор DVB-T2 смотреть платные каналы?

Как уже упоминалось выше, телевизоры с приемником цифрового телевидения DVB-T2 предоставят пользователям ряд бесплатных телеканалов не менее 15 каналов.

В дополнение к 15 бесплатным каналам, если вы хотите смотреть больше шоу на других каналах, чем на бесплатных каналах, конечно, вам придется заплатить, чтобы купить этот канал. И чтобы смотреть эти платные каналы, вы должны вставить карту CAM в слот декодера цифрового ТВ (Cl +). После вставки карты вы сможете смотреть бесплатные телеканалы, а также текущие горячие платежи, такие как фильмы Star, ГБО, Звездный спорт.)

В настоящее время, помимо Samsung как пионера в интеграции декодера цифрового ТВ DVB-T2 (модель H5510), последние телевизоры TCL (модель B2600) также имеют встроенные декодеры.цифровое телевидение DVB-T2.

Заключить

В настоящее время, согласно оцифрованной дорожной карте, 5 крупных городов нашей страны будут завершены для перехода на стандарт DVB-T2 к концу 2015 года и завершат преобразование в 2020 году. Можно сказать, стандарт DVB — T2 действительно является дует новый ветер и улучшит качество развлечений на телевидении. У вас есть дополнительные вопросы о цифровом наземном телевидении стандарта DVB-T2?

Что такое DVB-T2 и почему мне это нужно?

• Обновление , 19 июня 2017 г .: Исправлено несколько неработающих ссылок.

• Обновление, 2 августа 2016 г .: Исправлены мертвые ссылки и обновлена ​​карта развертывания Mediacorp.

• Обновление от 3 января 2016 г .: Первоначально опубликовано в мае 2014 г .; обновленная статья с последней информацией.

Что такое цифровое телевидение и DVB-T2?

Поскольку в наши дни контент производится в цифровом формате, переход на цифровое наземное телевидение (т. Е. Цифровое телевидение) от стандарта аналогового телевидения, которому уже несколько десятилетий, имеет смысл.Для конечных пользователей он позволяет получать более четкие изображения (например, форматы HD до 1920 x 1080 пикселей) и широкоэкранные форматы (например, 16: 9) по сравнению с разрешением 720 x 576 пикселей и соотношением сторон 4: 3. ограничения, которые есть у аналогового телевидения. С цифровым телевидением также можно наслаждаться лучшим качеством звука (например, объемным звуком; если контент его поддерживает и у вас есть правильное оборудование), многоязычными субтитрами и электронными программами передач (EPG).

Цифровое телевидение также приносит пользу отрасли, поскольку помогает немного смягчить нехватку спектра.Это связано с тем, что цифровое вещание требует меньшего количества частот, чем аналоговое вещание. Освободившийся спектр затем можно использовать для других целей, например для предоставления услуг беспроводной широкополосной связи.

Сокращение от «Цифровое видеовещание — Наземное вещание второго поколения», этот термин «DVB-T2», который вы часто слышите и видите в наши дни, является просто новейшим стандартом вещания для цифрового телевидения. Принятый многими европейскими и азиатскими странами (включая Сингапур), он предлагает более высокий битрейт по сравнению со своим предшественником, DVB-T, что делает его более подходящим для передачи сигналов HDTV.

По правде говоря, решение о переходе на цифровое вещание в Сингапуре — действительно давняя новость. Еще в июне 2012 года Управление по развитию СМИ (MDA) объявило, что к концу 2013 года местные каналы бесплатного вещания (FTA) станут полностью цифровыми. И действительно, MediaCorp транслирует все свои каналы FTA в цифровом формате. формат, использующий стандарт DVB-T2 с 16 декабря 2013 года. Это основная причина, по которой вы слышите больше (когда-нибудь замечали эти плакаты на автобусных остановках и в крупных магазинах электроники?) о цифровом телевидении и DVB-T2 в наши дни: они ‘ ре уже здесь.

История продолжается

Помимо Сингапура, страны АСЕАН также согласились перейти на цифровое телевидение в период с 2015 по 2020 год.

Сингапур Частоты передачи DVB-T2 и ширина полосы сигнала. (Источник: IDA / MDA DVB-T2 IRD TS.)

Итак, я должен покупать новый телевизор?

Вкратце: нет. Несмотря на то, что уже возможно обеспечить прием сигналов цифрового телевидения Mediacorp на открытом воздухе на всей территории острова, вещательная компания по-прежнему постепенно развертывает прием внутри помещений для жилых домов, что, как ожидается, продолжится до 2016 года.Кроме того, существующие аналоговые телесигналы будут транслироваться до конца 2017 года.

Тем не менее, раннее внедрение цифрового телевидения не повредит. Все семь каналов Mediacorp уже транслируются в цифровом формате, при этом шесть из них — Channel 5, Channel 8, Suria, Vasantham, Channel NewsAsia и Okto — уже доступны в HD. Канал U — это оставшийся канал, который к 2016 году перейдет в HD.

Обновление от 19 июня 2017 г .: Текущие бесплатные цифровые каналы, которые вы можете принимать, включают Channel 5 (HD), Channel 8 (HD), Suria (HD), Vasantham (HD), CNA (HD), Channel U, Okto (HD), и Channel U (HD).Да, канал U теперь доступен и в HD. Если вы ранее настроили свой телевизор для цифрового телевидения, вам нужно будет снова перенастроить его, чтобы принимать канал U в HD. Пользователям платного ТВ ничего делать не нужно.

Конечно, когда развертывание будет завершено, наступит время, когда эти аналоговые сигналы будут полностью удалены из эфира. К тому времени, если у вас все еще не будет соответствующего оборудования для приема цифрового телевидения, вы не сможете смотреть телеканалы Mediacorp. Другими словами, от цифрового телевидения никуда не деться.

Карта развертывания цифрового телевещания Mediacorp по состоянию на май 2014 г. (Источник изображения: Mediacorp.)

Карта развертывания цифрового телевещания Mediacorp по состоянию на 13 июля 2016 г. (Источник изображения: Mediacorp.)

Покрывается ли мое имущество?

По данным Mediacorp, с 13 июля 2016 года жители западной части Джуронг-Уэст теперь могут принимать цифровое телевидение. Это последнее дополнение к Ang Mo Kio, Bedok, Bishan, Bukit Batok, Bukit Merah, Bukit Panjang, Bukit Timah, Central Area, Choa Chu Kang, Clementi, Geylang, Hougang, Jurong East, Jurong West (восточная половина). , Калланг, Марин-Парад / Восточное побережье, Новена, Пасир Рис, Пунггол, Квинстаун, Сембаванг, Сенгканг, Серангун, Тампинс-Уэст, Танглин, Тоа Пайох и Ишун.К 2017 году цифровое телевещание должно выйти на весь остров.

Хорошо, я готов. Что мне нужно купить?

Прежде всего, если вы являетесь подписчиком платного ТВ (например, Singtel TV, StarHub TV), все готово. Соответствующая приставка, которую вы используете со своей услугой платного ТВ, уже позволяет вам смотреть каналы Mediacorp в цифровом формате. Однако, если у вас есть приставка SD, вы можете перейти на ТВ-приставку с поддержкой HD, чтобы смотреть каналы HD. (Кстати, StarHub отправляет сигналы DVB-C.)

Для бесплатных или эфирных каналов (т. Е. Если вы не являетесь подписчиком платного телевидения) существует несколько способов приема цифрового ТВ:

1. Приобретите DVB- Телевизионная приставка T2 и внутренняя (или внешняя) антенна

Приставки DVB-T2, одобренные IMDA, можно найти в крупных магазинах электроники, и они обычно идут в комплекте с внутренней антенной. Цены варьируются от 95 до 129 сингапурских долларов.

Есть также много энтузиастов, которые поставляют свои собственные приставки / антенны (некоторые даже дошли до того, что сделали свою антенну своими руками).Одна из основных причин — экономия средств. Например, телевизионную приставку DVB-T2 китайского производства часто можно купить примерно за 50 сингапурских долларов. Конечно, если вы решите пойти по этому пути, всегда есть риск проблем с совместимостью, гарантией и даже безопасностью. Итак, вас предупредили.

Другое необходимое оборудование: коаксиальный кабель с сопротивлением 75 Ом и кабель HDMI. Кроме того, если в вашем доме несколько телевизоров, вам необходимо приобрести комбинированную приставку / антенну для каждого телевизора.

Draco HDT2-7300 — это телеприставка, которая поддерживает стереозвук сингапурских каналов DVB-T2.(Источник изображения: Skycom Satellite Systems.)

Akira HDVB-T2A1 — это телевизионная приставка, которая поддерживает сингапурские каналы DVB-T2 с объемным звуком при подключении к системе домашнего кинотеатра. (Источник изображения: Akira.)

2. Купите телевизор со встроенным тюнером DVB-T2 и антенной

Ваш существующий телевизор может быть совместим с DVB-T, но не с DVB-T2. Простой способ узнать это, когда вы видите, что он принимает канал 5 в HD (который транслируется как в DVB-T, так и в DVB-T2), но не в канале 8, Suria или Vasantham в HD (потому что они транслируются в формате HD). Только DVB-T2).

со встроенным тюнером DVB-T2 (также известные как IDTV) присутствуют на рынке с середины 2013 года. Для начала вы можете обратиться к списку таких приставок и IDTV IMDA. Особенно для телевизоров этот список не может быть исчерпывающим, поскольку всегда появляются новые модели. Чтобы узнать о последних моделях, вы можете следить за HardwareZone или посещать наши очень активные форумы. Помните, что вам все еще нужна комнатная антенна, потому что главная антенна HDB на крыше не может использоваться для приема цифровых сигналов.И если вам интересно, подключаться к кабельной розетке StarHub TV тоже бесполезно, поскольку она отправляет аналоговые и DVB-C сигналы, предназначенные для приставок StarHub. Что касается цифровых комнатных антенн, то Daiyo EU1702 хорошо оценен участниками нашего форума.

Если вы остановились на земельном участке или в коммерческом здании, вы можете использовать имеющуюся антенну на крыше, особенно если вы уже используете ее для текущих каналов УВЧ.

Для получения некоторых советов по использованию УВЧ-антенны, размещению внутренней антенны, настройке и другой информации вы можете ознакомиться с руководством и часто задаваемыми вопросами Mediacorp, в которых подробно рассматриваются такие детали, как разница между активной и пассивной антенной.

Комнатную антенну Daiyo EU1702 можно найти в крупных магазинах, таких как Best Denki и Courts.

Что еще я должен принять к сведению?

Если вы покупаете телеприставку или IDTV, обратите внимание на два ярлыка. Любая из этих этикеток указывает на то, что продукт соответствует спецификациям ресивера Сингапура и подходит для использования для приема цифровых каналов Mediacorp.

Если вы видите этот ярлык, это означает, что продукт поддерживает сингапурские каналы DVB-T2 в стереозвучании.
