Грозозащита для антенн в частном доме

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Грозозащита для антенны

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния – это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Последствия молнии и электромагнитного импульса

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;
прямой удар молнии в провода электролиний, питающих здание;
разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Устройство грозозащиты

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр. ). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Штыревое заземление

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление ТВ-антенны в квартирах

Сделать заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Вам необходимо отыскать специально предусмотренный контур, к которому подключены мачты коллективных антенн, и соединить свою антенну с этим общим заземляющим контуром.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

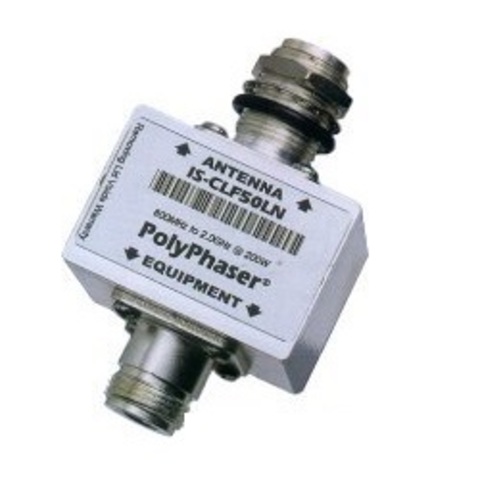

Грозоразрядник для антенны

Стоит такое оборудование не так и много. Но если вы и решите сэкономить на его приобретении, то последствия обойдутся значительно дороже. В данной статье рассмотрим, зачем же нужен грозоразрядник для антенны, а также некоторые его особенности.

Зачем нужно такое устройство

Первое, зачем оно используется, это предотвращение повреждения различных радиоустройств статическим электричеством. Приемно-передающие аппараты соединяются между собой посредством коаксиальных кабелей.

Как нам всем известно, обычная антенна рассчитана на прием электромагнитных сигналов на высоких частотах. Потому она может одинаково хорошо улавливать как полезные сигналы, так и вредные. Как вы догадались, под вторым подразумевается разряд молнии.

Причем мощность такого сигнала может значительно превышать все установленные нормы для устройства. Потому не составит особого труда предположить, что трансивер в итоге выйдет из строя. И чем лучше и мощнее антенна, тем больший импульс в итоге придет к самому оборудованию.

Вот чтобы не допустить возникновение подобных ситуаций, защите цепей от антенн следует уделять достойное внимание. С этими целями очень часто используют грозоразрядник для антенны.

Разновидности грозоразрядников

Различают всего два вида таких устройств.

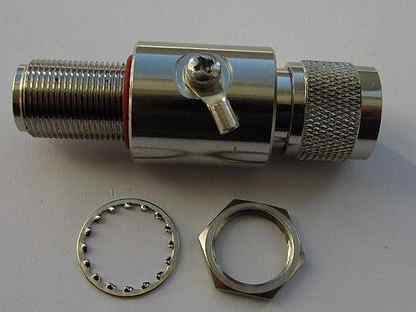

Грозоразрядники на четверть вольта. В их основе лежит стержень, изготавливаемый из металла. Длина его достигает четверть волны. Такой разрядник заземлен практически все время. А размыкается только лишь на рабочую частоту.

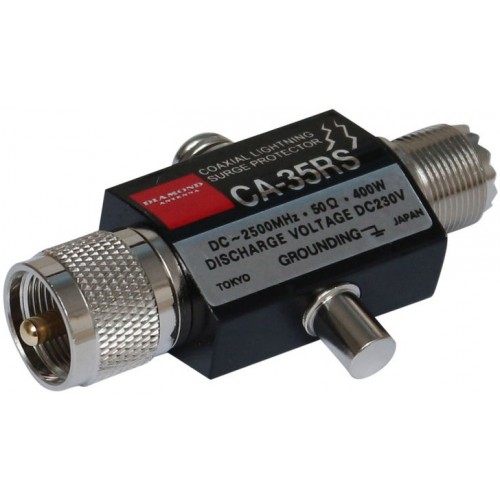

Плазменные. Здесь основным элементом является колба с газом. Когда на ней возникает напряжение, которое превышает пороговое, газ, насыщаясь ионами, переходит в плазменное состояние. Заземление разрядника становится возможным благодаря тому, что напряжение в колбе все время стремится к нулю.

Грозоразрядник для антенны и его особенности

Стоит отметить, что установка такого устройства производится в разрыв кабеля. Затем конструкция заземляется. Предохранителем при этом выступает особая плавкая вставка. Она является сменной, и при желании со временем может быть заменена.

Обратите внимание, что помимо оборудования, такое устройство защищает также и оператора от поражения током. Можно утверждать, что грозоразрядник должен устанавливаться в обязательном порядке. Особенно в тех местах, где не установлен молниеотвод. Помимо того, особая необходимость в заземлении существует для одиноко стоящих мачт.

Чтобы правильно подобрать такое устройство, необходимо учитывать ряд факторов, среди которых можно выделить такие: способ заземления, мощность в кабеле, тип используемого разъема и показатели максимального напряжения в линии.

Главное, что стоит уяснить, хоть молния уже и стала для нас обыденным явлением, это вовсе не умаляет ее опасности. С последствиями ее воздействия необходимо считаться. Ведь, бросая вызов природе, шансы на поражение у человека остаются довольно большими.

Грозозащита своими руками | Строительный портал

Во время грозы, с целью улучшения безопасности дома и людей, которые там проживают, рекомендуется установка грозозащитой системы. Есть специальные службы, которые занимаются данным вопросом, но при желании осуществить монтаж грозозащиты своими руками рекомендуем ознакомиться с данной статьей.

Принцип действия грозозащиты
Способы грозозащиты зданий
Правила расчета грозозащиты
Рекомендации по улучшению безопасности зданий во время грозы
Устройство грозозащиты внутри помещения

Требования к основным компонентам грозозащиты
Методы крепления тросов или проводов молниеприемников

Принцип действия грозозащиты

Наземные молнии, которые с легкостью попадают в объекты, расположенные на земле, представляют огромную опасность, как для человека, так и для его жилища, ведь напряжение разряда молнии составляет миллионы и даже миллиарды вольт.

Комплексная грозозащита состоит из двух компонентов: внешнего и внутреннего. Внешний компонент грозозащиты, при ударе молнии, перехвачивает и отводит энергию в землю, а внутренняя грозозащита является соединителем всех электросетей, расположенных внутри помещения, и создает так называемое заземление.

Основные части внешней грозозащиты:

молниеотвод,
токоотвод,
заземлитель.

Функциональная особенность молниеотвода — перехват молнии. Разновидности молниеотводов: стержень, расположенный на коньке кровли, для ровной крыши используют громоотвод в виде сетки, еще один вариант молниеотвода — трос, который натягивают над зданием.

На стенах дома монтируют токоотводы. Главная особенность монтажа токоотвода — максимально короткий путь от молниеотвода до земли, чтобы молния быстрее попала в заземлитель.

Заземлитель используют для передачи тока в землю.

Внутренняя молниезащита дома — это предохранение проводки от резких скачков напряжения, которые провоцирует молния.

Способы грозозащиты зданий

Согласно математическому моделированию, наиболее надежный способ защитить дом от попадания молнии это сетка, которую натягивают по всей поверхности крыши, на высоте от одного до полтора метра.

Установка металлического штыря, который в несколько раз превышает высоту здания — тоже хороший вариант.

При наличии металлической крыши, которая имеет толщину более 10 мм, возможен вариант подключения заземления к крыше в нескольких местах, таким образом, роль молниеотвода сыграет крыша, а заземление примет удар молнии и передаст ток в землю.

При стреловидной крыше допустимо установить металлический трос, который натягивают над крышей на высоте от 0,5 до 1,5 м.

Для более сложных крыш трос натягивают в нескольких местах, в местах выступа коньков или других металлических деталей.

Для плоской крыши — наилучший вариант это натянутая сетка из металлического троса, которая имеет расстояние ячеек один-два метра, также для такой крыши подойдет штырь длиной в три-четыре метра, который устанавливают посередине крыши.

Правила расчета грозозащиты

Чтобы быть уверенным, что здание действительно защищено от попадания молнии следует обязательно рассчитать молниезащиту.

Расчет молниезащиты зависит от таких показателей:

тип здания: прямоугольник, квадрат, овал или круг;
размеры здания: ширина, высота и длина;
наличие дополнительных пристроек, беседок или отдельно стоящих зданий;
количество гроз за один год, на 1 км²;
вероятность попадания молнии в данный участок.

Молниезащита подразделяется на несколько категорий. Наиболее подходящая для жилых домов — третья категория молниезащиты. Перед началом расчета определитесь с типом здания. Например, рассмотрим расчет одиночной стержневой молниезащиты для здания, в виде кругового конуса.

Длину здания обозначим буквой А, ширину В, а высоту hx. Допустим, ширина здания составляет 25 м, длина 18 м, а высота 7 м. Теперь нужно, при помощи специальной карты узнать о годовом количестве (n) и о средней продолжительности (t) гроз, на территории данного здания.

N=((В+6h)(А+6h)-7h3)n10-5

После проведения расчета получаем N=0,0134353. Количество поражений молнии в год. В зависимости от надежности молниезащиты выделяют две зоны: А — больше 99,5%; В — от 95% до 99,5%.

В зависимости от количества и средней продолжительности грозы определяем зону данного здания и производим расчет высоты молниеотвода. Лучше доверить этот процесс специалистам, так как правильный расчет молниеотвода обеспечит безопасность здания на долгие годы.

Устройство грозозащиты внутри помещения

УЗИП — устройство защиты от внутреннего перенапряжения — главный компонент внутренней защиты здания во время грозы. Устройство УЗИП – это модуль молниезащиты, который изготавливают на основе вариастора или разрядника.

В зависимости от класса защиты все устройства УЗИП разделяют на:

1. УЗИПы первого класса, которые устанавливают перед распределительным щитом. Такие устройства с легкостью останавливают высокомощные разряды и гасят ток.

2. УЗИПы второго класса предназначены для предохранения электроприборов от остаточного импульса. Устанавливаются в зданиях, где находятся серверные или обычные сети, к которым подключают различную аппаратуру.

3. УЗИПы третьего класса защищают слаботочные системы, такие как телефонная, интернет-система или камера видеонаблюдения.

Требования к основным компонентам грозозащиты

Перед началом работы по установке грозозащиты ознакомимся с основными требованиями к компонентам внешней грозозащиты:

1. Требования к молниеотводу: наибольшая высота среди всех объектов, размещенных на территории.

2. Требования к проводнику молниезащиты: минимальная длина, высокий уровень изоляции для хорошего прохождения тока, при установке проводника избегайте наличия стыков или скруток, лучше воспользуйтесь сваркой или пайкой, в качестве проводника используйте стальные ленты или пруты, которые имеют небольшой диаметр.

3. Требования к заземлителю: расположение не менее четырех метров от фундамента, высокая влажность грунта.

Схема грозозащиты:

Инструменты для установки внешней стержневой молниезащиты:

молниеприемник,
токоотвод,
заземлитель,
сварочный аппарат,
металлические скобы или хомуты.

Инструкция по монтажу грозозащиты:

1. Установите стержневой металлоприемник. Подсоедините к нему токоотвод, который состоит из металлической проволоки с круглым сечением. Токоотвод должен иметь минимальную длину, для более быстрой передачи тока от металлоприемника к заземлителю.

2. В качестве заземлителя используйте полосу металла или металлическую пластину с сечением не меньше 150 см².

3. При помощи болтов и электросварки соедините все элементы этой системы между собой.

Установка заземления:

Самое главное правило установки заземления – это обеспечение постоянной влажности грунта. Для выполнения данного требования существует два варианта:

установка заземления в месте прохождения грунтовых вод;
установка заземления ниже промерзания грунта, но в тоже время необходимо осуществить подвод стока воды с крыши к месту установки заземлителя.

В качестве заземлителя используйте кусок железа, металлическую бочку, трубу, уголок лист или стержень, которые необходимо забить в землю. Труба, стержень или уголок отличаются небольшой площадью, поэтому рекомендуется сварить их с нескольких частей, например, в виде перевернутой буквы Ш.

Рассмотрим один из вариантов заземления: лист металла площадью 1 м² нужно закопать в землю, предварительно подготовив яму, которая доходит до грунтовых вод, минимальная глубина ямы составляет два метра. При выборе материала заземлителя лучше используйте качественный оцинкованный металл, медь, алюминий или дюралюминий, так как обычное железо со временем сгнивает, и заземление не будет выполнять свои функции. Соединение занижения с заземлением производится путем сваривания или прикручивания заземлителя к стальной полосе или тросу.

Следите, чтобы заземление не находилось вблизи колодца, бассейна или питьевой скважины.

Для занижения отличным вариантом будет стальной проводник, который имеет сечение 10*10 см или металлическая полоса шириной в 40 мм, а толщиной в 25 мм. Прокладывают занижение прямо по стене здания без дополнительной изоляции. Трос, необходимо сваривать при помощи электросварки или стыковать болтами.

Методы крепления тросов или проводов молниеприемников

Выделяют:

натяжную систему крепления;
дистанционную систему крепления.

Для установки молниеприемника натяжным способом на стрелообразной крыше и стенах здания устанавливают жесткие анкера и натягивают провода. Крепление проводов или троса производят при помощи специальных зажимов.

При использовании самозабивного углового зажима и дюбелей совершают крепление троса на плоскую крышу. Если крыша слишком крутая, вместо углового зажима используют коньковый, который позволяет подобрать цвет и фактуру, согласно общему дизайну кровли.

Советы по установке грозозащиты:

1. Для расчета грозозащиты не обязательно высчитывать все показания по приведенной выше формуле, существуют онлайн калькуляторы, которые справятся с этой задачей гораздо быстрее. Но показания размеров здания и годового количества ударов молний все равно нужно узнать и измерить.

2. При наличии на территории дома большого дерева закрепите молниеприемник на дереве с помощью шеста и хомутов. Обязательное условие такой грозозащиты – расположение молниеприемника выше верхушки дерева. Не используйте металлические болты для закрепления молниеприемника на дереве, чтобы избежать повреждения или возгорания.

3. При наличии телевизионной мачты – расположите молниеприемник на ней, а если мачта металлическая и не окрашена, тогда она будет хорошим токоотводом.

4. Дымовая труба – хорошее место для прикрепления молниеотвода. Прикрепите молниеотвод к дымоходу, но учтите, что при сильном ветре слишком большой молниеотвод повредит трубу, поэтому прежде чем использовать этот вариант сопоставьте размеры трубы и молниеотвода.

5. В качестве заземлителя разрешается использовать такие предметы как спинка от старой металлической кровати, арматурная сетка или ненужные металлические предметы.

6. При монтаже молниезащиты необходимо просверлить несколько отверстий в земле и засыпать туда соль или селитру, так как эти материалы способствуют увеличению эффекта проводимости тока.

7. При выборе кабеля для заземления рекомендуется использовать кабель с наибольшим сечением.

8. Категорически запрещается осуществлять изоляцию или покраску молниетвода.

9. Нельзя размещать заземлитель вблизи стен здания, дорожек или переходных проходов.

10. Для соединения молниеприемника и токоотвода используйте медные, латунные или оцинкованные винтовые зажимы.

11. Ремонт и корректировку молниезащитной системы следует проводить минимум один раз в три года. Для этого зачищают все контакты, подтягивают или заменяют соединения.

12. Один раз в пять лет проводите вскрытие заземления и проверку надежности соединений. При наличии большого количества ржавчины рекомендуется произвести замену заземлителя.

13. При выборе токоотвода, учтите, что материал, из которого изготовлена данная деталь должен выдерживать нагрузку до 200000 ампер.

14. Запрещается изгибать токоотводы, так как возможен риск возникновения пожара.

Простая грозозащита — реализация для 3g модемов и телевизоров / Хабр

Этот материал — дополнение и практическая иллюстрация к предыдущей статье

Работающий трансформатор с деревянным сердечником, или простая грозозащита для компьютеров и телевизоров

С наступлением теплой погоды рабочее место перекочевало в дачный поселок.
Конечно, пришлось забыть о прекрасном стационарном проводном Интернете и вкусить прелестей 3g.

В первую же грозу, отключив модем, меня стали посещать мысли: а не попробовать ли такую же или подобную грозозащиты, как описывалось ранее, но для 3g модема?
Теоретически тут все должно быть неправильно и получиться не должно, но все же попытка была произведена.

Главная проблема — земля, то бишь заземление компьютера при подключенной антенне (без антенны связь практически невозможна).

В предыдущем материале опасность проблемы была обозначена как исключительно высокая, и где-то так это и есть.
Плюс опасность повреждения модема сильным полем электромагнитной волны при разряде молнии.

Ситуация в иллюстрациях.
Антенна в «боевом положении»:

На рисунке можно рассмотреть, что мачта антенны вкопана в землю (заодно выполняет функцию опоры для винограда).

А вот откуда берется заземление на оплетке антенного кабеля:

Далее компьютер заземляется по цепи: оплетка кабеля -> общий провод модема -> земля USB -> общий провод (корпус) компьютера.

Итак, в такой системе есть угроза при грозе номер 1 в виде затекания токов молнии через землю в компьютер со всеми неприятными вытекающими последствиями.

Есть и вторая угроза. Обратите внимание: антенна установлена на прием сигналов с вертикальной поляризацией (ну то есть таких, у которых электрическое поле направлено вертикально).
Опять же, в предыдущем посте есть иллюстрация, где очень наглядно видно, что в электромагнитном поле от молнии электрическое поле направлено тоже вертикально.
Таким образом, при ударе молнии на выходе антенны есть риск появления значительных напряжений. Ситуация та же, что и с линией связи — противофазное напряжение, или угроза номер 2.

Было очень заманчиво в разрыв антенного кабеля просто включить трансформатор из витой пары, но тут теоретически все очень плохо.

Плохо номер 1. Вроде как по стандарту витая пара работает на частотах до 125 Мегагерц. Сигнал CDMA — 800 МГц, то есть нужно ожидать значительных потерь в трансформаторе.

Плохо номер 2. Волновое сопротивление кабеля — 75 Ом, витой пары — 100 Ом.

Отступим немного вбок. Везде есть много определений волнового сопротивления, формулы всякие, но складывается ощущение, что это — некая абстракция, виртуальный параметр.
Развеем это.
Представим себе, что у нас в одной руке — батарейка, самая обычная.
Теперь представим, что во второй руке мы держим конец оооочень длинной линии связи.

Делаем простую операцию: подключаем батарейку к линии. Что будет происходить?
В линию будет уходить волна, «заряжая» линию энергией своего электромагнитного поля, чем больше держим батарейку подключенной к линии, тем большая часть линии зарядится энергией.
Можно образно сказать, что волна «высасывает» энергию из батарейки и передает ее в линию.

А как ситуация выглядит с точки зрения батарейки? Просто протекает ток, так как будто к батарейке присоединили резистор, и сопротивление этого резистора и равно волновому сопротивлению линии.

Если на пути волны в кабеле есть участки с другим волновым сопротивлением, волна отражается от них.
Концы кабеля и замыкания в кабеле — это фактически тоже участки с другим волновым сопротивлением: открытый конец кабеля — бесконечное сопротивление, замыкание — нулевое.

Для радиосигналов отражения в кабеле приводят в основном к потерям сигнала на выходе кабеля.

А вот для цифровых сигналов отражения приводят к искажению информации и зачастую вообще к невозможности связи.
Исключительно критичен к волновому сопротивлению Ethernet. Сильное рассогласование на концах кабеля сразу же «гасит» связь полностью, причем выглядит это так: горит линк 100 мегабит, пингов нет

Вернемся к грозозащите.
Итак, все плохо — витая пара относительно низкочастотна, волновое сопротивление другое, еще и симметрична в отличие от антенного кабеля.

Была сделана попытка изготовить трансформатор на длинной линии из антенного кабеля, но успехом попытка не увенчалась — связи нет, уровень сигнала — ноль.

Чисто на удачу в разрыв линии был включен точно такой же трансформатор на длинной линии из витой пары, как было описано ранее.
Результат сильно удивил:
Уровень сигнала БЕЗ трансформатора грозозащиты: -75 dBm

с подключенным в разрыв антенного кабеля трансформатором

Наблюдение за уровнем показало, что трансформатор вносит потери 3-4 dBm, что даже на не очень сильных сигналах некритично.
На качество связи, скорость и пр. влияния не замечено.
Нагрев модема — в норме, ничего не изменилось.

Конструкция.

Схематично:

Сама констукция была изготовлена с помощью стандартных антенных разъемов (подходят телевизионные).

Получилось вот так:

И вся конструкция в подключенном состоянии

Важная особенность: система критична к полярности.
В моем случае в самом первом эксперименте трансформатор вносил потери 6 dBm, когда поменял местами провода витой пары, идущие к модему — затухание упало до 3 dBm.
Явление возникает, скорее всего, из-за того, что мы стыкуем симметричный трансформатор с несимметричным коаксиальным кабелем.

И маленький момент. Конструкция 1:1 подходит для телевизоров, если накрутить на концы кабеля male и female антенные разъемы, вот примерно так

Что получили в итоге?
1. Кабель при подключениях перестал биться током (и исчезло опасение повредить при таких подключениях что-нибудь).
2. Пропала необходимость во время грозы вытаскивать пигтейл из модема, постоянно размышляя о том, через сколько таких перетыкиваний сломается разъем.

Направленная антенна ВК-1200-10

Антенна ВК-1200-10 предназначена для работы в беспроводных системах передачи данных, работающих в частотном диапазоне 1050-1200 МГц.

Антенна предназначена, в частности, для работы с сетевыми беспроводными видеокамерами уличного или комнатного применения. Используется для передачи видеопотока на пульт охраны, на удаленный файл-сервер, на специализированное хранилище данных и т.п. без применения кабелей для передачи данных.

Антенна позволяет существенно увеличить дальность действия беспроводных видеокамер при замене заводских всенаправленных антенн.

Крепеж WiFi антенны ВК-1200-10 допускает установку на любую вертикальную опору (кронштейн, мачту). Рекомендуется монтаж антенны на опору с надежным заземлением. При отсутствии заземления мачты или при невозможности проверить качество заземления, рекомендуется использовать универсальный грозоразрядник BSP-6, устанавливаемый в разрыв между антенной и кабелем. Изучите инструкцию по применению BSP-6 перед монтажом.

Направленная антенна ВК-1200-10 - антенна уличного использования. Однако может применяться и внутри помещений, зданий и сооружений.

Технические характеристики направленной антенны ВК-1200-10:
Тип антенны	Приёмо-передающая направленная. Волновой канал (Yagi)
Рабочий диапазон частот, МГц	1050 ~ 1220
Коэффициент усиления антенны, dBi	12-14. 5
Входное сопротивление, Ом	50
Сектор излучения в горизонтальной плоскости (H) (-3 dB)°	36
Сектор излучения в в вертикальной плоскости (E) (-3 dB)°	34
Поляризация	Линейная. Вертикальная.
Максимальная подводимая мощность, Вт	50
КСВ в рабочем диапазоне частот	≤ 1.5
Разъем, тип	F male на кабеле 30 см
Механические характеристики:
Размеры антенны, мм	670x160x70
Масса НЕТТО, кг	0,5
Масса БРУТТО, кг	0,6
Материал корпуса	Нержавеющая сталь, оцинкованная сталь, алюминий
Рабочая температура, °С; влажность, %	-40. .+60; 0 — 100.
Ветровая нагрузка, м/с	33
Исполнение	Внешнее (уличное). Всепогодное. Всеклиматическое.
Техническое обслуживание	В обслуживании не нуждается
Комплект поставки:
Антенна ВК-1200-10	1шт.
Набор элементов крепления на вертикальную опору	1 шт.
Инструкция с гарантийным талоном	1 шт.

Как улучшить телевизионный сигнал. Виды цифрового телевидения. Модели для усиления телевизионного сигнала

Прием сигнала цифрового ТВ (DVB-T2) в сверхжестких условиях.
В связи с борзостью Триколора решил «добить» цифровое эфирное ТВ у себя на даче.
Первая (зимняя) попытка завершилась неудачей: в морозы работало, а при нуле и выше сигнала не хватало. Причины: летом абсолютная влажность воздуха гораздо выше зимней, низина у реки и близкий лес. Напомню, что у меня рельеф направления на ретранслятор дает полностью «закрытый интервал», т.е. сигнал проходить типа не должен … Рельеф с рефракционным эллипсом приложен. А
Купил высокочувствительный ресивер (-82дБм), перенес антенну с дома подальше от леса (на летнюю кухню). Теперь до леса — метров 100, а было, наверное, 20 м (острый угол по направлению к ретранслятору).
Купил и соединил/протянул 23-25 метров кабеля RG-6U.
На входе ресивера поставил антенный грозоразрядник. Надо бы, наверное, поставить и на выходе усилителя, но пока руки не дойдут. А по входу антенный усилитель имеет короткое замыкание по постоянному току, поэтому, думаю, защищен неплохо.
Результат, в общем-то, положительный (по сравнению с тем, что было раньше): на 650МГц сила сигнала 80%, а на 722МГц — 48%. На обоих «качество» — 100%, чему — не верю. Конечно, 48% — мало, но работает. На грани. При прогреве ресивера и по ходу пьесы бывают срывы сигнала… Причём, антенну пришлось очень точно выставлять по направлению.

Не понравилось, решил «добивать» дальше.
Поставил в доме перед ресивером второй усилитель (древний, от старой антенны).
При этом, пришлось победить возбуждение усилителя и слишком сильный сигнал.
Сильный сигнал победил разветвителями, что мне, как раз, на руку, т. к. хочу размножить DVB-T2 по дому.
Теперь оба мультиплекса имеют уровень сигнала выше 90%. А качество… — см. Примечание-3.
Понравилось.
Молниезащита:
Приделал сверху к антенной мачте метровый толстый алюминиевый штырь-молниеприемник, через переходник «алюминий-медь» организовал с его нижней части (а не снизу мачты!) медный спуск к заземлению в качестве которого купил и забил на 1,6 метра под антенной оцинкованную трубу. К этому же заземлению приварил стальной трос, к которому подвязан антенный кабель, идущий от летней кухни к дому. Медь к стальной трубе — через нержавеющие шайбы.
Примечание-1:
Подразумевается, что телевизор (хотя бы) и остальное заземлены, иначе может образоваться наводка на входе ресивера (до 100-150 Вольт), которая при заземленной антенне и временно разомкнутом антенном входе может (при их соединении) пробить мачтовый антенный усилитель по выходу.

И это — не теория, а жестокая правда жизни.
Примечание-2:
Странно, что показатель качества сигнала у меня почти всегда 100%. Не верю!

Дополнение от 11 июля 2015г:
К сведению тех, кто настаивает, что при дожде приём не ухудшается.
На днях у нас был дичайший ливень. Так вот во время него полностью рассыпался сигнал на 722МГц, и подсыпАлся на 650…
Понятно, т.к. у меня соотношение сигнал/шум — на грани. Да и антенна не самая дальнобойная…
Почесал репу, раскурочил валяющуюся старую антенну, сделал 6 директоров длиной около 14,5 см (такая длина у директоров покупной части антенны), прикрутил к основной антенне. После этого преднамеренно загрубленный до 50% уровень сигнала поднялся до 65% (по сравнению с покупной антенной). Сколько в децибелах, естественно, неизвестно…
Ждём,с ливня!
Дополнение от 21 июля 2015г:
Результат доработки антенны:
Сегодня у нас опять был очень сильный ливень, оба мои Триколора (у меня временно две антенны смотрят на 36Е) отключались минут на 5-10, а моё ЦЭТВ ни на секунду. ..
Здесь я за счет усиления собственно антенны поднял соотношение сигнал-шум и поэтому сигнал перестал быть «на грани» и эффект перестал быть заметным. Впрочем, уровень сигнала в ливень снижался с 91% до 72% (в минимальной точке).

Теперь антенна стала такая:

Дополнение к результатам доработки антенны:
Были сильные дожди с грозами. Заметил, что в момент разряда отдаленной молнии изображение срывается на 2-3 секунды…
Примечание-3:
Купил для друга чуть другой ресивер той же фирмы и дополнительно убедился в том, что почти постоянное 100%-е качество сигнала на моем ресивере — фикция. Этот новый ресивер «измеряет» более-менее нормально. Качество на нем (от той же антенно-фидерной системы) 60-70%. У него, кстати, и софт меню и управления другие.
Видимо, буду трясти производителя/представителя, чтобы предоставили обновление софта, который и по удобству гораздо лучше.
Примечание-4:
Форумчанин о статическом электричестве во время снегопада с антенны на диапазон 27 МГц (медная проволока вертикально):
Примечание-5:

Инструкция

Учитывайте при установке антенны характеристики местности. Зона гарантированного приема телевизионного сигнал а зависит от рельефа. По возможности установите антенну на самой высокой точке, прилегающей к вашему дому. Для обеспечения требуемой высоты антенного устройства при необходимости используйте дополнительную мачту, надежно укрепив ее проволочными растяжками.

Выберите оптимальную конструкцию приемной антенны . Требования к ней таковы: простота и надежность, достаточная пространственная избирательность, способность пропускать широкую полосу частот, небольшое входное сопротивление и высокий коэффициент усиления сигнал а. Для зоны неуверенного приема имеет также особое значение отношение уровня сигнал а к уровню помех.

При незначительной удаленности от телецентра (несколько десятков километров) используйте для улучшения принимаемого сигнал а антенну типа «волновой канал» с простым или петлевым вибратором, состоящую из трех элементов. Антенны подобного типа выпускает промышленность, но при наличии минимальных радиолюбительских навыков изготовить ее можно своими силами.

Проверьте правильность установки антенны и произведите ее настройку. Для этого подберите оптимальное соотношение размеров элементов антенны , требующееся для приема сигнал а выбранных станций. Правильно ориентируете конструкцию в пространстве, нацелив антенну на вещательный центр или ретранслятор.

Используйте для улучшения сигнал а специальный антенны й усилитель. Размеры, конструкция и способ подключения такого устройства могут быть самыми разными. При выборе усилителя обращайте внимание на указанные в технической документации частотные характеристики и уровень шума. Настройку усилителя, применяемого для конкретной модели телевизионного приемника, поручите профессионалу. В противном случае эффективность устройства будет низкой.

Чтобы улучшить качество принимаемого изображения и «поймать» недоступные прежде каналы, не обязательно покупать новую мощную антенну. Приемная способность антенны зависит от различных внешних факторов, от формы и конструкции, изменяя которые, можно регулировать качество изображения.

Расположение антенны

Качество телевизионного сигнала напрямую зависит от расположения антенны. Бетонные стены, металлические заборы и конструкции очень мешают прохождению сигнала, поэтому чаще всего ее располагают за пределами дома, на стене или . Если известно, где находится ближайшая передающая вышка, антенну следует развернуть в ее направлении.

Изменение конструкции антенны

Практически к любой антенне можно специальный усилитель телевизионного сигнала. Он работает от сети 220 В, купить усилитель можно в большинстве магазинов электроники. Для правильного выбора важно знать некоторые параметры: коэффициент шума (он должен быть как можно ниже, желательно, не более 2 дБ), коэффициент усиления Ку (рассчитывается исходя из наличия разветвлений и его длины).

Чаще всего конструкция антенны продумана с учетом стандартного поиска эфирного сигнала. Ее можно изменить с помощью любого металлического предмета, проводящего ток: проволоки, кабеля, балконной сушилки, батарей центрального отопления и т. д. Лучше всего подходят алюминиевые и медные предметы с большой площадью поверхности. Металлические объекты, не соприкасающиеся с антенной, напротив, перебивают сигнал.

Некоторые антенны требуют специальной настройки перед применением. Следует проверить, правильный ли частотный диапазон выставлен для принятия того или иного сигнала.

Эффект синфазной решетки

Если взять несколько одинаковых антенн и разнести их по горизонтали и таким образом, чтобы фазы сигнала оказались в них одинаковыми, то можно добиться значительного его усиления. Например, если одиночная антенна дает коэффициент в 7 дБ, то двойная — до 10 дБ, состоящая из четырех частей — до 12 дБ и т. д.

Основные правила синфазной решетки: части могут быть покупными или изготовленными самостоятельно, но обязательно одинаковыми. Важно, чтобы «этажи» и «ряды» были полностью симметричными, с одинаковой длиной линий, кабельных перемычек. Для фиксации используются каркасы из изоляционных материалов, например, дерева или пластика.

Печать

Это не очень распространенная неисправность, да и неисправностью ее не назовешь, имеется в виду когда скачет качество принимаемого сигнала DVB T2. Чаще всего это связано с положением кабеля от антенны к телевизору, условиями приема и еще рядом причин. Почему такое происходит, неискушенному в таких вопросах пользователю просто непонятно и такое поведение тюнера он может объяснить неисправностью приставки или антенны, но дело не в этом. Однако давайте по порядку.

Причины

С какой интенсивностью скачет сигнал dvb-t2, зависит от того на какой высоте кабель имеет такой горизонтальный участок и какой длинны, если он располагается у самой земли, то влияние наводок минимально. Понятно, что чем длиннее такой участок, тем сильнее будет гасится полезный сигнал. Чтобы избежать этого располагайте антенну недалеко от приставки, также помогает использование качественного кабеля.

Начинает прыгать сигнал цифрового ТВ и при его наклонном положении, например когда он спускается от конька крыши до стены. Стоит заметить известен случай, когда при наклонном кабеле ресивер после настройки показывал довольно длительное время, а с наступлением лета и жаркой погоды уровень сигнала стал скачкообразно меняется от 0 до 100, а сигнал качества держался на 5%.

Случались в практике случаи когда в городских условиях при рядом расположенной вышке использовалась для приема первого и второго мультиплекса активная комнатная антенна. Сигнал поступающий на тюнер был очень велик, что приводило к срабатыванию защиты и как следствие сигнал начинал скакать на цифровом тюнере.

Были и обратные случаи когда сигнал искусственно понижался. Здесь имеется в виду преграды в виде строений или деревья. При этом если между антенной и вышкой оказывается дерево, зимой прием отличный, а летом листва гасит сигнал и также возникали скачки его уровня. В данном случае достаточно сместить антенну. Кстати, по этой причине происходит срыв сигнала и на спутниковом ТВ, установленная тарелка несколько лет исправно показывала и вдруг стали происходить сбои, картинка рассыпается на квадратики. Оказалось дерево за эти годы выросло и стало закрывать тарелку от спутника.

Нюансов здесь много и влияние могут оказывать — погода, качество кабеля, дальность расположения вышки (мощность сигнала), поэтому разбираться в каждом случае, когда сигнал при приеме или настройке т2 начинает прыгать, нужно индивидуально, и не важно какая у вас приставка World Vision, Rolsen и т.д..

Избегайте скрутку провода в бухту, а также длинные участки с горизонтальным и наклонным положением кабеля, используйте в данных случаях.

Чтобы избежать наводок, кабель нужно размещать, подальше от силовых электрических проводов и избегать пересечений кабеля с силовыми линиями, а при пересечении делать его под прямым углом.

ТВ кабель проводить цельными кусками, если разрывов не избежать, то использовать специальные соединители с надежным контактом провода и экранированием, а не скрутки с изолентой.

Сегодня сложно представить нашу жизнь без телевидения. Мы смотрим по телевизору любимые передачи,фильмы, новости. Но качество телевизионного сигнала далеко не всегда удовлетворяет нашим желаниям. Что же можно сделать для его улучшения?

Прежде всего, конечно можно установить спутниковое или цифровое телевидение, но если такой возможности нет, то можно воспользоваться следующими советами.

Для того, чтобы улучшить качество изображения, если вы смотрите телевизор при помощи обычной общей антенны может понадобиться паяльник и спиртосодержащий очиститель.Также, скорее всего, понадобиться новый кабель. Если вы смотрите телевидение на компьютере, то, возможно, необходимы будут также и программы для улучшения качества сигнала.

Что делать

Сегодня для желающих смотреть телевидение в высоком качестве существует множество возможностей. Это может быть и установка спутниковой антенны, и подключение цифрового телевидения. Можно также смотреть тв онлайн здесь. Но если вы не готовы затрачиваться на антенну и платить ежемесячную абонентскую плату, а предпочитаете смотреть передачи на телевизоре,
а не на компьютере, то выход все же есть.

Прежде всего, необходимо исследовать кабель, через который телевизор подключен к антенне. Необходимо убедиться, что нет ни малейших повреждений на защитном слое кабеля,ну и, конечно же, разрывов. В случае нахождения повреждений, а также в том случае, если кабель уже достаточно старый его нужно заменить, т.к. со временем он теряет свои свойства. Если кабель был уже поврежден ранее, и не заменен на новый, а в месте повреждения сделано дополнительное соединение, то лучше его совсем заменить,т.к. любое дополнительное соединение ухудшает качество сигнала.Паяльник вам пригодится в том случае, если кабель слишком короткий и его необходимо нарастить. Конечно, лучше этого не делать, а просто купить и протянуть кабель нужной длины.

Для улучшения качества сигнала можно также приобрести и установить антенный усилитель. Подключать его лучше через сетевой фильтр, дабы избежать влияния скачкой напряжения. Качество изображения будет лучше, если усилитель будет иметь отдельное питание.

Если же вы не устанавливали дополнительную антенну в доме, а принимаете сигнал только с помощью общей внешней антенны, то купите и установите ее. Для этого необходимо узнать, где расположена ближайшая к вашему дому телевизионная вышка и установите антенну с той стороны дома,которая ближе к вышке.

Конечно, если вы живете в многоэтажном доме, то качество сигнала будет лучше на верхних этажах. Поэтому, чем выше вы сможете установить свою антенну, тем лучше. Возможно, для этого нужно будет попросить соседей помочь вам. Если же антенна уже установлена, то можно поменять ее направление. Конечно, во многом качество изображения зависит и от телевизора.

Если же вы предпочитаете смотреть телевидение онлайн, то качество изображения также можно улучшить с помощью различных программ. Конечно, какую бы вы не установили антенну, это позволит смотреть только ограниченное количество каналов. Поэтому, если вы хотите смотреть трк украину онлайн телевидение будет оптимальным выбором.

Хорошее качество передачи делает просмотр телевизора приятным времяпрепровождением. Способов улучшить качество просмотра много. Выбор за Вами!

http://tvgold-online. ru/49-trk-ukraina.html

Трудно представить жизнь современного человека без телевизора. При этом кем-то в полной мере используется продвинутость смарт-функциональности приемников, тогда как выбор других останавливается на просмотре передач и фильмов используя старый проверенный способ — пользуясь эфирными сигналами цифрового или аналогового вещания. При этом зачастую удовольствие от просмотра передач бывает подпорчено плохим качеством приемки ТВ-сигналов. В нашей статье мы постараемся максимально подробно рассказать о методах их усиления.

Отчего зависит качество трансляции ТВ-эфира

Имеется несколько факторов, оказывающих влияние на качество передаваемой картинки:

Телевизионный приемник находится на большом расстоянии от ретранслятора сигнала.
Наличие внешних препятствий как естественного, таки искусственного происхождения. Это могут быть стены высотных домов, холмы, низины и большое количество деревьев.
Низкое качество соединительного кабеля.
Антенна установлена в неправильном месте или плохо ориентирована в пространстве.
Присутствие значительных конструкций из металла, на маршруте прохождения сигнала или в непосредственной близости от телевышки.

Практически в каждом из перечисленных случаев главенствующая роль отводится ТВ-антенне. Если данный атрибут правильно подобран и настроен соответствующим образом, то есть реальная вероятность повышения качества принимаемых сигналов и стабилизации трансляции.

Промышленностью выпускаются как комнатные, так и наружные антенны. Где они устанавливаются ясно уже из их названия. Остановимся на каждом виде подробней.

Антенны для использования внутри помещения

Портативные антенны по вполне доступным ценам могут прекрасно выполнять свои функции если место их использования находится достаточно близко к ретранслятору. Имеется в виду расстояние, не превышающее тридцати километров. А наивысшего эффекта удается достичь в том случае, когда телевышку, что называется, видно из окна. В этом случае сигналы не будут ухудшаться из-за многократного отражения от стен зданий.

Для комнатных антенн принято разделение на две категории, в зависимости от конструктивных особенностей:

Рамочные. У этого типа антенн разомкнутая металлическая рамка. Их диапазон работы — UHF (дециметровый). В него входят частоты начиная с 300 МГц и заканчивая 3 ГГц, но, как правило, для телевещания не используются частоты после 900 МГц.
Стержневые. «Рогатые» как их прозвали в народе. С их помощью уверенно принимаются телевизионные сигналы в метровом диапазоне (VHF), то есть на частотах от 30 МГц до 300 МГц.

Для эффективного использования комнатной антенны необходимо найти такое место где она будет работать наиболее эффективно. А это значит, что должен как можно встречать препятствий на пути от транслятора к приемнику телевизионных сигналов.

Если все условия соблюдены, а качественной картинки добиться не удается, то можно попробовать пользоваться антенной, имеющей активный усилитель. Кроме того, имеются еще и автономные усилители сигнала, о которых мы расскажем ниже по тексту.

Если пользователь проживает в непосредственной близости с транслятором, то возможно ему придется приобретать устройство диаметрально противоположное усилителю, которое называется аттенюатор. Но служит для ослабления сигнала, что позволяет предотвратить искажение картинки и звучания, появляющиеся как следствие слишком сильного ТВ-сигнала.

Наружные антенны

Полуволновые вибраторы.
Волновые каналы.
Логопериодические антенны.
Синфазные антенные решётки.

Для того чтобы перекрывать метровый и дециметровый диапазоны, рекомендуется использование комбинированного решения, при котором в одной конструкции имеются элементы нескольких выше перечисленных типов антенн.

Качество принимаемого ТВ-сигнала находится в прямой зависимости от высоты, на которой установлена антенна. Существенное влияние может быть оказано, расположенными поблизости линиями высоковольтных электропередач.

В зависимости от типа усиления сигнала, имеется еще несколько видов наружных антенн. Пассивные наружные антенны относятся к классу простейших пассивных устройств, так как в их конструкции отсутствуют компоненты, способные усиливать ТВ-сигнал.

В активных антеннах усиление сигнала происходит благодаря наличию в них специальной микросхемы. Усилители могут быть как встроенными в конструкцию антенны, так и независимыми от нее.

Виды антенных усилителей

При подборе усилителя телевизионного сигнала необходимо учитывать его технические параметры:

Диапазон частот. У основной массы антенн, реализуемых на отечественном рынке, существует заточка для работы с локальными частотами. Впрочем, встречаются и исключения.
Коэффициент усиления. Для метрового диапазона этот показатель равен 10 ДБ, а для дециметрового — от 30 до 40 ДБ.
Коэффициент шума. Рекомендованный размер не больше трех децибел.

В качестве вторичных параметров в процессе выбора выступают ток питания (от 30 до 60 мА) и напряжение (от 5 до 12 В). Также различия имеются в месте где располагается усилитель (непосредственно на приемнике или возле него).

Однако даже использование компонентов высокого качества и надежно работающего оборудования не всегда гарантирует удовлетворительное качество принимаемых телепередач. На этот показатель может негативно влиять низкокачественный коаксиальный кабель, используемый для подключения, а некачественные элементы его подсоединения. Рекомендуется приобретать кабель, имеющий толстую центральную жилу и стандартное волновое сопротивление на уровне 75 Ом.

Кроме того, источниками помех, на картинке может стать бытовая техника и внешние источники. В качестве последних чаще всего выступают радиостанции и сотовые передатчики. Защита от них только одна — антенны, имеющие узкую диаграмму направленности.

Прием антеннами сигналов цифрового телевещания или аналогового существенно не отличается. Просто для цифрового необходимо поддержки дециметрового диапазона, при условии, что приемник DVB-T/T2 имеется в самом телевизоре. Если же его нет, придется приобретать внешний ТВ-тюнер.

В заключение скажем несколько слов о спутниковых антеннах. Диаметр их чаш может колебаться в пределах от пятидесяти сантиметров, до пяти метров. В прямой зависимости от размера находится чувствительность антенны. Правильно установить и настроить спутниковую антенну совсем непросто, а потому для выполнения этой работы необходимо привлечение узкопрофильных специалистов.

Заземление тв антенны. Как выполнить заземление антенны

» win2 return false > Печать

Грозы на нашей планете случаются непрерывно. Специалисты подсчитали: каждую секунду в землю вонзается около ста молний. Каждая из них — мощный сгусток энергии, с током порой до 200000 А. По этой причине горят леса, разрушаются дома, гибнут люди…

По сути своей молния — это огромная электрическая искра, которая проскакивает между небом и землей из-за того, что образовалась противоположная заряженность облаков и поверхности. Совсем как при коротком замыкании в электропроводке.

Искра «пробивает» на том участке, где расстояние между «плюсом» и «минусом» короче. Поэтому молния, как правило, ударяет в отдельно стоящие объекты, которые поближе к небу, вроде высокого дерева или антенны вашего дома.

Замечу также, что есть у электричества природная любовь к металлу. Если небесной искре предоставить выбор между стальным или деревянным столбом, при прочих равных условиях ее потянет «на железненькое».

В принципе система молниезащиты на удивление проста. Стоит задача — встретить молнию на подлете к вашей антенне (крыше) и сделать так, чтобы она изменила свое первоначальное направление и, скользнув вдоль стены, ушла в землю рядом. Поэтому молниезащита состоит из трех основных частей:

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Молниеприемник получает удар молнии, передает его токоотводу, а тот — заземлителю, который гасит разряд в толще грунта.

Теперь рассмотрим случай, если рядом с антенной нет молниеотвода. Комнатные телевизионные антенны в грозозащите не нуждаются. Что касается наружных антенн, то необходимость в защите определяется местом их установки.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Т. е. если наружная антенна находится вблизи высоких зданий и сооружений, оборудованных молниеотводом (например, возле фабричной трубы, высокого дома, мачты передающей радиостанции и т. п.), устройство защиты от молнии устанавливать не обязательно. Если антенна установлена на крыше отдельно стоящего (даже одноэтажного) дома или на здании, которое выше окружающих домов, молниезащита необходима.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

Лучшая молниезащита — металлический заостренный штырь, установленный на вершине мачты (острие штыря должно хотя бы на 1,5 м быть выше антенны). Штанга телевизионной антенны, подключенная к контуру молниезащиты, изображена на рис. 1.

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Все соединения в системе грозозащиты необходимо выполнять максимально надежно: с помощью сварки, пайки или в крайнем случае с помощью резьбовых соединений.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

Случай 1. Антенна располагается на заземленной металлической крыше. Ее заземление обеспечивается соединением нижней части металлической мачты с кровлей.

Случай 2. В антенне применяется в качестве УСС петлевой вибратор. Он в своей средней точке соединен с металлической стрелой, а стрела с металлической мачтой, поэтому необходимо заземлить мачту. Провод токоотвода должен подключается к точке нулевого потенциала антенны, которой могут быть:

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

При отсутствии точки нулевого потенциала в схему антенны нужно включать дроссель большой индуктивности, который подсоединяется к специальным клеммам антенны. В этом случае середина отвода дросселя будет точкой нулевого потенциала.

Случай 3. Мачта антенны деревянная, стоит на земле. По ней необходимо проложить толстый медный (можно стальной) провод токоотвода или металлическую шину диаметром не менее 5 мм. Экран кабеля снижения также должен быть соединен с точкой нулевого потенциала антенны. Второй конец провода заземления должен быть соединен с заземлителем, в качестве которого может быть использован как сам провод или шина, так и специально закопанные в землю металлические детали.

Случай 4. Антенна устанавливается на неметаллическую крышу. В этом случае металлическую мачту нужно соединить в ее верхней части с экранами кабелей и с точкой нулевого потенциала антенны. К нижней части мачты нужно подключить провод токоотвода, проложив его вдоль стены дома, и заземлить, уложив по дну траншеи на глубине 1 м. При этом длина горизонтального заземляющего отвода должна быть:

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

Рис. 2. Варианты заземления антенн в сельской местности

Здесь следует отметить, что заземлять необходимо только металлические части антенны. Нельзя заземлять электроприборы и электроизделия, у которых шасси соединено с одним из проводов питающей сети переменного тока.

Внимание.

Если такое изделие окажется соединенным с незаземленным проводом сети, то присоединение внешнего заземления приведет к короткому замыканию.

Простейшими заземлителями могут быть металлические листы, предметы, использовавшийся в хозяйстве (тазы, ведра и т. д.), трубы, толстый металлический провод и др. Для устройства заземления вблизи дома или места, где установлена антенна, вырывается яма глубиной до 2 м, в нее помещается заземлитель, к которому предварительно уже приварен стальной проводник диаметром не менее 5 мм. Если в качестве заземлителя используется стальной провод, то необходимо закопать его в виде мотка диаметром 1 м на глубину 2 м. Длина провода в мотке должна быть не менее 20-25 м.

Лучшим заземлителем можно считать отрезок толстостенной трубы длиной 1,5-2 м, закопанный на глубину 2-3 м. Во всех случаях конец проводника от заземлителя, закопанного в землю, можно укрепить на стене дома с помощью скоб, к нему в дальнейшем присоединяется провод заземления от антенны.

» win2 return false > Печать

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

Рис. 2. Варианты заземления антенн в сельской местности

Внимание.

На НЧ-диапазонах доводится часто слышать горячие споры на тему заземления антенн и радиоаппаратуры. Обычно речь идет о двух проблемах первая
— микрофон «кусается», и вторая — чем глубже размещено заземление, тем эффективнее работает антенна. Советы перерастают в горячие споры, а юмору многих советов позавидовал бы Ярослав Гашек.

Для лучшего понимания и усвоения материала добавим и мы в статью немного юмора. Начнем с «кусючего» микрофона. В основном, эта проблема возникает при плохом согласовании и симметрировании антенны, особенно при работе на «веревку», т.е. антенну в виде длинного провода. Для такой антенны противовесом служит осветительная сеть 220 В или водопроводные трубы, если они используются в качестве заземления. ВЧ-энергия при ненастроенной и неотсимметрированной антенне излучается как самой антенной, так и всеми дополнительными проводниками, подключенными к аппаратуре. Генератор или передатчик «не понимает» слова «антенна»: для него это просто нагрузка. Согласованная или несогласованная — это неважно.

В некоторых случаях эту нагрузку можно хорошо согласовать и получить удовлетворительный КСВ, но антенной при этом по-прежнему будут являться полотно антенны, осветительная сеть, водопроводные трубы, проходящие в доме, и прочие проводники, подключенные к аппаратуре. Так чему же удивляться — «укусить» может не только микрофон, но и любой провод, торчащий из-под стола. Сразу рождается идея, что необходимо заземлить аппаратуру. Начинаем опутывать квартиру проводами, соединяя аппаратуру с ближайшим газоном. Иногда это помогает, микрофон перестает «кусать» хозяина, но при этом начинают волноваться соседи этажом выше или ниже. Вот тут «компетентные доброжелатели» начинают давать интересные советы, как лучше сделать заземление, каким проводом, какой сделать контур заземления возле дома и т.д. Некоторые радиолюбители все-таки интуитивно догадываются, что речь идет не о постоянном токе, и советуют сменить квартиру с 5-го этажа на первый, мотивируя это тем, что проводник длиной менее 0,1L уже не излучает. Можно, говорят, еще последовательно с проводником заземления включить конденсатор переменной емкости, чтобы создать последовательный контур для данной частоты.

После таких длительных бесед радиолюбительский народ «зацикливается» на несуществующей проблеме, вместо того чтобы подумать, а что же делают с «кусючим» микрофоном на самолете или МКС, и как же работает заземленный четвертьволновой вибратор?

Представьте, что нам нужно полить водой грядку через участок соседа, а шланг дырявый. Вместо того чтобы починить шланг, мы начинаем придумывать различные приспособления,чтобы не залить участок соседа. Да и вообще, почему мы хотим «забить» часть ВЧ-энергии в землю, она что, лишняя? Может, лучше поработать с антенно-фидерным устройством и излучать эту энергию в эфир? Заземлять антенну и аппаратуру, конечно, необходимо в целях электробезопасности и грозозащиты, но это никак не относится к проблеме «кусючего» микрофона. При работе на «веревку» длина проводника должна составлять половину длины волны нижнего диапазона, чтобы полуволновой вибратор был образован самим полотном антенны, а не куском провода с дополнением из проводов осветительной сети или труб отопления.

При работе на кратных частотах в этом случае будет изменяться только диаграмма направленности этого вибратора. Блок согласования антенна — кабель должен находиться у антенны, а не под столом. В качестве простейшего согласующего устройства следует применить хотя бы параллельный контур с отводом.

Теперь поговорим о хорошем заземлении и КПД антенны — эти два понятия вообще никак не связаны между собой. Классической формой вертикального излучателя является четвертьволновой штырь над экраном. Это полуволновой излучатель, а недостающий четвертьволновой отрезок вибратора образуется т.н. «зеркальным изображением» от экрана Физическая сущность метода зеркального изображения заключается в том, что электромагнитные волны вибратора, падающие на поверхность экрана, возбуждают в нем токи, под действием которых появляется отраженная волна, фаза которой в момент отражения от экрана не меняется. Если предположить, что экран бесконечный и является идеальным проводником, то КПД антенны без учета потерь равен 100%. Заметьте, что мы говорим об отражающем экране, а не о заземлении. Нам необходимо возбудить в нем токи и отразить волну, а не поглотить. Касается экран при этом земли или нет, не имеет никакого значения. Так как основная масса радиолюбителей не располагает большими площадями для установки антенн, экран хочется сделать как можно меньших размеров. Для этой цели и используются радиально расположенные четвертьволновые проводники, настроенные в резонанс, позволяющие при относительно малой площади создать хороший отражающий экран. Чем больше количество радиалов, тем большая часть энергии перехватывается и отражается, а не поглощается землей, тем больше КПД антенны. Из вышесказанного следует, что все разговоры о длинной трубе, забитой глубоко в землю и, якобы, улучшающей КПД антенны, абсурдны. Мы вновь пытаемся часть энергии «закопать» в землю.

При изготовлении вертикалов применяйте петлевые вибраторы. Такое решение имеет ряд достоинств. Электрически антенна связана с заземлением, с механической точки зрения мачта без изолятора прочнее. Антенна имеет более широкую полосу пропускания, а ее входное сопротивление увеличивается. Антенны с малым входным сопротивлением сложнее согласовывать с фидером, КПД таких антенн, как правило, ниже, т.к. сопротивление потерь может быть соизмеримо с сопротивлением излучения, что связано как с длиной проводников в НЧ-диапазоне, так и с материалами, из которых изготовлена мачта (например, применются стальные трубы, в которых много стыков). Часть подводимой к антенне мощности излучается в пространство, а другая часть в проводниках антенны превращается в тепло. Поэтому антенну можно представить как эквивалентное нагрузочное сопротивление, состоящее из двух составляющих: сопротивления потерь и сопротивления излучения. КПД антенны есть отношение полезной (излучаемой) мощности к суммарной мощности, подводимой к антенне Чем больше сопротивление излучения по отношению к сопротивлению потерь, тем больше КПД антенны. Если вертикалы устанавливаются на высоких зданиях и имеют длинный фидер, то по длине этого фидера необходимо расположить несколько запирающих дросселей. Это могут быть ферритовые кольца любой проницаемости, на которые наматывают по несколько витков фидера, что препятствует затеканию тока по оплетке кабеля. В УКВ- диапазоне на кабель в качестве запирающих элементов устанавливают четвертьволновые стаканы, закорачивая один конец стакана на оплетку кабеля. Стаканы изготавливают из металлической трубы или из оплетки кабеля большего диаметра.

В частном секторе кабель питания антенны закапывают в землю, осуществляя разводку под землей, что также препятствует затеканию тока и одновременно служит грозозащитой. При этом необходимо иметь два контура заземления: один — у антенны, второй — на вводе в дом.

Молния — это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Всегда ли нужно заземление?

взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих установок, повреждать устройства в них;
прямой удар молнии в провода электролиний, питающих здание;
разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Нормативные требования

Разновидности молниезащиты

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Устройство грозозащиты

Как делать заземление ТВ антенны на даче

Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление ТВ-антенны в квартирах

Сделат ь заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Что нельзя делать при заземлении

закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Заземление антенны представляет собой создание электрического соединения между оборудованием и заземляющим устройством. Необходимость заземления вызвана характером их размещения: антенны устанавливают под открытым небом. Поэтому существует определенная вероятность попадания молнии на металлическую поверхность. Заземление позволяет уменьшить напряжение до безопасного уровня для живых существ.

Всегда ли нужно заземление

Практически все специалисты рекомендуют делать заземление антенны. Действительно, лучше перестраховаться и заземлить принимающее устройство. Однако реальная опасность попадания существует лишь в тех случаях, когда в пятиметровом радиусе от антенны отсутствуют какие-либо объекты, высота которых не превышает 1 м (например, дерево или громоотвод). В связи с этим разумнее заземлять не саму антенну, а поставить рядом с ней отводящее устройство.

Главная цель молниезащиты — встретить молнию раньше, чем она ударит по защищаемому объекту (в данном случае по антенне) и отвести разряд в землю. Она включает три компонента, объединенных в одну электрическую цепь:

молниеприемник;
токоотвод;
заземлительный контур (заземлитель).

Молниеприемник

Данное устройство устанавливают рядом с мачтой антенны. Молниеприемники продаются в специализированных магазинах. Также их легко соорудить своими руками, используя обычный металлический штырь.

Токоотвод

Компонент представляет собой провод, по которому молния направляется к заземлительному контуру. Он должен быть только цельным и иметь определенное сечение:

Медный изолированный или оголенный — 16 кв.мм.
Алюминиевый изолированный — 25 кв.мм.
Стальной — 50 кв.мм.

Если антенна не оснащена грозозащитой, понадобится выполнить определенные действия, характер которых зависит от внешних факторов:

конструктивные особенности опоры принимающего устройства;
вид кровли;
место размещения оборудования.

В случае установки антенны на заземленной кровле из металла, для целей заземления соединяют металлическую мачту или молниеприемник с материалом крыши. Если антенна находится на деревянной опоре, токоотводом выступает провод, идущий по ней к заземлителю, установленному в грунте. По такому же принципу организуется заземление, если принимающее устройство расположено на неметаллической крыше.

Заземление на кровле из горючих материалов имеет свои особенности. К примеру, верхний участок металлической мачты соединяют с точкой нулевого потенциала антенны и с экранами коаксиальных кабелей. К нижней части мачты присоединяют токоотводящий проводник, который далее направляют вдоль стены строения. Заземляют его путем укладки его на дно траншеи, глубина которой должна быть не меньше 1 м.

Заземлитель

Для обустройства заземления копают яму глубиной 2-3 метра. В ней размещают заземлитель. В качестве заземляющего устройства подойдет металлический лист, труба, арматура или толстый провод. Оптимальный вариант — металлическая труба с толстыми стенками и длиной 1,5-2 метра. К заземлителю приваривают провод диаметром не меньше 5 мм. Конец проводника фиксируют к стене здания, чтобы затем подвести сюда токоотвод.

Нормативные требования

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов. Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

ГОСТ P МЭК 62305-2-2010.
ГОСТ Р МЭК 62305-1-2010.
Приказ Росстандарта под номером 795.

Уравнивание потенциалов

Наружные фидеры, мачты, разнообразные антенны, находящиеся полностью или фрагментарно за пределами защитной зоны, подвергаются угрозе попадания молнии. Вследствие этого выдвигается требование о наличии особой системы, позволяющей избежать опасной разности потенциалов. С этой целью предусматриваются следующие защитные барьеры:

Заземление телевизионных антенн, благодаря которому соединяется заземлитель с металлической стойкой. На ней монтируется антенна.
Уравнивание потенциалов. Цель достигается за счет соединения заземленной мачты и отходящих от нее кабелей. Если опора антенны находится близко к зданию, оснащенному молниезащиты, их соединяют в одно целое.

При отсутствии в строении системы защиты от молнии заземление для антенны осуществляют таким образом:

Устанавливают заземление.
Соединяют заземлительное устройство с антенной при помощи провода. При этом выбирают наиболее короткое расстояние между двумя точками.

Обратите внимание! Если проложить провод со значительными изгибами вокруг препятствий, неизбежно возникновение серьезной разницы потенциалов. В этом случае вследствие разрядов молнии в проводниках будет возникать индуктивность. В связи с этим возможно искрение, что небезопасно с пожарной точки зрения.

Все токоотводы от молниеприемников (тросовых и стержневых) соединяют с заземлителем. Последний включает не меньше двух расположенных по вертикали электродов. Длина каждого из них составляет не меньше 3 м. Вертикальные электроды соединяют между собой горизонтальными (его длина — от 5 м). Рекомендуемое поперечное сечение для медного электрода составляет от 16 до 50 мм, а стального — от 50 до 80 мм.

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

разновидность антенны;
расположение участка земли;
характер рельефа местности;
интенсивность внешних помех;
помехи, вызванные показателями электропитания, типом АФУ.

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.

Разновидности молниезащиты

Существует две классические схемы защиты от молнии:

Пассивная. В комплектацию системы включают токоотводы, молниеприемники, заземлительные устройства. Все эти компоненты объединяют в сеть. Молниеприемниками обычно выступают стержни или сетчатые структуры.
Внутренняя. В данное понятие входит весь перечень действий по защите находящихся внутри здания элементов электрической проводки и оборудования от частичных токов и наводок. Нередко от этих воздействий не спасают внешние защитные системы.

В соответствии с общепринятой концепцией выделяют три зоны молниезащиты. По границам каждой из них монтируют особые устройства (УЗИП). Такие элементы также подразделяют на три класса.

Мой субботний проект — Точка заземления антенны и молниезащита своими руками (в теории): amateurradio

Всем привет! На этой неделе я купил себе новую игрушку — Pillar Drill — и это мой первый проект с ней.

Идея состоит в том, чтобы установить это там, где мои три антенных фидера (ВЧ-диполь с вентилятором, ВЧ-концевой и УКВ / УВЧ-вертикальный) входят в здание, обеспечив там хорошую точку заземления и путь для освещения, ведущего к земле в помещении. в худшем случае — через толстый (я думаю, 16 мм, но не совсем уверен) медный кабель заземления к специальному заземляющему стержню.

Эта ситуация сложна, потому что здание находится в центре города без сада, антенны находятся на крыше, а заземляющий стержень был вкопан в землю под бетоном на первом этаже и испытан на сопротивление друг-электриком. мой. Заземляющий провод будет проходить по краю здания как можно дальше и ненадолго внутрь до стержня, что, к сожалению, является моим единственным способом добраться до него.

Войдите в алюминиевую коробку для проекта и набор болтов, гаек, соединителей и других вкусностей.

Для обеспечения защиты втулки из нержавеющей стали диаметром 12,6 мм прикручиваются болтами, при этом центральный медный проводник проходит очень близко (0,65 мм при измерении с помощью щупа) для создания искрового промежутка. Защита от накопления статического электричества также обеспечивается с помощью углеродных пленочных резисторов мощностью 5 Вт, идущих от центра к земле, по одному на каждую линию питания. Я использовал три разных значения: 75 кОм, 82 кОм и 100 кОм, чтобы помочь мне определить провода и при необходимости проверить на обрывы с помощью мультиметра.

Да ладно, фотки!

Выполнение отверстий (люблю эти ступенчатые сверла)

Основное сверление завершено

Разъемы (тип N для VHF / UHF, SO239 для HF), 12. Установлены 6-миллиметровые проставки из нержавеющей стали и 6-миллиметровый болт из нержавеющей стали для заземления, с использованием шайб из найлока на проставках и болте заземления, так как я действительно не хочу, чтобы они отсоединились!

Установлены центральные проводники (сетевой кабель 2,5 мм со снятой изоляцией) и резисторы.

Тщательно установите зазор между нержавеющими прокладками и центральным проводом с помощью щупа. Я использовал 0,65 мм, основываясь на информации, которую я нашел в другом месте.

Мне пришлось (с болью) подпилить кромку на верхней части алюминиевой проектной коробки, так как она загрязнила 3-миллиметровые болты на коаксиальных разъемах.

Нейтральный силиконовый герметик, нанесенный на резисторы, чтобы удерживать их на месте (не то, чтобы я ожидал сильной вибрации, но я хочу, чтобы все оставалось на месте)

Просто нужно оставить его до утра, чтобы он застыл (сейчас в Великобритании 1.45 утра. ). Далее будет разводка заземляющего провода и поиск хорошей точки для установки коробки! 🙂

На наружную антенну действительно нужен грозовой разрядник? : HeliumNetwork

Грозовой разрядник не предназначен для прямого воздействия молнии. Если молния попадает в настоящую антенну, все пиздец.Ничто не может быть спроектировано так, чтобы выдержать прямой удар молнии, оно достаточно горячее, чтобы что-нибудь расплавить.

Статический разряд — одна из причин, но другая причина — косвенное воздействие молнии, то есть удар молнии в пределах мили от антенны может быть достаточно мощным, чтобы вызвать ток в антенне, который идет по фидерной линии в передатчик, а затем в электрическую систему вашего дома. Так что не имеет значения, является ли антенна самым высоким объектом вокруг. Это может иметь значение только для вероятности прямого удара — и даже тогда это всего лишь вероятность — молния действительно делает все, что, черт возьми, она хочет.

Этот эффект быстро масштабируется с помощью dbi, поэтому для внутренней стандартной антенны этого не требуется. Но все, что превышает 4 дБи или около того, без этого вы действительно играете в кости.

Эта аналогия довольно быстро разрушается, но антенна подобна камертону, который резонирует на собственной частоте для отправки сигнала и резонирует для приема сигнала. Приемопередатчик предназначен только для работы с определенным диапазоном мощности в этом процессе. Это та же самая причина, по которой вы никогда не захотите запитать какой-либо передатчик без подключенной антенны или фиктивной нагрузки — потому что в этом случае вся энергия отражается обратно в приемопередатчик, который не предназначен для приема той же мощности, которую он передает.

Удар молнии подобен гигантскому гонгу, который сильно резонирует на всех частотах. Это может «дребезжать» в антенне настолько, что на приемопередатчик будет подаваться больше энергии, чем она рассчитана. Но если это крошечный камертон, он не может вибрировать с такой же энергией, как большой камертон, даже если они резонируют на одной и той же частоте.

Так что, если вы используете антенну dbi меньшего размера, то все в порядке. Но если вы делаете что-то 5,8 дБи или больше, вы действительно рискуете повредить свою точку доступа и, возможно, другую электронику в вашем доме, и это просто вопрос времени. Итак, сделайте все правильно: используйте высококачественный питающий кабель, возьмите разрядник, правильно заземлите его и измерьте КСВН. Ваша точка доступа будет вам благодарна.

Как заземлить усилитель сигнала на крыше или антенну DAS

В то время как усилители сотовых телефонов и распределенная антенная система (DAS) становятся все более распространенными аксессуарами для предприятий и домашних хозяйств, многие люди упускают из виду жизненно важный компонент своей установки, который защитит их вложения и обеспечит долговечность их оборудования: правильное заземление антенная система.

Заземление антенны защищает усилитель сигнала или DAS от повреждений в случае удара молнии. Молния может ударить по антенне и пройти по коаксиальному кабелю к вашему устройству, что не только повредит оборудование, усиливающее сигнал, но и может вызвать пожар или поражение окружающих. Молния не должна физически поражать саму антенну, чтобы вызвать повреждение: близлежащие удары молнии и накопление статического заряда во время шторма также могут создавать скачки напряжения, которые, хотя и меньше, могут повредить фильтры и усилители внутри усилителя или головной станции DAS.

Для полной защиты вашего устройства от молнии рекомендуется два уровня защиты: установка линейного грозового разрядника и заземление антенной мачты. Мы подробно рассмотрим каждый из них ниже.

Установка коаксиального ограничителя перенапряжения

Установка коаксиального устройства защиты от перенапряжения на пути от внешней донорной антенны к усилителю сигнала защищает как усилитель, так и внутреннюю часть вашего дома, отключая цепь, если через кабель проходит чрезмерно высокое напряжение.Согласно Национальному электротехническому кодексу (NEC), его следует устанавливать как можно ближе к точке, где кабель входит в дом, но не рядом с горючими материалами.

Поскольку многие чердаки содержат горючие материалы, мы рекомендуем устанавливать сетевой фильтр снаружи здания, рядом с входом.

Выбор правильного устройства защиты от перенапряжения имеет жизненно важное значение, поскольку неправильное устройство может ухудшить сигнал и снизить производительность усилителя сигнала или DAS. Важно, чтобы номинальное сопротивление вашего усилителя соответствовало номинальному сопротивлению устройства защиты от перенапряжения. Бустеры с разъемами F-типа имеют номинальное сопротивление 75 Ом, тогда как усилители с разъемами N-типа или SMA имеют номинальное сопротивление 50 Ом. Мы предлагаем широкий выбор устройств защиты от грозовых перенапряжений на нашей странице «Устройства защиты от перенапряжений».

Заземление антенной мачты

В то время как коаксиальный сетевой фильтр защищает устройство от ударов молнии и переходных напряжений, заземление антенной мачты также важно — настолько, что это требуется Национальным электрическим кодексом (NEC).Заземление этой мачты абсолютно необходимо, если вы используете высокую антенную мачту, поскольку они являются основной целью для ударов молнии из-за их высоты и тенденции к накоплению статического электричества. Единственное оборудование, необходимое для заземления антенной мачты, — это заземляющий кабель. Если ваша антенная мачта окрашена, убедитесь, что вы соскребли всю краску, прежде чем присоединять заземляющий провод.

Выбор и установка кабеля заземления

NEC рекомендует использовать заземляющий кабель сечением 10 AWG или ниже.Сечения кабелей становятся толще по мере уменьшения калибра AWG, поэтому, если вы не уверены, какой из них использовать, выберите более толстый провод (более низкий калибр). Рекомендуется использовать многожильный кабель, поскольку он более гибкий.

Установить заземляющий кабель относительно просто; главное, о чем следует помнить, — не допускать резких изгибов кабеля.

Вы можете подключить кабель к любому из пяти подходящих мест заземления:

Заземляющий стержень . Заземляющий стержень, как правило, устанавливается вне дома и представляет собой простой металлический стержень, закопанный в землю на глубину не менее 8 футов, при этом над землей виден только фут или около того.
Щит металлический сервисный электрооборудования . Эта панель обычно подключается к заземляющему стержню вашего дома или офиса.
Металлический кабелепровод или кабелепровод. Кабелепровод и дорожка качения обычно заземлены, поэтому вы можете просто прикрепить ремень к существующему кабелепроводу или дорожке качения.
Водопровод . Это приемлемо, но только в пределах 5 футов от входа водопровода в строение, и если труба металлическая и находится в непосредственном контакте с грунтом, по крайней мере, на 10 футов перед входом на территорию.Не подключайте заземляющий провод к водяному клапану.
Металлический каркас или конструкция здания . Если ни один из вышеперечисленных вариантов невозможен, вы можете заземлить, подключив его к металлической конструкции здания, при условии, что конструкция заземлена.

Хотя мы можем дать вам совет по заземлению донорской антенны, мы рекомендуем позвонить подрядчику по электрике, если у вас возникнут трудности. Электротехнические подрядчики хорошо обучены прокладке заземляющих проводов и могут помочь убедиться в полной безопасности вашей бустерной или распределенной антенной системы.

Сводка

При заземлении наружной антенны необходимо заземлить антенную мачту и установить заземленный грозозащитный фильтр. Используйте провод 10 AWG или более толстый для заземления мачты и устройства защиты от перенапряжения и убедитесь, что вы заземлены в подходящем месте. Это не только сохранит ваше оборудование в безопасности, но и потенциально спасет вас в случае грозы.

Молниезащита для антенн — KB9VBR Антенны

Изначально я написал эту статью в марте 2012 года, но за последний год эта тема была одной из самых популярных сообщений в блогах на моем сайте.Молниезащита — важная тема, поэтому я повторно просмотрел информацию, обновил ее и снова представил в верхней части своего блога.

Когда вы посмотрите на мои медные антенны с J-образной опорой, вы можете предположить, что они более восприимчивы к ударам молнии, чем вертикальные антенны в стекловолоконном корпусе. Но на самом деле они не более или менее опасны, чем любая другая антенна. Недавняя суровая погода и торнадо убедили вас в том, что ваша антенная система должна быть защищена от ударов молнии.

Молния — продукт развития грозы. По мере развития грозы кристаллы льда внутри растущего грозового облака становятся электрически заряженными. Когда статический заряд становится настолько большим, что изолирующий воздух вокруг кристаллов не может его удержать; заряд высвобождается в виде молнии. Молния будет искать путь наименьшего сопротивления и ударяет по ближайшему заземленному объекту. [pq] Любая антенна может действовать как гигантский громоотвод. [/ pq]

Не все районы страны одинаково уязвимы для молний.Некоторые регионы более подвержены грозам, чем другие, поэтому защита от молний может быть такой же проблемой управления рисками, как и безопасность. Живя на западе, вы можете не так беспокоиться о молнии, как скажем кто-то во Флориде. Но молния может произойти где угодно, поэтому рекомендуется делать ошибки из соображений безопасности.

Молниезащита для любительских радиоантенн

Для защиты себя, дома и своего радиооборудования вам необходимо установить в вашу антенную систему некоторые базовые молниезащиты.Большинство систем молниезащиты служат двум целям: направлять электрическую энергию молнии на подходящую землю и не допускать попадания энергии молнии в ваш дом.

Направлять электрическую энергию молнии на подходящую землю

Заземление вышки и антенной системы — это первый шаг к защите от молний. Все антенны на одной вышке или мачте должны подключаться к общей точке заземления. Если у вас есть несколько башен или мачт, у каждой башни может быть своя система заземления.Самый простой — заземлить антенны и мачту, чтобы удар молнии попал в землю и далеко от вашего дома. Антенны должны быть заземлены на башне, а башня должна быть прикреплена к восьмифутовому заземляющему стержню, закопанному в основании башни. Сплошной электрический провод 10 калибра достаточно тяжелый для большинства антенных систем.

Не допускайте попадания энергии молнии в ваш дом

Грозовой разрядник полифазерный

Поскольку молния также будет следовать за коаксиальным кабелем в радиостанции, вам также необходимо изолировать коаксиальный кабель от антенны.Грозовые разрядники — это небольшие устройства, которые подключаются к вашей коаксиальной линии питания. Подобно предохранителю, они предназначены для разрыва соединения при внезапном всплеске энергии. На рынке представлено множество марок разрядников. Один из них, Polyphaser, производит грозовые разрядники, которые могут выполнять именно эту работу. Вместо разрядника также помогает физическое отключение оборудования от питающей линии во время грозы. Энергия молнии будет следовать за линией питания, но в сочетании с правильной системой заземления ущерб будет минимальным.

В ARRL есть большая серия статей по молниезащите для любительских радиостанций. Я рекомендую вам прочитать эту информацию и следовать их рекомендациям. Также проконсультируйтесь со страховой компанией вашего домовладельца об уровнях защиты и ограничениях на поражение от молнии. Некоторые компании не покрывают автоматически ущерб от молнии или не имеют определенных ограничений на покрытие.

Наконец, если вам необходимо работать во время грозы, я рекомендую использовать защищенную антенну, возможно, на чердаке или внутри вашего дома.Ваш дом будет действовать как клетка Фарадея и обеспечивать естественную защиту от молнии, позволяя вам работать, не опасаясь удара молнии в антенну.

Молниезащита любительской радиостанции

Неужели действительно существует опасность, что «небо упадет нам на головы»?

Молниезащита нашей станции и нашего дома — это всегда движение в правильном направлении. Давайте посмотрим, как это делается, и давайте рассмотрим некоторые факты, а также мифы, которые распространяются о феномене молнии …

Бесстрашные галлы боялись одного: не дайте небу упасть им на голову… То же самое и с радиолюбителями: одно из немногих, что нас действительно пугает, — это попадание молнии в одну из наших антенн … Как многие из нас слышали: «Молния поразит вас всеми антеннами, которые вы установили!»

Насколько велика вероятность того, что в нас в конце концов ударит молния?

Есть много мифов, которые мы создали, и очень много других, в которых мы не виноваты.Статистически риск прямого удара молнии не так велик… Риск прямого удара молнии может быть статистически небольшим, но ощущение «усов», как мы говорим, случается очень часто…

Как создается молния — это не наша главная забота как радиолюбителей. Что нам нужно знать, в отличие от того, что обычно думают, так это то, что, с одной стороны, мы не можем отразить это, а с другой стороны, , нелегко оспорить это с помощью наших средств!

Итак, чем я рискую, в конце концов?

В большинстве случаев нам угрожают скачки напряжения, которые молния создает в более широкой области.

Но как же молниеносный скачок может попасть на любительскую радиостанцию?

Из наших «связей» с внешним миром, вернее, от любого кабеля, который входит или выходит на нашу станцию:

От телефонной линии.
От ЛЭП КПП.
С фидерной линии нашей антенны.
От ротора, переключателя, антенных (степпирных) кабелей управления
С земли (!!!)

Таким образом, мы должны помнить, что для хорошей молниезащиты каждое соединение нашей станции с внешним миром должно быть защищено ! Все, что попадает в нашу лачугу, нужно защищать, чтобы не принести ничего плохого.В большинстве случаев, недостаточно просто поставить грозовой разрядник на наш антенный коаксиал и, по крайней мере, не отключать антенны и отключать их во время грозы !!!

Но давайте рассмотрим дела по порядку…

С телефонной линии

Фото 1 (фото SV1EJD): Самый большой кошмар для радиолюбителей… Молния «ударяет» около антенны.

Очень часто. Телефонным компаниям следует установить устройства защиты от перенапряжения на линии .К сожалению, они существуют не всегда или иногда их обслуживание не завершено, и они не работают должным образом. Таким образом, волна может уйти далеко. Обычно это повреждает маршрутизатор — модем DSL, телефонные устройства, сетевую карту нашего компьютера, любой коммутатор Ethernet, веб-камеры, VOIP, Remoterig (если он у нас есть) или что-либо еще, подключенное к маршрутизатору…

Рисунок 2: Молниезащита Hager SPN505 для защиты телефонной линии ADSL

Как нам поступить с этим делом?

Самое меньшее, что мы можем сделать, — это подключить телефонную линию через ИБП (если в нашем ИБП есть такая функция защиты линии) или через различные удлинители с защитой телефонной линии.К сожалению, это не обеспечивает нам достаточной защиты.

Также хорошее решение — беспроводное подключение устройств!

Однако лучшим решением является установка специального устройства защиты от перенапряжения на телефонной линии . Это стоит около 70–100 евро для SPD, которые также поддерживают ADSL (рис. 2). Их производят несколько компаний, и на рынке их можно найти очень много. Вот один из них на рисунке 2: Hager SPN 505

Существуют также устройства молниезащиты для защиты кабелей Ethernet (рис.3). Конечно, это не обязательно, если у нас есть защита на телефонной линии, но это не так дорого (особенно китайские). Вы можете найти их на ebay, выполнив поиск по грозовому разряднику RJ45, и обычно они стоят от 6 до 10 евро. Вы можете разместить их между маршрутизатором и любым дорогостоящим оборудованием, которое есть в лачуге, и подключить его с помощью кабелей Ethernet к маршрутизатору. Не забывайте всегда сохранять провод заземления как можно более похожим на , потому что длинный провод может иметь большее сопротивление, чем путь к земле через сам кабель Ethernet.

Рисунок 3: Устройство защиты от перенапряжения для Ethernet. Обратите внимание на длину заземляющего провода.

От ЛЭП

Это очень распространенное явление. Сколько раз у соседей не включался телевизор, и они винили нас? Часто случается, что молния ударяет где-то далеко, и большой скачок напряжения проходит по линиям электропередачи, достигая нашего дома. Он повреждает любое устройство с чувствительной электроникой, то есть, в случае сегодняшнего дома, все! Радиоприемники (обычно наши блоки питания), роторы, кондиционеры (особенно инверторы), холодильники (более новые), телевизоры, видео, стереосистемы, бойлеры (цепь управления), маршрутизаторы и т. Д.

Как защитить себя от этих скачков?

Правильным решением является установка устройства защиты от перенапряжения типа T1 / T2 И установка защиты от перенапряжения на штепсельной розетке для каждого устройства отдельно (тип T3, а также есть УЗИП на рейке T3, если есть место в распределительный щит) (рис.4). Для домов в сельской местности или в местах повышенного риска необходимы SPD T1 и T2, а также розетки T3. Для домов в черте города достаточно типов Т2 и Т3.УЗИП Т1 и Т2 можно найти в магазинах электротоваров. ОСТОРОЖНОСТЬ! Конкретные работы по установке этих молниезащитных устройств в электрическую панель, согласно регламенту, должны выполняться квалифицированным электриком. Опасность поражения электрическим током!

Для SPD с розеткой T3 предпочтительнее покупать фирменные продукты, так как многие из них не справляются со своей работой должным образом (они недостаточно быстрые или не могут «справиться» с перенапряжением). Будьте осторожны, не подключайте к каждому из них слишком много устройств, поскольку их допустимая мощность ограничена (обычно 16 А).Кроме того, линейно-интерактивный и онлайн-ИБП (будьте осторожны не со всеми ИБП) в значительной степени могут играть эту роль, хотя использование ИБП для этой цели — не лучшее решение.

Рисунок 4: УЗИП типа T2 в электрическом распределительном щите. Индикатор (зеленый) показывает, когда необходимо заменить SPD, когда он становится красным

С наших антенн…

Для начала давайте посмотрим, как защитить настоящую антенну … Если мы хотим защитить саму антенну, мы должны установить штыревой громоотвод намного выше.Громоотводы с шипами предназначены для защиты надстроек. Он должен быть расположен выше антенны, чтобы под ней образовался защитный конус. Однако такая установка встречается нечасто. Стоимость ловушки или балуна недостаточно высока, чтобы оправдать такую установку. Особенно, если у нас есть антенны из чистого алюминия без схем…

А как насчет башни? Здесь у нас есть проблема … Если молния ударит в башню и не найдет другого пути к земле, она нанесет значительный ущерб основанию башни.Бетонный фундамент сам по себе «повышает» сопротивление грунту и в случае прямого удара молнии бетонный фундамент растрескается от высокой температуры. Это может привести даже к обрушению нашей башни! Итак, мы должны заземлить башню. Самый простой способ сделать это — разместить несколько соединенных между собой заземляющих стержней по периметру башни и соединить их с фактическими опорами башни, чтобы обеспечить хороший путь для молнии к земле.

Теперь, если башня установлена на крыше нашего дома, все становится сложно, особенно если вы живете в многоквартирном доме.Опять же, заземляющий провод должен быть подключен к нему , чтобы обеспечить путь молнии к земле. Но будьте осторожны: заземляющий провод может в любой момент получить напряжение (в случае удара молнии) и даже до нескольких тысяч вольт. Распространенное заблуждение — заземлить башню на водопровод. Это было бы ошибкой. Все металлические предметы, такие как водяной контур, должны быть заземлены . Но, с одной стороны, мы не можем гарантировать, что это так, а с другой стороны, мы не можем гарантировать низкое сопротивление нашего заземляющего соединения при подключении к водопроводу.Миф здесь явно восходит к прошлому, когда дома имели прямое заземление через водопроводную сеть. Но сегодня, с установкой нейтрального провода и повсеместным использованием пластиковых водопроводных труб, мы не можем быть абсолютно уверены в том, что наши водопроводные трубы вообще заземлены! Не говоря уже о хорошем заземлении…

Разница потенциалов, как вы знаете, означает ток … и это не приводит к хорошему …

Как общее практическое правило и передовая практика, безопасное расстояние заземляющего проводника от других металлических предметов обычно считается равным или превышающим 1 метр.То есть , если проводник проходит менее 1 м от металлических перил, окон, металлических желобов и т. Д., существует опасность возникновения дуги.

После заземления вышки нам нужно защитить путь к антенне через фидер. Для этого в идеале необходимо:

Если ваша башня меньше 75 футов (~ 23 м) в высоту, щит должен быть прикреплен к верху И низу. Для более высокой башни щит должен быть прикреплен к башне через каждые 75 футов.

И, наконец, повторно заземлить его, установив сетевой фильтр (обычно называемый грозовым разрядником в мире HAM Radio), прежде чем он войдет в станцию.

Третий шаг (установка устройства защиты от перенапряжения / грозового разрядника), по крайней мере, считается абсолютно необходимым… Внимание, мы часто выбираем подходящие устройства защиты от перенапряжения:

для максимальной используемой выходной мощности (т. Е. Линейного усилителя)
максимальной рабочей частоты
характеристического импеданса линии передачи (обычно 50 Ом)

Будьте осторожны, чтобы импеданс соответствовал линии питания (обычно 50 Ом).На рынке имеется множество SPD на 75 Ом, которые используются для защиты телевизоров. Также имейте в виду, что алюминий и медь плохо сочетаются друг с другом (гальваническая коррозия)! Поэтому не следует соединять медь с алюминием напрямую, это нужно делать только через латунные фитинги. В противном случае есть риск, что медь «съест» алюминий и вскоре хорошее соединение перестанет быть. Оцинкованная сталь тоже плохо реагирует на медь, поэтому при необходимости используйте детали из нержавеющей стали…

Рисунок 5: Грозовой разрядник с питанием от Cushcraft LAC4H

Здесь мы должны еще раз уточнить, что в любом случае громоотвод защищает не весь дом, а только металлическую конструкцию, расположенную под его конусом защиты .Не говоря уже о далеком громоотводе другого сооружения в непосредственной близости от нашего дома…

Рисунок 5а: недорогой грозозащитный разрядник от MFJ.

Кабели управления

Каждый кабель, который входит в лачугу, должен быть защищен, как указано выше. Поэтому мы не должны забывать защищать кабель ротора, антенный переключатель, кабель SteppIR (если он у нас есть) и многое другое, в зависимости от сложности нашей установки.

Рисунок 6: Молниезащита для кабелей управления от Array Solutions

Самым простым решением является покупка готового устройства защиты от грозовых перенапряжений для кабелей управления, как у Array solutions на рис.6. Есть другие доступные, и некоторые также на ebay. Все они доступны по относительно высокой цене и почти с одним и тем же недостатком: они ломаются! К сожалению, большинство из них основаны на варисторах (синие на рис. 6), которые теряют часть или все свои свойства при каждом ударе. Плохо то, что в большинстве случаев вы не узнаете, когда варистор вышел из строя, если нет визуальных повреждений и если у вас нет испытательного оборудования с высоким напряжением (HV) (у кого есть?)… Так что в какой-то момент , вам придется заменить их в качестве меры предосторожности.

Тогда почему бы просто не сделать их самому! Как вы спрашиваете? На каждой линии управления, на каждом кабеле мы вставляем варистор и конденсатор параллельно друг другу и соединяем их с землей. Подходящими варисторами являются V82ZA12P (68 В постоянного тока — 4500A- 2500 пФ — номер детали Mouser 576- V82ZA12P) и конденсаторы 0,01 мкФ / 1500 В постоянного тока (номер детали Mouser 594-S103M69Z5U283L0R). Так просто… Минимальная стоимость (оба по 1,5 евро на Mouser). То есть, если у вас семь проводов в роторе, вам понадобится семь пар из них, что всего около 10 евро.

Рис. 7. Компоненты защиты от перенапряжения размещаются между каждым проводом кабеля управления и пластиной заземления на входной панели станции, которая, в свою очередь, должным образом заземлена (см. Текст).

С земли?

Ну, а можно ли нас серьезно ударить с реальной земли? Но как? Поскольку заземление предназначено для защиты, верно? Это правильно! Но только тогда, когда все сделано правильно!

Прежде всего, все перечисленные методы требуют хорошего заземления . Если заземление плохое (сопротивление велико), пройдет импульсный ток и вызовет повреждение! Все устройства защиты от перенапряжения должны иметь как можно более короткий путь к земле с наименьшим сопротивлением.Энергия от удара всегда будет проходить по пути с наименьшим сопротивлением к земле, поэтому даже если у вас установлен грозовой разрядник, он не защитит вас, если не предоставит лучший альтернативный путь к земле с более низким сопротивлением, чем кабели, подключенные к вашему оборудованию. …

Лучше всего провести все кабели к общему входу в хижину и там сделать входной портал (входная панель), который хорошо заземлен с помощью короткого кабеля на землю (рис. 8).

Рисунок 8: Ввод коаксиального кабеля и кабеля управления к станции SV1DPI.Металлическая пластина является точкой заземления всех входящих проводников.

Важность хорошего заземления

Здесь часто делают вторую ошибку: наличие двух или более независимых оснований .

Все заземления должны быть «общими, неделимыми и сопутствующими». : Заземление молнии, заземление газовой линии, заземление линии электропередачи, заземление телефона, заземление лачуги, заземление вышки, заземление РЧ и любое другое заземление, доступное человеку. ум может прийти с должен иметь общий потенциал и он должен быть равен нулю!

Итак, если нам нужно поместить заземление в положение, отличное от положения заземления линии электропередач (которое я считаю существующим ранее), мы должны подключить его к существующему, чтобы у них всегда был одинаковый потенциал.В противном случае, в случае удара молнии из-за сопротивления земли и когда молния ударяет по земле, в одном заземлении будет другой потенциал, чем в другом. Разность потенциалов, как известно, означает ток… а это к хорошему не приводит…

Классический случай такого повреждения — когда в ретрансляторах без дуплексера установлены две отдельные антенны, обычно далеко друг от друга (RX и TX). Если они заземлены, то в случае удара молнии между ними может возникнуть разность потенциалов и … бах!

Хорошее заземление означает заземление с низким сопротивлением.

Сколько повторителей было повреждено таким образом, и мы не смогли найти причину… так что строго ОДНО заземление….и сделай это хорошим! В лачуге очень важно, чтобы все наше оборудование было заземлено, чтобы иметь одинаковый потенциал! Да, вы все правильно поняли. Даже если он не равен нулю (во время молнии это может произойти независимо от того, насколько коротки наши пути к земле), важно, чтобы все наше оборудование было заземлено в одной точке, чтобы у них был общий потенциал. Ведь важна разность потенциалов…

Хорошее заземление означает заземление с низким сопротивлением .У большинства из нас нет подходящих инструментов для его измерения. В городских районах помогает заземленная система нейтрали, используемая КПК, и, следовательно, параллельность заземления. Но в любом случае мы должны сделать все возможное. Сегодня для новостроек обычно требуется заземления фундамента дома , что является лучшим. В качестве альтернативы, самое простое и лучшее решение — это хорошо известный треугольник заземления . В этом случае поместите 3 заземляющих стержня в землю на расстоянии друг от друга, по крайней мере, на длину стержней, умноженную на 2, и соедините их между собой.Будьте осторожны, иначе треугольник не будет работать должным образом.

Самая большая проблема, однако, заключается в том, что точка заземления обычно скрыта под землей и не подлежит проверке. В траншею для грунта должен быть служебный вход, в котором будет выполнено соединение, чтобы его можно было проверить.

Особое внимание необходимо также при использовании алюминиевых стержней. Правила в вашем регионе могут не разрешать использование алюминия в качестве заземляющего стержня, потому что прямое соединение алюминия с медью вызывает гальваническую коррозию и разрушение соединения.Как упоминалось выше, нам необходимо использовать латунный фитинг или другие специально разработанные контактные проушины между .

Выводы

В заключение, самое главное для хорошей молниезащиты — хорошее заземление. Он должен быть похож на Holy Trinity : Common, Conexistent and Univisible…

Разница в молниезащите между коммерческой телекоммуникационной вышкой на вершине горы и нашей заключается в качестве системы заземления.Обычно в коммерческой вышке земля лучше устроена, надежнее и дороже, чем в любительской. Следовательно, намного эффективнее.

Самое главное для хорошей молниезащиты — хорошее заземление.

С этого момента все остальное становится проще. Защитите кабели, ведущие в хижину, и вы почувствуете себя комфортно.

То, что описано выше, достаточно для рядового радиолюбителя. Эти меры полностью защищают вас? Если молния ударит в непосредственной близости от вас, да.Если он ударит вас прямо, вероятно, нет. Вероятно, потому, что наше заземление не будет достаточно хорошим, чтобы поглотить всю энергию удара без каких-либо «жертв».

В любом случае, любительская радиостанция не обязана работать 24 часа в сутки. Если мы видим молнию и не хотим сердечного приступа, лучше всего немедленно отсоединить коннекторы питания от нашего оборудования… И все должно быть в порядке… то есть, если у нас нет двух «разных» заземлений…

Коротковолновые антенны Page 2 | KV5R.COM

Безопасность прежде всего!

Безопасность линий электропередач

Каждый год гибнут люди из-за того, что позволяют антенне или опоре контактировать с воздушными высоковольтными линиями электропередачи. Помните: НИКОГДА, НИКОГДА не прокладывайте антенный провод, фидер, опорный кабель или растяжку НАД ИЛИ ПОД линиями электропередач !!! Антенна, опора или оттяжка могут упасть в линию электропередачи — ИЛИ линия электропередачи может упасть на них. Влажный канат, поддерживающий антенну, будет проводить высокое напряжение.НИКОГДА не предполагайте, что можно безопасно проводить веревку или веревку над или под линиями электропередач.

НИКОГДА не поднимайте столб, мачту или башню так, чтобы они могли упасть в линию электропередачи !!!

Обратитесь за помощью. Обвяжите страховочные тросы (сухой нейлоновый трос) перпендикулярно линиям электропередач и вдали от них. Если ваша мачта 40 футов в высоту, поднимите ее на 45 футов или более от линий электропередачи. БЕЗ ИСКЛЮЧЕНИЙ!

Чтобы уменьшить наведенный шум от линии электропередачи в коротковолновом радиоприемнике, коротковолновые длинные проводные антенны должны располагаться перпендикулярно линиям электропередач и вдали от них.

Молниезащита

Во-первых, длинные антенны не «притягивают» молнию. Они просто действуют как длинные индукторы, которые получают всплеск напряжения от ближайшей дуги молнии. Тем не менее…

Каждый год гибнут люди из-за игнорирования простых мер молниезащиты. Базовый разрядник — это просто заземленный разрядник. Вы можете купить их или сделать из старой свечи зажигания.

Все большие антенны — даже горизонтальные провода, идущие низко к земле — увеличивают риск поражения электрическим током и / или повреждения имущества в результате атмосферной молнии.Простое правило: чем длиннее провод, тем большее напряжение будет наведено на него ближайшей молнией. Это напряжение отскочит от конца провода в виде жирной синей искры, и вы услышите, как она лопнет. Каждый раз, когда вы слышите гром, отсоединяйте антенный провод от радио. Положите конец в стакан или банку и положите на пол у стены. Если у вас есть заземляющий провод радиоприемника, вместо этого прикрепите к нему антенный провод.

Чтобы получить урон от молнии, вам не нужен прямой удар. Любой удар в пределах мили вызовет электромагнитный импульс, который вызовет на вашем антенном проводе тысячи вольт, вероятно, повредив ваше радио.Если вы получите прямое попадание, оно, вероятно, разрушит ваш дом, с грозовым разрядником или без него.

ПРИМЕЧАНИЕ: Молниеприемник отводит только небольшие импульсы — он НЕ защитит вас или ваш дом от прямого удара. ВСЕГДА отключайте антенну от радио при приближении грозы! Не оставляйте без присмотра радиоприемник, подключенный к внешней антенне. Расскажи всей семье!

Легалез

Установка антенны вблизи линий электропередач может быть ФАТИЧЕСКИМ действием! Ваша безопасность — это ваша ответственность, а не моя! АВТОР НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ИСПОЛЬЗОВАНИЕ ВАМИ ИЛИ НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЛЮБОЙ ЗДЕСЬ ИНФОРМАЦИИ.

Автор не может гарантировать или гарантировать, что планы и информация здесь идеальны во всех деталях, а также что их использование вами удовлетворит ваши потребности. Ответственность за результат полностью лежит на вас. Они предназначены просто как руководство, которое вы можете использовать при проектировании и создании чего-то в соответствии с вашими потребностями. Каждая установка антенны отличается.

Radio Shack является зарегистрированным товарным знаком Tandy Corporation. Мое упоминание продуктов Radio Shack в этих планах не следует рассматривать как одобрение, просто то, что они легкодоступны и имеют приемлемое качество.У меня нет соглашения с Tandy Corporation.

ПАДЕНИЯ И ДРУГИЕ БЫТОВЫЕ ОПАСНОСТИ

Ежегодно люди гибнут или получают травмы в результате падения домов, деревьев, лестниц и т. Д.

НЕ лазить по деревьям! Стреляйте по леске из рогатки или удочки. Затем используйте леску, чтобы натянуть более прочную леску (нейлоновая леска Мэйсона № 18). Затем используйте это, чтобы вытащить ¼ ″ нейлон (или, лучше, дакрон с защитой от ультрафиолета). Затем потяните вверх шкив, пропустив через него еще ¼ ″ нейлоновую петлю.Вы МОЖЕТЕ использовать деревья, не покидая земли!

УБЕДИТЕСЬ, что лестницы прочные и устойчивые. Перед подъемом опустите ножки лестницы в землю. Попросите помощника держать лестницу. Прочтите предупреждающие надписи. Используй здравый смысл.

ПРИМЕЧАНИЕ. Изменение антенн некоторых продуктов, например беспроводных телефонов и радиоприемников FRS, является незаконным (согласно правилам FCC). Ознакомьтесь с руководством по эксплуатации.

Продолжение…

◄— Коротковолновые антенны — Коротковолновые антенны Стр. 3 —►

Как «арестовать» молнию, май 1955 г. Популярная электроника

Май 1955 г. Популярная электроника

Оглавление

Воск, ностальгирующий по истории ранней электроники и извлеченный из нее.См. Статьи из Popular Electronics, опубликовано с октября 1954 года по апрель 1985 года. Настоящим подтверждаются все авторские права.

До появления электрических распределительных систем и электроники, опасность удара молнии исходила прежде всего от возгорание и, в меньшей степени, телесные повреждения (людей и животных). В Фактически, это было открытие Бенджамина Франклина, что молния была формой электричества. это привело к его последующему изобретению системы громоотвода, которая, будучи установленные на самых высоких деревянных конструкциях Филадельфии, значительно уменьшили инцидент с разрушительными пожарами, связанными с молниями, которые разрушали город годами.Когда в городах начали прокладывать линии электропередач, они загорелись. какие дома-трейлеры * для торнадо — сильные аттракторы. Системы защиты линии вскоре были разработаны, чтобы помочь остановить удары, которые иногда приводили к поражению электрическим током. люди в домах, которые случайно касались выключателя света или сантехники (когда-то повсюду использовались металлические трубы). Затем пришла электроника и электрика. приборы, которые не выдерживали скачков высокого напряжения и перегорали из-за в результате удара молнии.Незаземленные телевизионные антенны были известны притягивая молнии и поджаривая внутренности. ТВ антенна на моем в родительском доме никогда не было заземляющего провода, так что нам, должно быть, повезло с тех пор, как Летом в Аннаполисе, штат Мэриленд, было много гроз.

* За последние четыре десятилетия я жил в трейлерах дважды, один раз в Вермонт во время посещения UVM, и снова в южной части центральной Миннесоты, крупный торнадо область.

Как «арестовать» молнию

Эльберт Робберсон

Эта карта даст читателю приблизительное представление о том, сколько дней в году можно ожидать сильных гроз и молний.Сан-Франциско у читателей обычно бывает только 4 или 5 сильных штормов в год, но читатели в Новом Орлеане испытает 70 или более гроз.

Экспериментальный макет для демонстрации запаса прочности от молнии разрядники.

Примеры вводных проводов телевизора, показанные выше, были прикреплены к в антенны ударила молния. Слева — небольшой отрезок трубчатого телевизионного ввода. Все, что осталось, это трубка, так как медная проволока испарилась.Справа плоский телевизионный провод постигла та же участь, хотя пары меди пробили стена.

Строительство типового телевизионного грозозащитного разрядника. Металлический ремешок подключается к заземляющей трубе или стержню. Сверху на ремешке кусок утеплителя. Провода телевизора проткнуты кончиками электродов в зазоре.

Это шаги, необходимые для безопасной установки молнии. разрядник.На этом фото труба вбивается в землю рядом со зданием. где ввод будет входить в оконную раму. Фотография носит демонстрационный характер. только, поскольку очевидно, что безопаснее производить удар перед зажимом разрядника.

ТВ-ввод справа помещается в ОПН так, чтобы острия электродов протыкают жилы проволоки. Закрепите ввод крышкой разрядника.

Грозовой дроссель, повышающий безопасность установки, легко сделать.Дважды замкните вводную петлю на «защищенной» стороне ОПН. и закрепить целлофановым скотчем. Теперь ввод должен войти в здание, желательно под прямым углом.

Девяносто раз в год где-то в районе Тампы, Флорида, ударяет молния. Но где бы человек жив, он начинает задумываться о своей антенне, когда одна из этих грозовых туч начать плевать огнем.

Я наблюдал за своей собственной антенной во время множества гроз, и похоже, он становится все выше и выше, чем ближе грянет гром.Когда болты начинаете бить близко, антенна выглядит так, как будто это самое высокое место на многие мили, и, похоже, клянчат электронного посетителя.

«Смотри, — говорю я себе, — с грозозащитным разрядником или заземлителем, антенна совершенно безопасна во время грозы. Перестань волноваться! »

Тогда я отвечаю себе в ответ. «Это может быть правдой, — говорю я, — но неужели молния знать это? «

Lightning знает о грозозащитных разрядниках.Если он установлен правильно, молнии из ниоткуда будут подчиняться законам природы и приземлиться без касаясь оборудования. Но если где-то был промах, целая корзина полный разрядников не обеспечит защиты.

Во-первых, давайте докажем, что молния приучена знать, как она должна действовать вокруг разрядник. Простой эксперимент, который можно провести на верстаке, покажет задействованные принципы. Если пробовать перед установкой любой молнии разрядников, конструктор с большей вероятностью выполнит работу правильно, потому что он знать принципы так же хорошо, как и молния.

Миниатюрный разряд молнии можно сделать из катушки зажигания из автомобиля. Это производит выстрел высокого напряжения, которое прыгает в воздухе почти на полдюйма. Для этого используйте подключение, показанное на схеме.

Электрод, подключенный к выводу катушки высокого напряжения, заменяет заряженное облако во время грозы. Терминал прямо под ним означает антенна. Дополнительный зазор прямо под ним идет на землю, и это молния. разрядник.Катушка сбоку представляет собой подводящий провод, идущий внутри дом к оборудованию, в то время как дополнительный искровой разрядник с близким расстоянием — вот что Я бы назвал «вольтметр с воздушным зазором», потому что высокое напряжение в этой точке вызовет должна появиться искра.

Нажмите кнопку, а затем быстро отпустите. На выпуске должна выскочить искра «облако» к «антенне», затем через искровой разрядник «молниеотвод» к земле. На «вольтметре воздушного зазора» не будет искры, даже если этот зазор несколько короче. чем в «молниеотводе».»Что-то сократило этот разрыв, будет считаться «путем наименьшего сопротивления», на самом деле путем наивысшего сопротивление. Таким образом, болт разряжается через промежуток молниеотвода на землю, никогда не заходя в дом.

«Что-то», превратившее путь внутри дома в маршрут с высоким сопротивлением. индуктивность проводки и оборудования. Индуктивность имеет электрическую свойство реактивного сопротивления, и это выглядит как «разомкнутая цепь» для быстроходных перед молнией.Чем круче и окольнее будет проводка, тем больше реактивное сопротивление.

Точно так же что-то прошло через молниеотвод на землю, даже через более длинный промежуток, выглядите как путь наименьшего сопротивления молнии. Это «что-то» — отсутствие индуктивности. Чем прямее и прямее это путь к земле может быть облегчен, тем легче будет пройти молнию.

На рынке представлено более двадцати различных молниеотводов, но все они зависят от этих принципов работы.Большинство разрядников — это просто искра разрыв в удобной упаковке, хотя были модели, в которых используется неоновая трубка который «срабатывает» при напряжении около восьмидесяти вольт вместо воздушного зазора. Идея этого в том, что путь ОПН к земле будет выходить из строя при более низком напряжении, чем воздушный разрыв, и поэтому будет еще меньше сопротивления ударам молнии.

Один разрядник должен работать так же хорошо, как и другой, если он установлен правильно. Предполагать мы хотим защитить телевизионную антенну.Прежде всего, труба, поддерживающая антенные элементы. должен быть заземлен проводом калибра 10 или больше. И сколько бы защитных устройства, которые находятся внизу, не упускайте этот прочный провод заземления. Если молния болт должен решить опустить антенну, и его единственный путь — сравнительно хлипкий «сдвоенный вывод», болт может очень легко расплавить маленький провод, а затем прыгнуть в ближайший другой объект вокруг. В этом процессе он может пробить в доме дыру.Будьте осторожны: положите на опору тяжелый грунт. Алюминий, медь или сталь, плакированная медью можно использовать проволоку.

Сделайте так, чтобы земля «текла» прямо и прямо, без резких поворотов и изгибов. На внизу, провод должен подключаться к водопроводу, если он есть под рукой, но если ближайший один где-то за углом, забудьте об этом.

В этом случае сделайте «заземление», вставив трубу или стержень заземления на четыре или пять футов в землю. Присоедините заземляющий провод к трубе зажимом.Если водопровод используется, убедитесь, что он прямо сейчас уходит в землю и не блуждает по погреб перед соединением с матерью-землей. Труба, проходящая через дом перед тем, как достигнуть земли, может вызвать тысячи напряжений в любом близлежащем металле. — очень нежелательно в угольном бункере! Это не невозможно — вспомните, как трансформатор работает; ток в одном проводе индуцирует ток в другом рядом. Ну это Принцип хорошо работает и вне трансформаторов.Сильный ток в земле проводник может наводить напряжение в других близлежащих трубах или проводах. Очень запутанно! Для По той же причине держите любые другие провода на некотором расстоянии (в том числе в ногах) от заземляющий провод вниз по стене здания.

У многих телевизионных антенн центр диполя соединен с опорной трубой. Это автоматически защищает антенный кабель на этом этапе. Если антенны нет заземлена на его опору, линия передачи прослужит дольше, если наружный тип разрядника устанавливается в самом верху линии, заземляя его на опору трубка.Это поможет удерживать сильный ток на своем месте — заземляющий провод.

Независимо от того, установлен ли разрядник в верхней части линии, разрядник должен быть устанавливается в самом низу, там, где свинец входит в дом. Просто будь уверен, что соединение с землей прямое и надежное. Большинство ОПН имеют клеммы зубья, которые автоматически устанавливают правильное соединение линии передачи, когда провод лента зажата на месте. Снимать кожуру утеплителя не нужно.

Защиту можно сделать еще более надежной, если намотать ввод на 30 сантиметров. провод со стороны оборудования разрядника в двух- или трехвитковый «молниеотвод». Эта катушка значительно увеличит реактивное сопротивление ввода к ударам молнии; сигнал не будет затронут, за исключением высокочастотных каналов. Многие коммерческие и военные станции используют молниеносные дроссели для ввода.

Некоторые разрядники рекламируются как имеющие «статический» сток.Все это составляет представляет собой заземление с высоким сопротивлением, которое постоянно подключено к цепи антенны. Идея состоит в том, что любое накопление электронов в результате трения ветра или индукции будет утекают вместо того, чтобы расти до опасной точки.

Итак, что происходит, когда в разрядник попадает молния? Несомненно, что искровые электроды плавятся. Если в зазоре есть утеплитель, этот материал будет обугливаться или испаряться. Любая влага внутри превратится в пар.Это случится быстро.

Итак, если ОПН является герметичным, без больших выходных отверстий для большое облако газа, которое будет генерироваться в спешке, вполне вероятно взорвать. Устанавливайте такие ОПН, чтобы летящие части ничего не повредили поблизости.

Практически для любого типа потребуется новый разрядник в случае удара молнии. Будьте благодарны за то, что этот был установлен правильно, и сразу же выложите новый, потому что молния может ударить дважды в одно и то же место.

Человек может предотвратить дождь, надев плащ — возможно, установив разрядник сделает то же самое с молнией.

Дополнительную информацию о грозовых разрядниках и грозозащитных устройствах можно получить в Справочник 46 Министерства торговли США, Кодекс защиты от молний можно получить у суперинтенданта документов, Вашингтон, 25, округ Колумбия. цена указана в размере 40 центов. Несколько похожие буклеты также доступны в различных агентства безопасности и страховые компании.

Примечание редактора: Ниже перечислены производимые молниеотводы. Наши читатели обращаются к ближайшему к ним сервисному специалисту по телевидению или поставщику радиодеталей и дистрибьютору для информации о ценах, установке и т.

Грозозащита для антенн в частном доме

Всегда ли нужно заземление?

Нормативные требования

Разновидности молниезащиты

Устройство грозозащиты

Как делать заземление ТВ антенны на даче

Заземление ТВ-антенны в квартирах

Что нельзя делать при заземлении

Похожие статьи

Грозоразрядник для антенны

Зачем нужно такое устройство

Разновидности грозоразрядников

Грозоразрядник для антенны и его особенности

Грозозащита своими руками | Строительный портал

Оглавление:

Принцип действия грозозащиты

Способы грозозащиты зданий

Правила расчета грозозащиты

Рекомендации по улучшению безопасности зданий во время грозы

Устройство грозозащиты внутри помещения

Требования к основным компонентам грозозащиты

Методы крепления тросов или проводов молниеприемников

Простая грозозащита — реализация для 3g модемов и телевизоров / Хабр

Направленная антенна ВК-1200-10

Как улучшить телевизионный сигнал. Виды цифрового телевидения. Модели для усиления телевизионного сигнала

Расположение антенны

Изменение конструкции антенны

Эффект синфазной решетки

Причины

Что делать

Отчего зависит качество трансляции ТВ-эфира

Антенны для использования внутри помещения

Наружные антенны

Виды антенных усилителей

Заземление тв антенны. Как выполнить заземление антенны

Всегда ли нужно заземление?

Нормативные требования

Разновидности молниезащиты

Устройство грозозащиты

Как делать заземление ТВ антенны на даче

Заземление ТВ-антенны в квартирах

Что нельзя делать при заземлении

Всегда ли нужно заземление

Молниеприемник

Токоотвод

Заземлитель

Нормативные требования

Уравнивание потенциалов

Разновидности молниезащиты

Мой субботний проект — Точка заземления антенны и молниезащита своими руками (в теории): amateurradio

На наружную антенну действительно нужен грозовой разрядник? : HeliumNetwork

Как заземлить усилитель сигнала на крыше или антенну DAS

Молниезащита для антенн — KB9VBR Антенны

Молниезащита для любительских радиоантенн

Направлять электрическую энергию молнии на подходящую землю

Не допускайте попадания энергии молнии в ваш дом

Молниезащита любительской радиостанции

Неужели действительно существует опасность, что «небо упадет нам на головы»?

Насколько велика вероятность того, что в нас в конце концов ударит молния?

Итак, чем я рискую, в конце концов?

С телефонной линии

Как нам поступить с этим делом?

От ЛЭП

Как защитить себя от этих скачков?

С наших антенн…

Кабели управления

С земли?

Важность хорошего заземления

Выводы

Коротковолновые антенны Page 2 | KV5R.COM

Безопасность прежде всего!

Безопасность линий электропередач

Молниезащита

Легалез

ПАДЕНИЯ И ДРУГИЕ БЫТОВЫЕ ОПАСНОСТИ

Как «арестовать» молнию, май 1955 г. Популярная электроника

Как «арестовать» молнию

Читайте также

Самодельные телевизионные антенны: Антенна для цифрового тв своими руками

Спутниковое антенна: Выбираем комплект спутникового телевидения | Другая медиатехника | Блог
