Грозоразрядник для антенны

Стоит такое оборудование не так и много. Но если вы и решите сэкономить на его приобретении, то последствия обойдутся значительно дороже. В данной статье рассмотрим, зачем же нужен грозоразрядник для антенны, а также некоторые его особенности.

Зачем нужно такое устройство

Первое, зачем оно используется, это предотвращение повреждения различных радиоустройств статическим электричеством. Приемно-передающие аппараты соединяются между собой посредством коаксиальных кабелей.

Как нам всем известно, обычная антенна рассчитана на прием электромагнитных сигналов на высоких частотах. Потому она может одинаково хорошо улавливать как полезные сигналы, так и вредные. Как вы догадались, под вторым подразумевается разряд молнии.

Причем мощность такого сигнала может значительно превышать все установленные нормы для устройства. Потому не составит особого труда предположить, что трансивер в итоге выйдет из строя. И чем лучше и мощнее антенна, тем больший импульс в итоге придет к самому оборудованию.

 Вот чтобы не допустить возникновение подобных ситуаций, защите цепей от антенн следует уделять достойное внимание. С этими целями очень часто используют грозоразрядник для антенны.

Разновидности грозоразрядников

Различают всего два вида таких устройств.

  • Грозоразрядники на четверть вольта. В их основе лежит стержень, изготавливаемый из металла. Длина его достигает четверть волны. Такой разрядник заземлен практически все время. А размыкается только лишь на рабочую частоту.
  • Плазменные. Здесь основным элементом является колба с газом. Когда на ней возникает напряжение, которое превышает пороговое, газ, насыщаясь ионами, переходит в плазменное состояние. Заземление разрядника становится возможным благодаря тому, что напряжение в колбе все время стремится к нулю.

Грозоразрядник для антенны и его особенности

Стоит отметить, что установка такого устройства производится в разрыв кабеля. Затем конструкция заземляется. Предохранителем при этом выступает особая плавкая вставка. Она является сменной, и при желании со временем может быть заменена.

Обратите внимание, что помимо оборудования, такое устройство защищает также и оператора от поражения током. Можно утверждать, что грозоразрядник должен устанавливаться в обязательном порядке. Особенно в тех местах, где не установлен молниеотвод.  Помимо того, особая необходимость в заземлении существует для одиноко стоящих мачт.

Чтобы правильно подобрать такое устройство, необходимо учитывать ряд факторов, среди которых можно выделить такие: способ заземления, мощность в кабеле, тип используемого разъема и показатели максимального напряжения в линии.

Главное, что стоит уяснить, хоть молния уже и стала для нас обыденным явлением, это вовсе не умаляет ее опасности. С последствиями ее воздействия необходимо считаться. Ведь, бросая вызов природе, шансы на поражение у человека остаются довольно большими.

Грозозащита для антенны

Грозозащита для антенны – важное условие для любого объекта. Ведь в случае грозы такие устройства могут быть очень опасны.

Если в антенну, не защищенную специальным приспособлением, попадет молния, это чревато и материальными потерями, и угрозой для жизни людей.

Значительный урон наносят и статические заряды, которые накапливаются на устройстве, если оно находится на открытом воздухе, при сильных порывах ветра и во время осадков.

Мало кто знает, как сделать заземление антенны на даче или в частном доме правильно и в соответствии со всеми установленными нормами и стандартами. На сегодняшний день существует два способа грозозащиты антенн – внешние и внутренние. Оба вида имеют свои особенности и специфику.

Внешние способы грозозащиты антенн

При внешней грозозащите антенн система обустраивается следующим образом. Средняя точка вибратора соединяется с оплеткой коаксиального кабеля и верхней частью конструкций из металла, относящихся к мачте или кровле. Единственное условие – крыша не должна быть перекрыта железом. Заземление в данном случае имеет свои особенности:

  • располагается на глубине 1,5-1 м;
  • представляет собой замкнутый контур, который состоит из металлической полосы и заземляющих элементов;
  • приспособления располагаются по периметру треугольника;
  • элементы соединяются полосой из металла, толщина которой превышает 4 мм, посредством электросварки.

В ряде случаев грозоразрядник для антенны допускает монтаж заземления из двух металлических стержней, длина которых составляет 3 м. Категорически запрещено использовать в качестве таких элементов подземные коммуникации.

Если антенн несколько, то альтернативным вариантом для них станет общий контур заземления. Устройства должны располагаться не дальше, чем в 20 м друг от друга.

Ответ на вопрос, нужна ли грозозащита для спутниковой антенны, всегда положительный.

Внутренние способы грозозащиты антенн

Внутренние коммуникации предполагают установку устройств, которые состоят из таких элементов:

  • разрядников искрового типа;
  • приспособлений, ограничивающих перенапряжения;
  • варисторов.

Монтаж прибора осуществляется в рассечку кабеля снижения. Показатель максимального импульсного тока, который может пропускать разрядник, составляет 2,5 кА. Варистор в свою очередь снижает перенапряжение до безопасного уровня.

Заземление телевизионной антенны на даче или в частном доме может быть выполнено еще несколькими способами. Например, можно расположить кабель внутри стойки, на которой размещается устройство. При этом все части, выполненные из металла, обязательно заземляются. Это осуществляется для того, чтобы ток не проходил через коаксиальный кабель. Стойка антенны также может использоваться для монтажа молниеприемника. Главное – выдержать безопасное расстояние.

Услуги профессионалов

Когда выполняется заземление ТВ антенны на даче, следует обратиться за помощью к специалистам. Это гарантия грамотного и качественного осуществления работ в установленный срок. Любые неточности и ошибки исключаются.

Компания «Алеф-ЭМ» гарантирует выполнение даже самой сложной задачи по доступной цене оперативно и профессионально. При осуществлении работ учитываются все установленные нормы и стандарты.

Грозозащита для антенны - с отводом на землю

Грозозащита антенного тракта

Данное устройство грозозащиты антенного тракта, также называемое как разрядник, грозозащита антенны, незаменимо для защиты антенных усилительных устройств/модулей станций и ТВ приемников/ телевизоров от воздействия атмосферных напряжений.

Устанавливается в разрыв коаксиального кабеля — после антенны (см рисунок ниже). Наличие прохода постоянного тока позволяет использовать устройство с активными эфирными антеннами и конверторами (LNB) спутниковых антенн. И обязательно заземляется!

Прямо на землю

В решении от Fagor Electronica, отвод импульсов атмосферного напряжения производится на подведённый к фильтру грозозащиты, заземляющий кабель, а не на оплетку коаксиального кабеля, который обычно не заземлен, в слаботочной схеме локальной сети, что делает это решение неэффективным. Не говоря уже о том, что площадь сечения правильно выбранного отводящего проводника заземления значительно превосходит площадь сечения оплетки коаксиального кабеля.

Вместе с заземленной мачтой, такой вариант обеспечивает гораздо более высокий уровень грозозащиты, чем распространенные на рынке устройства грозозащиты без клеммы заземления, с отводом разрядов на оплетку коаксиального кабеля. Диаметр заземляющего кабеля для антенных систем, согласно стандарту EN50083-1, должен быть не менее 4,6 мм для медного и 5,7 мм для алюминиевого кабеля заземления антенны.

Всепогодное исполнение корпуса

Фильтр грозозащиты антенного тракта может быть установлен как на мачте, так и внутри помещения. Всепогодное исполнение, в защитном пластиковом кожухе и полностью экранированном от помех,  массивном корпусе из металла.

Не ухудшает сигнал

Минимальный уровень вносимых потерь, высокая линейность АЧХ транзита сигнала, служат для сохранения высоких параметров принимаемого тв-сигнала. Незаменимый элемент для работы в составе высококачественных антенных трактов, особенно для защиты электронных модулей головных станций наземного и спутникового телевидения.

Под вашим контролем

Пока гром не грянет-мужик не перекрестится (известная русская поговорка).

Эффект от использования устройств грозозащиты вы можете оценить, просчитав стоимость приемного оборудование и связанные с его выходом из строя неудобства. Постарайтесь обезопасить ваши приемные устройства тв сигнала заблаговременно!

Технические параметры
Модель SAF E100
Артикул 85040
Полоса пропускания 0– 2150 МГц
Потери на проход 0,5 дБ
Коэффициент возвратных потерь 12 дБ
Импеданс 75 Ом
Коннекторы F-гнездо
Напряжение срабатывания защиты 90 В
Импульсное напряжение пробоя (1000 В/мкс) 600
Разрядный ток (10 Гц/сек) 5 КА
Сопротивление изоляции (при  100В=) 10 ГОм
Транзит тока 0,5 А
Габариты 85х96х43 мм
Масса 0,2 кг
Примеры инсталляций


Грозоразрядник GR-LN | Предотвращение разрушения антенн

Универсальный грозоразрядник GR-LN

Каждая антенна, как правило, требует заземления. Особенно это касается отдельно стоящих возвышающихся мачт. Наибольшие разрушения несет прямое попадание молнии. Хотя проводник заземления пропускает большую часть тока в грунт, происходят пробои за счет наведенного высокого напряжения. Составляющие тока молнии распределяются по соединительным подводам антенны и электросхемы прибора. Но прямое попадание молнии - редкое событие, гораздо чаще случаются косвенные воздействия. Электронные устройства подвержены вредному влиянию молний на удалении до 1 км от места их появления. Удар молнии в непосредственной близости порождает мощный электромагнитный импульс. Этот импульс воздействует непосредственно на электронное устройство, вызывая наводки, а с ними и перегрузки по напряжению. В этих случаях незаменимы коаксиальные грозоразрядники. Коаксиальный грозоразрядник состоит из коаксиального сегмента с разрядным промежутком между внутренним проводником и патроном разрядника, который непосредственно заземляется через мачту на землю. Разрядный промежуток представляет собой таблетку с электродами в оболочке из керамики или стекла, заполненной аргоном или неоном.

При перенапряжении разрядник поджигается и его сопротивление резко падает. После поджига на разряднике устанавливается так называемое напряжение дугового разряда величиной около 10 В.

Технические характеристики Грозоразрядник GR-LN
Рабочий диапазон частот, МГц 0-3000
Предельная мощность, Вт 400
Сопротивление, Ом 50
Вносимые потери, дБ 0,1
Разъем питания N-female
Напряжение пробоя (DC,100B/c), В 90
Напряжение пробоя при импульсе(1кВ/мкс), В 700
Напряжение в состоянии пробоя, В макс. 52
Ток разряда (50Гц,1с, 5 раз), А 5
Ток разряда при импульсе (8/20мкс,5 раз), кА 5
Ресурс (импульсов 10/1000мкс, 100А), раз 300
Размеры, мм 57x45x30

Посмотреть цены…

«Антенные коммуникации»

Televes 4947 - грозоразрядник для антенн

Грозоразрядник для защиты от электрических разрядов в коаксиальных линиях с импедансом 75 Ом. Используется в коаксиальных сетях распределения ВЧ сигналов диапазона частот от 0 до 3 ГГц. Устанавливается с помощью “F” коннекторов путем последовательного соединения грозоразрядника в разрыв коаксиальной линии. Прерывает распространение по коаксильной линии напряжения статических разрядов, возникающих от гроз и ударов молний, и тем самым защищает установленное в коаксиальных сетях дорогостоящее электронное оборудование, такое, как эфирные и спутниковые усилители, трансмодуляторы, мультисвичи и т.д.. Срабатывает при номинальном токе 10А, с чувствительностью от уровней 90 В абсолютного значения напряжения разряда, с максимальным током разряда 10000А и пиковой мощностью 200Вт.

Грозоразрядник рекомендуется устанавливать в защитный кожух наружного использования для установки на мачту (арт. 4163).

Технические характеристики Televes 4947

Частотный диапазон МГц 0-3000
Вносимые потери дБ 0,1
Напряжение разряда Vde 90
Максимальная пиковая мощность Вт 200
Максимальный ток разрядки кА 10
Номинальный ток А 10
Коннекторы Тип "F"
Импеданс Ом 75
Диапазон рабочих температур ºC -40 . .. 80
Размеры мм 72 x 41 x 21
Вес гр 75

Каталог Televes 2020

Грозозащита BSP-6

Фидерное молниезащитное устройство BSP-6

Устройство, предназначенное для снятия электростатического напряжения, возникающего в кабельном тракте в результате воздействия разрядов молнии, работы промышленного и бытового оборудования вблизи антенной системы.

     Разъемы на корпусе N male - N female (наиболее универсальная модификация - подходит везде, где используются разъемы N-типа)

     Диапазон рабочих частот 0-6 ГГЦ. Это значит, что грозозащиту BSP-6 можно использовать в сетях Wi-Fi, и в WiMAX, и в GSM/3G сетях (например, при подключении внешних антенн в местах со слабой сотовой связью), можно использовать и в системах беспроводной передачи данных на частотах 450 МГц (в радиолюбительских антенных системах) и т. д.

     Круг применения грозозащиты BSP-6  ограничивается частотой 6 ГГц. Всё, что работает на частотах ниже 6 ГГц должно быть защищено грозозащитными устройствами BSP-6.



     Преимуществом грозозащиты BSP-6 является то, что её можно установить в уже существующую кабельную систему - в любом месте, где есть разъёмное соединение (на коннекторах серии N).

Установка грозозащиты занимает меньше минуты!

     Просто разъедините коннекторы и накрутите в месте разрыва грозозащиту BSP-6.

Всё готово!

     Ваш кабельный тракт (а главное - оборудование, им питаемое!) теперь защищены* от электромагнитных наводок природного и антропогенного происхождения!



Информация для технических специалистов.

Открыть отчет о тестировании грозозащиты BSP-6 (pdf-документ, 172 Кб)











_________________________________

ВАЖНО!

Для нормальной работы любого грозозащитного устройства подобного рода, необходимо надежное заземление корпуса устройства проводником (желательно медным) сечением не менее 6 мм.

В отсутствие заземляющего провода (а равно и при отсутствии контакта имеющегося заземляющего провода с землей) устройство не работает (Ваша сеть при этом нормально функционирует, Вы не заметите никаких изменений в её работе).

Периодически проверяйте надежность электрического контакта заземляющего проводника с землей.



* - соблюдение указанных рекомендаций дополнительно повысит защищенность Вашей сети (системы передачи данных и/или антенной системы), поможет  повысить шансы уберечь дорогостоящее оборудование от негативного воздействия контурных токов. А в итоге сэкономит Вам не только время, но и потраченные нервы и деньги.

Грозоразрядник Полярис-150 - ООО "Ратеос"

Любые антенны служат для приёма высокочастотного электромагнитного сигнала, поэтому они одинаково хорошо принимают как полезный сигнал, так и мощные электромагнитные импульсы, вызванные, например, близким разрядом молнии. Кроме этого, в "приеме" грозовых разрядов участвует также коаксиальный ВЧ кабель между антенной и оборудованием, так что если даже антенна заземлена, на антенном разъеме приемника или передатчика при грозовом разряде может появится импульс. Амплитуда и мощность такого импульса может на порядки превышать допустимые для нормальной работы приемо-передающего оборудования уровни, что может вывести из строя входные или выходные цепи оборудования.

Для защиты приемо-передающего оборудования от грозовых разрядов и других мощных источников помех служат грозоразрядники.

Грозоразрядник включается в "разрыв" коаксиального кабеля между антенной и электронным оборудованием. В нормальном состоянии он практически не влияет на работу (вносимое затухание не более 0,2 dB). При появлении же опасного перенапряжения происходит пробой разрядника и кратковременное замыкание центральной жилы на "землю" - тем самым опасный импульс "гасится" и не приводит к выходу из строя электронного оборудования. После уменьшения тока через разрядник он переходит в непроводящее (нормальное) состояние.

Грозоразрядник Полярис-150 можно использовать с любой из антенн диапазона 433 МГц и с любым из радиомодемов семейства "Спектр".

При заказе следует помнить, что грозоразрядник оборудован разъемами N-типа (female) - это нужно учитывать при выборе антенных удлинителей (фидеров) от антенны до грозоразрядника и от грозоразрядника до радиомодема.

Например, при заказе грозорязрядника для работы с антенной Полярис 433-6 (эта антенна имеет разъем N-типа-F) и радиомодемом "Спектр 433" (у него разъем SMA-F) потребуются два удлинителя:

  • - от антенны до грозоразрядника удлинитель с разъемами N-типа-M - N-типа-M
  • - от грозоразрядника до радиомодема удлинитель с разъемами N-типа-M - SMA-M

Вы можете также просто указать при заказе, с какой антенной планируете использовать грозоразрядник и какой длины нужны кабели от антенны и до радиомодема - мы сами подберем правильную комплектацию с нужными разъемами.

Грозоразрядники следует устанавливать непосредственно на вводе фидера (коаксиального кабеля) в шкаф или контейнер с оборудованием, чтобы импульсы перенапряжения не попадали внутрь и не наводили помехи на другие цепи. Устанавливать грозоразрядник возле антенны неправильно - в этом случае он не будет защищать от разрядов, наведенных на коаксиальный кабель, идущий к приемо-передающему оборудованию.

С точки зрения прохождения сигнала грозоразрядник симметричен - нет разницы, к какому именно разъему подключать антенну, а к какому - приемопередатчик.

Эффективная защита возможна лишь при наличии надежного заземления в здании. Для присоединение грозоразрядника к системе заземления и уравнивания потенциалов на корпусе грозоразрядника предусмотрен специальный заземляющий винт. Заземляющий проводник при этом должен быть максимально прямым и коротким и иметь сечение не менее 4 кв. мм.

Для дополнительной защиты оборудования рекомендуется размещать антенну в зоне защиты молниеприёмника, а металлическое основание антенны надёжно присоединять к системе внешней молниезащиты и заземлять.

Как заземлить усилитель сигнала на крыше или антенну DAS

В то время как усилители сотовых телефонов и распределенная антенная система (DAS) становятся все более распространенными аксессуарами для предприятий и домашних хозяйств, многие люди упускают из виду жизненно важный компонент своей системы, который защитит их инвестиции и обеспечит долговечность их оборудования: правильное заземление антенная система.

Заземление антенны защищает усилитель сигнала или DAS от повреждений в случае удара молнии.Молния может ударить по антенне и пройти по коаксиальному кабелю к вашему устройству, что не только повредит оборудование, усиливающее сигнал, но и может вызвать пожар или поражение окружающих. Молния не должна физически поражать саму антенну, чтобы вызвать повреждение: близлежащие удары молнии и накопление статического заряда во время шторма также могут создавать скачки напряжения, которые, хотя и меньше, могут повредить фильтры и усилители внутри усилителя или головной станции DAS.

Для полной защиты вашего устройства от молнии рекомендуется два уровня защиты: установка линейного грозового разрядника и заземление антенной мачты.Мы рассмотрим каждый из них ниже.

Установка коаксиального устройства защиты от перенапряжений

Установка коаксиального устройства защиты от перенапряжения на пути от внешней донорной антенны к усилителю сигнала защищает как усилитель, так и внутреннюю часть вашего дома, отключая цепь, если через кабель проходит слишком высокое напряжение. Согласно Национальному электротехническому кодексу (NEC), его следует устанавливать как можно ближе к точке, где кабель входит в дом, но не рядом с горючими материалами.

Поскольку многие чердаки содержат горючие материалы, мы рекомендуем устанавливать сетевой фильтр снаружи здания, рядом с входом.

Выбор правильного устройства защиты от перенапряжения имеет жизненно важное значение, поскольку неправильное устройство может ухудшить сигнал и снизить производительность усилителя сигнала или DAS. Важно, чтобы номинальное сопротивление вашего усилителя соответствовало номинальному сопротивлению устройства защиты от перенапряжения. Бустеры с разъемами F-типа имеют номинальное сопротивление 75 Ом, тогда как усилители с разъемами N-типа или SMA имеют номинальное сопротивление 50 Ом.Мы предлагаем широкий выбор устройств защиты от грозовых перенапряжений на нашей странице «Устройства защиты от перенапряжений».

Заземление антенной мачты

В то время как коаксиальный сетевой фильтр защищает устройство от ударов молнии и переходных напряжений, заземление антенной мачты также важно - настолько, что это требуется Национальным электрическим кодексом (NEC). Заземление этой мачты абсолютно необходимо, если вы используете высокую антенную мачту, поскольку они являются основной целью для ударов молнии из-за их высоты и тенденции к накоплению статического электричества.Единственное оборудование, необходимое для заземления антенной мачты, - это заземляющий кабель. Если ваша антенная мачта окрашена, убедитесь, что вы соскребли всю краску, прежде чем присоединять заземляющий провод.

Выбор и установка заземляющего кабеля

NEC рекомендует использовать заземляющий кабель сечением 10 AWG или ниже. Сечения кабелей становятся толще по мере уменьшения калибра AWG, поэтому, если вы не уверены, какой из них использовать, выберите более толстый провод (более низкий калибр). Рекомендуется использовать многожильный кабель, поскольку он более гибкий.

Установить заземляющий кабель относительно просто; главное, о чем следует помнить, - не допускать резких изгибов кабеля.

Вы можете подключить кабель к любому из пяти подходящих мест заземления:

  1. Заземляющий стержень . Заземляющий стержень обычно устанавливается вне дома и представляет собой простой металлический стержень, закопанный в землю на глубину не менее 8 футов, при этом над землей виден только фут или около того.
  2. Щит электрический сервисный металлический .Эта панель обычно подключается к заземляющему стержню вашего дома или офиса.
  3. Металлический кабелепровод или кабелепровод. Кабелепровод и дорожка качения обычно заземлены, поэтому вы можете просто прикрепить ленту к существующему кабелепроводу или дорожке качения.
  4. Водопровод . Это приемлемо, но только в пределах 5 футов от входа водопровода в строение, и если труба металлическая и находится в непосредственном контакте с грунтом, по крайней мере, на 10 футов перед входом на территорию.Не подключайте заземляющий провод к водяному клапану.
  5. Металлический каркас или конструкция здания . Если ни один из вышеперечисленных вариантов невозможен, вы можете заземлить, подключив его к металлической конструкции здания, при условии, что конструкция заземлена.

Хотя мы можем дать вам совет по заземлению донорской антенны, мы рекомендуем обратиться к подрядчику по электрике, если у вас возникнут трудности. Электротехнические подрядчики хорошо обучены прокладке заземляющих проводов и могут помочь убедиться в полной безопасности усилителя сотовой или распределенной антенной системы.

Сводка

При заземлении наружной антенны необходимо заземлить антенную мачту и установить заземленный грозозащитный фильтр. Используйте провод 10 AWG или более толстый для заземления мачты и устройства защиты от перенапряжения и убедитесь, что вы заземлены в подходящем месте. Это не только сохранит ваше оборудование в безопасности, но и потенциально спасет вас в случае грозы.

СВЕТИЛЬНИК | антенны и аксессуары

Газовый грозозащитный разрядник устанавливается на антенный провод, защищает приемопередатчик от воздействия молнии.Применяемый предохранитель - многоразовый. Выдерживает до 10 разрядов тока 10 кА или до 15 кА. Во время периодических проверок установки антенны отсоедините антенный кабель от антенны, а другой конец подсоедините к тестеру изоляции. Подача напряжения на землю должна начаться> 230 В

УСТАНОВКА

Конец грозового разрядника снабжен зажимом для подключения заземляющего кабеля. Требуется медный провод 4мм стандартного желто-зеленого цвета. Проволока должна быть затянута с помощью клещей для обжима электрических проводов, предназначенных для этой цели.Другой конец кабеля должен быть подключен к существующей молниеприемной установке с сопротивлением относительно земли ниже 5 Ом. Измерение - это мера изоляции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РФ

  • КСВ 1,0 - 1,5 макс
  • Потери 0,1 - 0,52 дБ
  • Частота 0-7,8 ГГц
  • ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    • Искровое напряжение постоянного тока при 100 В / с: - 230 В +/- 20%
    • Импульсное искровое напряжение @ 100 В мкс: Импульсное искровое напряжение @ 1 кВ / мкс: Сопротивление изоляции ГОм:> 1
    • Импульсный ток разряда (8/20 мкс): 10 раз - 10 кА, 1 раз - 15 кА
    • Ток разряда переменного тока (50 Гц, 1 с, 10 раз): 10 А,
    • Емкость PF (1 МГц): ≤1. Для цифровых сигналов необходим сердечник с низкой емкостью. Он не размывает форму цифровых импульсов и паразитных отражений.
  • Правильная установка антенны с системой молниезащиты - один из ключевых элементов строящихся базовых станций и помещений заказчика.
    1. Коробка с электронными приборами.
    2. Крепежные ремни стабилизируют кабель, проложенный снизу, чтобы предотвратить попадание воды в кабель.
    3. Грозозащитный разрядник защищает антенный тракт и электронные устройства от молнии.
    4. Молниеотвод правильно заземлен на мачту.
    5. Антенные разъемы, жила кабеля и изоляционная лента защищены от влаги и пыли.
    6. Мачта снабжена громоотводом и надежно соединена с заземлением громоотвода.

Антенна молниезащита | NewHams.info

Многие радиолюбители имеют УКВ / УВЧ-радио и антенну для местной связи, особенно если они задействованы в EmComm. В идеале у вас должна быть высоко поднятая внешняя антенна для наилучшей работы с вашим радио. Обратной стороной этого является то, что вертикально ориентированные монопольные антенны VHF / UHF являются отличной мишенью для ударов молнии. В основном они похожи на громоотвод.

Lightning хочет попасть на землю, и если лучший путь лежит через вашу антенну и фидер, ваше радио, скорее всего, будет разрушено. А если вы окажетесь прямо возле радио, когда это произойдет, вы можете получить травму или от удара молнии может начаться пожар. В итоге, с наружной антенной во время грозы могут случиться неприятности.

Урон от молнии в лачуге W0ZUX

Важно иметь защиту от молнии. Доступны многочисленные источники разрядников, в основном для коаксиального кабеля (питающей линии). Некоторые простые и дешевые, другие сложные и дорогостоящие. Сколько для вас стоит ваше радио и даже ваш дом?

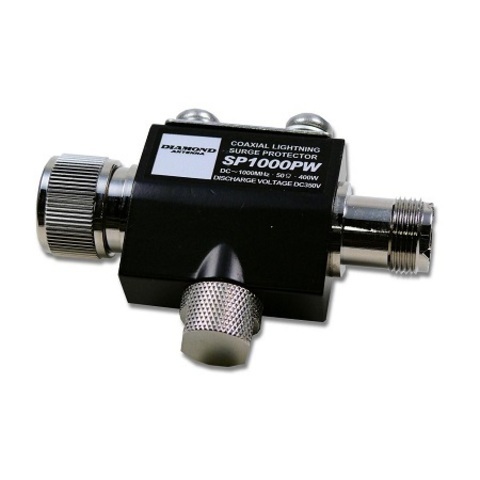

Вот несколько общедоступных грозозащитных разрядников с коаксиальным кабелем:

Еще лучше, чем эти автономные разрядники с отдельными проводами заземления, сгруппировать их на хорошо заземленной пластине.

Для этого доступны специальные заземляющие стержни с монтажными пластинами ОПН:

Обычные молниеотводы на линии питания антенны помогают только при незначительных случайных ударах молнии. Прямое попадание в вашу антенну не может быть остановлено простым разрядником; задействовано слишком много энергии, чтобы ее можно было рассеять. В этом случае радиостанция будет уничтожена, а также возможны повреждения и травмы.

Итак, что вы можете сделать, чтобы защитить себя и свое радио от молнии? В дополнение к использованию разрядников, лучший способ - отсоединить коаксиальный кабель от радио и высунуть его конец в окно или направить его в сторону надежного заземления вдали от любой электроники.Как правило, это хорошая практика во время грозы или когда вы выходите из дома на длительный период времени и может возникнуть ненастная погода.

«Но, но, но…», мы слышим, как вы говорите: «Если я отключу антенну, как я могу контролировать ретранслятор во время сети погоды и сообщать или, по крайней мере, прослушивать текущие условия?» Что ж, вот где хорошо иметь внутреннюю антенну или антенну на чердаке в качестве резервной. Крыша и стены защитят антенну от ударов молнии.Конечно, производительность не будет такой хорошей, как с внешней антенной, расположенной высоко, но этого может быть достаточно.

Установка на чердаке лучше всего, потому что она позволяет получить максимально практичную высоту. Это если у вас нет металлической крыши или лучистого барьера. Они заблокируют большую часть электромагнитных волн, приходящих на антенну или от нее. Тем не менее, в зависимости от формы крыши и количества металла, окружающего антенну, некоторый сигнал может входить или выходить. Вы никогда не узнаете без тестирования и экспериментов.

J-Pole VHF / UHF на чердаке

Если у вас есть цельнометаллическая оболочка вокруг вашего чердака, вам нужно будет установить комнатную антенну.Вы можете повесить сворачивающуюся J-образную стойку на стену или даже использовать мобильную антенну, опирающуюся на противень. Чем выше вы поместите его в своем доме, тем лучше. Чем ближе к внешней стене, тем лучше, особенно в направлении ретранслятора.

Другой вариант - использовать мобильное радио в автомобиле, где вас вряд ли ударит молния. Обратной стороной этого является то, что вы сидите в машине неизвестно сколько.

Вертикальные ВЧ антенны также подвержены ударам молнии.Горизонтальные проволочные антенны также могут представлять опасность удара молнии, но в меньшей степени, в зависимости от высоты и воздействия. Они также должны быть отключены во время шторма.

Будьте осторожны и отключите все наружные антенны во время грозы и используйте внутреннюю резервную копию VHF / UHF по мере необходимости.

Молниезащита - большая, а иногда и спорная тема. Множество разных мнений, самые сильные. Мы можем только предложить читателю провести собственное исследование и прийти к собственному выводу.

Защита от молний является важной темой в пуле вопросов на экзаменах на получение лицензии для радиолюбителей в США, пример которого приведен ниже:

Вся проводка заземления, используемая для молниезащиты, должна иметь минимальный изгиб. Острые углы проволоки образуют узлы естественной дуги для искры или вспышки от молнии или статического разряда.

Аналогичным образом делайте заземляющие провода короткими и проложите прямой путь, чтобы минимизировать сопротивление и избегать близости к другим объектам или проводам.

Заземляющие провода молниезащиты должны быть подключены ко всем прочим заземляющим проводам и соединениям для максимальной защиты.

Всегда подключайте / склеивайте заземляющие провода механически (обжим / винт), а не пайкой. В случае сильноточного удара молнии припой расплавится, и соединение может разорваться. Это верно для всех сильноточных соединений, а не только для молний, ​​BTW.

Молниезащита для антенн - KB9VBR Antennas

Первоначально я написал эту статью в марте 2012 года, но за последний год эта тема была одной из самых популярных сообщений в блогах на моем сайте.Молниезащита - важная тема, поэтому я повторно просмотрел информацию, обновил ее и снова представил в верхней части своего блога.

Если вы посмотрите на мои медные антенны J-Pole, вы можете предположить, что они более восприимчивы к ударам молнии, чем вертикальные антенны в стекловолоконном корпусе. Но на самом деле они не более или менее опасны, чем любая другая антенна. Недавняя суровая погода и торнадо убедили вас в том, что ваша антенная система должна быть защищена от ударов молнии.

Молния - продукт развития грозы. По мере развития грозы кристаллы льда внутри растущего грозового облака становятся электрически заряженными. Когда статический заряд становится настолько большим, что изолирующий воздух вокруг кристаллов не может его удержать; заряд высвобождается в виде молнии. Молния будет искать путь наименьшего сопротивления и ударяет по ближайшему заземленному объекту. [pq] Любая антенна может действовать как гигантский громоотвод. [/ pq]

Не все районы страны одинаково уязвимы для молний.Некоторые регионы более подвержены грозам, чем другие, поэтому защита от молний может быть такой же проблемой управления рисками, как и безопасность. Живя на западе, вы можете не так беспокоиться о молнии, как скажем кто-то во Флориде. Но молния может произойти где угодно, поэтому рекомендуется делать ошибки из соображений безопасности.

Молниезащита для любительских радиоантенн

Для защиты себя, дома и своего радиооборудования вам необходимо установить в вашу антенную систему некоторые базовые молниезащиты.Большинство систем молниезащиты служат двум целям: направлять электрическую энергию молнии на подходящую землю и не допускать попадания энергии молнии в ваш дом.

Направлять электрическую энергию молнии на подходящую землю

Заземление вышки и антенной системы - это первый шаг к защите от молний. Все антенны на одной вышке или мачте должны подключаться к общей точке заземления. Если у вас есть несколько башен или мачт, у каждой башни может быть своя система заземления.Самый простой - заземлить антенны и мачту, чтобы удар молнии попал в землю и далеко от вашего дома. Антенны должны быть заземлены на башне, а башня должна быть прикреплена к восьмифутовому заземляющему стержню, закопанному в основании башни. Сплошной электрический провод 10 калибра достаточно тяжелый для большинства антенных систем.

Не допускайте попадания энергии молнии в ваш дом

Грозовой разрядник полифазерный

Поскольку молния также будет следовать за коаксиальным кабелем в радиостанции, вам также необходимо изолировать коаксиальный кабель от антенны.Грозовые разрядники - это небольшие устройства, которые подключаются к вашей коаксиальной линии питания. Подобно предохранителю, они предназначены для разрыва соединения при внезапном всплеске энергии. На рынке представлено множество марок разрядников. Один из них, Polyphaser, производит грозовые разрядники, которые могут выполнять именно эту работу. Вместо разрядника также помогает физическое отключение оборудования от питающей линии во время грозы. Энергия молнии будет следовать за линией питания, но в сочетании с правильной системой заземления ущерб будет минимальным.

В ARRL есть большая серия статей по молниезащите для любительских радиостанций. Я рекомендую вам прочитать эту информацию и следовать их рекомендациям. Также уточните у страховой компании вашего домовладельца уровни защиты и ограничения на поражение от молнии. Некоторые компании не покрывают автоматически ущерб от молнии или не имеют определенных ограничений на покрытие.

Наконец, если вам необходимо работать во время грозы, я рекомендую использовать защищенную антенну, возможно, на чердаке или внутри вашего дома.Ваш дом будет действовать как клетка Фарадея и обеспечивать естественную защиту от молнии, позволяя вам работать, не опасаясь удара молнии в антенну.

Молниезащита для теле- и радиоантенн

Если вы используете внешнюю теле- или радиоантенну, вам следует принять меры для защиты вашего телевизора и дома от повреждения молнией.

Я не претендую на звание эксперта в этой области, однако я потрудился найти в Интернете статьи нескольких таких людей, и я последовал их совету с очень хорошими результатами.Внизу страницы вы найдете ссылки на несколько «экспертных» сайтов по этой теме.

Защита телевизионной антенны, расположенной на крыше, должна быть в трех точках:

1) Заземление на антенне Антенна, мачта и подводящие провода (а также провода управления для поворотного устройства или аналогичного оборудования) должны иметь заземление, проложенное по кратчайшему пути, без резких изгибов или изгибов к заземляющему стержню. который подключен к основному заземлению домашней электрической системы.

2) У входа в дом Коаксиальная антенна должна входить в дом как можно ближе к тому месту, где проходят провода телефона или кабельного телевидения (обычно очень близко к электрическому входу). Это называется единой точкой входа. Все провода данных и управления должны быть заземлены в этой точке с помощью как можно более короткого прямого проводника к заземляющим стержням системы.

3) На телевизоре На всех телевизорах, подключенных к антенне, следует использовать высококачественное устройство защиты от перенапряжения, которое защищает как источник питания, так и антенные провода.

Антенна и мачта должны быть надлежащим образом соединены (прикреплены) по крайней мере к одному 8-футовому заземляющему стержню, который расположен как можно ближе (предпочтительно в пределах дюйма) к мачте. Если мачта не касается земли (как в антенне, установленной на крыше), то заземляющий провод должен проходить по возможности прямо до заземляющего стержня. Коаксиальный провод также должен проходить прямо вниз от антенны к заземляющему стержню, где коаксиальный экран подсоединяется (посредством заземляющего блока или другим способом) к основному заземляющему проводу.

Очень важно, чтобы коаксиальный кабель (или провода управления) проходил прямо вниз как можно ближе к земле и заземлению экрана перед тем, как проложить их в дом. Вы должны сделать это, даже если это означает, что вам придется протянуть провод далеко назад до комнаты на втором или третьем этаже, где расположен телевизор. Также рекомендуется заземлять экран коаксиального кабеля в верхней части антенной мачты, но очень важно сделать это у основания.

Возможно, вам удастся использовать мачту в качестве заземляющего проводника, особенно если это цельный кусок металла.Однако, если вы используете какую-то «выдвижную мачту», вам, вероятно, следует соединить части вместе, пропустив заземляющий провод №4 от верха мачты до стержня заземления. То, что вы пытаетесь достичь, - это обеспечить молнии очень хорошим путем непосредственно к земле, который не проходит через вашу проводку. В любом случае соединение между антенной мачтой и заземляющим стержнем должно быть прочным и долговечным.

У дома
После того, как коаксиальный кабель и провод управления (если есть) заземлены в основании антенны, их следует проложить в доме в том же месте, где проходят телефонные провода.В этом месте снаружи дома коаксиальный экран следует снова заземлить так же, как в основании антенной мачты, или подключить к грозовому разряднику. Тем не менее, заземление точки входа должно быть подключено как можно напрямую к заземляющему проводу, ведущему к основному заземляющему стержню (ам) для электрического обслуживания. Если вы посмотрите, вы, вероятно, увидите, что телефонные и кабельные линии подключены к системному заземлению, как описано, с помощью заземляющего блока и зажима заземления с разрезным болтом на проводе заземления системы.Возможно, вы даже сможете использовать существующее оборудование для подключения. Здесь также можно разместить устройство защиты поворотного устройства / линии управления, чтобы защитить коаксиальный провод или провода управления поворотным устройством.

У телевидения
На телевизоре Вы должны использовать высококачественный сетевой фильтр, предназначенный для защиты не только источника питания, но и коаксиального провода. Сетевой фильтр должен быть подключен к заземленной розетке или подключен к основному системному заземлению с помощью заземляющего адаптера, чтобы он функционировал.Примечание. Не подключайте сетевой фильтр к розетке, защищенной GFCI, которая находится в незаземленной двухпроводной системе, иначе она не будет работать! Качественные сетевые фильтры оцениваются в джоулях (чем больше, тем лучше), и на подключенное оборудование предоставляется гарантия.

Советы:

Используйте электропроводящую смазку (например, идеальную марку noalox или аналогичную) на всех клеевых соединениях, особенно если будет соединяться алюминий или любые разнородные металлы.

Делайте заземляющие провода как можно короче и прямыми.Чем они больше, тем лучше они будут работать, но еще более важным фактором является их короткая длина.

Используйте заземляющие стержни, подходящие для ваших местных почвенных условий. Если у вас почва с высокой проводимостью, то, вероятно, будет достаточно одного 8-дюймового заземляющего стержня, но если у вас сухая песчаная почва, вам может понадобиться больше одного. Все, что местные нормы требуют для заземления домашней электросистемы, должно подойти. Спросите у местного поставщика электрооборудования, где вы покупаете заземляющий стержень.

Всегда подключайте заземляющий стержень антенны к основному заземлению системы, используя как минимум медный провод №6.Положиться на землю для их соединения не получится. Вам нужно одноточечное заземление, даже если у вас несколько заземляющих стержней. Несоблюдение этого правила обычно приводит к возникновению контура заземления, который изводит вас шумом, снегом, гулом и всевозможными загадочными электрическими проблемами.

Используйте заземляющие стержни, не пытайтесь заземлить вашу систему на водопровод или газ.

Не прокладывайте заземляющие провода в доме, подвале или подвале или через них. Держите все элементы заземления, провода, стержни, переборки и другие соединения снаружи.

Установите заземляющий стержень как можно ближе к основанию антенной мачты, но вы хотите, чтобы он находился в почве, которая будет влажной как можно чаще, поэтому не размещайте ее там, где она будет слишком защищена свесом дома. .

Я установил телевизионную антенну в своем собственном доме около года назад, используя эти методы, и до сих пор у нас не было никаких проблем, несмотря на то, что мы живем на самой вершине самого высокого холма вокруг. Мы живем в среднем Теннесси, и грозы здесь обычное дело, но я полностью доверяю этой системе после того, как прожил с ней год.

Пользовательский поиск в Google по выбранным веб-ресурсам, связанным с антеннами и молниями

Ссылки на ресурсы по этой теме

  • Разные статьи об антеннах и телекоммуникационном оборудовании
  • Современная молниезащита для радиооборудования: входные порты RF
  • Современная молниезащита для радиооборудования: линии электропередачи переменного тока Современная молниезащита для радиооборудования: линии управления
  • Современные способы заземления своими руками
  • Заземление переборки средств связи
  • Строительные материалы для заземления
  • Заземляющие экраны коаксиальных кабелей: зачем, где и как
  • Объяснение того, как работает система молниезащиты от продавца громоотводов и запчастей
  • Основы защиты от переходных процессов и перенапряжения для коаксиальных линий
  • Подключение к Интернету NEC
  • Решатели проблем для проволоки-муравей
  • Артикул антенной системы
  • ссылки на артикулы антенн
  • поиск антенной веб-станции
  • Конструкция антенны Яги

  • Как заземлить грозозащитный фильтр?

    По данным Национальной метеорологической службы, различные части США подвергаются ударам молнии примерно 25 миллионов раз в год [1], что делает их крупнейшим предвестником повреждений электрического и электронного оборудования, установленного в коммерческих, жилых и промышленных зданиях. единицы измерения.Ваш усилитель сигнала - одно из таких устройств.

    Наш лучший совет для вас - оставаться в помещении при ударах молнии, но мы не можем сказать то же самое о вашей системе усиления сигнала, для которой требуется внешняя антенна для захвата сигналов, которые затем усиливаются усилителем сигнала в вашем доме или здании. Проблема возникает, когда кончик антенны загорается из-за освещения. Затем этот мощный электрический заряд проходит по тропинке в дом или здание. Он может попасть в усилитель сигнала и другую электронику в здании, пытаясь заземлить и нейтрализовать заряд.В процессе он может поджарить или повредить все на своем пути к земле для рассеивания. По этой причине может оказаться полезным комплект заземления .

    Что такое устройство защиты от грозовых перенапряжений?

    Устройство защиты от перенапряжения - это устройство, которое защитит ваш усилитель сигнала от повреждений в случае удара молнии.

    Установленный между внешней антенной и усилителем-усилителем, он заземляет молнию и рассеивает всплеск энергии в этой точке, спасая ваше оборудование от перегрева и в конечном итоге экономя сотни, если не тысячи долларов.

    Почему это важный аксессуар для усилителя сигнала?

    Внешняя (донорская) антенна вашего бустера возвышается над вашим зданием и улавливает сигналы от ближайшей вышки сотовой связи. Сделанная из металлических частей внешняя антенна также имеет столь же мощную тенденцию к улавливанию ударов молнии, которые затем стекают на усиливающую антенну, повреждая ее и любое другое подключенное к ней оборудование.

    Установка устройства защиты от грозовых перенапряжений между внешней антенной и усилителем-усилителем гарантирует, что энергия молнии будет заземлена на устройстве защиты от перенапряжения, тем самым спасая все другое подключенное к нему оборудование от повреждений.

    Устройство защиты от грозовых перенапряжений хорошего качества - это инвестиция , которая защищает другое электронное оборудование, помимо спасения жизни и имущества, от разрушительного воздействия ударов молнии.

    1. Обеспечивает долговечность вашего устройства. Иногда повреждение, вызванное освещением, может быть не сразу очевидным, но вызванные им скачки напряжения влияют на чувствительные части вашего оборудования и соединительные провода, сокращая срок его эксплуатации на значительное количество дней, месяцев и, возможно, лет. Установка грозозащитного устройства защиты от перенапряжения убережет ваше оборудование от всех видов мелких и крупных повреждений и увеличит ожидаемый срок их службы.

    2. Это значительно экономит время и деньги. Представьте, что вы бегаете за мастером по ремонту (или, что еще хуже, заменой) устройств после удара грома у вас дома. С устройством защиты от грозовых перенапряжений вы можете спокойно спать, не беспокоясь о своем оборудовании, даже в ненастную погоду.

    Как установить защиту от грозовых перенапряжений.

    Полная установка устройства защиты от перенапряжения представляет собой двухэтапный процесс, который включает присоединение устройства защиты от перенапряжения к блоку повышения напряжения и последующее заземление этой конструкции.

    1. Установка сетевого фильтра .

    Национальный электротехнический кодекс (NEC) предписывает устанавливать устройства защиты от перенапряжения рядом с местом, где кабель внешней антенны входит в дом, но не рядом с горючими материалами. Мы рекомендуем устанавливать его рядом с местом, где кабель от донорной антенны входит в здание снаружи, чтобы не допускать попадания горючих материалов на крышу или чердак.

    Если вы посмотрите на него, грозозащитный фильтр представляет собой небольшое устройство с двумя выходами по бокам. Используйте небольшой коаксиальный кабель, чтобы прикрепить один конец фильтра к внешней антенне. Для подключения другой стороны к усилителю усилителя потребуется более длинный кабель. Здесь важно отметить, что сетевые фильтры являются двунаправленными устройствами, то есть вы можете подключить любую розетку к внешней антенне или к усилителю, не влияя на работу вашего LSP.

    Однако одним фактором, который действительно влияет на общее функционирование вашего бустерного устройства после его установки, является сопротивление устройства защиты от перенапряжения. Этот рейтинг импеданса вашего сетевого фильтра должен соответствовать номинальному входному сопротивлению усилителя . Большинство комплектов усилителей сигнала имеют одинаковое входное и выходное сопротивление, но у некоторых нет, поэтому вам нужно быть осторожным, какой импедансный грозозащитный фильтр вы покупаете для этой цели.

    Устройства защиты от грозовых перенапряжений доступны с импедансом 75 Ом и 50 Ом.

    Устройство защиты от перенапряжения на 75 Ом совместимо с усилителями на 75 Ом, имеющими разъемы F-типа. Типичные кабели RG-6 или RG-11, используемые в жилых домах, подходят к этим установкам.

    Устройство защиты от перенапряжения на 50 Ом совместимо с усилителем с разъемом N-типа или SMA с номинальным сопротивлением 50 Ом. Для таких установок подходят более толстые и длинные кабели Wilson400 или LMR400, используемые в коммерческих зданиях и промышленных объектах.

    Мы рекомендуем соблюдать осторожность при покупке устройств защиты от перенапряжения или любых других аксессуаров для повышения напряжения, поскольку несовместимые устройства могут ухудшить даже нормальную работу вашего устройства.Выбирайте только качественные, проверенные и проверенные аксессуары от сертифицированных продавцов.

    2. Настройка заземления .

    Заземление защитной установки является такой же важной ее частью, как и сама установка. Фактически, NEC требует заземления всех электрических устройств.

    Для заземления устройства защиты от перенапряжений возьмите медный провод 10 или 12 калибра (чем толще провод, тем лучше), подсоедините его к заземляющему разъему (выход на заднем конце устройства защиты от перенапряжения) и плотно закрепите.Правильно закрепите другой конец и прикрепите его к точке заземления в вашем здании или жилом доме. Убедитесь, что используемый медный кабель не имеет резких изгибов.

    Вместо того, чтобы подключать заземление к сетевому фильтру, вы также можете заземлить свою внешнюю антенную мачту напрямую, прикрепив один конец медного провода к оголенной антенне без покрытия, а другой конец - к точке заземления.

    Металлический стержень заземления, установленный снаружи большинства домов специально для заземления электрических устройств, является лучшей точкой заземления для вашего устройства защиты от перенапряжения.Если вы не можете найти или подтвердить местонахождение любого такого стержня поблизости от вас, узнайте у местных жилищных или строительных властей правила и варианты заземления.

    Когда ударяет молния.

    При ударе молнии в сетевой фильтр открутите небольшую ручку наверху, извлеките картридж, вставьте новый картридж и снова завинтите ручку на место. Картридж является относительно недорогим электронным аксессуаром, поэтому его замена каждый раз при ударе молнии не составит для вас хлопот.

    Заключение.

    Правильно установленный грозозащитный фильтр может спасти жизнь тем, кто в значительной степени полагается на систему усиления сигнала для удовлетворения своих потребностей в беспроводной связи дома или в офисе. Мы бы назвали это необходимой частью самой установки, а не просто аксессуаром, если вам случится проживать в районе, где часто бывают ураганы и удары молний. Выберите подходящий сетевой фильтр для вашего усилителя и установите его или попросите электрика, чтобы получить удовольствие от повышения уровня сотовой связи без присущих ему рисков.

    Примечание:

    Устройства защиты от импульсных перенапряжений

    доступны только для зданий, но не для транспортных средств, поскольку их шины сами по себе действуют как изоляция и автоматически предотвращают заземление от молнии, которая может поразить транспортное средство или дополнительную антенну, установленную на его внешней стороне.

    Статистика:

    [1] https://www.weather.gov/safety/lightning

    Посмотрите видео, показывающее, как установить грозозащитный фильтр:

    Молниезащита | Сеть вещей

    При использовании внешней антенны рассмотрите возможность установки устройств защиты от перенапряжения на антенну и / или кабели Ethernet.Даже электрическое поле ближайшего удара молнии может разрушить все подключенное оборудование (в том числе внутри здания).

    Citel

    WiMood

    Хубер + Зунер

    Алиэкспресс

    Rakwireless

    Рекомендуемое оборудование

    • Грозовой разрядник для антенн LoRa, LTE и Wi-Fi: это устройство защиты от перенапряжения для защиты трансиверов от перенапряжения и импульсных токов, вызываемых разрядами молнии.RAKwireless рекомендует устанавливать грозовой разрядник на все антенные терминалы N-типа, включая антенны LoRa, LTE и 2.4G Wi-Fi.

    • Грозовой разрядник для антенны GPS: Этот грозозащитный разрядник подключается между антенной и приемником GPS. Устройство защиты от перенапряжения для защиты приемопередатчика от переходных процессов, перенапряжения и импульсных токов, вызванных разрядами молний.

    • Antenna Feeder Line: Антенный питатель для молниезащиты RAK7249.Эта антенно-фидерная линия представляет собой переходный кабель NJ-NF длиной 1,5 м. Это коаксиальный кабель RG8 с разъемом N-типа в качестве антенного фидера.

    • Устройство защиты от импульсных перенапряжений: Это устройство защиты от перенапряжения подходит для кабеля категории 6 или кабеля класса E для защиты оборудования от перенапряжения и перенапряжения, вызванного молнией или возникающего во внутренних системах. Он широко используется в офисных и промышленных проектах комплексной сетевой проводки или в аналогичных телекоммуникационных приложениях, таких как системы Gigabit Ethernet, ATM, ISDN и VoIP.

    • Кабель Ethernet: Кабель Ethernet CAT5 для наружной системы защиты от перенапряжения. Он используется для соединений между инжектором PoE, Ethernet SPD, маршрутизатором / коммутатором и портом Ethernet / PoE на RAK7249.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
