Как настроить антенну Триколор ТВ самостоятельно?

Компания Триколор ТВ — очень популярный провайдер спутникового телевидения. Если вы считаете, что спутниковое телевидение подходит вам лучше всего (а узнать, так ли это, можно в нашей статье), а Триколор предоставляет услуги в вашем городе, расскажем, как настроить антенну Триколор ТВ самостоятельно, если вы решите купить у них подписку.

Шаг первый: покупка установочного комплекта

Вы заключили договор с Триколор ТВ, но отказались от услуг установки антенны. В этом случае вам нужно приобрести установочный комплект. Если вы еще этого не сделали — сделайте:

ВАЖНО: установочные комплекты для центральной и европейской части России, Сибири и Дальнего Востока отличаются.

На всякий случай, дадим ссылки для регионов:

Европа:

Сибирь:

Дальний Восток:

В минимальный комплект должны входить:

антенна-«тарелка» для спутникового ТВ с конвертером сигнала;
ресивер для телевизора с пультом ДУ;
антенный кабель.

Некоторые дилеры также дают в подарок подписку на дополнительный пакет каналов Триколор ТВ, к примеру, на месяц. Продлевать ее потом или нет — выбор за вами.

Шаг второй: выбор места установки антенны

Спутниковое телевидение Триколор ТВ вещает через спутник EUTEL SAT 36/В. Он находится прямо над экватором, на 36 градусах восточной долготы.

Карта покрытия спутника EUTEL SAT 36B.

Не все разбираются в показаниях компаса, поэтому подскажем, как настроить антенну Триколор самостоятельно без прибора.

Тарелка антенны должна была направлена на юг.
Ведь Россия находится на севере по отношению к экватору. Если у вас какое-то из окон, балкон или лоджия хотя бы краем выходят на южную сторону, смело ставьте прибор там, и обращайте антенну максимально на юг. Когда тарелка будет установлена, ее можно повращать, чтобы добиться правильного расположения. Жителям, у которых все окна на север, не повезло: единственный способ для них — поставить тарелку на крыше дома.
Между спутниковой тарелкой и небом не должно быть преград: деревьев, проводов, других зданий. Иначе они будут перебивать сигнал. По той же причине нельзя ставить тарелку внутри балкона, лоджии или за стеклом — только снаружи.
Не рекомендуется ставить антенну там, где на нее возможно интенсивное попадание воды и снега. Если у вас рядом с окном водослив, или вы живете на верхнем этаже дома с покатой крышей, то это необходимо учесть.

После того как место для антенны выбрано правильно, можно приступить к ее сборке.

Шаг третий: сборка антенны

Антенна Триколор ТВ состоит из кронштейна, зеркала (той самой «тарелки»), дуги конвертера и самого конвертера. Все это поставляется в разобранном виде, поэтому для монтажа антенну нужно предварительно собрать.

Установите конвертер в гнездо на конце антенной дуги разъемами вниз, чтобы на них не попадала вода и снег.
Подключите к разъему конвертера антенный кабель. Место соединения для герметичности нужно закрыть термоусадкой или обмотать несколькими слоями изоленты и, по возможности, залить силиконовым герметиком.
Чтобы сам кабель не свисал, прикрепите его к антенной дуге в нескольких местах пластиковыми стяжками или той же изолентой.
Закрепите кронштейн антенны в выбранном месте на стене дома так, чтобы она смотрела на юг. Выбор крепежей Триколор оставляет за пользователем, но рекомендует использовать анкерные болты.

Установите антенну на кронштейн вместе с прикрепленным кабелем и закрепите таким образом, чтобы тарелку можно было поворачивать (то есть, не закручивайте слишком сильно). Пркрепите кабель к кронштейну изолентой или стяжкой.
Проведите кабель от антенны в квартиру к телевизору, оставив рядом с антенной запас где-то в 1 метр.
Подключите к телевизору ресивер через прилагающийся кабель HDMI.
Подключите конец антенного кабеля в гнездо ресивера.

После этого можно начинать настраивать прием спутникового ТВ.

Шаг четвертый: настройка сигнала

Включите телевизор и ресивер и подождите, пока система запустится. Далее следуйте инструкции, как настроить антенну Триколор ТВ самостоятельно:

В меню настроек ресивера нужно найти шкалы силы и качества сигнала. Они могут включаться кнопками F1 или i на пульте ДУ, или отображаться в меню настроек ресивера — ознакомьтесь с инструкцией по эксплуатации, чтобы найти их именно для вашего устройства.

Вручную поворачивайте антенну, чтобы выбрать должный диапазон вещания. Лучше делать это вдвоем: один человек потихоньку вращает тарелку на 2-3 градуса, второй наблюдает за изменениями сигнала. Для достаточно качественного видео нужно, чтобы уровень сигнала составлял не менее 70% — вот какие должны быть настройки антенны Триколор ТВ.
Далее запускаем автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. Иначе при повторном включении вы обнаружите, что сбилась антенна Триколор ТВ — как настроить, мы только что рассказали. Придется повторять всю процедуру заново.

Учитывайте, что уровень сигнала сильно зависит от погоды. Если на небе очень плотная облачность, идет сильный дождь или снег, уровень сигнала может уменьшаться вплоть до нуля и полного отсутствия изображения. Снег, налипший на антенну, а также ее обледенение, сильно влияют на качество приема. Так что за антенной надо следить.

Этих недостатков лишено кабельное и цифровое телевидение. Прочитайте наши материалы по теме и подумайте, стоит ли подключать спутниковое:

Фото: Триколор ТВ, Satellite Map, YouTube, Wikimedia Commons

Настройка спутниковой антенны МТС ТВ — самостоятельная или с мастером по выгодной цене

Антенна размером 60-90см.
Линейный конвертор.
Ресивер МТС ТВ.
Коаксиальный кабель.
Разъемы.

Москва и Московская область находятся в зоне уверенного приема спутника. Стандартный размер антенны составляет 60см. При увеличении тарелки до 80-90см получится добиться стабильного приема сигнала при плохих погодных условиях: снегопад, дождь, облачность. В разделе «Карта покрытия» представлено распространение сигнала по территории РФ и указана мощность приема в каждом регионе. Карта поможет выбрать размер тарелки.

Саму процедуру монтажа и настройки МТС ТВ разделим на несколько этапов.

Этап 1. Определение направления сигнала

Процедура может быть выполнена при использовании компаса или программы из интернета. Для ПК подойдет DISHPOINTER, для телефона можно использовать программу SATFINDER (найти можно на Play Market или App Store). Алгоритм работы такой: вбиваете адрес места установки, выбираете название спутника (ABS 2 75EAST) и с помощью цветной стрелки будет показан сигнал от спутника относительно места подключения.

Если выбираем компас, то ориентируемся на юго-восток. Программа показывает более точное направление сигнала, наложенное на карту местности. В зависимости от направления луча сигнала, антенну можно установить, как с окна здания, так и на крыше. Высокие дома и деревья, расположенные на уровне тарелки, могут послужить помехой на пути приема. Сориентироваться можно и по солнцу: в районе 10ч дня оно светит в направлении спутника.

Для самостоятельных замеров используем спутниковую приставку, где присутствует шкала уровня и качества приема.

Внимание! Только специалист после выезда и замера сигнала гарантирует прием спутника! Стоимость услуги составляет 1000 ₽ .

Этап 2. Сборка и установка спутниковой системы.

Собираем тарелку и устанавливаем на нее конвертор, четко следуя приложенной инструкции. Крепим кронштейн к вертикальной стене фасада или кровле здания. Монтаж к кирпичным и бетонным поверхностям осуществляется с помощью анкерных болтов M10, к деревянным — глухарями 10мм. Когда в стене присутствуют пустоты, то сверлится сквозное отверстие и устанавливаются шпильки.

Антенна монтируется на надежно закрепленный кронштейн так, чтобы тарелка с трудом поворачивалась на опоре. Отмеряем необходимую длину кабеля, зачищаем как на фото, устанавливаем разъемы. Уделяем тщательное внимание оплетке кабеля: она не должна соприкасаться с центральной жилой.

Выставляем антенну в направлении спутника (пользуемся программой) или по азимуту (направление на спутник в горизонтальной плоскости) и углу места (угол между линией горизонта и направлением на спутник в вертикальной плоскости). Данные для Московского региона: азимут: 137.3°, угол места: 18.3°. Информацию для вашего региона находим на карте GEONAMES .

Этап 3. Настройка антенны МТС на спутник

Данную операцию можно выполнить при помощи сат файндера или ресивера. Рекомендованные ресиверы МТС имеют шкалу уровня и качества сигнала, настроенную на нужные частоты.

Каналы можно принимать и на не рекомендованных аппаратах, но тогда приставку лучше настроить заранее. Это можно сделать при покупке системы в магазине, либо у соседей, где имеется работающая тарелка МТС.

Ручная настройка выполняется при помощи следующих данных:

Спутник ABS 2 75 EAST
Настройки облучателя: верхний гетеродин 10600 МГЦ, нижний 9750 МГц.
Транспондер: 11800 V, скорость потока 45000, коррекция ошибок 2/3. (см. перечень частот МТС)
Сетевой поиск — включено. Это поможет найти весь список программ.

Входим в меню настроек, перед нами появляется две шкалы: уровень и качество приема. Стабильная работа спутника возможна при максимальном заполнении шкал, которое должно быть не ниже 70%.

Процедура настройки тарелки МТС ТВ на спутник

Наводим антенну в район нахождения спутника (ориентируемся по азимуту и углу места, по программе направления сигнала).
Наклоняем тарелку ниже горизонта на -8°.
Настраиваем конвертор: если смотреть на облучатель со стороны антенны, то при положительном значении поворачиваем по часовой стрелке, при отрицательном против, до отметки -22°.
Не спеша поворачиваем антенну на 1-2мм, ждем пару секунд, смотрим на шкалы сигнала на экране; повторяем операцию до начала заполнения шкал.
Добиваемся не менее 70% заполнения шкал.
Фиксируем тарелку, затягиваем болтыВызвать мастера по настройке МТС

Если не получилось настроить оборудование самостоятельно или появились поломки в уже подключенной антенне, то рекомендуем воспользоваться услугами специалистов по ремонту и наладке телевидения МТС.

Вызвать мастера по настройке МТС

Если не получилось настроить оборудование самостоятельно или появились поломки в уже подключенной антенне, воспользуйтесь услугами специалистов по ремонту и наладке телевидения МТС.

СЕРГЕЙ
В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.

ДЕНИС
В компании с 2012 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая связь.

КОНСТАНТИН
В компании с 2018 г. Специализация: ремонт, настройка, установка систем спутникового и эфирного ТВ.

Ремонт системы необходим, когда:

Возникла надпись: «Нет сигнала».
Картинка рассыпается «на квадраты».
Прием в течение дня не стабилен.
Картинка пропадает при малейшей облачности и осадках.
«Короткое замыкание на антенне».

Стоимость работ по настройке МТС ТВ 2500 ₽! При работах в области оплачивается выезд по ставке 30 ₽ за км. от МКАД. Установщики «Спектр ТВ» обладают значительным опытом работ и имеют профильное техническое образование. Предоставляется гарантия на работы и оборудование.

Цены на комплектующие:

Конвертор 1 выход — 610 ₽.
Кабель— по 38 ₽ за метр.
Антенна 60см — 1370 ₽
Антенна 90см — 2200 ₽.

Как настроить спутниковую тарелку — Tele-kadr.ru

При выборе спутникового оператора стоит заранее подумать о том как самостоятельно, а главное правильно настроить спутниковую антенну. К примеру при покупке тарелки большого диаметра, вам точно понадобиться помощь в её установке. В данном вопросе утешает то, что этот процесс не придется

повторять, так как спутник всегда находиться в одном и том же месте относительно земли.

Тарелка спутникового телевидения

Принцип работы спутникового ТВ объясняет транспортировку сигнала от телеканала до экрана вашего телевизора. Но телевизионный эфир будет получен только в том случае, если у вас качественно настроена приемная антенна, так как из-за малой мощности (всего 100-150 Вт) сигнал передается в виде узкого луча. Именно этот луч и должна уловить тарелка. Упростить точную наводку на передатчик можно, взяв антенну бОльшего диаметра, тогда она намного четче и увереннее будет воспринимать импульсы от сильно удаленных спутников.

Как работает спутниковая тарелка

Принцип работы тарелки отличается от основных функций эфирной, цифровой, дециметровой антенны тем, что она не просто улавливает сигнал, а ещё и отражает его как зеркало. Также в цифровом вещание всеми

преобразованиями частот и декодированием занимается ресивер или сам телевизор, а в спутниковом телевидение есть дополнительное устройство для обработки спутниковых диапазонов, которое является отделяемым компонентом тарелки — конвертер. Из-за того что спутниковые частоты слишком высоки (до 12,75 ГГц) к тарелке присоединяют конвертер понимающий их, и строго следят за отсутствием преград на пути сигнала.

Крайне высокие частоты передаются на огромные расстояния, но не очень гибки, иногда даже капли дождя могут стать серьезным препятствием для них. Вот почему спутниковое телевидение может плохо работать во время дождя.

Принцип работы спутниковой антенны

Дистанция от спутника до нашей антенны десятки тысяч километров, поэтому ослабление сигнала тоже очень велико, и составляет около 150 дБ. Чтобы сигнал был достаточно мощный, его необходимо собрать и сосредоточить в одном месте. Поэтому спутниковые антенны имеют форму тарелки, и отражают сигнал со всех краев в облучатель конвертера.

Прием сигнала от двух и более спутников на одну антенну

Работа только одного спутника обеспечивает трансляцию от десятки до сотни телевизионных каналов, а также разнообразных радиоканалов. Также одна антенна может получать сигналы сразу от нескольких спутников, а не только от одного. Это происходит в случае фиксации нужного числа конвертеров. При самостоятельной установке и настройке спутниковой тарелки, их прикрепляют при помощи хомутов немного в стороне

от главного конвертора. Именно, благодаря этому, одна антенна может принимать сигнал от спутников, которые рассредоточены даже на 25 градусов друг от друга.

Установка нескольких конвертеров на одну тарелку

Как настроить спутниковую тарелку

И так давайте для начала разложим весь сложный технологический процесс передачи сигнала от телекомпании до вашего телевизора на отдельные пункты, составленные для лучшего понимания своими словами. Затем определим параметры настройки спутниковой антенны по карте зоны охвата всех телевизионных спутников. И пошагово рассмотрим саму процедуру установки тарелки, на её постоянное место работы.

Принцип распространения спутникового телевидения своими словами

Наша планета шарообразна, если не брать в расчет некоторые нюансы описанные в википедии.

У земного шара есть ось по которой он делает обороты.
На всевозможных орбитах и удаленности нас сопровождают спутники.
Отдельные виды спутников которые запущенны с целью телетрансляции, парят над экватором и сопровождают Землю в её вращениях с той же угловой скоростью. Такие спутники являются геостационарными.
За счет нахождения в покое геостационарного спутника касательно планеты, телевизионный сигнал с него достаточно поймать на тарелку один раз, и зафиксировать её.
Также благодаря неподвижности спутника, для определения их нахождения достаточно знать долготу.
Телевизионный канал желающий вещать на спутник, должен иметь мощную антенну-передатчик отправляющую трансляцию на спутник. Спутник в свою очередь считывает её и перенаправляет на землю в свою зону покрытия.
Для пересылки телесигнала используются выстраиваемые в спутник компоненты передатчики — транспондеры. У каждого своя полоса частот и поляризация.
Мы устанавливаем и настраиваем на спутник тарелку из комплекта спутникового ТВ, а как она работает и что такое конвертер описано выше.
Принцип распространения и приема сигнала спутниковой антенной

Карта зоны покрытия спутникового телевидения

Установление характеристик для настройки спутниковой антенны на определенный спутник, теперь обойдется без дополнительного оборудования. Использовать карту охвата удобно и не потребует специальных знаний. На ней отображена вся планета и все известные на сегодняшний день спутники. Для более комфортной работы с картой выберете её отображение которое вам больше подходит — тип карты. Сама карта представлена на сайте www.mapsat.ru, а мы опишем последовательные действия для определения углов наклона, поворота и других параметров для установки спутникового отражателя. Также до покупки спутникового оборудования по ней можно определить охват конкретного спутника, и мощность сигнала в конкретной точке. Карта является интерактивной и онлайн обновляемой.

Карта зоны покрытия спутникового телевидения

Нахождение необходимых величин для регулировки спутниковой антенны во время установки:

Укажите название спутника.
Выберите в списке “Выбор спутника” название (координаты) интересующего Вас спутника, либо укажите название оператора спутникового телевидения (например МТС, Триколор ТВ, НТВ+)
Найдите на карте адрес установки антенны.
Для поиска координат установки спутниковой антенны на карте введите адрес объекта в поле “Адрес или объект”(находится в верхней левой части карты). В случае, если система найдет несколько адресов подходящих под параметры поиска, Вам будет предложено выбрать один из них. При выборе требуемого адреса карта автоматически настроится на интересующий Вас объект.
Альтернативный метод поиска текущего адреса — использование кнопки “Определить местоположение”. Метод особенно эффективен если Вы находитесь рядом с местом где будет производиться настройка спутниковой антенны, а для доступа к карте используется устройство оснащенное GPS (например смартфон или планшет). В этом случае центр карты будет перемещен в точку с координатами полученными с GPS устройства.
Укажите точное место монтажа спутниковой антенны
На спутниковой карте необходимо как можно точнее задать координаты места установки антенны. Для этого увеличивается масштаб карты, “Тип карты” переключается в режим отображения спутниковых снимков Google Map или Yandex Map (в зависимости от того какая карта более детализирована для вашего региона). Левой кнопкой мыши отмечается точка монтажа спутниковой тарелки. В указанном месте появится маркер с линией направленной в сторону спутника. Расположение маркера можно изменять, перетаскивая его по карте.
Убедитесь что приему спутникового сигнала ничего не мешает — линия направления на спутник не пересекает крупные деревья, высокие здания и т.п.. Если линия пересекает крупный объект, необходимо удостовериться в том, что он не будет мешать приему сигнала. Для этого можно воспользоваться кнопкой “Расчет препятствий”. Перетащите маркер, символизирующий препятствие, на исследуемый объект. В графе “Высота преодолеваемого препятствия” будет рассчитана максимальная высота объекта, который не будет мешать приему. Если объект, расположенный на пути приема сигнала со спутника, возвышается над антенной больше данного значения, он может препятствовать приему. В таком случае придется увеличить высоту установки антенны, либо выбрать другое место.
Выбор размера спутниковой тарелки
Различные спутники над разными регионами передают сигнал различной мощности. Данный параметр носит название Эквивалентная изотропно-излучаемая мощность (EIRP — Equivalent Isotropically Radiated Power). От EIRP в точке приема зависит размер спутниковой тарелки. Определить размер спутниковой антенны, необходимой для уверенного приема спутникового телевидения, можно из таблицы прилагаемой к приемному оборудованию. Если Вы не располагаете такой информацией, можно воспользоваться “Картой зоны покрытия спутника” (кнопка Зона покрытия).

Выполнив вышеперечисленные действия, над картой будут выведены все необходимые данные для точной настройки спутниковой тарелки. От места установки антенны, будет проведена линия направления на спутник. В случае, если настройка на выбранный спутник в данном месте не возможна, появится надпись “Прием сигнала с данного спутника в выбранном месте не возможен!”

Пошаговая инструкция настройки спутниковой антенны:

Сборка и монтаж спутниковой антенны — Соберите спутниковую антенну, согласно прилагаемой инструкции, установите на нее конвертер (если используется конвертор линейной поляризации, его необходимо повернуть на требуемый угол, для конвертора круговой поляризации данная настройка не нужна). Закрепите кронштейн на место установки и навесьте на него антенну.
Предварительная настройка по азимуту (углу в горизонтальной плоскости) — Произведите приблизительную настройку антенны в горизонтальной плоскости — направив антенну в сторону заранее выбранного на карте объекта (объект удобно выбирать на линии направления на спутник).Если настройка производится по компасу поверните антенну на угол равный значению параметра “Магнитный азимут” (поворот осуществляется по часовой стрелке от направления на Север).Если во время установки у Вас нет возможности воспользоваться компасом (или установка по компасу не возможна из-за магнитных аномалий), а на спутниковой карте отсутствуют явные ориентиры для настройки, можно осуществить настройку по солнцу. Для этого необходимо нажать на кнопку Направление на солнце, после чего на карте будет построена линия от места установки в направлении на солнце (построение производится для текущего времени и меняется в течение дня). Определив разницу углов между направлением на солнце и на спутник, произведите настройку антенны (во время установки удобно ориентироваться по тени).
Предварительная настройка по углу места (углу в вертикальной плоскости) — Установите угол наклона спутниковой тарелки равный параметру “Угол места”. Если используется офсетная антенна, не забудьте вычесть офсетный угол. Значение офсетного угла можно взять из документации на спутниковую антенну или с сайта производителя, обычно он находится в пределах 18°-27°. Не пугайтесь, если в процессе монтажа у Вас получилось, что антенна направлена в сторону земли, для офсетных тарелок это вполне обычное явление.
Точная настройка на спутник — Если для настройки на спутник Вы не используете специальных приборов, то подключите к антенне спутниковый ресивер. На экране телевизора, в настройках спутникового приемника будет выведено две шкалы “Сила сигнала” (Уровень сигнала) и “Качество сигнала”. Медленно поворачивайте антенну в горизонтальной плоскости влево и вправо на 10°-15°, стараясь добиться значения шкалы “Качество сигнала” более 70. Если после поворота антенны добиться данного значения не удалось (или значение “Качество сигнала” вообще не изменилось) измените наклон антенны в вертикальной плоскости на пару градусов и повторите вышеперечисленные действия.

Кардшаринг

Настройка поворотной антенны на спутник

Многие начинающие любители спутникового телевидения отказывались от идеи установки спутниковой антенны с мотоподвесом в труднодоступном месте, где-нибудь на уровне десятого этажа, представив себе процедуру настройки.
А на балконе установить нельзя, поворота до самых интересных западных спутников не хватает. И на крышу доступа нет, да и рискованно там эту недешевую конструкцию без присмотра оставлять. Вот и остается только мечтать о том, как бы все это дело настроить дома, а потом только быстренько повесить на опору в том самом труднодоступном месте.
Не все так плохо как кажется …
Полярный мотоподвес можно настроить прямо на столе! Вот об этом я и расскажу.
Для начала немного теории и терминов, ведь должен же начинающий любитель спутникового телевидения разбираться во всех этих терминах трудно воспринимаемых на слух и в конце концов понимать то, что делает своими руками.

Оглавление.
I. Основные понятия и термины.
II. Расчет установки.
III. Предварительная установка элементов полярного подвеса.
IV. Предварительная настройка мотоподвеса.
V. Расчет вершинного и опорных спутников.
VI.Точная настройка полярного подвеса.
VII. Дополнения.

I. Основные понятия и термины.
«ПОЯС КЛАРКА»
Учёный и писатель Артур Кларк, еще в 1945 г. предсказывал, что искусственный спутник земли выведенный на круговую
экваториальную орбиту на высоту 35800 км. будет обращаться вокруг земли за 24 часа. Для наблюдателя, находящегося на земле, этот спутник всегда будет находиться на одном месте и его орбита называется геостационарной.
Если представить все спутники, находящиеся на геостационарной орбите, то в южной части неба (для северного олушария)
цепочка спутников выстроится в дугу. Эта дуга и была в честь Артура Кларка названа поясом Кларка.
Самый верхний спутник будет тем выше, чем южнее находится наблюдатель. На экваторе верхний спутник будет прямо над головой, пояс Кларка будет выглядеть ровной линией и делить небо на две равные части.
Каждый спутник имеет свою орбитальную позицию, которая определяется меридианом расположенным над ним. Например известный спутник HotBird находится над меридианом 13 градусов восточной долготы, поэтому и его позиция пишется 13E.
«УГОЛ МЕСТА» (угол возвышения)
Угол места, или угол возвышения — это угол между линией горизонта и направлением на спутник в вертикальной плоскости. Чем ближе орбитальная позиция спутника к географической широте места приема, тем больше угол места, то есть тем выше спутник над горизонтом.
По мере удаления орбитальной позиции от географической долготы угол места уменьшается и в конце концов становится
отрицательным, то есть спутник с такой орбитальной позицией скрывается за горизонтом.
«АЗИМУТ»
Азимут — это направление на спутник в горизонтальной плоскости. Азимут спутника, орбитальная позиция которого совпадает с долготой места приема, будет равен 180, то есть антенна будет смотреть строго на юг.
«ЭЛЕВАЦИЯ»
Элевация — это один из важнейших углов для настройки полярной подвески. Для того, чтобы принимать все доступные спутники, нужно чтобы поворачивалась вокруг определенной оси. Эта ось называется полярной и она должна быть араллельна земной оси. На экваторе полярная ось будет параллельна земной поверхности, чем севернее точка приема, тем на меньший угол от вертикали будет отличаться наклон полярной оси.
Так вот элевация и есть угол, на который наклонена полярная ось относительно вертикали. Угол элевации определяется так: 90 градусов — широта места приема.
Например для Н.Новгорода элевация = 90 — 56,2 = 33,8 градусов.
«ДЕКЛИНАЦИЯ»
Если мы выставим только угол элевации для оси вращения антенны, то не принять нам ни одного спутника. «Луч» от антенны будет рисовать в небе прямую линию высоко над всеми спутниками. Чтобы исправить эту ситуацию следует ее наклонить относительно полярной оси на определенный угол. Этот угол и называется углом деклинации.
«КОРРЕКТИРУЮЩИЙ УГОЛ»
Теперь мы знаем, что для того, чтобы наша антенна поворачивалась направляя свой «луч» точно на спутники необходимо выставить углы элевации и деклинации. Но не все так, как хотелось бы. По расчетным углам элевации и деклинации будет своим «лучом» описывать в небе дугу немного отличающуюся от дуги пояса Кларка, что конечно же очень нежелательно. И чем больше у вас антенна, тем сильнее эта погрешность будет сказываться на приеме. Для этого вводится небольшой корректирующий угол, который обычно не превышает одного градуса. На величину этого угла уменьшается угол элевации и увеличивается угол деклинации. В этой программке следует ввести название вашего города и размеры вашей антенны.
«УГОЛ ПОВОРОТА ПОЛЯРНОЙ ПОДВЕСКИ»
Угол поворота полярной подвески — это угол, на который нужно повернуть зеркало вокруг полярной оси относительно аправления на юг для настройки на определенный спутник. На первый взгляд кажется, что этот угол должен быть равен разнице между азимутами спутника и азимутом направления на юг. Но это только так кажется. Расчетные углы поворота полярной подвески приведены в Excel таблице, ссылка на которую приводилась ранее.
«УГОЛ ОФСЕТНОСТИ»
Само название говорит о том, что фокус у неё смещенный. Конвертер вынесен из зоны затенения зеркала , именно поэтому «луч» не перпендикулярен плоскости раскрыва, а направлен выше как раз на этот угол офсетной.
Благодаря этому офсетная антенна не смотрит в небо как прямо фокусная, а располагается почти вертикально.
II. Расчет установки.
Ну вот, основные термины мы уже уяснили. Осталось дело за малым:
— Приобрести офсетную антенну.
Я остановил свой выбор на Супрал 90см.Почему именно такую? Есть масса критериев выбора, об этом расскажу в другой теме, а в данный момент я руководствовался в основном её весом и диаметром, зная о достаточно неплохих её остальных характеристиках. Минимальный вес и ограниченный диаметр (желательно не более 1 м., хотя в паспорте на мотор написано максимально 1.2 м.) обусловлен конструктивными особенностями мотоподвеса. Чем меньше на него будет нагрузка, тем дольше он проработает. Естественно к антенне потребуется еще и конвертер.
— Приобрести мотоподвес.
Есть множество различных моделей мотоподвесов, но конструктивно они очень мало отличаются друг от друга. Вопросу выбора мотоподвеса стоит уделить внимание, поискать информацию в Интернете, посоветоваться в фирмах где вы покупаете оборудование и т.д. Я выбрал наиболее надежный, на мой взгляд, судя по информации полученной мною из Интернета, мотоподвес Tuxbox 2100
— Запастись ровным отрезком трубы диаметром ? Дюйма или около того, длинной чуть больше диаметра зеркала, в моем случае 1.1 м.
Этот расчет выглядит вот так:
Поля, помеченные зеленым, нужно заполнить. В него вам нужно будет перенести необходимые данные из таблицы расчета элевации, деклинации, азимутов и т.д. В расчете есть незнакомая цифра — угол изгиба хобота мотора. Эту цифру следует поискать в паспорте на мотор, для SRT DM-2100 этот угол равен 30 градусов. Чаще всего этого угла придерживаются и все остальные производители мотоподвесов.
III. Предварительная установка элементов полярного подвеса.
Цифрами мы загрузились. А не бросить ли нам это нудное занятие со всякими цифирями и вооружившись гаечными ключами прикрутить антенну на уже соскучившуюся по ней опору? Может быть быстрей дело пойдет? Запаситесь немного терпением, так как дальше будем работать в основном гаечными ключами.

Начинаем долгожданную сборку.
Сейчас нам понадобится только зеркало, подзеркальник, элементы подвески и все хомуты крепления к опоре. Собираем все это и на место крепления к опоре прикручиваем отрезок трубы, надеюсь, вы все-таки им запаслись? Вот так: Теперь нам нужно измерить расстояние от трубы до края зеркала сверху и снизу, следите чтобы линейка была как можно точно перпендикулярна плоскости раскрыва.
Вот так:
Заглядываем в табличку расчета и ищем цифру «Разница в замерах для установки деклинации», в моем случае она равна 8,7 мм. Вот на такую величину должны отличаться расстояния от края антенны до трубы сверху и снизу. Если в расчете цифра получилась положительная, то сверху расстояние должно быть больше чем снизу на расчетную величину. Если отрицательная — то наоборот. Ну что, выставили?
Теперь аккуратно затягиваем болты крепления подвески. Не забудьте после затягивания болтов ещё раз проконтролировать размеры, они могут сместиться при затягивании гаек.
IV. Предварительная настройка мотоподвеса.
Теперь дело обстоит за мотором. Если вы уже успели поэкспериментировать и покрутить мотор, то его следует вернуть в нулевую позицию. Откручиваем отрезок трубы и на её место устанавливаем мотор. Вот так:
При установке мотора следует обратить внимание на то, что у него есть два разъема в нижней части к которым будет подключаться кабель. Подвеска должна крепиться как можно ближе к подшипнику хобота, так мы максимально разгрузим мотор. В тоже время не забывайте про кабель, если вы подвинете подвеску слишком близко, то кабель может быть поврежден во время вращения мотора.
Для подключения кабеля к мотору неплохо бы применить Г-образные переходники. Мотор следует выставить строго перпендикулярно плоскости раскрыва. И не забывайте что хобот мотора должен находиться в нулевой позиции. Для определения перпендикулярности мотора можно замерить расстояния с двух сторон от мотора до краев антенны, они должны быть одинаковые.
Вот так:
Теперь прикручиваем уже знакомый нам отрезок трубы на место крепления мотора к опоре. И повторяем туже процедуру как при настройке деклинации, только используем другую цифру из таблицы «Разница в замерах для установки элевации» в моем случае это 46 мм. Остается проверить, на какую отметку встал указатель по шкале «ELEVATION» на подвеске мотора.
Эта отметка должна почти совпасть с расчетной элевацией, все зависит конечно от точности изготовления этой шкалы и точности проделанных вами настроек.
V. Расчет вершинного и опорных спутников.
Поздравляю, половина всех мучений уже за плечами. Следующим шагом будет определение вершинного для вашей местности спутника. Для этого заглядываем опять в таблицу углов, азимутов и т.д. Ищем тот спутник, для которого угол поворота полярной подвески самый маленький. Для меня это Europe*Star 1 45E. Еще одним необходимым критерием выбора вершинного спутника является уровень сигнала, с которым он принимается в вашей местности, чем сильнее, тем лучше. Именно поэтому я выбираю не Europe*Star 1 45E, а Eurasiasat 1 42E. Ему соответствует угол поворота полярной подвески -2,4 градуса. Вот на этот угол мы сейчас и повернем хобот нашего мотора. Отрицательное значение означает, что нужно крутить на запад. Выставлять точное значение этого угла не столь важно, достаточно повернуть мотор, ориентируясь по шкале около хобота мотора. Все равно не удастся выставить точное направление на юг, ориентируясь по этому углу и направлению на спутник. Направление на юг будем отстраивать другим способом уже на месте.
Теперь, когда основные манипуляции с подвеской произведены, можно водрузить на место штангу — держатель конвертера и сам конвертер и отложить зеркало в сторону, до нее дело теперь дойдет попозже. На голую стену повесить антенну не получится, поэтому нужно позаботиться об опоре. Конструкцию и размеры опоры вам придется придумывать самим, ориентируясь по месту установки. Она должна отвечать следующим требованиям:
— обеспечивать максимальный разворот, не забывайте что в нулевой позиции она будет смотреть строго на юг;
— обеспечивать максимальную жесткость;
— обеспечить вертикальность трубы, на которую будет вешаться антенна;
— обеспечить надежность крепления опоры к стене или другому основанию.
ВНИМАНИЕ!
Если опора установлена так, что невозможно точно обеспечить её вертикальное положение, то необходимо будет при настройке компенсировать отклонения север-юг и запад-восток. Компенсировать отклонение от вертикали направления север-юг можно элевацией, т.е. если у вас опора не вертикальна и имеет наклон в направлении север-юг, то этот наклон полностью компенсируется при регулировке элевации.
Компенсировать отклонение от вертикали направления запад-восток можно поворотом мотоподвеса вокруг опоры, т.е. если у вас опора не вертикальна и имеет наклон в направлении запад-восток, то этот наклон полностью компенсируется при регулировке поворота мотоподвеса вокруг опоры. Не обязательно компенсировать наклон опоры подкладыванием шайб, растяжками и т.п.
Как пример привожу конструкции своей опоры:
А вот этот узел обеспечивает регулировку вертикальности трубы опоры:
Куда будете вешать антенну, надеюсь, вы уже решили. Значит, переходим к более активным действиям.
Чем крепить — вопрос тоже очень интересный и часто на форумах по спутниковому телевидению вызывал массу споров. Лучше вас выбор, чем крепить, никто не сделает, только вы сами сможете пощупать, поковырять, постучать кирпичную кладку, бетонную стену или вентиляционную трубу, куда вы собрались вешать готовую конструкцию.
Самый надежный способ — это конечно же сквозные шпильки, но его не всегда можно применить.
Вертикальную трубу, на которую будем крепить зеркало, следует тщательно выставить по уровню, она должна быть строго вертикальна по всем направлениям.
Итак, торжественный момент, вешаем систему в сборе на опору.
Осталось малое — выставить направление на юг.
Для настройки вам понадобится какой-нибудь индикатор, по которому вы сможете оценить точность ориентации.
В качестве этого индикатора может послужить САТФАИНДЕР, шкала уровня по приемнику на экране телевизора, динамик или наушники подключенные к звуковой карте компьютера на котором запущена программа Fast SatFinder от Mixe или спектроанализатора.
Всё ваше оборудование нужно включить, выставить на приемнике параметры транспондера с самым сильным сигналом с вершинного спутника и можно приступать к юстировке.
Плавно поворачивая всю конструкцию вместе с мотором вокруг опоры, следим за показанием индикатора. При появлении показаний, свидетельствующих о настройке на спутник, добейтесь их максимума и зафиксируйте антенну в таком положении.
Если для настройки вы используете САТФАИНДЕР, то необходимо удостоверится, на тот ли спутник вы попали. Если все в порядке и вы попали на нужный спутник, попробуйте слегка подать зеркало сначала вверх, а потом вниз, естественно не отворачивая при этом никакие гайки.
Сигнал при этих манипуляциях должен уменьшаться одинаково в обоих направлениях. Если сигнал увеличивается при подаче вверх, не беда, это скорее всего результат провиса подвески и мотора под весом всей конструкции. В таком случае следует ослабить винты крепления элевации и подрегулировать до получения максимального сигнала и снова затянуть винты.
Если же сигнал увеличивается при подаче вниз, то это скорее всего результат неточной установки углов или не вертикальность опоры.
Если опора заведомо не вертикальна в направлении север — юг, то это можно исправить опять-таки подкорректировав угол элевации.
VI. Точная настройка полярного подвеса.
Следующим шагом будет контроль сигнала на крайних спутниках на западе и востоке.
Для этого вам нужно выбрать два спутника с сильным сигналом с близкими по значению углами поворота полярной подвески на запад и восток. Поворачиваем, уже с помощью мотора, на один из этих спутников контролируя угол поворота по шкале мотора. Настроившись на спутник, проверяем и запоминаем изменения сигнала при подаче вверх и вниз.
Поворачиваем антенну на второй спутник и также запоминаем изменение сигнала при подаче вверх и вниз. Теперь сравниваем изменение сигнала при подаче вверх и вниз на восточном и западном спутниках:
1. Если сигнал уменьшался в обеих направлениях и на западном и на восточном спутнике, вас можно поздравить, направление на юг у вас настроено очень точно и на этом настройку можно считать завершенной.
2. Если на западном спутнике сигнал увеличивался при подаче наверх, а на восточном увеличивался при подаче вниз, то у вас подвеска направлена восточнее направления на юг. Поверните всю конструкцию вместе с мотором немного на запад и повторите все заново.
3. Если на западном спутнике сигнал увеличивался при подаче вниз, а на восточном увеличивался при подаче вверх, то у вас подвеска направлена западнее направления на юг. Поверните всю конструкцию вместе с мотором немного на восток и повторите все заново.
4. Если же на востоке и на западе сигнал увеличивается при подаче наверх, то угол элевации велик и его нужно уменьшать, а угол деклинации увеличивать.
5. Если же на востоке и на западе сигнал увеличивается при подаче вниз, то угол элевации мал и его нужно увеличивать, а угол деклинации уменьшать.
Если у вас получился 4 или 5 вариант, то вы допустили неточность при настройке подвески и вам придется проделать операцию с поворотом на запад и восток несколько раз, понемногу изменяя углы элевации и деклинации, не забывайте контролировать сигнал на вершинном спутнике.
Если 2 или 3 вариант, то повернув зеркало вместе с мотором на небольшой угол проделайте все заново. Не исключено что в итоге у вас может получиться 4 или 5 варианты. Проделывая все манипуляции, вы должны четко себе представлять, что вы делаете, ориентируйтесь по рисункам. Если вам приходится изменять угол элевации, не забывайте в противоположном направлении менять угол деклинации. Лучше всего это делать так: на крайнем спутнике подстраиваем деклинацию до максимального уровня сигнала, возвращаемся на вершинный спутник и также по максимуму сигнала отстраиваем элевацию. Эту операцию нужно будет проделать несколько раз.
Список сильных транспондеров для настройки по опорным спутникам:

[Amc 1 103.0w]=3740v29270;
[Amc 2 105.0w]=11720v26000;
[Amc 3 87.0w]=3719h5167;
[Amc 4 101.0w]=3860h36670;
[Amc 5 79.0w]=11742v11110;
[Amc 7 137.0w]=3880h35200;
[Amc 8 139.0w]=4180h5200;
[Amc 9 85.0w]=3995v4165;
[Amc 10 135.0w]=3780h39200;
[Atlantic Bird 1 12.5w]=11143h5063;
[Atlantic Bird 3 5.0w]=12615h8789;
[Anik F1 107.3w]=4060v28346;
[Anik E2R 111.1w]=3860v28346;
[Amos 1,2 4.0w]=10842h37500;
[Astra 1B1H,2C 19.2e]=12515h32000;
[Arabsat 2D3A,2C 26.0e]=11023h21000;
[Arabsat 2B 30.5e]=12722h8900;
[Bonum1 56.0e]=12226h30000;
[Brasilsat B1 70.0w]=3656h4393;
[Brasilsat B2 65.0w]=3875v4688;
[Brasilsat B3 84.0w]=3688v2310;
[China Star 87.5e]=3900v27500;
[Eutelsat W1 10.0e]=11607h37500;
[Eutelsat W2 16.0e]=11449h26000;
[Eutelsat 2f2 48.0e]=11057v29762;
[Eutelsat W3A 7.0e]=11324v27500;
[Eutelsat W5 70.5e]=11261h37345;
[Eutelsat W6 21.6e]=12670h5632;
[Eutelsat W4/Sesat 36.0e]=12207h37500;
[Eurobird 1, Astra 2A,B, D 28.2e]=10773h32000;
[E-Bird — 33.0e]=11472h40000;
[Eurasia Sat 1,Turksat 1C 42.0e]=11096v27500;
[Europe Star 1 45.0e]=11513h29923;
[Express A1R 40.0e]=3675v33483;
[Express AM 11 96.5e]=11044v29800;
[Express AM22 53.0e]=11044v29800;
[Express 3A 11.0w]=3987v9400;
[Express 6A 80.0e]=11575v26468;
[EchoStar 1,2 148.0w]=12253v20000;
[EchoStar 3,Rainbow 1 61.5w]=12297h30000;
[EchoStar 4 157.0w]=12224v20000;
[EchoStar 6/8 110.0w]=12341v20000;
[EchoStar 7 119.0w]=12516v20000;
[EchoStar 9 121.0w]=11724v20000;
[Estrelia1 63.0w]=11955h3170;
[Galaxy1R 133.0w]=4020v29270;
[Galaxy3C 95.0w]=3720h35000;
[Galaxy4R 99.0w]=11820v19510;
[Galaxy 5 125.0w]=3895v19510;
[Galaxy10R 123.0w]=4160v29270;
[Galaxy 11,Nimiq1 91.0w]=3960h39270;
[Galaxy 13,Horizons1 127.0w]=4080v28076;
[HellasSat 2 39.0e]=12524h39000;
[HotBird1-6 13.0e]=10723h39900;
[Hispasat1B/1C/1D 30.0w]=11535v24500;
[Insat 2e/3b 83.0e]=3485v27000;
[Intelsat704 66.0e]=4055v27500;
[Intelsat 705 50.0w]=11075h41969;
[Intelsat 707 53.0w]=11891v19510;
[Intelsat 709 85.2e]=11610v36000;
[Intelsat 801 31.5w]=11060h40000;
[Intelsat 805 55.5w]=3595h24250;
[Intelsat 901 18.0w]=11661h5632;
[Intelsat 902 62.0e]=10973v27500;
[Intelsat 903 34.5w]=3888h26300;
[Intelsat 904 60.0e]=11595v29270;
[Intelsat 906,601 64.0e]=3642v13330;
[Intelsat 907 27.5w]=3732v14000;
[Intelsat Americas 5 97.0w]=4060h38000;
[Intelsat Americas 6 93.0w]=11834v20508;
[Intelsat Americas 7 129.0w]=12100h40000;
[LMI 1 75.0e]=12518v22000;
[NSS 7 22.0w]=3650v27500;
[NSS 703 57.0e]=3980v28000;
[NSS 806 40.5w]=3803h37500;
[Nimiq 2 82.0w]=12443h30000;
[Nilesat 101/102 7.0w]=11747v27500;
[Nahuel 1,Amc6 72.0w]=11957v17910;
[NewSat 1 42.5e]=4000h38936;
[PAS 4 72.0e]=3857v40000;
[PAS 6B/3R 43.0w]=3744v21260;
[PAS 7,10 68.5e]=3836h29850;
[PAS 1R 45.0w]=11510h36694;
[PAS 9 58.0w]=3720v27700;
[Paksat1 38.0e]=4049h6500;
[Sirius 2/3 5.0e]=12449h22130;
[Satcom C3 131.0w]=3920v27800;
[SatMex 5 116.8w]=12080h35635;
[Satcom C1,Telstar 11 37.5w]=3818v21000;
[SBS 6 74.0w]=11741h6616;
[Solidaridad 2 113.0w]=3904h4617;
[ST 1 88.0e]=12642h34000;
[Telecom 2A 3.0e]=12539h6111;
[Thaicom 2/3 78.5e]=12666v27500;
[Thor 2/3,Intelsat 707 1.0w]=3912v8022;
[Telecom 2D,Atlantic Bird 2 8.0w]=10974v30000;
[Telstar 10 76.5e]=3652h6500;
[Telstar 12 15.0w]=11494v17469;
[Yamal 202 49.0e]=3552h37000;
[Yamal 102/201 90.0e]=11057v26470;
VII. Дополнения.
1. Программа для расчета положения.
2. Программа для расчета качества сигнала и иных данных.
3. Таблица для расчета оптимального размера антенны.
4. Таблица для расчета корректирующих углов, элевации и деклинации.
5. Таблица для расчета положения спутников на дуге орбиты.
6. Программа обзора лучей и каналов всех спутников.
Важно! При выборе спутникового ресивера для поворотной антенны, рекомендуем обратить внимание на поддержку протокола Diseq
1.2.

Как настроить пультом спутниковую антенну. Самостоятельная настройка спутниковой антенны. Настройка антенны своими руками

Если вы решили установить себе комплект спутникового оборудования, то мы вам расскажем, как установить спутниковую антенну и как настроить спутниковый ресивер. Данная статья будет состоять из следующих блоков:

Всё больше пользователей отказываются от кабельного телевидения и отдают предпочтение спутниковому. Это вполне логично, так как не всегда абонентов кабельного ТВ устраивает перечень кабельных каналов. Кроме того, сейчас широким спросом пользуются широкоформатные телевизоры Full HD и по замыслу, на таких телевизорах, необходимо смотреть HD-телевидение высокой чётности, а не аналоговое кабельное, качество картинки которого, мягко говоря, не соответствует. Да, вопрос можно решить с помощью подключения цифрового кабельного телевидения, но опять-таки, перечень каналов будет существенно урезан, по сравнению с тем, что можно смотреть через спутниковую антенну, а в добавок ещё и стоимость кабельного ресивера почти равна стоимости спутникового. Если говорить относительно частного сектора и загородной местности, то спутниковое телевидение это единственный вариант просмотра широкого ассортимента каналов.

Выбор спутника

В первую очередь, перед тем как устанавливать спутниковую антенну, вы должны выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена антенна. Для новичков мы раскроем данный вопрос более подробно.

Итак, суть спутникового телевидения заключается в том, что сигнал определённых телеканалов поступает на спутник, который находится в космосе, именно с этого спутника каждый абонент принимает сигнал на свою спутниковую антенну. Принятый на антенну сигнал направляется в тюнер (ресивер), где сигнал обрабатывается, а для некоторых каналов раскодируется, и затем поступает в «готовом» виде уже непосредственно в телевизор. Саму структуру комплекта спутникового оборудования, для приёма спутникового сигнала, мы рассмотрим чуть позже, сейчас же нас интересует выбор спутника.

На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут как отдельно размещаться на спутнике, так и входить в пакет каналов, который принадлежит спутниковому оператору. Большинство же спутниковых каналов кодируются, чтобы за их просмотр абоненты платили деньги. Для удобства просмотра большого количества каналов с одного спутника, и для единой оплаты за их просмотр, существуют спутниковые операторы. Вещание русскоязычных каналов осуществляется с разных спутников, которые находятся на разных позициях. Для приёма сигнала со спутника ваша антенна должна быть чётко направлена на выбранный спутник. Если же выбранные вами спутники находятся близко друг к другу, то скорее всего, вы сможете принимать сигнал с обоих спутников на одну антенну.

Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, то для этого советуем направить свою спутниковую антенну на спутник ЯМАЛ 201. Также, есть и другие спутники с открытыми для просмотра каналами, но они не так наполнены как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, число абонентов которого растёт интенсивными темпами, также необходимо упомянуть о таком спутниковом операторе который включает в себя самый большой перечень каналов – это НТВ-Плюс и, конечно же, оператор Радуга-ТВ. Ознакомится с перечнем каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.

Итак, изначально вы выбираете вид спутникового вещания: бесплатный или платный. Для выбора спутника с бесплатными каналами используйте сервис Frocus.net, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор учитывайте то, что некоторые операторы уже вещают в HD формате.

Ещё один нюанс при выборе спутника – возможность направить на него спутниковую антенну. Если же окна вашей квартиры выходят в другую от спутника сторону, либо же перед домом есть помехи в виде деревьев или домов, то тогда антенну необходимо устанавливать на крыше. Если же по каким-то причинам и на крыше установить антенну не получиться – то придётся выбирать другой доступный спутник.

Что необходимо для спутникового телевидения

После того, как вы определили с какого спутника будете принимать сигнал, и будут ли это открытые каналы или же это будет непосредственно оператор спутникового ТВ, вы можете приобретать оборудование для приёма спутникового сигнала.

В комплект спутникового оборудования входят

Ресивер (тюнер) – устройство которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.

Антенна (тарелка) – предназначена для приёма сигнала со спутника, именно от самой антенны спутниковый сигнал отражается и направляется в конвектор.

Конвектор (голова) – необходим для приёма отражающегося от антенны сигнала со спутника, где сигнал конвертируется и передаётся в ресивер.

Кронштейн – металлическая конструкция которая крепится к стене, и затем на которую крепится сама антенна.

Кабель – телевизионный коаксиальный кабель, который соединяет конвектор с ресивером.

DiSEq – если вы будете на одном ресивере принимать сигнал с нескольких спутников, то для соединения конвекторов в один кабель используется дисек.

F-ки – коннекотры которые служат для соединения кабеля с другим спутниковым оборудованием.

Соединительный кабель между ресивером и телевизором – тюльпаны, SCART или HDMI-кабель.

Теперь расскажем несколько нюансов о выборе оборудования.

Ресивер

Подробно о том, как выбрать спутниковый ресивер мы рассказывали в отдельной статье, поэтому, если он у вас ещё не приобретён, то советуем прочитать данную статью.

Антенна

Что касается спутниковых антенн, то единственное, на что необходимо ориентироваться при покупке – это её диаметр. Для того, чтобы принимать сигнал с большинства спутников, достаточно антенны диаметром в 90 см. Если же приём сигнала на антенну планируется с нескольких спутников, то диаметр антенны зависит от градусного расстояния спутников друг от друга.

Конвектор

От спутника зависит поляризация конвектора: круговая или линейная. Например, для приёма сигнала со спутника Eutelsat 36 (Триколор-ТВ и НТВ-Плюс для жителей европейской части России) нужен конвектор с круговой поляризацией.

Если вы планируете просмотр спутникового телевидения на двух телевизорах (телевизоре и компьютере), то для подключения двух ресиверов приобретайте конвектор с двумя выходами.

Кронштейн

Кронштейн должен крепиться на три или четыре анкера. Длина ножки должна быть таковой, чтобы вы могли свободно повернуть антенну в нужном направлении и она не упиралась в стену.

Мультифид

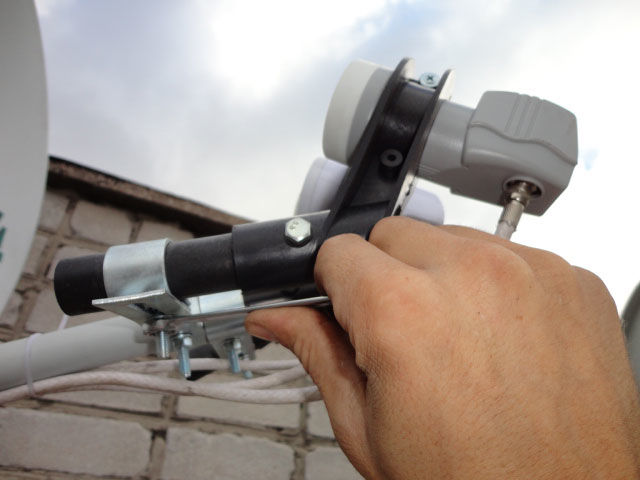

Для крепления нескольких конвекторов на антенне используйте мультифид.

Установка спутниковой антенны своими руками

Первым делом вам необходимо собрать саму спутниковую антенну, как это сделать подробно и наглядно расскажет данное видео.

Перед установкой спутниковой антенны вы должны знать конкретно, куда должна быть направлена антенна, для этого вам поможет сервис Agsat.com.ua/satdirect. На карте выберете место в котором планируете устанавливать антенну установив там флажок, в боковой колонке выбреете предполагаемый спутник и вам покажут куда надо направлять спутниковую антенну. Перед монтажом антенны рекомендуем проверить приём сигнала не укрепляя её, а держа в руках. Если же качество сигнала со спутника достигает 70%, то переходим к монтажу антенны.

Когда место определено и проверено, с помощью перфоратора делаем отверстия для крепления кронштейна к стене на анкера. Размер анкеров выбирайте исходя из материала стены и веса конструкции. После того как вы укрепили кронштейн, производим крепление антенны, но не спешите затягивать гайки, так как сперва нам нужно направить антенну.

Как настроить спутниковую антенну самостоятельно

В то время, когда антенна уже находится на кронштейне, производим подвод телевизионного кабеля к ней.

Как подключить спутниковую антенну

Для подключения спутниковой антенны необходимо на конец кабеля накрутить F-ку. Для этого срезаем в 1,5 см от края изоляционный слой телевизионного кабеля, загибаем в противоположную сторону экранную оплётку, срезаем экран из фольги (0,9-0,8 см от края) который изолирует сердцевину кабеля и накручиваем на подготовленный конец кабеля F-ку. Если сердцевина кабеля выступает за уровень F-ки больше чем на 0,2 см, то излишки рекомендуется отсечь. Тоже самое делаем и со вторым концом кабеля. Затем, первый конец кабеля подключаем к конвектору, а второй конец подключите к ресиверу, в самом конце установки, как это указано в инструкции. Если же у вас несколько конвекторов, то сначала кабеля идущие от конвекторов подключаем к дисеку, а уже непосредственно от дисека один кабель пойдёт к ресиверу.

Итак, когда антенна зафиксирована на кронштейне и кабель подключён – производим настройку антенны на спутник. Направление антенны производим по компасу, подстройку – исходя из меню уровня сигнала в ресивере. Ещё один момент при настройке антенны – необходимый угол её наклона относительно горизонта, у каждого спутника он свой.

Когда вы добились качественного уровня приёма сигнала, крепко фиксируем гайки на антенне и крепежах, чтобы от ветра и вибраций они не раскрутились. Затем фиксируем кабель, дабы он негде не болтался. Сразу от конвектора рекомендуется сделать так называемую петлю из кабеля, чтобы влага стекала вниз, а не текла по кабелю.

Как настроить тюнер спутниковой антенны

Детальное описание настройки тюнера вы найдёте в инструкции к нему. Для начала выберете язык меню ресивера и проверьте версию его прошивки, сравнив её с последней официальной версией. Если же последняя прошивка имеет существенные изменения и положительные отзывы пользователей – ресивер лучше перепрошить.

После этого нужно выставить время, часовой пояс и т.п. в меню поиска каналов выберете спутник и введите необходимые его настройки (если используется дисек, то выставить номер входа к которому подключён конвектор направленный на данный спутник).

Затем выведите информацию об уровне сигнала – именно по этому информационному окну и производите настройку антенны. Когда антенна настроена и уровень сигнала высокий – производим сканирование спутника. Чтобы открыть доступ к каналам вставляем карту доступа оператора.

Компания Триколор ТВ — очень популярный провайдер спутникового телевидения. Если вы считаете, что спутниковое телевидение подходит вам лучше всего (а узнать, так ли это, ), а Триколор предоставляет услуги в вашем городе, расскажем, как настроить антенну Триколор ТВ самостоятельно, если вы решите купить у них подписку.

Шаг первый: покупка установочного комплекта

ВАЖНО : установочные комплекты для центральной и европейской части России, Сибири и Дальнего Востока отличаются. На всякий случай, дадим ссылки для регионов:

Европа :

Сибирь :

Дальний Восток :

В минимальный комплект должны входить:

антенна-«тарелка» для спутникового ТВ с конвертером сигнала;
ресивер для телевизора с пультом ДУ;
антенный кабель.
