Как правильно сделать антенный штекер: Как сделать штекер антенны для телевизора

правильно разделать ТВ кабель и присоединить разъём, способы закрепления соединителей

Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.

Выбор проводника сигнала и монтаж

Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.

Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал.

В состав шнура входят следующие элементы:

• центральный медный сердечник — по нему протекает минимальный ток высокой частоты;
• плотная пластиковая изоляция, придающая жёсткость и надёжно предохраняющая жилу от механических повреждений;
• алюминиевая фольга — это второй проводник, защищающий передаваемый сигнал от помех;
• экранирующая оплётка из тонких проволочек, улучшающая качество приёма и отводящая электромагнитные воздействия;
• наружная изоляция предохраняет всю конструкцию от влаги и разрушения проводников.

Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.

Прокладывая кабель по квартире, учитывают несколько важных моментов. Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.

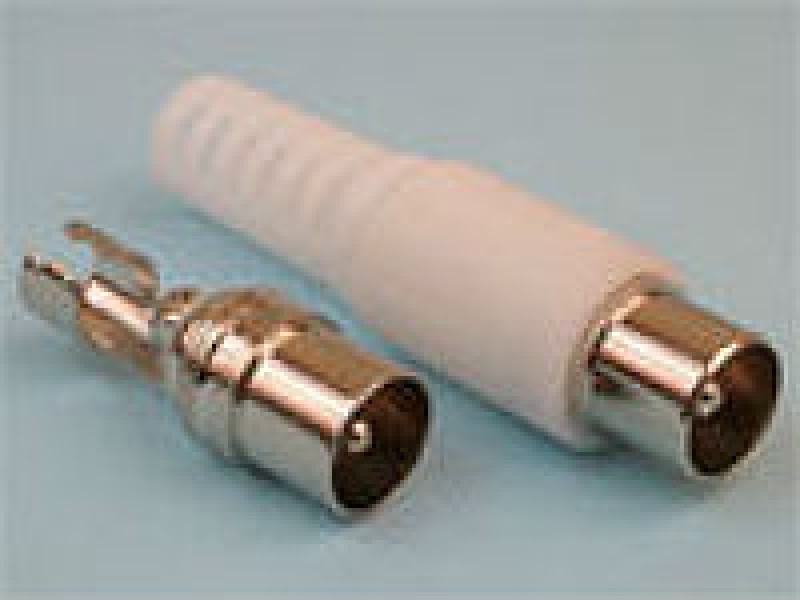

Типы соединителей

Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора. Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.

Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.

Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер,

понадобятся инструменты:

• пассатижи для перекусывания проводников;
• нож, чтобы резать изоляцию;
• отвёртка, если разъем старого образца и с винтовым креплением.

Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.

По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.

Присоединение штекера к антенному кабелю

Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером.

Очерёдность операций следующая:

1. Разрезать внешнюю оболочку, отступив от края проводника 1,0―1,5 см. Задача — не повредить оплётку и фольгу, которые идут глубже.
2. Удалить отрезанный кусок пластика, а проволочную сетку и алюминиевую бумагу навернуть на кабель. После этого открывается доступ к изолятору центральной жилы.
3. Сделать круговой надрез полимерного сердечника с отступом от торца на 0,7―1,0 см, стараясь не повредить медную проволоку. Пластиковый цилиндрик снять со стержня и выбросить.
4. Зачистить вскрытые отрезки жилы и экранов при помощи ножа, навернуть на фольгу первую часть разъёма так, чтобы медный провод попал в стержень штекера. Пассатижами подкоротить центральный провод, чтобы расстояние до накидной гайки было 4―6 мм.
5. Прикрутить оставшуюся деталь до упора — соединитель готов к эксплуатации.

Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.

Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.

Как подключить антенный кабель к телевизору без штекера

Как соединить штекером телевизор кабель и антенну

Для того, чтобы телевизор показывал, к нему надо подсоединить антенну. Для этого на телевизоре предусмотрен разъем для подключения, так называемое, антенное гнездо. Другая часть соединения, штекер, монтируется на антенный кабель, который собственно и соединяется либо с антенной, даже спутниковой, либо с коробкой распределения кабельной телевизионной сети, если владелец подключён к ней.

Как понять, есть ли в телевизоре поддержка DVB -Т2?

Иногда бывает так, что телевизор уже куплен, а уточнить в состоянии ли он поддерживать необходимый формат, вы забыли. Есть несколько способов, узнать осуществляется ли поддержка или нет:

• Чаще всего значок DVB -Т2 можно увидеть на телевизионной коробке. Если он есть, есть смысл сразу же приступать к настройке «цифры».
• В инструкции также должно быть указано, поддерживает ли телеприемник стандарт или нет.
• Внимательно осмотрите корпус телевизора. Маркировка обычно наносится на одну из панелей и хорошо видна.
• В настройках телевизора также легко определить поддерживается ли стандарт. Достаточно выбрать поиск каналов, а затем тип поиска. Выскочит несколько вариантов, в числе которых должен быть DVB -Т2.

Очень важно к какому поколению относится телевизор. Если он собран после 2012 года, то DVB -Т2 в нем должно поддерживаться.

Штекер для телевизора

Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.

Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.

Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста.
Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого.
Для решения этой задачи потребуется:

Что такое кабель?

Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.

На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.

Это интересно! Куда сдать старый телевизор за деньги

Как подготовить кабель

Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.

Главное, при этом не повредить оплётку и алюминиевую фольгу. Удаляем отрезанную изоляцию. Теперь открывшуюся часть оплётки и фольги надо завернуть назад на сам провод. Тут есть один нюанс.
Чтобы фольга была прочнее, её с внутренней стороны покрывают полиэтиленом. Зачистить слой пластика, не повредив фольги нереально. Если просто насадить штекер на отвёрнутую часть фольги контакт будет неважный или, вообще, плохой.
Для того, чтобы этого избежать, надо половину фольги загнуть обратно и токопроводящая часть будет сверху. Затем освобождаем от изоляции центральную жилу, отступив 0,5–1 сантиметра опять же стараемся не повредить сам провод. Теперь наворачиваем на фольгу первую половину штекера. Следим, чтобы центральный провод попал в сердцевину штекера. После, кусачками «откусывается» часть центральной жилы, таким образом, чтобы от накидной гайки она выступала на 4–6 миллиметров. В заключение прикручивается вторая часть штекера до упора. И наша вилка для подключения антенны готова к эксплуатации. Использовать можно и для спутниковых антенн, и для аналогового тв.

В случае если фольгу не заворачивать, то просто срезается верхняя изоляция, удаляется оплётка и на открытый участок кабеля накручивается штекер.

Если же в руках оказался штекер предшествующей модификации, который также не требовал пайки. Его соединить с тв кабелем надо следующим образом. Штекер разобрать, отсоединив пластиковую половину. Эту пластмассовую часть надеть на провод в первую очередь.

Это интересно! Как в зависимости от диагонали, определить размер телевизора

Как подключить телевизор к антенному кабелю

Для подсоединения телевизора к кабельному телевидению, необходим кабель. На его конце нужно вмонтировать F штекер, специально предназначенные для телевизионной антенны. Если пользователь не очень хорошо разбирается в данном вопросе, то лучше обратиться за помощью к специалистам. Потому что если неправильно сделать эту работу, то и аналоговый, и цифровой сигналы будут работать некорректно, из-за чего будет теряться качество изображения на тв.
Выбор кабеля имеет огромное значение. Даже телевизор последней марки и правильно надетые на концы кабеля F штекеры не могут дать отличного изображения, если будет использован некачественный кабель. А какой же лучший кабель, и как его можно узнать среди многих, предложенных на рынке?

Для этого нужно иметь представление, каким образом высокой частоты ток телесигнала протекает по кабелю. И чем выше этот показатель тока, тем ближе он проходит к поверхности проводника. Из-за небольшой высоты телевизионного сигнала в антенном кабеле и его высоко частоты, без специальных приборов определить невозможно. Определить есть сигнал или нет, можно подключив антенну к телевизору.

Это интересно! Что такое смарт ТВ, основные функции в Смарт телевизорах

Самыми покупаемыми и широко известными на рынке являются кабели с волновым сопротивлением 75 Ом, которые великолепно используются для приёма и передачи телевизионных сигналов. Маркировка производится в зависимости от возрастания качества. Её, как правило, наносят на верхний слой антенного кабеля по всей его длине, через каждый погонный метр рядом с цифровой отметкой метража.

READ Как подключить игровой руль к компьютеру без установочного диска

Если потребитель владеет навыками работы с проводом и определёнными знаниями, то он вполне может провести самостоятельное подключение телевизора к антенне. Главное, следовать инструкции и не отступать от правил.

Важно помнить, что напряжение тока телевизионного сигнала в антенном проводе — это миллионные доли вольта. Поэтому такой кабель не представляет опасности для жизни человека.

Эти два штекера, по сути, одно и то же, и установка их производится одинаково. Разница у них лишь в форме.

А вот до их появления использовались другие штекеры, технология подсоединения у которых была совершенно иная.

Это интересно! Стоит ли покупать 4к телевизоры

Можно ли обойтись без штекера

Бывают моменты, когда необходимо срочно подключить кабель к телевизору, а паяльника нет. Оказывается, можно обойтись и без его помощи. Для этого потребуется просто снять верхний слой оболочки и убрать оплётку. Затем снять изоляционный слой с центральной проволочной жилы кабеля. Саму проволоку необходимо свернуть в петельку, ширина которой чуть больше отверстия в гнезде разъёма телевизора.

Какой антенный штекер предпочтительнее?

Однозначно лучшим штекером для телевизионного кабеля является F штекер. Его преимуществами является осуществление великолепного качества телевизионного сигнала, а также простота монтажа. Что, несомненно, больше нравится домашним мастерам.

Источник

Где и как лучше установить

Имея дело с цифровым эфирным телевидением, нужно помнить основные принципы его приема:

1. Необходимо ориентировать телеантенну в направлении телепередатчика. Почти все конструкции, рассчитанные на прием ДМВ-диапазона, где вещает цифровое ТВ, наиболее чувствительны к приему с одного узкого диапазона. Есть всенаправленные конструкции, но они, как правило, слабы и им нужен усилитель.
2. Цифровой сигнал на ДМВ уверенно принимается только в пределах прямой видимости: волны этой длины распространяются, не огибая препятствий.
3. Многие объекты непрозрачны для ДМВ-сигнала (начиная от холмов и лесов и заканчивая капитальными строениями).

Поэтому комнатную антенну надо устанавливать следующим образом:

1. Она должна быть ориентирована на телевышку. Чем точнее, тем лучше.
2. Между приемником и ретранслятором не должно быть серьезных препятствий. К числу таких относятся даже стены дома. Поэтому комнатную антенну следует располагать у той стены, которая находится со стороны ретранслятора. Стекло более радиопрозрачно, чем кирпич или бетон. Лучшее место для комнатного варианта – это оконный проем. В идеале же, если конструкция позволяет, ее следует установить снаружи дома.
3. Чем выше расположена антенна для приема цифрового ТВ, тем выше уровень сигнала и больше расстояние, на котором его можно ловить. Поэтому размещать ее надо по возможности выше. В идеале – на верхней части оконной рамы. При этом надо учитывать конструкцию окон: пластиковые рамы имеют металлический каркас, который частично экранирует сигнал.

Чтобы настроить домашнюю антенну на телевизоре, нужно учесть и уровень сигнала. Определить его можно с помощью соответствующей шкалы на цифровом телевизоре либо на приставке (ресивере), если используется старый ТВ-приемник.

Здесь работают следующие правила:

1. Если уровень сигнала в помещении высок, место, где расположена телеантенна, не особенно важно. Если до ретранслятора считанные километры, а мощность передатчика велика, принимать федеральные 20 каналов можно и на конструкцию, закрепленную на стену не поперек, а вдоль волны.
2. Если уровень средний, антенну надо тщательно ориентировать на ретранслятор.
3. При слабом уровне лучше пользоваться активной конструкцией или приобрести внешний усилитель.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.

Как смотреть телевизор, имея доступ в интернет?

Существует такая аббревиатура IPTV -Internet Protocol Television. Это значит телевидение по протоколу телевидения. Что это значит? То что телевизор может не поддерживать все имеющиеся стандарты, а для подключения телевидения достаточно одного разъема –HDMI.

Если телевизор у вас старый, а купить новый нет возможности или желания, можно смотреть телевидение через компьютер. Для того чтобы вывести телевизионное изображение с ноутбука на телевизор, достаточно подключить один конец кабеля HDMI к ПК, а другой к телевизору. Затем надо войти в настройки подключения ТВ и выбрать там подключение HDMI. После этого на экране сразу же появится изображение, и можно будет выбрать программу, которая нужна, используя его сайт.

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

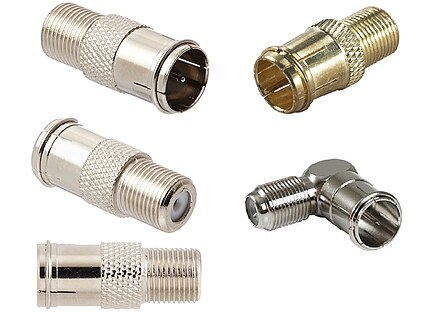

Как правильно соединить линию через F-разъемы

Действия можно разделить на два этапа – зачистка кабеля и подключение к разъему.

1. Необходимо убрать около 1 см оболочки. Сперва делается круговой надрез. Потом аккуратными пошатывающими движениями надрезанный участок снимается с кабельного сердечника.

2. Загнуть оплетку назад на оставшуюся оболочку.

3. Удалить 7-8 мм внутреннего диэлектрика, чтобы небольшой кусочек материала остался.

4. Накрутить разъем резьбой на кабель сверху экрана. Если вкручивание выполняется руками с трудом, можно помочь плоскогубцами. Но сильно заживать разъем не нужно, так как есть риск трещины и полной поломки металла.

Вкручивать нужно пока экран практически или полностью не окажется под металлической частью разъема. Диэлектрик медного сердечника кабеля должен полностью зайти во внутреннее отверстие разъема. А жила должна выступить на несколько миллиметров из разъема.

Если жила сильно вылезла, то рекомендуется сделать укорачивание. Кусачками или ножницами откусите часть жилы, чтобы выступ был не более 2-3 мм. Больше делать выступ не желательно, так как жила потом упрется внутри переходника. Тогда последний вкрутится в разъем не полностью.

По аналогичной инструкции делаете монтаж разъема на второй кабель. Затем вкручиваете адаптер «бочонок» в оба разъема до самого конца.

После можно проверить работу всей системы и кабеля, в частности. Включите телевизор, переключитесь на любой ранее работающий канал. Если изображение заработало, не появляются квадратики, отсутствуют торможения и зависания картинки, значит, соединение завершено правильно.

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

READ Мтс дополнительный интернет как подключить турбо кнопку

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Как удлинить кабель антенны телевизора

Скрутка

Самый легкий в реализации способ соединения двух отрезков кабеля. Для него не понадобится никаких дополнительных приспособлений. Однако, наряду со своей простотой, он является и наименее надежным, да и внешне выглядит тоже не очень. Скрученные контакты с течением времени могут окислиться, что повлечет за собой значительное ухудшению качества передаваемого по телевизионной линии изображения. Этот вариант скорее уж подойдет в качестве временной меры, когда нет возможности произвести удлинение кабеля как-то иначе.

Особо важным моментом при подобном соединении является полное исключение возможности контакта центральной части кабеля с экраном.

Использование сплиттера

Сплиттер – представляет собой специальный прибор, который обеспечивает разветвление телевизионного сигнала. Его используют, когда необходимо не просто сделать антенный кабель длиннее, а создать новое ответвление, позволяющее пустить сигнал на еще один телевизор.

Применяя этот способ, важно правильно разделить концы кабеля, идущего от антенны и установить их в разъёмы. Для этого следует:

Использование переходника

Применение проводника дает возможность выполнить его наиболее эстетично и качественно. Этот способ используют в основном в тех случаях, когда требуется просто продлить уже имеющуюся линию. Порядок производимых в данном случае операций практически полностью идентичен предыдущему способу. Отличие же состоит лишь в том, что дополнительно вам потребуется приобрести переходник и два F-разъема.

Действовать в данном случае необходимо следующим образом:

Использование пайки

Пайка — еще одним вариант, который может быть использован для соединения проводов. Она не требует применения большого количества вспомогательного оборудования, она неразборна и недорогостояща. Для того чтобы спаять кабель, вам понадобятся паяльник и минимум навыков обращения с ним. Перед тем, как производить пайку следует произвести операции аналогичные приготовлению к скрутке и только потом паять.

Мы рассмотрели наиболее простые и распространенные способы удлинения антенного кабеля для телевизора. Какой наиболее подойдет для каждой конкретной ситуации – решайте сами. Если вам требуется выполнить экстренное соединение – используйте скрутку, а для наиболее долговечного и надежного скрепления — сплиттер или переходник.

Как узнать способен ли мой телевизор принимать Цифровое Эфирное Телевидение

Для начала давайте выясним, способен ли Ваш телевизор принимать сигналы DVB-T2 без приставки, дело в том, что не все аппараты способны это сделать, старые, не плоские телевизоры, можно даже не проверять, а плоские ЖК телевизоры могут как принимать так и нет. Но если Вы точно знаете на что способен Ваш телевизор, смело пропускайте эту часть.

Есть несколько способов: 1) (Муторный) Достать техпаспорт от телевизора и заглянуть в раздел «технические характеристики» найти там присутствие DVB-T2. Почему муторный? Загляните в паспорт!….. Хотя иногда бывает повезёт.

2) (Более простой) На корпусе телевизора, на его задней части, имеется бирка, на ней написана модель телевизора, перепишите её или сфотографируйте. Далее нужно вбить модель телевизора в поисковую строку браузера и добавить слово «Характеристики». Смотрите примеры на фото ниже.

Модель определили, набираем в поисковике…….

• Отзыв: ТВ-антенна GAL AR-162 — ТВ-антенна GAL AR-160 комнатная, компактная, дешёвая

Зайдя на сайт выбираем «Технические характеристики» затем «Дополнительно» И попадаем куда нужно.

Как видите эта модель способна принимать DVB-T2 ему приставка не нужна. Дальнейшие обозначения указывают на: С — цифровое кабельное, S2 — цифровое спутниковое. Но нас интересует DVB-T2 и оно присутствует, в противном случае пришлось бы приобретать дополнительно приставку для цифрового телевидения.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Настройка антенны через цифровую приставку

С использованием цифровой приставки, всё тоже самое как описано выше, настройку лучше проводить в ручном режиме, что бы видеть уровень сигнала. Разница лишь в том, что телевизор играет роль монитора подключенного к приставке через кабель HDMI или RCA (тюльпаны). А это значит, что все настройки производить нужно в приставке, а не в телевизоре. Только не забываем перевести телевизор в соответствующий режим ВИДЕО или HDMI (Смотря какие разъёмы для подключения вы использовали)

Для этого на пульте от телевизора нужно найти соответствующую кнопку, в разных моделях она может обозначаться по разному, вот несколько примеров, через звёздочку: AV* AV/TV*VIDEO* SOURSE * HDMI * ЗНАЧОК ПРЯМОУГОЛЬНИКА СО СТРЕЛКОЙ ВО ВНУТРЬ* INPUT* В некоторых телевизорах SONY порядок такой — HOME — Установки-Внешние входы.

Все дальнейшие действия по настройке производятся с помощью пульта от приставки, через ручной или автоматический поиск.

Не забываем, что в этом случае антенну подключаем к приставке, а не к телевизору.

О том что нужно знать выбирая цифровую приставку читайте в этой статье.

Ну что же надеюсь эта статья сможет Вам помочь в подключении цифрового вещания в Ваш дом.

P. S Решил по мере поступления интересных случаев связанных с настройкой антенн добавлять их ниже в эту статью. Если и у вас есть таковые, пишите в комментариях и они обязательно попадут в ленту

1. В моей практике, очень редко, но были случаи когда антенна не принимала сигнал абсолютно, но стоило переместить её буквально на метр влево или вправо всё шло отлично, возвращаем на метр назад, опять всё пропадало.
2. Сегодня столкнулся с очередным казусом. Опишу подробно. Ситуация такая: Старенький телевизор стоит на полу, отлично работает через приставку, комнатная антенна находится на подоконнике рядом, уровень сигнала около 70-80%. При этом стоит следующая задача.

Нужно настроить цифру на новом ЖК LG. Ставлю его на подоконник, рядом с антенной которую к нему и подключаю и что? LG сигнала не видит вообще, ни грамма. Может он не поддерживает DVB-T2- подумал я! Проверил по модели, нет- всё в порядке поддерживает. Что то с антенной? Нет, старый телик ведь работает через приставку. Я в недоумении!

Подключаю к новому LG приставку (А вдруг!)…….. Сигнал через приставку есть, но ниже 10% — Загадка какая то, почему со старым телевизором всё хорошо, а с новым, который даже когда в режиме монитора, через приставку подключен,- телевизионный сигнал падает напрочь.

Соединение тв кабеля между собой. Штекер для подключения антенного кабеля к телевизору, как подключить

Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Что понадобится для работы?

Очень часто люди, не привыкшие работать руками, не знают, как подсоединить тонкий антенный кабель к штекеру. Судя по многочисленным отзывам, ничего сложного в подключении нет, потому прибегать к услугам специалистов не обязательно. Справится с этим можно и своими силами. Прежде всего нужно обзавестись антенным (коаксиальным) кабелем, ножом или канцелярским резаком.

О конструкции кабеля

Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней — гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

На что обратить внимание при покупке?

Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

• Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
• Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
• Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования — фольгу.

О разъеме штекера

Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

Как соединить антенный кабель со штекером? Описание процесса

К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

Второй способ

Некоторых новичков интересует, как установить штекер на антенный кабель, не заворачивая для этого фольгу? Как утверждают опытные мастера, выполнить это возможно. Достаточно просто срезать верхний изоляционный слой и удалить оплетку кабеля. Далее разбирается штекер. Он должен состоять из двух половинок. На открытый участок кабеля первым делом насаживается пластиковая половина. Второй же вилка затягивается.

О штекере угловой конструкции

Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

Какие ошибки допускают новички?

Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

Установка (делюсь своим опытом).

Вы познакомились с различными типами телевизионных эфирных антенн. Можете самостоятельно выбрать антенну наиболее соответствующую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это нужно правильно, так как в противном случае все ваши старания могут оказаться напрасными. Процесс установки антенны включат в себя несколько пунктов :

Сборка антенны.

Приобретая эфирную антенну, Вы получаете в комплекте инструкцию производителя, где описан процесс сборки, подключение антенны и монтаж антенны. Обычно сборка антенны не вызывает никаких проблем. Но, на некоторые моменты обратим внимание. Многие антенны изготавливаются с применением пластиковых элементов, эти элементы могут крепиться как с помощью защелок, так и винтовых соединений. Поэтому следует, аккуратно производить сборку, чтобы не сломать пластиковые фиксаторы, или не раздавить крепление из за слишком сильной затяжки резьбы.

Если на антенне имеются открытые контактные соединения, загерметизируйте их с помощью герметика или пластилина (я обычно использую автомобильный пластилин). Внимательно осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), необходимо проверить качество подключения усилителя . Нет ли повреждений или некачественной сборки, при необходимости устраните замеченные недостатки, это поможет Вам избежать проблем при дальнейшей эксплуатации.

На некоторых активных антеннах усилители не устанавливаются непосредственно производителем, поэтому устанавливаем его сами. К примеру, такими антеннами являются синфазные антенны в народе известные как “ Польская антенна ”, “ антенна Решетка ”. Антенны комплектуются усилителем -различных модификаций. Сам процесс установки усилителя SWA прост до невозможности, но мне неоднократно приходилось (при вызове к клиенту который пытался самостоятельно установить антенну и не справился с этой, казалось бы, простой задачей) встречаться с неправильной установкой таких усилителей.

Подключение антенны

На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

установки SWA .

Неправильно Правильно

На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает . Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWA выходят из строя. Будем считать, что сборку антенны закончили и все сделали правильно.

Подключение антенного кабеля

Описывая способы подключения антенного кабеля, я беру примеры подключения антенн, которые производятся массово. Для различных малосерийных и самодельных антенн подключения могут совершенно отличаться.

Для подключения антенного кабеля в основном используется два способа подключения.

1. Под зажим.

2. Специальным F разъемом .

Рассмотрим оба подключения.

Под зажим.

Такой тип соединения, встречается на антеннах, где используется усилитель SWA . Под зажим подключается кабель в антеннах “Дельта” изготовленные в Питере и Ростове на Дону. Поэтому рассмотрим этот способ подключения на примере этих антенн. На антеннах других производителей, подключение под зажим будет мало чем отличаться.

Подключение под зажим с разнесенными контактами.

Такое подключение характерно для антенны «Дельта”.

Чтобы подключить кабель необходимо снять с него верхний слой изоляции.

Под изоляцией находится оплетка кабеля и фольга. Фольгу необходимо удалить, а оплетку свить в жгутик. Если кабель качественный и оплетка выполнена из меди, залудите жгутик оловянным припоем, что бы при подключении было проще обжать его контактным зажимом. Центральную жилу кабеля можно обжать контактным зажимом без изменений. Если Вы “дружите” с паяльником я советую дополнительно припаять оплетку кабеля и центральную жилу к контактным зажимам, так будет надежнее.

Если оплетка кабеля изготовлена из стали, лудить ее ненужно, для удобства подключения обожмите ее гильзой для многожильного электрического провода.

Подключение кабеля к зажимам типа SWA .

Лично мне такой способ подключения кабеля нравится гораздо больше чем предыдущий. Не нужно беспокоиться о соблюдении полярности, при таком подключении ошибиться невозможно. Кабель надежно обжат крепежной скобой, что придает дополнительную прочность механическому соединению кабеля с антенной. На фото показано, как нужно подготовить кабель для подключения к зажимам типа SWA . Хочу обратить Ваше внимание на подключение оплетки. Контактная площадка, к которой подключается оплетка кабеля, расположена под крепежной скобой, сама скоба не является контактом, и поэтому необходимо обеспечить надежное соединение оплетки кабеля и усилителя. Так же при подключении необходимо убедиться, что не произошло замыкание между оплеткой и центральной жилой кабеля, так как их контактные зажимы расположены очень близко.

Подключение специальным F разъемом.

Самый удобный способ подключения антенного кабеля. Перепутать полярность или подключиться неправильно — это нужно постараться. Главное, правильно подготовить кабель. На фото показано как это сделать. Необходимо снять верхний слой изоляции.

П одключение антенного блока питания

Для активной антенны или штекера для пассивной ( ). Антенный штекер, прост по конструкции и рассматривать его я не буду, подключение специального антенного блока питания рассмотрим. Для всех видов активных антенн, у которых усилитель расположен на самой антенне, используются совершенно одинаковые блоки питания. Пред установкой антенны я настоятельно рекомендую проверить правильность подключения всех соединений. Убедиться в работоспособности усилителя и блока питания. Для этого нужно включить блок питания в розетку. Светящийся на корпусе блока питания контрольный светодиод сообщает, что все хорошо, замыкания в подключении кабеля нет, в противном случае придется проверить свою работу. Если антенну планируется ставить на высокую мачту, проверьте работоспособность усилителя. Постарайтесь настроиться на телевизионный канал до установки антенны, если сигнал проходит пусть даже с замираниями, это говорит о том, что усилитель исправен. Чтобы в этом точно убедиться, нужно выключить блок питания из розетки телевизионный сигнал должен пропасть и при включении блока питания, появиться вновь.

Установка антенны на стеновом кронштейне или мачте.

После сборки и проверки работоспособности антенны остается закрепить ее на кронштейне или установить на антенной мачте, настройка антенны осуществляется по максимальному уровню сигнала. Установка антенны, ответственная работа, особенно когда антенну устанавливают на мачте. Всегда старайтесь выполнить работу безопасно для себя и окружающих. Предусмотрите все варианты крепления мачты и растяжек. на мачте или кронштейне, подробно описывать не буду, так как вариантов слишком много для одной статьи.

Уделю особое внимание такому вопросу — “ Заземление телевизионной антенны”. Телевизионная эфирная антенна должна быть заземлена. Каждая антенна, выпускающаяся серийно, имеет специальный зажим для подключения заземления. Для чего нужно заземлять антенну? Ответ один, для гроза — безопасности. Конечно, если молния попадет в антенну, нет никакой гарантии, что заземление антенны спасет Ваше имущество. Лично видел, что осталось от телевизора после грозового разряда в его антенну, которая была установлена на стальной мачте. Заряд прошел по антенному кабелю, буквально превратив его в тонкий спекшийся шнурок. Пробил корпус телевизора, испепелив в нем радиодетали и пройдя сквозь тумбочку, ушел в пол. Ни одно живое существо при этом не пострадало. Конечно, большая часть энергии разряда приняла на себя антенна и металлическая мачта, через которую вся энергия ушла в землю. Как бы вышло, если антенна была бы установлена на деревянном шесте и не имела заземления, неизвестно. Еще одна важная функция антенного заземления защита от электромагнитного импульса. Усилитель телевизионного сигнала, установленный непосредственно на антенне, во время грозы может выйти из строя, даже если грозовой фронт пойдет стороной. Очень мощные электромагнитные импульсы грозовых разрядов выводят из строя полупроводниковые радиодетали антенного усилителя. В этом случае заземление антенны очень эффективно. Если антенна установлена на деревянном шесте, озаботьтесь заземлить ее любым проводом (медным, стальным, алюминиевым). Не обязательно устраивать капитальное заземление, закапывая в землю металлические полосы или устраивая контур заземления. Достаточно забить в землю металлический штырь примерно 70 см. Этого вполне хватит для защиты от электромагнитного импульса, и избавит Вас от необходимости демонтажа антенны и замены усилителя.

Если возникнут вопросы, задавайте их .

Причин для удлинения телевизионного кабеля может появится много, например, перестановка телевизора из одного помещения в другое или замена какой-то части провода, из-за повреждений.

Чтобы выполнить данное действие требуется понимать, как удлинить телевизионный кабель, чтобы он функционировал и качество изображения не пострадало.

Знание правил удлинения кабеля играет важную роль в отношении экономии средств, ведь это намного дешевле нежели выполнить полную его замену на более длинный вариант.

Чтобы удлинить антенный кабель для телевизора еще одним куском коаксиального провода можно использовать несколько способов:

• штатный удлинитель, который увеличивает длину существующего провода на 2, 5 – 20 метров, но и стоимость у него не низкая;
• использование специальных F-гнезд для соединения;
• удлинить нескольких кабелей через сплиттер;
• выполнить пайку для соединения телевизионного провода.

При этом следует правильно , так как устройство телевизионного кабеля в РФ предполагает должное волновое сопротивление 75 ОМ.

Не последнюю роль играет качество внешней оплетки, она должна иметь предельную эластичность.
Кроме этого, чтобы обойтись без потери качества изображения требуется выбирать продукцию с внутренней плотной оплеткой, которая гарантировано проведет непрерывный сигнал.

Оплетка выполняется из нескольких материалов, от которых зависит цена кабеля.

Материал диэлектрика, который выполняет функции изоляции не значителен, в основном это полиэтилен, в составе присутствует фольга – экран и материал самой оплетки:

• с медным кабелем – дорогой, но качественный;
• алюминий – не представляет в смысле характеристики ценности;
• нержавеющая сталь – баланс цены и качества.

Параметры затухания сигнала по длине и частоте должны быть предельно низкими.

Как удлинить скруткой

Это ненадежный способ удлинения, так как в процессе применения в месте скрутки может теряться контакт из-за окисления, что лишает качественной передачи сигнала, теряется эстетический вид кабеля в целом.

Чтобы сделать антенну для цифрового ТВ посредством скрутки, можно использовать два варианта:

• скрутить центральные жилы между собой вместо пайки, тем самым удлинить;
• зачищаем по внешней стороне 45 – 50 мм, а по внутренней до 25 мм и попарно оплетку скручиваем – центральные провода и экраны, а в месте скрутки выполняем изолирование.

Пайка

Этот способ кабельного соединения является оптимальным, надежным и недорогим, чтобы его применить следуют такому алгоритму действий:

• ножом снять внешнюю оболочку телевизионного провода на длину 5 – 6 см;

Важно: при этом экранирующая оплетка сохраняется в целостности.

• далее отворачивается внешний материал и экран;
• центральная жила обрезается до 20 мм;
• с одной стороны, на длину 10 мм срезается внешняя изоляция;
• у центральной жилы облуживаются концы и она нагибается под угол 45 градусов;
• другой кабель соединения обрабатывается аналогично.

• выполняется пайка центральных жил методом внахлест, после чего потеки олова следует убрать надфилем или паяльником;
• место пайки отворачивается куском оставшейся изоляции на центральной жиле и закрепляется изолентой;
• фольгу накручивают на прежнее место;
• для надежности экраны можно обработать пайкой;
• закрывают место соединения прежде отогнутым внешним проводником;
• после чего выполняется изоляция или закрытие ранее надетой термоусадочной трубкой, которая разогревается феном.

Важно: фольга с внутренней стороны имеет изоляцию, поэтому в процессе применения ее внешне располагают материал наизнанку.

Через сплиттер

Можно удлинить с помощью сплиттера. Это устройство необходимо для возможности использования антенны сразу для нескольких телевизоров.

Краб представляет из себя прямоугольную коробочку с одним входом IN и несколькими разъемами для выхода OUT. Для его подключения нужны F-разъемы или TV-штекера.
Внутри сплиттер имеет ферритовое кольцо с обмотками или в бюджетном варианте резисторы, благодаря этим компонентам сигнал равномерно распределяется между выходами, поэтому не стоит видоизменять краб.

Если появляется потребность в количестве выходов свыше 4 применяют активный сплиттер с усилителем.

Чтобы использовать такой вариант подключения и удлинения кабеля устанавливается жесткое его крепление из вне на плоскости, то есть он должен быть плотно закреплен в горизонтальном/вертикальном положении.
В случае соединения при помощи сплиттера кабель, заранее подготовленный от антенны крепят к входу, а отрезок исходящий от телевизора на выход, при этом в дальнейшем посредством данного устройства можно выполнить разветвление сигнала по помещению.

Как удлинить через переходник

Данный вариант самый простой, он предполагает использование или F-переходников.
Чтобы им воспользоваться также важно соблюдать последовательность действий:

• снять с длины телевизионного провода в 30 мм внешний части изоляции;
• завернуть оплетку в обратную сторону, но по причине покрытия фольги изоляцией часть экрана отогнуть обратно;
• чтобы центральный провод не контактировал с диэлектриком зачистить его на 10 мм, при этом важно не повредить;
• далее накручивается через фольгу переходник, при этом жила должна выступать на 0, 5 мм, ненужный остаток срезается;
• далее нужно выполнить аналогичные действия для другого конца, с последующей закруткой их в гнездо.

Заключение
Чтобы кабель служил длительное время, он не должен пересекаться с электропроводкой или зарядкой для телефона, что может создать для качественного приема сигнала, не стоит его скручивать или изгибать под прямым углом.

Используйте кабельные зажимы только заводского производства, убедитесь при применении сплиттера, что места для крепежа присутствуют, а также правильно соедините телевизионный провод в один из приведенных вариантов, что в дальнейшем обеспечит его долгую эксплуатацию и вы не будете думать, как его удлинить.

Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить , как подключить удлинитель и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

Устройство кабеля

Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять , ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

• сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
• снимите отрезанную часть изоляции;
• уложите оплётку вдоль провода подобно отвороту рукава;
• на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

Этот процесс следует повторить и для второго конца кабеля.

Соединение через переходник

Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

Соединение штекера с гнездом

Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

Скрутка

Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

• не роняйте предметы на телевизионный провод и защитите его от ударов;
• не сгибайте место соединения – оно хрупкое;
• не допускайте, чтобы сращённый провод «болтался» на ветру.

Типичные ошибки при подключении

Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

Узнаем как подсоединить антенный кабель к штекеру своими руками?

Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Что понадобится для работы?

Очень часто люди, не привыкшие работать руками, не знают, как подсоединить тонкий антенный кабель к штекеру. Судя по многочисленным отзывам, ничего сложного в подключении нет, потому прибегать к услугам специалистов не обязательно. Справится с этим можно и своими силами. Прежде всего нужно обзавестись антенным (коаксиальным) кабелем, ножом или канцелярским резаком.

О конструкции кабеля

Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней – гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

На что обратить внимание при покупке?

Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

• Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
• Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
• Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования – фольгу.

О разъеме штекера

Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

Как соединить антенный кабель со штекером? Описание процесса

К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

Второй способ

Некоторых новичков интересует, как установить штекер на антенный кабель, не заворачивая для этого фольгу? Как утверждают опытные мастера, выполнить это возможно. Достаточно просто срезать верхний изоляционный слой и удалить оплетку кабеля. Далее разбирается штекер. Он должен состоять из двух половинок. На открытый участок кабеля первым делом насаживается пластиковая половина. Второй же вилка затягивается.

О штекере угловой конструкции

Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

Какие ошибки допускают новички?

Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

инструктаж по разделке и подключению кабеля

В быту мы часто сталкиваемся с проблемами, для решения которых не требуется вызывать специалиста. Зачем платить за работу, которую можно выполнить самостоятельно, приложив минимум усилий, не правда ли?

Если у антенного кабеля по каким-то причинам отвалился штекер, соединяющий его с гнездом телеприемника, вернуть деталь на место можно своими силами всего за несколько минут. Но для этого нужно знать правила разделки кабеля и порядок действий.

Рассмотрим более подробно, как подсоединить антенный кабель к штекеру с применением единственного подручного инструмента – канцелярского или строительного ножа. А заодно выясним, что такое усилитель и можно ли самостоятельно сделать разводку на два телевизора.

Содержание статьи:

Как подключить штекер к антенному кабелю?

Выполнять процедуру гораздо легче, когда не нужно искать материалы: кабель проложен до самого телеприемника и есть запасной исправный штекер.

Но что делать, если одного из «участников» технической операции нет в наличии? Разберемся конкретнее, что нам потребуется, чтобы оперативно наладить телевизионный сигнал.

Этап #1 – выбор кабеля и штекера

Какой угодно провод не подойдет, так для коммутации антенны с телеприемником или приставкой для цифровой передачи сигнала необходим специальный тип кабеля – коаксиальный. Оптимальный параметр сопротивления – 75 Ом.

Коаксиальный кабель состоит из двух основных элементов – центральной токопроводящей жилы и экрана (поэтому тип кабеля называют экранированным). Сверху находится изоляционное полимерное покрытие, еще один изоляционный слой отделяет экран от проводника

Для изготовления жилы используют или медь, или омедненную сталь. Первый вариант отличается низким сопротивлением и характерен для оснащения спутникового телевидения.

Второй вариант можно смело применять для коммутации эфирных телесистем – даже с учетом небольших потерь сигнал будет устойчивым. Стальной омедненный аналог стоит дешевле медного примерно в 2 раза.

Правила выбора кабеля для антенны:

• Особых требований к производителю нет, но для спутниковой антенны лучше приобрести более дорогое изделие именитого бренда, а для эфирного ТВ сгодится и отечественное.
• Обязательно учитывайте длину трассы. Если расстояние от антенны до телеприемника более 5 м, сигнал теряет силу.
• Стандарты толщины жилы – 0,5-1,1 мм. Оптимальный вариант – миллиметровый.
• Обратите внимание на качество экранирования. Если рядом с антенной трассой располагается мощная электропроводка, экран должен быть основательным, с максимальными параметрами защиты.
• Если в комнатных условиях тип изоляции не имеет значения, то для уличной прокладки рекомендуем применять только более крепкий кабель с ПВХ оболочкой, окрашенной в черный цвет.

Не ошибетесь при выборе кабеля с маркировкой RG 6 – это самый популярный стандарт с 1-миллиметровой жилой, алюминиевым экраном и ПВХ изоляцией.

Коаксиальный кабель RG 6 хорошо подходит для самостоятельной установки не только по своим техническим параметрам. Толстая жила и мягкий экран позволяют быстро и точно выполнить разделку

Кроме него можно использовать отечественную альтернативу РК 75 или итальянскую – SAT 50. Такой вариант, как RG 59, не годится, особенно, если расстояние передачи сигнала более 200 м. У него слишком высокое сопротивление проводника.

Осталось подобрать штекер. Раньше, при соединении изделий старого образца, использовалась пайка. Сейчас эта процедура стала лишней, так как есть стальной штекер стандарта F. Для любителей с минимальным знанием электрики он хорош тем, что монтируется обычным накручиванием.

Антенный штекер изготовлен из стали и состоит из 2-х частей. При коммутации телевизора с приставкой вторая часть не требуется, но для присоединения антенны нужны обе половинки

F-штекер – недорогое изделие, и если сломался старый, с приобретением замены сложностей не будет. В LED,  ЖК, плазменных телевизорах под него есть специальный разъем на задней панели.

Когда под рукой и кабель, и штекер, можно приступать к разделке. Это простая операция, доступная даже школьнику.

Этап #2 – разделка антенного кабеля

А сейчас мы выясним нюансы самой процедуры и разберем пошагово, как правильно и аккуратно подсоединить к штекеру экранированный антенный кабель.

Для  потребуется острый нож – строительный, канцелярский, монтажный или любой, который окажется рядом. В процессе могут пригодиться кусачки и пассатижи.

Шаг #1 – удаление верхней изоляции

На расстоянии примерно 1 см от конца кабеля ножом аккуратно, слегка надавливая, делаем круговой надрез. Чтобы не повредить расположенный под пластиком экран, не прорезываем изоляцию насквозь. Затем, покачивая, с небольшим усилием, снимаем наружную изоляцию.

Под полимерным защитным покрытие находится экран, состоящий из тонких металлизированных нитей и слоя фольги. Он предназначен для защиты кабеля от силовых полей и других помех, способных нарушить сигнал

Шаг #2 – отгибание экрана

Алюминиевую оплетку и слой фольги, которые находятся сразу под изоляцией, отрезать не нужно.

Аккуратно, по очереди отгибаем их в сторону оставшегося полимерного покрытия и плотно прижимаем к нему.

Нити оплетки можно собрать в один жгутик и разместить с любой стороны, а можно просто отогнуть по всей окружности. Вместе с фольгой они образуют тонкий слой, который по окончании процедуры будет не виден

Шаг #3 – удаление внутренней изоляции

Под экраном находится второй полимерный слой, разъединяющий центральную жилу и алюминиевую оплетку. Его также аккуратно, стараясь не повредить проводник, отрезаем и удаляем.

Центральная медная жила перед накруткой крепежной гайки штекера должна быть оголена, а экран загнут на полимерную оболочку. Главное условие – чтобы они не соприкасались и после монтажа штекера

Этап #3 – монтаж штекера

Осталась самая простая, но не менее ответственная процедура – накручивание штекера на антенный кабель. Отрезать отогнутые элементы экрана не нужно, они должны остаться под гайкой.

Берем штекер, раскручиваем его по резьбе, чтобы разделить на две половинки. Ту из них, которая имеет на конце утолщение в виде гайки, другой стороной накручиваем прямо на отогнутую изоляцию. Чтобы прилегание было максимально плотным, помогаем себе пассатижами.

Если кончики оплетки или фольга будут торчать – нестрашно, их в конце можно отрезать. Главное, чтобы жила попала в центр отверстия в штекере

Затем кусачками отрезаем кончик жилы так, чтобы из половинки штекера она выступала на 2-3 мм, не более. Осталось надеть и закрутить вторую половинку.

Этап #4 – тестирование и разбор ошибок

Правильно ли был произведен монтаж, можно узнать простым способом – включить телевизор. Если сигнал устойчивый, помехи отсутствуют, картинка четкая, а звук чистый – все сделано грамотно.

Для подсоединения антенного кабеля к телевизору на задней панели приемника находим разъем с маркировкой «ANT», «ANT IN» или подобной. С другими его спутать сложно – он круглой формы и идеально подходит по диаметру

Если появились проблемы с передачей сигнала, нужно найти причину.

Вот несколько наиболее распространенных:

• Длина кабеля более 5 м, и сигнал просто ослабевает, не доходя до телеприемника. Следует подобрать более мощный кабель или найти способ сократить его длину.
• Сломалась антенна. Придется осмотреть ее, если она установлена на балконе или на крыше. Можно вызвать представителя обслуживающей организации, если она отвечает за исправность оборудования.
• Ошибки монтажа при соединении штекера. Следует раскрутить штекер, снять его с кабеля и установить заново. Возможно, алюминиевая оплетка каким-то образом вступила в контакт с центральной жилой – такого допускать нельзя.

Причиной плохой работы может стать поломка, связанная с кабелем. Например, его сильно пережали дверью или перегрыз щенок. Чтобы убедиться в исправности, необходимо проверит трассу на всем ее протяжении.

Если все работает замечательно, но кабель мешает установить телевизор около стены, прямой F-штекер нужно заменить угловым. Принцип монтажа на кабель – такой же

Еще одна причина слабого сигнала кроется совсем не в ошибках монтажа, а связана с большим расстоянием до передатчика. Поэтому дополнительно разберем, что такое усилитель и для чего он предназначен.

Нужен ли антенный усилитель?

Вопрос о приобретении встает, когда потеря сигнала становится системной.

Из-за недостаточной передачи ресивер или цифровой тюнер не справляется с обработкой организации. На экране телевизора можно увидеть надпись «нет сигнала» или «слабый сигнал».

Если коммуникация производится без электронного посредника, то потери сигнала могут выражаться отсутствием звука, «зависшим» изображением, нечеткой или «в пикселях» картинкой

При условии слишком слабого сигнала и устанавливают антенный усилитель, главное назначение которого – сделать сигнал более мощным. Его интегрируют в ТВ-систему на участке трассы между телеприемником и антенной.

Чаще всего применяют внешние устройства, которые врезаются в антенный кабель с помощью двух разъемов. Более «серьезные» усилители выглядят как приставка, а некоторые имеют дополнительный блок питания

У антенн активного типа уже есть встроенные усилители, установка второго не поможет. Также он не справится со своей функцией, если антенна сломана или по своим параметрам просто не в состоянии принять сигнал на далеком расстоянии.

В области устойчивого приема усилитель может даже навредить, так как слишком мощный сигнал – это тоже одна из причин отказа работы цифрового тюнера.

Подключение к антенне 2 телевизоров

Нередко в квартире устанавливают несколько телеприемников, по одному в каждой комнате. Чтобы разделить сигнал на несколько устройств, применяют специальный разветвитель – сплиттер.

Схема подключения сплиттера к антенне и телевизорам. Штекер F стандарта подключают с одной стороны к коаксиальному кабелю, с другой – к входному разъему разветвителя

Выбор сплиттера зависит от количества приемников: сколько телевизоров, столько и выходов на устройстве. Но нужно не забывать, что сигнал, поступающий на антенну, будет делиться на столько частей, сколько подключено транслирующих приемников.

И если качество сигнала не самое хорошее, то при подключении даже второго телевизора изображение или звук могут сильно пострадать. Исправить проблему реально с помощью усилителя, установленного около антенны (если она пассивная).

О мы рассказали в следующей нашей статье.

Выводы и полезное видео по теме

Весь процесс присоединения – в 3-х минутах:

Понятная видеоинструкция по установке сплиттера:

Даже установка такого простого элемента, как антенный штекер, имеет множество нюансов. Причем после его монтажа могут возникнуть другие, более серьезные вопросы.

А приходилось ли вам самостоятельно менять или устанавливать антенный штекер? Может быть, вы имели дело с устройством старого образца – отличается ли порядок монтажа при этом? Поделитесь своим опытом в комментариях, расскажите об особенностях подключения антенн. Присылайте фотографии – зачастую они более информативны, чем подробное описание.

Антенный переходник для автомагнитолы: штекер, разъем, подключение

Антенный переходник для автомагнитолы нужен для подключения антенны автомобиля к магнитоле с целью усиления приема сигнала и возможности прослушивания радио. В случае если музыка воспроизводится с диска или другого физического носителя, то в адаптере антенны чаще нет необходимости и его можно отключить.

Разновидности и принцип работы

Выпускаемые автомагнитолы обладают расширенным функционалом, но с приемом сигналов вдали от городов часто возникают сложности. Для решения этой проблемы существует усилитель, повышающий прием радиосигнала магнитолой.

Также существуют адаптеры, позволяющие произвести подключение антенны к автомагнитоле и усилить качество приема сигнала в 2-3 раза. Современные девайсы создаются по двухкаскадной схеме и не сильно отличаются между собой. Одной стороной адаптер крепится к антенне, с другой — штекер вставляется в гнездо автомагнитолы.

Их покупка целесообразна в случае слабого приема сигнала, определить который можно по следующим параметрам: низкое качество звука при просмотре видео или прослушивании музыки вплоть до наличия помех, тресков и характерных шипений; снижение количества принимаемых станций магнитолой. Также экран магнитолы самостоятельно показывает низкий уровень приема сигнала, а у некоторых производителей картинка на дисплее монитора ТВ-тюнера при этом темнеет или вовсе исчезает.

Советы по выбору

На следующие факторы нужно обратить внимание при выборе усилителя для антенны: коэффициент усиления должен составлять 15-25 дБ; для защиты устройства от возможных перегрузок динамический спектр должен быть высоким, а коэффициент шума намного меньше, чем качественный сигнал. Самый главный параметр, по которому нужно выбирать устройство, это высокий коэффициент усиления.

Адаптеры лучше покупать со встроенными усилителями, несмотря на более высокую цену по сравнению с аналогами без таковых, потому что они обладают лучшим качеством работы.

Из отечественных производителей можно остановиться на линейке продукции «Триада».

Отдельное внимание стоит обратить на устройство Триада-304, у этой серии много положительных отзывов и имеется возможность быстрого отключения устройства при необходимости.

Из зарубежных производителей выделяется компания «Пролоджи». Модели этой марки могут одновременно улучшать прием не только аналоговых, но и цифровых сигналов. Существует возможность работы с 2 антеннами.

Подключение к автомагнитоле

Питание от усилителя подключается к разъему антенны. Лучше, если антенна будет внешняя, это активирует передающий, а не пассивный диполь. В населенных пунктах или в местах, где сигнал более стабилен, можно усилитель отключить или снизить мощность, т. к. он будет мешать нормальной работе антенны.

Применять усилитель и активную антенну вместе не рекомендуется. Это приведет к ухудшению качества принимаемого сигнала. При замене автомагнитолы необходимо подключить переходник через соответствующий кабель гнезда, что позволит избежать сбоев при приеме сигнала.

Место крепления

Активную антенну можно прикрепить с помощью двухстороннего скотча или специального клея. Устанавливается чаще на лобовом стекле напротив сиденья пассажира. Выбор места обусловлен близостью автомагнитолы и удобствами осуществления монтажа кабелей в обшивку автомобиля.

Можно разместить антенну на крыше, это усилит сигнал, но установка производится сложнее. Стоит учитывать, что со временем происходит окисление металлических частей и мощность сигнала постепенно падает.

Не рекомендуется устанавливать на крыше, если в автомобиле есть камера заднего вида.

При установке антенны нужно следовать ряду правил: не размещать кабели поблизости от источников помех и прятать их под обшивку машины, что предотвратит возможную поломку в дальнейшем.

Выбор штекера

Акустика компонентная разных производителей чаще имеет собственные переходники, единого общепринятого формата нет.

В случаях когда штекер не соответствует формату гнезда, нужно приобрести подходящий магнитоле переходник антенны.

Питание усилителя

Подключение современных устройств производится через разъем приемного устройства сразу к автомагнитоле. Сигнал передается от активной антенны, а обратно по другой паре идет напряжение в 12 В.

Если производитель не предусмотрел подобного варианта, то можно осуществить подключение к питанию через коробку предохранителей или настроить это вручную.

Пошаговая инструкция монтажа внутри салона

Установка в этом случае зависит от производителя, но отличительных особенностей немного. Принцип установки изложен в документации, которая идет в комплекте с устройством.

Сначала нужно протереть спиртовой салфеткой предполагаемое место установки антенны для того, чтобы обезжирить поверхность. Потом выбрать место расположения антенны и установить монтажный диск. Заклеить полоски, чтобы избежать неправильного размещения устройства. Установить на штырь монтажного диска усы приема сигнала и зафиксировать. Снять боковую облицовку автомобиля и закрепить провода с помощью стяжек, подсоединить к проводке штатного головного устройства.

Затем снять бардачок и извлечь автомагнитолу из гнезда. Провод питания синего цвета из разъема ISO подключить к проводу антенного усилителя. После соединить полный размер провода, по которому будет поступать сигнал, с разъемом на задней панели аппарата. Проверить уровень приема сигнала и корректность работы магнитолы. Поставить устройство и бардачок обратно, монтировать снятую облицовку.

Как антенный штекер может сломать ваш ЖК телевизор – Блог Виталия Лебах

Антенны с усилителем пользуются у народа неизменной любовью. Хотя лично я убеждён, что в большинстве случаев, усилитель совершенно не нужен, он только добавляет хлопот. Я уже писал об этом ранее, но сегодня хочу обратить внимание ещё на одну проблему.

Знаете ли вы, как очень просто сломать телевизор лишь тем, что подключите к нему антенну с усилителем? Возможно вы даже сами стали жертвой этого или скоро станете, если не примете меры.

В силу своей работы я уже не раз наблюдал за тем как люди бездумно совершают одну и туже простую ошибку и очередной сломанный телевизор поступивший в ремонт подтолкнул меня к написанию этой заметки.

Как не сломать телевизор подключая к нему антенну с усилителем

Экраны современных телевизоров становятся всё  больше, а сами телевизоры при этом всё тоньше. И  из за этого, в некоторых моделях телевизоров антенный вход расположен так, что вставить в него штекер активной антенны, целая проблема. Разберёмся почему!

Дело в том, что штекер для антенны с усилителем часто совмещён с сепаратором и потому имеет определённые габариты, он гораздо больше чем обычный штекер.  Смотрите рисунок ниже если не в курсе о чём речь.

Штекеры телевизионные

А теперь давайте посмотрим как эти штекера войдут в антенное гнездо ЖК телевизора в котором антенный вход выведен не назад, а в бок. С обычным штекером, всё нормально!

Обычный антенный штекер входит без проблем

А вот с сепаратором, входит с трудом, потому как сепаратору тесно, он упирается в корпус телевизора и поэтому, что бы его туда вставить, приходится применять усилия. А дальше, корпус давит так, что стремится выломать гнездо телевизора.

Штекер с сепаратором не входит

Это выламывание может произойти не сразу, сперва гнездо начнёт болтаться, сигнал станет временами пропадать. Затем уже сами владельцы начинают дёргать штекер чтобы вернуть картинку. Так постепенно доламывают до конца.

Тюнер с оторванным «хвостом»

Далее у пользователей складывается очень неверное мнение. Мол оторвался «Хвостик» нужно припаять и всё! — Да я сейчас и сам всё сделаю! У меня и паяльник где то в сарае валяется! Ребята, остановитесь! Вы попали на серьёзный ремонт. Это в старых  советских телевизорах можно было поменять только гнездо и всё, а в современных это гнездо является частью тюнера телевизора.

А тюнер современного ЖК телевизора это такая металлическая коробочка, в которой только что иголкой можно (но не нужно) поковыряться, а не паяльником в 40 Ватт.

Вот такого размера тюнер в сравнении с «мизинчиковой» батарейкой.

В общем не так всё просто, конечно мастера могут и восстановить сломанный тюнер, но это при условии, что его «удачно отломали» и его не пытались отремонтировать самостоятельно.  Но бывает и так что требуется замена всего тюнера, а это уже совсем другие деньги!

Как можно избежать поломки тюнера антенным штекером

Избежать всей этой неприятности довольно просто.  Для этого всего лишь потребуется приобрести удлинитель телевизионный небольшой длины. 1-1.5 метра более чем достаточно. Удлинитель это провод на одном конце которого находится гнездо, а на другом штекер.

Удлинитель телевизионный

Далее всё просто, сепаратор от антенны вставляем в гнездо удлинителя, а его штекер соответственно в гнездо телевизора. И всё, проблемы с отломанным гнездом по указанной причине не возникнет.

Проблема может быть лишь с приобретением такого удлинителя, они не всегда имеются в продаже. Но это тоже легко решаемо, такой удлинитель можно соорудить и самому.

Понадобится: отрезок ТВ кабеля нужной длины, гнездо и штекер с F- разъёмами. Вот так они выглядят.

Штекер и гнездо

Теперь всё это хозяйство водружаем на кабель и удлинитель готов.

Удлинитель в сборе и готов к подключению

Конечно есть и запасной вариант, это на тот случай если гнездо уже оторвано или болтается, а заниматься ремонтом особо не хочется или дорого.

В таком случае можно приобрести внешний тюнер для DVB-T2 — Это формат наземного цифрового телевидения. Подключить этот тюнер к телевизору, например через кабель HDMI, и смотреть телевизор через него.

Надеюсь эта информация вам пригодится. А лучшая благодарность автору в том, чтобы поделится заметкой нажав на кнопки соцсетей, и оставить отзыв. Спасибо!

Как заземлить телевизионную антенну

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

Вы, наверное, слышали, что рекомендуется заземлять наружную телевизионную антенну, чтобы минимизировать влияние накопления статического электричества.

Я здесь, чтобы сказать вам, что это правильный совет, и вам следует заземлить антенну сразу после ее установки.

Заземление антенны потребует дополнительных действий — вы проведете медный провод от антенной мачты и коаксиального кабеля к заземлению в доме (подробнее об этом ниже).

Несмотря на эти дополнительные усилия, это отличный способ защитить вложения, которые вы уже сделали при покупке и настройке антенны.

После того, как вы правильно заземлили его, вы можете быть уверены, что накопление статического электрического заряда и эффекты непрямых ударов молнии поблизости будут должным образом отведены и шунтированы на землю.

В этой статье описаны основные концепции заземления. Если ваша ситуация несколько сложна — например, земля в вашем доме присоединена к водопроводу (как это иногда бывает в старых домах) — или если у вас просто есть вопросы, рекомендуется обратиться к электрику, который может дать вам профессиональный совет.

Зачем заземлять телевизионную антенну?

Существует три основных причины заземления телевизионной антенны, установленной на открытом воздухе:

1. Сохранение вашего телевизионного оборудования : Грозы и сопровождающие их скачки напряжения, будь то прямые удары молнии или даже обычные накопления статического электричества, представляют опасность для бытовых приборов и компонентов
2. Это может потребоваться по закону : Во многих юрисдикциях телевизионные антенны должны быть заземлены
3. Свести к минимуму или предотвратить электромагнитные помехи : Линия от антенны к телевизору обязательно будет включать подключение к оборудованию с питанием от переменного тока, будь то усилитель или телевизор.Электрические приборы обычно пропускают незначительные количества тока, которые невозможно обнаружить при нормальных обстоятельствах. Если оставить его беспрепятственным, этот ток будет проходить вверх по коаксиальному кабелю антенны и попадать внутрь, потенциально создавая шум и создавая помехи для приема. Заземление антенны также должно отводить такой шум.

Скачки напряжения, протекающие по незаземленному телевизионному кабелю, могут вызвать повреждение, временами незначительное, проявляющееся в том, что изображение просто больше не отображается на вашем телевизоре.

Или повреждения могут быть впечатляющими, как в случае прямого попадания молнии в вашу антенну. Если это произойдет, последствия невозможно предсказать, но заземление предлагает канал, который помогает минимизировать ущерб.

Даже (непрямые) удары молнии, происходящие поблизости, могут представлять угрозу для незаземленных электрических систем дома.

Улучшает ли прием заземление антенны?

Существуют разные мнения о том, улучшает ли заземление антенны прием ТВ.Некоторые клиенты сообщают об улучшении приема, а большинство — нет.

Поскольку заземление может уменьшить шум, распространяющийся по коаксиалу, те, кто сообщает о лучшем приеме, на самом деле могут испытывать меньшие помехи, которые предлагает заземление.

Однако следует помнить об основной причине заземления: для отвода избыточного статического электричества на землю.

Вы делаете это также из соображений безопасности. Побочные выгоды, конечно, фантастические, но их не стоит ожидать.

Видео: факты о заземлении телевизионной антенны

Национальный электрический кодекс (NEC) и заземление

Национальный электрический кодекс (NEC) Статья 810 является стандартом для процедур заземления и соответствия.

Для обеспечения общей безопасности в доме он предусматривает принцип «одноточечного заземления», что означает, что все заземления должны быть подключены к системе заземляющих электродов электроснабжения (часто удобно расположенной рядом с панелью электросчетчиков).

Одноточечное заземление необходимо, потому что вы хотите, чтобы все скачки напряжения направлялись к одной предсказуемой точке на пути к земле.

Земля на самом деле является плохим проводником, и несколько точек заземления имеют разные уровни потенциала, что может привести к паразитным токам.

NEC используется не только электриками; многие юрисдикции принимают кодекс прямо как свои правовые нормы, регулирующие установку электрических систем.

Что вам понадобится

Перед тем, как начать, давайте посмотрим, что делается и что вам понадобится для заземления антенны.

Рисунок ниже (из Национального электротехнического кодекса) хорошо резюмирует:

На рисунке показаны два заземляющих провода, прикрепленные к антенне:

1. Один прикреплен к мачте или столбу , на котором установлена ​​антенна
2. Другой присоединен к коаксиальному кабелю антенны .

Оба этих провода заканчиваются или соединяются вместе в месте, называемом «Система заземляющих электродов силового агрегата», расположенном в правом нижнем углу.

Это просто причудливое слово, означающее металлический стержень заземления, который вбивается в землю для отвода скачков напряжения.

В некоторых домах есть несколько таких подземных стержней, соединенных металлической проволокой, но в большинстве домов используется только один заземляющий стержень.

Предварительное условие: провод заземления дома

Обычно вы можете найти единственный провод заземления дома , выходящий из-за панели счетчика электроэнергии и уходящий прямо в землю.

Это толстый металлический провод (обычно медный), прикрепленный к подземному металлическому стержню, обеспечивающий одноточечное заземление, рекомендованное NEC.

Вы должны найти время, чтобы быстро осмотреть провод заземления в доме, отметив его местоположение и проверив на предмет коррозии.

Кислая почва, как известно, медленно разъедает этот провод, эффективно разрезая его — вот почему некоторые провода заземления в домах сделаны из других материалов, помимо меди.

Если вы обнаружите, что этот провод поврежден или порезан, вам обязательно следует как можно скорее вызвать электрика для его замены.

Затем вам понадобятся следующие компоненты для начала работы:

1.Провода заземления (два из них)

Вам понадобятся два медных провода — оба должны иметь толщину не менее # 10 американского калибра проводов (AWG), но меньше, чем провод заземления в вашем доме (который сам может быть от №6 до №2) — заземлить мачту и коаксиальный кабель антенны соответственно.

Для этого я рекомендую сплошной медный заземляющий провод от THE CIMPLE CO (на фото ниже).

Он # 10 AWG изготовлен из сплошной меди и обладает идеальными заземляющими свойствами.

2. Зажим мачты

Чтобы прикрепить заземляющий провод к антенной мачте, вы можете использовать либо заземляющий браслет, либо зажим для трубы.

Большинство людей используют заземляющую ленту из оцинкованной стали, например, эту:

Альтернативой является трубный хомут, который предназначен для тяжелых условий эксплуатации и изготовлен из стали с зубчатыми переходниками.

Примером может служить зажим для труб заземления

от Morris Products.

Зажимы для труб предназначены для крепления заземляющих стержней, но некоторые люди также используют их в качестве зажимов для мачт.

Также возможно прикрепить заземляющий провод к болту на держателе антенны (без покупки зажима).

Если участок, где заземляющий провод соприкасается с мачтой, окрашен или покрыт покрытием, вы должны соскоблить его, чтобы провод непосредственно соприкасался с опорой.

3. Блок заземления коаксиального кабеля

Далее вам понадобится блок заземления. Это небольшое устройство используется исключительно для заземления коаксиального кабеля антенны .

Вы можете найти это правильно обозначенным на схеме NEC выше (NEC также называет блок заземления «блоком разряда антенны»).

Есть два типа заземляющих блоков:

Коаксиальный заземляющий блок (стандартный)

Большинство людей в конечном итоге покупают стандартный заземляющий блок, который напоминает забавный зажим ниже.

Обычно он располагается рядом с тем местом, где коаксиальный кабель входит в дом, и позволяет статическим зарядам рассеиваться с коаксиального кабеля без нарушения сигнала.

Чтобы установить его, вы прикрепите коаксиальный кабель антенны к одной стороне этого блока, затем присоедините отдельный коаксиальный кабель к другой стороне и проведите его к телевизору.

Вы можете видеть, что в блоке есть два отверстия с зелеными винтами, действующими как зажимы — вы прикрепите заземляющий провод к одному из них и проведете его до провода заземления вашего дома (описано ниже).

Это конкретное устройство — заземляющий блок CIMPLE CO 3 ГГц.

Ссылка на 3 ГГц — это максимальная частота сигнала, которую пропускает этот блок (это означает, что он также может использоваться для спутникового телевидения).

Коаксиальный грозозащитный разрядник

Если вы считаете, что ваш дом подвержен высокому риску прямых ударов молнии, вы можете подумать о приобретении молниеотвода, а не стандартного заземляющего блока.

Грозозащитный разрядник — это более сложный тип блока, поскольку он заполнен газом, который ионизируется скачками высокого напряжения и облегчает прохождение скачка напряжения до земли. Примером такого устройства является коаксиальный грозозащитный разрядник GIMILINK.

4. Зажимы заземления

Пропустите заземляющие провода мачты и коаксиального кабеля к заземляющему проводу дома, как показано на схеме NEC, и прикрепите их каждый к проводу заземления дома с помощью зажимов заземления (примечание в схема, согласно которой оба заземляющих провода по отдельности прикреплены к заземляющему проводу дома).

Большинство людей используют для этой цели болт с разрезной головкой, такой как те, что изображены ниже.

Однако может быть небезопасно отсоединить провод заземления дома, чтобы прикрепить эти зажимы.

В этом случае вы можете использовать так называемую оконечную планку межсистемного соединения (ITSB).

Это позволяет подключать несколько заземляющих проводов без необходимости отсоединять провод заземления дома.

Бронзовый заземляющий мост GBB5P от Arlington Industries является примером ITSB, который позволяет безопасно присоединять до четырех отдельных заземляющих проводов к заземляющему проводу дома.

5. Достаточный коаксиальный кабель

При установке блока заземления коаксиального кабеля вы будете использовать как минимум два сегмента коаксиального кабеля (как к блоку, так и от него), поэтому убедитесь, что их достаточно для обхода.

Лучшим типом является RG6 (а не RG59) с трех- или четырехэкранированием для уменьшения потенциальных помех, например коаксиальный кабель MediaBridge Tri-Shielded RG6.

Если вы работаете с сегментами коаксиального кабеля, вы можете подумать о приобретении набора инструментов, такого как комплект для обжима и установки компрессионных разъемов GoodQbuy Coax Compression Connector.

Этапы заземления наружной телевизионной антенны

Как упоминалось ранее, вам необходимо заземлить две части вашей антенны: мачту и коаксиальный кабель.

Лично я сначала выполнял бы более сложную задачу — это дает мне лучшее представление о требованиях и облегчает последний шаг.

В этом случае более сложной задачей является заземление коаксиального кабеля с помощью заземляющего блока (также известного как «заземление сигнала»).

Как заземлить телевизионную антенну, коаксиальный кабель

Помимо шунтирования избыточного статического электрического заряда, заземление коаксиального кабеля имеет дополнительное преимущество в виде уменьшения или устранения радиочастотного шума от подключенного оборудования, работающего от переменного тока (например, вашего телевизора), который потенциально мешает приему сигнала .

Выполните следующие действия, чтобы заземлить коаксиальный кабель.

1. Найдите место для установки заземляющего блока или грозозащитного разрядника

Определите, где коаксиальная антенна входит в дом. Вы можете прикрепить блок к внешней стороне вашего дома, поэтому в идеале это место также должно быть защищено от дождя.

2. Прикрепите блок к стене

Большинство заземляющих блоков поставляются с винтами, позволяющими устанавливать их непосредственно снаружи вашего дома.

3.Протяните антенный кабель к блоку и прикрепите его

Как и во всех шагах с прокладкой коаксиального кабеля вдоль стен, вы должны позаботиться о том, чтобы он имел надлежащую длину, возможно, укоротив его с помощью инструментов и закрыв его сжимающим разъемом коаксиального кабеля — на фото ниже.

Вы можете защитить соединения между кабелями и блоком от атмосферных воздействий, используя STUF Dialectric Weatherproofing Grease.

Не влияет на прохождение сигнала и не пропускает влагу.

Обязательно закрутите коаксиальный кабель, прежде чем он войдет в здание, чтобы предотвратить попадание дождя внутрь вашего дома.

Также избегайте поворотов на 90 градусов коаксиальных кабелей. Если вы не можете этого избежать, попробуйте использовать переходники 90 градусов F для коаксиального кабеля.

4. Проложите еще один коаксиальный кабель от блока к телевизору или приставке

Убедитесь, что коаксиалы правильно подключены для блокировки и что ваш телевизор принимает сигнал, прежде чем переходить к следующему шагу.

5. Присоедините провод заземления к проводу заземления блока и дома

Возьмите медный провод заземления и прикрепите один конец к блоку.Затем протяните его к проводу заземления дома и прикрепите его с помощью зажима, шплинта или ITSB.

Когда вы прокладываете провод от коаксиального блока, убедитесь, что он проходит по кратчайшему пути и избегает резких поворотов (при необходимости постарайтесь создать кривые, а не изгибы провода).

Это поможет гарантировать, что волны остаются на своем пути и не отклоняются в других направлениях на пути к земле.

Как заземлить мачту телевизионной антенны

1. Прикрепите заземляющий провод к мачте

Если вы используете зажим мачты, убедитесь, что он надежно закреплен и не соскользнет.

Если вы прикрепляете заземляющий провод непосредственно к креплению антенны с помощью болта, убедитесь, что провод непосредственно контактирует с креплением (при необходимости соскребите краску или покрытие).

2. Проведите заземляющий провод от мачты до провода заземления дома

Теперь протяните заземляющий провод мачты к заземляющему проводу дома и прикрепите его.

Если вы используете болт или простой зажим, прикрепите провод в другом месте, чем коаксиальный заземляющий провод.

Как и в случае с коаксиальным заземляющим проводом, старайтесь избегать резких изгибов и используйте кратчайший путь к заземляющему проводу дома.

Следует ли заземлять внутреннюю антенну?

Антенны, устанавливаемые в помещении (особенно на чердаках), хорошо защищены от грозы и молний, ​​так зачем их заземлять?

Как оказалось, есть два потенциальных преимущества заземления коаксиального кабеля комнатной антенны с блоком заземления:

1. Если вам нужно добавить к антенне LTE или полосовой фильтр (чтобы избавиться от нежелательных помех от сигналов сотового телефона), заземление коаксиального кабеля сделает фильтр более эффективным.В противном случае нежелательные радиочастотные помехи могут обойти фильтр и попасть в коаксиальный кабель.

2. Заземление коаксиального кабеля защитит вас от возможного поражения электрическим током. В конечном итоге коаксиальный кабель подключается к телевизору или конвертеру. У всего оборудования с переменным током есть утечки, даже если оно исправно. Но если в вашем оборудовании произошел сбой, заземление коаксиального кабеля должно безопасно отвести любой избыточный ток на землю.

Имейте в виду, что если в вашем телевизоре или конвертере используется трехконтактный шнур питания, то он, вероятно, заземлен, и меньше опасений по поводу поражения электрическим током (и нет необходимости отдельно заземлять кабель с помощью заземляющего блока).

С другой стороны, если он использует двухконтактный шнур питания, небезопасный ток утечки может быть проблемой.

Заключение

Всегда помните, что цель заземления — безопасность. Таким образом, вы не можете сделать это случайно.

Если вы не уверены в себе или недостаточно квалифицированы для выполнения этой задачи, вы всегда можете нанять лицензированного электрика или специалиста по антеннам, чтобы сделать это.

Также важно соблюдать местные законы, регулирующие электрические системы, чтобы обеспечить их соответствие.

Я больше не получаю ни одного канала или я не получаю то количество каналов, которое я принимал.Как проверить установку антенны?

Есть много шагов для проверки установки антенны. Этот FAQ разделен на разделы, поскольку все шаги могут не относиться к каждой установке.

Первые шаги по быстрому исправлению

Проверяйте, решили ли вы проблему после каждого из следующих шагов:

1. Убедитесь, что телевизор настроен на правильный вход для использования антенны.
2. Убедитесь, что все соединения безопасны и установлены на правильные порты.
3. Если антенна установлена ​​на открытом воздухе, убедитесь, что в разъемах коаксиального кабеля нет воды.
4. Осмотрите антенну, коаксиальный кабель и симметричный / согласующий трансформатор (устройство, соединяющее антенну с коаксиальным кабелем). Вы также захотите проверить любое другое оборудование, которое может быть в установке, на наличие повреждений и заменить все поврежденные элементы.
5. Если у вас есть второй телевизор, попробуйте его, чтобы убедиться, что он работает правильно.
6. Если возможно, подключите кабель от антенны к телевизору напрямую, без чего-либо другого (включая предусилители, усилители, разветвители, видеорегистраторы, видеомагнитофоны, ресиверы домашнего кинотеатра или любое другое оборудование), и выполните сканирование каналов на телевизоре, чтобы убедиться, что вы получаете что угодно).Если вы живете в районе, где для приема любых каналов требуется предусилитель, оставьте его на месте для этого начального теста. Если вы можете принимать даже один канал без предусилителя, не включайте предусилитель для этого теста, поскольку он предназначен для устранения как можно большего количества возможных точек отказа.

Если после шага 6, описанного выше, у вас все еще нет изображений ни на одном канале, попробуйте другой коаксиальный кабель между антенной и телевизором. Если изображения по-прежнему нет, попробуйте заменить балун / согласующий трансформатор.Если это не решит проблему, возможно, потребуется заменить антенну. Однако это не обычное явление, когда антенна выходит из строя полностью. Характеристики ваших антенн могут со временем ухудшиться, если элементы или соединения между элементами будут повреждены, но полный отказ не является обычным явлением.

Если у вас есть телеканалы после шага № 6, описанного выше, дальнейшие действия по устранению неполадок будут зависеть от того, какое другое оборудование включено в вашу установку. Самый быстрый способ определить, какая часть оборудования вызывает проблему, — это переустановить оборудование по отдельности, которое было удалено на шаге № 6 выше, и проверить каналы на телевизоре после переустановки каждого элемента оборудования.Когда каналы потеряны, снимите последнее установленное оборудование и убедитесь, что все работает. Если это так, вы определили оборудование, которое вызывает проблему. Действия по устранению неполадок для отдельных элементов перечислены ниже.

Поиск и устранение неисправностей предусилителя

1. Проверьте правильность и надежность всех соединений.

• Антенный выход идет на порт INPUT предусилителя.
• Подключите коаксиальный кабель, идущий в дом, к порту OUTPUT / POWER на предусилителе.
• Коаксиальный кабель от предусилителя подключается к порту TO AMP на устройстве вставки питания.
• Коаксиальный кабель к телевизору подключается к порту TO TV на устройстве ввода питания.
• Коаксиальный кабель адаптера питания, который подключается к розетке, подключен к порту DC IN на устройстве вставки питания.

Если все соединения правильные и надежные, используйте вольтметр для проверки правильности напряжения, поступающего на предусилитель на порте TO AMP устройства ввода мощности, с помощью короткой коаксиальной перемычки и измерения между центральным проводником и корпусом усилителя. разъем.Напряжение должно быть от 12 В до 21 В постоянного тока. (CM-7777HD — 5 В постоянного тока)

Если напряжение отсутствует на шаге № 2 выше, отсоедините кабель от порта DC IN на устройстве вставки питания и измерьте напряжение между центральным проводником и корпусом разъема. Если в этот момент напряжение хорошее, это означает, что устройство вставки питания вышло из строя. Если напряжение по-прежнему отсутствует, используйте другую короткую перемычку на устройстве вставки питания и еще раз проверьте напряжение постоянного тока на выходе адаптера питания. Отсутствие напряжения указывает на неисправность адаптера питания.

Если напряжение на выходе из устройства ввода питания на шаге 2 выше, убедитесь, что напряжение постоянного тока присутствует на входе предусилителя, отсоединив кабель от порта ВЫХОДА / ПИТАНИЯ и измерив расстояние между центральным проводником и корпусом усилителя. разъем. Исходя из длины коаксиального кабеля между устройством ввода питания и предусилителем, напряжение постоянного тока, вероятно, будет немного ниже, чем то, что было измерено непосредственно на устройстве ввода питания. Пока оно выше 12 В постоянного тока, предусилитель должен работать правильно (CM-7777HD должен быть 5 В постоянного тока).Отсутствие напряжения указывает на необходимость замены коаксиального кабеля.

Если напряжение на конце кабеля предусилителя в шаге 4 выше, отключите предусилитель, адаптер питания от розетки, чтобы отключить напряжение постоянного тока, и подключите кабель напрямую к антенне другим конец к разъему питания К порту AMP. Затем проверьте, есть ли у вас каналы на телевизоре. Если да, это означает, что сам предусилитель вышел из строя.

Если у вас все еще нет каналов после шага 5, описанного выше, попробуйте другой коаксиальный кабель между антенной и телевизором.Если по-прежнему нет каналов, отключите устройство вставки. Если каналов по-прежнему нет, попробуйте заменить балун / согласующий трансформатор. Если это не решит проблему, возможно, необходимо заменить антенну. Тем не менее, антенна не выходит из строя полностью. Его производительность со временем может ухудшиться, если элементы или соединения между элементами будут повреждены, но полный отказ не является обычным явлением.

Если после выполнения описанных выше действий по устранению неполадок у вас по-прежнему возникают проблемы с предусилителем, обратитесь в службу технической поддержки Channel Master здесь и как можно более подробно опишите возникшие у вас проблемы.Также обратите внимание на свой адрес электронной почты, номер телефона и дату покупки предусилителя.

Устранение неисправностей коаксиального кабеля

1. Осмотрите коаксиальный кабель на предмет повреждений оболочки. Порезы и царапины на куртке могут привести к попаданию влаги в кабель. Если обнаружено повреждение, подумайте о замене коаксиального кабеля.
2. Осмотрите соединения, убедившись, что внутри разъема нет влаги или коррозии, нет оплетки, намотанной вокруг центрального проводника, центральный провод прямой и проходит примерно на 1/16 дюйма за конец гайки разъема, и что он надежно затянут при установке на порт.Если обнаружены какие-либо проблемы с разъемами, попробуйте заменить их на качественные компрессионные f-разъемы. Если в разъемах обнаружена влага и / или коррозия, перед установкой новых компрессионных f-разъемов убедитесь, что вы отрезали достаточно кабеля, чтобы пропустить влагу в самом кабеле.
3. Если во время физического осмотра проблем не обнаружено, вы можете использовать вольт / омметр, чтобы определить, не закорочен ли кабель. Снимите разъемы с портов на обоих концах кабеля, а затем проверьте сопротивление между центральным проводом и корпусом разъема.Он должен быть открытым. Если он закорочен, сначала замените разъемы, чтобы убедиться в их правильности. Если он все еще закорочен, кабель необходимо заменить.

Поиск и устранение неисправностей разветвителя

1. Разветвитель будет иметь один вход и два или более выходов. Убедитесь, что вход подключен к источнику сигнала (антенна, выход усилителя), а выходы подключены к телевизору.
2. Осмотрите разветвитель физически на предмет повреждений или коррозии.
3. Правильное значение потери сигнала можно измерить только с помощью специального испытательного оборудования.Основано на внутренней конструкции разветвителя, и любые измерения сопротивления, выполненные с помощью вольт / омметра, не предоставят полезной информации.
Разветвители каналов
4. Master спроектированы для пропускания напряжения (DC / Voltage Passing January 2018).
Стандартные разветвители
5. никогда не следует устанавливать в линии, на которой есть напряжение. Это заблокирует напряжение. Напряжение может повредить разветвитель.

Поиск и устранение неисправностей усилителя-распределителя

1. Проверьте правильность и надежность всех соединений.

• Антенный выход подключается к порту INPUT усилителя-распределителя.
• Подключите коаксиальные кабели, идущие к телевизору, к портам OUTPUT на усилителе-распределителе.
• Коаксиальный кабель адаптера питания, который подключается к розетке, подключается к одному из портов Power / DC IN на усилителе-распределителе.

Если все соединения правильные и надежные, используйте вольтметр для проверки правильности напряжения, поступающего на усилитель-распределитель, отсоединив кабель от порта DC IN на усилителе-распределителе и измерив между центральным проводом и корпусом разъема. .Напряжение должно быть от 12 В до 21 В постоянного тока.

Если напряжение отсутствует на шаге № 2 выше, используйте другую короткую коаксиальную перемычку на устройстве вставки питания и еще раз проверьте напряжение постоянного тока на выходе адаптера питания. Отсутствие напряжения указывает на неисправность адаптера питания.

Если напряжение на адаптере питания на шаге 3 выше, но не на подключенном кабеле, это означает, что коаксиальный кабель необходимо заменить.

Если у вас все еще нет каналов после шага № 4, описанного выше, попробуйте другой коаксиальный кабель между усилителем-распределителем и телевизором.Если изображений по-прежнему нет, это означает, что, вероятно, вышел из строя усилитель-распределитель.

Если у вас по-прежнему возникают проблемы с предусилителем после выполнения описанных выше действий по устранению неполадок, обратитесь в службу технической поддержки Channel Master здесь и как можно подробнее опишите возникшие проблемы.

Устранение неисправностей устройств бытовой электроники (видеорегистраторы, видеомагнитофоны, ресиверы домашних кинотеатров и т. Д.)

1. Убедитесь, что все соединения выполнены правильно, как указано в руководстве (ах) владельца, которое прилагается к устройству (ам) бытовой электроники, и что они надежно затянуты.
2. Убедитесь, что все переключатели и органы управления установлены правильно, как указано в руководстве (ах), прилагаемом к устройствам бытовой электроники.
3. Просмотрите руководства, прилагаемые к устройствам бытовой электроники, чтобы узнать о дополнительных действиях по устранению неполадок, характерных для этого устройства.

Выбор правильного коаксиального кабеля

CB коаксиальный кабель необходим для подключения антенны к радиостанции.

Коаксиальный кабель, идущий от вашего радио к антенне, ОЧЕНЬ важен.Все, что вы передаете и принимаете, должно перемещаться по своей длине. Слишком часто коаксиальный кабель игнорируется, и производительность страдает из-за недостаточного внимания, которое ему уделяется.

Длина антенны

Мы рекомендуем 18 футов коаксиального кабеля, даже если он вам не нужен. Если вы используете меньшую или большую длину, у вас могут возникнуть проблемы с получением хороших показаний КСВ. Правильно храните излишки коаксиального кабеля в форме восьмерки, длиной около одного фута, и переплетенной посередине — она ​​должна выглядеть как длинная и тонкая восьмерка.Не храните излишки коаксиального кабеля там, где есть петля или в катушке. По сути, это создает еще одну антенную катушку и может исказить или исказить ваши показания КСВ. Неправильное хранение в коаксиальном кабеле — одна из главных причин, по которой у людей высокие значения КСВ.

Очень важно понимать, что существует много разных типов и качеств коаксиальных кабелей.

Надеюсь, это поможет вам выбрать лучший коаксиальный кабель для ваших конкретных нужд.

Для начала обратите внимание, что не все коаксиальные кабели точно такие же, но все имеют одинаковую концепцию:

Коаксиальный кабель на самом деле подключается не напрямую к антенне, а к креплению антенны. Это позволяет центральному проводу коаксиального кабеля оставаться изолированным от внешнего заземления.

Подключение

На концах коаксиального кабеля имеются соединения разных типов. Выбор и использование правильного соединения упростит установку.

• • PL-259 (бочка) Этот тип коаксиального подключения является наиболее популярным типом подключения, потому что это стандартный тип подключения для подключения к большинству радиостанций CB. Все коаксиальные кабели CB будут иметь этот тип подключения по крайней мере на одном конце. PL259 — это мужской конец. SO239 на женском конце.
  • Вставьте вилку в проушину PL259 на одном конце и соединение с обручем на другом конце.
  Тип кольца
  • : соединение кольцевого типа имеет несколько преимуществ по сравнению с соединением PL-259.Кольцо изготовлено из пластика, устойчивого к погодным условиям и влаге, что снижает вероятность образования ржавчины. Кроме того, после установки коаксиальный кабель проходит под углом 90 градусов от крепления, что придает ему чистый вид и низкий профиль, поэтому это соединение отлично подходит для монтажа в ограниченном пространстве.
  Съемные концы
  • FME: если вас беспокоит прокладка коаксиального кабеля через межсетевой экран или другие небольшие пространства, съемный конец FME может быть именно для вас! Наличие конца, который отсоединяется от коаксиального кабеля, упрощает маршрутизацию.Они просто прикручивают и откручивают концы. Также обратите внимание на этот коаксиальный кабель, на конце которого есть зажимной разъем!

Типы коаксиалов / качество

• • • RG-58 (STANDARD COAX) — сплошной центр — 50 Ом
    • RG58U- Имеет сплошной центр — 50 Ом
    • RG-58A / U- с гибким многожильным центральным элементом — 50 Ом
    • RG-8X (РЕКОМЕНДУЕМЫЙ COAX ПРЕМИУМ) — Более прочный и толстый, многожильный центр — 50 Ом
    • RG-8U — Толстый сплошной центр — 50 Ом
    • RG-59 (DUAL ANTENNA COAX) — гибкий многожильный центр
    • RG59U — Цельный центр
    • NGP COAX — См. Номер детали K8NGP или комплекты NGP

Важные примечания

При выборе коаксиальной антенны CB следует помнить несколько важных вещей:

Убедитесь, что разъемы на коаксиальном кабеле соответствуют креплению антенны. У вас всегда будет хотя бы один из больших привинчиваемых разъемов PL259 на одном из коаксиальных кабелей, но на другом конце может быть PL259, центральный и заземляющий провод с наконечниками или разъемы с одним кольцом, такие как Firering от Firestik.

Используйте совмещенный по фазе жгут для установки с двумя антеннами. Один коаксиальный кабель 50 Ом. Сопутствующий жгут составляет 72 Ом, прежде чем он разделится на 50 Ом для каждой антенны. Это важно для хорошего КСВ. Если вы попытаетесь подключить два одинарных коаксиальных кабеля к Т-образному разъему для двойных антенн, вы можете столкнуться с проблемами высокого КСВ.

Выберите правильную длину коаксиального кабеля. Многие производители антенн предварительно настраивают антенны, используя 18 футов коаксиального кабеля, поэтому мы обычно рекомендуем 18 футов коаксиального кабеля, даже если вы не думаете, что вам это нужно. Просто убедитесь, что все излишки коаксиального кабеля надлежащим образом хранятся в форме восьмерки, длиной около одного фута и переплетенной посередине — она ​​должна выглядеть как длинная, тощая 8. Если вы выберете длину коаксиального кабеля, отличную от 18 футов, то там могут потребоваться дополнительные настройки антенны, которые вам нужно будет сделать, чтобы добиться хорошего перехвата КСВ.Хотите узнать больше? Узнайте, что Firestik говорит об этом.

Кроме того, при удлинении коаксиального кабеля происходит потеря сигнала. Обычно это незаметно, однако вам важно знать.

Используйте кабель NGP для антенн NGP . Использование без заземляющего кабеля антенного кабеля для традиционной антенны (и наоборот) вызовет проблемы с высоким КСВ. Если у вас уже есть коаксиальный кабель NGP и вам необходимо его удлинить (возможно, потребуется соединитель KPL258X), вы можете сделать это, используя коаксиальный кабель RG8X, но имейте в виду, что у вас будут некоторые потери.Коаксиальный кабель Kalibur имеет 95% -ный экран, и это тот коаксиальный кабель, который мы рекомендуем. Большинство комплектов NGP имеют специальный коаксиальный кабель RG58. Если вы не можете удлинить коаксиальный кабель для своей системы NGP или не можете заставить настройку NGP работать на вас, вы можете установить металлическую пластину для создания заземляющего слоя и использовать стандартную антенну.

Сопоставьте полное сопротивление системы, с которой вы работаете.

Например, телевизор и компьютеры имеют импеданс 75 Ом, в то время как системы двусторонней радиосвязи (такие как радио CB) имеют импеданс 50 Ом.

Учитывайте экранирование. Shielding помогает сохранить качество вашего сигнала, предотвращая «шум». Чем больше у вас экранирования, тем лучше качество сигнала.

Надлежащее использование и хранение коаксиального кабеля

Убедитесь, что ваш коаксиальный кабель не обжат, не погнут и не сломан. Коаксиальный кабель — важный компонент.

Храните любой дополнительный коаксиальный кабель длинной формы, например, в форме восьмерки , длиной около фута и свободно завязанной в центре с помощью стяжки-молнии.Неправильное хранение вашего коаксиального кабеля (например, круглого типа) может привести к проблемам с РЧ (радиочастотой), которые могут помешать вашему сигналу.

Щелкните здесь, чтобы увидеть все наши списки коаксиальных кабелей.

Как правильно заземлить телевизионную антенну

Вероятно, вы знаете об обязательном заземлении, которое требуется сразу после установки антенны. Заземление снижает опасные последствия накопления статического электричества, а также вероятность прямого или непрямого удара молнии.Заземление телевизионной антенны имеет большое значение для защиты вашей развлекательной системы.

Заземление антенны выходит за рамки надписи производителя на упаковке. Заземление является требованием Национального электротехнического кодекса. Заземлите антенну с помощью медного провода, если профессионал не посоветует иначе.

Хотя заземление может быть неизведанной территорией для многих, если вы успешно установите антенну, вы сможете легко ее заземлить.

Вкратце, эти три причины объясняют, почему вы должны заземлить внешнюю телевизионную антенну:

• Для защиты вашей электроники от скачков напряжения.Скачки напряжения обычно сопровождают грозы, которые постоянно накапливают статический заряд на антенне.
• Во многих, если не во всех штатах, заземление телевизионных антенн является законодательным требованием.
• Заземление снижает вероятность электромагнитных помех, которые могут исходить практически от любого электрического прибора.

Электроприборы разряжают трудно обнаруживаемый электрический ток. Если у этого тока нет заземляющего кабеля для разряда, ток может быть «услышан» вашей телевизионной антенной, вызывая статические помехи.

Обратите внимание, что заземление не является максимальной защитой от ударов молнии. Однако он,

, минимизирует вероятность удара молнии.

Что означает заземление антенны

В области электрических установок заземление антенны означает соединение между антенной и (буквальным) заземлением.

Хотя заземление своими руками легко выполнить с помощью некоторых общих исследований (см. Ниже), мы рекомендуем вам воспользоваться услугами лицензированного электрика.Профессионал либо осмотрит вашу самодельную систему заземления, либо выполнит заземление за вас.

В этой статье мы опишем нормальный процесс заземления. Однако, если под вашим домом есть водопровод, обратитесь за помощью к профессионалу.

Что нужно для заземления антенны

Эй! Кстати … любые ссылки на этой странице, ведущие к продуктам на Amazon, являются партнерскими ссылками, и я получаю комиссию, если вы совершаете покупку. Заранее спасибо за вашу поддержку!

Провод заземления дома

Домашний провод уже предварительно установлен в вашем доме и сделан из толстого куска медного металла, который прикреплен к металлическому стержню под землей.

Перед тем, как приступить к установке телевизионной антенны, определите расположение провода заземления в доме и осмотрите его на предмет признаков коррозии.

Если ваш провод поврежден, не пытайтесь ремонтировать его самостоятельно. Обратитесь к электрику для замены, так как неисправный ремонт может привести к катастрофическому повреждению вашего дома.

Два кабеля заземления

Вам понадобятся два медных кабеля с минимальной толщиной 10AWG. Однако эти медные провода должны быть меньше, чем провод заземления дома, который обычно составляет 6–2AWG.

Первый кабель заземления подключается к антенной мачте, а второй соединяет коаксиальный кабель с землей.

Зажим мачты

Зажим мачты используется для прикрепления заземляющего провода к опоре антенны. Зажимное устройство может быть либо трубным зажимом, либо заземляющей лентой.

Зажимы Piper изначально предназначались для соединения заземляющих стержней, но они приобрели популярность как превосходные зажимы мачты.

Другой способ прикрепить заземляющий кабель к антенне без зажима — прикрепить его к одному из болтов на стержне антенны.

Примечание: Если область на антенне, к которой должен быть прикреплен заземляющий провод, окрашена или покрыта покрытием, соскребите краску, чтобы она вошла в прямой контакт с заземляющим проводом.

Блок коаксиального заземления

Это устройство используется для заземления коаксиального кабеля антенны. Технически он известен как антенный разрядник.

Коаксиальные заземляющие блоки бывают двух типов:

Стандартный коаксиальный заземляющий блок

Это наиболее распространенный заземляющий блок, используемый в домах.Он расположен в том месте, где коаксиальный кабель входит в ваш дом.

Блок заземления позволяет снимать статическое электричество с коаксиального кабеля, при этом трансляция идет непрерывно.

Для установки стандартной заземляющей колодки прикрепите одну сторону коаксиального кабеля к этой колодке. Присоедините другой, отдельный кусок коаксиального кабеля к другой стороне блока, затем подключите его к телевизору.

Блок заземления имеет два отверстия с зажимными винтами для облегчения такой установки.

Коаксиальный грозозащитный разрядник

Коаксиальный грозозащитный разрядник предназначен для домов, подверженных высокому риску прямого удара молнии.

Грозовой разрядник заполнен газом, который ионизируется при ударе молнии. Затем арестованные обвиняемые направляются на землю.

Зажимы заземления

Вернитесь к антенной мачте и заземляющим проводам коаксиального кабеля, проложите их вниз и подключите их к заземляющему проводу дома. Надежно заземлите зажимы, чтобы кабели оставались на месте.

Вы также можете использовать клеммную шину Intersystem для подключения заземляющих проводов без необходимости демонтировать заземляющий провод дома.

Соединительная шина позволяет без каких-либо побочных эффектов проложить несколько заземляющих проводов к заземляющему проводу дома.

Большой коаксиальный кабель

Вам понадобится достаточно кабеля, чтобы покрыть длину двух сегментов, идущих к блоку заземления коаксиального кабеля и от него.

Как заземлить наружную телевизионную антенну

Две секции наружной антенны должны быть заземлены, это мачта и коаксиальный кабель.

Заземление коаксиального кабеля, иногда называемое заземлением сигнала, является наиболее подробным из двух процедур.

Заземление коаксиального кабеля антенны

Заземленный коаксиальный кабель предотвращает перетекание зарядов статического электричества на землю. Кроме того, заземление этого кабеля устраняет помехи, создаваемые радиочастотным излучением телевизора. Этот шум мешает приему сигнала.

Следующие шаги показывают, как заземлить коаксиальный кабель:

Установите грозозащитный разрядник или блок заземления

Прикрепите соответствующий блок заземления в точке, где коаксиальный кабель входит в ваш дом.

Его можно установить на наружных стенах, если он защищен от дождя.

Прикрепите блок заземления к стене

Блоки заземления упакованы с винтами для легкой установки на стене.

Присоедините антенный кабель к заземляющему блоку

Проложите коаксиальный кабель от антенны к блоку. Если кабель слишком длинный для такого расстояния, вы можете укоротить его до нужной длины.

Длина кабеля от антенны до заземляющего блока подвержена воздействию любых погодных условий.Однако вы можете защитить его от атмосферных воздействий с помощью гидроизоляционной смазки.

Примечание: Погодозащитная смазка не оказывает отрицательного воздействия на поток сигналов.

Перед тем, как пропустить коаксиальный кабель внутри дома, сделайте петлю, чтобы дождевая вода не просачивалась внутрь.

Избегайте острых углов при установке коаксиального кабеля, так как это влияет на их характеристики. Если не удается избежать пропуска кабеля через изгиб, используйте угловые разъемы F-типа.

Прокрутите второй коаксиальный кабель от блока к телевизору или приставке

Надежно подсоедините кабель к блоку заземления, затем проверьте прием сигнала на телевизоре.Прежде чем переходить к следующему шагу, убедитесь, что вас устраивают транслируемые каналы.

Подключите провод заземления к заземлителю блока и провод заземления дома

Провод заземления от антенны проходит через блок, а затем к проводу заземления дома. На проводе заземления дома соедините его с медным проводом с помощью переходника межсистемного заземляющего стержня.

Прокладывайте коаксиальный провод вдоль стены по кратчайшему маршруту без резких поворотов.Отсутствие изгибов коаксиального кабеля гарантирует, что избыточное напряжение от скачка напряжения эффективно передается на землю.

Заземление опоры телевизионной антенны

Прикрепите медный провод к головке антенны и закрепите его зажимом мачты

Если вы используете болт для прикрепления провода непосредственно к антенне, удалите всю краску или изоляцию. Медный провод должен непосредственно контактировать с металлом антенны.

Протяните заземляющий провод от мачты до провода заземления дома

Теперь протяните заземляющий провод мачты к проводу заземления дома и прикрепите его зажимом или болтом.Закрепите его в месте, отличном от заземляющего провода.

Заключение

Единственная причина для заземления антенны — безопасность, поэтому строго соблюдайте все инструкции по заземлению. Совершение чего-либо небрежного или неосведомленного нарушает цель и может привести к серьезному материальному ущербу или травмам.

Юридический аспект заземления требует соблюдения законов, регулирующих электрические установки.

Как правильно заземлить телевизионную антенну

В этой статье я хочу подчеркнуть важность того, почему вы всегда должны заземлять свою наружную телевизионную антенну.Мы не только расскажем, , почему , но также расскажем, как правильно заземлить телевизионную антенну.

Полный отказ от ответственности! При выполнении электромонтажных работ всегда рекомендуется обращаться к лицензированному специалисту в вашем регионе. Эта статья служит только для справки и не предназначена и не представляет собой каких-либо профессиональных указаний или рекомендаций.

Предупреждение

Правительства и интернет-провайдеры по всему миру отслеживают действия своих пользователей в Интернете. Если будет обнаружен потоковый контент, защищенный авторским правом, у вас могут возникнуть серьезные проблемы с законом.В настоящее время ваш IP [ipt_address] виден всем. Я настоятельно рекомендую вам получить лучший VPN для потоковой передачи и скрыть свою личность, чтобы ваши развлечения не испортились.

Вот причины, по которым вы должны постоянно использовать VPN.

Я лично использую и рекомендую вам использовать один из PureVPN , IPVanish или ExpressVPN . Это самые быстрые и безопасные VPN в отрасли.

Согласно требованиям Национального электротехнического кодекса (NEC) и Электротехнического кодекса Канады (CEC) каждая установка телевизионной антенны должна быть заземлена.Это национальные коды, поэтому обязательно уточняйте в своем местном штате или провинции какие-либо региональные коды типов, которые необходимо соблюдать для вашего конкретного местоположения.

Прежде чем мы начнем, давайте взглянем на несколько различных концепций, которые важны, когда мы говорим, что собираемся что-то «закрепить» или «связать» что-то. В частности, давайте рассмотрим заземление и почему мы заземляем металлические предметы. Давайте также посмотрим на склеивание и на то, что означает скрепление металлических предметов. Эти две концепции выполняют две разные роли и часто путают.

Что значит «заземлить» что-то?

Заземление и заземление, вероятно, являются наименее понятной и неправильно реализованной частью электрической системы. Прежде чем мы перейдем к тому, что такое заземление и как правильно заземлить телевизионную антенну, давайте сразу же развенчаем два мифа:

Миф № 1:

Электричество пытается добраться до земли … НЕПРАВИЛЬНО ! Электричество пытается вернуться к источнику своего создания и при необходимости будет использовать Землю в качестве ПУТИ.

Миф 2:

Электричество идет по пути наименьшего сопротивления… НЕПРАВИЛЬНО !!! Электричество проходит всеми доступными путями, пропорциональными сопротивлению и источнику его создания.

«Заземление металлических частей» электрооборудования — это намеренное подключение оборудования к земле. Неправильное заземление металлических частей на землю может привести к приложению высокого напряжения к металлическим частям в случае удара молнии.

«Эффективно заземлено» , если металлический объект намеренно подключен к земле через цепь с низким импедансом (сопротивлением).

«Заземление системы» на землю — для молний и линейных скачков напряжения . НИКОГДА не поможет в отключении выключателя или предохранителя в вашем доме.

Что значит «связывать» что-то?

«Связь, склеивание или склеивание» означает постоянное соединение металлических частей для образования электропроводящего пути, который обеспечивает возможность безопасно проводить любой ток, который может быть на них наложен.

При соединении важно понимать, что правильное соединение вашей телевизионной антенны, монтажной стойки и / или кабелепровода обеспечивает путь с низким сопротивлением к земле через заземляющий провод оборудования в случае удара молнии.Без этого PATH молнии найдут другой способ добраться до земли, который может быть через антенный кабель и / или, что еще хуже, через ваш ДОМ!

Следовательно, чрезвычайно важно, чтобы все металлические части оборудования ТВ-антенны были соединены вместе и чтобы был установлен заземляющий провод (провод) для подключения ТВ-антенны к заземляющему стержню или пластине заземления.

Как правильно заземлить телевизионную антенну

Согласно требованиям NEC, антенная мачта должна быть заземлена напрямую.Если вы посмотрите на изображение ниже, вы захотите использовать заземляющий провод № 6 AWG

для всех ваших заземляющих участков и подходящие заземляющие зажимы. Ниже приведено изображение из кодовой книги NEC, на котором показано, как правильно заземлить телевизионную антенну. В зависимости от вашего географического региона это может незначительно отличаться, однако базовая установка остается в основном неизменной.

Заземление телевизионной антенны — не сложная работа, но, конечно, это не будет стоить вам слишком дорого и даже может дать вам немного спокойствия, если лицензированный профессионал выполнит установку или, по крайней мере, убедитесь, что ваша установка соответствует применимым нормам для вашего региона.

В любом случае, я думаю, что это изображение послужит очень полезным инструментом для визуализации основных соединений, необходимых для правильного заземления наружной телевизионной антенны.

Шаг № 1 — Установите ТВ-антенну

Определите, где вы будете устанавливать антенну. — Установите ТВ-антенну в месте, которое обеспечит вам хорошую структурную опору. Какое бы место вы ни выбрали, не забудьте также принять во внимание направление ваших радиовещательных вышек, чтобы у вас была максимально возможная прямая видимость.

Надежно закрепите антенну — с помощью прилагаемого монтажного оборудования закрепите ТВ-антенну на крыше или сбоку от дома, как показано на рисунке выше. Обязательно следуйте всем инструкциям по установке, прилагаемым к вашей антенне, для безопасной и надежной установки. Обратите внимание: если вы монтируетесь на крышу, обязательно используйте кровельный герметик, чтобы закрыть винты, чтобы предотвратить попадание воды.

Шаг № 2 — Найдите провод заземления в вашем доме

Если вы спуститесь в подвал и найдете свою электрическую панель, вы должны увидеть сплошной медный провод, идущий от электрической панели через стену к внешней стороне.Этот провод подключается к заземляющему электроду (заземляющему стержню) или заземляющей пластине.

На приведенном выше рисунке он показан как «Система заземляющих электродов силового агрегата». Найдите заземляющий провод этой системы и поместите на него заземляющий зажим. У Amazon есть много разных стилей и разновидностей заземляющих зажимов, и они довольно недорогие. Размер зажима обычно зависит от размера провода, к которому вы зажимаете.

В зависимости от того, где вы живете, и размера вашей службы, заземляющий провод в вашем доме может быть от # 2 AWG до # 6 AWG.

Я рекомендую вам приобрести заземляющий провод № 6 AWG

, который можно легко найти на Amazon. Использование одножильного провода предпочтительнее многожильного, поскольку многожильный провод со временем может стать хрупким при контакте с элементами.

Шаг № 3 — Как правильно заземлить антенную мачту

Используя зажим заземления антенной мачты, протяните другой конец заземляющего провода, который вы подключили на шаге № 2, к антенной мачте и надежно закрепите его. Опять же, размер зажима, который вам понадобится, будет зависеть от диаметра антенной мачты.

Шаг № 4 — Заземление коаксиального кабеля

Теперь пора заземлить коаксиальный кабель телевизионной антенны. Сам коаксиальный кабель может накапливать статический электрический заряд, и для того, чтобы должным образом рассеять этот заряд, можно использовать антенный разрядный блок или заземляющий блок (еще раз проверьте местные правила).

Опять же, эти типы блоков заземления коаксиального кабеля

можно найти прямо на Amazon, и они довольно недорогие. Хотя это и не показано на этом рисунке, я рекомендую также использовать коаксиальные устройства защиты от перенапряжений с номинальной частотой не менее 1500 МГц, чтобы обеспечить еще один уровень защиты.

Вот и все! Теперь вы знаете, как правильно заземлить телевизионную антенну!

Перед тем, как отпустить вас, дайте пару небольших советов.

1. Антенные мачты, которые окрашены, сильно заржавели или имеют какое-либо покрытие, обязательно соскребите участки стыка металлических частей, чтобы обеспечить хорошее соединение. После того, как оборудование антенной мачты и крепление надежно соединены, нет проблем с последующей перекраской.
2. Надежно закрепите заземляющий провод на стене дома с помощью скоб или другого зажима для проволоки с винтовой застежкой-молнией, подходящего для данной работы.
3. Старайтесь, чтобы длина вашего провода заземления была как можно короче, и избегайте поворотов или изгибов на 90 градусов. Если вам нужно согнуть заземляющий провод, делайте изгибы как можно более плавными и плавными. Причина в том, что молния не любит поворачивать за углы, а вам не нужно, чтобы молния попала в ваш дом.

Что, если ударит молния!

В том маловероятном случае, если молния ударит по телевизионной антенне, даже если вы сделали все необходимое для нее заземление, нет гарантии, что не будет причинен ущерб.

Простая правда в том, что когда ударяет молния, она будет делать то, что собиралась делать, и лучшее, что мы можем сделать, — это обеспечить путь с низким импедансом (сопротивлением), чтобы вернуть эту энергию обратно на землю так быстро и безопасно, как возможно. Хорошая новость в том, что удары молнии случаются крайне редко!

Если вы все еще беспокоитесь о том, что вашему оборудованию или телевизору может быть нанесен ущерб в случае удара молнии, вы всегда можете отсоединить коаксиальный кабель от своих устройств, когда вы знаете, что приближается шторм.

Интересно, какие телеканалы OTA доступны в вашем районе?

Недавно мы создали страницу поиска телеканалов OTA, которая легко покажет вам, какие каналы доступны в вашем регионе. Он также предоставит местоположение и направление вышек телевещания, чтобы вы могли легко настроить телевизионную антенну. Посмотрите это короткое видео ниже, в котором рассказывается, как использовать инструмент.

Заключение

Что ж, надеюсь, эта статья дала вам хорошее представление о том, как правильно заземлить телевизионную антенну.Опять же, эту статью следует использовать только как справочную. Всегда полезно проконсультироваться с местным лицензированным электриком или установщиком антенны, чтобы убедиться, что вы соответствуете всем требованиям и применимым электрическим нормам для вашей страны или региона.

Если вам понравилась эта статья, обязательно ознакомьтесь с некоторыми из моих других статей сегодня:

Если вы еще этого не сделали, обязательно ознакомьтесь с моими 10 лучшими вариантами антенн за этот год и оставьте мне комментарий!

Антенный парень!

Как сделать самодельную антенну HDTV и кабель Ditch для хорошего

Быстрые ссылки

Если вы пытаетесь сэкономить и перерезать кабель, возможно, вы обнаружили, что антенны HDTV довольно дороги.Поскольку не все каналы доступны в сети, доступ к некоторым эфирным трансляциям (в отличие от кабельных или спутниковых) может быть полезен.

Но есть цена. Вы сокращаете кабель, чтобы сэкономить деньги. Хотя разовые расходы могут быть доступными, несколько минут просмотра Amazon доказывают, что для этой цели подходит только устройство высокого класса.

Альтернативой является создание DIY HD-антенны из нескольких купленных в магазине компонентов.

Как сделать самодельную телевизионную антенну для вашего Atticante

В этом демонстрационном видео вы можете увидеть работающую DIY антенну цифрового телевидения, состоящую всего из нескольких частей.

Процесс прост. Используя кусок дерева в качестве основы, он требует набора бытовых инструментов для приема телевизионных сигналов от ближайшего передатчика.

Проволочные вешалки для покрытия действуют как усы антенны, которые крепятся к плате винтами и шайбами ​​и соединяются проволокой. В середине принятый сигнал (усиленный некоторыми одноразовыми решетками для барбекю) направляется через балун на коаксиальный кабель и на ваш телевизор.

Антенну цифрового телевидения, подобную этой, лучше всего установить на чердаке, поскольку она не особо защищена от погодных условий. Однако его можно адаптировать для использования на открытом воздухе, применив более прочные материалы. Однако для начала мы рекомендуем деревянную версию.

Для начала вам нужно собрать свои инструменты. Убедитесь, что у вас есть:

• Электродрель.
• Электрическая отвертка.
• Кусачки.
• Плоскогубцы.
• Линейка или рулетка.
• Ножовка по металлу или ручной миниатюрный роторный инструмент (например, Dremel).

Как видите, это все стандартные инструменты, к которым у вас уже должен быть доступ.

Антенна HDTV состоит из следующих компонентов. Обратите внимание, что все размеры в этом проекте указаны в дюймах:

• 22-дюймовая секция деревянной доски 2×3 или 1×3.
• Карандаш для работы по дереву.
• 18 шурупов, не глубже, чем по вашему выбору (1 дюйм или 2 дюйма).
• 18 шайб, которые вставляются между винтами и проводом.
• Толстый провод для антенны «V» (плечики недорого купить оптом на eBay).
• Медный провод (я использовал шесть кусков провода от старого блока питания ПК).
• Подносы для гриля из алюминиевой сетки, которые обычно встречаются в одноразовых наборах для барбекю.
• 1x Balun — это небольшая коаксиальная вилка с регулируемыми винтами для подключения проводов (на фото ниже). У вас может валяться один от старого аналогового телевизора. Если нет, вы можете купить его в Интернете или в долларовом магазине.
• Отрезок коаксиального кабеля от антенны до телевизора. Обязательно измерьте необходимую длину перед установкой антенны.

Шаг 1. Найдите местную передающую вышку

Зная, где находится ближайший ТВ-передатчик, вы сможете правильно настроить антенну.

У вас есть разные варианты для этого. Самый простой — проверить имеющуюся антенну и использовать ту же юстировку.

Если у вас нет антенны (возможно, вы до сих пор использовали спутниковое телевидение или кабельное телевидение), вы можете проверить выравнивание вашего соседа.

Интернет-ресурсы также могут помочь вам найти местные передатчики:

Найдите местный передатчик, выполнив поиск вашего местоположения, и «местный ТВ-передатчик», если ответ не указан выше.

Шаг 2: Подготовка деревянной основы

Начните с подготовки деревянной основы:

• Нарисуйте зазор в 2,5 см посередине.
• Начиная с 2 дюймов сверху, отметьте линию, пересекающую этот зазор через каждые 5,25 дюйма.
• У вас должно получиться восемь точек пересечения линий.

Это должно выглядеть примерно так.

Шаг 3. Разрежьте вешалки

.

Затем отрежьте восемь кусков плечиков по 14 дюймов каждая.

Каждый провод должен быть согнут наполовину, чтобы получилась V-образная форма, концы которой должны находиться на расстоянии трех дюймов друг от друга. Измерения необходимы для правильной работы антенн, поэтому не складывайте их пополам случайным образом.

При необходимости резку можно выполнить ножовкой, но ручной мини-электроинструмент Dremel — более быстрый вариант.

Шаг 4: прикрепите V-образные провода к базе

Затем просверлите восемь направляющих отверстий для крепления V-образной проволоки, используя узкую коронку. Просверлив отверстия, прикрепите V-образные провода с помощью винтов и шайб.

Здесь можно использовать винты с болтами, но обязательно используйте шайбы, чтобы обеспечить контакт с проводом.

Шаг 5: ловить волны

Переверните основание и прикрутите каждый одноразовый поддон для гриля к задней части антенны, по два винта каждый. Они действуют как отражатель, собирая сигнал для вашей антенны.

Далее соедините V-образные секции проволокой. Скрестите их на верхней и нижней частях и проложите прямо по середине.

Снимите изоляцию с двух средних проводов.Это упрощает установку балуна.

Балун — это интерфейс для телевизора. Подумайте заранее и убедитесь, что он правильно расположен для подключения и повторного подключения коаксиального кабеля в замкнутом пространстве. Пайка балуна сделает соединение постоянным, но если вы не уверены в этом, сначала ознакомьтесь с нашим руководством по пайке.

Поздравляем, вы построили антенну HDTV из бытовых деталей!

Шаг 6: Получение изображений HDTV с помощью антенны DIY

Вы построили антенну — теперь самое время попробовать!

Подключите устройство к подходящему телевизору высокой четкости, откройте меню телевизора и начните поиск каналов.Как и в случае с любой телевизионной антенной, вам нужно попробовать несколько положений, чтобы получить наилучшие результаты, так что наберитесь терпения.

Перед установкой антенны на постоянное место разумно определить правильный угол, необходимый для получения изображений. Это может занять довольно много проб и ошибок в зависимости от вашей среды. Возможно, вы обнаружите, что прикрепить устройство к внешней стене — лучший вариант, чем спрятать его на чердаке или прикрепить к потолку.

Я обнаружил, что размещение антенны на столе и медленное позиционирование ее рядом с существующей антенной на крыше дает отличные результаты.Это случай того, что работает для вас и вашего окружения.

Шаг 7. Установите DIY HDTV-антенну

Последний шаг — установить антенну своими руками. Как вы это сделаете, будет зависеть от вашего местоположения и силы местного сигнала.

Например, если ваш дом может принимать хороший, сильный сигнал, вы можете разместить антенну на чердаке. Однако для стандартного приема, вероятно, потребуется установить антенну на столбе.

Вы построили антенну HDTV на карманные деньги

Совершенно новая антенна HTV, которую вы можете установить, обойдется вам как минимум в 50 долларов. Менее чем за 10 долларов или меньше, если у вас есть все компоненты, вы можете создать свой собственный.

По мере того, как собираются DIY, это достаточно просто, чтобы каждый мог взяться за это. Это может занять пару часов, но результаты говорят сами за себя.

Ищете что-нибудь попроще? Ознакомьтесь с нашим списком лучших самодельных HDTV-антенн, которые вы можете собрать.

Надеемся, вам понравятся предметы, которые мы рекомендуем и обсуждаем! MUO имеет филиал и спонсируемые партнерства, поэтому мы получаем долю дохода от некоторых ваших покупок.Этот не повлияет на цену, которую вы платите, и поможет нам предложить лучшие рекомендации по продуктам.

10 простых и креативных проектов своими руками с использованием электродвигателя

Не оставляйте этот запасной электродвигатель без дела.Вот что вы могли с этим делать.

Читать далее

Об авторе Кристиан Коули (Опубликовано 1503 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом поддержки настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

элементов успешной установки CB

Лучшее в мире оборудование не будет работать без качественного монтажа! Вот почему мы составили этот список важных советов по установке, чтобы вы могли заставить все работать с максимальной отдачей.Мы рекомендуем полностью прочитать эту статью перед началом установки, чтобы ничего не пропустить.

Настройте антенну

Как вы, вероятно, уже знаете, настройка антенны ОБЯЗАТЕЛЬНА, если вы хотите, чтобы ваша установка CB работала правильно. Как клиент Right Channel Radios, у вас есть доступ к пошаговым видео и письменным инструкциям о том, как это сделать — обязательно используйте их!

Заземлите крепление антенны

Если вы используете стандартную CB-антенну (т.е.е., что угодно, кроме комплекта без заземления или комплекта NGP), вам необходимо убедиться, что крепление антенны надежно заземлено на шасси автомобиля. Плохое заземление приведет к ненастраиваемой антенне и заоблачным уровням КСВ.

Чтобы обеспечить хорошее заземление, убедитесь, что крепление имеет прямое соединение металл-металл с рамой вашего автомобиля. В зависимости от расположения вашего крепления краска или порошковое покрытие могут мешать этому соединению. В этом случае вам нужно соскрести немного краски или порошкового покрытия.Вы также можете протянуть короткий заземляющий браслет от крепления к заземленной части автомобиля, но постарайтесь сделать его как можно короче. Если вы можете правильно настроить свою антенну, у вас почти наверняка есть хорошее заземление, поскольку невозможно настроить незаземленную антенну.

Обеспечьте достаточную высоту антенны

Для достижения наилучших характеристик антенны постарайтесь расположить две трети антенны над линией крыши автомобиля. Это обеспечит вам эффективную передачу и прием.Как минимум, вы всегда должны располагать кончик антенны над линией крыши, иначе вы, вероятно, столкнетесь со значительными проблемами с производительностью.

Маршрут и сверление после настройки

Если вы будете просверливать отверстия в автомобиле для установки коаксиального кабеля или вводить его в кабину по сложному маршруту, мы рекомендуем проверить КСВ антенны перед окончательной прокладкой кабеля. При всех переменных, задействованных в установке, иногда на автомобиле есть места, где антенна не может быть успешно настроена.Если вы пропустите коаксиальный кабель через открытую дверь для первоначальной проверки КСВ, вам не придется беспокоиться об отсоединении тщательно проложенного кабеля, если антенна не настраивается в этом месте.

Не зажимайте коаксиальный кабель

Поскольку коаксиальный кабель передает сигнал от радиостанции к антенне, этот кабель критически важен для работы вашей системы. Таким образом, убедитесь, что ваш коаксиальный кабель ни в какой момент не сильно пережат и не поврежден. Если вы собираетесь проложить кабель в автомобиле вдоль дверной рамы, убедитесь, что есть дополнительное пространство и / или мягкая резиновая прокладка для защиты кабеля от двери.

Правильно храните дополнительный коаксиальный кабель

Если у вас останется много лишнего коаксиального кабеля, вам нужно его правильно хранить. Оберните его длинной и узкой формой, как удлинитель. Мы рекомендуем использовать две стяжки на каждом конце, чтобы коаксиальный кабель оставался на месте. Будьте осторожны, НЕ наматывайте излишки коаксиального кабеля в виде круглой катушки, так как это может вызвать проблемы с РЧ (радиочастотой), которые будут мешать вашему сигналу.

---

Была ли эта статья полезной? Пожалуйста, лайкни / поделись!

.
