Энергомера СЕ-102 » Показания счетчика » Инструкция

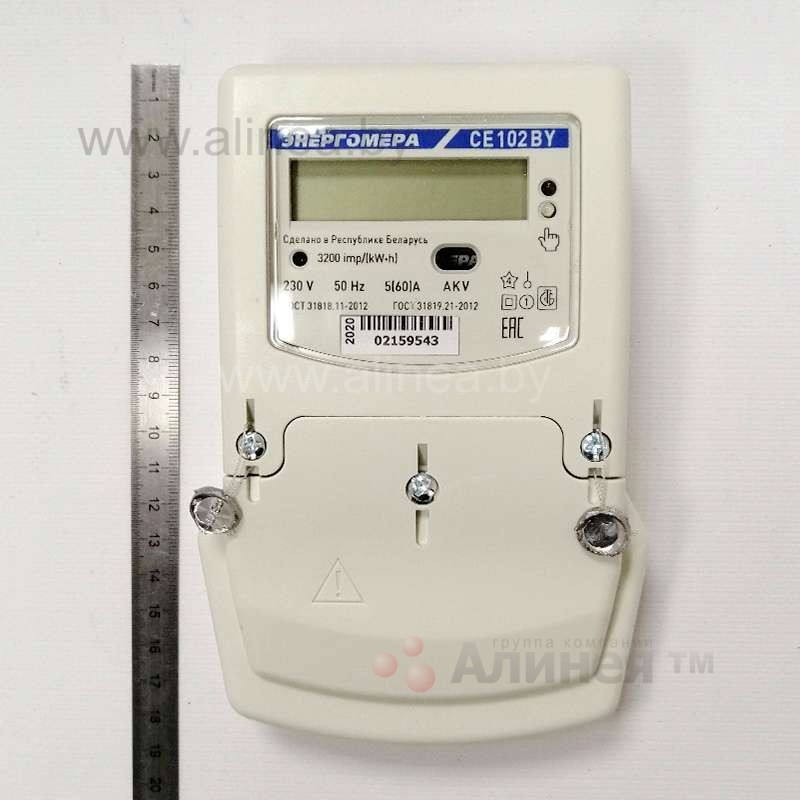

Электросчетчик Энергомера СЕ-102 — это однофазный многотарифный прибор учета электроэнергии, который позволяет снимать показания по тарифам день/ночь. Вся информация выводится на электронное табло счетчика.

Разновидностей Энергомеры СЕ-102 несколько и отличаются типами корпусов, если смотреть глазами обычного рядового пользователя, у которого этот счетчик установлен в доме или квартире. Варианты корпусов следующие: S6, S7, R5 и R8.
Числовые вариации моделей счетчика 145, 245, 148, 248.

Просмотр режимов индикации может быть осуществлен как в автоматическом режиме так и в ручном.

В автоматическом режиме данные на дисплее отображаются последовательно и циклично с небольшим интервалом.
В ручном режиме для выбора необходимой информации нужно воспользоваться управляющей кнопкой. В зависимости от исполнения модели для переключения режимов между показателями существуют кнопки КАДР, или оптическая кнопка просмотр [ПРСМ]. Для удобства и быстрого поиска всю информацию на счетчике Энергомера СЕ-102 поделили на группы. В каждой группе свои показатели.

Переход между группами меню осуществляется длительным нажатием на управляющую кнопку [КАДР] или [ПРСМ], а просмотр параметров внутри группы выполняется короткими нажатиями на эту же кнопку.

Показания счетчика записываются до знака запятой.

Режимы индикации для счетчиков СЕ 102 в корпусах S6 и R5

Для снятия показания на данных моделях нажимаем механическую или оптическую кнопку длительными нажатиями (удержание более 3 сек) просматриваем информацию.

Первая ветка значений показывает вспомогательные параметры типа времени, даты и тд.

2 группа — общие показания по всем тарифам
Для перехода в следующую (2ю) ветку навигации нажимаем кнопку [ПРСМ] первое значение это сумма текущих расходов (указывается буквой Т) по действующим тарифам (без значков часов и молотка и отвертки). Короткими нажатием кнопки так же можно посмотреть сумму на конец прошлого месяца (1Т), позапрошлого (2Т) и наконец 13 месяц назад (13Т).

Если платим по однотарифному плану:
Нам для снятия показаний нужно первое значение со значком Т запишите его, если вы платите по одному тарифу то миссия выполнена показания записаны, для того чтобы посчитать сумму для оплаты перемножаем записанное число на ставку за 1 киловатт/час.

Если платим по двухтарифному плану:
3 группа — информация по тарифу 1 (день)
Если мы платим по тарифам день/ночь, тогда из второй группы длительным нажатием на кнопку [ПРСМ] или [КАДР] переходим к следующей (3) ветке показателей — это показатели по 1 тарифу.

Видим первый показатель со значком Т1 и kWh — это текущие суммарное значение расхода электроэнергии по тарифу 1. Записываем это значение.
Далее короткими нажатиями кнопки мы так же как и в предыдущей группе можем посмотреть следующие значения по тарифу 1:

Расходы на конец прошлого месяца (значок 1Т1)
Расход на конец позапрошлого месяца (значок 2Т1)
Расход на конец 13 месяца назад (значок 13Т1).

4 группа — информация по тарифу 2 (ночь)
Переходим к группе показателей (4) — это показатели расхода по тарифу 2.

Первое значение это сумма общего расхода по тарифу 2. (значок Т2). Записываем значение.
Как и в предыдущей группе коротким нажатием на кнопку [ПРСМ] или [КАДР] можем просмотреть расходы по тарифу 2

на конец прошлого месяца (1Т2)
на конец позапрошлого месяца (значок 2Т2)
на конец 13 месяца назад (значок 13Т2).

Считаем сумму к оплате

Если у вас двухтарифная система оплаты ты оплачиваем по значениям Т1 — расходы в дневное время. и значение Т2 — расходы в ночное время. Для подсчета общей суммы оплате за электроэнергию (свет)
1) берем число Т1 и умножаем его на ставку за 1 киловатт/час в дневное время.
2) Берем число Т2 и умножаем на стоимость 1 киловатт/час в ночное время.
3) Складываем полученные числа.

Если у вас более 2 тарифов типа день, пик, полупик, переходим к следующей группе показателей Т3 и записываем первое число со значком Т3. И считаем умножая на ставку за киловатт по тарифу 3.

Для счетчиков счетчиков СЕ 102 в корпусах S7 и R8 снятие показателей идентичное что и в выше рассмотренном примере. Для снятия показателей выполняем переход между группами меню длительным нажатием управляющей кнопки (более 2-3 сек) ищем значок Т1, далее Т2 и записываем числовые значения.

Надеемся, что мы подробно объяснили процесс снятия показаний со счетчика Энергомера СЕ-102 и наша статья значительно облегчит этот процесс. Но если вы хотите глубже изучить данную модель то прикладываем к статье инструкцию инструкция Энергомера СЕ-102.pdf

Видеообзор электросчетчика Энергомера СЕ-102

Физические лица

Уважаемые абоненты!

В соответствии с Приказом Минэнерго РФ №211 от 20 марта 2020 года, с 1 апреля 2020 года ПАО «Россети Московский регион» приступило к исполнению обязанностей гарантирующего поставщика (ГП) электроэнергии на территории Красногорского района Московской области в отношении потребителей, ранее обслуживавшихся гарантирующим поставщиком АО «Красногорскэнергосбыт».

В ходе принятия ПАО «Россети Московский регион» приборов учета, установленных у потребителей, выяснилось, что у части абонентов установлены приборы учета электрической энергии с предоплатой.

Для граждан, у которых установлены приборы учета с предоплатой (SMART счетчики) Администрация городского округа Красногорск совместно с руководством АО «КЭС» и ПАО «Россети Московский регион» выработали следующий порядок действий:

2.1. Также как и потребителям, использующим приборы учета без предоплаты, Вам необходимо снять показания прибора учета электрической энергии по состоянию на 01 апреля 2020 года и передать их до 10 апреля в ПАО «Россети Московский регион» на сайте sbyt.rossetimr.ru или по телефону 8 (800) 700-40-70. Далее показания приборов учета необходимо будет передавать с 15 по 26 числа каждого месяца на сайте sbyt.rossetimr.ru или по телефонам 8 (800) 700-40-70, 8 (499) 550-88-99.

2.2. Если баланс предоплаты на Вашем приборе учета уже израсходован или близок к нулевому и вы ОТНОСИТЕСЬ к одно из следующих категорий граждан: граждане старше 65 лет, граждане с хроническими заболеваниям, инвалиды и маломобильные граждане, одинокие беременные женщины, одинокие матери/отцы/опекуны/попечители с малолетними детьми; Вы можете обратиться в ПАО «Россети Московский регион» по телефону 8 (800) 700-40-70 и оформить заявку на перепрограммирование Вашего прибора учета в режим постоплаты (классический режим, при котором баланс предоплаты учитываться не будет).

2.3. Если баланс предоплаты на Вашем приборе учета уже израсходован или близок к нулевому и Вы НЕ ОТНОСИТЕСЬ к одно из следующих категорий граждан: граждане старше 65 лет, граждане с хроническими заболеваниям, инвалиды и маломобильные граждане, одинокие беременные женщины, одинокие матери/отцы/опекуны/попечители с малолетними детьми; во избежание отключений (для возобновления энергоснабжения), по факту достижения нулевого баланса на карте предоплаты, Вы можете осуществить пополнение счета карты (оплата осуществляется по реквизитам АО «КЭС», в пользу АО «КЭС») в офисах банков по следующим адресам (там же, где и раньше):

г. Красногорск, ул. Ленина, д. 21, (Сбербанк)
г. Красногорск, ул. Ленина, д. 63, (Сбербанк)
г. Красногорск, ул. Ленина, д. 38Б, (Банк «Возрождение»),
г. Красногорск, ул. Успенская,3, (Минбанк)

График работы отделений банков на период карантина с 30 марта по 30 апреля по приёму платежей (Смарт-карты):

ПАО «Сбербанк»
г. Красногорск, ул. Ленина, д. 21
График работы: 09:00-18:00
Выходные дни: воскресенье

г. Красногорск, ул. Ленина, д. 63
График работы: пн-пт 09:00-16:00, сб 09:14:00
Выходные дни: воскресенье

Банк «Возрождение»
г. Красногорск, ул. Ленина, д. 38Б
Временный режим работы с 13.04 до 30.04
График работы: 09:00-18:00
Выходные дни: субота, воскресенье

ПАО «МинБанк»
Адрес: г. Красногорск, ул. Успенская, д. 3
Тел.: 8 (495) 727-01-99
Временный режим работы с 13.04.2020 по 30.04.2020
График работы: пн-пт 09:00-17:00, перерыв 13:00-14:00
Выходные дни: субота, воскресенье

Обращаем Ваше внимание, что пополнение смарт карты в пользу АО «КЭС» вынужденная мера, направленная на обеспечение бесперебойного энергоснабжения потребителей, в условиях сложной эпидемиологической обстановки

. ПАО «Россети Московский регион» осуществляет оперативное реагирование на отключения приборов учета в связи с достижением нулевого баланса (перепрограммирование приборов учета) в первую очередь у потребителей, относящихся к группе риска (граждане старше 65 лет, граждане с хроническими заболеваниям, инвалиды и маломобильные граждане, одинокие беременные женщины, одинокие матери/отцы/опекуны/попечители с малолетними детьми).

Просим отнестись к этому с пониманием.

2.4. ПАО «Россети Московский регион» с 13.04.2020 приступил к масштабным мероприятиям по перепрограммированию приборов учета с предоплатой у всех потребителей переводимых, в силу Приказа Министерства Энергетики РФ от 20.03.2020 № 211, из АО «КЭС» в ПАО «Россети Московский регион». Учитывая общее количество потребителей, у которых установлены приборы учета с предоплатой и сложившуюся сложную эпидемиологическую обстановку сроки реализации данных мероприятий составят не менее 2-х месяцев.

2.5. К сожалению, проанализировав имеющиеся правовые механизмы и существующую судебную практику, ПАО «Россети Московский регион» вынужден констатировать, что ранее заявленная и доводимая до потребителей возможность автоматического перевода переплаченных потребителями денежных средств из АО «КЭС» в ПАО «Россети Московский регион» не может быть осуществлена без участия потребителя. В силу норм действующего Законодательства, всем потребителям пополневшим свои смарт карты, для возврата переплаты придётся самостоятельно обратиться в АО «КЭС» с заявлением о взаиморасчете по состоянию на 31 марта 2020 года и требованием о возврате переплаченных денежных средств. Во избежание отключений энергоснабжения, обращаться в АО «КЭС» необходимо будет только после перепрограммирования Вашего прибора учета.

3. Оплачивать электрическую энергию, потребленную начиная с 01 апреля 2020 года, строго в адрес ПАО «Россети Московский регион» по реквизитам:

Получатель: ПАО «Россети Московский регион»

ИНН 5036065113 КПП 997650001
Расчетный счет: 40702810638000257329
Банк: ПАО «Сбербанк»
БИК 044525225
Кор счет Банка 30101810400000000225

Счета на оплату электрической энергии с новыми реквизитами будут выставлены в первой декаде мая 2020 года и доставлены в почтовые ящики. Перед оплатой счета проверьте, совпадают ли реквизиты в квитанции с указанными в данной листовке.

4. В случае возникновения вопросов, их можно задать по телефону 8 (800) 700 40 70.

Дистанционный мониторинг счётчиков электроэнергии Энергомера при помощи UniPing

В данной статье будет рассказано о создании системы дистанционного учета потребляемой электроэнергии (в дальнейшем по тексту — система), построенной на базе устройства UniPing RS-485. Данная система позволяет дистанционно, по двухпроводной линии, снимать показания и управлять счетчиками электроэнергии CE102 производства компании Энергомера, затем передавать эти данные по сети Ethennet/Internet на компьютер с установленным ПО для учета потребляемой электроэнергии и удаленного администрирования счетчиков.

Данная система будет востребована везде, где имеется территориально распределенная сеть потребителей электроэнергии, с необходимостью получения отчётов по каждому потребителю в отдельности. Это может быть как сеть индивидуальных домохозяйств, дачных участков, гаражей, так и многоквартирных домов. Использование системы гарантирует мгновенное и точное получение показаний о потребляемой электроэнергии с каждого прибора учета, исключает ошибки в списывании показаний со счетчиков вручную, делает ненужным штат обходчиков, контролирующих правильность подачи сведений со счетчиков. Кроме того, система проинформирует о несанкционированном вскрытии корпуса и пломбированной клеммной коробки прибора учета.

Принцип работы:

В описываемой системе в качестве прибора учета потребляемой электроэнергии используется счетчик CE102, оснащенный интерфейсом RS — 485. Счетчик по двухпроводной линии подключается устройству UniPing RS-485. Поскольку каждый счетчик имеет индивидуальный настраиваемый адрес, к одной линии может быть одновременно подключено несколько счетчиков. Двухпроводная линия подсоединяется к UniPing RS-485 как непосредственно к разъему DHS-44M (методом пайки), так и посредством коммутационной платы NetPing Connection board v2, что более предпочтительно, так как упрощает процесс подключения и позволяет использовать остальные возможности устройства UniPing RS-485. Данные с устройства UniPing RS-485 по сети TCP/IP передаются на компьютер с программным обеспечением от компании Энергомера. Для взаимодействия с сетевым UDP интерфейсом устройства UniPing RS-485 на компьютере установлена программа, формирующая виртуальный COM-UDP порт.

Общий вид системы на фото:

Как реализовать:

Настройка и подключение:

Принципиальная схема системы представлена на рисунке:

Расположите все компоненты системы на ровной горизонтальной поверхности. Откройте клеммную крышку счетчика, не повредив при этом боковых пломб корпуса. Выполните подключение силовых кабелей 220B и двухпроводной линии RS-485 в соответствии с рисунком. Для более подробной информации смотрите руководство пользователя к счетчику СЕ102.

Подключите двухпроводную линию RS-485 к коммутационной плате NetPing Connection board v2 При этом важно не перепутать полярность – линия В от счетчика (клемма 11) подсоединяется к TX- на коммутационной плате, линия А от счетчика (клемма 12) к TX+

При этом на коммутационной плате установите две перемычки Half Duplex и две перемычки 120Ohm в положение Closed, в соответствии с рисунком. Максимальная длина двухпроводной линии регламентируется спецификацией протокола RS485.

Соедините при помощи ленточного коммутационного кабеля устройство UniPing RS-485 и коммутационную плату NetPing Connection board v2.

Счетчик CE 102 производства компании «Энергомера» может быть подключен к устройству UniPing RS-485 без использования коммутационной платы NetPing Connection board v2.

В этом случае двухпроводная линия от счетчика подпаивается к разъему DHS-44.

Подробнее о подключении счетчика к устройству без использования коммутационной платы NetPing Connection board v2 смотрите здесь

Подключите рабочую станцию и устройство UniPing RS-485 к компьютерной сети. Предполагается, что первоначальное конфигурирование устройства, обновление его прошивки выполнено заранее, устройство и рабочая станция находится в одной подсети. Зайдите на web интерфейс устройства UniPing RS-485 (см. руководство пользователя UniPing RS-232/485) и выполните настройки в соответствии со скриншотами.

Автор статьи использовал удобные для него настройки сети. При этом IP адрес устройства UniPing RS-485 был задан как 192.168.5.33, маска сети 255.255.255.0, а UDP порт 2300.

Подключение счетчика CE 102 производства компании «Энергомера» к устройству UniPing server solution.

Дистанционно снимать показания и управлять счетчиками электроэнергии CE102 производства компании Энергомера можно при помощи устройства UniPing server solution.

Двухпроводная линия от счетчика СУ102 подключается, с учетом полярности, к клеммным колодкам порта RS-485 устройства UniPing server solution в соответствии с приведенной ниже схемой:

Настройки устройства UniPing server solution полностью аналогичны настройкам устройства UniPing RS-485. На станице UDP-COM следует выбрать тип порта RS -485

Скачайте с сайта производителя http://www.pcmicro.com/virtualcomudp и установите программу Virtual COM-UDP. Запустите программу и выполните настройку в соответствии со скриншотом. Номер COM порта может быть любой свободный. UDP порт должен соответствовать указанному в настройках устройства UniPing RS-485. Не стоит обращать внимание на конфигурацию только что созданного виртуального порта COM3 (в примере автора). Как только порт будет открыт программой Admin Tools от «Энергомера», ему будут определены правильные параметры 9600,8,N,1.

Скачайте с сайта ПО «Энергомера» программу Admin Tools 3.3b, а также последний сервис-пак к ней. Установите и запустите программу в соответствии с руководством пользователя.

В первую очередь в главном окне программы выберите устройство (счетчик) CE102 S6 AKV.

Выполните настройку протокола связи в соответствии со скиншотом.

Выполните настройку канала связи в соответствии со скиншотом.

Установите соединение с виртуальным портом COM3, кликнув кнопку «Установить соединение». Виртуальный порт перейдет в открытое состояние, а программа сообщит об успешном установлении связи.

Нажмите кнопку «Авторизация». Если всё правильно настроено, счетчик будет подключен к программе администрирования и в окне программы появится его серийный номер.

Соединение со счетчиком установлено.

Программу Admin Tools 3.3b хорошо документирована, руководство пользователя можно загрузить с сайта ПО «Энергомера»

Как удалённо опрашивать электросчетчик. АСКУЭ яЭнергетик

Системы АСКУЭ в нашей стране набирают большую популярность. По данным исследовательского агентства J’son&Partners Consulting, с 2010 года количество счетчиков, которые передают показания в режиме онлайн, увеличилось с 5 млн. до 32,55 млн. Такой рост не удивителен, в автоматизированных системах есть ряд больших преимуществ:

Доступ к показаниям всех объектов в одном окне. Нет необходимости ездить по объектам, для передачи показаний в Энергосбыт, достаточно щелкнуть пару раз мышью на компьютере, чтобы увидеть какое потребление было по всем объектам за последний месяц.
Автоматический сбор профиля мощности. Если предприятие сидит на почасовом тарифе за электроэнергию, оно обязано сдавать информацию о почасовом потреблении. То, ради чего энергетики каждый месяц подключают компьютер к счетчику, потом формируют отчеты для отправки поставщику электроэнергии, в АСКУЭ делается в пару кликов. Это освобождает десятки часов для более важных дел.
Контроль качества электроэнергии. Современные счетчики способны следить за параметрами электроэнергии, а вовремя отследить и оповестить о проблемах в сети можно только с помощью АСКУЭ.
Расчет выгодного тарифа на электроэнергию. Некоторые АСКУЭ способны определить самую выгодную ценовую категорию, что снизит стоимость электроэнергии до 30%.

Плюсов от использования АСКУЭ достаточно много. Давайте разберем, как это работает.

Принцип работы

Для того, чтобы собирать показания онлайн, к электросчетчику необходимо подключить модем, через который будет совершаться обмен данными между прибором учета и системой АСКУЭ. Ниже мы разберём какие электросчетчики и модемы понадобятся.

Для передачи данных в 2018 году используют следующие технологии:

GSM/GPRS – передача данных по сетям сотовой связи;
RF, ZigBee – беспроводная передача данных по радиоканалу;
PLC – передача данных по силовым проводам 220/380В;
Ethernet – передача данных по интернету;
LoRaWAN — технология беспроводной передачи данных.

У каждой технологии свои особенности, подробнее о них вы можете почитать в этих статьях:

Обзор систем удаленного сбора показаний (АСКУЭ) >
Обзор АСКУЭ с использованием протокола LoRaWAN >
Обзор АСКУЭ с передачей данных по сотовой сети и через Интернет >
Обзор АСКУЭ на технологии PLC >
Обзор АСКУЭ с передачей данных по радиоканалу >

Весь принцип работы сводится к простой схеме: электросчетчик через специальный интерфейс (чаще всего RS485) подключается к модему, который обменивается данными с сервером АСКУЭ. Или электросчетчик со встроенным модемом обменивается данными с сервером АСКУЭ.

Теперь разберём, что потребуется для организации АСКУЭ.

АСКУЭ яЭнергетик

Учет электроэнергии онлайн Быстрая настройка удалённого опроса 7 дней бесплатного пользования

Узнать подробнее

Электросчетчик

Нам понадобится современный электронный счетчик с интерфейсом RS485. Также можно использовать электросчетчики со встроенным модемом, но они стоят дороже.

Мы рекомендуем:

Меркурий 206, 203.2Т, 230, 233, 234, 236 в маркировке которых присутствуют буквы R или G;
Энергомера СЕ102(М), СЕ201, СЕ301, СЕ303, СЕ306 в маркировке которых присутствуют буквы A или G;
Нева 113, 114, 123, 124, 313, 314, 323, 324 в маркировке которых присутствует E4;
Альфа А1140, А1180 в маркировке которых присутствует буква B;
ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МД, ПСЧ-3ТА.07.x1x;
СЭТ-4ТМ. 02М, СЭТ-4ТМ.03M

На практике себя хорошо зарекомендовали счетчики производства компании «Инкотекс»: Меркурий 206 PRNO, Меркурий 230 ART-0x PQRSI(D)N, Меркурий 234 ART-0x P.

Модем

Выбор модема зависит от технологии передачи данных, которой Вы собираетесь воспользоваться.

Своим клиентам мы рекомендуем GPRS-модемы или Ethernet-модемы, потому-что RF, ZigBee, PLC сильно подвержены помехам, LaRaWAN окупается когда количество счетчиков в одной сети более 200. Наиболее практичны GPRS-модемы от производителей iRZ и TELEOFIS.

На практике себя хорошо зарекомендовали модемы iRZ ATM21, TELEOFIS WRX768, TELEOFIS ER108.

Настройка удаленного опроса

После того, как установили оборудование, переходим к настройке удалённого опроса

Зарегистрироваться в АСКУЭ яЭнергетик

Зарегистрировавшись сейчас, у Вас активируется бесплатный 7-дневный период. Этого будет достаточно, чтобы настроить оборудование и провести бесплатное тестирование системы.

После успешной регистрации, Вы увидите такую страницу:

Где необходимо нажать “Создать счетчик”.

Теперь указываем название объекта, на котором будем производить удаленный опрос, марку счетчика и его номер.

Если счетчик однотарифный или поддерживает более 2 тарифов указываем это в тарифных зонах, если есть желание, можно переименовать название тарифных зон. Нажимаем кнопку “Сохранить и настроить АСКУЭ”.

Теперь мы видим окно настроек АСКУЭ.

Выбираем тип счетчика из выпадающего списка. Сетевой адрес чаще всего поставляется автоматически, если нет, то должен быть введен согласно руководству эксплуатации счетчика.

На выборе типа соединения мы остановимся подробнее:

GSM модем — опрос электросчетчика будет осуществляться звонком на СИМ-карту установленной в модем. Этот способ достаточно дорогой — 2 рубля за каждый опрос. Мы рекомендуем не использовать этот тип соединения, а настроить модем для опроса по GPRS.
GPRS модем — это решение идеально подходит для счетчиков со встроенным модемом. Опрос будет осуществляться при подключении модема к серверу яЭнергетик через GPRS.
Интернет соединение (TCP клиент) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету, который самостоятельно будет устанавливать соединение с сервером яЭнергетик.
Интернет соединение (TCP сервер) — этот пункт нужно выбрать, если для опроса счетчика будет использоваться Ethernet модем, подключенный к интернету. Модем должен быть со статическим IP-адресом, чтобы сервер яЭнергетик мог подключиться к нему и провести опрос.
Интернет соединение (TCP клиент) с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через Ethernet конвертер TELEOFIS.
GPRS модем с протоколом IRZ — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем iRZ.
GPRS модем с протоколом TELEOFIS — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем TELEOFIS.
GPRS модем SprutNet PRO BGS2 — этот пункт необходимо выбрать если счетчик будет опрашиваться через GPRS модем SprutNet PRO BGS2.
GPRS модем с протоколом CE-NetConnections (Энергомера) — этот пункт необходимо выбрать если счетчик будет опрашиваться через встроенный GPRS модем в счетчиках Энергомера.
GSM шлюз RG 107 — опрос электросчетчика будет осуществляться через GSM шлюз RG 107.
Соединение со шлюзом RG 107 через сервер Тайпит — опрос электросчетчика будет осуществляться через шлюз RG 107, который устанавливает соединение с серверами компании «Тайпит».
Вега СИ-13 — опрос электросчетчиков будет осуществляться через базовую станцию Вега СИ-13 к которой будут подключены электросчетчики по технологии LoRaWAN.

В нашем примере будет использоваться модем iRZ ATM21.A, поэтому выбираем «GPRS модем с протоколом IRZ», вводим IMEI модема и указываем, что счетчик будет опрашиваться через отдельное устройство.

Адрес и порт для подключению к серверу будет выдан после завершения настроек.

При необходимости меняем пароли первого и второго уровня электросчетчика для подключения к нему.

Нажимаем кнопку «Сохранить».

яЭнергетик выдаст окно, где указаны параметры, которые нужно будет записать в модем, для подключения его к серверу АСКУЭ.

Мы уже писали статьи по настройке некоторых модемов. Вы можете ознакомится с ними в этих статьях:

Настройка удаленного опроса электросчетчика Меркурий 203.2T GBO со встроенным GPRS-модемом >
Настройка удаленного опроса электросчетчиков с помощью GPRS модема iRZ ATM2-485 >
Настройка удаленного опроса электросчетчика Меркурий 234 ARTM со встроенным модемом >

После настройки АСКУЭ и модема, необходимо проверить его работоспособность. Для этого внутри счетчика открываем вкладку «Показания» и нажимаем кнопку «Опросить».

После успешного опроса Вы увидите сообщение о получении нового показания в таблице.

Поздравляем! Система готова к работе!

Copyright — © яЭнергетик, 2020г. При любом использовании опубликованных материалов и содержимого данной статьи требуется указывать источник «яЭнергетик.рф»

конструкционные особенности и поверочный интервал

На чтение 6 мин Просмотров 280 Опубликовано 04.09.2019 Обновлено 31.08.2019

В серию электронных устройств «Энергомера» входят современные приборы учета, предназначенные для эксплуатации не только в быту, но и в промышленных условиях. Электросчетчики Энергомера СЕ 101, например, давно внесены в Реестр измерительных средств, что является законным основанием для их применения в электросетях. Благодаря простоте обслуживания и надежности конструкции эти приборы пользуются большой популярностью у широкого круга потребителей.

Описание прибора

Однофазный электросчетчик Энергомера

Счетчик Энергомера однофазный, а также его трехфазные модификации способны измерять активную и реактивную составляющую мощности, потребляемой от электросети. Кроме того, посредством счетчиков электроэнергии Энергомера удается организовать оценку расхода электроэнергии в многотарифном режиме. Это позволяет дифференцировать учет мощности, потребленной в дневное или ночное время, а также в часы пиковой нагрузки.

На монтажной колодке большинства моделей этого класса наряду с коммутационными контактами имеются специальные клеммы для дистанционного учета показаний. Подключение телеметрического выхода электронного счетчика СЕ 101, например, осуществляется посредством этих контактов при его первичном запуске. Кроме того, в нем предусмотрен встроенный энергонезависимый блок памяти. В случае пропадания тока в питающей линии на дисплее фиксируются последние показания, а также дата, время и тариф, в котором прибор работал перед снятием напряжения.

На передней панели эл счетчика марки СЕ 101 также имеется два светодиодных индикатора. Первый из них, обозначенный как «Сеть» начинает светиться при подключении электричества. С появлением нагрузки он начинает мигать; это означает, что электронная учетная схема запустилась в работу.

Если светодиод под маркировкой «Сеть» не загорается – следует проверить контакты на клеммах соединителя на передней панели. Если с ними все в порядке, а индикатор все равно не горит, прибор следует оправить в ремонт.

В расположенном рядом индикаторном окне указывается номинал потребляемой в данный момент мощности «600 imp/(kW-h)».

Технические характеристики

Счетчик электроэнергии однофазный CE101-R5

Перед выбором конкретной модели счетчика Энергомера обязательно нужно ознакомиться с техническими характеристиками приобретаемого прибора. Электросчетчик СЕ 101, например, имеет следующие технические характеристики:

Первый класс по точности.
Количество предусмотренных тарифных зон – одна.
Напряжение, на которое рассчитан счетчик – 230 Вольт (50 Гц).
Допустимый прямой ток – 60 или 100 Ампер (в зависимости от модели).
Мощность, потребляемая самим прибором от сети – 0,8 Ватт.
Предел допустимых температур – от -40 до + 70 градусов.
Вес – 0,495 кг.

Схема включения прибора в обслуживаемую электросеть – прямая, а по степени защищенности от пыли и влаги он относится к классу IP5.

Срок службы прибора и межповерочный интервал

Технические характеристики электросчетчика Энергомера СЕ101

Для электрических счетчиков «Энергомера» срок службы определяется теми условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, заданного производителем в технических условиях (до 30 лет). Это отличие порой достигает половину указанного срока.

Через определенный временной промежуток, прошедший с запуска в эксплуатацию электросчетчика, служба поставщика обязана проводить поверку прибора. Межповерочный интервал для приборов марки СЕ 101, например, устанавливается в границах от 8 до 16 лет, в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного прибора учета.

Преимущества электросчетчиков

При рассмотрении преимуществ модельного ряда изделий от «Энергомера» отмечается, что эти приборы считаются самыми качественными из всех представленных на рынке образцов. К достоинствам относят:

Высокую функциональность изделия, способного работать в нескольких режимах и сохранять в памяти нужную информацию.
Удобство снятия показаний, которые при желании передаются на диспетчерский пульт в автоматическом режиме.
Длительный гарантийный срок эксплуатации (до 30 лет).

Благодаря надежности учетного устройства вероятность его случайной поломки сведена к минимуму.

Как снять показания

Показания электросчетчика

Прежде чем приступать к снятию показаний с электросчетчика Энергомера СЕ 101, следует определиться с разрядностью этого прибора. У всей линейки моделей этого класса на индикаторе имеется 6 или 7 разрядов с запятой и крайней правой цифрой другого цвета.

Последний выделенный красным знак означает доли киловатта, которые при снятии показаний не учитываются. Для получения корректной информации пользователю потребуется переписать все цифры, расположенные левее от запятой. Списанное число указывает на общий расход электрической энергии за все время пользования этим счетчиком. Таким образом, для модификаций S6 и R5 счетчика СЕ-102 следует фиксировать только 5 цифр, а для модели S10 – 6.

Для получения итогового значения пользователь должен будет из записанных ранее цифр вычесть показания, снятые в прошлом месяце. Эта разница будет соответствовать количеству израсходованной электроэнергии за отчетный период. Для получения результата в денежном выражении нужно умножить снятые показания на ставку по тарифу за 1 киловатт, установленную для данного региона. Для двухтарифного прибора порядок действий несколько усложнятся. В этом случае потребуется зафиксировать показания для ночного и дневного времени в отдельности. Для получения конечного результата необходимо умножить снятые данные на «свой» тариф, а затем просуммировать два вычисленных значения.

Разновидности счетчика

Счетчик электроэнергии ЦЭ6803ВМ (трехфазный)

Для описания существующих разновидностей приборов из линейки «Энергомера» достаточно упомянуть следующие модели:

СЕ101.
ЦЭ6803В.
ЦЭ6803ВМ.
ЦЭ68038 и другие.

Помимо этого деления, модели ЦЭ6803В, например, различают по способу крепления конкретного образца в пределах шкафа. В соответствии с ним изделия маркируются буквенно-цифровыми символами: R31, R32 или Ш33. Наличие на приборе кода R31 и R32 означает, что на его корпусе имеются специальные застежки, посредством которых он крепится на DIN-рейке.

Направляющая типа дин рейки изготавливается в виде металлического профиля с продольной просечкой.

Изделия, маркированные значком Ш33, фиксируются внутри шкафа или щитка с помощью специального анкерного крепления, состоящего из трех болтов. На задней стенке счетчика для этих целей предусмотрены особые крепежные петли.

Особенности установки счетчика

Заявка на подключение электросчетчика

При знакомстве с различными моделями линейки Энергомера подключение счетчика к электросети рассматривается особо. Это связано с тем, что от правильности выполнения этой процедуры зависит не только корректность начисления платы за потребленную энергию, но и работоспособность самого счетчика.

Приступать к подключению прибора допускается лишь после того, как оформлены все обязательные для этой процедуры разрешительные документы.

Инструкция по монтажу прибору выглядит следующим образом:

Представители «Энергосбыта» высылают в адрес потребителя техническую документацию с указанием разновидности электросчетчика. В ней же прописываются номинал автомата защиты, а также сечение подводящих проводов и способ крепления (на стенке щитка или на DIN-рейку).
Местный электрик или специалист от провайдера устанавливает счетчик по месту и проводит его пробное включение в сеть.
Этот же человек опломбирует прибор, после чего составляется акт сдачи и запуска его в эксплуатацию.

Заключительный документ подписывается с одной стороны представителем «Энергосбыта», а с другой – потребителем электроэнергии.

Электросчетчики из линейки «Энергомера», включая трехфазные приборы, отличаются универсальностью и повышенной функциональностью. Это проявляется в возможности использовать устройства в самых различных областях хозяйственной деятельности, связанных с потреблением электроэнергии. Изделия этой группы знакомы пользователям уже не первый десяток лет и зарекомендовали себя за это время только с хорошей стороны.

Как снимать показания электросчетчика | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте опубликована статья про трехфазный счетчик ЦЭ6803В.

В комментариях к той статье очень часто задают вопросы по положению запятой на барабане счетного механизма.

Для ответа мне приходилось уточнять модификацию счетчика, а затем уже отвечать на поставленный вопрос. В связи с этим я и решил написать данную статью-шпаргалку.

При снятии показаний с электросчетчиков нужно учитывать только целую часть киловатт-часов. У одних счетчиков на барабане счетного механизма расположена только целая часть киловатт-часов, а у других, помимо целой части, и доли киловатт-часов, которые при снятии показаний учитывать не нужно.

Рекомендую почитать Вам разъяснение про киловатт-часы и их отличие от киловатт.

Обратимся к ГОСТу 6570-96, п.6.41:

Отсюда следует вывод, что доли киловатт-часов должны быть отделены от целой части киловатт-часов окошечком (рамкой), выделены другим цветом (чаще всего красным) и обязательно отделены запятой. При снятии показаний с электросчетчика нужно учитывать только целую часть, т.е. цифры слева до запятой.

Аналогично и по киловар-часам для счетчиков реактивной энергии.

Если у Вас электронный счетчик, то в показаниях на ЖКИ-дисплее вместо запятой обычно ставится точка. Смысл остается тот же — учитываем только целую часть, т.е. все цифры до этой точки.

Кажется все просто, но порой граждане-потребители при снятии показаний по ошибке не учитывают запятую, а значит доли киловатт-часов считают как за целые киловатт-часы. В связи с этим получаются нереально большие счета за электроэнергию (см. тарифы для населения на электрическую энергию).

Если у Вас есть сомнения в том, что Вы не правильно снимаете показания электросчетчика (нужно ли учитывать запятую или нет), то Вы всегда можете обратиться и проконсультироваться:

непосредственно у специалистов завода-изготовителя Вашего счетчика, обратившись к ним по электронной почте или позвонив по контактному телефону
в сетевой компании, которая принимала Ваш расчетный прибор учета в эксплуатацию
в сети Интернет, в том числе и на этом сайте

Специально для Вас я составил таблицы для наиболее распространенных однофазных и трехфазных счетчиков Энергомера (данные взяты из руководств по эксплуатации), где указано точное положение запятой.

Чтобы воспользоваться таблицами, Вам нужно знать:

тип (модификацию) счетчика
номинальное напряжение — 57,7 (В), 100 (В) или 220 (В)
номинальный (базовый) и максимальный ток — 1-7,5 (А), 5-7,5 (А), 5-50 (А), 5-60 (А) или 10-100 (А)
передаточное число (или постоянную счетчика) — (imp/kW·h) или (имп/кВт·ч)
количество цифр (разрядов) на барабане отсчетного устройства

Все эти данные можно найти в паспорте, формуляре или на лицевой панели счетчика.

Однофазные однотарифные счетчики Энергомера

Наиболее часто возникают проблемы при снятии показаний у счетчиков с электромеханическим механизмом (барабаном), поэтому я привел примеры только таких счетчиков. У счетчиков с ЖКИ-дисплеем проблем обычно нет — там четко отображается точка (запятая) в показаниях.

1. Счетчики CE101, тип корпуса R5, S6, S10 и R5.1

2. Счетчик ЦЭ6807Б, тип корпуса Ш4 (крепление только в щиток).

Трехфазные однотарифные счетчики Энергомера

1. ЦЭ6803В, тип корпуса Р31 (крепление только на DIN-рейку).

2. ЦЭ6803В, тип корпуса Ш33 (крепление только в щиток).

3. ЦЭ6803В, тип корпуса Р32 (универсальное крепление, как на DIN-рейку, так и в щиток).

4. ЦЭ6804, тип корпуса Р31 (крепление на DIN-рейку) и Ш33 И (крепление на щиток). Буква «И» — обозначает, что в счетчике установлена индикация противоположных направлений фазных токов и индикация фаз питающего напряжения.

5. ЦЭ6804, тип корпуса Р32 (крепление на DIN-рейку и в щиток).

Примеры различных счетчиков для наглядности

Приведу несколько примеров для наглядности.

Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33:

1Т — однотарифный
220 (В) номинальное фазное напряжение
1-7,5 (А) — номинальный (базовый) и максимальный ток
3ф.4пр. — для трехфазной четырехпроводной сети
М6 — количество цифр на механическом отсчетном устройстве (барабане)
Ш33 — корпус для установки только в щиток
3200 (imp/kW·h) — передаточное число

У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 11656 (кВт·ч).

Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 10-100А 3ф.4пр. М7 Р32:

1Т — однотарифный
220 (В) номинальное фазное напряжение
10-100 (А) — номинальный (базовый) и максимальный ток
3ф.4пр. — для трехфазной четырехпроводной сети
М7 — количество цифр на механическом отсчетном устройстве (барабане)
Р32 — универсальное крепление корпуса, как на DIN-рейку, так и в щиток
320 (imp/kW·h) — передаточное число

У данного счетчика запятой нет — 0000000. Показания — 4 (кВт·ч).

Вот аналогичный счетчик, только в другом исполнении корпуса.

Показания — 169499 (кВт·ч).

Ниже представлен трехфазный счетчик ЦЭ6803В с такими же параметрами, кроме номинального тока и передаточного числа: 5-50 (А) и 640 (imp/kW·h).

Показания — 93137 (кВт·ч).

Вот индукционный трехфазный счетчик С4-5178, у которого при снятии показания учитываются все цифры.

Показания — 44849 (кВт·ч).

Индукционный трехфазный счетчик СА4-И678 — при снятии показания учитываются все цифры на барабане.

Показания — 23531 (кВт·ч).

Индукционный однофазный счетчик СО-ИЭ 2-1. Запятых на шкале нет, при снятии показаний нужно учитывать все цифры.

Показания — 2675 (кВт·ч).

А вот трехфазный счетчик Меркурий 231 АМ-01 попадает под исключение из правил. Запятой на счетном механизме у него нет, но при этом последний барабан имеет красный цвет. Согласно его паспорта (п.1.7) первые 5 цифр указывают на целую часть киловатт-часов, а последняя цифра — доли киловатт-часов. Это значит, что при снятии показаний учитываются только первые пять цифр.

Видимо, производители Меркурия 231 АМ-01 не соблюдают требования указанного в статье ГОСТа и ограничились выделением доли киловатт-часов только красным цветом, без запятой.

У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 3833 (кВт·ч).

Видео по материалам статьи:

P.S. Надеюсь, что данная статья поможет Вам разобраться в показаниях своих приборов учета. Спасибо за внимание. Если будут вопросы — пишите в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Приборы индивидуального учета электроэнергии. Кто должен платить за замену счетчика электроэнергии? Классификация по типу конструкции

Сегодня поговорим о приборах учета и о том, какой электросчетчик лучше поставить в квартире. Теоретически счетчик — это зона ответственности компании, которая продает вам электроэнергию, но на практике этот вопрос должны решать жильцы дома или квартиры. Вам необходимо иметь прибор учета и заменять его по мере необходимости, например, если он старый и не соответствует современным требованиям.

И тут возникает большой вопрос — как выбрать электросчетчик на квартиру? Если они, как комары летом, не в счет. Навскидку любой опытный электрик подскажет пару десятков фирм-производителей из России и соседних братских республик.

Но даже самые крутые из нас не вспомнят все типы, ведь названий более четырехсот. И это без импортных счетчиков электроэнергии из Европы. Короче, глаза разбегаются и голова кружится, если нужно купить электросчетчик на квартиру, да и то цена момент второстепенный.

Итак, мы решили написать инструкцию, как выбрать счетчик электроэнергии для квартиры или дома.

1. Счетчик электроэнергии в квартире — дизайн и характеристики

Чтобы понять, как выбрать, нужно знать, что мы выбираем. Как сказал кролик в Винни-Пухе: «Я другой!», Вот такая же картинка со счетчиками.

Индукционные и электронные

В первую очередь, приборы учета делятся по конструкции.

Индукционный счетчик изобретен очень давно и до недавнего времени использовался только он.Это всем знакомый дисковый аппарат, который стоит на участке или прямо в квартире. Внутри такого устройства находятся две магнитные катушки, тока и напряжения. Их магнитное поле вращает диск, подключенный к счетному механизму, который учитывает используемые киловатты.

Отличительной особенностью индукционного счетчика является надежность и длительный срок службы. По паспорту это не менее 15 лет, но на самом деле такие «электрические счетчики» спокойно работают 30-50 лет.Но, точность измерения слабовата, как говорится, ловят только крупную рыбу, а слабую нагрузку пропускают.

Электронный счетчик измеряет расход напрямую и появился не так давно. В нем нет движущихся измерительных частей, данные о расходе отображаются на табло индикатора. Электронный регистратор может хранить данные о потреблении и передавать их, например, в автоматизированные системы «умный дом».

Производители обещают, что проработают минимум 10-15 лет, но пока ни один не достиг этого возраста, они появились недавно.По поводу надежности можно сказать, что электроника может глючить, но в целом, если все сделано хорошо, работает так же.

Счетчик однофазный или трехфазный для квартиры

Поскольку электрические сети однофазные, номинальным напряжением 220 В и трехфазные с напряжением 380 В, то счетчики выпускаются разных типов.

Такой прибор умеет считать электричество по 4 тарифам. Максимальный ток 60А легко покроет до 10 киловатт нагрузки бытовой техники.Межповерочный интервал 16 лет, гарантия 6, срок службы 30. Такой счетчик можно подключить к компьютеру и удаленно передавать данные учета. А для управления нагрузкой для разных тарифных зон поставьте УЗО. Чтобы энергоемкое оборудование не включалось автономно в часы самых дорогих пиковых нагрузок.

Трехфазный счетчик Меркурий для частного дома


Меркурий 231 AM-01	Меркурий 231 AT-01	Меркурий 230 AM-01	Меркурий 230 ART-01

Имеет класс точности 1.0 и межповерочный интервал 10 лет. Одно- и многотарифные счетчики серий 230 и 231 подходят для измерения активной энергии. Для измерения активных, реактивных и полных нагрузок пригодятся устройства серий 230, 234, 236 и AR.

Электросчетчики Энергомера

Производятся на одноименных электротехнических предприятиях. Компания работает более 20 лет и продукция отлично прошла проверку на надежность. Базовый класс точности 1.0, межповерочный интервал 16 лет, гарантия 5 лет и срок службы до 30 лет.

Счетчики однофазные одноразмерные Энергомер серии СЕ 101


Счетчик энергии CE101 R5	Счетчик энергии CE101 S6 145M6	Счетчик энергии CE 101 S6 145

Они отслеживают активное электричество при максимальном токе 60 / 100А. Рассчитан на 220 тысяч часов работы. Конструкция измерительного шунта обеспечивает высокую точность и устойчивость к электромагнитным помехам.Счетчики серии CE 101 доступны в различных вариантах корпуса для монтажа на DIN-рейку или на плоскости под болты.

Многотарифный однофазный счетчик электроэнергии CE 102

Он может измерять потребление на четырех уровнях и передавать данные. Результаты сохраняются в энергонезависимой памяти и не теряются при обесточивании счетчика. Вы также можете снимать накопленные показания с устройства без сетевого напряжения. Производитель выпускает оборудование в корпусах разных типов для установки в панелях на болтах или на DIN-рейке.Счетчик хорошо защищен от механических воздействий и пытается «взломать данные» с помощью магнита.

Трехфазные счетчики Энергомера в частном доме

Подходит для учета различных типов нагрузки в трехфазных цепях. Считайте активную энергию, реактивную и полную. Рассчитан на ток 60 / 100А, может подключаться напрямую или через трансформатор тока. Межповерочный интервал 16 лет, гарантия 4 года и срок службы 30 лет.


Энергомера ЦЭ6803В 1 М7 П31	Энергомера ЦЭ6803В 1 М7 П32	Энергометр CE300 R31 145-J	Энергометр CE300 R31 043-J

Трехфазные счетчики электроэнергии серий СЕ300, СЕ302 и ЦЭ6803В разработаны для одноразового учета.Монтаж на болтах или на DIN-рейке, в зависимости от типа корпуса. Оборудование серии CE301, 303, 304 подходит для многотарифного учета.


Энергометр CE301 R33 145-JAZ	Энергометр CE301 R33 146-JAZ	Энергометр CE301 R33 043-JAZ	Энергометр CE303 R33 745-JAZ

Электросчетчики Нева

Производятся компанией «ТАИПИТ», отличаются удобной конструкцией корпуса, есть узкорельсовые модели, которые подходят для сборки модульных электрощитов.Базовый класс точности 1.0, период перекалибровки 16 лет, гарантия 5 лет, срок службы 30 лет.

Счетчик электроэнергии однофазный однофазный Нева серии 101-105


НЕВА 101	НЕВА 105	НЕВА 102	НЕВА 103

Подходит для хозяйственного учета в квартирах и домах. Рассчитан на токи от 40 до 80 А.Их монтируют на рейку или на поверхность доски с помощью болтов. Оборудование имеет прочные корпуса и современный дизайн.

Трехфазный счетчик Нева для дачи


НЕВА 301	НЕВА 306 60	НЕВА 303	НЕВА 306100

Для установки в трехфазной сети пригодны приборы серии Нева 301, 303, 306 для однотарифного учета.Их можно установить при прямом подключении или через трансформатор. Максимальный ток в сети 60 / 100А, при подключении трансформатора 7,5 / 10А. Корпуса счетчиков предназначены для крепления с помощью дин-рэков или винтов.

Электросчетчики ABB

Однофазный многотарифный счетчик ABB FBU-11205 устанавливается в сети с нагрузкой до 80 Ампер. Учет ведется по двум тарифам: с хранением и передачей данных через инфракрасный порт.

Все оборудование имеет российские сертификаты соответствия, межповерочный интервал 16 лет, срок службы 30 лет, гарантия до 5 лет.

8. Какой электросчетчик лучше поставить в квартире — лучший вариант

Понятно, что я хочу установить лучший счетчик, поэтому скажем несколько слов о лучшем варианте. Такие рекомендации, с одной стороны, являются личными предпочтениями электрика, с другой — основаны на опыте установки счетчиков. Когда монтируешь 2-3 сотни устройств в год, узнаешь их, как говорится, и в профиль, и спереди.

Меркурий 230 АРТ-01

Меркурий 230 АРТ-02 Меркурий 231 АТ-01 Энергомера СЕ 301

Эти модели рассчитывают потребляемую мощность в трехфазных цепях в одном или двух направлениях.Класс точности 0,5-1,0, максимальная токовая нагрузка 60-100 Ампер. Подключение как напрямую, так и через трансформаторы тока. Установка на DIN-рейку или в щит с болтами. Предназначен для учета активной энергии (модели 231 АТ-01, СЕ 301) или активной и реактивной (АРТ-01 230, АРТ-02 230). Многотарифный трехфазный счетчик может работать как автономно, так и в составе автоматизированной системы.

Важно! Выбор оптимальной модели счетчика должен соответствовать рекомендованным производителями у вашего поставщика электроэнергии.Например, Мосэнергосбыт предлагает установить счетчики на квартиры «Меркурий» и «Энергомера». «Петроэлектросбыт» отдает предпочтение продукции компаний «Тайпит» (Невские счетчики) и «Энергомера». Если вы не живете в столицах, требования могут быть другими. Проверьте их на местном веб-сайте по продаже энергии или в их офисе.

9. Подведем итоги

Сайт интернет-магазина предлагает качественные электросчетчики в широком ассортименте российского и европейского производства. Все было сделано по ГОСТам, с правильными документами и действующим сроком проверки

Заходите и выбирайте свой счетчик!

Спрашивайте, что непонятно или просто интересно.Как говорят в Одессе — «нам еще есть что вам сказать!»

При необходимости соберем и доставим под ключ монтажный комплект от счетчика до din-рейки и крепежа. Учтем Ваши пожелания по цене и предпочтения по «брендам и фирмам».

Звоните, спрашивайте! Телефоны

Все, что касается учета потребления электроэнергии и устройств, используемых для этих целей, отражено в различных законодательных актах. В них подробно и разъясняется процедура и все нюансы установки, использования и замены электросчетчиков.

Правовая основа

Замена счетчиков электроэнергии регулируется в первую очередь Федеральный закон № 261-Ф3 вступил в силу с ноября 2009 г. .

После доработки в 2014 году он называется «Об энергосбережении и энергоэффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

В дополнение к названному Закону существует постановление Правительства РФ № от 2006 г. № о том, что на всех ранее установленных счетчиках электроэнергии 2 класса.5 необходимо заменить на современные устройства с классом не ниже 2.0.

Это в первую очередь связано с тем, что с появлением значительного количества бытовых энергоемких приборов резко увеличился ток, протекающий через приборы учета .

Устройства класса 2,5 не рассчитаны на такую нагрузку, в связи с чем велика вероятность их выхода из строя и возникновения пожара.

Федеральным законом от 26.06.2008 № 102-ФЗ № «Об обеспечении единства средств измерений» и положениями ГОСТ 6570-96 обоснована необходимость применения.

Разрешенные приборы учета внесены в единый государственный реестр средств измерений.

Жилищный кодекс Российской Федерации регулирует разграничение ответственности за содержание и обеспечение надлежащего содержания инженерных сетей. Электросчетчики также подпадают под это понятие.

Необходимость замены счетчика

О необходимости замены приборов учета класса 2,5 на более современные уже говорилось выше. Причем такую замену необходимо произвести не позднее по истечении 16 лет с начала эксплуатации счетчика .

Кроме того, обязательной замене подлежат счетчики потребления электроэнергии:

При обнаружении любого из перечисленных дефектов необходимо обратиться в соответствующие органы с заявлением о необходимости замены счетчика электроэнергии.

У кого и как производится замена?

Этими вопросами занимается компания, поставляющая электроэнергию. Проще говоря, это Энергосбыт.

Перед изменением счетчика необходимо получить разрешение на эту процедуру.Для этого необходимо подать заявление о необходимости замены такого устройства.

Кроме выписки вам потребуется:

паспорт;
документ, подтверждающий право собственности на помещение, в котором необходимо поменять счетчик.

Личный инспектор этой организации отреагирует на необходимость замены счетчика , запишет его последние показания и снимет пломбу со старого прибора.

С этого момента до принятия Энергосбытом нового счетчика все расчеты за отпущенную электроэнергию будут производиться с использованием соответствующего коэффициента.

Приказ о замене счетчика может быть выдан инспектором Энергосбыта после следующего, в случае обнаружения скрытого дефекта.

Если было получено разрешение на замену счетчика, вам необходимо позаботиться о покупке нового устройства.

Обязательно убедитесь, что счетчик аттестован, внесен в реестр и опечатан государственным аудитором. Дата проверки должна быть видна на этой печати.

Наиболее рациональным вариантом будет замена счетчика специалистами Энергосбыта, которые могут сразу заменить старый счетчик на новый с оформлением всех необходимых документов в течение одного рабочего дня.

Компания также может предоставить новый счетчик.

Кто должен платить за замену счетчика?

Здесь есть свои нюансы. Дело в том, что такую работу должен оплатить собственник помещения, в котором установлен узел учета:

Если это приватизированная квартира, или частный дом, то за замену счетчика электроэнергии должен оплатить собственник помещения.
Если квартира находится в муниципальной собственности, то эту работу должен оплачивать муниципалитет.

Если приборы учета для неприватизированных квартир размещены в подъезде жилого дома, то необходимо внимательно изучить договор, заключенный между управляющей компанией (управляющей компанией) и жильцами … Следует указать, действительно ли она обязана платить за такую работу или нет.

Такие трудности возникают из-за того, что распределительные щиты с выносными на лестничную клетку счетчиками являются общим достоянием.

В случае, если в договоре не указана ответственность УК за замену счетчиков, то арендаторам придется решать этот вопрос индивидуально, а при плановой массовой замене счетчика принять решение о сборе средств на В этих целях на общем собрании жильцов дома.

Стоимость замены счетчика электроэнергии может варьироваться в зависимости от региона, а также от уровня квалификации нанятого специалиста или компании.

В среднем придется расстаться с суммой от 1 до 2 тысяч рублей , в эту сумму не входит.

Самостоятельная замена счетчика

В принципе, такая замена не запрещена законом, но только если это произойдет с согласия поставщика электроэнергии .

Поэтому заранее все равно нужно обратиться в энергосбытовую компанию и получить разрешение на замену счетчика в письменной форме.

Однако, если Энергосбыт против такой замены, лучше не пытаться это делать. Ведь после установки устройства вам нужно будет получить разрешение на ввод в эксплуатацию и все это задокументировать.

Именно здесь специалисты, составляющие акт замены электросчетчика, могут продемонстрировать свою исправность отказом в приеме установленного устройства в эксплуатацию.

Замена счетчика потребления электроэнергии — дело ответственное, и необходимо проводить строго в рамках действующего законодательства и профильных специалистов с обязательным оформлением всех необходимых документов.

Видео: Замена старого счетчика электроэнергии в квартире или частном доме

В репортаже освещается вопрос замены счетчиков электроэнергии приборами нового поколения.

Объясняет, какие преимущества имеют новые счетчики электроэнергии, которые требуют замены старых приборов. Даются ответы, кто должен заниматься заменой этих приборов учета и как эта процедура происходит на практике.

Прибор, специально разработанный для измерения потребляемой электроэнергии постоянного и переменного тока, есть в каждом доме — и в старом, и в современном многоэтажном небоскребе, и в простой деревенской избе.Принцип работы электросчетчика полностью зависит от конструкции.

Виды электросчетчиков

2. Измеряемые величины. Существуют однофазные электросчетчики, измеряющие переменный ток на 220 вольт, 50 герц, а трехфазные — на 380 вольт и 50 герц. Электронные трехфазные счетчики электроэнергии также могут поддерживать однофазный учет.

3. Дизайн. Конструктивно различают три типа электросчетчиков. Рассмотрим их ниже.

Особенности различных типов

Индукционные, то есть электромеханические электросчетчики, в которых магнитное поле с фиксированными проводящими катушками взаимодействует с подвижным элементом, состоящим из проводящего материала. Диск движущегося элемента пропускает через себя токи от магнитного поля катушек. Показания счетчика электроэнергии будут прямо пропорциональны количеству оборотов диска.

Электронные, то есть счетчики статического электричества, в которых переменный ток, а также напряжение инициируют твердотельные электронные частицы для создания исходящих импульсов, пропорциональных их количеству и количеству активной энергии, измеряемой электросчетчиком.Поэтому основой работы такого электросчетчика можно считать преобразование входных аналоговых сигналов напряжения и тока в счетный импульс. Электромеханическое устройство, как показала работа приборов учета электроэнергии, более надежно ведет себя в холодном климате и может быть установлено на открытом воздухе. Электронное устройство лучше работает в помещении. Такой электросчетчик имеет запоминающее устройство и дисплей.

Гораздо реже используется гибридный счетчик электроэнергии.Это промежуточная версия, которая имеет цифровой интерфейс, индуктивную или электронную измерительную часть, а также механическое вычислительное устройство.

Сравнительные характеристики

Электронные счетчики электроэнергии становятся все более популярными и постепенно вытесняют механические индукционные счетчики, поскольку не имеют таких недостатков:

Невозможность удаленного снятия показаний;

Единый тариф;

Существенные ошибки бухгалтерского учета;

Беззащитность от кражи электроэнергии;

Отсутствие функциональности;

Есть много неудобств как в установке, так и в эксплуатации по сравнению с современными электронными устройствами.

Замена приборов учета электроэнергии с механических на электронные выгодна тем, что появляется возможность использовать дифференцированные тарифы — учет может быть по двум и более тарифам. Электронные счетчики можно запрограммировать на определенные промежутки времени, они оснащены памятью. Это также упрощает проверку счетчиков электроэнергии. Современные счетчики имеют межповерочный период от четырех до шестнадцати лет, хотя они, конечно, не так долговечны, как счетчики индукционного типа.

Индукционные счетчики к тому же не рассчитаны на современное количество мощных бытовых электроприборов, поэтому чаще всего не выдерживают нагрузки, а электронные счетчики намного стабильнее, им не страшен широкий диапазон сети. нагрузки.Помимо чисто технических преимуществ и современного дизайна, потребителей привлекает еще и цена — они стремительно падают в цене, а значит, иметь электронный счетчик выгоднее по всем параметрам.

Основные требования

Существуют три основных требования: класс точности, интервал калибровки и тариф.

1. Класс точности. Электросчетчики, установленные в домах, до середины девяностых годов имели очень низкий класс точности — с уровнем погрешности 2.5. С новым стандартом после 1996 г. каждый отдельный счетчик электроэнергии был заменен на более точный — с погрешностью не более 2,0.

2. О долготе калибровочного интервала было сказано выше. Со временем детали счетчика изнашиваются, и погрешность неминуемо увеличивается. Класс точности варьируется. Возникает необходимость перепроверить показания на точность. Период от первой проверки (дата изготовления) до следующей — это MDI, то есть интервал калибровки.Он исчисляется годами и фиксируется в паспорте электросчетчика. Электронные устройства намного уступают индукционным по длительности МПИ.

3. Тариф … Однотарифные счетчики не могли позволить потребителям существенно сэкономить, а вот электронные помогают экономить деньги на потребляемой электроэнергии за счет тарифов, теперь везде «стирка на ночь». В разное время суток ведется раздельный учет.

Преимущества двухтарифной системы

Учет электроэнергии по двум и более тарифам очень выгоден не только для потребителей, но и для всей энергосистемы в целом.Нагрузка на электростанции крайне неравномерна в течение дня. Утром и вечером она достигает пика, днем уменьшается, а ночью уменьшается в несколько раз.

Неравномерный график нагрузки энергосистемы буквально убивает техническое состояние всего оборудования. По максимуму предприятию приходится отдавать все работающие мощности на износ, после чего требуются значительные средства на ремонт.

Двухтарифный тариф выравнивает дневное потребление энергии за счет использования потребителями крупной бытовой техники в ночное время.Это стиральные машины, посудомоечные машины и многое другое. А потребители экономят благодаря выгодным тарифам.

Бытовой счетчик электроэнергии

Среди последствий, связанных с реформой ЖКХ, — установка общедомовых приборов учета. В настоящее время такие счетчики можно увидеть практически во всех многоквартирных домах.

С установкой общедомового счетчика изменился порядок расчетов. Жители платят не только за электроэнергию, потребленную в своих квартирах, но и за электроэнергию, потраченную в общественных местах.

Так называемая электроэнергия, вырабатываемая MNP, будоражит умы жителей, заставляет их спорить и возмущаться. Конечно, лестничные клетки и подвалы требуют освещения, насосов и антенн — электричества, к тому же неизбежны бытовые потери электроэнергии. Тем не менее жители ищут способы удешевить стоимость, которая фиксируется обычным бытовым счетчиком электроэнергии.

Причины замены счетчика

1. Счетчик электроэнергии вышел из строя: диск не вращается, счетный механизм не переключает числа или неисправен так называемый самоходный механизм, где показания счетчика счетчик электроэнергии заводится без потребления электроэнергии.

2. Счетчик утерян (утерян, украден).

3. Истек срок службы.

4. Электросчетчик класса точности 2,5 подлежит обязательной замене на счетчик более высокого класса точности — 2,0 или 1,0.

5. Истек срок государственной проверки.

6. Счетчик имеет механическое повреждение.

7. Сломана государственная поверочная пломба.

8. Поступил заказ от электросетевой или электросетевой организации.

9.Шаг навстречу желанию потребителя.

Приобретение нового счетчика электроэнергии

Прибор учета электроэнергии должен быть зарегистрирован в Государственном реестре по перечню отечественных и импортных приборов учета, сертифицированных и допущенных к эксплуатации в Российской Федерации.

При покупке электросчетчика необходимо в первую очередь обращать внимание на дату: первичная проверка производителем должна проводиться не более 24 месяцев назад для однофазных приборов учета и не более чем 12 для трехфазных устройств, а класс точности не должен быть ниже 2.0.

Чрезвычайно важно уточнить сроки калибровочного интервала. По законодательству пренебрежение поверкой ставит счетчик в число неисчисляемых: несмотря на наличие счетчика, придется платить 3 месяца по среднемесячной норме расхода, то есть дорого, то — по нормам.

Многотарифный аппарат необходимо проверять на соответствие тарифным зонам: ночной — с 23:00 до 07:00, пиковой зоне (самой дорогой) — с 07.С 00 по 10. Время, не указанное в часовых интервалах — полпиковая зона, дневное время.

Чтобы проверить все параметры счетчика, правильно ли запрограммированы данные, и, при необходимости, перепрограммировать их, необходимо обратиться в энергоснабжающую или сетевую организацию.

Демонтаж электросчетчика

Потребитель, намеревающийся произвести демонтаж электросчетчика для замены, ремонта или поверки, должен подать письменное заявление в энергоснабжающую организацию.

В заявке в обязательном порядке указывается:

1. ФИО заявителя, с которым заключен договор на поставку электроэнергии.

2. Номер лицевого счета или договора энергоснабжения.

3. Точный адрес, где установлен демонтируемый счетчик.

4. Контактные телефоны.

Специалисты приедут на вызов, снимут показания со счетчика, составят акт. Только после этого счетчик электроэнергии снимается с расчетов.Самовольный демонтаж прибора учета — несанкционированное вмешательство, снятая пломба с прибора меняет порядок расчета.

Расчеты будут производиться по объему коммунальных ресурсов, рассчитанному таким образом: общая мощность всех доступных потребителю электроприборов умножается на их часы круглосуточной работы. И это весь период со дня несанкционированного вмешательства до дня его устранения.

Электрическая энергия передается на огромные расстояния между разными состояниями, распределяется и потребляется в самых неожиданных местах и в самых неожиданных объемах.Все эти процессы требуют автоматического учета проходящих мощностей и выполняемых ими работ. Состояние энергетической системы постоянно меняется. Его необходимо анализировать и грамотно управлять по основным техническим параметрам.

Измерение значений текущих мощностей возлагается на ваттметры, единица измерения которых 1 ватт, а безупречная работа за определенный период времени — на счетчики, учитывающие количество ватт. в течение одного часа.

В зависимости от количества учтенной энергии устройства работают в килограммах, мега-, гигро или тера единицах. Это позволяет:

один основной счетчик, расположенный на подстанции, снабжающей энергией большой современный город, для оценки терабайт киловатт-часов, затрачиваемых на потребление всех квартир и производственных предприятий административного, промышленного и жилого центра;

большое количество приборов устанавливается внутри каждой квартиры или производства с учетом их индивидуального потребления.

Ваттметры и счетчики работают за счет постоянно поступающей на них информации о состоянии векторов тока и напряжения в силовой цепи, которая обеспечивается соответствующими датчиками — измерительными трансформаторами в цепях переменного тока или преобразователями — постоянного тока.

Принцип работы любого счетчика можно представить в виде упрощенной поблочной схемы, состоящей из:

Приборы учета электрической энергии делятся на две большие группы, работающие в сетях:

1.Напряжение переменного тока промышленной частоты;

2. постоянный ток.

Счетчики электроэнергии переменного тока

Конструктивно данный класс счетчиков делится на три типа:

1. индукционный, работает с конца XIX века;

2. электронные устройства, появившиеся не так давно;

3. Гибридные продукты, в которых цифровые технологии сочетаются в своей конструкции с индуктивной или электрической измерительной частью и механическим вычислителем.

Индукционные приборы учета

Принцип работы такого счетчика основан на взаимодействии магнитных полей. создается электромагнитами токовой катушки, встроенной в цепь нагрузки, и катушки напряжения, подключенной параллельно цепи напряжения питания.

Они создают общий магнитный поток, пропорциональный величине мощности, проходящей через счетчик. В его поле действия находится тонкий алюминиевый диск, установленный в подшипнике вращения.Он реагирует на величину и направление создаваемого силового поля и вращается вокруг своей оси.

Скорость и направление движения этого диска соответствуют величине приложенной мощности. К нему подключена кинематическая схема, состоящая из системы шестерен и колес с цифровыми индикаторами, которые указывают количество совершенных оборотов, выступая в роли простого счетного механизма.

Счетчик индукционный однофазный, характеристики прибора

Конструкция наиболее распространенного индукционного счетчика, созданного для однофазного источника питания переменного тока, показана в покомпонентном виде на рисунке, состоящем из двух совмещенных фотографий.

Все основные технологические узлы обозначены стрелками, а электрическая схема внутренних соединений, входных и выходных цепей представлена на следующем рисунке.

Винт напряжения, установленный под крышкой, всегда должен быть затянут во время работы счетчика. Применяется только сотрудниками электролабораторий при выполнении специальных технологических операций — инструментальных проверок.

Устройство, принцип действия и особенности работы электросчетчиков ранее были описаны здесь:

Электроиндукционные счетчики данного типа успешно завершают свой ресурс в жилых домах и квартирах людей.Они подключаются в распределительные щиты по типовой схеме через однополюсные выключатели и коммутатор пакетов.

Конструктивные особенности трехфазного индукционного счетчика

Устройство этого измерительного прибора полностью соответствует однофазным моделям, за исключением того, что в формировании общего магнитного потока, влияющего на вращение алюминиевого диска, участвуют магнитные поля, создаваемые катушками токов и напряжений всех трех фаз силовой цепи. .

Благодаря этому количество деталей внутри корпуса увеличено, и они расположены более плотно. Алюминиевый диск также удвоен. Схема подключения катушек тока и напряжения выполняется по предыдущему варианту подключения, но с учетом обеспечения суммирования магнитных потоков от каждой отдельной.

Такого же эффекта можно добиться, если вместо одного трехфазного счетчика включить однофазные устройства в каждую фазу системы.Однако в этом случае вам придется иметь дело с добавлением их результатов вручную. В трехфазном индукционном счетчике эта операция автоматически выполняется одним счетным механизмом.

Трехфазные индукционные счетчики могут быть двух типов для подключения:

1. непосредственно к силовым цепям, мощность которых необходимо учитывать;

2. через промежуточные измерительные трансформаторы напряжения и тока.

Приборы первого типа применяются в силовых цепях 0,4 кВ с нагрузками, не способными нанести вред прибору учета своим малым количеством.Они работают в гаражах, небольших мастерских, частных домах и называются счетчиками прямого подключения.

Схема включения электрических цепей такого устройства в распределительном щите представлена на следующем рисунке.

Все остальные индукционные приборы учета работают напрямую через измерительные трансформаторы тока или напряжения отдельно, в зависимости от конкретных условий системы электроснабжения, или при их совместном использовании.

Внешний вид платы старого индукционного счетчика этого типа (САЗУ-ИТ) показан на фото.

Он работает во вторичных цепях с измерительными трансформаторами тока номиналом 5 ампер и трансформаторами напряжения 100 вольт между фазами.

Буква «А» в названии типа устройства «САЗУ» означает, что устройство рассчитано на учет активной составляющей полной мощности. Измерения реактивной составляющей проводятся другими типами устройств, на которых стоит буква «P». Обозначаются они типом «СРЗУ-ИТ».

Приведенный пример с обозначением трехфазных индукционных счетчиков свидетельствует о том, что в их конструкции не может быть учтено количество общей мощности, затрачиваемой на работу.Для определения его значения необходимо снять показания со счетчиков активной и реактивной энергии и провести математические расчеты по подготовленным таблицам или формулам.

Этот процесс требует участия большого количества людей, не исключает частых ошибок, трудоемок. Новые технологии и приборы учета, работающие на полупроводниковых элементах, избавляют от ее внедрения.

Старые индукционные счетчики практически перестали выпускаться в промышленных масштабах.Они просто дорабатывают свой ресурс в составе исправного электрооборудования. На вновь устанавливаемых и вводимых комплексах они уже не используются, а устанавливаются новые, современные модели.

Электронные приборы учета

На смену счетчикам индукционного типа в настоящее время выпускается множество электронных устройств, предназначенных для работы в бытовой сети или в составе измерительных комплексов сложного промышленного оборудования, потребляющего огромную мощность.

В своей работе они постоянно анализируют состояние активной и реактивной составляющих полной мощности на основе векторных диаграмм токов и напряжений.На их основе рассчитывается общая мощность, и все значения заносятся в память устройства. Из него вы можете просмотреть эти данные в нужное время.

Два типа общих систем электронного учета

По виду измерения составных входных величин электронные счетчики производят:

Приборы со встроенными измерительными трансформаторами

Принципиальная структурная схема электронного однофазного счетчика представлена на рисунке.

Микроконтроллер обрабатывает сигналы, поступающие от трансформаторов тока и напряжения через преобразователь, и выдает соответствующие команды на:

дисплей с информационным дисплеем;

электронное реле, переключающее внутреннюю цепь;

оперативная память RAM, имеющая информационное соединение с оптическим портом для передачи технических параметров по каналам связи.

Устройства со встроенными датчиками

Это другой дизайн электронного счетчика.Его схема работает на базе датчиков:

ток, состоящий из обычного шунта, по которому протекает вся нагрузка силовой цепи;

работает по принципу простого делителя.

Сигналы токов и напряжений, поступающие от этих датчиков, очень малы. Поэтому они усиливаются специальным устройством на основе высокоточной электронной схемы и поступают на блоки амплитудно-цифрового преобразования. После них сигналы умножаются, фильтруются и выводятся на соответствующие устройства для интеграции, индикации, преобразования и дальнейшей передачи различным пользователям.

Счетчики

, работающие по этому принципу, имеют несколько более низкий класс точности, но полностью соответствуют техническим нормам и требованиям.

Принцип использования датчиков тока и напряжения вместо измерительных трансформаторов позволяет создавать приборы учета не только для цепей переменного, но и постоянного тока, что значительно расширяет их эксплуатационные возможности.

На этой основе стали появляться конструкции счетчиков, которые можно использовать в системах электропитания как постоянного, так и переменного тока.

Стоимость современных приборов учета

Благодаря возможности программирования алгоритма работы электронный счетчик может учитывать потребляемую мощность по времени суток. За счет этого создается интерес населения к снижению потребления электроэнергии в наиболее интенсивные «пиковые» часы и тем самым разгрузке создаваемой нагрузки на энергоснабжающие организации.

Среди электронных приборов учета есть модели с различными возможностями тарифной системы.Наибольшими возможностями обладают счетчики, позволяющие гибко перепрограммировать счетное устройство на изменение тарифов электрических сетей с учетом сезона, праздников, различных скидок в выходные дни.

Эксплуатация электросчетчиков по тарифной системе выгодна потребителям — экономятся деньги на оплате электроэнергии, а энергоснабжающим организациям — снижается пиковая нагрузка.

См. Также по этой теме:

Конструктивные особенности промышленных приборов учета высоковольтных цепей

В качестве примера такого устройства рассмотрим белорусский счетчик марки Gran-Electro SS-301.

Он имеет множество полезных функций для пользователей. Как и обычные бытовые приборы учета, он опломбирован и показания периодически проверяются.

Внутри корпуса нет движущихся механических элементов. Вся работа построена на использовании электронных плат и микропроцессорных технологий. Измерительные трансформаторы отвечают за обработку входных токовых сигналов.

В этих устройствах особое внимание уделяется надежности работы и защите информации.В целях его сохранения введен

1. двухуровневая система герметизации внутренних досок;

2. Пятиуровневая схема организации доступа по паролям.

Система розлива осуществляется в два этапа:

1. доступ внутрь корпуса данного счетчика ограничивается сразу на заводе после завершения его технических испытаний и окончания государственной поверки с оформлением протокола;

2. Доступ к подключению проводов к клеммам заблокирован представителями энергонадзора или энергосбытовой компании.

Кроме того, в алгоритме работы устройства есть технологическая операция, которая фиксирует в электронной памяти устройства все события, связанные со снятием и установкой крышки клеммной колодки с точной датой и временем.

Схема организации доступа к паролям

Система позволяет разграничить права пользователей устройства, разделить их по возможностям доступа к настройкам счетчика путем создания уровней:

ноль, обеспечивающий снятие ограничений на просмотр данных локально или удаленно, синхронизацию времени, коррекцию показаний.Право предоставляется пользователям, авторизованным для работы с устройством;

первая, позволяющая проводить наладку оборудования на месте и записывать в RAM настройки рабочих параметров, не влияющих на характеристики коммерческого использования;

второй, разрешающий доступ к информации об устройстве представителям энергонадзора после его настройки и подготовки к вводу в эксплуатацию;

третий, дающий право снимать и устанавливать крышку с клеммной колодки для доступа к зажимам или оптическому порту;

четвертый, обеспечивающий возможность доступа к платам устройства для установки или замены аппаратных ключей, снятия всех пломб, выполнения работы с оптическим портом, обновления конфигурации, калибровки поправочных коэффициентов.

Способы подключения промышленных счетчиков на предприятиях энергетики

Для работы приборов учета создаются разветвленные вторичные цепи измерительных цепей за счет применения высокоточных трансформаторов тока и напряжения.

Небольшой фрагмент такой схемы для токовых цепей счетчика Gran-Electro SS-301 показан на рисунке. Взято из рабочей документации.

Для этого же прибора учета ниже показан фрагмент подключения цепи напряжения.

Объединение приборов учета в единую систему АСКУЭ

Система автоматизированного контроля и учета электроэнергии стала активно развиваться благодаря возможностям электронных счетчиков и развитию методов удаленной передачи информации. Для подключения приборов учета индукционной системы разработаны специальные датчики.

Основная задача системы AMR — оперативный сбор информации в едином центре управления.При этом он принимает потоки данных от всех потребителей действующих подстанций. Они содержат информацию по вопросам потребляемой и отпущенной энергии с возможностью анализа методов ее генерации и распределения, расчета стоимости и учета экономических показателей.

Для решения организационных вопросов системы AMR предусмотрены:

установка высокоточных приборов учета в местах учета электроэнергии;

передача информации от них осуществляется цифровыми сигналами с помощью «сумматоров» с оперативной памятью;

организация системы связи по проводным и радиоканалам;

реализация схемы обработки полученной информации.

Счетчики электроэнергии постоянного тока

Модели счетчиков данного класса записывают энергопотребление в различных технологических режимах, но чаще всего они используются на оборудовании электроподвижного состава городского транспорта и на железных дорогах.

Они основаны на электродинамической системе.

Основным принципом работы таких счетчиков является взаимодействие сил магнитных потоков, образованных двумя катушками:

1.первый фиксируется постоянно;

2. Второй имеет способность вращаться под действием сил магнитного потока, величина которых пропорционально зависит от величины тока, протекающего по цепи.

Параметры вращения катушки передаются в счетный механизм и учитываются потреблением электроэнергии.

просмотры

Jak zjistit, kolik chcete platit za elektřinu. Jak číst údaje z multiplatformního přístroje.Федеральная тарифная служба

Kromě toho nezapomeňte na nejjednodušší pravidlo: při odchodu zhasněte světlo. Optimalizací spotřeby můžete výrazně snížit náklady na elektřinu, jejichž výpočet spotřeby jsou prováděny speciálními zařízeními — elektroměry.

Kde je instalován elektroměr

Elektroměr je instalován v bytě nebo na přistání vícepodlažní obytné budovy, v soukromém domě, v kanceláři nebo v práci. Tče se liší konstrukcí a schopností, ale všechny z nich především vykonávají svou hlavní funkci: vypočítají spotřebu energie spotřebitelů v kontrolované oblasti-hokjet (kW)

Při použití indukční spotřebiče Tato čtení jsou přečteny přímo ze zařízení. K dispozici jsou moderní elektroměry s dálkovým ovládáním. V takovém případě může být spotřeba energie zohledněna na dálku. Programovatelné elektroměry dokáží číst elektřinu a měřit údaje podle předběžných nastavení.

Při výpočtu spotřeby elektrické energie pomocí indkčních záznamových zařízení starého vzorku jsou možné velké chyby. Aby se tomu zabránilo, vybavení soukromé obytné budovy nebo vlastní výroba lépe jej vybavit moderními elektroměry last generace.Jsou schopni počítat elektřinu co nejpřesněji a určit její spotřebu po určitou dobu.

Výdaje na energy podléhají účetnictví a platbě podle stanovených zákonem RF sazby. Proto v každém bytě nebo domě jsou elektroměry, zaměřené na svědectví, které nájemníci platí za spotřebovanou elektřinu.

Budete potřebovat

— одежда měřidel;
— тариф за электричество;
— калькулячка

Pokyn

Pokud byl ve vašem bytě instalován nový elektroměr, pak jeho svědectví musí být репрезентовано нулами.Jak používáte jiné domácí spotřebiče, hodnoty tohoto měřidla se zvýší. Po uplynutí jednoho měsíce (nebo jiného termínu stanoveného ve smlouvě se společností Gorenergo) se musíte vypořádat elektrické energie .

Podívejte se na počítadlo. Obvykle se jedná o několik oken, z nichž každá má prostor pro libovolnou číslici od 0 do 9. Věnujte pozornost pouze těm ukazatelům, které jdou na čárku. Obvykle se jedná o 5 číslic (v závislosti na modelu měřiče).

Zaznamenejte počet kilowattů, které jste spotřebovali, a vynásobte náklady na jeden kilowatt / hodinu.V důsledku toho získáte částku, kterou musíte zaplatit. Ale je tomu v případě, že odečtete první měření z měřiče.

Sekundárními a následnými platbami

Všichni lidé každý měsíc musí platit za služby. Otázka správného výpočtu nákladů na elektřinu proto neztrácí význam. Chcete-li to udělat, musíte znát údaje elektroměru, stejně jako výpočet spotřeby elektrické energie za lastní měsíc. Tento článek pomůže vyřešit všechny aspekty tohoto postupu, aby nebyl považován za defaultera.

Mnoho lidí, zejména mladí lidé, se diví «jak vypočítat platbu za elektřinu za metr.» K тому я třeba znát metodiku výpočtů. Сообщение Tento, автор: měl být prováděn každý měsíc.

Chcete-li pochopit, jak provést potřebné výpočty, musíte se vypořádat s elektroměrem. Toto zařízení vypočítá spotřebovanou elektrickou energii, která se udává v kW / h (představuje kilowatt za hodinu). Elektrická služba může být specificickou službou. Proto svědectví z měřiče by měl být převeden na zaměstnance na plný úvazek.Můžete také nezávisle provést výpočet za lastní měsíc na samotném zařízení. Je třeba určit výši plateb.

Navzdory skutečnosti, že to zní obtížně, popsané Manpulace se provádějí velmi snadno, protože moderní modely elektroměr ukazují hodnoty zvýrazněné v odpovídajcí bar.

V současné době můžete data převzatá ze zařízení přenést několika zpsoby:

informovat kancelář umělce, který poskytuje spotřebitelské služby. К тому můžete přijít do organace osobně;
přenos svědectví prostřednictvím internetu;
volání a diktování dat;
zadejte informace v dokladu o platbě do příslušného pole.

Jak můžete vidět, metoda výpočtu není tak obtížná, zvlášť pokud ji rozbijete do samostatných fází.

Jak číst

Nejdůležitějším bodem v platbě spotřebované elektřiny je odečet z měřiče. Na moderních modelech zařízení se nachází speciální displej, který zobrazuje údaje o tom, kolik energie bylo za lastní měsíc vynaloženo. Čísla musí být zapsána do čárky. Údaje, které přicházejí za desetinnou čárkou, jsou desetinné části. Rychle se mění, a proto se jejich hodnoty neberou v úvahu.

Poté, co byly zaznamenány informace o spotřebované elektřině, měly by být odečteny ze svědectví za last měsíc. Taková jednoduchá манипуляция určuje spotřebu energie v reálném časovém období. Данные буду изображений в киловаттек за ходину.

Dále by výsledná hodnota měla být vynásobena indexem. Tento index odráží tarifu stanovenou poskytovatelem zdroj na 1 kW / h. Tuto možnost lze nalézt v předchozích příjmech. Tarif lze zadat v organaci, která poskytuje tuto službu pro váš domov.Konečné číslo, které se po rozmnožení ukáže, bude částka, která musí být zaplacena za tento měsíc. Proto se vypočítá množství spotřebované elektřiny.

Někteří nájemníci instalují ve svých apartmánech 2fázové elektroměry, které umožňují ušetřit na spotřebě elektrické energie. Faktem je, že v noci bude tarif za tuto službu o něco nižší než v denních hodinách. V důsledku toho, pokud máte denní / noční metr, můžete určit bezkonkurenční spotřebu energy и výši platby za den a noc bez použití podobných metod.Jediným rozdílem je, že každé číslo bude muset být vynásobeno jiným tarifem, který se liší pro denní a noční hodiny.

Placený doklad (doklad) musí být uložen tak, aby bylo možné v budoucnu lépe vypočítat platbu za energy.

Obecní dům potřebuje

Je třeba si uvědomit, že kromě vlastních nákladů na elektřinu je také nutné platit za všeobecné domácí potřeby. Představují rozdíl mezi údaji převzatými z obecného elektroměru a množstvím, které bylo získáno při odstraňování informací ze všech jednotlivých zařízeních elektroméry spotPotřeby v celém domě představují náklady na energy, které se dostaly do následujících oblastí rezidenční administrativní budovy:

schody a schodiště;
čekárny;
инвалиды возики;
půdní prostor;
výtahové šachty;
vestavěné parkoviště;
стр.
různé technické prostory;
мастерских;
jiné návrhy, které jsou určeny k použití, stejně jako k poskytování bytových domů.Чтобы také zahrnuje termální body a transformátorové stanicestejně jako hřiště, atd.

Obecné potřeby domu se tak chápou jako celková spotřeba energie, která se vynakládá na domácí vylepšení a Komfortní využívání obyvatel.

S cílem optimulovat obyvatelstvo k ekonomickému vynakládání energetických zdrojů v Rusku byla stanovena určitá míra elektřiny, která se vztahuje k obecným potřuebám dom (ONE).
По обдржени пршислушних законов в роче 2006 майи энергетические сполечности право пржидавать к úчтůм часткы за энергии, та была бы выналожена в небытович просторах.Nejprve byly částky plynoucí z dodavatel elektřiny malé, ale po přijetí usnesení č. 344 se výpočet potřeb domovní výstavby uskutečňuje v poměru k náměstí obytné oblasti majitele.
Kromě toho tato platba závisí na dostupnosti měřiče v domě, který má obecnou registraci domu. Proto, aby bylo možné přesně vypočítat správná data ODN pro spotřebovanou elektřinu, je třeba použít vzorce, které byly schváleny orgány.
Jak je výpočet ODN
Samozřejmě, každý nájemce bytového domu musí vědět a rozumět tomu, co platí za své těžce vydělané peníze, zejména při výpočtu ODE.Здесь будет uveden příklad výpočtového vzorce, jelikož může dojít k některým změnám v důsledku zákonů a usnesení, které mohou orgány přijmout.
Vzorec pro výpočet ODN je následující: KOP = PKV / PD, kde:
KOP — míra plateb;
PKV — záběr, který má konkrétní byt;
ПД — область бытового дома.
Například, pokud máte bytový dům o celkové rozloze 1900 m2, byt 80 m2, bude číslo 0,042.
Co dělat, pokud neexistuje žádný obecný počitadlo?
V situaci, kdy neexistuje obecný domácí měřič, existují následující možnosti:
может потребовать дополнительную информацию о выписке на месте по энергии заместнанцм, организации, ктерa справуе;
můžete uzavřít smlouvu o platbě za ODN s podnikem, který poskytuje příslušnou službu.
V tomto případě se výpočet vynaložené energie provádí stejným způsobem jako v domácnostech, které nejsou vybaveny měřidly. Pro tento účel se používá následující vzorec: PEL = IEL x PNZH x KOP, kde:
Takže pokud budeme mít dům ozloze 1900 m2, nerezidentní pokoj or rozloze 400 m2 и ODN = 1,25 кВт, при помощи выше приведенных значений мощности 21 кВт.
Výpočet indikace pomocí nainstalovaného měřicího čítače
Pokud existsuje čítač, použije se následující vzorec: OEL = (OOD-OKV) / KOP, kde:
OEL — параметр spotřebované elektřiny v konkrétním bytě;
OOD je celková elektřina vypočtená pro celou budovu;
OKV — Celkové náklady nájemce bytu nebo jeho majitele.
Nyní víte, jak v tomto případě vypočítat elektroměr.
Pokud nájemci svěřili výpočet energetického zdroje společnosti, která je poskytuje, pak se v tomto případě použije rozdíl mezi celkovou domácí spotřebou domu domu a energií stanochávénou normal.
Федеральная тарифная служба
В роце 2004 г. был в Руску организационных звёздных федерных организаций, ктери, что ты сказал, виконне мочи, а к тёрам, что назвал Федеральные тарифы службы небо Федеральные тарифные службы Русской.Tato služba wasla vytvořena pro regaci cen souvisejících služeb a produktů. Kromě toho její povinnosti zahrnují také kontrolu nad jejich užíváním.
Je třeba poznamenat, že na oficiálním portálu Federální tarifní služby Ruska, в онлайн-режиме можно проверить справны и запустить трижды на сервере с электричеством. Na internetovém zdroji jsou k dispozici všechny domácí služby pro každou konkrétní oblast. Je třeba si uvědomit, že servisní portál je pouze informativní.To znamená, že výpočet nelze použít jako platební doklad.
Jak vidíte, на jedné straně je výpočet a úhrada elektrické energie za měsíc jednoduchým procedure. На druhou stranu tento process zahrnuje zohlednění některých nuancí, z nichž přímo závisí konečná částka platebního systému. To je třeba vzít v úvahu při každém vyplňování potvrzení.

Znázornění měřidel je snadné: stačí se podívat na číselník a zaznamenat indikátory. Majitel bytu je povinen zaplatit za odečet elektroměru sám.Speciální zařízení je navrženo pro zaznamenávání spotřeby energy a je instalováno v každém bytě nebo domě. Pro správné účtování potřebujete vědět, jak správně převádět údaje a vypočítat platbu za energii.

Typy elektroměrů a jejich měření

В душе с платной законодательной платой и с другой платой за множесты множестов спотршебованные электричества. K ověření svědectví je třeba poskytnout zdarma přístup k zařízení zástupcům energetických dodavatelů.

Indukční přístroje;
Elektronické modely.

Měřiče elektřiny se mohou lišit v návrhu, ale odečtou se odečty ze stejného Principu.

CO-I446 и индукционный средний тип EAK3M jednofázové, vybavené rotujícím kotoučem, který je umístěn pod rámečkem s indikacemi. Cívky uvnitř zařízení vytvářejí elektromagnetické pole, které otáčí hliníkový disk.

Čím více elektrické energie je spotřebováno, tím rychleji se disk otáčí. Při odpojování všech elektrických spotřebičů se rotace zastaví.

Z modelu zařízení závisí na počtu hodnot, které je třeba odebrat.V závislosti na úpravách mají zařízení 5 — 7 hodnot. Druhá hodnota je obvykle zvýrazněna červeně, velikostí nebo čárkou. Čísla za čárkou se při odebírání nezohledňují. Знамени дезетины стотины киловатту. Někdy můžete najít modely bez čárky. V tomto případě musíte zapsat všechna čísla do pole.

Postupně индукционные přístroje nahrazují dokonalé elektronické analogy s bílým. Nejlepší renze byly Mercury, Energomera, Cascade a Micron.

Jednoduché odečítání: jak odečítat čtení

Po výměně nebo instalaci měřiče se zvláštními službami je vydán zákon o práci a počátečních hodnotách přístroje.Данные měřiče musí být odstraněna měsíčně.

Pro výpočet čísel zápisu na list papíru je třeba zárku. Před nulami se neberou v úvahu. Потом odečteme předchozí výsledek z výsledku. Výsledkem bude počet kilowat použitý pro aktuální měsíc. Pokud se jedná o první měsíc po instalaci nového zařízení, musí být data odebrána z aktu. Poté si můžete uchovat deník nebo uložit předchozí potvrzení pro výpočet nových čtení. Výsledný počet kilowatt vynásobí hodnoty tarifu nastavené v oblasti. Напріклад обывательі міст обcи Красноярских území, целы užitečné informace se mohou dostat na oficiální stránky Krasenerga.

Pokud jsou počitadla vynulována, je třeba zaznamenat parameters se všemi nuly a dát jeden přední. Z této hodnoty je třeba odečíst kilowatty za lastní měsíc.

Последняя свадьба měsíce června bylo & 9865;
V srpnu zařízení zobrazilo 00005;
Nahradíme 1 za last údaje, získáme číslo 100005;
Z toho odečteme předchozí měsíc: 100005 — 99865 = 140 кВт;
Výpočet pro běžný měsíc činil 140 kW.

Naměřené hodnoty jsou nejlépe zaznamenány každý měsíc na papíře.

Následující měsíc počítame kilowatty jako předtím, aniž by došlo k nulování bez nahrazení 1.

Některé organise odesílají hotovost. Je třeba zadat aktuální údaje ze zařízení do přístroje, výpočet provde automatizované operátory, zaznamenávají potřebné údaje do potvrzení. Spotřebitel může provést platbu pouze.

Multi-tarifní zařízení: jak odečítat údaje elektroměru den / noc

Elektronické měřiče jsou dražší než indexční protějšky, ale mají přesnější údaje a mohou brát v úvahu různé sazby.Jsou vybaveny elektronickým číselníkem a mikrokontrolérem, který analysisuje signál a vypočítává množství spotřebované elektřiny. Na displeji se zobrazují informace, které se odrážejí ve formě čísel. Přístroj může zobrazit datum, provozní dobu počítadla, pracovní zóna. Informace se střídají několikrát za minutu.

Elektronické měřiče mohou být:

Одноразовые, предварительно назначенные с подписью T1;
Двухтарифный Т1, Т2;
Tří-tarifní T1, T2, T3.

Multi-tarifní zařízení mohou výrazně šetřit energii. Různé fáze využívají тарифицировать zóny zvlášť.

Chcete-li číst, můžete počkat, až přístroj zobrazí data na displeji a zapsat je do notebooku.

Другой метод вам умни провест туто праци ручне. Na zařízení stiskněte tlačítko Enter, dokud se v okně nezobrazí potřebné informace. В зависящей от модели здания данные изображения под знаком T1, T2, T3. Musíte odstranit každý výsledek.

Tří-tarifní přepážka: jak počítat elektřinu

Bez ohledu na odečty modelů pořízených stejným způsobem.Роздил в почте кликнуть на толчок «вступ».

Elektrický číselník je často umístěn na tří-tarifním přepážce.

Pro třítarifní zařízení je rozdělení na 3 tarify:

Шпичковые ходины от 7 до 10 и от 17 до 21, тариф T1;
Noční tarif T2, preferenční čas od 23 do 7 hodin ráno;
Zbývající hodiny.

Chcete-li číst, stiskněte tlačítko Введите zapište do čárky data T1, T2 a T3. Odečtěte od nich ty předchozí, vynásobte je aktuálním tarifem a doplňte obdržené částky.

Abychom pochopili, jak moc přinést kilowatt na příjem a stanovit celkové náklady na elektřinu, pojďme se podívat na jasný příklad: v květnu T1 byl 80 kW, T2 — 643 T1 — 104 — 75. V — 125 кВт. Tarify pro špičkovou zónu — 4,25 руб. на поле — 3,20 руб. в ночь — 1,60 руб.

T1 = 102-80 = 22 кВт x 4,25 рубů. = 93,5 руб.
T2 = 104-64 = 44 кВт x 1,6 трлн. = 70,4 руб.
Т3 = 125-75 = 50 кВт х 3,2 руб. = 160 руб;
Přidat výsledky: 93,5 + 70,4 + 160 = 323,9 руб.

Potvrzení o zaplacení je nutné vyplnit k celkové částce a může být zasláno nejbližší pobočce za úhradu.

Pomocí dvou nebo tří malých nástrojů můžete výrazně ušetřit peníze. Přeneste automatické mytí, nabíjení telefonů, ohřevů v noci.

Populární měřič energie Energomera

Při výběru počitadla je nutné určit počet jeho fází. Pokud je napětí v místnosti 220 — 230 V, můžete použít jednofázovou volbu. Pro více napětí bude vyžadováno třífázový model.Umožňuje oddělit zóny spotřeby, například: zásuvky jsou připojeny k jedné fázi, světlo k druhému, ostatní k třetí. U třífázového přístroje je nutné nainstalovat transformátor. Nejčastěji je zařízení umístěno v chatkách a výrobních prostorách.

Poptávka představuje model Energomera CE102 den / noc, pokud jde o ceny a kvalitu. Вы можете выбрать jednorázovou jednotku jednofázový модель CE101, který je vybaven mechanickým číselníkem, který umožňuje udržovat výkon při nízkých teplotách.

Zařízení má několik výhod:

Предлагаемая цена от 700 до 1000 руб.
Záruka výrobce 5 let;
Přesnost měření;
Nízká spotřeba energie.

Moderní přístroj se102m zajímavý, všestranný, multi-tarifní model, který získal ocenění za kvalitu. Zařízení má paměť a archivuje data po dobu 12 měsíců. Se102 интегрируется с множеством автоматических программ, которые не требуют контроля над сполечностью.

Pokud máte podezření, že měřič ukazuje nesprávnou spotřebu energie, měli byste ji předat diagnostice

V závislosti na modifikaci modelu se může lišit počet tlačítek.Indikace se zobrazují při stisknutí tlačítka «Rám» nebo «PRSM».

Pro třífázové použití společnost vyvinula modely tse68038 a pokročilejší Ce301, který má ochranné funkce: elektronické těsnění a ovládání otevření víka zaízení. Může se počítat až s 12 různými provozy až po 32 výjimečných dnech, kdy existuje preferenční zacházení.

Энергомера: jak odečítat údaje z dvou-tarifního elektroměru

Chcete-li odstranit elektrické indikace na dvouřadém nástroji Energomera 102, stačí si vzít list a odepsat údaje, které se střídavě objeví na displeji.Параметр T1 odpovídá denní spotřebě energie, T2 — noc, T — celkový počet vynaložených kilowattů.

Druhou cestou je ruční ovládání:

Je třeba krátce stisknout tlačítko «FRAME», objeví se indikátor T1, zapíše se do zápisníku;
Opět stiskněte tlačítko, zobrazí se T2;
Třetí stiskem získáme celkový výsledek T1 + T2 = T.

Všechna data musí být zaznamenána. Dále provdeme výpočet z naměřených hodnot, odečteme předchozí hodnoty a získáme spotřebované kilowatty pro každý parameter.Vynásobte čísla získaná nočními a denními sazbami. Výsledky se přidávají a získávají potřebné údaje pro platbu.

Pokud nejsou k dispozici žádné údaje za předchozí měsíc, můžete zjistit, která čísla mají být použita pro výpočet zobrazení informací na inteligentním zařízení. Chcete-li to provést, podržte dlouze tlačítko «SHOT». На дисплеи se zobrazí informace za lastní měsíc.

Zapište čísla, které potřebujete pouze do čárky, jako při výpočtu správcovských společností je můžete vzít за киловатты и пожадовать платбу за невыгодной энергии.

Moderní elektroměr s dálkovým čtením

Moderní modely jsou vybaveny dálkovým ovládáním. Чтобы вам было возможно автоматически разрешить данные без zásahu člověka. Proces vzdáleného přenosu probíhá prostřednictvím sítě na Internetu.

Выходной низкий уровень:

Практиковать в режиме через ступень;
Dálkové ovládání pomocí smartphonu vypne napájení v místnosti;
Эфективные данные о контроле за качеством;
Vzdálené sledování svědectví ve vzácných místech, chalupě nebo apartmánu v pronájmu;
Úspora času.

Navíc k výše uvedeným zásluhám lze denní výpovědi na pultu, což pomůže vyhnout se konfliktním situacím.

Instalační program přímo ovlivňuje funkce mikroprocesoru, který přenáší signál na rozhraní rozhraní medu. Chcete-li dodat nové údaje spotřebiteli, není nutné, je přiřazeno, aby se po instalaci zobrazil první parameter.

Uživatelská příručka: jak měřit Merkura 230

Speciální modely poptávky jsou Merkur. Tato zařízení jsou aktivně nainstalována bytových domů.Merkur 230 je dalším zlepšením osvědčených zařízení této série 200, 201, 206, 208.

Při odečítání údajů z měřiče není nutné věnovat pozornost nulům.

Modely 230 может работать автономно и использовать его с автоматическим управлением через Интернет. Multiplatformový měřič může odečítat hodnoty ve čtyřech sazbách. Pokud použití několika tarifů nevyhovuje vám, musíte věnovat pozornost modelu 231. Je vybaven mechanickým měřítkem a je mnohem levnější.Nejnovějším vývojem byl multifunkční třífázový přístroj Mercury 234, který předčil jeho analogy s funkčností.

Postup při spotřebě elektrické energie pomocí různých modelů je podobný. Počítadlo je ovládáno dvěma tlačítky. «Vstup» se používá při čtení jednotlivých rychlostí, druhý přepíná provozní režimy.

Před odstraněním dat je nutné zkontrolovat připravenost zařízení. Пруги в поли А пользователя měly na obrazovce svítit.

Postup pro čtení:

Krátce stiskněte tlačítko «Enter», na displeji se zobrazí tarif T1;
Zaznamenávat data;
Stiskněte znovu tlačítko «Enter», объект T2;
Opakujte postup, zaznamenávejte hodnoty T3.

Záruční doba přístroje je 5 let. Aby bylo vhodné používat, Instrukce pro aplikaci a provoz jsou připojeny ke každému zařízení.

V případě poruchy se na obrazovce objeví osvětlení nebo chyby. Hodnotu můžete vidět ve zvláštní tabulce, kde je zobrazeno její dekódování. Některá čísla a písmena označují poruchu. Pokud problém nemžete vyřešit, musíte jej předat servisnímu středisku.

Způsoby měření odečtu elektroměru

Spotřebitel může elektrospotřebičm odevzdat odečty, aniž by opustil domov.Starší generace nedůvěřuje internetovým zdrojům a upřednostňuje předkládání dat elektronického měřicího přístroje, které navštíví kancelář energetické společdlenosti nebo kanceláře pro. Je třeba svědčit měsíčně.

Způsoby měření odečtu elektroměru:

Použijte položku nebo krabičku k získání svědectví a návštěvu prodeje napájení sami;
Telefonicky sdělujte kontaktní středisko společnosti poskytující energii;
Zaznamenejte údaje o měřiči prostřednictvím internetu a zaregistrujte se na webové stránce prodeje energie;
Vypočítte data sami a provte potvrzení

Můžete vydělat peníze prostřednictvím terminálů, pošty, osobního účtu na internetu.

Bezohlední spotřebitelé se pokoušejí rozebrat počitadlo, обновить данные, изменить softwarové algoritmy, выйти и успокоить nulu a fázi. Chcete-li odstranit těsnění, mělo by být výpověď svědectví přímým zástupcem energetické společnosti, jinak byste mohl dostat velkou pokutu.

Jak odečítat údaje z dvoutarifního elektroměru (видео)

Můžete si koupit elektroměry v místě Internetového obchodu, který provádí dodávky do Ekibastuz, Запорожье, Краматорск и Дальний район.Stránka zobrazuje zobrazení různých modelů. Můžete sledovat a číst technické vlastnosti, stejně jako nákupní distributoři teplá voda indiv.

Přidat komentář

Od 19. Století lidé využívají elektřinu a platí peníze. Během této doby byly testovány mnoho způsobů vypořádání mezi organizationacemi poskytujícími energii a spotřebiteli, ale čas to ukázal nejlepší možnost je automatické účetní plutocióní per zañísízen.

Za tímto účelem vyrábějí výrobci elektrických zařízení elektroměry.zvažování různými způsoby spotřebu energie spotřebitele.

V současné době existují dva typy:

1. Индукционные zařízení starých modelů pracujících na základě elektromechanického návrhu;

2. Statické výrobky používající elektronické součástky a mikroprocesorovou technologii.

Oba typy těchto zařízení фунгуйи podle stejného obecného Principu: neustále počítají síly, které procházejí, zobrazují tyto informace na počítacím Mechanu nebo na zobrazovací спуск.V době, kdy se jejich svědectví neustále aktualizovalo, se zvýšila.

To vám umožňuje zaznamenávat vzorky v různých časech a odečtením předposledního odečtu od lastního z nich určujete práci provdenou elektrickými zařízeními pro conkréturatní.

Jak číst z Indukčního Pultu

Takové konstrukce spolehlivě pracují po mnoho desetiletí a zajišťují přijatelnou přesnost výpočtů ve třídách 2.0 a 2.5. На čelním panelu jsou zobrazeny všechny potřebné informace pro uživatele.

Počitací machineryus je tvořen otočnými koly s čísly označujícími určitou číslici. Фотография на изображении jednofázový měřič CO-I446, který má po celé čárce может быть отображена целым четвёртым цветом в едином пустынном месте.

V pvodním stavu jsou všechny hodnoty nastaveny na nulu, mají formu: 0000.0. Konečné čtení 9999.9 znamená, že počítací machineryus zcela prošel celým referenčním cyklem. elektrická energie. Při další práci se okamžitě změní na 0000.0. Ale nekončí, ale pokračuje v provádění počítání z pozice 0000.1 a další …

Poznamenejte si polohu čárky, která odděluje celé číslo od desetinných zlomků. Pro snadnější výpočet lze last hodnoty jednoduše zanedbat. Pokud jsou však desítkové zlomky zapsány bez čárky, objeví se chyba ve výpočtech.

Takové rozdělení může probíhat různými způsoby s počitadly nebo zcela nepřítomno. Buďte pozorní.

Pro provdení výpočtů v příštím měsíci — březen musí být číslo 0096.7 považováno za referenční údaj pro předcházející únor a ne za 10096,7, protože srovnání bude již prodeno ve čtyřmístné podobě.

Když Indkční čítač projde celým cyklem čítacího Mechanisu, je nutné správně zvážit číslice znaků a provádět výpočty s jejich účtem.

Jak odečítat údaje z měřiče pro krátký čas — jednu minutu

На ступенях индукционных показателей jsou uvedeny informace o počtu otáček hliníkového kotouče, které musí pést za účelem stanovení jedné kilowatthodiny.На фотографиях на фотографии выше 600. У jiných modelů může být dvakrát větší: 1200.

Umožňuje vizuální sledování rychlosti otáčení disku k posouzení množství procházejícího výkonu. К тому же час настен на ходины за минуту а по добу прходу почитаем почет отачек диску позорованный вжледу червене значки зашкртнуть. Dále provďte některé jednoduché matematické výpočty.

Zvažte je podle příkladu. Předpokládejme, že během jedné minuty pohon čítače provl 30 otáček.Zůstává jen pro nás, abychom proofli jednoduchý poměr, když 600 otáček udává 1 киловатт (1000 ватт) и 30 otáček představuje neznámou sílu. Урчени е трэба розделит число 30 на 600 и набит 1000. 30/600 = 0,05. 1000 × 0,05 = 50 Втů.

Tímto způsobem je výhodné kontrolovat zatížení připojené v obvodě účtování a provádět инверзный набор: выходим за один переход, который требуется определить.

Jak měřit odečty z měřiče při výměně

Dávkovací zařízení podléhají periodické metrologické kalibraci v elektrotechnických labratořích oddělení dodávky energie.К тому jsou demontovány a nahrazují ostatní.

Při demontáži starého elektroměru je třeba na papíře uložit jeho hodnoty a vypočítat spotřebu za neplacenou dobu provozu. V době připojení nového zařízení je také zaznamenáván odečet jeho měřítka. Bere jako základ pro stanovení dalších výpočtů.

Jak odečítat údaje z elektronického měřiče

Statické nebo elektronické návrhy měřicích přístrojů jsou vyráběny velkým sortimentem výrobků. Všechny z nich mají jiný řídicí algoritmus pro měření, který je uveden pro každé zařízení v technické dokumentaci dodané se zařízením.

Každý majitel zařízení se musí nezávisle seznámit s pravidly pro používání konkrétního zařízení.

Návrh elektronického čítače nejmodernějších značek má obecnou zásadou práce, což umožňuje měřit spotřebu elektřiny v průběhu času. Aby to bylo dosaženo, uvnitř okruhu, stejně jako téměř všechny moderní přístroje používající mikroprocesorovou technologii, je zabudováno vnitřní hodiny.

Nejsou zamýšleny ani tak, aby sledovaly aktuální hodnoty času, stejně jako časové řízení technologických process pro účtování spotřebované elektřiny.Hodiny vám umožňují řídit výpočty, provádět je v různých obdobích dne v samostatných skupinách, rozdělené do zón nebo období.

Oddělené měření elektrické energie v průběhu dne

Vzhledem k zavedení oddělených sazeb stát v průběhu času rovnoměrně rozděluje elektřinu mezi různé spotřebitele a tímto způsobem vyplaty řešit své.

Možnost samostatného účtování je plně realizována v multi-tarifních měřicích strojích, což umožňuje snížit platbu za elektrickou energy regulováním její spotřeby a prováděčání pracovní pracovní.Například mytí prádla můžete provádět automaticky. S Jeho konstantním výkonem v noci se však vytváří hmatatelné úspora peněz.

Возможности программного мультитарифметра

Při zohlednění spotřeby elektrické energie lze elektronické zařízení konfigurovat tak, aby pracovalo v časových pásmech:

1. T1 — sjednocená jednorázová zóna;

2. Т2 — розпись детей на двух платиновых деревьях;

3. T3 — tříletá platba. Тарифный частный адрес:

Tarif T1 poskytuje stejný výpočet pro elektřinu, která se provádí na Indukčních měřících přístrojích: bez oddělení.

Tarif T2 требует предпочтительной платы за обслуживание с 11.00 до 07.00 часов. A ve zbytku období je aktivní hlavní režim.

Tarif T3 poskytuje rozdělení dnů do jedné běžné platební zóny a dvou preferenčních průmyslových podniků a organization s přihlédnutím k jejich činnosti. Způsoby platby a časové pásma těchto kategorií spotřebitelů mají mnoho pozměňovacích návrhů, měly by být pro každý případ objasněny.

Jak odečítat údaje z multitalentního měřidla

Яко предложил электронное оборудование, модель Mercury 230.Na všech ostatních zařízeních je algoritmus pro čtení téměř stejný.

Если нет необходимости вставлять в меню dávkovacího zařízení a volat podle způsobu stanoveného v technických pokynech režim «T19raquo; Na elektroměru, o kterém uvažujeme, se volá stlačením tlačítka».

Pokud se zobrazí, zobrazí se na displeji:

údaj o spotřebě energie v kilowattech za tuto rychlost.

Фотография указана 64 киловаттодина.

Tlačítko «Enter9raquo; Opakujeme předchozí kroky před zadáním tarify T2 odečtěte si to za 17,61 kilowatthodin.»

Napsali jsme tyto vzorky, provádíme matematické výpočty.

Předpokládejme, že 25. ledna jsme zaznamenali odečty elektroměrů v kilowatthodinách se spotřebou v tarifu:

Т1 — 1035 и 5;

Обецне — 1591.02.

Т1 — 1308,03;

Všeobecně — 1899,37.

Vypočítejte pro každou pozici rozdíl pro měsíc únor:

pro T1: 1308,03-1035, а 5 = 272,08;

pro T2: 5 1,34-555,07 = 36,27;

celková spotřeba: 1899,37-1591,02 = 308,35.

Подтвердите контроль над выполнением операций по компонентам T1 и T2: 272,08 + 36,27 = 308,35. Výpočet celkové spotřeby energie se shodoval dvěma způsoby, což устранения vzhled matematické chyby.

Самотный процесс výpočtu je vhodnější shrnout do tabulky a použít je pro stálé měsíční účtování.

Přepočet hodnot výkonu získaných z měřiče v kilowatt-hodinách se používá k přepočtu platby za použité služby. Postupujte podle výše vypočtené spotřeby energie vynásobené cenou 1 kilowatthodinu.

Další funkce elektronických měřidel

Základna mikroprocesor těchto zařízení umožňuje výrazně rozšířit rozsah uživatelských nastavení až na vyloučení čtení přímo z displeje.

Самостоятельная проверка моделей может быть использована на низконапорных ведениях, полученных с помощью автоматической проверки и передачи информации. Уживатель в системе «Умный дом» может получить всю информацию, которая распространяется на мобильный телефон, смартфон.

U části populace je služba přenosu dat z měřidla přímo do počítačů podniku pro dodávku energie, s níž se provádí celý process výpočtu, populární a jsou připraveněčění výpád.

Pro správné čtení údajů elektroměru je nutné vzít v úvahu konstrukční vlastní vlastní vlastní vlastní každého zařízení a být při výpočtech pozorný.

j &; elektrikář Yin & 2; o — электрический & 0; strojírenství a elektřiny & ronika, home & 6; ny av & 0; автоматизация, l & taty pro & 1; domů & 6; ne elektrické & 0; kabeláže, kabely & yoki a & 9; spínače, dráty a kabely, nebo & quot; а & quot; , jsou malé a terovské.

Informace a 2 informace & 1; polštář materiály & 0; серия про & 5; backwire voliči a bohatství.

Kayl & s, příklad & 9; а & 0; technická řešení & rs; oben & aora v & 0; elektrická energie a technické inovace.

Jsem ve formátu 2 2 na lektoru Ying & 2; о пре-тавлена в ок &; Pro použití v etiketách a odpovědnostech není odpovědnost. Сай & 0; může & 0; l & выиграть ма & 0; эпизоды 12+

Současně je zakázána série «ayta k».

Jak vypočítat elektřinu поплатек за то, чтобы може быт zajímavý pro ty, kteří nejprve nainstalovali měřidlo.O tom jak vypočítat elektřinu a zjistěte, kolik musíte skutečně zaplatit za spotřebovanou elektřinu, budeme hovořit v článku níže.

Jak počítat elektřinu za metr a výši platby za něj?

Abyste mohli vypočítat spotřebu elektrické energie zaznamenanou v měřiči, budete ji muset dvakrát číst. K tomu je na konci příštího měsíce (nebo během instalace, pokud nový counter) запсат всякую числа одражей на выследовых таблицах, когда ты пржед десетинноу черку (бежевый пробный песочница).Čísla po čárku mohou být ignorována, protože znamenají příliš malý objem.

Přesně za měsíc (je lepší to udělat ve stejný den), přečtěte měřič znovu a odečtěte předchozí údaje z přijatého čísla — to bude množíství spotříný zebované elektro. Chcete-li zjistit částku, která musí být zaplacena za spotřebovanou energy, výsledná hodnota by měla být vynásobena cenou 1 кВт / час. Daje o nákladech 1 kW / h lze získat z obdrženého potvrzení nebo kontaktováním dispečerského servisu jeho dodavatele.Informace o tarifech jsou zpravidla zveřejňovány na oficiálních internetových stránkách.

Přibližně totéž platí io dvoutarifních měřicích zařízeních, která se nyní dostávají do Obliby a vyznačují se oddělením měření spotřeby elektrické energie do noci a dne. В těchto měřicích zařízeních existují dvě desky: jedna ukazuje indikaci spotřeby elektrické energie během dne a druhá v noci. Abyste mohli vypočítat částku, budete muset vzít oba odečty, přijmout příslušná data získaná minulý měsíc, vynásobit každou z hodnot za cenu 1 kW / h (v den a v noci loci selena).

Obecný elektroměr

Obecný elektroměr ukazuje, kolik elektřiny bylo vynaloženo na osvětlení míst společné použití (přistání, výtahy, veranda atd.) A další, které se výcémástahuj. Pevná částka spotřebované energie, jako v předchozím případě, je převedena na částku, která má být vyplacena, a poté je tato částka rozdělena poměrně mezi všechny všechny v.

Chcete-li vypočítat částku, kterou je třeba zaplatit za celkový objem spotřebované energie domu, musíte zjistit údaje za měsíc a odečíst odečísísísísed měsícemho od.Пак е множстви энергия розделено целковоу плошадь простор в доме — зискате выпоцет спотржебы энергии на 1 км čtvereční. метр обычного простора. Tento indikátor musí být vynásoben číslem, které obsadíte. Метрů четверич, по ктерэм обдржите множстві электричества, ктерэ чцете платит за мэржидло в целем доме (пржи выпочту плати стейны тариф яко в пршыпад быту).

Kde je instalován elektroměr

Elektroměr je instalován v bytě nebo na něm přistávací plocha vícepodlažní obytné budovy, v soukromém domě, v kanceláři nebo ve výrob. Tče se liší konstrukcí a schopností, ale všechny z nich především vykonávají svou hlavní funkci: vypočítají spotřebu energie spotřebitelů v kontrolované oblasti-hokjet (kW)

Při použití indikčních zařízení se tyto indikátory přečtou přímo ze zařízení.K dispozici jsou moderní elektroměry s dálkovým ovládáním. V takovém případě může být spotřeba energie zohledněna na dálku. Programovatelné elektroměry dokáží číst elektřinu a měřit údaje podle předběžných nastavení.

Při výpočtu spotřeby elektrické energie pomocí indukčních záznamových zařízení starého vzorku jsou možné velké chyby. Abychom tomu zabránili, vybavení soukromého obytného domu nebo vlastní výroby je lepší vybavit moderními elektroměry last generace. Jsou schopni počítat elektřinu co nejpřesněji a určit její spotřebu po určitou dobu.

Velmi často vzniká situace, kdy není jasné, jak správně číst údaje měřidla. Problémy se zpravidla objevují na nových modelech elektroměrů: s elektronickým displejem, tlačítka, která jsou na první pohled nepochopitelná a dostupnost tarifů na den a noc. Abyste mohli data správně přečíst a předat je za platbu, řekneme vám, jak samostatně provádět čtení nejoblíbenějších modelů. elektroměry: Меркур, Энергомера и Микрон.

Модный старый взорку

Pokud jste nainstalovali ve svém bytě nebo na domovém pólu Indkční čítač elektrická energie — na předním panelu se disk rotuje, odstraňování dat není obtížné.Musíte ve stejný den každého měsíce vydat prohlášení o papíru. Пак е все великие единодуши — од ставайцы ход ности музыка одечист число, ктэ е е напсали минули месис. V důsledku toho byste měli mít měsíční spotřebu energie. Tento postup však nekončí odstranění dat.

Velmi důležitý bod, který mírně zjednoduší process odstraňování — měli byste odečítat pouze měřidla na čárku. Последние číslice, která je zvýrazněna jinou barvou (nejčastěji červená, jak je znázorněno na fotografii), se nezohledňuje.Pokud zvážíte jasný příklad, jak odstranit měsíční spotřebu, pak podle fotografie byste měli napsat 000004 kW / hodinu (vyjma lastních čtyř).

Dále závisí na tom, jak je elektřina zaplacena ve vztahu k vaší servisní organaci. Buď prostě přenesete údaje do organization, nebo nezávisle vypočítáte částku platby a zaplatíte jí na potvrzení. V druhém případě musíte vynásobit odstraněnou hodnotu tarifou, kterou používáte.

Новая модель

V moderní elektronické měřiče rotující disky a Mechanické číselníky již nejsou používány.У таковых моделей elektroměrů je již nainstalován elektronický displej, který kromě celkové indikace kW / hod. Může zobrazit provozní dobu, měření pro určitou denní dobu atd. Všechny tyto inovace skutečně umožňují rychle odstranit spotřebu elektrické energie za měsíc a současně si prohlédnout další, stejně důležité údaje.

Na první pohled se může zdát obtížné vzít čtení elektřiny za měsíc z takového minipočítače, ale není tomu tak. Vše je mnohem jednodušší, než si myslíte.Chcete-li data odstranit, musíte provést několik jednoduchých kroků:

Stiskněte tlačítko «Enter» (можно будет найти muset několikrát stisknout tlačítko pro nalezení příslušného Paratru).
Pokud ano jednorázový měřič tarifu, napište hodnotu T1, dvoutarifní — T1 a T2, třítarifní — T1, T2 a T3.
Odečtěte dostupné hodnoty od lastního měsíce.
Proveďte odečty servisní organaci nebo nezávisle vypočtěte částku, která má být zaplacena. Здесь я тржеба взіт в уваху, же покуд мате электромер о два небо тржи тарифы, мусі біт кажда ходнота (T1, T2, T3) vynásobena koeficientem, který je uveden v potvrzení.

Аналогично к тому, чтобы добавить видео, используя данные о заржизене Mercury 200, Micron, Cascade, Energomera, Neva и Leine Electro. O výhodách a nevýhodách dvou-tarifní měřiče hovořili jsme v příslušném článku. S řádným používáním domácí spotřebiče takové elektroměry jsou mnohem výhodnější než běžné modely!

Musíte to vědět!

Jak můžete vidět, není vůbec těžké počítat měsíční spotřebu elektřiny a nezáleží na tom, zda máte elektroměr s jedinou sazbou, nebo vícenásobíkéné téžkéobáz, jedinou sazbou, nebo vícenásobízákánéné.Doufáme, že vám materiál byl jasný a nyní víte, jak číst elektroměr. Doporučujeme sledovat ukázky videí, které vám ukazují manuál pro odstranění dat s vlastními rukama!

Jak odebírat data z elektroměru Mercury 230?

Stručně o elektroměrech

6 ЛУЧШИХ СЧЕТЧИКОВ ЭЛЕКТРОЭНЕРГИИ — ЛУЧШИЕ

Штифт

Твитнуть

Отправить

Обзор самых популярных моделей электросчетчиков

Реалии нашей жизни таковы, что вопрос выбора лучшего электросчетчика является точкой пересечения интересов его будущего владельца и оператора розничного рынка электроэнергии, с которым у его потребителя есть договор.Согласно действующему законодательству, единственным требованием к приборам учета (для физических лиц) является их класс точности . Однако сбытовые компании руководствуются собственными критериями, которые сложно оспорить. Поэтому перед покупкой электросчетчика уточняйте — есть ли понравившаяся модель в списке разрешенных к установке .

Категория	Место	Название	Рейтинг	Цена
Лучшие электронные счетчики с электромеханическим циферблатом	1	Нева 103 1СО	9.7/10	812
	2	Энергомера CE101-S6	9,1 / 10	700
Лучшие счетчики электроэнергии с ЖК-дисплеем	1	Меркурий 201,8	9,4 / 10	800
Лучшие многотарифные счетчики электроэнергии	1	Меркурий 200,02	9,5 / 10	1800
Лучшие многотарифные счетчики электроэнергии	2	Энергомера CE102 S7	9,1 / 10	1600
Лучшие трехфазные электросчетчики	1	Меркурий 231 АТ-01	9.6/10	3 200

Лучшие электронные счетчики с электромеханическим циферблатом

Счетчик имеет современное электронное наполнение и электромеханическое считывающее устройство барабанного типа. Владелец прибора учета оценит все преимущества такой комбинации, когда пора снимать показания и в сети нет напряжения. В отличие от ЖК-дисплея, данные на механическом циферблате всегда читаются, даже если счетчик выходит из строя.Такая неприятность случается очень редко, ведь Нева 103 отличается высокой надежностью, но лучше изначально исключить возможную проблему. Крепление модели рассчитано на DIN-рейку и оснащено хорошей защелкой, которую непросто сломать. Самый главный нюанс, которым этот счетчик отличается от многочисленных конкурентов, — продуманная конструкция зажимного устройства. Скобы здесь притягиваются болтами, а не отжимаются, поэтому риск повреждения при установке или повторном подключении минимален.

Основные преимущества:

надежный зажимной узел;
прочный зажим для DIN-рейки;
циферблат с довольно крупными отметками;
удобный для герметизации крышки.

9.7 / 10

Рейтинг

Отзывы

Он заменил свой электросчетчик в советское время на этой Неве на скрытую установку в кирпичную стену и сразу освободил много места в коридоре. Для квартиры этот электросчетчик — лучший вариант.

Энергомера CE101-S6

700 (для модели CE101-S6 148M6)

Модель очень популярна и рекомендована к установке многими энергоснабжающими организациями.Помимо возможности снимать показания в любое время, независимо от наличия сетевого напряжения, счетчики с механическим циферблатом имеют еще одно преимущество по сравнению со своими полностью электронными аналогами. Такие модели сохраняют полную работоспособность при более низких температурах. Устройство предназначено для крепления тремя винтами и доступно в двух версиях — 145 и 148 с номинальным / максимальным током 5 (60) А и 10 (100) А соответственно.

Основные преимущества:

5 лет заводской гарантии;
высокая точность измерения;
малое собственное энергопотребление.

Минусы:

зажимные скобы отодвигаются винтами и могут поворачиваться;
Надежность устройства зависит от используемых комплектующих.

9,1 / 10

Рейтинг

Отзывы

Я выбрал самый доступный счетчик из списка моделей, рекомендованных управляющей компанией, и пока не жалею, считаю, что это лучший электросчетчик для квартиры. Цифры хорошо видны даже без подсветки, несмотря на нестандартную высоту установки устройства.

Лучшие счетчики электроэнергии с ЖК-дисплеем

По сравнению с более ранними модификациями модели Mercury 201, новая компания Incotex более компактна и имеет расширенный температурный диапазон. Счетчик устанавливается на DIN-рейку и «вставляется» в отверстия девяти стандартных модулей на приборной панели. Отличительная особенность этого электросчетчика: широкий диапазон нагрузок. При номинальном токе 5А максимальная нагрузка 80А. К сожалению, производитель не посчитал возможным оснастить счетчик импульсным выходом для снятия телеметрии.Если его наличие необходимо для компании-поставщика или управляющей компании — обратите внимание на модификации 201.2 и 201.4 с ЖК-дисплеем или 201.5 с механическим циферблатом.

Основные преимущества:

расширенный диапазон допустимых нагрузок;
компактный размер;
широкий диапазон рабочих температур.

Минусы:

Нет возможности убрать телеметрию.

9,4 / 10

Рейтинг

Отзывы

Новая версия электросчетчика Меркурий 201.8 вобрал в себя все лучшие качества 201-й модели, и благодаря своим компактным размерам теперь легко устанавливается во многие популярные охранники.

Лучшие многотарифные электросчетчики

Один из лучших бюджетных вариантов многотарифного электросчетчика. Целесообразность установки счетчика данного типа зависит от наличия в доме или квартире потребителей электроэнергии, активную работу которых можно совместить с наиболее дешевым тарифом. И не создавая особых неудобств в повседневной жизни.В качестве примера можно назвать теплый пол, электрокотел или бойлер для нагрева воды. Энергоснабжающие организации также благосклонно относятся к модели Mercury 200.02, так как она имеет встроенный PLC-модем и позволяет легко интегрировать этот счетчик в систему AMR. Устройство способно хранить информацию о ежемесячном потреблении, что может быть полезно в случае возникновения спорных ситуаций.

Основные преимущества:

доступная цена;
умеют вести учет по 4 тарифам;
встроенный PLC-модем и CAN-шина;
память ежемесячных показаний.

Минусы:

достаточно большие габариты;
Бесполезен, если основное потребление энергии происходит днем.

9,5 / 10

Рейтинг

Отзывы

Я стараюсь не использовать мощные электроприборы в пиковой зоне. В среднем экономия составляет около 300 рублей в месяц, поэтому для меня многотарифный электросчетчик — лучший вариант. Еще немного и исключить затраты на его покупку.

Энергомера CE102 S7

1,600 (для модификации CE102 S7 145 ОКПСВЗ)

Про этот счетчик достаточно сказать, что когда-то он получил награду «Сто лучших товаров России».Модель действительно интересная и, что не менее важно, универсальная. Его индикатор отображает много необходимой и просто полезной информации. Причем настраивается длительность цикла отображения. Устройство запоминает данные за последний год и может хранить их при отключении питания не менее тридцати лет. Он отлично интегрируется с большим количеством автоматизированных систем учета, за что его очень любят многие управляющие и сбытовые компании. Перед покупкой нужно только проконсультироваться — какой интерфейс должен быть у счетчика CE102 S7, поскольку он доступен в нескольких версиях.

Основные преимущества:

заводская гарантия 5 лет;
расширенный температурный диапазон;
7 модификаций с разными наборами интерфейсов и дополнительными опциями;
Есть модификация с интегрированным управлением нагрузкой.

Минусы:

качество изготовления сильно зависит от используемых комплектующих.

9.1 / 10

Рейтинг

Отзывы

Установив в коттедже электрокотел, полностью оправдали затраты на приобретение и установку данного многотарифного счетчика за восемь месяцев.

Лучшие трехфазные счетчики электроэнергии

Доступная и практичная модель счетчика для организации учета электроэнергии в трехфазных сетях на малых предприятиях, индивидуальных мастерских, магазинах, а также в частном секторе. Помимо относительно невысокой стоимости, данное устройство выгодно отличается от других устройств этого класса наличием встроенного интерфейса IRDA. Это решение позволяет удаленно перенастроить счетчик на новые правила учета, не открывая клеммную колодку.В условиях часто меняющейся нормативно-правовой базы это большое преимущество. Если вам не нужен многотарифный учет, обратите внимание на модель Меркурий 231 АМ-01. Он будет стоить на треть дешевле и удобнее, так как оснащен электромеханической шкалой.

Основные преимущества:

4 тарифа и 16 часовых поясов;
беспроводной доступ к настройкам;
есть журнал событий.

Минусы:

предназначен для использования внутри помещений;
измеряет только активную энергию;
Не имеет встроенного реле, ограничивающего потребляемую мощность.

9.6 / 10

Рейтинг

Отзывы

Один из лучших «бытовых» трехфазных многотарифных электросчетчиков. Чрезвычайно простой, имеет прямое, а не трансформаторное соединение, и не предназначен для учета реактивных нагрузок.

Какой электросчетчик лучше покупать?

С эксплуатационной точки зрения классика по-прежнему остается наиболее практичной. индукционных счетчиков . Они очень надежны, и, по сути, имеют всего два существенных недостатка: единый тариф и невозможность удаленного управления.

Их electronic Brothers по функциональности однозначно выигрывают, но надежность таких приборов учета определяется качеством используемых компонентов.

Что предпочесть, модели с механическим циферблатом или LCD — скорее зависит от личных вкусов. Наполнение электронных счетчиков с разными способами отображения отличается мало, но «механика» удобнее для наружной установки.

Целесообразность приобретения многотарифных приборов учета — до сих пор является предметом обсуждения на самых разных сетевых ресурсах.Выиграет ли владелец такого счетчика от его установки полностью определяется почасовым режимом потребления, а также готовностью перенести наиболее энергоемкие виды деятельности на время действия льготного тарифа.

Безусловно, рано или поздно автоматизированные системы учета станут неотъемлемой частью нашей жизни. Если переходите на , на будущее — выбирайте электросчетчик лучше электронного типа, с возможностью его интеграции в АМР.Но «за свет» платить надо сейчас, так что если вам действительно нужен многотарифный аппарат, подумайте и решите сами.

По сравнению с однофазным, выбор трехфазного счетчика обременен еще большим количеством условий. В обзоре рассматривается единственный представитель данного класса устройств, оптимальный с учетом относительно небольшого расхода электроэнергии.

Удачных покупок!

Штифт

Твитнуть

Отправить

Посмотрите видео: Блокировка электрического счетчика для предотвращения установки интеллектуального счетчика (июль 2021 г.).

Двухтарифный счетчик

Благодаря сегодняшним тарифам на коммунальные услуги оплата за них зачастую занимает значительную часть семейного бюджета. И чем дальше, тем больше становится эта сумма. В некоторых семьях стараются сократить расходы, но не всегда успешно. В свою очередь, коммунальные службы также поощряются к экономии, устанавливая в доме двухставочный счетчик электроэнергии. Посмотрим, как работает это устройство и действительно ли оно решает проблему снижения счетов за электроэнергию.

Что такое двухставочный счетчик?

Производители двухтактных счетчиков электроэнергии обещают экономию до 50%. Они исходят из разграничения дня на две зоны — ночную и дневную. Как правило, большая часть электроэнергии потребляется днем, а точнее утром, когда люди идут на работу и включают электроприборы, и вечером, после работы и учебных заведений.

Телевизор, чайник, микроволновая печь, посудомоечная машина — вся эта техника работает практически всегда утром, днем или вечером, а не ночью, когда хозяева спят.Чрезмерное подключение электроприборов приводит к различным сбоям в работе источников питания. Поэтому энергетикам настоятельно рекомендуется разгрузить линии, запуская некоторые устройства в ночное время. Именно к этому стимулируют двухставочные счетчики.

В дневное время (с 7 до 23 часов) рассматривают килловат по нормальной цене, а с 23 часов до 7 утра — по льготной. Таким образом, потреблять электроэнергию ночью выгодно. Теоретически это так. На практике это проявляется по-разному.Это зависит от нескольких нюансов. Прежде чем устанавливать в доме двухтарифный счетчик, узнайте, какие тарифы действуют в вашем регионе. Если разница между дневной и ночной фазой заметна, можно подумать о замене. Во-вторых, большинство из нас днем работает, а ночью спит. Поэтому учтите, что устройства с функцией программирования могут работать в ночное время. Это, в первую очередь, стиральные машины, мультиварки, посудомоечные машины. Если вы часто пользуетесь этими устройствами, то есть смысл потреблять мощность по двум тарифам.

Какой двухтарифный счетчик электроэнергии выбрать?

Главный критерий выбора двухставочного счетчика — это наличие гос. Аттестации. В случае его отсутствия сервисная компания откажется от установки устройства в вашем доме. В связи с этим мы рекомендуем вам обратиться в местную энергосбытовую компанию, где вам предложат на выбор подходящие счетчики или указать, какие модели вы можете безопасно приобрести. Из отечественных разрешены «Меркурий-200», «СОЭ-55», «Энергомера-СЕ-102» и другие.

После покупки двухтарифного счетчика необходимо еще раз обратиться в энергоснабжающую организацию с заявлением о необходимости переустановки счетчика. Там же перепрограммируется устройство перепрограммирования. В назначенный день приедет слесарь для установки.

Как оплатить свет на двухтарифном счетчике?

Плата за электроэнергию по двутарифному счетчику исчисляется из расчета

киловатт, отдельно в дневную фазу и отдельно в ночную фазу. Для этого важно научиться правильно читать двухтактный счетчик.Обычно процедура указывается в паспорте к счетчику. Показания снимаются ежемесячно. P>

Для начала нужно перейти в режим. Затем выберите опцию «Enter», после чего на дисплее появятся данные, указывающие, сколько вы израсходовали электроэнергии.
