Как сделать антенну своими руками. Телевизионная антенна своими руками

В магазине сегодня большой выбор всевозможных антенн для телевизора, и всегда есть возможность купить то, что нужно. Но бывают случаи, когда антенна требуется очень срочно, например, после грозы или на даче, а до магазина нужно еще дойти. Тогда на помощь придут мастеровитые руки, смекалка и немного исходного материала.

Из пивных банок

Это самая популярная телевизионная антенна, которую делают своими руками умельцы. Секрет ее популярности в простоте и доступности материалов. Такую антенну можно сделать на даче и на пикнике. Да и в квартире, где прием на магазинную антенну не всегда идеален. Мастера говорят, что на то, чтобы сделать такую антенну самому, потребуется всего 10 минут времени, а принимает она намного больше каналов, нежели стационарная.

Для создания приемника из пустых жестяных банок вам понадобиться:

  • кабель для антенны;
  • пару жестяных банок из-под пивных или иных слабоалкогольных напитков;
  • саморезы – 2 шт;
  • штекер;
  • изоляционная или липкая лента;
  • отвертка;
  • палка.

Инструкция, как сделать антенну ТВ самостоятельно:

  1. Примотать изоляционной лентой банки к палке, придерживаясь расстояния друг от друга около 7 см, хотя подбирать длину нужно экспериментально. Если у банки остались кольца для открытия, то можно кабель закрепить саморезами к ним.
  2. Вкрутить в пивную тару саморезы, зачистить оба конца антенного кабеля и прикрутить к шурупам.
  3. Привязать кабель к палке при помощи скотча, это необходимо для стойкости приемника.
  4. Вместо деревянной палки можно использовать вешалку, тогда удобней будет вешать для настройки.
  5. Чтобы антенна не потеряла свои рабочие свойства из-за влияния непогоды, банки необходимо закрыть большой бутылкой из пластика, двух-трех литровой, у которой отрезаны дно и горловина. В центре бутылки необходимо просверлить дырку, через которую протянуть кабель, после подключения необходимо это место ошпарить кипятком. Тогда пластик от высокой температуры поменяет свою форму и сделает отверстие герметично закрытым.

Антенна из-под пустых пивных банок готова, остается только подключить ее к телевизору и настроить. Можно конструкцию усовершенствовать и сделать антенну из нескольких секций из пивной тары.

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

  1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
  2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
  3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
  4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
  5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
  6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
  7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
  8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Мощная самодельная антенна

Чтобы антенна работала не хуже покупной, а то еще и лучше, нужно улучшить ее принимающий контур.

  1. Купить усилитель сигнала, который подключается непосредственно к антенне, обязательно обмотать кабель на обоих концах изолентой, чтобы не было помех в сигнале.
  2. Чтобы прием был качественный, нужно изготовить экран – это металлическая сетка, которую изолируют от телевизора и ставят позади приемника. В качестве экрана можно использовать металлическую сетку от забора.
  3. Площадь приема нужно по возможности увеличить, для этого к экрану можно присоединить металлические прутья, обращая внимание, чтобы вся конструкция была из одного металла, дабы со временем не произошло окисление. Соединять прутья с экраном нужно симметрично, чтобы получилась максимально большая площадь.
  4. В центре конструкции нужно расположить еще один усилитель, припаяв контакты к приемнику.
  5. Такого типа антенны в доме не устанавливают, обычно их выносят на крышу, поворачивая в сторону ближайшей телевышки.

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

  1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
  2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

Спутниковая антенна

Своими руками можно сделать не только простые антенны для телевизора, но даже и спутниковые. Особенно это актуально для тех, кто живет вдали от больших городов, и купить в магазине параболический приемник не может. Хорошо, если телевышка находится на расстоянии 35 км от здания, чтобы сигнал был достаточно силен. А если рядом есть высокое строение, то задача станет еще проще.

Необходимые материалы:

  • ненужный зонт;
  • фольга;
  • кабель для антенны, желательно из меди;
  • пивная пустая банка;
  • усилитель сигнала с блоком питания.

Ход работ:

  1. Сделать обмерку антенной решетки: измерить у зонта длину между спицами, учесть высоту нужного сегмента и угол, под которым крепятся спицы.
  2. Перенести все расчеты на фольгу и вырезать детали, чтобы они подходили к треугольному сектору зонта.
  3. Пришить детали из фольги капроновыми нитками к ткани зонта, в итоге вся его внутренняя часть должна быть покрыта фольгой.
  4. В фокусе антенной решетки нужно установить приемник сигнала. Усилитель можно как купить в магазине, так и смастерить самому. Делается таким образом: снять из кабеля 4 см наружной обмотки, подрезать экран, который защищает от помех и оставить жилу, она и будет передавать сигнал.
  5. Вырезать овал из пивной банки, в центре овала сделать дырку, продеть в нее жилу и припаять контакт.
  6. Место соединения залепить пластилином, так не будет в этом месте металл ржаветь и окисляться.
  7. К ручке зонтика прикрепить приемник при помощи скотча, кабели примотать с 10 см припуском, таким образом, можно будет регулировать конструкцию.
    Очень важно сделать так, чтобы приемник не прикасался к металлу на ручке зонтика, иначе могут появляться помехи. В месте соприкосновения нужно прилепить пластилин или прочий изоляционный материал.
  8. Блок питания нужно поместить рядом с телевизором, потому что питание усилителя происходит через кабель.
  9. Закрепить антенну, направив ее на телевизионную вышку и настроить каналы, поворачивая ее в разные стороны.

Как сделать антенну для телевизора своими руками?

Телевидение, как и 10 лет назад, является довольно популярным. Несмотря на развитие технологий, процедура передачи телевизионного сигнала осталась прежней. Необходимость установки антенны актуальна всегда. Однако бывают случаи, когда это приспособление выходит из строя – тогда возникает необходимость сделать его собственноручно.

Особенности самодельных антенн

Многим владельцам телевизоров рано или поздно приходит на ум вопрос о том, как самостоятельно изготовить простую телевизионную антенну. Некоторые считают, что это сложная процедура, однако, на практике все совсем наоборот. Для возможности смотреть телевидение антенны должны иметь следующие характеристики:

  • приспособление должно иметь определенный коэффициент защиты направленного действия, усиления сигнала, а также избавления от помех;
  • в антенне должна присутствовать автоматическая настройка значений без человеческого вмешательства;
  • для отсутствия фазовых искажений амплитуда и частота должны быть внимательно определены.

Причинами изготовить телевизионную антенну самостоятельно являются следующие:

  • жилое здание является новым, не освоенным провайдерами;
  • помещение располагается далеко от города и торговых точек;
  • кабельное телевидение отключено в связи профработами;
  • старая конструкция сломалась, а на новую нет финансовых средств.

По мнению профессионалов, самодельная антенна способна прекрасно справляться со своими функциями в том случае, когда здание расположено на благоприятной территории, а процесс изготовления осуществлен правильно.

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

  • провода;
  • уголки;
  • пруты;
  • полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Способы изготовления

Существует несколько вариантов, благодаря которым можно сделать антенну для телевизора своими руками в домашних условиях. Практически каждый владелец телевизора может изготовить мощную комнатную или уличную конструкцию, с помощью которой будет комфортно смотреть телепрограммы и сериалы.

Самому у себя дома быстро из подручных средств, например электродов, можно создать широкополосную, пассивную, активную, дециметровую антенну – петлю или приспособление иного вида на дачу.

Из коаксиального кабеля

Просто и быстро своими руками можно сделать приемник каналов из небольшого отрезка коаксильного кабеля. Для работы потребуется фанера для основы либо иной листовой материал, изолента, нож и паяльный инструмент.

Пошаговая инструкция.

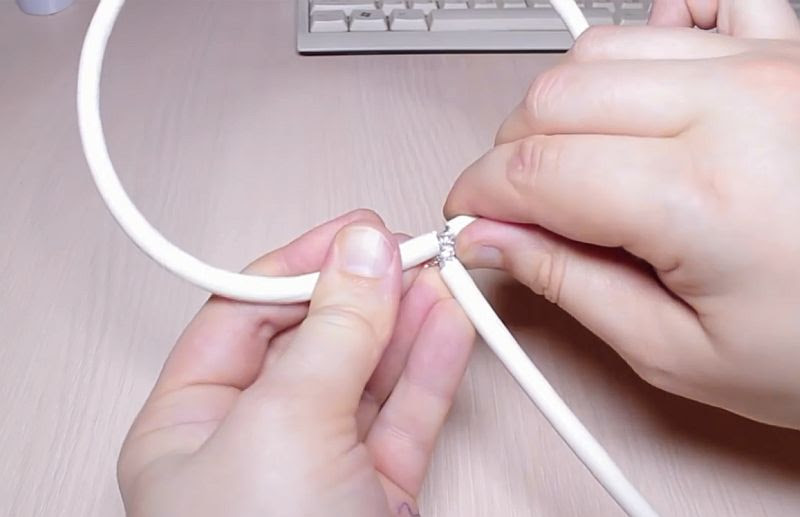

  • Требуется взять отрезок коаксиального кабеля в 53 сантиметра и согнуть его в кольцо. При этом края должны быть разомкнутыми и зафиксированы в данной форме на фанерном листе.
  • Из подобного кабеля стоит отрезать кусок, что имеет длину в 17, 5 сантиметра для второй петли.
  • После этого нужно подключить кабель и на его втором основании установить разъем, что необходим для ТВ.

В ходе таких простых действий получится простая хорошая антенна, которой будет сложно качественно ловить сигналы. Для улучшения ее функциональности стоит установить блок усилитель.

«Восьмерка»

Самодельное приспособление для приема каналов в виде восьмерки собирают за несколько минут. С этой целью понадобится картонный короб, например, обувной, кабель для антенны, штекер, нож, паяльный инструмент, скотч, фольга, клей. Изготавливая антенну, необходимо осуществить несколько этапов:

  • открыть коробку и освободить ее от пыли и загрязнений, после чего приступать к оклеиванию;
  • дно коробки намазать небольшим слоем клея и обклеить фольгой;
  • закрыть короб и оклеить его скотчем, чтобы не осуществилось самопроизвольное открывание;
  • на крышку стоит зафиксировать кусочки кабеля в виде восьмерки и приклеить их скотчем;
  • в центре восьмерки кабель нужно зачистить и сделать пару выводов от оплетки из металла для дальнейшего подключения приемника каналов;
  • отрезать проводник, чтобы подключить антенну к ТВ, при этом длина кабеля должна соответствовать дистанции от места монтажа конструкции до агрегата;
  • один из концов шнура нужно зачистить в соответствии с разъемом, сделав это так, чтобы был экранный вывод, а от основной жилы был собран через 10-20 миллиметров изоляции;
  • подключить кабельные выводы к восьмерочным;
  • к другому окончанию подсоединяют разъем от телевизора.

Проведя все вышеперечисленные мероприятия, можно считать антенну функциональной. «Восьмерка» – это отличная альтернатива спутниковому ТВ, так как ее картинка ничем не хуже.

Двойной и тройной квадрат

Для сборки приемника каналов в виде двойного и тройного квадрата потребуются некоторые усилия от мастера. Однако правильно собранное приспособление позволит осуществлять прием даже самых незначительных сигналов телевидения. На качество возведения телепрограмм оказывает влияние удаленность от телевышки, поэтому в этом случае стоит соблюсти правильность размеров.

Чтобы изготовить антенну в форме двойного и тройного квадрата, потребуются трубы из металла, например из меди, латуни, алюминия, также в этом случае можно использовать пруты.

Также стоит подготовить диэлектрический прут, основу из дерева, провода. В зависимости от трубного диаметра, конструкция принимает определенное число каналов:

  • 1-2 сантиметра ловит 1-5 каналов;
  • 0,8-1,5 сантиметра – 6-12 каналов;
  • 0,3-0, 6 сантиметра используется для каналов в диапазоне дециметра.

Такая антенна имеет вид 2 или 3 рамок с правильной формой, которые имеют разные размеры. Приведем этапы изготовления приемника каналов.

  1. Сгибание труб в четырехугольники.
  2. Их соединение в верхней части стрелой, состоящей из проводника, а в нижней части диэлектриком.
  3. Установка наружной антенны на основу из дерева.
  4. Разделение кабеля и отделение оплетки на отдельный вывод.
  5. Подключение кабеля к приемнику каналов.
  6. Заделывание второго конца для штекера антенны, чтобы осуществлялась передача телеканалов.

После качественного проведения всех вышеперечисленных мероприятий телевизионную антенну можно считать готовой. Конструкция «двойной и тройной квадрат» является оптимальным вариантом для установки на улице.

Из металлических банок

Дачную телевизионную антенну из пивных банок можно считать самой простой и доступной пассивной конструкцией. Процедура ее изготовления занимает не так много времени и может осуществляться даже без наличия каких-либо навыков. Несмотря на отсутствие сложностей в работе и дорогих материалов, приспособление из металлических банок способно отлично принимать дециметровые диапазоны вещаний.

Для сбора антенны из банок из-под пива потребуются такие материалы и приспособления:

  • длинный кабель;
  • банки из алюминия, простая конструкция обычно состоит из двух;
  • 2 самореза и столько же болтов;
  • штекер, с помощью которого кабель будет подсоединяться к телевизору;
  • скотч либо изолента;
  • основание из дерева, пластмассы, на которое будут крепиться банки.

Схема изготовления телевизионного приспособления.

  1. Каждую из банок необходимо прикрепить к штырю-основанию, используя скотч. При этом расстояние между банками должно быть около 7 сантиметров.
  2. Кабель стоит зачистить с одной стороны. После этого стоит его развести и прикрепить. Можно осуществить припаивание кабеля, а к его свободному окончанию монтировать штекер.

Эту простую конструкцию можно установить как в комнате, так и на улице.

Если антенна наружная, то рекомендуется накрыть ее с помощью крупной тары из пластика. Кабель стоит продеть через отверстие, что сделано с боковой стороны.

После чего провести герметизацию кипятком. Приемник каналов стоит подключить и настроить через автопоиск каналов.

В виде рамки

Чтобы стать владельцем самодельного приемника телеканалов в виде рамки, потребуются пластины из алюминия, сетка из металла, чтобы изготовить рефлектор, несколько болтов, гаек, кабель, штекер. Не обойтись при работе без дрели, отвертки и пассатижей. Чтобы изготовить антенну, стоит выполнить такие мероприятия:

  • отрезать полосы из алюминия, просверлить на их окончаниях отверстия под болты;
  • собрать рамку, а места соединения закрепить внахлест;
  • чтобы предотвратить окисление, вышеописанные точки рекомендуется покрыть лаком либо краской;
  • к определенным точкам конструкции стоит прикрепить кабель, что имеет антенные разъемы;
  • на рефлекторе прикрепить раму, при этом не должно происходить закорчевания электроцепи антенны;
  • приемник каналов монтировать на мачту и расположить в необходимом месте.

В форме бабочки

Данный вид антенны способствует приему высококачественных каналов, поэтому является всеволновым. Работа самодельной конструкции в виде бабочки может стать прекрасной альтернативой спутниковой антенны. Самостоятельный процесс ее изготовления должен быть особенно внимательным, точным. Приспособление будет иметь в своем составе доску, кусочки проводов из меди с жилами в 4 миллиметра.

В первую очередь мастеру потребуется сделать разметку доски будущими отверстиями, после чего высверлить их по схеме. Следующие шаги:

  • вырезать 8 кусочков провода по 375 миллиметров, 2 – чтобы подключить крылья по 220 миллиметров, необходимые для подключения к гнезду;
  • для изготовления электроконтакта стоит провести зачистку изоляции отрезков;
  • кусочки провода необходимо согнуть на оголенных участках;
  • у V-подобных должны быть равные стороны с дистанцией между окончаниями в 75 миллиметров;
  • на доску из дерева стоит установить элементы из проволоки, зафиксировав саморезами;
  • выводы от приемников стоит монтировать к гнезду, смонтировав туда же кабель, что передает сигналы.

Широкополосную антенну можно считать готовой к применению, она может быть установлена в помещении для приема телесигналов.

Рекомендации

Специалисты советуют не бояться делать телевизионные антенны дома, так как эта процедура не потратит много сил времени и финансов. Чтоб не покупать несколько фабричных антенн, можно попробовать сделать более сложную конструкцию, которая сможет качественно воспроизводить сигналы в неблагоприятном расположении жилища. Начинать изготовление приемника телеканалов стоит из самых простых вариантов. Более серьезные конструкции стоит делать опытным мастерам, так как они подразумевают использование чертежей и дополнительных навыков.

О том, как сделать антенну своими руками, смотрите далее.

Как сделать антенну для телевизора своими руками

Несмотря на постоянное развитие телевизионной трансляции (переход в цифровой формат, возможность установки спутникового или кабельного телевидения, интернет-ТВ), использование антенн всё ещё остаётся актуальным. Особенно это касается пригородов и сельской местности. Иногда телеантенна выходит из строя, а рядом нет места, где её можно приобрести. Поэтому информация, как именно можно сделать антенну для телевизора своими руками, может оказаться полезной.

Типы антенн

Антенна – это устройство, которое может принимать или передавать радиоволны. Типы эфирных телеантенн (то есть таких, которые принимают сигнал с вышек или ретрансляторов) можно разделить по месту расположения на:

  • Внешние;
  • Комнатные.

Комнатные антенны для телевизора имеет смысл использовать только при хорошем сигнале, а на даче или в отдалении от телеретрансляторов применяют внешние. Кроме места расположения, приёмники телесигнала делятся на:

  • Пассивные – выполняют приём сигнала только за счёт своей формы;
  • Активные – сигнал проходит через преобразователи.

Качество сигнала от пассивной телеантенны будет напрямую зависеть от её размера – чем она больше, тем лучше.

Из преимуществ можно отметить:

  • Лёгкость изготовления;
  • Малая затратность: возможно сделать из подручных материалов;
  • Не нужно отдельное питание.

Тем не менее недостатки довольно весомые:

  • Неустойчивость к помехам: очень важно выбрать расположение для хорошего сигнала;
  • Требуется большая высота для установки, нужно использовать дополнительные укрепления;
  • Громоздкие, не подходят из-за габаритов для установки дома, в основном используются для наружной установки.

В активных антеннах дополнительно используются различные декодеры и усилители, которые позволяют сделать сигнал мощнее. Поэтому их преимущества следующие:

  • Может использоваться в любом месте, даже с низким уровнем сигнала;
  • Могут быть различных размеров и форм;
  • Можно регулировать уровень усиления и подавления шумов;
  • Низкое влияние на качество сигнала рельефа, погоды, различных строений.

Из минусов можно отметить:

  • Сложное устройство;
  • Нужен источник питания;
  • Более высокая стоимость;
  • Менее надёжна из-за присутствия электроники.

Радиоволны, которые передаются в эфире (среде передачи волн), имеют определённый размер и частоту. Телевизионный канал находится в диапазоне метровых и дециметровых частот:

  • Метровые волны (МВ) имеют длину от 1 до 10 м и частоту от 30 до 300 МГц;
  • Дециметровые волны (ДМВ) имеют длину от 0.1 до 1 м и частоту от 300 до 3000 МГц.

По частотам принимаемых сигналов телеантенны можно разделить на такие виды:

  • Всеволновые. Способны принимать и аналоговый, и цифровой сигнал, но расстояние приёма невелико.
  • Логопериодичекие. Могут принять волны метрового и дециметрового диапазона.
  • Дециметровые. Предназначены только для коротких волн.

Всеволновые, иначе их называют частотонезависимые,  устройства приёма по конструкции крайне просты, поэтому их можно сделать самому. Самые известные из них: «бабочка», из пивных банок, из двух лепестков. Чаще всего применяются на небольшом расстоянии от ретранслятора и с малым уровнем помех.

Логопериодические приёмные устройства состоят из основного стержня и поперечных перекладин с увеличивающейся длиной. В изготовлении гораздо сложнее предыдущих. Для правильной конструкции требует знания всех используемых частот, а также ориентация к ретранслятору. Зато, если расчёты конструкции сделаны правильно, антенна будет очень качественно передавать сигнал.

Дециметровые могут иметь как очень простые, так и очень сложные конструкции. Самые известные: «восьмёрка», кольцевая, рамочная.

Трансляция большинства каналов, в том числе цифровых, происходит в ДМВ-диапазоне. Конструкция таких ретрансляторов проще. Но огибание препятствий волнами такой длины хуже, а отражения и искажения играют сильную роль на качестве сигнала.

Исходя из этих особенностей, нужно разобраться, как могут быть сделаны ТВ-антенны своими силами.

Кроме типизации по приёму волн, расположению, а также наличия электронных элементов, телеантенны различаются ещё по всевозможной конструктивной реализации: волновой канал, бегущей волны, зигзагообразные, рамочные и т.п.

Принцип сборки

Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.

Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.

Основными элементами, которые могут понадобиться, – это телевизионный кабель, металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.

Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой > ё

Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.

Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.

При слишком слабом сигнале может потребоваться усилитель.

Итак, как должна быть сделана телевизионная антенна своими руками:

  • Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
  • Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
  • Должна быть защищена от помех;
  • Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.

Варианты антенн своими руками

Простую ТВ-антенну возможно сделать из материалов, которые обычно имеются в любом доме.

Например, из фольги, металлической банки, зонта и провода самому можно сделать даже спутниковую антенну.

С помощью фольги можно сделать такой приёмник:

  1. На дне коробки разравнивается и приклеивается фольга.
  2. Из 2 кусков телевизионного кабеля нужно снять изоляцию на 2.5 см.
  3. Оплётку кабеля скрутить в отдельный контакт.
  4. Из кусков кабеля сделать «восьмёрку», при этом контакты не должны скрепляться в середине и располагаться на 1 см.
  5. Расположить кабель с наружной стороны коробки (без фольги).
  6. Берётся ещё кабель, который будет соединять антенну с приёмником.
  7. Его конец зачищается, оплётка тоже скручивается отдельно.
  8. В одном месте соединяются 3 центральные жилы и 3 оплётки кабеля.
  9. Телеантенну располагаем в месте наилучшего приёма.

Рассмотрим простые и популярные варианты телеантенн: из пивных банок, коаксиального кабеля и зигзагообразную.

Из коаксиального кабеля

Это самый элементарный вариант телеантенны из кабеля для приёма цифрового или аналогового сигнала. Самостоятельно такую конструкцию можно выполнить в течение получаса.

Коаксиальный кабель представляет собой электрический провод для передачи радиочастотных сигналов. Состоит из:

  • Внешней оболочки;
  • Внешнего проводника, который иначе называют экраном или оплёткой;
  • Изоляции, которая отделяет центральную жилу от оплётки;
  • Внутреннего проводника (центральной жилы).

Такой кабель может быть сопротивлением 50 или 75 Ом. Для изготовления самодельных антенн рекомендуется брать на 75 Ом.

Потребуется кусок кабеля длиной не меньше 0.5 метра. С одной стороны снимаем верхнюю изоляцию и изоляцию центральной жилы на 5 см. Жилу с оплеткой следует скрутить. Теперь от этого конца нужно отступить на 20-22 см и снять всё до изоляции центральной жилы. Длина этого участка будет около 2 см. Дальше отмеряется такое же расстояние, как было до этого участка, то есть 20-22 см. С участка в 1 см снимается только верхняя изоляция. Теперь делается петля: прикручивается оголённый конец к промежутку без внешней изоляции.

Оголённые места лучше обмотать изолентой, особенно если антенна будет использоваться на улице

Устройство нужно направить в сторону вышки.

Можно сделать антенну из медной проволоки.

Для этого концы зачищаются от изоляции. Один конец прикрепляют на телевизор, а другой к отопительной трубе, которая будет выполнять роль усилителя. Такая антенна из проволоки сможет принимать около 5 каналов.

Из проволоки возможно сделать приёмное петлевое устройство для приёма цифрового сигнала. Для этого потребуется рассчитать длину петли. Нужно знать среднюю частоту сигнала. И 300 разделить на эту частоту. Полученное значение будет длиной петли. Кусок проволоки замыкается в кольцо, и к концам припаивается кабель. Вместо проволоки можно использовать коаксиал. Тогда кольцевая антенна будет похожа на описанный выше вариант.

Несмотря на простоту конструкции, этот способ при правильных расчётах снижает помехи и уверенно принимает сигнал.

Для улучшения сигнала можно попробовать выполнить усиление антенны.

Рассмотрим варианты, как усилить телеантенну своими руками:

  • Располагать устройство приёма как можно ближе к окну, устраняя препятствия;
  • Отрегулировать положение;
  • Можно удлинить антенну куском проволоки;
  • Добавить в конструкцию усилитель сигнала;
  • Внешние располагать как можно выше.

 Из пивных банок

Простейшим способом заменить вышедшую из строя ТВ-антенну является создание таковой из пивных банок.

Разберёмся со способом изготовления простой антенны для цифрового ТВ, выполненной из подручных средств, а именно из металлических банок.

Понадобятся такие материалы:

  • Пивные банки с гладкой поверхностью (предварительно вымыть и высушить), в самом простом варианте – 2 шт;
  • Саморезы;
  • Кусок телевизионного кабеля;
  • Штекер;
  • Изолента или скотч;
  • Палка из материала, который не проводит электричество (можно использовать тремпель).

Этапы работ такие:

  1. Кабель нужно брать такого размера, чтобы его хватило на ту высоту, на которую планируется подвешивать антенну. Если на куске кабеля нет штекера, он зачищается с одной стороны от обмотки и на него насаживается штекер.
  2. Второй конец также очищается от обмотки. Внутри имеется центральная жила и оплётка (экран).
  3. В банках с одинаковых сторон проделываются отверстия. Не имеет значения, это будет верхняя или нижняя часть банки.
  4. К одной банке с помощью самореза прикрепляется центральная жила, а к другой оплётка. При этом нужно сделать петлю, которая обхватит саморез. И он своей шляпкой при ввинчивании должен хорошо ее зажать.
  5. Вместо саморезов можно припаять контакты.
  6. К палке нужно примотать банки так, чтобы они были на одной оси. Расстояние между банками берётся обычно от 7 до 10 см.
  7. Когда оптимальное расстояние выбрано, банки надёжно фиксируются липкой лентой.

Лучше вначале банки зафиксировать резинкой, чтобы удобно было отрегулировать расстояние

Когда вы сделали такую антенну своими руками, при использовании на улице желательно соорудить защитный колпак, например, из пластиковой бутылки. При попадании влаги, контакты будут окисляться и сигнал ухудшаться. Уличный вариант можно усовершенствовать, добавив несколько секций с банками.

Зигзагообразная

Данная телеантенна имеет ещё название «восьмёрка» или антенна Харченко. Показывает один из лучших приёмов сигнала среди устройств, которые можно сделать самостоятельно. Её схема имеет вид:

Dvb t2 – это самый новый цифровой формат телевещания. Цифровой формат имеет множество преимуществ перед аналоговым: большая устойчивость к помехам, сигнал будет более широко доступен, а качество его лучше. Цифровой формат требует меньшего размера антенн и меньшей мощности передающих устройств.

Изготовить антенну для приёма dvb t2 довольно несложно. Следует отметить, что цифровое ТВ передаётся в ДМВ.

Теперь разберём, как может быть сделана антенна для цифрового ТВ своими руками:

Нужен любой материал, который проводит электрический ток. Это может быть трубка, провод, уголок и т.п. Проще всего использовать проволоку из алюминия, латуни или меди (лучше эти 2 варианта), толщиной от 2 до 5 мм. Потребуется сделать из материала 2 ромба, как на рисунке. Можно использовать и сварочные электроды, каждый из которых будет стороной ромба.

Для данной схемы имеются размеры:

– В1=14 см;

– В2=13 см;

– углы желательно около 900.

Внешние стороны должны быть немного длиннее. Это делается для того, чтобы ромбы в середине не соединялись.

Но указанные параметры  больше подходят для домашнего использования. Чаще можно встретить рекомендацию брать сторону ромба 45 см.

Можно сделать самостоятельный расчёт размеров антенны для цифрового ТВ. Для этого нужно знать длину волны трансляции сигнала и разделить на 4. Это и будут стороны ромбов

Существуют и калькуляторы для расчёта параметров «би-квадратных» антенн, которые можно найти в интернет-ресурсах.

Когда отмеряется длина проволоки, нужно взять запас 1-2 см для петли, которая замкнёт контур. Можно просто скрутить или спаять оставшийся конец.

После этого берётся коаксиальный кабель, который зачищается. Контакты нужно будет припаять к центральным углам ромба, которые не смыкаются. Центральная жила припаивается к одному углу, а оплётка к другому. Центральную часть можно поместить в пластиковый корпус и залить клеем для надёжности.

Для уменьшения сторонних помех можно установить позади приёмника экран. Это может быть просто фольга, натянутая на фанеру или решётка из металлических трубочек или проволоки. Экран должен располагаться в противоположной стороне от вышки и не контактировать с антенной.

Если антенна будет использоваться снаружи, можно собрать её с усилителем. Усилителем может быть простейшая плата, которая крепится к усам антенны или более габаритное устройство, которому требуется питание от сети.

В случае с усилителем «восьмёрка» крепится к пластине, при этом провод можно расплющить в месте крепления, и в центральной части сразу прикрепить усилитель.

Можно усовершенствовать конструкцию «восьмёрки», добавив симметрично ещё ромбы.

Рассмотрим ещё несколько более сложных устройств телеантенн.

Двойной и тройной квадрат

Такой вариант является узкополосной телеантенной, то есть можно получить всего несколько каналов, но с качественной передачей. Её можно использовать для приёма слабого сигнала или если сигнал подавляется другими, более мощными сигналами. Но важна точная ориентация на источник телеволн.

Для изготовления понадобятся трубки или проволока. Для получения до 5 каналов в метровом диапазоне толщина должна составлять 10-20 мм. Для большего количества – 8-15 мм. Для ДМВ всего 3-6 мм.

В двойном квадрате из материала делаются 2 квадрата, причём один чуть больше другого. Меньший называется вибратор, а больший – рефлектор (отражатель). Вибратор присутствует вообще в каждой антенне и является системой получения колебаний.

Рамки крепятся параллельно друг другу. Сверху и снизу по центрам они закреплены с помощью стрел, которые, в свою очередь, крепятся к вертикальной опоре. Нижняя стрела должна быть сделана из непроводящего материала. Центры обеих рамок должны находиться на одной линии и направлены к телепередатчику. В трёхрамочной конструкции добавляется ещё меньший квадрат.

Ещё одна конструкция для ДМВ – рамочная.



Рамку рекомендуется сделать из полосок алюминия. Скреплять их можно болтами. В центре должен быть зазор, как было в зигзагообразной антенне. Кабель припаивается  таким же образом.

Потом эта рамка крепится на вертикальную опору. Можно дополнительно оснастить усилителем или отражателем.

Самостоятельное изготовление антенны поможет сэкономить на покупке таковой. Масса имеющихся вариантов позволяет экспериментировать и найти оптимальный способ для конкретной ситуации.

Как сделать мощную HDTV антенну для телевизора своими руками

Люди придумали кучу способов улучшить прием сигнала антеннами – от прикреплённой одежной вешалки до намотанной алюминиевой фольги. Поняв, что большинство этих способов не работают на самом деле, я решил сделать нормальную и расскажу вам как собрать антенну для телевизора.

Из-за возросшей стоимости кабельного ТВ, я решил купить антенну. Первая практически не ловила сигнал, вторая работала, но если кот сидел на подоконнике, то сигнал пропадал. И даже то, что я обмотал ее фольгой не помогло.

После поисков в интернете я нашел инструкцию, как сделать телевизионную антенну в домашних условиях для сигнала телевидения высокого разрешения из картона и алюминиевой фольги. Когда я поделился задумкой с отцом, он сначала посмеялся, но теперь тоже просит, чтобы я и ему сделал такую широкополосную уличную телеантенну из проволоки на дачу. Супер мощная антенна для аналогового ТВ достаточно простая для изготовления своими руками, мои фотографии и пояснения помогут вам разобраться в процессе.

Даже не поднимая антенну повыше, я уже поймал больше каналов, чем раньше было по платному кабельному ТВ, и изображение очень чистое. После того, как закрепите самодельную антенну для телевизора на постоянном месте повыше, заново включите поиск каналов, их должно найтись еще больше на большей высоте.

Шаг 1: Необходимые материалы

Материалы:

  • Лист картона около метра длиной
  • Инструменты для резки картона – ножницы и канцелярский нож
  • Алюминиевая фольга
  • Клей (я использовал столярный – он очень хорошо склеивает)
  • Дрель
  • Два винта с гайками и шайбами
  • Антенный адаптер 75-300 ОМ UHF/VHF, есть на Амазоне
  • Коаксиальный кабель 1-1,2 м, есть на Амазоне, размер не важен, главное, чтобы длины хватало
  • Краска, маркеры или самоклейка для облагораживания внешней стороны (опционально)

Шаблон
Шаблоны для вырезания деталей из картона и фольги есть в интернете.

Шаг 2: Вырезаем картонное основание антенны

Сначала вырежьте из картона прямоугольник 33х36 см. Затем нанесите небольшое количество клея на одну сторону и приклейте фольгу, хорошо ее разгладив. Края фольги загните на другую сторона картонного основания и покройте фольгу краской. Можно декорировать внешнюю сторону маркерами или самоклеящейся бумагой, на ваше усмотрение. Отложите основание в сторону, пока клей не просохнет.

Шаг 3: Вырезаем части антенны

Распечатайте скачанные шаблоны и вырежьте их. Затем положите шаблоны на картон, можно закрепить их парой кусочков скотча. Обведите шаблоны и вырежьте их канцелярским ножом. Вам понадобятся две детали крыльев, соединенных перемычкой. Также вырежьте две крепежные пластины.

Вырежьте две детали с крыльями из фольги по шаблону. Для вырезания шаблонов из фольги используйте ножницы, канцелярский нож рвет фольгу.

У вас должны быть две детали с крыльями, две аналогичные детали из фольги, две крепежных пластины. Также есть шаблон для подставки, если собираетесь ставить антенну на подставку, вырежьте деталь из картона.

Шаг 4: Сгибаем крылья антенны

Как вы, наверное, заметили, на шаблоне крыльев антенны нанесены пунктирные линии сгиба. Согните шаблон по этим линиям и на картонной заготовке карандашом отметьте места, где должны быть линии сгиба. Аккуратно и медленно надрежьте картон по этим линиям, будьте осторожны и не прорежьте картон насквозь. Аккуратно сложите все четыре картонных закрылка по надрезанным линиям сгиба. Сгибайте не до конца, а чтобы получился нужный угол, на фото можно рассмотреть детально.

После того, как закрылки согнуты, нанесите клей в надрезы по линиям сгиба, чтобы зафиксировать сгибы. Закрылки должны составлять с плоскостью крыла угол 45°, то есть по отношению друг другу они находятся под углом 90°. Скорее всего, они разойдутся, если их не проклеить, лучший вариант для этого – термоклей.

Шаг 5: Обклеиваем крылья фольгой

Теперь нужно обклеить фольгой крылья с обратной стороны. Из-за того, что лист фольги уже, чем картонная деталь, перекладина детали останется непокрыта фольгой. Фольгу нужно наклеить и разгладить до максимально возможно гладкого состояния, слой клея должен быть тонким. Отложите пока детали в сторону, чтобы клей высох.

Шаг 6: Красим антенну и устанавливаем крепежные пластины

Покрываем крепежные пластины краской, проверяем высох ли клей на основании (прямоугольник 33х36 см). Если клей просох, расположите прямоугольник перед собой по высоте (в книжной ориентации). Используя шаблон, отметьте места, где нужно сделать отверстия для крепежных пластин. Прорежьте эти отверстия.

Затем красим две детали с крыльями. Дадим краске высохнуть. Затем устанавливаем крепежные пластины на места (на фото). Продеть в отверстие пластины нужно боком и затем развернуть их прямо. Они должны быть прижаты к верхнему краю отверстий в основании и вытянуты достаточно далеко от него.

Если прорези в крепежных пластинах слишком узкие и пластины тяжело фиксируются на основании, прорези можно немного расширить. Можно проклеить места соединения крепежных пластин и основания, а также добавить по капле клея в тех местах, где вырезанные прямоугольники картонного основания отгибаются наружу. Это добавит прочности конструкции.

Как только клей и краска высохнут, можно собрать антенну целиком.

Шаг 7: Подключаем антенну

Сначала установите две детали с крыльями в прорези крепежных пластин. Места соединения деталей можно дополнительно усилить клеем. Дайте клею высохнуть.

Подключение проводов на самом деле достаточно простое. На шаблоне перемычки между крыльев отмечено отверстие на расстоянии 3 мм и 6 мм от краев перемычки. С помощью шаблона отметьте эти места на перемычках и просверлите их. В отверстия вставьте винты, на них наденьте шайбы, затем накиньте контакты от антенного адаптера, и закрутите гайки.

Теперь адаптер подключен к антенне и можно подключать его к телевизору. Подключите коаксиальный кабель к штекеру адаптера, а другой конец кабеля подключите к соответствующему разъему телевизора. На этом, собственно, все.
Эта антенна намного превзошла все, купленные мной в магазине.

Как сделать петлю на антенну для телевизора


Петлевая антенна своими руками

Изготавливают петлевой вибратор из алюминиевой, латунной, медной или стальной трубки диаметром от 8 до 24 мм. Радиус закругления трубки не имеет значения, а расстояние между осями противоположных сторон должно быть 65 — 70 мм. Трубку изгибают, заполнив ее песком и плотно закрыв отверстия. Вибратор прикрепляют к мачте.

Рис.1. Самодельная петлевая антенна(вверху), кабель снижения петлей (внизу)

Далее вибратор следует согласовать с кабелем снижения петлей (рис. 1 внизу). Размеры вибратора и петли зависят от принимаемого телевизионного канала. Если вибратор изготовлен из трубки диаметром 12 — 18 мм, его длина (расстояние между закругленными концами) для первого канала должна быть 276 см, а длина петли — 190 см, для последующих каналов соответственно 234 и 160, 178 и 125, 163 и 113, 151 и 104, 81 и 56, 77 и 53, 74 и 51, 71 и 49, 69 и 47, 66 и 45, 66 и 44.

Простейшая телевизионная антенна своими руками Самодельная 2-х элементная антенна

Вернуться на главную

www.freeseller.ru

Как сделать простую телевизионную ДМВ антенну своими руками

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Для просмотра телепередач в высоком качестве лучше всего подключать телевизор к кабельной сети. В условиях большого удаления от города альтернативой является антенна (тарелка) спутникового телевидения. Но бывают ситуации, когда этими вариантами невозможно воспользоваться. В таком случае можно сделать простую телевизионную антенну из подручного материала своими руками.

Если вы живете на удалении прямой видимости от телевизионной вышки, то для приема аналогового так и цифрового телевизионного сигнала вполне подойдет простейшая комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная телевизионная комнатная антенна предназначена для приема телепередач в диапазоне ДМВ (470–790 МГц), но при достаточно мощном сигнале удовлетворительно принимает и сигнал метрового диапазона (48,5–100 МГц, 174–230 МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую или металлическую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю». На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

ydoma.info

Как сделать антенну для телевизора

Рисунок 2. Схема принципа работы антенны

Чаще всего в диапазонах передачи радиоволн используется линейная поляризация волны. Она отличается комфортным формированием и приема с учетом ее размеров. От такой поляризации зависит качество сигнала при наличии переотраженных сигналов. При этом особенности поля увидеть и определить сложно, хотя они и присутствуют.

Изготовить такое оборудование можно при помощи обследования и измерения условий приема такого сигнала. На передачу радиоволн влияет вид поляризации волны, а также наличие отражающих зданий и предметов.

Примечание: Если вы смотрите аналоговое вещание, на каналах используются разные радиоволны. Одна может быть горизонтальной, другая – вертикальной. Таким образом ослабляются взаимные помехи между каналами.

Сведения о том, как сделать антенну для цифрового ТВ, представлена далее. Так же рекомендуем ознакомиться с IPTV программы Kodi, которые позволяют смотреть телевизионные каналы на компьютере.

Сделать антенну для телевизора своими руками

Для цифрового телевидения, достаточно аналогового оборудования. Для создания такого устройства можно использовать провод для телевизора. Для того потребуется:

  1. Взять коаксиальный кабель и одеть на один его конец F коннектор и переходник для того, чтобы картинка проецировалась на экран.
  2. На второй конец поместить центральную жилу провода (Рисунок 3).
  3. Определитесь, на сколько миллиметров оголить центральную жилу, которая напрямую будет отвечать за качество каналов.
  4. Чтобы определить частоту вещания цифровых каналов, найдя ближайшую вышку.

От того, насколько правильно вы осуществите расчеты и обрежете жилу зависит то, как будет работать антенна для цифрового ТВ, сделанная своими руками.

Рисунок 2. Схема принципа работы антенны

Как рассчитать антенну для сборки своими руками

Чтобы правильно рассчитать длину волны, потребуется использовать простую формулу (Рисунок 4):

λ=c/F

Здесь: λ (лямда) – указывает на длину волны.

C — скорость света (3–108 м/с).

F — частота передачи сигнала в герцах

Все правильно рассчитав, вы сможете самостоятельно настроить устройство на частоту передачи нужных каналов.

Рисунок 2. Схема принципа работы антенны

Как сделать простую антенну для телевизора

Поговорим о том, как сделать цифровую антенну для телевизора. Для начала сделайте четвертьволновый вибратор из ТВ-кабеля, для чего потребуется использовать частоту приема, которую можно рассчитать при помощи указанной выше формулы.

Приблизьте сопротивление четвертьволнового вибратора к 40 Ом. Воткните провод в цифровой ресивер цифрового телевидения, перед этим сделав F-разъем для соединения с антенной (Рисунок 5).

Рисунок 2. Схема принципа работы антенны

Защитите экран и внешнюю оболочку провода. Четвертьволновый вибратор нужно разместить горизонтально для идеального приема сигнала. Устанавливать такое устройство на улицу нельзя. Использовать ее можно только внутри дома. При этом, кроме самостоятельного приема телевизионного сигнала, это устройство может усиливать прием обычного ресивера.

Из банок

Изготовить оборудование можно из двух обычных пивных банок, телевизионного кабеля с сопротивлением 75 Ом. Учтите, что центральная жила, как и оплётка должны быть достаточно крепкими. Если хотите добиться качественного сигнала, кабель не должен быть слишком длинным. Также достаньте тремпель из дерева, несколько саморезов, изоленту и паяльник.

Рисунок 2. Схема принципа работы антенны

Вот инструкция, как сделать комнатную антенну для телевизора:

  1. Подготовьте кабель, отмерив от одного конца 10 см и надрезав одну его часть в самом начале.
  2. Снимите резину с небольшого участка, чтобы добраться до изоляции экрана.
  3. Скрутите его в один виток.
  4. На этом же конце кабеля очистите от резины скрытую жилу.
  5. Присоедините штекер для подключения к телеприемнику на обратной стороне кабеля.
  6. Соедините контакты с банками.
  7. К одной из банок саморезом прикрепите скрученный экран.
  8. К второй присоедините вытянутую жилу из провода (Рисунок 6).
  9. Закрепите приемник на деревянной планке или швабре с помощью изоленты или скотча.

Примечание: Учтите, что для качественного сигнала, банки должны располагаться на одной оси. При этом специалисты рекомендуют располагать банки на расстоянии не менее 7 см, а поместить их можно как можно ближе к окну.

Теперь вы знаете, как сделать антенну для телевизора из пивных банок, но есть еще несколько способов воплотить задуманное. Так же рекомендуем ознакомиться со статьей о том, как из старого монитора сделать телевизор.

Из проволоки

Изготовить антенну можно даже из проволоки в виде цифры 8 (Рисунок 7). Чтобы осуществить это потребуется медная или алюминиевая проволока, размером от 3-х до 5 мм, используя пистолет для клея.

Как самому сделать антенну для телевизора из проволоки:

  1. Отрезать 2 части проволоки, размером 56 см.
  2. Завязать петлю на конце каждого отрезка.
  3. Из проволоки создать квадраты и соединить их между собой петлями.
  4. Припаять кабель к квадратам с помощью паяльника.
  5. Припаять главную жилу к одному из каналов.

Главным условием является соблюдение между элементами расстояние в размере 2 см. Установить оборудование можно на крышке для воды при помощи клея. Размещать такой приемник можно без усилителя в любом месте.

Рисунок 2. Схема принципа работы антенны
Домашний HDTV девайс

Этот вариант будет самым качественным, но для него потребуется отдельно покупать согласующий трансформатор с 300 на 75 Ом. Чтобы изготовить антенну с его помощью можно использовать подручные средства:

  1. Скотч.
  2. Картон.
  3. Острый нож.
  4. Фольга.
  5. Степлер.
  6. Ножницы.
  7. Фломастер.
  8. Метр.
  9. Клей.

Зарисуйте схему расположения всех частей. Вырежьте трафарет, сделав такие же из фольги. Обклейте картонку фольгой и сделайте рефлектор, размером 35 см, заклеив одну из сторон фольгой. Вырежьте два одинаковых треугольника, длиной 3,5 см, выдерживая дистанцию между фигурами и отдельными деталями рефлектора (Рисунок 8).

Рисунок 2. Схема принципа работы антенны

Приклейте элементы к прямоугольнику и засверлите отверстия под кабель телевизора. Далее, подключите трансформатор и вставьте кабель в штекер и наслаждайтесь просмотром телевидения.

soft-ok.net

Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

(3 оценок, среднее: 5,00 из 5) Загрузка…

sam-stroitel.com

Как сделать антенну для телевизора: необходимые материалы

Рисунок 2. Схема принципа работы антенны

Поляризация цифрового ТВ сигнала

Чаще всего в диапазонах передачи радиоволн используется линейная поляризация волны. Она отличается комфортным формированием и приема с учетом ее размеров. От такой поляризации зависит качество сигнала при наличии переотраженных сигналов. При этом особенности поля увидеть и определить сложно, хотя они и присутствуют.

Изготовить такое оборудование можно при помощи обследования и измерения условий приема такого сигнала. На передачу радиоволн влияет вид поляризации волны, а также наличие отражающих зданий и предметов.

Примечание: Если вы смотрите аналоговое вещание, на каналах используются разные радиоволны. Одна может быть горизонтальной, другая – вертикальной. Таким образом ослабляются взаимные помехи между каналами.

Сведения о том, как сделать антенну для цифрового ТВ, представлена далее. Так же рекомендуем ознакомиться с IPTV программы Kodi, которые позволяют смотреть телевизионные каналы на компьютере.





Сделать антенну для телевизора своими руками

Для цифрового телевидения, достаточно аналогового оборудования. Для создания такого устройства можно использовать провод для телевизора. Для того потребуется:

  1. Взять коаксиальный кабель и одеть на один его конец F коннектор и переходник для того, чтобы картинка проецировалась на экран.
  2. На второй конец поместить центральную жилу провода (Рисунок 3).
  3. Определитесь, на сколько миллиметров оголить центральную жилу, которая напрямую будет отвечать за качество каналов.
  4. Чтобы определить частоту вещания цифровых каналов, найдя ближайшую вышку.

От того, насколько правильно вы осуществите расчеты и обрежете жилу зависит то, как будет работать антенна для цифрового ТВ, сделанная своими руками.

Рисунок 2. Схема принципа работы антенны

Как рассчитать антенну для сборки своими руками

Чтобы правильно рассчитать длину волны, потребуется использовать простую формулу (Рисунок 4):

λ=c/F

Здесь: λ (лямда) – указывает на длину волны.

C — скорость света (3–108 м/с).

F — частота передачи сигнала в герцах

Все правильно рассчитав, вы сможете самостоятельно настроить устройство на частоту передачи нужных каналов.

Рисунок 2. Схема принципа работы антенны

Как сделать простую антенну для телевизора

Поговорим о том, как сделать цифровую антенну для телевизора. Для начала сделайте четвертьволновый вибратор из ТВ-кабеля, для чего потребуется использовать частоту приема, которую можно рассчитать при помощи указанной выше формулы.

Приблизьте сопротивление четвертьволнового вибратора к 40 Ом. Воткните провод в цифровой ресивер цифрового телевидения, перед этим сделав F-разъем для соединения с антенной (Рисунок 5).

Рисунок 2. Схема принципа работы антенны

Защитите экран и внешнюю оболочку провода. Четвертьволновый вибратор нужно разместить горизонтально для идеального приема сигнала. Устанавливать такое устройство на улицу нельзя. Использовать ее можно только внутри дома. При этом, кроме самостоятельного приема телевизионного сигнала, это устройство может усиливать прием обычного ресивера.

Из банок

Изготовить оборудование можно из двух обычных пивных банок, телевизионного кабеля с сопротивлением 75 Ом. Учтите, что центральная жила, как и оплётка должны быть достаточно крепкими. Если хотите добиться качественного сигнала, кабель не должен быть слишком длинным. Также достаньте тремпель из дерева, несколько саморезов, изоленту и паяльник.

Рисунок 2. Схема принципа работы антенны

Вот инструкция, как сделать комнатную антенну для телевизора:

  1. Подготовьте кабель, отмерив от одного конца 10 см и надрезав одну его часть в самом начале.
  2. Снимите резину с небольшого участка, чтобы добраться до изоляции экрана.
  3. Скрутите его в один виток.
  4. На этом же конце кабеля очистите от резины скрытую жилу.
  5. Присоедините штекер для подключения к телеприемнику на обратной стороне кабеля.
  6. Соедините контакты с банками.
  7. К одной из банок саморезом прикрепите скрученный экран.
  8. К второй присоедините вытянутую жилу из провода (Рисунок 6).
  9. Закрепите приемник на деревянной планке или швабре с помощью изоленты или скотча.

Примечание: Учтите, что для качественного сигнала, банки должны располагаться на одной оси. При этом специалисты рекомендуют располагать банки на расстоянии не менее 7 см, а поместить их можно как можно ближе к окну.

Теперь вы знаете, как сделать антенну для телевизора из пивных банок, но есть еще несколько способов воплотить задуманное. Так же рекомендуем ознакомиться со статьей о том, как из старого монитора сделать телевизор.

Из проволоки

Изготовить антенну можно даже из проволоки в виде цифры 8 (Рисунок 7). Чтобы осуществить это потребуется медная или алюминиевая проволока, размером от 3-х до 5 мм, используя пистолет для клея.

Как самому сделать антенну для телевизора из проволоки:

  1. Отрезать 2 части проволоки, размером 56 см.
  2. Завязать петлю на конце каждого отрезка.
  3. Из проволоки создать квадраты и соединить их между собой петлями.
  4. Припаять кабель к квадратам с помощью паяльника.
  5. Припаять главную жилу к одному из каналов.

Главным условием является соблюдение между элементами расстояние в размере 2 см. Установить оборудование можно на крышке для воды при помощи клея. Размещать такой приемник можно без усилителя в любом месте.

Рисунок 2. Схема принципа работы антенны

Домашний HDTV девайс

Этот вариант будет самым качественным, но для него потребуется отдельно покупать согласующий трансформатор с 300 на 75 Ом. Чтобы изготовить антенну с его помощью можно использовать подручные средства:

  1. Скотч.
  2. Картон.
  3. Острый нож.
  4. Фольга.
  5. Степлер.
  6. Ножницы.
  7. Фломастер.
  8. Метр.
  9. Клей.

Зарисуйте схему расположения всех частей. Вырежьте трафарет, сделав такие же из фольги. Обклейте картонку фольгой и сделайте рефлектор, размером 35 см, заклеив одну из сторон фольгой. Вырежьте два одинаковых треугольника, длиной 3,5 см, выдерживая дистанцию между фигурами и отдельными деталями рефлектора (Рисунок 8).

Рисунок 2. Схема принципа работы антенны

Приклейте элементы к прямоугольнику и засверлите отверстия под кабель телевизора. Далее, подключите трансформатор и вставьте кабель в штекер и наслаждайтесь просмотром телевидения.

ТВ антенна своими руками в домашних условиях


При поездке на отдых в загородный дом, иногда помимо наслаждения отличным видом из окна и свежим воздухом, хочется порадовать себя любимой телепрограммой аналогового ТВ, но для этого нужна антенна, которая можно изготовить своими руками. Однако такая местность, в отличие от города, не может похвастаться хорошим сигналом телевидения. В таких случаях на помощь могут прийти подручные средства. В данной статье мы расскажем о том, как сделать ТВ-антенну в кустарных условиях своими руками.

Соорудите антенну своими руками

Какие бывают приспособления

Существует три вида устройств:

  1. Дециметровое. В хозяйстве чаще применяется более простая модель такого приспособления, это типа Z. Она отлично работает и качество ее сигнала не зависит от погодных условий.
  2. Логопериодическое. Такое приспособление довольно просто выполнить, поскольку оно обладает идеальной согласованностью со всеми диапазонами частот. Для выполнения нет необходимости придерживаться каких-то определенных каких-то определенных габаритов, достаточно применять средние технические размеры. Ее можно применять не только в квартире, но и в загородном доме.
  3. Всеволновое. Данное устройство также просто выполнить, для таких целей подойдут практически любые подручные металлические средства. Приспособление отлично ловит ТВ-сигнал и достаточно устойчиво к помехам. Если ее разместить недалеко от телевышки, то можно при его помощи смотреть и аналоговое телевидение.

Также в зависимости от места размещения, бывают комнатные и уличные приспособления. Комнатные устройства эффективны только в зоне активного сигнала, для частных построек лучше применять телеприемники. Такие устройства бывают пассивными и активными. Пассивные не нуждаются в усилении, поскольку они усиливают принимаемый сигнал за счет собственной геометрии. Активные устройства нужно оборудовать усилителем.

В данном видео рассмотрим как сделать антенну для ТВ своими руками:

Как сделать ТВ-антенну в домашних условиях

В данном пункте мы рассмотрим, как сделать простую телевизионную антенну своими руками. Комнатная ТВ-антенна представляет собой простой волновой приемник, поэтому изготовить ее своими руками может любой дачник. Для этого понадобится:

  • металлические трубки – 2 штуки;
  • телевизионный кабель.

Обратите внимание! Также для того чтобы изготовить ТВ-антенну своими руками из подручных средств, необходимы знание диапазона сигнала телевизионной вышки, которая расположена поблизости постройки.

В основном прием частот варьируется в пределах 50-230 МГц, в результате чего образуется 12 каналов. Для каждого канала используется трубка разного размера. Если прием ведется на частоте пятьдесят мегагерц, то расстояние между краями трубок должно равняться 273 сантиметрам, допустима погрешность в три сантиметра. На двенадцатом канале расстояние между трубками должно составлять 66 сантиметров.

Обратите внимание! Подробную информацию о том длине трубок, а также схемы телевизионных антенн, изготовленных своими руками, можно отыскать в интернете на специальных тематических сайтах.

Рассмотрим список возможных материалов для изготовления ТВ-антенны своими руками:

  • две металлические трубки, диаметр которых равен 8-24 миллиметрам, толщина стенок и диаметр таких приспособлений должна быть одинаковой;
  • также для того, чтобы сделать антенну вам понадобиться кабель телевизора, сопротивление которого составляет 75 Ом, длина такого провода обрезается под расстояние подключения с учетом провисания;
  • заготовка из гетинакса или текстолита, толщина которой не меньше пяти миллиметров;
  • крепления, которыми будет устанавливаться трубки на держателе;
  • кронштейн, форма такой детали должна быть угловая, также можно применять деревянную подставку в том случае, если она фиксируется достаточно высоко;
  • силикон, он понадобиться для обработки материала от окисления;
  • набор для спаивания;
  • изолента.

Выбранную вами заготовку для изготовления всеволновой антенны для телевизора своими руками необходимо разделить на две части, трубки следует обжать с обеих сторон. Далее нужно зафиксировать трубки на расстоянии друг от друга. Такое расстояние должно составлять около шести сантиметров. Окончания трубок необходимо прикрепить хомутами к заготовке из текстолита, а саму конструкцию зафиксировать вертикально при помощи штанги.

Для того, чтобы подключить кабель к самодельной телевизионной антенне, следует проложить кольцо, которое будет рассчитано на сопротивление в 75 Ом. Жилы провода, которые расположены посередине следует зачистить и скрутить с окончаниями трубок. Соединение оплетки осуществляется при помощи медного провода и остальные соединения тоже.

Кольцо, которое получилось и остальную длину провода нужно хорошо зафиксировать к стойке. Высота установки самодельной телевизионной антенны зависит антенну от дальности приема сигнала.

ТВ-антенна из пивных банок

Данная конструкция является наиболее простой антенной для телевизора, которая выполнена своими руками.

Чтобы изготовить телевизионную антенну из пивных банок понадобятся две жестяные банки, объемом 0,5 или 0,75 литра. Однако перед тем, как перейти непосредственно к изготовлению ТВ-антенны своими руками из банок, следует учесть несколько нюансов такой процедуры. Главной особенностью такого процесса является наличие качественного телевизионного провода с сопротивлением около 75 Ом.

Также необходимо помнить, что чем длиннее будет кабель, тем лучше будет устройство ловить сигнал, что особенно важно для метрового диапазона. Сигнал ДМВ ТВ-антенны своими руками тоже зависит от длины провода, но не настолько.

Помимо этого потребуется приготовить саморезы, тремпель, паяльник, изоленту. Чертеж для ТВ-антенны из пивных банок вам не понадобится, такое устройство легко выполнить и без него.

Используйте пивные банки для создания антенны к ТВ

Пошаговая инструкция о том, как сделать антенну из пивных банок своими руками:

  1. Первым делом приготовьте кабель. Для этого нужно отмерить десять сантиметров провода и выполнить надрез. Затем зачистите небольшой участок провода и скрутите его в виток.
  2. Зачистите на кабеле внутреннюю жилу.
  3. К проводу присоедините штекер, он нужен для подключения приспособления к телевизору.
  4. Далее зафиксируйте контакты к пивным банкам, к одной банке крепится экран при помощи саморезов, ко второй – жила.
  5. Далее присоединяется кабель к приемнику, для этого его нужно хорошо зафиксировать. В этих целях можно применить деревянную планку.
  6. Чтобы зафиксировать банки примените изоленту, на этом этапе важно проследить, чтобы банки располагались на одной линии.

Телевизионная антенна из пивных банок своими руками готова. Такое устройство в состоянии принимать как метровый, так и дециметровый диапазон частот.

Антенна из проволоки

Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.

Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.

Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:

  • два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
  • отрезок фанеры, габаритами 150на 150 мм;
  • дрель;
  • усилитель;
  • провод;
  • арматура;
  • саморезы.

Сделать такую ТВ-антенну можно следующим образом:

  1. Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
  2. Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
  3. Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
  4. Далее следует зафиксировать усилитель и закрепить на нем провод.
  5. Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
  6. Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.

Устройство HDTV

Когда перечисленные способы не помогают, многие задаются вопросом, как сделать более мощную антенну для телевизора. В таких целях можно применить устройство HDTV, такое приспособление способно принимать сигнал около 490 мегагерц. Изготовить такую ТВ-антенну в домашних условиях можно из трансформатора. На вопрос, как его сделать, ответить однозначно нельзя, но лучше все-таки его приобрести в магазине. Для этого вам понадобятся следующие детали:

  • изолента или скотч;
  • картон;
  • клей;
  • степлер;
  • фольга.

Для выполнения такой операции используют схему, по ней вырезают все детали из картона. Далее эти детали нужно обклеить фольгой, согнуть и обрезать.

Обратите внимание! Схему и шаблоны лучше предварительно найти в интернете, загрузить и распечатать.

Первым шагом изготовления конструкции является выполнение рефлектора, его длина должна составлять 35 сантиметров. Рефлектор необходимо обклеить фольгой. Далее в середине детали нужно вырезать два прямоугольника, они необходимы для того, чтобы зафиксировать уловитель.

Далее переходим непосредственно к сборке конструкции. Сначала приклеиваем рефлектор к пластине в форме бабочки. Это можно осуществить при помощи степлера. Далее в середине каждой составляющей прорезывается отверстие для провода. Затем подключается штекер и трансформатор. Устройство готово.

Приспособление для квартиры

Выполнить устройство, которое будет размещаться в комнате можно любым вышеперечисленным способом. Если ни один из них не подходит вследствие отсутствия нужных деталей, то можно воспользоваться еще одним вариантом – выполнить приспособление из медной проволоки или провода с обмоткой из фольги. Такая конструкция в силах не только ловить телевизионные сигналы, но и функционировать в качестве селективного фильтра, который предотвращает помехи.

Для того чтобы рассчитать параметры петли, необходимо знать частоту волны. Длина петли будет составлять произведению коэффициента на средний диапазон частот.

Далее нужно обрезать кабель нужной длины и зачистить на нем оба края. Из кабеля сворачивается петля. Ее следует припаять к проводу, а к нему прикрепить штекер.

Приспособление фиксируют на подставку или вешают на стену. Для цифрового телевидения такое устройство наиболее эффективно.

Из всего вышесказанного можно сделать вывод, что сделать антенну для телевизора в домашних условиях довольно просто. Для этого не нужны особые познания и сложные приготовления. Изготовить ее можно из подручных средств за небольшой промежуток времени, достаточно просто знать диапазон частот ближе стоящей ТВ-вышки.

DIY ТВ антенна UHF

А Простая домашняя ТВ-антенна UHF


В подготовка к, «Разрезая шнур», мне нужна была антенна получше, чтобы заменить простую диполь на чердаке плюс отражатель, который я время от времени использовал для OTA прием. Большинство моих местных станций — УВЧ и только около 15 миль прочь. Однако ТВ Дурак показывает мое местоположение, чтобы быть 2nd-Edge для них, и с простым антенна сила нескольких сигналов, варьировавшихся от нижнего предела «Отлично» до «Нет сигнала» в течение нескольких минут период.

Некоторые Интернет-исследования показали, что антенны Грея-Ховермана обеспечивают хорошее усиление в диапазоне УВЧ, но гораздо проще в сборке, чем обычные 4 стеки-бабочки и т. д. Я выбрал дизайн, оптимизированный на компьютере. один. я понравился этот, потому что он оптимизирован для каналов с 14 по 51 и, допустив несколько вольностей с дизайном, можно было бы построить на две доски из пенопласта 24 X 36 дюймов толщиной 1/4 дюйма. Хороший проект своими руками.

Материалы список: 2 пенопласта, 20 футов проволоки №16 (не критично), 1 фут проволока меньшего размера (№20?), шесть распорных блоков из пенопласта толщиной 3 дюйма, маскировка скотч, горячий клей, клей Gorilla.Балун от 300 Ом до 75 Ом.

Размер Диаграмма (Основная диаграмма взята с указанного выше сайта.)

Использование чернилами я нанес одну горизонтальную и одну вертикальную контрольную линию на активный элементная панель. Затем добавили вертикальные линии сетки на всем протяжении панели при вертикальном расположении точки изгиба. Фактический изгиб баллы были тогда расположен на вертикальных линиях сетки путем измерения от горизонтали справочная линия. Расположение элементов на панели отражателя было легко сделать прямыми измерениями.Малярная лента использовалась для удержания провода на место на панелях перед нанесением пятен горячего клея на держать их постоянно.

3-дюймовые распорные блоки (вырезанные из какого-то старого упаковочного материала) были горячеклееный к в перед отражающей панелью. Клей Gorilla был нанесен на лицо дистанционные блоки и задняя часть панели активного элемента уложили на блоки и тщательно выровняли. Стеки книги были помещены на панель над каждым блоком, пока клей Gorilla не затвердел.А отверстие было вырезано в центре панели отражателя для доступа к 4-дюймовому каналу провода, которые затем были припаяны к проводам балуна.


Вид сзади готовая антенна установлена ​​на чердаке.

Также см. фотографии деталей конструкции ниже.

я доволен результатами. Все сигналы теперь обычно посередине. диапазона «Отлично» с вариациями до более низких уровней, как показано на в предыдущая антенна, но провалы не такие глубокие, и на фотографиях устойчивы, без пикселизации.Одна из местных станций — VHF-Hi и он также хорошо принимается на этой антенне.

Эту антенну невозможно было бы построить без Николая. Дизайн Младенова Информация. Огромное ему спасибо за его многочисленные Grey-Hoverman антенные конструкции.


Панель активных элементов


Панель отражателя


3-дюймовые распорные блоки из пенопласта


Готовая антенна

Свяжитесь со мной

Назад на страницу указателя

Главный Сайт — Архив истории радио внутреннего судоходства

Ссылки проверены, код страницы изменен — ​​26.02.2021

DIY ТВ-антенна HDTV (Bowtie)

Создайте собственную телевизионную антенну HDTV, чтобы отрезать шнур от поставщика кабельного телевидения и сэкономить 1000 долларов в год.Эту антенну своими руками очень легко собрать, используя всего несколько основных инструментов и несколько расходных материалов, доступных в хозяйственном магазине.

После того, как мы были разочарованы текущими предложениями каналов и постоянно растущими ценами нашего местного поставщика кабельного телевидения, мы недавно решили отключить нашу услугу кабельного телевидения и перейти к эфирным трансляциям, а также к многочисленным онлайн-сервисам, доступным сейчас. Я построил эту антенну DB4 , также называемую антенной типа «галстук-бабочка» , чтобы увеличить диапазон сигналов, которые я мог улавливать, по сравнению с базовой антенной «кроличьи уши».

Это первая из двух антенн, которые я построил. Подпишитесь или вернитесь в ближайшее время, чтобы увидеть вторую версию ТВ-антенны DIY HDTV.

Необходимых деталей:

13 футов 12-го калибра Электрический провод

10 шурупов по дереву (на самом деле я использовал шурупы по металлу 6 x 1/2 дюйма)

10x # 10 Шайба

Согласующий трансформатор (балун)

Доска размером 1 × 3 или аналогичного размера около 22 дюймов в длину

Начните с обрезки 1 × 3 нужной длины и разметки мест для отверстий.Сделайте первый набор примерно в 2 дюймах от верха, затем отмерьте 5 1/4 дюйма до следующего набора и продолжайте вниз, делая каждый набор отверстий на расстоянии 5 1/4 дюйма. Отверстия для каждого набора будут расположены по центру доски на расстоянии 1 дюйма друг от друга.

Просверлите отмеченные вами места для винтов с помощью сверла 1/16. Возможно, в этом нет необходимости, но мне нравится делать это, чтобы древесина не раскалывалась.

Отрежьте 8 кусков проволоки длиной около 15 дюймов. Они должны быть всего 7 дюймов после складывания пополам, но я предпочитаю добавить немного больше и позже обрезать их до нужной длины.Купил электрический провод с катушки за ногу. Вы также можете приобрести домашний провод типа 12-2 или 12-3 romex с тремя или четырьмя проводами в оболочке (горячий, нейтральный, заземляющий). Romex на пару центов дешевле за фут, но требует больше работы, чтобы разрезать оболочку и разделить провода.

Я не смог найти ни одного оголенного провода, поэтому мне нужно было снять изоляцию с участков, где необходимо было выполнить соединения. Я использовал инструмент для зачистки проводов, чтобы надрезать оба конца участка, который нужно зачистить, затем с помощью канцелярского ножа разрезал изоляцию и снял ее.

Согните провода в форме буквы «V», затем отрежьте еще два куска провода длиной около 17 дюймов, чтобы соединить бабочки. Зачистите концы и три точки на этих проводах, чтобы они соприкасались с центральными узлами и центральным отводом. (на картинке ниже показаны только два узла)

Далее собрал все вместе с винтами и шайбами. Убедитесь, что все аккуратно и все оголенные участки провода соприкасаются. Измерьте расстояние от винта до кончиков каждой буквы «V» и отрежьте их на 7 дюймов.Затем разведите кончики на 3 дюйма.

Это единственный тип «балуна» (согласующего трансформатора), который я смог найти в хозяйственном магазине, когда покупал другие расходные материалы. Это не совсем то, что я искал, но с небольшими изменениями он будет работать. Это соответствует высокому импедансу антенны и более низкому импедансу приемника.

Вот как это выглядит изнутри.

Я вырезал отверстие на боковой стороне балуна, затем отрезал конец от коаксиального кабеля, который у меня был, и припаял его к контактам коаксиального кабеля.

Так это выглядит.

Я отрезал, обнажил и согнул два коротких куска провода, чтобы прикрепить балун к задней части антенны.

Я прикрутил соединения для балуна к передней части и намотал провода к задней части, чтобы я мог прикрепить его к задней части.

Здесь я прикрутил крышку балуна к задней части антенны, чтобы удерживать ее на месте, затем прикрепил ее и закрепил провода так, чтобы косичка свисала вниз.

А вот и конечный продукт. Я использовал древесные отходы, чтобы построить для него основу. Что вы здесь делаете, будет зависеть от того, где вы планируете его установить. Я просто хотел поставить его на полку для тестирования, поэтому у меня сработала простая база. Со временем я установлю его на чердаке для лучшего приема.

Результатов:

Вот результаты, которых я добился после перехода с обычного набора кроличьих ушей на антенну типа бабочка.

Я использую HDHomeRun, подключенный к моему медиацентру Windows, в качестве ТВ-тюнера.Ниже приведено прилагаемое к нему программное обеспечение, показывающее мощность сигнала.

Как видите, мощность сигнала снизилась, но качество сигнала повысилось, что, на мой взгляд, является более важным показателем.

Обновление:

Несмотря на то, что прием был лучше, это было не то, что я ожидал, тем более что я живу всего в нескольких милях от нескольких телеканалов. Я наконец нашел другой тип балуна (согласующего трансформатора) в Radio Shack и решил попробовать.

Результаты 2-го раунда:

Как видите, переход на более качественный балун значительно улучшился. Уровень сигнала по-прежнему ниже, чем у оригинальной антенны с кроличьими ушами, но качество сигнала заметно выше.

Обновление № 2:

Я все еще недоволен результатами, и после некоторого исследования я думаю, что проблема заключается в отражении сигнала. По сути, поскольку я нахожусь так близко к источнику, а сигнал такой сильный, я получаю отражения одного и того же сигнала с разных направлений в несколько разное время.Эти несинхронизированные сигналы мешают друг другу и часто вызывают пропадание сигнала.

Чтобы решить эту проблему, мне нужно добавить отражатель, который блокирует сигналы, идущие из-за антенны. Я обнаружил это только после того, как построил другую конструкцию. Чтобы увидеть мой новый дизайн, основанный на антенне Грея-Ховермана и отражателе, который я добавил к ней, следите за обновлениями этого блога, подписавшись на RSS-канал или электронную рассылку новостей вверху этой страницы, и вы будете проинформированы, как только я разместили это.

Сообщите мне, пробовали ли вы этот дизайн и какие у вас результаты, в комментариях ниже.

Из какого металла сделана ТВ-антенна?

Алюминий. Легкий и дешевый, алюминий — один из лучших материалов, из которых делает телевизионной антенной . Алюминий можно использовать в виде фольги, тонкого листа отражающего и гибкого металла или в качестве более прочной сетки, сквозь которую может просачиваться мусор.

Нажмите, чтобы увидеть полный ответ


Из чего сделана антенна?

Медь — лучший материал для базовых антенн. Металл мягкий и податливый, но довольно жесткий. Нержавеющая сталь имеет более высокий предел прочности на разрыв, поэтому можно использовать более тонкую проволоку.

Зачем делать антенны из меди, а не из алюминия или нержавеющей стали.

9020
Металл Электропроводность
Медь (чистая) 100
Медь (твердоточная) 89,5
Алюминий 45
45

Точно так же какой тип антенны есть у бесплатного ТВ? Лучшие телевизионные антенны 2020 года

  1. Mohu ReLeaf HDTV Antenna.Лучшая телевизионная антенна в целом.
  2. Метро Моху Лиф. Лучшая комнатная телевизионная антенна.
  3. Mohu Curve 50 Amplified Designer Edition. Верхняя усиленная телевизионная антенна.
  4. Antop AT-800SBS HD Smart Panel Антенна.
  5. Winegard Elite 7550 Наружная антенна HDTV.
  6. Одна усиленная антенна HDTV.

Кроме того, подходит ли алюминий для антенны?

Алюминий занимает четвертое место среди лучших проводников среди металлов. Но это дешево и легко — два очень важных качества в антенне .Кроме того, анодированный алюминий имеет красивое покрытие, которое защищает находящийся под ним алюминий . Золото не является хорошим выбором для из-за своей стоимости, мягкости и все еще ниже меди и серебра.

Можно ли сделать ТВ антенну?

Самодельная телевизионная антенна из скрепки Как объясняется в видео, все, что вам нужно, чтобы сделать , — это развернуть скрепку в форме буквы L. Подключите более короткий конец коаксиального кабеля, который затем подключается к вашему TV .По общему признанию, это легкая часть. Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши.

TS-ant 2021 Новейшая ТВ-антенна HD до 300 миль — Внутренняя антенна Поддержка 4K 1080P Все старые телевизоры и Smart TV для приема на 360 °

Особенности

О «Новейшая ТВ-антенна 2021 года с дальностью действия 300 миль — внутренняя антенна поддерживает 4K 1080P Все старые телевизоры и Smart TV для приема на 360 °, интеллектуальный усилитель сигнала усилителя Цифровая антенна HDTV с 33-футовым коаксиальным кабелем»

Цифровая антенна

Ts-Ant помогает принимать NBC, FOX, CBS, ABC, PBS, THE CW, QUBO, TELEMUNDO.Каналы имеют потрясающее качество изображения 4K Ultra HD. Пожалуйста, поймите, что сила сигнала и радиовещание возвышаются вокруг вас. Dtv.Gov/Maps прост и удобен для вас; перед покупкой антенны найдите доступные каналы в вашем районе. Установка: Близко к окну или выше; всегда продолжайте повторное сканирование каналов после перемещения антенны.

Анализ 99 обзоров на TS-ant 2021 Новейшая телевизионная антенна HD с дальностью действия 300 миль — поддержка внутренней антенны 4K 1080P Все старые телевизоры и Smart TV для приема на 360 °

BestViewsReviews проанализировало 136656 отзывов о 100 товарах в телевизионных антеннах.

Мы проанализировали в общей сложности 99 отзывов об этом продукте, из которых 64 были получены за последние 6 месяцев.

Анализ показывает, что около 78% отзывов были положительными, в то время как около 20% обзоров содержали отрицательные настроения.

Рейтинг BestViewsReviews и оценка TS-ant 2021 Новейшая ТВ-антенна HD с дальностью действия 300 миль — поддержка внутренней антенны 4K 1080P Все старые телевизоры и Smart TV для приема на 360 °

Этот продукт получил общую оценку 8.38 из 10 , на основе отзывов и мнений пользователей по 8 функциям:

Как добиться четкого приема телевизионной антенны: основные советы и методы устранения неполадок

Использование лучшей телевизионной антенны для получения бесплатного ТВЧ по воздуху — одна из лучших вещей, которые вы можете сделать, чтобы заменить кабельное телевидение в качестве резака для шнура. Но что произойдет, если вы подключите антенну и не обнаружите ничего, кроме статичного, шаткого изображения или некачественного звука? Не волнуйтесь, потому что проблему легко решить.Вот как добиться чистого приема телевизионной антенны в вашем доме.

Как добиться четкого приема телевизионной антенны: 3 распространенные проблемы

Когда вы не получаете должного приема, вам нужно задать себе несколько простых вопросов. Плохой прием может быть вызван многими вещами, от настроек телевизора до положения антенны. Обычно происходит одно из трех: вы забыли просканировать каналы, ваша антенна неправильно расположена или у вас просто нет подходящей антенны.К счастью, большинство этих проблем легко исправить. У нас есть решения, приведенные ниже, в том числе несколько ключевых советов по размещению антенны.

Вы просматривали каналы?

Установить антенну невероятно просто, но это не так просто, как просто подключить антенну и забыть о ней. Есть еще один шаг между подключением антенны и просмотром бесплатного ТВ — поиск каналов.

Поиск каналов осуществляется через систему меню телевизора, поэтому он будет немного отличаться в зависимости от типа телевизора.Используйте пульт от телевизора и просмотрите меню, чтобы найти функцию «сканирования». Обычно по мере выполнения сканирования вы видите индикатор выполнения и количество каналов.

Дополнительную информацию можно найти в руководстве пользователя телевизора, но обычно отследить функцию сканирования не так уж и сложно.

Где ваша антенна ?: Некоторые советы по размещению антенны

В зависимости от того, где находится ваша антенна, вы можете увидеть разницу в количестве и качестве принимаемых каналов. В это уравнение многое входит: ознакомьтесь с этой инфографикой, чтобы увидеть основные факторы.Вот несколько основных советов по обеспечению чистого приема телевизионной антенны:

  • Набери высоту! Для комнатных антенн разместите их высоко на стенах или окнах. Для наружных антенн попробуйте крышу — пик лучше, чем боковая.
  • Стремитесь к сигналу! Для направленных антенн это, конечно, обязательно. Но даже всенаправленные антенны, такие как обычные комнатные антенны, могут оказаться полезными, если вы обратите внимание на то, где находятся ближайшие телестанции. Возможно, вам удастся завести антенну за угол, чтобы приблизить ее к источнику сигнала.
  • Ищите препятствия! Иногда это может быть не в ваших силах — если вы находитесь на первом этаже в Нью-Йорке, вы мало что можете сделать. Но для небольших препятствий — от соседского дома, блокирующего вашу наружную антенну, до вашего собственного холодильника, закрывающего вашу комнатную антенну, — может помочь небольшое изменение положения.
  • Сыграйте в игру «теплее / холоднее». Дело не только в том, чтобы рассчитать правильное место — иногда вам просто нужно немного поэкспериментировать. После сканирования каналов попробуйте немного повернуть антенну, глядя на экран (или попросите друга или члена семьи посмотреть, если вы не видите со своего места).Постарайтесь найти место, где изображение будет наиболее четким для большинства возможных каналов. Поскольку некоторые факторы трудно обнаружить и предсказать (например, что-то металлическое в стене, которое вы не видите), это простое решение иногда является лучшим способом найти подходящее место для антенны.

У вас есть подходящая антенна?

Ознакомьтесь с руководством по выбору телевизионной антенны, которая наилучшим образом соответствует вашим потребностям. Вы приобрели достаточно сильную антенну? Если нет, подумайте о модернизации или приобретении усилителя телевизионной антенны.Все, что вам нужно знать, есть в нашем удобном руководстве.

Проблемы все еще возникают?

Если ничто другое не помогает, возможно, вы один из тех немногих, кому не повезло с телевизионной антенной. Обратитесь к производителю антенны, чтобы узнать, имеете ли вы право на возмещение, и рассмотрите другие способы просмотра телепередач в прямом эфире без кабеля.

Если вы не можете использовать антенну, вы все равно можете получить местные каналы. Вам захочется превратиться в узкую связку. Хотя тощие пакеты не бесплатны, они предлагают прямой эфир и (в некоторых регионах) прямые местные каналы основных сетей, таких как ABC, CBS, Fox и NBC.

Как построить лучшую ТВ-антенну DB4, DB8 или DB16 — MoneyRhythm — Permaculture, DIY, Goats, Chickens, и многое другое!

ОБНОВЛЕНИЕ 13.01.2011 — Законченное здание, оно большое. Для уличной установки или чердака вы можете стоять на этом не будет проблемой, но вам придется присесть на моем чердаке. Даже на открытом воздухе эта антенна в реальных условиях сравнима только с DB8, которую я разработал, благодаря гораздо более компактному и экономичному дизайну YouTube. Опять же, с теоретической точки зрения, эта конструкция антенны должна превосходить аналогичные DB4 или DB8 на YouTube.Так что, если ресурсов много, и вы устанавливаете это на открытом воздухе или в комнате длиной более 7 футов, тогда создайте это, иначе посмотрите мои страницы для антенн DB4, DB8 и DB16.

В Интернете есть множество инструкций по созданию антенн DB4, потому что они просты, дешевы и очень эффективны. Большинство из них не имеют деталей, неправильно подключены или основаны на старой конструкции. Это руководство можно использовать для создания DB8 из двух DB4 или одного DB4, если вы находитесь близко к нужным станциям.Он также оптимизирован для распространенных сегодня каналов 14-51. DB8, который я построил на основе этих планов в видео на YouTube (скоро), в будущем будет установлен на открытом воздухе.

Прежде чем приступить к сборке, ознакомьтесь с инструментами на этой странице, чтобы узнать, сколько станций вы можете получить и как далеко они находятся.

Вот профессиональные, доступные для покупки многонаправленной антенны HDTV DB8 и многонаправленной антенны HDTV DB4. На момент написания статьи они были неплохими — 60 и 50 долларов соответственно.Вы можете построить DB8, представленный ниже, бесплатно, если у вас дома валяется хлам, или вы можете потратить около 30 долларов на все новые материалы для прочной и долговечной наружной установки.

Материалы
  • 42 ′ Сплошной медный провод от 8 до 14 калибра — Удалите всю изоляцию (вы также можете использовать вешалки для одежды)
    • Обрежьте 16 усов, по 19,5 дюйма каждый
    • Отрежьте 4 линии передачи по 30 дюймов каждая
    • Обрежьте 2 линии передачи, 39 дюймов каждая
  • 6 ’ кусок дерева , я буду использовать 1 × 3, посмотрите в ломе склада пиломатериалов
  • 22 Винт 1 дюйм
  • 22 Обычные или стопорные шайбы
  • 1 Balun (доступно на Amazon (2 доллара.99 + FSSS), RadioShack или гараж ваших соседей / родителей)

* Чтобы построить DB4, разрежьте все пополам — кроме балуна!
* Для установки на открытом воздухе см. Здесь

Шаг за шагом

Шаг 1: Покрасьте дерево герметиком на масляной основе, если вы устанавливаете антенну на открытом воздухе или если вам кажется, что это важно.

Шаг 2: Разрежьте провод на шестнадцать полос по 19,5 дюйма, , , четыре полосы по 30 дюймов и две полосы по 39 дюймов, и распрямите их.Здесь пригодятся дрель и плоскогубцы, смотрите видео.

Шаг 3: Сформируйте усы, используя шестнадцать 19,5-дюймовых полос. Согните усы посередине и оставьте 5 1/2 дюйма между концами. От изгиба до конца каждого уса должно быть 9 ½ дюйма. Теперь, когда вы согнули ус, можете отрезать лишнюю часть. (Примечание: полосы должны быть только 19 дюймов, однако изгиб занимает около ½ дюйма)

Шаг 4: Отметьте место установки винтов (черные точки) в соответствии со схемами на этой странице.Поместите два набора меток по центру дерева на расстоянии 1 1/4 дюйма друг от друга, проведя рулеткой вдоль дерева и отметив на 4,5 дюйма, 13,5 дюйма, 18 дюймов, 22,5 дюйма, 31,5 дюйма, 40,5 дюйма, 49,5 дюйма, 54 дюйма. , 58,5 дюйма и 67,5 дюйма. Просверлите пилотные отверстия, если вам не повезет. Для красных точек (18 и 54 дюйма) просверлите отверстие достаточно большого размера, чтобы сквозь него проходил провод вашего калибра, и пилотное отверстие под углом 45 градусов по бокам.

Шаг 5: Вставьте винты с шайбами ​​в отверстия и затяните их до тех пор, пока на них не останется ½ дюйма.

Шаг 6: Поместите усы на место

Шаг 7: Поместите четыре из 30-дюймовых линий передачи на место, при необходимости изгибая их. Вам нужно будет добавить немного изоленты, чтобы изолировать линии, где они пересекаются.

Шаг 8: Затяните винты, чтобы удерживать усы на месте. Теперь у вас есть две антенны DB4, пора правильно их соединить. (Обратите внимание, вы также можете использовать два балуна, по одному на каждый DB4, и сумматор (перевернутый разделитель), это теоретически менее эффективно)

Шаг 10: Пропустите одну 39-дюймовую леску через заднюю часть левых отверстий на 18 и 54 ”, а другую линию — через заднюю часть правых отверстий.Каждый конец линий должен выходить на переднюю часть антенны и НЕ должен пересекаться сзади.

Шаг 11: Согните концы 39-дюймовых линий вверх и над линиями передачи, с которыми они находятся рядом, и закрепите их под углом 45 градусов вниз с помощью винта. Обрежьте излишки

Шаг 12: Измерьте и отметьте центр 39-дюймовых линий на задней части антенны и прикрепите балун точно по центру. Если вы собираетесь где-либо уделять внимание деталям, сейчас самое подходящее время.

Шаг 13: Убедитесь, что ваши бабочки все еще на расстоянии 5,5 дюймов друг от друга, а затем подключите антенну к телевизору!

Шаг 14: Проверьте, где будет лучший прием. Расположение решает все, даже несколько дюймов могут иметь огромное значение. Высота над уровнем моря также обычно лучше, но имейте в виду, что чердаки блокируют около 40% вашего сигнала. Многие телевизоры оснащены измерителем мощности сигнала, который может помочь вам найти подходящее место.

  • Для увеличения дальности — добавьте отражатель (статья появится в ближайшее время, поместите отражатель на 4 дюйма позади дужек)

Как купить и установить HD антенну бесплатно TV

Цены на кабельное телевидение резко выросли за последние годы, и многие люди почувствовали себя вынужденными платить невероятные цены, чтобы получить прямые трансляции и специализированные каналы.

Но времена кардинально изменились, и теперь многие спрашивают, не перерезали ли вы кабель кабельного телевидения?

Это, конечно, когда вы избавляетесь от дорогой подписки на кабельное и спутниковое телевидение и обращаетесь к потоковым сервисам для развлечения.

Если вы решите присоединиться к тенденции отрезания шнура и сами станете резаком кабеля, вам придется добавить к своей установке эфирную телевизионную антенну, которую в настоящее время также называют антенной HDTV.

Получите бесплатное телевидение высокой четкости с антенной

Антенна HDTV позволит вам принимать местные и некоторые другие каналы, что позволит вам бесплатно смотреть телепередачи в прямом эфире.Вы можете быть удивлены тем, сколько бесплатных каналов вы можете принимать с помощью антенны HDTV. Вы не поверите, сколько бесплатных программ вы можете смотреть бесплатно без кабеля или даже подключения к Интернету.

С помощью антенны HDTV вы можете принимать эфирные (OTA) каналы вещания, такие как ABC, CBS, FOX, NBC, CW, PBS, ION и многие другие. Многие из самых популярных телешоу, а также спортивные мероприятия и местные новости транслируются по телевидению OTA в высоком разрешении. БЕСПЛАТНО!

Когда вы слышите слово антенна, вы можете подумать о старых кроличьих ушах, которые изо всех сил пытались дать вам нечеткий прием.Эти времена давно прошли! Все телетрансляции теперь ведутся в цифровом формате, что позволяет всегда обеспечивать кристально чистую картинку, если вы находитесь в зоне досягаемости.

Но получить все доступные каналы в вашем районе может быть непросто. Если вышки телевещания находятся в нескольких милях от вашего дома, правильное положение антенны имеет решающее значение для максимального качества приема.

Не волнуйтесь, мы готовы помочь. Вот полезные советы по обеспечению наилучшего приема с помощью вашей комнатной телевизионной антенны.

Проверьте доступные каналы в вашем районе

Прежде чем покупать телевизионную антенну, убедитесь, что вы сначала исследуете местоположение вашего дома на наличие всех доступных каналов и их соответствующей мощности сигнала с помощью такого инструмента, как AntennaWeb, с антенны.орг.

Просто введите свой почтовый индекс, и наш инструмент покажет вам все сети и их каналы, их расстояние, диапазон, направление (направление) и мощность сигнала относительно этого почтового индекса.

Имейте в виду, что окружающий ландшафт вашего дома играет большую роль в выборе антенны и доступности каналов. Если вы живете в районе, окруженном холмами, горами или даже зданиями, ваш прием может быть хуже, чем показывают эти инструменты. С другой стороны, если вы живете на возвышенности, вы можете получать сильные сигналы даже на расстоянии.

Выберите подходящую антенну в зависимости от вашего местоположения и доступности канала.

Когда вы получите хорошее представление о доступности каналов в зависимости от вашего местоположения и географии, пора решить, какой тип антенны вы выберете. Доступен широкий выбор антенн HDTV, и вы хотите убедиться, что выберете ту, которая соответствует вашим потребностям.

Во-первых, все антенны имеют рейтинг расстояния, поэтому убедитесь, что вы выбрали такую, которая покрывает расстояние вашего дома от радиовещательных вышек.Как правило, чем меньше диапазон, тем дешевле будет антенна, поэтому тщательно взвешивайте свои варианты.

Если есть несколько каналов, идущих с разных направлений, рассмотрите возможность приобретения всенаправленной антенны или многонаправленной антенны . Эти типы антенн не поддерживают какое-либо конкретное направление, но они уступают в мощности приема в обмен на более дальний радиус действия.

Если все желаемые каналы идут с одного направления, то направленная антенна является лучшим выбором .Эти антенны обычно имеют лучший прием и дальность действия, чем сопоставимые всенаправленные антенны.

Затем проверьте диапазоны ваших любимых каналов (UHF или VHF) и убедитесь, что вы выбираете антенну, которая поддерживает оба диапазона. Примечание: Большинство доступных сейчас HD-антенн лучше улавливают более высокие каналы УВЧ, чем каналы УКВ (1–13).

Кроме того, в зависимости от удаленности от вашего дома радиовещательной вышки, подумайте о приобретении усиленной антенны для улучшения приема.Если вышки вещания расположены в 50 милях или более от вашего дома, то усиленные антенны могут помочь вашему телевизору надежно принимать больше этих удаленных каналов.

Примечание. Усиленные антенны также помогают, если вы разделяете сигнал на несколько телевизоров или прокладываете длинный кабель от антенны до телевизора.

Однако в большинстве случаев неусиленная антенна должна быть достаточно хорошей в большинстве основных областей.

Установите и разместите ее для лучшего приема

Когда прибудет выбранная антенна, начинается самое интересное.Требуется всего два простых шага. Это может сделать кто угодно. А если вам понадобится помощь, вы можете позвонить нам здесь, в Феникс, и наши представители помогут вам!

Помните, как мы когда-то крутили кроличьи ушки, чтобы получить наилучшее изображение без пуха и снега?

Что ж, с цифровым вещанием все или ничего, вы получаете либо идеальное изображение, либо пустой экран. (Что ж, если у вас слабый сигнал, вы получите невидимый, прерывистый, пиксельный беспорядок.)

Установка проста

Просто прикрутите коаксиальный кабель к задней панели телевизора, как обычную антенну, и подключите мощность (если антенна усиленная).Настройка не займет больше пяти минут, после чего вы сможете сесть и смотреть свои любимые каналы и шоу.

Поиск каналов

После подключения, ваш телевизор просканирует доступные каналы. Это зависит от производителя, но для этого перейдите в меню настроек телевизора и найдите параметр под названием «Тюнер», «Автопрограмма» или «Автопереключение».

Поместите ее на возвышении

Чтобы получить максимальную отдачу от приема вашей антенны, потребуется немного проб и ошибок, но попробуйте установить ее на возвышенности.Чем выше ваша антенна и чем меньше препятствий (включая здания, толстые стены и горы), тем лучше будет ваш прием.

Если вы живете в районе с достаточно хорошим приемом, вы можете даже прикрепить плоскую антенну на задней панели телевизора. Если нет, попробуйте поставить антенну на книжную полку, камин или повесьте ее высоко на стене, чтобы обеспечить лучший сигнал.

Поместите его рядом с окном

Поместите его рядом с окном тоже творит чудеса.Вы также можете разместить его рядом с дверью или аналогичным отверстием, чтобы получить лучшую видимость до ближайших телебашен. Попробуйте поэкспериментировать с размещением, даже один дюйм может иметь большое значение!

Для наилучшего приема избегайте металлических предметов, таких как дверные или оконные сетки. Попробуйте поставить антенну на расстоянии не менее 6 футов от металла.

По-прежнему испытываете трудности с приемом антенны из-за расстояния? Тогда вам может понадобиться наружная разнонаправленная антенна. Эти типы антенн лучше всего работают при установке на опоре за пределами вашего дома для достижения наилучших результатов.

E

Лектрическое оборудование поблизости может мешать вашему телевизионному приему

Теперь проверьте это! Отключите все компьютеры, DVD-плееры, стереооборудование и т. Д. Даже флуоресцентное освещение может вызвать проблемы. Отключите все подключения к телевизору, кроме питания и антенны, а затем повторите проверку. Если вы видите лучший сигнал, начинайте включать другое оборудование по очереди, чтобы увидеть, что вызывает помехи.

Если рядом с телевизором находится много электронного оборудования (маршрутизаторы Wi-Fi могут быть большой проблемой), вы можете использовать более длинный кабель для антенны, чтобы вы могли переместить ее подальше или даже в другую комнату. .

Принимайте широковещательные телесигналы без дорогостоящей подписки. Эта легкая наружная антенна имеет разнонаправленный диапазон 60 миль, что позволяет вам смотреть ваши любимые местные каналы в HD.

Он также включает в себя усилитель, который может питаться через USB или адаптер, обеспечивая усиление 15 дБ для оптимальной производительности. Усилитель включает технологию RF-фильтрации CleanPeak, которая устраняет помехи от сотовых и FM-сигналов в этом районе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
