Под воздействием низких температур процесс отвердевания бетонных масс значительно замедляется. По этой причине строительный период может растянуться на неопределенное время и даже приостановиться. Современные технологии возведения сооружений позволяют даже в зимний период времени работать, не снижая темпов. Хорошую помощь в решении этой проблемы оказывает трансформатор для термической обработки бетона. Прежде чем купить необходимое электрооборудование, предлагаем ознакомиться с принципом его действия и текущими ценами.
Оглавление:
- Зачем прогревать бетон?
- Преимущества трансформаторов
- Принцип работы
- Обзор моделей и цены
Для чего нужен прогрев бетона?
Нормальными условиями твердения строительного раствора является относительная влажность воздуха 95-100 % и температура окружающей среды 15-20 °С. При соблюдении этих параметров бетон набирает окончательную прочность по истечении 28 дней.
Нарушение условий замедляет химические процессы в смеси, и, следовательно, приводит к удлинению срока его застывания и недостаточной прочности.
Частично решить проблему холодного бетонирования помогает введение химических присадок отвердителей. Но максимальный эффект достигается благодаря пассивному утеплению и прогреванию растворной массы с помощью трансформаторной станции. Ее применение способствует созданию благоприятных условий производства качественного марочного бетона.
Преимущества эксплуатации
Повышенный расход электроэнергии полностью компенсируется преобладанием положительных факторов:
1. независимость беспрерывного бетонирования от сезонных условий;
2. сокращение сроков строительства объекта;
3. отсутствие простоев в работе, повышение производительности труда рабочих бригад;
4. рациональное использование оборудования и транспорта;
5.
улучшение качественных показателей готового бетона;
6. экономия денежных ресурсов за счет применения недорогих смесей, не содержащих специальные добавки.
Как происходит прогрев?
Процесс поддержания температурного режима раствора основан на контактном методе электрической термообработки. Перед началом заполнения опалубки бетоном на арматурном каркасе укладывают и закрепляют нагревательный кабель ПНСВ сечением 1,2 мм определенного уровня напряжения. Залитую массу уплотняют вибратором, накрывают листами рубероида и засыпают опилками для дополнительного утепления.
Провод ПНСВ, соединенный с трансформаторной установкой, в течение заданного времени нагревается до 80 °С и отдает тепло окружающему бетону. Под воздействием термообработки раствор застывает во много раз быстрее, сохраняя технические параметры без изменений.
Одна понижающая подстанция способна обеспечить качественный равномерный прогрев бетона объемом от 10 до 100 м3.
Трансформаторная станция представляет собой передвижной стальной шкаф с панелью управления и автоматической регулировкой.
Внутри помещена активная часть, жестко соединенная с корпусом. Она состоит из стального магнитопровода с обмотками высокого (ВН) и низкого (НН) напряжения. Устройство служит для преобразования входящего электрического тока в тепловую энергию через внутреннее сопротивление провода.
На внешнюю сторону корпуса выводятся две пары контактных зажимов, скрепленных с активной частью:
- для питающих кабелей от внешней электросети;
- для греющих проводов с пониженным напряжением.
Блок управления позволяет регулировать тепловую мощность кабелей ПНСВ при изменении температурных показателей наружного воздуха. Так же выбирают оптимальный режим прогрева и задают необходимую производительность строительных работ.
Автоматический прерыватель располагается на вводе трансформатора. Его задача состоит в обеспечении защиты станции от короткого замыкания и перепадов в сети. Уровень напряжения на вводе, в цепях трансформатора и управления подтверждается сигнальными лампами.
Контроль низкого напряжения осуществляет амперметр.
Обзор популярных моделей
Выбор различных электроустановок базируется на особенностях их конструктивного устройства. Основные технические характеристики трансформаторов:
- мощность;
- число ступеней напряжения;
- тип охлаждения обмотки: сухозаряженные – остывание совершается естественным образом под воздействием температуры окружающей среды; маслонаполненные – охлаждение происходит при участии минерального масла;
- наличие автоматической системы управления.
1. КТПТО-80.
Трехфазный трансформатор для бетона с масляной системой охлаждения. Мощность аппарата – 80 кВт, напряжения питания – 380 В, температурный диапазон окружающего воздуха – от –40 до +10 °С, объем подогретого бетона – 25-40 кубов.
Достоинства: простое устройство, возможность подключения дополнительного оборудования.
Недостатки: громоздкие габариты, большая масса, затрудненное перемещение по рабочей площадке (салазки), необходимость проведения регулярного межсезонного ТО.
Модифицированные модели подстанции ктпто-80 характеризуются наличием особенностей, упрощающих эксплуатационное обслуживание:
- пониженные габариты и масса агрегата;
- автоматическое или ручное терморегулирование;
- блокировки для повышения безопасности работ.
Дополнительные возможности заметно повышают отпускную цену изделий.

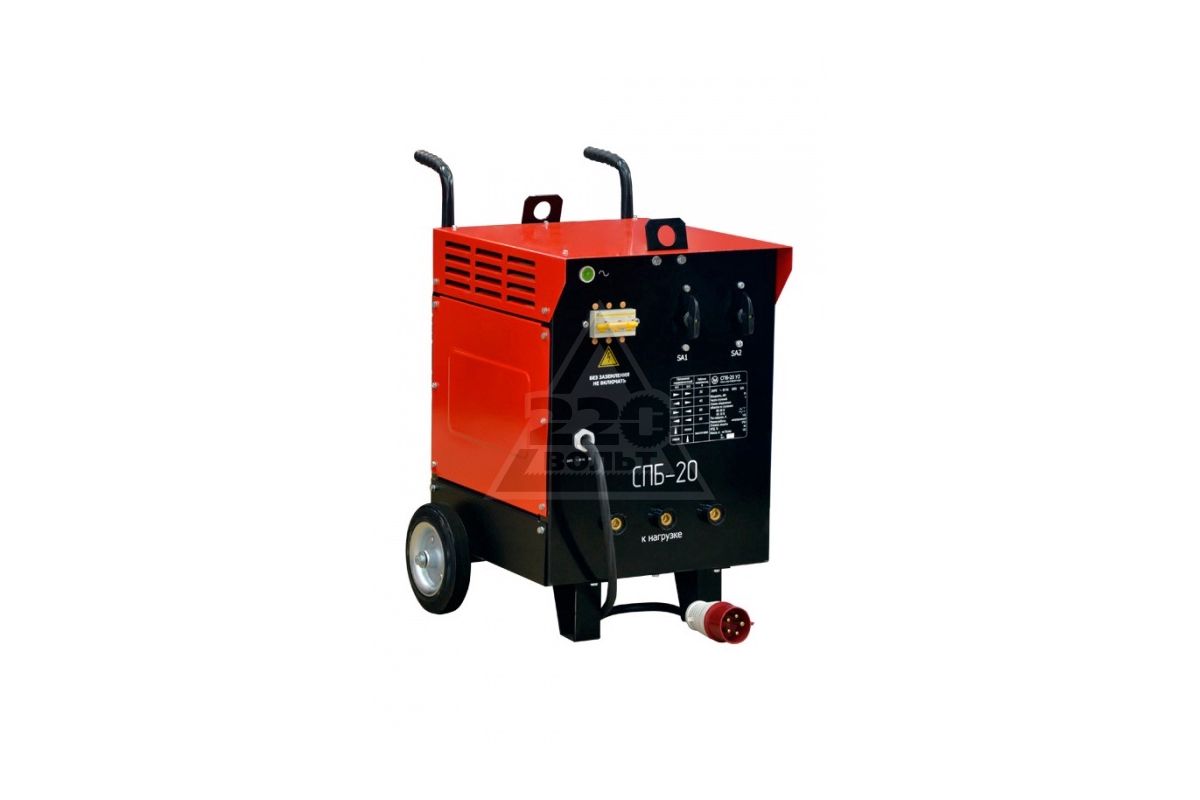

2. СПБ-20.
Сухая трансформаторная станция для прогрева мерзлого грунта и бетона с естественным режимом охлаждения. Номинальная мощность – 20 Квт рассчитана на эксплуатацию в трехфазных электрических сетях (с напряжением 380 В). Аппарат обеспечивает продолжительную бесперебойную работу при t от –40 до +5 °С. Спб-20 – это идеальный вариант установки для прогрева небольших объемов раствора (10-20 м3).
Достоинства: облегченная колесная транспортировка, высокий класс надежности и защиты, доступная цена, простое обслуживание.
Недостатки: регулировка напряжения во время нагрузки в сети нередко приводит к поломке переключателей.
3. ТСДЗ-63/0.38.
Силовой трехфазный двухобмоточный трансформатор с номинальной тепловой мощностью 63 кВт и принудительной системой циркуляции воздуха. Конструкцией предусмотрен длительный режим бесперебойной работы на открытом пространстве при расширенном температурном диапазоне от –45 до +20 °С.
Преимущества: небольшая масса, практичные размеры. Автоматический выключатель обеспечивает защиту трансформатора для бетона от перепадов напряжения и замыканий цепи.
Недостатки: поломка охлаждающей системы приводит к выходу из строя всей силовой установки.

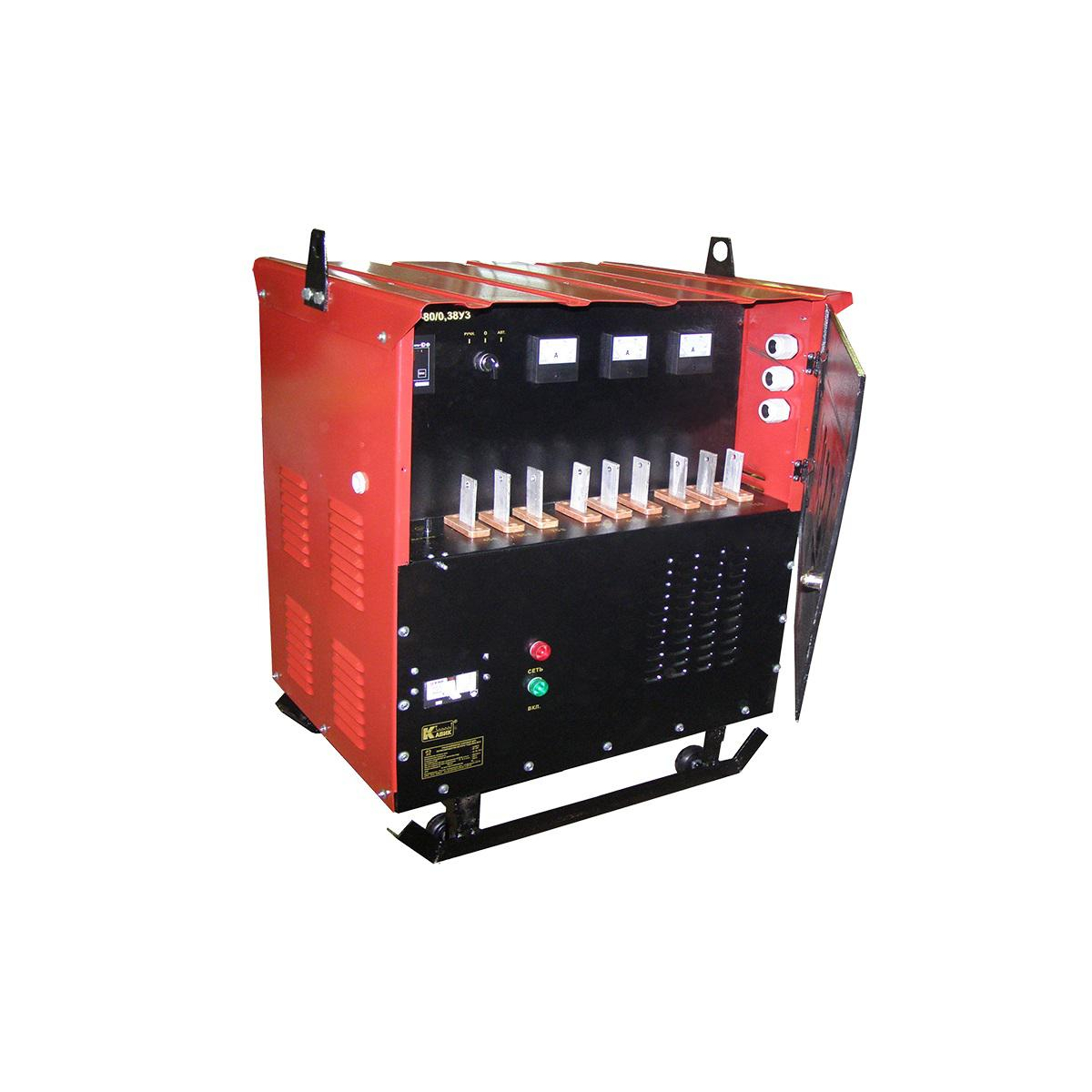

4. ТСДЗ-80/038 У3.
Передвижной трансформатор для электропрогрева бетона. Принудительное охлаждение обеспечивают два вентилятора, встроенных на задней стенке корпуса.
Достоинства: компактные габариты, небольшой вес, подключение автоматики. Благодаря высокому уровню защиты, регулировка напряжения во время прогрева невозможна.
Минус: испорченный агрегат не подлежит ремонтным работам.
5. ТСЗП-80/0.
38.
Мобильная силовая установка с естественным охлаждением трансформатора. Конструкция предусматривает наличие шести ступеней напряжения (от 45 до 100 В), обеспечивающих гибкое управление термонагревом бетона.
Преимущества: малый вес, облегченная транспортировка, отсутствие регулировки напряжения во время работы, несложный ремонт.
Недостатки: нестабильная работа автоматики.
| Модель трансформатора | Цена, рубли |
| ктпто-80 | 130 000 – 172 510 |
| спб-10 | 19 410 – 25 000 |
| спб-20 | 50 160 – 60 589 |
| спб-35 | 58 275 – 64 000 |
| спб-40 | 65 205 – 74 300 |
| спб-63 | 80 845 – 93 360 |
| спб-70 | 94 300 – 102 800 |
| спб-80 | 106 900 – 139 900 |
| спб-100 | 123 200 – 155 110 |
тсдз-63/0. 38 | 65 000 – 90 170 |
| тсдз-80/038 уз | 75 000 – 100 000 |
| Трансформаторная станция ТСДЗ-63/0,38 | |
Технические характеристики Номинальная мощность 63 кВт | |
ТСДЗ-63/0,38 — трансформатор для термической обработки бетона и мерзлого грунта с воздушной принудительной циркуляцией воздуха защищенного исполнения, трехфазный, силовой, защищенного исполнения, 3*380В. 6 ступеней нагрузки по 60 кВт полезной мощности на каждой ступени. Допускает работу при несимметричной нагрузке. Позволяет измерять температуру по одному каналу и автоматически отключать нагрузку. | |
| Трансформаторная станция ТСДЗ-80/0,38 | |
Технические характеристики: Номинальная мощность 80 кВт Габаритные размеры, мм: 1000х700х1040 | |
| ТСДЗ-80/038 У3 — трансформатор для термической обработки бетона и мерзлого грунта с воздушной принудительной циркуляцией воздуха защищенного исполнения , трехфазный, силовой, защищенного исполнения, 3*380 В. 6 ступеней нагрузки по 75 кВт полезной мощности на каждой ступени. Допускает работу при несимметричной нагрузке. Позволяет измерять температуру по одному каналу и автоматически отключать нагрузку. Нормальная работа трансформатора обеспечивается в следующих условиях: 1) температура окружающего воздуха при работе под нагрузной от минус 45С до плюс 20С; 2) относительно влажности воздуха не более 80% при +20С; 3) высота над уровнем моря — не более 1000м. Трансформатор не предназначен для работы в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной среде. | |
| Трансформаторная станция КТПТО-80 | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ: 1.  Номинальная мощность силового трансформатора, кВА 802. Номинальное напряжение на стороне ВН, В 3х380 3. Объём прогрева бетона: 35-80 м3. 4. Ступени напряжения на холостом ходу на стороне НН, В 55, 65, 75, 85, 95 5. Ток на стороне НН при напряжении 55-65-75 В, А 580 6. Ток на стороне НН при напряжении 85 В, А 530 7. Ток на стороне НН при напряжении 95 В, А 487 8. Номинальный ток ВН, А 121,7 9. Класс изоляции В 10. Габаритные размеры, 1150х820х1300 11. Масса масла (ВГ),кг 137 12. Масса, кг 785 | |
| Трансформаторная станция КТПТО-80 используется для как прогревочный трансформатор для обработки бетона в момент заливки и твердения, в зимнее время до -30С, мерзлого грунта или временного питания электрического освещения, с возможностью подключения иных потребителей (вибраторов глубинных для бетона). | |
Как работает трансформатор для прогрева бетона
Темпы строительства неизменно должны укладываться в проектные рамки, не обращая внимания на погодные условия, исходя из этого работы в большинстве случаев полномасштабно ведутся и зимой, а дабы не мешали морозы, применяют прогревочные трансформаторы для бетона.
Мощность у таких агрегатов не редкость различной, но объекты также отличаются объёмом, к тому же таковой способ действует как ускоритель, исходя из этого зима не воздействует на скорость производства. Ниже мы поведаем мало о таких агрегатах и способах их применения, и продемонстрируем вам дополнительно видео в данной статье по данной же теме.
Низкочастотный трансформатор и бетон
Принцип работы
Для заливки монолитных конструкций при температуре ниже -4?C прибегают к различным способам обогрева цементной массы, это и инфракрасные излучатели, и подогретый раствор, и тёплая опалубка, и анодные обогреватели. Но наиболее действенным и экономным возможно назвать прогрев бетона посредством низкочастотного трансформатора и провода ПНСВ (Провод Нагревательный Стальной Виниловая изоляция).
Перед тем, как осуществить подключение трансформатора для прогрева бетона, на арматурный каркас укладываются петли из провода ПНСВ сечением от 1,2 мм2 до 3 мм2.
Данный кабель способен прогреваться до температуры 80?C, так, нагревая раствор до 40?C-50?C, и всё это происходит при температуре воздуха от -4?C и ниже. Дабы добиться наиболее оптимального прогрева бетона в морозных условиях, на один кубометр раствора пригодится порядка 60м ПНСВ-1,2.
При укладке петель направляться выполнять осторожность, дабы не замкнуть цепь, другими словами, в то время, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. При таких условиях определённый участок заливки останется без обогрева, что может привести к деструкции неспециализированной массы и, как следствие, железобетон окажется некачественным (см.кроме этого статью «Покраска цементного забора: как взять долговечное покрытие»).
Для прогрева инструкция разрешает применять такие трансформаторы, как КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 и без того потом.
Примечание. Для корректной работы обогревательной цепи провод ПНСВ в обязательном порядке должен находиться в цементной массы (подключение производится алюминиевым проводом).
В случае если ПНСВ покинуть открытым, то он попросту перегорит.
В случае если ПНСВ покинуть открытым, то он попросту перегорит.Трансформатор масляный. Характеристики
| Трансформатор | КТПТО-80 | КТП-63-ОБ |
| Мощность номинальная (кВА) | 80 | 63 |
| Напряжение ВН (В) | 380 | 380 |
| Напряжение на холостом ходу СН (В) | 49, 60, 70, 85, 103, 121 | 49, 60, 70, 85, 103, 121 |
| Ток на стороне СН при напряжении | 660 (49-70В, А) | 520 (49-70В, А) |
| Ток на стороне СН при напряжении | 382 (85-103-121В, А) | 301 (85-103-121В, А) |
Трансформатор сухой. Характеристики
| Трансформатор | ТСЗ-20 |
| Мощность номинальная (кВА) | 20 |
| Частота номинальная (Гц) | 50 |
| Количество фаз | 3 |
| Напряжение обмотки номинальное, ВН трансформатора, В НН | 380/220 12,4; 24,8; 49,7;66,0 |
| Ток номинальный ВН обмотки трансформатора А НН | 30,4/52,6 465;375; 235;175 |
| Ток холостого хода (%) | 7,5 |
| Схема/группа соединения | Звезда/треугольник |
| Утраты замыкания (Вт) | 400 |
| Утраты холостого хода (Вт) | 200 |
Подготовка к работе и запуск
Дабы яснее воображать себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 (см.
кроме этого статью «Цементные панели для забора – преимущества и установка»).
Все работы по прогреву заливного бетона направляться делать с соблюдением СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7, где регламентируется порядок исполнения работ и электробезопасность.
- Прежде всего КТПТО нужно занулить, а сделать это возможно путём подключения кабеля питания (его четвёртой жилы) на зажим N блока ХТ6, так, соединив всё это с железным шкафом управления. Заземление трансформатора производится от салазок — там имеется особый болт для подключения контура, а для соединения употребляется стальной провод не меньше 4 мм.
- Перед тем как подключить понижающий трансформатор к сети, вам нужно своими руками проверить сопротивление изоляции, которое не должно быть менее 0,5МОм, и обратить внимание на плотность контактных соединений. Путевые выключатели SQ1 и SQ2 нужно установить так, дабы при открывании крышки трансформаторного кожуха и ПУ была возможность надёжного замыкания контактов SQ1 и SQ2. Помимо этого, в обязательном порядке необходимо проверить предохранители на случай замыкания.
- Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а непроизвольный выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
- Затем цепь подогрева, установленную в опалубке, возможно подключить к питающему кабелю, который, со своей стороны, подсоединяется к блоку зажимов ХТБ.
Помимо этого, в обязательном порядке необходимо проверить предохранители на случай замыкания.- На ввод КТПТО подаём питание 380В и включаем QF1 по окончании проверки напряжения поHL1 и HL3 и затем, применяя кнопку экстренного отключения SB1, делаем контрольное отключение, по окончании чего QF1 запускаем повторно. На KL1 подаём питание кнопкой SB3, по окончании чего должен сработать магнитный пускатель KM1.
- Для переключения режимов работы необходимо поднять крышку у трансформаторного кожуха и тогда через путевой выключатель SQ1 машинально отключится QF1. По окончании чего переключаете ступени напряжения и включаете QF1 и KM1.
По окончании чего переключаете ступени напряжения и включаете QF1 и KM1.Примечание. Учитывая то, что цепь питания при прогреве бетона возможно страшной для жизни, к обслуживанию КТПТО допускается только обученный персонал, прошедший инструктаж по технике безопасности. Помимо этого, такие рабочие должны мочь своевременно оказывать первую медпомощь при поражении электрическим током.
Заключение
Для домашнего применения вы имеете возможность взять какой-либо б у понижающий трансформатор в аренду, поскольку кроме стройки он вам больше нигде не понадобится. Помимо этого, в случае если объём цементной заливки маленькой, то в качестве трансформатора вы имеете возможность применять для прогрева сварочный аппарат.
МосСтройПрокат аренда инструмента в Москве
Скорость процесса гидратации, в результате которого происходит твердение бетонного раствора, зависит от нескольких факторов.
Одним из главных условий схватывания смеси является поддерживание температуры на заданном уровне.
Уменьшение сроков затвердения бетонного монолита находится в прямой зависимости от температуры.
При температуре воздуха ниже 20°C бетон твердеет примерно месяц.
Нагретый до 25-30°C бетонный раствор схватывается за 7 дней.
Если нагреть изделие до 40-50°C, время, необходимое на затвердевание бетона, сокращается до 16-20 часов.
Затраты на нагрев бетона на каждые 10°C окупятся сокращением сроков строительства.
Очевидно, то аренда трансформатора прогрева бетона – это разумное решение.
Следует помнить, что в погоне за скоростью раствор не следует перегревать.
При температуре порядка 90°C вода усиленно испаряется, и бетонная смесь высыхает, не успев набрать марочную прочность.
Что следует учесть при выборе трансформатора прогрева бетона
Агрегаты данного типа делятся на аппараты с воздушным и масляным охлаждением.
Первые также подразделяются на трансформаторы с естественной и принудительной циркуляцией воздуха.
Масляное охлаждение действует более эффективно, но имеет большие габариты и значительно утяжеляет конструкцию.
Приобретая в аренду трансформатора прогрева бетона с масляным охлаждением, следует подумать о том, что для перемещения данного агрегата понадобится кран-манипулятор или другое грузоподъемное оборудование.
Следующая градация – максимальная мощность.
Чтобы правильно выбрать трансформатор прогрева бетона, требуется учесть площадь и объем заливаемого бетона.
Также имеет значение степень утепления изделия и температура воздуха.
Рассчитывать необходимую мощность должен специалист, имеющий профильное образование и достаточный опыт в данной сфере.
Если к срокам не предъявляется серьезных требований, и трансформатор арендуется для того, чтобы просто предотвратить замерзание свежеуложенного бетона, можно сделать небольшие допуски.
Примерные параметры можно рассчитать по простой закономерности: один киловатт мощности трансформатора способен прогревать 0,8 м2 бетонной смеси.
Снижение температуры затвердевшего прогретого бетона требуется снижать плавно.
Если просто отключить трансформатор после схватывания смеси, в изделии образуются температурные напряжения.
Данное явление вызвано физическими процессами: верхний слой охлаждается быстрее, его линейные размеры уменьшаются, внутренняя же часть монолита остается теплой и не сжимается.
Возрастающие напряжения приводят к разрушению структуры бетона.
Трансформатор для прогрева бетона ТСДЗ-63/0,38
Двухобмоточный трехфазный трансформатор с защитным кожухом ТСДЗ-63/0.38 У3 для электропрогрева бетона при помощи ПНСВ проводов. Относится к сухим трансформатором, в которых охлаждение осуществляется воздухом.
Трансформатор для прогрева бетона ТСДЗ-63/0,38У3 представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии, необходимую для термообработки бетона.
Однокорпусная станция прогрева ТСДЗ-63 может работать в ручном и автоматическом режиме регулировки напряжения, а, как следствие, и температуры нагрева проводов. По трем ступеням напряжения можно переключаться путем непосредственного переподключения проводов к соответствующим клеммам в ручном режиме или при помощи датчиков автоматики в автоматическом режиме. Изначально датчики в комплект не входят и продаются отдельно.
Благодаря наличию принудительного воздушного охлаждения и защитного кожуха трансформаторы серии ТСДЗ можно использовать как на открытых, так и на закрытых площадках сохраняя высокий уровень пожаробезопасности.
Условия эксплуатации трансформатора ТСДЗ-63 |
- Оптимальная температура окружающей среды – от – 45 градусов до + 20 градусов
- Влажность воздуха – до 80 процентов
- Высота над уровнем моря – не более километра
- Вибрация, удары, работа в химически активной либо взрывоопасной среде – недопустимы
| Технические характеристики трансформатора ТСДЗ-63/0,38 |
| Номинальная мощность (кВА) | 63 |
| Напряжение питания (В) | 380 |
| Напряжение на выходе (В) | 42 |
| Частота сети на входе (Гц) | 50 |
| Ступени напряжения на холостом ходу на стороне НН (В) | 63;70;80 |
| Ток на стороне НН при напряжении 55-65-75 В (А) | 450 |
| Ток на стороне НН при напряжении 80/85 В (А) | от 350 до 300 |
| Габаритные размеры (мм) | 770х600х940 |
| Масса (кг) | 305 |
| Особенности конструкции трансформатора для прогрева бетона ТСДЗ-63/0,38 |
- Представляет собой передвижную установку однокорпусного исполнения, состоит из кожуха, в котором размещена активная часть, блока управления и автоматического выключателя.
- На передней панели блока управления размещаются выходы низкого напряжения, кожух охлаждается с помощью естественной вентиляции.
- В состав активной части входит магнитопровод с обмотками низкого и высокого напряжения, жестко соединенный с кожухом.
- Магнитопровод стержневого типа, собирается из пластин электротехнической стали.
- В многослойных обмотках использован алюминиевый провод прямоугольного сечения АПСД, шины отвода также из алюминия.
- Автоматический выключатель на вводе высокого напряжения предназначен для защиты от коротких замыканий и перегрузок.
- Питание трансформатора осуществляется напряжением 380В, для контроля питания агрегат оборудован сигнальными лампами.
- Контроль нагрузки аппарата со стороны низковольтного напряжения осуществляется с помощью амперметра.
ДОСТАВЛЯЕМ УДОБНО Бесплатная доставка до транспортной компании | ЧЕСТНАЯ ТОРГОВЛЯ 100% гарантия обмена товара и возврата денег | СВОИХ НЕ БРОСАЕМ Добросовестно проводим сервис и обслуживание по регламенту | ГАРАНТИЯ НИЗКИХ ЦЕН Нашли дешевле? Снизим цену! |
Интернет-магазин промышленного и строительного оборудования proinstrument-shop.ru. Все характеристики товара предоставлены производителями. Возможны изменения и текстовые опечатки. Изображения могут отличаться. Проверяйте наличие необходимых характеристик и комплектации при получении товара. Информация на сайте Проинструмент не является публичной офертой.
Трансформатор для прогрева бетона КТПТО 80 с автоматической регулировкой
Предназначен для обеспечения технологических условий застывания бетонной смеси при прогреве в холодное время года.
Технические характеристики:
| № | Характеристка, ед. изм. | Значение параметра |
| 1 | Тип силового трансформатора | ТМТО-80 |
| 2 | Номинальная мощность силового трансформатор, кВА | 80 |
| 3 | Номинальное напряжение на стороне ВН, В | 380 |
| 4 | Ступени напряжения на холостом ходу на стороне НН,В | 55/65/75/85/95 |
| 5 | Ток на стороне НН при напряжении 55-65 В, А | 520 |
| Ток на стороне НН при напряжении 75-85-95 В, А | 471 | |
| 6 | Зона автоматического регулирования температуры электропрогрева, С | 20-100 |
| 7 | Масса, кг | 600 |
| 8 | Габариты, мм | 850х920х1430 |
Особенности:
1. АВТОМАТИЧЕСКАЯ ЗАЩИТА ОТ ПЕРЕГРЕВА И ПЕРЕГРУЗКИ. Блокировки трансформатора исключают возможность:
— переключения ступеней регулирования напряжения силового трансформатора ТМТО-80 под напряжением,
— открытия панели блока управления при включенном вводном автоматическом выключателе главное цепи.
2. ИСПОЛЬЗОВАНИЕ ПОЛУПРОВОДНИКА АПСДК. При изготовлении трансформаторных обмоток ТМТО применяется провод марки АПСДК, обладающий термическими свойствами, позволяющими использовать его при изготовлении обмоток оборудования, повергаемого длительным перегрузкам в процессе эксплуатации. (Температурный класс — 200 С, нижний предел температуры окружающей среды — минус 60 С, ресурс работы — 20 000 часов ).
3. НАЛИЧИЕ ЭЛЕКТРОТЕРМОМЕТРА. В шкафу управления КТПТО установлен электротермометр для измерения температуры окружающей среды, что упрощает задачу по расчету объема прореваемого бетона на объекте.
4. ПРЕИМУЩЕСТВА ПЕРЕКЛЮЧАТЕЛЯ ПТРЛ. Новая конструкция переключателя исключает возможность выхода из строя трансформатора по причине установки привода переключателя в промежуточное положение. Модернизированная рукоятка привода позволяет легко им оперировать и четко фиксировать переключатель в нужном положении.
5. ЛАКОКРАСОЧНОЕ ПОКРЫТИЕ. При покраске элементов трансформатора применяется технология «Flame spray», что позволяет увеличить срок службы лакокрасочного покрытия до 15 лет.

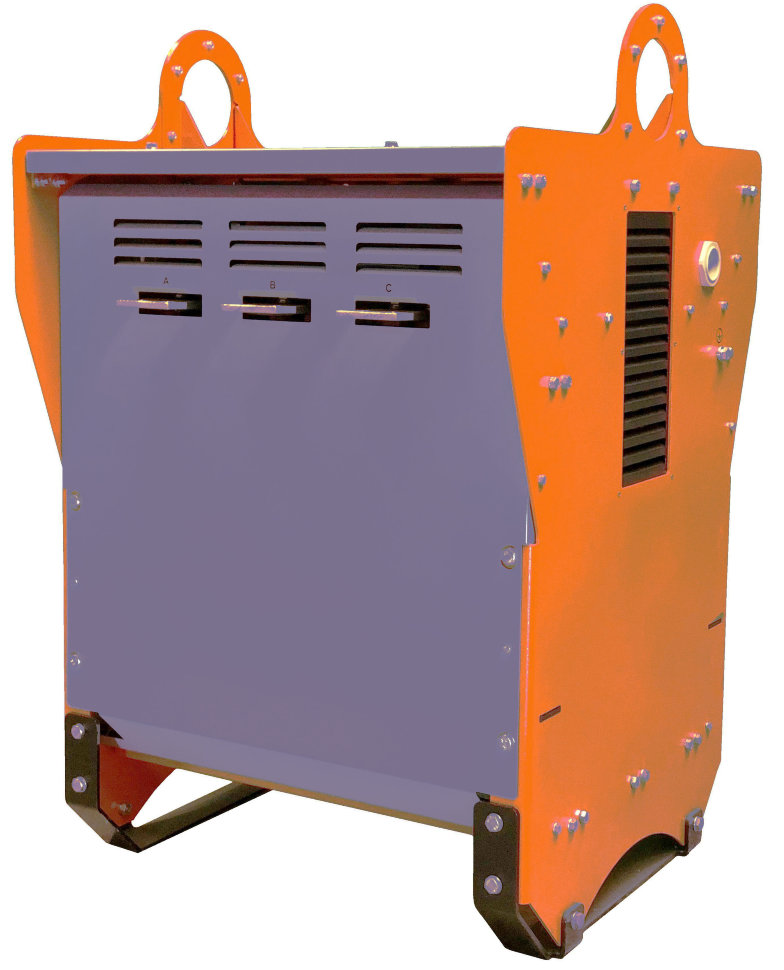

Трансформатор для прогрева бетона: способы и популярные модели
Трансформатор для прогрева бетона применяется строителями в зимнее время. В этот период заливка конструкций из цементной смеси возможна только при искусственном подогреве материалов. Бетон в этом случае застывает в соответствии с установленными нормами, что позволяет производить ремонтные, строительные работы в установленный срок. Что собой представляют трансформаторы и подстанции для прогрева бетона, их технические характеристики и описание будут рассмотрены далее.
Особенности
Инструкция заливки бетонных конструкций и оснований предполагает проведения процесса при определенных условиях. Смесь твердеет и набирается прочности при относительной влажности окружающей среды 95-100%, температуре от 15 до 20ºС. Для бетона это общепризнанная строительными нормами технология.
Если условия застывания смеси не соблюдаются, процессы застывания замедляются, продолжительность периода набирания прочности увеличивается. Это влияет на материал на молекулярном уровне. Бетон не сможет набрать требуемой прочности. Он будет трескаться, крошиться.
Сегодня применяются химические вещества, называемые присадками и пластификаторами. Их добавляют в бетон, дабы снизить порог застывания воды в растворе. Эффективнее результат получается при прогреве строительного материала электричеством. Представленный процесс происходит при использовании трансформаторов, например, КТПТО, ТМОБ и множества других моделей.
Преимущества прогрева
Использование прогревочного трансформатора является распространенной методикой в процессе зимнего строительства. Расход электроэнергии и дополнительные затраты на техническое проведение бетонирования компенсируются преимуществами представленной методики. К ним относятся следующие факты:
- Возможность проведения строительных работ круглогодично.
- Повышение производительности труда благодаря отсутствию простоев.
- Выполнение сроков возведения объекта.
- Транспорт, оборудование применяются рационально.
- Готовые бетонные конструкции соответствуют существующим нормам.
- Улучшается прочность цементной смеси.
- Отсутствие дополнительных затрат на приобретение дорогих пластификаторов, химических добавок против замерзания бетона.
Благодаря перечисленным факторам, в процессе строительства применяются прогревочные трансформаторные установки, например, ТСДЗ-80, КТПТО-80 и прочие разновидности.
Способы прогрева
Прогрев бетона трансформатором используется повсеместно. Существует два основных метода применения подобного оборудования. Установка позволяет преобразовать электроэнергию в тепло, передать его при помощи дополнительных средств непосредственно в бетонную массу. Воздействие на цемент может нагреть его до 80 ºС. Интенсивность передачи тепловой энергии может регулироваться. Нагрев занимает определенный период времени, может быть как большим, так и малым. При этом применяется два основных способа прогрева:
- Применяется провод ПНСВ.
- Электричество подается на электроды.
При этом важно обеспечить равномерность распределения тепловой энергии по бетону. Для этого применяются специальные утеплители, теплоизоляция.
Нагревательный провод ПНСВ
В процессе обогрева применяются провода категории ПНСВ различного производства. Поставщики подобного оборудования создают кабель толщиной 1,2-3 мм. Жила провода изготавливается из стали. Вокруг нее предусмотрено наличие специальных изоляционных материалов.
Провод раскладывают по всему периметру объекта. Кабель крепится к специальной арматуре. Каркас предотвращает соприкосновение проводника с опалубкой или землей. Для подачи электроэнергии применяются масляные или сухие трансформаторы. Чаще всего это КТПТО (масляный) мощностью 80 кВт с пятью ступенями регулировки или ТСЗД-63/0.38 (сухой) с тремя уровнями значения температуры.
Интересное видео: Прогревочный провод ПНСВ
Регулировку прогревочных агрегатов производят в соответствии с условиями окружающей среды.
Электроды
Прогревочный трансформатор может подключаться к электродам. Это относительно недорогой способ. Применяются внутренние (струнные, стержневые) и поверхностные (полосовые, нашивные, пластичные) электроды. При этом применяется исключительно переменный ток. Применяются чаще всего трансформаторы типа КТПТО. Они могут подключаться как к электродам, так и проводам.
Представленный подход не применяется на небольших объектах. Если применяется металлокаркас, на электроды подается напряжение 127 В. При отсутствии подобной сетки этот показатель увеличивается до 220 В или даже 380 В.
Популярные модели
Сегодня строительные организации приобретают различные виды представленных трансформаторов. Выбор зависит от способа прогрева, условий на объекте. Для подключения проводов чаще всего используют трансформаторы ТМОБ, КТП, КТПТО. Они способны не только обеспечить ток заданной мощности (35, 100, 160 кВт и т. д.), но и преобразовать переменный ток в постоянный.
Для нагрева при помощи электродов чаще используют оборудование ТСДЗ, КТПТО, ТСЗП и прочие модели. Мощность и основные параметры агрегата подбирают в соответствии с квадратурой объекта, условиями применения. Важно обращать внимание на количество ступеней регулировки, тип охлаждения.
Рассмотрев особенности и разновидности трансформаторных устройств для подогрева бетона, можно выбрать оптимальную установку в соответствии с условиями объекта.
Что это такое и как исправить типичные проблемы
Термин «печной трансформатор» может показаться устрашающим. Это даже звучит как новый фильм про трансформатор, но дело в том, что это устройство обеспечивает базовую функцию для любого типа печи.
Изучив некоторые термины, функции и части трансформатора, вы сможете лучше понять его общее назначение в печи.
Если вы собираетесь работать с трансформатором или просто знакомитесь с этим предметом, следующая информация может помочь вам в достижении ваших целей, таких как установка или замена печного трансформатора.
Кроме того, он также даст вам более подробное представление о том, как работают и функционируют печи. Хотя вы обнаружите некоторые отличия, это применимо как для бытовых, так и для коммерческих печей.
Что такое печной трансформатор?
Основная функция печного трансформатора — подавать питание на саму печь. Это может снизить емкость высокого напряжения до низкого выходного напряжения.
Требуется для работы дуговой печи. Вы обнаружите, что для работы некоторых печей требуется 24 вольт.
Предназначен для основного управления печью, такого как таймеры, зажигания, схемы и контроль температуры. Поскольку стандартное выходное напряжение для любого дома составляет 120 вольт, трансформатор снизит напряжение в вашем доме до нужного значения для использования в печи.
Напряжение на некоторых печах может изменяться, в том числе на электрических и газовых печах.
Регулировка правильного напряжения
Важность трансформатора в любом электрическом устройстве очень важна.Если вы не отрегулируете правильное напряжение в соответствии с вашим автоматическим выключателем или другими электрическими устройствами, вся сеть не будет работать должным образом.
Иначе?
Последствия могут привести к срабатыванию выключателя, сгоревшим предохранителям и выходу из строя системы.
Если вы попытаетесь подать неверное напряжение, ваша печь может быть необратимо повреждена, что обойдется дорого. То же правило действует для любого типа трансформатора нагревателя.
Покупка печи
Когда вы выбираете новую печь, вы найдете два разных типа вольт.
Не забудьте принять во внимание размер печи и место ее установки, например, в жилом или коммерческом здании.
В коммерческом здании обычно требуются печи большего размера, чтобы вместить квадратные метры. Однако жилой дом имеет меньшую жилую площадь, поэтому стандартная печь подойдет.
В печах всех типов, таких как электрические, газовые и масляные печи, будут использоваться трансформаторы с напряжением 120 или 240 вольт . Некоторые варианты могут также использовать всего 24 вольт.
Информация о емкости в вольтах может быть размещена в характеристиках печи. Если вы не можете найти наклейку с информацией, вы можете узнать допустимое напряжение с помощью измерителя напряжения.
Всегда важно установить правильный трансформатор с правильным напряжением. Это обеспечит успешный ремонт или установку.
Почему ваша печь продолжает выключаться?
Признаки неисправной печи могут включать несколько вещей. Если печь продолжает выключаться, это может указывать на проблему с напряжением.
Однако это также может быть проблема самой печи, например, плохое управление или ослабленный провод.
Когда вы работаете над поиском и устранением неисправностей в печи, вам придется выполнить множество тестов, чтобы выяснить причину проблемы.
Всегда проверяйте трансформатор.
В некоторых случаях проблема может быть в трансформаторе. Однако на производительность печи могут влиять и другие факторы, в том числе неисправный нагнетатель индуктора печи, из-за которого он не запускается, или плохая термопара, не позволяющая горелкам зажигаться.
Первое, на что следует обратить внимание, — это электрическая мощность вашего здания. Если ваш трансформатор работает от 240 вольт, а ваше здание работает от 120 вольт, вы нашли проблему.
Простая замена трансформатора решит проблему.
Как работает печной трансформатор?
Это также помогает узнать внутреннюю механику трансформатора. Печной трансформатор состоит из двух систем, составляющих проводку печного трансформатора.
Первая система предназначена для напряжения питания, а другая — для вторичного напряжения.Если у вас возникли проблемы с трансформатором, возможно, вам придется иметь дело с внутренними проводами этих двух систем.
Неисправный провод может быть причиной неисправности печи, поэтому очень важно правильно проверить эти провода. Стандартные трансформаторы на 120 вольт будут иметь провода питания черного и белого цвета.
Типичный трансформатор печи с черно-белой надписьюОднако некоторые цвета могут отличаться в зависимости от модели печи. Не забудьте ознакомиться с инструкциями производителя, если они у вас под рукой.
Если вы этого не сделаете, то выполните следующие действия:
Обычная установка проводов — нейтраль и провода под напряжением. Черный цвет обычно соответствует живому проводу , а белый провод должен быть нейтральным .
Эти провода можно проверить по отдельности с помощью вольтметра. Черный провод используется для проверки черного провода, а красный провод — для измерения белого провода.
В зависимости от напряжения вашего трансформатора, вы должны получить такие же показания на вашем вольтметре.Если он не дает никаких показаний, это означает, что с проводом что-то не так.
Правильное обслуживание имеет значение
Время от времени может возникнуть необходимость в обслуживании печи. Сюда также может входить ваш трансформатор.
Как обсуждалось ранее, проверка проводов трансформатора может быть частью поиска неисправностей и надлежащего обслуживания. Если провод изношен или даже порван, его можно заменить.
Проверка вторичного напряжения:
Вы можете проверить вторичное напряжение в рамках технического осмотра.Проверка вторичного напряжения аналогична проверке напряжения питания.
Этот процесс может усложниться, потому что цвета будут немного отличаться. Обычные цвета вторичного напряжения — красный и синий.
На этом этапе лучше всего следовать инструкциям производителя, чтобы выяснить, что делает каждый провод.
Вы выполните те же действия с вольтметром, проверив красный провод к красному проводу и черный провод к синему проводу. Если вольтметр не показывает показания, вам необходимо заменить трансформатор печи.
Знакомство с корпусом трансформатора печи
Перед тем, как приступить к замене трансформатора, убедитесь, что вы знаете внутреннее устройство напряжения в доме. Напряжение питания и вторичное напряжение также можно назвать первичной и вторичной обмотками.
Обе катушки намотаны на металлический сердечник. Это улучшает общую проводимость напряжения.
Роль первичной катушки заключается в создании магнитных силовых линий, когда ток меняется и меняет направление.
Электроэнергия генерируется во вторичной катушке магнитными линиями, проходящими через нее и обеспечивающими выход для трансформатора. Если вы хотите оптимизировать свой трансформатор, вы можете использовать намагниченный сердечник.
Как заменить трансформатор печи
Перед тем, как приступить к замене, чрезвычайно важно отключить все питание печи. Вы можете отключить питание автоматическим выключателем.
1. Я не могу не подчеркнуть важность отключения питания достаточно.Фактически, когда я работаю с чем-либо электрическим, мое ОКР заставляет меня постоянно проверять, действительно ли питание отключено.
Я также стараюсь забаррикадировать зону вокруг выключателя стульями. То есть, не совсем, но неплохая идея. Однако вы можете сообщить другим, чтобы они не включали питание, потому что вы будете работать с электрическими частями печи.
2. Убедившись, что питание отключено, вы можете открыть крышку печи и найти трансформатор.
3. Вы можете использовать кусачки, чтобы отрезать четыре провода, подключенные к трансформатору.
4. Затем вы можете использовать отвертку, чтобы снять трансформатор. Вам также может понадобиться торцевой гаечный ключ в зависимости от его крепления.
5. Подключите новый трансформатор. Если к вашему новому трансформатору прилагались инструкции, обязательно прочтите их внимательно. Не забудьте подключить правильные провода для каждого из проводов питания и вторичных цепей.
Вы можете использовать старые провода в качестве ориентира.Как только вы закончите использовать старые провода в качестве направляющих, вы можете подключить новые к печи.
Для завершения этого процесса можно использовать проволочные гайки.
6. Наконец, проверьте только что установленный трансформатор с помощью тестера напряжения. Видео ниже может помочь вам, если вам это нужно.
Не забудьте снова включить питание на выключателе. Установите крышку печи на место, и все готово.
Часто задаваемые вопросы
В: Почему мой автоматический выключатель продолжает отключаться?
A: Обычная проблема с этим — разница в напряжении.Помните, что для правильной работы напряжение в здании и трансформатор должны быть одинаковыми.
В: Нужно ли отключать питание для работы трансформатора?
A: Да, каждый раз, когда вы работаете с электрическими проводами под напряжением, вам нужно будет отключить питание от автоматического выключателя.
В: Почему выходят из строя печные трансформаторы?
A: В большинстве случаев печные трансформаторы перестают работать, потому что они не могут преобразовать правильное напряжение для запуска зажигания, управления и таймеров.Это может быть вызвано неисправным проводом в трансформаторе или просто старой печью.
Q: Что делает печной трансформатор?
A: Трансформатор печи снижает домашнее напряжение для использования внутри печи. Другими словами, он регулирует мощность напряжения в соответствии с выходной мощностью вашей печи.
В: Что может вызвать взрыв трансформатора?
A: Это может быть очень серьезной проблемой, поэтому трансформатор является важной частью любого электрического устройства.Трансформатор печи может взорваться из-за скачка напряжения в активной зоне печи. Удар молнии также может быть причиной электрической перегрузки, исходящей непосредственно от трансформатора.
Q: Какие системы составляют трансформаторы?
A: Трансформаторы состоят из двух систем: системы питания и вторичного напряжения.
A Краткий обзор
Если вам нужно отремонтировать или заменить печь, не забудьте проверить трансформатор печи на наличие неисправностей.
Если у вас короткое замыкание в сети или срабатывают автоматические выключатели, скорее всего, проблема в напряжении в печи.
При замене трансформаторов всегда важно следовать инструкциям. Не менее важно отключать питание печи при работе с любой электропроводкой под напряжением.
Также важно подключить соответствующие провода к их местам, например, нулевые провода. Не забывайте внимательно следить за каждым шагом, чтобы получить успешную замену.
Следуя всем этим советам и изучая печные трансформаторы, вы обязательно получите желаемые результаты. Я чувствую, что сейчас смотрю фильм «Трансформеры».
1 или 2 трансформатора для отопления и охлаждения Качество 101
Клеммы термостата | Как определить 1 или 2 трансформатора для системы отопления и охлаждения
Хорошим показателем определения того, что в системе есть два трансформатора, является рассмотрение выводов термостата. Если вы видите, что RH и RC имеют свою собственную выделенную проводку, это означает, что у вас будет две отдельные цепи управления и два отдельных трансформатора для этих цепей.Это не типично, но также не редкость, особенно когда кто-то установил кондиционер и оставил существующую систему отопления на месте без интеграции схем управления для обеих систем. Эти две системы могут быть объединены, но мое личное правило — не трогать достаточно хорошо, поэтому, если система с двумя трансформаторами работает без проблем, я бы оставил ее в покое.
Набор понижающих трансформаторов для системы управления VAV / DDC
Две трансформаторные системы могут быть подключены к одному трансформатору, однако это потребует навыков хорошего специалиста по ОВКВ для разработки новой схемы управления, которая будет правильно работать для обеих систем. и убедиться, что новая схема не превышает номинальную мощность трансформатора в ВА.Эмпирическое правило в некоторых электрических расчетах составляет плюс-минус десять процентов. При выборе трансформатора для новой схемы я всегда далеко иду.
NEMA — Системы отопления, вентиляции и кондиционирования с двумя трансформаторами | Как определить 1 или 2 трансформатора для системы отопления и охлаждения
Кроме того, трансформаторы, оцененные NEMA или Национальной ассоциацией производителей электрооборудования, являются лучшими трансформаторами. Трансформатор на 40 ВА нередко находится в цепи, имеющей только нагрузку <10 ВА. Это кажется излишним, но трансформатор не потребляет много энергии, и лучше оставаться ниже номинальных значений на трансформаторе, чем переходить и взрывать цепь.
2 Системы обогрева и охлаждения трансформатора — Заключение | Как я могу определить 1 или 2 трансформатора для системы отопления и охлаждения
Наконец, в заключение, если ваша система была установлена как интегрированная система отопления и охлаждения, даже если это сплит-система кондиционирования воздуха или тепловой насос, тогда у вас должен быть только один трансформатор. Если нет, то с установкой что-то действительно странное. Если вы действительно не разбираетесь в электрических цепях, в том числе в цепях управления, лучший совет для вас — нанять специалиста по ОВК, который поможет вам определить тип имеющейся у вас системы отопления и охлаждения и способы ее управления.Вот как я могу сказать 1 или 2 трансформатора для системы отопления / охлаждения.
1 или 2 трансформатора для системы отопления и охлаждения — 2 трансформатора системы отопления и охлаждения
Трансформаторы для обогрева экрана — Midwestern Industries, Inc.
Остановите засорение, вызванное влагой
Уменьшите засорение экрана из-за влажного или влажного материала, добавив трансформатор нагрева экрана. Система может быть добавлена к существующему высокочастотному фильтру Среднего Запада или модифицирована для большинства других производителей и моделей.Этот простой и эффективный способ устранения засорения — экономичный способ поддерживать более высокую производительность.
На эффективность просеивания часто влияет влажная погода или влажность обрабатываемого материала. Частицы начинают накапливаться на сетках из проволочной ткани, затрудняя производство и забивая или ослепляя сетки. Очистка сетки сита молотками, метлами, цепями, горелками и т. Д. Может привести к дорогостоящим повреждениям и потере производственного времени.
Низковольтная система обогрева Converta-Screen компанииMidwestern помогает уменьшить или устранить эту проблему, пропуская безопасный ток низкого напряжения через сетчатые экраны.Влажные частицы не будут прилипать к теплой проволоке, сохраняя экран открытым и позволяя материалу проходить через него.
Система обогрева Converta-Screen безопасна и устойчива к ударам. Все оголенные проводники несут такое же напряжение, как игрушечный электропоезд. Замена экрана выполняется быстро, поскольку электрические соединения и изоляция не нарушаются. Снимаются только болты натяжения экрана, как и на неотапливаемых экранах.
Свяжитесь со Средним Западом для получения дополнительной информации о трансформаторе нагрева экрана и о том, как его можно внедрить в ваше приложение.
Больше информацииБрошюра Converta-Screen Heating
Загрузить брошюру
Дополнительные фотографии — Нажмите, чтобы увеличить
Перед обогревом экрана
После нагрева экрана
Установлен на кирпичном блоке
Мы поставляем ВСЕ ваши экраны и детали!
Приверженность компанииMidwestern к обеспечению наших клиентов превосходной просеивающей продукцией продолжается с нашей полной линейкой сменных круглых экранов.Наши грохоты подходят для всех марок и моделей круглых грохотов.
Изучите свои вариантыПризнаки неисправного трансформатора HVAC
Система HVAC — это сердце вашего дома. Это машина, состоящая из множества больших и маленьких частей. В таком сложном оборудовании возникновение неисправности является нормальным явлением. Важно то, чтобы вы справлялись с ними быстро и эффективно. Местная компания HVAC — ваш лучший ответ.Однако, проявляя некоторую инициативу, вы тоже должны знать немного о том, что может пойти не так с вашим блоком HVAC. Если у вас есть хоть какие-то базовые знания, никто не сможет вас легко обмануть. В нашем стремлении рассказать вам о проблемах, с которыми вы можете столкнуться в связи с вашей системой отопления, вентиляции и кондиционирования воздуха, сегодня мы рассмотрим трансформатор . Трансформатор блока HVAC также подвержен возникновению неисправностей. Но как ты можешь быть в этом уверен? Этот пост поможет вам немного больше узнать о трансформаторах, а также расскажет о симптомах неисправности трансформатора в HVAC.
Что такое трансформатор?
Трансформатор — это устройство, которое может увеличивать или уменьшать напряжение переменного или переменного тока. Это пассивное устройство, которое передает электрическую энергию из одной цепи в другую. Это достигается за счет электромагнитной индукции.
Роль трансформаторов HVAC
Трансформаторыиспользуются, когда входящее электрическое напряжение необходимо либо повысить, либо понизить, чтобы удовлетворить требованиям других электрических компонентов или частей.Работа трансформатора заключается в изменении напряжения, которое проходит от печатной платы к блоку HVAC. Эта последовательность позволяет кондиционеру и вентилятору работать синхронно при включении и выключении. Использование электричества может быть увеличено или уменьшено в зависимости от того, сколько энергии необходимо.
Где находится трансформатор?
В установке HVAC трансформатор расположен внутри печи. Но в некоторых случаях, что составляет менее 10%, его можно найти внутри блока переменного тока, расположенного снаружи.
Признаки неисправности трансформатора в HVAC
Есть несколько признаков, указывающих на неисправный трансформатор HVAC. Это —
1. Жужжание и вибрация — Гудящий звук в трансформаторах — это нормально. Это происходит из-за расширения и сжатия пластин или железного сердечника. Однако, если этот звук резко усиливается и сопровождается сильной вибрацией, это указывает на неисправность трансформатора в вашем блоке HVAC. Могут быть и другие возможные причины жужжания и вибрации, например, неправильная установка или неисправный конденсатор.Итак, лучше всего позволить техническому специалисту прийти и выяснить, в чем заключается настоящая проблема.
2. Сработал автоматический выключатель — Когда трансформатор вашего блока HVAC выходит из строя, автоматический выключатель обычно срабатывает. Он срабатывает, чтобы не было скачка напряжения. Скачок напряжения может вызвать обжаривание различных деталей в печи и переменном токе, что приведет к серьезной поломке упомянутого оборудования.
3. HVAC Not Working — Из-за неисправного трансформатора ваш блок HVAC не будет работать, даже если он имеет надлежащее электропитание.Это защитный механизм, спасающий агрегат от серьезных повреждений.
Нет надежного способа подтвердить, что блок HVAC неисправен из-за неисправности трансформатора. Это можно обнаружить только методом исключения. Специалист HVAC начнет с наиболее вероятных и простых причин, которые могут помешать работе агрегата. Когда ничего не работает, они будут заниматься более серьезными причинами, одна из которых — плохой трансформатор.
Проверка неисправности трансформатора
Ваш блок HVAC не работает, и вы устранили все возможные причины.Кажется, ничего не решает проблему. Пришло время вызвать подкрепление, которое сможет подтвердить ваши выводы и найти настоящую проблему. То, что вы объясняли простой проблемой, на самом деле могло быть признаком неисправности трансформатора в блоке HVAC. Чтобы убедиться, что проблема действительно в трансформаторе, вам необходимо его проверить. Для этого вам понадобится мультиметр, а также базовые знания по его использованию. Неисправный трансформатор дает бесконечно или полностью разомкнутые показания, в то время как трансформатор без каких-либо неисправностей показывает от нуля до 10 Ом, что указывает на замкнутую цепь.
Причины неисправного трансформатора
Признаки неисправности трансформатора в блоке HVAC могут появиться по следующим причинам —
1. Плохой контактор — Чаще всего неисправный контактор приводит к перегореванию трансформатора. Плохой контактор подвергает все устройство большой нагрузке. Когда напряжение или деформация становится слишком большой для устройства, это обычно приводит к перегоранию трансформатора.
2. Проблемы с электропроводкой — Ослабленные провода или кабели внутри трансформатора могут вызвать короткое замыкание, из-за которого трансформатор может подгореть.
3. Скачок напряжения — Электрический сбой в форме скачка напряжения также может вызвать отказ трансформатора.
Могу ли я заменить трансформатор в моем блоке HVAC?
Если вы обученный техник, который знает все тонкости трансформатора, вы определенно можете выполнить эту работу самостоятельно. Однако, если это не так, лучше подумайте дважды, прежде чем браться за работу. Спросите себя, стоит ли платить квалифицированному специалисту за правильное выполнение работы? Или вы готовы оплатить счет за новый блок HVAC, если будете мешать? Ответ приведет вас в правильном направлении.
Заключение
Снова и снова возникает неисправность электрооборудования. Хорошо то, что неисправность не означает, что нужно покупать новую. Сегодня вы можете просто заменить неисправный или неисправный компонент, и ваша машина будет как новая. Агрегаты HVAC ничем не отличаются. Вы можете заменить поджарившуюся или расплавленную часть, и как только это будет сделано, она начнет нормально работать, как и раньше. Следует помнить о нескольких вещах: тщательно ухаживайте за своим блоком HVAC, проводя регулярное техническое обслуживание, и постарайтесь воздержаться от выполнения каких-либо ремонтов самостоятельно.
Если вы не будете осторожны, вы можете нанести больший вред устройству и, возможно, даже получить травму или травму. Есть люди, обученные уходу за такими вещами, и у них даже есть необходимые инструменты и запасные части для быстрого выполнения работы. Запишитесь на прием в местную компанию по ОВК, если ваше устройство работает ненормально. Они — люди, которым доверяют немедленно.
ТрансформаторыHVAC | Трансформаторы управления HVAC
О трансформаторах HVAC
Трансформатор — это устройство, которое способно снижать или повышать напряжение в вашей бытовой технике (ради нашего обсуждения и продуктов на этой странице, давайте сосредоточимся на обогрев и охлаждение , а также водонагреватель заявки).Лучшая замена трансформатор HVAC выведет вашу печь на полную мощность в кратчайшие сроки.
Сэкономьте на оптовых запчастях для систем отопления, вентиляции и кондиционирования воздуха на PlumberStock и выберите надежных производителей товаров для дома, таких как Honeywell .
Что такое трансформатор?
По сути, трансформатор предназначен для передачи электрической энергии от одной цепи к другой , обычно с изменением напряжения .Трансформатор использует два основных свойства электричества для переключения напряжения. Свойство 1: электрическая цепь содержит вокруг себя магнетизм . Свойство 2: всякий раз, когда магнитное поле колеблется при движении или изменении силы, создается напряжение (напряжение — это мера электрической силы, которая «толкает» электроны по цепи).
Теперь как это работает? Объединение обоих этих свойств покажет нам, что трансформатор состоит из двух катушек изолированного провода, намотанного на железный сердечник .Первая катушка, известная как первичная, подключена к источнику переменного тока. Это постоянно создает изменяющееся магнитное поле, которое, в свою очередь, создает переменный ток в другой катушке. Чтобы определить изменение напряжения , вы берете отношение витков первичной катушки к виткам вторичной обмотки . Например, первичная обмотка с 1 витком и вторичная обмотка с 10 витками вызовут изменение напряжения в 10 раз больше, чем на выходе из вторичной обмотки.Этот тип трансформатора известен как повышающий трансформатор , потому что он добавляет к напряжению . Напротив, если бы мы переключили числа, мы бы увидели изменение напряжения на 1/10 величины на выходе из вторичной катушки. Он известен как понижающий трансформатор , поскольку он снимает напряжение с .
Трансформатор необходим для эффективной работы печи , водонагревателя или системы охлаждения .
Проблемы с трансформатором
Если ваш трансформатор выйдет из строя, он может резко выйти из строя, что приведет к пожару или даже небольшому взрыву . По своей конструкции трансформатор должен сильно нагреваться, так как на него постоянно подается электричество. Чтобы предотвратить несчастные случаи, провода изолированы и охлаждающей жидкостью , например, минеральное масло смазывает узел, чтобы он не остыл. Однако трансформатор в вашем доме может перегреться из-за внешних факторов .Одним из них может быть удар молнии , который может перегрузить ваш трансформатор. Если у вас есть неисправный провод в другом месте вашей электрической сети, это может привести к тому, что слишком много электричества попадет в трансформатор, что приведет к его перегреву.
В то время как трансформаторы имеют встроенные средства безопасности , которые могут выключить систему в случае скачка напряжения, эти меры безопасности могут занять до 60 миллисекунд, чтобы вызвать , скорость, которая может быть недостаточно высокой. чтобы не дуть.Кроме того, обычные факторы, такие как износ и коррозия , могут ослабить изоляцию трансформатора, увеличивая вероятность выхода из строя.
Купить трансформаторы управления HVAC онлайн
Если ваш трансформатор перегорел, вам понадобится замена как можно скорее, чтобы ваш HVAC control снова заработал. В PlumbersStock мы предлагаем замену трансформаторов от некоторых из лучших наименований в отрасли , включая Milwaukee, Honeywell и Delta .Мы предлагаем самые низкие оптовые цены на те же высококачественные продукты , которые вы найдете на сайте производителя.
| Убедитесь, что общая нагрузка не превышает номинальную мощность трансформатора, кВА. | Уменьшите размер, загрузите или замените трансформатор большего размера. В некоторых случаях могут быть добавлены вентиляторы для увеличения охлаждения и максимальной нагрузки . |
| Убедитесь, что температура окружающей среды не превышает номинальных значений трансформатора. | Переместитесь в область с более низкой температурой окружающей среды, уменьшите нагрузку, уменьшите температуру окружающей среды в первичном месте или замените трансформатором с низким повышением температуры. Для трансформаторов, установленных в небольших помещениях, потребуется соответствующая вентиляция помещения. |
| Убедитесь, что соединения отводов установлены одинаково на всех катушках. | |
| Убедитесь, что трансформатор правильно рассчитан на гармоническую нагрузку, проверьте наличие высоких токов нейтрали. | Уменьшите или удалите гармонические нагрузки или замените трансформатор на более крупный блок или блок с подходящим k-рейтингом. |
| Убедитесь, что вентиляционные отверстия трансформатора не заблокированы. Трансформаторы, приобретенные в виде блоков с сердечником и катушкой и помещенные в корпуса, не поставляемые HPS, требуют, чтобы интегратор правильно определил размер корпуса и требования к охлаждению . | Переместите трансформатор в место с лучшей вентиляцией.Отодвиньте трансформатор подальше от стен, оборудования или потолочных выступов , которые могут препятствовать воздушному потоку. Не устанавливайте вентиляторы для охлаждения трансформатора. Неправильно установленные вентиляторы могут фактически препятствовать потоку воздуха и привести к повреждению трансформатора. |
| Неправильное входное напряжение | Убедитесь, что отводы правильно настроены на входное напряжение. В зависимости от нагрузки и типа трансформатора постоянные перенапряжения или пониженные напряжения до 5-10% могут вызвать перегрев. |
| Проверить ток холостого хода. | Если ток холостого хода велик (зависит от КПД трансформатора, но ток холостого хода обычно составляет менее 2–3% от общего кВА), проверьте сердечник и катушки на предмет повреждений. В большинстве случаев вы не сможете проверить изоляцию между сердечником и катушкой, не вернувшись на завод для тестирования и разборки. Если есть короткое замыкание между сердечником и катушкой, блок необходимо заменить или отремонтировать. |
| Чрезмерный и устойчивый поток воздуха, вызванный внешним ветром или вентиляторами, обычно движущимися горизонтально к земле, может нарушить конвекционное охлаждение и вызвать перегрев при высоких нагрузках. | Переместите трансформатор в место с меньшим ветром или заблокируйте ветер. |
| В трансформаторах с вентиляторным охлаждением сломаны или смещены вентиляторы. | Необходимо заменить или отрегулировать вентиляторы. |
| Низкий коэффициент мощности | Низкий коэффициент мощности может вызвать чрезмерный ток и более высокие общие нагрузки.Счетчики тока должны регистрировать общий ток штук. Некоторые цифровые измерители могут быть неточными. |
| Несбалансированная нагрузка может вызвать чрезмерный нагрев. | Нагрузки должны быть сбалансированы с точностью до 20% от максимальной кВА. Никакая отдельная нагрузка не должна превышать удельную нагрузку для каждой фазы по (1/3 общей кВА для трехфазных блоков). |
| Трансформатор устанавливается над источником тепла, например, другим трансформатором. | Переместите трансформатор или источник тепла.Перенаправьте поток горячего воздуха от нижнего объекта в сторону от охлаждающих входов и поверхностей верхнего объекта. Замените верхний блок трансформатором с малым превышением температуры. |
| Проверьте, не искажено ли выходное напряжение. | Сильно искаженное выходное напряжение может быть признаком того, что имеется отказ между витками и трансформатор в находится под угрозой немедленного отказа. Трансформатор необходимо обесточить и отключить. Поврежденную катушку, возможно, необходимо заменить или утилизировать трансформатор. |
| Проверьте выходные цепи, чтобы убедиться, что каждая ножка трансформатора работает, а максимальная токовая защита исправна. | Если сработал предохранитель на одной или нескольких ножках, определите и устраните неисправность и замените предохранитель. Это более штук на выходах трансформатора треугольником, особенно если в блоке треугольника используются три однофазных блока. |
| Если используется изолирующий трансформатор привода (DIT), убедитесь, что номинальные характеристики DIT кВА были снижены в соответствии с таблицами размеров HP в каталоге. | Если мощность двигателя неизвестна, используйте 0,746 кВт / л.с., чтобы определить эквивалентную мощность нагрузки. DIT не являются устройствами с текущим рейтингом . Для правильного определения размера DIT необходимо использовать таблицы выбора HP. Применение экструзии обычно бывает наихудшим. |
| Убедитесь, что два или более трансформатора работают параллельно для питания одной нагрузки. | Трансформаторы, работающие параллельно, встречаются редко. Параллельно подключенные трансформаторы могут иметь большие циркулирующие токи и неравномерную нагрузку.Трансформатор, возможно, придется заменить одним блоком, способным питать всю нагрузку . |
| Кабельные соединения обесцвечиваются из-за нагрева. | Кабели следует периодически подтягивать. Поверхность должна быть очищена от любой изоляции, нанесенной во время процесса пропитки под вакуумом . Неровные края необходимо сгладить. |
| Из основания трансформатора видны искры или дым, но трансформатор не вышел из строя, и нет звука дуги. | Во время процесса VPI под брезентом могут образовываться сосульки изоляции, которые иногда действуют как земля. Если обнаружен достаточно рано, сосульку можно удалить, и трансформатор не будет поврежден. |
| Чрезмерное количество пыли может заблокировать вентиляционные отверстия | При обесточивании трансформатора необходимо выдуть пыль. |
| Обесцвеченный изоляционный материал | Изоляция трансформатора могла быть повреждена, и ее необходимо отремонтировать или заменить. |
| Видимое пламя или дым | Изоляция трансформатора могла быть повреждена, и ее необходимо отремонтировать или заменить. |
Тепловые потери от электрического оборудования
Тепловые потери в окружающий воздух от некоторых типовых электрических устройств указаны ниже:
Трансформаторы
Трансформаторы обычно являются высокоэффективными и мощными трансформаторами большой мощности — 100 МВА и больше — может быть более кпд 99% .Меньшие трансформаторы — например, используемые в бытовой электронике — могут иметь КПД менее 85% .
Тепловые потери для
- 150 кВА и менее: 50 Вт / кВА (прибл. 5%)
- 150 — 500 кВА: 30 Вт / кВА (прибл. 3%)
- 500 — 1000 кВА: 25 Вт / кВА (прибл. 2,5%)
- 1000 — 2500 кВА: 20 Вт / кВА (прибл. 2%)
- более 2500 кВА: 15 Вт / кВА (прибл. 1,5%)
Коммутационный механизм — автоматические выключатели
- Низковольтный выключатель 0-40 А: 10 Вт
- Низковольтный выключатель 50-100 А: 20 Вт
- Низковольтный выключатель 225 А: 60 Вт
- Низковольтный выключатель 400 А: 100 Вт
- Низкий выключатель напряжения 600 А: 130 Вт
- Выключатель низкого напряжения 800 А: 170 Вт
- Выключатель низкого напряжения 1600 А: 460 Вт
- Выключатель низкого напряжения 2000 А: 600 Вт
- Выключатель низкого напряжения 3000 А: 1100 Вт
- Низкий выключатель напряжения 4000 А: 1500 Вт
- Среднее напряжение b дроссель / выключатель 600 А: 1000 Вт
- Выключатель / переключатель среднего напряжения 1200 А: 1500 Вт
- Выключатель / переключатель среднего напряжения 2000 А: 2000 Вт
- Выключатель / переключатель среднего напряжения 2500 А: 2500 Вт
Центры управления двигателями
- Секция: 500 Вт на секцию
- Пускатели низкого напряжения, размер 00:50 Вт
- Пускатели низкого напряжения, размер 0:50 Вт
- Пускатели низкого напряжения, размер 1:50 Вт
- Пускатели низкого напряжения, размер 2: 100 Ватт
- Пускатели низкого напряжения, размер 3: 130 Вт
- Пускатели низкого напряжения, размер 4: 200 Вт
- Пускатели низкого напряжения, размер 5: 300 Вт
- Пускатели низкого напряжения, размер 6: 650 Вт
- Пускатели среднего напряжения, размер 200 А: 400 Вт
- Пускатели среднего напряжения 400 А: 1300 Вт
- Пускатели среднего напряжения 700 А: 1700 Вт
Переменная F Requency Привод
- Преобразователь частоты: 2-6% от номинальной мощности
- Шинный канал: 0.
